Guide de l’utilisateur - Bewan Powerline E200Strip

Table des matières

I. Avant-propos .........................................................................		5
1.	Contenu de la boîte .......................................................................................	5
2.	Connaissances requises ..............................................................................	5
3.	Précautions d’utilisation...............................................................................	6
	3.1. Emplacement ...............................................................................................................................	6
	3.2. Entretien et maintenance............................................................................................................	6
	3.3. Alimentation et câbles.................................................................................................................	6
4.	Assistance technique....................................................................................	7
5.	Configuration minimum requise ..................................................................	7
II. Installation de l’adaptateur ..................................................		8
1.	Raccordement de l’adaptateur .....................................................................	8
2.	Création et sécurisation du réseau CPL......................................................	9
	2.1. Appairage entre deux adaptateurs ............................................................................................	9
	2.2. Ajout d’adaptateur au réseau existant....................................................................................	10
	2.3. Restauration du mot de passe réseau en configuration d’usine............................................	12

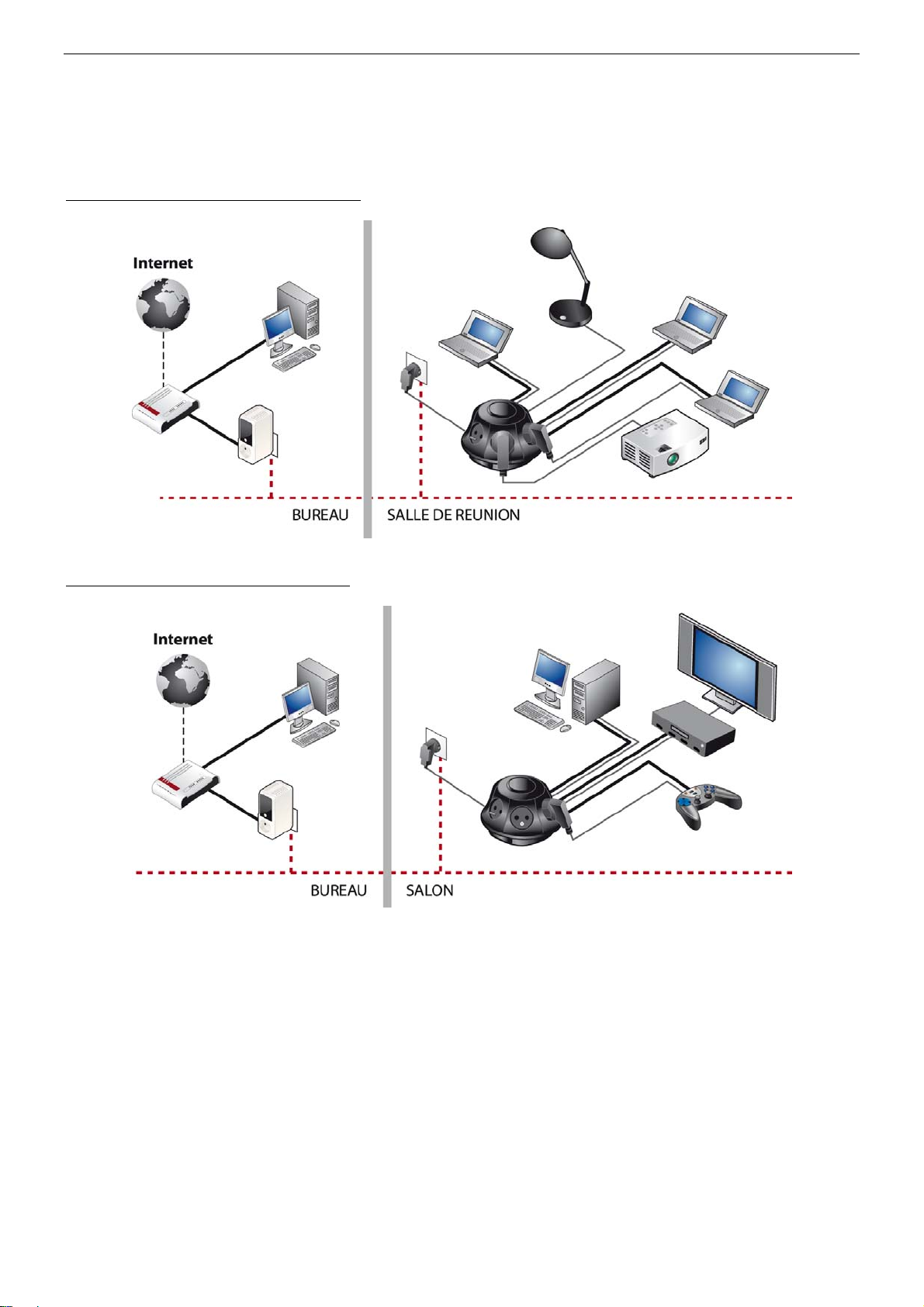

3.	Types d’applications ...................................................................................	13
4.	Voyants lumineux / Boutons / Connecteurs .............................................	14
	4.1. Voyants lumineux......................................................................................................................	14
	4.2. Boutons.......................................................................................................................................	14
	4.3. Connecteurs ...............................................................................................................................	15
III. Installation de l’utilitaire (optionnelle)............................		16

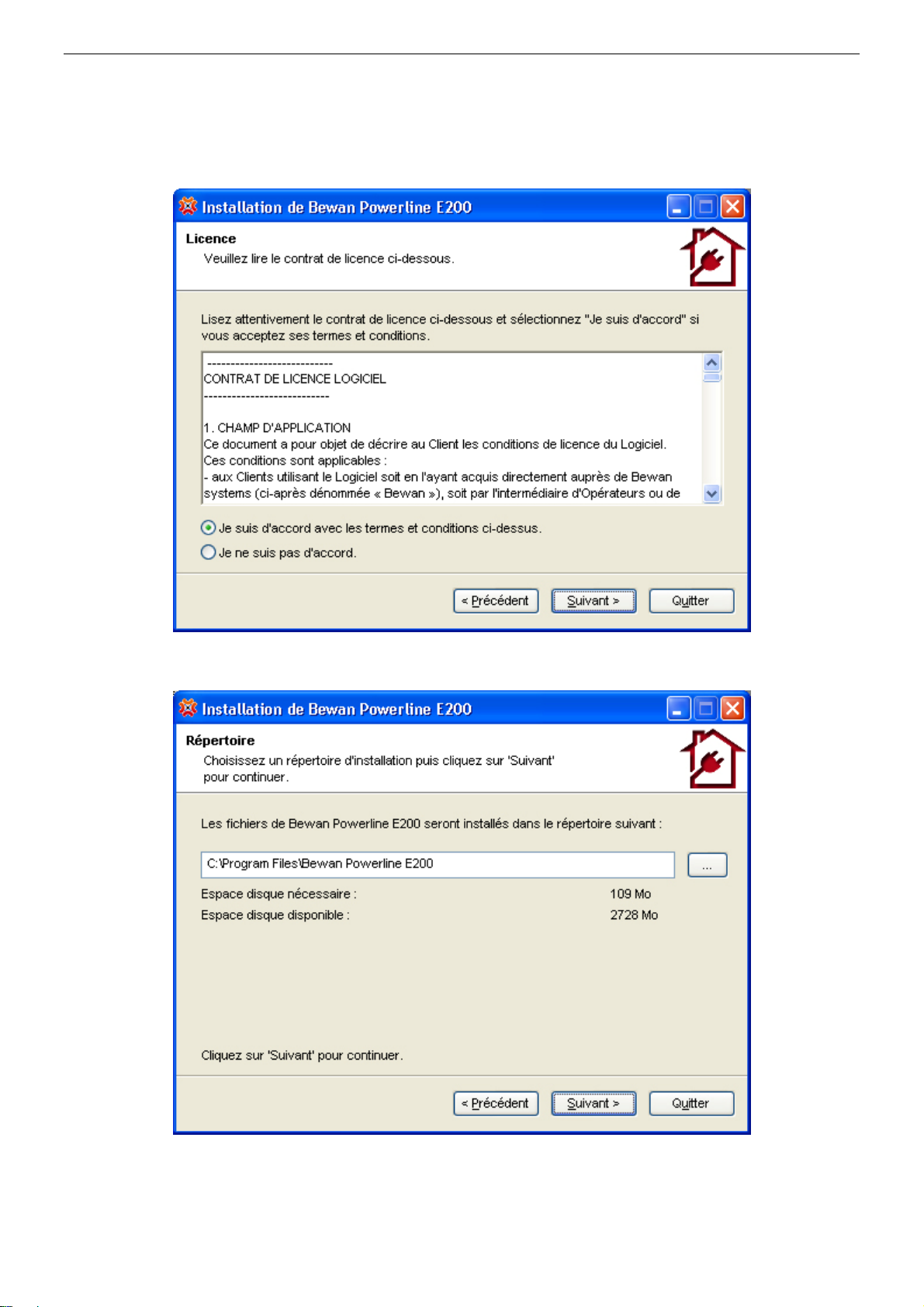

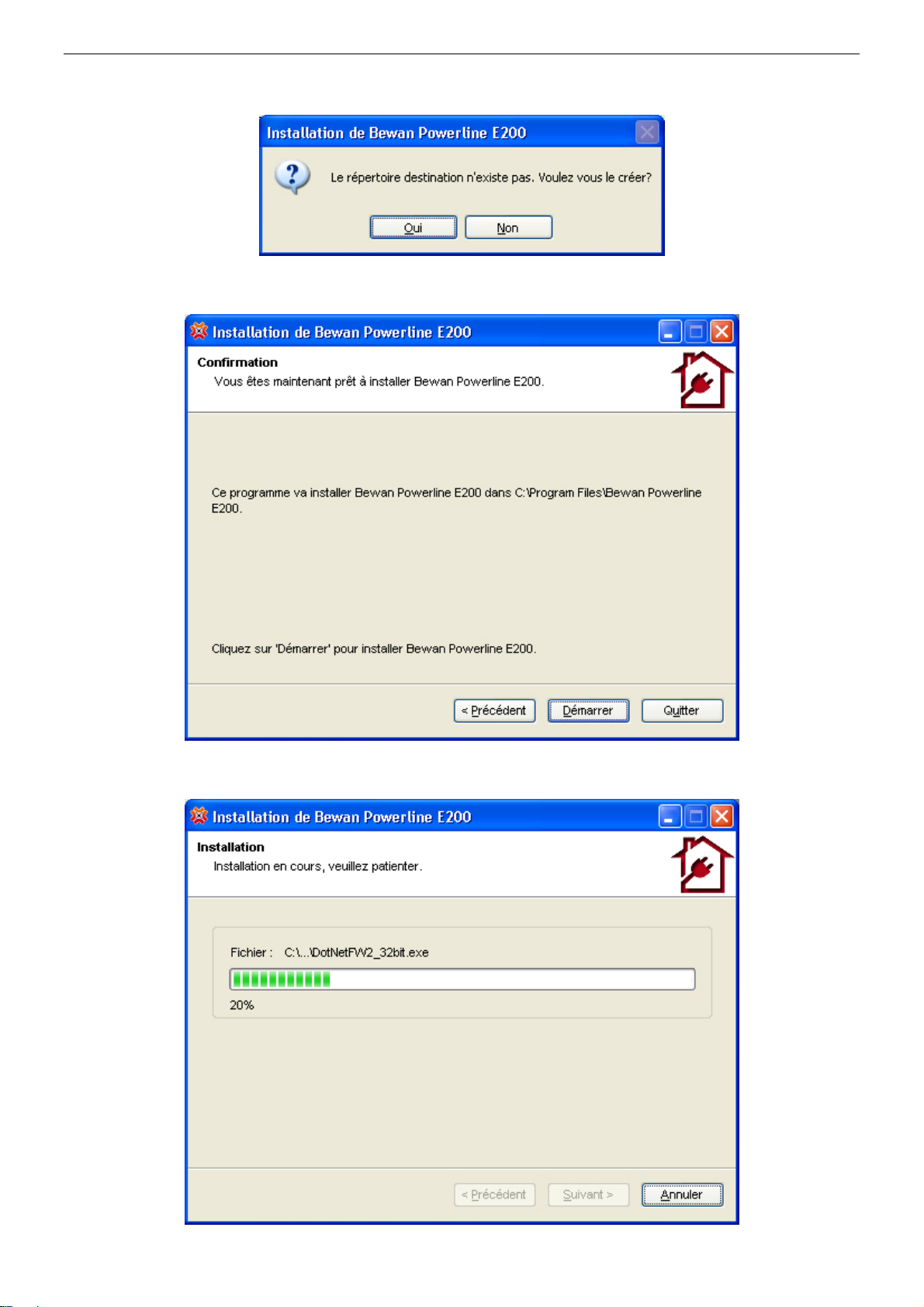

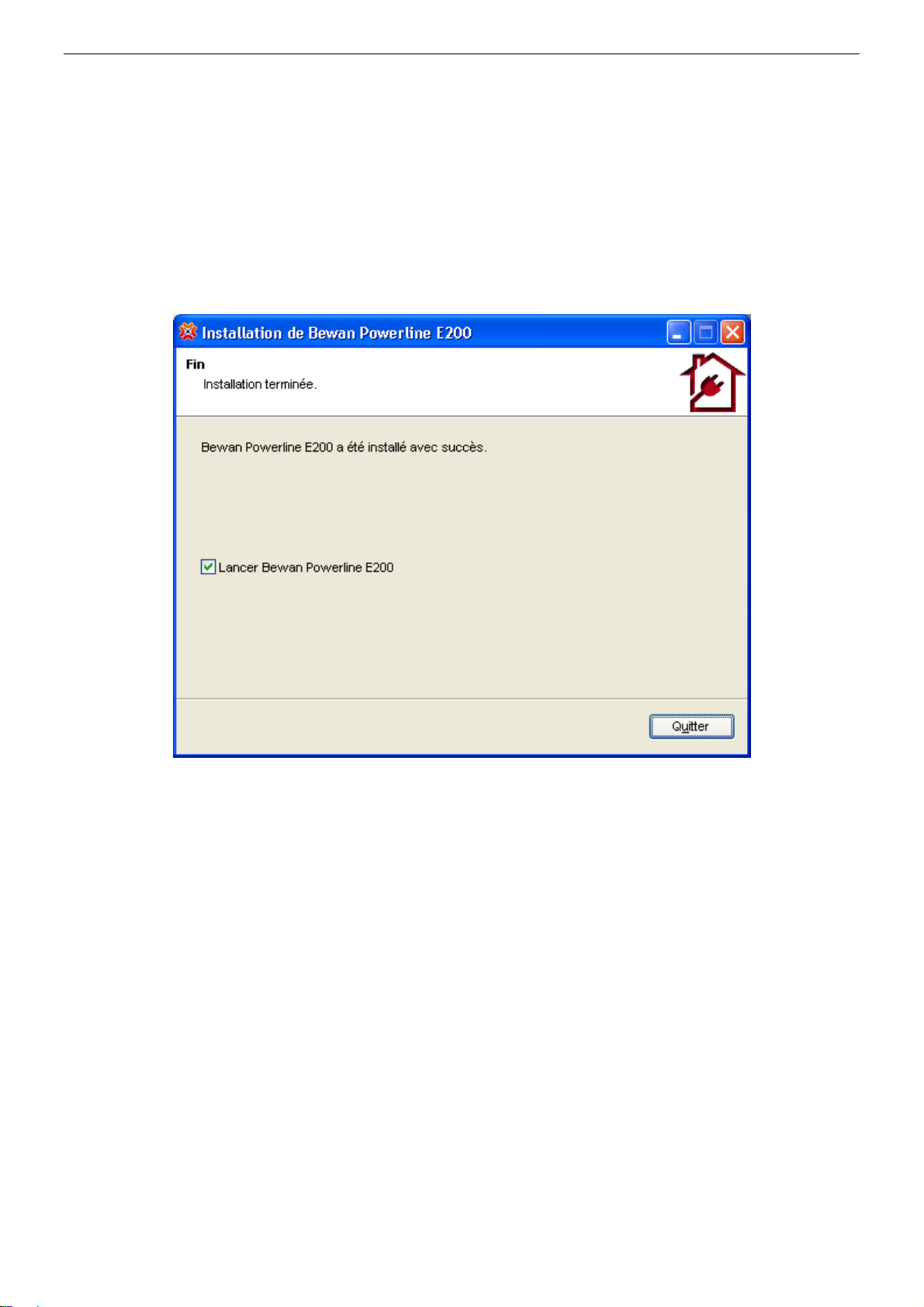

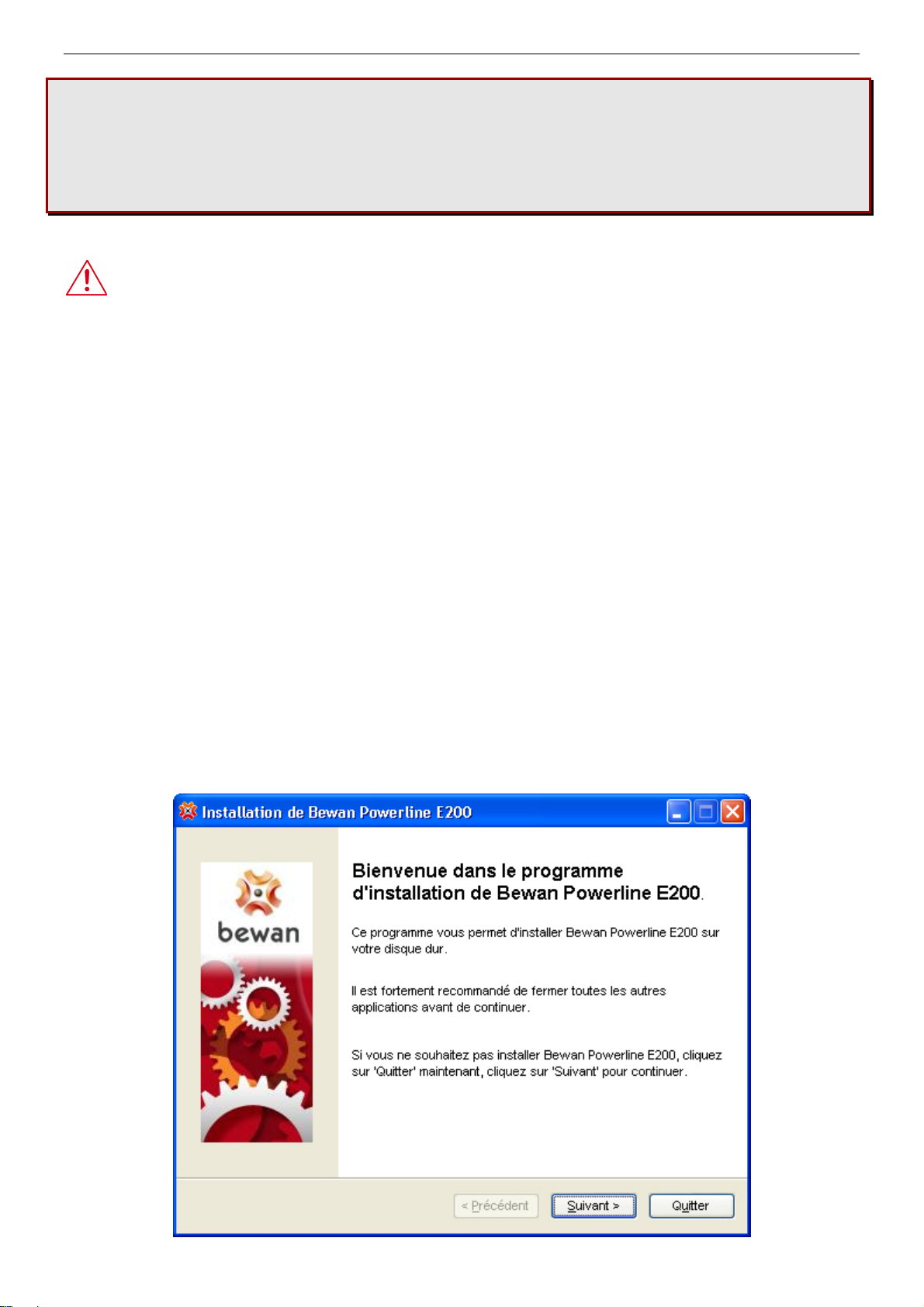

1.	Installation logicielle ...................................................................................	16
2.	Configuration de l’utilitaire.........................................................................	20

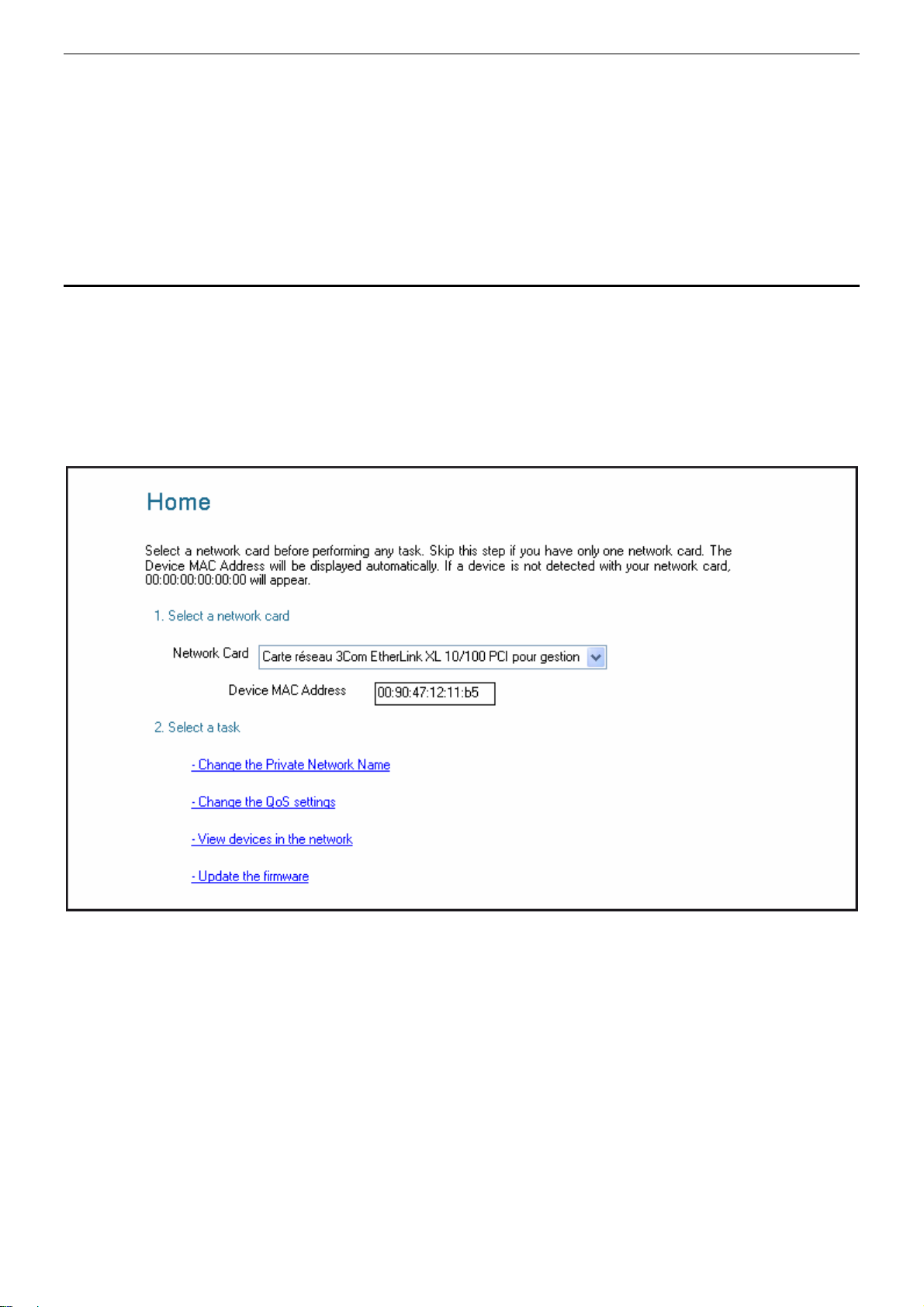

2.1. Page "Home".............................................................................................................................	20

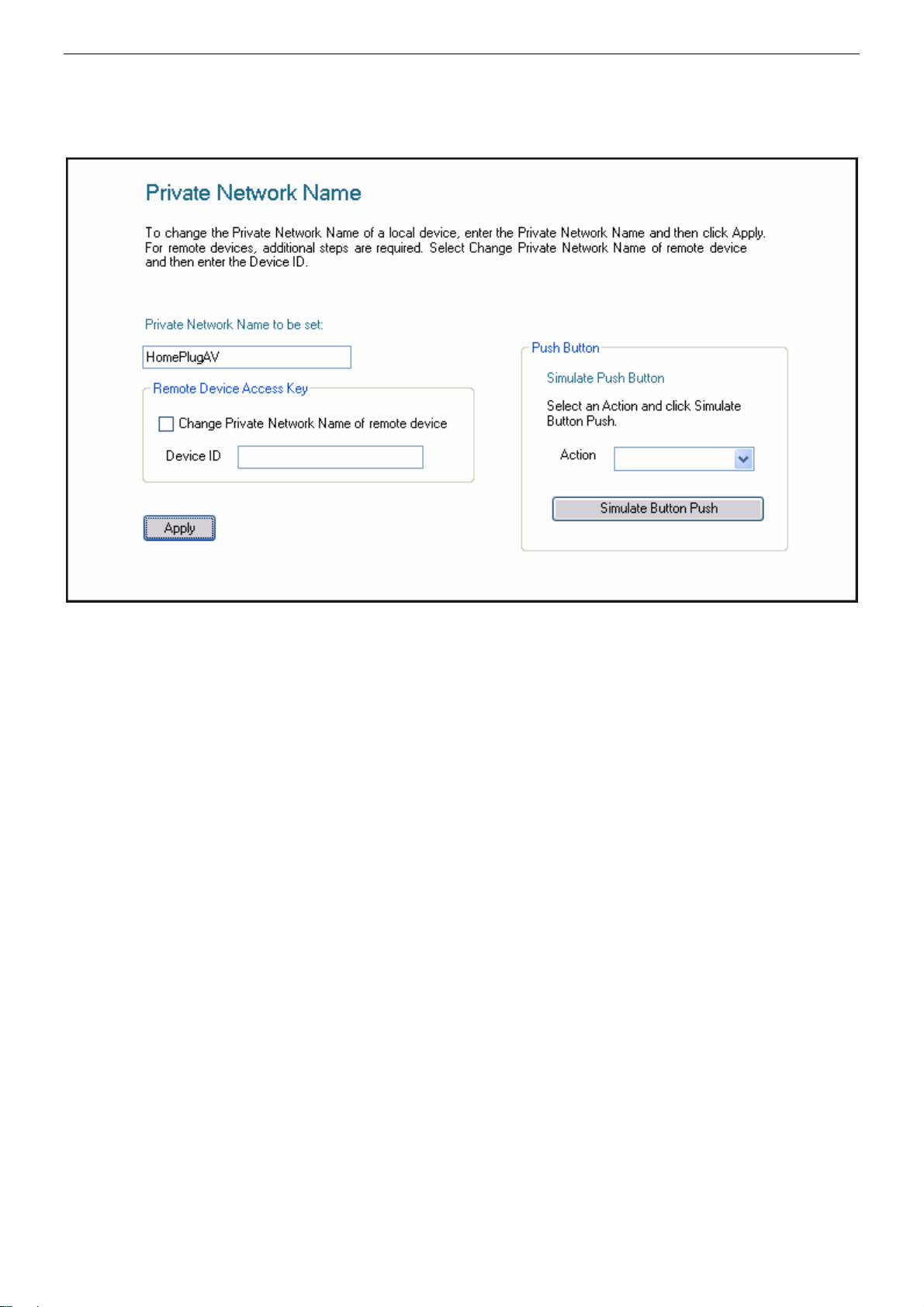

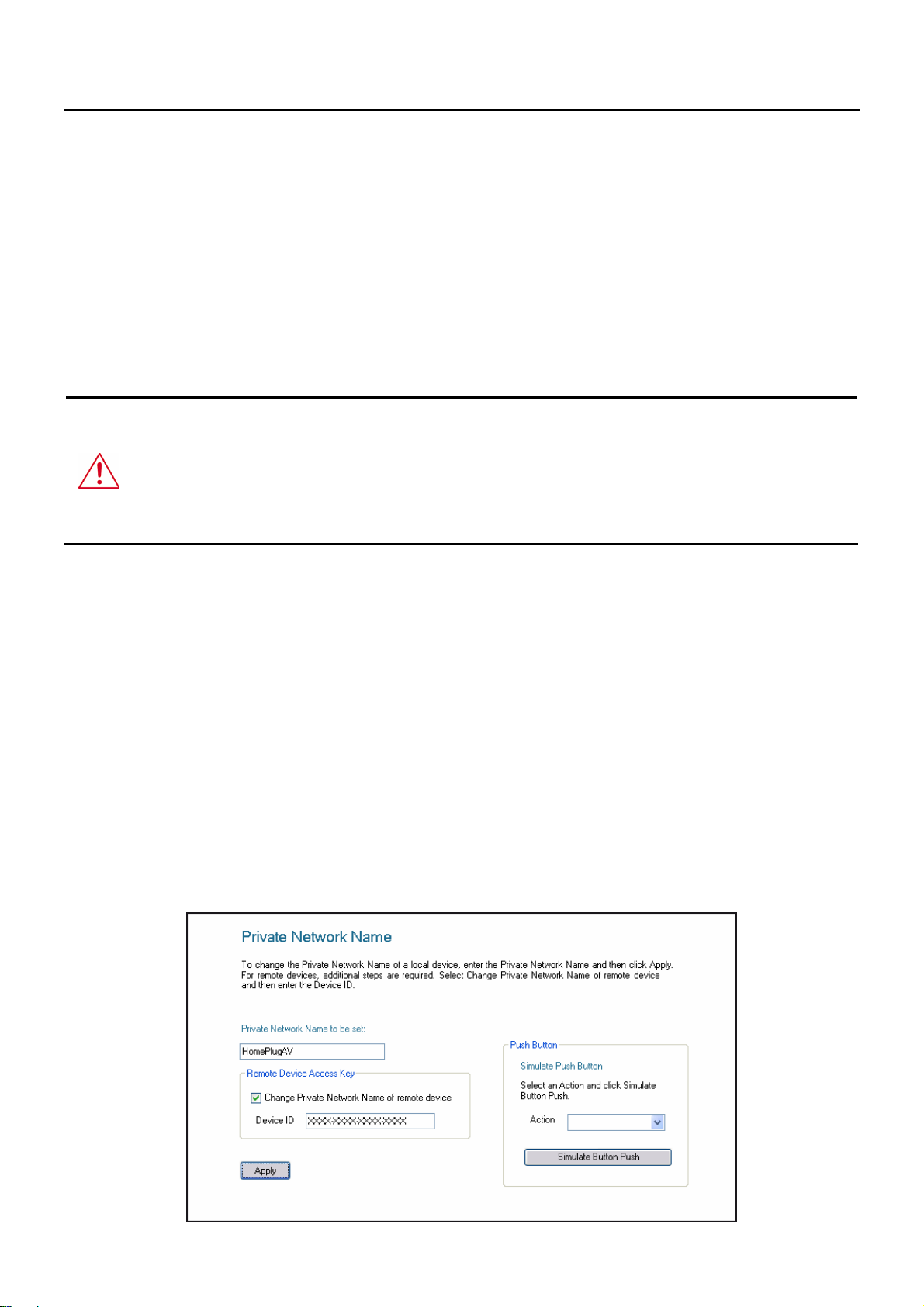

2.2. Page "Private Network Name"................................................................................................	21

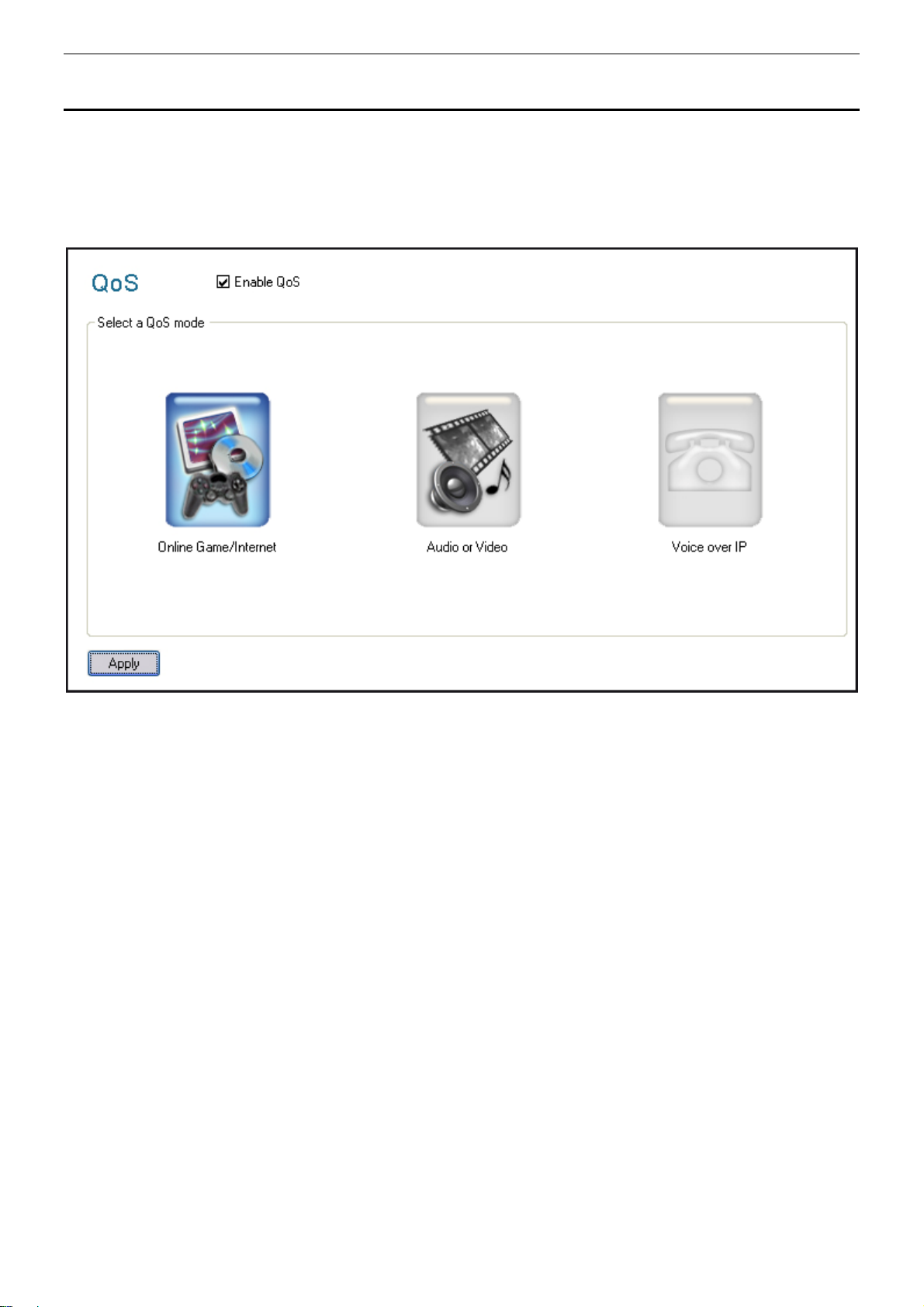

2.3. Page "Quality of Service" ........................................................................................................	23

Guide de l’utilisateur - Bewan Powerline E200Strip	4

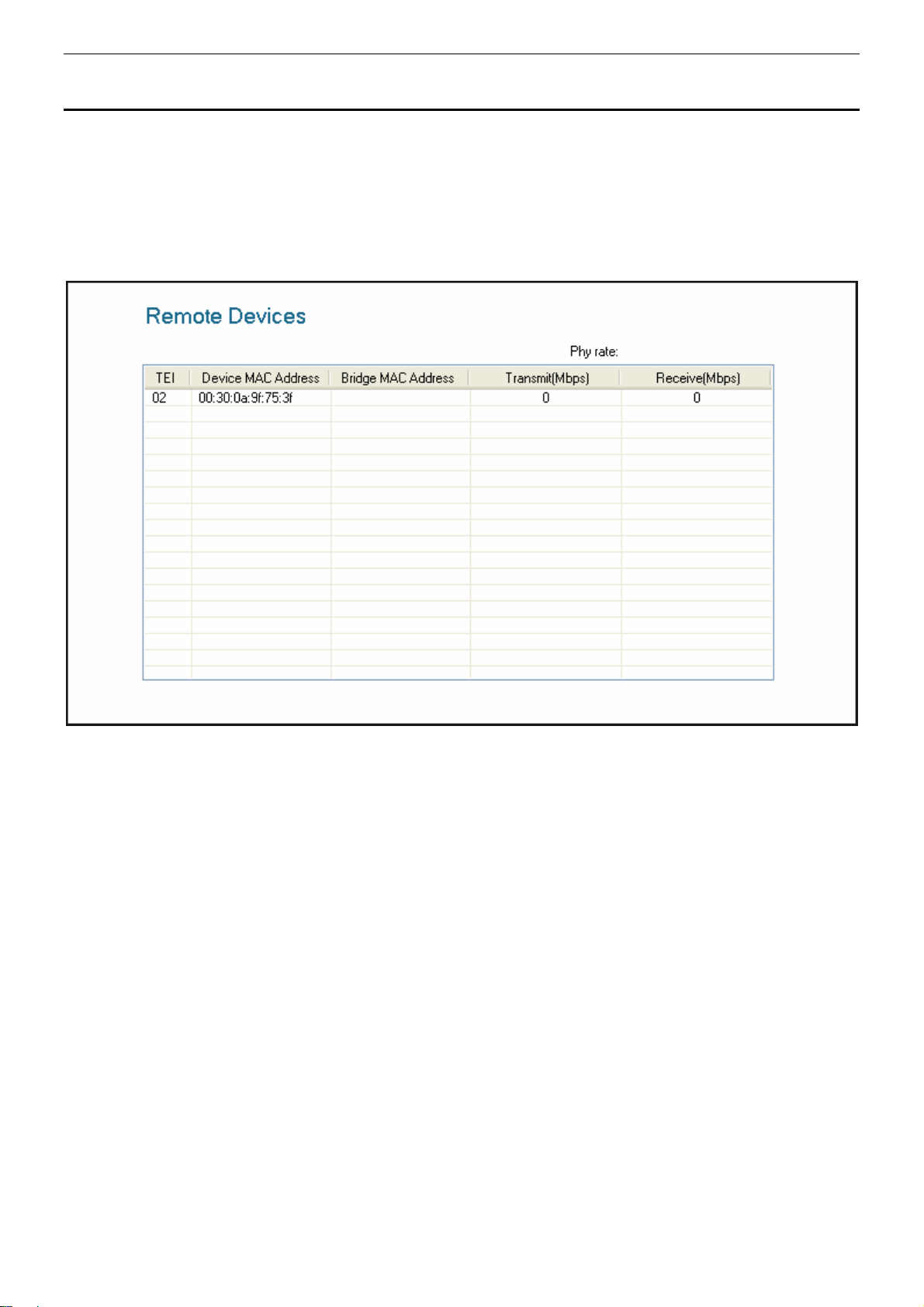

2.4. Page "Devices" ..........................................................................................................................	24

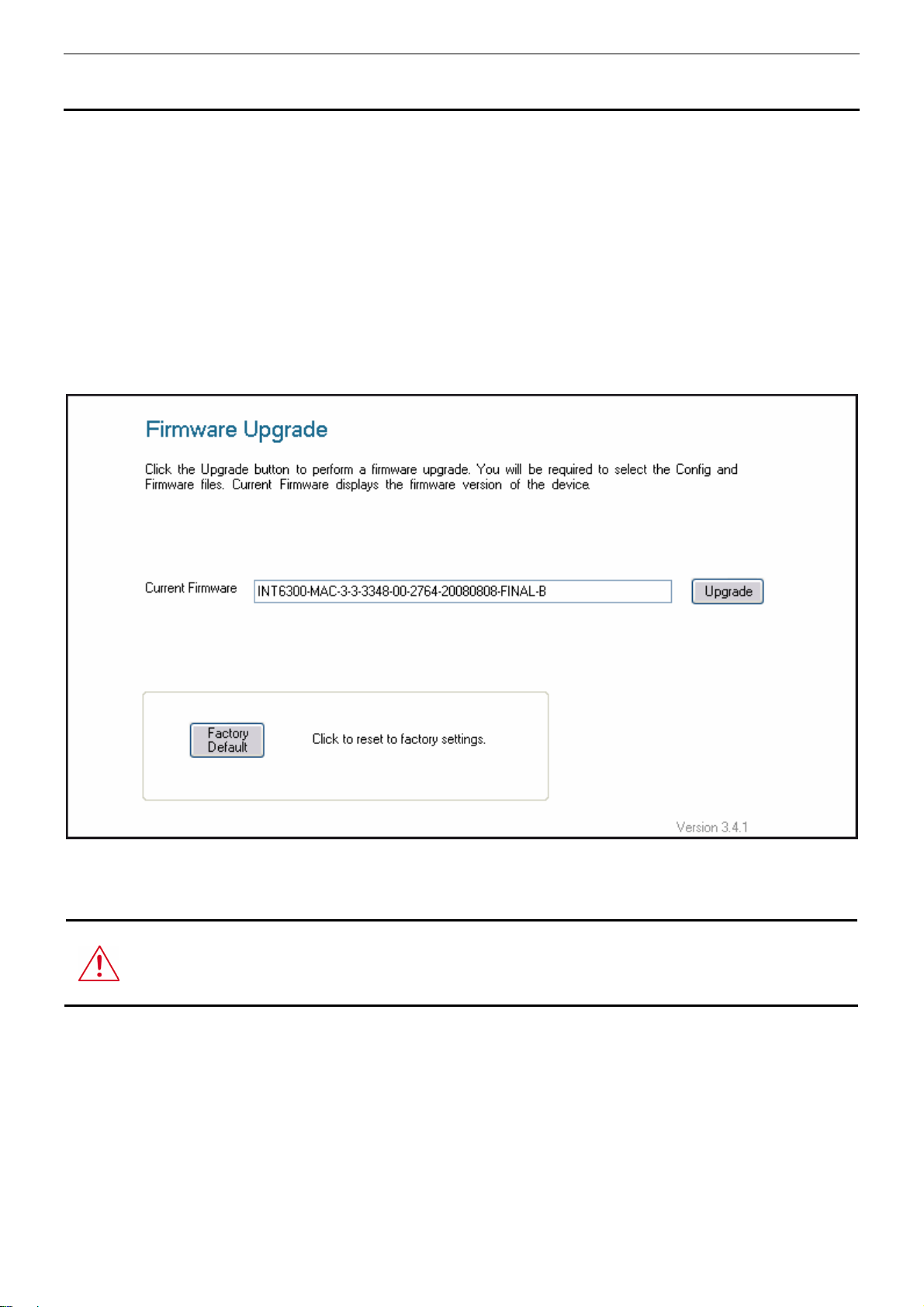

2.5. Page "Firmware Upgrade" ......................................................................................................	25
IV. Configuration des ordinateurs........................................	26
1. Sous Windows XP .......................................................................................	26

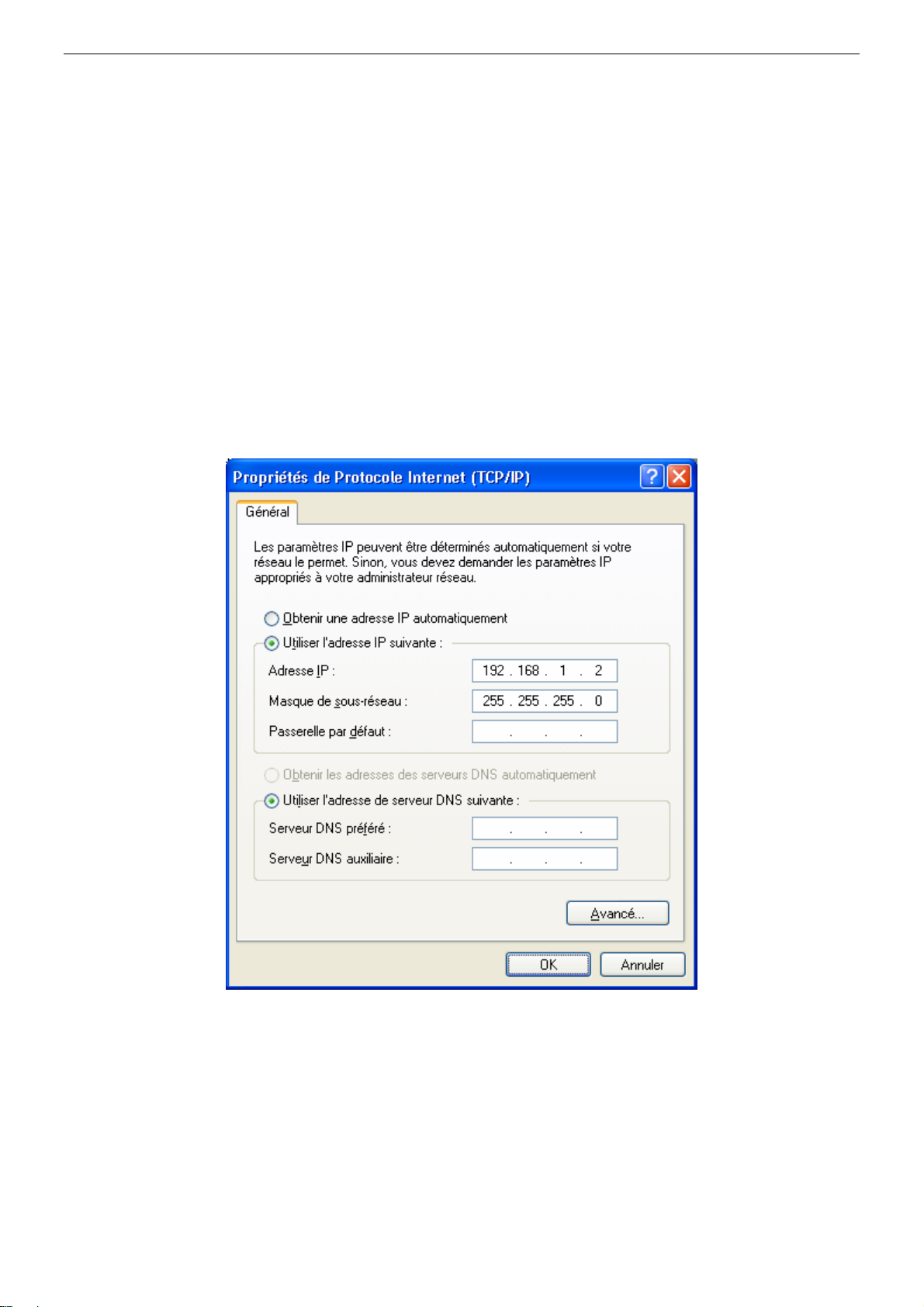

1.1. Adresse IP fixe...........................................................................................................................	26

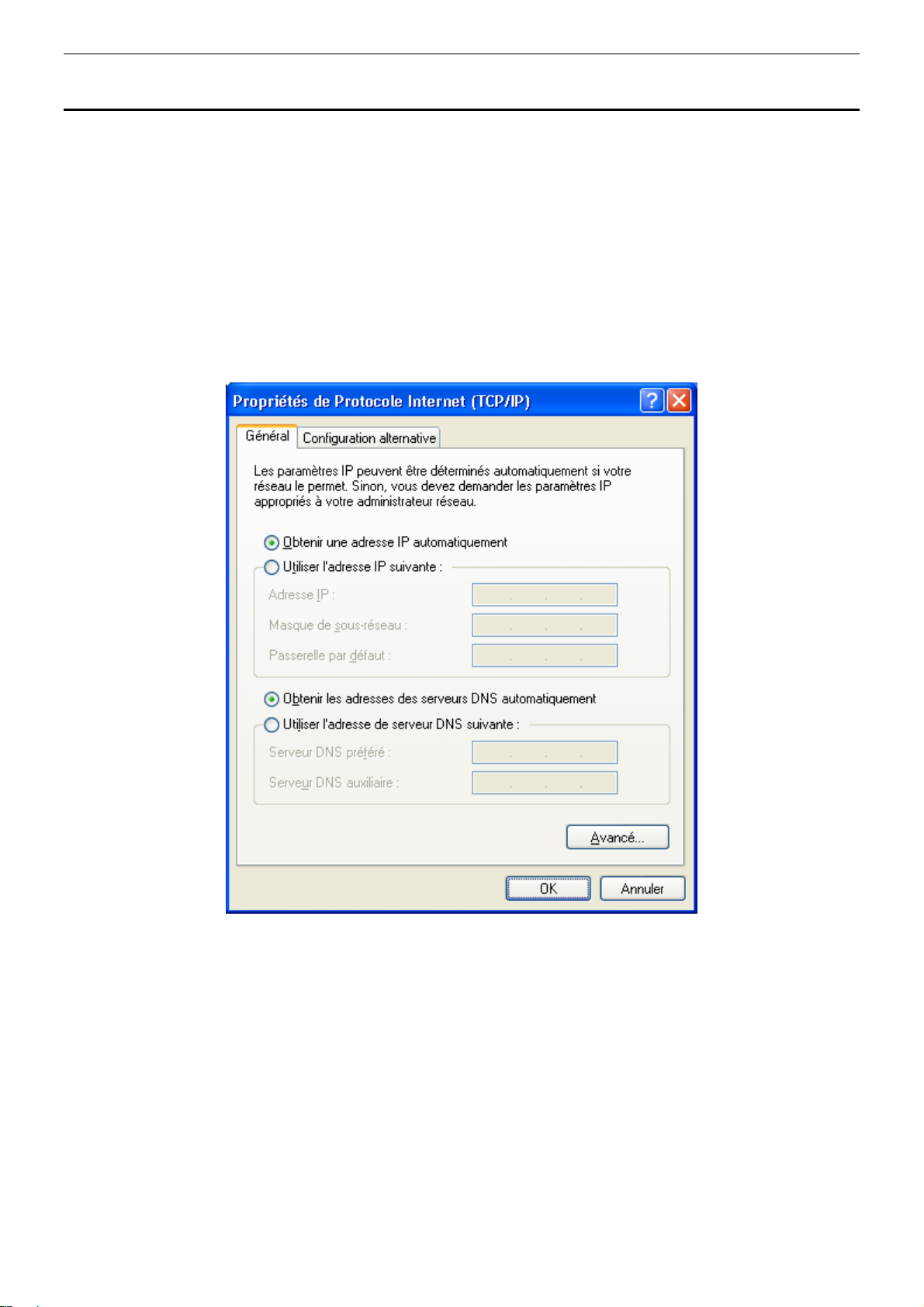

1.2. Adresse IP dynamique ..............................................................................................................	28

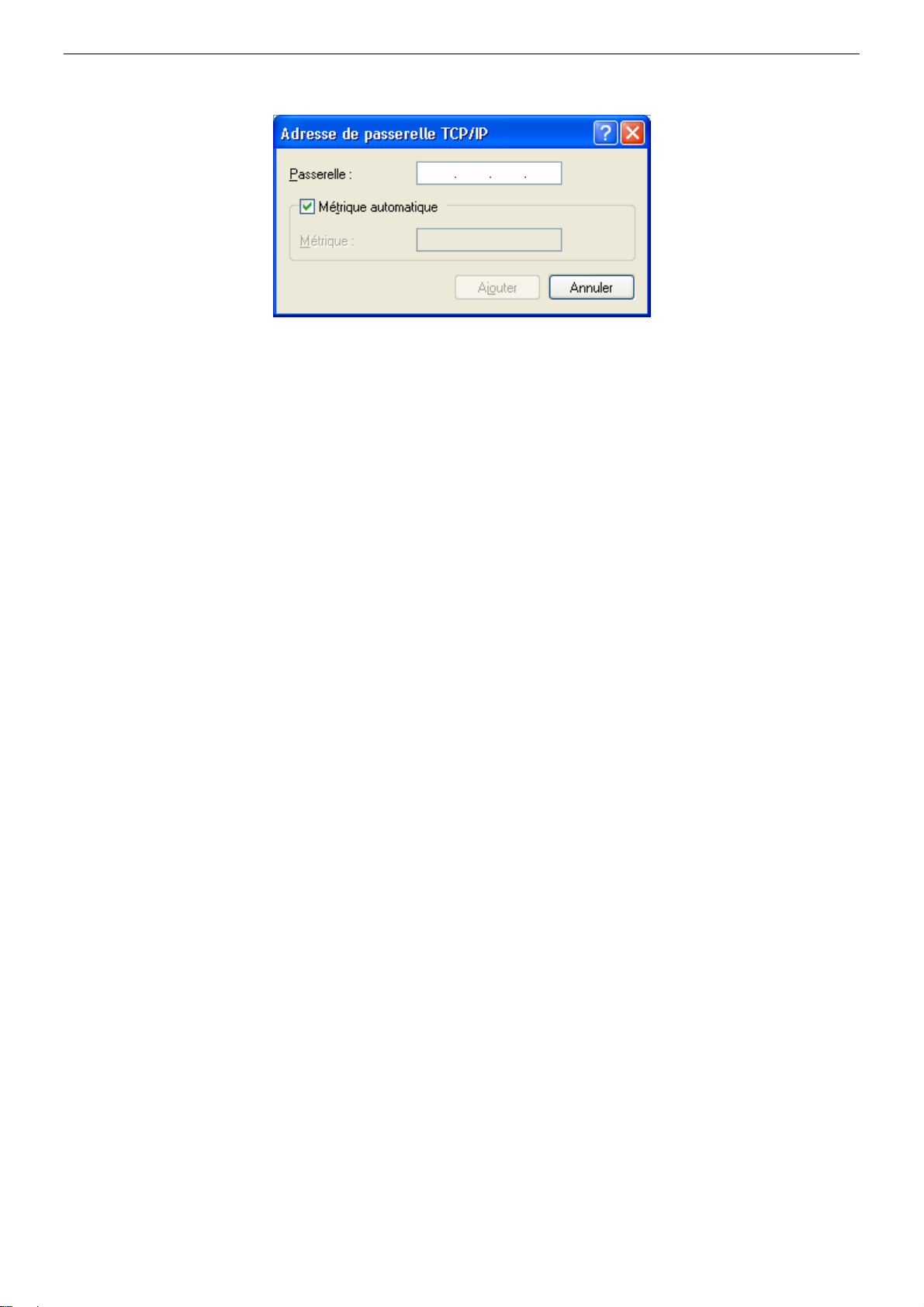

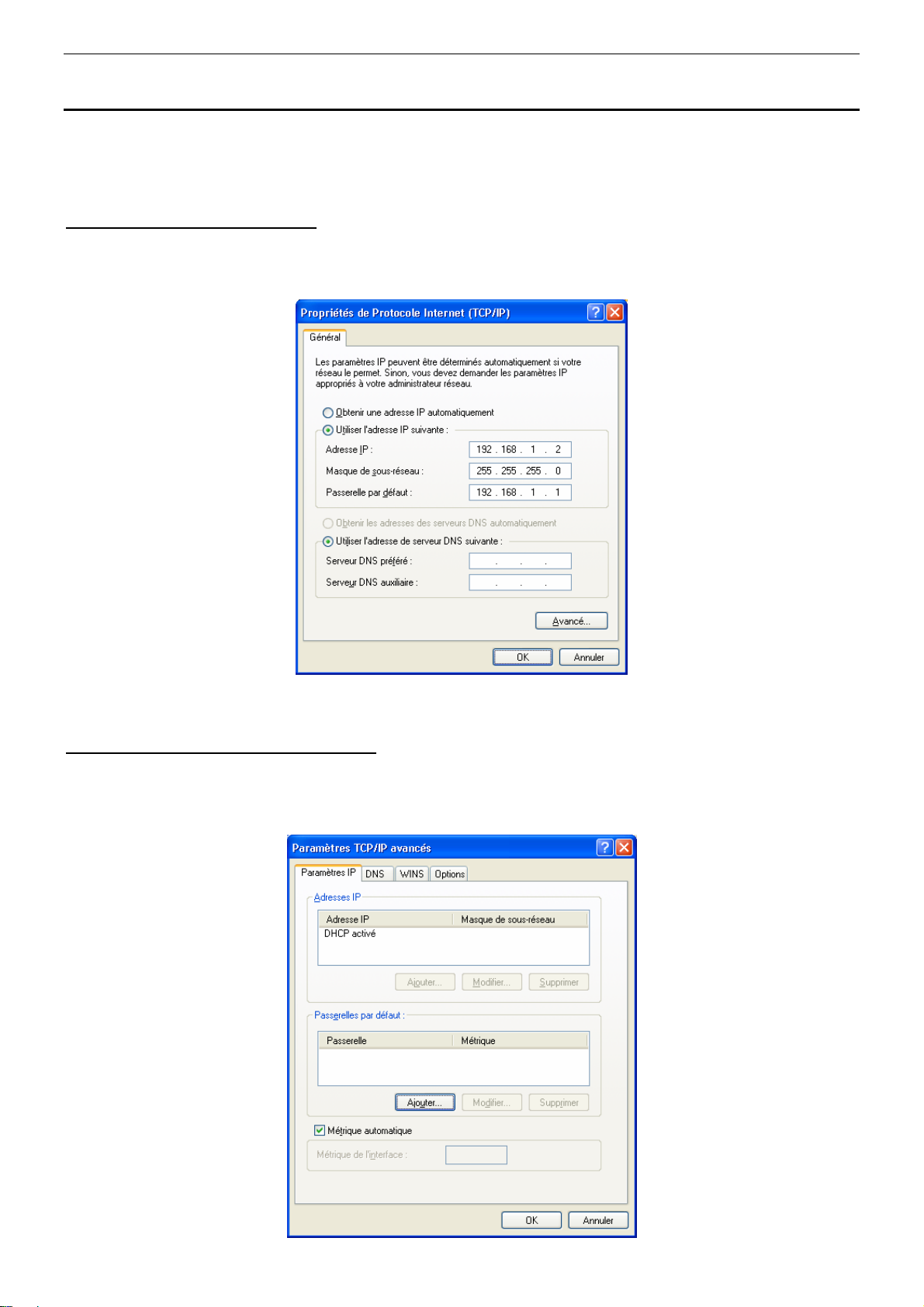

1.3. Passerelle....................................................................................................................................	29
2. Sous Windows Vista ...................................................................................	31

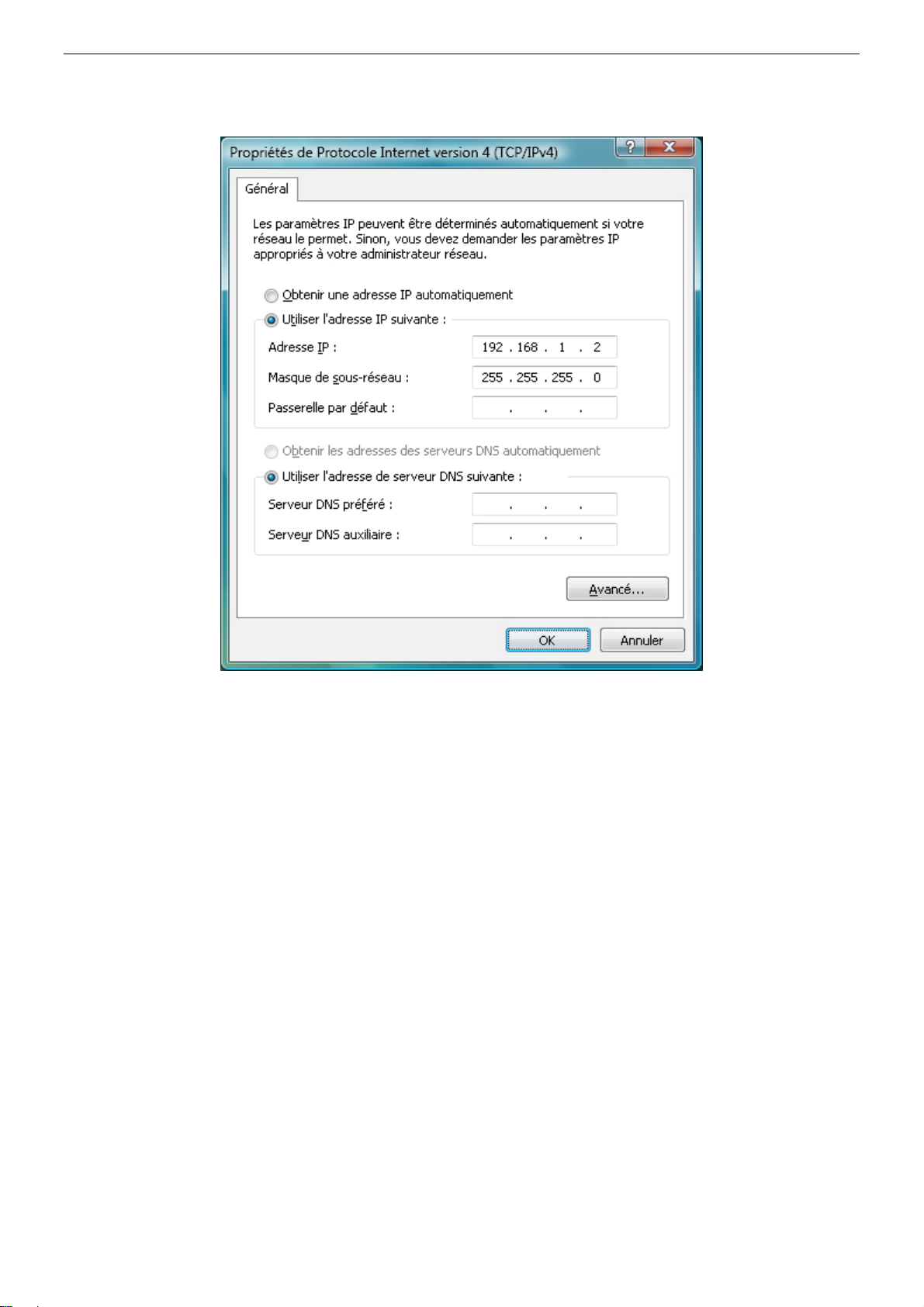

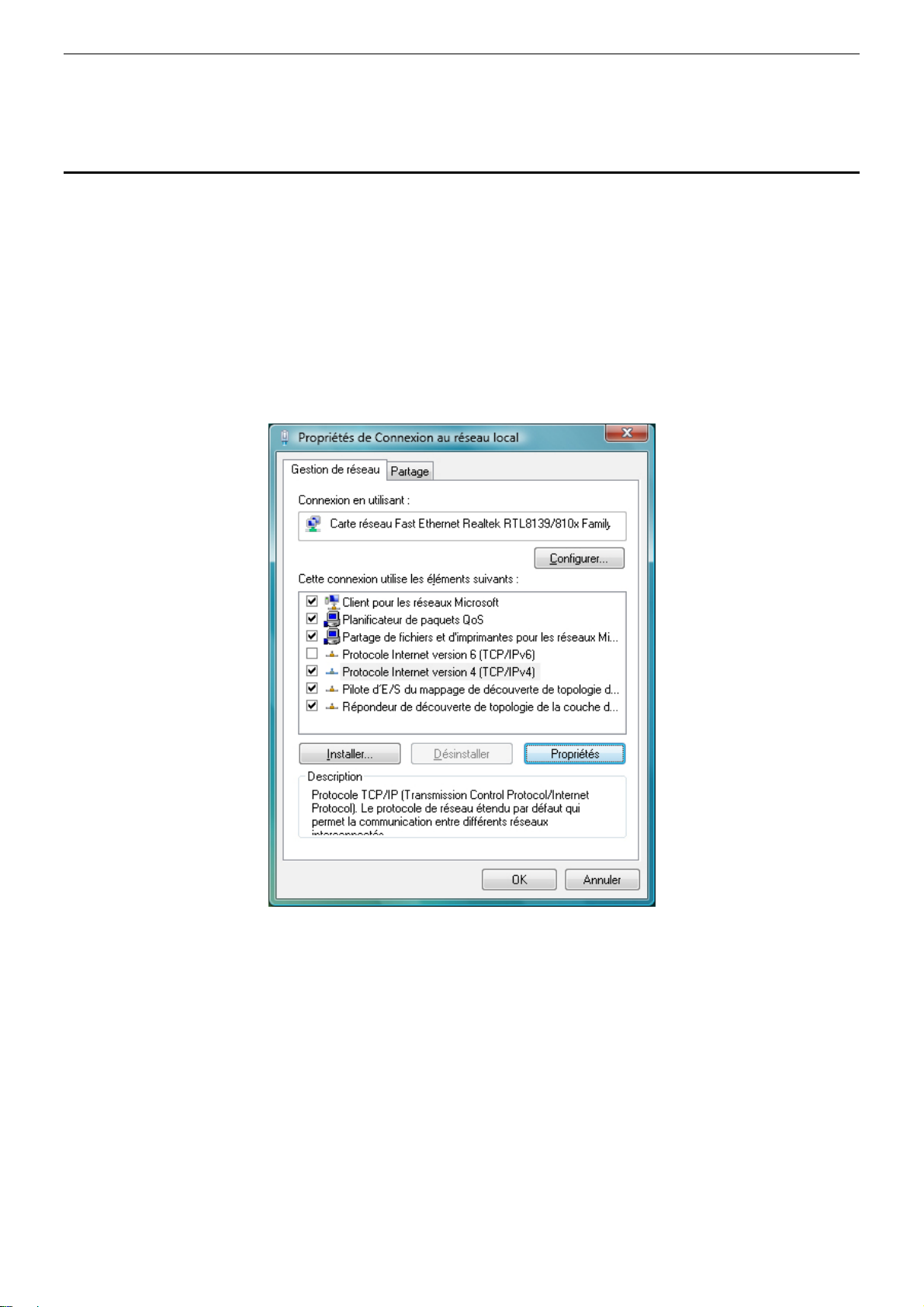

2.1. Adresse IP fixe...........................................................................................................................	31

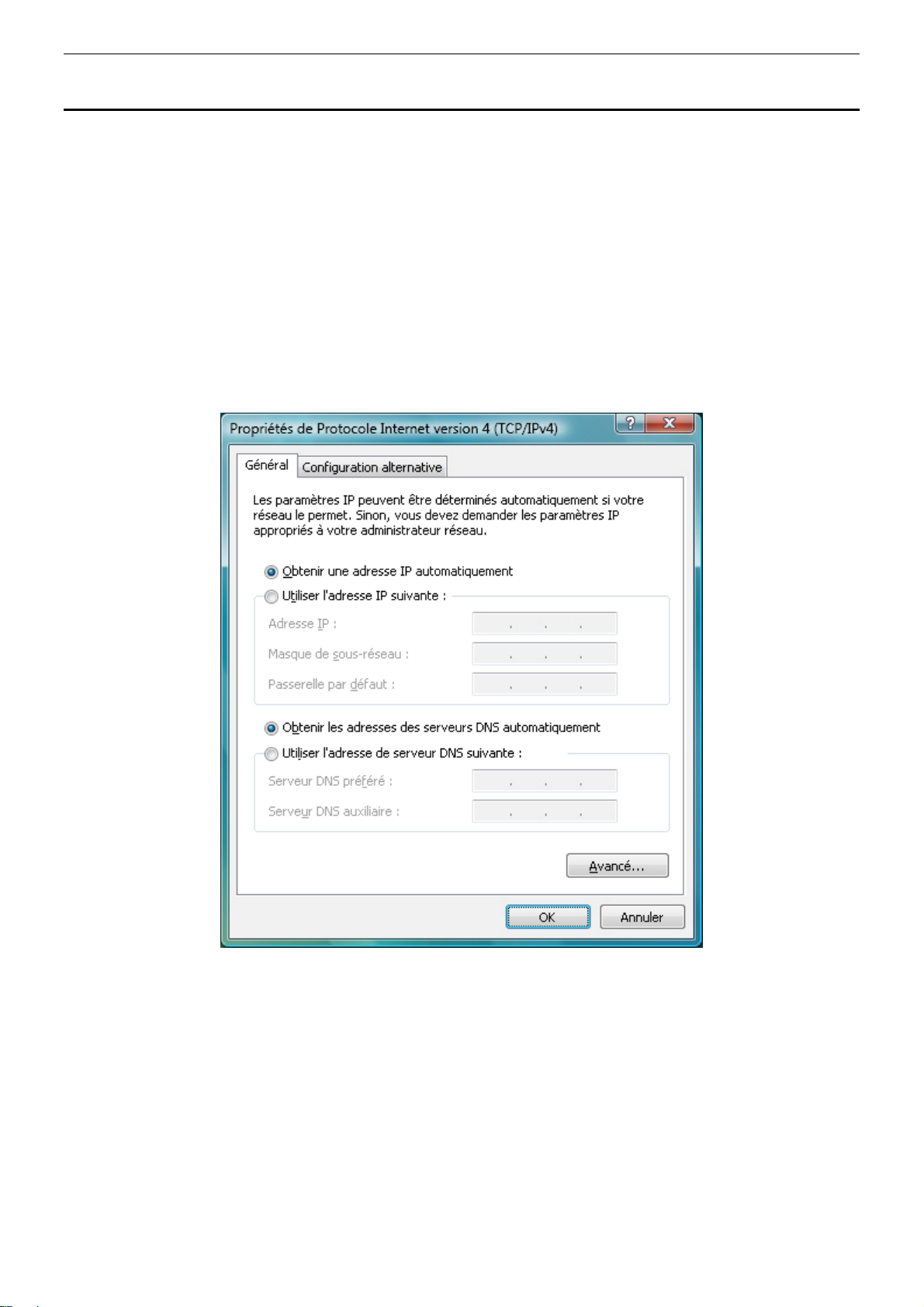

2.2. Adresse IP dynamique ..............................................................................................................	33

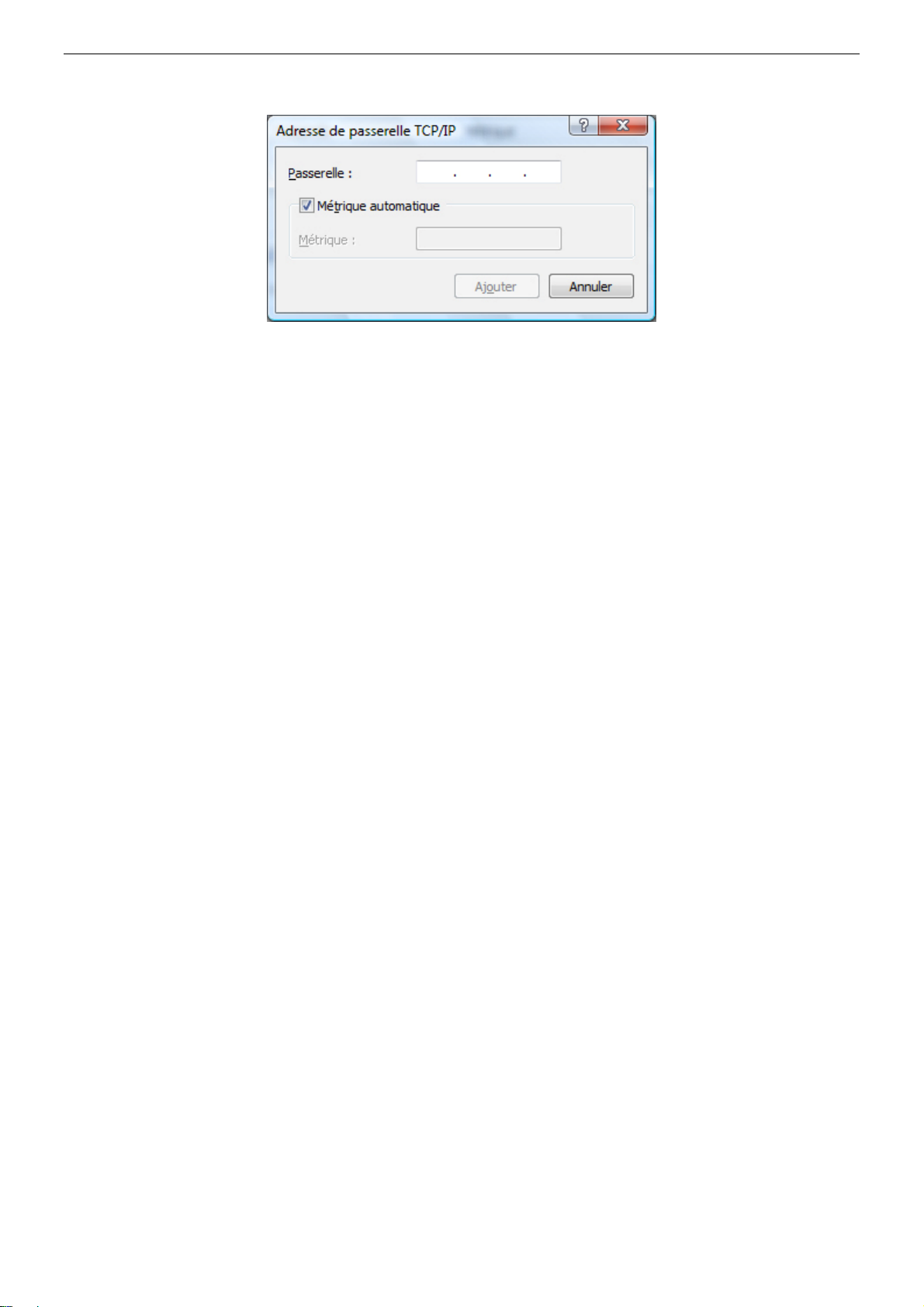

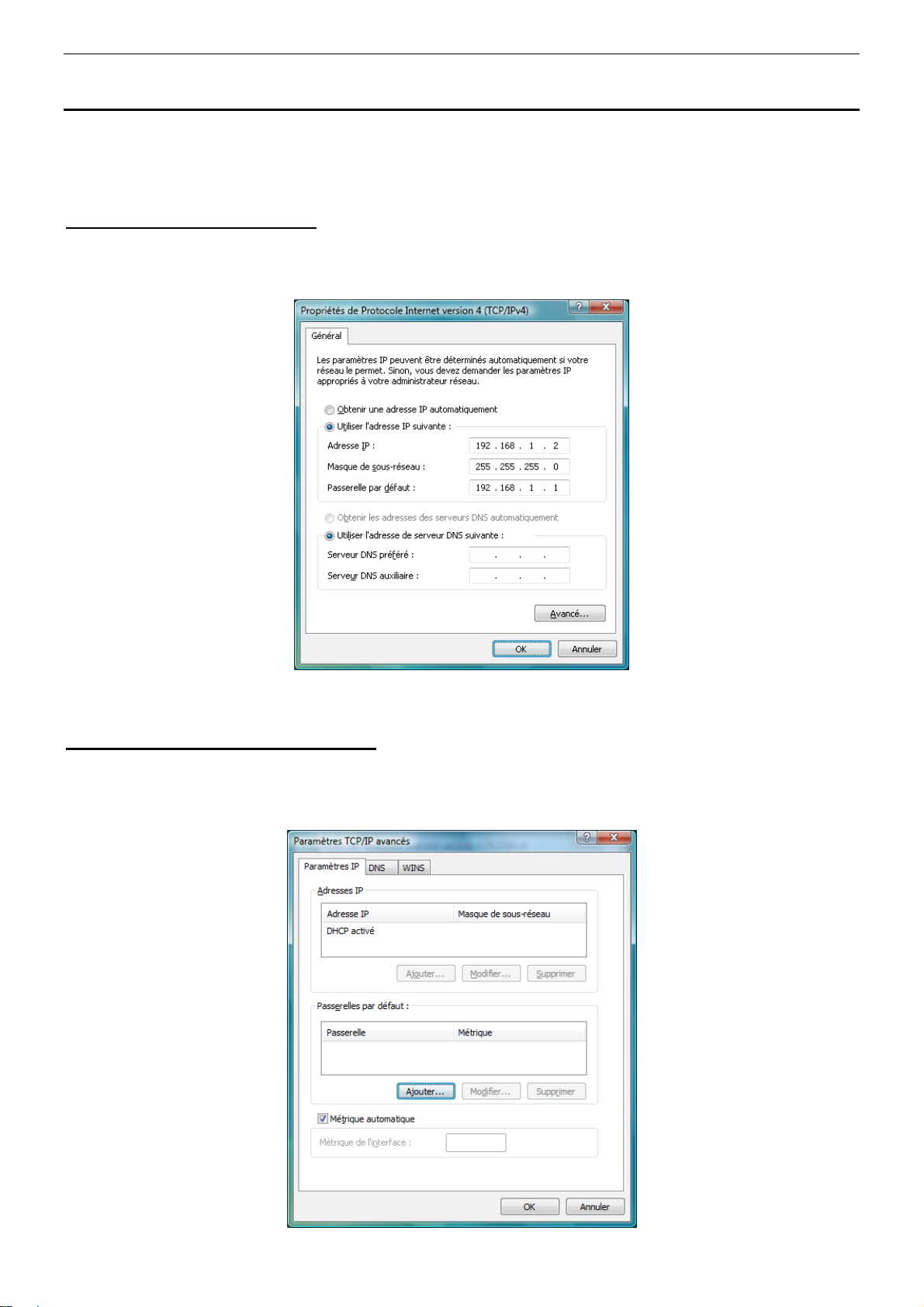

2.3. Passerelle....................................................................................................................................	34
3. Sous Mac OS X ............................................................................................	36

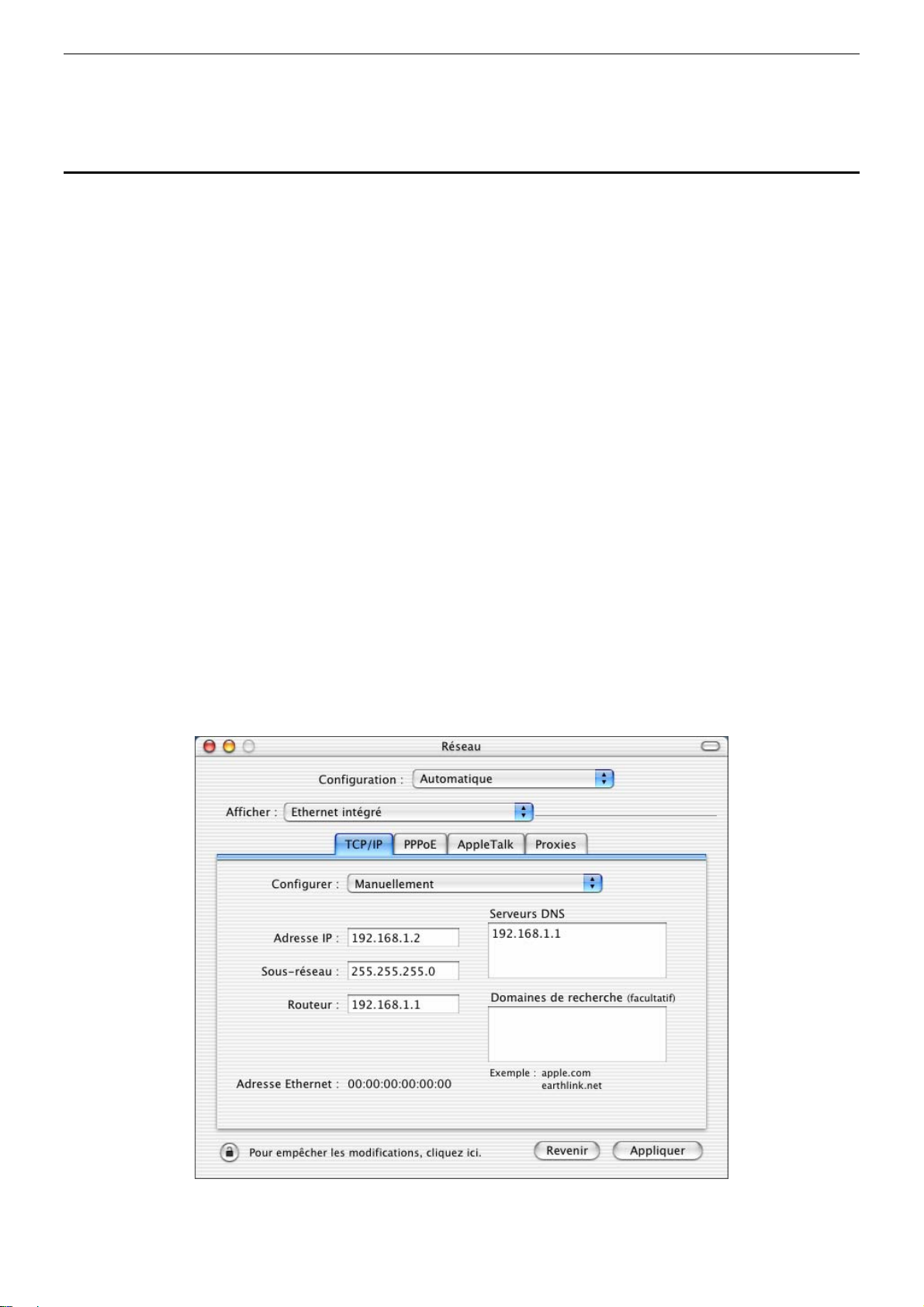

3.1. Adresse IP fixe...........................................................................................................................	36
3.2. Adresse IP dynamique ..............................................................................................................	37

Guide de l’utilisateur - Bewan Powerline E200Strip

I. Avant-propos

Félicitations, vous venez d’acquérir l’adaptateur CPL Bewan Powerline E200Strip. Doté d’une multiprise et d’un commutateur 3 ports Ethernet, il va vous permettre de créer facilement un réseau local à la maison ou au bureau sans avoir à poser de nouveaux câbles. La technologie CPL (Courant Porteur en Ligne) utilise le réseau électrique existant, c’est-à-dire vos prises de courant classiques déjà disponibles.

Grâce aux 6 prises électriques de l’adaptateur, protégées des surtensions et des parasites, vous pouvez alimenter vos équipements. Les ports Ethernet vous permettent de relier de manière simple et rapide des matériels disposant d’une interface Ethernet (ordinateurs, box, imprimantes, routeurs, consoles de jeux, scanners,...).

Le débit théorique maximum de 200 Mbps¿ associé à la fonction QoS permettent d’utiliser des applications très exigeantes en termes de débit, telles que l’Internet haut débit, la TV ou la téléphonie et d’optimiser les performances. Vous pouvez également échanger des fichiers, partager une imprimante ou encore jouer en réseau (liaison de consoles de jeux).

Le bouton « Simple Connect » vous permet de créer et sécuriser rapidement votre réseau CPL en associant l’adaptateur CPL avec un ou plusieurs autres adaptateurs CPL. Par simple pression (pendant deux secondes), ce bouton assure la génération automatique du mot de passe et le cryptage des données.

1. Contenu de la boîte

En plus du Bewan Powerline E200Strip garanti 2 ans, l’emballage doit contenir les éléments de base cidessous :

Guide d’installation rapide

CD-ROM

Câble Ethernet RJ45 (gris) permettant de relier l’adaptateur au matériel Ethernet

Remarques :

•Vous devez également trouver une carte contenant les

Conditions Générales de Garantie.

•Si l’un de ces éléments manque ou est endommagé, prenez contact avec votre revendeur ou avec le service client de Bewan.

2. Connaissances requises

Il n’est pas indispensable d’avoir des connaissances particulières en télécommunications pour utiliser le Bewan Powerline E200Strip. Dans la documentation du Bewan Powerline E200Strip, nous considérons que

vous maîtrisez l’interface utilisateur, les commandes et les utilitaires de Windows. Nous ne revenons donc pas sur ces notions. Reportez-vous, si nécessaire, au manuel ou à l’aide en ligne de Windows.

¿ le débit réel varie en fonction de multiples facteurs

Guide de l’utilisateur - Bewan Powerline E200Strip

3. Précautions d’utilisation

Lisez attentivement les instructions de sécurité suivantes avant d’installer ou d’utiliser le Bewan Powerline E200Strip. Veillez à respecter scrupuleusement les précautions d’emploi.

3.1. Emplacement

•Evitez d’utiliser, de placer et de conserver l’adaptateur dans des endroits exposés à des températures élevées ou près de sources de chaleur. Des températures élevées risquent de déformer le boîtier. Veillez à ce que la température maximum ne dépasse pas 40°C.

•Evitez d’installer l’adaptateur dans un endroit humide ou poussiéreux.

•N’obturez jamais les fentes et ouvertures présentes sur l’adaptateur qui servent à l’aération et au dégagement de la chaleur.

•L’emplacement de la prise de courant secteur doit être facilement accessible.

•Conservez l’adaptateur hors de portée des enfants.

3.2. Entretien et maintenance

•Veillez à ne pas ouvrir, désassembler ou modifier une partie de l’adaptateur.

Les inspections internes, les modifications et les réparations doivent impérativement être effectuées par des techniciens agréés et qualifiés. L’ouverture de l’adaptateur ou toute modification interne entraînera la perte de la garantie.

•Pour nettoyer l’adaptateur, débranchez-le de la prise secteur.

N’utilisez pas certains produits chimiques pouvant endommager les matières plastiques. N’utilisez pas de substances contenant de l’alcool, du benzène, du diluant ni d’autres produits inflammables.

•Ne mettez pas l’adaptateur en contact avec de l’eau ou d’autres liquides.

Aucun liquide ne doit pénétrer à l’intérieur de l’adaptateur. Si la partie externe de l’appareil entre en contact avec un liquide, essuyez-le à l’aide d’un chiffon doux et absorbant.

3.3. Alimentation et câbles

•N’utilisez pas votre adaptateur pendant un orage.

•La tension secteur doit correspondre aux indications figurant sur la plaque signalétique de l’adaptateur.

•Pour brancher le matériel, utilisez le câble Ethernet fourni.

•Veillez à ce que le(s) câble(s) Ethernet soi(en)t dans une position qui évite que quelqu’un puisse trébucher ou marcher dessus.

•Lorsque vous débranchez le(s) câble(s) Ethernet, tenez la partie solide. En tirant sur la partie flexible du câble, vous pouvez dénuder le fil.

•Débranchez immédiatement l’adaptateur si celui-ci se mettait à dégager de la fumée.

Guide de l’utilisateur - Bewan Powerline E200Strip

4. Assistance technique

Le Bewan Powerline E200Strip et sa documentation ont été conçus dans un souci de simplicité, afin de pouvoir être utilisés tant par les particuliers que par les professionnels.

Néanmoins, si vous rencontrez des difficultés lors de l’installation, nous vous conseillons :

•de vous rendre tout d’abord sur le site Web de Bewan (http://www.bewan.fr) pour consulter les FAQs et Tutoriaux propres au produit ou consulter le Support en ligne dans la partie Assistance / Support en ligne.

•de contacter ensuite, si nécessaire, l’assistance téléphonique sur le matériel assurée par le Support Technique de Bewan au 08 92 16 22 92¿ (Coût de la communication : tarif Audiotel 0,34 € TTC/min).

Remarque : pour toute information sur le service d’assistance technique de Bewan ou pour bénéficier des mises à jour du produit, consultez le site Web de Bewan.

5. Configuration minimum requise

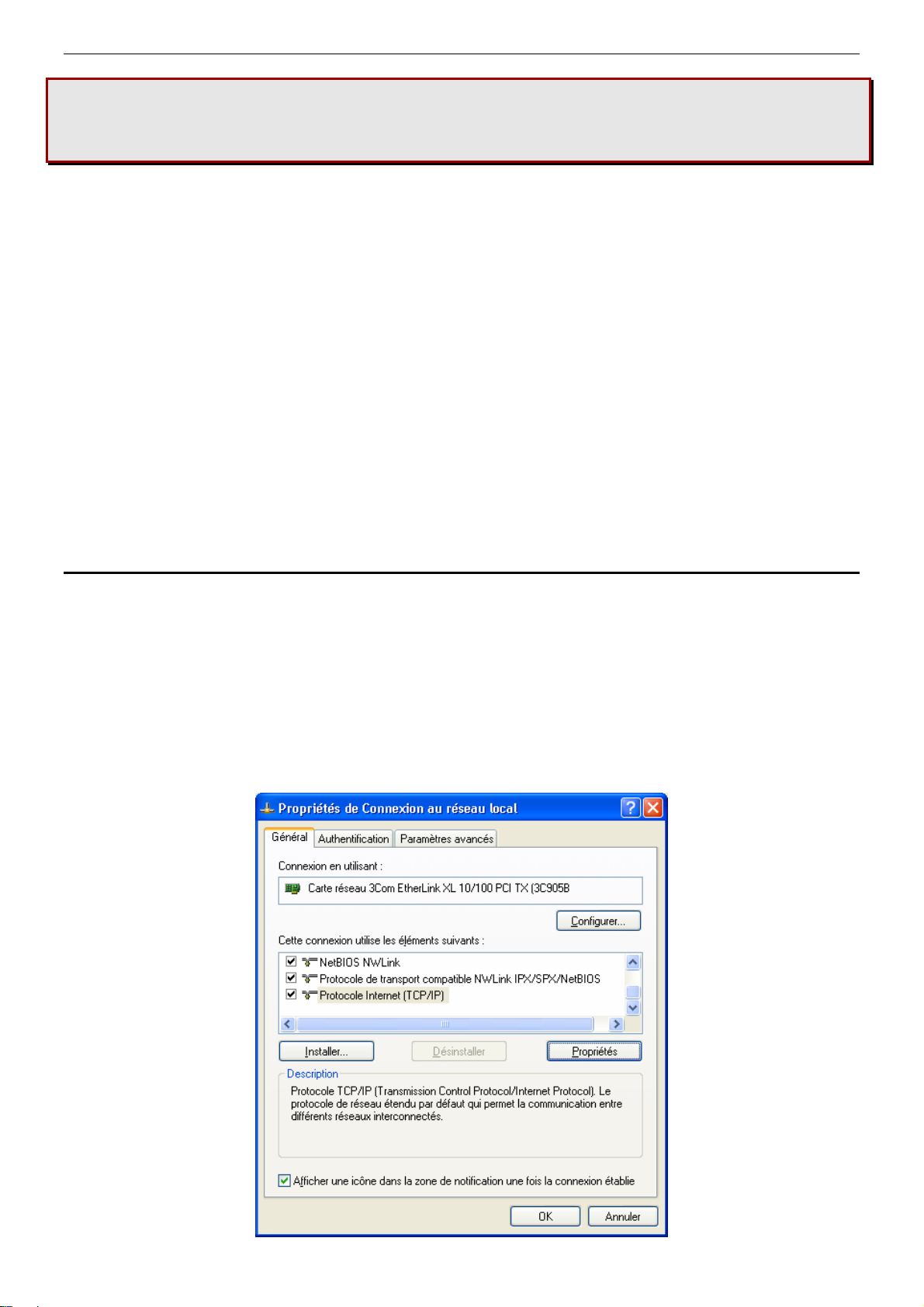

Pour que le Bewan Powerline E200Strip fonctionne, le protocole TCP/IP doit être installé sur les ordinateurs composant le réseau.

Remarque : l’ordinateur ou le matériel auquel vous voulez relier le Bewan Powerline E200Strip doit avoir un port Ethernet, c’est-à-dire une carte réseau ou un adaptateur réseau.

Pour configurer l’adaptateur via l’utilitaire fourni, votre ordinateur doit répondre aux exigences suivantes :

1.Votre ordinateur possède un port Ethernet et un lecteur de CD-ROM.

2.Votre ordinateur doit fonctionner sous Windows XP ou Windows Vista.

Remarque : sous Windows XP, pour installer l’utilitaire, le Service Pack 2 doit être déjà installé. Si ce n’est pas le cas, vous devez obligatoirement télécharger, puis installer le patch disponible gratuitement sur le site Web de Microsoft.

3.Configuration minimum pour PC : Pentium III 300 MHz, avec au moins 128 Mo de RAM.

¿ depuis la France uniquement. Voir les horaires d’ouverture sur www.bewan.fr

Guide de l’utilisateur - Bewan Powerline E200Strip

II. Installation de l’adaptateur

Vous trouvez dans ce chapitre une description détaillée de la procédure d’installation du Bewan Powerline E200Strip.

Remarque : avant de brancher le Bewan Powerline E200Strip, veillez à noter son identifiant ("DEVICE PASSWORD") imprimé sur l’adaptateur. Celui-ci vous sera utile si vous souhaitez ensuite l’utiliser pour la sécurisation de votre réseau.

1. Raccordement de l’adaptateur

L’installation physique est extrêmement simple. Pour que le réseau CPL fonctionne, vous devez installer au minimum deux adaptateurs. Procédez comme suit :

1.Raccordez le câble d’alimentation électrique du Bewan Powerline E200Strip à une prise électrique murale compatible avec les spécifications imprimées sur l’adaptateur.

Remarques :

•Le branchement de l’adaptateur sous une tension différente endommagera le produit et annulera la garantie.

•Pour optimiser les performances, nous vous conseillons de préférence de ne pas brancher l’adaptateur sur un prolongateur électrique (rallonge) ou une multiprise. Il est préférable également, pendant un transfert de données, de ne pas faire fonctionner des appareils électriques de forte puissance ne possédant pas de système antiparasites. Ils peuvent ajouter des bruits et être une source potentielle d’interférences.

2.Munissez-vous du câble Ethernet (gris) fourni dans le package. Raccordez une extrémité de ce câble à l’un des ports Ethernet de l’adaptateur et l’autre extrémité au connecteur RJ45 de votre ordinateur ou de tout autre matériel Ethernet (box, routeur, imprimante, scanner, switch…).

3.A l’autre bout de votre réseau, branchez désormais un second adaptateur auquel vous pouvez également connecter un ou plusieurs équipements Ethernet.

Remarque : la distance entre les deux adaptateurs doit être inférieure à 200 m.

Paramètres nécessaires à vérifier :

Maintenant que vous avez correctement branché et appairé vos adaptateurs, vous devez vérifier la configuration des ordinateurs qui composent le réseau. En effet, pour faire communiquer deux ordinateurs à travers le réseau CPL, ils doivent se trouver dans le même plan d’adressage.

Si un serveur DHCP est activé sur le réseau (via un routeur par exemple), vous pouvez demander à ce dernier d’attribuer automatiquement une adresse IP à vos ordinateurs.

En revanche, si votre réseau ne dispose pas d’un serveur DHCP (ou si vous l’avez désactivé), vous devez assigner des adresses IP fixes à votre ordinateur et à tous ceux connectés sur le même réseau. Ces adresses doivent être comprises dans le même plan d’adressage. Reportez-vous au chapitre « Configuration des ordinateurs » page 22, pour avoir une explication détaillée du principe de configuration de vos ordinateurs sous différents systèmes.

Guide de l’utilisateur - Bewan Powerline E200Strip

2. Création et sécurisation du réseau CPL

Pour créer un réseau CPL, vous avez besoin de deux adaptateurs minimum. Le bouton « Simple Connect » vous permet d’associer un adaptateur CPL avec un ou plusieurs adaptateur(s) CPL, sans utiliser l’utilitaire Windows.

Lorsque vous appuyez sur le bouton « Simple Connect » des deux adaptateurs, afin qu’ils puissent communiquer entre eux, un mot de passe réseau est automatiquement généré et le cryptage des données est assuré. Ce bouton vous permet de :

•créer un réseau CPL entre deux adaptateurs,

•associer un autre adaptateur à un réseau CPL existant,

•restaurer le mot de passe réseau en configuration d’usine.

2.1. Appairage entre deux adaptateurs

1.Assurez-vous que les deux adaptateurs sont bien branchés sur une prise électrique.

2.Sur les deux adaptateurs, le voyant PWR est allumé.

3.Sur les deux adaptateurs, un équipement Ethernet au moins est raccordé. L’un des voyants (1 à 3) est allumé.

4.Appuyez pendant deux secondes sur le bouton de l’adaptateur numéro 1, puis relâchez. Le voyant PWR clignote alors.

5.Vous avez ensuite deux minutes pour répéter l’opération sur l’adaptateur numéro 2. Le voyant PWR clignotant signifie qu’il recherche un matériel auquel s’associer.

Remarque : si le voyant PWR ne clignote pas, renouvelez l’opération. Ne pressez pas sur le bouton plus de deux secondes.

Guide de l’utilisateur - Bewan Powerline E200Strip

6.Pour confirmer l’établissement et la sécurisation de la connexion entre les deux adaptateurs, les voyants PL et PWR sont désormais allumés et fixes.

7.Si le voyant PL s’éteint, cela signifie que l’association n’a pas fonctionné. Reorenez alors à la première étape de la procédure.

2.2. Ajout d’adaptateur au réseau existant

Une fois votre réseau CPL créé, vous pouvez à tout moment associer un autre adaptateur au réseau existant. Le bouton « Simple Connect » va ainsi copier le nom de réseau existant sur le nouvel adaptateur :

1.Branchez le nouvel adaptateur sur une prise de courant (exemple avec le Bewan Powerline E200Maxx).

2.Raccordez une extrémité du câble Ethernet au port Ethernet de l’adaptateur et l’autre extrémité au connecteur RJ45 d’un ordinateur ou d’un autre matériel Ethernet (box, routeur, imprimante, switch,...).

3.Les voyants et s’allument.

Guide de l’utilisateur - Bewan Powerline E200Strip

4.Appuyez pendant deux secondes sur le bouton de l’un des adaptateurs du réseau CPL existant, puis relâchez. Le bouton PWR clignote alors.

5.Vous avez ensuite deux minutes pour répéter l’opération sur l’adaptateur numéro 3. Appuyez cette fois-ci pendant deux secondes sur le bouton .

Le voyant clignote à son tour.

Remarque : si les voyants ne clignotent pas, renouvelez l’opération. N’appuyez pas plus de deux secondes.

6.Pour confirmer l’établissement de la connexion entre les trois adaptateurs, les voyants PL et PWR des Bewan Powerline E200Strip sont désormais allumés et fixes.

7.De la même manière, les voyants et de l’adaptateur numéro 3 sont également allumés et fixes.

8.Si le voyant s’éteint, cela signifie que l’association de l’adaptateur numéro 3 avec le réseau existant n’a pas fonctionné. Reprenez alors à la première étape de la procédure.

Guide de l’utilisateur - Bewan Powerline E200Strip

2.3. Restauration du mot de passe réseau en configuration d’usine

Le bouton « Simple Connect » vous permet de restaurer le mot de passe réseau par défaut HomePlugAV. Procédez comme suit :

1.Appuyez environ dix secondes sur le bouton de l’adaptateur jusqu’à ce que le voyant PWR clignote, puis relâchez.

2.Le voyant PWR clignote, puis devient fixe. Le voyant PL s’éteint, la liaison avec les autres adaptateurs étant désormais interrompue.
