Avertissement
Les informations contenues dans ce manuel sont susceptibles de modification sans préavis.
LE CONSTRUCTEUR NE PEUT ETRE TENU POUR RESPONSABLE SI UNE NONCONFORMITE PARTIELLE APPARAIT ENTRE CE MANUEL ET LE PRODUIT QU'IL DECRIT, NI DES DOMMAGES ACCIDENTELS CONSECUTIFS A L'UTILISATION DE CEUX-CI.
Le manuel et le Logiciel fournis sont protégés par les lois de Copyright et ne peuvent être copiés ou distribués de quelque façon et pour quelque usage que ce soit. Ce manuel est régi par les modalités et les conditions affichées dans le programme d'installation que vous devez avoir acceptées avant de l’utiliser. L'utilisation du Logiciel et de sa Documentation est mono-produit et pour un usage personnel uniquement. Toute utilisation à des fins commerciales est strictement interdite. La violation de ces règles peut entraîner des poursuites judiciaires et la personne concernée sera tenue responsable sur le plan économique de tout préjudice et perte subie par le titulaire du copyright.
Copyright © 2005, BeWAN systems. Tous droits réservés.
Edition avril 2005.
Marques déposées et copyright :
•BeWAN et le logo BeWAN systems sont des marques déposées de BeWAN systems.
•Microsoft et Windows sont des marques déposées de Microsoft Corporation aux Etats-Unis et/ou dans d’autres pays.
•Macintosh est une marque d’Apple Computer, Inc. déposée aux Etats-Unis et dans d’autres pays.
De même, les noms des produits cités dans ce manuel à des fins d'identification peuvent être des marques commerciales, déposées ou non par leurs sociétés respectives.
Table des matières
Partie 1 : Introduction......................................................... |
5 |
Contenu de la boîte .................................................................................................... |
6 |
Avant de commencer ................................................................................................. |
7 |
Assistance technique.................................................................................................. |
7 |
Connaissances requises.............................................................................................. |
7 |
Précautions d’utilisation............................................................................................. |
8 |
Emplacement................................................................................................................................ |
8 |
Entretien et maintenance.............................................................................................................. |
8 |
Câbles........................................................................................................................................... |
8 |
Voyants lumineux et face arrière du modem.................................................................. |
9 |
Voyants lumineux ........................................................................................................................ |
9 |
Face arrière................................................................................................................................. |
10 |
Partie 2 : Installation du modem ..................................... |
11 |
Généralités : Procédure d’installation du modem.................................................... |
12 |
Raccordements du BeWAN ADSL2+ Combo ........................................................ |
13 |
Raccordement Ethernet.............................................................................................................. |
13 |
Raccordement USB.................................................................................................................... |
14 |
Accès aux pages d’administration ........................................................................... |
26 |
Accès au menu HTML du modem............................................................................................. |
26 |
Configuration du modem ........................................................................................................... |
28 |
Création de la connexion Internet............................................................................ |
33 |
Sous Windows 98/Me ................................................................................................................ |
33 |
Sous Windows 2000 .................................................................................................................. |
37 |
Sous Windows XP ..................................................................................................................... |
41 |
Sous Mac OS 9.x........................................................................................................................ |
45 |
Sous Mac OS X.......................................................................................................................... |
50 |
Annexes ............................................................................. |
53 |
Configuration de l’ordinateur .................................................................................. |
54 |
Sous Windows 98/Me ................................................................................................................ |
54 |
Sous Windows 2000 .................................................................................................................. |
56 |
Sous Windows XP ..................................................................................................................... |
58 |
Sous Mac OS 9.x........................................................................................................................ |
60 |
Sous Mac OS X.......................................................................................................................... |
62 |
Configuration du logiciel de navigation .................................................................. |
64 |
Microsoft® Internet Explorer...................................................................................................... |
64 |
Mozilla ....................................................................................................................................... |
65 |
BeWAN ADSL2+ Combo |
5 |
Partie 1 : Introduction
Contenu de la boîte .................................................................................... |
6 |
Avant de commencer ................................................................................. |
7 |
Assistance technique .................................................................................. |
7 |
Connaissances requises.............................................................................. |
7 |
Précautions d’utilisation............................................................................ |
8 |
Voyants lumineux et face arrière du modem........................................... |
9 |
BeWAN ADSL2+ Combo |
6 |
Félicitations, vous venez d’acquérir le BeWAN ADSL2+ Combo, un modem performant et ergonomique qui permet de connecter votre ordinateur ou un routeur Ethernet à l’ADSL afin de profiter seul ou à plusieurs d’un accès Internet haut débit. Au préalable, vous devez avoir souscrit un abonnement auprès d’un Fournisseur d’Accès Internet via ADSL.
Facilement configurable via un navigateur Web, ce modem dispose :
•d’un port Ethernet qui vous permet de raccorder directement un ordinateur, ou plus d’un ordinateur si vous raccordez un commutateur Ethernet (non fourni), mais également un routeur Ethernet ou une console de jeux. Le réseau local peut être constitué de différents types d’ordinateurs (PC ou Macintosh).
•d’un port USB qui vous permet de raccorder votre ordinateur (uniquement un PC fonctionnant sous Windows 98SE, Me, 2000 et XP). Même si votre ordinateur est dépourvu de carte réseau, vous pouvez tout de même profiter de l’Internet haut débit car le pilote USB « émule » une carte réseau.
•d’un port ADSL, qui vous permet de raccorder votre ligne ADSL grâce au câble RJ11 fourni.
Contenu de la boîte
Outre le modem garanti 2 ans, l’emballage du BeWAN ADSL2+ Combo doit contenir les éléments suivants :
un CD-ROM contenant les logiciels
et la documentation au format PDF
un filtre ADSL
(adapté au pays dans lequel le modem est installé)
Vous devez également trouver un guide d’installation rapide.
un Câble d’alimentation électrique
un Câble Ethernet droit (jaune) permettant de relier le modem à un ordinateur,
un routeur Ethernet ou une console de jeux
un Câble ADSL RJ11 (gris) permettant de relier le modem au filtre ADSL (lequel est branché sur la prise téléphonique)
un Câble USB (bleu) permettant de relier le modem à l’ordinateur
Remarque : si l’un de ces éléments manque ou est endommagé, prenez contact avec votre revendeur ou avec le service client de BeWAN systems.
BeWAN ADSL2+ Combo |
7 |
Avant de commencer
Nous considérons dans ce manuel que les conditions suivantes sont réunies :
1.Votre ordinateur est équipé d’une carte Ethernet ou d’un port USB disponible (interface USB 1.1 ou 2.0). Le protocole TCP/IP est installé.
2.Vous disposez d’un lecteur de CD-ROM.
3.Vous disposez d’un navigateur Internet pour configurer le BeWAN ADSL2+ Combo (Microsoft® Internet Explorer, par exemple).
4.Vous disposez d’une ligne RTC avec un accès ADSL.
5.Vous avez souscrit un abonnement auprès d’un Fournisseur d’Accès Internet (FAI) et celui-ci vous a confirmé vos paramètres de connexion (identifiants, mots de passe, serveurs DNS, etc).
Assistance technique
Le BeWAN ADSL2+ Combo et sa documentation ont été conçus dans un souci de simplicité, afin de pouvoir être utilisés tant par les particuliers que par les professionnels.
Avant de procéder à l’installation du modem BeWAN ADSL2+ Combo, nous vous conseillons d’enregistrer votre produit sur le site Web de BeWAN systems (http://www.bewan.fr) pour bénéficier de l’ensemble des services BeWAN systems.
Suivez pas à pas les instructions du présent manuel. Le Guide de l’utilisateur contient les informations pratiques vous permettant d’installer et d’utiliser rapidement le modem BeWAN ADSL2+ Combo.
Si vous rencontrez des difficultés, contactez votre revendeur afin qu’il vérifie votre configuration. Sinon, une assistance technique sur le matériel est assurée par le Support Technique de BeWAN systems au 08 92 16 22 92 (Coût de la communication : Tarif Audiotel 0,34 € TTC/min) :
•du lundi au jeudi, de 9h à 13h et de 14h à 18h.
•le vendredi, de 9h à 13h et de 14h à 16h30.
Remarque : pour toute information sur le service d’assistance technique de BeWAN systems ou pour bénéficier des mises à jour du produit, consultez le site Web de BeWAN systems.
Connaissances requises
Dans la documentation du BeWAN ADSL2+ Combo, nous considérons que vous maîtrisez l’interface utilisateur, les commandes et les utilitaires de Windows. Nous ne revenons donc pas sur ces notions. Reportez-vous, si nécessaire, au manuel ou à l’aide en ligne de Windows.
Il n’est pas indispensable d’avoir des connaissances particulières en télécommunications pour utiliser le BeWAN ADSL2+ Combo.
depuis la France uniquement.
BeWAN ADSL2+ Combo |
8 |
Précautions d’utilisation
Lisez attentivement les instructions de sécurité suivantes avant d’installer ou d’utiliser le BeWAN ADSL2+ Combo. Veillez à respecter rigoureusement les précautions d’emploi.
Emplacement
•Evitez d’utiliser, de placer et de conserver le boîtier dans des endroits exposés à une lumière intense ou à des températures élevées ou près de sources de chaleur.
Des températures élevées risquent de déformer le boîtier. La température maximum ne peut dépasser 40°C.
•Evitez d’installer le boîtier dans un endroit humide et poussiéreux.
•Conservez le boîtier dans un endroit sûr et stable.
Si le boîtier tombe, cela pourrait causer de sérieux dommages.
•Conservez le boîtier hors de portée des enfants.
Entretien et maintenance
•Veillez à ne pas ouvrir, désassembler ou modifier une partie du boîtier.
Tout désassemblage ou modification pourrait provoquer une forte décharge électrique. Les inspections internes, les modifications et les réparations doivent impérativement être effectuées par des techniciens agréés et qualifiés.
L’ouverture du boîtier ou toute modification interne entraînera la perte de la garantie.
•Avant de nettoyer le boîtier, le produit ne doit pas être alimenté.
•Pour nettoyer le boîtier, n’utilisez pas certains produits chimiques pouvant endommager les matières plastiques. N’utilisez pas de substances contenant de l’alcool, du benzène, du diluant ni d’autres produits inflammables. L’emploi de ces produits pourrait provoquer un incendie.
•Ne mettez pas le boîtier en contact avec de l’eau ou d’autres liquides.
Aucun liquide ne doit pénétrer à l’intérieur du boîtier. Si la partie externe du boîtier entre en contact avec un liquide, essuyez-le à l’aide d’un chiffon doux et absorbant. Si un liquide ou une substance quelconque pénètre à l’intérieur du boîtier, débranchez les câbles. Si vous continuez à l’utiliser, vous risquez de provoquer un incendie ou une décharge électrique.
Câbles
•N’utilisez que les accessoires fournis.
•Veillez à ce que les câbles soient dans une position qui évite que quelqu’un puisse trébucher ou marcher dessus.
•Ne tentez pas d’acheminer les câbles dans un passage ou un endroit susceptible de les pincer.
•Lorsque vous débranchez les câbles, tenez la partie solide.
En tirant sur la partie flexible du câble, vous pouvez nuire à l’isolation ou dénuder le fil, et créer ainsi un risque d’incendie et de décharge électrique.
•Cessez immédiatement d’utiliser le boîtier si ce dernier se mettait à dégager de la fumée.
BeWAN ADSL2+ Combo |
9 |
Voyants lumineux et face arrière du modem
Voyants lumineux
Le BeWAN ADSL2+ Combo comporte quatre voyants lumineux qui permettent de connaître à tout moment l’état du modem et de la ligne ADSL :
|
Intitulé du |
|
|
Couleur du |
|
|
Etat et signification |
|
|
voyant |
|
|
voyant |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
PWR |
|
|
Vert |
|
|
Eteint lorsque le câble d’alimentation n’est pas raccordé |
|
|
|
|
|
|
|
|
Allumé lorsque le câble d’alimentation est raccordé |
|
|
|
|
|
|
|
|
|
|
|
DSL |
|
|
Vert |
|
|
Eteint : lorsque le câble ADSL n’est pas raccordé et/ou |
|
|
|
|
|
|
|
|
lorsque le modem redémarre et/ou lorsque la |
|
|
|
|
|
|
|
|
synchronisation avec la ligne ADSL n’est pas établie |
|
|
|
|
|
|
|
|
Clignote pendant la phase de synchronisation |
|
|
|
|
|
|
|
|
Allumé lorsque la synchronisation avec la ligne ADSL est |
|
|
|
|
|
|
|
|
effectuée |
|
|
|
|
|
|
|
|
|
|
|
ETH/ACT |
|
|
Vert |
|
|
Eteint : lorsque le câble Ethernet n’est pas raccordé et/ou |
|
|
|
|
|
|
|
|
lorsque le modem redémarre |
|
|
|
|
|
|
|
|
Allumé lorsque le câble Ethernet est raccordé |
|
|
|
|
|
|
|
|
Clignote pendant le transfert de données |
|
|
|
|
|
|
|
|
|
|
|
USB |
|
|
Vert |
|
|
Eteint : lorsque le pilote USB n’est pas installé et/ou |
|
|
|
|
|
|
|
|
lorsque le modem redémarre et/ou lorsque le câble USB |
|
|
|
|
|
|
|
|
n’est pas raccordé |
|
|
|
|
|
|
|
|
Allumé lorsque le pilote USB est installé et que le câble |
|
|
|
|
|
|
|
|
USB est raccordé au routeur |
|
|
|
|
|
|
|
|
Clignote lorsque des données sont émises ou reçues de |
|
|
|
|
|
|
|
|
l’ordinateur connecté |
|
|
|
|
|
|
|
|
|
|
En cas de non synchronisation, voici les éléments à vérifier :
•Assurez-vous de nouveau du bon raccordement de votre modem à la ligne ADSL.
•Si le problème n’est pas résolu, assurez-vous ensuite auprès de votre opérateur que votre ligne ADSL a bien été activée.
BeWAN ADSL2+ Combo |
10 |
Face arrière
•Le bouton RESET permet de redémarrer le BeWAN ADSL2+ Combo et de rétablir les paramètres d’usine. Il suffit pour cela d’appuyer sur le bouton pendant environ 10 secondes.
Adresse IP du modem : 192.168.1.1
Masque de sous-réseau : 255.255.255.0
VPI : 8
VCI : 35
Modulation : Multimode
•Le port ETHERNET sert à connecter un ordinateur, un routeur, une console de jeux ou un commutateur.
•Le port USB sert à connecter un PC fonctionnant sous Windows 98SE, Me, 2000 et XP.
•Le connecteur DC 9V est destiné à recevoir le câble d’alimentation et à mettre sous tension le BeWAN ADSL2+ Combo. Attention : n’utilisez que l’adaptateur fourni dans l’emballage.
•Le port ADSL sert à connecter l’une des extrémités du câble ADSL (RJ11). L’autre extrémité doit être branchée sur le filtre ADSL.
BeWAN ADSL2+ Combo |
11 |
Partie 2 : Installation du modem
Généralités : Procédure d’installation du modem ................................ |
12 |
Raccordements du BeWAN ADSL2+ Combo ....................................... |
13 |
Accès aux pages d’administration .......................................................... |
26 |
Création de la connexion Internet .......................................................... |
33 |
BeWAN ADSL2+ Combo |
12 |
Généralités :
Procédure d’installation du modem
Vous trouverez dans ce manuel une description détaillée de la procédure d’installation du modem BeWAN ADSL2+ Combo.
Avant de commencer, désactivez tout logiciel qui pourrait nuire à la procédure d’installation comme les anti-virus. Quittez toutes les applications ouvertes.
Nous vous conseillons de respecter la chronologie d’installation suivante :
Etape 1 : Raccordement de votre produit
Référez-vous au chapitre « Raccordements du BeWAN ADSL2+ Combo » page 13. Si vous raccordez le modem via le port USB, après l’installation physique, vous devez procéder à l’installation du pilote USB.
Etape 2 (optionnelle) : Accès aux pages d’administration du modem
Cette étape est nécessaire si les paramètres ADSL par défaut (VPI=8 ; VCI=35 ; Modulation=Multimode) ne correspondent pas aux paramètres fournis par votre opérateur télécom. Dans ce cas, vous devez accéder aux pages d’administration du modem et modifier ces paramètres. Sinon, passez directement à l’étape 3.
Etape 3 : Création et établissement de votre connexion Internet
Procédez à l’installation du logiciel BeWAN PPPoE fourni sur le CD-ROM afin de créer votre connexion Internet. Reportez-vous au chapitre « Création de la connexion Internet » page 33.
BeWAN ADSL2+ Combo |
13 |
Raccordements du
BeWAN ADSL2+ Combo
Ce chapitre présente les différents schémas de raccordement du BeWAN ADSL2+ Combo. Si vous possédez déjà une carte réseau, nous vous conseillons de toujours privilégier la connexion Ethernet à la connexion USB.
Remarque : pendant votre connexion ADSL, vous avez toujours la possibilité d’utiliser votre téléphone ou fax.
Important : afin de préserver la qualité de vos communications, chaque prise téléphonique murale, reliée à un téléphone ou un fax, doit être équipée d’un filtre ADSL.
Raccordement Ethernet
Pour raccorder le BeWAN ADSL2+ Combo à un ordinateur, un routeur Ethernet ou une console de jeux (par exemple, la console XboxTM), procédez comme suit :
1.Munissez-vous du câble d’alimentation électrique. Raccordez une extrémité de ce câble au port DC 9V du BeWAN ADSL2+ Combo et l’autre extrémité à une prise électrique compatible avec les spécifications imprimées sur le bloc d’alimentation.
2.Munissez-vous du câble ADSL (RJ11/RJ11) (gris) fourni également dans le package. Raccordez une extrémité de ce câble au port ADSL du BeWAN ADSL2+ Combo et l’autre extrémité à votre prise téléphonique.
3.Munissez-vous du câble Ethernet droit (jaune). Raccordez une extrémité de ce câble au port ETHERNET du modem et l’autre extrémité au connecteur RJ45 du routeur ou de la carte Ethernet de l’ordinateur.
BeWAN ADSL2+ Combo |
14 |
Raccordement USB
Vous trouverez dans cette section une description détaillée de la procédure de raccordement du BeWAN ADSL2+ Combo via le port USB. Nous vous conseillons de respecter la chronologie d’installation.
Attention : le raccordement via le port USB n’est possible qu’à partir d’un PC fonctionnant sous Windows 98SE, Me, 2000 et XP. Après le raccordement du modem et sa détection par l’Assistant de Windows, vous devez installer le pilote USB fourni sur le CD-ROM
Avant de commencer, désactivez tout logiciel qui pourrait nuire à la procédure d’installation comme les anti-virus. Quittez toutes les applications ouvertes.
Etape 1 : Installation physique
Pour raccorder le BeWAN ADSL2+ Combo à un PC via le port USB, procédez comme suit :
1.Munissez-vous du câble d’alimentation électrique. Raccordez une extrémité de ce câble au port DC 9V du BeWAN ADSL2+ Combo et l’autre extrémité à une prise électrique compatible avec les spécifications imprimées sur le bloc d’alimentation.
2.Munissez-vous du câble ADSL (RJ11/RJ11) (gris) fourni également dans le package. Raccordez une extrémité de ce câble au port ADSL du BeWAN ADSL2+ Combo et l’autre extrémité à votre prise téléphonique.
3.Munissez-vous du câble USB (bleu). Raccordez l’extrémité du câble prévue à cet effet à l’un des connecteurs USB du PC. Raccordez l’autre extrémité au BeWAN ADSL2+ Combo.
BeWAN ADSL2+ Combo |
15 |
Etape 2 : Installation du pilote USB
Sous Windows 98SE
Remarque : sous Windows 98, selon votre configuration initiale, votre CD-ROM Windows peut être requis pendant la phase d’installation des pilotes.
1.Lors du premier raccordement au PC, Windows vous indique qu’il a découvert un nouveau matériel (le modem BeWAN ADSL2+ Combo). L’Assistant Ajout de nouveau matériel est alors automatiquement lancé.
2.Pour démarrer l’installation des pilotes, cliquez sur Suivant.
3.Sélectionnez Rechercher le meilleur pilote pour votre périphérique (Recommandé), puis cliquez sur Suivant. Insérez ensuite le CD-ROM dans votre lecteur.
BeWAN ADSL2+ Combo |
16 |
Remarque : une fois votre CD-ROM inséré, le programme permettant l’installation des pilotes peut éventuellement se lancer de façon automatique. N’en tenez pas compte. Fermez donc la fenêtre de l’autorun et poursuivez l’installation dans l’Assistant Ajout de nouveau matériel.
4.Cochez Définir un emplacement, puis cliquez sur Parcourir…. Sélectionnez la lettre de votre lecteur de CD-ROM, puis indiquez le chemin suivant (en supposant que votre lecteur de CDROM soit le lecteur D) : D:\Driver USB.
Remarque : vous spécifiez ainsi le dossier qui contient les informations du pilote (fichier .INF).
Cliquez sur OK, puis sur Suivant.
5.L’Assistant indique qu’il a trouvé un pilote à jour pour le périphérique. Sélectionnez Le pilote mis à jour (Recommandé) RNDIS/BeWAN ADSL2+, puis cliquez sur Suivant.
6. Cliquez de nouveau sur Suivant.
BeWAN ADSL2+ Combo |
17 |

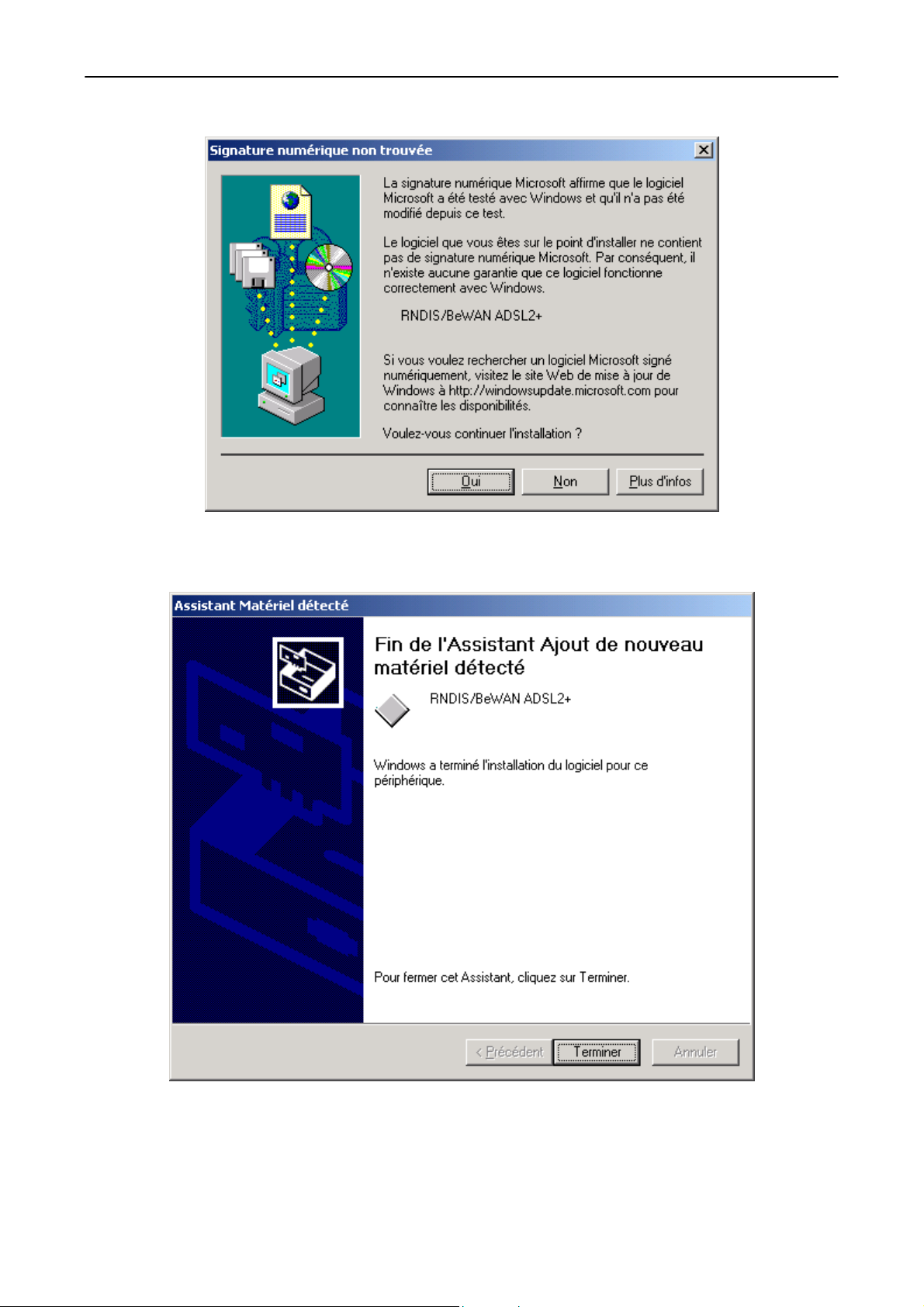

7.Une fenêtre vous indique que le pilote a bien été installé. Cliquez sur Terminer pour fermer l’Assistant.
8.Windows vous demande ensuite de redémarrer. Cliquez sur Oui afin que le système mette à jour votre configuration.
9. Après le redémarrage de votre PC, votre matériel est prêt à l’emploi.
BeWAN ADSL2+ Combo |
18 |
Sous Windows Me
Remarque : sous Windows Me, selon votre configuration initiale, votre CD-ROM Windows peut être requis pendant la phase d’installation des pilotes.
1.Lors du premier raccordement au PC, Windows vous indique qu’il a découvert un nouveau matériel (le modem BeWAN ADSL2+ Combo). L’Assistant Ajout de nouveau matériel est alors automatiquement lancé.
2.Sélectionnez Spécifier l’emplacement du pilote (avancé), puis cliquez sur Suivant. Insérez ensuite le CD-ROM dans votre lecteur.
Remarque : une fois votre CD-ROM inséré, le programme permettant l’installation des pilotes peut éventuellement se lancer de façon automatique. N’en tenez pas compte. Fermez donc la fenêtre de l’autorun et poursuivez l’installation dans l’Assistant Ajout de nouveau matériel.
3.Sélectionnez Rechercher le meilleur pilote pour votre périphérique (Recommandé). Cochez
Définir un emplacement, puis cliquez sur Parcourir. Sélectionnez la lettre de votre lecteur de CD-ROM, puis indiquez le chemin suivant (en supposant que votre lecteur de CD-ROM soit le lecteur D) : D:\Driver USB.
Remarque : vous spécifiez ainsi le dossier qui contient les informations du pilote (fichier .INF).
Cliquez sur OK, puis sur Suivant.
BeWAN ADSL2+ Combo |
19 |
4.L’Assistant indique qu’il s’apprête à installer le meilleur pilote pour le périphérique. Cliquez sur
Suivant.
5.La copie des fichiers s’effectue.
6.Une fenêtre vous indique que le pilote a bien été installé. Cliquez sur Terminer pour fermer l’Assistant.
7.Windows vous demande ensuite de redémarrer. Cliquez sur Oui afin que le système mette à jour votre configuration.
8. Après le redémarrage de votre PC, votre matériel est prêt à l’emploi.
BeWAN ADSL2+ Combo |
20 |
Sous Windows 2000

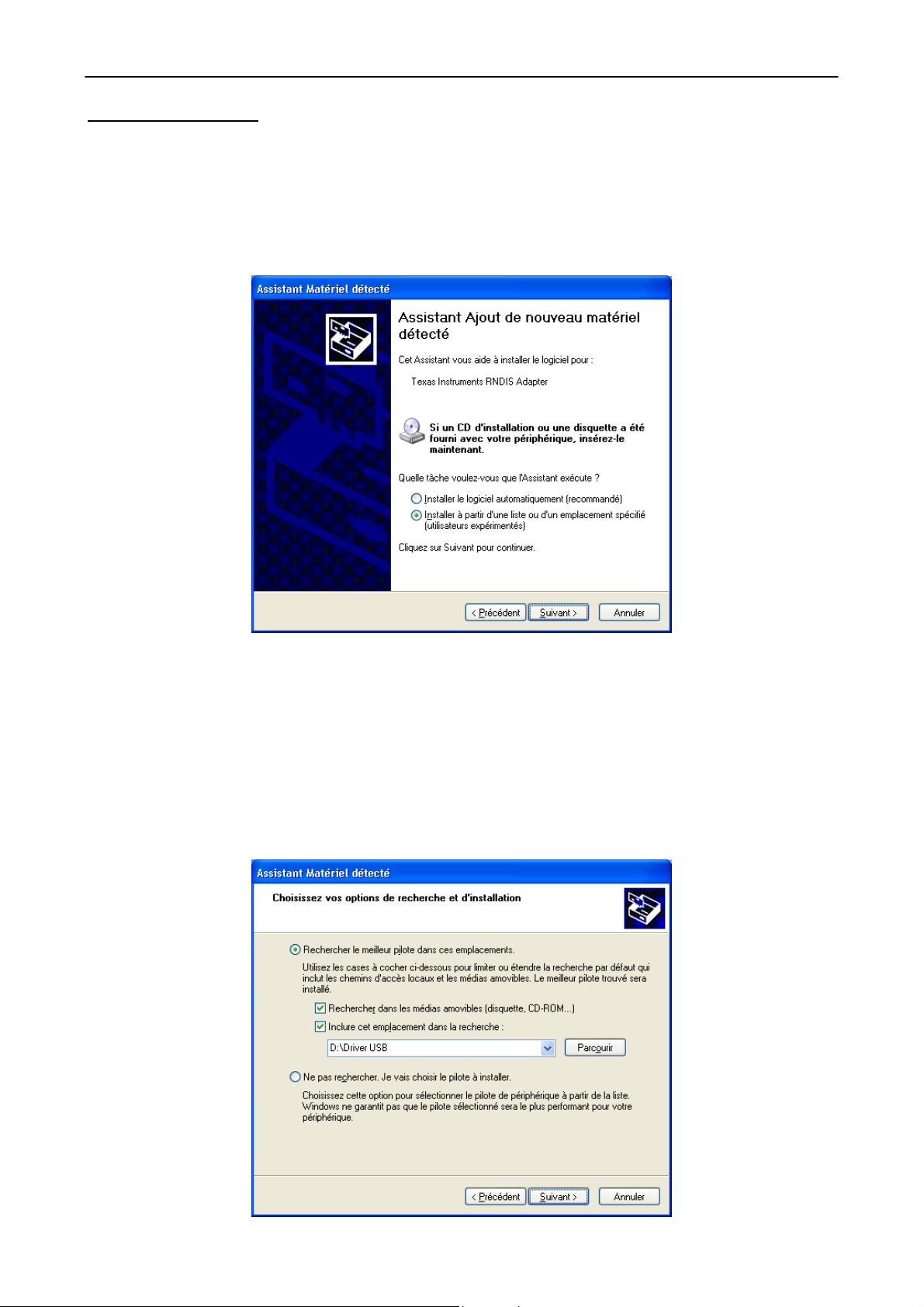

1.Lors du premier raccordement au PC, Windows vous indique qu’il a découvert un nouveau matériel (le modem BeWAN ADSL2+ Combo). L’Assistant Matériel détecté est alors automatiquement lancé.
2.Pour démarrer l’installation des pilotes, cliquez sur Suivant.

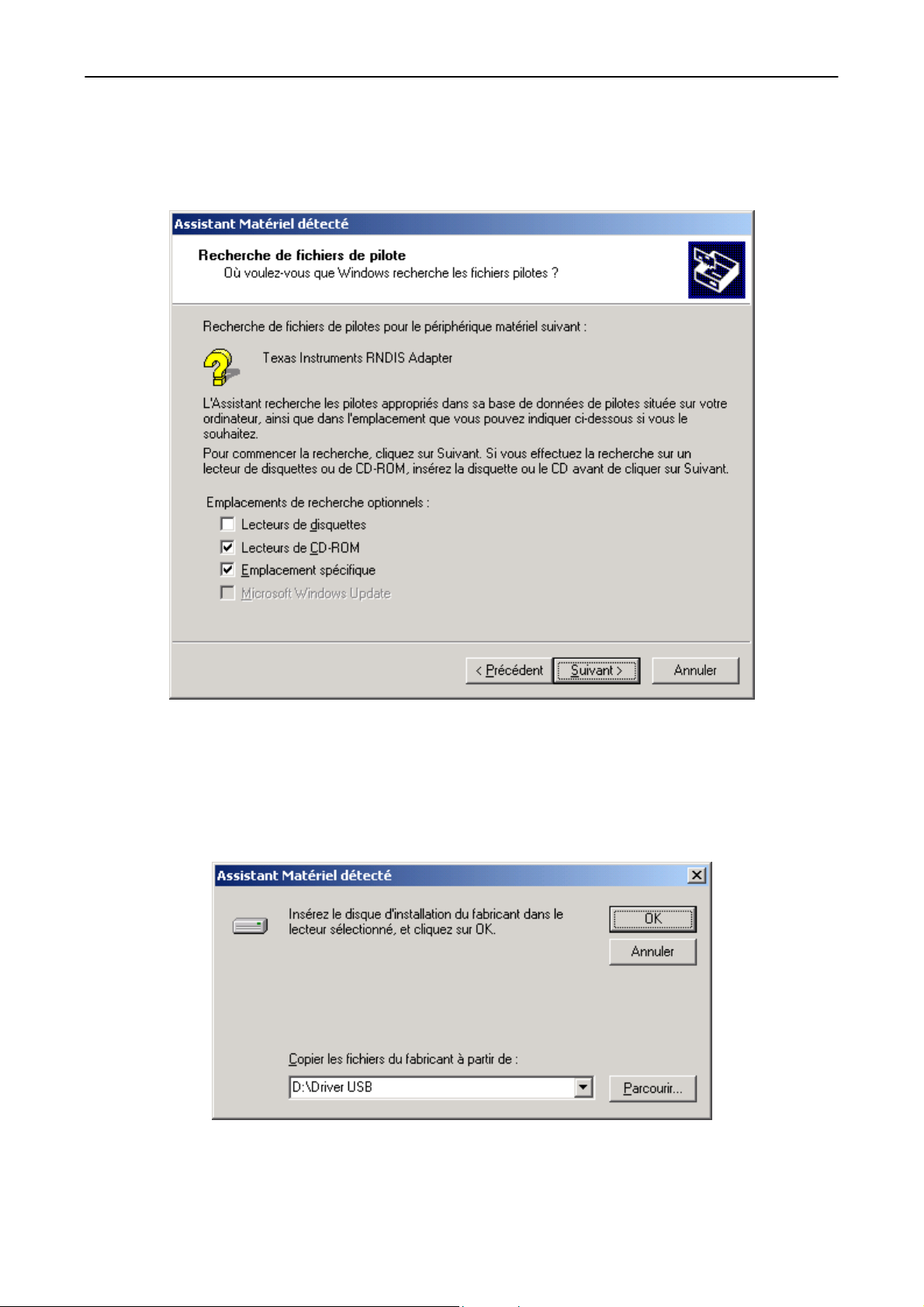

3.Sélectionnez Rechercher un pilote approprié pour mon périphérique (recommandé), puis cliquez sur Suivant. Insérez ensuite le CD-ROM dans votre lecteur.
Loading...
