Sommaire
Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Contenu de la boîte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 Précautions d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Assistance technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Configuration requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Voyants lumineux et connecteur . . . . . . . . . . . . . . . . . . . . . . . . . .6
Mise en place de l’adaptateur . . . . . . . . . . . . . . . . . . . . . . . .7

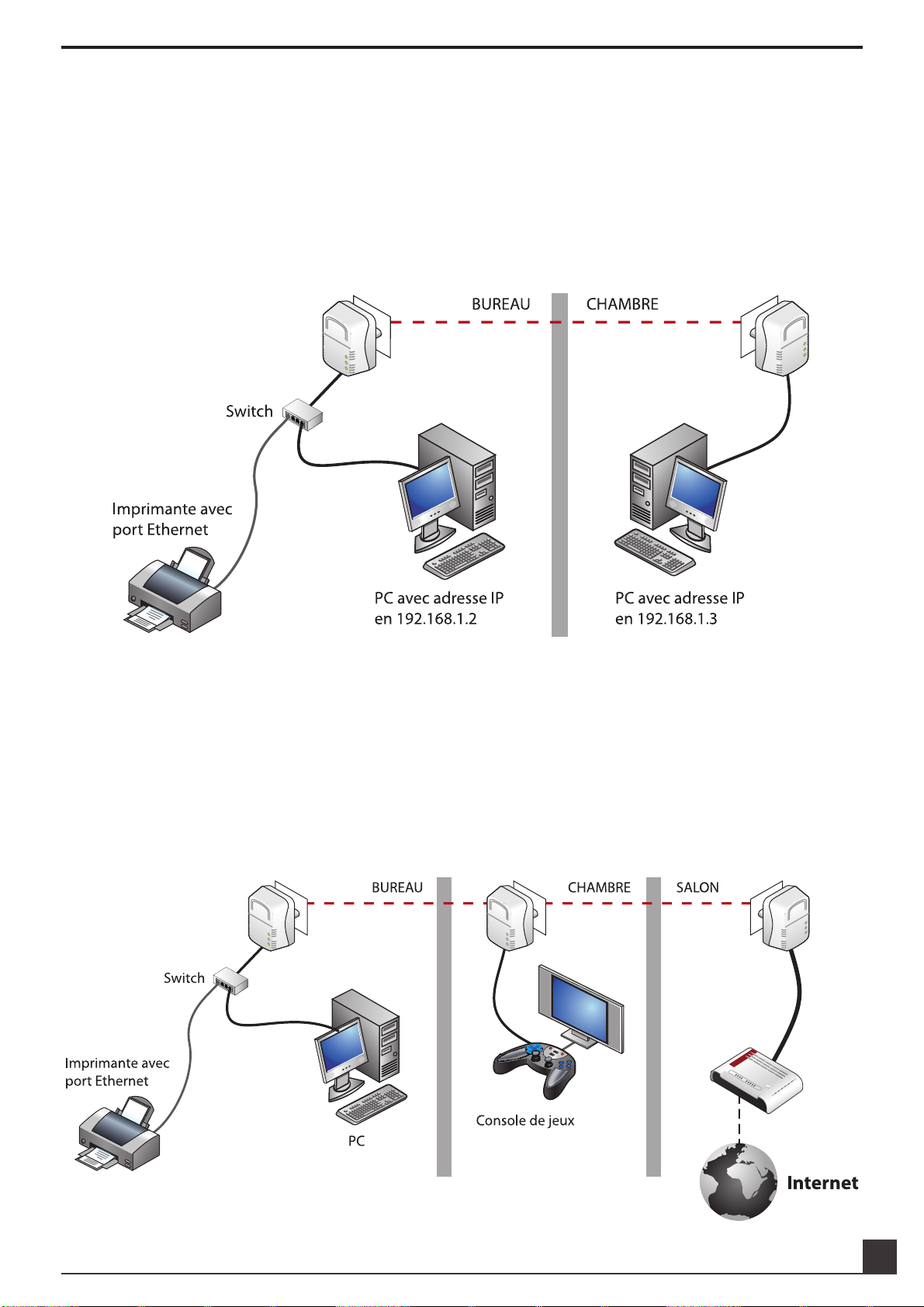

Raccordement de l’adaptateur. . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Types d’applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

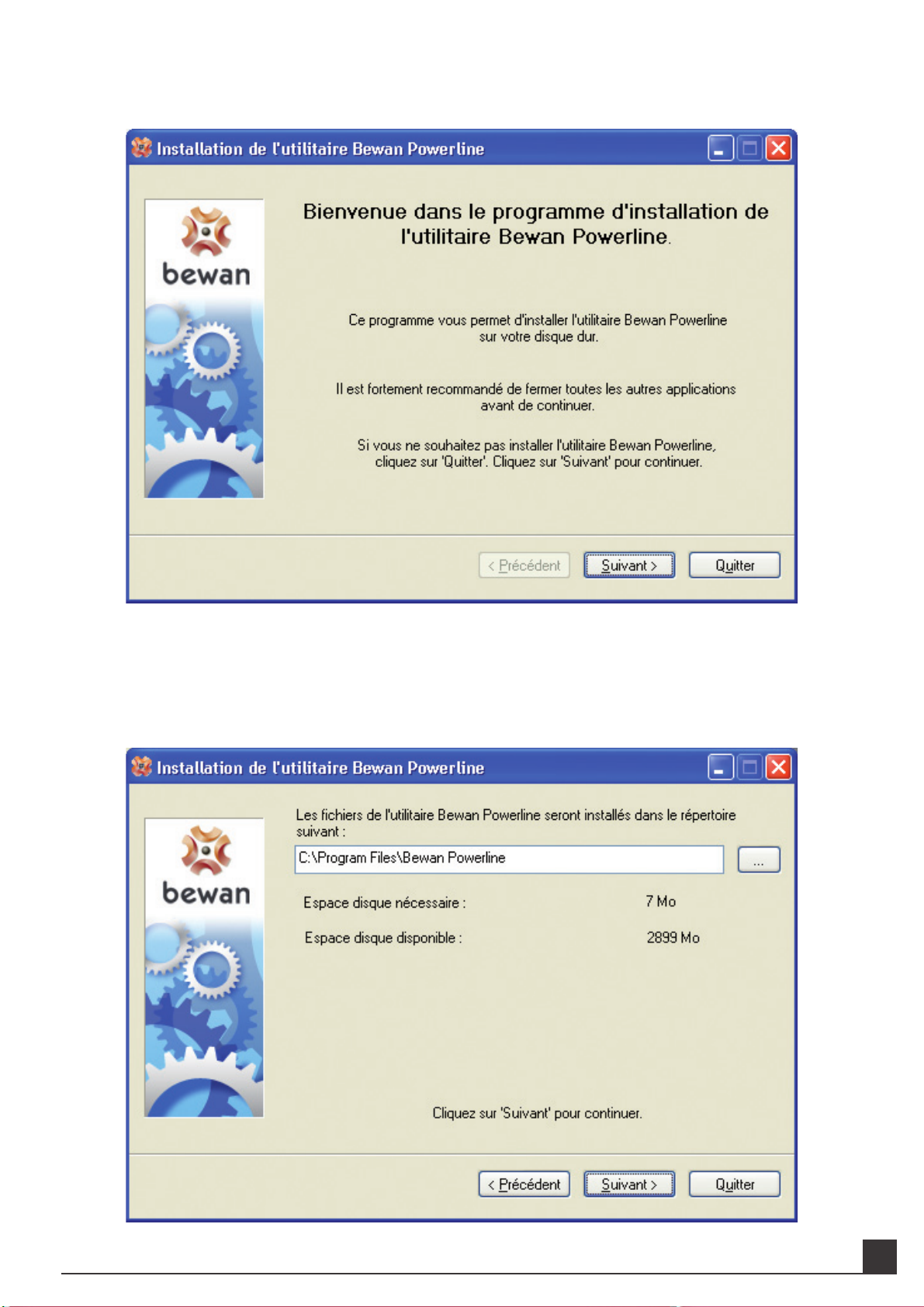

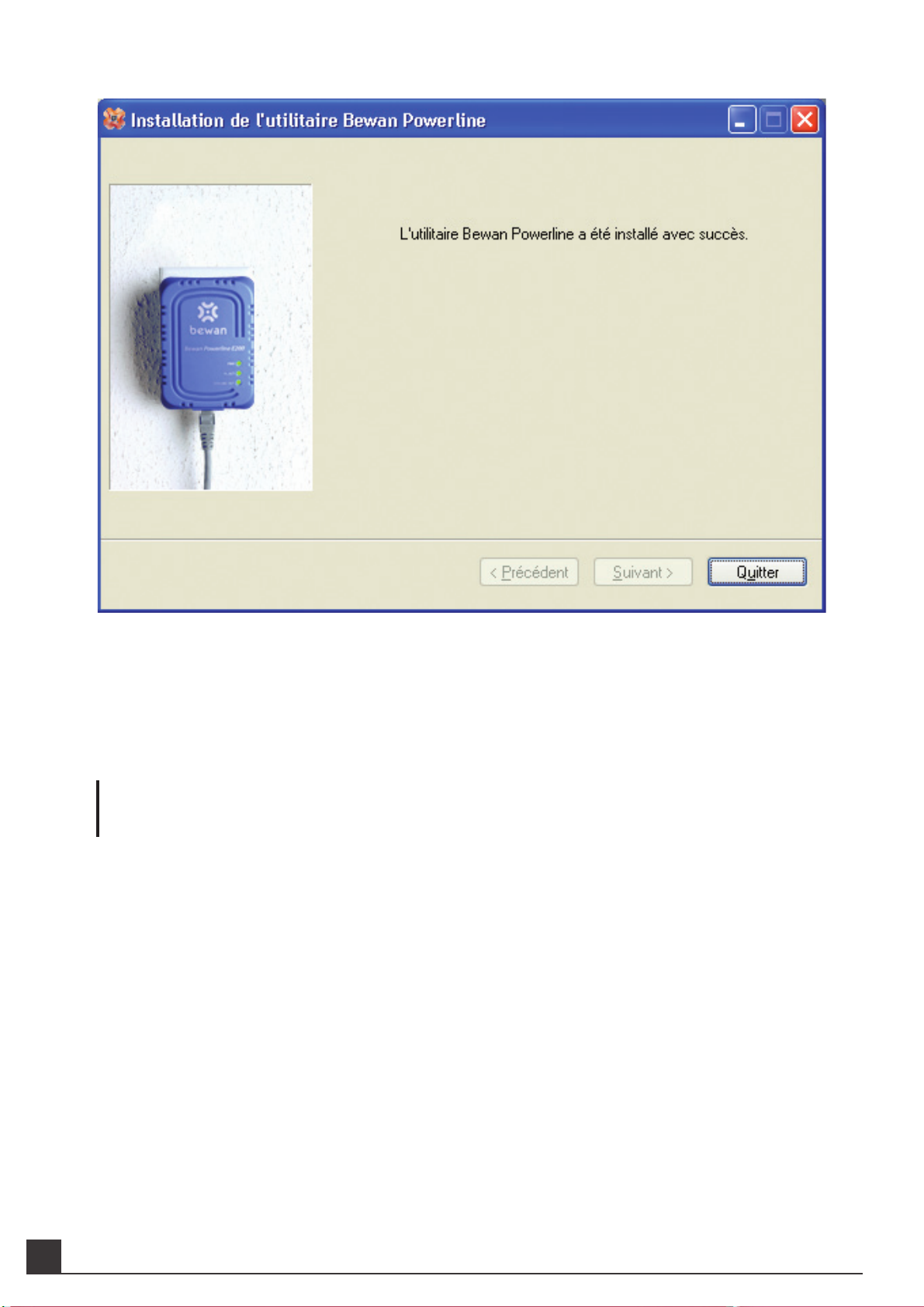

Installation de l’utilitaire (optionnelle). . . . . . . . . . . . . . . .10
Installation logicielle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

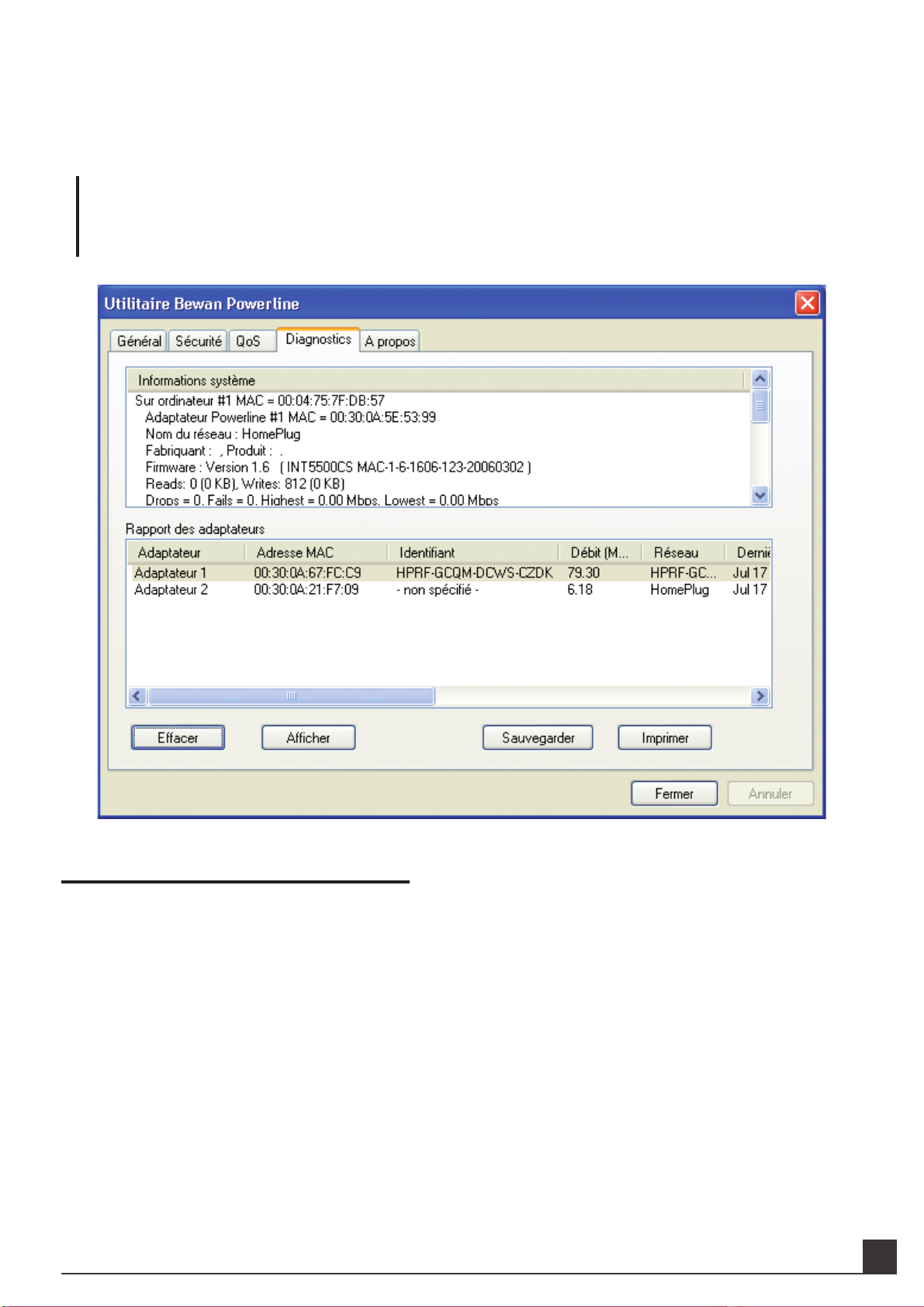

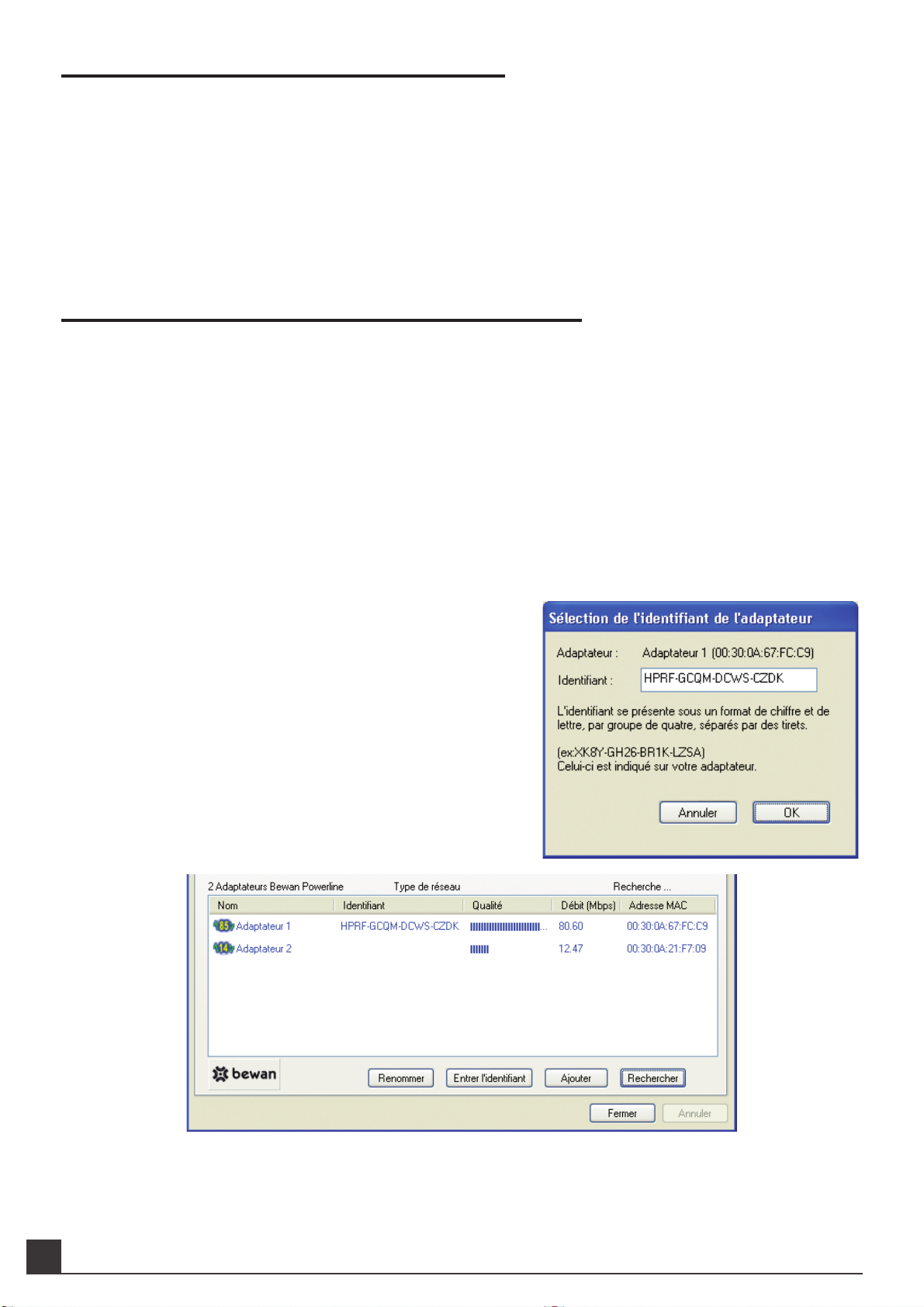

Configuration de l’utilitaire . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

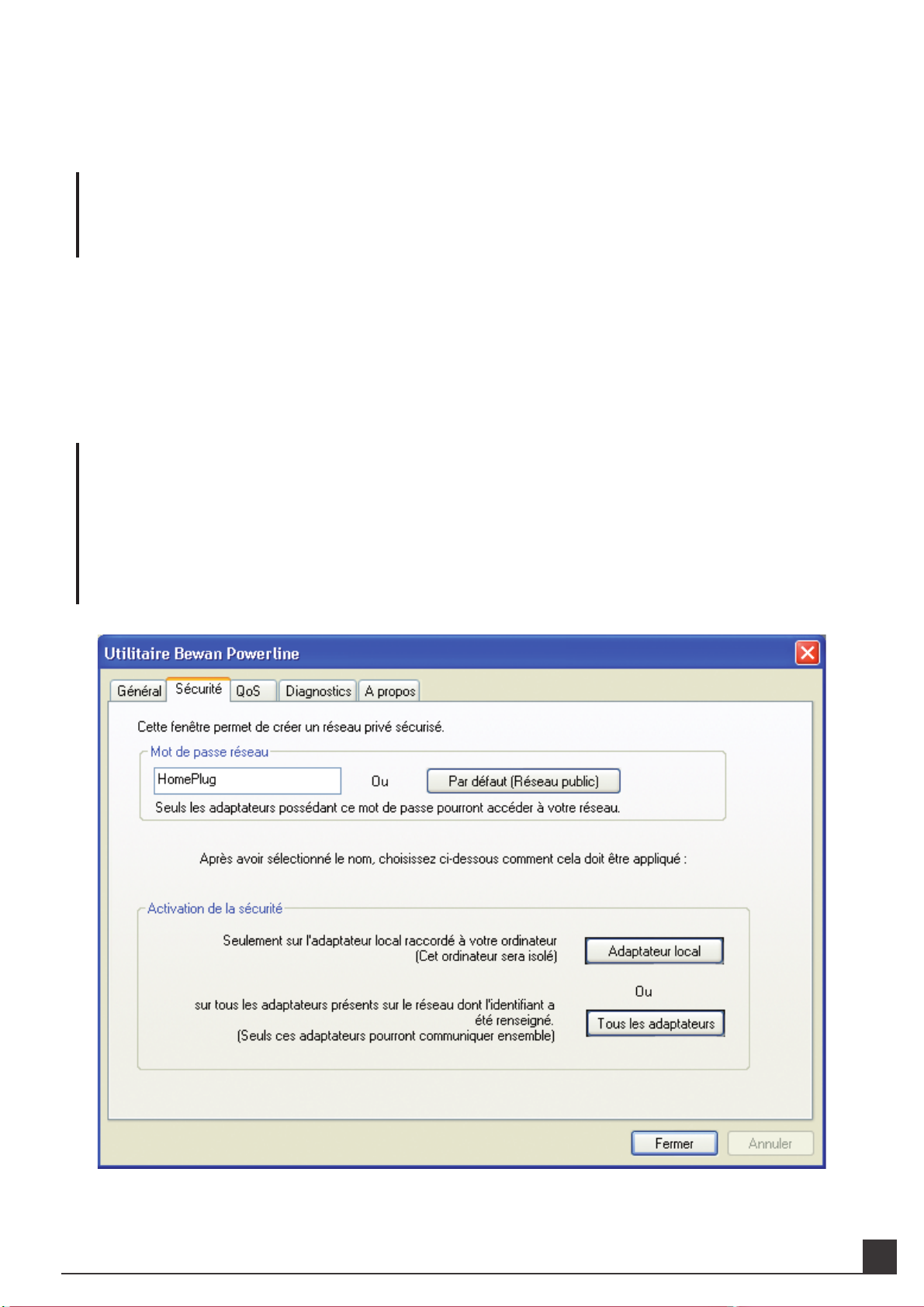

Onglet “Général” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Onglet “Sécurité” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Onglet “QoS” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Onglet “A propos” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Onglet “Diagnostics” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Configuration des ordinateurs. . . . . . . . . . . . . . . . . . . . . . .18

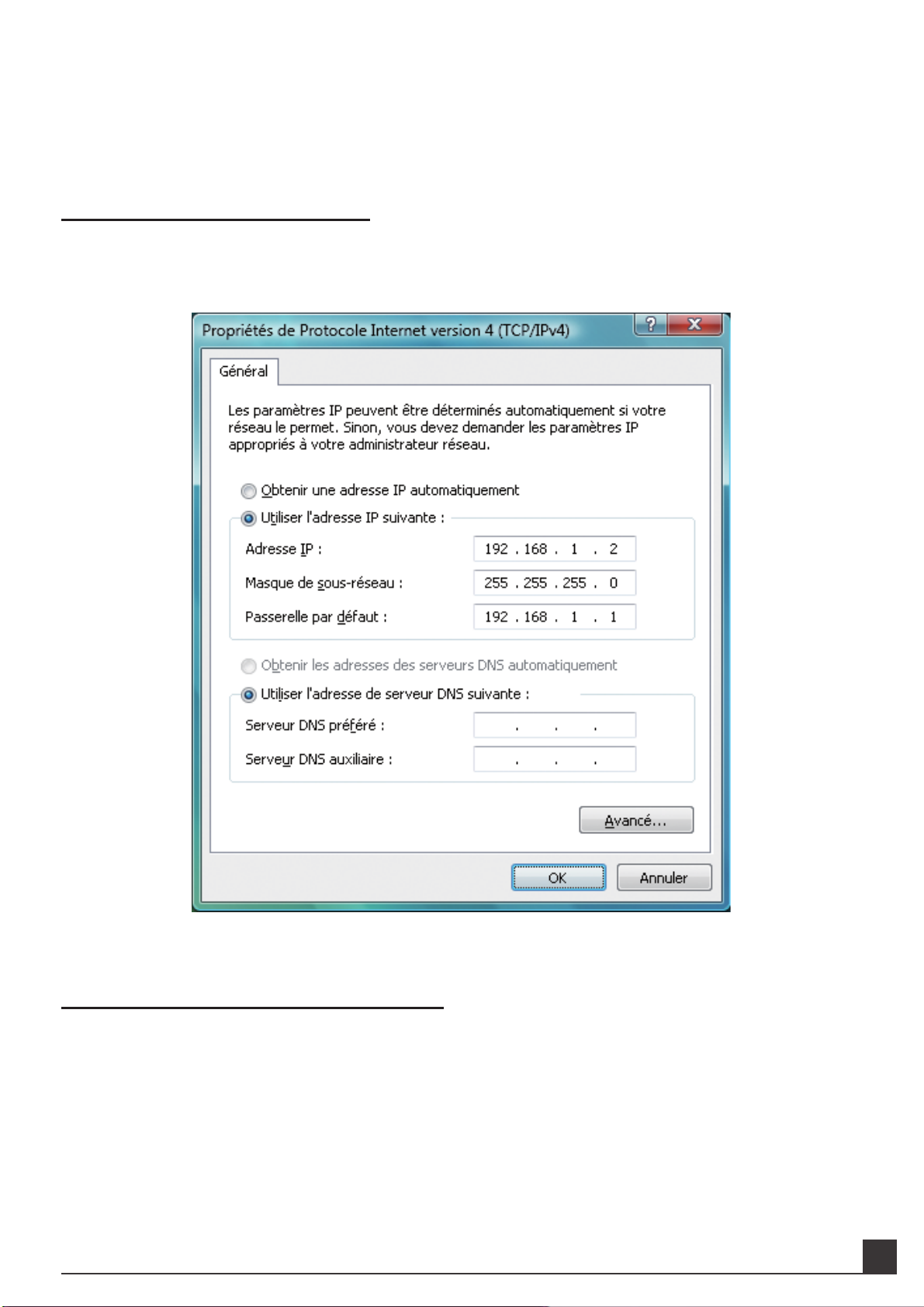

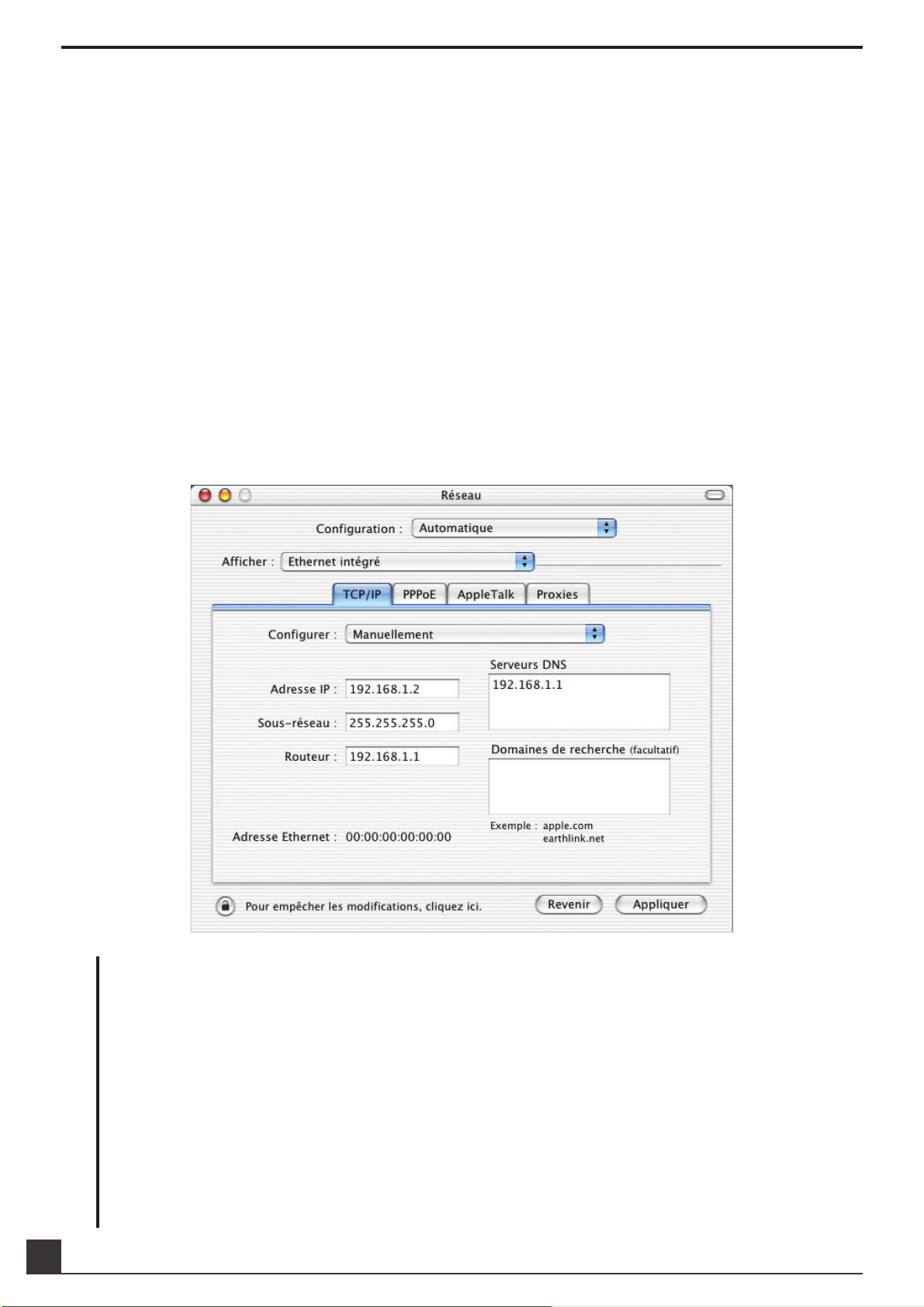

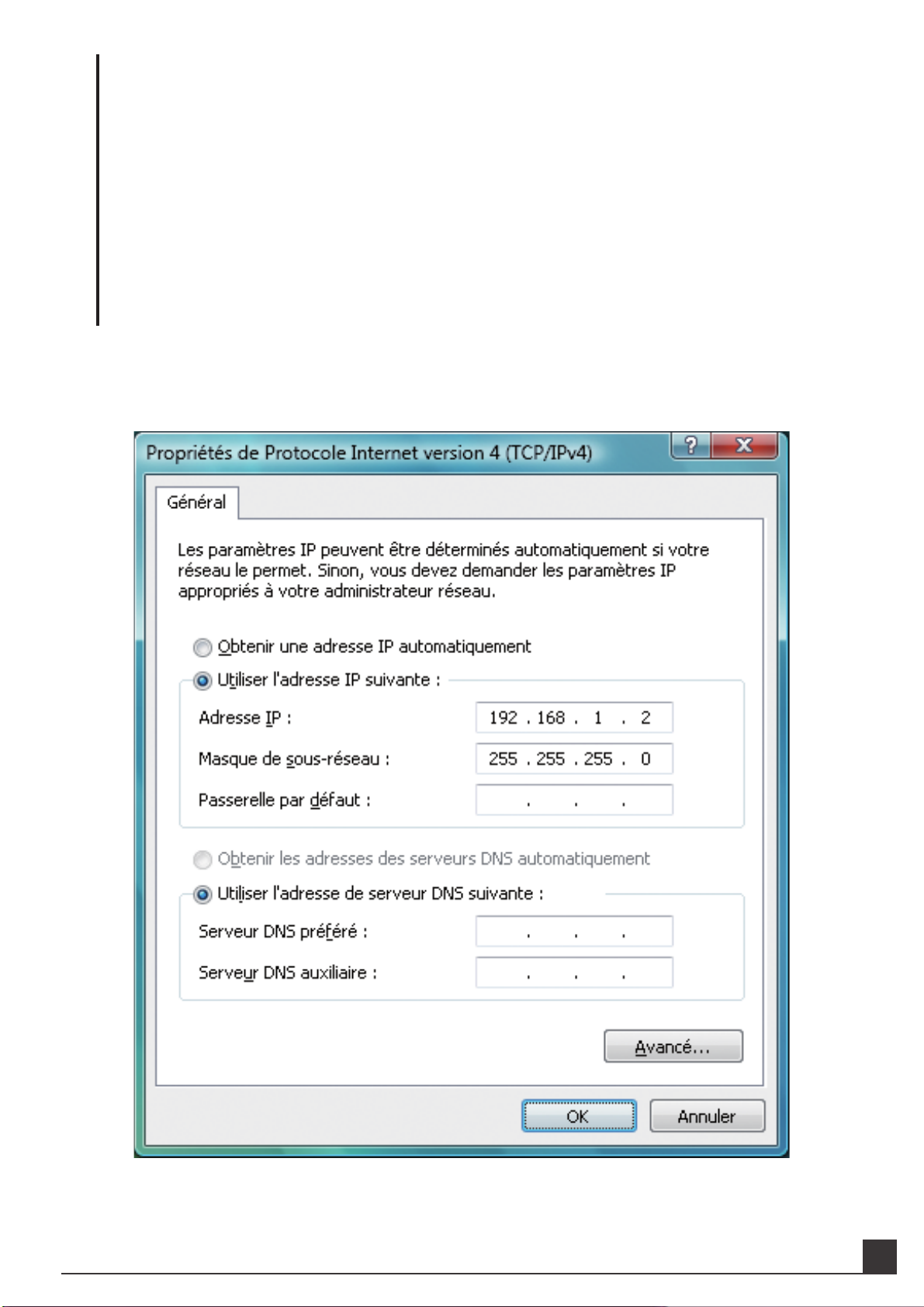

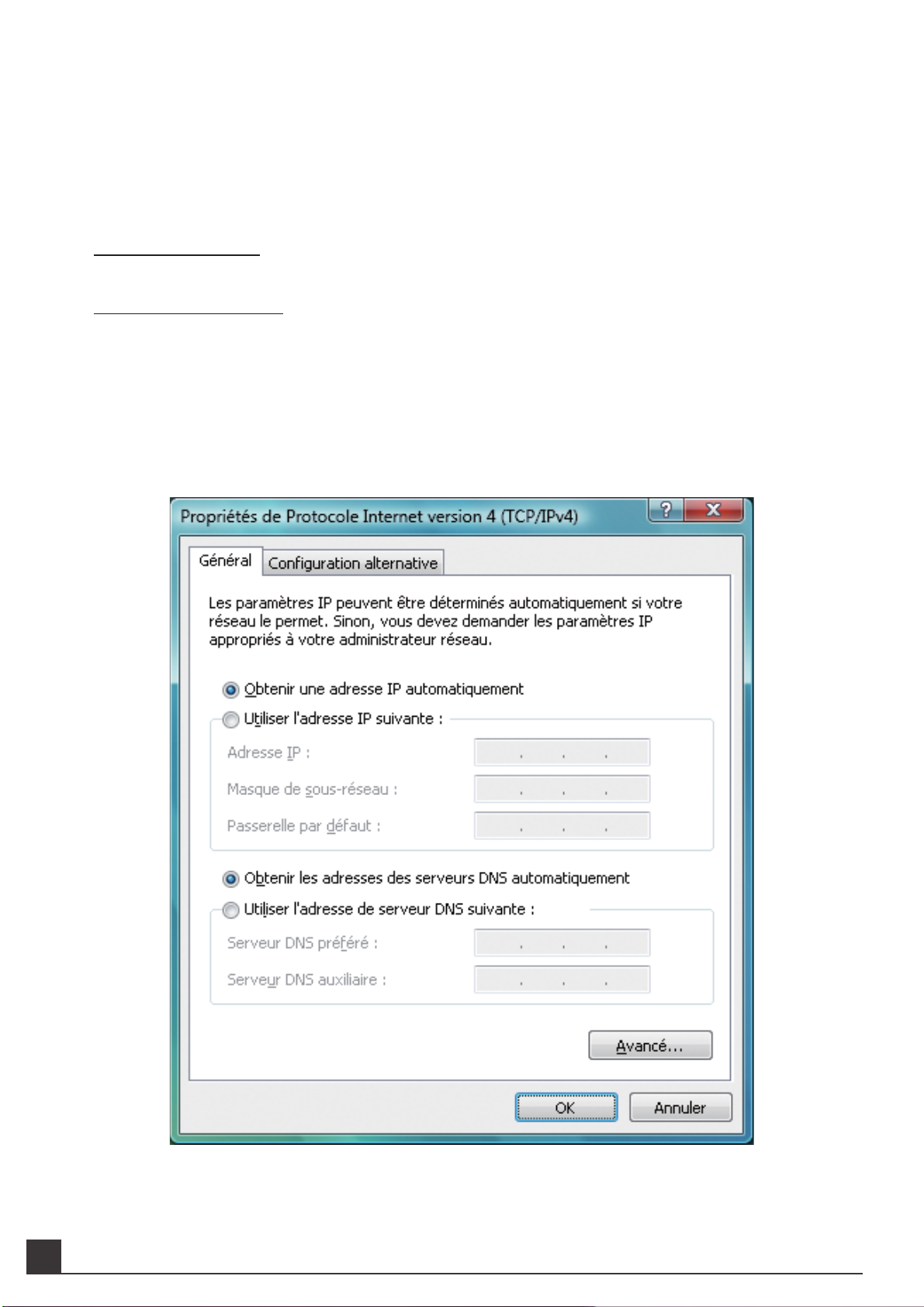

Configuration sous Windows . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Configuration sous Mac OS X . . . . . . . . . . . . . . . . . . . . . . . . . .22
Déclaration de conformité . . . . . . . . . . . . . . . . . . . . . . . . . .24
Dispositions légales
Les conditions d’utilisation de la Documentation (la description fonctionnelle, les instructions d’installation et d’utilisation du Logiciel sur support papier ou électronique, rédigée en langue française) sont décrites dans le contrat et les licences de Logiciel et sont applicables :
•au Client utilisant le Logiciel soit en l’ayant acquis directement auprès de Bewan systems (ci-après dénommée « Bewan »), soit par l’intermédiaire d’Opérateurs (tout opérateur de communications électroniques passant commande de Produits ou de Services auprès de Bewan qui fournit au Client Final un Produit ayant fait l’objet de transformation en vue d’en faire un produit de l’opérateur) ou de Distributeurs (l’intermédiaire qui fournit en l’état le Produit au Client Final),
•quelle que soit la domiciliation du Client (Client Final ou Client : le titulaire final du Produit).
Les présentes conditions sont régies par le droit français.
La Documentation est soumise aux règles du droit de la propriété intellectuelle.
Le nom de marque de l’auteur ainsi que la marque du Produit ou du Logiciel sont protégés au titre du droit de la propriété intellectuelle.
Le Client bénéficie d’un droit non exclusif et non cessible d’utilisation de la Documentation (consultation, mais en particulier pas de reproduction ni de diffusion à titre commercial ou non, à titre gracieux ou onéreux, y compris en prêt, ni de traduction, ni d’adaptation), suivant la destination du Produit et/ou du Logiciel et dans les conditions décrites dans le contrat de licence de Logiciel ou le contrat de vente du Produit.
La Documentation pourra être adaptée par Bewan dans le cadre de la garantie du Produit et/ ou du Logiciel, dans le cadre des conditions générales de garantie que le Client aura acceptées.
Le Client reçoit la Documentation en l’état et accepte une exonération totale de la responsabilité pour tout dommage, direct ou indirect, sur la Documentation du Produit et/ou du Logiciel, et plus particulièrement sur les Documentations des Logiciels Libres et des Logiciels Tiers.
Copyright © 2007-2009, Bewan systems. Tous droits réservés.
Edition janvier 2009.
•Bewan systems est une marque déposée.
•Microsoft et Windows sont des marques déposées de Microsoft Corporation aux Etats-Unis et/ou dans d’autres pays.
•Macintosh est une marque d’Apple Computer, Inc. déposée aux Etats-Unis et dans d’autres pays.
De même, les noms des produits cités dans ce manuel à des fins d’identification peuvent être des marques commerciales, déposées ou non par leurs propriétaires respectifs.
Le matériel que vous avez acheté ne doit pas être jeté avec les ordures ménagères. Vous devez le rapporter à votre distributeur, en cas de remplacement, ou le déposer dans un point de collecte approprié pour le traitement, la valorisation ou le recyclage des déchets EEE (Equipements Electriques et Electroniques).
Vous faîtes ainsi un geste pour l’environnement, en contribuant à la préservation des ressources naturelles et à la protection de la santé humaine.
Avant de commencer
Félicitations, vous venez d’acquérir l’adaptateur Bewan Powerline E85. Il va vous permettre de créer facilement un réseau local à la maison ou au bureau sans avoir à poser de nouveaux câbles. La technologie CPL (Courant Porteur en Ligne) utilise le réseau électrique déjà existant afin de relier de manière simple et rapide des matériels disposant d’une interface Ethernet (ordinateurs, imprimantes, routeurs, consoles de jeux, scanners,...).
Vous pouvez ainsi facilement échanger des fichiers, partager une imprimante, partager une connexion Internet haut débit (via l’ADSL ou le câble) ou encore jouer en réseau (liaison de consoles de jeux).
Les performances ont un débit théorique maximum de 85 Mbps*.
Aucun pilote n’est requis pour faire fonctionner l’adaptateur puisque l’ordinateur, quel que soit son système d’exploitation, possède déjà tous les composants nécessaires au bon fonctionnement de la connexion.
L’utilitaire fourni (fonctionnant uniquement sous Windows) vous permet de modifier le mot de passe de votre réseau et de contrôler la qualité de la ligne.
Contenu de la boîte
Dans la boîte, vous devez trouver les éléments suivants :
•1 adaptateur pour le Bewan Powerline E85 Single ou 2 adaptateurs pour le pack Bewan Powerline E85 Duo garanti(s) 2 ans,
•ce Guide de l’utilisateur,
•1 câble Ethernet RJ45 pour le Bewan Powerline E85 Single ou 2 câbles Ethernet RJ45 pour le pack Bewan Powerline E85 Duo, permettant de relier l’(es) adaptateur(s) au matériel Ethernet,
•un CD-ROM Bewan Powerline contenant l’utilitaire de l’adaptateur pour Windows,
•une carte contenant les Conditions Générales de Garantie du produit.
) Remarque : si l’un de ces éléments manque ou est endommagé, prenez contact avec votre revendeur ou avec le service client de Bewan.
* le débit réel varie en fonction de multiples facteurs
Guide de l’utilisateur |
3 |
Précautions d’utilisation
Lisez attentivement les instructions de sécurité suivantes avant d’installer ou d’utiliser l’adaptateur. Veillez à respecter scrupuleusement les précautions d’emploi.
Emplacement
•Evitez d’utiliser, de placer et de conserver l’adaptateur dans des endroits exposés à des températures élevées ou près de sources de chaleur. Des températures élevées risquent de déformer le boîtier. La température maximum ne doit pas dépasser 40°C.
•Evitez d’installer l’adaptateur dans un endroit humide et poussiéreux.
•N’obturez jamais les fentes et ouvertures présentes sur l’adaptateur qui servent à l’aération et au dégagement de la chaleur.
•L’emplacement de la prise de courant secteur doit être facilement accessible.
•Conservez l’adaptateur hors de portée des enfants.
Entretien et maintenance
•Veillez à ne pas ouvrir, désassembler ou modifier une partie de l’adaptateur. Les inspections internes, les modifications et les réparations doivent être impérativement effectuées par des techniciens agréés et qualifiés. L’ouverture de l’adaptateur ou toute modification interne entraînera la perte de la garantie.
•Pour nettoyer l’adaptateur, débranchez-le de la prise secteur.
N’utilisez pas certains produits chimiques pouvant endommager les matières plastiques. N’utilisez pas de substances contenant de l’alcool, du benzène, du diluant ni d’autres produits inflammables.
•Ne mettez pas l’adaptateur en contact avec de l’eau ou d’autres liquides. Aucun liquide ne doit pénétrer à l’intérieur de l’adaptateur. Si la partie externe entre en contact avec un liquide, essuyez-le à l’aide d’un chiffon doux et absorbant.
Alimentation et câbles
•N’utilisez pas votre adaptateur pendant un orage.
•La tension secteur doit correspondre aux indications figurant sur la plaque signalétique de l’adaptateur.
•Pour brancher vos matériels, utilisez toujours le câble Ethernet fourni.
•Veillez à ce que le(s) câble(s) Ethernet soi(en)t dans une position qui évite que quelqu’un puisse trébucher ou marcher dessus.
•Lorsque vous débranchez le(s) câble(s) Ethernet, tenez la partie solide. En tirant sur la partie flexible, vous pouvez denuder le fil.
•Débranchez immédiatement l’adaptateur si celui-ci se mettait à dégager de la fumée.
4 |
Guide de l’utilisateur |
Assistance technique
Le Bewan Powerline E85 et sa documentation ont été conçus dans un souci de simplicité, afin de pouvoir être utilisés tant par les particuliers que par les professionnels.
Néanmoins, si vous rencontrez des difficultés lors de l’installation, nous vous conseillons :
•de vous rendre tout d’abord sur le site Web de Bewan (http://www.bewan.fr) pour consulter les FAQs et Tutoriaux propres au produit ou consulter le Support en ligne dans la partie Assistance / Support en ligne.
•de contacter ensuite, si nécessaire, l’assistance téléphonique sur le matériel assurée par le Support Technique de Bewan au 08 92 16 22 92 (Coût de la communication : tarif Audiotel 0,34 € TTC/min).
) Remarque : pour bénéficier des mises à jour du produit, consultez également le site Web de Bewan.
Configuration requise
Pour que l’adaptateur fonctionne, le protocole TCP/IP doit être installé sur les ordinateurs qui composent le réseau.
) Remarque : l’ordinateur ou le matériel auquel vous voulez relier le Bewan Powerline E85 doit avoir un port Ethernet, c’est-à-dire une carte réseau ou un adaptateur réseau.
Pour configurer l’adaptateur via l’utilitaire, votre ordinateur doit répondre aux exigences suivantes :
1.Votre ordinateur possède un port Ethernet et un lecteur de CD-ROM.
2.Votre ordinateur fonctionne sous Windows 2000, XP ou Vista.
3.Configuration minimum pour PC : Pentium III 300 MHz, avec 128 Mo de RAM.
* depuis la France uniquement. Voir les horaires d’ouverture sur www.bewan.fr
Guide de l’utilisateur |
5 |
Voyants lumineux et connecteur
Le Bewan Powerline E85 possède trois voyants lumineux. Ces voyants vous indiquent à tout moment l’état de la connexion et permettent éventuellement de diagnostiquer un défaut de fonctionnement.
Voyant |
Etat |
Description |
PWR |
Allumé |
Lorsque l’adaptateur est branché sur une prise |
|
|
électrique. |
|
|
|
PL-ACT |
Allumé |
Lorsqu’un autre adaptateur est détecté sur le réseau |
|
|
CPL. |
|
Clignotant |
Lors de la transmission des données sur le réseau. |
|
|
|
ETH-LINK/ACT |
Allumé |
Lorsqu’un ordinateur ou un autre matériel disposant |
|
|
d’une interface Ethernet est raccordé au port |
|
|
Ethernet de l’adaptateur. |
|
Clignotant |
Lorsque des données sont émises ou reçues. |
|
|
|
Le port ETHERNET sert à connecter un ordinateur ou un autre matériel muni d’une interface Ethernet (routeur, switch, imprimante, scanner...).
6 |
Guide de l’utilisateur |
Mise en place de l’adaptateur
Vous trouvez dans ce chapitre une description détaillée de la procédure d’installation du Bewan Powerline E85. L’installation physique du matériel suffit au fonctionnement de l’adaptateur. Aucun pilote n’est requis pour faire fonctionner l’adaptateur.

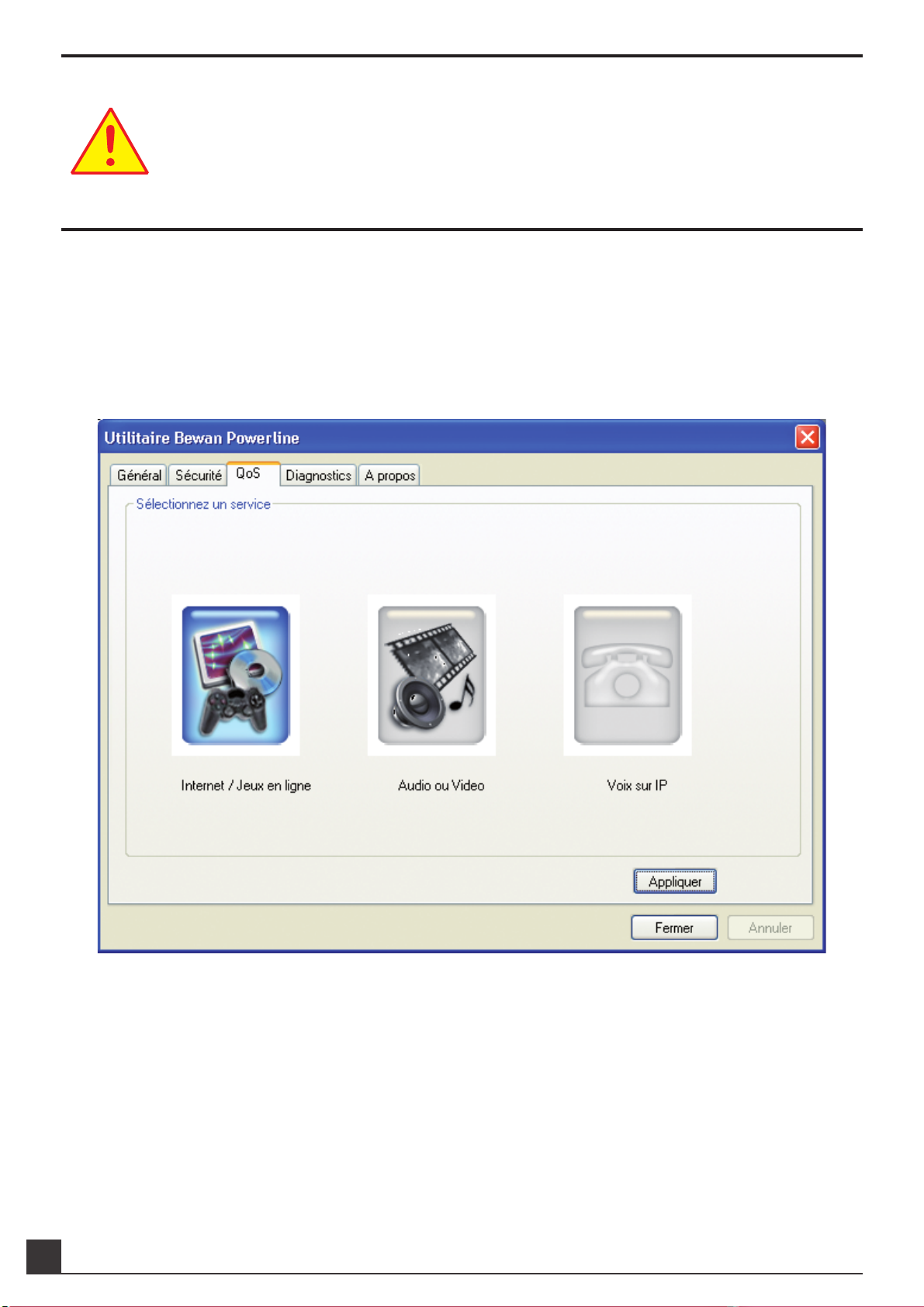

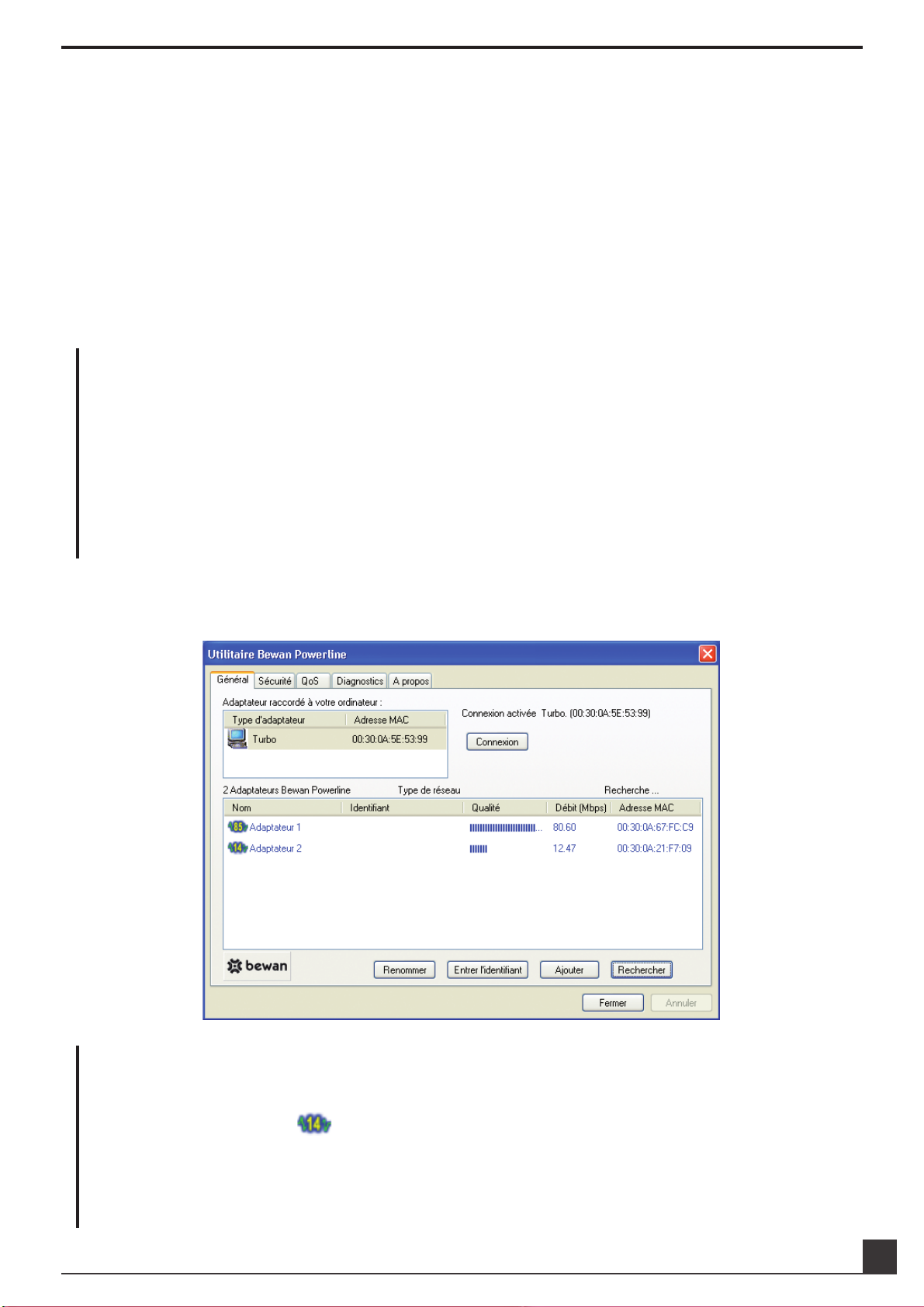

En revanche, un utilitaire est fourni (fonctionnant uniquement sous Windows) si vous souhaitez changer le mot de passe réseau ou contrôler la qualité de la ligne.
) Remarque : avant de brancher votre adaptateur, veillez à noter son identifiant (appelé“DEVICE PASSWORD”) imprimé sur l’étiquette apposée sur l’adaptateur avec le format suivant : XXXX-XXXX-XXXX-XXXX. Celui-ci vous sera utile si vous souhaitez ensuite renforcer la sécurité de votre réseau.
Attention :
•Le branchement de l’adaptateur sous une tension différente endommagera le produit et annulera la garantie.
•Une longueur de ligne électrique trop importante peut perturber le signal et jouer sur la qualité et la performance du réseau.
•Il est préférable également, pendant un transfert de données, de ne pas faire fonctionner des appareils électriques de forte puissance ne possédant pas de système antiparasites. Ils peuvent, en effet, ajouter des bruits et être une source potentielle d’interférences.
Raccordement de l’adaptateur
L’installation physique est extrêmement simple. Pour que le réseau CPL fonctionne, vous devez installer au minimum deux adaptateurs. Procédez comme suit :
1.Munissez-vous du câble Ethernet (gris) fourni dans l’emballage. Raccordez une extrémité de ce câble au port ETHERNET de l’adaptateur et l’autre extrémité au connecteur RJ45 de votre ordinateur ou de tout autre matériel Ethernet (routeur, imprimante, switch, scanner...).
2.Branchez ensuite le Bewan Powerline E85 sur une prise de courant.
) Remarque : pour optimiser les performances, nous vous conseillons de préférence de ne pas brancher l’adaptateur sur un prolongateur électrique (rallonge) ou une multiprise.
3.Répétez l’opération pour l’installation des autres adaptateurs. A l’autre bout du réseau, connectez désormais un second adaptateur (à un autre ordinateur,...). Votre réseau CPL est désormais créé. Le voyant PL-ACT s’allume.
Guide de l’utilisateur |
7 |
