Sommaire
Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Contenu de la boîte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Précautions d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Assistance technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Configuration requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Voyants lumineux et connecteur Ethernet . . . . . . . . . . . . . . . . . . . . . . . .6
Mise en place de l’adaptateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Branchement de l’adaptateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Création et sécurisation du réseau CPL . . . . . . . . . . . . . . . . . . . . . . . . . .7

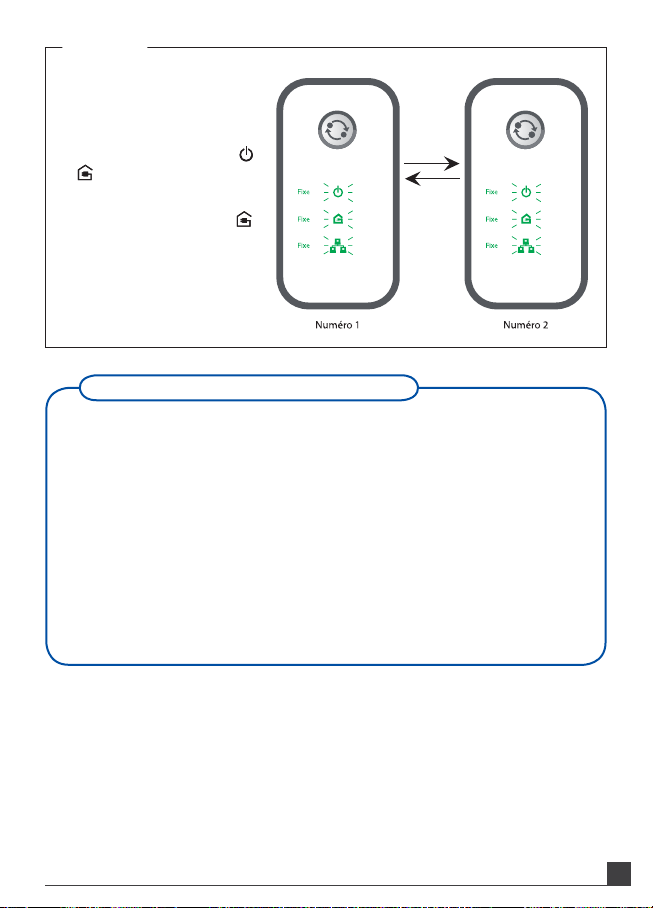

Application 1 : appairage entre deux adaptateurs . . . . . . . . . . . . . . . . . . . . . 8

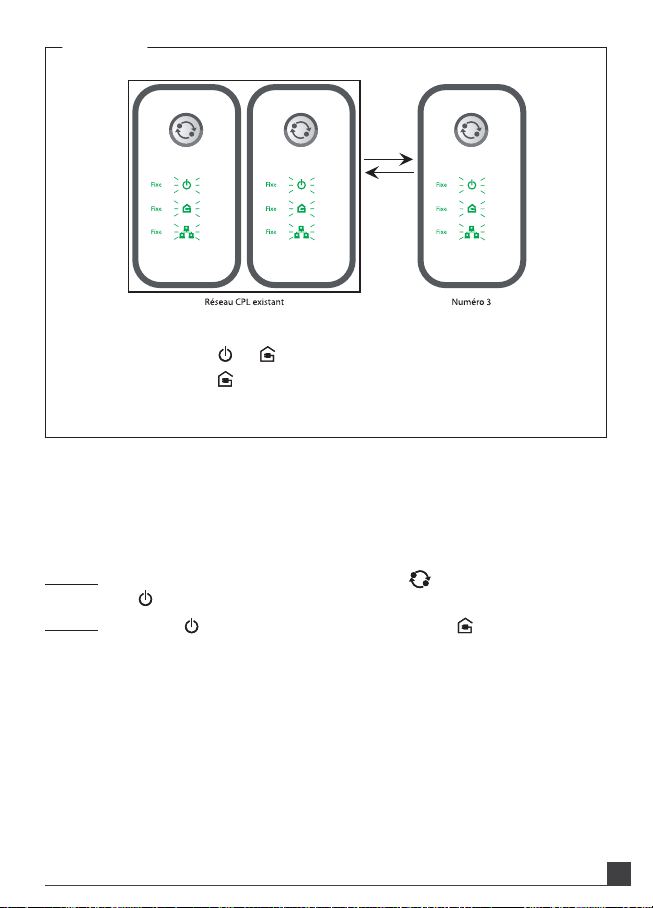

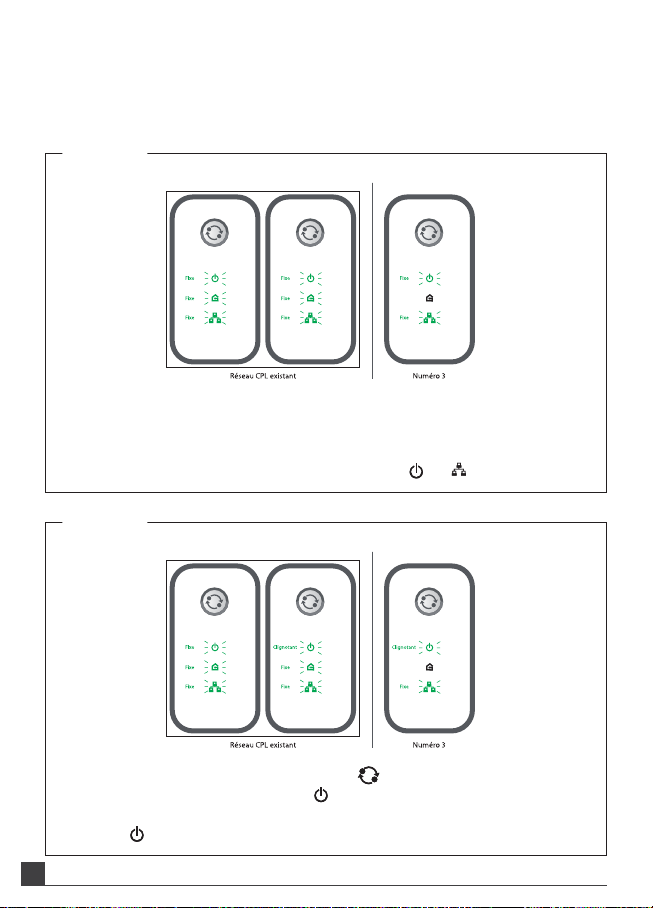

Application 2 : ajout d’un adaptateur au réseau existant . . . . . . . . . . . . . . 10
Application 3 : restauration du mot de passe réseau
en configuration d’usine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Types d’applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

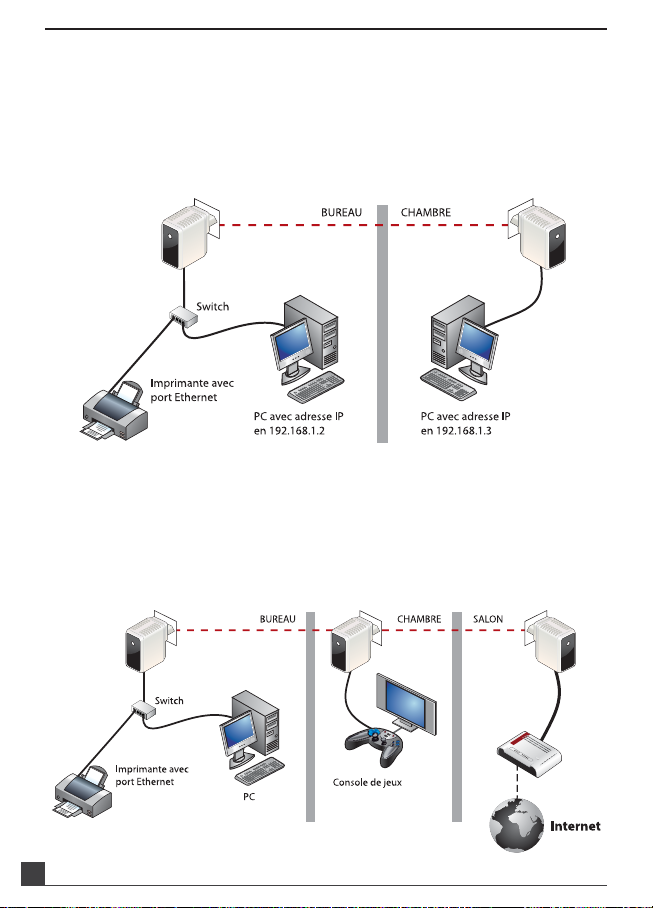

Application 1 : transfert de fichiers et partage d’imprimante . . . . . . . . . . . 12
Application 2 : partage d’une connexion Internet et jeux en réseau . . . . . .12
Installation de l’utilitaire (optionnelle) . . . . . . . . . . . . . . . . . . . . .13

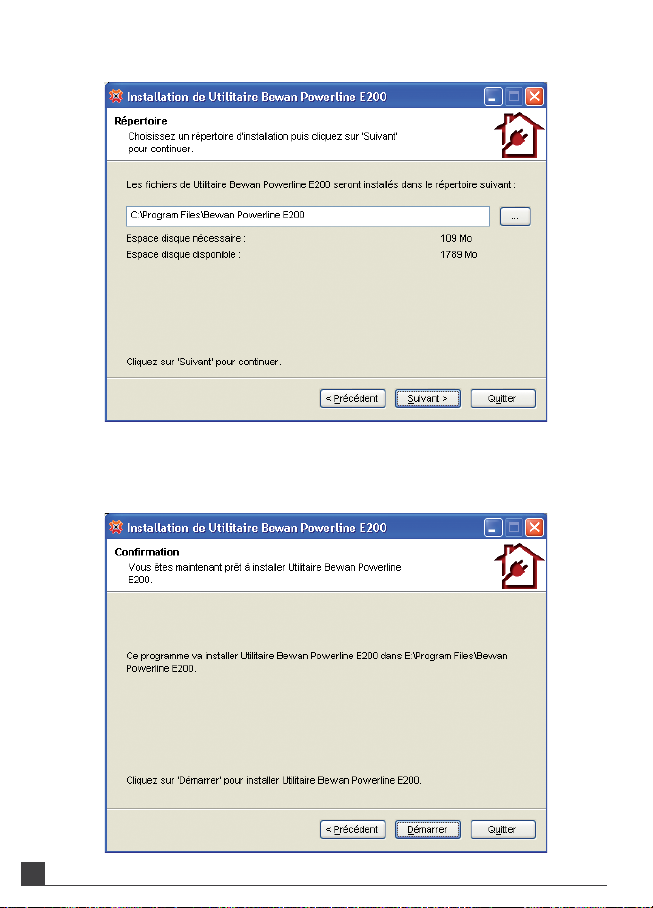

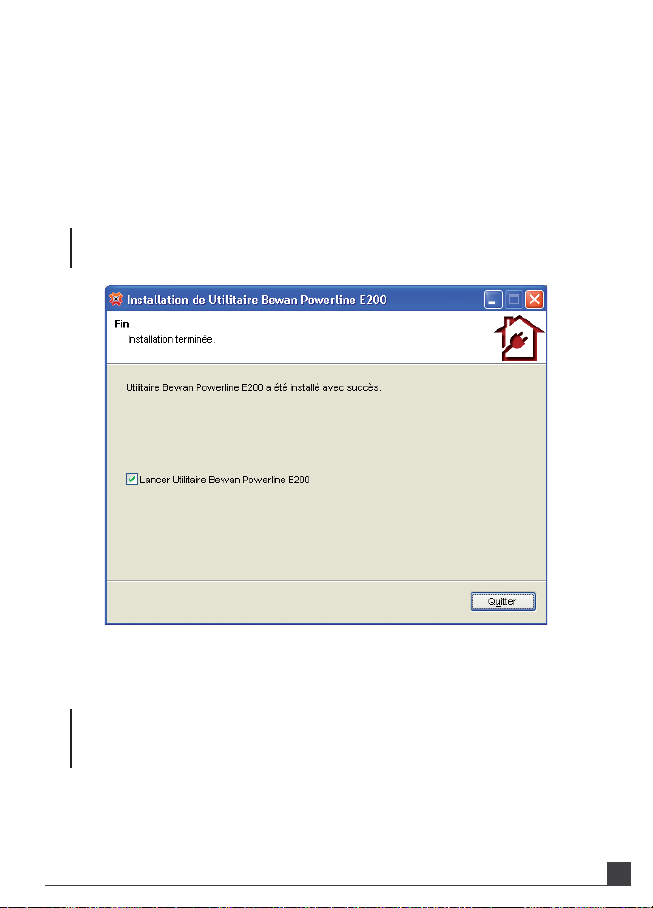

Installation logicielle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Configuration de l’utilitaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

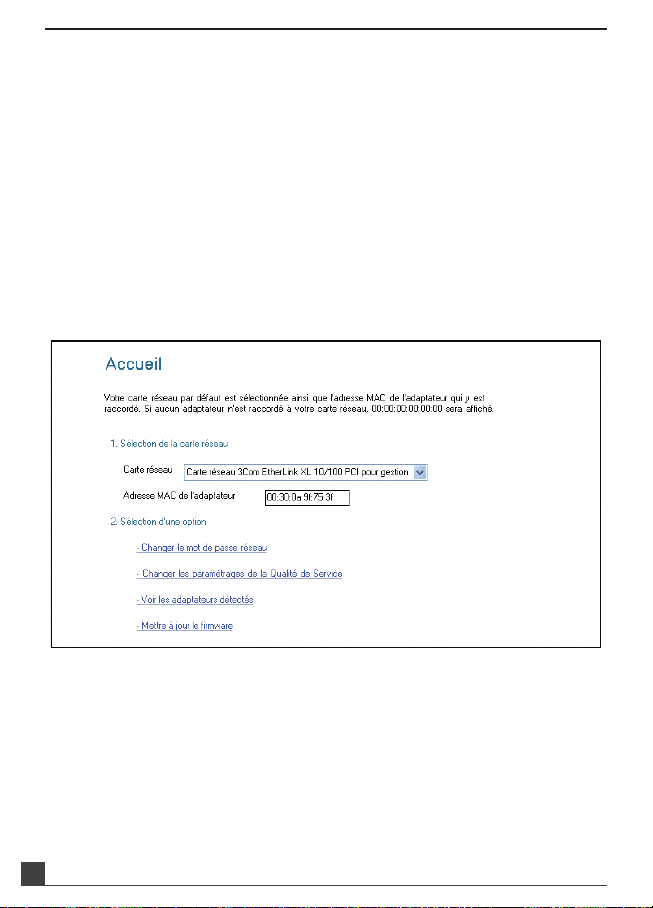

Page “Accueil” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

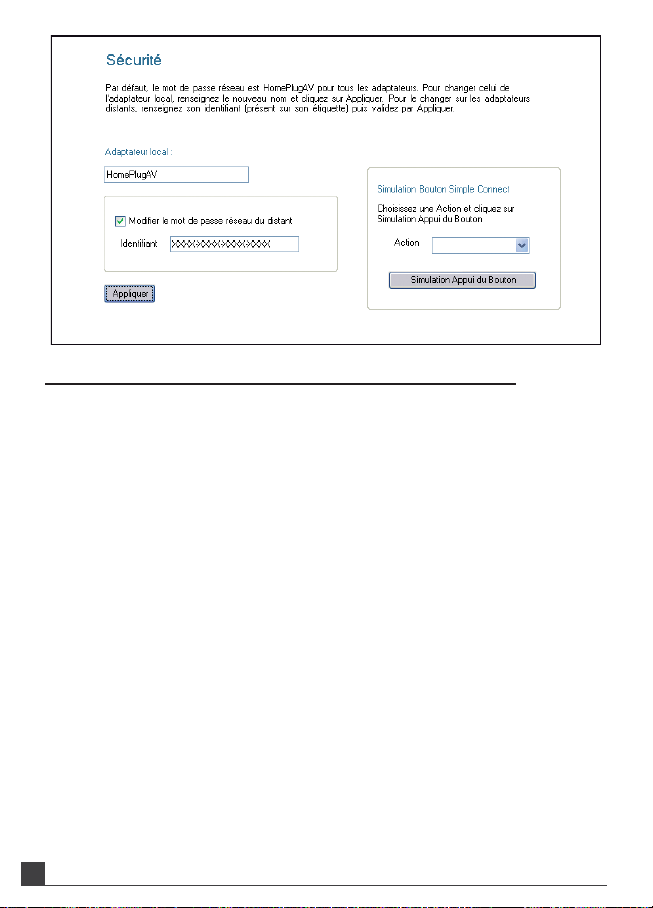

Page “Sécurité”. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

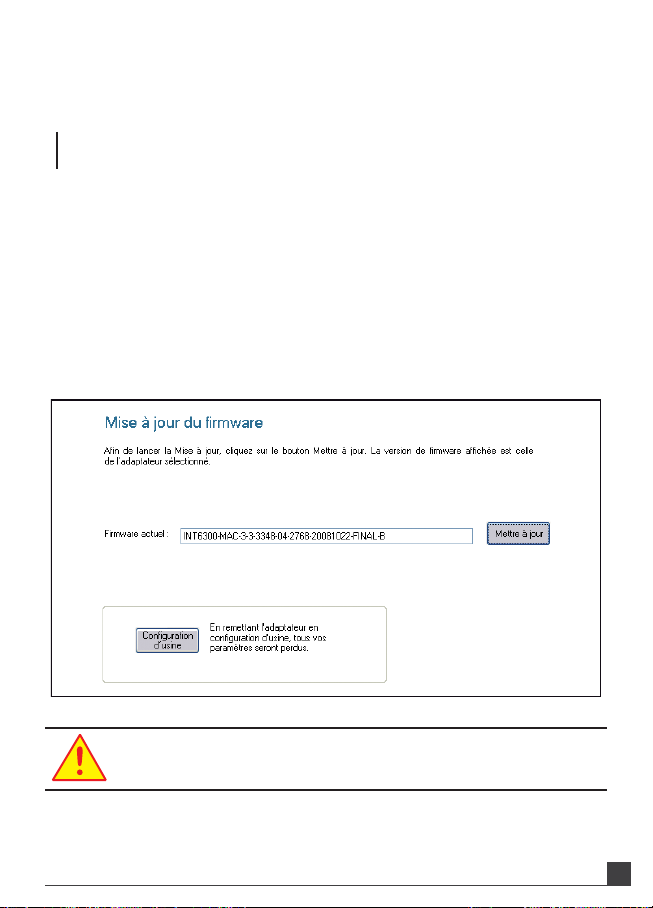

Page “Mise à jour”. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

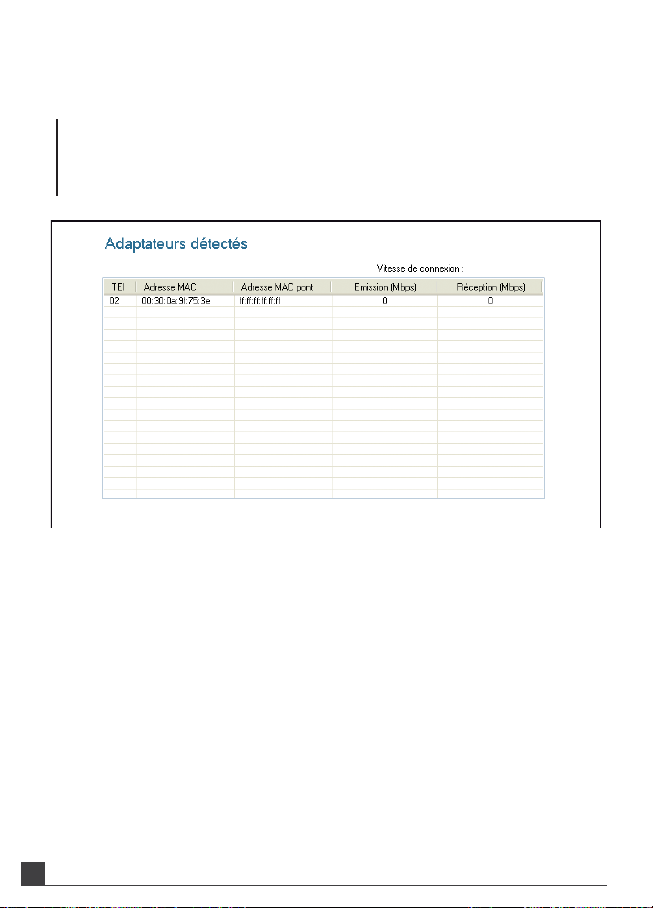

Page “Diagnostic” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

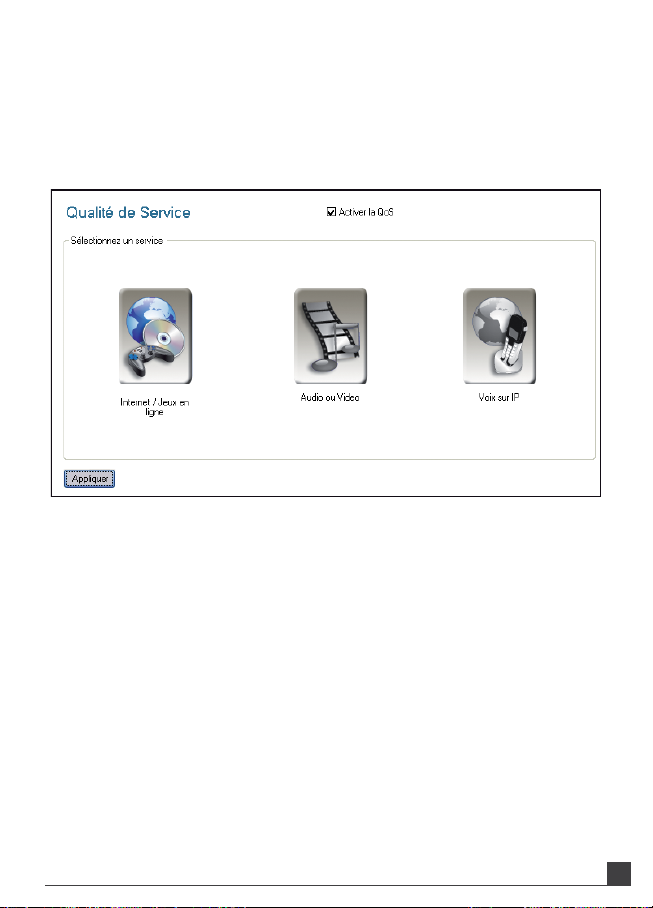

Page “Qualité de Service” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Configuration des ordinateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

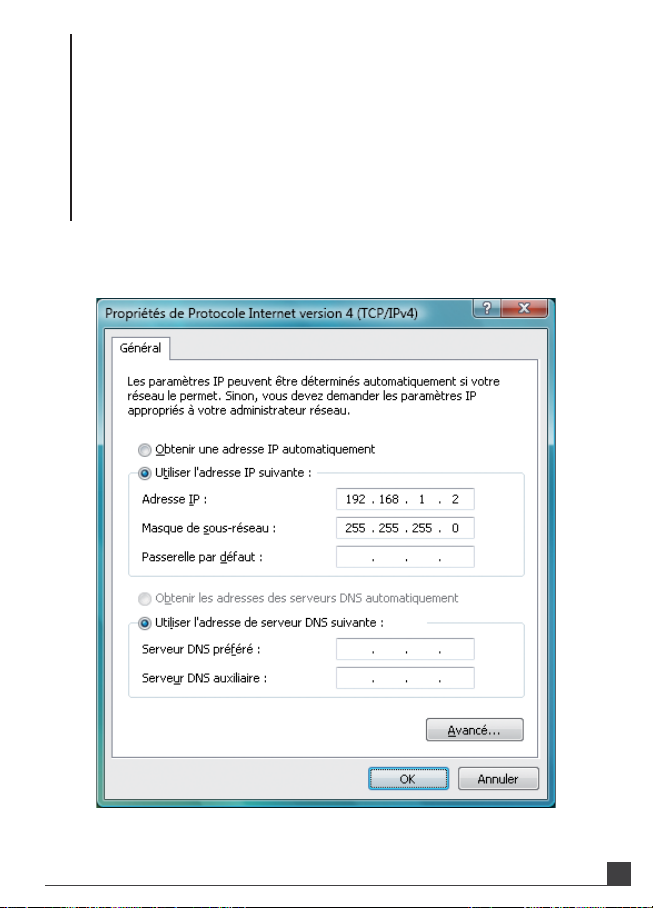

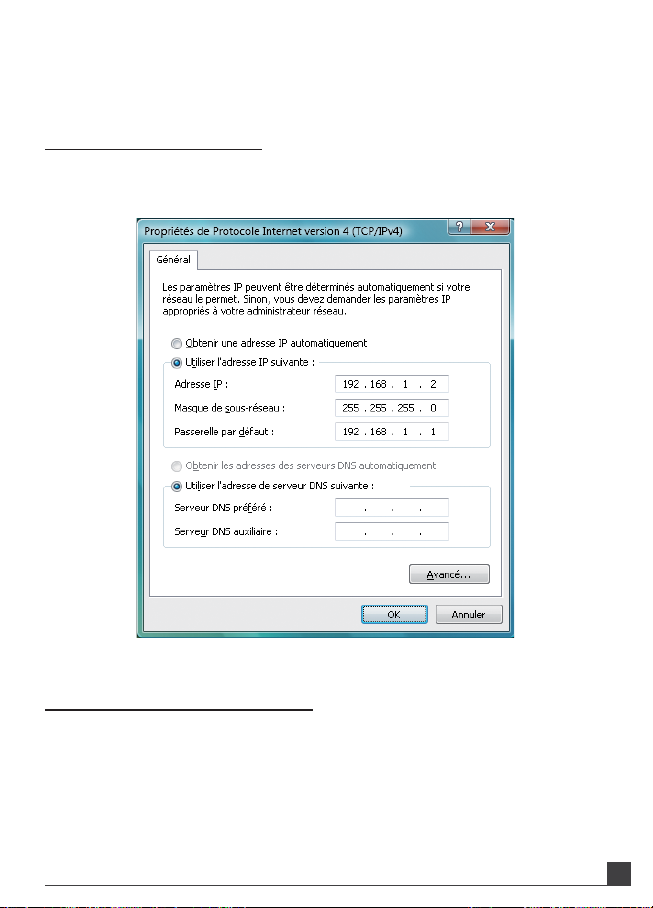

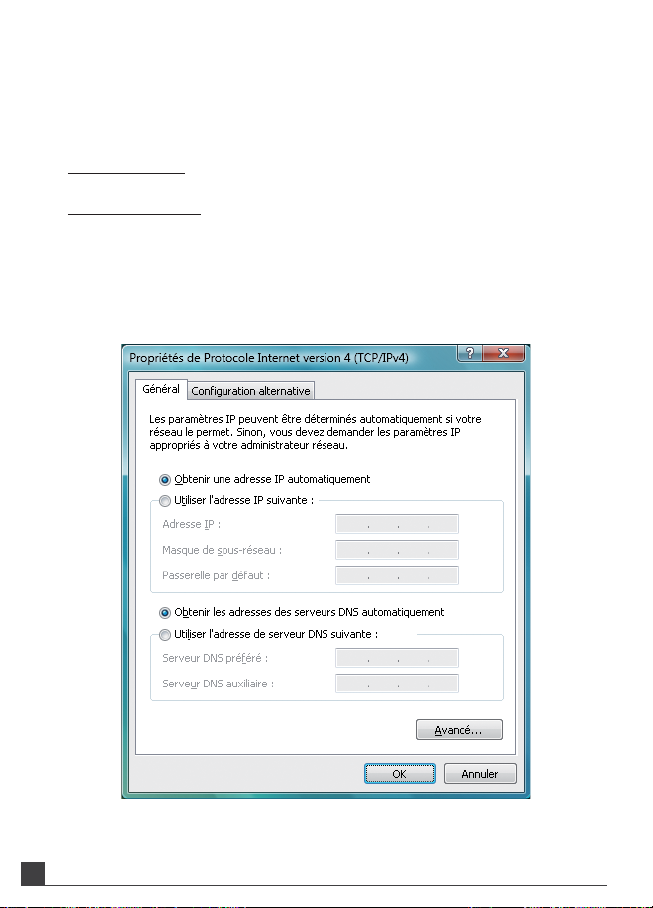

Configuration sous Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

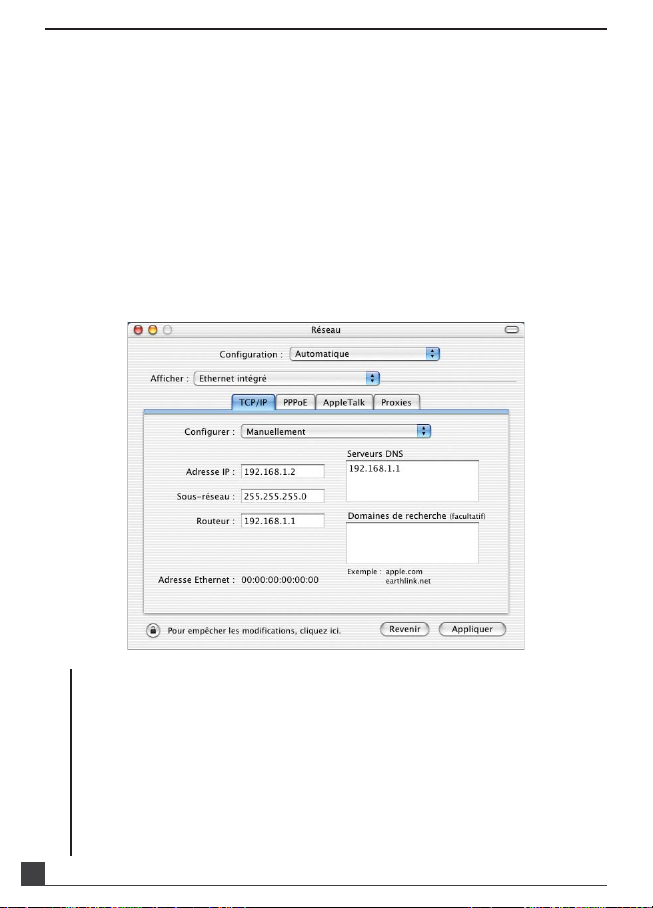

Configuration sous Mac OS X . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Déclaration de conformité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Dispositions légales
Les conditions d’utilisation de la Documentation (la description fonctionnelle, les instructions
d’installation et d’utilisation du Logiciel sur support papier ou électronique, rédigée en langue
française) sont décrites dans le contrat les conditions de licence du Logiciel et sont applicables :
•
au Client utilisant le Logiciel soit en l’ayant acquis directement auprès de Bewan systems (ci-après
dénommée « Bewan »), soit par l’intermédiaire d’Opérateurs (tout opérateur de communications
électroniques passant commande de Produits ou de Services auprès de Bewan qui fournit au Client
Final un Produit ayant fait l’objet de transformation en vue d’en faire un produit de l’opérateur) ou
de Distributeurs (l’intermédiaire qui fournit en l’état le Produit au Client Final),
•
quelle que soit la domiciliation du Client (Client Final ou Client : le titulaire final du Produit).
Les présentes conditions sont régies par le droit français.
La Documentation est soumise aux règles du droit de la propriété intellectuelle.
Le nom de marque de l’auteur ainsi que la marque du Produit ou du Logiciel sont protégés au titre
du droit de la propriété intellectuelle.
Le Client bénéficie d’un droit non exclusif et non cessible d’utilisation de la Documentation
(consultation, mais en particulier pas de reproduction ni de diffusion à titre commercial ou non, à
titre gracieux ou onéreux, y compris en prêt, ni de traduction, ni d’adaptation), suivant la destination
du Produit et/ou du Logiciel et dans les conditions décrites dans le contrat de licence de Logiciel ou
le contrat de vente du Produit.
La Documentation pourra être adaptée par Bewan dans le cadre de la garantie du Produit et/ ou du
Logiciel, dans le cadre des conditions générales de garantie que le Client aura acceptées.
Le Client reçoit la Documentation en l’état et accepte une exonération totale de la responsabilité
pour tout dommage, direct ou indirect, sur la Documentation du Produit et/ou du Logiciel, et plus
particulièrement sur les Documentations des Logiciels Libres et des Logiciels Tiers.
Copyright © 2007-2009, Bewan systems. Tous droits réservés.
Edition juillet 2009.
•
Bewan et le logo Bewan sont des marques déposées de Bewan systems.
•
Microsoft et Windows sont des marques déposées de Microsoft Corporation aux Etats-Unis et/ou
dans d’autres pays.
•
Macintosh est une marque d’Apple Computer, Inc. déposée aux Etats-Unis et dans d’autres pays.
De même, les noms des produits cités dans ce manuel à des fins d’identification peuvent être des
marques commerciales, déposées ou non par leurs propriétaires respectifs.
Le matériel que vous avez acheté ne doit pas être jeté avec les ordures ménagères. Vous devez le rapporter à
votre distributeur, en cas de remplacement, ou le déposer dans un point de collecte approprié pour le traitement,
la valorisation ou le recyclage des déchets EEE (Equipements Electriques et Electroniques).
Vous faîtes ainsi un geste pour l’environnement, en contribuant à la préservation des ressources naturelles et à
la protection de la santé humaine.
Avant de commencer
Félicitations, vous venez d’acquérir l’adaptateur Bewan Powerline E200
vous permettre soit de créer facilement un réseau local à la maison ou au bureau, soit
d’étendre un réseau filaire et/ou sans fil, sans avoir à poser de nouveaux câbles. La
technologie CPL (Courant Porteur en Ligne) utilise le réseau électrique existant, c’està-dire vos prises de courant classiques déjà disponibles, afin de relier de manière simple
et rapide des matériels disposant d’une interface Ethernet (ordinateurs, imprimantes,
routeurs, consoles de jeux, scanners,...).
Vous pouvez ainsi facilement échanger des fichiers, partager une imprimante, partager
une connexion Internet haut débit (via l’ADSL ou le câble) ou encore jouer en réseau
(liaison de consoles de jeux).
Les performances ont un débit théorique maximum de 200 Mbps*.
Aucun pilote n’est requis pour faire fonctionner l’adaptateur puisque l’ordinateur, quel
que soit son système d’exploitation, possède déjà tous les composants nécessaires au
bon fonctionnement de la connexion.
L’utilitaire fourni (fonctionnant uniquement sous Windows) vous permet de modifier le
mot de passe de votre réseau CPL et de mettre à jour le firmware.
Important : à noter que le Bewan Powerline E200
)
Plus
n’est pas compatible avec le
Bewan Powerline Ethernet ou le Bewan Powerline E85. S’ils peuvent cohabiter sur
le même réseau électrique, ils ne peuvent pas communiquer entre eux.
Contenu de la boîte
Dans la boîte, vous devez trouver les éléments suivants :
Plus
1 adaptateur pour le Bewan Powerline E200
•
pack Bewan Powerline E200
ce Guide de l’utilisateur,
•
•
1 câble Ethernet RJ45 pour le Bewan Powerline E200
Plus
Duo garanti(s) 2 ans,
RJ45 pour le pack Bewan Powerline E200
adaptateur(s) au matériel Ethernet,
•
un CD-ROM Bewan Powerline contenant l’utilitaire de l’adaptateur pour Windows,
•
une carte contenant les Conditions Générales de Garantie du produit.
Remarque : si l’un de ces éléments manque ou est endommagé, prenez contact
)
avec votre revendeur ou avec le service client de Bewan.
Single ou deux adaptateurs pour le
Plus
Plus
Single ou 2 câbles Ethernet
Duo, permettant de relier l’(es)
Plus
. Il va
* le débit réel varie en fonction de multiples facteurs
Guide de l’utilisateur
3
Précautions d’utilisation
Lisez attentivement les instructions de sécurité suivantes avant d’installer ou d’utiliser
l’adaptateur. Veillez à respecter scrupuleusement les précautions d’emploi.
Emplacement
Evitez d’utiliser, de placer et de conserver l’adaptateur dans des endroits exposés à des
•
températures élevées ou près de sources de chaleur. Des températures élevées risquent
de déformer le boîtier. La température maximum ne doit pas dépasser 40°C.
Evitez d’installer l’adaptateur dans un endroit humide et poussiéreux.
•
N’obturez jamais les fentes et ouvertures présentes sur l’adaptateur qui servent à
•
l’aération et au dégagement de la chaleur.
L’emplacement de la prise de courant secteur doit être facilement accessible.
•
Conservez l’adaptateur hors de portée des enfants.
•
Entretien et maintenance
Veillez à ne pas ouvrir, désassembler ou modifier une partie de l’adaptateur. Les
•
inspections internes, les modifications et les réparations doivent être impérativement
effectuées par des techniciens agréés et qualifiés. L’ouverture de l’adaptateur ou toute
modification interne entraînera la perte de la garantie.
Pour nettoyer l’adaptateur, débranchez-le de la prise secteur.
•
N’utilisez pas certains produits chimiques pouvant endommager les matières
plastiques. N’utilisez pas de substances contenant de l’alcool, du benzène, du diluant
ni d’autres produits inflammables.
Ne mettez pas l’adaptateur en contact avec de l’eau ou d’autres liquides. Aucun liquide
•
ne doit pénétrer à l’intérieur de l’adaptateur. Si la partie externe entre en contact avec
un liquide, essuyez-le à l’aide d’un chiffon doux et absorbant.
Alimentation et câbles
N’utilisez pas votre adaptateur pendant un orage.
•
La tension secteur doit correspondre aux indications figurant sur la plaque signalétique
•
de l’adaptateur.
N’utilisez que les accessoires fournis. La tension secteur doit correspondre aux
•
indications figurant sur la plaque signalétique de l’adaptateur.
Veillez à ce que le(s) câble(s) Ethernet soi(en)t dans une position qui évite que
•
quelqu’un puisse trébucher ou marcher dessus.
Lorsque vous débranchez le(s) câble(s) Ethernet, tenez la partie solide. En tirant sur la
•
partie flexible, vous pouvez denuder le fil.
Débranchez immédiatement l’adaptateur si celui-ci se mettait à dégager de la fumée.
•
4
Guide de l’utilisateur
Assistance technique
Le Bewan Powerline E200
de simplicité, afin de pouvoir être utilisés tant par les particuliers que par les
professionnels.
Néanmoins, si vous rencontrez des difficultés lors de l’installation, nous vous
conseillons :
de vous rendre tout d’abord sur le site Web de Bewan (http://www.bewan.fr) pour
•
consulter les FAQs et Tutoriaux propres au produit ou consulter le Support en ligne
dans la partie Assistance / Support en ligne.
de contacter ensuite, si nécessaire, l’assistance téléphonique sur le matériel assurée par
•
le Support Technique de Bewan au 08 92 16 22 92* (Coût de la communication : tarif
Audiotel 0,34 € TTC/min).
Remarque : pour bénéficier des mises à jour du produit, consultez le site Web de
)
Bewan.
Plus
et sa documentation ont été conçus dans un souci
Configuration requise
Pour que l’adaptateur fonctionne, le protocole TCP/IP doit être installé sur les
ordinateurs qui composent le réseau.
Remarque : l’ordinateur ou le matériel auquel vous voulez relier le Bewan
)
Powerline E200
adaptateur réseau.
Pour configurer l’adaptateur via l’utilitaire fourni, votre ordinateur doit répondre aux
exigences suivantes :
1. Votre ordinateur possède un port Ethernet et un lecteur de CD-ROM.
2. Votre ordinateur doit fonctionner sous Windows XP ou Vista.
Remarque : sous Windows XP, pour installer l’utilitaire, le Service Pack 2 doit
)
être déjà installé. Si ce n’est pas le cas, vous devez obligatoirement télécharger, puis
installer le patch disponible gratuitement sur le site Web de Microsoft.
3. Configuration minimum pour PC : Pentium III 300 MHz, avec 128 Mo de RAM.
Plus
doit avoir un port Ethernet, c’est-à-dire une carte réseau ou un
* depuis la France uniquement. Voir les horaires d’ouverture sur www.bewan.fr
Guide de l’utilisateur
5
Voyants lumineux et connecteur Ethernet
L ’adaptateur possède trois voyants lumineux qui vous indiquent à tout moment l’état de la
connexion et permettent éventuellement de diagnostiquer un défaut de fonctionnement.
Voyant Etat Description
Allumé
Power
Clignotant
Allumé
Activité
Powerline
Clignotant
Activité
Allumé
Ethernet
Clignotant
Bouton Description
Appuyer sur le bouton pour créer votre réseau CPL (associer
Simple
Connect
les adaptateurs entre eux) ou ajouter un adaptateur au réseau
existant (pression pendant deux secondes).
Il peut également être utilisé pour restaurer le mot de passe réseau
en configuration d’usine (pression pendant dix secondes).
Il permet de remettre l’adaptateur en configuration d’usine.
Bouton Reset
Muni d’un objet pointu, appuyez sur le bouton pendant deux
secondes, puis relâchez-le. T ous les paramétrages préalablement
effectués sur l’adaptateur sont supprimés.
Mode Economie d’énergie
Après 15 minutes d’inactivité (ordinateur éteint, pas de trafic sur le réseau Ethernet ou
câble Ethernet débranché), l’adaptateur se met en mode Economie d’énergie. Le voyant
se met alors à clignoter (voyant vert).
6
Lorsque l’adaptateur est branché sur une prise
électrique.
Lorsque vous appuyez sur le bouton « Simple Connect »
pour mettre l’adaptateur en attente d’appairage.
L’adaptateur n’est pas connecté au réseau CPL.
Eteint
L’adaptateur est raccordé au réseau CPL. Une fois
que le matériel fait partie du réseau,
voyant vous permet de connaître les performances
de votre connexion :
Rouge : le débit est inférieur à 40 Mbps.
•
Orange : le débit est compris entre 40 et 105 Mbps.
•
Vert : le débit est supérieur à 105 Mbps.
•
Lors de la transmission des données sur le réseau.
Lorsqu’aucun matériel disposant d’une interface
Eteint
Ethernet n’est raccordé.
Lorsqu’un ordinateur ou un autre matériel disposant
d’une interface Ethernet (box, imprimante, etc.)
est raccordé au port Ethernet de l’adaptateur.
Lorsque des données sont émises ou reçues.
la couleur du
Guide de l’utilisateur
Mise en place de l’adaptateur
Branchement de l’adaptateur
Remarque : avant de brancher votre adaptateur, veillez à noter son identifiant
)
(“DEVICE PASSWORD”) imprimé sur l’adaptateur. Celui vous sera utile si vous
souhaitez ensuite modifier le mot de passe réseau de vos adaptateurs distants.
L ’installation physique est extrêmement simple. Pour que le réseau CPL fonctionne, vous
devez installer au minimum deux adaptateurs à 200 Mbps. Procédez comme suit :
1. Munissez-vous du câble Ethernet (gris) fourni dans l’emballage. Raccordez une
extrémité de ce câble au port Ethernet de l’adaptateur et l’autre extrémité au
connecteur RJ45 d’un ordinateur ou d’un autre matériel Ethernet (box, routeur,
imprimante, scanner, switch, etc.).
Recommandations importantes :
•
Le branchement de l’adaptateur sous une tension différente endommagera
le produit et annulera la garantie.
Pour optimiser les performances, nous vous recommandons de
•
brancher l’adaptateur directement dans une prise murale et non sur
un prolongateur électrique (rallonge) ou une multiprise. En revanche,
vous pouvez ensuite brancher votre multiprise sur la prise intégrée de
l’adaptateur et relier ainsi vos matériels réseau. Le filtre d’alimentation
de la prise vous permet d’éliminer les bruits parasites qui peuvent être
une source potentielle d’interférences.
2. Branchez ensuite le Bewan Powerline E200
avec les spécifications imprimées sur l’adaptateur.
3. A l’autre bout du réseau, répétez l’opération sur l’adaptateur numéro 2.
Plus
sur une prise électrique compatible
Création et sécurisation du réseau CPL
Le bouton « Simple Connect » vous permet d’associer le Bewan Powerline E200
avec un ou plusieurs adaptateur(s) CPL, sans utiliser l’utilitaire Windows.
Lorsque vous appuyez sur le bouton « Simple Connect » des deux adaptateurs afin
qu’ils puissent communiquer entre eux, un mot de passe réseau est automatiquement
généré et le cryptage des données est assuré. Ce bouton vous permet de :
créer un réseau CPL entre deux adaptateurs,
•
associer un autre adaptateur à un réseau CPL existant,
•
restaurer le mot de passe réseau en configuration d’usine.
•
Guide de l’utilisateur
Plus
7
Application 1 : appairage entre deux adaptateurs
Etape 1
Assurez-vous que les deux
adaptateurs sont bien branchés
sur une prise électrique.
Sur les deux adaptateurs, le
voyant est allumé.
Sur les deux adaptateurs,
un équipement Ethernet est
raccordé. Le voyant est
également allumé.
Etape 2
Appuyez pendant deux
secondes sur le bouton
de l’adaptateur Numéro 1,
puis relâchez. Le voyant
clignote alors.
Vous avez deux minutes
pour répéter l’opération sur
l’adaptateur Numéro 2. Le
voyant clignotant signifie
qu’il recherche un matériel
auquel s’associer.
Remarque : si le voyant
ne clignote pas, renouvelez
l’opération. Ne pressez pas
sur le bouton plus de deux
secondes.
8
Guide de l’utilisateur
Loading...
