La nouvelle BERNINA activa 210 vous offre avant tout un design moderne, plein de jeunesse; elle est
conçue pour accorder les avantages les plus importants à la clientèle et vous procurera une joie de coudre
encore plus grande.
Appréciez la nouvelle couture créative avec BERNINA. Nos accessoires multiples ainsi que nos publications
riches en idées et truffées de conseils pratiques vous aideront précieusement. Profitez des prestations de
service et du Service Après Vente offerts par nos distributeurs BERNINA qualifiés.
www.bernina.com
BERNINA International AG
•
CH-8266 Steckborn/Suisse
«Je vous
garantis entière
satisfaction»
H.P. Ueltschi
propriétaire
032622.50.02_0701_a210_FR
2
1. Ne pas prendre la machine à coudre pour un jouet. La plus
grande prudence est de mise quand la machine est utilisée par
des enfants ou se trouve à leur proximité; aussi par des personnes qui ne savent pas se servir de la machine avec compétence.
Cette machine informatisée ne doit pas être utilisée par des adultes (et des enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites ou ne possédant pas les connaissances
nécessaires à son utilisation. Dans ce cas, tout travail ne s’effectuera que sous la surveillance d’une personne responsable en
mesure d’expliquer son fonctionnement.
2. Utiliser cette machine à coudre informatisée seulement dans le
but d’accomplir les travaux décrits dans ce mode d’emploi.
N’employer que les accessoires recommandés par le fabricant.
3. Ne pas employer la machine à coudre informatisée, si
• les câbles ou les prises sont abîmés
• elle ne fonctionne pas sans problème
• elle est tombée ou endommagée
• elle est tombée dans l’eau.
Apporter votre machine à coudre pour réparation ou vérification
auprès du magasin spécialisé BERNINA le plus proche.
4. Durant l’emploi de la machine à coudre, ne pas boucher ses
fentes d’aération par des bouts de fil, de la poussière et des
déchets de tissu.
5. Eloigner les doigts de toute pièce en mouvement. Une prudence
toute particulière s’impose à proximité de l’aiguille de la machine.
6. Utiliser toujours la plaque à aiguille originale de BERNINA. Une
fausse plaque peut provoquer la cassure de l’aiguille.
PRESCRIPTIONS DE SECURITE IMPORTANTES
L’emploi d’un appareil électrique exige, par principe, d’observer
les mesures de sécurité suivantes:
Prière de lire toutes les prescriptions avant d’employer cette machine
à coudre.
En cas d’inutilisation, l’appareil doit être, en principe, coupé du
réseau en débranchant la prise.
DANGER
Pour la protection contre tout choc électrique:
1. Ne pas laisser la machine à coudre sans surveillance tant qu’elle
est raccordée au réseau.
2. Après usage et avant un nettoyage, séparer toujours la machine
du réseau.
3. Retirer la fiche du réseau pour changer une ampoule.
N’employer que des ampoules de même type: 12 volts / 5 watts.
AVERTISSEMENT
Pour éviter des brûlures, un feu, un choc électrique ou des
blessures de personnes:
Prescriptions de sécurité
032622.50.02_0701_a210_FR
3Prescriptions de sécurité
des connaissances poussées sur le système, il doit donc être réalisé
seulement par du personnel qualifié. N’employer que des pièces de
rechange originales pour l’entretien et la réparation. Un produit à
double isolation est désigné de la manière suivante: «Isolation double» ou «A double isolement».
Le symbole peut également caractériser un tel produit.
Cette machine à coudre est destinée seulement à
l’usage familial.
Prière de conserver soigneusement
les prescriptions de sécurité!
7. Ne pas utiliser d’aiguilles courbées.
8. Durant la couture, ne pas tirer sur le tissu, ni le pousser; cela
peut provoquer la cassure de l’aiguille.
9. Mettre le commutateur principal sur «0» lors de toute activité à
proximité de l’aiguille, par ex. pour enfiler, changer d’aiguille ou
de pied-de-biche, etc.
10. Prière de retirer la prise du réseau lorsque vous effectuez des
travaux d’entretien mentionnés dans le mode d’emploi, comme
la lubrification, le remplacement de l’ampoule, etc.
11. Ne pas introduire d’objets dans les ouvertures de la machine.
12. Ne pas employer la machine à coudre en plein air.
13. Ne pas employer la machine à coudre dans un local où l’on
utilise des produits avec gaz propulseur (spray) ou de l’oxygène.
14. Pour la mise hors service, placer le commutateur principal sur
«0» et retirer la fiche du réseau.
15. Débrancher en tirant sur la fiche et non sur le câble.
16. Toute responsabilité est déclinée pour des dommages éventuels
causés à la suite d’un usage abusif de cette machine.
17. Cette machine à coudre est équipée d’une double isolation.
N’employer que des pièces de rechange originales. Se reporter
aux indications pour la remise en état des produits à isolation
double.
ENTRETIEN DES PRODUITS A
DOUBLE ISOLATION
Un produit à double isolation est équipé de deux isolations au lieu
d’une mise à la terre. La mise à la terre n’est pas prévue sur un produit à double isolation et ne devrait donc pas être employée.
L’entretien d’un produit à double isolation exigeant de grands soins et
BERNINA se sent concernée par la protection de l'environnement. Nous nous efforçons ainsi d'augmenter l'impact environnemental de nos produits en améliorant sans cesse nos technologies de fabrication et de production.
Si vous n'utilisez plus votre produit, veuillez l'éliminer dans le respect
des directives de votre pays. Ne jetez pas votre produit dans les
déchets ménagers. En cas de doute, adressez-vous à votre concessionnaire.
032622.50.02_0701_a210_FR
27
29
10
Détails de la machine informatisée4
Détails de la machine informatisée
Vue de face
Vue frontale à droite
1
2
5
6
8
11
13
12
9
14
17
18
19
20
15
16
22
21
23
3
4
12
27
28
26
25
23
24
30
29
13
7
032622.50.02_0701_a210_FR
5Détails de la machine informatisée
1 Couvercle à charnières
2 Plaque à aiguille
3 Fixation pour appareils
spéciaux
4 Fixation pour table-
rallonge
5 Pied-de-biche
6 Porte-aiguille avec vis de
fixation
7 Enfile aiguille
8 Guide-fil
9 Touche pour couture en
arrière
10 Protection du tendeur
de fil
11 Passage pour le fil
12 Pré-tension du dévidoir
13 Bouton de réglage de la
tension de fil
14 Ecran
15 Stop-aiguille en haut/en bas
16 1/2 vitesse du moteur
17 Dévidoir
18 Touches pour largeur de
point
19 Touches pour position
d’aiguille
20 Touches pour longueur
de point
21 Touche clr/del
22 Touches pour sélection du
point
23 Volant
24 Bouton pour régler la
balance
25 Interrupteur principal
Marche / Arrêt
26 Raccordement pour
cordon de secteur
27 Escamotage de la griffe
d’entraînement
28 Raccordement pour pédale
29 Porte-bobines (dressé,
orientable)
30 Poignée de transport
31 Porte-bobines horizontal
32 Guide-fil arrière
33 Fixation pour coffret à
accessoires
34 Lifter du pied-de-biche
35 Coupe-fil
Vue de l’arrière
31
34
35
33
32
4
3
30
7
29
032622.50.02_0701_a210_FR
Accessoires standard6
•
Pochette en tissu pour les
accessoires standard
•
2 canettes (+ 1 dans la boîte
à canette)
Accessoires*
•
Tige du pied-de-biche avec
4 semelles
•
Assortiment d’aiguilles
130/705H
•
Découvit
•
Pinceau
•
3 rondelles pour déroulement
du fil
•
Disque en mousse
•
Produit de lubrification
•
Mode d’emploi
•
Pédale
•
Cordon de secteur
•
Carte de garantie
La pédale sert à régler la
vitesse de la machine
•
La vitesse de la machine se
règle en pressant plus ou
moins sur la surface d’appui
Important! (USA/Canada)
Ne travaillez qu’avec la pédale
du type SR-1.
Pédale
Enroulement du câble
•
Enrouler le câble
•
Introduire l’extrémité du câble
(prise) dans la rainure prévue
pour cela
Durant la couture
•
Dérouler le câble
Câble d’alimentation
•
Brancher A à la machine
•
Brancher B à la prise de
courant
Cordon de la pédale
•
Brancher C à la machine
Commutateur principal (D)
1 La machine est enclenchée
0 La machine est hors circuit
Câble d’alimentation
A
C
B
D
Prière de respecter les
prescriptions de sécurité!
L’éclairage est allumé ou éteint
en même temps que l’on utilise
le commutateur principal.
*peut varier selon le marché
032622.50.02_0701_a210_FR
7Assortiment des pieds-de-biche
2
Semelle pour point de surjet
Couture au point de surjet, ourlet au
point de surjet, surfiler les coutures
Semelles à encliqueter standard
1
Semelle pour
points en marche arrière
Points utiles,
points décoratifs
4
Semelle pour
fermeture à
glissière
Pose de fermeture à glissière
3
Semelle pour
boutonnière
Boutonnières
5
Semelle pour
point invisible
Ourlet invisible,
surpiquer des bords
au point droit
Tige du pied-debiche
Pour semelles à
encliqueter
43
Pied pour la
couture de
cordons
10
Pied pour bordure étroite
86
Fronceur
37
Pied pour
patchwork
50
Pied de transport supérieur
9
Pied pour
reprisage
20
Pied ouvert
pour broderie
Fixation de
l’aiguille
poinçon
Pieds-de-biche spéciales
Semelle à encliqueter spéciale
Notez que toutes les semelles de pied-de-biche sont également en vente
sous la form de pieds-de-biche complets.
032622.50.02_0701_a210_FR
8 Accessoires spécial
Caser les accessoires et les
garder
L’équipement standard du coffret
comprend deux tiroirs, un petit et
un grand, deux renforcements,
un pour les canettes et un autre
pour les pieds-de-biche. (D’autres
renforcements et d’autres tiroirs
sont disponibles).
Coffret à accessoires
Table-rallonge
Pose de la table
•
Positionner l’aiguille et le piedde-biche en haut
•
Engager la table par-dessus le
bras libre et l’encliqueter dans
la goupille de centrage en exerçant une légère pression
Enlever la table
•
Positionner l’aiguille et le piedde-biche en haut
Placer le coffret sur la machine
•
Fermer les deux battants
•
Rabattre les pieds pivotables
•
Fixer le coffret à la machine à
coudre informatisée (le déclic A
doit s’encliqueter); introduire le
lifter du pied-de-biche dans le
logement prévu
Attention: Abaisser d’abord le
lifter du pied-de-biche!
Pour enlever le coffret
•
Presser le déclic A sur la face
supérieure du compartiment
•
Enlever le coffret par l’arrière
A
•
La libérer de son support
•
Puis la retirer horizontalement
vers la gauche
Graduation
Le «0» correspond à la position
médiane de l’aiguille
Butée pour bordure
•
Insérer la butée pour bordure
par la gauche ou par la droite
•
Possibilité de déplacer la butée
sur toute la longueur de la table
Attention: Retirer le pied-debiche ou la semelle du pied-debichele cas échéant, pour introduire la butée de bordure
032622.50.02_0701_a210_FR
Accessoires spécial 9
Pour un confort de couture et
une visibilité accrus choisissez le
kit de loupes de BERNINA.
En vente chez votre concessionnaire BERNINA.
Kit de loupes
Dispositif Start-Stop
Le dispositif Start-Stop (Démarrage / Arrêt) permet de contrôler
manuellement les fonctions de
démarrage et d’arrêt.
•
Presser la touche A = la machine démarre
•
Le régulateur de vitesse B
permet de régler manuellement
la vitesse de couture souhaitée
•
Pour suspendre ou terminer la
couture = presser la touche A
une nouvelle fois
A
B
Indication:
Lorsque la pédale de commande est branchée, le dispositif Start-Stop n’est plus en
service.
L’éclairage CFL se différencie des
autres ampoules courantes par
sa meilleure qualité d’éclairage
ainsi que sa longue durée de vie.
Attention:
Une ampoule défectueuse ne
doit être échangée que par un
magasin spécialisé. Apportez
votre machine chez votre concessionnaire BERNINA!
Prière de respecter les
prescriptions de sécurité!
CFL
La pédale sert à régler la vitesse de la machine
•
Exercer une pression plus ou
moins forte pour régler la vitesse de couture
•
Positionner l’aiguille en haut ou
en bas en pressant la pédale
avec le talon
Pédale
032622.50.02_0701_a210_FR
Préparation de la machine informatisée10

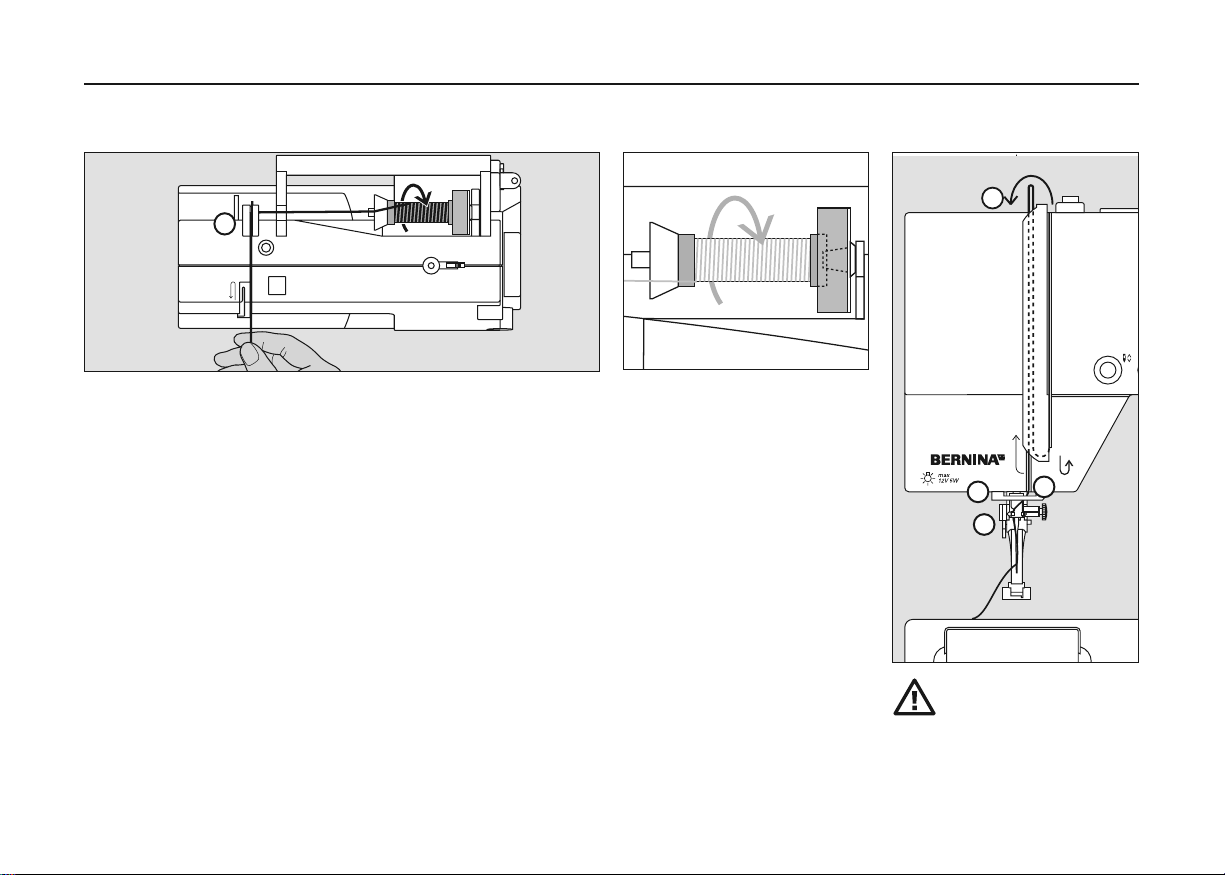

Rembobinage du fil inférieur
•
Enclencher le commutateur
principal
•
Introduire la canette vide sur
l’axe du dévidoir
•
Faire passer le fil de la canette dans le guide-fil arrière, l’amener vers
la prétension dans le sens de la flèche
•
Enrouler deux à trois fois le fil autour de la canette vide et découper
le fil qui dépasse avec le coupe
•
Presser le levier d’interrupteur vers la bobine
•
Presser la pédale
•
Le rembobinage s’arrête, lorsque la canette est pleine
•
Retirer la canette
Coupe-fil
•
Tirer le fil en passant sur le
coupe-fil
Rembobinage du fil inférieur
Indication:
Lorsque le porte-bobine est
dressé (voir à la page 13), il
faut éventuellement adapter
la vitesse.
032622.50.02_0701_a210_FR
11Préparation de la machine informatisée
Boîte à canette
Retirer la boîte à canette
•
Relever l’aiguille
•
Mettre le commutateur
principal sur «0»
•
Ouvrir le couvercle à charnières
de la machine informatisée
•
Saisir le clapet de la boîte à
canette
•
Retirer la boîte à canette
Mise en place de la boîte à
canette dans le crochet
•
Tenir la boîte à canette par
le clapet
•
L’ouverture de la boîte à canette est dirigée vers le haut
•
Introduire la boîte à canette
jusqu’à ce qu’elle s’encliquette
Coupe-fil du fil inférieur
•
Mettre la boîte à canette en
place
•
Tirer le fil par-dessus le coupefil A
•
Le fil est alors coupé
Indication:
Inutile de remonter le fil
inférieur car la longueur du
fil inférieur suffit pour
commencer la couture.
Prière de respecter les
prescriptions de sécurité!
A
032622.50.02_0701_a210_FR
Préparation de la machine informatisée12
Mise en place de la canette
... jusqu’à ce qu’il soit à l’extrémité de la fente en forme de T.
La canette doit tourner dans le
sens des aiguilles d’une montre.
Mise en place de la canette
Placer la canette de telle sorte
que le fil soit enroulé dans le
sens des aiguilles d’une montre.
Faire passer le fil dans la fente
par la droite.
Tirer le fil par la droite, ...

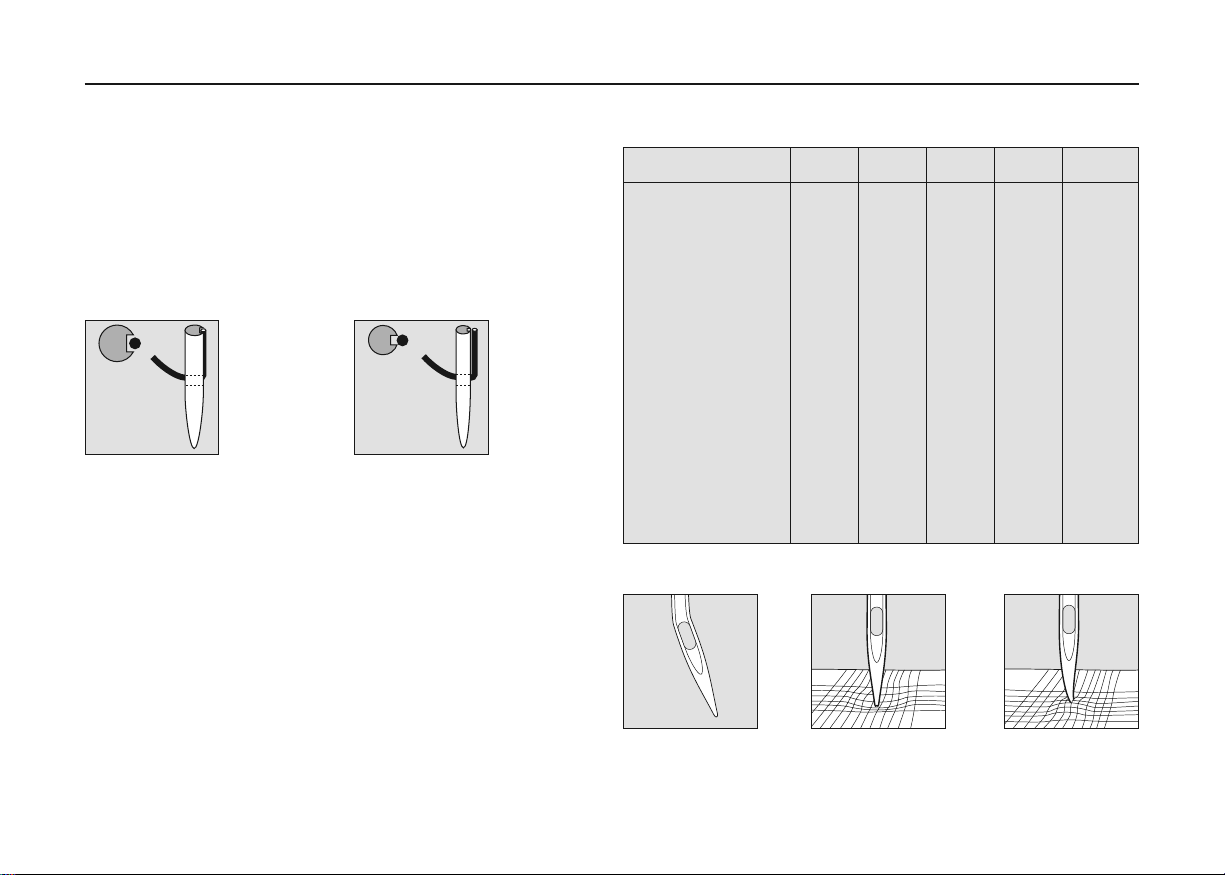

Retirer l’aiguille
•
Relever l’aiguille
•
Mettre le commutateur principal sur «0»
•
Abaisser le pied-de-biche
•
Desserrer la vis de fixation
•
Retirer l’aiguille par le bas
Mise en place de l’aiguille
•
Placer le côté plat du talon vers l’arrière
•
Enfoncer l’aiguille jusqu’en butée
•
Bien serrer la vis de fixation de l’aiguille
Changer l’aiguille
Prière de respecter les
prescriptions de sécurité!
032622.50.02_0701_a210_FR
13Préparation de la machine informatisée
•
Presser le bouton sur la tige du
pied-de-biche = la semelle de
pied-de-biche se décliquette
Porte-bobine supplémentaire
A
Changer la semelle du pied-de-biche
Changer la semelle du piedde-biche
•
Relever l’aiguille et la tige du
pied-de-biche
•
Mettre le commutateur principal sur «0»
Fixer la semelle du pied-debiche
•
Placer la semelle sous la tige,
afin que la goupille transversale
soit sous l’ouverture de la tige
•
Abaisser le lifter du pied-debiche; la semelle s’encliquette
3
Prière de respecter les
prescriptions de sécurité!
Porte-bobine vertical pivotable
Le porte-bobine se trouve à l’arrière, derrière le volant
•
Il est indispensable pour coudre avec plusieurs fils, p. ex. pour les
travaux avec une double-aiguille, etc.
•
Pour coudre, il faut faire pivoter la tige vers le haut jusqu’en butée
•
En cas d’utilisation de grosses bobines, il faut placer le disque en
mousse en A afin que la bobine soit suffisamment maintenue
032622.50.02_0701_a210_FR
Préparation de la machine informatisée14
Enfilage du fil supérieur
Poser la bobine
•
Relever l’aiguille et le pied
•
Commutateur principal sur «0»
•
Monter le disque en mousse
•
Placer la bobine sur le support, le fil se déroule dans le sens des
aiguilles d’une montre
•
Placer le disque de déroulement du fil adapté (diamètre de la
bobine = dimension du disque). Attention, il ne doit y avoir aucun
jeu entre le disque et la bobine
•
Tenir le fil et tirer vers l’arrière du guide fil A
•
Tirer vers l’avant au travers de la fente dans la tension du fil
supérieur
•
Tirer le fil à droite de la protection du tendeur de fil vers le bas
autour du point B
•
Tirer le fil à gauche du couvercle vers le haut autour du point C
(tendeur de fil) dans la direction de la flèche
•
Faire passer le fil en bas dans les guide-fil D et E
Prière de respecter les
prescriptions de sécurité!
C
D
E
B
A
032622.50.02_0701_a210_FR
15Préparation de la machine informatisée
Enfile-aiguille
B
A
Fil dans le crochet
•
Relever l'aiguille
•
Abaisser le pied
•
Tirer le fil à gauche vers
l'arrière
Levier vers le bas
•
Appuyer le levier A vers le bas
et guider le fil autour du crochet B vers la droite en direction de l'aiguille
Fil devant l'aiguille
•
Guider le fil depuis l'avant dans
le guide fil jusqu'à ce qu'il s'accroche (petit crochet en acier)
•
Relâcher le levier A et le fil
Le coupe-fil
Coupe-fil sur le bâti
•
Amener le fil supérieur et le fil
inférieur de l’avant vers l’arrière
en passant par-dessus le
coupe-fil
•
Les fils se libèrent automatiquement dès les premiers points
cousus
032622.50.02_0701_a210_FR
Préparation de la machine informatisée16
La plaque à aiguille
La griffe d’entraînement
Le bouton-poussoir est au niveau
du bâti = la griffe d’entraînement est sur couture.
Le bouton-poussoir est enfoncé
= la griffe d’entraînement est
escamotée.
•
Cette position convient pour
les travaux de couture guidés à
la main ou reprisage
Repères sur la plaque à aiguille
•
La plaque est munie de repères longitudinaux en mm et en pouces
•
Ils constituent une aide qui favorise la précision de la couture
•
Les mm sont placés devant
•
Les pouces sont placés derrière
•
Les repères longitudinaux indiquent la distance de l’aiguille au repère
•
Les mm ou pouces sont placés à droite ou à gauche
•
Les repères transversaux sont utiles pour coudre des boutonnières,
des coins, etc.
Remarque: changement de la plaque à aiguille, voir page 31
Griffe d’entraînement et longueur de point
A chaque point, la griffe d’entraînement avance d’un pas. La longueur du pas dépend de la longueur choisie pour le point. Des longueurs de point très courtes correspondent à des pas extrêmement
petits. Le tissu ne glisse que lentement sous le pied-de-biche, même
en cas de vitesse maximale. Des points très courts sont utilisés coudre
des boutonnières, des points bourdon.
032622.50.02_0701_a210_FR
17Indications sur les commandes
3
5
A
Tension de fil
Réglage de base
•
Le repère rouge sur le bouton de tension coïncide
avec le repère A
•
Il n’est pas nécessaire de modifier la tension de fil
pour effectuer des travaux usuels
•
Pour les travaux spéciaux, il est possible d’adapter
la tension de fil au tissu à l’aide du bouton de
tension
Formation optimale des points
•
Le nouage des fils se trouve au centre du tissu
Tension excessive du fil supérieur
•
Le fil inférieur est tiré à l'excès dans le tissu
•
Relâcher la tension du fil supérieur = tourner le
bouton de réglage sur 3-1
Tension insuffisante du fil supérieur
•
Le fil supérieur est tiré à l'excès dans le tissu
•
Augmenter la tension du fil supérieur = tourner le
bouton de réglage sur 5-10
La tension de fil est réglée de façon optimale
en usine. Cette opération est effectuée en utilisant dans la canette et comme fil supérieur les
fils Métrosène d’épaisseur 100/2 (Firme Arova
Mettler, Suisse).
L’utilisation d’autres fils à coudre et à broder peut
faire varier la tension de fil optimale. Pour cette raison, il est nécessaire d’adapter la tension de fil à
l’ouvrage et au motif de point souhaité.
Par exemple:
Tension
Fil métallique env. 3
Monofil env. 2–4
032622.50.02_0701_a210_FR
Indications sur les commandes18
Balance
La machine informatisée est
testée et réglée de façon optimale avant de quitter l’usine. Les
essais sont effectués avec deux
couches de tissu Cretonne et du
fil Métrosène 100/2 de la firme
Arova Mettler, Suisse.
Position
normale
Rétrécissement
des points
(raccourcir la longueur de point)
Ecartement des
points
(allonger la longueur de point)
Différents tissus, fils et garnitures
peuvent influencer les motifs des
points de la machine informatisée
de sorte que ces motifs des
points ne se ferment plus ou
alors se superposent (c’est-à-dire
que la couture est trop large ou
trop serrée).
Indication:
Après avoir cousu en modifiant la balance, il faut absolument la ramener à sa position
normale!
La balance permet de corriger ces
écarts en adaptant de façon optimale les motifs des points au
tissu employé.
Utilisation:
Points utiles (p. ex. le point de
nid d’abeilles dans le jersey), boutonnières, etc.
032622.50.02_0701_a210_FR
19Indications sur les commandes
Modifier la largeur de point
•
Touche de gauche = le point devient plus étroit
•
Touche de droite = le point devient plus large
•
La position de base du point sélectionné est
toujours visible, elle clignote
Modifier la position d’aiguille
•
Touche de gauche = l’aiguille est décalée vers
la gauche
•
Touche de droite = l’aiguille est décalée vers la
droite
Modifier la longueur de point
•
Touche de gauche = la longueur de point
diminue
•
Touche de droite = la longueur de point augmente
Sélectionner un motif de
point
•
Motif de point de 1 à 11:
Presser la touche correspondante; l’écran affiche le numéro du motif de point, les réglages de base de la longueur et
de la largeur de point
0
23451
5.5
1
2
3
4
5
0
1
2
3
4
5
6
Sur l’écran apparaissent
1 La largeur de point, le réglage de base clignote (il est
toujours visible)
2 La longueur de point, le réglage de base clignote (il est
toujours visible)
3 La position d’aiguille (9 possibilités)
4 Le stop-aiguille en haut / en bas
5 Le numéro du motif de point
6 l’affichage du pied-de-biche correspondant au motif
de point choisi
7 Point chenille (satin); zigzag court et dense
7
Mémoire personnelle temporaire
•
En cas de modification, la longueur et la largeur de point sont automatiquement sauvegardées
Exemple:
•
Coudre un point modifié (p. ex. le point
zigzag)
•
Choisir un autre point (p. ex. le point droit)
•
Lors du rappel du point zigzag modifié
individuellement, les modifications restent
valables
Écran
Touches
032622.50.02_0701_a210_FR
Indications sur les commandes20
Couture en marche arrière
temporaire:
•
Presser la touche
•
La machine coud le point en arrière
Utilisations:
•
Programmer la longueur des boutonnières
•
Passer au programme pour points d’arrêt
•
Coudre manuellement des points d’arrêt (début
de couture/fin de couture)
permanente:
•
Presser la touche deux fois de suite brièvement
•
La machine à coudre informatisée pique en permanence le point sélectionné en marche arrière
•
Pour terminer la couture en marche arrière,
presser la touche une foi
1/2 vitesse du moteur
•
Presser la touche = la machine informatisée coud
à demi-vitesse
•
Presser une nouvelle fois = la machine
informatisée coud à vitesse normale
Functions
Modification du stop-aiguille
•
Presser la touche concernant le stop-aiguille
•
La flèche est orientée vers le bas = la machine
informatisée s’arrête avec l’aiguille plantée
•
Presser une nouvelle fois la touche concernant
le stop-aiguille
•
La flèche est orientée vers le haut = la machine
informatisée s’arrête avec l’aiguille en haut
Remarque:
Presser la touche un peu plus longetemps = l’aiguille se positionnera automatiquement en haut ou
en bas.
clr/del (clear/delete)
•
Presser cette touche, le réglage de base revient
•
Les fonctions enclenchées sont effacées
Exceptions:
•
Stop-aiguille en haut/en bas
•
1/2 vitesse du moteur
•
Si la boutonnière manuelle est sélectionnée, la
première étape clignote sur l’écran
Une fonction est ...
activée quand son symbole apparaît à l’écran.
désactivée quand le symbole n’est plus affiché à l’écran.
032622.50.02_0701_a210_FR
21Tableau récapitulatif des points
Points
1 Point droit
Tous les tissus non élastiques.
Tous les travaux au point droit
2 Point zigzag
Tous les travaux au point zigzag
simple tels que le surfilage, la
pose de ruban élastique
3 Couture serpentine
Pour la plupart des tissus.
Reprisage avec la couture serpentine, stoppage, renforcement des
bords, etc.
5 Point invisible
Pour la plupart des tissus. Ourlet
invisible; ourlet coquille sur jersey
souple et tissus fins; couture
d’ornement
6 Point de surjet double
Pour les tricots en tout genre.
Couture au point de surjet =
couture et surfilage en une seule
opération
7 Point de surjet stretch
Pour des tissus à mailles moyennes et tissus éponge. Couture au
point de surjet, couture d’assemblage plate
8 Point super-stretch
Pour tous les tissus à haute élasticité; Couture d’assemblage élastique pour vêtement en tout genre
9 Point de nid d’abeilles
Pour tous les genres de tricot
ainsi que des tissus lisses.
Couture visible pour lingerie,
sets, nappes de table etc.
10 Programme de reprisage
Reprisage automatique dans des
tissus fins à moyennement serrés
11 Boutonnière
Pour des ouvrages fins à moyennement épais. Blouses, robes,
pantalons, linge blanc etc.
4 Triple point droit et triple
point zigzag
Pour les coutures résistant à
toute épreuve réalisées dans des
tissus serrés
032622.50.02_0701_a210_FR
Sélection de points utiles22
Point droit no. 1
Utilisez la semelle pour points en marche arrière no. 1
ou la semelle pour points invisibles no. 5
Rebords extérieurs
•
Position de l’aiguille a gauche du rebord extérieur
•
Poser le rebord à gauche de la semelle pour points
invisibles
•
Sélectionner la position de l’aiguille à gauche dans l’écart souhaité
Rebords d’ourlets
•
Position de l’aiguille a droite pour rentrer les rebords
(rebords d’ourlets)
•
Poser le rebord intérieur de l’ourlet à la droite du guide
de la semelle pour points invisibles
•
Sélectionner la position de l’aiguille à droite pour coudre
le long du rebord supérieur
Point zigzag no. 2
Utilisez la semelle pour points en marche arrière no. 1
Point zigzag
•
Sur tous les matériels
•
Pour surfiler les bords
•
Pour effectuer des travaux décoratifs
Point bourdon
•
Point zigzag dense et court
•
Point bourdon pour broder des appliqués, etc.
Surfiler des bords
•
Guider le bord du tissu au milieu du pied-de-biche
•
L’aiguille pique d’un côté dans l’ouvrage, et de l’autre
dans le vide
•
Sélectionner un zigzag pas trop large, une longueur
de point pas trop grande - le bord doit rester plat et ne
pas s’enrouler
•
Sur un ouvrage fin, utiliser du fil à repriser
A Surfilage des bords avec le
point zigzag
B Point zigzag avec longueur de
point variable
C Point zigzag avec largeur de
point variable
032622.50.02_0701_a210_FR
23Sélection de points utiles
Couture serpentine no. 3
Utilisez la semelle pour points en marche arrière no. 1
Elastique large
•
Pour les finitions sur les vêtements de sport, la lingerie
Préparation
•
Découper l’élastique dans la longueur souhaitée
•
Former quatre parts égales en plaçant des repères
•
Epingler le rebord et l’élastique sur les repères
Couture
•
Tirer l’élastique et coudre
•
Découper le tissu qui dépasse
Triple point droit no. 4
Utilisez la semelle pour points en marche arrière no. 1
Couture ouverte
•
Couture solide pour les tissus épais et rigides comme le
jean et le velours côtelé
•
Couture renforcée pour les endroits fortement sollicités
Surpiqûre décorative
•
Rallonger la longueur du point et utiliser le triple point
droit pour effectuer des surpiqûres décoratives sur les
tissus en jeans
Remarque:
Sélectionnez la longueur de point 4 avec le point droit
triple pour obtenir un joli résultat de couture.
032622.50.02_0701_a210_FR
Sélection de points utiles24
Utilisez la semelle pour point invisible no. 5

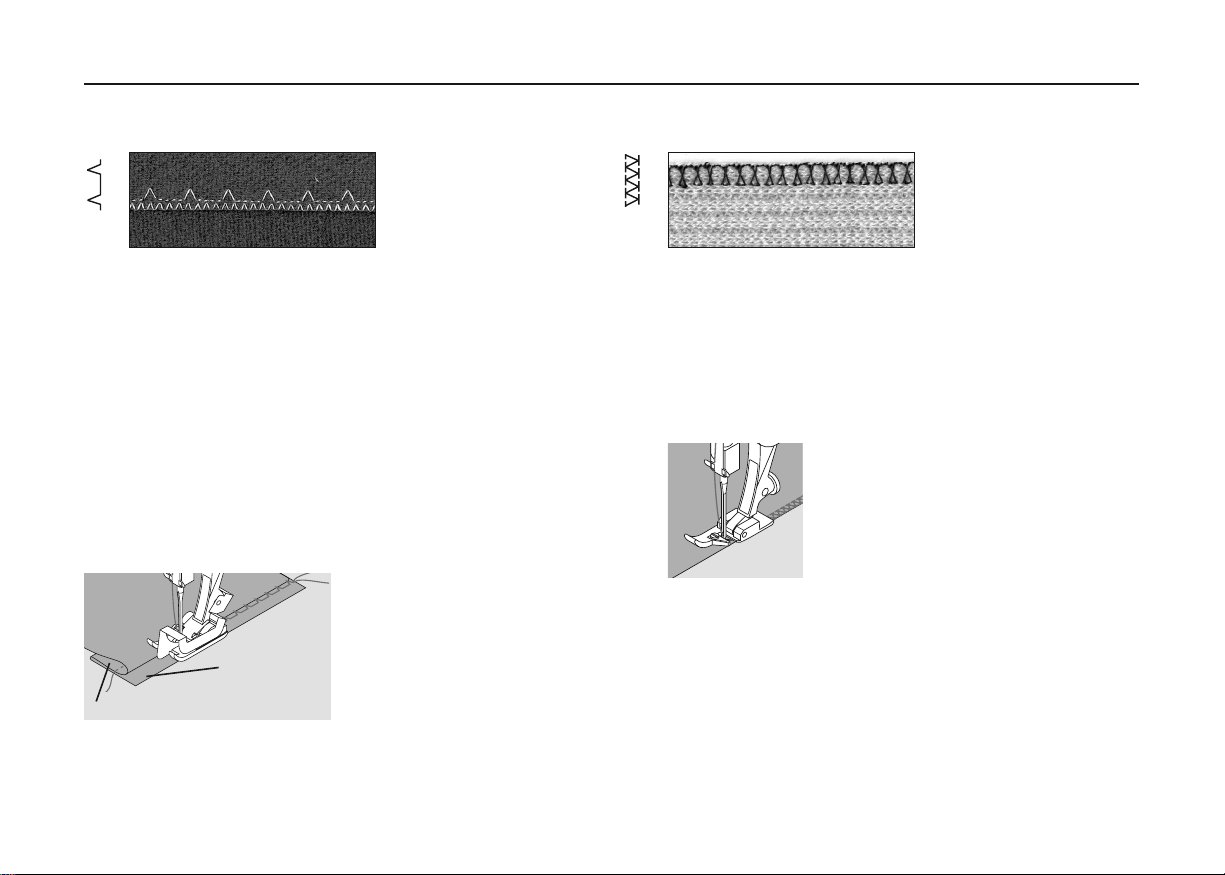

Il permet d’obtenir des ourlets «invisibles» dans des tissus moyennement serrés à lourds en coton, en laine, en fibres métis.
Préparation
•
Surfiler le bord de l’ourlet
•
Plier l’ourlet, épingler resp. bâtir
•
Placer le travail sous la semelle en mettant la bordure contre
la lamelle de guidage (voir illustration)
Point invisible no. 5
5
Endroit du tissu
Envers du
tissu
Envers du
tissu
Utilisez la semelle pour points en marche arrière no. 1
ou la semelle pour point de surjet no. 2 (en option)
Couture fermée
Couture élastique dans des tissus fins à mailles légères et
pour les coutures transversales dans des tissus de laine.
Point de surjet double no. 6
Couture
•
L’aiguille doit seulement prendre le minimum au bord du
tissu (comme pour la couture à
la main)
•
Adapter la largeur de point à la
qualité du tissu
•
Après avoir cousu l’ourlet invisible sur env. 10 cm, recontrôler
les deux côtés du tissu, évtl.
adapter la largeur de point une
nouvelle fois
Couture
•
Guider l’ergot du semelle pour point de
surjet ou du semelle pour points en marche arrière en suivant le bord coupé
032622.50.02_0701_a210_FR
2
25Sélection de points utiles
Point de surjet stretch no. 7
Utilisez la semelle pour points en marche arrière no. 1
Couture fermée
•
Couture au point de surjet pour les tissus en laine souples à grosses mailles et la fourrure polaire
Couture
•
Coudre le point le long du rebord
•
Le point extérieur pique à droite hors du rebord du tissu
Point super-stretch no. 8
Utilisez la semelle pour points en marche arrière no. 1
Couture ouverte
•
Couture ultra élastique sur les tissus élastiques
•
Pour les vêtements de loisir et de sport
•
La couture repose à plat et est très étroite
Tissus difficiles qui s’enroulent, coudre à 1 cm à l’intérieur
du rebord, réduire ensuite les surplus.
032622.50.02_0701_a210_FR
Sélection de points utiles26
Utilisez la semelle pour points en marche arrière no. 1
Finitions au point de nid d’abeilles
•
Pour tous les tricots en coton, en laine, en fibres synthétiques et en fibres métis
Préparation
•
Repasser les bords sur 1 cm depuis l’envers, évtl. bâtir
Couture
•
Piquer au point de nid d’abeilles sur l’endroit à une profondeur correspondant au pied-de-biche
•
Couper le tissu superflu depuis l’envers
•
Modifier la balance si nécessaire
Point de nid d’abeilles no. 9
Pour allonger
le point
Indication:
Après avoir cousu
il faut ramener la
balance à sa
position normale!
Pour raccourcir le
point
Balance/correction
Utilisez la semelle pour fermeture à glissière No. 4
Préparation
•
Bâtir la fermeture à glissière
•
Placer les bords du tissu l’un contre l’autre au milieu
de la fermeture à glissière
•
Position de l’aiguille complètement à droite ou à
gauche
Fermeture à glissière avec point no. 1
Pose de la fermeture à glissière
•
Poser la fermeture à glissière en piquant
de chaque côté de bas en haut parallèlement au bord du tissu
•
Déplacer la semelle du pied-de-biche,
une fois à droite, une fois à gauche
•
La semelle se déplace hors de la rangée
de dents de la fermeture à
glissière
•
Régler la position de l’aiguille du côté de
la rangée de dents
032622.50.02_0701_a210_FR
4
27Sélection de points utiles
Utilisez la semelle pour points en marche arrière no. 1
Reprisage avec la semelle pour entraînement
arrière no. 1
•
Planter l’aiguille à gauche, au-dessus de l’endroit
endommagé
•
Coudre la première longueur de fil et la machine informatisée s’arrête
•
Presser la touche pour couture en arrière, située sur le
bâti: la longueur est programmée
•
Terminer le programme de reprisage, la machine s’arrête
automatiquement
•
La touche «clr/del» permet d’effacer la programmation
Pour des surfaces de reprisage importantes:
•
Il est possible d’augmenter la reprise en longueur et en
largeur en déplaçant l’ouvrage
Programme de reprisage, point no. 10
Utilisez la semelle pour boutonnière no. 3
Préparation
•
Sélectionner la boutonnière
•
A l’écran apparaît le numéro de la boutonnière, la
semelle recommandé no. 3 et le symbole de la boutonnière (la première phase) clignote
•
Faire passer le fil inférieur dans l’ergot de la boîte à
canette = la tension du fil est trop élevée
•
Marquez la longeur de la boutonnière sur l’endroit souhaité
Effectuer toujours une boutonnière d’essai
•
Utiliser le tissu original avec la garniture (collante) originale
•
Coudre la boutonnière dans le sens du tissu (longitudinal ou transversal)
Boutonnière, point no. 11
Les boutonnières manuelles conviennent pour une utilisation unique, pour réparer des boutonnières existantes ou
elles peuvent être utilisées à des fins décoratives. Une
boutonnière manuelle n’est pas mémorisable.
032622.50.02_0701_a210_FR
Sélection de points utiles28
Indication:
Après avoir cousu les boutonnières, ramener la balance
à sa position normale!
Corrections
Pour modifier la largeur de la chenille:
•
Modifier la largeur de point
•
Les modifications de la largeur de point peuvent
être effacées avec la touche «clr/del»
Modifier la longueur de point:
•
La modification de la longueur du point influence
les deux chenilles de la boutonnière (plus resserrées ou plus écartées)
•
Les modifications de la longueur de point peuvent
être effacées avec la touche «clr/del»
Effet de la balance sur les boutonnières
•
Sur les boutonnières manuelles,
la balance influence les deux
chenilles en même temps car
elles sont cousues dans la
même direction
1 Coudre la chenille jusqu’au repère de la longueur; arrêter la machi-
ne informatisée
•
Presser la touche pour marche arrière
2 Coudre les points droits en marche arrière, arrêter la machine infor-
matisée à la hauteur du premier point (début de la boutonnière)
•
Presser la touche pour marche arrière
3 Coudre la bride du haut et la deuxième chenille, puis arrêter la
machine informatisée
•
Presser la touche pour marche arrière
4 Coudre la bride du bas et les points d’arrêt
4
3
1
2
Couture d’une boutonnière manuellement
Les deux chenilles de la boutonnière sont cousues dans le même sens.
Pendant l’exécution de la boutonnière, la phase active clignote.
032622.50.02_0701_a210_FR
29Aiguilles
Aiguille 70 80 90 100 110–120
Fil à repriser ••
Fil à coudre
Coton mercerisé ••
Fil à coudre
synthétique ••
Fil à coudre grossier,
Coton mercerisé ••
synthétique
Fil à boutonnière
pour piqûres déco- ••
ratives (Cordonnet)
Points importants concernant l’aiguille
Votre machine informatisée BERNINA utilise le système d’aiguille
130/705H.
Aiguille et fil
Les aiguilles no. 70 à 120 sont couramment disponibles dans le commerce. Plus l’aiguille est fine, plus le numéro est petit. Le tableau indique les combinaisons entre fil et aiguille.
Rapport aiguille / fil correct
Pendant la couture, le fil se loge
dans la rainure longue de l’aiguille.
Rapport aiguille / fil incorrect
Si l’aiguille est trop fine, le fil
n’aura pas de place dans la
rainure. Il en résulte des points
manqués.
Aiguille et tissu
Etat de l’aiguille
L’aiguille doit être en bon état.
Des difficultés apparaîtront dans
les cas suivants.
Aiguille tordue
Aiguille émoussée
Point de l’aiguille
avec des barbes
032622.50.02_0701_a210_FR
Aiguilles30
Des matériels spéciaux sont cousus plus facilement avec l’aiguille spéciale correspondante.
Les aiguilles de machines à coudre les plus diverses se trouvent couramment dans les magasins spécialisés BERNINA.
Aiguille
Universal
130/705 H
Jersey/Stretch
130/705 H-S
130/705 H-SES
130/705 H-SUK
Jeans
130/705 H-J
Cuir
130/705 H-LL
130/705 H-LR
Aiguille jumelée
130/705 H-ZWI
Aiguille triple
130/705 H-DRI
Aiguille
tranchante
130/705 HO
Pointes
Pointe normale, peu arrondie
Pointe ronde
Pointe très fine
Pointe tranchante
Ecarts: 1.0 / 1.6 / 2.0 / 2.5 / 3.0 /
4.0
Ecarts: 3.0
Aiguille large (ailes plates)
Dimension
60–100
70–90
80–110
90–100
70–100
80
100–120
Utilisation
Universelle pour presque tous les tissus synthétiques et naturels
(tissé e mailles)
Jersey, tricot, mailles, tissus élastiques
Tissus épais, jeans, toile de voile, vêtements de travail
Tous les cuirs, similicuir, plastique, feuilles
Ourlet visible sur tissus élastiques, Nervures, Couture décorative
Couture décorative
Ourlet à jour
032622.50.02_0701_a210_FR
31Entretien
Nettoyage de l’écran et de la machine
informatisée
•
Utiliser un chiffon doux, légèrement humide
Nettoyage
Lorsque la machine à coudre séjourne dans un local froid, il faut la
placer dans une pièce chaude environ 1 heure avant son utilisation.
Nettoyer la machine informatisée de couture
après chaque emploi
•
De temps en temps, enlever les dépôts de bourre
sous la plaque à aiguille et autour du crochet
•
Mettre le commutateur principal sur «0»
•
Retirer le pied-de-biche et l’aiguille
•
Ouvrir le couvercle à charnières du bras libre
•
Appuyer la plaque à aiguille vers le bas depuis
l’arrière à droite et retirer
•
Nettoyer avec un pinceau
•
Remettre la plaque à aiguille en place
Nettoyage du crochet
•
Mettre le commutateur principal sur «0»
•
Retirer la boîte à canette
•
Presser le levier de libération vers la gauche
•
Rabattre l’étrier de verrouillage vers le bas avec le
couvercle noir de la coursière
•
Retirer le crochet; Nettoyer la coursière, ne pas
utiliser d’objets pointus
•
Remettre le crochet, si besoin est, tourner le
volant jusqu’à ce que le chasse-crochet soit à
gauche
•
Fermer le couvercle de la coursière et l’étrier de
verrouillage, encliqueter le levier de libération
•
Tourner le volant à titre de contrôle
•
Remettre la boîte à canette
Indication:
Pour effectuer ce nettoyage, ne jamais employer d’alcool, de benzine, de liquides agressifs!
Lubrification
•
Mettre quelques gouttes d’huile sur la coursière
(1 à 3 gouttes)
•
Faire tourner la machine à vide (sans fil) un court
instant
•
On évite ainsi, la salissure de l’étoffe
Prière de respecter les
prescriptions de sécurité!
AVERTISSEMENT
Retirer la prise du
réseau avant tout
nettoyage ou
entretien
032622.50.02_0701_a210_FR
Entretien32
Eclairage
Remplacement de l’ampoule
•
Mettre le commutateur principal sur «0» retirer la prise du
réseau
•
Desserrer la vis sur le bâti
Attention:
Avant de changer l’ampoule,
prière de la laisser se refroidir!
Type de l’ampoule:
Ampoule à culot en
verre 12V 5W avec
socle W2.1 x 9.5d
•
Enlever l’ampoule vers le bas
•
Mettre une nouvelle ampoule
•
Remettre le panneau frontal en
place et le revisser
Prière de respecter les
prescriptions de sécurité!
•
Enlever le panneau frontal; faire
pivoter légèrement et décrocher
par le haut
AVERTISSEMENT
Retirer la prise du
réseau avant tout
nettoyage ou
entretien
032622.50.02_0701_a210_FR
33Dérangements
Comment éviter les dérangements ou y remédier
Le fil supérieur casse
•
Tension trop forte du fil supérieur
•
Aiguilles de qualité inférieure;
acheter de préférence des aiguilles dans un magasin spécialisé
BERNINA
•
L’aiguille est émoussée ou tordue
•
Fil de mauvaise qualité, fil avec
des noeuds, fil trop ancien et
desséché
•
Utiliser la rondelle adéquate pour
le déroulement du fil
•
Le trou de la plaque à aiguille ou
la pointe du crochet est endommagée: Faire appel au spécialiste
Le fil inférieur casse
•
Tension trop forte du fil inférieur
•
Le fil inférieur se coince dans la
boîte à canette, remplacer la
canette
•
Le trou de la plaque à aiguille est
endommagé; faire polir par le
spécialiste
•
L’aiguille est tordue ou émoussée
Points manqués
•
Emploi d’aiguilles inappropriées.
N’utiliser que des aiguilles du
système 130/705H
•
L’aiguille est tordue ou émoussée,
montée de manière incorrecte
•
La pousser à fond vers le haut
lors de la mise en place
•
La forme de la pointe d’aiguille
n’est pas adaptée à l’ouvrage.
Utiliser, si nécessaire, une pointe
ronde fine pour les tissus à mailles et une pointe tranchante pour
le cuir dur
Coutures défectueuses
•
Des restes de fil se trouvent entre
les disques de tension du fil
•
Restes de fil sous le ressort de la
boîte à canette
•
Le fil inférieur est encore enfilé
dans l’ergot de la boîte à canette
•
Erreur d’enfilage; vérifier le fil
supérieur et le fil inférieur
•
Utiliser la rondelle adéquate pour
le déroulement du fil
Dans la plupart des cas, vous pouvez reconnaître la cause d’un
comportement défectueux de la machine si vous tenez compte
des indications qui suivent.
Vérifier si:
•
Les fils inférieur et supérieur sont enfilés correctement
•
L’aiguille est fixée correctement
•
La grosseur de l’aiguille convient. Voir le tableau cf. page 29.
•
La machine informatisée a été nettoyée. Enlever les restes de fil
•
Le crochet a été nettoyé
•
Des restes de fil sont coincés entre les disques de tension
•
La canette tourne librement dans la boîte à canette
L’aiguille se casse
•
La vis de fixation de l’aiguille
n’est pas assez serrée
•
L’ouvrage a été retiré vers l’avant
et non vers l’arrière sous le piedde-biche
•
L’ouvrage a été poussé pendant
la couture de parties épaisses
alors que l’aiguille était piquée
dans le tissu
•
Fil de qualité inférieure, à torsion
irrégulière ou fil à noeuds
•
Pour de plus amples informations
sur les aiguilles, se reporter aux
pages 29 et 30
La machine informatisée ne
fonctionne pas ou seulement
en marche lente
•
La fiche n’est pas enfoncée complètement
•
Le commutateur principal est
sur «0»
•
La machine a séjourné dans un
local froid
•
Le dévidoir est encore enclenché
032622.50.02_0701_a210_FR
34 Index
R
Rembobinage du fil inférieur 10
Reprisage 21, 27
S
Sélectionner un motif de point 19
Semelles à cliquer 7
Stop-aiguille 20
T
Tableau des points 21
Table-rallonge 8
Tension de fil 17
Triple point droit 21, 23
V
1/2 vitesse du moteur 20
A
Accessoires 6–9
Accessoires spécial 7, 8, 9
Accessoires standard 6, 7
Aiguilles 29, 30
Aiguille en haut ou en bas 20
Ampoule 9, 32
B
Balance 18, 26, 28
Boîte à canette 11
Boutonnière 21, 27, 28
Butée pour bordure 8
C
Câble d’alimentation 6
Canette 10–12
Changer la semelle du
pied-de-biche 13
Changer l’aiguille 12
Clear / Delete 20
Coffret à accessoires 8
Coupe-fil 10, 11, 15
Coupe-fil du fil inférieur 10, 11
Couture en marche arrière 20
Couture serpentine 21, 23
D
Delete / Clear 20
Dérangements 33
Détails de la machine
informatisée 4–5
Dispositif Start-Stop 9
Double point de surjet 21, 24
E
Écran 19
Enfilage 14
Enfile-aiguille 15
Entretien 31–32
F
Fermeture à glissière 26
Fil 29
Fil supérieur 14
G
Griffe d’entraînement 16
K
Kit de loupes 9
L
Largeur / Longueur de point 19
M
Mémoire personnelle
temporaire 19
Mise en place de la canette 12
N
Nettoyage 31
O
Point invisible 21, 24
P
Pédale 6, 9
Pieds-de-biche 7
Plaque à aiguille 16
Pochette en tissu pour
les accessoires 6
Point de nid d’abeilles 21, 26
Point droit 21, 22, 26
Point super-stretch 21, 25
Point de surjet stretch 21, 25
Point zigzag 21, 22
Points 21
Porte-bobine supplémentaire 13
Position d’aiguille 19
Programme de reprisage 21, 27
Index
032622.50.02_0701_a210_FR
35Table des matières
Prescriptions de sécurité 2
Détails de la machine informatisée 4
Accessoires standard 6
Pieds-de-biche 7
Accessoires spécial 8
Préparation de la machine informatisée 10
Indications sur les commandes 17
Tableau récapitulatif des points 21
Sélection de points utiles 22
Aiguilles 29
Entretien 31
Dérangements 33
Index 34
07/01 FR 032 622 50 02
Impressum
Typesetting, Layout, DTP: Silvia Bartholdi
Graphics: Müller-Melzer ID, Kreuzlingen
© copyright 2007
BERNINA International AG, Steckborn
032622.50.02_0701_a210_FR
032622.50.02_0701_a210_FR
Loading...
