Chapitre 1 Introduction

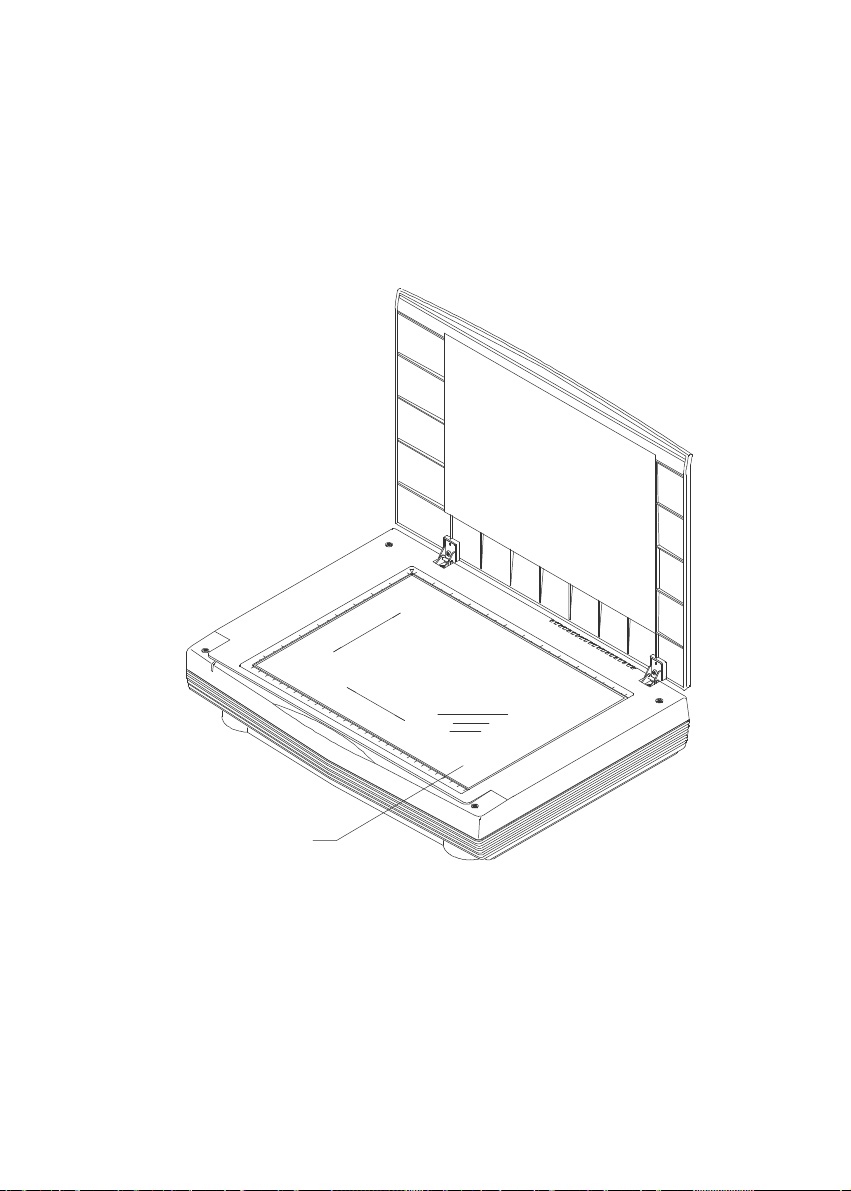

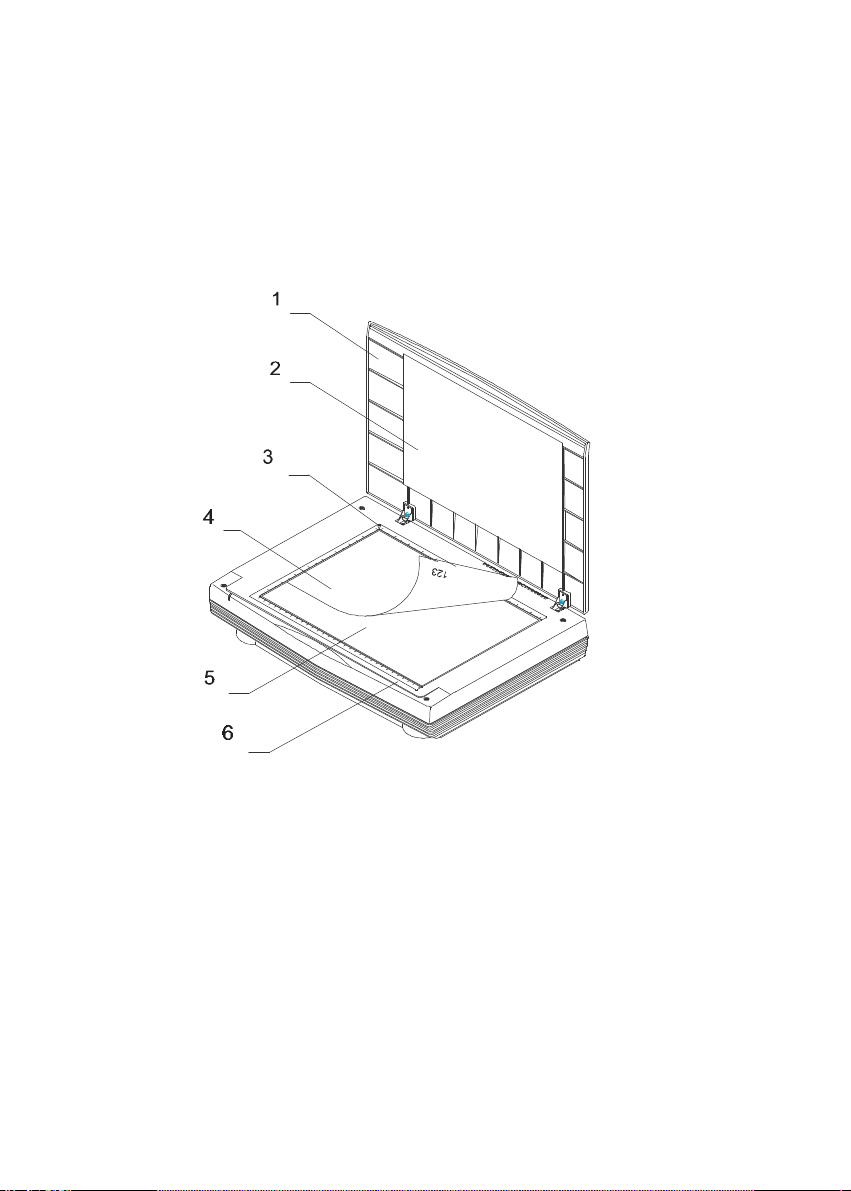

Félicitations! Vous avez acquis le scanner couleur AV360CS de Avision.
Avision Inc. est une société réputée dans le monde pour ses scanners de
qualité supérieure.

Avant d’installer et d’utiliser votre nouveau scanner, prenez quelques
minutes pour lire ce manuel. Il vous fournit des instructions sur comment
déballer, installer, opérer et maintenir le scanner.

La figure 1-1 montre comment le scanner est emballé. Contrôlez SVP si tous
les articles sur la liste de vérification sont présents. Si vous n’avez pas reçu
tous les articles, contactez votre revendeur immédiatement.

1-1

1. CD du gestionnaire, cordon CA, câble D25P, etc.

2. Scanner 3. Protection 4. Carton

Figure 1-1 Emballage

1-2

Chapitre 2 Installation

Précautions

* Protégez le scanner du soleil. Le soleil direct ou une chaleur excessive

peuvent endommager l’appareil.
* N’installez pas le scanner dans un endroit humide ou poussiéreux.
* Utilisez une source d’alimentation correcte.
* Installez le scanner sur une surface plate et stable. Les surfaces penchées

ou inégales peuvent causer des problèmes d’opération.
* Conservez la boîte du scanner et le matériel d’emballage pour transport.

2.1 Installer le scanner

Déballez le scanner soigneusement, et contrôlez bien le contenu avec
la Liste de vérification. Si des articles manquent ou sont endommagés,
contactez SVP votre fournisseur immédiatement.

2-1

2.2 Déverrouiller le scanner

Comme indiqué ci-dessous, déverrouillez le scanner en mettant le
verrou en position “usage”.

1. Position de transport 2. Position d’usage

Figure 2-1 Déverrouiller le scanner

2-2

2.3 Installer la carte SCSI

2.3.1 Installation du matériel

1) Eteignez l’ordinateur.

2) Branchez la carte SCSI dans une fente disponible.
Assurez-vous de la visser fermement en place.

3) Rallumez l’ordinateur.

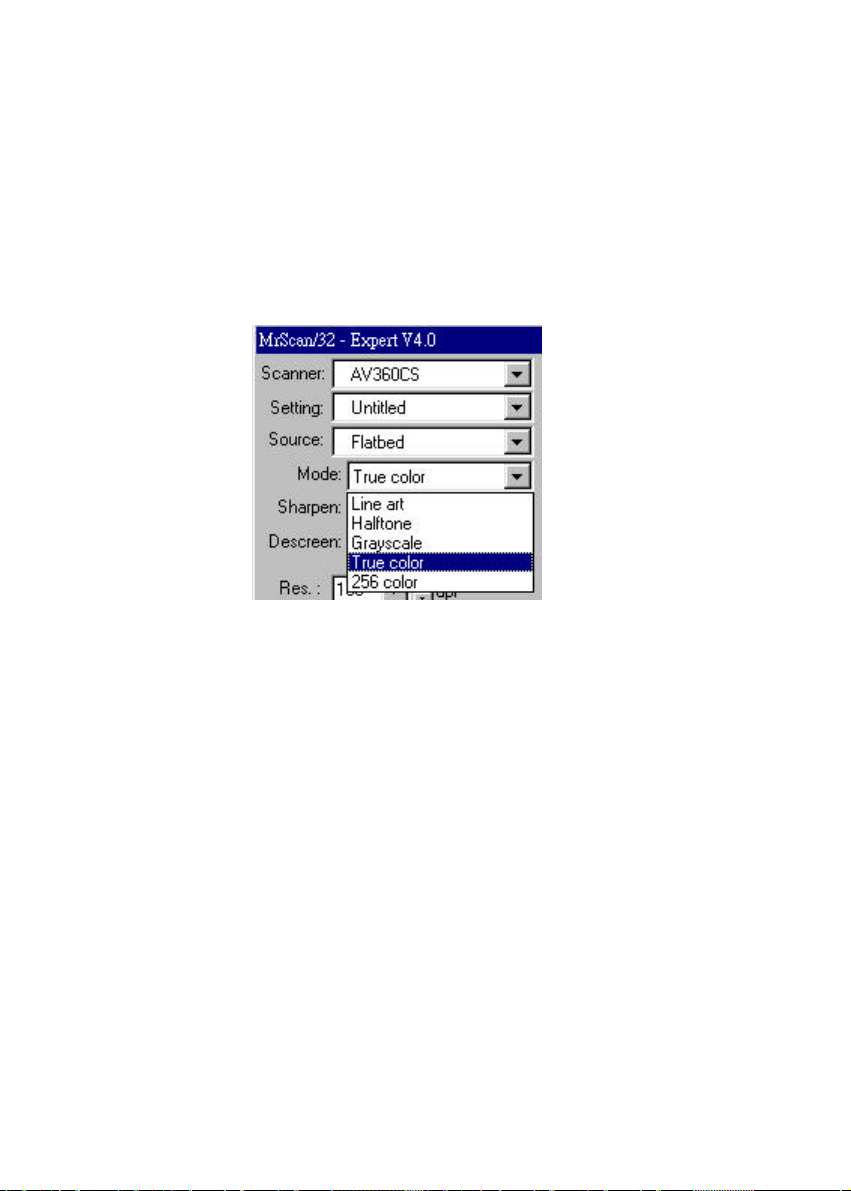

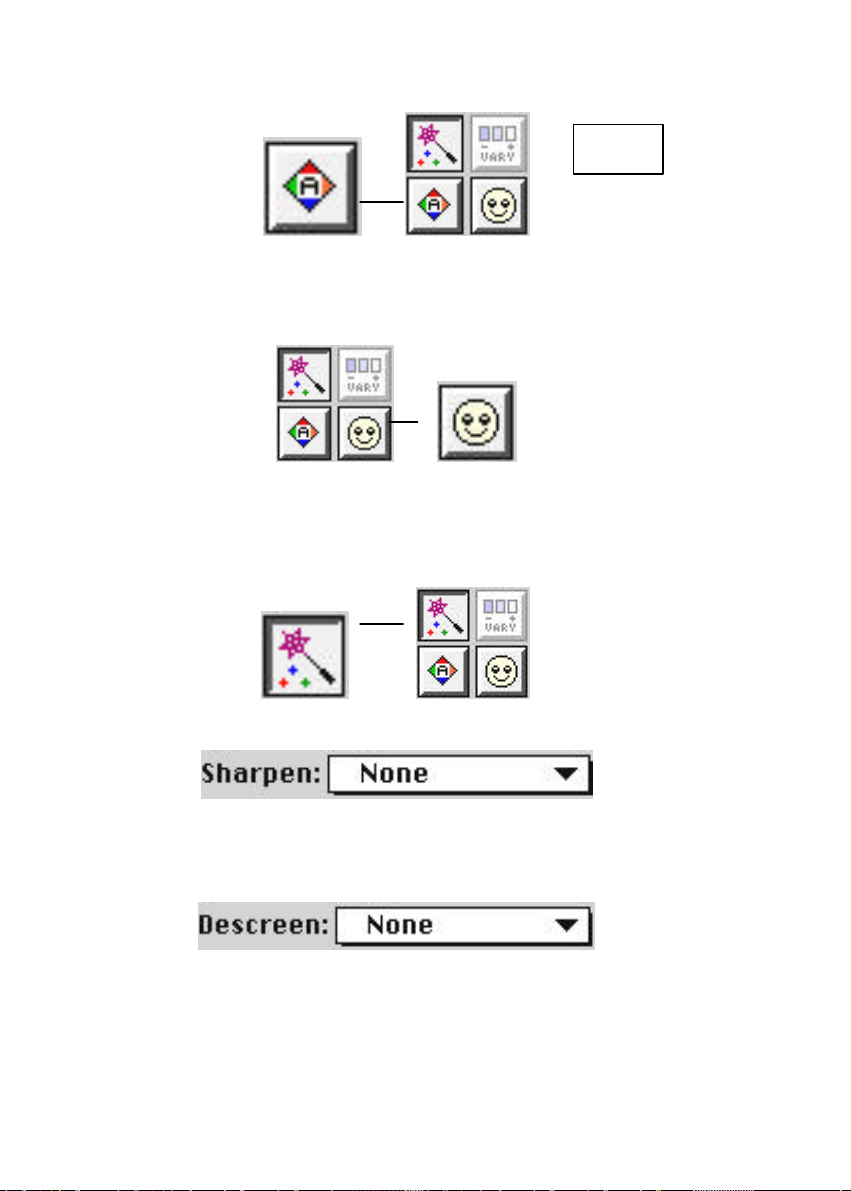

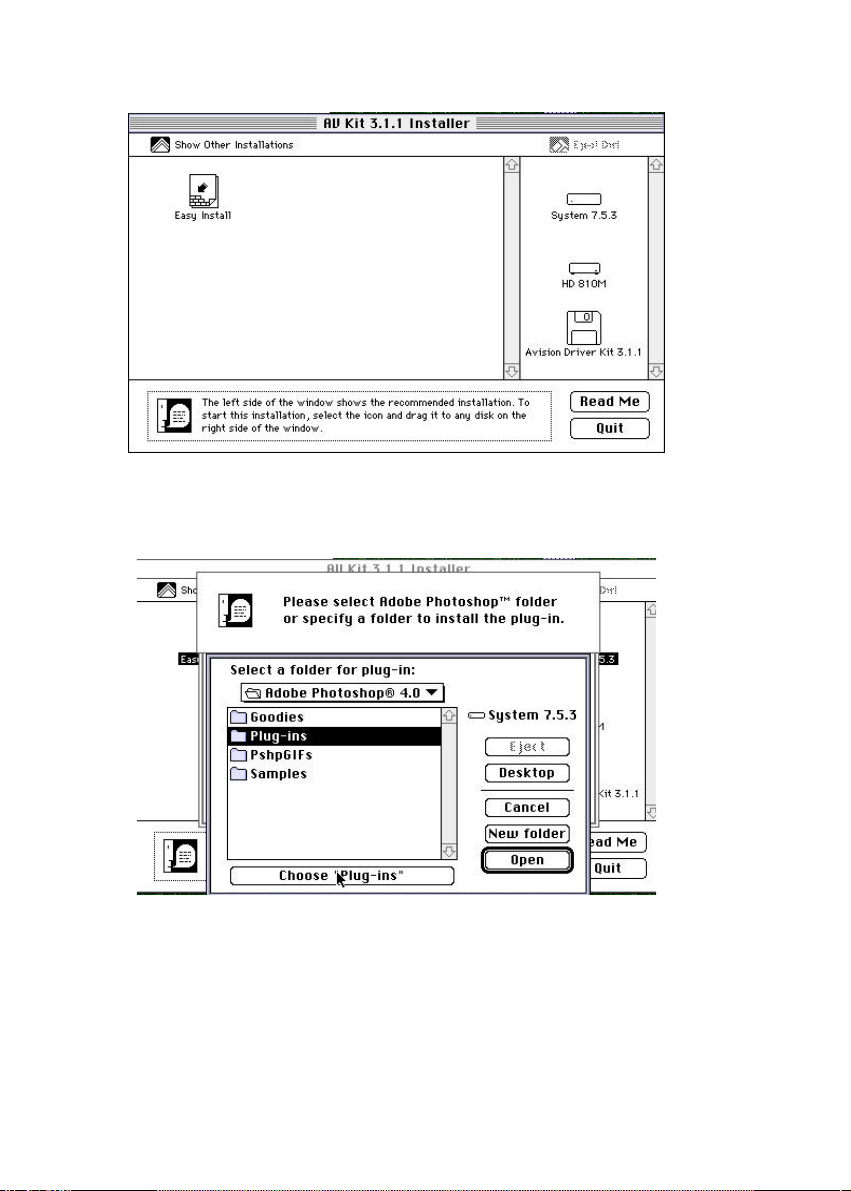

2.3.2 Installation du logiciel

Sous Windows 3.1

1) Si votre carte SCSI est livrée avec le scanner Avision
AV360CS, l’installation du gestionnaire du scanner
complétera l’installation du gestionnaire de la carte
SCSI.

2) Si votre carte SCSI n’est pas livrée avec le scanner,

suivez les informations de la feuille d’installation
accompagnant votre carte SCSI.

Sous Windows 95

1) Pressez Démarrer>Paramètres>Panneau de

configuration. Cliquez deux fois sur “Ajout de
périphérique". Sélectionnez SCSI Adapter.

2) Choisissez Disquette fournie et tapez

“d:\DTCSCSI"(d représentant la lettre de lecteur de
votre CD-ROM)

3) Choisissez Terminé et relancez Windows 95.

2-3

Sous Windows NT

1) Pressez Démarrer>Paramètres>Panneau de

configuration. Cliquez deux fois sur “Ajout de
périphérique". Sélectionnez SCSI Adapter.

2) Choisissez l’onglet Pilote et Ajouter SCSI Adapter.

3) Choisissez Disquette fournie et tapez

“d:\DTCSCSI"(d représentant la lettre de lecteur de
votre CD-ROM)

4) Choisissez Terminé et relancez Windows NT.

• Si votre carte SCSI est livrée avec le scanner

Avision AV360CS, vous pouvez consulter l’annexe
pour plus de détails sur l’installation du gestionnaire
SCSI.

• Si votre carte SCSI n’est pas livrée avec le scanner

Avision AV360CS, consultez les informations
accompagnant votre carte SCSI ou votre revendeur.

............................................................................................................................

2-4

2.4 CONNECTER LES CABLES

Assurez-vous d’éteindre le scanner.

Connecter le câble SCSI au scanner

Le scanner AV360CS est déjà fourni avec un terminateur
actif. Comme tel, si le scanner est le seul (ou final)
périphérique SCSI connecté à votre ordinateur hôte,
placez le terminateur actif sur le côté on (allumé), et le
scanner fonctionnera bien. N’attachez pas un terminateur
passif supplémentaire à la connexion!

Si le scanner est relié à une chaîne SCSI (entre
l’ordinateur hôte et les autres périphériques), placez le
terminateur actif sur le côté off (éteint), branchez le câble
SCSI des autres périphériques dans le connecteur SCSI
inutilisé du scanner, et ajoutez un terminateur passif au
dernier périphérique de la chaîne SCSI. (Figure 2-3).

2-5

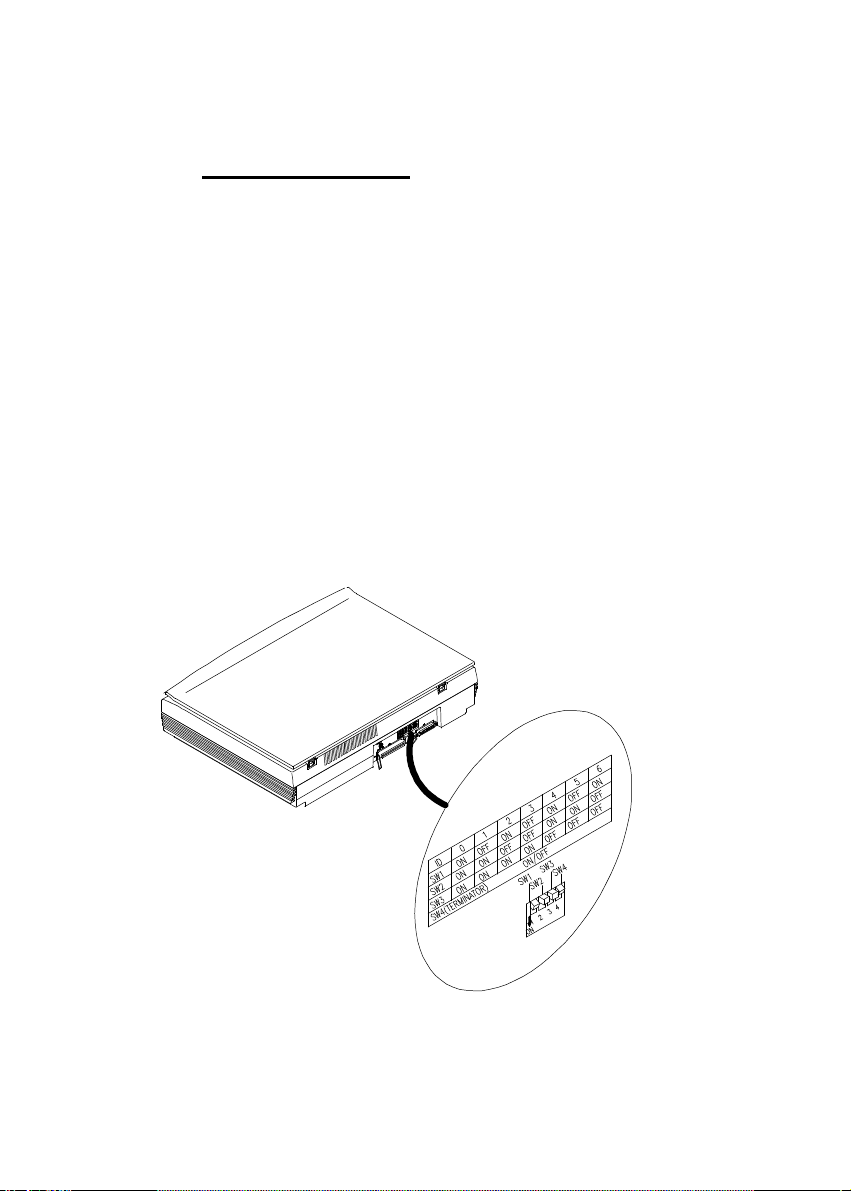

Connectez le câble d’alimentation et le câble de signal
comme indiqué ci-dessous.

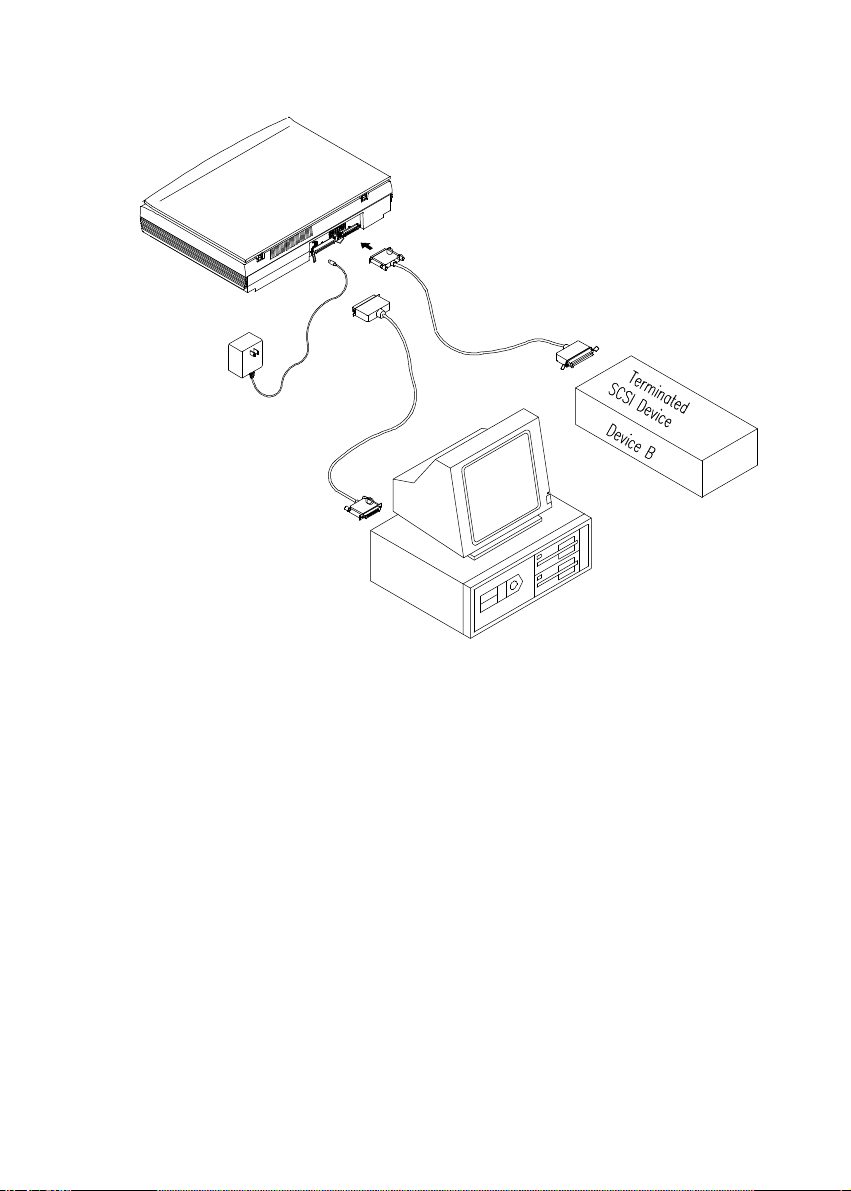

Figure 2-2 connexion du câble du scanner AV360CS
