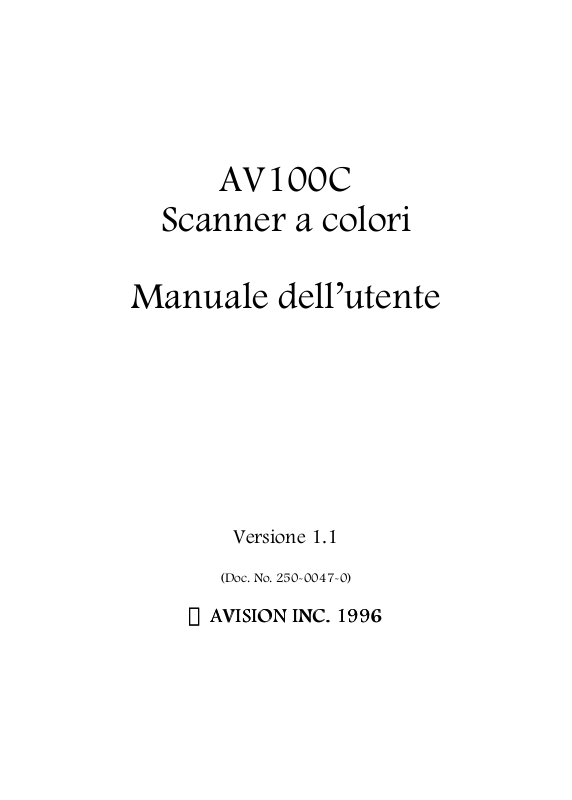

AV100C



Scanner a colori

Manuale dell’utente

Versione 1.1

(Doc. No. 250-0047-0)

 AVISION INC. 1996 AVISION INC. 1996

Marchi registrati

Microsoft é un marchio registrato della Microsoft Corporation.

Windows e MS-DOS sono marchi registrati della Microsoft
Corporation.

IBM, PC, AT, XT sono marchi registrati della International
Business Machines Corp.

Tutti gli altri nomi di marca o prodotto presenti in questa
pubblicazione sono marchi registrati dei loro rispettivi
proprietari.

Copyright

Tutti i diritti sono riservati. A meno di aver ricevuto il permesso
scritto della Avision Inc., nessuna parte di questa pubblicazione
puó essere riprodotta, trasmessa, transcritta, immagazzinata in un
sistema di reperimento, tradotta in altra lingua o linguaggio di
programmazione, tramite l’utilizzo di alcun mezzo elettronico,
meccanico, magnetico, ottico, chimico o manuale.

Il materiale di cui si esegue lo scanning con questo prodotto
potrebbe essere protetto da leggi statali ed altri regolamenti,
come le leggi sul copyright. In questa evenienza, il cliente é il
solo responsabile della applicazione o mancata applicazione di
dette leggi e regolamenti.

ii

Garanzia

Le informazioni contenute in questa pubblicazione potrebbero
essere soggette a modifica senza previa notifica.

Avision non fornisce alcuna garanzia riguardo a questo materiale,
incluse eventuali garanzie implicite sulla idoneitá ad un proposito
specifico.

Avision non é responsabile per eventuali errori qui contenuti, o
per danni incidentali o conseguenti la fornitura, il rendimento o
l’uso di questo materiale.

iii

iv

Avvertenza FCC

Questo apparecchio é stato sottoposto a verifica ed é stato
ritenuto conforme alle limitazioni di un digitale di classe B,
in accordo con le caratteristiche tecniche segnalate nella
Sezione 15 del regolamento FCC. Queste caratteristiche
tecniche sono intese a dare una protezione ragionevole da
interferenze dannose in installazioni residenziali. Questo
apparecchio genera, utilizza e può emettere frequenze radio
e, in caso non sia installato ed utilizzato nel modo descritto
da questo manuale, può causare interferenze dannose alle
comunicazioni radio. Tuttavia non vi é alcuna garanzia che
queste interferenze non si verifichino in una particolare
installazione. Se questo apparecchio dovesse causare
interferenze dannose alla ricezione radio o televisiva (cosa
che può essere verificata accendendo e spegnendo
l’apparecchio), l’utente é invitato a cercare di correggere
l’interferenza con una delle seguenti procedure:

* Ri-orientate o riposizionate l’antenna ricevente.
* Aumentate la distanza tra l’apparecchiatura e

l’equipaggiamento ricevente.

* Collegate l’equipaggiamento ad una presa o circuito di

corrente diverso da quello a cui é collegato l’apparecchio
ricevente.

* Consultate il rivenditore o un tecnico radio/TV.

ATTENZIONE: Qualsiasi modifica apportata senza

l’approvazione scritta della ditta produttrice potrebbe causare la
perdita del diritto all’uso di questo apparecchio.

v

Indice

1. INTRODUZIONE.................................................................................1

2. INSTALLAZIONE DELLO SCANNER..............................................3

2.1 DISIMBALLAGGIO E INSTALLAZIONE....................................................3

2.2 COLLEGAMENTO DEL CAVO.................................................................7

3. INSTALLAZIONE DEL DRIVER DELLO SCANNER......................9

3.1 IL PROGRAMMA DI INSTALLAZIONE AUTOMATICA.................................9

3.2 DISINSTALLAZIONE DELLO SCANNER................................................. 11

4. OPERAZIONI DI SCANNING E DI STAMPA.................................12

4.1 TIPO DI IMMAGINE............................................................................15

4.2 PARAMETRI DI SCANSIONE E CONTROLLO DELLE IMMAGINI.................17

4.3 SCANSIONE DELLE IMMAGINI.............................................................21

4.4 ESECUZIONE DELLA STAMPA.............................................................22

5. MANTENIMENTO............................................................................. 23

5.1 PULIZIA DELL’ADF ..........................................................................23

5.2 PULIZIA DELLA TAVOLA DI CALIBRAZIONE..........................................25

6. PROBLEMI......................................................................................... 26

6.1 DOMANDA E RISPOSTA......................................................................26

6.2 ASSISTENZA TECNICA.......................................................................31

7. DATI TECNICI...................................................................................33

7.1 MODELLO: AV100C........................................................................ 34

1

1. Introduzione

Congratulazioni per l’acquisto del vostro nuovo scanner a colori
AV100C. La Avision Inc. é una delle ditte leader nel mondo nella
creazione di scanner con alimentazione a foglio singolo.

Vi preghiamo di leggere attentamente questo manuale prima di
procedere con l’installazione e l’utilizzo dello scanner. Esso vi
fornirà le informazioni necessarie per le operazioni di
disimballaggio, installazione e mantenimento.

Figura 1-1 Illustrazione dell’imballagio dello scanner.
Controllate, tramite questo elenco, che tutte le componenti siano
presenti. In caso non abbiate ricevuto tutte le componenti
illustrate, siete pregati di contattare immediatamente il vostro
rivenditore.

2

1. Alimentazione.

2. Elenco di controllo - pacchetto S/W - kit del driver.

3. Vassoio superiore separato. 4. Supporto per la carta

5. Cuscinetto destro. 6. Vassoio separato.

7. Cartone. 8. Cavo del segnale.

9. Cuscinetto sinistro. 10. Unità della guida.

Figura 1-1 Set di imballaggio dello scanner

3

2. Installazione dello scanner

Precauzioni

* Non esponete lo scanner a raggi solari diretti. L’esposizione

diretta o una quantità eccessiva di calore potrebbero

danneggiare l’unità.
* Ponete lo scanner in luogo lontano da umidità o polvere.
* Assicuratevi di utilizzare sempre una fonte di alimentazione AC

adeguata.
* Installate lo scanner su una superficie liscia e piana. Una

superficie irregolare o inclinata potrebbe causare contrattempi

meccanici o di alimentazione della carta.
* Conservate i materiali di imballaggio dello scanner qualora sia

necessario effettuare una spedizione.

2.1 Disimballaggio e installazione

Disimballate lo scanner con attenzione, e verificate che tutte le
componenti siano presenti tramite l’elenco di controllo.
Qualora alcun elemento dovesse essere danneggiato o
mancante, siete pregati di contattare il vostro rivenditore.

Installazione delle guide di scorrimento, della guida per
la carta e del supporto per la carta. (Fig 2-1)

1. Aprite lo sportello frontale, separandolo dall’unità di
qualche centimetro.

2. Inserite la guida per la carta nell’incavo centrale,
posizionato sulla parte superiore dell’unità.

4

3. Inserite le due guide di scorrimento alla sinistra ed alla
destra della guida per la carta. Se installate
correttamente, le guide dovrebbero potersi muovere
liberamente da un lato all’altro.

4. Inserite le due estremità del supporto per la carta nelle
due aperture sui lati della guida per la carta.

5. Chiudete lo sportello frontale.

1. Supporto per la carta. 2. Guida di scorrimento.

3. Guida della carta. 4. Guida di scorrimento.

5. Sportello frontale.

Figura 2-1 Installazione delle guide di scorrimento, della guida per la

carale.

5

Preparazione per l’alimentazione della carta

I fogli di dimensioni standard dovrebbero poter essere alimentati
attraverso lo scanner senza problemi. Per prevenire eventuali
inceppamenti della carta durante l’alimentazione consecutiva di
più fogli, disponete i fogli a ventaglio e scuoteteli più volte prima
di inserirli. (Figura 2-2)

Figura 2-2 Separate i fogli prima di utilizzarli.

Alimentazione di documenti

Per eseguire lo scanning di documenti, disponete questi ultimi con
la superficie rivolta verso il basso nello scanner. Allineate le due
guide di scorrimento lungo i bordi del documento. (Figura 2-3)

Figura 2-3 Posizionate i documenti nell’ADF

6

Scanning di documenti di dimensioni ridotte

Per eseguire lo scanning di documenti più piccoli, come per
esempio un biglietto da visita, invertite la posizione delle
guide di scorrimento per adattarle alle dimensioni del
documento, e disponete manualmente il documento sullo
scanner. (Figura 2-4).

1. Aprite lo sportello frontale dello scanner.

2. Rimuovete le due guide di scorrimento, invertitene la
posizione e reinseritele (inserite la guida destra sul lato
sinistro, e viceversa). La guida per la carta può essere
rimossa, purché il documento sia in grado di attivare il
sensore per la carta interno allo scanner.

3. Chiudete lo sportello frontale.

1. Se necessario, può essere rimosso.

2. Guida di scorrimento.

Figura 2-4 Invertite la posizione delle guide di scorrimento.

7

2.2 Collegamento del cavo

Assicuratevi che l’interruttore di alimentazione sia
posizionato su ‘spento’.

Collegate il cavo di alimentazione ed il cavo del segnale, come da
figura 2-5.

1. Alimentazione. 2. Scanner.

3. Cavo D25P. 4. Computer “host”.

Figura 2-5 Collegamento del cavo dello scanner AV100 C
