Benutzerhandbuch / manual / manuale / manuel Benutzerhandbuch / user instructions
Istruzioni per l’uso / manuel d’instructions
Gussofen G2
Fig. 1
Fig. 2
deutsch |
english |
italiano |
français |
AUF – ZU |
open – closed |
aperto – chiuso |
ouvert - fermé |
Sekundärluftschieber |
secondary air supply |
Regolazione aria secondaria |
Coulisseau d’entrée d’air second. |
Primärluftschieber |
primary air supply |
Regolazione aria primaria |
Coulisseau d’entrée d’air primaire |
deutsch |
|
english |
|
italiano |
|
français |
|
||||
Inhalt |
|
Contents |
|
Indice |
|
sommaire |
|
||||
1. |
Techn. Daten |
1 |
1. |
Techn. data |
4 |
1. |
Dati tecnici |
7 |
1. |
Caractéristiques |
10 |
2. |
Wichtige Informationen |
1 |
2. |
Important information |
4 |
2. |
Informazioni importanti |
7 |
2. |
Infos importantes |
10 |
3. |
So bedienen Sie Ihren |
|
3. |
Correct operation |
|
3. |
Per un uso corretto della |
|
3. |
Bien utiliser votre |
|
|
Kaminofen richtig |
2 |
|
of your stove |
5 |
|
vostra Kaminofen |
8 |
|
poêle |
11 |
4. |
Die wichtigsten |
|
4. |
The most important |
|
4. |
Prospetto dei ricambi |
|
4. |
Principales pièces |
|
|
Ersatzteile - Übersicht |
3 |
|
spare parts - overview |
6 |
|
principali |
9 |
|
détachées |
12 |
|
Garantie |
13 |
|
Guarantee |
13 |
|
Garanzia |
14 |
|
Garantie |
14 |
Deutsch |
1 |
G2 |
1. TECHNISCHE DATEN
Als Gussofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.
TECHNISCHE DATEN
Höhe |
751 mm |
Breite |
690 mm |
Tiefe |
585 mm |
Gewicht |
162 kg |
Gewicht mit Keramikmantel |
------------ |
Rauchrohrabgang Durchmesser |
150 mm |
Nennwärmeleistung lt. EN 13240 |
11 kW |
Maximale Heizleistung |
16 kW |
Kleinste Heizleistung |
5 kW |
Raumheizvermögen (abhängig |
146 – 415 |
von der Hausisolierung) |
m³ |
|
|
Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessung des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom |
geschlossen |
11,7 g/s |
Abgastemperatur |
geschlossen |
265 °C |
|
|
|
Mindestförderdruck bei |
geschlossen |
12 Pa |
Nennwärmeleistung (Nwl) |
|
|
|
bei 0,8facher |
10 Pa |
|
Nwl |
|
2. WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind allgemeiner Natur. Nationale und europäische Normen, örtliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten.
Allgemeine Sicherheitshinweise zum Betrieb Ihres Kaminofens
•Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
•Für den Transport Ihres Heizgerätes dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
•Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
•Durch den Abbrand von Brennmaterial wird Wärmeenergie frei, die zu einer starken Erhitzung der Oberfläche des Heizgerätes, der Türen, der Türund Bediengriffe, der Türgläser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitzeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
•Machen Sie Ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
•Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte, genehmigte Heizmaterial.
•Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Nähe Ihres Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.
•Beim Nachheizen sollen keine weiten, oder leicht brennbaren Kleidungsstücke getragen werden.
•Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
•Legen Sie keine Wäschestücke zum Trocknen auf den Ofen. Auch Wäscheständer oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden – Brandgefahr.
•Der Gussofen G2 ist keine DauerbrandFeuerstelle.
•Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selben oder in anschließenden Räumen verboten.
Ofenaufstellung
Einzuhaltende Sicherheitsabstände

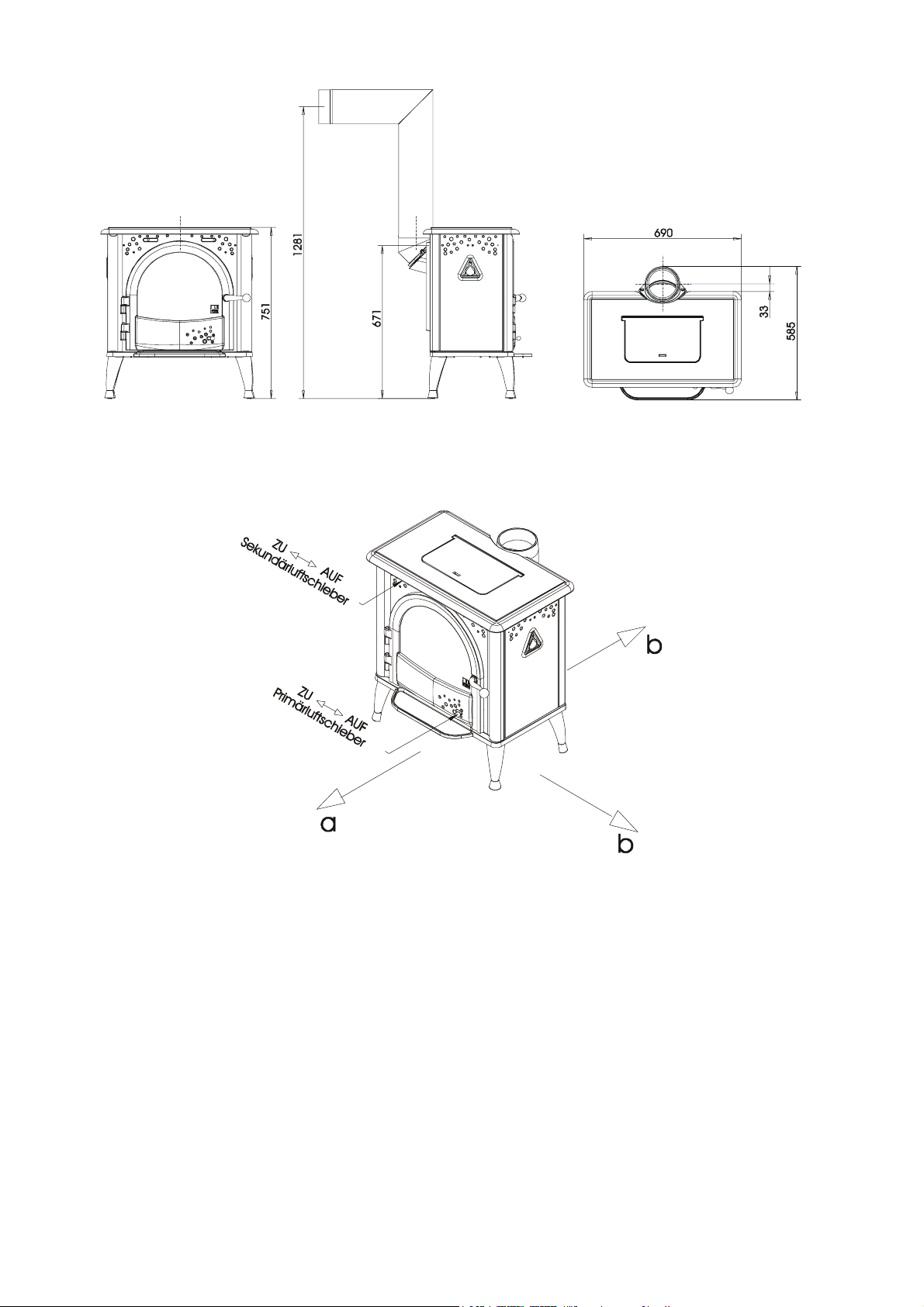

(Mindestabstände - siehe auch Typenschild) Fig. 2
a > 800 mm b > 500 mm c > 200 mm
(a - nach vorne im Strahlungsbereich) (b - seitlich)
(c – hinten)
Bitte beachten Sie, dass der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweist oder mit einem derartigen Raum direkt verbunden sein muss. Andere Feuerstätten und Dunstabzugshauben dürfen nicht im Raumluftverbund mit Feuerstätten betrieben werden.
Technische und optische Änderungen, Satzund Druckfehler vorbehalten.
G2 |
2 |
Deutsch |
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Gussofens standhält.
Verbrennungsluft
Als Betreiber müssen Sie für ausreichende Verbrennungsluft sorgen. Bei abgedichteten Fenstern und Türen kann es sein, dass die Frischluftzufuhr nicht mehr gewährleistet ist, bzw. das Zugverhalten des Ofens beeinträchtigt wird. Ggf. muss für eine
zusätzliche Frischluftzufuhr gesorgt werden. Bitte befragen Sie Ihren Fachhändler.
Rauchrohranschluß
Für den Anschluß der Rauchrohre an den Schornstein gibt es zu Ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt Ihren Fachhändler mit dem Rauchrohranschluß.
3. SO BEDIENEN SIE IHREN GUSSOFEN RICHTIG
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes Holz (Hartholz bevorzugt), Holzbriketts.
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge: ca. 4,8 kg Holz.
Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein. Außerdem muß die richtige Brennholzmenge verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

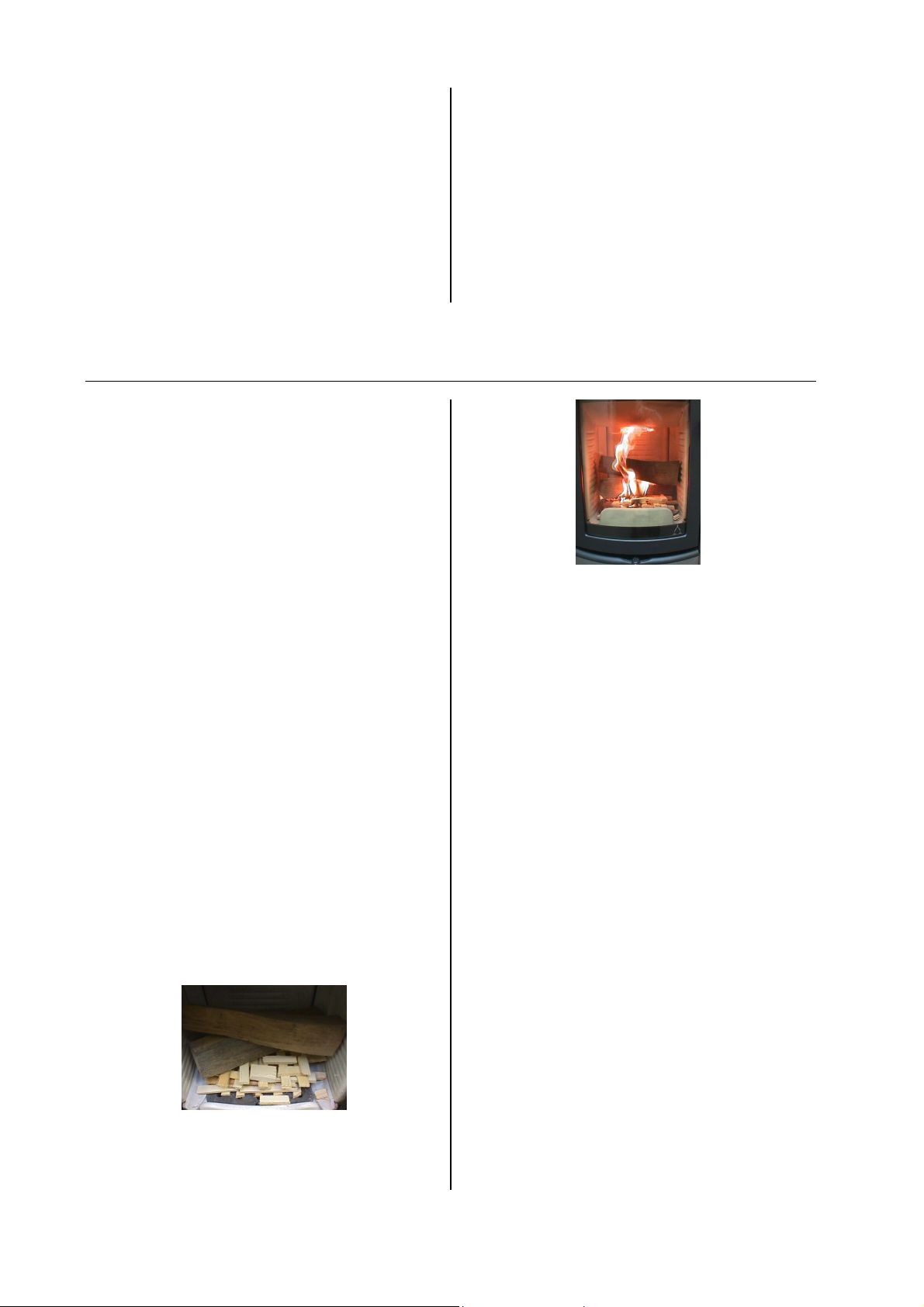

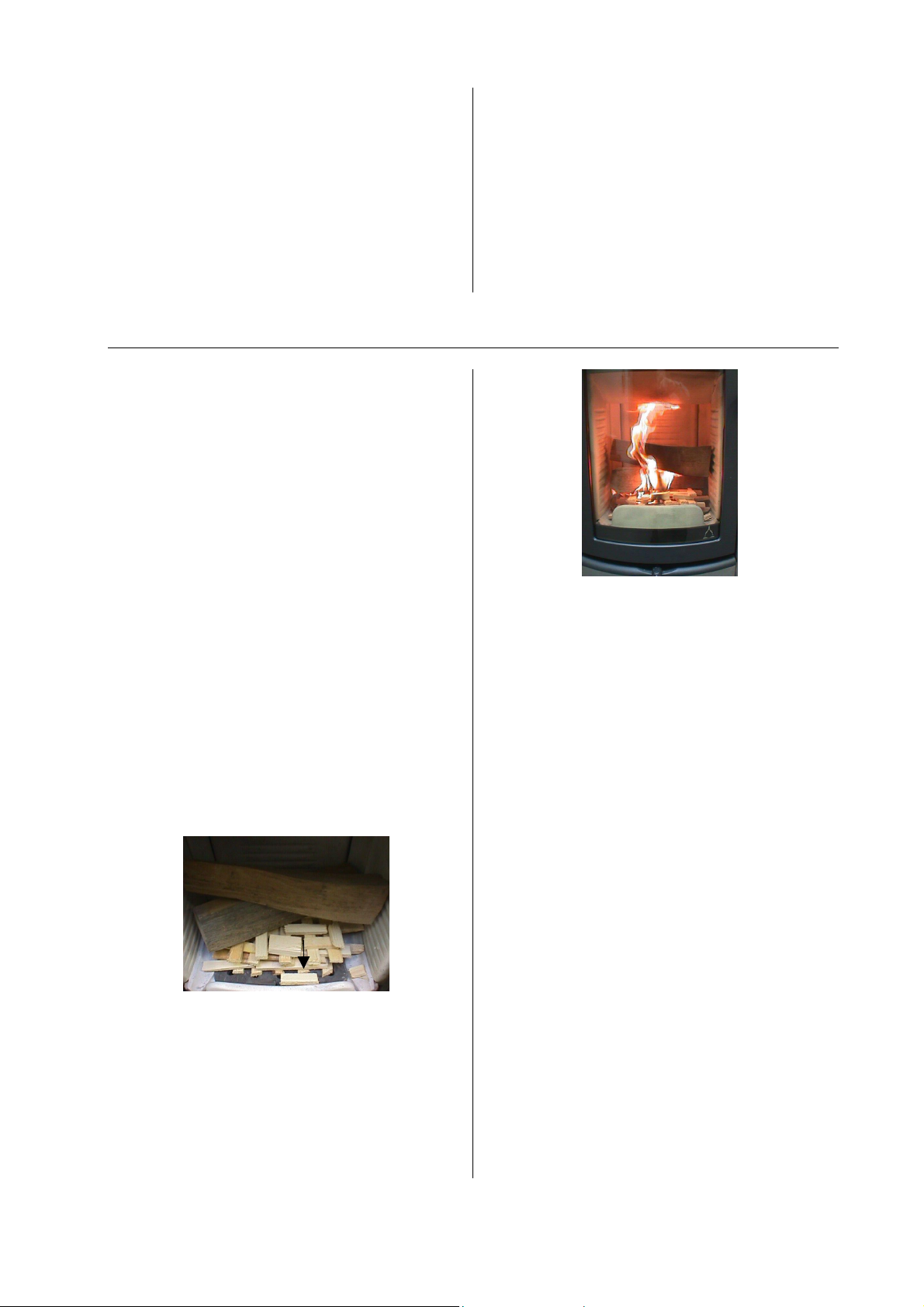

Richtig Feuer machen

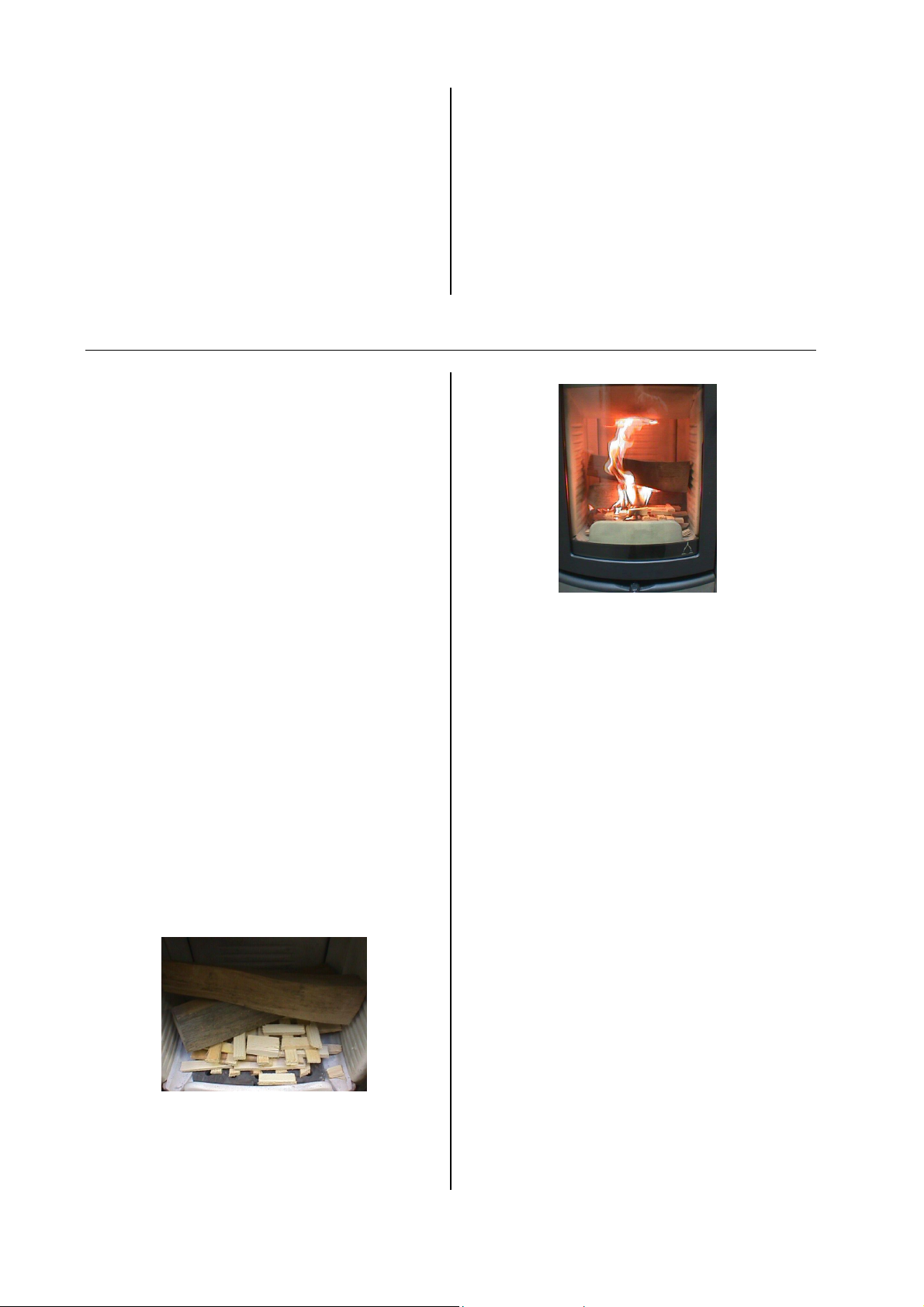

Bereiten Sie alles zum Anheizen vor – Weichholzspäne, Anzündhilfe (wie z.B. Austroflamm Anzünder), Brennholz. Fig. 3 gibt Ihnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.
Öffnen Sie die Primärund Sekundärluftzufuhr maximal. (siehe Fig. 2 „AUF“).
Öffnen Sie die Ofentür
Legen Sie 2 – 3 Stk. Anzündhilfen auf den Feuerraumboden. Legen Sie darauf eine handvoll Weichholzspäne. Legen Sie auf diese Späne 1 – 2 Scheite Holz.
Fig 3: Anzünden
Zünden Sie nun die Anzündhilfen an. Schließen Sie die Feuerraumtür. Sobald die Weichholzspäne gut brennen, schließen Sie den Primärluftschieber (siehe Fig. 2 „ZU“).
Primärluftschieber schließen
Sobald die Holzscheite gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).
Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen vor: beide Luftschieber öffnen, Ofentüre vorsichtig öffnen, Holz nachlegen, Türe schließen. Warten Sie, bis das nachgelegte Holz brennt. Dann schließen Sie den Primärluftschieber. Regeln Sie in der Folge die Heizleistung mit dem Sekundärluftschieber. Regeln Sie in der Folge die Heizleistung mit dem Luftschieber.
Heizen in der Übergangszeit
In der Übergangszeit, d.h. bei höheren Außentemperaturen, kann es bei plötzlichem Temperaturanstieg zu Störungen des Schornsteinzuges kommen, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit geringeren Brennstoffmengen zu befüllen und bei weiter geöffneter Stellung des Primärluftschiebers/-reglers so zu betrieben, dass der vorhandene Brennstoff schneller (mit Flammenentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.
Symbolabbildungen
Deutsch |
3 |
G2 |
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommen. Verschließen Sie sofort alle Luftöffnungen am Kamin und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteins diesen vom Fachmann auf Risse bzw. Dichtheit überprüfen lassen.

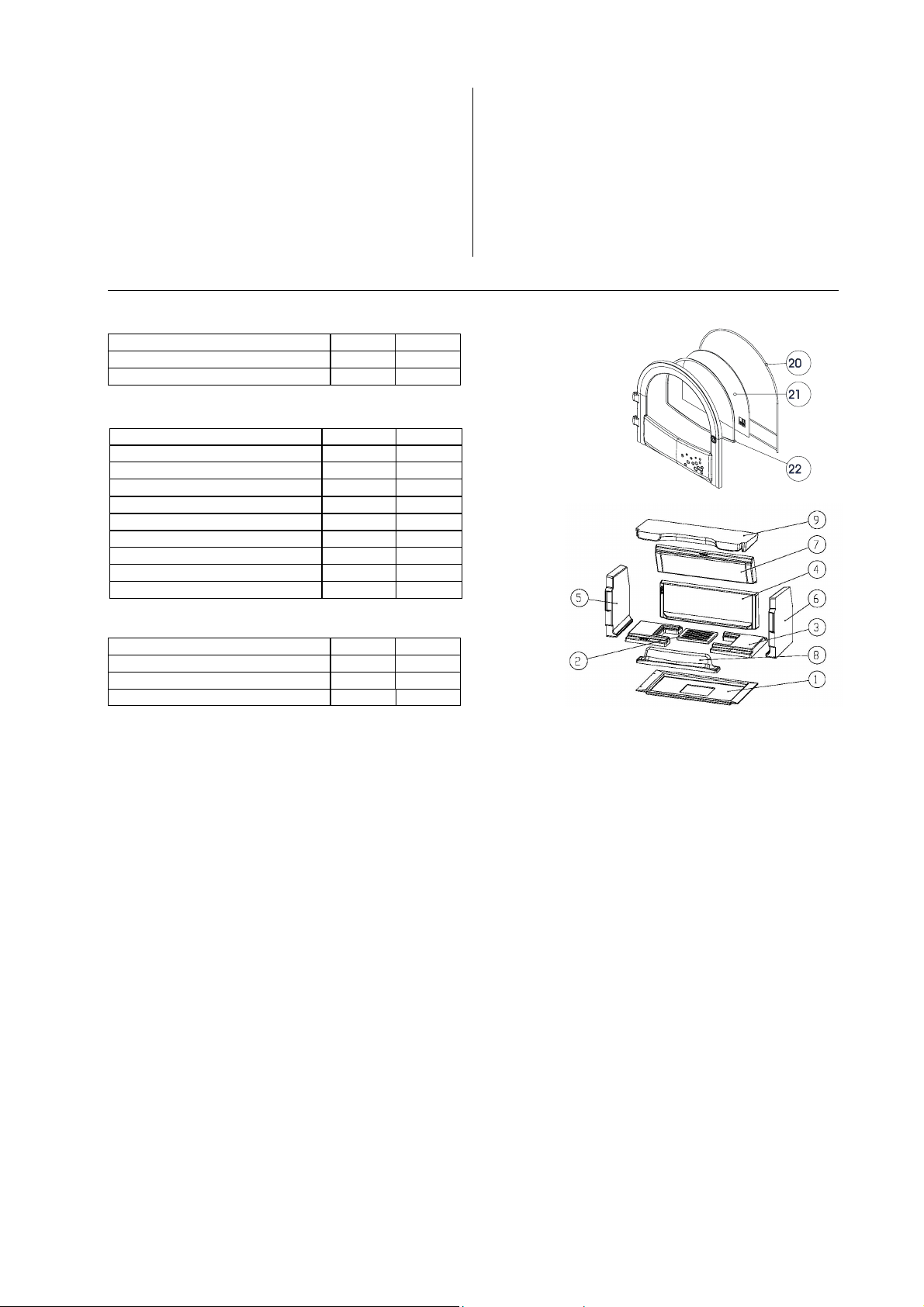

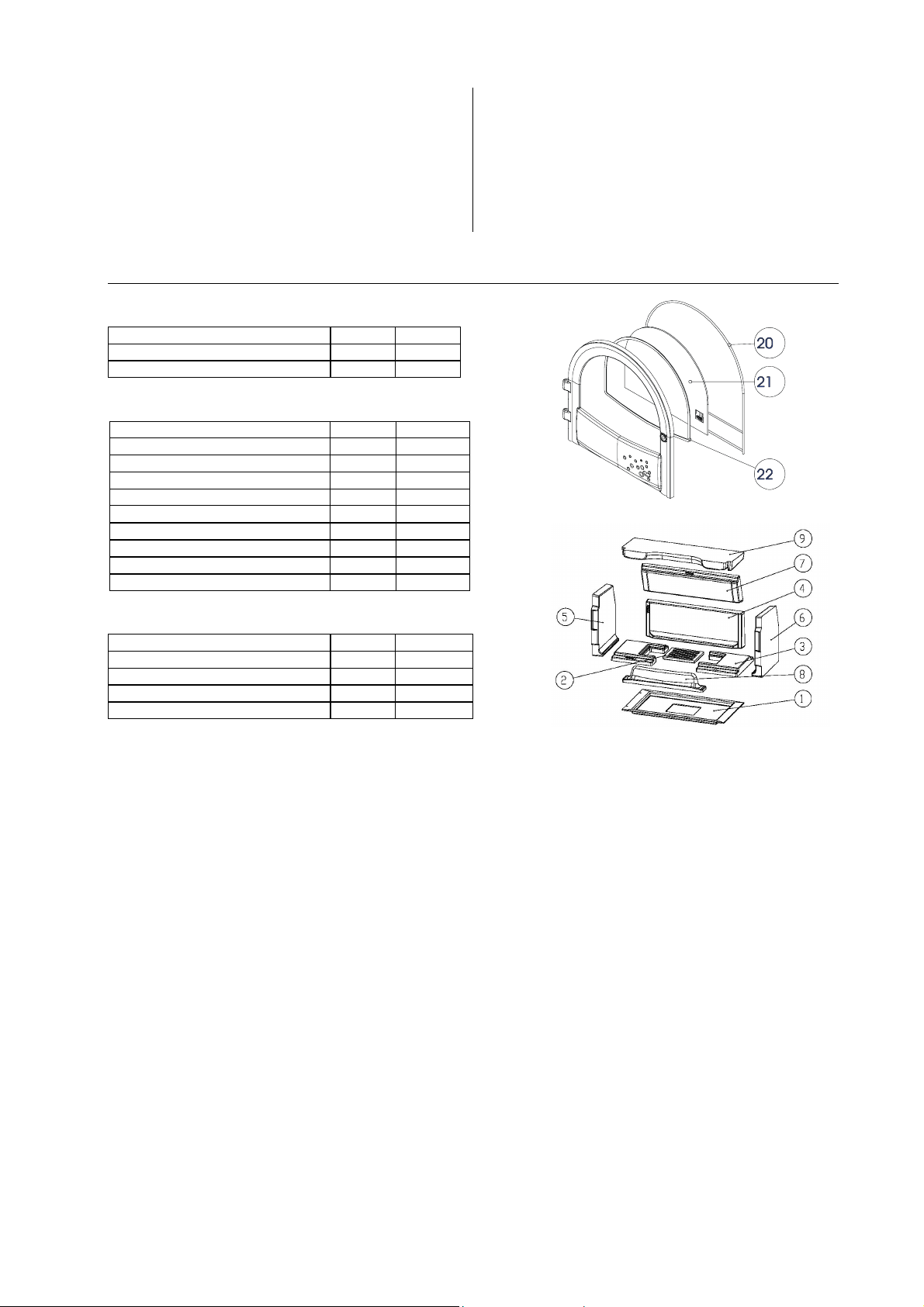

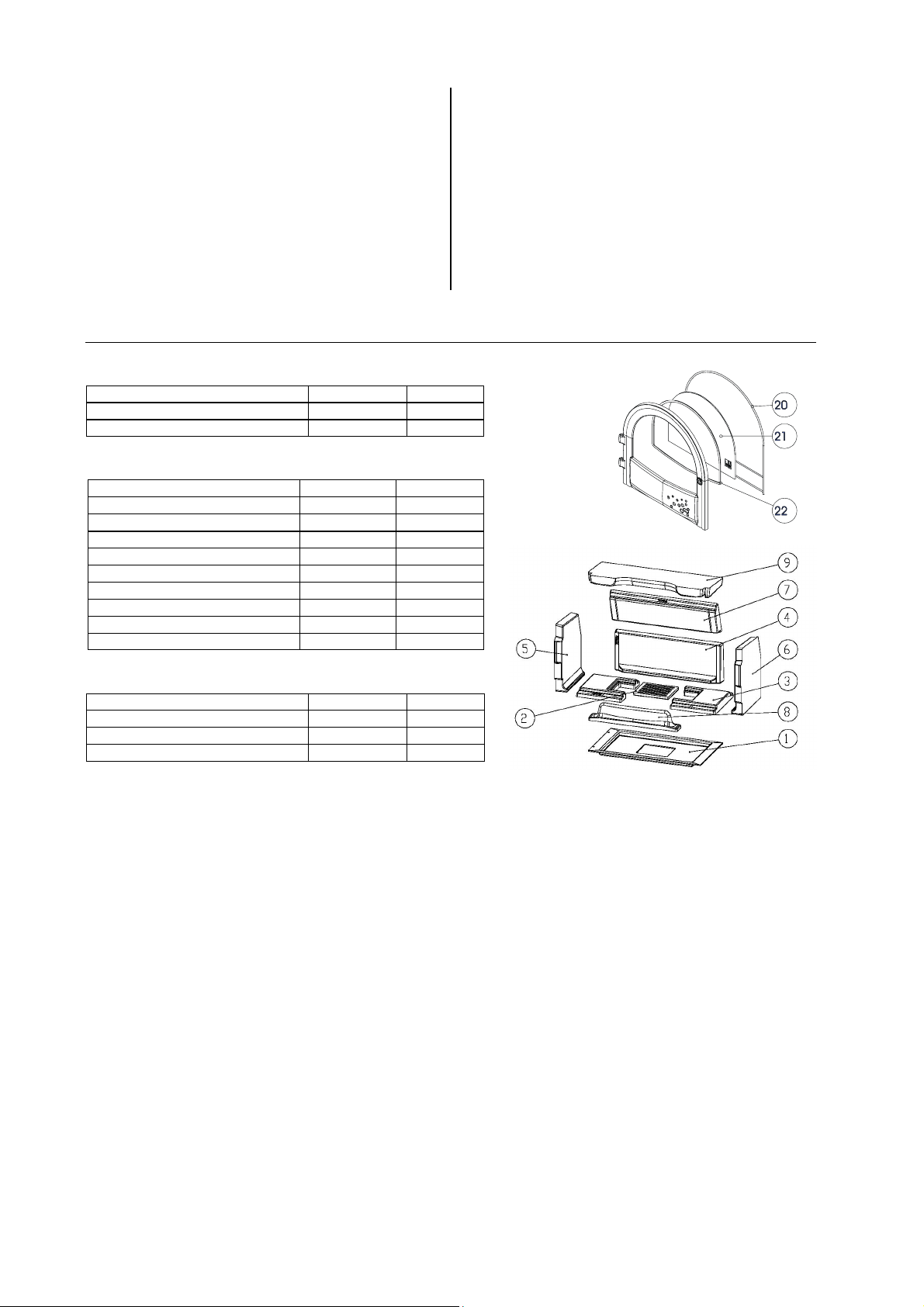

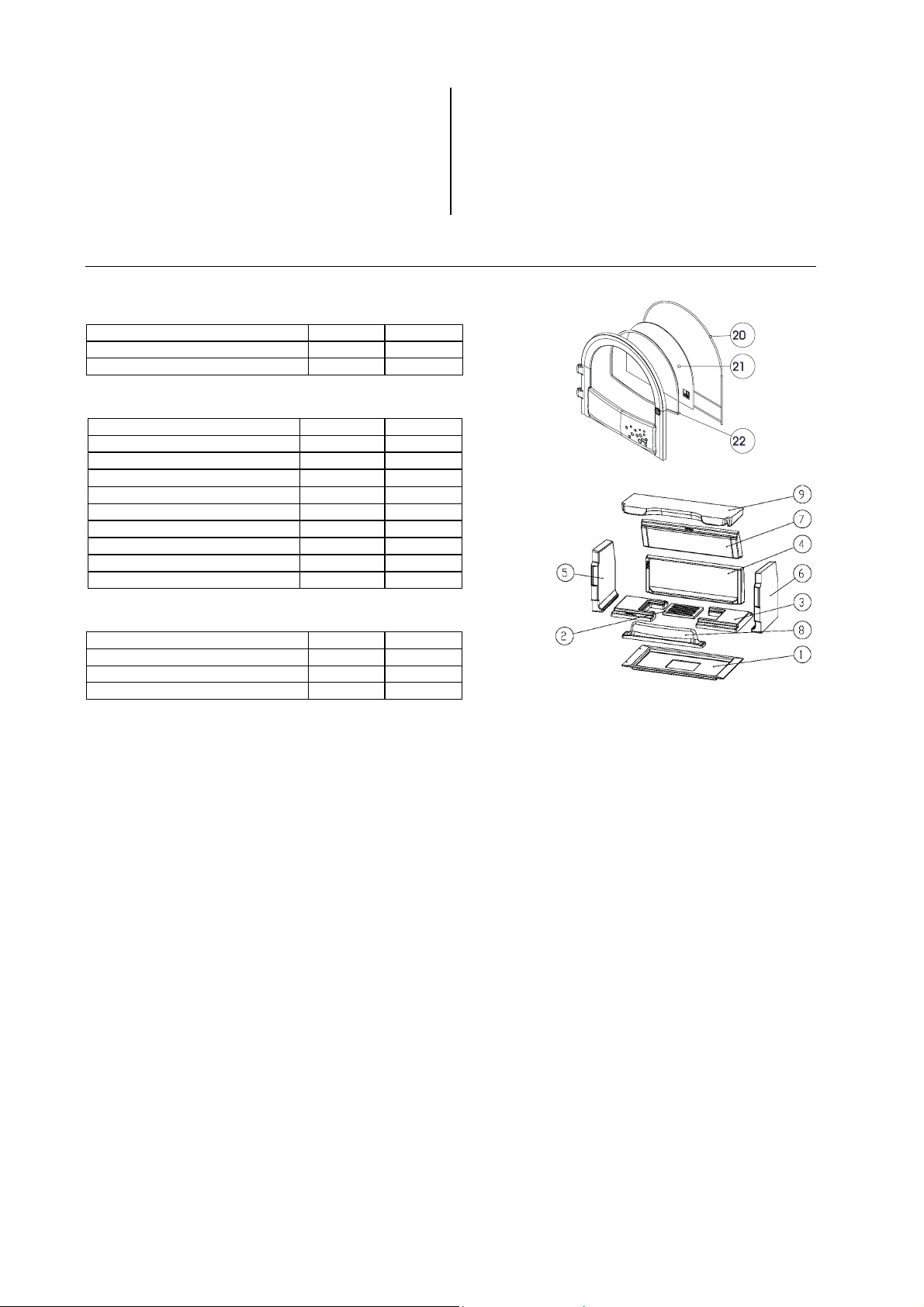

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Dichtungen
Bezeichnung |
Nr.-Skizze |
Artikelnr. |
Dichtung flach 8 x 2 x 1220 mm |
22 |
710096 |
Dichtung rund d= 8 x 1680 mm |
20 |
710049 |
Keramott
Bezeichnung |
Nr.Skizze |
Artikelnr. |
Boden |
1 |
717108-29 |
Tafelrost 14x17,5 cm |
2 |
784004 |
Keramottboden |
3 |
717103 |
Keramott hinten |
4 |
717102 |
Keramott links |
5 |
717105 |
Keramott rechts |
6 |
717107 |
Keramott hinten oben |
7 |
717104 |
Holzfänger |
8 |
717101 |
Keramott oben |
9 |
717106 |
Sonstiges
Bezeichnung |
Nr.-Skizze |
Artikelnr. |
|
G2 |
Türglas |
21 |
716064 |
G2 |
Aschenlade |
-- |
716008 |
Ofenlack |
-- |
650002 |
|
Glasreiniger 0,5l |
-- |
640070 |
Numerierung Keramott = Einbaureihenfolge!
Zubehör
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.
WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Fachhändler austauschen. Damit ist gewährleistet, daß Ihr Gussofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.
Reinigung
Der Ofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. nach der Reinigung des Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Der Ofen sollte jährlich durch einen Fachmann überprüft werden.
