In dieser Anleitung ist das Gerät Slim 2.0 L dargestellt!
This instruction describes the Slim 2.0 left! Queste istruzioni descrivono il modello Slim 2.0 versione sinistra!
Dans cette notice, il est question de l’appareil Slim 2.0 gauche.
italiano |
français |
aperto – chiuso |
ouvert - fermé |
Regolazione aria secondaria |
Coulisseau d’entrée d’air second. |
Regolazione aria primaria |
Coulisseau d’entrée d’air primaire |
deutsch |
|
english |
|
italiano |
|
français |
|
||||
Inhalt |
|
Contents |
|
Indice |
|
sommaire |
|
||||
1. Techn. Daten |
1 |
1. |
Techn. data |
5 |
1. |
Dati tecnici |
9 |
1. |
Caractéristiques |
13 |
|
2. Wichtige Informationen |
1 |
2. |
Important information |
5 |
2. |
Informazioni importanti |
9 |
2. |
Infos importantes |
13 |
|
3. |
So bedienen Sie Ihren |
|
3. |
Correct operation |
|
3. |
Per un uso corretto della |
|
3. |
Bien utiliser votre |
|
|
Kaminofen richtig |
2 |
|
of your stove |
6 |
|
vostra Kaminofen |
10 |
|
poêle |
14 |
4. |
Die wichtigsten |
|
4. |
The most important |
|
4. |
Prospetto dei ricambi |
|
4. |
Principales pièces |
|
|
Ersatzteile - Übersicht |
3 |
|
spare parts - overview |
7 |
|
principali |
11 |
|
détachées |
15 |
5. |
Ausstattungsmerkmale |
4 |
5. |
Special features |
8 |
5. |
Speciali caratteristiche |
12 |
5. |
Particularites |
16 |
|
Garantie |
17 |
|
Guarantee |
17 |
|
Garanzia |
18 |
|
Garantie |
18 |
deutsch |
1 |
Slim 2.0 |
Als Kaminofen der Bauart 1 ist ein Anschluss an einen bereits mit anderen Öfen und Herden für feste Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.
Höhe |
1505 mm |
Breite |
382 mm |
Tiefe |
382 mm |
Gewicht mit Stahlmantel |
140 kg |
Rauchrohrabgang Durchmesser |
130 mm |
Nennwärmeleistung lt. EN13240 |
5,4 kW |
Maximale Heizleistung |
6 kW |
Kleinste Heizleistung |
2,5 kW |
Raumheizvermögen (abhängig |
34 – 88 m³ |
von der Hausisolierung) |
|
|
|
Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessung des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom |
geschlossen |
5,8 g/s |
Abgastemperatur |
geschlossen |
237 °C |
|
|
|
Mindestförderdruck bei |
geschlossen |
12Pa |
Nennwärmeleistung (Nwl) |
|
|
|
bei 0,8facher |
10 Pa |
|
Nwl |
|
Die Informationen in diesem Handbuch sind allgemeiner Natur. Nationale und europäische Normen, örtliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten.
•Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
•Für den Transport Ihres Heizgerätes dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
•Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
•Beachten Sie, dass sich
Oberflächen des Kaminofens während des Betriebes stark erwärmen. Zur Bedienung des Kaminofens empfehlen wir die Benützung des Schutzhandschuhs. Machen Sie Kinder auf diese
Gefahren aufmerksam und halten Sie sie während des Betriebes von der Feuerstätte fern.
•Achtung – Lack ist kein Rostschutz!
•Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte, genehmigte Heizmaterial.
•Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Nähe Ihres Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.
•Beim Nachheizen sollen keine weiten oder leicht brennbaren Kleidungsstücke getragen werden.
•Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
•Legen Sie keine Wäschestücke zum Trocknen auf den Ofen. Auch Wäscheständer oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden
– Brandgefahr.
•Der Kaminofen SLIM 2.0 ist keine DauerbrandFeuerstelle.
•Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selben oder in anschließenden Räumen verboten.
Einzuhaltende Sicherheitsabstände
(Mindestabstände - siehe auch Typenschild) Fig. 2
a > 900 mm
b > 230/900 mm c > 230 mm
(a – nach vorne im Strahlungsbereich) (b – seitlich Blechwand/Scheibe)
(c – hinten)
Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweist oder mit einem derartigen Raum direkt verbunden sein muss. Andere Feuerstätten und Dunstabzugshauben dürfen nicht im Raumluftverbund mit Feuerstätten betrieben werden.
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhält.
Technische und optische Änderungen, Satzund Druckfehler vorbehalten.
Slim 2.0 |
2 |
deutsch |
Als Betreiber müssen Sie für ausreichende Verbrennungsluft sorgen. Bei abgedichteten Fenstern und Türen kann es sein, dass die Frischluftzufuhr nicht mehr gewährleistet ist bzw. das Zugverhalten des Ofens beeinträchtigt wird. Ggf. muss für eine zusätzliche Frischluftzufuhr gesorgt werden. Bitte befragen Sie Ihren Fachhändler. Die Lufteintrittsöffnung darf nicht verschlossen werden.
Für den Anschluß der Rauchrohre an den Schornstein gibt es zu Ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt Ihren Fachhändler mit dem Rauchrohranschluß.
Trockenes, gut abgelagertes, naturbelassenes Holz (Hartholz bevorzugt), Holzbriketts.
Maximal aufzugebende Brennstoffmenge: 1,3 kg Holz. Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!
Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein. Außerdem muß die richtige Brennholzmenge verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.
Während der ersten 3-4 Abbrandzyklen - bei Nennwärmeleistung - kann es zu Geruchsentwicklung kommen und der Lack ist noch nicht ausgehärtet.
Für den richtigen und sicheren Betrieb der Feuerstätte ist darauf zu achten, dass der Schornstein den erforderlichen Förderdruck aufbaut. Dies muss besonders bei jeder Erstinbetriebnahme (z.B. nach der Sommerzeit) und in der Übergangszeit (z.B. bei starkem Wind) kontrolliert werden. Wenn nicht genügend Förderdruck vorhanden ist, dann können zunächst Papier oder Weichholzspäne verbrannt werden, um Ofen und Kamin auf Temperatur zu bringen.
Die Lufteintrittsöffnung des Kaminofens darf nicht verschlossen werden.
Rost reinigen, bei Bedarf Aschekasten entleeren (Vorsicht auf Glutstücke).
Regler für Verbrennungsluft ganz nach vorne ziehen (Stellung „AUF“ in Fig. 2, siehe auch Fig. 3).
Legen Sie 2 – 3 Stück Scheitholz (gesamt ca. 0,9 kg) unten quer in den Feuerraum, mit ausreichend Abstand zueinander (mind. 2 cm). Darüber kommen ca. 0,4 kg Weichholzspäne (siehe Fig. 3). Darauf legen Sie in die Mitte eine Anzündhilfe und zünden diese an.
Schließen Sie die Türe!
Am besten diese erste Holzauflage ohne Änderung der Luftschieberstellung abbrennen lassen.

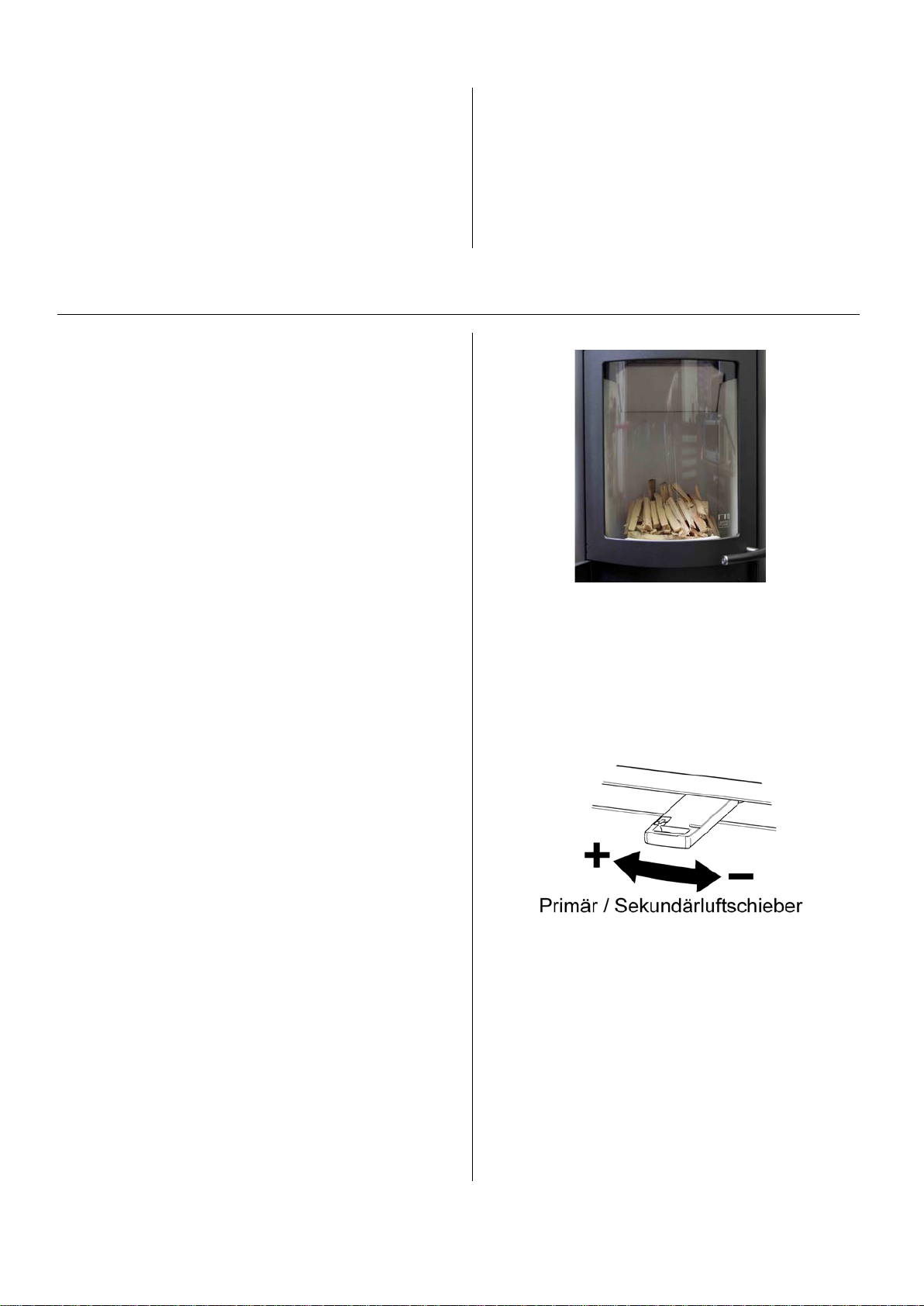

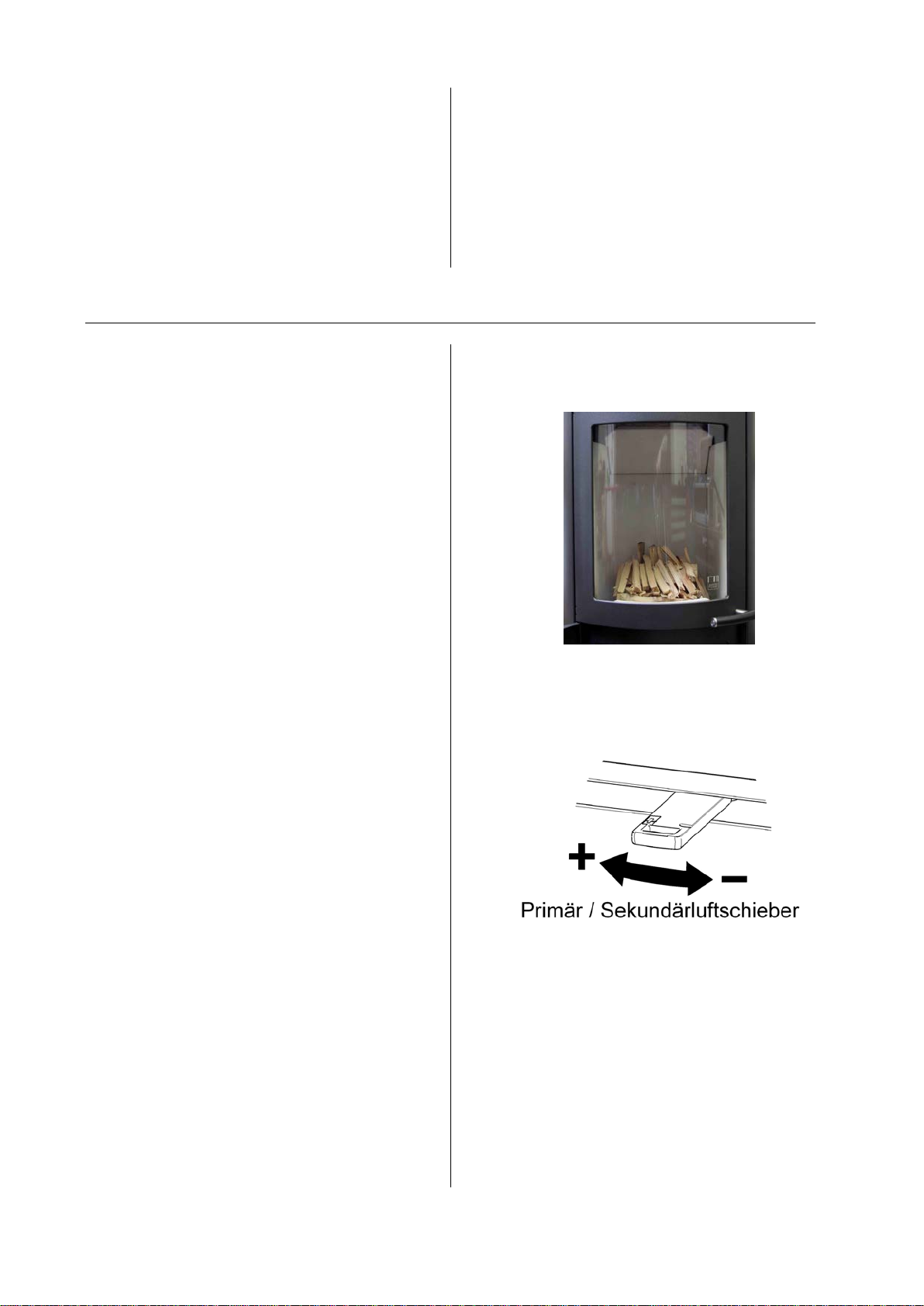

Symbolabbildungen
Fig. 3: Vor dem Anzünden
Wenn nur noch Grundglut vorhanden ist (keine Flammen mehr), dann können Sie, falls gewünscht, wieder eine Auflage Scheitholz (ca. 1,3 kg) nachlegen.
Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen vor: Luftregler auf „AUF“ stellen, Ofentüre vorsichtig öffnen, Holz nachlegen, Türe schließen.
Fig. 4: Luftschieber
Sobald nach einigen Minuten die Holzscheite rundherum gut brennen (helle, hohe Flammen), können Sie nun mit dem Luftschieber die Heizleistung regulieren (Regler auf Maximalstellung „AUF“ = maximale Heizleistung), die Flammen sollten aber immer gelb und nie blau bzw. mit schwarzen Flammenspitzen brennen (sonst wieder mehr Luft zuführen) – siehe Fig. 4. Während des Abbrands die Luftzufuhr nicht gänzlich schließen. (Verpuffungsgefahr!).
Um den Austritt von Heizgasen zu vermeiden, halten Sie die Feuerraumtüre im Heizbetrieb immer geschlossen.
deutsch |
3 |
Slim 2.0 |
In der Übergangszeit, d.h. bei höheren Außentemperaturen, kann es bei plötzlichem Temperaturanstieg zu Störungen des Schornsteinzuges kommen, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit geringeren Brennstoffmengen zu befüllen und bei weiter geöffnetem Luftregler so zu betreiben, dass der vorhandene Brennstoff schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.
Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommen. Verschließen Sie sofort alle Luftöffnungen am Kamin und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteins diesen vom Fachmann auf Risse bzw. Dichtheit überprüfen lassen.
|

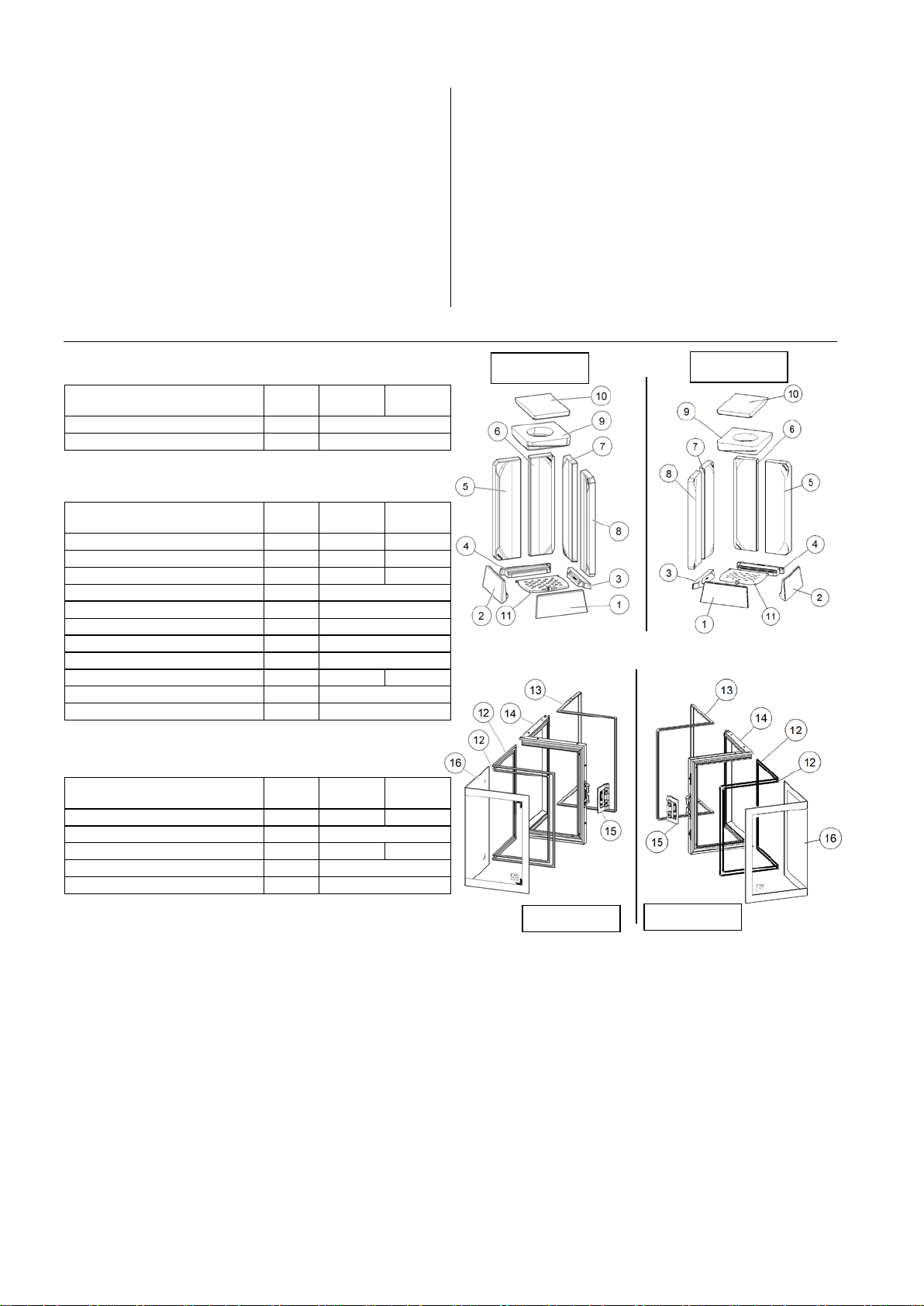

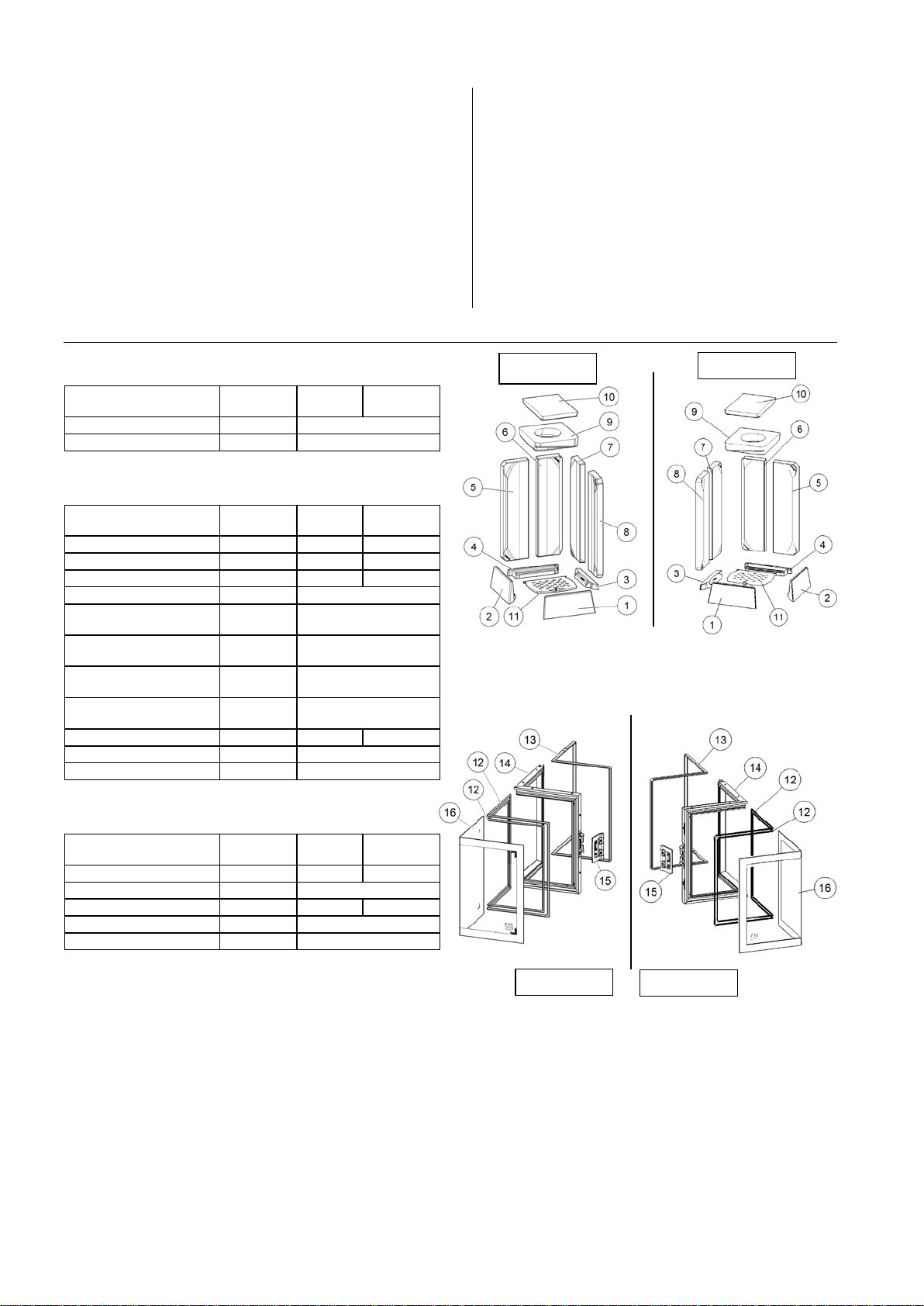

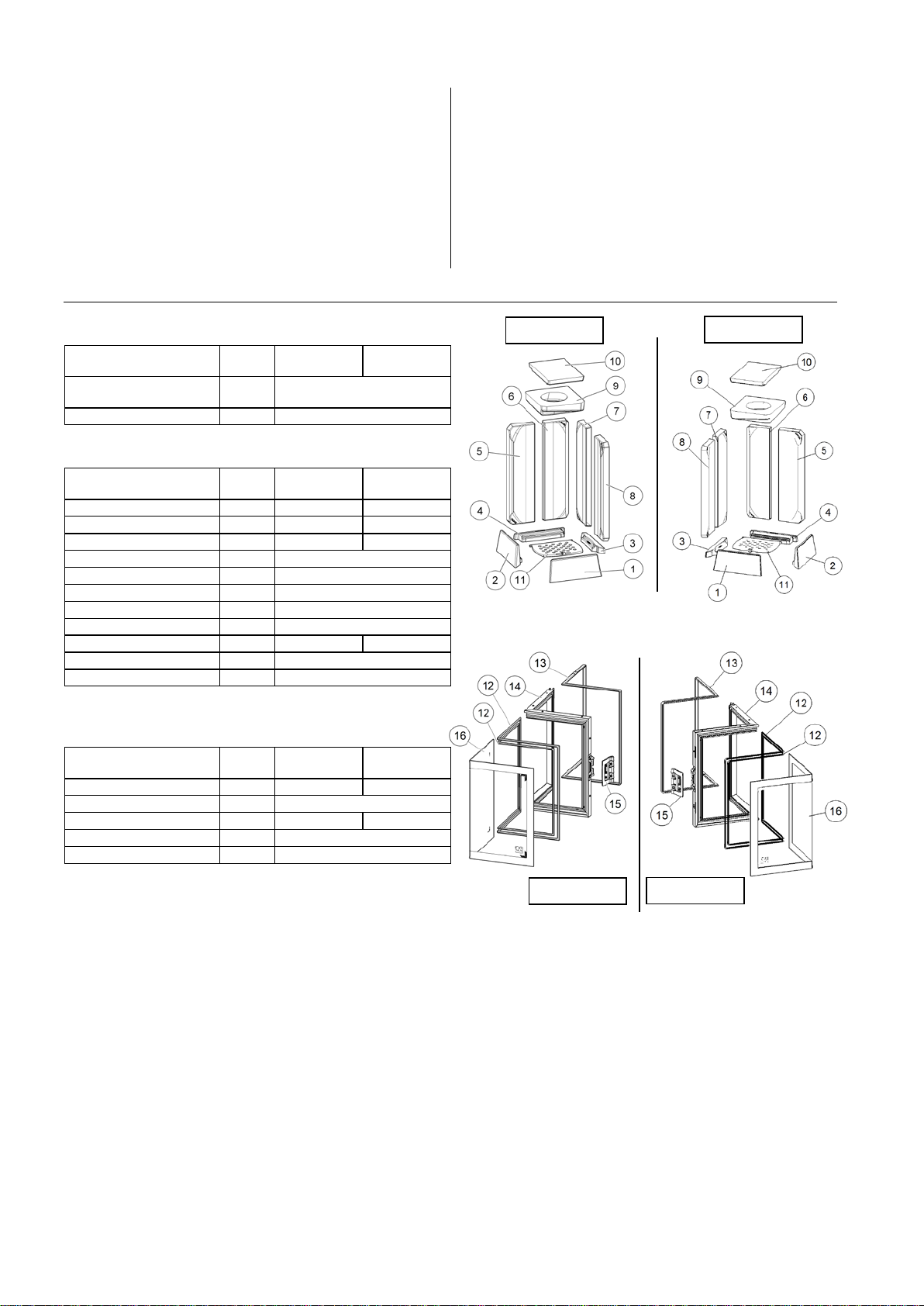

Nr.- |
Artikelnr. |
Artikelnr. |
|
Bezeichnung |
Skizze |
Slim 2.0 L |
Slim 2.0 R |
|
Hohlrunddicht. Ø6x2260 mm |
12 |
718438 |
||
Hohlrunddicht. Ø6x2100 mm |
||||
|
|
|
||
Ovaldichtung 15x8x2170 |
13 |
718571 |
|
Nr.- |
Artikelnr. |
Artikelnr. |
Bezeichnung |
Skizze |
Slim 2.0 L |
Slim 2.0 R |
Keramott Boden vorne |
1 |
719243 |
719927 |
Keramott Boden links |
2 |
719241 |
719928 |
Keramott Boden rechts |
3 |
719242 |
719929 |
Keramott Boden hinten |
4 |
717794 |
|
Keramott Seite links vorne |
5 |
719245 |
|
Keramott Seite links hinten |
6 |
719246 |
|
Keramott Seite rechts hinten |
7 |
719246 |
|
Keramott Seite rechts vorne |
8 |
719245 |
|
Keramott Zugplatte |
9 |
719247 |
719932 |
Keramott Umlenkplatte |
10 |
715880 |
|
Rost |
11 |
716408 |
|
Nr.- |
Artikelnr. |
Artikelnr. |
Bezeichnung |
Skizze |
Slim 2.0 L |
Slim 2.0 R |
Tür kpl. |
14 |
719230 |
719930 |
Türgriff |
15 |
771280 |
|
Türglas |
16 |
719235 |
719919 |
Ofenlack |
-- |
650002 |
|
Glasreiniger 0,5l |
-- |
640070 |
Slim 2.0 L |
|
Slim 2.0 R |
Nummerierung Keramott = Einbaureihenfolge!
|
|
|
|
Slim 2.0 L |
|
|
Slim 2.0 R |
|
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Pflegemittel oder das Heat Memory System zur Wärmespeicherung.
WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen. Damit ist
gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt. Die Feuerstätte darf nicht verändert werden.
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.
Nur intakte Dichtungen gewährleisten die einwandfreie Funktion Ihres Kaminofens!
Slim 2.0 |
4 |
deutsch |
Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. nach der Reinigung des Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.
5. AUSSTATTUNGSMERKMALE SLIM 2.0
Das Modell Slim 2.0 ist als raumluftunabhängiger Kaminofen durch das Deutsche Institut für Bautechnik allgemein bauaufsichtlich zugelassen. Wird die Verbrennungsluft mittels dichter Leitung mit Absperrvorrichtung vom Freien direkt der Feuerstätte zugeführt, so darf der Ofen auch in Nutzungseinheiten mit mechanischen Beoder Entlüftungen betrieben werden.
Wird der Kaminofen auf diese Art genutzt, ist jedoch die Mehrfachbelegung eines Schornsteins nicht zulässig.
Die DIBT Prüfung gilt für Deutschland.
|
Problem |
|
Grund |
|
Lösung |
|
|
|
|
|
|
|
|
|
Grundsätzlich: von Zeit zu Zeit (je nach Gebrauch) muss |
||||
|
|
|
|
|
jede Glasscheibe mit Austroflamm Glasreiniger gereinigt |
||||
|
Glasscheibe verrußt zu schnell |
|
|
werden |
|
|
|
|
|
|
|
|
|
|
Klärung |
mit |
Schornsteinfeger |
(ev. |
Schornstein |
|
|
|
schlechter Kaminzug |
verlängern/Zugmessung) |
|
|
|||
|
|
|
|
|
Unbedingt gemäß Bedienungsanleitung den Luftregler |
||||
|
|
|
|
|
bedienen (wenn Sekundärluft geschlossen ist, verrußt |
||||
|
|
|
falsche Bedienung des Luftreglers |
die Glasscheibe sehr schnell) |
|
|
|||
|
|
|
zu große Holzscheite |
Menge lt. Bedienungsanleitung einhalten |
|
||||
|
|
|
Betriebstemperatur wurde nicht |
Mehr Brennstoff, trockenes Holz (< 15 % Restfeuchte) |
|||||
|
|
|
erreicht |
verwenden, Luftregulierung beachten |
|
||||
|
|
|
|
|
Klärung |
mit |
Schornsteinfeger |
(ev. |
Schornstein |
|
Ofen zieht nicht ordentlich |
Kaminzug unzureichend |
erhöhen/Zugmessung |
|
|
||||
|
|
|
|
|
Mehr Brennstoff, trockenes Holz (< 15 % Restfeuchte) |
||||
|
|
|
Ofen ist innerlich verrußt |
verwenden, Luftregulierung beachten |
|
||||
|
Ofen riecht stark und raucht |
|
|
|
|
|
|
|
|
|
außen |
Einbrennphase des Lacks |
In den ersten Heizzyklen riecht der Lack! |
|
|||||
|
|
|
Ofen ist verstaubt/verschmutzt |
Reinigen vor der Saison! |
|
|
|||
|
|
|
|
|
Verbindungsstellen überprüfen und ggf. neu abdichten |
||||
|
Rauchgasaustritt beim |
|
|
Schornsteinzug überprüfen, Bedienung überprüfen – |
|||||
|
Nachlegen und während der |
Zu geringer Schornsteinzug, |
Bedienvideo |
zu |
finden |
unter: |
|||
|
Heizphase |
Rauchrohranschluss undicht |
http://www.austroflamm.com/de/Video/index.html |
||||||
|
|
|
Tür geöffnet, bevor auf Grundglut |
Erst nachlegen, wenn nur noch Grundglut vorhanden |
|||||
|
|
|
abgebrannt |
(keine sichtbaren Flammen mehr) |
|
|
