Gussofen G2
Fig. 1
Fig. 2
deutsch |
english |
italiano |
français |
AUF – ZU |
open – closed |
aperto – chiuso |
ouvert - fermé |
Sekundärluftschieber |
secondary air supply |
Regolazione aria secondaria |
Coulisseau d’entrée d’air second. |
Primärluftschieber |
primary air supply |
Regolazione aria primaria |
Coulisseau d’entrée d’air primaire |
deutsch |
|
english |
|
italiano |
|
français |
|
||||
Inhalt |
|
Contents |
|
Indice |
|
sommaire |
|
||||
1. |
Techn. Daten |
1 |
1. |
Techn. data |
4 |
1. |
Dati tecnici |
7 |
1. |
Caractéristiques |
10 |
2. |
Wichtige Informationen |
1 |
2. |
Important information |
4 |
2. |
Informazioni importanti |
7 |
2. |
Infos importantes |
10 |
3. |
So bedienen Sie Ihren |
|
3. |
Correct operation |
|
3. |
Per un uso corretto della |
|
3. |
Bien utiliser votre |
|
|
Kaminofen richtig |
2 |
|
of your stove |
5 |
|
vostra Kaminofen |
8 |
|
poêle |
11 |
4. |
Die wichtigsten |
|
4. |
The most important |
|
4. |
Prospetto dei ricambi |
|
4. |
Principales pièces |
|
|
Ersatzteile - Übersicht |
3 |
|
spare parts - overview |
6 |
|
principali |
9 |
|
détachées |
12 |
|
Garantie |
13 |
|
Guarantee |
13 |
|
Garanzia |
14 |
|
Garantie |
14 |
G2 |
1 |
deutsch |
1. TECHNISCHE DATEN
Als Gussofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.
Höhe |
751 mm |
Breite |
690 mm |
Tiefe |
585 mm |
Gewicht |
162 kg |
Gewicht mit Keramikmantel |
------------ |
Rauchrohrabgang Durchmesser |
150 mm |
Nennwärmeleistung lt. DIN 18891 |
11 kW |
Maximale Heizleistung |
16 kW |
Kleinste Heizleistung |
5 kW |
Raumheizvermögen (abhängig |
100 – 280 |
von der Hausisolierung) |
m³ |
|
|
Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessung des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom |
geschlossen |
16 g/s |
Abgastemperatur |
geschlossen |
386 °C |
|
|
|
Mindestförderdruck bei |
geschlossen |
0,11 mbar |
Nennwärmeleistung (Nwl) |
|
|
|
bei 0,8facher |
0,09 mbar |
|
Nwl |
|
Die Informationen in diesem Handbuch sind allgemeiner Natur. Vorschriften können von Land zu Land unterschiedlich sein; regionale Vorschriften können Vorrang haben.
•Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
•Für den Transport Ihres Heizgerätes dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
•Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
•Durch den Abbrand von Brennmaterial wird Wärmeenergie frei, die zu einer starken Erhitzung der Oberfläche des Heizgerätes, der Türen, der Türund Bediengriffe, der Türgläser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitzeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
•Machen Sie Ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
•Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
•Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Nähe Ihres
Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.
•Beim Nachheizen sollen keine weiten, oder leicht brennbaren Kleidungsstücke getragen werden.
•Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
•Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
•Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
•Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selben oder in anschließenden Räumen verboten.
Sicherheitsabstände(Mindestabstände)
Fig. 2
1.Zu nicht brennbaren Gegenständen: a > 400 mm b > 200 mm
2.Zu brennbaren Gegenständen und zu tragenden Wänden aus Stahlbeton: a > 800 mm b > 800 mm
(a - nach vorne im Strahlungsbereich) (b – seitlich und hinten)
Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß.
Technische und optische Änderungen, Satzund Druckfehler vorbehalten.
deutsch |
2 |
G2 |
Prüfen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Gussofen standhält.
Für den Anschluß der Rauchrohre an den Schornstein gibt es zu Ihrer eigenen Sicherheit strenge Richtlinien. Ihr Ofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt Ihren Fachhändler mit dem Rauchrohranschluß.
Ihr Gussofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushärtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberfläche darf während dieses Vorganges nicht berührt werden. Der Gussofen muß mindestens 1,5 Stunden stark aufgeheizt werden. Bei der Aushärtung des Lackes können sichtbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch können die Dämpfe schnell abziehen.
BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Gussofen nur mehr vom heimeligen Geruch des verbrennenden Holzes geprägt.
Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts, Braunkohlebriketts .
Maximal aufzugebende Brennstoffmenge: ca. 4,8 kg Holz oder ca. 3,6 kg Holzbriketts.
Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!
Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.
Bereiten Sie alles zum Anheizen vor – Weichholzspäne, Anzündhilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier,

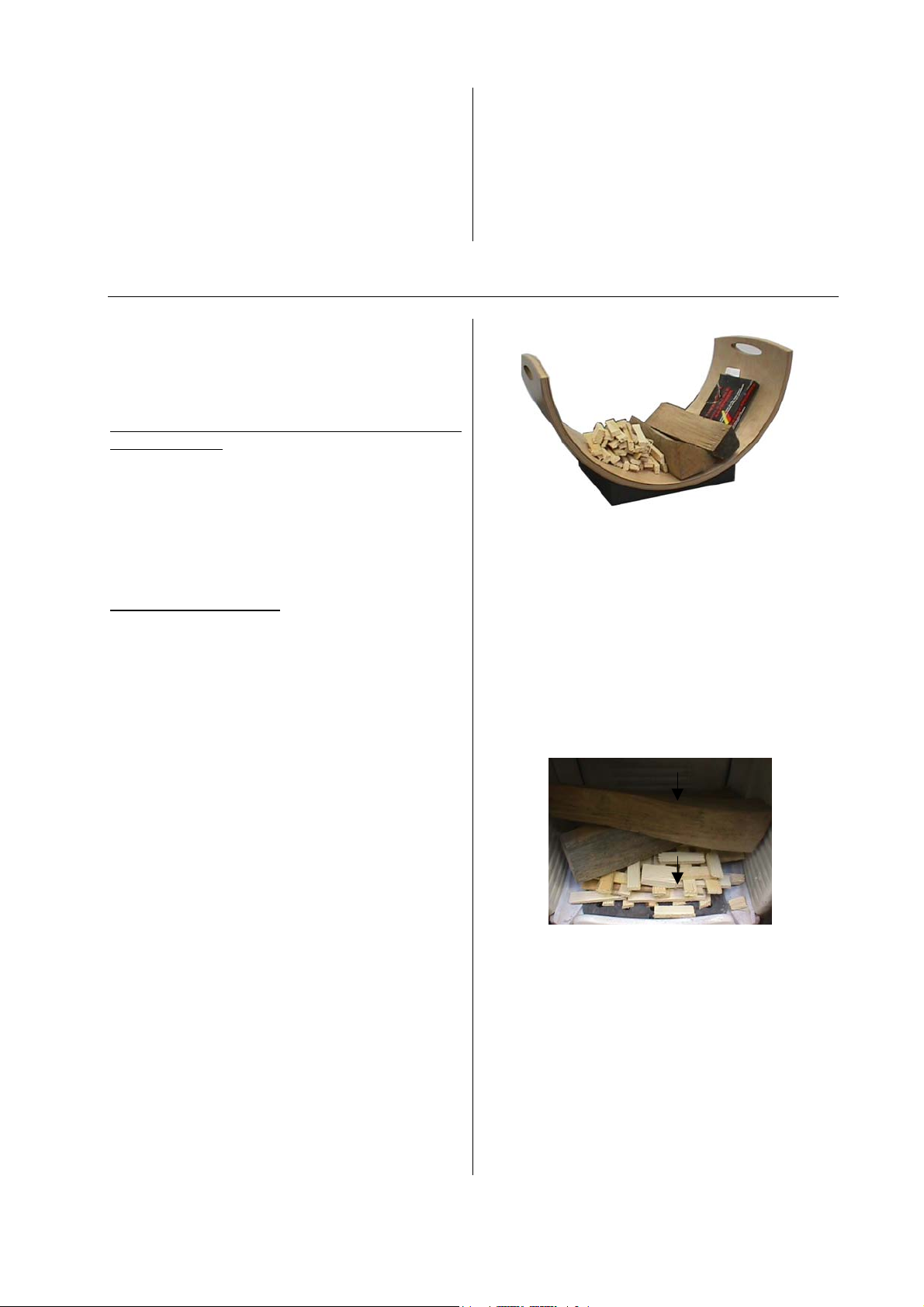

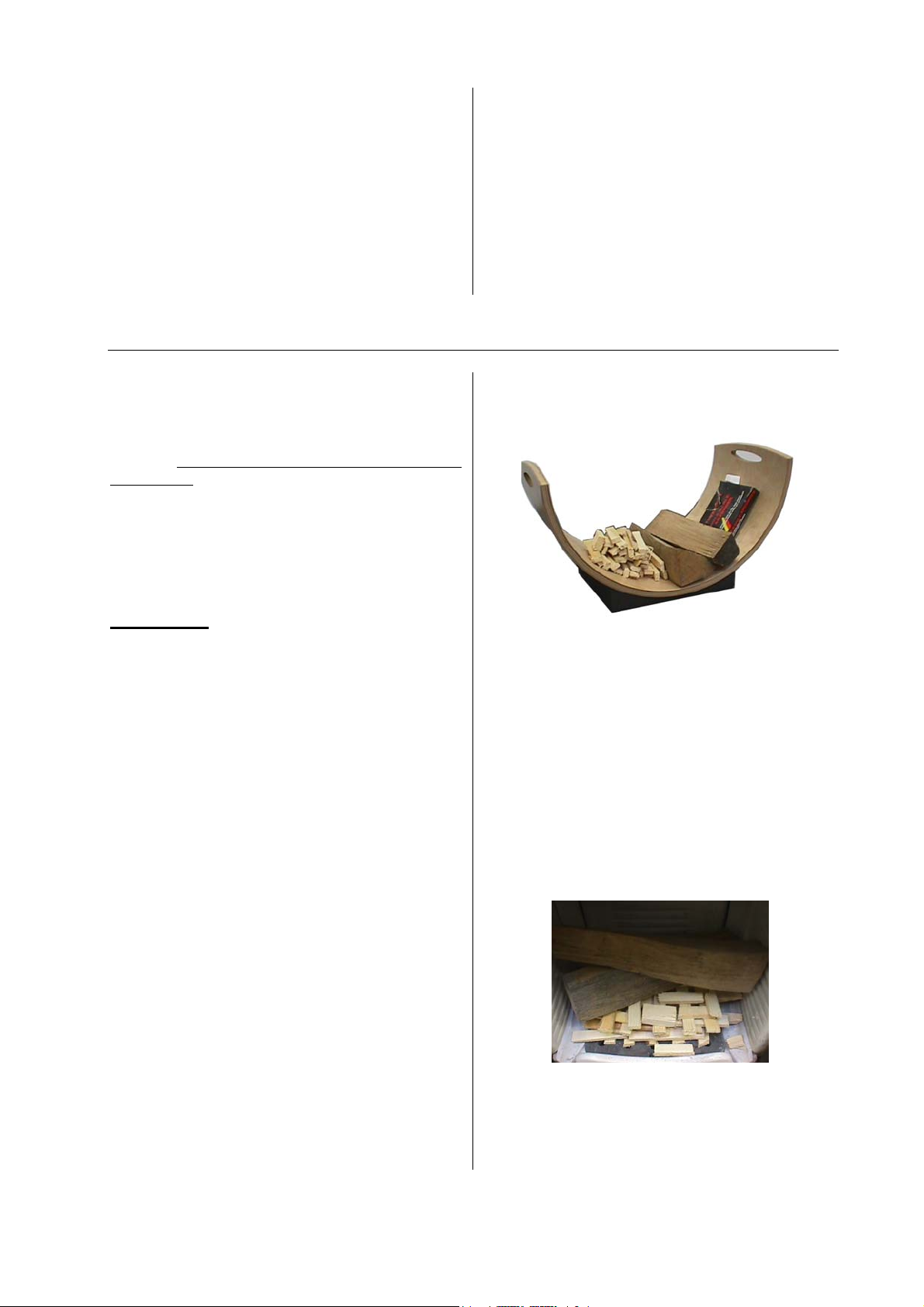

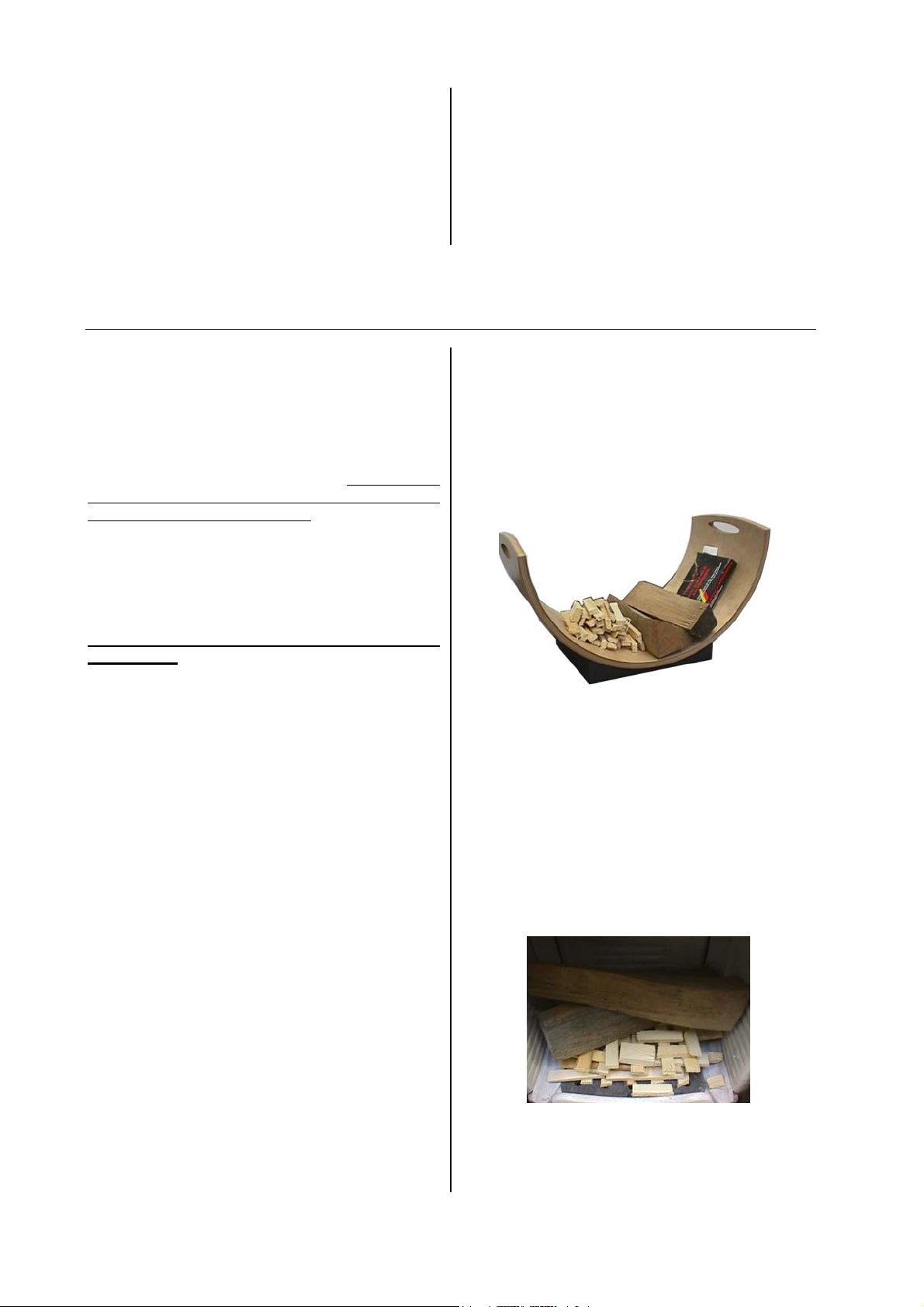

Brennholz. Fig. 3 gibt Ihnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.
Fig. 3: Heizmaterial
Öffnen Sie die Primärund Sekundärluftzufuhr maximal. Bewegen Sie dazu beide Schieber siehe Fig. 2 „AUF“.
Öffnen Sie die Gussofentür.
Legen Sie unbeschichtetes Papier auf den Feuerraumboden.
Legen Sie darauf eine handvoll Weichholzspäne. Legen Sie auf diese Späne 1 – 2 Scheite Holz.
Fig. 4: Anzünden
Zünden Sie nun das Papier an. Schließen Sie die Feuerraumtür.
Sobald die Weichholzspäne gut brennen, schließen Sie den Primärluftschieber.
Symbolabbildungen
G2 |
3 |
deutsch |
Sobald die Holzscheite gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).
Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen vor: Primärluftschieber öffnen, Sekundärluftschieber öffnen, Ofentüre vorsichtig öffnen, Holz nachlegen, Gussofentüre schließen.
Warten Sie, bis das nachgelegte Holz brennt. Dann schließen Sie den Primärluftschieber. Regeln Sie in der Folge die Heizleistung mit dem Sekundärluftschieber.
Fig. 5: Primärluftschieber schließen

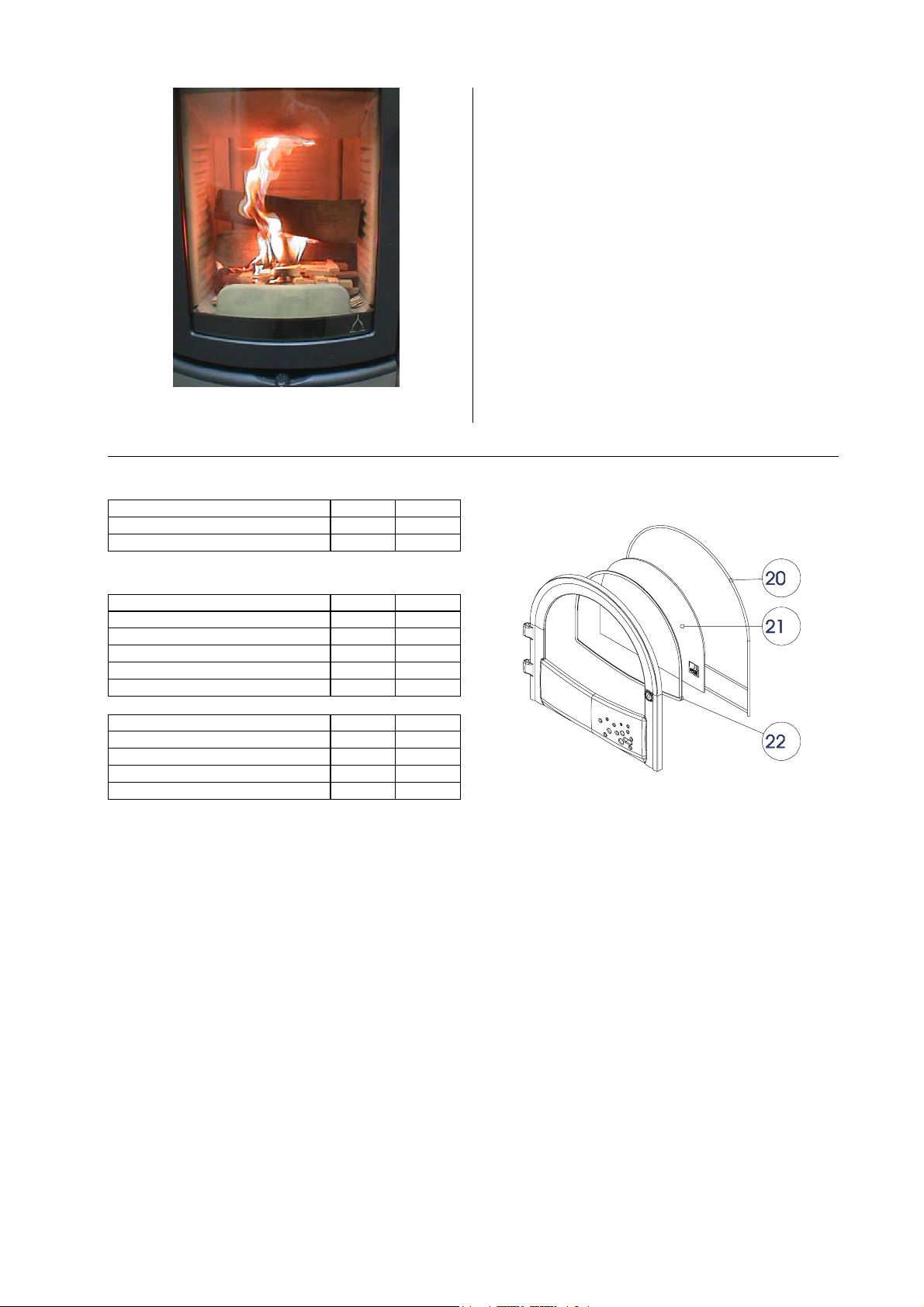

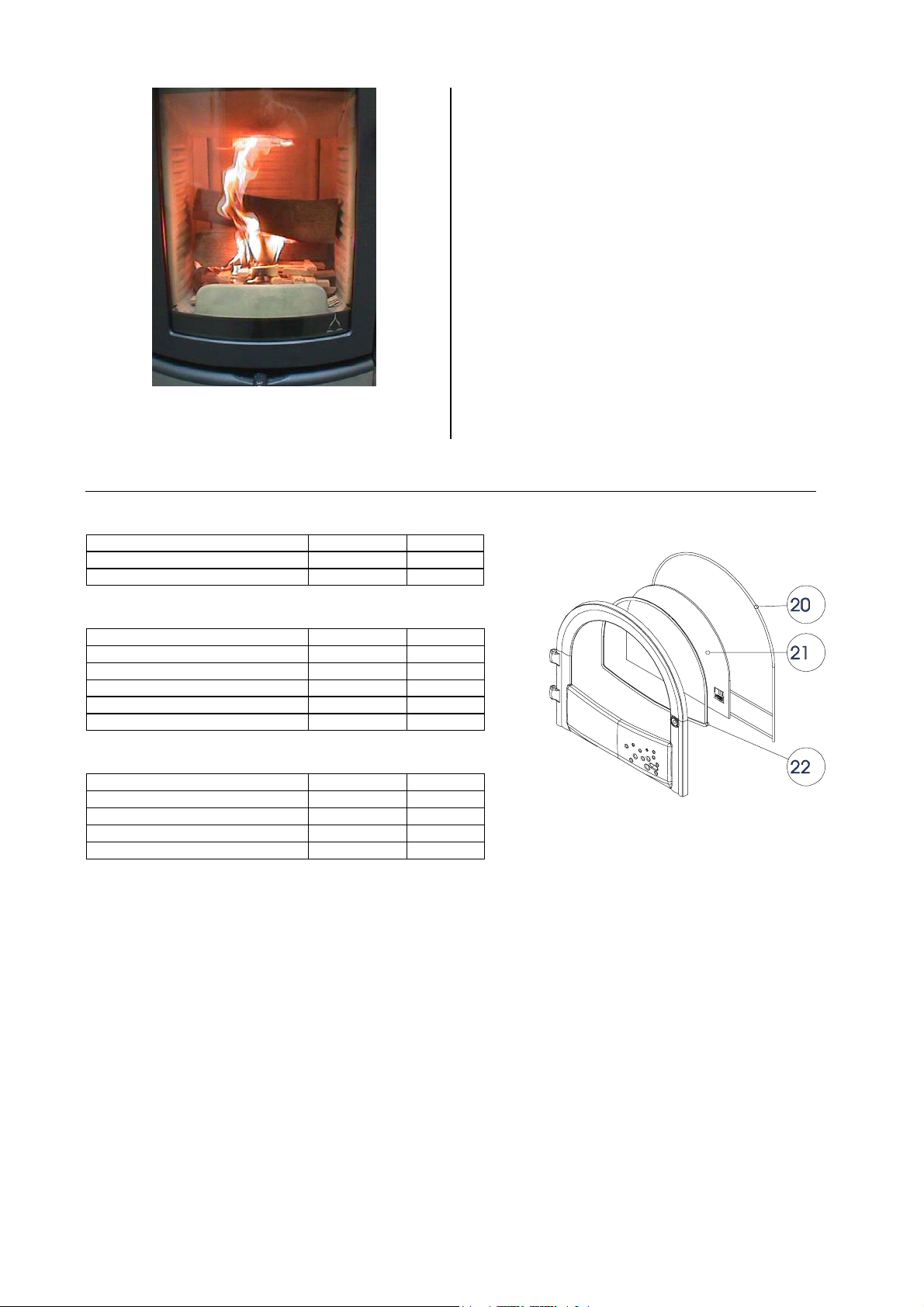

Bezeichnung |
Nr.-Skizze |
Artikelnr. |
Dichtung flach 8 x 2 x 1220 mm |
22 |
710096 |
Dichtung rund d= 8 x 1680 mm |
20 |
710049 |
Bezeichnung |
Nr.-Skizze |
Artikelnr. |
|
G2 |
Zugumlenkplatte |
|
716195 |
G2 |
Zugdeckel |
|
716192 |
G2 |
Holzfänger |
|
716076 |
G2 |
Holzrost |
|
716077 |
G2 |
Aschenlade |
|
716008 |
|
|
|
|
Bezeichnung |
Nr.-Skizze |
Artikelnr. |
|
G2 |
Türglas |
21 |
716064 |
Ofenlack |
-- |
650002 |
|
Holz-Kohleanzünder |
-- |
640067 |
|
Glasreiniger 0,5l |
-- |
640070 |
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.
WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Gussofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Gussofen sicher und funktionstüchtig ist und bleibt.
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.
