HB 60 N

Benzin-Heckenschere

Originalbetriebsanleitung

Seite 3

Petrol Hedge trimmer

Original instructions

Page 16

Taille-haie à essence

Notice originale

Page 28

бензинова ножица за жив плет

Ръководство за експлоатация

Стр. 41

Plotové nůžky s benzinovým motorem

Originální návod k použití

Str. 54

Benzines sövénynyíró

Erediti használati utalítás

oldal 66

Škare za živicu na benzin

Originalne upute za rad

Strana 78

Tagliasiepi a benzina

Istruzioni originali

Pagina 90

Benzine-heggenschaar

Oorspronkelijke gebruiksaanwijzing

Blz. 103

Sekator benzynowy

Instrukcja oryginalna

Stronie 115

Foarfece de tuns garduri vii pe benzină

Instrucţiuni originale

Pagina 127

Plotové nožnice s benzínovým motorom

Originálný návod na použitie

Strana 140

Škarje za živo mejo

Navodilo za uporabo

Stran 152

Benzinli çit kesme makinesi

Orijinal işletme talimatı

Sayfa 164

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren. Do not operate machine before having read the original instructions, understood all the notes and assembly the

machine as described here. Keep the instructions in a safe place for future use.

Vous ne devez pas mettre la machine en route avant d’avoir lu attentivement ce mode d’emploi, d’avoir observé toutes les informations indiquées et d’avoir monté la machine comme décrite.

Conserver ces notices d’utilisation pour tout utilisateur futur.

Не бива да пускате уреда в действие преди да сте прочели това ръководство за експлоатация, да сте спазили всички дадени указания и да сте монтирали уреда така, както е описано.

Пазете упътването за бъдещо ползване. Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návadu, respeitování všech daných pokynů a jeho

řádného smootování.

Návod uschovejte pro případné další použití. A gépet nem szabad üzembe helyezni, amíg a jelen használati utasítást el nem olvasta, valamennyi leírt tudnivalót

figyelembe nem vett és a készüléket a leírtak szerint nem szerelte össze. Az utasítást a további használathoz kérjük megőrizni.

Stroj ne smijete pustiti u pogon prije, nego što pročitate ovu uputu za uporabu, ako ne slijedite sve naznačene upute i uređaj ne montirate kao

što je opisano.

Uputu spremiti za buduću uporabu. La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l’uso, tutte le

indicazioni sono state osservate e l’apparecchio è stato montato come descritto. Custodire queste istruzioni per l’uso per una eventuale consultazione successiva.

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen. Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania zawartych w

niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia. Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.

Este interzisă punerea în funcţiune a aparatului înaintea citirii acestor instrucţiuni de folosire, a respectării tuturor indicaţiilor şi a montării aparatului conform descrierii.

Păstraţi instrucţiunile pentru utilizări viitoare. Nesmiete stroj sprevádzkovať, pokiaľ si neprečítate tento návod na obsluhu, nevezmete na vedomie všetky uvádzané

pokyny a pokiaľ prístroj podľa popisu nezmontujete. Návod si uschovajte pre prípad použitia v budúcnosti.

Naprave ne smete pognati, preden ste prebrali to navodilo, upoštevali vse navedene napotke in napravo montirali, kot je opisano.

Navodilo shranite za prihodnjo uporabo. Bu kullanma kılavuzunu okumadan, içindeki tüm açıklamalara dikkat etmeden ve aleti anlatıldığı şekilde monte

etmeden önce bu aleti kullanmayın! Bu kullanma kılavuzunu bir başvuru kaynağı olarak saklayınız.

Inhalt

EG-Konformitätserklärung 3 Lieferumfang 3 Gerätebeschreibung / Ersatzteile 3 Betriebszeiten 4 Symbole Gerät 4 Symbole Betriebsanleitung 4 Bestimmungsgemäße Verwendung 4 Restrisiken 5 Vibrationen (Hand-Arm-Schwingungen) 5 Sicheres Arbeiten 5

− sicherer Umgang mit Kraftstoffen

7 Vor der ersten Inbetriebnahme 7 Tanken 7

− Benzin

− Zweitakt-Motoröl

− Das Mischen

− Betanken der Heckenschere

8 Inbetriebnahme 8

− Anwerfen der Heckenschere

− Starten bei kaltem Motor

− Stoppen des Motors

− Stoppen des Motors im Notfall

− Starten bei warmem Motor

− Gashebelsperre

8 Einstellungen an der Heckenschere 9 Arbeitshinweise 9

− Allgemeines Verhalten beim Arbeiten mit der Heckenschere

− Arbeiten mit der Heckenschere

Wartung und Pflege 10

− Wartung

− Schneideinrichtung justieren

− Getriebe schmieren

− Einstellen der Leerlaufdrehzahl

− Luftfilter reinigen bzw. auswechseln

− Benzinfilter reinigen bzw. auswechseln

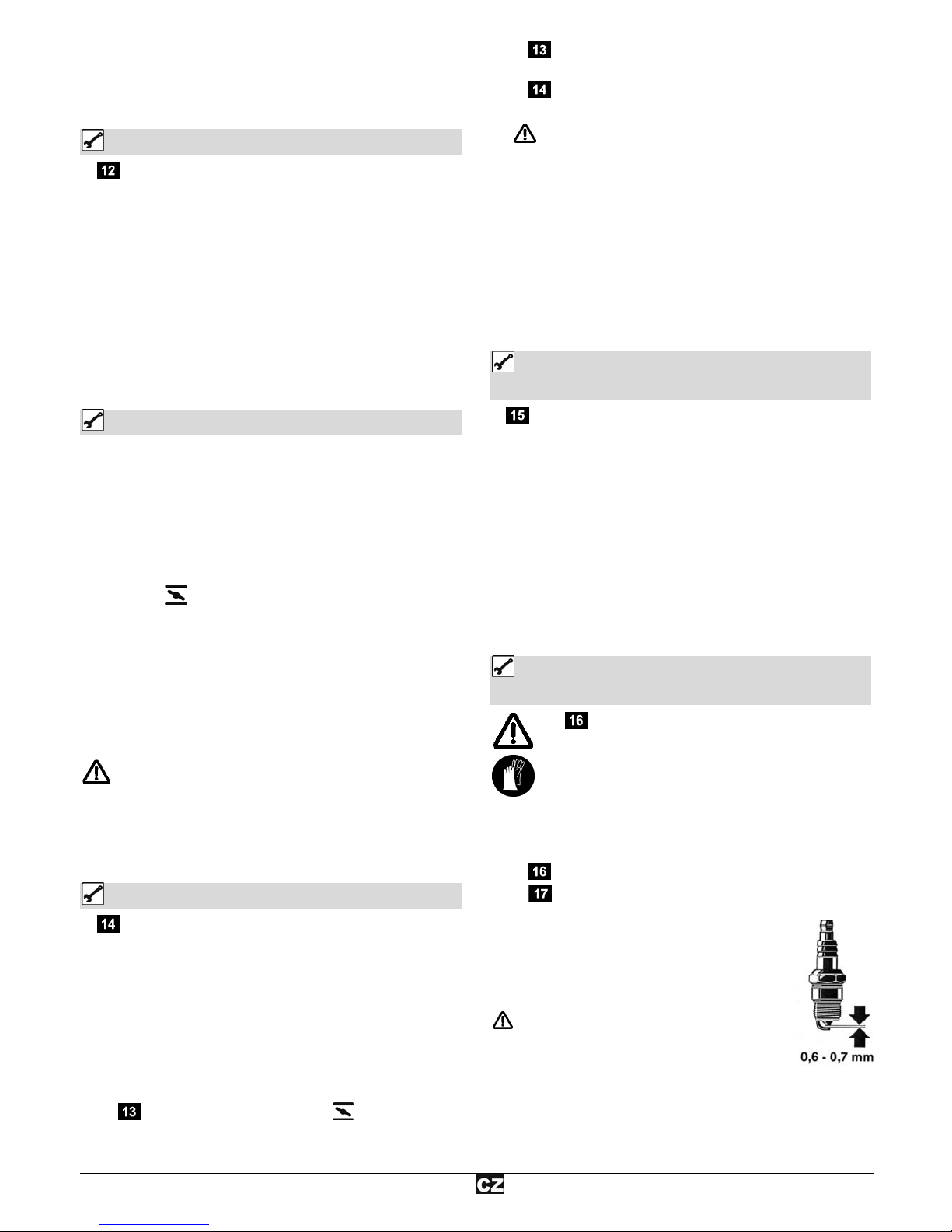

− Zündkerze überprüfen bzw. auswechseln

− Zündfunke überprüfen

− Schalldämpfer/Austrittsöffnung

− Pflege

12 Transport 12 Lagerung 12 Wartungs- und Reinigungsplan 13 Mögliche Störungen 14 Technische Daten 15

Garantie

EG-Konformitätserklärung

entsprechend der EG-Richtlinie: 2006/42/EG Hiermit erklären wir

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany in alleiniger Verantwortung, dass das Produkt

Heckenschere (Benzin-Heckenschere) Typ HB 60 N Seriennummer: 000001-020000

konform ist mit den Bestimmungen der o. a. EG-Ric htlinie, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG und 2000/14/EG. Folgende harmonisierte Normen wurden angewandt:

EN ISO 10517:2009+A1

Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V

Gemessener Schallleistungspegel L

110,7 dB (A).

Garantierter Schallleistungspegel L

114 dB (A).

Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8, 89331 Burgau - Germany

i.A. Burgau, 08.01.2015 i.A. G. Koppenstein, Konstruktionsleitung

Lieferumfang

•

Heckenschere HB 60 N • Kraftstoffmischbehälter (26)

•

Werkzeugbeutel (24)

• Messerschutz (13)

• Betriebsanleitung

• Montage- und Bedienungsblatt

 Überprüfen Sie nach dem Auspacken den Inhalt des

Kartons auf

! Vollständigkeit ! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Gerätebeschreibung / Ersatzteile

Pos. Bestell-Nr. Bezeichnung

1 Gashebelsperre 2 EIN / AUS-Schalter Â 3 hinterer Handgriff 4 Handgriff-Entriegelung 5 Gashebel 6

Schalldämpfer Â 7 364224 Kraftstofffilter 8 364226 Tankverschluss 9 Anwerfgriff

10 Seilzugstarter mit Anwerfgriff 11 364243 vorderer Handgriff

12 Handschutz 13 364227 Messerschutz 14 Schneideinrichtung 15 Zündkerzenstecker 16 364253 Zündkerze 17 362970 Flügelschraube 18 364230 Luftfilterdeckel 19 Austrittsöffnung (Auspuff) 20 Starthebel (Choke) 21 362975 Luftfilter 22 Kraftstoffpumpe Â 23 Fetteinfüllstopfen 24 364223 Werkzeugbeutel 25 362963 Zündkerzenschlüssel 26 364225 Kraftstoffmischbehälter 27 364222 Sicherheitsaufkleber 28 Maulschlüssel SW 8/10 29 Innensechskantschlüssel SW 3 30 Innensechskantschlüssel SW 4 31 Innensechskantschlüssel SW 5 32 Schraubendreher

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Heckenscheren in reinen, a llgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klini kgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- un d Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden. Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Symbole Gerät

Warnung! Die Heckenschere kann ernsthafte Verletzungen verursachen!

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Benzin und Öl sind feuergefährlich und können explodieren. Feuer, offenes Licht und Rauchen verboten.

Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen.

Augenschutz tragen!

Gehörschutz tragen!

Schutzhandschuhe tragen!

Schutzschuhe tragen!

Starthebel (Choke) "Kaltstart".

Starthebel (Choke) "Warmstart und Arbeiten".

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Zündkerzenstecker ziehen.

Gefahr einer Kohlenmonoxidvergiftung. Den Motor nicht in geschlossenen Räumen starten oder laufen lassen, selbst wenn die Türen und Fenster geöffnet sind.

Warnung vor heißen Oberflächen. Verbrennungsgefahr.

Berühren Sie keine heißen Motorteile. Diese bleiben auch nach Abschalten der Maschine für kurze Zeit heiß.

Unbeteiligte Personen, sowie Hausund Nutztiere aus dem Gefahrenbereich fernhalten. Sicherheitsabstand mindestens 15 m.

Symbole der Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise k ann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang mit der Heckeschere. Das Nichtbeachten dieser Hinweise

kann zu Störungen an der Heckenschere füh r en.



Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen der Heckenschere optimal zu nutzen.

Montage, Bedienung und Wartung der Heckenschere. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Â Â Â

…

Nehmen Sie bitte das beiliegende Montag eund Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. hingewiesen wird.

Bestimmungsgemäße Verwendung

 Die Heckenschere ist nur für die Private Nutzung i m Haus-

und Hobbygarten bestimmt.

 Als Heckenschere für den privaten Haus- und Ho bbygarten

werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft eingesetzt werden.

 Das Gerät darf nicht zum Schneiden von Rasen, Rasenk an-

ten oder zum Zerkleinern für das Kompostiere n genutzt werden. Es besteht Gefahr von Verletzungen!

 Zur bestimmungsgemäßen Verwendung gehört auch die

Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

 Die geltenden einschlägigen Unfallverhütungsvorschriften,

sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.

 Jeder weiter darüber hinausgehende Gebra uch gilt als nicht

bestimmungsgemäß. Für hieraus result ierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.

 Eigenmächtige Veränderungen an der Heckenschere schlie-

ßen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

 Die Heckenschere darf nur von Personen gerüstet, genutzt

und gewartet werden, die damit vertraut und über die Gef ahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

 Die Maschine darf nicht in explosionsgefähr deter Umgebung

verwendet oder dem Regen ausgesetzt werden.

 Metallteile (Drähte etc.) sind aus dem zu schneidenden

Material unbedingt zu entfernen.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

 Verletzung durch weggeschleuderte Teile.  Bruch und Herausschleudern von Messerstücke n.  Gefahr einer Kohlenmonoxidvergiftung bei Verwendung des

Gerätes in geschlossenen oder schlecht belüfteten Räumen.

 Verbrennungsgefahr bei Berühr ung heißer Bauteile.  Beeinträchtigung des Gehörs bei länger andauernd en Arbei-

ten ohne Gehörschutz.

 Warnung! Dieses Gerät produziert während des Betriebes

ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr ernster Verletzungen zu verringern, empfehlen wir Personen, mit medizinischen Implantaten, ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, b evor das G erät bedi ent wird.

 Gesundheitsschäden, die aus Hand-Arm-Schwingungen

resultieren, falls das Gerät über einen Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Vibrationen (Hand-Arm-Schwingungen)

ahv,eq = 3,715 m/s²; K = 1,5 m/s² Der angegebene Schwingungsemissionswert ist nach einem

genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs m it einem a nderen ver wendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung: Der Schwingungsemissionswert kann sic h während der tat sächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile de s Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicheres Arbeiten

Diese Heckenschere kann ernsthafte Verletzungen

verursachen! Lesen Sie sorgfältig die Anweisungen zum korrekten Umgang, zur Vorbereitung, zur Instandhaltung, zum Starten und Abstellen der Heckenschere. Machen Sie sich mit allen Stellteilen und der sachgerechten Benutzung der Heckenschere vertraut.

Lesen und beachten Sie vor Inbetriebnahme dieses

Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Bewahren Sie diese Sicherheitshinweise (Betriebsanleitung) immer zusammen mit der Heckenschere auf.

Die Heckenschere darf nur von Personen mit ausreichender Erfahrung bedient werden.

Geben oder Verleihen Sie die Heckenscher e nur an Personen, die mit der Heckenschere und ih rer Handhabung vertraut sind. Geben Sie immer die Betriebsanleitung mit.

Reparaturen am Gerät haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

 Erstbenutzer

Wer zum ersten Mal mit der Heckenschere arbeitet, muss eine praktische Einweisung in den Gebrauch der Heckenschere und der Personenschutzausrüstung von einer erfahrenen Bedienperson erhalten.

 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.

Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

 Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanlei-

tung mit dem Gerät vertraut. Unzureichend informierte Bediener können sich und andere Personen durch u nsachgemäßen Gebrauch gefährden.

 Benützen Sie das Gerät nicht für Zwecke, für die es nicht

bestimmt ist (siehe „Bestimmungsgemäße Verwendung“).

 Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für

sicheren Stand und halten Sie jederz eit das Gleichgewicht. Dies gilt besonders, wenn Sie Tritte oder eine Leiter benutzen.

 Tragen Sie geeignete Arbeitskleidung:

− keine weite Kleidung oder Schmuck, s ie können von be- weglichen Teilen erfasst werden

− Handschuhe und rutschfestes Schuhwerk

− ein Haarnetz bei langen Haaren

 Tragen Sie persönliche Schutzkleidu ng:

− Gehörschutz

− Schutzbrille oder Gesichtsschutz

− Arbeitshandschuhe

− Sicherheitsschuhe

− geprüfter Schutzhelm in Situationen, bei denen mit Ko pf-

verletzungen gerechnet werden muss.

 Wir empfehlen das Tragen eines Beinschutzes und einer

Sicherheitsjacke.

 Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann

Unfälle zur Folge haben.

 Berücksichtigen Sie Umgebungseinflüsse:

− Setzen Sie die Heckenschere nicht dem Regen aus.

− Verwenden Sie die Heckenschere nicht in feuchter oder

nasser Umgebung.

− Verschieben Sie die Arbeit bei ungünstigem Wetter (Re- gen, Schnee, Eis, Wind) – erhöhte Unfallgefahr!

− Sorgen Sie für gute Beleuchtung.

− Verwenden Sie die Heckenschere nicht i n der Nähe von

brennbaren Flüssigkeiten oder Gasen.

 Machen Sie sich vertraut mit Ihrer Umgebung und achten

Sie auf mögliche Gefahren, die Sie wegen des Motor engeräusches eventuell nicht hören können.

 Lassen Sie die Heckenschere nie unb eaufsichtigt.  Bei Arbeitspausen ist die Hecken schere so abzulegen, dass

niemand gefährdet wird. Heckenschere vor unbef ugtem Zugriff sichern.

 Personen unter 18 Jahren dürfen das Gerät nicht bedienen.  Halten Sie andere Personen fern.  Der Benutzer ist verantwortlich für Unfälle oder Gefahren,

die gegenüber anderen Personen oder deren Eigentum auftreten.

 Der Bedienende ist im Arbeitsbereich gegenüber Dritten

verantwortlich.

 Halten Sie Kinder fern.  Lassen Sie andere Personen, insbesondere Kinder, nicht

das Werkzeug oder den Motor berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

 Der Gebrauch der Maschine ist zu vermeiden, wenn sich

Personen, vor allem Kinder, in der Nähe befinden.

 Verwenden Sie keine stumpfe, gesprungene oder beschä-

digte Schneideinrichtung.

 Beginnen Sie mit dem Schneiden erst, wenn die Schneidein-

richtung läuft.

 Vorsicht bei oberirdischen Stromleitungen.  Überlasten Sie die Maschine nicht! Sie arbeiten besser und

sicherer im angegebenen Leistungsbereich.

 Betreiben Sie das Gerät nur mit kompletten und korrekt

angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.

 Das Gerät bzw. Teile des Gerätes nicht verändern.

 Verwenden Sie keine Schneideinrichtung die nicht den an-

gegebenen Kenndaten dieser Betriebsanleitung entsprechen.

Der Gebrauch anderer Werkzeuge und anderen Zube-

hörs kann eine Verletzungsgefahr für Sie bedeuten.

 Schalten Sie die Maschine ab und ziehen Sie

den Zündkerzenstecker von der Zündkerze b ei:

− Berühren der Heckenschere mit Erdreich, Steinen, Nägeln oder sonstigen Fremdkörpern B kontrollieren Sie, ob das Gerät beschädigt ist.

− Reparaturarbeiten

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen (dazu gehört auch das Blo-

ckieren der Schneideinrichtung)

− Transport und Lagerung

− Verlassen der Heckenschere (auch bei kurz zeitigen Un-

terbrechungen)

 Pflegen Sie Ihre Heckenschere mit Sorgfalt:

− Halten Sie die Werkzeuge scharf und sauber, um b esser und sicherer arbeiten zu können.

− Halten Sie Handgriffe trocken und frei von Öl und Fett.

− Befolgen Sie die Wartungsvorschriften.

 Überprüfen Sie die Maschine auf eventuelle Beschädigun-

gen:

− Vor weiterem Gebrauch der Maschine müssen Schutz- vorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Heckenschere sicherzustellen.

− Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkl eber sind zu ersetzen.

 Lassen Sie keine Werkzeugschlüssel stecken!

Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

 Bewahren Sie unbenutzte Geräte an einem trockenen, ver-

schlossenen Ort außerhalb der Reichweite von Kindern auf.

 Nehmen Sie keine Reparatur an der Maschine vor, es sei

denn, sie besitzen hierfür eine Ausbildung.

Nehmen Sie keine weiteren Reparaturen, als im Kapitel

„Wartung und Pflege“ beschrieben sind, an der Masch ine vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst.

Reparaturen an anderen Tei len der Maschine h aben durch

den Hersteller bzw. einer seiner Kunden dien ststelle n zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch

anderer Ersatzteile und anderen Zubehörs kön nen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Sicherer Umgang mit Kraftstoffen

Kraftstoffe und Kraftstoffdämpfe sind feuergefährlich und können beim einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist daher Vorsicht geboten und für eine gute Belüftung zu sorgen.

 Entfernen Sie niemals den Tankverschluss od er füllen Ben-

zin nach, wenn der Motor läuft oder heiß ist.

 Schalten Sie vor dem Betanken der Heckenschere den Mo-

tor aus und lassen Sie das Gerät abkühlen.

 Beim Tanken nicht rauchen und offenes Feuer vermeiden.  Tragen Sie beim Tanken Handschuhe.  Tanken Sie nicht in geschlossenen Räumen (Explosi onsge-

fahr).

 Achten Sie darauf, Kraftstoff oder Öl nicht zu verschütten.

Säubern Sie die Heckenschere sofort, wenn Sie Kraftstoff oder Öl verschüttet haben. Wechseln Sie Ihre Kleidung s ofort, wenn Sie Kraftstoff oder Öl darüber verschüttet haben.

 Achten Sie darauf, dass kein Kraftstoff ins Erdreich gelangt.  Verschließen Sie den Tankverschluss nach dem Betanken

wieder sorgfältig und achten Sie darauf, dass er sich während des Betriebes nicht löst.

 Achten Sie darauf, dass Tankdeckel und Benzinleitungen

dicht sind. Bei Undichtigkeiten dürfen Sie das Gerät nicht in Betrieb nehmen.

 Transportieren und lagern Sie Kraftstoffe nur in dafür zuge-

lassenen und gekennzeichneten Behältern.

 Halten Sie Kinder von Kraftstoffen fern.  Transportieren und lagern Sie Kraftstoffe nicht in der Nähe

von brennbaren oder leicht entzündlichen Stoffen sowie Funken oder offenem Feuer.

 Entfernen Sie sich zum Starten des Gerätes mindestens drei

Meter vom Tankplatz.

 Zur Verringerung der Bandgefahr – Motor und Schalldämpfer

frei halten von Schnittresten, Blättern und Schmiermitteln!

 Falls Kraftstoff verschüttet wird, versuchen Sie nicht, den

Motor zu starten. Stattdessen ist das Gerät vor dem Start von der benzinverschmutzten Fläche zu entfernen.

Vor der ersten Inbetriebnahme

L Die Heckenschere wird nicht mit Kraftstoffgemisch befüllt

ausgeliefert. Befüllen Sie wie unter "Tanken" beschriebe n die Heckenschere.

Tanken

L Das Gerät wird mit einer Mischung aus Normal Benzin

(bleifrei) und Zweitakt-Motoröl betrieben.

Beim Umgang mit Benzin ist erhöhte Aufmerksamkeit geboten. Rauch und offenes Feuer ist nicht zulässig (Explosionsgefahr).

Benzin:

Oktanzahl mindestens 91 ROZ, bleifrei

 Füllen Sie kein verbleites Benzin, Diesel oder andere nicht

zugelassene Kraftstoffe ein.

 Verwenden Sie kein Benzin mit einer Okta nzahl kleiner als

91 ROZ. Dies kann durch erhöhte Motortemperaturen zu schweren Motorschäden führen.

 Wenn Sie kontinuierlich im hohen Dr ehzahlbereich arbeiten,

sollten Sie Benzin mit einer höheren Oktanzahl verwenden.

 Aus Umweltschutzgründen wird die Verwendung von blei-

freiem Benzin empfohlen.

Zweitakt-Motoröl:

nach Spezifikation JASO FC oder ISO EGD

Verwenden Sie

− kein Viertaktöl oder Zweitaktöl für wassergekühlte Außen- bordmotore.

− kein Fertiggemisch von Tankstellen.

Das Mischen

Mischungsverhältnis 40:1

Benzin Zweitaktmotoröl 2,5 % (40:1) 1 Liter 25 ml 2 Liter 50 ml 5 Liter 125 ml 10 Liter 250 ml

 Achten Sie auf eine genaue Abmessung der Ölmenge, da

sich bei kleinen Kraftstoffmengen eine geringe Abweichung bei der Ölmenge stark auf das Mischungsverhältnis auswirken.

 Verändern Sie das Mischungsverhältni s nicht, dadurch ent-

stehen vermehrt Verbrennungsrückstände, der Kraftstoffverbrauch steigt und die Leistung verringert sich, oder der Motor wird beschädigt.

Mischen Sie das Benzin und das Öl in dem mitgelieferten

Kraftstoffmischbehälter (26).

1. Füllen Sie zuerst die Hälfte des Benzi ns ein, das gemischt

werden soll.

2. Füllen Sie danach die gesamte Menge Öl ein.

3. Schütteln Sie die Kraftstoffmischung.

4. Füllen Sie den Rest des Benzins ein.

 Kraftstoffe sind nur begrenzt lagerfähig, sie altern. Überla-

gerte Kraftstoffe und Kraftstoffgemische können zu Startproblemen führen. Mischen Sie deshalb nur soviel Kraftstoff, wie Sie in einem Monat verbrauchen.

 Lagern Sie Kraftstoffe nur in dafür zugelassenen und ge-

kennzeichneten Behältern. Bewahren Sie Kraftstoffbehälter trocken und sicher auf.

 Achten Sie darauf, dass die Kraftstoffbehälter für Kinder

unzugänglich gelagert werden.

Betanken der Heckenschere

• Motor ausschalten und abkühlen lassen!

• Schutzhandschuhe tragen!

• Haut- und Augenkontakt vermeiden!

• Unbedingt "Sicherer Umgang mit Kraftstoff"

beachten.

1. Betanken Sie die Heckenschere nur im Freien od er in ausreichend belüfteten Räumen.

2. Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebsstör ungen.

3. Schütteln Sie den Behälter mit dem Kraftstoffgemisch vor dem Einfüllen in den Tank noch einmal.

Â Öffnen Sie den Tankverschluss (8) vorsichtig, damit

evtl. vorhandener Überdruck abgebaut wer den kann.

5. Füllen Sie das Kraftstoffgemisch vorsichtig bis zur Unterkante des Einfüllstutzens ein.

6. Verschließen Sie den Tankverschluss wieder. Stellen Sie sicher, dass der Tankverschluss dicht schließt.

7. Säubern Sie den Tankverschluss und die Umgeb un g.

8. Überprüfen Sie den Tank und die Kraftstoffleitungen auf Undichtigkeiten.

Â Betätigen Sie gegebenenfalls die Kraftstoffpumpe

(22).

10.

Entfernen Sie sich vor dem Starten des Motors min-

destens drei Meter vom Tankplatz.

Inbetriebnahme

Achtung! Informieren Sie sich vor Inbetriebnahme, wie Sie im Notfall das Gerät schnellstmöglich außer Betrieb setzten!

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet haben und das Gerät komplett und vorschriftsmäßig montiert ist!

 Â Stellen Sie sicher, dass der EIN / AUS-Schalter (2),

die Gashebelsperre (1) und der Gashebel (5) vors chriftsmäßig funktionieren.

 Sie dürfen die Heckenschere nur starten, wenn sie kom plett

zusammengebaut ist.

 Stützen Sie die Heckenschere zum Starten ab und halten

Sie sie gut fest. Achten Sie darauf, dass die Schneideinrichtung frei steht.

Zum Anwerfen der Heckenschere:

 Halten Sie Abstand zu brennbaren Materialien.  Nehmen Sie einen sicheren St and ein. 

Â Legen Sie die Heckenschere vor sich auf den B oden,

die Schneideinrichtung zeigt vom Körper weg.



Â Stellen Sie die rechte Fußspitze in den hinteren

Handgriff (3).

 Greifen Sie den vorderen Handschutz (11) mit der linken

Hand.

Starten bei kaltem Motor

1. Â Drücken Sie die Kraftstoffpumpe (22) mehrm als kräftig bis sich Benzin/Schaum in der Ansaugpumpe z eigt.

Â Stellen Sie den Starthebel (Choke) (20) auf .

Â Schieben Sie den EIN / AUS-Schalter (2) auf die

Position " I ".

Â Ziehen Sie das Startseil am Anwerfgriff (9) langsam

bis zum Widerstand heraus und ziehen Sie schnell und kräftig weiter.

Ziehen Sie das Startseil nicht ganz heraus und führen

Sie den Anwerfgriff langsam, damit das Anwerfseil richtig aufgewickelt wird.

Wiederholen Sie diesen Vorgang bis der Motor anspringt.

Â Stellen Sie den Starthebel (Choke) (20) auf ,

sobald der Motor angesprungen ist.

6. Drücken Sie jetzt den Gashebel ganz d urch ° die Schneideinrichtung läuft an.

7. Lassen Sie den Gashebel los

° der Motor dreht im Leerlauf ° die Schneideinrichtung bleibt stehen.

8. Lassen Sie das Gerät vor Arbeitsbeg inn ca. eine Minute im Leerlauf laufen.

Stoppen des Motors

1. Lassen Sie den Gashebel (5) los. Warten Sie bis der Motor im Leerlauf läuft.

2. Drücken Sie den EIN / AUS-Schalter (2) auf die Position " O ".

L Stoppen des Motors im Notfall

Drücken Sie den EIN / AUS-Schalter (2) auf die Positio n " O ".

Starten bei warmem Motor

Sie starten das Gerät wie unter „Starten bei kaltem Motor“ beschrieben,

° lassen aber den Starthebel (Choke) (20) in der Betriebsposi-

tion

Gashebelsperre

1. Greifen Sie mit der linken Hand um d en vorderen Handgriff (11).

2. Fassen Sie mit der rechten Hand die Heckenschere am hinteren Handgriff (3) und drücken Sie die Gash ebelsperre (1).

3. Drücken Sie den Gashebel (5).

4. Die Schneideinrichtung läuft a n.

L Wird der Gashebel losgelassen, stoppt die Schneideinrich-

tung und der Motor läuft im Leerlauf. Wenn die Schneideinrichtung trotz nicht eingedrücktem Gashebel läuft, muss die Leerlaufdrehzahl gesenkt werden. (Siehe „Wartung und Pflege“).

Einstellungen an der Heckenschere

Â Einstellen des hinteren Handgriffs (3). Zum leichteren Führen der Heckenschere kann der hintere

Handgriff in 3 Arbeitspositionen eingestellt werden.

L Während des Verstellens kann der Gashebel (5) nicht

betätigt werden.

1. Halten Sie mit der li nken Hand die Heck enschere am vor deren Handgriff (11) fest.

2. Drücken Sie die Handgriff-Entriegelung nach unten (4).

3. Drehen Sie den Handgriff in die gewünschte Position.

4. Lassen Sie die Handgriff-Entriegelung los. Achten Sie darauf, dass die Entriegelung wieder einrastet un d der Handgriff sicher fixiert ist.

Arbeitshinweise

Führen Sie vor Inbetriebnahme und regelmäßig während des Arbeitens mit der Heckenschere folgenden Überprüfungen durch:

B Ist die Heckenschere komplett und vorschriftsmäßig

montiert?

Achten Sie auch darauf, dass alle Muttern und Schrauben fest angezogen sind.

Schr auben der Schneideinrichtung: siehe „Wartu ng und

Pflege“

B Ist die Heckenschere in gutem und sicherem Zustand?

Sind alle Sicherheitsfunktionen in Ordnung?

B Ist der Benzintank gefüllt? B Ist die Schneideinrichtung unbeschädigt und geschärft? B Sind Motor und Schalldämpfer frei von Ablagerungen,

Laub oder austretendem Schmiermittel? (Brandgefahr)

B Ist der Handgriff sauber und trocken – frei von Öl, Fett

und Harz?

B Ist der Arbeitsplatz frei von Stolpergefahren? B Tragen Sie die erforderliche Schutzausrüstung? B Haben Sie alle Hinweise gelesen und verstanden? B Ist der Gashebel leichtgängig und der Feststellknopf

funktionsfähig?

B Ist der EIN/AUS-Schalter funktionsfähig? B Bleibt die Schneideinrichtung im Leerlauf immer ste-

hen?

Wenn die Schneideinrichtung im Leerlauf läuft, muss die Leerlaufdrehzahl gesenkt werden (siehe „Einstellen der Leerlaufdrehzahl“).

B Vergewissern Sie sich, dass das Getriebe ausreichend

geschmiert ist (siehe unter „Wartung und Pflege“).

Allgemeines Verhalten beim Arbeiten mit der Heckenschere

 Arbeiten Sie nicht allein. Für Notfälle sollte sich jemand in

Rufnähe aufhalten.

 Halten Sie Kinder, Persone n und Tiere von I hrem Arbeitsbe-

reich fern (min. 15 m Abstand).

 Arbeiten Sie nicht auf Schnee, Eis oder anderem glatten

Untergrund – Rutschgefahr.

 Arbeiten Sie nicht bei unzureiche nden Lichtverhältnissen (z.

B. bei Nebel, Regen, Schneetreiben oder Dämmerung).

 Verscheuchen Sie vor d em Schneiden Tiere aus der Hecke,

um diese nicht zu verletzen.

 Sorgen Sie für einen sicheren und aufgeräumten Arbeits-

platz. Entfernen Sie Gegenstände, die weggeschleudert werden können, aus dem Arbeitsbereich.

 Vermeiden Sie abnormal e Körperhaltung. Halten Sie jeder-

zeit das Gleichgewicht. Arbeiten Sie nicht m it vorgebeugtem Oberkörper.

 Betreiben Sie die Heckenschere nur mit sicherem Stand.  Schalten Sie die Heckensche re bei einem Standortwechsel

aus.

 Halten Sie Hände und Füße von der Schneideinrichtung

fern, wenn diese sich bewegen.

 Halten Sie die Heckenschere so, dass Sie keine Abgase

einatmen können. Arbeiten Sie nicht in ges chlossenen Räumen.

 Benutzen Sie die Heckenschere nicht zum Aufheben oder

Wegschaufeln von Holzstücken oder sonstige n Gegenständen.

 Entfernen Sie unbedingt Fremdteile aus der Hecke (z.B.

Draht), da diese die Schneideinrichtung der Heckenschere beschädigen können.

 Â Halten Sie die Heckenschere im mer mit beiden Hän-

den fest, linke Hand am vorderen Handgriff und rec hte Hand am hinteren Handgriff. Arbeiten Sie niemals einhändig.

 Wenn Sie den Gashebel loslassen, läuft die Schneideinrich-

tung noch kurze Zeit nach (Freilaufeffekt).

 Beginnen Sie den Schnitt mit l aufender Schneideinrichtung.  Fassen Sie nie die Schneidvorric htung während des Betrie-

bes mit den Händen an.

 Arbeiten Sie niemals

− mit gestreckten Armen

− an schwer erreichbaren Stellen

− zu weit vorgebeugt

 Arbeiten Sie niemals mit der Heckenschere über Schulter-

höhe.

 Berühren Sie niemals mit laufender Schneideinrichtung

Drahtzäune oder den Boden.

 Schalten Sie den Motor aus und lassen Sie die Maschine

zum Stillstand kommen, wenn

− die Schneideinrichtung einen Fremdkörper berührt.

− sich die Betriebsgeräusche verstärken.

− die Maschine ungewöhnlich stark vibriert. ⇒ Ziehen Sie dann den Zündkerzenstecker von der Zün d-

kerze und ergreifen Sie folgende Maßnahmen:

− Maschine auf Schäden überprüfen;

− auf lose Teile überprüfen und alle losen Teile bef esti-

gen;

− beschädigte Teile gegen gleichwertige T eile austau-

schen oder reparieren lassen.

 Schalten Sie den Motor aus und ziehen Sie den Zündker-

zenstecker

− zur Beseitigung von eingeklemmtem Schnittgut

− zur Beseitigung von Störungen

− bei Arbeitspausen

− vor dem Verlassen der Heckenschere

− vor dem Überprüfen der Heckenschere

− bevor Sie die Arbeitsposition der Schneidvorrichtung

einstellen.

 Stellen Sie die heißgelaufene Heckenschere nicht ins tro-

ckene Gras oder auf brennbare Gegenstände.

 Stellen Sie vor Beginn der Arbeit sicher, da ss:

− sich im Arbeitsbereich keine weiteren Personen oder Tie-

re aufhalten.

− hindernisfreies Rückweichen für Sie sichergestellt ist.

− der Fußbereich von allen Fremdkörpern, Gestrüpp und

Ästen ist.

− sicherer Stand gewährleistet ist.

Arbeiten mit der Heckenschere

Die Heckenschere mit beiden Händen auf sicheren Abstand vom Körper halten.

 Der maximale Schnittdurchmesser ist abhängig von der

Holzart, dem Alter, dem Feuchtigkeitsgehalt und der Härte des Holzes. Kürzen Sie deshalb sehr dicke Zweige v or dem Schneiden der Hecke mit einer Astschere auf die entsprechende L änge.



Â Die Heckenschere kann durch ihre doppelseiti-

gen Messer vorwärts und rückwärts oder durch Pendelbewegungen von einer zur anderen Seite geführt werden.

 Schneiden Sie zuerst die Seiten der Hecke und erst dann die

Oberkante.

 Die Hecke von unten nach oben schneiden. 

Â Schneiden Sie die Hecke trapezförmig. Das verhin-

dert ein Verkahlen des unteren Heckenbereiches wegen Lichtmangels.

 Spannen Sie eine Richtschnur über die Länge der Hecke,

wenn Sie die Oberkante der Hecke gleichmäßig stutzen w ollen.

 Schneiden Sie in mehreren Durchgängen, wenn starkes

Zurückschneiden nötig ist.

 Der richtige Zeitpunkt zum schneiden:

⇒ Laubhecke: Juni und Oktober ⇒ Nadelhecke: Apri l und August ⇒ schnell wachsende Hecke: ab Mai ca. alle 6 Wochen

 Achten Sie auf brütende Vögel in der Hecke. Verschieben

Sie dann das Schneiden der Hecke oder ne hmen Sie dies en Bereich aus.

Beachten Sie auf jeden Fall alle Sicherheitshinweise.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit

− Motor ausschalten

− Stillstand der Schneideinrichtung abwarten

− Zündkerzenstecker abziehen (außer bei Leer-

laufeinstellungen)

− das Gerät abkühlen lassen

Führen Sie Wartungsarbeiten nicht in der Nähe von offenem Feuer durch. Brandgefahr!

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teil e können zu unvorhersehbaren Schäden und Verletzungen führen.

Wartung

Tragen Sie Handschuhe, um mögliche Verletzungen zu vermeiden.

Damit eine lange und zuverlässig e Nutzung der Heckenschere gewährleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus.

Überprüfen Sie die Heckenschere auf offensichtliche Mängel wie

− lose Befestigungen

− verschlissene oder beschädigte Bauteile

− verbogene, gebrochene oder beschädigte Schneideinrich-

tung

− Tankverschluss und Kraftstoffleitungen auf Dichtigkeit

Überprüfen Sie die Heckenschere nach jedem Gebrauch auf

− Verschleiß, insbesondere Gleitspiel der Schneideinrichtung.

− richtig montierte und intakte Abdeckungen oder Schutzein-

richtungen.

Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz der Heckenschere durchzuführen.

Schneideinrichtung justieren

Stellen Sie das Gleitspiel nach, we nn sich das Schnittgut zwischen den Schneiden einklemmt oder sich das Spiel durch normale Abnutzung der Schneideinrichtung nach längerem Gebrauch vergrößert hat.

Um gute Schneidergebnisse zu erzielen, muss das Gleitspiel zwischen den Klingen und dem Schwert rich tig eingestellt sein.

Gehen Sie dazu folgendermaßen vor:

1. Lösen Sie die Muttern (A) an der Oberseite der Schneideinrichtung.

2. Ziehen Sie die Schrauben (B) an der Unterseite leicht an (lösen Sie sie evtl. vorher etwas).

3. Drehen Sie die Schraube eine vi ertel bis halbe Umdrehung gegen den Uhrzeigersinn zurück.

4. Halten Sie die Schrau be mit dem Schraubendreh er fest und ziehen Sie die Muttern fest an.

L Das Gleitspiel ist dann richtig eingestellt, wenn sich die

Scheibe unter dem Schraubenkopf gerade noch leicht von Hand hin- und herbewegen lässt.

5. Schmieren Sie die Schneideinrichtung mit umweltverträglichem Schmieröl.

L Ein zu geringes Gleitspiel führt zu starker Hitzeentwicklung

und somit zu Beschädigungen am Gerät.

Getriebe schmieren

LSchmieren Sie das Getriebe alle 25 Betriebsstunden.

1. Setzen Sie die Fettpresse an den Fetteinfüllstopfen (23) an. Den Fetteinfüllstopfen finden Sie am Getriebegehäuse (unterhalb der Heckenschere).

2. Drücken Sie etwas Fett hinein.

L Das Getriebe nicht ganz mit Fett befüllen. Durch die beim

Betrieb entstehende Wärme dehnt sich das Fett aus. Es besteht die Gefahr, dass Dichtungen zerstört werden und Fett austritt, wenn das Getriebe ganz mit Fett gefüllt ist.

Verwenden Sie z. B. SHELL ALVANIA RL3 oder ein vergleichbares Fett.

Einstellen der Leerlaufdrehzahl

Der Vergaser ist ab Werk auf die richti ge Leerlaufdrehzahl eingestellt, so dass dem Motor das richtige Kraftstoff-Luft-Gemisch zugeführt wird.

L Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor

gleichmäßig in jeder Position läuft. Es sollte ein klarer Abstand zu der Drehzahl bestehen, mit der die Mess er beginnen sich zu bewegen. Die Messer dürfen sich auch nicht

bewegen, wenn der Choke auf

steht.

In folgenden Fällen muss der Vergaser (Leerlaufdrehz ahl) korrigiert werden:

− die Schneideinrichtung läuft im Leerlauf weiter (Leerlauf- drehzahl zu hoch)

− unregelmäßiger Lauf oder mangelnde Beschleunigung (Leerlaufdrehzahl zu niedrig)

− Anpassung an Wetterverhältnisse, Temperaturen

Eine falsche Vergasereinstellung führt zu schweren Motorschäden! Arbeiten Sie auf keinen Fall mit dem Gerät weiter.

L Wenden Sie sich an eine Fachwerkstatt und lassen Sie

eine Vergasereinstellung durchführen.

Luftfilter reinigen bzw. auswechseln

Reinigen Sie den Luftfilter (21) regelmäßig von Staub und Schmutz, um

− Startschwierigkeiten

− Vergaserstörungen

− Leistungseinbußen

− zu hohem Kraftstoffverbrauch

− Verschleiß an den Motorteilen

vorzubeugen. Reinigen Sie den Luftfilter ca. alle 8 Betriebsstunden, bei be-

sonders staubigen Verhältnissen öfter.

1. Â Starthebel (Chok e) (20) auf stellen, damit keine Schmutzpartikel in den Vergaser gelangen.

Â Lösen Sie die Fl ügelschraube (17) und entfernen Sie

den Luftfilterdeckel (18).

Â Nehmen Sie den Luftfilter (21) aus Schaumstoff her-

aus.

4. Waschen Sie den Luftfilter in lauwarmer Seifenlauge aus.

Pusten Sie Schmutzpartikel nicht aus, es besteht die

Gefahr von Augenverletzungen!

5. Reinigen Sie den Luftfilterinnenraum mit einem Pinsel.

6. Lassen Sie den Luftfilter gut trocknen und setzten Sie ihn wieder ein.

7. Bringen Sie den Luftfilterdeckel wieder an.

L Betreiben Sie die Maschine nie ohne Luftfilter. Staub und

Schmutz können in den Motor gelangen und zu Schäden an der Maschine führen.

Wechseln Sie den Luftfilter regelmäßig aus.

L Beschädigte Luftfilter müssen sofort ausgewechselt wer-

den.

Kraftstofffilter reinigen bzw. auswechseln

Kontrollieren Sie den Kraftstofffilter (7) bei Bedarf. Ein verschmutzter Kraftstofffilter behindert die Kraftstoffzufuhr.

Öffnen Sie den Tankverschluss (8) und ziehen Sie den Kraftstofffilter mit einem Drahthaken durch die Öffnung.

⇒ leichte Verschmutzung

ziehen Sie den Kraftstofffilter von der Kraftstoffleitung ab und reinigen Sie den Filter in Reinigungsbenzin

⇒ starke Verschmutzung

ersetzen Sie den Kraftstofffilter

Zündkerze überprüfen bzw. auswechseln

Â Berühren Sie die Zündkerze (16) oder den

Zündkerzenstecker (15) nicht bei laufendem Motor. Hochspannung! Verbrennungsgefahr bei heißem Motor. Schutzhandschuhe tragen!

Kontrollieren Sie regelmäßig die Zündkerze und den Abstand der Elektroden.

Gehen Sie dazu folgendermaßen vor:

Â Ziehen Sie den Zündkerzenstecker (15) von der

Zündkerze (16) ab.

Â Schrau ben Sie die Zündkerze mit dem mitgelieferten

Zündkerzenschlüssel (25) heraus.

Der Elektrodenabstand muss 0,6 bis 0,7 mm betragen.

Reinigen Sie die Zündkerze, wenn sie verschmut zt ist.

Montieren Sie die Zündkerze in umge kehrter Reihenfolge.

Zündkerze nicht zu stark anziehen.

 gebrauchte Zündkerze: 1/8 – 1/4 Umdrehung  neue Zündkerze: 1/2 Umdrehung

L Eine lockere Zündkerze kann sich überhitzen und den

Motor beschädigen.

L Ein zu festes Anziehen der Zündkerze kann das Ge-

winde im Zylinderkopf beschädigen.

Wechseln Sie die Zündkerze aus:

− all e 100 Stunden oder 1x jährlich (je nachdem welcher Fall

zuerst eintritt)

− wenn der Isolationskörper beschädigt ist

− bei starkem Elektrodenabbrand

− bei stark verschmutzten oder verölten Elektroden

Verwenden Sie folgende Zündkerzen: TORCH-BM6A, LD-BM6A, NGK-BM6A, BOSCH WS8E, Champion CJ8

Zündfunke prüfen

1. Â Schrauben Sie die Zündkerze heraus.

Â Steck en Sie den Zündkerzenstecker (15) wieder fest

auf die Zündkerze (16).

Â Stecken Sie den Zündkerzenschlüssel durch die

Gehäuseöffnung. Der Zündkerzenstecker muss Kontakt zum Motorgehäuse haben (Metall).

Zündkerzenschlüssel nicht in das Kerzenloch steck en.

Â Drücken Sie die Zündkerze mit einer isolierten Zang e

gegen den Zündkerzenschlüssel (2 5) (nicht in der Nähe d es Kerzenloches).

Â Schiebe n Sie den EIN-AUS-Schalter auf die Position

„ I “.

Â Ziehen Sie am Anwerfgriff (9).

L Ist kein Funke zwischen den Elektroden sichtbar, kann

die Zündkerze defekt sein.

Schalldämpfer / Austrittsöffnung

1. Â Kontrollieren Sie regelmäßig, ob sich die Schrauben (D) des Schalldämpfers (6) nicht gelöst haben. Î Wenn sie locker sind, ziehen Sie sie handfest an.

Ziehen Sie die Schalldämpferschrauben nicht nach,

wenn der Motor heiß ist.

Â Reinigen Sie regelmäßig die Austrittsöffnung (19).

Pflege

Reinigen Sie die Heckenschere sorgfältig nach jedem Gebrauch, damit die einwandfreie Funktion erhalten bleibt.

Tragen Sie beim Reinigen der Schneideinrichtung Schutzhandschuhe!

B Reinigen Sie das Gehäuse mit einer weichen Bürste oder

einem trockenen Lappen.

Wasser, Lösungsmittel und Poliermittel dürfen nicht

verwendet werden.

B Achten Sie darauf, dass die Lüftungsschlitze für die Moto r-

kühlung frei sind (Gefahr der Überhitzung).

B Um die Brandgefahr zu vermindern, achten Sie darauf, dass

der Motor und der Schalldämpfer frei von Ablagerungen, Laub oder austretendem Schmiermittel sind.

B Reinigen Sie die Schneideinrichtung regelmäßig mit einer

Bürste oder einem Lappen.

L Reinigen Sie die Schneideinrichtung nie mit Wasser

Î Korrosionsgefahr!

B Reinigen und ölen Sie regelmäßig alle beweglichen Teile.

L Niemals Fett verwenden!

 Verwenden Sie umweltverträgliches Öl.

Transport

Schalten Sie zum Transportieren des Gerätes den Motor

aus, warten Sie, bis die Schneideinrichtung stillsteht und bringen Sie den Messerschutz an.

 Tragen Sie das Gerät am vorderen Hangriff. Halten Sie

dabei die Schneideinrichtung nach hinten und den heißen Schalldämpfer vom Körper weg.

 Transportieren Sie das Gerät im KFZ nur im Kofferraum od er

einer separaten Transportfläche. Sic hern Sie dabei die Heckenschere gegen Umkippen, Beschädig ungen und Auslaufen von Kraftstoff.

Lagerung

 Bewahren Sie unbenutzte Geräte mit aufgeschobenem Mes-

serschutz an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

 Lagern Sie das Gerät dort, wo Benzindämpfe nicht mit offe-

nem Feuer oder Funken in Kontakt kommen können (z. B. nicht neben einen Herd, Ofen oder Warmwasserboiler mit Dauerflamme).

 Lassen Sie das Gerät vor der Lagerung immer abkühlen.  Beachten Sie vor einer längeren Lagerung folgendes, um die

Lebensdauer der Heckenschere zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:

B Führen Sie eine gründliche Reinigung durch. B Behandeln Sie alle beweglichen Teile mit einem umwelt-

freundlichen Öl.

L Verwenden Sie kein Fett.

B Schieben Sie den Messerschutz auf die S chneideinrich-

tung. Nehmen sie den Zündkerzenstecker ab. Schrauben Sie die Zündkerze heraus. Füllen Sie dann

etwas Motoröl (ca. 5 – 10 ml) in den Zylinder. Ziehen Sie langsam am Seilgriff, um das Öl zu verteilen. Setzten Sie die Zündkerze wieder ein.

L Vor einer erneuten Benutzung des Gerätes

müssen Sie die Zündkerze herausschrauben und reinigen.

B Entleeren Sie den Kraftstofftank vollständig.

L Entleeren Sie den Tank nur im Freien oder in gut

belüfteten Räumen.

L Entsorgen Sie Restkraftstoff vorschriftsmäßig (um-

weltfreundlich).

Ö Fahr en Sie den Vergaser leer. Ö Überpr üfen Sie die M aschine auf einwandfreie n Zustand,

damit nach einer längeren Lagerung eine zuverlässige Nutzung des Gerätes gewährleistet ist.

Wartungs- und Reinigungsplan

Wartungsarbeiten

vor jedem Gebrauch

nach

jedem

Gebrauch

Alle

8 Std.

alle

25 Std.

alle 100

Std.

bei

Bedarf/

Beschädi-

gung

jede

Saison

Tanken



Getriebe schmieren



Schneidmesser kontrollieren



Schneidmesser ersetzen



Schneideinrichtung justieren



Gashebel, Gashebelsperre, EinAusschalter -

Funktionsüberprüfung



Gashebel, Gashebelsperre, EinAusschalter -

auswechseln lassen



Anwerfseil - Funktionsprüfung

 Anwerfseil - auswechseln lassen



Kraftstoff- und Öltankverschluss kontrollieren



- erneuern



Kraftstofftank reinigen



 

Kraftstofffilter reinigen



Kraftstofffilter wechseln



Luftfilter reinigen



Luftfilter wechseln



Zündkerze und Zündkerzenstecker kontrollieren



Zündkerze wechseln

  

Schalldämpfer reinigen



Vergaser im Leerlauf kontrollieren (Schneideinrichtung darf nicht mitlaufen)



- einstellen lassen



Maschine kontrollieren



Maschine reinigen



Sicherheitsaufkleber ersetzen



Mögliche Störungen

Vor jeder Störungsbeseitigung:

− Gerät ausschalten

− Stillstand des Schneidwerkzeugs abwarten

− Zündkerzenstecker abziehen

− Handschuhe tragen

Störung Mögliche Ursache Beseitigung

Heckenschere läuft nicht

• kein Kraftstoff

•

Kraftstoffmenge prüfen

• Kraftstoff alt oder verschmutzt

•

Kraftstoff in ein Gefäß im Freien ablassen. Tank

mit frischem, sauberem Kraftstoff befüllen.

• Fehler in der Kraftstoffleitung

•

Kraftstoffleitung auf Knicke oder Beschädigungen

überprüfen

• Kraftstofffilter verstopft

•

Kraftstofffilter reinigen bzw. ersetzen

• Zündkerze verrußt oder defekt

•

Zündkerze reinigen bzw. ersetzen

• Elektrodenabstand falsch

•

Elektrodenabstand einstellen

• Zündkerzenstecker nicht aufgesteckt

•

Zündkerzenstecker aufstecken

• Vergaser verschmutz, nicht richtig einge- stellt oder defekt

•

Wenden Sie sich bitte an den Kundendienst.

• Motor „abgesoffen“

•

Zündkerze herausschrauben, reinigen und trock-

nen; anschließend das Starterseil mehrmals ziehen; Zündkerze wieder reinschrauben

• Anwerfmechanismus defekt

•

Wenden Sie sich bitte an den Kundendienst.

• Motor defekt

•

Wenden Sie sich bitte an den Kundendienst.

• Interner Fehler

•

Wenden Sie sich bitte an den Kundendienst.

Heckenschere schneidet mit Unterbrechungen

• Kraftstoff alt oder verschmutzt

•

Kraftstoff in ein Gefäß im Freien ablassen. Tank

mit frischem, sauberem Kraftstoff befüllen.

• Zündkerze verrußt

•

Zündkerze reinigen bzw. ersetzen. Zündkerzenste-

cker kontrollieren.

• Vergaser falsch eingestellt

•

Wenden Sie sich bitte an den Kundendienst.

• Interner Fehler

•

Wenden Sie sich bitte an den Kundendienst.

• Ein-/Ausschalter defekt

•

Wenden Sie sich bitte an den Kundendienst.

Motor läuft, Schneideinrichtung bleibt stehen

• Schneideinrichtung blockiert

•

Motor ausschalten und den Gegenstand entfernen

• Interner Fehler

•

Wenden Sie sich bitte an den Kundendienst.

• Kupplung defekt

•

Wenden Sie sich bitte an den Kundendienst.

Motorleistung lässt nach

• Kraftstoffgemisch falsch

•

gemäß Betriebsanleitung tanken

• Stellung des Starthebels falsch

• Starthebel auf

stellen

• Luftfilter verschmutzt

•

Luftfilter reinigen bzw. ersetzen

• Zündkerze verrußt

•

Zündkerze reinigen

• Elektrodenabstand falsch

•

Elektrodenabstand einstellen

• Schalldämpfer verstopft

•

Wenden Sie sich bitte an den Kundendienst.

• Vergaser verschmutz oder nicht richtig eingestellt

•

Wenden Sie sich bitte an den Kundendienst.

Schneideinrichtung wird heiß

• Fehlende Schmierung → Reibung

•

Schneideinrichtung ölen

• zu geringes Gleitspiel

•

Gleitspiel einstellen

• Schneideinrichtung ist stumpf

•

Schneideinrichtung schärfen lassen

Rauchentwicklung

• Kraftstoffgemisch falsch

•

gemäß Betriebsanleitung tanken

• Vergaser verschmutz oder nicht richtig eingestellt

•

Wenden Sie sich bitte an den Kundendienst.

Bei weiteren Fehlfunktionen wenden Sie sich bitte an unseren Kundendienst.

 0 23 82 / 8 92

- 54

- 58

- 65

- 101

- 102

Technische Daten

Typ ´ HB 60 N Modell ´ HB 60 N Baujahr ´ siehe letzte Seite max. Motorleistung (bei Motordrehzahl) ´ 0,65 kW (5500 min –1)

Hubraum ´ 22,5 cm3 Leerlaufdrehzahl n0 ´ 3000 min –1 max. Motordrehzahl ´ 8000 min –1 Motordrehzahl mit laufender Schneideinrichtung ´ min. 3750 min-1

Zündanlage ´ elektronische Zündung Zündkerze ´ TORCH-BM6A oder vergleichbare r Typ

Elektrodenabstand ´ 0,6 – 0,7 mm Kraftstofftank-Inhalt ´ 0,6 l

Mischungsverhältnis (Kraftstoff/Zweitakt-Öl) ´ 40:1 Hand-Arm-Vibration (nach EN 1033/DIN 45675) ´ a

hv,eq

= 3,715 m/s²; K = 1,5 m/s² Schwertlänge ´ 600 mm Schnittlänge ´ 550 mm

Schnittstärke ´ 28 mm Schnittgeschwindigkeit ´ 3100 Schnitte/min

Gewicht (Tank leer, ohne Messerschutz) ´ ca. 6,5 kg Schalldruckpegel LPA am Arbeitsplatz (nach Richtli-

nie 2000/14/EG)

´ 97,7 dB (A); K = 3 dB (A)

Schallleistungspegel LWA (nach Richtlinie 2000/14/EG)

´ gemessener Schallleistu ngsp egel 11 0,7 dB (A) ´ garantierter Schallleistungspegel 114 dB (A)

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Contents

EC Declaration of Conformity 16 Extent of delivery 16 Description of device / spare parts 16 Operating times 17 Symbols machine 17 Symbols operating manual 17 Normal intended use 17 Risidual risks 18 Vibrations 18 Safety instructions 18

− Safe handling with fuels

19 Before the first start-up 20 Fuelling 20

− Petrol

− Two-stroke engine oil

− Mixing

− Fuelling the hedge trimmer

20 Start-up 20

− To start the hedge trimmer

− Starting with cold engine

− Stop ping the engine

− Stop ping the engine in an emergency

− Starting with warm engine

− Throttle lock-out switch

21 Adjustments on the hedge trimmer 21 Working instructions 21

− General behaviour when working with the hedge trimmer

− Worki ng with the he dge trim mer

Maintenance and Care 22

− Maintenance

− Adjusting the cutting device

− Lu bricating the gearbox

− Adjusting the idle speed

− Cleaning/replacing the air filter

− Cleaning/replacing the fuel filter

− Checking/replacing the spark plug

− Checking the ignition spark

− Silencer/exhaust outlet

− Care

24 Transport 24 Storage 24 Maintenance and cleaning schedule 25 Possible faults 26 Technical data 27 Guarantee 27

EC Declaration of Conformity

according to EC directive: 2006/42/EC We,

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany herewith declare under our sole responsibility that the product

Heckenschere (petrol hedge trimmer) type HB 60 N Serial number: 000001-020000

is conform with the above mentioned EC directive as well as with the provisions of the guidelines below:

2004/108/EC and 2000/14/EC Following harmonized standards have been applied:

EN ISO 10517:2009+A1

Conformity assessment procedure: 2000/14/EC - Appendix V.

Measured level of the acoustic output L

110,7 dB (A).

Guaranteed level of the acoustic output L

114 dB (A).

Duly authorised person for the complilation of technical documents:

ATIKA GmbH – Technical department – Josef-Drexler-Str. 8, 89331 Burgau – Germany i.A.

i.A. G. Koppenstein, Burgau, 08.01.2015 Engineering design management

Extent of delivery

•

Hedge trimmer HB 60 N • Fuel mixing can (26)

•

Tool bag (24) • Operating manual

•

Knife protection (13) • Assembly and operating

instruction sheet

 After unpacking, check the contents of the box

! That it is complete ! Check for possible transport damage

Report any damage or missing items to your dealer, supplier or the manufacturer immediately.

Description of device / spare parts

Pos.

Order-No. Denomination

Throttle lock-out switch

ON / OFF-switch Â

Rear handle

Handle unlocking device

Throttle trigger

Silencer Â

7 364224

Fuel filter

8 364226

Fuel tank cap

Cranking handle

Cranking rope with handle

364243

Front handhold

Hand guard

13 364227

Protective cap

Cutting device

Spark plug connector

16 364253

Spark plug

17 362970

Wing screw

18 364230

Air filter cover

Outlet (exhaust)

Choke

21 362975

Air filter

Fuel pump Â

Grease filling plug

24 364223

Tool bag

25 362963

Spark plug socket spanner 26 364225 Fuel mixing can 27 364222

Safety label 28 Open-end wrench size 8/10 29 Allen key size 3 30 Allen key size 4

31 Allen key size 5 32 Screw driver

Operating times

Before initiating the device please observe the provisions pertaining to corresponding laws (regional provisions) for the noise control.

Symbols machine

Warning! This device may cause serious injury.

Carefully read operator’s manual before handling the machine.

Petrol and oil are a fire hazard and can explode. Smoking and open fire and smoke are prohibited.

Do not expose to rain. Protect against humidity.

Wear eye protection

Wear ear protection.

Wear protective gloves.

Wear safety shoes.

Choke position for “cold start”

Choke position for “warm start and working”

Stop the engine and disconnect the spark plug connector before performing cleaning, maintenance or repair work.

Risk of carbon monoxide poisoning. Do not start or operate the engine in closed rooms even if doors and windows are open.

Warning of hot surfaces. Danger of burning!

Do not touch hot engine parts. Such parts may remain hot for a short time even after the machine has been stopped.

Keep bystanders as well as pets and domestic animals away from the danger zone. Safety distance at least 15 m.

Symbols Operating instructions

Threatened hazard or hazardous situation. Not observing this instruction can lea d to injuries or cause damage to property.



Important information on proper handling of the hedge trimmer. Not observing this instruction can

lead to faults in the hedge trimmer.



User information. This information helps you t o use all the functions of the hedge trimmer optimally.

Assembly, operation and servicing the hedge trimmer. Here you are explained exactly what to do.

Â Â Â

…

Please refer to the attached assembly and operating instruction sheet for references to figure numbers in the text.

Normal intended use

 The hedge trimmer is only suitable for the private use in t he

house and hobby garden.

 As hedge shears for the private house and hob by g ar den ar e

considered such devices that are not applied in public facilities, parks, and sports facilities as well as in the agriculture and silviculture.

 The device shall not be used for cutting gra ss, grass bor ders

or in order to chop for composting. Otherwise, there is a risk of injury.

 The intended usage also includes compliance with the

operating, servicing and repair con ditions prescribed by the manufacturer and following the safety instruction s included in the instructions.

 The relevant accident prevention regulations for the

operation as well as the other generally acknowledged

occupational medicine and safety rules must be complied with.

 Any other use is deemed not to be intended use. The

manufacturer is not liable for any type of damage resulting from this: the user bears the sole risk.

 Unauthorized modifications to the hedge trimmer preclude

any liability of the manufacturer for resulting damages of any kind.

 The machine may only be equipped, used and serviced by

persons who are familiar with it and have been instructed on the hazards. Repair work may only be performed by us or authorized service centres.

 The machine may not be used in a potentially explosive

environment or be exposed to rain.

 Metallic parts (wires etc.) have unconditionally to be

removed from the material to be cut.

Risidual risks

Even if used properly, residual risks can exist even if the relevant safety regulations are complied wit h due to the design determined by the intended purpose.

Residual risks can be minimised if the “Safety information” and the “Intended usage” as well as the whole of the operating instructions are observed.

Observing these instructions, and taking pr oper care, will r educe the risk of personal injury or damage to the equipment.

 Injury by catapulted parts.  Breaking or catapulting of knife pieces.  Carbon monoxide poisioning when using the device in

closed or poorly ventilated rooms.

 Burning when touching hot parts.  Impairment of hearing when working on the machine for

longer periods of time without ear protection.

 This device generates an electromagnetic field during

operation. Such a field may affect active or passive medical implants under certain circumstances. To reduce the risk of serious injuries we recommend persons w ho carry medical implants to consult their doctor and the manufacturer of the medical implant before operating this device.

 Health impairment resulting from exposure to hand arm

vibration if the machine is used to o long or is not properly guided and maintained.

In addition, in spite of all the precautionary measures taken, non-obvious residual risks can still exist.

Vibrations

ahv,eq = 3.715 m/s²; K = 1.5 m/s²

The indicated vibration emission level has been measured according to a standardised test method and can be used to compare power tools. It can also be used for an initial estimate of exposure.

Warning!

The vibration emission level can differ from the indicated value during actual use of the power tool depending on the manner of usage. It is necessary to define safety measures to protect the operator that are based on an estimate of exposure at the actual conditions of usage (for this, all parts of the operation cycle have to be

considered, e.g. times during which the power tool is cut off and times during which it is switched on but runs in no-load mode).

Safety instructions

This hedge trimmer can cause serious injuries.

Carefully read the instructions on how to handle, prepare, service, start and stop this hedge trimmer. Familiarize yourself with all controls and the proper operating of this hedge trimmer.

Before starting this device, read and keep to the

following advice. Also observe the preventive regulations of your professional association and the safety provisions applicable in the respective country, in order to protect yourself and others from possible injury.



Keep these security advices (operating instructions) always together with the hedge trimmer.



The hedge trimmer shall only be operated by persons with sufficient experience.



Give or lend the hedge trimmer only to persons who are familiar with the hedge trimmer and its operation. Give always the operating instruction to take with them.

Repair works on the device must be carried out by the manufacturer or by companies appointed by the manufacturer respectively.

 Primary users

Persons working for the first time with the hedge trimmer must obtain a practical instruction to the use of the hedge trimmer and the operator protection equipment by an experienced operating person.

 Be attentive. Be careful what you d o. Behave sensibly when

working. Do not use the device when yo u are tired or under the influence of drugs, alcohol or medicaments. One moment of carelessness when using the device can result in serious injuries.

 Make yourself familiar with the equipment before usi ng it, by

reading and understanding the operating instructions. Insufficiently informed operators may put at risk their own and the health of other persons.

 Do not use the machine for unsuitable purposes (see

“Normal intended use”).

 Avoid abnormal posture. Provide a safe standing position

and keep at any time the balance.

 Wear suitable work clothes:

− Do not wear loose-fitting clothes or jewellery; they can

catch in moving parts.

− Gloves and slip-proof shoes

− Hairnet in case of long hair

 Wear protective clothing:

− ear protection

− protective goggles or face protection

− protective gloves

− safety boots

− certificated hardhat in situations where injuries to the

head must be expected.

 We recommend to wear a leg protection and a safety jacket.  Keep your workplace in an or derly condition! Untid iness can

result in accidents.

 Take into consideration environmental influences:

− Do not expose the hedge trimmer to rain.

− Do not use the hedge trimmer in a damp or wet

environment.

− Delay the work in case of disadvantageous weather (rain,

snow, ice, wind) – increased risk of accidents!

− Provide for good illumination.

− Do not use the hedge trimmer near inflammable liquids

or gases.

 Familiarize yourself with your env ironment and pay attentio n

to possible dangers which you may not be able to hear because of the motor noise.

 Never leave the hedge trimmer unattended.  For breaks the hedge trimmer has to be put down in such a

manner that no person will be endangered. Assure the hedge trimmer against unauthorised access.

 Persons under the age of 18 must not operate the device.  Keep other persons away.  The operator is responsible for accidents or risks which

occur to other persons or their properties.

 The operator is resposnible to third persons with in the area

of operations.

 Keep children away.  Do not allow other persons, especiall y children, to touch the

tool or motor. Keep them away from your working area.

 Avoid to use this machine when persons are close to you, in

particular children.

 Do not use a blunt, broken or otherwise damaged cutting

device.

 Be sure that the cutting device already moves before you

start cutting.

 Take special care when operating clos e to overhead cables.  Do not overload the machine! You work better and safer in

the given performance range.

 Only operate the machine with complete and correctly

attached safety equipment and do not alter anything on the machine that could impair the safety.

 Do not modify the device or parts of the device respectively.  Do not use any knives which do not comply with the

indicated characteristics of this instruction manual.

The use of other tools and other accessories can

signify a risk of injury for you.

 Stop the machine and remove the spark plug connect or from

the spark plug when

− the hedge trimmer had contact with soil,

stones, nails or other foreign substances B checking the device for damages

− carrying out repair works

− maintenance and cleaning

− carrying out servicing and repair works, removal of faults

(including blocking of knives)

− transport and storage

− leaving the hedge trimmer (also for short-term

interruptions)

 Maintain your hedge trimmer with care:

− Keep your tools sharp and clean in ord er to be able to

work better and safer.

− Keep handles dry and free of oil and grease.

− Follow the maintenance instructions.

 Check the machine for possible damage:

− Before continuing to use the machine, the protective

devices must be inspected to ensure that they work perfectly and with their intended function.

− Check whether the movable parts function perfectly and

do not stick or whether the parts are damaged. Al l parts must be correctly installed and fulfil all conditions to ensure perfect operation of the hedge trimmer.

− Damaged guards and parts must be properly repaired or

exchanged by a recognized, specialist workshop; insofar as nothing else is stated in the instructions for use.

− Damaged or illegible safety labels should be replaced

immediately.

 Do not allow any tool key to be plugged in!

Before switching on, check always that wrenches and adjusting tools are removed. Before switching on, check always that wrenches and adjusting tools are removed.

 Store unused equipment in a dry, locked place out of the

reach of children.

 Do not repair the device unless you are qualified for such

kind of work.

Do not carry out repair operations on the machine other

than those described in section “Maintenance and care” but contact the manufacturer or authorized customer service centres.

Repairs to other parts of the mac hine must be carried out

by the manufacturer or one of his customer service points.

Use only origina l spare parts. Accidents can arise for the

user through the use of other spare parts. The manufacturer is not liable for any damage or injury resulting from such action.

Safe handling with fuels

Fuels and fuel vapours are inflammable and may cause serious injury on the skin or when inhaled. Therefore be careful and provide sufficient ventilation when handling with fuels.

 Never remove the tank cap and fuel when the engine is

running or is still hot.

 Stop the engine and allow the device to cool down before

fuelling it.

 Do not smoke and avoid open flames when fuelling.  Wear gloves when fuelling.  Do not fuel in closed rooms.  Avoid spilling of fuel or oil. Clean the hedge trimmer

immediately when you have spilled fuel or oil. Chan ge your clothes immediately when you have spilled fuel or oil on them.

 Make sure that no fuel can come into the soil.  Carefully close the tank cap after fuelling and chec k that it

does not get loose during operation.

 Check that there is no leakage on the tank cap and fuel

lines. If there are leaks this device may not be started.

 Only transport and store fuels in containers approved and

identified for this.

 Keep children away from fuels.

 Do not handle and store fuels close to combustible and

highly inflammable materials as well as sparks and open flames.

 Go away at least three metres from the fuelling place to sta rt

the device.

 To reduce the fire risk keep the motor and silenc er free from

cutting remainders, leaves and lubricants.

 If fuel is spilled, do not try to start the engine. Instead remov e

the device of the petrol polluted area before start.

Before the first start-up

 The hedge trimmer is supplied without fuel.

Fuel the hedge trimmer as described under “Fuelling”.

Fuelling

 This device is operated by a mixture from regular petrol

(unleaded) and two-stroke engine oil.

Utmost care is required when handling fuel and oil. Keep away smoke and open flames (risk of explosion).

Petrol

Petrol: Octane number at least 91 ROZ unleaded

 Do not fill in leaded petrol, diesel or other non-approved

fuels.

 Do not use petrol having a smaller octance num ber than 91

ROZ. This may lead to severe engine damages due to increased engine temperatures.

 If you frequently operate the device at high speeds, you

should use petrol with a higher octane number.

 The use of unleaded petrol is recommended for environment

protection reasons.

Two-stroke engine oil:

acc. to JASO FC or ISO EGD specifications

Do not use

− four-stroke oil or two-stroke oil for water-cooled outboard engines,

− mixtures ready for use from petrol stations.

Mixing

Ratio of mixture: 40:1

Petrol Two-stroke engine oil 2.5 % (40:1) 1 litres 25 ml 2 litres 50 ml 5 litres 125 ml 10 litres 250 ml

 Measure the oil quantity accurately as a small deviation of it

has a large effect on the ratio of mixture in particular for small fuel quantities.

 Do not change the ratio of mixture. This will lead to more

residues of combustion, a higher fuel consumption, a decrease of output or damages to the engine.

Mix petrol and oil in the supplied fuel mixing can (26).

1. At first fill in half the quantity of petrol to be mixed.

2. Then fill in the total amount of oil.

3. Shake the fuel mixture.

4. Fill in the remaining quantity of petrol.  Fuels have only a limited shelf-life, they are subject to

ageing. Outdated fuels and fuel mixtures may result in starting problems. Therefore, mix only that quantity of fuel which you can use within a month.

 Only store fuels in containers approved and identified for

this. Keep fuel containers in a dry and safe area.

 Make sure that fuel containers are kept out of the reach for

children.

Fuelling the hedge trimmer

•

Stop the engine and allow it to cool down.

• Wear protective gloves.

• Avoid eye and skin contact.

• Strictly follow the instructions under “Safe

handling with fuels”.

1. Only fuel the hedge trimmer in the open or in sufficiently ventilated rooms.

2. Clean the area around the filler nec k. Contamination in the tank may result in malfunction.

3. Shake the container once more before pouring the fuel

mixture into the tank.

4. Â Carefully open the tank cap (8) to allow possible overpressure to relax.

5. Carefully fill the fuel mixture up to the lower edge of the f ill e r neck.

6. Close the tank cap. Check that the tank cap is tight.

7. Clean the tank cap and the area around it.

8. Check the tank and the fuel lines for leaks.

Â Operate the fuel pump (22) if required.

10.

Before starting the engine go away at least three

metres from the fuelling place.

Start-up

Caution! Prior to starting the machine learn how to put

it out of action in emergency cases.

You may not start to operate the machine until you

have read these operating instructions, observed all the instructions given and completely and properly assembled the machine!



Â Make sure that the ON/OFF switch (2), the throttle

lock-out switch (1) and the throttle trigger (5) function perfectly.

 This hedge trimmer is only allowed to be started after it is

completely assembled.

 Support the hedge trimmer when starting and hold it firmly.

Make sure that the cutting device can move freely.

To start the hedge trimmer:

1. Keep a safe distance to flammable mate rials.

2. Have a safe standing position.

Â Place the hedge trimmer on the ground in front of

you, with the cutting device showing away from your body.

Â Put the right foot tip in the rear handle (3).

5. Hold the front handle (11) with your left hand.

Starting with cold engine

1. Â Firmly press on the fuel pump ( 22) several times until petrol (gasoline)/foam is visible in the priming pump.

Â Put the choke lever (20) to .

3. Â Slide the ON/OFF switch (2) to the position “ I “.

4. Â Grasp the cranking handle (9) and slowly pull the cranking rope until a resistance is felt. Then, pull quickly and firmly.

Do not fully pull out the cranking rope and slowly guide

the cranking handle back to make sure that the cranking rope is correctly wound up.

Repeat this operation until the engine starts.

Â When the engine starts slide the choke (20) to .

6. Then, fully press the throttle lever. ° Die Schneideinrichtung läuft an.

7. Release the throttle trigger.

° The engine runs in idle mode. ° Die Schneideinrichtung bleibt stehen.

8. Allow the device to warm up for approx. 1 minute before starting the work.

Stopping the engine

1. Release the throttle trigger (5). Wait until the engine idles.

2. Slide the ON/OFF switch (2) to the position “ O “.

 Stopping the engine in an emergency

Slide the ON/OFF switch (2) to the position “ O “.

Starting with warm engine

Start the machine as described under "Starting with cold engine",

° but leave the choke lever (20) in the operating position

Throttle lock-out switch

1. Hold the front handle (11) with one hand.

2. Hold the hedge trimmer on its rear handle (3) with the other hand and press the throttle lock-out switch (1).

3. Press the throttle trigger (5).

4. The cutting device will start moving.

 If you release the throttle trigger, the cutting device will

stop and the engine will idle.

If the cutting device runs in spite of non-pressed throttle trigger, you have to reduce the idle speed. (See “Maintenance”.)

Adjustments on the hedge trimmer

Â Adjusting the rear handle (3). To make working with the hedge trimmer easier it is possible to

choose one of the 3 working positions of the rear handle.

 When adjusting, the throttle trigger (5) can not be pressed.

1. Use your left hand to hold the hedge trimmer on its front handle (11).

2. Press the handle unlocking d evice (4).

3. Turn the handle to your desired position.

4. Release the handle unlocking device. Make sure that the unlocking device engages again and that the handle is secured.

Working instructions

Carry out the following checks before starting and regularly during working with the hedge trimmer:

B Is the hedge trimmer assembled completely and

properly?

Check also that all nuts and screws are tightened.

Screws on the cutting device: See “Maintenance and

care”.

B Is the hedge trimmer in good and safe condition?

Do all safety devices properly work?

B Is the fuel tank filled? B Is the cutting device undamaged and sharpened? B Are engine and silencer free from deposits, leaves or

emerging lubricants? (risk of fire)

B Is handhold clean and dry – free of oil, grease and

resin?

B Is workplace free of risks to stumble? B Do you wear the required protective equipment? B Did you read and understand all advices? B Is the throttle trigger easy-running and the locking knob

functioning?

B Does the ON/OFF switch properly work? B Does the cutting device always stop in idle mode?

If the cutting device moves during idling th e idle speed must be reduced (see “Adjusting the idle speed”).

B Check that the gearbox is sufficiently lubricated (see

“Maintenance and care”).

General behaviour when working with the hedge trimmer

 Never work alone. Another pe rson should stay cl ose enough

to hear calls for help.

 Keep children, bystanders a nd animals at a distance (15m

min.) from your working area.

 Do not work on snow, ice or other slippery ground – slip

hazard.

 Do not work under insufficient light conditions (e.g. fog, rain,

snow flurry or twilight).

 Scare animals off the hedge before starting to cut in order to

prevent them from being injured.

 Provide for a safe and cleaned workplace. Remove from the

working area objects which might be thrown off.

 Avoid abnormal posture. K eep at any time the balance. Do

not work with the upper part of the body leaned forward.

 Operate the hedge trimmer only with safe standing position.  Stop the hedge trimmer when movin g to another work place.  Keep hands and feet away from the cutti ng device when it

moves.

 Hold the hedge trimmer so that you do not inhale exhaust

gases. Do not work in closed rooms.

 Do not use the hedge trimm er to pick up or remove wood

pieces or other objects.

 Remove unconditionally any foreign objects out of the hedge

(e.g. wires) as these can damage the k nives of the hedge trimmer.

 Â Hold the hedge trimmer always firmly with both hands,

left hand on the front handhold and right hand on the rear handhold).

 If you release the throttle tr igger the cutting device will after-

run for a short time (free wheeling effect).

 Start trimming with the cutting device movin g.  Never touch the cutting device with your hands during

operation.

 Never work

− with stretched arms

− on hardly accessible places

− too far bent forward

 Never work with the hedge trimmer above shoulder height.  Never get in contact with the running cutting device with

metallic fences or the ground.

 Stop the engine and allow the machine to come to a stop

when

− the cutting tool hits a foreign object,

− abnormal operating noise is noticed,

− the machine causes abnormal vibration.

⇒ Then, pull off the spark plug connector from the spark

plug and take the following actions:

− check the machine for damages,

− check for loose parts and tighten them if necessary,

− replace damaged parts by equivalent parts or have

them repaired.

 Stop the engine and pull the spark plug connector:

− to remove jammed material,

− to eliminate faults,

− for work breaks,

− before leaving the hedge trimmer,

− before checking the hedge trimmer,

− before adjusting the working position of cutting device

 Do not place a hot hedge trimmer in dry grass or onto

inflammable objects.

 Before starting your work make sure that:

− no other persons or animals stay within the working area,

− you can always step back without any barriers,

− your standing area is free from foreign objects,

brushwood and branches,

− you have always a secure standing position.

Working with the hedge trimmer

Hold the hedge trimmer with both hands on a safe distance from the body.

 The maximal diameter to cut depends on the wood’s type,

age, moisture and hardness.

Therefore cut very thick branches using branch shears to your desired length before trimming the hedge.



Â Due to its do uble sided knives the hedge trimmer

can be guided forward and backward or by oscillating movements from one to another side.

 At first cut the sides of the hedge and then the upper edge.  Cut the hedge from the bottom up. 

Â Cut the hedge in trapezium shape. This prevents the

lower hedge area from growing bare due to insufficient light.

 Stretch a guide over the complete length of the hedge when

you want to shorten the upper edge of the he dge evenly.

 Trim in several passes if you have to cut down a large

portion of the hedge.

 Best time for hedge trimming:

⇒ Leaved hedge: Jun e and October ⇒ Conifer hedge: April and August ⇒ Quickly growing hedge: from May and then every 6

weeks

 Pay attention to breeding birds in the hedge. If so, put off

hedge trimming or leave this area out.

At any case pay attention to all safety instructions.

Maintenance and Care

Before each maintenance and cleaning work

− Stop the engine.

− Wait until the cutting device does not longer move.

− Stop the engine and pull off the spark plug

connector (with the exception of idle speed adjustment).

− allow the device to cool down

Do not carry out maintenance work close to open flames. Risk of fire.

Maintenance and repair work other than t hose described in this chapter is only allowed to be carried out by service staff.

For maintaining and cleaning, removed security devices must unconditionally be mounted properly and proved again.

Use only original parts. Other parts can result in unexpected damages and injuries.

Maintenance

In order to aviod possible injuries wear gloves.

To guarantee a long and reliable usage of the hedge trimmer carry out the following maintainance works regularly.

Check the hedge trimmer for obvious defects such as

− loose fastening elements

− worn or damaged components

− deformed, broken or damaged cutting device

− leaks from the fuel tank cap or fuel lines

Check the hedge trimmer after each application for

− wear and tear, in particular sliding play of the cutting device

− correct assembly and faultless covers and protective

devices.

Necessary repair or maintainance operations hav e to be carried out before the usage of the hedge trimmer.

Adjusting the cutting device

Readjust the sliding play if cut material is cl amped between the blades or the play has increased due to norma l wearing of the cutting device after a longer period of use.

To obtain good cutting results the free motion between the blades and the sword must be correctly adjusted.

For this proceed as follows:

1. Loosen the nuts (A) on the top surf ace of the cutting device.

2. Slightly tighten the screws (B) on the under side (if required loosen them previously).

3. Turn the screw back anticlockwisely by a quarter up to a half turn.

4. Use a screwdriver to hold t he screw and firmly tighten the nuts.

 The sliding play is correctly adjusted if the washer

under the screw head can just be freely moved back and forth by hand.

5. Lubricate the cutting device using env ironmental-compatible lubricating oil.

 If the play is too small, this may cause a great extent of

heating and thus damage to the device.

Lubricating the gearbox

Lubricate the gearbox every 25 operating hours.

1. Put the grease gun onto the grease filling plug (23). The grease filling plug is located at the g earbox (o n the bottom of the hedge trimmer).

2. Force some grease into the zerk fitting.

 Do not fully fill the gearbox. Grease expands due to heat

generated during operation there is the risk of damages to seals and grease leakage when the gearbox is fully filled with grease.

Use SHELL ALVANIA RL3, for example, or an equivalent grease brand.

Adjusting the idle speed

The carburetor is factory-set to the corr ect idle speed so th at the correct fuel-air mixture is fed to the engine.

 The idle speed is correctly adjusted when t he engine runs

smoothly in every position. It should be a clear difference to the speed at which the cutting devic e begins to move. Also the cutting device may not move when the c hoke is

put to

. In the cases below the carburetor (idle speed) has to be corrected:

− The cutting device continues to move at idle speed (idle speed too high).

− Erratic running or lack of acceleration (idle speed too low)

− Adjustment to weather conditions and temperatures

An incorrect carburetor adjustment results in severe engine damages. Do not continue working with the machine in such a condition.

 Do not continue working with the hedge trimmer in

such a condition.

Cleaning / replacing the air filter

Clean the air filter from dust and dirt on a regular basis to prevent

− starting problems,

− carburettor faults,

− loss of output,

− worn engine parts

− too high fuel consumption.

Clean the air filter every 8 operating ho urs, or mor e frequently in dusty environments.

Â Put the choke (20) to to prevent dirt particles from

coming into the carburettor.

Â Loosen th e wing screw (17) and remove the air filter

cover (18).

Â Remove the air filter (21).

4. Wash the air filter in a luke warm soapy solution.

Do not blow out dirt particles, otherwise there is a risk

of eye injury.

5. Clean the air filter interior using a brush.

6. Allow the air filter to dry well and reinsert it.

7. Re-mount the air filter cover.

 Never operate the machine without air filter. Dust and dir t

can enter the engine and cause damages to the machine.

Replace the air filter on a regular basis.

 Damaged air filters must be replaced without delay.

Cleaning/replacing the fuel filter

Check the fuel filter (7) if required. A contaminated fuel filter restricts the fuel supply.

Open the tank cap (8) and pull the fuel filter through the opening using a wire hook.

⇒ Slight contamination:

Pull the fuel filter from the fuel line and clean it in petroleum ether.

⇒ Bad contamin ation:

Replace the fuel filter.

Checking / replacing the spark plug

Â Do not touch the spark plug (16) or the

spark plug connector (15) when the engine runs. High voltage!

Risk of burning on the hot engine. Wear protective gloves.

Check the spark plug and the spark gap on a regular basis. For this proceed as follows:

Â Pull the spark plug connector from the spark plug.

Â Remove the spark plug u sing the suppli ed spark plug

wrench (25).

The spark gap must be 0.6 to 0.7 mm. Clean the spark plug when it is contamin ated.

Install the spark plug in reverse order.

Do not overtighten the spark plug.

 Used spark plug: 1/8 – 1/4 turn  New spark plug: 1/2 turn

 A loose spark plug may overheat and damage the

engine.

 Tightening the spark plug too firmly may damage the

thread in the cylinder head.

Replace the spark plug:

− every 100 hours or each season (whichever case comes

first)

− when the insulating body is damaged,

− when the electrodes show excessive erosion,

− when the electrodes show excessive dirt or oil.

Use the following spark plug type:

TORCH-BM6A, LD-BM6A, NGK-BM6A, BOSCH WS8E, Champion CJ8

Checking the ignition spark

1. Â Remove the spark plug.

Â Firmly put the spark plug connector (15) on th e spark

plug (16) again.

3. Â Insert the spark plug socket spanner through the

body opening. The spark plug socket spanner must have contact to the engine housing (metal).

Do not insert the spark plug socket spanner in the spark

plug hole.

Â Use an insulated pair of tongs to press the spar k plug

against the spark plug socket spanner (2 5) (away from the spark plug hole).

Â Slide the ON/OFF switch to the position “ I “.

Pull the cranking rope.

 If there is no spark visible between the electrodes, the

spark plug may be defective.

Silencer / exhaust outlet

1. Â Check the tight seat of t he screws (D) on the si lencer

(6) on a regular basis. ° If they are loose, tighten them hand-tight.

Do not retighten the silencer screws when t he en gine is

hot.

Â Clean the exhaust outlet (19) on a regular basis.

Care

Clean the hedge trimmer thouroughly after each application so that the faultless function is kept.

Wear protective gloves when cleaning the cutting device.

B Clean the case with a soft brush or a dry cloth.

Water, solvents and polishing agents shall not be

applied.

B Check that the ventilation slots for the mot or cooling are fre e

(risk of overheating).

B To minimise the risk of fire make sure that the engine and

silencer are free from dirt, leaves or emerging lubricant.

B Clean the cutting device on a regular basis using a brush or

a cloth.

 Never clean the knives with water (Risk of corrosion!)

B Clean and oil all moving parts regularly.

 Never use any grease!

 Use for instance environmentally acceptable spray oil.

Transport

To transport the device stop the engine and wait until the

cutting device does not longer move. Attach the protective cover.

 Carry the device with the front handle.  When transporting the device within a car p ut it in th e bo ot or

on a separate loading area. Secure the hedge trimmer against tipping over, damages and fuel spillage.

Storage

 Store unused devices with attached protective cover in a dry,

locked place out of the reach of children.

 Always store the machine in places where gasoline vapour

cannot come into contact with open flames or sparks (e. g. not close to a stove, oven or water heater with pilot light).

 Always allow the device to cool down before storing.  To extend the service life of the hedge trimmer and

guarantee smooth operation, before storing for a longer period

B thoroughly clean the device B treat all movable parts with an environmental ly friendly oil

 Never use any grease!

B Slide the protective cover on the cutting device. B Remove the spark plug connector. B Remove the spark plug.

Then fill a little amount of engine

oil (approx. 5-10 ml) into the cylind er.

Slowly pull out the

cranking rope handle to distribute the oil.

Re-mount the

spark plug.

 Before any use of the device you have to remove

and clean the spark plug.

B Empty the fuel tank completely.

 Always drain the tank i n the open or in sufficiently

ventilated rooms.

 Dispose of remaining fuel in an environmentally

compatible manner.

B Operate the engine until the carburettor is empty.

B Check the machine for perfect cond ition to ensure a s afe

use of it after a longer period of storage.

Maintenance and cleaning schedule

Maintenance work

Before

each use

After

each use

Every 8 Std.

Every

25 Std.

Every 100

hours

IfIf

required / damaged

Each

season

Fuelling



Lubricate the gearbox



Check the cutting blade



Replace the cutting blade

 Replace the thread knife Throttle trigger / throttle lock-out

switch / ON/OFF switch – Functional test



Throttle trigger / throttle lock-out switch / ON/OFF switch –

Have it replaced



Cranking rope - Functional test



Cranking rope Have it replaced

 Check the fuel and oil tank caps



- Replace

 Clean fuel filling filter



 

Clean the fuel filter



Replace air filter

 Cleaning the air filter



Replace air filter

 Spark plug

Check the spark plug connector



Replace the spark plug

  

Clean the silencer



Check the carburetor in idle speed (cutting device may not move)



- Have this adjusted

 Check the machine



Clean the machine



Replace the safety label



Possible faults

Before each fault elimination:

− Switch off device.

− Wait until the cutting device does not longer move.

− Remove the spark plug connector.

− Wear gloves.

Fault Possible cause Remedy

Hedge trimmer does not work.

• No fuel supply

•

Check the fuel quantity

• Fuel old or contaminated

•

Drain the fuel into a container outdoors. Fill the

tank with fresh and clean fuel.

• Fault in the fuel line

•

Check the fuel line for kinks or damages

• Fuel filter clogged

•

Clean/replace the fuel filter

• Spark plug sooted or defective

•

Clean or replace the spark plug

• Incorrect electrode gap

•

Adjust the electrode gap

• Spark plug connector not placed on.

•

Place on the spark plug connector.

• Carburetor soiled, incorrectly adjusted or defective

•

Contact the customer service.

• Engine flooded

•

Screw off, clean and dry the spark plug. Then pull

the cranking rope several times and reinstall the spark plug.

• Cranking mechanism defective

•

Contact the customer service.

• Engine defective.

•

Contact the customer service.

• Internal fault

•

Contact the customer service.

Hedge trimmer cuts with interruptions

• Fuel old or contaminated.

•

Drain the fuel into a container outdoors. Fill the

tank with fresh and clean fuel.

• Spark plug sooted

•

Clean or replace the spark plug. Check the spark

plug connector.

• Carburetor incorrectly adjusted

•

Contact the customer service.

• Internal fault.

•

Contact the customer service.

• ON / OFF switch defective.

•

Contact the customer service.

Engine is running, cutting device does not move

• Cutting device blocked

•

Stop the engine and remove the object

• Internal fault.

•

Contact the customer service

• Clutch defective

•

Contact the customer service

Decreasing engine power

• Incorrect fuel composition

•

Fuel according to the operating instructions

• Incorrect position of the choke lever

•

Put the choke lever to

• Air filter contaminated.

•

Clean/replace the air filter.

• Spark plug sooted

•

Clean the spark plug

• Incorrect electrode gap

•

Adjust the electrode gap

• Silencer blocked

•

Contact the customer service.

• Carburetor soiled or incorrectly adjusted

•

Contact the customer service.

Cutting device gets hot

• Missing lubrication → friction

•

Oil the cutting device

• Not enough play

•

Adjust the sliding play

• Cutting blades are blunt

•

Have the cutting device sharpened

Smoke

• Incorrect fuel composition

•

Fuel according to the operating instructions

• Carburetor soiled, incorrectly adjusted or defective

•

Contact the customer service.

Technical data

Type ´ HB 60 N Model ´ HB 60 N Year of construction ´ see last page Max. engine output at a certain speed ´ 0.65 kW (5500 min –1)

Cubic capacity ´ 22.5 cm3 No-load speed n0 ´ 3000 min –1 Max. engine speed ´ 8000 min –1 Engine speed with running cutting device ´ min. 3750 min-1

Ignition system ´ el ectronic ig niti on Spark plug ´ TORCH-BM6A or equivalent

Spark gap ´ 0.6 – 0.7 mm Fuel tank capacity ´ 0.6 l

Ratio of mixture (fuel/two-stroke oil) ´ 40:1 Hand arm vibration acc. to EN 1033/DIN 45675 ´ a

hv,eq

= 3.715 m/s²; K = 1.5 m/s² Length og sword ´ 600 mm Cutting length ´ 550 mm

Cutting thickness ´ 28 mm Cutting speed ´ 3100 cuts/min

Weight (tank empty, without protective cover) ´ approx. 6.5 kg Sound pressure level LPA at the workplace

(according to regulation 2000/14/EC)

´ 97.7 dB (A); K = 3 dB (A)

Sound power level LWA (according to regulation 2000/14/EC)

´ measured sound power level 11 0.7 dB (A) ´ guaranteed sound power level 114 dB (A)

Guarantee

Please observe the enclosed terms of guarantee.

Sommaire

Déclaration de conformité CE 28 Etendue de fourniture 28 Description de l'équipement / Pièces de rec hange 28 Horaires d'utilisation 29 Symboles figurant sur cet appareil 29 Symboles figurant sur la notice d'instructions 29 Emploi conforme à l’usage prévu 29 Risques résiduels 30 Vibrations 30 Consignes de sécurité 30

− Manipulation de carburants en toute sécurité

32 Préparation à la mise en service 32 Remplir le réservoir de carburant 32

− Essence

− Huile à moteurs deux temps:

− Mélanger le carburant

− Remplir le réservoir de carburant

33 Mise en service 33

− Démarrage du taille-haie

− Démarrage à froid

− Arrêter le moteur

− Arrêt du moteur en cas d'urgence

− Démarrage à chaud

− Blocage de l’accélérateur

33 Réglages du taille-haie 34 Consignes de travail 34

− Comportement général pendant le travail avec le taille-haie

− Travail avec le taille-haie

Maintenance et entretien 35

− Maintenance

− Ajustage du dispositif de coupe

− Lubrification de la transmission

− Réglage du régime au ralenti

− Nettoyage et remplacement du filtre à air

− Nettoyage et remplacement du filtre de carburant

− Contrôle et remplacement de la bougie

− Vérifier l’étincelle d’allumage

− Silencieux/ouverture d’échappement

− Entretien

37 Transport 37 Entreposage 37 Plan d'entretien et de nettoyage 38 Pannes 39 Caractéristiques techniques 40

Garantie

Déclaration de conformité de la CE

Conformément à la directive CE: 2006/42/CE Par la présente, nous

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany déclarons sous notre responsabilité exclusive que le produit

Heckenschere (Taille-haie à essence) type HB 60 N Numéro de série: 000001-020000

est conforme aux dispositions de la directive CE susnommée ainsi qu’aux dispositions des directives s uivantes :

2004/108/CE et 2000/14/CE. Les normes harmonisées suivantes ont été appliquées:

EN ISO 10517:2009+A1

Procédé d’évaluation de la conformité: 2000/14 CE - Annexe V

Niveau de puissance sonore mesuré 110,7 dB (A). Niveau de puissance sonore garanti 114 dB (A).

Responsable de l'établissement des documentations techniques:

ATIKA GmbH – Bureau technique – Josef-Drexler-Str. 8, 89331 Burgau – Germany

i.A.

Burgau, 08.01.2015 i.A. G. Koppenstein, Direction du bureau d’études

Fourniture

•

Taille-haie HB 60 N • Bidon de mélange de

carburant (26)

•

Sac à outils (24) • Notice d'instructions

•

Protection de lame (13) • Fiche de montage et

d'utilisation

 Après le déballage de la machine, vérifiez le contenu du

carton quant à

! l’intégralité des pièces ! la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

Description de l'équipement / Pièces de rechange

Poste Réf. de

commande.

Désignation

1 Blocage de l’accélérateur 2 Interrupteur MARCHE / ARRETÂ 3 Poignée arrière 4 Déverrouillage de la poignée 5 Accélérateur 6

Pot d’échappement Â 7 364224 Filtre de carburant 8 364226 Bouchon du réservoir de carburant

9 Poignée de démarrage 10 Démarreur à corde avec poignée 11

364243

Poignée avant 12 Protection des mains 13 364227 Protection des couteaux 14 Dispositif de coupe 15 Ca pu chon de b ou gi e 16 364253 Bougie 17 362970 Vis à ailettes 18 364230 Couvercle du filtre à air 19 Ouverture de sortie (échappement) 20 Man ette de démarr ag e (Chok e) 21 362975 Filtre à air 22 Pompe de carburant Â 23 Emb out pour l’ap po int de lubr ifia nt 24 364223 Sac à outils 25 362963 Clé de bougie 26 364225 Bidon de mélange de carburant 27 364222 Autocollants de sécurité 28 Clé pl ate tail le 8/1 0 29 Clé à insertio n à six pans 3 30 Clé à insertio n à six pans 4 31 Clé à insertio n à six pans 5 32 Tournevis

Horaires d'utilisation

Avant la mise en service de l'appareil, s'informer sur les règlements nationaux (régionaux) relatifs à la protection contre le bruit.

Symboles figurant sur cet appareil

Avertissement ! Le taille-haie peut provoquer de graves blessures !

Lire la notice d’utilisation et les conseils de sécurité avant la mise en marche et en tenir compte pendant le fonctionnement.

L’huile et l´essence sont inflammables et peuvent exploser. Il est interdit de fumer et de faire un feu nu.

Ne pas laisser la machine sous la pluie. Protéger la machine de l'humidité.

Porter un dispositif de protection des yeux!

Porter un dispositif de protection de l'ouïe!

Porter des gants de protection.

Durant les travaux, porter des chaussures de sécurité.

Manette de démarrage (Choke) "Démarrage à froid".

Manette de démarrage (Choke) "Démarrage à chaud et travail".

Arrêter le moteur et retirer le capuchon de la bougie avant toute intervention de réparation, d’entretien et de nettoyage.

Risque d’intoxication par le monoxyde de carbone. Ne pas démarrer ou faire tourner le moteur dans un local fermé, même lorsque les portes et fenêtres sont ouvertes.

Mise en garde de surfaces chaudes.

Risque de brulures !

Eviter de toucher les parties chaudes du moteur. Cellesci restent chaudes pendant un certain temps après l’arrêt du moteur.

Les personnes étrangères ainsi que les animaux domestiques et de rente doivent rester à l’écart de la zone dangereuse. Respecter une distance de sécurité 15 m au minimum.

Symboles figurant sur la notice d'instructions

Danger imminent ou situation dangereuse.

L’inobservation de ces indications génère des risques de blessures ou d’endommagements matériels.



Indications importantes pour un emploi conforme à l’usage prévu. L’inobservation de ces

indications peut provoquer des défauts de fonctionnement.



Indications pour l’usager. Ces indications sont d’une aide précieuse pour un emploi optimal des différentes fonctions. Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Â Â Â

…

Consultez la fiche de montage et d’utilisation ci-jointe lorsque le texte fait référence au numéro d’un schéma.

Emploi conforme à l’usage prévu

 Le taille-haie ne convient qu'à l'utilisation non-

professionnelle à la maison et au jardin.

 Sont considérés taille-haies pour l'utilisation non-

professionnelle à la maison et au jardin les machines qui ne sont pas utilisées pour les surfaces vertes publiques telles que les parcs, les terrains de sport ainsi que pour l'agriculture et la sylviculture .

 La machine ne doit pas être utilisée pour la taille de gazons,

la coupure des bordures de gazons ou le broyage de matières compostables. Risque de blessures!

 Un emploi conforme à l’usage prévu implique notamment

aussi l’observation des instructions de service, de maintenance et de réparation du fabricant e t le respect des consignes de sécurité contenues dans ces instructions.

 Les prescriptions de prévention des accidents applicables au

site d’exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales sont à respecter.

 Toute utilisation divergente de la machine est considérée

comme emploi non conforme à l’usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultant:, le risque incombe exclusivement à l’usager.

 Le constructeur décline toute responsabilité en cas de

dommages provoqués par une modification non-conforme du taille-haie.

 Le taille-haie ne doit être ajusté, utilisé et en tretenu que par

des personnes familiarisées avec la m achine et les da ngers. Les travaux d’entretien doivent être uniquement effectués par nous ou par le service après-vente que nous avons désigné.

 Une utilisation de la machine en environn ement explosif et

son exposition à la pluie sont interdites.

 Enlever impérativement toute pièce métallique (fils etc.) de la

haie à tailler.

Risques résiduels

Même un emploi conforme à l’usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine.

Les risques résiduels sont minimisés en respectant les « Consignes de sécurité », « L’emploi conforme à l’usage prévu » et toutes les indications des présentes instructions de ser vice.

La prise de conscience et la prudence réduisent les risque s de blessures et d’endommagements.

 Blessures par des projections de morceaux de débris.  Cassure et projection de pièces de lame.  Danger d’empoisonnement par l e monoxyde de carbone en

utilisant la machine dans un local fermé ou mal aéré.

 Risque de brûlures au contact avec les composants chauds.  Endommagement de l’ouïe en cas de travaux d’une certai ne

durée sur la machine sans protection ac oustique.

 Cet appareil produit un champ électromagnétique dur ant son

utilisation. Dans certaines conditions, ce champ peut influencer des implants médicaux actifs ou passifs. Afin de réduire le risque de blessure s graves, nous recommandons aux personnes avec des implants médicaux de consulter leur médecin et le fabricant de l’implant médical avant d’utiliser l’appareil.

 Les atteintes à la santé résultant de s vibrati ons des mai ns et

des bras lorsque la machine est utilisée pe nda nt une pér io de prolongée ou n'est pas conduite ou entretenue correctement.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures d e protection aient été prises.

Vibrations

ahv,eq = 3,715 m/s²; K = 1,5 m/s² La valeur d'émission de vibrations indiquée a été mesuré en employant un procédé de contrôle normalisé et peut être utilisée pour effectuer des comparaisons entre outils électriques. La valeur d'émission de vibrations i ndiquée peut éga lement être utilisée pour effectuer une évaluation d'exposition préliminaire.

Avertissement:

La valeur d'émission de vibration s réelle se produisant pendant l'utilisation de l'outil électrique p eut varier de la valeur indiq uée, en fonction de la manière d'utilisation de l'outil électrique. Il est indiqué de prendre des mesures de sécurité pour la protection de l'opérateur, basées sur une évaluation de l'exposition aux vibrations pendant les conditions de service réelles (en prenant en compte toutes les phases du cycle de service, par ex. les phases arrêts de l'outil électrique et les phase de marche à vide).

Consignes de sécurité

Ce taille-haie peut provoquer de blessures graves !

Lire soigneusement les instructions relatives au maniement correct, à la préparation, à la maintenance, au démarrage et à l'arrêt du taille-haie. Familiarisezvous avec les organes de réglage et l'utilisation conforme du taille-haie.

Avant toute mise en service de ce produit, lire et

respecter les indications suivantes et les règlements de prévention d’accident applicables dans le pays d’utilisation de la machine afin d’éviter tout risque d’accident possible.



Toujours préserver ces instructions de sécurité (notice d'instructions) avec le taille-haie.



Le taille-haie ne doit être manipulé que par des personnes disposant d'une expérience suffisante.



Confier ou prêter le taille-haie uniquement à des personnes familiarisées avec la machine et sa manipulation. Toujours passer la notice.

Les réparations de l'appareil doivent être effectuées par le constructeur ou par des entreprises désignées par celui-ci.

 Première utilisation

Avant de travailler la première fois avec le taille-haie, une formation sur l’utilisation de la machine et des vêtements de protection par une personne ayant de l’expérience sont nécessaires.

 Soyez attentif. Veillez à ce que vous faites. Travaillez de

façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention penda nt l'utilisation de l'équipement peut provoquer de graves blessures.

 Avant l‘utilisation, familiarisez-vous avec l‘appareil à l‘aide

des instructions de service. Un utilisateur qui n’est pas informé suffisamment peut se mettre en danger et d’a utres personnes par une utilisation non conforme.

 Ne pas utiliser l’appareil à des fins non appropriées (voir

«Emploi conforme à l’usage prévu»).

+ 146 hidden pages

ATIKA HB 72 Original Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
