ATIKA GSC 3, 6, GSCT 3 Original Instructions Manual

Download

Strauch- und Grasschere

Originalbetriebsanleitung

Seite 4 – 12

Shrub- and grass shear

Original instructions

Page 13 – 20

Tailles-haies ou cisailles à gazon

Notice originale

Page 21 – 29

Ножица за храсти и трева

Оригинално ръководство за експлоатация

Стр. 30 – 38

Keřové a travní nůžky

Originální návod k použití

Str 39 – 46

Bokor- és fűnyíró olló

Eredeti használati utasítás

oldal 47– 55

Škare za grmlje i travu

Originalne upute za rad

Strana 56– 63

Tagliasiepi o tagliaerba

Istruzioni originali

Pagina 64– 72

Struiken- of grasschaar

Oorspronkelijke gebruiksaanwijzing

Blz. 73– 81

Nożyce do krzewów i trawnika

Instrukcja oryginalna

Stronie 82– 90

Foarfecă de tuns iarbă şi tufe

Instrucţiunile de utilizare originale

pag. 91– 100

Kríkové a trávové nožnice

Originálný návod na použitie

Strana 101– 107

Škarje za grmovje in travo

Izvirna navodila

Stran 108 - 115

GSC 3,6 GSCT 3,6

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Anleitung für künftige Verwendungen aufbewahren.

Do not operate machine before having read the operating instructions, understood all the notes and assembly the machine as described here.

Keep the instructions in a safe place for future use.

Vous ne devez pas mettre la machine en route avant d’avoir lu attentivement ce mode d’emploi, d’avoir observé toutes les informations indiquées et d’avoir monté la machine comme décrit.

Conserver ces notice d’utilisation pour tout utilisateur futur.

Вие не трябва да пускате машината в експлоатация, преди да сте прочел/а/ това ръководство за експлоатация, да сте обърнали внимание на всички зададени указания и да сте монтирали уреда, както е описано.

Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návadu, respeitování všech daných pokynů a jeho řádného smootování.

Návod uschovejte pro případné další použití.

A gépet nem szabad üzembe helyezni, amíg a jelen használati utasítást útmutatót el nem olvasta, valamennyi leírt tudnivalót figyelembe nem vett és a készüléket a leírtak szerint nem szerelte össze.

Az utasítást a további használathoz kérjük megőrizni.

Stroj ne smijete pustiti u pogon prije, nego

što pročitate ovu uputu za uporabu, ako ne slijedite sve naznačene upute

i uređaj ne montirate kao

što je opisano.

Uputu spremiti za buduću uporabu.

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l’uso, tutte le indicazioni sono state osservate e l’apparecchio è stato montato come descritto.

Custodire queste istruzioni per l’uso per una eventuale consultazione successiva.

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia.

Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.

Este interzisă punerea în funcţiune a maşinii înaintea citirii acestor instrucţiuni de folosire, a respectării tuturor indicaţiilor şi a montării aparatului conform descrierii!

Nesmiete stroj sprevádzkovať, pokiaľ si neprečítate tento návod na obsluhu, nevezmete na vedomie všetky uvádzané pokyny a pokiaľ prístroj podľa popisu nezmontujete.

Návod si uschovajte pre prípad použitia v budúcnosti.

Naprave ne smete pognati, preden ste prebrali to navodilo, upoštevali vse navedene napotke in napravo montirali, kot je opisano.

Navodilo shranite za prihodnjo uporabo.

IInnhhaalltt

Lieferumfang 4 Betriebszeiten 4 Konformitätserklärung 4 Symbole Originalbetriebsanleitung 5 Symbole Gerät / Ladegerät 5 Bestimmungsgemäße Verwendung 5 Restrisiken 5 Sicherheitshinweise 6

– Arbeitsplatzsicherheit 6 – Elektrische Sicherheit 6 – Sicherheit von Personen 6 – Verwendung und Behandlung des Elektrowerkzeuges 6 – Verwendung und Behandlung des Akkuwerkzeuges 7 – Service 7

Sicherheitshinweise Strauch- und Grasschere 7 Sicherheitshinweise Ladegeräte 7 Sicheres Arbeiten 8 Gerätebeschreibung/Ersatzteile 8 Vor der ersten Inbetriebnahme 8

– Akku laden 8 – Teleskopstiel montieren 9

Inbetriebnahme 9 Arbeitshinweise 9 Wartung und Pflege 10 Messerwechsel 10 Lagerung 10 Garantie 10 Entsorgung 11

– Akku ausbauen 11 – Transport 11

Technische Daten 11 Mögliche Störungen 12

LLiieeffeerruummffaanngg

 Überprüfen Sie nach dem Auspacken den Inhalt des Kar-

tons auf

! Vollständigkeit ! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

• 1 Strauch- und Grasschere mit montiertem Grasmesser

• 1 Messerschutz - Grasschere

• 1 Messerschutz - Strauchschere

• 1 Ladegerät

• 1 Strauchmesser

• 1 Teleskopstiel*

• 1 Radsatz*

• 1 Originalbetriebsanleitung

(*teilweise Sonderzubehör)

BBeettrriieebbsszzeeiitteenn

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Strauch- und Grasscheren in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

EEGG--KKoonnffoorrmmiittäättsseerrkklläärruunngg

entsprechend der EG-Richtlinie:

2006/42/EG

Hiermit erklären wir

ATIKA GmbH & Co. KG Schinkelstraße 97 59227 Ahlen - Germany

in alleiniger Verantwortung, dass die Maschine / das Produkt

Strauch- und Grasschere Typ GSC 3,6 Strauch- und Grasschere Typ GSCT 3,6

konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2000/14/EG, 2004/108/EG und 2006/95/EG.

Konformitätsbewertungsverfahren: 2000/14/EG - Anhang V Gemessener Schallleistungspegel L

86,4 dB (A).

Garantierter Schallleistungspegel L

90 dB (A).

Folgende harmonisierte Normen wurden angewandt:

EN 60745-1:2009; EN 60745-2-15:2009 IEC EN 60335-2-94:2008; FprEN 60335-2-94:2009 in Teilen EN 50366:2003+A1:2006; EN ISO 10517:2009

Aufbewahrung der technischen Unterlagen:

ATIKA GmbH & Co. KG - Technisches Büro - Schinkelstraße 97 - 59227 Ahlen - Germany

Ahlen, 01.03.2010 A. Pollmeier, Geschäftsleitung

SSyymmbboollee aauuff ddeemm GGeerräätt

Vor Inbetriebnahme die Originalbetriebsanleitung und Sicherheitshinweise lesen und beachten.

Schutzhelm, Augen- und Gehörschutz tragen.

Schutzschuhe tragen.

Achtung! Scharfe Arbeitswerkzeuge. Schneiden Sie sich nicht die Finger oder Zehen.

Gefahr durch nachlaufendes Werkzeug!

Gefahr durch fortschleudernde Teile.

Halten Sie Drittpersonen vom Arbeitsbereich fern. Sicherheitsabstand mindestens 6 m.

Betreiben Sie das Gerät nicht in der Nähe von Kabeln, Strom- oder Telefonleitungen.

Halten sie beim Arbeiten mit dem Gerät einen Sicherheitsabstand von 10 m zu oberirdischen stromführenden Leitungen.

Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen.

Elektrische Geräte gehören nicht in den Hausmüll.

SSyymmbboollee aauuff ddeemm LLaaddeeggeerräätt

Schutzklasse II

Das Ladegerät nur in trockenen Räumen verwenden.

Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet.

Schutztemperaturbegrenzung

Negative Polung Elektrische Geräte gehören nicht in den Haus-

müll.

SSyymmbboollee BBeettrriieebbssaannlleeiittuunngg

Drohende Gefahr oder gefährliche Situation. Das

Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.



Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Â Â Â

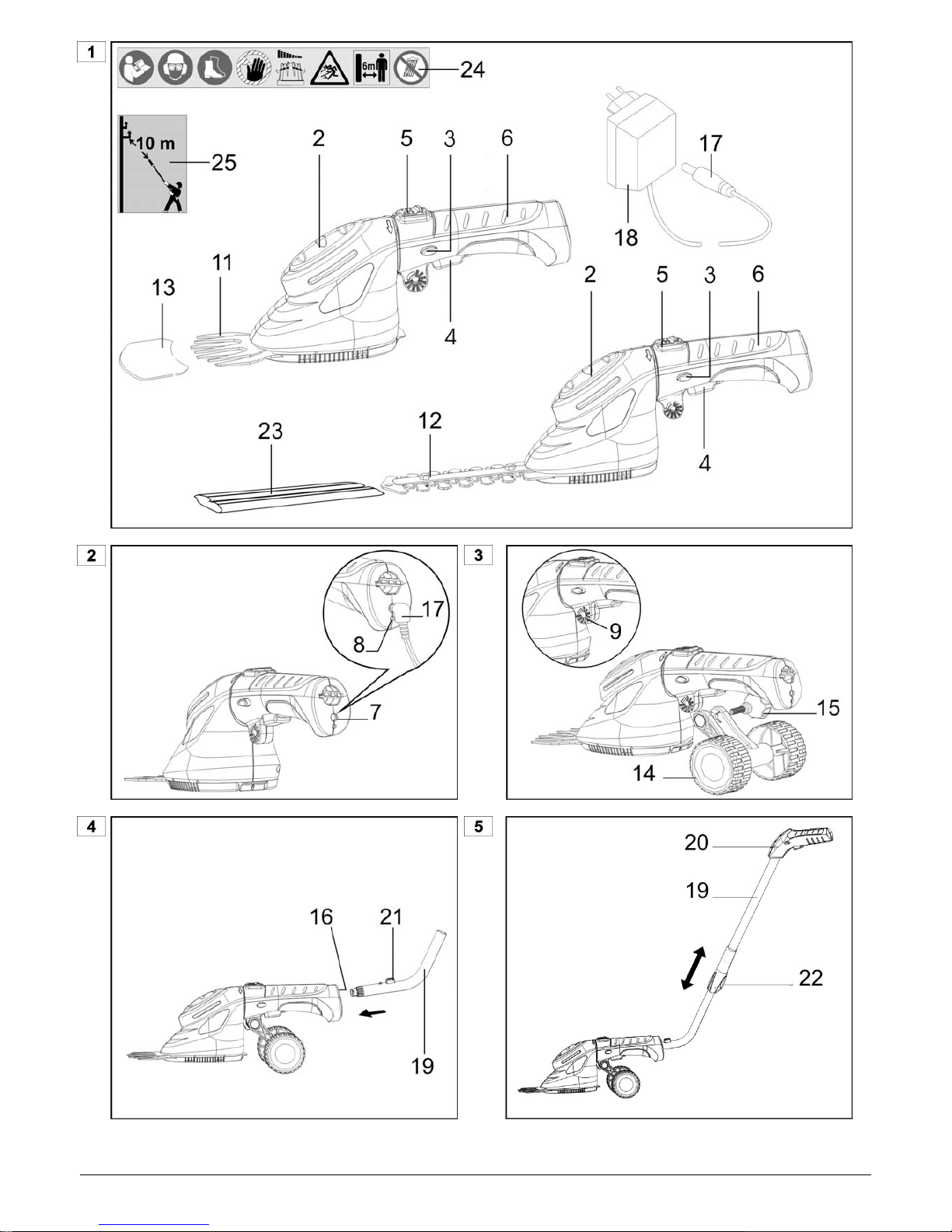

Die Nummerierung verweist auf die Abbildungen auf den Seiten 1-3.

BBeessttiimmmmuunnggssggeemmääßßee VVeerrwweenndduunngg

• Das Gerät ist nur für leichte Schneidarbeiten an Rasenkan-

ten und Sträuchern im Haus- und Hobbygarten geeignet.

• Zur bestimmungsgemäßen Verwendung gehört auch die

Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

• Jeder weiter darüber hinausgehende Gebrauch gilt als nicht

bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risiko trägt allein der Benutzer.

• Eigenmächtige Veränderungen an dem Gerät schließen eine

Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

• Das Gerät darf nur von Personen gerüstet, genutzt und ge-

wartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

RReessttrriissiikkeenn

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr der Finger und Hände durch das Werk-

zeug (Grasmesser und Strauchmesser).

• Verletzung durch weggeschleuderte Werkstückteile.

• Elektrischer Schlag.

• Gefährdung durch Strom, bei Verwendung nicht ordnungs-

gemäßer Elektro-Anschlussleitungen.

• Berührung spannungsführender Teile bei geöffneten elektri-

schen Bauteilen.

• Beeinträchtigung des Gehörs bei länger andauernden Arbei-

ten ohne Gehörschutz.

Des Weiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

SSiicchheerrhheeiittsshhiinnwweeiissee

AAllllggeemmeeiinnee SSiicchheerrhheeiittsshhiinnwweeiissee ffüürr EElleekkttrroowweerrkkzzeeuuggee

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzteil).

11.. AArrbbeeiittssppllaattzzssiicchheerrhheeiitt

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuch-

tet! Unordnung oder unbeleuchtete Arbeitsbereiche können

zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

22.. EElleekkttrriisscchhee SSiicchheerrhheeiitt

a) Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen

wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlages.

e) Wenn Sie mit dem Elektrowerkzeug im Freien arbeiten,

verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den

Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektrischen Schlages.

33.. SSiicchheerrhheeiitt vvoonn PPeerrssoonneenn

a) Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.

Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubschutzmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Gerätes verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüs-

sel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder ein Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen

e) Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für

sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwar-

teten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere

Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert

werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

44.. VVeerrwweenndduunngg uunndd BBeehhaannddlluunngg ddeess EElleekkttrroowweerrkkzzeeuu-

ggeess

a) Überlasten Sie das Gerät nicht! Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeab-

sichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb

der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. E-

lektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren

Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ur-

sache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerk-

zeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerk-

zeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

55.. VVeerrwweenndduunngg uunndd BBeehhaannddlluunngg ddeess AAkkkkuuwweerrkkzzeeuuggs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom

Hersteller empfohlen werden. Für ein Ladegerät, das für

eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den

Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büro-

klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontrakte verursachen könnten. Ein Kurz-

schluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku

austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit

in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

66.. SSeerrvviiccee

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

SSiicchheerrhheeiittsshhiinnwweeiissee ffüürr aakkkkuubbeettrriieebbeennee GGrraass-- uunnd

SSttrraauucchhsscchheerreenn

• Halten Sie alle Körperteile vom Schneidmesser fern.

Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei

Benutzung der Heckenschere kann zu schweren Verletzungen führen.

• Stellen Sie sicher, dass alle Schutzvorrichtungen und

Griffe bei Benutzung des Gerätes montiert sind. Versu-

chen Sie niemals, ein unvollständig montiertes Gerät oder ein Gerät mit nicht zulässigen Modifikationen in Betrieb zu nehmen.

• Halten Sie das Elektrowerkzeug an den isolierten Griff-

flächen, da das Schneidmesser in Berührung mit dem eigenen Netzkabel kommen kann. Der Kontakt des

Schneidmessers mit einer spannungsführenden Leitung kann metallenen Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Tragen Sie die Heckenschere am Griff bei stillstehendem

Messer. Bei Transport oder Aufbewahrung der Heckensche-

re stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

• Halten Sie das Kabel vom Schneidbereich fern. Während

des Arbeitsvorganges kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein-

schließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass

sie nicht mit dem Gerät spielen.

• Beachten Sie nationale Vorschriften, die eventuell eine

Altersbeschränkung für den Benutzer des Gerätes vorgeben.

SSiicchheerrhheeiittsshhiinnwweeiissee ffüürr LLaaddeeggeerräättee

• Benutzen Sie das Ladegerät nicht in feuchter oder nas-

ser Umgebung. Es besteht ein erhöhtes Risiko durch elekt-

rischen Schlag, wenn Wasser ins Ladegerät eindringt.

• Benutzen Sie das Ladegerät nur für das vorgesehene

Elektrowerkzeug. Die Verwendung für andere Elektrowerk-

zeuge kann zu Verletzungen und Brandgefahr führen.

• Halten Sie das Ladegerät sauber. Verschmutzungen kön-

nen zu einem elektrischen Schlag führen.

• Betreiben Sie das Ladegeräte nicht auf brennbaren Un-

tergründen (z.B. Papier, Textilien). Es besteht Brandge-

fahr, da sich das Ladegerät während des Ladevorganges erwärmt.

• Überprüfen Sie vor jedem Gebrauch das Ladegerät, La-

dekabel und Ladekabelstecker auf Beschädigung. Defekte Ladegeräte dürfen nicht verwendet werden. Lassen Sie

Ihr Ladegerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

SSiicchheerreess AArrbbeeiitteenn

• Der Bedienende ist im Arbeitsbereich des Gerätes gegen-

über Dritten verantwortlich.

• Lassen Sie das Elektrowerkzeug nicht in der Sonne liegen

und schützen Sie es vor Hitze. Es besteht Explosionsgefahr!

• Entfernen Sie vor dem Schneiden alle Fremdkörper (z.B.

Steine, Äste, Draht, usw.). Achten Sie während der Arbeit auf weitere Fremdkörper.

• Achten Sie vor Einschalten des Geräts darauf, dass Ihre

Füße und Hände in sicherem Abstand von den Messern sind.

• Beginnen Sie mit dem Schneiden erst, wenn die Messer

laufen.

• Achtung! Die Messer laufen nach! Bremsen Sie die Messer

nicht mit der Hand ab.

• Schalten Sie das Gerät aus und warten Sie, bis die Messer

stehen, bei:

− Berühren der Messer mit Erdreich, Steinen, Nägeln oder

sonstigen Fremdkörpern (B kontrollieren Sie, ob die Messer/das Gerät beschädigt sind).

− Reparaturarbeiten

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen (dazu gehört auch das Blo-

ckieren der Schneideinrichtung).

− Transport und Lagerung

− Verlassen des Gerätes (auch bei kurzzeitigen Unter-

brechungen)

• Pflegen Sie das Gerät mit Sorgfalt:

− Vor weiterem Gebrauch des Gerätes müssen Schutzvor-

richtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.

− Beschädigte Schutzvorrichtungen und Teile müssen

sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Originalbetriebsanleitung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber sind

zu ersetzen.

Nehmen Sie keine weiteren Reparaturen, als im Kapitel

„Wartung“ beschrieben sind, an der Maschine vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst.

Nur Originalersatz-, Zubehör- und Sonderzubehörteile

verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

GGeerräätteebbeesscchhrreeiibbuunngg

Pos. Bezeichnung Bestell.-Nr.

Strauch- und Grasschere

Akku - Warnleuchte

Einschaltsperre

EIN- /AUS-Schalter

Schalter

Griff

Ladebuchse

LED – Ladeanzeige

Aufnahme (Radsatz)

Abdeckung 364175

Grasmesser 364176

Strauchmesser 364177

Messerschutz - Grasmesser 364181

Radsatz 364173

Feststellschraube 364174

Teleskopstiel - Halterung

Ladekabelstecker

Ladegerät 364182

Teleskopstiel* 364172

Handgriff

Entriegelungsknopf

Stellknopf

Messerschutz - Strauchmesser 364180

Sicherheitsaufkleber 364179

Sicherheitsaufkleber 364186

(*teilweise Sonderzubehör )

VVoorr ddeerr IInnbbeettrriieebbnnaahhmmee

AAkkkkuu llaaddeenn

L Verwenden Sie zum Aufladen der im Gerät eingebau-

ten Li-Ionen-Akkus nur das mitgelieferte Ladegerät.

• Laden Sie den Akku nur bei Temperaturen zwischen 10° und

40° C auf, da sonst der Akku beschädigt werden kann oder sich seine Lebensdauer herabsetzt.

L Netzanschluss: Vergleichen Sie die auf dem Gerätety-

penschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßig geerdete Steckdose an.

Laden Sie die Li-Ionen-Akkus vor dem ersten Gebrauch und / oder längerer Liegezeit vollständig auf.

Â Stecken Sie den Ladekabelstecker (17) in die Lade-

buchse (7) des Gerätes, und schließen Sie das Ladegerät an eine Steckdose an.

Â Die LED-Ladeanzeige leuchtet (8) rot. Î Ladevorgang

L Während des Ladevorganges erwärmt sich das Gerät.

Das ist ein normaler Vorgang

Benutzen Sie das Gerät nicht während des Ladevor-

ganges!

Â Der Ladevorgang (ca. 4 Std.) ist beendet, wenn die LED-

Ladeanzeige grün leuchtet.

Â Entfernen Sie nach dem Ladevorgang zuerst den Ladeka-

belstecker (17) und trennen Sie das Ladegerät vom Strom.

TTeelleesskkooppssttiieell**

Teleskopstiel montieren (*teilweise Sonderzubehör)

Verwenden Sie den Teleskopstiel nur in Gebrauch mit der Grasschere zum Kantenschneiden auf dem Boden.

Schieben Sie den Radsatz (14) auf die Aufnahme (9)

und fixieren Sie ihn mit der Feststellschraube (15).

Â Stecken Sie den Teleskopstiel (19) so weit in die Tele-

skop - Halterung (16) bis er hörbar einrastet.

Bedienhöhe einstellen

Â Drücken Sie den Stellknopf (22). Â Während Sie die Teleskopstiel ziehen oder schieben kön-

nen Sie den Stellknopf loslassen.

Â Der Stellknopf rastet dann in der nächstmöglichen Position

ein.

Teleskopstiel demontieren

Â Drücken Sie den Entriegelungsknopf (21) und ziehen

Sie den Teleskopstiel aus der Teleskop-Halterung (16).

IInnbbeettrriieebbnnaahhmmee

EEiinn-- uunndd AAuusssscchhaalltteenn

Einschalten

Â Messerschutz (13 / 23) entfernen. Â Drücken Sie die Einschaltsperre (3) und dann den EIN-

/AUS-Schalter (4).

Â Einschaltsperre loslassen.



Wenn das Gerät mit dem Teleskopstiel verwendet wird, kann es nur am Handgriff (20) ein- und ausgeschaltet werden.

Bei niedrigem Akku-Stand leuchtet die Akku-Warnleuchte (2) rot auf und das Gerät schaltet automatisch ab. Betätigen Sie nicht weiter den EIN/AUSSchalter, denn der Akku kann beschädigt werden.

Laden Sie die Li-Ionen Akkus auf (Â „Akku laden“).

Ausschalten

Â EIN-/AUS- Schalter loslassen.

Das Messer läuft nach dem Ausschalten nach. Warten Sie deshalb ab, bis das Messer stillsteht, bevor Sie das Gerät wieder einschalten.

AArrbbeeiitteennsshhiinnwweeiissee

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie

diese Originalbetriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!

Halten Sie die Hände und Füße immer im sicheren Abstand zum Schneidwerkzeug.

Vibrationen

Wenn Personen mit Blutkreislaufstörungen zu oft Vibratio-

nen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten. Sie können die Vibrationen reduzieren:

- durch kräftige, warme Arbeitshandschuhe

- Verkürzung der Arbeitszeit (mehrere lange Pausen einle-

gen) Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden.

AArrbbeeiitteenn mmiitt ddeerr SSttrraauucchhsscchheerree

Verscheuchen Sie vor dem Schneiden Tiere aus der Hecke, um diese nicht zu verletzen.

Die Strauchschere kann durch ihre doppelseitigen Messer vorwärts und rückwärts oder durch Pendelbewegungen von einer zur anderen Seite geführt werden.



Der maximale Schnittdurchmesser ist abhängig von der

Holzart, dem Alter, dem Feuchtigkeitsgehalt und der Härte

des Holzes.

 Der richtige Zeitpunkt zum Schneiden:

⇒ Laubhecke: Juni und Oktober

⇒ Nadelhecke: April und August

⇒ schnell wachsende Hecke: ab Mai ca. alle 6 Wochen

AArrbbeeiitteenn mmiitt ddeerr GGrraasssscchheerree

Führen Sie das Gerät mit einer angemessenen und gleichmäßigen Geschwindigkeit an der Rasenkante entlang.

Achten Sie darauf, dass die Messer dabei keine Kantensteine, Steine oder Mauern berühren. Die Messer können beschädigt werden.



Für das Trimmen von langen Rasenkanten verwenden Sie den Teleskopstiel (teilweise Sonderzubehör).



Für das Trimmen von unterschiedlichen Arbeitshöhen verwenden Sie den Radsatz (teilweise Sonderzubehör).

Das Gerät kann in 3 Arbeitspositionen eingestellt werden:

Schieben Sie den Schalter (5) nach hinten.

Â Der Griff (6) kann in die gewünschte Position gedreht wer-

den. Â Den Schalter (5) loslassen und darauf achten, dass er ein-

rastet. Der Haltegriff ist fixiert.

Arbeitshöhe einstellen

Das Gerät lässt sich in einer Arbeitshöhe von 25 und 40 mm feststellen.

Lösen Sie die Feststellschraube (15) und bringen Sie

den Radsatz in die gewünschte Position. Position 0° Grashöhe 25 mm

Position 30° Grashöhe 40 mm

Â Ziehen Sie die Feststellschraube wieder fest.

WWaarrttuunngg uunndd RReeiinniigguunngg

Vor jeder Wartungs- und Reinigungsarbeit

− Gerät ausschalten

− Stillstand des Schneidwerkzeugs abwar-

ten

− Schutzhandschuhe tragen

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

WWaarrttuunngg

Das Schneidwerkzeug steht nach dem Ausschalten nicht sofort still. Warten Sie, bevor Sie mit der Reparatur oder Wartung beginnen, bis alle Teile zum Stillstand gekommen sind.

Damit eine lange und zuverlässige Nutzung der Strauch- und Grasschere gewährleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus.

Überprüfen Sie das Gerät auf offensichtliche Mängel wie

− lose, ausgehängte oder beschädigte Messer

− verschlissene oder beschädigte Bauteile

− richtig montierte und intakte Abdeckungen oder Schutzein-

richtungen.

Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz des Elektrowerkzeugs durchzuführen.

RReeiinniigguunngg

Reinigen Sie das Gerät nach jedem Gebrauch sorgfältig, damit die einwandfreie Funktion erhalten bleibt.

• Reinigen Sie das Gehäuse mit einer weichen Bürste oder

einem trockenen Lappen.

• Halten Sie die Handgriffe frei von Öl und Fett.

Wasser, Lösungsmittel und Poliermittel dürfen nicht verwendet werden.

• Achten Sie darauf, dass die Lüftungsschlitze für die Motor-

kühlung frei sind (Gefahr der Überhitzung).

• Säubern Sie die Getriebeeinheit mit einer weichen Bürste.

• Schmieren Sie die Zahnräder mit säurefreiem Fett (Vaseline).

• Reinigen Sie die Messer regelmäßig mit einer Bürste oder

einem Lappen.

L Reinigen Sie die Messer nie mit Wasser

Î Korrosionsgefahr!

L Ölen Sie regelmäßig die Messer. Niemals Fett ver-

wenden!

 Verwenden Sie umweltverträgliches Öl.

MMeesssseerrwweecchhsseell

Verletzungsgefahr der Finger und Hände bei Arbeiten am Messerwerk. Schutzhandschuhe tragen!

Die Messer sind großer Verschleißbeanspruchung ausgesetzt. Wechseln Sie die Messer umgehend aus, wenn die einwandfreie Funktion nicht gewährleistet ist.

Â Wenn Sie das Gerät mit dem Teleskopstiel verwenden,

drücken Sie den Entriegelungsknopf (21) und ziehen Sie

den Teleskopstiel aus der Teleskop-Halterung (16).

Lösen Sie die Feststellschraube (15) und nehmen Sie

den Radsatz ab.

Drücken Sie die Arretierungslasche (a)  nach oben

und schieben Sie die Abdeckung (10) in Pfeilrichtung

 ab.

Â Nehmen Sie das Messer ab. Â

Säubern Sie die Getriebeeinheit und fetten Sie gegebe-

nenfalls die Zahnräder (säurefreies Fett, z. B Vaseline).

Legen Sie die Abdeckung auf: Die Einrastlaschen müs-

sen mit den Markierungsspitzen V übereinstimmen. Â Schieben Sie die Abdeckung (10) soweit auf, bis die Abde-

ckung hörbar einrastet.

LLaaggeerruunngg

 Bewahren Sie unbenutzte Geräte mit aufgeschobenem Mes-

serschutz an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

 Beachten Sie vor einer längeren Lagerung folgendes, um die

Lebensdauer des Gerätes zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:

B Führen Sie eine gründliche Reinigung durch.

B Schmieren Sie die Zahnräder mit säurefreiem Fett (Va-

seline).

B Behandeln Sie alle beweglichen Teile (Messer) mit ei-

nem umweltfreundlichen Öl.

L Verwenden Sie kein Fett.

B Schieben Sie den Messerschutz auf das Messer.

GGaarraannttiiee

Bitte beachten Sie die beiliegende Garantieerklärung.

EEnnttssoorrgguunngg

Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Nur für EU-Länder

Elektrische Geräte gehören nicht in den Hausmüll.

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Li-Ionen Akkus gehören nicht in den Hausmüll, ins Feuer oder ins Wasser.

Gemäß der Europäischen Richtlinie 2006/66/EG über Batterien oder Akkumulatoren müssen defekte oder verbrauchte Akkus/Batterien recycelt werden. Geben Sie nicht mehr gebrauchsfähige Akkus/Batterien bei den kommunalen Sammelstellen oder Händler ab.

AAkkkkuu aauussbbaauueenn

Entladen Sie den Li-Ionen Akku vor dem Ausbau vollständig.

1. Schalten Sie das Gerät ein und lassen Sie es bis zum Still-

stand laufen.

2. Schrauben Sie das Gerät auf und nehmen Sie die Gehäuse-

abdeckung ab.

3. Trennen Sie den Akku von den Anschlüssen und nehmen

Sie den Akku heraus.

TTrraannssppoorrtt

Der Li-Ionen Akku ist nach den Prüfverfahren aus dem Handbuch „Beförderung gefährlicher Güter“ ST/SG/AC.10/11/Rev.3 Teil III, 38.3 getestet.

Der Akku ist sicher gegen inneren Überdruck, extreme Temperaturen und Kurzschlüsse oder Gewalteinwirkung von Außen.

Der Lithium – Ionen - Gehalt des Akkus (als Einzelteil oder im Gerät eingebaut) liegt unter dem geforderten Grenzwert und fällt somit nicht unter die nationalen oder internationalen Gefahrgutvorschriften. Jedoch kann beim Transport von mehreren Akkus die Gefahrengutvorschrift von Bedeutung sein und es müssen bestimmte Sicherheitsmaßnahmen erfüllt werden. Z. B. eine besondere Kennzeichnungspflicht der Verpackung.

TTeecchhnniisscchhee DDaatteenn

GSC GSCT

Typ

3,6 3,6

Akku-Nennspannung 3,6 V 3,6 V Kapazität 1,3 Ah 1,3 Ah Akkumulator Li-Ionen Li-Ionen Schnittbreite - Grasschere 80 mm 80 mm Schnittlänge - Strauchschere 110 mm 110 mm Messerabstand 8 mm 8 mm Laufzeit ca. 40 min 40 min Ladezeit ca. 4 h 4 h Schaldruckpegel LPA 74,6 dB (A) Gemessener Schallleistungspegel L

86,4 dB (A) Mess-Unsicherheit KPA / KWA 3,0 dB (A) Garantierter Schallleistungspegel L

90 dB (A) Hand-Arm Vibration 1,63 m/s2 Mess-Unsicherheit K 1,5 m/s

Teleskopstiel -

Gewicht Heckenschere 0,64 kg 1,07 kg Gewicht Grasschere 0,55 kg 0,99 kg

Ladegerät

Eingang 230V~ 50 Hz Ausgang 6 V, 500mA Schutzklasse II

MMöögglliicchhee SSttöörruunnggeenn

Vor jeder Störungsbeseitigung

− Gerät ausschalten

− Stillstand der Messer abwarten

− Schutzhandschuhe tragen

 Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Störung Mögliche Ursache Beseitigung

Gerät läuft nach Einschalten nicht an

Â Li-Ionen Akku leer Â Li-Ionen Akku defekt Â Ein-Aus-Schalter defekt Â Interner Fehler

Â Li-Ionen Akku laden Â Wenden Sie sich bitte an den Kundendienst

Gerät mit montiertem Teleskopstiel läuft nach Einschalten nicht an

Â Teleskopstiel ist nicht richtig in der

Teleskop-Halterung eingerastet

Â Überprüfen Sie die Steckverbindungen

Gerät arbeitet nicht mit voller Leistung

Â Li-Ionen Akku schwach Â Li-Ionen Akku defekt Â Getriebeeinheit verschmutzt

Â Li-Ionen Akku laden Â Wenden Sie sich bitte an den Kundendienst Â Säubern Sie die Getriebeeinheit (Kapitel Reinigung)

Gerät schneidet nicht richtig Â Messer stumpf/ verschlissen Â Messer nachschleifen lassen/austauschen Gerät schneidet mit Unterbrechungen

Â Ein-/Ausschalter defekt Â Interner Fehler

Â Wenden Sie sich bitte an den Kundendienst

Motor läuft, Messer bleibt stehen Â Messer blockiert

Â Interner Fehler

Â Gegenstand entfernen Â Hersteller, bzw. zuständige Kundendienststelle

aufsuchen

Messer werden heiß Â Fehlende Schmierung → Reibung

Â Messer stumpf Â Messer hat Scharten

Â Ölen der Messer Â Messer schärfen lassen/austauschen Â Messer überprüfen

Schnittdauer pro Akku-Ladung zu gering

Â Fehlende Schmierung → Reibung Â Messer muss gereinigt werden Â Akku nicht voll geladen Â Akku hat Lebensdauer überschrit-

ten

Â Ölen der Messer Â Messer reinigen Â Akku laden Â Wenden Sie sich bitte an den Kundendienst

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

 0 23 82 / 8 92 – 54 oder 0 23 82 / 8 92 – 58 oder 0 23 82 / 8 92 – 65

CCoonntteennttss

Extent of delivery 13 Operating times 13 Declaration of conformity 13 Symbols on product / charger

Symbols operating instructions

14 Normal intended use 14 Residual risks 14 Security instructions 15

– Workplace safety 15 – Electrical safety 15 – Safety of persons 15 – Using and handling the power tool 16 – Using and handling the battery-operated product 16 – Service 16

Safety notes for battery-operated shrub and grass shears 16 Safety notes for charger 16 Safety instructions 16 Description of device / Spare parts 17 Before the first commissioning 17

– Charging the rechargeable battery 17 – Assembling the telescopic handle 17

Commissioning 17 Working instructions 18 Maintenance and cleaning 18 Changing the cutting tools

19 Storage 19 Guarantee 19 Disposal

– Removing the rechargeable battery 19 – Transport 19

Possible faults 20 Technical data 20

EExxtteenntt ooff ddeelliivveerryy

 After unpacking, check the contents of the box

! That it is complete ! Check for possible transport damage

Report any damage or missing items to your dealer, supplier or the manufacturer immediately. Complaints made at a later date will not be acknowledged.

• 1 shrub and grass shear with assembled grass cutting tool

• 1 cutting tool guard – grass cutting tool

• 1 cutting tool guard – shrub cutting tool

• 1 charger

• 1 shrub cutting tool

• 1 telescopic handle*

• 1 wheel attachment*

• 1 operating instructions

(* Partly optional accessories)

OOppeerraattiinngg ttiimmeess

Before initiating the device please observe the provisions pertaining to corresponding laws (regional provisions) for the noise control.

EECC DDeeccllaarraattiioonn ooff CCoonnffoorrmmiittyy

according to EC directive:

2006/42/EC

We,

ATIKA GmbH & Co. KG Schinkelstraße 97 59227 Ahlen - Germany

herewith declare under our sole responsibility that the product

Shrub and grass shear type GSC 3,6 Shrub and grass shear type GSCT 3,6

is conform with the above mentioned EC directives as well as with the provisions of the guidelines below:

2000/14/EG, 2004/108/EG and 2006/95/EG.

Conformity assessment procedure: 2000/14/EC - Appendix V. Measured sound power level L

86,4 dB (A).

Guaranteed sound power level L

90 dB (A).

Following harmonized standards have been applied:

EN 60745-1:2009; EN 60745-2-15:2009 IEC EN 60335-2-94:2008; FprEN 60335-2-94:2009 in parts EN 50366:2003+A1:2006; EN ISO 10517:2009

Keeping of technical documents at:

ATIKA GmbH & Co. KG – technical department – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 01.03.2010 A. Pollmeier, management

SSyymmbboollss oonn pprroodduucctt

Carefully read operator’s manual before handling the machine. Observe instructions and safety rules when operating.

Wear hardhat, eye and ear protection.

Wear safety shoes.

The tools are very sharp. Do not cut in your fingers and toes.

Danger by after-running cutting tool!

Danger – objects may be thrown out at high speed.

Keep other persons away from the work area. Safety distance at least 6 m.

Do not operate the device near cables, power or phone lines.

Keep a safety distance of 10 m to overhead power lines when working with the device.

Do not expose to rain. Protect against humidity.

Electrical devices do not go into the domestic rubbish.

SSyymmbboollss oonn cchhaarrggeerr

Protection class II

Always use the charger in dry rooms only.

The charger is equipped with a safety isolating transformer.

Safety temperature limiting

Negative polarity Electrical devices do not go into the domestic

rubbish.

SSyymmbboollss ooppeerraattiinngg iinnssttrruuccttiioonn

Threatened hazard or hazardous situation. Not

observing this instruction can lead to injuries or cause damage to property.

Important information on proper handling of the saw. Not observing this instruction can lead to faults in

the chain saw.



User information. This information helps you to use all the functions of the chain saw optimally.

Assembly, operation and servicing the chain saw. Here you are explained exactly what to do.

Â Â Â

The numbers refer to the figures on the pages 2 through 3.

NNoorrmmaall iinntteennddeedd uussee

• This product is designed for easy cutting work on lawn edges

and shrubs in house and hobby gardens only.

• The intended usage also includes compliance with the oper-

ating, servicing and repair conditions prescribed by the manufacturer and following the safety instructions included in the instructions.

• Any other use is deemed not to be intended use. The manu-

facturer is not liable for any type of damage resulting from this: the user bears the sole risk.

• Unauthorized modifications to the machine preclude any

liability of the manufacturer for resulting damages of any kind.

• The relevant accident prevention regulations for the opera-

tion as well as the other generally acknowledged occupational medicine and safety rules must be complied with.

RReessiidduuaall rriisskkss

Even if used properly, residual risks can exist even if the

relevant safety regulations are complied with due to the design determined by the intended purpose. Residual risks can be minimised if the “Safety information” and the “Intended usage” as well as the whole of the operating instructions are observed. Observing these instructions, and taking proper care, will reduce the risk of personal injury or damage to the equipment.

• Risk of injuries of fingers and hands by the cutting tool

(grass and shrub cutting tool).

• Injury by catapulted workpiece parts.

• Electric shock.

• Risk from electricity, by using non-standard electrical con-

nections.

• Touching live parts of opened electrical components.

• Impairment of hearing when working on the machine for

longer periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, non-obvious residual risks can still exist.

SSaaffeettyy NNootteess

GGeenneerraall PPoowweerr TTooooll SSaaffeettyy WWaarrnniinnggss

Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool/garden product” in the warnings refers to your mains-operated (corded) garden product or batteryoperated (cordless) garden product.

11.. WWoorrkk aarreeaa ssaaffeettyy

a) Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

b) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or

fumes.

c) Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

22.. EElleeccttrriiccaall ssaaffeettyy

a) Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension

cord suitable for out-door use. Use of a cord suitable for out-door use reduces the risk of electric shock.

f) If operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

33.. PPeerrssoonnaall ssaaffeettyy

a) Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while oper-

ating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Car-

rying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench be-fore turning the

power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at all

times. This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery.

Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection of dust extrac-

tion and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-

related hazards.

44.. PPoowweerr ttooooll uussee aanndd ccaarree

a) Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the job

better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools

are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding

of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

55.. BBaatttteerryy ttooooll uussee aanndd ccaarree

a) Recharge only with the charger specified by the manu-

facturer. A charger that is suitable for one type of battery

pack may create a risk of fire when used with another battery pack.

b) Use power tools only with specifically designated bat-

tery packs. Use of any other battery packs may create a risk of injury and fire.

c) When battery pack is not in use, keep it away from other

metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery termi-

nals together may cause burns or a fire.

d) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may

cause irritation or burns.

66.. SSeerrvviiccee

a) Have your power tool serviced by a qualified repair person using only identical replacement parts.

This will ensure

that the safety of the power tool is maintained.

Safety notes for battery-operated shrub and grass shears

• Keep away all body parts from the cutting blades. Do not

attempt to remove cut material or to hold material to be cut while the cutting tool is in operation. Only remove jammed material after the unit was switched off. A single

moment of inadvertence when using the hedge shear may result in severe injury.

• Make sure that all protective devices and handles are

attached before using the unit. Never attempt to put into

service an incomplete unit or a unit that was improperly modified.

• Hold the power tool on the insulated handle surfaces as

the cutting blades may come into contact with the unit's mains supply cable. A contact of the cutting blades with a

live conductor may apply hazardous voltage to metallic parts of the unit and cause electric shock.

• Carry the hedge shear on its handle with the cutting tool

stopped. Always install the guard when transporting or stor-

ing the hedge shear. A careful handling of the unit minimises the risk of injury by the cutting tool.

• Keep the cable away from the cutting area. During the

work, the cable may be hidden by shrubbery and accidentally cut.

• This device is not intended to be used by persons (including

children) with restricted physical, sensory or mental abilities or a lack of experience and/or know-how unless they are supervised by a person responsible for their safety or they have been instructed by such a person on the use of the device.

• Supervise children to make sure they do not play with the

device.

• Adhere to national regulations that might specify an age

limit for the user of the unit.

Safety notes for chargers

• Do not use the charger in moist or wet ambience. There

is an increased risk of an electric shock when water penetrates into the charger.

•

Only use the charger for the dedicated power tool. Its use for other power tools may result in injuries and fire.

•

Keep the charger clean. Contamination may result in electric shock.

•

Do not operate the charger on combustible surfaces (such as paper, textiles). There is a risk of fire as the

charger heats up during the charging process.

•

Before each use, check the charger, charger cable and cable connector for damages. Do not use damaged chargers. Have your charger only be repaired by qualified

specialized personnel with genuine spare parts. This will ensure that the device is kept in a safe condition.

Safety instructions

• Within his area of work the operator is responsible for third

parties.

• Do not leave the power tool in direct sunlight and protect it

against heat. Otherwise, there is a risk of explosion.

• Remove unconditionally any foreign objects (e.g. wires).

• Before starting the machine, make sure that your hands and

feet are kept at a safe distance to the cutting tool.

• Be sure that the cutting tool already moves before you start

cutting.

• Caution! The cutting tool stops delayed after the machine is

switched off. Do not try to slow down the cutting tool by the hand.

• Turn off the machine and wait until the cutting tool is station-

ary when:

− the cutting tool comes into contact with soil, stones, nails

or other foreign objects (B check whether the cutting tool/machine is damaged)

− carrying out repair works

− carrying out servicing and repair works,

− removal of faults (including blocking of knives)

− transporting and storage

− leaving unattended (even during short interruptions)

• Maintain the machine carefully:

− Before continuing to use the machine, the protective

devices must be inspected to ensure that they work perfectly and with their intended function

− Damaged guards and parts must be properly repaired or

exchanged by a recognized, specialist workshop; insofar as nothing else is stated in the instructions for use.

− Damaged or illegible safety warning labels should be

replaced immediately.

Do not carry out repair operations on the machine other

than those described in section “Maintenance” but contact the manufacturer or authorized customer service centre.

Use only original spare parts, accessories and special

accessory parts. Accidents can arise for the user through the use of other spare parts. The manufacturer is not liable for any damage or injury resulting from such action.

DDeessccrriippttiioon

oof

ddeevviiccee

Pos. Name Order

number

Shrub and grass shear

Battery warning lamp

Trip switch

ON/OFF switch

Switch

Handle

Charging female connector

LED - charging indicator

Receiver (wheel set)

Cover 364175

Grass cutting tool 364176

Shrub cutting tool 364177

Cutting tool guard -grass cutting tool 364181

Wheel set 364173

Clamping screw 364174

Telescopic handle holder

Charger cable male connector

Charger 364182

Telescopic handle * 364172

Handle

Unlocking knob

Adjusting knob

Cutting tool guard – shrub cutting tool 364180

Safety label - 1 364179

Safety label - 2 364186

(* Partly optional accessories)

BBeeffoorree tthhee ffiirrsstt ccoommmmiissssiioonniinngg

CChhaarrggiinngg tthhee rreecchhaarrggeeaabbllee bbaatttteerryy

L Always use the supplied charger to charge the lithium

ion battery integrated in the machine.

• Only charge the battery at temperatures between 10°C and

40°C. Otherwise, the battery may be damaged or its service life may be reduced.

L Mains connection: Compare the voltage given on the

machine model plate e.g. 230 V with the mains voltage

and

connect the hedge trimmer to the relevant and properly earthed plug.

Fully charge the lithium ion batteries before first use or after a longer storage period of the machine.

Â Plug the charger cable male connector (17) into the

charging female connector (7) on the machine and connect the charger to an electrical socket.

Â The charging indicator LED (8) will light up red. Î Charging

is in progress.

L The machine will warm up during the charging proc-

ess.

This is normal.

Do not use the machine during the charging process.

Â The charging process is completed (after approx. 4 hours)

when the charging indicator LED lights green.

Â After completed charging, disconnect the charging cable

connector (17) at first and then the charger from the mains.

TTeelleessccooppiicc hhaannddllee**

(*Partly optional accessories)

AAsssseemmbblliinngg tthhee tteelleessccooppiicc hhaannddllee

Only use the telescopic handle together with the grass

cutting tool to cut edges on the ground.

Â Slide the wheel set (14) on the receiver (9) and fix it

using the clamping screw (15).

Â Insert the telescopic handle (19) into the telescopic

holder (16) until it engages with a click.

AAddjjuussttiinngg tthhee ooppeerraattiinngg hheeiigghhtt

Â Press the adjusting knob (22). Â You can release the adjusting knob while pulling or pushing

the telescopic handle.

Â The adjusting knob engages in the next position.

RReemmoovviinngg tthhee tteelleessccooppiicc hhaannddllee

Â Press on the unlocking knob (21) and pull the telescopic

handle out of its holder (16).

CCoommmmiissssiioonniinngg

SSwwiittcchhiinngg OOnn // OOffff

SSwwiittcchh oonn

Â Remove the cutting tool guard (13 / 23). Â Push the trip switch (3) and then press the ON/OFF switch

(4).

Â Release the trip switch.



If the machine is used together with the telescopic handle, it can only be turned on/off on the handle (20).

When the battery is run down the battery warning lamp (2) comes up red and the machine stops automatically. Do not continue to operate the ON/OFF switch as the battery may be damaged.

Charge the lithium ion batteries (Â „Charging the battery“).

SSwwiittcchh ooffff

Â Release On/Off switch.

The cutting tool stops delayed after the machine is turned off. Therefore wait until the cutting tool is stationary before you restart the product.

WWoorrkkiinngg iinnssttrruuccttiioonnss

You may not start to operate the machine until you have read these operating instructions, observed all the instructions given and installed the machine as described!

Always keep your hands and feet at a safe distance to the cutting tool.

VViibbrraattiioonnss

If persons who have blood circulation problems are too

often exposed to vibrations damages to the nervous system or to blood vessels may occur. You can reduce vibrations:

- by thick and warm working gloves,

- shorter working time (have longer breaks). See a doctor if your fingers swell, you don’t feel well or your fingers become numb.

WWoorrkkiinngg wwiitthh tthhee sshhrruubb sshheeaarr

Scare animals off the hedge before starting to cut in order to prevent them from being injured.

Due to its double sided knives the shrub shear can be guided forward and backward or by oscillating movements from one to another side.



The maximal diameter to cut depends on the wood’s type, age, moisture and hardness.

 Best time for hedge trimming:

⇒ Leaved hedge: June and October ⇒

Conifer hedge: April and August

⇒

Quickly growing hedge: from May and then every 6 weeks

WWoorrkkiinngg wwiitthh tthhee ggrraassss sshheeaarr

Guide the device along the lawn edge at a reasonable and uniform speed.

Make sure that the knives do not come into contact with border and other stones or walls. The knives may be damaged.



To trim long lawn edges use the telescopic handle (partly optional).



To trim different working heights use the wheel set (partially optional).

The unit can be adjusted to 3 working positions

Push the switch (5) backwards.

Â The handle (6) can be turned into the desired position. Â Release the switch (5) and make sure that it engages. The

handhold is fixed.

Adjusting the working height

The unit can be fixed at working heights of 25 or 40 mm. Â Loosen the clamping screw (15) and adjust the wheel set to

your desired position. Position 0° Grass height 25 mm

Position 30° Grass height 40 mm

Â Re-tighten the clamp screw.

MMaaiinntteennaannccee aanndd CCaarree

Before each maintenance and cleaning work

− Stop the engine.

− Wait until the cutting device does not

longer move.

− Wear protective gloves

Maintenance and repair work other than those described in this chapter is only allowed to be carried out by service staff.

For maintaining and cleaning, removed security devices must unconditionally be mounted properly and proved again.

Use only original parts. Other parts can result in unexpected damages and injuries.

MMaaiinntteennaannccee

The cutting tool will not come to a standstill immediately after cut-off. Before starting any service work wait until all parts are stationary.

To guarantee a long and reliable usage of the shrub and grass shear carry out the following maintenance works regularly.

Check the machine for obvious defects such as

− loose, hung out or damaged cutting tools

− worn or damaged components

− correct assembly and faultless covers and protective de-

vices

Necessary repair works or maintenance works have to be carried out before the usage of the machine.

CClleeaanniinngg

Clean the machine thoroughly after each application so that the faultless function is kept.

• Clean the case with a soft brush or a dry cloth.

• Keep handles dry and free of oil and grease.

Water, solvents and polishing agents shall not be ap-

plied.

• Check that the ventilation slots for the motor cooling are free

(risk of overheating).

• Clean the gear unit using a soft brush.

• Lubricate the gear wheels using acid-free grease (petroleum

jelly).

• Clean the cutting device on a regular basis using a brush or a

cloth.

L Never clean the knives with water Î Risk of corrosion!

L Oil the cutting tools regularly. Never use any grease!

 Use for instance environmentally acceptable spray oil.

CChhaannggiinngg tthhee ccuuttttiinngg ttoooollss

Risk of injury to the fingers and hands when carrying out work on the cutting tool.

The cutting tools are subject to heavy wearing. Immediately exchange cutting tools when the faultless function is not guaranteed.

Â If you have used the product with assembled telescopic

handle press the unlocking knob (21) and pull the telescopic handle out of its holder (16).

Loosen the clamping screw (15) and remove the wheel

set.

Lift the locking tab (a)  and slide away the cover (10)

in arrow direction

.

Â Remove the cutting tool. Â

Clean the gear unit and lubricate the gear wheels if

required (acid-free grease such as petroleum jelly).

Place the cover. The catching tabs must be aligned with

the V marks.

Â Slide the cover (10) until it engages with a click.

SSttoorraaggee

 Store unused equipment with fitted cutting tool cover in a dry,

locked place out of the reach of children.

 Before a longer storage observe the following in order to

prolongate the service life of the machine and to guarantee a smooth running operation:

B thoroughly clean the machine. B Lubricate the gear wheels using acid-free grease (petro-

leum jelly).

B Oil all moving parts (knives) with environmentally com-

patible oil.

L Never use any grease.

B Push the guard on the cutting tool.

GGuuaarraanntteeee

Please observe the enclosed terms of guarantee.

DDiissppoossaall

Give devices, accessories and packaging to an ecofriendly recycling.

For EU countries only.

Electrical devices do not go into the domestic rubbish.

Give devices, accessories and packaging to an ecofriendly recycling. According to the European Directive 2002/96/EC on electrical and electronic scrap, electrical devices that are no longer serviceable must be separately collected and brought to a facility for an environmentally compatible recycling.

Lithium ion batteries do not fall under domestic rubbish.

According to the European Directive 2006/66/EC on batteries and rechargeable accumulators, defective batteries/accumulators must be recycled. Bring batteries/accumulators, which are no longer usable, to local collecting points or dealers.

RReemmoovviinngg tthhee rreecchhaarrggeeaabbllee bbaatttteerryy

Fully run down the lithium ion battery before removing.

1. Turn on the product and allow it to operate until it is sta-

tionary.

2. Remove the screws and the housing cover.

3. Disconnect the battery from its connectors and remove it.

TTrraannssppoorrtt

The lithium ion battery has passed the test procedures according to the guideline "Transport of dangerous goods" ST/SG/AC.10/11/Rev.3 Part III, 38.3

The battery is safe against internal excess pressure, extreme temperatures and short circuits or external forces.

The lithium ion content of the rechargeable battery (either as separate part or integrated in the device) is below the required limit and thus does not fall under national or international dangerous goods regulations. However, when transporting multiple batteries, dangerous goods regulations may be relevant and special safety requirements must be met, e.g. identification of the packaging.

TTeecchhnniiccaall ddaattaass

GSC GSCT Type 3,6 3,6

Rated battery voltage 3.6V 3.6V Capacity 1.3Ah 1.3Ah Rechargeable battery Lithium ion Lithium ion Cutting width - grass shear 80 mm 80 mm Cutting length - shrub shear 110 mm 110 mm Distance of knives 8 mm 8 mm Operating time, approx. 40 min 40 min Charging time, approx. 4 h 4 h Sound pressure level LPA 74,6 dB (A) Measured sound power level L

86,4 dB (A) Measuring uncertainty KPA / KWA 3.0 dB (A) Guaranteed sound power level L

90 dB (A) Hand arm vibration 1.63 m/s2 Measuring uncertainty K 1.5 m/s

Telescopic handle -

Weight of the shrub shear 0.64 kg 1.07 kg Weight of the grass shear 0.55 kg 0.99 kg

Charger

Input 230V~ 50 Hz Output 6V, 500mA Protection class II

PPoossssiibbllee ffaauullttss

Before each maintenance and cleaning work: ― switch off device

― wait until the cutting tool comes to a stop ― wear protective gloves

 After each fault clearance, put into operation and recheck all security installations.

Fault Possible cause Removal

Machine does not start after switching on

Â Lithium ion battery run down Â Lithium ion battery defective Â ON/OFF-switch defective Â Internal fault

Â Charge the lithium ion battery Â Contact the customer service

Machine with assembled telescopic handle does not start after switching on

Â Telescopic handle not correctly en-

gaged in its holder

Â Check the plug-type connections

Machine does not work with full performance

Â Lithium ion battery run down Â Lithium ion battery defective Â Gear unit contaminated

Â Charge the lithium ion battery Â Contact the customer service Â Clean the gear unit (see section "Cleaning")

Machine does not cut properly

Â Cutting tool blunt/worn Â Have the cutting tool reground or replace it

Machine cuts with interruptions

Â ON/OFF switch defective Â Internal fault

Â Contact the customer service

Engine is running, cutting device does not move

Â Cutting device blocked Â Internal fault

Â Remove object Â Manufacturer or responsible customer service

must be called

Cutting device gets hot

Â Missing lubrication => friction Â Cutting blades are blunt Â Cutting tool has nicks

Â Oil the cutting device Â Have the cutting tool reground or replace it Â Check the cutting tool

Cutting time with fully charged battery too short

Â Missing lubrication => friction Â Cutting blades contaminated Â Rechargeable battery is low Â Battery service life exhausted

Â Oil the cutting blades Â Clean the cutting blades Â Charging the rechargeable battery Â Contact the customer service

TTaabbllee ddeess mmaattiièèrreess

Fourniture 21 Tranches horaires 21 Déclaration de conformité 21 Symboles figurant sur la notice d'instructions 22 Symboles appareil / chargeur

22 Utilisation dans les règles de l’art 22 Risques résiduels

22 Consignes de sécurité

– Sécurité au poste de travail

– Sécurité électrique

– Sécurité des personnes

– Utilisation et entretien de l’outil électrique

– Utilisation et entretien de l’outil fonctionnant sur accu-

mulateur

– Service

24 Consignes de sécurité pour les taille-haies et cisailles à

gazon fonctionnant sur batterie

24 Consignes de sécurité pour les chargeurs 24

Consignes de sécurité 25 Description de l'équipement / Pièces de rechange 25 Avant la première mise en service 25

– Charger l'accumulateur

– Monter le manche télescopique

26 Mise en service 26 Conseils de travail 26 Entretien et nettoyage 27 Remplacement des lames

27 Stockage 27 Garantie 28 Élimination

– Démonter l'accumulateur

– Transport

28 Caractéristiques techniques 28 Pannes 29

FFoouurrnniittuurree

 Après le déballage de la machine, vérifiez le contenu du

carton quant à

! l’intégralité des pièces ! la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

• 1 taille-haie et cisaille à gazon avec lame à gazon montée

• 1 protège-lame (lame à gazon et lame à haies)

• 1 chargeur

• 1 lame à haies

• 1 manche télescopique*

• 1 support à roues*

• 1 Instructions d´utilisation

(*en partie accessoires spéciaux)

TTrraanncchheess hhoorraaiirreess

Avant la mise en service de l'appareil, s'informer sur les règlements nationaux (régionaux) relatifs à la protection contre le bruit.

DDééccllaarraattiioonn ddee ccoonnffoorrmmiittéé

Conformément à la directive CE:

2006/42/EG

Par la présente, nous

ATIKA GmbH & Co. KG Schinkelstraße 97 59227 Ahlen - Germany

déclarons sous notre responsabilité exclusive que le produit

Taille-haie et cisaille à gazon de type GSC 3,6 Taille-haie et cisaille à gazon de type GSCT 3,6

est conforme aux dispositions de la directive CE susnommée ainsi qu’aux dispositions des directives suivantes:

2000/14/EG, 2004/108/EG et 2006/95/EG. Procédé d’évaluation de la conformité:

2000/14/CE – Annexe V Niveau de puissance sonore mesuré L

86,4 dB (A).

Niveau de puissance sonore garanti L

90 dB (A).

Les normes harmonisées suivantes ont été appliquées:

EN 60745-1:2009; EN 60745-2-15:2009 IEC EN 60335-2-94:2008; FprEN 60335-2-94:2009 in Teilen EN 50366:2003+A1:2006; EN ISO 10517:2009

Conservation de la documentation technique :

ATIKA GmbH & Co. KG – bureau technique – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 01.03.2010 A. Pollmeier, le gérant

SSyymmbboolleess aappppaarreeiill

Lire la notice d’utilisation et les conseils de sécurité avant la mise en marche et en tenir compte pendant le fonctionnement.

Porter un casque ainsi qu'une protection des yeux et des oreilles.

Durant les travaux, porter des chaussures de sécurité.

Outils tranchants. Veiller à ne pas se couper les doigts et les orteils

Danger dû au ralenti de l’outil!

Les pièces éjectées représentent un danger.

Eloigner les tierces personnes de la zone de travail. Respecter une distance de sécurité 6 m au minimum.

Ne jamais utiliser la appareil en proximité de câbles, de lignes électriques ou de lignes téléphoniques.

Pendant le travail avec la appareil, respecter une distance de sécurité de 10 m envers les lignes électriques aériennes sous tension.

Ne pas laisser la machine sous la pluie. Protéger la machine de l'humidité.

Ne jamais jeter un appareil électrique aux ordures ménagères.

SSyymmbboolleess cchhaarrggeeuurr

Classe de protection II Utiliser le chargeur dans des locaux secs uni-

quement. Le chargeur est équipé d’un transformateur de

sécurité.

Limitation de la température de protection Polarité négative

Ne jamais jeter un appareil électrique aux ordures ménagères.

SSyymmbboolleess ffiigguurraanntt ssuurr llaa nnoottiiccee dd''iinnssttrruuccttiioonnss

Danger imminent ou situation dangereuse.

L’inobservation de ces indications génère des risques de blessures ou d’endommagements matériels.

Indications importantes pour un emploi conforme de la tronçonneuse à l’usage prévu. L’inobservation

de ces indications peut provoquer des défauts de fonctionnement de la tronçonneuse.



Indications pour l’usager. Ces indications sont d’une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Â Â Â

La numérotation renvoie aux illustrations des pages 2-3.

UUttiilliissaattiioonn ddaannss lleess rrèègglleess ddee ll’’aarrtt

• L’appareil est prévu uniquement pour couper légèrement les haies et le bord de la pelouse à la maison et au jardin.

• Un emploi conforme à l’usage prévu implique notamment aussi l’observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

• Toute utilisation autre est non conforme. Le constructeur décline toute responsabilité pour les dommages en résultat – le risque incombe alors exclusivement à l’utilisateur.

• Le constructeur décline toute responsabilité pour les dommages provoqués par les modifications de l'appareil effectuées par l'utilisateur.

• L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

RRiissqquuees

rrééssiidduueellss

Même un emploi conforme à l’usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les « consignes de sécurité » et un « emploi conforme à l’usage prévu » comme toutes les indications des présentes instructions de service.

La prise de conscience et la prudence réduisent les risques de blessures et d’endommagements.

• Risque de blessures des doigts et des mains par l'outil (lame

à gazon et lame à haies).

• Blessures par des projections de morceaux de débris.

• Electrocution.

• Dangers d’électrocution en cas d’utilisation de câbles de raccordement non conformes.

• Contact avec des pièces sous tension de composants élec- triques ouverts.

• Endommagement de l’ouïe en cas de travaux d’une certaine durée sur la machine sans protection acoustique.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

CCoonnssiiggnneess ddee ssééccuurriittéé

CCoonnssiiggnneess ddee ssééccuurriittéé ggéénnéérraalleess ppoouurr lleess oouuttiillss éélleeccttrrii-

qquueess

Lire toutes les indications et consignes de sécurité. Toute négligence par rapport au respect des indications et consignes de sécurité peuvent provoquer une électrocution, un incendie et/ou de blessures graves.

Conservez toutes les consignes de sécurité et les indications pour le futur.

Le terme « outil électrique » employé dans les consignes de sécurité se réfère aux outils électriques fonctionnant à l’électricité (avec câble électrique) et aux outils électriques fonctionnant sur batterie (sans bloc d’alimentation).

11.. SSééccuurriittéé aauu ppoossttee ddee ttrraavvaaiill

a) Garder votre zone de travail propre et bien éclairée. Le

désordre ou le manque d'un éclairage suffisant peuvent provoquer des accidents.

b) Ne jamais travailler avec cet outil électrique dans une

zone à risque d'explosion où se trouvent des liquides, des gaz ou des poussières inflammables. Les outils élec-

triques produisent des étincelles susceptibles d'allumer les poussières ou vapeurs.

c) Tenir les enfants et d’autres personnes à distance pen-

dant l'utilisation de l'outil électrique. En cas de distraction, vous risquez de perdre le contrôle de l'appareil.

22.. SSééccuurriittéé éélleeccttrriiqquuee

a) La fiche de connexion de l'outil électrique doit corres-

pondre à la prise de courant. La fiche ne doit être modifiée en aucune manière. Ne pas utiliser des fiches adaptatrices avec les appareils électriques protégés par une connexion à la terre. L'utilisation de fiches non-modifiées et

de prises de courant appropriées diminue le risque d'électrocution.

b) Éviter le contact corporel avec les surfaces mises à la

terre telles que les tuyaux, chauffages, fours et réfrigérateurs. Il existe un risque élevé d'électrocution lorsque votre

corps est connecté à la terre.

c) Garder les outils électriques éloignés de la pluie ou

d'autres sources d'humidité. La pénétration d'eau dans un outil électrique accroît le risque d'électrocution.

d) Ne pas détourner le câble de sa destination pour porter

ou suspendre l'outil électrique ou pour retirer la fiche de la prise de courant. Garder le câble éloigné de sources de chaleur, d'arêtes vives et de pièces de l'appareil en mouvement. Un câble endommagé ou enroulé accroît le

risque d'électrocution.

e) Lorsque vous travaillez avec l’outil électrique à l'exté-

rieur, n'utilisez que des câbles de rallonge appropriés pour le travail à l'extérieur. L'utilisation d'un câble de ral-

longe approprié pour le travail à l'extérieur diminue le risque d'électrocution.

f) Lorsque l'utilisation de l'outil électrique en environne-

ment humide ne peut pas être évitée, utilisez un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel di-

minue le risque d'électrocution.

33.. SSééccuurriittéé ddeess ppeerrssoonnnneess

a) Soyez attentif. Veillez à ce que vous faites. Travaillez de

façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation

de l'équipement peut provoquer de graves blessures.

b) Portez un équipement de protection personnelle et tou-

jours des lunettes de protection. Le port d’un équipement de protection personnelle comme un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque de protection ou des protections auditives en fonction du type et de l’utilisation de l’appareil réduit le risque de blessures.

c) Évitez toute mise en service intempestive. Assurez-vous

que l'outil électrique est arrêté avant de le connecter à l'alimentation électrique, de le prendre dans la main ou de le porter. Lorsque vous portez l'outil et que vous avez le

doigt sur l'interrupteur, ou que vous connectez l'appareil à l'alimentation électrique l'interrupteur étant fermé, il y a un risque d'accident accru.

d) Enlevez l'ensemble des outils de réglage et des clés

mécaniques avant de mettre l'outil électrique en service. Un outil ou une clé qui se trouve dans un composant de l'appareil en rotation peuvent provoquer des blessures.

e) Évitez toute position anormale du corps. Prenez correc-

tement appui sur vos jambes et veillez à votre équilibre à tout moment. De cette façon, vous pouvez garder le con-

trôle sur l'outil électrique à tout moment et dans toute situation inattendue.

f) Portez des vêtements appropriés. Ne portez pas de vê-

tements amples ni de bijoux. Gardez les cheveux, les vêtements et les gants éloignés des composants en mouvement. Les vêtements amples, les bijoux ou les cheveux

longs peuvent être saisis par les composants en mouvement.

g) En cas d'équipement de l'appareil de dispositifs d'aspi-

ration de ou de rattrapage de poussières, assurez-vous que ceux-ci sont connectés et utilisés correctement.

L'utilisation d'un dispositif d'aspiration de poussières peut diminuer la mise en danger par la poussière.

44.. UUttiilliissaattiioonn eett eennttrreettiieenn ddee ll’’oouuttiill éélleeccttrriiqquuee

a) Ne surchargez pas la machine ! Utilisez un outil électri-

que destiné au travail que vous faites. Avec un outil électrique approprié, vous travaillez mieux et en toute sécurité dans la plage de puissance indiquée.

Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne peut plus être mis en

marche ou arrêté est dangereux et doit être réparé.

Retirez la fiche de la prise de courant ou enlevez l'accumulateur avant d'effectuer des réglages, de remplacer des accessoires ou de poser l'appareil. Cette mesure de

précaution évite le démarrage intempestif de l'outil électrique.

Conservez les outils électriques non utilisés en dehors de la portée d'enfants. Ne pas laisser utiliser l'appareil par des personnes qui ne sont pas familiarisées avec son utilisation ou qui n'ont pas lu ces instructions. Les

outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes sans expérience.

Entretenez les outils électriques avec soin. Vérifiez que les composants en mouvement fonctionnent correctement et ne se coincent pas, qu'aucun composant ne soit cassé ou endommagé et que les fonctions de l'outil électrique ne soient pas compromises. Faites réparer les composants endommagés avant l'utilisation de l'appareil. La cause de nombreux accidents est le manque d'entre-

tien des outils électriques.

Gardez les outils de coupe affûtés et propres. Les outils de coupe entretenus avec soin présentant des arêtes de coupe vives se coincent moins et peuvent être facilement guidés.

Utilisez les outils électriques, les accessoires, les outils rapportés etc. en respectant ces instructions. Tenez compte des conditions de travail et l'activité à exécuter.

L'utilisation d'outils électriques pour d'autres destinations que celles prévues peut entraîner des situations dangereuses.

55.. UUttiilliissaattiioonn eett eennttrreettiieenn ddee ll’’oouuttiill ffoonnccttiioonnnnaannt

ssuurr aaccccuummuullaatteeuurr

a) Ne rechargez les accumulateurs que dans les chargeurs

qui vous ont été recommandés par le fabricant. Les chargeurs destinés à un certain type d’accus peuvent prendre feu s’ils sont utilisés avec d’autres accus.

Utilisez uniquement dans les outils électriques les accumulateurs prévus à cet effet. L’utilisation d’autres accu-

mulateurs peut causer des blessures et des incendies.

Lorsqu’il n’est pas utilisé, ne laissez pas l'accumulateur à proximité de trombones, de pièces de monnaie, de clés, de clous, de vis ou d’autres petites pièces métalliques qui pourraient provoquer le pontage des contacts.

Un court-circuit entre les contacts de l’accumulateur peut entraîner des brûlures ou prendre feu.

En cas d’utilisation inappropriée, du liquide peut s’écouler de l’accumulateur. Évitez de toucher ce liquide. Rincer à l’eau en cas de contact involontaire. Si

ce liquide parvient dans les yeux, demandez également l’avis d’un médecin. Le liquide qui s’écoule de l’accumulateur peut provoquer des irritations de la peau ou des brûlures.

66.. SSeerrvviiccee

a) Faites réparer votre outil électrique uniquement par un

personnel de qualification spécialisée et uniquement avec des pièces de rechange d'origine. Vous garantissez

ainsi la sécurité de l'outil électrique.

CCoonnssiiggnneess ddee ssééccuurriittéé ppoouurr lleess ttaaiillllee--hhaaiieess eett cciissaaiilllleess àà ggaazzoonn ffoonnccttiioonnnnaanntt ssuurr bbaatttteerriie

• N’approchez pas la lame des parties du corps. N’essayez

pas d’enlever les matériaux coupés sur le couteau pendant qu’il fonctionne ni de tenir les matériaux que vous souhaitez couper. Retirez les matériaux coincés uniquement lorsque l’appareil est à l’arrêt. Un seul moment

d'inattention pendant l'utilisation du taille-haies risque de provoquer de graves blessures.

•

Veillez à ce que tous les dispositifs de protection et les poignées soient montés pendant l’utilisation de l’appareil. N’essayez jamais de faire fonctionner l’appareil

s’il n’est pas entièrement monté ou si des modifications non autorisées ont été effectuées.

•

Maintenez l’outil électrique au niveau des surfaces des poignées, car la lame peut entrer en contact avec le câble électrique de l’appareil. Le contact de la lame avec un

câble conducteur peut mettre sous tension les pièces métalliques de l’appareil et provoquer une électrocution.

•

Portez le taille-haies par la poignée lorsque la lame est à l’arrêt. Toujours mettre le capot de protection pendant le

transport ou pour ranger le taille-haies. Manipulez précautionneusement l’appareil afin de limiter le risque de blessure avec la lame.

•

Maintenez le câble à distance de la zone de coupe. Pendant le processus de travail, le câble peut être dissimulé dans les buissons et sectionné par inadvertance.

• Cette machine n'est pas destinée à être utilisée par des person- nes (y compris des enfants) à capacités physiques, sensorielles ou psychiques limitées, ni par des personnes qui ne disposent pas de l'expérience et des connaissances requises, à moins qu'elles soient surveillées par une personne responsable de leur sécurité qui leur donne des instructions relatives à l'utilisation de la machine.

• Surveillez les enfants afin de garantir qu'ils ne jouent pas avec la machine.

• Respectez les réglementations nationales qui stipulent

éventuellement une restriction d’âge pour l’utilisateur de l’appareil.

CCoonnssiiggnneess ddee ssééccuurriittéé ppoouurr lleess cchhaarrggeeuurrss

• N’utilisez pas la machine dans un environnement hu-

mide. Le risque d'électrocution est élevé si de l’eau s’infiltre dans le chargeur.

•

Utilisez le chargeur uniquement avec l’outil électrique auquel il est destiné. Son utilisation avec d’autres outils

électriques peut causer des blessures et des incendies.

•

Veillez à ce que le chargeur reste propre. Les salissures pourraient provoquer une décharge électrique.

• N’utilisez pas le chargeur sur des supports combusti-

bles (par ex. papier, textiles). Risque d’incendie, car le chargeur chauffe pendant le processus de recharge.

•

Avant chaque utilisation, vérifiez que le chargeur, le câble du chargeur et la fiche de ce câble ne soient pas endommagés. Ne pas utiliser le chargeur s’il est défectueux. Faites réparer votre chargeur uniquement par un spé-

cialiste qualifié et uniquement avec des pièces de rechange d'origine. Vous garantissez ainsi la sécurité de l’appareil.

CCoonnssiiggnneess ddee ssééccuurriittéé

• L’utilisateur est responsable de la machine à l’égard de tiers dans la zone de travail.

• Ne laissez pas l’outil électrique au soleil et mettez-le à l’abri

de la chaleur. Risque d’explosion !

• Avant de mettre l’appareil en marche, veillez à ce que vos

pieds et vos mains se trouvent à une distance sûre par rapport aux lames.

• Ne commencez à couper qu’une fois que les lames sont en

fonctionnement.

• Attention ! Les lames ralentissent et continuent de fonction-

ner ! Ne freinez jamais les lames à la main.

• Enlever tout corps étranger avant de commencer le travail (par ex. les cailloux, les branches, les bouts de fil). Veiller aux autres corps étrangers pendant le travail.

• Lorsque vous rencontrez des corps étrangers, éteindre l'ap- pareil et enlever les corps étrangers. Avant de remettre l'appareil en marche, vérifier les éventuels endommagements et faire effectuer les réparations nécessaires.

• Éteignez l’appareil et patientez jusqu’à ce que les lames ne bougent plus en cas de :

− Contact des lames avec la terre, des pierres, des clous ou d’autres corps étrangers (B contrôlez si les lames/l’appareil sont endommagés.

− travaux de réparation

− travaux de maintenance et de nettoyage

− l’élimination de perturbations (le blocage des couteaux

en fait partie)

− transport et d’entreposage

− et si vous quittez (même s’il ne s’agit que d’une brève

interruption du travail)

• Entretenez l’appareil avec soin : Veiller à garder les fentes d'aération du refroidissement du moteur exempt d'obstructions.

− Avant de continuer l'utilisation de la machine, examiner avec précaution le fonctionnement correct et conforme des dispositifs de protection.

− Les dispositifs de sécurité et les pièces endommagés doivent être réparés ou remplacés correctement dans un atelier spécialisé reconnu, à moins que d’autres informations ne soient mentionnées dans le mode d’emploi.

− Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.

N’effectuer des réparations que celles décrites dans le

chapitre « Maintenance », s’adresser directement au constructeur ou au service après-vente compétent.

N’utiliser que des pièces détachées d’origine. L’utilisation

d’autres pièces détachées et d’autres accessoires pourrait entraîner un risque d’accident pour l’utilisateur. Le fabricant décline toute responsabilité pour les dommages en résultant.

DDeessccrriippttiioonn ddee ll''ééqquuiippeemmeenntt

Poste Désignation Réf. de com..

Taille-haies et cisaille à gazon

Témoin d’avertissement de l'accumulateur

Blocage de mise en marche

Interrupteur MARCHE/ARRÊT

Cliquet

Poignée

Prise de recharge

Indicateur DEL de recharge

Logement (support à roues)

Couvercle 364175

Lame à gazon 364176

Lame à haies 364177

Protège-lame - Lame à gazon 364181

Support à roues 364173

Vis de serrage 364174

Support du manche télescopique

Fiche du câble de recharge

Chargeur 364182

Manche télescopique* 364172

Poignée

Bouton de déverrouillage

Bouton de réglage

Protège-lame - Lame à - haies 364180

Autocollants de sécurité – 1 364179

Autocollants de sécurité – 2 364186

(*en partie accessoires spéciaux)

AAvvaanntt llaa pprreemmiièèrree mmiissee eenn sseerrvviiccee

CChhaarrggeerr ll''aaccccuummuullaatteeuurr

L Utilisez uniquement le chargeur fourni pour recharger

les accumulateurs lithium-ion intégrés dans l’appareil.

• Rechargez uniquement l’accumulateur à des températures comprises entre 10° et 40° C afin d’éviter d'endommager l’accumulateur ou de réduire sa durée de vie.

LBranchement au secteur: Comparez la tension de votre

secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise mise à la terre appropriée et conforme aux prescriptions.

Chargez intégralement les accumulateurs lithium-ion avant la première utilisation et/ou après une période d’immobilisation prolongée.

Â Insérez la fiche du câble de recharge (17) dans la prise

de recharge (7) de l’appareil et branchez le chargeur dans une prise.

Â L'indicateur DEL de recharge (8) est rouge. Î Recharge en

cours

L Pendant le processus de recharge, l’appareil chauffe.

Ce phénomène est normal.

Â N’utilisez pas l’appareil pendant le processus de re-

charge.

Le processus de recharge (env. 4 heures) est ter-

miné lorsque l'indicateur DEL de recharge est vert.

Â Après le processus de recharge, retirez tout d’abord la fiche

du câble de recharge (17) et débranchez le chargeur.

MMaanncchhee ttéélleessccooppiiqquuee**

(*en partie accessoires spéciaux)

Monter le manche télescopique

Utilisez le manche télescopique uniquement en association

avec la cisaille à gazon pour couper les bordures sur le sol. Â Faites coulisser le support à roues (14) sur le logement

(9) et fixez-le à l’aide de la vis de serrage (15).

Â Introduisez le manche télescopique (19) dans son sup-

port (16) jusqu’à ce qu’il s’enclenche de manière audible.

Régler la hauteur d’utilisation

Â Pousser le bouton de réglage (22). Â En tirant ou poussant le manche télescopique, vous pouvez

relâcher le bouton de réglage.

Â Le bouton de réglage s'encliquette dans la position suivante

Démonter le manche télescopique

Â Appuyez sur le bouton de déverrouillage (21) et sortez

le manche télescopique de son support (16).

MMiissee eenn sseerrvviiccee

MMiissee eenn mmaarrcchhee//aarrrrêêtt

Mise en marche

Â Enlever le protège-lame (13 / 23). Â Actionner tout d’abord le blocage de mise en marche (3) et

actionner l’interrupteur MARCHE/ARRÊT (4).

Â Relâchez le blocage de mise en marche.



Si l’appareil est utilisé avec le manche télescopique, il peut être mis en marche et arrêté uniquement au niveau de la poignée (20).

Lorsque le niveau de l’accumulateur est faible, le témoin d’avertissement de l’accumulateur (2) est rouge et l’appareil s’arrête automatiquement. N’actionnez plus l’interrupteur MARCHE/ARRÊT, car vous pourriez endommager l’accumulateur.

Rechargez les accumulateurs lithium-ion (Â « Recharger l’accumulateur »).

Arrêt

Â Release On/Off switch.

La lame continue de fonctionner et ralentit après l’arrêt de l’appareil. Patientez donc jusqu’à ce que la lame s'arrête complètement avant de remettre l'appareil en marche.

CCoonnsseeiillss ddee ttrraavvaaiill

 Ne mettez jamais l’outillage en service avant d’avoir lu les

instructions de service, d’être en mesure de respecter les indications et consignes de sécurité et d’avoir monté l’appareil comme décrit!

Toujours garder les mains et les pieds dans une distance de sécurité du fil de coupe.

Vibrations

Lorsque les personnes atteintes de troubles cardio-

vasculaires sont exposées trop souvent aux vibrations, il y a le risque d'atteintes du système nerveux ou des vaisseaux sanguins. Vous pouvez réduire les vibrations :

- en mettant des gants de travail chauds et solides

- en raccourcissant la durée du travail (faire plusieurs pauses assez longues)

Consultez un médecin lorsque les doigts enflent, que vous vous sentez mal ou que vos doigts deviennent insensibles.

TTrraavvaaiilllleerr aavveecc llee ttaaiillllee--hhaaiieess

Avant de commencer la taille, chasser les animaux de la haie afin de ne pas les blesser.

Le taille-haie peut être guidé en avant et en arrière grâce à ses couteaux bilames ou en mouvement pendulaire d'un côté à l'autre.



Le diamètre de coupe maximum dépend de l’essence, de l’âge, de l’humidité et de la dureté du bois.

 Le meilleur moment pour la taille :

⇒ haie de feuillus : juin et octobre ⇒ haie de résineux : avril et août ⇒ haie à croissance rapide : à partir du mois de mai env.

toutes les 6 semaines

TTrraavvaaiilllleerr aavveecc llaa cciissaaiillllee àà ggaazzoonn

Guidez l’appareil le long de la bordure de la pelouse à une vitesse appropriée et régulière.

Veillez à ce que les lames n’entrent pas en contact avec des pierres de bordure, des cailloux ou des murs. Cela pourrait les endommager.



Pour tailler de longues bordures de pelouse, utilisez le manche télescopique (en partie accessoires spéciaux).



Pour tailler des hauteurs différentes, utilisez le support à roues (en partie accessoires spéciaux).

L’appareil peut être réglé sur 3 positions de travail.

Pousser le cliquet (5).

Â La poignée (6) peut être tournée dans la position souhaitée. Â Relâcher le cliquet (5) et veiller à son encliquetage. La poi-

gnée est fixée.

Régler la hauteur de travail

La hauteur de travail de l’appareil peut être réglée de 25 à 40 mm. Â Desserrez la vis de serrage (15) et placez le support à roues

dans la position souhaitée. Position 0° Hauteur du gazon 25 mm

Position 30° Hauteur du gazon 40 mm

Â Resserrez la vis de serrage.

EEnnttrreettiieenn eett nneettttooyyaaggee

Avant de toute intervention d'entretien et de nettoyage

− arrêter l'équipement

− attendre l’arrêt complet des lames

− portez des gants de protection

D'autres interventions d'entretien et de nettoyage que celles décrites dans ce chapitre ne doivent être effectuées que par le constructeur ou par des entreprises désignées par celui-ci.

Les dispositifs enlevés pour effectuer les interventions d'entretien et de nettoyage doivent impérativement être remontés et contrôlés.

N'utiliser que des pièces de rechange d'origine. L'utilisation de toute autre pièce risque de provoquer des dommages et blessures imprévisibles.

EEnnttrreettiieenn

Le jeu de lames ne stoppe pas immédiatement après l’arrêt. Avant de commencer votre travail de réparation ou de maintenance, patientez jusqu’à ce que tous les éléments soient complètement arrêtés.

Afin de garantir la fiabilité de l'utilisation et une longue durée de vie du taille-haies et de la cisaille à gazon, effectuer les interventions d'entretien suivantes en intervalles réguliers.

Vérifier les défauts évidents de la machine tels que

− les lames détachées, décrochées ou endommagées

− composants usés ou endommagés

− les défauts de montage ou d'état des couvercles et disposi-

tifs de protection.

Effectuer les réparations et les interventions d'entretien avant d'utiliser l’appareil.

NNeettttooyyaaggee

Nettoyer la machine avec soin après chaque usage afin de préserver le fonctionnement correct.

• Nettoyer le carter à l'aide d'une brosse souple ou d'un chiffon sec.

• Les poignées doivent toujours être sèches et exemptes d’huile et de graisse.

Ne pas utiliser de l'eau, des solvants ou des produits de

polissage.

• Veiller à garder les fentes d'aération du refroidissement du moteur exempt d'obstructions (risque de surchauffe).

• Nettoyer l’unité d’engrenage à l'aide d'une brosse souple.

• Lubrifiez les roues dentées avec de la graisse sans acide

(vaseline).

• Nettoyer régulièrement le dispositif de coupe à l’aide d’une brosse ou d’un chiffon.

L Ne jamais nettoyer les couteaux à l'eau

Î Risque de corrosion!

L Huilez régulièrement les lames. Ne jamais utiliser de

graisse!

 De traiter toutes les pièces mobiles avec une huile bio-

dégradable.

RReemmppllaacceemmeenntt ddeess llaammeess

Risque de blessure des doigts et des mains lors de travaux sur le couteau. Portez des gants de protec-

tion.

Les lames sont exposées à une usure importante. Remplacez immédiatement les lames lorsque leur fonctionnement correct n'est plus garanti.

Â Si vous utilisez l’appareil avec le manche télescopique,

appuyez sur le bouton de déverrouillage (21) et sortez le manche télescopique de son support (16) .

Desserrez la vis de serrage (15) et retirez le support à

roues.

Enfoncez la patte de blocage (a)  vers le haut et

faites coulisser le couvercle (10) dans le sens de la flèche

.

Â Retirez la lame. Â

Nettoyez l’unité d’engrenage et lubrifiez éventuellement

les roues dentées (graisse sans acide, par ex. vaseline).

Posez le couvercle. Les pattes d’enclenchement doivent

concorder avec les pointes des repères V.

Â Faites coulisser le couvercle (10) jusqu’à ce que le couver-

cle s’enclenche de manière audible. B

SSttoocckkaaggee

 Stocker les appareils non utilisés dans un lieu sec et fermé

en dehors de la portée d’enfants après avoir mis le protège-lame en place.

 Afin d’augmenter la durée de vie utile de la tronçonneuse et

de lui conserver son bon fonctionnement, il est recommandé avant tout stockage prolongé:

B d’effectuer un nettoyage en profondeur. B Lubrifiez les roues dentées avec de la graisse sans

acide (vaseline).

B Traitez toutes les pièces mobiles (lames) avec de l’huile

écologique.

L Ne jamais utiliser de graisse.

B Faites coulisser la protection sur la lame.

CCoonnddiittiioonnss ddee ggaarraannttiiee

Veuillez tenir compte de la déclaration de garantie ci-jointe.

ÉÉlliimmiinnaattiioonn

Recycler les appareils, accessoires et emballages de façon compatible avec l’environnement.

Uniquement pour les pays de l’Union européenne

Ne jamais jeter un appareil électrique aux ordures ménagères.

Les appareils, les accessoires et les emballages doivent être recyclés de façon non-polluante. Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

Ne pas jeter les accumulateurs lithium-ion dans les ordures ménagères, au feu ou dans l’eau.

Les accumulateurs/batteries défectueux et usagés doivent être recyclés conformément à la directive européenne 2006/66/CE sur les batteries et les accumulateurs. Donnez les accumulateurs/batteries usagés dans les centres de déchetterie de votre ville ou à votre revendeur.

DDéémmoonntteerr ll''aaccccuummuullaatteeuurr

Déchargez intégralement l’accumulateur lithium-ion avant de le démonter.

1. Arrêter la machine et patienter jusqu’à ce que les lames ne bougent plus.

2. Desserrez les vis pour ouvrir l’appareil et enlevez le couvercle.

3. Débranchez l’accumulateur et sortez-le du boîtier.

TTrraannssppoorrtt

L’accumulateur lithium-ion doit être contrôlé selon les procédés de contrôle décrits dans le manuel « Transport de biens dangereux » ST/SG/AC.10/11/Rev.3, partie III, 38.3.

L’accumulateur est protégé contre la surpression intérieure, les températures extrêmes, les courts-circuits ainsi que tout acte de violence venant de l’extérieur.

La teneur en lithium-ion de l’accumulateur (sous forme de pièce détachée ou intégré dans l’appareil) est inférieure à la valeur limite requise et n’est donc pas soumis aux réglementations nationales et internationales relatives aux biens dangereux. Cependant la réglementation sur les biens dangereux peut s’appliquer en cas de transport de plusieurs accumulateurs et certaines mesures de sécurité doivent être respectées, par ex. l’obligation d’étiquetage spécial sur l’emballage.

CCaarraaccttéérriissttiiqquueess tteecchhnniiqquueess

GSC GSCT Type 3,6 3,6

Tension nominale de l'accumulateur 3,6 V 3,6 V Capacité

1,3 Ah 1,3 Ah

Accumulateur lithium-ion lithium-ion Largeur de coupe – cisaille à gazon 80 mm 80 mm Longueur de coupe – taille-haie 110 mm 110 mm Écart entre les couteaux

8 mm 8 mm

Durée de fonctionnement env. 40 min 40 min Temps de recharge env.

4 h 4 h

Niveau de pression sonore LPA 74,6 dB (A) Niveau de puissance sonore mesuré L

86,4 dB (A)

Imprécision de mesure KPA / K

3,0 dB (A)

Niveau de puissance sonore garanti L

90 dB (A)

Manche télescopique -

Poids du taille-haie 0,64 kg 1,07 kg Poids de la cisaille à gazon 0,55 kg 0,99 kg

Chargeur

Entrée

230V~ 50 Hz

Sortie 6 V, 300mA Classe de protection

PPaannnneess

Avant de procéder à l'élimination des défauts

− arrêter l'équipement

− attendre l’arrêt complet des lames

− portez des gants de protection

 Après chaque dépannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité.

Perturbation Cause possible Que faire

L’appareil ne démarre pas après avoir actionné l'interrupteur

Â Accumulateurs lithium-ion vides Â Accumulateurs lithium-ion défectueux Â Interrupteur de mise en marche/ arrêt défectueux Â Défaut interne

Â Recharger les accumulateurs lithium-ion Â Veuillez vous adresser au S.A.V.

L’appareil avec le manche télescopique monté ne démarre pas après avoir actionné l'interrupteur

Â Le manche télescopique n’est pas enclenché

correctement dans le support

Â Contrôlez régulièrement les fiches de raccor-

dement.

L’appareil ne fonctionne pas à pleine puissance

Â Accumulateur lithium-ion faible Â Accumulateurs lithium-ion défectueux Â Unité d’engrenage sale

Â Recharger les accumulateurs lithium-ion Â Veuillez vous adresser au S.A.V. Â Nettoyez l’unité d’engrenage (voir chapitre

« Nettoyage »). L’appareil ne coupe pas correctement

Â Lame émoussée / usée Â Faire affûter/ remplacer la lame

L’appareil fonctionne avec des interruptions

Â Interrupteur de mise en marche/ arrêt défectueux Â Défaut interne

Â Veuillez vous adresser au S.A.V.

Le moteur tourne, le dispositif de coupe ne marche pas

Â Dispositif de coupe bloque Â Défaut interne

Â Enlever l'objet qui bloque les couteaux Â S'adresser au constructeur ou au service

après-vente compétent Le dispositif de coupe se réchauffe Â Manque de lubrification => friction

Â Dispositif de coupe émoussé Â La lame est ébréchée

Â Lubrifier le dispositif de coupe Â Faire affûter / remplacer la lame Â Vérifier la lame

Durée de coupe par recharge de l’accu trop faible

Â Manque de lubrification => friction Â Dispositif de coupe sale Â L’accu n’est pas entièrement chargé Â La durée de vie de l’accu est dépassée

Â Lubrifier le dispositif de coupe Â Nettoyez le dispositif de coupe Â Charger l’accumulateur Â Veuillez vous adresser au S.A.V.

+ 90 hidden pages

ATIKA GSC 3, 6, GSCT 3 Original Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
