ROG STRIX B460-F GAMING
<![endif]>Carte mère
F16493
Première Édition
Mars 2020
Copyright © 2020 ASUSTeK COMPUTER INC. Tous droits réservés.
Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”).
La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.
ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit.
LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS.
Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.
Offer to Provide Source Code of Certain Software
This product contains copyrighted software that is licensed under the General Public License ("GPL"), under the Lesser General Public License Version ("LGPL") and/or other Free Open Source Software Licenses. Such software in this product is distributed without any warranty to the extent permitted by the applicable law. Copies of these licenses are included in this product.
Where the applicable license entitles you to the source code of such software and/or other additional data, you may obtain it for a period of three years after our last shipment of the product, either
(1)for free by downloading it from https://www.asus.com/support/
or
(2)for the cost of reproduction and shipment, which is dependent on the preferred carrier and the location where you want to have it shipped to, by sending a request to:
ASUSTeK Computer Inc.
Legal Compliance Dept.
1F, No. 15, Lide Rd.,
Beitou, Taipei 112
Taïwan
In your request please provide the name, model number and version, as stated in the About Box of the product for which you wish to obtain the corresponding source code and your contact details so that we can coordinate the terms and cost of shipment with you.
The source code will be distributed WITHOUT ANY WARRANTY and licensed under the same license as the corresponding binary/object code.
This offer is valid to anyone in receipt of this information.
ASUSTeK is eager to duly provide complete source code as required under various Free Open Source Software licenses. If however you encounter any problems in obtaining the full corresponding source code we would be much obliged if you give us a notification to the email address gpl@asus.com, stating the product and describing the problem (please DO NOT send large attachments such as source code archives, etc. to this email address).
ii
Table des matières
Consignes de sécurité................................................................................................................ |
iv |
À propos de ce manuel............................................................................................................... |
v |
Résumé des caractéristiques de la ROG STRIX B460-F GAMING........................................... |
vi |
Connecteurs avec bande passante partagée........................................................................... |
x |
Contenu de la boîte.................................................................................................................... |
xi |

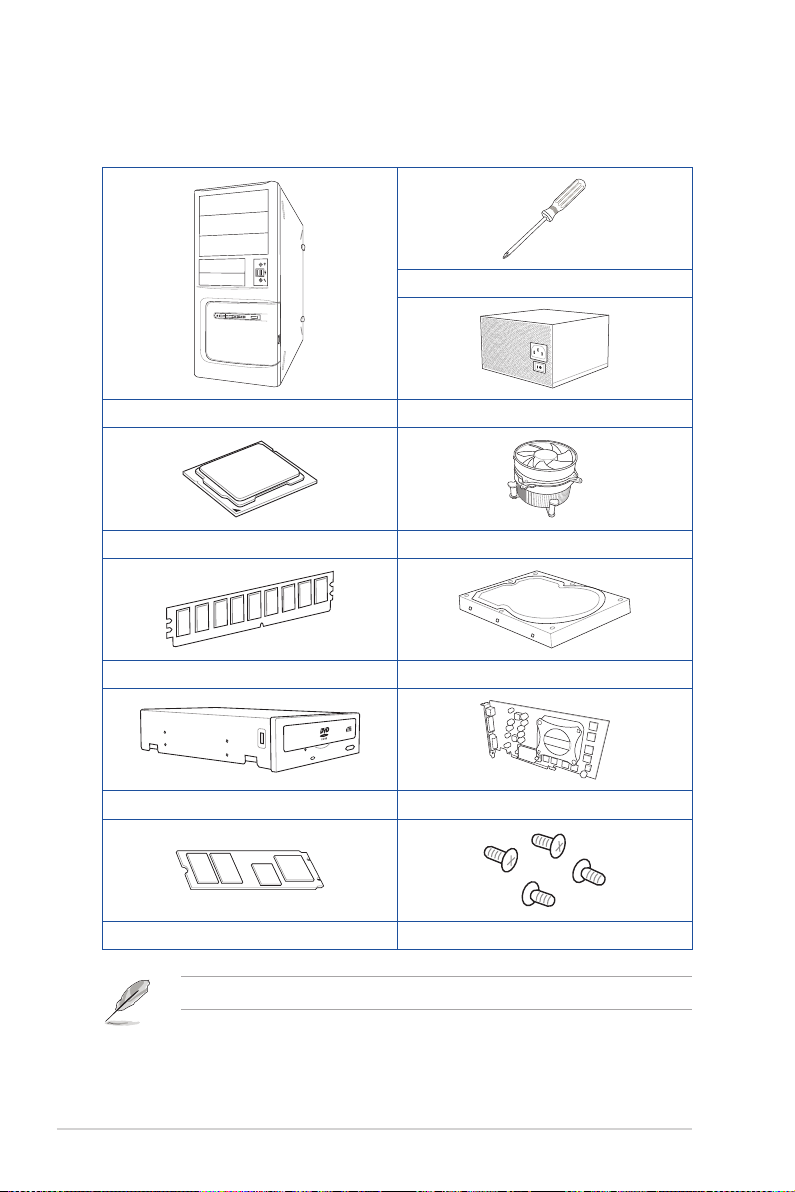

Outils et composants additionnels pour monter un ordinateur de bureau....................... |
xii |
Chapitre 1 : Introduction au produit
1.1 |
Avant de commencer.............................................................................................. |
1-1 |
1.2 |

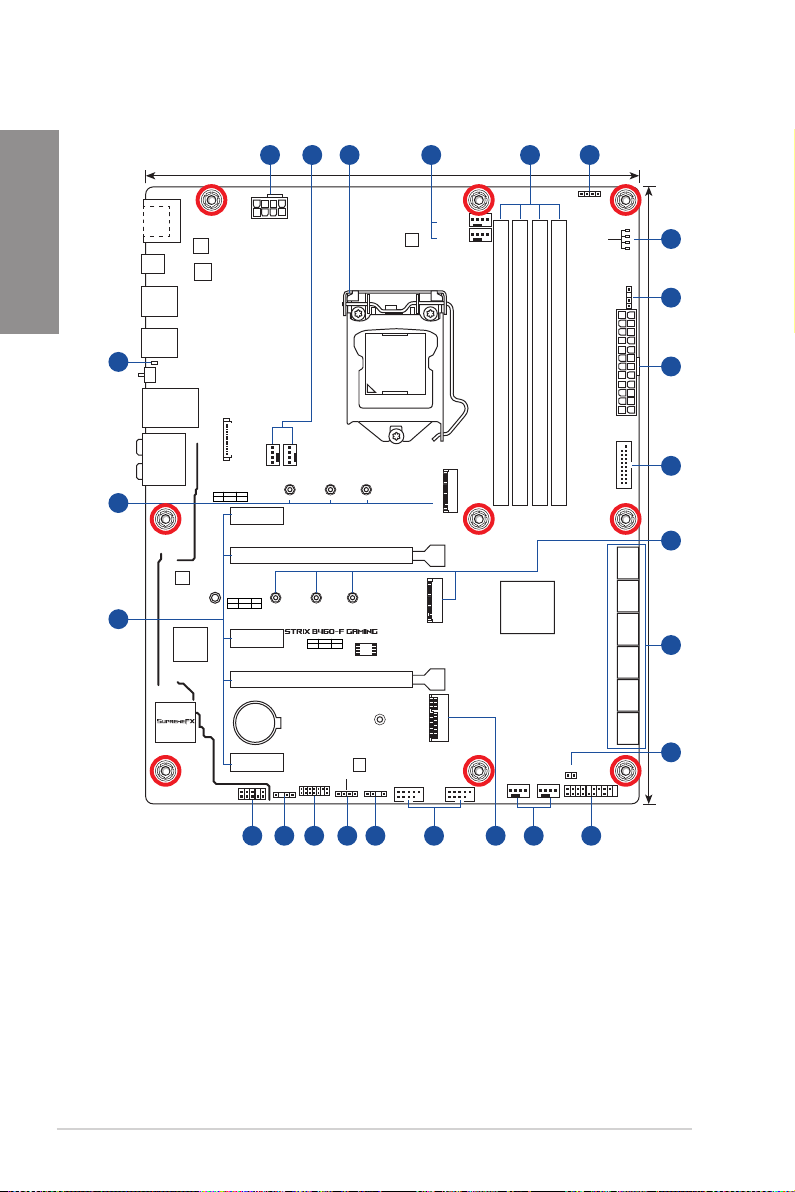

Schéma de la carte mère........................................................................................ |
1-2 |
Chapitre 2 : Procédures d'installation de base
2.1 |
Monter votre ordinateur........................................................................................ |
2-1 |
|
|
2.1.1 |

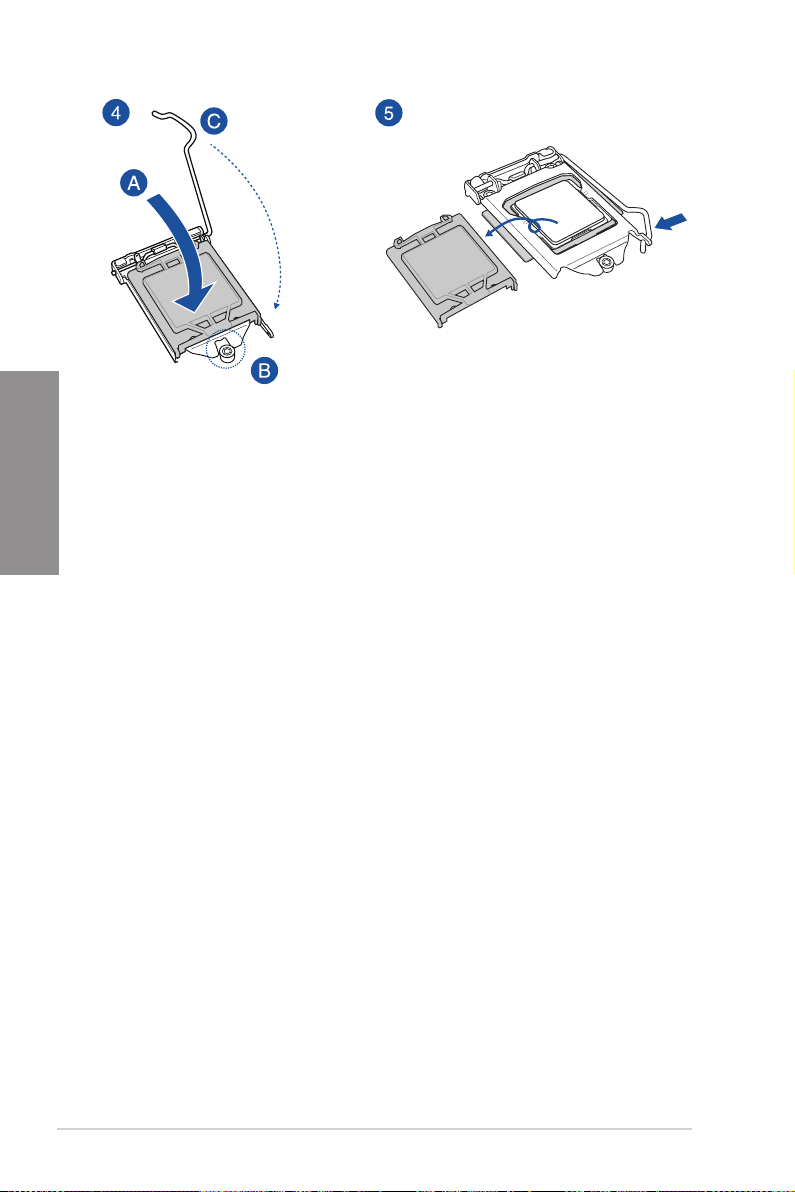

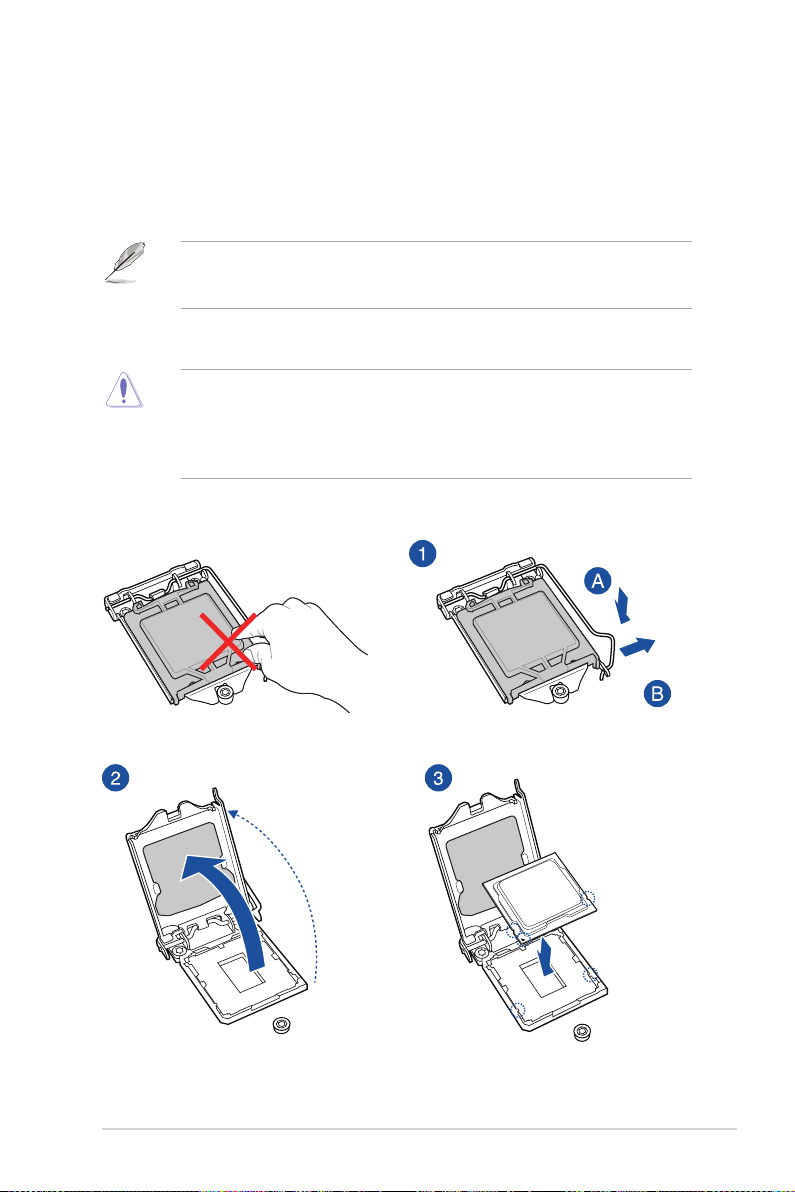

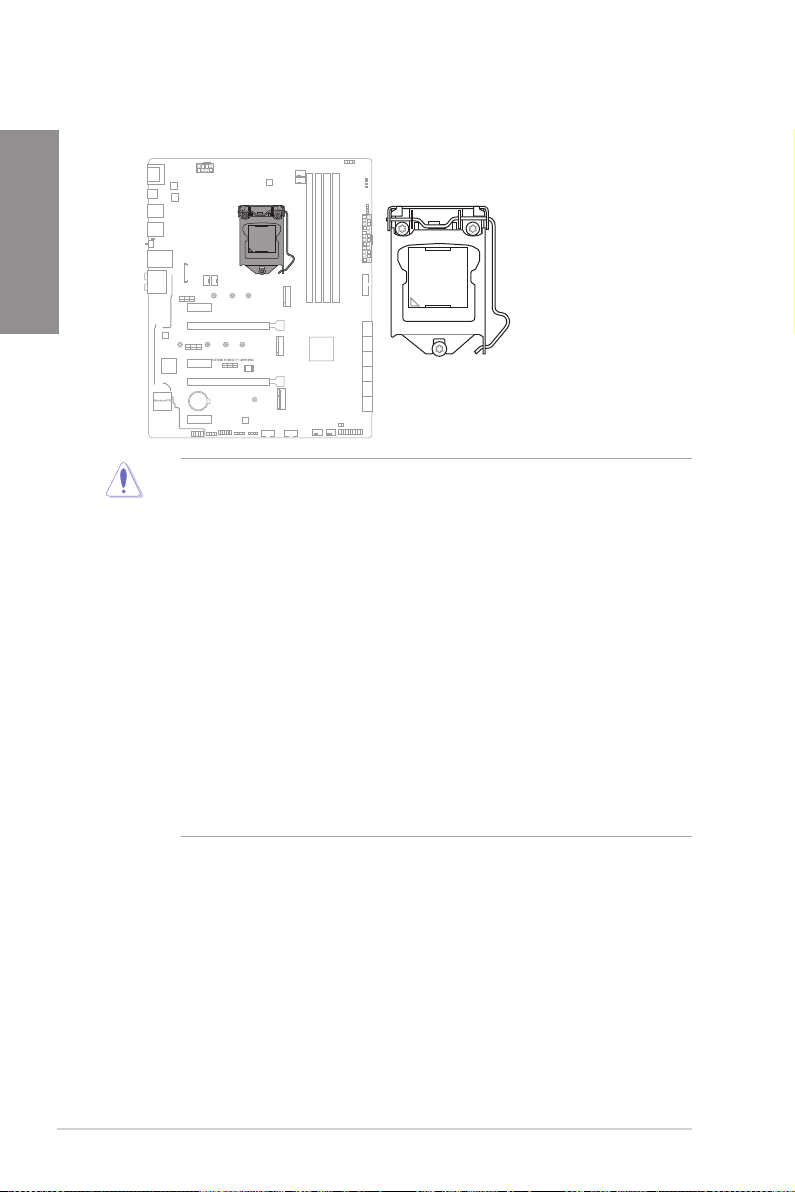

Installer le processeur................................................................................................... |
2-1 |
|
2.1.2 |

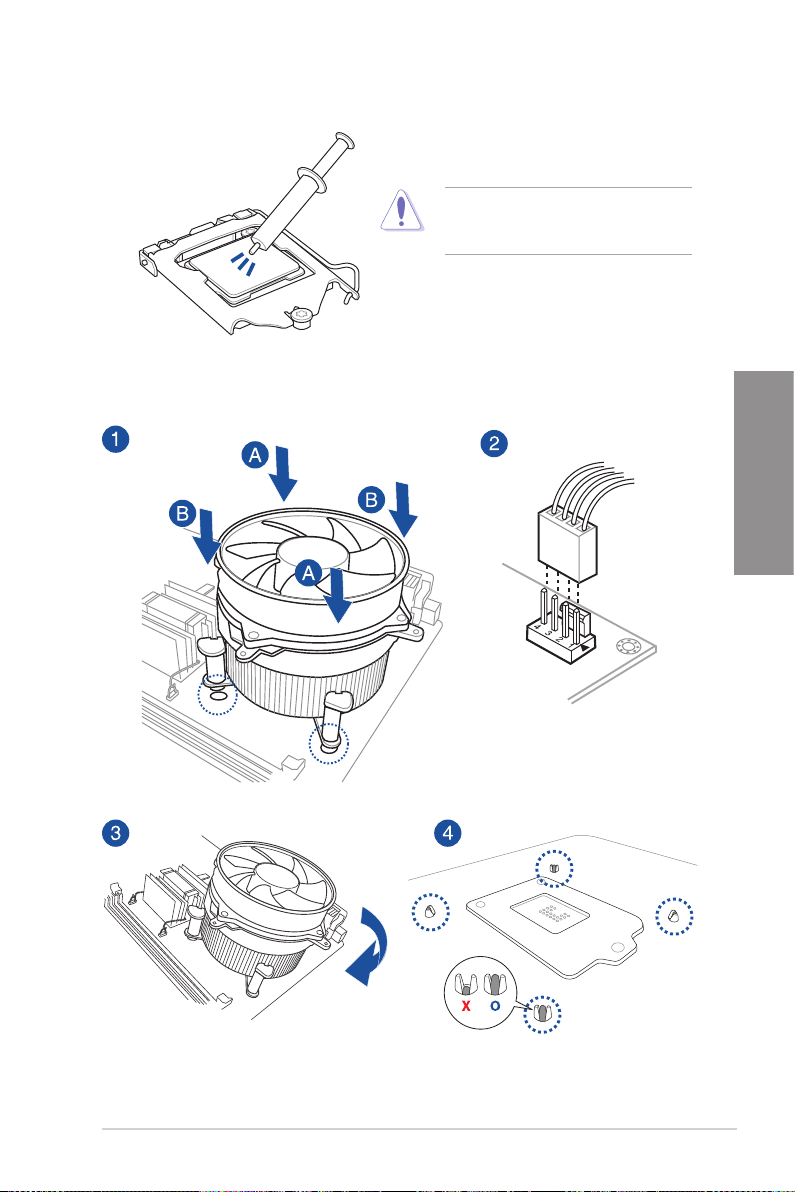

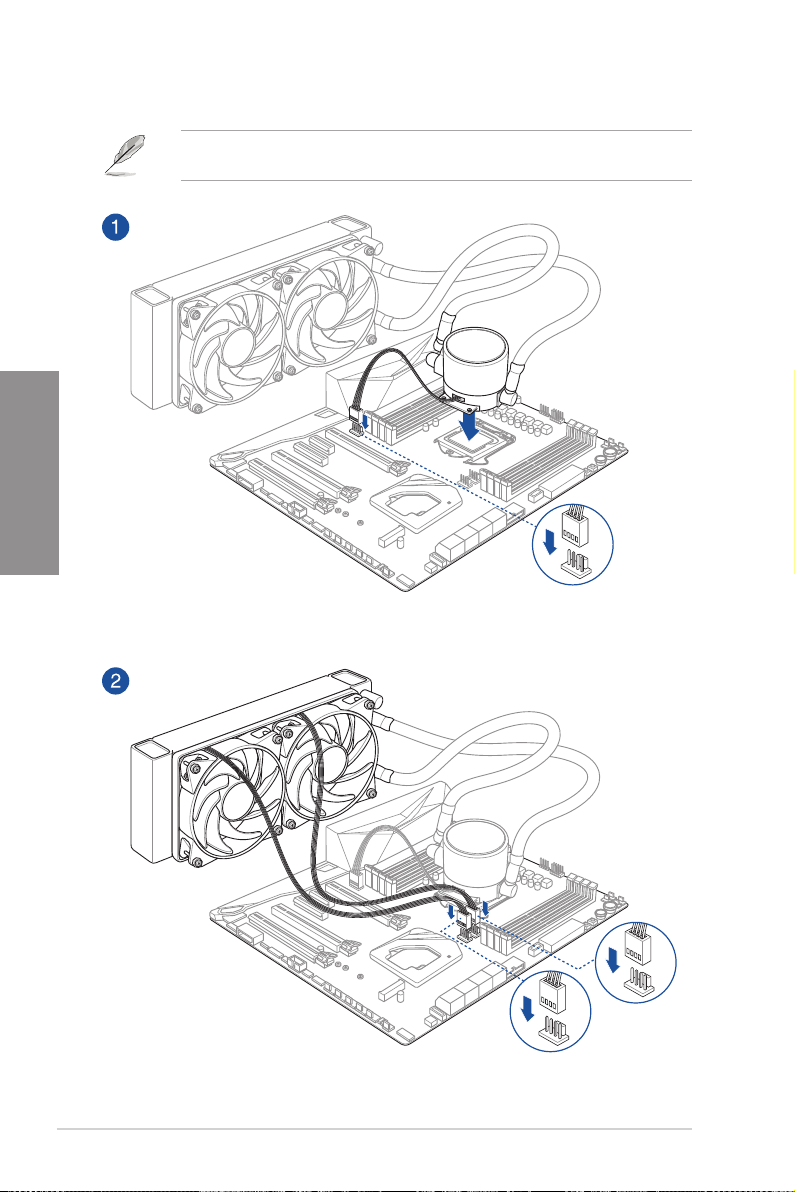

Installer le système de refroidissement................................................................ |
2-3 |
|
2.1.3 |

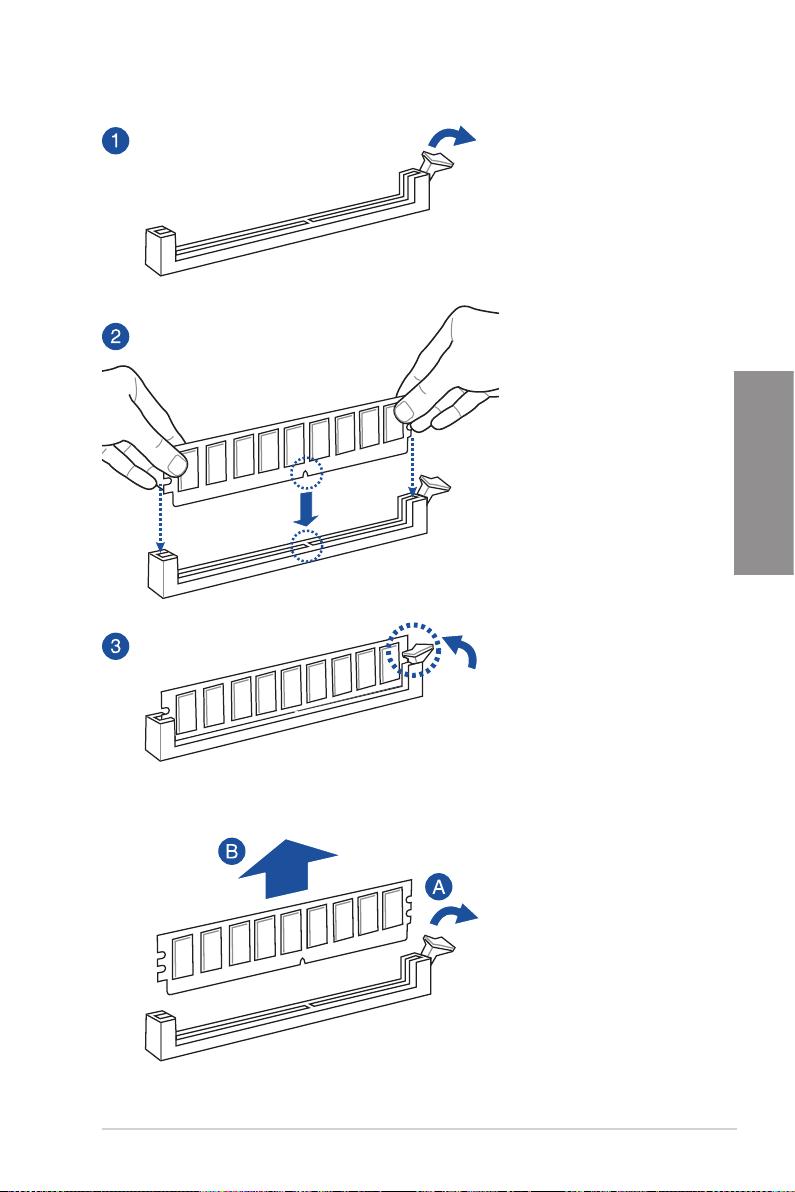

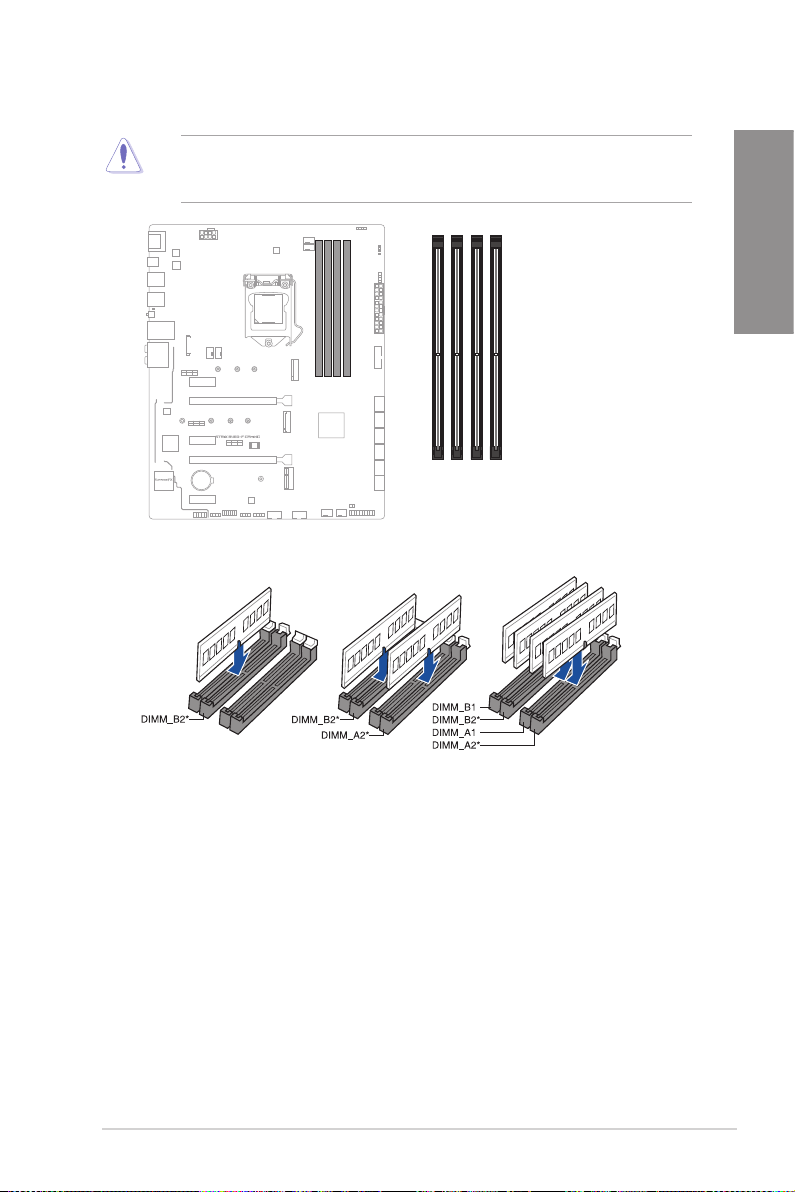

Installer un module de mémoire............................................................................. |
2-5 |
|
2.1.4 |

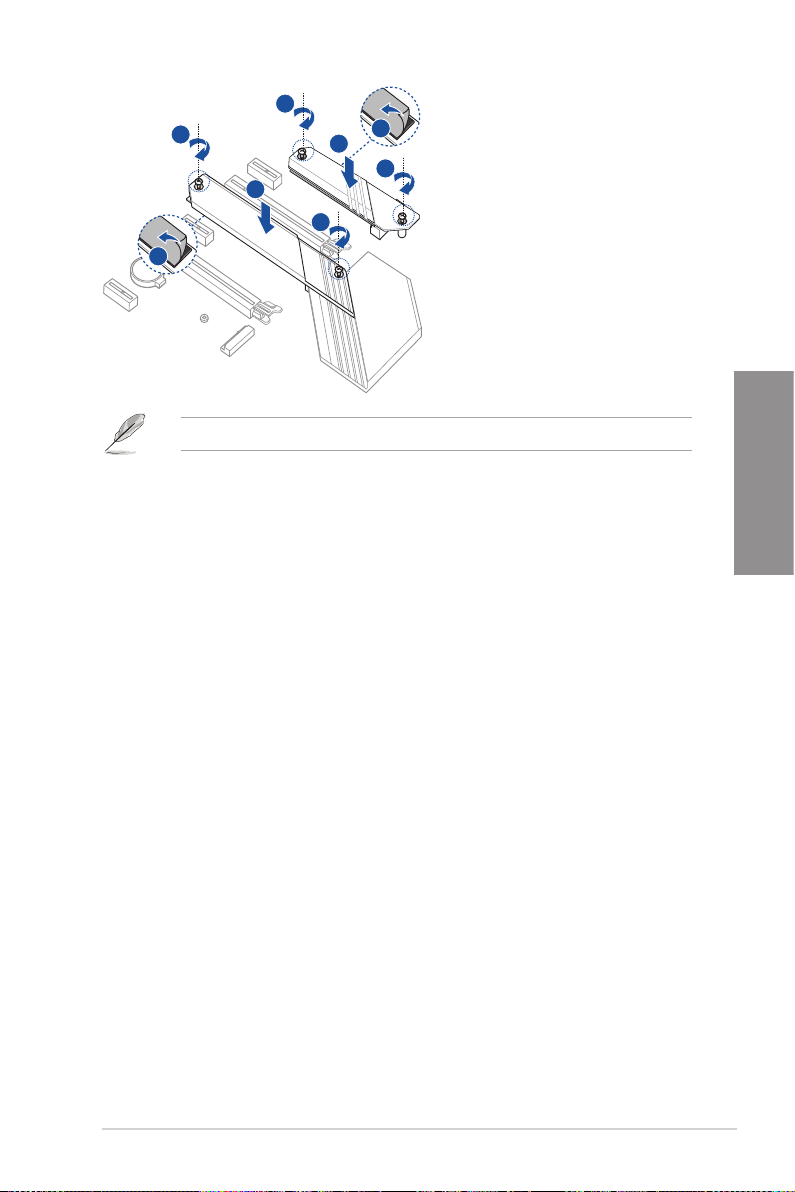

Installer une carte M.2.................................................................................................. |
2-6 |
|
2.1.5 |

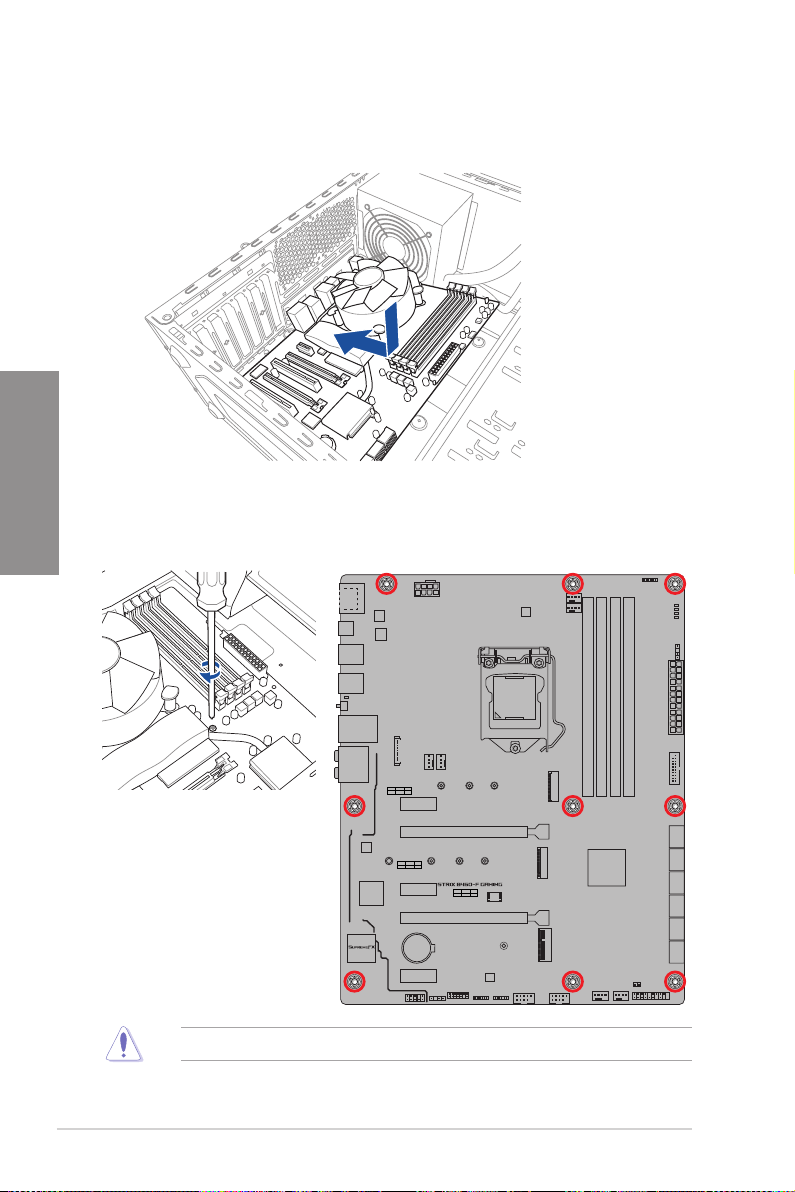

Installer la carte mère................................................................................................... |
2-8 |
|
2.1.6 |

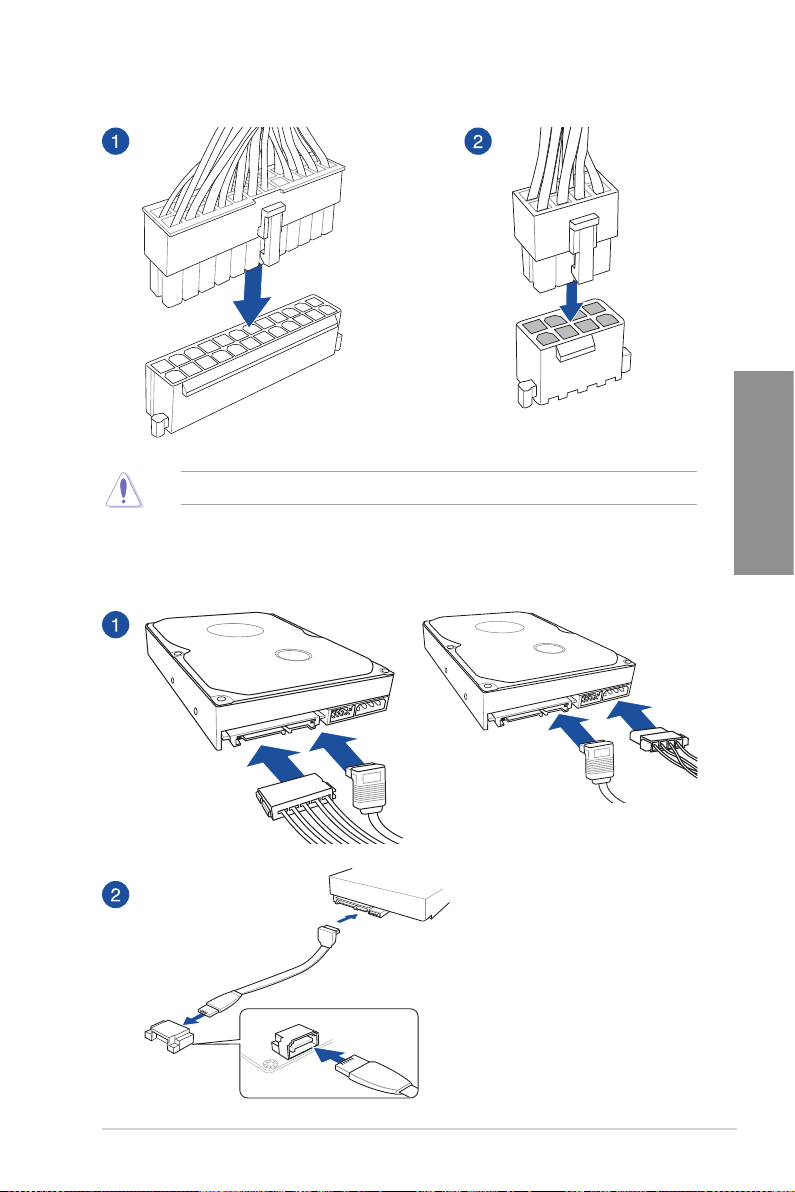

Connexion d'alimentation ATX................................................................................ |
2-9 |
|
2.1.7 |
Connexion de périphériques SATA......................................................................... |
2-9 |
|
2.1.8 |

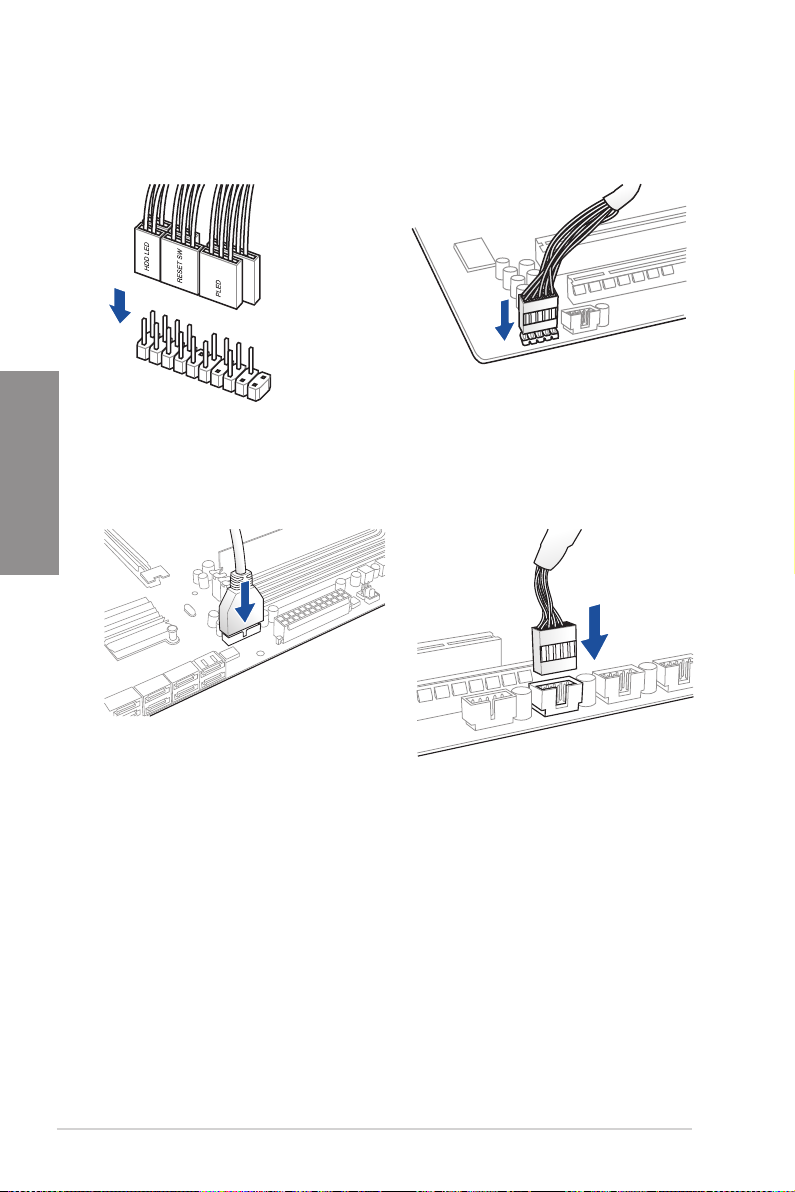

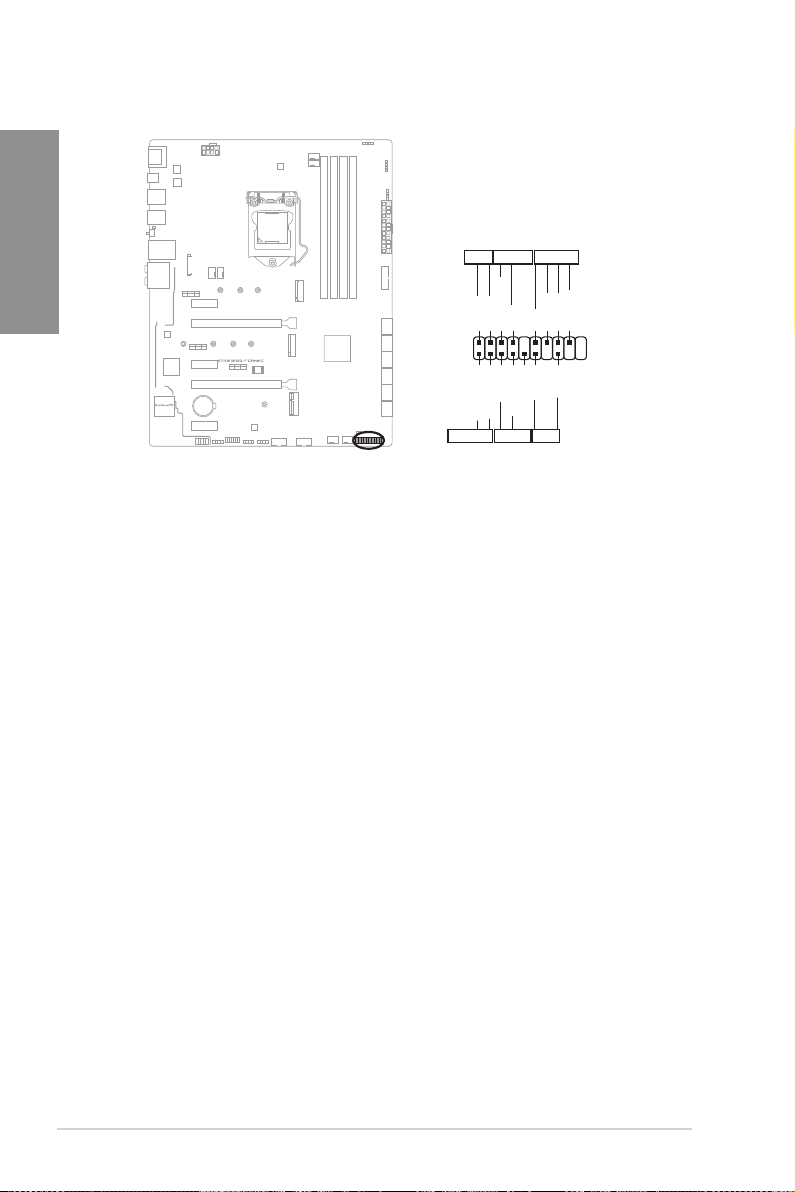

Connecteur E/S avant................................................................................................ |
2-10 |
|
2.1.9 |

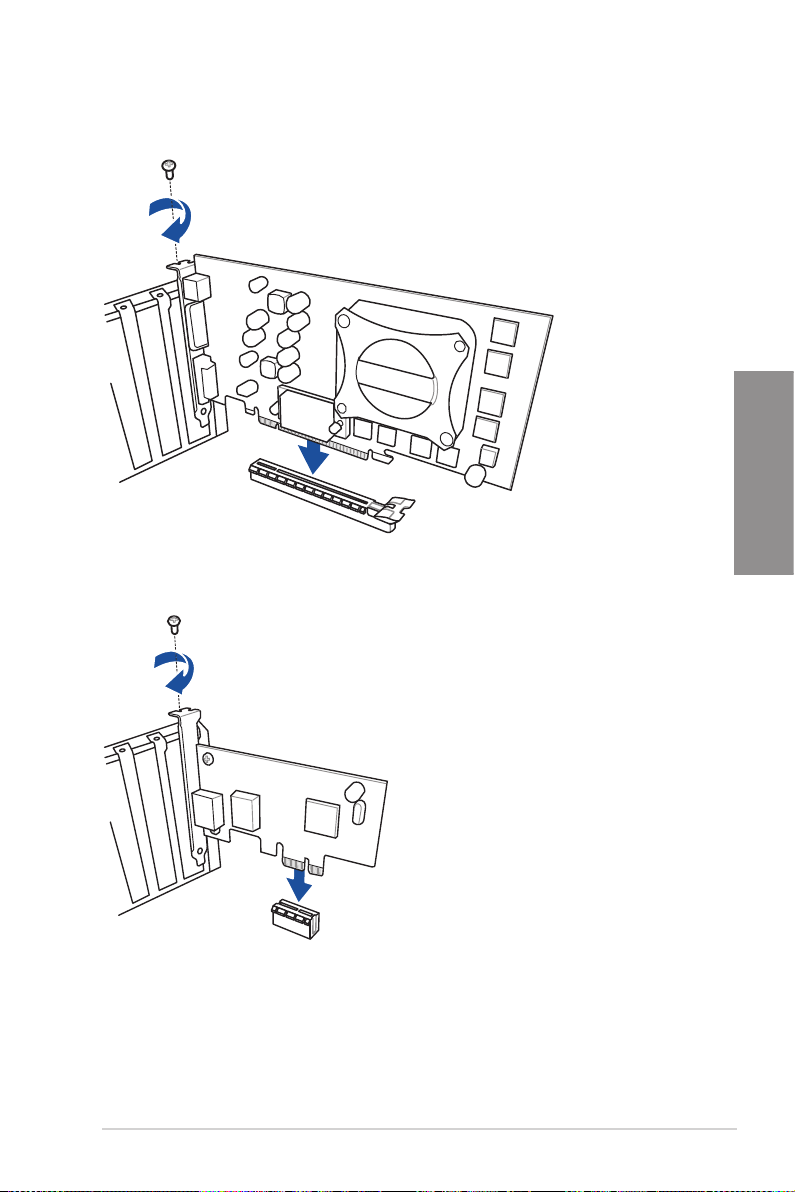

Installer une carte d'extension.............................................................................. |
2-11 |
2.2 |
Bouton de mise à jour du BIOS............................................................................ |
2-12 |
|
2.3 |
Connecteurs arrières et audio de la carte mère................................................. |
2-13 |
|
|
2.3.1 |

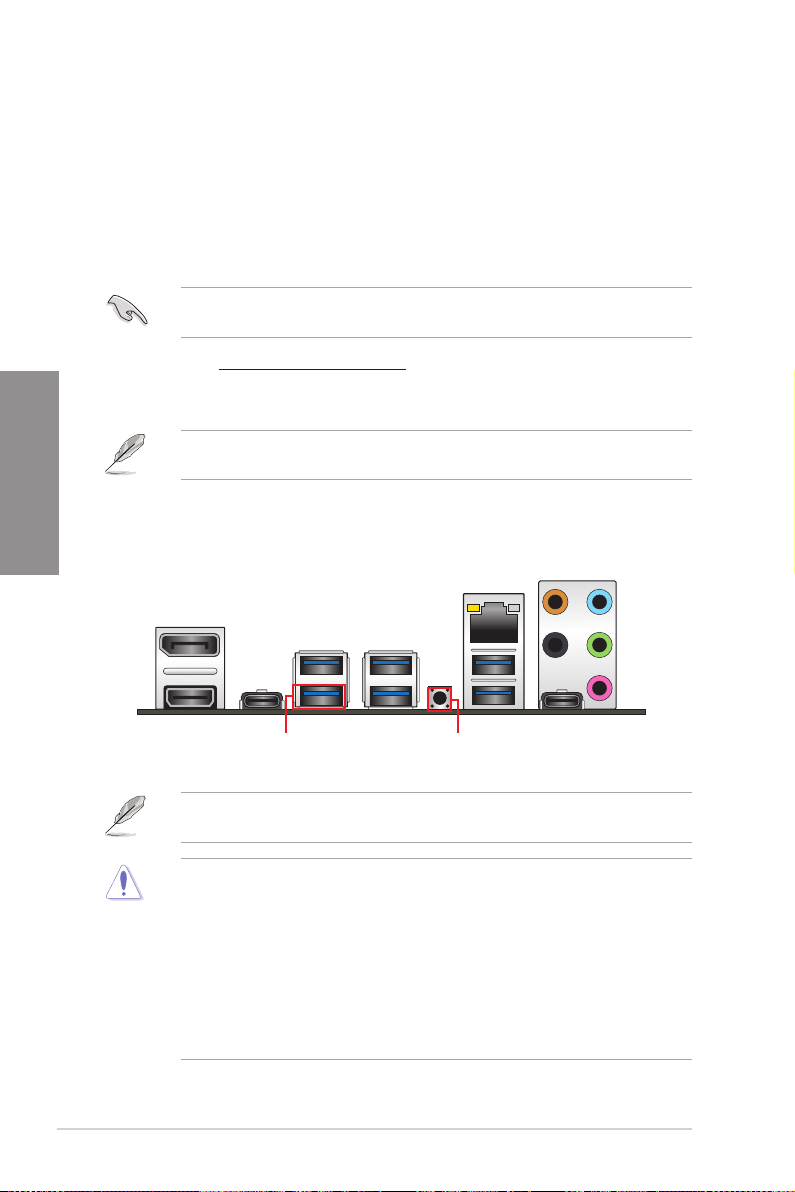

Connecteurs arrières.................................................................................................. |
2-13 |
|
2.3.2 |

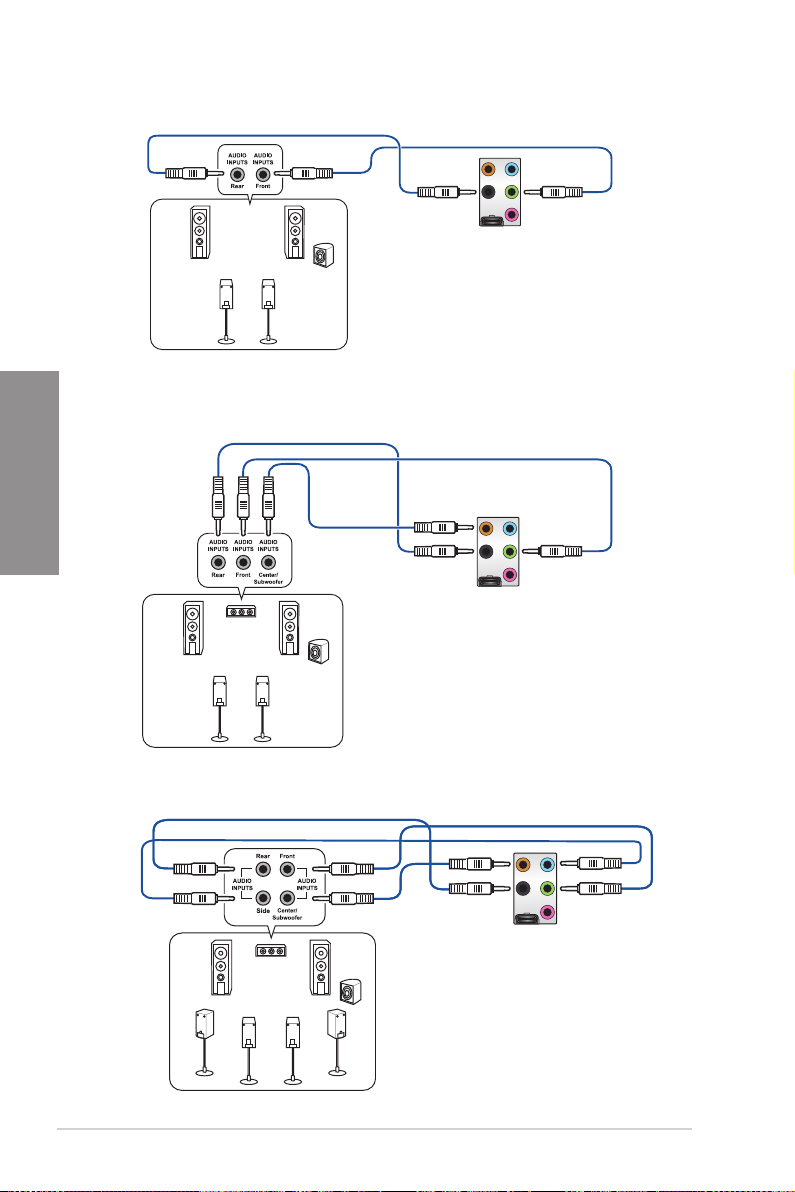

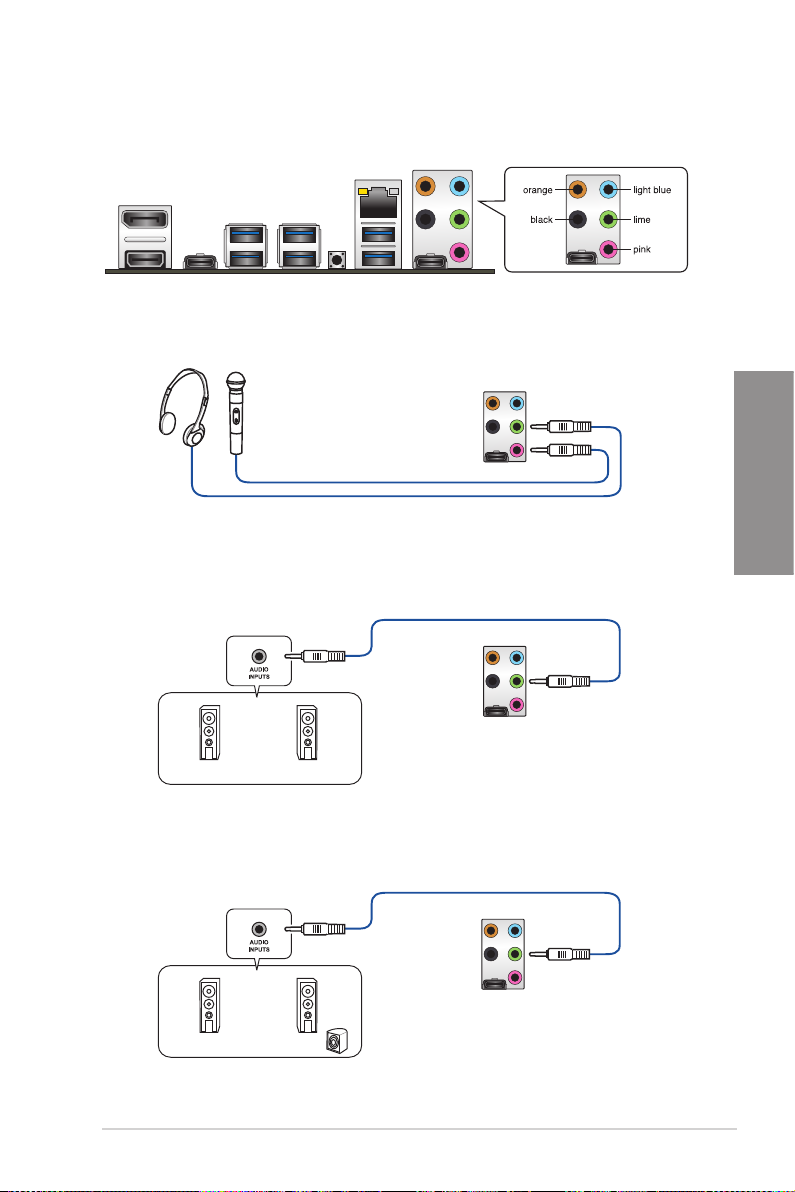

Connexions audio....................................................................................................... |
2-15 |
2.4 |
Démarrer pour la première fois........................................................................... |
2-17 |
|
2.5 |
Éteindre l'ordinateur............................................................................................. |
2-17 |
Chapitre 3 : BIOS et configurations RAID
3.1 |
Présentation du BIOS.............................................................................................. |
3-1 |
3.2 |
Programme de configuration du BIOS.................................................................. |
3-2 |
3.3 |
EZ Update................................................................................................................. |
3-2 |
3.4 |
ASUS EZ Flash 3....................................................................................................... |
3-3 |
3.5 |
ASUS CrashFree BIOS 3........................................................................................... |
3-4 |
3.6 |
Configuration de volumes RAID............................................................................ |
3-5 |
Annexes
Notices ................................................................................................................................... |
A-1 |
Informations de contact ASUS............................................................................................... |
A-6 |
iii
Sécurité électrique
•Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
•Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
•Avant de connecter ou de déconnecter les câbles de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
•Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
•Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
•Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.
Sécurité en fonctionnement
•Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.
•Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
•Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
•Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
•Placez le produit sur une surface stable.
•Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.
•Votre carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 0°C et 40°C.
iv
Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.
Organisation du manuel
Ce manuel contient les parties suivantes :
•Chapitre 1 : Introduction au produit
Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.
•Chapitre 2 : Procédures d'installation de base
Ce chapitre décrit les procédures de configuration matérielles nécessaires lors de l'installation de composants système.
•Chapitre 3 : BIOS et configurations RAID
Ce chapitre explique comment accéder au BIOS, mettre à jour le BIOS grâce à l'utilitaire EZ Flash, ainsi que les configurations RAID.
Où trouver plus d'informations ?
Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels.
1.Site Web ASUS
Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.
2.Documentation optionnelle
Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.
Conventions utilisées dans ce manuel
Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.
ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche.
IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.
REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.
v
|
Socket Intel® LGA1200 pour les processeurs de 10e génération Intel® Core™, |
|
|
Pentium® Gold et Celeron®* |
|
|
Prise en charge des processeurs Intel® 14 nm |
|
Processeur |
Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel |
|
Turbo Boost Max 3.0** |
||
|
||
|
* Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs |
|
|
compatibles avec cette carte mère. |
|
|
** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle |
|
|
de processeur utilisé. |
|
Chipset |
Chipset Intel® B460 |
|
|
4 x Slots DIMM pour un maximum de 128 Go de mémoire DDR4 compatible : |
|
|
2933/2800/2666/2400/2133 MHz (non-ECC et un-buffered)* |
|
|
Architecture mémoire Dual-Channel (bi-canal) |
|
Mémoire |
Compatible avec la technologie Intel® Extreme Memory Profile (XMP) |
|
OptiMem |
||
|
||
|
* Pour les processeur Intel® de 10e génération, seuls les processeurs Intel® Core™ i9/i7 |
|
|
offrent une prise en charge native des fréquences 2933/2800/2666/2400/2133, pour |
|
|
les autres modèles la fréquence DDR4 maximale est de 2666 MHz. |
|
|
** Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles. |
|
|
1 x Port DisplayPort 1.4** |
|
|
1 x HDMI 1.4b |
|
Sorties vidéo |
* Les caractéristiques de l'unité graphique varie en fonction du modèle de processeur |
|
|
utilisé. |
|
|
** Résolution max. DisplayPort 1.2* : 4096 x 2304 @60Hz. Consultez le site www.intel. |
|
|
com pour obtenir des mises à jour. |
|
|
Processeurs Intel® de 10e génération |
|
|
1 x Slot PCIe 3.0 x16 |
|
|
Chipset Intel® B460 |
|
|
1 x Slot PCIe 3.0 x16 (en mode x4)* |
|
Slots d'extension |
3 x Slots PCIe 3.0 x1** |
|
|

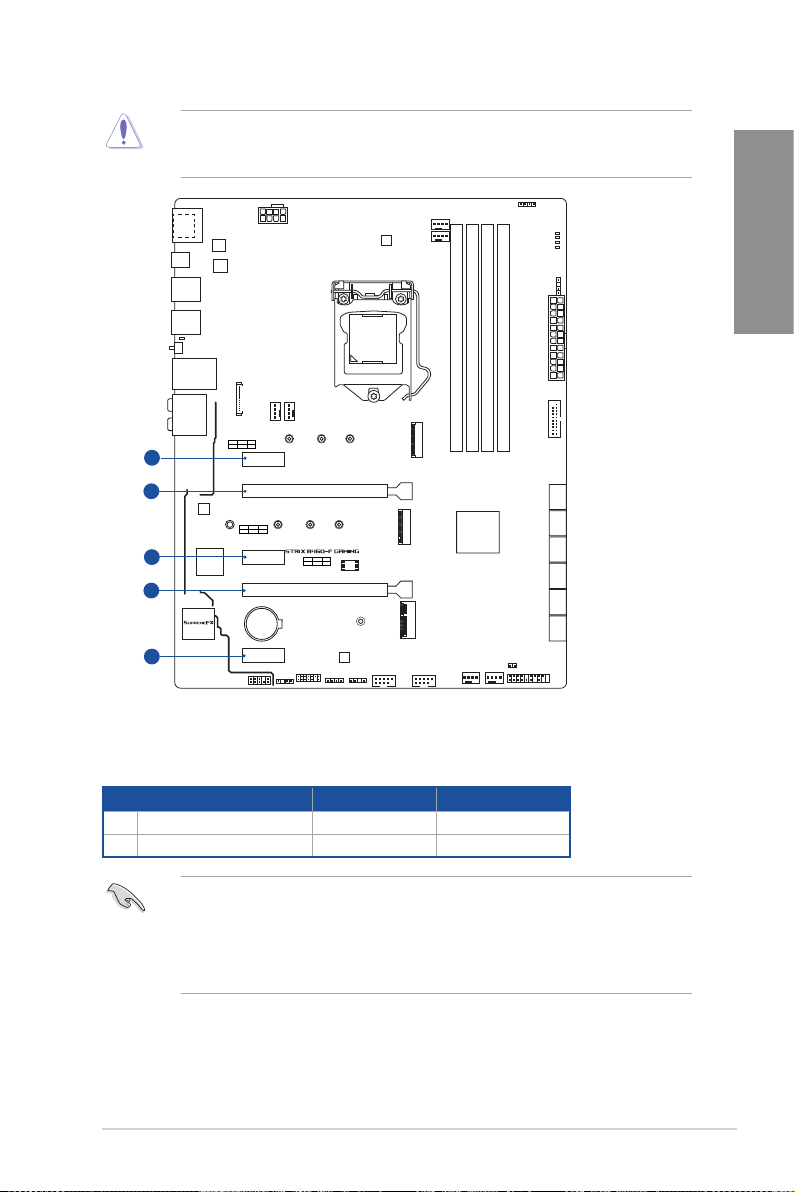

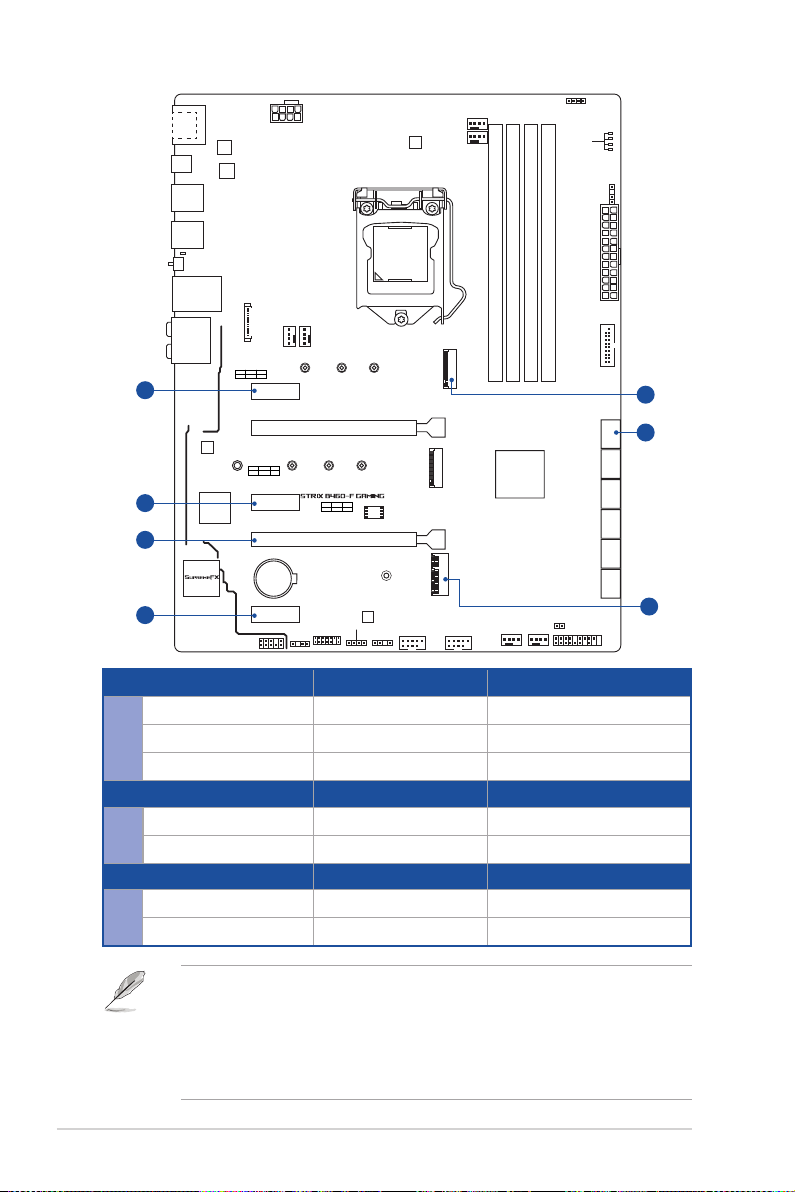

* Le slot PCIEX16_2 partage la bande passante avec PCIEX1_1 et PCIEX1_3. Les slots |
|
|
PCIEX1_1 et PCIEX1_3 seront désactivés lorsque PCIEX16_2 fonctionne en mode x4. |
|
|
Le slot PCIEX16_2 fonctionnera en mode x2 lorsque le slot PCIEX1_1 ou PCIEX1_3 est |
|
|
occupé. |
|
|
** Les slots PCIEX1_1 et PCIEX1_3 partagent la bande passante avec PCIEX16_2. Le slot |
|
|
PCIEX1_2 partage la bande passante avec le slot M.2 (E Key). |
|
Technologie multi-GPU |
AMD® 2-Way CrossFireX™ |
|
|
|
|
|
2 x Slots M.2 et 6 x Ports SATA 6 Gb/s |
|
|
Chipset Intel® B460 |
|
|
1 x Slot M.2_1 pour lecteurs M Key 2242/2260/2280 |
|
|
(Modes PCIE 3.0 x4 et SATA) |
|
|
Slot M.2_2 pour lecteurs M Key 2242/2260/2280/22110 |
|
Stockage |
(Mode PCIe 3.0 x4)* |
|
|
6 x Connecteurs SATA 6 Gb/s |
|
|
Prise en charge des configurations RAID 0,1,5,10 avec Intel® Rapid Storage |
|
|
Technology |
|
|
Compatible avec Intel® Optane™ Memory Ready |
|
|
* Lorsque M.2_1 fonctionne en mode SATA, le port SATA6G_1 est désactivé. |
|
Ethernet |
1 x Contrôleur Ethernet Intel I219V 1Gb |
|
ASUS LANGuard |
||
|
||
|
|
|
Sans fil et Bluetooth |
Slot M.2 uniquement (E Key) (Interface PCIe)* |
|
* Le module WiFi est vendu séparément. |
||
|
||
|
(continue à la page suivante) |
vi
Résumé des caractéristiques de la ROG STRIX B460-F GAMING
|
USB sur panneau E/S arrière (8 ports au total) |
|
|
1 x Port USB 3.2 Gen 2x2 (1 x Type-C®)* |
|
|
6 x Ports USB 3.2 Gen1 (6 x Type-A) |
|
USB |
1 x Port USB 2.0 (1 x USB Type-C® audio) |
|
USB en façade (6 ports au total) |
||
|
||
|
1 x Connecteur USB 3.1 Gen1 (pour 2 ports USB 3.1 Gen1 supplémentaires) |
|
|
2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) |
|
|
* Fonctionne en mode PCIe x2. |
|
|
CODEC HD Audio ROG SupremeFX S1220A (7.1 canaux) |
|
|
- Impedance sense pour les sorties casque audio avants et arrières |
|
|
- Détection et de la réaffectation (en façade uniquement) des prises audio, |
|
|
multidiffusion des flux audio |
|
|
- Audio de grande qualité avec un rapport SNR de 120 dB pour le port de sortie |
|
|
audio et de 113 dB pour le port d'entrée audio |
|
|
- Prend en charge jusqu'à 32 bits / 192 kHz* |
|
Audio |
Fonctionnalités Audio : |
|
|
- Technologie de blindage SupremeFX Shielding™ |
|
|
- Double amplificateur pour casque |
|
|
- Port USB 3.1 Type-C® audio (sur le panneau E/S) |
|
|
- Condensateurs audio de fabrication japonaise |
|
|
- Couvercle audio |
|
|
* En raison de certaines limitations de la bande passante HDA, la configuration audio |
|
|
7.1 canaux ne prend pas en charge le format 32 bits/192 kHz. |
|
|
1 x Port USB 3.2 Gen 2x2 (1 x Type-C®) |
|
|
6 x Ports USB 3.2 Gen1 (6 x Type-A) |
|
|
1 x Port USB 2.0 (1 x USB Type-C® audio) |
|
Interfaces de connexion |
1 x Port DisplayPort |
|
arrières |
1 x Port HDMI |
|
|
1 x Port Ethernet Intel I219-V 1Gb |
|
|
5 x Prises audio |
|
|
1 x Bouton BIOS Flashback™ |
|
|
Ventilateurs et refroidissement |
|
|

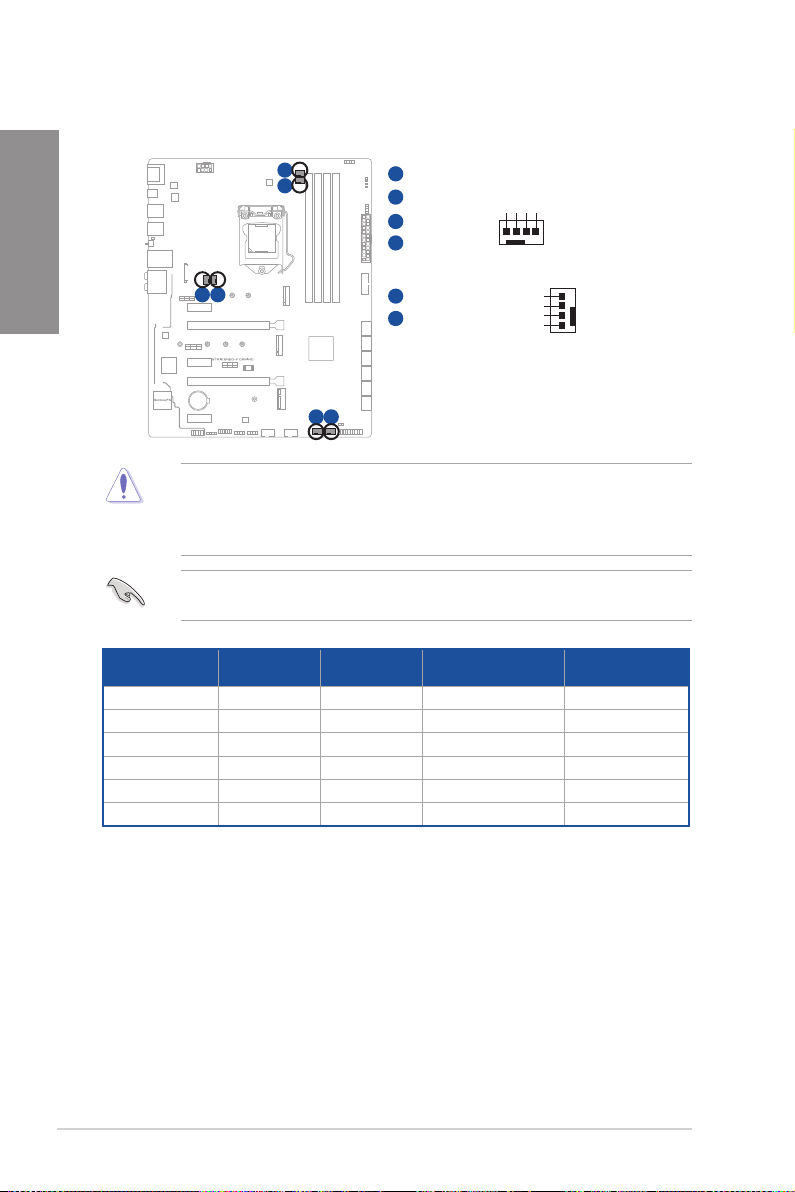

1 x Connecteur pour ventilateur du processeur à 4 broches |
|
|
1 x Connecteur pour ventilateur du processeur optionnel à 4 broches |
|
|
1 x Connecteur de pompe AIO à 4 broches |
|
|
3 x Connecteurs pour ventilateur du châssis à 4 broches |
|
|
Alimentation |
|
Interfaces de connexion |
1 x Connecteur d'alimentation principale (24 broches) |
|
internes |
1 x Connecteur d'alimentation 12V (8 broches) |
|
|
Stockage |
|
|
2 x Slots M.2 (M Key) |
|
|
6 x Connecteurs SATA 6 Gb/s |
|
|
USB |
|
|
1 x Connecteur USB 3.1 Gen1 (pour 2 ports USB 3.1 Gen1 supplémentaires) |
|
|
2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) |
|
|
(continue à la page suivante) |
vii
Résumé des caractéristiques de la ROG STRIX B460-F GAMING
|
Divers |
|

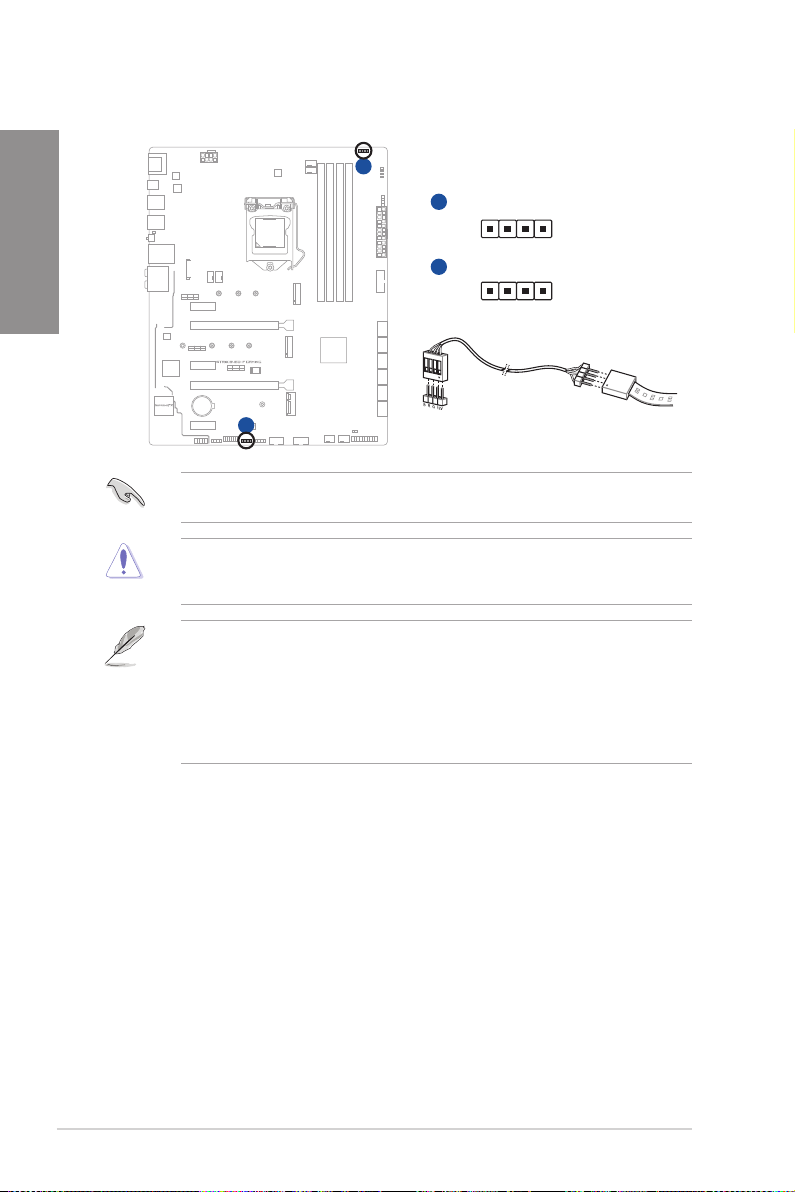

2 x Connecteurs de bande AURA Gen2 adressables |
|
2 x Connecteurs AURA RGB |
|

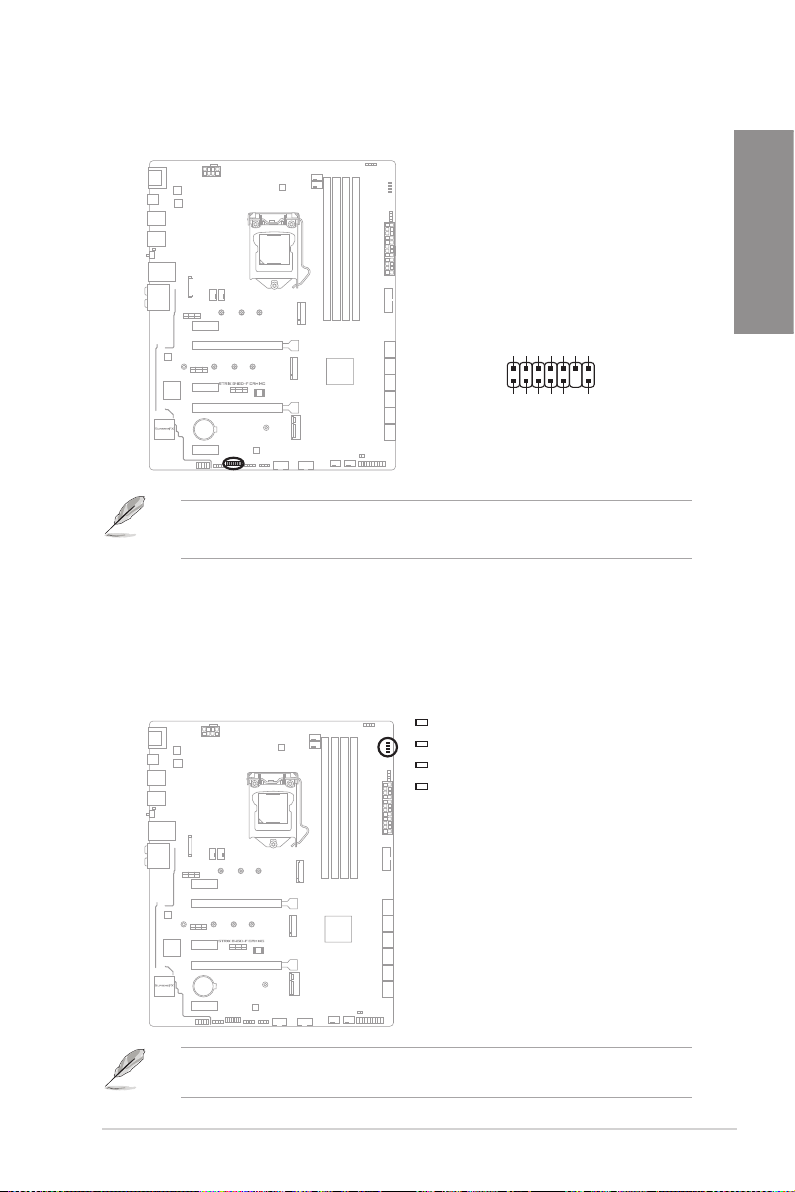

1 x Cavalier Clear CMOS |
Interfaces de connexion |

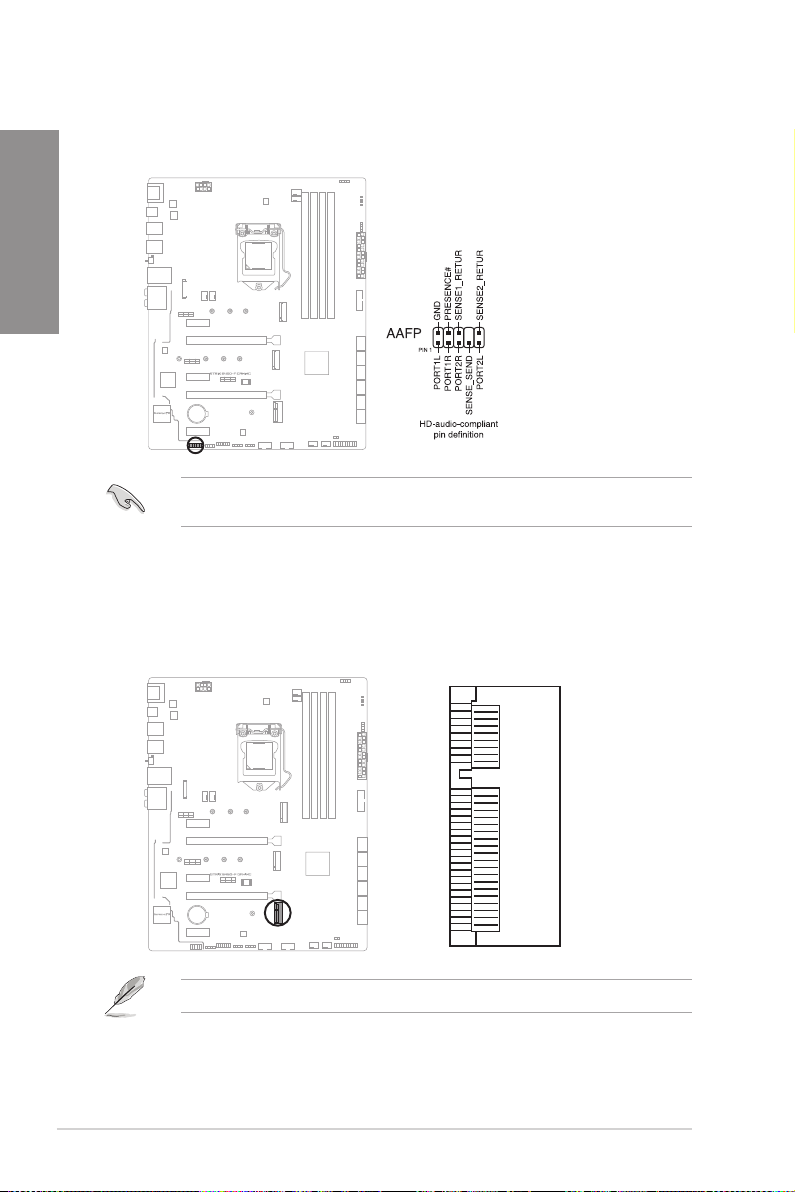

1 x Connecteur pour port audio en façade (AAFP) |
internes |
1 x Slot M.2 (E Key) |
|
1 x Port de sortie S/PDIF |
|
1 x Connecteur pour haut-parleurs |
|
1 x Connecteur panneau système 20-5 broches |
|
1 x Connecteur Thunderbolt |
|
|
Extreme Engine Digi+ |
|
|
|
- Condensateurs noirs métalliques 5K |
|
|
|
ASUS Q-Design |
|
|
|
- ASUS Q-DIMM |
|
|
|
- Q-LED (CPU [rouge], DRAM [jaune], VGA [blanc], Périphérique de démarrage |
|
|
|
[jaune vert]) |
|
|
|
- ASUS Q-Slot |
|
|
|
Solution de dissipation thermique ASUS |
|
|
|
- Dissipateur thermique M.2 en aluminium |
|
|
Fonctionnalités spéciales |
ASUS EZ DIY |
|
|
|
- Bouton BIOS Flashback™ |
|
|
|
- LED BIOS Flashback™ |
|
|
|
- Procool |
|
|
|
- Cache E/S pré-monté |
|
|
|
- SafeSlot |
|
|
|
AURA Sync |
|
|
|
- Connecteurs RGB standards |
|
|
|
- Connecteur RGB adressable Gen 2 |
|
|
|
Connecteur USB Type-C® audio (sur le panneau E/S) |
|
|
|
Logiciel ROG Exclusive |
|
|
|
- RAMCache III |
|
|
|
- ROG CPU-Z |
|
|
|
- GameFirst VI |
|
|
|
- Sonic Studio III + Sonic Studio Virtual Mixer |
|
|
Fonctionnalités |
- Sonic Radar III |
|
|
- DTS Sound Unbound |
||
|
logicielles |
||
|
- Overwolf |
||
|
|
||
|
|
- Logiciel anti-virus |
|
|
|
Logiciels ASUS exclusifs : |
|
|
|
Armoury Crate |
|
|
|
- Aura Creator |
|
|
|
- Aura Sync |
|
|
|
(continue à la page suivante) |
viii
Résumé des caractéristiques de la ROG STRIX B460-F GAMING
|
AI Suite 3 : |
|
|
- Utilitaire de gestion de performance et d'économie d'énergie |
|
|
TurboV EVO |
|
|
EPU |
|
|
Digi+ VRM |
|
|
Fan Xpert 4 |
|
|
- EZ update |
|
Fonctionnalités |
ASUS CPU-Z |
|
logicielles |
DAEMON Tools |
|
|
WinRAR |
|
|
BIOS UEFI |
|
|
ASUS EZ DIY |
|
|
- ASUS CrashFree BIOS 3 |
|
|
- ASUS EZ Flash 3 |
|
|
- ASUS UEFI BIOS (EZ Mode) |
|
|
FlexKey |
|
BIOS |
Mémoire Flash de 128 Mo, BIOS UEFI AMI |
|
|
|
|
Gérabilité réseau |
WOL par PME, PXE |
|
Système d'exploitation |
Windows 10® - 64 bits |
|
Format |
Format ATX |
|
30.5 cm x 24.4 cm |
||
|
||
|
|
Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.
ix
HDMI _DP
U32G2X2_EC1
U32G1_56
U32G1_34
FLBK_LED
BIOS_FLBK
LAN_U32G1_12
AUDIO _TYPE-C
A
EATX12V
LGA1200
|
|
<![if ! IE]> <![endif]>CHA FAN1 |
|
<![if ! IE]> <![endif]>AIO PUMP |
|
M.2_1(SOCKET3) |
|
|
|
||
PCIE |
SATA |
IRST |
2280 |
2260 |
2242 |
X4 |
V |
X |
PCIEX1_1
RGB_HEADER2
CPU_FAN
BOOT
CPU_OPT VGA DRAM
CPU
<![if ! IE]> <![endif]>B1 (64bit, 288-pin module) |
<![if ! IE]> <![endif]>B2* (64bit, 288-pin module) |
<![if ! IE]> <![endif]>A1 (64bit, 288-pin module) |
<![if ! IE]> <![endif]>A2* (64bit, 288-pin module) |
<![if ! IE]> <![endif]>EATXPWR |
<![if ! IE]> <![endif]>ADD GEN2 2 |
<![if ! IE]> <![endif]>DDR4 DIMM_ |
<![if ! IE]> <![endif]>DDR4 DIMM_ |
<![if ! IE]> <![endif]>DDR4 DIMM_ |
<![if ! IE]> <![endif]>DDR4 DIMM_ |
|
|
<![if ! IE]> <![endif]>1(SOCKET3) |
<![if ! IE]> <![endif]>U32G1 78 |
<![if ! IE]> <![endif]>M.2_ |
|
C
|
|
|
|
|
PCIEX16_1 |
|
|
|
<![if ! IE]> <![endif]>1 |
||
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>SATA6G2 SATA6G |
|||
|
M.2_2(SOCKET3) |
|
|
|
|
<![if ! IE]> <![endif]>2(SOCKET3) |
Intel |
® |
|||
|
X4 |
X |
V |
|
|
|
|
|
|
||
|
PCIE SATA |
IRST |
|
|
|
|
|
|
|
||
22110 |
|
|
|
2280 |
2260 |
|
2242 |
<![if ! IE]> <![endif]>_ |
B460 |
|
|
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>M.2 |
<![if ! IE]> <![endif]>SATA6G 3 |
||
B |
|
PCIEX1_2 |
PCIE SATA |
IRST |
|
|
|||||
|
|
|
|
X4 |
X |
V |
128Mb |
|
|
<![if ! IE]> <![endif]>4 |
|
|
|
|
|
|
M.2_2(SOCKET3) |
BIOS |
|
|
|||
A |
|
|
|
|
PCIEX16_2 |
|
|
|
<![if ! IE]> <![endif]>5 SATA6G |
||
|
|
BATTERY |
|
|
|
|
<![if ! IE]> <![endif]>M.2(WIFI) |
|
|
<![if ! IE]> <![endif]>SATA6G6 SATA6G |
A |
PCIEX1_3 |
AURA |
|
CLRTC |
RGB_HEADER1 |
|
|
CHA_FAN2 CHA_FAN3 |
|
|
TB_HEADER |
|
USB_E12 |
USB_E34 |
PANEL |
|
SPDIF_OUT |
ADD_GEN2_1 |
|
|
|
|
AAFP |
|
|
|
|
|
Configuration |
1 |
2 |
|||
|
|
|
PCIEX16_2 |
x4 |
x2 |
|
|
|
|||
A |
|
PCIEX1_1 |
- |
x1 |
|
|
|
|
PCIEX1_3 |
- |
x1 |
Configuration |
1 |
|
|||
B |
|
|
PCIEX1_2 |
x1 |
- |
|
|
||||
|
|
M.2 (E Key) |
- |
v |
|
|
|
|
|||
Configuration |
1 |
2 |
|||
C |
|
M.2_1 |
PCIe 3.0 x4 |
SATA |
|
|
|||||
|
SATA6G_1 |
v |
- |
||
|
|
|
|||
|
|
|
|
|
|
C
B
•Le slot PCIEX16_2 partage la bande passante avec PCIEX1_1 et PCIEX1_3. Les slots PCIEX1_1 et PCIEX1_3 seront désactivés lorsque PCIEX16_2 fonctionne en mode x4. Le slot PCIEX16_2 fonctionnera en mode x2 lorsque le slot PCIEX1_1 ou PCIEX1_3 est occupé.
•Les slots PCIEX1_1 et PCIEX1_3 partagent la bande passante avec PCIEX16_2. Le slot PCIEX1_2 partage la bande passante avec le slot M.2 (E Key).
•Lorsque M.2_1 fonctionne en mode SATA, le port SATA6G_1 est désactivé.
x
Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère.
Carte mère |
1 x Carte mère ROG STRIX B460-F GAMING |
|
|
|
|
|
1 x Câble d'extension RGB adressable |
|
Câbles |
1 x Câble audio ROG USB Type-C® |
|
|
4 x Câbles SATA 6 Gb/s |
|
|
|
|
|
1 x Kit d'attaches pour câble |
|
|
1 x Kit de protections en caoutchouc M.2 |
|
Divers |
1 x Kit de vis pour SSD M.2 |
|
1 x Kit de vis E Key M.2 |
||
|
||
|
1 x Autocollant ROG Strix |
|
|
1 x Carte de remerciement ROG Strix |
|
|
|
|
Support d'installation |
1 x DVD de support |
|
|
|
|
Documentation |
1 x Manuel de l'utilisateur |
|
|
|
Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.
xi
|
Tournevis Phillips (cruciforme) |
Châssis d'ordinateur |
Bloc d'alimentation |
Processeur Intel® au format LGA 1200 |
Ventilateur du processeur compatible Intel® au format LGA 1200 |
Module(s) de mémoire DDR4 |
Disque(s) dur(s) SATA |
Lecteur optique SATA (optionnel) |
Carte graphique (optionnelle) |
Module SSD M.2 SSD (optionnel) |
1 sachet de vis |
Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte mère.
xii
Introduction au produit |
1 |
|
Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.
• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
•Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
•Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
•Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
•Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.
<![endif]>Chapitre 1
ROG STRIX B460-F GAMING |
1-1 |
<![endif]>1 Chapitre
|
5 |
4 |
1 |
24.4cm(9.6in) |
4 |
2 |
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RGB_HEADER2 |
|
HDMI |
EATX12V |
|
|
|
CPU_FAN |
|
|
|
_DP |
|
|
|
|
|
|
||
|
|
|
|
|
BOOT |
|
||
|
|
|
|
|
|
|
18 |
|
|
ASM |
|
|
DIGI+ |
CPU_OPT |
|
VGA |
|
|
|
|
VRM |
|
|
DRAM |
||
|
1442K |
|
|
|
|
|
CPU |
|
ASM
U32G2X2_EC1 3241
U32G1_56
U32G1_34
19 FLBK_LED BIOS_FLBK
LAN_U32G1_12
AUDIO _TYPE-C
6
|
|
|
|
|
|
|
|
LGA1200 |
<![if ! IE]> <![endif]>LED1 CON |
|
|
<![if ! IE]> <![endif]>CHA FAN1 |
|
<![if ! IE]> <![endif]>AIO PUMP |
|
|
|
X4 |
V |
X |
2280 |
2260 |
2242 |
<![if ! IE]> <![endif]>1(SOCKET3) |
||
M.2_1(SOCKET3) |
|
|
|
|
|
|
||
PCIE SATA |
IRST |
|
|
|
|
|
|
|
|
|
PCIEX1_1 |
|
|
|
|
<![if ! IE]> <![endif]>M.2_ |
|
|
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>B1 (64bit, 288-pin module) |
<![if ! IE]> <![endif]>B2* (64bit, 288-pin module) |
<![if ! IE]> <![endif]>A1 (64bit, 288-pin module) |
<![if ! IE]> <![endif]>A2* (64bit, 288-pin module) |
|
|
<![if ! IE]> <![endif]>DDR4 DIMM_ |
<![if ! IE]> <![endif]>DDR4 DIMM_ |
<![if ! IE]> <![endif]>DDR4 DIMM_ |
<![if ! IE]> <![endif]>DDR4 DIMM_ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>ADD GEN2 2 |
<![if ! IE]> <![endif]>EATXPWR |
|
<![if ! IE]> <![endif]>78 |
<![if ! IE]> <![endif]>30.5cm(12in) |
<![if ! IE]> <![endif]>U32G1 |
|
10
5
8
6
|
|
|
|
|
|
PCIEX16_1 |
|
|
|
<![if ! IE]> <![endif]>1 |
|
||
|
|
|
|
|
|
<![if ! IE]> <![endif]>2(SOCKET3) |
|
|
<![if ! IE]> <![endif]>SATA6G2 SATA6G |
|
|||
Intel® |
|
M.2_2(SOCKET3) |
|
|
|
|
|
|
|
||||
I219-V |
|
|
|
|
|
|
Intel |
® |
|
|
|||
|
X4 |
X |
V |
|
|
|
|
|
|
|
|||
|
|
PCIE SATA |
IRST |
|
|
|
|
|
|
|
|
||
3 |
22110 |
|
|
|
2280 |
2260 |
|
2242 |
<![if ! IE]> <![endif]>_ |
B460 |
|
|
|
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>M.2 |
<![if ! IE]> <![endif]>SATA6G 3 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|||
Super |
|
|
PCIEX1_2 |
PCIE SATA |
IRST |
|
|
7 |
|||||
I/O |
|
|
|
|
|
X4 |
X |
V |
128Mb |
|
|
<![if ! IE]> <![endif]>4 |
|
|
|
|
|
|
M.2_2(SOCKET3) |
BIOS |
|
|
|||||
|
|
|
|
|
|
PCIEX16_2 |
|
|
|
<![if ! IE]> <![endif]>SATA6G |
|
||
|
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>5 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>_ |
|
|
|
|
BATTERY |
|
|
|
|
<![if ! IE]> <![endif]>M.2(WIFI) |
|
|
<![if ! IE]> <![endif]>SATA6G6 SATA6G |
|
12
PCIEX1_3 |
AURA |
|
|
CLRTC |
|
|
|
|
|
|
|
RGB_HEADER1 |
|
|
CHA_FAN2 CHA_FAN3 |
|
|
TB_HEADER |
|
USB_E12 |
USB_E34 |
PANEL |
|
ADD_GEN2_1 |
|
||||
SPDIF_OUT |
|
|
|
|
|
AAFP |
|
|
|
|
|
13 |
15 |
17 |
11 |
10 |
9 |
14 |
4 |
16 |
1-2 |
Chapitre 1 : Introduction au produit |
Contenu du schéma |
Page |
|
1. |
Socket du processeur |
1-4 |
2. |
Slots mémoire DDR4 |
1-5 |
3. |
Slots d'extension |
1-7 |
4. |
Connecteurs des ventilateurs et de la pompe |
1-8 |
5. |
Connecteurs d'alimentation |
1-9 |
6. |
Emplacement M.2 |
1-10 |
7. |

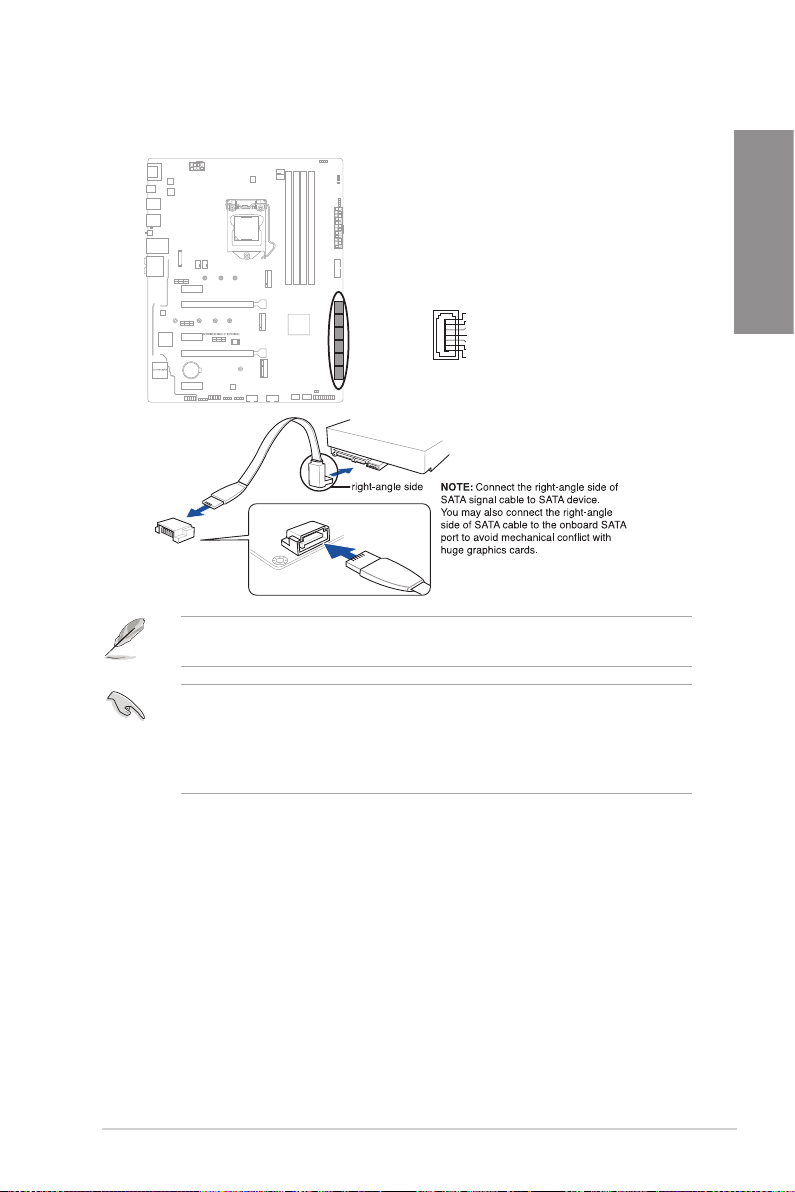

Ports SATA 6 Gb/s |
1-11 |
8. |

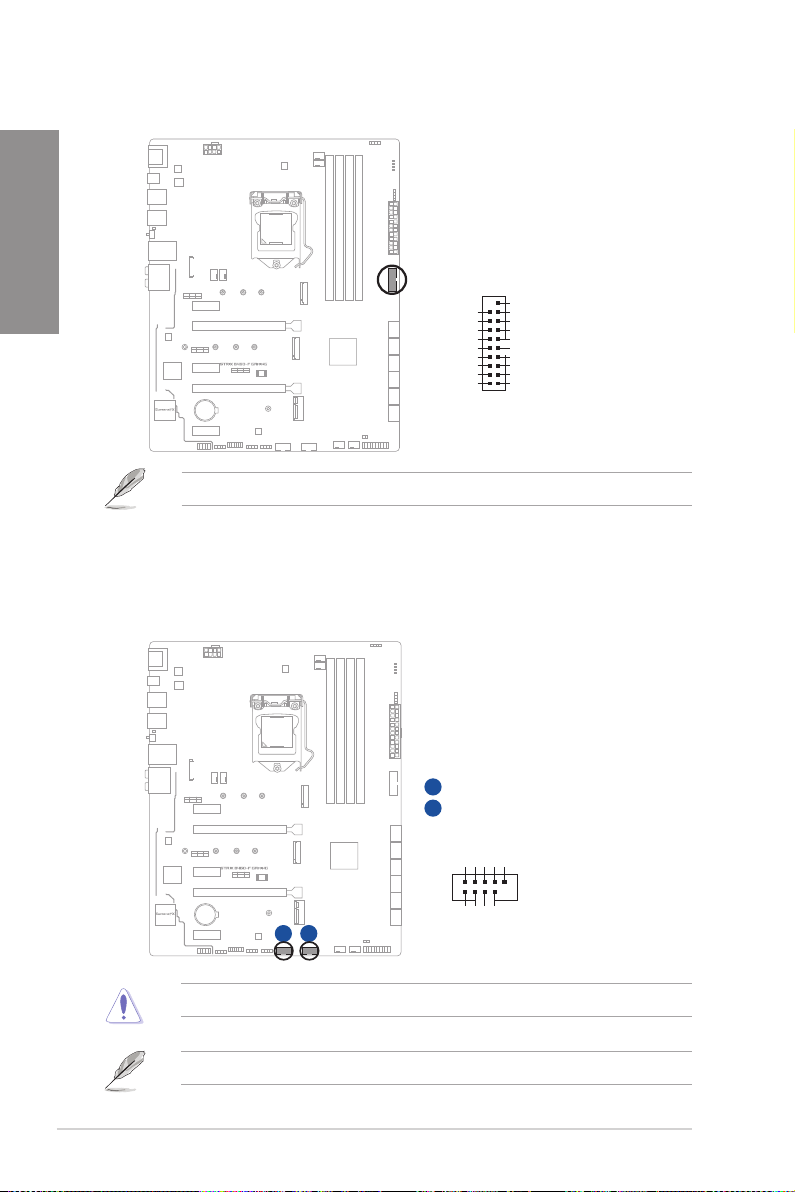

Connecteur USB 3.2 Gen 1 |
1-12 |
9. |
Connecteur USB 2.0 |
1-12 |
10. |
Connecteur Aura RGB Gen 2 adressable |
1-13 |
11. |
Connecteur AURA RGB |
1-14 |
12. |

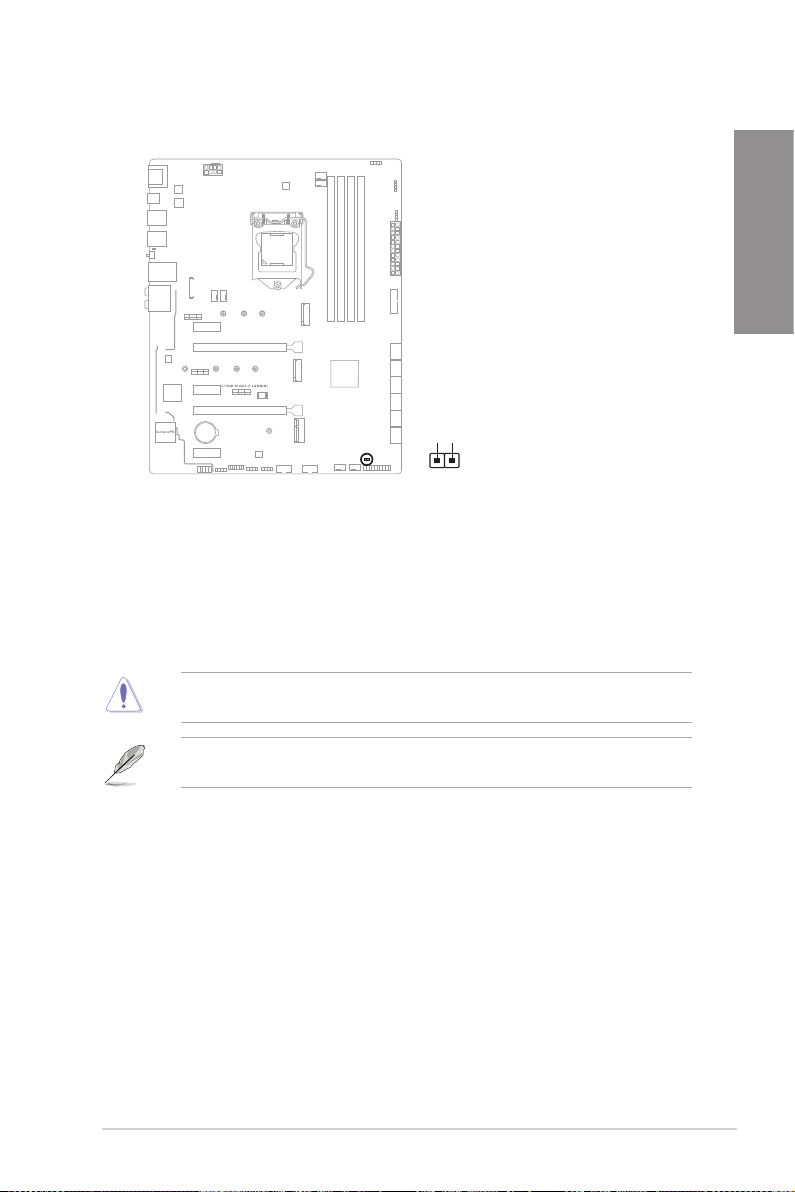

Cavalier d'effacement de mémoire CMOS (Clear CMOS) |
1-15 |
13. |
Connecteur pour port audio en façade |
1-16 |
14. |
Slot M.2 (E Key) |
1-16 |
15. |
Port de sortie S/PDIF |
1-17 |
16. |
Connecteur panneau système |
1-18 |
17. |
Connecteur Thunderbolt |
1-19 |
18. |
Témoins lumineux Q-LED |
1-19 |
19. |

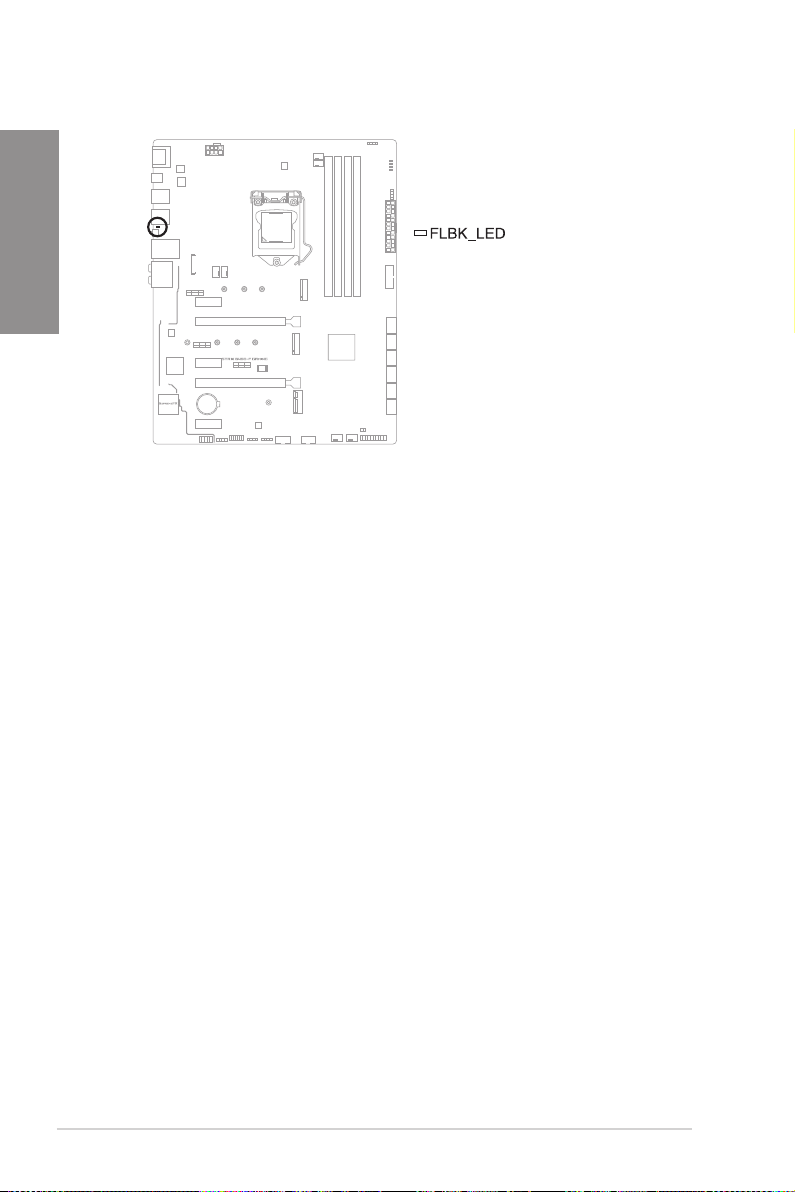

LED FlashBack™ |
1-20 |
<![endif]>Chapitre 1
ROG STRIX B460-F GAMING |
1-3 |
<![endif]>1 Chapitre
1.Socket du processeur
La carte mère est livrée avec un socket LGA1200 conçu pour l'installation d'un processeur Intel® Core™, Pentium® Gold et Celeron® de 10e génération.
LGA1200
•Assurez-vous de n'installer que le processeur conçu pour le socket LGA1200. NE PAS installer de processeur conçu pour d'autres sockets sur le socket LGA1200.
•Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur.
•Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.
•Lors de l'achat de la carte mère, vérifiez que le couvercle PnP est bien placé sur l'interface de connexion du processeur et que les broches de ce dernier ne sont pas pliées. Contactez immédiatement votre revendeur si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les
composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit.
•Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1200.
•La garantie du produit ne couvre pas les dommages infligés aux broches de l'interface de connexion du processeur s'ils résultent d'une mauvaise installation ou d'un mauvais retrait, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation ou retrait du couvercle PnP de protection de l'interface de connexion.
1-4 |
Chapitre 1 : Introduction au produit |
2.Slots mémoire DDR4
La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR4.
Un module mémoire DDR4 s'encoche différemment d'un module DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR4.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>DIMM B1 DIMM B2* |
|
|
|
<![if ! IE]> <![endif]>DIMM A1 DIMM A2* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Configurations mémoire recommandées
<![endif]>Chapitre 1
ROG STRIX B460-F GAMING |
1-5 |
<![endif]>1 Chapitre
Configurations mémoire
Vous pouvez installer des modules de mémoire DDR4 un-buffered et non-ECC de 4 Go, 8 Go, 16 Go et 32 Go sur les interfaces de connexion DDR4.
Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).
• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
•Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale ou en overclocking.
•Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.
•Visitez le site Web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère.
1-6 |
Chapitre 1 : Introduction au produit |
3.Slots d'extension
Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.
<![if ! IE]><![endif]>Chapitre 1
1 |
PCIEX1_1 |
2 |
PCIEX16_1 |
3 |
PCIEX1_2 |
4 |
PCIEX16_2 |
5 |
PCIEX1_3 |
Veuillez vous référer au tableau ci-dessous pour la configuration VGA recommandée.
Configuration VGA recommandée
Description |
Une carte VGA |
Deux cartes VGA |
|
2. |
PCIe 3.0 x16_1 |
x16 |
x16 |
4. |
PCIe 3.0 x16_2 |
- |
x4 |
•Il est recommandé d'utiliser un bloc d'alimentation pouvant fournir une puissance électrique adéquate lors de l'utilisation de la technologie CrossFireX™.
•Assurez-vous de connecter la prise 4 broches lorsque vous utilisez le mode CrossFireX™.
•Connectez les ventilateurs du châssis aux connecteurs pour ventilateurs du châssis de la carte mère lors de l'utilisation de multiples cartes graphiques pour une meilleure ventilation.
ROG STRIX B460-F GAMING |
1-7 |
