Asus RT-N10, RT-N10U User’s Manual [tr]

Kablosuz Yönlendirici

Kullanım Kılavuzu

TR7016

Birinci Baskı Kasım 2011

Bu el kitabının hiçbir bölümü, onun içinde tanımlanan yazılım ve de ürünler de dahil olmak üzere, ASUSTeK COMPUTER INC. (“ASUS”) rmasının açık bir biçimde yazılı izni olmaksızın, satın alan kişi tarafından yedekleme amaçlı olarak tutulan dokümantasyon haricinde yeniden üretilemez, aktarılamaz, kopya edilemez, bir bilgi işlem sistemi içinde depolanamaz, ya da her hangi bir şekilde ya da hiçbir biçimde hiçbir dile tercüme edilemez.

ASUS BU EL KİTABINI, BELİRLİ BİR AMAÇ İÇİN TİCARETE ELVERİŞLİ NİTELİĞİN YA UYGUNLUĞUN ZIMNİ GARANTİLER YA DA KOŞULLARI DA DAHİL OLMAK ÜZERE YA DA BUNLARLA SINIRLI OLMAMAK KAYDIYLA YA AÇIK BİR ŞEKİLDE YA DA ZIMNEN HER HANGİ BİR TÜRÜN GARANTİSİ OLMAKSIZIN “OLDUĞU GİBİ” SAĞLAR. HİÇBİR DURUMDA ASUS, ONUN DİREKTÖRLERİ, MEMURLARI, ÇALIŞANLARI YA DA ACENTELERİ, BU EL KİTABI YA DA ÜRÜN İÇERİSİNDE HER HANGİ BİR KUSUR YA DA HATADAN DOĞAN BU TÜR ZARARLARIN MEYDANA GELME OLASILIĞINI TAVSİYE ETMİŞ OLSA DAHİ, HER HANGİ BİR DOLAYLI, ÖZEL, TESADÜFİ YA DA SONUÇSAL ZARARLARDAN ( KAR KAYIPLARI, İŞ KAYBI, KULLANIM YA DA VERİ KAYBI, İŞİN KESİNTİYE UĞRAMASI VE DE BENZERİ GİBİ ZARARLAR DA DAHİL OLMAK ÜZERE ) ÖTÜRÜ SORUMLU TUTULAMAZ.

Aşağıdaki durumlarda ürün garantisi veya servisi uzatılmayacaktır: (1) ASUS tarafından yazılı olarak onaylanmadıkça, ürünün onarılması, değiştirilmesi; veya (2) ürünün seri numarasının okunmaz durumda olması veya hiç olmaması.

Bu el kitabı içinde görünen ürünler ve de kurum isimleri, onların şirketlerinin tescilli ticari markaları ya da telif hakları olabilir ya da olmayabilir ve de ihlal amaçlı olmaksızın sadece tanıtım ya da açıklama amaçlı olarak ve de mal sahibinin yararına kullanılmaktadır.

BU EL KİTABI İÇİNDE YER ALAN SPESİFİKASYONLAR VE DE BİLGİ SADECE BİLGİLENDİRME AMAÇLI OLARAK TEDARİK EDİLMİŞTİR VE DE HER HANGİ BİR BİLDİRİMDE BULUNULMAKSIZIN HER HANGİ BİR ZAMANDA DEĞİŞTİRİLMEYE TABİİDİR, VE DE ASUS TARAFINDAN BİR TAAHHÜT ŞEKLİNDE YORUMLANAMAZ. ASUS BU EL KİTABINDA VE DE ONUN İÇİNDE TANIMLANAN YAZILIM VE DE ÜRÜNLERDE DE DAHİL OLMAK ÜZERE GÖRÜNEN HER HANGİ BİR HATA YA DA KUSURLARDAN ÖTÜRÜ HİÇBİR YÜKÜMLÜLÜK YA DA SORUMLULUK ÜSTLENMEZ.

Belirli Bir Yazılımın Kaynak Kodunun Sağlanmasına Yönelik Teklif

Bu ürün Genel Kamu Lisansı (“GPL”), İkinci Derece Genel Kamu Lisansı (“LGPL”) ve/veya diğer Ücretsiz Açık Kaynak Yazılımı Lisansları altında lisanslanmış telif hakkı korunan yazılımı içermektedir. Bu üründeki söz konusu yazılım ilgili mevzuatın izin verdiği kapsama yönelik hiçbir garanti olmaksızın dağıtılmaktadır. Söz konusu lisansların kopyaları bu üründe bulunmaktadır.

İlgili lisans size söz konusu yazılımın ve/veya diğer ilave verilerin kaynak koduna erişimine izin veriyorsa, söz konusu verilerin bu ürünle birlikte gönderilmiş olması gerekmektedir.

Kaynak kodunu http://support.asus.com/download adresinden ücretsiz olarak indirebilirsiniz.

Kaynak kodu HİÇBİR GARANTİ OLMAKSIZIN dağıtılmaktadır ve ilgili ikili/nesne kodu ile aynı lisans altında lisanslanmıştır.

ASUSTeK gerektiğinde çeşitli Ücretsiz Açık Kaynak Yazılımı lisansları altında kaynak kodunu uygun şekilde tamamlamaya isteklidir. Bununla birlikte ilgili kaynak kodunu almada herhangi bir sorunla karşılaştığınızda, ürünü ve sorunu belirten bir notu gpl@ asus.com e-posta adresine gönderirseniz memnun oluruz. (bu e-posta adresine kaynak kodu arşivi gibi büyük ekleri GÖNDERMEYİN)

İçindekiler

Bu kılavuz hakkında .............................................................................. 4

Bölüm 1: Kablosuz yönlendiricinizi tanıma

Paket içeriği ............................................................................................ 7

Sistem gereksinimleri ............................................................................ 7

Devam etmeden önce ............................................................................ 7

Donanım özellikleri ................................................................................ 8

Üst panel. .......................................................................................... 8

Arka panel ......................................................................................... 9

Alt panel ......................................................................................... 10

Montaj seçenekleri ................................................................................11

Bölüm 2: Başlarken

Kablosuz yönlendiriciyi kurma ........................................................... 13

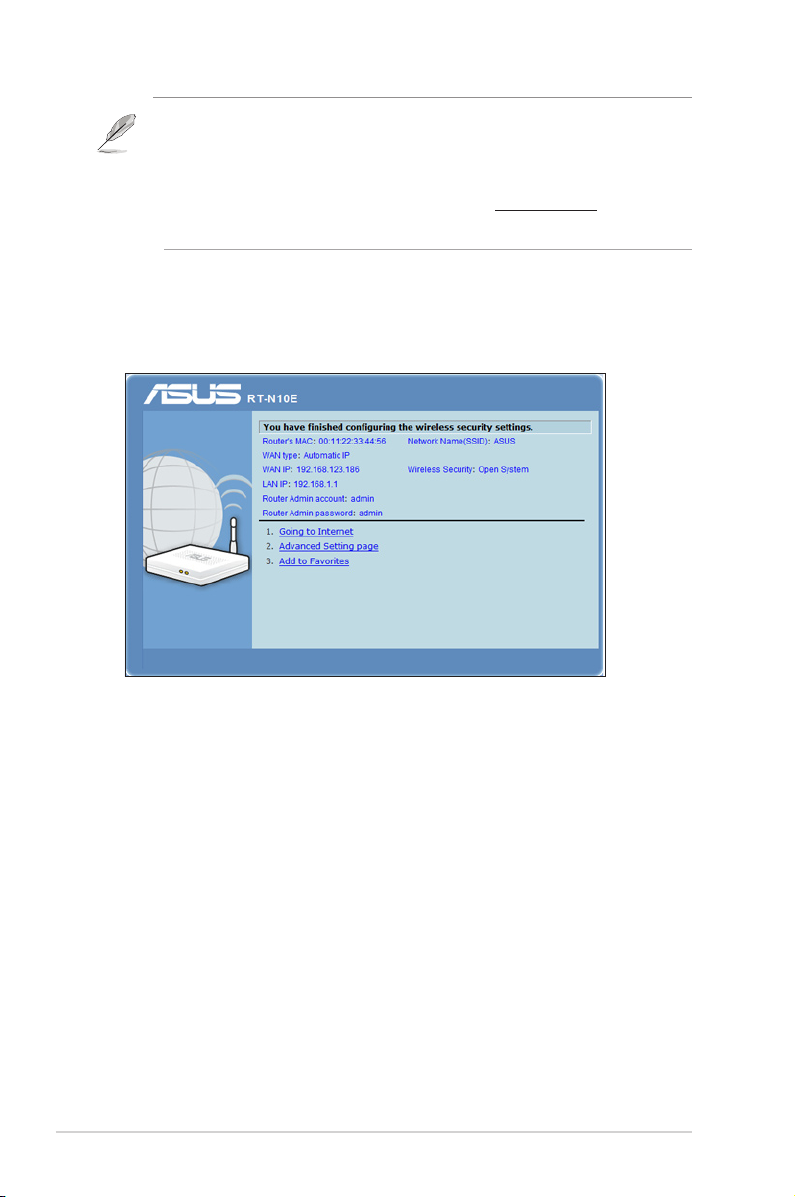

Hızlı İnternet Ayarı (QIS) Kullanma ..................................................... 13

Oto algılamalı QIS kullanımı ........................................................... 13

Oto algılama olmadan QIS kullanımı .............................................. 15

Bölüm 3: Ağ istemcilerini yapılandırma

Kablosuz yönlendiriciye erişim .......................................................... 17

Kablolu veya kablosuz istemci için IP adresi belirleme ................... 17

QoS bant genişliğini yönetme ............................................................ 21

Bölüm 4: Gelişmiş ayarların yapılandırılması

Çalışma modunun kurulması .............................................................. 22

Kablosuz yönlendiriciyi IP Paylaşımı modunda ayarlama ............... 22

Kablosuz yönlendiriciyi AP modunda ayarlama .............................. 23

Wi-Fi Korumalı Kurulumunu (WPS) Ayarlama .................................. 24

Ürün yazılımını güncelleştirme ........................................................... 26

Ayarları Geri Yükleme/Kaydetme/Karşıya Yükleme .......................... 27

Bölüm 5: Yardımcı programları kurma

Yardımcı programları kurma ............................................................... 29

Device Discovery ................................................................................. 31

Firmware Restoration .......................................................................... 32

Bölüm 6: Sorun giderme

• Bölüm 6: Sorun gidermeBölüm 6: Sorun giderme

Bu bölüm, ASUS Kablosuz Yönlendiriciyi kullanırken karşılaşabileceğinizBu bölüm, ASUS Kablosuz Yönlendiriciyi kullanırken karşılaşabileceğiniz

yaygın sorunları çözmek üzere bir sorun giderme kılavuzu sağlar.

• EklerEkler

Bu bölümde yasal Bildirimler ve Güvenlik İfadeleri yer alır.

Bu kılavuzda kullanılan ifadeler

UYARI: Bir görevi tamamlamaya çalışırken kendinizi yaralamayı

önlemeye yönelik bilgiler.

DİKKAT: Bir görevi tamamlamaya çalışırken hasarı önlemeye yönelik bilgiler.

ÖNEMLİ: Bir görevi tamamlamak için izlemeniz GEREKEN yönergelerdir.

NOT: Bir görevi tamamlamaya yardımcı olacak ipuçları ve ek bilgilerdir.

Kablosuz

yönlendiricinizi tanıma

Paket içeriği

ASUS Kablosuz Yönlendirici paketinizde aşağıdaki öğeleri kontrol edin�1.�1..

RT-N10E yönlendiricinizi tanımai �1�1 Güç adaptörü�1�1 Destek CD'si (kılavuz, yardımcı programlar) �1�1 RJ-45 kablo �1�1 Hızlı Başlangıç Kılavuzu �1�1

Not: Bileşenlerden herhangi biri hasar görmüş ya da eksik ise satıcınızla temasa geçin.

Sistem gereksinimleri

ASUS Kablosuz Yönlendiriciyi kurmadan önce, sisteminizin/ağınızın aşağıdaki gereksinimleri karşıladığından emin olun:

• Bir Ethernet RJ-45 bağlantı noktası (10Base-T/100Base-TX)

• Kablosuz özelliğe sahip en az bir IEEE 802.11b/g/n aygıtı

• Kurulu bir TCP/IP ve Internet tarayıcısı

Devam etmeden önce

ASUS Kablosuz Yönlendiriciyi kurmadan önce aşağıdaki yönergeleri dikkate alın:

• Aygıtı ağa (hub, ADSL/kablo modem, yönlendirici, duvar bağlantısı) bağlamak için kullanılan Ethernet kablosunun uzunluğu 100 metreyi geçmemelidir.

• Aygıtı zeminden olabildiğince yukarıda bulunan düz, sabit bir yüzeye yerleştirin.

• Aygıtı engelleyici metal cisimlerden ve doğrudan güneş ışığından uzak tutun.

• Sinyal kaybını önlemek için aygıtı transformatörlerden, ağır hizmet motorlarından, füloresan lambalardan, mikrodalga fırınlardan, soğutuculardan ve diğer endüstriyel aygıtlardan uzak tutun.

• Tüm kablosuz mobil aygıtlar için ideal kapsama sağlamak üzere, aygıtı merkezi bir noktaya kurun.

Bölüm 1: Kablosuz yönlendiricinizi tanıma
