AT3GC-I
Carte mère
F4628
Première édition V1
Juin 2009
Copyright © 2009 ASUSTeK COMPUTER INC. Tous droits réservés.
Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit,
transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous
quelque forme ou quelque moyen que ce soit, à l’exception de la documentation conservée par l’acheteur
dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”).
La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modié ou altéré,
à moins que cette réparation, modication ou altération ne soit autorisée par écrit par ASUS; ou (2) si le
numéro de série du produit est dégradé ou manquant.
ASUS FOURNIT CE MANUEL “TEL QUE” SANS GARANTIE D’AUCUNE SORTE, QU’ELLE SOIT
EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU
CONDITIONS DE COMMERCIALISATION OU D’APTITUDE POUR UN USAGE PARTICULIER. EN
AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE
TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU
CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE,
PERTE D‘UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS
SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES
PROVENANT DE TOUT DEFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.
LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES
A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT
SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT
DE LA PART D’ASUS. ASUS N‘ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU
INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET
LOGICIELS QUI Y SONT DECRITS.
Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but
d’identication ou d’explication dans l’intérêt du propriétaire, sans intention de contrefaçon.
ii
Table des matières
Notes .......................................................................................................... v
Informations sur la sécurité ....................................................................... vi
À propos de ce manuel .............................................................................. vi
Résumé des spécications de la AT3GC-I ............................................. viii
Chapitre 1 : Introduction au produit
1.1 Avant de commencer ................................................................... 1-1
1.2 Vue générale de la carte mère ....................................................
1.2.1 Diagramme de la carte mère ..........................................
1.2.2 Contenu du diagramme ..................................................
1.3 Central Processing Unit (CPU) ...................................................
1.4 Mémoire système .........................................................................
1.4.1 Vue générale ...................................................................
1.4.2 Congurations mémoire ..................................................
1.5 Slots d’extension .........................................................................
1.5.1 Installer une carte d’extension ........................................
1.5.2 Congurer une carte d’extension ....................................
1.5.3 Slot PCI ...........................................................................

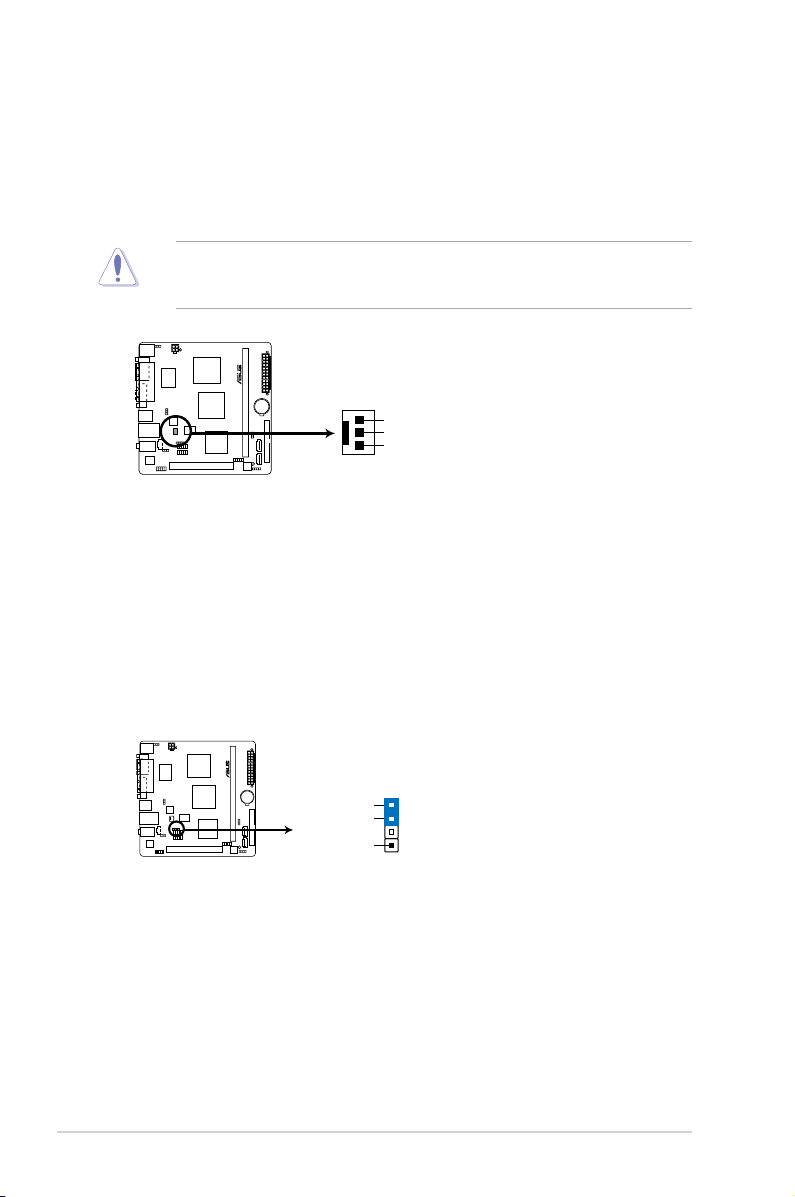

1.6 Jumpers ........................................................................................
1.7 Connecteurs .................................................................................
1.7.1 Connecteurs arrières ......................................................
1.7.2 Connecteurs internes ......................................................
1.8 Support logiciel ..........................................................................
1.8.1 Installer un système d’exploitation ................................

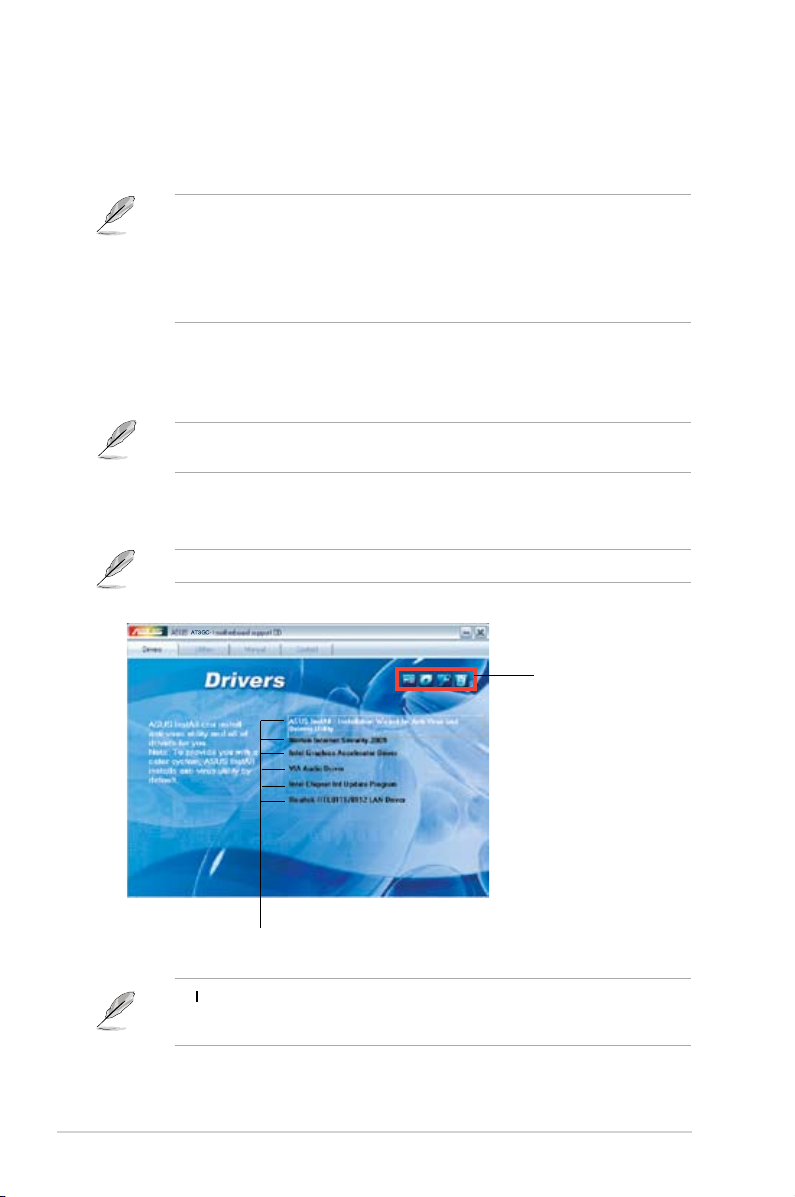

1.8.2 Informations sur le DVD de support ..............................
1-14
1-14
1-14
1-2
1-2
1-2
1-3
1-3
1-3
1-3
1-4
1-4
1-4
1-4
1-5
1-7
1-7
1-8
Chapitre 2 : Le BIOS
2.1 Gérer et mettre à jour votre BIOS ............................................... 2-1
2.1.1 Utilitaire ASUS Update ....................................................
2.1.2 Utilitaire ASUS EZ Flash 2 ..............................................
2.1.3 Utilitaire ASUS CrashFree BIOS 3 ..................................
2.2 Programme de conguration du BIOS .......................................
2.3 Menu Main (Principal) ..................................................................
2.3.1 System Time ...................................................................
2.3.2 System Date ...................................................................
2.3.3 Primary IDE Master/Slave /
SATA 1/SATA 2 ...........................2-5
2-1
2-2
2-3
2-4
2-5
2-5
2-5
iii
Table des matières
2.3.4 Storage Conguration ..................................................... 2-6
2.3.5 System Information .........................................................

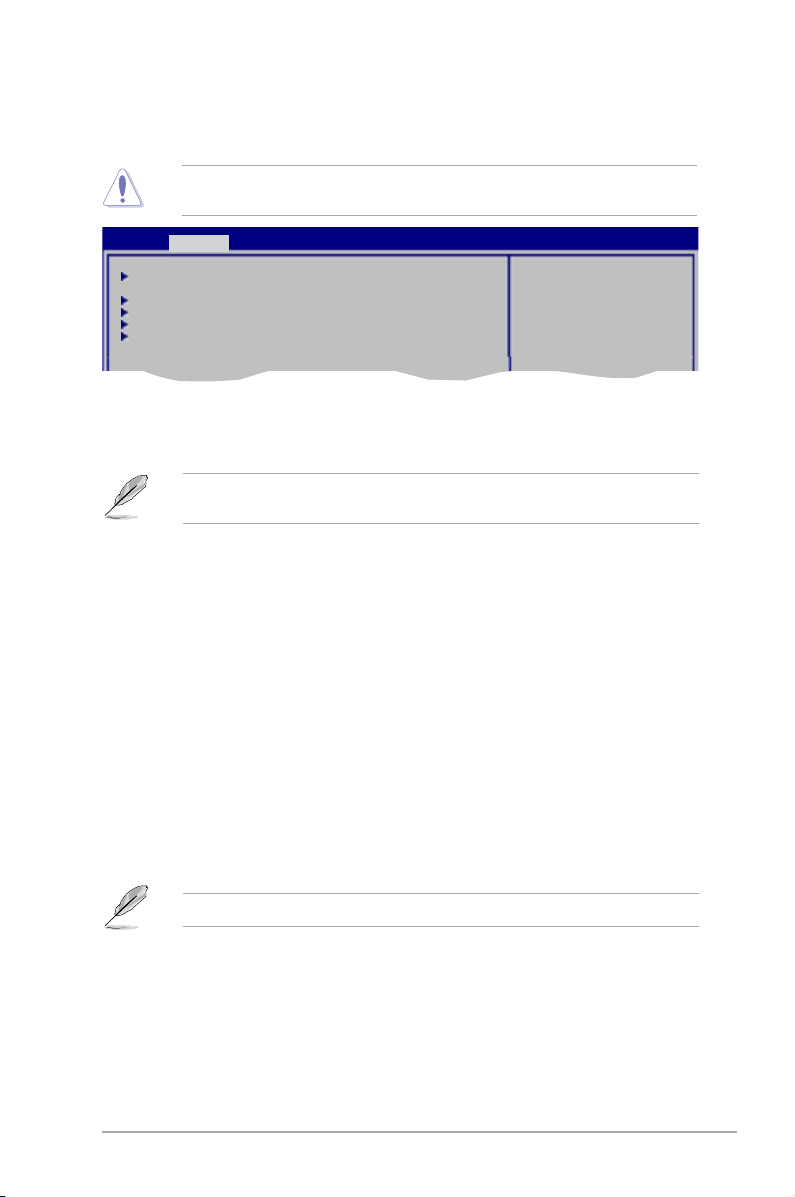

2.4 Menu Advanced (Avancé) ............................................................
2.4.1 USB Conguration ..........................................................
2.4.2 CPU Conguration ..........................................................
2.4.3 Chipset ............................................................................
2.4.4 Onboard Devices Conguration ......................................
2.4.5 PCI PnP ..........................................................................
Menu Power (Alimentation) ....................................................... 2-11
2.5
2.5.1 Suspend Mode [Auto] ....................................................
2.5.2 ACPI 2.0 Support ...........................................................
2.5.3 ACPI APIC Support ........................................................
2.5.4 APM Conguration ........................................................
2.5.5 Hardware Monitor .........................................................
2.6 Menu Boot (Démarrage) ............................................................
2.6.1 Boot Device Priority ......................................................
2.6.2 Boot Settings Conguration ..........................................
2.6.3 Security .........................................................................
2.7 Menu Tools (Outils) ....................................................................
2.7.1 ASUS EZ Flash 2 ..........................................................
2.7.2 AI NET 2
Menu Exit (Sortie) ....................................................................... 2-16
2.8
........................................................................ 2-16
2-6
2-7
2-7
2-8
2-8
2-9
2-9
2-11
2-11
2-11
2-12
2-13
2-13
2-13
2-13
2-14
2-16
2-16
iv
Notes
Rapport de la Commission Fédérale des Communications
Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette
aux 2 conditions suivantes:
• Ce dispositif ne peut causer d'interférence nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence
pouvant causer des résultats indésirables.
Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un
dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces
limites sont conçues pour assurer une protection raisonnable contre l’interférence nuisible
à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à
fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer
une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une
interférence se produise lors d'une installation particulière. Si cet équipement cause une
interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis
le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en
s'aidant d'une ou plusieurs des mesures suivantes:
• Réorientez ou replacez l'antenne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
• Reliez l’équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l’aide.
L’utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée
pour assurer la conformité aux règlements de la FCC. Les changements ou les modications
apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la
conformité pourraient annuler l’autorité de l’utilisateur à manipuler cet équipement.
Rapport du Département Canadien des Communications
Cet appareil numérique ne dépasse pas les limites de classe B en terme d'émissions
de nuisances sonore, par radio, par des appareils numériques, et ce conformément aux
régulations d’interférence par radio établies par le département canadien des communications.
Cet appareil numérique de la classe B est conforme à la norme canadienne ICES-003.
REACH
En accord avec le cadre règlementaire REACH (Enregistrement, Evaluation, Autorisation,
et Restriction des produits chimiques), nous publions la liste des substances chimiques
contenues dans nos produits sur le site ASUS REACH : http://green.asus.com/english/
REACH.htm.
NE mettez PAS ce produit au rebut avec les déchets municipaux. Ce produit a été conçu pour
permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une
benne barrée indique que le produit (équipement électrique, électronique et ou contenant une
batterie au mercure) ne doit pas être mis au rebut avec les déchets municipaux. Consultez les
réglementations locales pour la mise au rebut des produits électroniques.
NE PAS mettre la batterie au rebut avec les déchets municipaux. Le symbole représentant
une benne barrée indique que la batterie ne doit pas être mise au rebut avec les déchets
municipaux.
v
Informations sur la sécurité
Sécurité électrique
• Pour éviter tout risque de choc électrique, débranchez le câble d’alimentation de la prise
de courant avant de toucher au système.
• Lorsque vous ajoutez ou enlevez des composants, vériez que les câbles d’alimentation
sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les
câbles d’alimentation du système avant d’ajouter un périphérique.
• Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vériez que
tous les câbles d’alimentation sont bien débranchés.
• Demandez l’assistance d’un professionnel avant d’utiliser un adaptateur ou une rallonge.
Ces appareils risquent d’interrompre le circuit de terre.
• Vériez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous
n’en êtes pas certain, contactez votre fournisseur électrique local.
• Si l’alimentation est cassée, n’essayez pas de la réparer vous-même. Contactez votre
revendeur.
Sécurité en opération
• Avant d’installer la carte mère et d’y ajouter des périphériques, prenez le temps de bien
lire tous les manuels livrés dans la boîte.
• Avant d’utiliser le produit, vériez que tous les câbles sont bien branchés et que les
câbles d’alimentation ne sont pas endommagés. Si vous relevez le moindre dommage,
contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs,
des slots, des sockets et de la circuiterie.
• Evitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le produit
dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous avez des problèmes techniques avec votre produit contactez un technicien
qualié ou appelez votre revendeur.
À propos de ce manuel
Ce guide de l’utilisateur contient les informations dont vous aurez besoin pour installer et
congurer la carte mère.
Comment ce manuel est organisé
Ce manuel contient les parties suivantes :
• Chapitre 1 : Introduction au produit
Ce chapitre décrit les fonctions de la carte mère et les technologies qu’elle supporte. Il
liste aussi les procédures de conguration matérielles nécessaires lors de l’installation
de composants système. Il inclut une description des jumpers et connecteurs de la carte
mère.
• Chapitre 2 : Le BIOS
Ce chapitre explique comment changer les paramètres système via les menus du BIOS.
Une description des paramètres du BIOS est aussi fournie.
vi
Où trouver plus d’informations ?
Reportez-vous aux sources suivantes pour plus d’informations sur les produits.
1. Site web ASUS
Le site web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels
afférents. Reportez-vous aux informations de contact ASUS.
2. Documentation optionnelle
Le contenu livré avec votre produit peut inclure de la documentation optionnelle telle
que des coupons de garantie, qui peuvent avoir été ajoutés par votre revendeur. Ces
documents ne font pas partie du contenu standard.
Conventions utilisées dans ce guide
Pour être certains que vous effectuiez certaines tâches correctement, veuillez prendre notes
des symboles suivants.
DANGER/AVERTISSEMENT : Ces informations vous permettront d’éviter de
ATTENTION : Ces informations vous permettront d’éviter d’endommager les
IMPORTANT : Instructions que vous DEVEZ suivre pour mener à bien une tâche.
NOTE : Trucs et informations additionnelles pour vous aider à mener une tâche à
vous blesser lors de la réalisation d’une tâche.
composants lors de la réalisation d’une tâche.
bien.
Typographie
Texte en gras Indique un menu ou un élément à sélectionner.
Italique
Met l’accent sur une phrase ou un mot.
<touche> Une touche entourée par les symboles
<touche1>+<touche2> Si vous devez presser deux touches ou plus en
< et > inférieurs indique une touche à presser
Exemple: <Entrée> signie que vous devez
presser la touche Entrée
même temps, le nom des touches est lié par un
signe +
Exemple: <Ctrl+Alt+D>
vii
Résumé des spécications de la AT3GC-I
CPU Processeur bi-coeur Intel® Atom™ (330) embarqué
Chipset Northbridge : Intel® 945GC
Ventilateur du CPU Dimensions du ventilateur : 40 x 40 x 10 mm
Bus système 533 MHz
Mémoire Architecture mémoire Single-Channel
Graphiques Accélérateur graphique Intel® Graphics Media Accelerator
Slots d’extension 1 x slot PCI
Stockage 1 x interface UltraDMA 100/66
Audio CODEC High Denition audio VIA VT1705 6 canaux
LAN Contrôleur Gigabit LAN PCIe Realtek
USB Supporte jusqu’à 8 ports USB 2.0/1.1 (4 à mi-carte,
Focntions spéciales
ASUS
Connecteurs arrières 1 x port clavier PS/2
Southbridge : Intel® ICH7
Vitesse moyenne : 5000 ± 10% RPM
Tension : CC 12V
Flot d’air max : 5.57 CFM
Niveau de bruit : 25.3 dBA (Max. 27.5 dBA)
- 1 x emplacement 240 broches supportant des
modules mémoire non tamponnés ECC et non ECC
de DDR2 533 MHz
- Supporte jusqu’à 2 Go de mémoire système
* Consultez le site www.asus.com pour obtenir la liste
des revendeurs agréés de mémoire.
950 dédié
Support D-Sub à une résolution max de 2048 x 1536 x 32 Bpp
@75Hz
- Mémoire partagée maximum de 224 Mo
2 x ports Serial ATA 3Gb/s
®
4 sur le panneau arrière)
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2™
1 x port souris PS/2
1 x port VGA
1 x port LPT
1 x port COM
1 x port LAN (RJ-45)
4 x ports USB 2.0
Ports audio 6 canaux
viii
(continue à la page suivante)
Résumé des spécications de la AT3GC-I
Connecteurs internes 2 x connecteurs USB 2.0 supportant 4 ports USB 2.0 supp.
BIOS 8 Mo de ROM Flash, BIOS AMI, PnP, DMI v2.0, WfM 2.0,
Accessoires 1 x câble Serial ATA
Contenu du DVD de
support
Format Format Mini ITX : 17 cm x 17 cm
*Les spécications peuvent changer sans avertissement préalable.
1 x connecteur pour haut-parleur système
1 x connecteur IDE
2 x connecteurs SATA
1 x connecteur audio pour lecteur optique
1 x connecteur de ventilation du châssis
1 x connecteur d’intrusion châssis
1 x connecteur TPM (en option)
1 x connecteur panneau système
1 x connecteur HD audio pour panneau avant
1 x connecteur d’alimentation EATX 24 broches
1 x connecteur d’alimentation ATX 12V 4 broches
SMBIOS 2.5, ACPI v2.0a
1 x câble UltraDMA 100/66
1x plaque d’E/S
Manuel de l’utilisateur
Pilotes
ASUS PC Probe II
ASUS Update
Logiciel anti-virus (version OEM)
Manuel de l’utilisateur
ix
Chapitre 1
AT3GC-I
Introduction au produit
Merci d’avoir acheté une carte mère ASUS® AT3GC-I !
Avant de commencer à installer la carte mère, vériez le contenu de la boîte grâce à la liste
fournie à la page ix.
Si l’un des éléments ci-dessus était manquant ou endommagé, contactez votre revendeur.
1.1 Avant de commencer
Suivez les précautions ci-dessous avant d’installer la carte mère ou d’en modier les paramètres.
• Débranchez le câble d’alimentation de la prise murale avant de toucher les
composants.
• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme
l’alimentation) pour vous décharger de toute électricité statique avant de toucher aux
composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique
ou remettez-le dans son emballage d’origine.
•
Avant d’installer ou de désinstaller un composant, assurez-vous que
l’alimentation ATX est éteinte et que le câble d’alimentation est bien débranché
Ne pas suivre cette précaution peut endommager la carte mère, les périphériques
et/ou les composants.
.
LED embarquée
La carte mère est livrée avec une LED qui s’allume lorsque le système est sous tension,
en veille ou en mode “soft-off”. Elle vous rappelle qu’il faut bien éteindre le système et
débrancher le câble d’alimentation avant de connecter ou de déconnecter le moindre
composant sur la carte mère. L’illustration ci-dessous indique l’emplacement de cette LED.
LED embarquée de la AT3GC-I
ASUS AT3GC-I 1-1
1.2 Vue générale de la carte mère
AT3GC-I
PCI1
USB78
USB56
F_PANEL
AAFP
ATX12V
EATXPWR
CHA_FAN
Lithium Cell
CMOS Power
VIA
VT1705
RTL
8112
ICS
9LRS954
8Mb
BIOS
SB_PWR
CLRTC
USBPW1-4
USBPW5-8
KBPWR
CHASSIS
SPEAKER
17.1cm(6.75in)
17.1cm(6.75in)
Intel
®
ICH7
Intel
®
945GC
DDR2 DIMM1 (64bit, 240-pin module)
Intel
®
Atom 330
SATA2
SATA1
AUDIO
LAN1_USB12
USB34
KBMS
Super
I/O
VGA
LPT
COM
CD
PRI_IDE
6973 541 2
3
8
13154 1416 1012 11
1.2.1 Diagramme de la carte mère
Lorsque vous installez la carte mère, vériez que vous la montez dans le châssis dans
le bon sens. Le côté qui porte les connecteurs externes doit être à l’arrière du châssis,
comme indiqué sur l’image ci-dessous.
Placez ce côté vers
l’arrière du châssis
Placez quatre (4) vis dans les trous indiqués par des cercles pour xer la carte mère au
châssis. Ne vissez pas trop fort ! Vous risqueriez d’endommager la carte mère.
1.2.2 Contenu du diagramme
1-6 9. Connecteurs SATA (7-pin SATA1, SATA2) 1-8
1-10 10. Connecteur pour haut-parleur système
1-11 11. LED embarquée 1-1
1-6 12. Connecteur panneau système
(4- pin SPEAKER)
(10-1 F_PANEL)
(4-1 pin CHASSIS)
(10-1 pin AAFP)
(4-pin CD)
Connectors/Jumpers/Slots/LED Page Connectors/Jumpers/Slots/LED Page
1. Jumper de mise en route via clavier/souris
(3-pin KBPWR)
2. Connecteurs de ventilation châssis
(3-pin CHA_FAN)
3. Connecteurs d’alimentation ATX
(24-pin EATXPWR, 4-pin ATX12V)
4. Jumper de mise en route via USB
(3-pin USBPW1-4, USBPW5-8)
5. CPU Intel® Atom (330) et ventirad 1-3 13. Connecteurs USB (10-1 pin USB56, USB78) 1-10
6. Slots DIMM DDR2 1-3 14. Connecteur d’intrusion châssis
7. Clear RTC RAM (3-pin CLRTC) 1-5 15. Connecteur audio en façade
8. Connecteur IDE (40-1 pin PRI_IDE) 1-9 16. Connecteur audio pour lecteur optique
1-2 Chapitre 1 : Introduction au produit
1-11
1-12
1-13
1-13
1-8
1.3 Central Processing Unit (CPU)
AT3GC-I
DIMM1
La carte mère est livrée avec un processeur Intel® Atom 330 dédié et un ensemble
dissipateur de chaleur/ventilateur spécialement conçu pour ce type de processeur.
1.4 Mémoire système
1.4.1 Vue générale
La carte mère est équipée d’un socket Dual Inline Memory Modules (DIMM) Double Data
Rate 2 (DDR2). L’illustration ci-dessous vous permet de localiser les slots mémoire.
Sockets DIMM DDR2 de la AT3GC-I
1.4.2 Congurations mémoire
Vous pouvez installer des modules mémoire DDR2 non tamponnée et non ECC de 256Mo,
512 Mo, 1 Go, 2 Go dans les sockets pour modules mémoire.
Liste des fabricants de mémoire agréés de la AT3GC-I
DDR2-533 MHz
Support
Fabricant N° de pièce Taille SS/DD Marque N° de puce
Corsair VS 512MB533D2 512MB SS Corsair 64M8CEDGPS0900805 •
Corsair VS 512MB533D2 512MB DS Corsair MIII0052532M8CEC •
Corsair VS1GB533D2 1024MB DS Corsair 64M8CFEGQIB0900718 •
Elpida EBE51UD8ABFA-5C-E 512MB SS Elpida E5108AB-5C-E •
Kingmax KLBC28F-A8KB4 512MB SS Kingmax KKEA88B4IAK-37 •
Aeneon AET860UD00-370A08X 2048MB DS AENEON AET03F370AFVV26176G 0542 •
Elixir M2Y1G64TU8HBOB-37B 1024MB DS Elixir N2TU 51280BE-37B61921300CP •
REMAXEL RML1040EG38D6F-533 512MB SS Elpida E5108AG-5C-E •
TAKEMS TMS51B264C081-534AE 512MB SS takeMS MS18T 51280-3.7EA07100 •
TAKEMS TMS51B264C081-534AP 512MB SS takeMS MS18T 51280-3.7P0704D •
TAKEMS TMS51B264C081-534QI 512MB SS takeMS MS18T 51280-3.7 •
TAKEMS TMS1GB264C081-534AE 1024MB DS takeMS MS18T 51280-3.7EA0651D •
TAKEMS TMS1GB264C081-534AP 1024MB DS takeMS MS18T 51280-3.7P0645D •
TAKEMS TMS1GB264C081-534QI 1024MB DS takeMS MS18T 51280-3.7 •
DIMM
A*
SS - Simple face / DS - Double face
Support DIMM :
• A*: Supporte un module inséré dans le slot en conguration Single-channel.
Visitez le site web ASUS (www.asus.com) pour la dernière liste des fabricants agréés de
mémoire DDR2.
ASUS AT3GC-I 1-3
1.5 Slots d’extension
Plus tard, vous pourrez avoir besoin d’installer des cartes d’extension. La section suivante
décrit les slots et les cartes d’extension supportées.
Assurez-vous de bien débrancher le câble d’alimentation avant d’ajouter ou de retirer
des cartes d’extension. Ne pas le faire risquerait de vous blesser et d’endommager les
composants de la carte mère.
1.5.1 Installer une carte d’extension
Pour installer une carte d’extension:
1. Avant d’installer la carte d’extension, lisez bien la documentation livrée avec cette
dernière et procédez aux réglages matériels nécessaires pour accueillir cette carte.
2. Ouvrez le châssis (si votre carte mère est montée dans un châssis).
3. Enlevez l’équerre correspondant au slot dans lequel vous désirez installer la carte.
Conservez la vis.
4. Alignez le connecteur de la carte avec le slot et pressez fermement jusqu’à ce que la
carte soit bien installée dans le slot.
5. Fixez la carte au châssis avec la vis que vous avez ôté plus tôt.
6. Refermez le châssis.
1.5.2 Congurer une carte d’extension
Après avoir installé la carte, congurez-la en ajustant les paramètres logiciels.
1. Allumez le système et procédez aux modications de BIOS nécessaires, si besoin. Voir
chapitre 2 pour plus de détails concernant le BIOS.
2. Assignez un IRQ à la carte. Reportez-vous aux tableaux de la page suivante.
3. Installez les pilotes de la carte d’extension.
1.5.3 Slot PCI
Les slots PCI supportent des cartes telles que les cartes réseau, SCSI, USB et toute autres
cartes conforment au standard PCI.
1-4 Chapitre 1 : Introduction au produit
1.6 Jumpers
AT3GC-I
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
1. Clear RTC RAM (CLRTC)
Ce jumper vous permet d’effacer la Real Time Clock (RTC) RAM du CMOS. Vous pouvez
effacer de la mémoire CMOS la date, l’heure et paramètres setup du système en effaçant les
données de la CMOS RTC RAM . La pile bouton intégrée alimente les données de la RAM
dans le CMOS, incluant les paramètres système tels que les mots de passe.
Clear RTC RAM de la AT3GC-I
Pour effacer la RTC RAM :
1. Eteignez l’ordinateur, débranchez le cordon d’alimentation et retirez la pile
de la carte mère.
2. Passez le jumper des broches 1-2 (par défaut) aux broches 2-3. Maintenez
le capuchon sur les broches 2-3 pendant 5~10 secondes, puis replacez-le sur
les broches 1-2.
3. Replacez la pile, branchez le cordon d’alimentation et démarrez
l’ordinateur.
4. Maintenez la touche <Del> enfoncée lors du démarrage et entrez dans le BIOS
pour saisir à nouveau les données.
Sauf en cas d’effacement de la RTC RAM, ne bougez jamais le jumper des broches
CLRTC de sa position par défaut. Enlever le jumper provoquerait une défaillance de
démarrage.
Si les instructions ci-dessous ne permettent pas d’effacer la RTC RAM, retirez la pile de la
carte mère et déplacez de nouveau le jumper pour effacer les données CMOS RTC RAM.
Puis, réinstallez la pile.
ASUS AT3GC-I 1-5
2. Jumper de ise en route via clavier (3-pin KBPWR)
AT3GC-I
21
2 3
+5V
(Default)
+5VSB
USBPW5-8
21
2 3
+5V
+5VSB
(Default)
USBPW1-4
AT3GC-I
21
2 3
+5V
(Default)
+5VSB
KBPWR
Ce jumper vous permet d’activer ou de désactiver la fonction de réveil au clavier. Passez
ce jumper sur les pins 2-3 (+5VSB) si vous voulez réveiller l’ordinateur lorsque vous
pressez une touche du clavier (la barre d’espace par défaut). Cette fonction nécessite une
alimentation ATX capable de délivrer au moins 1A sur le +5VSB, et un réglage du BIOS
correspondant.
Paramètres d’alimentation via clavier
de la AT3GC-I
3. Jumper de mise sous tension via USB (3-pin USBPW1-4, USBPW5-8)
Passez ce jumper sur +5V pour sortir l’ordinateur du mode S1 (CPU stoppé, DRAM
rafraîchie, système fonctionnant en mode basse consommation) en utilisant les
périphériques USB connectés. Passez sur +5VSB pour sortir des modes S3 et S4.
USB device wake-up de la AT3GC-I
1-6 Chapitre 1 : Introduction au produit
1.7 Connecteurs
4 53
68 7
2
10 9
1
11
1.7.1 Connecteurs arrières
1. Port souris PS/2 (vert). Ce port accueille une souris PS/2.
2.
Port parallèle. Ce port 25 broches sert à être relié à une imprimante parallèle, à un
scanner ou à d’autres périphériques parallèles.
3. Port LAN (RJ-45). Ce port permet une connexion Gigabit à un réseau local LAN (Local
Area Network) via un hub réseau.
LED ACT/
LED ACT/LIEN LED VITESSE
Statut Description Statut Description
ETEINTE Pas de lien ETEINTE Connexion 10 Mbps
ORANGE Relié ORANGE Connexion 100 Mbps
CLIGNOTANT Data activity VERTE Connexion 1 Gbps
LIEN
4. Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD, de DVD
ou d’autres sources audio.
5. Port Line Out (vert)
. Ce port est dédié à un casque ou un haut parleur. En conguration
4 ou 6 canaux, la fonction de ce port devient Front Speaker Out.
6. Port Microphone (rose)
. Ce port sert à accueillir un microphone.
LED
VITESSE
LAN port
Reportez-vous au tableau de conguration audio pour une description de la fonction des
ports audio en conguration 2,4,ou 6 canaux.
Congurations audio 2, 4, ou 6 canaux
Port Casque - 2 canaux 4 canaux 6 canaux
Bleu clair Line In Rear Speaker Out Rear Speaker Out
Vert Line Out Front Speaker Out Front Speaker Out
Rose Mic In Mic In Bass/Center
ASUS AT3GC-I 1-7
7. Ports USB 2.0 1 et 2. Ces ports à quatre broches “Universal Serial Bus” (USB) sont à
AT3GC-I
EATXPWR
PIN 1
GND
+5 Volts
+5 Volts
+5 Volts
-5 Volts
GND
GND
GND
PSON#
GND
-12 Volts
+3 Volts
+3 Volts
+12 Volts
+12 Volts
+5V Standby
Power OK
GND
+5 Volts
GND
+5 Volts
GND
+3 Volts
+3 Volts
ATX12V
PIN 1
+12V DC
+12V DC
GND
GND
disposition pour connecter des périphériques USB 2.0.
8. Ports USB 2.0
3 et 4. Ces ports à quatre broches “Universal Serial Bus” (USB) sont à
disposition pour connecter des périphériques USB 2.0.
9.
Port VGA (Video Graphics Adapter). Ce port 15 broches est dédié à un moniteur
VGA ou tout autre périphérique compatible VGA.
10. Port COM.
Ce port 9 broches est destiné aux périphériques de pointage ou autre
périphériques série.
11. Port clavier PS/2. Ce port est destiné à accueillir un clavier PS/2.
1.7.2 Connecteurs internes
1.
Connecteurs d’alimentation ATX (24-pin EATXPWR, 4-pin ATX12V)
Ces connecteurs sont destinés aux prises d’alimentation ATX. Les prises d’alimentation
sont conçues pour n’être insérées que dans un seul sens dans ces connecteurs. Trouvez
le bon sens et appuyez fermement jusqu’à ce que la prise soit bien en place.
Connecteurs ATX de la AT3GC-I
• L’utilisation d’une alimentation ATX 12 V conforme à la spécication 2.0 et délivrant
un minimum de 300 W est recommandé. Cette alimentation est dotée de prises 24
broches et 4 broches.
•
Lors de l’utilisation d’une alimentation ATX 12 V avec une prise 20 broches et 4
broches, assurez-vous qu’elle puisse délivrer un minimum de 15A sur le +12V, ainsi
qu’une puissance minimale de 300 W. En cas d’insufsance électrique le système
risque de devenir instable ou de ne plus démarrer.
•
Connectez la prise ATX +12 V 4 broches sinon le système ne démarrera pas.
Une alimentation plus puissante est recommandée lors de l’utilisation d’un système
•
équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus
démarrer du tout, si l’alimentation est inadéquate.
• Pour l’alimentation système minimum requise, référez-vous à la page
de la puissance recommandée pour votre alimentation sur http://support.asus.
com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=fr.fr pour plus de détails.
1-8 Chapitre 1 : Introduction au produit
Calculateur
2. Connecteurs USB (10-1 pin USB56, USB78)
AT3GC-I
PIN 1
USB+5V
USB_P8-
USB_P8+
GND
NC
USB+5V
USB_P7-
USB_P7+
GND
USB78
PIN 1
USB+5V
USB_P6-
USB_P6+
GND
NC
USB+5V
USB_P5-
USB_P5+
GND
USB56
+5V
GND
GND
Speaker Out
SPEAKER
PIN 1
AT3GC-I
Ces connecteurs sont dédiés à des ports USB2.0. Connectez le câble du module USB
à l’un de ces connecteurs, puis installez le module dans un slot à l’arrière du châssis.
Ces connecteurs sont conformes au standard USB 2.0 qui peut supporter jusqu’à 480
Mbps de vitesse de connexion.
Connecteurs USB 2.0 de la AT3GC-I
Ne connectez pas de câble 1394 sur un connecteur USB. Le faire endommagera la carte
mère !
Le module USB 2.0 est vendu séparément.
3. Connecteur pour haut parleur d’alerte système (4- pin SPEAKER)
Ce connecteur 4 broches est dédié au petit haut-parleur d’alerte du boîtier. Ce petit
haut-parleur vous permet d’entendre les bips d’alerte système.
Connecteur haut-parleur d’alerte
de la AT3GC-I
ASUS AT3GC-I 1-9
4. Connecteurs de ventilation du châssis (3-pin CPU_FAN, 3-pin CHA_FAN)
AT3GC-I
CHA_FAN
GND
+12V
Rotation
AT3GC-I
GND
Chassis Signal
+5VSB_MB
CHASSIS
Le connecteur ventilateur supporte des ventilateurs de 350 mA~740 mA (8.88 W max.)
à +12V. Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère,
en vous assurant que le l noir de chaque câble corresponde à la broche de terre de
chaque connecteur.
N’oubliez pas de connecter les câbles de ventilation aux connecteurs. Un ux d’air
insufsant dan le châssis peut endommager les composants de la carte mère. Ce
connecteur n’est pas un jumper ! Ne placez pas de capuchon de jumper sur ce connecteur.
Connecteurs de ventilation de la AT3GC-I
5. Connecteur d’intrusion châssis (4-1 pin CHASSIS)
Ce connecteur est dédié à un détecteur d’intrusion intégré au châssis. Connectez le
câble du détecteur d’intrusion ou du switch à ce connecteur. Le détecteur enverra un
signal de haute intensité à ce connecteur si un composant du boîtier est enlevé ou
déplacé. Le signal est ensuite généré comme évènement d’intrusion châssis.
Par défaut, les broches nommées “Chassis Signal” et “Ground” sont couvertes d’un
capuchon à jumper. N’enlevez ces capuchons que si vous voulez utiliser la fonction de
détection des intrusions.
Connecteur d’intrusion châssis de la AT3GC-I
1-10 Chapitre 1 : Introduction au produit
6. Connecteur panneau système (10-1 pin F_PANEL)
AT3GC-I
PIN 1
PWR BTN
GND
PWR
PLED-
PLED+
Reset
Ground
IDE_LED-
IDE_LED+
F_PANEL
PWR LED
HD_LED RESET
Ce connecteur supporte plusieurs fonctions intégrées au châssis.
Connecteur système de la AT3GC-I
• LED d’alimentation système (2-pin PLED)
Ce connecteur 2 broches est dédié à la LED d’alimentation système. La LED
d’alimentation système s’allume lorsque vous démarrez le système et clignote lorsque
ce dernier est en veille.
•
Activité HDD (2-pin HD_LED)
Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du disque dur). La
LED IDE s’allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.
•
Bouton d’alimentation ATX/Soft-off (2-pin PWRBTN)
Ce connecteur est dédié au bouton d’alimentation du système. Appuyer sur le bouton
d’alimentation (power) allume le système ou passe le système en mode VEILLE
ou SOFT-OFF en fonction des réglages du BIOS. Presser le bouton d’alimentation
pendant plus de quatre secondes lorsque le système est allumé éteint le système.
•
Bouton Reset (2-pin RESET)
Ce connecteur 2 broches est destiné au bouton “reset” du boîtier. Il sert à redémarrer
le système sans l’éteindre.
ASUS AT3GC-I 1-11
7. Connecteurs Serial ATA (7-pin SATA1, SATA2)
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXP1
RSATA_RXN1
GND
SATA1
GND
RSATA_TXP2
RSATA_TXN2
GND
RSATA_RXP2
RSATA_RXN2
GND
SATA2
AT3GC-I
AT3GC-I
AAFP
PIN 1
GND
PRESENCE#
SENSE1_RETUR
SENSE2_RETUR
PORT1 L
PORT1 R
PORT2 R
SENSE_SEND
PORT2 L
HD-audio-compliant
pin definition
PIN 1
AGNDNCNC
NC
MIC2
MICPWR
Line out_R
NC
Line out_L
Legacy AC’97
compliant definition
Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques
durs et de lecteurs optiques Serial ATA 3Gb/s. La norme Serial ATA 3Gb/s est rétrocompatible avec la spécication Serial ATA 1.5 Gb/s. Le taux de transfert de données
du SATA 3Gb/s est plus rapide que celui du standard PATA qui fonctionne à 133 MB/s
(Ultra DMA133).
Connecteurs SATA de la AT3GC-I
8. Connecteur audio du panneau avant (10-1 pin AAFP)
Ce connecteur est dédié au module E/S audio du panneau avant qui supporte les
standards AC ‘97 audio et HD Audio. Connectez une des extrémités du module
d’entére/sortie audio du panneau avant sur ce connecteur.
Connecteur audio du panneau avant de la AT3GC-I
• Nous vous recommandons de connecter un module audio HD en façade sur ce
connecteur pour activer les capacités audio HD de la carte mère.
Si vous souhaitez connecter un module High-Denition Audio en façade via ce
•
connecteur, assurez-vous que l’élément Front Panel Select du BIOS soit réglé sur [HD
Audio]. Si vous souhaitez connecter un module AC'97 en façade sur ce connecteur,
réglez le BIOS sur [AC97]. Par défaut, ce connecteur est réglé sur [HD Audio]. Voir
section 2.4.5 Chipset pour plus de détails.
1-12 Chapitre 1 : Introduction au produit
AT3GC-I
PRI_IDE
NOTE:Orient the red markings
PIN1

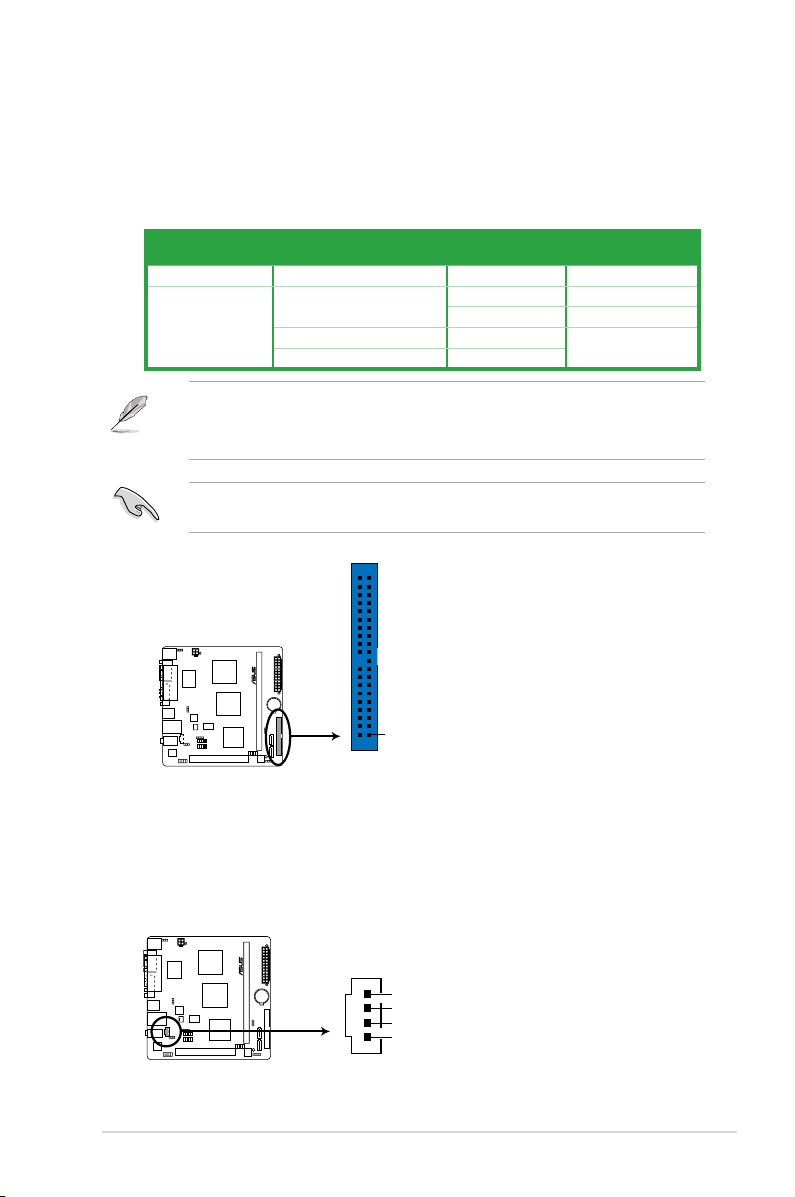

9. Connecteur IDE (40-1 pin PRI_IDE)
AT3GC-I
CD
Left Audio Channel
GND
GND
Right Audio Channel
Ce connecteur est destiné à un câble Ultra DMA 100/66. Le câble Ultra DMA 100/66
possède trois connecteurs: un bleu, un noir, et un gris. Connectez l’interface bleue au
connecteur IDE primaire de la carte mère, puis sélectionner un des modes ci-dessous
pour congurer vos lecteurs IDE.
Réglage du jumper Mode du(des)
Un périphérique Cable-Select ou Maître - Noir
Deux périphériques Cable-Select Maître Noir
Maître Maître Noir ou gris
Esclave Esclave
périphérique(s)
Esclave Gris
• La broche 20 du connecteur IDE a été retirée pour correspondre à l’ouverture obstruée du
connecteur du câble Ultra DMA. Ceci vous évite une mauvaise insertion du câble IDE.
•
Utilisez le câble 80-conducteurs pour les périphériques Ultra DMA133/100/66 IDE.
Si un périphérique quelconque est conguré sur “Cable-Select,” assurez-vous que tous les
autres jumpers des périphériques possèdent la même conguration.
Connecteur
Note : Orientez les marques
Connecteur IDE de
la AT3GC-I
rouges du câble du lecteur de
disquettes sur la PIN 1
10. Connecteur audio pour lecteur optique (4-pin CD)
Ce connecteur de recevoir une entrée audio stéréo à partir d’un lecteur optique, tel
qu’un CD-ROM, une carte tuner TV, ou une carte MPEG.
Connecteur audio pour lecteur optique de la AT3GC-I
ASUS AT3GC-I 1-13
1.8 Support logiciel
1.8.1 Installer un système d’exploitation
Cette carte mère supporte Windows® XP/Vista. Installez toujours la dernière version des OS
et les mises à jour correspondantes pour maximiser les caractéristiques de votre matériel.
• Les réglages de la carte mère et les options matérielles peuvent varier. Utilisez les
procédures décrites ici en guise d’exemple. Reportez-vous à la documentation livrée
avec votre OS pour des informations détaillées.
• Assurez-vous d’avoir bien installé Windows
Service Pack 1 ou ultérieur avant d’installer les pilotes pour une meilleure compatibilité
et stabilité.
®
XP Service Pack 2 / Windows
1.8.2 Informations sur le DVD de support
Le DVD de support livré avec la carte mère contient les pilotes, les applications logicielles,
et les utilitaires que vous pouvez installer pour tirer partie de toutes les fonctions de la carte
mère.
Le contenu du DVD de support peut être modié à tout moment sans préavis. Visitez le site
web ASUS (www.asus.com) pour des informations mises à jour.
Pour lancer le DVD de support
Placez le DVD de support dans votre lecteur optique pour afche le menu des pilotes si
l’exécution automatique est activée sur votre PC.
Les captures d’écran de cette section sont données à titre indicatif uniquement.
Cliquez sur une icône pour
afcher les informations
liées au DVD de support
ou à la carte mère
®
Vista
Cliquez sur un élément pour l’installer
Si l’Exécution automatique n’est pas activé sur votre ordinateur, parcourez le contenu du
DVD de support pour localiser le chier ASSETUP.EXE dans le répertoire BIN. Double-cliquez
sur ASSETUP.EXE pour lancer le DVD.
1-14 Chapitre 1 : Introduction au produit
Chapitre 2
Le BIOS
2.1 Gérer et mettre à jour votre BIOS
Sauvegardez une copie du BIOS original de la carte mère sur un disque de stockage au
cas où vous deviez restaurer le BIOS. Copiez le BIOS original en utilisant ASUS Update.
2.1.1 Utilitaire ASUS Update
ASUS Update est un utilitaire qui vous permet de gérer, sauvegarder et mettre à jour le BIOS
de la carte mère sous un environnement Windows®.
• ASUS Update nécessite une connexion Internet via un réseau ou via un fournisseur
d’accès.
• Cet utilitaire est disponible sur le DVD de support livré avec la carte mère.
Installer ASUS Update
1. Insérez le DVD de support dans le lecteur DVD. Le menu
2. Cliquez sur l’onglet
3. ASUS Update est installé sur votre système.
Utilities, puis cliquez sur Install ASUS Update.
Drivers apparaît.
Quittez toutes les applications Windows® avant de mettre à jour le BIOS en utilisant cet
utilitaire.
Mise à jour du BIOS
Pour mettre à jour le BIOS :
1. Lancez l’utilitaire depuis Windows
> ASUS > ASUSUpdate > ASUSUpdate.
2. Dans le menu déroulant, sélectionnez l’une des méthodes suivantes :
ASUS AT3GC-I 2-1
®
en cliquant sur Démarrer> Tous les programmes
Mise à jour à partir d’Internet
a. Choisissez Update BIOS from the Internet dans le menu puis cliquez sur Next.
b. Choisissez le site FTP ASUS le plus proche de chez vous ou cliquez sur Auto
Select. Cliquez sur Next.
c. Depuis le site FTP choisissez la version du BIOS à télécharger puis cliquez sur
Next.
ASUS Update est capable de se mettre à jour depuis Internet. Mettez toujours à jour
l’utilitaire pour bénécier de toutes ses fonctions.
Mise à jour du BIOS grâce à un fichier BIOS
a. Choisissez Update BIOS from a le dans le menu déroulant puis cliquez sur
Next.
b. Localisez le chier BIOS puis cliquez sur
Sauvegarder.
3. Suivez les instructions à l’écran pour terminer le processus de mise à jour.
2.1.2 Utilitaire ASUS EZ Flash 2
ASUS EZ Flash 2 vous permet de mettre à jour votre BIOS sans avoir besoin d’utiliser un
utilitaire sous le système d’exploitation.
Téléchargez le dernier chier BIOS sur le site d’ASUS (www.asus.com).
Pour mettre à jour le BIOS en utilisant EZ Flash 2 :
1. Insérez
• Appuyez sur <Alt> + <F2> lors du POST pour afcher l’écran suivant.
le disque ash USB qui contient le chier BIOS sur l’un des ports USB de
votre ordinateur, puis lancez EZ Flash 2. Vous pouvez démarrer EZ Flash 2 des deux
manières suivantes :
ASUSTek EZ Flash 2 BIOS ROM Utility V3.36
FLASH TYPE: WOINBOND W25X80
Current ROM
BOARD: AT3GC-I
VER: 0209 (H:00 B:05)
DATE: 04/01/2009
PATH: A:\
A:
Note
[Enter] Select or Load [Tab] Switch [V] Drive Info
[Up/Down/Home/End] Move [B] Backup [ESC] Exit
2-2 Chapitre 2 : Le BIOS
Update ROM
BOARD: Unknown
VER: Unknown
DATE: Unknown
• Accédez au programme de conguration du BIOS. Sélectionnez Tools > EZ
Flash 2 puis appuyez sur <Entrée>.
Appuyez sur <Tab> pour localiser le bon chier. Appuyez sur <Entrée>.
2. Lorsque le chier BIOS correct est trouvé, EZ Flash 2 effectue la mise à jour du BIOS et
redémarre automatiquement le système une fois terminé.
• Cette fonction peut supporter les périphériques tels qu'un disque ash USB, un disque
dur, ou une disquette au format FAT 32/16.
• N’ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS !
Vous provoqueriez une défaillance de démarrage.
2.1.3 Utilitaire ASUS CrashFree BIOS 3
ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de récupérer
le chier du BIOS lorsqu’il est défectueux ou qu’il est corrompu lors d’une mise à jour. Vous
pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou
un périphérique de stockage amovible qui contient le BIOS à jour.
• Préparez le DVD de support de la carte mère ou le disque ash USB contenant le BIOS
à jour de la carte mère avant d’utiliser cet utilitaire.
• Connectez toujours le câble SATA sur les connecteurs SATA1 / SATA 2. Sinon, l’utilitaire
ne fonctionnera pas.
Récupérer le BIOS
Pour récupérer le BIOS :
1. Démarrez le système.
2. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage
amovible sur l’un des ports USB ou lecteur de disquettes de votre ordinateur.
Bad BIOS checksum. Starting BIOS recovery...
Checking for CD-ROM...
CD-ROM not found!
Checking for USB Device...
Une fois trouvé, l’utilitaire commence alors à mettre à jour le chier BIOS corrompu.
Bad BIOS checksum. Starting BIOS recovery...
Checking for USB Device...
USB Device found.
Reading le “AT3GC-I.ROM”. Completed.
Start Erasing...\
ASUS AT3GC-I 2-3
4. Redémarrez le système une fois que l’utilitaire a ni la mise à jour.
• Cette fonction peut supporter les périphériques tels qu'un disque ash USB, un disque
dur, ou une disquette au format FAT 32/16.
• N’ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS !
Vous provoqueriez une défaillance de démarrage.
Le BIOS récupéré peut ne pas être la dernière version disponible pour cette carte mère.
Téléchargez le chier BIOS le plus récent sur le site Web d’ASUS : www.asus.com.
2.2 Programme de conguration du BIOS
Utilisez le programme de conguration du BIOS lorsque vous installez la carte mère, lorsque
vous voulez recongurer le système, où lorsque vous y êtes invité par le message “Run
Setup”. Cette section vous explique comment congurer votre système avec cet utilitaire.
Si vous voulez entrer dans le BIOS après le POST, redémarrez le système en effectuant une
des opérations suivantes:
• Redémarrez en utilisant la procédure d’extinction standard du système d’exploitation.
• Appuyez simultanément sur <Ctrl>+<Alt>+<Del>.
• Appuyez sur le bouton de réinitialisation du châssis.
• Appuyez sur le bouton d’alimentation pour éteindre puis rallumer le système.
Utiliser le bouton d’alimentation ou de réinitialisation, ou la combinaison de touches
<Ctrl>+<Alt>+<Del> pour forcer l’extinction de l’OS lors de son fonctionnement peut
endommager le système ou vos données. Il est recommandé d’éteindre le système de manière
appropriée depuis le système d’exploitation.
• Les paramètres par défaut du BIOS de cette carte mère conviennent à la plupart des
utilisations pour assurer des performances optimales. Si le système devient instable
après avoir modié un paramètre du BIOS, rechargez les paramètres par défaut pour
retrouver compatibilité et stabilité. Choisissez Load Default Settings dans le menu
Exit. Voir section 2.8 Menu Exit.
• Les écrans de BIOS montrés dans cette section sont des exemples et peuvent ne pas
être exactement les mêmes que ceux que vous aurez à l’écran.
• Visitez le site web ASUS (www.asus.com) pour télécharger le BIOS le plus récent
pour cette carte mère.
2-4 Chapitre 2 : Le BIOS
2.3 Menu Main (Principal)
Lorsque vous entrez dans le programme de conguration du BIOS, l’écran du menu principal
apparaît, vous donnant une vue d’ensemble sur les informations de base du système.
Main Advanced Power Boot Tools Exit
System Time [18:43:30]
System Date [Fri 05/22/2009]
Primary IDE Master :[Not Detected]
Primary IDE Slave :[Not Detected]
SATA1 :[Not Detected]
SATA2 :[Not Detected]
Storage Conguration
System Information
v02.58 (C)Copyright 1985-2009, American Megatrends, Inc.
BIOS SETUP UTILITY
Use [ENTER], [TAB] or
[SHIFT-TAB] to select
a eld.
Use [+] or [-] to
congure system time.
Select Screen
Select Item
+- Change Field
Tab Select Field
F1 General Help
F10 Save and Exit
ESC Exit
2.3.1 System Time [xx:xx:xx]
Détermine l’heure du système.
2.3.2 System Date [Day xx/xx/xxxx]
Détermine la date du système.
2.3.3 Primary IDE Master/Slave / SATA 1/SATA 2
En entrant dans le programme de conguration, le BIOS détecte la présence des
périphériques SATA/IDE. Il y a un sous menu distinct pour chaque périphérique SATA/IDE.
Choisissez un élément et pressez sur <Entrée> pour en afcher les informations.
Le BIOS détecte automatiquement les valeurs des éléments grisés (Device, Vendor, Size,
LBA Mode, Block Mode, PIO Mode, Async DMA, Ultra DMA, et SMART monitoring). Ces
valeurs ne sont pas congurables par l’utilisateur. Ces éléments afchent N/A si aucun
périphérique IDE/SATA n’est installé dans le système.
LBA/Large Mode [Auto]
Active ou désactive le mode LBA. Passer sur [Auto] active le mode LBA si le périphérique
supporte ce mode, et s’il n’a pas été formaté précédemment avec mode LBA désactivé.
Options de conguration : [Disabled] [Auto]
Block (Multi-Sector Transfer) M [Auto]
Active ou désactive les transferts multi-secteurs. Conguré sur [Auto], les transferts de
données vers et depuis le périphérique se feront par plusieurs secteurs à la fois, si le
périphérique supporte la fonction de transfert multi-secteurs. Sur [Disabled], les transferts
de données vers et depuis le périphérique se feront secteur par secteur. Options de
conguration : [Disabled] [Auto]
ASUS AT3GC-I 2-5
PIO Mode [Auto]
Sélectionne le mode PIO. Options de conguration : [Auto] [0] [1] [2] [3] [4]
DMA Mode [Auto]
Sélectionne le mode DMA. Options de conguration : [Auto]
SMART Monitoring [Auto]
Active, désactive ou règle la technologie SMART (Smart Monitoring, Analysis, and Reporting
Technology). Options de conguration : [Auto] [Disabled] [Enabled]
32Bit Data Transfer [Enabled]
Active/désactive les transferts de données 32-bits. Options de conguration : [Disabled]
[Enabled]
2.3.4 Storage Conguration
Les éléments de ce menu permettent de régler ou de modier la conguration des
périphériques de stockage installés sur le système. Sélectionnez un élément puis appuyez
sur <Entrée> pour le congurer.
Onboard IDE Operate Mode [Enhanced Mode]
Désactive ou permet de sélectionner le mode de fonctionnement SATA en fonction du
système d’exploitation installé. Réglez cette option sur [Enhanced Mode] si vous utilisez
un système d’exploitation en natif tel que Windows® 2000/XP. Options de conguration :
[Disabled] [Compatible Mode] [Enhanced Mode]
Enhanced Mode Support On [S-ATA]
Options de conguration : [S-ATA+P-ATA] [S-ATA] [P-ATA]
IDE Detect Time Out [35]
Détermine le délai de détecttion des périphériques ATA/ATAPI.
Options de conguration : [0] [5] [10] [15] [20] [25] [30] [35]
2.3.5 System Information
Ce menu vous offre une vue générale des caractéristiques du système. Les éléments de ce
menu sont automatiquement détectés par le BIOS.
AMI BIOS
Afche les informations auto-détectées du BIOS.
Processor
Afche les caractéristiques auto-détectée du CPU.
System Memory
Afche la mémoire système auto-détectée.
2-6 Chapitre 2 : Le BIOS
2.4 Menu Advanced (Avancé)
Les éléments du menu Advanced vous permettent de modier les paramètres du CPU et
d’autres composants système.
Prenez garde en changeant les paramètres du menu Advanced. Des valeurs incorrectes
risquent d’entraîner un mauvais fonctionnement du système.
Main Advanced Power Boot Tools Exit
USB Conguration
CPU Conguration
Chipset
Onboard Devices Conguration
PCIPnP
2.4.1 USB Conguration
Les éléments de ce menu vous permettent de modier les fonctions liées à l’USB. Choisissez
un élément puis pressez <Entrée> pour afcher les options de conguration.
Les éléments Module Version et USB Devices Enabled afchent les valeurs auto-
détectées. Si aucun périphérique USB n’est détecté, l’écran afche None.
USB Functions [Enabled]
Active/désactive les fonctions USB.
Options de conguration : [Enabled] [Disabled]
Legacy USB Support [Auto]
Active ou désactive le support des périphériques USB pour les OS legacy. Passer sur [Auto]
permet au système de détecter la présence de périphériques USB au démarrage. Si détecté,
le mode contrôleur USB legacy est activé. Si aucun périphérique USB n’est détecté, le
support USB legacy est désactivé. Options de conguration : [Disabled] [Enabled] [Auto]
BIOS SETUP UTILITY
Adjust System
frequency/voltage.
USB 2.0 Controller [Enabled]
Active/désactive le contrôleur USB 2.0.
Options de conguration : [Enabled] [Disabled]
USB 2.0 Controller Mode [HiSpeed]
Permet de régler le mode du contrôleur USB 2.0 sur HiSpeed (480 Mbps) ou FullSpeed (12
Mbps). Options de conguration : [FullSpeed] [HiSpeed]
Les éléments suivants apparaissent si un périphérique de stockage USB est connecté.
USB Mass Storage Device Conguration
USB Mass Storage Reset Delay [20 Sec]
Détermine le délai d’attente maximum pendant lequel le BIOS attend qu’un périphérique de
stockage USB s’initialise. Options de conguration : [10 Sec] [20 Sec] [30 Sec] [40 Sec]
Emulation Type [Auto]
Détermine le type d’émulation. Options de conguration : [Auto] [Floppy] [Forced FDD] [Hard
Disk] [CDROM]
ASUS AT3GC-I 2-7
2.4.2 CPU Conguration
Les éléments de ce menu afchent les informations CPU auto-détectées par le BIOS.
Max CPUID Value Limit [Disabled]
Régler cet élément sur [Enabled] permet aux OS legacy de booter même sans support de
CPUs avec fonctions CPUID étendues. Options de conguration : [Disabled] [Enabled]
Execute Disable Bit [Enabled]
Permet d’activer ou de désactiver la technologie de sécurité “No-Execution Page”. Régler cet
élément sur [Enabled] force le témoin de la fonction XD à revenir sur zéro (0). Options de
conguration : [Disabled] [Enabled]
Hyper Threading Technology [Enabled]
Permet d’activer ou de désactiver la technologie Intel® Hyper Threading.
Options de conguration : [Enabled] [Disabled]
2.4.3 Chipset
Le menu Chipset vous permet de modier les paramètres avancés du chipset. Choisissez un
élément et pressez <Entrée> pour afcher le sous-menu.
Congure DRAM Timing by SPD [Enabled]
Active/désactive la conguration de l’option DRAM Timing par le SPD.
Options de conguration : [Enabled] [Disabled]
Hyper Path 3 [Auto]
Options de conguration : [Disabled] [Enabled] [Auto]
DRAM Throttling Threshold [Auto]
Options de conguration : [Disabled] [Auto]
Boot Graphic Adapter Priority [PCI/Int-VGA]
Permet de sélectionner le contrôleur graphique à utiliser comme périphérique de boot
primaire. Options de conguration : [Internal VGA] [PCI/Int-VGA]
Internal Graphics Mode Select [Enabled, 8MB]
Permet de sélectionner le montant de mémoire système utilisé par le périphérique graphique
interne. Options de conguration : [Disabled] [Enabled, 1MB] [Enabled, 8MB]
DVMT Mode Select [DVMT Mode]
Permet de sélectionner le type de mémoire graphique.
Options de conguration : [Fixed Mode] [DVMT Mode] [Combo Mode]
DVMT/FIXED Memory [128MB]
Permet de sélectionner le montant de mémoire DVMT/FIXED.
Options de conguration : [64MB] [128MB] [Maximum DVMT]
2-8 Chapitre 2 : Le BIOS
2.4.4 Onboard Devices Conguration
HD Audio Controller [Enabled]
Active/désactive le contrôleur audio Azalia/AC’97. Options de conguration : [Enabled]
[Disabled]
Front Panel Support Type [HD Audio]
Vous permet de régler le mode du connecteur audio en façade sur legacy AC‘97 ou
high–denition audio en fonction du standard audio que le module audio de façade
peut supporter. Options de conguration : [AC97] [HD Audio]
Onboard PCIEX LAN [Enabled]
Active ou désactive le contrôleur réseau embarqué.
Options de conguration : [Enabled] [Disabled]
LAN Option ROM [Disabled]
Cet élément apparaît lorsque l’option précédente est activée.
Options de conguration : [Disabled] [Enabled]
Serial Port1 Address [3F8/IRQ4]
Sélectionne l’adresse de base du port série 1.
Options de conguration : [Disabled] [3F8/IRQ4][2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3]
Serial Port1 Mode [Normal]
Permet de sélectionner le mode du port série 1.
Options de conguration : [Normal] [IrDA] [ASK IR]
Parallel Port Address [378]
Permet de sélectionner l’adresse de base du port parallèle.
Options de conguration : [Disabled] [378] [278] [3BC]
Parallel Port Mode [SPP]
Permet de sélectionner le mode du port parallèle.
Options de conguration : [SPP] [EPP] [ECP] [EPP+ECP]
Les éléments suivants apparaissent si Parallel Port Mode est réglé sur [ECP]
ECP Mode DMA Channel [DMA3]
Apparaît lorsque l’élément Parallel Port Mode est réglé sur [ECP]. Détermine le
mode DMA. Options de conguration : [DMA0] [DMA1] [DMA3]
Parallel Port IRQ [IRQ7]
Options de conguration : [IRQ5] [IRQ7]
2.4.5 PCI PnP
Le menu PCI PnP vous permet de changer les paramètres avancés des périphériques PCI/
PnP. Le menu inclut la conguration des IRQ et des canaux DMA pour les périphériques PCI/
PnP ou ISA legacy, et la conguration de la taille des blocs mémoire pour les périphériques
Prenez garde en changeant les paramètres de ce menu. Des valeurs incorrectes risquent
d’entraîner un mauvais fonctionnement du système.
ASUS AT3GC-I 2-9
Plug and Play O/S [No]
Sur [No], le BIOS congure tous les périphériques du système. Sur [Yes] et si vous installez
un OS Plug and Play, le système d’exploitation congure les périphériques Plug and Play non
requis par le démarrage. Options de conguration : [No] [Yes]
PCI Latency Timer [64]
Permet de sélectionner la valeur des unités des horloges PCI pour le minuteur de latence
des périphériques PCI. Options de conguration : [32] [64] [96] [128] [160] [192] [224] [248]
Allocate IRQ to PCI VGA [Yes]
Sur [Yes], le BIOS assigne un IRQ à la carte PCI VGA si la carte nécessite un IRQ. sur [No],
le BIOS n’assigne pas d’IRQ à la carte VGA PCI. Options de conguration : [Yes] [No]
Palette Snooping [Disabled]
Sur [Enabled], la fonction pallete snooping informe les périphériques PCI qu’un périphérique
graphique ISA est installé sur le système de manière à ce que le périphérique graphique ISA
puisse fonctionner correctement. Options de conguration : [Disabled] [Enabled]
IRQ-xx assigned to [PCI Device]
Sur [PCI Device], un IRQ spécique peut être librement utilisé par un périphérique PCI/PnP.
Sur [Reserved], l’IRQ est réservé aux périphériques ISA hérités. Options de conguration :
[PCI Device] [Reserved]
2-10 Chapitre 2 : Le BIOS
2.5 Menu Power (Alimentation)
Le menu Power vous permet de changer les paramètres des interfaces ACPI et APM.
Sélectionnez un élément puis appuyez sur <Entrée> pour afcher les options de
conguration.
Main Advanced Power Boot Tools Exit
Suspend Mode [Auto]
ACPI 2.0 Support [Disabled]
ACPI APIC Support [Enabled]
APM Conguration
HW Monitor Conguration
2.5.1 Suspend Mode [Auto]
Permet de sélectionner l’état de l’interface ACPI (Advanced Conguration and Power
Interface) à utiliser lors de la mise en veille du système. Options de conguration : [S1 (POS)
Only] [S3 Only] [Auto]
[S1(POS) Only] - Permet au système de basculer en mode veille ACPI S1 (Power on
Suspend). En mode veille S1, le système apparaît suspendu et est maintenu en mode basse
consommation. Le système peut être sorti du mode veille S1 à tout moment.
[S3 Only] - Permet au système de basculer en mode veille ACPI S3 (Suspend to RAM)
(par défaut). En mode veille S3, le système apparaît éteint et consomme moins d’énergie
qu’en mode S1. Lorsque notié par un évènement ou un périphérique de réveil, le système
retourne dans son état de travail d’avant mise en veille.
[Auto] - Détecté par le système d’exploitation.
2.5.2 ACPI 2.0 Support [Disabled]
Permet d’ajouter plus de tableaux aux spécications ACPI 2.0.
Options de conguration : [Disabled] [Enabled]
BIOS SETUP UTILITY
Select the ACPI state
used for System
Suspend.
2.5.3 ACPI APIC Support [Enabled]
Vous permet d’activer ou de désactiver le support de l’interface ACPI APIC. Lorsque réglé
sur Enabled, le pointeur de tableau APIC ACPI est inclut dans la liste RSDT. Options de
conguration : [Disabled] [Enabled]
Options de conguration : [Disabled] [Enabled]
ASUS AT3GC-I 2-11
2.5.4 APM Conguration
Restore on AC Power Loss [Power Off]
Réglé sur Power Off, le système passera en mode “off” après une perte de courant alternatif.
Sur Power On, le système passe sur “on” après une perte de courant alternatif.
Options de conguration : [Disabled] [Power On] [Power Off] [Last State]
Power On By RTC Alarm [Disabled]
Vous permet d’activer ou de désactiver le RTC pour générer un évènement d’éveil. Lorsque
cette option est réglée sur Enabled, les éléments RTC Alarm Date, RTC Alarm Hour, RTC
Alarm Minute, et RTC Alarm Second apparaissent avec des champs congurables. Options
de conguration : [Disabled] [Enabled]
Power On By External Modems [Disabled]
Permet de générer un évènement de réveil via modem. Options de conguration : [Disabled]
[Enabled]
L’ordinateur ne peut recevoir ou transmettre de données tant que les applications ne sont
pas en cours d’exécution. Du coup, la connexion ne peut réussir au premier essai. Eteindre
puis rallumer le modem externe lorsque l’ordinateur est éteint entraîne une initialisation qui
allume le système.
Power On By PCI Devices [Disabled]
Sur [Enabled], permet de sortir l’ordinateur du mode veille via un périphérique PCI. Cette
fonction nécessite un bloc d’alimentation ATX pouvant fournir un minimum de 1A sur le
+5VSB. Options de conguration : [Disabled] [Enabled]
Power on By Lan [Disabled]
Sur [Enabled], permet de sortir l’ordinateur du mode veille via un périphérique réseau.
Options de conguration : [Disabled] [Enabled]
Power On By PS/2 Keyboard [Disabled]
Permet d’utiliser une touche spécique du clavier pour allumer le système. Cette fonction
requiert une alimentation ATX fournissant au moins 1A sur le connecteur +5VSB.
Options de conguration : [Disabled] [Space Bar] [Ctrl-Esc] [Power Key]
Power On By PS/2 Mouse [Disabled]
Sur [Enabled], ce paramètre vous permet d’utiliser la souris PS/2 pour allumer le système.
Cette fonction requiert une alimentation ATX fournissant au moins 1A sur le connecteur
+5VSB. Options de conguration : [Disabled] [Enabled]
2-12 Chapitre 2 : Le BIOS
2.5.5 Hardware Monitor
CPU Temperature [xxxºC/xxxºF]
Permet de détecter et afcher automatiquement les températures du CPU. Sélectionnez
Ignored si vous ne souhaitez pas afcher les températures détectées.
Chassis Fan Speed (RPM) [xxxxRPM] or [Ignored]
Le monitoring hardware embarqué détecte et afche automatiquement la vitesse de rotation
du ventilateur du châssis en rotations par minute (RPM). Si le ventilateur n’est pas relié
au connecteur, la valeur afchée est N/A. Sélectionnez Ignored si vous ne souhaitez pas
afcher les températures détectées.
VCORE Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage or [Ignored]
Le monitoring hardware embarqué détecte automatiquement le voltage de sortie via les
régulateurs de tension.
2.6 Menu Boot (Démarrage)
Le menu Boot vous permet de modier les options de boot du système. Choisissez un
élément et pressez <Entrée> pour afcher le sous-menu.
Main Advanced Power Boot Tools Exit
Boot Settings
Boot Device Priority
Boot Settings Conguration
Security
BIOS SETUP UTILITY
Species the Boot
Device Priority
sequence.
A virtual drive (Drive
B:) may appear when you
set the CD-ROM drive as
the rst boot device.
2.6.1 Boot Device Priority
1st ~ xxth Boot Device
Ces éléments spécient la priorité des périphériques de démarrage parmi les périphériques
disponibles. Le nombre d’éléments apparaissant à l’écran dépend du nombre de
périphériques installés dans le système. Options de conguration :[Removable Dev.] [Hard
Drive] [ATAPI CD-ROM ] [Disabled]
2.6.2 Boot Settings Conguration
Quick Boot [Enabled]
Activer cet élément permet au BIOS de sauter certains tests du POST lors du démarrage
pour diminuer la durée du démarrage. Sur [Disabled], le BIOS accomplira tous les tests du
POST. Options de conguration : [Disabled] [Enabled]
ASUS AT3GC-I 2-13
Full Screen Logo [Enabled]
Active ou désactive la fonction d’afchage du logo en plein écran.
Options de conguration : [Disabled] [Enabled]
Réglez cet élément sur [Enabled] pour utiliser la fonction ASUS MyLogo™2.
AddOn ROM Display Mode [Force BIOS]
Règle le mode d’afchage de l’option ROM. Options de conguration : [Force BIOS] [Keep
Current]
Bootup Num-Lock [On]
Détermine si le pavé numérique est activé ou non au démarrage du PC.
Options de conguration : [Off] [On]
Wait for ‘F1’ If Error [Enabled]
Réglé sur Enabled, le système attendra que la touche F1 soit pressée lorsque des erreurs
surviennent. Options de conguration : [Disabled] [Enabled]
Hit ‘DEL’ Message Display [Enabled]
Passé sur Enabled, le système afche le message “Press DEL to run Setup” lors du POST.
Options de conguration : [Disabled] [Enabled]
2.6.3 Security
Le menu Security vous permet de modier les paramètres de sécurité du système.
Sélectionnez un élément puis pressez <Entrée> pour afcher les options de conguration.
Change Supervisor Password
Sélectionnez cet élément pour dénir ou modier le mot de passe superviseur. L’élément
Supervisor Password en haut de l’écran afche Not Installed par défaut.
Après avoir xé un mot de passe, cet élément afche Installed. Pour dénir un mot de passe :
1. Choisissez
2. Dans la boîte du mot de passe, tapez un mot de passe composé d’un maximum de six
lettres ou nombres puis pressez <Entrée>.
3. Conrmez le mot de passe lorsque cela vous est demandé.
Le message Password Installed apparaît une fois le mot de passe correctement conguré.
Pour changer le mot de passe superviseur; suivez les mêmes étapes que lors de la dénition
du mot de passe. Pour effacer le mot de passe superviseur, choisissez Change Supervisor
Password puis pressez deux fois sur <Entrée>. Le message Password Uninstalled apparaît.
2-14 Chapitre 2 : Le BIOS
Change Supervisor Password et pressez <Entrée>.
Si vous avez oublié votre mot de passe BIOS, vous pouvez l’effacer en effaçant la CMOS
Real Time Clock (RTC) RAM. Voir section 1.6 pour plus d’informations concernant la
procédure d’effacement de la RTC RAM.
Après avoir changé le mot de passe superviseur; les autres éléments apparaissent. Ils vous
permettent de changer les autres paramètres de sécurité.
User Access Level [Full Access]
Cet élément vous permet de sélectionner les restrictions pour les éléments du Setup.
Options de conguration : [No Access] [View Only] [Limited] [Full Access]
[No Access] empêche l’utilisateur d’accéder au programme de conguration du BIOS.
[View Only] permet l’accès, mais pas la modication des champs.
[Limited] permet la modication de certains champs comme la date et l’heure.
[Full Access] permet l’accès et la modication de tous les champs du BIOS.
Change User Password
Choisissez cet élément pour régler ou changer le mot de passe utilisateur. L’élément User
Password en haut de l’écran afche Not Installed par défaut. Après avoir choisi un mot de
passe, il afchera Installed.
Pour xer un mot de passe utilisateur :
1. Choisissez
2. Dans la boîte de mot de passe qui apparaît tapez un mot de passe composé d’un
maximum de six lettres et/ou chiffres, puis pressez <Entrée>.
3. Conrmez le mot de passe lorsqu’on vous le demande.
Le message Password Installed apparaît une fois votre mot de passe réglé avec succès.
Pour modier le mot de passe utilisateur; suivez ces mêmes étapes.
Change User Password et pressez <Entrée>.
Clear User Password
Choisissez cet élément pour effacer le mot de passe utilisateur.
Password Check [Setup]
Réglé sur [Setup], le BIOS vériera le mot de passe utilisateur à chaque accèe au Setup.
Réglé sur [Always], le BIOS vériera le mot de passe pour l’accès au programme de
conguration du BIOS et lors du démarrage. Options de conguration : [Setup] [Always]
ASUS AT3GC-I 2-15
2.7 Menu Tools (Outils)
Exit system setup
after saving the
changes.
F10 key can be used
for this operation.
Le menu Tools vous permet de congurer les options des fonctions spéciales. Sélectionnez
une option puis appuyez sur <Entrée> pour afcher le sous-menu correspondant.
Main Advanced Power Boot Tools Exit
ASUS EZ Flash 2
AI NET2
BIOS SETUP UTILITY
LAN Cable Status
2.7.1 ASUS EZ Flash 2
Permet d’activer la fonction ASUS EZ Flash 2. Lorsque vous appuyez sur <Entrée>, un
message de conrmation apparaît. Sélectionnez [Yes] ou [No], puis appuyez sur <Entrée>
pour conrmer.
2.7.2 AI NET 2
Check Realtek LAN cable [Disabled]
Permet d’activer la vérication des câbles réseau lors du POST (Power-On Self-Test).
Options de conguration : [Disabled] [Enabled]
2.8 Menu Exit (Sortie)
Le menu Exit vous permet de charger les valeurs optimales ou par défaut des éléments du
BIOS, ainsi que de sauver ou de rejeter les modications faites dans le BIOS.
Exit Options
Exit & Save Changes
Exit & Discard Changes
Discard Changes
Load Setup Defaults
Appuyer sur <Echap> ne fait pas immédiatement quitter ce menu. Choisissez l’une des
options de ce menu ou <F10> pour sortir.
2-16 Chapitre 2 : Le BIOS
Exit system setup
after saving the
changes.
F10 key can be
used for this
operation.
