Asrock Z490 Pro4 Quick Installation Guide

Version 1.1
Published May 2020
Copyright©2020 ASRock INC. All rights reserved.

Copyright Notice:

No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.

Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identication or explanation and to the owners’ benet, without intent to

infringe.

Disclaimer:

Specications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.

With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or tness for a particular
purpose.

In no event shall ASRock, its directors, ocers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of prots, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.

is device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

e Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
“Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate”

ASRock Website: http://www.asrock.com

AUSTRALIA ONLY

Our goods come with guarantees that cannot be excluded under the Australian Consumer
Law. You are entitled to a replacement or refund for a major failure and compensation for
any other reasonably foreseeable loss or damage caused by our goods. You are also entitled
to have the goods repaired or replaced if the goods fail to be of acceptable quality and the
failure does not amount to a major failure. If you require assistance please call ASRock Tel

: [phone] ext.123 (Standard International call charges apply)

e terms HDMI® and HDMI High-Denition Multimedia Interface, and the HDMI
logo are trademarks or registered trademarks of HDMI Licensing LLC in the United

States and other countries.

Motherboard Layout

Intel

Z490

DDR 4_A2 (6 4 bit, 28 8-pin m odule )

DDR 4_A1 (6 4 bit, 28 8-pin m odule )

DDR 4_B2 (6 4 bit, 28 8-pin m odule )

DDR 4_B1 (6 4 bit, 28 8-pin m odule )

ATX12V1

USB 2. 0

T: USB_1

B: USB _2

ATXP WR 1

PCIE2

Top:
RJ-45

USB 3.2 Gen1
T: USB3_1
B: USB3_2

PCIE4

HDLED RESET

PLED PWRBTN

PANEL1

1

USB_3_4

1

1

SPK_PLED1

COM1

1

1

HD_AUDIO1

Z490 P RO 4

PCIE1

RoHS

12

15

18

19

1

Ultra M.2

PCIe Gen3 x4

PS2

Keybo ard

/Mous e

CMOS

Battery

PCIE3

30

14

9

USB3_ 3_4

1

28

M2_ 1

C 2C 1

10

Top:

LINE I N

Cent er:

FRON T

Bott om:

MIC IN

SATA3_4

SATA3_5

SATA3_0

SATA3_1

SATA3_2

SATA3_3

CLRMOS1

1

M2_ WIFI1

M2_WIFI_CT1

M2_ 2

C 6

C 5

C 4

HDM I1

VGA 1

T B1

1

2

PCIE5

T

T

T

T

T

AUDIO
CODEC

USB3_5_6

1

13

20

22

23

24

27

21

4

3

CHA_FAN 1/WP

CHA_FAN2/WP

CHA_FAN3/WP

CPU_FAN2/WP

USB 3.2 Gen2
T:USB31_TA_1
B: USB31_TC_1

ATX12V2

CPU_FAN1

5

6

11

CHA_FAN 4/WP

16

1

SPI_TPM_J1

17

26

ADDR_LED1

1

RGB_LED1

1

25

29

ADDR_LED2

1

RGB_LED2

1

7

8

31

SUPER

I/O

Z490 Pro4

English

1

English

No. Description

1 ATX 12V Power Connector (ATX12V1)

2 ATX 12V Power Connector (ATX12V2)

3 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1)

4 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2)

5 CPU Fan Connector (CPU_FAN1)

6 CPU/Water Pump Fan Connector (CPU_FAN2/WP)

7 RGB LED Header (RGB_LED2)

8 Addressable LED Header (ADDR_LED2)

9 ATX Power Connector (ATXPWR1)

10 USB 3.2 Gen1 Header (USB3_3_4)

11 Chassis/Water Pump Fan Connector (CHA_FAN1/WP)

12 SATA3 Connector (SATA3_1)

13 SATA3 Connector (SATA3_0)

14 SATA3 Connector (SATA3_3)

15 SATA3 Connector (SATA3_2)

16 Chassis/Water Pump Fan Connector (CHA_FAN4/WP)

17 SPI TPM Header (SPI_TPM_J1)

18 Power LED and Speaker Header (SPK_PLED1)

19 SATA3 Connector (SATA3_5)

20 SATA3 Connector (SATA3_4)

21 System Panel Header (PANEL1)

22 Chassis/Water Pump Fan Connector (CHA_FAN3/WP)

23 USB 3.2 Gen1 Header (USB3_5_6)

24 USB 2.0 Header (USB_3_4)

25 Addressable LED Header (ADDR_LED1)

26 COM Port Header (COM1)

27 Front Panel Audio Header (HD_AUDIO1)

28 RGB LED Header (RGB_LED1)

29 Clear CMOS Jumper (CLRMOS1)

30 underbolt AIC Connector (TB1)

31 Chassis/Water Pump Fan Connector (CHA_FAN2/WP)

2

I/O Panel

1

Z490 Pro4

5

2

3

4

6

12

10

911

8

7

No. Description No. Description

1 USB 2.0 Ports (USB_1_2) 7 Microphone (Pink)**

2 D-Sub Port 8 USB 3.2 Gen1 Ports (USB3_1_2)

3 USB 3.2 Gen2 Type-A Port (USB31_TA_1) 9 USB 3.2 Gen2 Type-C Port (USB31_TC_1)

4 LAN RJ-45 Port* 10 Antenna Ports

5 Line In (Light Blue)** 11 HDMI Port

6 Front Speaker (Lime)** 12 PS/2 Mouse/Keyboard Port

* ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

ACT/LINK LED

SPEED LED

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link O 10Mbps connection
Blinking Data Activity Orange 100Mbps connection
On Link Green 1Gbps connection

** Function of the Audio Ports in 7.1-channel Conguration:

Port Function

Light Blue (Rear panel) Rear Speaker Out
Lime (Rear panel) Front Speaker Out
Pink (Rear panel) Central /Subwoofer Speaker Out
Lime (Front panel) Side Speaker Out

English

3

Chapter 1 Introduction

ank you for purchasing ASRock Z490 Pro4 motherboard, a reliable motherboard
produced under ASRock ’s consistently stringent quality control. It delivers excellent
performance with robust design conforming to ASRock ’s commitment to quality
and endurance.

Becau se the motherboard specications and the BIOS soware might be updated, the
content of this documentation will be subject to change without notice. In case any
modications of this documentation occur, the updated version will be available on
ASRock’s website without further notice. If you require technical support related to
this motherboard, please vi sit our website for s pecic information about the model
you are using. You may nd the l atest VGA cards and CPU suppor t list on ASRock’s
website a s well. ASRock website http://www.asrock.com.

1.1 Package Contents

ASRock Z490 Pro4 Motherboard (ATX Form Factor)

•

ASRock Z490 Pro4 Quick Installation Guide

•

ASRock Z490 Pro4 Support CD

•

2 x Serial ATA (SATA) Data Cables (Optional)

•

3 x Screws for M.2 Sockets (Optional)

•

1 x Stando for M.2 Socket (Optional)

•

x I/O Panel Shield

1

•

English

4

1.2 Specications

Platform

CPU

Chipset

Memory

* Please refer to Memory Support List on ASRock's website for
more information. (http://www.asrock.com/)
* Core
Pentium® and Celeron® support DDR4 up to 2666.

ATX Form Factor

•

Solid Capacitor design

•

th

Suppor ts 10

•

Digi Power design

•

10 Power Phase design

•

Supports Intel® Turbo Boost Max 3.0 Technology

•

Supports Intel® K-Series unlocked CPUs

•

Supports ASRock BCLK Full-range Overclocking

•

Intel® Z490

•

Dual Channel DDR4 Memory Technology

•

4 x DDR4 DIMM Slots

•

Supports DDR4 440 0+(OC)*/4333(OC)/4266(OC)/4133(OC)/

•

4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/
3200(OC)/2933/2800/2666/2400/2133 non-ECC, un-buered
memory

TM

Supports ECC UDIMM memory modules (operate in non-

•

ECC mode)
Max. capacity of system memory: 128GB

•

Supports Intel® Extreme Memory Prole (XMP) 2.0

•

15μ Gold Contact in DIMM Slots

•

Gen Intel® CoreTM Processors (Socket 1200)

(i9/i7) support DDR4 up to 2933; CoreTM (i5/i3),

Z490 Pro4

Expansion
Slot

2 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4: single at x16

•

(PCIE2); dual at x16 (PCIE2) / x4 (PCIE4)*

* Supports NVMe SSD as boot disks

3 x PCI Express 3.0 x1 Slots

•

Supports AMD Quad CrossFireXTMand CrossFireXTM

•

1 x M.2 Socket (Key E), supports type 2230 WiFi/BT module

•

and Intel® CNVi (Integrated WiFi/BT)

English

5

Graphics

* Intel® UHD Graphics Built-in Visuals and the VGA outputs can
be supported only with processors which are GPU integrated.

Hardware Accelerated Codecs: AVC/H.264, HEVC/H.265

•

8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2,

MJPEG, VC-1
* VP9 10bit and VC-1 are for decode only.
* VP8 and VP9 encode are not supported by Windows OS.

Graphics, Media & Compute: Microso DirectX 12, OpenGL

•

4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid /

Switchable Graphics, OpenCL 2.1

Display & Content Security: Rec. 2020 (Wide Color Gamut),

•

Microso PlayReady 3.0, Intel® SGX Content Protection,

UHD/HDR Blu-ray Disc

Dual graphics output: support HDMI and D-Sub ports by

•

independent display controllers

Supports HDMI 1.4 with max. resolution up to 4K x 2K

•

(4096x2160) @ 30Hz

Supports D-Sub with max. resolution up to 1920x1200 @

•

60Hz

Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and

•

HBR (High Bit Rate Audio) with HDMI 1.4 Port
(Compliant HDMI monitor is required)

Supports HDCP 2.3 with HDMI 1.4 Port

•

Supports 4K Ultra HD (UHD) playback with HDMI 1.4 Port

•

English

6

Audio

LAN

7.1 CH HD Audio with Content Protection (Realtek ALC1200

•

Audio Codec)

Premium Blu-ray Audio support

•

Supports Surge Protection

•

PCB Isolate Shielding

•

Individual PCB Layers for R/L Audio Channel

•

Nahimic Audio

•

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Supports Wake-On-LAN

•

Supports Lightning/ESD Protection

•

Supports Energy Ecient Ethernet 802.3az

•

Supports PXE

•

Rear Panel
I/O

Storage

2 x Antenna Ports

•

1 x PS/2 Mouse/Keyboard Port

•

1 x D-Sub Port

•

1 x HDMI Port

•

1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) (Supports

•

ESD Protection)
1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports

•

ESD Protection)
2 x USB 3.2 Gen1 Ports (Supports ESD Protection)

•

2 x USB 2.0 Ports (Supports ESD Protection)

•

1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED

•

LED)
HD Audio Jacks: Line in / Front Speaker / Microphone

•

6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0,

•

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology

17), NCQ, AHCI and Hot Plug*
* If M2_1 is occupied by a SATA-type M.2 device, SATA3_5 will
be disabled.
* If M2_2 is occupied by a SATA-type M.2 device, SATA3_1 will
be disabled.
* If M2_2 is occupied by a PCIe-type M.2 device, SATA3_0 will
be disabled.

1 x Ultra M.2 Socket (M2_1), supports M Key type 2260/

•

2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express
module up to Gen3 x4 (32 Gb/s)**
1 x Ultra M.2 Socket (M2_2), supports M Key type

•

2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI

Express module up to Gen3 x4 (32 Gb/s)**
** Supports Intel® Optane
** Supports NVMe SSD as boot disks
** Supports ASRock U.2 Kit

TM

Tech nolo gy

Z490 Pro4

English

7

Connector

1 x COM Port Header

•

1 x SPI TPM Header

•

1 x Power LED and Speaker Header

•

2 x RGB LED Headers

•

* Support in total up to 12V/3A, 36W LED Strip

2 x Addressable LED Headers

•

* Support in total up to 5V/3A, 15W LED Strip

1 x CPU Fan Connector (4-pin)

•

* e CPU Fan Connector supports the CPU fan of maximum
1A (12W) fan power.

1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan

•

Speed Control)
* e CPU/Water Pump Fan supports the water cooler fan of
maximum 2A (24W) fan power.

4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan

•

Speed Control)
* e Chassis/Water Pump Fan supports the water cooler fan of
maximum 2A (24W) fan power.
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_
FAN3/WP and CHA_FAN4/WP can auto detect if 3-pin or 4-pin
fan is in use.

1 x 24 pin ATX Power Connector

•

1 x 8 pin 12V Power Connector

•

1 x 4 pin 12V Power Connector

•

1 x Front Panel Audio Connector

•

1 x underbolt AIC Connector (5-pin) (Supports ASRock

•

underbolt 3 AIC R2.0 Card only)

1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports

•

ESD Protection)

2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)

•

(Supports ESD Protection)

English

8

BIOS
Feature

AMI UEFI Legal BIOS with multilingual GUI support

•

ACPI 6.0 Compliant wake up events

•

SMBIOS 2.7 Support

•

CPU Core/Cache, GT, DRAM, PCH, VCCIO, VCCST,

•

VCCSA Voltage Multi-adjustment

Temperature Sensing: CPU, CPU/Water Pump, Chassis/Wa-

Hardware
Monitor

•

ter Pump Fans
Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water

•

Pump Fans
Quiet Fan (Auto adjust chassis fan speed by CPU tempera-

•

ture): CPU, CPU/Water Pump, Chassis/Water Pump Fans
Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/

•

Water Pump Fans
Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM,

•

VPPM, PCH, VCCSA, VCCST, VCCIO

Microso® Windows® 10 64-bit

OS

Certica­tions

* For detailed product information, please visit our website: http://www.asrock .com

Please realize that the re is a certain risk involved with overclocking, including
adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using
third-party overclocking tool s. Overclocking may aect your system’s stability, or
even cause damage to the components and devices of your system. It should be done
at your own risk and expense. We are not responsible for possible damage caused by
overclocking.

•

FCC, CE

•

ErP/EuP ready (ErP/EuP ready power supply is required)

•

Z490 Pro4

English

9

Chapter 2 Installation

is is an ATX form factor motherboard. Before you install the motherboard, study
the conguration of your chassis to ensure that the motherboard ts into it.

Pre-installation Precautions

Take note of the following precautions before you install motherboard components
or change any motherboard settings.

Make sure to unplug the power cord before installing or removing the motherboard

•

components. Failure to do so may cause physical injuries and damages to motherboard
components.
In order to avoid damage from static electricity to the motherboard’s components,

•

NEVER place your motherboard directly on a carpet. Also remember to use a grounded
wrist strap or touch a safety grounded object before you handle the components.
Hold components by the edges and do not touch the ICs.

•

Whenever you uninstall any components, place them on a grounded anti-static pad or

•

in the bag that comes with the components.
When placing screws to secure the motherboard to the chassis, please do not over-

•

tighten the screws! Doing so may damage the motherboard.

English

10

2.1 Installing the CPU

1

1. Before you insert the 1200-Pin CPU into the socket, please check if the PnP cap is on the
socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not
force to in sert the CPU into the socket if above situation is found. Otherwise, the CPU
will be seriously damaged.

2. Unplug all power cables before installing the CPU.

Z490 Pro4

A

B

2

11

English

3

5

4

English

12

Please save and replace the cover if the processor i s removed. e cover must be placed if
you wish to return the motherboard for aer service.

Z490 Pro4

13

English

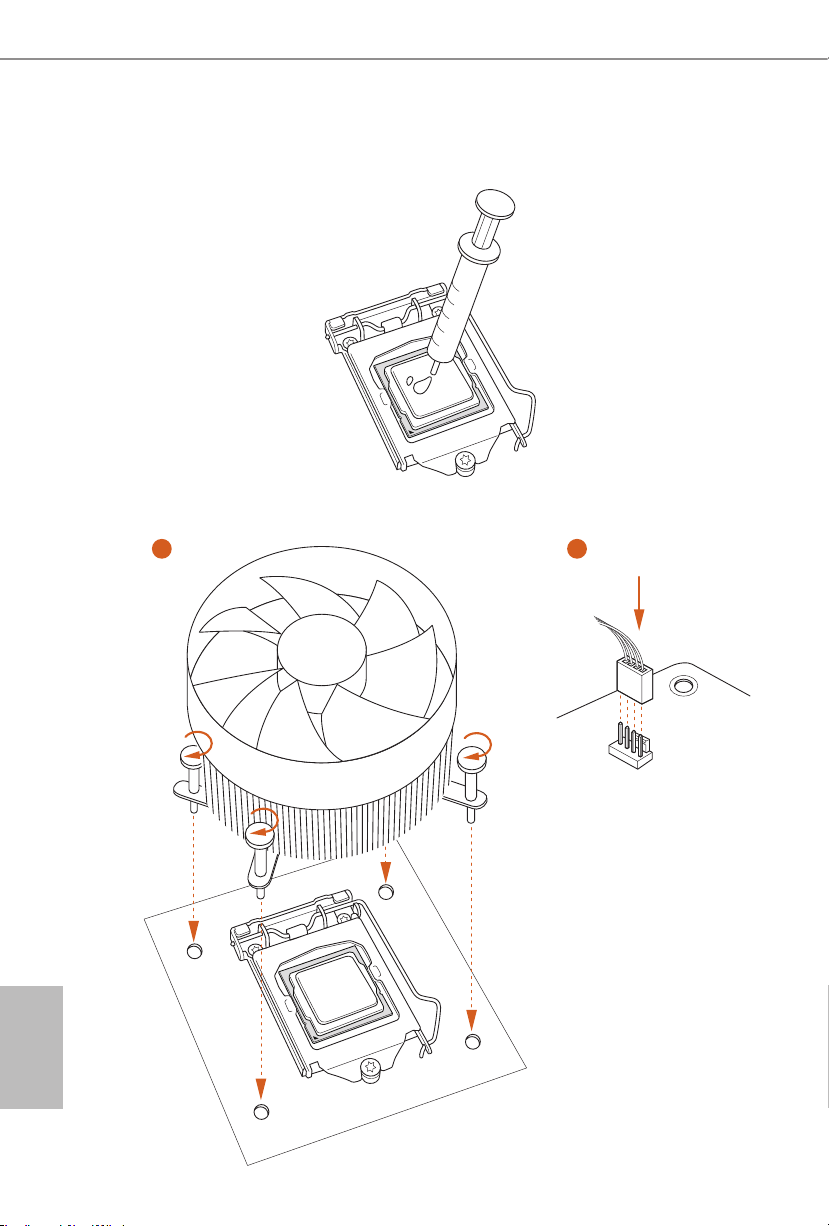

2.2 Installing the CPU Fan and Heatsink

1 2

English

14

CPU_FAN

2.3 Installing Memory Modules (DIMM)

is motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots,
and supports Dual Channel Memory Technology.

1. For dual channel conguration, you always need to install identical (the same

brand, speed , size and chip-type) DDR4 DIMM pairs.

2. It is unable to activate Dual Channel Memory Technology w ith only one or three

memory module installed.

3. It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4

slot; otherwise, this motherboard and DIMM may be damaged.

Dual Channel Memory Conguration

Priority DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2

1 Populated Populated
2 Populated Populated Populated Populated

e DIMM only ts in one correct orientation. It will cause permanent damage to
the mothe rboard and the DIMM if you force the DIMM into the slot at incor rect
orientation.

Z490 Pro4

15

English

1

2

English

16

3

2.4 Expansion Slots (PCI Express Slots)

ere are 5 PCI Express slots on the motherboard.

Before installing an ex pansion card, please make sure that the power supply is
switched o or the power cord is unplugged. Plea se read the documentation of the
expan sion card and make necessary hardware settings for the card before you start
the installation.

PCIe slots:

PCIE1 (PCIe 3.0 x1 slot) is used for PCI Express x1 lane width cards.
PCIE2 (PCIe 3.0 x16 slot) is used for PCI Express x16 lane width graphics cards.
PCIE3 (PCIe 3.0 x1 slot) is used for PCI Express x1 lane width cards.
PCIE4 (PCIe 3.0 x16 slot) is used for PCI Express x4 lane width graphics cards.
PCIE5 (PCIe 3.0 x1 slot) is used for PCI Express x1 lane width cards.

PCIe Slot Congurations

PCIE2 PCIE4

Single Graphics Card x16 N/A

Z490 Pro4

Two Graphics Cards in

CrossFireXTM Mode

For a better ther mal environment, please connect a chassi s fan to the motherboard’s
chassis fan connector (CHA_ FAN1/WP, CHA_ FA N2/WP, CHA_FAN3/WP or
CHA_ FAN4/WP) when using multiple graphics cards.

x16 x4

English

17

2.5 Jumpers Setup

e illustration shows how jumpers are setup. When the jumper cap is placed on
the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is

“Open”.

Clear CMOS Jumper
(CLRMO S1)
(see p.1, No. 29)

CLRMOS1 allows you to clear the data in CMOS. To clear and reset the system
parameters to default setup, please turn o the computer and unplug the power
cord from the power supply. Aer waiting for 15 seconds, use a jumper cap to
short the pins on CLRMOS1 for 5 seconds. However, please do not clear the
CMOS right aer you update the BIOS. If you need to clear the CMOS when you
just nish updating the BIOS, you must boot up the system rst, and then shut it
down before you do the clear-CMOS action. Please be noted that the password,
date, time, and user default prole will be cleared only if the CMOS battery is
removed. Please remember toremove the jumper cap aer clearing the CMOS.

2-pin Jumper

English

18

2.6 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over
these headers and connectors. Placing jumper caps over the headers and connectors
will cause permanent damage to the motherboard.

Z490 Pro4

System Panel Header
(9-pi n PANEL1)
(see p.1, No. 21)

PWRBTN (Power Button):

Connec t to the power button on the chassis front panel. You may congure the way to
turn o your system using the power button.

RESET (Reset Button):
Connec t to the reset button on the chassi s front panel. Press the reset button to
restar t the computer if the computer freezes and fails to perform a nor mal restart.

PLED (Syste m Power LED):
Connec t to the power status indicator on the chassis front panel. e LED i s on when
the system is ope rating. e LED keeps blinking when the system i s in S1/S3 sleep
state. e LED is o when the system is in S4 sleep state or powered o (S5).

HDLED (Ha rd Drive Activity LED):
Connec t to the hard drive activity LED on the chassis front panel. e LED is on
when the hard drive i s reading or writing data.

e front panel design may dier by chassis. A front panel module mainly consists
of power button, reset button, power LED, hard drive activity LED, speaker and etc.
When connecting your chassis front panel module to this head er, make sure the wire
assig nments and the pin assig nments are matched correctly.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Connect the power button,
reset button and system
status indicator on the
chassis to this header
according to the pin
assignments below. Note
the positive and negative
pins before connecting the
cables.

19

English

Power LED and Speaker

PLED-

Header
(7-pin SPK_PLED1)
(see p.1, No. 18)

DUMMY
+5V

1

PLED+

SPEAKER

DUMMY

PLED+

Please connect the
chassis power LED and
the chassis speaker to this
header.

Serial ATA3 Connectors
(SATA3_0:
see p.1, No. 13)
(SATA3_1:
see p.1, No. 12)
(SATA3_2:
see p.1, No. 15)
(SATA3_3:
see p.1, No. 14)
(SATA3_4:
see p.1, No. 20)
(SATA3_5:
see p.1, No. 19)

USB 2.0 Header
(9-pin USB_3_4)
(see p.1, No. 24)

SATA3_0

SATA3_2

SATA3_4

USB_PWR

P-

1

P-

USB_PWR

P+

GND

GND

P+

SATA3_1

SATA3_3

SATA3_5

DUMMY

ese six SATA3
connectors support SATA
data cables for internal
storage devices with up to

6.0 Gb/s data transfer rate.

* If M2_1 is occupied by
a SATA-type M.2 device,
SATA3_5 will be disabled.

* If M2_2 is occupied by
a SATA-type M.2 device,
SATA3_1 will be disabled.

* If M2_2 is occupied by
a PCIe-type M.2 device,
SATA3_0 will be disabled.

ere is one USB

2.0 header on this
motherboard. Each USB

2.0 header can support two
ports.

English

20

Z490 Pro4

USB 3.2 Gen1 Headers
(19-pin USB3_3_4)
(see p.1, No. 10)
(19-pin USB3_5_6)
(see p.1, No. 23)

Front Panel Audio Header
(9-pin HD_ AUDIO1)
(see p.1, No. 27)

1. High Denition Audio support s Jack Sensing, but the panel wire on the chassis

must support HDA to function correctly. Please follow the instructions in our
manual and chassis manual to install your system.

2. If you use an AC’97 audio panel, please install it to the front panel audio header by

the steps below:
A. Connect Mic_IN (MIC) to MIC2_ L.
B. Conne ct Audio_R (RIN) to OUT2_R and Audio_ L (LIN) to OUT2_ L.
C. Connect Ground (GND) to Ground (GND).
D. MIC_ RET and OUT_RET are for the HD audio panel only. You don’t need to
connect them for the AC’97 audio panel.
E. To activate the front mic, go to the “FrontMic” Tab in the Realtek Control panel
and adjust “Recording Volume”.

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

IntA_PA_D+

IntA_PA_D-

GND

1

Dummy

IntA_PB_D+

IntA_PB_D-

GND

1

MIC2_L

1

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

GND

IntA_PB_SSTX+

IntA_PB_SSTX-

PRESENCE#

MIC_RET

J_SENSE

OUT2_R

MIC2_R

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

IntA_PA_SSRX+

IntA_PA_SSRX-

Vbus

GND

IntA_PB_SSRX+

IntA_PB_SSRX-

VbusVbus

OUT_RET

OUT2_L

ere are two headers on
this motherboard. Each
USB 3.2 Gen1 header can
support two ports.

is header is for
connecting audio devices
to the front audio panel.

21

English

Chassis/Water Pump Fan

FAN _SPEED_CONTROL

GND

FAN_VOLTAGE

FAN_VOLTAGE

Connectors
(4-pin CHA_FAN1/WP)
(see p.1, No. 11)

(4-pin CHA_FAN2/WP)
(see p.1, No. 31)

(4-pin CHA_FAN3/WP)
(see p.1, No. 22)

(4-pin CHA_FAN4/WP)
(see p.1, No. 16)

GND

1

FAN_VOLTAGE

2

CHA_FAN_SPEED

3

4

FAN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

FAN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

1

2

FAN_VOLTAGE
CHA_FAN_SPEED

3

4

FAN_SPEED_CONTROL

GND

4 3 2 1

GND

is motherboard provides
three 4-Pin water cooling
chassis fan connectors. If
you plan to connect a 3-Pin
chassis water cooler fan,

4

please connect it to Pin 1-3.

3
2
1

English

CPU Fan Connector
(4-pin CPU_FAN1)
(see p.1, No. 5)

CPU/Water Pump Fan
Connector
(4-pin CPU_FAN2/WP)
(see p.1, No. 6)

ATX Power Connector
(24-pin ATXPWR1)
(see p.1, No. 9)

GND

1 2 3 4

GND

1 2 3 4

CPU_FAN_SPEED

CPU_FAN_SPEED

FAN_SPEED_CONTROL

FAN_SPEED_CONTROL

12

24

1

13

is motherboard provides
a 4-Pin CPU fan (Quiet
Fan) connector. If you plan
to connect a 3-Pin CPU
fan, please connect it to Pin
1-3.

is motherboard provides
a 4-Pin water cooling CPU
fan connector. If you plan
to connect a 3-Pin CPU
water cooler fan, please
connect it to Pin 1-3.

is motherboard provides
a 24-pin ATX power con­nector. To use a 20-pin
ATX power supply, please
plug it along Pin 1 and Pin

13.

22

Z490 Pro4

8 5

ATX 12V Power
Connector
(8-pin ATX12V1)
(see p.1, No. 1)

ATX 12V Power
Connector
(4-pin ATX12V2)
(see p.1, No. 2)

Serial Port Header
(9-pin COM1)
(see p.1, No. 26)

SPI TPM Header
(13 -pi n SPI_TPM _J1)
(see p.6, No. 17)

SPI_DQ3

1

SPI_DQ2

+3.3V

SPI_CS0

4

RRXD1

DDTR#1

DDSR#1

1

GND

TTXD1

DDCD#1

Dummy

CLK

SPI_MOSI

RST#

TPM_PIRQ

SPI_TPM_CS#

GND

RSMRST#

SPI_MISO

CCTS#1

RRI#1

RRTS#1

is motherboard provides
an 8-pin ATX 12V power
connector. To use a 4-pin

1

ATX power supply, please
plug it along Pin 1 and Pin

5.

Please connect

an ATX 12V
power supply to this con­nector.

*Connecting an ATX 12V

4-pin cable here is optional.

*The power supply plug fits
into this connector in only
one orientation.

is COM1 header
supports a serial port
module.

is connector supports SPI
Trusted Platform Module (TPM)
system, which can securely
store keys, digital certicates,
passwords, and data. A TPM
system also helps enhance
network security, protects digital
identities, and ensures platform
integrity.

underbolt AIC
Connector
(5-pin TB1)
(see p.1, No. 30)

1

Please connect a
underbolt™ add-in card
(AIC) to this connector
via the GPIO cable.
*Please install the underbolt™
AIC card to PCIE4 (default slot).

English

23

RGB LED Headers
(4-pin RGB_LED1)
(see p.1, No. 28)

(4-pi n RGB _LED2)
(see p.1, No. 7)

1

12V GR B

B

R

G

12V

1

RGB headers are used to connect
RGB LED extension cables which
allow users to choose from
various LED lighting eects.

Caution: Never install the

RGB LED cable in the wrong

orientation; otherwise, the cable

may be damaged.

*Please refer to page 34 for further
instructions on this header.

English

Addressable LED Headers
(3-pin A DDR_LED1)
(see p.1, No. 25)

(3-pin A DDR_LED2)
(see p.1, No. 8)

1

VOUT

GND

DO_ADDR

ese headers are used to connect
Addressable

LED extension cables
which allow users to choose from
various LED lighting
eects.

Caution: Never install the Ad-

dressable LED cable in the wrong

orientation; otherwise, the cable

may be damaged.

*Please refer to page 35 for
further instructions on this
header.

24

Z490 Pro4

2.7 M.2 WiFi/BT Module and Intel® CNVi (Integrated WiFi/BT)
Installation Guide

e M.2, also known as the Next Generation Form Factor (NGFF), is a small size and
versatile card edge connector that aims to replace mPCIe and mSATA. e M.2 Socket (Key
E) supports type 2230 WiFi/BT module and Intel® CNVi (Integrated WiFi/BT).
* e M.2 socket does not support SATA M.2 SSDs.

Before you install Intel® Integrated Connectivity (CNVi) module, be sure to turn o the AC
power.

Installing the WiFi/BT module

Step 1

Prepare a type 2230 WiFi/BT module
or Intel® CNVi (Integrated WiFi/BT)
and the screw.

PCB Length: 3cm
Module Type: Type2230

A

Step 2

Find the nut location to be used.

English

25

Step 3

Gently insert the WiFi/BT module
or Intel® CNVi (Integrated WiFi/
BT) into the M.2 slot. Please be
aware that the module only ts in one

A

o

A

20

orientation.

Step 4

Tighten the screw with a screwdriver
to secure the module into place.
Please do not overtighten the screw as
this might damage the module.

A

English

26

Z490 Pro4

2.8 M.2_SSD (NGFF) Module Installation Guide (M2_1)

e M.2, also known as the Next Generation Form Factor (NGFF), is a small size and
versatile card edge connector that aims to replace mPCIe and mSATA. e Ultra M.2
Socket (M2_1) supports M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI
Express module up to Gen3 x4 (32 Gb/s).

* If M2_1 is occupied by a SATA-type M.2 device, SATA3_5 will be disabled.

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module
and the screw.

2

1

AB

No. 1 2

Nut Location A B

PCB Length 6cm 8cm

Module Type Typ e2260 Type 228 0

Step 2

Depending on the PCB type and
length of your M.2_SSD (NGFF)
module, nd the corresponding nut
location to be used.

English

27

Step 3

Move the stando based on the
module type and length.
e stando is placed at the nut

AB

location B by default. Skip Step 3 and
4 and go straight to Step 5 if you are
going to use the default nut.
Otherwise, release the stando by
hand.

Step 4

Peel o the yellow protective lm on
the nut to be used. Hand tighten the

AB

stando into the desired nut location
on the motherboard.

Step 5

Gently insert the M.2 (NGFF) SSD
module into the M.2 slot. Please
be aware that the M.2 (NGFF) SSD

AB

module only ts in one orientation.

English

28

AB

o

20

Step 6

Tighten the screw with a screwdriver
to secure the module into place.
Please do not overtighten the screw

NUT1NUT2

as this might damage the module.

M.2_SSD (NGFF) Module Support List (M2_1)

Vendor Interface P/N

ADATA SATA3 AXNS330E-32GM-B
ADATA SATA3 AXNS381E-128GM-B
ADATA SATA3 AXNS381E-256GM-B
ADATA SATA3 ASU800NS38-256GT-C
ADATA SATA3 ASU800NS38-512GT-C
ADATA PCIe3 x4 ASX7000NP-128GT-C
ADATA PCIe3 x4 ASX8000NP-256GM-C
ADATA PCIe3 x4 ASX7000NP-256GT-C
ADATA PCIe3 x4 ASX8000NP-512GM-C
ADATA PCIe3 x4 ASX7000NP-512GT-C
Apacer PCIe3 x4 AP240GZ280
Corsair PCIe3 x4 CSSD-F240GBMP500
Crucial SATA3 CT120M500SSD4
Crucial SATA3 CT240M500SSD4
Intel SATA3 Intel SSDSCKGW080A401/80G
Intel PCIe3 x4 SSDPEKKF256G7
Intel PCIe3 x4 SSDPEKKF512G7
Kingston SATA3 SM2280S3
Kingston PCIe3 x4 SKC1000/480G
Kingston PCIe2 x4 SH2280S3/480G
OCZ PCIe3 x4 RVD400-M2280-512G (NVME)
PATR IOT PCIe3 x4 PH240GPM280SSDR NVME
Plextor PCIe3 x4 PX-128M8PeG
Plextor PCIe3 x4 PX-1TM8PeG
Plextor PCIe3 x4 PX-256M8PeG
Plextor PCIe3 x4 PX-512M8Pe G
Plextor PCIe PX-G256M6e
Plextor PCIe PX-G512M6e
Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM)
Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME)
Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME)
Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME)
Samsung PCIe3 x4 SM951 (NVME)
Samsung PCIe3 x4 SM951 (MZHPV256HDGL)
Samsung PCIe3 x4 SM951 (MZHPV512HDGL)
Samsung PCIe3 x4 SM951 (NVME)
Samsung PCIe x4 XP941-512G (MZHPU512HCGL)
SanDisk PCIe SD6PP4M-128G
SanDisk PCIe SD6PP4M-256G
Team SATA3 TM4PS4128GMC105
Team SATA3 TM4PS4256GMC105
Team SATA3 TM8PS4128GMC105

Z490 Pro4

English

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for
details: http://www.asrock.com

29

2.9 M.2_SSD (NGFF) Module Installation Guide (M2_2)

e M.2, also known as the Next Generation Form Factor (NGFF), is a small size and
versatile card edge connector that aims to replace mPCIe and mSATA. e Ultra M.2
Socket (M2_1) supports M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2
PCI Express module up to Gen3 x4 (32 Gb/s).

* If M2_2 is occupied by a SATA-type M.2 device, SATA3_1 will be disabled.
* If M2_2 is occupied by a PCIe-type M.2 device, SATA3_0 will be disabled.

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module
and the screw.

English

30

3

2

1

Step 2

Depending on the PCB type and
length of your M.2_SSD (NGFF)
module, nd the corresponding nut
location to be used.

ABC

No. 1 2 3

Nut Location A B C

PCB Length 6cm 8cm 11cm

Module Type Ty pe2260 Ty p e 2280 Ty pe22110

1

1

2

Step 3

Before installing a M.2 (NGFF)
SSD module, please loosen
the screws to remove the M.2
heatsink.
*Please remove the protective
lms on the bottom side of the
M.2 heatsink before you install
a M.2 SSD module.

Z490 Pro4

Step 4

Move the stando based on the
module type and length.
e stando is placed at the nut

ABC

ABC

ABC

location B by default. Skip Step 4 and
5 and go straight to Step 6 if you are
going to use the default nut.
Otherwise, release the stando by
hand.

Step 5

Peel o the yellow protective lm on
the nut to be used. Hand tighten the
stando into the desired nut location
on the motherboard.

Step 6

Gently insert the M.2 (NGFF) SSD
module into the M.2 slot. Please
be aware that the M.2 (NGFF) SSD
module only ts in one orientation.

o

ABC

20

Step 7

Tighten the screw with a screwdriver
to secure the module into place.
Please do not overtighten the screw

NUT1NUT2

as this might damage the module.

English

31

English

M.2_SSD (NGFF) Module Support List (M2_2)

Vendor Interface P/N

ADATA SATA3 AXNS330E-32GM-B
ADATA SATA3 AXNS381E-128GM-B
ADATA SATA3 A XNS381E-256GM-B
ADATA SATA3 ASU800NS38-256GT-C
ADATA SATA3 ASU800NS38-512GT-C
ADATA PCIe3 x4 ASX7000NP-128GT-C
ADATA PCIe3 x4 ASX8000NP-256GM-C
ADATA PCIe3 x4 ASX7000NP-256GT-C
ADATA PCIe3 x4 ASX8000NP-512GM-C
ADATA PCIe3 x4 ASX7000NP-512GT-C
Apacer PCIe3 x4 AP240GZ280
Corsair PCIe3 x4 CSSD-F240GBMP500
Crucial SATA3 CT120M500SSD4
Crucial SATA3 CT240M500SSD4
Intel SATA3 Intel SSDSCKGW080A401/80G
Intel PCIe3 x4 SSDPEKKF256G7
Intel PCIe3 x4 SSDPEKKF512G7
Kingston SATA3 SM2280S3
Kingston PCIe3 x4 SKC1000/480G
Kingston PCIe2 x4 SH2280S3/480G
OCZ PCIe3 x4 RVD400-M2280-512G (NVME)
PATR IOT PCIe3 x4 PH240GPM280SSDR NVME
Plextor PCIe3 x4 PX-128M8PeG
Plextor PCIe3 x4 PX-1TM8PeG
Plextor PCIe3 x4 PX-256M8PeG
Plextor PCIe3 x4 PX-512M8Pe G
Plextor PCIe PX-G256M6e
Plextor PCIe PX-G512M6e
Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM)
Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME)
Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME)
Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME)
Samsung PCIe3 x4 SM951 (NVME)
Samsung PCIe3 x4 SM951 (MZHPV256HDGL)
Samsung PCIe3 x4 SM951 (MZHPV512HDGL)
Samsung PCIe3 x4 SM951 (NVME)
Samsung PCIe x4 XP941-512G (MZHPU512HCGL)
SanDisk PCIe SD6PP4M-128G
SanDisk PCIe SD6PP4M-256G
Team SATA3 TM4PS4128GMC105
Team SATA3 TM4PS4256GMC105
Team SATA3 TM8PS4128GMC105

32

Z490 Pro4

Team SATA3 TM8PS4 256GMC105
TEAM PCIe3 x4 TM8FP2240G0C101
TEAM PCIe3 x4 TM8FP2480GC110
Transcend SATA3 TS256GMTS400
Transcend SATA3 TS512GMTS600
Transcend SATA3 TS512GMTS800
V-Col or SATA3 VLM100-120G-2280B-RD
V-Col or SATA3 V LM100 -240G-2280RGB
V-Col or SATA3 VSM100-240G-228 0
V-Col or SATA3 V LM100 -240G-2280B-RD
WD SATA3 WDS100T1B0B-00AS40
WD SATA3 WDS240G1G0B-00RC30
WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME)
WD PCIe3 x4 WDS512G1X0C- 00ENX0 (NVME)

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for
details: http://www.asrock.com

33

English

2.10 ASRock Polychrome SYNC

12V GRB

ASRock Polychrome SYNC is a lighting control utility specically designed for unique indi­viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by
connecting the LED strip, you can customize various lighting schemes and patterns, including

Static, Breathing, Strobe, Cycling, Music, Wave and more.

Connecting the LED Strip

Connect your RGB LED strips to the
motherboard.

Z490 P RO4

RGB LED Headers (RGB_LED1 / RGB_LED2)

RGB_LED2

RGB_LED1

1

on the

English

34

1

B

R

G

V

2

1

1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable
may be damaged.

2. Before installing or removing your RGB LED cable, ple ase power o your system
and unplug the powe r cord from the power supply. Failure to do so may cause dam­ages to motherboard components.

1. Please note that the RGB LED strips do not come with the package.

2. e RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a
maximum power rating of 3A (12V) and length within 2 meters.

Connecting the Addressable RGB LED Strip

Connect your
ADDR _LED2)

Addressable RGB LED

on the motherboard.

Z490 P RO4

strips to the

Addressable LED Headers (ADDR_LED1 /

ADDR_LED2

ADDR_LED1

1

GND

DO_ADDR

VOUT

Z490 Pro4

1

1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be
damaged.

2. Before installing or removing your RGB LED cable, ple ase power o your system and
unplug the power cord from the power supply. Failure to do so may cause damages to
motherboard components.

1. Please note that the RGB LED strips do not come with the package.

2. e RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/

GND), with a ma ximum power rating of 3A (5V) and length within 2 meters.

English

35

ASRock Polychrome SYNC Utility

Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility.
Download this utility from the ASRock Live Update & APP Shop and start coloring your
PC style your way!

Drag the tab to customize your
preference.

Toggle on/o the
RGB LED switch

Sync RGB LED eects
for all LED regions of
the motherboard

Select a RGB LED light eect
from the drop-down menu.

English

36

1 Einleitung

Vielen Dank, dass Sie sich für das ASRock Z490 Pro4 entschieden haben – ein zuverlässiges
Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt
wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach
Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert
werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert
werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die
aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung
gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten
Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete
Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren
auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

ASRock Z490 Pro4-Motherboard (ATX-Formfaktor)

•

ASRock Z490 Pro4-Schnellinstallationsanleitung

•

ASRock Z490 Pro4-Support-CD

•

2 x Serial-ATA- (SATA) Datenkabel (optional)

•

3 x Schrauben für M.2-Sockel (optional)

•

1 x Abstandhalter für M.2-Sockel (optional)

•

1 x E/A-Blendenabschirmung

•

Z490 Pro4

37

Deutsch

1.2 Technische Daten

ATX-Formfaktor

Plattform

Prozessor

Chipsatz

Speicher

•

Feststoondensator-Design

•

Unterstützt Intel® CoreTM-Prozessoren (Sockel 1200) der 10

•

Generation
Digi Power design

•

10-Leistungsphasendesign

•

Unterstützt Intel® Turbo Boost MAX 3.0-Technologie

•

Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie

•

Unterstützt ASRock BCLK-Übertaktung (voller Bereich)

•

Intel® Z490

•

Dualkanal-DDR4-Speichertechnologie

•

4 x DDR4-DIMM-Steckplätze

•

Unterstützt DDR4 4400+(OC)*/4333(OC)/4266(OC)/4133

•

(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/
3200(OC)/2933/2800/2666/2400/2133 non-ECC, ungepuerter

Speicher
* Weitere Informationen nden Sie in der
Speicherkompatibilitätsliste auf der ASRock-Webseite.
(http://www.asrock.com/)
* CoreTM (i9/i7) Unterstützt DDR4 bis zu 2933; CoreTM (i5/i3),
Pentium® und Celeron® Unterstützt DDR4 bis zu 2666.

Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-

•

ECC-Modus)

Systemspeicher, max. Kapazität: 128GB

•

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

•

15-μ-Goldkontakt in DIMM-Steckplätze

•

ten

Deutsch

38

Erweiter­ungssteck­platz

2 x PCI-Express 3.0-x16-Steckplätze (PCIE2/PCIE4: einzeln

•

bei x16 (PCIE2); doppelt bei x16 (PCIE2) / x4 (PCIE4)*
* Unterstützt NVMe-SSD als Bootplatte

3 x PCI-Express-3.0-x1-Steckplatz

•

Unterstützt AMD Quad CrossFireXTM und CrossFireXTM

•

1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT-

•

Modul und Intel® CNVi (WLAN/BT integriert)

Z490 Pro4

Grakkarte

* Integrierte Intel® UHD Graphics-Visualisierung und VGA­Ausgänge können nur mit Prozessoren unterstützt werden, die
GPU-integriert sind.

Hardware-beschleunigende Codecs: AVC/H.264, HEVC/H.265

•

8 bit, HEVC/H.265 10 bit, VP8, VP9 8 bit, VP9 10 bit, MPEG2,

MJPEG, VC-1
* VP9 10 Bit und VC-1 dienen nur der Dekodierung.
* VP8- und VP9-Enkodierugn werden von Windows­Betriebssystemen nicht unterstützt.

Grak, Medien und Rechenleistung: Microso DirectX 12,

•

OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video,

Hybrid- / umschaltbare Grakkarte, OpenCL 2.1

Display & Content Security: Rec. 2020 (breiter Farbraum),

•

Microso PlayReady 3.0, Intel® SGX-Inhaltsschutz, UHD/HDR

Blu-ray Disc

Dualer Grakkartenausgang: Unterstützt HDMI- und D-Sub-

•

Ports durch unabhängige Monitor-Controller

Unterstützt HDMI 1.4 mit maximaler Auösung von 4K x 2K

•

(4096 x 2160) bei 30Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200

•

bei 60Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc),

•

xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 1.4-Port
(konformer HDMI-Monitor erforderlich)

Unterstützt HDCP 2.3 mit HDMI 1.4-Port

•

Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI 1.4-

•

Port

Audio

LAN

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1200-

•

Audiocodec)

Erstklassige Blu-ray-Audiounterstützung

•

Unterstützt Überspannungsschutz

•

PCB-isolierte Abschirmung

•

Individuelle PCB-Layer für rechten/linken Audiokanal

•

Nahimic Audio

•

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Unterstützt Wake-On-LAN

•

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

•

Unterstützt energieezientes Ethernet 802.3az

•

Unterstützt PXE

•

Deutsch

39

Deutsch

Rückblende,
E/A

Speicher

2 x Antennenanschluss

•

1 x PS/2-Maus-/Tastaturanschluss

•

1 x D-Sub-Port

•

1 x HDMI-Port

•

1 x USB-3.2-Gen2-Type-A-Port (10 Gb/s) (ReDriver)

•

(unterstützt Schutz gegen elektrostatische Entladung)
1 x USB-3.2-Gen2-Type-C-Port (10 Gb/s) (ReDriver)

•

(unterstützt Schutz gegen elektrostatische Entladung)
2 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen

•

elektrostatische Entladung)
2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung)
1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

•

Geschwindigkeit-LED)
HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher /

•

Mikrofon

6 x SATA-III-6,0-Gb/s-Abschluss, unterstützt RAID (RAID 0,

•

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17),

NCQ, AHCI und Hot-Plugging*
* Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird
SATA3_5 deaktiviert.
* Wenn M2_2 durch ein SATA-Typ-M.2-Gerät belegt ist, wird
SATA3_1 deaktiviert.
* Wenn M2_2 durch ein PCIe-Typ-M.2-Gerät belegt ist, wird
SATA3_0 deaktiviert.

1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-Typ-

•

2260/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-

Express-Modul bis Gen3 x 4 (32 Gb/s)**

1 x Ultra-M.2-Sockel (M2_2), unterstützt M-Key-Typ-

•

2260/2280/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-

PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)**
** Unterstützt Intel® Optane
** Unterstützt NVMe-SSD als Bootplatte
** Unterstützt ASRock U.2-Kit

TM

-Technologie

40

Anschluss

1 x COM-Anschluss-Stileiste

•

1 x SPI-TPM-Stileiste

•

1 x Betrieb-LED- und Lautsprecher-Stileiste

•

2 x RGB-LED-Stileisten

•

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

2 x Adressierbare-LED-Stileiste

•

* Unterstützen insgesamt bis zu 5V/3 A, 15-W-LED-Streifen

1 x CPU-Lüeranschluss (4-polig)

•

* Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit
einer maximalen Lüerleistung von 1 A (12 W).

1 x Anschluss für CPU-/Wasserpumpenlüer (4-polig)

•

(intelligente Lüergeschwindigkeitssteuerung)
* Der CPU-/Wasserpumpenlüer unterstützt einen Wasserkühler­lüer mit einer maximalen Lüerleistung von 2A (24 W).

4 x Anschlusse für Gehäuse-/Wasserpumpenlüer (4-polig)

•

(intelligente Lüergeschwindigkeitssteuerung)
* Der Gehäuse-/Wasserpumpenlüer unterstützt einen Was­serkühlerlüer mit einer maximalen Lüerleistung von 2A (24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_
FAN3/WP und CHA_FAN4/WP können automatisch erkennen,
ob ein 3- oder 4-poliger Lüer verwendet wird.

1 x 24-poliger ATX-Netzanschluss

•

1 x 8-poliger 12-V-Netzanschluss

•

1 x 4-poliger 12-V-Netzanschluss

•

1 x Audioanschluss an Frontblende

•

1 x underbolt Erweiterungskartenanschluss (5-polig)

•

(Unterstützt nur ASRock underbolt 3 AIC R2.0-Karten)

1 x USB 2.0-Stileiste (unterstützt 2 USB 2.0-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung)

2 x USB 3.2 Gen1-Stileiste (unterstützt 4 USB 3.2 Gen1-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung)

Z490 Pro4

BIOS­Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger

•

grascher Benutzerschnittstellen

ACPI 6.0-konforme Aufweckereignisse

•

SMBIOS 2.7-Unterstützung

•

CPU-Kern/Cache, GT, DRAM, PCH, VCCIO, VCCST, VCCSA

•

Mehrfachspannungsanpassung

Deutsch

41

Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/

Hard­wareüber­wachung

•

Wasserpumpenlüer
Lüertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/

•

Wasserpumpenlüer
Lautloser Lüer (automatische Anpassung der

•

Gehäuselüergeschwindigkeit durch CPU-Temperatur): CPU-,
CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüer
Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/

•

Wasserpumpen-, Gehäuse-/Wasserpumpenlüer
Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,

•

DRAM, VPPM, PCH, VCCSA, VCCST, VCCIO

Microso® Windows® 10, 64 Bit

Betrieb-

•

ssystem

FCC, CE

Zerti­zierungen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS­Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung
von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden
sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar
Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und
eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche
Schäden, die durch eine Übertaktung verursacht wurden.

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

•

Deutsch

42

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den
Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf

den Kontakten angebracht ist, ist der Jumper „oen“.

CMOS-löschen-Jumper
(CLRMOS1)

2-poliger Jumper

(siehe S. 1, Nr. 29)

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und
Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer
bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen
Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz.
Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den
CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das
System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie,
dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die
CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS­Löschung zu entfernen.

2-pin Jumper

Z490 Pro4

43

Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper­Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen
an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha
beschädigen.

Deutsch

Systemblende-Stileiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 21)

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die
Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den
Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten
lässt.

PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3­Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand
bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul
besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität­LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese
Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Verbinden Sie Ein-/
Austaste, Reset-Taste und
Systemstatusanzeige am Gehäuse
entsprechend der nachstehenden
Pinbelegung mit dieser Stileiste.
Beachten Sie vor Anschließen der
Kabel die positiven und negativen
Kontakte.

44

Z490 Pro4

PLED-

SPEAKER

Betrieb-LED- und
Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 18)

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 13)
(SATA3_1:
siehe S. 1, Nr. 12)
(SATA3_2:
siehe S. 1, Nr. 15)
(SATA3_3:
siehe S. 1, Nr. 14)
(SATA3_4:
siehe S. 1, Nr. 20)
(SATA3_5:
siehe S. 1, Nr. 19)

USB 2.0-Stileiste
(9-polig, USB_3_4)
(siehe S. 1, Nr. 24)

DUMMY
+5V

1

PLED+

SATA3_0

SATA3_2

SATA3_4

USB_PWR

P-

1

P-

USB_PWR

DUMMY

PLED+

P+

GND

GND

P+

SATA3_1

SATA3_3

SATA3_5

DUMMY

Bitte verbinden Sie die
Betrieb-LED des Gehäuses und
den Gehäuselautsprecher mit
dieser Stileiste.

Diese sechs SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgeschwi
ndigkeit bis 6,0 Gb/s.

* Wenn M2_1 durch ein SATA­Typ-M.2-Gerät belegt ist, wird
SATA3_5 deaktiviert.

* Wenn M2_2 durch ein
SATA-Typ-M.2-Gerät belegt ist,
wird SATA3_1 deaktiviert.

* Wenn M2_2 durch ein
PCIe-Typ-M.2-Gerät belegt ist,
wird SATA3_0 deaktiviert.

Es gibt eine USB-2.0-Stileiste
an diesem Motherboard. Jede
USB 2.0-Stileiste kann zwei
Ports unterstützen.

Deutsch

45

USB 3.2 Gen1-Stileisten
(19-polig, USB3_3_4)
(siehe S. 1, Nr. 10)
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 23)

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

IntA_PA_D+

IntA_PA_D-

GND

1

Dummy

IntA_PB_D+

Vbus

GND

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

IntA_PB_D-

IntA_PB_SSTX+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

IntA_PA_SSRX+

IntA_PA_SSRX-

Vbus

GND

IntA_PB_SSTX-

GND

IntA_PB_SSRX+

IntA_PB_SSRX-

Es gibt zwei Stileisten an diesem
Motherboard. Jede USB 3.2
Gen1-Stileiste kann zwei Ports
unterstützen.

VbusVbus

Deutsch

Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 27)

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording
Volume (Aufnahmelautstärke)“ an.

1

GND

PRESENCE#

MIC2_R

MIC2_L

MIC_RET

J_SENSE

OUT2_R

OUT_RET

OUT2_L

Diese Stileiste dient dem
Anschließen von Audiogeräten an
der Frontblende.

46

Z490 Pro4

GND

FAN _SPEED_CONTROL

Gehäuse-/Wasserpumpen­Lüeranschlusse
(4-polig, CHA_FAN1/WP)
(siehe S. 1, Nr. 11)

(4-polig, CHA_FAN2/WP)
(siehe S. 1, Nr. 31)

(4-polig, CHA_FAN3/WP)
(siehe S. 1, Nr. 22)

(4-polig, CHA_FAN4/WP)
(siehe S. 1, Nr. 16)

CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 5)

CPU-/Wasserpumpen­Lüeranschluss
(4-polig, CPU_FAN2/WP)
(siehe S. 1, Nr. 6)

1

2

FAN_VOLTAGE
CHA_FAN_SPEED

3

4

FAN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

FAN_SPEED_CONTROL

CHA_FAN_SPEED

GND

1

FAN_VOLTAGE

2

CHA_FAN_SPEED

3

4

FAN_SPEED_CONTROL

FAN_VOLTAGE

CPU_FAN_SPEED

GND

FAN_SPEED_CONTROL

1 2 3 4

FAN_VOLTAGE

CPU_FAN_SPEED

GND

FAN_SPEED_CONTROL

1 2 3 4

GND

4 3 2 1

FAN_VOLTAGE

Dieses Motherboard bietet
drei 4-polige Wasserkühlung­Gehäuselüeranschlüsse. Falls
Sie einen 3-poligen Gehäuse­Wasserkühlerlüer anschließen

4
3

möchten, verbinden Sie ihn bitte

2
1

mit Kontakt 1 bis 3.

GND

Dieses Motherboard bietet einen
4-poligen CPU-Lüeranschluss
(lautloser Lüer). Falls Sie einen
3-poligen CPU-Lüer anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen
4-poligen Wasserkühlung­CPU-Lüeranschluss. Falls Sie
einen 3-poligen CPU­Wasserkühlerlüer anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 9)

12

24

Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.
Bitte schließen Sie es zur Nutzung
eines 20-poligen ATX-Netzteils
entlang Kontakt 1 und Kontakt 13

1

13

an.

Deutsch

47

ATX-12-V-Netzanschluss

SPI_DQ3

8 5

(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)

4

Dieses Motherboard bietet einen
8-poligen ATX-12-V-

1

Netzanschluss. Bitte schließen Sie
es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt 1
und Kontakt 5 an.

Deutsch

ATX-12-V-Netzanschluss
(4-polig, ATX12V2)
(siehe S. 1, Nr. 2)

Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 26)

SPI-TPM-Stileiste
(13-polig, SPI_TPM_J1)
(siehe S. 6, Nr. 17)

underbolt­Erweiterungs­kartenanschluss
(5-polig, TB1)
(siehe S. 1, Nr. 30)

1

1

+3.3V

SPI_CS0

SPI_DQ2

1

RRXD1

DDTR#1

TTXD1

DDCD#1

Dummy

CLK

RSMRST#

SPI_MISO

DDSR#1

CCTS#1

RRTS#1

GND

SPI_MOSI

RST#

SPI_TPM_CS#

GND

RRI#1

TPM_PIRQ

An diesen Anschluss schließen Sie
ein ATX-12 V-Netzteil an. *Der
Netzteilstecker passt nur in einer
Richtung in diesen Anschluss.

Diese COM1-Stileiste
unterstützt ein Modul für serielle
Ports.

Dieser Anschluss unterstützt
das SPI Trusted Platform
Module- (TPM) System, das
Schlüssel, digitale Zertikate,
Kennwörter und Daten sicher
auewahren kann. Ein TPM­System hil zudem bei der
Stärkung der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.

Bitte verbinden Sie eine
underbolt™-Erweiterungskarte
über das GPIO-Kabel mit diesem
Anschluss.
*Bitte installieren Sie die
underbolt™-AIC-Karte am
PCIE4 (Standardsteckplatz).

48

Z490 Pro4

RGB-LED-Stileisten
(4-polig, RGB_LED1)
(siehe S. 1, Nr. 28)

(4-polig, RGB_LED2)
(siehe S. 1, Nr. 7)

Adressierbare-LED­Stileisten
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 25)

(3-polig, ADDR_LED2)
(siehe S. 1, Nr. 8)

1

12V GR B

B

R

G

12V

1

1

DO_ADDR

VOUT

GND

RGB-Stileiste dient dem
Anschließen eines RGB-LED­Erweiterungskabels, das dem
Nutzer die Auswahl zwischen
verschiedenen LED-Lichteekten
ermöglicht.

Achtung: Installieren Sie das

RGB-LED-Kabel niemals falsch

herum; andernfalls könnte das

Kabel beschädigt werden.

*Weitere Anweisungen zu dieser
Stileiste nden Sie auf Seite 34.

Diese Stileiste dient der
Verbindung des

Adressierbare­LED-Verlängerungskabels, womit
Nutzer zwischen verschiedenen
LED-Lichteekten wählen
können.

Achtung: Installieren Sie das

Adressierbare-LED-Kabel

niemals falsch herum;

andernfalls könnte das Kabel

beschädigt werden.

*Weitere Anweisungen zu dieser
Stileiste nden Sie auf Seite 35.

49

Deutsch

1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock Z490 Pro4, une carte mère
able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par
ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte
mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le
contenu de ce document est soumis à modication sans préavis. En cas de modications
du présent document, la version mise à jour sera disponible sur le site Internet ASRock
sans notication préalable. Si vous avez besoin d’une assistance technique pour votre
carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous
utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est
également disponible sur le site Internet de ASRock. Site Internet ASRock
http://www.asrock.com.

1.1 Contenu de l’emballage

Carte mère ASRock Z490 Pro4 (facteur de forme ATX)

•

Guide d’installation rapide ASRock Z490 Pro4

•

CD d’assistance ASRock Z490 Pro4

•

2 x câbles de données Serial ATA (SATA) (Optionnel)

•

3 x vis pour sockets M.2 (Optionnel)

•

1 x entretoise pour socket M.2 (Optionnel)

•

1 x panneau de protection E/S

•

Français

50

1.2 Spécications

Plateforme

Processeur

Chipset

Mémoire

•

•

•

•

•

•

•

•

•

•

•

•

* Veuillez consulter la liste de prise en charge des mémoires sur le
site Web d'ASRock pour de plus amples informations.
(http://www.asrock.com/)
* CoreTM (i9/i7) prend en charge DDR4 jusqu'à 2933; CoreTM (i5/i3),
Pentium® et Celeron® prend en charge DDR4 jusqu'à 2666.

•

•

•

•

Z490 Pro4

Facteur de forme ATX
Conception à condensateurs solides

Prend en charge les processeurs 10
(socket 1200)
Digi Power design
Alimentation à 10 phases
Prend en charge la technologie Intel® Turbo Boost MAX 3.0
Prend en charge les processeurs débloqués de la série K Intel®
Prend en charge l’overclocking ASRock BCLK Full-range

Intel® Z490

Technologie mémoire double canal DDR4
4 x fentes DIMM DDR4
Prend en charge les mémoires sans tampon non ECC DDR4
4400+(OC)*/4333(OC)/4266(OC)/4133(OC)/4000(OC)/3866
(OC)/3800(OC)/3733(OC)/3600(OC)/ 3200(OC)/2933/2800/
2666/2400/2133

Prend en charge les modules mémoire UDIMM ECC (fonctionne
en mode non-ECC)
Capacité max. de la mémoire système : 128 Go
Prend en charge Intel® Extreme Memory Prole (XMP) 2.0
Contacts dorés 15μ sur fentes DIMM

ème

génération Intel® CoreTM

Fente
d’expansion

2 x fentes PCI Express 3.0 x 16 (PCIE2/PCIE4 : simple en

•

mode x16 (PCIE2), double à x16 (PCIE2) / x4 (PCIE4)*

* Prend en charge les SSD NVMe comme disques de démarrage

3 x fentes PCI Express 3.0 x1

•

Prend en charge AMD Quad CrossFireXTM et CrossFireXTM

•

1 x socket M.2 (Touche E), prend en charge les modules WiFi/

•

BT type 2230 et Intel® CNVi (WiFi/BT intégré)

Français

51

Français

Graphiques

Audio

Réseau

* La technologie Intel® UHD Graphics Built-in Visuals et les
sorties VGA sont uniquement prises en charge par les processeurs
intégrant un contrôleur graphique.

Codecs d’accélération matérielle : AVC/H.264, HEVC/H.265

•

8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2,

MJPEG, VC-1
* VP9 10 bits et VC-1 sont uniquement destinés au décodage.
* L’encodage VP8 et VP9 n’est pas pris en charge par le système
d’exploitation Windows.

Graphismes, multimédia et calcul : Microso DirectX 12,

•

OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video,

Hybrid Graphics / Basculement des graphismes, OpenCL 2.1

Achage et sécurité du contenu : Rec. 2020 (large gamme de

•

couleurs), Microso PlayReady 3.0, protection de contenu

Intel® SGX, disque Blu-ray UHD/HDR

Double sortie graphique: Prend en charge les ports D-Sub et

•

HDMI via contrôleurs d’achage indépendants

Prend en charge la technologie HDMI 1.4 avec résolution

•

maximale de 4K x 2K (4096x2160) @ 30Hz

Prend en charge le mode D-Sub avec une résolution maximale

•

de 1920 x 1200 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color

•

(12bpc), xvYCC et HBR (High Bit Rate Audio) avec port

HDMI 1.4 (un moniteur compatible HDMI est requis)

Prend en charge HDCP 2.3 via port HDMI 1.4

•

Prend en charge la lecture 4K Ultra HD (UHD) avec le port

•

HDMI 1.4

Audio 7.1 CH HD avec protection du contenu (codec audio

•

Realtek ALC1200)

Compatible audio Blu-ray Premium

•

Prend en charge la protection contre les surtensions

•

Blindage isolant PCB

•

Couches de PCB individuelles pour canal audio D/G

•

Audio Nahimic

•

Gigabit LAN 10/100/1000 Mo/s

•

Giga PHY Intel® I219V

•

Prend en charge la fonction Wake-On-LAN

•

Prend en charge la protection contre la foudre/les décharges

•

électrostatiques

Prend en charge la fonction d’économie d’énergie Ethernet

•

802.3az

Prend en charge PXE

•

52

Connectique
du panneau
arrière

Stockage

2 x ports antenne

•

1 x port souris/clavier PS/2

•

1 x port D-Sub

•

1 x port HDMI

•

1 x port USB 3.2 Gen2 Type A (10 Go/s) (ReDriver) (Protection

•

contre les décharges électrostatiques)
1 x port USB 3.2 Gen2 Type C (10 Go/s) (ReDriver) (Protection

•

contre les décharges électrostatiques)
2 x ports USB 3.2 Gen1 (Protection contre les décharges

•

électrostatiques)
2 x ports USB 2.0 (Protection contre les décharges

•

électrostatiques)
1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED

•

VITESSE)
Connecteurs jack audio HD : Entrée ligne / haut-parleur avant /

•

microphone

6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0,

•

RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 17),

NCQ, AHCI et Hot Plug*
* Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_5
est désactivé.
* Si M2_2 est occupé par un périphérique M.2 type SATA, SATA3_1
est désactivé.
* Si M2_2 est occupé par un périphérique M.2 type PCIe, SATA3_0
est désactivé.

1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2

•

SATA3 6,0 Gb/s type 2260/2280 touche M et M.2 PCI Express

jusqu'à Gen3 x4 (32 Gb/s)**

1 x socket Ultra M.2 (M2_2), prend en charge les modules M.2

•

SATA3 6,0 Gb/s type 2260/2280/22110 touche M et M.2 PCI

Express jusqu'à Gen3 x4 (32 Gb/s)**
** Prend en charge Intel® Optane
** Prend en charge les SSD NVMe comme disques de démarrage
** Prend en charge le kit ASRock U.2

TM

Technology

Z490 Pro4

Français

53

Français

Connecteur

1 x embase pour port COM

•

1 x embase SPI TPM

•

1 x prise DEL d’alimentation et haut-parleur

•

2 x embase DEL RVB

•

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total

2 x embases DEL adressables

•

* Prend en charge les rubans DEL jusqu'à 5V/3 A, 15W au total

1 x connecteur pour ventilateur de CPU (4 broches)

•

* Le connecteur pour ventilateur de CPU prend en charge un
ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de processeur /pompe à eau

•

(4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de processeur /pompe à eau prend en charge un
ventilateur de refroidisseur d'eau d'une puissance maximale de 2A
(24 W).

4 x connecteurs pour ventilateur de châssis /pompe à eau

•

(4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de châssis /pompe à eau prend en charge un
ventilateur de refroidisseur d'eau d'une puissance maximale de 2A
(24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_
FAN3/WP et CHA_FAN4/WP peuvent détecter automatiquement
si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteur d’alimentation ATX 24 broches

•

1 x connecteur d’alimentation 12V 8 broches

•

1 x connecteur d’alimentation 12V 4 broches

•

1 x connecteur audio panneau frontal

•

1 x connecteur underbolt AIC (5 broches) (Prise en charge

•

de la carte ASRock underbolt 3 AIC R2.0 uniquement)

1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection

•

contre les décharges électrostatiques)

2 x embase USB 3.2 Gen1 (4 ports USB 3.2 Gen1 pris en

•

charge) (Protection contre les décharges électrostatiques)

54

Caractéri­stiques du
BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique

•

multilingue

Compatible ACPI 6.0 Wake Up Events

•

Compatible SMBIOS 2.7

•

Réglage de la tension CPU Core/Cache, GT, DRAM, PCH,

•

VCCIO, VCCST, VCCSA

Surveillance
du matériel

Détection de température : Ventilateurs de CPU, CPU /pompe

•

à eau, châssis /pompe à eau
Tachymètre de ventilateur : Ventilateurs de CPU, CPU /pompe

•

à eau, châssis /pompe à eau
Ventilateur silencieux (réglage automatique de la vitesse du

•

ventilateur du châssis d’après la température du CPU) :
Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau
Contrôle simultané des vitesses du ventilateur : Ventilateurs de

•

CPU, CPU /pompe à eau, châssis /pompe à eau
Surveillance de la tension d’alimentation : +12V, +5V, +3,3V,

•

CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST, VCCIO

Z490 Pro4

Système

Microso® Windows® 10 64 bits

•

d’exploitation

FCC, CE

Certications

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overclocking présente certains risques, incluant des
modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation
d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être
aectée par ces pratiques, voire provoquer des dommages aux composants et aux
périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne
pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués
par l’overclocking.

•

ErP/EuP Ready (alimentation ErP/EuP ready requise)

•

Français

55

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque
le capuchon du cavalier est installé sur les broches, le cavalier est «court-circuité». Si le

capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert».

Cavalier Clear CMOS
(CLRMOS1)

2-pin Jumper

(voir p.1, No. 29)

CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du
système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher
son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier
pour court-circuiter les broches sur CLRMOS1 pendant 5 secondes. Toutefois, n’eacez
pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer
les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le
système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les
paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en
cas de retrait de la pile de la CMOS. N’oubliez pas de retirer le capuchon du cavalier une
fois les données CMOS eacées.

Cavalier à 2 broches

Français

56

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez
JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon
de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte
mère.

Z490 Pro4

Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 21)

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez
congurer la façon dont votre système doit s’arrêter à l’aide du bouton d'alimentation.

RESET (bouton de réinitialisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le
bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :
pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED
est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en
mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou
hors tension (S5).

HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le
LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de
panneau frontal est principalement composé d’un bouton d'alimentation, d'un bouton de
réinitialisation, d'un témoin LED d’alimentation, d'un témoin LED d’activité du disque
dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre
châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Branchez le bouton de mise
en marche, le bouton de
réinitialisation et le témoin d’état
du système présents sur le châssis
sur cette embase en respectant
la conguration des broches
illustrée ci-dessous. Repérez les
broches positive et négative avant
de brancher les câbles.

Français

57

Prise DEL d’alimentation

PLED-

SPEAKER

et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 18)

DUMMY
+5V

1

PLED+

DUMMY

PLED+

Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.

Français

Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 13)
(SATA3_1:
voir p.1, No. 12)
(SATA3_2:
voir p.1, No. 15)
(SATA3_3:
voir p.1, No. 14)
(SATA3_4:
voir p.1, No. 20)
(SATA3_5:
voir p.1, No. 19)

Embase USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 24)

SATA3_0

SATA3_2

SATA3_4

USB_PWR

P-

1

P-

USB_PWR

P+

GND

GND

P+

SATA3_1

SATA3_3

SATA3_5

DUMMY

Ces six connecteurs SATA3 sont
compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

* Si M2_1 est occupé par un
périphérique M.2 type SATA,
SATA3_5 est désactivé.

* Si M2_2 est occupé par un
périphérique M.2 type SATA,
SATA3_1 est désactivé.

* Si M2_2 est occupé par un
périphérique M.2 type PCIe,
SATA3_0 est désactivé.

Cette carte mère comprend une
embase USB 2.0. Chaque embase
USB 2.0 peut prendre en charge
deux ports.

58

Z490 Pro4

Embases USB 3.2 Gen1
(USB3_3_4 à 19 broches)
(voir p.1, No. 10)
(USB3_5_6 à 19 broches)
(voir p.1, No. 23)

Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 27)

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la
che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour
fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et
dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est
inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de
contrôle Realtek et réglez le paramètre «Volume d’enregistrement».

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

IntA_PA_D+

IntA_PA_D-

GND

1

Dummy

IntA_PB_D+

IntA_PB_D-

GND

1

MIC2_L

1

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

GND

IntA_PB_SSTX+

IntA_PB_SSTX-

PRESENCE#

MIC_RET

J_SENSE

OUT2_R

MIC2_R

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

IntA_PA_SSRX+

IntA_PA_SSRX-

Vbus

GND

IntA_PB_SSRX+

IntA_PB_SSRX-

VbusVbus

OUT_RET

OUT2_L

Cette carte mère comprend deux
connecteurs. Chaque embase
USB 3.2 Gen1 peut prendre en
charge deux ports.

Cette embase sert au branchement
des appareils audio au panneau
audio frontal.

59

Français

Connecteurs du ventilateur

GND

FAN _SPEED_CONTROL

GND

FAN_VOLTAGE

de châssis/pompe à eau
(CHA_FAN1/WP à
4 broches)
(voir p.1, No. 11)

(CHA_FAN2/WP à
4 broches)
(voir p.1, No. 31)

(CHA_FAN3/WP à
4 broches)
(voir p.1, No. 22)

(CHA_FAN4/WP à
4 broches)
(voir p.1, No. 16)

1

2

FAN_VOLTAGE
CHA_FAN_SPEED

3

4

FAN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

FAN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

1

2

FAN_VOLTAGE
CHA_FAN_SPEED

3

4

FAN_SPEED_CONTROL

GND

4 3 2 1

GND

Cette carte mère est dotée de trois
connecteurs pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de

4
3

refroidisseur d'eau pour châssis à

2
1

3 broches, veuillez le brancher sur
la Broche 1-3.

Français

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 5)

Connecteur pour
ventilateur de processeur /
pompe à eau
(CPU_FAN2/WP à
4 broches)
(voir p.1, No. 6)

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 9)

FAN_VOLTAGE

CPU_FAN_SPEED

GND

1 2 3 4

CPU_FAN_SPEED

GND

1 2 3 4

FAN_SPEED_CONTROL

FAN_SPEED_CONTROL

12

24

1

13

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à
4 broches. Si vous envisagez
de connecter un ventilateur de
processeur à 3 broches, veuillez le
brancher sur la broche 1-3.

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour
processeur à 3 broches, veuillez le
brancher sur la Broche 1-3.

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez eectuer les branchements
sur la Broche 1 et la Broche 13.

60

Z490 Pro4

SPI_DQ3

8 5

Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)

Connecteur d’alimentation
ATX 12V
(ATX12V2 à 4 broches)
(voir p.1, No. 2)

Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 26)

Embase SPI TPM
(SPI_TPM_J1 à 13
broches)
(voir p.6, No. 17)

4

RRXD1

1

DDCD#1

+3.3V

Dummy

1

SPI_MISO

SPI_CS0

SPI_DQ2

DDTR#1

DDSR#1

GND

TTXD1

CLK

SPI_MOSI

GND

RSMRST#

1

CCTS#1

RRI#1

RRTS#1

RST#

TPM_PIRQ

SPI_TPM_CS#

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12V à 8 broches. Pour utiliser une
alimentation ATX à 4 broches,
veuillez eectuer les branchements
sur la Broche 1 et la Broche 5.

Veuillez connecter une source
d'alimentation ATX 12 V à ce
connecteur. *La che
d'alimentation électrique s'adapte
à ce connecteur dans un seul sens.

Cette embase COM1 prend en
charge un module de port série.

Ce connecteur prend en charge
un module SPI TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certicats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l’intégrité de la plateforme.

Connecteur underbolt
AIC
(TB1 à 5 broches)
(voir p.1, No. 30)

1

Veuillez connecter une carte
d’extension underbolt™ (AIC) à
ce connecteur via le câble GPIO.

Français

* Veuillez installer la carte
underbolt™ AIC sur PCIE4
(emplacement par défaut).

61

Embase LED RVB
(RGB_LED1 à 4 broches)
(voir p.1, No. 28)

(RGB_LED2 à 4 broches)
(voir p.1, No. 7)

1

12V GR B

B

R

G

12V

1

L'embase RVB sert à connecter le
câble d'extension LED RVB qui
permet aux utilisateurs de choisir
parmi plusieurs eets lumineux
LED.

Attention : N'installez jamais le

câble LED RVB dans le mauvais

sens ; dans le cas contraire, le

câble peut être endommagé.

*Veuillez consulter la page 34 pour
des instructions supplémentaires
sur cette embase.

Français

Embases LED adressables
(ADDR_LED1 à 3 broches)
(voir p.1, No. 25)

(ADDR_LED2 à 3 broches)
(voir p.1, No. 8)

1

VOUT

GND

DO_ADDR

Cette embase sert à connecter un
câble de rallonge LED

adressable
permettant aux utilisateurs de
choisir parmi diérents eets
lumineux LED.

Attention : N’installez jamais

le câble LED adressable dans le

mauvais sens. Dans le cas

contraire, le câble peut être

endommagé.

*Veuillez consulter la page 35 pour
des instructions supplémentaires
sur cette embase.

62

1 Introduzione

Congratulazioni per l’acquisto della scheda madre ASRock Z490 Pro4, una scheda madre
adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore
eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire
sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate,
il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel
caso di eventuali modiche della presente documentazione, la versione aggiornata sarà
disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico
correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche
relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più
recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock
http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre ASRock Z490 Pro4 (Form Factor ATX)

•

Guida rapida di installazione ASRock Z490 Pro4

•

CD di supporto ASRock Z490 Pro4

•

2 x cavi dati Serial ATA (SATA) (opzionali)

•

3 x viti per Socket M.2 (opzionali)

•

1 x distanziatore per Socket M.2 (opzionali)

•

1 x mascherina metallica posteriore I/O

•

Z490 Pro4

63

Italiano

Italiano

1.2 Speciche

Piattaforma

CPU

Chipset

Memoria

Alloggio
d’espansione

Fattore di forma ATX

•

Design condensatore solido

•

Supporta processori 10th Generation Intel® CoreTM (Socket 1200)

•

Digi Power design

•

Potenza a 10 fasi

•

Supporta la tecnologia Intel® Turbo Boost MAX 3.0

•

Supporto di CPU unlocked Intel® K-Series

•

Supporta gamma completa overclocking BCLK ASRock

•

Intel® Z490

•

Tecnologia memoria DDR4 Dual Channel

•

4 x alloggi DIMM DDR4

•

Supporta memoria DDR4 4400+(OC)*/4333(OC)/4266(OC)/

•

4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600
(OC)/ 3200(OC)/2933/2800/2666/2400/2133 non ECC, senza

buer
* Per maggiori informazioni fare riferimento all'elenco dei
supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

TM

(i9/i7) supporta DDR4 no a 2933; CoreTM (i5/i3),

* Core
Pentium® e Celeron®supporta DDR4 no a 2666.

Supporta moduli di memoria ECC UDIMM (funziona in

•

modalità non ECC)

Capacità max. della memoria di sistema: 128GB

•

Supporto di XMP (Extreme Memory Prole) Intel® 2.0

•

Contatti d’oro 15μ negli alloggi DIMM

•

2 x Alloggi PCI Express 3.0 x16 (PCIE2/PCIE4: singolo a x16

•

(PCIE2); doppio a x16 (PCIE2) / x4 (PCIE4)*
* Supporto di SSD NVMe come disco d’avvio

3 x alloggi PCI Express 3.0 x1

•

Supporta AMD Quad CrossFireX

•

1 x Socket M.2 (Key E), supporta moduli di tipo 2230 WiFi/BT

•

e Intel® CNVi (Integrated WiFi/BT)

TM

e CrossFireXTM

64

Z490 Pro4

Graca

* La videograca integrata della scheda video UHD Intel® e le
uscite VGA possono essere supportate soltanto con processori con
GPU integrata.

Codec con accelerazione hardware: AVC/H.264, HEVC/

•

H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit,

MPEG2, MJPEG, VC-1
* VP9 10bit e VC-1 servono solo per la decodica.
* La codica VP8 e VP9 non è supportata dal sistema operative
Windows.

Graca, multimedialità e calcolo: Microso DirectX 12,

•

OpenGL 4.5, Graca integrate Intel®, Sincronizzazione video

Intel® Quick, Graca ibrida/commutabile, OpenCL 2.1

Visualizzazione e sicurezza dei contenuti: Rec. 2020 (Ampia

•

gamma di colori), Microso PlayReady 3.0, Protezione dei

contenuti Intel® SGX, UHD/HDR Blu-ray Disc

Doppia uscita graca: Supporto di porte HDMI e D-Sub

•

tramite controller display indipendenti

Supporta HDMI 1.4 con risoluzione massima no a 4K x 2K

•

(4096 x 2160) a 30Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200

•

a 60Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),

•

xvYCC e HBR (High Bit Rate Audio) con porta HDMI 1.4
(È necessario un monitor compatibile HDMI)

Supporta HDCP 2.3 con porta HDMI 1.4

•

Supporto riproduzione 4K Ultra HD (UHD) sulla porta

•

HDMI 1.4

Audio

LAN

Audio HD a 7.1 canali con Content Protection (codec audio

•

Realtek ALC1200)

Supporto audio Blu-ray Premium

•

Supporta protezione da sovratensione

•

Schermatura isolata PCB

•

Layer PCB individuali per canali audio R/L

•

Nahimic Audio

•

LAN Gigabit 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Supporto WOL (Wake-On-LAN)

•

Supporta protezione da fulmini/scariche elettrostatiche

•

Supporto Energy Ecient Ethernet 802.3az

•

Supporto PXE

•

Italiano

65

Italiano

I/O pannello
posteriore

Archivia­zione

2 x porte antenna

•

1 x porta mouse/tastiera PS/2

•

1 x porta D-Sub

•

1 x porta HDMI

•

1 x porta USB 3.2 Gen2 di tipo A (10 Gb/s) (ReDriver)

•

(Supporto protezione ESD)
1 x porta USB 3.2 Gen2 di tipo C (10 Gb/s) (ReDriver)

•

(Supporto protezione ESD)
2 x porte USB 3.2 Gen1 (supporto protezione da scariche

•

elettrostatiche)
2 x porte USB 2.0 (supporto protezione da scariche

•

elettrostatiche)
1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

•

Connettori audio HD: Ingresso linea / altoparlante frontale /

•

microfono

6 x connettori SATA3 6,0 Gb/s, supportano RAID (RAID 0,

•

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17),

NCQ, AHCI e Hot Plug*
* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA,
SATA3_5 sarà disabilitato.
* Se M2_2 è occupato da un dispositivo M.2 di tipo SATA,
SATA3_1 sarà disabilitato.
* Se M2_2 è occupato da un dispositivo M.2 di tipo PCIe, SATA3_0
sarà disabilitato.

1 x socket Ultra M.2 (M2_1), supporta il modulo M.2 SATA3 6,0

•

Gb/s di tipo M Key 2260/2280 ed il modulo M.2 PCI Express

no a Gen3 x4 (32 Gb/s)**

1 x socket Ultra M.2 (M2_2), supporta il modulo M.2 SATA3

•

6,0 Gb/s di tipo M Key 2260/2280/22110 ed il modulo M.2 PCI

Express no a Gen3 x4 (32 Gb/s)**
** Supporta la tecnologia Intel® Optane
** Supporto di SSD NVMe come disco d’avvio
** Supporta kit ASRock U.2

TM

66

Connettore

1 x connettore porta COM

•

1 x connettore SPI TPM

•

1 x connettore LED alimentazione e altoparlante

•

2 x collettore LED RGB

•

* Supporto totale di no a 12V/3A, 36W strip LED

2 x Header LED indirizzabili

•

* Supporto totale di strisce LED no a 5 V/3 A, 15 W

1 x connettore ventola CPU (4-pin)

•

* Il connettore ventola CPU supporta ventole CPU con potenza
massima di 1 A (12 W).

1 x connettore ventola CPU/ventola pompa dell’acqua (4 pin)

•

(Controllo intelligente della velocità della ventola)
* La ventola CPU/ventola pompa dell’acqua supporta ventole di
sistemi di rareddamento ad acqua di potenza massima di 2A
(24W).

4 x connettori ventola telaio/ventola pompa dell’acqua (4 pin)

•

(Controllo intelligente della velocità della ventola)
* La ventola Chassis/ventola pompa dell’acqua supporta ventole
di sistemi di rareddamento ad acqua di potenza massima di 2A
(24W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_
FAN3/WP e CHA_FAN4/WP sono in grado di rilevare se è in uso
una ventola a 3 pin o 4 a pin.

1 x connettore alimentazione ATX 24-pin

•

1 x connettore alimentazione 12 V 8-pin

•

1 x connettore alimentazione 12 V 4-pin

•

1 x connettore audio pannello frontale

•

1 x connettore underbolt AIC (5-pin) (supporta solo carta

•

ASRock underbolt 3 AIC R2.0)

1 x connettore USB 2.0 (supporto di 2 porte USB 2.0) (supporto

•

protezione da scariche elettrostatiche)

2 x header USB 3.2 Gen1 (supporto di 4 porte USB 3.2 Gen1)

•

(supporto protezione da scariche elettrostatiche)

Z490 Pro4

Italiano

Funzionalità
BIOS

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

•

Eventi di riattivazione conformi a ACPI 6.0

•

Supporto di SMBIOS 2.7

•

Regolazione multipla tensione CPU Core/Cache, GT, DRAM,

•

PCH, VCCIO, VCCST, VCCSA

67

Sensore di temperatura: Ventole CPU, CPU/pompa dell'acqua,

Hardware
Monitor

•

telaio/pompa dell'acqua
Tachimetro ventola: Ventole CPU, CPU/pompa dell'acqua,

•

telaio/pompa dell'acqua
Ventola silenziosa (regolazione automatica velocità in base alla

•

temperatura della CPU): Ventole CPU, CPU/pompa dell'acqua,
telaio/pompa dell'acqua
Controllo velocità ventola: Ventole CPU, CPU/pompa

•

dell'acqua, telaio/pompa dell'acqua
Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, DRAM,

•

VPPM, PCH, VCCSA, VCCST, VCCIO

Microso® Windows® 10 64 bit

SO

Certicazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la
regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied
Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può
inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai
dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo
responsabili per possibili danni provocati da overclocking.

•

FCC, CE

•

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

•

Italiano

68

Z490 Pro4

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del
jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun

cappuccio del jumper, il jumper è "aperto".

Jumper per azzerare la
CMOS
(CLRMOS1)
(vedere pag. 1, n. 29)

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri
del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di
alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per
cortocircuitare i di CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo
aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS,
è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione
di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente
saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il
cappuccio jumper prima di cancellare la CMOS.

Jumper a 2 pin

2-pin Jumper

69

Italiano

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del
jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header
e connettori provocherà danni permanenti alla scheda madre.

Italiano

Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 21)

PWRBTN (tasto d’alimentazione):

Collegare al tasto d’alimentazione del pannello frontale del telaio. Utilizzando il tasto
d’alimentazione è possibile congurare il modo in cui si spegne il sistema.

RESET (tasto di ripristino):
Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto
di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un
normale riavvio.

PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il
LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando
il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si
trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è
acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del
pannello frontale consiste principalmente di tasto d’alimentazione, tasto di ripristino,
LED d’alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando
si collega il modulo del pannello frontale del telaio a questa basetta, assicurarsi che
l’assegnazione dei cavi e l’assegnazione dei pin siano corrette.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Collegare il tasto d'alimentazione,
il tasto di ripristino e l'indicatore
di stato del sistema del telaio
a questa basetta in base
all'assegnazione dei pin denita di
seguito. Annotare i pin positivi e
negativi prima di collegare i cavi.

70

Z490 Pro4

PLED-

SPEAKER

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 18)

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 13)
(SATA3_1:
vedere pag. 1, n. 12)
(SATA3_2:
vedere pag.1, n. 15)
(SATA3_3:
vedere pag.1, n. 14)
(SATA3_4:
vedere pag.1, n. 20)
(SATA3_5:
vedere pag.1, n. 19)

DUMMY
+5V

1

PLED+

SATA3_0

SATA3_2

SATA3_4

DUMMY

PLED+

SATA3_5

Collegare i LED alimentazione e
l’altoparlante a questo connettore.

Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione

SATA3_1

interna, con una velocità di
trasferimento dati no a 6,0 Gb/s.

* Se M2_1 è occupato da un

SATA3_3

dispositivo M.2 di tipo SATA,
SATA3_5 sarà disabilitato.

* Se M2_2 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_1 sarà disabilitato.

* Se M2_2 è occupato da un
dispositivo M.2 di tipo PCIe,
SATA3_0 sarà disabilitato.

Connettore USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 24)

USB_PWR

1

USB_PWR

P-

P+

GND

DUMMY

GND

P+

P-

Su questa scheda madre c’è un
connettore USB 2.0. Ciascun
header USB 2.0 può supportare
due porte.

Italiano

71

Header USB 3.2 Gen1
(USB3_3_4 a 19 pin)
(vedere pag. 1, n. 10)
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 23)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

IntA_PA_D+

IntA_PA_D-

GND

1

Dummy

IntA_PB_D+

IntA_PB_D-

GND

GND

IntA_PA_SSTX+

GND

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

IntA_PA_SSRX+

IntA_PA_SSRX-

IntA_PA_SSTX-

GND

IntA_PB_SSTX+

IntA_PB_SSTX-

GND

IntA_PB_SSRX+

Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.

Vbus

IntA_PB_SSRX-

VbusVbus

Italiano

Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 27)

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.

1

GND

PRESENCE#

MIC2_R

MIC2_L

MIC_RET

J_SENSE

OUT2_R

OUT_RET

OUT2_L

Questo header serve a collegare i
dispositivi audio al pannello audio
anteriore.

72

Z490 Pro4

GND

4 3 2 1

GND

FAN_VOLTAGE

Connettori ventola
chassis / pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 11)

(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 31)

(CHA_FAN3/WP a 4 pin)
(vedere pag. 1, n. 22)

(CHA_FAN4/WP a 4 pin)
(vedere pag. 1, n. 16)

Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 5)

Connettore ventola CPU /
pompa dell'acqua
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 6)

1

2

FAN_VOLTAGE
CHA_FAN_SPEED

3

4

FAN_SPEED_CONTROL

FAN _SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

FAN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

1

2

FAN_VOLTAGE
CHA_FAN_SPEED

3

4

FAN_SPEED_CONTROL

CPU_FAN_SPEED

GND

FAN_SPEED_CONTROL

1 2 3 4

FAN_VOLTAGE

CPU_FAN_SPEED

GND

FAN_SPEED_CONTROL

1 2 3 4

GND

Questa scheda madre è dotata di
tre connettori ventola a 4 pin per
il rareddamento ad acqua del
telaio. Se si decide di collegare una
ventola telaio con rareddamento

4
3

ad acqua a 3 pin, collegarla al

2
1

pin 1-3.

GND

Questa scheda madre è dotata di
un connettore per la ventola della
CPU (Ventola silenziosa) a 4 pin.
Se si decide di collegare una
ventola della CPU a 3 pin,
collegarla al pin 1-3.

Questa scheda madre è dotata di
un connettore per la ventola della
CPU con rareddamento ad acqua
a 4 pin. Se si decide di
collegare una ventola della CPU
con rareddamento ad acqua a
3 pin, collegarla al pin 1-3.

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 9)

12

24

Questa scheda madre è dotata di
un connettore di
alimentazione ATX a 24 pin. Per

Italiano

utilizzare un'alimentazione ATX a
20 pin, collegarla lungo il pin 1 e il

1

13

pin 13.

73

Connettore di

SPI_DQ3

8 5

alimentazione ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)

4

Questa scheda madre è dotata di
un connettore di alimentazione

1

ATX da 12 V a 8 pin. Per
utilizzare un'alimentazione ATX a
4 pin, collegarla lungo il pin 1 e il
pin 5.

Italiano

Connettore di
alimentazione ATX da 12 V
(ATX12V2 a 4 pin)
(vedere pag. 1, n. 2)

Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 26)

Connettore SPI TPM
(SPI_TPM_J1 a 13 pin)
(vedere pag. 6, n. 17)

Connettore underbolt
AIC
(TB1 5-pin)
(vedere pag. 1, n. 30)

1

1

+3.3V

SPI_CS0

SPI_DQ2

1

RRXD1

DDTR#1

TTXD1

DDCD#1

Dummy

CLK

RSMRST#

SPI_MISO

DDSR#1

CCTS#1

RRTS#1

GND

SPI_MOSI

RST#

SPI_TPM_CS#

GND

RRI#1

TPM_PIRQ

Collegare un alimentatore ATX
a 12 V a questo connettore. *La
spina di alimentazione può essere
inserita in questo connettore con
un solo orientamento.

Questo header COM1 supporta
un modulo di porta seriale.

Questo connettore supporta il
sistema SPI Trusted Platform
Module (TPM), che può
archiviare in modo sicuro chiavi,
certicati digitali, password e dati.
Un sistema TPM permette anche
di potenziare la sicurezza della
rete, di proteggere identità digitali
e di garantire l'integrità della
piattaforma.

Collegare una scheda aggiuntiva
underbolt™ (AIC) a questo
connettore utilizzando il cavo
GPIO.
* Installare la scheda
underbolt™ AIC nell’alloggio
(predenito) PCIE4.

74

Z490 Pro4

Collettore LED RGB
(RGB_LED1 a 4 pin)
(vedere pag. 1, n. 28)

(RGB_LED2 a 4 pin)
(vedere pag. 1, n. 7)

Header LED indirizzabili
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 25)

(ADDR_LED2 a 3 pin)
(vedere pag. 1, n. 8)

1

12V GR B

B

R

G

12V

1

1

DO_ADDR

VOUT

GND

Il collettore RGB viene utilizzato
per collegare la prolunga LED
RGB, che consente agli utenti di
scegliere tra vari eetti di
illuminazione a LED.

Attenzione: Non installare il cavo

LED RGB in senso errato; in

caso contrario, il cavo potrebbe

danneggiarsi.

* Fare riferimento a pagina 34
per ulteriori istruzioni su questa
basetta.

Questo header serve a collegare il
cavo di estensione del LED
indirizzabile

che consente di

scegliere tra vari eetti luce LED.

Attenzione: Non installare mai

il cavo del LED indirizzabile

secondo un orientamento errato,

altrimento potrebbe

danneggiarsi.

* Fare riferimento a pagina 35
per ulteriori istruzioni su questa
basetta.

75

Italiano

1 Introducción

Gracias por comprar la placa base ASRock Z490 Pro4, una placa base able fabricada según
el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un
diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware de la BIOS podrán ser
actualizados, el contenido que aparece en esta documentación estará sujeto a
modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la
versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si
necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para
obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las
últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de
ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock Z490 Pro4 (Factor de forma ATX)

•

Guía de instalación rápida de ASRock Z490 Pro4

•

CD de soporte de ASRock Z490 Pro4

•

2 x Cables de datos Serie ATA (SATA) (Opcional)

•

3 x Tornillos para sockets M.2 (Opcional)

•

1 x Separador para socket M.2 (Opcional)

•

1 x Escudo panel E/S

•

Español

76

1.2 Especicaciones

Factor de forma ATX

Plataforma

CPU

Conjunto
de chips

Memoria

•

Diseño de condensador sólido

•

Compatible con la 10a generación de procesadores Intel® CoreTM

•

(Socket 1200)
Digi Power design

•

Diseño de 10 fases de alimentación

•

Admite la tecnología Intel® Turbo Boost MAX 3.0

•

Compatible con CPU serie K desbloqueada de Intel®

•

Compatible con overclocking de rango completo BCLK de

•

ASRock

Intel® Z490

•

Tecnología de memoria DDR4 de doble canal

•

4 x ranuras DIMM DDR4

•

Compatible con memoria no-ECC, sin búfer DDR4 4400+

•

(OC)*/4333(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/
3800(OC)/3733(OC)/3600(OC)/ 3200(OC)/2933/2800/2666/

2400/2133
* Para obtener más información, consulte la lista de memorias
compatibles en el sitio web de ASRock. (http://www.asrock.com/)
* CoreTM (i9/i7) compatible con DDR4 de hasta 2933; CoreTM (i5/i3),
Pentium® y Celeron® compatible con DDR4 de hasta 2666.

Admite módulos de memoria UDIMM ECC (funcionamiento en

•

modo no ECC)

Capacidad máxima de memoria del sistema: 128GB

•

Admite Perl de memoria extremo de Intel® (XMP) 2.0

•

Contacto 15μ Gold en ranuras DIMM

•

Z490 Pro4

Español

Ranura de
expansión

2 ranuras PCI Express 3.0 x16 (PCIE2/PCIE4: simple a x16

•

(PCIE2); dual a x16 (PCIE2) / x4 (PCIE4)*
* Admite unidad de estado sólido de NVMe como disco de arranque

3 x Ranuras PCI Express 3.0 x1

•

Compatible con AMD Quad CrossFireX

•

1 x M.2 Socket (Tecla E), es compatible con los módulos WiFi/BT

•

tipo 2230 e Intel® CNVi (WiFi/BT integrado)

TM

y CrossFireXTM

77

Español

Grácos

Audio

* Intel® UHD Graphics Built-in Visuals y las salidas de VGA son
compatibles únicamente con procesadores con GPU integrado.

Códecs acelerados por hardware: AVC/H.264, HEVC/H.265

•

8 bits, HEVC/H.265 10 bits, VP8, VP9 8 bits, VP9 10 bits,

MPEG2, MJPEG, VC-1
* VP9 10 bits y VC-1 son solo para descodicación.
* El sistema operativo Windows no admite la codicación VP8 y VP9.

Grácos, Multimedia & Compute: Microso DirectX 12,

•

OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video,

Hybrid/Switchable Graphics, OpenCL 2.1

Seguridad de visualización y contenido: Rec. 2020 (gama de

•

colores amplia), Microso PlayReady 3.0, protección de

contenido Intel® SGX, disco Blu-ray UHD/HDR

Salida gráca dual: Compatible con puertos HDMI y D-Sub

•

mediante controladores de pantalla independiente

Compatible con HDMI 1.4 con una resolución máxima de

•

4K x 2K (4096x2160) a 30Hz

Admite D-Sub con una resolución máxima de 1920 x 1200 a 60Hz

•

Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y

•

HBR (audio de alta velocidad de bits) con puerto HDMI 1.4
(Se requiere un monitor HDMI compatible)

Admite HDCP 2.3 con puerto HDMI 1.4

•

Admite reproducción 4K Ultra HD (UHD) con puerto HDMI 1.4

•

7.1 Audio CH HD con Protección de contenido (Realtek

•

ALC1200 Audio Codec)

Compatible con audio Blu-ray Premium

•

Admite protección contra sobretensiones

•

Protección de aislamiento de PCB

•

Capas PCB individuales para canal de audio D/I

•

Audio Nahimic

•

78

LAN

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Admite la función Reactivación de LAN

•

Admite protección contra rayos y descargas electrostáticas (ESD)

•

Admite Ethernet 802.3az de eciencia energética

•

Admite PXE

•

E/S en panel
posterior

Alma­cenamiento

Z490 Pro4

2 x Puertos de antena

•

1 x puerto de ratón/teclado PS/2

•

1 x puerto D-Sub

•

1 x puerto HDMI

•

1 x Puerto USB 3.2 Gen2 Tipo-A (10 Gb/s) (ReDriver) (admite

•

protección ESD)
1 x Puerto USB 3.2 Gen2 Tipo-C (10 Gb/s) (ReDriver) (admite

•

protección ESD)
2 x Puertos USB 3.2 Gen1 (admite protección contra descargas

•

electrostáticas)
2 x Puertos USB 2.0 (admite protección contra descargas

•

electrostáticas)
1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/

•

ENLACE y LED DE VELOCIDAD)
Conector de audio HD: Entrada de línea / Altavoz frontal /

•

Micrófono

6 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID

•

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage

Technology 17), NCQ, AHCI y conexión en caliente*
* Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_5
se deshabilitará.
* Si M2_2 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_1
se deshabilitará.
* Si M2_2 se ocupa con un dispositivo M.2 de tipo PCIe, SATA3_0 se
deshabilitará.

1 x Zócalo Ultra M.2 (M2_1), que admite el módulo SATA3

•

6,0 Gb/s M.2 de tipo 2260/2280 con clave M y el módulo PCI

Express M.2 hasta Gen3 x4 (32 Gb/s)**

1 x Zócalo Ultra M.2 (M2_2) que admite el módulo SATA3

•

6,0 Gb/s M.2 de tipo 2260/2280/22110 con clave M y el módulo

PCI Express M.2 hasta Gen3 x4 (32 Gb/s)**
** Compatible con la tecnología Optane
** Admite unidad de estado sólido de NVMe como disco de arranque
** Admite el kit U.2 de ASRock

TM

de Intel®

Español

79

Español

Conector

1 x Base de conexiones de puerto COM

•

1 x Conector SPI TPM

•

1 x LED de alimentación y base de conexiones para el altavoz

•

2 x Cabezales de indicador LED RGB

•

* Admite una tira de LED de hasta 12 V/3 A (36 W) en total

2 x Cabezales de LED direccionables

•

* Admite una tira de LED de hasta 5V/3 A (15W) en total

1 x Conector para ventilador de la CPU (4 contactos)

•

* El conector para ventilador de la CPU admite ventilador de la
CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x Conector (4 contactos) para el ventilador de la bomba de

•

agua/CPU (control de velocidad de ventilador inteligente)
* El ventilador de la CPU/bomba de agua admite ventilador del
disipador por agua con una potencia de ventilador máxima de 2A
(24 W).

4 x Conectores (4 contactos) para el ventilador de la bomba de

•

agua/chasis (control de velocidad de ventilador inteligente)
* El ventilador de la bomba de agua/Chasis admite ventilador del
disipador por agua con una potencia de ventilador máxima de 2A
(24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_
FAN3/WP y CHA_FAN4/WP se pueden detectar automática­mente si se usa el ventilador de 3 o 4 contactos.

1 x Conector de alimentación ATX de 24 contactos

•

1 x Conector de alimentación de 12V de 8 contactos

•

1 x Conector de alimentación de 12V de 4 contactos

•

1 x Conector de audio en el panel frontal

•

1 x Conector underbolt AIC (5 contactos) (Solamente se

•

admite tarjeta 3 AIC R2.0 underbolt)

1 x Base de conexiones USB 2.0 (admite 2 puertos USB 2.0).

•

Admite protección contra descargas electrostáticas.

2 x Base de conexiones USB 3.2 Gen1 (admite 4 puertos USB 3.2

•

Gen1) (Admite protección contra descargas electrostáticas)

80

Función de
la BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuario

•

multilingüe

Eventos de reactivación compatibles con ACPI 6.0

•

Admite SMBIOS 2.7

•

Varios ajustes de voltaje de núcleo y caché de CPU, GT, DRAM,

•

PCH, VCCIO, VCCST, VCCSA

Detección de temperatura: Ventiladores de la bomba de agua/

Monitor de
hardware

•

chasis, bomba de agua/CPU, CPU
Tacómetro del ventilador: Ventiladores de la bomba de agua/

•

chasis, bomba de agua/CPU, CPU
Ventilador silencioso (ajuste automático de la velocidad del

•

ventilador del chasis por temperatura de la CPU): Ventiladores
de la bomba de agua/chasis, bomba de agua/CPU, CPU
Control de varias velocidades del ventilador: Ventiladores de la

•

bomba de agua/chasis, bomba de agua/CPU, CPU
Supervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, DRAM,

•

VPPM, PCH, VCCSA, VCCST, VCCIO

Microso® Windows® 10 64 bits

SO

Certica­ciones

•

FCC y CE

•

Preparado para ErP/EuP (se necesita una fuente de

•

alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Z490 Pro4

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking,
incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o
utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede
afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del
sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe
asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados
por el overclocking.

Español

81

Español

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca
en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el

puente queda “Abierto”.

Puente de borrado de
CMOS
(CLRMOS1)
(consulte la pág. 1, nº 29)

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros
del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe
el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos,
utilice una tapa de puente para acortar los contactos en el CLRMOS1 durante 5 segundos.
Sin embargo, no borre el CMOS justo después de que haya actualizado la BIOS. Si necesita
borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y,
a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta
que la contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados
únicamente si se retira la pila del CMOS. Acuérdese de retirar la tapa de puente después de
borrar el CMOS.

Puente de 2 contactos

2-pin Jumper

82

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente
sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y
conectores dañará de forma permanente la placa base.

Z490 Pro4

Cabezal del panel del
sistema
(PANEL1 de 9 contactos)
(consulte la pág. 1, nº 21)

PWRBTN (botón de alimentación):

Conéctelo al botón de alimentación del panel frontal del chasis. Deberá congurar la
forma en la que su sistema se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento):
Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de
restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar
de forma normal.

PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El
indicador LED permanece encendido cuando el sistema está funcionando. El indicador
LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El
indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está
apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El
indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo
datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de
panel frontal consta principalmente de: botón de alimentación, botón de
restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco
duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal,
asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Conecte el botón de alimentación,
el botón de restablecimiento y el
indicador de estado del sistema
que se encuentran en el chasis a
esta base de conexiones según las
asignaciones de contactos que se
indica a continuación. Cerciórese
de cuáles son los contactos
positivos y los negativos antes de
conectar los cables.

Español

83

LED de alimentación y

PLED-

SPEAKER

base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág. 1, nº 18)

DUMMY
+5V

1

PLED+

DUMMY

PLED+

Conecte el LED de alimentación
del chasis y el altavoz del chasis a
esta base de conexiones.

Español

Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, nº 13)
(SATA3_1:
consulte la pág.1, nº 12)
(SATA3_2:
consulte la pág. 1, nº 15)
(SATA3_3:
consulte la pág. 1, nº 14)
(SATA3_4:
consulte la pág. 1, nº 20)
(SATA3_5:
consulte la pág. 1, nº 19)

Cabezal USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 24)

SATA3_0

SATA3_2

SATA3_4

USB_PWR

P-

1

P-

USB_PWR

P+

GND

GND

P+

SATA3_1

SATA3_3

SATA3_5

DUMMY

Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.

* Si M2_1 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_5 se deshabilitará.

* Si M2_2 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_1 se deshabilitará.

* Si M2_2 se ocupa con un
dispositivo M.2 de tipo PCIe,
SATA3_0 se deshabilitará.

Esta placa base tiene otra base de
conexiones USB 2.0. Cada cabezal
USB 2.0 admite dos puertos.

84

Z490 Pro4

Cabezales USB 3.2 Gen1
(USB3_3_4 de
19 contactos)
(consulte la pág. 1, nº 10)
(USB3_5_6 de
19 contactos)
(consulte la pág. 1, nº 23)

Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág. 1, nº 27)

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en
nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en
el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

IntA_PA_D+

IntA_PA_D-

GND

1

Dummy

IntA_PB_D+

IntA_PB_D-

GND

1

MIC2_L

1

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

GND

IntA_PB_SSTX+

IntA_PB_SSTX-

PRESENCE#

MIC_RET

J_SENSE

OUT2_R

MIC2_R

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

IntA_PA_SSRX+

IntA_PA_SSRX-

Vbus

GND

IntA_PB_SSRX+

IntA_PB_SSRX-

VbusVbus

OUT_RET

OUT2_L

Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 3.2 Gen1 admite dos puertos.

Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.

Español

85

Conectores del ventilador

GND

4 3 2 1

GND

FAN_VOLTAGE

FAN_VOLTAGE

de la bomba de agua/
chasis
(CHA_FAN1/WP de
4 contactos)
(consulte la pág. 1, nº 11)

(CHA_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 31)

(CHA_FAN3/WP de
4 contactos)
(consulte la pág. 1, nº 22)

(CHA_FAN4/WP de
4 contactos)
(consulte la pág. 1, nº 16)

1

2

FAN_VOLTAGE
CHA_FAN_SPEED

3

4

FAN_SPEED_CONTROL

FAN _SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

GND

FAN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

1

2

FAN_VOLTAGE
CHA_FAN_SPEED

3

4

FAN_SPEED_CONTROL

Esta placa base proporciona tres
conectores para el ventilador
del chasis para refrigeración
por agua de 4 contactos. Si tiene

4
3

pensando conectar un ventilador

2
1

de disipador por agua del chasis
de 3 contactos, conéctelo al
contacto 1-3.

GND

Español

Conector del ventilador de
la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág. 1, nº 5)

Conector del ventilador de
la bomba de agua/CPU
(CPU_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 6)

Conector de alimentación
ATX
(ATXPWR1 de 24
contactos)
(consulte la pág. 1, nº 9)

GND

1 2 3 4

GND

1 2 3 4

CPU_FAN_SPEED

CPU_FAN_SPEED

FAN_SPEED_CONTROL

FAN_SPEED_CONTROL

12

24

1

13

Esta placa base contiene un
conector de ventilador (ventilador
silencioso) de CPU de 4 contactos.
Si tiene pensando conectar un
ventilador de CPU de 3 contactos,
conéctelo al contacto 1-3.

Esta placa base proporciona un
conector de ventilador de CPU de
refrigeración por agua de
4 contactos. Si tiene pensando
conectar un ventilador de
disipador por agua de CPU de
3 contactos, conéctelo al
contacto 1-3.

Esta placa base contiene un
conector de alimentación ATX
de 24 contactos. Para utilizar
una toma de alimentación ATX
de 20 contactos, conéctela en los
contactos del 1 al 13.

86

Z490 Pro4

SPI_DQ3

8 5

Conector de alimentación
ATX de 12V
(ATX12V1 de 8 contactos)
(consulte la pág. 1, nº 1)

Conector de alimentación
ATX de 12V
(ATX12V2 de 4 contactos)
(consulte la pág. 1, nº 2)

Cabezal de puerto serie
(COM1 de 9 contactos)
(consulte la pág. 1, nº 26)

Conector SPI TPM
(SPI_TPM_J1 de
13 contactos)
(consulte la pág. 6, nº 17)

Conector underbolt
AIC
(TB1 de 5 contactos)
(consulte la pág. 1, nº 30)

4

RRXD1

1

DDCD#1

+3.3V

Dummy

1

SPI_MISO

SPI_CS0

SPI_DQ2

1

DDTR#1

DDSR#1

GND

TTXD1

CLK

SPI_MOSI

GND

RSMRST#

1

CCTS#1

RRI#1

RRTS#1

RST#

TPM_PIRQ

SPI_TPM_CS#

Esta placa base contiene un
conector de alimentación ATX de
12V y 8 contactos. Para utilizar
una toma de alimentación ATX
de 4 contactos, conéctela en los
contactos del 1 al 5.

Conecte una fuente de
alimentación ATX 12V en este
conector. *El enchufe de la fuente
de alimentación encaja en este
conector en una única dirección.

Este cabezal COM1 admite un
módulo de puerto serie.

Este conector es compatible con el
sistema SPI Módulo de Plataforma
Segura (TPM, en inglés), que
puede almacenar de forma segura
claves, certicados digitales,
contraseñas y datos. Un sistema
TPM también ayuda a aumentar
la seguridad en la red, protege las
identidades digitales y garantiza la
integridad de la plataforma.

Enchufe una tarjeta
complementaria (AIC)
underbolt™ a este conector
mediante el cable GPIO.
* Instale la tarjeta underbolt™
AIC a PCIE4 (ranura
predeterminada).

Español

87

Cabezales de LED RGB
(RGB_LED1 de
4 contactos)
(consulte la pág. 1, nº 28)

(RGB_LED2 de
4 contactos)
(consulte la pág. 1, nº 7)

1

12V GR B

B

R

G

12V

1

El cabezal RGB se utiliza para
conectar el alargador de LED RGB
que permite a los usuarios elegir
entre varios efectos de
iluminación de LED.

Precaución: Nunca instale

el cable de LED RGB con la

orientación incorrecta ya que,

de lo contrario, el cable puede

dañarse.

*Consulte la página 34 para
obtener más instrucciones sobre
esta base de conexiones.

Español

Cabezales de LED
direccionables
(ADDR_LED1 de
3 contactos)
(consulte la pág. 1, nº 25)

(ADDR_LED2 de
3 contactos)
(consulte la pág. 1, nº 8)

1

VOUT

GND

DO_ADDR

La base de conexiones se usa para
conectar el alargador de LED
direccionable

que permite a los
usuarios elegir entre varios efectos
de iluminación LED.

Precaución: Nunca instale el

cable de LED direccionable con

la orientación incorrecta ya que,

de lo contrario, el cable puede

dañarse.

*Consulte la página 35 para
obtener más instrucciones sobre
esta base de conexiones.

88

Z490 Pro4

1 Введение

Благодарим вас за приобретение надежной материнской платы ASRock Z490 Pro4,
выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская
плата обеспечивает великолепную производительность и отличается надежной
конструкцией в соответствии с требованиями компании ASRock в отношении
качества и долговечности.

По причине обновления характеристик системной платы и программного
обеспечения BIOS содержимое настоящей документации может быть изменено
без предварительного уведомления. При изменении содержимого настоящего
документа его обновленная версия будет доступна на веб-сайте ASRock без
предварительного уведомления. При необходимости технической поддержки,
связанной с материнской платой, посетите веб-сайт и найдите на нем
информацию о модели используемой вами материнской платы. На веб-сайте
ASRock также можно найти самый последний перечень поддерживаемых VGA­карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Материнская плата ASRock Z490 Pro4 (форм-фактор ATX)

•

Краткое руководство по установке ASRock Z490 Pro4

•

Диск с ПО ASRock Z490 Pro4

•

2 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

•

3 винта для слотов M.2 (приобретаются отдельно)

•

1 стойка для гнезда M.2 (приобретаются отдельно)

•

1 экран панели с портами ввода-вывода

•

89

Русский

Русский

1.2 Технические характеристики

Форм-фактор ATX

Платформа

ЦП

Чипсет

Память

•

Схема на основе твердотельных конденсаторов

•

Поддержка процессоров 10го поколения Intel® CoreTM

•

(Socket 1200)
Digi Power design

•

Система питания 10

•

Поддерживается технология Intel® Turbo Boost MAX 3.0

•

Поддержка процессоров Intel® серии K с

•

разблокированным множителем
Поддержка полного разгона процессора ASRock BCLK

•

Intel® Z490

•

Двухканальная память DDR4

•

4 гнезда DDR4 DIMM

•

Поддержка модулей памяти DDR4 4400+(OC)*/4333(OC)/

•

4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733
(OC)/3600(OC)/ 3200(OC)/2933/2800/2666/2400/2133, не

относящихся к ECC, небуферизованной памяти
* Дополнительная информация представлена в Списке
совместимой памяти (Memory Support List ) на веб-сайте ASRock.
(http://www.asrock.com/)
* CoreTM (i9/i7) поддерживают память DDR4 с частотой до 2933;
CoreTM (i5/i3), Pentium® и Celeron® поддерживают память DDR4 с
частотой до 2666.

Поддержка модулей памяти ECC UDIMM (работа в режиме,

•

отличном от ЕСС)

Максимальный объем ОЗУ: 128ГБ

•

Поддерживается Intel® Extreme Memory Prole (XMP) 2.0

•

Позолоченные (15мкм) контакты слотов DIMM

•

90

Слоты
расшире­ния

2 x Слот PCI Express 3.0 x16 (PCIE2/PCIE4: одинарный при

•

x16 (PCIE2); двойной при x16 (PCIE2) / x4 (PCIE4)*
* Поддерживаются в качестве загрузочных SSD-диски типа
NVMe

3 слота PCI Express 3.0 x1

•

Поддержка AMD Quad CrossFireXTM и CrossFireXTM

•

1 слот M.2 (ключ E) для модуля WiFi/BT типа 2230 и Intel®

•

CNVi (встроенные WiFi/BT)

Z490 Pro4

Графиче­ская подсис­тема

Звук

* Встроенный видеоадаптер Intel® UHD Graphics и выходы
VGA поддерживаются только при использовании ЦП со
встроенными графическими процессорами.

Кодеки с аппаратным ускорением Hardware Accelerated

•

Codecs: AVC/H.264, HEVC/H.265 8 бит, HEVC/H.265

10 бит, VP8, VP9 8 бит, VP9 10 бит, MPEG2, MJPEG, VC-1
* VP9 10 бит и VC-1 только для декодирования.
* Кодирование VP8 и VP9 не поддерживается ОС Windows.

Графика, мультимедиа и вычисления: Microso DirectX 12,

•

OpenGL 4.5, Встроенные визуальные элементы Intel®,

Intel® Quick Sync Video, Гибридная / переключаемая

графика, OpenCL 2.1

Отображение и безопасность содержания: Rec. 2020

•

(широкая цветовая гамма), Microso PlayReady 3.0, Защита

содержания Intel® SGX, Диск UHD/HDR Blu-ray

Два графических выхода: Поддержка портов HDMI и

•

D-Sub независимыми контроллерами дисплея

Поддержка HDMI 1.4 с максимальным разрешением до

•

4K x 2K (4096x2160) при 30 Гц

Поддерживается D-Sub с максимальным разрешением до

•

1920 x 1200 при 60 Гц

Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и

•

HBR (High Bit Rate Audio) по HDMI 1.4
(необходим HDMI-совместимый монитор)

Поддерживается HDCP 2.3 через порт HDMI 1.4.

•

Поддержка вывода видео с разрешением 4K Ultra HD

•

(UHD) на порт HDMI 1.4

7.1-канальный звук высокой четкости HD Audio с защитой

•

данных (аудиокодек Realtek ALC1200)

Поддержка Premium Blu-ray Audio

•

Защита от перепадов напряжения в электрической сети

•

Изолирующее экранирование печатной платы

•

Отдельные слои печатной платы для левого и правого

•

аудиоканалов

Аудио Nahimic

•

Русский

LAN

Gigabit Ethernet 10/100/1000 Мбит/с

•

Giga PHY Intel® I219V

•

Поддерживается пробуждение по ЛВС

•

Молниезащита и защита от электростатических разрядов

•

Поддерживается Energy Ecient Ethernet 802.3az

•

Поддерживается PXE

•

91

Русский

Тыловые
порты
ввода­вывода

Запоми­нающие
устройства

2 антенных порта

•

1 порт PS/2 для мыши/клавиатуры

•

1 порт D-Sub

•

1 порт HDMI

•

1 порт USB 3.2 Gen2 тип A (10 Гбит/с) (ReDriver) (с защитой

•

от электростатических разрядов)
1 порт USB 3.2 Gen2 тип С (10 Гбит/с) (ReDriver) (с защитой

•

от электростатических разрядов)
2 портов USB 3.2 Gen1 (с защитой от электростатических

•

разрядов)
2 порта USB 2.0 (с защитой от электростатических разрядов)

•

1 порт ЛВС RJ-45 с индикаторами («Активность/Соединение»

•

и «Скорость»)
Разъемы HD Audio: линейный вход / фронтальные АС /

•

микрофон

6 разъемов SATA3 с пропускной способностью 6,0Гб/с,

•

поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10,
технологии Intel Rapid Storage 17), NCQ, AHCI и «горячего»

подключения*
* Если слот M2_1 занят устройством М.2 типа SATA,
интерфейс SATA3_5 будет отключен.
* Если слот M2_2 занят устройством М.2 типа SATA,
интерфейс SATA3_1 будет отключен.
* Если слот M2_2 занят устройством М.2 типа PCIe,
интерфейс SATA3_0 будет отключен.

1 слот Ultra M.2 (M2_1), поддерживается модуль M.2

•

SATA3 с ключом M типа 2260/2280 с пропускной

способностью 6,0Гбит/с и модуль M.2 PCI Express до

версии Gen3 x4 (32Гбит/с)**

1 слот Ultra M.2 (M2_2), поддерживается модуль M.2

•

SATA3 с ключом M типа 2260/2280/22110 с пропускной

способностью 6,0Гбит/с и модуль M.2 PCI Express до

версии Gen3 x4 (32Гбит/с)**
** Поддерживается технология Intel® Optane
** Поддерживаются в качестве загрузочных SSD-диски типа
NVMe
** Поддерживается комплект ASRock U.2.

TM

92

Разъемы

Z490 Pro4

1 колодка СОМ-порта

•

1 колодка SPI ТРМ

•

1 колодка светодиодного индикатора питания и корпусного

•

динамика
2 колодки для подключения светодиодной RGB-подсветки

•

* Поддерживается светодиодная лента (максимум 12В/3А,
суммарной мощностью до 36Вт).

2 колодки адресуемой светодиодной подсветки

•

* Поддерживается светодиодная лента (максимум 5В/3А,
суммарной мощностью до 15Вт).

1 разъем для вентилятора охлаждения ЦП, 4-контактный

•

* Разъем процессорного вентилятора поддерживает вентилятор
с потребляемым током не более 1А (12Вт).

1 разъем для вентилятора или водяной помпы водяного

•

охлаждения ЦП (4-контактный) (смарт-регулятор скорости

вентилятора)
* Разъем для процессорного корпусного вентилятора или
водяной помпы поддерживает вентилятор с потребляемым
током не более 2А (24Вт).

4 разъемы для корпусного вентилятора или водяной помпы

•

(4-контактный) (смарт-регулятор скорости вентилятора)
* Разъем для корпуса корпусного вентилятора или водяной
помпы поддерживает вентилятор с потребляемым током не
более 2А (24Вт).
* Для разъемов CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP,
CHA_FAN3/WP и CHA_FAN4/WP автоматически определяется
тип подключенного вентилятора: 3- или 4-контактный.

1 разъем питания АТХ, 24-контактный

•

1 разъем питания 12 В, 8-контактный

•

1 разъем питания 12 В, 4-контактный

•

1 аудиоразъем для передней панели

•

1 AIC-разъем underbolt (5-контактный) (Поддерживает

•

только карту ASRock underbolt 3 AIC R2.0)

1 колодка USB 2.0 (2 порта USB 2.0 с защитой от

•

электростатических разрядов)

2 колодка USB 3.2 Gen1 (4 порта USB 3.2 Gen1) (с защитой от

•

электростатических разрядов)

Русский

Параметры
BIOS

AMI UEFI Legal BIOS с поддержкой многоязычного

•

графического интерфейса

Поддержка функций пробуждения по стандарту ACPI 6.0

•

Поддержка SMBIOS 2.7

•

Регулировка напряжений ядра/кэш ЦП, GT, DRAM, PCH,

•

VCCIO, VCCST, VCCSA

93

Русский

Контроль
оборудо­вания

Операци­онные
системы

Сертиф­икация

Контроль температуры: Вентилятор ЦП; Вентилятор или

•

помпа водяного охлаждения ЦП; Вентилятор или помпа
водяного охлаждения корпуса
Тахометр: Вентилятор ЦП; Вентилятор или помпа

•

водяного охлаждения ЦП; Вентилятор или помпа
водяного охлаждения корпуса
Бесшумная работа (с автоматической регулировкой

•

скорости вращения в зависимости от температуры
ЦП): Вентилятор ЦП; Вентилятор или помпа водяного
охлаждения ЦП; Вентилятор или помпа водяного
охлаждения корпуса
Регулировка скорости вращения: Вентилятор ЦП;

•

Вентилятор или помпа водяного охлаждения ЦП;
Вентилятор или помпа водяного охлаждения корпуса
Контроль напряжений: +12В, +5В, +3,3В, напряжение

•

ядра ЦП, DRAM, VPPM, PCH, VCCSA, VCCST, VCCIO

Microso® Windows® 10 (64-разрядная)

•

FCC, CE

•

Совместимость с ErP/EuP (необходим блок питания,

•

соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS,
применение технологии Untied Overclocking и использование инструментов
разгона независимых производителей, сопряжен с определенным риском. Разгон
процессора может снизить стабильность системы или даже привести к
повреждению ее компонентов и устройств. Разгон процессора осуществляется
пользователем на собственный риск и за собственный счет. Мы не несем
ответственность за возможный ущерб, вызванный разгоном процессора.

94

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка
на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не

установлена, перемычка «разомкнута».

Перемычка сброса
настроек CMOS
(CLRMOS1)
(см. стр. 1, № 29)

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить
параметры системы на настройки по умолчанию, выключите компьютер и извлеките
отключите кабель питания от источника питания. Выждите 15 секунд и накидной
перемычкой замкните контакты разъема CLRMOS1 на 5 секунд. Не сбрасывайте
настройки CMOS сразу после обновления BIOS. При необходимости сбросить
настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а
затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль,
дата, время и профиль пользователя по умолчанию сбрасываются только в том
случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять
накидную перемычку.

2-контактная перемычка

2-pin Jumper

Z490 Pro4

Русский

95

1.4 Колодки и разъемы, расположенные на системной
плате

Расположенные на системной плате колодки и разъемы НЕ являются
перемычками. НЕ устанавливайте на эти колодки и разъемы
перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы
может вызвать неустранимое повреждение системной платы.

Русский

Колодка системной
панели
(9-контактная, PANEL1)
(см. стр.1,№ 21)

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса.
Можно настроить способ выключения системы при нажатии кнопки питания.

RESET (кнопка сброса):
Подключение кнопки сброса, расположенной на передней панели корпуса.
Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и
нормальный перезапуск невозможен.

PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели
корпуса. Светодиодный индикатор горит, когда система работает. Когда
система находится в режиме ожидания S1/S3, светодиод мигает. Когда система
находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска,
расположенного на передней панели. Светодиодный индикатор горит, когда
жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. На передней панели
расположены кнопка питания, кнопка перезапуска, индикатор питания,
индикатор работы жесткого диска, динамик и т.д. При подключении передней
панели к этой колодке подключайте провода к соответствующим контактам.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Подключите расположенные
на корпусе кнопку питания,
кнопку перезагрузки и
индикатор состояния системы
к этой колодке в соответствии
с назначением контактов,
приведенным ниже. Перед
подключением кабелей
определите положительный и
отрицательный контакты.

96

Z490 Pro4

PLED-

SPEAKER

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(см. стр. 1, № 18)

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 13)
(SATA3_1:
см. стр. 1, № 12)
(SATA3_2:
см. стр.1, № 15)
(SATA3_3:
см. стр.1, № 14)
(SATA3_4:
см. стр.1, № 20)
(SATA3_5:
см. стр.1, № 19)

DUMMY
+5V

1

PLED+

SATA3_0

SATA3_2

SATA3_4

DUMMY

PLED+

SATA3_5

Предназначена для
подключения светодиодного
индикатора питания и
динамика корпуса.

Эти шесть разъемов
SATA3 предназначены для
подключения кабелей SATA

SATA3_1

внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гб/с.

SATA3_3

* Если слот M2_1 занят
устройством М.2 типа SATA,
интерфейс SATA3_5 будет
отключен.

* Если слот M2_2 занят
устройством М.2 типа SATA,
интерфейс SATA3_1 будет
отключен.

* Если слот M2_2 занят
устройством М.2 типа PCIe,
интерфейс SATA3_0 будет
отключен.

Русский

Колодка USB 2.0
(9-контактная, USB_3_4)
(см. стр. 1, № 24)

USB_PWR

1

USB_PWR

P-

P+

GND

DUMMY

GND

P+

P-

На системной плате имеется
одна колодка USB2.0. Каждая
колодка USB 2.0 поддерживает
два порта.

97

Колодки USB 3.2 Gen1
(19-контактная,
USB3_3_4)
(см. стр. 1, № 10)
(19-контактная,
USB3_5_6)
(см. стр. 1, № 23)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

IntA_PA_D+

IntA_PA_D-

GND

1

Dummy

IntA_PB_D+

IntA_PB_D-

GND

GND

IntA_PA_SSTX+

GND

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

IntA_PA_SSRX+

IntA_PA_SSRX-

IntA_PA_SSTX-

GND

IntA_PB_SSTX+

IntA_PB_SSTX-

GND

IntA_PB_SSRX+

На материнской плате имеется
две колодки. Каждая колодка
USB 3.2 Gen1 поддерживает два
порта.

Vbus

IntA_PB_SSRX-

VbusVbus

Русский

Аудиоколодка передней
панели
(9-контактов, HD_
AUDIO1)
(см. стр. 1, № 27)

1. Аудиосистема высокого разрешения поддерживает функцию распознавания
разъема, но для е правильной работы необходимо, чтобы провод панели
корпуса поддерживал передачу сигналов HDA. Инструкции по установке
системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC’97 их подключать не
нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку
«FrontMic» панели управления Realtek и отрегулируйте параметр «Recording
Volume» (Громкость записи).Manuntere conesid cerem. Gratis aucem tus ista que
publibu

1

GND

PRESENCE#

MIC2_R

MIC2_L

MIC_RET

J_SENSE

OUT2_R

OUT_RET

OUT2_L

Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.

98
