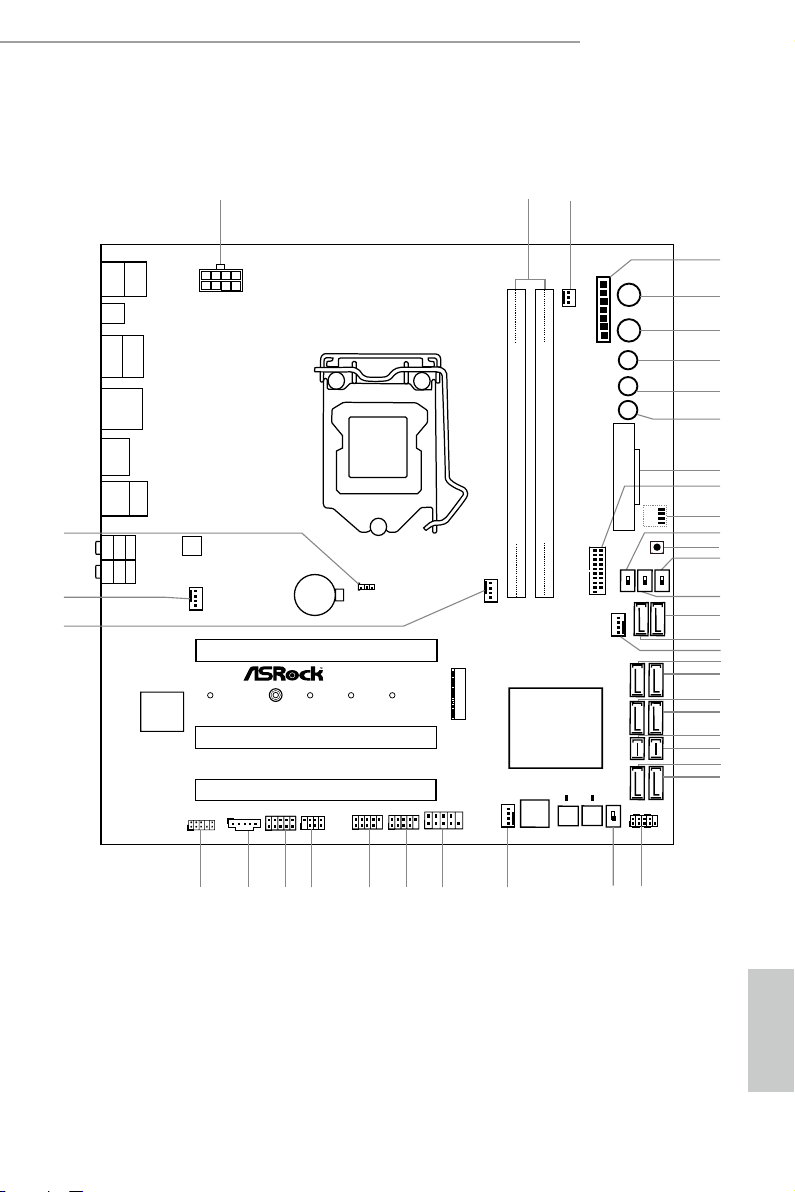

Motherboard Layout

Intel

Z170

ATX12V1

1

SPK_PLED1

CPU_FAN1

CPU_FAN2

CHA_FAN3

CHA_FAN1

CHA_FAN2

Purity

Sound 3

TM

Ultra M.2

PCIe Gen3x4

BIOS

BIOS_A_LED 1

BIOS_A_LED 1

CLRMOS1

1

CT2CT3CT5

VOL_CO N1

USB 3.1
T: USB31_TA_1
B: USB31_TC_1

CT1

DDR 4_A1 (6 4 bit, 28 8-pin m odule )

DDR 4_B1 (6 4 bit, 28 8-pin m odule )

ATXP WR1

Reset

Power

PANEL1

HDLED RESET

PLED PWRBTN

1

Top:

Central/B ass

Top:

LINE IN

Clr

CMOS

USB 3.0
T: USB1
B: USB2

Top:
RJ-45

USB 3.0
T: USB3
B: USB4

Center:

REAR SPK

Center:

FRONT

Bottom:

Optical

SPDIF

Bottom:

MIC IN

+

2

-

25

USB 2.0

T: USB1

B: USB2

28

USB5_6

1

USB3_4

1

BIOS_SEL 1

A B

PS2

Keybo ard

/Mous e

MENU

SATA_EXP1

SATA_EXP0

SATA3_0

SATA3_2

SATA3_A1

SATA3_A2

SATA3_1

SATA3_3

COM1

1

1

HD_AUDIO1

1

T B2

T B1

1

PCIE2

PCIE3

Z170M OC Formula

M2_1

PCIE1

ON

OFFONOFF

ON

OFF

3

1

10

5

6

7

11

13

15

8

9

4

17

12

14

16

18

20

19

21

22

24

23

31

32

33

34

36

37

38

39

40

35

DISP LAY1

HDM I1

CPU

DRAM

VGA

BOOT

DIRKEY1

Dr.

Debug

BIOS_A1

CT4

CMOS

Battery

LAN

SATA3_5

SATA3_4

26
27

BIOS

BIOS_B1

30

29

LN2MODE1

XMP_ON1

SLOWMODE1

USB3_5_6

Z170M OC Formula

English

1

English

No. Description

1 ATX 12V Power Connector (ATX12V1)

2 2 x 288-pin DDR3 DIMM Slots (DDR3_A1, DDR3_B1)

3 CPU Fan Connector (CPU_FAN2)

4 V-ProbeTM (VOL _CON1)

5 Power Switch (PWR)

6 Reset Switch (RST)

7 Rapid OC Button (+) (PLUS)

8 Rapid OC Button (–) (MINUS)

9 Menu Button (MENU)

10 ATX Power Connector (ATXPWR1)

11 USB 3.0 Header (USB3_5_6)

12 Post Status Checker (PSC)

13 LN2 Mode Switch (LN2MODE1)

14 Direct Key Button (DIRKEY1)

15 Slow Mode Switch (SLOWMODE1)

16 XMP Switch (XMP_ON1)

17 SATA3 Connector (SATA3_A2)

18 SATA3 Connector (SATA3_A1)

19 Chassis Fan Connector (CHA_FAN1)

20 SATA3 Connector (SATA3_0)

21 SATA3 Connector (SATA3_2)

22 SATA3 Connector (SATA3_1)

23 SATA3 Connector (SATA3_3)

24 SATA Express Connector (SATA_EXP0)

25 SATA Express Connector (SATA_EXP1)

26 SATA3 Connector (SATA3_5)

27 SATA3 C onnector (SATA3_4)

28 System Panel Header (PANEL1)

29 BIOS Selection Switch (BIOS_SEL1)

30 Chassis Fan Connector (CHA_FAN2)

31 COM Port Header (COM1)

32 USB 2.0 Header (USB5_6)

2

No. Description

33 USB 2.0 Header (USB3_4)

34 Power LED and Speaker Header (SPK_PLED1)

35 underbolt 3 AIC Connector (TB2)

36 underbolt 2/3 AIC Connector (TB1)

37 Front Panel Audio Header (HD_AUDIO1)

38 CPU Fan Connector (CPU_FAN1)

39 Chassis Fan Connector (CHA_FAN3)

40 Clear CMOS Jumper (CLRMOS1)

Z170M OC Formula

English

3

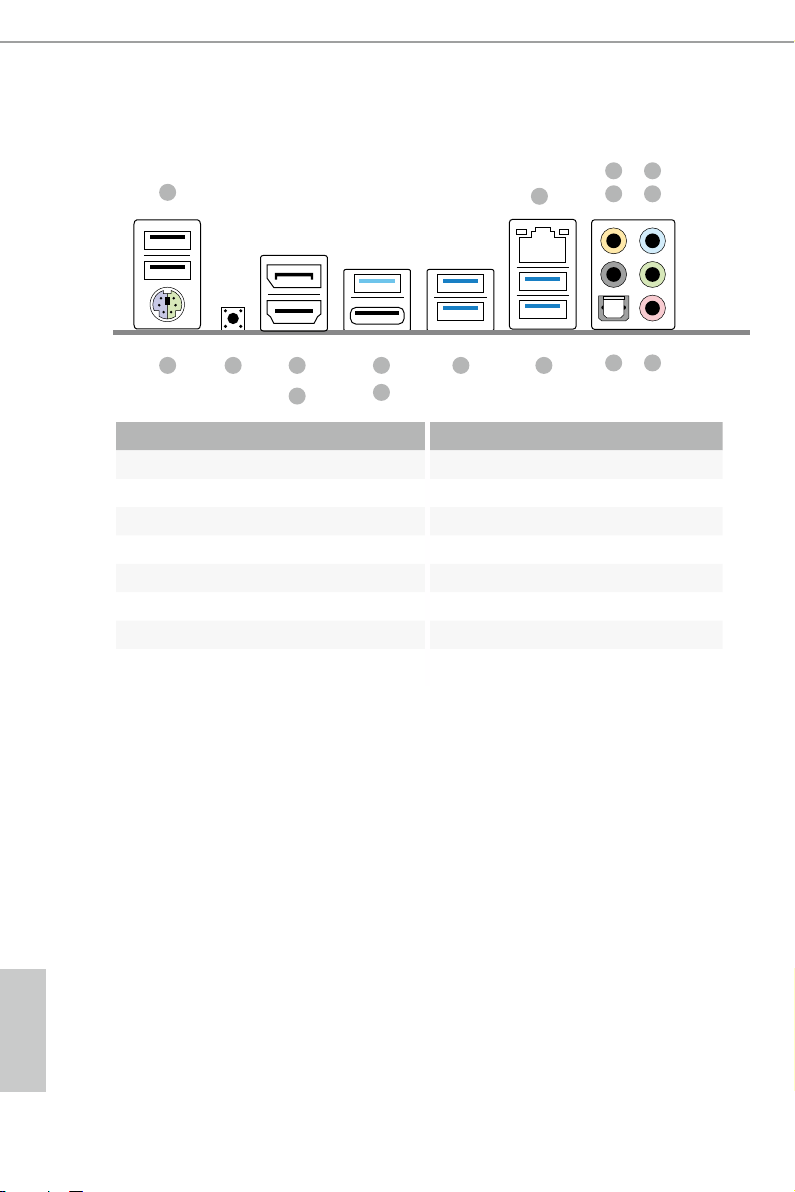

I/O Panel

1

5

2

436

16 913

No. Description No. Description

1 USB 2.0 Ports (USB12) 9 USB 3.0 Ports (USB3_34)

2 LAN RJ-45 Port* 10 USB 3.0 Ports (USB3_12)

3 Central / Bass (Orange) 11 USB 3.1 Type-A Port (USB31_TA_1)

4 Rear Speaker (Black) 12 USB 3.1 Type-C Port (USB31_TC_1)

5 Line In (Light Blue) 13 DisplayPort 1.2

6 Front Speaker (Lime)** 14 HDMI Port

7 Microphone (Pink) 15 Clear CMOS Switch

8 Optical SPDIF Out Port 16 PS/2 Mouse/Keyboard Port

15

14

11

12

10

78

English

4

Z170M OC Formula

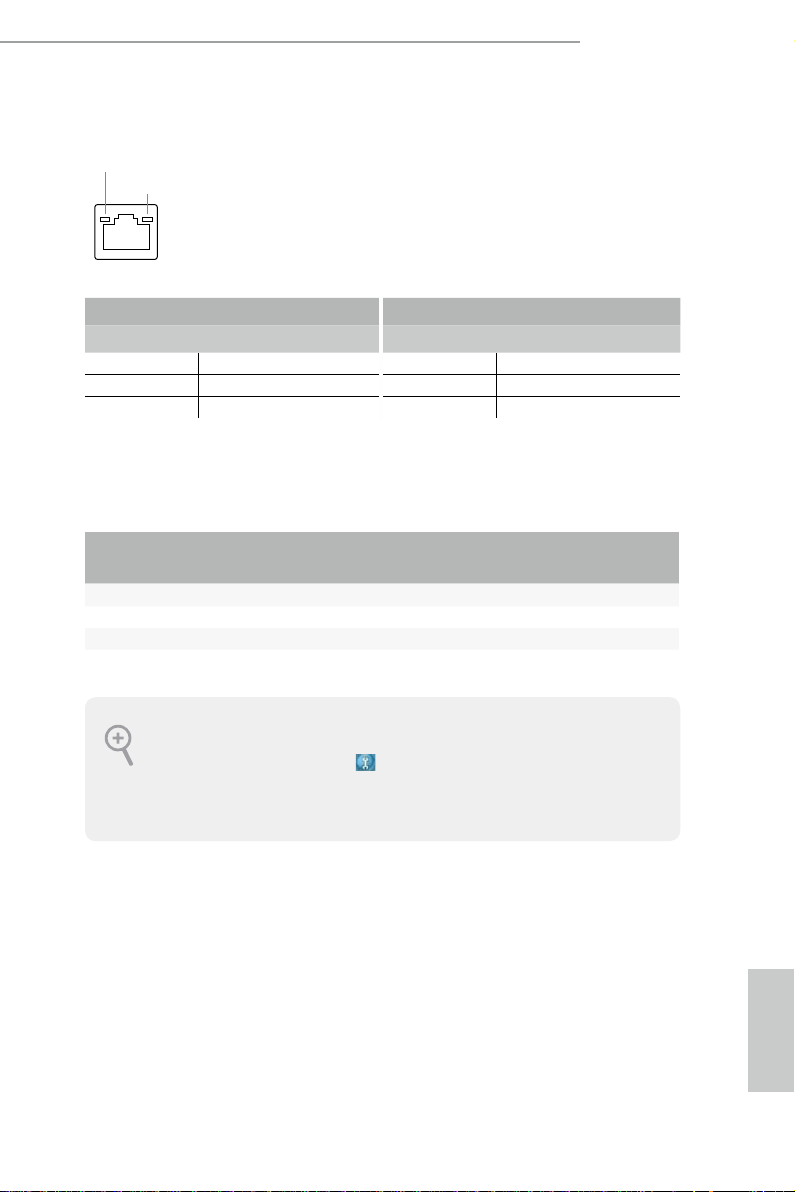

* ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

ACT/LINK LED

SPEED LED

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link O 10Mbps connection
Blinking Data Activity Orange 100Mbps connection
On Link Green 1Gbps connection

** If you use a 2- channel speaker, plea se connect the speake r’s plug into “Front Speaker Jack”. See the table below
for connection d etails in accordance w ith the type of speaker you use.

Audio Output

Channels

Front Speaker

(No. 6)

Rear Speaker

(No. 4)

Central / Bass

(No. 3)

2 V -- -- --
4 V V -- --
6 V V V --
8 V V V V

To enable Multi-Streaming, you need to connect a front panel audio cable to the front
panel audio header. Aer restarting your computer, you will nd the “Mixer” tool on your
system. Please select “Mixe r ToolBox” , click “Enable playback multi-streaming”, and
click “ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select
“Realtek HDA Primary output” to u se the Rear Speaker, Central/Bass, and Front Speaker,
or select “Realtek HDA Audio 2nd output” to use the front panel audio.

Line In
(No. 5)

English

5

Chapter 1 Introduction

ank you for purchasing ASRock Z170M OC Formula motherboard, a reliable
motherboard produced under ASRock’s consistently stringent quality control.
It delivers excellent performance with robust design conforming to ASRock’s
commitment to quality and endurance.

Becau se the motherboard specications and the BIOS soware might be updated, the
content of this documentation will be subject to change without notice. In case any modi­cations of this documentation occur, the updated version will be availabl e on ASRock’s
website w ithout further notice. If you require technical support related to this mother­board, please visit our website for specic information about the model you are using. You
may nd the l atest VGA cards and CPU suppor t list on ASRock’s website a s well. ASRock
website http://www.asrock.com.

1.1 Package Contents

ASRock Z170M OC Formula Motherboard (Micro ATX Form Factor)

•

ASRock Z170M OC Formula Quick Installation Guide

•

ASRock Z170M OC Formula Support CD

•

2 x Serial ATA (SATA) Data Cables (Optional)

•

1 x I/O Panel Shield

•

1 x ASRock Flexible SLI Bridge Connector Cable

•

1 x Screw for M.2 Socket

•

English

6

1.2 Specications

Platform

CPU

Chipset

Memory

* 4500+(OC) memory frequency can only be achieved when a
single memory module is installed (Single channel memory).
* Please refer to Memory Support List on ASRock's website for
more information. (http://www.asrock.com/)

Micro ATX Form Factor

•

Supports 6th Generation Intel® CoreTM i7/i5/i3/Pentium®/

•

Celeron® Processors (Socket 1151)
Digi Power design

•

14 Power Phase design

•

Supports Intel® Turbo Boost 2.0 Technology

•

Supports Intel® K-Series unlocked CPUs

•

Supports ASRock BCLK Full-range Overclocking

•

Supports ASRock Hyper BCLK Engine

•

Intel® Z170

•

Dual Channel DDR4 Memory Technology

•

2 x DDR4 DIMM Slots

•

Supports DDR4 4500+(OC)*/4366(OC)/4333(OC)/4266

•

(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/
3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300
(OC)/3200(OC)/3000(OC)/2933(OC)/2800(OC)/2600(OC)/
2400(OC)/2133 non-ECC, un-buered memory
Supports ECC UDIMM memory modules (operate in non-

•

ECC mode)

Max. capacity of system memory: 32GB

•

Supports Intel® Extreme Memory Prole (XMP) 2.0

•

15μ Gold Contact in DIMM Slots

•

Z170M OC Formula

Expansion
Slot

3 x PCI Express 3.0 x16 Slots (PCIE1/PCIE2/PCIE3: single

•

at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE2); triple at x8
(PCIE1) / x8 (PCIE2) / x4 (PCIE3))*

* Supports NVMe SSD as boot disks

Supports AMD Quad CrossFireXTM and CrossFireXTM

•

Supports NVIDIA® Quad SLITM and SLI

•

15μ Gold Contact in VGA PCIe Slot (PCIE1)

•

TM

English

7

Graphics

Intel® HD Graphics Built-in Visuals and the VGA outputs

•

can be supported only with processors which are GPU
integrated.
Supports Intel® HD Graphics Built-in Visuals : Intel® Quick

•

Sync Video with AVC, MVC (S3D) and MPEG-2 Full
HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD
Technology, Intel® InsiderTM, Intel® HD Graphics 510/530
Pixel Shader 5.0, DirectX 12

•

Max. shared memory 1792MB

•

Dual graphics output: Support HDMI and DisplayPort 1.2

•

ports by independent display controllers
Supports HDMI with max. resolution up to 4K x 2K

•

(4096x2304) @ 24Hz
Supports DisplayPort 1.2 with max. resolution up to 4K x 2K

•

(4096x2304) @ 24Hz or 4K x 2K (3840x2160) @ 60Hz
Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and

•

HBR (High Bit Rate Audio) with HDMI Port (Compliant
HDMI monitor is required)
Supports Accelerated Media Codecs: HEVC, VP8, VP9

•

Supports HDCP with DVI-D, HDMI and DisplayPort 1.2

•

Ports
Supports Full HD 1080p Blu-ray (BD) playback with HDMI

•

and DisplayPort 1.2 Ports

English

8

Audio

7.1 CH HD Audio with Content Protection (Realtek

•

ALC1150 Audio Codec)
Premium Blu-ray Audio support

•

Supports Surge Protection (ASRock Full Spike Protection)

•

Supports Purity SoundTM 3

•

- Nichicon Fine Gold Series Audio Caps

- 115dB SNR DAC with Dierential Amplier

- TI® NE5532 Premium Headset Amplier (Supports up to
600 Ohms headsets)

- Pure Power-In

- Direct Drive Technology

- PCB Isolate Shielding
Supports DTS Connect

•

LAN

Rear Panel
I/O

Z170M OC Formula

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Supports Wake-On-LAN

•

Supports Lightning/ESD Protection (ASRock Full Spike

•

Protection)
Supports Energy Ecient Ethernet 802.3az

•

Supports PXE

•

1 x PS/2 Mouse/Keyboard Port

•

1 x HDMI Port

•

1 x DisplayPort 1.2

•

1 x Optical SPDIF Out Port

•

2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full

•

Spike Protection))
1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1142)

•

(Supports ESD Protection (ASRock Full Spike Protection))
1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142)

•

(Supports ESD Protection (ASRock Full Spike Protection))
4 x USB 3.0 Ports (Intel® Z170) (Supports ESD Protection

•

(ASRock Full Spike Protection))
1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED

•

LE D)
1 x Clear CMOS Switch

•

HD Audio Jacks: Rear Speaker / Central / Bass / Line in /

•

Front Speaker / Microphone

Storage

6 x SATA3 6.0 Gb/s Connectors by Intel® Z170, support

•

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid
Storage Technology 14 and Intel Smart Response
Technology), NCQ, AHCI and Hot Plug
2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, sup-

•

port NCQ, AHCI and Hot Plug
2 x SATA Express 10 Gb/s Connectors*

•

* Support to be announced
* M2_1, SATA3_0, SATA3_1 and SATA_EXP0 share lanes. If
either one of them is in use, the others will be disabled.

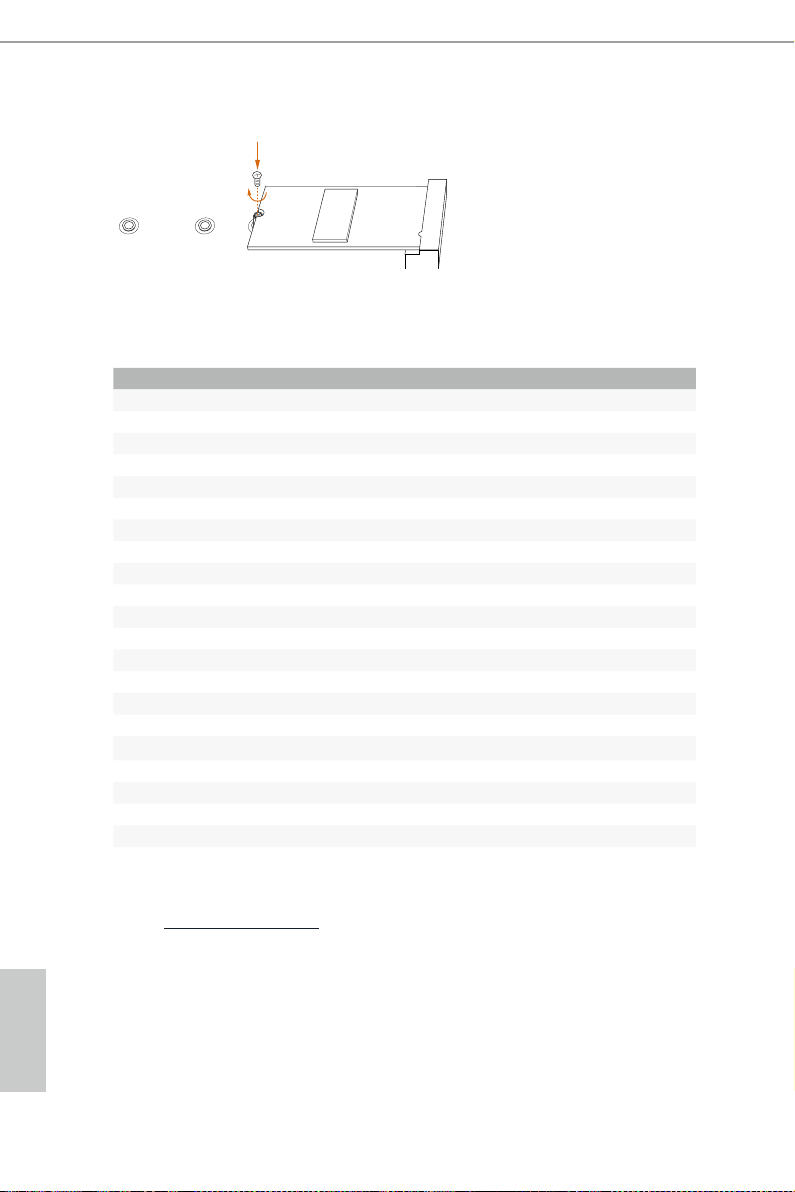

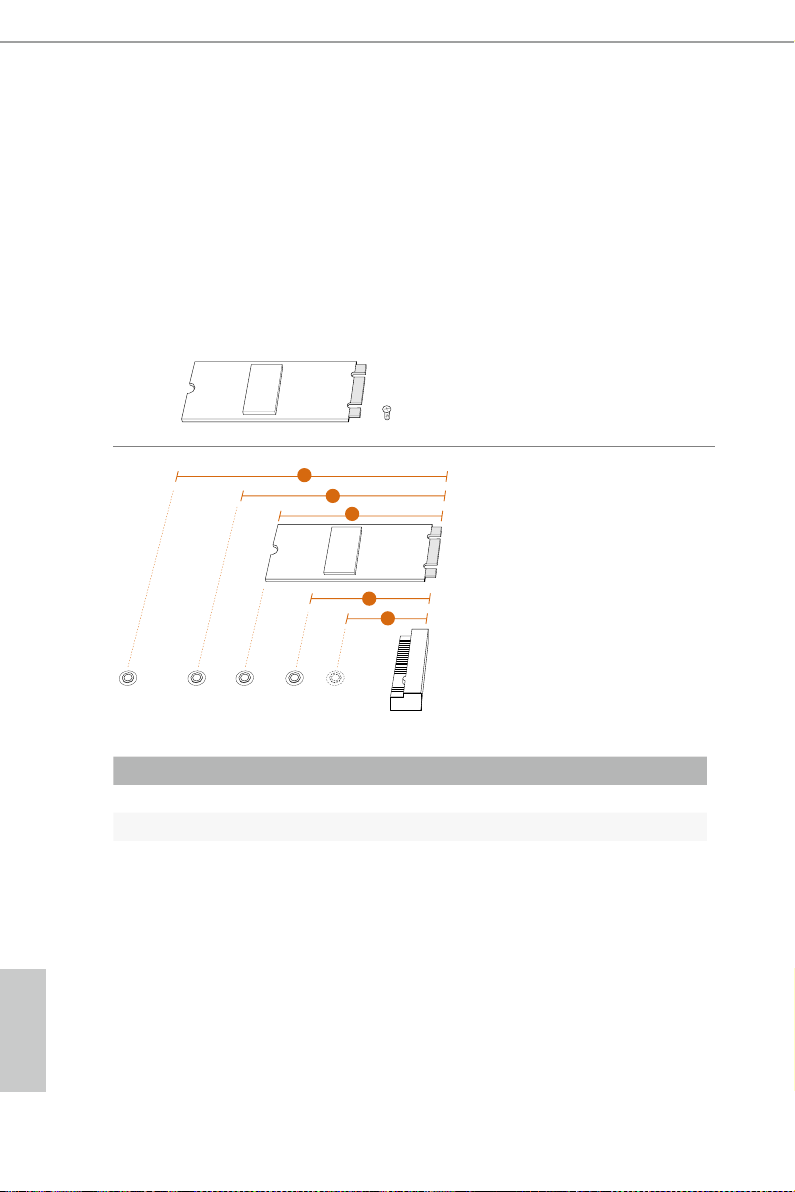

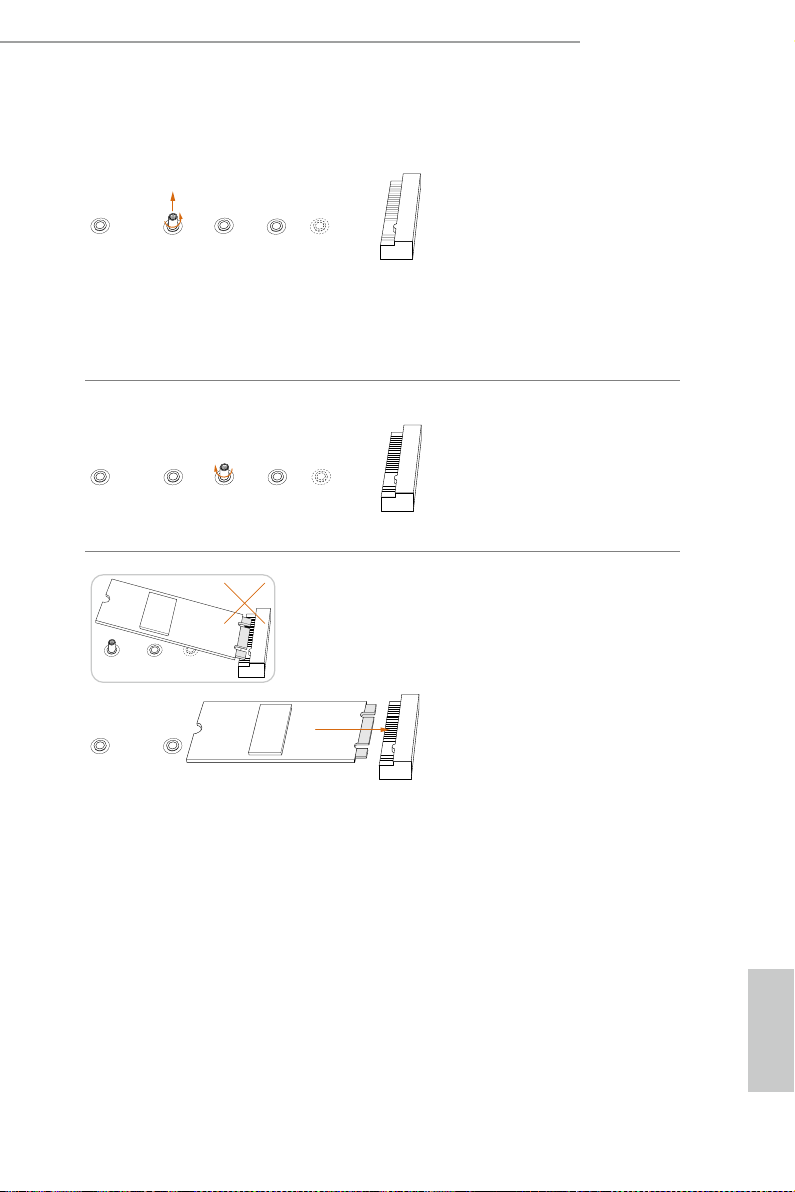

1 x Ultra M.2 Socket, supports type

•

2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module

and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
** Supports NVMe SSD as boot disks
** Supports ASRock U.2 Kit

English

9

Connector

1 x COM Port Header

•

1 x Power LED and Speaker Header

•

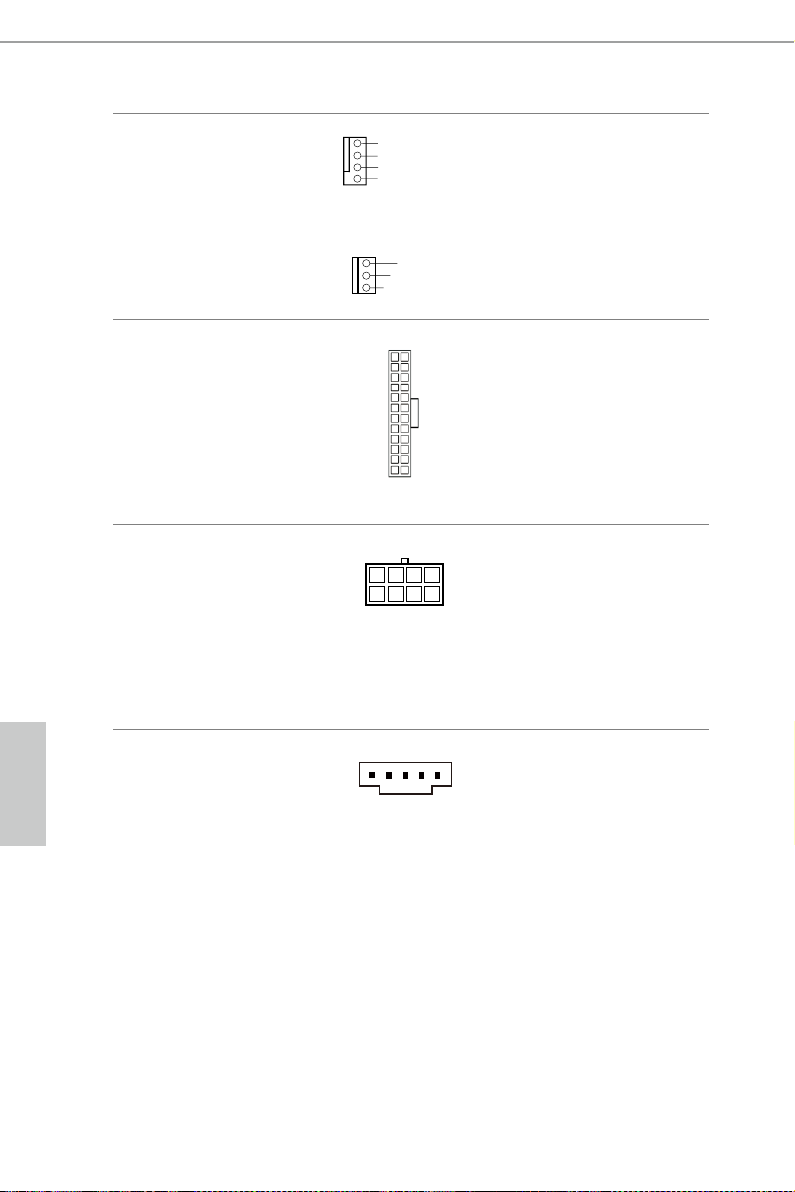

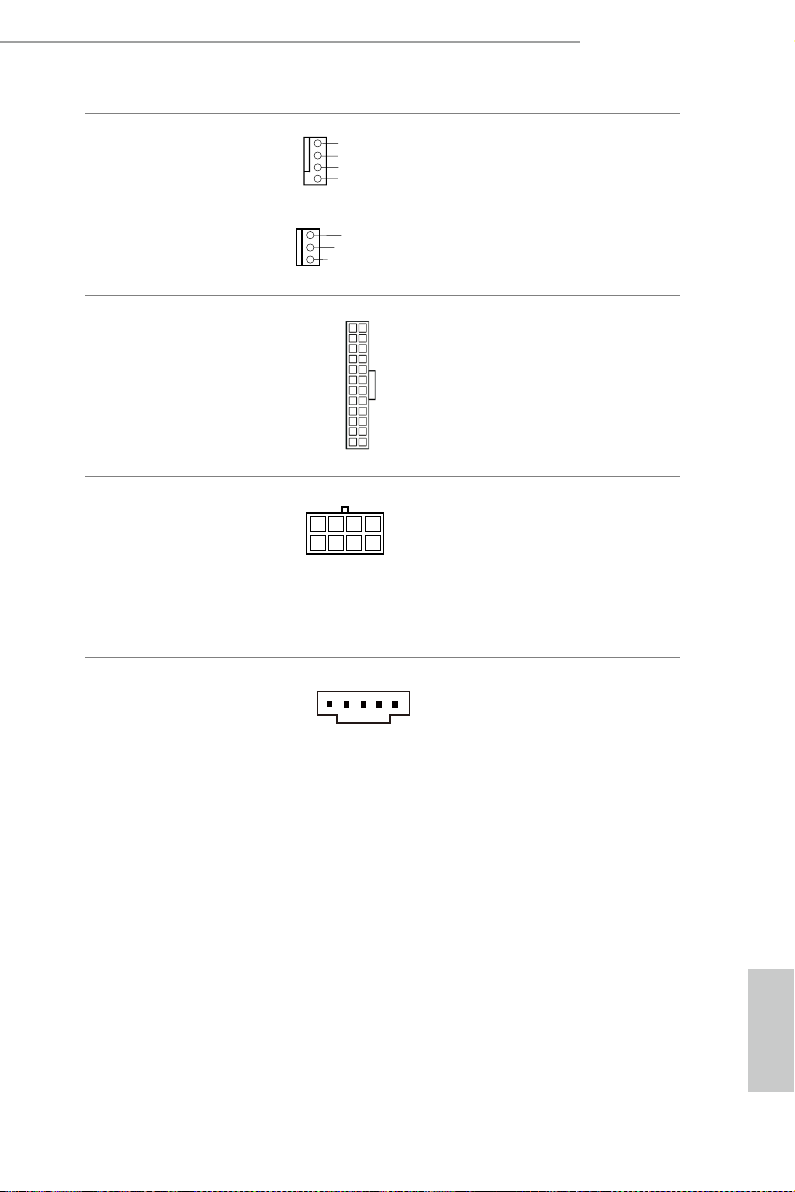

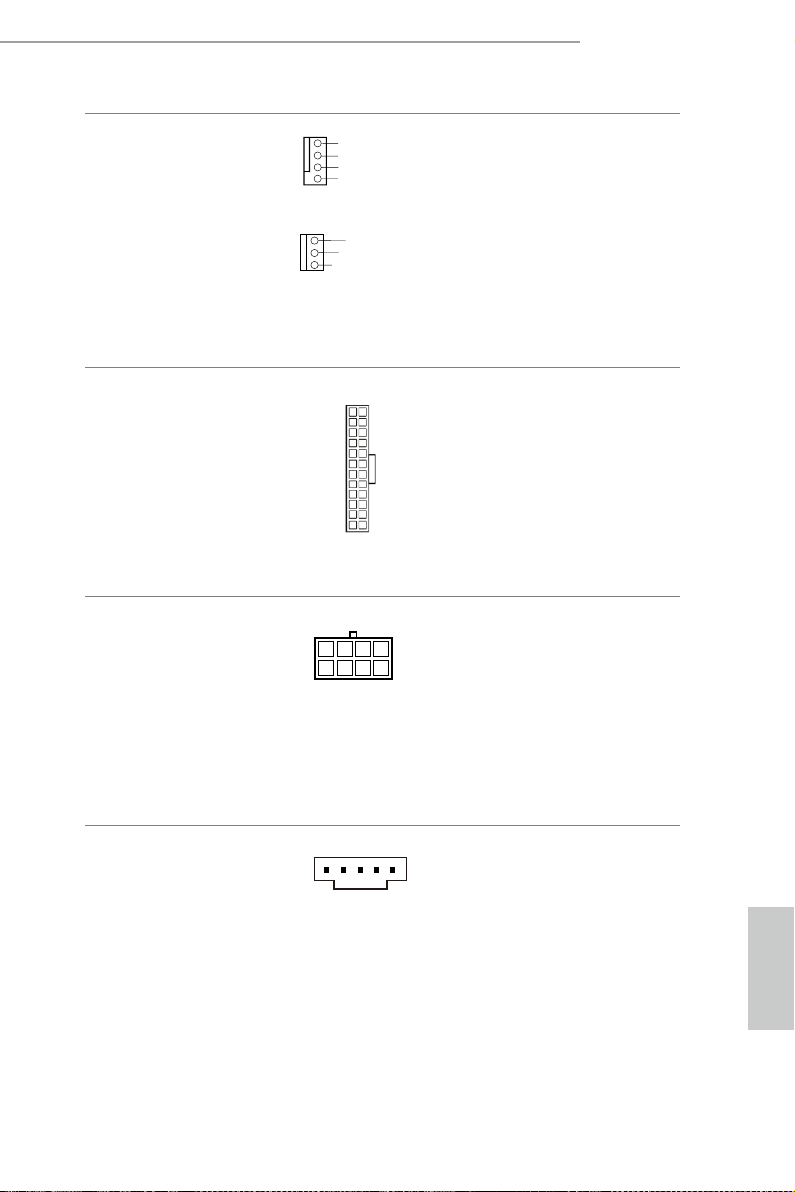

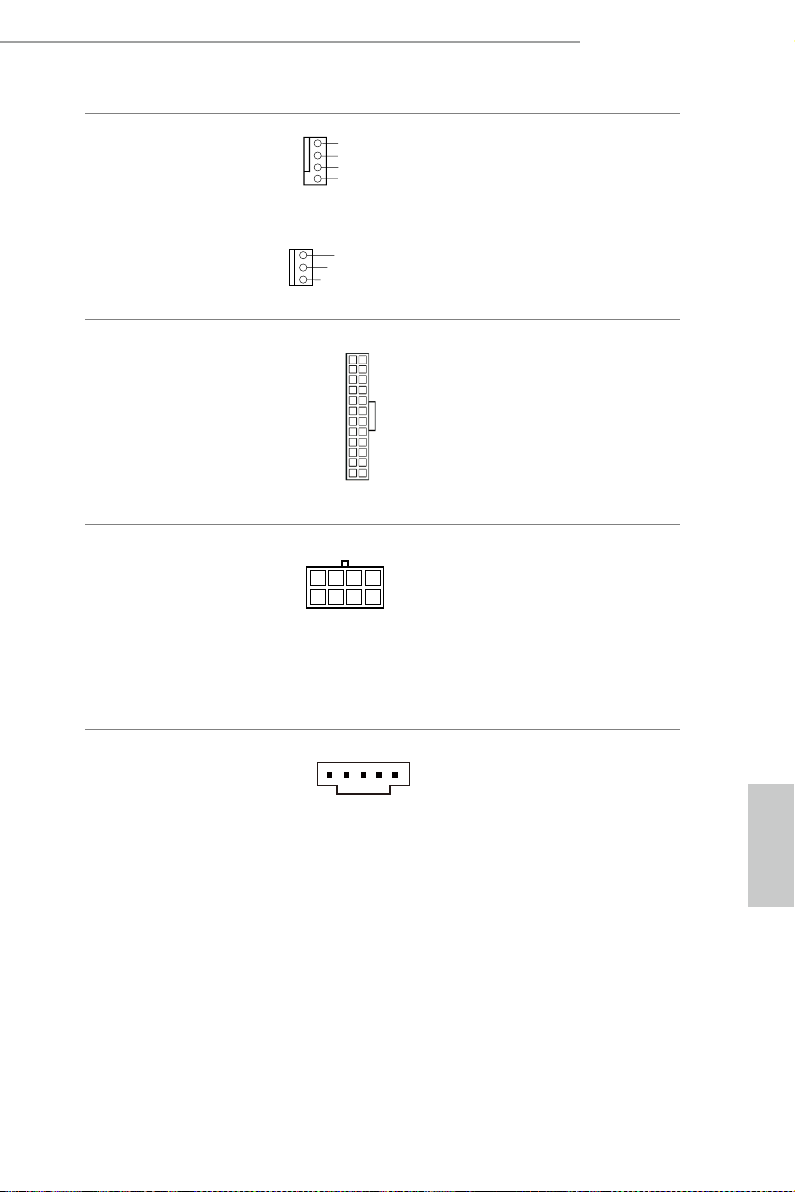

2 x CPU Fan Connectors (1 x 3-pin, 1 x 4-pin) (Smart Fan

•

Speed Control)
3 x Chassis Fan Connectors (4-pin) (Smart Fan Speed

•

Control)
* CPU_FAN1, CHA_FAN_1, CHA_FAN_2 and CHA_FAN_3
can auto detect if 3-pin or 4-pin fan is in use.
* e CPU Fan Connector supports the CPU fan of maximum
1A (12W) fan power.

1 x 24 pin ATX Power Connector

•

1 x 8 pin 12V Power Connector (Hi-Density Power Connec-

•

tor)

1 x Front Panel Audio Connector

•

1 x underbolt 2/3 AIC Connector (5-pin)

•

1 x underbolt 3 AIC Connector (10-pin)

•

* Only one underbolt AIC Card is supported.

2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports

•

ESD Protection (ASRock Full Spike Protection))

1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports

•

ESD Protection (ASRock Full Spike Protection))

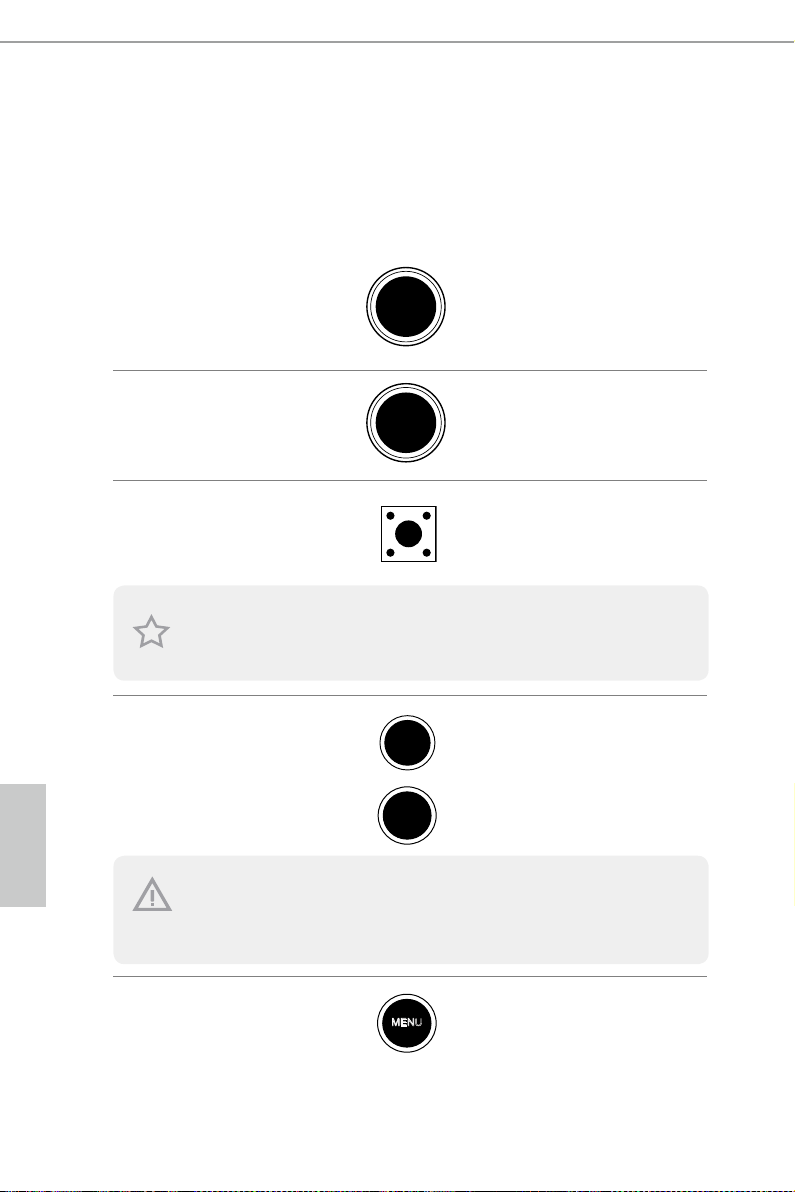

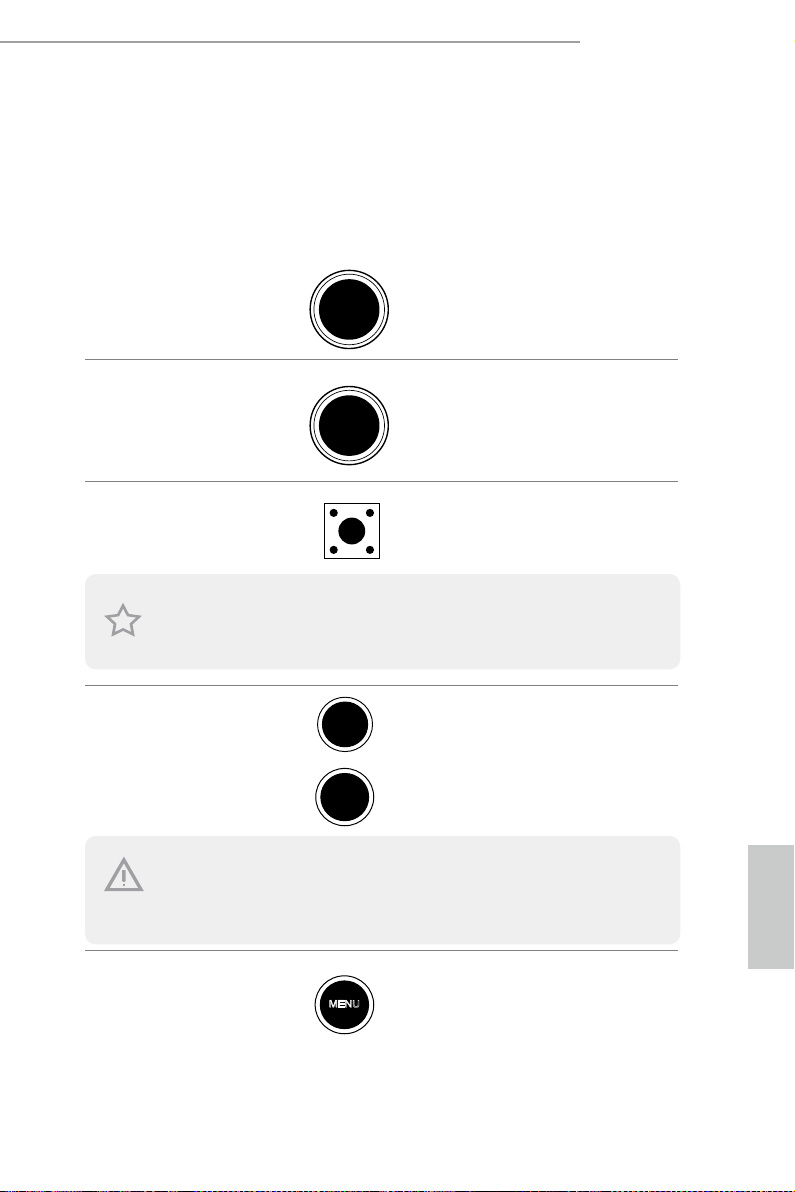

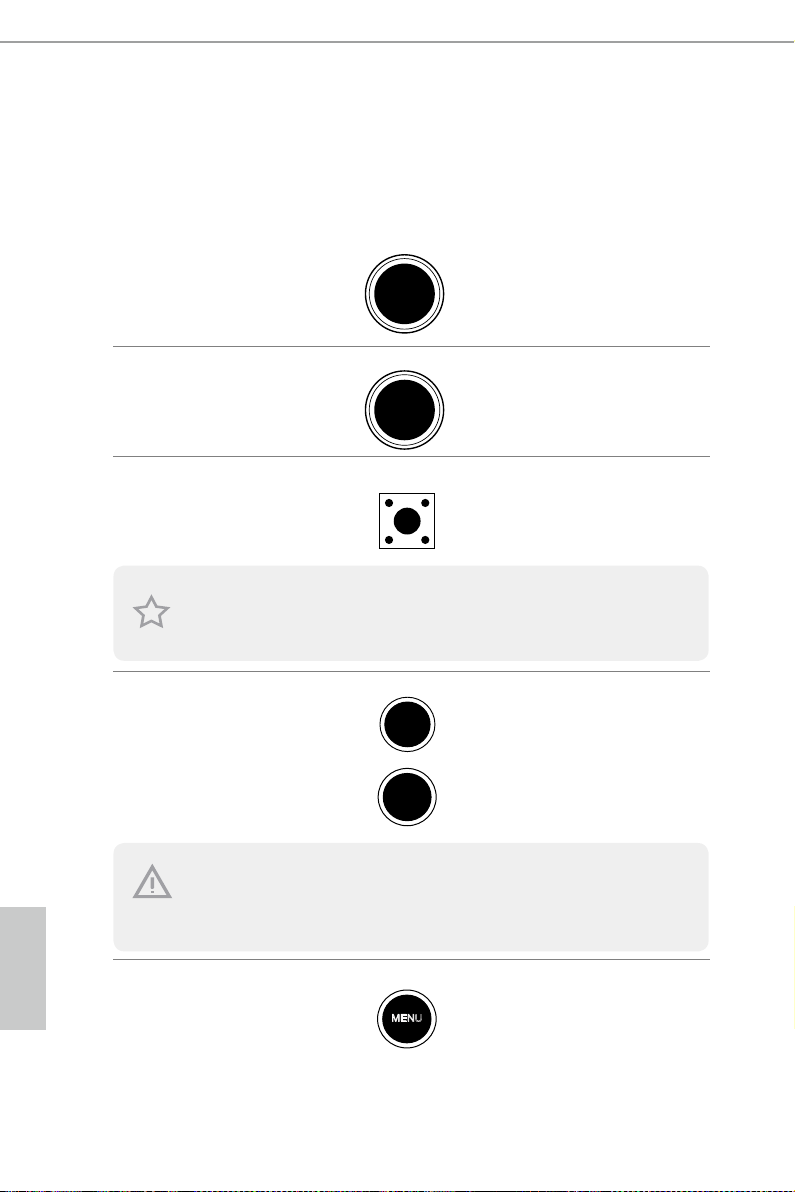

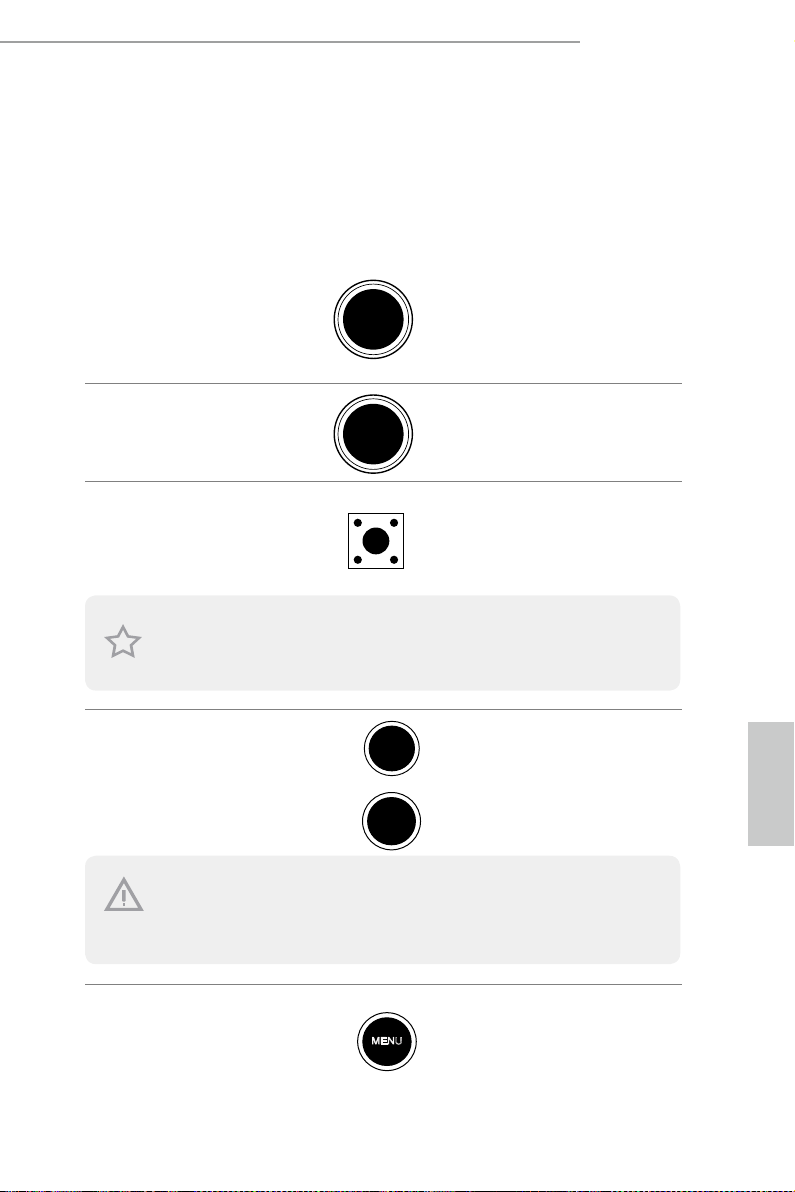

1 x Dr. Debug with LED

•

1 x Power Switch with LED

•

1 x Reset Switch with LED

•

V-ProbeTM: 1 x 7-set of onboard voltage measurement points

•

laid

Rapid OC Buttons: +/- buttons to adjust OC frequency

•

1 x Menu Button

•

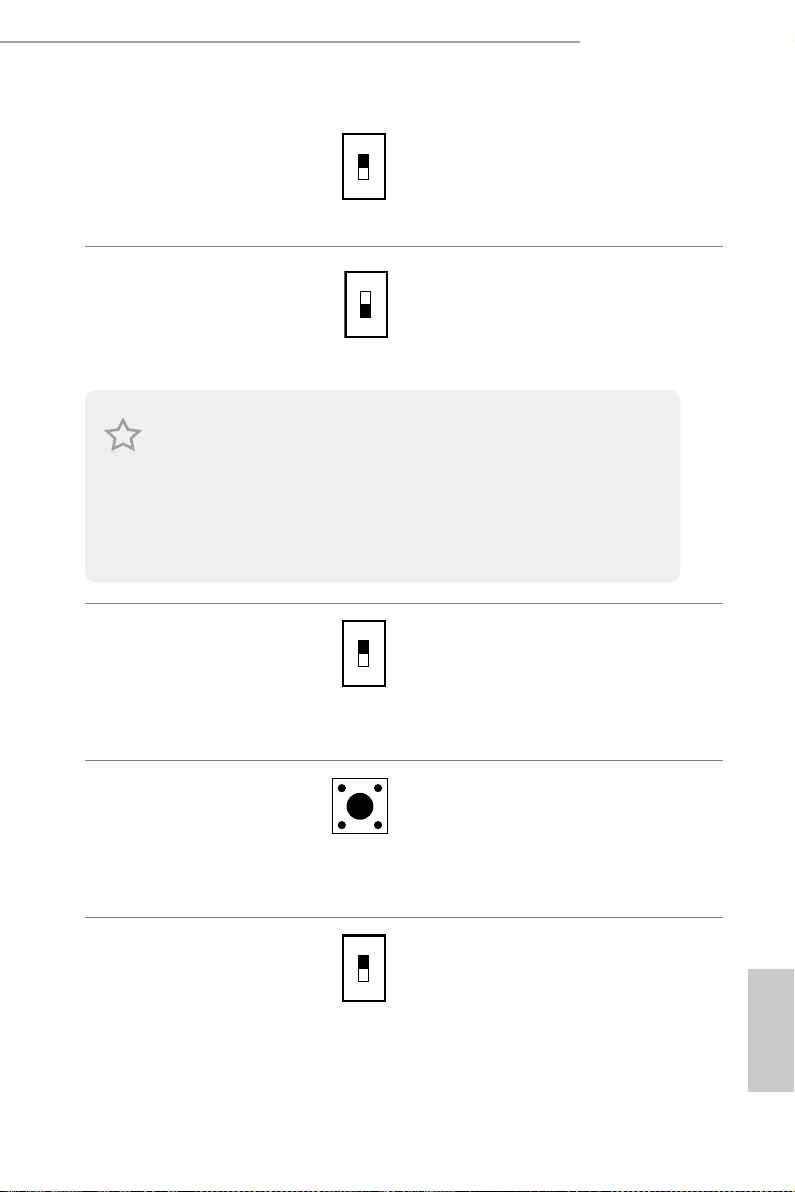

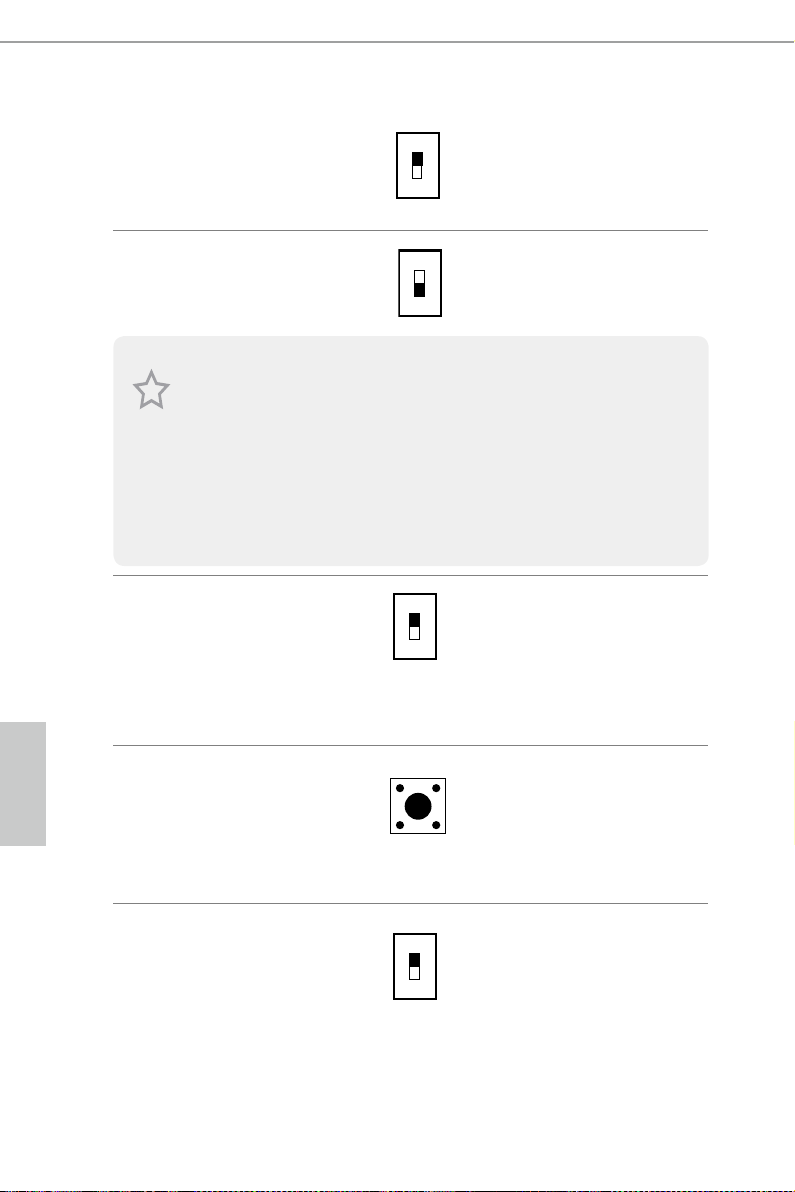

Post Status Checker (PSC)

•

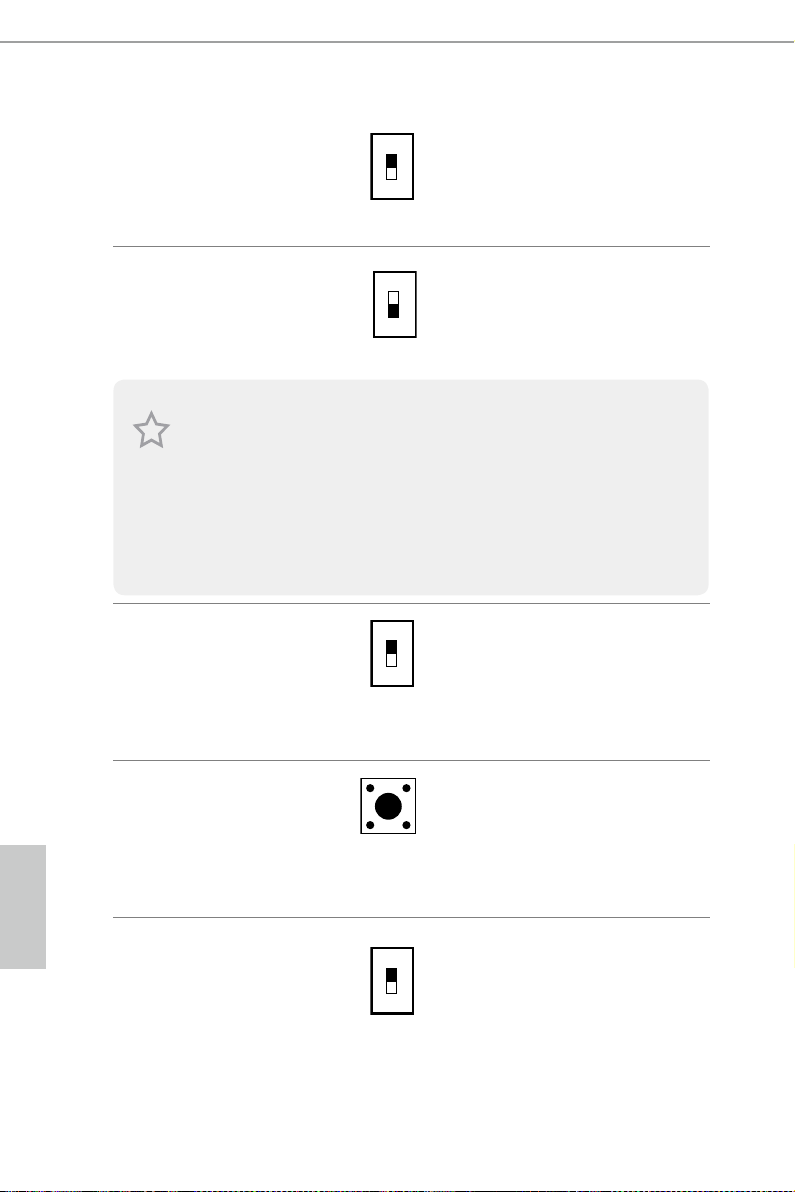

1 x Slow Mode Switch

•

1 x LN2 Mode Switch

•

1 x BIOS Selection Switch

•

1 x XMP Switch

•

1 x Direct Key Button

•

English

10

BIOS
Feature

2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI

•

support (1 x Main BIOS and 1 x Backup BIOS)

Supports Secure Backup UEFI Technology

•

ACPI 5.0 Compliant wake up events

•

SMBIOS 2.7 Support

•

CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO,

•

VCCPLL, VCCSA Voltage Multi-adjustment

Hardware
Monitor

OS

Certica­tions

Z170M OC Formula

CPU/Chassis temperature sensing

•

CPU/Chassis Fan Tachometer

•

CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by

•

CPU temperature)
CPU/Chassis Fan multi-speed control

•

Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, GT_CPU,

•

DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA

Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-

•

bit
* To install Windows® 7 OS, a modied installation disk with
xHCI drivers packed into the ISO le is required. Please refer to
page 204 for more detailed instructions.
* For the updated Windows® 10 driver, please visit ASRock ’s
website for details: http://www.asrock.com

FCC, CE, WHQL

•

ErP/EuP Ready (ErP/EuP ready power supply is required)

•

* For detailed product information, please visit our website: http://www.asrock.com

Please realize that the re is a certain risk involved with overclocking, including adjusting
the setting in the BIOS, applying Untied Overclocking Technology, or using third-party
overclocking tools. O verclocking may aect your system’s stability, or even cause damage to
the components and devices of your system. It should be done at your ow n risk and expense.
We are not responsible for possible damage caused by overclocking.

English

11

Chapter 2 Installation

is is a Micro ATX form factor motherboard. Before you install the motherboard,
study the conguration of your chassis to ensure that the motherboard ts into it.

Pre-installation Precautions

Take note of the following precautions before you install motherboard components
or change any motherboard settings.

Make sure to unplug the power cord before installing or removing the motherboard

•

components. Failure to do so may cause physical injuries and damages to motherboard
components.
In order to avoid damage from static electricity to the motherboard’s components,

•

NEVER place your motherboard directly on a carpet. Also remember to use a grounded
wrist strap or touch a safety grounded object before you handle the components.
Hold components by the edges and do not touch the ICs.

•

Whenever you uninstall any components, place them on a grounded anti-static pad or

•

in the bag that comes with the components.
When placing screws to secure the motherboard to the chassis, please do not over-

•

tighten the screws! Doing so may damage the motherboard.

English

12

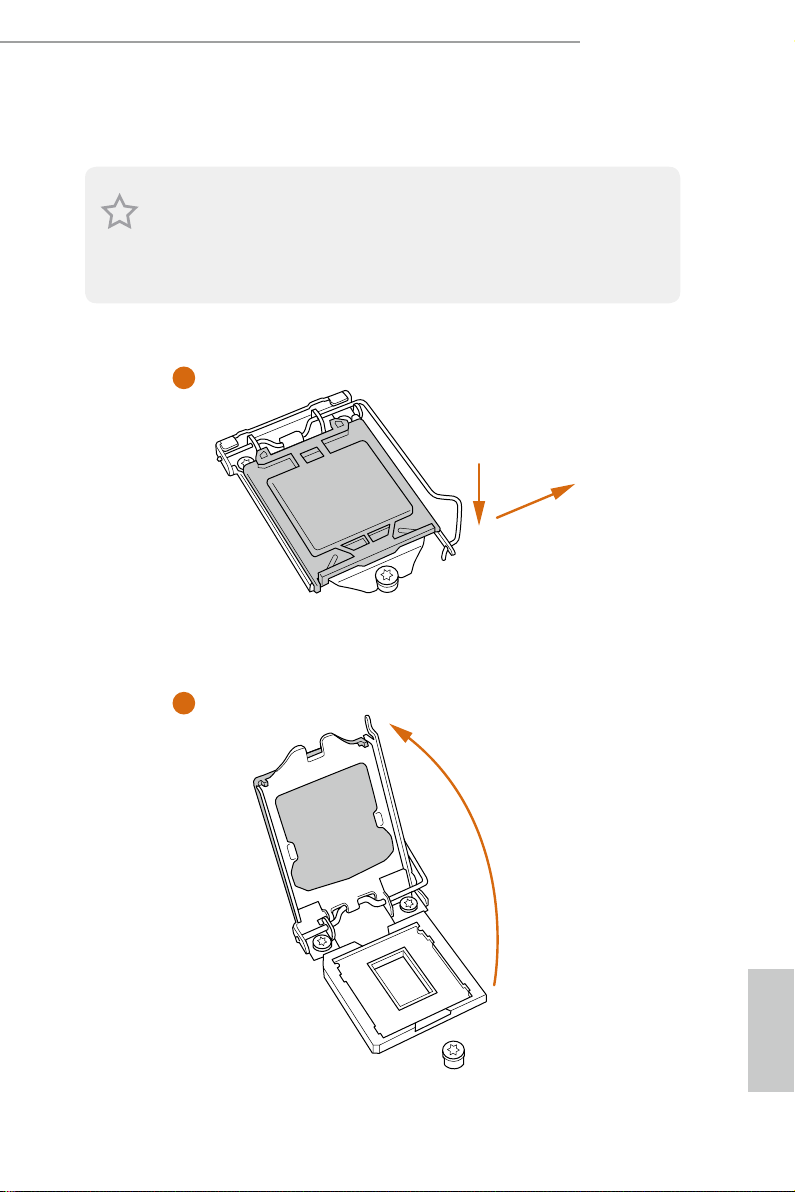

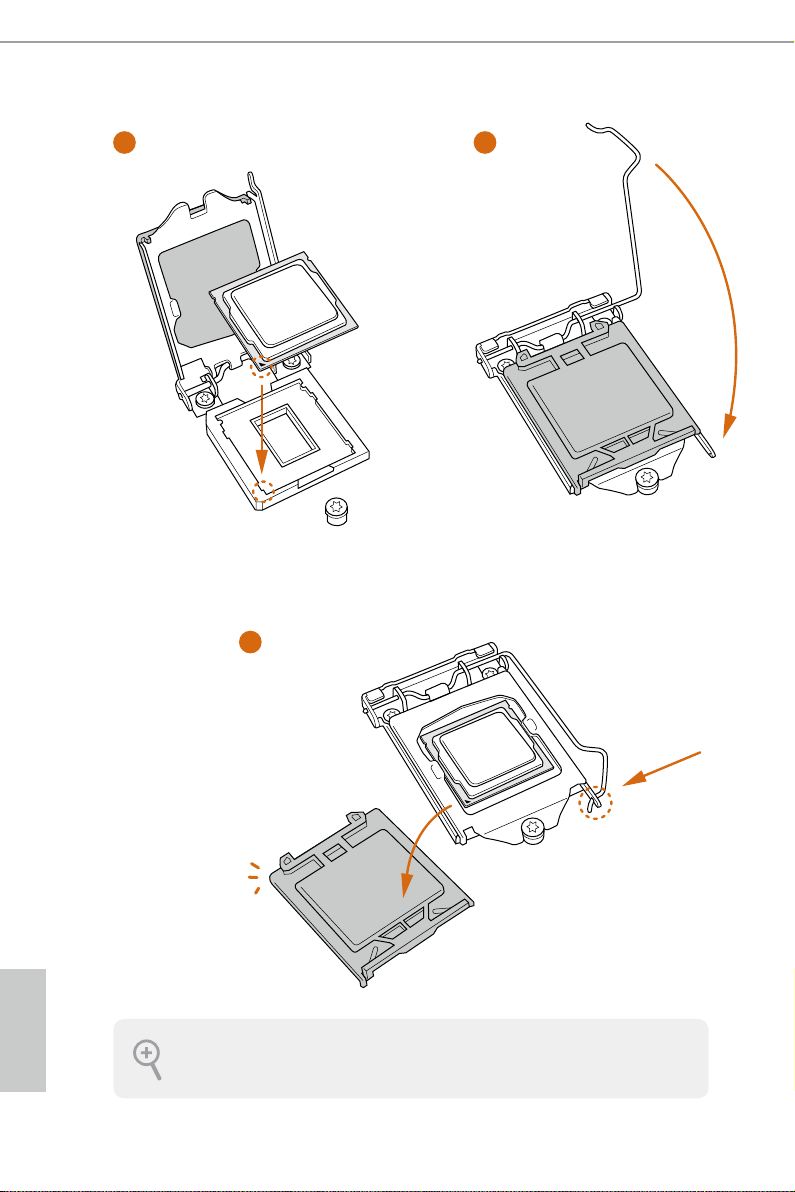

2.1 Installing the CPU

1. Before you insert the 1151-Pin CPU into the socket, ple ase check if the P nP cap is on the
socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not
force to in sert the CPU into the socket if above situation is found . Otherwise, the CPU
will be seriously damaged.

2. Unplug all power cables before in stalling the CPU.

1

Z170M OC Formula

A

B

2

English

13

3

4

5

English

14

Please save and replace the cover if the processor i s removed. e cover must be placed if
you wish to return the motherboard for aer service.

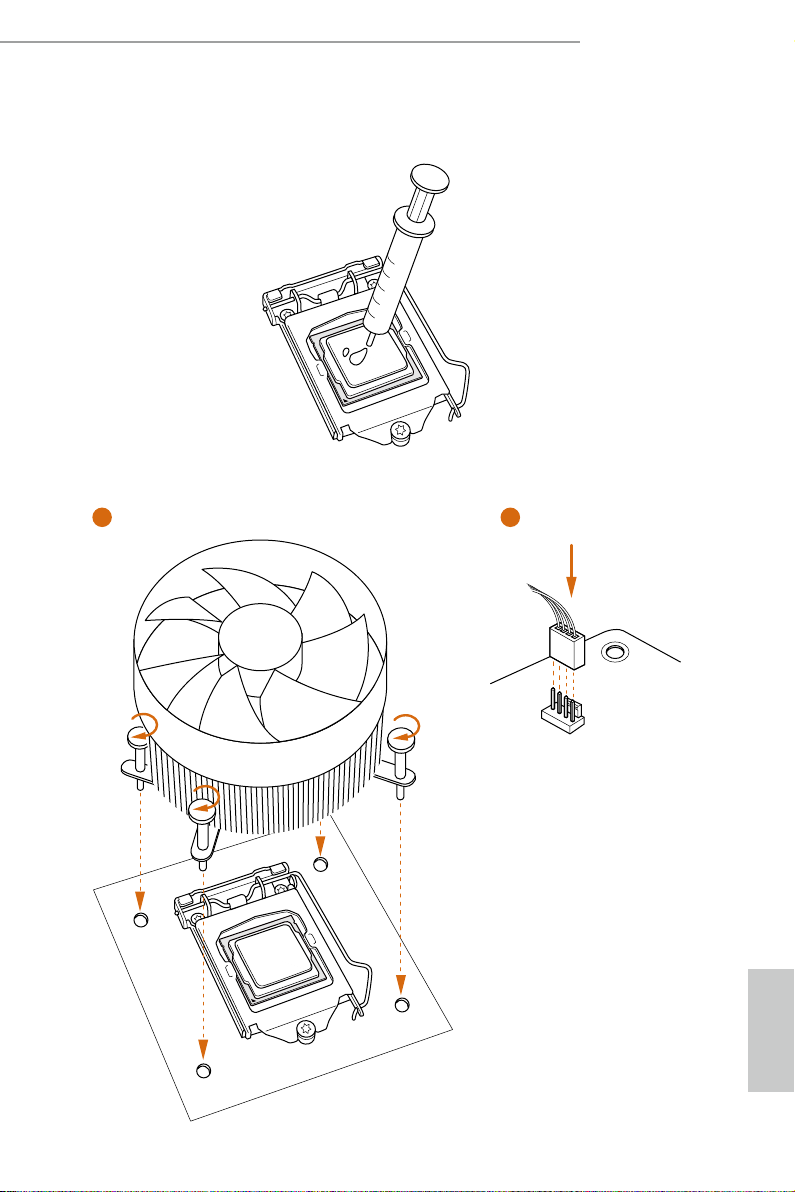

2.2 Installing the CPU Fan and Heatsink

1 2

Z170M OC Formula

FAN

CPU_

English

15

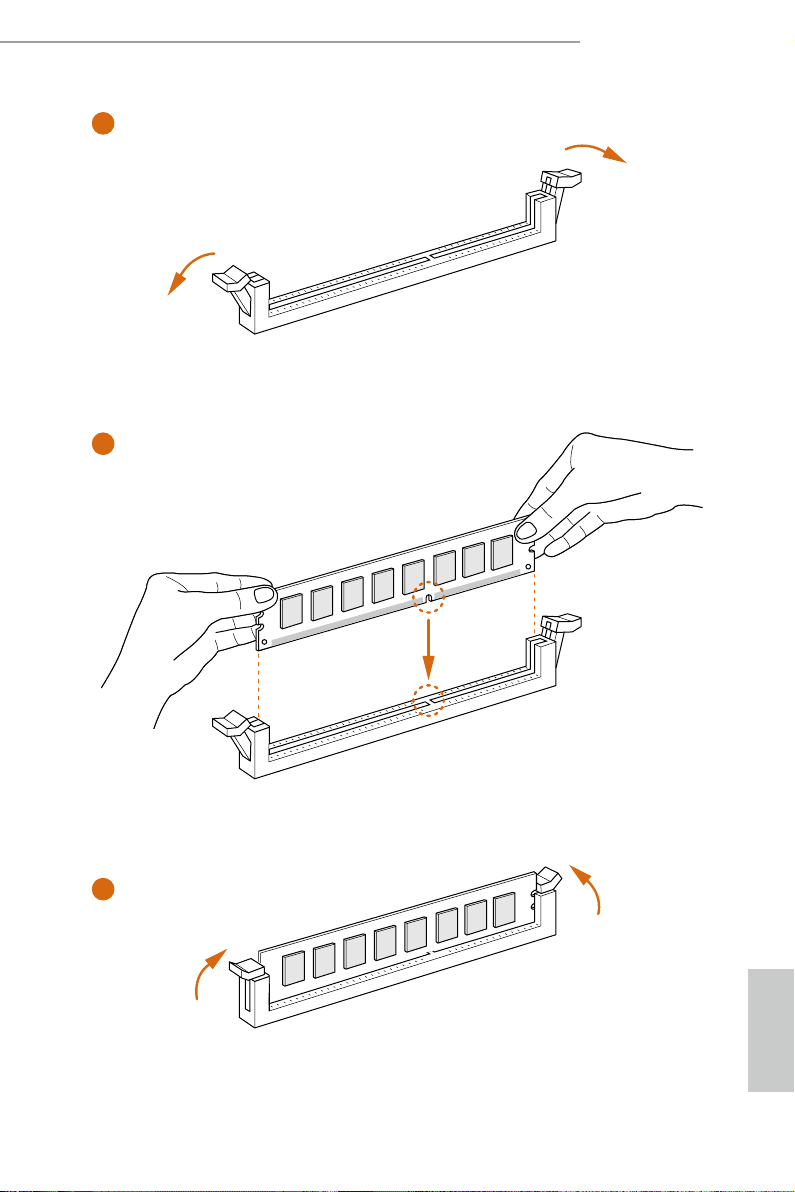

2.3 Installing Memory Modules (DIMM)

is motherboard provides two 288-pin DDR4 (Double Data Rate 4) DIMM slots.

It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4 slot; other­wise, this motherboard and DIMM may be damaged.

e DIMM only ts in one correct orientation. It will cause permanent damage to the
motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

English

16

Z170M OC Formula

1

2

3

English

17

2.4 Expansion Slots (PCI Express Slots)

ere are 3 PCI Express slots on the motherboard.

Before installing an ex pansion card, please make sure that the power supply is switched o
or the power cord is unplugged. Please read the documentation of the expansion card and
make necessary hardware settings for the card before you start the installation.

PCIe slots:

PCIE1 (PCIe 3.0 x16 slot) is used for PCI Express x16 lane width graphics cards.
PCIE2 (PCIe 3.0 x16 slot) is used for PCI Express x8 lane width graphics cards.

PCIE3 (PCIe 3.0 x16 slot) is used for PCI Express x4 lane width graphics cards.

PCIe Slot Congurations

PCIE1 PCIE2 PCIE3

Single Graphics Card x16 N/A N/A

Two Graphics Cards in

CrossFireXTM or SLITM

Mode

x8 x8 N/A

English

18

For a better ther mal environment, please connect a chassi s fan to the motherboard’s
chassis fan connector (CHA_ FAN1, CHA_ FAN2 or CHA_FAN3) when using multipl e
graphics cards.

Z170M OC Formula

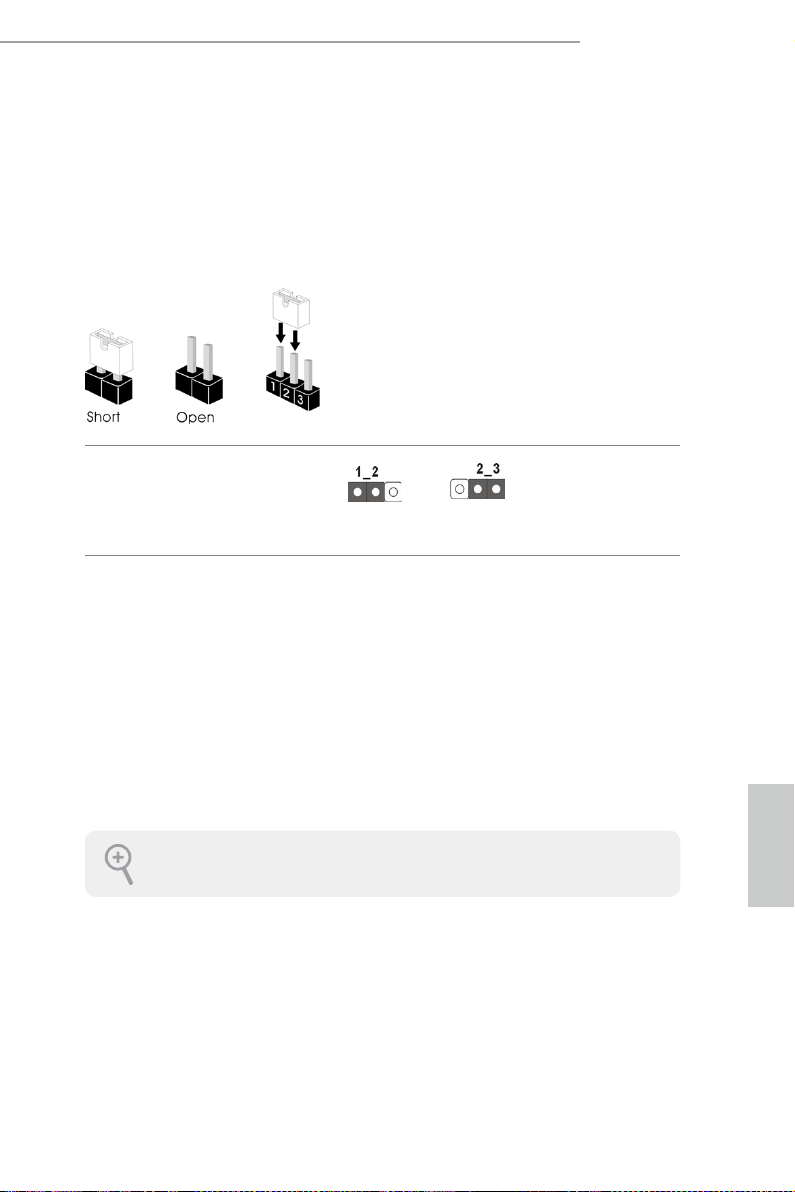

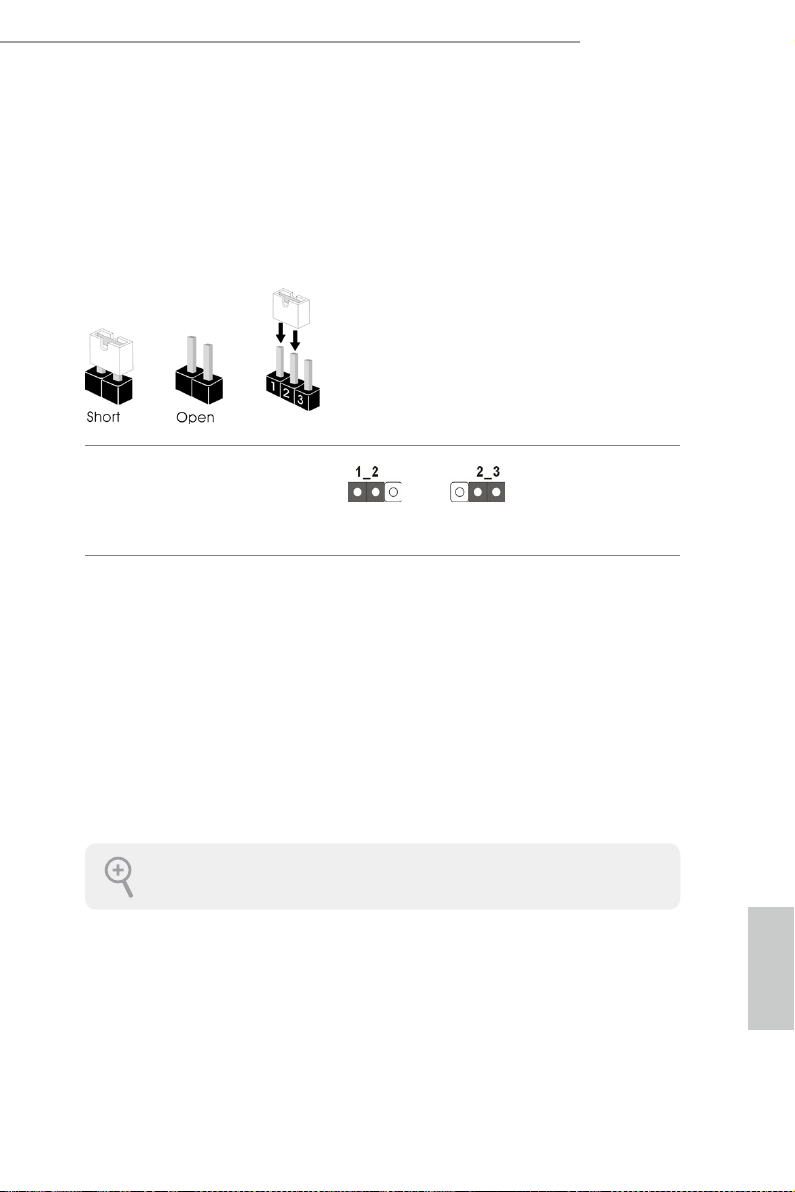

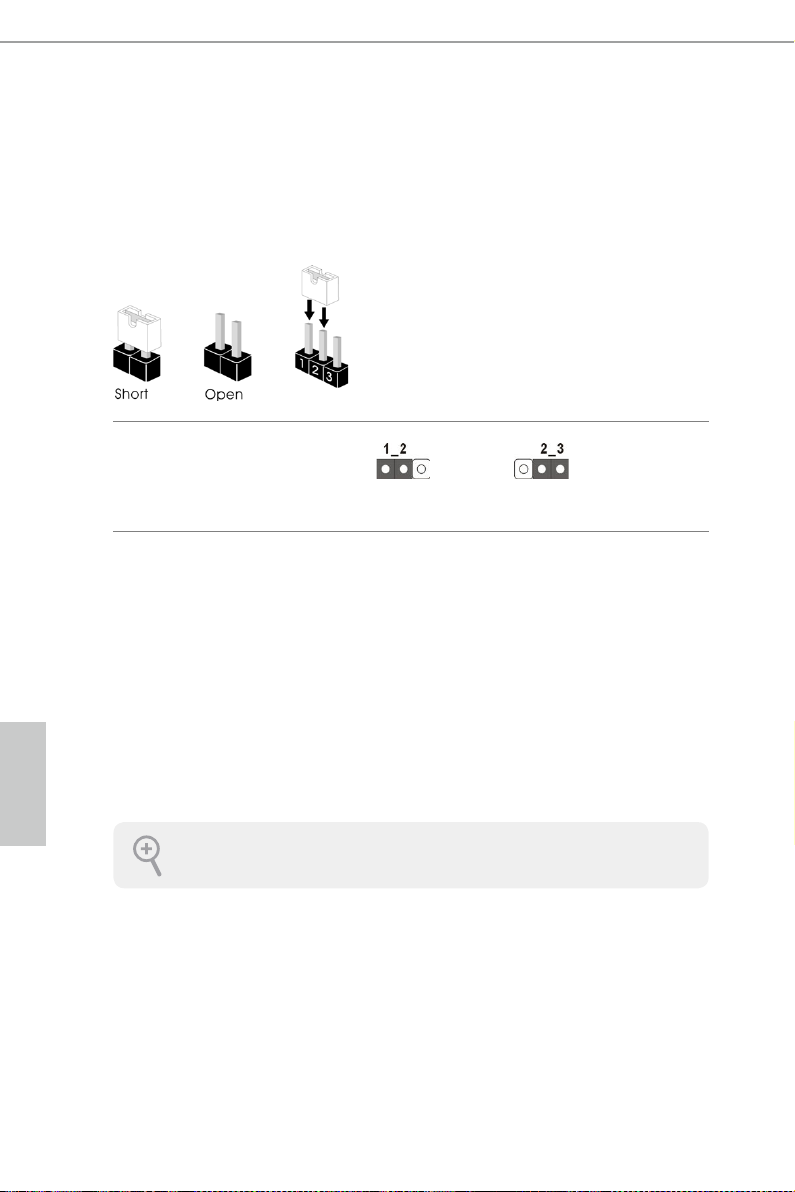

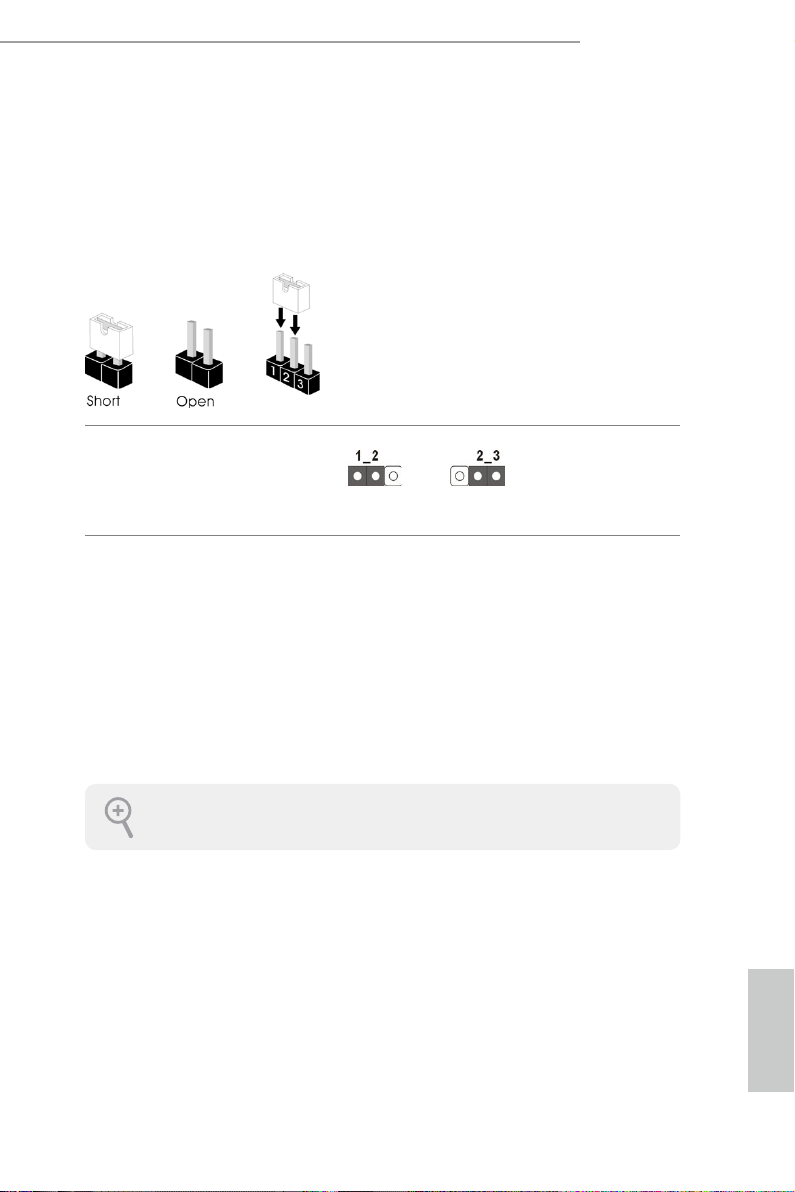

2.5 Jumpers Setup

e illustration shows how jumpers are setup. When the jumper cap is placed on
the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper
is “Open”. e illustration shows a 3-pin jumper whose pin1 and pin2 are “Short”

when a jumper cap is placed on these 2 pins.

Clear CMOS Jumper
(C LRC MO S1)
(see p.1, No. 40)

CLRCMOS1 allows you to clear the data in CMOS. To clear and reset the system
parameters to default setup, please turn o the computer and unplug the power
cord from the power supply. Aer waiting for 15 seconds, use a jumper cap to
short pin2 and pin3 on CLRCMOS1 for 5 seconds. However, please do not clear
the CMOS right aer you update the BIOS. If you need to clear the CMOS when
you just nish updating the BIOS, you must boot up the system rst, and then shut
it down before you do the clear-CMOS action. Please be noted that the password,
date, time, and user default prole will be cleared only if the CMOS battery is
removed.

Clear CMOSDefault

e Clear CMOS Switch has the same function a s the Clear CMOS jumper.

English

19

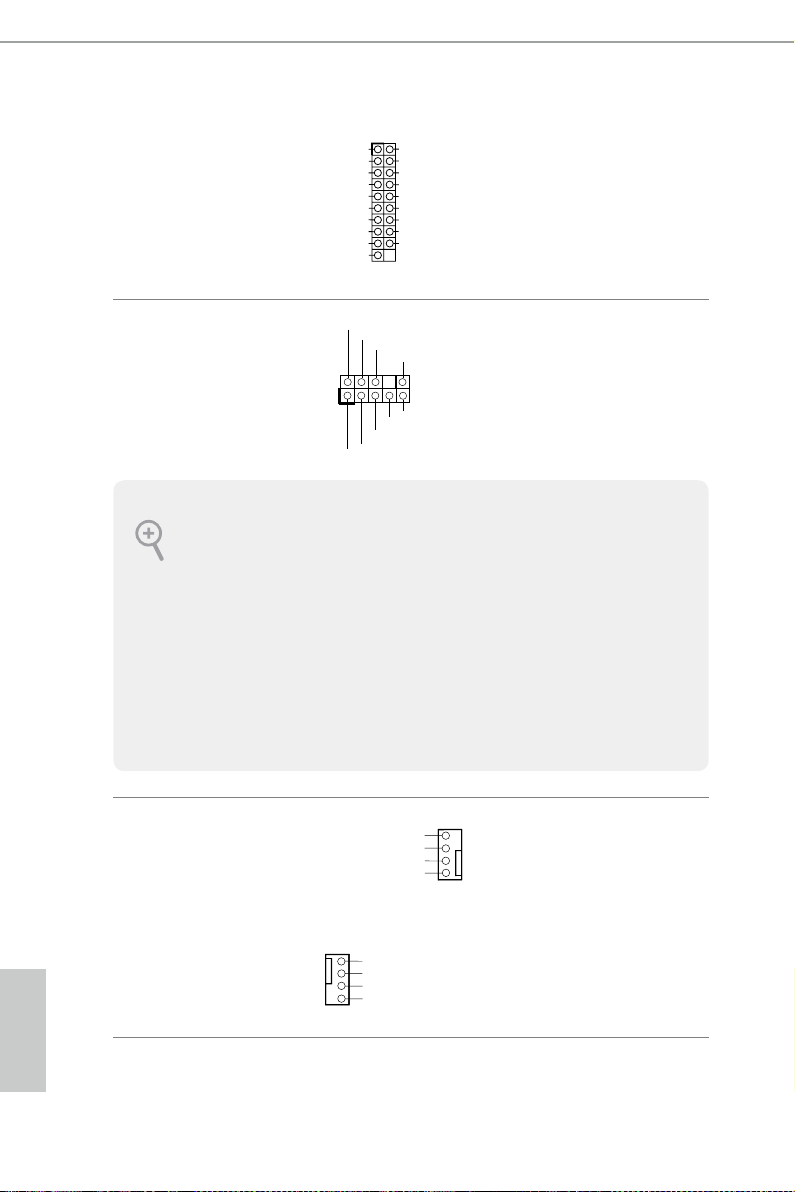

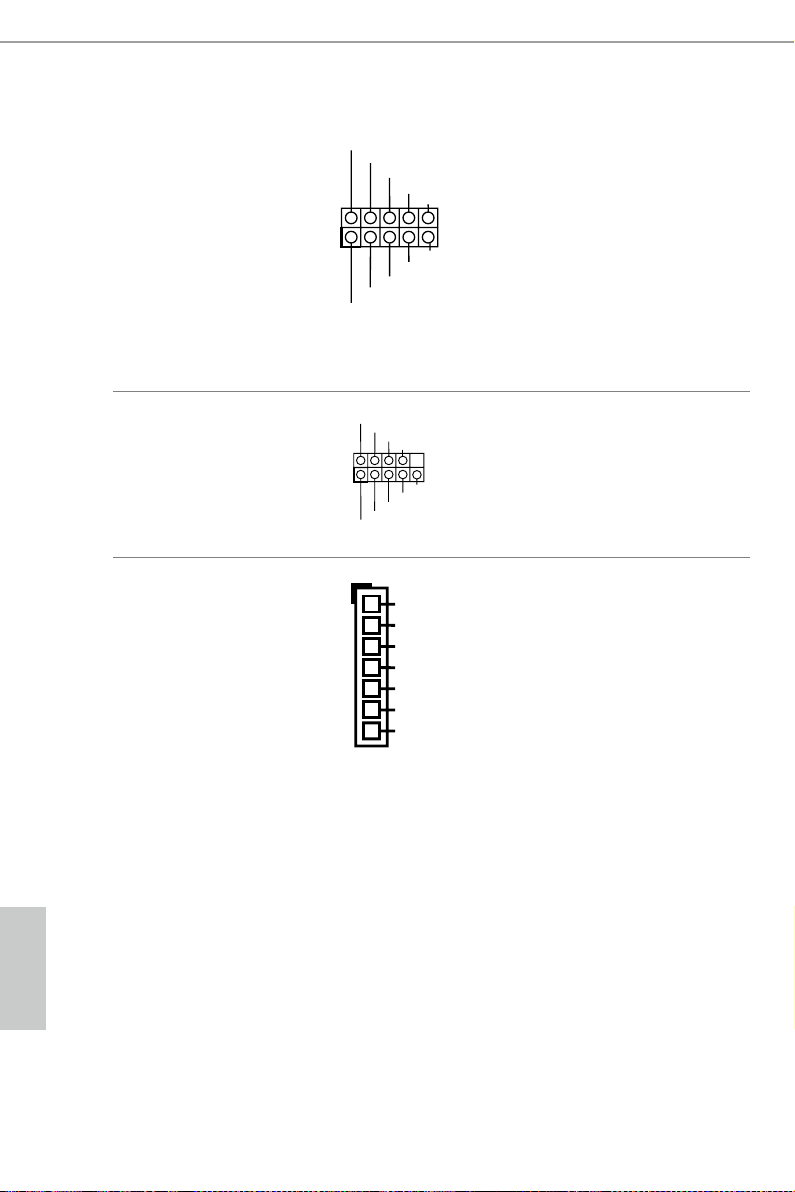

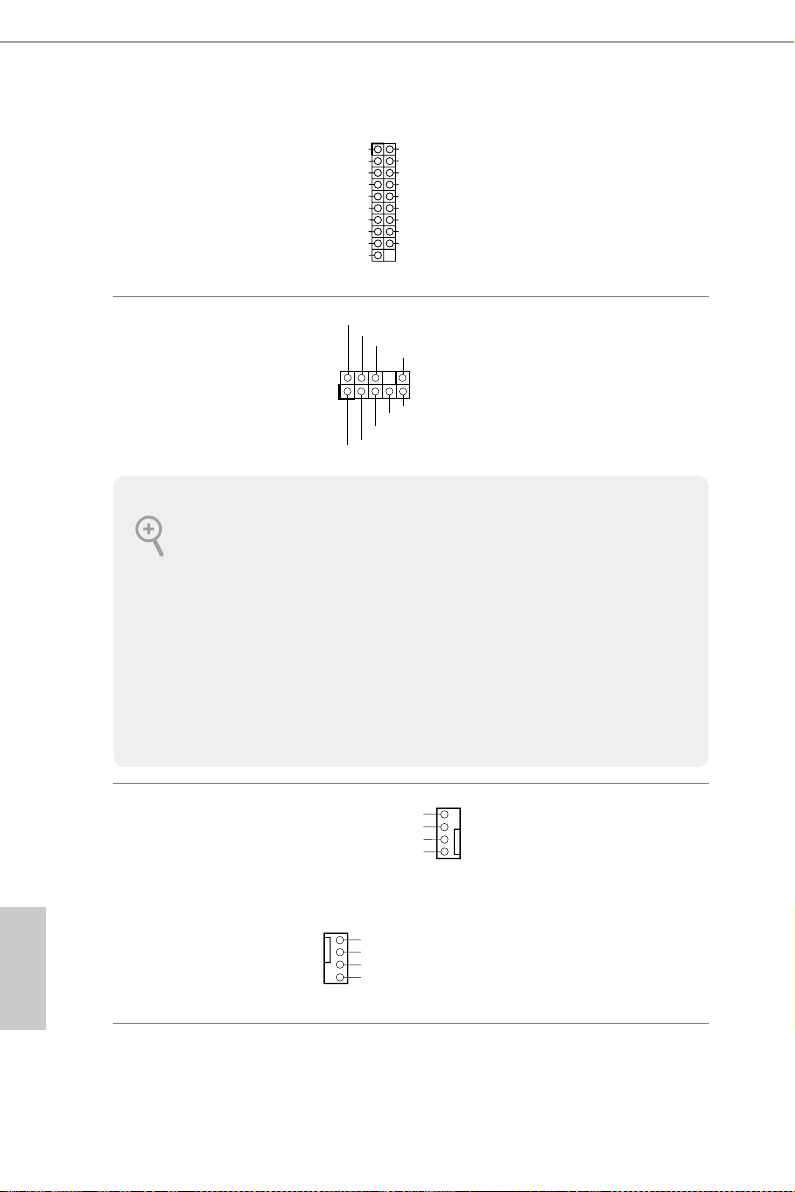

2.6 Onboard Headers and Connectors

1

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these
heade rs and connectors. Placing jumper caps over the headers and connectors will cause
permanent damage to the motherboard.

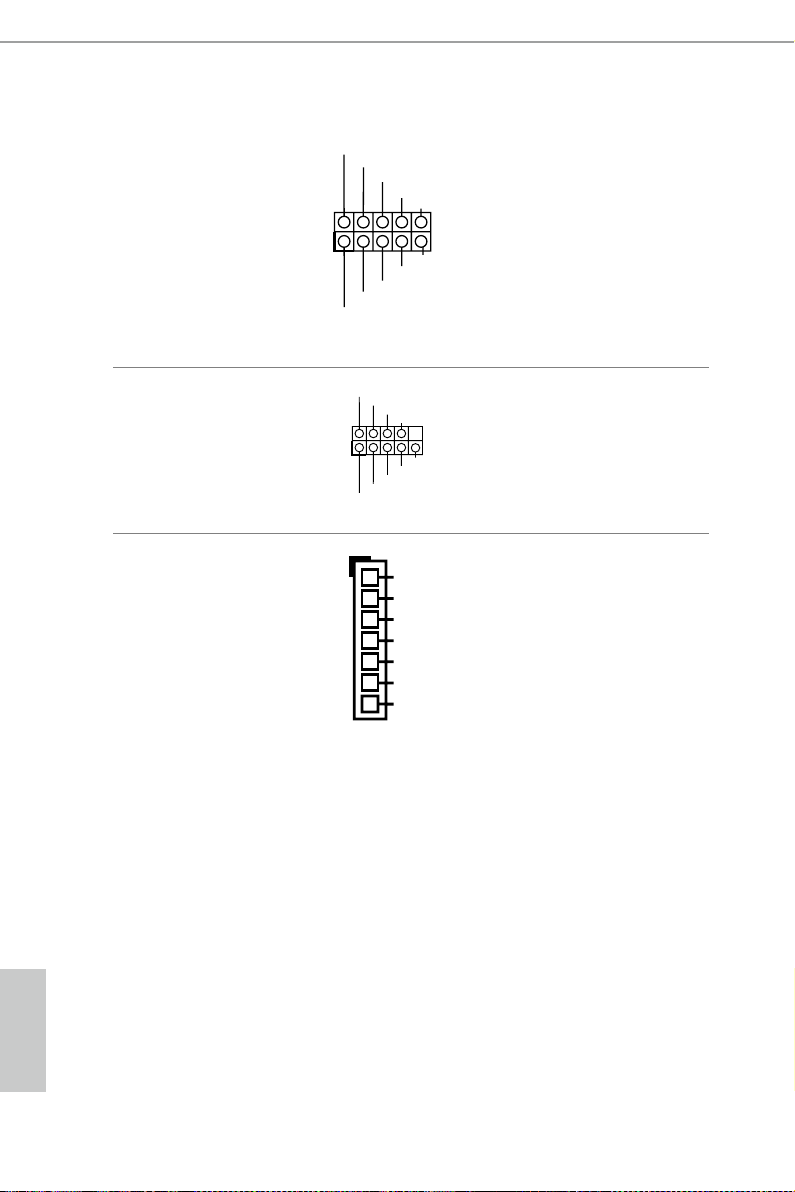

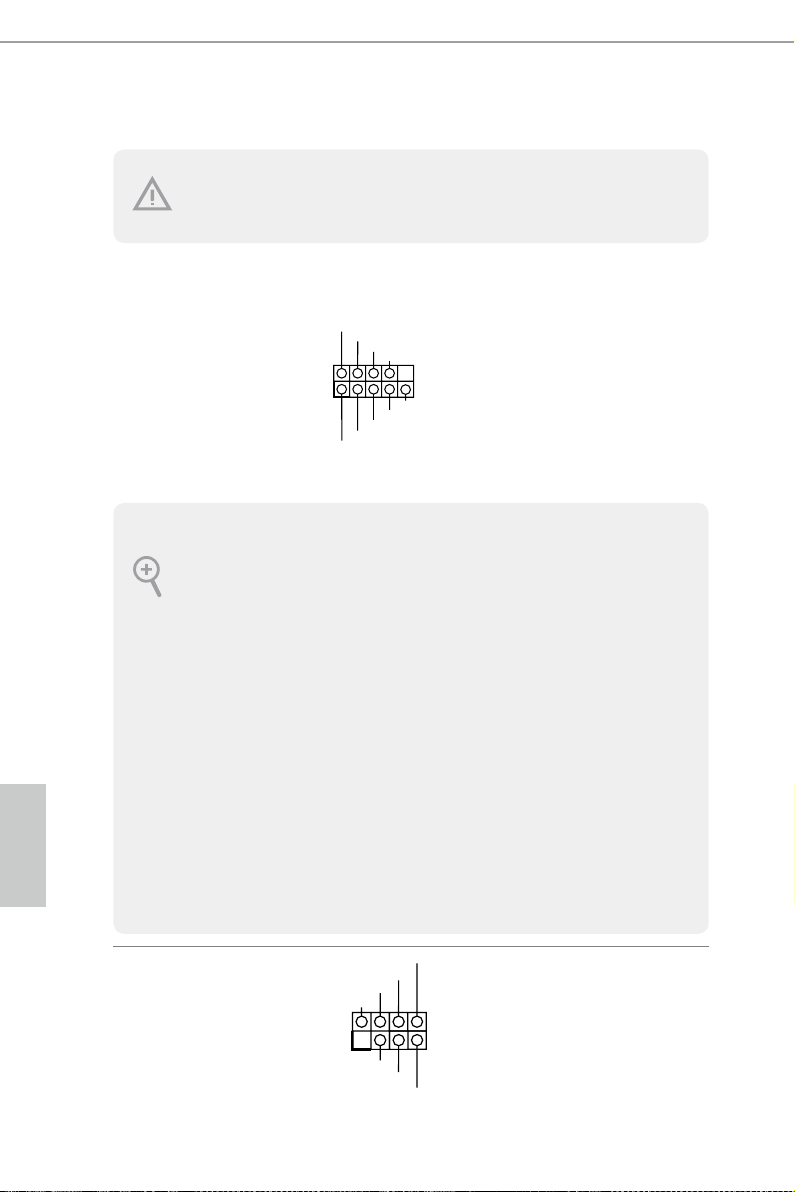

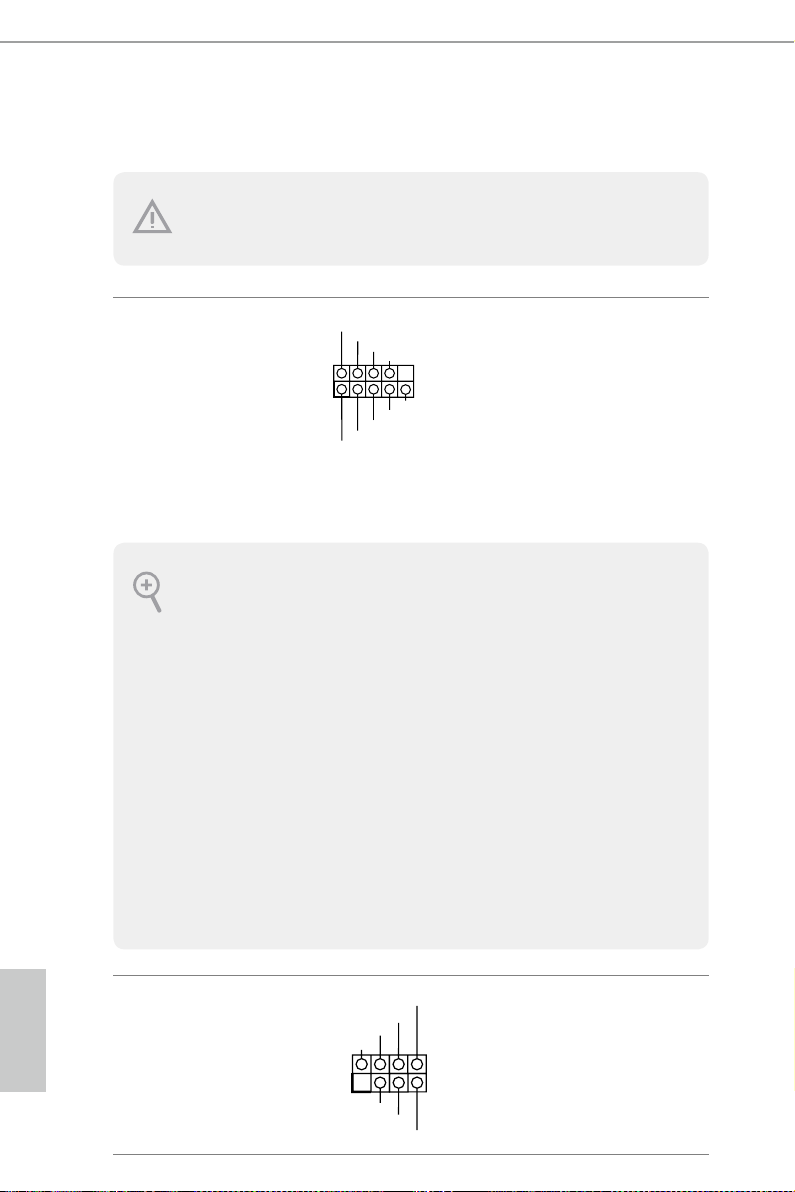

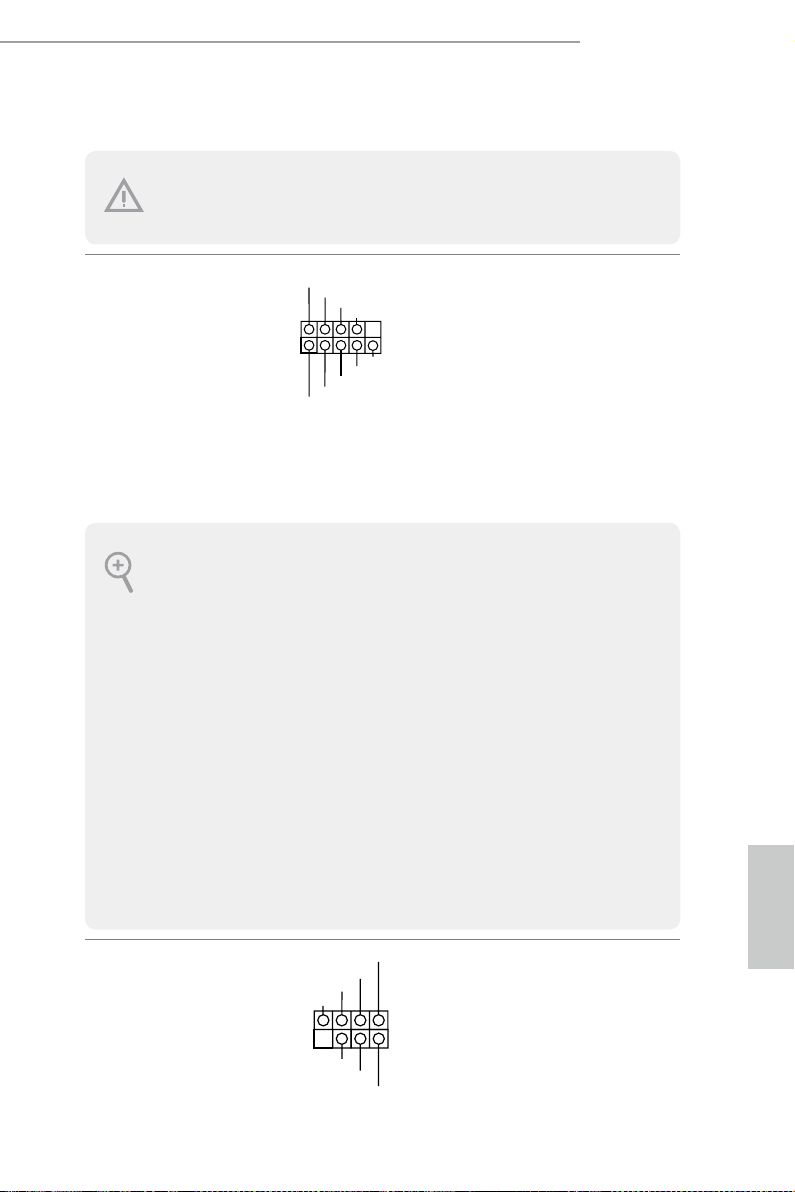

System Panel Header
(9-pi n PANEL1)
(see p.1, No. 28)

PWRBTN (Power Switch):

Connec t to the power switch on the chassi s front panel. You may congure the way to tur n
o your system using the power switch.

RESET (Reset Switch):
Connec t to the reset switch on the chassi s front panel. Press the reset sw itch to restart the
computer if the computer f reezes and fails to per form a normal restar t.

PLED (Syste m Power LED):
Connec t to the power status indicator on the chassis front panel. e LED i s on when the
system is operating. e LED keeps blinking when the system is in S1/S3 sleep state. e
LED is o when the system is in S4 slee p state or powered o (S5).

HDLED (Ha rd Drive Activity LED):
Connec t to the hard drive activity LED on the chassis front panel. e LED is on when the
hard drive is reading or wr iting data.

e front panel design may dier by chassis. A front panel module mainly consists of power
switch, reset switch , power LED, hard dr ive activity LED, speaker and etc. When connect­ing your chassi s front panel module to thi s header, make sure the wire a ssignments and the
pin assignments are matched correctly.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Connect the power
switch, reset switch and
system status indicator on
the chassis to this header
according to the pin
assignments below. Note
the positive and negative
pins before connecting
the cables.

English

20

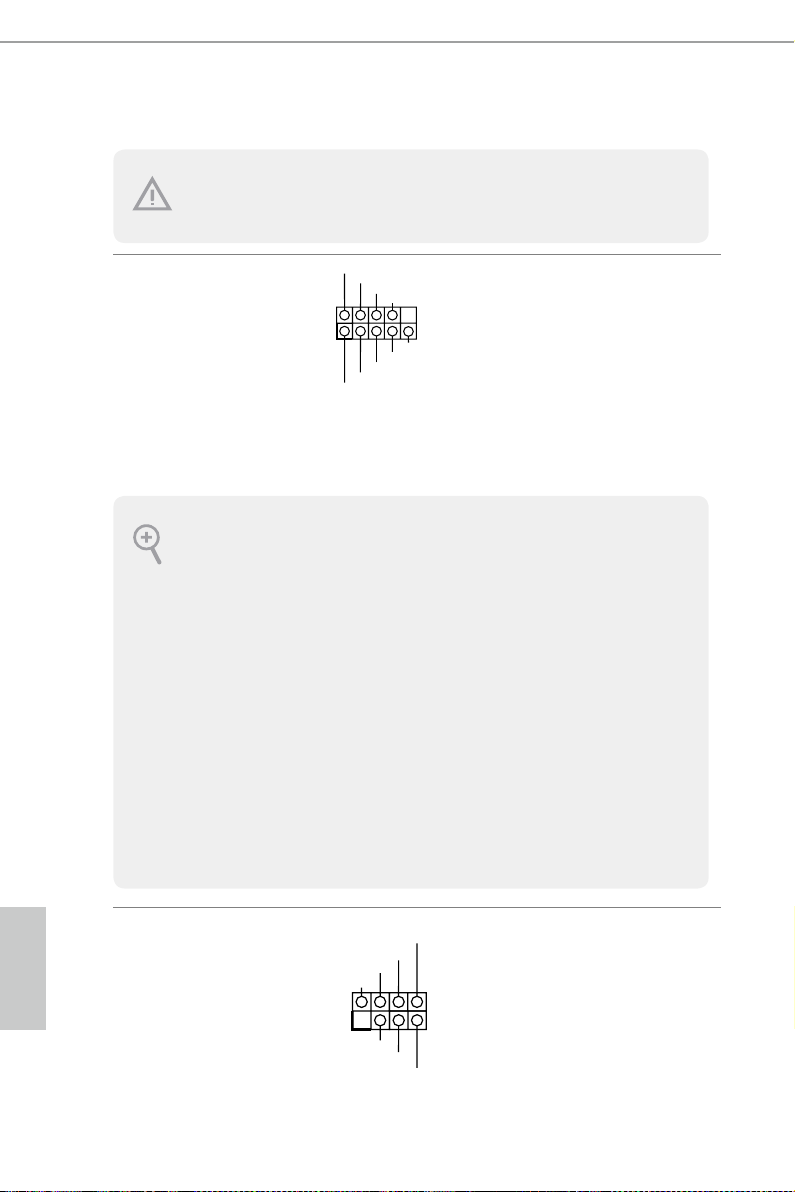

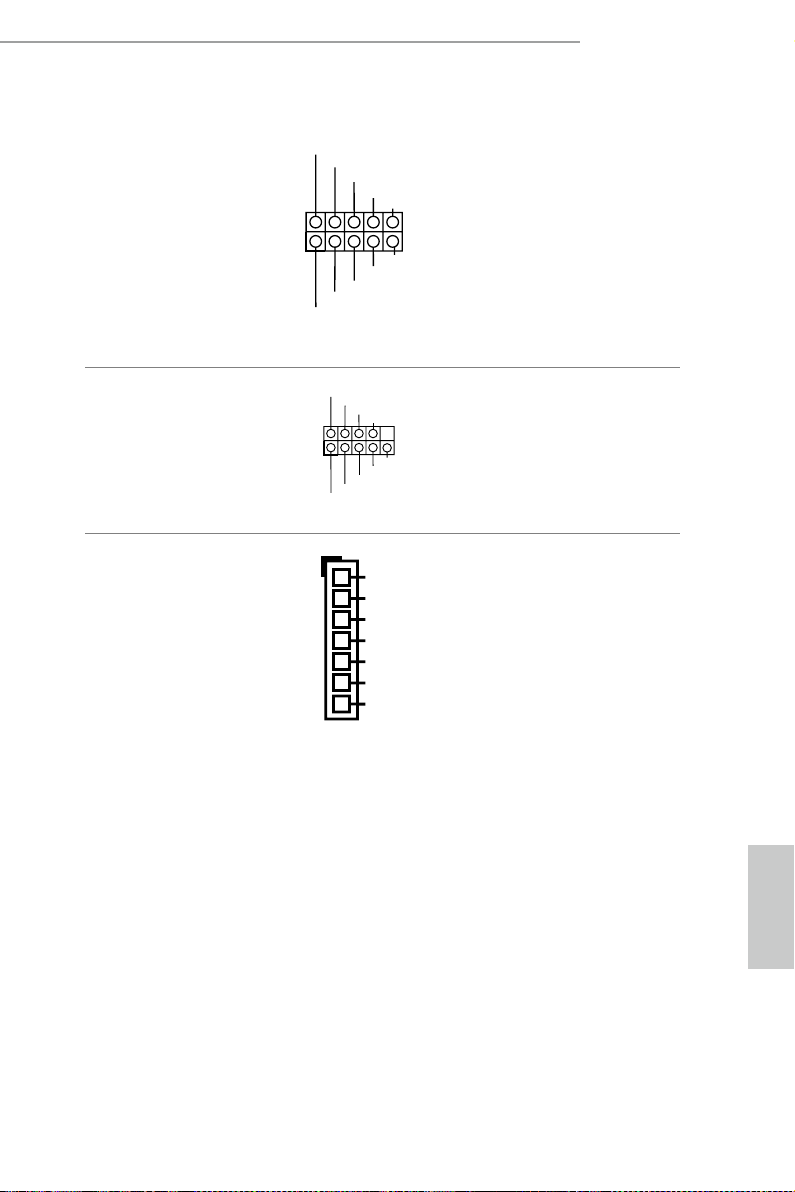

Power LED and Speaker
Header
(7-pin SPK_PLED1)
(see p.1, No. 34)

Please connect the
chassis power LED and
the chassis speaker to this
header.

Z170M OC Formula

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

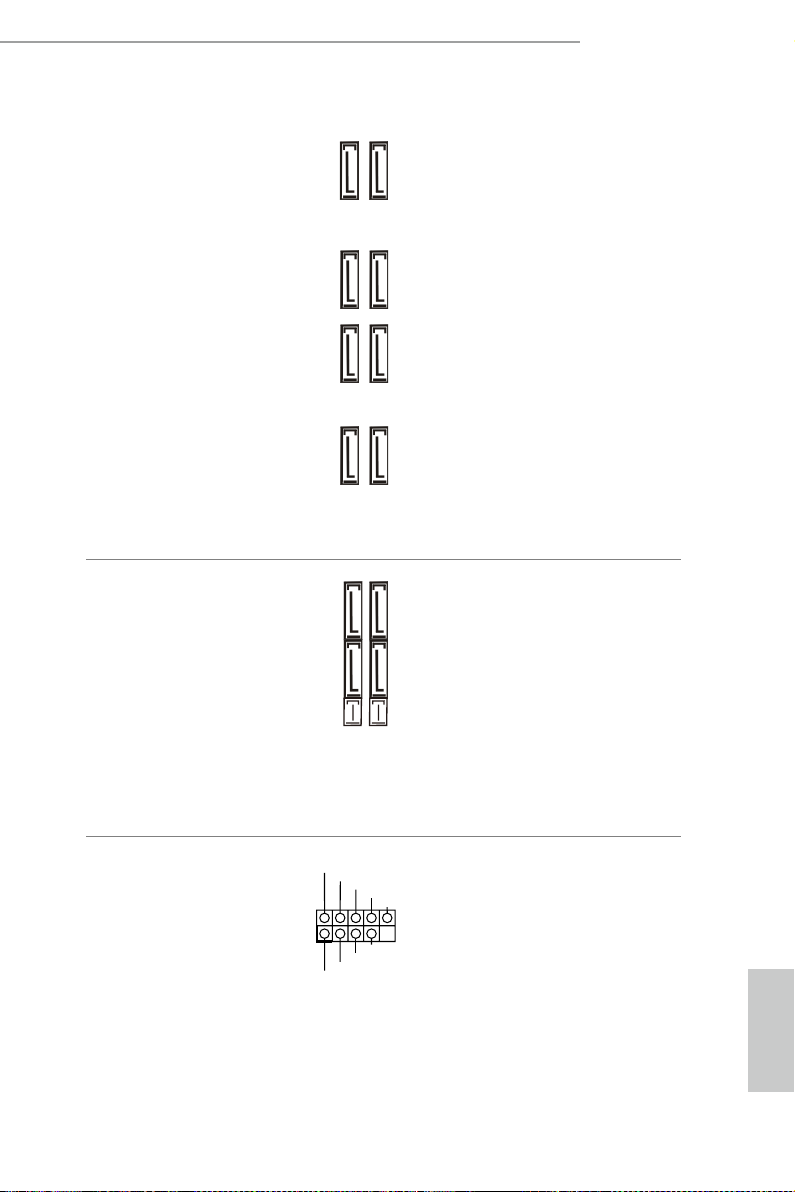

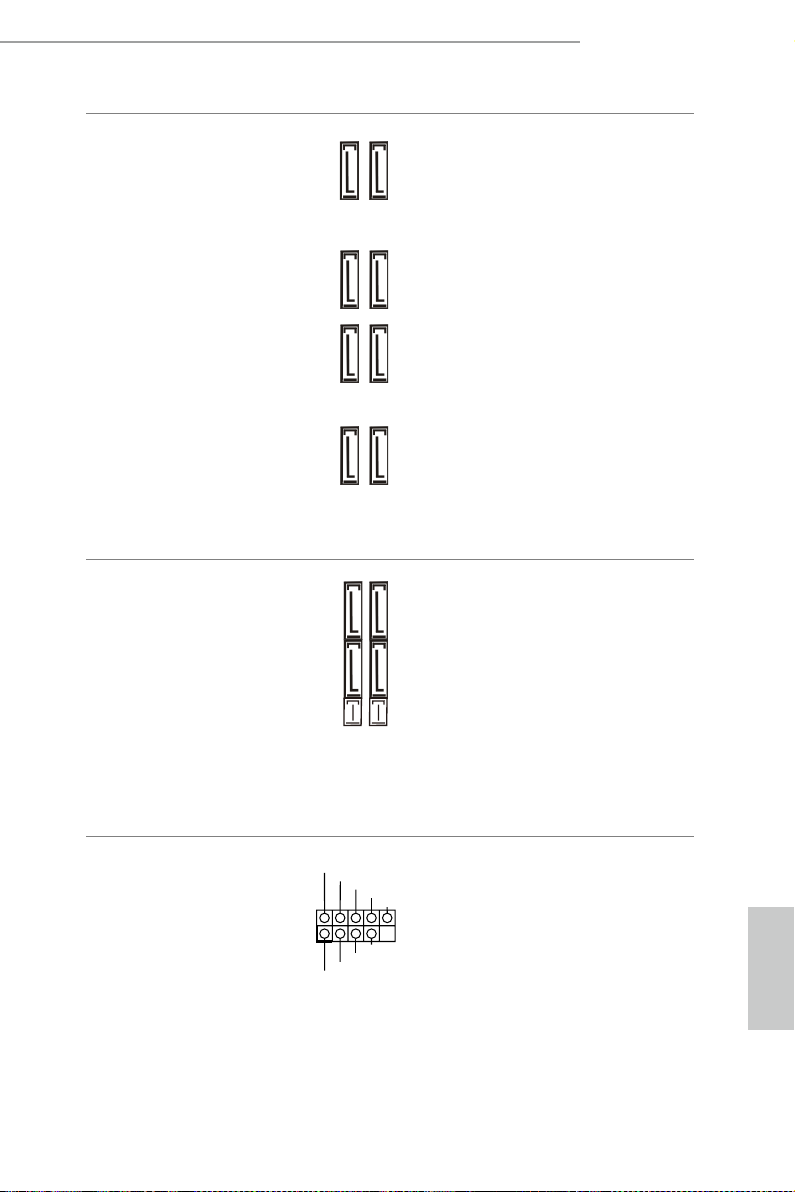

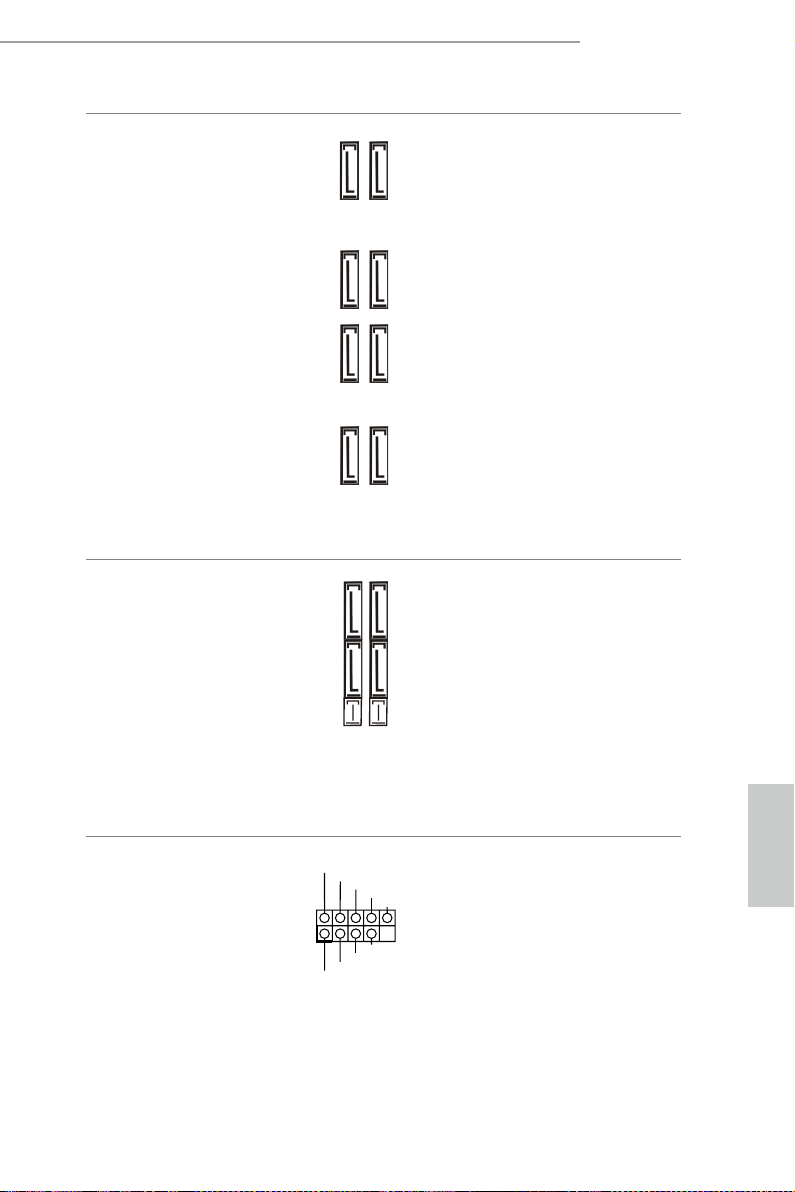

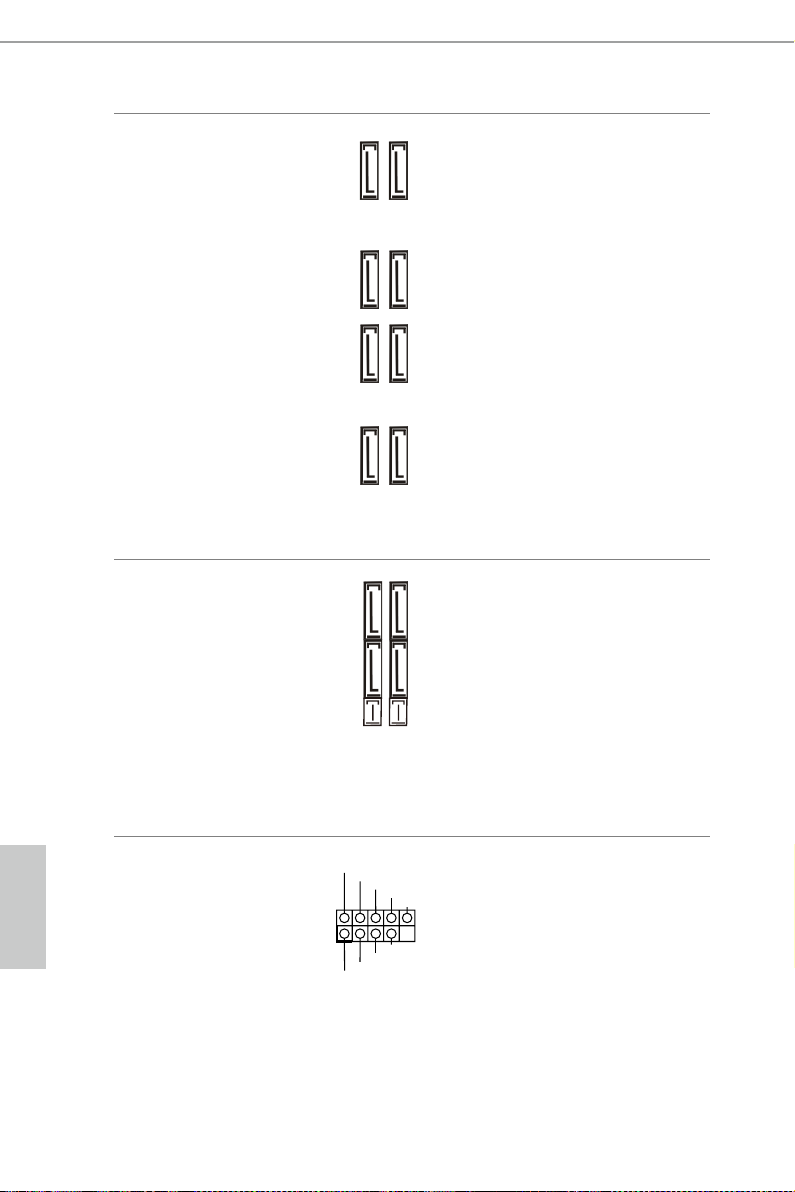

Serial ATA3 Connectors
(SATA3_0
see p.1, No. 20)
(SATA3_1:
see p.1, No. 22)
(SATA3_2:
see p.1, No. 21)
(SATA3_3:
see p.1, No. 23)
(SATA3_4:
see p.1, No. 27)
(SATA3_5:
see p.1, No. 26)
(SATA3_A1
see p.1, No. 18)
(SATA3_A2
see p.1, No. 17)

Serial ATA Express
Connectors
(SATA _ EXP_0:
see p.1, No. 24)
(SATA _ EXP_1:
see p.1, No. 25)

SATA3_A1

SATA3_0

SATA3_1SATA3_5

SATA3_0

SATA3_1

SATA_EXP0

ese eight SATA3
connectors support SATA
data cables for internal

SATA3_A2

storage devices with up
to 6.0 Gb/s data transfer
rate. e SATA3_0,
SATA3_1 are shared with

SATA3_2

the SATA_EXP0. e
SATA3_2, SATA3_3 are
shared with the SATA_

SATA3_3SATA3_4

EXP1. To minimize the
boot time, use Intel® Z170
SATA ports (SATA3_0)
for your bootable devices.

Please connect either
SATA or PCIe storage

SATA3_2

devices to these
connectors.

SATA3_3

*e upper SATA Express
Connector (SATA_
EXP0) is shared with

SATA_EXP1

the SATA3_0, SATA3_1
and the Ultra M.2 Socket
(M 2_1) .

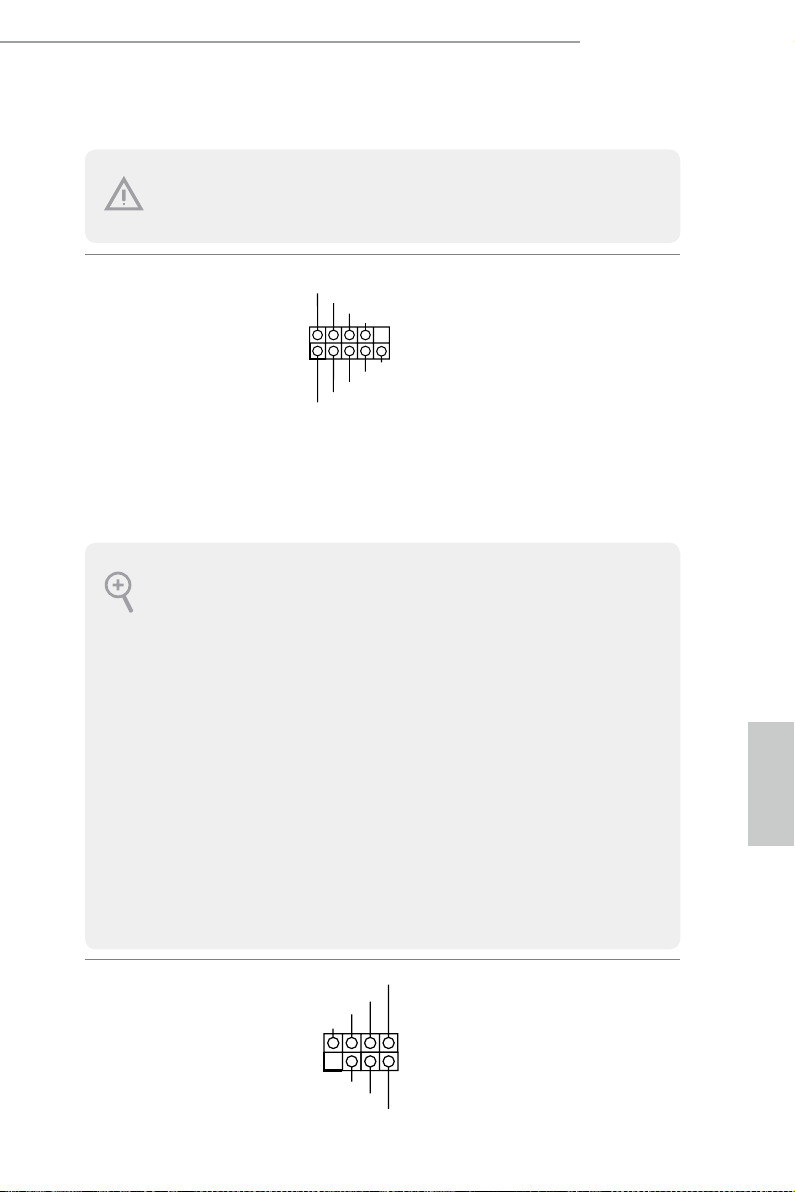

USB 2.0 Headers
(9-pin USB3_4)
(see p.1, No. 33)
(9-pin USB5_6)
(see p.1, No. 32)

Besides two USB 2.0 ports
on the I/O panel, there
are two headers on this
motherboard. Each USB

2.0 header can support
two ports.

English

21

USB 3.0 Header

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

IntA_PB_SSRX+

FAN_SPEED_CONTROL

GND

OL

(19-pin USB3_5_6)
(see p.1, No. 11)

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX+

IntA_PB_SSTX-

IntA_PB_SSRX-

VbusV

IntA_PA_D+

IntA_PA_D-

GND

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

IntA_PA_SSRX+

GND

IntA_PA_SSRX-

V

bus

Besides four USB 3.0
ports on the I/O panel,
there is one header on this
motherboard. Each USB

3.0 header can support
two ports.

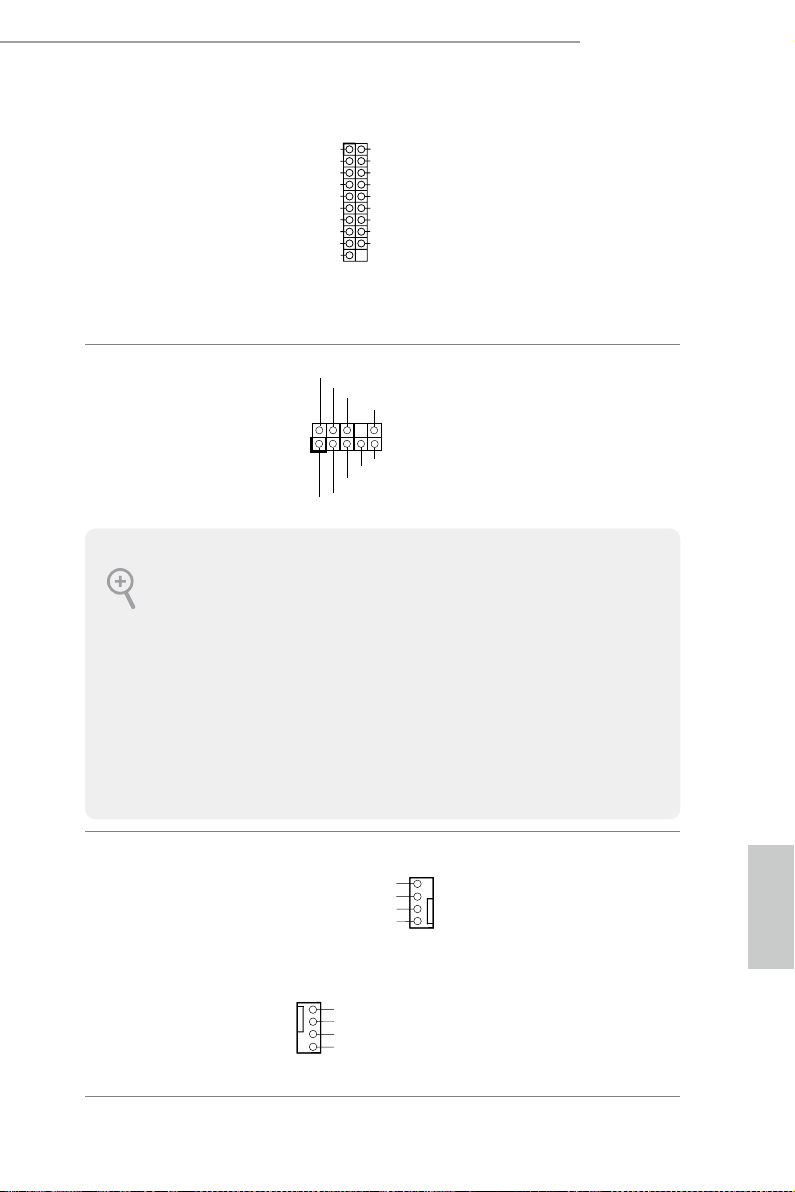

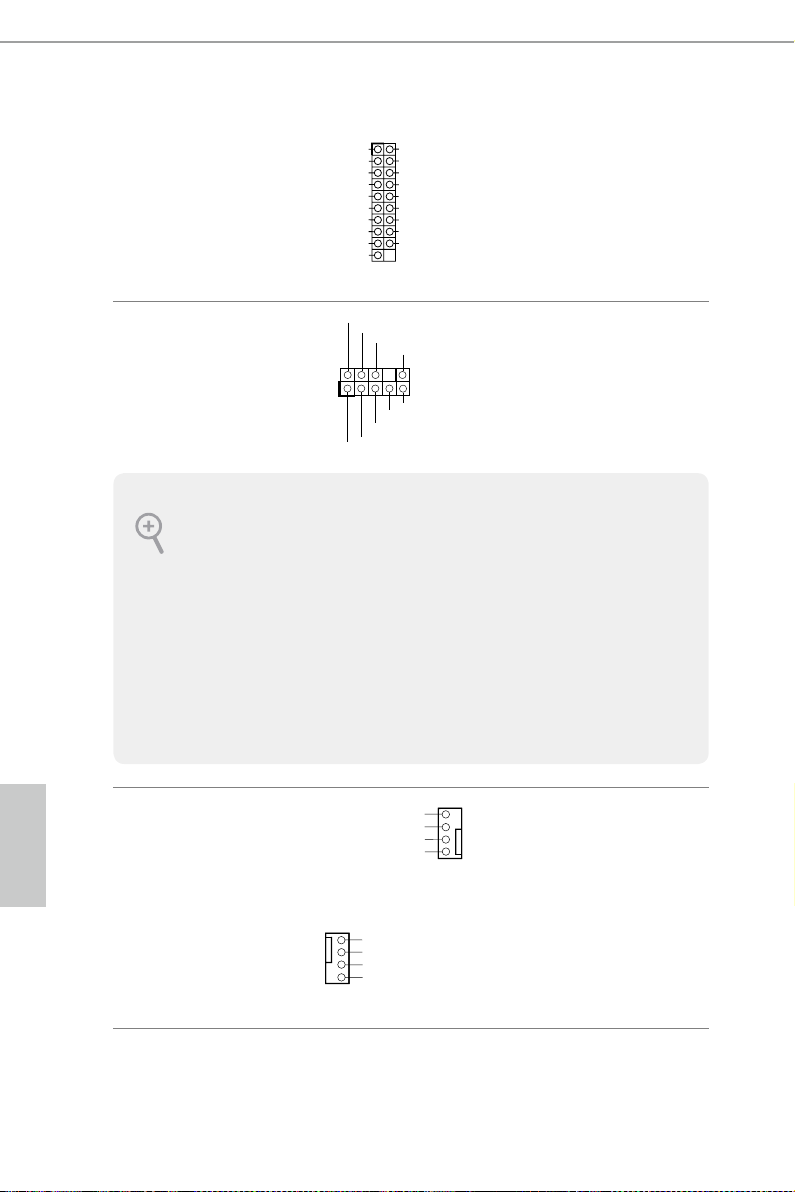

Front Panel Audio Header
(9-pin HD_ AUDIO1)
(see p.1, No. 37)

is header is for
connecting audio devices
to the front audio panel.

1. High Denition Audio supports Jack Sensing, but the panel wire on the chassis must sup­port HDA to function correctly. Please follow the instructions in our manual and chassis
manual to install your system.

2. If you use an AC’97 audio panel , please install it to the front panel audio header by the
steps below:
A. Connect Mic_IN (MIC) to MIC2_ L.
B. Conne ct Audio_R (RIN) to OUT2_R and Audio_ L (LIN) to OUT2_ L.
C. Connect Ground (GND) to Ground (GND).
D. MIC_ RET and OUT_RET are for the HD audio panel only. You don’t need to connect
them for the AC’97 audio panel .
E. To activate the front mic, go to the “FrontMic” Tab in the Realtek Control panel and
adjust “Recording Volume”.

Chassis Fan Connectors
(4-pin CHA_FAN1)
(see p.1, No. 19)
(4-pin CHA_FAN2)

CHA_FAN_SPEED

FAN_VOLTAGE

GND

Please connect fan cables
to the fan connectors and
match the black wire to
the ground pin.

(see p.1, No. 30)

English

22

(4-pin CHA_FAN3)
(see p.1, No. 39)

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTR

Z170M OC Formula

1

5

1

8

GND

CPU_FAN_SPEED

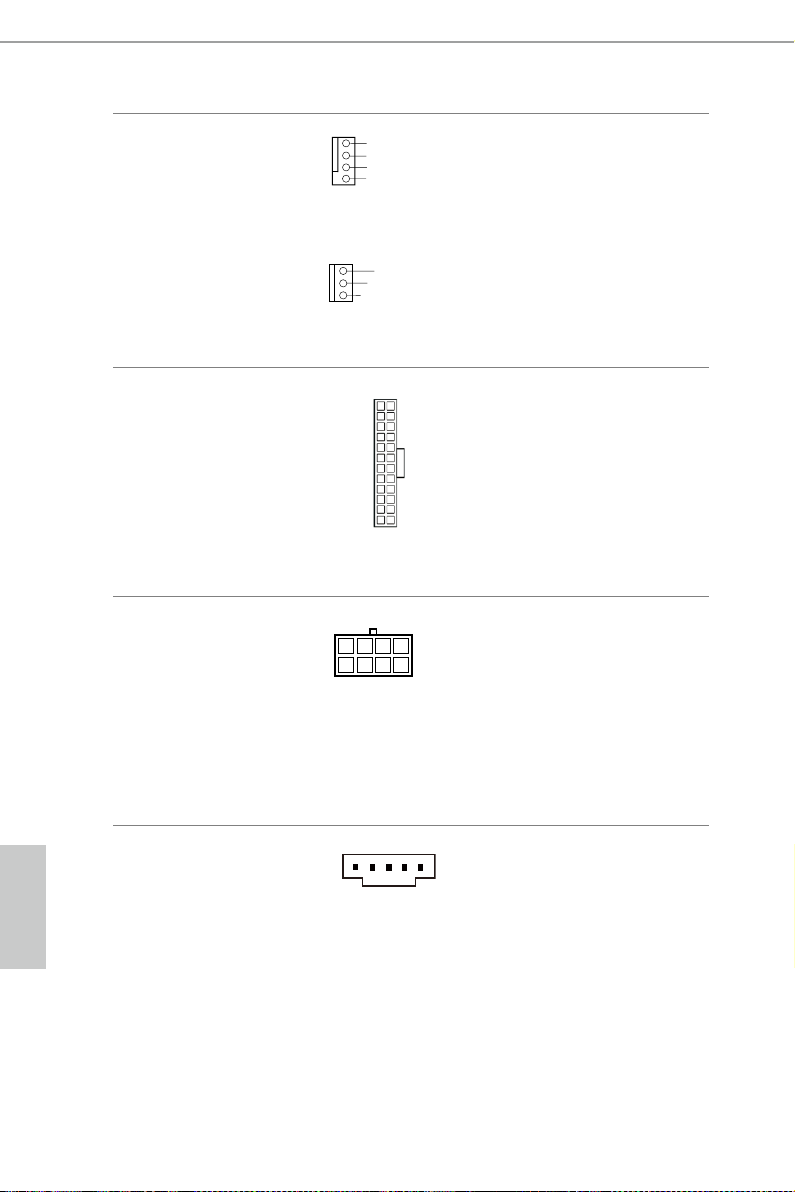

CPU Fan Connectors
(4-pin CPU_FAN1)
(see p.1, No. 38)

(3-pin CPU_FAN2)
(see p.1, No. 3)

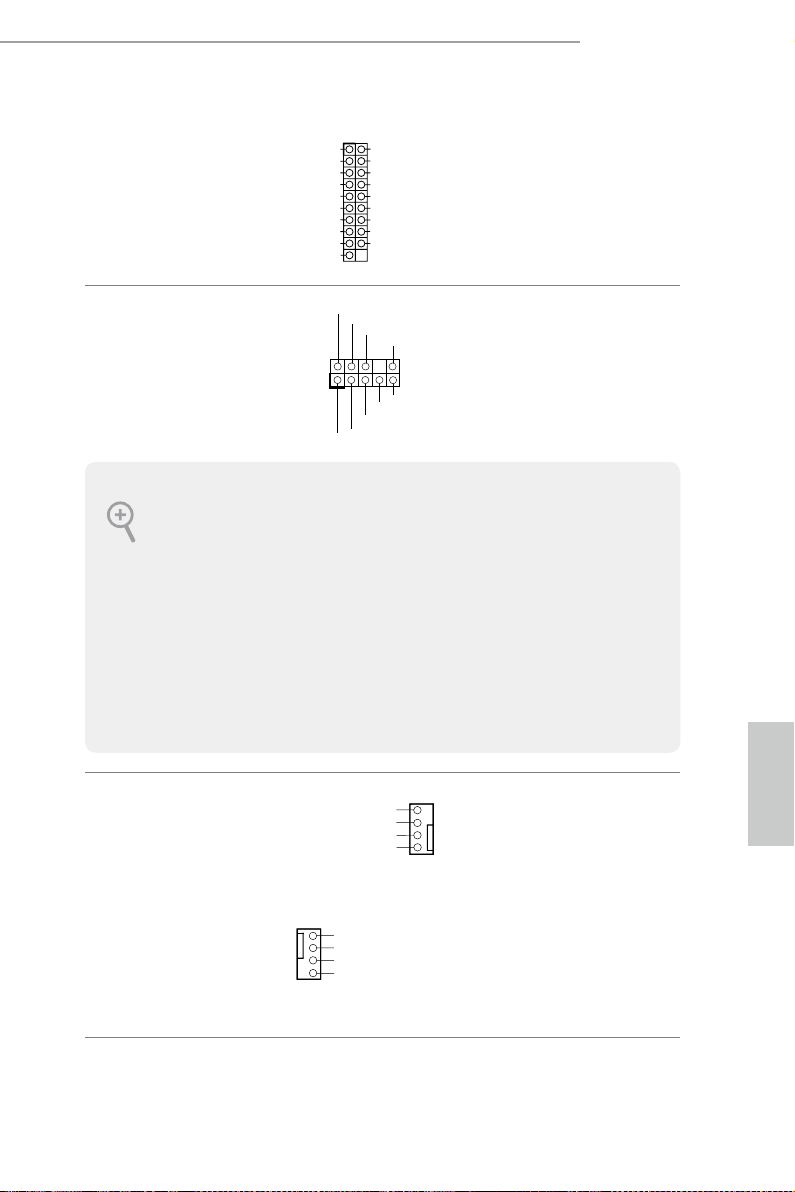

ATX Power Connector
(24-pin ATXPWR1)
(see p.1, No. 10)

ATX 12V Power
Connectors
(8-pin ATX12V1)
(see p.1, No. 1)

underbolt 2/3 AIC
Connector
(5-pin TB T1)
(see p.1, No. 36)

2
3
4

12

1

GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL

FAN_VOLTAGE

24

13

is motherboard
provides a 4-Pin CPU fan
(Quiet Fan) connector.
If you plan to connect a
3-Pin CPU fan, please
connect it to Pin 1-3.

is motherboard pro­vides a 24-pin ATX power
connector. To use a 20-pin
ATX power supply, please
plug it along Pin 1 and Pin

13.

is motherboard pro­vides a 24-pin ATX power
connector. To use a 20-pin
ATX power supply, please
plug it along Pin 1 and Pin

13.

Please connect a underbolt™
add-in card (AIC) to this
connector via the GPIO cable.
*Please install the underbolt™
AIC card to PCIE3 (default
slot).
*Only one underbolt AIC
Card is supported on this
motherboard.

English

23

underbolt 3 AIC

1

I2C_DATA

GND

SLP_S3#

FRC_PWR

DUMMY

PLUG_EVENT

SLP_S4#

IRQ

GND

I2C_CLOCK

1

Connector
(10-pin T BT2)
(see p.1, No. 35)

Please connect a underbolt™
add-in card (AIC) to this
connector via the GPIO cable.
*Please install the underbolt™
AIC card to PCIE2 (default
slot).
*Only one underbolt AIC
Card is supported on this
motherboard.

English

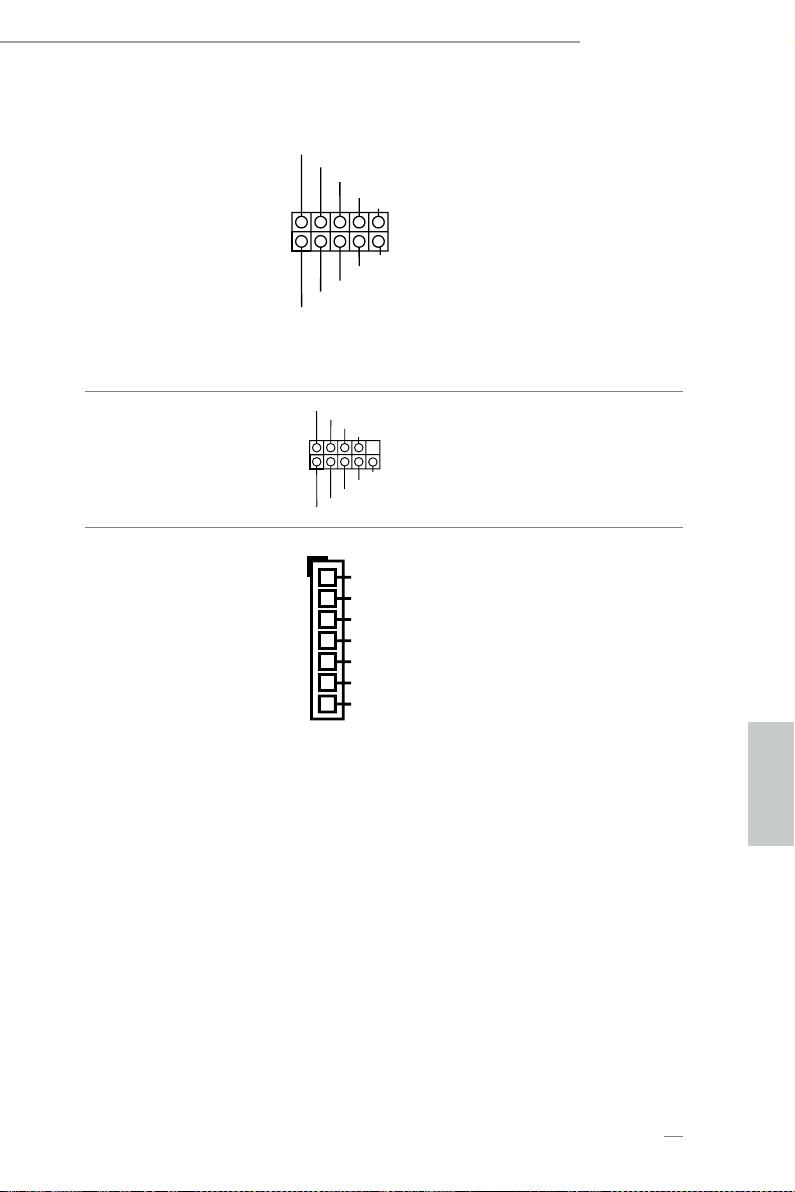

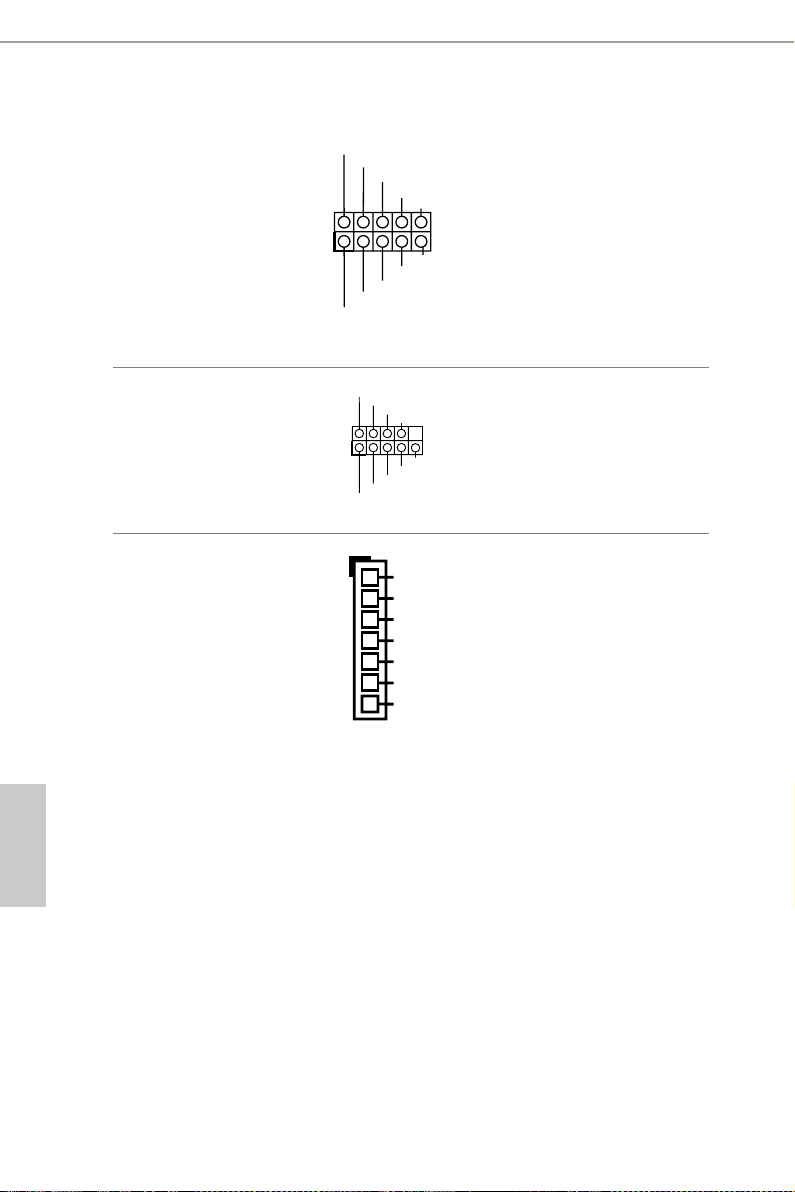

Serial Port Header
(9-pin COM1)
(see p.1, No. 31)

TM

V-Probe

(7-pin VOL _
CO N1)
(see p.1, No. 4)

1

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

1.0V PCH

VCCSA

VCCM

CPU GT

VCCIO

VCORE

GND

RRI#1

is COM1 header
supports a serial port
module.

Users are able to measure
onboard components
voltage.

PIN1:

1.0V PCH:
PC H Vol tage

PIN2:

VCCSA:
CPU SYSTEM AGENT
VOLTAGE

PIN3:

VCCM:
DRAM VOLTAGE

PIN4

:

CPU GT:
CPU GRAPHIC
VOLTAG E

PIN5

:

VCCIO: CPU IO
VOLTAG E

24

PIN6

:

VCORE :
CPU CORE VOLTAGE

PIN7

:

GND

Z170M OC Formula

25

English

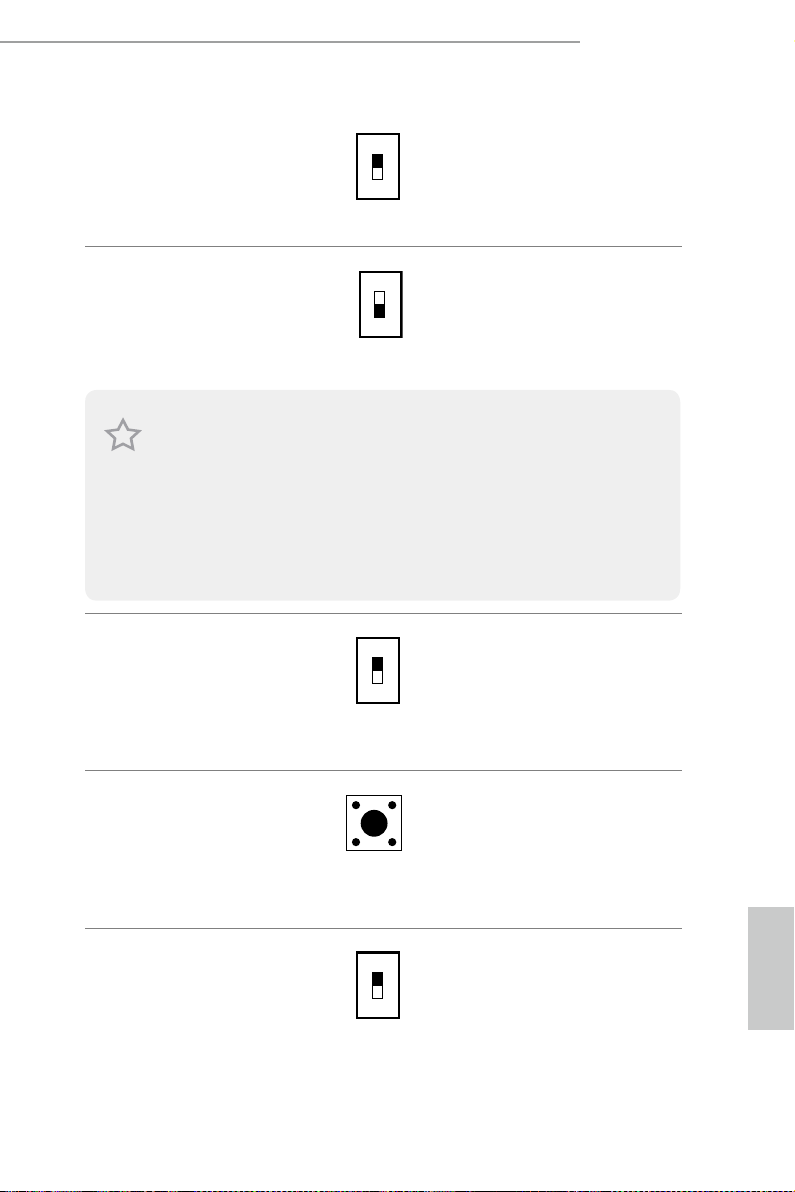

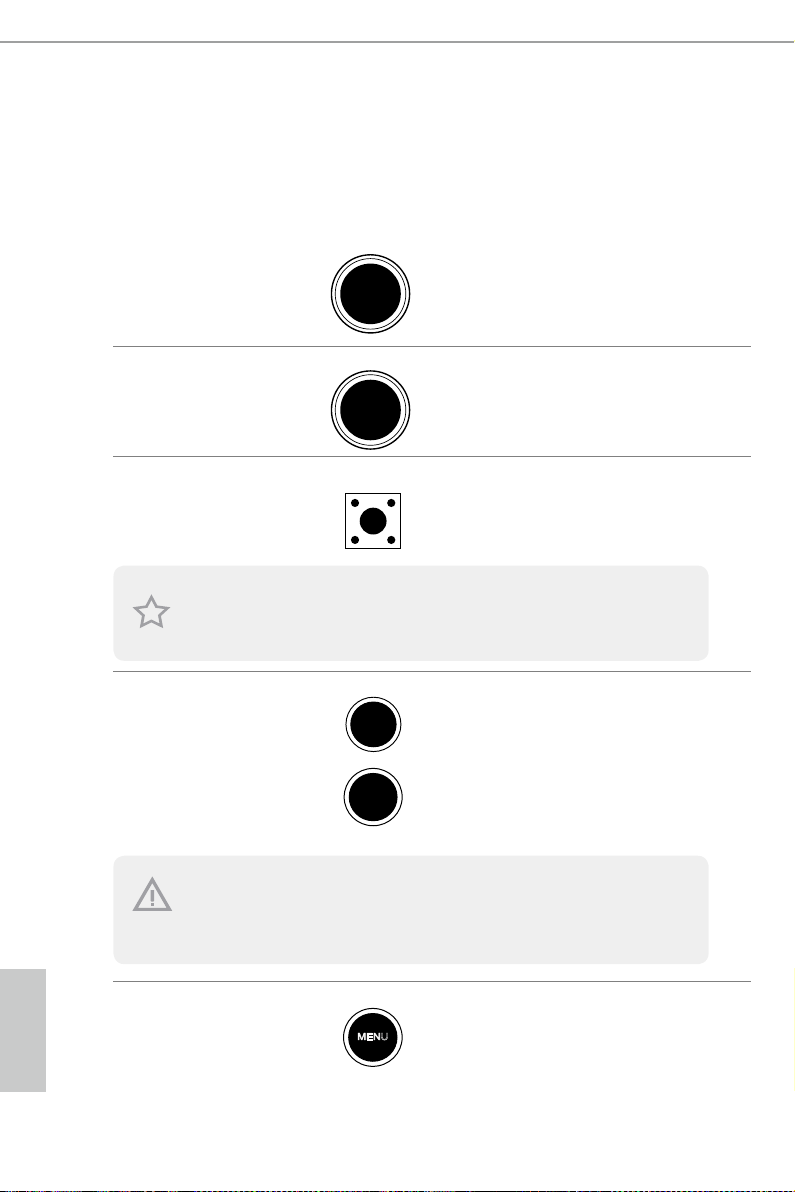

2.7 Smart Switches

+

-

e motherboard has eleven smart switches: Power Switch, Reset Switch, Clear
CMOS Switch, Rapid OC Buttons, Menu Button, Slow Mode Switch, BIOS Selection
Switch, LN2 Mode Switch, Direct Key Button and XMP Switch.

Power Switch
(PWR)
(see p.1, No. 5)

Reset Switch
(RST)
(see p.1 No. 6)

Clear CMOS Switch
(C LRC BT N1)
(see p.4, No. 15)

is function i s workable only when you power o your computer and unplug the power
supp ly.

+ / - Rapid OC
Buttons

(PLUS: see p.1, No. 7)
(MINUS: see p.1, No.

8)

Power

Reset

Power Switch allows users to
quickly turn on/o the system.

Reset Switch allows users to
quickly reset the system.

Clear CMOS Switch allows
users to quickly clear the
CMOS values.

+ / - Rapid OC Buttons allow
users to quickly and easily
adjust OC frequency in Rapid
OC.

English

26

is overclocking behav ior depends on the system conguration, such a s memory capabil­ity, thermal solution, etc. Ove rclocking may aect your system stability, or even cause dam­age to the components and device s. We are not responsible for possible damage caused by
overc locking.

Menu Button

(MENU: see p.1, No.

9)

MENU

MENU Button allow users to
quickly toogle among Date/
Time, Temperature, and Volt­age information.

Z170M OC Formula

AB

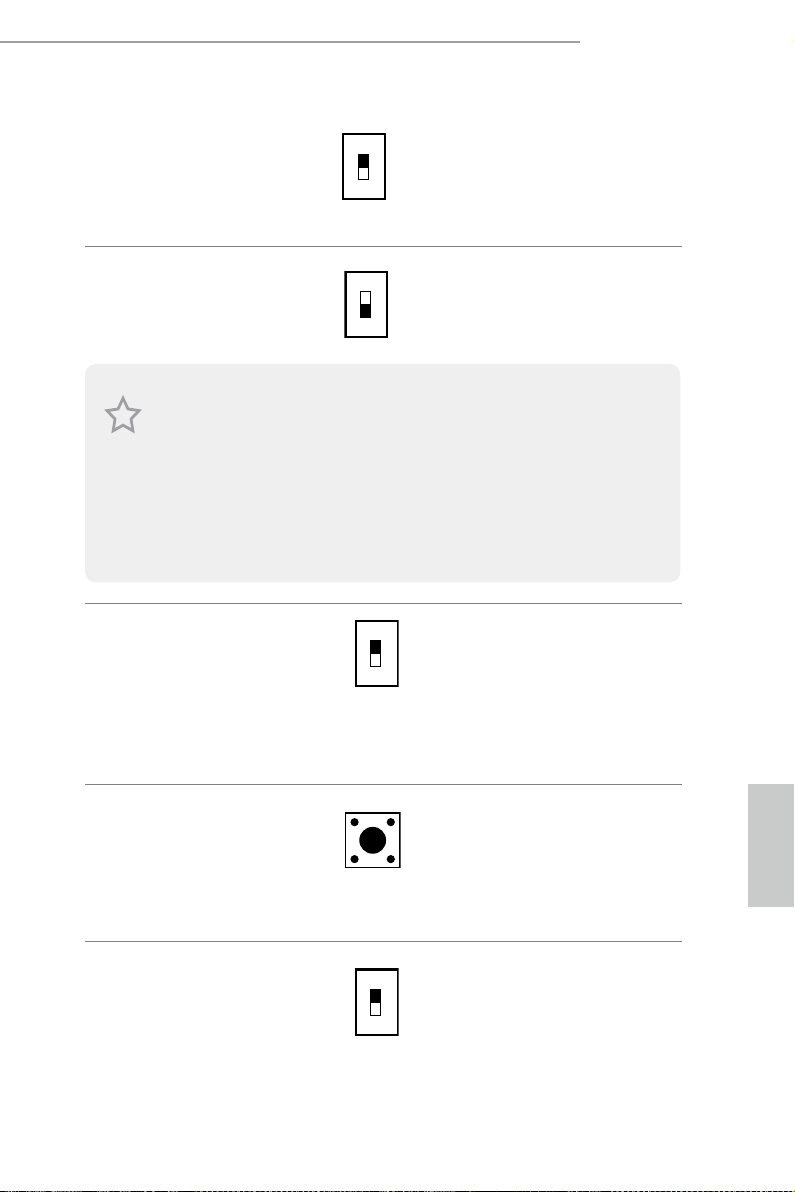

Slow Mode Switch
(SLOWMODE1)
(see p.1, No. 15)

BIOS Selection
Switch
(BIOS_SEL1)

(see p.1, No. 29)

is motherboard h as two BIOS chips, a p rimary BIOS (BIOS_A) and a backup BIOS (BIOS_
B), which enhances the safety and stability of your system. Normally, the system will work
on the primary BIOS. However, if the primary BIOS is corrupted or damaged, ju st ip the
BIOS Selection Sw itch to “B”, then the backup BIOS will take over on the next system boot.
Aer that, use “Secure Backup U EFI” in the UEFI Setup Utility to duplicate a working copy
of the BIOS les to the primary BIOS to ensure normal system operation. For safety issues,
users are not able to update the backup BIOS manu ally. Users may refer to the BIOS LEDs
(BIOS_ A_LED or BIOS_B_ LED) to identify which BIOS i s currently activated .

LN2 Mode Switch
(LN2MODE1)
(see p.1, No. 13)

ON

OFF

ON

OFF

If Slow Mode is on, the
processor runs at lowest fre­quency.

BIOS Selection Switch allows
the system to boot from either
BIOS A or BIOS B.

e LN2 mode aids in
eliminating the cold-boot bug
issues in processors during
extreme overclocking with
Liquid Nitrogen.

Direct Key Button
(D IR KE Y1)
(see p.1, No. 14)

XMP Switch
(X MP_O N1)
(see p.1, No. 16)

ON

OFF

Direct Key Button allows
users to turn on the system
and directly enter the UEFI
setup screen.

e XMP switch allows users
to easily load XMP proles to
automatically congure the
overclocked DRAM voltages
for stable operation.

English

27

2.8 Dr. Debug

Dr. Debug is used to provide code information, which makes troubleshooting even
easier. Please see the diagrams below for reading the Dr. Debug codes.

Code Description

00 Please check if the CPU is installed correctly and then clear

CMOS.

0d Problem related to memory, VGA card or other devices.

Please clear CMOS, re-install the memory and VGA card,
and remove other USB, PCI devices.

English

01 - 54
(exce pt 0d),
5A- 60

55 e Memory could not be detected. Please re-install the

61 - 91 Chipset initialization error. Please press reset or clear

92 - 99 Problem related to PCI-E devices. Please re-install PCI-E

A0 - A7 Problem related to IDE or SATA devices. Please re-install

b0 Problem related to memory. Please re-install the CPU and

Problem related to memory. Please re-install the CPU and
memory then clear CMOS. If the problem still exists, please
install only one memory module or try using other memory
modules.

memory and CPU. If the problem still exists, please install
only one memory module or try using other memory
modules.

CMOS.

devices or try installing them in other slots. If the problem
still exists, please remove all PCI-E devices or try using
another VGA card.

IDE and SATA devices. If the problem still exists, please
clear CMOS and try removing all SATA devices.

memory. If the problem still exists, please install only one
memory module or try using other memory modules.

28

b4 Problem related to USB devices. Please try removing all

USB devices.

b7 Problem related to memory. Please re-install the CPU and

memory then clear CMOS. If the problem still exists, please
install only one memory module or try using other memory
modules.

d6 e VGA could not be recognized. Please clear CMOS and

try re-installing the VGA card. If the problem still exists,
please try installing the VGA card in other slots or use other
VGA c ards.

d7 e Keyboard and mouse could not be recognized. Please

try re-installing the keyboard and mouse.

d8 Invalid Password.

FF Please check if the CPU is installed correctly and then clear

CMOS.

Z170M OC Formula

29

English

2.9 M.2_SSD (NGFF) Module Installation Guide

5

The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and
versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2
Sockets support M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
* M2_1, SATA3_0, SATA3_1 and SATA_EXP0 share lanes. If either one of them is in use,
the others will be disabled.

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module
and the screw.

English

4

3

Depending on the PCB type and
length of your M.2_SSD (NGFF)
module, nd the corresponding nut

Step 2

2

1

A

BCDE

location to be used.

No. 1 2 3 4 5

Nut Location A B C D E

PCB Length 3cm 4.2cm 6cm 8cm 11cm

Module Type Type223 0 Type 224 2 Ty pe226 0 Ty pe 22 80 Type 22110

30

Z170M OC Formula

Step 3

Move the stando based on the
module type and length.

A

BCDE

A

BCDE

A

BC

e stando is placed at the nut
location D by default. Skip Step 3
and 4 and go straight to Step 5 if you
are going to use the default nut.
Otherwise, release the stando by
hand.

Step 4

Peel o the yellow protective lm on
the nut to be used. Hand tighten the
stando into the desired nut location
on the motherboard.

Step 5

Align and gently insert the M.2
(NGFF) SSD module into the M.2
slot. Please be aware that the M.2
(NGFF) SSD module only ts in one
orientation.

ABCDE

English

31

Step 6

Tighten the screw with a screwdriver
to secure the module into place.

NUT1NUT2DE

Please do not overtighten the screw
as this might damage the module.

M.2_SSD (NGFF) Module Support List

Vendor Size Interface Length P/ N

ADATA 128GB SATA3 2280 AXNS381E-128GM-B
ADATA 256GB SATA3 2280 AXNS381E-256GM-B
ADATA 32GB SATA3 2230 AXNS330E-32GM-B
Crucial 120GB SATA3 2280 CT120M500SSD4
Crucial 240GB SATA 3 2280 CT240M500SSD4
Intel 80GB SATA3 2280 Intel SSDSCKGW080A401/80G
Kingston 120GB SATA3 2280 SM2280S3
Kingston 480GB PCIe2 x4 2280 SH2280S3/480G
Plextor 256GB PCIe 2280 PX- G256M6e
Plextor 512GB PCIe 2280 PX-G512M6e
Samsung 256GB PCIe3 x4 2280 SM951 (MZHPV256HDGL)
Samsung 512 GB PCIe3 x4 2280 SM951 (MZHPV512HDGL)
Samsung 512GB PCIe x4 2280 XP941-512G (MZHPU512HCGL)
SanDisk 128GB PCIe 2260 SD 6PP4M-12 8G
SanDisk 256GB PCIe 2260 SD6PP4M-256G
Te am 128GB SATA3 2242 TM4PS4128GMC105
Te am 128GB SATA3 2280 TM8PS4128GMC105

Te am 256GB SATA3 2280 TM8PS 4256GMC105
Te am 256GB SATA3 2242 TM4PS4256GMC105
Tra nscend 256GB SATA 3 2242 TS256GMTS400
Tra nscend 512GB SATA3 2280 TS512GMTS800
Tra nscend 512GB SATA3 2260 TS512GMTS600

English

32

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for
details: http://www.asrock.com

Z170M OC Formula

1 Einleitung

Vielen Dank für den Kauf unseres ASRock Z170M OC Formula , eines zuverlässigen
Motherboards, das nach ASRock strengen Qualitätsrichtlinien gefertigt wurde. Es
liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach
Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden
können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls
diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version
ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische
Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen
Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste
unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website
http://www.asrock.com.

1.1 Lieferumfang

•ASRock Z170M OC Formula-Motherboard (Micro-ATX-Formfaktor)

•ASRock Z170M OC Formula-Schnellinstallationsanleitung

•ASRock Z170M OC Formula-Unterstützungs-CD

•2 x Serial-ATA- (SATA) Datenkabel (optional)

•1 x E/A-Blendenabschirmung

•1 x Flexibles ASRock-SLI-Bridge-Anschlusskabel

•1 x Schraube für M.2-Sockel

33

Deutsch

1.2 Technische Daten

Plattform

Prozessor

Chipset

Speicher

•Micro-ATX-Formfaktor

•Unterstützt die Prozessoren Intel® Core

TM

i7/i5/i3/Pentium®/

Celeron® der 6. Generation (Sockel 1151)

•Digi Power design

•14-Leistungsphasendesign

•Unterstützt Intel® Turbo Boost 2.0-Technologie

•Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie

•Unterstützt ASRock BCLK-Übertaktung (voller Bereich)

•Unterstützt ASRock Hyper-BCLK-Engine

®

•Intel

Z170

•Dualkanal-DDR4-Speichertechnologie

•2 x DDR4-DIMM-Steckplätze

•Unterstützt DDR4 4500+(OC)*/4366(OC)/4333(OC)/4266

(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/
3666(OC)/3600(OC)/3466 (OC)/3400(OC)/3333(OC)/3300
(OC)/3200(OC)/3000(OC)/2933(OC)/2800(OC)/2600(OC)/
2400(OC)/2133 non-ECC, ungepuerter Speicher

•Unterstützt ECC-UDIMM-Speichermodule (Betrieb im

non-ECC-Modus)
* Weitere Informationen nden Sie in der
Speicherkompatibilitätsliste auf der ASRock-Webseite.
(http://www.asrock.com/)

•Systemspeicher, max. Kapazität: 32GB

•Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

•15-μ-Goldkontakt in DIMM-Steckplätze

Deutsch

34

Erweiter­ungssteck­platz

•3 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE2/

PCIE3:einzeln bei x16 (PCIE1); doppelt bei x8 (PCIE1) / x8

(PCIE2); dreifach bei x8 (PCIE1) / x8 (PCIE2) / x4 (PCIE3)*
* Unterstützt NVMe-SSD als Bootplatte

•Unterstützt AMD Quad CrossFireX

•Unterstützt NVIDIA® Quad SLI

TM

und CrossFireXTM

TM

und SLI

TM

•15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE1)

Z170M OC Formula

Grakkarte

•Integrierte Intel® HD Graphics-Visualisierung und

VGA-Ausgänge können nur mit Prozessoren unterstützt werden,
die GPU-integriert sind.

•Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel®

Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW
Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology,
Intel® InsiderTM, Intel® HD Graphics 510/530

•Pixel Shader 5.0, DirectX 12

•Max. geteilter Speicher: 1792 MB

•Dualer Grakkartenausgang Unterstützt HDMI- und DisplayPort

1.2-Ports durch unabhängige Monitor-Controller

•Unterstützt HDMI mit maximaler Auösung von 4K x 2K

(4096 x 2304) bei 24 Hz

•Unterstützt DisplayPort 1.2 mit einer max. Auösung bis

4K x 2K (4096 x 2304) bei 24 Hz oder 4K x 2K (3840 x 2160)
bei 60 Hz

•Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc),

xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port
(konformer HDMI-Monitor erforderlich)

•Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

•Unterstützt HDCP mit DVI-D-, HDMI- und DisplayPort

1.2-Ports

•Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) bei

HDMI- und DisplayPort 1.2-Ports

Audio

•7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek

ALC1150-Audiocodec)

•Erstklassige Blu-ray-Audiounterstützung

•Unterstützt Überspannungsschutz (ASRock Full Spike

Protection)

•Unterstützt Purity Sound

- Nichicon-Audiokappen der Fine Gold-Serie

- 115-dB-SRV-DAC mit Dierentialverstärker

- TI® NE5532 – erstklassiger Headset-Verstärker (unterstützt
Headsets mit bis zu 600 Ohm)

- Reiner Stromeingang

- Direct Drive Technology

- PCB-isolierte Abschirmung

• Unterstützt DTS Connect

TM

3

Deutsch

35

Deutsch

LAN

Rückblende,
E/A

Speicher

•Gigabit LAN 10/100/1000 Mb/s

•Giga PHY Intel® I219V

•Unterstützt Wake-On-LAN

•Unterstützt Blitzschutz/Schutz gegen elektrostatische Entladung

(ASRock Full Spike Protection)

•Unterstützt energieezientes Ethernet 802.3az

•Unterstützt PXE

•1 x PS/2-Maus-/Tastaturanschluss

•1 x HDMI-Port

•1 x DisplayPort 1.2

•1 x Optischer SPDIF-Ausgang

•2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische

Entladung (ASRock Full Spike Protection))

•1 x USB 3.1-Typ-A-Port (10 Gb/s) (ASMedia ASM1142)

(unterstützt Schutz gegen elektrostatische Entladung (ASRock

Full Spike Protection))

•1 x USB 3.1-Typ-C-Port (10 Gb/s) (ASMedia ASM1142)

(unterstützt Schutz gegen elektrostatische Entladung (ASRock

Full Spike Protection))

•4 x USB 3.0-Ports (Intel® Z170) (unterstützt Schutz gegen

elektrostatische Entladung (ASRock Full Spike Protection))

•1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

Geschwindigkeit-LED)

•1 x CMOS-löschen-Schalter

•HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass /

Line-in / Vorderer Lautsprecher / Mikrofon

•6 x SATA-III-6,0-Gb/s-Anschlüsse über Intel® Z170, unterstützt

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage

Technology 14 und Intel Smart Response Technology), NCQ,

AHCI und Hot-Plugging

•2 x SATA-III-6,0-Gb/s-Anschlüsse von ASMedia ASM1061,

unterstützt NCQ, AHCI und Hot-Plugging

•2 x SATA-Express-10-Gb/s-Anschlüsse*

* Anzukündigende Unterstützung
* M2_1, SATA3_0, SATA3_1 und SATA_EXP0 nutzen Lanes ge­meinsam. Wenn einer von ihnen benutzt wird, werden die anderen
deaktiviert.

•1 x Ultra-M.2-Sockel, unterstützt

2230-/2242-/2260-/2280-/22110-M.2-SATA-III-6,0-Gb/s-Modul

und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)**
** Unterstützt NVMe-SSD als Bootplatte
** Unterstützt ASRock U.2-Kit

36

Z170M OC Formula

Anschluss

•1 x COM-Anschluss-Stileiste

•1 x Betrieb-LED- und Lautsprecher-Stileiste

•2 x CPU-Lüeranschlüsse (1 x 3-polig, 1 x 4-polig) (intelligente

Lüergeschwindigkeitssteuerung)

•3 x Gehäuselüeranschlüsse (4-polig) (intelligente

Lüergeschwindigkeitssteuerung)
* Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit
maximal 1 A (12 W) Leistung.

•1 x 24-poliger ATX-Netzanschluss

•1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

•1 x Audioanschluss an Frontblende

•1 x underbolt 2/3 Erweiterungskartenanschluss (5-polig)

•1 x underbolt 3 Erweiterungskartenanschluss (10-polig)

* Es wird nur eine underbolt-AIC-Karte unterstützt.

•2 x USB 2.0-Stileisten (unterstützen 4 USB 2.0-Ports)

(unterstützt Schutz gegen elektrostatische Entladung

(ASRock Full Spike Protection))

•1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports)

(unterstützt Schutz gegen elektrostatische Entladung

(ASRock Full Spike Protection))

•1 x Dr. Debug mit LED

•1 x Ein-/Austaste mit LED

•1 x Reset-Taste mit LED

•V- Pro be

•Schnellübertaktungstasten: Tasten +/- zur Anpassung der

•1 x Menütaste

•Post Status Checker (PSC)

•1 x Langsamer-Modus-Schalter

•1 x LN2-Modus-Schalter

•1 x BIOS-Auswahlschalter

•1 x XMP-Schalter

•1 x Direkttaste

TM

: 1 x 7-teilige Spannungsmesspunkte auf Platine

Übertaktungsfrequenz

BIOS­Funktion

•2 x 128-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung

mehrsprachiger grascher Benutzerschnittstellen

(1 x Haupt-BIOS und 1 x Ausfall-BIOS)

•Unterstützt UEFI-Technologie (zuverlässige Sicherung)

•ACPI 5,0-konforme Aufweckereignisse

•SMBIOS 2.7-Unterstützung

•CPU, GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO, VCCPLL,

VCCSA Mehrfachspannungsanpassung

Deutsch

37

Hard­wareüberwa­chung

•CPU-/Gehäusetemperaturerkennung

•CPU-/Gehäuselüertachometer

•Lautloser CPU-/Gehäuselüer (automatische Anpassung der

Gehäuselüergeschwindigkeit durch CPU-Temperatur)

•CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

•Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,

GT_CPU, DRAM, VPPM, PCH 1,0 V, VCCIO, VCCSA

Betriebssys­tem

•Microso® Windows® 10, 64 Bit / 8.1, 64 Bit / 7, 32 Bit /

7, 64 Bit
* Zur Installation des Windows® 7-Betriebssystems wird ein
modiziertes Installationslaufwerk mit xHCI-Treibern in der
ISO-Datei benötigt. Detaillierte Anweisungen nden Sie auf
Seite 204.
* Einzelheiten zum aktualisierten Windows® 10-Treiber
entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com

Zertizierun­gen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen,
die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung­swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung
kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres
Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir
übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursa­cht wurden.

•FCC, CE, WHQL

•ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

Deutsch

38

Z170M OC Formula

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf
den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine
Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung
zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind,
wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper
(CLRCMOS1)
(siehe S. 1, Nr. 40)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen
und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie
den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15
Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden
lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach
der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der
BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es
dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum,
Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie
entfernt wird.

CMOS löschenStandard

Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.

Deutsch

39

1.4 Integrierte Stiftleisten und Anschlüsse

1

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen
an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen
Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

Systemblende-Stileiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 28)

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung
Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer
über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,
wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.
Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht
hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautspre­cher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass
Kabel- und Pinbelegung richtig abgestimmt sind.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

GND

RESET#

GND

Verbinden Sie Netzschalter,
Reset-Taste und
Systemstatusanzeige am
Gehäuse entsprechend
der nachstehenden
Pinbelegung mit dieser
Stileiste. Beachten Sie vor
Anschließen der Kabel die
positiven und negativen
Kontakte.

Deutsch

40

Betrieb-LED- und
Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 34)

Bitte verbinden Sie die Be­trieb-LED des Gehäuses und
den Gehäuselautsprecher
mit dieser Stileiste.

Z170M OC Formula

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Serial-ATA-III-Anschlüsse
(SATA3_0
siehe S. 1, Nr. 20)
(SATA3_1:
siehe S. 1, Nr. 22)
(SATA3_2:
siehe S. 1, Nr. 21)
(SATA3_3:
siehe S. 1, Nr. 23)
(SATA3_4:
siehe S. 1, Nr. 27)
(SATA3_5:
siehe S. 1, Nr. 26)
(SATA3_A1
siehe S. 1, Nr. 18)
(SATA3_A2
siehe S. 1, Nr. 17)

Serial-ATA-Express­Anschlüsse
(SATA_EXP_0:
siehe S. 1, Nr. 24)
(SATA_EXP_1:
siehe S. 1, Nr. 25)

SATA3_A1

SATA3_0

SATA3_1SATA3_5

SATA3_0

SATA3_1

SATA_EXP0

Diese acht SATA-III­Anschlüsse unterstützen
SATA-Datenkabel für

SATA3_A2

interne Speichergeräte mit
einer Datenübertragungsges
chwindigkeit bis 6,0 Gb/s.
SATA3_0 und SATA3_1

SATA3_2

werden gemeinsam mit
SATA_EXP0 genutzt.
SATA3_2 und SATA3_3

SATA3_3SATA3_4

werden gemeinsam mit
SATA_EXP1 genutzt.
Nutzen Sie zum Minimieren
der Startzeit Intel® Z170­SATA-Ports (SATA3_0) für
Ihre bootfähigen Geräte.

Bitte verbinden Sie
entweder SATA- oder

SATA3_2

PCIe-Speichergeräte mit
diesen Anschlüssen.

SATA3_3

Der obere SATA-Express­Anschluss (SATA_EXP0)
wird gemeinsam mit

SATA_EXP1

SATA3_0, SATA3_1 und
dem Ultra-M.2-Sockel
(M2_1) genutzt.

USB 2.0-Stileisten
(9-polig, USB3_4)
(siehe S. 1, Nr. 33)
(9-polig, USB5_6)
(siehe S. 1, Nr. 32)

Neben zwei USB 2.0-Ports
an der E/A-Blende benden
sich zwei Stileisten an
diesem Motherboard. Jede
USB 2.0-Stileiste kann zwei
Ports unterstützen.

Deutsch

41

USB 3.0-Stileisten

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

IntA_PB_SSRX+

FAN_SPEED_CONTROL

GND

OL

(19-polig, USB3_5_6)
(siehe S. 1, Nr. 11)

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX+

IntA_PB_SSTX-

IntA_PB_SSRX-

VbusV

IntA_PA_D+

IntA_PA_D-

GND

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

IntA_PA_SSRX+

GND

IntA_PA_SSRX-

V

bus

Neben vier USB 3.0-Ports
an der E/A-Blende bendet
sich eine Stileiste an
diesem Motherboard. Jede
USB 3.0-Stileiste kann
zwei Ports unterstützen.

Deutsch

Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 37)

Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audi­ostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikro­fon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnah­melautstärke)“ an.

Gehäuselüeranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 19)
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 30)

(4-polig, CHA_FAN3)
(siehe S. 1, Nr. 39)

CHA_FAN_SPEED

FAN_VOLTAGE

GND

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTR

Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.

42

Z170M OC Formula

1

5

1

8

GND

N_SPEED

CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 38)

(3-polig, CPU_FAN2)
(siehe S. 1, Nr. 3)

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 10)

ATX-12-V-Netzanschlüsse
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)

2
3
4

12

1

GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL

FAN_VOLTAGE

CPU_FA

24

13

Dieses Motherboard
bietet einen 4-poligen
CPU-Lüeranschluss
(lautloser Lüer). Falls Sie
einen 3-poligen
CPU-Lüer anschließen
möchten, verbinden Sie
ihn bitte mit
Kontakt 1 bis 3.

Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und
Kontakt 13 an.

Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und
Kontakt 13 an.

underbolt 2/3
Erweiterungskarten
anschluss
(5-polig, TBT1)
(siehe S. 1, Nr. 36)

Bitte verbinden Sie eine
underbolt™-Erweiterungskarte
über das GPIO-Kabel mit diesem
Anschluss.
*Bitte installieren Sie die
underbolt™-AIC-Karte am
PCIE3 (Standardsteckplatz).

Deutsch

*Es wird nur eine
underbolt-AIC-Karte an
diesem Motherboard unterstützt.

43

underbolt 3

1

I2C_DATA

GND

SLP_S3#

FRC_PWR

DUMMY

PLUG_EVENT

SLP_S4#

IRQ

GND

I2C_CLOCK

1

Erweiterungskarten
anschluss
(10-polig, TBT2)
(siehe S. 1, Nr. 35)

Bitte verbinden Sie eine
underbolt™-Erweiterungskarte
über das GPIO-Kabel mit diesem
Anschluss.
*Bitte installieren Sie die
underbolt™-AIC-Karte am
PCIE2 (Standardsteckplatz).
*Es wird nur eine
underbolt-AIC-Karte an
diesem Motherboard unterstützt.

Deutsch

44

Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 31)

TM

V-P rob e

(7-polig, VOL_
CON1)
(siehe S. 1, Nr. 4)

1

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

1.0V PCH

VCCSA

VCCM

CPU GT

VCCIO

VCORE

GND

RRI#1

Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.

Benutzer können
Spannung integrierter
Komponenten messen.

Kontakt 1:

1,0-V-PCH:

PCH-Spannung

Kontakt 2:

VCCSA:
CPU-Systemagent­Spannung

Kontakt 3:

VCCM:
DRAM-Spannung

Kontakt 4

:

CPU-GT:
CPU­GRAFIKKARTENSPANNUNG

Kontakt 5

:

VCCIO: CPU-IO-Spannung

Z170M OC Formula

Kontakt 6

:

VCORE:
CPU-KERNSPANNUNG

Kontakt 7

:

GND

45

Deutsch

1.5 Intelligente Schalter

+

-

Das Motherboard hat elf intelligente Schalter: Ein-/Ausschalter, Reset-Schalter,
CMOS-löschen-Schalter, Schnellübertaktungstasten, Menütaste, Langsammodus­Schalter, BIOS-Auswahlschalte, LN2-Modusschalter, Direkttaste und XMP-Schalter.

Ein-/Ausschalter
(PWR)
(siehe S. 1, Nr. 5)

Reset-Schalter
(RST)
(siehe S. 1, Nr. 6)

CMOS-löschen-Schalter
(CLRCBTN1)
(siehe S. 4, Nr. 15)

Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromver­sorgung unterbrechen.

Schnellübertaktungstasten +/-

(PLUS:siehe S. 1, Nr. 7)
(MINUS:siehe S. 1, Nr. 8)

Power

Reset

Mit dem Ein-/Ausschalter
kann der Benutzer das System
schnell ein-/abschalten.

Der Reset-Taste ermöglicht
das schnelle Rücksetzen des
Systems.

Mit dem CMOS-löschen­Schalter können Benutzer die
CMOS-Werte schnell löschen.

Schnellübertaktungstasten
+ / - ermöglichen Benutzern
die schnelle und einfache
Anpassung der Übertaktungs­frequenz bei der schnellen
Übertaktung.

Deutsch

46

Dieses Übertaktungsverhalten hängt von der Systemkonguration, wie Speicherfähigkeit, Wär­melösung etc. ab. Eine Übertaktung kann sich auf Ihre Systemstabilität auswirken und sogar
Schäden an Komponenten und Geräten verursachen. Wir übernehmen keine Verantwortung
für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Menütaste

(MENU:siehe S. 1, Nr. 9)

MENU

MENU-Taste ermöglicht Be­nutzer das schnelle Umschalten
zwischen Datum/Zeit, Temper­atur und Spannung.

Z170M OC Formula

AB

Langsamer-Modus-Schalter
(SLOWMODE1)
(siehe S. 1, Nr. 15)

BIOS-Auswahlschalter
(BIOS_SEL1)

(siehe S. 1, Nr. 29)

Dieses Motherboard verfügt über zwei BIOS-Chips, ein primäres BIOS (BIOS_A) und ein Aus­fall-BIOS (BIOS_B), die Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läu
das System über das primäre BIOS. Falls das primäre BIOS jedoch beschädigt ist oder ausfällt,
stellen Sie den BIOS-Auswahlschalter einfach auf „B“ um; dann übernimmt das Ausfall-BIOS
beim nächsten Systemstart. Duplizieren Sie dann mit „Secure Backup UEFI“ im UEFI-Ein­richtungsprogramm zur Gewährleistung eines normalen Systembetriebs eine Arbeitskopie der
BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen können Benutzer das Ausfall-BIOS
nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LEDs
(BIOS_A_LED oder BIOS_B_LED) bestimmen.

LN2-Modusschalter
(LN2MODE1)
(siehe S. 1, Nr. 13)

ON

OFF

ON

OFF

Wenn der langsame Modus
eingeschaltet ist, arbeitet der
Prozessor bei niedrigster
Frequenz.

Der BIOS-Auswahlschalter
ermöglicht dem System, von
BIOS A oder BIOS B zu
starten.

Der LN2-Modus hil bei
der Eliminierung von
Kaltstartfehlern in Prozessoren
bei extremer Übertaktung mit
üssigem Sticksto.

Direkttaste
(DIRKEY1)
(siehe S. 1, Nr. 14)

XMP-Schalter
(XMP_ON1)
(siehe S. 1, Nr. 16)

ON

OFF

Direkttaste ermöglicht Nutzern
das Einschalten das Systems
und das direkte Aufrufen des
UEFI-Einrichtungsbildschirms.

Mit dem XMP-Schalter
können Nutzer mühelos
XMP-Prole zur automatischen
Konguration der übertakteten
DRAM-Spannungen für einen
stabilen Betrieb laden.

Deutsch

47

1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock Z170M OC Formula,
une carte mère able fabriquée conformément au contrôle de qualité rigoureux et
constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité,
ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce
document est soumis à modication sans préavis. En cas de modications du présent document,
la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable.
Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site
Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes
VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock.
Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

•Carte mère ASRock Z170M OC Formula (facteur de forme Micro ATX)

•Guide d’installation rapide ASRock Z170 OC Formula

•CD d’assistance ASRock Z170M OC Formula

•2 x câbles de données Serial ATA (SATA) (Optionnel)

•1 x panneau de protection E/S

•1 x câble connecteur exible pont SLI ASRock

•1 x vis pour sockets M.2

Français

48

1.2 Spécications

Z170M OC Formula

Plateforme

Processeur

Chipset

Mémoire

•Facteur de forme Micro ATX

•Prend en charge les processeurs 6

e

génération Intel® CoreTM i7/

i5/i3/Pentium®/Celeron® (Socket 1151)

•Digi Power design

•Alimentation à 14 phases

•Prend en charge la technologie Intel® Turbo Boost 2.0

•Prend en charge les processeurs débloqués de la série K Intel®

•Prend en charge l’overclocking ASRock BCLK Full-range

•Prend en charge le moteur Hyper BCLK ASRock

®

•Intel

Z170

•Technologie mémoire double canal DDR4

•2 x fentes DIMM DDR4

•Prend en charge les mémoires sans tampon non ECC DDR4

4500+(OC)*/4366(OC)/4333(OC)/4266(OC)/4133(OC)/
4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600
(OC)/3466 (OC)/3400(OC)/3333(OC)/3300(OC)/3200(OC)/
3000(OC)/2933(OC)/2800(OC)/2600(OC)/2400(OC)/2133

•Prend en charge les modules mémoire UDIMM ECC

(fonctionne en mode non-ECC)
* Veuillez consulter la liste de prise en charge des mémoires sur le
site Web d'ASRock pour de plus amples informations.
(http://www.asrock.com/)

•Capacité max. de la mémoire système : 32Go

•Prend en charge Intel® Extreme Memory Prole (XMP) 2.0

•Contacts dorés 15μ sur fentes DIMM

Fente
d’expansion

•3 x fentes PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE3:Simple

en mode x16 (PCIE1) ; double en mode x8 (PCIE1) / x8

(PCIE2) ; triple en mode x8 (PCIE1) / x8 (PCIE2) / x4 (PCIE3))
* Prend en charge les SSD NVMe comme disques de démarrage

•Prend en charge AMD Quad CrossFireX

•Prend en charge NVIDIA® Quad SLI

TM

et CrossFireXTM

TM

et SLI

TM

•Contact doré 15μ dans fente VGA PCIe (PCIE1)

Français

49

Graphiques

•La technologie Intel® HD Graphics Built-in Visuals et les

sorties VGA sont uniquement prises en charge par les
processeurs intégrant un contrôleur graphique.

•Prend en charge la technologie Intel® HD Graphics Built-in

Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et
MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear
Video HD Technology, Intel® InsiderTM, Intel® HD Graphics
510/530

•Pixel Shader 5.0, DirectX 12

•Mémoire partagée max. 1792Mo

•Double sortie graphique: Prend en charge les ports HDMI et

DisplayPort 1.2 via contrôleurs d’achage indépendants

•Prend en charge la technologie HDMI avec résolution

maximale de 4K x 2K (4096x2304) @ 24Hz

•Prend en charge DisplayPort 1.2 avec une résolution maximale

de 4K x 2K (4096x2304) @ 24Hz ou 4K x 2K (3840x2160)
@ 60Hz

•Prend en charge les technologies Auto Lip Sync, Deep Color

(12bpc), xvYCC et HBR (High Bit Rate Audio) avec port
HDMI (un écran compatible HDMI est requis)

•Prend en charge les codecs multimédias accélérés: HEVC,

VP8, VP9

•Prend en charge HDCP via ports DVI-D, HDMI et

DisplayPort 1.2

•Prend en charge la lecture Blu-ray (BD) Full HD 1080p via

ports HDMI et DisplayPort 1.2

Français

50

Audio

•Audio 7.1 CH HD avec protection du contenu (codec audio

Realtek ALC1150)

•Compatible audio Blu-ray Premium

•Protection contre les surtensions (Protection complète contre

les pics ASRock)

•Prend en charge Purity Sound

- Couvercles audio série en or n Nichicon

- 115dB SNR DAC avec amplicateur diérentiel

- Amplicateur de casque TI® NE5532 Premium (prend en
charge les casques jusqu’à 600 Ohms)

- Entrée d’alimentation Pure Power

- Technologie Direct Drive

- Blindage isolant PCB

• Prend en charge DTS Connect

TM

3

Z170M OC Formula

Réseau

Connectique
du panneau
arrière

Stockage

•Gigabit LAN 10/100/1000 Mo/s

•Giga PHY Intel® I219V

•Prend en charge la fonction Wake-On-LAN

•Protection contre les orages/décharges électrostatiques (Protec-

tion complète contre les pics ASRock)

•Prend en charge la fonction d’économie d’énergie Ethernet

802.3az

•Prend en charge PXE

•1 x port souris/clavier PS/2

•1 x port HDMI

•1 x DisplayPort 1.2

•1 x port sortie optique SPDIF

•2 x ports USB 2.0 (Protection contre les décharges

électrostatiques (Protection complète contre les pics ASRock))

•1 x port USB 3.1 type A (10 Gb/s) (ASMedia ASM1142)

(Protection contre les décharges électrostatiques (Protection

complète contre les pics ASRock))

•1 x port USB 3.1 type C (10 Gb/s) (ASMedia ASM1142)

(Protection contre les décharges électrostatiques (Protection

complète contre les pics ASRock))

•4 x ports USB 3.0 (Intel® Z170) (Protection contre les décharges

électrostatiques (Protection complète contre les pics ASRock))

•1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED

VITESSE)

•1 x bouton Clear CMOS

•Connecteurs jack audio HD : Haut-parleur arrière / central /

basses / entrée ligne / haut-parleur avant / microphone

•6 x connecteurs SATA3 6,0 Gb/s par Intel® Z170, compatibles

RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel

Rapid Storage 14 et Intel Smart Response), fonctions NCQ,

AHCI et «Hot Plug»

•2 x connecteurs SATA3 6,0 Gb/s ASMedia ASM1061, compati-

bles avec NCQ, AHCI et «Hot Plug»

•2 x connecteur SATA Express 10Gb/s*

* Prise en charge dévoilée prochainement
* Lignes partagées M2_1, SATA3_0, SATA3_1 et SATA_EXP0. Si
vous utilisez un connecteur, les autres seront désactivés.

•1 x socket Ultra M.2, prend en charge les modules M.2 SATA3

6,0 Gb/s type 2230/2242/2260/2280/22110 et M.2 PCI Express

jusqu'à Gen3 x4 (32 Gb/s)**
** Prend en charge les SSD NVMe comme disques de démarrage
** Prend en charge le kit ASRock U.2

Français

51

Français

52

Connecteur

Caractéris­tiques du
BIOS

•1 x embase pour port COM

•1 x prise DEL d’alimentation et haut-parleur

•2 x connecteurs pour ventilateur de processeur (1 x 3 broches , 1

x 4 broches)

(contrôle de vitesse de ventilateur intelligent)

•3 x connecteurs pour ventilateur du châssis (4 broches)

(contrôle de vitesse de ventilateur intelligent)
* Le connecteur du ventilateur de l’unité centrale CPU prend
en charge un ventilateur CPU d’une puissance maximale de 1A
(12W).

•1 x connecteur d’alimentation ATX 24 broches

•1 x connecteur d’alimentation 12V 8 broches (connecteur

d’alimentation haute densité)

•1 x connecteur audio panneau frontal

•1 x connecteur underbolt 2/3 AIC (5 broches)

•1 x connecteur underbolt 3 AIC (10 broches)

* Une seule carte AIC underbolt est prise en charge.

•2 x embases USB 2.0 (4 ports USB 2.0 pris en charge)

(Protection contre les décharges électrostatiques

(Protection complète contre les pics ASRock))

•1 x embase USB 3.0 (2 ports USB 3.0 pris en charge)

(Protection contre les décharges électrostatiques

(Protection complète contre les pics ASRock))

•1 x Dr Debug avec témoin LED

•1 x bouton de mise en marche avec témoin LED

•1 x bouton de réinitialisation avec témoin LED

•V- Pro be

•Bouton OC rapide: Boutons +/- pour régler la fréquence OC

•1 x Bouton menu

•Post Status Checker (PSC)

•1 x interrupteur mode lent

•1 x interrupteur mode LN2

•1 x bouton de sélection du BIOS

•1 x commutateur XMP

•1 x bouton Direct Key

•2 x BIOS UEFI AMI 128Mo légaux avec prise en charge inter-

•Prend en charge la technologie de sauvegarde sécurisée UEFI

•Compatible ACPI 5,0 Wake Up Events

•Compatible SMBIOS 2.7

•Réglage de la tension CPU, GT_CPU, DRAM, VPPM, PCH

TM

: 1 x 7 sets de points de mesure de tension embarqués

face graphique multilingue (1 x BIOS principal et 1 x BIOS de

sauvegarde)

1,0V, VCCIO, VCCPLL, VCCSA

Z170M OC Formula

Surveillance
du matériel

Système
d’exploita­tion

Certica­tions

•Détection de la température du processeur/châssis

•Tachéomètre ventilateur processeur/châssis

•Ventilateur silencieux processeur/châssis (réglage automatique

de la vitesse du ventilateur du châssis d’après la température

du processeur)

•Contrôle simultané des vitesses des ventilateurs processeur/

châssis

•Surveillance de la tension d’alimentation : +12V, +5V, +3,3V,

CPU Vcore, GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO,

VCCSA

•Microso® Windows® 10 64 bits / 8.1 64 bits / 7 32 bits /

7 64 bits
* Pour installer Windows® 7, un disque d'installation modié avec
les pilotes xHCI intégrés au chier ISO est requis. Reportez-vous
à la page 204 pour des instructions plus détaillées.
* Pour le pilote mis à jour pour Windows® 10, veuillez visiter le
site Web d'ASRock pour plus de détails: http://www.asrock.com

•FCC, CE, WHQL

•ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overcloking présente certains risques, incluant des modi­cations du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils
d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces
pratiques, voire provoquer des dommages aux composants et aux périphériques du système.
L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour
responsables des dommages éventuels provoqués par l’overclocking.

Français

53

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).
Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court­circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est
«ouvert». L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont
«court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS
(CLRCMOS1)
(voir p.1, No. 40)

CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les
paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre
ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis
utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur
CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement
après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS
après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système,
puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les
paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement
eacés en cas de retrait de la pile de la CMOS.

Fonction Clear CMOSPar défaut

Français

Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.

54

1.4 Embases et connecteurs de la carte mère

1

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS
de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur
ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Z170M OC Formula

Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 28)

Prise DEL d’alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 34)

PLED+

PLED-

PWRBTN#

GND

Branchez le bouton de mise
en marche, le bouton de
réinitialisation et le témoin
d’état du système présents sur
le châssis sur cette embase en
respectant la conguration

HDLED-

HDLED+

GND

GND

RESET#

des broches illustrée ci­dessous. Repérez les broches
positive et négative avant de
brancher les câbles.

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer
la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bou­ton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement
au démarrage.

PLED (LED d’alimentation du système) :
pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est al­lumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille
S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisa­tion, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez
le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire
correspondre les ls et les broches.

Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.

Français

55

Connecteurs Serial ATA3

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

(SATA3_0
voir p.1, No. 20)
(SATA3_1:
voir p.1, No. 22)
(SATA3_2:
voir p.1, No. 21)
(SATA3_3:
voir p.1, No. 23)
(SATA3_4:
voir p.1, No. 27)
(SATA3_5:
voir p.1, No. 26)
(SATA3_A1
voir p.1, No. 18)
(SATA3_A2
voir p.1, No. 17)

SATA3_A1

SATA3_0

SATA3_1SATA3_5

Ces huit connecteurs SATA3
sont compatibles avec les
câbles de données SATA

SATA3_A2

pour les appareils de stockage
internes avec un taux de
transfert maximal de 6.0
Go/s. SATA3_0 et SATA3_1

SATA3_2

sont partagés avec SATA_
EXP0. SATA3_2 et SATA3_3
sont partagés avec SATA_

SATA3_3SATA3_4

EXP1. Pour minimiser le
temps au démarrage, utilisez
les ports Intel® Z170 SATA
(SATA3_0) pour vos appareils
amorçables.

Français

Connecteurs série ATA
Express
(SATA_EXP_0:
voir p.1, No. 24)
(SATA_EXP_1:
voir p.1, No. 25)

SATA3_0

SATA3_1

Veuillez connecter des
périphériques de stockage

SATA3_2

SATA ou PCIe à ces
connecteurs.

SATA3_3

Le connecteur SATA Express
(SATA_EXP0) est partagé
avec SATA3_0, SATA3_1 et le

SATA_EXP0

Embases USB 2.0
(USB3_4 à 9 broches)
(voir p.1, No. 33)
(USB5_6 à 9 broches)
(voir p.1, No. 32)

SATA_EXP1

socket Ultra M.2 (M2_1).

En plus des deux ports USB

2.0 sur le panneau E/S, cette
carte mère est dotée de deux
embases. Chaque embase USB

2.0 peut prendre en charge
deux ports.

56

Z170M OC Formula

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

IntA_PB_SSRX+

FAN_SPEED_CONTROL

GND

OL

Embases USB 3,0
(USB3_5_6 à 19 broches)
(voir p.1, No. 11)

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX+

IntA_PB_SSTX-

IntA_PB_SSRX-

VbusV

IntA_PA_D+

IntA_PA_D-

GND

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

IntA_PA_SSRX+

GND

IntA_PA_SSRX-

V

bus

En plus des quatre ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.

Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)

Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.

(voir p.1, No. 37)

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel
du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle
Realtek et réglez le paramètre «Volume d’enregistrement».

Connecteurs du
ventilateur du châssis
(CHA_FAN1 à 4 broches)
(voir p.1, No. 19)
(CHA_FAN2 à 4 broches)
(voir p.1, No. 30)

(CHA_FAN3 à 4 broches)
(voir p.1, No. 39)

CHA_FAN_SPEED

FAN_VOLTAGE

GND

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTR

Veuillez brancher les câbles
du ventilateur sur les
connecteurs du ventilateur,
puis reliez le l noir à la
broche de mise à terre.

Français

57

Connecteurs du

1

5

1

8

GND

CPU_FAN_SPEED

ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 38)

(CPU_FAN2 à 3 broches)
(voir p.1, No. 3)

2
3
4

GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL

FAN_VOLTAGE

Cette carte mère est dotée
d’un connecteur pour
ventilateur de processeur
(Quiet Fan) à 4 broches.
Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.

Français

Connecteur
d’alimentation ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 10)

Connecteur
d’alimentation ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)

Connecteur
underbolt 2/3 AIC
(TBT1 à 5 broches)
(voir p.1, No. 36)

24

12

Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20

1

13

broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 13.

Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 13.

Veuillez connecter une carte
d’extension underbolt™ (AIC) à
ce connecteur via le câble GPIO.
*Veuillez installer la carte
underbolt™ AIC sur PCIE3
(emplacement par défaut).
*Une seule carte AIC underbolt
est prise en charge sur cette carte
mère.

58

Z170M OC Formula

1

I2C_DATA

GND

SLP_S3#

FRC_PWR

DUMMY

PLUG_EVENT

SLP_S4#

IRQ

GND

I2C_CLOCK

1

Connecteur
underbolt 3 AIC
(TBT2 à 10 broches)
(voir p.1, No. 35)

Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 31)

TM

V-P rob e

(VOL_CON1 à
7 broches)
(voir p.1, No. 4)

1

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

1.0V PCH

VCCSA

VCCM

CPU GT

VCCIO

VCORE

GND

RRI#1

Veuillez connecter une carte
d’extension underbolt™ (AIC) à
ce connecteur via le câble GPIO.
*Veuillez installer la carte AIC
underbolt™ sur la fente PCIE2
(fente par défaut).
*Une seule carte AIC underbolt
est prise en charge sur cette carte
mère.

Cette embase COM1 prend
en charge un module de
port série.

Les utilisateurs peuvent
mesurer la tension des
composants embarqués.

BROCHE1 :

1,0V PCH :

Tension PCH

BROCHE2 :

VCCSA:
tension agent système CPU

BROCHE3 :

VCCM :
tension DRAM

BROCHE4

:

CPU GT :
TENSION UC
GRAPHIQUE

BROCHE5

:

VCCIO: tension ES CPU

Français

59

BROCHE6

VCORE :
TENSION UC

:

BROCHE7

GND

:

Français

60

Z170M OC Formula

+

-

1.5 Boutons intelligents

La carte mère est pourvue de onze commutateurs intelligents : Commutateur Mise en
marche, Commutateur Réinitialisation, Commutateur Eacement CMOS,Boutons
Rapid OC, Bouton Menu, Commutateur Mode ralenti, Commutateur sélection BIOS,
Commutateur Mode LN2, bouton Direct Key et Commutateur XMP.

Bouton de mise en marche
(PWR)
(voir p.1, No. 5)

Bouton de réinitialisation
(RST)
(voir p.1, No. 6)

Bouton d’eacement CMOS
(CLRCBTN1)
(voir p.4, No. 15)

Cette fonction est uniquement disponible lorsque l’ordinateur est éteint et son cordon d’alimen­tation débranché.

Boutons + / - Rapid OC

(PLUS:voir p.1, No. 7)
(MINUS:voir p.1, No. 8)

La réponse de l’overclocking dépend de la conguration du système – capacité mémoire, solution
thermique etc.L’overclocking peut aecter la stabilité de votre système, voire provoquer des
dommages aux composants et aux périphériques du système. Nous ne pourrons en aucun cas
être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

Power

Reset

Le bouton de mise en marche
permet aux utilisateurs d’allumer
le système rapidement.

Le bouton de réinitialisation
permet aux utilisateurs
de réinitialiser le système
rapidement.

Le bouton d’eacement CMOS
permet aux utilisateurs d’eacer
les valeurs CMOS rapidement.

Les boutons + / - OC rapide
permettent à l'utilisateur de
régler rapidement et aisément
la fréquence de l'OC via Rapid
OC.

Français

Bouton menu

(MENU:voir p.1, No. 9)

MENU

Le bouton MENU permet
à l’utilisateur de basculer
rapidement entre l’achage
des informations Date/Heure,
Température et tension.

61

Interrupteur mode lent

AB

(SLOWMODE1)
(voir p.1, No. 15)

ON

OFF

Si le mode Lent est activé, le
processeur fonctionne à une
fréquence moindre.

Français

Interrupteur de sélection
du BIOS
(BIOS_SEL1)

(voir p.1, No. 29)

Cette carte mère est dotée de deux BIOS – un BIOS principal (BIOS_A), et un BIOS de
sauvegarde (BIOS_B) – ce qui permet d’optimiser la protection et la stabilité du système. En
règle générale, le système utilise le BIOS principal. Toutefois, si le BIOS principal venait à être
corrompu ou endommagé, placez simplement le sélecteur en position «B» et le BIOS de secours
prendra automatiquement le relais au redémarrage du système. Après cela, utilisez «Secure
Backup UEFI» depuis l’utilitaire de conguration UEFI pour copier les chiers BIOS vers le
BIOS principal et rétablir le fonctionnement normal du système. Par souci de sécurité du
système, l’utilisateur ne peut pas mettre à jour le BIOS de secours manuellement. Pour
identier le BIOS actif, l’utilisateur peut consulter les témoins LED du BIOS (LED_BIOS_A ou
LED_BIOS_B).

Interrupteur mode LN2
(LN2MODE1)
(voir p.1, No. 13)

Bouton Direct Key
(DIRKEY1)
(voir p.1, No. 14)

ON

OFF

Le sélecteur du BIOS permet
au système de démarrer depuis
le BIOS A ou le BIOS B.

Le mode LN2 aide à éliminer
le bogue associé au démarrage
à froid des processeurs en cas
d’overclocking extrême au
nitrogène liquide.

Le bouton Direct Key permet
aux utilisateurs de mettre en
marche le système et d'accéder
directement à l'écran de
conguration UEFI.

62

Commutateur XMP
(XMP_ON1)
(voir p.1, No. 16)

ON

OFF

Le commutateur XMP
permet aux utilisateurs de
charger des prols XMP très
simplement an de congurer
automatiquement les tensions
DRAM surcadencées pour un
fonctionnement stable.

Z170M OC Formula

1 Introduzione

Grazie per aver acquistato la scheda madre ASRock Z170M OC Formula, una scheda
madre adabile prodotta secondo il severo e continuo controllo di qualità ASRock.
La scheda madre ore eccellenti prestazioni con un design robusto che si adatta
all'impegno di ASRock di orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il
contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di
eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul
sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda
madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in
uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito
Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

•Scheda madre ASRock Z170M OC Formula (formato Micro ATX)

•Guida rapida di installazione di ASRock Z170M OC Formula

•CD di assistenza ASRock Z170M OC Formula

•2 x cavi dati Serial ATA (SATA) (opzionali)

•1 x mascherina metallica posteriore I/O

•1 x Cavo connettore ASRock Flexible SLI Bridge

•1 x Vite per Socket M.2

63

Italiano

1.2 Speciche

Italiano

Piattaforma

CPU

Chipset

Memoria

•Fattore di forma Micro ATX

•Supporta processori 6

th

Generation Intel® CoreTM i7/i5/i3/

Pentium®/Celeron® (Socket 1151)

•Digi Power design

•Potenza a 14 fasi

•Supporta la tecnologia Intel® Turbo Boost 2.0

•Supporto di CPU unlocked Intel® K-Series

•Supporta gamma completa overclocking BCLK ASRock

•Supporto di ASRock Hyper BCLK Engine

®

•Intel

Z170

•Tecnologia memoria DDR4 Dual Channel

•2 alloggi DIMM DDR4

•Supporta memoria DDR4 4500+(OC)*/4366(OC)/4333(OC)

/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733
(OC)/3666(OC)/3600(OC)/3466 (OC)/3400(OC)/3333(OC)
/3300(OC)/3200(OC)/3000(OC)/2933(OC)/2800(OC)/2600
(OC)/2400(OC)/2133 non ECC, senza buer

•Supporta moduli di memoria ECC UDIMM (funziona in

modalità non ECC)
* Per maggiori informazioni fare riferimento all'elenco dei
supporti di memoria sul sito di ASRock.
(http://www.asrock.com/)

•Capacità max. della memoria di sistema: 32 GB

•Supporto di XMP (Extreme Memory Prole) Intel® 2.0

•Contatti d’oro 15μ negli alloggi DIMM

64

Alloggio
d’espan­sione

•3 x alloggi PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE3:singolo

a x16 (PCIE1); doppio a x8 (PCIE1) / x8 (PCIE2); triplo a x8

(PCIE1) / x8 (PCIE2) / x4 (PCIE3))*
* Supporto di SSD NVMe come disco d’avvio

•Supporta AMD Quad CrossFireX

•Supporta NVIDIA® Quad SLI

TM

e CrossFireXTM

TM

TM

e SLI

•Contatti d’oro 15μ nell’alloggio VGA PCIe (PCIE1)

Z170M OC Formula

Graca

•La videograca integrata della scheda video HD Intel® e le

uscite VGA possono essere supportate soltanto con processori
con GPU integrata.

•Supporta la videograca integrata della scheda video HD

Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e
MPEG-2 Full HW Encode1, Intel® InTruTM 3D, tecnologia
Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics
510/530

•Pixel Shader 5.0, DirectX 12

•Memoria condivisa max. 1792 MB

•Doppia uscita graca: supporto di porte HDMI e DisplayPort

1.2 tramite controller display indipendenti

•Supporta HDMI con risoluzione max. no a 4K x 2K (4096 x

2304) a 24Hz

•Supporta DisplayPort 1.2 con risoluzione massima no a 4K x

2K (4096 x 2304) a 24Hz, o 4K x 2K (3840 x 2160) a 60Hz

•Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),

xvYCC e HBR (High Bit Rate Audio) con porta HDMI
(è necessario un monitor compatibile HDMI)

•Supporto accelerazione codec multimediale: HEVC, VP8, VP9

•Supporto HDCP con le porte DVI-D, HDMI e DisplayPort 1.2

•Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le

porte HDMI e DisplayPort 1.2

Audio

•Audio HD a 7.1 canali con Content Protection (codec audio

Realtek ALC1150)

•Supporto audio Blu-ray Premium

•Supporto protezione da sovratensione (protezione completa

ASRock dai picchi di corrente)

•Supporto di Purity Sound

- Cappucci audio Nichicon serie Fine Gold

- 115dB SNR DAC con amplicatore dierenziale

- TI® NE5532 Premium Headset Amplier (supporta cue
no a 600 Ohm)

- Ingresso Pure Power

- Tecnologia Direct Drive

- Schermatura isolata PCB

• Supporta DTS Connect

TM

3

Italiano

65

Italiano

LAN

I/O pannello
posteriore

Archiviazi­one

•LAN Gigabit 10/100/1000 Mb/s

•Giga PHY Intel® I219V

•Supporta Wake-On-LAN

•Supporto la protezione da fulmini/scariche elettrostatiche

(ESD) (protezione completa ASRock dai picchi di corrente)

•Supporta Energy Ecient Ethernet 802.3az

•Supporta PXE

•1 x porta mouse/tastiera PS/2

•1 x porta HDMI

•1 x DisplayPort 1.2

•1 x porta uscita SPDIF ottico

•2 x Porte USB 2.0 (supporto protezione da scariche

elettrostatiche (ESD) (protezione completa ASRock dai picchi
di corrente))

•1 x Porta USB 3.1 di tipo A (10 Gb/s) (ASMedia ASM1142)

(Supporto protezione ESD (protezione ASRock Full Spike))

•1 x Porta USB 3.1 di tipo C (10 Gb/s) (ASMedia ASM1142)

(Supporto protezione ESD (protezione ASRock Full Spike))

•4 x Porte USB 3.0 (Intel® Z170) (supporto protezione da

scariche elettrostatiche (ESD) (protezione completa ASRock
dai picchi di corrente))

•1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED

LED)

•1 x interruttore per azzerare la CMOS

•Connettori audio HD: altoparlante posteriore/centrale/basso/

ingresso linea/altoparlante anteriore/microfono

•6 x connettori SATA3 6.0 Gb/s Intel® Z170, supportano RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage
Technology 14 e Intel Smart Response Technology), NCQ,
AHCI e Hot Plug

•2 x Connettori SATA3 6.0Gb/s ASMedia ASM1061, supportano

NCQ, AHCI e Hot Plug

•2 x Connettori SATA Express 10 Gb/s*

* Supporto di prossima comunicazione
* M2_1, SATA3_0, SATA3_1 e SATA_EXP0 condividono le corsie.
Se uno di essi è utilizzato, gli altri saranno disabilitati.

•1 x Socket Ultra M.2, supporta il modulo M.2 SATA3 tipo

2230/2242/2260/2280/22110 M.2 6,0 Gb/s ed il modulo M.2

PCI Express no a Gen3 x4 (32 Gb/s)**
** Supporto di SSD NVMe come disco d’avvio
** Supporta kit ASRock U.2

66

Z170M OC Formula

Connettore

•1 x collettore porta COM

•1 x Connettore LED alimentazione e altoparlante

•2 x Connettori ventola CPU (1 x 3 pin , 1 x 4 pin) (Smart Fan

Speed Control)

•3 x Connettori ventola telaio (4 pin) (Smart Fan Speed Control)

* Il connettore della ventola della CPU supporta ventole della
CPU con una potenza massima di 1 A (12 W).

•1 x connettore alimentazione ATX 24 pin

•1 x Connettore alimentazione 12V 8-pin (connettore

alimentazione ad alta densità)

•1 x connettore audio pannello frontale

•1 x Connettore underbolt 2/3 AIC (5-pin)

•1 x Connettore underbolt 3 AIC (10-pin)

* È supportata una sola scheda underbolt AIC.

•2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto

protezione da scariche elettrostatiche (ESD) (protezione

completa ASRock dai picchi di corrente))

•1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto

protezione da scariche elettrostatiche (ESD) (protezione

completa ASRock dai picchi di corrente))

•1 x Dr. Debug con LED

•1 x interruttore d’alimentazione con LED

•1 x interruttore di ripristino con LED

•V- Pro be

•Pulsante OC rapido: Pulsanti +/- per regolare la frequenza OC

•1 x Pulsante menu

•Post Status Checker (PSC)

•1 x interruttore modalità lenta

•1 x interruttore modalità LN2

•1 x interruttore di selezione BIOS

•1 x Switch XMP

•1 x Tasto Direct Key

integrati

TM

: 1 x serie da 7 punti di misurazione della tensione

Italiano

Funzionalità
BIOS

•2 x 128Mb AMI UEFI Legal BIOS con supporto interfaccia

multilingue (1 x Main BIOS e 1 x Backup BIOS)

•Supporto della tecnologia Secure Backup UEFI

•Eventi di riattivazione conformi a ACPI 5.0

•Supporto di SMBIOS 2.7

•Regolazione multipla tensione CPU, GT_CPU, DRAM, VPPM,

PCH 1,0V, VCCIO, VCCPLL, VCCSA

67

Hardware
Monitor

•Rilevamento temperatura CPU/telaio

•Tachimetro ventola CPU/telaio

•Ventola silenziosa CPU/telaio (regolazione automatica velocità

in base alla temperatura della CPU)

•Ventola CPU/telaio con controllo di varie velocità

•Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore,

GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO, VCCSA

Italiano

SO

•Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit

* Per installare Windows® 7, è necessario un disco di installazione
modicato con i driver xHCI integrati nel le ISO. Fare
riferimento a pagina 204 per altre istruzioni dettagliate.
* Per il driver aggiornato di Windows® 10, visitare il sito ASRock
all’indirizzo: http://www.asrock.com

Certicazioni

•FCC, CE, WHQL

•ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la
regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o
l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità
del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre
eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da
overclocking.

68

Z170M OC Formula

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio
del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è
posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra
un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del
jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS
(CLRCMOS1)
(vedere pag. 1, n. 40)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e
reimpostare i parametri del sistema alla congurazione predenita, spegnere il
computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15
secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3
su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver
aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del
BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire
l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo
predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Azzerare la CMOSpredenito

L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.

Italiano

69

1.4 Header e connettori sulla scheda

1

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper
su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori
provocherà danni permanenti alla scheda madre.

Italiano

Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 28)

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile
congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):
collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore
di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale
riavvio.

PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED
è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si
trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di
sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso
quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello
anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset,
LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il
modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del
lo e le assegnazioni del pin corrispondano correttamente.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Collegare l'interruttore
dell'alimentazione,
l'interruttore di reset e
l'indicatore dello stato del
sistema sullo chassis su
questo header secondo la
seguente assegnazione dei
pin. Annotare i pin positivi
e negativi prima di collegare
i cavi.

70

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 7 pin)
(vedere pag. 1, n. 34)

Collegare i LED
alimentazione e
l’altoparlante a questo
connettore.

Z170M OC Formula

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Connettori Serial ATA3
(SATA3_0
vedere pag. 1, n. 20)
(SATA3_1:
vedere pag. 1, n. 22)
(SATA3_2:
vedere pag. 1, n. 21)
(SATA3_3:
vedere pag. 1, n. 23)
(SATA3_4:
vedere pag. 1, n. 27)
(SATA3_5:
vedere pag. 1, n. 26)
(SATA3_A1
vedere pag.1, n. 18)
(SATA3_A2
vedere pag.1, n. 17)

Connettori Serial ATA
Express
(SATA_EXP_0:
vedere pag.1, n. 24)
(SATA_EXP_1:
vedere pag.1, n. 25)

SATA3_A1

SATA3_0

SATA3_1SATA3_5

SATA3_0

SATA3_1

SATA_EXP0

Questi otto connettori
SATA3 supportano cavi di
trasmissione dati SATA per

SATA3_A2

i dispositivi d’archiviazione
interni velocità di
trasferimento dati no
a 6.0 Gb/s. SATA3_0,

SATA3_2

SATA3_1 è condiviso con
SATA_EXP0. SATA3_2,
SATA3_3 è condiviso con

SATA3_3SATA3_4

SATA_EXP1. Per ridurre
al minimo il tempo d’avvio,
usare le porte SATA Intel
® Z170 (SATA3_0) per i
dispositivi di’avvio.

Collegare i dispositivi
d’archiviazione SATA o

SATA3_2

PCIe a questi connettori.
*Il connettore SATA

SATA3_3

Express superiore (SATA_
EXP0) è condiviso con
SATA3_0, SATA3_1 e

SATA_EXP1

Ultra M.2 Socket (M2_1).

Header USB 2.0
(9-pin USB3_4)
(vedere pag. 1, n. 33)
(9-pin USB5_6)
(vedere pag. 1, n. 32)

Oltre alle due porte USB

2.0 sul pannello I/O, su
questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può

Italiano

supportare due porte.

71

Header USB 3.0

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

IntA_PB_SSRX+

FAN_SPEED_CONTROL

GND

OL

(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 11)

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX+

IntA_PB_SSTX-

IntA_PB_SSRX-

VbusV

IntA_PA_D+

IntA_PA_D-

GND

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

IntA_PA_SSRX+

GND

IntA_PA_SSRX-

V

bus

Oltre alle quattro porte
USB 3.0 del pannello I/
O, questa scheda madre
è dotata di un collettore.
Ciascun header USB 3.0
può supportare due porte.

Italiano

Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 37)

Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.

Connettori ventola telaio
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 19)
(CHA_FAN2 a 4 pin)

CHA_FAN_SPEED

FAN_VOLTAGE

GND

Collegare i cavi della
ventola ai connettori della
ventola e far corrispondere
il lo nero al pin di terra.

(vedere pag. 1, n. 30)

72

(CHA_FAN3 a 4 pin)
(vedere pag. 1, n. 39)

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTR

Z170M OC Formula

1

5

1

8

GND

CPU_FAN_SPEED

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 38)

(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 3)

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 10)

Connettore di
alimentazione
ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)

2
3
4

12

1

GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL

FAN_VOLTAGE

24

13

Questa scheda madre è
dotata di un connettore per
la ventola della CPU
(Ventola silenziosa) a 4 pin.
Se si decide di collegare
una ventola della CPU a 3
pin, collegarla al pin 1-3.

Questa scheda madre è
dotata di un connettore di
alimentazione ATX a 24
pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin 1 e il pin 13.

Questa scheda madre è
dotata di un connettore di
alimentazione ATX a 24
pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin 1 e il pin 13.

Connettore
underbolt 2/3 AIC
(TBT1 5-pin)
(vedere pag. 1, n. 36)

Collegare una scheda aggiuntiva
underbolt™ (AIC) a questo
connettore utilizzando il cavo
GPIO.
*Installare la scheda AIC
underbolt™ su PCIE3 (slot
predenito).
* Questa scheda madre supporta
una sola scheda underbolt AIC.

Italiano

73

Connettore

1

I2C_DATA

GND

SLP_S3#

FRC_PWR

DUMMY

PLUG_EVENT

SLP_S4#

IRQ

GND

I2C_CLOCK

1

underbolt 3 AIC
(TBT2 10-pin)
(vedere pag. 1, n. 35)

Collegare una scheda aggiuntiva
underbolt™ (AIC) a questo
connettore utilizzando il cavo
GPIO.
* Installare la scheda
underbolt™ AIC nell’alloggio
(predenito) PCIE2.
* Questa scheda madre supporta
una sola scheda underbolt AIC.

Italiano

Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 31)

V-P rob e

(VOL_CON1 a 7 pin)
(vedere pag. 1, n. 4)

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRI#1

RRTS#1

GND

TTXD1

DDCD#1

TM

1

1.0V PCH

VCCSA

VCCM

CPU GT

VCCIO

VCORE

GND

Questo header COM1
supporta un modulo di
porta seriale.

Gli utenti sono in grado
di misurare la tensione dei
componenti integrati.

PIN1:

1,0V PCH:

Tensione PCH

PIN2:

VCCSA:
Tensione agente sistema
CPU

PIN3:

VCCM:
Tensione DRAM

PIN4

:

CPU GT:
TENSIONE GRAFICA
CPU

PIN5

:

VCCIO: Tensione CPU IO

74

PIN6

:

VCORE:
TENSIONE CORE CPU

PIN7

:

GND

Z170M OC Formula

75

Italiano

1.5 Interruttori intuitivi

+

-

La scheda madre è dotata di undici interruttori smart: Interruttore d’alimentazione,
interruttore di ripristino, interruttore Clear CMOS, tasti OC rapidi, tasto Menu,
interruttore modalità Slow, interruttore di selezione BIOS, interruttore modalità LN2,
tasto DirectKey e Switch XMP.

Italiano

Interruttore d’alimentazione
(PWR)
(vedere pag. 1, n. 5)

Interruttore di ripristino
(RST)
(vedere pag. 1, n. 6)

Interruttore Clear CMOS
(CLRCBTN1)
(vedere pag. 4, n. 15)

Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.

Pulsanti OC rapidi +/-

(PLUS:vedere pag. 1, n. 7)
(MINUS:vedere pag. 1, n. 8)

Power

Reset

L’interruttore d’alimentazione
consente di accendere/spegnere
rapidamente il sistema.

L’interruttore di ripristino
consente di ripristinare
rapidamente il sistema.

L’interruttore Clear CMOS
consente di cancellare
rapidamente i valori CMOS.

I pulsanti OC rapidi +/-
consentono agli utenti di
regolare la frequenza OC
nell'OC rapido in modo
semplice e veloce.

76

Questo comportamento dell'overclock dipende dalla congurazione del sistema, come la capac­ità di memoria, la soluzione termica, ecc. L'overclock può inuenzare la stabilità del sistema,
o addirittura causare danni ai componenti e ai dispositivi. Non ci riterremo responsabili per
possibili danni provocati da overclocking.

Pulsante menu

(MENU:vedere pag. 1, n. 9)

MENU

Il pulsante MENU consente
agli utenti di passare veloce­mente tra le informazioni di
data/ora e tensione.

Z170M OC Formula

AB

Interruttore modalità lenta
(SLOWMODE1)
(vedere pag. 1, n. 15)

Interruttore selezione BIOS
(BIOS_SEL1)

(vedere pag. 1, n. 29)

Questa scheda madre è dotata di due chip BIOS, un BIOS principale (BIOS_A) e un BIOS di
backup (BIOS_B), che migliorano la sicurezza e la stabilità del sistema. Il sistema funziona
normalmente sul BIOS principale. Tuttavia, se il BIOS principale è corrotto o danneggiato,
basta semplicemente posizionare l'interruttore di selezione su "B" e il BIOS secondario si
occuperà dell'avvio successivo del sistema. Quindi, usare "Secure Backup UEFI" in UEFI Setup
Utility per duplicare una copia dei le BIOS sul BIOS primario per garantire il funzionamento
normale del sistema. Per questioni di sicurezza, gli utenti non sono in grado di aggiornare il
BIOS di backup manualmente. Gli utenti possono fare riferimento ai LED BIOS (BIOS_A_LED
o BIOS_B_LED) per identicare quale BIOS è attualmente attivato.

Interruttore modalità LN2
(LN2MODE1)
(vedere pag. 1, n. 13)

ON

OFF

ON

OFF

Se la modalità Lenta è attiva,
il processore funziona alla
frequenza più bassa.

L'interruttore di selezione BIOS
consente di riavviare il sistema
dal BIOS A o dal BIOS B.

La modalità LN2 aiuta ad
eliminare i problemi di bug
dovuti all'accensione a freddo
nei processori, durante
l'overclock estremo ad azoto
liquido.

Tasto Direct Key
(DIRKEY1)
(vedere pag. 1, n. 14)

Switch XMP
(XMP_ON1)
(vedere pag. 1, n. 16)

ON

OFF

Il tasto Direct Key consente di
accendere il sistema e accedere
direttamente la schermata di
congurazione UEFI.

Lo switch XMP consente agli
utenti di caricare facilmente
i proli XMP per congurare
automaticamente le tensioni
DRAM overclocked per un
funzionamento stabile.

Italiano

77

1 Introducción

Gracias por adquirir la placa base ASRock Z170M OC Formula, una placa base able
fabricada siguiendo el sistemáticamente estricto control de calidad de ASRock. Ofrece
un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de
calidad y resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el
contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso.
Si esta documentación sufre alguna modicación, la versión actualizada estará disponible
en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta
placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté
utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la
CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

•Placa base ASRock Z170M OC Formula (factor de forma Micro-ATX)

•Guía de instalación de la placa base ASRock Z170M OC Formula

•CD de soporte de la placa base ASRock Z170M OC Formula

•2 cables de datos Serie ATA (SATA) (Opcional)

•1 escudo panel I/O

•1 cable conector puente SLI exible ASRock

•1 Tornillo para el zócalo M.2

Español

78

1.2 Especicaciones

Z170M OC Formula

Plataforma

CPU

Chipset

Memoria

•Factor de forma Micro ATX

•Admite la familia de procesadores Intel® Core

TM

i7/i5/i3/

Pentium®/Celeron® (zócalo 1151) de la 6ª generación

•Digi Power design

•Diseño de 14 fases de alimentación

•Compatible con la tecnología de Intel® Turbo Boost 2.0

•Compatible con CPU serie K desbloqueada de Intel®

•Compatible con overclocking de rango completo BCLK de

ASRock

•Admite motor Hiper-BCLK de ASRock

®

•Intel

Z170

•Tecnología de memoria DDR4 de doble canal

•2 Ranuras DIMM DDR4

•Compatible con memoria no-ECC, sin búfer

DDR4 4500+(OC)*/4366(OC)/4333(OC)/4266(OC)/4133
(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/
3600(OC)/3466 (OC)/3400(OC)/3333(OC)/3300(OC)/3200
(OC)/3000(OC)/2933(OC)/2800(OC)/2600(OC)/2400
(OC)/2133

•Admite módulos de memoria UDIMM ECC (funcionamiento

en modo no ECC)
* Para obtener más información, consulte la lista de memorias
compatibles en el sitio web de ASRock. (http://www.asrock.com/)

•Capacidad máxima de la memoria del sistema: 32GB

•Admite Perl de memoria extremo de Intel® (XMP) 2.0

•Contacto 15μ Gold en ranuras DIMM

Español

Ranura de
expansión

•3 ranuras PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE3:una a x16

(PCIE1); doble a x8 (PCIE1) / x8 (PCIE2); triple a x8 (PCIE1) /

x8 (PCIE2) / x4 (PCIE3))*
* Admite unidad de estado sólido de NVMe como disco de
arranque

•Compatible con AMD Quad CrossFireX

•Compatible con NVIDIA® Quad SLI

TM

y CrossFireXTM

TM

y SLI

TM

•Contacto 15μGold en ranura VGA PCIe (PCIE1)

79

Español

Grácos

Audio

•La Tecnología visual integrada de grácos HD de Intel® y las

salidas de VGA son compatibles únicamente con procesadores
con GPU integrado.

•Compatible con la Tecnología visual integrada de grácos

HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D)
y MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear
Video HD Technology, Intel® InsiderTM, Intel® HD Graphics
510/530

•Pixel Shader 5.0, DirectX 12

•Memoria compartida máxima: 1792MB

•Salida gráca dual: compatible con puertos HDMI y

DisplayPort 1.2 mediante controladores de pantalla
independientes

•Admite la tecnología HDMI con una resolución máxima de

4K x 2K (4096x2304) a 24 Hz

•Admite la tecnología DisplayPort 1.2 con una resolución

máxima de 4K x 2K (4096x2304) a 24 Hz o 4K x 2K (3840x2160)
a 60 Hz

•Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y

HBR (audio de alta velocidad de bits) con HDMI (requiere un
monitor compatible con HDMI)

•Admite códecs multimedia acelerados: HEVC, VP8, VP9

•Compatible con HDCP con puertos DVI-D, HDMI y

DisplayPort 1.2

•Compatible con reproducción Blu-ray (BD) Full HD de 1080p

con puertos HDMI y DisplayPort 1.2

•7.1 Audio CH HD con Protección de contenido (Realtek

ALC1150 Audio Codec)

•Compatible con audio Blu-ray Premium

•Compatible con protección por sobretensión (protección

ASRock Full Spike)

•Compatible con Purity Sound

- Tapas de audio Nichion de la serie Fine Gold

- 115dB SNR DAC con amplicador diferencial

- Amplicador de auriculares de alta calidad TI® NE5532
(admite auriculares de hasta 600 ohmios)

- Entrada de alimentación pura

- Tecnología Direct Drive

- Protección de aislamiento PCB (circuito impreso)

• Compatible con DTS Connect

TM

3

80

Z170M OC Formula

LAN

Panel
trasero I/O

•LAN Gigabit 10/100/1000 Mb/s

•Giga PHY Intel® I219V

•Compatible con Wake-On-LAN

•Compatible con protección contra rayos y electricidad

electrostática (protección ASRock Full Spike)

•Compatible con Ethernet de consumo eciente de energía

802.3az

•Compatible con PXE

•1 puerto de ratón/teclado PS/2

•1 puerto HDMI

•1 DisplayPort 1.2

•1 puerto de salida SPDIF óptica

•2 puertos USB 2.0 (compatible con protección contra

electricidad estática (protección ASRock Full Spike))

•1 Puerto USB 3.1 Tipo A Port (10 Gb/s) (ASMedia ASM1142)

(admite protección ESD (protección total contra picos))

•1 Puerto USB 3.1 Tipo C (10 Gb/s) (ASMedia ASM1142)

(admite protección ESD (protección total contra picos))

•4 Puertos USB 3.0 (Intel® Z170) (admite protección ESD

(protección total contra picos ASRock))

•1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

•1 interruptor de borrado CMOS

•Conector de audio HD: Altavoz trasero / Central / Graves /

Entrada de línea / Altavoz frontal / Micrófono

Almace­namiento

•6 Conectores SATA3 de 6,0 Gb/s por Intel® Z170,

compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID

10, Intel Rapid Storage Technology 14 e Intel Smart Response

Technology), NCQ, AHCI y conexión en caliente

•2 Conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061,

compatibilidad con las funciones NCQ, AHCI y "Conexión en

caliente"

•2 Conectores SATA Express de 10 Gb/s*

* Compatibilidad pendiente
* M2_1, SATA3_0, SATA3_1 y SATA_EXP0 comparten carriles. Si
cualquiera de ellos está en uso, los otros se deshabilitan.

•1 x Zócalo Ultra M.2 que admite el módulo SATA3 6.0 Gb/s M.2

de tipo 2230/2242/2260/2280/22110 y el módulo PCI Express

M.2 hasta Gen3 x4 (32 Gb/s)**
** Admite unidad de estado sólido de NVMe como disco de
arranque
** Admiteel Kit U.2 de ASRock

Español

81

Español

Conector

•1 Cabezal de puerto COM

•1 LED de alimentación y base de conexiones para el altavoz

•2 Conectores (1 x 3 contactos, 1 x 4 contactos) para el venti-

lador de la CPU (control de velocidad de ventilador inteligente)

•3 Conectores (4 contactos) para el ventilador del chasis (control

de velocidad de ventilador inteligente)
* El conector de ventilador de la CPU admite el ventilador de la
CPU con una potencia de ventilador máxima de 1 A (12 W).

•1 Conector de alimentación ATX de 24 pines

•1 Conector de alimentación de 8 pines y 12V (conector de

alimentación de alta densidad)

•1 Conector de audio del panel frontal

•1 conector underbolt 2/3 AIC (5 pines)

•1 conector underbolt 3 AIC (10 pines)

* Solamente se admite una tarjeta AIC underbolt.

•2 cabezales USB 2.0 (compatible con 4 puertos USB 2.0)

(compatible con protección contra electricidad estática

(protección ASRock Full Spike))

•1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0)

(compatible con protección contra electricidad estática

(protección ASRock Full Spike))

•1 Dr. Debug con indicador LED

•1 interruptor de alimentación con indicador LED

•1 interruptor de reseteo con indicador LED

•V- Pro be

•Botón Rapid OC: botones +/- para ajustar la frecuencia de OC

•1 Botón Menú

•Comprobador de estado de publicación (PSC)

•1 interruptor del Modo Lento

•1 interruptor del Modo LN2

•1 interruptor de selección de BIOS

•1 Conmutador XMP

•1 Botón de tecla directa

integrados

TM

: 1 x 7 conjuntos de puntos de medición de voltaje

82

Z170M OC Formula

Función
del BIOS

Monitor
del
hardware

SO

•2 x BIOS legal UEFI AMI de 128 Mb con compatibilidad para

GUI en varios idiomas (1 x BIOS principal y 1 x BIOS de
respaldo)

•Compatible con tecnología UEFI de copia de seguridad segura

•Eventos de reactivación conformes con ACPI 5.0

•Admite SMBIOS 2.7

•Varios ajustes de voltaje de CPU, GT_CPU, DRAM, VPPM,

PCH 1,0V, VCCIO, VCCPLL y VCCSA

•Método de sensor de temperatura de la CPU/Chasis

•Tacómetro del ventilador de la CPU/Chasis

•CPU/Chasis Ventilador silencioso (Ajuste automático de

velocidad del ventilador del chasis por temperatura de la CPU)

•Control multivelocidad del ventilador de la CPU/Chasis

•Control de voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU,

GT_CPU, DRAM, VPPM, PCH 1,0 V, VCCIO y VCCSA

•Microso® Windows® 10 de 64 bits, 8.1 de 64 bits, 7 de 32 bits

y 7 de 64 bits
* Para instalar el sistema operativo Windows® 7, se necesita un
disco de instalación modicado con los controladores xHCI
empaquetados en el archivo ISO. Consulte la página 204 para
obtener información más detallada.
* Para obtener el controlador actualizado para Windows® 10, visite
el sitio Web desde ASRock para obtener detalles:
http://www.asrock.com

Certica­ciones

•FCC, CE, WHQL

•Compatible con ErP/EuP (requiere toma de alimentación

compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración),
incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no
vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking
podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de
su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera
responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Español

83

Español

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente
se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los
pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin
1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de CMOS
(CLRCMOS1)
(consulte la pág.1, N.º 40)

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los
parámetros del sistema a los valores predeterminados de instalación, apague el
ordenador y desenchufe el cable de alimentación de la toma de alimentación.
Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y
el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS
justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando
acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación,
deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la
contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados
únicamente si se retira la pila del CMOS.

Borrado de CMOSPredeterminado

84

El interruptor de borrado CMOS tiene la misma función que el puente de borrado de CMOS.

1.4 Conectores y cabezales incorporados

PLED+

1

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre
estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará
de forma permanente la placa base.

Z170M OC Formula

Cabezal del panel del sistema
(PANEL1 de 9 pines)
(consulte la pág.1, N.º 28)

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la
forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):
Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo
para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador
LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea
cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga
cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indica­dor LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel
frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador
LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando
conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones
de los cables y los pines coinciden correctamente.

PLED-

HDLED-

HDLED+

PWRBTN#

GND

GND

RESET#

GND

Conecte el interruptor de
alimentación, restablezca el
interruptor y el indicador del
estado del sistema del chasis
a los valores de este cabezal,
según los valores asignados
a los pines como se indica a
continuación. Cerciórese de
cuáles son los pines positivos y
los negativos antes de conectar
los cables.

Español

LED de alimentación y base
de conexiones para la altavoz
(SPK_PLED1 de 7 contactos)
(consulte la pág.1, N.º 34)

Conecte el LED de
alimentación del chasis y el
altavoz del chasis a esta base de
conexiones.

85

Conectores Serie ATA3

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

(SATA3_0
consulte la pág.1, N.º 20)
(SATA3_1:
consulte la pág.1, N.º 22)
(SATA3_2:
consulte la pág.1, N.º 21)
(SATA3_3:
consulte la pág.1, N.º 23)
(SATA3_4:
consulte la pág.1, N.º 27)
(SATA3_5:
consulte la pág.1, N.º 26)
(SATA3_A1
consulte la pág.1, N.º 18)
(SATA3_A2
consulte la pág.1, N.º 17)

SATA3_A1

SATA3_0

SATA3_1SATA3_5

Estos ocho conectores SATA3
son compatibles con cables de
datos SATA para dispositivos

SATA3_A2

de almacenamiento interno
con una velocidad de
transferencia de datos de hasta
6,0 Gb/s. SATA3_0, SATA3_1

SATA3_2

se comparten con SATA_
EXP0. SATA3_2, SATA3_3 se
comparten con SATA_EXP1.

SATA3_3SATA3_4

Para minimizar el tiempo de
arranque, use los puertos SATA
de Intel® Z170 (SATA3_0) para
los dispositivos de arranque.

Español

Conectores Serial ATA
Express
(SATA_EXP_0:
consulte la pág.1, N.º 24)
(SATA_EXP_1:
consulte la pág.1, N.º 25)

SATA3_0

SATA3_1

Enchufe los dispositivos de
almacenamiento SATA o PCIe

SATA3_2

a estos conectores.
*El conector SATA Express

SATA3_3

(SATA_EXP0) se comparte con
SATA3_0, SATA3_1 y el zócalo
Ultra-M.2 (M2_1).

SATA_EXP0

Cabezales USB 2.0
(USB3_4 de 9 pines)
(consulte la pág.1, N.º 33)
(USB5_6 de 9 pines)
(consulte la pág.1, N.º 32)

86

SATA_EXP1

Además de dos puertos USB 2.0
en el panel I/O, esta placa base
contiene dos cabezales. Cada
cabezal USB 2.0 admite dos
puertos.

Z170M OC Formula

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

IntA_PB_SSRX+

FAN_SPEED_CONTROL

GND

OL

Cabezales USB 3.0
(USB3_5_6 de 19 pines)
(consulte la pág.1, N.º 11)

Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 37)

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX+

IntA_PB_SSTX-

GND

IntA_PB_SSRX-

VbusV

IntA_PA_D+

IntA_PA_D-

GND

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

IntA_PA_SSRX+

IntA_PA_SSRX-

V

bus

Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB

3.0 admite dos puertos.

Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguien­do los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el pan­el de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Conectores para el ventilador
del chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 19)
(CHA_FAN2 de 4 pines)
(consulte la pág.1, N.º 30)

(CHA_FAN3 de 4 pines)
(consulte la pág.1, N.º 39)

CHA_FAN_SPEED

FAN_VOLTAGE

GND

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTR

Conecte los cables del
ventilador a los conectores
del ventilador y haga
coincidir el cable negro
con el pin de conexión a
tierra.

Español

87

Conectores del ventilador

1

5

1

8

GND

CPU_FAN_SPEED

de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág.1, N.º 38)

(CPU_FAN2 de 3 pines)
(consulte la pág.1, N.º 3)

2
3
4

GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL

FAN_VOLTAGE

Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 pines. Si tiene
pensando conectar un ven­tilador de CPU de 3 pines,
conéctelo al Pin 1-3.

Español

Conector de alimentación ATX
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 10)

Conector de alimentación
ATX de 12V
(ATX12V1 de 8 pines)
(consulte la pág.1, N.º 1)

Conector underbolt 2/3 AIC
(TBT1 de 5 pines)
(consulte la pág.1, N.º 36)

24

12

Esta placa base contiene
un conector de aliment­ación ATX de 24 pines.
Para utilizar una toma
de alimentación ATX de

1

13

20 pines, conéctela en los
Pines del 1 al 13.

Esta placa base contiene
un conector de aliment­ación ATX de 24 pines.
Para utilizar una toma
de alimentación ATX de
20 pines, conéctela en los
Pines del 1 al 13.

Enchufe una tarjeta
complementaria (AIC)
underbolt™ a este conector
mediante el cable GPIO.
*Instale la tarjeta underbolt™
AIC a PCIE3 (ranura
predeterminada).
* Solamente se admite una tarjeta
AIC underbolt en esta placa
base.

88

Z170M OC Formula

1

I2C_DATA

GND

SLP_S3#

FRC_PWR

DUMMY

PLUG_EVENT

SLP_S4#

IRQ

GND

I2C_CLOCK

1

Conector underbolt 3 AIC
(TBT2 de 10 pines)
(consulte la pág.1, N.º 35)

Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, N.º 31)

TM

V-P rob e

(VOL_CON1 de 7 pines)
(consulte la pág.1, N.º 4)

1

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

1.0V PCH

VCCSA

VCCM

CPU GT

VCCIO

VCORE

GND

RRI#1

Enchufe una tarjeta
complementaria (AIC)
underbolt™ a este conector
mediante el cable GPIO.
*Instale la tarjeta AIC
underbolt™ en PCIE2 (ranura
predeterminada).
* Solamente se admite una tarjeta
AIC underbolt en esta placa
base.

Este cabezal COM1 admite
un módulo de puerto serie.

Los usuarios pueden medir
el voltaje de los
componentes integrados.

CONTACTO1

:

1,0V PCH:

voltaje de PCH

CONTACTO2

:

VCCSA:
voltaje de agente del
sistema de la CPU

CONTACTO3

:

VCCM:
voltaje de DRAM

Español

CONTACTO4

:

GT CPU:
VOLTAJE DE GRÁFICOS
DE LA CPU

CONTACTO5

:

VCCIO: Voltaje IO de la
CPU

89

CONTACTO6

VCORE:
VOLTAJE DE LOS
NÚCLEOS DE LA CPU

:

Español

CONTACTO7

TIERRA

:

90

Z170M OC Formula

+

-

1.5 Interruptores inteligentes

La placa base contiene once conmutadores inteligentes: Conmutador de alimentación,
conmutador de restablecimiento, conmutador de borrado de CMOS, botones OC
rápidos, botón de menú, conmutador de modo lento, conmutador de selección del
BIOS, conmutador del modo LN2, botón de tecla directa y Conmutador XMP.

Interruptor de alimentación
(PWR)
(consulte la pág.1, N.º 5)

Interruptor de reseteo
(RST)
(consulte la página 1, nº 6)

Interruptor de borrado de CMOS
(CLRCBTN1)
(consulte la pág. 4, Nº 15)

Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la
corriente.

Botones Rapid OC + / -

(PLUS:consulte la pág.1, N.º 7)
(MINUS:consulte la pág.1, N.º 8)

Power

Reset

El interruptor de alimentación
permite a los usuarios
encender y apagar rápidamente
el sistema.

El interruptor de reseteo
permite a los usuarios resetear
rápidamente el sistema.

El interruptor de borrado de
CMOS permite a los usuarios
borrar rápidamente los valores
de CMOS.

Los botones Rapid OC + / ­permiten a los usuarios ajustar
rápida y fácilmente la frecuen­cia de OC en Rapid OC.

Español

El comportamiento de este overclocking depende de la conguración del sistema, como por
ejemplo la capacidad de la memoria, la pasta térmica, etc. El overclocking podría afectar la
estabilidad de su sistema o incluso dañar los componentes y los dispositivos. No nos hacemos
responsables de posibles daños producidos por el overclocking.

Botón Menú

(MENÚ:consulte la pág.1, N.º 9)

El botón MENÚ permite a
los usuarios alternar entre la

MENU

información de Fecha/Hora,
Temperatura y voltaje.

91

Interruptor del Modo Lento

AB

(SLOWMODE1)
(consulte la pág.1, N.º 15)

Si el Modo Lento está activado,

ON

el procesador funciona con la
frecuencia más baja.

OFF

Español

Interruptor de selección del BIOS
(BIOS_SEL1)

(consulte la pág.1, N.º 29)

Esta placa base contiene dos chips de BIOS, un BIOS principal (BIOS_A) y un BIOS de copia de
seguridad (BIOS_B), que aumentan la seguridad y la estabilidad de su sistema. Normalmente,
el sistema funcionará con el BIOS principal. Sin embargo, si el BIOS principal está dañado de
alguna forma, deberá simplemente cambiar el interruptor de selección del BIOS a la posición “B”.
De esta forma, el sistema arrancará desde el BIOS de copia de seguridad la próxima vez que lo
inicie. Después, utilice “Secure Backup UEFI” (copia de seguridad segura de UEFI) en “UEFI
Setup Utility” (herramienta de conguración de UEFI) para duplicar una copia de trabajo de
los archivos del BIOS en el BIOS principal con el objetivo de garantizar que el sistema funcione
correctamente. Por cuestiones de seguridad, los usuarios no pueden actualizar el BIOS de copia
de seguridad manualmente. Los usuarios deberán consultar los indicadores LED del BIOS
(BIOS_A_LED o BIOS_B_LED) para identicar qué BIOS está activado en ese momento.

Interruptor del Modo LN2
(LN2MODE1)
(consulte la pág.1, N.º 13)

Botón de tecla directa
(DIRKEY1)
(consulte la pág.1, N.º 14)

El interruptor de selección del
BIOS permite arrancar el siste­ma desde el BIOS A o el BIOS B.

El modo LN2 ayuda a

ON

eliminar los problemas de

OFF

errores del arranque en frío
de los procesadores durante
el overclocking extremo con
nitrógeno líquido.

El botón de tecla directo
permite a los usuarios
encender el sistema y entrar
directamente en la pantalla de
conguración de UEFI.

92

Conmutador XMP
(XMP_ON1)
(consulte la pág.1, N.º 16)

El conmutador XMP permite

ON

a los usuarios cargar perles
XMP fácilmente para

OFF

congurar automáticamente
los voltajes de la memoria
DRAM cuya velocidad se ha
aumentado para conseguir un
funcionamiento estable.

Z170M OC Formula

1 Введение

Благодарим вас за приобретение надежной материнской платы ASRock
Z170M OC Formula, выпускаемой под постоянным строгим контролем
компании ASRock. Эта материнская плата обеспечивает великолепную
производительность и характеризуется прочной конструкцией в соответствии с
требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного
обеспечения BIOS содержимое настоящей документации может быть изменено без
предварительного уведомления. При изменении содержимого настоящего документа
его обновленная версия будет доступна на веб-сайте ASRock без предварительного
уведомления. При необходимости технической поддержки, связанной с материнской
платой, посетите веб-сайт и найдите на нем информацию о модели используемой
вами материнской платы. На веб-сайте ASRock также можно найти самый последний
перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

•Материнская плата ASRock Z170M OC Formula (форм-фактор Micro ATX)

•Краткое руководство по установке ASRock Z170M OC Formula

•Диск с ПО для ASRock Z170M OC Formula

•2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

•1 х экран панели с портами ввода-вывода

•1 x гибкий мостовой соединитель ASRock SLI

•1 x Винт для гнезда M.2

Русский

93

1.2 Спецификация

Русский

Платформа

Процессор

Chipset

Память

•Форм-фактор Micro ATX

•Поддержка процессоров 6-

го

поколения Intel® CoreTM i7/i5/

i3/Pentium®/Celeron® (Socket 1151)

•Digi Power design

•Система питания 14

•Поддержка технологии Intel® Turbo Boost 2.0

•Поддержка процессоров Intel® серии K с

разблокированным множителем

•Поддержка полного разгона процессора ASRock BCLK

•Поддержка системы ASRock Hyper BCLK Engine

®

•Intel

Z170

•Двухканальная память DDR4

•2 x гнезда DDR4 DIMM

•Поддержка модулей памяти DDR4 4500+(OC)*/4366(OC)

/4333(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800
(OC)/3733(OC)/3666(OC)/3600(OC)/3466 (OC)/3400(OC)/
3333(OC)/3300(OC)/3200(OC)/3000(OC)/2933(OC)/
2800(OC)/2600(OC)/2400(OC)/2133 не относящихся к
ECC, небуферизованной памяти

•Поддержка модулей памяти ECC UDIMM (работа в

режиме, отличном от ЕСС)
* Дополнительная информация представлена в Списке
совместимой памяти (Memory Support List ) на веб-сайте
ASRock. (http://www.asrock.com/)

•Максимальный объем системной памяти: 32 Гб

•Поддержка Intel® Extreme Memory Prole (XMP) 2.0

•Гнезда DIMM с золочеными контактами 15мк

94

Слот
расширения

•3 x PCI Express 3.0 x16 гнезд (PCIE1/PCIE2/PCIE3:один x16

(PCIE1); два x8 (PCIE1) / x8 (PCIE2); три x8 (PCIE1) / x8

(PCIE2) / x4 (PCIE3))*
* Поддерживаются в качестве загрузочных SSD-диски типа
NVMe.

•Поддержка AMD Quad CrossFireX

•Поддержка NVIDIA® Quad SLI

TM

и CrossFireXTM

TM

и SLI

TM

•Позолоченные контакты разъема VGA PCIe (PCIE1) 15μ

Z170M OC Formula

Графическая
система

•Поддержка выходных сигналов Intel® HD Graphics Built-

in Visuals и VGA возможна только при использовании
процессоров со встроенными графическими
процессорами.

•Поддержка встроенных технологий визуализации Intel®

HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D)
и MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear
Video HD Technology, Intel® InsiderTM, Intel® HD Graphics
510/530

•Pixel Shader 5.0, DirectX 12

•Максимальный объем совместно используемой памяти:

1792 Мб

•Два графических выхода: поддержка портов HDMI и

DisplayPort 1.2 независимыми контроллерами дисплея

•Поддержка HDMI с максимальным разрешением до

4K x 2K (4096x2304) при частоте обновления 24 Гц

•Поддержка DisplayPort 1.2 с максимальным разрешением

до 4K x 2K (4096x2304) с частотой обновления 24 Гц или
4K x 2K (3840x2160) с частотой обновления 60 Гц

•Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и

HBR (High Bit Rate Audio) через порт HDMI (требуется
HDMI-совместимый монитор)

•Поддержка ускоренных медиа кодеков: HEVC, VP8, VP9

•Поддержка функции HDCP через порты DVI-D, HDMI и

DisplayPort 1.2

•Поддержка воспроизведения Full HD 1080p Blu-ray (BD)

через порты HDMI и DisplayPort 1.2

Русский

Аудио

•7.1-канальный звук высокой четкости HD Audio с

защитой данных (аудиокодек Realtek ALC1150)

•Поддержка Premium Blu-ray Audio

•Защита от перенапряжения (ASRock Full Spike Protection)

•Поддержка Purity Sound

- Конденсаторы для аудиосистем серии Nichicon Fine Gold

- 115 дБ SNR DAC с дифференциальным усилителем

- Усилитель TI® NE5532 Premium Headset Amplier
(поддержка гарнитуры с сопротивлением до 600 Ом)

- Стабилизированный вход питания

- Технология Direct Drive

- Изолирующее экранирование печатной платы

• Поддержка DTS-подключения

TM

3

95

Русский

LAN

Порты
ввода-вывода
на задней
панели

Запоминающие
устройства

•Gigabit LAN 10/100/1000 Мб/с

•Giga PHY Intel® I219V

•Поддержка Wake-On-LAN

•Молниезащита и защита электростатического напряжения

(ASRock Full Spike Protection)

•Поддержка Energy Ecient Ethernet 802.3az

•Поддержка PXE

•1 x порт PS/2 для мыши/клавиатуры

•1 x Порт HDMI

•1 x DisplayPort 1.2

•1 x оптический выходной SPDIF

•2 x Порт USB 2.0 с защитой от электростатического

напряжения (ASRock Full Spike Protection)

•1 x Порт USB 3.1 тип А (10 гбит/с) (ASMedia ASM1142) с

защитой от электростатического напряжения (ASRock Full
Spike Protection)

•1 x Порт USB 3.1 тип С (10 гбит/с) (ASMedia ASM1142) с

защитой от электростатического напряжения (ASRock Full
Spike Protection)

•4 x Порты USB 3.0 (Intel® Z170) с защитой от

электростатического напряжения (ASRock Full Spike
Protection)

•1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED)

•1 x переключатель сброса настроек CMOS

•Разъемы HD Audio: задние динамики / центральный

динамик / сабвуфер / линейный вход / передние динамики /
микрофон

•6 x разъемы SATA3 6.0 Гб/с Intel® Z170, поддержка RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Tech­nology 14 и Intel Smart Response Technology), NCQ, AHCI и
«горячая» замена

•2 x разъемы SATA3 6.0 Гб/с ASMedia ASM1061, поддержка

функций NCQ, AHCI и «горячей» замены

•2 х разъемы SATA Express 10 гбит/с*

* О поддержке будет объявлено
* Общие каналы M2_1, SATA3_0, SATA3_1 и SATA_EXP0. Если
используется один из них, остальные будут отключены.

•1 x разъем Ultra M.2 Socket, поддержка модуля

2230/2242/2260/2280/22110 M.2 SATA3 со скоростью обмена
данными 6,0 ГБ/с и модуля M.2 PCI Express до версии Gen3
x4 (32 ГБ/с)**

96

Разъемы

Z170M OC Formula

** Поддерживаются в качестве загрузочных SSD-диски
типа NVMe.
** Поддержка комплекта ASRock U.2

•1 x колодка СОМ-порта

•1 x колодка светодиодного индикатора питания и

динамика корпуса

•2 x Разъемы для вентилятора охлаждения процессора

(1 x 3-контактный, 1 x 4-контактный) ("Умный"

регулятор скорости вентилятора)

•3 x Разъемы для вентилятора корпуса (4-контактный)

("Умный" регулятор скорости вентилятора)
* Разъем вентилятора ЦП поддерживает потребляемый
ток не более 1 А (мощность 12 Вт).

•1 х разъем питания АТХ (24-контактный)

•1 х 8-контактный разъем питания 12 В (разъем

питания высокой плотности)

•1 x аудиоразъем на передней панели

•1 x AIC-разъем underbolt 2/3 (5-контактный)

•1 x AIC-разъем underbolt 3 (10-контактный)

* Поддерживается только одна карта расширения un­derbolt.

•2 x Колодки USB 2.0 (до 4 портов USB 2.0) с защитой от

электростатического напряжения (ASRock Full Spike

Protection)

•1 x Колодка USB 3.0 (до 2 портов USB 3.0) с защитой от

электростатического напряжения (ASRock Full Spike

Protection)

•1 x Dr. Debug с СИД

•1 x кнопка питания с СИД

•1 x кнопка перезагрузки с СИД

•V- Pro be

•Кнопка Rapid OC: кнопки +/- для регулировки

•1 x Кнопка Menu

•Post Status Checker (PSC)

•1 x переключатель медленного режима работы

•1 x переключатель режима LN2

•1 x селекторный переключатель BIOS

•1 x переключатель XMP

•1 x прямая клавиша

TM

: 1 х встроенные точки измерения

напряжения с 7 установками

частоты ОС

Русский

97

Русский

Параметры
BIOS

Контроль
оборудования

ОС

Сертификация

•2 x 128 Мб AMI UEFI Legal BIOS с поддержкой

многоязычного ГИП (1 x основной BIOS и 1 x BIOS
резервного копирования)

•Поддержка технологии безопасного резервного

копирования UEFI

•Совместимость с функцией энергопотребления в

стандарте ACPI 5.0

•Поддерживается SMBIOS 2.7.

•Регулировка напряжений ЦП, GT_CPU, DRAM, VPPM,

PCH 1,0V, VCCIO, VCCPLL, VCCSA

•Датчик температуры процессора/корпуса

•Тахометр вентилятора процессора/корпуса

•Бесшумный вентилятор охлаждения процессора/корпуса

(с автоматической регулировкой скорости вращения в
зависимости от температуры нагрева процессора)

•Управление скоростью вращения вентилятора

охлаждения процессора/корпуса

•Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore,

GT_CPU, DRAM, VPPM, PCH 1,0 В, VCCIO, VCCSA

•Microso® Windows® 10 64-разрядная / 8,1 64-разрядная/

7 32-разрядная/ 7 64-разрядная
* Для установки ОС Windows® 7 потребуется измененный
установочный диск с драйверами xHCI, упакованными в
файл ISO. Более подробные инструкции представлены на
стр. 204.
* Подробные сведения об обновлении драйвера Windows® 10
представлены на веб-сайте ASRock: http://www.asrock.com

•FCC, CE, WHQL

•Совместимость с ErP/EuP (необходим блок питания,

соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт:

http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS,
применение технологии Untied Overclocking Technology и использование инструментов
разгона независимых производителей, сопряжен с определенным риском. Разгон
процессора может повлиять на стабильность системы или даже привести к
повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш
собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб,
вызванный разгоном процессора.

98
