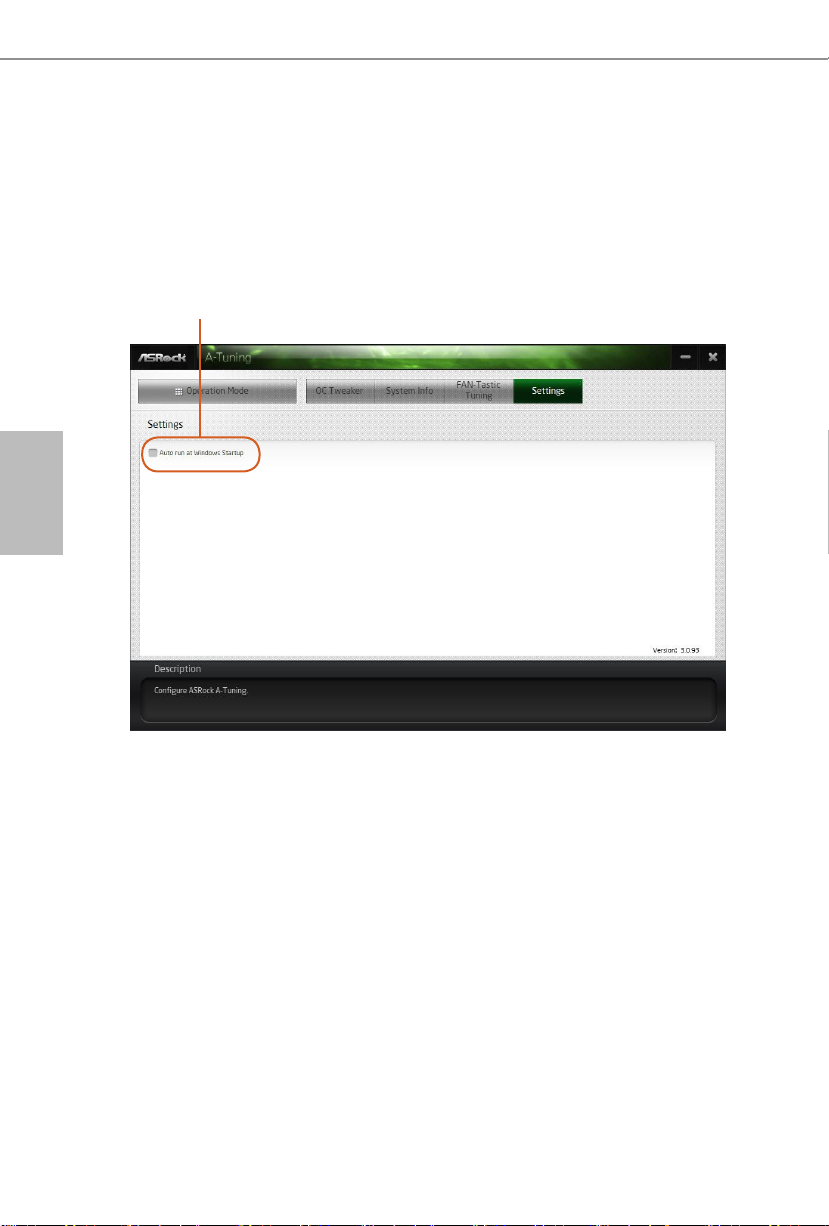

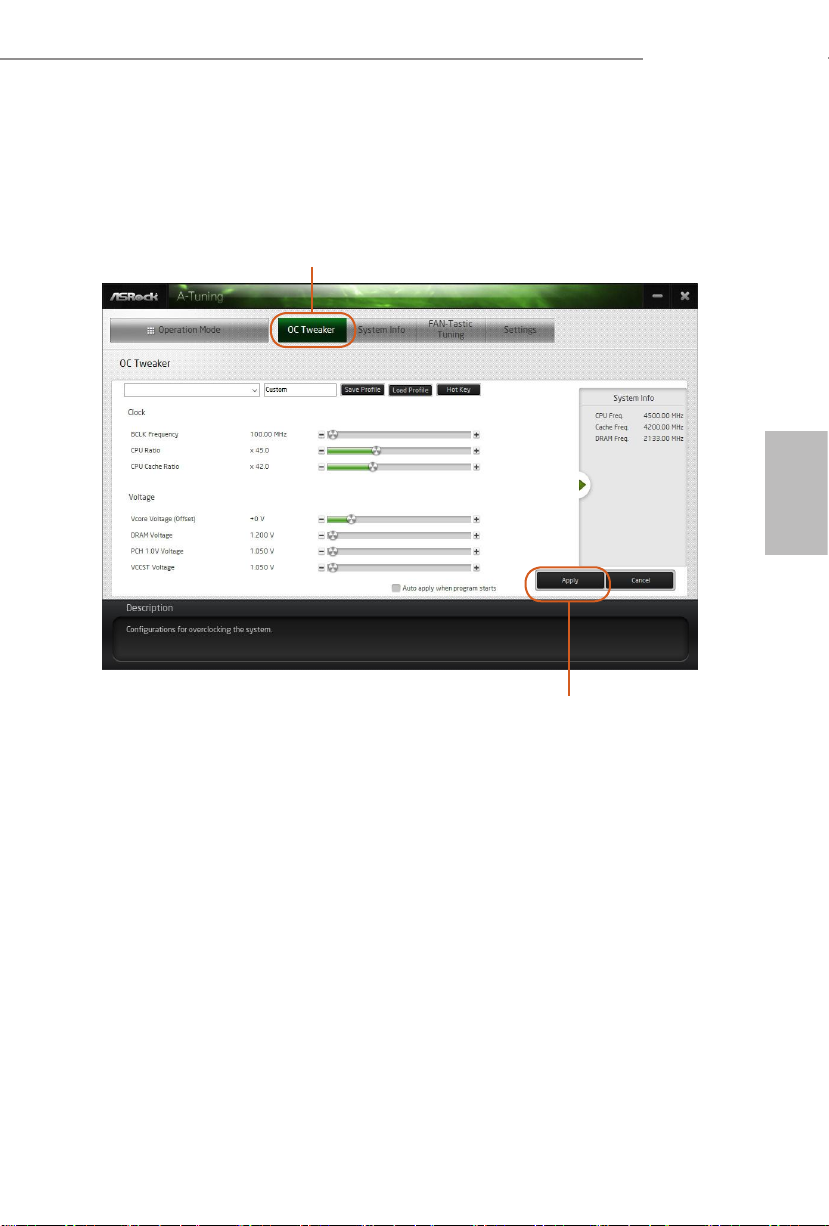

3.2.2 ASRock マザーボードユーティリティ (A-Tuning) を使用する 51

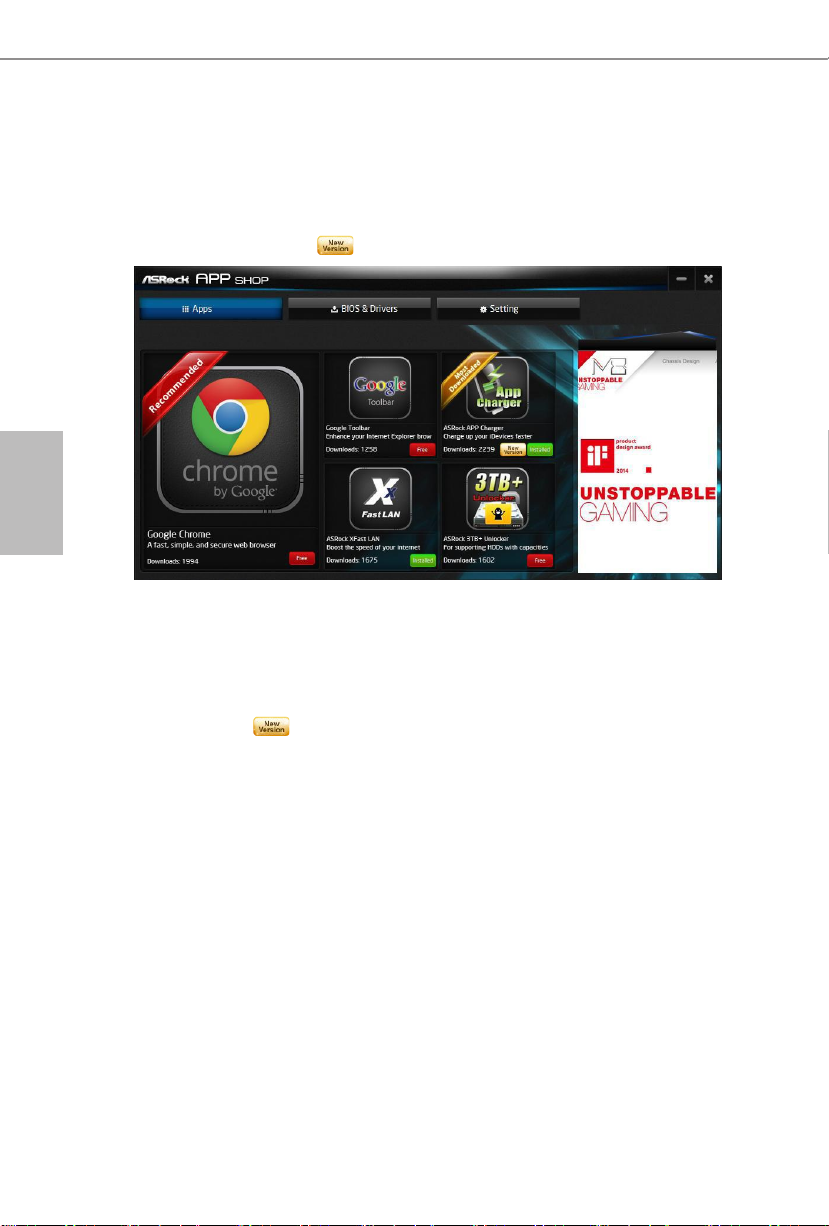

3.3 ASRock Live Update & APP Shop（ASRock ライブ更新と APP ショップ） 57

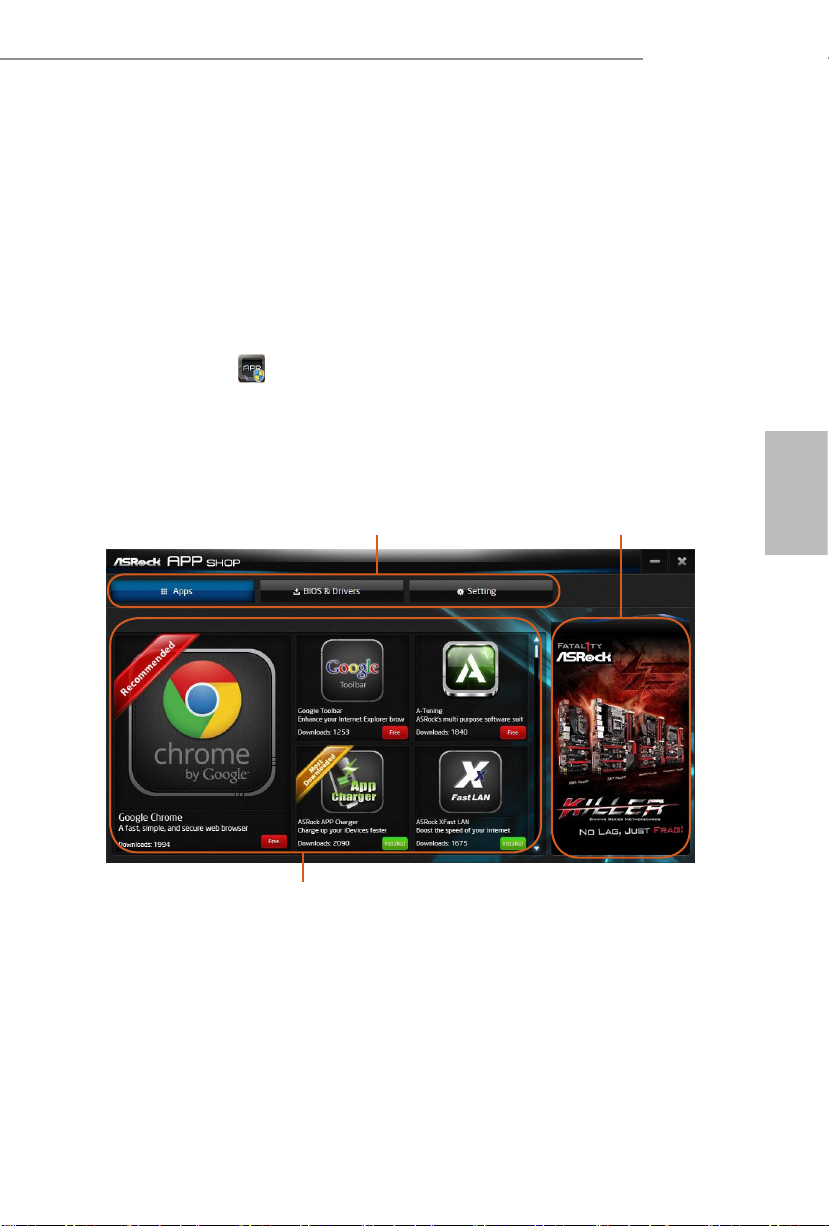

3.3.1 UI 概要 57

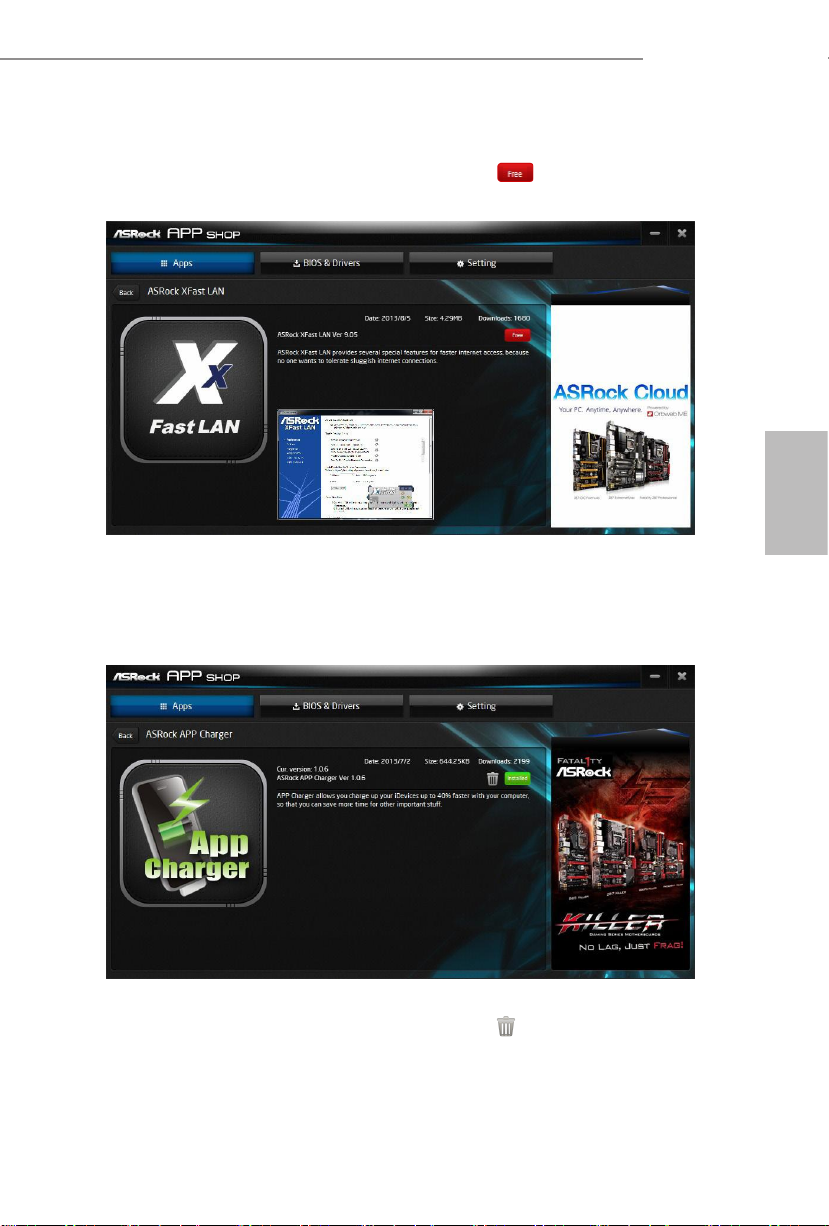

3.3.2 Apps（アプリ） 58

3.3.3 BIOS & Drivers（BIOS とドライバ） 61

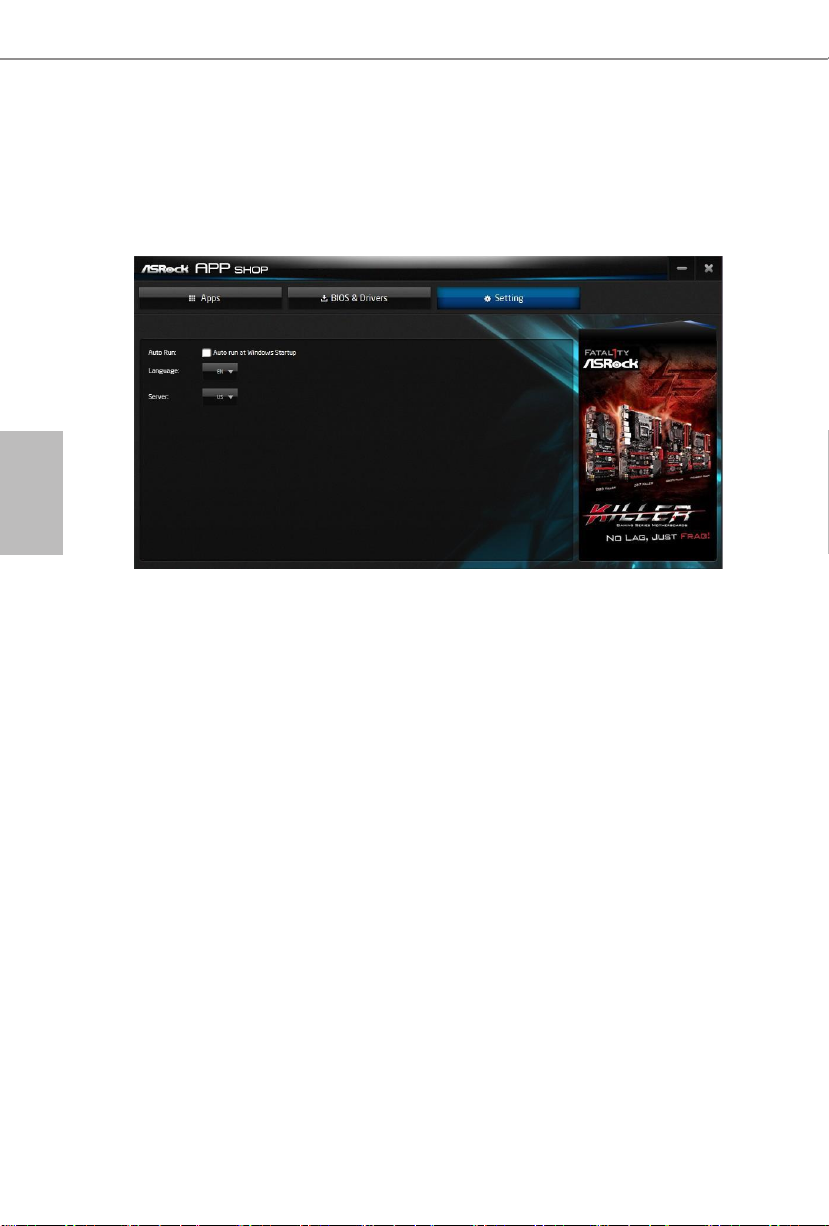

3.3.4 設定 62

3.4 Nahimic Audio（Nahimic オーディオ） 63

3.5 ASRock Polychrome SYNC 64

第 4 章 UEFI セットアップユーティリティ 67

4.1 はじめに 67

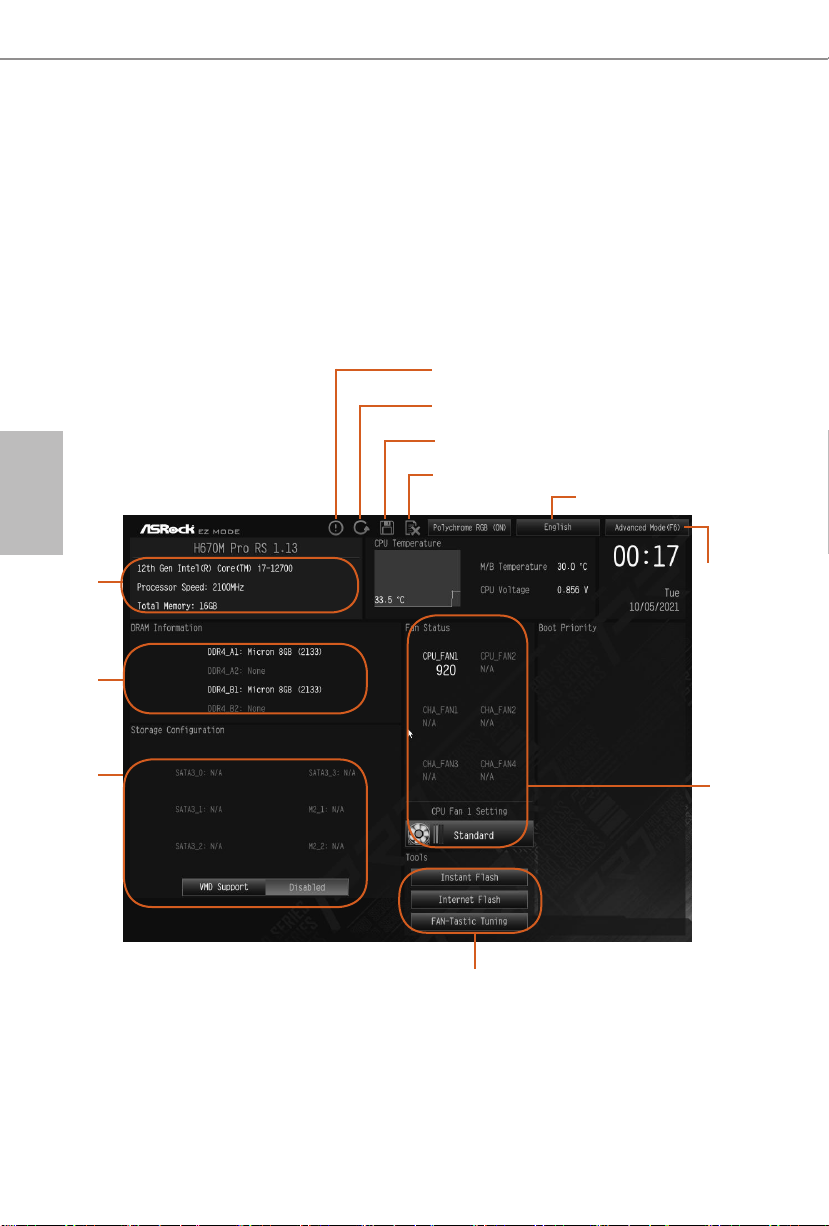

4.2 EZ Mode (EZ モード ) 68

4.3 Advanced Mode ( アドバンスドモード ) 69

4.3.1 UEFI メニューバー 69

4.3.2 ナビゲーションキー 70

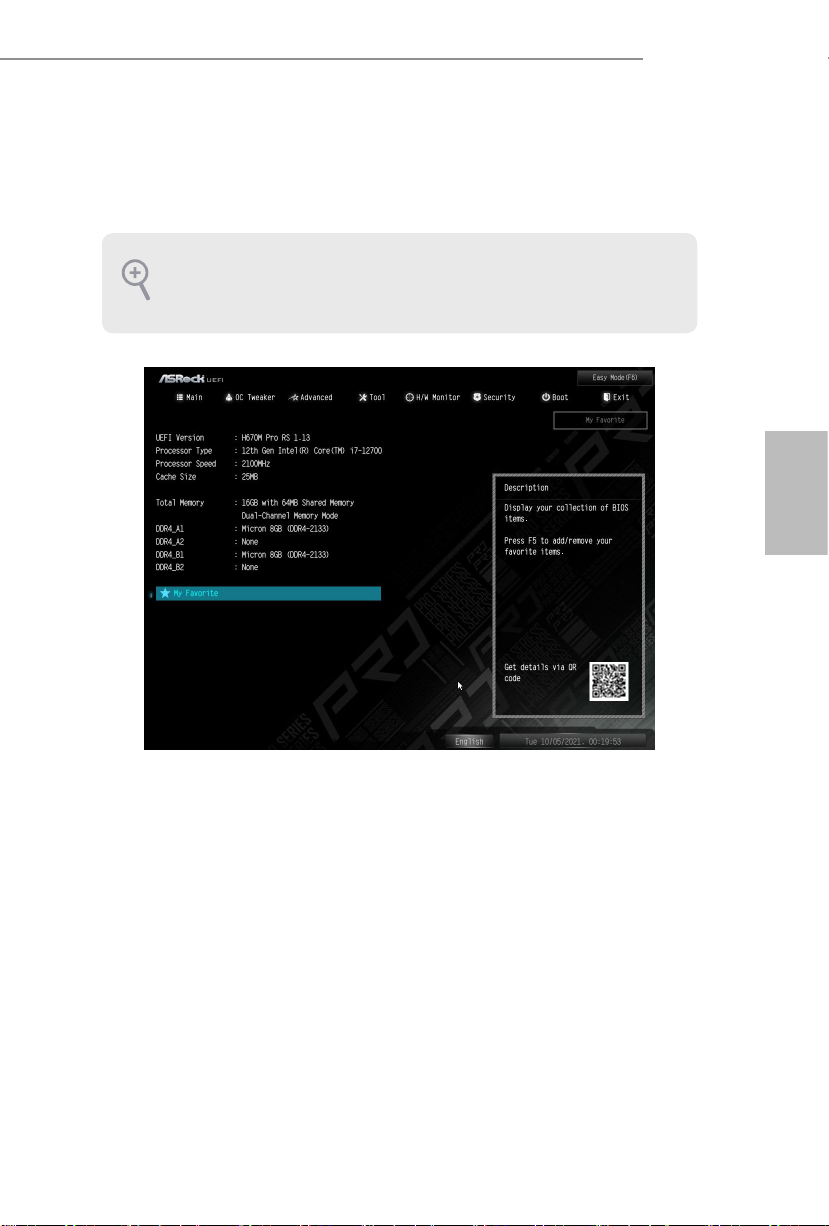

4.4 Main ( メイン ) 画面 71

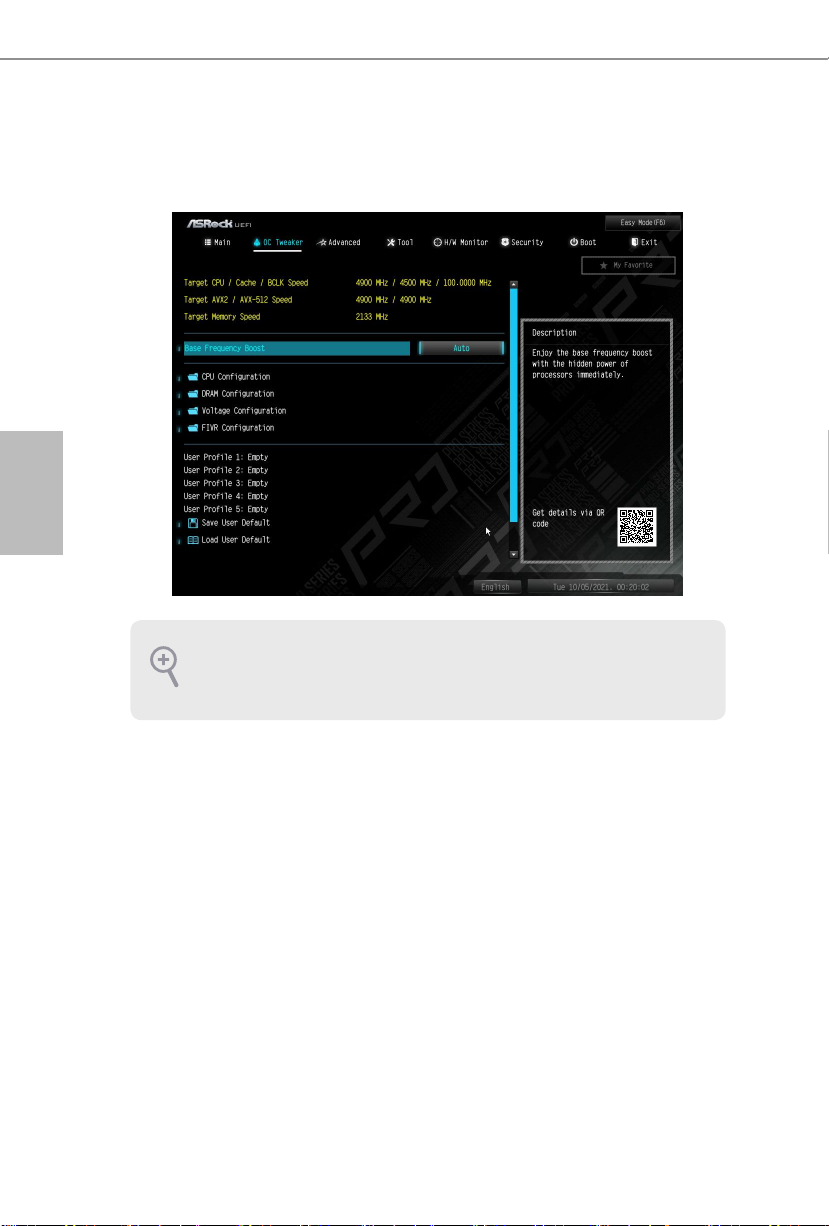

4.5 OC Tweaker (OC 調整 ) 画面 72

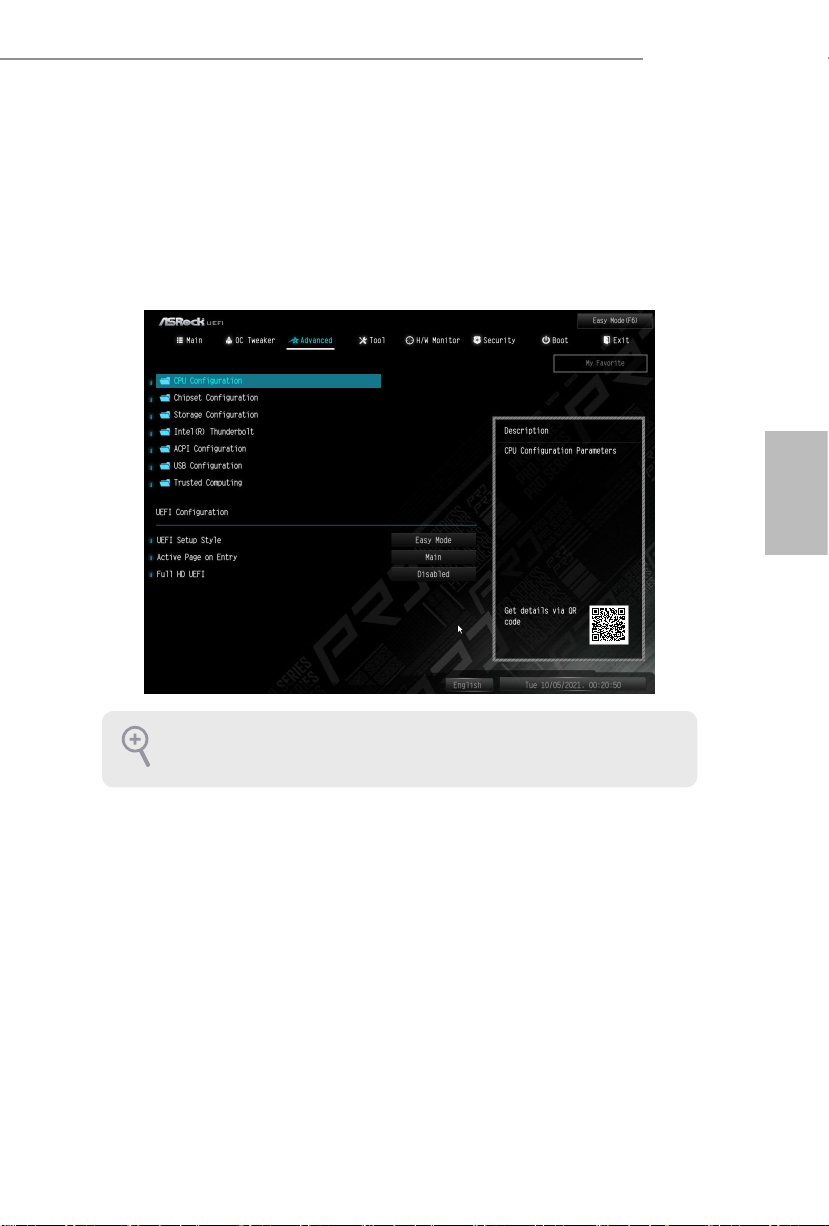

4.6 Advanced ( 詳細 ) 画面 89

4.6.1 CPU Con󲶻guration (CPU 設定 ) 90

4.6.2 Chipset Con󲶻guration ( チップセット設定 ) 93

4.6.3 Storage Con󲶻guration ( ストレージ設定 ) 97

4.6.4 Intel® Thunderbolt 99

4.6.5 ACPI Con󲶻guration (ACPI 設定 ) 100

4.6.6 USB Con󲶻guration (USB 設定 ) 102

4.6.7 Trusted Computing（グ

4.7 Tools ( ツール ) 105

4.8 Hardware Health Event Monitoring ( ハードウェアヘルスイベント監視 ) 画面 107

4.9 Security ( セキュリティ ) 画面 114

4.10 Boot ( ブート ) 画面 115

4.11 Exit ( 終了 ) 画面 118

） 103

トラステッド・コンピューティン

第 1 章はじめに

ASRock H670M Pro RS シーリーズマザーボードは、ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードです。ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。

この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストールガイドが記載されています。第 3 章には、ソフトウェアとユーティリティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含まれています。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

H670M Pro RS

日本語

1.1 パッケージの内容

• ASRock H670M Pro RS マザーボード（Micro ATX フォームファクタ）

• ASRock H670M Pro RS ユーザーマニュアル

• ASRock H670M Pro RS サポート CD

• 2 x シリアル ATA (SATA) データケーブル（オプション）

• 3 x M.2 ソケット用ねじ（オプション）

• 1 x M.2 ソケット用スタンドオフ（オプション）

• 1 x I/O パネルシールド

1.2 仕様

日本語

プラットフォーム

CPU

チップセット

メモリ

• マイクロ ATX フォームファクター

• 固体コンデンサ設計

• 第 12 世代 Intel® CoreTM プロセッサ (LGA1700) に対応

• デジタル電源設計

• 7 電源フェーズ設計

• Intel® Hybrid テクノロジーに対応

• Intel® ターボブースト Max テクノロジー 3.0 に対応

• Intel® H670

• デュアルチャンネル DDR4 メモリ機能

• 4 x DDR4 DIMM スロット

• 最大 5333+(OC) の DDR4 ノン ECC、アンバッファードメモリに対応 *

* DDR4 3200 にネイティブに対応。 * 詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。 (http://www.asrock.com/)

• ECC UDIMM メモリモジュールに対応（non-ECC モードで動作）

• システムメモリの最大容量：128GB

• Intel® エクストリームメモリプロファイル (XMP) 2.0 に対応

拡張スロット

グラフィックス

• 2 x PCIe x16 スロット（PCIE1/PCIE3: Gen4x16 (PCIE1) でシングル、Gen4x16 (PCIE1) / Gen3x4 (PCIE3) でデュアル）*

* 起動ディスクとして NVMe SSD に対応

• 1 x PCIe Gen3x1 スロット

• AMD Quad CrossFireXTMと CrossFireXTMをサポート

• 1 x M.2 ソケット（Key E）、タイプ 2230 Wi-Fi/BT PCIe Wi-Fi モジュールに対応

• Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。

• Intel® Xe グラフィックスアーキテクチャ (Gen 12)

• デュアルグラフィックス出力：独立したディスプレイコントローラで HDMI ポートと DisplayPort 1.4 ポートに対応

• HDMI 2.1 TMDS 互換に対応、最大解像度 4K x 2K (4096x2160) @ 60Hz

• DSC（圧縮）最大解像度 8K (7680x4320) @ 60Hz/5K (5120x3200) @ 120Hz で DisplayPort 1.4 をサポートします

• HDMI 2.1 TMDS 互換および DisplayPort 1.4 ポートで HDCP 2.3 をサポートします

H670M Pro RS

オーディオ

LAN

リアパネル I/O

ストレージ

• 7.1 CH HD オーディオ (Realtek ALC897 Audio Codec)

• サージ保護に対応

• Nahimic オーディオ

• ギガビット LAN 10/100/1000 Mb/s

• ギガ PHY Intel® I219V

• Wake-On-LAN（ウェイクオンラン）に対応

• 雷 / 静電気放電 (ESD) 保護に対応

• エネルギー効率のよいイーサネット 802.3az をサポート

• UEFI PXE をサポート

日本語

• 3 x アンテナ取り付けポイント

• 1 x HDMI ポート

• 1 x DisplayPort 1.4

• 2 x USB 3.2 Gen2 ポート (10 Gb/s) （リドライバ）（静電気放電 (ESD) 保護に対応）

• 4 x USB 3.2 Gen1 ポート（ASMedia ASM1074 ハブ）（静電気放電 (ESD) 保護に対応）

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED LED）

• HD オーディオジャック：ラインイン / フロントスピーカー / マイク

• 4 x SATA3 6.0 Gb/ 秒コネクター

• 1 x Hyper M.2 ソケット (M2_1、キー M)、タイプ 2242/2280 PCIe Gen4x4 (64 Gb/s) モードに対応 *

• 1 x Hyper M.2 ソケット (M2_2、キー M)、タイプ 2280 SATA3 6.0 Gb/s と PCIe Gen4x4 (64 Gb/s) モードに対応 *

* Intel® OptaneTMテクノロジーに対応 (M2_2) * Intel® インテルボリューム・マネジメント・デバイス (VMD) * 起動ディスクとして NVMe SSD に対応 * ASRock U.2 キットに対応

RAID

• SATA ストレージデバイスの場合、RAID 0、RAID 1、RAID 5 および RAID 10 に対応

• M.2 NVMe デバイスの場合、RAID 0、RAID 1 および RAID 5 に対応

日本語

コネクタ

• 1 x SPI TPM ヘッダー

• 1 x シャーシイントルージョンとスピーカーヘッダー

• 1 x RGB LED ヘッダー

* 合計 12V/3A、36W までの LED ストリップに対応

• 3 x アドレサブル LED ヘッダー

* 合計 5V/3A、15W までの LED ストリップに対応

• 1 x CPU ファンコネクタ（4 ピン）

* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

• 1 x CPU/ ウォーターポンプファンコネクタ（4 ピン）（スマートファン速度制御）

* CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。

• 4 x シャーシ / ウォーターポンプファンコネクタ（4 ピン）（スマートファン速度制御）

* シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。 * CPU_FAN2/WP および CHA_FAN1~4/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

• 1 x 24 ピン ATX 電源コネクタ

• 1 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）

• 1 x 4 ピン 12V 電源コネクタ（高密度電源コネクタ）

• 1 x 前面パネルオーディオコネクタ

• 1 x Thunderbolt AIC コネクタ（5 ピン）（Thunderbolt 4 AIC カードのみポートに対応）

• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートに対応）（静電気放電 (ESD) 保護に対応）

• 2 x USB 3.2 Gen1 ヘッダー（4 つの USB 3.2 Gen1 ポートに対応）（静電気放電 (ESD) 保護に対応）

• 1 x フロントパネルタイプ C USB 3.2 Gen1 ヘッダー（静電気放電 (ESD) 保護に対応）

H670M Pro RS

BIOS 機能

• AMI UEFI Legal BIOS、多言語 GUI サポート付き

• ACPI 6.0 準拠ウェイクアップイベント

• SMBIOS 2.7 サポート

• CPU コア / キャッシュ、CPU GT、DRAM、VCCIN AUX、+1.05V PROC、+1.8V PROC、+0.82V PCH、+1.05V PCH 電圧マルチ調整

ハードウェアモニター

• ファンタコメータ：CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン

• 静音ファン（CPU 温度に従ってシャーシファン速度を自動調整）：CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン

• ファンマルチ速度制御：CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン

• ケース開閉検知

• 電圧監視：CPU Vcore、DRAM、VCCIN AUX、+1.05V PROC、 +1.05V PCH、+0.82V PCH、+12V、+5V、+3.3V

認証

• Microsoft® Windows® 11/10 64 ビット

• FCC、CE

• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

日本語

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

日本語

1.3 マザーボードのレイアウト

番号説明

1 ATX 12V 電源コネクタ（ATX12V1）

2 ATX 12V 電源コネクタ（ATX12V2）

3 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）

4 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）

5 CPU/ ウォーターポンプファンコネクタ（CPU_FAN2/WP）

6 CPU ファンコネクタ（CPU_FAN1）

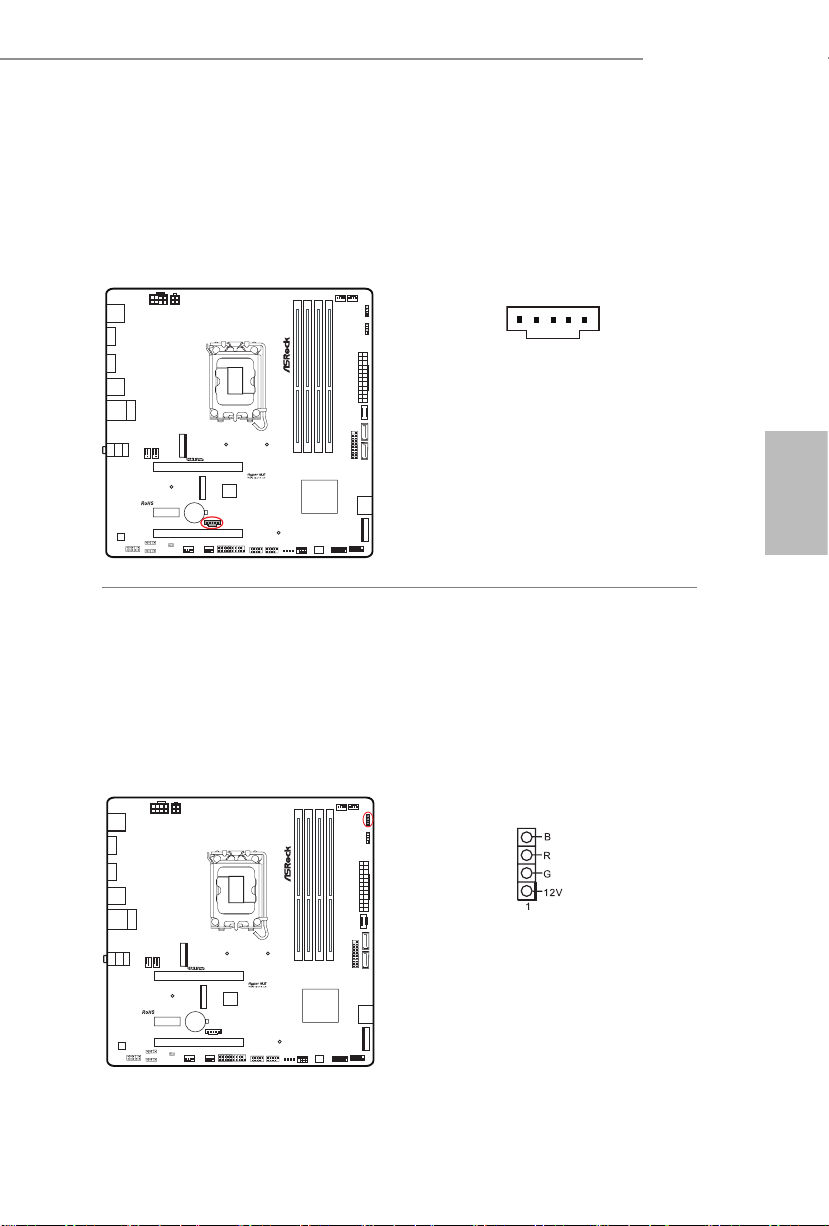

7 RGB LED ヘッダー（RGB_LED1）

8 ドレサブル LED ヘッダー（ADDR_LED1）

9 ATX 電源コネクタ（ATXPWR1）

10 フロントパネルタイプ C USB 3.2 Gen1 ヘッダー（USB3_TC_1）

11 USB 3.2 Gen1 ヘッダー（USB3_7_8）

12 SATA3 コネクタ（SATA3_0）

13 SATA3 コネクタ（SATA3_1）

14 SATA3 コネクタ (SATA3_2)( 上側 )、SATA3 コネクタ (SATA3_3)( 下側 )

15 システムパネルヘッダー（PANEL1）

16 SPI TPM ヘッダー（SPI_TPM_J1）

17 シャーシイントルージョンとスピーカーヘッダー (SPK_CI1)

18 ポストステータスチェッカー（PSC）

19 USB 2.0 ヘッダー（USB3_4）

20 USB 2.0 ヘッダー（USB1_2）

21 USB 3.2 Gen1 ヘッダー（USB3_5_6）

22 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN2/WP)

23 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN3/WP)

24 クリア CMOS ジャンパー（CLRMOS1）

25 ドレサブル LED ヘッダー（ADDR_LED3）

26 ドレサブル LED ヘッダー（ADDR_LED2）

27 フロントパネルオーディオヘッダー（HD_AUDIO1）

28 5 ピン Thunderbolt AIC コネクタ（TB1）

29 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)

30 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN4/WP)

H670M Pro RS

日本語

1.4 I/O パネル

日本語

番号説明番号説明

1 LAN RJ-45 ポート * 6 USB 3.2 Gen2 ポート（USB31_TA_1_2)

2 ライン入力 ( 明るい青色 )** 7 DisplayPort 1.4

3 フロントスピーカー ( ライム色 )** 8 HDMI ポート

4 マイクロフォン ( ピンク色 )** 9 USB 3.2 Gen1 ポート（USB3_1_2)

5 USB 3.2 Gen1 ポート（USB3_3_4)

* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参照してください。

アクティビティ / リンク LED

速度 LED

LAN ポート

8 5

アクティビティ / リンク LED 速度 LED

状態説明状態説明

消灯リンクなし消灯 10Mbps 接続点滅データアクティビティオレンジ色 100Mbps 接続点灯リンク緑色 1Gbps 接続

** 7.1 チャンネル設定のオーディオポートの機能 :

ポート機能

明るい青色（リアパネル）リアスピーカー出力ライム色（リアパネル）フロントスピーカー出力ピンク色（リアパネル）セントラル / サブウーファースピーカー出力ライム色（フロントパネル）サイドスピーカー出力

第 2 章取り付け

これは Micro ATX フォームファクタのマザーボードです。マザーボードを取付ける前に、ケースに取付できるフォームファクター（サイズ）を確認し、マザーボードを取り付けることができることを確認してください。

取り付け前の注意事項

マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、次の注意事項をよくお読みください。

• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能性がございます。

• 静電気によってマザーボードの部品が破損することを防止するために、マザーボードはカーペットの上に置かないでください。また、静電気防止リストストラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。

• 基板の端をつかんでください。IC には触れないでください。

• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッドの上に置くか、商品に付属している袋に入れてください。

• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎないでください。ねじを締め付けすぎると、マザーボードが破損することがあります。

H670M Pro RS

日本語

2.1 CPU を取り付ける

1700 ピン CPU をソケットに挿入する前に、PnP キャップがソケット上にあること、CPU 表面に汚れがないこと、または、ソケット内に曲がったピンがないことを確認してください。PnP キャップがソケット上になかったり、CPU 表面が汚れていたり、または、ソケット内に曲がったピンがある場合は、CPU を無理にソケット内に挿入しないでください。CPU を無理にソケット内に挿入すると、CPU の甚大な破損につながります。

CPU を取り付ける前に、すべての電源ケーブルを取り外してください。

日本語

2 3

H670M Pro RS

日本語

プロセッサーを取り外した場合は、カバーを保管して取り付け直してください。アフターサービスのためにマザーボードを返品する場合は、カバーを必ず取り付けてください。

2.2 CPU ファンとヒートシンクを取り付ける

1 2

H670M Pro RS

日本語

CPU_FAN

日本語

2.3 メモリモジュール（DIMM）を取り付ける

このマザーボードには 4 つの 288 ピン DDR4（ダブルデータレート 4） DIMM スロットが装備されており、デュアルチャンネルメモリ技術に対応します。

デュアルチャンネルメモリ設定のために、同一（同じブランド、同じ速度、同じサイズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。

1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュアルチャンネルメモリテクノロジーを有効にできません。

DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けることはできません。取り付けると、マザーボードと DIMM が破損することがあります。

デュアルチャンネルメモリ設定

優先順位 DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2

1 実装済み実装済み

2 実装済み実装済み実装済み実装済み

DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った方向に無理に挿入すると、マザーボードと DIMM の損傷につながります。

H670M Pro RS

日本語

2.4 フロントパネルオーディオヘッダーの接続

32:(56:

+''/('

5(6(76:

32:(5/('

32:(5/('

RESET SW

HDD LED

3$1(/

910

Power SW (-) RESET SW (+)

Power LED (-)

Power LED (+)

PANEL1

RESET SW (-)Power SW (+)

HDD LED (-)

HDD LED (+)

A B C D

2.5 I/O パネルシールドを取り付ける

H670M Pro RS

日本語

2.6 マザーボードを取り付ける

2.7 SATA ドライブを取り付ける

H670M Pro RS

日本語

2.8 グラフィックスカードを取り付ける2.8 グラフィックスカードを取り付ける

H670M Pro RS

日本語

CLICK!

日本語

拡張スロット (PCI Express スロット )

このマザーボードには 3 つの PCI Express スロットが装備されています。

拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コードが取り外されていることを確認してください。取り付け作業を始める前に、拡張カードに添付されている文書を読んで、カード用に必要なハードウェア設定を行ってください。

PCIe スロット :

PCIE1（PCIe 4.0 x16 スロット）は PCIe x16 レーン幅グラフィックスカード向けに使用します。 PCIE2（PCIe 3.0 x1 スロット）は PCIe x1 レーン幅カード向けに使用します。 PCIE3（PCIe 3.0 x16 スロット）は PCIe x4 レーン幅グラフィックカード向けに使用します。

PCIe スロット設定

PCIE1 PCIE3

シングルグラフィックスカード Gen4x16 N/A

CrossFireXTM モードの 2 枚の

グラフィックスカード

より良いサーマル環境のために、複数のグラフィックスカードを使用する場合は、シャーシファンをマザーボードのシャーシファンコネクタ（CHA_FAN14/WP）に接続してください。

Gen4x16 Gen3x4

2.9 周辺機器を接続する

H670M Pro RS

日本語

2.10 電源コネクタを接続する

$7;9

$7;3:5

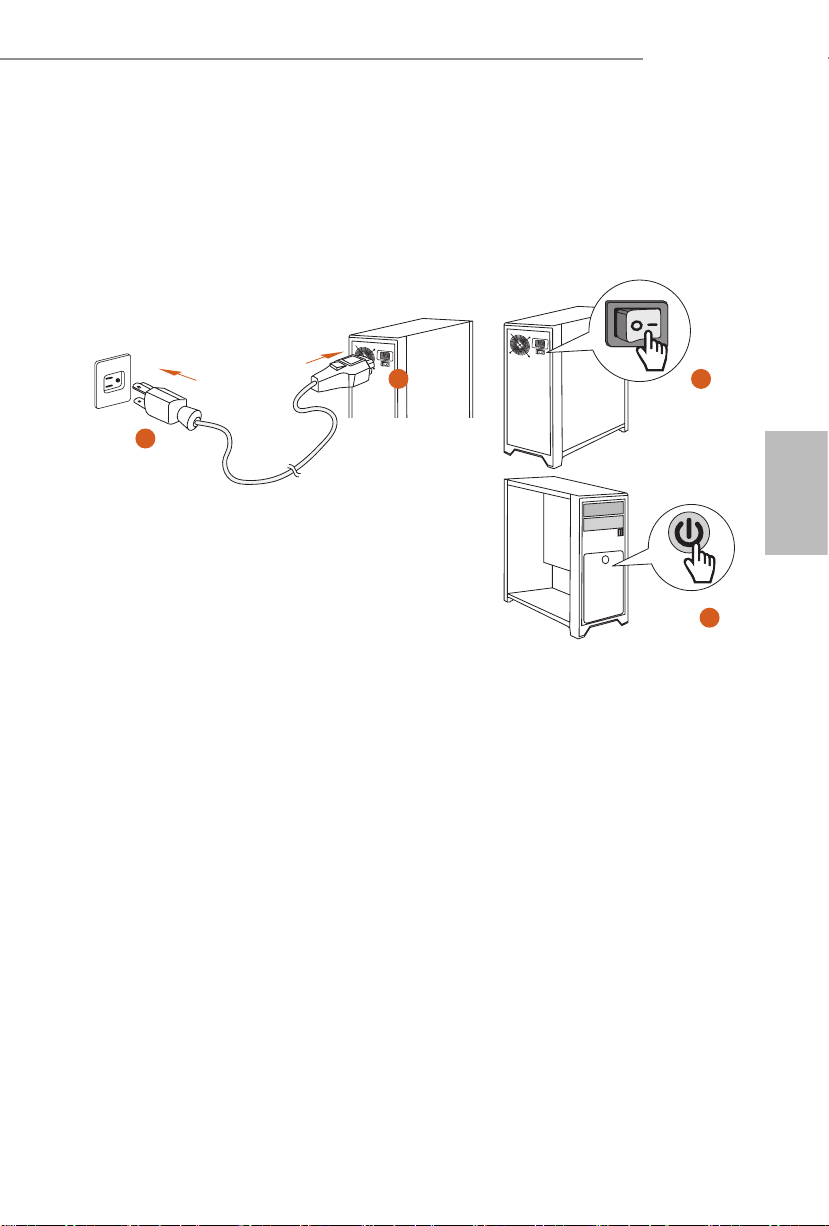

2.11 電源オン

H670M Pro RS

日本語

2.12 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。

日本語

クリア CMOS ジャンパ（CLRMOS1）（p.6、No. 24 参照）

CLRCMOS1 は、CMOS のデータをクリアすることができます。CMOS のデータには、システムパスワード、日付、時間、システム設定パラメーターなどのシステム設定情報が含まれます。消去して、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源コードを抜き、ジャンパーキャップを使用して、CLRCMOS1 のピンに 3 秒間ショートします。CMOS をクリアした後は、ジャンパーキャップを取り外すのを忘れないようにしてください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。

CLRMOS1

2 ピンジャンパー

CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシイントルージョンステータス記録を消去するには、BIOS オプションから「Clear Status（ステータスの消去）」で調整してください。

2.13 オンボードのヘッダーとコネクター

オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネルヘッダー（9 ピン PANEL1）（p.6、 No. 15 参照）

電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従って、シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケーブルを接続するときには、ピンの＋と－に気をつけてください。

PANEL1

PLE D+

PLE D-

PWR BTN#

GND

H670M Pro RS

日本語

HDL ED+

GND

HDL ED-

GND

RES ET#

PWRBTN（電源スイッチ）：シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。

RESET（リセットスイッチ）：シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。

PLED（システム電源 LED）：シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED は点滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。

HDLED（ハードドライブアクティビティ LED）：シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

日本語

SPE AKER

シャーシイントルージョンとスピーカーヘッダー（7 ピン SPK_CI1）（p.6、No. 17 参照）

シャーシイントルージョンとシャーシスピーカーをこのヘッダーに接続してください。

SPK_CI1

DUM MY DUM MY +5V

SIG NAL

GND

DUM MY

シリアル ATA3 コネクタ直角 : (SATA3_2) (p.6、 No. 14 参照 )（上側） (SATA3_3) (p.6、 No. 14 参照 )（下側）垂直 : (SATA3_1) (p.6、 No. 13 参照 ) (SATA3_0) (p.6、 No. 12 参照 ) これら 4 つの SATA3 コネクターは、最高 6.0 Gb/ 秒のデータ転送速度で内部ストレージデバイス用の SATA データケーブルをサポートします。

SATA3_2

SATA3_0

SATA3_1

SATA3_3

USB 2.0 ヘッダー

(9 ピン USB1_2) (p.6、 No. 20 参照 ) (9 ピン USB3_4) (p.6、 No. 19 参照 )

このマザーボードには 2 つの USB2.0 ヘッダーが装備されています。この USB 2.0 ヘッダーは、2 つのポートをサポートできます。

USB1_2

USB _PWR

P-

P+

GND

DUM MY

GND

P+

P-

USB _PWR

USB3_4

USB _PWR

P-

P+

GND

DUM MY

GND

P+

P-

USB _PWR

H670M Pro RS

日本語

USB 3.2 Gen1 ヘッダー (19 ピン USB3_5_6) (p.6、 No. 21 参照 ) (19 ピン USB3_7_8) (p.6、 No. 11 参照 )

このマザーボードには 2 つのヘッダーが装備されています。この USB 3.2 Gen1 ヘッダーは、2 つのポートをサポートできます。

USB_7_8

VbusVbus

IntA _PB_SSR X-

Vbus

IntA _PB_SSR X+

GND

IntA _PB_SST X-

GND

IntA _PB_SST X+

GND

IntA _PB_D-

GND

IntA _PB_D+

Dumm y

IntA _P_D+

USB_5_6

IntA _P_D-

GND

IntA _P_SSTX+

IntA _P_SSTX-

IntA _P_SSTX+

GND

IntA _P_D-

IntA _P_D+

IntA _PA_SSRX -

IntA _PA_SSRX +

IntA _PA_SSTX -

IntA _PA_SSTX +

GND

IntA _P_SSRX+

IntA _P_SSRX-

IntA _P_SSRX+

GND

IntA _P_SSTX-

IntA _PA_D-

IntA _PA_D+

Vbus

IntA _P_SSRX-

日本語

フロントパネルタイプ C USB 3.2 Gen1 ヘッダー (20 ピン USB3_TC_1) （p.6、No. 10 参照）

このマザーボード上には、1 つのフロントパネルタイプ C USB 3.2 Gen1 ヘッダーがあります。このヘッダーは、追加 USB 3.2 Gen1 ポート用に USB 3.2 Gen1 モジュールを接続するために使用されます。

USB3_TC_1

USB Type-C Cable

フロントパネルオーディオヘッダー（9 ピン HD_AUDIO1）（p.6、No. 27 参照）

このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するためのものです。

HD_AUDIO1

GND

PRE SENCE #

MIC 2_R

MIC 2_L

MIC _RET

J_S ENSE

OUT 2_R

OUT _RET

OUT 2_L

GND

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。

AC’97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。 A. Mic_IN （MIC）を MIC2_L に接続します。 B. Audio_R （RIN）を OUT2_R に、Audio_L （LIN）を OUT2_L に接続します。 C. アース（GND）をアース（GND）に接続します。 D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。AC’97 オーディオパネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。

シャーシ / ウォーターポンプファンコネクタ（4 ピン CHA_FAN1/WP）（p.6、 No. 29 参照）（4 ピン CHA_FAN2/WP）（p.6、 No. 22 参照）（4 ピン CHA_FAN3/WP）（p.6、 No. 23 参照）（4 ピン CHA_FAN4/WP）（p.6、 No. 30 参照）

このマザーボードは、4 つの 4 ピン水冷ます。3 ピンの

シャーシ

ウォータークーラーファンを接続する場合には、ピ

シャーシ

ン 1-3 に接続してください。

H670M Pro RS

日本語

ファンコネクタを搭載し

CHA_FAN3/WP

FAN _VOLTA GE

CHA _FAN_S PEED

FAN _SPEED _CONTR OL

1 2 3 4

CHA_FAN1/WP

FAN_VOLTAGE

2 3

CHA _FAN_ SPEED

FAN _SPEE D_CON TROL

CHA_FAN2/WP

GND

FAN _VOLTA GE

CHA _FAN_S PEED

FAN _SPEED _CONTR OL

1 2 3 4

CHA_FAN4/WP

GND

FAN_VOLTAGE

2 3

CHA _FAN_ SPEED

FAN _SPEE D_CON TROL

日本語

4 3 2 1

FAN_S PEED_ CONT ROL

4 3 2 1

CPU ファンコネクタ（4 ピン CPU_FAN1）（p.6、 No. 6 参照）

このマザーボードは 4 ピン CPU ファン（静音ファン）コネクタが装備されています。3 ピンの CPU ファンを接続する場合には、ピン 1-3 に接続してください。

CPU_FAN1

GND

+12V

CPU_ F

AN_S PEED

CPU/ ウォーターポンプファンコネクタ（4 ピン CPU_FAN2/WP）（p.6、 No. 5 参照）

このマザーボードは 4 ピン水冷却 CPU ファンコネクタが装備されています。 3 ピンの CPU 水冷却ファンを接続する場合には、ピン 1-3 に接続してください。

CPU_FAN2/WP

GND

FAN_ VOLTA GE

CPU_ F

AN_S PEED

FAN_S PEED_ CONTR OL

H670M Pro RS

8 5

ATX 電源コネクタ（24 ピン ATXPWR1）（p.6、No. 9 参照）

このマザーボードは 24 ピン ATX 電源コネクタが装備されています。20 ピンの ATX 電源を使用するには、ピン 1 と 13 番に合わせて接続してください。

ATXPWR1

ATX 12V 電源コネクタ（8 ピン ATX12V1）（p.6、No. 1 参照）

このマザーボードは 8 ピン ATX12V 電源コネクターが装備されています。4 ピンの ATX 電源を使用するには、ピン 1 と 5 に合わせて接続してください。

* 警告 : 接続されている電源ケーブルが、グラフィックスカード用ではなく、CPU 用であることを確認してください。 PCIe 電源ケーブルをこのコネクターに接続しないでください。

日本語

ATX12V1

日本語

ATX 12V 電源コネクタ（4 ピン ATX12V2）（p.6、No. 2 参照） ATX 12V 電源をこのコネクタに接続してください。 * 電源供給プラグはこのコネクタに 1 方向にしか差し込むことができません。 * ATX12V2 への ATX 12V 4 ピンケーブルの接続はオプションです。 * 高度なオーバークロックを行うには、このコネクターを ATX12V1 と一緒に使用することをお勧めします。

ATX12V2

SPI TPM ヘッダー（13 ピン SPI_TPM_J1）（p.6、No. 16 参照）

このコネクタは SPI トラステッド・プラットフォーム・モジュール（TPM）システムに対応するので、鍵、デジタル証明書、パスワード、データを安全に保管できます。TPM システムは、ネットワークセキュリティを強化して、デジタル証明書を保護し、プラットフォームの完全性を保証します。

SPI_TPM_J1

SPI_ DQ3

SPI_ PWR

Dumm y

CLK

RSMR ST#

SPI_ MISO

SPI_ CS0

SPI_ DQ2

SPI_ MOSI

RST#

TPM_ PIRQ

SPI_ TPM_CS #

GND

H670M Pro RS

Thunderbolt AIC コネクタ（5 ピン TB1）（p.6、No. 28 参照）） GPIO ケーブルを使って、Thunderbolt® アドインカード（AIC）を Thunderbolt AIC コネクターに接続してください。 * PCIE3（デフォルトスロット）に Thunderbolt® AIC カードを取り付けてください。

TB1

RGB LED ヘッダー（4 ピン RGB_LED1）（p.6、No. 7 参照）この RGB ヘッダーは RGB LED 延長ケーブルの接続に使用され、これによりユーザーはさまざまな LED 照明効果から選択することができます。注意 : RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けるとケーブルが破損することがあります。 * このヘッダーに関する詳細指示については、64 ページをご参照ください。

日本語

RGB_LED1

日本語

アドレサブル LED ヘッダー（3 ピン ADDR_LED1）（p.6、No. 8 参照）（3 ピン ADDR_LED2）（p.6、No. 26 参照）（3 ピン ADDR_LED3）（p.6、No. 25 参照）このヘッダーを使用して、アドレサブル LED 延長ケーブルを接続すれば、ユーザーは、さまざまな LED ライティング効果から選択できます。注意 :

アドレサブル LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けると、ケーブルが破損することがあります。 * このヘッダーに関する詳細指示については、65 ページをご参照ください。

ADDR_LED1

ADDR_LED3

GND

DO_ ADDR

VOU T

ADDR_LED2

GND

DO_ ADDR

VOU T

2.14 ポストステータスチェッカー

Post Status Checker（ポストステータスチェッカー、PSC）でユーザーがマシンに電源を入れた際にコンピュータを診断します。CPU、メモリ、VGA、または、ストレージが正しく動作していない場合は、赤色のライトで表示されます。上記の 4 つが正常に機能している場合はライトがオフになります。

H670M Pro RS

日本語

2.15 CrossFireXTM と Quad CrossFireXTM オペレーションガイド

このマザーボードは CrossFireXTM とクアッド CrossFireXTM に対応します。これらのテクノロジーを使用すれば、最大 2 枚の同一の PCI Express x16 グラフィックスカードを取り付けることができます。

AMD 認定されている同一の CrossFireXTM 対応グラフィックスカードだけを使用してください。

お使いのグラフィックスカードドライバが AMD CrossFireXTM テクノロジーに対応することを確認してください。 AMD のウェブサイトからドライバをダウンロードします。www.amd.com

電源供給ユニット（PSU）が少なくともシステムに必要な最小電源を供給できることを確認してください。 AMD 認定 PSU を使用することを推奨します。詳細については AMD のウェブサイトを参照してください。

12 パイプ CrossFireXTM エディションカードと 16 パイプカードを組み合わせる場合は、CrossFireXTM モードでは、両方のカードは 12 パイプカードとして動作します。

異なる CrossFireXTM カードは異なる方法で CrossFireXTM を有効にする必要があります。詳しい取り付け説明については、AMD グラフィックスカードの取扱説明書を参照してください。

2.15.1 2 枚の CrossFireXTM 対応グラフィックスカードを取り付ける

手順 1

1 枚のグラフィックスカードを PCIE1 スロットに挿入し、もう 1 枚のグラフィックスカードを PCIE3 スロットに挿入します。カードがスロットに正しく収まっていることを確認してください。

CrossFire ブリッジ

手順 2

CrossFire ブリッジをグラフィックスカードの一番上にある CrossFire ブリッジインターコネクト上に取り付けて 2 枚のグラフィックスカードを接続します。（CrossFire ブリッジは購入するグラフィックスカードに付属しています。このマザーボードのバンドル付属品ではありません。詳細についてはグラフィックスカードのベンダーまでお問い合わせください。）

手順 3 モニターの VGA/DVI/DP/HDMI ケーブルを PCIE1 スロットに取り付けたグラフィックスカードの対応するポートに接続します。

H670M Pro RS

日本語

2.15.2 ドライバのインストールとセットアップ

手順 1

コンピュータの電源を入れて OS を起動します。

手順 2

VGA ドライバをシステムにインストールしている場合は、AMD ドライバを削除します。

Catalyst Uninstaller（カタリストアンインストーラ）はオプションのダウンロードです。インストールする前に、以前にインストールした Catalyst （カタリスト）ドライバをこのユーティリティを使用してアンインストールすることを推奨します。AMD ドライバの更新については AMD のウェブサイトを参照してください。

手順 3

必要なドライバとカタリストコントロールセンターをインストールして、コンピュータを再起動します。詳細については AMD のウェブサイトを参照してください。

手順 4

Windows® システムトレイにある AMD

AMD Catalyst Control Center

（AMD カタリストコントロール

センター）

Catalyst Control Center（AMD カタリストコントロールセンター）アイコンをダブルクリックします。

手順 5

左ペインで、 Performance（パフォーマンス）をクリックして、次に、 AMD CrossFireXTM をクリックします。次に、Enable AMD CrossFireX（AMD CrossFireX を有効にする）を選択して、Apply（適用）をクリックします。使用するグラフィックスカードに従って GPU の数を選択して、Apply（適用）をクリックします。

H670M Pro RS

2.16 M.2 WiFi/BT モジュール取り付けガイド

M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ばれます。M.2 は小型の多目的カードエッジコネクタであり、mPCIe と mSATA に代わることを目的とします。M.2 ソケット (Key E)、タイプ 2230 WiFi/BT モジュールに対応。 * M.2 ソケットは SATA M.2 SSD に対応しません。

WiFi/BT モジュールを取り付ける

手順 1

タイプ 2230 WiFi/BT モジュールとねじを準備します。

手順 2

使用するナットの位置を確認します。

PCB Length: 3cm Module Type: Type2230

日本語

手順 3

WiFi/BT モジュールを整列して M.2 に丁寧に挿入します。モジュールは 1 つの正しい方向にしか取り付けることができません。

日本語

手順 4

ドライバでねじをしっかりと留めてください。しかし、きつく締めるすぎるとモジュールが破損する恐れがあるのでご注意ください。

H670M Pro RS

2.17 M.2_SSD (NGFF) モジュール取り付けガイド(M2_1)

M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ばれます。M.2 は小型の多目的カードエッジコネクタであり、mPCIe and mSATA に代わることを目的とします。 PCIe Gen4x4 (64 Gb/s) モードに対応

M.2_SSD (NGFF) モジュールを取り付ける

Hyper M.2 ソケット（M2_1、キー M）、タイプ 2242/2280

。

手順 1

M.2_SSD (NGFF) モジュールおよびねじを準備します。

手順 2

PCB のタイプと M.2_SSD (NGFF) の長さに合わせて、一致するねじの位置を選んでください。

日本語

番号 1 2

ナットの場所 A B

PCB 長さ 4.2cm 8cm

モジュールのタイプ Type2242 Type 2280

日本語

手順 3

M.2 (NGFF) SSD ノジュールを取

り付ける前に、ねじを緩めて M.2 ヒートシンクを取り外してください。 *M.2 SSD モジュールを取り付ける前に、M.2 ヒートシンクの底面にある保護フィルムをはがしてください。

手順 4

付属の M.2 ソケットを準備します。デバイスを取り付ける場所にあわせて、手でねじを締めて

ください。M.2 (NGFF) SSD モジュールを整列して、丁寧に M.2 スロットに挿入します。M.2 (NGFF) SSD モジュールは 1 方向にしか取り付けることができません。ドライバーでネジ ( パッケージ内 ) をしっかりと留めて

ください。

手順 5

ドライバでねじをしっかりと留

めてください。しかし、きつく締めるすぎるとそして M.2 ヒートシンクが破損する恐れがあるのでご注意ください。

M.2_SSD (NGFF) モジュールサポート一覧

ベンダーインターフェース部品番号

ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4 AP240GZ280 Corsair PCIe3 x4 CSSD-F240GBMP500 Intel PCIe3 x4 SSDPEKKF256G7 Intel PCIe3 x4 SSDPEKKF512G7 Kingston PCIe3 x4 SKC1000/480G Kingston PCIe2 x4 SH2280S3/480G OCZ PCIe3 x4 RVD400 -M2280-512G (NVME) PATRIOT PCIe3 x4 PH240GPM280SSDR NVME Plextor PCIe3 x4 PX-128M8PeG Plextor PCIe3 x4 PX-1TM8PeG Plextor PCIe3 x4 PX-256M8PeG Plextor PCIe3 x4 PX-512M8PeG Plextor PCIe PX-G256M6e Plextor PCIe PX-G512M6e Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM) Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe3 x4 SM951 (MZHPV256HDGL) Samsung PCIe3 x4 SM951 (MZHPV512HDGL) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe x4 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) WD PCIe3 x4 WDS512G1X0C-00ENX0 (NVME)

H670M Pro RS

日本語

M.2_SSD (NFGG) モジュールサポート一覧の最新の更新については、弊社のウェブサイトで詳細をご確認ください http://www.asrock.com 。

2.18 M.2_SSD (NGFF) モジュール取り付けガイド (M2_2)

M .2 は次世代フォームファクタ（Ne x t G e ner a t ion F o rm F act o r、 N GFF）とも呼ばれます。M .2 は小型の多目的カードエッジコネクタであり、m PCI e と m SAT A に代わることを目的とします。H ype r M .2 ソケット（M2_2、キー M）、タイプ 2280 S A T A3 6.0 G b /s および P CIe G e n4x4 (64 Gb/s) モードに対応。

M.2_SSD (NGFF) モジュールを取り付ける

手順 1

日本語

M.2_SSD (NGFF) モジュールおよびねじを準備します。

手順 2

PCB のタイプと M.2_SSD (NGFF) の長さに合わせて、一致するねじの位置を選んでください。

番号 1

ナットの場所 A

PCB 長さ 8cm

モジュールのタイプ Type 2280

H670M Pro RS

手順 3

M.2 (NGFF) SSD モジュールを丁寧に M.2 スロットに挿入します。 M.2 (NGFF) SSD モジュールは 1 つの方向にしか取り付けることが

できません。

日本語

手順 4

ドライバでねじをしっかりと留めてください。しかし、きつく締めるすぎるとモジュールが破損する

NUT1NUT2

恐れがあるのでご注意ください。

日本語

M.2_SSD (NGFF) モジュールサポート一覧

ベンダーインターフェース部品番号

ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4 AP240GZ280 Corsair PCIe3 x4 CSSD-F240GBMP500 Crucial SATA3 CT120M500SSD4 Crucial SATA3 CT240M500SSD4 Intel SATA3 Intel SSDSCKGW080A401/80G Intel PCIe3 x4 SSDPEKKF256G7 Intel PCIe3 x4 SSDPEKKF512G7 Kingston SATA3 SM2280S3 Kingston PCIe3 x4 SKC1000/480G Kingston PCIe2 x4 SH2280S3/480G OCZ PCIe3 x4 RVD400 -M2280-512G (NVME) PATRIOT PCIe3 x4 PH240GPM280SSDR NVME Plextor PCIe3 x4 PX-128M8PeG Plextor PCIe3 x4 PX-1TM8PeG Plextor PCIe3 x4 PX-256M8PeG Plextor PCIe3 x4 PX-512M8PeG Plextor PCIe PX-G256M6e Plextor PCIe PX-G512M6e Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM) Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe3 x4 SM951 (MZHPV256HDGL) Samsung PCIe3 x4 SM951 (MZHPV512HDGL) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe x4 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G Team SATA3 TM4PS4128GMC105 Team SATA3 TM4PS4256GMC105 Team SATA3 TM8PS4128GMC105

Team SATA3 TM8PS4256GMC105 TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD WD SATA3 WDS100T1B0B-00AS40 WD SATA3 WDS240G1G0B-00RC30 WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) WD PCIe3 x4 WDS512G1X0C-00ENX0 (NVME)

H670M Pro RS

M.2_SSD (NFGG) モジュールサポート一覧の最新の更新については、弊社のウェブサイトで詳細をご確認ください http://www.asrock.com 。

日本語

第 3 章ソフトウェアとユーティリティの操作

3.1 ドライバをインストールする

マザーボードに付属しているサポート DVD には、必要なドライバ、および、マザーボードの機能を強化する便利なユーティリティが含まれています。

サポート DVD を実行する

サポート DVD を使用するために、DVD を BD/DVD ドライブに挿入します。コンピュータで「AUTORUN（自動実行）」が有効になっている場合は、DVD がメインメニューを自動的に表示します。メインメニューが自動的に表示されない場合は、サポート DVD 内のファイル「ASRSETUP.EXE」をダブルクリックしてメニューを表示します。

ドライバメニュー

システムと互換性のあるドライバが自動的に検出されて、サポート DVD ドライバページに一覧表示されます。 Install All（すべてインストールする）をクリックするか、または、上から下への順番で必要なドライバをインストールしてください。このようにインストールすることで、ドライバが正しく動作するようにします。

ユーティリティメニュー

ユーティリティメニューには、マザーボードが対応するアプリケーションソフトウェアが表示されます。特定の項目をクリックして、インストールウィザードに従ってインストールします。

H670M Pro RS

3.2 ASRock マザーボードユーティリティ (A-Tuning)

ASRock マザーボードユーティリティ (A-Tuning) は ASRock の多目的ソフトウェアスイートです。新しいインターフェースを有し、数々の新しい機能が追加されており、ユーティリティが改善されてました。

3.2.1 ASRock マザーボードユーティリティ (A-Tuning) をインストールする

ASRock マザーボードユーティリティ (A-Tuning) を ASRock Live Update & APP Shop (ASRock ライブ更新と APP ショップ ) からダウンロードできます。インストール後、デスクトップに「ASRock マザーボードユーティリティ (A-Tuning)」アイコンが表示さ

れます。「ASRock マザーボードユーティリティ (A-Tuning)」アイコンをダブルクリックすると、ASRock マザーボードユーティリティ (A-Tuning) のメインメニュー

が表示されます。

3.2.2 ASRock マザーボードユーティリティ (A-Tuning) を使用する

ASRock マザーボードユーティリティ (A-Tuning) のメインメニューには次の 5 つのセクションがあります :Operation Mode ( 操作モード ) 、OC Tweaker (OC 調整 ) 、 System Info ( システム情報 ) 、FAN-Tastic Tuning (FAN-Tastic チューニング ) 、 Settings ( 設定 ) 。

日本語

Operation Mode ( 操作モード )

コンピューターの操作モードを選択します。

素早く電源とシステム性能が調整できます。

性能向上

標準モード

ECO モード

OC Tweaker (OC 調整 )

システムのオーバークロック設定。

オーバークロック設定

H670M Pro RS

日本語

設定を完了すると Apply を押し保存します。

日本語

System Info ( システム情報 )

システムに関する情報を表示します。 * モデルによっては、システムブラウザタブが表示されないことがあります。

システム現在の各詳細情報が見られます。

H670M Pro RS

FAN-Tastic Tuning ( ファン調整 )

グラフを使用して、最大 5 種類のファン速度が設定できます。割当てられた温度に達すると、ファンは次の速度レベルへと自動的にシフトします。

マザーボードに接続したクーラーの回転数テストまたは

左のグラフを変わって回転数調整ができます。

ファン速度調整

日本語

設定を完了すると Apply を押し保存します。

日本語

Settings ( 設定 )

ASRock A-Tuning を設定します。Windows オペレーションシステムを起動する際に A-Tuning を始動したい場合は、「Auto run at Windows Startup (Windows 起動時に自動実行 ) 」をクリックして選択します。

Setting ページでは A-Tuning をシステムが立ち上げる際自動起動する設定が出来ます。

3.3 ASRock Live Update & APP Shop（ASRock ライブ更新と APP ショップ）

ASRock ライブ更新と APP ショップは、ASRock コンピュータ用のソフトウェアアプリケーションを購入したりダウンロードできるオンラインストアです。さまざまなアプリケーションとサポートユーティリティを素早く簡単にインストールできます。 ASRock APP ショップを使用すれば、数回クリックするだけで、システムを最適化して、マザーボードを最新の状態に維持できます。

デスクトップ上のをダブルクリックして ASRock ライブ更新と APP ショップユーティリティにアクセスします。

*ASRock ライブ更新と APP ショップからアプリケーションをダウンロードするにはインターネットに接続している必要があります。

3.3.1 UI 概要

Hot News（ホットニュース）Category Panel（カテゴリパネル）

H670M Pro RS

日本語

Information Panel（情報パネル）

Category Panel（カテゴリパネル）：カテゴリパネルにはいくつかのタブまたはボタンがあります。これらのタブまたはボタンを選択すると、下の情報パネルに関係する情報が表示されます。

Information Panel（情報パネル）：中央にある情報パネルには、現在選択されているカテゴリについてのデータが表示されます。また、ジョブに関係するタスクを実行できます。

Hot News（ホットニュース）：ホットニュースセクションにはさまざまな最新ニュースが表示されます。画像をクリックして選択したニュースのウェブサイトを開いて詳しく読むことができます。

日本語

3.3.2 Apps（アプリ）

「Apps（アプリ）」タブを選択すると、ダウンロードできるすべてのアプリが画面上に表示されます。

アプリをインストールする

手順 1

インストールしたいアプリを検索します。

最も推奨されるアプリが画面の左側に表示されます。その他のさまざまなアプリは右側に表示されます。上下にスクロールして一覧にあるアプリを検索してください。

アプリの価格を確認したり、アプリを既にインストールしているかどうかを確認できます。

- 赤色のアイコンに価格が表示されます。または、アプリが無料の場合

は「Free（無料）」と表示されます。

- 緑色の「Installed（インストール済み）」アイコンは、アプリが

コンピュータにインストールされていることを意味します。

手順 2

アプリアイコンをクリックすると、選択したアプリの詳細情報が表示されます。

手順 3

アプリをインストールしたい場合は、赤色のアイコンをクリックしてダウンロードを開始します。

手順 4

インストールが完了すると、右上端に緑色の「Installed（インストール済み）」アイコンが表示されます。

H670M Pro RS

日本語

アプリをアンインストールするには、ゴミ箱アイコンをクリックします。

* アプリによっては、ゴミ箱アイコンが表示されないことがあります。

日本語

アプリをアップグレードする

アップグレードできるのはインストール済みのアプリのみです。アプリの新しいバージョンがある場合は、インストールしたアプリアイコンの下に「New Version （新しいバージョン）」のマークが表示されます。

手順 1

アプリアイコンをクリックすると、詳細情報が表示されます。

手順 2

黄色のアイコンをクリックしてアップグレードを開始します。

3.3.3 BIOS & Drivers（BIOS とドライバ）

BIOS またはドライバをインストールする

「BIOS & Drivers（BIOS とドライバ）」タブを選択すると、BIOS またはドライバ用の推奨更新または重要な更新が一覧表示されます。速やかにすべて更新してください。

H670M Pro RS

日本語

手順 1

更新する前に項目情報を確認してください。をクリックすると、詳細情報が表示されます。

手順 2

更新したい項目を 1 つまたは複数クリックして選択します。

手順 3

「Update（更新）」をクリックして更新処理を開始します。

日本語

3.3.4 設定

「Setting（設定）」ページで、言語を変更したり、サーバーの場所を選択したり、Windows 起動時に ASRock ライブ更新と APP ショップを自動的に実行するかどうかを決めることができます。

H670M Pro RS

3.4 Nahimic Audio（Nahimic オーディオ）

Nahimic オーディオソフトウェアは、素晴らしいハイデフィニションサウンドを提供して、システムのオーディオおよびボイス性能を向上させます。Nahimic オーディオインターフェースは次の 4 つのタブで構成されます : Audio（オーディオ）、Microphone（マイクロフォン）、Sound Tracker（サウンドトラッカー）、 Settings（設定）。

日本語

Nahimic オーディオには 4 つの機能があります :

番号機能説明

このタブから、現在のオーディオデバイスを消音にしたり、4 つの工場出荷時オーディオプロファイルから選択

（オーディオ）

Audio

したり、すべてのオーディオ効果をオン / オフにしたり、または、現在のプロファイルをデフォルト設定に復元したり、さらに、Surround Sound（サラウンドサウンド）およびさまざまな機能にアクセスできます。

このタブから、現在のマイクデバイスを消音にしたり、

Microphone

（マイクロフォ

ン）

2 つの工場出荷時マイクプロファイルから選択したり、すべてのマイクロフォン効果をオン / オフにしたり、または、現在のプロファイルをデフォルト設定に復元したり、さらに、Static Noise Suppression（静的ノイズ抑制）およびさまざまな機能にアクセスできます。

Sound Tracker

（サウンド

トラッカー）

Settings（設

定）

Sound Tracker（サウンドトラッカー）は、ゲーム中に、音源の位置を視覚的に表示します。サウンドの方向を示すダイナミックセグメントで表示されます。ダイナミックセグメントが不透明なほどサウンドが強くなります。

このタブから、ソフトウェアのすべての設定と情報にアクセスできます。

3.5 ASRock Polychrome SYNC

ASRock Polychrome SYNC は、ご自分の好みに合わせて独自のスタイリッシュでカラフルなライティングシステムをビルドしたい個性的なユーザー向けに特別設計されたライティング制御機能です。LED ストリップを接続するだけで、「Static」、「Breathing」、「Strobe」、「Cycling」、「Music」、「Wave」などのさまざまライティングスキームとパターンをカスタマイズできます。

LED ストリップを接続する

日本語

RGB LED ストリップをマザーボード上の接続します。

RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けるとケーブルが破損することがあります。

RGB LED ケーブルを取り付けたり取り外す前には、システムの電源を切って、電源供給から電源コードを取り外してください。そうしないと、マザーボードコンポーネントが破損することがあります。

RGB LED ヘッダー (RGB_LED1)

RGB_LED1

に

RGB LED ストリップはパッケージには含まれていません。

RGB LED ヘッダーは、最大出力規格 3A（12V）で長さが 2 メートル以内の標準 5050 RGB LED ストリップ（12V/G/R/B）に対応します。

H670M Pro RS

アドレサブル RGB LED ストリップを接続する

アドレサブル RGB LED ストリップをマザーボード上のアドレサブル LED ヘッダー（ADDR_LED1、ADDR_LED2、ADDR_LED3）に接続します。

ADDR_LED2

GND

VOU T

DO_ ADDR

ADDR_LED3

GND

DO_ ADDR

VOU T

ADDR_LED1

日本語

RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けるとケーブルが破損することがあります。

RGB LED ストリップはパッケージには含まれていません。

RGB LED ヘッダーは、最大定格 3A（5V）、長さ 2 メートルまでの WS2812B アドレサブル RGB LED ストリップ（5V/ Data /GND）に対応します。

ASRock Polychrome SYNC ユーティリティ

ASRock Polychrome LED を使用すれば、お好みのカラフルなライティングシステムをビルドできます。 LED ストリップを接続すれば、ASRock Polychrome SYNC ユーティリティで RGB LED の色を調整できます。

タブをドラッグしてお好みに合わせてカスタマイズします。

日本語

RGB LED スイッチのオン / オフを切り替えます。

マザーボードに搭載した全 LED の RGB LED 効果調整を同期させる。

ドロップダウンメニューから RGB LED 照明効果を選択します。

H670M Pro RS

第 4 章 U E F I セットアップユーティリティ

4.1 はじめに

このセクションでは、UEFI セットアップユーティリティを使用して、システムを構成する方法を説明します。UEFI セットアップユーティリティは、コンピューターに電源を入れた直後に <F2> または <Del> を押すことによって起動できます。ユーティリティーを起動しなければ、電源投入時セルフテスト (POST) が通常のテストを開始します。POST の後に UEFI セットアップユーティリティを開始するには、<Ctl> + <Alt> + <Delete> または本体のリセットボタンを押して、システムを再起動します。システムをシャットダウンした後、再度電源を入れても、ユーティリティーを起動することができます、再起動できます。

UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照のみを目的としており、実際の画面と必ずしも一致しない場合もあります。

日本語

4.2 EZ Mode (EZ モード )

デフォルトでは、BIOS セットアッププログラムを開くと、「EZ Mode (EZ モード ) 」画面が表示されます。EZ モードはシステムの現在の状態のさまざまな読み取り値が表示されるダッシュボードです。CPU 速度、DRAM 周波数、 SATA 情報、ファン速度など、システムの最も重要な情報を確認できます。

「Advanced Mode ( アドバンスドモード ) 」に切り替えてその他のオプションを表示するには、<F6> を押すか、または、画面の右上隅にある [Advanced Mode ( アドバンスドモード ) ] ボタンをクリックします。

ヘルプ

UEFI デフォルトの読込み

日本語

システム

情報

メモリ

情報

ストレー

ジ

情報

変更を保存して終了

変更を破棄

言語を変更

詳細モードへの切り替え

ファン

設定

ツールへのクイ

ックアクセス

4.3 Advanced Mode ( アドバンスドモード )

Advanced Mode ( アドバンスドモード ) は BIOS 設定を設定するためのその他のオプションを提供します。詳しい設定については次のセクションを参照してください。

EZ モードにアクセスするには、<F6> を押すか、または、画面の右上隅にある [EZ Mode (EZ モード ) ] ボタンをクリックします。

4.3.1 UEFI メニューバー

画面上部には、以下が並んだメニューバーがあります：

H670M Pro RS

Main ( メイン )

OC Tweaker (OC 調整 )

Advanced ( 詳細設定 )

Tool ( ツール )

H/W Monitor (H/W モニター )

Security ( セキュリティ )

Boot ( ブート )

Exit ( 終了 )

システムの時間 / 日付情報の設定

オーバークロック設定

システムの詳細設定

便利なツール

現在のハードウェアステータスを表示

セキュリティ設定

ブート設定およびブートの優先順位の設定

現在の画面または UEFI セットアップユーティリティを終了

日本語

4.3.2 ナビゲーションキー

メニューバーで項目を選択する場合は、< > キーまたは < > キーを使用します。カーソルを上下に移動して項目を選択する場合は、< > キーまたは < > キーを使用します。次に <Enter> を押してサブ画面へ移動し

ます。マウスでクリックして、必要なアイテムを選択することもできます。

各ナビゲーションキーの説明は、以下の表でご確認ください。

ナビゲーションキー説明

日本語

+ / -

<Tab>

<PGUP>

<PGDN>

<HOME>

<END>

<F1>

<F5>

<F7>

<F9>

<F10>

<F12>

<ESC>

選択したアイテムのオプションを変更

次の機能に切替え

前のページへ

次のページへ

画面の最初へ

画面の最後へ

一般的なヘルプ画面を表示

Add / Remove Favorite ( お気に入りの追加 / 削除 )

変更をキャンセルして、セットアップユーティリティを終了

すべての設定で最適な既定値を読込み

変更を保存して、セットアップユーティリティを終了

プリントスクリーン

終了画面へジャンプまたは現在の画面を終了

4.4 Main ( メイン ) 画面

UEFI セットアップユーティリティに入ると、メイン画面が現れ、システムの概要が表示されます。

BIOS 設定が利用可能であるかどうか、および BIOS 設定の場所は、モデルや BIOS のバージョンにより異なる場合があります。

H670M Pro RS

日本語

My Favorite ( お気に入り )

BIOS アイテムのコレクションを表示。「お気に入り」の中のコレクションを追加 / 削除する場合は F5 を押してください。

日本語

4.5 OC Tweaker (OC 調整 ) 画面

OC 調整画面では、オーバークロック機能を設定できます。

CPU Con󲶻guration (CPU 設定 )

CPU Turbo Ratio Information (CPU ターボレシオ情報 )

この項目を使用して、CPU ターボレシオ情報を表示することができます。

CPU Con󲶻guration (CPU 設定 )

CPU P-Core Ratio (CPU P-Core レシオ )

CPU の速度は、CPU P-Core レシオに BCLK が掛け合わされて決まります。CPU P-Core レシオを上げると、他のコンポーネントのクロック速度に影響をせず、

内部の CPU クロック速度を上げられます。

AVX Ratio Offset（AVX レシオオフセット）

AVX Ratio Offset（AVX レシオオフセット）は AVX ワークロードの CPU Ratio（CPU レシオ）からのマイナスオフセット値を指定します。AVX は SSE ワークロードの最大レシオを確保するために AVX レシオの低いよりス

トレスの高いワークロードです。

Core Ratio Extension Mode（Core レシオ拡張モード）

85 拡張モード以上の Core レシオを有効化または無効化することができます。

[ 有効 ] OCMB 0x1 コマンドにより規定されるように最大オーバークロッキングレシオは 120 です。

[ 無効 ] OCMB 0x1 コマンドにより規定されるように最大オーバークロッキングレシオは 85 です。

CPU E-Core Ratio（CPU E-Core レシオ）

E-Core 速度は、E-Core レシオに BCLK が掛け合わされて決まります。 E-Core レシオを上げると、他のコンポーネントのクロック速度に影響をせず、内部の E-Core クロック速度を上げられます。

H670M Pro RS

Cluster 0 Max Ratio（クラスター 0 の最大レシオ）

ATOM Core 0 〜 3 の最大 OC レシオの最大値を 120 までオーバーライドします。

Cluster 1 Max Ratio（クラスター 1 の最大レシオ）

ATOM Core 4 〜 7 の最大 OC レシオの最大値を 120 までオーバーライドします。

CPU Cache Ratio (CPU キャッシュレシオ )

CPU の内部バス速度レシオ。最大値は CPU レシオと同じになります。

BCLK Aware Adaptive Voltage（BCLK アウェア型アダプティブ電源）

BCLK Aware Adaptive Voltage（BCLK アウェア型アダプティブ電源）を有効 / 無効にします。有効な場合は、CPU V/F 曲線を計算する際に pcode が BCLK 周波数を認識します。これは、BCLK オーバークロックで高電圧オーバーライ

ドを防止する際に最適です。

Boot Performance Mode（ブートパフォーマンスモード）

OS ハンドオフの前に BIOS が設定する CPU パフォーマンス状態を選択します。

[Max Battery（最大バッテリ）]

このモードを選択して、システム起動中の CPU レシオを 8 倍に設定します。

[Max Non-Turbo Performance（最大ノンターボ性能）]

日本語

このデフォルトモードを選択して、システム起動中に CPU Flex（CPU フレックス）レシオを維持します。

[Turbo Performance（ターボ性能）]

このモードでは、システム起動中に CPU レシオは常にターボブースト速度で動作します。

Ring to Core Ratio Offset（リング対コア比オフセット）

Ring to Core Ratio Offset（リング対コア比オフセット）を無効にすると、リングとコアを同じ周波数で動作させることができます。

Intel SpeedStep Technology（Intel SpeedStep のテクノロジー）

Intel SpeedStep のテクノロジーにより、節電と放熱のために、プロセッサーを複数の周波数および電圧ポイントで切り替え可能です。

Intel Turbo Boost Technology（インテル・ターボ・ブースト・テクノロジー）

インテル・ターボ・ブースト・テクノロジーにより、オペレーティングシステムが最高水準のパフォーマンスを要求するときに、プロセッサーを基本動作周波数以上で実行可能です。

Intel Speed Shift Technology（インテル・スピード・シフト・テクノロジー）

Intel Speed Shift Technology（インテル・スピード・シフト・テクノロジー）サポートを有効 / 無効にします。有効にすると、CPPC v2 インターフェースをハードウェア制御の P ステート向けに使用できます。

Intel Turbo Boost Max Technology 3.0（インテル・ターボ・ブースト・テクノロジー）

[Enabled（有効）] この項目を選択して、Intel ターボ・ブースト・テクノロジー・サポートを有効にします。

[Disabled（無効）] この項目を選択して、 Intel ターボ・ブースト・テクノロジー・サポートを無効にします。

Intel Thermal Velocity Boost Ratio Clipping（TVB レシオクリッピング）

このサービスは、Intel Thermal Velocity Boost（TVB）機能を備えるプロ

H670M Pro RS

セッサー向けに、高いパッケージ温度に起因するコア周波数の低下を制御します。デフォルトの最大ターボ周波数よりも高い周波数でのオーバークロッキングに対応するために、無効にする必要があります。デフォルト設定は [Disabled( 無効 )] です。

CPU Tj Max (CPU Tj 最大 )

TCC 目標温度を調整するために、CPU Tj Max を設定します。デフォルトの設定では 105℃です。

Dual Tau Boost ( デュアルタウブースト )

デュアルタブブースト機能を有効にします。これは、CMLS 35W/65W/125W スキューにのみ適用できます。この項目は、Con󲶻g TDP 対応プロセッサーでのみサポートされます。

Long Duration Power Limit ( 長期間電力制限 )

[Con󲶻gure Package Power Limit 1] ( パッケージの電力制限 1) をワット数で指定します。制限を超過すると、CPU レシオが徐々に下げられます。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

Long Duration Maintained ( 長期間維持 )

[Long Duration Power Limit] ( 長期間電力制限 ) を超過したときに、CPU レシオの下げられるスピードを設定します。

日本語

Short Duration Power Limit ( 短期間電力制限 )

[Con󲶻gure Package Power Limit 2] ( パッケージの電力制限 2) をワット数で指定します。制限を超過すると、CPU レシオがただちに下げられます。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

CPU Core Unlimited Current Limit（CPU コア無制限の電流制限）

電圧レギュレータの電流制限を完全に解除するには、このオプションを有効に設定します。

CPU Core Current Limit（CPU コア電流制限）

CPU コアの電流制限を設定します。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

GT Unlimited Current Limit（GT 無制限の電流制限）

電圧レギュレータの電流制限を完全に解除するには、このオプションを有効

に設定します。

GT Current Limit（GT スライス電流制限）

GT スライスの電流制限を設定します。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

DRAM Con󲶻guration (DRAM 設定 )

Memory Information ( メモリ情報 )

ユーザーが、DDR4 モジュール向けのシリアルプレゼンス検出（SPD）と Intel エクストリーム・メモリー・プロファイル（XMP）を閲覧できるようにします。

日本語

DRAM Timing Con󲶻guration (DRAM のタイミング設定 )

Load XMP Setting (XMP 設定の読込み )

XMP 設定を読み込んでメモリをオーバークロックし、標準仕様を上回る性能を実現します。

DRAM Reference Clock (DRAM 基準クロック )

最適な設定には [Auto] ( 自動 ) を選択します。

DRAM Frequency (DRAM 周波数 )

[Auto] ( 自動 ) が選択されている場合、マザーボードは挿入されているメモリモジュールを検出し、適切な周波数を自動的に割り当てます。

DRAM Gear Mode (DRAM ギアモード )

Gear2 モードはメモリコントローラーの比率を 2 倍にし、高周波に適しています。

BCLK Frequency (BCLK 周波数）

統合 BCLK の周波数を設定します。

Primary Timing（プライマリタイミング） CAS# Latency (tCL) (CAS# レイテンシー (tCL))

カラムアドレスのメモリへの送信から、データが応答までの時間。

RAS# to CAS# Delay（RAS# から CAS# までの遅延）と Row Precharge（行プリチャージ）(tRCDtRP)

RAS# to CAS# Delay（RAS# から CAS# までの遅延）: メモリの行を開いてから、そのうちの列へのアクセスまでに要するクロックサイクル数。 Row Precharge（行プリチャージ）: プリチャージコマンドを発行してから、

H670M Pro RS

次の行が開かれるまでに要するクロックサイクル数。

RAS# Active Time (tRAS) (RAS# アクティブ時間 (tRAS))

バンクアクティブコマンドから、プリチャージコマンドを発行するまでに要するクロックサイクル数。

Command Rate (CR) ( コマンドレート (CR))

メモリチップが選択されてから、最初のアクティブコマンドが発行されるまでの遅延。

Secondary Timing（セカンダリタイミング） Write Recovery Time (tWR) ( 書き込み回復時間 (tWR))

有効な書き込み操作の完了後、アクティブなバンクがプリチャージされるまでに必要な遅延量。

Refresh Cycle Time (tRFC) (リフレッシュサイクル時間 (tRFC))

リフレッシュコマンドから、同じランクへの最初のアクティブコマンドまでのクロック数。

RAS to RAS Delay (tRRD_L) (RAS から RAS までの遅延 (tRRD_L))

同じランクの異なるバンクで有効化された 2 つの行の間のクロック数。

日本語

RAS to RAS Delay (tRRD_S) (RAS から RAS までの遅延 (tRRD_S))

同じランクの異なるバンクで有効化された 2 つの行の間のクロック数。

Read to Precharge (tRTP) ( 読み取りからプリチャージまで (tRTP))

読み取りコマンドから、同じランクへの行のプリチャージコマンドまでに挿入されたクロック数。

Four Activate Window (tFAW) (4 つのアクティベートウィンドウ (tFAW))

1 つのランクに 4 つのアクティベートが可能な時間ウィンドウ。

CAS Write Latency (tCWL) (CAS 書き込みレイテンシー (tCWL))

CAS 書き込みレイテンシーを設定します。

Third Timing（3 番目のタイミング） tREFI

平均周期の間隔でリフレッシュサイクルを設定します。

tCKE

日本語

DDR4 がリフレッシュモードに入ってから、内部で少なくとも 1 つのリフレッシュコマンドを開始する間隔を設定します。

Turn Around Timing（ターンアラウンドタイミング） Turn Around Timing Optimization（ターンアラウンドタイミング

最適化）

一般的な用途では、自動が有効になっています。

TAT Training Value（TAT トレーニング値） tRDRD_sg

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dg

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dr

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dd

モジュールの読み取りから読み取りの遅延を設定します。

tRDWR_sg

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dg

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dr

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dd

モジュールの読み取りから書き込みの遅延を設定します。

tWRRD_sg

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dg

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dr

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dd

モジュールの書き込みから読み取りの遅延を設定します。

tWRWR_sg

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dg

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dr

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dd

モジュールの書き込みから書き込みの遅延を設定します。

TAT Runtime Value（TAT ランタイム値） tRDRD_sg

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dg

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dr

モジュールの読み取りから読み取りの遅延を設定します。

H670M Pro RS

日本語

tRDRD_dd

モジュールの読み取りから読み取りの遅延を設定します。

tRDWR_sg

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dg

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dr

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dd

モジュールの読み取りから書き込みの遅延を設定します。

tWRRD_sg

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dg

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dr

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dd

モジュールの書き込みから読み取りの遅延を設定します。

tWRWR_sg

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dg

モジュールの書き込みから書き込みの遅延を設定します。

日本語

tWRWR_dr

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dd

モジュールの書き込みから書き込みの遅延を設定します。

Round Trip Timing（ラウンドトリップタイミング） Round Trip Timing Optimization（ラウンドトリップタイミング

最適化）

一般的な用途では、自動が有効になっています。

Round Trip Level（ラウンドトリップレベル）

ラウンドトリップレベルを設定します。

Initial RTL IO Delay Offset ( 初期 RTL IO 遅延オフセット )

ラウンドトリップレイテンシー IO 遅延初期オフセットを設定します。

Initial RTL FIF0 Delay Offset (初期 RTL FIF0 遅延オフセット)

ラウンドトリップレイテンシー FIF0 遅延初期オフセットを設定します。

Initial RTL (MC0 C0 A1/A2) ( 初期 RTL (MC0 C0 A1/A2))

ラウンドトリップレイテンシの初期値を設定します。

Initial RTL (MC0 C1 A1/A2) ( 初期 RTL (MC0 C1 A1/A2))

ラウンドトリップレイテンシの初期値を設定します。

Initial RTL (MC1 C0 B1/B2) ( 初期 RTL (MC1 C0 B1/B2))

ラウンドトリップレイテンシの初期値を設定します。

Initial RTL (MC1 C1 B1/B2) ( 初期 RTL (MC1 C1 B1/B2))

ラウンドトリップレイテンシの初期値を設定します。

RTL (MC0 C0 A1/A2)

ラウンドトリップレイテンシの値を設定します。

RTL (MC0 C1 A1/A2)

ラウンドトリップレイテンシの値を設定します。

RTL (MC1 C0 B1/B2)

ラウンドトリップレイテンシの値を設定します。

RTL (MC1 C1 B1/B2)

ラウンドトリップレイテンシの値を設定します。

ODT Setting（ODT 設定） Dimm ODT Training (DIMM ODT トレーニング )

ODT 値は、DIMM オンダイ終端トレーニングにより最適化されます。

ODT WR (A1)

チャンネル A1 のオンダイ終端抵抗 WR のメモリを設定します。

H670M Pro RS

日本語

ODT WR (A2)

チャンネル A2 のオンダイ終端抵抗 WR のメモリを設定します。

ODT WR (B1)

チャンネル B1 のオンダイ終端抵抗 WR のメモリを設定します。

ODT WR (B2)

チャンネル B2 のオンダイ終端抵抗 WR のメモリを設定します。

ODT NOM (A1)

これを使って ODT (CH A1) Auto/Manual（自動 / 手動）設定を変更します。規定値は [Auto] ( 自動 ) です。

ODT NOM (A2)

これを使って ODT (CH A2) Auto/Manual（自動 / 手動）設定を変更します。規定値は [Auto] ( 自動 ) です。

ODT NOM (B1)

これを使って ODT (CH B1) Auto/Manual（自動 / 手動）設定を変更します。規定値は [Auto] ( 自動 ) です。

日本語

ODT NOM (B2)

これを使って ODT (CH B2) Auto/Manual（自動 / 手動）設定を変更します。規定値は [Auto] ( 自動 ) です。

ODT PARK (A1)

チャンネル A1 用の終端抵抗器の PARK 上のメモリを設定します。

ODT PARK (A2)

チャンネル A2 用の終端抵抗器の PARK 上のメモリを設定します。

ODT PARK (B1)

チャンネル B1 用の終端抵抗器の PARK 上のメモリを設定します。

ODT PARK (B2)

チャンネル B2 用の終端抵抗器の PARK 上のメモリを設定します。

Advanced Setting（詳細設定）

ASRock Timing Optimization（ASRock タイミング最適化）

MRC 経由の高速パスを設定します。

ASRock Second Timing Optimization (ASRock 2 次タイミングの最

適化 )

MRC を通じて、2 次高速パスを構成します。

Realtime Memory Timing（リアルタイム・メモリ・タイミング）

Realtime Memory Timing（リアルタイム・メモリ・タイミング）を設定します。

[Enabled（有効）] システムは MRC_DONE の後に、リアルタイム・メモリ・タイミング変更の実行を許可します。

Early Command Training ( 早期コマンドトレーニング )

早期コマンドトレーニングを構成します。

早期コマンドトレーニングは、SPD を読み取り、DDR インターフェイスを希望の速度 / タイミングに構成した後の最初のステップです。

Read Equalization Training ( 読み取り等化トレーニング )

読み取り等化トレーニングを構成します。

Reset for MRC Failed (MRC にリセットに失敗しました )

MRC トレーニングに失敗した後、システムをリセットします。

H670M Pro RS

MRC Training on Warm Boot (MRC ウォームブート時にトレーニングする )

有効にすると、ウォームブート時にメモリトレーニングが実行されます。

MRC Fast Boot (MRC 高速ブート )

有効にすると、DRAM メモリトレーニングをスキップし、起動が速くなります。

Voltage Con󲶻guration ( 電圧設定 ) CPU Core/Cache Voltage（CPU コア / キャッシュ電圧）

CPU コア / キャッシュの電圧を設定します。

CPU Core/Cache Load-Line Calibration (CPU コア / キャッシュロードラインキャリブレーション )

システムの負荷が大きいときに、CPU コア / キャッシュの電圧垂下を防ぐのを助けます。

CPU GT Voltage（CPU GT 電圧）

GPU の電圧を設定します。

CPU GT Load-Line Calibration (CPU GT ロードライン・キャリブレーション )

CPU GPU Load-Line Calibration（CPU GPU ロードラインキャリブレーション）は、システムに高負荷がかかる場合に GPU 電圧降下を防止します。

日本語

DRAM Voltage (DRAM 電圧 )

DRAM 電圧を設定します。デフォルトでは [Auto（自動）] です。

VCCIN AUX Voltage (VCCIN AUX 電圧 )

VCCIN AUX の電圧を設定します。

+1.8V PROC Voltage (+1.8V PROC 電圧 )

+1.8V PROC の電圧を設定します。

+1.05V PROC Voltage (+1.05V PROC 電圧 )

+1.05V PROC の電圧を設定します。

+0.82V PCH Voltage (+0.82V PCH 電圧 )

+0.82V PCH の電圧を設定します。

+1.05V PCH Voltage (+1.05V PCH 電圧 )

日本語

+1.05V PCH の電圧を設定します。

PLL Voltage Con󲶻guration (PLL 電圧設定 ) Core PLL Voltage Offset ( コア PLL 電圧オフセット )

この機能を使用して、各ユニットが 17. 5 mV の状態で PLL 電圧オフセット値を 0 ～ 15 に設定します。これは、究極のオーバークロック状態でドメイン周波数の範囲を拡大するために使用されます。製造業者のデフォルト値を使用するには、0 を入力します。

GT PLL Voltage Offset (GT PLL 電圧オフセット )

Ring PLL Voltage Offset ( リング PLL 電圧オフセット )

System Agent PLL Voltage Offset ( システムエージェント PLL 電圧オフセット )

Atom Core PLL Voltage Offset (Atom コア PLL 電圧オフセット )

Memory Controller PLL Voltage（メモリコントローラ PLL 電圧オフセット）

AVX Con󲶻guration (AVX 設定 )

AVX2 電圧ガードバンドスケールファクタ

AVX2 電圧ガードバンドスケールファクタは、AVX2 ワークロードに適用される電圧ガードバンドを制御します。値 > 1.00 では、電圧ガードバンドが増加します。値 < 1.00 では、」電圧ガードバンドが減少します。

FIVR Con󲶻guration (FIVR 設定 )

Core Voltage Mode ( コア電圧モード )

アダプティブ電圧モードとオーバーライド電圧モードから選択します。オーバーライドモードでは、電圧はすべての動作周波数に適用されます。アダプティブモードでは、電圧が補間されるのはターボモードの場合だけです。

Core Extra Turbo Voltage ( コアエクストラターボ電圧 )

IA コアがターボモードで動作中のエクストラターボ電圧を指定します。

H670M Pro RS

VF Offset Mode (VF オフセットモード )

レガシーモードと選択モードから選択します。オーバークロック機能を有効にしてデフォルト値を初期化した後、システムをリセットする必要があります。レガシーモードで、VF 曲線全体のグローバルオフセットを設定します。選択モードで、選択した VF ポイントを設定します。

VF Con󲶻guration Scope (VF 設定範囲 )

すべてのコアの VF 曲線またはコアごとの VF 曲線の設定を許可します。

Core Voltage Offset ( コア電圧オフセット )

IA コアドメインに適用されるオフセット電圧を指定します。この電圧はミリボルト単位で指定されています。

Offset Pre󲶻x ( オフセットプレフィックス )

オフセット値をプラスまたはマイナスとして選択します。

E-Core L2 Voltage Mode (E-Core L2 電圧モード )

アダプティブ電圧モードとオーバーライド電圧モードから選択します。オーバーライドモードでは選択したモードがすべての動作周波数に適用されます。アダプティブモードでは電圧が補間されるのはターボモードの場合だけです。メールボックス 0SR 0x150、cmd 0x10、0x11 を使用します。

E-Core L2 Extra Turbo Voltage (E-Core L2 エクストラターボモード )

Atom L2 がターボモードで動作中のエクストラターボ電圧を指定します。

日本語

メールボックス MSR 0x150、cmd 0x10、0x11 を使用します。範囲は 0 ～ 2000 mV です。

E-Core L2 Voltage Offset (Atom L2 電圧オフセット )

Atom L2 ドメインに適用されるオフセット電圧を指定します。この電圧はミリボルト単位で指定されています。メールボックス MSR 0x150、cmd 0x11 を使用します。範囲は -500 ～ 500 mV です。

Offset Pre󲶻x ( オフセットプレフィックス )

オフセット値をプラスまたはマイナスとして選択します。

Ring Voltage Mode ( リング電圧モード )

Ring Extra Turbo Voltage ( リングエクストラターボ電圧 )

リングがターボモードで動作中のエクストラターボ電圧を指定します。メールボックス MSR 0x150、cmd 0x10、0x11 を使用します。範囲は 0 ～ 2000 mV です。

VF Offset Mode (VF オフセットモード )

Ring Voltage Offset ( リング電圧オフセット )

リングドメインに適用されるオフセット電圧を指定します。この電圧はミリボルト単位で指定されています。メールボックス MSR 0x150、cmd 0x11 を使用します。範囲は -500 ～ 500 mV です。

Offset Pre󲶻x ( オフセットプレフィックス )

オフセット値をプラスまたはマイナスとして選択します。

GT Voltage Mode (GT 電圧モード )

GT Extra Turbo Voltage (GT エクストラターボ電圧 )

GT がターボモードで動作中のエクストラターボ電圧を指定します。メールボックス MSR 0x150、cmd 0x10、0x11 を使用します。範囲は 0 ～ 2000 mV です。

GT Voltage Offset (GT 電圧オフセット )

GT ドメインに適用されるオフセット電圧を指定します。この電圧はミリボルト単位で指定されています。メールボックス MSR 0x150、cmd 0x11 を使用します。範囲は -500 ～ 500 mV です。

Offset Pre󲶻x ( オフセットプレフィックス )

オフセット値をプラスまたはマイナスとして選択します。

Uncore Voltage Mode (Uncore 電圧モード )

Uncore Extra Turbo Voltage (Uncore エクストラターボ電圧 )

SA Uncore がターボモードで動作中のエクストラターボ電圧を指定します。メールボックス MSR 0x150、cmd 0x10、0x11 を使用します。範囲は 0 ～ 2000 mV です。

H670M Pro RS

日本語

Uncore Voltage Offset (Uncore 電圧オフセット )

Uncore ドメインに適用されるオフセット電圧を指定します。この電圧はミリボルト単位で指定されています。メールボックス MSR 0x150、cmd 0x11 を使用します。範囲は -500 ～ 500 mV です。

Offset Pre󲶻x ( オフセットプレフィックス )

オフセット値をプラスまたはマイナスとして選択します。

Save User Default ( ユーザー定義の保存 )

設定をユーザー定義として保存するには、プロファイル名を入力し、<Enter> を押します。

Load User Default ( ユーザー定義の読込み )

前回保存したユーザー定義を読み込みます。

Save User UEFI Setup Pro󲶻le to Disk（ユーザー UEFI セットアップポートフォリオをディスクに保存）

日本語

現在の UEFI 設定をユーザーデフォルトプロファイルとしてディスクに保存します。

Load User UEFI Setup Pro󲶻le to Disk（ユーザー UEFI セットアッププロファイルをディスクに読み込む）

前に保存したユーザーデフォルトをディスクから読み込みます。

4.6 Advanced ( 詳細 ) 画面

このセクションでは、以下のアイテムの設定ができます：CPU Con󲶻guration（CPU 設定）、Chipset Con󲶻guration（チップセット設定）、Storage Con󲶻guration, （ストレージ設定）、Intel® Thunderbolt、ACPI Con󲶻guration（ACPI 設定）、 USB Con󲶻guration（USB 設定）、Trusted Computing（トラステッド・コンピューティング）。

H670M Pro RS

日本語

このセクションで誤った値を設定すると、システムの誤作動の原因になることがあります。

UEFI Con󲶻guration（UEFI 設定）

UEFI セットアップスタイル

UEFI セットアップユーティリティに入ったときのデフォルトモードを選択します。

Active Page on Entry ( 開始時のアクティブページ )

UEFI セットアップユーティリティに入ったときのデフォルトページを選択します。

Full HD UEFI ( フル HD UEFI)

「Auto( 自動 )」を選択すると解像度は 1920 x 1080 に設定されます。（ご使用のモニターがフル HD に対応している場合）もしモニターがフル HD 非対応であれば、解像度は 1024 x 768 に設定されます。「Disable( 無効 )」に設定すると、モニタの解像度は 1024 x 768 に設定されます。

日本語

4.6.1 CPU Con󲶻guration (CPU 設定 )

Processor E-Core Information ( プロセッサー E-Core 情報 )

この項目は、E-Core 情報を表示します。

Processor P-Core Information ( プロセッサー P-Core 情報 )

この項目は、P-Core 情報を表示します。

Intel Hyper Threading Technology

Intel Hyper reading のテクノロジーにより、各コアで複数のスレッドを実行し、スレッドソフトウェア上の全体的なパフォーマンスを向上することができます。

Pre-Core Hyper Threading ( プレコアハイパースレッディング )

プレコアハイパースレッディング機能を使用すると、特定のコアでハイパースレッディングを無効にできます。

Active Processor P-Cores ( アクティブプロセッサー P-Core)

各プロセッサーパッケージで有効にする P-Core の数を選択します。

Active Processor E-Cores ( アクティブプロセッサー E-Core)

各プロセッサーパッケージで有効にする E-Core の数を選択します。

CPU C States Support (CPU の C ステートの有効化 )

CPU の C ステートを有効にすると、電力消費が削減されます。C6 および C7 を維持することをお勧めします。いずれも電力消費を最適に削減します。

Enhanced Halt State (C1E) ( 強化停止ステート (C1E))

電力消費を抑えます。

CPU C6 State Support (CPU の C6 ステートの有効化 )

スリープさせ、電力消費を抑えます。

CPU C7 State Support (CPU の C7 ステートの有効化 )

スリープさせ、電力消費を抑えます。

Package C State Support ( パッケージの C ステートの有効化 )

CPU、PCIe、メモリ、グラフィックの C 状態サポートを有効にすると、電力消費が削減されます。

CFG Lock（CFG ロック）

この項目で CFG Lock（CFG ロック）を無効または有効にできます。

C6DRAM

「CPU が C6 ステートの場合に DRAM コンテンツを PRM メモリへ移動する」を有効 / 無効にします。

H670M Pro RS

日本語

CPU Thermal Throttling (CPU サーマルスロットリング )

CPU を過熱から保護するために、CPU 内部の熱制御メカニズムを有効にします。

Intel AVX/AVX2

Intel AVX および AVX2 命令を有効 / 無効にします。これは、ビッグコアの場合のみ適用されます。

Intel Virtualization Technology (Intel Virtualization テクノロジー )

Intel Virtualization のテクノロジーにより、プラットフォームに複数のオペレーティングシステムやアプリケーションを独立したパーティションで実行し、単一のコンピューターシステムを複数のバーチャルシステムとして機能させることができます。

Hardware Prefetcher ( ハードウェアプリフェッチャー )

日本語

プロセッサーにデータとコードを自動的にプリフェッチし、パフォーマンスを向上します。

Adjacent Cache Line Prefetch ( 隣接するキャッシュラインのプリフェッチ )

現在要求されたキャッシュラインを取得しながら、後続のキャッシュラインを自動的にプリフェッチし、パフォーマンスを向上します。

Legacy Game Compatibility Mode（レガシーゲーム互換モード）

このモードが有効で、スクロールロックキーを押した場合、スクロールロック LED が点灯しているときは Ef󲶻cient Core がパークされ、スクロールロック LED が消灯しているときは Ef󲶻cient Core がパーク解除されます。

4.6.2 Chipset Con󲶻guration ( チップセット設定 )

Primary Graphics Adapter ( プライマリグラフィックアダプター )

プライマリ VGA を選択します。

H670M Pro RS

日本語

Above 4G Decoding（4G を超えるデコーディング）

Above 4G Address Space（4G を超えるアドレス空間）でデコードする 64 ビット対応デバイスを有効または無効にします（システムが 64 ビット PCI デコーディングに対応する場合のみ）。

C.A.M (Clever Access Memory)（クレバーアクセスメモリ )

システムにサイズ調整式 BAR 対応の PCIe デバイスが搭載されている場合は、このオプションを使用して、サイズ調整式 BAR サポートを有効または無効にしてください ( システムが 64 ビット PCI デコーディングをサポートする場合のみ )。

VT-d

I/O の仮想化を支援する Intel® Virtualization Technology for Directed I/O (VT-d) は、アプリケーションの互換性や信頼性を向上し、また管理性、セキュリティ、分離、および I/O 性能のレベルを高めることにより、バーチャルマシンモニターのハードウェアのさらなる活用を助けます。

SR-IOV Support（SR-IOV サポート）

システムに SR-IOV 対応デバイスがある場合は、このオプションで Single Root IO Virtualization Support（シングルルート IO 仮想化サポート）を有効または無効にします。

DMI Link Speed（DMI リンク速度）

DMI スロットリンク速度を設定します。 Auto（自動）モードがオーバークロック向けに最適化します。

PCIE1 Link Speed (PCIE1 リンク速度 )

PCIE1 のリンク速度を選択します。

PCIE2 Link Speed (PCIE2 リンク速度 )

PCIE2 のリンク速度を選択します。

PCIE3 Link Speed (PCIE3 リンク速度 )

PCIE3 のリンク速度を選択します。

日本語

PCI Express Native Control（PCI Express ネイティブコントロール）

この項目を選択して OS 内のエンハンスド PCI Express 省電力モードを有効にします。

PCIE ASPM Support（PCIE ASPM サポート）

このオプションですべての CPU ダウンストリームデバイスの ASPM サポートを有効 / 無効にします。

PCH PCIE ASPM Support（PCH PCIE ASPM サポート）

このオプションですべての PCH PCIE デバイスの ASPM サポートを有効 / 無効にします。

DMI ASPM Support（DMI ASPM サポート）

このオプションで DMI リンクの CPU 側にある ASPM の制御を有効/ 無効にします。

PCH DMI ASPM Support（PCH DMI ASPM サポート）

このオプションですべての PCH DMI デバイスの ASPM サポートを有効 / 無効にします。

Share Memory ( 共有メモリ )

システムが起動したときに統合グラフィックスプロセッサーに割当てるメモリのサイズを設定します。

IGPU Multi-Monitor (IGPU マルチモニター )

外部グラフィックカードがインストールされている場合に、統合グラフィックスを無効にするには、無効を選択します。有効にすると、内蔵のグラフィックスを有効のまま保ちます。

Asrock H670M Pro RS User Manual [jp]

Specifications and Main Features

Frequently Asked Questions

User Manual
