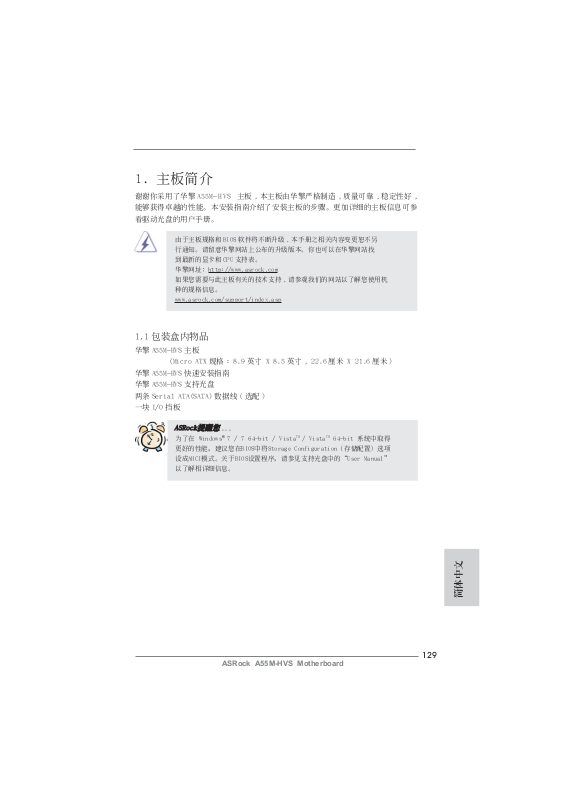

1. 主板簡介

ASRock提醒您

謝謝你采用了華擎 A55M-HVS 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參看驅動光盤的用戶手冊。

由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新的顯卡和 CPU 支持表。

華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機種的規格信息。 www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎 A55M-HVS 主板 (Micro ATX 規格 : 8.9 英吋 X 8.5 英吋 , 22.6 厘米 X 21.6 厘米 ) 華擎 A55M-HVS 快速安裝指南華擎 A55M-HVS 支持光盤兩條 Serial ATA(SATA) 數據線 ( 選配 ) 一塊 I/O 擋板

ASRock提醒您

為了在 Windows 更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual” 以了解相詳細信息。

...

7 / 7 64-bit / Vista

/ VistaTM 64-bit 系統中取得

ASRock A55M-HVS Motherboard

簡體中文

129

簡體中文

1.2 主板規格

架构 - Micro ATX 規格 :

8.9 英吋 X 8.5 英吋 , 22.6 厘米 X 21.6 厘米

- CPU 供電電路固態電容處理器 - FM1 插槽支持 100W 處理器

- 支持 AMD Cool ‘n’ Quiet

- UMI-Link GEN2 芯片組 - AMD A55 FCH (Hudson-D2) 系統內存 - 支持雙通道 DDR3 內存技術（見警告 1）

- 配備 2 個 DDR3 DIMM 插槽

- 支持 DDR3 2400+( 超頻 )/1866/1600/1333/1066 /800 non-ECC、un-buffered 內存（見警告 2）

- 最高支持 16GB 系統容量（見警告 3）擴展插槽 - 1 x PCI Express 2.0 x16 插槽

- 1 x PCI Express 2.0 x1 插槽

- 1 x PCI 插槽

- 支持 AMD 雙顯卡技術

板載顯卡 - AMD Radeon HD 65XX/64XX 顯卡

- DirectX 11、Pixel Shader 5.0 技術

- 最大共享內存 512MB（見警告 4）

- 雙 VGA 輸出 : 通過獨立顯示控制器提供 HDMI 和 D-Sub 接口

- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz

- 支持 D-Sub, 最高分辨率達 1920x1600 @ 60Hz

- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、

xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 ) ( 詳見警告 5）

- 支持藍光立体 3D 和 HDMI 1.4a

- 支持 AMD Steady Video

在線視頻提供自動降低抖動的功能

- 通過 HDMI 接口支持 HDCP 功能

- 通過 HDMI 接口可播放 10800 線藍光光盤 (BD) / HD-DVD 光盤

音效 - 5.1 聲道高保真音頻 (VIA

- 支持 THX TruStudio

板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 支持网路喚醒（Wake-On-LAN）

- 支持網路線偵測功能

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

™

冷靜技術

：最新視頻后處理能力，可為家庭 /

VT1705 音頻編解碼器 )

130

ASRock A55M-HVS Motherboard

Rear Panel I/O 界面 I/O - 1 個 PS/2 鼠標接口 ( 后面板輸入 / - 1 個 PS/2 鍵盤接口輸出接口 ) - 1 個 D-Sub 接口

- 1 個 HDMI 接口

- 6 個可直接使用的 USB 2.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED)

- 高保真音頻插孔：音頻輸入 / 前置喇叭 / 麥克風連接頭 - 6 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1 和 RAID 10),NCQ,AHCI 和熱插拔功能

- 1 x 紅外線模塊接頭

- 1 x

- 1 x 打印機端口接針

- 1 x 串行接口

- CPU/ 機箱 / 電源風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- 前置音頻面板接頭

- 3 x USB 2.0 接口 ( 可支持 6 個額外的 USB 2.0 接口 ) BIOS - 32Mb AMI BIOS

- AMI UEFI Legal BIOS，支持 GUI

- 支持即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支持喚醒功能

- 支持 jumperfree 免跳線模式

- DRAM、VDDP、SB 電壓多功能調節器支持光盤 - 驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),AMD Live! Explorer, AMD Fusion, CyberLink MediaEspresso 6.5 試用版 , 華擎軟件套裝 (CyberLink DVD Suite - OEM 試用版 ; 華擎 MAGIX 多媒体套件 - OEM) 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 6）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 7）

- 華擎 APP Charger（見警告 8）

- 華擎 SmartView（見警告 9）

- 華擎 XFast USB（見警告 10）

- 華擎 XFast LAN（見警告 11）

- Hybrid Booster( 安心超頻技術 ):

- ASRock U-COP（見警告 12）

消費類紅外線模塊接頭

簡體中文

ASRock A55M-HVS Motherboard

131

硬件監控器 - CPU 溫度偵測

- 主板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 机箱靜音風扇

- CPU/ 機箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓操作系統 - Microsoft

Windows

7/7 64 位元 /Vista

/Vista

64 位元 / XP SP3/XP 64 位元适用于此主板認證 - FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )（見警告 13）

* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

警告請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可能導致的損壞不承擔責任。

簡體中文

132

警告！

1、這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確

2、 2400/1866/1600M H z 內存頻率是否支持在于您使用的 CP U。如果您想在這

3、由于操作系統的限制，在 Windows

4、最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 AMD 網站了解

5、只有 Windows

6、

安裝，請確認您已經閱讀了第 12 頁的內存模組安裝指南。

款主板上使用 DDR3 2400/1866/1600 內存條 , 請查閱我們網站的內存支持列表了解兼容的內存。華擎網站 : http://www.asrock.com

際內存容量可能小于 4GB。對於 Windows® 操作系統搭配 64 位元 CPU 來說 , 不會存在這樣的限制。
