第 1 章 はじめに
ASRock A320M-ITX ズマザーボードは、ASRock の一貫した厳格な品質管理の 下で製造された信頼性の高いマザーボードです。ASRock の品質と耐久性の取 り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のイン ストールガイドが記載されています。第 3 章には、ソフトウェアとユーティ リティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの 設定ガイドが含まれています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、こ のマニュアルの内容は予告なしに変更することがあります。このマニュアル の内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから入手できるようになります。このマザーボードに関する 技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報 を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新 の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイ ト http://www.asrock.com.
1.1 パッケージの内容
• ASRock A320M-ITX マザーボード(Mini-ITX フォームファクター)
• ASRock A320M-ITX ズクイックインストールガイド
• ASRock A320M-ITX ズサポート CD
• 1 x I/O パネルシールド
• 2 x シリアル ATA(SATA)データケーブル(オプション)
• 1 x M.2 ソケット用ねじ (オプション)
A320M-ITX
日本語
1
1.2 仕様
日本語
プラット フォーム
CPU
チップセット
メモリ
• ミニ ITX フォームファクター
• 2 オンスのコパー製 PCB
• AMD ソケット AM4 A シリーズ APU(Bristol Ridge)お よび Ryzen シリーズ CPU(Summit Ridge、Raven Ridge および Pinnacle Ridge)に対応
• Digi Power design
• 8 電源フェーズ設計
• 105W 水冷(Pinnacle Ridge)に対応。95W 水冷(Summit Ridge)に対応。65W 水冷(Raven Ridge)に対応
• AMD Promontory A320
• デュアルチャンネル DDR4 メモリ機能
• 2 x DDR4 DIMM スロット
• AMD Ryzen シリーズ CPU(Pinnacle Ridge)は、DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 ECC お よび非 ECC、アンバッファードメモリに対応します *
• AMD Ryzen シリーズ CPU(Summit Ridge)は、DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 ECC お よび非 ECC、アンバッファードメモリに対応します *
• AMD Ryzen シリーズ CPU(Raven Ridge)は、DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 非 ECC、アンバッファードメモリに対応します *
• AMD 第 7 世代 A シリーズ APU は DDR4 2400/2133 ECC、および、ノン ECC、アンバッファードメモリに対 応します。*
* Ryzen シリーズ CPU(Raven Ridge)の場合、ECC は PRO CPU のみに対応します。 * 詳細については、ASRock ウェブサイトのメモリーサポー ト一覧を参照してください。(http://www.asrock.com/) * DDR4 UDIMM 最大周波数サポートについては 25 ページを 参照してください。
• システムメモリの最大容量: 32GB
• DIMM スロットに 15 μゴールドコンタクトを採用
2
A320M-ITX
拡張スロット
グラフィック ス
AMD Ryzen シリーズ CPU(Summit Ridge および Pinnacle Ridge)
• 1 x PCI Express 3.0 x16 スロット(PCIE1:x16 モード) *
AMD 第 7 世代 A シリーズ APU / Raven Ridge
• 1 x PCI Express 3.0 x16 スロット(PCIE1:x8 モード) *
* 起動ディスクとして NVMe SSD に対応
• AMD RadeonTM Vega シリーズグラフィックスを Ryzen シ リーズ APU に統合 *
• 統合された AMD RadeonTM R シリーズグラフィックス (A シリーズ APU)*
* 実際のサポートは CPU によって異なることがあります
• DirectX 12、Pixel Shader 5.0
• 最大共有メモリ 2GB
• 最大解像度 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz までの 2 x HDMI に対応
• HDMI ポートでオートリップシンク、ディープカラー (12bpc)、xvYCC、および、HBR(高ビットレートオー ディオ)に対応(HDMI 対応モニターが必要です)
• HDMI ポートで HDCP に対応
• HDMI ポートで Full HD 1080p Blu-ray (BD) 再生に対 応
日本語
オーディオ
• 7.1 CH HD オーディオ、コンテンツプロテクション付き (Realtek ALC1220 オーディオコーデック)
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応
• ニチコン製ファインゴールドシリーズオーディオコンデ ンサ
• SNR 比 120dB の DAC(差動アンプ搭載)
• Pure Power-In ( ピュアパワーイン )
• ダイレクトドライブテクノロジー
• PCB 絶縁シールド
• ライン出力ポートにインピーダンスセンシング装備
• R/L オーディオチャンネル用個別 PCB レイヤ
3
LAN
• ギガビット LAN 10/100/1000 Mb/s
• GigaLAN Intel® I211AT
• Wake-On-LAN(ウェイク オン ラン)に対応
• 雷 / 静電気放電(ESD)保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
日本語
リアパネル I/ O
ストレージ
• 1 x PS/2 マウス / キーボードポート
• 2 x HDMI ポート
• 1 x 光 SPDIF 出力ポート
• 2 x USB 2.0 ポート(静電気放電(ESD)保護に対応)
• 1 x USB 3.1 Gen1 Type-A ポート(静電気放電(ESD) 保護に対応)
• 1 x USB 3.1 Gen1 Type-C ポート(静電気放電(ESD) 保護に対応)
• 2 x USB 3.1 Gen1 ポート(静電気放電(ESD)保護に対 応)
• LED 付き 1 x RJ-45 LAN ポート(ACT/LINK LED と SPEED LED)
• HD オーディオジャック : リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイク
• 4 x SATA3 6.0 Gb/s コネクタ、RAID(RAID 0、RAID 1、 RAID 10)、NCQ、AHCI およびホットプラグ機能に対応
• 1 x Ultra M.2 ソケット、M Key タイプ 2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4(32 Gb/s)(Ryzen シリーズ CPU の場合)または最大 Gen3 x2(16 Gb/s)(A シリーズ APU の場合)までの M.2 PCI Express モジュールに対応 *
* 起動ディスクとして NVMe SSD に対応
コネクタ
• 1 x LPC ヘッダー
• 1 x AMD ファン LED ヘッダー
* AMD ファン LED ヘッダーは、3A(36W)の最大負荷と 2.5M までの長さの LED ストリップに対応します。
• 1 x CPU ファンコネクタ(4 ピン)
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファ ンに対応します。
• 1 x シャーシファンコネクタ(4 ピン)
4
A320M-ITX
• 1 x シャーシ / ウォーターポンプファンコネクタ(4 ピン) (スマートファン速度制御)
* シャーシ / ウォーターポンプファンは最大 1.5A (18W) の 出力のウォータークーラーに対応します。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 8 ピン 12V 電源コネクタ(高密度電源コネクタ)
• 1 x 前面パネルオーディオコネクタ
• 1 x AMD LED ファン USB ヘッダー
• 1 x USB 2.0 ヘッダー(2 つの USB 2.0 ポートに対応)) (静電気放電(ESD)保護に対応)
• 1 x USB 3.1 Gen1 ヘッダー(2 つの USB 3.1 Gen1 ポー トに対応))(静電気放電(ESD)保護に対応)
BIOS 機能
ハードウェア モニター
OS
認証
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
• AMI UEFI Legal BIOS、GUI サポート付き
• 「プラグアンドプレイ」をサポート
• ACPI 5.1 準拠のウェイクアップイベント
• ジャンパーフリーをサポート
• SMBIOS 2.3 サポート
• CPU、DRAM、PCH 1.05V、PROM 2.5V 複数電圧設定
• 温度センシング :CPU、シャーシ、シャーシ / ウォーターポ ンプファン
• ファンタコメータ :CPU、シャーシ、シャーシ / ウォーター ポンプファン
• 静音ファン(CPU 温度に従ってシャーシファン速度を自動 調整):CPU、シャーシ、シャーシ / ウォーターポンプファ ン
• ファンマルチ速度制御 :CPU、シャーシ、シャーシ / ウォー ターポンプファン
• 電圧監視 :+12V、+5V、+3.3V、CPU Vcore
• Microsoft® Windows® 10 64-bit
• FCC、CE
• ErP/EuP Ready(ErP/EuP 対応電源供給装置が必要です)
日本語
5
日本語
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サード パーティのオーバークロックツールの使用などを含む、オーバークロックに は、一定のリスクを伴いますのでご注意ください。 オーバークロックする とシステムが不安定になったり、システムのコンポーネントやデバイスが破 損することがあります。 ご自分の責任で行ってください。 弊社では、オー バークロックによる破損の責任は負いかねますのでご了承ください。
6
1.3 マザーボードのレイアウト
ATXP WR1
CLRCMOS 1
1
1
USB_3_4
HD_AUDI O1
1
CPU_FAN 1
RJ- 45 LA N
SOCKET AM 4
HDM I2
ATX12V1
Ult ra M. 2
PCI eG en3 x4
USB3_ 3_4
1
CHA_FAN2
HDLED RESET
PLED PWRBTN
PANEL1
1
Ro HS
DDR 4_A1 ( 64 bit , 288-p in mod ule)
DDR 4_B1 ( 64 bit , 288-p in mod ule)
AMD
Promon tor y
A320
USB 3.1 Ge n1 T: USB1 B: USB2
AMD_FAN_L ED1
1
LPC1
1
A3 20M -ITX
PCI E1
CHA_FAN/ W_PUMP
USB 3.1 Gen1 T:U SB31_TA_1 B: USB31_T C_1
USB 2.0
T: USB1
B: USB2
PS2
Keybo ard
/Mous e
HDM I1
Top:
Central/Bass
Cente r:
REAR SPK
Top:
LINE IN
Cente r:
FRONT
Botto m:
Optic al
SPDIF
Botto m:
MIC I N
USB_5
1
SPEAKER1
1
SATA3_2
SATA3_4
SATA3_1
SATA3_3
正面図
1
A320M-ITX
5
4
2
3
6
7
日本語
8
9
10
11
BIOS ROM
18
17
16
12
13
14
15
7
日本語
背面図
Ultra M.2
8
番号 説明
1 ATX 12V 電源コネクタ(ATX12V1)
2 AMD LED ファン USB ヘッダー (USB_5)
3 AMD ファン LED ヘッダー (AMD_FAN_LED1)
4 CPU ファンコネクタ(CPU_FAN1)
5 2 x 288 ピン DDR4 DIMM スロット(DDR4_A1、DDR4_B1)
6 シャーシファンコネクタ(CHA_FAN2)
7 ATX 電源コネクタ(ATXPWR1)
8 USB 2.0 ヘッダー(USB_3_4)
9 USB 3.1 Gen1 ヘッダー(USB3_3_4)
10 SATA3 コネクタ(SATA3_2)
11 SATA3 コネクタ(SATA3_1)
12 SATA3 コネクタ(SATA3_3)
13 SATA3 コネクタ(SATA3_4)
14 システムパネルヘッダー(PANEL1)
15 LPC ヘッダー (LPC1)
16 クリア CMOS ジャンパー(CLRCMOS1)
17 シャーシファン / ウォーターポンプファンコネクタ (CHA_FAN/W_PUMP)
18 フロントパネルオーディオヘッダー(HD_AUDIO1)
19 シャーシスピーカーヘッダー(SPEAKER1)
A320M-ITX
日本語
9

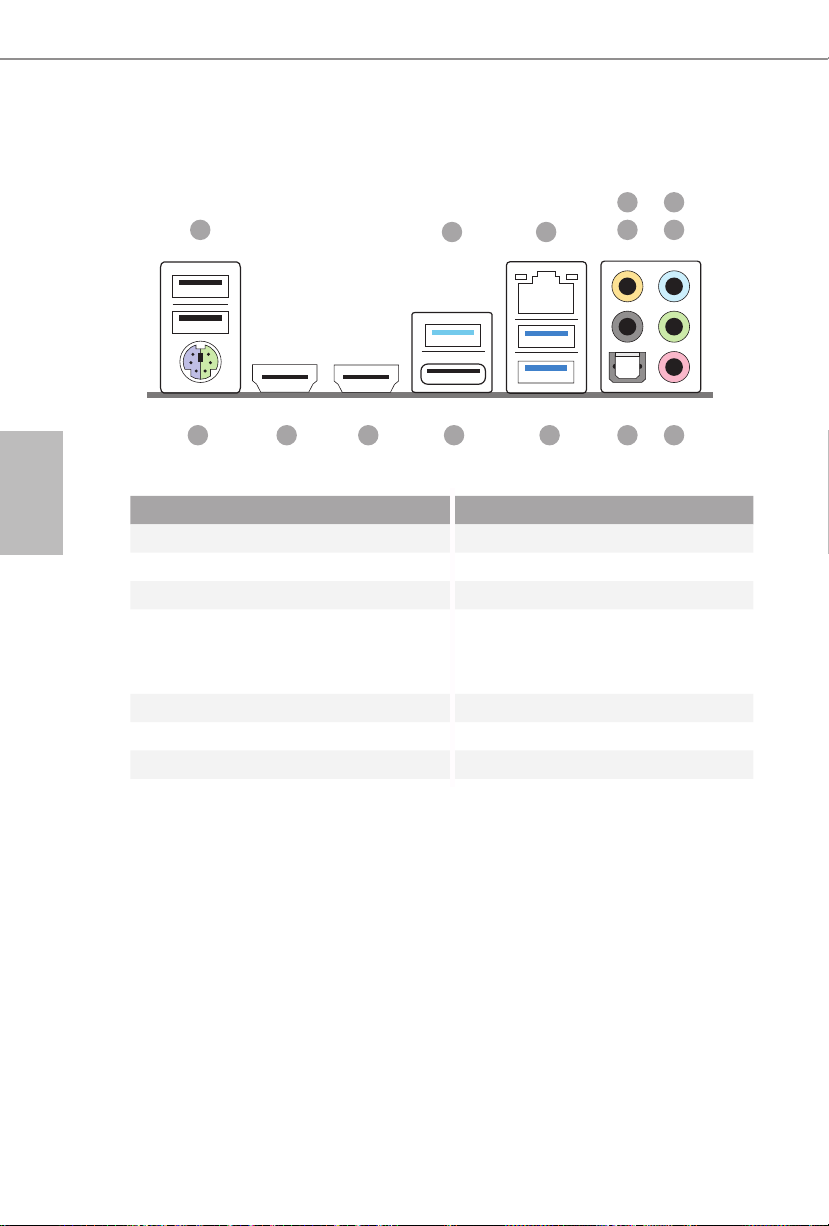

1.4 I/O パネル
1
6
32
547
日本語
12
番号 説明 番号 説明
1 USB 2.0 ポート(USB_1_2) 8 マイクロフォン(ピンク色)
2 USB 3.1 Gen1 ポート (USB31_TA_1) 9 オプティカル SPDIF 出力ポート
3 LAN RJ-45 ポート * 10 USB 3.1 Gen1 Ports (USB3_12)
USB 3.1 Gen1 Type-C ポート
4 セントラル / バス(オレンジ色) 11
(USB31_TC_1)
5 リアスピーカー(黒色) 12 HDMI ポート
6 ライン入力(明るい青色) 13 HDMI ポート
7 フロントスピーカー(ライム色)** 14 PS/2 マウス / キーボードポート
8910111314
10
A320M-ITX

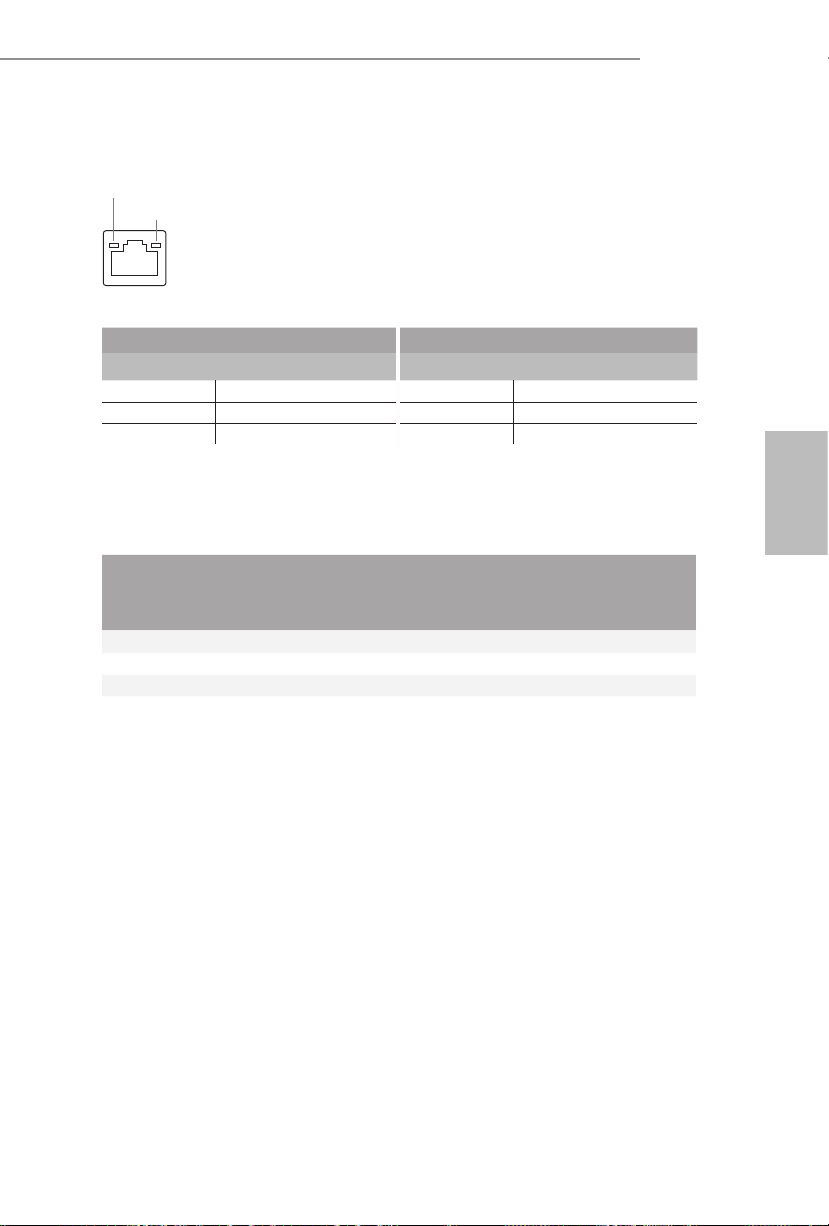

* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参 照してください。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続 点滅 データアクティビティ オレンジ色 100Mbps 接続 点灯 リンク 緑色 1Gbps 接続
** 2 チャンネルスピーカーを使用する場合は、スピーカーのプラグを「フロントスピーカージャック」 に接続してください。使用するスピーカーのタイプに従って、下の表に記載されている接続に関する 詳細説明を参照してください。
オーディオ出 力チャンネル
フロントスピ
ーカー
(No. 7)
リアスピーカ
(No. 5)
セントラル /
バス
(No. 4)
ライン入力
(No. 6)
2 V -- -- -- 4 V V -- -- 6 V V V --
8 V V V V
日本語
11
日本語
第 2 章 取り付け
これは Mini-ITX フォームファクタのマザーボードです。 マザーボードを 取付ける前に、ケースに取付できるフォームファクター(サイズ)を確認し、 マザーボードを取り付けることができることを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更す る前に、次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてくださ い。 電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボード が破損する可能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザー ボードはカーペットの上に置かないでください。 また、静電気防止リストスト ラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに 触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防 止パッドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けす ぎないでください。 ねじを締め付けすぎると、マザーボードが破損することが あります。
12
2.1 CPU を取り付ける
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
A320M-ITX
日本語
2
13
日本語
3
14

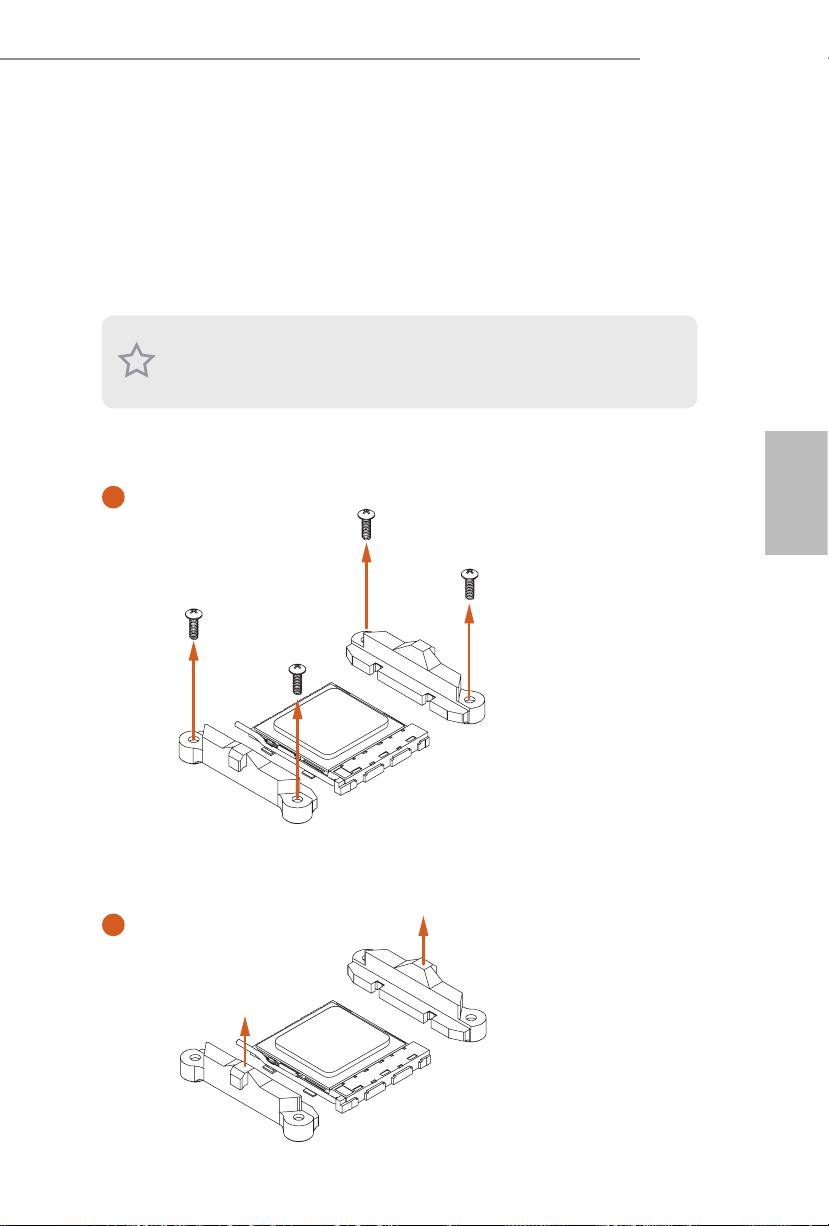

2.2 CPU ファンとヒートシンクを取り付ける
CPU をこのマザーボードに取り付けたら、放熱するために大型のヒートシン クと冷却ファンを取り付ける必要があります。放熱を改善するために、さら に、CPU とヒートシンクの間にサーマルグリースを塗布する必要がありま す。CPU とヒートシンクがしっかりと固定されており、正しく接触している ことを確認してください。
CPU またはヒートシンクを交換する前に、電源を切断するか、または、電源 コードを取り外してください。
CPU ボックスクーラー SR1 を取り付ける
1
A320M-ITX
日本語
2
15
日本語
3
16
4
1
N
FA
_
U
P
C

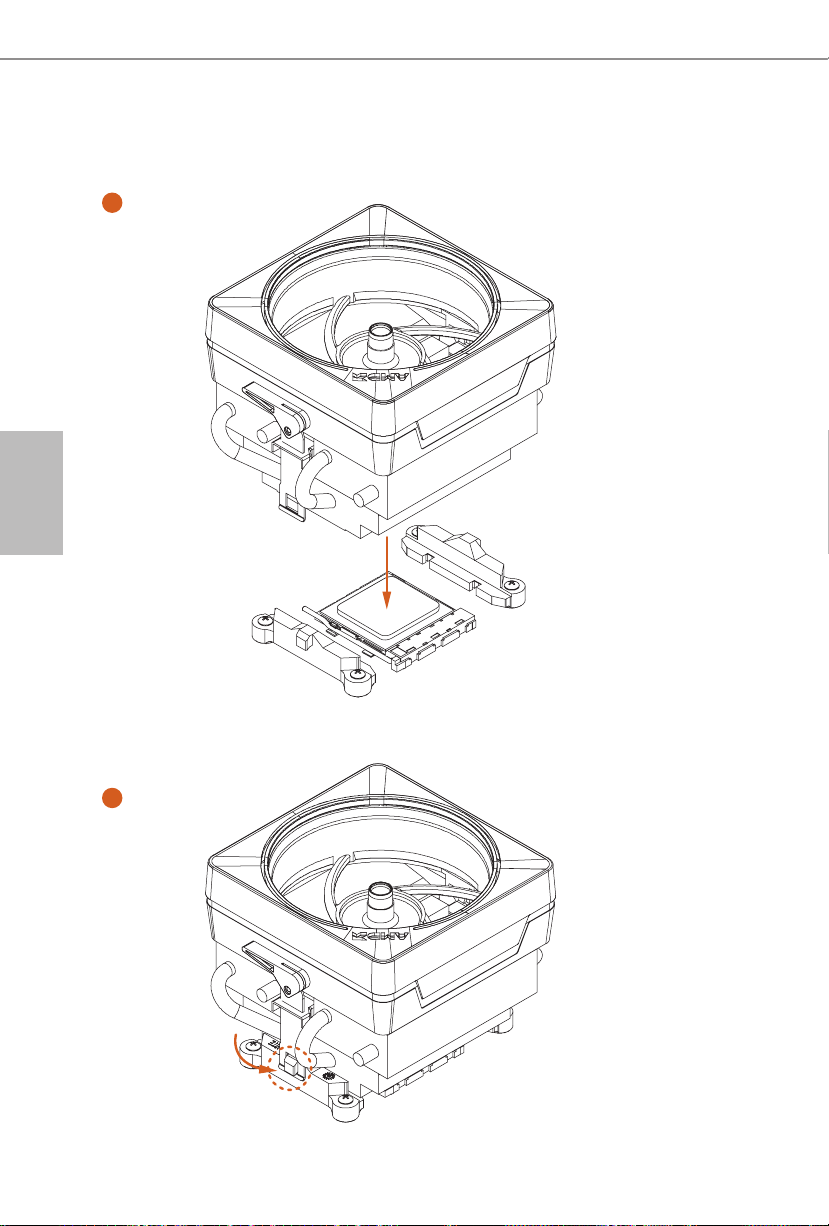

AM4 ボックスクーラー SR2 を取り付ける
1
A320M-ITX
日本語
2
17
日本語
3
18
A320M-ITX
4
1
N
FA
_ U
P
C
日本語
5
4 ピンファンケーブル
RGB LED ケーブル
1
N
FA
CPU_
1 D
E
L
_
N
FA
_
D
AM
+12V
* この図は参照用です。AMD ファン LED ヘッダー(AMD_FAN_LED1)の方向について は 45 ページを参照してください。
19
日本語

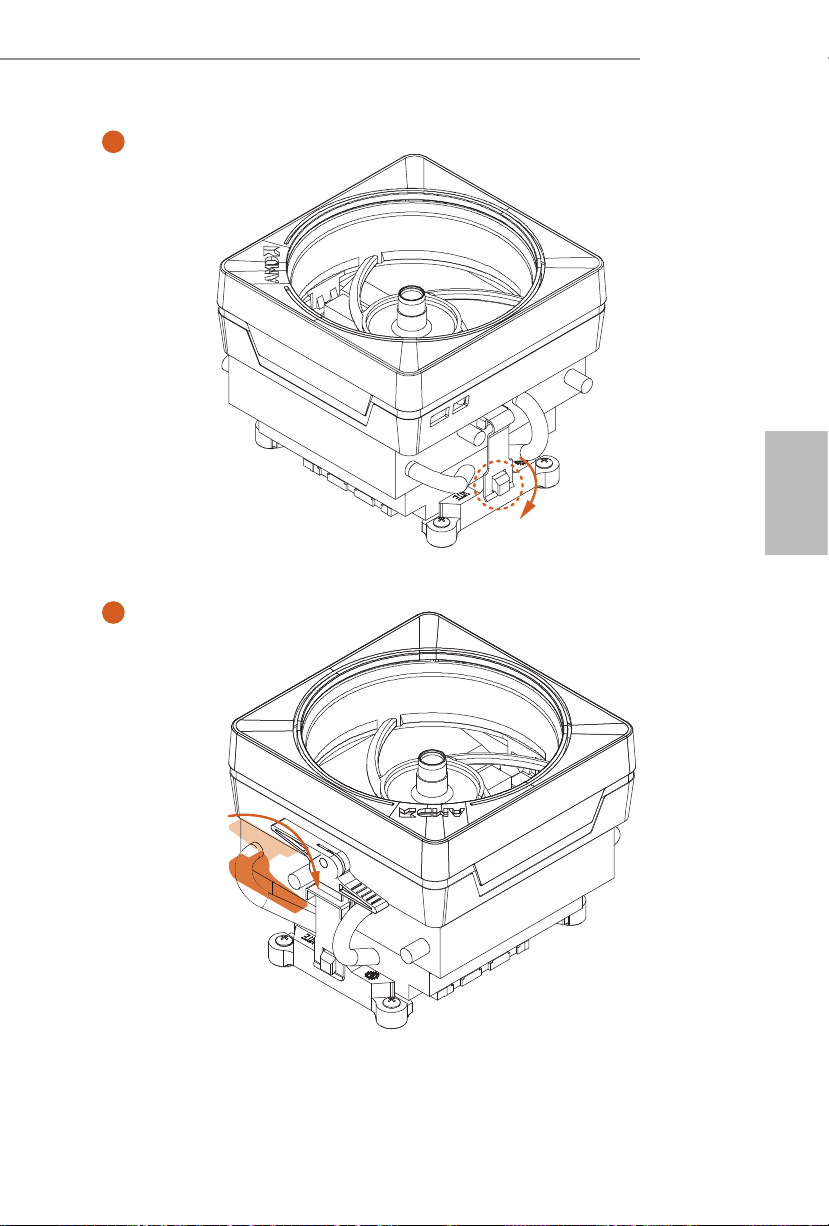

AM4 ボックスクーラー SR3 を取り付ける
1
20
2
A320M-ITX
4
3
日本語
21
日本語
5
CPU_FAN1
22
