2.6 マザーボードを取り付ける 24
2.7 SATA ドライブを取り付ける 25
2.8 グラフィックスカードを取り付ける 27
2.9 周辺機器を接続する 29

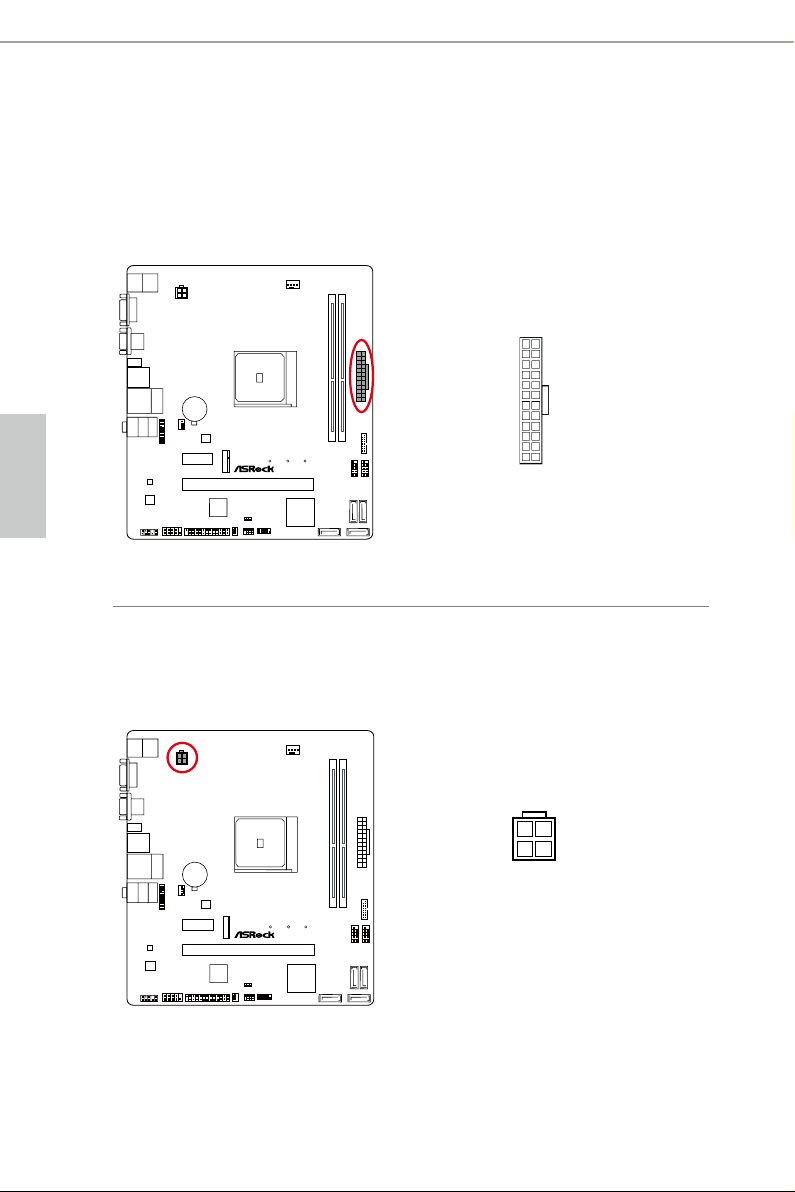

2.10 電源コネクタを接続する 30
2.11 電源オン 31
2.12 ジャンパー設定 32
2.13 オンボードのヘッダーとコネクター 33
2.13 M.2_SSD (NGFF) モジュール取り付けガイド 41
第 3 章 ソフトウェアとユ ー ティリティの 操 作 45
3.1 ドライバを取り付ける 45
3.2 ASRock Live Update & APP Shop
(ASRock ライブ更新と APP ショップ） 46
3.2.1 UI 概要 46
3.2.2 Apps（アプリ） 47
3.2.3 BIOS & Drivers（BIOS とドライバ） 50
3.2.4 設定 51
第 4 章 UEFI セットアップ ユ ーティリティ 52
4.1 はじめに 52
4.1.1 UEFI メニューバー 52
4.1.2 ナビゲーションキー 53
4.2 Main ( メイン ) 画面 54
4.3 OC Tweaker (OC 調整 ) 画面 55
4.4 Advanced ( 詳細 ) 画面 56
4.4.1 CPU Conguration（CPU 設定） 57
4.4.2 North Bridge Conguration（ノースブリッジ設定） 58
4.4.3 South Bridge Conguration（サウスブリッジ設定） 59
4.4.4 Storage Conguration（ストレージ設定） 60
4.4.5 Super IO Conguration（スーパー IO 設定） 61
4.4.6 ACPI Conguration（ACPI 設定） 62
4.4.7 Trusted Computing
( トラステッド・コンピューティング） 64
4.5 Tools ( ツール ) 65
4.6 Hardware Health Event Monitoring
( ハードウェア ヘルス イベント監視 ) 画面 67
4.7 Security ( セキュリティ ) 画面 69
4.8 Boot ( ブート ) 画面 70
4.9 Exit ( 終了 ) 画面 73
第 1 章 はじめ に
ASRock A320M-HDV マザーボードをお買い上げ頂きありがとうございます。
優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。
本マニュアルの第 1 章と第 2 章では、マザーボードの説明と、ステップごとのイン
ストールガイドが含まれています。 第 3 章には 、ソフトウェアとユ ー ティリティー の
操作ガイドが含まれています。 第 4 章には、BIOS セットアップの設定ガイドが含
まれています。
マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュ
アルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更が
あった場合には、更新されたバージョンは、予告 なくアスロックのウェブサイトから入
手できるようになります。 このマザーボードに関する技術的なサポートが必要な場
合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。
ASRock のウェブサ イトでは 、最 新 の VGA カードおよび CPU サポート一覧もご覧に
なれます。 ASRock ウェブ サイト http://www.asrock.com.
1.1 パッケージの内容
• ASRock A320M-HDV マザーボード（マイクロ ATX フォー ムファクタ ー ）
• ASRock A320M-HDV クイックインストー ルガ イド
• ASRock A320M-HDV サ ポ ート CD
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 1 x I/O パネルシールド
A320M-HDV
日本語
1
1.2 仕様
日本語
プ ラット フ ォ ー ム
CPU
チップセット
メモリ
• マ イクロ ATX フォー ム ファクタ ー
• 固 体コンデンサ設計
• AMD ソ ケ ット AM4 A シリーズ APU（Bristol Ridge）お よ び
Ryzen シリーズ CPU（Summit Ridge）に 対 応
• デジタル電源設計
• 7 電源フェーズ設計
• 最大 65W までの CPU に対応
• AMD Promontory A320
• デュアルチャンネル DDR4 メモリテクノロジー
• 2 x DDR4 DIMM ス ロット
• AMD Ryzen シリーズ CPU は DDR4 3200+(OC)/2933
(OC)/2667/2400/2133 ECC、お よ び 、ノ ン ECC、ア ン バ ッ フ ァ
ードメモリに 対 応しま す。*
• AMD 第 7 世代 A シリーズ APU は DDR4
お よ び 、ノ ン ECC、アン バッファードメモリに対 応しま す。*
* 詳細情報については ASRock ウェブサイトのメモリーサポー
ト一覧表を参照してください。(http://www.asrock.com/)
* DDR4 UDIMM 最大周波数サポートについては 21 ページを
参 照 し てくだ さい 。
• システムメモリの 最 大容量： 32GB
• DIMM ス ロット に 15 μゴールドコンタクトを採用
2400/2133
ECC、
拡 張 ス ロ ット
グ ラ フィックス
• 1 x PCI Express 3.0 x16 ス ロ ッ ト（ PCIE2 は 16 倍モードで動
作）*
* 起 動 ディスクとして NVMe SSD に対応
* AMD Ryzen シリーズ CPU は PCIE2: 16 倍モード。
* AMD 第 7 世代 A シリーズ APU は PCIE2: 8 倍モードに対応
します。
• 1 x PCI Express 2.0 x1 ス ロット
• 統 合された AMD RadeonTM R7 シリーズグラフィックス （A シ
リーズ / E シリーズ APU）
• DirectX 12、Pixel Shader 5.0
• 最大共有メモリ 2GB
• 3 つ のグラフィックス出 力 オプション : D-Sub、DVI-D、HDMI
• 3 台のモニターに対応
• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz /
(3840x2160) @ 30Hz
2
A320M-HDV
• DVI-D をサポート。最大解像度 1920x1200 @60Hz
• D-Sub をサポート。最大解像度 2048x1536 @60Hz
• HDMI ポートでオートリップシンク、ディープカラー（12bpc）、
xvYCC、お よ び 、HBR（ 高ビットレートオー ディオ）に 対 応
（HDMI 対応モニターが必要です）
• DVI-D ポ ートと HDMI ポートで HDCP に対応
• DVI-D ポ ートと HDMI ポートで Full HD 1080p Blu-ray (BD)
再生に対応
オー ディオ
LAN
リアパ ネ ル I/O
• 7.1 CH HD オ ー ディオ (Realtek ALC887 Audio Codec)
*7.1 CH HD オーディオを設定するためには、HD フロントパネ
ルのオーディオモジュールを 使 用し、オーディオドライバを通し
てマルチチャンネルオーディオ機能を有効にする必要がありま
す。
• サージ保護に対応
• ELNA 製オーディオコンデンサ
• PCIE x1 ギ ガ ビ ット LAN 10/100/1000 Mb/ 秒
• Realtek RTL8111GR
• Wake-On-LAN（ウェイク オン ラ ン ）に 対 応
• 雷 / 静電気放電（ESD）保護に対応
• LAN ケーブル検出に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
• 1 x PS/2 マウス / キ ー ボ ード ポ ート
• 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応）
• 4 x USB 3.0 ポート（静電気放電（ESD）保護に対応）
• LED 付き 1 x RJ-45 LAN ポ ー ト（ ACT/LINK LEDと SPEED
LED）
• HD オ ー ディオジャック : ライン イン / フロントスピーカー /
マイク
• 1 x D-Sub ポ ート
• 1 x DVI-D ポ ート
• 1 x HDMI ポ ート
日本語
ストレ ー ジ
• 4 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID
10）、NCQ、AHCI およびホットプラグ機能に対応
• 1 x ウルトラ M.2 ソケット 、M キータイプ 2242/2260/2280 M.2
SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4（32 Gb/s）
（Ryzen シリーズ CPU の場合）または最大 Gen3 x2（16 Gb/s）
（A シリーズ APU の場合）までの M.2 PCI Express モジュー
ルに対応 *
* 起 動 ディスクとして NVMe SSD に対応
* ASRock U.2 キット に 対 応
3
日本語
コネクタ
BIOS 機能
• 1 x プリントポートヘッダー
• 1 x COM ポートヘッダー
• 1 x TPM ヘッダ ー
• 1 x シャーシ イントルージョンとスピーカーヘッダー
• 1 x CPU ファンコネクタ（ 4 ピン）
• 2 x シャーシファンコネクタ（1 x 4 ピン、1 x 3 ピン）
* CPU ファンコネクタは 最 大 1A (12W) の電力の CPU ファンに
対応します。
• 1 x 24 ピン AT X 電源コネクタ
• 1 x 4 ピン 12V 電 源コネクタ
• 1 x 前 面 パ ネ ル オ ー ディオコネクタ
• 2 x USB 2.0 ヘ ッ ダ ー（ 4 つの USB 2.0 ポートに対応）（静電気
放 電（ ESD）保護に対応）
• 1 x USB 3.0 ヘ ッ ダ ー（ 2 つの USB 3.0 ポートに対応））（静電気
放 電（ ESD）保護に対応）
• AMI UEFI Legal BIOS、GUI サポート付き
• 「プ ラグ アンドプ レ イ」を サポ ート
• ACPI 5.1 準拠のウェイクアップイベント
• ジャンパーフリーをサポート
• SMBIOS 2.3 サ ポ ート
• DRAM 電圧マルチ調整
ハ ード ウェア モ
ニター
• CPU/ シャーシ温 度 センシング
• CPU / シャーシファンタコメータ
• CPU/ シャーシ 静 音ファン
• CPU/ シャーシファンマルチ速度制御
• ケース開閉検知
• 電圧監視 : +12V、+5V、+3.3V、Vco re
OS
• Microso® Windows® 10 64-bit
* 更新された Windows® 10 ドライバについては、ASRock の ウェブ
サイトで詳細をご確認ください : http://www.asrock.com
認証
• FCC、CE、WHQL
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー
バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴います
のでご注意ください。 オーバ ークロックするとシステムが不安定に なったり、システムの
コンポーネントやデバイスが破損することがあります。 ご自分の責任で行ってください。
弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。
4
1.3 マザーボードのレイアウト
ATXPWR1
FS B80 0
DDR 4_A1 (6 4 bit, 28 8-pin m odule )
DDR 4_A2 (6 4 bit, 28 8-pin m odule )
SATA3_2
Sup er
I/O
LAN
AUDIO
CODEC
PCIE2
PCIE1
USB_3_ 4
USB_5_ 6
HD_AUDIO1
1
CPU_FAN1
Front USB 3.0
PCI Express 3.0
1
COM1
3
4
2
9
5
1
LPT1
USB 2.0
T: USB1
B: USB2
PS2
Keyboard/
Mouse
CMOS
Battery
1
M2_1
Ct3Ct2Ct1
USB3_5 _6
1
CHA_FAN2
HDLED RESET
PLED PWRBTN
PANEL1
1
SATA3_1
RoHS
1618
17
111214 1315 10
19
20
SPK_CI1
1
USB 3.0
T: USB1
B: USB2
Top:
LINE I N
Cent er:
FRON T
Bott om:
MIC IN
RJ- 45 LAN
USB 3.0
T: USB3
B: USB4
TPMS1
1
HDMI1
ATX12V
6
7
8
CLRMOS1
1
SATA3_3
SATA3_4
AMD
Promontory
B350/A320
SOCKETAM4
CHA_FAN1
A320M-HDV
A320M-HDV
日本語
BIOS
ROM
5
日本語
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 CPU ファンコネクタ（ CPU_FAN1）
3 2 x 288 ピン DDR4 DIMM ス ロ ッ ト（ DDR4_A1、DDR4_A2）
4 ATX 電源コネクタ（ATXPWR1）
5 USB 3.0 ヘ ッ ダ ー（ USB3_5_6）
6 USB 2.0 ヘ ッ ダ ー（ USB_3_4）
7 USB 2.0 ヘ ッ ダ ー（ USB_5_6）
8 SATA3 コ ネ ク タ（ SATA3_3）
9 SATA3 コ ネ ク タ（ SATA3_4）
10 SATA3 コ ネ ク タ（ SATA3_1）
11 SATA3 コ ネ ク タ（ SATA3_2）
12 クリア CMOS ジ ャ ン パ ー（ CLRCMOS1）

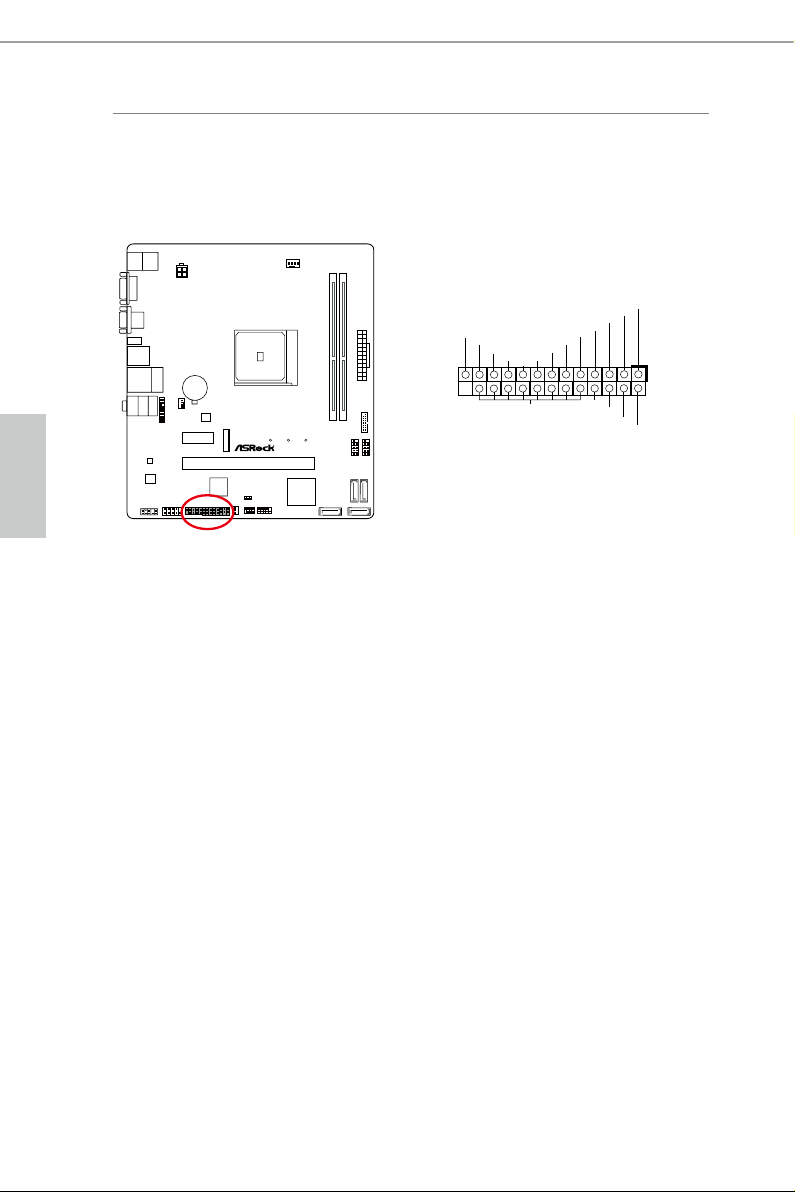

13 システムパネルヘッダー（PANEL1）
14 シャーシイントルージョンとスピーカーヘッダー (SPK_CI1)
15 シャーシファンコネクタ（CHA_FAN2）
16 プリントポートヘッダー（ LPT1）
17 COM ポートヘッダー（COM1）
18 フロントパネルオー ディオヘッダー（HD_AUDIO1）
19 TPM ヘ ッ ダ ー（ TPMS1）
20 シャーシファンコネクタ（CHA_FAN1）
6
A320M-HDV
1.4 I/O パネル
1 2 4
番号 説明 番号 説明
1 USB 2.0 ポ ー ト（ USB12） 7l USB 3.0 ポ ー ト（ USB3_12）
2 LAN RJ-45 ポート * 8 HDMI ポート
3 ライン入力（明るい青色）** 9 D-Sub ポート
4 フロントスピーカー（ライム色）** 10 DVI-D ポート (DVI_CON1)
5 マイクロフォン（ピンク色）** 11 PS/2 マウス / キ ー ボ ードポ ート
6 USB 3.0 ポ ー ト（ USB3_34）
3
5678911 10
日本語
* 各 LAN ポートにそれぞれ 2 つの LED が ありま す。 LAN ポ ートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビ ティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 デ ータアクティビティ オレンジ 色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
7
日本語
**7.1 CH HD オーディオを設定するためには、HD フロントパネルのオーディオモジュールを使用し、オーディ
オドライバを通してマルチチャンネルオーディオ機能を有効にする必要があります。
Realtek HD オーディオマネージャでスピーカー設定を「7.1 Speaker」に 設 定 し て く だ さ い 。
7.1 チャンネル設定のオーディオポートの機能 :
ポ ート 機能
明るい青色（リアパネル） リアスピーカー出力
ライム色（リアパ ネ ル ） フロントスピーカー出力
ピンク色（リアパネル） セントラル / サブウーファースピーカー出力
ライム色（フロントパネル） サイドスピーカー出 力
8
A320M-HDV
第 2 章 取り付け
これは Micro ATX フォームファクタのマザーボードです。 マザーボードを取付け
る前に、ケースに取付できるフォームファクター（サイズ）を確認し、マザーボード
を取り付 けることができることを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、
次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。 電
源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能
性がござ います。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。 また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基 板の端を つ か んでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でくだ さ い 。 ねじを締め付けすぎると、マザーボ ードが破損することがあります。
日本語
9
日本語
2.1 CPU を取り付ける
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
10
2
A320M-HDV
3
日本語
11
日本語
2.2 CPU ファンとヒートシンクを取り付ける
CPU をこのマザーボードに取り付けたら、放熱するために大型のヒートシンクと冷
却ファンを取り付ける必要があります。 放熱を改善するために、さらに、CPU とヒー
トシンクの 間 にサーマルグリースを 塗 布 する必 要 が あります。 CPU とヒートシンク
がしっかりと固定されており、正しく接触していることを確認してください。
CPU またはヒートシンクを交換する前に、電源を切 断 するか、また は、電 源コードを
取り外 してくだ さ い 。
CPU ボックスクーラー SR1 を取り付ける
1
12
2
A320M-HDV
3
日本語
4
4 ピンファンケーブル
1
N
FA
_
U
P
C
13
日本語
AM4 ボックスクーラー SR2 を取り付ける
1
2
14
A320M-HDV
3
日本語
15
日本語
4
4 ピンファンケーブル
1
N
FA
_
U
P
C
16
AM4 ボックスクーラー SR3 を取り付ける
1
A320M-HDV
日本語
2
17
日本語
4
3
18
A320M-HDV
5
4 ピンファンケーブル
FAN1
CPU_
日本語
6
1
N
FA
_
U
P
C
USB 2.0 ヘッダ ー
B
S
U
このコネクタは SR3 上の LED 制御ボードへのインターフェースです。LED を制 御するに
は AMD ユー ティリティ「SR3 Settings Soware（SR3 設定 ソフトウェア）」が 必 要です。
* この図は参照用です。 USB ヘッダーの方向については 28 ページを参照してください。
19
日本語
2.3 メモリモジュール（DIMM）を取り付ける
1
2
20
3
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 2 つの 288 ピン DDR4（ダブルデータレート 4）DIMM スロッ
トが装備されており、デュアルチャンネルメモリ機能に対 応します。
1.
デュアルチャンネルメモリ設定 のために、同一（同じブランド、同じ速度、同じサイ
ズ 、同 じ チ ッ プ タ イ プ ）の DDR4 DIMM を 1 組取り付ける必要があります。
2.
メモリモジュー ルを 1 基しか取り付けていない場合は、デュアルチャンネルメモ
リ機能を有効にできません。
3.
DDR、DDR2 または DDR3 メモリモジュー ルは DDR4 スロットに取り付 けること
はできま せ ん 。取り付 けると、マ ザ ーボ ードと DIMM が損 傷することがあります。
DDR4 UDIMM 最大周波数サポート
A シリーズ APU:
A320M-HDV
UDIMM メモリスロット
A1 B1
- SR 2400
SR - 2400
- DR 2400
DR - 2400
SR SR 2400
DR DR 2400
Ryzen CPU:
UDIMM メモリスロット
A1 B1
- SR 2667
SR - 2667
- DR 2667
DR - 2667
SR SR 2667
DR DR 2667
周波数
（Mhz）
周波数
（Mhz）
日本語
SR: シングルランク DIMM、1Rx4 または DIMM モジュールラベルの場合は 1Rx8
DR: デュアルランク DIMM、2Rx4 または DIMM モジュールラベルの場合は 2Rx8
21
1
日本語
2.4 前面パネルヘッダーを接続する
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
2
RESET SW
HDD LED
22
3$1(/
䦭⨎ἲ 怋䲘ἲ
910
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
12
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
D
C
ABC
D
2.5 I/O パネルシールドを取り付ける
1
A320M-HDV
日本語
23
日本語
2.6 マザーボードを取り付ける
A320M-HDV
24
2.7 SATA ドライブを取り付ける
光学ドライブ
SATA
1
ドライブ
2
A320M-HDV
日本語
SATAデータケーブル
25
日本語
3
4
電源コネクタ
SATA
SATA データコネクタ
26
2.8 グラフィックスカードを取り付ける
1
A320M-HDV
日本語
27
日本語
拡張スロット（PCI Express スロット）
このマザーボードには 2 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コード
が取り外されていることを確認してください。 取り付け作業を始める前に、拡張カー
ドに添付されている文書を読んで、カード用に必要なハードウェア設定を行ってく
ださい。
PCIe スロット :
PCIE1（PCIe 2.0 x1 ス ロ ッ ト ）は PCI Express x1 レーン幅カード向けに使用します。
PCIE2（PCIe 3.0 x16 ス ロ ッ ト ）は PCI Express x16 レーン 幅グ ラフィックスカード向
けに使用します。
* A シリーズ APU を取り付 けると PCIE2 は 8 倍 モ ードにダ ウング レ ードします。
28
2.9 周辺機器を接続する
A320M-HDV
日本語
29
日本語
2.10 電源コネクタを接続する
30
$7;9
$7;3:5
2.11 電源オン
A320M-HDV
1
2
3
日本語
4
31
日本語
2.12 ジャンパー設定
このイラストは、ジャンパーの設定方 法を示しています。 ジャン パ ー キャップ が ピ
ンに 被さって い ると、ジャン パ ー は「 ショート」です。 ジャンパーキャップがピンに被
さっていない場合には、ジャンパーは「オープン」です。 この図は 3 ピンのジャンパー
を表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは
「 シ ョ ー ト 」で す 。
クリア CMOS ジャン パ （CLRMOS1）（p.5、No. 12 参照）
CLRMOS1 を使って CMOS 内 のデータをクリアできます。 クリアして、デフォルト
設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、
電源から電源コードを抜いてください。 15 秒待ってから、ジャンパーキャップを
使って CLRCMOS1 のピン 2 とピン 3 を 5 秒 間ショートします。 ただし、BIOS を
アップデートした直後に、CMOS をクリアしないでください。 BIOS をアップ デー
ト後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから
CMOS クリアアクションを行う前 にシャットダウンしてください 。 パスワード、日付、
時間、ユーザーのデフォルトプロファイルは、CMOS の電 池を取り外した場合に
のみ、消去されることにご注意ください。
32
CLRMOS1
A320M-HDV
CMOS のクリアデフォルト
2.13 オンボードのヘッダーとコネクター
1
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク
ターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターにジャン
パーキャップを被せると、マザーボードに物理損傷が起こることがあります。
システムパネルヘッダー
（9 ピン PANEL1）（p.5、 No. 13 参照）
電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従って、
シャーシのシステムステータス表 示ランプをこのヘッダーにセットします。 ケー
ブルを接続するときには、ピンの＋と−に気をつけてください。
A320M-HDV
PANEL1
A320M-HDV
PLED+
PLED-
HDLED-
HDLED+
PWRBTN#
GND
RESET#
GND
GND
日本語
PWRBTN（ 電 源 ス イ ッ チ ）：
シャーシ前面パネルの電源スイッチに接続してください。 電 源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフリーズ
したり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー
ターを再 起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム 稼
働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED は点滅を
続けます。 システム が S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（ハ ードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLED に 接 続して くだ さ い 。 ハ ードド
ライブのデータを読み取りまたは書き込み中に、LED は オン に なります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール
は、主に電源 スイッチ、リセットスイッチ、電源 LED、ハ ードドライブ アクティビティ LED、
スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接
続する場合には、配線 の 割り当てと、ピンの 割り当てが正しく合致していることを確かめ
てくだ さい 。
33
日本語
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
シャーシイントルージョンとスピーカーヘッダー
(7 ピン SPK_CI1) (p.5、No. 14 参照 )
シャーシイントル ージョンとシャーシスピーカーをこのヘッダーに接続してください。
SPK_CI1
A320M-HDV
シリアル ATA3 コネクター
（p.5、No. 8-11 参照）
これら 4 つの SATA3 コネクターは、最高 6.0 Gb/ 秒のデータ転送速度で内部
ストレージデバイス用の SATA データケーブルをサポートします。
34
A320M-HDV
SATA3_3
SATA3_4
SATA3_2 SATA3_1
USB 2.0 ヘッダ ー
1
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
（p.5、No. 6、7 参照）
I/O パネルの 2 つの USB 2.0 ポートに加えて、このマザーボードには 2 つのヘッ
ダ ー が ありま す。 各 USB 2.0 ヘッダーは、2 つ の ポ ートを サ ポ ートできます。
A320M-HDV
USB 3.0 ヘッダ ー
（p.5、No. 5 参照）
このマザーボードには 1 つのヘッダーが装備されています。 各 USB 3.0 ヘッダ ー
は、2 つ の ポートをサ ポ ートで きま す。
A320M-HDV
日本語
A320M-HDV
IntA_PA_SSRX-
IntA_PA_SSRX+
IntA_PA_SSTX-
IntA_PA_SSTX+
IntA_PA_D-
IntA_PA_D+
Vbus
GND
GND
VbusVbus
IntA_PB_SSRX-
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
IntA_PB_SSTX+
GND
IntA_PB_D-
IntA_PB_D+
Dummy
35
日本語
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
フロントパネルオーディオヘッダー
（9 ピン HD_AUDIO1）（ p.5、No. 18 参照）
このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するた
めのものです。
HD_AUDIO1
A320M-HDV
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機
能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。
お使いのシステムを 取り付 けるには、当社のマニュアル およびシャーシのマニュアルの 指
示に従ってください。
2.
ACʼ97オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッ
ダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接 続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接 続します。
C. アース (GND) をアース (GND) に接 続します。
D. MIC_RETと OUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネル
ではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」 タ ブ で 、「 録
音音量」を調整してください。
36
A320M-HDV
FAN_SPEED_CONTROL
GND
FAN_SPEED_CONTROL
シャ ー シ ファンコ ネクタ
（4 ピン CHA_FAN1）（p.5、 No. 20 参照）
（3 ピン CHA_FAN2）（p.5、 No. 15 参照）
ファンケーブルはファンコネクターに接続し、黒線とアースピンを合わせてください。
CHA_FAN1
A320M-HDV
CHA_FAN_SPEED
FAN_VOLTAGE
GND
CHA_FAN2
FAN_VOLTAGE
CHA_FAN_SPEED
CPU ファンコ ネクタ
（4 ピン CPU_FAN1）（ p.5、 No. 2 参照）
このマザーボードは 4ピン CPUファン（静音ファン）コネクターが装備されています。
3 ピンの CPU ファンを接続する場合には、ピン 1-3 に 接 続 してくだ さい 。
CPU_FAN1
CPU_FAN_SPEED
A320M-HDV
FAN_VOLTAGE
GND
1 2 3 4
日本語
37
日本語
ATX 電 源 コネクタ
（24 ピン ATXPWR1）（ p.5、No. 4 参照）
このマザーボードは 24 ピン ATX 電源コネクターが 装備されています。 20 ピン
の AT X 電源を 使 用 するには、ピン 1 と13 番に合わせて接続してください。
ATXPWR1
12
24
A320M-HDV
1
13
ATX 12V 電源コネクター
（4 ピン ATX12V1）（ p.5、No. 1 参照）
ATX 12V 電源をこのコネクターに接 続してください。
38
ATX12V1
A320M-HDV
A320M-HDV
1
シリアルポートヘッダー
（9 ピン COM1）（ p.5, No. 17 参照）
この COM1 ヘッダーはシリアルポートモジュールをサポートします
COM1
A320M-HDV
RRXD1
DDTR#1
TTXD1
DDCD#1
DDSR#1
CCTS#1
RRTS#1
GND
RRI#1
TPM ヘッダ ー
（17 ピン TPMS1）（ p.5、No. 19 参照）
このコネクターはトラステッドプラットフォームモジュール（TPM）システムをサポートし、
鍵、デジタル証明書、パスワード、データを安全に保管することができます。
TPM システムはまた、ネットワークセキュリティを高め、デジタル証明書を保護し、プラッ
トフォームの完全性を保証します。
。
日本語
TPMS1
A320M-HDV
PCIRST#
FRAME
PCICLK
39
日本語
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD3
SPD2
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
プリント ポ ート ヘッダ ー
（25 ピン LPT1）（ p.5, No. 16 参照）
これは、プリンターデバイスとの接続を簡 単 に行うことのできる、プリントポート
ケーブル 用 のインタフェースです。
LPT1
A320M-HDV
40
A320M-HDV
3
2.13 M.2_SSD (NGFF) モジュール取り付けガイド
M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ばれます。M.2
は小型の多目的カードエッジコネクタであり、mPCIe and mSATA に代 わ ること を 目 的と
します。 ウルトラ M.2 ソ ケ ッ ト（ M2_1）は SATA3 6.0 Gb/s モジュール、および、最大
Gen3 x4（32 Gb/s）（ Ryzen CPU の場合）または最大 Gen3 x2（16 Gb/s）（ A シリーズ APU
の場合）までの M.2 PCI Express モジュールに対応します
M.2_SSD (NGFF) モジュールを取り付ける
手順 1
M.2_SSD (NGFF) モジュールおよび
ねじを準 備します。
2
手順 2
PCB のタイプと M.2_SSD (NGFF) の
長さに合わせて、一致するねじの位
置を選んでください。
1
ABC
番号 1 2 3
ナットの 場 所 A B C
PCB 長さ 4.2cm 6cm 8cm
モジュール のタイプ Type 2242 Type2260 Type 2280
日本語
41
手順 3
モジュールのタイプと長さに基づ い
てスタンドオフを移動します。
ABC
デフォルトでは、スタンドオフはナッ
ト位置 D にあります。 デフォルトの
ナットを使用する場合は、手順 3 と
手順 4 をスキップして 手 順 5 に進み
ます。
その他の場合はスタンドオフを手で
緩めます。
日本語
手順 4
ねじに貼付されている黄色の保護
フィル ム を は がしま す 。 デバイスを
ABC
取り付ける場所にあわせて、手でね
じを締めてください。
手順 5
M.2 (NGFF) SSD モジュールを整列
AB
し て 、丁 寧 に M.2 スロット に 挿 入 し
ます。 M.2 (NGFF) SSD モジュー ル
は 1 方向にしか取り付けることがで
きません。
BC
A
42
A320M-HDV
手順 6
ドライバでねじをしっかりと留めて
くだ さ い 。 しかし、きつく締めるすぎ
NUT1NUT2C
るとモジュールが破損する恐れがあ
るのでご注意ください。
日本語
43
日本語
M.2_SSD (NGFF) モジュールサポート一覧
ベンダー インターフェース 部品番号
SanDisk PCIe SanDisk-SD6PP4M-128G( Gen2 x2)
Intel PCIe INTEL 6000P-SSDPEKKF256G7 (nvme)
Intel PCIe INTEL 6000P-SSDPEKKF512G7 (nvme)
Kingston PCIe Kingston SHPM2280P2 / 240G (Gen2 x4)
Samsung PCIe Samsung XP941-MZHPU512HCGL(Gen2x4)
ADATA SATA ADATA - AXNS381E-128GM-B
Crucial SATA Crucial-CT240M500SSD4-240GB
ezlink SATA ezlink P51B-80-120GB
Intel SATA INTEL 540S-SSDSCKKW240H6-240GB
Kingston SATA Kingston SM2280S3G2/120G - Win8.1
Kingston SATA Kingston-RBU-SNS8400S3 / 180GD
LITEON SATA LITEON LJH-256V2G-256GB (2260)
PLEXTOR SATA PLEXTOR PX-128M6G-2260-128GB
PLEXTOR SATA PLEXTOR PX-128M7VG-128GB
SanDisk SATA SanDisk X400-SD8SN8U-128G
SanDisk SATA Sandisk Z400s-SD8SNAT-128G-1122
SanDisk SATA SanDisk-SD6SN1M-128G
Transcend S ATA Transcend TS256GMTS800-256GB
V-Color SATA V-Color 120G
V-Color SATA V-Color 240G
WD SATA WD GREEN WDS240G1G0B-00RC30
M.2_SSD (NFGG) モジュールサポート一覧の最新の更新については、弊社のウェブサイ
トで詳細をご確認ください。 http://www.asrock.com
44
A320M-HDV
第 3 章 ソフトウェアとユ ー ティリティの 操 作
3.1 ドライバを取り付ける
マザーボードに付属しているサポート CD には、必要なドライバ、および、マザー
ボードの機能を強化する便利なユーティリティが含まれています。
サポート CD を実行する
サポ ート CD を使用するために、DVD を BD/DVD ドライブ に 挿 入します。コンピュー
タ で「 AUTORUN ( 自動実行 ) 」が有効になっている場合は、DVD がメインメニューを
自動的に表示します。メインメニューが自動的に表示されない場合は、サポート CD 内
の フ ァ イ ル「 ASRSETUP.EXE」をダブルクリックしてメニューを表示します。
ドライバメニュー
システムと互換性のあるドライバが自動的に検出されて、サポート CD ドライバ
ページに一覧表示されます。Install All ( すべてインストール する ) をクリック する
か、または、上 から下 へ の 順 番で必要なドライバをインストールしてください。この
ようにインストー ル することで、ドライバ が 正しく動 作 す るようにしま す。
ユーティリティメニュー
ユーティリティメニューには、マザーボードが対応するアプリケーションソフトウェ
アが 表 示されます。特定 の 項 目をクリックして、インストールウィザードに従ってイ
ンストールします。
日本語
45
日本語
3.2 ASRock Live Update & APP Shop（ASRock ライブ更新 と APP ショップ）
ASRock ライブ更新と APP ショップ は 、ASRock コンピュータ用 のソフトウェアを
購入したりダウンロードできるオンラインストアです。 さまざまなアプリケーショ
ンとサポートユーティリティを素早く簡単にインストールできます。 ASRock APP
ショップを使用すれば、数回クリックするだけで、システムを最適化して、マザーボー
ドを最 新の状態に維持できます。
デ スクトップ 上 の を ダ ブ ル クリックし て ASRock ライブ更新と APP ショップ
ユ ー ティリティにアクセ スしま す。
*ASRock ライブ更新と APP ショップからアプリケーションをダウンロードするにはインターネットに接
続している必要があります。
3.2.1 UI 概要
Hot News（ ホットニュース）Category Panel（カテゴリパ ネル）
Information Panel（情報パネル）
Category Panel（カテゴリパ ネ ル ）： カテゴリパネルにはいくつかのタブまたはボタ
ンがあります。これらのタブまたはボタンを選択すると、下の情報パネルに関係す
る情報が表示されます。
Information Panel（情報パネル）： 中央にある情報パネルには、現在選択されてい
るカテゴリについてのデータが表示されます。また、ジョブに関係するタスクを実
行できます。
Hot News（ホットニュース）： ホットニュースセクションにはさまざまな最新ニュー
スが 表示されます。 画像をクリックして選択したニュースのウェブサイトを開いて
詳しく読むことができます。
46
3.2.2 Apps（アプリ）
「Apps（アプリ）」タブを選択 すると、ダウンロードできるすべてのアプリが画 面 上に
表示されます。
アプリをインストールする
手順 1
インストールしたいアプリを検索します。
A320M-HDV
日本語
最も推奨されるアプリが画面の左側に表示されます。 そ の 他のさまざまなアプリは
右側に表 示されます。 上 下 にスクロ ー ルして一 覧にあるアプリを検 索してください 。
アプリの価格を確 認したり、アプリを既にインストールしているかどうかを確認で
きます。
- 赤色のアイコンに価格が表示されます。または、アプリが無料の場合は
「Free（無 料 ）」と表示されます。
- 緑 色 の「 Installed（インストール済み）」アイコンは、アプリがコンピュータに
インストールされていることを意味します。
手順 2
アプリアイコンをクリックすると、選択したアプリの詳細情報が表示されます。
47
日本語
手順 3
アプリをインストールしたい場合は、赤色のアイコン をクリックして ダ ウ ン
ロードを開 始します。
手順 4
インストールが完了すると、右上端に緑色の「Installed（イン ストー ル 済 み ）」アイコ
ンが表示されます。
アプリをアンインストールするには、ゴミ箱アイコン をクリックしま す。
* アプリによっては、ゴミ箱アイコンが表示されないことがあります。
48
アプリをアップグレードする
アップグレードできるの はインストール 済 みのアプリの みです。 アプリの新しい
バージョンがある場合は、インストールしたアプリアイコンの下に「New Version（新
しいバージョン）」 のマークが表 示されます。
手順 1
アプリアイコンをクリックすると、詳細情報が表示されます。
A320M-HDV
日本語
手順 2
黄 色 の アイコン をクリックしてアップグレードを開始します。
49
日本語
3.2.3 BIOS & Drivers（BIOS とドライバ）
BIOS またはドライバをインストールする
「BIOS & Drivers（BIOS とドライバ）」タブを選択すると、BIOS またはドライバ用の推
奨更新または重要な更新が一覧表示されます。 速やかにすべて更新してください。
手順 1
更新する前に項目情報を確認してください。 をクリックすると、詳細情報が表
示されます。
手順 2
更新したい 項 目を 1 つまたは複数クリックして選択します。
手順 3
「Update（更新）」をクリックして更新処理を開始します。
50
3.2.4 設定
「Setting（設定）」ページで、言語を変更したり、サーバーの場所を選択したり、
Windows 起動時に ASRock ライブ更新と APP ショップを自動的に実行するかどう
かを 決 めることができます。
A320M-HDV
日本語
51
日本語
第 4 章 UEFI セットアップ ユ ー ティリティ
4.1 はじめに
このセクションでは、UEFI セットアップ ユ ー ティリティを使用して、システムを構 成
する方法を説明します。 UEFI セットアップ ユー ティリティ は、コンピューターに電
源を入れた直後に <F2> または <Del> を押すことによって起動できます。ユーティ
リティーを起動しなければ、電源投入時セルフテスト (POST) が通常のテストを開
始します。 POST の後に UEFI セットアップ ユ ー ティリティを開始するには、<Ctrl>
+ <Alt> + <Delete> または 本 体のリセットボタンを 押して、システムを再 起 動します。
システムをシャットダウンした後、再度電源を入れても、ユーティリティーを起動す
ることができます。
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照
のみを目的としており、実際の画面と必ずしも一致しない場合もあります。
4.1.1 UEFI メニューバー
画面上部には、以下が並んだメニューバーがあります：
52
Main ( メイン )
OC Tweaker (OC 調整 )
Advanced ( 詳細設定 )
Tool ( ツール )
H/W Monitor (H/W モニター )
Security ( セキュリティ )
Boot ( ブ ート )
Exit ( 終了 )
システムの 時 間 / 日付情報の設定
オー バ ー クロック設 定
システムの詳細設定
便利なツール
現在のハードウェアステータスを表示
セキュリティ設定
ブート設定およびブートの優先順位の設定
現在の画面または UEFI セットアップ ユー
ティリティを 終了
4.1.2 ナビゲーションキー
メニューバ ー のカテゴリーを 選 択するには、< > キーまたは < > キーを使用
します。カーソルを上下に動かしアイテムを選択するには、< > キーまたは < >
キーを使用し、<Enter> を押してサブ画面に移動します。 マウスでクリックして、必
要なアイテム を選 択することもできます。
各ナビゲーションキーの説明は、以下の表でご確認ください。
ナビゲーションキー 説明
A320M-HDV
+ / -
<Tab>
<PGUP>
<PGDN>
<HOME>
<END>
<F1>
<F7>
<F9>
<F10>
<F12>
<ESC>
選 択し た アイテム の オプション を 変 更
次の機能に切替え
前のページへ
次のページへ
画面の最初へ
画面の最後へ
一般的なヘルプ画面を表示
変更をキャンセルして、セットアップ ユー ティリティを終 了
すべての設定で最適な既定値を読込み
変更 を 保存して、セットアップ ユ ーティリティを終 了
プリントスクリーン
終了画面へジャンプまたは現在の画面を終了
日本語
53
日本語
4.2 Main ( メイン ) 画面
UEFI セットアップ ユ ー ティリティに入ると、メイン画面が現れ、システムの概要が
表示されます。
54
4.3 OC Tweaker (OC 調整 ) 画面
OC 調整画面では、オーバークロック機能を設定できます。
A320M-HDV
日本語
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照
のみを目的としており、実際の画面と必ずしも一致しない場合もあります。
Voltage Conguration ( 電圧設定 )
DRAM Voltage (DRAM 電圧 )
この項目を使用して DRAM Voltage（DRAM 電圧）を選択します。 デフォルトでは
[Auto（自動）] です。
[Auto（自動）] この項 目を選 択して、デフォルトの DRAM 電圧設定を適用します。
1.8 Voltage（1.8 電圧）
この項目を使用して +1.8V 電圧を選択します。 デフォルトで は [Auto（自動）] です。
[Auto（自動）] この項 目を選 択して、デフォルトの +1.8 電圧設定を適用します。
VDDP
VDDP を設定します。
[Auto（自動）] この項 目を選 択して、デフォルトの VDDP 電圧設定を適用します。
55
日本語
4.4 Advanced ( 詳細 ) 画面
このセクションでは、以下のアイテムの設定ができます： CPUConguration（設定）、
North Bridge Conguration（ノースブリッジ設定）、South Bridge Conguration（サ
ウスブリッジ設定）、StorageConguration（ストレージ設定）、Super IO Conguration
（スーパー IO 設 定 ）、ACPI Conguration（ACPI 設 定 ）、お よ び 、Trusted Computing
（トラステッド・コンピューテング）。
このセクションで誤った値を設定すると、システムの誤作動の原因になることがあります。
UEFI Conguration（UEFI 設定）
Active Page on Entry ( 開始時のアクティブページ )
UEFI セットアップ ユーティリティに入ったときのデフォルトページ を 選択します。
Full HD UEFI ( フル HD UEFI)
「Auto( 自動 )」を選択すると解像度は 1920 x 1080 に設定されます。ご使用のモニ
ターがフル HD に対応している場合 もしモニターがフル HD 非対応であれば、解
像度は 1024 x 768 に設定されます。 「Disable( 無効 )」に設定すると、モニタの解 像
度は 1024 x 768 に 設 定されます。
56
A320M-HDV
4.4.1 CPU Conguration（CPU 設定）
Cool 'n' Quiet
この項目を使用して、AMD の Cool ʻnʼ QuietTM テクノロジー を 有効また は 無効 にします。
デフォルトで は [Enabled（有効）] です。
日本語
[Enabled（有効）]
Windows® OS をインストールして、この機能を有効にしたい場合は、この項目を
[Enabled（有効）] に 設 定 してくだ さ い 。 この機能を有 効にすると、CPU 電 圧とメモリ
周波数が低下して、メモリモジュールまたは電源供給によっては安定性または互換
性の問題が発生することがあります。
[Disabled（無効）]
上記の問題が発生する場合は、この項目を [Disabled（無効）] に 設 定 してくだ さい 。
AMD fTPM Switch（AMD fTPM スイッチ）
この項目を使用して AMD CPU fTPM を有効または無効にします。
SVM モード
このオプションを [Enabled（有効）] に設定すると、VMM（仮想マシンアーキテク
チ ャ ）は AMD-V が提供する追加ハードウェア容量を利用できます。デフォルト値
は [Enabled（有効）] です。
設 定 オプ ション : [Enabled（有効）] と [Disabled（無効）]。
C6 モード
この項目を使用して Core C6 モードを有効または 無 効 にします。 デフォルトで は
[Enabled（有効）] です。
57
日本語
4.4.2 North Bridge Conguration（ノースブリッジ設定）
IOMMU
この項目を使用して IOMMU を有効または無効にします。 この機能のデフォルト
値は [Disabled（無効）] です。
Share Memory ( 共有メモリ )
システムが 起 動したときに統合グラフィックス プロセッサーに割 当てるメモリのサイズ
を設定します。
58
A320M-HDV
4.4.3 South Bridge Conguration（サウスブリッジ設定）
Onboard HD Audio ( 内蔵 HD オーディオ )
内蔵の HD オーディオをオン / オフします。 [Auto ( 自動 )] に設定すると、内蔵 の
HD オーディオは有効化され、サウンドカードがインストールされたときにのみ
自動 的に無 効 にされます。
日本語
Front Panel ( フロントパネル )
フロントパ ネ ル の HD オーディオをオン / オフします。
Deep Sleep ( デイープスリープ )
コンピューターが シャットダウンされたときの 節 電を目 的としたディープスリープ
を設定します。
Restore on AC/Power Loss (AC/ 電源損失で復元 )
停電後の電力状態を選択します。
[Power O（電 源 オフ）]
この項目を選択すると、電力が回復しても電源はオフのままになります。
[Power On（電 源オン ）]
この項目を選択すると、電力が回復するとシステムが起動し始めます。
59
日本語
4.4.4 Storage Conguration（ストレージ設定）
SATA Controller(s) (SATA コントローラー )
SATA コントロ ー ラを 有 効 / 無 効にします。
SATA モード
[AHCI] 性能を向上させる新しい機能に対応します。
[RAID] 複数のディスクドライブを論理ユニットに組み合わせます。
60
4.4.5 Super IO Conguration（スーパー IO 設定）
Serial Port ( シリアルポート )
シリアルポートを有効 / 無 効にします。
A320M-HDV
日本語
Serial Port Address ( シリアルポート アドレス )
シリアル ポートのアドレスを選択します。
Parallel Port（パラレルポート）
パラレルポートを有効 / 無 効 にします。
Change Settings（設定を変更する）
パラレルポートのアドレスを選択します。
Device Mode（デバイスモード）
接続したデバイスに従ってデバイスのタイプを選択します。
PS2 Y-Cable（PS2 Y ケーブル）
PS2 Y ケーブルを有効にするか、またはこのオプションを Auto（自動）に設定します。
61
日本語
4.4.6 ACPI Conguration（ACPI 設定）
Suspend to RAM (RAM へのサスペンド )
[Auto ( 自動 ) ] として電力消費の少ない ACPI S3 を選 択 することをお 勧 めします。
ACPI HPET Table (ACPI HPET 表 )
パフォーマンスを向上し、WHQL の認定を受けるため、
[High Precision Event Timer] ( 高精度イベントタイマー ) を 有 効にします。
PS/2 Keyboard Power On (PS/2 キーボードによる電源オン )
PS/2 キーボ ードでシステムを 起動できるようになります。
[Disabled（無効）]
この項目を選択して、PS/2 Keyboard Power On（PS/2 キーボード電源オン）機能を無効
にします。
[Any Key（いずれかのキー）]
この項目を選択すると、PS/2 キーボード上のいずれかのキーをクリックしてシステム
を再 起動できます。
PCIE Devices Power On（PCIE デバイス電源オン）
PCIE デバイスでシステムをウェイクアップできます。また、LAN 上 で の ウェイクアップ
を有 効にできます。
62
A320M-HDV
RTC Alarm Power On (RTC アラームによる電源オン )
リアルタイム クロックのアラームでシステムを起動できるようになります。
[Disabled（無効）] この項目を選択して、RTC Alarm Power On（RTC アラーム電源オン）
機能を無効にします。
[Enabled（有効）] この項目を選択して、RTC Alarm Power On（RTC アラーム 電 源オン）
機能を有効にします。
[By OS（OS で）] この項 目を 選択して、オペレ ーティングシステムで取り扱うようにします。
日本語
63
日本語
4.4.7 Trusted Computing（トラステッド・コンピューテ
ィング）
Security Device Support ( セキュリティ デバイス サポート )
ハ ードディスクドライブ 用 のトラス テッドプラットフォームモ ジュー ル（ TPM）セ キ ュ
リティを 有 効 にしま す。
64
4.5 Tools ( ツール )
Easy RAID Installer ( 簡単 RAID インストーラー )
該当する CD から USB ストレ ージ デバイスへの RAID ドライバ ーのコピーが 簡単
にできます。 ドライバーをコピーしたら、モードを SATA から RAID へ変 更すると、
RAID モードでの オペレ ーティング システムのインストールが開 始できます。
A320M-HDV
日本語
Instant Flash ( インスタント フラッシュ )
UEFI ファイル を USB ストレ ー ジ デバイスに保存し、
[Instant Flash ( インスタント フラッシュ )] を実 行 すると、UEFI が更新されます。
Internet Flash（インターネットフラッシュ）- DHCP（自動 IP）、
AUTO（自動 ）
ASRock の [Internet Flash ( インターネット フラッシュ )] は、サーバーから最新の
UEFI ファームウェアをダウン ロードして 更 新 します。
[Internet Flash ( インター ネット フラッシュ )] を利用 するには 、まずネットワークの
設定をする必要があります。
* BIOS のバックアップと復元のため、この機能を使用する前に、USB ペンドライブ
を差し込 むことをお 勧めします。
65
日本語
Network Conguration ( ネットワーク設定 )
[Internet Flash] ( インター ネット フラッシュ ) で必要なインターネット接続を設定
します。
Internet Setting ( インターネット設定 )
セットアップ ユ ー ティリティでの サウンドエ フェクトをオン / オフします。
UEFI Download Server (UEFI ダウンロード サーバー )
UEFI ファームウェアをダウンロードするサーバーを選択します。
66
A320M-HDV
4.6 Hardware Health Event Monitoring ( ハードウェア ヘ ルス イベント監視 ) 画面
このセクションでは、CPU 温度、マザーボード温度、ファン速度、および電圧などの
パラメーターを含め、システムのハードウェアのステータスを監視できます。
日本語
CPU Fan 1 Setting (CPU ファン 1 設定 )
CPU ファン 1 のファンモ ードを 選 択します。また は [Customize ( カスタマイズ )] を選択す
ると、5 つの CPU 温度を設定し、各温度に対してそれぞれファン速度を割当てることがで
きます。
設 定 オプ ション :
[Customize（カスタマイズ ）] [Silent Mode（ サイレントモード）]
[Standard Mode（標準モード）] [Performance Mode（パフォーマンスモード）]
[Full Speed（最高速度）]
Chassis Fan 1 Setting ( シャーシファン 1 設定 )
シャーシファン 1 の ファン モードを 選 択します。また は [Customize ( カスタマイズ )]
を選 択 すると、5 つの CPU 温度を設定し、各温度に対してそれぞれファン速度を
割当てることができます。
設 定 オプ ション :
[Customize（カスタマイズ ）] [Silent Mode（ サイレントモード）]
[Standard Mode（標準モード）] [Performance Mode（パフォーマンスモード）]
[Full Speed（最高速度）]
67
日本語
Chassis Fan 1 Temp Source（シャーシファン 1 温度ソース）
シャーシファン 1 の温度の測定対象を選択します。
[Monitor CPU（CPU を監視 する）] この項目を選択して、CPU を温度の測定対象
として 設 定しま す。
[Monitor M/B（マザーボードを監視する）] この項目を選択して、マザーボードを
温度の測定対象として設定します。
Over Temperature Protection ( 過熱保護 )
有効にすると、マザーボードが過熱したとき、システムは自動的にシャットダウンし
ます。
Case Open Feature ( ケースの開閉検知機能 )
有効 / 無効が選択可能。有効にするとケースカバーが取り外されていないかを検
知します。
68
4.7 Security ( セキュリティ ) 画面
このセクションでは、システムのスーパーバイザーまたはユーザーのパスワードを
設定および変更できます。 ユーザー パスワードを消 去することもできます。
Supervisor Password ( スーパーバイザー パスワード )
管理者アカウントのパスワードを設 定または変更します。 管理者のみに、
UEFI セットアップ ユーティリティの設定を変更する権限があります。 パスワ ード
を消 去 するには、空欄にして <Enter> を押します。
A320M-HDV
日本語
User Password ( ユーザー パスワード )
ユーザー アカウントのパスワードを設 定または変更します。 ユーザーは、
UEFI セットアップ ユーティリティの設定を変更することはできません。 パスワード
を消 去 するには、空欄にして <Enter> を押します。
Secure Boot ( セキュア ブート )
Secure Boot（ セ キュアブ ート）のサ ポ ートを有 効にします。
69
日本語
4.8 Boot ( ブート ) 画面
このセクションは、ブートおよびブート優先順位の設定ができる、システム上のデ
バイスを 表示します。
Fast Boot ( 高速ブート )
コンピューターのブート時間を最小化します。 高速モードでは、USB ストレ ージ デ
バイスからブートすることはできません 。
Boot From Onboard LAN ( 内蔵 LAN からのブート )
内蔵の LAN でシステムを起動できるようになります。
Setup Prompt Timeout ( 設定プロンプトのタイムアウト )
ホットキー設定のための待機時間を秒数で指定します。
Bootup Num-Lock ( 起動時の数値ロック )
起動時にテンキーに数値ロックをかけるかを選択します。
Boot Beep ( ブート ビープ音 )
起動時にビープ音をならすかを選択します。 ブザーが必要になります。
Full Screen Logo ( 全画面ロゴ )
有効にすると、ブートロゴが表示され、無効にすると通常の POST メッセージが表示され
ます。
70
A320M-HDV
AddOn ROM Display ( アドオン ROM 表示 )
有効にすると、アドオン ROM メッセージが表示されます。
また [Full Screen Logo ( 全画面ロゴ )] が有効の場合は、アドオン ROM の設 定もできます。
ブート速度を重視する場合は、無効にします。
CSM: Compatibility Support Module (CSM：
互換性サポート モジュール )
CSM
[Compatibility Support Module ( 互換性サポート モジュール )] を起 動します。
WHCK テストを実行している場合以外は、無効にしないでください。
なお、Windows 8.1 64- ビットをお使いで、すべてのデバイスが UEFI に対応してい
る場合は、CSM を無効にすることでブート時間を高速化できます。
日本語
Launch PXE OpROM Policy (PXE OpROM ポリシーの起動 )
[UEFI only（UEFI のみ）] この項目を選択して、UEFI オプ ション ROM に対 応 する
ものだけを実 行します。
[Legacy only（レガシーのみ）] この項目を選択して、レガシーオプション ROM に対応
するものだけを実行します。
[Do not launch（開始しない）] この項目を選択して、レガシーオプション ROM と
UEFI オプ ション ROM の両方を実行しないようにします。
71
Launch Storage OpROM Policy ( ストレージ OpROM ポリシーの起動 )
[UEFI only（UEFI のみ）] この項目を選択して、UEFI オプ ション ROM に対 応 する
ものだけを実 行します。
[Legacy only（レガシーのみ）] この項目を選択して、レガシーオプション ROM に対応
するものだけを実行します。
[Do not launch（開始しない）] この項目を選択して、レガシーオプション ROM と
UEFI オプ ション ROM の両方を実行しないようにします。
Launch Video OpROM Policy ( ビデオ OpROM ポリシーの起動 )
[UEFI only（UEFI のみ）] この項目を選択して、UEFI オプ ション ROM に対 応 する
ものだけを実 行します。
日本語
[Legacy only（レガシーのみ）] この項目を選択して、レガシーオプション ROM に対応
するものだけを実行します。
[Do not launch（開始しない）] この項目を選択して、レガシーオプション ROM と
UEFI オプ ション ROM の両方を実行しないようにします。
72
A320M-HDV
4.9 Exit ( 終了 ) 画面
Save Changes and Exit ( 変更を保存して終了 )
このオプションを選択すると、「Save conguration changes and exit setup?
( 設定の変更を保存して設定を終了しますか？ )」というメッセージが 表示されます。
変更を保存して UEFI セット ア ッ プ ユ ーティリティを終了するには、[OK] を選 択します。
日本語
Discard Changes and Exit ( 変更を保存しないで終了 )
このオプションを選択すると、「Discard changes and exit setup?
( 設定の変更を保存しないで終了しますか？ )」というメッセージが表示されます。
変更を保 存することなく、UEFI セ ットアップ ユ ー ティリティ を終了するには、[OK]
を選択します。
Discard Changes ( 変更を破棄 )
このオプションを選択すると、「Discard changes? ( 変更を破棄しますか？)」
というメッセージが表示されます。 すべての変更を破棄するには、[OK] を選 択します。
Load UEFI Defaults (UEFI デフォルトの読込み )
すべてのオプションで既定値を読み込みます。 この操作には <F9> キーを ショート
カットとして使 用できます。
Launch EFI Shell from lesystem device ( ファイルシステム デバイス
から EFI シェルを起動 )
ル ート ディレクトリへ shellx64.e をコピ ーして、EFI シェル を 起 動します。
73
日本語
連絡先情報
ASRock に連絡する必要がある場合、または、ASRock に関する詳細情報をお知り
になりたい場合は、ASRock のウェブサイト http://www.asrock.com をご覧になるか、
または、詳細情報について弊社取扱店までお問い合わせください。技術的なご質
問がある場合は、http://www.asrock.com/support/tsd.asp でサポートリクエスト用紙
を提出してください。
ASRock Incorporation
2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District,
Taipei City 112, Taiwan (R.O.C.)
ASRock EUROPE B.V.
Bijsterhuizen 11-11
6546 AR Nijmegen
e Netherlands
Phone: +31-24-345-44-33
Fax: +31-24-345-44-38
ASRock America, Inc.
13848 Magnolia Ave, Chino, CA91710
U.S.A.
Phone: +1-909-590-8308
Fax: +1-909-590-1026
74
Loading...
