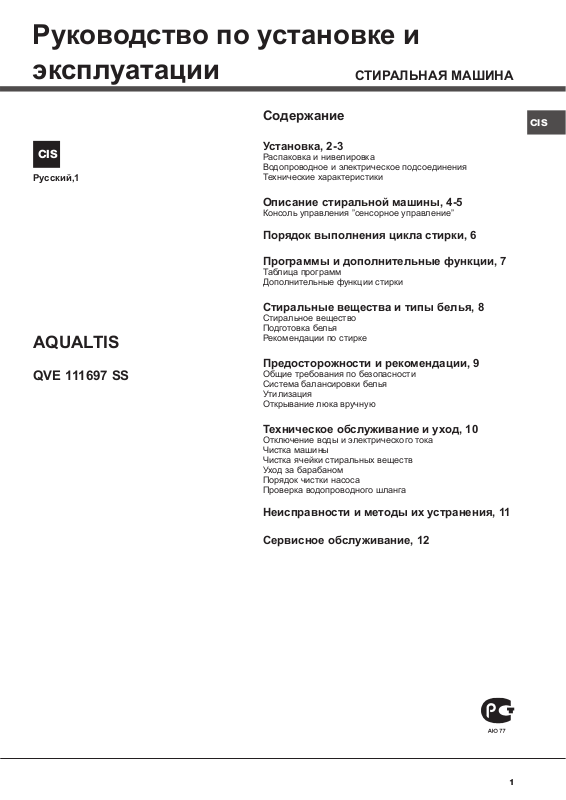

ARISTON QVE 111697 SS User Manual [ru]

Руководство по установке и

эксплуатации СТИРАЛЬНАЯ МАШИНА

CIS

Русский,1

Содержание	CIS

Установка, 2-3

Распаковка и нивелировка Водопроводное и электрическое подсоединения Технические характеристики

AQUALTIS

QVE 111697 SS

Описание стиральной машины, 4-5

Консоль управления ”сенсорное управление”

Порядок выполнения цикла стирки, 6

Программы и дополнительные функции, 7

Таблица программ Дополнительные функции стирки

Стиральные вещества и типы белья, 8

Стиральное вещество Подготовка белья Рекомендации по стирке

Предосторожности и рекомендации, 9

Общие требования по безопасности Система балансировки белья Утилизация Открывание люка вручную

Техническое обслуживание и уход, 10

Отключение воды и электрического тока Чистка машины Чистка ячейки стиральных веществ Уход за барабаном Порядок чистки насоса

Проверка водопроводного шланга

Неисправности и методы их устранения, 11

Сервисное обслуживание, 12

1

Установка

	CIS	! Важно сохранить данное руководство для его	! В случае установки машины на ковер или ковровое
		последующих консультаций. В случае продажи,	покрытие отрегулируйте ножки таким образом, чтобы
		передачи или переезда проверьте, чтобы данное	под стиральной машиной оставался достаточный
		руководство сопровождало стиральную машину.	зазор для вентиляции.
		! Внимательно прочитайте инструкции: в них	Водопроводное и электрическое
		содержатся важные сведения об установке изделия,
		его эксплуатации и безопасности.	подсоединения
		! В пакете с техническим руководством вы найдете,	Порядок подсоединения шланга подачи воды
		помимо гарантийного таллона, детали, необходимые
		для установки машины.	! Перед подсоединением водопроводного шланга к
			водопроводу дайте стечь воде до тех пор, пока она
		Распаковка и нивелировка	не станет прозрачной.
			1. Подсоедините шланг
		Снятие упаковки
			к машине, привинтив
		1. После снятия упаковки со стиральной машины	его к специальному
		проверьте, чтобы на ней не было повреждений,	крану, расположенному
		вызванных при перевозке.	в задней верхней части
		В случае обнаружения повреждений немедленно	справа (см. схему).
		обратитесь к поставщику, не подключая машину.
		2. Снимите 4 винта,
		предохраняющие машину
		в процессе перевозки, и
		распорки, расположенные
		в задней части машины
		(см. схему).	2. Прикрутите шланг
			подачи к водопроводному
			крану холодной воды с
			резьбовым отверстием
			3/4 газ, (см. схему).
		3. Закройте отверстия резиновыми заглушками,
		которые вы найдете в пакете.
		4. Сохраните все детали. В случае последующей
		перевозки стиральной машины, они должны быть
		установлены во избежание ее повреждения.	3. Проверьте, чтобы водопроводный шланг не был
		! Не разрешайте детям играть с упаковочными	заломлен или сжат.
		материалами.	! Водопроводное давление в кране должно быть в
		Нивелировка
			пределах значений, указанных в таблице Технические
		1. Установите стиральную машину на плоском	данные (см. страницу рядом).
			! Если длина водопроводного шланга
		и прочном полу, не прислоняя ее к стенам или к
		мебели.	будет недостаточной, следует обратиться в
		2. Выровняйте	специализированный магазин или к уполномоченному
		машину при помощи	сантехнику.
		регулируемых ножек до	! Никогда не используйте б/у или старые шланги для
		полного выравнивания
		(наклон не должен	подачи воды, а только прилагающиеся к машине.
		превышать 2-х градусов).

! Тщательная нивелировка гарантирует стабильность и устраняет вибрации и шум, в особенности в процессе отжима.

2

Подсоединение сливного шланга

65 - 100 cm

Подсоедините сливной шланг, не сгибая его, к сливному трубопроводу или к сливному патрубку в стене, расположенному на высоте 65 – 100 см от пола.

В качестве альтернативы поместите конец сливного шланга

враковину или в ванну, прикрепив прилагающуюся направляющую к крану

(см. схему).

Свободный конец сливного шланга не должен быть погружен

вводу.

! Не рекомендуется использовать удлинительные шланги. При необходимости удлинение должно иметь такой же диаметр, что и оригинальный шланг, и его длина не должна превышать 150 см.

Электрическое подключение

Перед подсоединением штепсельной вилки изделия к сетевой розетке необходимо проверить следующее:

•сетевая розетка должна быть заземлена и соответствовать нормативам;

•сетевая розетка должна быть расчитана на максимальную мощность стиральной машины, указанную в таблице Технические данные (см.

таблицу сбоку);

•напряжение электропитания должно соответствовать значениям, указанным в таблице Технические данные (см. таблицу сбоку);

•сетевая розетка должна быть совместима штепсельной вилкой машины. В противном случае необходимо заменить розетку или вилку.

!Запрещается устанавливать стиральную машину на улице, даже под навесом, так как является чрезвычайно опасным подвергать ее воздействию дождя и грозы.

!Стиральная машина должна быть установлена так, чтобы доступ к сетевой розетке оставался свободным.

!Не используйте удлинители и тройники.

!Сетевой кабель изделия не должен быть согнут или сжат.

!Замена сетевого кабеля может осуществляться только уполномоченными техниками.

Внимание! Производитель снимает с себя всякую ответственность в случае несоблюдения указанных CIS норм установки и подключения оборудования.

Технические данные

	Модель			QVE 111697 SS
	Страна-			Италия
	изготовитель
	Габаритные			ширина 59,5 см.
				высота 85 см.
	размеры
				глубина 64,5 см.
	Вместимость			от 1 до 11 кг
	Номинальное
	значение			220-240 V ~
	напряжения
	электропитания
	или диапазон
	напряжения
	Условное
	обозначениерода			50 Hz
	электрическоготока
	илиноминальная
	частота
	переменноготока
	Класс зашиты			Класс защиты I
	от поражения
	электрическим
	током
	Водопроводное			максимальное давление 1 МПа (10 бар)
				минимальноедавление0,05МПа(0,5бар)
	подсоединение
				емкость барабана 71 литра
	Скорость отжима			до 1600 оборотов в минуту
	Программы
	управления в			программа	; температура 60°C;
	соответствии с
	Директивой			загрузка 11 кг белья.
	EN 60456
				Данное изделие соответствует
				следующим Директивам Европейского
				Сообщества:
				- 2004/108/СЕ (Электромагнитная
				совместимость);
				- 2006/95/CE (Низкое напряжение)
				- 2002/96/CE
				В случае необходимости получения
				информации по сертификатам
				соответствия или получения копий
				сертификатов соответствия на данную
				технику, Вы можете отправить запрос
				по электронному адресу cert.rus@
				indesit.com.
	Дату производства
	данной техники			- 1-ая цифра в S/N соответствует
	можно получить из
	серийного номера,			последней цифре года,
				- 2-ая и 3-я цифры в S/N -
	расположенного

	под штрих-кодом	порядковому номеру месяца года,
		- 4-ая и 5-ая цифры в S/N - день
	(S/N XXXXXXXXX),
	следующим
	образом

Степеньзащитыотпопаданиятвердыхчастицивлаги, обеспечиваемаязащитнойоболочкой,заисключением низковольтногооборудования,неимеющегозащитыотвлаги:IPX04

Класс A

энергопотребления

3

Описание стиральной машины

CIS		ПАНЕЛЬ
	ЛЮК	УПРАВЛЕНИЯ

РУЧКА ЛЮКА

ПЛИНТУС

РЕГУЛИРУЕМЫЕ НОЖКИ

ЛЮК

Для открывания люка

всегда используйте

специальную ручку (см.

схему).

ДОЗАТОР СТИРАЛЬНОГО ВЕЩЕСТВА

Дозатор находится внутри

машины и доступен через

люк.

Описание дозировки

стиральных веществ

смотрите в разделе

“Стиральные вещества и

белье”.

		1. ячейка
	A	предварительной стирки:
		используйте стиральный
	1	порошок.
B	2	2. ячейка для основной
		стирки: В случае
		использования жидкого
		стирального вещества
		рекомендуется
		использовать

прилагающийся дозатор А для правильной дозировки. Для использования стирального порошка вставьте дозатор в нишу В.

ячейка для добавок: для ополаскивателя или жидких добавок. Рекомендуется никогда не

превышать максимальный уровень, указанный на решетке дозатора и разбавлять концентрированные ополаскиватели.

Консоль управления ”сенсорное управление”

Для изменения настроек слегка дотроньтесь до

символа в сенсорной зоне (сенсорное управление), как показано на схеме.

Режим ожидания

Настоящая стиральная машина отвечает требованиям новых нормативов по экономии электроэнергии, укомплектована системой автоматического отключения (режим сохранения энергии), включающейся через 30 минут простоя машины. Нажмите один раз кнопку ON/OFF и подождите, пока машина вновь включится.

4
