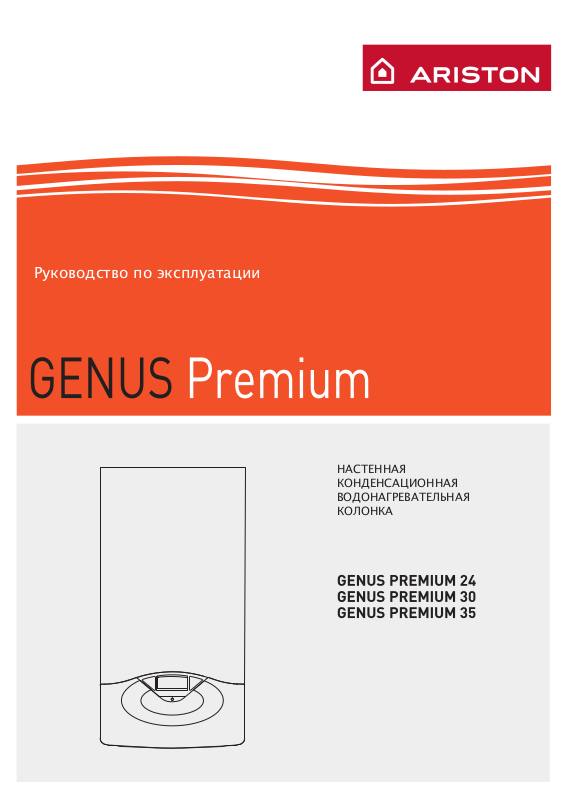

Ariston GENUS PREMIUM 30, GENUS PREMIUM 35, GENUS PREMIUM 24 User Manual

Руководство по эксплуатации

НАСТЕННАЯ КОНДЕНСАЦИОННАЯ ВОДОНАГРЕВАТЕЛЬНАЯ КОЛОНКА

Руководство пользователя

Уважаемый покупатель! Мы хотим поблагодарить Вас за сделанный Вами выбор – приобретение котла нашего производства. Мы уверены, что предоставили Вам технически совершенную продукцию. Данное руководство содержит указания и рекомендации в части монтажа, правильной эксплуатации и технического обслуживания котла. Внимательно изучите руководство и храните его в доступном месте. Наши сервисные центры всегда в Вашем распоряжении. С наилучшими пожеланиями, компания “Мерлони ТермоСанитари СпА” Настоящее руководство по эксплуатации является неотъемлемой частью комплекта поставки котла. Пользователь должен хранить его в доступном месте вблизи котла, в том числе в случае передачи котла другому владельцу или пользователю и/или при установке котла в другом месте. Внимательно ознакомьтесь с указаниями и предупреждениями, содержащимися в руководстве по эксплуатации, так как в них приводятся важные правила по технике безопасности при монтаже, эксплуатации и техническом обслуживании изделия. Данный котел предназначен для отопления помещений и приготовления горячей воды для хозяйственно-бытовых нужд. Котел следует подключить к контурам отопления и горячего водоснабжения (ГВС), которые должны соответствовать его техническим характеристикам. Строго запрещается использовать котел в целях, не указанных в данной инструкции. Производитель не несет ответственности за повреждения, являющиеся следствием ненадлежащей эксплуатации котла или несоблюдения требований данной инструкции. Монтаж, техническое обслуживание и другие работы с котлом должны проводиться в полном соответствии с требованиями нормативных документов и инструкций производителя. В случае неисправности и/или нарушения нормальной работы выключите котел, закройте газовый кран и вызовите квалифицированного специалиста. Запрещается выполнять ремонт котла самостоятельно. Все ремонтные работы, при обязательном использовании оригинальных запасных частей, должны проводиться квалифицированными специалистами. ПРИ НЕСОБЛЮДЕНИИ ТРЕБОВАНИЙ ДАННОЙ ИНСТРУКЦИИ СУЩЕСТВЕННО СНИЖАЕТСЯ БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ КОТЛА И АННУЛИРУЮТСЯ ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ПРОИЗВОДИТЕЛЯ. При проведении технического обслуживания или любых работ в непосредственной близости от воздуховодов, дымоходов или их принадлежностей, следует выключить котел и закрыть газовый кран. После завершения всех работ, проверьте эффективность функционирования воздуховодов и дымоходов. В случае длительного перерыва в эксплуатации котла необходимо:

- выключить электропитание котла, установив внешний двухполюсный выключатель в положение OFF (ВЫКЛ);

- перекрыть газовый кран, краны системы отопления и краны ГВС;

- если существует вероятность замерзания системы, то следует слить воду из контура отопления и из контура ГВС. При окончательном выключении котла поручите эту операцию квалифицированному специалисту. При чистке котел следует выключить и перевести двухполюсный выключатель в положение OFF (ВЫКЛ). Чистку следует проводить с помощью ткани, смоченной в мыльной воде. Не используйте агрессивные моющие средства, инсектициды или другие токсичные вещества. Не используйте и не храните легковоспламеняющиеся вещества в помещении, в котором установлен котел.

ГАРАНТИЯ

Гарантия на данное оборудование вступает в силу с момента

первого пуска, о чем в гарантийном талоне обязательно делается

соответствующая отметка.

Первый пуск должен осуществляться специализированной

организацией в соответствии с требованиями гарантийного талона и

инструкций производителя.

Техника безопасности

Обозначения: Невыполнение данного требования может привести к травмам вплоть до смертельного исхода. Невыполнение данного требования может привести к повреждению оборудования, растений или животных.

Не производите действий, при которых требуется открыть котел.

Опасность получения травм в результате поражения электрическим током, ожогов при контакте с горячими компонентами котла и порезов об острые выступы и края.

Не производите действий, при которых требуется демонтировать котел.

Опасность получения травм в результате поражения электрическим током. Опасность утечки воды через поврежденные водопроводы и затопления помещения. Опасность утечки газа через поврежденный газопровод, которая может привести к взрыву, пожару или отравлению.

Бережно обращайтесь с кабелем электропитания.

Опасность получения травм в результате поражения электрическим током.

Не ставьте посторонние предметы на котел.

Опасность получения травмы, повреждения котла или имущества в результате падения предметов.

Не вставайте на котел.

Опасность получения травм в результате падения с высоты. Опасность повреждения котла или имущества в результате падения котла из-за отсоединения креплений.

Не вставайте на стулья, табуретки, лестницы или неустойчивые приспособления для чистки котла.

Опасность получения травм в результате падения с высоты.

Перед чисткой котла отключите его от сети электропитания.

Опасность поражения электрическим током.

При чистке котла не пользуйтесь растворителями, агрессивными моющими средствами или инсектицидами.

Опасность повреждения пластмассовых или окрашенных деталей.

Используйте котел строго по назначению.

Опасность повреждения котла в результате перегрузки или неправильного обращения.

Не допускайте к управлению котлом детей и необученных лиц.

Опасность повреждения котла в результате неправильного обращения.

При появлении запаха дыма отключите электропитание, закройте основной газовый кран, откройте окна и вызовите квалифицированного специалиста.

Опасность получения ожогов, вдыхания дыма и отравления.

При появлении запаха дыма выключите электропитание, закройте основной газовый кран, откройте окна и вызовите квалифицированного специалиста.

Опасность взрыва, пожара или отравления.

ПАНЕЛЬ УПРАВЛЕНИЯ

ABCDEFGHIL123456

Руководство пользователя

Обозначения:

1. Дисплей

2. Кнопка RESET (сброс)

3. Кнопка “Полуавтоматическая подпитка”

5. Ручка-регулятор для задания температуры в контуре отопления – поворотный переключатель для программирования котла и перемещения по строкам меню.

6. Кнопка MODE (выбор режима “летний / зимний”)

7. Кнопка MENU/OK (меню/ввод

– кнопка настройки параметров и программирования)

8. Кнопка ESC (отмена)

9. Кнопка COMFORT (функция “Комфорт”)

10. Ручка-регулятор для задания температуры в контуре ГВС

11. Таймер (дополнительный аксессуар)

12. Кнопка ON/OFF (ВКЛ/ВЫКЛ)

13. Индикатор наличия пламени

14. Кнопка INFO (информация)

15. Кнопка “Таймер - программатор”

16. Кнопка AUTO (автоматический режим)

Дисплей

bar

ABCDEFGHIL123456

Обозначения:

16. Индикаторы таймера - программатора

Режим работы

День недели (Пон., …Воскр.)

Зона 1 – котел работает в режиме, отобра-жаемом на дисплее, зона 2 – котел работает по программатору в режиме отопления

Дата и время

Котел работает по программатору в режиме отопления

auto

ABCDE...

Требуется нажать кнопку сброса (RESET)

Необходима техническая помощь Требуется подпитка контура отопления

(в процессе подпитки индикатор мигает)

Цифровой индикатор давления

Индикатор наличия пламени или отключения котла

Работа в режиме отопления и отображение уровня установленной температуры

Работа в режиме ГВС и отображение уровня установленной температуры

Бегущая строка / отображение сообщений для пользователей

17. Индикация: сервис и диагностика

Цифровые индикаторы:

- состояние котла и уставка температуры

- настройки меню

- отображение кодов неисправностей

- отображение температуры воздуха в помещении (только при подключении регу-лятора температуры по шине передачи данных – дополнительный аксессуар)

- отображение температуры наружного воздуха (при подключении внешнего датчика – дополнительный аксессуар)

Активирована функция “Комфорт” (контур ГВС)

Функция INFO

18. Индикация внешних устройств контроля и управления Работа в АВТОМАТИЧЕСКОМ режиме (активен режим автомати-ческого регулирования температуры - функция AUTO) с отобра-жением внутренних или внешних датчиков температуры

Руководство пользователя

ВНИМАНИЕ!

Монтаж, ввод в эксплуатацию, регулировки и техническое обслуживание должен выполнять квалифицированный специалист согласно действующим нормам и правилам. Неправильный монтаж котла может привести к травмам людей и животных и вызвать повреждение имущества. За неправильный монтаж котла изготовитель котла ответственности не несет.

Основные проверки

При установке котла внутри помещения убедитесь, что соблюдаются все условия, связанные с поступлением воздуха в помещение и его вентиляцией, предписанные действующим законодательством. Регулярно проверяйте давление воды в контуре отопления по дисплею и следите, чтобы в холодной системе оно находилось в диапазоне от 0,6 до 1,5 бар. Если давление упадет ниже минимального значения, то на дисплее появится индикатор подпитки системы. Нажмите кнопку “Полуавтоматическая подпитка” и котел автоматически восстановит необходимое давление. Если давление слишком часто падает, значит, в системе имеется утечка. В этом случае следует вызвать квалифицированного специалиста для ее устранения.

Первый пуск

Включите котел, нажав кнопку ON/OFF (ВКЛ./ОТКЛ.) на панели управления. На дисплее высветится следующее:

Рабочие режимы

С помощью кнопки (6) MODE (режим) можно выбрать летний или зимний режим работы; символ выбранного режима отобразится на дисплее.

Режим функционирования

Дисплей

Зимний режим – Отопление + ГВС

Летний режим – Только ГВС

Если котел находится в режиме ожидания (отсутствуют запросы на работу в режиме отопления ГВС), то текст на дисплее указывает выбранный режим функционирования (зимний или летний). Функционирование горелки отображается на дисплее символом

, потребляемая мощность отображается внизу с помощью

черточек.

bar

Летний режим

Estate

TРежим функционирования отображается с помощью трех индикаторов (см. рисунок). Первый индикатор отображает режим функционирования: 0 XX – Режим Ожидания (текст на дисплее указывает на

выбранный режим работы – зимний или летний) C XX - Отопление c XX – Задержка отключения насоса в режиме отопления d XX – Горячее водоснабжение Н XX – Задержка отключения насоса в режиме ГВС F XX – Режим защиты от замерзания (насос работает) – Режим защиты от замерзания (горелка работает)

Второй и третий индикаторы отображают:

- температуру воды при отсутствии запроса на отопление

- температуру воды в контуре отопления

- температуру воды в контуре ГВС

- температуру воды в режиме защиты от замерзания.

- w trybie przeciwzamarzania temperaturę na wyjściu.

Регулирование температуры воды в контуре отопления

С помощью кнопки MODE (режим) можно выбрать режим отопления. Регулирование температуры воды в контуре отопления осуществляется с помощью ручки - регулятора “5”. Установив показания индикатора между минимальным и максимальным значениями, можно задать температуру воды в диапазоне от 42 до 82 оС. Значение заданной температуры будет мигать на дисплее.

bar

Отопление

Регулирование температуры воды в контуре ГВС

С помощью кнопки MODE (режим) можно выбрать режим ГВС. Регулирование температуры воды в контуре ГВС осуществляется с помощью ручки - регулятора “10”. Установив показания индикатора между минимальным и максимальным значениями, можно задать температуру воды в диапазоне от 36 до 56 оС. Значение заданной температуры будет мигать на дисплее.

bar

ГВС

Sanitario

Руководство пользователя

Защита котла в случае возникновения неисправностей осуществляется с помощью постоянных внутренних проверок, проводимых электронным блоком, который выключает котел при необходимости. В случае выключения котла после такой проверки на дисплее отобразится код неисправности, указывающий на тип и причину выключения. Существует два типа выключения котла:

Err

101

Err

111

Err

501

Функция (режим) “Комфорт”

В комфортном режиме работы котел постоянно поддерживает комфортную температуру воды в контуре ГВС. В данном режиме вторичный теплообменник находится в горячем состоянии все время, пока включен котел, что дает возможность поддерживать более высокую температуру воды в контуре ГВС и сокращает время приготовления горячей воды до 3-5 секунд. Комфортный режим включается при нажатии кнопки COMFORT. При работе в этом режиме на дисплее появляется надпись COMFORT.

bar

Активная функция “Комфорт”

Ciclo Comfort in corso

Выключение режима отопления

Чтобы выключить режим отопления, нажмите кнопку MODE; на дисплее отобразится число “ ”. Кнопку MODE можно использовать для активации режима ГВС или для перевода котла в режим ожидания (выключение всех режимов). На рисунке внизу показан процесс перевода котла в режим ГВС; при этом на дисплее отображается заданная температура воды в контуре ГВС.

Устройства защиты котла

Защитное выключение

При выключении этого типа котел автоматически включится после устранения неисправности; тип неисправности отобразится

на дисплее символом (например,

Err /

101).

вместе с кодом неисправности

Как только причина неисправности будет устранена, котел снова включится и продолжит работу. При таком выключении можно попытаться восстановить нормальную работу котла, выключив его и включив снова с помощью кнопки ВКЛ/ВЫКЛ с панели управления. Если на дисплее остается символ неисправности, то выключите котел. Убедитесь, что внешний двухполюсный выключатель находится в положении ВЫКЛ, закройте газовый кран и обратитесь

к квалифицированному специалисту.

Защитное выключение в случае недостаточного давления воды в контуре отопления

В случае недостаточного давления воды в контуре отопления будет произведено защитное выключение котла.

Err /

На дисплее отобразится код 111 (например,

111) и символ

bar

ГВС

Sanitario

Выключение котла

Чтобы выключить котел, нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ); на дисплее останется отображение индикаторов таймерапрограмматора и времени. Функция защиты от замерзания при этом также выключается.

Полное выключение котла осуществляется переводом внешнего двухполюсного выключателя в положение OFF (ВЫКЛ); дисплей при этом гаснет. После отключения котла от сети электропитания закройте газовый кран.

bar

Нажать кнопку «Полуавтоматическая подпитка»

Premi Puls Riempim

bar

Котел следует перезапустить, а контур отопления подпитать, нажав кнопку “Полуавтоматическая подпитка”. При восстановлении давления воды до необходимого значения котел продолжит работу с прежними настройками, в прежнем режиме. Попытка повторного пуска может оказаться неуспешной, в этом случае кнопку повторного пуска можно нажимать до 5 раз в течение 50 минут, по истечении которых котел выключится. В этом случае или при слишком частых повторных пусках следует выключить котел, перевести в положение OFF (ВЫКЛ) двухполюсный выключатель, закрыть газовый клапан и обратиться к квалифицированным специалистам для обнаружения утечек воды в контуре отопления.

Выключение в рабочем режиме

При выключении этого типа сброс не происходит автоматически. На дисплее начнет мигать символ (

Err /

501) и код

неисправности, а также появится индикатор и символ . В этом случае повторный пуск котла необходимо осуществлять вручную, нажав кнопку (сброс). Если осущес твить повторный пуск не удается, то следует обратиться к квалифицированному специалисту.

bar

Mancanza Fiamma

Нет пламени
