ARISTON CLASS B Premium 24, CLASS B Premium 35 User Manual [ru]



RO - Manual de utilizare
PL - Instrucja dla użytkownika
RU - Руководство по эксплуатации
CZ - Instrukční knížka pro užitele

CLAS B
CLAS B Premium

CLAS B 24 CF
CLAS B 24 FF
CLAS B 30 FF

CLAS B Premium 24
CLAS B Premium 35

10

Руководство по эксплуатации

návod k použití

Vážený pane,
chtěli bychom Vám poděkovat za to, že jste se při koupi rozhodl pro kotel
naší výroby. Jsme si jisti, že jsme Vám dodali výrobek na vysoké technické
úrovni.
Tento návod byl připraven s cílem poskytnout Vám potřebné informace,
upozornění a rady ohledně instalace, správného použití a údržby tohoto
výrobku a umožnit Vám tak naplno ocenit jeho vlastnosti.
Návod pečlivě uschovejte za účelem jeho další konzultace.
Naše servisní služba pro danou oblast Vám je zcela k dispozici ohledně
veškerých potřeb.

S pozdravem

ZÁRUKA

K tomu, abyste mohli tuto záruku využít,

je třeba kontaktovat

oblastní Servisní středisko MTS nejpozději

do 3 měsíců od data instalace kotle.

Po prověrce řádné funkce kotle Vám servisní

středisko MTS dodá veškeré

informace o jeho řádné užívání a přikročí k

aktivaci Záruky MTS předáním

kopie příslušného lístku.

Toto zařízení slouží k ohřevu teplé vody, určené pro použití v domácnosti.
Musí být připojeno do rozvodu topení a do okruhu teplé užitkové vody TUV
v souladu s jeho vlastnostmi a výkonem.
Je zakázáno použití k odlišným účelům, než je výhradně uvedeno. Výrobce
nemůže být odpovědný za případné škody vyplývající z nesprávného,
chybného nebo nerozumného použití nebo z nedodržení pokynů uvedených
v tomto návodu.

Technik provádějící instalaci musí být autorizován k instalaci zařízení pro
topení v souladu se zákonem č. 46 z 05.03.1990 a po ukončení práce musí
zákazníkovi vydat prohlášení o shodě.

Instalace, údržba a jakýkoli zásah musí být provedeny v souladu s platnými
normami a pokyny poskytnutými výrobcem.
V případě poruchy a/nebo nesprávné činnosti vypněte zařízení, zavřete
kohout přívodu plynu a nepokoušejte se o jeho opravu, ale obraťte se na
kvalifikovaný personál.

Případné opravy mohou být provedeny pouze kvalifikovanými techniky,
kteří přitom musí použít výhradně originální náhradní díly. Nedodržení výše
uvedených pokynů může negativně ovlivnit bezpečnost zařízení a způsobit
propadnutí jakékoli odpovědnosti ze strany výrobce.
V případě prací nebo údržby struktur nacházejících se v blízkosti potrubí
nebo zařízení na odvádění kouře a jejich příslušenství je třeba vypnout
zařízení a po ukončení prací nechat provést kontrolu potrubí a zařízení
kvalifikovaným technickým personálem.

V případě dlouhodobé nečinnosti kotle je třeba:

- odpojit elektrické napájení přepnutím vnějšího vypínače do polohy „OFF“
(VYPNUTO);

- zavřít kohouty přívodu plynu, rozvodu tepla a okruhu TUV;

-

existuje-li nebezpečí zamrznutí, vyprázdnit rozvod tepla a okruh TUV.

V případě definitivního vyřazení kotle z činnosti je třeba nechat provést
příslušné operace kvalifikovaným technickým personálem.
Před čištěním vnějších částí je třeba vypnout kotel a přepnout vnější vypínač
do polohy „OFF“ (VYPNUTO).
V místnosti, kde je nainstalován kotel, nepoužívejte ani neskladujte lehce
zápalné látky.

Котел следует подключить к контурам отопления и горячего
водоснабжения (ГВС), которые должны соответствовать техническим
характеристикам котла.
Строго запрещается использовать котел в целях, не указанных в
данной инструкции. Производитель не несет ответственности за
повреждения, являющиеся следствием ненадлежащей эксплуатации
котла или несоблюдения требований данной инструкции.
Монтаж, техническое обслуживание и другие работы с котлом должны
проводиться в полном соответствии с требованиями нормативных
документов и инструкций производителя.
В случае неисправности и/или нарушения нормальной
работы отключите котел, закройте газовый кран и вызовите
квалифицированного специалиста. Запрещается выполнять ремонт
котла самостоятельно. Все ремонтные работы, должны проводиться
квалифицированными специалистами, только с использованием
оригинальных запасных частей. ПРИ НЕСОБЛЮДЕНИИ ТРЕБОВАНИЙ
ДАННОЙ ИНСТРУКЦИИ СУЩЕСТВЕННО СНИЖАЕТСЯ БЕЗОПАСНОСТЬ
ЭКСПЛУАТАЦИИ КОТЛА И АННУЛИРУЮТСЯ ГАРАНТИЙНЫЕ
ОБЯЗАТЕЛЬСТВА ПРОИЗВОДИТЕЛЯ.
При проведении технического обслуживания или любых работ в
непосредственной близости от воздуховодов, дымоходов или их
принадлежностей, следует отключить котел и закрыть газовый кран.
После завершения всех работ, проверьте эффективность
функционирования воздуховодов и дымоходов. В случае длительного
перерыва в эксплуатации котла необходимо:

• отключить электропитание котла, установив внешний
двухполюсный выключатель в положение «ВЫКЛ»;

• перекрыть газовый кран, краны системы отопления и ГВС;

•

если существует вероятность замерзания, то следует слить воду

из контура отопления и ГВС.

При окончательном отключении котла поручите эту операцию
квалифицированному специалисту.
При чистке котла следует отключить и перевести двухполюсный
выключатель в положение «OFF» (ВЫКЛ). Чистку следует проводить
с помощью ткани, смоченной в мыльной воде. Не используйте
агрессивные моющие средства, инсектициды или другие токсичные
вещества. Не используйте и не храните легковоспламеняющиеся
вещества в помещении, в котором установлен котел.

Мы хотим поблагодарить Вас за сделанный Вами выбор – приобретение
котла нашего производства. Мы уверены, что предоставили Вам
технически совершенную продукцию.
Данное руководство содержит указания и рекомендации в части
монтажа, правильной эксплуатации и технического обслуживания котла.
Внимательно изучите руководство и храните его в доступном месте. Наши
Авторизованные Сервисные Центры всегда в Вашем распоряжении. С
наилучшими пожеланиями, компания «Мерлони ТермоСанитари СпА»
Настоящее руководство по эксплуатации является неотъемлемой
частью комплекта поставки котла. Пользователь должен хранить его
в доступном месте вблизи котла, в том числе в случае передачи котла
другому владельцу или пользователю и/или при установке котла в
другом месте.
Внимательно ознакомьтесь с указаниями и предупреждениями,
содержащимися в руководстве по эксплуатации, так как в них приводятся
важные правила по технике безопасности при монтаже, эксплуатации и
техническом обслуживании изделия.
Данный котел предназначен для отопления помещений и приготовления
горячей воды для хозяйственно-бытовых нужд.

ГАРАНТИЯ

ГАРАНТИЯ НА ДАННОЕ ОБОРУДОВАНИЕ ВСТУПАЕТ В СИЛУ С МОМЕНТА

ПЕРВОГО ПУСКА, О ЧЕМ В ГАРАНТИЙНОМ ТАЛОНЕ ОБЯЗАТЕЛЬНО ДЕЛАЕТСЯ

СООТВЕТСТВУЮЩАЯ ОТМЕТКА.

ПЕРВЫЙ ПУСК ДОЛЖЕН ОСУЩЕСТВЛЯТЬСЯ СПЕЦИАЛИЗИРОВАННОЙ

ОРГАНИЗАЦИЕЙ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ГАРАНТИЙНОГО

ТАЛОНА И ИНСТРУКЦИЙ ПРОИЗВОДИТЕЛЯ.

11

Руководство по эксплуатации

návod k použití

Značení ES

Značka ES/CE dává záruku, že přístroj vyhovuje základním předpokladům
normy o plynových přístrojích 90/396/EHS, základním předpokladům nor­my o elektromagnetické kompatibilitě 2004/108/EHS, elektrická bezpečnost
2006/95/EHS, a že kromě toho vyhovuje základním předpokladům normy o
výkonu 92/42/EHS.

Bezpečnostní pokyny

Vysvětlivky k symbolům:

Nedodržení upozornění má za následek ublížení na zdraví osob, za
jistých okolností také smrtelné
Nedodržení upozornění má za následek způsobení škod na
majetku, rostlinách nebo ublížení zvířatům, za jistých okolností
také vážné

Neprovádějte operace vyžadující otevření zařízení

Zásah elektrickým proudem následkem přítomnosti součástí pod
napětím.
Osobní ublížení na zdraví na základě popálenin způsobených
přítomností přehřátých součástí nebo následkem přítomnosti
ostrých hran a výčnělků.

Neprovádějte operace vyžadující demontáž zařízení z polohy,
do které bylo nainstalováno.

Zásah elektrickým proudem následkem přítomnosti součástí pod
napětím.
Vytopení následkem úniku vody z odpojených potrubí.
Výbuchy, požáry nebo otrava na základě úniku plynu z odpojených
potrubí.

Nepoškozujte kabel elektrického napájení.

Zásah elektrickým proudem následkem přítomnosti odkrytých
vodičů pod napětím.

Nenechávejte předměty na zařízení.

Osobní ublížení na zdraví následkem pádu předmětu způsobenému
vibracemi.
Poškození zařízení nebo předmětů nacházejících se pod ním
následkem pádu předmětu způsobenému vibracemi.

Nevystupujte na zařízení.

Osobní ublížení na zdraví následkem pádu zařízení.
Poškození zařízení nebo předmětů nacházejících se pod ním
následkem pádu zařízení po jeho odpojení od upevnění.

Při čištění zařízení nelezte na židle, podnožky, žebříky ani na
nestabilní podložky.

Osobní ublížení na zdraví následkem pádu z výšky nebo pádu
zapříčiněného žebříkem (u dvojitých žebříků).

Neprovádějte operace čištění zařízení, aniž byste předtím
vypnuli zařízení a přepnuli vnější vypínač do polohy OFF
(VYPNUTO).

Zásah elektrickým proudem následkem přítomnosti součástí pod
napětím.

K čištění zařízení nepoužívejte insekticídy, rozpouštědla ani
agresivní čisticí prostředky.

Poškození součástí z plastů nebo nátěrů.

Nepoužívejte zařízení k odlišným účelům než k běžnému
použití
v domácnosti.

Poškození zařízení následkem přetížení v rámci činnosti.
Poškození předmětů následkem nevhodného zacházení.

Nenechávejte používat zařízení děti nebo nepoučené osoby.

Poškození zařízení následkem nesprávného použití.

V případě, že ucítíte zápach spáleniny, nebo při úniku kouře ze
zařízení vypněte elektrické napájení zařízení, zavřete hlavní
kohout přívodu plynu, otevřete okna a upozorněte na vzniklý
problém příslušného technika.

Osobní ublížení na zdraví následkem popálenin, inhalace kouře,
otrava.

V případě, že ucítíte výrazný zápach plynu, zavřete hlavní
kohout přívodu plynu, otevřete okna a upozorněte na vzniklý
problém příslušného technika.

Výbuchy, požáry nebo otravy.

Правила безопасности

Перечень условных обозначений:

Несоблюдение этого предупреждения может привести
к несчастным случаям, в определенных ситуациях даже
смертельным.

Несоблюдение этого предупреждения может привести к
повреждениям, в определенных ситуациях даже серьезным,
имущества, домашних растений и нанести ущерб
домашним животным.

Не производите никаких действий, для которых требуется
открыть агрегат.

Удар током - компонеты под напряжением
Опасность ожегов и порезов – горячие компоненты и
острые выступы и края.

Не производите никаких действий, для которых требуется
демонтировать агрегат.

Удар током - компонеты под напряжением.
Затопление – утечка воды из отсоединенных труб.
Взрыв, пожар или отравление газом в случае его утечки
из поврежденного газопровода.

Бережно обращаться с проводом электропитания.

Удар током – оголенные провода под напряжением

Не оставляйте посторонние предметы на агрегате.

Несчастные случаи - падение предметов из-за вибраций
агрегата.
Повреждение агрегата или находящихся снизу предметов
по причине падения предметов из-за вибраций агрегата.

Не залезайте на агрегат.

Опасность падения с агрегата.
Повреждение агрегата или находящихся снизу предметов
по причине падения агрегата из-за отсоединения
креплений.

Не поднимайтесь на стулья, табуретки, лестницы или
нестабильные приспособления для чистки агрегата.

Падение или защемление (раскладные лестницы).

Производите чистку агрегата только после его отключения,
повернув внешний разъединитель в положение OFF (ВЫКЛ.).

Удар током - компонеты под напряжением.

Для чистки агрегата не используйте растворители, агрессивные
моющие средства или инсектициды.

Повреждение пластмассовых или покрашенных деталей.

Не используйте агрегат в целях, отличных от его использования
для нормальных бытовых нужд.

Повреждение агрегата из-за его перегрузки.
Повреждение предметов из-за неправильного
обращения.

Не допускайте к использованию агрегата детей или неопытных
лиц.

Повреждение агрегата по причине его неправильного
использования.

В случае появления запаха горелого или дыма из агрегата
отключите электропитание, перекройте основной газовый
кран, откройте окна и вызовите техника.

Ожеги, отравление токсичными газами.

В случае появления запаха газа перекройте основной газовый
кран, откройте окна и вызовите техника.

Взрыв, пожар или отравление токсичными газами.

12

Руководство по эксплуатации

návod k použití

Ovládací panel

Funkce AUTO

Funkce AUTO umožňuje optimalizovat výkon kotle se
současným zachováním optimální teploty topných těles
a maximálního komfortu pro uživatele. Zajišťuje ideální
teplotu v bytě a zároveň šetří energii.
Princip spočívá v automatické úpravě teploty vody na
výstupu kotle dle vnitřní teploty.

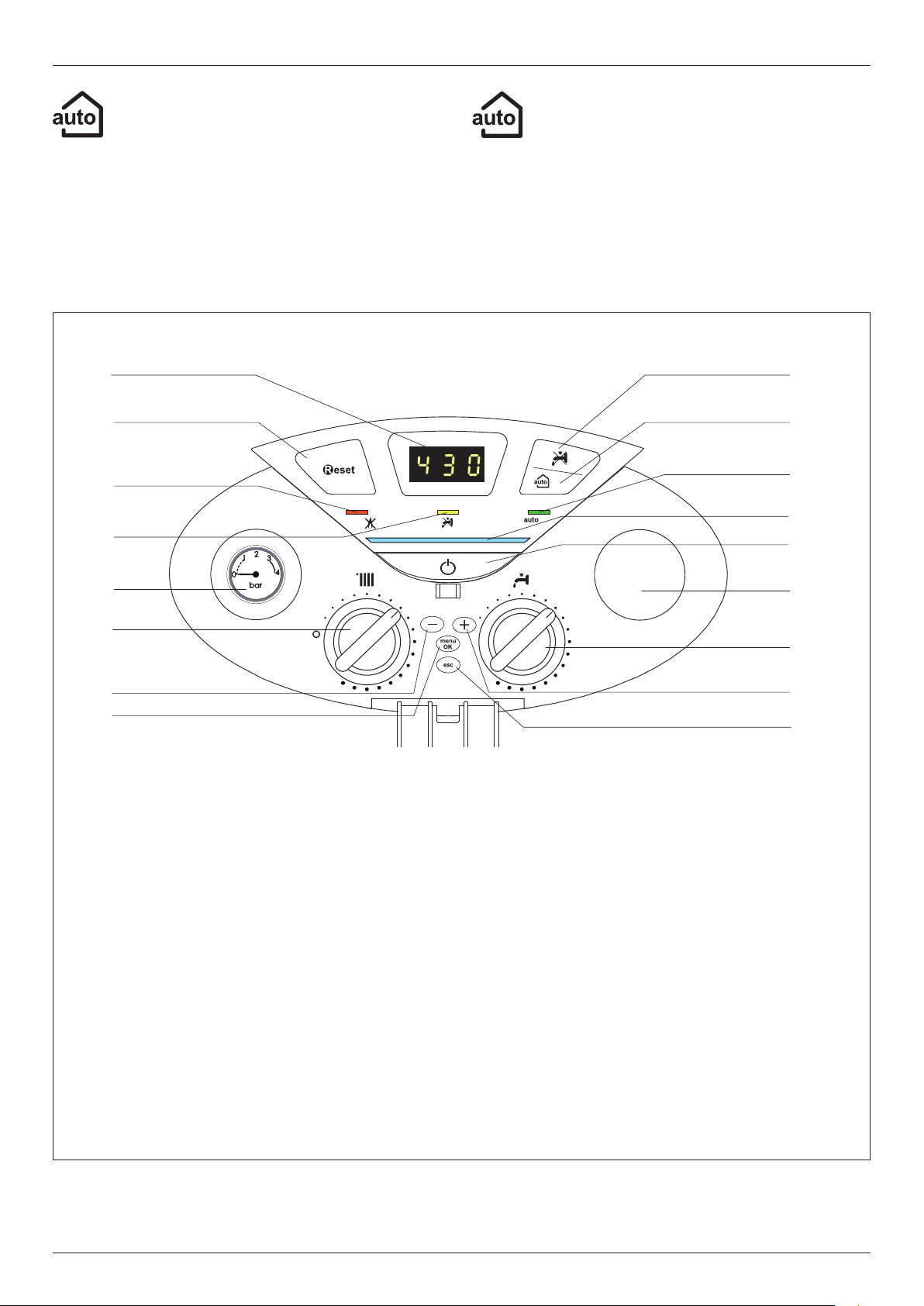

Vysvětlivky:

1. Displej (viz následující strana)

2. Tlačítko R

eset

3. Červená LED - signalizace zablokování činnosti kotle

4. Žlutá LED (rozsvícená = bojler je vyloučen)

5.

Vodoměr

6. Otočný ovladač teploty ohřevu

7.

Programovací tlačítko „-“

8. Tlačítko M

enu/Ok (Programování)

9. Tlačítko e

sc

10.

Programovací tlačítko „+“

11. Otočný ovladač regulace teploty okruhu TUV

12. Příprava pro programovací hodiny (volitelné příslušenství)

13. Tlačítko O

n/Off

14. Led kontrolka detekce plamene (Kondenzacní kotel)

15. Zelená kontrolka (Funkce Auto aktivní)

16. Tlačítko A

utO (Aktivace Termoregulace)

17. Tlačítko Vyloučení bojleru

Обозначения

1. Дисплей

2. Кнопка RESET (сброс)

3. Красный индикатор (горит = сигнализация блокировки)

4. Желтый индикатор (горит = бойлер исключен)

5. Манометр (давление в контуре отопления)

6. Рукоятка переключения режимов работы (отопление ­ГВС) и регулировки температуры в контуре отопления

7. Кнопка управления «–»

8. Кнопка MENU/OK (МЕНЮ/ВВОД – кнопка настройки
параметров и программирования)

9. Кнопка ESC (отмена)

10. Кнопка управления «+»

11. Регулятор температуры БГВ

12. Таймер-программатор (дополнительно)

13. Кнопка ON/OFF (ВКЛ/ВЫКЛ)

14.

индикатор включения горелки светится

(конденсационный котел)

15. Зелёный световой индикатор (режим «AUTO» включен)

16. Кнопка AUTO (автоматический режим)

17. Кнопка исключения бойлера

Панель управления

Функция AUTO

Функция AUTO позволяет оптимизировать
продуктивность котла, поддерживая оптимальную
температуру радиаторов и гарантируя максимальный
комфорт пользователя. Она позволяет поддерживать
идеальную температуру, экономя электроэнергию и
автоматически регулируя температуру подачи под
давлением при активном обогреве окружающей
среды.

1

2

3

4

5

6

7
8

17

16

15

13

14

11

12

10

9

13

Руководство по эксплуатации

návod k použití

UPOZORNĚNÍ

Instalace, první zapnutí a seřízení v rámci údržby musí být prováděny
výhradně kvalikovaným personálem a v souladu s uvedenými
pokyny.
Chybná instalace může způsobit škody osobám, zvířatům a škody na
majetku, za které výrobce nemůže být odpovědný.

Příprava k činnosti

Je-li kotel nainstalován uvnitř bytu, zkontrolujte, zda jsou dodržena
nařízení týkající se přívodu vzduchu a ventilace místnosti (v rámci
platné legislativy).
Periodicky kontrolovat tlak vody na hygrometru „4” a prověřit,
aby se tento tlak vždy pohyboval v rozmezí hodnot mezi 0,5 a 1,5
bar. Pokud tlak klesne pod hranici minimální hodnoty, je třeba jej
znovu obnovit prostřednictvím plnicího kohoutku /není dodáván
ve výbavě, ale jako příslušenství/. Po dosažení průměrné hodnoty 1
bar kohoutek uzavřete. Pokud k podobnému poklesu tlaku dochází
častěji, je pravděpodobné, že se může jednat o únik vody v zařízení. V
takovém případě je nezbytný zásah instalatéra.

Postup při zapnutí

Stiskněte tlačítko ON/OFF (13); dojde k
rozsvícení displeje:

první číslice poukazuje na režim činnosti:
0 XX - Pohotovostní režim
C XX - Požadavek na ohřev
c XX - Postcirkulace topení
d XX - Požadavek na teplou vodu z okruhu
TUV
h XX - Postcirkulace topení po odběru z
okruhu TUV
b XX - Požadavek teplé užitkové vody
zásobníku (s připojeným
zásobníkem)

F XX - aktivní ochrana cirkulátoru proti
zamrznutí/ aktivní ochrana hořáku proti
zamrznutí

Druhá a třetí číslice označují:

- výstupní teplotu v případě, že není přítomen žádný požadavek

- výstupní teplotu v režimu ohřevu

- teplotu vody v okruhu TUV v režimu okruhu TUV

- výstupní teplotu v režimu ochrany proti zamrznutí.

Regulace topení

Regulaci teploty vytápění získáte
otáčením tlačítka 6. Teplotu můžete
upravovat v rozmezí:

-

20 a 45 °C (nízká teplota).

- 35 a 82 °C (vysoká teplota).
Nastavená hodnota začne blikat na
displeji.

Первый пуск

JПри установке котла внутри помещения убедитесь, что
соблюдаются все условия, связанные с поступлением воздуха
в помещение и его вентиляцией, предписанные действующим
законодательством.
Регулярно проверяйте давление воды на панели управления и
следите, чтобы в холодной системе оно находилось в диапазоне
от 0,6 до 1,5 бар. Если давление упадет ниже минимального
значения, то на дисплее появится индикатор подпитки контура
отопления.
Если давление незначительно меньше минимально допустимого,
для восстановления давления откройте кран в нижней части котла.
Если давление слишком часто падает, значит, в системе имеется
утечка. В этом случае следует вызвать квалифицированного
специалиста для ее устранения.

Включение

Чтобы включить котел, нажмите кнопку
«ON/OFF» (ВКЛ/ВЫКЛ) на панели
управления. На дисплее отображается:

Первая цифра указывает рабочий режим:
0 XX - Режим ожидания
C XX - Отопление
c XX- Задержка отключения насоса в

режиме отопления
d XX- Горячее водоснабжение (ГВС)
h XX - Задержка отключения насоса в

режиме ГВС
b XX - 0запрос БГВ с бойлера
F XX - Включен циркуляционный насос в режиме защиты от
замерзания

- Включена горелка в режиме защиты от замерзания
Второй и третий индикаторы отображают:

• температуру воды при отсутствии запроса на отопление;

• температуру воды в контуре отопления;

•

температуру воды в контуре ГВС;

• температуру воды в режиме защиты от замерзания.

ВНИМАНИЕ!

Монтаж, ввод в эксплуатацию, регулировки и техническое
обслуживание должен выполнять квалифицированный
специалист согласно действующим нормам и правилам.
Неправильный монтаж котла может привести к травмам людей и
животных и вызвать повреждение имущества. За неправильный
монтаж котла изготовитель ответственности не несет.

Регулировка температуры контура
отопления

Для регулирования температуры в
контуре отопления предназначена
ру коя тка 6. При п оложе нии её
указателя между 1 и 6 температура
регулируется в пределах от 20 до 45
°C (низкая температура)35 до 82 °C
(высокая температура)
Н а д и сп л е е о т об р а жа е тс я
тем пе ра ту ра в од ы в ко нт ур е
отопления.

Volba režimu činnosti

Kotel p roduku je teplou vodu pro
topení a pro použití v okruhu TUV. Za
zimní provoz se považuje produkce
teplé vody pro potřeby topení a pro
použití v okruhu TUV. Za letní provoz
se považuje samostatná produkce
teplé vody pro použití v okruhu TUV.
Ovládací panel kotle umožňuje volbu
zimního i letního provozu.
Nastavením otočného ovládače 6 do
polohy se nastavuje letní provoz.
Zimní provoz se nastavuje přetočením
otočného ovládače 6 do polohy mezi
hodnotami min a max.

Зимний и летний рабочие
режимы

В рабочем режиме «зима» (winter)
ко те л ис пол ьзу ет ся ка к д ля
отопления, так и для ГВС. В режиме
«лето» (summer) котел используется
только для ГВС.
Дл я выбора режима «зима» или
«лето» служит рукоятка на панели
у пр а в ле ни я. П о ло же ни е
рукоятки 6 соответствует режиму
«лето». Положение рукоятки между
ми ним аль ным и максим аль ным
делениями шкалы соответствует
режиму «зима».

14

Руководство по эксплуатации

návod k použití

Regulace teploty vody v okruhu
TUV

V rámci zimního i v rámci letního
provozu je možná regulace teploty
teplé vody pro použití v okruhu
TU V prostř ednictvím o točného
ovládače 11. Je možné zvolit si
teplotu produkované teplé vody v
rozmezí od 40°C do přibližně 65°C,
v závislosti na průtoku vody a na
příslušné poloze otočného ovládače
mezi hodnotami min a max.
Teplotu je možné kontrolovat na
alfanumerickém displeji.

Za úče lem vyloučení bojl eru s tač í
stisknout tlačítko 17; jeho stisknutí bude
provázeno rozsvícením LED 4. Kotel
zůstane v činnosti pouze pro topení.

Přerušení topení

Za účelem přerušení topení přetočte
otočný ovládač 6 až do polohy .
Kotel zůstane v letním provozu, v
rámci kterého bude produkovat
pouze teplou vodu pro použití v
okruhu TUV.

Postup při vypnutí

Kotel se vypíná stisknutím tlačítka ON/
OFF. Zavřete kohout přívodu plynu
umístěný pod kotlem a přepněte
vnější vypínač elektrického napájení
kotle do polohy OFF (VYPNUTO).

Отключение контура
отопления

Чт об ы о тк лю чи ть к он ту р
отопления, поверните рукоятку 6
в положение . Работа контура
ГВС по-прежнему возможна.

Отключение котла

Чтобы отключить котел, нажмите
кно пку « ON /OF F» (В КЛ/В ЫК Л)
на панели управления. При этом
отключается и дисплей.
Для полного отк лючения котла
переведите внешний двухполюсный
выключатель в положение «OFF»
(ВЫКЛ). Перекройте газовый кран.

Регулировка температуры контура
ГВС

Рег улировка те м п ературы во д ы в
контуре ГВС с помощью рукоятки 11
возможна как в зимнем, так и в летнем
ра бо чи х ре жи ма х . Ре гул иро вка
те мп ер ат ур ы Г ВС в о зм ож на в
пред ела х о т 4 0 ° С д о п рим е рно
65 °С, в зависи м ости от рас хода
воды и положения рукоятки меж ду
ми ним ал ь ны м и ма кс им ал ьн ым
делениями шкалы.

Для исключения бойлера достаточно
наж ат ь кно пк у 17, инд ик ато р 4
загорится. Колонка будет раб отать
только в режиме отопления.

15

Руководство по эксплуатации

návod k použití

Podmínky zastavení činnosti zařízení

Kotel je chráněn proti poruchám prostřednictvím interních kontrol
prováděných elektronickou kartou a mikroprocesorem, který v
případě potřeby provede bezpečnostní zablokování. V případě
zablokování bude na displeji ovládacího panelu zobrazen kód
vztahující se k druhu zastavení a příčině, která jej způsobila.
Může dojít ke dvěma druhům zastavení.

Bezpečnostní zastavení

Tento druh chyby je „přechodného“ typu, to znamená, že po

skončení trvání příčiny, která ji způsobila, bude automaticky
vymazána.
Bezprostředně po zrušení příčiny zastavení dojde k obnovení
chodu kotle a opětovnému zahájení jeho běžné činnosti.
V případě, že bude kotel znovu signalizovat bezpečnostní

zastavení, vypněte jej. Přepněte vnější elektrický vypínač
do polohy OFF, zavřete zavírací ventil přívodu plynu a obraťte se na
kvalikovaného technika.

Bezpečnostní zastavení z důvodu nedostatečného tlaku vody

V případě poruchy 103 - 107 zkontrolujte, a to ještě dříve,
než přivoláte kvalikovaného technika, zda se tlak zobrazovaný
na vodoměru pohybuje kolem hodnoty 1 bar. V případě potřeby
obnovte tlak prostřednictvím plnicího kohoutu umístěného pod
kotlem a proveďte ZAPNUTÍ/VYPNUTÍ zařízení stisknutím tlačítka ON/
PFF.
V případě opakovaného výskytu poklesu tlaku v rozvodu je třeba
požádat vodoinstalatéra o kontrolu případných úniků vody.

Zablokování činnosti

Tento druh chyby je „trvalého“ typu,
to znamená, že nebude automaticky
odstraněn je indikováno kódem a
rozsvícenou zelenou ledkou
V tomto případě kotel nebude uveden
do činnosti automaticky a bude moci být
odblokován teprve stisknutím tlačítka

.
Po několika pokusech o odblokování je
třeba v případě, že se problém opakuje,
požádat o zásah kvalikovaného technika.

Důležitá informace

V případě, že se zablokování opakuje příliš často, doporučujeme obrátit
se na autorizované Středisko servisní služby. Z bezpečnostních důvodů
kotel umožní maximálně 5 obnovení činnosti (stisknutí tlačítka v
průběhu 15 minut.
Občasné nebo jednorázové zablokování nepředstavuje problém.

Описание Дисплей displej popis

Перегрев 1 01 Příliš vysoká teplota
Нет пламени 5 01 Chybějící plamen
Сбой датчика дымоудаления 6 01 Zásah spalinové sondy
Неисправность платы управления 3 05 Chyba karty
Неисправность платы управления 3 06 Chyba karty
Неисправность платы управления 3 07 Chyba karty

Недостаточная циркуляция

1 03

Nedostatečná cirkulace

1 04
1 05
1 06

1 07

Tabulka chyb signalizovaných v případě zablokování činnosti

Условия автоматического отключения котла

Для защиты котла от повреждения предусмотрены проверки,
осуществляемые электронным блоком управления. В случае отклонения
от нормального режима работы производится отключение. При защитном
отключении на дисплей панели управления выводится код ошибки,
указывающий тип и причину отключения.
Предусмотрены два типа отключения.

Защитное отключение
Осуществляется в случае отклонения от нормальной работы, которое
может быть устранено без вмешательства специалиста. В этом случае
котел автоматически включается повторно, как только
причина отключения устранена. На дисплее мигает «Err»
(Ошибка) и код ошибки (например, Err 107).
После устранения причины отключения котел возобновляет
нормальное функционирование. При защитном отключении
можно попытаться восстановить работу котла путём его
отключения и повторного включения кнопкой «ON/OFF» на
панели управления.
Если после этого на дисплее котла по-прежнему остаётся символ
защитного отключения, отключите котел. Для этого переведите внешний
двухполюсный выключатель в положение «OFF» (ВЫКЛ), перекройте
газовый кран и обратитесь к квалифицированному специалисту.

Защитное отключение из-за низкого давления воды

При недостаточном давлении воды в контуре отопления котел производит
защитное отключение.
На дисплее мигает «Err» (Ошибка) и код ошибки при недостаточной
циркуляции – 10, или 104, или 105, или 106, или 107 (Err 107).
Проверьте давление воды по показаниям манометра на панели
управления; при холодной системе значение должно быть от 0,6 до 1,5
бар.
Если давление незначительно меньше минимального допустимого, для
восстановления давления откройте кран в нижней части котла. Если
давление падает часто, возможно, в системе
имеется утечка. Обратитесь к специалисту
для ее уcтранения.

Аварийная остановка

Относится к случаям, когда неисправность
не может быть устранена автоматически. На
дисплее мигает «Err» (Ошибка), код ошибки
и светится красный световой индикатор «
». Котел в этом случае не перезапускается
автоматически, но, возможно, может быть
перезапущен после нажатия кнопки « ».
Если несколько попыток перезапуска не
дают желаемого результата, обратитесь к
специалисту.

Таблица кодов неисправностей

ВНИМАНИЕ!
В СЛУЧАЕ ЧАСТЫХ ОСТАНОВОК ОБРАТИТЕСЬ В АВТОРИЗОВАННЫЙ
ЦЕНТР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ. ПО СООБРАЖЕНИЯМ
БЕЗОПАСНОСТИ РАЗРЕШЕНО В ТЕЧЕНИЕ 15 МИН ВЫПОЛНЯТЬ НЕ
БОЛЕЕ ПЯТИ ОПЕРАЦИЙ СБРОСА (НАЖАТИЙ НА КНОПКУ ). ЕСЛИ
ОСТАНОВКА ИМЕЕТ МЕСТО НЕ СИСТЕМАТИЧЕСКИ ИЛИ ОДНОКРАТНО,
ОБРАЩАТЬСЯ В СЕРВИСНЫЙ ЦЕНТР НЕ ОБЯЗАТЕЛЬНО.

16

Руководство по эксплуатации

návod k použití

Dočasné zastavení následkem poruchy odvodu spalin (CF) 6 01

Tato kontrola zablokuje kotel v případě výskytu poruchy odvodu
spalin.
Zablokování zařízení je dočasné a je signalizováno chybovým kódem
6 01 “

Oddálení plamene”

.
Po uplynutí 12 minut kotel zahájí proceduru zapálení; pokud se
obnovily běžné podmínky, bude pokračovat v činnosti, v opačném
případě se zablokuje a celý cyklus se zopakuje.

UPOZORNĚNÍ!
V případě nesprávné činnosti nebo opakovaných zásahů
vypnutí kotle vypněte elektrické napájení přepnutím
vnějšího vypínače do polohy OFF, zavřete přívod plynu
a obraťte se na servisní službu nebo na kvalikovaného
technika za účelem zjištění příčiny a odstranění poruchy
odvodu spalin.

Bezpečnostní funkce ochrany proti zamrznutí

Kotel je vybaven ochranou proti zamrznutí, která zajišťuje kontrolu
teploty na přívodu kotle: Když teplota klesne pod 8°C, dojde k zapnutí
čerpadla (cirkulace v rozvodu topení) na dobu 2 minut.
Po skončení dvouminutové cirkulace elektronická karta ověří
následující:
a-

Když je výstupní teplota > 8°C, dojde k zastavení čerpadla;

b- když je výstupní teplota > 4°C a < 8°C, čerpadlo bude zapnuto na

další 2 minuty;

c- když je teplota na přívodu < 4°C, dojde k zapnutí hořáku (v rámci

topení, s minimálním výkonem) až po dosažení 33°C. Po dosažení
uvedené teploty se hořák vypne a cirkulátor zůstane v činnosti po

dobu dalších dvou minut.
Ochrana proti zamrznutí je aktivní pouze v případě dokonale
funkčního kotle, charakterizovaného:

- dostatečným tlakem v rozvodu;

- předepsaným elektrickým napájením (symbol svítí );

- přívodem plynu.

Временная блокировка из-за аномального дымоудаления
(CF) 6 01

Это защитное устройство блокирует водонагревательную колонку
в случае неисправности в системе дымоудаления. Блокировка
агрегата является временной и показывается кодом сбоя 6 01.
По прошествии 12 минут колонка перейдет в режим включения.
Если неисправность системы дымоудаления была устранена,
колонка переходит в рабочий режим, в противном случае она
вновь блокируется и повторяет вышеописанный цикл.

ВНИМАНИЕ!!
Если блокировка колонки повторяется часто, необходимо
вызвать техника из уполномоченного Центра
технического обслуживания для проверки исправности
системы дымоудаления и вентиляции в помещении.

Защита от замерзания

Режим защиты замерзания включается при наличии
электропитания по показаниям датчика температуры на подаче
контура отопления, независимо от остальных режимов и
параметров.
Если температура в первичном контуре опускается ниже 8 °C, то на
несколько минут включается насос. Через две минуты циркуляции
(нерегулируемый параметр) котел проверяет следующее:

• Если температура на подаче контура отопления выше 8 °C, то
насос останавливается;

• Если температура на подаче контура отопления между 4 и 8 °C,
насос работает еще две минуты;

• Если температура на подаче контура отопления ниже 4 °C,
производится розжиг горелки (в режиме отопления) на
минимальной мощности; горелка работает, пока температура
не достигнет 33 °C, после чего отключается, а насос работает
еще две минуты.

Режим защиты от замерзания запускается (при нормальной
работе котла) только при соблюдении следующих условий:

• давление в системе нормальное;

• имеется электропитание котла (символ подсвечен);

• имеется подача газа.

17

Руководство по эксплуатации

návod k použití

Tlačítko Auto - Aktivace Termoregulace

Funkce AutO umožňuje přizpůsobit činnost kotle vnějším přírodním
podmínkám a druhu rozvodu, ve kterém je nainstalován.
Umožňuje rychleji dosáhnout komfortu v prostředí bez zbytečného
mrhání penězi, energií a účinností při výrazném snížení opotřebení
jednotlivých součástí.

Obraťte se na našeho kvalikovaného technika, který vás
bude informovat o zařízeních, která lze připojit ke kotli, a o
způsobu jeho naprogramování podle druhu rozvodu.

U běžných kotlů je teplota vody v
topných článcích nastavena běžně na
vysokou hodnotu (70-80°C), čímž se
zajišťuje účinný ohřev během několika
málo chladných dnů zimy, přičemž
v méně chladných dnech, typických
pro podzimní a jarní období, je tento
ohřev nadměrný. Tento způsob
nastavování zapříčiňuje nadměrný
ohřev v prostředích po vypnutí
termostatu s následným plýtváním
energií a nesprávnými podmínkami
pro příjemné prostředí.
Nová funkce AutO je

“vlast”

z kotle a
zvolí optimální funkční režim na základě situace v prostředí, na základě
externích zařízení připojených ke kotli a na základě požadovaného
výkonu (nepřetržitě rozhoduje na základě podmínek v prostředí a na
základě požadované teploty).

Změna druhu spalovaného plynu

Naše kotle jsou projektovány jak pro funkci na zemní plyn, tak i ka­palný plyn LPG.
Pokud je nutné přístroj přestavit na jiný druh plynu, je třeba se obrátit
na kvalikovaného technika anebo na naše autorizované Servisní
technické středisko.

Údržba

Údržba zařízení je stanovena podle zákona a je rovněž nezbytným
předpokladem pro bezpečnost, řádnou funkci a trvanlivost kotle.
Podle přiloženého dílu H – Vládního výnosu čís. 551 ze dne 21.12.99
a podle normy UNI 10436 – musí být údržba vykonávána každých 12
měsíců.
Veškeré příslušné operace musejí být zaznamenávány do knihy
zařízení.

Функция AUTO – автоматический режим работы

При подключенных дополнительных устройствах, в режиме AUTO
мощность котла и температура в контуре отопления регулируется
в зависимости от внешних условий, таких, как температура на
улице и температура в помещении.

Комфортная температура в помещении при этом достигается
максимально быстро, при экономии энергопотребления и
максимальном к.п.д., благодаря чему также снижается износ
элементов котла и увеличивается срок службы.
Обычно котлы такого типа настроены пользователем на высокую
температуру в контуре отопления (70–80 °C), с целью обеспечения
эффективной работы в зимний период при низкой температуре
на улице. Однако такая температура
в контуре отопления, как правило,
сохраняется и в менее холодные дни,
более типичные для осенне-зимнего
периода. Это приводит к перегреву
помещения, даже если в нём имеется
термостат, контакты которого при
этом размыкаются (т.е. нет запроса на
отопление). Как следствие, расходуется
слишком много энергии, а условия в
помещении далеки от комфортных.
Новый интеллектуальный режим AUTO
управляет котлом и устанавливает
оптимальный режим работы в
зависимости от условий среды, внешних устройств, подключенных
к котлу и требуемых рабочих параметров. В этом режиме котел
постоянно определяет, на каком уровне мощности и с какой
температурой в контуре отопления работать, по температуре на
улице и заданной температуре в помещении.

Переход на другой тип газа

Котлы рассчитаны на природный газ (метан) и сжиженный газ. Для
переключения обратитесь в Авторизованный Сервисный Центр.

Техническое обслуживание

Обязательно осуществлять ежегодное техническое обслуживание
котла, которое должен осуществлять квалифицированный
персонал.
