Alto Professional RMX2408DFX QUICKSTART GUIDE

Download

RMX2408DFX

QUICKSTART GUIDE

ENGLISH ( 3- 11 )

MANUAL DE INICIO RÁPIDO

ESPAÑOL ( 12 - 20 )

GUIDE D’UTILISATION RAPIDE

FRANÇAIS ( 21 – 29 )

GUIDA RAPIDA

ITALIANO ( 30 – 38 )

KURZANLEITUNG

DEUTSCH ( 39 – 47 )

SNELSTARTGIDS

NEDERLANDS ( 48 – 56 )

BOX CONTENTS

y RMX2408DFX y Power cable y Quickstart Guide y Safety Instructions & Warranty Information booklet

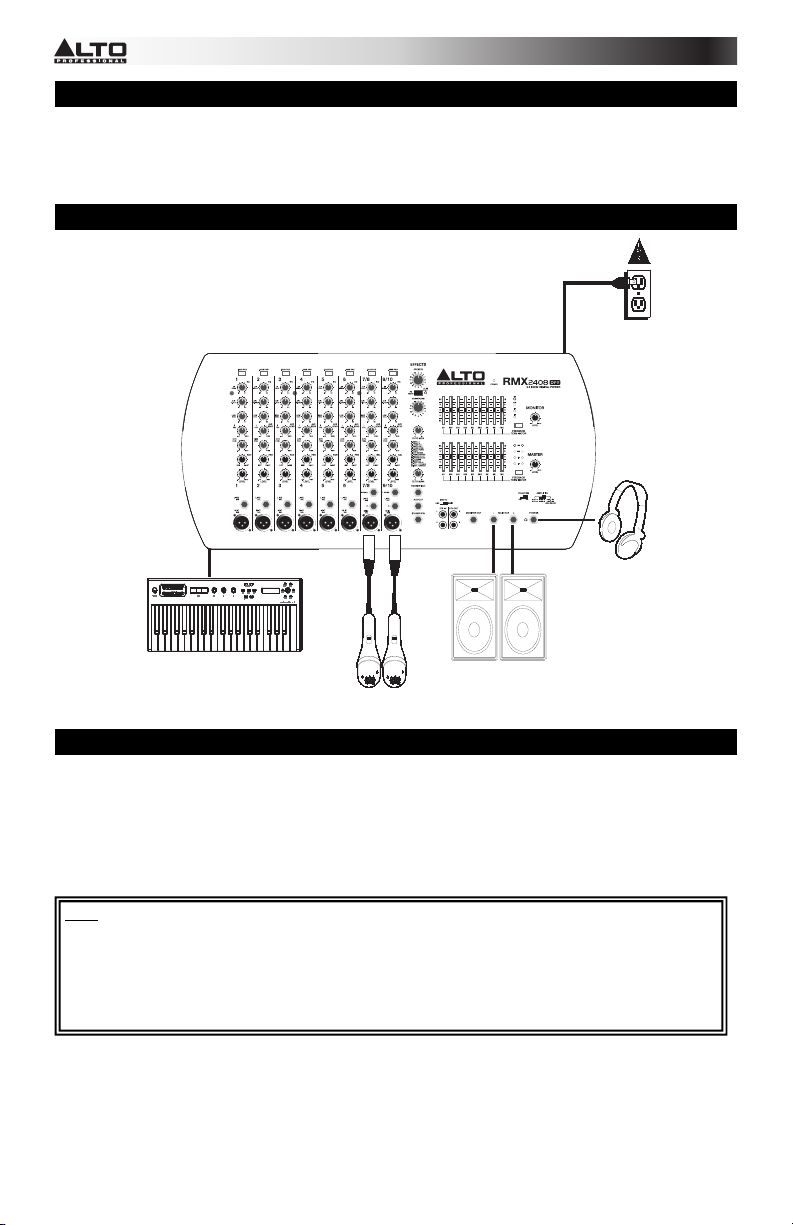

CONNECTION DIAGRAM

Power

Headphones

Monitors

Keyboard

Microphones

QUICK SETUP

Follow the procedure below to have a signal processed for each channel:

1. Set all channel levels to zero, set pan to the middle, set output to zero, and set EQ’s flat.

2. Connect your mic and then apply phantom power if your mic requires this.

3. Set the Master output level to no more than 75% and the Monitor output to no more than 50%.

4. Bring up the channel level.

5. Repeat steps 1 and 2 to setup more channels.

Notes:

y Microphones, monitors, amplifier, speakers, cables, etc. are not included. y To reduce electrical hum at high gain settings, keep the mixer's power supply away from your guitar cable and

the mixer's channel inputs.

y To use an external effects rack unit, compressor, etc., use a Y-cable (1/4" stereo to two 1/4" mono) to connect

the AUX OUT to the left and right inputs your external device. Connect the outputs of your external device to the mixers Stereo Return.

* Speakon is a registered trademark of Neutrik Corp.

12kHz

MID

2.5kHz

PRE

AUX

SEND

2 FX

POST

LEVEL

-20dB PAD

LEFT

RIGHT

BAL

LEVEL

LINE

BAL

MIC

BAL

MIC

BAL

LEVEL

FRONT PANEL

1. MIC/LINE MONO INPUTS – Connect a microphone or line level instrument to these inputs using standard XLR or ¼” cable.

2. MIC/LINE STEREO INPUTS- These XLR and ¼” TRS connections are

organized in stereo pairs. If you connect only the left jack, the input will operate in mono mode, (the mono signal will appear on both input channels). You can use these inputs with a stereo keyboard, drum machine, etc.

3. LEVEL – Adjusts the channel audio level (pre-fader and pre-EQ gain). Adjust this so that the PEAK LED rarely lights up during the loudest parts of the song.

4. CHANNEL BAL – Adjusts the channel's position in the stereo field.

5. AUX 1 Pre – This adjusts the prefader signal sent to the Monitor output and

is controllable using the Monitor Level knob. To use an external effects rack unit, compressor, etc. with the mixer, you can use a Y-cable to connect the AUX out to the input of your external device, and then connect the outputs of the device to the Stereo Return of the amp.

6. AUX 2/FX Post- This adjusts the post fader signal which is sent through the AUX OUT and is controllable with the DSP knobs to route the signal to the MON or MAIN outputs. You can use a 1/4" TRS cable to connect the AUX OUT to the input of an external amplifier or active monitor to create a custom mix for onstage musicians with the mixer’s internal effects.

7-9. EQUALIZATION- You have three EQ controls for each mono and stereo

input channel each providing +/-15 dB of boost and cut. The signal will be unaffected when the controls on the center position. You may use an external equalizer to make up a mix properly but a master equalizer will not have effect on a single channel and you may overload the signal easily. Individual EQ will give you a much better control on single tracks.

7. HI EQ (TREBLE) – Adjusts the high (treble) frequencies of the channel.

8. MID EQ – Adjusts the mid-range frequencies of the channel.

9. LOW EQ (BASS) – Adjusts the low (bass) frequencies of the channel.

10. -20dB PAD- Pressing this button will attenuate the input signal by 20 dB.

This will give increased headroom and reduce the risk of distortion from

input signal peaks.

LEVEL

LINE

BAL

MIC

BAL

NEW

LEVEL

MIC

BAL

NEW

-20dB PAD

12kHz

-15

MID

2.5kHz

-15

AUX

SEND

PRE

+10dB

POST

+10dB

BAL

LEFT

RIGHT

+10dB

LEVEL

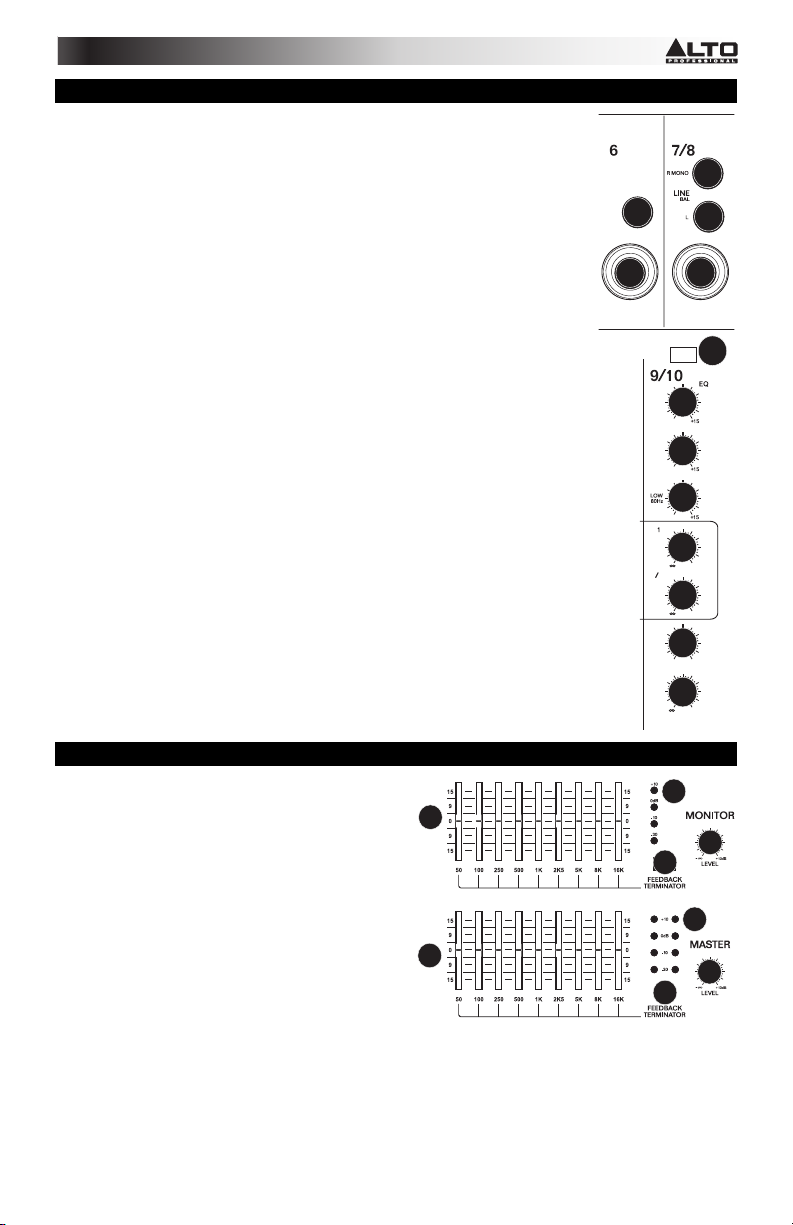

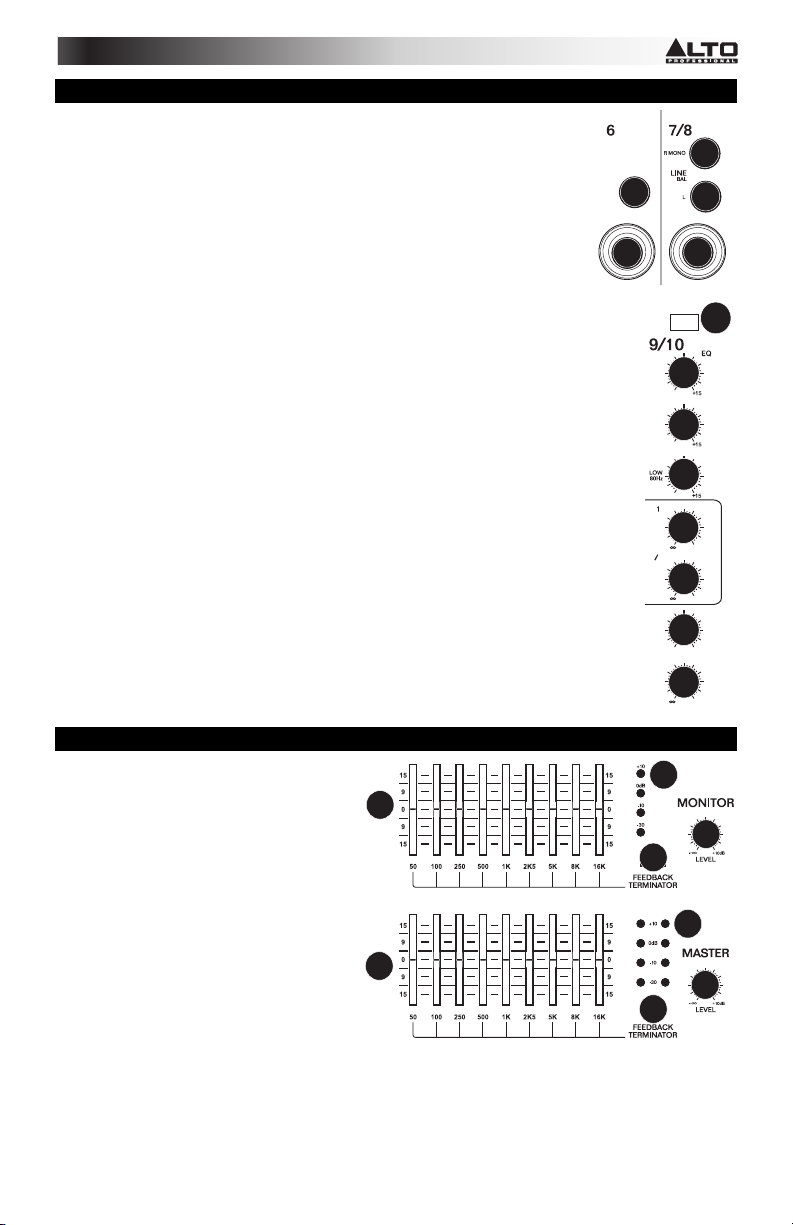

MASTER SECTION

11. STEREO GRAPHIC EQ: There are two

graphic EQs each with 9 adjustable bands; one is for the MAIN mix and the other is for the MONITOR mix. With the faders you can boost or cut the selected frequency by +/-15 dB at the indicated frequencies. When all faders are at the center position, the equalizer is disabled.

12. FEEDBACK TERMINATOR Button

(MONITOR mix) - This button activates

the feedback detection in the monitor signal path. Feedback will be identified at a certain frequency when the corresponding fader LED lights up. Feedback produces an unpleasant speaker "howling" or "whistling". In order to eliminate feedback, turn down the corresponding fader until feedback disappears.

13. MONITOR LEVEL LED Display- This LED display will show you the monitor output level. Make sure that the

+10 LED only lights up occasionally. The optimal level is between -10 and 0 on the LED. If only the -30 LED lights up or does not come on, your S/N ratio will be degraded.

14. FEEDBACK TERMINATOR Button (MAIN mix)- This button activates the feedback detection function in the

Main mix signal path. Feedback will be identified at a certain frequency when the corresponding fader LED lights up. Feedback produces an unpleasant speaker "howling" or "whistling". In order to eliminate feedback, turn down the corresponding fader until feedback disappears.

FOOTSWITC H

FX TO MAIN

15. MAIN MIX LEVEL LED Display – This LED display will show you the Main mix output level. Make sure that the

+10 LED only lights up occasionally. The optimal level is between -10 and 0 on the LED. If only the -30 LED lights up or does not come on your S/N ratio will be degraded.

16. MONITOR LEVEL – This adjusts the volume of the Monitor output.

17. MASTER LEVEL – This adjusts the overall volume of the MAIN output and HEADPHONE out.

18. PHANTOM POWER – This switch activates and deactivates phantom power. When

activated, phantom power supplies +48V to the XLR mic inputs and the LED above the switch will be lit. Please note that most dynamic microphones do not require phantom power, while most condenser microphones do. Consult your microphone’s documentation to find out whether it needs phantom power.

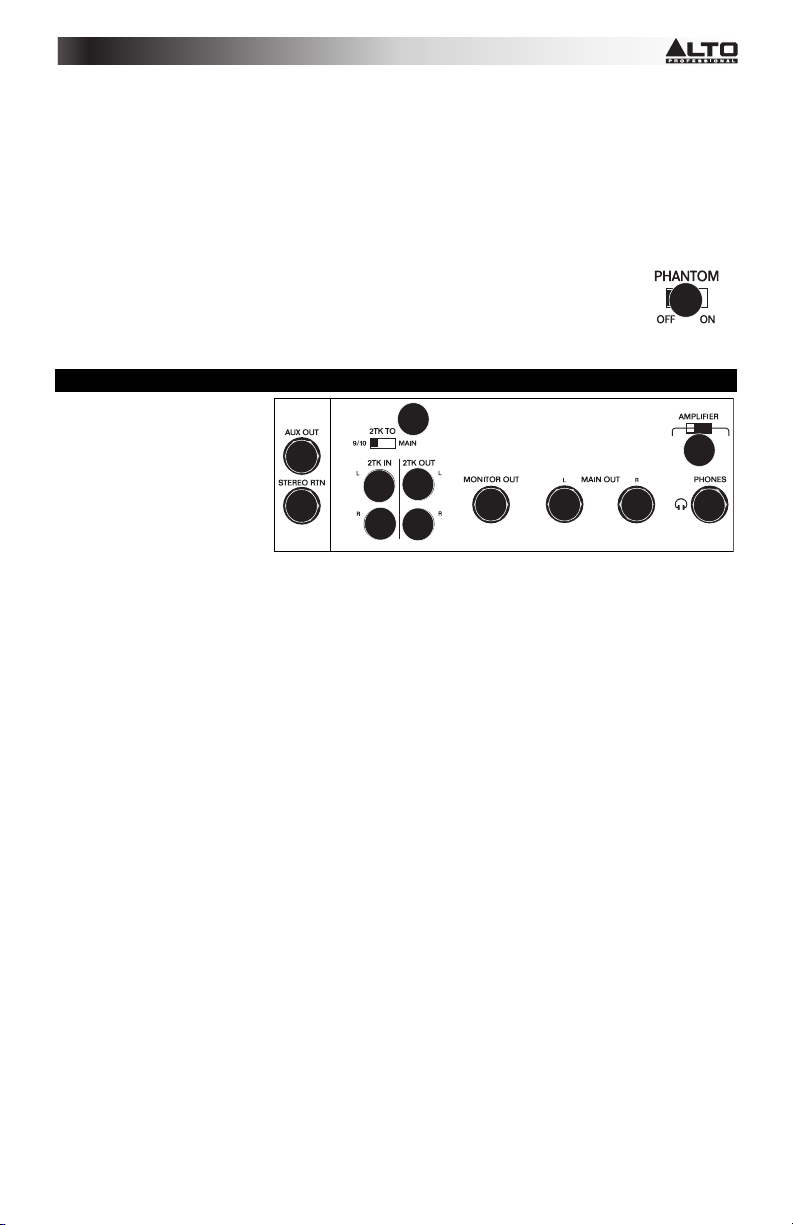

MASTER I/O (INPUT/OUTPUT)

19. AMPLIFIER Mode Switch- This

switch provides three modes: MAIN/MAIN, MAIN/MONITOR and BRIDGE. Select any one of these modes to route the signals to the corresponding jacks according to the speaker panel connection. This switch only affects the rear panel outputs. The front panels outputs are unaffected by this switch.

• MAIN/MAIN- When the switch is set to this, the amp will send the main mix to the rear panel Speakon

jacks or

• MAIN/MON- When the switch is set to this, the amp will send the main mix to the OUTPUT 1 Speakon

• BRIDGE- When the switch is set to this, the amp will send the main mix to the rear panel OUTPUT 2

20. MAIN OUTPUTS – These 1/4" line level outputs can be connected to powered speakers or an amplifier system. The level of these outputs is controlled by the Main Level knob.

21. MONITOR OUTPUT- This line level balanced output is used to connect the input of an external amplifier or

powered speaker.

22. PHONES – Connect your 1/4" stereo headphones to this output.

23. 2-TRACK INPUTS – Connect these to the outputs of an external sound source using standard stereo RCA

cables (sold separately). You can send this to channels 9/10 (using the 2-TRACK to 9/10 switch) or to the main outputs (using the 2-TRACK TO MAIN switch).

24. 2-TRACK OUTPUTS – You may connect these outputs to the inputs of an external recording device using a standard stereo RCA cable (sold separately).

25. AUX OUT- This outputs the line level signal sent from a channel’s AUX1 Pre knob to the Monitor Output. You can use it to feed the inputs of another stereo multi-effects unit (using a Y-type cable sold separately).

26. STEREO RETURN- This stereo jack is used to route a stereo signal to the Main, Monitor and Phones outputs by adjusting the FX TO MAIN and FX TO MON knobs.

27. 2-TRACK TO– If you position this switch to the left you will route the signal fed into the

TAPE IN sockets into CH9~10 path, and the signal will be affected by channel level control, channel EQ, DSP send, and MAIN level control. Positioning this switch to the right will route the TAPE IN signal into Main mix bus. In this case signal will be affected only by Main level control.

* Speakon is a trademark of Neutrik® AG, registered in the U.S. and other countries.

the rear panel ¼” jacks.

jack and 1/4'”jack. The monitor mix will be sent to the OUTPUT 2 Speakon

Speakon

™ jack.

232324

21 22

20 20

™ jack.

™

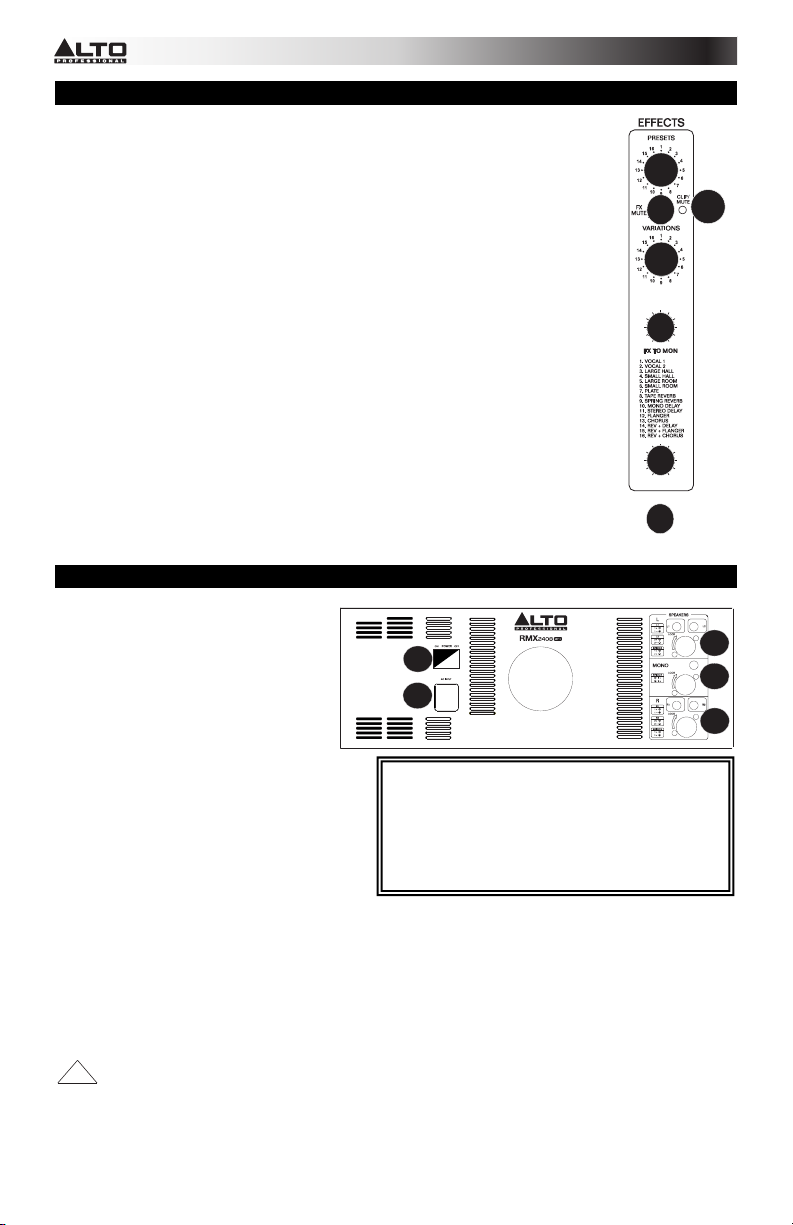

DSP (DIGITAL SIGNAL PROCESSOR)

28. EFFECTS SELECTOR – Selects the effect that the mixer's internal effects processor will apply to the various channels. Each channel can send different levels of audio to the processor by adjusting their Aux 2/FX Post knobs.

29. FX MUTE – Press this button to mute/unmute the effects.

30. VARIATIONS SELECTOR – Selects the amount of the effect applied to the various channels.

31. Clip/Mute LED – This LED flashes when the signal input into the digital multi-effect is too

strong. When the digital effect module is muted, the LED also lights up.

32. FX TO MON – This is used to control the volume of the processed signal sent to Monitor

mix, which can be varied from - to +10dB.

33. FX TO MAIN – This is used to control the volume of the processed signal sent to Main

mix bus, which can be varied from - to +10dB.

34. FOOTSWITCH – When a latching-style footswitch is connected to this jack with a 1/4"

TRS cable, it can be pressed to allow all channels to bypass the mixer's internal effects processor.

FX TO MAIN

FOOTSWITCH

100

REAR PANEL

35. POWER SWITCH – Turns the mixer on and off. Turn on the mixer after all input devices have been connected and before you turn on amplifiers. Turn off amplifiers before you turn off the mixer.

36. POWER IN – Use the included IEC power cable to connect the mixer to a power outlet. While the power is switched off, plug the power supply into the mixer first, then plug the power supply into a power outlet. Please check the voltage

available in your country and how the voltage for your RMX2408DFX is configured before attempting to connect your RMX2408DFX to the main AC.

37. SPEAKER JACKS – These jacks are used to connect

speakers. They are configured with 1/4" phone jacks and 4-way Speakon NL4 connector mated to a 4 conductor speaker cable should be used. You can determine the signal that is output to these jacks according to the setting of the AMPLIFIER MODE select switch. See page 35 for setup diagrams.

Note: In order to avoid damage to the built-in amplifier, please pay attention to the allowed impedance of the speaker. Very low load impedances may damage the amplifier. Look at the plate on the back of your unit for reference.

Caution: Do not connect the rear panel speaker level ¼” outputs to anything other than a passive

loudspeaker. Connecting this output to a line line/Mic level input may damage your equipment.

™ connectors. For optimal performance, a

WARNING: Units bought in the US are preset to US voltage. Units purchased in EU/UK are preset to 220/240 voltage. Adjustment should not be made unless you’re traveling to other countries or are in a country with varying voltage.

Selecting an improper voltage can damage the unit.

EFFECTS

TO HEAR THE EFFECTS ON A CHANNEL

parameter with the Variations Selector, then turn up the Aux 2/FX Post knob for that channel.

# PRESET DESCRIPTION PARAMETER RANGE

1 VOCAL 1 Reverb, simulating a room with a small delay time.

2 VOCAL 2

3 LARGE HALL Reverb, simulating a large acoustic space.

4 SMALL HALL Reverb, simulating the acoustics of a stage space.

5 LARGE ROOM Reverb, simulating a studio with many early reflections.

6 SMALL ROOM Reverb, simulating a bright studio room.

7 PLATE Simulates bright plate reverb.

8 TAPE REVERB

9 SPRING REVERB

10 MONO DELAY Reproduces the signal after a small period of time. Delay period 60~650ms

11 STEREO DELAY

12 FLANGER

13 CHORUS

14 REVERB+DELAY Delay effect with room reverb.

15 REVERB+FLANGER Stereo flanger effect with room reverb.

16 REVERB+CHORUS Stereo chorus effect with room reverb.

Reverb, simulating a small space with a small delay time.

Simulates classic tape delay created by multiple playback heads.

Simulates the lightly stretched sound of spring reverb from analog transducers.

Reproduces the signal after a small period of time with a slight difference between the two stereo channels.

Classic stereo flanging effect, similar to a jet plane taking off.

Simulates the full, complex, watery sound of several instruments playing the same thing.

: Use the Effects Selector to choose one of the effects below, adjust the

Decay time

Pre-delay

Decay time

Pre-delay

Decay time

Pre-delay

Decay time

Pre-delay

Decay time

Pre-delay

Decay time

Pre-delay

Decay time

Pre-delay

Decay time

Pre-delay

Decay time

Pre-delay

Delay period

Feedback

Rate 0.16~2.79Hz

Rate 0.5~5Hz

Delay period

Reverse decay time

Flanger rate

Reverse decay time

Chorus rate

Reverse decay time

0.8~1.1s 0~79ms

0.8~2.5s 0~79ms

3.6~5.4s

23~55ms

1.0~2.9s

20~45ms

2.9~4.5s

23~55ms

0.7~2.1s

20~45ms

0.6~6.1s 10ms

1.3~5.4

0~84ms

1.3~5.4s

0~84ms

210~400ms

37~73%

211~375ms

1.0~2.9s

0.16~2.52Hz

0.5~4.74Hz

1.5~2.9s

CONNECTION DIAGRAMS

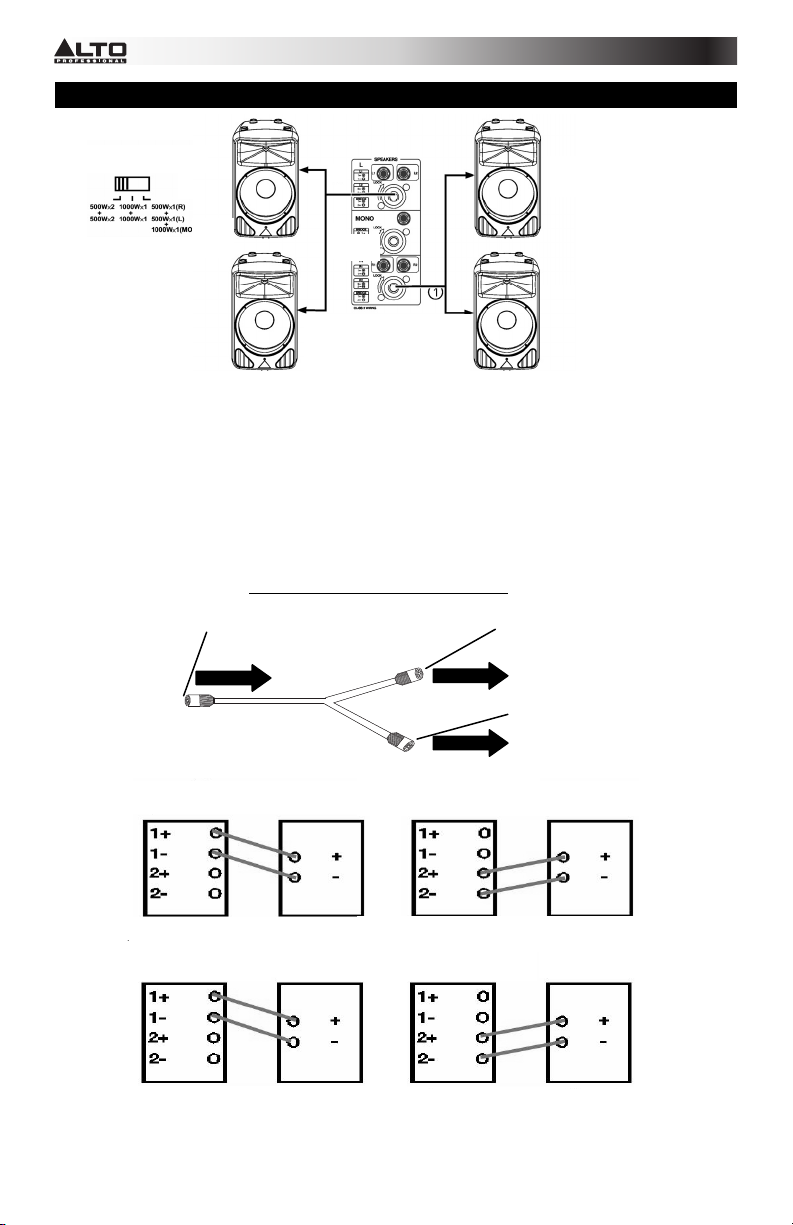

AMPLIFER MODE

Main Speaker- 4 ohm minimum load

Speaker- 4 ohm minimum load

er speaker

Use either the

Speakon™ jacks or phone jacks

Main Speaker- 4 ohm minimum load per speaker

Speaker- 4 ohm minimum load

er speaker

The RMX 2408 is equipped with NL4 type Speakon™ output jacks. When connected to a 4 conductor speaker wire, 2-Channels of audio can be carried on one cable. NL4 connectors can also be used to bridge two amplifier channels for mono output.

When using the RMX 2408 in 500W X 2 + 500W X 2 mode, the L and R Speakon™ outputs can be used to power a stereo pair stereo speaker pairs.)

To drive a pair of speakers at the L or R Speakon™ outputs, use a Speakon™ NL4 to Speakon™ NL2

of speakers per L and R output jack. (In this mode, it is possible to power 2

splitter cable. The diagram below illustrates Speakon™ splitter wiring.

Note: In 500W X 2 + 500W X 2 mode, the minimum s

eaker load is 4 Ohms per channel.

Speakon* 4 pole to 2 pole splitter

1+, 1-, 2+,2-

1+,1- (CH -1)

From Amp (L)

AMP(R) Speakon™ Jack Speaker

Right Speakon™ Connector to Left Speaker

AMP(L) Speakon™ Jack

Left Speakon™ Connector to Left Speaker

Speaker

Speaker™ Jack

AMP(R) Speakon™ Jac

Right Speakon™ Connector to Right Speaker

AMP(L) Speakon™ Jac

Left Speakon™ Connector to Right Speaker

To Speaker Speakon™ In Connector

2+,2- (CH -2)

To Speaker Speakon™ In Connector

Speaker

)

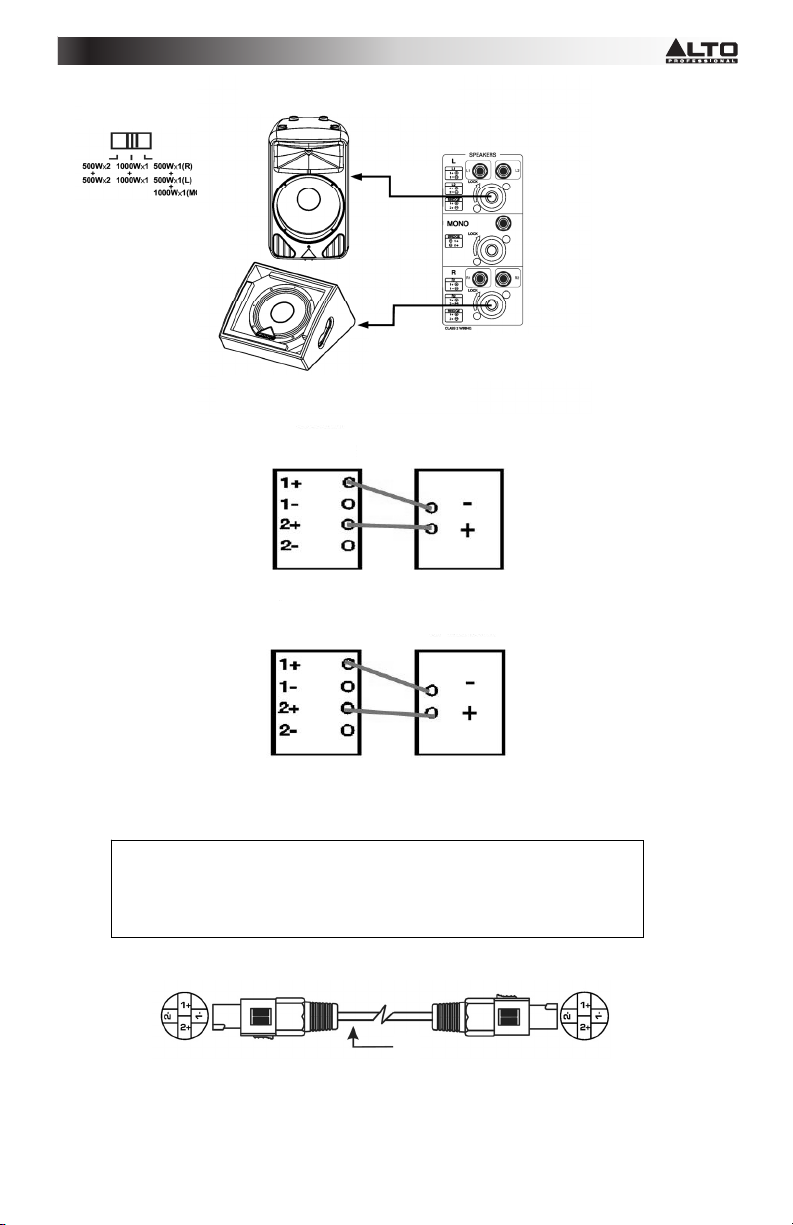

AMPLIFER MODE

Main Speaker(8ohms

Monitor Speaker(8 ohms

AMP (R)

Right Speakon™ Connector to Mono Speaker

AMP (L) Speakon™ Jack

Left Speakon™ Connector to Mono Speaker

SPEAKER

Note: ¼” Jacks are not used in this configuration. When bridging outputs, NL4 Speakon required. For proper Speakon

* connectors attached to 4 conductor speaker cables are

* connector/cable wiring, please refer to the

diagrams above.

500

8 O

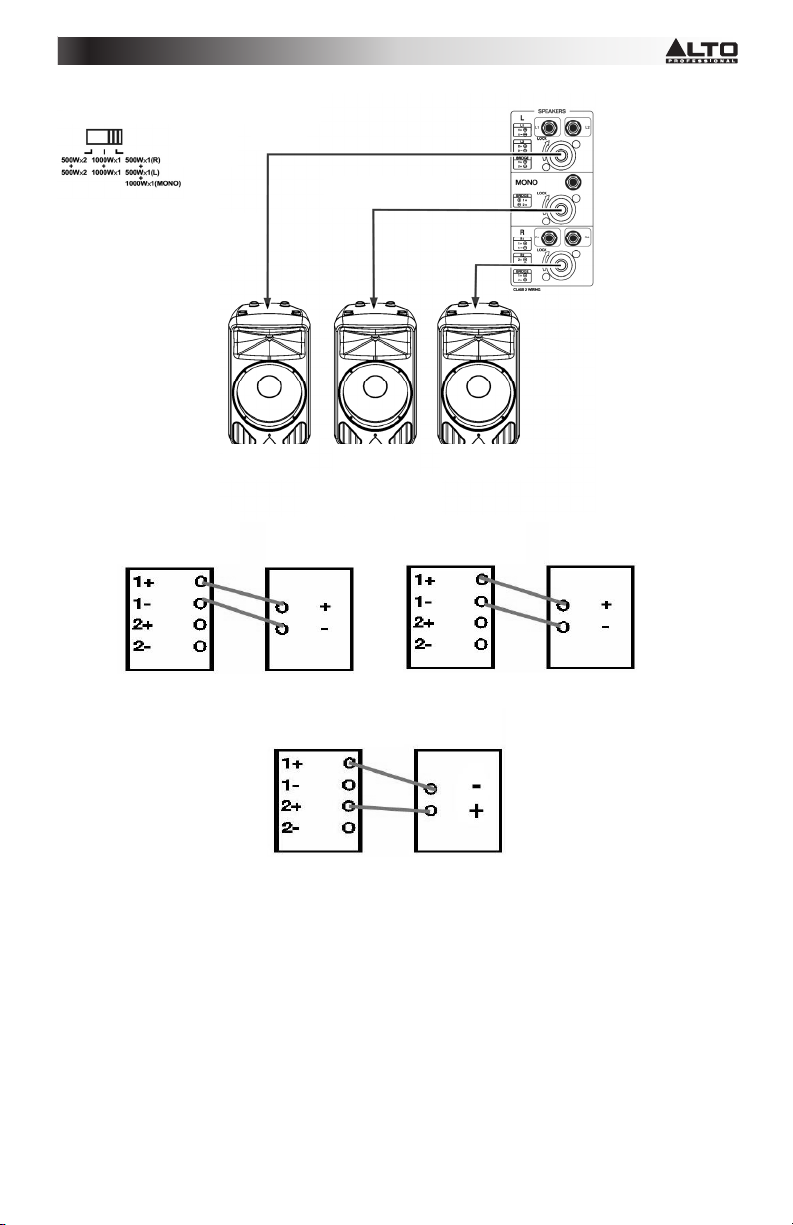

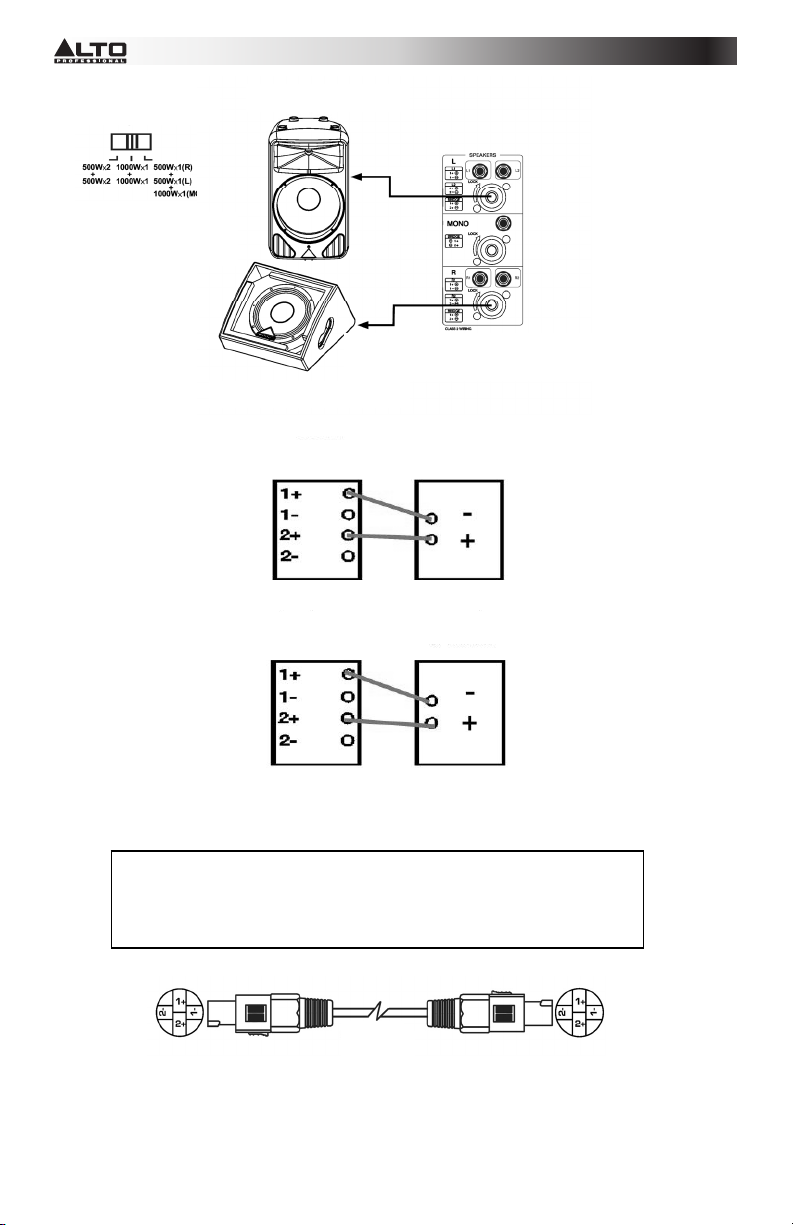

AMPLIFER MODE

Right Speakon™ Connector to Right Speaker

AMP (R) Speakon™ Jack

AMP (Mono) Speakon™ Jack

4 Ohm

Speaker

500 W

hm 4 Ohm

AMP (L) Speakon™ Jack

Left Speakon™ Connector to Left Speaker

Speaker

Mono Speakon™ Connector to Mono Speaker

Note: The Mono Speakon™ jack is used with this configuration only. When using the Mono out jack, an NL4 Speakon Speakon

™ connector attached to a 4 pole conductor speaker cable is required. For proper

™ connector/cable wiring, please refer to the diagrams above.

BRIDGE MONO OUTPUT WIRING

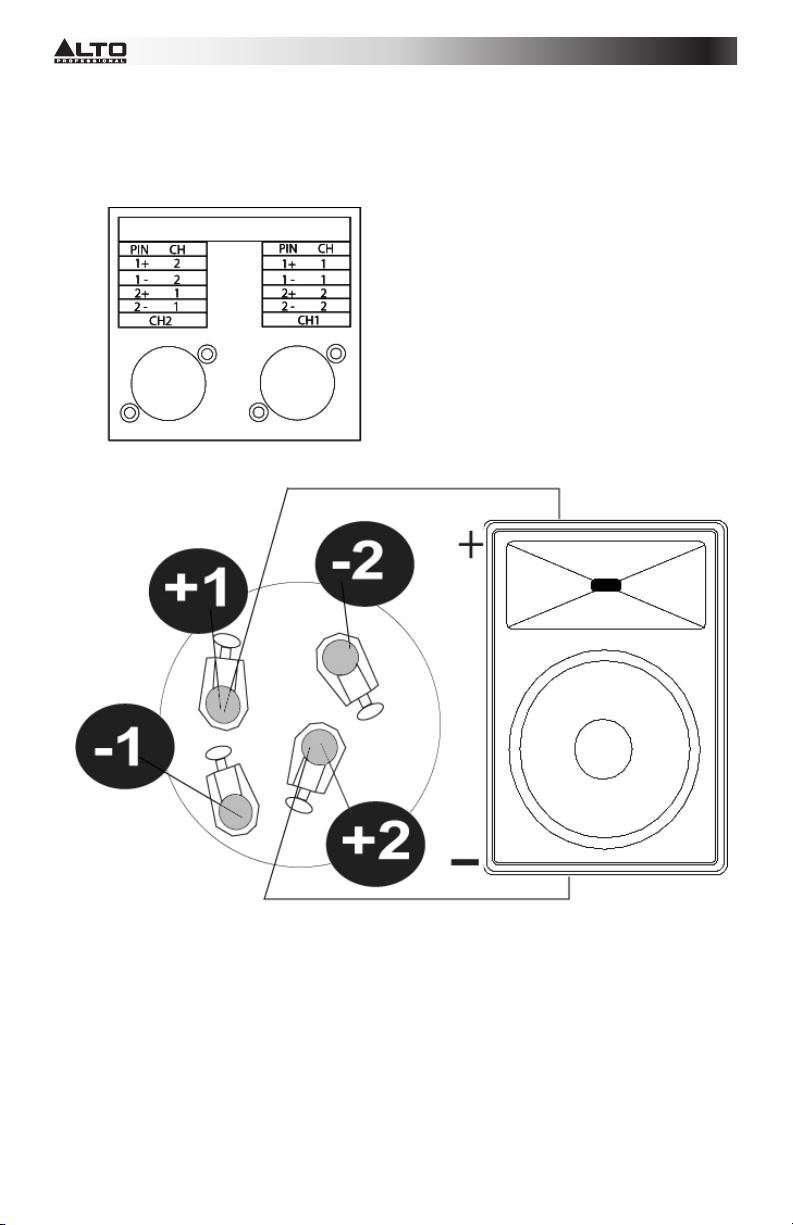

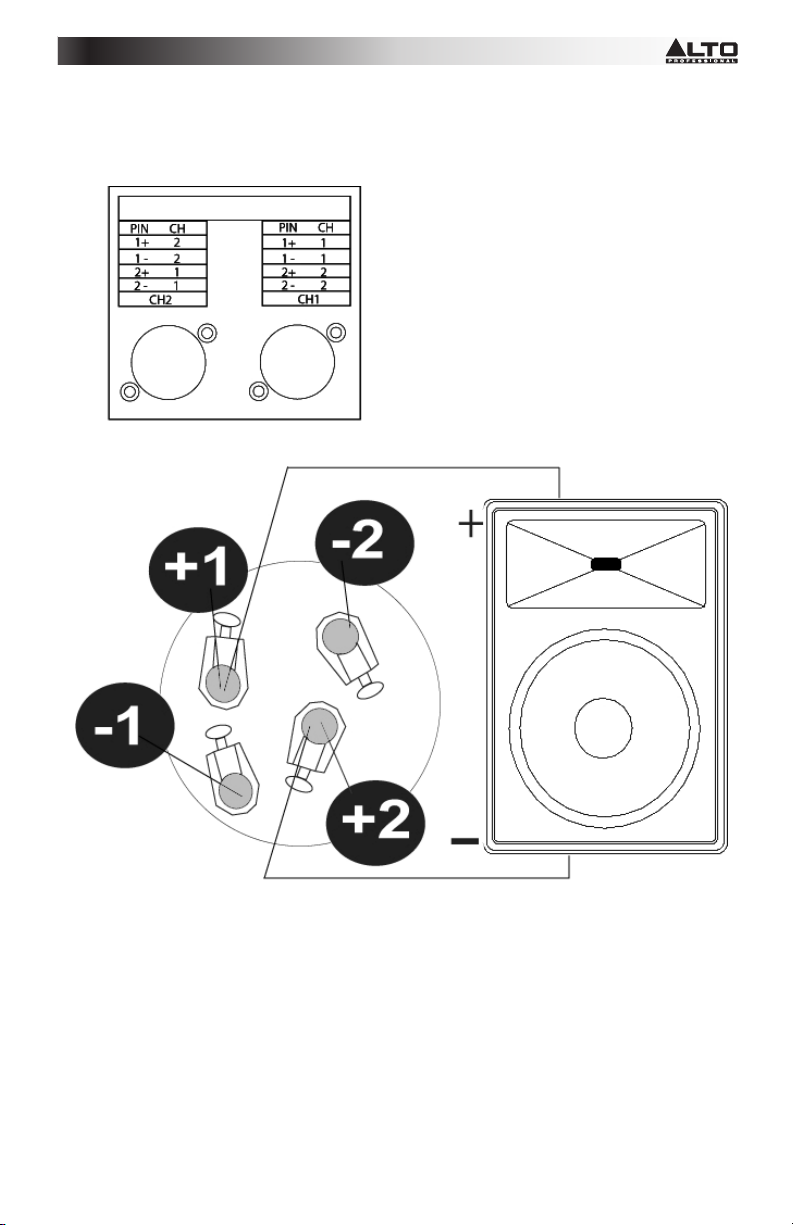

Speaker Pinout Configuration

CONTENIDO DE LA CAJA

y RMX2408DFX y Cable de alimentación y Guía de inicio rápido y Folleto de instrucciones de seguridad e información sobre la garantía

DIAGRAMA DE CONEXIÓN

Teclado

Micrófonos

Altavoces del

auditorio

INSTALACIÓN RÁPIDA

Siga el procedimiento indicado a continuación para procesar una señal por cada canal:

1. Ajuste los niveles de todos los canales a cero, el paneo (pan) al centro, la salida a cero y la ecualización plana.

2. Conecte su micrófono y aplique alimentación fantasma si su micrófono lo requiere.

3. Ajuste el nivel de salida maestro a no más del 75% y la salida de monitor a no más del 50%.

4. Aumente el nivel del canal.

5. Repita los pasos 1 y 2 para instalar más canales.

Notas:

y No se incluyen micrófonos, monitores, amplificador, altavoces, cables, etc. y Para reducir el zumbido eléctrico cuando se usan ajustes altos de ganancia, mantenga la fuente de

alimentación del mezclador alejada del cable de su guitarra y de las entradas de los canales del mezclador.

y Para usar una unidad de rack de efectos, compresor, etc. externos, utilice un cable en “Y” (estéreo de 1/4"a

dos mono de 1/4") para conectar la salida AUX a las entradas izquierda y derecha de su dispositivo externo. Conecte las salidas de su dispositivo externo a Stereo Return (Retorno estéreo) del mezclador.

Suministro eléctrico

Auriculares

12kHz

MID

2.5kHz

PRE

AUX

SEND

2 F X

POST

LEVEL

-20dB PAD

LEFT

RIGHT

BAL

LEVEL

LINE

BAL

MIC

BAL

MIC

BAL

LEVEL

PANEL FRONTAL

1. ENTRADAS MONO DE MICRÓFONO/LÍNEA – Conecte a estas entradas un

micrófono o un instrumento de nivel de línea usando cable XLR o de ¼” estándar.

2. ENTRADAS ESTÉREO DE MICRÓFONO/LÍNEA- Estas conexiones XLR y ¼”

TRS están organizadas en pares estéreo. Si conecta sólo el conector izquierdo, la entrada funciona en modo mono (la señal mono aparece en ambos canales de entrada). Puede usar estas entradas con un teclado estéreo, caja de ritmos, etc.

3. NIVEL – Ajusta el nivel de audio del canal (ganancia pre-fader y pre-

ecualización). Ajuste este control de modo que el LED PEAK (Pico) se encienda muy pocas veces durante las partes más sonoras del tema.

4. BALANCE DE CANAL – Ajusta la posición del canal en el campo estéreo.

5. AUX 1 Pre – Ajusta la señal previa al fader enviada a la salida de monitor y es

controlable usando la perilla de nivel de monitor. Para usar una unidad de rack de efectos, compresor, etc. externo con el mezclador, puede usar un cable en “Y” a fin de conectar la salida AUX a la entrada de su dispositivo externo y luego conectar las salidas de este último a la entrada de retorno del amplificador.

6. AUX 2/FX Post- Este control ajusta la señal post-fader que se envía por la salida AUX y se

controla con las perillas DSP para aplicar la señal a las salidas MON (Monitor) o MAIN (Principal). Puede usar un cable TRS de 1/4" para conectar la SALIDA AUX a la entrada de un amplificador externo o monitor activo a fin de crear una mezcla personalizada para los músicos en el escenario con los efectos internos del mezclador.

7-9- ECUALIZACIÓN - Se dispone de tres controles de ecualizador para cada canal de entrada

mono y estéreo, cada uno de los cuales proporciona +/-15 dB de refuerzo y corte. La señal no es afectada cuando los controles están en la posición central. Puede usar un ecualizador externo para armar una mezcla correctamente, pero un ecualizador maestro no tiene efecto sobre un solo canal y es muy fácil que sobrecargue la señal. Un ecualizador individual le permite un control mucho mejor sobre las pistas individuales.

7. ECUALIZADOR DE ALTOS (AGUDOS) – Ajusta las frecuencias altas (agudos) del canal.

8. ECUALIZADOR DE MEDIOS – Ajusta las frecuencias medias del canal.

9. ECUALIZADOR DE BAJOS (GRAVES) – Ajusta las frecuencias bajas (graves) del canal.

10. ATENUADOR DE -20 dB- Al pulsar este botón, la señal de entrada se atenúa 20 dB. De

esta forma aumenta el margen de carga y se reduce el riesgo de distorsión en los picos de la señal de entrada.

SECCIÓN MAESTRA

11. ECUALIZADOR GRÁFICO ESTÉREO – Se dispone de dos

ecualizadores gráficos, con 9 bandas ajustables cada uno; uno para la mezcla PRINCIPAL y otro para la mezcla de MONITOR. Con los faders, es posible reforzar o cortar la frecuencia seleccionada en +/-15 dB en las frecuencias indicadas. Cuando todos los faders están en la posición central, el ecualizador está desactivado.

12. Botón TERMINADOR DE

REALIMENTACIÓN (mezcla de MONITOR) – Este botón activa la

detección de realimentación en la ruta de señal de monitor. Se identifica la realimentación en una cierta frecuencia cuando se enciende el LED del fader correspondiente. La realimentación produce un desagradable "aullido" o "silbido" del altavoz. Para eliminar la realimentación, disminuya el ajuste del fader correspondiente hasta que desaparezca.

LEVEL

LINE

BAL

MIC

BAL

NEW

LEVEL

MIC

BAL

NEW

-20dB PAD

12kHz

-15

MID

2.5kHz

-15

AUX SEND

PRE

+10dB

POST

+10dB

BAL

LEFT

RIGHT

+10dB

LEVEL

13. Pantalla de LED DE NIVEL DE MONITOR – Esta pantalla de LED muestra el nivel de salida de monitor.

Asegúrese de que el LED de +10 sólo se encienda ocasionalmente. El nivel óptimo está entre -10 y 0 en los LED. Si sólo se enciende el LED de -30 LED o no se encienden, la relación señal/ruido se degrada.

14. Botón TERMINADOR DE REALIMENTACIÓN (mezcla PRINCIPAL) – Este botón activa la detección de

realimentación en la ruta de señal de la mezcla principal. Se identifica la realimentación en una cierta frecuencia cuando se enciende el LED del fader correspondiente. La realimentación produce un desagradable "aullido" o "silbido" del altavoz. Para eliminar la realimentación, disminuya el ajuste del fader correspondiente hasta que desaparezca.

15. Pantalla de LED DE NIVEL de la mezcla PRINCIPAL – Esta pantalla de LED muestra el nivel de salida de la

mezcla principal. Asegúrese de que el LED de +10 sólo se encienda ocasionalmente. El nivel óptimo está entre -10 y 0 en los LED. Si sólo se enciende el LED de -30 LED o no se encienden, la relación señal/ruido se degrada.

16. NIVEL DE MONITOR – Este control ajusta el volumen de la salida de monitor.

17. NIVEL MAESTRO– Este control ajusta el volumen general de la salida PRINCIPAL y la salida para

AURICULARES.

18. ALIMENTACIÓN FANTASMA – Este interruptor activa y desactiva la alimentación fantasma. Cuando está activada, la alimentación fantasma suministra +48 V a las entradas de micrófono XLR y el LED que está arriba del interruptor se enciende. Tenga en cuenta que la mayoría de los micrófonos dinámicos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.

E/S (ENTRADAS/SALIDAS) MAESTRAS

19. Conmutador de modo del AMPLIFICADOR- Este conmutador

proporciona tres modos: MAIN/MAIN (Principal/Principal), MAIN/MONITOR (Principal/Monitor) y BRIDGE (Puente). Seleccione uno de estos modos para aplicar las señales a los conectores correspondientes de acuerdo a la conexión del panel de altavoces. Este conmutador sólo afecta a las salidas del panel trasero. No afecta a las salidas del panel frontal.

• PRINCIPAL/PRINCIPAL- Cuando el conmutador se ajusta a este modo, el amplificador envía la mezcla

principal a los conectores Speakon

• PRINCIPAL/MONITOR- Cuando el conmutador se ajusta a este modo, el amplificador envía la mezcla

principal al conector Speakon envía al conector Speakon

• PUENTE - Cuando el conmutador se ajusta a este modo, el amplificador envía la mezcla principal al

20. SALIDAS PRINCIPALES – Estas salidas de nivel de línea de 1/4" se pueden conectar a altavoces

21. SALIDA DE MONITOR - Esta salida balanceada de nivel de línea se usa para conectar la entrada de un

22. AURICULARES – Conecte sus auriculares estéreo de ¼” a esta salida.

23. ENTRADAS DE 2 PISTAS – Conecte estas entradas a las salidas de una fuente de sonido externa mediante

24. SALIDAS DE 2 PISTAS – Es posible conectar estas salidas a las entradas de un dispositivo de grabación

25. SALIDA AUXILIAR- Esta salida aplica la señal de nivel de línea enviada desde la perilla AUX1 Pre de un

26. RETORNO ESTÉREO- Este conector estéreo se usa para aplicar una señal estéreo a las salidas PRINCIPAL,

27. 2 PISTAS A– Si posiciona este conmutador a la izquierda, dirige la señal aplicada a los zócalos TAPE IN

* Speakon™ es una marca comercial de Neutrik® AG., registrada en EE.UU. y otros países.

conector Speakon

alimentados o a un sistema de amplificadores. El nivel de estas salidas está controlado por la perilla Main Level (Nivel principal).

amplificador externo o altavoz alimentado.

cables RCA estéreo estándar (se venden por separado). Puede enviar estas entradas a los canales 9/10 (usando el conmutador 2-TRACK TO 9/10) o a las salidas principales (usando el conmutador 2-TRACK TO MAIN).

externo usando un cable RCA estéreo estándar (se vende por separado).

canal a la salida de monitor. Puede usarla para aplicarla a las entradas de otra unidad multiefectos estándar (con un cable tipo Y que se vende por separado).

de MONITOR y de AURICULARES ajustando las perillas FX TO MAIN y FX TO MON.

(Entrada de cinta) a la ruta CH9~10, y la señal será afectada por el control de nivel del canal, el ecualizador del canal, el envío de DSP y el control de nivel PRINCIPAL. Si se posiciona este conmutador a la derecha, se dirige la señal TAPE IN al bus de mezcla principal. En este caso, la señal es afectada sólo por el control de nivel principal.

™ OUTPUT 2.

™ OUTPUT 2 del panel trasero.

™ del panel trasero o a los conectores de ¼” del panel trasero.

™ OUTPUT 1 (Salida 1) y al conector de 1/4”. La mezcla de monitor se

232324

21 22

20 20

FOOTSWITC H

FX TO MAIN

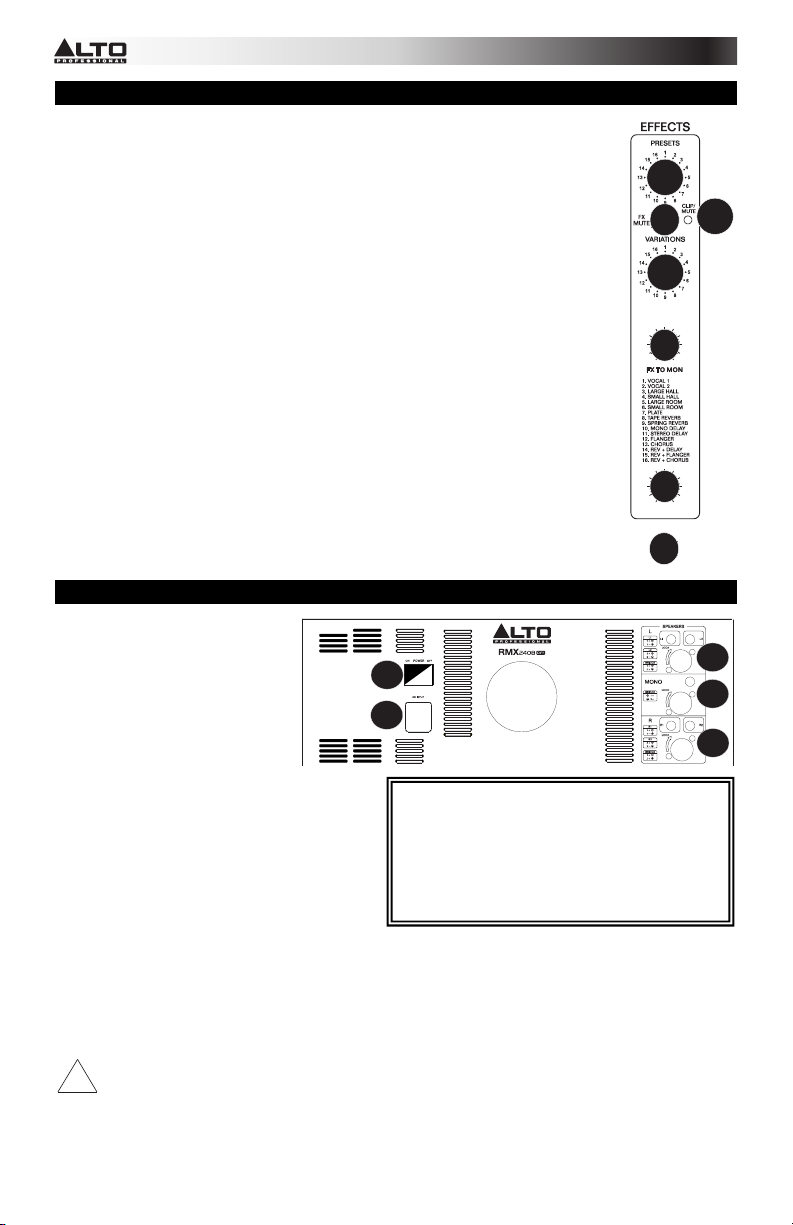

DSP (PROCESADOR DE SEÑALES DIGITALES)

28. SELECTOR DE EFECTOS – Selecciona el efecto que el procesador de efectos interno del mezclador aplica a los diversos canales. Cada canal puede enviar al procesador niveles diferentes de audio ajustando sus perillas Aux 2/FX Post.

29. SILENCIAMIENTO DE EFECTOS – Pulse este botón para silenciar/anular el silenciamiento de los efectos.

30. SELECTOR DE VARIACIONES – Selecciona la magnitud del efecto aplicado a los diversos canales.

31. LED de recorte/silenciamiento- Este LED destella cuando la entrada de señal aplicada

al multiefectos digital es demasiado intensa. Cuando el módulo de efectos digitales se silencia, también se enciende el LED.

32. EFECTOS A MONITOR - Se usa para controlar el volumen de la señal procesada

enviada a la mezcla de MONITOR, que puede variarse de - a +10 dB.

33. EFECTOS A PRINCIPAL- Se usa para controlar el volumen de la señal procesada

enviada al bus de mezcla PRINCIPAL, que puede variarse de - a +10 dB.

34. INTERRUPTOR DE PEDAL – Cuando se conecta a este conector un interruptor de pedal de tipo de enganche con un cable TRS de 1/4", se puede presionar para permitir que todos los canales puenteen el procesador de efectos interno del mezclador.

FX TO MAIN

FOOTSWITCH

100

PANEL TRASERO

35. INTERRUPTOR DE ENCENDIDO – Enciende y apaga el mezclador.

Encienda el mezclador después de conectar todos los dispositivos de entrada y antes de encender los amplificadores. Apague los amplificadores antes de apagar el mezclador.

36. ENTRADA DE ALIMENTACIÓN – Use el cable de alimentación IEC incluido para conectar el mezclador a un tomacorriente. Con la alimentación eléctrica desconectada, enchufe la fuente de alimentación al mezclador primero, y luego al tomacorriente. Compruebe el voltaje disponible en su

país y cómo se configura el voltaje para su RMX antes de intentar conectar el RMX a la red de suministro de CA.

37. CONECTORES PARA ALTAVOCES- Estas tomas se

utilizan para conectar los altavoces. Se configuran con tomas de 1 / 4 "y 4 vías conectores Speakon rendimiento óptimo, un conector NL4 coincide con un cable de 4 conductores del altavoz debe ser utilizado. Se puede determinar la señal que se emite a estas tomas de acuerdo a la configuración del MODO DE AMPLIFICADOR selector. Consulte las página 35 para los

diagramas de instalación.

Nota: A fin de evitar daños al amplificador incorporado, preste atención a la impedancia del altavoz permitida. Las impedancias de carga muy bajas pueden dañar el amplificador. Para referencia, verifique este valor en la placa de la parte trasera de su unidad.

Precaución: No conecte las salidas de ¼” de nivel de altavoz del panel trasero a ningún equipo que no sea

un altavoz pasivo. Si conecta esta salida a una entrada de nivel de línea/micrófono, puede dañarse su equipo.

™. Para un

DVERTENCIA: Las unidades compradas en EE.UU. están ajustadas al voltaje estadounidense. Las unidades compradas en la Unión Europea/Reino Unido están preajustadas al voltaje de 220/240. No debe realizarse ningún ajuste a menos que usted viaje a otros países o esté en un país con voltaje variable. Si se selecciona

un voltaje incorrecto, se puede dañar la

EFECTOS

PARA OÍR LOS EFECTOS EN UN CANAL

siguientes, ajuste el parámetro con el SELECTOR DE VARIACIONES y luego aumente el ajuste de la perilla Aux 2/FX Post de ese canal.

# PRESET DESCRIPCIÓN PARÁMETRO RANGO

1 VOCAL 1

2 VOCAL 2

LARGE HALL (Auditorio

7 PLATE (Placa) Simula la reverberación de una placa brillante

12 FLANGER

13 CHORUS (Coro)

grande)

SMALL HALL (Auditorio

pequeño)

LARGE ROOM (Sala

grande)

SMALL ROOM (Sala

pequeña)

TAPE REVERB

(Reverberación de cinta)

SPRING REVERB (Reverberación de

resorte)

MONO DELAY (Retardo

mono)

STEREO DELAY (Retardo estéreo)

REVERB+DELAY

(Reverberación+Retardo

REVERB+FLANGER

(Reverberación+Flanger)

REVERB+CHORUS

(Reverberación+Coro)

Reverberación, que simula una sala con pequeño tiempo de retardo

Reverberación, que simula un espacio pequeño con un tiempo de retardo pequeño.

Reverberación, que simula un espacio acústico grande

Reverberación, que simula la acústica del espacio de un escenario.

Reverberación, que simula un estudio con muchas reflexiones tempranas.

Reverberación, que simula una sala de estudio brillante.

Simula el retardo de cinta clásico creado por múltiples cabezales de reproducción.

Simula el sonido ligeramente estirado de la reverberación de resorte proveniente de los transductores acústicos.

Reproduce la señal después de un breve período de tiempo.

Reproduce la señal después de un breve período de tiempo con una ligera diferencia entre los dos canales estéreo.

Efecto de flange estéreo clásico, similar al despegue de un avión a reacción.

Simula el sonido pleno, complejo y acuoso de varios instrumentos que tocan lo mismo.

Efecto de retardo con reverberación de sala.

Efecto de flanger estéreo con reverberación de sala.

Efecto de coro estéreo con reverberación de sala.

: Use el SELECTOR DE EFECTOS para elegir uno de los efectos

Tiempo de

decaimiento

Pre-retardo

Tiempo de

decaimiento

Pre-retardo

Tiempo de

decaimiento

Pre-retardo

Tiempo de

decaimiento

Pre-retardo

Tiempo de

decaimiento

Pre-retardo

Tiempo de

decaimiento

Pre-retardo

Tiempo de

decaimiento

Pre-retardo

Tiempo de

decaimiento

Pre-retardo

Tiempo de

decaimiento

Pre-retardo

Período de retardo 60~650 ms

Período de retardo

Realimentación

Frecuencia 0.16~2.79 Hz

Frecuencia 0.5~5 Hz

Período de retardo

Tiempo de

decaimiento inverso

Frecuencia de

flanger

Tiempo de

decaimiento inverso

Frecuencia de coro

Tiempo de

decaimiento inverso

0.8~1.1 s 0~79 ms

0.8~2.5 s 0~79 ms

3.6~5.4 s

23~55 ms

1.0~2.9 s

20~45 ms

2.9~4.5 s

23~55 ms

0.7~2.1 s

20~45 ms

0.6~6.1 s

10 ms

1.3~5.4

0~84 ms

1.3~5.4 s 0~84 ms

210~400 ms

37~73%

211~375 ms

1.0~2.9 s

0.16~2.52 Hz

0.5~4.74 Hz

1.5~2.9 s

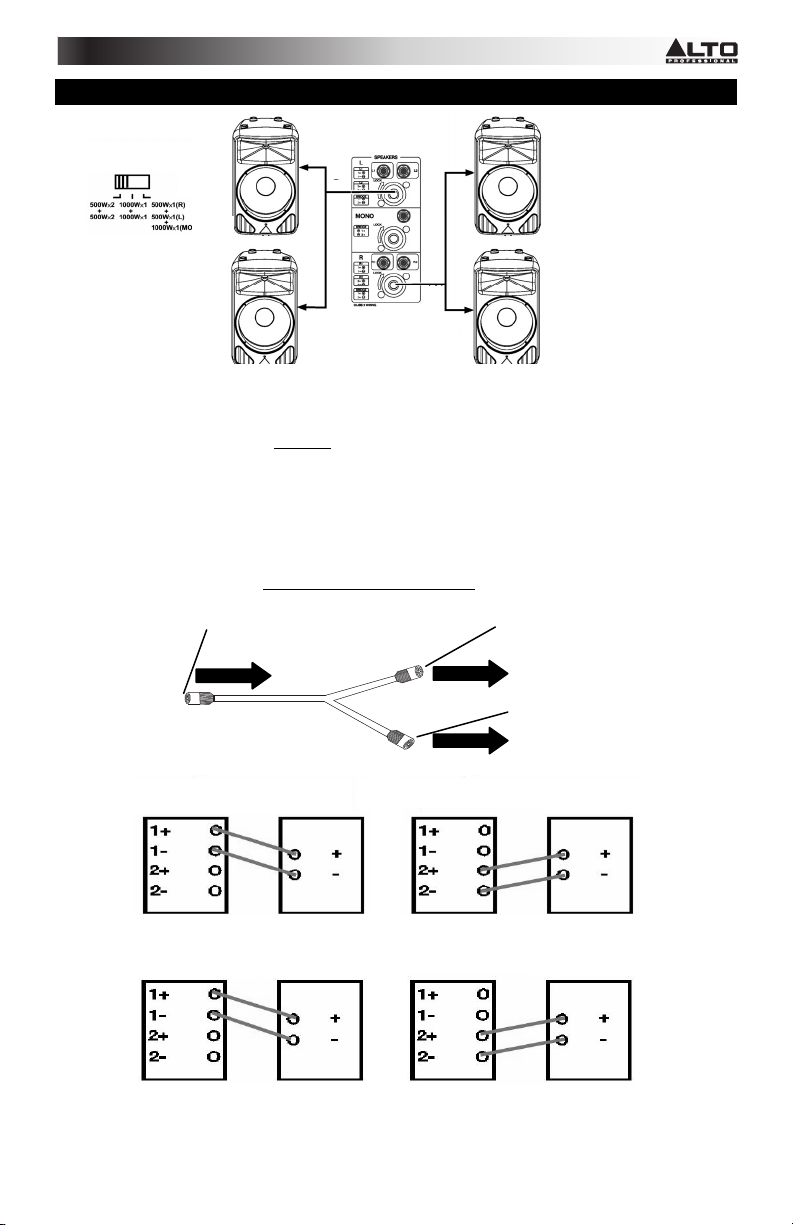

DIAGRAMAS DE CONEXIÓN

MODO DEL AMPLIFICADOR

Altavoz principal - 4 ohmios de carga mínima por altavoz

Altavoz - 4 ohmios de car

a mínima por altavoz

Use jacks Speakon™

o fonográficos

Altavoz principal - 4 ohmios de carga mínima por altavoz

Altavoz - 4 ohmios de carga mínima por altavoz

El RMX 2408 está equipado con jacks de salida Speakon™ tipo NL4. Cuando se conectan a un cable de altavoces de 4 conductores, se pueden transportar 2 canales de audio por un cable. Es posible usar también conectores NL4 para puentear dos canales del amplificador a fin de tener salida mono.

Cuando el RMX 2408 se usa en modo 500W X 2 + 500W X 2, las salidas L (Izquierda) y R (Derecha) Speakon™ se pueden usar para alimentar un par (En este modo, es posible alimentar dos pares de altavoces estéreo.)

Para excitar un par de altavoces en las salidas L o R Speakon™, use un cable partidor de Speakon™

de altavoces estéreo por cada jack de salida L y R.

NL4 a Speakon™ NL2. El diagrama de abajo ilustra el cableado del partidor™.

Nota: En modo 500W X 2 + 500W X 2, la car

1+, 1-, 2+,2-

Partidor Speakon* de 4 polos a 2 polos

Del conector del amplificador (L)

Speakon

a mínima del altavoz es 4 ohmios por canal.

1+, 1- (CH -1)

* L o R

Al conector de entrada del altavoz S

2+ ,2- (CH -2)

Al conector de entrada del altavoz Speakon

eakon™

™

Jack AMP (R) Speakon™ Altavoz

Conector Speakon™ derecho al altavoz izquierdo

Jack AMP (L) Speakon™

Conector Speakon™ izquierdo al altavoz izquierdo

Altavoz

Jack Speakon™

Jack AMP (R) Speakon™

Conector Speakon™ derecho al altavoz derecho

Jack AMP (L) Speakon™

Conector Speakon™ izquierdo al altavoz derecho

Altavoz

MODO DEL AMPLIFICADOR

Altavoz principal (8 ohmios)

Altavoz monitor (8 ohmios)

AMP (R)

Conector Speakon™ derecho al altavoz mono

Jack AMP (L) Speakon™

Conector Speakon™ izquierdo al altavoz mono

ALTAVOZ

Nota: No se usan los jacks de ¼” en esta configuración. Cuando se puentean salidas, se requieren conectores NL4 Speakon

* conectados a los

cables de altavoz de 4 conductores. Para conocer el cableado y conexión de conectores Speakon

* correctos, vea los diagramas de arriba.

500

MODO DEL AMPLIFICADOR

Jack AMP (R) Speakon™

8 4

Altavoz

500 W

Jack AMP (L) Speakon™

Altavoz

Conector Speakon™ derecho al altavoz derecho

Jack AMP (Mono) Speakon™

Conector Speakon™ mono al altavoz mono

Conector Speakon™ izquierdo al altavoz izquierdo

Altavoz

Nota: El jack Speakon™ mono se usa sólo en esta configuración. Cuando se usa el jack de salida Mono, se requiere un conector NL4 Speakon 4 polos. Para conocer el cableado y conexión de conectores Speakon de arriba.

™ conectado a un cable de altavoces con conductores de

™ correctos, vea los diagramas

CABLEADO DE LA SALIDA MONO PUENTE

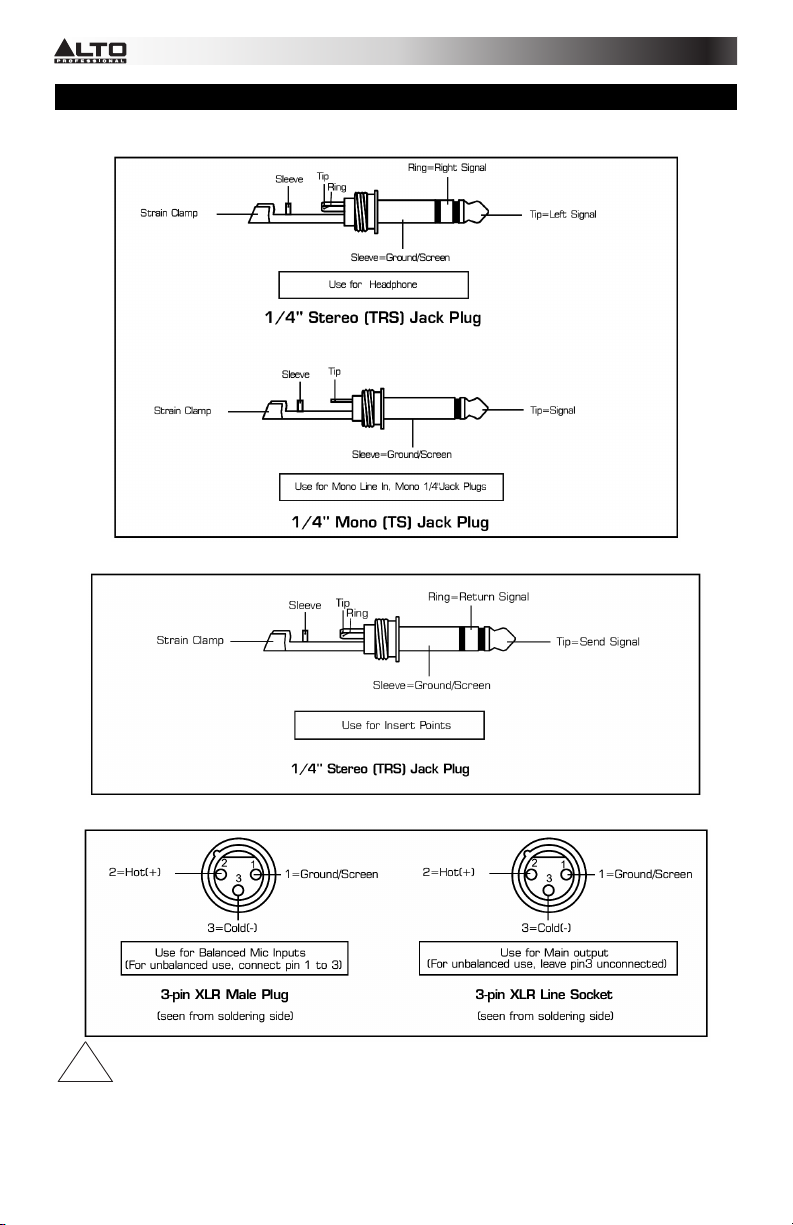

Configuración de pines del altavoz

CONTENU DE LA BOÎTE

y RMX2408DFX y Câble d'alimentation y Guide d’utilisation simplifié y Consignes de sécurité et informations concernant la garantie

SCHÉMA DE CONNEXION

Clavier

Microphones

Moniteurs

Alimentation

Casque d’écoute

INSTALLATION

Veuillez suivre la procédure ci-dessous afin que chaque canal puisse traiter un signal :

1. Réglez tous les niveaux des canaux sur zéro, le panoramique au centre, les sorties sur zéro et aplatissez l’égalisation.

2. Branchez le microphone et activez l’alimentation fantôme si le type de microphone le requiert.

3. Réglez les niveaux de sortie Master du RMX2408DFX à moins de 75 % et ceux de la sortie Monitor à moins de 50 %.

4. Augmenter les niveaux du signal audio du canal.

5. Pour régler d’autres canaux, répétez les étapes 1 et 2.

Remarques :

y Microphones, haut-parleurs, câbles, console de mixage, amplificateur non inclus. y Afin de réduire le ronflement électrique à des réglages élevés, gardez le câble d'alimentation de la console de

mixage éloigné du câble de la guitare et des canaux d’entrées de la console.

y ** Pour utiliser un module d’effet externe,un compresseur, etc., branchez un câble en Y (1/4 po stéréo à deux

¼ po mono) pour brancher la sortie AUX SEND "2 FX" aux entrées gauche et droite de l’appareil externe. AUX RTN (RETURN) – Vous pouvez brancher les sorties d’un appareil externe à ces entrées à l’aide de câbles mono ¼ po.

LEVELLEVEL

LINELINE

BALBAL

MICMIC

BALBAL

MICMIC

BALBAL

LEVELLEVEL

NEW

12kHz

MID

2.5kHz

PRE

AUX

SEND

2 F X

POST

LEVEL

-20dB PAD

LEFT

RIGHT

BAL

PANNEAU AVANT

1. ENTRÉES MIC/LINE MONO – Ces entrées permettent de brancher un microphone ou un instrument à niveau ligne à l’aide d’un câble XLR ou ¼ po (6,35 mm).

2. ENTRÉES MIC/LINE STÉRÉO – Ces entrées XLR et ¼ po (6,35 mm) TRS fonctionnent en couple stéréo. Si vous ne branchez que la prise gauche, l’entrée

fonctionne en mode mono (le signal mono sera acheminé sur les deux canaux d’entrée). Vous pouvez utiliser ces entrées afin de brancher un clavier stéréo, un module de percussion, etc.

3. LEVEL – Ce bouton permet d'ajuster le niveau du signal audio préatténuation et préégalisation du canal correspondant. Ajustez ce réglage afin que le témoin d'écrêtage (PEAK) s’allume à peine durant les parties les plus fortes de la chanson.

4. CHANNEL BAL – Ce bouton permet d'ajuster la position du canal dans le champ stéréo.

5. AUX 1 Pre – Ce bouton permet d'ajuster le signal pré-atténuation acheminé à la sortie Monitor qui peut être commandée par le bouton Monitor Level. Pour utiliser un module d’effet externe, compresseur, etc. avec la console de mixage, branchez un câble en Y à la sortie AUX puis branchez-le à l’entrée de l’appareil externe. Branchez ensuite les sorties de l’appareil externe aux entrées Stereo Return de l’amplificateur.

6. AUX 2/FX Post – Ce bouton permet d'ajuster le signal postatténuation acheminé à la sortie AUX OUT qui peut être commandée par les boutons DSP afin d’acheminer le signal aux sorties MON ou MAIN. Vous pouvez brancher la sortie AUX OUT à l’entrée d’un amplificateur externe ou d’un moniteur actif à l’aide de câbles TRS de ¼ po (6,35 mm) pour créer un mixe pour les musiciens sur scène avec le processeur d’effets interne de la console.

7-9. ÉGALISATION – Il y a trois commandes d’égalisation pour chaque canal d’entrée mono

et stéréo fournissant +/-15 dB de puissance et de coupure. Le signal n’est pas affecté par l’égalisation lorsque les commandes sont en position centrale.Vous pouvez utiliser un égaliseur externe afin de créer un mix, cependant, un égaliseur n’aura aucun effet sur un canal en particulier et il se peut que vous surchargiez le signal. L’égalisation individuelle vous offrira un meilleur contrôle sur chacune des pistes.

7. HI EQ (AIGUËS) – Ce bouton permet d'ajuster le niveau des hautes fréquences du signal audio du canal correspondant.

8. MID EQ (MOYENNES) – Ce bouton permet d'ajuster le niveau des fréquences moyennes du signal audio du canal correspondant.

9. LOW EQ (GRAVES) – Ce bouton permet d'ajuster le niveau des basses fréquences du signal audio du canal correspondant.

10. -20dB PAD – Ce bouton permet de diminuer le signal d’entrée de 20 dB. Ceci permet

d’augmenter la marge et de réduire le risque de distorsion du signal d’entrée.

SECTION DES COMMANDES PRINCIPALES (MASTER)

11. ÉGALISEUR GRAPHIQUE STÉRÉO – Il ya deux égaliseurs graphiques chacun avec 9 bandes réglables; un pour le mix MAIN et l'autre pour le mix MONITOR. Les potentiomètres permettent d’augmenter ou de couper la fréquence sélectionnée de +/15 dB aux fréquences indiquées. Lorsque tous les potentiomètres sont au centre, l’égaliseur est désactivé.

12. FEEDBACK TERMINATOR (MONITOR) –

Ce bouton permet d’activer la fonction de détection de rétroaction du trajet du signal de préécoute. La rétroaction est détectée à une fréquence donnée lorsque la DEL du potentiomètre correspondant s’allume. La rétroaction produit un son de ronflement ou sifflement. Afin d’éliminer la rétroaction, diminuez graduellement le potentiomètre correspondant jusqu’à ce que le bruit soit supprimé.

13. DEL DES NIVEAUX (MONITEUR) – Ces DEL permettent de visualiser les niveaux de sortie du mix de

préécoute. Veuillez vous assurer que les DEL +10 ne s’allument qu’occasionnellement. Le niveau optimal se situe entre -10 et 0 sur la DEL. Si seulement les DEL -30 s'allument ou encore ne s’allument, le ratio entre le signal et le bruit sera dégradé.

12kHz

2.5kHz

MID

PRE

POST

-20dB PAD

-15

LEFT

LEVEL

+10dB

RIGHT

+10dB

AUX

SEND

BAL

14. FEEDBACK TERMINATOR (MAIN) – Ce bouton permet d’activer la fonction de détection de rétroaction du

trajet du signal général. La rétroaction est détectée à une fréquence donnée lorsque la DEL du potentiomètre correspondant s’allume. La rétroaction produit un son de ronflement ou sifflement. Afin d’éliminer la rétroaction, diminuez graduellement le potentiomètre correspondant jusqu’à ce que le bruit soit supprimé.

15. DEL DES NIVEAUX (MAIN) – Ces DEL permettent de visualiser les niveaux de sortie du mix général. Veuillez

vous assurer que les DEL +10 ne s’allument qu’occasionnellement. Le niveau optimal se situe entre -10 et 0 sur la DEL. Si seulement les DEL -30 s'allument ou encore ne s’allument, le ratio entre le signal et le bruit sera dégradé.

16. NIVEAUX (MONITOR) – Ce bouton permet d'ajuster le niveau du volume de la sortie de préécoute (MONITOR).

17. NIVEAUX (MASTER) – Ce bouton permet d'ajuster le niveau du volume de la sortie principale (MAIN) et de la sortie casque d’écoute (PHONES).

18. ALIMENTATION FANTÔME – Cet interrupteur permet d’activer et de désactiver l’alimentation fantôme. Lorsqu'activée, la DEL s’allume et l’alimentation fantôme fournit +48 V aux deux entrées micro XLR. Veuillez noter que la plupart des microphones électrodynamiques ne nécessitent pas d’alimentation fantôme, alors que les microphones à condensateur en ont besoin. Consultez la documentation fournie avec votre microphone pour savoir si vous devez utiliser l'alimentation fantôme.

ENTRÉES ET SORTIES GÉNÉRALES (MASTER)

19. Sélecteur du mode d’amplification – Ce

sélecteur dispose de trois modes d’amplification :

MAIN/MAIN, MAIN/MONITOR et BRIDGE. Ces modes permettent d’acheminer les signaux aux sorties correspondantes selon la configuration du raccordement des haut-parleurs. Ce sélecteur affecte uniquement les sorties du panneau arrière. Les sorties du panneau avant ne sont pas affectées par le réglage de ce sélecteur.

• MAIN/MAIN – Lorsque ce mode est sélectionné, l’amplificateur achemine le mix général aux sorties

Speakon

• MAIN/MON – Lorsque ce mode est sélectionné, l'amplificateur achemine le mix général à la sortie

• BRIDGE – Lorsque ce mode est sélectionné, l’amplificateur achemine le mix général à la sortie

20. SORTIES MAIN – Ces sorties ¼ po à niveau ligne permettent de brancher des haut-parleurs amplifiés ou un système d’amplification. Le niveau de ces sorties est commandé par le bouton Level (MASTER).

21. SORTIE HAUT-PARLEUR – Cette sortie à niveau ligne symétrique permet de brancher l’entrée d’un amplificateur externe ou d’un haut-parleur amplifié.

22. SORTIE CASQUE D’ÉCOUTE – Cette sortie permet de brancher un casque d’écoute stéréo doté d’une fiche de ¼ po (6,35 mm).

23. ENTRÉES 2-TRACK – Vous pouvez brancher ces entrées aux sorties d’une source audio externe à l’aide d’un câble RCA standard (vendu séparément). Vous pouvez envoyer le signal de ce canal aux canaux 9/10 (à l’aide du commutateur 2-TRACK to 9/10) ou aux sorties générales (à l’aide du commutateur 2-TRACK TO MAIN).

24. SORTIES 2-TRACK – Vous pouvez brancher ces sorties aux entrées d’un appareil d’enregistrement externe à l’aide d’un câble RCA standard (vendu séparément).

25. SORTIE AUXILIAIRE – Cette sortie permet d’acheminer le signal à niveau ligne envoyé par le bouton AUX1 Pre du canal à la sortie Monitor. Vous pouvez brancher les entrées d’un autre appareil multi-effets stéréo à l’aide de câble en Y, vendu séparément.

26. STEREO RETURN – Cette entrée permet de router un signal stéréo aux sorties Main, Monitor et Phones en réglant les boutons FX TO MAIN et FX TO MON.

27. 2-TRACK TO – Le réglage gauche permet de router le signal des entrées TAPE IN dans le trajet CH9~10; le signal est contrôlé par les commandes de niveaux et d’égalisation du canal, par DSP send et la commande des niveaux MAIN. Le réglage droit permet de router le signal des entrées TAPE IN vers le bus Main mix. Dans ce

cas, le signal est affecté uniquement par la commande des niveaux Main.

*Speakon est une marque de commerce déposée de Neutrik® AG, enregistrée aux États-Unis et dans d'autres pays.

™ ou ¼ po (6,35 mm) du panneau arrière.

™ OUTPUT 1 ou ¼ po (6,35 mm). Le mix de préécoute est acheminé à la sortie Speakon™

Speakon OUTPUT 2.

Speakon

™ OUTPUT 2 du panneau arrière.

232324

21 22

20 20

FOOTSWITC H

FX TO MAIN

TRAITEMENT DSP (DIGITAL SIGNAL PROCESSING)

28. SÉLECTEUR D’EFFET – Ce bouton permet de sélectionner l'effet que le processeur d’effet interne ajoutera aux différents canaux. Chaque canal peut envoyer différents niveaux d’audio au processeur en ajustant leurs boutons Aux 2/FX Post.

29. FX MUTE – Cette touche permet de mettre en sourdine/réactiver les effets.

30. VARIATIONS – Ce bouton permet de sélectionner la quantité d'effet que le processeur d’effet interne ajoutera aux différents canaux.

31. DEL Clip/Mute – Cette DEL clignote lorsque le signal acheminé au processeur de

traitement multi-effets numérique est trop puissant. La DEL s’allume également lorsque le

processeur de traitement multi-effets numérique est mis en sourdine.

32. FX TO MON – Ce bouton permet de contrôler de -/+10 dB le volume du signal traité acheminé au mix Monitor.

33. FX TO MON – Ce bouton permet de contrôler de -/+10 dB le volume du signal traité acheminé au mix Main.

34. PÉDALE D’EFFET – Lorsqu'une pédale est branchée à cette entrée à l’aide d’un câble TRS de ¼ po (6,35 mm), elle peut être utilisée pour contourner les effets internes de la console de mixage pour tous les canaux.

FX TO MAIN

FOOTSWITCH

100

PANNEAU ARRIÈRE

35. INTERRUPTEUR D'ALIMENTATION –

Cette touche permet de mettre l’appareil sous et hors tension. Branchez la console de mixage après avoir branché tous les appareils et avant de mettre les amplificateurs sous tension. Mettez les amplificateurs hors tension avant de mettre la console de mixage hors tension.

36. ENTRÉE D'ALIMENTATION –

Branchez le câble d’alimentation IEC inclus pour brancher la console de mixage dans une prise d’alimentation. Lorsque la console de mixage est hors tension, branchez le câble d'alimentation dans la console, puis dans la prise de courant. Veuillez vérifier que la

tension du RMX est adéquate pour votre pays avant de le brancher à une alimentation secteur.

37. SORTIES HAUT-PARLEURS – Ces prises sont utilisées pour connecter des enceintes. Ils sont configurés avec des prises jack 1 / 4 "et des connecteurs Speakon

™ à 4 voies. Pour des performances optimales, un connecteur NL4 correspondre à un câble 4

conducteurs enceinte doit être utilisée. Vous pouvez déterminer le signal de sortie qui est à ces prises en fonction du réglage de l'interrupteur de sélection mode amplificateur. Voir page 35 pour les schémas de

configuration.

REMARQUE : Afin de ne pas endommager l’amplificateur intégré, veuillez vérifier le seuil de tolérance d’impédance recommandé du haut-parleur. Une impédance de charge très faible pourrait endommager l’amplificateur. Vérifiez la plaque signalétique (sur l’arrière de l’appareil) afin de connaître l’impédance de charge nominale.

Mise en garde : Ne pas utiliser les sorties haut-parleurs ¼ po (6,35 mm) du panneau arrière pour aucun

autre appareil autre qu’un haut-parleur passif. Raccorder cette sortie à une entrée à niveau ligne/micro pourrait endommager votre équipement.

MISE EN GARD

sont réglés en fonction de la tension secteur en Amérique du Nord. Les appareils achetés au Royaume-Uni et en Europe sont réglés pour la tension secteur de 220/240 V. Vous n’avez pas à la modifier sauf si vous voyagez dans un autre pays ou si vous êtes dans un pays avec une tension différente. L'utilisation d’une tension inappropriée

pourrait endommager l’appareil.

Les appareils achetés aux États-Unis

EFFETS

POUR ENTENDRE LES EFFETS SUR UN CANAL :

dessous, ajustez le paramètre à l’aide du variateur d’effet, puis augmentez le réglage du bouton Aux 2/FX Post du canal correspondant.

# PRÉRÉGLAGE DESCRIPTION PARAMÈTRE PLAGE

1 VOCAL 1

2 VOCAL 1

3 LARGE HALL Réverbération, simulation d’une grande salle de concert.

4 SMALL HALL Réverbération, simulation d’un un petit espace.

5 LARGE ROOM

6 SMALL ROOM

7 PLATE Simulation d’une réverbération à plaque claire.

8 TAPE REVERB Simulation d’une chambre d’écho à bande.

9 SPRING REVERB

10 MONO DELAY Ré-injection du signal mono après un court délai. Temps de retard

11 STEREO DELAY

12 FLANGER

13 CHORUS

14 REVERB+DELAY Simulation d’un écho avec la réverbération d’une salle.

15 REVERB+FLANGER

16 REVERB+CHORUS

Réverbération, simulation d’une salle avec un court délai.

Simulation d’une petite salle avec un léger temps de retard.

Réverbération, simulation d’une salle de studio avec plusieurs premières réflexions.

Réverbération, simulation d’une salle de studio « claire ».

Simulation d’une chambre d’écho à ressort de transducteurs analogiques.

Ré-injection du signal après un court délai avec un léger décalage entre les deux canaux stéréo.

Effet Flanger classique, semblable au son produit par un avion au décollage.

Simulation du son riche et dense donnant l’impression d’entendre plusieurs instruments jouant simultanément la même partie.

Simulation d’un avion au décollage avec la réverbération d’une salle.

Simulation d’un effet de cœur stéréo avec la réverbération d’une salle.

Utilisez le sélecteur d’effet afin de sélectionner un des effets ci-

0,8 à 1,1 s

0 à 79 ms

0,8 à 2,5 s

0 à 79 ms

3,6 à 5,4 s

23 à 55 ms

1,0 à 2,9 s

20 à 45 ms

2,9 à 4,5 s

23 à 55 ms

0,7 à 2,1 s

20 à 45 ms

0,6 à 6,1 s

10 ms

1,3 à 5,4

0 à 84 ms

1,3 à 5,4 s

0 à 84 ms

60 à 650 ms

210 à 400 ms

37 à 73 %

0,16 à 2,79 Hz

0,5 à 5 Hz

211 à 375 ms

1,0 à 2,9 s

0,16 à 2,52 Hz

0,5 à 4,74 Hz

1,5 à 2,9 s

Durée de chute

Retard initial

Durée de chute

Retard initial

Durée de chute

Retard initial

Durée de chute

Retard initial

Durée de chute

Retard initial

Durée de chute

Retard initial

Durée de chute

Retard initial

Durée de chute

Retard initial

Durée de chute

Retard initial

Temps de retard

Effet de retour

Fréquence

Temps de retard

Durée de chute

inversée

Fréquence Flanger

Durée de chute

inversée

Fréquence Chorus

Durée de chute

inversée

SCHÉMA DE CONNEXION

MODE AMPLIFICATEUR

Haut-parleur principal –

charge minimale de 4 ohms

Haut-parleur – charge

minimale de 4 ohms

Le RMX 2408 est équipé de sorties Speakon™ de type NL4. Lorsqu'il est connecté à un câble pour haut-parleur 4 conducteurs, 2 canaux audio peuvent être acheminés par un seul câble. Les connecteurs NL4 peuvent également être utilisés pour ponter deux canaux d'amplification pour une sortie mono.

Lorsque vous utilisez le RMX 2408 en mode 500 W X 2 + X 2 500 W, les sorties Speakon ™ G et D peuvent être utilisées pour alimenter une paire de haut-parleurs stéréo via les sorties G et D. (Dans ce mode, il est possible d'alimenter deux paires de haut-parleurs stéréo.)

Pour alimenter une paire de haut-parleurs stéréo via les sorties SpeakonMC G et D, utilisez un câble de répartition Speakon™ NL4 à NL2. Le schéma ci-dessous illustre le câble de répartition Speakon™.

Remarque : En mode 500 W X 2 + X 2 500 W, la charge minimale est de 4 ohms par canal.

connecteurs Speakon™

ou casque d’écoute

Utilisez soit les

de 4 ohms

Haut-parleur principal – charge

minimale de 4 ohms

Haut-parleur – charge minimale

Répartiteur Speakon* 4 pôles à 2 pôles

1+, 1-, 2+,2-

Connecteur Speakon

™ gauche

1+,1- (CH -1)

Vers connecteur d’entrée

™ du haut-parleur

Speakon

2+,2- (CH -2)

Vers connecteur d’entrée

™ du haut-parleur

Speakon

Connecteur Speakon™ pour ampli (D)

Connecteur Speakon™ pour

ampli (D)

Haut-parleur

Connecteur Speakon™ droit vers haut-parleur

Connecteur Speakon™ pour ampli (G)

Connecteur Speakon™ gauche vers haut-parleur gauche

Connecteur Speakon™

Connecteur Speakon™ droit vers haut-parleur droit

Connecteur Speakon™

pour ampli (G)

Connecteur Speakon™ droit vers haut-parleur droit

Haut-parleur

)

AMPLIFICATEUR

MODE

Haut-parleur principal (8 ohms)

Haut-parleur de contrôle (8 ohms)

AMP (D)

Connecteur Speakon™ droit vers haut-parleur

Connecteur Speakon™

our ampli (G

Connecteur Speakon™ gauche vers haut-parleur mono

Haut-parleur

Remarque : Les connecteurs ¼ po ne sont pas utilisés dans cette configuration. Lorsque vous pontez des sorties, les connecteurs Speakon

™ NL4 doivent être reliés à des câbles haut-parleur 4 conducteurs.

Pour une connexion Speakon

™ adéquate, veuillez vous référer aux

schémas ci-dessus.

500

MODE AMPLIFICATEUR

4 ohms

Connecteur

Speakon™ pour

ampli (D)

Connecteur Speakon™ droit vers haut-parleur droit

Connecteur Speakon™ pour ampli (mono)

Connecteur Speakon™ gauche vers haut-parleur mono

Haut-parleur

500 W

8 ohms 4 ohms

Connecteur

Speakon™ pour

ampli (G)

Connecteur Speakon™gauche vers haut-parleur gauche

Haut-parleur

Remarque : Le connecteur Speakon™ mono est utilisé pour cette configuration seulement. Lorsque vous utilisez la sortie mono, un connecteur Speakon conducteur. Pour une connexion Speakon

™ adéquate, veuillez vous référer aux schémas ci-dessus.

™ NL4 doit être relié à un câble haut-parleur 4

SCHÉMA DE CÂBLAGE DE SORTIE MONO PONTÉ

Configuration du brochage haut-parleur

CONTENUTI DELLA CONFEZIONE

y RMX2408DFX y Cavo di alimentazione y Guida rapida y Istruzioni di sicurezza e garanzia

SCHEMA DEI COLLEGAMENTI

Tastiera

Microfoni

Monitor

Alimentazione

Cuffie

IMPOSTAZIONE RAPIDA

Affinché venga elaborato un segnale per ciascun canale, procedere come segue:

1. Impostare tutti i livelli di canale su zero, pan al centro, le uscite su zero e l'EQ piatto.

2. Collegare il microfono e applicare l'alimentazione phantom se il microfono lo richiede.

3. Impostare il livello di uscita Master non oltre il 75% e l'uscita Monitor non oltre il 50%.

4. Alzare il livello di canale.

5. Ripetere le fasi 1 e 2 per configurare più canali.

Note:

y Microfoni, monitor, amplificatori, altoparlanti e cavi non in dotazione. y Per ridurre il ronzio elettrico con impostazioni elevate di guadagno, tenere l’alimentazione del mixer lontana

dal cavo della chitarra e dagli ingressi canale del mixer.

y Per utilizzare un'unità rack effetti esterna, un compressore, ecc., servirsi di un cavo a Y (da stereo da 1/4" a

due mono da 1/4") per collegare l'uscita AUX agli ingressi sinistro e destro del dispositivo esterno. Collegare le uscite del dis

ositivo esterno allo Stereo Return del mixer.

LEVELLEVEL

LINELINE

BALBAL

MICMIC

BALBAL

MICMIC

BALBAL

LEVELLEVEL

NEW

12kHz

MID

2.5kHz

PRE

AUX

SEND

2 F X

POST

LEVEL

-20dB PAD

LEFT

RIGHT

BAL

PANNELLO ANTERIORE

1. INGRESSI MONO MIC/LINEA – Collegare un microfono o uno strumento a livello di linea a questi ingressi servendosi di un cavo standard XLR o da ¼”.

2. INGRESSI STEREO MIC/LINEA – Questi collegamenti XLR e TRS da ¼” sono

organizzati in coppie stereo. Se si collega solo il jack di sinistra, l'ingresso opera in modalità mono (il segnale mono apparirà su entrambi i canali di ingresso). Questi ingressi possono essere utilizzati con una tastiera stereo, una drum machine, ecc.

3. LEVEL – Regola il livello audio del canale (guadagno pre-fader e pre EQ). Regolarlo in modo che il PEAK LED si accenda unicamente nelle parti più rumorose della canzone.

4. CHANNEL BAL – Regola la posizione del canale nel campo stereo.

5. AUX 1 Pre – Regola il segnale prefader inviato all'uscita Monitor ed è controllabile

servendosi della manopola Monitor Level. Per utilizzare un rack effetti esterno, compressore, ecc. con il mixer, è possibile utilizzare un cavo a Y per collegare l'uscita AUX all'ingresso del dispositivo esterno, quindi collegare le uscite del dispositivo all'ingresso Stereo Return dell'amplificatore

6. AUX 2/FX Post – Questo comando regola il segnale post fader inviato tramite l'uscita AUX OUT ed è controllabile con le manopole DSP per convogliare il segnale alle uscite MON o MAIN. È possibile servirsi di un cavo TRS da 1/4" per collegare l'uscita AUX all'ingresso di un amplificatore esterno o di un monitor attivo per creare un mix personalizzato per i musicisti sul palco con gli effetti interni del mixer.

7-9. EQUALIZZAZIONE – Vi sono tre comandi EQ per ciascun canale di ingresso mono e

stereo, ciascuno dei quali offre +/-15 dB di incremento e taglio. Il segnale rimarrà invariato quando i comandi si trovano in posizione centrale. È possibile utilizzare un equalizzatore esterno per creare un mix adeguatamente, ma un equalizzatore master non avrà effetto su un singolo canale ed å possibile sovraccaricare facilmente il segnale. Un EQ individuale garantirà un controllo molto migliore sulle singole tracce.

7. HI EQ (TREBLE) – Regola le frequenze alte (treble) del canale.

8. MID EQ – Regola le frequenze medie del canale.

9. LOW EQ (BASS) – Regola le frequenze basse (bass) del canale.

10. PAD -20dB- La pressione di questo pulsante attenua il segnale d'ingresso di 20 dB. Questo

garantirà una maggiore headroom e ridurrà il rischio di distorsione dovuta a picchi di segnale in ingresso .

SEZIONE MASTER

11. EQ STEREO GRAFICI – Vi sono due EQ grafici, ciascuno dei quali presenta 9 bande regolabili; uno è per il mix MAIN e l'altro per il mix MONITOR. Servendosi dei fader è possibile incrementare o tagliare la frequenza selezionata di +/-15 dB alle frequenze indicate. Quando tutti i fader sono in posizione centrale, l'equalizzatore è disattivato.

12. Tasto FEEDBACK TERMINATOR (MONITOR mix) – Questo tasto attiva l'individuazione del feedback

nel percorso di segnale del monitor. Il feedback verrà identificato ad una certa frequenza quando il LED del fader corrispondente si accende. Il feedback produce un fastidioso "ululato" o "fischio della cassa. Per eliminare il feedback, abbassare il fader corrispondente fino a quando il feedback stesso non scompare.

13. Display a LED del LIVELLO del MONITOR – Questo display a LED mostra il livello di uscita del monitor.

Assicurarsi che il LED +10 LED si accenda solo occasionalmente. Il livello ottimale si trova tra -10 e 0 sul LED. Se solo il LED -30 si accende o non si accende, il rapporto segnale-rumore sarà degradato.

14. Tasto FEEDBACK TERMINATOR (MAIN mix) – Questo tasto attiva l'individuazione del feedback nel percorso

di segnale del mix principale (Main). Il feedback verrà identificato ad una certa frequenza quando il LED del fader corrispondente si accende. Il feedback produce un fastidioso "ululato" o "fischio" della cassa. Per eliminare il feedback, abbassare il fader corrispondente fino a quando il feedback stesso non scompare.

-20dB PAD

12kHz

-15

MID

2.5kHz

-15

AUX

SEND

PRE

+10dB

POST

+10dB

BAL

LEFT

RIGHT

+10dB

LEVEL

15. Display a LED del LIVELLO del mix principale (MAIN) – Questo display a LED mostra il livello di uscita del

mix principale (Main). Assicurarsi che il LED +10 LED si accenda solo occasionalmente. Il livello ottimale si trova tra -10 e 0 sul LED. Se solo il LED -30 si accende o non si accende, il rapporto segnale-rumore sarà degradato.

16. LIVELLO MONITOR – Questo comando regola il volume dell'uscita Monitor.

17. LIVELLO MASTER – Questo comando regola il volume complessivo dell'uscita MAIN e dell'uscita cuffie

(HEADPHONE).

18. ALIMENTAZIONE PHANTOM – Questo interruttore attiva e disattiva l’alimentazione phantom. Una volta attivata, l'alimentazione phantom fornisce +48V agli ingressi mic XLR e il LED al di sopra dell'interruttore sarà acceso. Va notato che la maggior parte dei microfoni dinamici non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom.

INGRESSO / USCITA MASTER

19. Interruttore modalità AMPLIFICATORE - Questo

interruttore garantisce tre modalità: MAIN/MAIN, MAIN/MONITOR e BRIDGE. Selezionare una qualsiasi di tali modalità per convogliare i segnali ai jack corrispondenti in base al collegamento del pannello dell'altoparlante. Questo interruttore influisce unicamente sulle uscite del pannello posteriore. Le uscite del pannello anteriore non subiscono alcuna influenza da parte di questo interruttore.

• MAIN/MAIN – Quando l'interruttore è impostato in questo modo, l'amp invia il main mix ai jack Speakon

del pannello posteriore oppure

• MAIN/MON – Quando l'interruttore è impostato in questo modo, l'amp invia il main mix al jack OUTPUT 1

• BRIDGE – Quando l'interruttore è impostato in questo modo, l'amp invia il main mix al jack OUTPUT 2

20. USCITE MAIN – Queste uscite da 1/4" a livello di linea possono essere collegate ad altoparlanti o ad un sistema di amplificatori. Il livello di queste uscite è controllato dalla manopola Main Level.

21. USCITA MONITOR – Questa uscita bilanciata a livello di linea viene utilizzata per collegare l'ingresso di un

amplificatore esterno o di una cassa.

22. CUFFIE – Collegate a questa uscita le vostre cuffie da 1/4”.

23. INGRESSI 2-TRACK – Si possono collegare questi ingressi alle uscite di una fonte audio esterna servendosi di

un cavo stereo standard RCA (venduto separatamente). Si possono inviare ai canali 9/10 (servendosi dell'interruttore da 2-TRACK a 9/10) o alle uscite main (servendosi dell'interruttore 2-TRACK TO MAIN).

24. USCITE 2-TRACK – Si possono collegare queste uscite agli ingressi di un dispositivo di registrazione esterno servendosi di un cavo stereo standard RCA (venduto separatamente).

25. USCITA AUX – Questo comando emette il segnale a livello di linea inviato dalla manopola AUX1 Pre di un canale all'uscita Monitor. È possibile utilizzarla per alimentare gli ingressi di un'altra unità stereo multieffetti (servendosi di un cavo a Y venduto separatamente).

26. STEREO RETURN – Questo jack stereo serve a convogliare un segnale stereo alle uscite Main, Monitor e Phones (cuffie) regolando le manopole FX TO MAIN e FX TO MON.

27. 2-TRACK TO – Posizionando questo interruttore a sinistra si convoglia il segnale alimnetato nelle prese TAPE

IN nel percorso CH9~10 ed il segnale sarà influenzato dal comando di livello canale, EQ canale, DSP send e controllo del livello MAIN. Posizionando questo interruttore a destra si convoglia il segnale TAPE IN nella bus Main mix. In questo caso il segnale sarà influenzato solo dal comando del livello Main.

* Speakon è un marchio di fabbrica di Neutrik® AG, registrato negli Stati Uniti e in altri Paesi.

™ e al jack da 1/4'”. Il monitor mix sarà inviato al jack OUTPUT 2 Speakon™.

Speakon

™ a livello del pannello posteriore.

Speakon

ai jack da ¼” del pannello posteriore.

232324

21 22

20 20

™

FOOTSWITC H

FX TO MAIN

DSP (PROCESSORE DI SEGNALI DIGITALI)

28. SELETTORE DI EFFETTI – Seleziona gli effetti che il processore di effetti interno del mixer applicherà ai vari canali. Ciascun canale può inviare diversi livelli di audio al processore regolando le relative monopole Aux 2/FX Post.

29. FX MUTE – Premere questo tasto per silenziare / riattivare gli effetti.

30. SELETTORE DI VARIAZIONI – Seleziona la quantità di effetti applicata ai vari canali.

31. LED Clip/Mute – Questo LED lampeggia quando l'ingresso di segnale che giunge al

digitale multi-effetti è troppo forte. Quando il modulo effetti digitali viene silenziato, anche il LED si accende.

32. FX TO MON – Questo comando viene utilizzato per regolare il volume del segnale

elaborato inviato al mix Monitor, che può variare da - a +10dB.

33. FX TO MAIN – Questo comando viene utilizzato per regolare il volume del segnale elaborato inviato al mix Monitor, che può variare da - a +10dB.

34. INTERRUTTORE A PEDALE – Quando un interruttore a pedale è collegato a questo jack servendosi di un cavo TRS da 1/4", può essere premuto per consentire a tutti i canali di bypassare il processore di effetti interno.

FX TO MAIN

FOOTSWITCH

PANNELLO POSTERIORE

35. INTERRUTTORE DI ALIMENTAZIONE (POWER) – Accende e spegne il mixer.

Accendere il mixer dopo aver collegato tutti i dispositivi d’ingresso e prima di accendere gli amplificatori. Spegnere gli amplificatori prima di spegnere il mixer.

36. POWER IN – Servirsi del cavo di alimentazione IEC in dotazione per collgare il mixer ad una presa elettrica. Ad alimentazione spenta, collegare l’alimentazione elettrica innanzitutto nel mixer, quindi ad una presa elettrica. Verificare la tensione disponibile nel proprio

Paese e la configurazione di tensione dell'RMX prima di tentare di collegare l'RMX all'alimentazione di rete ca.

37. JACK CASSE – Queste prese vengono utilizzate per

collegare gli altoparlanti. Essi sono configurati con 1 / 4 "phone jacks e 4 vie Speakon ottimali, un connettore NL4 abbinato a un cavo a 4 conduttori speaker deve essere usato. È possibile determinare il segnale che viene emesso a queste prese in base alle impostazioni della MODE AMPLIFICATORE interruttore di selezione.

Vedere pagina 35 per gli schemi di installazione.

Nota bene: per evitare danni all'amplificatore incorporato, prestare attenzione all'impedenza consentita della cassa. Impedenze di carico molto basse possono danneggiare l'amplificatore. Osservare la targhetta a livello dell'apparecchio per qualsiasi riferimento.

Attenzione: collegare le uscite da ¼” a livello del pannello posteriore unicamente ad un altoparlante passivo.

Il collegamento di questa uscita ad un ingresso di linea a livello di linea/mic può danneggiare l'apparecchio.

™. Per ottenere prestazioni

negli Stati Uniti sono preconfigurati sulla tensione americana. Gli apparecchi acquistati in EU/UK sono preconfigurati su una tensione di 220/240. Non occorre intraprendere alcuna azione, a meno che non si viaggi all'estero o che non ci si trovi in un Paese dalla tensione variabile.

100

EFFETTI

PER SENTIRE GLI EFFETTI SU UN CANALE

il parametro con il selettore di variazioni, quindi alzare la manopola Aux 2/FX Post per quel canale.

# PRESET DESCRIZIONE PARAMETRO GAMMA

1 VOCE 1

2 VOCE 2

LARGE HALL

(GRANDE SALA

CONCERTI)

SMALL HALL

(PICCOLA SALA

CONCERTI)

LARGE ROOM (SALA

GRANDE)

SMALL ROOM (SALA

PICCOLA)

7 PIATTO Simula il riverbero di un piatto limpido.

TAPE REVERB

(RIVERBERO

NASTRO)

9 SPRING REVERB

10 MONO DELAY Riproduce il segnale dopo un breve periodo di tempo. Periodo di delay 60~650ms

11 STEREO DELAY

12 FLANGER

13 CHORUS

14 REVERB+DELAY Effetto delay con riverbero room

15 REVERB+FLANGER Effetto flanger stereo con riverbero room

16 REVERB+CHORUS Effetto chorus stereo con riverbero room

Riverbero, che simula una sala con un piccolo tempo di delay.

Riverbero, che simula un piccolo spazio, con un leggero tempo di decadenza.

Riverbero, che simula un grande spazio acustico.

Riverbero, che simula l'acustica di un palcoscenico.

Riverbero, che simula uno studio con numerosi riflessi anticipati.

Riverbero, che simula uno studio limpido.

Simula il delay classico del nastro creato da testine di riproduzione multiple.

Simula il suono lievemente allungato del riverbero a molla dai trasduttori analogici.

Riproduce il segnale dopo un breve periodo di tempo con una lieve differenza tra i due canali stereo.

Classico effetto di flanging stereo, simile al suono di un jet che decolla.

Simula il suono intero, complesso e acquoso di numerosi strumenti che suonano la stessa cosa.

: servirsi del selettore di effetti per scegliere uno degli effetti, regolare

Tempo di

decadenza

Pre-delay

Tempo di

decadenza

Pre-delay

Tempo di

decadenza

Pre-delay

Tempo di

decadenza

Pre-delay

Tempo di

decadenza

Pre-delay

Tempo di

decadenza

Pre-delay

Tempo di

decadenza

Pre-delay

Tempo di

decadenza

Pre-delay

Tempo di

decadenza

Pre-delay

Periodo di delay

Feedback

Frequenza 0,16~2,79Hz

Frequenza 0,5~5Hz

Periodo di delay

Tempo di

decadimento inverso

Frequenza flanger

Tempo di

decadimento inverso

Frequenza chorus

Tempo di

decadimento inverso

0,8~1,1 s

0~79 ms

0,8~2,5 s

0~79 ms

3,6~5,4 s

23~55 ms

1,0~2,9 s

20~45 ms

2,9~4,5 s

23~55 ms

0,7~2,1s

20~45 ms

0,6~6,1 s

10 ms

1.3~5.4

0~84 ms

1,3~5,4 s

0~84 ms

210~400 ms

37~73%

211~375 ms

1,0~2,9 s

0,16~2,52Hz

0,5~4,74Hz

1,5~2,9 s

altoparlante

SCHEMI DEI COLLEGAMENTI

MODALITÀ AMPLIFICATORE

Altoparlante principale: carico minimo 4 ohm per altoparlante

Altoparlante: carico minimo 4 ohm per

L'RMX 2408 di jack di uscita di tipo NL4 Speakon™. Se collegato a un cavo per altoparlante a 4 conduttori, 2 canali di audio possono essere convogliati su un unico cavo. I connettori NL4 possono anche essere utilizzati per far da ponte tra due canali di amplificazione per uscite mono.

Quando si utilizza l'RMX 2408 in modalità 500W X 2 + 500W X 2, le uscite L (sinistra) ed R (destra) Speakon™ possono essere utilizzate per alimentare una coppia stereo modalità è possibile alimentare 2 coppie di altoparlanti stereo.)

Per convogliare un paio di altoparlanti alle uscite L o R Speakon™, servirsi di un cavo splitter Speakon™ NL4 a Speakon™ NL2. Lo schema seguente illustra il cablaggio splitter Speakon™.

Nota bene: in modalità a 500W X 2 + 500W X 2 il carico minimo dell'altoparlante è di 4 Ohm per canale.

Servirsi dei jack

Speakon™ o phone

di altoparlanti per jack di uscita L e R. (In questa

Altoparlante principale: carico minimo 4 ohm

Altoparlante: carico minimo 4 ohm

er altoparlante

Speakon* splitter da 4 poli a 2 poli

1+, 1-, 2+,2-

1+,1- (CH -1)

Dall'ampli (L)

Jack AMP(R) Speakon™ Altoparlante

Connettore destro Speakon™ ad altoparlante sinistro

Jack AMP(L) Speakon™

Connettore sinistro Speakon™ ad altoparlante sinistro

Jack Speakon™

Al connettore di ingresso dell'alto

arlante Speakon™

2+,2- (CH -2)

Al connettore di ingresso dell'altoparlante

Jack AMP(R)

Connettore destro Speakon™ ad altoparlante destro

Jack AMP(L) Speakon™

Connettore sinistro Speakon™ ad altoparlante destro

Altoparlante

MODALITÀ AMPLIFICATORE

Altoparlante principale (8 ohm)

Altoparlante monitor (8 ohm)

AMP (R)

Connettore destro Speakon™ ad altoparlante mono

Jack AMP(L) Speakon™

Connettore sinistro Speakon™ ad altoparlante mono

ALTOPARLANTE

Nota bene: i jack da ¼” non vengono utilizzati in questa configurazione. Quando si uniscono le uscite con ponte, sono richiesti connettori NL4 Speakon

* fissati a 4 cavi conduttori per altoparlanti. Per maggiori

informazioni in merito al corretto cablaggio connettore Speakon fare riferimento a

li schemi di cui sopra.

* / cavo,

500

MODALITÀ AMPLIFICATORE

4 Ohm

Jack AMP(R) Speakon™

Connettore destro Speakon™ ad altoparlante destro

Jack AMP (Mono) Speakon™

Altoparlante

8 Ohm 4 Ohm

Jack AMP(L) Speakon™

Connettore sinistro Speakon™ ad altoparlante sinistro

Altoparlante

500 W

Altoparlante

Connettore mono Speakon™ ad altoparlante mono

Nota bene: il jack Mono Speakon™ viene utilizzato unicamente con questa configurazione. Quando si utilizza il jack di uscita Mono, si richiede un connettore NL4 Speakon per altoparlanti a 4 poli. Per maggiori informazioni in merito al corretto cablaggio connettore Speakon / cavo, fare riferimento agli schemi di cui sopra.

™ fissato a un cavo conduttore

™

CABLAGGIO PONTE USCITA MONO

Configurazione della piedinatura

degli altoparlanti

LIEFERUMFANG

y RMX2408DFX y Netzkabel y Schnellstart-Anleitung y Sicherheitshinweise und Garantieinformationen

ANSCHLUSSÜBERSICHT

Keyboard

Mikrofone

Kopfhörer

Stromversorgung

HiFi-Anlage

SCHNELLES EINRICHTEN

Befolgen Sie die unten angeführten Anweisungen, um für jeden Kanal ein Signal zu verarbeiten:

1. Bringen Sie alle Kanalpegel auf Null, alle Panning-Werte in die Mittelposition, den Ausgang auf Null und alle EQ-Werte in die mittlere Position.

2. Verbinden Sie Ihr Mikrofon und verwenden Sie dann die Phantomspeisung, falls Ihr Mikrofon dies erfordert.

3. Stellen Sie den Gesamtausgangspegel auf maximal 75% und den Monitor-Ausgangspegel auf maximal 50%.

4. Öffnen Sie die Kanalpegelanzeige.

5. Wiederholen Sie die Schritte 1 und 2, um weitere Kanäle einzurichten.

Hinweise:

y Mikrofone, Monitore, Verstärker, Lautsprecher und Kabel etc. sind nicht im Lieferumfang enthalten. y Um Brummgeräusche bei hohen Gain-Einstellungen zu reduzieren, bewahren Sie das Netzteil des Mixers

nicht in der Nähe des Gitarrenkabels oder der Kanaleingänge des Mixers auf.

y Um eine externe Effekt-Rackeinheit oder einen Kompressor etc. zu verwenden, können Sie ein Y-Kabel (1/4"-

Stereo auf zwei 1/4"-Mono) nutzen, um den AUX OUT mit dem linken und rechten Eingang Ihres externen Geräts zu verbinden. Verbinden Sie die Ausgänge Ihres externen Geräts mit dem Stereo-Return Ihres Mixers.

12kHz

MID

2.5kHz

PRE

AUX

SEND

2 F X

POST

LEVEL

-20dB PAD

LEFT

RIGHT

BAL

LEVELLEVEL

LINELINE

BALBAL

MICMIC

BALBAL

MICMIC

BALBAL

LEVELLEVEL

NEW

VORDERSEITE

1. MIC/LINE MONO-EINGÄNGE - Schließen Sie ein Mikrofon oder Line-LevelInstrument mit einem handelsüblichen XLR- oder ¼"-Kabel an diese Eingänge an.

2. MIC/LINE STEREO-EINGÄNGE - Diese XLR- und ¼" TRS-Verbindungen sind als

Stereo-Paare organisiert. Wenn Sie nur die linke Buchse anschließen, wird der Eingang im Mono-Modus betrieben (das Mono-Signal wird auf beiden Eingangskanälen zu hören sein). Sie können diese Eingänge mit einem StereoKeyboard, einer Drum-Maschine etc. verwenden.

3. GAIN – Regelt die Lautstärke des Kanals (Pre-Fader und Pre-EQ-Gain). Stellen Sie diesen Regler so ein, dass die PEAK LED nur selten bei den lautesten Passagen des Songs aufleuchtet.

4. KANAL-PAN – Regelt die Kanalposition im Stereo-Feld.

5. AUX 1 Pre - Regelt das Prefader-Signal, das an den Monitor-Ausgang gesendet

wird und kann mit dem Monitor-Pegelregler eingestellt werden. Um eine externe EffektRack-Einheit oder einen Kompressor etc. mit dem Mixer zu verwenden, können Sie ein YKabel nutzen, um den AUX-Ausgang mit dem Eingang des externen Geräts zu verbinden. Verbinden Sie anschließend die Ausgänge des Geräts mit dem Stereo-Return des Verstärkers.

6. AUX 2/FX Post - Passt das Post-Fader-Signal an, das über AUX OUT gesendet wird und kann mit den DSP-Reglern eingestellt werden, um das Signal an die MONITOR- oder HAUPTAUSGÄNGE zu routen. Sie können ein 1/4" TRS-Kabel verwenden, um AUX OUT an den Eingang eines externen Verstärkers oder eines aktiven Monitors anzuschließen, um mit den internen Mixer-Effekten einen benutzerdefinierten Mix für Bühnenmusiker zu erstellen.

7-9. EQUALIZER - Sie haben drei EQ-Regler für jeden Mono- und Stereo-Eingangskanal,

welche jeweils +/-15 dB Verstärkung und Absenkung bieten. Das Signal bleibt unbeeinflusst, wenn die Bedienelemente auf der Mittelstellung stehen. Sie können einen externen Equalizer verwenden, um den Mix richtig auszugleichen, der Master-Equalizer wirkt sich jedoch nicht auf einzelne Kanäle aus und es kann daher rasch zu einem Überladen eines Signals kommen. Individuelle EQs geben Ihnen eine weit bessere Kontrolle über einzelne Tracks.

7. HI EQ (HÖHEN) – Regelt die hohen Frequenzen (Höhen) des Kanals.

8. MID EQ – Regelt die mittleren Frequenzen des Kanals.

9. LOW EQ (BASS) – Regelt die tiefen Frequenzen (Bass) des Kanals.

10. -20dB PAD- Drücken dieser Taste dämpft das Eingangssignal um 20 dB. Dadurch erhalten

Sie mehr Headroom und reduzieren das Risiko von Verzerrungen durch Spitzenwerte des

Eingangssignals.

MASTER-ABSCHNITT

11. GRAFISCHER STEREO-EQ – Es gibt zwei

grafische EQs mit jeweils 9 justierbaren Bändern; eines für den HAUPTMIX und das andere für den MONITOR-Mix. Mit dem Schieberegler können Sie die gewählte Frequenz um +/-15 dB bei den angezeigten Frequenzen anheben oder absenken. Wenn alle Fader in der Mittelstellung sind, ist der Equalizer deaktiviert.

12. FEEDBACK TERMINATOR Taste

(MONITOR-MIX) – Diese Taste aktiviert die

Feedback-Erkennung im Monitor- Signalweg. Feedback wird bei einer bestimmten Frequenz identifiziert, wenn die entsprechende Fader-LED aufleuchtet. Feedback erzeugt einen unangenehmen "heulenden" oder "pfeifenden" Ton der Lautsprecher. Um diesen Effekt zu eliminieren, drehen Sie den entsprechenden Fader herunter, bis kein Feedback mehr auftritt.

13. MONITORPEGEL LED-Anzeige – Diese LED-Anzeige zeigt Ihnen den Monitor-Ausgangspegel an. Achten Sie

darauf, dass die +10 LED nur gelegentlich aufleuchtet. Der optimale Wert liegt zwischen -10 und 0 auf der LED. Wenn nur die -30 LED aufleuchtet oder die Anzeige überhaupt nicht erst aufleutet, wird Ihr SignalRausch-Verhältnis herabgesetzt.

12kHz

2.5kHz

MID

PRE

POST

-15

LEFT

-20dB PAD

LEVEL

AUX

SEND

+10dB

BAL

RIGHT

+10dB

14. FEEDBACK TERMINATOR Taste (HAUPTMIX) – Diese Taste aktiviert die Feedback-Erkennungsfunktion im

Hauptmix-Signalweg. Feedback wird bei einer bestimmten Frequenz identifiziert, wenn die entsprechende Fader-LED aufleuchtet. Feedback erzeugt einen unangenehmen "heulenden" oder "pfeifenden" Ton der Lautsprecher. Um diesen Effekt zu eliminieren, drehen Sie den entsprechenden Fader herunter, bis kein Feedback mehr auftritt.

15. HAUPTMIXPEGEL LED-Anzeige– Diese LED-Anzeige zeigt Ihnen den Hauptmix-Ausgangspegel an. Achten

Sie darauf, dass die +10 LED nur gelegentlich aufleuchtet. Der optimale Wert liegt zwischen -10 und 0 auf der LED. Wenn nur die -30 LED-Anzeige aufleuchtet oder die Anzeige überhaupt nicht aufleutet, wird Ihr SignalRausch-Verhältnis herabgesetzt.

16. MONITOR-PEGEL - Dies stellt die Lautstärke des Monitor-Ausgangs ein.

17. MASTERPEGEL- Regelt die Gesamtlautstärke des HAUPT- und KOPFHÖRERAUSGANGS.

18. PHANTOMSPEISUNG - Dieser Schalter aktiviert und deaktiviert die Phantomspeisung. Ist

diese Funktion aktiviert, leuchtet die LED-Anzeige oberhalb des Schalters und die XLRMikrofoneingänge werden durch die Phantomspeisung mit +48V versorgt. Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.

MASTER I/O (EINGANG/AUSGANG)

19. WAHLSCHALTER VERSTÄRKERMODUS- Dieser

Schalter bietet drei Modi: HAUPT / HAUPT, HAUPT / MONITOR und BRIDGE. Wählen Sie einen dieser Modi, um die Signale an die entsprechenden Buchsen zu routen (siehe LautsprecherAnschlüsse). Dieser Schalter betrifft nur die Ausgänge an der Rückseite. Die Ausgänge der Vorderseite sind von diesem Schalter nicht betroffen.

• HAUPT/HAUPT- Ist diese Funktion eingestellt, so sendet der Verstärker den Hauptmix an die

• HAUPT/MON- Ist diese Funktion eingestellt, so wird der Verstärker den Hauptmix an die AUSGABE 1

• BRIDGE- Ist diese Funktion eingestellt, so sendet der Verstärker den Hauptmix an die AUSGANG 2

20. HAUPTAUSGÄNGE - Diese 1/4" Line-Level-Ausgänge können an Aktivlautsprecher oder an einen Verstärker angeschlossen werden. Die Lautstärke dieser Ausgänge wird über den Gesamtlautstärkeregler kontrolliert.

21. MONITOR-AUSGANG - Dieser symmetrische Line-Level-Ausgang wird verwendet, um den Eingang eines

externen Verstärkers oder Aktivlautsprechers anzuschließen.

22. KOPFHÖRER - Schließen Sie 1/4" Stereo-Kopfhörer an diesen Ausgang an.

23. 2-TRACK EINGÄNGE – Sie können diese Eingänge mit den Ausgängen einer externen Tonquelle verbinden,

indem Sie handelsübliche Stereo-Cinch-Kabel (separat erhältlich) verwenden. Sie können diesen Kanal (mit dem 2-TRACK TO 9/10-Schalter) an die Kanäle 9/10 oder an den Hauptausgang senden (mit dem 2-TRACK TO MAIN-Schalter).

24. 2-TRACK AUSGÄNGE – Sie können diese Ausgänge mit den Eingängen eines externen Aufnahmegeräts verbinden, indem Sie ein handelsübliches Stereo-Cinch-Kabel (separat erhältlich) verwenden.

25. AUX OUT- Gibt das Line-Level-Signal aus, das vom AUX1 Pre eines Kanals an den Monitor-Ausgang gesendet wird. Sie können dies verwenden, um Signal in die Eingänge eines anderen Stereo-Multi-Effektgeräts (mit einem separat erhältlichen Y-Kabel) zu senden.

26. STEREO RETURN- Die Stereo-Buchse wird benutzt, um ein Stereo-Signal an Haupt-, Monitor- und Kopfhörerausgänge zu senden, indem die Regler FX TO MAIN und FX TO MON entsprechend eingestellt werden.

27. 2-TRACK TO- Wenn Sie diesen Schalter links positionieren, routen Sie das Signal in die TAPE-IN-Buchsen in

den Pfad CH9~10 und das Signal wird durch Kanalpegelregler, Kanal-EQ, DSP Send und Gesamtlautstärkeregler beeinflusst. Wenn Sie diesen Schalter rechts positionieren, wird das TAPE IN-Signal in den Hauptmix-Bus geleitet. In diesem Fall wird das Signal nur vom Hauptpegelregler beeinflusst werden.

*Speakon ist ein Warenzeichen der Neutrik® AG und ist in den USA und anderen Ländern eingetragen.

™-Buchsen auf der Rückseite oder an die ¼"-Buchsen auf der Rückseite.

Speakon

™-Buchse und die 1/4"-Buchse senden. Der Monitor-Mix wird an die AUSGANG 2 Speakon™-

Buchse gesendet.

Speakon

™-Buchse.

232324

21 22

20 20

FOOTSWITC H

FX TO MAIN

DSP (DIGITALER SIGNALPROZESSOR)

28. EFFEKTWAHLSCHALTER – Wählt den Effekt aus, den der interne Effektprozessor des Mixers an die verschiedenen Kanäle sendet. Jeder Kanal kann unterschiedliche Anteile an den Prozessor senden, indem die jeweiligen Aux 2/FX Post-Regler justiert werden.

29. FX MUTE –Drücken Sie diese Taste, um die Effekte stumm zu schalten.

30. VARIATIONSWAHLSCHALTER – Regelt den Anteil des Effekts, der an die verschiedenen Kanäle gesendet wird.

31. Clip/Mute LED- Diese LED blinkt, wenn das in den digitalen Multi-Effekt gesendete Signal

zu stark ist. Wenn das digitale Effekt-Modul stummgeschaltet ist, leuchtet die LED ebenfalls auf.

32. FX TO MON- Wird verwendet, um die Lautstärke des bearbeiteten Signals zu steuern,

das zum Monitor-Mix gesendet wird und von - bis +10dB variiert werden kann.

33. FX TO MAIN- Wird verwendet, um die Lautstärke des bearbeiteten Signals zu steuern,

das an den Hauptmix-Bus gesendet wird und von - bis +10dB variiert werden kann.

34. FUSS-SCHALTER – Wenn ein Fuss-Schalter mit einem 1/4"-TRS-Kabel an diese Buchse angeschlossen ist, kann dieser Schalter betätigt werden, um die internen Effektprozessoren aller Kanäle zu umgehen.

FX TO MAIN

FOOTSWITCH

RÜCKSEITE

35. NETZSCHALTER – Schaltet den Mixer ein/aus. Schalten Sie den Mixer ein, nachdem alle Eingabegeräte angeschlossen wurden und bevor Sie die Verstärker einschalten. Schalten Sie die Verstärker aus, bevor Sie den Mixer ausschalten.

36. NETZEINGANG – Verwenden Sie das mitgelieferte IECNetzkabel, um den Mixer mit einer Steckdose zu verbinden. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Verbinden Sie das Stromkabel mit dem Mixer und stecken das Netzteil dann in eine Steckdose. Bitte prüfen

Sie welche Spannung in Ihrem Land verfügbar ist und wie die Spannung Ihres RMX konfiguriert ist, bevor Sie ihn an die Hauptstromquelle anschließen.

37. LAUTSPRECHER-BUCHSEN- Diese Buchsen

werden verwendet, um Lautsprecher anschließen. Sie sind mit 1 / 4 "-Klinkenbuchsen und 4-Wege-Speakon optimale Performance, eine NL4 abgestimmt auf ein 4-adriges Lautsprecherkabel sollten verwendet werden. Sie können das Signal, das ausgegeben wird, um diese Buchsen je nach Einstellung bestimmen der AMPLIFIER MODE-Wahlschalter.

Siehe Seite 35 für Einrichtungs-Diagramme.

Hinweis: Um Schäden am eingebauten Verstärker zu vermeiden, achten Sie bitte auf die zulässige Impedanz des Lautsprechers. Sehr niedrige Lastimpedanzen beschädigen den Verstärker. Sehen Sie sich als Referenz die Platte an der Rückseite des Geräts an.

Achtung: Verbinden Sie die ¼"- Lautsprecher-Levelausgänge auf der Rückseite ausschließlich mit passiven

Lautsprechern. Wenn dieser Ausgang mit einem Line-/Mic-Leveleingang verbunden wird, kann das Ihre Geräte beschädigen.

WARNUNG: Einheiten, die in den USA gekauft wurden, sind auf die US-Spannung voreingestellt. Einheiten, die in der EU/UK gekauft wurden, sind auf eine Spannung von 220/240 voreingestellt. Belassen Sie diese Einstellung so, es sei denn, Sie besuchen andere Länder oder reisen in ein Land mit unterschiedlicher Spannung.Die Wahl der falschen

Spannung kann das Gerät beschädigen.

™ Anschlüsse konfiguriert. Für eine

100

EFFEKTE

SO HÖREN SIE DIE EFFEKTE EINES KANALS

aus. Passen Sie die Parameter mit dem Variationswahlschalter an und drehen anschließend Aux 2/FX Post für diesen Kanal auf.

# PRESET BESCHREIBUNG PARAMETER BEREICH

1 GESANG 1

2 GESANG 2

3 GROSSE HALLE Reverb, der einen großen akustischen Raum simuliert.

4 KLEINE HALLE Reverb, der die Akustik einer Bühne simuliert.

5 GROSSER RAUM

6 KLEINER RAUM Reverb, der einen hellen Studioraum simuliert.

7 PLATE Simuliert einen hellen Plate-Reverb.

8 BANDVERZÖGERUNG

9 FEDERHALL

10 MONO DELAY Reproduziert das Signal nach kurzer Zeit. Verzögerungszeit 60~650ms

11 STEREO DELAY

12 FLANGER

13 CHORUS

14 REVERB+DELAY Delay-Effekt mit Room-Reverb.

15 REVERB+FLANGER Stereo-Flanger-Effekt mit Room-Reverb.

16 REVERB+CHORUS Stereo-Chorus-Effekt mit Room-Reverb.

Reverb, der einen Raum mit einer kurzen Verzögerungszeit simuliert.

Reverb, der einen kleinen Raum mit einer kurzen Abklingzeit simuliert.

Reverb, der ein Studio mit zahlreichen Erstreflexionen simuliert.

Simuliert die klassische Bandverzögerung, die durch mehrere Wiedergabeköpfe entsteht.

Simuliert den leicht gedehnten Klang eines Federhalls von analogen Signalgebern.

Reproduziert das Signal nach kurzer Zeit mit einem geringen Unterschied zwischen den beiden StereoKanälen.

Klassischer Stereo-Flanger-Effekt, der dem Abheben eines Düsenflugzeugs ähnelt.

Simuliert den komplexen, vollen Klang mehrerer Instrumente, die denselben Ton spielen.

: Mit dem Effektwahlschalter wählen Sie einen der folgenden Effekte

Abklingzeit Pre-Delay

Verzögerungszeit

Rückkopplung

Anteil 0,16~2,79Hz

Anteil 0,5~5Hz

Verzögerungszeit

Umgekehrte

Abklingzeit

Flanger-Anteil

Umgekehrte

Abklingzeit

Chorus-Anteil

Umgekehrte

Abklingzeit

0,8~1,1s

0~79ms

0,8~2,5s

0~79ms

3,6~5,4s 23~55ms

1,0~2,9s 20~45ms

2,9~4,5 s 23~55ms

0,7~2,1s 20~45ms

0,6~6,1s

10ms

1,3~5,4

0~84ms

1,3~5,4s

0~84ms

210~400ms

37~73%

211~375ms

1,0~2,9s

0,16~2,52Hz

0,5~4,74Hz

1,5~2,9s

ANSCHLUSSÜBERSICHT

VERSTÄRKERMODUS

Hauptlautsprecher-4 Ohm Mindestlast pro Lautsprecher

Lautsprecher-4 Ohm Mindestlast pro Lautsprecher

Der RMX 2408 ist mit Speakon™-Ausgangsbuchsen vom Typ NL4 ausgestattet. Beim Anschluss an ein 4Leiter-Lautsprecherkabel können 2 Audiokanäle in einem Kabel geführt werden. NL4-Anschlüsse können auch verwendet werden, um zwei Verstärkerkanäle für die Mono-Ausgabe zu brücken.

Wenn der RMX 2408 im Modus 500W X 2 + 500W X 2 verwendet wird , können die L undR Speakon™- Ausgänge für den Betrieb eines Stereolautsprecherpaars diesem Modus ist es möglich, 2 Stereo-Lautsprecherpaare mit Strom zu versorgen.)

Um ein Lautsprecherpaar am L oder R Speakon™-Ausgang zu betreiben, verwenden Sie ein "Speakon™ NL4 auf Speakon™ NL2"-Splitterkabel. Das folgende Diagramm zeigt die Verkabelung der Speakon™-Splitterkabel.

Hinweis: Im Modus 500W X 2 + 500W X 2 beträgt die Mindestlast der Lautsprecher 4 Ohm pro Kanal.

Verwenden Sie entweder

die Speakon™-Buchsen oder die Klinkenbuchsen

pro L und R Ausgangsbuchse verwendet werden. (In

Hauptlautsprecher-4 Ohm Mindestlast pro Lautsprecher

Lautsprecher-4 Ohm Mindestlast

ro Lautsprecher

Speakon* 4-polige auf 2-polige Splitter

1+, 1-, 2+,2-

1+,1- (CH -1)

Vom Amp (L)

AMP(R) Speakon™-Buchse

Rechter Speakon™-Anschluss für linken Lautsprecher

AMP(L) Speakon™- Buchse

Linker Speakon™-Anschluss für linken Lautsprecher

Speakon ™- Buchse

AMP(R) Speakon™-Buchse

Rechter Speakon™-Anschluss für rechten Lautsprecher

AMP(L) Speakon™-

Buchse

Linker Speakon™-Anschluss für rechten Lautsprecher

Zum Speakon™ In-Anschluss des Lauts

rechers

2+,2- (CH -2)

Zum Speakon™ In-Anschluss des Lautsprechers

Lautsprecher

VERSTÄRKERMODUS

Hauptlautsprecher (8 Ohm)

Monitor-Lautsprecher (8 Ohm)

AMP (R)

Rechter Speakon™- Anschluss für Mono-Lautsprecher

AMP(L) Speakon™-Buchse

Linker Speakon™-Anschluss für Mono-Lautsprecher

LAUTSPRECHER

Hinweis: ¼"-Buchsen werden in dieser Konfiguration nicht verwendet. Beim Brücken von Ausgängen benötigen Sie NL4 Speakon

*-Anschlüsse,

die mit 4-Leiter-Lautsprecherkabel verbunden sind. Die richtige Verkabelung der Speakon

*-Verbindung entnehmen Sie bitte der obigen

Darstellung.

8 O

500

VERSTÄRKERMODUS

4 Ohm

AMP(R) Speakon™-

Rechter Speakon™-Anschluss für rechten Lautsprecher

AMP (Mono) Speakon™-Buchse

Lautsprecher

500 W

4 Ohm

AMP(L) Speakon™Buchse

Linker Speakon™-Anschluss für linken Lautsprecher

Lautsprecher

Mono Speakon™-Anschluss für Mono-Lautsprecher

Hinweis: Die Mono Speakon™ -Buchse wird nur in dieser Konfiguration genutzt. Bei Verwendung der Mono-Buchse benötigen Sie einen NL4 Speakon Lautsprecherkabel verbunden ist. Die richtige Verkabelung der Speakon bitte der obigen Darstellung.

™-Anschluss, der mit einem 4-poligen Leiter-

™-Verbindung entnehmen Sie

VERKABELUNG FÜR DIE GEBRÜCKTE MONO-AUSGABE

Anschlussbelegung

des Lautsprechers

DOOSINHOUD

y RMX2408DFX y Stroomkabel y Snelstartgids y Veiligheidsinstructies & Garantie informatieboekje

VERBINDINGSDIAGRAM

Keyboard

Monitors

Microfoons

Stroom

Hoofdtelefoons

SNELLE SETUP

Volg de procedure hieronder om een signaalprocessor te hebben voor elk kanaal:

1. Zet alle kanalen op nul, zet de pan-functie naar het midden, zet de output op nul, zet de EQ’s tevens op de beginstand.

2. Verbind je microfoon en pas phantom power toe indien uw microfoon dit benodigd.

3. Stel het Master outputniveau niet hoger in dan 75% en de Monitor output niet hoger dan 50%.

4. breng het kanaalniveau omhoog.

5. Herhaal stappen 1 en 2 om meer kanalen in te stellen.

Opmerkingen:

y microfoons, monitors, versterker, speakers, kabels, etc. zijn niet inbegrepen. y Om de elektrische ruis te verminderen bij hoge gain instellingen, hou de mixer's stroombron bij je gitaarkabel

en kanaalinput vandaan.

y Om een externe effecten stellage-eenheid, compressor, etc. te kunnen gebruiken, gebruik een Y-kabel (1/4"

stereo met twee 1/4" mono) om verbinding te maken met AUX OUT naar links en rechts inputs naar je externe a

araten. Verbind de outputs van je externe apparaat met de mixe

s Stereo Return.

12kHz

MID

2.5kHz

PRE

AUX

SEND

2 F X

POST

LEVEL

-20dB PAD

LEFT

RIGHT

BAL

LEVELLEVEL

LINELINE

BALBAL

MICMIC

BALBAL

MICMIC

BALBAL

LEVELLEVEL

NEW

FRONTPANEEL

1. MIC/LINE MONO INPUTS – Verbind een microfoon of line level instrument met deze inputs door middel van een standaard XLR or ¼” kabel.

2. MIC/LINE STEREO INPUTS- Deze XLR en ¼” TRS verbindingen zijn gegroepeerd

in stereoparen. Wanneer je alleen de linker jack verbindt, zal de input in mono mode opereren, (het mono-signaal zal verschijnen op beide inputkanalen). Je kunt deze inputs verbinden met een stereo keyboard, drum machine, etc.

3. LEVEL – Past het audiokanaal-niveau aan (pre-fader en pre-EQ gain). Stel dit zo in dat het PEAK LED zelden oplicht tijdens de luidste gedeelten van het liedje.

4. CHANNEL BAL – Stel de positie van het kanaal in de stereo field in.

5. AUX 1 Pre – Dit past het pre-fader signaal, verstuurd naar het Monitor output aan

en is regelbaar met de Monitorniveau-regelaar. Om een externe effectstellage, compressor, etc. te gebruiken met de mixer, kun je een Y-kabel verbinden met de AUX output met de input van je externe apparaten, vervolgens dien je de outputs van het apparaat met de Stereo Return van de amp.

6. AUX 2/FX Post- Dit bestuurt het post fader-signaal, dat verzonden wordt door de AUX OUT en geregeld kan worden met de DSP regelaars om het signaal naar de MON of MAIN outputs te voeren. Je kunt een 1/4" TRS kabel gebruiken om de AUX OUT te verbinden met de input van een externe versterker of actieve monitor om een voorkeursmix te creëren, voor podiumartiesten, met de mixers interne effecten.

7-9. EQUALIZATION- Je hebt drie EQ regelaars voor elk mono- en stereo inputkanaal en elk

voorzien ze +/-15 dB aan boost en cut. Het signaal zal onaangetast blijven wanneer de regelaars op de centrale stand blijven staan. Je kunt een externe equalizer gebruiken om een mix te maken, maar een master equalizer zal geen effect hebben op een enkel kanaal en het is eenvoudig mogelijk het signaal te overbelasten. Individuele EQ’s zullen je een veel betere beheersing geven wat losse tracks betreft.

7. HI EQ (TREBLE) – Past de hoge (treble) frequenties aan van het kanaal.

8. MID EQ – Past de gemiddelde frequenties aan van het kanaal.

9. LOW EQ (BASS) – Past de lage (bass) frequenties aan van het kanaal.

10. -20dB PAD- Deze knop verschraalt het inputsignaal met 20 dB. Dit zal een verhoging in

headroom verschaffen en het risico op vervorming van inputsignaal-peaks verlagen.

MASTER SECTIE

11. STEREO GRAPHIC EQ – Er zijn twee

grafische EQs, elk met 9 regelbare banden; een voor de MAIN mix en andere is voor de MONITOR mix. Met de faders kun je de geselecteerde frequentie boosten of cutten met +/-15 dB. Wanneer alle faders op de middelste stand staan, zal de equalizerfunctie uitstaan.

12. FEEDBACK TERMINATOR Button

(MONITOR mix) – Deze knop activeert de

feedbackdetectie in het monitor signaal pad. Feedback zal geïdentificeerd worden bij een zekere frequentie wanneer het corresponderende fader LED oplicht. Feedback produceert een onprettig speaker "janken" or "fluiten". Om dit uit te bannen verschuif je de juiste fader totdat het ophoudt.

13. MONITOR LEVEL LED Display – Dit LED geeft het monitoroutput niveau weer. Zorg ervoor dat het+10 LED

slechts af en toe oplicht. Het optimale niveau zit tussen -10 en 0 op het LED. Wanneer het -30 LED oplicht of niet aangaat, zal je S/N ratio verlaagd worden.

14. FEEDBACK TERMINATOR Knop (MAIN mix) – Deze knop activeert de feedback-detectiefunctie in het Main-

mix signaal-pad. Feedback zal geïdentificeerd worden bij een zekere frequentie wanneer het corresponderende fader LED oplicht. Feedback produceert een onprettig speaker "janken" or "fluiten". Om dit uit te bannen verschuif je de juiste fader totdat het ophoudt.

12kHz

2.5kHz

MID

PRE

POST

-20dB PAD

-15

LEFT

LEVEL

+10dB

RIGHT

+10dB

AUX

SEND

BAL

15. MAIN mix LEVEL LED Display – Dit LED display geeft het Main-mix outputniveau weer. Zorg ervoor dat het

+10 LED maar zelden oplicht. Het optimale niveau is tussen -10 en 0 op het LED. Wanneer alleen het -30 LED oplicht of niet aangaat, zal je S/N ratio verlaagd worden.

16. MONITOR LEVEL – Deze past het volume aan van de Monitor output.

17. MASTER LEVEL– Deze past het overall volume aan van de MAIN output en HEADPHONE output.

18. PHANTOM POWER – Deze schakelaar activeert en deactiveert phantom power. Wanneer

geactiveerd, phantom power verzorgd +48V naar de XLR mic. inputs en het LED boven de schakelaar zal oplichten. Hou er overigens rekening mee dat de dynamische microfoons geen phantom power verlangen, terwijl de meeste condensor microfoons dat wel doen. Bekijk je microfoon’s documentatie om erachter te komen of phantom power benodigd is.

MASTER I/O (INPUT/OUTPUT)

19. AMPLIFIER Mode Switch-

Deze schakelaar verschaft drie modi: MAIN/MAIN, MAIN/MONITOR en BRIDGE. Kies een van deze modi om de signalen te voeren naar corresponderende jacks volgens de speakerpaneelverbinding. Deze schakelaar beïnvloed alleen het achterpaneel outputs. Het voorpaneel outputs worden niet beïnvloed door de schakelaar.

• MAIN/MAIN- Wanneer de schakelaar hierop gezet is, zal de amp de main mix naar het achterpaneel

Speakon

• MAIN/MON- Wanneer de schakelaar hierop gezet is zal de amp de main mix naar de OUTPUT 1

• BRIDGE- Wanneer de schakelaar hierop gezet wordt, zal de amp de main mix naar het achter-paneel

20. MAIN OUTPUTS – Deze 1/4" line niveau-outputs kunnen verbonden worden met powered speakers of een versterkersysteem. Het niveau van deze outputs wordt geregeld door de Main Level regelaar.

21. MONITOR OUTPUT- Deze line level gebalanceerde output wordt gebruikt om verbinding te maken tussen de

input van een externe versterker of powered speaker.

22. PHONES – Verbind je 1/4" stereokoptelefoons met deze output.

23. 2-TRACK INPUTS – Verbind deze met de outputs van een externe geluidsbron, door gebruik te maken van

standaard stereo RCA kabels (apart verkrijgbaar). Je kunt dit naar Kanalen 9/10 sturen (gebruikmakende van de 2-TRACK naar 9/10 schakelaar) of naar de main outputs (gebruikmakende van de 2-TRACK TO MAIN schakelaar).

24. 2-TRACK OUTPUTS – Je kunt deze outputs verbinden met de inputs van een extern opnameapparaat door gebruik te maken van een standaard stereo RCA kabel (apart verkrijgbaar).

25. AUX OUT- Deze output het line level signaal, verzonden vanuit een kanaal ‘s AUX1 Pre regelaar naar de Monitor Output. Je kunt hem gebruiken om de inputs te voeden of een ander stereo multi-effects eenheid (gebruikmakende van een Y-type kabel (apart verkrijgbaar).

26. STEREO RETURN- Deze stereo jack wordt gebruikt om een stereosignaal te voeren naar de Main, Monitor en Phones outputs door middel van het aanpassen van de FX TO MAIN en FX TO MON regelaars.

27. 2-TRACK TO– Wanneer je deze schakelaar naar links beweegt, voer je het signaal, naar de TAPE IN sockets

in het CH9~10 pad. Het signaal zal beïnvloed worden door de kanaalniveau-regeling, kanaal EQ, DSP en MAIN niveauregeling. Deze schakelaar naar rechts zal het TAPE IN signaal voeren naar de Main mix bus. In dit geval zal het signaal alleen worden beïnvloed door de Main-levelregeling.

* Speakon is a trademark of Neutrik® AG, registered in the U.S. and other countries.

™ jacks of het achter-paneel ¼” jacks verzenden.

Speakon

™ jack en 1/4'”jack verzenden. De monitor mix zal verzonden worden naar de OUTPUT 2

Speakon

™ jack.

OUTPUT 2 Speakon

™ jack leiden.

232324

21 22

20 20

FOOTSWITC H

FX TO MAIN

DSP (DIGITAL SIGNAL PROCESSOR)

28. EFFECTS SELECTOR – Selecteert het effect dat de mixer’s interne effectenprocessor zal toepassen op de verscheidene kanalen. Elk kanaal kan verschillende audioniveaus naar de processor sturen door middel van het aanpassen van hun Aux 2/FX Post regelaars.

29. FX MUTE – Druk op deze knop om mute/unmute toe te passen op de effecten.

30. VARIATIONS SELECTOR – Selecteert de hoeveelheid effect die toegepast wordt op de verschillende kanalen.

31. Clip/Mute LED- Dit LED licht op wanneer de signaalinput naar de digitale Multi-effect te

sterk is. Wanneer de digitale effectmodule in de instelling mute is, zal het LED ook oplichten.

32. FX TO MON- Dit wordt gebruikt om het volume te regelen van het verwerkte signaal

verstuurd naar de Monitor mix, dit kan geregeld worden van- tot +10dB.

33. FX TO MAIN- Dit wordt gebruikt om het volume te regelen van het verwerkte signaal

verstuurd naar de Main mix bus, dit kan geregeld worden van - tot+10dB.

34. FOOTSWITCH – Wanneer een vergrendelingschakelaar is verbonden met een jack met een 1/4" TRS kabel, kan deze ingedrukt worden om ervoor te zorgen dat alle kanalen de mixer's interne effectenprocessor omzeilen.

FX TO MAIN

FOOTSWITCH

100

ACHTERPANEEL

35. POWER SWITCH – Zet de mixer aan en uit. Zet de mixer aan nadat alle inputapparaten verbonden zijn en alvorens je de versterkers aanzet. Zet de versterkers uit

alvorens je de mixer uitzet.

36. POWER IN – Gebruik de

bijgevoegde IEC stroomkabel om verbinding te maken tussen de mixer en de power outlet. Terwijl de stroom uitgeschakeld is, dien je de stroomtoevoer eerst met de mixer te verbinden, vervolgens dien je pas de stroomtoevoer in een stopcontact te pluggen. Gelieve

de voltage te controleren van jouw land en hoe het voltage voor jouw RMX is ingesteld alvorens je de RMX verbindt met de main-AC.

37. SPEAKER JACKS- Deze aansluitingen worden gebruikt

om luidsprekers aan te sluiten. Ze zijn geconfigureerd met 1 / 4 "phone jacks en 4-weg Speakon Voor optimale prestaties, een NL4 connector gekoppeld aan een 4-aderige luidsprekerkabel moet worden gebruikt. U kunt het signaal dat de output is om deze aansluitingen afhankelijk van de instelling te bepalen van de versterker MODE keuzeschakelaar.

Zie pagina 35 voor de installatie schema's.

Opmerking: Om schade aan de ingebouwde versterker te voorkomen, let aub op de toegestane impedantie van de speaker. zeer lage impedantieladingen kunnen mogelijkerwijs de versterker beschadigen. Kijk op het plaatje aan de achterkant van je eenheid voor referentie.

OPGEPAST: Verbind geen achter-paneel speakerniveau ¼” outputs met iets anders dan een passieve

luidspreker. Deze output verbinden met een line/Mic level input kan schade veroorzaken aan je apparatuur.

™ connectors.

WAARSCHUWING: Eenheden gekocht in de VS, zijn ingesteld op het VS voltage. Eenheden gekocht in EU/GB zijn ingesteld op 220/240 voltage. Dit zou niet aangepast moeten worden tenzij je naar een ander land reist, waar een ander voltage norm is. De verkeerde voltage selecteren kan de eenheid beschadigen.

EFFECTEN

OM DE EFFECTEN TE HOREN OP EEN KANAAL

te gebruiken, pas de parameter aan met de Variations Selector, draai vervolgens de Aux 2/FX Post regelaar omhoog voor dat betreffende kanaal.

# PRESET OMSCHRIJVING PARAMETER BEREIK

1 VOCAL 1

2 VOCAL 2

3 LARGE HALL Galm, simuleert een grote akoestische ruimte.

4 SMALL HALL Galm, simuleert de akoestiek van een podiumruimte.

5 LARGE ROOM

6 SMALL ROOM Galm, simuleert een grote studioruimte.

7 PLATE Simuleert bright plate galm.

8 TAPE REVERB

9 SPRING REVERB

10 MONO DELAY Reproduceert het signaal na een korte tijdsperiode. vertraging periode 60~650ms

11 STEREO DELAY

12 FLANGER

13 CHORUS

14 REVERB+DELAY Vertragingseffect met kamergalm.

15 REVERB+FLANGER Stereo flanger effect met kamergalm.

16 REVERB+CHORUS Stereo chorus effect met kamergalm.

Galm, simuleert een kamer met een korte vertragingstijd.

Galm, simuleert een studio met veel vroege weerkaatsingen.

Simuleert klassieke tape vertraging gecreëerd door meerdere playback heads.

Simuleert het licht uitgerekte geluid van spring galm van analoge transducers.

Reproduceert het signaal na een korte tijdsperiode met een klein verschil tussen de twee stereokanalen.

Klassieke stereo flanging effect, vergelijkbaar met een straaljager die opstijgt.

Simuleert de volle, complexe, waterige sound van verschillende instrumenten die hetzelfde spelen.

: Gebruik de effectenkiezer om een van de onderstaande effecten

Decay time

Pre- vertraging

Decay time

Pre- vertraging

Decay time

Pre- vertraging

Decay time

Pre-vertraging

Decay time

Pre- vertraging

Decay time

Pre- vertraging

Decay time

Pre- vertraging

Decay time

Pre- vertraging

Decay time

Pre- vertraging

vertraging periode

Feedback

Rate 0.16~2.79Hz

Rate 0.5~5Hz

vertraging periode

Reverse decay time

Flanger rate

Reverse decay time

Chorus rate

Reverse decay time

0.8~1.1s 0~79ms

0.8~2.5s 0~79ms

3.6~5.4s

23~55ms

1.0~2.9s

20~45ms

2.9~4.5s

23~55ms

0.7~2.1s

20~45ms

0.6~6.1s 10ms

1.3~5.4

0~84ms

1.3~5.4s

0~84ms

210~400ms

37~73%

211~375ms

1.0~2.9s

0.16~2.52Hz

0.5~4.74Hz

1.5~2.9s

VERBINDINGSSCHEMA'S

VERSTERKERMODUS

Hoofdspeaker: 4 Ohm minimale belasting per speaker

Speaker: 4 Ohm minimale belasting per speaker

De RMX 2408 is uitgerust met NL4 Speakon™-uitgangen. Wanneer verbonden met een 4-polige luidsprekerkabel, kunnen 2 audiokanalen over één kabel worden verstuurd. NL4-connectoren kunnen ook worden gebruikt om twee versterkerkanalen te overbruggen voor een monosignaal.

Bij gebruik van de RMX 2408 in modus 500W X 2 + 500 W X 2, kunnen de L en R Speakon™-uitgangen worden gebruikt voor het aandrijven van een stereopaar luidsprekers per L en R uitgang. (In deze modus is het mogelijk om 2 stereo speakerparen aan te drijven.)

Om een speakerpaar aan te drijven met de L of R Speakon™-uitgangen, dient u een Speakon™-NL4 naar Speakon™NL2-splitterkabel gebruiken. Het diagram hieronder illustreert de bedrading van de Speakon™-splitter.

Opmerking: In de modus 500W X 2 + 500W X 2 bedraagd minimumbelasting van de speakers 4 Ohm per channel.

Speakon*-splitter 4-polig naar 2-polig

1+, 1-, 2+,2-

Gebruik de Speakon™aansluitingen of

koptelefoonaansluitingen

1+,1- (CH -1)

Hoofdspeaker: 4 Ohm minimale belasting per speaker

Speaker: 4 Ohm minimale belasting per speaker

Van versterker

Versterker (R) Speakon™-uitgang Speaker

Rechtse Speakon™-connector naar linkerspeaker

AMP(L) Speakon™ Jack

Linker Speakon™-connector naar linkerspeaker

Speaker™-uitgang

Speaker

Versterker (R) Speakon™-uitgang

Rechter Speakon™-connector naar rechterspeaker

AMP(L) Speakon™ Jack

Linker Speakon™-connector naar rechterspeaker

Naar speaker Speakon™ Inconnector

2+,2- (CH -2)

Naar speaker Speakon™ In-connector

Speaker

VERSTERKERMODUS

Hoofdspeaker (8 ohm)

Monitorspeaker (8 ohm)

VERSTERKER (R)

Rechter Speakon™-connector naar monospeaker

Versterker (L) S

eakon™-uitgan

Linker Speakon™-connector naar monospeaker

SPEAKER

Opmerking: ¼” -uitgangen worden in deze configuratie niet gebruikt. Bij het overbruggen van uitgangen zijn NL4 Speakon

*-connectoren vereist,

verbonden met 4-polige luidsprekerkabels. Voor de juiste bedrading van

*-connectoren en kabels: raadpleeg de diagrammen hierboven.

Speakon

500

VERSTERKERMODUS

Versterker (R) Speakon™-uitgang

4 Ohm

Speaker

8 Ohm 4 Ohm

Versterker (L) Speakon™-uitgang

500 W

Speaker

Rechter Speakon™-connector naar rechterspeaker

Versterker (Mono) Speakon™-uitgang

Mono Speakon™-connector naar monospeaker

Linker Speakon™-connector naar linkerspeaker

Speaker

Opmerking: de mono Speakon™-uitgang wordt enkel met deze configuratie gebruikt. Bij gebruik van de monouitgang is een NL4 Speakon Voor de juiste bedrading van Speakon

™-connector nodig, aangesloten op een 4-polige speakerkabel. *-connectoren en kabels: raadpleeg de diagrammen hierboven.

OVERBRUGGEN VAN MONO UITGANGBEDRADING

Configuratie pintoewijzing speaker

AUDIO LINE/MIC CONNECTIONS

You can connect unbalanced equipment to balanced inputs and outputs. Simply follow these schematics.

Caution: Do not connect the rear panel speaker level ¼” outputs to anything other than a passive

loudspeaker. Connecting this output to a line line/Mic level input may damage your equipment.

TECHNICAL SPECIFICATIONS

MONO INPUT CHANNELS

• Microphone input: Electronically balanced, discrete input configuration

• Frequency response: 10Hz to 55kHz, +/–3dB

• Distortion: (THD+N) 0.006% at +4dBu, 1kHz

• Gain: 50dB (MIC)

• SNR: (Signal to Noise Ratio) >90dB

• Line input: Electronically balanced

• Frequency response: 10Hz to 55kHz, +/–3dB

• Distortion: (THD+N) 0.04% at +4dBu, 1kHz

• Gain: 30dB

STEREO INPUT CHANNELS

• Line input: Unbalanced

• Frequency response: 10Hz to 55kHz, +/–3dB

• Distortion: (THD+N) 0.006% at +4dBu, 1kHz

IMPEDANCES

• Microphone input: 1.4k Ohm

• Channel Insert return: 2.5K Ohm

• All other inputs: 10k Ohm or greater

• Tape out: 1k Ohm

• All other outputs: 120 Ohm

EQUALIZATION

• Hi shelving: +/–15dB @12kHz

• Mid bell: +/–15dB @2.5kHz

• Low shelving: +/–15dB @ 80Hz

DSP SECTION

• A/D and D/A converters: 24-bit

• DSP resolution: 24-bit

EFFECTS

• Hall, Room, Vocal & Plate reverbs Mono & Stereo DELAY (Max delay time 650ms) Chorus, Flanger & Reverb Modulations, Reverb+delay, reverb+chorus, Reverb+flanger combinations

• Presets: 16

• Controls: 16-position PRESET Selector; 16-position Variation selector

Clip LED; Mute Switch with LED indicator

OUTPUT

• 500W 2+500 2 Mode: 480 W 4 (EIAJ) @ 4 Ohm; 224 W 4(EIAJ) @ 8 Ohm

• 1000W 1+1000 1 Mode: 976 W 2 (EIAJ) @ 8 Ohm

• 500W 1(R)+500 1(L)+1000W(MONO) Mode: 521 W 2(EIAJ) @ 4 Ohm+937 W 1(EIAJ) @ 8 Ohm

POWER SUPPLY

• Main voltage: 100-120 VAC~60 Hz 210-240 VAC~50 Hz

• Fuse: 100-120 V: T15A 210-240 V: T10A

• Inrush current at initial switch-on: 11.54 A

• Inrush current after power supply interruption: 7.78 A

DIMENSIONS (W x D x H)

• 550mm x 220mm x 310mm (8.66" x 12.20" x 21.65")

NET WEIGHT

• 9.3 Kg (20.50 lb)

GROSS WEIGHT

• 12.1 Kg (26.67 lb)

www.altoprofessional.com

MANUAL VERSION 1.2

Alto Professional RMX2408DFX QUICKSTART GUIDE

Specifications and Main Features

Frequently Asked Questions

User Manual
