ALPINE CDA-7876RB, TDA-7587R, TDA-7588RB User Manual

CDA-7876RB
CDA-7873R

R

EN

FM/MW/LW/RDS CD Receiver

TDA-7588RB
TDA-7587R

FM/MW/LW/RDS Cassette Receiver

• OWNER'S MANUAL
Please read before using this equipment.

• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung bitte vor
Gebrauch des Gerätes.

• MODE D'EMPLOI
Veuillez lire avant d’utiliser cet appareil.

• MANUAL DE OPERACIÓN
Léalo antes de utilizar este equipo.

• ISTRUZIONI PER L’USO
Si prega di leggere prima di utilizzare il
attrezzatura.

• ANVÄNDARHANDLEDNING
Innan du använder utrustningen bör du läsa
igenom denna användarhandledning.

DE

FR

ES

IT

ALPINE ELECTRONICS, INC.

Tokyo office: 1-1-8 Nishi Gotanda,

Shinagawa-ku,

Tokyo 141-8501, Japan

Tel.: [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Tel.: 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

Suite 203, 7300 Warden Ave. Markham,

Ontario L3R 9Z6, Canada

Tel.: 1-800-ALPINE-1 (1-800-257-4631)

Meiyi Printing Factory, Dalian, China
No. 28 Chang Qing Street, Xi Gang District, Dalian, China

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

6-8 Fiveways Boulevarde Keysborough,

Victoria 3173, Australia

Tel.: [phone]

ALPINE ELECTRONICS GmbH

Kreuzerkamp 7-11 40878 Ratingen, Germany

Via C. Colombo 8, 20090 Trezzano Sul Naviglio

Tel.: [phone]

ALPINE ITALIA S.p.A.

MI, Italy

Tel.: [phone]

ALPINE ELECTRONICS FRANCE S.A.R.L.

(RCS PONTOISE B 338 101 280)

98, Rue De La Belle Etoile, Z.I. Paris Nord Il

B.P. 50016 F-95945, Roissy, Charles De Gaulle

13 Tanners Drive, Blakelands, Milton Keynes

ALPINE ELECTRONICS DE ESPAÑA, S.A.

01013 Vitoria (Alava)-Apdo. 133, Spain

Cedex, France

Tel.: [phone]

ALPINE ELECTRONICS OF U.K., LTD.

MK14 5BU, U.K.

Tel.: [phone]

Portal De Gamarra 36, Pabellón 32

Tel.: [phone]

Designed by ALPINE Japan

Printed in China (Y)

68P01434K31-A

SE

Contenu

Mode d'emploi

AVERTISSEMENT

AVERTISSEMENT .....................................2

ATTENTION............................................... 2

PRÉCAUTIONS .........................................2

Fonctionnement de base

Retrait du panneau avant ........................................... 5

Pose du panneau avant .............................................. 5

Mise en service de l'appareil ..................................... 5

Mise sous et hors tension .......................................... 6

Réglage de l'angle de l'affichage ............................... 6

Réglage du volume/balance droite-gauche/balance

avant-arrière........................................................... 7

Sélection du mode BBE ............................................ 7

Réglage du niveau du signal de source ..................... 7

Changement de la couleur du rétroéclairage

(CDA-7873R/TDA-7587R uniquement) ............... 7

Commande d'éclairage .............................................. 8

Mise en et hors service du subwoofer ....................... 8

Guide sonore (bip)..................................................... 9

Mise en et hors service de la fonction Mute ............. 9

Réglage du mode AUX (V-Link)............................. 10

Démonstration ......................................................... 10

Réglage de commande des graves........................... 11

Réglage de la commande des aigus......................... 11

Réglage de la fonction Bass Forward...................... 12

Fonction Defeat ....................................................... 12

Mise en et hors service du mode d'extinction

(CDA-7876RB/TDA-7588RB uniquement) ........ 12

Réglage des filtres intégrés...................................... 13

Commutation des modes d'affichage

(CDA-7876RB/TDA-7588RB uniquement) ........ 13

Changement de la manière d'afficher le niveau des

son (CDA-7873R/TDA-7587R uniquement) ...... 13

Fonctionnement de la radio

Commutation du mode Tuner.................................. 14

Accord manuel ........................................................ 14

Accord par recherche automatique.......................... 15

Mémorisation manuelle des stations ....................... 15

Mémorisation automatique des stations .................. 16

Accord d'une station préréglée ................................ 16

Fonctionnement RDS

Réglage du mode de réception RDS

et réception des stations RDS .............................. 17

Rappel des stations RDS préréglées........................ 18

Réception des stations RDS régionales (locales) .... 18

Réception d'informations routières ......................... 19

Accord PTY (Type de programme) ......................... 19

Réception des informations routières pendant la

lecture de CD ou l'écoute de la radio................... 20

PTY (Programme type) prioritaire .......................... 20

Mise en ou hors service de l'alarme d'urgence ........ 21

Affichage alphanumérique ...................................... 21

FRANÇAIS

Fonctionnement du lecteur CD
(CDA-7876RB/CDA-7873R
uniquement)

Ouverture et fermeture de l'affichage

mobile .................................................................. 22

Lecture..................................................................... 22

Détecteur de plage (Saut) ........................................ 23

Recherche rapide vers l'avant ou l'arrière................ 23

Lecture répétée ........................................................ 23

M.I.X. (Lecture aléatoire) ....................................... 23

Balayage des plages ................................................ 23

Affichage du titre/texte............................................ 24

Titrage d'un disque .................................................. 24

Effacement du titre d'un disque............................... 25

Réglage du défilement du texte CD ........................ 25

Fonctionnement du lecteur de
cassette (TDA-7588RB/TDA-7587R
uniquement)

Insertion/éjection d'une cassette .............................. 26

Lecture normale et pause ........................................ 26

Réduction de bruit Dolby B .................................... 26

Lecture répétée ........................................................ 27

Saut d'espace blanc (B.SKIP).................................. 27

Avance rapide et rebobinage ................................... 27

Balayage des programmes....................................... 27

Inversion manuelle .................................................. 27

Détecteur de programme (P.S.) ............................... 27

Fonctionnement du changeur CD

Commande d'un changeur de CD

(en option) ........................................................... 28

Détecteur de musique (saut) (M.S.) ........................ 28

Avance rapide et inversion ...................................... 29

Lecture répétée d'une plage ou du disque entier ..... 29

Lecture aléatoire (M.I.X.) ....................................... 29

Balayage d'un disque............................................... 30

Affichage des titres des disques .............................. 30

Titrage de disques.................................................... 30

Effacement du titre d'un disque............................... 31

Recherche de disques titrés ..................................... 31

Sélection du multi-changeur ................................... 31

Fonctionnement de la télécommande
(CDA-7876RB/TDA-7588RB

uniquement)

Commandes sur la télécommande........................... 32

Remplacement des piles .......................................... 33

Informations

En cas de problème ................................................. 34

Spécifications .......................................................... 36

Installation et raccordements

Avertissement .......................................................... 37

Attention.................................................................. 37

Précautions .............................................................. 38

Installation............................................................... 39

Raccordements ........................................................ 40

* Réduction de bruit Dolby fabriquée sous license de

Dolby Laboratories Licensing Corporation. "DOLBY" et le
symbole double-D sont des marques de Dolby Laborato­ries Licensing Corporation.

1-FR

ALPINE CDA-7876RB 68P01434K31-A

AVERTISSEMENT

ATTENTION

AVERTISSEMENT

Ce symbole désigne des instructions importantes.
Le non-respect de ces instructions peut entraîner
de graves blessures, voire la mort.

N'ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE
DETOURNER VOTRE ATTENTION DE LA CONDUITE
DU VEHICULE.

Les fonctions requérant une attention prolongée ne
doivent être exploitées qu'à l'arrêt complet du véhicule.
Toujours arrêter le véhicule à un endroit sûr avant d'activer
ces fonctions. Il y a risque de provoquer un accident.

GARDER LE VOLUME A FAIBLE NIVEAU DE
MANIERE A POUVOIR ENTENDRE LES BRUITS
EXTERIEURS PENDANT LA CONDUITE.

Il y a risque d'accident.

MINIMISER L'AFFICHAGE EN COURS DE CONDUITE.

La visualisation de l'affichage peut distraire le conducteur
de la conduite du véhicule et, partant, de provoquer un
accident.

NE PAS DESASSEMBLER NI MODIFIER L'APPAREIL.

Il y a risque d'accident, d'incendie ou de choc électrique.

UTILISER CET APPAREIL POUR DES APPLICATIONS
MOBILES DE 12 V.

Toute utilisation autre que l'application désignée comporte
un risque d'incendie, de choc électrique ou de blessure.

Ce symbole désigne des instructions importantes.
Le non-respect de ces instructions peut entraîner
des blessures ou des dommages matériels.

INTERROMPRE TOUTE UTILISATION EN CAS DE
PROBLEME.

Le non-respect de cette précaution peut entraîner des
blessures ou endommager l'appareil. Retourner l'appareil
auprès du distributeur Alpine agréé ou un centre de
service après-vente Alpine en vue de la réparation.

NE PAS UTILISER EN MEME TEMPS DES PILES
USEES ET DES PILES NEUVES. RESPECTEZ AUSSI
LA POLARITE DES PILES.

Quand vous insérez les piles, veillez à respecter la polarité
(+) et (–), comme indiqué. Une rupture ou une fuite des
piles peuvent causer un incendie ou des blessures
corporelles.

PRÉCAUTIONS

Température

Assurez-vous que la température intérieure du véhicule est
comprise entre +60°C (+140°F) et –10°C (+14°F) avant
de mettre l'appareil sous tension.

Condensation d'humidité

Si le son est irrégulier pendant la lecture de CD, de
l'humidité s'est probablement condensée. Dans ce cas,
enlever le disque du lecteur et attendre environ une heure
pour que l'humidité s'évapore.

GARDER LES PETITS OBJETS COMME LES PILES
HORS DE PORTEE DES ENFANTS.

L'ingestion de tels objets peut entraîner de graves
blessures. En cas d'ingestion, consulter immédiatement un
médecin.

UTILISER DES FUSIBLES DE L'AMPERAGE
APPROPRIE.

Il y a risque d'incendie ou de décharge électrique.

NE PAS EXPOSER CE PRODUIT A LA PLUIE NI A
L'HUMIDITE.

Il y a risque d'incendie ou de décharge électrique.

NE PAS OBSTRUER LES SORTIES D'AIR NI LES
PANNEAUX DU RADIATEUR.

Une surchauffe interne peut se produire et provoquer un
incendie.

NE PAS INTRODUIRE LES MAINS, LES DOIGTS NI
DE CORPS ETRANGERS DANS LES FENTES ET LES
INTERSTICES.

Il y a risque de blessures ou de dommages à l'appareil.

2-FR

Disque endommagé

Ne pas reproduire une disque craquelé, déformé ou
endommagé sous peine de détériorer sévèrement le
mécanisme de lecture.

Entretien

En cas de problème, n'essayez pas de réparer l'appareil
vous-même. Rapportez l'appareil à votre revendeur
Alpine, ou à défaut, apportez-le dans un centre de
réparation Alpine.

Emplacement de montage

N'installez pas le CDA-7876RB/CDA-7873R/TDA­7588RB/TDA-7587R dans un endroit exposé:

• Directement au soleil ou à la chaleur

•À l'humidité et à l'eau

•À la poussière

•À des vibrations excessives

Manipulation du panneau avant détachable

• Protégez-le de la pluie et de l'eau.

• Ne le laissez pas tomber et ne le soumettez pas à des

chocs.

Ne jamais tenter d'effectuer les opérations
suivantes

Ne pas attraper ni tirer sur le disque pendant qu'il est attiré
dans le lecteur par le mécanisme de recharge automatique.
Ne pas essayer d'insérer un disque dans l'appareil quand
celui-ci est hors tension.

Insertion des disques

Ne pas tenter de charger plusieurs disques car le lecteur
accepte un seul disque à la fois pour la lecture.
Insérer le disque avec la face imprimée vers le haut. Le
lecteur éjecte automatiquement tout disque incorrectement
inséré. Si le lecteur continue à éjecter un disque inséré
correctement, appuyer sur l'interrupteur de réinitialisation
avec un objet pointu comme un stylo à bille.
L'écoute d'un disque sur une route très abîmée peut
provoquer des sautes de son mais ne risque pas de rayer le
disque ni d'endommager le lecteur.

Disques neufs

Par mesure de protection, le lecteur CD éjecte
automatiquement un disque qui n'est pas inséré
correctement ou dont la surface est irrégulière. Si le
lecteur éjecte un disque neuf chargé pour la première fois,
toucher le contour de l'orifice central et de la périphérie du
disque avec le doigt. Si le disque contient des résidus ou
des irrégularités, il ne pourra pas être chargé. Pour enlever
les résidus, passer un stylo à bille ou autre objet similaire
sur le contour de l'orifice central et de la périphérie du
disque, puis le réinsérer.

Orifice
central

Résidus

Orifice
central

Disque
neuf

Péniférie
(résidus)

Disques de forme irrégulière

N'utilisez que des disques de forme ronde avec cet
appareil à l'exclusion de tout autre.
L'utilisation de disques de forme spéciale peut
endommager le mécanisme.

Manipulation correcte

Veiller à ne pas faire tomber le disque. Maintenez le disque
par le bord de manière à ne pas laisser de traces de doigts
sur la surface. Ne pas coller de ruban adhésif, papier ou
étiquette sur le disque. Ne rien écrire sur le disque.

CORRECTE

INCORRECTE CORRECTE

Nettoyage des disques

Des traces de doigts, de poussière ou de saleté sur la
surface du disque peuvent provoquer des sautes de son.
Essuyer le disque du centre vers la périphérie avec un
chiffon doux et propre. Si la surface du disque est
vraiment sale, humidifier le chiffon d'une solution
détergente neutre avant d'essuyer le disque.

Au sujet des accessoires pour disque

Beaucoup d'accessoires sont disponibles sur le marché pour
protéger la surface du disque et améliorer la qualité sonore.
Cependant, certains de ces accessoires peuvent affecter
l'épaisseur et/ou le diamètre du disque. L'utilisation de tels
accessoires peut modifier les spécifications du disque et
provoquer des erreurs de fonctionnement. Nous
déconseillons l'utilisation de tels accessoires avec des
disques à reproduire sur les lecteurs CD Alpine.

Feuille transparente

Stabilisateur de disque

3-FR

Relâchement de la bande

Avant d'insérer une cassette dans l'appareil, vérifiez l'état
de la bande et retendez-la si nécessaire. Si la bande est
détendue, elle risque de se coincer dans le mécanisme, ce
qui pourrait endommager l'appareil et la cassette. Pour
retendre la bande, insérez un crayon ou autre objet
similaire dans l'orifice, puis tournez jusqu'à ce que la
bande soit complètement rentrée.

Bande excessivement fine

L'utilisation des cassettes de type C-120 n'est pas
recommandée pour les lecteurs de cassette de voiture.

Mécanisme de précision de la bande

Empêchez tout objet de pénétrer dans le logement de la
cassette car le mécanisme de précision et la tête pourraient
être endommagés.
Ne reproduisez jamais de cassettes sales ou poussiéreuses
car elles pourraient endommager la tête de lecture.

Nettoyage de la tête

Il est nécessaire de nettoyer régulièrement (environ toutes
les 20 heures d'utilisation) la tête de lecture avec une
cassette de nettoyage de type humide (vendue dans les
magasins audio) pour obtenir de meilleures performances.

Remplacement du fusible

Vous devez remplacer le(s) fusible(s) par un fusible de
même ampérage (inscrit sur la douille du fusible). Si le
fusible saute plusieurs fois de suite, vérifiez les
branchements électriques et regardez s'il n'y a pas un
court-circuit. Faites contrôler également le régulateur de
tension de votre véhicule.

4-FR

POWER RESET

1

Fonctionnement de base

Base

Retrait du panneau avant

1 Appuyez et maintenez enfoncée la touche

POWER (alimentation) pendant au moins 3
secondes pour mettre l'appareil hors tension.

2 Appuyez sur la touche (dégagement) dans le

côté gauche jusqu'à ce que la façade se dégage.

3 Saisissez le côté gauche du panneau avant et

tirez pour l'enlever.

REMARQUES

• Le panneau avant peut devenir chaud en cours de

fonctionnement normal (surtout au niveau des bornes
des connecteurs à l'arrière du panneau avant). Ceci
n'est pas un dysfonctionnement.

• Pour protéger la façade, glissez-la dans la housse de

transport fournie.

Pose du panneau avant

• Commandable à distance (CDA-7873R/TDA-

7587R uniquement)

Cet appareil peut être commandé à distance à
l'aide d'une télécommande Alpine en option.
Pour plus de détails, consultez votre revendeur
Alpine.
Dirigez l’émetteur de télécommande optionnel
vers le capteur de télécommande.

Capteur de télécommande

• Raccordement à un boîtier d'interface

télécommande possible

Vous pouvez faire fonctionner cet appareil à
partir de l'appareil pilote du véhicule, quand un
boîtier d'interface télécommande (optionnel) est
raccordé. Pour les détails à ce sujet, consultez
votre revendeur Alpine.

1 Insérez d'abord le côté droit du panneau avant

dans l'appareil. Alignez la rainure du panneau
avant sur les saillies de l'appareil principal.

2 Poussez sur le côté gauche du panneau av ant

jusqu'à ce qu'il s'enclenche à fond dans l'appareil.

2

1

REMARQUE

Avant de mettr e le panneau avant, vérifiez qu'il n'y a pas de
poussière ni saleté sur les bornes du connecteur et qu'aucun
objet ne se trouve entr e le panneau avant et l'appar eil.

Mise en service de l'appareil

Dès que l'installation ou la mise sous tension de
l'appareil est effectuée, il doit être initialisé. Appuyez
sur le commutateur RESET au moyen d'une point de
bic ou d'un autre objet pointu.

5-FR

ALPINE CDA-7876RB 68P01434K31-A

Base

POWER TUNE MODE/BBE

g DN f UP

SETUP ANGLE 89

Fonctionnement de base

A propos de la démonstration

Cet appareil est doté d'une fonction de
démonstration.
Lorsque vous le mettez sous tension pour la
première fois ou après l'avoir réinitialisé, la
démonstration commence automatiquement. Pour
l'annuler, reportez-vous à la section
"Démonstration", à la page 10.

Mise sous et hors tension

1 Appuyez sur la touche POWER pour mettre

l'appareil sous tension.

REMARQUE

Vous pouvez également mettre l'appareil sous tension en
appuyant sur n'importe quelle touche, excepté la touche c
(éjection).

Le niveau de volume augmente graduellement
jusqu'au niveau réglé avant la mise hors tension de
l'appareil. Appuyez et maintenez enfoncée la touche
POWER pendant au moins 3 secondes pour mettre
l'appareil hors tension.

REMARQUE

La toute première fois que l'appareil est mis sous tension,
le volume commence au niveau 12, le système BBE est
activé en mode de syntoniseur.

Réglage de l'angle de l'affichage

L'écran mobile peut être réglé sur 3 angles
différents selon ses préférences.

1 Appuyez sur la touche ANGLE 89 pour ajuster

l'angle de l'affichage mobile.

REMARQUES

• La fenêtre d'aff ic ha g e se referme une demi-minute après

que la clé de contact a été amenée sur la position OFF.

• L'angle de l'affichage est mémorisé. Vous n'aurez pas à

le réajuster à la prochaine mise sous tension.

ATTENTION

N'approchez pas les mains (ni aucun autre objet) de
l'afficheur lorsque vous l'ouvrez ou le fermez afin d'éviter
toute blessure. Le dos de l'afficheur devient très chaud
lorsque l'appareil fonctionne. C'est normal. Ne le touchez
pas.

c

Affichage mobile

6-FR

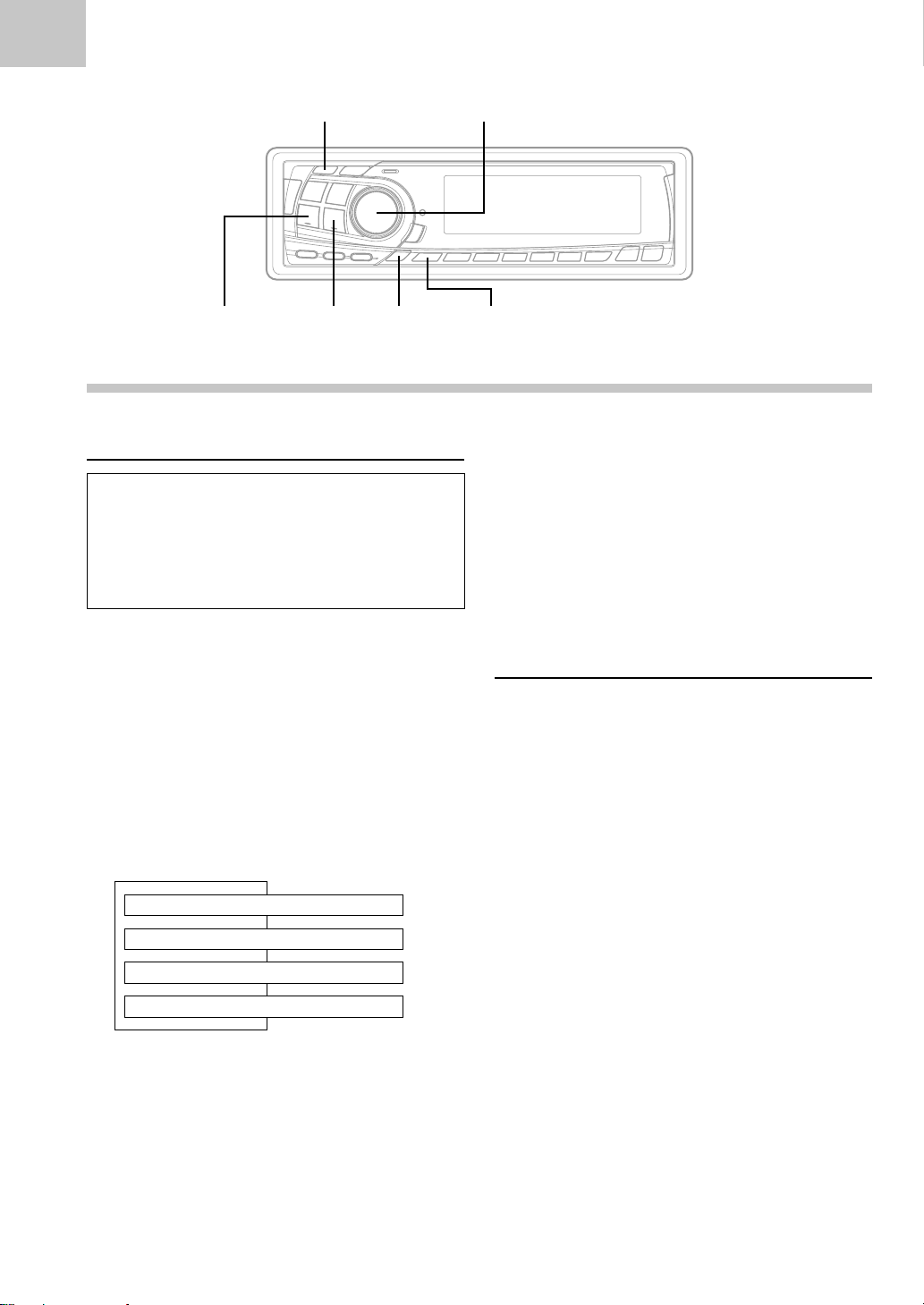

Base

Réglage du volume/balance droite­gauche/balance avant-arrière

1 Appuyez plusieurs fois de suite sur la molette

MODE (commande audio) pour sélectionner le
mode de votre choix.
A chaque pression les modes changent de la
façon suivante:

→ BAL → FAD → VOL

REMARQUES

• Si la molette MODE (Audio Control) n'est pas

actionné pendant 5 secondes après avoir sélectionné le
mode BALANCE ou FADER, l'appareil repasse
automatiquement en mode VOLUME.

• Lorsque le haut-parleur d'extrêmes graves ou le mode

BBE est activé, leur niveau respectif peut être ajusté.

2 Tournez la molette MODE (commande audio)

jusqu'à obtention du son désiré dans chaque
mode.

REMARQUE

Lorsque la température à l'intérieur de l'appareil
augmente, il se peut que le volume baisse
momentanément. Il ne s'agit pas d'un dysfonctionnement.

Sélection du mode BBE

Le processeur BBE (Barcus Berry Electronics)
installé dans cet appareil est conçu pour corriger
la distorsion de phase inhérente à la conception
de la plupart des haut-parleurs. L'intégrité de
phase du signal de pilotage des haut-parleurs
améliore la précision de reproduction sonore.

Réglage du niveau du signal de
source

Si la différence de niveau de volume entre le
lecteur de CD et la radio FM est trop importante,
réglez le niveau du signal FM de la manière
suivante.

1 Appuyez pendant au moins 3 secondes sur la

touche SETUP .

2 Appuyez de façon répétée sur la touche f UP

pour sélectionner "FM-LV".
A chaque pression sur f UP, les modes
changent de la façon suivante:
→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

REMARQUE

Si vous appuyez sur la touche g DN, l'affichage
défile dans le sens inverse.

3 Appuy ez sur la touche TUNE pour sélectionner

le niveau du signal FM. A chaque pression le
niveau change entre "FM-LV HI" (élevé) et "FM­LV LO" (faible).

4 Appuyez sur la touche SETUP pour activer le

mode normal.

Changement de la couleur du
rétroéclairage

CDA-7873R/TDA-7587R uniquement

∗

1 Appuyez sur la touche BBE pendant au moins 2

secondes pour activer et désactiver le mode
BBE.

2 En mode BBE, appuyez sur la molette MODE

(commande audio) pour sélectionner le mode de
réglage BBE.
A chaque pression, le mode de réglage change.

3 Pour changer un niveau BBE, tournez la molette

MODE (commande audio).
Le niveau BBE peut être changé entre +1 et +3.

REMARQUE

Le mode initial est +2.

1 Appuyez et maintenez enfoncée la touche

SETUP pendant au moins 3 secondes.

2 Appuyez plusieurs fois sur f UP pour

sélectionner "AMBER".
Chaque fois que vous appuyez sur la touche

f UP, les modes changent comme suit:

REMARQUE

Si vous appuyez sur la touche g DN, l'affich age défile
dans l'ordre inverse.

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

3 Appuyez sur la touche TUNE pour basculer entre

les modes "AMBER ON" (ambre) et "AMBER
OFF" (vert).

4 Appuyez sur la touche SETUP pour régler le

mode sélectionné.

7-FR

∗

Base

TUNE

g DN f UP

SETUP

MODE

Fonctionnement de base

Commande d'éclairage

Réglez la commande DIMMER sur AUTO pour
réduire la luminosité de l'éclairage de l'appareil
lorsque les phares du véhicule sont allumés. Ce
mode est utile si le rétroéclairage vous paraît trop
lumineux lorsque vous conduisez la nuit.

1 Appuyez et maintenez enfoncée la touche

SETUP pendant au moins 3 secondes.

2 Appuyez de façon répétée sur la touche f UP

pour sélectionner "DIM".
A chaque pression sur f UP, les modes
changent de la façon suivante:

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

REMARQUE

Si vous appuyez sur la touche g DN, l'affichage défile
dans le sens inverse.

3 Appuy ez sur la touche TUNE pour sélectionner

le mode éciairage.
A chaque pression, "DIM AUTO" et "DIM MANU"
sont successivement sélectionnés.

4 Appuyez sur la touche SETUP pour activer le

mode normal.

Mise en et hors service du
subwoofer

1 Appuyez pendant au moins 3 secondes sur la

touche SETUP.

2 Appuyez de façon répétée sur la touche f UP

pour sélectionner "SUB (Subwoofer)".
A chaque pression sur la touche f UP, les

modes changent de la façon suivante:
→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

∗

REMARQUE

Si vous appuyez sur la touche g DN, l'affichage défile
dans le sens inverse.

3 Appuy ez sur la touche TUNE pour sélectionner

le mode souhaité. A chaque pression, les modes
"SUB-W ON" et "SUBW OFF" sont permutés.

4 Appuyez sur la touche SETUP après avoir réglé

SUB-W ON.

5 Appuyez plusieurs fois sur la molette MODE

(commande audio) pour sélectionner le mode
SUB-W.

∗

→ SUB-W → BAL

VOL ← FAD ←

8-FR

Si un processeur compatible Ai-NET avec sortie
Subwoofer est raccordé:
La phase de sortie du haut-parleur d'extrêmes
graves bascule entre SUBW NOR (0°) et SUBW
REV (180°) en appuyant la touche g DN ou

f UP.

6 Faites tourner la molette MODE (commande

audio) jusqu'à ce que le son désiré soit obtenu
dans chaque mode.

Base

Guide sonore (bip)

Grâce à cette fonction l'opération que vous
effectuez est confirmée par des tonalités qui
diffèrent selon la touche sur laquelle vous appuyez.

1 Appuyez pendant au moins 3 secondes sur la

touche SETUP.

2 Appuyez de façon répétée sur la touche f UP

pour sélectionner "BEEP".
A chaque pression sur la touche f UP, les
modes changent de la façon suivante:

REMARQUE

Si vous appuyez sur la touche g DN, l'affichage défile
dans le sens inverse.

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

3 Appuy ez sur la touche TUNE pour sélectionner

le mode souhaité. A chaque pression, les modes
"BEEP ON" et "BEEP OFF" sont permutés.

REMARQUE

Le réglage initial est BEEP ON.

4 Appuyez sur la touche SETUP pour régler le

mode sélectionné.

Mise en et hors service de la
fonction Mute

Si un appareil présentant la caractéristique
d'interruption est raccordé, le son sera
automatiquement coupé chaque fois qu'un signal
d'interruption est reçu de l'appareil. Cette fonction
peut être activée ou désactivée de l'appareil
principal en suivant la procédure ci-dessous.

1 Appuyez sur la touche SETUP pendant au moins

3 secondes.

2 Appuyez sur la touche f UP pour

sélectionner le mode "MUTE". A chaque

∗

pression, les modes changent de la façon
suivante:

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

REMARQUE

Si vous appuyez sur la touche g DN, l'affichage défile
dans le sens inverse.

3 Appuyez sur la touche TUNE pour mettre le

mode MUTE en ou hors service.
A chaque pression, le mode MUTE est mise en
"MUTE ON" ou hors "MUTE OFF" service.

∗

REMARQUE

En usine le silencieux a été mis en service (réglage
"MUTE ON").

4 Appuyez de nouveau sur la touche SETUP pour

revenir au mode de fonctionnement normal.

9-FR

Base

SOURCE

g DN

f UP

TUNE

CENTER f

MODE/BAND

SETUP

Fontionnement de base

Réglage du mode AUX (V-Link)

Vous pouvez entrer le son TV/vidéo en raccordant
un câble d'interface Ai-NET/RCA en option (KCA­121B) ou Versatile Link Terminal (KCA-410C) à
cet appareil.

1 Appuyez pendant au moins 3 secondes sur la

touche SETUP.

2 Appuyez plusieurs fois sur f UP pour

sélectionner "AUX".
Chaque fois que vous appuyez sur la touche

f UP, les modes changent comme suit:

REMARQUE

Si vous appuyez sur la touche g DN, l'affichage défile
dans l'ordre inverse.

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER∗ → DIM → SUB

DEMO ← AUX (AUX Mode Display Setting

∗ CDA-7873R/TDA-7587R uniquement
∗∗ Affiché après que AUX ON est réglé.

∗∗

) ← SCR ← MUTE ← BEEP ←

3 Appuyez sur la touche TUNE pour basculer entre

les modes "AUX ON" et "AUX OFF".

REMARQUES

• Le réglage initial en usine est AUX OFF.

• Vous pouvez régler l'affichage du mode AUX en

appuyant sur la touche g DN ou f UP après
que AUX ON ait été réglé, sélectionnez le réglage de
l'affichage du mode AUX, puis appuyez sur la touche
TUNE.

• Lorsque vous raccordez le Versatile Link Terminal

(KCA-410C), vous pouvez définir deux affichages du
mode AUX.

5 Pour ajuster le volume, etc., appuyez d'abord sur

le bouton SOURCE et sélectionnez le mode
AUX, puis procédez aux réglages nécessaires.

REMARQUE

Lorsque vous utilisez l'adaptateur Versatile Link Terminal
(KCA-410), vous pouvez raccorder deux entr ées e xternes.
P our sélectionner le mode, appuyez sur la touc he B AND de
l'appareil.

Démonstration

Cet appareil est doté d'une fonction de
démonstration qui simule les différents affichages
possibles du panneau d'affichage.

1 Appuyez sur la touche SETUP pendant au moins

3 secondes.

2 Appuyez sur la touche f UP pour

sélectionner le mode "DEMO". Chaque pression
sur la touche modifie les modes comme suit:

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

REMARQUE

Si vous appuyez sur la touche g DN, l'affichage défile
dans l'ordre inverse.

∗

4 Appuyez sur la touche SETUP pour revenir au

mode normal.

10-FR

Base

3 Appuyez sur la touche TUNE pour mettre sous

ou hors tension le mode DEMO.
Chaque pression permet de basculer entre
"DEMO ON" et "DEMO OFF".

Si aucune touche n'est actionnée dans un délai
de 30 secondes après l'activation du mode
DEMO (ON), le mode DEMO démarre.

REMARQUE

Le réglage initial en usine est "DEMO ON".

4 Appuyez de nouveau sur la touche SETUP pour

revenir au mode de fonctionnement normal.

Réglage de commande des graves

Vous pouvez changer les réglages Bass Frequency
de manière à créer la tonalité de votre choix.

1 Appuyez sur la touche CENTER f pour

sélectionner le mode de réglage des graves
(fréquence centrale des graves).

→ BASS → TREBLE → OFF

2-1

Réglage de la fréquence centrale des graves:
Appuyez sur la touche g DN ou f UP pour
sélectionner la fréquence centrale des graves
souhaitée.

→ 60Hz → 70Hz → 80Hz → 90Hz

180Hz ← 150Hz ← 130Hz ← 100Hz ←

Accentue les gammes de fréquence des graves.

2-2

Réglage de la largeur de bande des graves
(Q-Factor):
Appuyez sur la touche BAND pour sélectionner
la largeur de bande des graves.

→ B.Width1 → B.Width2→ B .Width3 → B .Width4

(Large)←→(Etroite)

...........................

Réglage de la commande des
aigus

Vous pouvez changer les réglages T reble F requency
de manière à créer la tonalité de votre choix.

1 Appuyez sur la touche CENTER f pour

sélectionner le mode de réglage des aigus
(fréquence centrale des aigus).

→ BASS → TREBLE → OFF

2-1

Réglage de la fréquence centrale des aigus:
Appuyez sur la touche g DN ou f UP pour
sélectionner la fréquence centrale des aigus
souhaitée.

→ 10kHz → 12.5kHz → 15kHz → 17.5kHz

Accentue les gammes de fréquence des aigus.

2-2

Réglage du niveau des aigus:
Tournez la molette MODE (commande audio)
pour sélectionner le niveau de aigus souhaité
(-7~+7).
Vous pouvez accentuer la fréquence des aigus.

REMARQUES

• Si aucune touche n'est enfoncée pendant 5 secondes, le
réglage de commande des aigus se désactive
automatiquement.

• Le réglage des aigus est mémorisé séparément pour
chaque source (FM, PO (GO), cassette et CD) et
conservés jusqu'à qu'ils soient modifiés. Selon
l'appareil raccorde, certaines fonctions n'apparaissent
pas sur l'affichage.

Fait passer la largeur de la bande des graves de
large à étroite. Un réglage sur large permet une
large gamme de fréquences au-dessus et au­dessous de la fréquence centrale. Un réglage plus
étroit ne permet que des fréquences proches de la
fréquence centrale.

2-3

Réglage du niveau des graves:
Tournez la molette MODE (commande audio)
pour sélectionner le niveau de graves souhaité
(-7~+7).
Vous pouvez accentuer ou affaiblir la fréquence
des graves.

REMARQUES

• Si aucune touche n'est enfoncée pendant 5 secondes, le
réglage de commande des graves se désactive
automatiquement.

• Le réglage des graves est mémorisé séparément pour
chaque source (FM, PO (GO), cassette et CD) et
conservés jusqu'à qu'ils soient modifiés. Selon
l'appareil raccorde, certaines fonctions n'apparaissent
pas sur l'affichage.

11-FR

Base

DISP/B.OUT (CDA-7876RB/TDA-7588RB uniquement)

g DN

f UP

X-OVERB-FWD/DEFEAT

Fonctionnement de base

Réglage de la fonction Bass
Forward

La fonction Bass Forward fait passer le
composant énergie de bass fréquence à l'avant,
ce qui déplace les graves dynamiques énergiques
vers l'avant.

1 Appuyez sur la touche B-FWD pour activer le

mode de réglage Bass Forward.

2 Appuyez sur la touche g DN ou f UP

pour sélectionner le niveau de Bass Forward.
moins effet plus

OFF ←→ 1 ←→ 2 ←→ 3

(Moins

REMARQUE

Si aucune touche n'est pressée pendant 5 secondes, le
menu Setup revient à l'écran audio normal.

Fonction Defeat

En réglant la fonction Defeat sur ON, tous les
réglages effectués précédemment reviennent aux
valeurs préréglées en usine.

←

....

→

Plus)

Mise en et hors service du mode
d'extinction

CDA-7876RB/TDA-7588RB uniquement

Quand le mode d'extinction est en service,
l'afficheur s'éteint pour économiser l'énergie. La
qualité du son devient aussi meilleure.

1 Appuyez et maintenez la touche B.OUT

enfoncée pendant au moins 3 secondes en haut
du volet frontal pour activer le mode d'extinction.
En procédant de la sorte, l'affichage s'éteint.

REMARQUE

Si vous appuyez sur une autre touche pendant le mode
d'extinction, l'afficheur se rallume pendant 5 secondes
pour indiquer l'opération avant de repasser en mode
d'extinction.

Pour annuler le mode d'extinction, appuyez
pendant au moins 3 secondes sur la touche
B.OUT.

1 Appuyez sur la touche DEFEAT pendant plus de

3 secondes pour activer Defeat.
Pour désactiver Defeat, appuyez à nouveau sur

la touche DEFEAT pendant plus de 3 secondes.

12-FR

Base

Réglage des filtres intégrés

Vous pouvez modifier le filtre passe-haut, le filtre
passe-bas et la phase de cet appareil de manière
à pouvoir créer vos effets sonores favoris.

1 Appuyez sur la touche X-OVER à plusieurs

reprises pour sélectionner le paramètre désiré.

→ OFF → HPF →LPF

2 Appuyez sur la touche g DN ou f UP pour

selectionner le réglage désiré.

1. HPF (réglage du filtre passe-haut):
→ OFF ← → 80Hz ←→ 120Hz ←→ 160Hz ←

Sort toutes les fréquences supérieures à cette
sélectionnée en fonction de vos préférences.

2. LPF (réglage du filtre passe-bas):
→ OFF ← → 80Hz ←→ 120Hz ←→ 160Hz ←

Sort toutes les fréquences inférieures à cette
sélectionnée en fonction de vos préférences.
(Uniquement disponible lorsque vous utilisez la
sortie d'extrêmes-graves de cet appareil.)

REMARQUES

• Si vous coupez l'alimentation par pile, tous les

réglages reviennent au réglage par défaut.

• Si HPF, LPF, Bass Control et Treble Control sont

réglés sur ON, en fonction des réglages de Bass
Control et Treble Control, il se peut que vous ne
puissiez pas renforcer l'effet sonore.

• Sauf quand les HPF et LPF sont désactivés (OFF), le

haut-parleur d'extrêmes graves est en monde
monaural.

• Lorsque le haut-parleur d'extrêmes graves est

désactivé (OFF), le mode LPF et le changement de
phase ne fonctionnent pas.

• Si aucune touche n'est actionnée dans les 5 secondes,

l'affichage du menu de réglage disparaît et un menu
ordinaire s'affiche.

Commutation des modes
d'affichage

CDA-7876RB/TDA-7588RB uniquement

Vous pouvez sélectionner le mode du modèle
d'affichage à partir des trois modèles proposés.
Vous pouvez également désactiver l'affichage.

1 Appuyez sur la touche DISP (AFFICHAGE) pour

sélectionner le mode d'affichage de votre choix.
Chaque pression modifie les modes d'affichage.

→ Pattern1 → Pattern2 → Pattern3 → Display OFF

Changement de la manière
d'afficher le niveau des son

CDA-7873R/TDA-7587R uniquement

Vous pouvez sélectionner Audio Level Display
(affichage du niveau audio) à patir des trois
modèles d'affichage. Vous pouvez également
désactiver l'affichage.

1 Appuyez sur la touche DISP pour modifier le

mode d'affichage.
→ Pattern 1 → Pattern 2 → Pattern 3 → Display OFF

13-FR

Radio

SOURCE

g DN f UP SETUP

BANDTUNE

Touches de préréglage (1 à 6 )

Fonctionnement de la radio

Commutation du mode Tuner

Le CDA-7876RB/CDA-7873R/TDA-7588RB/TDA­7587R est équipé de la fonction MAX TUNE Pro
pour le tuner de plus haute qualité audio. De plus,
on peut choisir entre deux réglages selon vos
usages et préférences sonores personnelles.

1 Appuyez et maintenez enfoncée la touche

SETUP pendant au moins 3 secondes.

Accord manuel

1 Appuyez sur la touche SOURCE jusqu'à ce que

une fréquence radio apparaisse sur l'affichage.

2 Appuyez plusieurs fois sur la touche BAND

jusqu'à ce que la gamme souhaitée soit affichée.
A chaque pression, la gamme radio change de la
façon suivante:

→ FM1 → FM2 → FM3 → MW → LW

2 Appuyez sur la touche g DN ou f UP pour

sélectionner le mode "HI-FI ou NORMAL ou
STABLE".
Chaque fois que vous appuyez sur la touche
f UP, les modes changent comme suit:

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

3 Appuyez sur la touche TUNE pour commuter le

mode TUNER.

→ HI-FI → NORMAL → STABLE

NORMAL: Réglage normal
HI-FI: Réglage donnant la priorité à la

qualité sonore

STABLE: Réglage donnant la priorité à la

absence de bruit

REMARQUES

• Le réglage initial d'usine est "NORMAL".

• Si le son est trop bruyant pendant l'écoute du tuner en

mode HI-FI, il est conseillé de commuter au mode
NORMAL.

3 Appuyez de façon répétée sur la touche TUNE

jusqu'à ce que "DX SEEK" et "SEEK"
disparaissent de l'afficheur.

REMARQUE

Le mode initial est DX SEEK.

∗

4 Appuyez sur la touche g DN ou f UP pour

descendre ou monter l'échelle des fréquences
d'un incrément jusqu'à ce que la fréquence de la
station souhaitée soit affichée.

REMARQUE

L'indicateur ST apparaît sur l'affichage quand une
station FM stéréo est accordée.

4 Lorsque le réglage est terminé, appuyez sur la

touche SETUP pour retourner en mode normal.

14-FR

Radio

Accord par recherche automatique

1 Appuyez sur la touche SOURCE jusqu'à ce que

une fréquence radio apparaisse sur l'affichage.

2 Appuyez plusieurs fois sur la touche BAND

jusqu'à ce que la gamme souhaitée soit affichée.
A chaque pression, la gamme radio change de la
façon suivante:

→ FM1 → FM2 → FM3 → MW → LW

3 Appuyez sur la touche TUNE pour allumer les

indicateurs DX et SEEK sur l'affichage.
Lorsque le mode DX (Distance) est activé, les
stations émettant avec un signal puissant et
faible sont syntonisées en mode de recherche
automatique.
Appuyez une nouvelle fois sur la touche pour
revenir au mode local. L'indicateur DX s'éteint et
l'indicateur SEEK reste allumé. Seules les
stations puissantes seront accordées.

4 Appuyez sur la touche g DN ou f UP pour

rechercher automatiquement une station vers le
bas ou vers le haut.
L'appareil s'arrête sur la prochaine station qu'il
trouve.
Appuyez de nouveau sur la même touche pour
poursuivre la recherche de station.

Mémorisation manuelle des stations

1 Sélectionnez la gamme d'ondes et accordez la

station que vous voulez mémoriser.

2 Maintenez l'une des touches préréglage (1 à 6)

enfoncée pendant au moins 2 secondes jusqu'à
ce que la fréquence de la station se mette à
clignoter dans la fenêtre d'affichage.

3 Appuyez sur la touche de préréglage sur

laquelle vous voulez mémoriser la station
pendant que la fréquence affichée clignote (dans
les 5 secondes).
L'affichage cesse de clignoter lorsque la station
a été mémorisée. L'affichage indique la gamme,
le numéro de préréglage avec un triangle (9) et
la fréquence de la station mémorisée.

4 Répétez la procédure pour mémoriser 5 autres

stations de la même gamme au maximum.
Pour mémoriser des stations d'une autre
gamme, il suffit de sélectionner une autre
gamme et de répéter la même procédure.
Vous pouvez mémoriser 30 stations au total (6
stations sur chaque gamme: FM1, FM2, FM3,
PO et GO).

REMARQUE

Si vous mémorisez une station sur un préréglage qui a
déjà été utilisé pour une autre station, cette station sera
effacée et remplacée par la nouvelle.

15-FR

Radio

SOURCE A.ME BAND

Touches de préréglage (1 à 6)

Fonctionnement de la radio

Mémorisation automatique des
stations

1 Appuyez sur la touche SOURCE pour

sélectionner le mode radio.

2 Appuyez plusieurs fois sur la touche BAND

jusqu'à ce que la gamme souhaitée soit affichée.

3 Appuyez sur la touche A.ME pendant au moins 2

secondes.
La fréquence change continuellement sur
l'affichage pendant que la mémorisation
automatique est en cours. Le syntoniseur
recherche et mémorise automatiquement les 6
stations les plus puissantes dans la bande
sélectionnée. Elles sont mémorisées sous les
touches de préréglage 1 à 6 dans l'ordre de la
puissance des signaux.
Quand la mémorisation automatique est
terminée, le tuner revient à la station mémorisée
sur la touche de préréglage 1.

REMARQUE

Si aucune station n'est mémorisée, le tuner revient à la
station que vous écoutiez avant que la mémorisation
automatique ne commence.

Accord d'une station préréglée

1 Appuyez sur la touche SOURCE pour

sélectionner le mode radio.

2 Appuyez plusieurs fois sur la touche BAND

jusqu'à ce que la gamme souhaitée soit affichée.

3 Appuyez sur la touche préréglage

correspondant à la station de radio
présélectionnée que vous voulez écouter.
L'affichage indique la gamme, le numéro de
préréglage avec un triangle et la fréquence de la
station sélectionnée.

16-FR

SOURCE

RDS

g DN f UP

F AF

Fonctionnement RDS

Réglage du mode de réception
RDS et réception des stations RDS

Le RDS (Radio Data System) est un systéme
d'informations radio qui utilise la sous-porteuse
de 57 kHz de la gamme FM ordinaire. Le systéme
RDS permet de recevoir une variété de
renseignements, comme les informations
routiéres et les noms des stations et également
de refaire l'accord sur un émetteur plus puissant
qui diffuse le méme programme

1 Appuyez sur la touche SOURCE jusqu'à ce que

une fréquence radio apparaisse sur l'affichage.

2 Appuyez sur la touche "F". L'indicateur

s'allume.

3 Appuyez sur la touche AF pour activer le mode

de RDS.

Conseils

Les données numériques RDS comprennent:

PI Identification du programme

PS Nom de la chaîne de programmes
AF Liste des fréquences alternatives
TP Programme pour automobilistes
TA Annonces routières
PTY Type de programme
EON Autres réseaux
R.TEXT Informations alphanumériques

4 Appuyez sur la touche g DN ou f UP pour

accorder la station RDS souhaitée.

REMARQUE

Si vous appuyez sur la touche BAND pendant au moins 2
secondes pendant qu'un PS (nom du service de
programme) est affiché, la fréquence de la station sera
indiquée pendant 5 secondes, et puis revient à l'affichage
antérieur. Pour indiquer le PS (nom du serivce de
programme) sur l'affichage, appuyez maintenez une
nouvelle fois sur la touche BAND enfoncée pendant au
moins 2 secondes.

5 Appuyez sur la touche AF pour annuler le mode

RDS.

17-FR

RDS

TUNE T.INFO

g DN
f UP

SETUP/F AF

Touches de préréglage (1 à 6)

Fonctionnement RDS

Rappel des stations RDS
préréglées

1 Appuyez sur la touche "F". L'indicateur

s'allume.

2 Appuyez sur la touche AF pour activer le mode

RDS.
"AF" apparaît quand le mode RDS est activé.

3 Appuyez sur les touches 1 à 6 correspondant à

la station RDS souhaitée. Si le signal de la
station préréglée est faible, l'appareil
recherchera et accordera automatiquement une
station ayant un signal plus puissant dans la liste
AF (fréquences alternatives).

4 Si la station préréglée et les stations de la liste

AF ne peuvent pas être reçues:
L'appareil recherche de nouveau une station

dans la liste PI (Identification de programme).
Si aucune station n'est émise dans la région,
l'appareil affiche la fréquence de la station
préréglée et l'indicateur de préréglage disparaît.

Si le signal de la station régionale (locale)
devient trop faible pour être reçu, appuyez sur la
même touche de préréglage pour accorder une
station d'une autre localité.

REMARQUE

En ce qui concerne le préréglage des stations RDS,
consultez la section "Fonctionnement de la radio". Vous
pouvez prérégler des stations RDS dans les gammes
FM1, FM2 et FM3 uniquement.

Réception des stations RDS
régionales (locales)

1 Appuyez sur la touche SETUP pendant au moins

2 Appuyez de façon répétée sur la touche f UP

3 Appuy ez sur la touche TUNE pour choisir le mode

4 Appuyez sur la touche SETUP pour annuler le

PTY

3 secondes pour activer le mode de réglage.

pour sélectionner "REG". A chaque pression sur
f UP, les modes changent de la façon
suivante:

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

REMARQUE

Si vous appuyez sur la touche g DN, l'affichage défile
dans le sens inverse.

"REG" (régional) ON (en service) ou OFF (hors
service).
En mode "REG OFF", l'appareil continue de
recevoir les stations RDS locales correspondantes.

mode de réglage.

∗

18-FR

RDS

Réception d'informations routières

1 Appuyez sur la touche T.INFO pour activer le

mode d'informations routières.
Pour annuler le mode de réception
d'informations routières, appuyez de nouveau
sur la touche T.INFO.

2 Appuyez sur la touche g DN ou f UP pour

sélectionner une station d'informations routières.
Quand une station qui diffuse des informations
routières est accordée, l'indicateur TP s'allume.

Vous entendez les informations routières
uniquement quand elles sont diffusées. Si
aucune information routière n'est diffusée,
l'appareil se met en mode d'attente. Quand des
informations routières sont diffusées, l'appareil
les reçoit automatiquement et "TRF-INFO"
apparaît pendant 5 secondes, puis l'affichage
précédent réapparaît.

Quand la diffusion des informations routières est
terminée, l'appareil se met automatiquement en
mode d'attente.

REMARQUES

• Quand le signal d'émission des informations routières

tombe sous un certain niveau, l'appareil reste en mode
de réception pendant 1 minute. Quand le signal reste
inférieur à un certain niveau pendant plus d'une
minute, l'indicateur "T.INFO" clignote:

• Si vous ne voulez pas écouter les informations

routières en cours de réception, appuyez brièvement
sur la touche T.INFO pour sauter ces informations. Le
mode T.INFO reste en service (ON) pour la réception
des prochaines informations routières.

• Si vous changez le niveau du volume pendant la

réception d'informations routières, ce niveau sera
mémorisé et la prochaine fois que vous recevrez des
informations routlères, le volume sera ajusté
automatiquement au niveau mémorisé.

• Dans le mode T.INFO, seules les stations TP sont

sélectionnées lors de l'accord avec SEEK.

Accord PTY (Type de programme)

1 Appuyez sur la touche "F". L'indicateur

s'allume.

2 Appuyez sur la touche PTY pour activer le mode

PTY. Le type de programme de la station en
cours de réception est affiché pendant 5
secondes.

• Si aucun programme PTY n'est diffusé, "NO
PTY" est affiché pendant 5 secondes.

• Si aucune station RDS n'est reçue, l'affichage
indique "NO PTY".

REMARQUE

Si vous n'appuyez sur aucune touche PTY dans les 5
secondes qui suivent une pression sur la touche PTY, le
mode PTY est automatiquement annulé.

3 Appuyez sur les touches g DN et f UP

dans les 5 secondes après la mise en service du
mode PTY pour choisir le type de programme
souhaité pendant qu'un type de programme est
affiché. Chaque fois que vous appuyez sur la
touche, un type de programme défile sur
l'affichage.

→ LIGHT M → CLASSICS → OTHER M

4 Appuyez sur la touche PTY dans les 5 secondes

après la sélection du type de programme pour
que l'appareil commence à rechercher une
station diffusant le type de programme
sélectionné.
L'indicateur du type de programme choisi
clignote pendant la recherche et s'allume quand
une station est trouvée.

Si l'appareil ne trouve aucune station, "NO PTY"
est affiché pendant 5 secondes.

5 Appuyez sur la touche "F" (fonction) pour activer

le mode normal. L'indicateur

REMARQUE

Faites uniquement fonctionner l'appareil lorsque
l'indicateur
Si aucune touche n'est actionnée dans les 5 secondes,
l'indicateur

est illuminé.

s'éteint.

s'éteint.

19-FR

RDS

TUNE T.INFO

g DN
f UP

SETUP/F P.PTY R.TEXT

Fonctionnement RDS

Réception des informations
routières pendant la lecture de CD
ou l'écoute de la radio

1 Appuyez plusieurs fois sur la touche T.INFO

jusqu'à ce que l'indicateur T.INFO apparaisse sur
l'affichage.

2 Appuyez sur les touches g DN et f UP

pour sélectionner une station qui diffuse des
informations routières si nécessaire.

• Quand les informations routières sont
diffusées, l'appareil coupe automatiquement la
CD ou de la radio FM ordinaire.

• Quand les informations routières sont
terminées, la lecture de cassette ou la
réception radio reprend selon la source
écoutée avant la diffusion des informations
routières.

• Quand les stations d'informations routières
ne peuvent pas être reçues:

En mode tuner:

Quand le signal de la station TP ne peut pas
être reçu pendant plus d'une minute,
l'indicateur "T.INFO" clignote.

En mode CD:

Quand le signal TP ne peut plus être reçu, une
station d'informations routiéres d'une autre
fréquence est automatiquement sélectionnée.

REMARQUE

L'ampli-tuner est équipé de la fonction EON (Enhanced
Other Networks) qui permet la mise à jour de la liste des
fréquences alternatives (AF). L'indicateur EON apparaît
quand une station RDS EON est reçue. Si la station en
cours de réception ne dif fuse pas d'informations routières,
l'ampli-tuner accorde automatiquement une station
correspondante qui diffuse des informations routières.

3 Appuyez sur la touche T.INFO pour ann uler le

mode de réception d'informations routières.
L'indicateur T .INFO disparaôt.

PTY (Programme type) prioritaire

Cette fonction permet de prérégler un type de
programme, comme un programme musical ou
les informations. Vous pouvez écouter une
émission du type de programme souhaité car
l'appareil choisit en priorité ce type de programme
quand la diffusion commence et interrompt
l'émission que vous êtes en train d'écouter . V ous
pouvez utiliser cette fonction quand l'appareil est
réglé dans un autre mode que PO et GO.

1 Appuyez sur la touche "F". L'indicateur

s'allume.

2 Appuyez sur la touche P. PTY pour activer le

mode PRIORITY PTY.
"PRIO-PTY" est affiché pendant 2 secondes,
puis le type de programme pendant 3 secondes.
Le réglage initial est "NEWS".

REMARQUE

Si vous n'appuyez sur aucune touche dans les 5 secondes
après avoir appuyé sur la touche P.PTY, le mode
PRIORITY PTY est automatiquement annulé.

3 Appuyez sur la touche g DN ou f UP

pendant 5 secondes tandis que "NEWS" est
affiché pour choisir un type de programme.
Appuyez ensuite sur la touche P. PTY. La
fonction PRIORITY PTY est activée.

20-FR

RDS

4 Appuyez sur la touche P. PTY pour activer de

nouveau le mode PRIORITY PTY.

• Pour changer de catégorie de programme,
suivez l'étape 3.

• Pour désactiver la fonction PRIORITY PTY,
appuyez sur la touche P. PTY.

REMARQUE

Contrairement à la fonction T.INFO, avec la fonction
PRIORITY PTY, le volume n'augmente pas quand une
émission est diffusée.

5 Appuyez sur la touche "F" (fonction) pour activer

le mode normal. L'indicateur

REMARQUE

Faites uniquement fonctionner l'appareil lorsque
l'indicateur
Si aucune touche n'est actionnée dans les 5 secondes,
l'indicateur

est illuminé.

s'éteint.

Mise en ou hors service de
l'alarme d'urgence

s'éteint.

1 Appuyez sur la touche SETUP pendant au moins

3 secondes.

2 Appuyez de façon répétée sur la touche

f UP pour sélectionner "PTY31". A chaque
pression sur f UP, les modes changent
comme indiqué à gauche.

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

REMARQUE

Si vous appuyez sur la touche g DN, l'affichage défile
dans le sens inverse.

Affichage alphanumérique

Des messages diffusés par une station de radio
peuvent apparaître sur l'afficheur .

1 Accordez une station de radio qui transmet des

messages sous forme de texte.

2 Appuyez sur la touche "F". L'indicateur

s'allume.

3 Appuyez sur la touche R.TEXT pour activer le

mode d'affichage alphanumérique. "WAIT"
apparaît pendant quelques secondes, puis le
message commence à défiler sur l'affichage. Il
continue tant que vous n'effectuez aucune autre
opération.

4 Pour annuler ce mode, appuyez sur la touche

R.TEXT.

5 Appuyez sur la touche "F" pour revenir au mode

de fonctionnement normal. L'indicateur
disparaît de l'afficheur.

REMARQUES

• Si aucun message n'est diffusé, ou si l'appareil ne peut

pas recevoir correctement un message, "NO TEXT"
apparaît pendant 2 secondes sur l'afficheur.

• Faites uniquement fonctionner l'appareil lorsque

∗

l'indicateur
Si aucune touche n'est actionnée dans les 5 secondes,
l'indicateur

est illuminé.

s'éteint.

3 Appuyez de façon répétée sur la touche de

TUNE pour sélectionner le mode "PTY31 ON" ou
"PTY31 OFF".
Dans le mode PTY31 ON, "ALARM" apparaît
quand le signal PTY31 (Diffusion urgente) est
reçu.

4 Appuyez sur la touche SETUP pour activer le

mode sélectionné.

21-FR

CD

SOURCE -/J

g DN
f UP

F M.I.X. REPEAT

SCAN c

Fonctionnement du lecteur CD (CDA-7876RB/CDA-7873R uniquement)

Ouverture et fermeture de
l'affichage mobile

1 Appuyez sur la touche c.

L'affichage mobile s'ouvre.

(Affichage mobile est complètement ouvert)

Pour refermer l'affichage mobile, appuyez de
nouveau sur la touche c.
L'affichage mobile se ferme.

REMARQUES

• Ne soumettez pas l'affichage mobile à des chocs quand

il est ouvert car il pourrait en résulter un
dysfonctionnement de l'appareil.

• L'affichage peut être sombre à basse température et

immédiatement après la mise sous tension. La
luminosité redevient normale après un certain temps.

• L'affichage s'arrête à l'angle préréglé au moment de sa

fermeture.

ATTENTION

N'approchez pas les mains (ni aucun autre objet) de
l'afficheur lorsque vous l'ouvrez ou le fermez afin d'éviter
toute blessure. Le dos de l'afficheur devient très chaud
lorsque l'appareil fonctionne. C'est normal. Ne le
touchez pas.

Lecture

1 Appuyez sur la touche c.

L'affichage mobile s'ouvre.

Insérez un disque avec l'etiquette tournée vers le haut.

2 Insérez un disque avec l'étiquette tournée vers le

haut.
Le disque est tiré à l'intérieur de l'appareil
automatiquement. Laffichage mobile se referme
et la lecture commence.
Quand un disque est déjà inséré, appuyez sur la
touche SOURCE pour passer au mode CD.
Le mode change à chaque pression sur cette
touche.

→ TUNER → CD → CD CHANGER∗

(∗ Seulement quand un changeur CD est connecté)

3 Appuyez sur la touche -/J pour interrompre la

lecture.
Appuyez de nouveau sur la touche -/J pour
continuer la lecture.

4 Appuyez sur la touche c pour éjecter le disque.

REMARQUES

• Si le CD ne s'éjecte pas, appuyez de nouveau sur la

touche c pendant au moins trois secondes avec
l'affichage mobile.

• Vous pouvez uniquement utiliser des disques compacts

identifiés par le logo illustré.

22-FR

• Nous ne pouvons garantir totalement la repr oduction de

CD-R (CD enre gistrables). Vous ne pouvez pas repr oduir e
de CD-RW (CD réinscriptibles) sur cet appar eil.

CD

Détecteur de plage (Saut)

1 Appuyez brièvement sur la touche g DN en

cours de lecture CD pour revenir au début de la
plage en cours. Si vous souhaitez accéder au
début de l'une des plages précédentes, appuyez
plusieurs fois de suite sur cette touche jusqu'à ce
que vous ayez atteint la plage voulue.

Appuyez une fois sur la touche f UP pour
avancer jusqu'au début de la plage suivante. Si
vous souhaitez accéder au début de l'une des
plages suivantes, appuyez plusieurs fois de suite
sur cette touche jusqu'à ce que vous ayez atteint
la plage voulue.

REMARQUE

La détection de plage fonctionne en mode de lecture ou
de pause.

Recherche rapide vers l'avant ou
l'arrière

1 Appuyez sur la touche g DN ou f UP et

tenez-la enfoncée pour avancer ou reculer
rapidement sur le disque jusqu'à ce que vous
atteigniez le passage souhaité de la plage.

Lecture répétée

M.I.X. (Lecture aléatoire)

1 Appuyez sur la touche M.I.X. en mode de lecture

ou de pause.
L'indicateur M.I.X. s'allume et les plages du
disque sont reproduites dans un ordre aléatoire.
Quand toutes les plages du disque ont été
reproduites une fois, le lecteur commence une
nouvelle séquence de lecture aléatoire jusqu'à
ce que vous annuliez le mode M.I.X..

Pour désactiver la lecture M.I.X., appuyez de
nouveau sur la touche M.I.X. pour désactiv er M.I.X.

REMARQUES

• Si un changeur CD équipé de la fonction ALL M.I.X.

est raccordé, ALL M.I.X. sera également
sélectionnable.
Dans ce mode, les plages de tous les CD dans le
magasin en cours seront inclus dans la séquence de
lecture aléatoire.

→

M.I.X. ALL M.I.X. (off)

• Si un changeur de 6 disques est raccordé:

En mode de changeur CD, appuyez sur la touche "F"
pour éclairer l'indicateur
dans les 5 secondes.

• Au cas où un changeur CD à 12 disques est raccordé:

En mode de changeur, appuyez deux fois sur la touche
"F" pour éclairer l'indicateur
1 dans les 5 secondes.

→→

et passez à l'étape 1

et passez à l'étape

1 Appuyez sur la touche REPEAT (répétition) pour

reproduire de manière répétée la plage en cours
de lecture.
L'indicateur RPT s'affiche et la plage est
reproduite de manière répétée.

Appuyez une nouvelle fois sur la touche

REPEAT pour arrêter la lecture répétée.

REMARQUES

• Si un changeur de CD est raccordé et que le mode
RPT ALL est sélectionné, l'appareil reproduit
répétitivement toutes les plages du disque sélectionné.

→→ →

REPEAT REPEAT ALL (OFF)

• Si un changeur de 6 disques est raccordé:
En mode de changeur CD, appuyez sur la touche "F"
pour éclairer l'indicateur
dans les 5 secondes.

• Au cas où un changeur CD à 12 disques est raccordé:
En mode de changeur, appuyez deux fois sur la touche
"F" pour éclairer l'indicateur
1 dans les 5 secondes.

et passez à l'étape 1

et passez à l'étape

Balayage des plages

1 Appuyez sur la touche SCAN pour activer le

balayage.
Les 10 premières secondes de chaque plage
sont reproduites dans l'ordre.

Pour arrêter le balayage, appuyez sur la touche

SCAN et désactivez le mode de balayage.

REMARQUES

• Si un changeur de 6 disques est raccordé:

En mode de changeur CD, appuyez sur la touche "F"
pour éclairer l'indicateur
dans les 5 secondes.

• Au cas où un changeur CD à 12 disques est raccordé:

En mode de changeur, appuyez deux fois sur la touche
"F" pour éclairer l'indicateur
1 dans les 5 secondes.

et passez à l'étape 1

et passez à l'étape

23-FR

CD

TUNE/-/J

g DN f UP

TITLE

MODE

SETUP

Fonctionnement du lecteur CD (CDA-7876RB/CDA-7873R uniquement)

Affichage du titre/texte

Il est possible d'afficher le titre de CD si le titre a
été entré précédemment. Pour les détails, voir
Titrage d'un disque (voir cette page). Les
informations de texte, telles que le nom du disque
et le nom de la plage, seront affichées en
présence d'un CD texte compatible.

1 Appuy ez sur la touche TITLE. Le mode change à

chaque pression sur cette touche.

REMARQUES

• Certains caractères ne seront pas affichés

correctement sur cet appareil.

• Il se peut que l'affichage ne comporte pas toutes les

informations du CD Texte en fonction du changeur
CD.

• Lorsque le réglage CD Text Scroll (défilement du texte

du CD) (reportez-vous à la page 25) est positionné sur
"SCR MANU", appuyez sur la touche TITLE et
maintenez-la enfoncée pendant au moins 3 secondes
pour faire défiler une seule fois les informations du
texte (uniquement en mode TEXT DISPLAY).

Titrage d'un disque

A propos des "Titre" et "Texte"
Titre: Avec cet appareil, il est possible d'entrée le

nom du CD (voir cette page). Le nom
enregistré sera indiqué comme "titre".

Texte: Les CD compatibles avec l'affichage de texte

contiennent des informations comme le nom
du disque et le nom de plage. Ces
informations sont indiquées comme "Texte".

Mode CD/changeur:

ELAPSED TIME DISPLAY

TEXT DISPLAY (DISC NAME)

TEXT DISPLAY (TRACK NAME)

TITLE DISPLAY

∗1

Affiché en cours de lecture d'un disque
comportant des informations CD text.
L'indication "NO TEXT" s'affiche lorsque le
CD ne contient aucune donnée de texte.

∗2

"--------" apparaît si le titre n'a pas été
enregistré au préalable.

↓
↓
↓
↓

∗1

∗1

∗2

1 Appuyez sur la touche TITLE et sélectionnez le

mode d'affichage des titres.
Pour plus de détails, reportez-vous à Affichage
du titre/texte (voir cette page).

2 Appuyer sur la touche TITLE et la maintenir

enfoncée pendant au moins 3 secondes. Le
premier caractère clignote.

3 Faites tourner la molette MODE (commande

audio) pour sélectionner les lettre/numéro/
symbole désiré pour la désignation.

4 Appuyez sur la molette MODE (commande

audio) pour mémoriser le premier caractère. Le
premier caractère cesse de clignoter et
l'affichage passe automatiquement au second
caractère. Quand ce caractère clignote, vous
pouvez choisir la lettre ou le symbole suivant de
votre titre.

24-FR

CD

5 Refaites les opérations 3 et 4 ci-dessus pour

inscrire tout le titre. En appuyant sur la molette
MODE (commande audio) après avoir entré le
8ème caractère, le titré sera mémorisé
automatiquement.

Si vous désirez mémoriser un titre de moins de 8
caractères (par exemple, un titre de 3
caractères):
Après avoir entré 3 caractères pour compléter le
titre, le 4 ème caractère commence à clignoter .
Effectuez le pas 6 pour compléter le titre.

6 Appuyez sur la touche TITLE et la maintenir

enfoncée pendant au moins 3 secondes pour
enregistrer le titre.

REMARQUES

• La capacité de la mémoire pour les titres de disque est
de 18. Si vous essayez de sauvegarder au-delà de cette
limite, le message "FULL DATA" apparaîtra. A ce
stade, plus aucun titre ne peut être sauvegardé.

• Pour entrer un nouveau titre, un des anciens titres doit
être effacé.

• Lorsque vous désirez effacer un titre, entrez le symbole

" dans tous les espaces.

"

• La longueur du titre ou la capacité de la mémoire du
changeur CD varie en fonction du modèle utilisé.

• Une coupure d'alimentation de l'appareil peut effacer
ces titres. Procédez avec précaution lors de la
manipulation du câble d'alimentation.

Effacement du titre d'un disque

1 Appuy ez sur la touche TITLE pour sélectionner

le mode de titrage de disque. Appuyer ensuite
sur cette touche et la maintenir enfoncee
pendant au moins 3 secondes.

Réglage du défilement du texte CD

Ce lecteur CD a la possibilité de faire défiler le
nom du disque et de la plage enregistré sur les
disques CD-TEXT. La caractéristique de
défilement fonctionnera avec les noms supérieurs
à 8 caractères.

1 Appuyez sur la touche SETUP pendant au moins

3 secondes.

2 Appuyez de façon répétée sur la touche f UP

pour sélectionner "SCR".
A chaque pression sur la touche f UP, les
modes changent de la façon suivante:

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER

DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←

∗ CDA-7873R/TDA-7587R uniquement

REMARQUE

Si vous appuyez sur la touche g DN, l'affichage défile
dans le sens inverse.

∗

3 Appuyez sur la touche TUNE pour passer du

mode SCR AUTO ou MANU.

• SCROLL AUTO: L'affichage du texte des CD
défile continuellement.

• SCROLL MANUAL: L'affichage défile
seulement quand un disque est chargé ou

quand une plage est changée.

4 Lorsque le réglage est terminé, appuyez sur la

touche SETUP pour revenir au mode normal.

REMARQUES

• Le mode initial est "SCR MANU".

• L'appareil ne fait défiler que les noms de CD-TEXT.

Les titres de disques entrés manuellement (reportez­vous à la page 24) ne peut pas défiler.

2 Appuyer sur la touche -/J et la maintenir

enfoncée pendant au moins 2 secondes pour
activer le mode de balavage des titres. Un titre
sur l'affichage clignote.

3 Appuyez de façon répétée sur g DN ou

f UP jusqu'à ce que le titre du disque que

vous voulez effacer soit affiché.

4 Appuyer sur la touche -/J et la maintenir

enfoncée pendant au moins 2 secondes pour
effacer le titre de disque affiché.

5 Appuyer sur la touche TITLE et lqa maintenir

enfoncée pendant au moins 3 secondes pour
annuler le mode d'effacement de titre de disque.

REMARQUE

Vous ne pouvez pas effacer le CD-TEXT.

25-FR

Cassette

Fonctionnement du lecteur de cassette (TDA-7588RB/TDA-7587R uniquement)

PROG:/J c

g DN
f UP

NR B P.S.DN P.S.UP B.SKIP REPEAT SCAN

Insertion/éjection d'une cassette

1 Insérez une cassette dans la fente avec le côté

ouvert vers la droite.

Quand la cassette est en place, la lecture
commence automatiquement et "TAPE" apparaît
sur l'affichage.

2 Appuyez sur la touche c quand vous voulez

éjecter la cassette.

REMARQUES

• Quand l'appareil est éteint ou que le panneau avant a

été enlevé, la commande électrique met

automatiquement le lecteur de cassette en mode de
pause. La cassette est ainsi protégée des déformations
dues aux galets presseurs quand elle reste longtemps
en place.

• Sélection automatique d'une cassette métal

Quand vous insérez une cassette métal, le lecteur
ajuste automatiquement la courbe d'égalisation
correspondant à la cassette métal ou à une autre
cassette à polarisation élevée pour garantir un son
optimal. "MTL" apparaît sur l'afficheur.

Lecture normale et pause

1 Insérez une cassette (ou appuyez sur SOURCE

pour annuler le mode tuner ou changeur de CD
si une cassette est déjà en place dans
l'appareil).
La lecture démarre. L'affichage indique "TAPE"
et l'indicateur "
indiquer la face de la cassette reproduite. Quand
la bande est finie, l'appareil s'arrête et inverse
automatiquement le sens de défilement pour
reproduire l'autre face de la cassette.

ou " pendant la lecture pour

2 Appuyez sur la touche :/J pour interrompre la

lecture. "PAUSE" apparaît sur l'afficheur.
Appuyez une nouvelle fois pour continuer la
lecture.

3 Appuyez sur la touche c pour arrêter la lecture

et éjecter la cassette.
L'indicateur de bande disparaît.

Réduction de bruit Dolby B

1 Après avoir inséré une cassette enregistrée avec

le réducteur de bruit Dolby B, appuyez sur la
touche NR B.

Le symbole "B NR" apparaît sur l'affichage et le
souffle de la bande est réduit lorsque qu'une
cassette enregistrée avec le Dolby B est
reproduite.
Appuyez une nouvelle fois sur la touche NR B
pour annuler le réducteur de bruit.

26-FR

Cassette

Lecture répétée

1 Appuyez sur la touche REPEAT pour écouter

plusieurs fois le programme en cours.
L'indicateur RPT apparaît et le programme est
répété.

Appuyez sur la touche REPEAT pour annuler la
lecture répétée. L'indicateur RPT disparaît.

Saut d'espace blanc (B.SKIP)

1 Appuyez sur la touche B.SKIP pendant la lecture

pour sauter les passages non enregistrés d'au
moins 15 secondes. "B.SKIP" apparaît sur
l'afficheur.
Appuyez sur la touche B.SKIP pour quitter ce
mode. "B.SKIP" disparaît de l'afficheur.

Avance rapide et rebobinage

1 Appuyez sur la touche g DN ou f UP

pendant la lecture de cassette pour rembobiner
ou avancer respectivement la bande.
L'indicateur de face de la cassette (
clignote et >> ou << indique le sens de
défilement de la bande.
Quand la bande est finie en mode de
rebobinage, le lecteur s'arrête automatiquement
et la lecture démarre au début de la même face.
Quand la bande est finie en mode d'avance
rapide, le lecteur s'arrête automatiquement et la
lecture démarre au début de l'autre face.

ou )

2 Appuyez sur la touche f UP pendant l'avance

rapide pour l'arrêter et poursuivre la lecture.
Appuyez sur la touche g DN pendant le
rebobinage pour l'arrêter et poursuivre la lecture.
L'indicateur de face de la cassette cesse de
clignoter.

Balayage des programmes

Inversion manuelle

1 Appuyez sur la touche PROG pendant la lecture

de cassette pour changer le sens de défilement
de la bande et écouter l'autre face de la
cassette.
Les indicateurs de bande ( et ) indiquent la
face en cours de lecture.

Détecteur de programme (P.S.)

1 Appuyez une fois sur la touche P.S. DN pendant

la lecture de cassette pour revenir au début de la
plage en cours de lecture.
Pour revenir au début des plages précédentes,
appuyez plusieurs fois jusqu'à ce que le nombre
de plages que vous voulez sauter apparaisse sur
l'afficheur.
L'afficheur indique PS-1 la première fois que
vous appuyez sur la touche, puis le numéro
augmente d'une unité (jusqu'à PS-9) chaque fois
que vous appuyez sur la touche.
L'indicateur de bande clignote pour indiquer le
sens de la recherche.

Appuyez une fois sur la touche P.S. UP pendant
la lecture de cassette pour avancer au début de
la plage suivante. Pour aller au début des plages
suivantes, appuyez plusieurs fois jusqu'à ce que
le nombre de plages que vous voulez sauter
apparaisse sur l'afficheur.
L'afficheur indique PS+1 la première fois que
vous appuyez sur la touche, puis le numéro
augmente d'une unité jusqu'à PS+9 chaque fois
que vous appuyez sur la touche.
L'indicateur de bande clignote et indique dans
quel sens s'effectue la recherche.

REMARQUES

• Le détecteur de programme fonctionne en mode de

reproduction de cassette uniquement.

• Vous pouvez avancer jusqu'au 9ème programme

(max.) ou reculer jusqu'au 8ème programme (max.).

1 Appuyez sur la touche SCAN pour écouter les

10 premières secondes de chaque programme
de la cassette.
"SCAN" apparaît sur l'afficheur.

Appuyez sur la touche SCAN pour annuler le
balayage quand vous avez localisé le
programme souhaité.

REMARQUE

Avec le balayage les espaces vierges de moins de 4
secondes ne peuvent pas être détectés.

27-FR

Changeur CD

SOURCE

g DN f UP

Touches Disc Select (1 à 6)

F M.I.X REPEAT

Fonctionnement du changeur CD

Commande d'un changeur de CD
(en option)

Un changeur CD à 6 disques ou 12 disques en
option peut être raccordé au CDA-7876RB/CDA­7873R/TDA-7588RB/TD A-7587R s'il est compatib le
Ai-NET. Avec un changeur CD raccordé à l'entrée
Ai-NET du CDA-7876RB/CDA-7873R/TDA­7588RB/TDA-7587R, le changeur CD sera
contrôlable à partir du CDA-7876RB/CDA-7873R/
TDA-7588RB/TDA-7587R.
Avec le KCA-400C (commutateur multichan geur)
ou KCA-410C (Versatile Link Terminal), plusieurs
changeurs peuvent être pilotés à partir du CDA­7876RB/CDA-7873R/TDA-7588RB/TDA-7587R.
Reportez-vous à la section Sélection du multi­changeur à la page 31 pour sélectionner les
changeurs CD.

REMARQUES

•Les commandes du CDA-7876RB/CDA-7873R/

TDA-7588RB/TDA-7587R pour l'exploitation du
changeur CD sont disponibles uniquement lorsqu'un
changeur CD est raccordé.

•L'indicateur "Changeur" s'allume en mode changeur CD.

•Le changeur DVD (en option) peut être commandé à

partir des appareils CD A-7876RB/CDA-7873R/TDA­7588RB/TDA-7587R de même que le changeur CD.

1 Appuyez sur la touche SOURCE pour activer le

mode CHANGER. L'affichage indique "Changer,"
le numéro de disque et le numéro de la plage.

REMARQUE

L'indicateur de source dépend de la source raccordée.

2 Appuyez sur les touches Disc Select (1 à 6)

correspondant à l'un des disques chargés dans
le changeur de CD. Le numéro de disque
sélectionné apparaît et la lecture de CD
commence.

REMARQUES

• Après avoir sélectionné le disque souhaité, vous

pouvez procéder de la même manière que pour le
lecteur CD. Pour les détails, voir le paragraphe
concernant le fonction ne ment du lecteur CD.

• Si l'indicateur

sélection de disque ne fonctionnent pas.

Lorsqu'un changeur CD à 12 disques est
raccordé:

Pour sélectionner les disques numérotés de 1 à
6, la procédure est identique à celle pour un
changeur CD à 6 disques. Pour sélectionner les
disques numérotés de 7 à 12, appuyez d'abord
sur la touche "F". L'indicateur "D" devient "d".
Ensuite, appuyez sur la touche de présélection
désirée. Lorsque la touche "F" est activée, les
touches de présélection de 1 à 6 représenteront
les 7 à 12 respectivement.

est allumé, les touches de

Détecteur de musique (saut) (M.S.)

1 Appuyez une fois sur la touche g DN pour

revenir au début de la plage en cours de lecture.
Pour revenir au début des plages antérieures,
appuyez plusieurs fois jusqu'à ce que vous
trouviez la plage souhaitée.

Appuyez une fois sur la touche f UP pour
aller au début de la plage suivante.
Pour localiser les plages suivantes, appuyez de
façon répétée jusqu'à ce que la plage souhaitée
soit atteinte.

REMARQUE

Le détecteur de musique fonctionne en mode de lecture
ou de pause.

28-FR

Changeur CD

Avance rapide et inversion

1 Maintenez la touche g DN ou f UP

enfoncée pour reculer ou avancer rapidement
jusqu'au passage souhaité.

REMARQUE

Cette fonction est disponible uniquement en mode de
lecture de CD.

Lecture répétée d'une plage ou du
disque entier

1 Appuyez sur la touche "F" pour activer le mode

normal.
L'indicateur de fonction en haut de la touche "F"
s'éteindra.

2 Appuyez sur la touche REPEAT pour afficher

"RPT" ou "RPT ALL" et écouter plusieurs fois la
plage cours de lecture ou le disque entier
sélectionné.

REMARQUE

La répétition d'une plage n'est pas possible en mode
M.I.X.

3 Appuyez sur la touche "F" pour activer le mode

normal.
L'indicateur de fonction en haut de la touche "F"
s'allumera.

Lecture aléatoire (M.I.X.)

1 Appuyez sur la touche "F".

L'indicateur de fonction en haut de la touche "F"
s'éteindra.

2 Appuyez sur la touche M.I.X. quand le CD est en

cours de lecture ou en mode de pause.
L'indicateur M.I.X. apparaît sur l'affichage.
Les plages du disque sont reproduites dans un
ordre aléatoire.
Quand toutes les plages du disque ont été
reproduites, le lecteur charge le disque suivant
et poursuit la lecture aléatoire.

La lecture aléatoire se poursuit ainsi jusqu'à ce
que vous annuliez le mode M.I.X.

Appuyez une nouvelle f ois sur la touche M.I.X.
pour annuler le mode M.I.X. L'indicateur M.I.X.
disparaît de l'affichage.

3 Appuyez sur la touche "F" pour activer le mode

normal.
L'indicateur de fonction en haut de la touche "F"
s'allumera.

29-FR

Changeur CD

SOURCE

g DN f UP

MODE:/J

TITLE

Touches de préréglage (1 à 6)T.S.M

F

SCAN

Fonctionnement du changeur CD

Balayage d'un disque

1 Appuyez sur la touche "F".

L'indicateur de fonction en haut de la touche "F"
s'éteindra.

2 Appuyez sur la touche SCAN pour reproduire les

10 premières secondes de chaque plage du
disque.
L'affichage indique le nombre de disques,
"SCAN" et le numéro de la plage en cours de
lecture.

Appuyez sur la touche SCAN pour annuler le
balayage des plages et reprendre la lecture
normale.

3 Appuyez sur la touche "F" pour activer le mode

normal.
L'indicateur de fonction en haut de la touche "F"
s'allumera.

Affichage des titres des disques

Les titres de disques qui ont été mémorisés
peuvent être affichés.
(Voir page 24 pour titrer un disque.)

1 Appuyez sur la touche TITLE en mode CD.

L'affichage change chaque fois que vous
appuyez sur la touche.

Titrage de disques

1 Appuy ez sur la touche TITLE pour sélectionner

le mode d'affichage de titre. (Voir page 24.)

2 Assurez-vous que l'indicateur de fonction au bas

de la touche "F" s'allume, puis appuyez sur la
touches de préréglage pour sélectionner le
disque désiré à intituler.

3 Appuyez pendant au moins 3 secondes sur la

touche TITLE.
Le premier chiffre clignote.

4 Appuyez sur la touche MODE pour mémoriser le

premier caractère.
Le premier caractère cesse de clignoter et
l'affichage avance automatiquement sur le chiffre
suivant. Quand le chiffre se met à clignoter, vous
pouvez entrer la lettre ou le symbole suivant.

5 Répétez la étape 4 ci-dessus pour terminer le

titrage. La saisie du huitième caractère entraîne
la sauvegarde systématique du titre en mémoire.

Si vous désirez mémoriser un titre de moins de 8
caractères, par exemple, le titré de 3 caractères:
Après avoir entré 3 caractères pour compléter le
titre, le 4 ème caractère commence à clignoter .
Effectuez le pas 7 pour compléter le titre.

30-FR

Changeur CD

6 Appuyez sur la touche TITLE et la maintenir

enfoncée pendant au moins 3 secondes pour
enregistrer le titre.

REMARQUES

• Quand la capacité de la mémoire réservée au titrage

de disques est pleine, l'affichage indique "FULL
DATA" pour vous signaler qu'aucune autre donnée ne
peut être acceptée.

• Quand vous voulez effacer un nom, entrez le symbole

"

" sur tous les espaces.

Effacement du titre d'un disque

1 Appuyez sur TITLE pour sélectionner le mode de

titrage. Appuyez ensuite pendant au moins 3
secondes sur cette touche.

2 Appuyez pendant au moins 2 secondes sur la

touche -/J pour activer le mode d'effacement
de titre.
Le titre sur l'affichage clignote.

3 Appuyez de façon répétée sur la touche g DN

ou f UP jusqu'à ce que le titre du disque que
vous souhaitez effacer soit affiché.

4 Appuyez pendant au moins 2 secondes sur la

touche -/J pour effac1er le titre du disque
affiché.

Sélection du multi-changeur

Le système Ai-NET Alpine supporte jusqu'à 6
changeurs CD. Si vous voulez utiliser deux
changeurs ou plus, vous devrez utiliser le KCA­400C (commutateur multi-changeurs). Si vous
utilisez un seul commutateur, vous pouvez
raccorder jusqu'à 4 changeurs CD, mais si vous
en utilisez 2 vous pourrez en raccorder 6.
Lorsque vous utilisez le KCA-410C (Versatile Link
Terminal), vous pouvez raccorder deux changeurs
et deux sorties externes (AUX).

1 Appuyez sur la touche SOURCE sur le

CDA-7865R pour activer le mode changeur CD.
Ou bien, appuyez sur la touche SOURCE de la

télécommande (RUE-4187) pour activer le mode
changeur CD. Effectuez ensuite l'étape 3 ci­dessous pour sélectionner le changeur CD.

SOURCE

BAND

5 Appuyez pendant au moins 3 secondes sur la

touche TITLE pour annuler le mode d'effacement
de titre.

Recherche de disques titrés

Si un CD est intitulé, vous pouvez le rechercher.
(Pour intituler les CD, reportez-vous à "Titrage de
disques" à la page 30.)

1 Appuy ez et maintenez enf oncée la touche T.S.M.

pendant au moins 2 secondes. Le titre clignote
dans la fenêtre d'affichage.

2 Appuyez sur la touche g DN ou f UP pour

sélectionner le titre du disque désiré.

3 Appuy ez sur la touche T.S.M. pour lire le disque

sélectionné.
L'appareil recherchera automatiquement le
disque et lira ce disque.

4 Maintenez la touche T.S.M. enfoncée pendant au

moins 2 secondes pour annuler le mode de
recherche de disque.

REMARQUE

Cette fonction n'est pas disponible lors de l'utilisation
d'un appareil de commutation multi-changeur.

2 Appuyez sur la touche BAND de la

RUE-4187 pour activer le mode de sélection de
changeur CD.

3 Le mode de sélection de changeur CD reste actif

pendant environ 3 secondes après l'étape 2.
Appuyez sur la touche BAND jusqu'à ce que
l'indicateur du changeur CD souhaité apparaisse
sur l'affichage.

REMARQUE

Si le changeur CD sélectionné n'est pas raccordé,
l'affichage indique "NO CHGRX".

Appuyez alternativement sur la touche BAND de
la télécommande jusqu'à ce que l'indicateur du
changeur souhaité apparaisse sur l'affichage.

4 Pour mettre le changeur sélectionné en marche,

voir le paragraphe "Fonctionnement du lecture
CD".

REMARQUE

Pour plus de détails concernant l'entrée externe (AUX)
lorsque vous utilisez le KCA-410C, reportez-vous à
"Réglage du mode AUX (V-Link)" page 10.

31-FR

Télécommande

Fonctionnement de la télécommande

1
2

3

4

5
6

7
8
9
!

"
#

Commandes sur la télécommande

CDA-7876RB/TD A-7588RB uniquement

REMARQUE

Bien que la télécommande ne soit pas fournie avec le
CDA-7873R/TDA-7587R, vous pouvez l'achetez
séparément, puis l'utiliser.

1 Touche d'alimentation

Appuyez sur l'interrupteur pour mettre l'appareil
sous ou hors tension.

2 Touche source

Appuyer sur la touche pour sélectionner la
source audio désirée.

3 Touche -/J

Appuyez sur cette touche pour mettre en mode
de lecture ou pause le lecteur de CD.

4 Touches ANGLE 89

Appuyez sur la touche pour régler l'angle de
l'écran mobile.

5 Touche de gamme/programme

Mode radio: Sélecteur de gamme
Appuyer sur la touche pour changer la gamme
de la manière suivante.

→ FM1 → FM2 → FM3 → MW → LW

6 Touches de réglage du volume

Pour augmenter le niveau du volume:
Appuyez sur la touche L
Pour réduire le niveau du volume:
Appuyez sur la touche K

7 Touche 8

Mode radio: Appuyez sur cette touche pour
sélectionner dans l'ordre ascendant les stations
radio préréglées, comme indiqué ci-dessous.

→ 1 → 2 ... 6

8 Touche g DN

Mode radio: Touche de recherche descendante
(SEEK (DN)
Mode CD: Appuyez sur cette touche pour revenir
au début de la plage actuelle.

9 Touche f UP

Mode radio: Touche de recherche ascendante
(SEEK (UP)
Mode CD: Appuyez sur cette touche pour
avancer au début de la plage suivante.

! Touche 9

Mode radio: Appuyez sur cette touche pour
sélectionner dans l'ordre descendant les stations
radio préréglées, comme indiqué ci-dessous.

→ 6 → 5 ... 1

Mode changeur CD: Touche de sélection
descendante de disque (DISC DN)
Appuyez sur cette touche pour sélectionner un
disque dans l'ordre descendant.

" Touche de silencieux

Appuyez sur cette touche pour réduire
instantanément le volume de 20 dB.
Appuyez de nouveau sur la touche pour rétablir
le son.

# Touche du processeur audio∗∗

Appuyez sur cette touche pour rappeler le mode
de processeur audio externe.∗

Pour le fonctionnement d'un processeur audio externe,

∗

voir le mode d'enploi du processeur audio externe que
vous avez acheté.

∗∗ Cette touche s'utilise en conjonction avec un processeur

Ai-NET en option.

Mode changeur CD: Touche de sélection de
disque (DISC) en ordre ascendant (UP)
Appuyer sur la touche pour sélectionner un
disque en ordre ascendant.

32-FR

ALPINE CDA-7876RB 68P01434K31-A

Remplacement des piles

CDA-7876RB/TD A-7588RB uniquement

Piles nécessaires: Utilisez deux piles sèches
"AAA" ou équivalentes.

1 Ouverture du couvercle du logement des piles

Appuyez sur le couvercle et faites-le glisser
comme indiqué par la fléche pour l'enlever.

Télécommande

2 Remplacement des piles

Mettez les piles dans le logement en respectant
les polarites indiquées.

3 Fermeture du couvercle

Poussez le couvercle comme illustré jusqu'au
déclic.

33-FR

ALPINE CDA-7876RB 68P01434K31-A

Informations

En cas de problème

En cas de problème, consultez la liste de
vérifications suivantes. Ce guide devrait vous
aider à résoudre tout problème provenant de
l'appareil. Sinon, vérifiez les connexions du reste
du système ou consultez un revendeur Alpine
autorisé.

Opérations de base

Fonctions inopérantes ou pas d'affichage.

• La clé de contact du véhicule est sur la position d'arrêt.

- Si l'appareil est raccordé selon les instructions, il ne
fonctionne pas quand la clé de contact est sur la
position d'arrêt.

• Connexions incorrectes du cordon d'alimentation.

-Vérifiez les connexions du cordon d'alimentation.

• Le fusible a sauté.

-Vérifiez le fusible sur le câble de l'appareil conduisant
à la batterie, et remplacez-le par un fusible de même
puissance, si nécessaire.

• Dysfonctionnement du microprocesseur ínterne dû à
des interférences,etc.

- Appuyez sur la touche de réinitialisation avec un

stylobille ou un objet pointu.

Radio

Impossible de recevoir les stations.

• Pas d'antenne ou connexion incorrecte des câbles.

-Vérifiez que l'antenne est bien raccordée; remplacez

l'antenne ou le câble si nécessaire.

Impossible d'accorder les stations en mode de
recherche automatique.

• Les signaux dans la région sont faibles.

-Vérifiez que le tuner est en mode DX.

• Si vous êtes dans une région à signal fort, l'antenne n'est
peut (peut-être) être pas mise à la terre ou raccordée
correctement.

-Vérifiez les connexions de l'antenne; vérifiez qu'elle

est correctement reliée à un point de masse à
l'emplacement du montage.

• La longueur de l'antenne ne convient pas.

-Vérifiez si l'antenne est complètement déployée. Si

l'antenne est cassée, remplacez-la par une neuve.

Réception parasitée.

• La longueur de l'antenne ne convient pas.

-Déployez complètement l'antenne, remplacez-la si elle

est cassée.

• L'antenne n'est pas correctement reliée à la masse.

-Vérifiez que l'antenne est correctement reliée à un

point de masse à l'emplacement du montage.

CD (CDA-7876RB/CDA-7873R
uniquement)

Le lecteur/changeur CD ne fonctionne pas.

• La température dépasse +50°C (+120°F).

- Laissez la température de l'habitacle (ou du coffre)
baisser.

Le son de lecture de CD est déformé.

• Condensation d'humidité dans le module CD.

- Attendez que l'humidité s'évapore (environ 1 heure).

Insertion de CD impossible.

• Il y a déjà un CD dans le lecteur CD.

- Ejectez le CD et enlevez-le.

• Le CD est mal inséré.

- Assurez-vous que le CD a été introduit conformément
aux instructions de la section consacrée à
l'exploitation du lecteur CD.

Avance rapide ou inversion impossibles.

• Le CD est endommagé.

- Ejectez le CD et jetez-la. L'emploi d'un CD
endommagé peut abîmer le mécanisme de l'appareil.

Pertes de son dues à des vibrations.

• Mauvais montage de l'appareil.

-Réinstallez l'appareil correctement.

• Disque sale.

- Nettoyez le disque.

• Disque rayé.

- Remplacez le disque.

Pertes de son non dues à des vibrations.

• Disque sale ou rayé.

- Nettoyez le disque; remplacez tout disque
endommagé.

Messages d'erreur (lecteur CD intégré
uniquement)

• Erreur mécanique

- Appuyez sur la touche c. Après que l'indication
d'erreur a disparu, réintroduisez le disque. Si la
solution susmentionnée ne permet pas de résoudre le
problème, consultez votre revendeur ALPINE.

Cassette (TDA-7588RB/TDA-7587R
uniquement)

Sortie de son atténuée.

• La tête de lecture a besoin d'être nettoyée.

- Nettoyez la tête de lecture.

• Utilisation incorrecte du Dolby.

- V érifiez le réglage de l'interrupteur Dolby.

34-FR

Indications pour le lecteur CD

Indications pour le changeur CD

HI TEMP

• Le circuit de protection s'est déclenché car la
température est trop élevée.

- L'indication disparaît quand la température revient

dans la plage de fonctionnement.

T– – – – –

• Aucun CD n'a été introduit.

- introduit un CD.

• Bien qu'un disque soit inséré, "T– – – – –" est affiché
et le CD ne peut pas être lu ou éjecté.

- Enlevez le disque en procédant de la facon suivante:

1) Appuyez sur la touche c.

L'affichage mobile s'ouvre.

2) Appuyez sur la touche c et maintenez-la enfoncée

pendant au moins 3 secondes avec l'affichage mobile
ouvert.

ERROR

• Erreur de mécanisme.

1)Appuyer sur la touche c et éjecter le CD.

Si l'éjection n'a pas lieu, consulter le revendeur
Alpine.

2)Lorsque une indication d'erreur reste après avoir

éjecté, appuyer à nouveau sur la touche c.
Si une indication d'erreur ne s'éteint toujours pas
après avoir appuyé plusieurs fois sur la touche c,
consulter le revendeur Alpine.

Remarque

Si "ERROR" est affiché:
S'il n'est pas possible l'éjection du disque en appuyant sur
la touche c, appuyez sur le commutateur de
réinitialisation (voir la page 5) et sur la touche c à
nouveau.
Si l'éjection n'a pas lieu, consulter le revendeur Alpine.

HI TEMP

• Le circuit de protection s'est déclenché car la
température est trop élevée.

- L'indication disparaît quand la température revient

dans la plage de fonctionnement.

ERROR - 01

• Mauvais fonctionnement du changeur de CD.

- Consultez votre revendeur Alpine. Appuyez sur la

touche d'éjection du chargeur et sortez-le.
Vérifiez l'indication. Insérez de nouveau le chargeur.
Si vous ne pouvez pas sortir le chargeur, consultez
votre revendeur Alpine.

• Impossible d'éjecter le chargeur.

- Appuyez sur la touche d'éjection du chargeur. Si le

chargeur n'est pas éjecté, consultez un revendeur
Alpine.

ERROR - 02

• Un disque est coincé dans le changeur CD.

- Appuyez sur la touche EJECT pour activer la fonction

d'éjection. Quand le changeur CD finit l'éjection,
insérez un chargeur de disques vide dans le changeur
CD pour récupérer le disque coincé dans le changeur
CD.

NO MAGZN

• Le changeur CD ne contient pas de chargeur.

- Insérez un chargeur.

NO DISC

• Le disque sélectionné n'est pas en place.

- Choisissez un autre disque.

35-FR

Spécifications

SECTION TUNER FM

Plage d'accord 87,5 – 108,0 MHz
Sensibilité mono utilisable
monoaural 0,7 µV
Sélectivité de canal alternatif 90 dB
Rapport signal sur bruit 65 dB
Séparation stéréo 35 dB

SECTION TUNER PO

Plage d'accord 531 – 1.602 kHz
Sensibilité (norme IEC) 25,1 µV/28 dB

SECTION TUNER GO

Plage d'accord 153 – 281 kHz
Sensibilité (norme IEC) 31,6 µV/30 dB

SECTION CD
(CDA-7876RB/CDA-7873R uniquement)

Réponse en fréquence 5 – 20.000 Hz (±1 dB)
Pleurage et scintillement
(% efficace) En dessous de la limite
mesurable
Distorsion harmonique totale 0,008% (à 1 kHz)
Plage dynamique 95 dB (à 1 kHz)
Rapport signal sur bruit 105 dB
Séparation de canaux 85 dB (à 1 kHz)

SECTION CASSETTE
(TDA-7588RB/TDA-7587R uniquement)

Vitesse de défilement 4,8 cm/sec ±0,7%
Pleurage et scintillement 0,06% WRMS
Rapport signal sur brui
avec réduction de bruit
Doly B 68 dB
sans réduction de
bruit Dolby 60 dB
Réponse en fréquence
Avec cassette d'essai
Alpine 30–20.000 Hz

TELECOMMANDE
(CDA-7876RB/TDA-7588RB uniquement)

Type de pile Piles sèches "AAA"
Nombre de pile 2
Dimensions (L × H × P) 42 mm × 121 mm × 23 mm
Poids (sans pile) 50 g

GENERALITES

Alimentation 14,4 V CC

(11–16 V permissible)

Sortie max. d'alimentation 60 W × 4
Tension maximale de sortie 4 V/10k ohms
de haut-parleur
d'extrêmes-graves
Tension maximale 2 V/10k ohms
de sortie pré-ampli (CDA-7873R/TDA-7587R

uniquement)
5 V/10k ohms
(CDA-7876RB/TDA-

7588RB uniquement)
Graves ±14 dB at 60 Hz
Aigus ±14 dB at 10 kHz
Poids 1,5 kg

DIMENSIONS DU CHASSIS

Largeur 178 mm
Hauteur 50 mm
Profondeur 155 mm

DIMENSIONS DE L'AVANT

Largeur 170 mm
Hauteur 46 mm
Profondeur 24 mm

La conception et les spécifications sont modifiables sans
préavis dans le but d'améliorer les produits.

36-FR

ALPINE CDA-7876RB 68P01434K31-A

Installation et raccordements

Avant d'installer ou de raccorder l'appareil, lisez
attentivement le texte ci-dessous ainsi que les
pages 2 et 4 du présent mode d'emploi de manière
à en garantir une utilisation conforme.

Avertissement

EFFECTUER CORRECTEMENT LES CONNEXIONS.

Il y a risque de blessures ou de dommages à l'appareil.

A UTILISER UNIQUEMENT SUR DES VOITURES A
MASSE NEGATIVE DE 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n'en êtes
pas certain.) Il y a risque d'incendie, etc.

AVANT TOUTE CONNEXION, DEBRANCHER LE
CABLE DE LA BORNE NEGATIVE DE LA BATTERIE.

Il y a risque de choc électrique ou de blessure par courts­circuits.

NE PAS COINCER LES CABLES AVEC DES OBJETS
VOISINS.

Positionner les câbles conformément au manuel de manière
à éviter toute obstruction en cours de conduite. Les câbles

qui obstruent ou dépassent à des endroits tels que le volant,
le levier de changement de vitesses, la pédale de frein, etc.,
peuvent s'avérer e xtrêmement dangereux.

NE PAS DENUDER LES CABLES ELECTRIQUES.

Ne jamais enlever la gaine isolante pour alimenter un
autre appareil. Il y a risque de dépassement de la capacité
de courant et, partant, d'incendie ou de choc électrique.

NE PAS ENDOMMAGER DE CONDUITES NI DE
CABLES LORS DU FORAGE DES TROUS.

Lors du forage de trous dans le châssis en vue de
l'installation, veiller à ne pas entrer en contact,
endommager ni obstruer de conduites, de tuyaux à
carburant ou de fils électriques. Le non-respect de cette
précaution peut entraîner un incendie.

NE PAS UTILISER DES ECROUS NI DES BOULONS
DU CIRCUIT DE FREINAGE OU DE DIRECTION POUR
LES CONNEXIONS DE MASSE.

Les boulons et les écrous utilisés pour les circuits de
freinage et de direction (ou de tout autre système de
sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés
pour l'installation ou la liaison à la masse. L'utilisation de
ces organes peut désactiver le système de contrôle du
véhicule et causer un incendie, etc.

NE PAS INSTALLER A DES ENDROITS
SUSCEPTIBLES D'ENTRAVER LA CONDUITE DU
VEHICULE, COMME LE VOLANT OU LE LEVIER DE
VITESSES.

La vue vers l'avant pourrait être obstruée ou les
mouvements gênés, etc., et provoquer un accident grave.

Attention

FAIRE INSTALLER LE CABLAGE ET L'APPAREIL PAR
DES EXPERTS.

Le câblage et l'installation de cet appareil requiert des
compétences techniques et de l'expérience. Pour garantir
la sécurité, faire procéder à l'installation de cet appareil
par le distributeur qui vous l'a vendu.

UTILISER LES ACCESSOIRES SPECIFIES ET LES
INSTALLER CORRECTEMENT.

Utiliser uniquement les accessoires spécifiés. L'utilisation
d'autres composants que les composants spécifiés peut
causer des dommages internes à cet appareil ou son
installation risque de ne pas être effectuée correctement.
Les pièces utilisées risquent de se desserrer et de
provoquer des dommages ou une défaillance de l'appareil.

FAIRE CHEMINER LE CABLAGE DE MANIERE A NE
PAS LE COINCER CONTRE UNE ARETE
METALLIQUE.

Faire cheminer les câbles à l'écart des pièces mobiles
(comme les rails d'un siège) et des arêtes acérées ou
pointues. Cela évitera ainsi de coincer et d'endommager
les câbles. Si un câble passe dans un orifice métallique,
utiliser un passe-cloison en caoutchouc pour éviter que la
gaine isolante du câble ne soit endommagée par le rebord
métallique de l'orifice.

NE PAS INSTALLER A DES ENDROITS TRES
HUMIDES OU POUSSIEREUX.

Eviter d'installer l'appareil à des endroits soumis à une
forte humidité ou à de la poussière en excès. La
pénétration d'humidité ou de poussière à l'intérieur de cet
appareil risque de provoquer une défaillance.

GARDER LES PETITS OBJETS COMME LES PILES
HORS DE LA PORTEE DES ENFANTS.

Leur ingestion peut entraîner de graves blessures. En cas
d'ingestion, consulter immédiatement un médecin.

37-FR

Précautions

• Veillez à débrancher le câble de la borne (–) de la

batterie avant d'installer votre CDA-7876RB/CDA­7873R/TDA-7588RB/TD A-7587R. Vous réduisez ainsi
les risques de dommages à l'appareil en cas de court­circuit.

• Branchez les fils identifiés par des couleurs en fonction

du diagramme. Des connexions incorrectes peuvent
causer des dysfonctionnements de l'appareil ou des
dommages au circuit électrique du véhicule.

• Lorsque vous établissez les connexions avec le circuit

électrique du véhicule, prenez garde aux composants

installés par défaut (par ex., un ordinateur de bord).
N'effectuez aucun raccord avec ces fils pour alimenter
cet appareil. Lorsque vous raccordez le CDA-7876RB/
CDA-7873R/TDA-7588RB/TDA-7587R au boîtier à
fusibles, assurez-vous que le fusible pour le circuit
destiné au CDA-7876RB/CDA-7873R/TDA-7588RB/
TDA-7587R est d'une intensité appropriée. Vous risquez
sinon de provoquer des dommages à l'appareil et/ou au
véhicule. En cas de doute, consultez votre revendeur
ALPINE.

• Le CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-

7587R utilise des prises femelles de type RCA pour le
raccordement à d'autres appareils (tels qu'un
amplificateur), munis de connecteurs RCA. Il se peut
que vous ayez à utiliser un adaptateur pour raccorder
d'autres appareils. Dans ce cas, veuillez vous adresser à
un concessionnaire ALPINE agréé pour vous aider dans
votre choix.

• S'assurer de connecter les câbles d'enceinte (–) à la

borne d'enceinte (–). Ne jamais connecter les câbles
d'enceinte du canal gauche et droit l'un à l'autre ou à la
carrosserie du véhicule.

IMPORTANT

Notez le numéro de série de l'appareil dans l'espace
prévu ci-dessous et conservez-le en permanence. La
plaque de numéro de série est située au fond de
l'appareil.

NUMÉRO DE SÉRIE:
DATE D'INSTALLATION:
INSTALLATEUR:
LIEU D'ACHAT:

38-FR

Installation

Plaquette
métallique

Façade
amovible

Attention

Si vous installez cet appareil dans votre voiture, ne
retirez pas la façade amovible.
Si la façade est déposée en cours d'installation, vous
risquez d'appuyer trop fort et de fausser la plaquette
métallique qui la maintient en position.

3 Glissez le CDA-7876RB/CDA-7873R/TDA-

7588RB/TDA-7587R dans le tableau de bord.
Quand l'appareil est installé, vérifiez que les
goupilles de blocage sont parfaitement posées à
la position abaissée. Ceci s'obtient en appuyant
fermement sur l'appareil tout en abaissant la
goupille de blocage à l'aide d'un petit tournevis.
De cette façon, l'appareil sera convenablement
verrouillé et il ne risquera pas de tomber
accidentellement du tableau de bord. Installez
enfin le panneau avant amovible.

1

Support

Tableau de
bord

Gaine de montage
(Fournie)

CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R

Enlevez l'attache de montage de l'appareil (voir
"Dépose" à cette page).
Poussez l'attache de montage dans le tableau
de bord.

2

CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R

Si votre véhicule possède une applique, installez
le long boulon à tête hexagonale sur le panneau
arrière du CDA-7876RB/CDA-7873R/TDA­7588RB/TDA-7587R et placez le bouchon
caoutchouté sur le boulon à tête hexagonale. Si
le véhicule ne possède pas de support de
montage, renforcez l'appareil principal avec une
bande de montage métallique (non fournie).
Raccordez tous les fils du CDA-7876RB/CDA­7873R/TDA-7588RB/TDA-7587R de la manière
décrite dans la section "RACCORDEMENTS".

REMARQUE

Sur la vis *, se procurer une vis appropriée à
l'emplacement d'installation du châssis.

Attache de montage en métal

Ecrou à six
pans (M5)

Capuchon de caout-chouc
(Fournie)

Vis

Filetage de boulon

∗

Boulon à six
pans (Fournie)

Tige de verrouillage

Dépose

1Déposer le panneau avant amovible.
2 Utiliser un petit tournevis (ou objet similaire)

pour soulever les vis vers le haut (voir ill. au­dessus). Chaque fois qu'une vis est débloquée
vers le haut, tirer légèrement sur l'appareil pour
qu'il ne se rebloque pas avant de dévisser la vis
suivante.

3 Extraire l'appareil, en le maintenant déverrouillé.

<VOITURE JAPONAISE>

Cadre de panneau avant

Vis (M5 × 8)

CDA-7876RB/CDA-7873R/
TDA-7588RB/TDA-7587R

(Fournie)

Applique de montage

39-FR

Installation et raccordements

Raccordements

(Rose/Noir)

(Bleu/Blanc)

COMMANDE D'EXTINCTION PROGRESSIVE

(Orange)

ALLUMAGE

(Rouge)

ANTENNE ELECTRIQUE

(Bleu)

TERRE

(Noir)

Bobine
d'arrêt

(Jaune)

BATTERIE

CDA-7876RB/
TDA-7588RB
uniquement

Fiche de convertisseur d'antenne ISO

ENTREE D'INTERRUPTION AUDIO

MISE EN SERVICE A DISTANCE

1

5

6

9

7

>

!

8

"

2

3

4

Antenna

Fiche d'antenne ISO

Au téléphone du véhicule

A l'amplificateur ou à l'égaliseur
Au fil d'éclairage du

combiné d'instruments
A l'antenne motorisée

Clé de contact

Batterie

:

Changeur de CD
(Ai-NET)
(Vendu séparément)

Haut-parleurs

;

Amplificateur

Avant

?

Haut-parleurs
arrière

Haut-parleurs
d'extrêmes­graves∗

/

#

Ai-NET

NORM EQ/DIV

%

$

(Vert)

(Vert/Noir)

(Blanc)

(Blanc/Noir)

(Gris/Noir)

(Gris)

(Violet/Noir)

(Violet)

<

=

&

(
)

~

+

,

-

.

Amplificateur

?

Amplificateur

?

Haut-parleurs

Arrière gauche

Avant gauche

Avant droit

Arrière droit

∗ Si Subwoofer est réglé sur OFF: Le son est diffusé via les haut-parleurs arrière.

Si Subwoofer est réglé sur ON: Le son est diffusé via le haut-parleur d'extrêmes-graves.
Pour plus de détails concernant le réglage du haut-parleur d'extrêmes-graves sur ON/OFF, voir "Mise en hors service

du subwoofer" à la page 8.

40-FR

1 Prise d'antenne

Connecter la fiche de convertisseur d'antenne ISO
fournie.

2 Fil d'entrée d'interruption audio (Rose/Noir)

Connecter ce conducteur sur la sortie d'interface
audio d'un téléphone cellulaire qui assure une mise à
la masse quand un appel est reçu.

3 Fil de mise en service à distance (Bleu/Blanc)

Connecter ce fil au fil de mise en service à distance de
votre amplificateur ou processeur de signal.

Fil de commande d'extinction progressive (Orange)

4

Ce fil peut être raccordé au fil d'éclairage du combiné
d'instruments du véhicule. Cela permettra à la
commande d'extinction progressive de baisser le
rétroéclairage de l'appareil.

5 Fil d'alimentation commutée (Allumage) (Rouge)

Connecter ce fil à une borne ouverte sur la boîte à
fusible du véhicule ou à une autre source d'énergie
inutilisée qui fournit (+) 12V uniquement lorsque
l'allumage fonctionne ou dans la position accessoire.

6 Fil d'antenne électrique (Bleu)

Connecter ce fil à la borne +B de l'antenne électrique,
si applicable.

REMARQUE

Ce fil doit uniquement être utilisé pour commander l'antenne
électrique du véhicule. N'utilisez pas ce fil pour mettre sous

tension un amplificateur ou un processeur de signal, etc.

7 Porte-fusible (20A)
8 Fil de batterie (Jaune)

Connecter ce fil à la borne positive (+) de la batterie
du véhicule.

Pour le câb le de la batterie et la connexion à la batterie

Utilisez une fil prolongateur (20A) (vendu
séparément) et raccordez-le directement à la borne
positive (+) de la batterie du véhicule.

9 Connecteur d'alimentation ISO
! Fil de mise à la terre (Noir)

Connecter ce fil à une bonne masse du châssis sur le
véhicule. S'assurer que la connexion est faite à un
métal nu et solidement fixée en utilisant une vis de
feuille métallique fournie.

" Connecteur Ai-NET

Raccordez-le au connecteur de sortie ou d'entrée d'un
autre produit (changeur CD, égaliseur, etc.) équipé
d'Ai-NET.

# Commutateur du système

Lors du raccordement d'un processeur à l'aide de la
fonction Ai-NET, placez ce commutateur en position
EQ/DIV. Lorsqu'aucun appareil n'est raccordé, laissez
le commutateur en position NORM.

REMARQUE

Veillez à couper l'alimentation de l'appareil avant de
changer la position du commutateur.

$ Connecteur d'alimentation
% Connecteur ISO (Sortie de haut-parleur)
& Fil de sortie de haut-parleur arrière gauche (+)

(Vert)

( Fil de sortie de haut-parleur arrière gauche (–)

(Vert/Noir)

) Fil de sortie de haut-parleur avant gauche (+)

(Blanc)

~ Fil de sortie de haut-parleur avant gauche (–)

(Blanc/Noir)

+ Fil de sortie de haut-parleur avant droit (–) (Gris/

Noir)

, Fil de sortie de haut-parleur avant droit (+) (Gris)

- Fil de sortie de haut-parleur arrière droit (–)

(Violet/Noir)

. Fil de sortie de haut-parleur arrière droit (+)

(Violet)

/ Connecteur d'interface de télécommande

Au boîtier d'interface de télécommande.

: Câble Ai-NET (fourni avec le changeur CD)
; Connecteurs RCA de sortie avant

RED (rouge) correspond au haut-parleur droit et
WHITE (blanc) au haut-parleur gauche.

< Connecteurs de sortie RCA Arrière

RED (rouge) correspond au haut-parleur droit et
WHITE (blanc) au haut-parleur gauche.

= Connecteurs de sortie RCA d'extrêmes graves

RED (rouge) correspond au haut-parleur droit et
WHITE (blanc) au haut-parleur gauche.

> Convertisseur DC/DC (CDA-7876RB/TDA-

7588RB uniquement)

REMARQUES

• N'installez pas le convertisseur à un endroit exposé à

l'eau comme sous un tapis ou un climatiseur. Vous
risquez de provoquer un dysfonctionnement.

• Ne liez pas le câble du convertisseur DC/DC avec

d'autres câbles audio. Cela peut entraîner des bruits
dans votre système.

• Tenez le convertisseur DC/DC à l'écart des câbles de

l'antenne et de l'arrière de l'appareil. Dans le cas
contraire, la réception de programmes radio pourra
être parasitée.

? Câble de rallonge RCA (vendu séparément)

Pour éviter que des bruits extérieurs interfèrent avec le système audio.

• Installez l'appareil et acheminez les câbles à au moins 10 cm de distance du faisceau de câbles de la voiture.

• Eloignez les câbles d'alimentation de la batterie le plus possible des autres câbles.

• Raccordez le fil de terre à un point métallique apparent (enlevez la couche de peinture, de graisse ou de saleté si
nécessaire) du châssis de la voiture.

• Si vous rajoutez un filtre antiparasites en option, raccordez-le le plus loin possible de l'appareil. Contactez votre
revendeur Alpine pour plus de détails sur les divers filtres antiparasites Alpine disponibles.

• Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.
