DR- 135 T/E (VHF)
DR- 235 T (VHF)
DR- 435 T/E (UHF)
ALINCO
MANUAL DO
USUÁRIO
Obrigado por ter adquirido seu novo tranceptor Alinco
Este manual de instruções contêm informações importantes de segurança e operação.
Leia este manual atentamente antes de utilizar seu equipamento e guarde-o para pesquisas
posteriores.
1 / 47
Nota:
Este equipamento atende as especificações designadas ao dispositivo digital classe B, expostas no
artigo 15 das regras do FCC.
Estes limites são estabelecidos para oferecer proteção significativa contra interferência em
instalações residênciais. Este equipamento gera, utiliza e irradia rádio frequência e, se não forem
seguidas as instruções do manual, poderá causar interferência à rádio comunicação. Entretanto, não
há garantias de que inferências possam ocorrer em instalações específicas. Se este equipamento
causar interferência à recepção de rádio e/ou televisão, o que pode ser comprovado, ligando e
desligando o transceptor, o usuário deve corrigir a interferência tentando uma das soluções a seguir:
•Reoriente ou troque de lugar a antena de recepção.
•Aumente a distância entre o receptor e o transceptor
•Conecte o equipamento em um circuito elétrico diferente do receptor.
•Solicite auxílio ao vendedor ou a um técnico experiente.
Testado em conformidade com os padrões FCC
Para uso doméstico ou escritório
As informações contidas neste manual, estão sujeitas à alteração sem aviso prévio. Todas as marcas
apresentadas, são de propriedade de seus respectivos donos. Alinco não pode ser responsabilizada
por erros de digitação. Alguns componentes, opcionais e/ou acessórios não são encontrados em
determinadas áreas. Mudanças ou alterações não aprovadas expressamente, podem cancelar a
permissão de uso do equipamento por parte do usuário.
2 / 47
ÍNDICE
Antes de operar o equipamento 6
Introdução 6
1. Novidades 6
2. Acessórios padrão 7
3. Instalação Inicial 9
3.1. Configuração de uma estação base 10
3.2. Configuração de uma estação móvel 10
3.3. Controle de fonte externa e lâmpada indicadora de alimentação 11
3.4. Função para mostrar voltagem no visor 12
4. Funções & descrição do equipamento 13
4.1. Painel frontal 13
4.2. Painel traseiro 14
4.3. Visor 15
4.4. Microfone 16
5. Operações Básicas 17
5.1. Ligando e desligando o equipamento 17
5.2. Ajustando volume 17
5.3. Ajustando o nível de squelch 18
5.4. Modo VFO 18
5.4.1. Alterar a frequência por salto normal 18
5.4.2. Alterar a frequência por salto de 1 Mhz 18
5.5. Alterando o salto 19
5.6. Operação duplex (repetidora) 19
5.7. Configuração CTCSS/DCS 19
5.8. Modo memória 21
5.8.1. Programando a memória 21
5.8.2. Programando os dados na memória 22
5.9. Modo CALL 22
5.10. Receber sinais 22
5.11. Para transmitir 23
3 / 47
6. Modo configuração dos parâmetros 23
6.1. Configuração do salto de frequência 26
6.2. Tipo de busca 26
6.3. Som do beep 26
6.4. Timer desligamento automático da transmissão – TOT 26
6.5. Penalidade do desligamento automático 27
6.6. Desligamento automático do equipamento 27
6.7. Freqüência Tone-Burst 27
6.8. Não transmitir enquanto freqüência ocupada 27
6.9. Alarme de furto 28
6.10. Alfanumérico 28
6.11. Controle da iluminação 29
7. Operações avançadas 29
7.1. Funções de busca 29
7.1.1. Busca VFO 29
7.1.2. Busca memória 29
7.1.3. Busca programada 30
7.1.4. Busca sub-tom 31
7.1.5. Busca DCS 31
7.2. Função travar teclas 31
7.3. Tone-Burst 32
7.4. Recepção modo AM (apenas DR-235 T) 32
7.5. Amplo / Estreito (redução do desvio / ganho do microfone) 32
7.6. Auto discador 32
7.7. Alarme anti-furto 33
7.8. Cabo para clonagem 34
8. Operação rádio pacote 35
8.1. Operar packet utilizando EJ-41U 35
8.2. Operar rádio pacote utilizando modem externo 37
8.3. Operar APRS ® 38
8.4. Configurar 39
8.5. Operação APRS 39
9. Operação por controle remoto 40
9.1. Lista das teclas do controle remoto 40
4 / 47
9.2. Entrando uma freqüência diretamente 40
9.3. Método de entrada dependendo dos saltos de sintonia 41
10. Manutenção / Referência 41
10.1. Reinicializar 41
10.2. Problemas mais comuns 42
11. Acessórios opcionais 43
12. Especificações 43
13. Anexo 44
13.1. Lista de comandos de packet 44
5 / 47
ANTES DE OPERAR O EQUIPAMENTO
ATENÇÃO
•Não remova a tampa ou toque no interior do rádio.
Adulteração pode causar danos no equipamento.
•Não exponha o equipamento à luz solar direta, lugares
empoeirados, ou próximo à superfícies quentes.
•Mantenha o equipamento distante de televisores ou outros
equipamentos que podem interferir na recepção.
•Quando transmitir por um período longo com potência alta,
o equipamento irá aquecer.
•Desligue imediatamente o equipamento se o equipamento
emitir fumaça ou cheiros estranhos. Certifique-se de proteger
o equipamento e envie-o ao atendimento Alinco mais
próximo.
INTRODUÇÃO
Muito obrigado por ter adquirido este excelente transceptor Alinco. Nossos produtos são
qualificados como dos melhores do mundo. Este rádio foi fabricado com tecnologia de ponta e
testado cuidadosamente na nossa fábrica. Foi desenvolvido para operar perfeitamente por muitos
anos, sob condições normais.
Por favor, leia este manual completamente para aprender todas as funções que o produto oferece.
Fizemos de tudo para escrever este manual da forma mais compreensiva e de fácil entedimento. É
importante salientar que algumas operações serão citadas em capítulos anteriores brevemente.
Lendo apenas uma parte do manual, você provavelmente não irá entender a operacionabilidade por
completo.
6.. NOVIDADES
Seu novo rádio apresenta algumas das funções mais avançadas disponíveis. A filosofia da Alinco é
focada no desenvolvimento inovador, incluindo:
•3 diferentes estilos de apresentação no visor (6reqüência, número da memória ou alfa-
numérico com 7 dígitos). A iluminação (mais clara/ mais escura) facilita a leitura do display à
noite.
•Teclas e botões simples garantem uma operação correta.
6 / 47
•Materiais de alta qualidade são utilizados no produto e um dissipador de calor por quase todo o
equipamento garante uma operação estável.
•Modo FM convencional ou estreito(refinado) podem ser selecionados.
•Capaz de receber faixa aérea em AM (DR-135 T/DR-235 T).
•100 memórias completamente programáveis com identificação alfa-numérica.
•Uma porta de dados localizada no painel frontal para fácil conexão com acessórios externos.
Uma porta DSUB9 está disponível no painel traseiro para conectar um computador na operação
rádio pacote 1200/9600 bps.
•O alarme anti-furto oferece uma segurança extra para instalações móveis.
•O transceptor possui a capacidade de clonagem.
•A placa opcional EJ-41U está disponível para comunicação de dados como APRS ® ou rádio
pacote, sem um dispositivo externo.
2- ACESSÓRIOS PADRÃO
•Transceptor.
•Microfone :EMS-53 ou :EMS-57 (com
teclado DTMF).
•Cabo de força DC com caixa de fuzível
(UA0038)
•Suporte para montagem móvel (FM0078Z).
•Cabo de alarme A (com fio) (UX1259) •Kit para montagem do suporte
4 parafusos pretos (M4*8mm) (AE0012)
4 parafusos auto-perfurantes (M5*20mm)
(AJ0003)
7 / 47
•Cabo de alarme B (extensão) (UX1260) •Kit para montagem do suporte
4 parafusos (M5*20mm) (AA0013)
Arruela (AZ0010)
Arruela (AZ-0009)
4 porcas sextavadas (M5) (AN0002)
2 fuzíveis de reserva (EF0005)
Chave de boca pequena (FM0079)
•2 adesivos alarme anti-furto (PR0454)
•Manual de instrução (PS0349)
•Certificado de garantia (apenas versão T) (PH0009A)
•Manual EJ-41U (apenas com versão TNC)
Os acessórios padrão podem variar um pouco, dependendo da versão adquirida. Entre em contato
com o representante Alinco se houver alguma dúvida. Alinco e seus representantes autorizados não
serão responsabilizados por qualquer erro tipográfico deste manual. Os acessórios padrão poderão
ser alterados sem qualquer aviso prévio.
Garantia:
Entre em contato com seu representante Alinco mais próximo para dirimir qualquer dúvida sobre a
garantia.
8 / 47
3- INSTALAÇÃO INICIAL
Conecte o microfone ao painel frontal do transceptor.
Conecte o conector da antena à uma antena 50 ohms que cubra a faixa dos 2 metros, utilize um cabo
coaxial de 50 ohms de qualidade.
9 / 47
Conector do microfone
3.1- Configuração de uma estação base
O tranceptor necessita de uma fonte de 12 a 13.8 V DC terra negativo.
Utilize uma fonte regulada capaz de prover corrente contínua de 12A ou mais.
Fontes que não apresentem estas especificações podem causar mal funcionamento e/ou danificar o
rádio além de cancelar a garantia. Alinco possui uma linha de fontes de altíssima qualidade como
acessórios opcionais. Entre em contato com seu vendedor autorizado Alinco.
3.2- Configuração de uma estação móvel
Localização
O tranceptor pode ser instalado em qualquer posição no seu carro, onde os controles e o microfone
sejam facilmente acessados e não interfiram na operação segura do veículo ou na performance do
ambiente. Se seu veículo possuir air bags, certifique-se de que seu rádio não interfira no sistema. Se
você não estiver seguro quanto à montagem da estação, contacte o fabricante do veículo.
10 / 47
Instalando uma antena móvel
Use uma cabo coaxial de 50 ohms para conectar à antena. Antenas móveis necessitam de base
apropriada para instalação e operação. Para mais informações, veja a documentação de sua antena.
Cuidado: Após instalar sua antena, certifique-se de obter a menor Relação Onda Estacionária (ROE)
possível. Ambientes com rádio 11reqüência podem causar danos ao seu equipamento. Certifique-se
de não operar o transceptor quando estiver em um ambiente assim.
Instalando o transceptor
Veja a figura abaixo:
3.3. Controle de fonte externa e lâmpada indicadora de alimentação
Antes da instalação, certifique-se de que seu veículo possui terra negativo e sistema elétrico de 12
11 / 47
VDC. Conecte o cabo DC diretamente à bateria, conforme mostrado acima, para minimizar ruídos
de ignição. Certifique-se de que seu veículo tenha uma bateria robusta, pois o uso do rádio pode
sobrecarregar o sistema elétrico do veículo.
Se desejar o dispositivo chave de ignição (dispositivo opcional), utilize o opcional EDC-37 (para
conexão direta ao circuito do veículo) ou o cabo EDC-43 (para conexão ao plug do isqueiro. EDC36 também é compatível). Conecte um dos cabos entre o terminal ACC ou um isqueiro que opere
com a ignição do veículo ou chave ACC no veículo e um conector externo de energia na parte
traseira do rádio. (Nota: Em vários carros, o plug do isqueiro está sempre com corrente. Se for o
caso, você não precisará utilizar uma chave de ingnição liga/desliga.) Se está opção for escolhida, o
rádio poderá ser desligado manualmente ou automaticamente conforme a posição da chave de
ignição.
6.. Quando a chave de ignição é girada para ACC ou posição ON (Start) quando o rádio
está desligado, o botão liga acenderá. A iluminação vai apagar quando a chave de
ignição for girada para a posição OFF (desliga). Para ligar o equipamento, pressione
o botão liga/desliga enquanto estiver iluminado (quando a chave de ignição estiver
ACC ou na posição ON (liga)).
2. Quando a chave de ignição é girada para a posição ACC ou posição ON com o botão do
rádio na posição liga, o rádio ligará automaticamente e o botão liga/desliga acenderá. Passe
a chave de ignição para posição OFF (desliga) ou manualmente desligue o rádio.
O consumo quando utilizado o cabo adicional é de 5mA.
Para operação sem esta opção, utilize o botão liga/desliga para ligar e desligar o rádio.
3.4. Função para mostrar voltagem no visor
Após conectar o transceptor à uma fonte, a voltagem poderá ser confirmada pressionando a tecla
SQL junto com a tecla FUNC. A voltagem fornecida ao rádio é então mostrada no visor.
O rádio irá voltar à operação normal quando o botão liga/desliga for pressionado.
O visor altera a voltagem imediatamente, assim que houver alguma alteração.
Também apresenta a voltagem durante a transmissão.
Importante: Este voltímetro é limitado entre 7V e 16VDC. O valor apresentado é estimado, utilizae
um voltímetro de precisão quando necessário.
12 / 47
4. Funções & descrição do equipamento
4.1. Painel frontal
Funções Primárias
Número Tecla Função
1 PWR Liga/Desliga o rádio quando pressionado
2 Volume Ajusta o nível de volume
3 Sintonia Trocar 13reqüência, memória e direção busca
4 FUNC/SET Define modo de função para acessar demais funções
5 V/M/MW Troca entre modo VFO e modo memória
6 Mhz/Shift Troca 13reqüência em salto de 1 Mhz
7 TS/DCS/LOCK Configura o sub-tom e DCS
8 CALL/H/L Troca para o modo CALL
9 SQL/D Configura o nível de squelch
10 Terminal Dados Utilizado nas funções clone e alarme anti-furto
11 Luz indicadora TX Luz acende durante transmissão
12 Conector Microfone Porta para conectar o microfone
13 / 47
Funções que podem ser ativadas quando o F aparecer, após pressionar a tecla FUNC.
Número Tecla Função
4 FUNC/SET Confirma seleção de outras funções e sai do modo função
5 V/M/MW Grava no canal de memória
6 Mhz/Shift Configura a direção do off-set e a frequência
7 TS/DCS/LOCK Configura a função Travar
8 CALL/H/L Troca entre as potências de transmissão: Alta, Média e Baixa
9 SQL/D Acessa o modo rádio pacote/Modo de recepção AM (apenas DR-
235T)
Funções que podem ser ativadas enquanto estiver pressionando a tecla FUNC.
Número Tecla Função
1 PWR Resetar para configurações default de fábrica
5 V/M/MW Apagar a memória
6 Mhz/Shift Troca o modo de recepção amplo/estreito
7 TS/DCS/LOCK Configura discador automático
8 CALL/H/L Acessa o modo clone
9 SQL/D Acessa o indicativo de voltagem
Funções que requerem pressionamento contínuo.
Número Tecla Função
4 FUNC/SET Quando pressionado por 2 segundos, acessa o modo de configuração.
9 SQL/D Quando pressionado por mais de 1 segundo, habilita a função monitor.
4.2. Painel traseiro
14 / 47
Número Discrição Função
1 Conector fonte externa Terminal para conectar opcional EDC-37 para uso com
chave de ignição liga/desliga.
2 Conector alto-falante externo Terminal para alto-falante externo.
3 Conector DSUB-9 Terminal onde dispositivo externo TNC pode ser
conectado para uso em rádio pacote. Com o opcional
EJ-41U, conecta dispositivo interno TNC ao
computador.
4 Conector antena Conexão para cabo coaxial de 50ohms e antena
4.3. Visor
Número Tecla Função
1 SQL Aparece quando configurando nível do squelch
2 M Aparece quando no modo memória
3 88 Indica o número da memória, quando no modo memória
4 . Ponto decimal Aparece quando configurando função anti-furto
5 . Ponto decimal Aparece quando configurando nível de salto
6 . Ponto decimal Indica o ponto decimal da 15reqüência e a função de busca
7 Indica a 15reqüência ou o nome da memória
8 Aparece quando um sinal está sendo recebido
9 Indica a intensidade relativa do sinal recebido ou transmitido
15 / 47
Número Tecla Função
10 Aparece quando no modo rádio pacote
11 Aparece quando equipamento travado
12 DCS Aparece quando configurando DCS
13 Aparece quando configurando tone squelch
14 + - Aparece quando configurado off-set
15 A Aparece durante recepção AM (apenas DR-135T / DR-235T)
16 Nar Aparece quando recepção no modo estreito
17 Lo Aparece quando a potência de transmissão for baixa
18 Mi Aparece quando a potência de transmissão for média
19 Aparece quando a tecla FUNC for pressionada
4.4. Microfone
Número Tecla Função
1 UP Aumenta a 16reqüência, número da memória, ou valor da
configuração.
2 Down Diminui a 16reqüência, número da memória, ou valor da
configuração.
3 PTT Pressione e a tecla PTT para transmitir
4 DTMF Teclas de tom do DTMF
5 DTMF/Remoto Seleciona para DTMF quando você não quiser operar as funções de
16 / 47
Número Tecla Função
controle remoto. As teclas DTMF não irão funcionar, exceto se
durante a transmissão, você enviar os códigos manualmente.
6 Botão Travar Trava as teclas UP e Down
7 Microfone Fale aqui durante a transmissão.
Diagrama do conector do microfone (vista frontal do conector).
5. Operações Básicas
5.1. Ligando e desligando o equipamento
Pressione o botão ou gire a tecla de ignição para
ACC ou para a posição ON conforme a opção
selecionada durante a instalação. Pressione o
botão PWR ou gire a tecla de ignição para OFF
desligando o equipamento.
5.2. Ajustando volume
Gire o botão de volume no sentido horário para
aumentar o volume e no sentido anti-horário
para abaixar.
17 / 47
5.3. Ajustando o nível de squelch
O squelch elimina o ruído branco (ruído no
fundo quando não há sinal).
Alto nível manterá o squelch muito fechado, não
permitindo receber sinais mais fracos. Baixo
nível, permitirá a recepção de sinais fracos mas
poderá ser aberto por ruídos indesejáveis.
1.Pressione a tecla SQL. O ícone SQL aparecerá no visor e o nível de squelch será apresentado
na posição do número da memória. Há 21 níveis – de 0 a 20. 0 é a configuração mais baixa.
2.Girando o dial principal ou utilizando as teclas UP/Down do microfone, ajustará o nível
desejado. Para retornar ao normal, pressione o PTT ou qualquer tecla do painel frontal; ou se
não houver operação nos próximos 5 segundos, a unidade irá armazenar a configuração e
retornará à situação original.
3.O novo nível de squelch será armazenado na CPU até que outro ajuste seja feito.
5.4.Modo VFO
Sintonizando VFO é modo padrão de fábrica. VFO
(oscilador variável de 18reqüência) permite você alterar a
18reqüência de acordo com o passo programado girando
o botão principal ou utilizando as teclas UP/Down do
microfone. O modo VFO é utilizado também para
programar os dados a serem armazenados nos canais de
memória ou para alterar os parâmetros de configuração do
transceptor.
1.Identifique o modo atual checando o visor. Se “M” ou “C” não estiverem aparecendo na tela,
o rádio estará no modo VFO.
2.De outra forma, pressione as teclas V/M até que estes indicadores sumam.
6.1.2......
瑮
Alterar a 18reqüência por salto normal
Gire o botão principal no sentido horário para aumentar a
18reqüência e no sentido anti-horário para reduzir a
18reqüência. As teclas UP/Down do microfone agem da
mesma forma.
5.4.2. Alterar a 18reqüência por salto de 1 Mhz
Isto irá possibilitar a troca da 18reqüência em saltos de 1
Mhz.
1.Pressione a tecla Mhz. Os dígitos após 100 khz irão desaparecer do visor.
2.Siga as 18reqüência acima para alterar o valor.
6.1. Alterando o salto
18 / 47
6.. Certifique-se da unidade estar
no modo VFO. Vá ao capítulo 6
para entrar no modo de
configuração.
2. Selecione o número do salto utilizando o botão de
sintonia. O salto atual será apresentado conforme abaixo:
3.Pressione o PTT ou qualquer tecla do painel, exceto SQL para escolher o salto desejado. O
visor retornará à situação original.
Configurações abaixo de 10 khz podem ser ajustadas automaticamente, de acordo com o salto
selecionado.
6.1. Operação duplex (repetidora)
6.. Direção e configuração da 19reqüência de off-set.
Repetidoras convencionais são operadas no modo duplex. Recebe o sinal em uma 19reqüência e
transmite em outra. A diferença entre as 19reqüência19 é chamada de off-set. Se a entrada da
repetidora for maior que a saída, a direção é + e se for menor, a direção é - . O off-set deste
equipamento pode ser variado entre 0 e 99.995 Mhz.
Pressione a tecla F. Enquanto o sinal F estiver no visor, pressione a tecla Mhz. O visor apresentará a
situação atual de direção e 19reqüência do off-set. O valor padrão é 0.60 Mhz (600 khz) negativo.
Pressione a tecla Mhz até aparecer a direção desejada. Se desejar o modo simplex (sem alteração de
19reqüência19 na transmissão e recepção), selecione de forma que + e – não sejam apresentados.
1.Gire o botão principal ou use as teclas UP/Down do microfone para alterar a direção do offset. É alterada de acordo com o salto de 19reqüência19.
2.Neste modo, se a tecla F for pressionada novamente, a 19reqüência do off-set pode ser
alterada com saltos de 1 Mhz, para configuração mais rápida.
3.Pressione o PTT ou qualquer tecla, exceto F ou Mhz no painel frontal para retornar à situação
original.
5.7. Configuração CTCSS/DCS
Várias repetidoras necessitam de tom CTCSS ou um código DCS como chave de acesso ao sistema,
também chamado de “chamada seletiva”. As vezes, um decodificador CTCSS ou DCS são
utilizados nas saídas das repetidoras, fazendo com que seja utilizado como um squelch. Neste
modo, independentemente da configuração do squelch, o áudio só poder ser ouvido quando o tom é
recebido. Não é possível habilitar CTCSS junto com DCS, apenas um por vez é permitido em cada
memória.
19 / 47
1.Pressione a tecla TS/DCS. A situação atual será apresentada com os ícones T/SQ/DCS e a
20reqüência configurada. Pressione a mesma tecla para selecionar T/SQ/DCS.
2.Os números (ex. 88.5) representam a 20reqüência CTCSS em Hz. Quando é apresentado
apenas com o ícone T, a unidade transmitirá com sub-tom quando o PTT for pressionado
(encode) e a repetidora será acessada (considerando que a configuração na repetidora seja 88.5).
3.Pressione a mesma tecla novamente, para que o ícone SQ apareça no visor. Este é o código
decodificador do CTCSS. Isto habilita o squelch CTCSS ou tone squelch – TSQ.
4.Pressione novamente, assim, um número de 3 dígitos e o ícone DCS aparecerão. Este é o
código DCS e habilita a codificação e decodificação DCS.
Para os passos 2 e 4, gire o botão principal ou os botões UP/Down do microfone para trocar o tom
ou o código. Pressione qualquer tecla (exceto TS/DCS, UP/Down) para entrar na configuração e
retornar à situação original. Os ícones T/SQ/DCS permanecerão no visor para apresentar a situação
atual. Para sair, simplesmente utilize a tecla TS/DCS e pressione até que os ícones T/TS/DCS
sumam.
As 20reqüência20 de codificação e decodificação podem ser ajustadas de forma independente. A
configuração da 20reqüência de codificação está diretamente relacionada à 20reqüência de
decodificação, mas a configuração da 20reqüência de decodificação não afeta à 20reqüência de
codificação. Os 39 tons CTCSS disponíveis estão apresentadas no quadro abaixo. Codificação e
decodificação DCS não podem ser diferentes e os 104 códigos disponíveis também são
apresentados abaixo.
20 / 47
Nota: Dependendo do nível de desvio do código DCS recebido, seu squelch poderá não abrir. Se
isto ocorrer, retorne ao modo de configuração DCS e pressione a tecla CALL. Um ponto decimal irá
aparecer na posição 10 Mhz, então escolha o código desejado. Esta configuração também poderá ser
armazenada em um canal de memória.
21 / 47
5.8. Modo Memória
O modo memória é composto por 100 memórias (0 a 99), 1 CALL (chamada rápida de canal) e um
par de busca programada “memória limite” acesso rápido, fácil às 22reqüência22 pré-programadas
com configurações diferenciadas.
6.. Pressione a tecla V/M. O símbolo M aparecerá no visor para indicar que o rádio está no
modo memória. Repita o procedimento para alterar entre os modos VFO e Memória.
6.. No modo memória, gire o botão principal ou pressione as teclas UP/Down para trocar o
canal da memória.
6.. Para saltar de 10 em 10, pressione a tecla FUNC e gire o botão principal ou pressione as
teclas UP/Down, enquanto o F estiver no visor.
5.8.1. Programando a memória
6.. Retorne ao modo VFO pressionando a tecla V/M. Consulte a lista abaixo para verificar
os parâmetros programáveis, programe no modo VFO a 22reqüência desejada e as
demais configurações a serem armazenadas posteriormente na memória.
6.. Quando todas as configurações estiverem concluídas, pressione a tecla FUNC. Os ícones
F e M aparecerão e um número correspondente à memória será visto no display.
Enquanto não estiver gravado, M piscante
6.. Gire o botão principal ou pressione as teclas UP/Down para selecionar o número de
memória desejado onde serão gravados os 22reqü configurados no modo VFO. Um
canal vazio é apresentado com um M piscante. Seria interessante armazenar as
22reqüência22 na ordem crescente e consecutiva, exemplo: 0-9 repetidoras locais, 10-19
simplex local, 20-49 repetidoras da redondeza, 50-79 outras repetidoras (reservado), 8098 outros simplex (reservado). Trazendo facilidade na memorização e em futuras
operações de modificação dos canais.
6.. Enquanto o ícone F estiver no visor, pressione a tecla MW. As configurações do VFO
serão copiadas para o canal de memória e um beep soará. O canal de memória pode ser
regravado, caso um canal já utilizado for selecionado para nova gravação (este canal já
gravado aparecerá com um M constante).
6.. Para programar o canal CALL (chamada rápida), selecione o canal apresentado como
CH-C no visor. Grave no canal 99 as configurações utilizadas para a operação de
22 / 47
Alarme, a qual será apresentada posteriormente. Utilize PL e PH para programar o modo
de busca, o qual será apresentado no capítulo de operações avançadas.
6.. Para deletar um canal programado, selecione-o no modo de memória, pressione a tecla
FUNC e então pressione a tecla MW, enquanto o ícone F estiver sendo apresentado. A
memória será deletada e um beep soará. O ícone M começará a piscar, indicando que o
canal está vazio.
6.. Para cancelar a deleção, repita o passo 6. Entretanto, a função DESFAZER perderá seu
procedimento após ser gravada outra 23reqüência na memória.
5.8.2. Programando os dados na memória
Algumas especificações serão apresentadas posteriormente, então leia este manual de
instruções atentamente antes de programar as memórias.
Os canais de memórias 0-99 e CALL poderão armazenar os seguintes dados:
•23reqüência
•23reqüência do off-set
•Off-set
•Sub-tom CTCSSS (encode e decodificador)
•Configuração do tone squelch
•DCS (encode e decodificador)
•Configuração do squelch DCS
•Saltar canal na busca
•Configuração travar canal ocupado
•Monitoramento de 23reqüência em prioridade (requer programação PC)
•Largura FM estreita/normal
•Recepção banda aérea AM (disponível apenas DR-135T/235T)
Nota: Apenas a 23reqüência poderá ser armazenada nos canais PH e PL para determinar os
limites da busca programada.
5.9. Modo CALL
Este é o modo de memória que permite ao rádio acessar a 23reqüência rapidamente,
simplesmente pressionando a tecla CALL, independente do modo atual.
6.. Pressione a tecla CALL. O ícone C aparecerá no visor e o rádio entrará no modo CALL.
Neste modo, o botão principal ou as teclas UP/Down não alteram a 23reqüência ou os
canais de memória.
6.. Pressione a tecla CALL novamente ou pressione a tecla V/M para sair do modo CALL.
6.. Não há funções de busca disponível no modo CALL.
Para armazenar a configuração desejada no canal CALL, siga as instruções de programação
do modo memória. O canal CALL pode ser modificado, mas não pode ser eliminado ou
ocultado.
23 / 47
5.10. Receber sinais
•Certifique-se de que o equipamento está conectado à antena apropriada, ligado, níveis
de volume e squelch ajustados.
•Selecione a 24reqüência de recepção ou escolha a mesma ouvindo os sinais que estão
sendo recebidos. O S-meter apresenta o sinal relativo entre ocupado e fim de escala
quando o rádio detectar um sinal.
•Se o S-meter indicar a recepção de um sinal, mas nada for ouvido, verifique o nível do
volume, nível do squech e a situação do CTCSS/DCS, o que explicado no 24req 5.7
deste manual.
•A função monitor pode ser utilizada para receber sinais mais fracos. Pressione e
mantenha pressionada a tecla SQL por mais de 1 segundo. Independente do nível de
squelch, o mesmo será aberto e o ícono BUSY aparecerá no visor. Pressione qualquer
tecla no painel frontal para sair.
5.11. Para transmitir
6.. Selecione a 24reqüência desejada. Certifique-se de estar autorizado a operar nesta
24reqüência. Verifique o sistema e monitore a 24reqüência para certificar-se de não
interferir em outras comunicações.
6.. Selecione a potência de saída. Pressione a tecla FUNC e então pressione a tecla CALL
enquanto o F estiver no visor. Enquanto a tecla CALL é pressionada, a potência de saída
é apresentada em 3 níveis. O ícone LO identifica potência baixa, MI ou média. Quando o
rádio é configurado na potência máxima, nenhum ícone de potência é apresentado. A
potência de saída não pode ser alterada durante a transmissão.
6.. A configuração padrão é potência máxima. Pressione o PTT do microfone para
transmitir, solte-o para receber. Durante a transmissão, a potência relativa de saída é
apresentada no medidor de RF como:
•Potência baixa – 2 segmentos
•Potência média – 3 segmentos
•Potência máxima – 5 segmentos
6.. Se operar móvel, não transmita por períodos longos sem ligar o motor, pois poderá
descarregar a bateria. Verifique a tensão da bateria constantemente. As luzes, o som, o
ar-condicionado, desembaçador e outros acessórios drenam a bateria consideravelmente.
Quando esses acessórios forem ligados, reduza a potência de saída ou desligue alguns
acessórios para evitar que a bateria descarregue. Preste atenção no trânsito quando
estiver dirigindo. Verifique as leis locais quanto à operação móvel quando estiver
dirigindo.
6.. Modo configuração dos parâmetros
Importante: Leia as páginas a seguir com atenção, para alterar qualquer parâmetro.
OS PARÂMETROS NÃO PODEM SER ALTERADOS SEM ENTRAR NO MODO DE
CONFIGURAÇÃO.
Ao entrar no modo de configuração dos parâmetros, alguns parâmetros de operação do rádio
poderão ser alterados conforme a aplicação desejada. A seguir apresentaremos o Menu Selecionável
de Parâmetros.
24 / 47
Nota: A opção de nomear o canal de memória não aparecerá no menu até que a memória tenha sido
programada.
Para utilizar o modo de Configuração dos Parâmetros.
Configuração Padrão
6.. Pressione a tecla FUNC por mais de 2 segundos para entrar no modo de Configuração
dos Parâmetros.
6.. Gire o botão principal para selecionar a configuração desejada.
6.. Pressione SQL ou UP/Down novamente para inserir a configuração na memória do
rádio. O rádio agora está pronto para os ajustes adicionais dos parâmetros.
6.. Pressione qualquer tecla, menos SQL/UP/Down para sair do modo de configuração dos
parâmetros. A única exceção é o parâmetro canal, o qual aceita apenas PTT, FUNC,
Mhz e TS/DCS para sair.
Detalhes do menu de configuração.
Consulte o Modo de configuração dos
parâmetros para operações de configuração. Os
procedimentos de operação de algumas das
especificações serão apresentadas mais à frente
detalhadamente.
25 / 47
6.1. Configuração do salto de freqüência
No modo VFO, serve para definir o salto da freqüência. Veja no gráfico abaixo a relação
entre o salto atual de freqüência e como é apresentado:
6.2. Tipo de busca
Define como a busca irá continuar. Configurando TIMER, permitirá ao rádio continuar a
busca após 5 segundos, independente se está recebendo ou não algum sinal. Configurando
BUSY, a busca continuará após o sinal parar de ser recebido. O modo de busca será
detalhado posteriormente.
6.3. Som do beep
BEEP-ON habilita o som de um beep após qualquer tecla ser pressionada ou qualquer
configuração ser concluída. BEEP-OF indica que o beep está desligado.
6.4. Timer desligamento automático da transmissão – TOT
O TOT é popular nos sistemas de repetidoras. Ele faz com que a transmissão seja
interrompida automaticamente após um determinado período de tempo. Configurando esta
função conforme o timer da repetidora, o rádio irá alertar ao usuário através de um beep 5
segundos antes de interromper a transmissão. Após cancelar a transmissão, o rádio passará
para o modo de recepção. Isto evitará que a repetidora “caia” durante sua transmissão. A
transmissão só será possível, após soltar e pressionar o PTT novamente.
transmissão configurada em 60 segundos
1.Na primeira imagem, o padrão é TOT desligado.
2.Gire o botão principal para selecionar o tempo desejado. O visor irá alterar, conforme
26 / 47
apresentado à direita. O número indicado, representa o tempo em segundos.
3.Você poderá configurar o TOT até 7,5 minutos – 450 segundos.

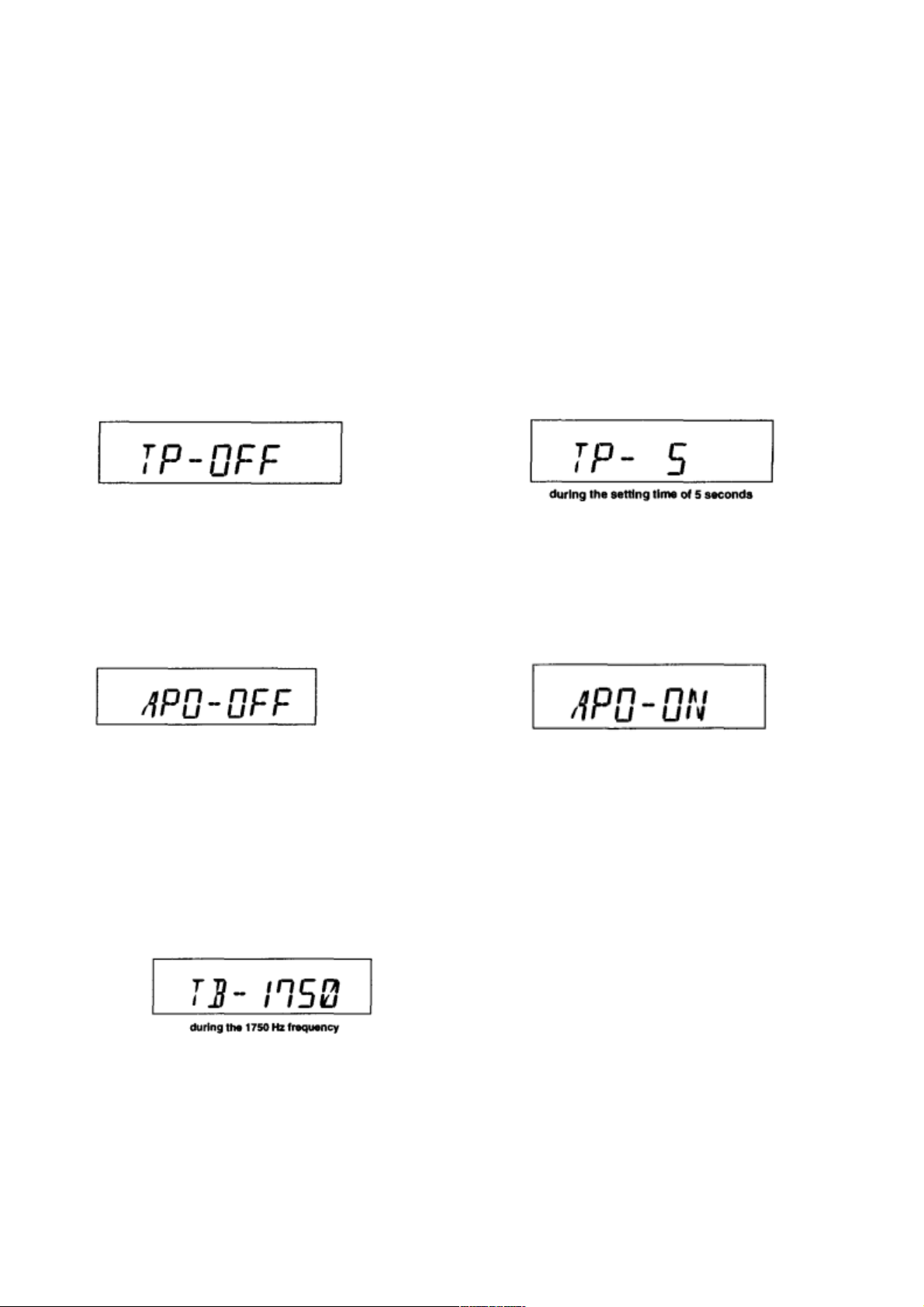

6.5. Penalidade do desligamento automático
Quando a transmissão é interrompida pelo TOT, a função desabilitará uma outra transmissão
por um tempo selecionado.
1.Durante o período de penalidade do TOT, o beep soará quando o PTT for pressionado,
mas não haverá portadora.
2.Se o PTT for pressionado continuamente após o TOT e o período de penalidade do TOT,
está função será cancelada automaticamente.
3.O padrão do TP-OFF. Gire o botão principal para selecionar o tempo de penalidade, até 15
segundos.
Tempo configurado – 5 segundos
6.6. Desligamento automático do equipamento
Esta característica automaticamente desliga o equipamento. É útil para operação móvel,
evitando que a bateria seja drenada. Caso não haja nenhuma atividade no rádio, irá desliga-
lo após 30 minutos, seguido por um beep.
1. Padrão é desligado
2. Gire o botão principal para ativar a função
6.7. Freqüência Tone-Burst
Serve para acessar repetidoras Tone-Burst, as quais necessitam de um tom audível para
ativa-las. Geralmente, uma repetidora não necessita deste tom para ser acionada.
1.O padrão é TB-1750, significando tom 1750 hz.
2.Podendo ser utilizados: 1750, 2100, 1000, 1450 hz.
Veja no capítulo de Operação Avançada a forma de utilização.
6.8. Não transmitir enquanto freqüência ocupada
Esta função não permite a transmissão enquanto estiver recebendo um sinal. O padrão é
BCLO-OFF, significando estar desligado. Ativando esta função, o rádio irá apenas
transmitir se:
27 / 47
1.Nenhum sinal estiver sendo recebido (o ícone BUSY desligado) na freqüência de
recepção.
2. Tone-squelch estiver sendo aberto pelo tom CTCSS correspondente da recepção de
sinal.
3. Conforme o item 2, para código DCS.
Caso contrário, um beep soará mas o rádio não transmitirá quando o PTT for pressionado.
6.9. Alarme de furto
O padrão é SCR-OFF. Selecione ON ou DLY para ativar a função. Quando SCR-ON é
selecionado, o ponto decimal de 100 Mhz e 100 khz estarão acesos no visor.
A operação de procedimento será explicada mais adiante.
6.10. Alfanumérico
As memórias utilizadas podem ser apresentadas com identificador alfanumérico, ao invés da
frequência utilizada. Primeiramente, programe a memória. Há 67 caracteres disponíveis
incluindo A-Z, 0-9.
1. Entre no modo configuração, estando no modo
memória.
2. Selecione a configuração alfanumérica, girando o
botão principal ou pressionando as teclas UP/Down. O
visor apresentará A piscante.
3. Gire o botão principal para selecionar um caracter.
Pressione a tecla V/M. O caracter irá parar de piscar e
será gravado
4. O caracter gravado aparecerá ao lado, piscante.
Repita a mesma sequência, até 7 caracteres.
5. Para deletar todos os caracteres durante a
programação, pressione a tecla CALL.
6. Para sair ao terminar, pressione uma das seguintes
teclas: PTT, FUNC, TS, DCS.
Após programado, a identificação alfanumérica será apresentada na memória designada, ao
invés da frequência, quando no modo memória. O número da memória e demais ícones,
28 / 47
também serão apresentados normalmente. Se desejar ver a frequência programada, pressione
a tecla FUNC e será apresentada por 5 segundos. Para retornar ao identificador
alfanumérico, aguarde 5 segundos ou pressione qualquer tecla. Pressionando qualquer tecla
seguida pela FUNC, retornará à operação normal.
Importante: Esta função não poderá ser habilitada se a memória não estiver programada.
6.11. Controle da iluminação
A iluminação do visor pode ser ajustada.
1. LAMP-H é apresentada como padrão
2. Gire o botão principal para escolher entre mais claro (H)
e menos claro (L).
7. Operações Avançadas
Seu rádio oferece diferentes características para operações avançadas.
7.1. Funções de busca
Utilize esta função para buscar sinais automaticamente. Há 6 tipos diferentes de busca. No
modo de configuração do parâmetro, escolha modo Timer ou modo Busy para determinar a
continuidade desejada. Caso o squelch CTCSS(TSQ) ou squelch DCS estiverem habilitados,
o sinal apenas será ouvido se o sub-tom do sinal corresponder ao configurado no seu rádio.
De outra forma, a busca irá parar, mas nenhum áudio será ouvido. A direção da busca,
crescente ou decrescente, poderá ser alterada durante o processo, bastando girar o botão
principal ou pressionando as teclas UP/Down na direção desejada.
7.1.1. Busca VFO
Faz a busca em todas frequências, saltando conforme programado.
1. Entre no modo VFO.
2. Pressione UP ou Down por mais de 1 segundo, menos de 2 segundos (Para iniciar a
busca, pressione por mais de 2 segundos).
3. A busca se inicia. Ao receber um sinal, a busca para e continuará conforme o programado
na função de continuidade da busca.
4. Pressione qualquer tecla (menos UP/Down) para sair.
7.1.2. Busca memória
Faz a busca em todas as memórias programadas, saltando as memórias programadas para
não serem pesquisadas.
1. Entre no modo memória.
29 / 47
2. A sequência é a mesma do modo VFO. Utilize as teclas UP/Down para os comandos.
Nota: Saltar memória.
Este procedimento permite saltar determinadas memórias durante a busca. Só pode ser
habilitado após configurar a memória.
1. No modo memória, selecione a memória a ser saltada. Pressione a tecla FUNC. Enquanto
o F estiver no visor, pressione o a tecla V/M. Repita a sequência para remover a
configuração.
2. Quando a memória estiver configurada para saltar, o ponto decimal do 10 Mhz será
apresentado.
3. As memórias CALL, PL, PH e 99 sempre são saltadas durante a busca no modo memória.
7.1.3. Busca programada
É um tipo de busca no VFO, mas com os limites programados nas memórias PH e PL, a
busca será efetuada entre as duas frequências. Com a configuração das memórias PH e PL,
até 3 tipos de buscas podem ser programadas.
Frequência maior
Limite (a)
PH
(b)
PL
( c )
Frequência menor
1. Entre no modo VFO e configure as frequências nas memórias PL e PH. Consulte
configuração de memória para ver a sequência apropriada.
2. Retorne ao modo VFO pressionando a tecla V/M. Escolha a frequência a programada
como limite.
3. Pressione a tecla Mhz por mais de 1 segundo para iniciar a busca. Durante este modo de
busca, um P piscará após aparecer o número da memória.
30 / 47
4. Utilize o botão principal ou as teclas UP/Down para alterar a direção. Pressione qualquer
tecla (menos UP/Down) para sair.
7.1.4. Busca sub-tom
Esta função automaticamente pesquisa o sub-tom que está sendo recebido na portadora
ouvida. Esta ferramenta é muito útil para pesquisar o sub-tom da repetidora ou para se
comunicar com outra estação que esteja operando no modo TSQ (squelch CTCSS).
1. Pressione a tecla TS/DCS para entrar no modo de configuração do decodificador CTCSS.
2. Pressione a tecla UP/Down por mais de 1 segundo mas menos de 2 segundos para iniciar
a busca. A pesquisa será na ordem crescente dos 39 tons disponíveis.
3. O ponto decimal na frequência do sub-tom piscará e ao encontrar o sub-tom recebido, irá
parar.
4. A busca não continuará até que a operação seja repetida.
5. Pressione qualquer tecla (menos as teclas UP/Down) para sair.
7.1.5. Busca DCS
Conforme o anterior, mas para a busca DCS.
1. Pressione a tecla TS/DCS para entrar no modo de configuração DCS.
2. Pressione a tecla UP/Down por mais de 1 segundo e menos de 2 segundos para iniciar. Irá
efetuar a busca pelos 104 códigos DCS.
3. O ponto decimal 1 Mhz irá piscar.
4. A busca irá parar que encontrar o código correspondente.
5. A busca não continuará até que a operação seja repetida.
6. Pressione qualquer tecla (menos as teclas UP/Down) para sair.
7.2. Função travar teclas
Está função irá bloquear as teclas, para evitar alterações indesejadas.
1. Pressione a tecla FUNC e pressione a tecla TS/DCS, enquanto o ícone F estiver no visor.
2. O ícone acima é apresentado no visor.
3. Com esta função ativada, apenas os seguintes comandos permanecem ativos:
• PTT
31 / 47
• Func+TS/DCS para cancelar esta função
• Função monitor (para abrir o squelch e receber sinais mais fracos)
• Configuração do squelch
• Teclas UP/Down
7.3. Tone-Burst
Pressione a tecla Down com o PTT pressionado. O tone-burst será transmitido enquanto as 2
teclas estiverem pressionadas. Geralmente, apenas alguns segundos são suficientes para
ativar a repetidora.
7.4. Recepção modo AM (apenas DR-235 T)
Para recepção, altere o modo recepção para AM. Para transmissão, o rádio entrará no modo
FM.
Selecionando o modo AM
1. Pressione a tecla FUNC, e enquanto o F estiver ON, pressione a tecla SQL. A aparecerá
no visor e o rádio entrará no modo Pacote.
2. Pressione a tecla FUNC novamente, e enquanto o F estiver ON, pressione a tecla SQL. A
aparecerá no visor e o rádio entrará no modo de recepção AM.
3. Repita a mesma sequência para trocar entre os modos, na seguinte ordem: NORMAL - >
PACOTE -> AM -> NORMAL.
Nota:
No DR-135T, o rádio entra automaticamente no modo de recepção AM entre as frequências
118.000 e 135.995 Mhz.
7.5. Amplo / Estreito (redução do desvio / ganho do microfone)
Alterando para o modo estreito:
1. Pressione a tecla Mhz enquanto estiver pressionando a tecla FUNC. Nar aparecerá no
visor e o rádio entrará no modo estreito.
2. Repita a sequência para alterar entre Amplo/Estreito. Quando o rádio está no modo
Amplo, operação normal, nenhum identificador aparecerá no visor.
3. No modo estreito, o ganho de microfone e a modulação durante a transmissão e a
demodulação durante a recepção serão menores.
7.6. Auto discador
Automaticamente transmitirá os tons pré-programados do DTMF. DTMF são os mesmos
tons utilizados no sistema de telefonia, e são sempre utilizados em controles remotos de
32 / 47
dispositivos eletrônicos ou sistemas de telefones Autopatch em algumas repetidoras.
Para programar os tons nas memórias auto-discadoras:
1. Pressione a tecla FUNC e a tecla TS/DCS ao mesmo tempo para entrar no modo de
configuração. O padrão no visor é 0 à direita do visor. O ícone representante do número da
memória apresenta o número do canal em uso (0 a 9).
2. Use a tecla UP/Down para selecionar a memória desejada.
3. Gire o botão principal para selecionar o 1º dígito, então, pressione a tecla TSQ para entrar.
O cursor irá mover para a direita. Repita a sequência para completar.
4. Use – para pausa. O visor irá rolar quando o 7º dígito for colocado. Os números 0 a 9,
pausa, * e # podem ser armazenados, até um total de 16 dígitos.
5. Para verificar os dígitos colocados, pressione FUNC então gire o botão principal com o
ícone F presente no visor.
6. Para deletar, pressione a tecla CALL. Pressione PTT, V/M, Mhz ou SQL para sair e
retornar à situação original.
7.7. Alarme anti-furto
Este alerta utiliza um beep quando o rádio é removido de maneira não apropriada. Esta
função é útil quando o equipamento está instalado no carro.
Nota: Remova o fio do volante antes de dirigir.
Operação 1:
Configurando: Conecte o cabo DC diretamente à bateria.
1. Conecte o cabo de alarme fornecido no conector DATA no painel frontal, conforme
figura acima. Fixe a outra extremidade do fio a um objeto fixo no veículo.
2. Entre no modo de configuração do parâmetro pressionando a tecla FUNC por mais de 2
33 / 47
segundos. Utilize as teclas SQL ou UP/Down para selecionar o menu e gire o botão
principal para ajustar SCR-ON. Pressione qualquer tecla, menos SQL/Up/Down para
cadastrar a configuração desejada e sair.
3. Desligue o equipamento. O led TX permanecerá aceso.
Para desligar o alarme anti-furto, ligue o rádio, entre no modo de configuração do
parâmetro, selecione SCR-OF. Quando o alarme está ativado, os pontos decimais em 100
Mhz e 10 khz ficarão acesos.
Nota:
1. O alarme anti-furto apenas funciona quando o rádio está desligado.
2. Quando o alarme está ativado (SCR-ON ou DLY), a função chave de ignição não
funciona.
Função:
1. Quando o cabo do alarme é removido do conector DATA ou cortado sem utilizar a
sequência exata, o alarme soará por 10 minutos. Durante o alarme, o rádio vai para a
recepção na memória 99, conforme configuração pré-programada (aceita TSQ/DCS).
2. Quando um sinal é recebido no canal 99, o alarme para.
3. Ligar o rádio com a tecla SQL pressionada, também cancela o alarme.
4. Desligue o rádio novamente com o cabo do alarme conectado corretamente. Retornará ao
modo alarme.
Operação 2:
Escolha esta operação quando desejar um período de atraso.
1. Entre no modo de configuração do parâmetro conforme descrito anteriormente e selecione
SCR-DLY. Siga as instruções anteriores para configurar.
2. Desligue o rádio. O visor apagará, mas a iluminação permanecerá acesa. Após 20
segundos, o led TX irá acender. O sistema não irá funcionar por 20 segundos – tempo de
atraso.
3. O som do alarme é idêntico ao descrito anteriormente. Haverá um atraso de 20 segundos
para que o alarme comece a tocar. Durante o período de 20 segundos, apenas a iluminação
do visor estará acesa. Ligue o rádio durante o período de atraso para cancelar a função do
alarme.
Mantenha o parâmetro SCR-OF durante operação normal.
Nota:
O alarme anti-furto no DR-135TA funciona de maneira um pouco diferente.
1. Quando o alarme começa a tocar, o rádio altera entre recepção e transmissão no canal 99 a
cada 5 segundos por 1 minuto, então o alarme tocará por apenas 10 minutos.
2. Configurando e operação da função são idênticas em todas as versões.
Este dispositivo permite monitorar e controlar o alarme a partir de um lugar remoto,
utilizando a memória 99.
7.8. Cabo para clonagem
Esta característica copiará os dados e parâmetros programados na unidade principal para a
unidade escravo. Copia os parâmetros e configurações armazenadas nas memórias.
34 / 47
Conexão:
Faça um cabo utilizando mini-plugs 3,5mm conforme apresentado abaixo. Faça uma
unidade principal, configurando todas as memórias desejadas. Desligue ambas unidades.
Conecte o cabo no conector DATA dos dois. Ligue-os após conectar o cabo.
Conector 3,5mm
Lado Principal Lado Escravo
Configurando o lado escravo:
1. Vá ao modo recepção (VFO ou memória). Evite utilizar receção dados 9600bps.
2. Quando receber os dados de clonagem, LD*** aparecerá no visor.
3. Quando a transmissão encerrar com sucesso, o visor apresentará PASS.
4. Desligue o rádio. Remova o cabo e repita a sequência para clonar outro equipamento.
Configurando o lado principal:
1. Pressione a tecla CALL com a tecla FUNC pressionada. CLON.d aparecerá e o rádio
entrará no modo clone.
2. Pressione o PTT. SD*** aparecerá e começará a enviar os dados de clonagem à unidade
escrava.
3. PASS aparecerá no visor quando os dados forem transmitidos com sucesso.
4. O rádio principal poderá permanecer ligado para a próxima clonagem. Desligue o rádio
para sair do modo clone.
Se os dados não forem enviados com sucesso, desligue os rádios, certifique-se de que o cabo
está conectado corretamente e repita toda a operação.
8. Operação rádio pacote.
Rádio pacote é uma comunicação utilizando alta velocidade através de um micro
computador. O uso de uma rede de repetidoras digital, incluindo satélites, oferece a
oportunidade de comunicação com estações distantes. A fim de operar no modo pacote, é
essencial que a estação esteja equipada com um computador pessoal com o software
apropriado, cabo RS-232C 9 pinos, opcional EJ-41U ou TNC (modem) externo. Para a
operação com a unidade EJ-41U ou modem externo, leia o manual correspondente.
8.1. Operar packet utilizando EJ-41U
Configure o rádio a uma frequência de operação de rádio pacote conhecida.
35 / 47
Instale a unidade EJ-41U no rádio, seguindo as instruções abaixo. Use um cabo RS-232C e
conecte-o a um conector DB-9 na parte traseira do equipamento e ao computador pessoal.
Nota: Os rádio DR-135/235/435 TP já vêem com o unidade EJ-41U instalada.
1. Remova a parte inferior. Localize o cabo W1 atrás do conector DB-9 no equipamento.
Desconecte e o reconecte no CN1 na unidade EJ-41U.
2. Localize o cabo W2 no EJ-41U. Conecte-o ao CN107 na placa de circuito do rádio.
3. Coloque a unidade no VCO (um suporte metálico na placa de circuito).
* Para colocar no DR235/435, remova a base do EJ-41U e coloque a base fornecida.
36 / 47
Configuração Modo Rádio Pacote
1. Pressione a tecla FUNC. Enquanto o ícone F estiver no visor, pressione a tecla SQL. O
sinal aparecerá no visor e o rádio entrará no modo pacote. Repita a mesma
sequência para sair do modo rádio pacote.

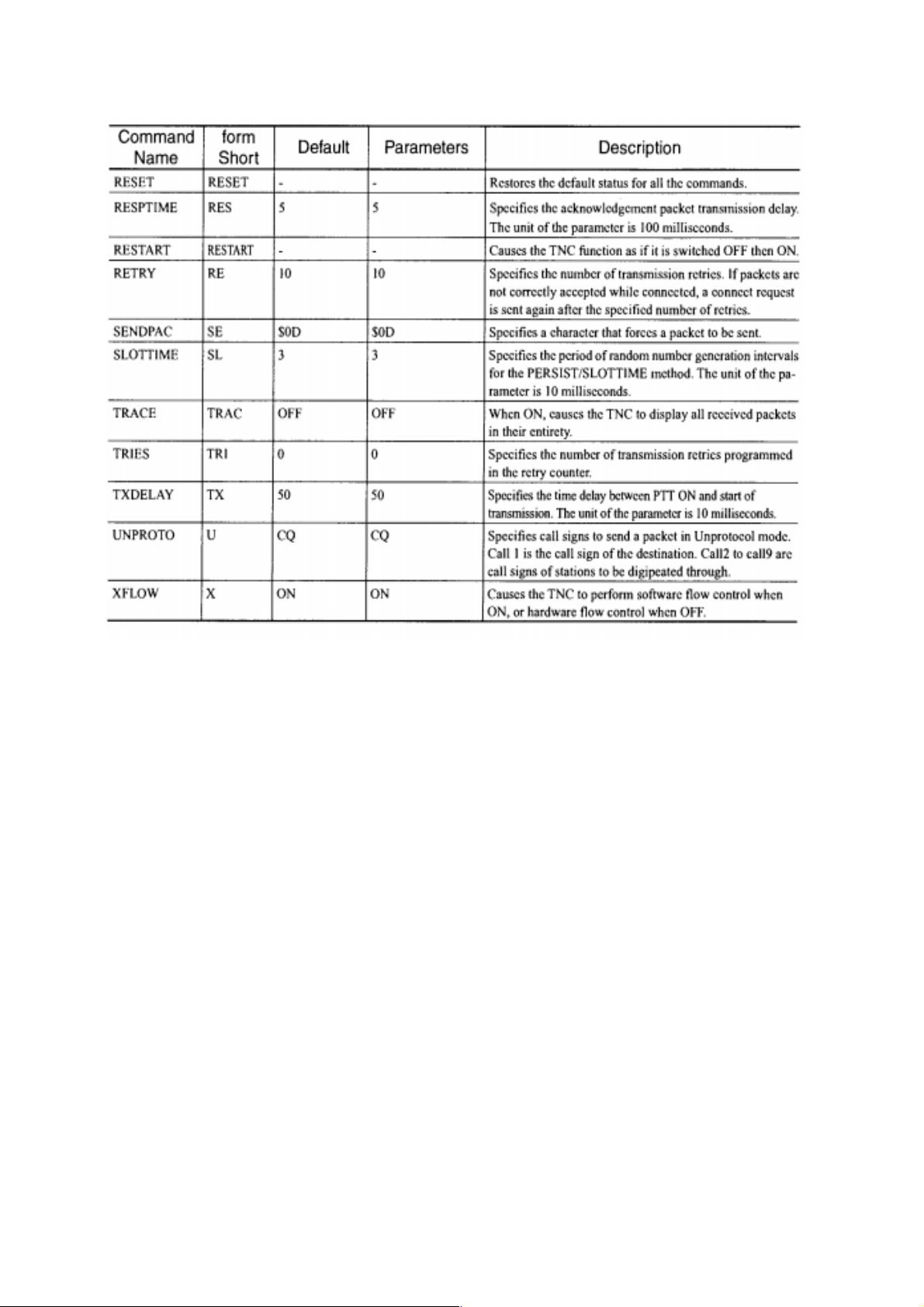

2. Use o teclado do computador para enviar os comandos responsáveis para o acesso à rede
de rádio pacotes e inicializar a operação. Verifique os comandos do modem. Utilize os
comandos para selecionar a velocidade de transmissão 1200/9600 bps.
Referência:
A configuração do EJ-41U é a seguinte. Favor utilizar os comandos do computador para
programar.
• Velocidade dos dados (taxa de transmissão) – 9600 bps (para o computador
• Comprimento dos dados – 8 bits
• Bit de paridade – nenhum
• Bit de parada – 1 bit
• Controle do fluxo – Xon/Xoff
Uma vez programado o EJ-41U, as configurações são armazenadas na memória mesmo que
a unidade seja removida do rádio. Algumas funções do EJ-41U podem ser limitadas,
comparadas às funções encontradas nos modens externos.
8.2. Operar rádio pacote utilizando modem externo
Utilize o conector DB-9 para conectar o rádio ao computador. A configuração dos pinos está
indicada abaixo:
37 / 47
1. SQC squelch sinal de saída. Entrada da portadora: fechada. Abrir o coletor de saída.
2. Recepção do pacote 9600 bps nível saída 500m Vrms/10Kohm
3. Transmissão do pacote 9600 bps nível entrada 300m V/600ohm Max nível entrada 600
mV.
4. Recepção do pacote 1200 bps nível saída 100mV/600ohm
5. Terra
6. Sem conexão
7. Entrada sinal PTT: Baixo (GND): TX, Aberto: RX
8. 5.0 Vdc saída: Corrente máxima menor que 50mA
9. Transmissão do pacote 1200 bps: nível entrada 100mv/600ohm
Numeração dos pinos – Visão parte de trás do rádio
* 1200bps
Conecte os pinos 4, 5, 7, 9 e 1 e 8 também dependendo das necessidades. Habilita o modo
convencional de 1200bps.
* 9600bps
Conecte os pinos 2, 3, 5, 7 e 1 e 8 também dependendo das necessidades.
Pressione a tecla FUNC, enquanto o ícone F estiver aceso, pressione SQL.
O sinal acima aparecerá no visor e habilita o modo pacote em 9600 bps.
Nota:
• Jamais conecte um computador diretamente ao conector DB-9 se a unidade EJ-41U
não estiver instalada. Pode causar mau funcionamento.
• O sistema local, ambientes de transmissão e recepção podem facilmente causar
problemas no modo 9600 bps. Um erro de conexão pode ocorrer frequentemente sem
que a comunicação esteja estabelecida a uma velocidade mais alta.
• Quando o nível de entrada dos dados for muito diferente da especificação (1200bps =
100mVrms/600ohm, 9600bps = 400mv/600ohm), poderá haver distorções e taxas
não identificadas, fazendo com que os dados não sejam trocados eficientemente.
• Quando o rádio está no modo dados (pacote/APRS), sub-tons CTCSS e DCS não
poderão ser enviados.
8.3. Operar APRS ®
APRS é marca registrada do Sr. Bob Bruninga, WB4APR. Utilizando frequências ARPS
designadas na sua região, e um sistema composto de rádio, EJ-41U ou modem externo, um
computador e/ou um receptor GPS, você poderá monitorar e trocar várias informações
geolocalizadoras pelo computador e pela internet. Maiores detalhes disponível em sites na
internet.
É possível conectar o rádio ao EJ-41U ou modem externo, computador e receptor GPS. Para
utilizar operação ARPS, é necessário um receptor GPS, computador e programa APRS em
conjunto com o sistema de operação rádio pacote, mencionando anteriormente. Compre um
GPS compatível com NMEA (Associação Nacional de Eletrônica Naval) com uma porta de
saída de dados.
38 / 47
Especificações necessárias ao receptor GPS: NMEA-0183, 4800 bps sem bit de paridade,
comprimento dos dados 8bits / bit de parada 1 bit.
8.4. Configurar
Consulte o capítulo anterior para instalação da unidade EJ-41U, modem externo e
computador. Veja abaixo as conexões do receptor GPS. É necessário um plug estéreo de
3,5mm para conectar ao terminal de dados no painel frontal do rádio. Veja a foto abaixo
para as conexões do plug. Programe o EJ-41U utilizando os comandos a partir do
computador, da mesma forma do modo rádio pacote.
O computador poder ser retirado após a configuração do EJ-41U. O EJ-41U manterá as
configurações na memória. Repita a configuração apenas quando necessário.
Nota: Quando o rádio estiver no modo rádio pacote, o mesmo irá repassar uma tensão de
+4,5 V (máx. 200mA) ao receptor do GPS.
8.5. Operação APRS
Reinialize o computador e abra o software APRS. Sintonize a frequência APRS. Pressione a
tecla FUNC e enquanto o ícone F estiver no visor pressione a tecla SQL para entrar no modo
dados APRS. Repita a mesma sequência para sair.
O ícone acima irá aparecer no visor quando o rádio estiver no modo dados APRS.
O monitor do computador irá apresentar o menu inicial do modem, assim que entrar no
modo APRS.
• Configurar a velocidade do pacote no modo comando – cmd:HB 1200 and 9600
• Registrar seu indicativo – cmd: MY xxxxxx
• Configurar a velocidade na porta do GPS – cmd: GB 4800
• Configurar o intervalo na transmissão automática – cmd: LOC E 3
• Configurar o monitoramento OFF – cmd: LTMH OFF
• O rádio irá iniciar a transmissão automaticamente quando receber algum dado do
receptor de GPS. Consulte a guia de comandos e o manual de instruções do EJ-41U
para mais detalhes.
39 / 47
Nota: Configure o rádio é o receptor GPS o mais distante possível um do outro, para
minimizar a possibilidade de interferência.
9. Operação por controle remoto
O rádio pode ser controlado remotamente, através das teclas DTMF no microfone. As
frequências também podem ser digitadas diretamente a partir do microfone. Os modelos
DR135E e DR435E necessitam do microfone opcional EMS-57.
1. Entra o comando remoto ou a frequência.
2. Pressione LOCK para prevenir comandos acidentais.
3. Para operar o controle remoto, pressione DTMF.
9.1. Lista das teclas do controle remoto
Tecla Tecla correspondente no rádio Função Página
0-9 - x - Entrada direta de frequência -
A V/M Acesso à memória 18
B CALL Acesso ao CALL 22
C Modo SET Acesso ao modo SET (Nota 1) 23
D FUNC+TS/DCS Registro memória auto-discagem
(Nota 2)
32
* Pressione e mantenha SQL Função monitor 22
# - x - 0 H/L Alterar potência de transmissão 23
Nota 1: Para alterar o menu do modo de configuração, pressione as teclas UP/Down na parte
superior do microfone. Para alterar seu conteúdo, pressione * ou #. Pressione qualquer outra tecla,
menos * ou # para retornar ao visor com a frequência.
Nota 2: Para alterar a memória de auto-discagem, pressione as teclas UP/Down na parte superior do
microfone. Os números podem ser digitados diretamente no teclado; os números ou símbolos,
também podem ser incluídos pressionando * e # e gravados pressionando a tecla A. Pressione a
tecla C para limpar, e B, D ou PTT para retornar ao visor da frequência.
9.2. Entrando uma freqüência diretamente
As frequências podem ser digitadas diretamente através do teclado do microfone – teclas (0
– 9).
40 / 47
1. Chaveie o botão do microfone REMOTE/DTMF para a posição REMOTE
2. As teclas de DTMF podem ser utilizadas para entrar o dígito de 100 Mhz.
Ex.: Quando configurar 144.200 Mhz com salto de 5 khz.
Enter 1 4 4 2 0 0
Após entrar o sexto dígito, um beep soará e a entrada é terminada.
3. Para cancelar um entrada antes de completar. Pressione o PTT ou qualquer outra tecla
diferente de números.
9.3. Método de entrada dependendo dos saltos de sintonia
Dependendo da configuração do salto de frequência, pode ser necessário teclar o dígito 1
khz. Em alguns casos, a entrada do dígito de 10 khz é suficiente. Para casos nos quais a
entrada do sexto dígito não é necessária, algumas teclas não serão aceitas.
A relação entre salto de sintonia e método de entrada é a seguinte:
Salto programado Entrada do dígito
complementar
Seleção final do dígito
5.0 / 8.33 khz 1 khz Termina após dígito 1 khz
10.0 khz 10 khz Termina após dígito 10 khz
12.5 khz 10 khz Quando entrar o dígito 10 khz, o dígito 1 khz
correponderá:
0 ... 00.0, 1 ... 12.5, 2 ... 25.0, 3 ... 37.5, 4 ... inválido
5 ... 50.0, 6 ... 62.5, 7 ... 75.0, 8 ... 87.5, 9 ... inválido
15.0 khz 10 khz Termina após dígito 10 khz
20.0 khz 10 khz Termina após dígito 10 khz
25.0 khz 10 khz Quando entrar o dígito 10 khz, o dígito 1 khz
correponderá:
0 ... 00.0, 2 ... 25.0, 5 ... 50.0, 7 ... 75.0
demais valores, inválidos
30.0 khz 10 khz Quando entrar o dígito 10 khz, o dígito 1 khz
correponderá:
50.0 khz 10 khz Quando entrar o dígito 10 khz, o dígito 1 khz
correponderá:
0 ... 00.0, 5 ... 50.0
demais valores, inválidos
10. Manutenção / Referência
10.1. Reinicializar
Reinicializar o rádio, faz com que todas as configurações de fábrica sejam atribuídas
novamente. Se acontecer algum tipo de problema mais persistente, o ato de reinicializar
poderá ajustar o equipamento.
41 / 47
Reinicializando.
Enquanto estiver pressionando a tecla FUNC, ligue o rádio. Todos os segmentos do visor
irão acender e as configurações de fábrica serão atribuídas automaticamente.
Nota: Atenção ao reinicializar, pois todas as configurações serão reajustadas.
Todos os segmentos do visor
Configurações de Fábrica
DR-135T DR-135E DR-235T DR-435T DR-435E
Frequência VFO 145.00 Mhz 145.00 Mhz 223.50 Mhz 445.00 Mhz 435.00 Mhz
Frequência CALL 145.00 Mhz 145.00 Mhz 223.50 Mhz 445.00 Mhz 435.00 Mhz
Memórias 0-99 - - - - -
Direção OFF-SET - - - - -
Frequência OFF-SET 600 khz 600 khz 1.6 Mhz 5.0 Mhz 7.6 Mhz
Salto Frequência 5 khz 12.5 khz 5 khz 5 khz 12.5 khz
Sub-Tom - - - - -
Frequência Sub-Tom 88.5 hz 88.5 hz 88.5 hz 88.5 hz 88.5 hz
Configuração DCS - - - - -
Código DCS 023 023 023 023 023
Potência de Saída Hi Hi Hi Hi Hi
Tecla travada Off Off Off Off Off
TOT Off Off Off Off Off
APO Off Off Off Off Off
Nível Squelch 0 0 0 0 0
10.2. Problemas mais comuns
Verifique a lista a seguir antes de afirmar que o rádio está com problemas. Se o problema
persistir, reinicialize o equipamento. As vezes, poderá corrigir alguns problemas de
operação.
Problema Possível Causa e solução indicada
Rádio ligado e visor
apagado
Polaridade invertida. Conecte o cabo vermelho no terminal + e o cabo preto no terminal -
Fusível aberto Verifique a causa da abertura do fusível. Troque-o e ligue o rádio novamente.
Visor muito escuro Configuração está LAMP-L. Passe para LAMP-H.
Não sai som do alto-falan teSquelch está muito fechado. Diminua o nível do squelch.
Sub-tom ou DCS estão ativos. Desabilite o Sub-tom e DCS
Tecla e botão principal não
funcionam.
Função trava de tecla está habilitada. Cancele a função.
42 / 47
Problema Possível Causa e solução indicada
Girar o botão principal não
troca o número da
memória
Rádio está no modo CALL. Pressione o VFO ou modo memória.
PTT é pressionado mas
não ocorre a transmissão
Conexão com o microfone está com problemas. Reconecte-o.
Conexão com a antena está com problemas. Reconecte-a.
O rádio não transmite e
não pode ser
reinicializado.
A porta DSUB-9 foi conectada a um computador sem a instalação da placa EJ-41U.
Desconecte o cabo e reinstale a EJ-41U.
O rádio não trabalha no
modo pacote
• EJ-41U não está configurada corretamente. Verifique as configurações.
• O rádio não está no modo dados. Siga as instruções, configure e tente
novamente.
• O squelch está aberto. Ajuste o nível de squelch novamente.
• A velocidade de transmissão não está configurada. Utilize o comando para
configurar a velocidade.
• O cabo não é o correto. Utilize cabo RS-232C
O rádio não trabalha no
modo APRS
• O rádio não está no modo dados. Certifique-se das configurações e da conexão.
• O rádio não está configurado para transmissão automática. Use o computador
para configurar o modem.
• O squelch está aberto. Ajuste o nível do squelch.
• Receptor GPS não está recebendo os dados dos satélites. Aguarde até o GPS
receber os dados dos satélites.
11. Acessórios opcionais
• Microfone EMS 57 (padrão versão T) • Microfone EMS 53 (sem teclado: padrão
versão E)
• Unidade TNC EJ-41U
• Cabo para ligar no isqueiro do carro: EDC-43
• Cabo para ligar no isqueiro do carro, com filtro: EDC-36
• Cabo DC EDC-37
12. Especificações
Geral DR-135 DR-235 DR-435
Frequências T: TX: 144-147.995 Mhz
RX: 118-135.995 Mhz (AM)
136-173.995 Mhz
E: TX: 144-145.995 Mhz
RX: 144-145.995 Mhz
TA: TX: 136-173.995 Mhz
T: TX: 222-224.995 Mhz
RX: 216-279.995 Mhz
T: TX: 430-449.995 Mhz
RX: 350-511.995 Mhz
E: TX: 430-439.995 Mhz
RX: 430-439.995 Mhz
43 / 47
Geral DR-135 DR-235 DR-435
RX: 118-135.995 Mhz (AM)
136-173.995 Mhz
Modo de Operação 16K0F3E (FM) / 8K50F3E (Narrow-FM), F1, F2, F3
Saltos das Frequências 5, 8.33, 10, 12.5, 15, 20, 25, 30, 50 khz
Canalização das memórias 100 memórias + 1 CALL
Impedância da antena 50 ohm não balanceada
Estabilidade das frequências + / - 5 ppm
Impedância do microfone 2k ohm
Tensão 13.8 V DC +/- 15% (11.7 – 15.8V)
Corrente Transmissão Aprox. 11 A Aprox. 8 A Aprox. 10 A
Corrente Recepção Aproxidamente 600 mA – 400 mA (silencioso)
Temperatura de Operação -10º C a 60º C
Terra Negativo
Dimensões 14,2 cm (L) x 4,0 cm (A) x 17,4 cm (P)
Peso Aproxidamente 1 kg
Transmissor
Potência de Saída 50W (HI) * 1
10W (MID)
Aprox. 5W (Low)
25W (HI)
10W (MID)
Aprox. 5W (Low)
35W (HI)
10W (MID)
Aprox. 5W (Low)
Modulação Reatância variável
Emissão de espúrio -60db ou menos
Desvio máximo de frequência +/- 5 khz / +/- 2.5 khz (modo narrow)
Receptor
Circuito Superheterodino dupla-conversão
Sensibilidade -12.0 dbu (0,25 mV) ou menos
(12db SINAD)
Frequência Intermediária – 1º IF 21.7 mhz 30.85 mhz 30.85 mhz
Frequência Intermediária – 2º IF 450 khz 455 khz 455 khz
Sensibilidade do squelch -16.0 dbu (0,1 mV)
Seletividade (-6 db) 12 khz ou mais / 6 khz ou mais (modo narrow)
Seletividade (-60 db) 28 khz ou menos / 16 khz ou menos (modo narrow)
Saída de áudio 2.0 W (8ohm, 10% distorção)
*1 DR-135TA: 33W ou mais
Nota: Toda especificação é sujeita à alteração sem notificação prévia.
13.Anexo
13.1. Lista de comandos de packet
Os comandos referentes ao modem fornecido são os abaixo. Você deve digitar um espaço
entre um comando (ou forma reduzida) e um parâmetro ou entre parâmetros. Ex: AU OFF.
* NÃO TRADUZIDO *
44 / 47
45 / 47
46 / 47
47 / 47
Loading...
