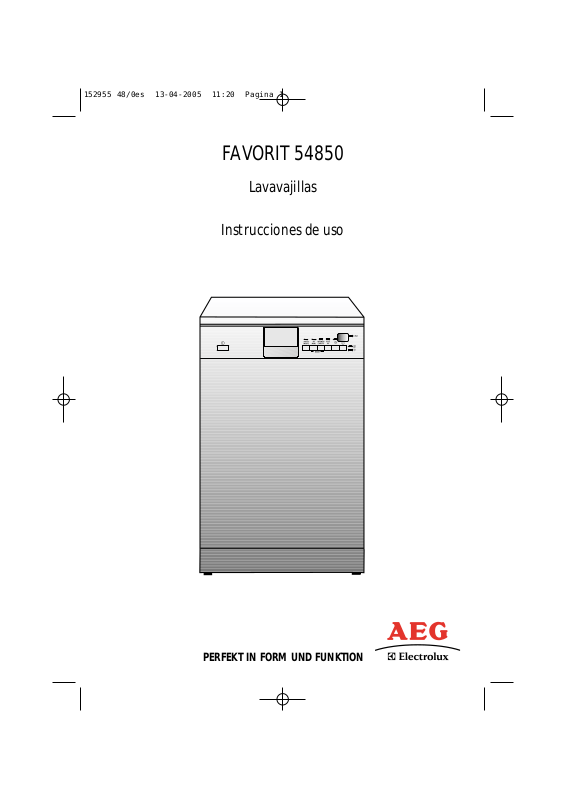

152955 48/0es 13-04-2005 11:20 Pagina 1

FAVORIT 54850

Lavavajillas

Instrucciones de uso

PERFEKT IN FORM UND FUNKTION

152955 48/0es 13-04-2005 11:20 Pagina 2

Estimados clientes:

Sírvase leer cuidadosamente esta información para el usario.

¡Preste especial atención a las instrucciones de seguridad incluidas en las primeras páginas de esta información para el usario! Guarde la información para el usario con fines de consulta posterior y transfiérala dado el caso al próximo usuario del lavavajillas.

El triángulo de advertencia y/o las palabras de alerta (¡Advertencia!, ¡Cuidado!, ¡Atención!) ponen énfasis en las indicaciones importantes para su seguridad o para el buen funcionamiento del aparato.

Aténgase a ellas sin falta.

Después de este indicativo recibirá usted información complementaria sobre el manejo y la aplicación práctica de la máquina.

La hoja de trébol se aplica para destacar consejos e indicaciones útiles para trabajar con esta máquina de forma ahorrativa y ecológica.

Para el caso eventual de anomalías, las instrucciones de uso incluyen consejos para resolverlas uno mismo; ver apartado "Qué hacer cuando...".

Si estas indicaciones resultan insuficientes, sírvase contactar con su Servicio de Asistencia Técnica.

Para los problemas técnicos que pudieran surgir, nuestro servicio postventa estará permanentemente a su disposición.

Impreso en papel reciclado con bajo impacto medioambiental.

Quien tiene conciencia ecologista, sabe obrar en consecuencia...

2

152955 48/0es 13-04-2005 11:20 Pagina 3

	Indice
Indice
Normas de seguridad	4
Advertencias	4
Eliminación	6
Uso del lavavajillas en modo económico y respetando el ambiente	7
Instrucciones para el uso	8
Descripción del aparato	8
El panel de mandos	9
Antes del primer uso	13
El descalcificador del agua	13
Carga de la sal regenerante	16
Uso del líquido abrillantador	17
Empleo diario	19
Disposición de cubiertos y vajillas	19
El cesto inferior	21
Pequeño cesto para los cubiertos	22
Utilización del cesto superior	23
Regulación de la altura del cesto superior	24
Uso del detergente	25
Diferentes tipos de detergente	26
Cuadro programas de lavado	28
Puesta en marcha de un programa	30
Mantenimiento periódico y de rutina	33
Limpieza de los filtros	33
Qué hacer si...	36
Servicio clientes	39
Servicio Post Venta	40
Características técnicas	41
Instrucciones para la instalación	42
Colocación y fijación debajo de un plano	42
Nivelación	42
Conexión a la toma del agua	43
El tubo de carga con válvula de seguridad	44
Conexión al desagüe	45
Conexión eléctrica	46
Advertencias para institutos de control	47

3

152955 48/0es 13-04-2005 11:20 Pagina 4

Normas de seguridad

NORMAS DE SEGURIDAD

Advertencias

La seguridad de los aparatos eléctricos AEG es conforme a las normas aprobadas de tecnología y a la normativa sobre los dispositivos de seguridad. De todos modos, el fabricante considera útil informarle sobre las siguientes normas de seguridad.

Es muy importante conservar este libro de instrucciones junto al aparato por si fuera necesario consultarlo. Si el lavavajillas fuese vendido o traspasado a otro propietario, o si Ud. tuviese que mudarse dejándolo en la casa, acuérdese de entregar este libro junto con la máquina, para que el nuevo propietario conozca el funcionamiento del lavavajillas y las advertencias necesarias.

Estas advertencias han sido redactadas por razones de seguridad. Le rogamos por lo tanto leerlas muy atentamente antes de la instalación y uso del aparato.

Instalación

●Controle que el aparato no se haya estropeado durante el transporte. No conecte nunca un aparato dañado. Si su lavavajillas está dañado, pónganse en contacto con su proveedor.

●Por motivos de seguridad, no alterar o modificar su lavavajillas en modo alguno.

●La adaptación de los equipos eléctricos e hidráulicos para la instalación del lavavajillas debe ser efectuada solamente por personal especializado.

●Tener cuidado de que el lavavajillas no se apoye sobre el cable de alimentación eléctrica o sobre los tubos de carga y desagüe.

●No hay que perforar de ninguna manera los lados del lavavajillas para no dañar los componentes hidráulicos colocados entre el tanque de lavado y los lados.

Seguridad de los niños

●Este lavavajillas debe ser utilizado solamente por personas adultas.

No se debe permitir que los niños manipulen los mandos o jueguen con el aparato

4

152955 48/0es 13-04-2005 11:20 Pagina 5

Normas de seguridad

●¡Los materiales de embalaje pueden ser peligrosos para los niños, que pueden correr el riesgo de asfixia! Por lo tanto se aconseja mantener el embalaje fuera del alcance de los niños.

●No se debe beber el agua que se encuentra en el lavavajillas. El aparato podría contener residuos de detergentes. Asegúrese de que estos residuos cáusticos no entren en contacto con la piel ni beberlos a fin de evitar riesgos de asfixia. Se aconseja mantener los niños lejos del lavavajillas cuando la puerta está abierta.

●Guardar todos los detergentes en un lugar seguro fuera del alcance de los niños.

Uso cotidiano del lavavajillas

●El lavavajillas ha sido proyectado solamente para el lavado de vajillas domésticas. Los objetos tratados con gasolina, pintura, restos de acero o hierro, productos químicos corrosivos, (ácidos o alcalinos) no deben ser lavados en el lavavajillas.

●En general no es aconsejable abrir la puerta mientras que el aparato está funcionando, especialmente durante las fases de calentamiento del lavado, esto podría causar una fuga de agua caliente.

Sin embargo si esto se lleva a cabo, existe un mecanismo de seguridad que asegura la detención de la máquina.

●Usar solamente productos específicos (sal regenerante, líquido abrillantador, detergentes, etc.) para lavavajillas domésticos.

●Procure que la puerta del lavavajillas permanezca siempre cerrada, salvo a la hora de meter o sacar vajilla. Así evitará que alguien se tropiece y se lastime con la puerta abierta.

●Al terminar la carga y descarga de la vajilla, cerrar siempre la puerta para evitar accidentes.

●No apoyarse o sentarse sobre la puerta abierta del lavavajillas.

●Después de usar el aparato desconectarlo de la red de alimentación eléctrica y cerrar el grifo del agua.

●No intentar nunca reparar el aparato. La asistencia de este lavavajillas debe ser efectuada por un centro de asistencia técnica autorizado.

Las reparaciones efectuadas por personal inexperto podrían causar graves accidentes o un funcionamiento defectuoso.

Pónganse en contacto con el centro de asistencia más cercano o con su distribuidor. Exija siempre piezas de recambio originales.

5

152955 48/0es 13-04-2005 11:20 Pagina 6

Normas de seguridad

Eliminación

Eliminar el material de embalaje del lavavajillas respetando las normas en vigor. Todos los materiales de embalaje utilizados pueden ser reciclados.

Los materiales plásticos están marcados con siglas estándares internacionales:

>PE<	para el polietileno; por ejemplo las hojas de embalaje.
>PS<	para el poliestireno; por ejemplo las partes acolchadas
	(principalmente sin CFC).
>POM<	para el poliosimetileno; por ejemplo las mordazas de
	plástico.

Las partes de cartón realizadas con papel reciclado deben eliminarse mediante los contenedores específicos para la recogida diferenciada del papel.

Cuando el aparato ha completado su ciclo de actividad y deje de usarlo, inutilícelo antes de deshacerse del mismo.

¡Atención! Los niños jugando podrían encerrarse dentro del lavavajillas o poner en peligro sus propias vidas. Por lo tanto desconecte el enchufe y el cable de alimentación. Desactive el cierre de la puerta para que no se pueda cerrar.

Para un correcto desguace del lavavajillas, póngase en contacto con una empresa municipal encargada de la recogida de los desechos sólidos urbanos.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

6

152955 48/0es 13-04-2005 11:20 Pagina 7

Normas de seguridad

Uso del lavavajillas en modo económico y respetando el ambiente

●Asegúrese de que el descalcificador de agua esté regulado correctamente.

●No efectúe el prelavado de la vajilla con agua corriente.

●Seleccione siempre el programa de lavado correspondiente al tipo de vajillas y al grado de suciedad de las mismas.

●Evite rigurosamente echar cantidades excesivas de detergente, sal especial para el lavavajillas y líquido abrillantador. Respete las indicaciones facilitadas en este manual y por el fabricante de dichas substancias.

7

152955 48/0es 13-04-2005 11:20 Pagina 8

Instrucciones para el uso

Descripción del aparato

IN154

1.	Topes cesto superior	7.	Contenedor líquido abrillantador
2.	Regulador del descalcificador	8.	Filtros
	del agua	9.	Molinillo inferior
3.
	Contenedor sal	10.	Molinillo superior
4.
	Contenedor detergente	11.	Cesto superior
5.
	Panel de mandos	12. Plano de trabajo
6.
	Placa matrícula

8

152955 48/0es 13-04-2005 11:20 Pagina 9

Instrucciones para el uso

El panel de mandos

Pulsadores multifunción

Visor digital

1 2 3 4

Tecla de

puesta en

Pulsadores de

Lámparas

Marcha/Parada

selección programas

testigos

Manilla de

apertura puerta

Pulsador

inicio retardado

Pulsadores multifunción: además del programa de lavado indicado, con la combinación de estos pulsadores es posible:

-seleccionar el nivel del descalcificador,

-activar/desactivar el aporte de líquido abrillantador,

-activar/desactivar la función 3 en 1,

-cancelar un programa de lavado en curso.

Pulsadores de selección programas: la selección de un programa de lavado se produce al presionar uno de estos pulsadores (ver "Cuadro programas de lavado").

Pulsador “inicio retardado”: permite retrasar el inicio del programa con un tiempo mínimo que puede variar de 1 a 19 horas.

En el visor digital se visualiza:

-el nivel para el que ha sido regulado el descalcificador,

-la activación/desactivación del aporte del líquido abrillantador,

-el tiempo restante (en minutos) para el acabado del programa de lavado corriente,

-la cuenta atrás del inicio retardado,

-códigos de inervención de alarma.

9

152955 48/0es 13-04-2005 11:20 Pagina 10

Instrucciones para el uso

Lámparas testigos: significan lo siguiente:

Sal: se ilumina cuando la sal regenerante se ha terminado.

Abrillantador: se ilumina cuando el líquido abrillantador está agotado.

3 IN 1 Función 3 en 1: indica la activación/desactivación de la función 3 en 1 (ver “Función 3 en 1”).

Las lámparas testigos de control sal y líquido abrillantador se encienden sólo durante la fase de programación y al finalizar el ciclo. Durante el programa de lavado siguen apagadas aunque falta sal y/o líquido abrillantador.

Función 3 en 1

Este lavavajillas incorpora la función 3 en 1, que permite la utilización óptima de detergentes combinados en pastillas "3 en 1".

Esta función puede utilizarse con todos los programas de lavado.

Con esta función activada, el suministro de la sal regenerante y del líquido abrillantador de los respectivos contenedores es interrumpida y se desactivan las lámparas testigos de control para la sal y el líquido abrillantador.

Activar la función 3 en 1 antes de seleccionar un programa de lavado. Tras haber seleccionado esta función (lampara testigo encendido), ésta seguirá activada, también, para ulteriores programas de lavado.

Con la utilización de la función 3 en 1, los tiempos de lavado pueden variar. En este caso, en el visor digital, la duración del programa de lavado es automáticamente actualizado.

¡NOTA!: Después del inicio del programa de lavado, la función 3 en 1 NO puede modificarse. Para cancelar dicha función, debe borrar la programación del programa de lavado (consulte "Puesta en marcha de un programa" - "Borrar un programa en curso") y a continuación desactivar la función 3 en 1.

En este caso, debe reprogramar un programa de lavado (y eventuales opciones).

10

152955 48/0es 13-04-2005 11:20 Pagina 11

Instrucciones para el uso

Activar/desactivar la función 3 en 1

(el lavavajillas debe estar apagado)

1.Pulse la tecla Marcha/Parada. Todos las lámparas testigos de los pulsadores de selección de programas se encienden (fase de programación).

Si se ilumina sólo una lámpara testigo correspondiente a un pulsador de selección de programas, significa que un programa de lavado ha sido configurado. El programa configurado debe ser borrado: pulse al mismo tiempo los pulsadores multifunción

2 y 3 durante 2 segundos aproximadamente, la lámpara testigo del programa configurado empezará a parpadear durante 2 segundos, aproximadamente. Cuando han transcurrido estos 2 segundos, todos las lámparas testigos de los pulsadores de selección de programas se encienden para indicar la anulación del programa y el retorno de la máquina en fase de programación.

2.Pulse contemporáneamente los pulsadores multifunción 2 y 3, las lámparas testigos correspondientes a los pulsadores multifunción 1, 2, 3 y 4 parpadean.

3.Pulse el pulsador multifunción 4, las lámparas testigos de los pulsadores multifunción 1, 2 y 3 se apagan, mientras que la lámpara testigo del pulsador multifunción 4 sigue parpadeando.

4.Pulse de nuevo el pulsador multifunción 4, la lámpara testigo de la función 3 en 1 se enciende para indicar la activación de la “función 3 en 1”.

Para desactivar la función, pulse de nuevo el pulsador multifunción 4, la lampara testigo de la “función 3 en 1” se apaga.

función 3 en 1 activada	lámpara testigo iluminada
función 3 en 1 desactivada	lámpara testigo apagada

5.Para memorizar la nueva programación, apague la máquina con la tecla Marcha/Parada o espere 60 segundos aproximadamente, transcurrido este tiempo, el lavavajillas regresa automáticamente a la fase de programación.

11

152955 48/0es 13-04-2005 11:20 Pagina 12

Instrucciones para el uso

¡NOTA!: en caso de secado no satisfactorio, puede reactivar únicamente la salida de abrillantador. L’activación/desactivación de la salida del abrillantador puede efectuarse solamente con la función 3 en 1 activada.

Activar/desactivar el aporte de líquido abrillantador

(el lavavajillas debe estar apagado)

Con el aporte de líquido abrillantador activado, se activa automáticamente también la lámpara testigo de control líquido abrillantador.

1.Pulse la tecla Marcha/Parada. Todos las lámparas testigos de los pulsadores de selección de programas se encienden (fase de programación).

Si se ilumina sólo una lámpara testigo correspondiente a un pulsador de selección de programas, significa que un programa de lavado ha sido configurado. El programa configurado debe ser borrado: pulse al mismo tiempo los pulsadores multifunción

2 y 3 durante 2 segundos aproximadamente, la lámpara testigo del programa configurado empezará a parpadear durante 2 segundos, aproximadamente. Cuando han transcurrido estos 2 segundos, todos las lámparas testigos de los pulsadores de selección de programas se encienden para indicar la anulación del programa y el retorno de la máquina en fase de programación.

2.Pulse contemporáneamente los pulsadores multifunción 2 y 3, las lámparas testigos correspondientes a los pulsadores multifunción 1, 2, 3 y 4 parpadean.

3.Pulse el pulsador multifunción 2, las lámparas testigos de los pulsadores multifunción 1, 3 y 4 se apagan, mientras que la lámpara testigo del pulsador multifunción 2 sigue parpadeando, en el visor digital se visualiza la programación corriente.

aporte de líquido abrillantador desactivado

aporte de líquido abrillantador activado

4.Para modificar la programación, pulse de nuevo el pulsador multifunción 2, en el visor digital se visualizará la nueva programación.

5.Para memorizar la nueva programación, apague la máquina con la tecla Marcha/Parada o espere 60 segundos aproximadamente, transcurrido este tiempo, el lavavajillas regresa automáticamente a la fase de programación.

12

152955 48/0es 13-04-2005 11:20 Pagina 13

Instrucciones para el uso

Antes del primer uso

Antes de usar el lavavajillas por primera vez, efectúe las siguientes operaciones:

1.Asegúrese de haber instalado y conectado correctamente el nuevo lavavajillas a la red del agua y a la línea eléctrica.

2.Retire todos los objetos del embalaje del interior del aparato.

3.Regule el descalcificador del agua.

4.Introducir 1 litro de agua en el contenedor de sal, luego llene el contenedor con sal especial para lavavajillas.

5.Llene el contenedor de líquido abrillantador.

El descalcificador del agua

El lavavajillas está equipado con un descalcificador de agua para absorber los minerales y las sales contenidos en el agua suministrada, éstos pueden tener un efecto adverso en el buen funcionamiento del aparato.

Cuanto más elevado es el contenido de estas sales, más "dura" es el agua.

La dureza del agua se mide en escalas equivalentes, por ejemplo grados alemanes, franceses, y milimol por litro (mmol/l).

Infórmense sobre el grado de dureza del agua de su localidad, solicitando informaciones al Ente proveedor de su zona. Caben dos posibilidades para regular el descalcificador: tanto

manualmente actuando en el regulador del descalcificador del agua, como electrónicamente mediante los pulsadores multifunción.

				Dureza del agua				Programación		Nivel
	°dH		°TH		mmol/l		Margen	descalcificador
										visualizado
	(grados		(grados		(milimol por litro,					en el visor
					unidad internacional
	alemanes)		franceses)					manualmente	electrónicamente
					para la dureza del					digital
					agua)
	51	- 70	91	- 125	9,0	- 12,5			10
	43	- 50	76	- 90	7,6	- 8,9			9
	37	- 42	65	- 75	6,5	- 7,5	IV	2	8
	29	- 36	51	- 64	5,1	- 6,4			7
	23	- 28	40	- 50	4,0	- 5,0			6
	19	- 22	33	- 39	3,3	- 3,9	III		5
	15	- 18	26	- 32	2,6	- 3,2			4
	11 - 14		19	- 25	1,9	- 2,5	II		3
	4	- 10	7	- 18	0,7	- 1,8	I/II	1	2
	< 4		< 7		<	0,7	I		1
									no es necesario
									usar sal

13

152955 48/0es 13-04-2005 11:20 Pagina 14

Instrucciones para el uso

a) Programación manual

1.Abra la puerta del lavavajillas.

2.Extraiga el cesto inferior de la máquina.

3.Situé el regulador en la posición 1 o 2 (consulte la tabla).

4.Coloque otra vez el cesto inferior.

El descalcificador ha sido regulado en la fábrica en la posición "2".

b)Programación electrónica

(el lavavajillas debe estar apagado)

¡NOTA!: la programación electrónica es posible SOLO con la función 3 en 1 desactivada.

El lavavajillas ha sido regulado en la fábrica para el nivel 5.

1.Pulse la tecla Marcha/Parada. Todos las lámparas testigos de los pulsadores de selección de programas se encienden (fase de programación).

Si se ilumina sólo una lámpara testigo correspondiente a un pulsador de selección de programas, significa que un programa de lavado ha sido configurado. El programa configurado debe ser borrado: pulse al mismo tiempo los pulsadores multifunción

2 y 3 durante 2 segundos aproximadamente, la lámpara testigo del programa configurado empezará a parpadear durante 2 segundos, aproximadamente. Cuando han transcurrido estos 2 segundos, todos las lámparas testigos de los pulsadores de selección de programas se encienden para indicar la anulación del programa y el retorno de la máquina en fase de programación.

2.Pulse contemporáneamente los pulsadores multifunción 2 y 3, las lámparas testigos correspondientes a los pulsadores multifunción 1, 2, 3 y 4 parpadean.

14

152955 48/0es 13-04-2005 11:20 Pagina 15

Instrucciones para el uso

3.Pulse el pulsador multifunción 1, las lámparas testigos de los pulsadores multifunción 2, 3 y 4 se apagan, mientras que la lámpara testigo del pulsador multifunción 1 sigue parpadeando, en el visor digital se visualiza el nivel actualmente programado.

Ejemplo:

= nivel 5.

4.Para modificar el nivel, pulse el pulsador multifunción 1.

Con cada presión del pulsador modifica el nivel de regenerante del descalcificador. (Para seleccionar el nuevo nivel, consulte la tabla).

Ejemplos:

Si el nivel actual es el 5, al pulsar una vez solamente el pulsador multifunción 1 se programa el nivel 6.

Si el nivel actual es el 10, al pulsar una vez solamente el pulsador multifunción 1 se programa el nivel 1.

5.Para memorizar el nivel nuevo, apague la máquina con la tecla Marcha/Parada o espere 60 segundos aproximadamente, transcurrido este tiempo, el lavavajillas regresa automáticamente a la fase de programación.

15
