MANUAL DE SERVIÇO
Ferro a Vapor
PLAV 2
ÍNDICE
I. INFORMAÇÕES GERAIS ........................................................................................................ 3
1. Nomenclatura .......................................................................................................................... 3
1.1 Modelo ................................................................................................................................. 3
1.2 Etiqueta de Identificação do Produto ................................................................................... 3
2. Especificações do Produto ..................................................................................................... 3
2.1 Especificações Técnicas..................................................................................................... 3
2.2 Produto/Acessórios ............................................................................................................. 4
3. Funcionamento do Ferro ........................................................................................................ 4
3.1 Utilizando o Ferro.................................................................................................................. 4
3.2 Diagrama de T ecidos ............................................................................................................4
3.3 Passando Roupa no Modo Seco ........................................................................................... 4
3.4 Passando Roupa no Modo a Vapor ....................................................................................... 5
3.5 Utilizando o Spray ................................................................................................................. 5
3.6 Utilizando o Botão de Vapor Extra......................................................................................... 5
4. Limpeza e Manutenção .......................................................................................................... 5
5. Desmontagem do Ferro .........................................................................................................5
5.1 Ferramentas Necessárias para a Desmontagem/Montagem.................................................5
5.2 Desmontagem do Ferro ...................................................................................................... 6
5.2.1 Abertura da Empunhadura e do Reservatório de Água .................................................. 6
5.2.2 Abertura da base ..........................................................................................................9
6. T este dos Componentes........................................................................................................ 9
6.1 Teste do Cabo Elétrico ......................................................................................................... 9
6.2 Teste da Resistência ............................................................................................................ 10
6.3 T este do Fusível Térmico...................................................................................................... 10
6.4 Teste da Base de Teflon ....................................................................................................... 10
6.5 Teste do Termostato ............................................................................................................. 10
6.6 T este da Temperatura ........................................................................................................... 10

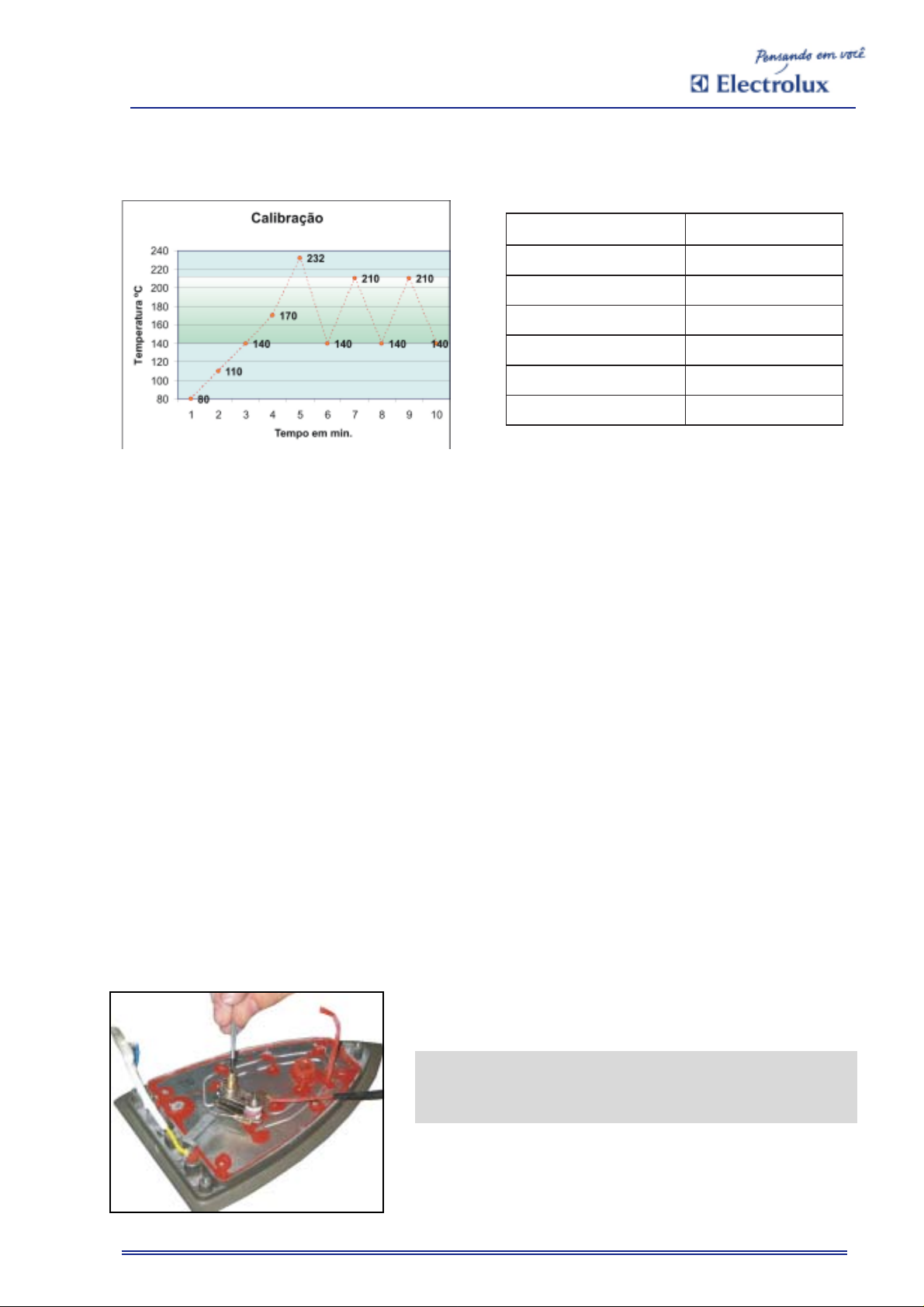

6.6.1 Calibração do Termostato............................................................................................ 11
6.6.2 Calibração do Ferro ..................................................................................................... 11

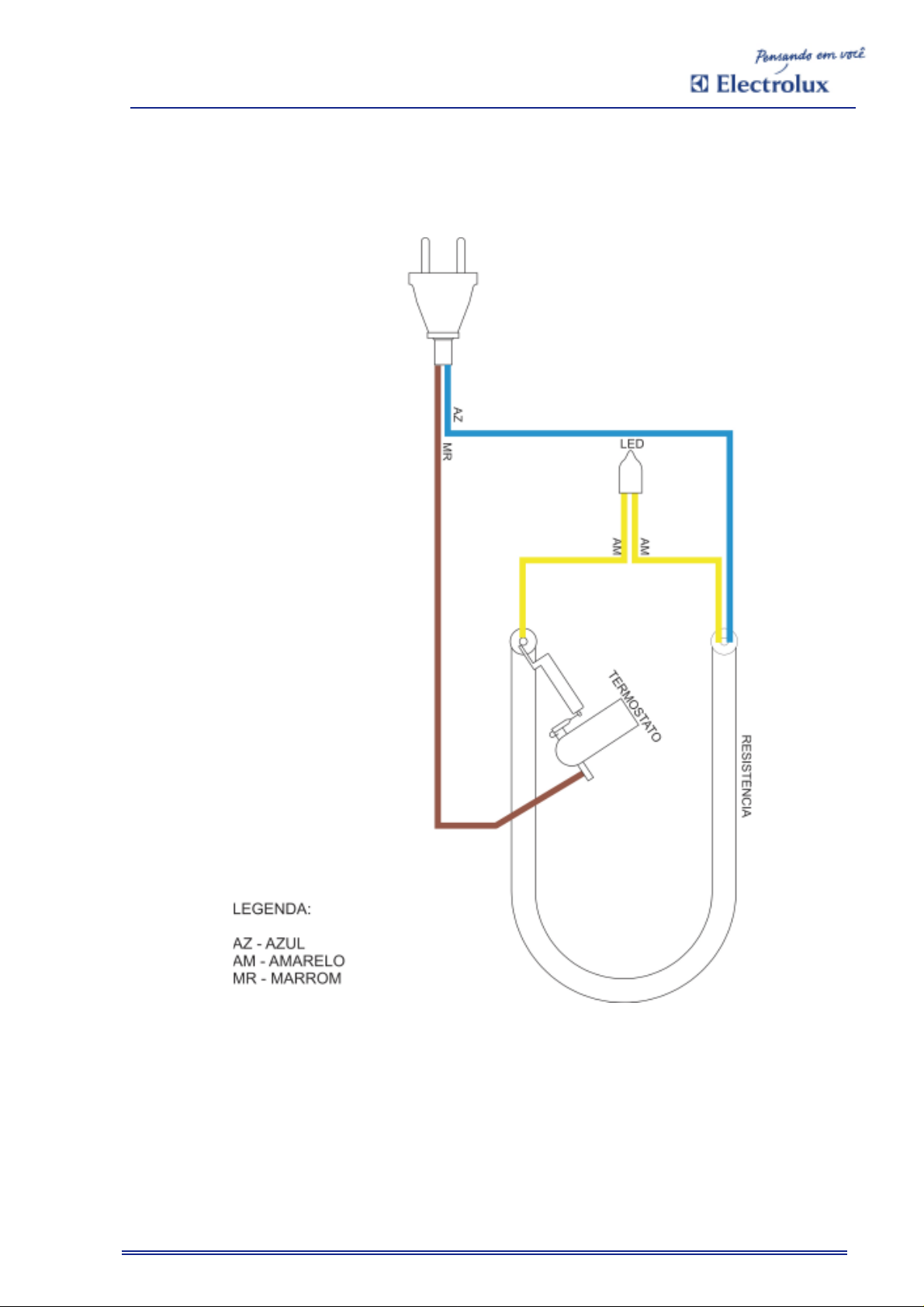

7. Diagrama Elétrico ................................................................................................................... 12
8. Árvore de Defeitos................................................................................................................... 13

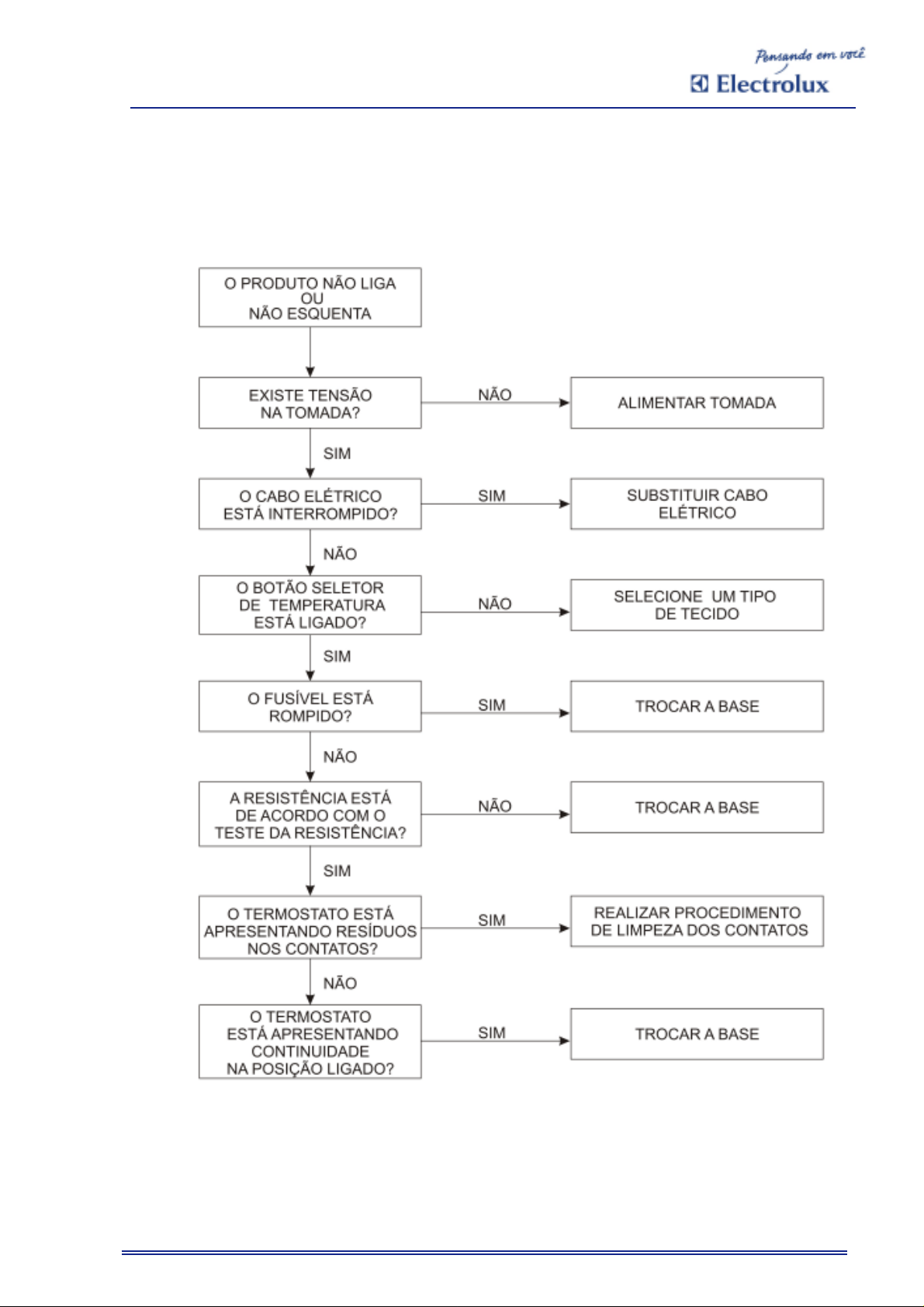

8.1 Produto não Funciona ou Não Esquenta .............................................................................. 13

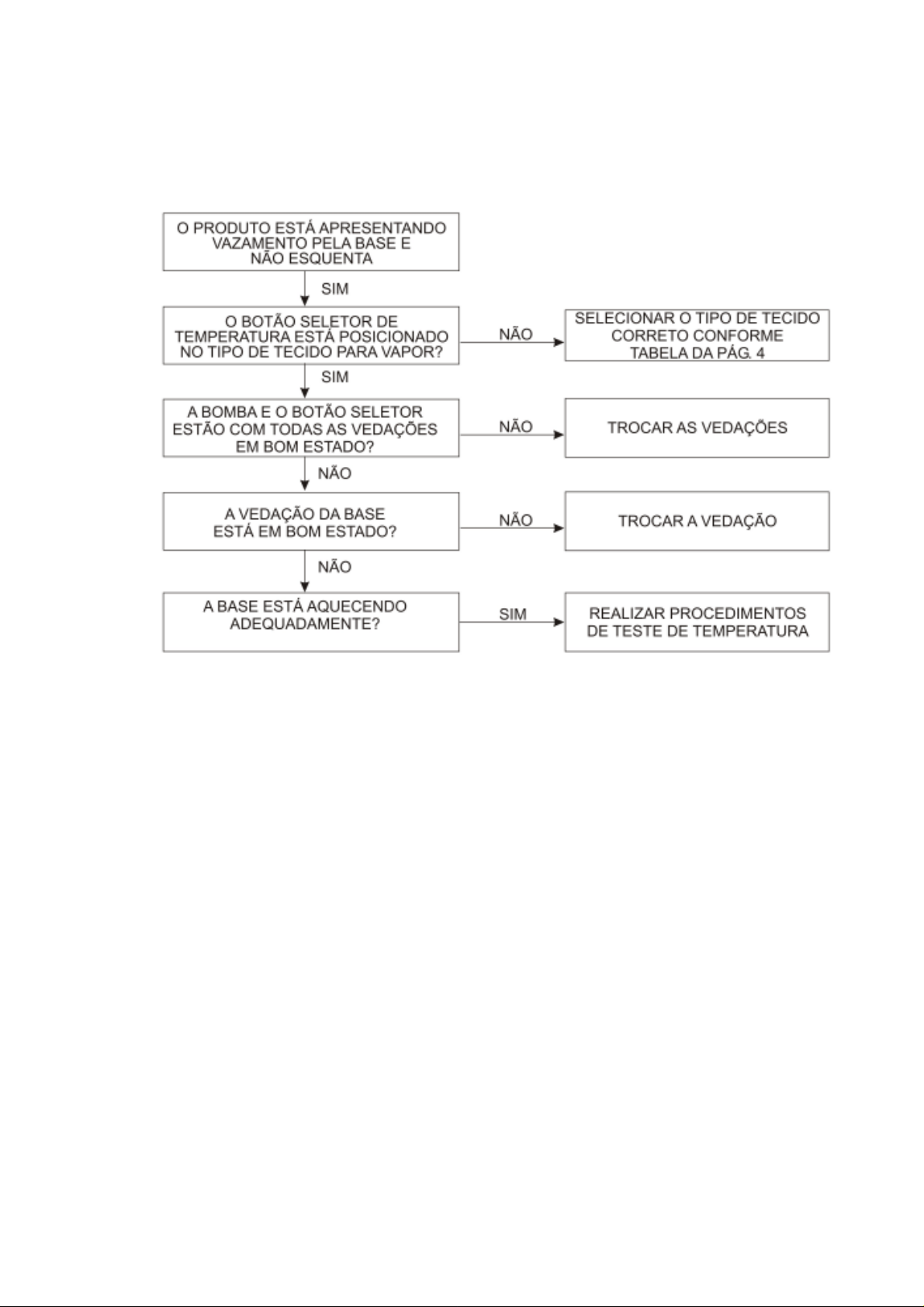

8.2 O Produto Apresenta Vazamento na Base............................................................................ 14
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
2
I. INFORMAÇÕES GERAIS
1. Nomenclatura
1.1 Modelo
Ferro a Vapor PLAV 2
OLEDOMOLEDOMODOGIDÓC
2VALP204ARBB1184
2VALP205ARBB1184
OGIDÓC
LAICREMOC
2VALP
1.2 Etiqueta de Identificação do Produto
Os produtos Electrolux são identificados pela etiqueta que está fixada no aparelho e contém as informações
necessárias para o correto preenchimento da Ordem de Serviço (O.S.).
Para preenchimento do campo Nº Série e Código Comercial cadastrar o número exatamente como consta na
etiqueta do produto.
Exemplo:
Nº Série: 64824302
Código Produto: 481 1BBRA402
2. Especificações do Produto
2.1 Especificações Técnicas
oledoM2VALP
)W(aicnêtoP001100
)gk(odiuqíLoseP60,1
E062x021x521
)mm(megalabm
)m(ocirtélEobaC1
SEÕÇACIFICEPSE
)zH(aicnêüqerF/)V(oãsneT06/72106/022
)V(oãsneTedaxiaF041-411242-802
41
)h/Wk(aigrenEedomusnoC1,14,1
)C°(levísuFaicnêtsiseRadoãçetorPedametsiS042
)Cº(.xámarutarepmeT012
)lm(augÁedoirótavreseRodedadicapaC051
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
3
2.2 Produto/Acessórios
1 - Botão de Spray
2 - Botão de V apor Extra
3 - Controle de V apor Seco
4 - Entrada do Reservatório de Água
5 - Bico do Spray
6 - Salva Botões
7 - Base Anti Aderente
8 - Botão Seletor de T emperatura
9 - Reservatório de Água
10 - Recepiente para Abastecer o Reservatório de Água
1 1 - Lâmpada Piloto (led)
3. Funcionamento do Ferro
3.1 Utilizando o Ferro
Ao utilizar o ferro pela primeira vez, fazer o enxagüe do sistema interno de vapor com água, para assegurar que
nenhum eventual resíduo de fabricação possa manchar a roupa (ver pág 5: 4 Limpeza e Manutenção). Este
procedimento deverá ser repetido periodicamente.
3.2 Diagrama de T ecidos
Antes do início de passar roupa, observar as tabelas:
T abela de seleção de temperatura para passar roup a a SECO.
ODICETEDOPITROTELESOÃTOBETSUJA
ocilírcA
otatecA
adeS
nolyN
)laicifitraarbif(noyaRnoyaR
ocilírcA
adeS
T abela de seleção de temperatura para passar roup a a VAPOR.
ODICETEDOPITROTELESOÃTOBETSUJA
ãL
retséiloP
oãdoglA
otatecairT
ohniLohniL
ãL
oãdoglA
3.3 Passando Roupa no Modo Seco
1 - Ajustar a temperatura no botão seletor em “MÍN”.
2 - Posicionar o controle de vapor / seco em (sem vapor).
3 - Posicionar o ferro verticalmente sobre uma superfície segura.
4 - Girar o botão seletor de temperatura até a posição desejada.
5 - Quando a lâmpada indicadora apagar você poderá começar a passar a roupa, pois o produto terá atingido a
temperatura ideal.
6 - Para utilizar o Spray , o depósito deverá conter água e o controle de vapor / seco dfeverá estar posicionado
em para evitar que gotas de água possam manchar a roupa.
IMPORTANTE: nos ajustes a SECO não deverá ser selecionado vapor, pois a base não estará aquecida o
suficientemente para vaporizar a água.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
4
3.4 Passando Roupa no Modo a Vapor
1 - Ajustar a temperatura no botão seletor em “MÍN”.
2 - Antes de conectar o ferro à tomada, coloque água no depósito.
3 - Posicionar o ferro verticalmente sobre uma superfície segura.
4 - Girar o botão seletor de temperatura até a posição desejada.
5 - Quando a lâmpada indicadora apagar você poderá começar a passar a roupa, pois o produto terá atingido a
temperatura ideal.
6 - Gire o controle de vapor / seco até “ “ para ajustá-lo em vapor moderado, ou até “ “ para obter vapor
máximo. Quando o ferro estiver posicionado horizontalmente, o vapor sairá pelos orifícios. Caso isso não aconteça,
bata suavemente a base do fero sobre a roupa que deseja passar . para interromper o vapor , bast a posicionar o
ferro verticalmente.
OBS: - Enquanto se passa roupa, a lâmpada indicadora se acende periodicamente, indicando que o aparelho
está aquecendo para manter a temperatura ideal.
- Ao passar com vapor , assegure-se que o controle de vapor/seco está posicionado em “V APOR” para evitar
manchar as roupas com água.
3.5 Utilizando o Spray
Para passar peças muito secas ou difícies (linho, algodão ou lã) ou para eliminar vincos muito marcados, pressione
o botão “ “. A função S pray é muito prática para desfazer vincos do tecido.
OBS: Pode acontecer tenha que se pressionar várias vezes o botão do Spray para ativá-lo.
3.6 Utilizando o Botão de Vapor Extra
Pode ser muito útil o vapor extra “ “ para remover vincos difíceis. Pressione o botão de vapor extra até
umedecer o vinco que deseja eliminar. Para utilizá-lo, o reservatório de água deverá conter água e a temperatura
deverá estar ajustada em algodão ou linho.
4. Limpeza e Manutenção
Proceder da seguinte forma:
1 - Colocar um pouco de água no reservatório, ligar o ferro na tomada e ajustar o botão seletor de temperatura na
posição “LINHO”. Aguardar mais ou menos 2 minutos, até atingir a temperatura corret a.
2 - Ajustar o controle de vapor/ seco na posição .
3 - Colocar uma toalha de banho onde você normalmente passa a roupa.
4 - Posicionar o ferro horizontalmente paralelo à superfície onde se encontra a toalha, a uma distância aproximada
de 5 cm, para permitir que o vapor circule através dos orifícios até que termine a água.
5 - passar o ferro sobre um pano úmido para limpar a base.
6 - Quando finalizar, ajustar o botão seletor de temperatura na posição “MÍN” e o controle de vapor / seco na
posição “ “ (sem vapor) e desconectar o aparelho da tomada. Aguardar até que o ferro esteja frio para então
guardá-lo.
5. Desmontagem/ Montagem do Ferro
5.1 Ferramentas Necessárias para a Desmontagem/Montagem
- Chave Philips
- Alicate de Bico
- Chave de Fenda
- Multímetro com leitura de temperatura
- Pontas de prova (jacaré)
- Chave de fenda pequena diametro 1,8mm
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
5

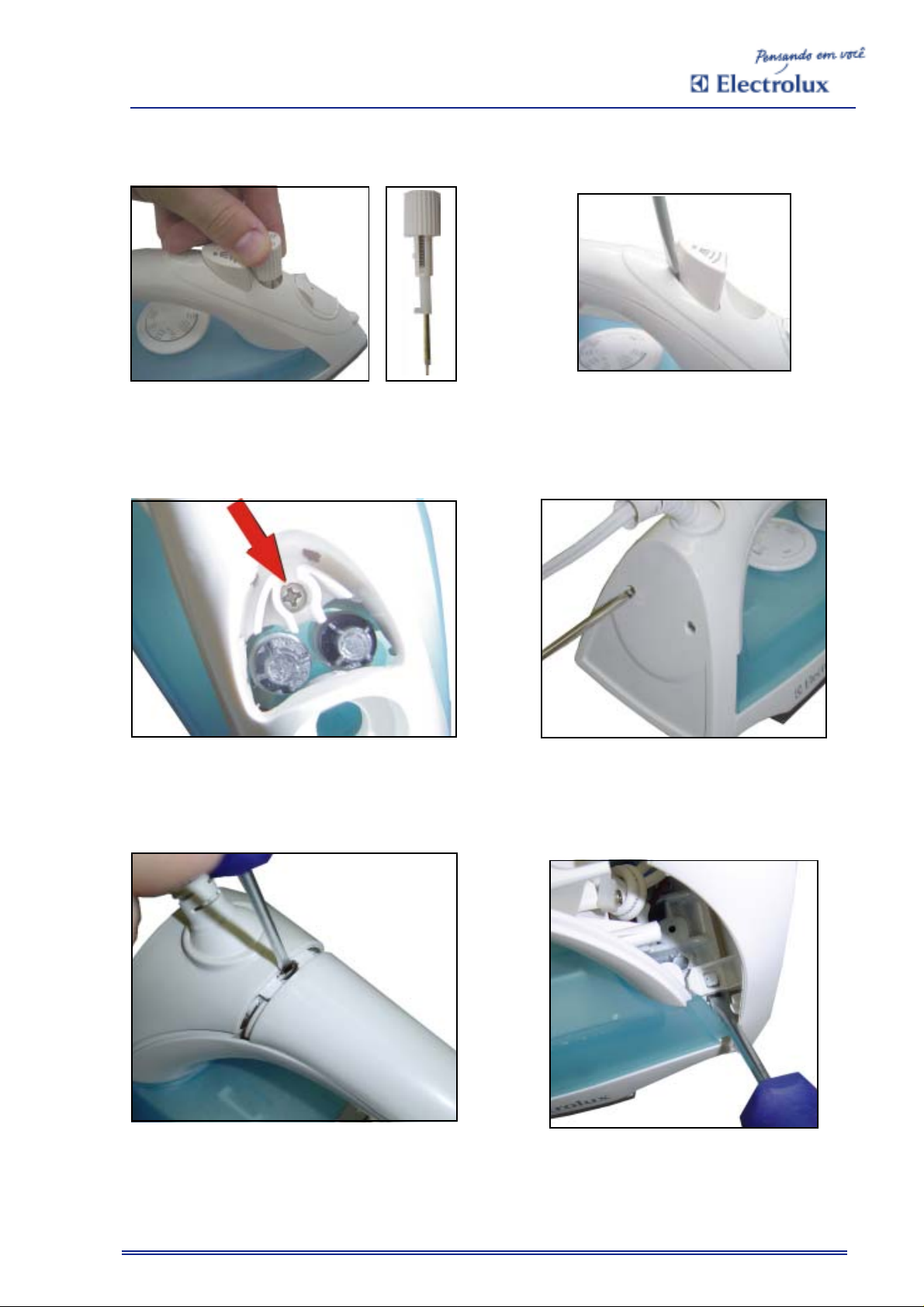

5.2 Desmontagem do Ferro
5.2.1 Abertura da Empunhadura e do Reservatório de Água
1 - Retirar o botão seletor de vapor, puxando-o para
cima.
3 - Com a chave de fenda, soltar o parafuso localizado
abaixo dos botões de vapor extra e spray, soltando
assim a empunhadura.
2 - Colocar a chave de fenda entre os botões de spray
e vapor extra e a empunhadura, forçando-os até se
soltarem.
4 - Soltar e retirar os parafusos que prendem a tampa
traseira.
5 - Com uma chave de fenda, desencaixar a parte
superior da tampa traseira.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
6 - Soltar os dois encaixes inferiores, localizados na
parte interna da tampa traseira com uma chave de
fenda.
6

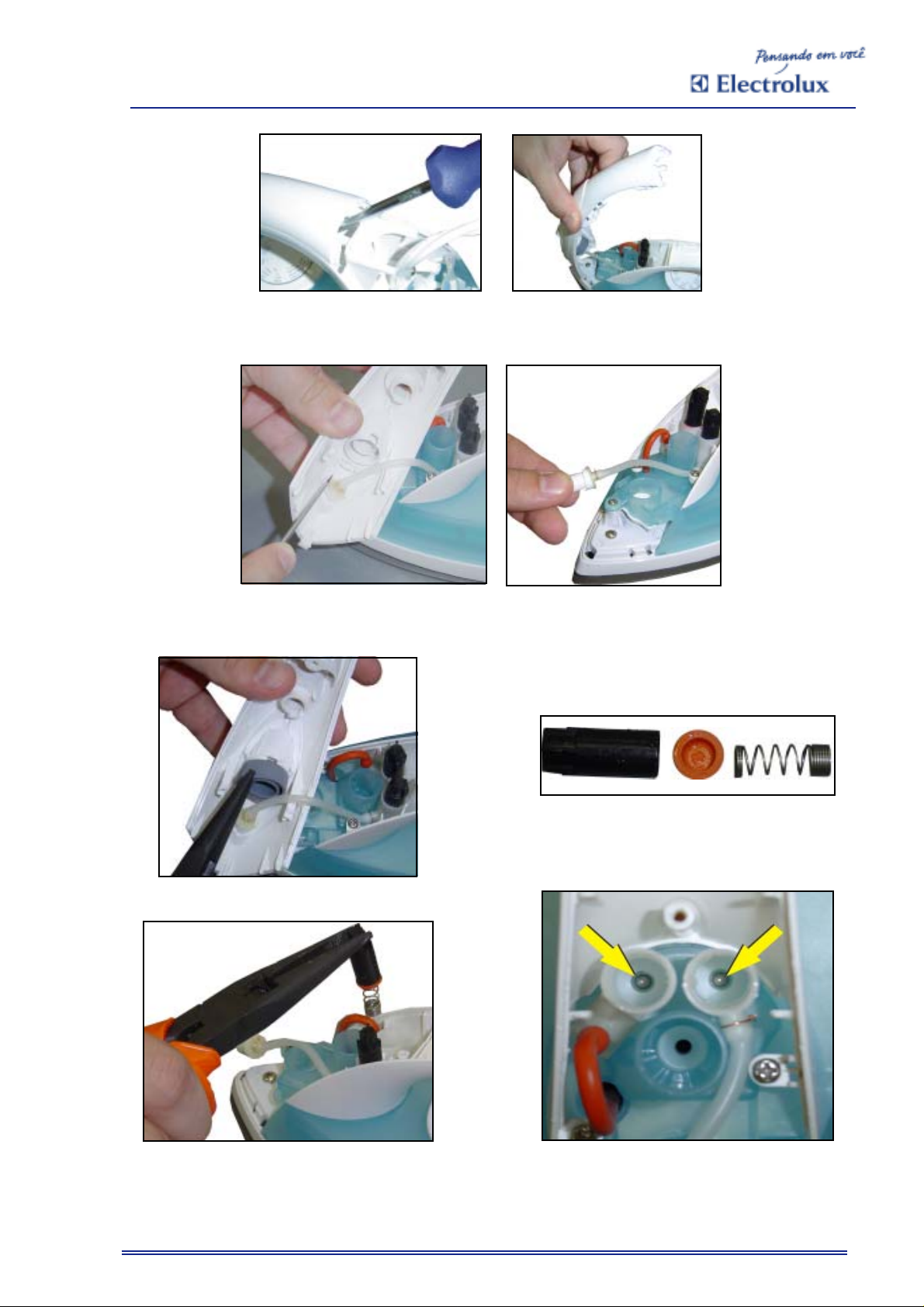

7 - Soltar com uma chave de fenda o encaixe da parte traseira da empunhadura. Empurrar a empunhadura para
frente, soltando-a
8 - Afast ar a trava do bico spray com uma chave de fenda.
9 - Com um alicate de bico, puxar a gaxeta.
10 - Puxar com auxílio de um alicate de bico a bomba
de spray e a bomba de vapor.
1 1 - Bomba de spray e bomba de vapor desmontada.
12 - Após retirar as 2 bombas, observar que existe 1
esfera metálica em cada orifício. Importante para a
montagem do produto.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
7

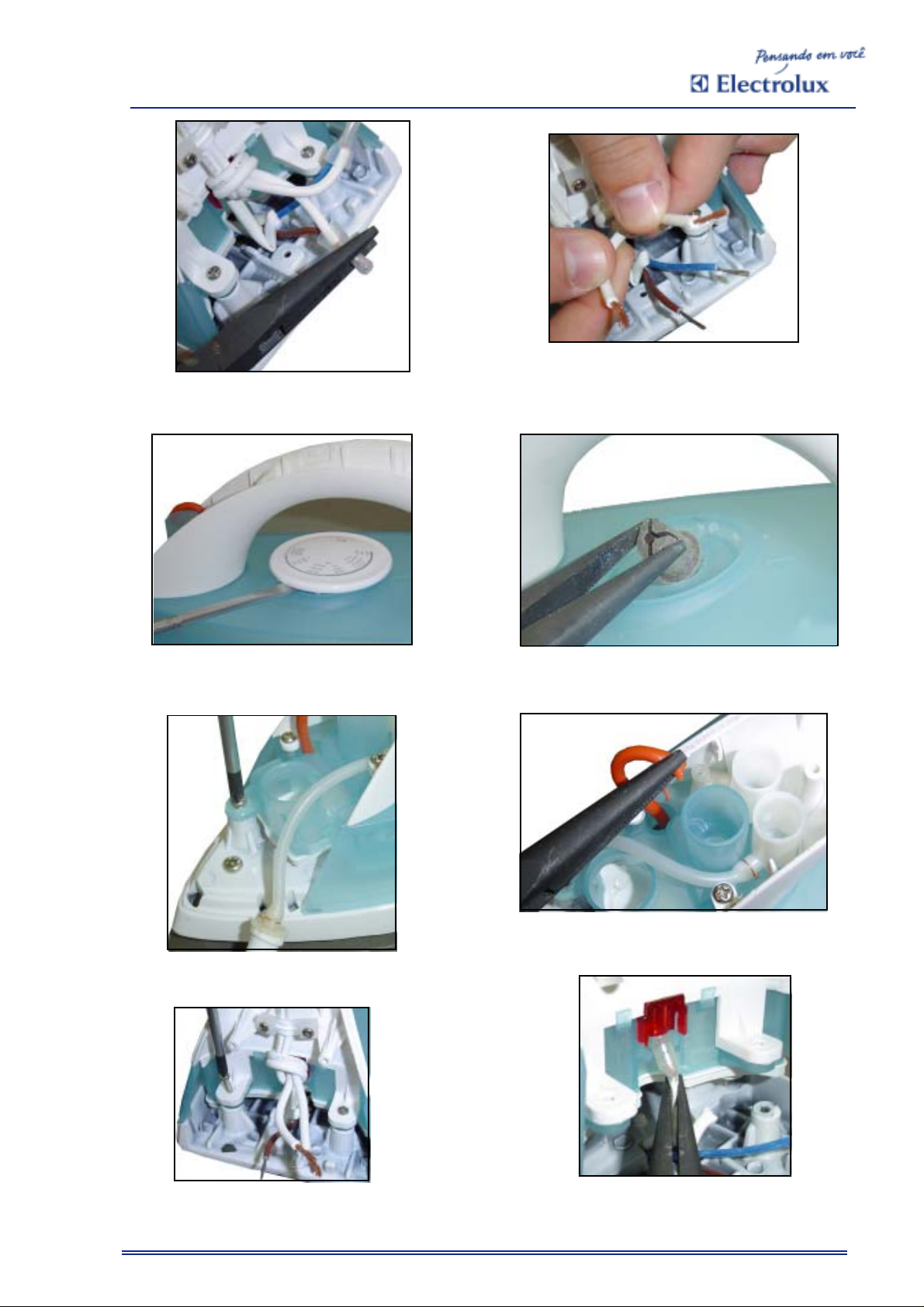

12 - Com um alicate de bico desconectar as ligações
elétricas para soltar o cabo elétrico.
13 - Soltar os fios.
14 - Encaixar a chave de fenda por baixo do botão seletor
de temperatura e empurrar para cima liberando-o.
16 - Soltar os 2 parafusos que prendem o recipiente
para água à base.
15 - Com um alicate de bico, retirar o botão interno
ao botão seletor de temperatura.
17 - Com cuidado para não arrebentar, usando um
alicate, desconectar a mangueira de vapor .
18 - soltar os parafusos que prendem o recipiente
para água à base.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
19 - Quando liberar o recipiente para água, retirar o
led fixado no visor com um alicate.
8

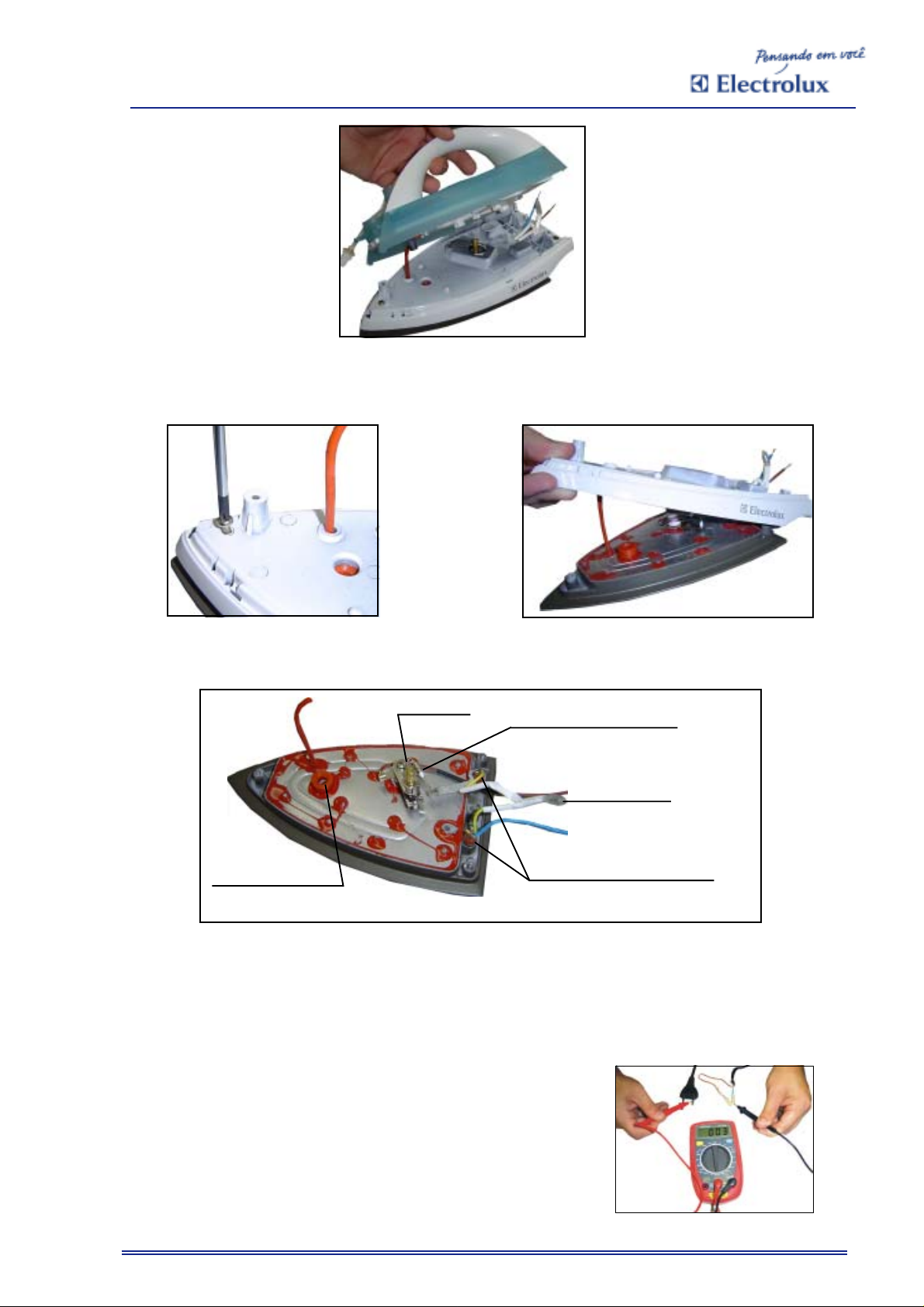

20 - Após retirar todos os componentes acima, puxar o recipiente p ara água.
5.2.2 Abertura da base
1 - Retirar os 3 parafusos que fixam a cobertura interna
da base.
Termostato
Vedação da Base
3 - Base completa, resistência, termostato e fusível térmico.
6. T este dos Componentes
6.1 T este do Cabo Elétrico
2 - Puxar a cobertura interna para cima.
Fusível
Led
Conexões da Resistência
Fazer o teste de continuidade para atestar que o componente está
em ótimas condições.
Caso não registre continuidade em uma das posições deve ser
trocado o cabo elétrico e não reparado.
No preenchimento da Ordem de Serviço (O. S.) cadastrar a seguinte
serviço: 601 - CABO ELÉTRICO
22 - FALHA ELÉTRICA
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
9

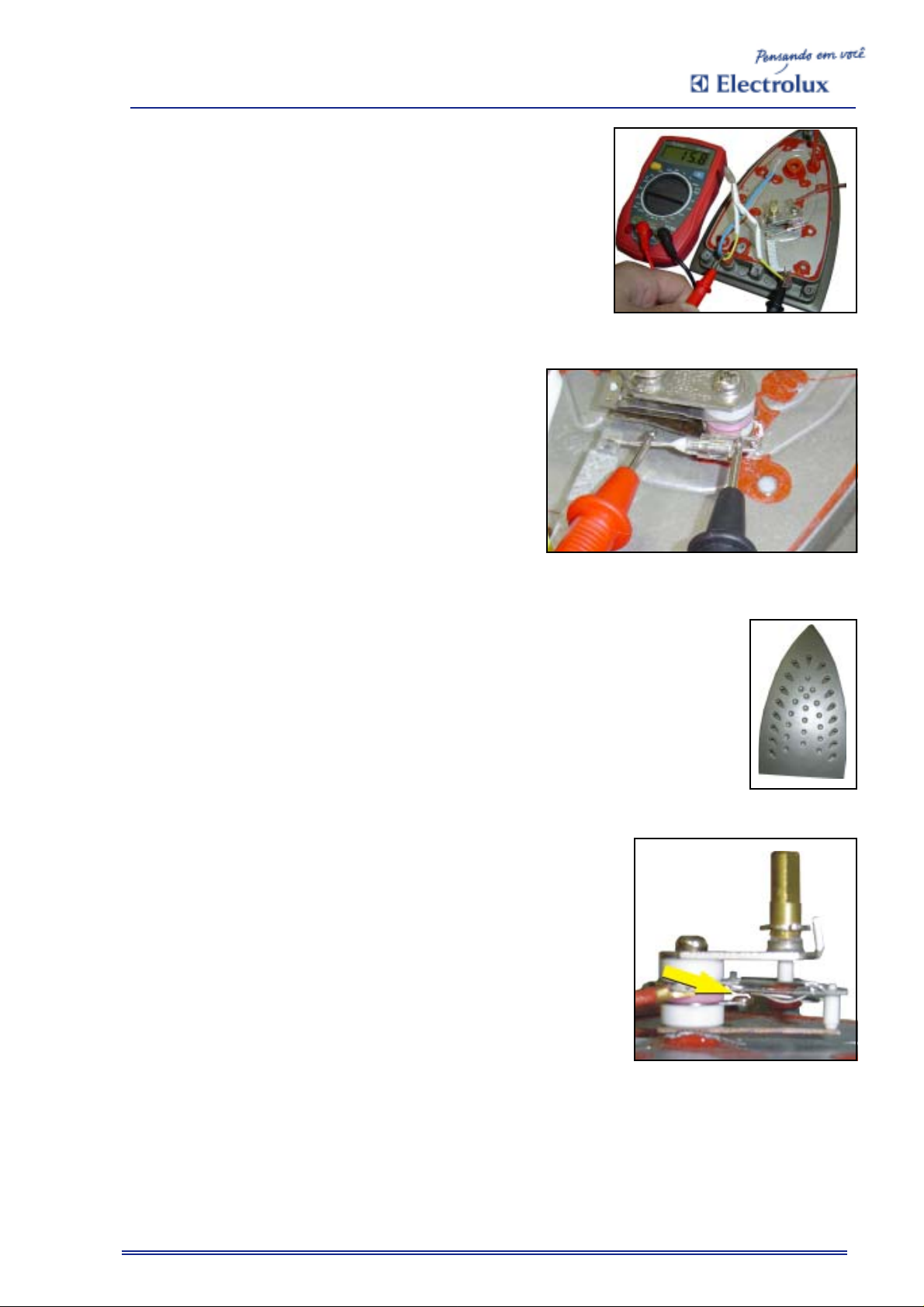

6.2 T este da Resistência
Fazer o teste da resistência, utilizando um multímetro, encostar as
pontas de jacaré nas conexões da resistência, para atestar que o
componente está em ótimas condições.
Deve apresentar os seguintes valores de resistividade: 127V - 15,8
220V - 35,8
Caso não apresente resistência ou valores muito diferentes, cadastrar
na Ordem de Serviço (O.S.) o seguinte serviço: 622 - Resistência
22 - Falha Elétrica
6.3 T este do Fusível Térmico
Testar a continuidade do fusível térmico, utilizando um
multímetro, encostar as pontas de jacaré nas extremidades do
fusível, caso não registre continuidade proceder a troca da base.
No preenchimento da Ordem de Serviço (O. S.) cadastrar o
seguinte serviço: 402 - Fusível Térmico
22 - Falha Elétrica
6.4 Teste da Base de Teflon
Caso a base de teflon apresente imperfeições como bolhas, manchas ou esteja descascada,
proceder a sua troca e cadastrar na Ordem de Serviço (O.S.) o seguinte serviço:
101 - Base
14 - Gasto
6.5 T este do Termostato
Girar todo o cursor do termostato e verificar se existe contato, caso exista
contato entre as partes, porém não apresente continuidade, realizar a
limpeza, que deverá ser feita com uma lixa d’água 600, retirando-se toda a
sujeira dos contatos, cuidado para não entortar as hastes de acionamento.
Cadastrar na Ordem de Serviço (O.S.) o seguinte serviço: 405 - T ermost ato
7 - Preso
Se o termostato não apresentar continuidade após realizado o procedimento
de limpeza, deve-se trocar a base completa e cadastrar na Ordem de Serviço
(O.S.) o seguinte serviço: 405 - T ermost ato
22 - Falha Elétrica
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
10
6.6 T este da T emperatura
A temperatura ideal máxima deverá ser o intervalo do
gráfico abaixo entre o mínimo e o máximo.
Como referência a temperatura poderá atingir os
seguintes números para cada tipo de tecido:
ODICETEDOPITARUTAREPMET
ocilírcACº001-Cº09
adeSCº021-Cº001
noyaRCº041-Cº021
ãLCº071-Cº041
oãdoglACº091-Cº071
LCº012-Cº091
ohni
TABELA1
6.6.1 Calibração do T ermostato
Caso a temperatura máxima não esteja dentro do intervalo da T ABELA 1 deverá ser feito um ajuste no termostato.
Recomendamos que o ajuste da temperatura esteja próximo a temperatura máxima (210°C) para evitar
reclamações de que o ferro não esquenta.
Após a verificação de que a temperatura não atinge a máxima de 210ºC, deve-se desmontar o ferro conforme
item 5.2 até chegar a base completa.
6.6.2 Calibração do Ferro
A calibração do ferro de passar roupas consiste em regular sua temperatura dentro de uma faixa de valores
especificada, através de um parafuso de ajuste, chamado de parafuso de calibração, pode-se alterar a temperatura
do ferro para mais ou para menos.
1. O ferro deverá ser colocado sobre um tripé tendo um sensor "termopar" ou um termômetro há aproximadamente
50mm a contar do bico do ferro.
2. Ajustar o botão regulador de temperatura ou o eixo do termost ato na posição máxima com a ajuda de pontas
de prova (jacaré).
3. Liguar o ferro na tensão indicada na placa de especificação.
4. Aguardar p ara que a temperatura se estabilize (em média 10min.)
5. Efetuar a leitura da temperatura. Os valores estabelecidos são: min. 140ºC e máx. 210ºC. (ver explicação no
gráfico de calibração acima).
Para aumentar a temperatura prenda o eixo do termostato e com
uma chave de fenda apropriada gire o parafuso de calibração no
sentido anti-horário.
OBS: após cada reajuste, deve-se aguardar a estabilização da
temperatura. Tome cuidado para não exceder a temperatura de
abertura do fusível térmico.
6. Para diminuir a temperatura, girar o parafuso de calibração no
sentido horário.
7. Após a recalibração e conferida a temperatura, travar o parafuso
com trava rosca para alta temperatura (Loctite 272).
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
11
7. Diagrama Elétrico
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
12
8. Árvore de Defeitos
8.1 O Produto Não Funciona ou Não Esquenta
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S. A.
13
8.2 O Produto Apresenta Vazamento na Base
ELECTROLUX DO BRASIL S.A.
Divisão Floor Care - Customer Care Center
Elaboração:
Engenharia de Serviço - CIC
Rodolpho Castilho
Mara Solange Kloss Teles
Aprovação:
Silvio Pessoa - Gerente de Divisão de Operações
Agosto 2007
Revisão 00
Rua Senador Accioly Filho, 1321
CIC CEP 81 310 000
Curitiba - Paraná - Brasil
Tel: (0XX) 41 371-7820
Loading...
