AEG ESF6132 User Manual [it]

L a v a s t o v i g l i e

Model ESF 6132

Model ESF 6132 K

I

Indice

Avvertenze	3
Smaltimento	3
Lavare in maniera economica ed ecologica	3
Installazione	4
Inserimento e fissaggio sotto tavolo	4
Livellamento	4
Collegamento all’alimentazione dell’acqua	4
Collegamento allo scarico	5
Collegamento elettrico	5
Descrizione dell’apparecchiatura	6
Pannello comandi	6
Prima di usare la lavastoviglie per la prima volta	8
Regolazione del decalcificatore dell’acqua	8
Caricamento del sale rigenerante	9
Il brillantante	10
Nell’impiego quotidiano	11
Sistemazione delle posate e stoviglie	11
Il cesto inferiore	11
Il cesto porta posate	12
Il cesto superiore	12
Regolazione in altezza del cesto superiore	12
Il detersivo	13
Vari tipi di detersivo	14
Programmi di lavaggio	15
Avvio di un programma di lavaggio	16
Manutenzione	17
Pulizia dei filtri	17
Periodi di sosta prolungata	17
Rischi del gelo	17
Movimentazione	17
Cosa fare se...	18
Garanzia	20
Avvertenze per gli istituti di prova	22

Caratteristiche tecniche

Dimensioni	Larghezza	60 cm
	Altezza con il piano di lavoro	85 cm
	Altezza senza il piano di lavoro	82 cm
	Profondità max.	63.5 cm
	Profondità max. con porta aperta	118.5 cm
Collegamento elettrico:	I dati nominali per il collegamento elettrico sono riportate sulla
Tensione/Frequenza	targhetta matricola, posta sul lato della porta.
Potenza totale
Fusibile
Pressione acqua di alimentazione	Min.	50 kPa (0.5 bar)
	Max.	800 kPa (8 bar)
Capacità di carico		12 coperti

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

-72/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

-89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

2

Avvertenze

È molto importante che questo libretto venga conservato con la lavastoviglie per consultazioni future. In caso di vendita o di trasferimento della stessa ad altro utente, assicurarsi che il libretto accompagni sempre la lavastoviglie per permettere al nuovo proprietario di informarsi sul funzionamento e sui relativi avvertimenti.

La stessa cosa vale anche in caso di trasloco senza rimozione della lavastoviglie perché in dotazione all’abitazione. Queste avvertenze vengono fornite per ragioni di sicurezza. Devono essere lette attentamente prima dell’installazione e prima dell’uso della lavastoviglie.

Installazione

●Controllare che l’apparecchiatura non abbia subito alcun danno durante il trasporto.

Non collegare mai un’apparecchiatura danneggiata.

Se la vostra lavastoviglie è danneggiata, contattare il vostro rivenditore.

●Per motivi di sicurezza, non alterare o modificare la vostra lavastoviglie in alcun modo.

●L’adattamento degli impianti elettrici ed idraulici per l’installazione della lavastoviglie devono essere eseguiti solo da personale qualificato.

●Fare attenzione che la lavastoviglie non appoggi sul cavo di alimentazione o sui tubi di carico e scarico.

●I fianchi della lavastoviglie non devono essere in alcun caso forati, per evitare di danneggiare i componenti idraulici posizionati tra vasca e fianchi.

Sicurezza per bambini

●La lavastoviglie deve essere fatta funzionare solo da persone adulte.

●I bambini non devono giocare con il pannello comandi e l’apparecchiatura stessa.

●Gli elementi di imballaggio possono rivelarsi pericolosi per

i bambini, che potrebbero rischiare il soffocamento.

Si consiglia quindi di mantenere l’imballaggio al di fuori della portata dei bambini.

●L’acqua all’interno della lavastoviglie non è potabile. Nel caso che ci siano ancora residui di detersivo nell’apparecchio permane una situazione di pericolo per i bambini, che devono essere tenuti lontano dalla lavastoviglie aperta.

●Si consiglia di tenere tutti i detersivi in un luogo sicuro al di fuori della portata dei bambini.

●Dopo l’uso, è opportuno scollegare la lavastoviglie dalla rete elettrica di alimentazione e chiudere il rubinetto dell’acqua.

●Eventuali riparazioni della lavastoviglie devono essere eseguite da personale qualificato. Riparazioni improprie possono porre l’utente in serio pericolo.

Se la vostra apparecchiatura necessita qualsiasi riparazione, contattare il Centro di Assistenza Tecnica autorizzato ed esigere sempre pezzi di ricambio originali.

Smaltimento

Smaltire il materiale di imballaggio della lavastoviglie conformemente alle norme vigenti. Tutti i materiali utilizzati sono riciclabili.

I componenti in materiale plastico sono contrassegnati da sigle standard internazionali:

>PE<	per polietilene, p.e. pellicole di imballaggio
>PS<	per polistirolo, p.e. imbottiture (assolutamente prive di
	CFC)
>POM	<per poliossimetilene, p.e. morsetti in plastica

I cartonati sono in carta riciclata e devono essere smaltiti tramite gli appositi contenitori per la raccolta differenziata della carta.

Quando un giorno l’apparecchio dovrà essere messo definitivamente fuori uso, renderlo inutilizzabile prima della sua eliminazione.

Avvertimento! poiché i bambini, per gioco, potrebbero chiudersi nell’apparecchio o trovarsi in altre situazioni di pericolo, togliere la spina dalla presa di corrente, tagliare il cavo della corrente ed eliminarlo. Manomettere il dispositivo di chiusura dello porta in modo che la porta non si chiuda più.

Per un corretto smaltimento della lavastoviglie rivolgersi all’Azienda Municipalizzata che provvede alla raccolta dei rifiuti solidi urbani.

Utilizzo quotidiano

●La lavastoviglie è progettata per il lavaggio di normali utensili domestici. Oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi acidi o alcalini, solventi, non devono essere lavati in lavastoviglie.

●Evitare l’apertura della porta durante il funzionamento della lavastoviglie, in particolare durante le fasi calde di lavaggio: tale operazione potrebbe infatti provocare fuoriuscite d’acqua calda. La lavastoviglie è comunque dotata di una speciale sicurezza che, in caso di apertura della porta, blocca immediatamente il funzionamento.

●Usare solo prodotti (sale, detergente, brillantante, etc.) specifici per lavastoviglie.

●Al termine del carico e dello scarico delle stoviglie chiudere sempre la porta per evitare di inciampare e farsi male.

●Non appoggiarsi o sedersi sulla porta aperta della lavastoviglie.

Lavare in maniera economica ed ecologica

●Verificare che l’impianto decalcificatore dell’acqua sia regolato correttamente.

●Non prelavare le stoviglie sotto l’acqua corrente.

●Selezionare sempre un programma di lavaggio idoneo al tipo di stoviglie e al tipo di sporco.

●Evitare assolutamente sovradosaggi di detersivo, sale speciale per lavastoviglie e brillantante.

Attenersi alle indicazioni date in questo libretto istruzioni e a quelle fornite dalla casa produttrice di tali sostanze.

3

Installazione

Avvertimento!

L’adattamento dell’impianto elettrico ed idraulico per l’installazione deve essere eseguito solo da personale qualificato.

Rimuovere tutte le parti di imballaggio prima di posizionare la macchina.

Sistemare la lavastoviglie possibilmente nelle vicinanze di un rubinetto per il carico dell’acqua e di uno scarico.

Inserimento e fissaggio sotto tavolo

(Mobile lavello - Piano di lavoro continuo)

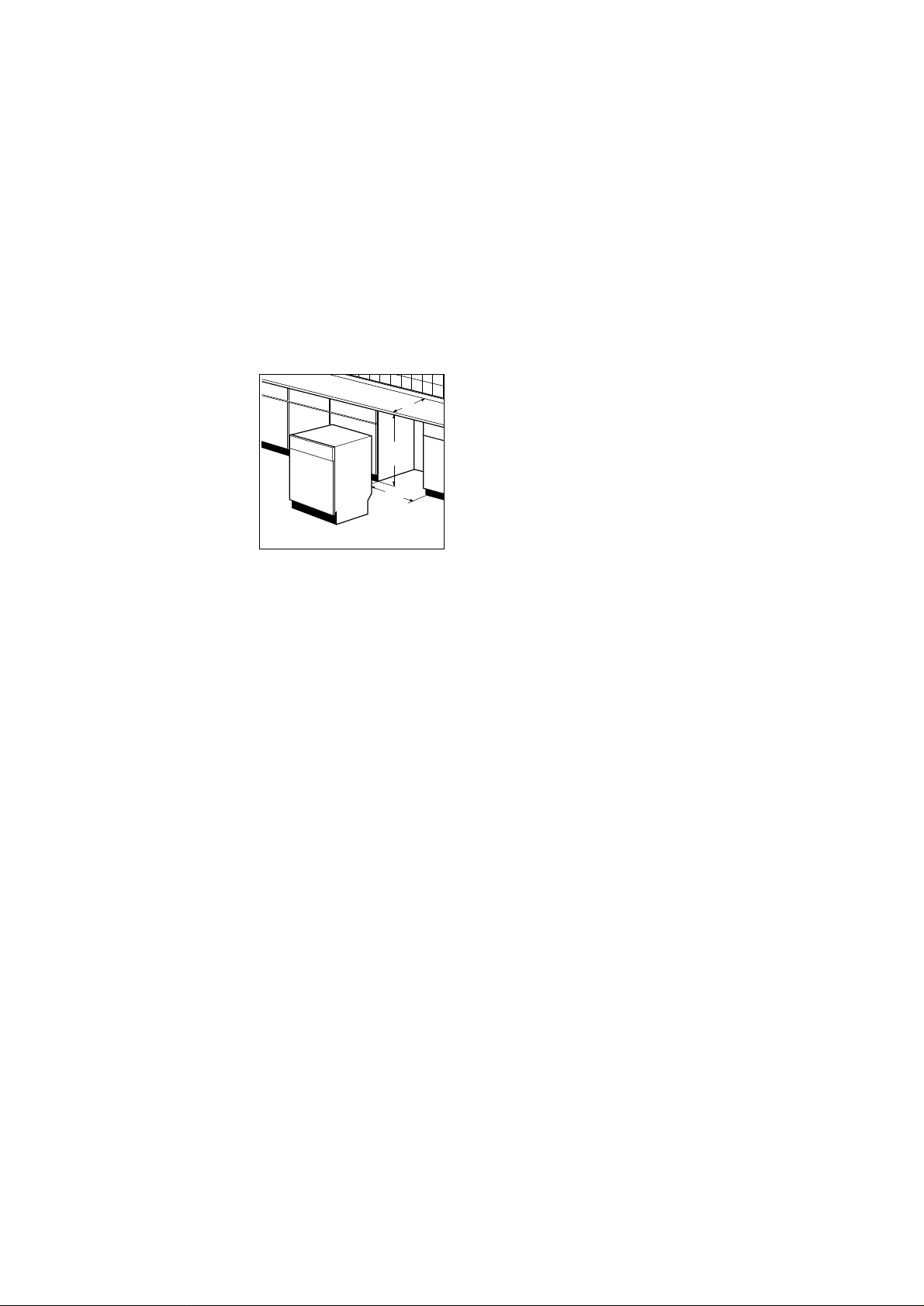

Togliendo il piano di lavoro potete inserire la lavastoviglie sotto un mobile lavello o piano già preesistente, se il vano ha le dimensioni indicate in figura.

570	-
	600
820
600
IN05

Procedere come segue:

Rimuovere il piano di lavoro della lavastoviglie svitando le due viti posteriori di fissaggio, quindi tirare il piano di lavoro dalla parte posteriore e sganciarlo dagli incastri anteriori sollevandolo.

Inserire la lavastoviglie dopo averne regolato opportunamente l’altezza e la messa a livello tramite i piedini regolabili.

Assicurarsi che i tubi di carico e scarico dell’acqua ed il cavo di alimentazione elettrica non vengono schiacciati o piegati durante l’inserimento della macchina nel vano di alloggiamento.

Durante tutte le operazioni che comportano accessibilità a componenti interni è indispensabile che la lavastoviglie sia scollegata elettricamente.

Assicurarsi che la lavastoviglie, una volta installata, sia facilmente accessibile in caso di intervento del Servizio Assistenza.

Se la lavastoviglie viene utilizzata in un secondo momento come apparecchio free-standing, occorrerà rimontare il piano di lavoro originale.

Lo zoccolo della lavastoviglie free-standing non è regolabile.

Livellamento

Un buon livellamento è indispensabile per la corretta chiusura e tenuta idraulica della porta.

Assicurarsi che la porta della lavastoviglie si chiuda bene senza attriti laterali.

Svitare o avvitare i piedini di appoggio regolabili fino a raggiungere la chiusura ottimale della porta.

Collegamento all’alimentazione dell’acqua

La macchina può essere alimentata ad acqua fredda o calda fino a 60°C max .

Noi consigliamo comunque l’allacciamento all’acqua fredda. L’allacciamento all’acqua calda accorcia la durata dei programmi ma può ridurre l’azione lavante sugli sporchi tenaci.

Allacciare il tubo di alimentazione ad un rubinetto con raccordo da 3/4" o ad una presa d’acqua ad innesto rapido (Pressblock).

Controllare che la pressione dell’acqua di alimentazione rientri nei limiti descritti tra le "Caratteristiche tecniche".

Evitare piegamenti o strozzature del tubo che potrebbero impedire o rallentare il passaggio dell’acqua.

L’estremità del tubo allacciata alla macchina è orientabile a piacere previo allentamento della ghiera di fissaggio.

Riavvitare bene la ghiera di fissaggio per evitare perdite di acqua.

(Si osservi che alcuni modelli di lavastoviglie hanno in dotazione tubi di carico sprovvisti di ghiera di fissaggio, pertanto questa operazione non è fattibile).

Se la lavastoviglie viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l’acqua per alcuni minuti prima di allacciare il tubo di alimentazione.

In tal modo si evita che depositi di sabbia o di ruggine vadano ad otturare il filtrino sul tubo di alimentazione.

Non utilizzare, per l’allacciamento, vecchi tubi già adoperati in precedenza.

La lavastoviglie é munita di dispositivi di protezione che impediscono il riflusso dell’acqua di lavaggio nelle tubazioni dell’acqua potabile e rispondono ai requisiti previsti dalle normative di sicurezza vigenti in materia.

4

Collegamento allo scarico

L’estremità del tubo di scarico può essere collegata:

1.Al sifone dello scarico del lavello, fissandolo eventualmente con una fascetta.

2.Agganciata al bordo del lavello utilizzando in questo caso lo speciale gomito di plastica in dotazione. (Si osservi che solo alcuni modelli di lavastoviglie prevedono questa dotazione).

3.Ad un scarico murale dotato di apposito sfiato in aria, avente un diametro interno di almeno 4 cm.

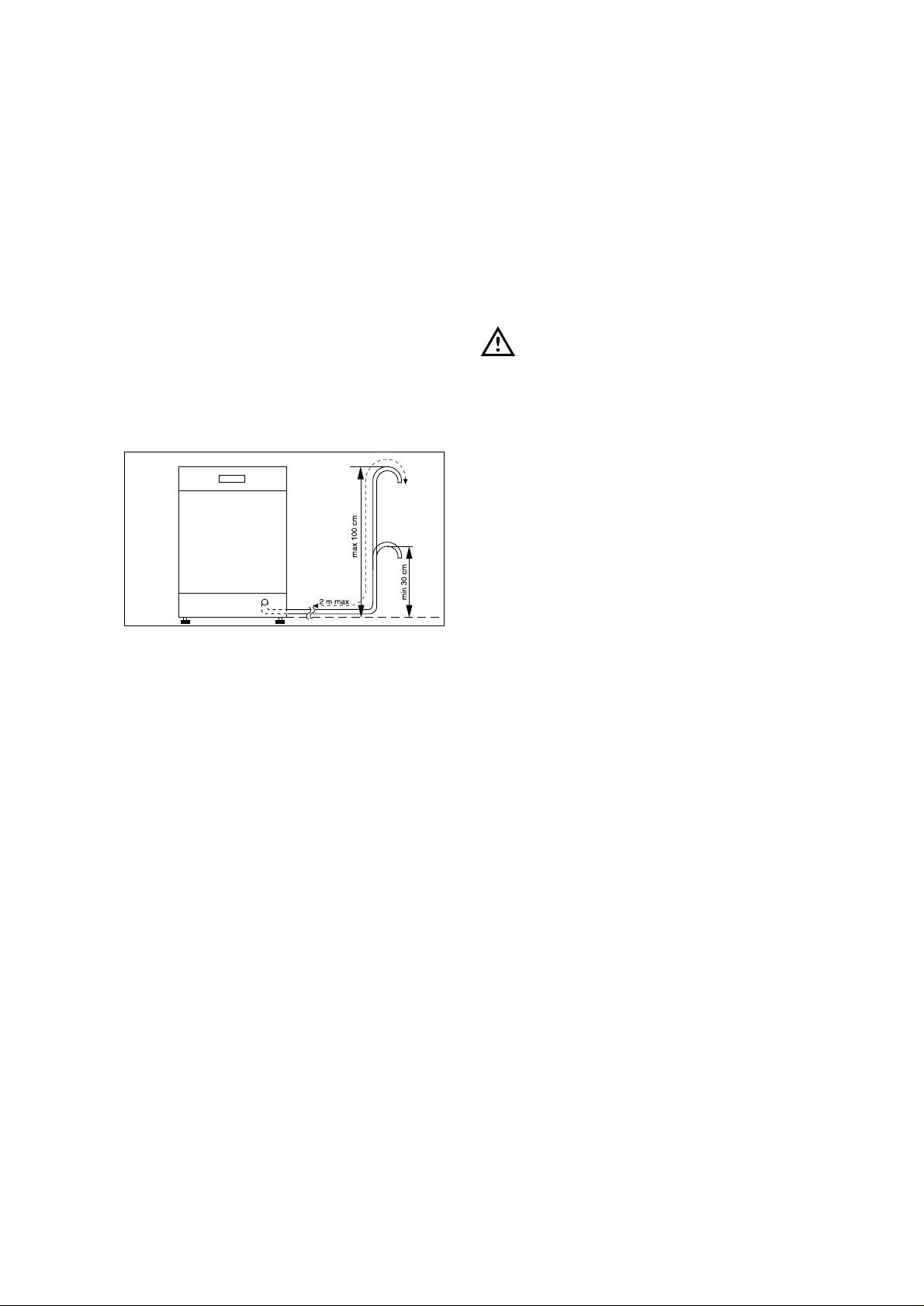

L’attacco dello scarico deve trovarsi ad un’altezza compresa tra 30 cm (minimo) e 100 cm (massimo) dal pavimento.

Il tubo di scarico può essere orientato indifferentemente verso destra o sinistra.

Evitare piegamenti o strozzature del tubo che potrebbero impedire o rallentare il deflusso dell’acqua. Un’eventuale prolunga del tubo di scarico deve essere

inferiore ai 2 metri ed avere un diametro interno non inferiore a quello del tubo in dotazione. Anche i raccordi utilizzati per il collegamento dello scarico devono avere un diametro interno non inferiore a quello del tubo di scarico.

CS18

Attenzione!

Le nostre apparecchiature sono dotate di una sicurezza che impedisce il ritorno dell’acqua sporca all’interno della lavastoviglie. Se il sifone dello scarico del vostro lavello ha incorporato una valvola di non ritorno questa può impedire il corretto scarico della lavastoviglie.

Vi consigliamo pertanto di rimuoverla.

Collegamento elettrico

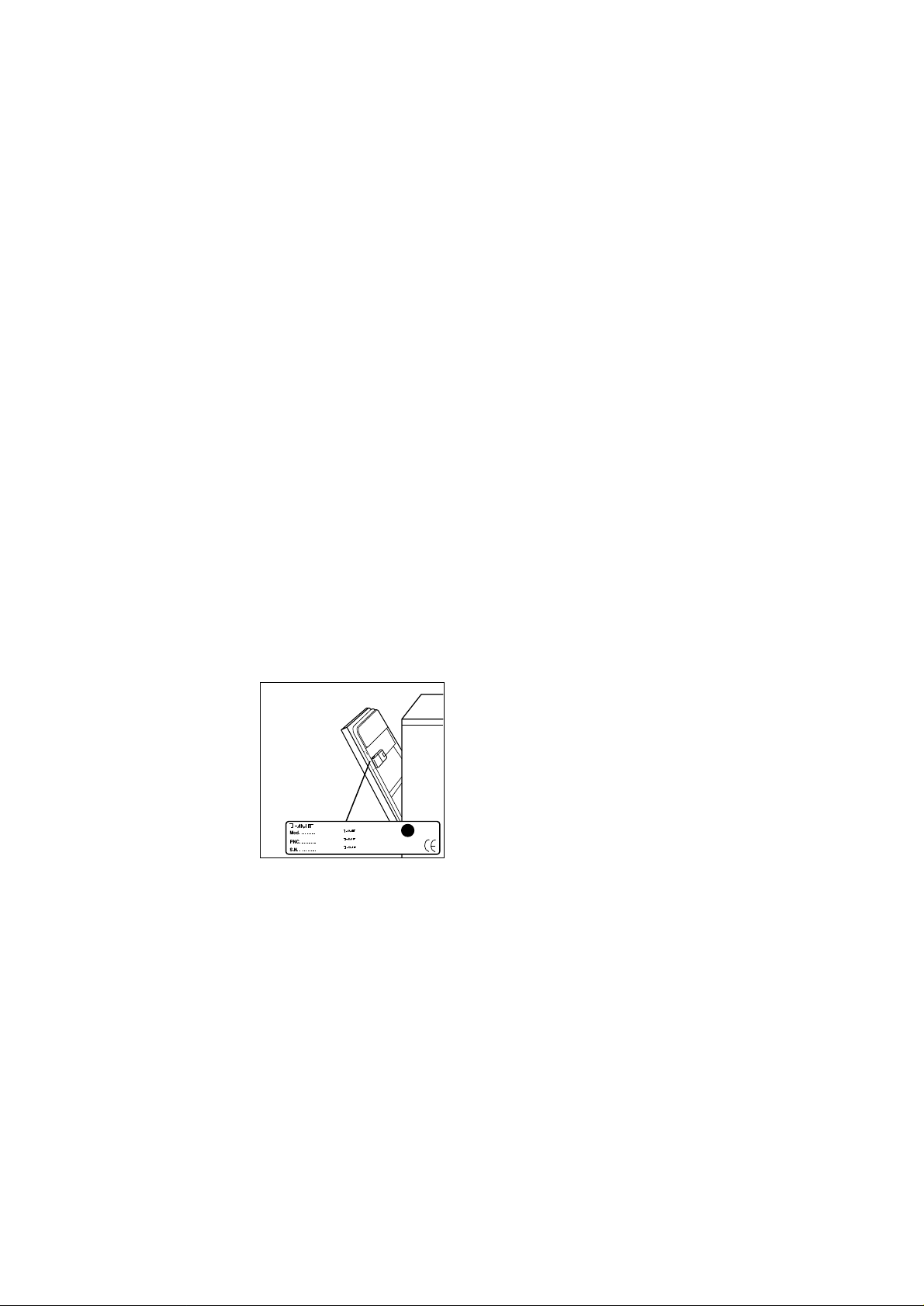

I dati riguardanti il collegamento elettrico sono riportati sulla targhetta matricola, posta sul lato della porta.

Prima di inserire la spina nella presa di corrente, accertarsi che:

1.La tensione di rete indicata sulla targhetta matricola corrisponda alla tensione di rete presente sul luogo di installazione.

2.Il contatore, le valvole limitatrici, la linea di alimentazione e la presa di corrente siano dimensionati per sopportare il carico massimo richiesto. Assicurarsi che la presa e la spina siano fra loro compatibili senza l’interposizione di riduzioni, prese multiple e adattatori vari. Nel caso, fare sostituire la presa dell’impianto con una di tipo adatto.

Per separare la lavastoviglie dalla rete, staccate la spina.

Attenzione!

La spina deve rimanere accessibile anche dopo l’installazione dell’apparecchio.

In caso di necessità di sostituzione del cavo di alimentazione, rivolgersi ad un Centro di Assistenza Tecnica autorizzato.

Attenzione!

Le norme antinfortunistiche prevedono che la lavastoviglie sia collegata ad una efficace presa di terra.

La casa costruttrice declina ogni responsabilità qualora questa norma antinfortunistica non venga rispettata.

5

Descrizione dell’apparecchiatura

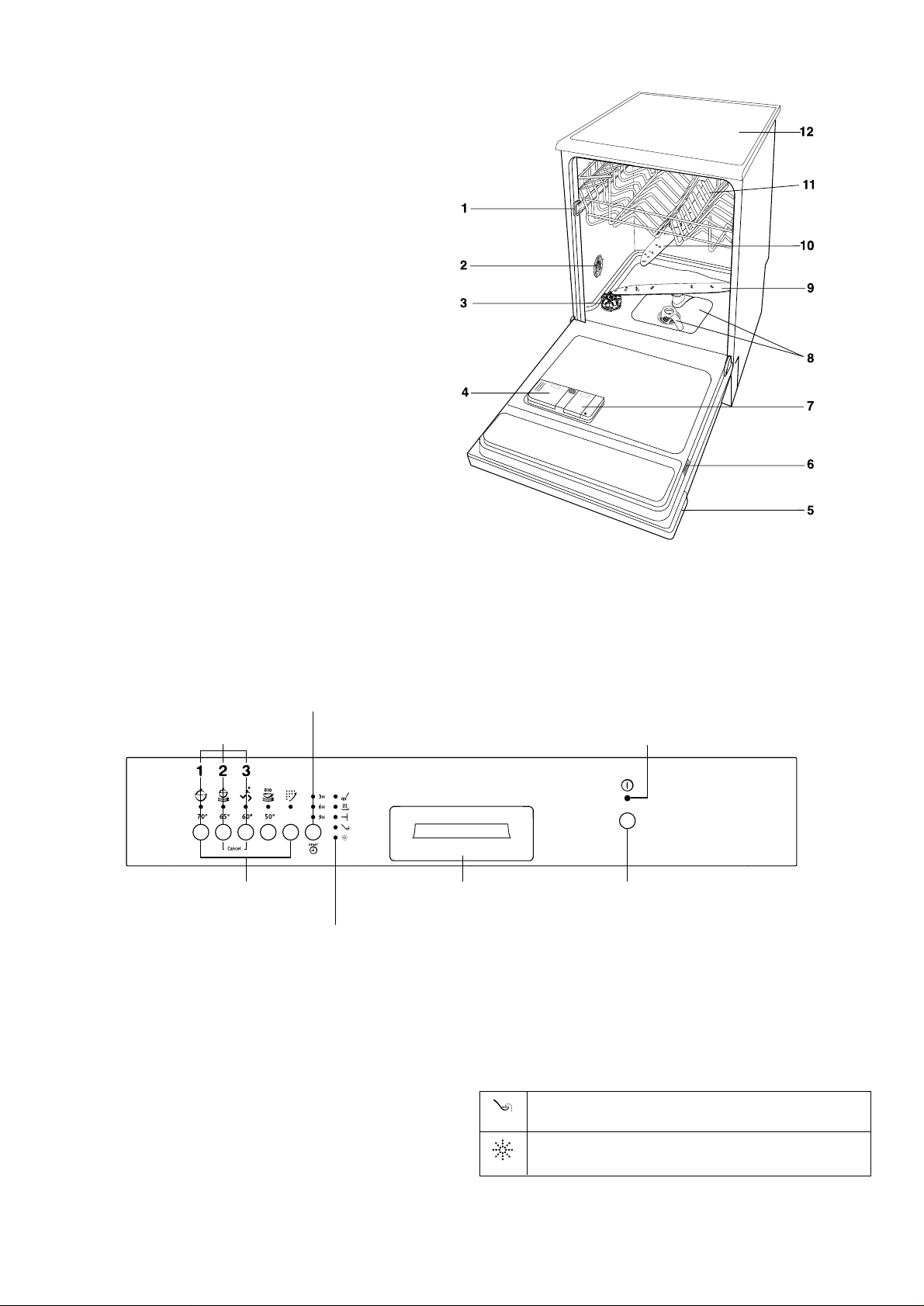

1.Fermi cesto superiore

2.Regolatore del decalcificatore d’acqua

3. Tappo del contenitore sale

4. Contenitore detersivo

5. Pannello comandi

6. Targhetta matricola

7. Contenitore brillantante

8. Filtri

9. Mulinello inferiore

10. Mulinello superiore

11.Cesto superiore

12. Piano di lavoro

IN144

Pannello comandi

		Pulsante selezione opzione
			"Partenza ritardata"
					Spia di
Pulsanti multi-funzione					alimentazione elettrica

Pulsanti

selezione

Maniglia

porta

Tasto

Acceso/Spento

programmi

Spie

luminose

Pulsanti multi-funzione: oltre alla selezione dei programmi di lavaggio, con la combinazione di questi pulsanti è possibile l’impostazione delle seguenti funzioni (vedere paragrafi specifici):

-regolazione del livello del decalcificatore

-disattivare/attivare l’erogazione di brillantante

-annullare un programma di lavaggio in corso

Pulsanti selezione programmi: la selezione di un programma di lavaggio avviene premendo uno di questi pulsanti (vedere tabella "Programmi di lavaggio").

Pulsante selezione opzione "partenza

ritardata": questa opzione permette di posticipare l’inizio del programma di lavaggio di 3, 6 o 9 ore; la spia corrispondente si illumina.

Spie di controllo: hanno il seguente significato:

Sale : si illumina quando manca il sale rigenerante nel decalcificatore dell’acqua.

Brillantante : si illumina quando manca il brillantante nell’apposito contenitore.

Le spie controllo di sale e brillantante rimangono spente durante lo svolgimento del programma di lavaggio, anche se mancano rispettivamente sale e/o brillantante.

6

Spie indicatori delle fasi programma:	hanno il
seguente significato:

Lavaggio : si illumina quando sono in corso le fasi di lavaggio e risciacquo.

Asciugatura : si illumina quando è in corso la fase di asciugatura.

Fine ciclo : si illumina quando il programma di lavaggio è terminato.

Ha inoltre una funzione supplementare di visualizzazione nei seguenti casi:

-impostazione del livello del decalcificatore

-disattivazione/attivazione dell’erogazione di brillantante

-malfunzionamento della lavastoviglie

Quando un programma di lavaggio viene selezionato, le spie delle fasi previste per quel programma lampeggiano.

Una volta avviato il programma di lavaggio le spie delle fasi si spengono. Solo la spia della fase in corso rimane accesa a luce fissa.

7

Prima di usare la lavastoviglie per la prima volta

Prima di mettere in funzione la lavastoviglie per la prima volta, eseguire le seguenti operazioni:

1.Assicurare che il collegamento idraulico ed elettrico siano stati correttamente eseguiti come indicato nelle istruzioni per l’installazione.

2.Rimuovere qualsiasi imballaggio dall’interno della macchina.

3.Regolare il decalcificatore dell’acqua.

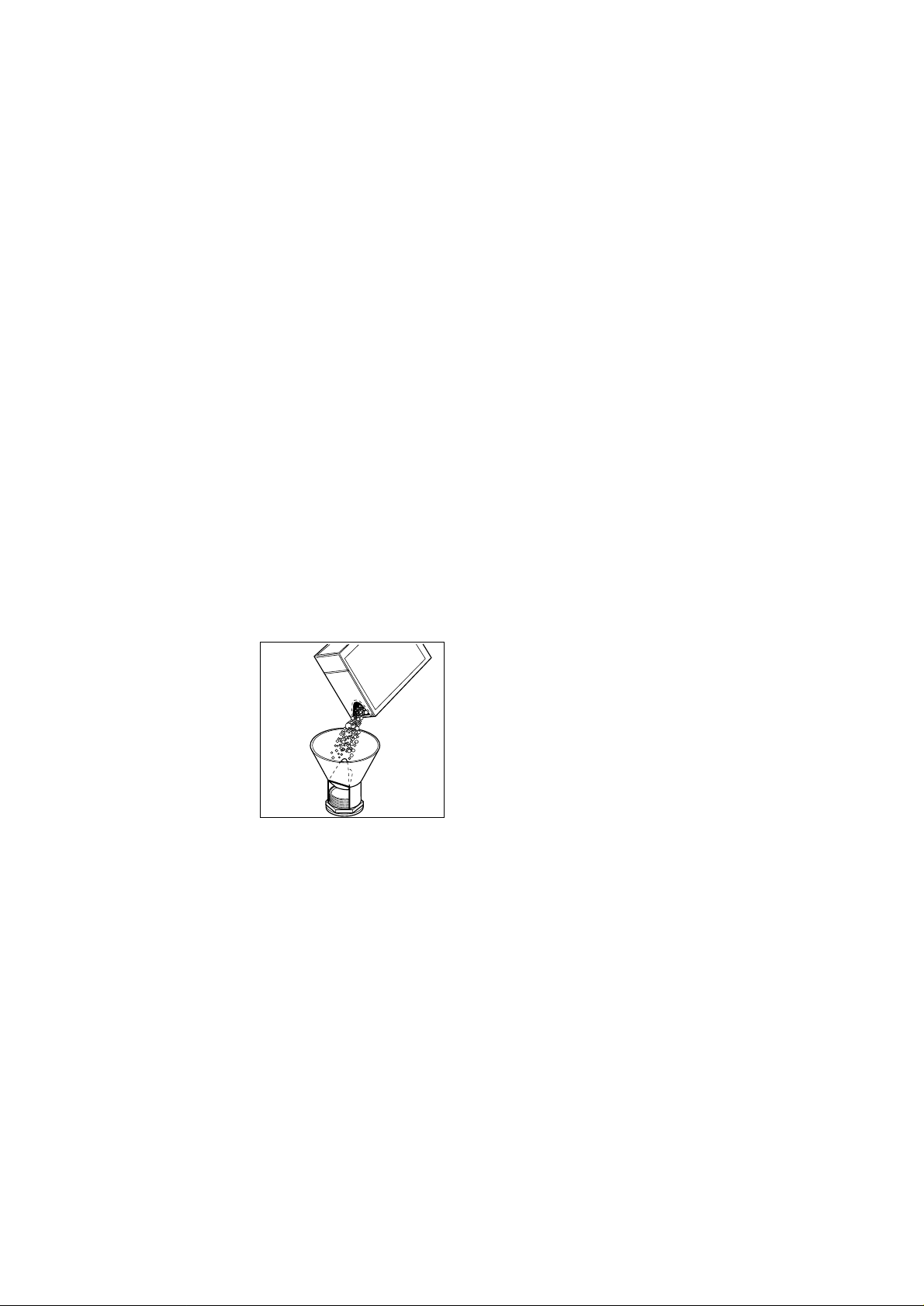

4.Versare 1 litro di acqua nel contenitore del sale e poi riempire con sale.

5. Riempire il contenitore del brillantante.

Regolazione del decalcificatore dell’acqua

La lavastoviglie è corredata di un decalcificatore dell’acqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie. L’acqua contiene in misura variabile, a seconda della località, sali calcarei e minerali che si depositano sulle stoviglie lasciando macchie bianche e depositi biancastri.

Il decalcificatore dell’acqua può trattare acqua con durezza fino a 70°dH (gradi tedeschi) tramite 10 livelli di regolazione. Richiedere il grado di durezza della vostra acqua all’Ente erogatore della vostra zona.

Il decalcificatore deve essere regolato in due modi: sia manualmente, agendo sul regolatore del decalcificatore d’acqua, sia elettronicamente, agendo sui pulsanti multifunzione.

a) Impostazione manuale

1.Aprire la porta della lavastoviglie.

2.Rimuovere il cesto inferiore dalla macchina.

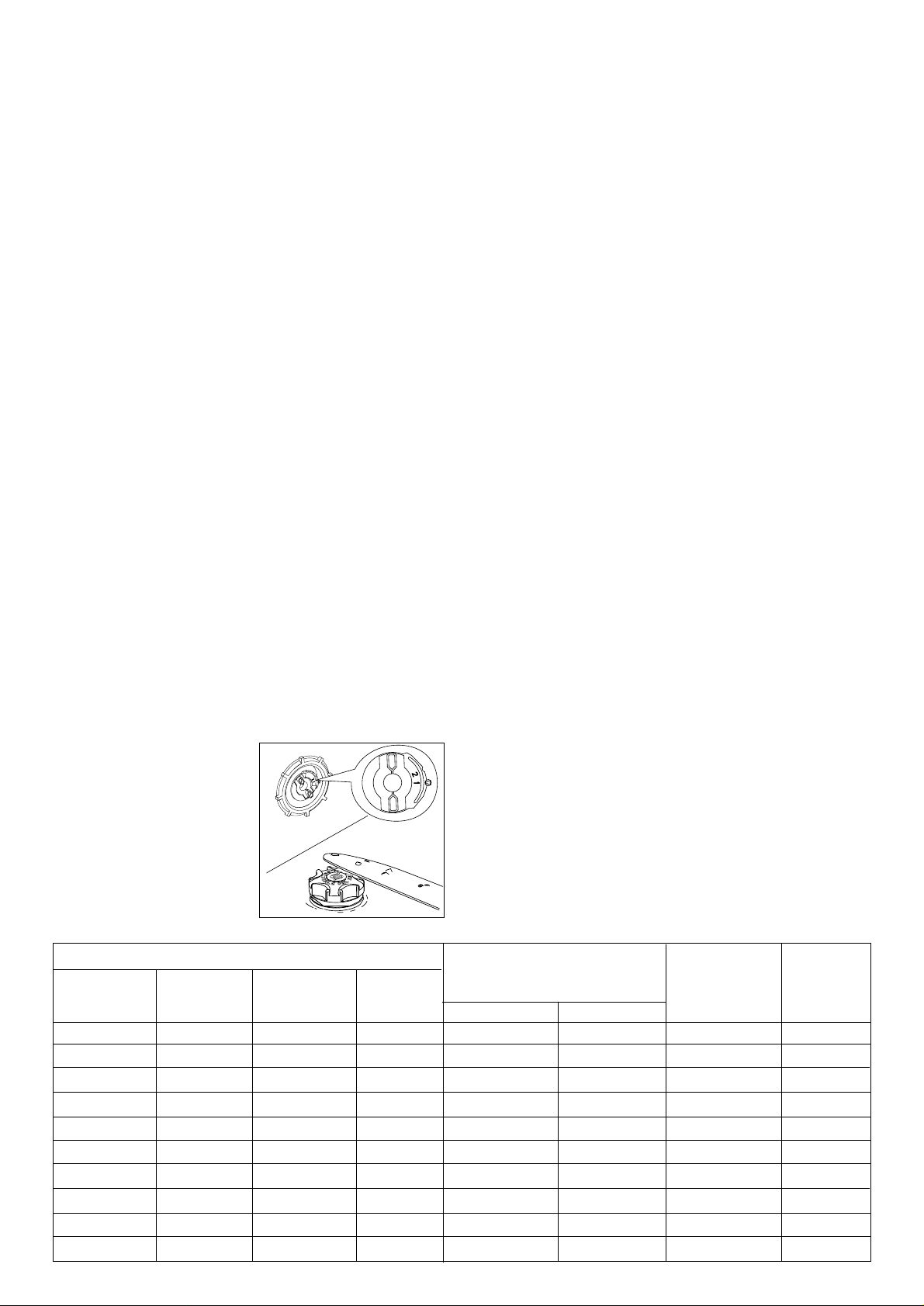

3 . Posizionare il regolatore su posizione 1 o 2 (vedere tabella).

4.Riposizionare il cesto inferiore.

Il regolatore è regolato dalla fabbrica in posizione 2.

AA07

b) Impostazione elettronica

(La lavastoviglie deve essere spenta)

La lavastoviglie è impostata dalla fabbrica al livello 5.

1.Premere il tasto Acceso/Spento. La spia di alimentazione elettrica si accende (fase di impostazione).

Se si illumina una spia corrispondente a un pulsante selezione programmi, significa che un programma di lavaggio è stato impostato. L’impostazione del programma deve essere cancellato: premere contemporaneamente

ipulsanti multi-funzione 2 e 3 per circa 2 secondi. Tutte le spie luminose si spengono (ad eccezione della spia di alimentazione elettrica ed eventualmente le spie sale e brillantante) indicando così l’avvenuta cancellazione ed il ritorno della macchina in fase di impostazione.

2.Premere contemporaneamente i pulsanti multi-funzione 2

e3 , sino a le spie luminose dei pulsanti multi-funzione 1 , 2

e3 lampeggiano.

3.Premere il pulsante multi-funzione 1 , le spie dei pulsanti multi-funzione 2 e 3 si spengono mentre la spia del pulsante multi-funzione 1 continua a lampeggiare,

contemporaneamente la spia di Fine ciclo	inizia a
lampeggiare.

Il livello di rigenera attualmente impostato viene indicato dal numero di lampeggi della spia Fine ciclo (vedere tabella). Esempio: 5 lampeggi = livello 5

4.Per modificare il livello, premere il pulsante multi-funzione 1 . Ad ogni pressione del pulsante multi-funzione 1 viene modificato il livello di rigenera. (Per la selezione del nuovo livello, vedere tabella).

Esempi:

se il livello attuale è 5, premendo il pulsante multi-funzione 1 una volta solamente viene impostato il livello 6.

se il livello attuale è 10, premendo il pulsante multi-funzione 1 una volta solamente viene impostato il livello 1.

La spia del mulsante multi-funzione 1 rimane apenta per circa 5 secondi e poi lampeggia indicando il nuovo livello impostato.

5.Per memorizzare l’operazione, spegnere la macchina agendo sul tasto Acceso/Spento oppure attendere per circa 60 secondi, dopo i quali la macchina ritorna automaticamente in fase di impostazione.

	Durezza dell’acqua				Impostazione			Numero di	Uso
					del			lampeggi	del
°dH	°TH		mmol/l	Campo
					decalcificatore			della spia	sale
(gradi tedeschi)	(gradi francesi)		(millimol per litro, unità
			internazionale per la					"Fine ciclo"
			durezza dell’acqua)		manuale		elettronica
51 - 70	91 - 125		9,0 - 12,5	IV	2		livello 10	10	si
43 - 50	76 - 90		7,6- 8,9	IV	2		livello 9	9	si
37 - 42	65 - 75		6,5 - 7,5	IV	2		livello 8	8	si
29 - 36	51 - 64		5,1 - 6,4	IV	2		livello 7	7	si
23 - 28	40 - 50		4,0 - 5,0	IV	2		livello 6	6	si
19 - 22	33 - 39		3,3 - 3,9	III	2		livello 5	5	si
15 - 18	26 - 32		2,6 - 3,2	III	1		livello 4	4	si
11 - 14	19 - 25		1,9 - 2,5	II	1		livello 3	3	si
4 - 10	7 - 18		0,7 - 1,8	I/II	1		livello 2	2	si
< 4	< 7		< 0,7	I	1		livello 1	1	no

8
