Page 1
Máquina automática de lavar a loiça
Instruções de utilizaçãoão
ANC 822 946 842 - 00 - 0902
ESF 6245
PT
Page 2
Prezada/o cliente,
por favor, leia as informações deste manual de instruções de utilização com atenção.
Observe principalmente as instruções de segurança
nas primeiras páginas destas informações ao utilizador! Guarde estas informações ao utilizador para
consultas posteriores. Passe-as eventualmente ao
novo proprietário do aparelho.
1
3
2
Há instruções que são ressaltadas por um
triângulo de advertência e ou por palavras
de apelo (Advertência!, Cuidado!
Atenção!), visto que são importantes para a
sua própria segurança ou para o bom funcionamento do aparelho. Observe-as, portanto,
imprescindivelmente.
Instruções de manejo numeradas orientamlhe passo a passo na utilização do aparelho.
Este símbolo identifica informações suplementares sobre a operação e utilização prática do aparelho.
Este símbolo identifica sugestões e informações sobre o uso do aparelho de forma económica e ecológica.
3
A sua Máquina automática de lavar a
louça trabalha com o novo sistema de
lavagem ”LAVAGEM POR IMPULSO”.
Para se atingir durante um programa de
lavagem uma melhor limpeza da loiça, o
número de rotação e a pressão dos jactos
são variáveis neste sistema. Por isso,
varia também o nível de ruído do programa de lavagem em curso.
No capítulo ”O que fazer se...” destas instruções de
utilização é fornecida uma ajuda para a correcção de
defeitos que possam surgir, eventualmente.
Caso esta ajuda não seja suficiente, contacte a
assistência técnica mais próxima.
Em casos de problemas técnicos , nossa assistência
técnica está, a qualquer tempo, à sua disposição.
Observe o capítulo ”Assistência técnica”.
2
Page 3
Índice
Instruções de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Remoção controlada de materiais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Lavar pratos de forma económica e ecológica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Vista do aparelho e painel de comandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Painel de comandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Antes da primeiro utilização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Descalcificador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajustar o descalcificador: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Sal especial para descalcificador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Introduzir sal especial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Abrilhantador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ligar/desligar a entrada de abrilhantador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Introduzir o abrilhantador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Ajuste a dosagem do abrilhantador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
No uso diário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Arrumação de talheres e a loiça . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Arrumar os talheres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Arrumação de panelas, frigideiras e pratos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Arrumar chávenas, copos e serviços de café . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Ajuste da altura do cesto superior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Coloque o detergente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Utilização de Comprimidos de Detergente Combi “3 em 1” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Detergentes compactos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Seleccionar o programa de lavagem (Tabela de programas) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Iniciar o programa de lavagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Mudar/ interromper/ cancelar o programa de lavagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Detecção de carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Ajustar ou alterar a pré-selecção da hora de início do programa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Desligar da máquina de lavar a loiça . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Retirar a loiça . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Cuidados e limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Limpeza dos filtros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
O que fazer se... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
...são mostradas mensagens de erro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
...houver problemas no funcionamento da máquina de lavar a loiça. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
...o resultado da lavagem não for satisfatório. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Dados técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Informações para os organismos de ensaios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3
Page 4
Índice
Instruções de instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Instalação da máquina de lavar a loiça . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Máquina de lavar a loiça encastrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Máquina de lavar a loiça de encastrar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Aparelhos de livre instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Ligação da máquina de lavar louça . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Ligação da água . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Pressão de água admissível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Ligar a mangueira de entrada de água . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Saída da água . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Sistema de protecção contra inundações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Ligação eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Esquema de ligações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Assistência técnica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
Page 5
1 Instruções de segurança
A segurança dos aparelhos electrodomésticos da
ELECTROLUX corresponde ao padrão técnico actual
e à respectiva legislação em vigor. No entanto, no
papel de fabricante do aparelho, sentimo-nos na obrigação de passar-lhe as instruções de segurança a
seguir:
Instalação, ligação, colocação em
funcionamento
• A máquina de lavar a loiça só pode ser transpor-
tada na posição vertical.
• Verifique se a máquina de lavar a loiça tem danos
de transporte. Não ligue, de forma alguma, um
aparelho danificado. Em caso de danos, entre em
contacto com o transportador.
• Antes da colocação da máquina em funciona-
mento, verifique se a tensão nominal e o tipo de
corrente indicados na placa de características
correspondem à tensão de rede e ao tipo de cor-
rente existentes no local de instalação. A protec-
ção eléctrica por fusível necessária deverá ser
igualmente consultada na placa de característi-
cas.
• Como se deve instalar correctamente a máquina
de lavar a loiça, pode ser lido no capítulo ”Instala-
ção”. Não se pode utilizar cabos de extensão e
tomadas múltiplas. Perigo de incêndio devido a
sobreaquecimento.
Segurança para crianças
• Crianças não podem, muitas vezes, reconhecer
perigos ligados ao uso de aparelhos electrodo-
mésticos. Por isto, preste atenção para que haja o
cuidado necessário e não deixe crianças brinca-
rem com a máquina de lavar a loiça – existe o
perigo de que crianças se prendam no aparelho
(perigo de sufocamento!).
• A embalagem (por exemplo, folhas plásticas,
esterovite) podem ser perigosas para crianças.
Perigo de sufocamento! Manter a embalagem
longe de crianças.
• Detergentes podem, devido a sua propriedade
cáustica, ferir os olhos, boca e garganta e até
causar sufocamento! Observe as indicações de
segurança do fabricante dos detergentes.
• A água da máquina de lavar não pode ser bebida.
Caso haja restos dedetergente no aparelho, há
perigo de danos para a saúde, devido ao teor
cáustico da água.
• Antes de eliminar a máquina de lavar a loiça: puxe
a ficha da tomada,corte e retire o cabo de ligação.
Destrua o fecho da porta, de forma que ela não
possa ser mais fechada.
Segurança em geral
• Máquina de lavar a loiça só podem ser reparadas
por profissionais especializados. A reparação
incorrecta pode ocasionar perigos acentuados.
Em caso de defeito contacte a nossa assistência
técnica ou o seu revendedor especializado.
• Nunca ligue a máquina de lavar a loiça, caso o
cabo de ligação, a mangueira de entrada ou a
mangueira de saída estejam danificados ou se o
painel de serviço, o tampo de trabalho ou a base
estejam de tal forma danificados que seja possível ter acesso ao interior do aparelho.
• Caso o cabo de ligação esteja danificado ou
necessite ser substituído por um cabo mais longo,
este tem de substituído por um serviço assistência técnica autorizado pela ELECTROLUX (o
novo cabo pode ser adquirido na assistência técnica da ELECTROLUX).
• Nunca retire a fixa da tomada puxando pelo cabo,
mas sim puxando directamente pela ficha.
• Por motivos de segurança, não é permitido executar modificações na máquina de lavar a loiça.
• Cuide para que a porta da máquina de lavar a
loiça esteja sempre fechada, excepto ao colocar
ou retirar a loiça. Desta forma, evita-se que
alguém tropece na porta aberta, causando ferimentos.
• Caso a máquina de lavar a loiça tenha uma
gaveta para facas, facas de ponta e talheres afiados têm de ser colocados nela.
Caso a máquina não possua uma gaveta para
facas, as facas de ponta e talheres afiados tem de
ser colocados de forma deitada no cesto superior
ou no cesto de talheres, com a ponta para baixo.
Utilização do aparelho conforme
sua finalidade
• Lave na máquina de lavar a loiça somente loiça
doméstica. Caso se venha utilizar o aparelho para
outra finalidade ou caso ele venha a ser manuseado de forma incorrecta, o fabricante não se responsabilizará por eventuais danos.
• Antes de utilizar sais especiais, detergentes e
abrilhantadores, assegure-se de que o fabricante
destes produtos os liberou claramente para uso
em máquinas de lavar a loiça domésticas.
• Não coloque solventes na máquina de lavar a
loiça. Perigo de explosão!
• O sistema de protecção contra inundações protege de forma segura contra danos causados por
inundações. Para isso, é necessário preencher-se
os seguintes requisitos:
– A ligação à rede tem de ser mantida, mesmo
com a máquina de lavar a loiça desligada.
5
Page 6
– A máquina de lavar a loiça tem de ter sido ins-
talada correctamente.
– Fechar sempre a torneira de água em caso de
ausência por longo tempo, por exemplo, em
viagens de férias.
• Não deve sentar-se ou ficar de pé sobre a porta
aberta, pois o aparelho pode virar.
• Em caso de defeito, fechar primeiro a torneira de
água, só então deve desligar o aparelho e puxar a
ficha da tomada. Em caso de ligação fixa: desligar
o(s) disjuntor(es) ou retirar os fusíveis.
2 Remoção controlada de materiais
Eliminação da embalagem
Elimine a embalagem da máquina automática de
lavar a loiça de forma correcta. Todos os materiais
utilizados na embalagem são recicláveis e não causam danos à natureza.
• As peças de plástico são marcadas com abreviaturas padronizadas internacionalmente:
– >PE< para polietileno, por exemplo, emba-
lagens de folha plástica
– >PS< para poliestireno, por exemplo, nas
peças de estofo
(sempre livre de CFC)
– >POM< para polioximetileno, por exemplo,
grampos de plástico
• As partes de papelão foram fabricadas com papel
reciclado e devem ser entregue novamente para a
reciclagem.
Eliminação de aparelhos velhos
Caso sua máquina de lavar a loiça seja, um dia, definitivamente retirada de funcionamento, leve-a, por
favor, para um centro de reciclagem ou para o revendedor especializado, que receberá seu aparelho de
volta em troca de uma contribuição para cobertura
dos custos.
6
Page 7
2 Lavar pratos de forma económica e
ecológica
• Ligua sua máquina de lavar a loiça a uma linha de
água quente desde que esta não seja aquecida
electricamente.
• Ajuste de forma correcta o sistema de descalcificação da água.
• Não lave a loiça com água corrente.
• Caso se deseje lavar com carga reduzida, o reconhecimento de carga calcula a quantidade necessária de água e encurta a duração do programa.
A forma mais económica é lavar com a máquina
cheia.
• Escolha o programa de lavagem de acordo com o
tipo e o grau de sujidade.
• Não exceda a dosagem de detergentes, sal ou
abrilhantador aconselhado pelo fabricante do produto e neste manual.
7
Page 8
Vista do aparelho e painel de comandos
Duche superior
Vedação de borracha para a ligação
da entrada de água
com o braço de
aspersão
Braços de aspersão
Selector da faixa de dureza
Recipiente do sal
especial
Recipiente do
detergente
Recipiente do
abrilhantador

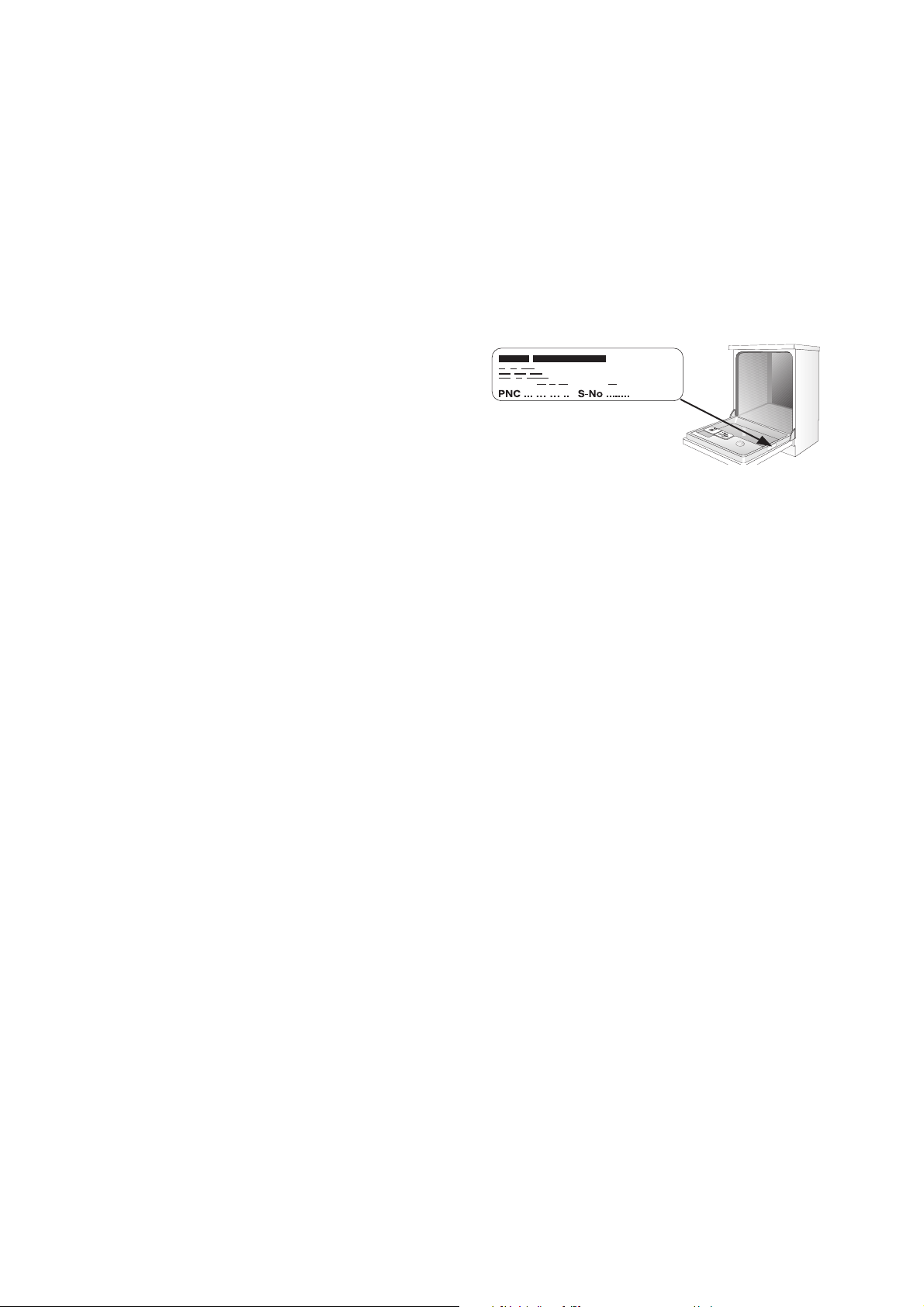

Placa de
características
Filtros
8
Page 9
Painel de comandos
Teclas de função
1
2
34
Punho da
porta
Indicador
múltiplo
Regular a
hora de início do programa
Sinalizações de
controlo
Tecla LIGAR/
DESLIGAR
O painel de comandos é composto por uma tecla
LIGAR/DESLIGAR e pelas teclas de programa com
os respectivos LED’s.
Teclas de função: Para além do programa de lavagem indicado, estas teclas servem também para
regular as seguintes funções:
Tecla de função 1.Ajustar o descalcificador
Tecla de função 2.
Tecla de função 3. não está ocupada
Tecla de função 4. não está ocupada
Painel de comandos
Ligar e desligar a alimentação
do abrilhantador
O indicador múltiplo pode exibir,
– a hora seleccionada para o início do programa.
– aduração prevista de um programa de lava-
gem em curso.
– qual o problema que a máquina tem.
– para que grau de dureza está regulado o des-
calcificador.
– se a alimentação do abrilhantador está ligada/
desligada.
As sinalizações de controlo têm o seguinte significado
:
t
à
Colocar sal especial
Colocar o abrilhantador
9
Page 10
Antes da primeiro utilização
Antes de colocar o aparelho em funcionamento,
retire todos os grampos utilizados para a segurança
dos cestos de loiça durante o transporte.
Em seguida, proceda da seguinte maneira:
1. Ajustar o descalcificador da água
2. Colocar sal especial e descalcificador da água
3. Colocar o abrilhantador
Descalcificador
De modo a evitar o depósito de calcário na loiça e
dentro da máquina de lavar loiça, a loiça deverá ser
lavada com água macia, isto é, água pobre em calcário. Daí que a máquina de lavar loiça dispõe de um
descalcificador onde a água canalizada com uma
dureza de 4ºd (gradação alemã) seja descalcificada
com o auxílio do sal especial.
Dureza da água Ajuste do grau de dureza
1
em °d
51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
11 - 14 1,9 - 2,5 II 3
4 - 10 0,7 - 1,8 I/II 2
abaixo de 4 abaixo de 0,7 I
em mmol/l2Área
9,0 - 12,5
7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
3,3 - 3,9
2,6 - 3,2
IV
III
mecanicamente electronicamente
3
O descalcificador é ajustado mecanicamente através
do comutador de classe de dureza e electronicamente através das teclas do painel de comandos.
1
0 *
A companhia das águas da sua zona poderá
informá-lo sobre a dureza e a zona de
dureza da água.
não é necessário sal
10
4 *
Indicação no
Multidisplay
3
9
8
7
6
5
1
10 L
9 L
8 L
7 L
6 L
5 L
4 L
3 L
2 L
1 L
1)(ºd) gradação alemã, medida para dureza da água
2)(mmol/l) Milimole por litro, unidade internacional de dureza da água
3)Através deste ajuste a duração do programa pode-se alterar ligeiramente.
* Ajuste de fábrica
Ajustar o descalcificador:
Ajuste o descalcificador à dureza da água da sua
área de residência, de acordo com a tabela:
A máquina de lavar loiça tem que estar desligada.
Ajuste mecânico:
1. A porta da máquina de lavar loiça está aberta.
2. Retirar o cesto inferior da máquina de lavar loiça.
3. Rodar o comutador de dureza da água de 0 para
1 (ver tabela).
4. Colocar novamente o cesto inferior.
10
Page 11
Ajuste eletrónico:
1. Premir a tecla LIGAR / DESLIGAR.
O LED da tecla LIGAR/DESLIGAR acende.
3
2. Premir os interruptores funções 1 e 2 e mantê-los
3. Premir novamente o interruptor de funções 1.
4. Premir o interruptor de funções 1 aumenta o grau
5. Se o grau de dureza estiver correctamente ajus-
Se outros indicadores acenderem o programa de lavagem está activado. O programa de lavagem tem que ser desseleccionado (RESET).
Premir os interruptores de funções 1 e 2 ao
mesmo tempo durante ca. de 2 segundos.
Todos as indicações adicionais apagam.
premidos ao mesmo tempo.
As indicações LED dos interruptores de funções 1
a 3 piscam.
A indicação LED do interruptor de funções 1
pisca.
O Multidisplay indica o grau de dureza ajustado.
de dureza em 1. (Excepção: após o grau de
dureza 10 segue-se o grau de dureza 1).
tado, premir a tecla LIGAR/DESLIGAR.
O grau de dureza fica assim guardado.
11
Page 12
Sal especial para descalcificador
3
Se a dureza da água da sua zona de residência for inferior a 4 ºd, a água da sua
máquina de lavar loiça não necessita de ser
descalcificada, não sendo necessário a utilização de sal especial ou seus substitutos.
Existem duas maneiras para descalcificar a água:
• Se utilizar detergente que já contém substitutos
do sal, introduz-se apenas esse detergente no
recipiente para detergente.
– Nesse caso o descalcificador tem de
estar mecanicamente ajustado para 0 e ele-
tronicamente para 1, de modo a que não seja
introduzido nenhum sal especial.
• Quando utilizar detergente separado do sal, introduza o sal no recipiente de reserva para o sal.
– Neste caso o descalcificador tem que estar
ajustado mecanicamente para 0 ou 1 e elec-
tronicamente entre 2 e 10 (de acordo com a
zona de dureza da sua área de residência),
para que o sal especial seja introduzido a partir do recipiente de reserva.
1
Utilize apenas sal especial para máquinas
de lavar loiça. Nunca introduza outros tipos
de sal (p. ex. sal especial) ou detergente
para loiça no recipiente de reserva para sal.
Isto poderia danificar o descalcificador.
Antes de cada introdução de sal verifique se
tem mesmo uma embalagem de sal especial
na mão.
Ajustar a introdução de sal especial
3
Ajustar o descalcificador mecanica e electronicamente para a dureza pretendida.
Muitos aparelhos estão equipados com a
função adicional 3em1.
Quando utilizar detergentes 3 em 1 em pastilhas e seleccionar a função adicional 3em1
para o programa de lavagem, não modifique
a entrada de sal especial (vide “Função adicional 3em1“).
Ajuste mecâ-
nico
01IL Não introduzir sal especial.
0 - 1 2 - 10
Ajuste electró-
nico
Indicação
Multidisplay
2La 10 L
Introdução de sal especial
Introdução de sal especial através do
recipiente de reserva para sal
(Pré-ajuste de fábrica)
12
Page 13
3
Se para a utilização de detergente com sal
especial o descalcificador for electronicamente ajustado para “1” a sinalização para
sal especial é assim desligada.
Introduzir sal especial
Quando utilizar detergente separado do sal, introduza o sal especial:
• Antes do primeiro funcionamento da máquina de
lavar loiça.
• Se no painel de comandos acender a sinalização
para sal especial
1. Abrir a porta, retirar o cesto de baixo.
2. Abrir a tampa do recipiente de sal especial,
girando-a no sentido contrário ao dos ponteiros
do relógio.
3. Somente na primeira utilização:
encher anteriormente recipiente de sal com água.

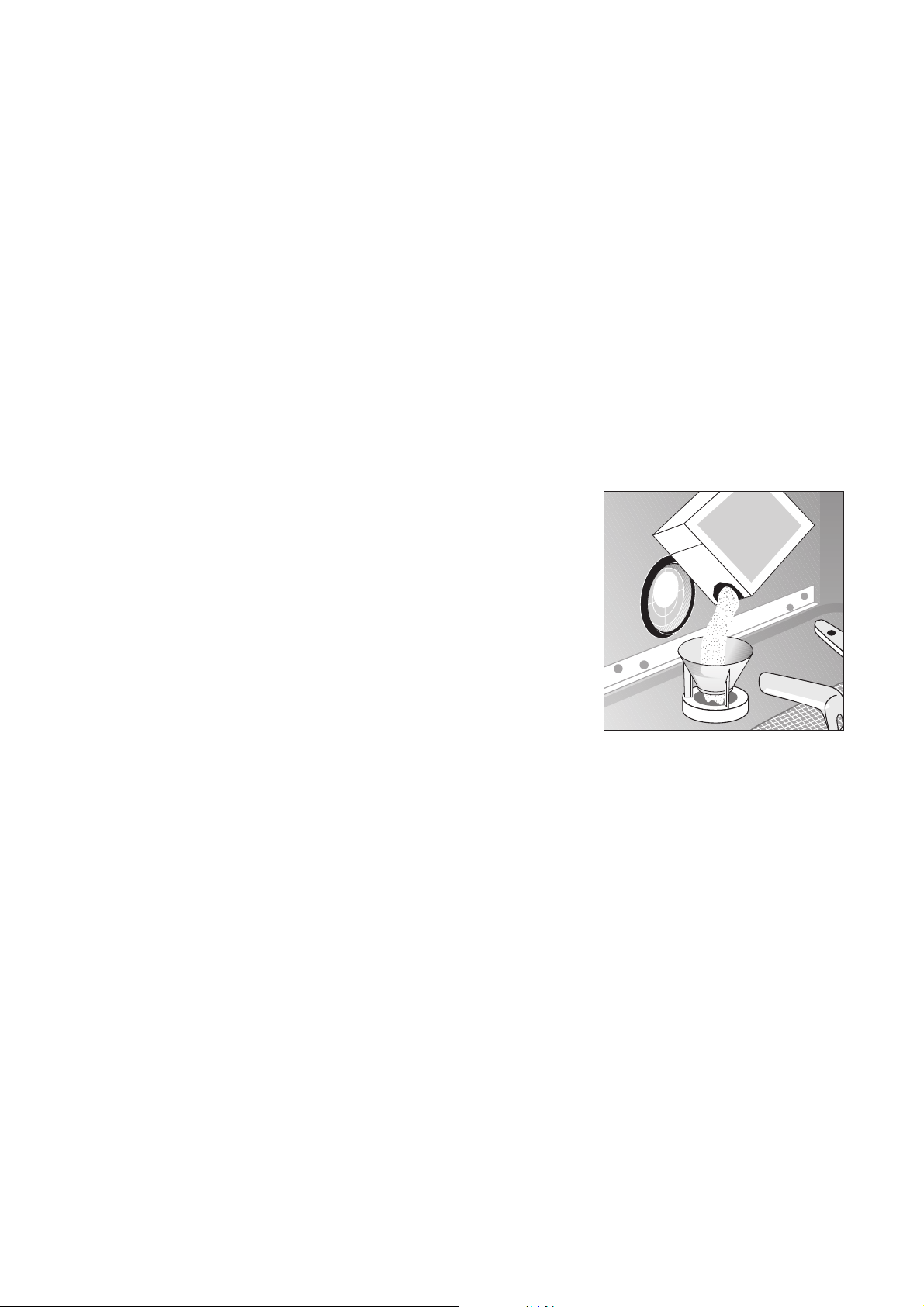

4. Encaixar o funil fornecido com o aparelho no orifício do recipiente.
Colocar o sal no recipiente através do funil.
Dependendo da granulação do sal, a capacidade
do recipiente é de aprox. 1,0 a 1,5 kg. Não encha
o recipiente com sal especial de forma excessiva.
3
5. Limpar restos de sal do orifício do recipiente.
6. Fechar a tampa, girando-a no sentido dos pontei-
3
Ao colocar-se o sal especial, a água do recipiente transborda, caindo no chão da
máquina. Isto não é grave, pois a água será
bombeada para fora do aparelho no início do
próximo programa de lavagem.
ros do relógio até o limite. Caso contrário, pode
cair sal especial na água da lavagem. Como consequência, pode-se se obter copos baços. Portanto, após o enchimento do sal especial,
executar um programa de lavagem. Desta
maneira, o sal e a água transbordados são removidos da máquina.
Dependendo do granulado do sal, pode ser
que demore algumas horas até que o sal se
tenha dissolvido na água e a indicação Sal
especial
ajuste do descalcificador e, consequentemente, do consumo de sal, dependem da
dureza da água local.
t.
t apague-se novamente. O
SALE
SALT
SALZ
SEL
13
Page 14
Abrilhantador
Através do abrilhantador obtém-se uma loiça brilhante, sem manchas e copos transparentes.
Existem duas maneiras de introduzir o
abrilhantador:
• Se utilizar detergente que já contém abrilhantador, o detergente com abrilhantador é introduzido
no recipiente para detergente.
– Neste caso a entrada de abrilhantador do reci-
piente de reserva tem que estar desligada de
modo a evitar dosagens duplas.
• Quando utilizar detergente separado do abrilhantador, introduza o abrilhantador no recipiente de
reserva para abrilhantador.
– Neste caso a entrada de abrilhantador do reci-
piente de reserva tem que estar desligada.
– A dosagem para o abrilhantador tem que estar
ajustada.
1
Utilize apenas marcas de abrilhantador para
máquinas de lavar loiça. Nunca introduza
outros detergentes (p. ex. essência de vinagre) ou detergente para loiça no recipiente
de reserva para abrilhantador. Isto poderia
danificar o aparelho.
0d
1d
4. Premir a tecla de funções 2 liga, ou seja desliga a
entrada de abrilhantador.
5. Se o Multidisplay mostrar o ajuste pretendido, pre-
mir a tecla LIGAR/DESLIGAR. O ajuste fica assim
guardado.
A entrada do abrilhantador está des-
ligada.
Ligar/desligar a entrada de abrilhan-
tador.
(Pré-ajuste de fábrica)
Ligar/desligar a entrada de abrilhantador.
3
1. Premir a tecla LIGAR / DESLIGAR.
3
2. Premir e manter premido ao mesmo tempo o
3. Premir o interruptor de funções 2.
Muitos aparelhos estão equipados com a
função adicional 3em1.
Quando utilizar detergentes 3 em 1 em pastilhas e seleccionar a função adicional 3em1
para o programa de lavagem, a entrada de
abrilhantador não deve ser desligada (vide
“Função adicional 3em1“).
O LED da tecla LIGAR/DESLIGAR acende.
Se outros indicadores acenderem o programa de lavagem está activado. O programa de lavagem tem que ser desseleccionado (RESET).
Premir os interruptores de funções 1 e 2 ao
mesmo tempo durante ca. de 2 segundos.
Todos as indicações adicionais apagam.
interruptor de funções 1 e 2.
As indicações LED dos interruptores de funções 1
a 3 piscam.
A indicação LED do interruptor de funções 2 pisca.
O Multidisplay indica o ajuste efectuado no
momento:
14
Page 15

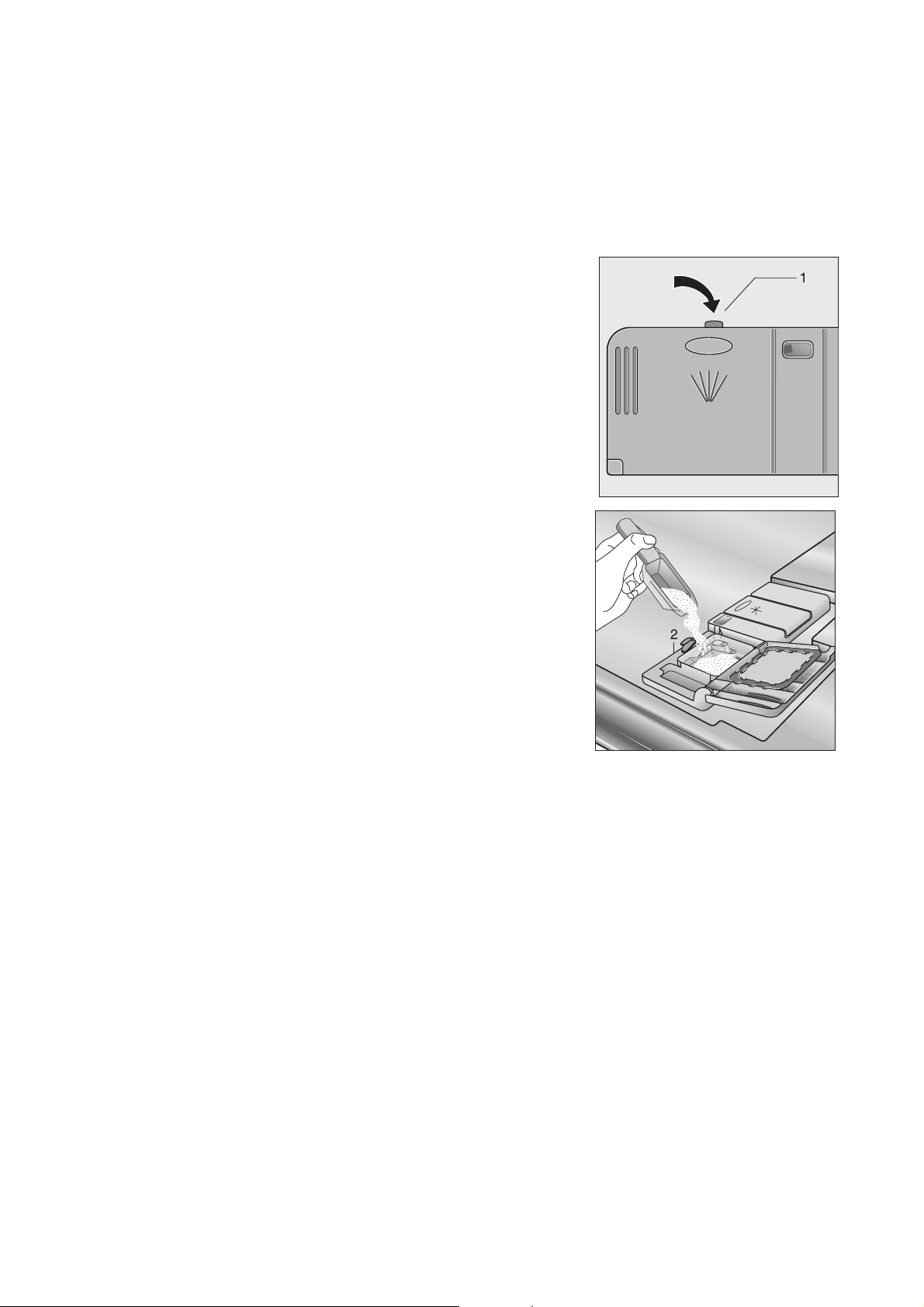

Introduzir o abrilhantador
Quando utilizar detergente separado do abrilhantador, introduza o abrilhantador:
• Antes do primeiro funcionamento da máquina de
lavar loiça
• Quando no painel de controlo acender a sinaliza-
F.
ção
O compartimento para o abrilhantador é no lado interior da porta da máquina de lavar loiça.
1. Abra a porta.
2. Pressione com o dedo o botão de desbloquea-
mento do compartimento do abrilhantador.
3. Abra completamente a tampa do compartimento
do abrilhantador.
4. Deite abrilhantador até à marca tracejada “máx.”,
o que corresponde a aprox. 140 ml.
5. Volte a colocar a tampa e pressione-a até que
encaixe.
6. Se o escorreu abrilhantador limpe-o com um
pano. Caso contrário forma-se muita espuma ao
lavar.

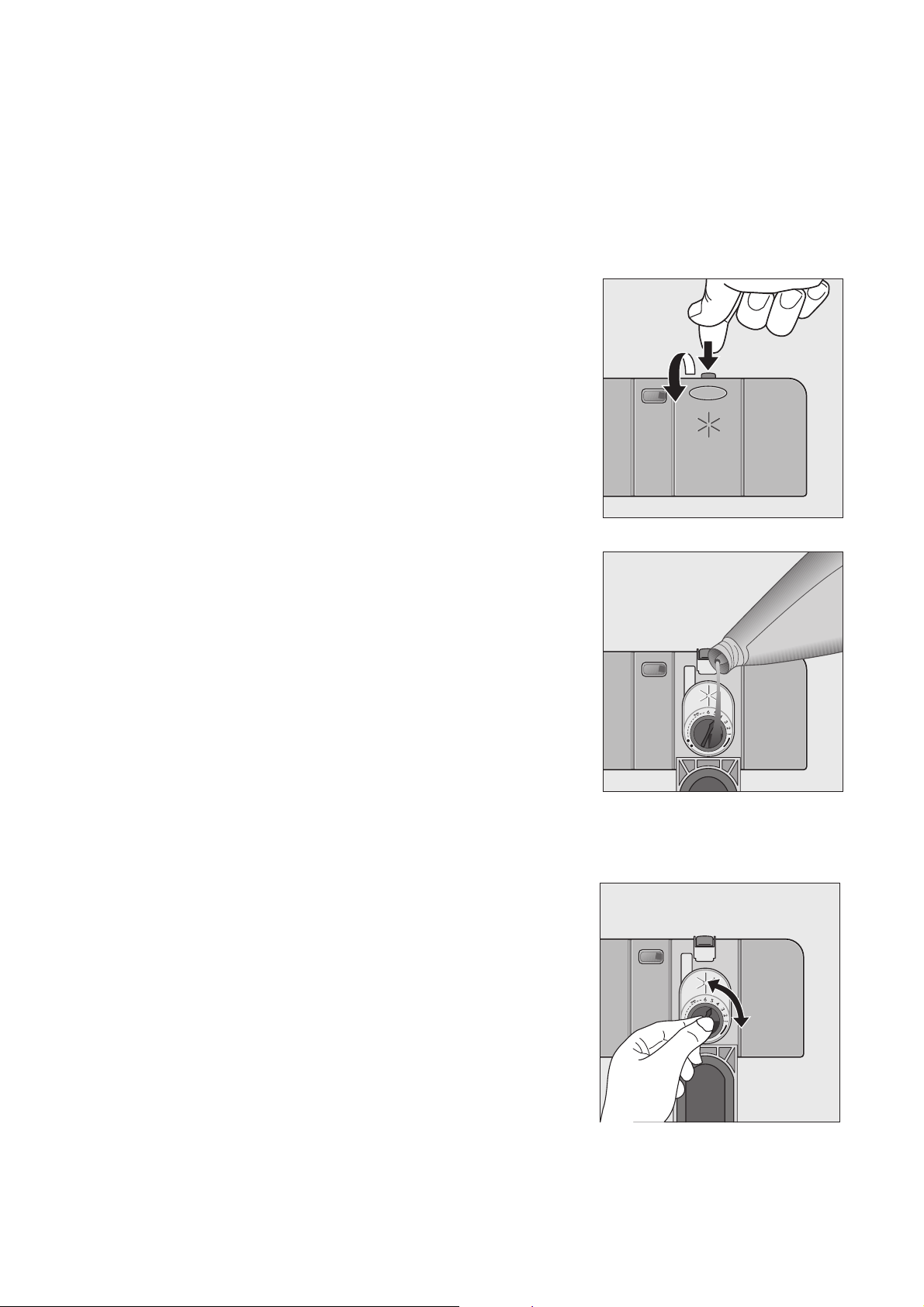

Ajuste a dosagem do abrilhantador
3
1. Abra a porta da máquina de lavar a loiça.
2. Pressione com o dedo o botão de desbloquea-
3. Abra completamente a tampa do compartimento
4. Ajuste a dosagem.
5. Volte a colocar a tampa e pressione-a até que
6. Se o abrilhantador derramar limpe-o com um
Ao lavar a loiça é aduzido abrilhantador do
respectivo compartimento na água de enxaguamento. Pode ajustar a dosagem de 1 a 6.
A dosagem vem ajustada da fábrica em ”4”.
Só deve alterar a dosagem quando sobre os
copos e a loiça há riscos, listras, manchas
leitosas ou gotas secas de água.
mento do compartimento do abrilhantador.
do abrilhantador.
encaixe.
pano.
15
Page 16
No uso diário
• Tem de se colocar sal especial ou abrilhantador?
• Arrumação de talheres e loiça na máquina de
lavar a loiça
• Colocar detergente para máquina de lavar a loiça
• Seleccionar o programa de lavagem apropriado
para talheres e loiça
• Iniciar o programa de lavagem
Arrumação de talheres e a loiça
1
• Antes de colocar a loiça, deve-se:
• Observe ao colocar a loiça e os talheres:
Esponjas, panos de limpeza doméstica e
todos os objectos que possam absorver
água não podem ser lavados na máquina de
lavar a loiça
Para a lavagem na máquina de lavar a loiça, os seguintes tipos de loiça/talheres
– Talheres com cabo de madeira, de chifre, de por-
celana ou de madrepérola
– Com partes de plástico não resistentes ao calor
– Talheres antigos que tenham o cabo feito de
massa sensível ao calor
– Loiças e talheres colados
– Objetos de estanho ou cobre
– Vidro de cristal de rocha
– Peças de aço sensíveis à corrosão
– Tábuas de pequeno-almoço
– Artesanatos
– retirar os restos de comida.
– por de molho panelas com restos queimados.
– A loiça e os talheres não podem impedir os
braços pulverizadores de girar.
– Coloque vasilhas côncavas como xícaras,
copos, panelas, etc., com a abertura para
baixo, a fim de que a água não possa depositar-se nas concavidades ou nos fundos.
– A loiça e os talheres não podem ser colocados
uns dentro dos outros ou de forma que se
cubram.
– Para evitar que os copos se quebrem, os mes-
mos não devem tocar uns nos outros.
– Objectos pequenos (por exemplo, tampas)
devem ser colocados no cesto de talheres.
.
não são apropriados: são apropriados de forma limitada:
– Loiças só devem ser lavadas na máquina se o fabricante
as identificou claramente como apropriadas para tal.
– Decorações colocadas por cima do vidrado podem per-
der a cor através de lavagens à máquina muito frequentes.
– Peças de prata e alumínio tendem a mudar de cor
durante a lavagem. Restos de comida, como por exemplo, clara e gema do ovo, mostarda, causam muitas
vezes mudança de cor em prata. Por isto, limpe logo a
prata, retirando restos de comida, caso não se pretenda
lavar a loiça imediatamente após o uso.
– Alguns tipos de vidro podem ficar baços, após muitas
lavagens
16
Page 17

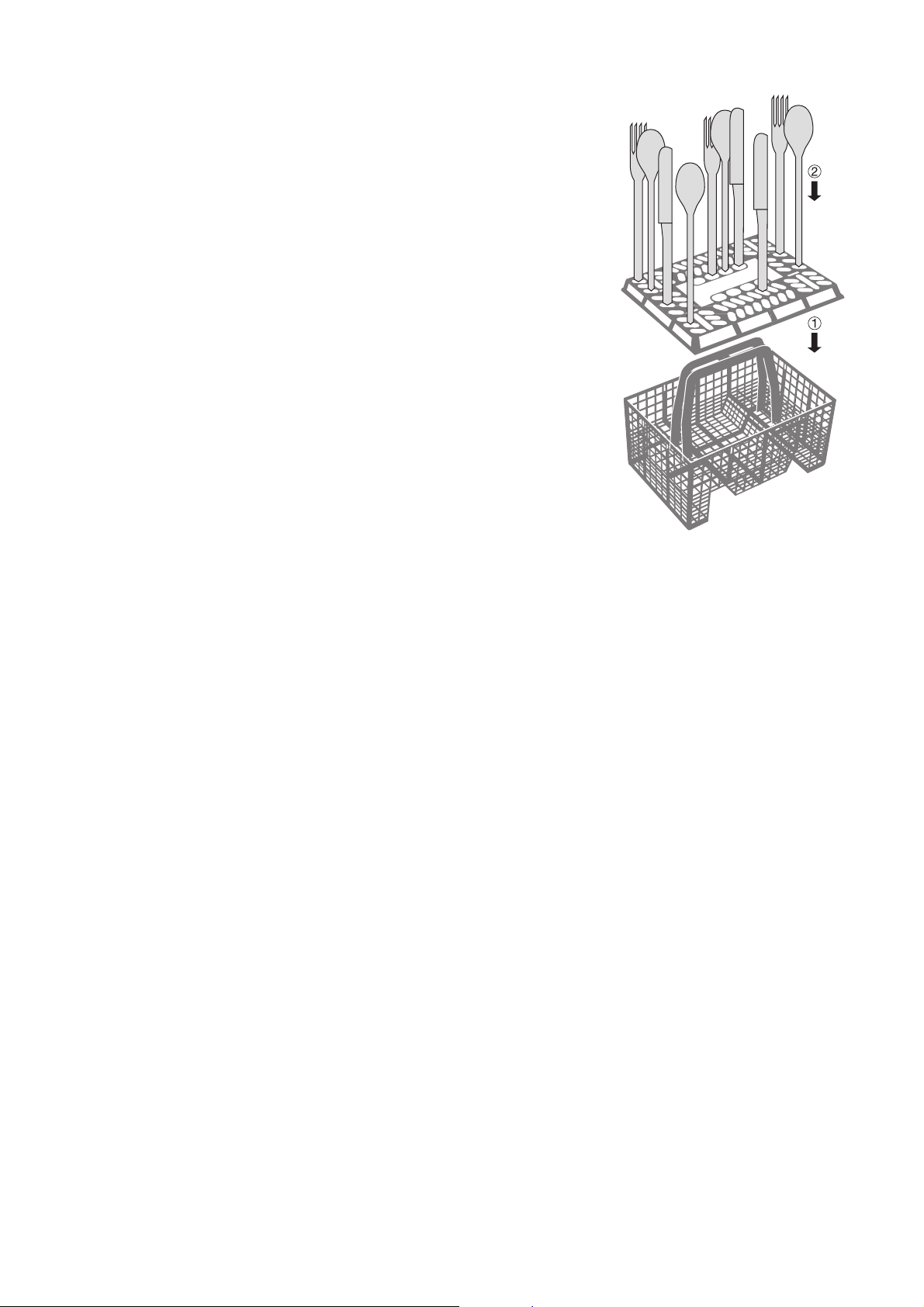

Arrumar os talheres
1
Para que todos os talheres sejam completamente
lavados, deve-se
1. encaixar a grade sobre a cesta de talheres
2. facas, garfos e colheres curtas devem ser coloca-
Alguns modelos de máquina de lavar louça possuem
um cesto para talheres sem grelha de talheres.
Talheres pontiagudos e longos, na cesta
de talheres, representam perigo, principalmente para crianças (veja as normas de
segurança). Portanto, eles têm de ser colocados no cesto superior.
dos, com o cabo para baixo, na grade do cesto de
talheres.
17
Page 18

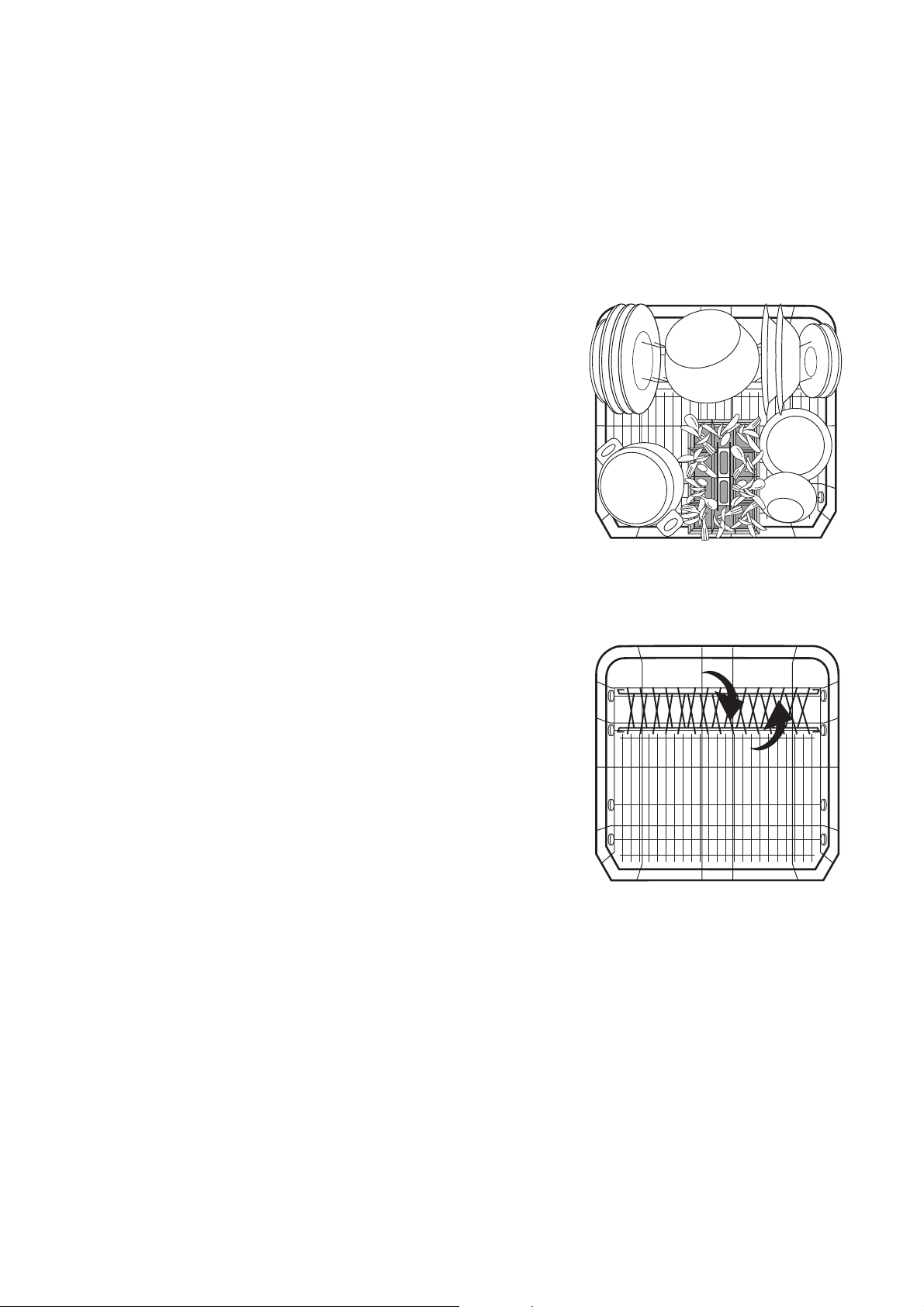

Arrumação de panelas, frigideiras
e pratos
Colocar a loiça grande e muito suja no cesto inferior.
A sua máquina de lavar loiça dispõe de uma das
seguintes variantes para cestos inferiores:
Variante 1: O suporte de pratos posterior
é removível
3
Para facilitar a colocação de loiça grande,
é possível
– retirar o suporte para pratos situado na
parte traseira do cesto inferior.
– empurrar para o lado o cesto de talheres
do cesto inferior.
Variante 2: O suporte de pratos posterior
do cesto inferior pode ser dobrado
3
De modo a facilitar a arrumação de loiça
grande,
- podem-se dobrar as duas fileiras do
suporte de pratos posterior.
- o cesto para talheres do cesto inferior pode
ser deslocado lateralmente.
18
Page 19

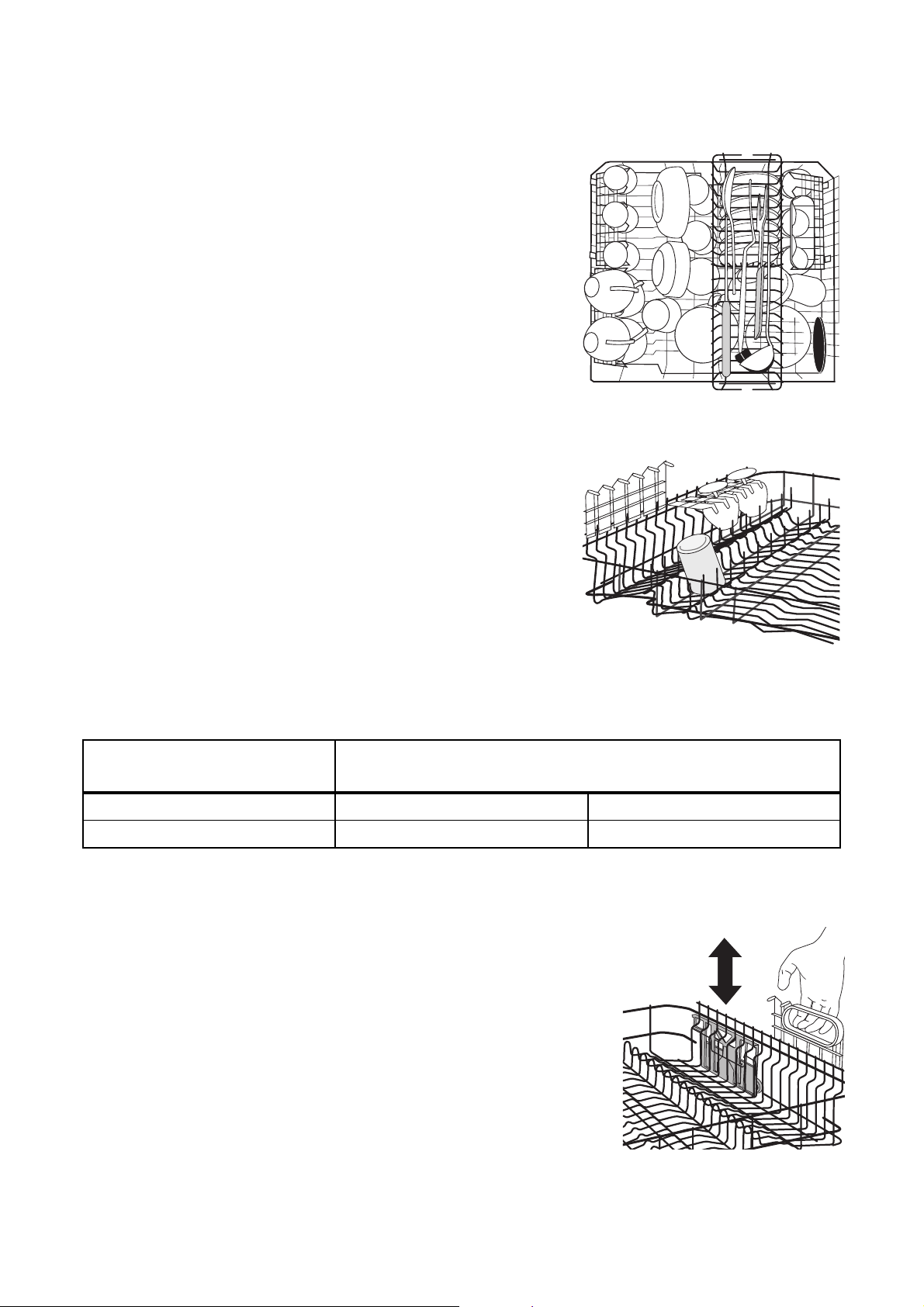

Arrumar chávenas, copos e serviços de café
Colocar loiça pequena e frágil no cesto superior e
talheres longos e pontiagudos na gaveta para facas.
• Colocar as peças em cima e em baixo da prateleira móvel para chávenas, de forma alternada, a
fim de que todas elas sejam atingidas pela água.
• Para colocar-se peças altas, pode-se suspender a
prateleira das chávenas.
• Colocar ou pendurar taças e copos de vinho,
champanhe e conhaque nas divisões das prateleira das chávenas.
• Copos, canecas, etc., podem ser colocadas também nas duas fileiras de pontas no lado esquerdo
da cesta superior.
Ajuste da altura do cesto superior
Altura máxima da loiça no
cesto superior cesto de baixo
o cesto superior suspenso 22 cm 31 cm
com
com o cesto superior em baixo 24 cm 29 cm
3
Para descer o cesto superior:
1. Puxar completamente o cesto superior.
2. Levantar o cesto superior pelo manípulo, até o
Para levantar o cesto superior:
1. Puxar completamente o cesto superior.
2. Levantar o cesto superior pelo manípulo, até o
O ajuste da altura é também possível com os
cestos cheios.
limite, descendo-o, em seguida, no sentido vertical. O cesto superior encaixa na posição inferior.
limite, descendo-o, em seguida, no sentido vertical. O cesto superior encaixa na posição superior.
19
Page 20
Coloque o detergente
1
Utilize somente detergentes para máquinas
de lavar a loiça.
Coloque o detergente:
Antes do programa de lavagem (não no programa
pré-lavagem). Durante o programa o detergente é
aduzido à água de enxaguamento.
2
O compartimento para o detergente encontra-se no
lado interior da porta.
1. Se a tampa estiver fechada:
2. Coloque o detergente no recipiente do deter-
3. Volte a colocar a tampa e pressione-a até que
3
Respeite as recomendações da dosagem e
de armazenamento do fabricante nas embalagens dos detergentes.
Pressione o botão de desbloqueamento (1).
A tampa abre-se.
gente. As linhas de marcação servem de ajuda
para a dosagem:
”20” corresponde a aprox. 20 ml de detergente,
”30” corresponde a aprox. 30 ml de detergente.
encaixe.
No caso de loiça muito suja coloque detergente no compartimento suplementar (2).
Esse detergente actua logo na pré-lavagem.
20
Page 21
Utilização de Comprimidos de
Detergente Combi “3 em 1”
Informação Geral
Estes produtos são comprimidos com funções detergentes/enxague e sal combinadas.
1. Antes de utilizar estes produtos deve verificar se a
dureza da água fornecida é compatível com a utilização destes produtos segundo as instruções
dos fabricantes de detergentes (na embalagem
do produto).
2. Estes produtos devem ser estrictamente utilizados segundo as instruções dos fabricantes de
detergentes.
1
3. Se encontrar problemas ao utilizar produtos “3 em
Informação Especial
Quando utilizar produtos combinados, as luzes de
enxague e sal já não são válidas. Pode ser útil desligar então o auxiliar de anxague – tenha em conta
que apenas algumas máquinas de lavar loiça têm
esta função – e seleccionar o nível mais baixo possível de dureza de água.
Não coloque os comprimidos na cuba ou
cesto de talheres, por resultar em piores
resultados de lavagem. Os comprimidos
devem ser colocados do doseador de
detergente.
1” à primeira vez, contacte por favor a linha de
suporte dos fabricantes de detergente (o número
de telefone é dado na embalagem do produto).
Detergentes compactos
Os produtos de limpeza para máquinas de lavar loiça
dividem-se em dois tipos principais, de acordo com a
composição química:
– Detergentes comuns, alcalinos com compo-
nentes cáusticos
– Detergentes compactos, poucos alcalinos
com enzimas naturais.
2
Os programas de lavagem a 50 °C, em combinação com os detergentes compactos,
poupam o ambiente e cuidam da sua loiça,
uma vez que foram especialmente concebidos para funcionar com as propriedades de
limpeza das enzimas dos detergentes compactos. É por este motivo que os programas
de lavagem a 50 °C, em conjugação com os
detergentes compactos, conseguem os mesmos resultados de limpeza que os outros
programas a 65 °C.
Detergente em pastilhas
3
O detergente em pastilhas das várias marcas não se dissolvem todos com a mesma
rapidez. Desta forma, algumas marcas não
desenvolvem todo o seu poder de limpeza
nos programas curtos. Aconselhamos,
assim, que use os programas de lavagem
com pré-enxaguamento, sempre que opte
por detergente em pastilhas.
Para mais informações consulte o manual de instruções da máquina.
Se decidir mudar para a utilização de um sistema
normal de detergente, aconselhamos:
• a encher ambos os compartimentos de sal e
enxague.
• colocar o nível de dureza de água na posição
mais alta possível e fazer três ciclos normais sem
carga.
• reajustar novamente a dureza de água segundo
as condições da sua região (conforme o manual
de instruções).
21
Page 22
Seleccionar o programa de lavagem (Tabela de
programas)
Seleccione o programa de lavagem apropriado com a ajuda desta tabela:
Tipo de loiça:
adicionalmente:
Tipo de
sujidade:
Programa de lavagem
apropriado:
Premir a tecla de programa:
Fases do programa
Valores de consumo:
Duração
6)
1)
Loiça de jantar e para cozinhar
– – –
muito suja;
restos secos
de comida, especialmente
claras de ovo e fécula
muito suja,
restos secos
de comida
normal
suja
Especialmente indicado
quando se utilizam deter-
gentes compactos.
ò ò ò
ê}ë
Pré-enxaguamento
Lavagem
2x enxaguamentos
intermédios
Enxaguamento final
Secagem
2)
110 – 120 minutos 90 – 100 minutos 130 – 150 minutos
ò ò ò
Pré-enxaguamento
Lavagem
Enxaguamento
intermédio
Enxaguamento final
Secagem
Pré-enxaguamento
Lavagem
Enxaguamento
intermédio
Enxaguamento final
Secagem
3) 4)
Energia 1,75 – 1,95 kWh 1,15 – 1,35 kWh 0,95 – 1,05 kWh
Água 19 – 21 litros 16 – 18 litros 13 – 15 litros
1)
As fases do programa de lavagem não produzem todas o mesmo nível de ruído, pois em algumas a loiça é enxaguada
durante certos períodos com mais força para uma limpeza mais eficaz.
2)
Os valores de consumo foram calculados em condições normalizadas. Dependem da carga dos cestos da máquina. É
natural que, com a prática, se acabe por seleccionar valores diferentes destes.
3)
O programa de lavagem “ë” lava a loiça com sujidade normal, consumindo pouca energia.
Se quiser lavar a loiça em menos tempo, pode utilizar o programa de lavagem “
4)
Programa de teste
î ” como alternativa.
22
Page 23
Tipo de loiça:
Loiça de jantar e para
cozinhar
Loiça
sem panelas
Serviço de café e
de festa
adicionalmente: com loiça sensível à varia-
ção de temperatura
Tipo de
sujidade:
Programa de lavagem
apropriado:
Premir a tecla
de programa:
Fases do programa
Valores de consumo:
Duração
Energia 1,05 – 1,15 kWh 0,8 kWh 0,7 kWh
6)
sujidade normal loiça utilizada há pouco
tempo,
normal até pouco suja
Especialmente indicado
quando se utilizam detergentes compactos.
ò ò ò
îï
1)
–
Lavagem
Enxaguamento
intermédio
Enxaguamento final
Secagem
2)
75 – 85 minutos 30 minutos 37 minutos
ò ò ò
–
Lavagem
–
Enxaguamento final
–
– com copos frágeis
pouco
suja
5)
ç
–
Lavagem
Enxaguamento
intermédio
Enxaguamento final
–
Água 12 litros 9 litros 12 litros
5)
Este programa não está indicado para restos secos de comida.
6)
Se ao grau de dureza estiver electrónico 10 ajustado, a duração do programa pode-se alterar ligeiramente.
23
Page 24
Iniciar o programa de lavagem
1. Verifique se a loiça e os talheres dentro da
máquina de lavar loiça estão arrumados de forma
a não impedirem o movimento dos braços aspersores.
2. Abrir totalmente a torneira.
3. Fechar a porta.
4. Premir a tecla LIGAR / DESLIGAR.
A indicação da tecla LIGAR/DESLIGAR acende.
5. Premir a tecla de programa do programa pretendido (ver “Tabela de programas de lavagem”).
A indicação de programa acende. O Multidisplay
indica o tempo restante para a finalização do programa.
Após cerca de 3 segundos o programa de lavagem seleccionado inicia.
3
3
A duração indicada no Multidisplay é ajustada durante o processo de lavagem sempre
que necessário e consoante o carregamento, grau de sujidade, etc.
Se após o início do programa aparecerem
mensagens de erro no Multidisplay, por favor
leia o parágrafo “O que fazer se...”.
Mudar/ interromper/ cancelar o programa de lavagem
Interromper o programa de lavagem
abrindo a porta da máquina de lavar loiça.
1
1. Abrir a porta da máquina de lavar loiça.
2. Fechar a porta.
Ao abrir a porta pode sair vapor quente.
Perigo de queimaduras! Abrir a porta com
cuidado.
O programa de lavagem pára.
O programa de lavagem continua a funcionar.
Interromper o programa de lavagem
(RESET)
1. Premir e manter premido ao mesmo tempo o
interruptor de funções 1 e 2.
O indicador de programa do programa de lavagem em curso pisca durante alguns segundos e
depois apaga.
2. Soltar os interruptores de funções.
O programa de lavagem foi interrompido.
3
Ao desligar a máquina de lavar loiça o programa de lavagem seleccionado apenas é
interrompido e não cancelado. Ao ligar novamente a máquina o programa de lavagem é
retomado.
3
Mude ou interrompa o programa de lavagem
em curso apenas quando é estritamente
necessário. Após ter fechado novamente o
aparelho o ar que entrou aquece bastante e
expande-se. Deste modo pode entrar água
no interior da máquina e accionar o sistema
de protecção contra inundações.
Mudar de programa de lavagem
3
1. Prima e mantenha premida a tecla do novo pro-
2. Solte a tecla de programa.
Se após os primeiros 3 segundos de selecção do programa pretender mudá-lo prima
rapidamente a tecla do novo programa de
lavagem.
Se pretender mudar o programa de lavagem
mais tarde, proceda do seguinte modo:
grama de lavagem.
Primeiro pisca a indicação do programa de lavagem já seleccionada.
Alguns segundos depois aparece apenas a indicação do novo programa de lavagem.
O novo programa de lavagem seleccionado inicia.
Detecção de carga
Caso se inicie um programa de lavagem, mesmo
havendo pouca loiça no cesto superior e/ou no de
baixo, a quantidade de água e a duração do programa de lavagem são adequados à quantidade de
loiça por um sistema electrónico inteligente. Desta
forma, é possível lavar-se também uma pequena
quantidade de loiça de forma rápida e económica.
Com a máquina cheia com metade da carga (6 talheres), economiza-se até 2 litros de água e 0,2 kWh de
energia eléctrica.
24
Page 25
Ajustar ou alterar a pré-selecção da
hora de início do programa.
Através da pré-selecção da hora de início do programa pode ajustar quando é que o programa de
lavagem deverá iniciar nas próximas 19 horas.
Ajustar a pré-selecção da hora de início
do programa:
1. Premir a tecla LIGAR / DESLIGAR.
2. Premir a tecla para a pré-selecção da hora de iní-
cio do programa
Multidisplay piscam as horas a que o programa de
lavagem deverá iniciar.
3. Premir a tecla do programa de lavagem pretendido.
No Multidisplay pisca de forma breve a duração
do programa seleccionado e depois novamente a
hora de início seleccionada.
Assim que as horas permanecerem acesas a préselecção da hora de início do programa está activada.
Após o decurso das horas ajustadas o programa
de lavagem inicia automaticamente.
Alterar a pré-selecção da hora de início
do programa:
Enquanto o programa de lavagem não tiver começado pode premir a tecla para pré-selecção da hora
ñ tantas vezes até que no
Desligar da máquina de
lavar a loiça
Desligar somente a máquina de lavar a loiça quando
o display múltiplo mostrar “0” como tempo restante
do programa de lavagem.
1. Premir a tecla
apaga-se.
1
2. Abrir a porta com cuidado.
Ao abrir a porta logo após o fim do programa, pode sair vapor quente. Por isso
deve:
M. A sinalização da tecla M
Retirar a loiça
3
• Loiça quente quebra facilmente. Por isto, deixe a
loiça esfriar, antes de retirá-la da máquina.
• Após o fim do programa, deixe a loiça ainda por
cerca de 15 minutos na máquina de lavar a loiça,
para que seque melhor e arrefeça.
• Retire primeiro a loiça do cesto de baixo, depois a
do cesto superior. Desta forma, evita-se que restos de água do cesto superior pingue aloiça no
cesto de baixo, deixando-a manchada.
de início do programa
selecção da hora de início do programa ajustada.
ñ pode ainda alterar a pré-
Apagar a pré-selecção da hora de início
do programa:
Enquanto o programa de lavagem não tiver iniciado
poderá cancelar a pré-selecção da hora de início do
programa. Prima a tecla para pré-selecção da hora
de início do programa
o tempo de duração do programa seleccionado no
Multidisplay. O programa de lavagem seleccionado
inicia imediatamente.
ñ tantas vezes até aparecer
Alterar o programa de lavagem após a
pré-selecção da hora de início do programa:
Enquanto o programa de lavagem não tiver começado pode ainda alterar o programa de lavagem ao
premir uma tecla de programa.
1. Prima e mantenha premida a tecla do novo pro-
grama de lavagem.
Primeiramente pisca a indicação do programa de
lavagem já seleccionado.
Alguns segundos depois aparece apenas a indicação do novo programa de lavagem.
2. Solte a tecla de programa.
Após o decurso das horas ajustadas o programa
de lavagem inicia automaticamente.
25
Page 26
Cuidados e limpeza
1
• Se necessário, limpe as partes de comando da
• Inspeccionar ocasionalmente os recipientes inter-
De forma alguma, utilize produtos comuns
para a limpeza de móveis ou produtos de
limpeza agressivos.
máquina de lavar a loiça somente com um pano
suave e água quente.
nos, a vedação da porta e a entrada de água, limpando, se necessário.

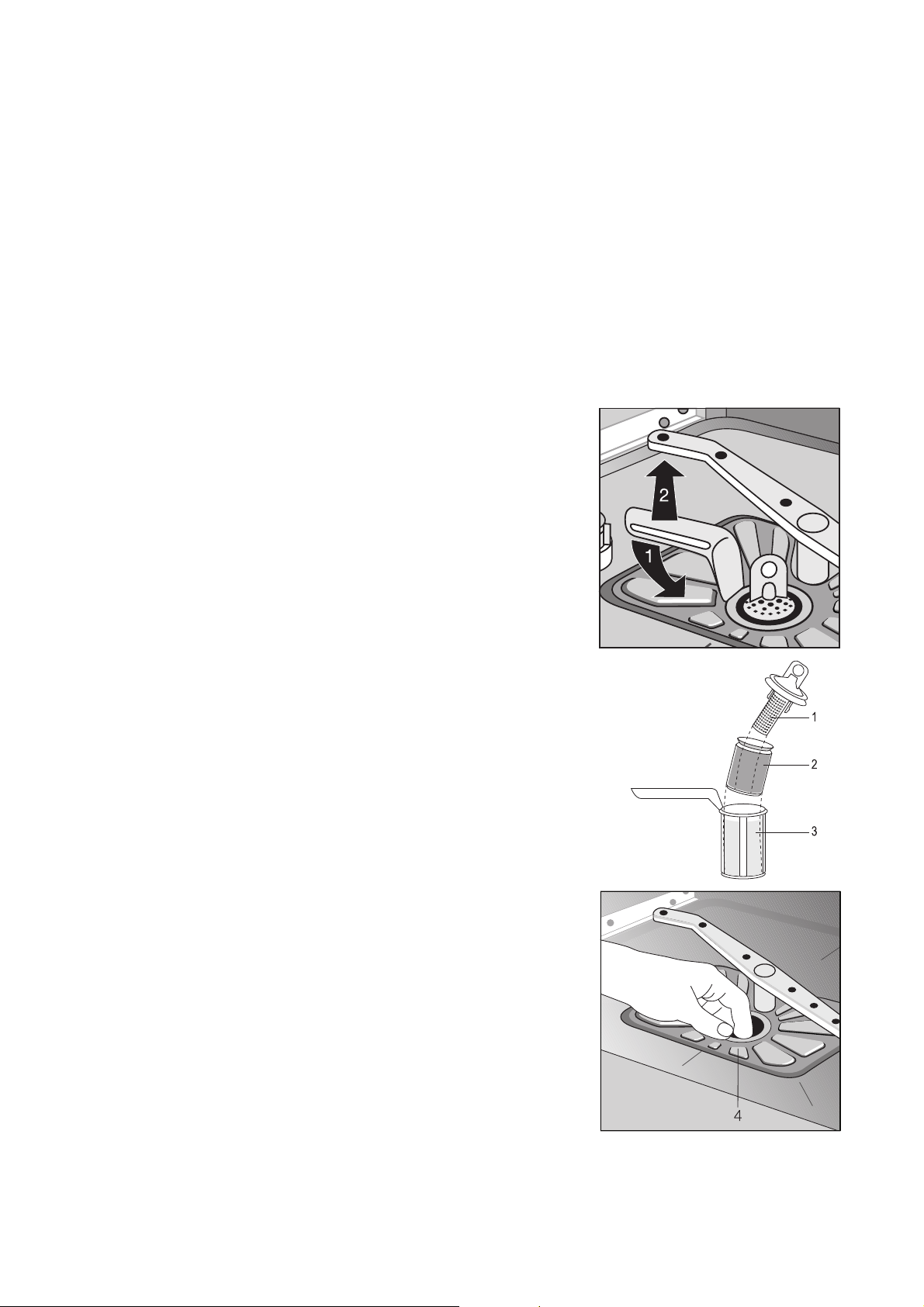

Limpeza dos filtros
3
1. Abrir a porta e retirar o cesto de baixo.
2. O sistema de filtro da máquina de lavar a loiça é
3. Girar a pega ¼ de volta no sentido contrário ao
4. Segurar o filtro fino/grosso (1/2) na pega,
5. Lavar bem todos os filtros com água corrente.
6. Retirar o filtro plano (4) da base da cuba da
7. Colocar o filtro plano novamente na base da
8. Colocar o filtro grosso/fino no microfiltro, encai-
9. Colocar a combinação de filtros e travar girando a
1
Os filtros no chão no interior da máquina
possuem uma alta capacidade de auto-limpeza.
Mesmo assim, eles devem ser oportunamente controlados e limpos. Filtros sujos
prejudicam a qualidade da lavagem.
composto pelos filtros grosso/fino, microfiltro e filtro plano.
sentido dos ponteiros do relógio, e retire os filtros.
puxando-o do microfiltro (3).
máquina limpar bem os dois lados.
máquina.
xando um no outro.
pega no sentido dos ponteiros do relógio até o
limite. Cuidar para que o filtro plano esteja nivelado com a base da máquina.
De forma alguma se pode lavar sem os filtros.
26
Page 27
O que fazer se...
Com auxílio das informações aqui fornecidas, tente
corrigir você mesmo pequenos defeitos na máquina
de lavar a loiça. Caso você solicite a assistência técnica para solucionar um problema, cuja solução
tenha sido descrita neste manual, ou devido a um
erro de manejo, a visita do técnico não será gratuita,
mesmo durante a garantia.
...são mostradas mensagens de erro.
Se as indicações no painel de comandos piscarem ou acenderem, tal como descrito na tabela que se segue,
poderá eventualmente concertar as avarias sozinho:
Avaria Possível causa Ajuda
A torneira está entupida ou calcinada. Limpar a torneira
A torneira está fechada. Abrir a torneira.
O filtro (quando existente) na união ros-
A indicação de programa
do programa de lavagem
seleccionado pisca, o Multidisplay indica o código de
erroÅ10:
não corre água para dentro
da máquina de lavar loiça.
cada da mangueira da torneira está entupido.
Os filtros na base da cuba no interior do
aparelho estão entupidos.
Limpar o filtro da união roscada.
Premir a tecla do programa de lavagem iniciado;
cancelar o programa de lavagem com
RESET (ver Capítulo: Iniciar o programa de lavagem);
Limpar os filtros (ver Capítulo: Limpeza dos filtros).
A mangueira de entrada de água não está
colocada de forma correcta.
A indicação de programa
do programa de lavagem
seleccionado pisca, o Multidisplay indica o código de
erroÅ20:
O Multidisplay indica o
código de erro Å30.
Após resolução da avaria Å10 ou Å20 premir a tecla
do programa de lavagem iniciado. O programa de
lavagem continua a funcionar.
Se a avaria surgir novamente, por favor contacte a
Assistência Técnica.
3
Na ocorrência de todas as outras avarias por
favor contacte a Assistência Técnica e indique o tipo de erro ocorrido.
O sifão está entupido. Limpar o sifão.
A mangueira de saída de água não está
colocada de forma correcta.
O sistema de protecção contra inundações foi afectado.
Verificar a colocação da mangueira.
Verificar a colocação da mangueira.
Fechar a torneira e contactar a Assistência Técnica.
27
Page 28
...houver problemas no funcionamento da máquina de
lavar a loiça.
Problema Causa possível Solução
Programa não é iniciado.
No interior da máquina
há manchas de ferrugem visíveis.
Assobio durante a lavagem.
A máquina de lavar a loiça não está
fechada corretamente.
A ficha não está encaixada na tomada. Encaixe a ficha na tomada.
Fusível da instalação eléctrica não está em
ordem.
Em modelos de máquina de lavar a loiça
com pré-selecção da hora do início do programa: Há uma hora de início de programa
pré-seleccionada.
O interior da máquina é de aço especial
inoxidável. Manchas de ferrugem no interior da máquina têm origem externa (corrosão da linha de água, das panelas,
talheres, etc.). Retire estas manchas com
um produto comum para limpeza de aço
especial.
O assobio não é relevante. Utilizar outro detergente.
Fechar a porta.
Substituir o fusível.
Caso a loiça deva ser lavada de imediato, em aparelhos
- com display múltiplo: ajustar a hora de
início do programa em 0 hora.
- sem multidisplay: apagar o ajuste prévio da hora de início do programa.
Lavar somente talheres e loiça apropriados.
Fechar firmemente a tampa do recipiente de depósito de sal especial.
...o resultado da lavagem não for satisfatório.
A loiça não fica limpa.
• Não foi seleccionado o programa de lavagem correcto.
• A loiça foi arrumada de tal forma que a água não
atingiu todas as peças. Os cestos para loiças não
podem ser enchidos demais.
• Os filtros no chão no interior da máquina estão
sujos ou colocados de forma incorrecta.
• Não se utilizou detergente de boa qualidade ou a
quantidade doseada foi muito pouca.
• Em caso da máquina estar calcificada: O recipiente para sal especial está vazio ou o sistema de
descalcificação foi ajustado incorrectamente.
• A mangueira de saída de água não foi instalada
correctamente.
A loiça não fica seca e não tem brilho.
• Não foi utilizado um abrilhantador de boa qualidade.
• O recipiente de depósito do abrilhantador está
vazio.
Sobre os copos e a loiça há riscos, listras, manchas leitosas ou manchas azuladas.
• Diminuir a dosagem do abrilhantador.
Sobre copos e a loiça há gotas secas de
água.
• Aumentar a dosagem do abrilhantador.
• A causa pode ser o detergente. Entre em contacto
com o serviço de assistência ao consumidor do
fabricante do detergente.
28
Page 29
Dados técnicos
Capacidade 12 talheres-padrão inclusive baixela
2
Pressão da água permitida:
Ligação eléctrica: Informações sobre a ligação eléctrica se encontram na placa de características no
Máquinas de lavar a loiça: Aparelhos de livre instalação
Dimensões 850 x 600 x 600 (A x L x P em mm)
Peso máximo: 54 kg
Máquinas de lavar a loiça encastráveis e a loiça de encastrar
Dimensões 820 – 880 x 596 x 570 (A x L x P em mm)
Peso máximo: 50 kg
Máquinas de lavar a loiça totalmente integráveis
Dimensões 820 – 880 x 596 x 546 - 550 (A x L x P em mm)
Peso máximo: 50 kg
1-10 bar (=10-100 N/cm
bordo interno direito da porta da máquina de lavar a loiça.
= 0.1-1.0 Mpa)
Este aparelho corresponde as seguintes
directrizes europeias:
• 73/23/EWG, de 19. 02. 1973 –
Directriz para aparelhos de baixa tensão
• 89/336/EWG, de 03. 05. 1989 (inclusive
directriz de modificação 92/31/EWG) –
Directriz EMV
29
Page 30
Informações para os organismos de
ensaios
O teste segundo a EN 60704 tem de ser efectuado com a carga completa usando o programa de teste (consulte
a tabela de programas).
Os testes segundo a EN 50242 têm de ser efectuados com o depósito de sal do descalcificador cheio e com o
depósito de abrilhantador igualmente cheio e usando o programa de teste (consulte a tabela de programas).
Carga completa:
12 talheres padrão com baixela incluída
Dosagem do detergente: 5g + 25g (tipo B) 20g (tipo B)
Ajuste de dosagem do abrilhantador: 4 (tipo III) 4 (tipo III)

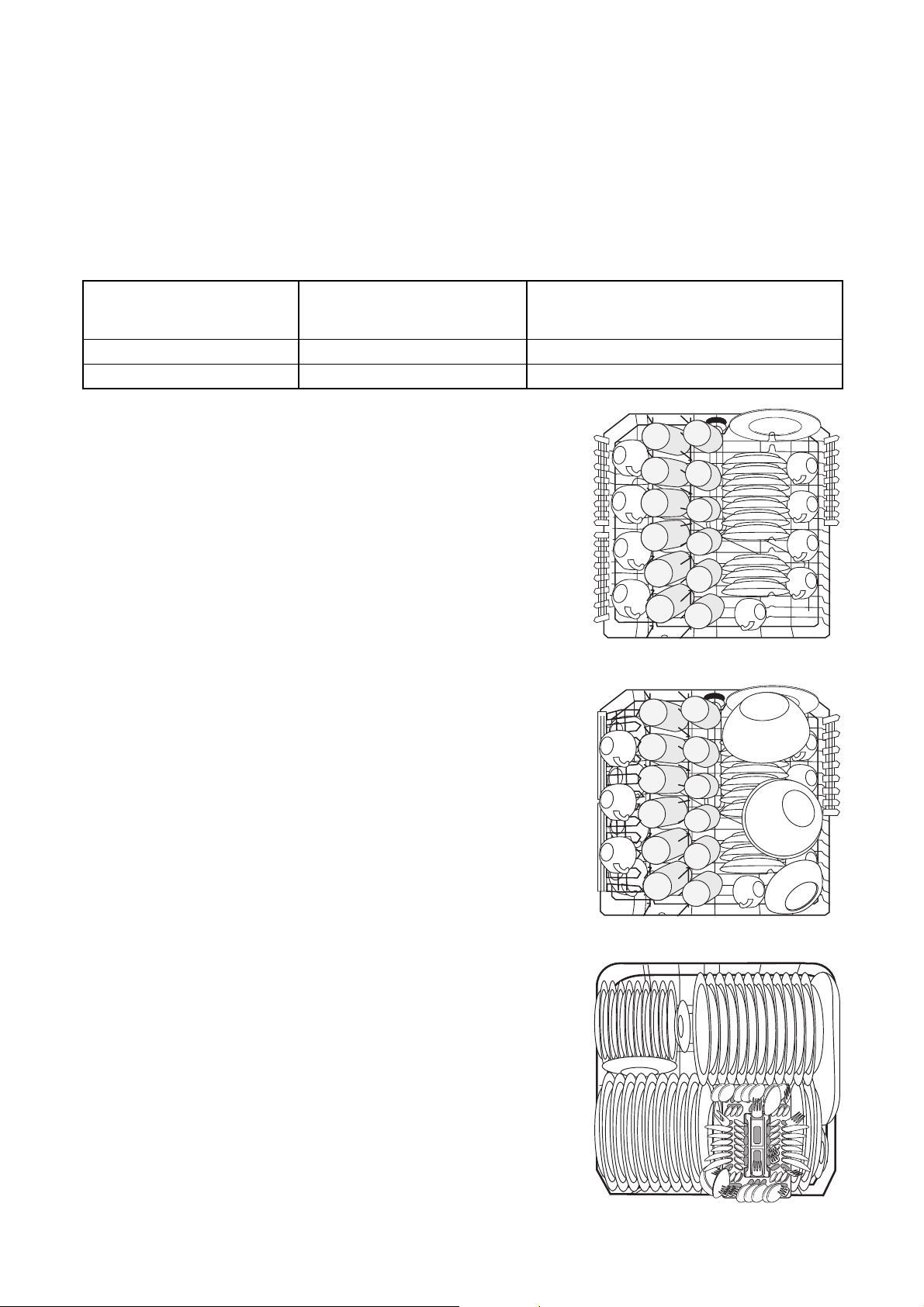

Exemplo de arrumação: Cesto superior
Exemplo de arrumação: Cesto superior
Meia carga:
6 talheres padrão com baixela incluída
deve deixar-se um espaço de intervalo entre cada dois
Exemplo de arrumação: Cesto inferior
30
Page 31

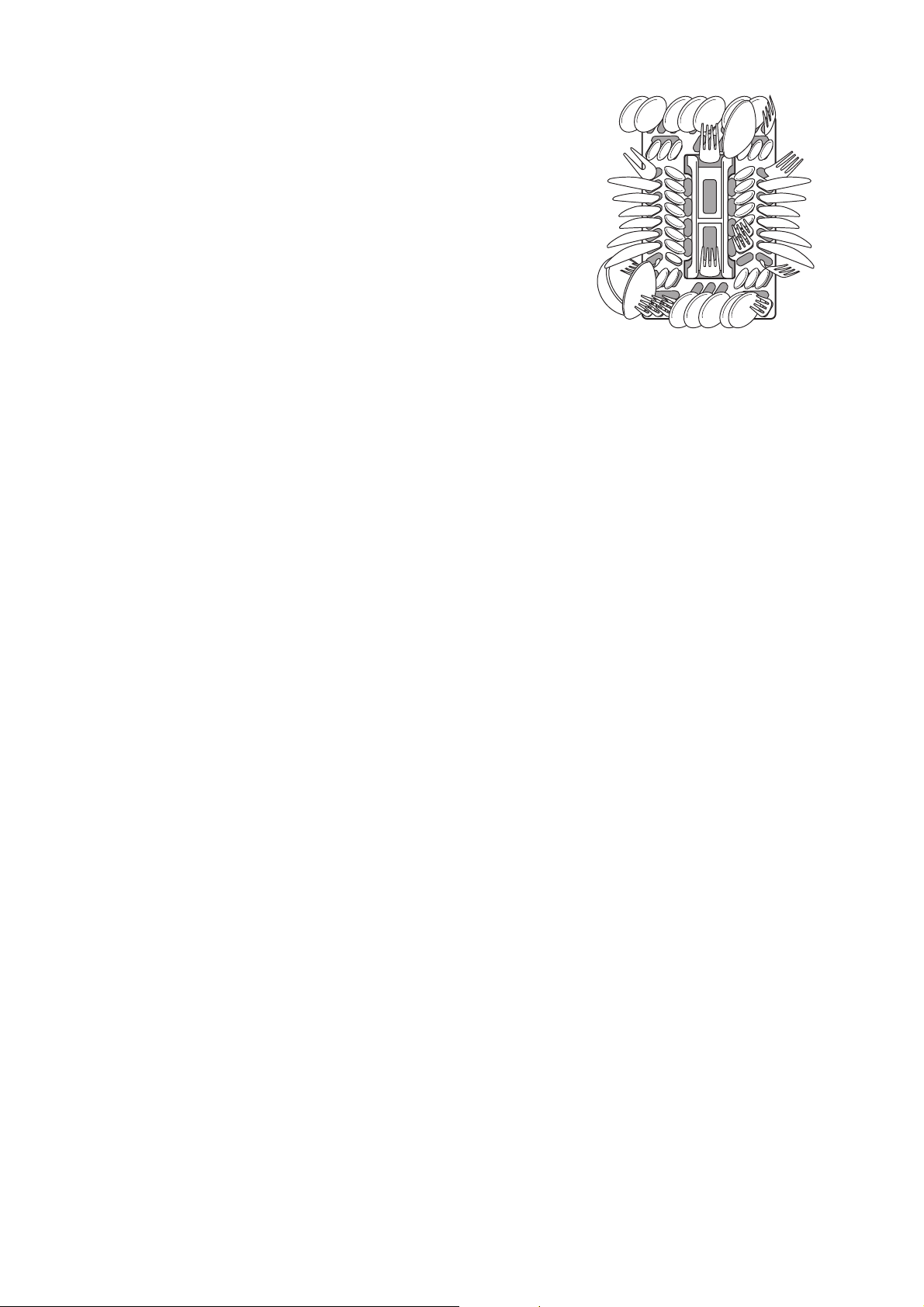

Exemplo de arrumação: Cesto para talheres
Alguns modelos da máquina de lavar a loiça têm cestos para talheres sem grade.
31
Page 32
INSTRUÇÕES DE INSTALAÇÃO
Instalação da máquina de lavar a loiça
• A máquina de lavar a loiça deve ser instalada de
forma segura e horizontal, sobre superfície firme.

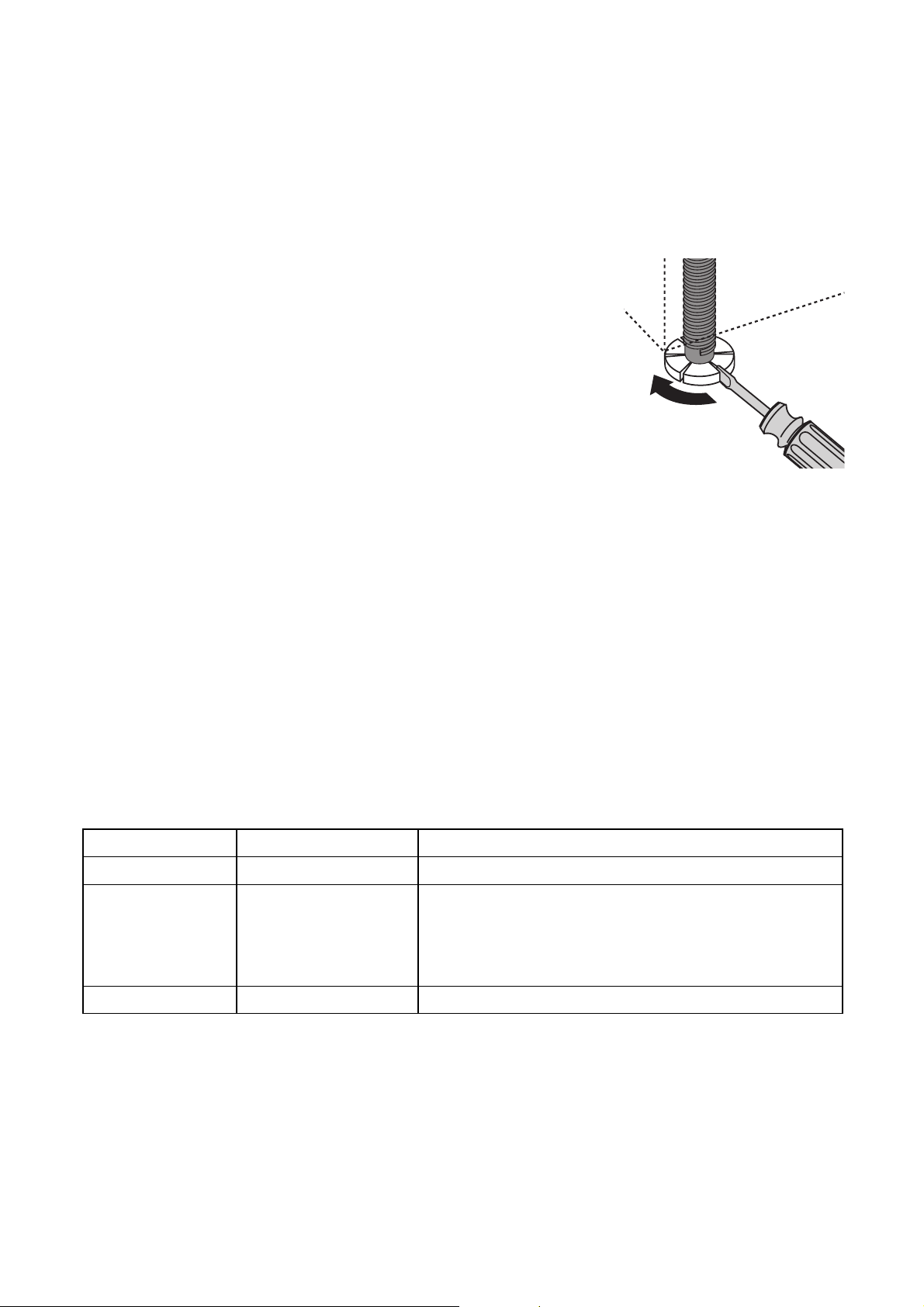

• A fim de compensar desníveis do solo e nivelar a
altura do aparelho com outros móveis, folgar os
pés roscados :
– utilizar uma chave de fendas.
• No caso de aparelhos integráveis, totalmente integráveis e de montagem encastrada, os pés traseiros do aparelho devem ser ajustados na frente,
devendo-se utilizar para tal uma chave de fendas.
• As mangueiras de entrada e saída e o cabo de
ligação à rede têm de ser colocados atrás, dentro
do espaço da base, de forma individual, para que
não sejam dobrados nem amassados.
• Além disto, a máquina de lavar a loiça tem de ser
aparafusada à tábua de trabalho da cozinha ou
aos móveis vizinhos. Esta medida tem de ser
tomada, a fim de garantir que o aparelho não vire,
atendendo assim as normas VDE.
Dependendo do tipo de construção, a máquina de lavar a loiça deve ser instalada da seguinte maneira:
Máquina de lavar a loiça encastrada
(veja o molde, em anexo)
3
Largura: 591 – 594 mm
Espessura: 16 – 24 mm
Altura:
(variável)
Peso: máx. 8 kg
1
A porta do aparelho pode ser revestida com
uma placa de madeira/revestimento do
móvel que tenha as seguintes dimensões:
a depender de - da altura do nicho
- da altura da base
- adequação às fendas formadas pelos móveis vizinhos
A altura exacta de montagem tem de ser medida no local de
instalação, de acordo com a altura dos móveis vizinhos.
Se a placa do móvel tiver um comprimento
maior que 600 mm, a porta do aparelho não
poderá ser aberta completamente (a placa
do móvel encosta na base). Neste caso, a
base tem de ser cortada (vide Molde de
montagem)ou tem de se utilizar para a porta
excessivamente longa a guarnição BLT 60.
Esta guarnição pode ser adquirida pelo
número de artigo 911 239 008.
32
Page 33
Máquina de lavar a loiça de encastrar
(veja as instruções de montagem, em anexo)
Aparelhos de livre instalação
1
Caso a máquina de lavar a loiça seja instalada por
baixo de um tampo de trabalho de cozinha, a tábua
de trabalho original da máquina de lavar a loiça deve
ser retirada da seguinte forma:

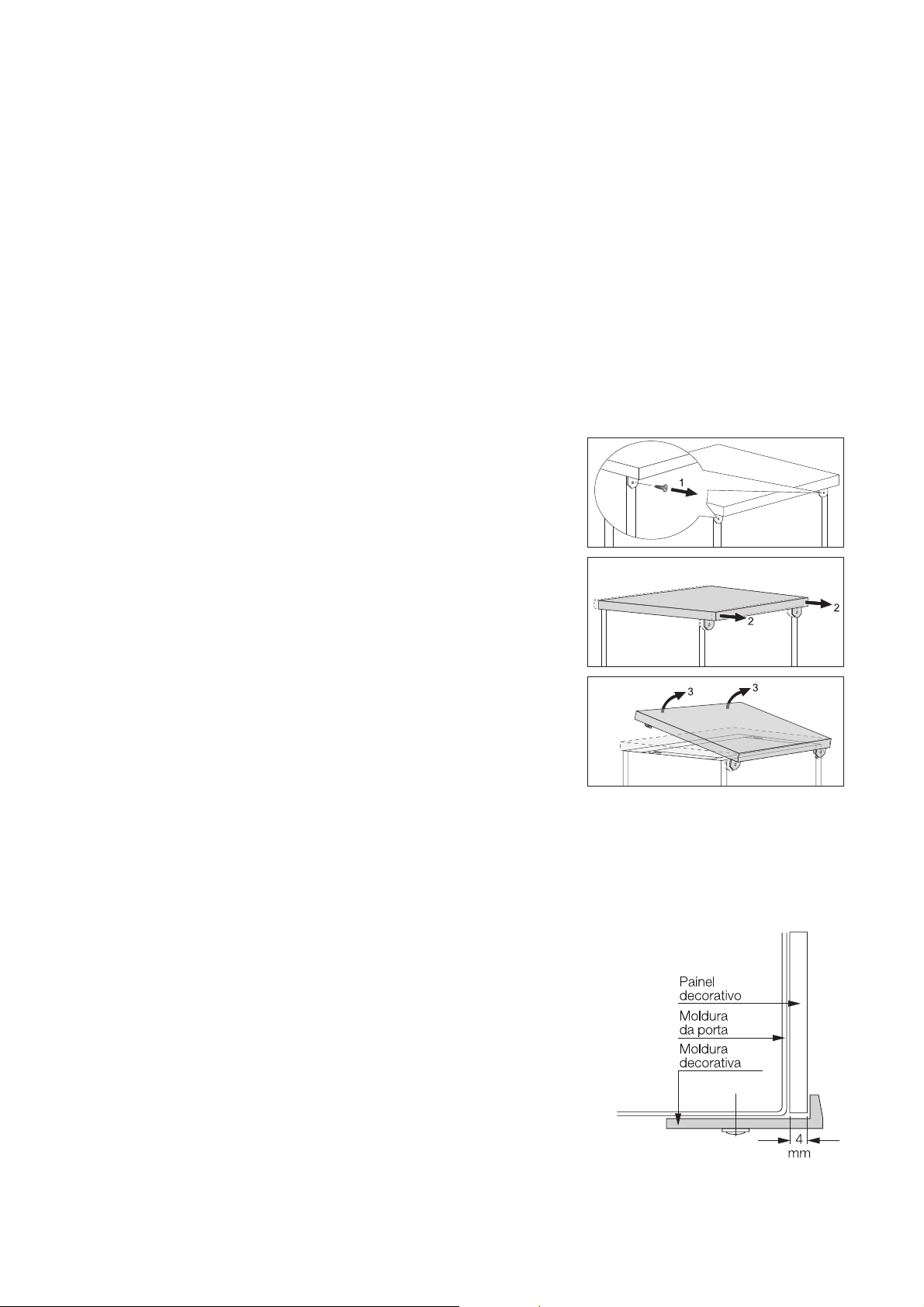

1. Retirar os parafusos (1) das réguas de batente na
2. Empurrar o tampo de trabalho aproximadamente
3. Levantar o tampo de trabalho na frente (3) e
podem ser instalado livremente, sem necessidade de fixação adicional.
Caso este aparelho venha a ser montado
directamente ao lado de um fogão a gás ou a
carvão, entre o fogão e a máquina de lavar a
loiça tem de ser colocada uma placa de
material isolante e não inflamável, de
mesma altura que a aresta superior do
tampo de trabalho (espessura 57,5 mm) No
lado do fogão, a placa deveria ser revestida
com folha de alumínio.
parte traseira do aparelho.
1cm para trás (2).
remover.
1
3
• Aparelhos de livre instalação podem ser adapta-
• Dimensões da placa decorativa:
• As esquinas da placa decorativa têm de ter um
• Para que uma placa decorativa fina não se
Caso a máquina de lavar a loiça venha a ser
novamente utilizada como aparelho de instalação independente (não fixado), a tábua de
trabalho original deve ser montada novamente.
A base de aparelhos de livre instalação não
são reguláveis.
dos à decoração da cozinha através de uma placa
decorativa. Placas decorativas podem ser adquiridas junto ao fabricante da cozinha. Para a montagem de uma placa decorativa é necessária a
utilização de um quadro especial, que deve ser
adquirido como acessório no seu revendedor
especializado, caso já não tenha sido fornecido
junto com o aparelho.
– Altura 597mm
– Largura 587mm
– Espessura de encaixe: máx. 4mm
formato de 5mm x 45°.
deforme, fixe-a na porta do aparelho com fita adesiva dupla.
33
Page 34
Ligação da máquina de lavar louça
Ligação da água
A máquina de lavar louça possui dispositivos de
segurança, que impedem o refluxo da água de enxaguamento para a rede de água potável e que respeitam as disposições em matéria de segurança
hidrotécnica.
• A máquina de lavar louça pode ser ligada quer à
torneira de água fria, quer à torneira de água
quente até 60 °C no máximo.
• A máquina de lavar louça não pode ser ligada a
termoacomuladores abertos ou a esquentadores.
Pressão de água admissível
Pressão mínima de água admissível:
2
1 bar (=10 N/cm
Pressão máxima de água admissível:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
No caso de uma pressão da água inferior a 1 bar aconselhe-se junto
do técnico instalador.
No caso de uma pressão da água superior a 10 bar é preciso instalar
uma válvula de redução de pressão a jusante (deve ser adquirida no
seu revendedor especializado).
Ligar a mangueira de entrada de
água
1
3
A mangueira de entrada de água não deve
ser dobrada, esmagada ou estar enlaçada
no momento em que é ligada.
Ligue a mangueira de entrada de água com
união roscada (ISO 228-1:2000) à torneira
com rosca macho (¾ polegada). Aperte a
porca terminal da união roscada da mangueira apenas à mão.
Para não limitar a tomada de água na cozinha aconselhamos a instalação de uma torneira adicional ou a montagem de uma peça
em T na torneira existente.
• Se for necessária uma mangueira de entrada de
água mais comprida, deve utilizar um dos conjuntos completos de mangueiras disponíveis nos
nossos revendedores especializados e aprovados
pela VDE:
– Conjunto de mangueiras “WRflex 100”
(ref.: 911 239 034)
– Conjunto de mangueiras “WRflex 200”
(ref.: 911 239 035)
34
Page 35
3
O seguinte parágrafo é apenas válido para
máquinas de lavar loiça que possuem uma
válvula de segurança na união roscada para
a torneira de água:
Mangueira de entrada de água com
válvula de segurança
Após ligação da mangueira de entrada de água, de
parede dupla, a válvula de segurança encontra-se
ligada à torneira de água. Por isso, a mangueira de
entrada de água só está sobre pressão durante a
entrada de água. Se a mangueira de entrada de
água ficar mal vedada, a válvula de segurança interrompe a entrada de água, ligando-se automaticamente a bomba de esvaziamento na máquina de
lavar loiça.
1

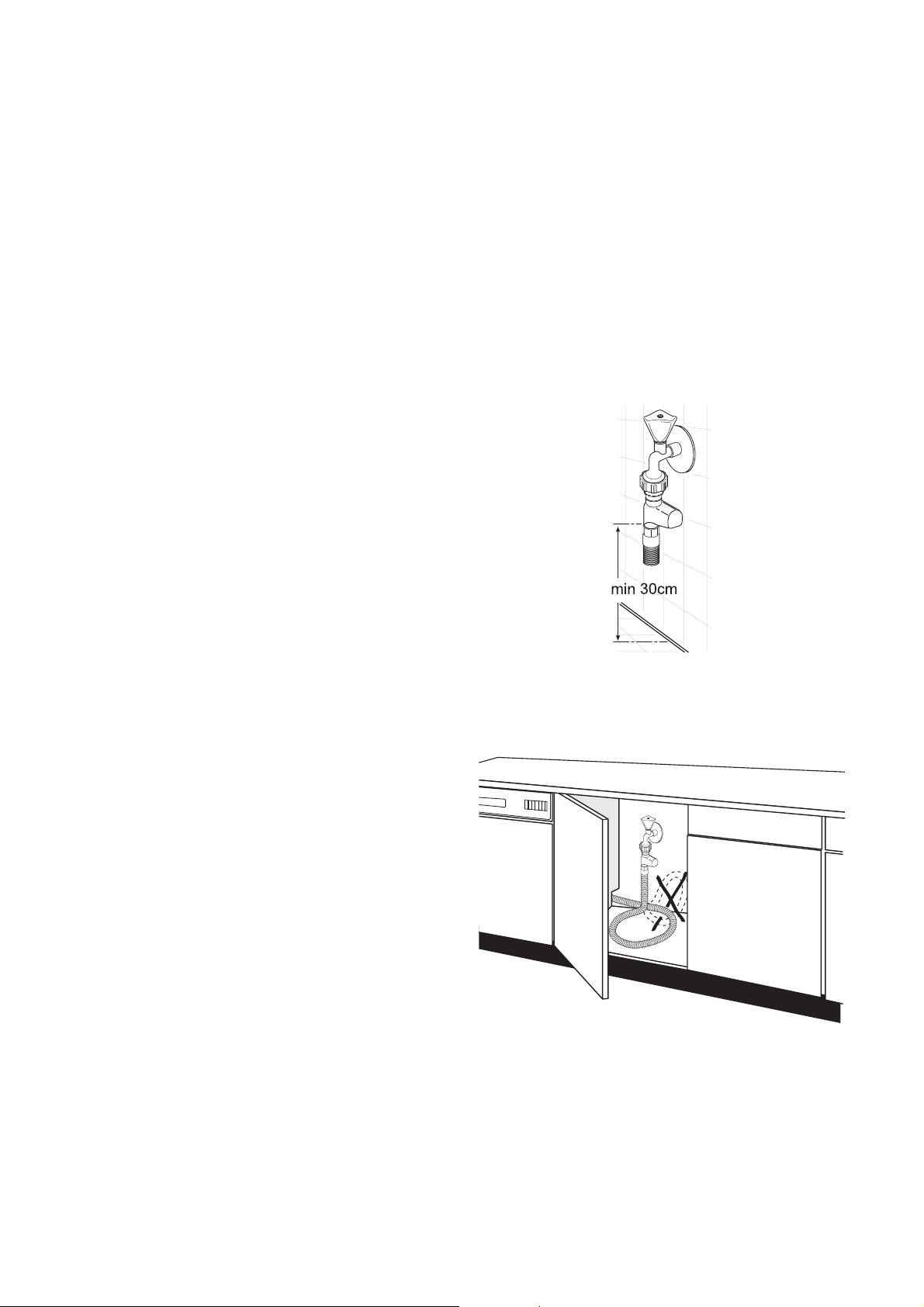

Ao instalar a mangueira de entrada de
água, tenha em conta o seguinte:
– A distância entre a face inferior da válvula de
segurança e a superfície de localização da
máquina de lavar loiça tem de ser, no mínimo,
de 30 cm:
– Dentro da mangueira de entrada de água, de
parede dupla, encontra-se a conexão eléctrica
para a válvula de segurança. Não mergulhar
na água a mangueira de entrada de água e a
válvula de segurança.
– Se a mangueira de entrada de água ou a vál-
vula de segurança estiver danificada, retire
imediatamente a ficha de rede.
– A mangueira de entrada de água com a vál-
vula de segurança só pode ser substituída
pelo técnico/serviço de assistência técnica.
– Instale a mangueira de entrada de água, de
forma que nunca esteja mais elevada do que a
face inferior da válvula de segurança.
35
Page 36
Saída da água
Mangueira de saída
1
• Conexão da mangueira de saída:
A mangueira de saída não pode ser
dobrada, estrangulada ou estar enrolada.
– altura máxima permitida: 1 metro.
– altura mínima necessária de 40cm do canto
inferior do aparelho.

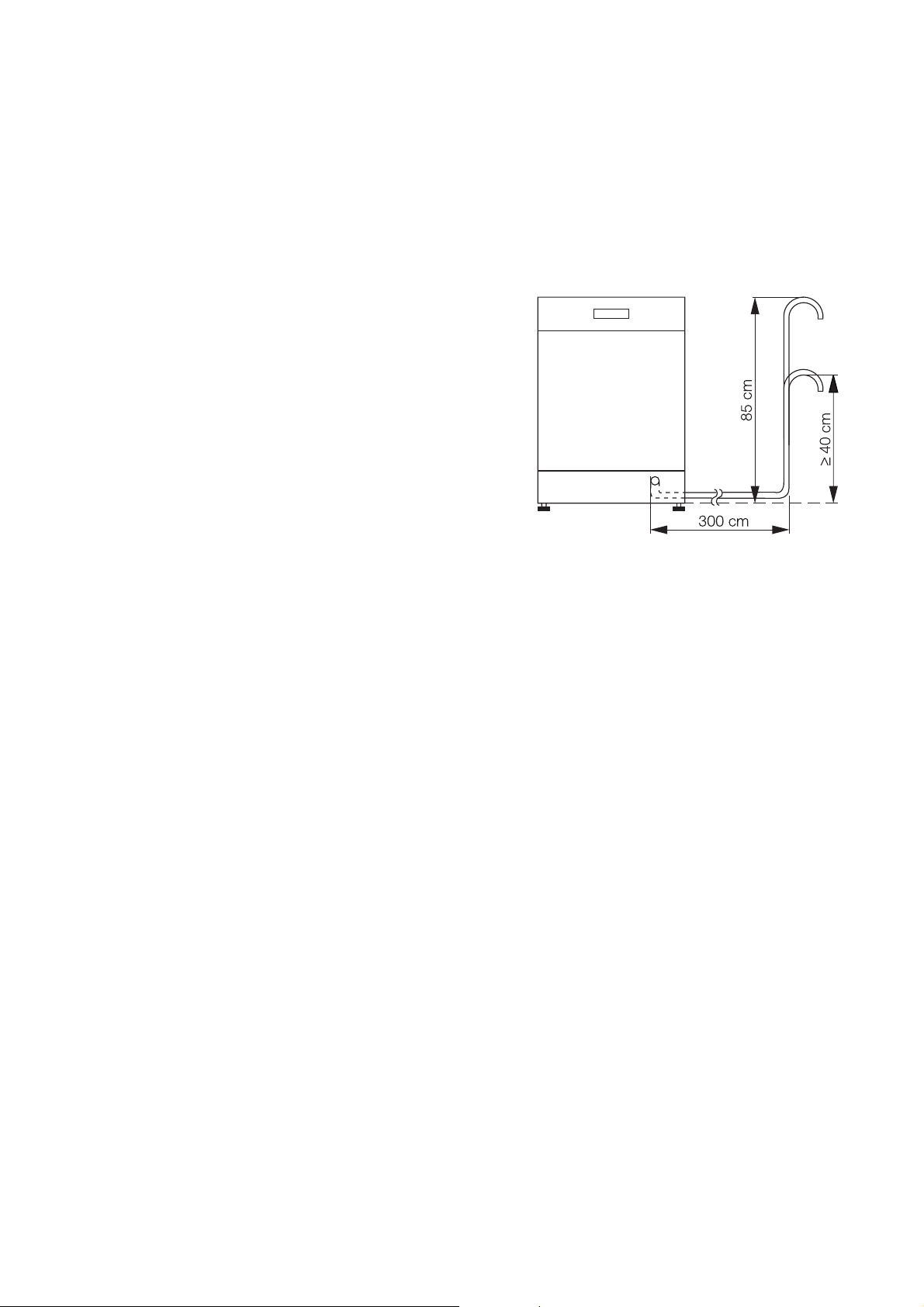

Mangueiras de prolongamento
• Mangueiras de prolongamento podem ser adquiridas em lojas especializadas ou na nossa assistência técnica. Para que o bom funcionamento do
aparelho não seja prejudicado, o diâmetro interno
das mangueiras de prolongamento tem que ser
de 19 mm.
• Mangueiras de prolongamento podem ter um
comprimento máximo de 3 metros, devem ser instaladas na posição horizontal e a altura máxima
permitida para a conexão da mangueira de saída
será então de 85 cm.
Ligação do sifão
• A extremidade da mangueira de esgoto (ø
19 mm) serve para todos os tipos de sifão. O diâmetro externo da ligação do sifão tem que ser de
pelo menos 15 mm.
• A mangueira de saída tem que ser fixada no sifão
com a braçadeira que foi fornecida junto com o
aparelho.
Escoamento de água em máquinas de
lavar loiça encastráveis em altura
Nas máquinas de lavar loiça encastráveis em altura,
se a ligação da mangueira de escoamento ficar colocada menos de 30 cm acima da borda inferior do
aparelho, deve instalar-se o kit ET 111099520, que
pode ser adquirido a partir do Serviço Pós-Venda.
Saída de água pela pia (somente para
aparelhos de instalação independente)
Caso se deseje pendurar a mangueira de esgoto na
pia, deve-se utilizar o cotovelo para mangueira, que
pode ser adquirido na assistência técnica da ELECTROLUX sob
1. Encaixar o cotovelo na mangueira.
2. Proteger a mangueira contra queda.
Passar um cordão pelo buraco do cotovelo para
mangueira e fixá-lo na parede ou na torneira
36
Page 37
Sistema de protecção contra inundações
De modo a prevenir danos causados pela água, a
máquina de lavar loiça está equipada com um sistema de protecção contra inundações.
Em caso de defeito, a válvula de segurança do aparelho interrompe a admissão de água e a bomba de
esvaziamento liga automaticamente.
Desta forma a água não sai para fora. A água que
fica no aparelho é bombeada automaticamente.
1
O sistema de protecção contra inundações
funciona também quando o aparelho estiver
desligado. O aparelho não pode, porém ser
desligado da rede eléctrica.
Ligação eléctrica
1
Ao conectar o aparelho, observe as normas VDE e,
se for o caso, as normas da companhia local de fornecimento de energia eléctrica. Após a instalação, os
componentes sob tensão e as linhas isoladas não
podem ser acessíveis, de acordo com a norma EN
60335/DIN VDE 0700.
Informações sobre a ligação eléctrica podem ser
lidas na placa de características no bordo interno
direito da porta da máquina de lavar a loiça. Caso o
aparelho tenha sido ligado de forma comutável,
deve-se observar adicionalmente as informações do
esquema de ligações que se encontra na caixa de
ligação.
Antes de fazer a ligação, assegure-se de que a tensão nominal e o tipo de corrente que constam na
placa de características coincidem com a tensão e
tipo de corrente da rede local. A protecção eléctrica
necessária consta igualmente na placa de características.
Conforme as condições técnicas de ligação
das companhias de fornecimento de energia
eléctrica, a ligação fixa do aparelho à rede
eléctrica só pode ser realizada por um profissional autorizado.
Para separar o aparelho da rede, retire a ficha da
tomada.
Atenção: a ficha tem de ficar acessível, mesmo após
a ligação do aparelho à rede.
Caso o aparelho esteja ligado à rede de forma fixa,
têm de se tomar medidas apropriadas na instalação
eléctrica, que possibilitem que o aparelho possa ser
separado da rede por um dispositivo de seccionamento de todos os pólos (N, L1) (por exemplo, interruptor de protecção contra corrente de avaria), que
tenha uma abertura de contacto de pelo menos 3
mm).
37
Page 38

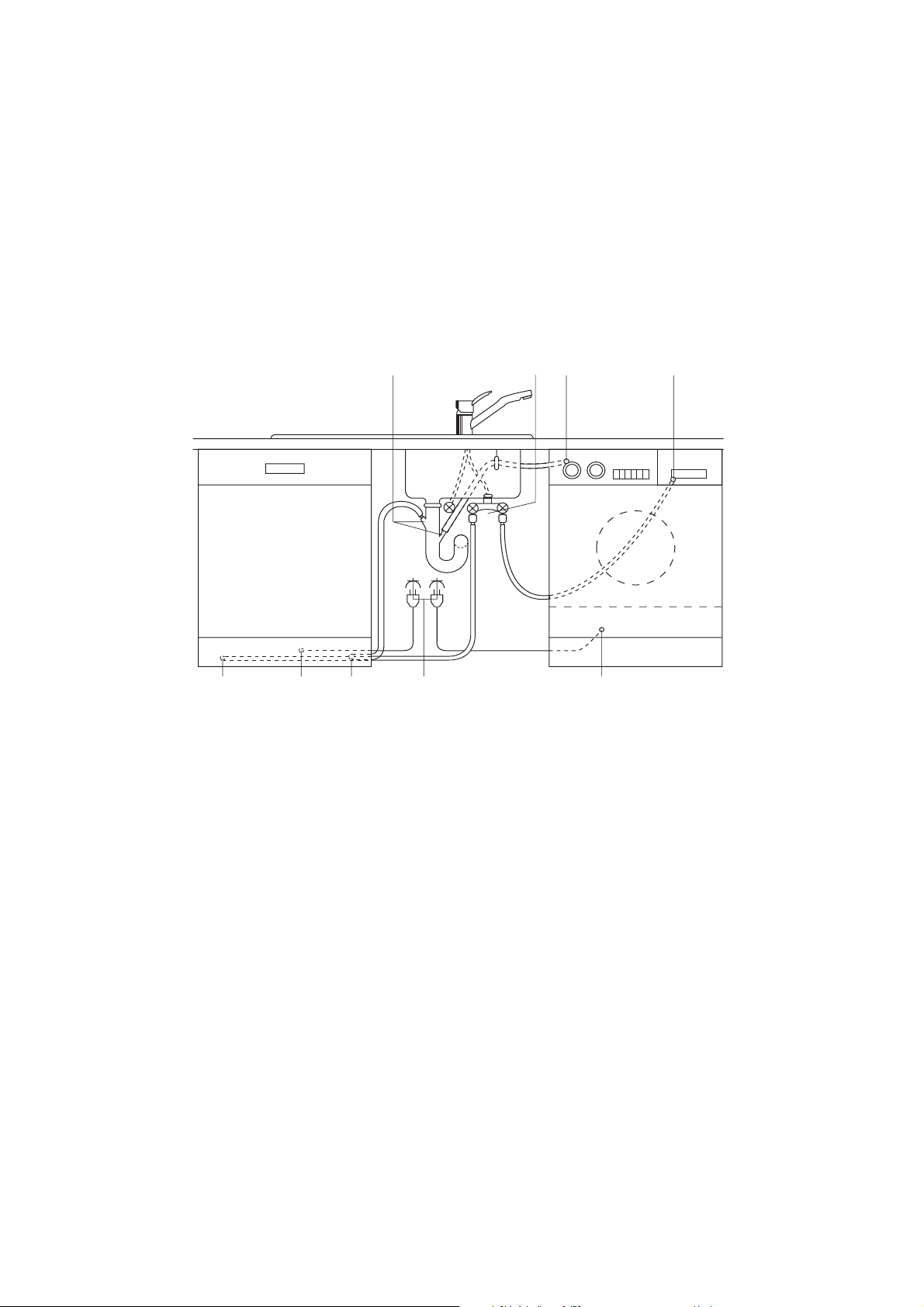

Esquema de ligações
As mangueiras de entrada e de saída, assim como o
cabo de ligação à rede têm de ser ligados à máquina
lateralmente, pois atrás do aparelho não há espaço
para tal.
O exemplo de instalação sanitária e eléctrica a seguir
é somente uma sugestão, pois depende das condições do local de instalação (ligações existentes,
regulamentos locais das companhias de energia
eléctrica ou de água, etc.).
Entrada
da água
2 junções de 45° ou em ângulo
recto,
Cabo de
alimentaçã
Saída da
água
Ligação
eléctrica
Válvula
dupla
Saída
da água
Cabo de
alimentação
Entrada
da água
38
Page 39
ASSISTÊNCIA TÉCNICA
No capítulo ”O que fazer se...” estão relacionados os
principais erros, que você mesmo pode corrigir.
Caso você, apesar disso, solicitar a assistência técnica para solucionar um problema, cuja solução
tenha sido descrita neste manual, ou devido a um
erro de manejo, a visita do técnico não será gratuita,
mesmo durante a garantia.
Caso não encontre neste manual ajuda para solucionar um defeito, entre em contacto com a assistência
técnica.
Comunique à assistência técnica o número PNC e o
S-No. (número de série), que podem ser lido na
placa de características. A placa se encontra no
bordo direito na parte interna da porta.
Aconselhamos anotar os número aqui, para que se
possa tê-los à mão, quando necessário:
Modelo:
PNC :
S-No :
Data de compra:
............................................................
............................................................
............................................................
............................................................
39
Page 40
822 946 842 - 00 - 0902 Sujeito a alterações sem aviso prévio
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products
(such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more
than 150 countries around the world.
Loading...
