Opvaskemaskine
Brugsanvisning
ANC 822 946 324 - 00 - 1101
ESF 6220
DA
Page 2
Kære kunde!
Læs venligst denne brugsanvisning grundigt.
Vær især opmærksom på sikkerhedshenvisningerne
på de første sider i denne brugsanvisning! Gem
brugsanvisningen til senere brug. Lad brugsanvisningen følge maskinen, hvis den senere overdrages til
en ny ejer.
1
1.2.3.
3
2
Ved eventuel forekommende fejl indeholder brugsanvisningen henvisninger, således at De selv kan
afhjælpe disse, se afsnit "Hvad skal man gøre,
hvis...".
Hvis disse henvisninger ikke skulle hjælpe, bedes De
kontakte kundeservice.
Ved tekniske problemer er vor kundeservice til enhver
tid til rådighed.
Se kapitlet "Service".
Med advarselstrekanten og/eller med ordene
(Advarsel!, Forsigtig!, OBS.!) fremhæves
henvisninger, der er vigtige for Deres sikkerhed eller maskinens funktionsdygtighed.
Disse skal ubetinget iagttages.
Numererede anvisninger om fremgangsmåde vejleder Dem trin for trin ved brugen af
maskinen.
Efter dette symbol får De supplerende informationer til betjeningen og den praktiske
anvendelse af maskinen.
Med dette symbol markeres tips og henvisninger med hensyn til den økonomiske og
miljøvenlige brug af maskinen.
3
Deres opvaskemaskine har det nye opvaskesystem "IMPULSOPVASK".
For at opnå en bedre rengøring af servicet varieres motorens omdrejningstal og
skylletrykket ved det dette opvaskesystem i løbet af et opvaskeprogram. Derfor
varierer også lydniveauet af det aktive
opvaskeprogram.
2
Page 3
Indhold
Sikkerhedshenvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sikring af opvaskemaskinens dør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Kassering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Vask økonomisk og miljøvenligt op . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Beskrivelse af maskine og betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Før ibrugtagning første gang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Indstilling af blødgøringsanlægget . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Påfyldning af specialsalt til vandblødgøringsanlægget . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Påfyldning af afspændingsmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Dosering af afspændingsmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Påfyldning af service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sortering af bestik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Påfyldning af gryder, pander og store tallerkner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Påfyldning af kopper, glas og kaffeservice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Højdeindstilling af den øverste kurv . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Påfyldning af opvaskemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kompaktopvaskemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Valg af opvaskeprogram (programtabel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Start af opvaskeprogrammet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Afbryd/afslut opvaskeprogrammet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Pause-funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Påfyldningsregistrering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Frakobling af opvaskemaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Tømning af maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Vedligeholdelse og rengøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Rengøring af filtrene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Hvad skal man gøre, hvis... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
...der vises fejlmeddelelser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
...hvis der opstår problemer ved brugen af opvaskemaskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
...opvaskeresultatet er ikke tilfredsstillende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Henvisning for testinstitutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3
Page 4
Indhold
Opstilling og tilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Opstilling af opvaskemaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Integrerbar opvaskemaskine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Opvaskemaskine til indbygning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Fritstående apparater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Tilslutning af opvaskemaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Vandtilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Tilladt vandtryk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Tilslutning af tilløbsslange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Vandafløb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Vandbeskyttelsessystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Elektrisk tilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Tilslutningsteknik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Fejl og mangler / Afhjæplningsret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4
Page 5
1 Sikkerhedshenvisninger
Selvom maskinen overholder gældende regler føler vi
os forpligtede til at gøre Dem bekendt med de følgende sikkerhedshenvisninger:
Opstilling, tilslutning, igangsætning
• Opvaskemaskinen må kun transporteres i oprejst
stilling.
• Kontroller opvaskemaskinen for transportskader.
En beskadiget maskine må under ingen omstæn-
digheder tilsluttes. Henvend Dem i tilfælde af ska-
der til Deres leverandør.
• Før start kontrolleres, at driftsspændingen og strø-
marten, der er angivet på typeskiltet, svarer til net-
spænding og strømart på opstillingsstedet. Den
nødvendige elektriske sikring fremgår ligeledes af
typeskiltet.
• Hvorledes opvaskemaskinen opstilles og tilsluttes
rigtigt, kan De læse i kapitel "Installation". Multi-
stik/-koblinger og forlængerledninger må ikke
anvendes. Dette kan forårsage brand pga. overop-
hedning.
Sikkerhed af børn
• Børn er ofte ikke opmærksomme på faren i forbin-
delse med elektriske maskiner. Hold dem derfor
under opsyn, når opvaskemaskinen er tændt og
lad dem aldrig lege med den – der er risiko for, at
børn lukker sig inde (risiko for kvælning!).
• Emballagedele (f.eks. folier, styropor) kan være
farlige for børn. Risiko for kvælning! Hold emballa-
gedele borte fra børn.
• Opvaskemidler kan forårsage ætsning i øjne,
mund og gane eller kan føre til kvælning! Iagttag
sikkerhedshenvisningerne fra producenterne af
opvaskemidlerne.
• Vandet i opvaskemaskinen er ikke til at drikke.
Hvis der skulle være rester af opvaskemiddel i
maskinen er der risiko for ætsning!
• Når opvaskemaskinen kasseres: Træk stikket ud,
ødelæg dørlåsen, skær netledningen over og kas-
ser den. Ødelæg dørlåsen for at døren ikke mere
kan lukkes.
Almen sikkerhed
• Reparationer på opvaskemaskinen må kun foreta-
ges af en fagmand. Usagkyndige reparationer kan
medføre betydelig risiko for brugeren. Ved repara-
tioner bør De derfor kontakte Electrolux Hvideva-
rer-Service eller Deres fagforhandler.
• Tag aldrig vaskemaskinen i brug, hvis netlednin-
gen, til-/afløbsslangen er beskadiget eller hvis
betjeningspanelet, arbejdspladen eller sokkelom-
rådet er så beskadiget, at det indre af maskinen
synligt.
• Hvis tilslutningsledningen er beskadiget eller skal
udskiftes med en længere tilledning, skal denne
(kan købes hos ELECTROLUX Hvidevare-Service) udskiftes af en af ELECTROLUX autoriseret
kundeservice.
• Træk aldrig stikket ud af stikkontakten ved at hive i
ledningen. Tag fat i selve stikket.
• Ombygninger eller forandringer af vaskemaskinen
er af sikkerhedsgrunde ikke tilladt.
• Vær opmærksom på, at opvaskemaskinens dør
altid er lukket undtagen når den fyldes eller tømmes. Således undgår De, at nogen falder over
døren og derved bliver kvæstet.
• Hvis opvaskemaskinen har en skuffe til knive, skal
spidse knive eller bestik med skarpe kanter lægges i denne skuffe.
Hvis opvaskemaskinen ikke har en skuffe til knive,
skal spidse knive og bestik med skarpe kanter
lægges i den øverste kurv eller stilles i bestikkurven med spidsen nedad.
Formålsbestemt anvendelse
• Vask kun normalt køkkengrej i opvaskemaskinen.
Hvis maskinen anvendes til andre formål eller
betjenes forkert, overtager fabrikanten ingen
ansvar for eventuelle skader.
• Inden brug af specialsalt, opvaske- og afspændingsmidler skal det kontrolleres, at producenterne af disse produkter udtrykkeligt anbefaler
anvendelse af disse i husholdningsmaskiner.
• Fyld ikke opløsningsmidler i opvaskemaskinen.
Risiko for eksplosion!
• Vandbeskyttelsessystemet beskytter mod vandskader, dog skal følgende forudsætninger være
opfyldt:
– Nettilslutningen skal bibeholdes ved frakoblet
opvaskemaskine.
– Opvaskemaskinen skal være korrekt installe-
ret.
– Luk altid for vandhanen, når opvaskemaskinen
ikke er under opsyn i en længere periode,
f.eks. ferierejse.
• Sæt eller stil Dem ikke på den åbne dør, da maskinen ellers kan tippe.
• Ved fejltilfælde lukkes for vandhanen, derefter
slukkes for maskinen og stikket trækkes ud af stikkontakten. Ved fast installation: Sikring(er) frakobles hhv. skruesikringer drejes ud.
5
Page 6
Sikring af opvaskemaskinens dør

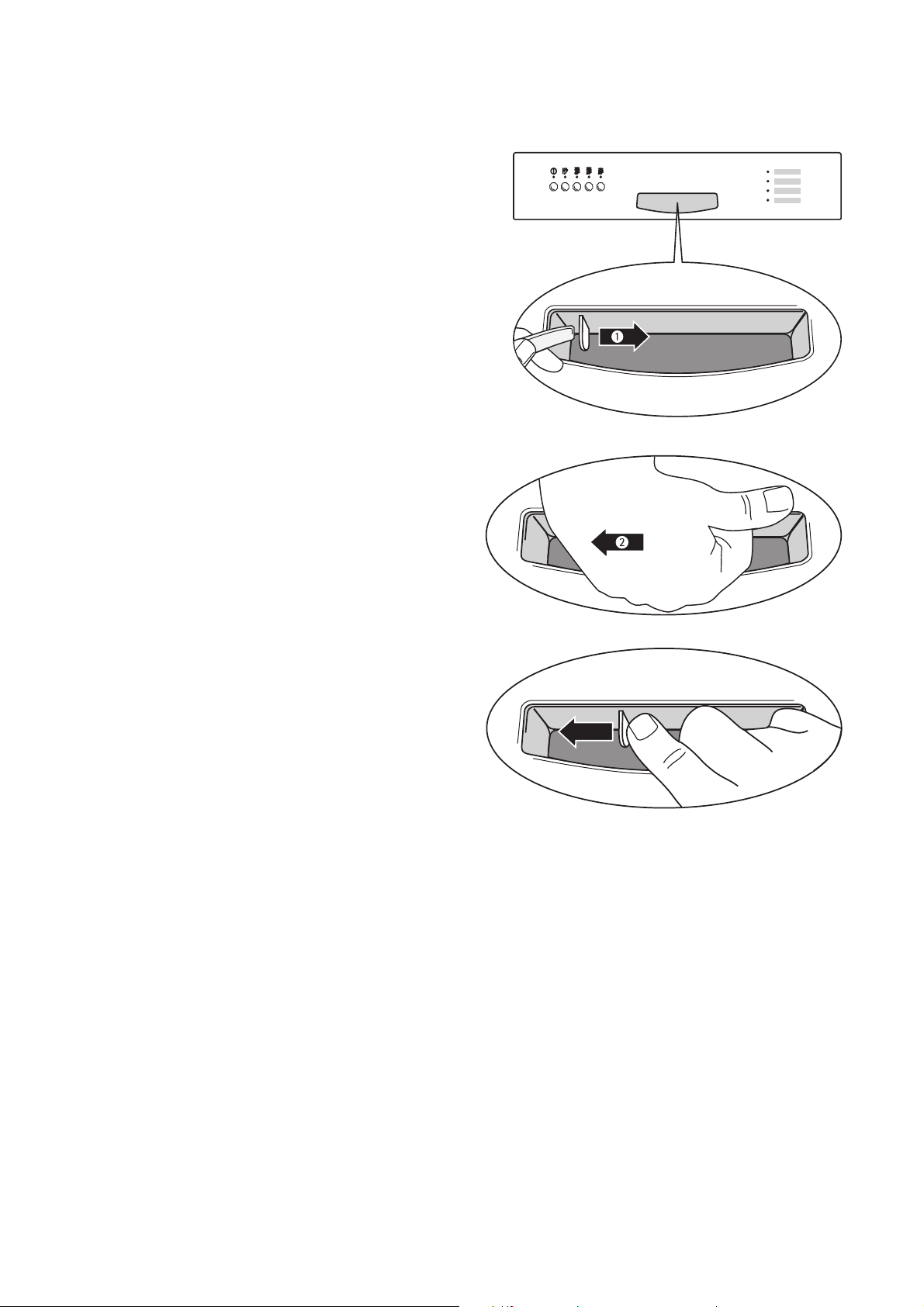

Opvaskemaskinen har en dørsikring. Dørsikringen
forhindrer, at børn ved en fejl kan komme til at åbne
opvaskemaskinens dør.
Dørsikringen indstilles på følgende måde:
1. Ved dørhåndtaget sidder der i venstre side en tap
(1). Opvaskemaskinens dør sikres mod utilsigtet
åbning, ved at trykke denne tap (f.eks. med skaftet
på en ske) til højre.
2. Hvis sikringen er aktiveret, åbnes opvaskemaskinens dør
– ved først at bevæge dørhåndtaget mod venstre
(2), indtil man kan mærke en svag modsstand.
– derefter trækkes dørhåndtaget fremefter.
3. Sikringen af opvaskemaskinens dør deaktiveres
ved at trykke tappen helt til venstre med fingeren.
6
Page 7
2 Kassering
Kassering af emballagemateriale
Kassér opvaskemaskinens emballagemateriale på en
miljømæssig korrekt måde. Alle anvendte emballagematerialer er uskadelige for miljøet og kan genanvendes.
• Dele af kunststof er kendetegnede med internationalt standardiserede forkortelser:
– >PE< for polyætylen, f.eks. emballagefolier
– >PS< for polystyrol, f.eks. polsterdele (prin-
cipielt uden CFC)
– >POM< for polyoxymetylen, f.eks. plastklem-
mer
• Kartondelene er fremstillet af genbrugspapir og
bør afleveres til genbrug.
Kassering af udtjent maskine
Når maskinen til sin tid skal kasseres, afleveres den
til korrekt destruktion.
2 Vask økonomisk og miljøvenligt op
• Tilslut opvaskemaskinen kun til varmt vand, hvis
De har et varmtvandsanlæg, der ikke opvarmes
elektrisk.
• Indstil vandblødgøringsanlægget rigtigt.
• Skyl ikke services under rindende vand inden
opvask.
• Hvis maskinen ikke er helt fyldt, beregner påfyldningsregistreringen den fornødne vandmængde
og reducerer programvarigheden. Det er mest
økonomisk at vaske op, når maskinen er helt fyldt.
• Vælg et opvaskeprogram der svarer til fyldningen
samt tilsmudsningsgraden.
• Opvaskemiddel, specialsalt og afspændingsmiddel må ikke doseres højere end det anbefales af
producenten og i denne brugsanvisning.
7
Page 8
Beskrivelse af maskine og betjeningspanel

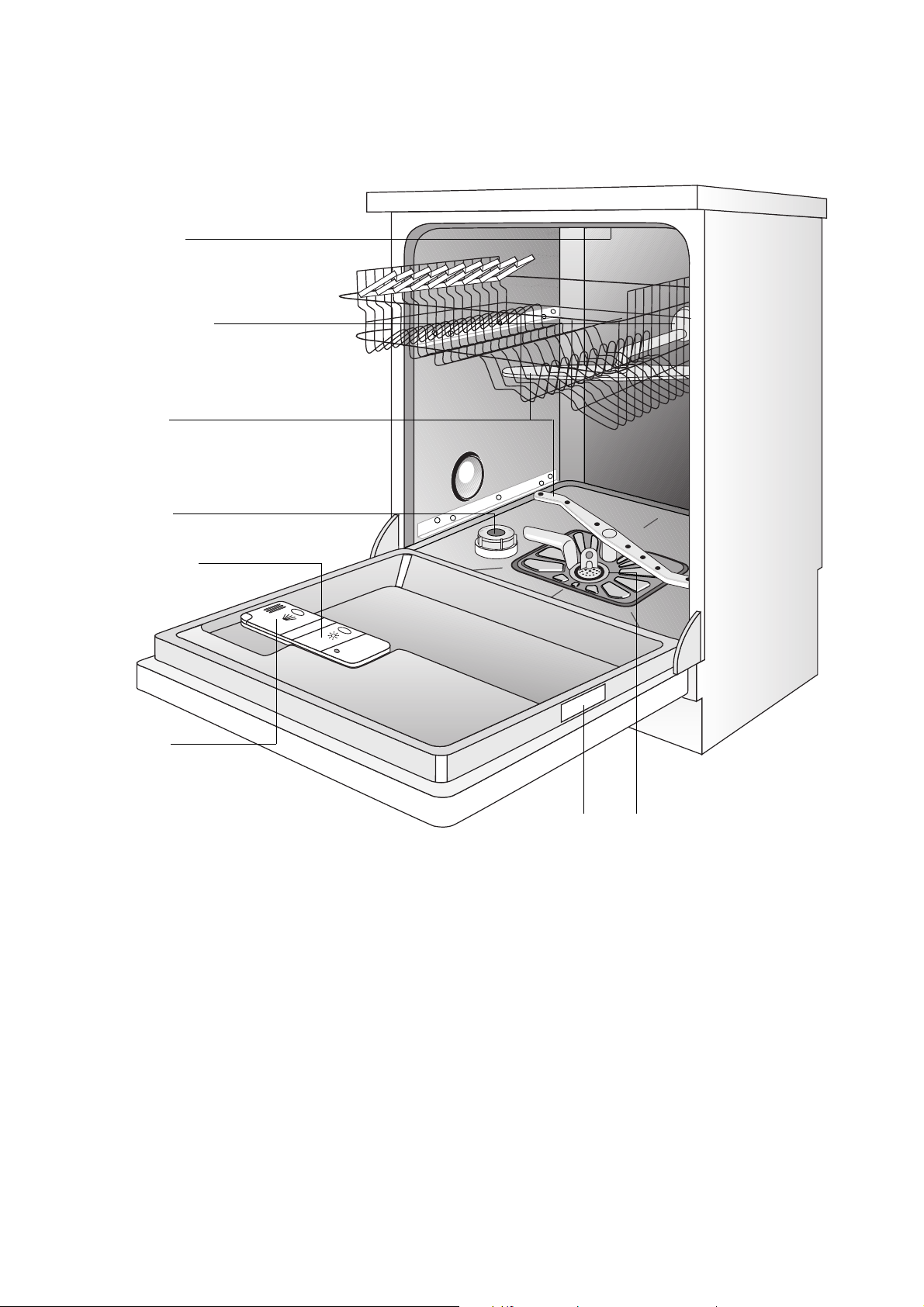

Loftssprinkler
Gummitætning for
sammenkobling af
vandtilløbet til den
øverste spulearm
Spulearme
Beholder til
specialsalt
Rum til
afspændingsmiddel
Rum til
opvaskemiddel
Typeskilt
Filtre
8
Page 9

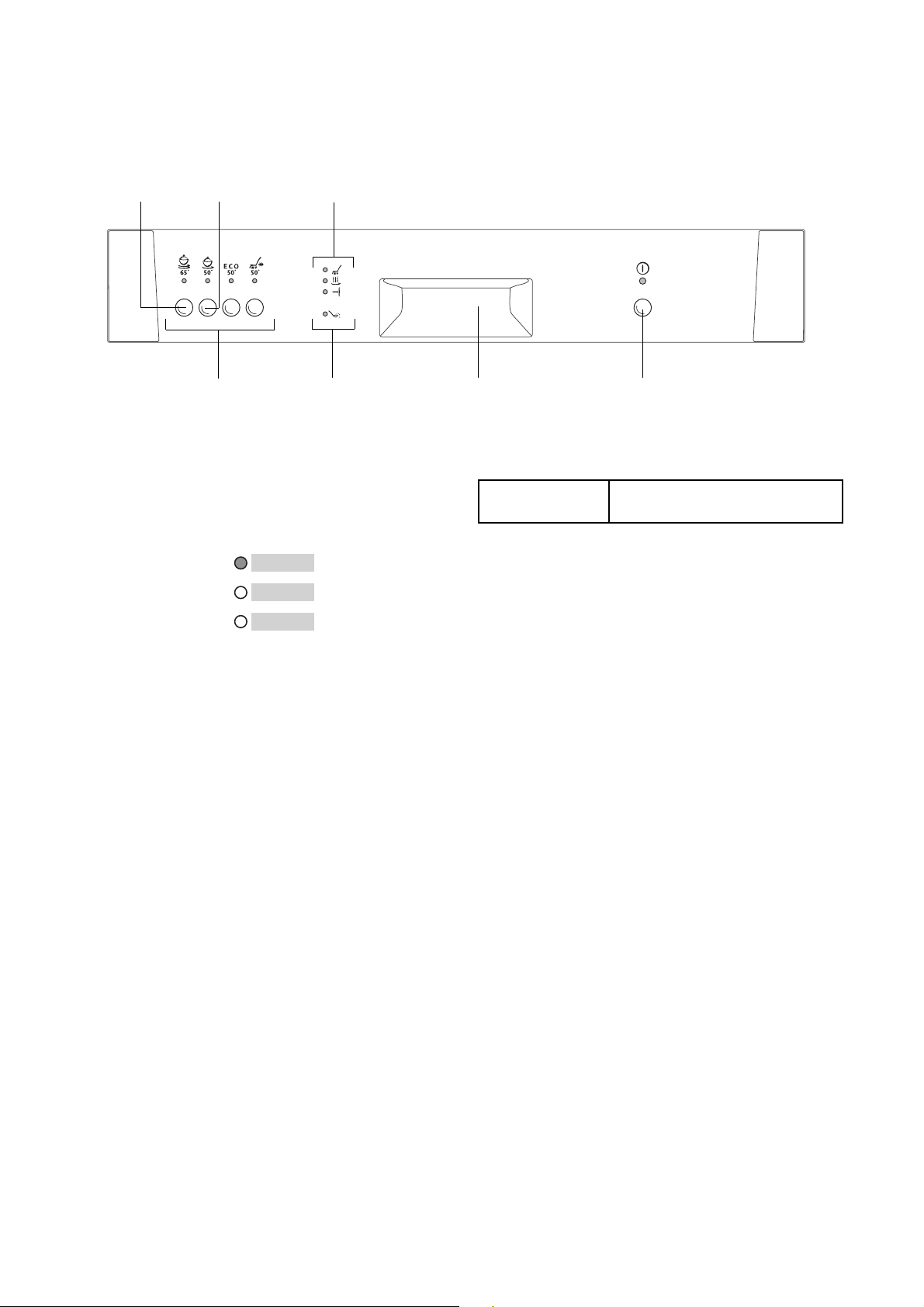

Betjeningspanel
Blødgøringsanlægknap
Opvaskeprogramknapper
Blødgøringsanlæg- og funktionsknap: Udover det
markerede opvaskeprogram kan opvaskemaskinens
blødgøringsanlæg indstilles ved at kombinere disse
knapper.
Multiindikatorens 3 lamper
kan vise :
• det aktuelle
programtrin for
det valgte
vaskeprogram.
• evt. fejl på opvaskemaskinen.
Funktionsknap
Multiindikator
Kontrolindikatorer
: Øverste lampe
: Midterste lampe
: Nederste lampe
Dørgreb
Kontrolindikatorerne har følgende betydning :
t
3
Kontrolindikatorerne lyser aldrig i løbet af et
opvaskeprogram.
TÆND / SLUK - knap
Påfyld specialsalt
Før ibrugtagning første gang
Fjern inden ibrugtagningen alle klemmer, som sikrer
kurvene under transporten.
Foretag derefter følgende:
1. Indstil vandblødgøringsanlægget
2. Påfyldning af specialsalt til vandblødgøringsan-
lægget.
3. Påfyldning af afspændingsmiddel
9
Page 10
Indstilling af blødgøringsanlægget
For at forhindre kalkaflejringer på service og i opvaskemaskinen, skal servicet skylles med blødt vand,
dvs. vand med et lavt kalkindhold. Derfor har opvaskemaskinen et blødgøringsanlæg, hvor ledningsvandet afkalkes til en hårdhedsgrad på 4 °d med
specialsalt.
Vandets hårdhed
1)
i mmol/l2) område
i °d
41 - 50 7,3 - 9,0 IV
30 - 40 5,3 - 7,2 IV
19 - 29 3,3 - 5,2 III/IV
4 - 18 0,7 - 3,2 I/II/III
under 4 under 0,7 I
1)(°d) grader, mål for vandets hårdhed
2)(mmol/l) millimol pr. liter, international enhed for vandets hårdhedsgrad
*fabriksindstilling
Indstil blødgøringsanlægget til vandets hårdhedsgrad i dit boligområde i henhold til tabellen:
1
1. Maskinen skal være slukket.
2. Tryk på blødgørings- og funktions-knappen på
3. Tryk også på TÆND/SLUK-knappen.
4. LED-indikatoren for blødgøringsknappen blinker.
5. Tryk på blødgøringsknappen én gang til.
6. Hver gang der trykkes på blødgøringsanlægs-
7. Hvis hårdhedsgraden er rigtigt indstillet, skal du
Indstillingen af hårdhedsområdet kan kun
udføres, hvis maskinen ikke er indstillet på
noget program. Hvis du ved en fejl er kommet til at starte et program (en LED-lampe
lyser konstant), så tryk på den pågældende
knap for at slette programmet.
samme tid og hold dem ned.
– LED-indikatoren for afkalkningsknappen lyser
først i 5 sekunder og begynder derefter at
blinke.
– Antallet af blink svarer til den indstillede hård-
hedsgrad.
– Denne række af blink gentages efter 5 sekun-
ders pause flere gange.
knappen igen, stiger hårdhedsgraden med 1.
(Undtagelse: Efter hårdhedsgrad 5 følger hårdhedsgrad 1).
– Når hårdhedsgraden ændres, lyser blødgø-
ringsanlægs-knappen først konstant i 5 sekunder og begynder derpå at blinke for at bekræfte
ændringen.
– Antallet af blink svarer til den nye indstillede
hårdhedsgrad.
– Denne række af blink gentages efter 5 sekun-
ders pause flere gange.
trykke på TÆND/SLUK-kontakten.
Derved gemmes hårdhedsgraden.
3
til hårdhedsgrad
ingen salt nødvendig
Det lokale vandværk kan oplyse om vandets
hårdhed og hårdhedsområdet i dit boligområde.
Blødgøringsanlægget kan indstilles i 5 trin:
Indstilling
5 5
4 4
3 * 3
2 2
1
Antal
blink
1
10
Page 11
Påfyldning af specialsalt til vandblødgøringsanlægget
1
Anvend kun specialsalt til opvaskemaskinen.
Fyld aldrig andre saltarter (f.eks. normalt
salt) eller opvaskemiddel i beholderen til saltet. Dette ødelægger vandblødgøringsanlægget.
Kontroller inden hver påfyldning af salt, at det
er en pakke specialsalt, som De har fået fat
på.
Påfyld specialsalt:
• Inden den første ibrugtagning af opvaskemaskinen
• Når kontrolindikatoren salt lyser
ningspanelet.
3
1. Åben døren, tag den nederste kurv ud.
2. Drej låget af saltbeholderen mod uret for at åbne
3. Kun ved den første ibrugtagning:

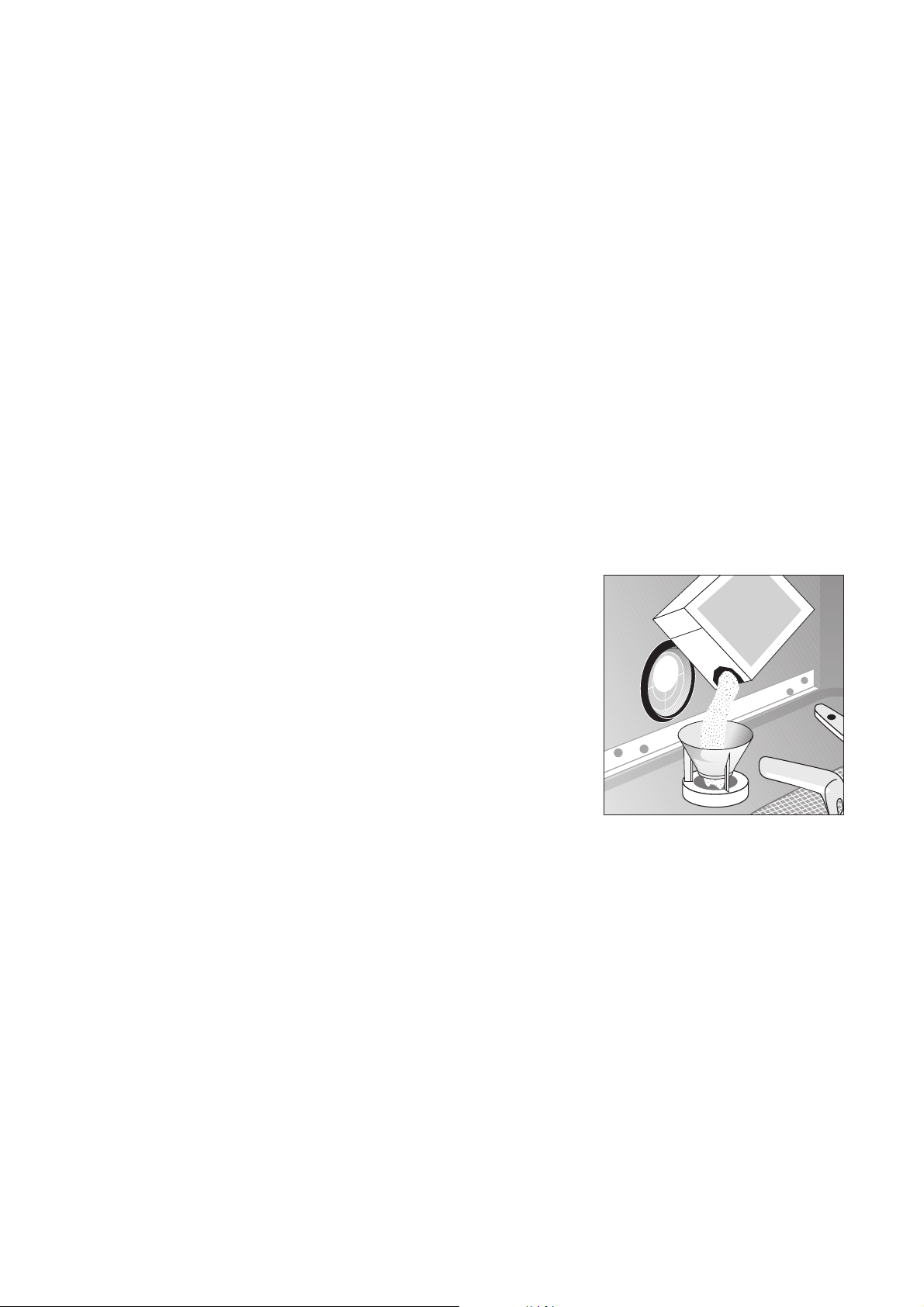

4. Sæt den medleverede tragt i beholderens åbning.
3
5. Fjern saltrester fra beholderens åbning.
6. Sæt låget på ved at dreje det med uret indtil stop,
3
Hvis vandets hårdhed i Deres boligkvarter er
under 4 °d, behøver De ikke at påfylde specialsalt.
den.
Fyld beholderen til salt med vand.
Fyld specialsalt i beholderen gennem tragten.
Kapacitet alt efter kornstørrelse ca. 1,0-1,5 kg.
Beholderen må ikke fyldes for meget med specialsalt.
Det overskydende vand i forbindelse med
påfyldning af specialsalt løber ud af beholderen ud i bunden af opvaskemaskinen. Dette
er uden betydning, da vandet pumpes ud,
når det næste vaskeprogram startes.
ellers kommer der specialsalt i skyllevandet. Dette
kan medføre at glas bliver tågede. Kør derfor et
opvaskeprogram efter påfyldning af specialsalt.
Derved skylles overskydende saltvand og saltkorn
bort.
Alt efter kornstørrelse kan det vare et par
timer, inden saltet opløses i vandet og kontrolindikatoren specialsalt
Indstillingen af vandblødgøringsanlægget og
dermed saltforbruget er afhængige af den
lokale vandhårdhed.
t på betje-
t igen slukkes.
SALE
SALT
SALZ
SEL
11
Page 12
Påfyldning af afspændingsmiddel
Afspændingsmidlet bevirker at vandet løber hurtigere
af servicet, så evt. kalk ikke sætter sig.
1
Påfyld afspændingsmiddel:
• Inden ibrugtagning af opvaskemaskinen
• Når der ses en mørk plet omgivet af en lys ring i
Rummet til afspændingsmiddel befinder sig på indersiden af opvaskemaskinedøren.
1. Åbn døren.

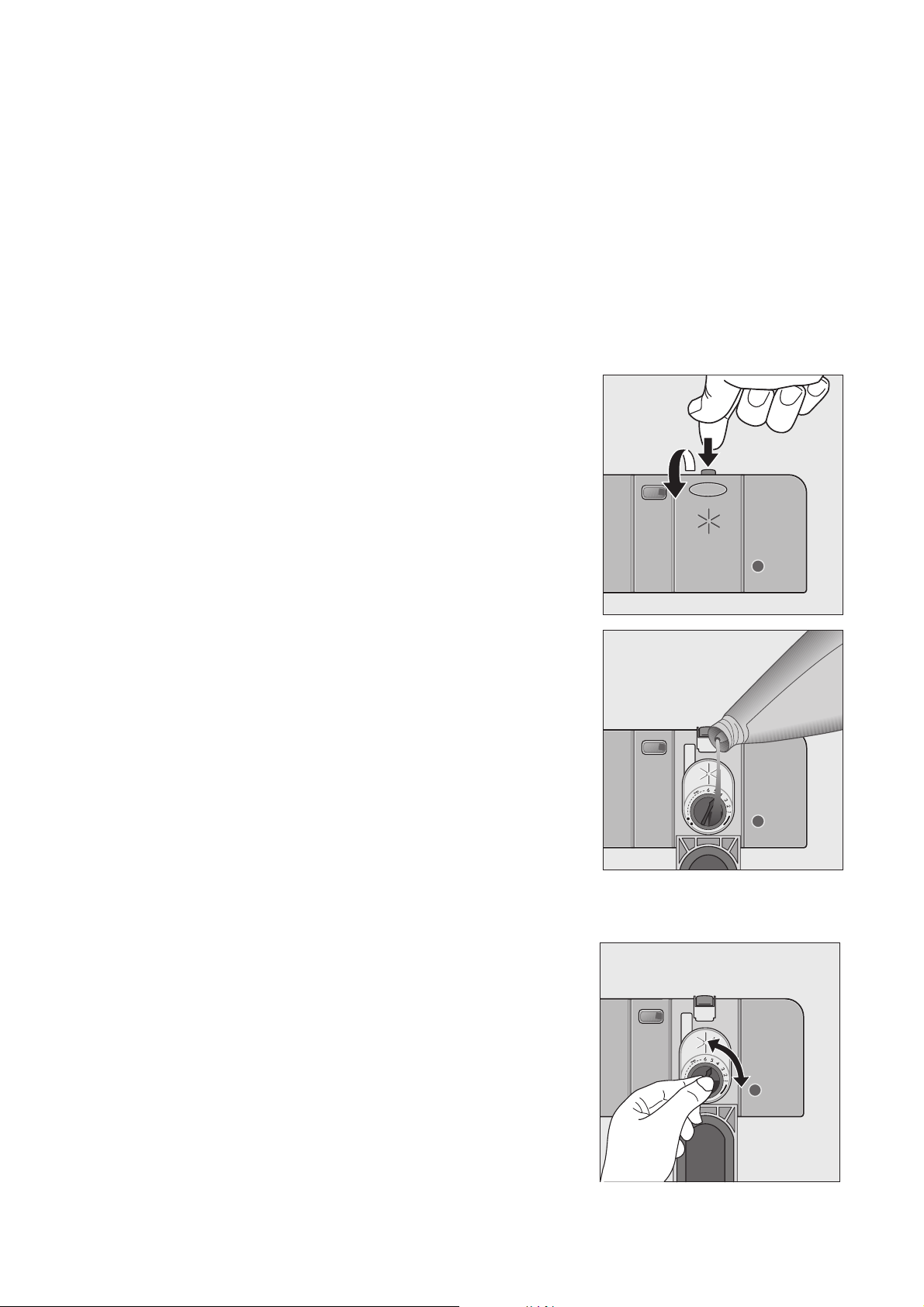

2. Tryk med en finger på låseknappen til afspæn-
3. Vip låget til afspændingsmiddelrummet helt op.
Anvend kun afspændingsmidler beregnet til
opvaskemaskinen. Fyld aldrig andre midler
eller opvaskemiddel i rummet til afspændingsmidlet. Dette beskadiger maskinen.
ruden på rummet. Når der er nok afspændingsmiddel i rummet, er hele ruden mørk.
dingsmiddelrummet.
4. Fyld afspændingsmiddel på præcis op til det stiblede “maks”-mærke; det svarer til en påfyldningsmængde på ca. 140 ml.
5. Vip låget tilbage og tryk ned, indtil det går i indgreb.
6. Afspændingsmiddel, der er løbet ud, tørres af med
en klud. Ellers dannes for meget skum under
opvasken.
Dosering af afspændingsmiddel
3
1. Åbn opvaskemaskinens dør.
2. Tryk med en finger på låseknappen til afspæn-
3. Vip låget til afspændingsmiddelrummet helt op.
4. Indstil doseringen.
5. Vip låget tilbage og tryk ned, indtil det går i ind-
6. Afspændingsmiddel, der er løbet ud, tørres af med
Under opvasken ledes afspændingsmiddel
fra afspændingsmiddelrummet til opvaskevandet. Doseringen kan indstilles fra 1-6. Fra
fabrikken er doseringen indstillet til “4“.
Doseringen bør kun ændres, hvis der på glas
og service ses striber, mælkeagtige pletter
eller indtørrede vanddråber.
dingsmiddelrummet.
greb.
en klud.
12
Page 13
Påfyldning af service
1
• Inden servicet sættes i maskinen, bør De:
• Vær ved påfyldningen af maskinen opmærksom
Svampe, viskestykker og genstande, der kan
opsuge vand, må ikke vaskes i opvaskemaskinen
.
Til opvask i maskinen er det følgende bestik/service
ikke egnet: betinget egnet:
– Bestik med greb af træ, horn,
porcelæn eller perlemor
– Ikke varmebestandige plastdele
– Ældre bestik, hvis kit ikke kan tåle
høje temperaturer
– Limede dele af porcelæn, glas eller bestik
– Genstande af tin hhv. kobber
– Krystalglas
– Ståldele, der kan ruste
– Træ-/smørebrætter
– Kunsthåndværksgenstande
– fjerne grove madrester.
– lægge gryder med fastbrændte madrester i
blød.
på, at:
– Glas, porcelæn og bestik ikke må hindre spule-
armene i at dreje.
– Hule beholdere som f.eks. kopper, glas, gryder
osv. skal vende med åbningen nedad, når de
sættes i, for at vand ikke kan samle sig i hulrummene eller i dybe bunde.
– Service og dele af bestik må ikke lægges sam-
men i eller blokere hinanden.
– For at undgå skader på glas, må glas ikke røre
ved hinanden
– Små genstande (f.eks. låg) placeres i bestik-
kurven.
– Fajancegenstande må kun vaskes op i maskinen, hvis
producenten udtrykkeligt har angivet, at de er egnede.
– Mønstre på glas eller porcelæn kan blegne, hvis de tit
vaskes op i maskinen.
– Dele af sølv eller aluminium har tilbøjelighed til at danne
misfarvninger ved maskinopvask. Madrester som f.eks.
æggehvide, æggeblommer, sennep forårsager tit misfarvning hhv. pletter på sølv. Derfor fjern altid straks
madrester fra sølv, hvis det ikke vaskes op lige efter brugen.
– Nogle glasarter kan blive mørke efter mange opvask
13
Page 14

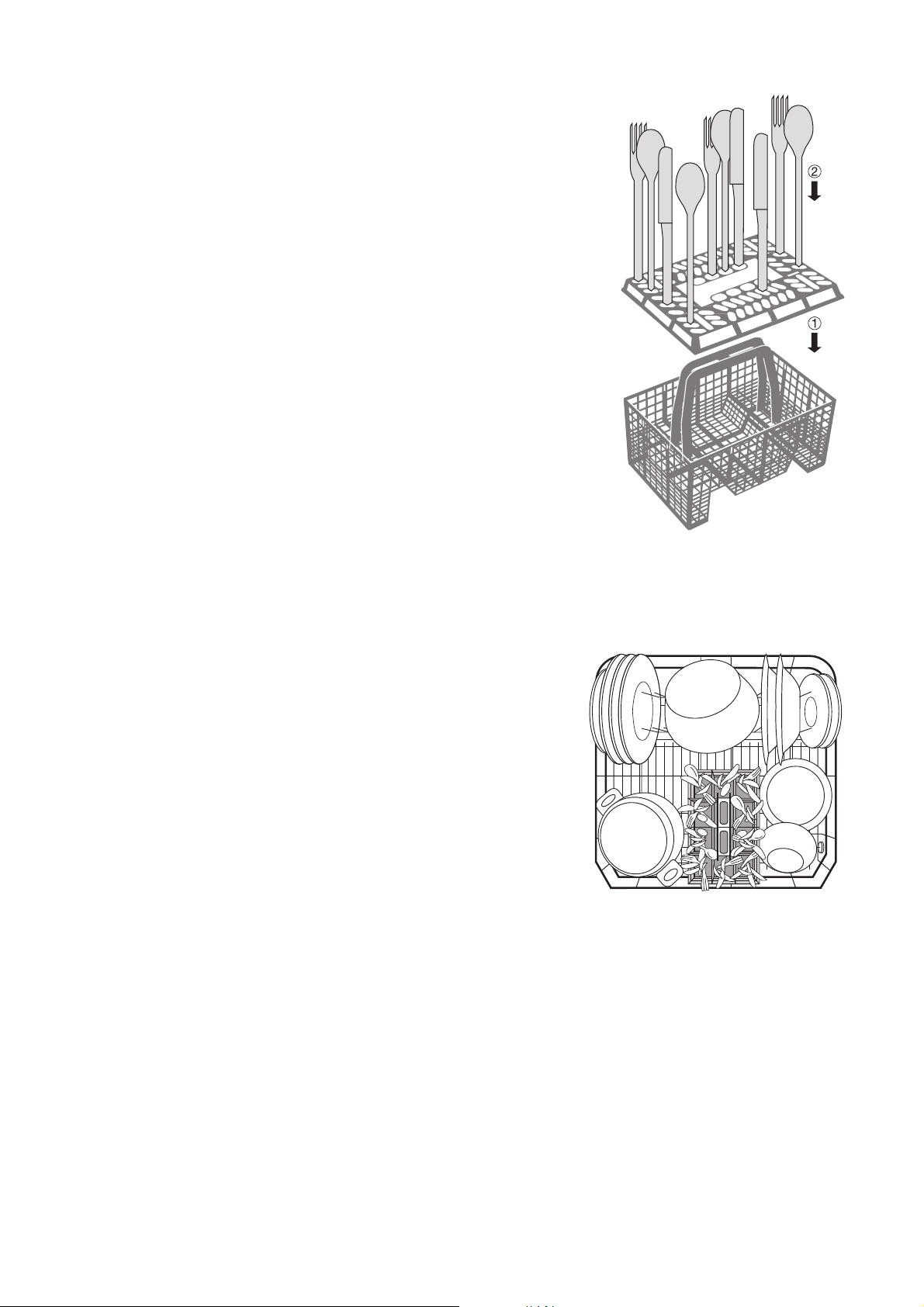

Sortering af bestik
1
For at alle bestikdele skylles af vand, anbefales det
at:
1. sætte gitteret på bestikkurven

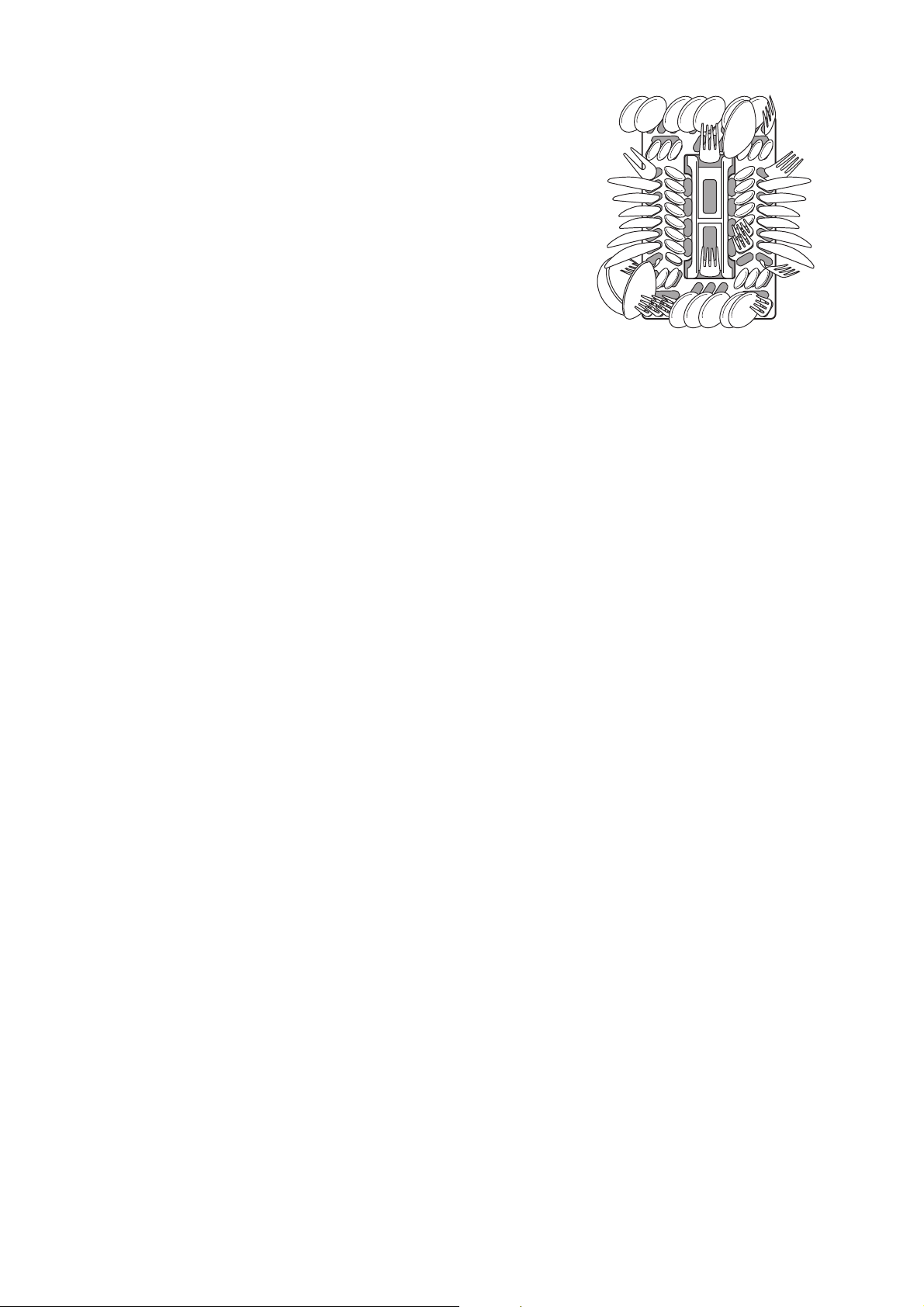

2. stille korte knive, gafler og skeer med grebet
Nogle modeller af opvaskemaskemaskiner har en
bestikkurv uden bestikgitter.
Lange, spidse bestikdele udgør en fare i
bestikkurven – især for børn (se sikkerhedshenvisningerne). Derfor skal de lægges i den
øverste kurv.
nedad gennem bestikkurvens gitter.
Påfyldning af gryder, pander og
store tallerkner

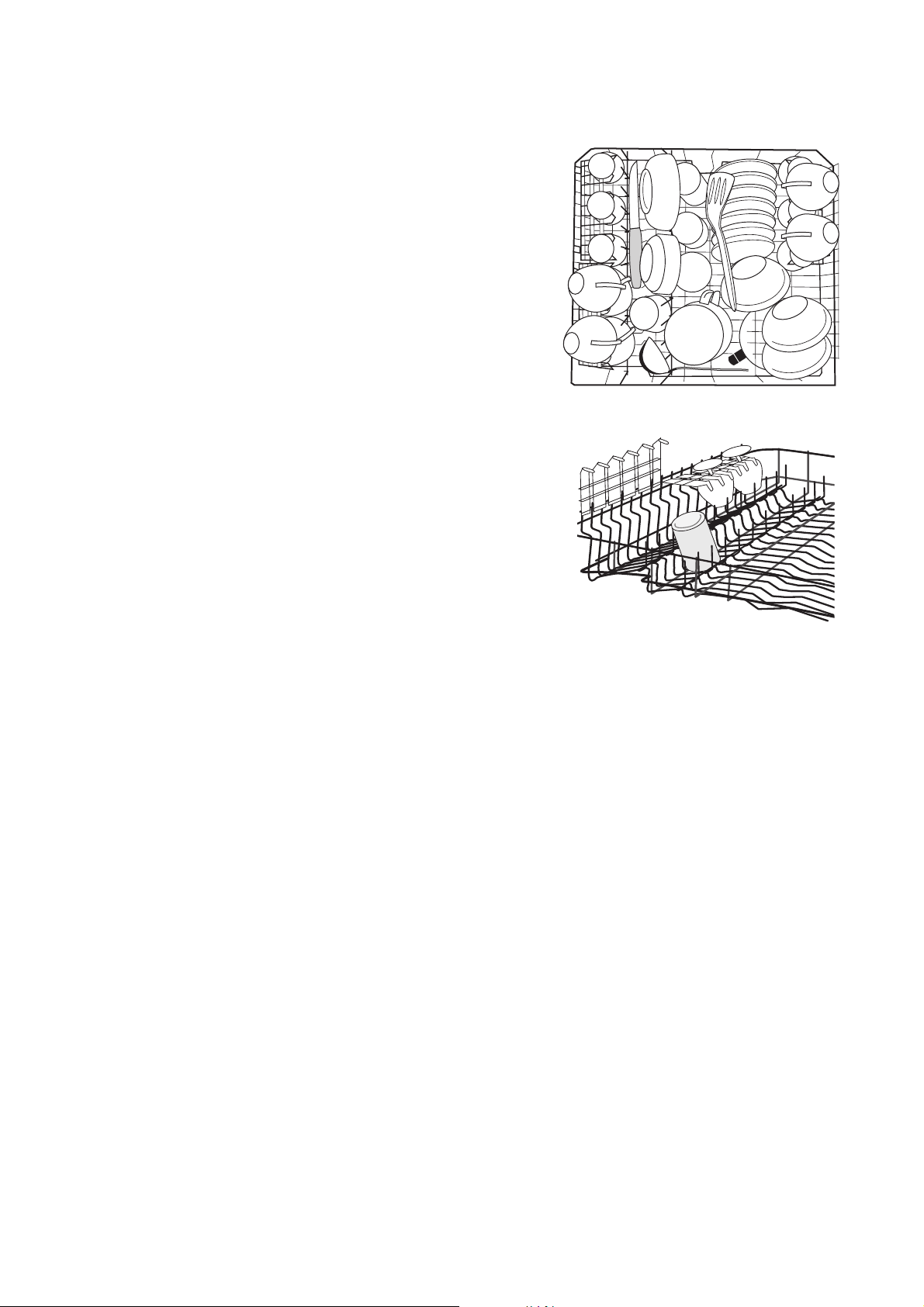

Større og meget snavset kogegrej og service sættes i
den nederste kurv.
3
For lettere at placere større service, er det
muligt
- at tage den bageste tallerkenholder ud af
den nederste kurv.
- at skubbe bestikkurven i den nederste kurv
til siden.
14
Page 15

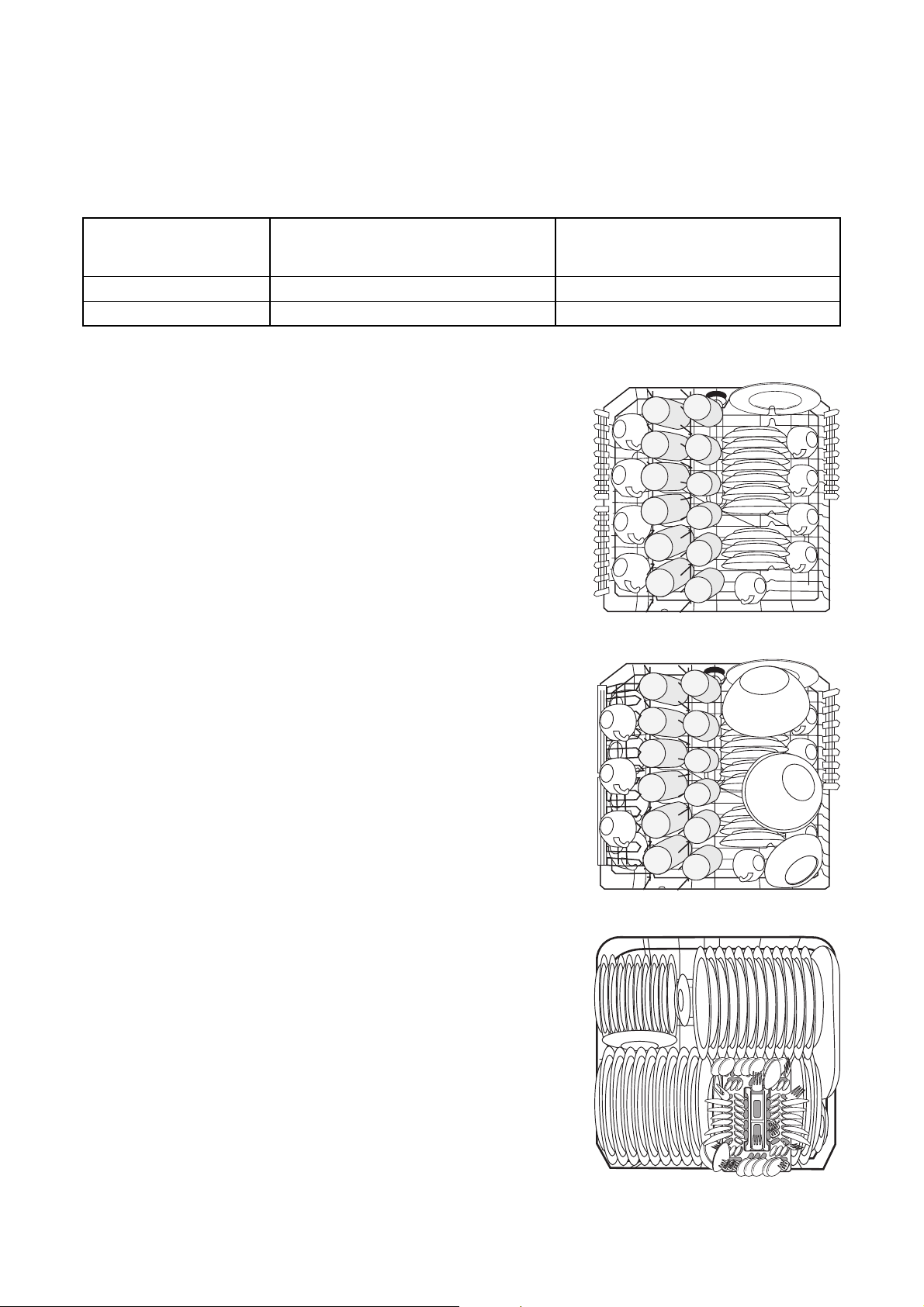

Påfyldning af kopper, glas og kaffeservice
Mindre og sarte servicedele og lange, spidse bestikdele skal lægges i den øverste kurv.
• Placer kopper og glas forskudt over og under kophylden, for at vandet kan nå alle dele.
• Hylderne kan klappes op til høje glas/krus.
• Vin-, champagne- og cognacglas lænes opad eller
hænges i hyldens udskæringer.
• Glas, krus o.I. kan også stilles på begge pigrækker i den øverste kurv til venstre.
15
Page 16

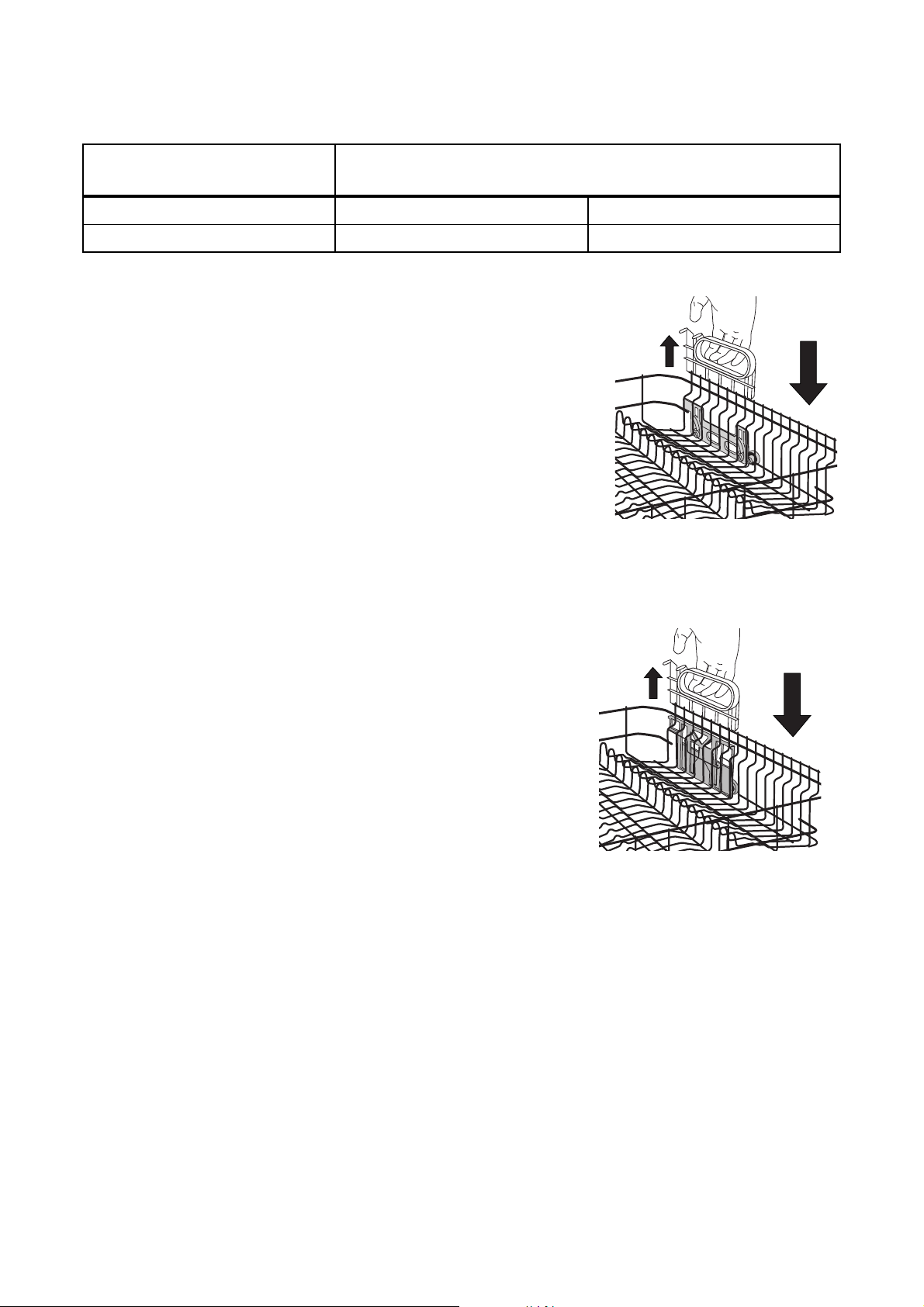

Højdeindstilling af den øverste kurv
Maksimal højde af service i den
øverste kurv nederste kurv
løftet øverste kurv 22 cm 31 cm
med
med sænket øverste kurv 24 cm 29 cm
Variant 1
3
Sænkning af den øverste kurv:
1. Træk den øverste kurv helt ud.
2. Løft og sænk den øverste kurv med grebet på den
Løftning af den øverste kurv:
1. Træk den øverste kurv helt ud.
2. Løft den øverste kurv med grebet, træk den lidt
Højdeindstillingen er også mulig med fyldte
kurve.
Alt efter model leveres opvaskemaskinen
med øverste kurv som "Variant 1" eller som
"Variant 2":
bageste kophylde til højre.
fremad og lad den komme ind i den øverste position.
Sænkning af den øverste kurv:
1. Træk den øverste kurv helt ud.
2. Løft den øverste kurv med grebet indtil stop og
sænk den lodret. Den øverste kurv er i nederste
position.
Løftning af den øverste kurv:
1. Træk den øverste kurv helt ud.
2. Løft den øverste kurv med grebet indtil stop og
sænk den lodret. Den øverste kurv er i øverste
position.
Variant 2
16
Page 17
Påfyldning af opvaskemiddel
1
Brug kun opvaskemidler, der er specielt
beregnet til maskinopvask.
Fyld opvaskemiddel på:
Før der startes et opvaskeprogram (ikke ved programmet forskyl). Under opvaskeprogrammet ledes
opvaskemiddel til opvaskevandet.
2
Rummet til opvaskemiddel befinder sig på indersiden
af døren.

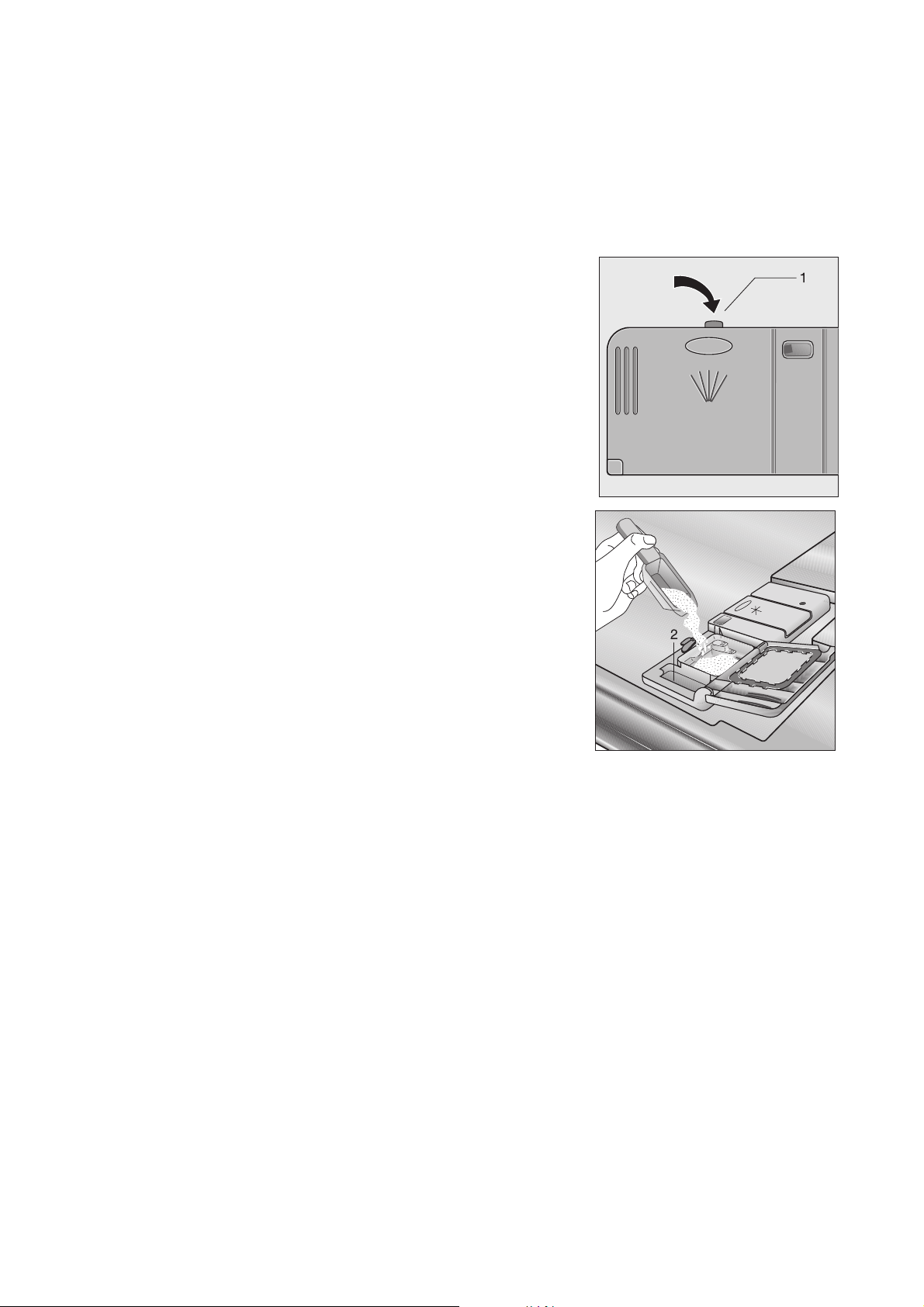

1. Hvis låget er lukket:
2. Fyld opvaskemiddel i opvaskemiddelrummet. Mar-
3. Vip låget tilbage og tryk ned, indtil det går i ind-
3
Overhold venligst producentens doseringsog opbevaringsanvisninger på opvaskemiddelemballagen.
Tryk på låseknappen (1).
Låget springer op.
keringslinierne kan bruges som doseringshjælp:
“20“ svarer til ca. 20 ml opvaskemiddel,
“30“ svarer til ca. 30 ml opvaskemiddel.
greb.
Ved meget kraftig tilsmudset service kan der
fyldes ekstra opvaskemiddel i rummet ved
siden af (2). Dette opvaskemiddel anvendes
allerede under forskyl.
17
Page 18
Kompaktopvaskemiddel
Opvaskemidler til opvaskemaskiner inddeles i to
grundtyper:
–alkaliske opvaskemidler med klor
– lavalkaliske kompaktopvaskemidler med
enzymer.
2
50 °C-opvaskeprogrammer, hvor der bruges
kompaktopvaskemidler skåner miljøet og dit
service, for disse opvaskeprogrammer er
specielt tilpasset enzymernes smudsløsnende egenskaber i kompaktopvaskemidlet.
Derfor kan 50 °C-opvaskeprogrammerne i
forbindelse med kompaktopvaskemidler nå
de samme opvaskeresultater, som ellers kun
kan nås med programmer ved 65 °C.
Opvasketabletter
3
Opvaskemiddeltabletter har forskellig opløselighed. Derfor kan nogle opvaskemiddeltabletter ikke nå at blive opløst på de korte
programmer. Anvend derfor normale programmer med forskylning til opvaskemiddeltabletter.
18
Page 19
Valg af opvaskeprogram (programtabel)
Vælg det passende opvaskeprogram ved hjælp af
denne tabel:
Serviceart: Spise- og kogegrej
derudover: – med temperaturfølsomme spisestel
Urenhedens
art:
Egnet
opvaskeprogram:
Programforløb:
Forbrugsværdier:
Varighed 100 - 110 minuter 110 - 120 minuter 85 - 95 minuter 35 - 45 minuter
normalt
snavset,
størknede madrester
1)
Forskylning
Opvask
2x Mellemskylning
Klarskylning
Tørring
2)
normalt
snavset
særdeles egnet
ved brug af kompakte opvaskemidler
normalt
snavset
òòòò
d
q
Forskylning
Opvask
Mellemskylning
Klarskylning
Tørring
ë
3 )
–
Opvask
Mellemskylning
Klarskylning
Tørring
î
òòòò
Kaffe- og
dessertstel
let
snavset
å
–
Opvask
Mellemskylning
Klarskylning
–
Energi 1,55 kWh 1,05 kWh 1,24 kWh 0,8 kWh
Vand 18 liter 16 liter 12 liter 12 liter
1)
Programtrinnene lyder forskelligt, da servicet ved nogle programtrin skylles kraftigere for en bedre rengøring i
en kort tid.
2)
Forbrugsværdierne konstateres under standardbetingelser. De er afhængige af kurvenes last. Afvigelser er
derfor mulige i praksis.
3)
Testprogram
19
Page 20
Start af opvaskeprogrammet
1. Kontroller, om service og bestik er fyldt i opvaske-
maskinen, således at skyllearmene kan rotere frit.
2. Luk helt op for vandhanen.
3. Luk døren.
4. Tryk på TÆND/SLUK-knappen. Indikatoren for
TÆND/ SLUK-knappen lyser.
5. Tryk på programknappen for det ønskede program
(se “Programtabel”). Programindikatoren lyser. På
multiindikatoren blinker en eller to lamper. På
dette tidspunkt kan der stadig ændres program.
Efter ca. 6 sekunder begynder det valgte vaskeprogram. På multiindikatoren vises det aktuelle
programtrin altid.
3
Hvis den øverste og/eller den miderste
lampe lyser på multiindikatoren efter programstart, skal du læse afsnittet “Hvad skal
man gøre, hvis...”.
Afbryd/afslut opvaskeprogrammet
3
Afbryd vaskeprogrammet ved at åbne
opvaskemaskinens dør
1
1. Åbn vaskemaskinens dør. Vaskeprogrammet stop-
2. Lamperne på multiindikatoren blinker.
3. Luk døren. Vaskeprogrammet kører videre.
Et igangværende vaskeprogram må kun
afbrydes, hvis det er absolut nødvendigt. Når
apparatet lukkes igen opvarmes den luft, der
er kommet ind, og udvider sig. Derved kan
der komme vand ind i bunden og evt. udløse
vandbeskyttelsessystemet.
Når døren er åben, kan den varme damp
komme ud. Skoldningsrisiko! Åbn døren forsigtigt.
per.
Pause-funktion
3
Med pause-funktionen kan vaskeprogrammet standses kortvarigt:
1. Tryk på TÆND/SLUK-knappen. Vaskeprogram-
2. Alle indikatorer slukkes.
3. Hvis vaskeprogrammet skal fortsættes efter kort
2
Pausefunktionen kan kun udføres før programtrinnet tørring. Hvis pausefunktionen
udføres under programtrinnet tørring, afsluttes opvaskeprogrammet.
met stopper.
tid, trykkes igen på TÆND/SLUK-knappen.
Vaskeprogrammet kører videre.
Vaskeprogrammet bør ikke standses i længere tid, da det afkølede vand ellers skal
opvarmes igen og energiforbruget derved
ville stige.
Påfyldningsregistrering
Når et opvaskeprogram startes, også selv om den
øverste og/eller nederste kurv kun er fyldt lidt, tilpasser en intelligent elektronik vandmængden og varigheden af opvaskeprogrammet til mængden af
servicet. Derved er det muligt også at vaske mindre
mængder hurtigt og økonomisk. Når maskinen er
halvt fyldt (6 standardopdækninger) spares op til
2 liter vand og 0,2 kWh strøm.
Afslut opvaskeprogrammet
1. Tryk på knappen for det igangværende vaskepro-
gram og hold den inde, indtil programindikatoren
for det igangværende vaskeprogram slukkes.
2. Slip programknappen, opvaskeprogrammet er
afsluttet.
20
Page 21
Frakobling af opvaskemaskinen
Sluk først for opvaskemaskinen, når w af indikato-
rerne for programforløbet lyser.
1. Tryk på Tænd/sluk-tasten
Tænd/sluk-tastens
1
2. Åben døren forsigtigt.
Når døren åbnes lige efter programslut, kan
varm damp slippe ud. Derfor:
a.
a indikator slukkes.
Tømning af maskinen
3
• Varmt glas og porcelæn tåler ikke stød. Lad det
derfor afkøle, inden maskinen tømmes.
• Lad servicet stå ca. 15 min. efter programafslutning for at det bedre kan tørre og afkøle.
• Tøm først den nederste kurv, derefter den øverste
kurv. Derved undgår man, at vand fra den øverste
kurv drypper ned på servicet i den nederste kurv
og efterlader vandpletter.
21
Page 22
Vedligeholdelse og rengøring
1
• Opvaskemaskinens betjeningsdele rengøres om
• Skyllearmene behøves ikke at rengøres.
• De indre beholdere, dørtætning og vandtilløb skal
Anvend under ingen omstændigheder plejemidler til møbler – eller stærke eller slibende
rengøringsmidler.
nødvendigt kun med en blød klud og varmt, rent
vand.
af og til kontrolleres for urenheder og i givet fald
rengøres.

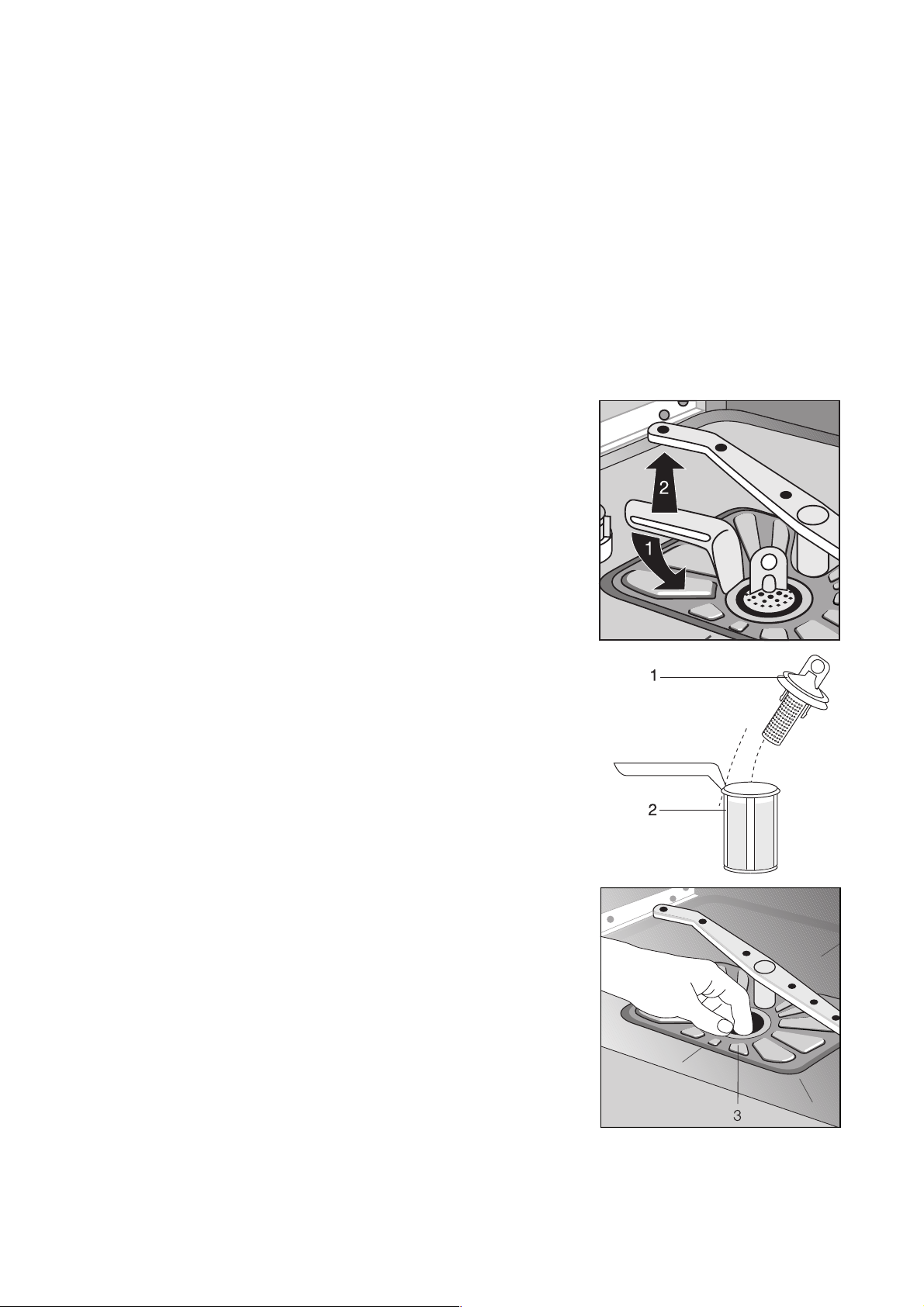

Rengøring af filtrene
3
1. Døren åbnes, den nederste kurv tages ud.
2. Opvaskemaskinens filtersystem består af et grov-/
3. Drej grebet cirka en ¼ omgang mod uret og tag
4. Tag fat i grov-/finfilteret (1) i gribehullet og træk
5. Rengør alle filtre grundigt under rindende vand.
6. Det flade filter (3) tages ud fra bunden af maski-
7. Sæt det flade filter på plads i bunden af maskinen.
8. Grov-/finfilteret sættes i mikrofilteret og sættes
9. Filterkombinationen sættes i og fastgøres ved at
1
Filtrene i bunden af skyllerummet er til dels
selvrensende.
Imidlertid bør de alligevel kontrolleres og rengøres regelmæssigt. Urene filtre påvirker
opvaskeresultatet.
finfilter, mikrofilter og et fladt filter. Med grebet på
mikrofiltret løsnes filtersystemet og fjernes.
det ud.
dem ud af mikrofilteret (2).
nen og rengøres grundigt på begge sider.
sammen.
dreje grebet med uret, indtil det kommer i hak.
Vær opmærksom på, at det flade filter ikke sidder
skævt over hullet i bunden af maskinen.
Uden filtre må der under ingen omstændigheder vaskes op.
22
Page 23
Hvad skal man gøre, hvis...
Prøv selv at afhjælpe små fejl i opvaskemaskinen ved
hjælp af de anførte henvisninger, da uberettiget tilkald af service ikke dækkes af garantien, dvs. fejl,
som De selv kunne have rettet udfra oversigten eller
betjeningsfejl.
...der vises fejlmeddelelser.
• Hvis den øverste eller midterste lampe blinker på
multiindikatoren, kan man evt. selv afhjælpe fejlen.
Når fejlen er afhjulpet, trykkes på TÆND/SLUK-
Fejl Mulig årsag Afhjælpning
På multiindikatoren blinker
den øverste lampe.
Opvaskemaskinen tager
ikke
vand ind.
På multiindikatoren blinker
den midterste lampe.
På multiindikatoren blinker
den øverste og den
midterste lampe.
Vandhanen er stoppet eller kalket til. Rens vandhanen.
Sien (hvis til rådighed) i slangeforskrunin-
gen på vandhanen er stoppet.
Vandtilløbsslangen er ikke korrekt placeret.
Vandlåsen er stoppet. Rens vandlåsen.
Vandafløbsslangen er ikke korrekt placeret.
Vandbeskyttelsessystemet har reageret.
knappen. Vaskeprogrammet kører videre. Hvis
fejlen angives på ny, kontaktes kundeservice.
• Hvis der blinker andre lamper i multiindikatoren,
kontaktes kundeservice og fejlvisningen oplyses.
Rengør sien i slangeforskruningen.
Kontroller slangens placering.
Kontroller slangens placering.
Luk for vandhanen og kontakt kundeservice.
23
Page 24
...hvis der opstår problemer ved brugen af opvaskemaskinen.
Fejl Mulig årsag Afhjælpning
Programmet starter
ikke.
Der er synlige rustpletter i maskinen.
Pibende lyd i løbet af
opvasken.
Opvaskemaskinens dør er ikke lukket
rigtigt.
Netstikket er ikke isat. Netstikket tilsluttes.
Husinstallationens sikringer er ikke i orden. Udskift sikringerne.
Ved opvaskemaskinemodeller med forsin-
ket start: Der er valgt forsinket start.
Det indvendige i maskinen er lavet af rustfrit
stål. Rustpletter inden i maskinen skyldes
udefra kommende rust (rustpartikler fra
vandledning, fra gryder, bestik osv.).
Sådanne pletter fjernes med et almindeligt
pudsemiddel til rustfrit stål.
Pibelyden har ingen betydning. Anvend et andet opvaskemiddel.
Luk døren.
Hvis servicet skal opvaskes straks, slettes den forsinkede start.
Vask kun egnet bestik og service.
Låget af beholderen til specialsalt skal
lukkes fast til.
...opvaskeresultatet er ikke tilfredsstillende.
Servicet bliver ikke rent.
• Der er valgt et forkert opvaskeprogram.
• Servicet er placeret, således at vandet ikke har
kunnet nå alle dele. Bestikkurvene må ikke være
overfyldte.
• Filtrene i bunden af maskinen er ikke rene eller er
monteret forkert.
• Der er ikke blevet anvendt et korrekt opvaskemiddel eller doseringen er for lav.
• Ved kalkaflejringer på servicet: Forrådsbeholderen til specialsalt er tom eller blødgøringsanlægget
er forkert indstillet.
• Afløbsslangen er ikke placeret rigtigt.
Servicet tørrer ikke og er uden glans.
• Der er ikke anvendt et korrekt afspændingsmiddel.
• Rummet til afspændingsmidlet er tomt.
På glas og porcelæn er der rande, striber,
mælkeagtige pletter eller belægning med
et blåligt skær.
• Doseringen af afspændingsmiddel indstilles
lavere.
På glas og porcelæn er der mærker efter
tørrede vanddråber.
• Doseringen af afspændingsmiddel indstilles
højere.
• Dette kan skyldes opvaskemiddel. Kontakt kundeservice hos producenten af opvaskemidlet.
24
Page 25
Tekniske data
Kapacitet: 12 standardopdækninger inklusive servicefade
2
Tilladt vandtryk: 1-10 bar (=10-100 N/cm
Elektrisk tilslutning: Oplysninger om den elektriske tilslutning fremgår af typeskiltet til højre på den indre
ramme af opvaskemaskinens dør.
Opvaskemaskiner: Standmaskiner
Mål: 850 x 600 x 600 (H x B x T in mm)
Max. vægt: 54 Kg
Integrerbare og underbygningsopvaskemaskiner
Mål: 820 - 880 x 596 x 570 (højde x bredde x dybde i mm)
Max. vægt: 50 Kg
Helt integrerbare opvaskemaskiner
Mål: 820 – 880 x 596 x 546 - 550 (højde x bredde x dybde i mm)
Max. vægt: 50 Kg
= 0.1-1.0 MPa)
;
Denne maskine opfylder de følgende EF-retningslinier:
• 73/23/EØF af 19. 02. 1973 – Retningslinie
vedr. lavspænding
• 89/336/EØF af 03. 05. 1989
(inklusive ændringsretningslinie
92/31/EØF) – EMC-retningslinie
25
Page 26
Henvisning for testinstitutter
Kontrollen i henhold til EN 60704 skal udføres med testprogrammet (se programtabel) ved fuld påfyldning.
Kontrollerne i henhold til EN 50242 skal udføres med fuld saltbeholder i blødgøringsanlægget, med fuld beholder
til afspænding og med testprogrammet (se programtabel).
Fuld påfyldning:
12 standardkuverter inkl. spisegrej
Dosering af opvaskemiddel: 5g + 25g (type B) 20g (type B)
Afspændingsindstilling: 4 (type III) 4 (type III)
Fyldningseksempel: Øverste kurv
Fyldningseksempel: Øverste kurv
Halvfuld påfyldning:
6 standardkuverter inkl. spisegrej,
hver anden plads holdes fri
Fyldningseksempel: Nederste kurv
26
Page 27
Fyldningseksempel: Bestikkurv
Nogle opvaskemaskiner har bestikkurve uden bestikgitter.
27
Page 28

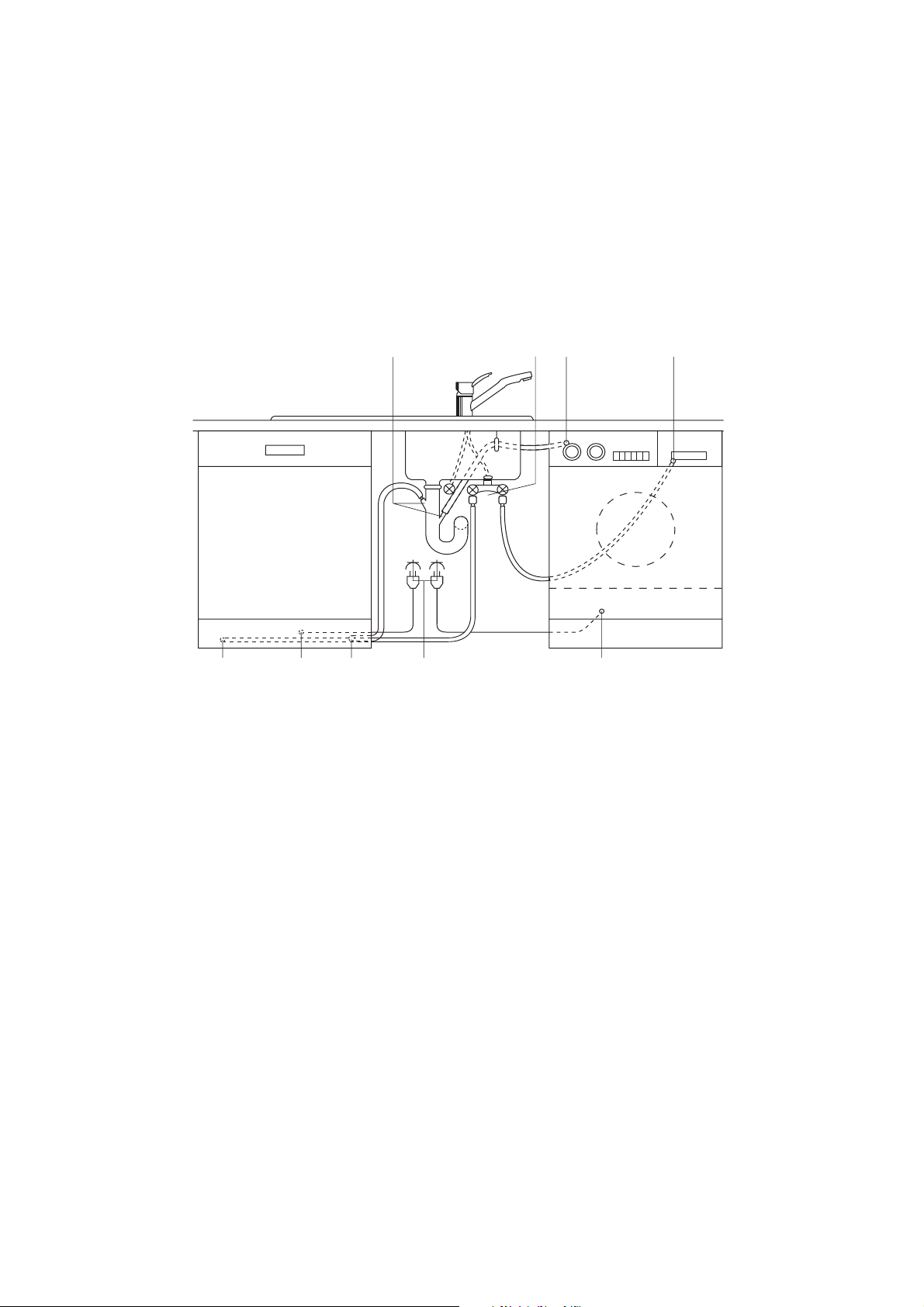

OPSTILLING OG TILSLUTNING
Opstilling af opvaskemaskinen
• Opvaskemaskinen skal opstilles stabilt og vandret
på et fast underlag.

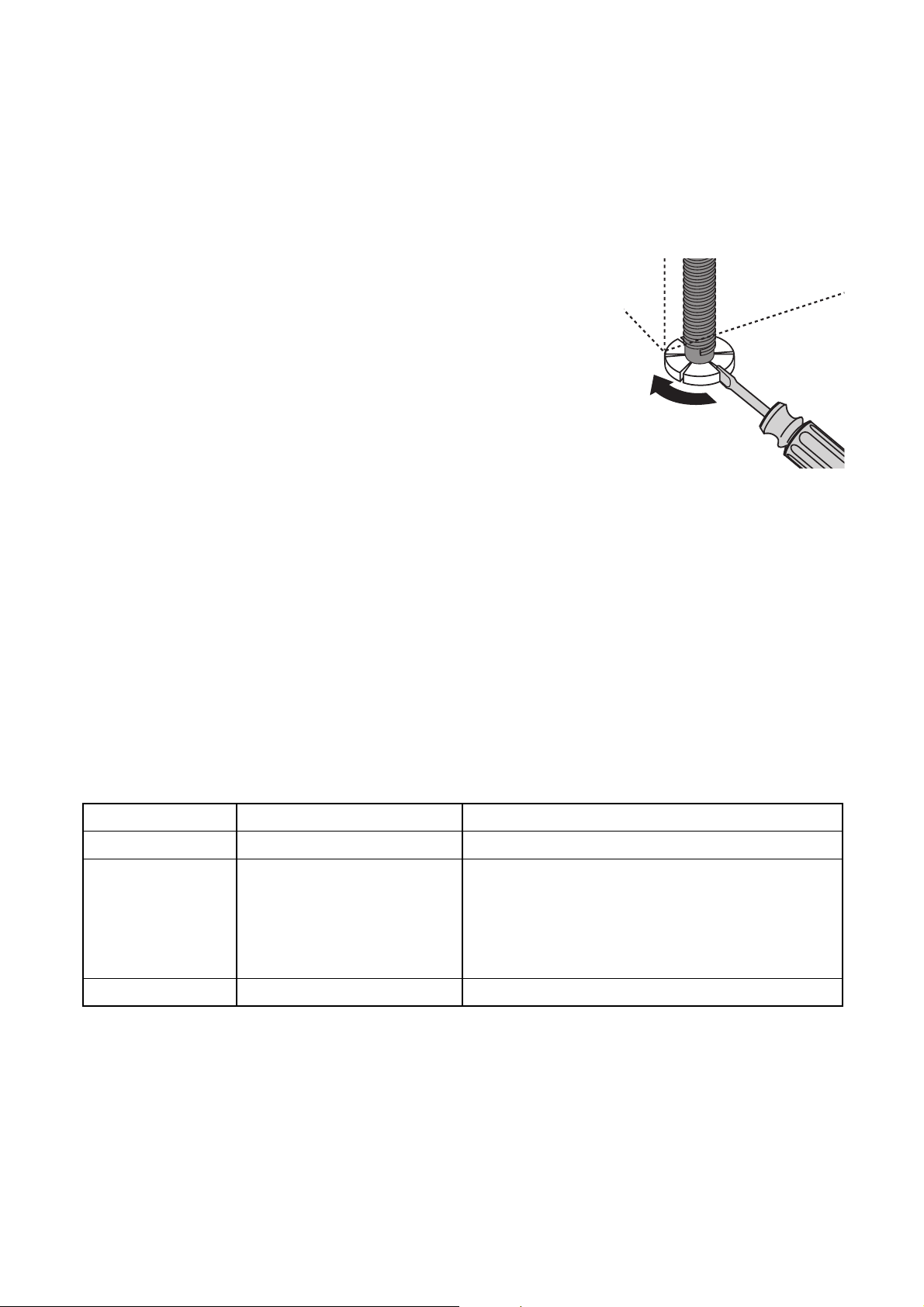

• For at fjerne ujævnheder i gulvet og tilpasse
maskinens højde efter køkkenskabene, skrues
stilleskoene ud:
– med en skruetrækker.
• Ved opvaskemaskiner beregnet til indbygning,
integrering og fuldintegrering skal de bageste stillesko indstilles med en skruetrækker foran på
maskinen.
• Placer afløbsslange, tilførselsslange og netkabel,
så de kan bevæges frit indenfor soklens indhak,
for at de ikke bliver bøjet eller klemt.
• Opvaskemaskinen skal også skrues fast til den
gennemgående bordplade eller til skabene ved
siden af. Dette er absolut nødvendigt, for iht. de
gældende regler at sikre, at maskinen ikke kan
vælte.
Afhængig af model skal opvaskemaskinerne opstilles på følgende måde:
Integrerbar opvaskemaskine
(se vedlagte monteringsskabelon)
3
Bredde: 591 – 594 mm
Tykkelse: 16 – 24 mm
Højde:
(variabel)
Vægt: max. 8 kg
1
Døren kan være beklædt med en køkkenlåge
med følgende mål:
afhængig af - Nichehøjde
- Sokkelhøjde
- Tilpasning efter fugerne på skabene ved siden af
apparatet
Det nøjagtige højdemål skal beregnes på opstillingsstedet ud fra sideskabene.
Hvis køkkenlågerne er længere end 600 mm,
kan maskinens dør ikke åbnes helt (møbelpladen støder mod soklen).
I dette tilfælde skal soklen skæres til (se
monteringskabelon) eller også skal beslagsættet til den ekstra-høje dør BLT 60 benyttes. Det kan bestilles under nummeret E-nr.
911 239 008.
28
Page 29
Opvaskemaskine til indbygning
(se vedlagte monteringsvejledning)
Fritstående apparater
1

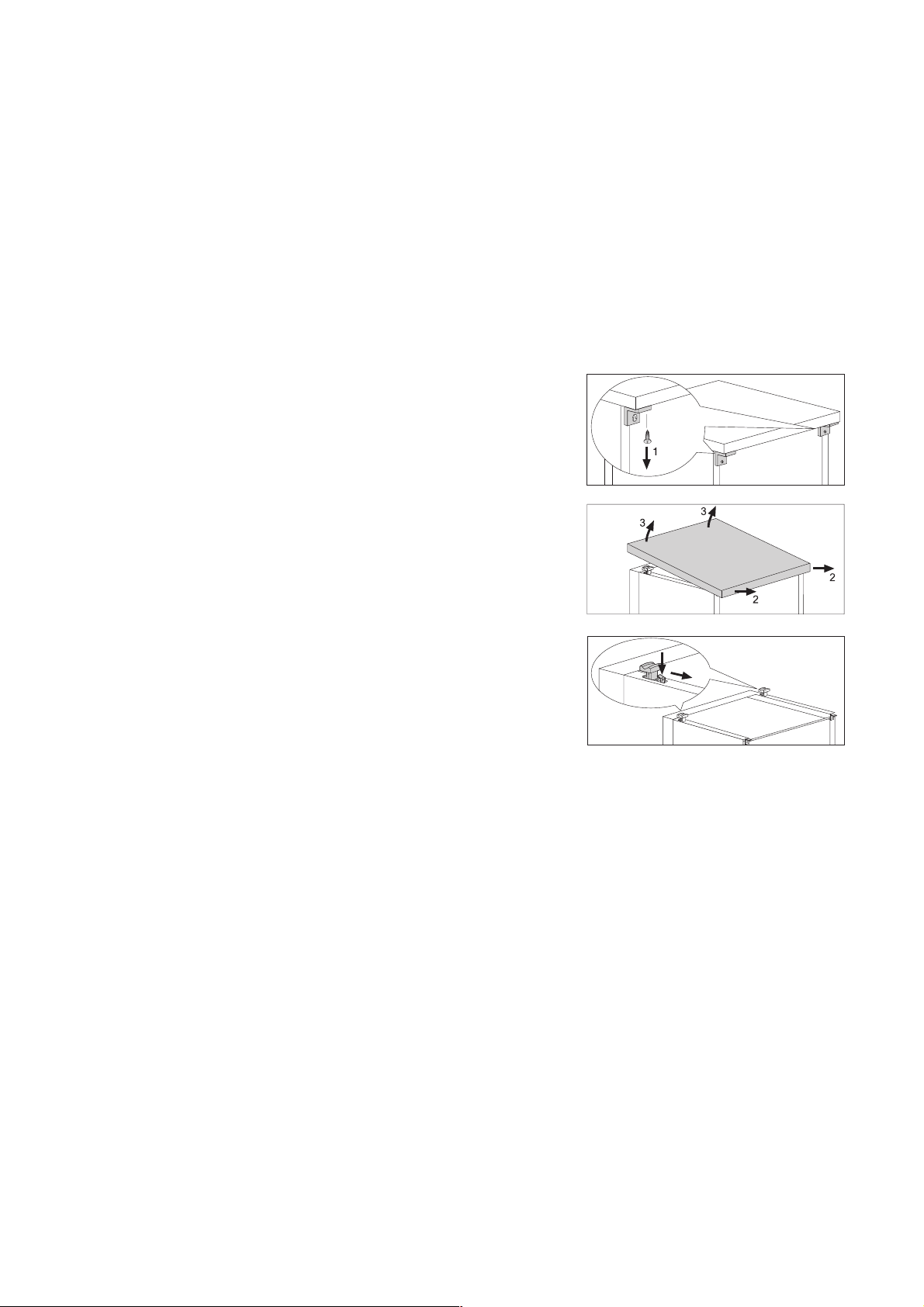

Hvis opvaskemaskinen skal indbygges under en køkkenbordplade, skal opvaskemaskinens originale
bordplade fjernes på følgende måde:
1. Skruerne (1) skrues ud af vinkelstykkerne på bag-
2. Skub maskinens bordplade ca. 1 cm bagud
3. Tryk på det viste sted på billedet
Kan opstilles fritstående uden ekstra fastgørelse.
Hvis opvaskemaskinen opstilles direkte ved
et gas- eller elkomfur, skal der anbringes en
varmeisolerende, ikke brændbar plade mellem komfur og opvaskemaskine i niveau med
bordpladens overkant (dybde 57,5 cm). Pladen skal have aluminiumsfolie på den side,
der vender ind mod komfuret.
siden.
løft fortil
dens holder og tag den ud skråt bagud
(3) og fjern den.
(4) på bordpla-
(2),
(5).
1
3
4
5
Hvis opvaskemaskinen senere skal benyttes
som et fritstående apparat, skal den originale
bordblade monteres igen.
Soklen på fritstående apparater kan ikke
justeres.
29
Page 30
Tilslutning af opvaskemaskinen
Vandtilslutning
Opvaskemaskinen er udstyret med sikkerhedsanordninger, som forhindrer, at opvaskevandet strømmer
tilbage i drikkevandssystemet. Disse sikkerhedsanordninger opfylder de gældende vandtekniske sikkerhedsforskrifter.
• Opvaskemaskinen kan sluttes til koldt eller varmt
vand indtil maks. 60 °C.
• Opvaskemaskinen må ikke sluttes til åbne vandvarmere eller brugsvandsvekslere.
Tilladt vandtryk
Lavest tilladt vandtryk:
2
1 bar (=10 N/cm
Højst tilladt vandtryk:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
Ved vandtryk under 1 bar bedes De rådføre Dem med Deres installatør.
Ved vandtryk over 10 bar skal der monteres en trykreduktionsventil
foran (kan købes hos Deres VVS-installatør).
Tilslutning af tilløbsslange
1
3
• Hvis De har brug for en tilløbsslange, der er læn-
Under tilslutningen må der ikke være knæk
på tilløbsslangen, den må ikke klemmes eller
danne knuder.
Slut tilløbsslangen med fitting
(ISO 228-1:2000) til en vandhane med
udvendigt gevind (¾"). Møtrikken på denne
fitting må kun strammes med hånden.
For at begrænse mulighed for vandskade i
køkkenet anbefaler vi at installere en ekstra
vandhane eller at montere et grenrør på den
eksisterende vandhane.
gere end den, der er indeholdt i leverancen, så
kan De anvende et af følgende godkendte, komplette slangesæt:
– Slangesæt “WRflex 100” (E-nr.: 911 239 034)
– Slangesæt “WRflex 200” (E-nr.: 911 239 035)
30
Page 31
Vandafløb
Afløbsslange
1
• Tilslutning af afløbsslangen:
Afløbsslangen må ikke have knæk, klemmes
eller lave knude på sig selv.
– maksimal tilladelig højde: 1 meter.
– minimal nødvendig højde 30 cm over maski-
nens underkant.
Forlængerslanger
• Forlængerslange skal købes gennem forhandleren eller Electrolux Hvidevareservice. Den indvendige diameter af forlængerslangen skal være på
19 mm, for at maskinfunktionen ikke forstyrres.

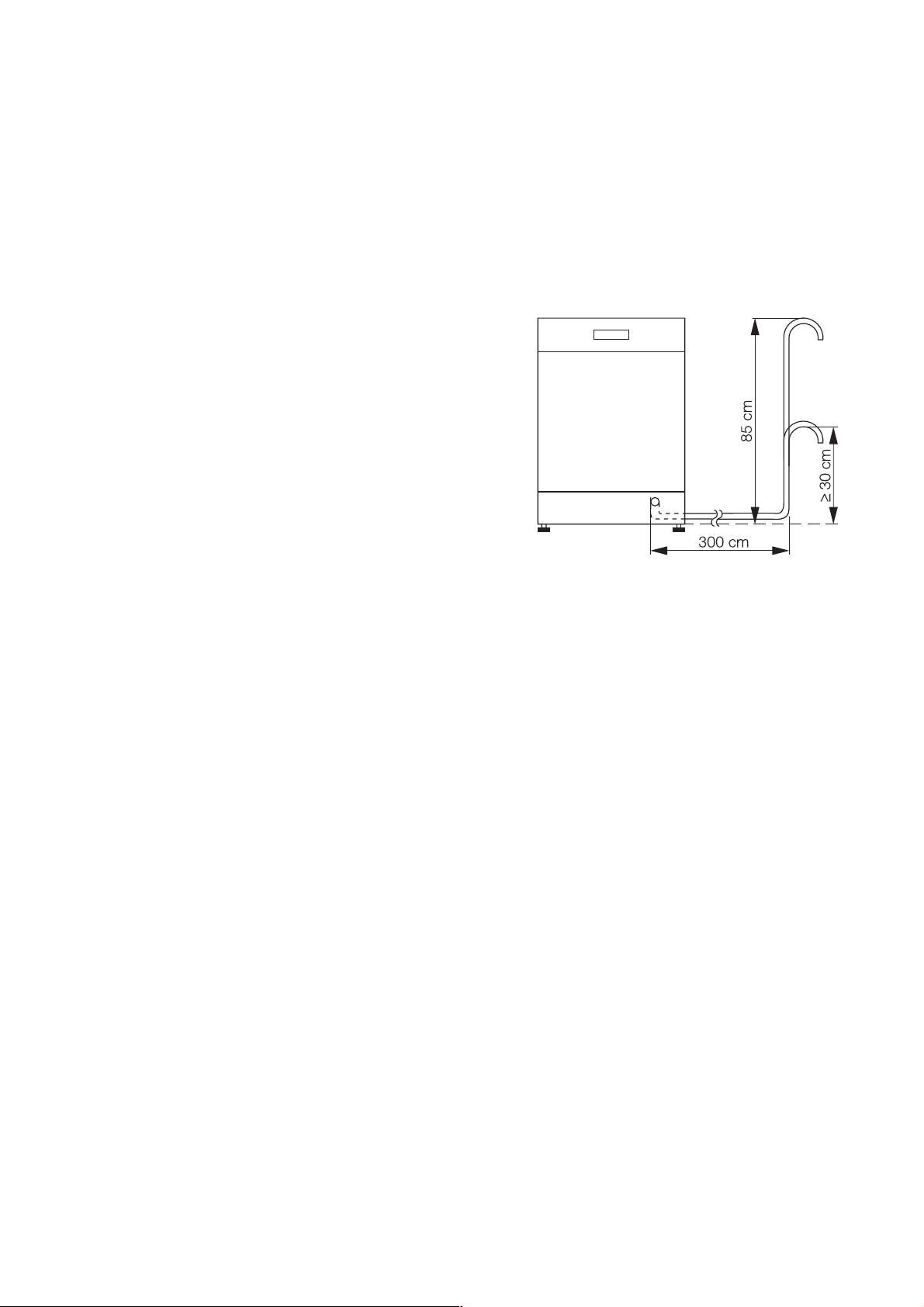

• En forlængerslange må højst trækkes 3 meter
vandret og den maksimale højde for tilslutningen
af afløbsslangen er 85 cm.
Vandlåstilslutning
• Enden af slangen passer på alle standard vandlåse. Den ydre diameter af vandlåstilslutningen
skal mindst være på 15 mm.
• Afløbsslangen skal fastgøres på vandlåstilslutningen med det vedlagte slangespændbånd.
Vandafløb ved en højtmonteret
opvaskemaskine
Hvis tilslutningen af en afløbsslange for en højtmonteret opvaskemaskine er placeret mindre end 30 cm
over opvaskemaskinens underkant, skal komponenten
ET 111099520 monteres af kunderserviceafdelingen.
øb i en vask (kun muligt med
fritstående maskiner)
Hvis De vil anbringe afløbsslangen i en vask, anvendes en slangeholder, der kan sættes på. Denne kan
købes hos Electrolux Hvidevareservice under reservedelsnummer 899 646 069 190/I.
1. Sæt holderen på afløbsslangen.
2. Afløbsslangen skal sikres så den ikke glider af
vaskens kant.
Træk en snor gennem slangeholderens hul og
fastgør den på væggen eller vandhanen.
Vandbeskyttelsessystem
Som beskyttelse mod vandskader har opvaskemaskinen et vandbeskyttelsessystem.
I tilfælde af fejl indkobles tømmepumpen.
Dermed kan vand hverken løbe ud eller over. Resterende vand i maskinen pumpes automatisk bort.
1
Vandbeskyttelsessystemet fungerer også,
når der er slukket for maskinen – men den
skal være tilsluttet elektrisk.
31
Page 32
Elektrisk tilslutning
1
Vær opmærksom på VDE-bestemmelserne og evt.
bestemmelserne fra det lokale elektricitetsværk. Efter
montering må de spændingsførende dele og isolerede ledninger ikke kunne berøres med sonden iht.
EN 60335/DIN VDE 0700.
Oplysninger om den elektriske tilslutning fremgår af
typeskiltet på den højre, indre kant af opvaskemaskinens dør. Hvis apparatet kan omskiftes, skal henvisningerne fra det pågældende strømskema for
nettilslutningen overholdes.
Før tilslutningen skal det sikres, at driftsspændingen
og strømarten, der er angivet på typeskiltet, svarer til
netspænding og strømart på opstil-lingsstedet. Den
nødvendige elektriske sikring fremgår ligeledes af
typeskiltet.
For at afbryde opvaskemaskinen fra nettet, skal netstikket trækkes ud.
OBS: Stikket skal være frit tilgængeligt også efter tilslutning af apparatet.
Hvis apparatet er tilsluttet til strømnettet vha. en fast
tilslutning, skal det separeres fra nettet vha. en fler-
polet (N,L1) separationsanordning (f.eks. HFI-relæ)
med en kontaktafstand på > 3 mm.
Den faste tilslutning til elnettet må kun udføres af en autoriseret elek-triker.
32
Page 33
Tilslutningsteknik
Tilløbs- og afløbsslangernes samt netledningens tilslutning skal være i et af naboskabene, da der ikke er
plads bag maskinen.
Det efterfølgende eksempel på en sanitets- og elektrisk installation er kun en anbefaling, da de givne forhold på opstillingsstedet er afgørende
(forhåndenværende tilslutninger, lokale tilslutningsfor-
skrifter af energi- hhv. vandtilslutning osv. ...).
2 studse 45° eller lige,
udvendig Ø 19 mm, længde 30 mm
ledning
VandafløbVandtilløb Elektrisk til-
Elektrotilslutning
Dobbeltventil
Vandafløb
Elektrisk
tilledning
Vandtilløb
33
Page 34
Fejl og mangler / Afhjæplningsret
I det i lovgivningen pålagte omfang udbedres vederlagsfrit fejl og mangler ved dette produkt.
Service indenfor reklamationsperioden udføres af
vort serviceselskab Electrolux Hvidevare-Service A/
S. Se telefonnummer i afsnittet „Service“
Omfang og bestemmelser
Når produktet er købt som fabriksnyt i Danmark
afhjælpes fabrikations- og materialefejl, der konstateres ved apparatets normale brug i privat husholdning
her i landet.
For Grønland og Færøerne gælder særlige bestemmelser.
Såfremt Electrolux Hvidevare-Service A/S skønner
det nødvendigt, at produktet indsendes til værksted,
sker indsendelse og returnering for vor regning og
risiko.
Afhjælpningsretten omfatter ikke
Afhjælpning af fejl eller skader, der direkte eller indirekte kan tilskrives uhensigtsmæssig behandling,
misbrug, fejlbetjening, forkert tilslutning eller opstilling, ændringer i produktets elektriske/mekaniske
dele, fejl i forsyningsnettes elektriske installationer
eller defekte sikringer.
• At der er brugt uoriginale reservedele.
• At skaden er en transportskade, som måtte være
opstået ved en senere transport f.eks ved flytning
eller videresalg.
• At skaden skyldes en form for anvendelse, som
strider mod almindelig sund fornuft.
Afhjælpningsretten dækker ikke uberettiget tilkald af
service.
Nærværende bestemmelser fratager Dem ikke
adgang til at gøre et eventuelt ansvar efter købeloven
gældende overfor den forhandler, hvor produktet er
købt.
Deres reklamation til os virker samtidig som reklamation overfor den forhandler, hvor produktet er købt.
Produktansvar
Dette produkt er omfattet af „Lov om produktansvar“.
Denne lov gælder for skader på andre ting og for personskader, som skyldes fejl ved selve det installerede
produkt.
Forbehold
Produktansvaret gælder ikke, hvis den pågældende
skade skyldes et eller flere af følgende forbehold:
• At produktets installation ikke er udført i overensstemmelse med vor installationsanvisning.
• At produktet er anvendt til andet formål end
beskrevet.
• At de i denne brugs- og installationsanvisning
nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er foretaget af andre end vor
autoriserede serviceorganisation.
34
Page 35
Service
I kapitlet "Hvad skal man gøre, hvis..." er der en
opstilling af de vigtigste fejlkilder, som De selv kan
afhjælpe.
Hvis De tilkalder servicemont
ovenfor angivne henvisninger eller på grund af fejlbetjeninger, kan servicemont
løbet af garantitiden være gratis.
Hvis De i denne brugsanvisning ikke finder nogen
henvisning til en fejl, bedes De kontakte kundeservice.

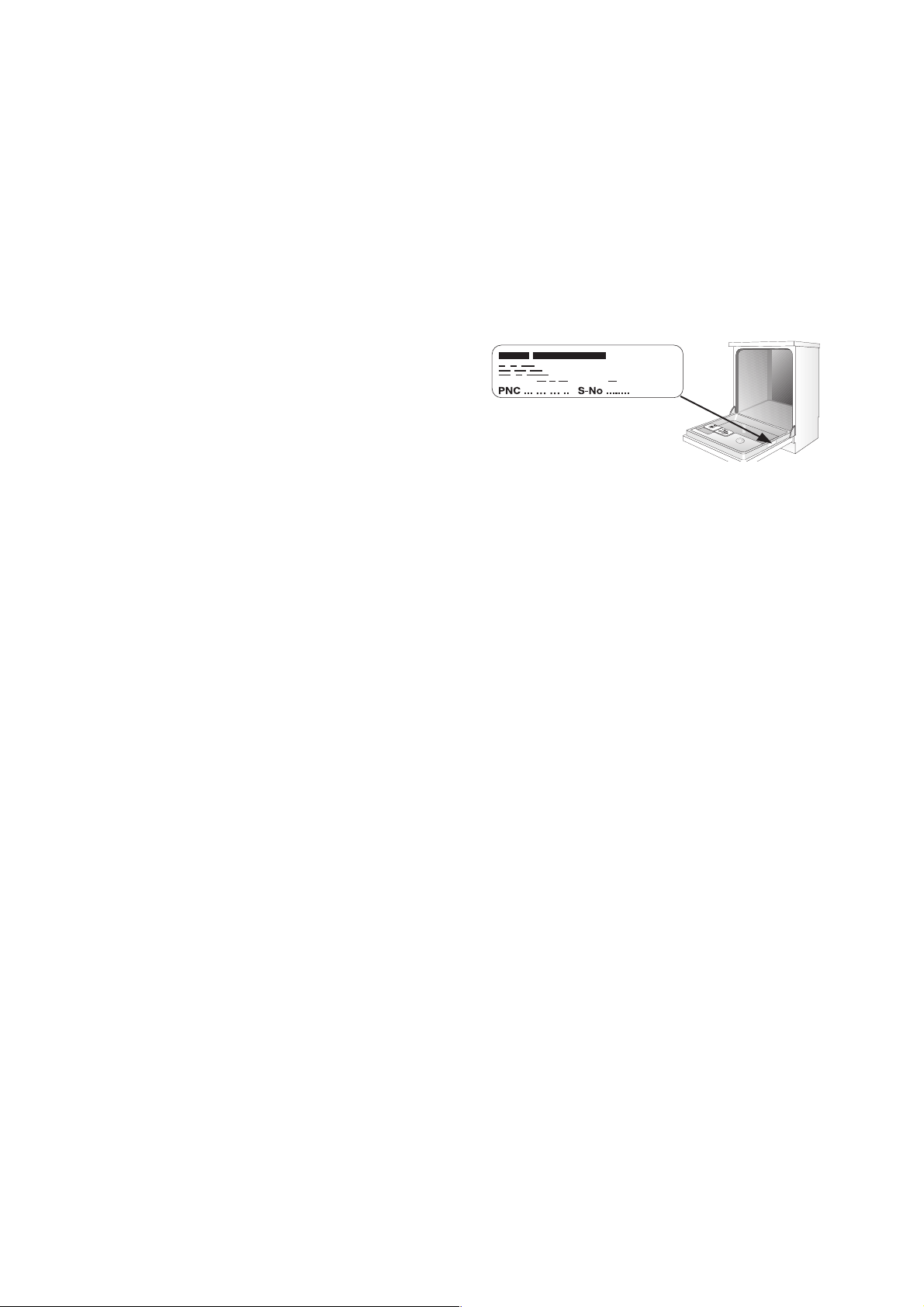

Oplys kundeservice om PNC-nummer og S-nr. (serienummer), der er på typeskiltet. Dette er anbragt til
højre på dørens inderside.
For at De har numrene ved hånden, anbefaler vi at
notere Dem her:
ør på grund af en af de
ørens besøg heller ikke i
Model:
PNC:
S-No:
Købsdag:
............................................................
............................................................
............................................................
............................................................
Service og reservedele
Electrolux Hvidevarer-Service har tre service-cen-
tre fordelt over landet. Her er det muligt at bestille service samt købe reservedele. Det er også muligt at
bestille reservedele samt tilbehør hos forhandleren/
el-installatører
Benyt venligst nedennævnte telefonnummer:
☎ 70117400
Når dette nummer benyttes, stilles der automatisk
om til nærmeste center.
Adresser på servicecenter:
Lundtoftegårdsvej 99
2800 Lyngby
Ny Banegårdsgade 45
8000 Århus
Vejlevej 34
7000 Fredericia
35
Page 36
AEG husholdningsapparater
Lundtoftevej 160
Telefon 4526 4060 . Telefax 4593 3738
- en del af Electrolux Hvidevarerselskaber A/S
2800 Lyngby
Loading...
