Guia para a utilização deste manual de instruções

Instruções de segurança

1. 2. 3. Instruções passo a passo

Dicas e conselhos

Informação ambiental

23

Instalação

● Esta máquina é pesada.Tome as devidas

precauções ao tentar deslocá-la.

● É perigroso alterar as características do aparelho

ou efectuar qualquer tipo de modificação.

● Preste atenção para que a máquina não esteja

assente sobre o cabo de alimentação eléctrica.

● Os trabalhos de canalização necessários para a

instalação da máquina devem ser executados
por canalizadores especializados.

Segurança das Crianças

● Esta máquina foi concebida apenas para ser

utilizada por adultos.
Assegure-se que as crianças não mexam no
painel de comandos nem se aproximem da
máquina com o objectivo de brincar com a
mesma.

● Mantenha a embalagem deste aparelho afastada

das crianças.

● Guarde os seus detergentes num local seguro,

longe das crianças.

Durante a utilização

● Artigos que tenham estado em contacto com

gasolina, verniz, fragmentos de aço ou ferro,
produtos químicos corrosivos, ácidos ou
alcalinos, não devem ser lavados na máquina.

● Não abra a porta durante o funcionamento da

máquina. Desligue sempre a máquina antes de a
abrir.

● Use apenas detergentes específicos para

máquinas de lavar loiça.

● Após ter carregado ou descarregado a máquina

é importante manter a porta fechada, pois aberta
pode representar perigo.

● Não deve apoiar-se ou sentar-se na porta da

máquina quando esta estiver aberta.

● Depois de utilizar a máquina desligue-a da

rede de alimentação eléctrica e feche a torneira
da água.

● Deverão ser tomadas precauções ao limpar a

parte inferior da máquina ou a área de
dobradiças, poispodem existir cantos de metal
que podem cortar, caso não sejam tomados os
devidos cuidados.

● Este aparelho electrodoméstico deve apenas ser

reparado por técnicos qualificados, e apenas
devem ser utilizados peças originais.

● Nunca deve tentar fazer reparações na máquina.

Reparações efectuadas por pessoas não
especializadas podem causar graves acidentes
ou um funcionamento incorrecto da máquina.
Contacte o Serviço de Assistência Técnica e
exija sempre peças originais.

Conservação

● Os materiais com o símbolo são recicláveis.

● Contacte os serviços municipalizados da área

onde reside para que procedam à recolha e
eliminação da máquina.

● Quando decidir deitar fora a máquina, corte o

cabo de alimentação e as ligações da água o
mais perto possível do corpo da máquina;
destrua o fecho para assegurar que a porta já
não pode ser fechada.

● Ajude a manter o seu país limpo - contacte os

serviços municipais para a remoção do seu
aparelho antigo.

AVV01pt

Advertências

É da maior impotância que guarde este livro de instruções junto da máquina para,sempre que
necessário, seja possivel consultá-lo facilmente.

Se a máquina for vendida ou dada a outro proprietário ou se mudar de casa e a deixar para trás,
lembre-se de entregar esta brochura ao novo proprietário para que este se possa inteirar do
funcionamento da máquina e das advertências necessárias.

Estas advertências são prestadas por razões de segurança. Pedimos-lhe portanto que as leia com
atenção antes de utilizar e instalar a máquina.

24

Descrição do aparelho

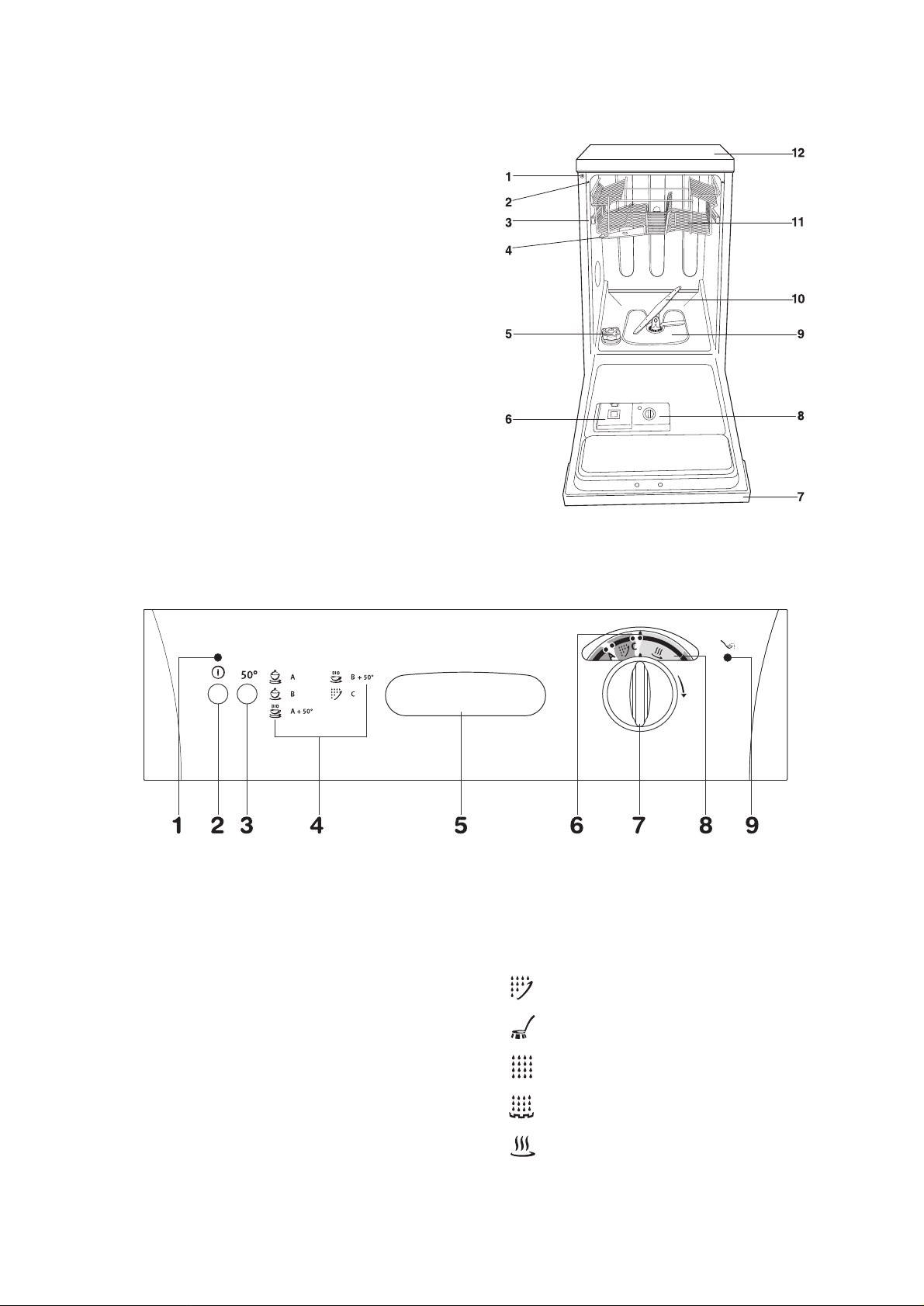

Painel de comandos

APP140pt

IN115

1. Regulação dureza da água

2. Nivelador

3. Travão do cesto superior

4. Braço de aspersão superior

5. Contentor do sal

6. Contentor detergente

7. Painel de comandos

8. Contentor líquido abrilhantador

9. Filtros

10. Braço de aspersâo inferior

11. Cesto superior

12. Plano de trabalho

1. Indicador luminoso de alimentação
eléctrica

2. Botão Arranque/Paragem

3. Tecla "50°"

4. Guia dos programas de lavagem

5. Puxador de abertura da porta

6. Indice de referência

7. Programador

8. Indicador das fases do programa

Indica a sucessão das fases do programa em
curso.
Cada fase está representada por un símbolo:

Pré-lavagem/Demolhagem

Lavagem

Enxaguamento frio

Enxaguamento quete/Abrillhantador

Secagem

9. Luz indicadora de falta de sal

25

Antes de usar a sua máquina pela primeira vez:

1. Certifique-se que as ligações eléctrica e idráulica
estão em conformidade com as instruções de
instalação

2. Retire totalmente o invólucro da embalagem da
máquina

3. Marque o nível de dureza da água

4. Deite 1/2 litro de água no compartimento do sal e

depois encha-o com sal

5. Coloque líquido abrilhantador no depósito próprio.

Marcar o nível de dureza da água

Esta máquina de lavar loiça vem equipada com um
selector de nível de dureza da água concebido para
retirar os minerais e sais da água, nocivos ao bom
funcionamento deste aparelho.

Quanto mais elevado for o nível destes sais, mais
"dura" será a água.

A dureza da água é medida por escalas
equivalentes, por exemplo, graus alemães ou
franceses.

O nível de dureza da água deve ser ajustado de
acordo com a dureza da água da sua zona.Informe­se sobre o grau de dureza da água da sua zona,
pedindo informações aos serviços municipalizados.

A máquina de lavar loiça foi regulada na fábrica para
o nível 2.

Caso este não seja o nível adequado para a sua
área de residência, deverá ajustar o selector de
nível de dureza da água.

Níveis 3 e 5 (regulação do descalcificador)

Se a Sua água pertenece aos níveis 3 ou 5 proceda
da seguinte maneira:

- Tire o cesto inferior, desaperte e retire a tampa do

contentor de sal de regeneração situado no fundo
interior da máquina.

- Com a ajuda de uma chave de fendas ou de uma

faca, gire o selector de posições de 180° em
sentido anti-horário (desde a posição - até á
posição +).

Níveis 4 e 5 (regulação na máquina)

Se a sua água estiver entre os níveis 4 e 5 abra a
porta e gire o selector, que está no canto no alto à
esquerda, da posição 1 para a posição 2.

Se a sua água pertencer ao nível 5 são
necessárias as duas regulações.

PDU25pt

Antes de primeira utilização

Nível

Uso de

sal de

regeneração

Regulação

no

descalcificador

Regulação

na

máquina

graus

franceses

(°TH)

PPM

(por partes
de milhão)

graus

alemães

(°dH)

1
2
3
4
5

0 - 4

5 - 11
12 - 22
23 - 39
40 - 50

NÃO

SIM
SIM
SIM
SIM

-

-

+

-

+

1
1
1
2
2

0 - 8

9 - 20
21 - 40
41 - 70
71 - 90

0 - 80

81 - 200
201 - 400
401 - 700
701 - 900

Dureza de água

AA01

Se a Sua água pertencer ao nível 1 não é
necessarío utilizar sal de regeneração, pois
a água é doce.
Se o teor de dureza da água estiver regulado
no nível 1, a luz piloto de controlo do sal
manter-se-á sempre apagada.

AA03

1

2

26

Carga do sal de regeneração

Utilize apenas sal específico para máquinas
de lavar loiça.
Todas os tipos de sal que não sejam
específicos para máquinas de lavar loiça,
especialmente sal de cozinha, danificam o
descalcificador.
Encha o compartimento com sal apenas
quando iniciar um programa completo de
lavagem (excluindo programa "Pré­lavagem"). Evitará deste modo que restos de
sal ou água salgada, que possa ter sido
derramada, permaneçam no fundo da
máquina por algum tempo e provoquem
corrosão na mesma.

Colocação do sal de regeneração:

1. Tire o cesto inferior, desaperte e tire a tampa do

depósito do sal.

2. Verta 1/2 litro de água no depósito ou até este
ficar cheio (esta operação é necessária apenas
antes de introduzir sal pela primeira vez).

3. Encha o compartimento com sal específico para

máquinas de lavar loiça utilizando o funil fornecido
com a máquina.
No depósito há sempre água, portanto é normal
se esta transbordar quando se acrescenta o sal

4. Volte a colocar a tampa, de maneira que não
fiquem restos de sal na rosca, nem na junta.

5. Aperte bem a tampa.

De futuro será suficiente adícionar periodicamente sal
no depósito.

Esta operação ser-lhe-á lembrada pelo indicador
luminoso no painel de comandos, que acende ao
acabar o sal.

O indicador luminoso do sal pode manter-se
iluminado 2-6 horas após ter-se introduzido
sal no depósito, para assegurar que a
máquina fica ligada.
Se usar sal que demore um pouco mais a
dissolver-se, então o indicador luminoso
poderá ficar aceso durante mais tempo.
O funcionamento da máquina não será
afectado.

SAL08pt

SALE

SALT

SALZ

SEL

SR14

27

Uso do líquido abrilhantador

Este líquido dá mais brilho á loiça.
É introduzido automaticamente durante o

enxaguamento quente.
O contentor, situado na parte interna da porta, pode

conter até 110 ml de líquido abrilhantador, suficiente
para 16-40 programas, de acordo com as doses
programadas.

Introdução do líquido abrilhantador

1. Abra o contentor desenroscando a tampa (A) em

sentido anti-horário.

2. Deite o líquido abrilhantador no orifício de carga
até encher completamente o contentor.
O indicador (B) situado ao lado tampa deve estar
completamente escuro.

3. Quando o indicador (B) estiver claro coloque
novamente líquido abrilhantador.

Assegure-se que a tampa fica devidamente fechada
após cada introdução de líquido.

Não coloque detergente líquido neste compartimento.
O líquido que eventualmente derramar fora do

contentor durante a introdução, deve ser
cuidadosamente limpo com um pano absorvente, para
evitar uma excessiva formação de espuma na
lavagem sucessiva.

Regulação da dose

Segundo o resultado de brilho e de secagem
conseguido, regule a dose de líquido no selector de 6
posições (C) situado no interior da boca de carga
(posição 1 dose mínima, posição 6 dose máxima),
começando pela posição 3.

Com a ajuda da ponta de uma faca, aumente
gradualmente a dose se a loiça ficar manchada ou
com gotas de água; ao contrário diminua a dose se a
loiça apresentar estrias esbranquiçadas e pegajosas.

BRI01pt

BR01

A

BR03

B

5

4

6

x

3

a

2

m

1

BR02

C

5

4

6

x

3

a

2

m

1

28

Colocação da loiça na máquina

Antes de colocar a loiça na máquina, elimine os restos
de comida, para não obstruir os filtros e não provocar
uma diminuição dos resultados de lavagem.

Não lavar na máquina da loiça peças muito
pequenas que possam cair dos cestos.

Abra a porta e puxe os cestos para fora, para colocar
a loiça.

Utilização do cesto inferior

O cesto inferior foi concebido para conter panelas,
tampas, pratos (até 27 cm de diâmetro), saladeiras,
talheres, etc..

As travessas e os talheres grandes devem ser
arrumados de preferência na parte de fora do cesto,
para assegurar que o braço de aspersão superior
pode rodar livremente.

O cesto dos talheres

Facas longas e afiadas colocadas para cima
podem ser perogosas.
Talheres longos e/ou afiados devem ser
colocados horizontalmente no cesto
superior.
Tome cuidado ao colocar ou a retirar
objectos afiados, como por exemplo, facas.

Os talheres colocam-se no cesto respectivo com os
cabos voltados para baixo.

Se os cabos sairem por baixo do cesto e obstruirem a
rotação do braço de aspersão inferior, inverta a
posição dos talheres.

Misture bem as colheres com os demais talheres para
evitar que estas se juntem e resultem mal lavadas.

Arrume as colheres, as colheres de sobremesa, as
facas, e outros pequenos talheres nas grades que
estão situadas em ambos os lados do cesto dos
talheres.

CES48pt

Como utilizar a máquina

UI51

UI12

UI09

29

Utilização do cesto superior

O cesto superior é indicado para conter os pratos (de
sobremesa, de chávenas, rasos e fundos até 24 cm.
de diâmetro) saladeiras, chávenas e copos.

As chávenas podem ser colocadas viradas para baixo
nos sectores altos porta-chávenas.

A prateleira das chávenas da esquerda pode ser
virada para cima para facilitar a arrumação da loiça.

É preferível carregar os objectos mais leves (taças de
plástico, etc.) no cesto superior, dispondo-os maneira
a evitar que se virem durante a lavagem, ao pé
destes, objectos mais pesados.

Antes de fechar a porta verifique que os
braços de aspersão possam girar
livremente.

Regulação da altura do cesto
superior

Se os seus pratos habituais têm mais de 27 cm até 31
cm de diâmetro pode colocá-los no cesto inferior,
colocando o cesto superior na posição mais alta.

Para colocar o cesto superior numa posição mais
alta, siga as seguintes instruções:

1. Rode os travões anteriores (A) do cesto superior

para fora e retire o cesto.

2. Volte a montar o cesto na posição mais alta e
ponha os travões na posição original

Depois desta operação não pode colocar no
cesto superior pratos com mais de 20 cm de
diâmetro, e não pode utilizar os suportes
superiores para chávenas.

Depois de colocar ou retirar a loiça da
máquina é importante manter a porta
fechada, pois estando aberta representa um
perigo.

CES19pt

US69

A

RC01

30

Utilização de detergente

Use apenas detergente em pastilhas, pó ou
líquido específico para máquinas de lavar
loiça domésticas.

Introdução do detergente

Para a utilização de detergente em pó proceda
assim:

1. Para abrir o reservatório puxe o engate (D).

2. Coloque a quantidade de detergente indicada no

"Quadro de programas de lavagem".Tenha em
consideração que nem todos os detergentes são
iguais, deverá consultar as instruções constantes
nas embalagens dos mesmos.

3. Após encher o reservatório do detergente, feche
a tampa.

4. Todos os programas com pré-lavagem
requerem uma quantidade extra de detergente
que deve ser colocada por cima da tampa do
reservatório.(Ver "Quadro de programas de
lavagem").

Para a utilização de detergente em pastilhas
proceda assim:

1. Para todos os programas, coloque 1 pastilha inteira

de detergente no compartimento respectivo.

2. Feche a tampa do recipiente do detergente.

3. Para os programas com pré-lavagem coloque

um bocado de outra pastilha sobre a tampa do
referido recipiente.

Lembre-se que uma quantidade insuficiente
de detergente provoca resultados de
lavagem pouco satisfatórios, enquanto uma
dosagem excessiva não melhora os
resultados de lavagem e representa um
desperdício. Usando apenas a quantidade
estrictamente necessária de detergente para
a loiça que pretende lavar, estará também a
contribuir para a redução da poluição.

Detergentes livres de fosfatos e
com enzimas

As enzimas desenvolvem uma acção detergente
singularmente eficaz a temperaturas próximas de
50°C.Assim, com a selecção dos programas BIO,
estuados especificamente para o emprego deste tipo
de detergentes, poderá conseguir uma qualidade de
lavagem, com baixos consumos de água e energia,
que, com detergentes tradicionais, só seria possível
se utilizasse programas com temperaturas de
lavagem de 65°C.

DET02pt

D

MIN

MAX

DE17

Min = 15 g
Max = 30 g

DE02

31

Para poupar energia

Coloque a loiça na máquina por fases, após as
refeições:a loiça pode ser lavada toda junta, quando a
máquina estiver cheia.

Eventualmente, efectue uma "pré-lavagem" para evitar
que a sujidade seque na loiça, esperando efectuar o
programa de lavagem completo.

Não efectue pré-lavagem da loiça com água corrente.
Seleccione um programa "rápido" se a loiça estiver

pouca suja, segundo as indicações do “Quadro dos
programas de lavagem”.

Para obter melhores resultados de
lavagem

Antes de colocar a loiça na máquina, retire os
resíduos de comida e passe por água a loiça mais
suja.

Coloque sempre as panelas, chávenas e copos com a
abertura para baixo.

Incline um pouco os objectos abaulados ou com
orifícios, para facilitar a passagem da água.

Evite o contacto entre a loiça.

Objectos não aconselháveis para
lavagem na máquina

Os seguintes objectos não devem ser lavados
na máquina de lavar loiça (excepto os casos
em que os mesmos são vendidos com
referência à prova de lavagem na máquina):

- Talheres com cabos de madeira, osso ou
colados

- Talheres de bronze

- Caçarolas com pegas de madeira

- Loiça de alumínio

- Loiça de cristal

- Vidro metalizado

- Objectos de plástico

- Porcelanas antigas ou delicadas

Alguns tipos de decoração, não garantidos para a
lavagem na máquina, podem descolorar.

Cristais e loiça de material plástico, não
garantidos para a lavagem na máquina, é
preferível lavá-los à mão.

Alguns tipos de vidro podem ficar opacos depois
de muitas lavagems.

Se lavar talheres de prata com peças de aço,
podem escurecer.Coloque-os no cesto para
talheres separados dos outros.

Os objectos de ferro podem oxidar ou manchar a
loiça.

O alumínio escurece, o cobre e o latão ficam
manchados.

Caso tenha dúvidas, contacte o
fabricante do artigo.
Quando comprar loiça nova verifique
que seja adequada para a lavagem na
máquina de lavar loiça.

CON04pt

Conselhos úteis

32

Quadro de programas de lavagem

PRO06pt

Programa Tipo de sujidade

e tipo de loiça

Botão

a

carregar

Doses de detergente

aconselhadas

Lavagem Pré-lavagem

Posição

programador

Sujidade normal.
Loiça e talheres

Sujidade normal.
Loiça e talheres

Sujidade leve.
Loiça e talheres

Sujidade leve.
Loiça e talheres

Qualquer tipo.
Carga parcial (a
completar no final do
dia).

Descrição do programa

Normal 65°

com

pré-lavagem

Normal 65°

sem

pré-lavagem

*

Bio 50°

com

pré-lavagem

Bio 50°

sem

pré-lavagem

Pré-lavagem

Pré-lavagem com água fria
Lavagem com água a 65°C
1 enxaguamento frio
1 enxaguamento com água quente
Secagem activada

Pré-lavagem com água fria
Lavagem com água a 50°C
1 enxaguamento frio
1 enxaguamento com água quente
Secagem activada

Lavagem com água a 65°C
1 enxaguamento frio
1 enxaguamento com água quente
Secagem activada

Lavagem com água a 50°C
1 enxaguamento frio
1 enxaguamento com água quente
Secagem activada

1 enxaguamento frio
(para evitar que a sujidade seque
na loiça).

*

Programa de teste para os institutos de controlo (ver "Indicações para os institutos de controlo").

A

B

A

C

B

50°

+

Arranque

Paragem

50°

+

Arranque

Paragem

Arranque

Paragem

Arranque

Paragem

Arranque

Paragem

20 g 5 g

20 g 5 g

25 g /

25 g /

/ /

33

1. Verifique os filtros

Verifique que os filtros estejam limpos (ver
"Manutenção periódica e de rotina").

2. Verifique que haja sal e líquido
abrilhantador

3. Coloque a loiça

Elimine os restos de comida.
Extraia o cesto inferior e coloque as panelas,

pratos e talheres.
Extraia o cesto superior e coloque pratos,

copos, chávenas, etc.
Introduza novamente os cestos na máquina.

4. Verifique que os braços de
aspersão possam girar
livremente.

5. Doseie o detergente

Ponha a dose necessária (ver "Quadro de
programas de lavagem).

Feche o compartimento do detergente

6. Feche a porta

7. Seleccione o programa

Gire o programador em sentido horário e
verifique que a letra correspondente ao
programa desejado coincida com o índíce de
referência que aparece por cima do
programador.

Escolha a temperatura de acordo com as
indicações do"Quadro de programas de lavado"
(ver "Botão a carregar").

8. Arranque do programa de
lavagem

Carregue no botão Arranque/Paragem;o
indicador luminoso de alimentação eléctrica
acende e o programa inicia-se o funcionamento.

9. Fim da lavagem

No fim da lavagem a máquina pára
automaticamente.

10. Desligue a máquina de lavar
loiça

Deslingue a máquina premindo no botão
Arranque/Paragem e abra a porta.

Aguarde alguns minutos antes de retirar os
pratos; deste modo arrefecerão e a será
melhorada.

Esvazie primeiro o cesto inferior e só depois
o superior; evitará desta forma, que o cesto
superior derrame água para a loiça
colocada no cesto inferior.

Quando o programa de lavagem termina,
é aconselhável desligar a máquina da
corrente e fechar a torneira da água.
Em geral, não se deve abrir a porta da
máquina sempre que esta se encontre
em funcionamento; caso a porta seja
aberta, o dispositivo de segurança
provocará a paragem da máquina.

Cuidado!
Não abra a porta da máquina durante a
fase de secagem; pode originar a saída
para o exterior de ar muito quente.
Deverão ser tomadas precauções caso
abra a porta durante a fase de secagem
ou imediatamente a seguir ao fim de um
programa, pois poderá sair para o
exterior vapor muito quente.

SEQ12pt

Preparação de um programa de lavagem

34

Limpeza interna

Limpe as guarnições perimetrais da porta e dos
contentores de detergente e de líquido abrilhantador
com um pano húmido.

Recomendamos que efectue um programa de
lavagem a 65°C de 3 em 3 meses, sem loiça no
interior e utilizando detergente.

Limpeza dos filtros

Os filtros que estão no fundo do compartimento de
lavagem não ficam sujos porque se limpam
automaticamente.Todavia estes filtros devem ser
controlados e limpados de vez em quando. Os filtros
sujos prejudicarão os resultados da lavagem.

1. Abra a porta remova o cesto de baixo.

2. O sistema de filtragem da máquina de lavar loiça

compreende um filtro grosso/fino, um microfiltro e
um filtro chato.Desbloqueie o sistema de
filtragem usando a maçaneta e remova tudo.

3. Gire a maçaneta cerca de um quarto de giro anti­horário e removê-la.

4. Pegue o filtro grosso/fino (1/2) por meio da pega
com o buraco e removê-lo do microfiltro (3).

5. Limpe todos os filtros cuidadosamente debaixo
da água corrente.

6. Remova o filtro chato (4) da base do
compartimento de lavagem e limpe com atenção
os seus dois lados.

7. Coloque o filtro chato novamente no seu lugar no
compartimento de lavagem.

8. Coloque os filtros grosso/fino no microfiltro e
apertá-los.

9. Coloque os dois filtro na sua posição e fixá-los
girando a maçaneta até parar, durante este
processo verificar se o filtro chato não sai da
parte de cima do compartimento de lavagem.

A máquina de lavar loiça não deve ser
utilizada sem filtros.
Uma instalação não correcta dos filtros no
seu lugar pode causar insuficientes
resultados de lavagem.
A limpeza dos filtros é fundamental para o
bom funcionamento da máquina.

MAN09pt

Manutenção e limpeza

MA15

MA17

MA16

4

35

Limpeza externa

Limpe a superfície externa da máquina e do painel de
comandos com um pano húmido e macio, se for
necessário utilize um detergente neutro e nunca
detergentes abrasivos (acetonas e tricloroetileno).

Longos períodos sem funcionar

No caso de ter de deixar a Sua máquina sem
funcionar durante muito tempo, aconselha-se o
seguinte:

1. Desligue as ligações eléctricas e hidráulicas.

2. Encha o depósito de líquido abrilhantador.

3. Deixe a porta entreaberta para evitar a formação

de maus cheiros.

4. Deixe a máquina limpa por dentro.

Perigos de gelo

Evite colocar a máquina num local com temperaturas
inferiores a 0°C.Caso não consiga evitar esta
situação, esvazie a máquina, feche a porta, retire o
tubo da água e escoe a água que se encontrar dentro
do mesmo.

Mudanças

Se tiver que deslocar a máquina (mudanças, etc..):

1. Desligue a máquina da corrente eléctrica.

2. Feche a torneira da água.

3. Retire mangueiras de carga e descarga de água.

4. Desloque a máquina ao mesmo tempo que as

mangueiras.

Evite inclinações acentuadas da máquina durante o
transporte.

MAN03pt

36

Alguns problemas de funcionamento são devidos à falta de manutenção de rotina ou a distracções e podem
ser resolvidos sem contactar o Serviço de Assistência Técnica.

Anomalia Solução

A máquina não começa a funcionar ● A porta não foi fechada correctamente.

● A ficha não foi introduzida correctamente na tomada de

corrente.

● Verifique o disjuntor da tomada.

● Não há corrente na tomada.

A máquina não admite água ● Verifique se a torneira da água está aberta.

● Assegure-se de que o fornecimento geral de água não

está cortado.

● O tubo de admissão está dobrado.

Posicione o tubo na forma correcta.

● O tubo de admissão pode estar entupido. Desligue a

água e limpe o filtro.

Os filtros estão entupidos ● Limpe os filtros (ver “Manutenção periódica e de rotina”).
Os braços aspersores não rodam ● Verifique se a loiça está bem colocada.
A máquina não descarrega ● O tubo de descarga está dobrado.

Posicione o tubo na forma correcta.

● O sifão pode estar entupido.Retire qualquer resíduo.

● A extensão do tubo de esgoto não está correcta. Siga a

instruções de ligação ao esgoto.

● Não existe respiradouro no final do tubo de esgoto.

A máquina é ruidosa ● Os pratos batem de encontro aos outros, consulte o

capítulo “Colocação da loiça na máquina”.

● Os braços chocam contra a loiça.

A porta não fecha bem ● A máquina não está bem nivelada ou não está encaixada

correctamente.

A loiça não fica bem limpa ● Os cestos estão cheios demais.
(lavagem insuficiente) ● A loiça não está colocada correctamente.

● Os braços de lavagem não giram.

● Os orifícios do braço de lavagem estão entupidos.

● Os filtros estão entupidos.

● Os filtros não estão colocados correctamente.

● Foi utilizado pouco detergente ou detergente não

específico.

● O detergente é velho e endureceu com o tempo.

● A tampa do contentor de sal não está bem fechada.

● O programa de lavagem escolhido é demasiado delicado.

Restos de materiais calcários ou película ● Falta sal ou a tampa do contentor de sal não está bem
branca nos pratos fechada.

● A regulação do descalcificador não é a indicada para o

teor de dureza da água.

A loiça não fica perfeitamente seca ● Falta líquido abrilhantador, não é eficaz ou foi utilizado em

quantidade reduzida.

RIM05pt

Anomalias de funcionamento

37

Se depois de ter verificado tudo isto não conseguir o
funcionamento normal da Sua máquina, contacte o
centro de Assístência Técnica Autorizado mais
próximo da Sua residência, indicando o género de
defeito, o modelo (Mod.), o número do produto (Prod.
No) e o número de fabrico (Ser. No.), dados indicados
na placa de identificação da máquina, situada no lado
direito da porta.

Qualquer assistência a este aparelho deve
ser efectuada por técnicos competentes e
qualificados, e apenas peças originais
devem ser utilizadas. Nunca tente reparar
este aparelho por si mesmo. Reparações
efectuadas por pessoas não qualificadas
podem provocar sérios danos pessoais e de
funcionamento. Contacte o Centro Técnico
autorizado mais próximo da sua residência.
Exija sempre peças originais.

Protecção contra inundações

Para prevenir inundações a máquina de lavar loiça
está equipada com um sistema contra inundações na
mangueira de admissão da água (ver "Ligação o
tornecimento").

O sistema de segurança é accionado logo que haja
alguma fuga de água resultante de uma rotura na
mangueira, interrompendo consequentemente a
entrada da água.

O sistema funciona mesmo com a máquina ligada.
Para reparar a máquina, feche a torneira da água e

contacte o Centro de Assistência Técnica.

RIM16pt

Prod.No.

........

Ser. No.

.........

Mod.

........

RA01

38

Antes de efectuar qualquer prova é necessário encher completamente o recipiente para o sal do
descalcificador e o compartimento do líquido abrilhantador.

DIMENSÕES Largura 45 cm

Altura com o tampo 85 cm
Altura sem o tampo 82 cm
Profundidade máx. 61 cm
Profundidade máx. con porta

abierta 115.9 cm

LIGAÇÃO ELÉCTRICA Tensâo 230 V - 50 Hz
POTÊNCIA ABSORVIDA PELO

MOTOR NA LAVAGEM 200 W
POTÊNCIA ELEMENTO DE AQUECIMENTO 2100 W
POTÊNCIA TOTAL 2300 W

PRESSÃO DA ÁGUA DE ALIMENTAÇÃO Mín. 50 kPa (0.5 bar)

Máx. 800 kPa (8 bar)

CAPACIDADE DE CARGA 9 talheres

IST31pt

Indicações para os institutos de controlo

Norma de controlo EN 50242
Programa de teste: Bio 50° com pré-lavagem
Carga: 9 talheres
Selector do líquido abrilhantador: posição 4
Dosagem do detergente: 20 g no reservatório

5 g na cavidade da tampa

Acondicionamento da loiça no

cesto superior

Acondicionamento da loiça no

cesto inferior

Caracteristicas técnicas

US65

UI51

39

Qualquer trabalho eléctrico necessário
durante a instalação do aparelho deverá
apenas ser efectuado por pessoal
qualificado.

Qualquer trabalho de canalização
necessário durante a instalação do aparelho
deverá apenas ser efectuado por pessoal
qualificado.

Retire totalmente o invólucro da embalagem da
máquina.

Coloque a máquina perto de uma torneira para a
admissão e de um cano para a descarga da água.

Ligação o tornecimento

A máquina pode ser alimentada com água fria ou
quente até 60°C máx.

Alimentando a máquina de lavar loiça com água
quente encurtará os tempos dos programas de
lavagem, mas por outro lado a lavagem de loiça muito
suja pode não ser efícaz.

Evide dobras ou estrangulamentos do tubo que
poderían impedir ou diminuir o fluxo de passagem da
água.

A extremidade do tubo pode ser orientada para o lado
que desejar, basta desapertar um pouco a rosca.
Aperte novamente a rosca para evitar perdas de
agua.

Se a máquina estiver ligada a tubagens novas ou que
não são utilizadas há muito tempo, aconselha-se a
deixar correr a água durante uns minutos antes de
ligar o tubo de admissão.

Desta maneira, evitar-se-á que os eventuais depósitos
de areia ou de ferro possam entupir o filtro do tubo de
carga.

Verifique que a pressão da água de alimentação
corresponda aos limites indicados nas
“Características técnicas”.

Ligue o tubo de carga de água a uma torneira com
rosca de 3/4” ou a uma torneira com acoplamento
rápido (press block).

Coloque a anilla de fixação correctamente para evitar
perdas de água.

COL04pt

Instruções para a instalação

CA17

40

Ligação com a descarga de água

A extremidade do tubo de descarga pode ser ligada:

1. Ao sifão de descarga do lavatório, fixando-a

eventualmente com uma abraçadeira.

2. Enganchada na borda do lavatório, utilizando neste

caso o soporte que é fornecido com a máquina.

3. A um tubo de descarga na parede desde que este

tenha respiradouro adequado e um diámetro
interno de pelo menos 4 cm.

A ligação de descarga deve ficar a uma altura entre
30 cm. (mínimo) e 100 cm. (máximo) do chão.O tubo
de descarga pode ser orientado indiferentemente para
a direita ou para a esquerda.

Evite dobrar ou estrangular o tubo pois pode impedir
ou díminuir o fluxo de descarga da água.

Um eventual prolongamento do tubo de descarga não
deve exceder os 2 metros, e deve ter um diâmetro
interior não inferior ao do tubo fornecido com a
máquina.

As junções utilizadas para a lígação do tubo de
descarga, também não devem ter um diâmetro interno
inferior ao tubo de descarga.

Ligação eléctrica

Antes de ligar o aparelho verifique que:

1. O valor da tensão de alimentação eléctrica esteja

de acordo com o valor indicado na ficha técnica.

2. O contador, as válvulas, a linha de alimentação, a

tomada de corrente e a ficha estejam em
condições de suportar a carga máxima requerida
pela máquina.
Assegure-se que a tomada de corrente e a ficha
sejam compatíveis entre si sem ter que pôr
redutores, jaques múltiplos ou adaptadores vários.
Se for necessário substitua a tomada da Sua casa
por uma adequada.

As normas de segurança contra acidentes
prevêm a ligação a uma tomada de terra
eficaz para a máquina.
O fabricante declina toda e qualquer
responsabilidade em caso de as normas de
segurança não serem respeitadas.

COL03pt

Esta máquina marcada CE cumpre as directivas:

- 72/23/CEE 19/02/73 sobre o material eléctrico destinado a ser utilizado com determinados
limites de tensão

- 89/336/CEE 03/05/89 sobre a compatibilidade electromagnética.

min 30 cm

max 100 cm

min 4 cm

Ø 21

Ø 18

CS09

2

31

max 100 cm

Atenção!
As nossas aparelhagens possuem uma
segurança que impede o retorno da água
suja dentro da máquina de lavar loiça.
se o sifão de descarga da sua pia
possuir uma válvula de contrafluxo
avariada pode impedir que a descarga da
máquina funcione de maneira incorrecta.
Aconselhamos, portanto, de retirá-la.

CS10

Ø 18

Ø 21

+ 2 m max

max 100 cm

min 30 cm

max 100 cm

41

Regulação do tampo

Pode regular o tampo até 25 mm.para a frente ou
para trás, para melhor alinhar a máquina com os
outros móveis da cozinha.

É suficiente desaparafusar completamente os dois
parafusos anteriores de fixação, regular o tampo na
posição desejada e voltar a aparafusá-los.

Colocação e fixação debaixo de um
plano de trabalho

(Móvel lava-loiças - Plano de trabalho contínuo)
Tirando o tampo, pode colocar a máquina debaixo do

móvel do lava-loiças ou por baixo de um plano de
trabalho já existente, se o espaço possuir as
dimensões indicadas na fígura.

Proceda da seguinte maneira:

- Tire o tampo da máquina desaparafusando os
parafusos anteriores de fixação, depois tire-o dos
engates posteriores levantando-o.

- Introduzca a máquina, depois de Ihe ter regulado
adequadamente a altura e o nivel através os pés
reguláveis.

Na altura de introduzir a máquina tenha
cuidado para não dobrar ou esmagar as
tubagens de carga e descarga da água.

Nivelação

A nivelação é essencial para que a porta feche e sele
correctamente.quando a mesma está bem nivelada, a
porta não assenta nos niveladores de ambos os lados
do armário da máquina.

Se for assim, nivele a máquina desenroscando e
enroscando op pés até a porta fechar correctamente.

INS19pt

IN02

570-600

820

450

IN04

The Electrolux Group. The world’s No.1 choice.

The Electrolux Group is the world’s largest producer of powered appliances for kitchen,
cleaning and outdoor use. More than 55 million Electrolux Group products (such as
refrigerators, cookers, vacuum cleaners, chain saws and lawn mowers) are sold each year
to a value of approx. 14 billion USD in more than 150 countries around the world.
