Посудомоечная машина-автомат
Инструкция по установке и
эксплуатации
ANC 822 961 128 - 00 - 0803
ESF 6231
RU
Page 2
Многоуважаемый Покупатель,
Просим Вас внимательно прочитать эту информацию
для пользователя посудомоечной машины.
Прежде всего обратите внимание на раздел
«Указания по технике безопасности», который
находится на первых страницах настоящего
руководства! Пожалуйста, сохраните эту
пользовательскую информацию для получения
необходимых справок в будущем. Передайте е¸ и
последующим владельцам прибора, если таковые
будут.
1
3
2
Указания, представляющие особую важность
для Вашей безопасности и правильного
функционирования машины, отмечены
предупреждающим треугольником и/или
сигнальными словами (Предупреждение!,
Осторожно!, Внимание!). Просим Вас
неукоснительно соблюдать такие указания.
Мы будем давать Вам пронумерованные
пошаговые инструкции об управлении
машиной.
Рядом с таким знаком будет находиться
дополнительная информация об управлении
и практическом применении машины.
Таким знаком обозначаются практические
советы и указания по наиболее
экономичному и экологически безопасному
использованию машины.
3
Ваш посудомоечный автомат оснащ¸н
новым режимом «ИМПУЛЬCНОЕ МЫТЬЕ».
Для лучшей очистки посуды при
использовании этого режима мытья
осуществляется изменение оборотов
мотора и давления воды в системе
распылителей. В результате изменяется и
уровень шума текущей программы мытья.
На случай возникновения неисправностей в
настоящей инструкции пользователя имеются
указания по самостоятельному устранению
неполадок, см. раздел «Что делать, если…».
Если этих указаний окажется недостаточно,
обратитесь, пожалуйста, в ближайший к Вам
сервисный центр.
Для решения технических проблем наша служба
сервиса всегда к Вашим услугам.
Читайте об этом главу «Сервисная поддержка».
2
Page 3
Содержание
Указания по технике безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Защитное устройство против открывания дверцы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Утилизация отходов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Экономичное и экологически безопасное мытье посуды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Внешний вид машины и регулировочная панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Перед первым вводом в эксплуатацию . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Установка режима работы устройства для смягчения воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Загрузка специальной соли для смягчения воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Ополаскивание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Включение / отключение индикатора ополаскивателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Добавление ополаскивателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Внесение ополаскивателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Установка дозировки ополаскивателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Повседневная эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Загрузить столовые приборы и посуду в посудомоечную машину . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Как устанавливать в посудомоечную машину ножи, вилки и ложки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Установка кастрюль, сковородок и крупных тарелок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Установка чашек, стаканов и кофейных сервизов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Регулирование верхней корзины по высоте . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Как произвести дозировку моющего средства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Использование комбинированных моющих таблеток “три в одном” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Комбинированные моющие средства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Выбор программы мойки (Таблица программ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Запуск программы мойки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Как прервать/отключить программу мойки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Функция временного перерыва работы программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Распознавание загрузки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Установка или изменение времени пуска . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Выключение посудомоечной машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Уход и мытье . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Очистка фильтров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Что делать, если... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
...появляются сообщения о неполадках. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
...при эксплуатации посудомоечной машины возникают проблемы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
...результаты мытья посуды неудовлетворительны. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Указания для организаций, производящих технические испытания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3
Page 4
Содержание
УказаниЯ по установке и монтажу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Установка посудомоечной машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Посудомоечные машины, интегрируемые в интерьер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Встраиваемые под столешницу посудомоечные машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Отдельностоящие машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Подключение посудомоечной машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Подключение к водоснабжению . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Допустимое давление воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Подсоединение подводящего шланга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Отвод воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Система водозащиты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Электрическое подключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Технические правила подсоединения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Сервисная поддержка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
4
Page 5
1 Указания по технике безопасности
Техника безопасности в обращении с
электрооборудованием ELECTROLUX соответствует
принятым правилам по технике безопасности в
обращении с электроприборами. Однако мы
считаем, что будучи изготовителем данного
оборудования, мы должны ознакомить Вас со
следующими указаниями по технике безопасности:
Установка, подключение, ввод в
эксплуатацию
• Посудомоечную машину можно транспортировать
только в стоячем положении.
• Проверьте, не повреждена ли посудомоечная
машина во время транспортировки.
Поврежденный прибор ни в коем случае не
должен быть подключен. В случае обнаружения
повреждений Вам следует обратиться к Вашему
поставщику.
• Перед вводом в эксплуатацию необходимо
удостовериться, что указанные на фирменной
табличке прибора номинальное напряжение и вид
тока соответствуют сетевому напряжению и виду
тока по месту установки. Требуемая
электрозащита указана также на фирменной
табличке.
• Как надлежащим образом установить и
подключить посудомоечную машину, Вы должны
прочитать в главе "Установка". Нельзя
использовать при подключении переходник,
тройник или удлинительный кабель. Oпасность
возникновения пожара в результате перегрева.
Меры по безопасности детей
• Дети часто не сознают опасности, связанной с
электроприборами. Поэтому Вам следует
позаботиться об осуществлении необходимого
контроля и не разрешать детям играть с
посудомоечной машиной — это может привести к
тому, что ребенок может закрыться в машине и
задохнуться (угроза удушья!).
• Части упаковки (такие, как полиэтиленовые
пленки, стиропор) могут представлять опасность
для детей. Угроза удушья! Части упаковки следует
держать в недоступном для детей месте.
• Моющие средства могут вызвать химический
ожог в области глаз, рта и гортани или даже
привести к удушью. Соблюдайте указания по
технике безопасности, предписанные
поставщиками ополаскивающих и моющих
средств.
• Вода в посудомоечной машине не является
питьевой водой. Если в машине еще остаются
остатки моющего средства, возникает опасность
химического ожога.
• При выкидывании посудомоечной машины
следует вытащить штепсель из сети, отрезать и
удалить сетевой кабель. Сломать замок дверцы,
чтобы дверца не могла закрываться.
Общие указания по безопасности
• Ремонт посудомоечной машины должен
производиться только специалистами.
Неквалифицированный ремонт может подвергнуть
владельца значительной опасности. В случае
необходимости произвести ремонт обращайтесь
в сервисный центр.
• Ни в коем случае не запускайте посудомоечную
машину, если повреждены подводящий или
отводной шланг, или если регулировочная панель,
столешница или цоколь повреждены таким
образом, что возникает открытый вход в прибор.
• Если провод подключения прибора поврежден
или должен быть заменен на более длинный
(имеющийся в сервисном центре ELECTROLUX),
это должно быть произведено сотрудниками
авторизованного сервисного центра
ELECTROLUX.
• Вынимая штепсель из розетки, ни в коем случае
не тяните за кабель, всегда держитесь за
штепсель.
• Переконструирование и другие изменения в
посудомоечной машине недопустимы по
соображениям безопасности.
• Следите за тем, чтобы дверца посудомоечной
машины была всегда закрыта, за исключением
моментов, когда вы загружаете или вынимаете
посуду. Этим Вы исключите возможность того,
что кто-либо поранится, натолкнувшись на дверцу.
• Если в посудомоечной машине есть отделение
для ножей, то в него надо помещать острые ножи
и другие острые столовые приборы.
Если в посудомоечной машине нет отделения для
ножей, то острые ножи и другие острые столовые
приборы следует класть в верхнее отделение или
ставить в корзину для столовых приборов
остриями вниз.
Правильная эксплуатация
• Мойте в посудомоечной машине только
домашнюю посуду. Если прибор используется не
по назначению или неправильно обслуживается,
то изготовитель не несет никакой ответственности
за возможные повреждения.
• Перед тем, как использовать специальные соли и
различные моющие средства, удостоверьтесь, что
их изготовитель допускает применение этих
средств для мытья домашней посуды.
• Не применяйте в посудомоечной машине никаких
растворителей. Опасность взрыва!
5
Page 6
• Система водозащиты надежно предохраняет от
возможных повреждений от утечек воды. Для
этого следует выполнять следующие условия:
— Штепсель должен быть включен в сеть и при
выключенной посудомоечной машине.
— Посудомоечная машина должна быть
правильно установлена.
— Обязательно закрывайте водопроводный кран,
если посудомоечная машина надолго остается
без присмотра, напр., если Вы уезжаете в
отпуск.
• Никогда не садитесь и не вставайте на открытую
дверцу посудомоечной машины: прибор может
опрокинуться.
• В случае неисправности, первым делом закройте
кран, потом выключите машину и выньте штепсель
из розетки. При постоянном подключении
отключите предохранитель (-ли) или выкрутите
винтовые предохранители.
6
Page 7
Защитное устройство против открывания дверцы
Посудомоечная машина снабжена защитным устройством против открывания дверцы. Оно препятствует
случайному открыванию дверцы, например, детьми.
Защитное устройство активируется следующим
образом:
1. На ручке дверцы с левой стороны находится
специальная пластина (1). Если Вы передвинете
эту пластину (например, с помощью черенка
ложки) вправо, Вы установите защиту дверцы от
случайного открывания.
2. Если защитное устройство активировано, то для
того, чтобы открыть дверцу, Вы должны
— сначала сдвинуть ручку влево, пока Вы не
почувствуете легкое сопротивление.
— после этого нажать на ручку снизу вверх.
3. Вы можете отключить защитное устройство,
передвинув пластину пальцем влево.
7
Page 8
2 Утилизация отходов
Выбрасывание упаковочного
материала
Правильно выбрасывайте части упаковки
посудомоечной машины-автомата. Все применяемые
для упаковки посудомоечных машин материалы
отвечают требованиям экологии и могут быть
переработаны для повторного использования.
• Синтетические части упаковки обозначены
международно принятыми сокращениями:
— >PE< для полиэтилена, напр., для
упаковочной пленки
— >PS< для полистирола, напр., для частей
мягкой прокладки (не содержит
фторхлоруглеводородов)
— >POM< для полиоксиметилена, напр., для
пластиковых зажимов
• Картонные части изготовлены из старой бумаги, и
их следует снова сдать по месту приема
макулатуры.
Выбрасывание посудомоечной
машины
Когда Вы решите выбросить отслужившую старую
посудомоечную машину, пожалуйста, обратитесь в
местный муниципалитет, чтобы узнать, где Вы можете
ее утилизовать.
8
Page 9
2 Экономичное и экологически
безопасное мытье посуды
• Подсоединяйте посудомоечную машину к
источнику горячей воды только в том случае, если
устройство для приготовления горячей воды,
которым Вы располагаете, работает без
электронагрева.
• Правильно установите режим работы устройства
для смягчения воды.
• Не мойте посуду проточной водой.
• Если Вы моете посуду при малой загрузке
машины, система опознавания загрузки
рассчитает необходимое количество воды и
сократит длительность выполнения программы.
Наиболее экономичной всегда бывает мойка при
полной загрузке машины посудой.
• Выбирайте программы мойки с учетом типа и
степени загрязненности посуды.
• Устанавливайте дозировку моющего средства,
специальной соли и ополаскивателя на уровне не
выше того, какой был рекомендован их
изготовителем, либо согласно рекомендациям
настоящей инструкции.
9
Page 10
Внешний вид машины и регулировочная
панель
Верхний душ
Резиновое
уплотнение для
крепления
водоподводящего
патрубка к
распылителю
Распылители
Переключатель уровня
жесткости воды
Емкость для
специальной соли
Емкость для
моющего средства
Емкость
для ополаскивателя

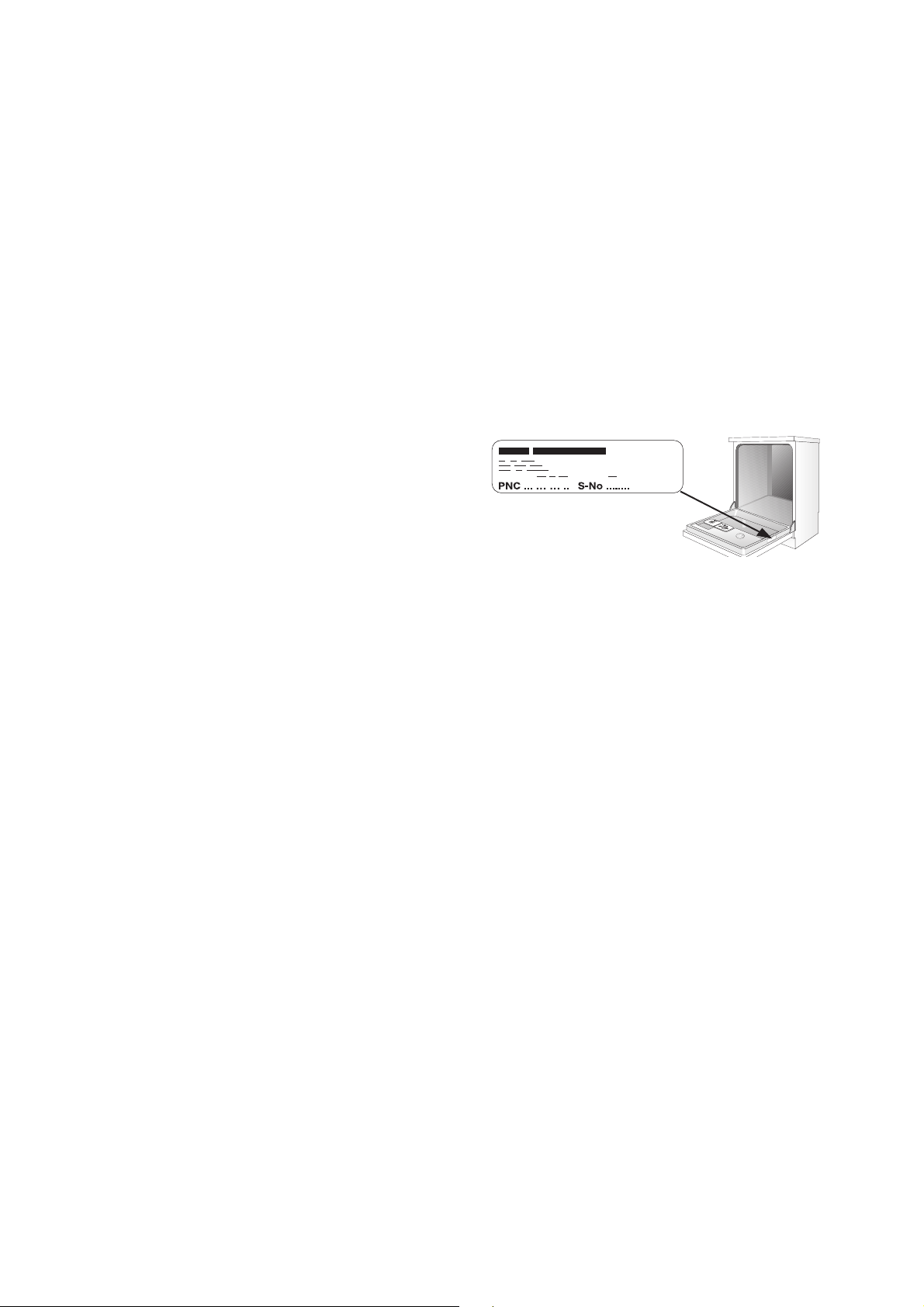

Фирменная
табличка
Фильтры
10
Page 11
Регулировочная панель
ó
настройки
стройства для
смягчения водыя
Клавиши программ
мойки
Клавиши настройки устройства для смягчения
воды и функциональная: В дополнение к указанной
на машине программе мойки, комбинацией этиx
клавиш можно настроить устройство для смягчения
воды.
Три лампочки
многоцелевого
индикатора
могут указывать
• текущий этап
выбранной
программы мойки,
• или ошибку в работе посудомоечной машины.
Функциональ
ная клавиша
Индикатор
установленного
времени пуска
Установить
время
пуска
Многоцелевой
индикатор
Контрольные
индикаторы
: верхняя
: средняя
: нижняя
Ручка дверцы
Контрольный индикатор имеет следующее значение:
t
à
3
Контрольные индикаторы никогда не
загораются во время работы программы
мойки.
Клавиша ВКЛ./ВЫКЛ.
Добавить специальной соли
Добавить ополаскивателя
11
Page 12
Перед первым вводом в эксплуатацию
Перед вводом в эксплуатацию удалите все зажимы,
с помощью которых корзины для посуды были
закреплены на время транспортировки.
Затем предпримите следующие шаги:
1. Установите параметры работы устройства для
смягчения воды
2. Загрузка специальной соли для смягчения воды
3. Залейте ополаскиватель
3
При использовании таблетированных
моющих средств типа “три в одном”
специальную соль и ополаскиватель задавать
не надо.
12
Page 13
Установка режима работы устройства для смягчения воды
Во избежание осаждения извести на посуде и внутри
посудомоечной машины, следует мыть посуду
мягкой, т.е. с низким содержанием извести, водой.
Поэтому посудомоечная машина оснащена
устройством для смягчения воды, в котором
водопроводная вода, если ее жесткость выше, чем 4
°d (немецкие градусы жесткости воды) очищается от
извести с помощью специальной соли.
3
Устройство для смягчения воды можно
устанавливать механически, - переключателем уровня
жесткости, и дополнительно электронным способом,
- кнопками на регулировочной панели.
Об уровне и классе жесткости воды в
районе Вашего проживания запросите
информацию у соответствующего
предприятия по водоснабжению.
Жесткость воды Установка уровня жесткости воды Количество
â °d1) â ммоль/л2) Класс жесткости
механическая электронная
мигающих
знаков
индикации
41 - 50 7,3 - 9,0 IV
30 - 40 5,3 - 7,2 IV 4 4
19 - 29 3,3 - 5,2 III/IV
4 - 18 0,7 - 3,2 I/II/III 2 2
íèæå 4 íèæå 0,7 I
1)(°d) немецкий градус, единица измерения жесткости воды
2)(ммоль/л) миллимоль на литр, международная единица измерения жесткости воды
*установлено изготовителем
Согласно таблице установите устройство для
смягчения воды на уровень жесткости,
соответствующий жесткости воды в районе Вашего
проживания:
1
1. Посудомоечная машина-автомат должна быть
2. Механическая настройка:
3. Извлеките из посудомоечной машины нижнюю
4. Путем вращения установите переключатель
5. Вставьте нижнюю корзину для посуды на прежнее
Установку уровня жесткости можно
производить только в том случае, если не
запущена ни одна программа. Если же по
недосмотру Вы все-таки запустили какуюлибо программу (при этом постоянно
светится светодиодный индикатор), то ее
необходимо отменить нажатием
соответствующей кнопки.
отключенa.
Закройте дверцу посудомоечной машины.
корзину для посуды.
уровня жесткости в положение «0» или «1».
место.
1
0*
соли не требуется
5 5
3* 3
1
1
13
Page 14
6. Электронная установка:
Одновременно нажмите кнопку устройства для
смягчения воды и кнопку функций и держите их
нажатыми.
7. Нажмите также кнопку ВКЛ./ВЫКЛ.
8. Мигает светодиодная индикация кнопки
устройства для смягчения воды и кнопки функций.
9. Еще раз нажмите кнопку устройства для
смягчения воды.
— Индикация кнопки устройства для смягчения
воды загорается, сначала 5 секунд светится
непрерывно, а затем начинает мигать.
— Количество мигающих знаков соответствует
установленному уровню жесткости воды.
— Серия мигающих знаков индицируется
несколько раз с промежутком в 5 секунд.
10.С каждым последующим нажатием кнопки
устройства для смягчения воды уровень
жесткости повышается на 1.
(Исключение: после уровня жесткости 5 следует
уровень жесткости 1).
— После смены уровня жесткости в
подтверждение этой смены зажигается
индикация кнопки устройства для смягчения
воды, сначала 5 секунд светится непрерывно,
а затем начинает мигать снова.
— Количество мигающих знаков индикации
соответствует вновь установленному уровню
жесткости.
— Индицирование этой серии мигающих знаков
повторяется несколько раз с промежутком в 5
секунд.
11.Правильно установив уровень жесткости воды,
нажмите переключатель ВКЛ./ВЫКЛ.
Уровень жесткости введен в электронную память.
14
Page 15
Загрузка специальной соли для смягчения воды
1
Используйте только специальную соль для
смягчения воды. Никогда не наполняйте
емкость для соли солями других видов
(напр., пищевой солью) или моющим
средством. Это может разрушить
устройство для смягчения воды.
Перед каждой загрузкой соли
удостоверьтесь, что у Вас в руках
действительно упаковка специальной соли.
Загружайте специальную соль:
• Перед первым вводом посудомоечной машины в
эксплуатацию
• Если на регулировочной панели светится
контрольная индикация
3
1. Откройте дверцу, выньте нижнюю корзину.
2. Откройте против часовой стрелки крышку емкости
3. Только при первом вводе в эксплуатацию:
4. Прилагаемую к прибору воронку введите в
3
5. Отверстие емкости очистите от остатков соли.
6. Заверните крышку емкости по часовой стрелке до
3
Если жесткость воды в местности Вашего
проживания ниже 4 °d, Ваша посудомоечная
машина не нуждается в загрузке
специальной соли.
äëÿ ñîëè.
Наполните водой емкость для специальной соли.
отверстие емкости.
Через воронку загрузите специальную соль в
емкость. Вместимость, в зависимости от степени
грануляции, прибл. 1,0-1,5 кг. Не переполняйте
емкость специальной солью.
Вытесненная при загрузке специальной соли
вода вытекает из емкости на днище
внутренней камеры посудомоечной машины.
Это не имеет значения, потому что эта вода
будет слита из внутренней камеры при
запуске программы мойки.
упора, иначе соль попадет в воду при мытье
посуды, следствием чего может быть помутнение
стеклянной посуды. Поэтому после загрузки
специальной соли следует запустить программу
мойки. Во время хода программы будут
выведены излишняя солевая вода и крупицы соли.
Может пройти несколько часов, пока
специальная соль растворится в воде и контрольный индикатор специальной соли
снова погаснет. Это зависит от величины
крупиц соли. Установка устройства для
смягчения воды и, следовательно, расход
специальной соли зависят от жесткости воды
в Вашей местности.
t.
t
SALE
SALT
SALZ
SEL
15
Page 16
Ополаскивание
С помощью ополаскивателя Вы получите
сверкающую чистотой посуду без пятен, а также
прозрачные стаканы, бокалы и рюмки.
Вы можете подавать ополаскиватель
двумя способами:
• Если Вы собираетесь использовать моющее
средство и ополаскиватель раздельно, залейте
ополаскиватель в предназначенную для него
емкость.
В этом случае просим помнить, что
— емкость для ополаскивателя никогда не
должна быть пустой.
— необходимо установить дозировку
ополаскивателя.
— Пользуясь моющим средством, в котором уже
содержится ополаскиватель, заливайте его в
емкость для моющего средства.
В этом случае просим помнить, что
— во избежание передозировки емкость для
ополаскивателя должна быть пустой.
— Вам следует отключить индикатор
из-за того, что емкость для ополаскивателя
пуста, индикатор
светиться.
H будет постоянно
H. Иначе
6. Нажатием кнопки функций можно включить
контрольный индикатор или отключить его.
7. Если режим индикации установлен, нажмите
кнопку ВКЛ/ВЫКЛ.
Программная установка контрольного индикатора
введена в электронную память.
Добавление ополаскивателя
Если Вы собираетесь использовать моющее
средство и ополаскиватель раздельно, заливайте
ополаскиватель в емкость для ополаскивателя:
— перед первым вводом посудомоечной
машины в эксплуатацию
— если на регулировочной панели светится
контрольный индикатор
H.
1
Применяйте только фирменный
ополаскиватель для посудомоечных машин.
Никогда не заливайте в емкость
для ополаскивателя другие средства для
ополаскивания (напр. уксусную эссенцию)
или моющие средства. Это может вызвать
повреждение машины.
Включение / отключение
индикатора ополаскивателя
0 1.Посудомоечная машина должна быть
отключена.
2. Нажав кнопку устройства для смягчения воды
одновременно с кнопкой функций, держите их
нажатыми.
3. Дополнительно нажмите кнопку ВКЛ./ВЫКЛ.
Светодиодный индикатор устройства для
смягчения воды и индикатор кнопки функций
мигают.
4. Еще раз нажмите кнопку функций.
Светодиодный индикатор кнопки функций мигает.
5. Индикатор
установку.
L отображает текущую программную
Индикатор
мигает:
Индикатор
не мигает:
16
Контрольный индикатор включен
L
(установлено изготовителем)
L
Контрольный индикатор отключен
Page 17
Внесение ополаскивателя
Если Вы применяете моющее средство и
ополаскиватель раздельно, вносите ополаскиватель:
— перед первым пуском посудомоечной машины
— когда на регулировочной панели горит
контрольный индикатор
Емкость для ополаскивателя расположена на
внутренней стороне дверцы посудомоечной машины.
1. Откройте дверцу.
2. Нажмите пальцем на кнопку разблокировки
емкости для ополаскивателя.
3. До упора поднимите крышку емкости для
ополаскивателя.
4. Залейте ополаскиватель ровно до отметки “max”;
это составляет приблизительно 140 мл.
5. Опустите крышку и задвиньте ее так, чтобы она
зафиксировалась в этом положении.
6. Если ополаскиватель вылился, вытрите его
тряпкой. В противном случае при полоскании
образуется слишком обильная пена.
H .
Установка дозировки
ополаскивателя
3
1. Откройте посудомоечную машину.
2. Нажмите пальцем на кнопку разблокировки
3. До упора поднимите крышку емкости для
4. Установите дозировку
5. Опустите крышку и задвиньте ее так, чтобы она
6. Если ополаскиватель вылился, вытрите его
Во время мытья посуды ополаскиватель
подается из емкости для ополаскивателя в
воду. Вы можете установить дозировку в
диапазоне от 1 до 6. Дозировка,
установленная изготовителем, равна “4”.
Изменяйте дозировку только в том случае,
если на стаканах и посуде после мытья
появляются помутнения, белые пятна или
высохшие следы водяных капель.
емкости для ополаскивателя.
ополаскивателя.
зафиксировалась в этом положении.
тряпкой.
17
Page 18
Повседневная эксплуатация
• При необходимости добавить специальную соль
или ополаскиватель
• Столовые приборы и посуду загрузить в
посудомоечную машину
• Засыпать моющее средство
• Выбрать подходящую для загруженной посуды
программу мойки
• Запустить программу
Загрузить столовые приборы и посуду в посудомоечную
машину
1
• Перед загрузкой посуды следует:
• При загрузке посуды и столовых приборов
Губки, полотенца и все предметы, которые
могут полностью пропитаться водой, нельзя
мыть в посудомоечной машине
Для мытья в посудомоечной машине следующие столовые приборы/посуда
не предназначены: условно предназначены:
— столовые приборы с деревянными, роговыми,
фарфоровыми или перламутровыми ручками
— не жароустойчивые
пластмассовые предметы
— старая посуда, покрытие которой
является термочувствительным
— склеенная посуда или части столового прибора
— оловянные или медные предметы
— хрусталь с примесями свинца
— предметы из ржавеющей стали
— деревянные дощечки/дощечки для завтрака
— изделия прикладного искусства
— удалить крупные остатки пищи.
— замочить кастрюли с пригоревшими остатками
ïèùè.
следует учитывать:
— посуда и столовые приборы не должны
мешать распылителям поворачиваться
— Полые предметы, такие как чашки, стаканы,
кастрюли и т.д., следует устанавливать в
перевернутом виде, чтобы в выемках и
углублениях не скапливалась вода
— посуду и столовые приборы нельзя вкладывать
друг в друга или складывать друг на друга
— во избежание повреждений стекла стаканы,
бокалы и рюмки не должны соприкасаться
друг с другом
— складывайте небольшие предметы (напр.
крышечки) в корзину для столовых приборов
.
— Фаянсовую посуду можно мыть в посудомоечной
машине только в том случае, если ее изготовителем
указано, что это возможно.
— Надглазурная роспись может побледнеть от частого
мытья в посудомоечной машине.
— Серебряные и алюминиевые предметы от мытья в
посудомоечной машине могут поблекнуть. Остатки
пищи, такие, например, как яичный белок, яичный
желток, горчица часто приводят к побледнению серебра
или образованию на нем пятен. Поэтому серебро всегда
следует сразу же очищать от остатков пищи, если оно не
моется непосредственно после еды.
— Некоторые виды стекла после мытья в посудомоечной
машине могут помутнеть
18
Page 19
Как устанавливать в
посудомоечную машину ножи,
вилки и ложки
1
Чтобы все ножи, вилки и ложки были хорошо
промыты, нужно:
1. надеть на корзину для ножей, вилок и ложек
2. короткие ножи, вилки и ложки установить в
Некоторые модели посудомоечных машин имеют
корзины для столовых приборов без решеток.
Длинные, острые части столового прибора
в корзине для ножей, вилок и ложек
представляют опасность, особенно для
детей (см. указания по технике
безопасности). Поэтому их следует класть в
верхнюю корзину.
решетчатую насадку
решетчатую насадку корзины ручками вниз.
19
Page 20

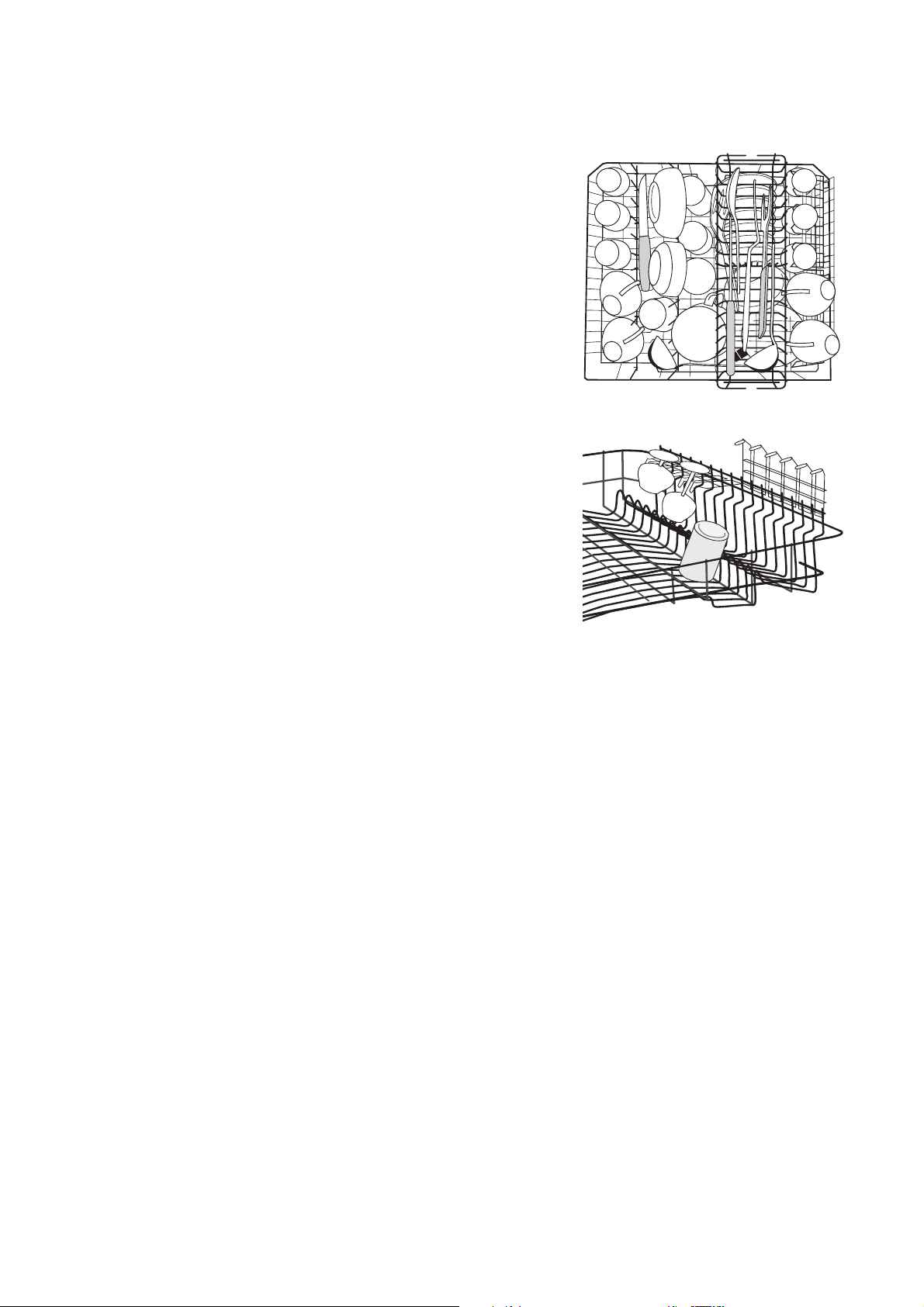

Установка кастрюль, сковородок и
крупных тарелок
Устанавливайте крупную и сильно загрязненную
посуду в нижнюю корзину (тарелки диаметром до
29 см).
Ваша посудомоечная машина оборудована одним
из следующих двух вариантов нижней корзины:
1-й вариант: задняя насадка для тарелок
нижней корзины является съемной
3
Чтобы легче было устанавливать крупную
посуду, можно
- вынуть заднюю насадку для тарелок из
нижней корзины.
- подвинуть в сторону корзину для
столовых приборов.
2-й вариант: задняя насадка для тарелок
нижней корзины является откидной
3
Чтобы легче было устанавливать крупную
посуду, можно,
- откинуть оба ряда стержней задней насадки
для тарелок.
- подвинуть в сторону корзину для
столовых приборов.
20
Page 21
Установка чашек, стаканов и
кофейных сервизов
Мелкую хрупкую посуду разместите в верхней
корзине, а длинные острые столовые приборы
положите в отделение для ножей.
• Размещайте посуду на и под откидной подставкой
для чашек, чтобы промывочная вода промывала
посуду со всех сторон.
• Если Вам надо установить высокие предметы,
оставляйте откидную подставку для чашек в
поднятом положении.
• Бокалы для вина, шампанского и коньяка
устанавливайте в прорезях откидной подставки
для чашек или подвешивайте, укрепив ножки
бокалов в прорезях.
• Стаканы и кружки Вы можете устанавливать также
на специальные штыри, расположенные в верхней
корзине в два ряда слева.
21
Page 22
Регулирование верхней корзины по
высоте
Максимальная высота посуды в
верхней корзине нижней корзине
â
приподнятой верхней корзине 22 cm 31 cm
в опущенной верхней корзине 24 cm 29 cm
3
Регулировать высоту возможно и при
загруженных корзинах.
Как опустить верхнюю корзину
1. Полностью выдвинуть верхнюю корзину.
2. Поднять верхнюю корзину до упора и вертикально
опустить.
Верхняя корзина фиксируется в нижней позиции.
Как поднять верхнюю корзину
1. Полностью выдвинуть верхнюю корзину.
2. Поднять верхнюю корзину до упора и вертикально
опустить.
Верхняя корзина фиксируется в верхней позиции.
22
Page 23

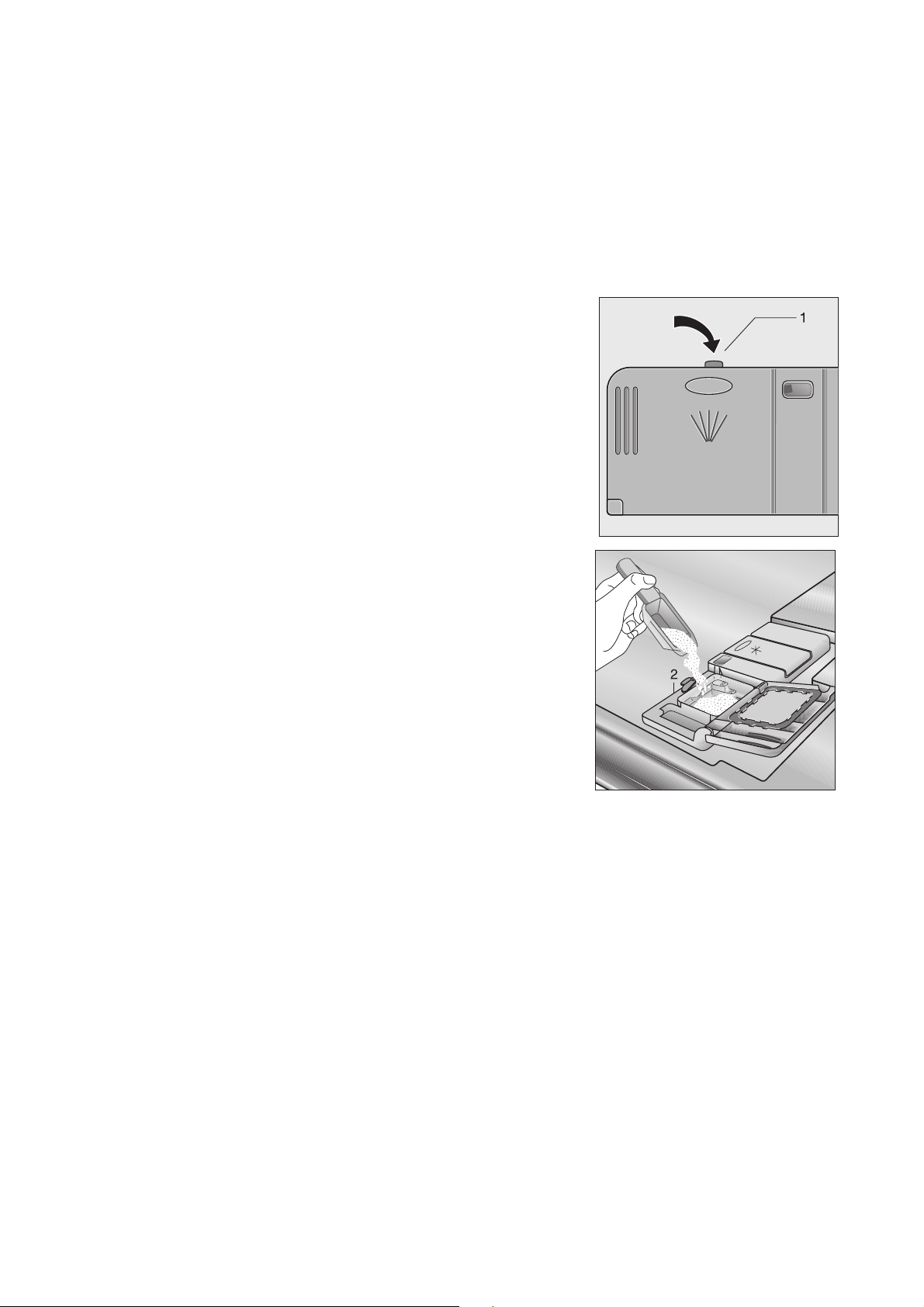

Как произвести дозировку моющего средства
1
Используйте только специальные моющие
средства для посудомоечных машин.
Поместите моющее средство в
специальную емкость:
До того, как программа мойки начнет свою работу
(не во время предварительного полоскания).
Моющее средство подается в воду по ходу работы
программы.
2
Емкость для моющего средства расположена на
внутренней стороне дверцы посудомоечной машины.
1. Если крышка закрыта:
2. Наполните емкость моющим средством.
3. Опустите крышку и задвиньте ее так, чтобы она
3
Обращайте, пожалуйста, внимание на
рекомендации по дозировке и хранению на
упаковке моющего средства.
Нажмите на кнопку разблокировки (1).
Крышка открывается.
Маркировочные линии помогут при определении
дозировки:
“20” соответствует прибл. 20 мл моющего
средства,
“30” соответствует прибл. 30 мл моющего
средства.
зафиксировалась в этом положении.
Если посуда очень грязная, то следует
дополнительно наполнить моющим
средством соседнюю емкость (2). В этом
случае моющее средство подается уже во
время предварительного полоскания.
23
Page 24
Использование комбинированных
моющих таблеток “три в одном”
Общие рекомендации
Эти продукты в форме таблеток выполняют общие
функции моющего/ополаскивающего и смягчающего
воду средства.
1. Перед использованием этих продуктов
необходимо сначала проверить соответствие
жесткости воды системы водоснабжения
требованиям инструкции изготовителей моющих
средств (приведенной на упаковке продукта).
2. Эти продукты необходимо использовать в
строгом соответствии с инструкциями
изготовителей моющих средств.
1
3. Если у вас возникнут проблемы с использованием
Не кладите таблетки в чан или корзину для
ножевых изделий, поскольку это ухудшит
результаты очистки. Таблетки следует
помещать в дозатор моющего средства.
продуктов “три в одном”, просьба обращаться в
сервисное отделение изготовителей моющих
средств (номер телефона приведен на упаковке
продукта).
Специальные рекомендации
При использовании комбинированных продуктов
световые индикаторы для споласкивания и смягчения
воды не применяются. Поэтому целесообразно
отключить функцию споласкивания (такую функцию
имеют только отдельные посудомоечные машины), а
также выбрать наименьшее возможное
устанавливаемое значение для жесткости воды.
Более подробная информация приведена в
руководстве.
При переходе к использованию моющей системы
рекомендуется
• пополнить камеры для смягчения и
споласкивания.
• Переключите установочное значение жесткости
воды в максимально верхнее положение, и дайте
машине проработать три нормальных цикла без
загрузки.
• После этого подрегулируйте установочные
значения для жесткости воды в соответствии с
условиями региона, в котором вы проживаете
(согласно руководству).
24
Page 25
Комбинированные моющие
средства
Моющие средства для посудомоечных машин на
основании их химического состава можно разделить
на две основные группы:
— традиционные щелочные моющие средства
с разъедающими элементами,
— комбинированные моющие средства ñ
низким содержанием щелочи и натуральными
ферментами.
2
Биопрограммы в сочетании с комбинированными моющими средствами
способствуют охране окружающей среды и
сохранности посуды. Они используют
очищающие свойства ферментов, входящих
в состав комбинированных моющих средств.
Поэтому биопрограммы в сочетании с
комбинированными моющими средствами
при 50 °С достигают такого моющего
эффекта, для достижении которого при
использовании обычной программы мойки,
понадобилось бы нагревать воду до 65 °С.
Моющие средства в таблетках
3
Моющие средства в таблетках разных
изготовителей растворяются с разной
скоростью. Поэтому в течение короткой
программы некоторые виды таблеток не
успевают проявить свои моющие свойства
полностью. С уч¸том этого обстоятельства,
применяйте таблетированные моющие
средства в нормальных программах мойки с
предварительным мытьем.
25
Page 26
Выбор программы мойки (Таблица программ)
Выберите с помощью этой таблицы соответствующую программу мойки:
Тип посуды:
Дополнительно:
Характер
загрязнений:
Подходящая
программа мойки:
Нажать кнопку
программы:
Выполнение
программы:
1)
Посуда для при¸ма и приготовления пищи
— -
Cильно
загрязненная посуда;
присохшие
остатки пищи, особенно
яичный белок и крахмал
í} ë
Предварительная мойка
Мойка
Два промежуточных
полоскания
Ополаскивание
Сушка
Среднее
сухие остатки пищи
Предварительная мойка
Мойка
Промежуточное
полоскание
Ополаскивание
Сушка
Термочувствительная
посуда
Cредне загрязненная
посуда
Oсобенно подходит
для использования
высококонцентрированны
х компактных моющих
средств.
Предварительная мойка
Мойка
Промежуточное
полоскание
Ополаскивание
Сушка
Расходные параметры:
Длительность 115 — 125 минут 95 — 105 минут 90 — 100 минут
Электроэнергия 2,0 — 2,2 êÂò÷/÷ 1,35 — 1,55 êÂò-÷ 1,05 — 1,24 êÂò÷/÷
Âîäà 20 литров 13 — 15 литров 13 — 15 литров
1) Поскольку при выполнении некоторых участков программы посуда для лучшего очищения кратковременно моется
более интенсивно, некоторые фазы мытья сопровождаются тихим шумом различного звучания.
2) Расходные параметры определялись при нормативных условиях эксплуатации. Они зависят от загрузки корзин для
посуды. Поэтому на практике возможны отклонения.
2)
26
Page 27
Тип посуды:
Посуда для при¸ма и
приготовления пищи
Посуда
без кастрюль
Дополнительно:
Характер
загрязнений:
Подходящая
программа мойки:
Нажать
кнопку программы:
Выполнение программы:
Расходные параметры:
Длительность 140 — 150 минут 30 минут
1)
2)
Tермочувствительная посуда —
Tолько что использованная
Cредне загрязненная посуда
Oсобенно подходит
для использования высококонцентрированных компактных моющих
средств.
посуда,
средне или слегка
загрязненная посуда
î
Предварительная мойка
Мойка
Промежуточное полоскание
Ополаскивание
Сушка
3) 4)
ï
—
Мойка
—
Ополаскивание
—
5)
Электроэнергия 0,95 — 1,05 êÂò/÷ 0,8 êÂò/÷
Âîäà 14 — 16 литров 8 литров
3) Программа мойки î обеспечивает мыть¸ средне загрязненной посуды при очень низких энергозатратах.
Если посуду необходимо вымыть в максимально короткое время, то в качестве альтернативного варианта Вы можете
применить программу мойки
4) Тестирующая программа
5) Эта программа не пригодна, если на посуде имеются присохшие остатки пищи.
ë .
27
Page 28
Запуск программы мойки
1. Убедитесь, что посуда и столовые приборы таким
образом расположены в посудомоечной машине,
чтобы распылители могyт свободно
поворачиваться.
2. Полностью откройте кран.
3. Закрыть дверцу.
4. Нажмите на кнопку вкл./выкл. (EIN/AUS).
Загорается индикация кнопки вкл./выкл. (EIN/
AUS).
5. Нажмите на кнопку нужной программы мойки (см.
“Таблицу программ”). Загорается индикатор
выполнения программы. На индикации хода
работы программы и возможных неполадок
мигают одна или две лампы. В течение этого
времени можно поменять установленную
программу. Примерно через 6 секунд выбранная
программа мойки начинает свою работу.
Индикация хода программы и возможных
неполадок непрерывно показывает, какой этап
программа мойки проходит в настоящий момент.
3
Если после запуска программы на индикации
хода программы и возможных неполадок
мигает верхняя и/или средняя лампа,
обратитесь, пожалуйста, к разделу “Что
делать, если...”.
Как прервать/отключить программу
мойки
Отключение программы мойки
1. Нажмите на кнопку запущенной программы мойки
и держите ее нажатой до тех пор, пока индикация
выполнения программы не погаснет.
2. Отпустите кнопку программы. Программа
отключается.
Функция временного перерыва
работы программы
3
С помощью этой функции можно на короткое время
остановить программу мойки:
1. Нажмите на кнопку вкл./выкл. (EIN/AUS).
2. Все индикации гаснут.
3. Для того, чтобы через небольшой промежуток
2
Функция паузы может быть подключена
только перед этапом сушки (Trocknen). Если
функция паузы подключается во время этапа
сушки, программа отключается.
Программа мойки останавливается.
времени снова запустить программу мойки,
следует снова нажать на кнопку вкл./выкл. (EIN/
AUS). Программа мойки продолжает свою
работу.
Не следует останавливать программу мойки
на долгое время, потому что в этом случае
остывшая вода снова должна быть согрета, а
это увеличивает расход электроэнергии.
3
Прерывайте работу начатой программы
только в том случае, если это абсолютно
необходимо. После повторного закрывания
посудомоечной машины попавший в нее
воздух сильно нагревается и расширяется.
Вследствие этого в аварийный поддон на
днище может попасть вода и привести в
действие систему водозащиты.
Прерывание программы мойки с помощью
открывания дверцы посудомоечной
машины
1
1. Откройте посудомоечную машину. Программа
2. Мигают лампы на индикации хода программы и
3. Закрыть дверцу. Программа мойки продолжает
При открывании дверцы может произойти
выход горячего пара. Опасность ожога!
Осторожно открывайте дверцу.
мойки останавливается.
возможных неполадок.
свою работу.
28
Page 29
Распознавание загрузки
После запуска программы мойки, даже если в
верхней и нижней корзинах содержится совсем
немного посуды, умная электроника машины
соразмерит используемое количество воды и
длительность выполнения программы для этого
количества посуды. Это позволяет быстро и
экономично вымыть даже небольшое количество
посуды. При половинной загрузке (6 уч¸тных
комплектов) экономится до 2 литров воды и 0,2 кВтч
электроэнергии.
Установка или изменение времени
пуска
С помощью функции установки времени пуска Вы
можете запрограммировать, когда начнется
выполнение программы мойки: через 3, 6 или 9
часов.
1. Нажмите кнопку ВКЛ./ВЫКЛ..
2. Установка времени пуска:
Нажимайте кнопку
рядом с количеством часов, по истечении
которых должна начаться программа мойки, не
засветится индикатор.
Изменение времени пуска:
Пока программа мойки не началась,
установленное время пуска еще можно изменить
нажатием кнопки
Отмена установки времени пуска:
Пока программа мойки не началась,
установленное время пуска можно отменить.
Нажимайте кнопку
перестанут загораться все три индикатора,
показывающие количество часов. Установленная
программа мойки сразу же запускается.
3. Нажмите кнопку нужной программы. Светится
индикатор программы.
4. По истечении установленного количества часов
программа мойки запускается.
ñ до тех пор, пока на дисплее
ñ .
ñ äî òåõ ïîð, ïîêà íå
29
Page 30
Выключение посудомоечной машины
Выключать посудомоечную машину следует лишь
тогда, когда на индикаторе хода программы горит
w .
1. Нажать клавишу ВКЛ./ВЫКЛ.
Индикатор клавиши ВКЛ./ВЫКЛ. гаснет.
1
2. Дверцу следует открывать осторожно.
При открытии дверцы сразу по окончании
программы возможен выход горячего пара.
Поэтому:
Извлечение посуды
3
• Горячая посуда становится хрупкой. Поэтому
перед тем, как извлечь ее из машины, следует
дать ей остыть.
• После завершения программы оставьте посуду в
машине для лучшей просушки и охлаждения еще
примерно на 15 минут.
• Освобождать сначала нижнюю, а затем верхнюю
корзину. Таким образом можно избежать того,
что остатки воды из верхней корзины будут капать
на посуду в нижней корзине, оставляя на ней
пятна.
30
Page 31
Уход и мытье
1
• Рабочие детали посудомоечной машины при
• Распылителям мытье не требуются.
• Время от времени проверяйте, не загрязнены ли
Ни в коем случае не употреблять обычные
средства для ухода за мебелью и активные
химические моющие средства.
необходимости мойте теплой чистой водой и
мягкой салфеткой.
внутренняя камера, уплотнение дверцы и подвод
воды, и при необходимости очищайте их.
Очистка фильтров
3
1. Откройте дверцу, извлеките нижнюю корзину.
2. Система фильтров посудомоечной машины
3. Поверните ручку примерно на ¼ оборота против
4. Возьмитесь за ушко фильтра грубой очистки (1/2)
5. Тщательно промойте все фильтры проточной
6. Возьмите плоскостной фильтр (4) с днища
7. Снова поместите плоскостной фильтр на днище
8. Вставьте фильтр грубой/тонкой очистки в
9. Установите комбинацию фильтров на место и
1
Расположенные в днище моечной камеры
фильтры являются в значительной степени
самоочищающимися.
Несмотря на это, их следует время от
времени проверять и очищать.
Загрязненные фильтры ухудшают результаты
мытья посуды.
состоит из фильтра грубой/тонкой очистки,
микрофильтра и плоскостного фильтра. Ручкой
микрофильтра разблокируйте систему фильтров и
извлеките ее.
часовой стрелки и вытащите ее.
и извлеките его из микрофильтра (3).
водой.
моечной камеры и с обеих сторон основательно
его прочистите.
моечной камеры.
микрофильтр и скрепите оба фильтра.
зафиксируйте ее, поворачивая ручку по часовой
стрелке до упора. Следите за тем, чтобы
плоскостной фильтр не поднимался над днищем
моечной камеры.
Ни в коем случае не мойте посуду без
фильтров .
31
Page 32
Что делать, если...
Попробуйте с помощью приведенных здесь указаний
самостоятельно устранить небольшие неполадки в
посудомоечной машине. Если Вы обратитесь в
сервисный центр по поводу какой-либо из
перечисленных здесь неполадок или неполадки,
вызванной неправильным обслуживанием
посудомоечной машины, то за посещение техника
сервисного центра взимается плата даже и во время
действия гарантийного срока.
...появляются сообщения о неполадках.
• Если на индикации хода программы и возможных
неполадок мигает верхняя или средняя лампа, Вы,
возможно, можете устранить неполадку
самостоятельно.
После устранения неполадки нажмите на кнопку
вкл./выкл. (EIN/AUS). Программа мойки
продолжает свою работу. В случае, если
Неполадка Возможная причина Устранение
На индикации хода
программы и возможных
неполадок мигает верхняя
лампа.
Кран подачи воды засорен или на нем
накипь.
Засорен фильтр (если он предусмотрен) в
подсоединении шланга к крану.
сообщение о неполадке появится снова,
обратитесь, пожалуйста, в сервисный центр.
• Если на индикации хода программы и возможных
неполадок мигают другие лампы, обратитесь,
пожалуйста, в сервисный центр и назовите, какие
лампы сигнализируют о неполадке.
Прочистить кран.
Прочистить фильтр в подсоединении
шланга.
В посудомоечную машину
не поступает вода.
На индикации хода
программы и возможных
неполадок мигает средняя
лампа.
На индикации хода
программы и возможных
неполадок мигают верхняя
è
средняя лампы.
Подводящий шланг неправильно
проложен.
Засорен сифон. Прочистить сифон.
Отводной шланг неправильно проложен. Проверить, как проложен шланг.
Сработала система водозащиты.
Проверить, как проложен шланг.
Закрыть кран подачи воды и поставить
в известность сервисный центр.
32
Page 33
...при эксплуатации посудомоечной машины возникают
проблемы.
Неполадка Возможная причина Устранение
Программа не
запускается.
Во внутренней камере
посудомоечной
машины видны пятна
ржавчины.
Посудомоечная машина недостаточно
хорошо закрыта.
Сетевой штекер не вставлен в
электророзетку.
Предохранитель квартирной
электропроводки неисправен.
Для моделей посудомоечных машин с
предварительным программированием
времени начала работы программы:
запрограммировано время начала работы
программы.
Внутренняя камера посудомоечной
машины исполнена из нержавеющей стали.
Появление пятен ржавчины во внутренней
камере посудомоечной машины может
быть связано только с посторонней
ржавчиной (частички ржавчины из
водопроводных труб, от кастрюль, от
столовых приборов и т.д.). Подобные пятна
следует устранять с помощью обычных
моющих средств для предметов из
нержавеющей стали.
Закрыть дверцу.
Вставить сетевой штекер в
электророзетку.
Заменить предохранитель.
Если мытье посуды должно быть начато
немедленно, следует отменить
произведенное ранее
программирование времени.
Мыть в посудомоечной машине только
подходящие для этого столовые
приборы и посуду.
Накрепко закрыть крышку емкости для
специальной соли.
Свистящий звук при
мытье посуды.
Этот свист не имеет значения.
Использовать другое фирменное
моющее средство.
...результаты мытья посуды неудовлетворительны.
Посуда не становится чистой.
• Была выбрана неверная программа мойки.
• Посуда была загружена таким образом, что вода
не достигла некоторых ее частей. Корзины для
посуды не должны быть сверх меры загружены.
• Фильтры в днище внутренней камеры
посудомоечной машины загрязнились или
неправильно установлены.
• Не было использовано фирменное моющее
средство или его было слишком мало.
• При появлении известкового налета на посуде:
Емкость для специальной соли пуста или
устройство для смягчения воды неправильно
настроено.
• Неверно проложен отводной шланг.
Посуда не сохнет и не начинает блестеть.
• Не был использован фирменный ополаскиватель.
• Емкость для ополаскивателя пуста.
На стеклянной и другой посуде остаются
пятна слизи, полосы, молочные пятна или
голубовато блестящий налет.
• Установить более низкую дозировку
ополаскивателя.
На стеклянной и другой посуде видны
высохшие водяные пятна.
• Установить более высокую дозировку
ополаскивателя.
• Причиной может быть моющее средство.
Посоветуйтесь в отделе консультации покупателей
поставщика моющих средств.
33
Page 34
Технические данные
Вместимость: Столовая посуда на 12 персон, включая принадлежности сервиза
Допустимое водяное
давление:
Электрическое
подключение:
Отдельно стоящие посудомоечные машины
Размеры: 850 х 600 х 600 (высота х ширина х глубина в мм)
максимальный вес: 54 êã
Полностью встраиваемые, встраиваемые под столешницу с возможностью декоративного оформления
посудомоечные машины
Размеры:
максимальный вес: 50 êã
;
Настоящий прибор соответствует
следующим Предписаниям ЕС:
— 73/23/EWG îò 19.02.1973 –
"Директива по низкому напряжению"
— 89/336/EWG îò 03.05.1989
(включая "Поправки" 92/31/EWG) —
"Директива по электромагнитной
совместимости".
Также прибор соответствует
российским стандартам ГОСТ 27570,
ГОСТ 23511- 79, ГОСТ P 50033.
1-10 áàð (=10-100 í/ñì
Данные по электрическому подключению находятся на фирменной табличке справа
с краю на боковой стороне дверцы посудомоечной машины.
8820 — 880 х 595 х 570
(высота х ширина х глубина в мм)
2
= 0,1-1,0 ÌÏà)
34
Page 35
Указания для организаций, производящих
технические испытания
Испытание на соответствие общеевропейскому стандарту EN 60704 должно производиться при полной
загрузке машины с помощью тестирующей программы (см. «Таблицу программ»).
Испытания на соответствие стандарту EN 50242 должны производиться при полной емкости для соли
устройства для смягчения воды и полной емкости для ополаскивателя посредством тестирующей программы
(см. «Таблицу программ»).
Полная загрузка:
12 расч¸тных комплектов посуды, в т.ч. посуда
общего использования
Дозирование моющих средств: 5 ã + 25 ã (Òèï B) 20 ã (Typ B)
Установка параметров для
ополаскивателей:
Пример размещения: Верхняя корзина *
4 (Òèï III) 4 (Òèï III)
Половинная загрузка:
6 нормативных комплектов посуды, в т.ч. посуда
общего использования,
каждое второе установочное место оставлять
свободным
Пример размещения: Верхняя корзина *
* В необходимых случаях переставляйте подставку для
чашек справа налево. При этом обязательно соблюдайте
одинаковую высоту навешивания подставки!
35
Page 36
Пример размещения: Нижняя корзина
Пример размещения: Корзина для столовых
приборов
В некоторых моделях посудомоечных машин
корзины для столовых приборов не оборудованы
решетками.
36
Page 37
УКАЗАНИЯ ПО УСТАНОВКЕ И МОНТАЖУ
Установка посудомоечной машины
• Посудомоечная машина должна быть установлена
в устойчивое против опрокидывания положение в
выровненной по горизонтали плоскости на
твердом полу.

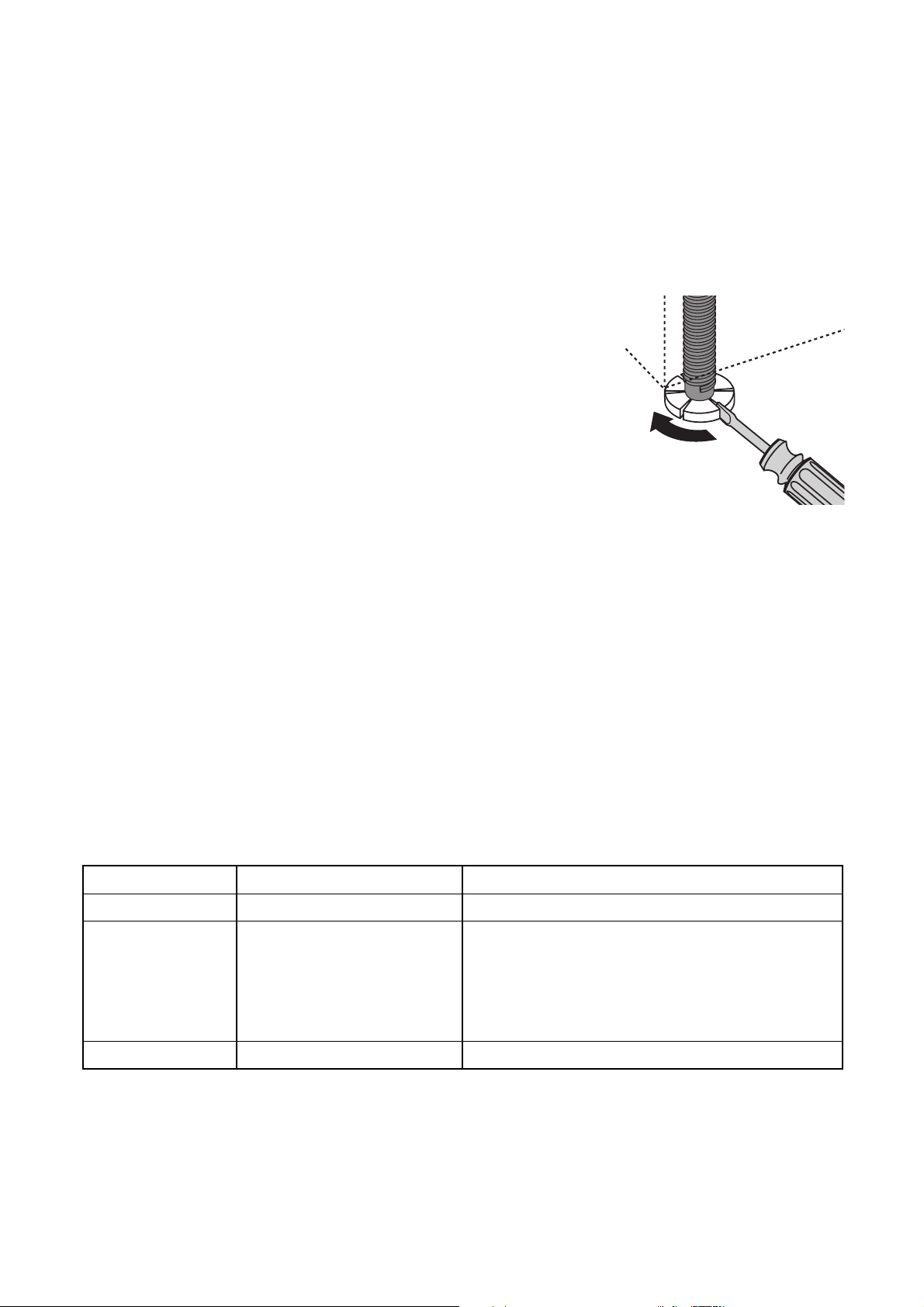

• Чтобы компенсировать неровности пола и
выровнять высоту машины по отношению к
другой мебели, выверните ножки:
— используя отвертку.
• В случае установки встраиваемых, интегрируемых или
полностью интегрируемых в интерьер
посудомоечных машин задние ножки необходимо
отрегулировать отверткой в передней части машины.
• Сливной шланг, заливной шланг и сетевой шнур
должны быть проложены внутри заднего выступа
цоколя без ограничения свободы их движения, с тем
чтобы они не перегибались и не сдавливались.
• Кроме того, посудомоечная машина должна быть
жестко привинчена к цельной кухонной столешнице
или к прилегающей мебели. Эта мера является
абсолютно необходимой для обеспечения
устойчивости против опрокидывания в соответствии
с предписанием Союза Немецких Электротехников.
В зависимости от конструктивного исполнения, посудомоечные машины надлежит устанавливать следующим образом:
Посудомоечные машины,
интегрируемые в интерьер
(см. прилагаемый монтажный шаблон)
3
Ширина: 591 — 594 ìì
Толщина: 16 — 24 ìì
Высота
(может быть разной)
Âåñ: ìàêñ. 8 êã
1
Дверцу машины можно покрыть деревянной
пластиной/мебельной пластиной следующих
размеров:
в зависимости от
Если мебельная пластина будет длиннее 600
мм, дверца машины не сможет открываться
полностью (мебельная пластина упирается в
цоколь).
- высоты ниши
- высоты цоколя
- приспособления к профилю компонентов
прилегающей мебели
Точную высоту можно определить на месте установки
машины исходя из размеров прилегающей мебели.
В этом случае в цоколе следует сделать
выемку (см. монтажный шаблон) или
использовать для слишком длинной дверцы
фурнитурный набор BLT 60. Номерной код
для получения этого набора E-Nr. 911 239
008.
37
Page 38
Встраиваемые под столешницу
посудомоечные машины
(см. прилагаемую инструкцию по монтажу)
Отдельностоящие машины
1

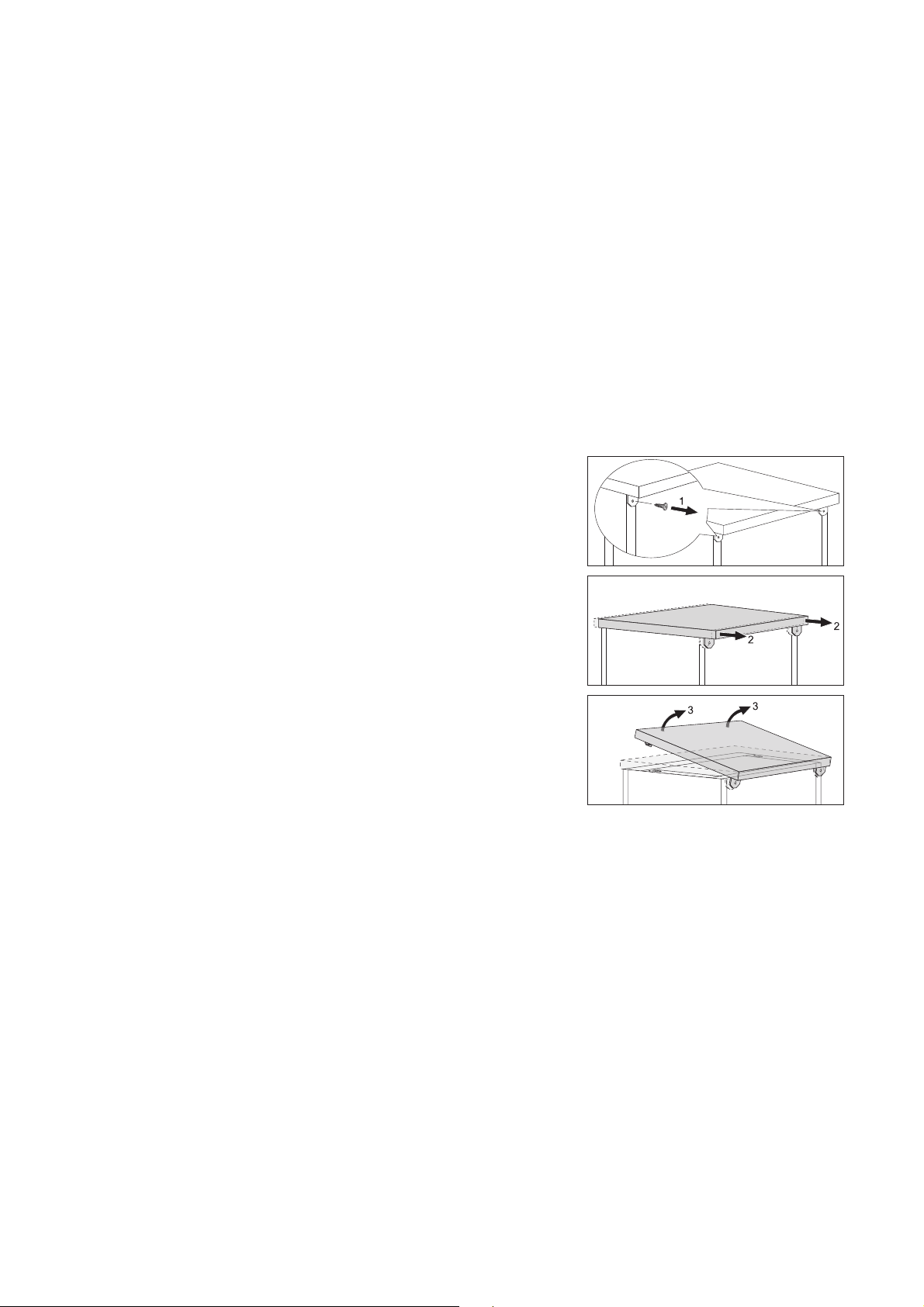

Если посудомоечная машина встраивается под
столешницу кухонной мебели, то оригинальную
верхнюю панель посудомоечной машины следует
удалить следующим образом:
1. Выверните винты из упоров на задней стороне
2. Сместите верхнюю панель машины прибл. на 1 см
Mогут устанавливаться как свободно
стоящие без дополнительных креплений.
Если посудомоечная машина размещается
непосредственно рядом с газовой или
угольной плитой, то между этой плитой и
посудомоечной машиной необходимо
установить теплоизолирующую негорючую
переборку, которая должна быть закреплена
вровень с верхним краем столешницы
(глубина 57,5 см). Указанную перегородку со
стороны кухонной плиты следует покрыть
алюминиевой фольгой.
машины (1).
(2).
назад
3. Приподнимите верхнюю панель спереди
уберите ее.
1
3
При необходимости в дальнейшем
использовать посудомоечную машину как
отдельностоящую, установите оригинальную
верхнюю панель на прежнее место.
У отдельностоящих машин цоколь не
регулируется.
(3) è
38
Page 39
Подключение посудомоечной машины
Подключение к водоснабжению
Посудомоечная машина оснащена страховочными
устройствами, которые препятствуют обратному
попаданию воды в водопроводную сеть для питьевой
воды.
• Посудомоечная машина может быть подключена
к холодной воде и к горячей воде с температурой
не выше 60 °C.
• Посудомоечную машину нельзя подключать к
внешним водоподогревателям и к газовым
колонкам.
Допустимое давление воды
Допустимое минимальное давление воды:
1 áàð (=10 Í/ñì
Допустимое максимальное давление воды:
10 áàð (=100 Í/ñì
2
=100 êÏà)
2
=1 ìÏà)
Если давление воды составляет менее 1 бар, посоветуйтесь с
монтером
Если давление воды составляет более 10 бар, то должен быть
предварительно подключен редукционный клапан (заказывайте
через наш сервисный центр).
Подсоединение подводящего
шланга
1
Подсоедините подводящий шланг с помощью
винтового соединения (ISO 228-1:2000) к крану
подачи воды с внешней резьбой (¾ дюйма).
Подающий шланг оснащен пластиковой или
металлической крепежной гайкой:
3
Подводящий шланг не должен быть при
подсоединении подломлен, придавлен или
пережат.
— Заворачивайте пластиковую крепежную гайку
винтового соединения шланга только
вручную.
— Металлическую крепежную гайку винтового
соединения шланга затягивайте непременно с
помощью соответствующего инструмента.
Затем визуально проверьте плотность
соединения (убедитесь, что из
водопроводного крана не капает вода).
Чтобы не ограничивать возможность
пользования водой в кухне для других целей,
мы советуем установить дополнительный
кран или сделать ответвление к существующему крану.
39
Page 40
• В случае, если Вам потребуется более длинный
шланг подачи воды, чем тот, который прилагается
к Вашему прибору, Вы можете использовать
следующие комплекты шлангов, имеющиеся в
продаже и соответствующие нормам
безопасности:
— Комплект шлангов “WRflex 100”
(номер заказа E-Nr.: 911 239 034)
— Комплект шлангов “WRflex 200”
(номер заказа E-Nr.: 911 239 035)
3
Следующая глава относится только к
посудомоечным машинам, у которых на
винтовом соединении подводящего шланга
к водопроводному крану имеется
предохранительный клапан:
Подводящий шланг с
предохранительным клапаном
После подсоединения к водопроводному крану
двухстеночного подводящего шланга
предохранительный клапан находится
непосредственно на кране. Поэтому давление в
подводящем шланге сохраняется только во время
подачи воды. Если при этом в шланге возникает
разгерметизация, предохранительный клапан
прекращает подачу воды и включается
откачивающий насос посудомоющей машины.
1
При прокладке подводящего шланга
соблюдайте, пожалуйста, следующие
требования:
— Внутри двухстеночного подводящего шланга
имеется электропровод для
предохранительного клапана. Не погружайте в
воду ни подводящий шланг, ни
предохранительный клапан.
— При повреждении подводящего шланга или
предохранительного клапана немедленно
вынимайте сетевой штекер.
— Производить замену подводящего шланга и
предохранительного клапана имеет право
только специалист, либо сервисная служба.
40
Page 41
Отвод воды
Отводной шланг
1
• Присоединение отводного шланга:
Отводной шланг не должен быть подломлен,
придавлен или пережат.
— максимальная допустимая высота подъема
отводного шланга: 1 метр.
— минимальная требуемая высота 40 см над
нижним краем прибора.
Удлинительные шланги
• Удлинительные шланги можно приобрести в
специализированных магазинах или через наш
сервисный центр. Внутренний диаметр
удлинительных шлангов должен составлять
19 мм, тогда работа прибора будет протекать
нормально.
• Удлинительные шланги могут быть протянуты по
горизонтали на расстояние не свыше 3 метров,
максимально допустимая высота для
подсоединения отводного шланга тогда
составляет 85 см.
Подсоединение сифона
• Наконечник отводного шланга (диаметр 19 мм)
подходит ко всем общеупотребительным типам
сифонов. Внешний диаметр подсоединения
сифона должен составлять минимум 15 мм.
• Следует прикрепить отводной шланг к
подсоединению сифона с помощью
прилагающегося зажима для шланга.
Отвод воды при высоко встроенной
посудомоечной машине
Если высота для подсоединения отводного шланга
при высоко встроенной посудомоечной машине
составляет менее 30 см над нижним краем прибора,
сервисный центр должен встроить комплект
ET 111099520.
Отвод воды в раковину (возможно только
для отдельно стоящих приборов)
Если Вы хотите подвесить отводной шланг в
раковине, используйте насадной переходник для
шланга. Вы можете его заказать в сервисном центре
ELECTROLUX под номером запчасти
ET 646 069 190.
1. Насадите переходник на отводной шланг.
2. Закрепите отводной шланг на раковине таким
образом, чтобы застраховать его от
соскальзывания.
Протяните шнур через дырку в переходнике для
шланга и закрепите его на стене или на кране для
воды.
41
Page 42
Система водозащиты
Для защиты от причиняемых водой повреждений
посудомоечная машина оснащена системой
водозащиты.
В случае неполадки предохранительный клапан в
машине немедленно прерывает подвод воды и
включается сливной насос. В результате вода не
может ни перелиться, ни вытечь. Оставшаяся в
машине вода автоматически откачивается.
1
Система водозащиты находится в рабочем
состоянии даже тогда, когда машина
выключена.
Электрическое подключение
1
При подключении учитывайте предписания местных
предприятий электроснабжения. После монтажа
посудомоечной машины части, находящиеся под
напряжением, должны быть недоступны.
Данные по электрическому подключению находятся
на фирменной табличке справа с краю на боковой
стороне дверцы посудомоечной машины. Если Ваш
прибор имеет несколько вариантов подключения,
дополнительно следует принимать во внимание
указания схемы переключения, расположенной на
сетевом разъеме.
Перед подключением удостоверьтесь в том, что
обозначенные на фирменной табличке
посудомоечной машины номинальное напряжение и
вид тока соответствуют напряжению и виду тока по
месту установки. Требования электрозащиты также
обозначены на фирменной табличке.
Согласно техническим условиям
подключения, постоянное подключение к
электрической сети может быть произведено
только уполномоченным на это
электромонтером.
С целью отключения посудомоечной машины от сети
вытащите сетевой штепсель.
Внимание: к сетевому штепселю должен быть
обеспечен свободный доступ также и после
установки прибора.
В случае, если прибор имеет постоянное
подключение к сети, следует отключать прибор от
сети с помощью предусмотренного при установке
трехполюсного (N,L1) разделительного
приспособления (напр. автоматического
предохранительного выключателя и т.п.) с шириной
размыкания контакта > 3 мм.
42
Page 43
Технические правила подсоединения
Подводящий и отводной шланги, а также сетевой
кабель, должны подсоединяться с боковой стороны
посудомоечной машины, потому что сзади для этого
нет места.
Следующий пример санитарно-технической и
электрической установки следует рассматривать
только как рекомендацию, потому что
определяющими для установки являются местные
условия (имеющиеся возможности подключения,
местные предписания по подключению
электричества или водопровода и т.д.).
2 штуцера: 45 ° или прямые,
внешний диаметр 19 мм, длина 30 мм
Подвод
воды
Токоподводящ
ий провод
Отвод
воды
Двойной
вентиль
Электрическое
подключение
Отвод
воды
Токоподводящ
ий-провод
Подвод
воды
43
Page 44
444546
Page 45
Page 46
Page 47
Сервисная поддержка
В главе "Что, делать, если..." перечислены основные
неполадки, которые Вы можете устранить
самостоятельно.
Если несмотря на это Вы обратитесь в сервисный
центр по поводу какой-либо из перечисленных
неполадок, которые можно устранить указанным в
таблице способом или неполадки, вызванной
неправильным обслуживанием посудомоечной
машины, то за посещение техника сервисного центра
взимается плата даже и во время действия
гарантийного срока.
Если по поводу неполадки Вашей машины Вы не
обнаружите никаких указаний в настоящей
"Инструкции по эксплуатации", то обратитесь,
пожалуйста, в сервисный центр.
Назовите, пожалуйста, сервисному центру номер
изделия (PNC) и серийный номер (S-No), которые
находятся на фирменной табличке. Фирменная
табличка расположена справа с краю на боковой
стороне дверцы.
Чтобы Вы всегда могли легко найти эти номера, мы
рекомендуем Вам вписать их на эту страницу:
Модель:
Номер изделия
(PNC):
Серийный номер
(S-No):
Дата покупки:
............................................................
............................................................
............................................................
............................................................
Адреса сервисных центров
Адреса и телефоны сервисных центров приведены в
отдельно прилагающемся списке.
47
Page 48
822 961 128 - 00 - 0803 Право на изменения сохраняется
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products
(such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more
than 150 countries around the world.
Loading...
