Lavastoviglie
LIBRETTO ISTRUZIONI
Model ESF 619
152987 55/0
0/0599
Page 2
2
Indice
Per l’utente
Avvertenze 3
Descrizione dell’apparecchiatura 4
Pannello comandi 4
Prima dell’uso 5
Regolazione del decalcificatore dell’acqua 5
Il brillantante 7
Il detersivo 8
Uso della lavastoviglie 9

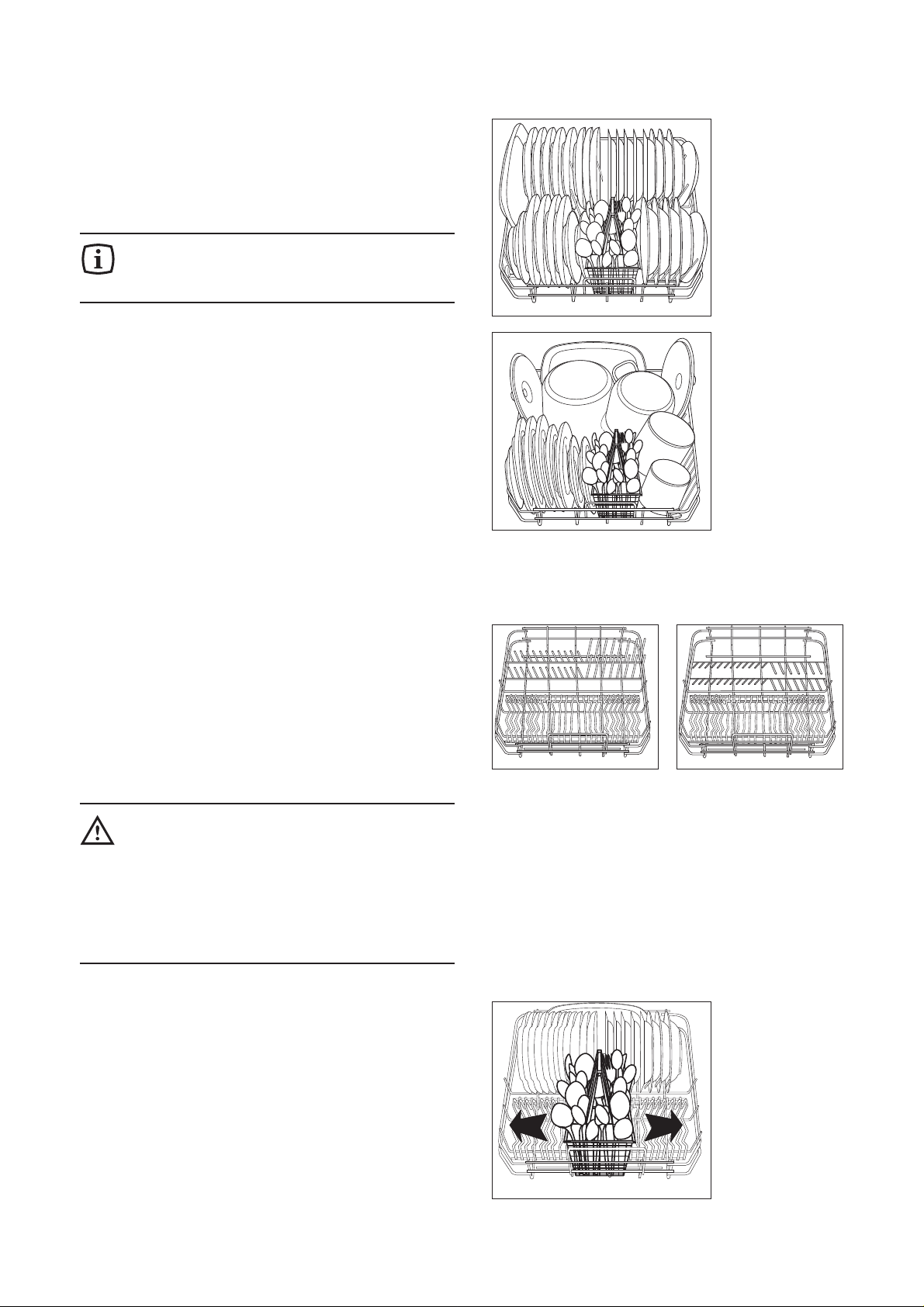

Sistemazione delle stoviglie 9

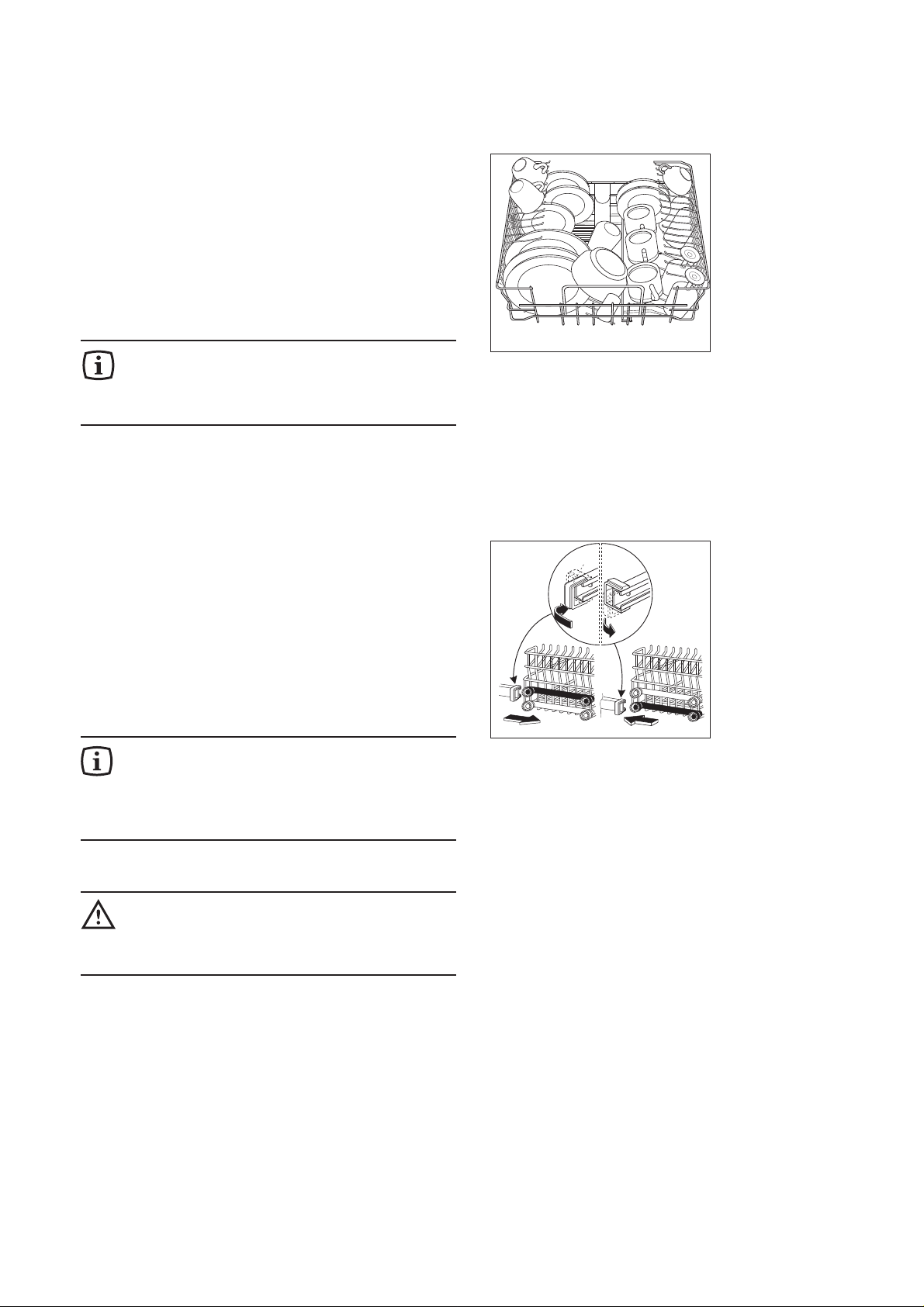

Regolazione in altezza del cesto superiore 10
Consigli per il lavaggio 11
Avvertenze per gli istituti di prova 12
Programmi di lavaggio 13
Sequenza delle operazioni 14
Manutenzione 15
Pulizia interna 15

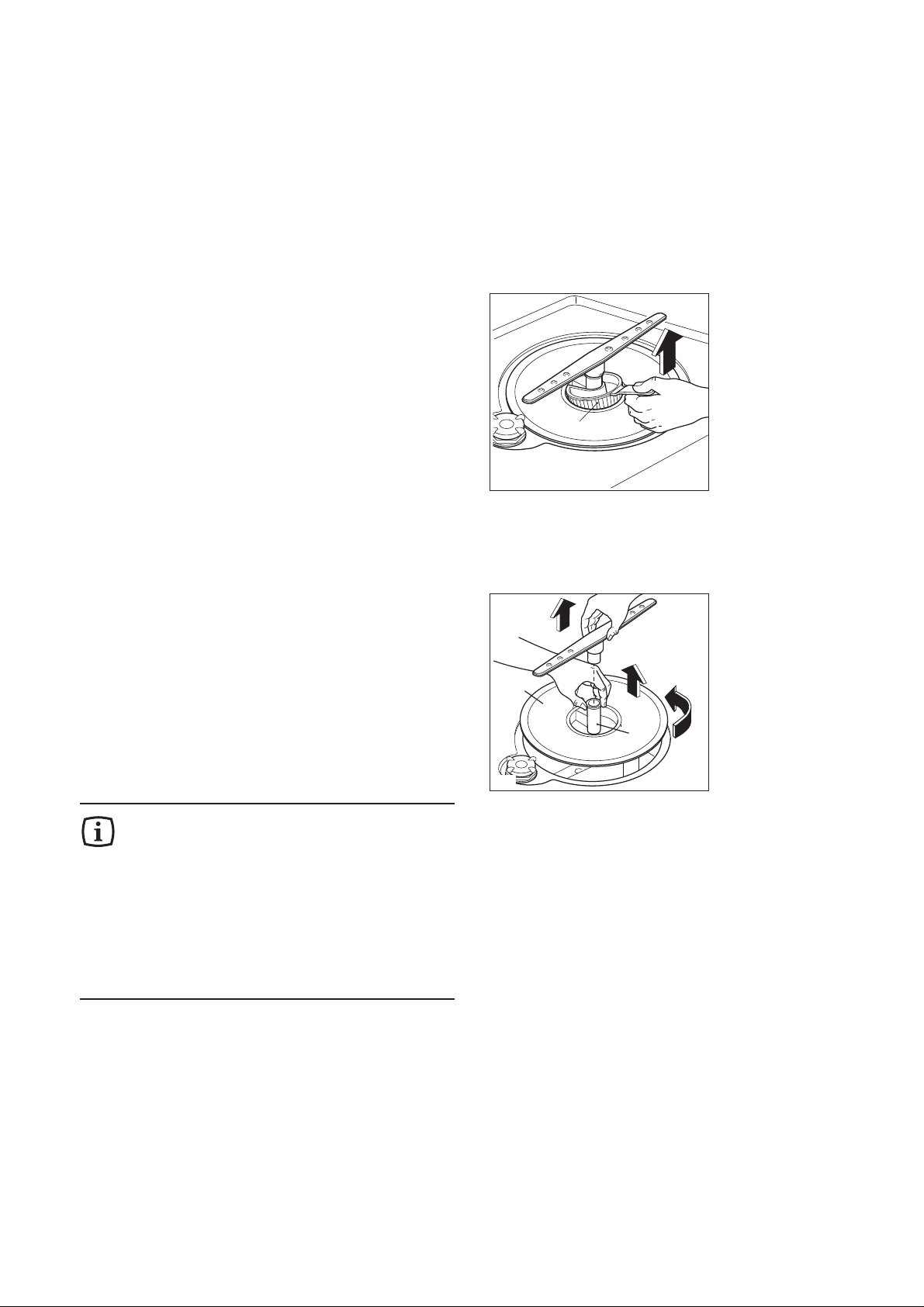

Pulizia del filtro centrale 15
Pulizia del filtro grande 15
Pulizia esterna 16
Periodi di sosta prolungata 16
Rischi del gelo 16
Movimentazione 16
Rimedi alle anomalie di funzionamento 17
Dispositivo di sicurezza antiallagamento 18
Per l’installatore
Installazione 18
Caratteristiche tecniche 18
Collegamento all’alimentazione dell’acqua 19

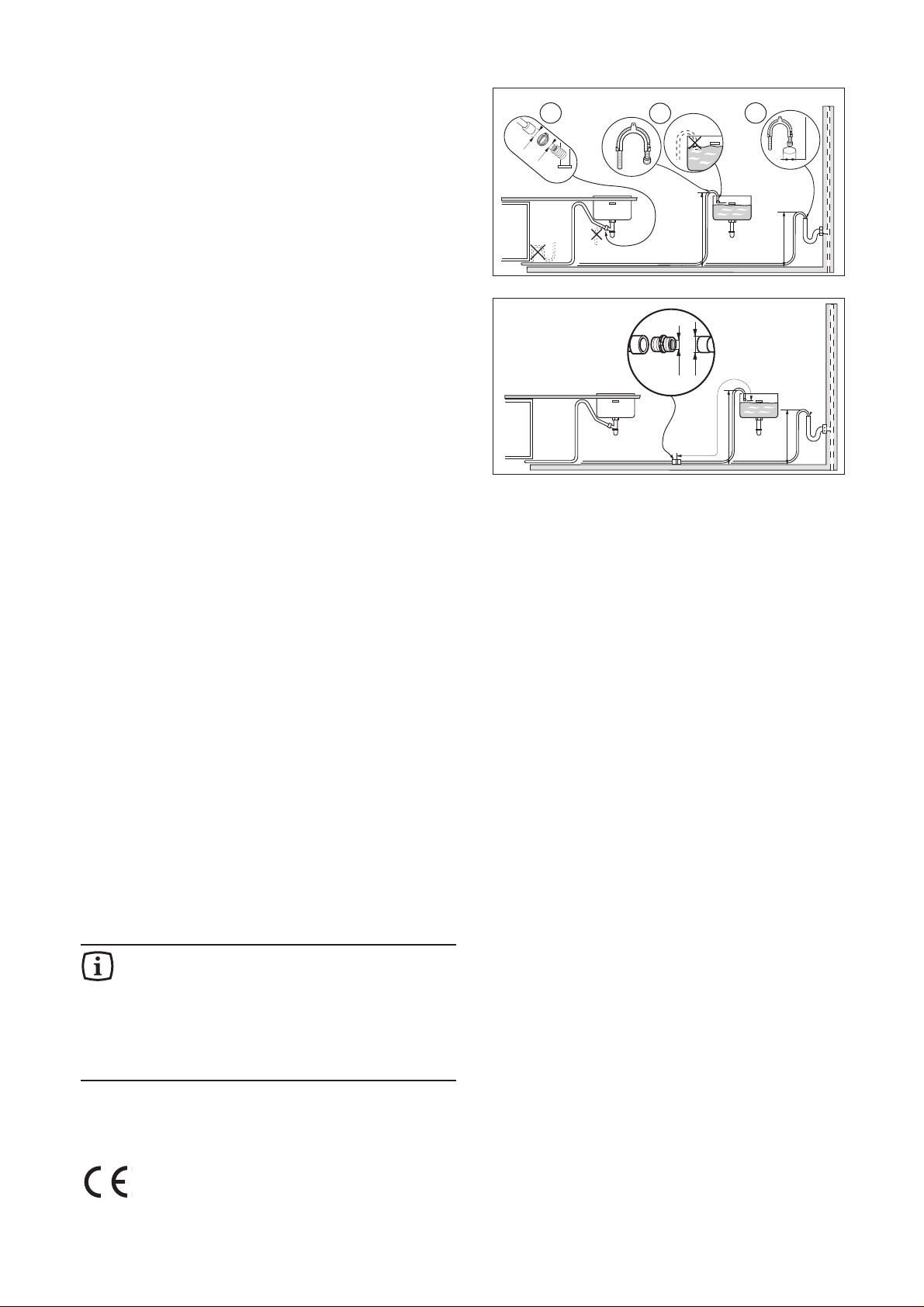

Collegamento allo scarico 20
Collegamento elettrico 20
Livellamento 21
Regolazione del piano di lavoro 21
Inserimento e fissaggio sotto tavolo 21
Applicazione del pannello di rivestimento
sulla porta 21
IND05it
Guida all’uso del libretto istruzioni
Informazioni di sicurezza
1. 2. 3. Istruzioni passo a passo
Consigli e suggerimenti
Ambiente ed ecologia
Page 3
Installazione
● Controllate che l’apparecchiatura non abbia subito
alcun danno durante il trasporto. Non collegate mai
un’apparecchiatura danneggiata. Se la vostra
lavastoviglie è danneggiata, contattate il vostro
rivenditore.
● Per motivi di sicurezza, non alterare o modificare la
vostra lavastoviglie in alcun modo.
● L’adattamento degli impianti elettrici ed idraulici per
l’installazione della lavastoviglie devono essere
eseguiti solo da personale qualificato.
● Fare attenzione che la lavastoviglie non appoggi
sul cavo di alimentazione o sui tubi di carico e
scarico.
Sicurezza per bambini
● La lavastoviglie deve essere fatta funzionare solo
da persone adulte.
● I bambini non devono giocare con il pannello
comandi e l’apparecchiatura stessa.
● Gli elementi di imballaggio possono rivelarsi
pericolosi per i bambini, che potrebbero rischiare il
soffocamento. Si consiglia quindi di mantenere
l’imballaggio al di fuori della portata dei bambini.
● Si consiglia di tenere tutti i detersivi in un luogo
sicuro al di fuori della portata dei bambini.
Utilizzo quotidiano
● La lavastoviglie è progettata per il lavaggio di
normali utensili domestici. Oggetti contaminati da
benzina, vernice, avanzi di acciaio o ferro, prodotti
chimici corrosivi acidi o alcalini, solventi, non
devono essere lavati in lavastoviglie.
● Evitare l’apertura della porta durante il
funzionamento della lavastoviglie, in particolare
durante le fasi calde di lavaggio: tale operazione
potrebbe infatti provocare fuoriuscite d’acqua calda.
La lavastoviglie è comunque dotata di una speciale
sicurezza che, in caso di apertura della porta,
blocca immediatamente il funzionamento.
● Usare solo prodotti (sale, detergente,
brillantante, etc.) specifici per lavastoviglie.
● Al termine del carico e scarico delle stoviglie
chiudere sempre la porta per evitare di
inciampare e farsi male.
● Non appoggiarsi o sedersi sulla porta aperta
della lavastoviglie.
● Dopo l’uso, è opportuno scollegare la
lavastoviglie dalla rete elettrica di
alimentazione e chiudere il rubinetto
dell’acqua.
● Eventuali riparazioni della lavastoviglie
devono essere eseguite da personale
qualificato. Riparazioni improprie possono
porre l’utente in serio pericolo. Se la vostra
apparecchiatura necessita qualsiasi
riparazione, contattate il Centro di Assistenza
Tecnica autorizzato ed esigete sempre pezzi
di ricambio originali.
Smaltimento
● La lavastoviglie fuori uso deve essere resa
inutilizzabile; staccare e tagliare le
connessioni elettriche ed idrauliche e rendere
la porta non chiudibile.
● Per un corretto smaltimento della lavastoviglie
rivolgersi all’Azienda Municipalizzata che
provvede alla raccolta dei rifiuti solidi urbani.
3
AVV01it
Avvertenze
È molto importante che questo libretto venga conservato con la lavastoviglie per consultazioni future.
In caso di vendita o di trasferimento della stessa ad altro utente, assicurarsi che il libretto accompagni
sempre la lavastoviglie per permettere al nuovo proprietario di informarsi sul funzionamento e sui
relativi avvertimenti. La stessa cosa vale anche in caso di trasloco senza rimozione della lavastoviglie
perché in dotazione all’abitazione.
Queste avvertenze vengono fornite per ragioni di sicurezza. Devono essere lette attentamente prima
dell’installazione e prima dell’uso della lavastoviglie.
Page 4
4
Descrizione dell’apparecchiatura
Pannello comandi
APP08it
1
2
3
4
5
6
7
8
9
10
11
12
13
14
IN68
1. Regolazione del decalcificatore
2. Distanziatori porta
3. Fermi cesto superiore
4. Contenitore sale
5. Filtro grande
6. Contenitore detersivo
7. Pannello comandi
9. Targhetta matricola
9. Contenitore brillantante
10. Filtro centrale
11. Spruzzatore rotante inferiore
12. Spruzzatore rotante superiore
13. Cesto superiore
14. Piano di lavoro
1. Spia di alimentazione elettrica
2. Tasto Acceso/Spento
3. Tasto 50°
4. Tasto 70°
5. Guida programmi di lavaggio
6. Maniglia di apertura porta
7. Spia sale
8. Indice di riferimento per la partenza dei
programmi
9. Manopola di selezione programmi
10.Indicatore avanzamento programma
Indica in successione le fasi del programma in
corso.
Ogni fase è rappresentata da un simbolo:
Prelavaggio/Ammollo
Lavaggio
Risciacquo freddo
Risciacquo caldo
Asciugatura
1 2 3 4 6 7 8 9 10
5
Page 5
5
Prima dell’uso
Prima di usare la lavastoviglie per la
prima volta:
1. Assicuratevi che il collegamento idraulico ed
elettrico siano stati correttamente eseguiti come
indicato nelle istruzioni per l’installazione.
2. Rimuovere qualsiasi imballaggio dall’interno della
macchina.
3. Regolare il decalcificatore dell’acqua.
4. Versare 1 litro di acqua nel contenitore del sale e
poi riempire con sale.
5. Riempire il contenitore del brillantante.
Regolazione del decalcificatore
dell’acqua
La lavastoviglie è corredata di un decalcificatore
dell’acqua che, utilizzando del sale rigenerante
specifico per lavastoviglie, fornisce acqua priva di
calcare per il lavaggio delle stoviglie.
L’acqua contiene in misura variabile, a seconda della
località, sali calcarei e minerali che si depositano sulle
stoviglie lasciando macchie bianche e depositi
biancastri.
Il decalcificatore dell’acqua può trattare acqua con
durezza fino a 67°dH (gradi tedeschi) tramite 5 livelli
di regolazione.
Richiedere il grado di durezza della vostra acqua
all’Ente erogatore della vostra zona.
Il decalcificatore dell’acqua è regolato dalla fabbrica al
livello "2".
Per impostare un livello diverso operare
come segue:
- Con un cacciavite ruotare il selettore che si trova
sulla parte frontale della macchina, angolo
superiore sinistro, sino a far coincidere il livello
scelto con l’indice di riferimento.
PDU03it
2
AA05
1
3
5
4
2
Livello
Gradi
Francesi
(°TH)
Gradi
Tedeschi
(°dH)
Uso
sale
rigenerante
PPM
(Parti per
milione)
*
1
2
3
4
5
0 - 8
9 - 20
21 - 40
41 - 60
61 - 90
91 - 120
0 - 4
5 - 11
12 - 22
23 - 34
35 - 50
51 - 67
0 - 80
81 - 200
201 - 400
401 - 600
601 - 900
901 - 1200
NO
SI
SI
SI
SI
SI
*
Se il grado di durezza della vostra acqua
è inferiore ai gradi del livello "1" non
occorre usare sale, perché l’acqua è già
dolce.
Pertanto regolate il decalcificatore d’acqua
sul livello "1" senza usare sale rigenerante.
In questo caso la spia di controllo sale sul
pannello comandi rimarrà sempre illuminata
a macchina accesa.
Page 6
6
Caricamento del sale rigenerante
Attenzione!
Utilizzare esclusivamente sale specifico per
lavastoviglie.
Altri tipi di sale non specifici per
lavastoviglie, specialmente il sale fino da
cucina, possono danneggiare il
decalcificatore d’acqua.
Durante il caricamento, eventuali fuoriuscite
di sale potrebbero favorire la corrosione. Si
deve pertanto caricare il sale rigenerante
solo prima di iniziare un programma di
lavaggio (ad eccezione del programma
Ammollo).
Caricamento:
1. Svitare e togliere il tappo del contenitore del sale.
2. Versare circa un litro di acqua nel contenitore
(questa operazione è necessaria solo la prima
volta).
3. Riempire il contenitore di sale utilizzando l’apposito
imbuto in dotazione.
4. Riavvitare accuratamente il tappo accertandosi che
la filettatura e la guarnizione non rechino residui di
sale.
In seguito basta aggiungere periodicamente il sale nel
contenitore.
Tale operazione viene segnalata dalla spia di controllo
sale sul pannello comandi che si accende quando il
sale è esaurito.
Il contenitore di sale ha sempre dell’acqua al suo
interno; è pertanto normale che questa fuoriesca
durante il riempimento.
La spia di controllo sale sul pannello
comandi può rimanere accesa da 2 a 6 ore
dal ripristino del sale nell’apposito
contenitore, o anche di più se si usano sali
che richiedono più tempo a dissolversi. Il
corretto funzionamento della lavastoviglie
non è comunque pregiudicato.
SAL01it
SALE
SALT
SALZ
SEL
SR06
Page 7
7
Il brillantante
Questo prodotto rende più brillanti le stoviglie e
migliora l’asciugatura.
Viene introdotto automaticamente durante il risciacquo
caldo.
Il serbatoio posto all’interno della porta può contenere
circa 110 ml di brillantante, sufficienti per 16 - 40
programmi di lavaggio, in funzione della quantità
erogata.
Caricamento del brillantante:
1. Aprire il contenitore ruotando il tappo (A) in senso
antiorario.
2. Versare il brillantante nella bocchetta di carico, fino
a quando in contenitore è pieno. La spia (B) posta a
fianco del tappo deve essere completamente scura.
Assicurarsi di richiudere bene il tappo dopo ogni
riempimento.
Aggiungere nuovamente brillantante quando la spia
(B) diventa chiara.
L’eventuale liquido fuoriuscito durante il riempimento
va accuratamente rimosso con un panno assorbente,
per evitare eccessiva formazione di schiuma nel
lavaggio successivo.
Non versare detergente liquido nel contenitore del
brillantante.
Regolazione della quantità erogata
A seconda del risultato di brillantezza e di asciugatura
ottenuti, regolare la quantità di liquido, agendo sul
selettore a 6 posizioni (C) posto all’interno della
bocchetta di carico (posizione 1 quantità minima,
posizione 6 quantità massima).
VI consigliamo di impostare il selettore sulla posizione 3.
Aumentare gradualmente la quantità se sulle stoviglie
lavate rimangono gocce d’acqua o macchie di calcare;
diminuire invece la quantità se le stoviglie presentano
striature biancastre ed appiccicose.
BRI01it
BR01
A
m
a
x
6
5
4
3
2
1
B
BR03
BR02
C
5
4
6
x
3
a
2
m
1
Page 8
8

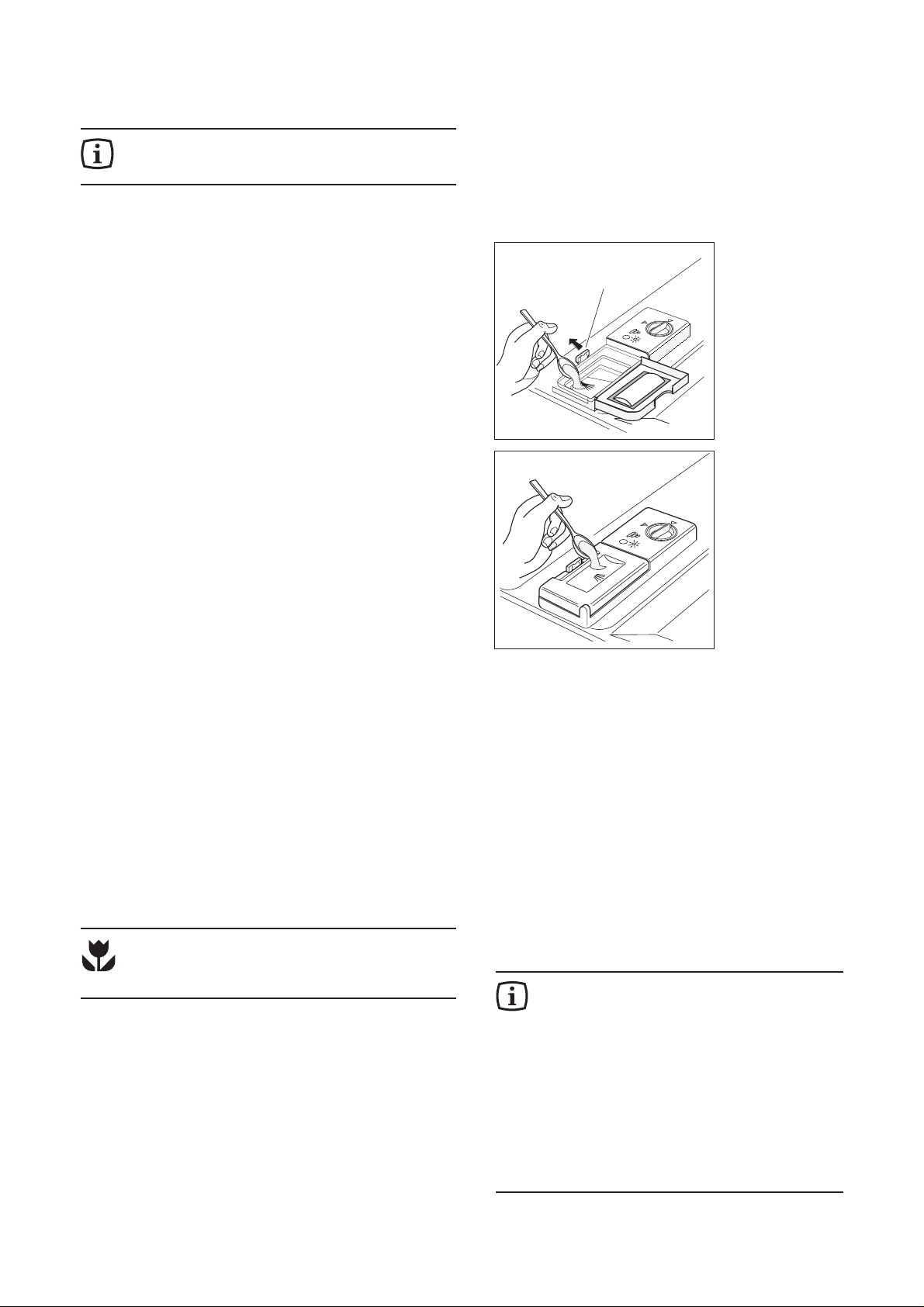

Il detersivo
Usare esclusivamente detersivi specifici per
lavastoviglie.
Caricamento detersivo
Per l’utilizzo di detersivo in polvere procedere
come segue:
1. Aprire il coperchio agendo sul pulsante di
aggancio (D).
2. Dosare il detersivo all’interno del contenitore
seguendo le quantità indicate nella tabella
"Programmi di lavaggio". Poiché i detersivi non
sono tutti uguali, consultare anche le istruzioni
sulle confezioni.
3. Dopo aver versato il detersivo nel contenitore
richiudere il coperchio.
4. Tutti i programmi con prelavaggio richiedono una
piccola quantità di detersivo da versare sopra il
coperchio del contenitore.
Seguire le dosi indicate nella tabella "Programmi
di lavaggio".
Per l’utilizzo di detersivo in pastiglie procedere
come segue:
1. Per tutti i programmi riporre 1 pastiglie intera nel
contenitore di detersivo.
2. Chiudere il coperchio del contenitore di detersivo.
3. Per i programmi con prelavaggio, riporre una
porzione di una ulteriore pastiglia sul coperchio
del contenitore.
Al termine di un qualsiasi programma di lavaggio il
coperchio risulta sempre aperto, pronto per il
successivo impiego.
Ricordiamo che quantità insufficienti di detersivo sono
causa di lavaggio scadente, mentre un eccesso di
detersivo, oltre a non migliorare i risultati di lavaggio,
determina uno spreco.
Non eccedere nell’uso di detersivo significa
dare un contributo al contenimento
dell’inquinamento ambientale.
Detersivi compatti senza fosfati
contenenti enzimi
Questi nuovi detersivi, sebbene benvenuti dal punto di
vista ecologico perché privi di fosfati e sbiancanti a
base di cloro, sono più sensibili dei detersivi
tradizionali alla durezza dell’acqua. Pertanto se li
utilizzate, aggiungete sale nel decalcificatore d’acqua
già a partire da 4°dH (7°TH) di durezza della vostra
acqua. Eviterete così indesiderati depositi di calcare
su stoviglie e vasca ed otterrete i migliori risultati di
lavaggio.
DET02it
D
MIN
MAX
DE17
Min = 15 g
Max = 30 g
Enzimi + BIO
Gli enzimi sviluppano una azione
detergente particolarmente efficace con
temperature vicine ai 50°C.
Pertanto la selezione dei programmi BIO,
studiati per l’impiego di questi detersivi,
consente di ottenere, con ridotti consumi di
acqua ed energia, prestazioni di lavaggio
altrimenti raggiungibili solo con programmi
con temperature di lavaggio di 65°C e
detersivi tradizionali.
DE02
Page 9
9
Uso della lavastoviglie
Sistemazione delle stoviglie
Prima di disporre le stoviglie nei cesti asportare tutti i
residui delle pietanze, per evitare di intasare i filtri, con
conseguente riduzione dell’efficacia di lavaggio.
Importante!
Non caricare stoviglie di dimensioni molto
ridotte che possono cadere dai cesti.
Aprire la porta ed estrarre i cesti.
Il cesto inferiore
Il cesto inferiore è destinato a contenere pentole,
coperchi, piatti, insalatiere, posate, ecc. come indicato
nelle figure.
Piatti da portata e coperchi grandi vanno sistemati di
preferenza alla periferia del cesto, facendo attenzione
a non bloccare la rotazione dello spruzzatore rotante
superiore.
Le due file posteriori di supporti possono inoltre
essere abbassate in modo molto semplice e rapido,
per consentirvi di caricare più agevolmente pentole ed
insalatiere.
Per abbassare i supporti procedere nella seguente
maniera:
1. tirarli leggermente verso l’alto e lasciarli ricadere;
2. per rialzarli basta riportarli in posizione verticale.
Il cesto porta posate
Avvertimento!
Non riporre posate lunghe, specialmente
coltelli affilati nel cesto posate in quanto
rappresentano un potenziale pericolo:
devono essere sistemate orizzontalmente
nel cesto superiore.
Porre attenzione nel maneggiare posate
affilate e/o taglienti.
Le posate vanno sistemate nell’apposito cestino
asportabile con i manici rivolti verso il basso.
Se questi ultimi sporgono dal fondo del cestino
bloccando la rotazione dello spruzzatore rotante
inferiore, capovolgere le posate.
Intercalare i cucchiai con le altre posate per evitare
che si addossino.
Le posate d’argento, se mescolate con quelle in
acciaio, tendono a scurire. Caricarle nel cesto porta
posate separate dalle altre.
Il cesto porta posate può essere posizionato sia a
destra che a sinistra del cesto inferiore.
CES05it
UI56
UI47
UI43
UI42
UI44
Page 10
10
Il cesto superiore
Il cesto superiore è adatto a contenere piatti (dessert,
sottotazze, piani e fondi fino a 24 cm di diametro)
insalatiere, tazze e bicchieri.
I bicchieri a gambo lungo possono essere appesi,
capovolti, ai settori alti porta tazze.
Caricare preferibilmente nel cesto superiore gli oggetti
leggeri (ciotole in plastica ecc.) e sistemarli in modo
che non si rovescino appoggiandovi vicino oggetti più
pesanti.
Attenzione!
Prima di chiudere la porta verificare che gli
spruzzatori rotanti possano girare
liberamente.
Regolazione in altezza del cesto
Se si usano abitualmente piatti molto grandi (oltre 27
cm, fino a 31 cm di diametro) caricarli nel cesto
inferiore dopo aver spostato quello superiore nella
posizione più alta.
Per regolare il cesto nella posizione alta procedere
come segue:
1. ruotare i fermi anteriori (A) del cesto superiore
verso l’esterno e sfilare il cesto,
2. rimontare il cesto nella posizione più alta.
Importante!
Con questa operazione, nel cesto superiore
si possono caricare stoviglie con diametro
inferiore ai 20 cm, e non si possono
utilizzare i settori porta tazze rialzati.
Avvertimento!
Al termine del carico e scarico delle stoviglie
chiudere sempre la porta per evitare di
inciampare e farsi male.
CES06it
US29
A
RC01
Page 11
11
Per risparmiare energia
Riporre le stoviglie nella macchina appena terminati i
pasti, sistemarle anche in più riprese: potranno essere
lavate tutte assieme quando il carico sarà completo.
Eseguire eventualmente il programma di "Ammollo"
(vedere tabella "Programmi di lavaggio") per evitare
che lo sporco si secchi sulle stoviglie, nell’attesa di
eseguire il programma di lavaggio completo.
Selezionare un programma economico quando i cesti
non sono molto carichi e/o in presenza di stoviglie
poco sporche, seguendo le indicazioni riportate nella
tabella "Programmi di lavaggio".
Per ottenere i migliori risultati di
lavaggio
Prima di disporre le stoviglie in macchina asportare
tutti i residui delle pietanze.
Inclinare leggermente gli oggetti con bombatura o
incavi per facilitare il passaggio dell’acqua.
Evitare se possibile il contatto tra stoviglie.
Stoviglie non adatte
I seguenti articoli non devono essere lavati in
lavastoviglie (eccetto se venduti come idonei al
lavaggio in lavastoviglie):
- Posate con impugnatura in legno o corno o
parti incollate
- stoviglie con impugnature in legno
- oggetti in alluminio
- oggetti in cristallo molto fragili
- oggetti in plastica
- articoli in rame
- porcellane antiche o dipinte a mano
Alcuni tipi di decorazioni, se non sono garantiti per
il lavaggio in lavastoviglie, possono scolorire.
Cristalli e oggetti in plastica, se non garantiti per il
lavaggio in lavastoviglie, è preferibile lavarli a
mano.
Alcuni tipi di vetro possono diventare opachi dopo
molti lavaggi in lavastoviglie.
Le posate d’argento, se mescolate con quelle in
acciaio, tendono a scurire. Come precauzione non
lavarli assieme.
Oggetti in ferro o ghisa possono arrugginire e
macchiare altre stoviglie.
L’alluminio tende a scurire; il rame, il peltro e
l’ottone tendono a macchiarsi.
Importante!
Se in dubbio consultate il fabbricante
dell’articolo.
In caso di acquisto di nuove stoviglie
accertarsi che siano idonee al lavaggio
in lavastoviglie.
CON02it
Consigli per il lavaggio
Raccomandazioni per l’uso del detersivo e del brillantante
Le nostre prove di laboratorio
hanno dimostrato che i prodotti
FINISH danno buoni risultati e
mantengono la macchina in
perfetta efficienza.
Page 12
12
Avvertenze per gli
istituti di prova
Prima delle prove è necessario riempire
completamente il contenitore del sale del
decalcificatore ed il contenitore del brillantante.
IST04it
Standard di prova: EN 50242
Programma comparativo: Bio 50°C con prelavaggio
Capacità carico stoviglie: 12 coperti
Regolazione del brillantante: posizione 5
Dosaggio del detersivo : 25 g nel contenitore sulla porta
5 g sopra il coperchio del contenitore
Consumi: acqua 19 l
energia elettrica 1,24 kWh

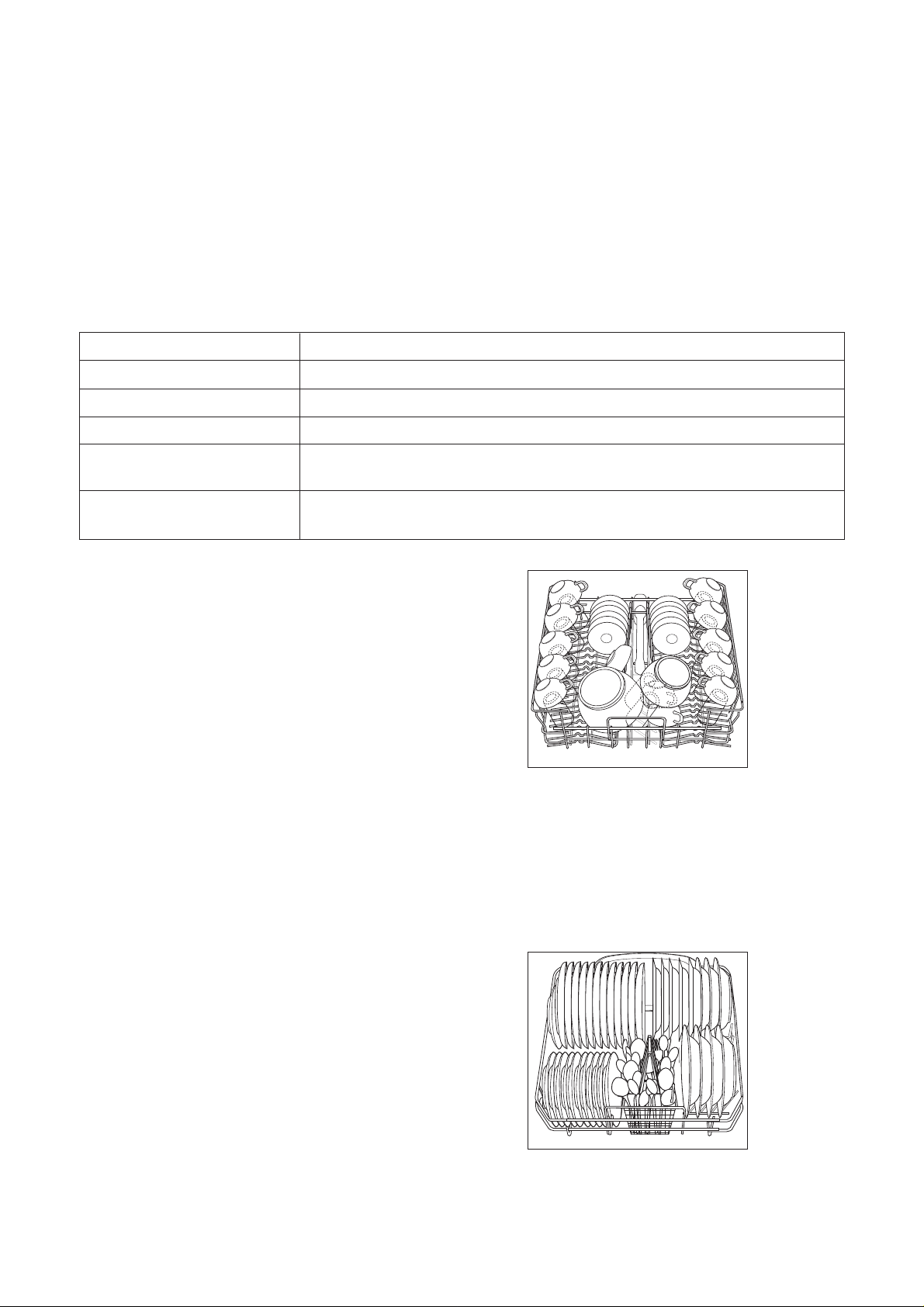

Sistemazione del cesto superiore
Sistemazione del cesto inferiore
US50
UI50
Page 13
13
Programmi di lavaggio
PRO05it
Programmi
Tipo sporco
e stoviglie
Tasti
impostazione
programma
Posizione
manopola
selezione
programma
Sporco normale.
Stoviglie miste
Sporco normale.
Stoviglie miste
Sporco normale con
pochi residui.
Stoviglie miste
Sporco leggero.
Stoviglie miste e
stoviglie da party
Qualsiasi.
Carico parziale (da
completarsi al pasto
successivo).
Descrizione del
programma
Dosi di detergente consigliate
nel
contenitore
sulla porta
sopra il
coperchio del
contenitore
Normale 65°C
con
prelavaggio
Normale 65°C
senza
prelavaggio
Bio 50°C
con
prelavaggio
*
Breve 50°C
Ammollo
/ /
25 g 5 g
25 g /
25 g 5 g
25 g /
Prelavaggio freddo
Lavaggio con acqua a 65°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura ad aria calda
Prelavaggio freddo
Lavaggio con acqua a 50°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura ad aria calda
Lavaggio con acqua a 50°C
1 risciacquo freddo
1 risciacquo caldo
1 risciacquo freddo
(per evitare che lo sporco si
secchi sulle stoviglie).
Lavaggio con acqua a 65°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura ad aria calda
*
Questo programma permette di lavare in breve tempo un carico completo composto da piatti, bicchieri e
stoviglie poco sporche (pentole escluse) e ne consente il loro immediato riutilizzo.
A
B
A
C
D
Acceso
Spento
Acceso
Spento
Acceso
Spento
50°
+
Acceso
Spento
70°
+
Acceso
Spento
50°
+
Acceso
Spento
Molto sporco con
abbondanti residui.
Stoviglie miste e
pentole
Intensivo
70°C
25 g 10 g
Prelavaggio caldo
Lavaggio con acqua a 70°C
2 risciacqui freddi
1 risciacquo caldo
Asciugatura ad aria calda
A
Page 14
14
1. Controllare i filtri
Controllare che i filtri siano puliti e posizionati
correttamente
2. Controllare che ci siano sale e
brillantante
3. Caricare le stoviglie
Asportare qualsiasi residuo di cibo.
Non caricare stoviglie di dimensioni molto ridotte
che possono cadere dai cesti.
Regolare correttamente l’altezza del cesto
superiore per ottimizzare il carico.
Evitare la sovrapposizione delle stoviglie.
Le posate vanno caricate nell’apposito cesto
porta posate.
4. Accertarsi che gli spruzzatori
rotanti girino liberamente.
5. Dosare il detersivo
Versare la quantità di detersivo necessaria nel
contenitore apposito, a seconda del programma
scelto, seguendo le indicazioni della tabella
"Programmi di lavaggio".
Chiudere il coperchio del contenitore.
6. Chiudere la porta della
lavastoviglie
7. Impostare il programma
Ruotare la manopola in senso orario fino a far
coincidere la lettera del programma desiderato
con l’indice di riferimento sul pannello comandi.
Per la selezione dei tasti per la temperature
seguire le indicazioni della tabella "Programmi di
lavaggio".
8. Inizio programma
Premere il tasto Acceso/Spento;
inizia lo svolgimento del programma.
9. Al termine del programma
lavaggio
La macchina si arresta automaticamente.
Spegnere la lavastoviglie premendo il tasto
Acceso/Spento.
Aprire la porta ed aspettare alcuni minuti
prima di togliere le stoviglie: si eviterà di
scottarsi e verrà migliorata l’asciugatura.
Svuotare prima il cesto inferiore, poi quello
superiore; si eviteranno così sgocciolamenti
dal cesto superiore sulle stoviglie del cesto
inferiore.
Attenzione!
Dopo la fine di un ciclo si consiglia di
chiudere il rubinetto dell’acqua e
scollegare la macchina dalla presa di
corrente.
SEQ05it
Sequenza delle operazioni
Page 15
15
Manutenzione
Pulizia interna
Pulire le guarnizioni perimetrali di tenuta della porta e
dei contenitori detersivo e brillantante con un panno
umido.
Consigliamo di eseguire, ogni tre mesi, un programma
di lavaggio a 65°C senza stoviglie e con detersivo.
Pulizia del filtro centrale (dopo ogni ciclo)
Nel filtro centrale (A) possono fermarsi dei residui che
vanno rimossi risciacquando il filtro sotto l’acqua
corrente.
Per estrarre il filtro centrale:
- tirarlo verso l’alto agendo sulla la maniglia.
Una volta eseguita la pulizia, reinserire il filtro
premendolo in sede fino a riagganciarlo.
Pulizia del filtro grande (ogni mese)
Se necessario pulire il filtro grande (B) su entrambe le
facce sotto l’acqua corrente, aiutandosi con uno
spazzolino.
Per estrarre il filtro grande:
1. Togliere lo spruzzatore rotante tirandolo verso l’alto.
2. Ruotare in senso antiorario la colonna (C) di 90°
quindi sfilare il filtro.
3. Una volta eseguita la pulizia rimontare il filtro
compiendo le operazioni in ordine inverso.
4. Assicurarsi che il filtro sia posizionato
correttamente: la maniglia del filtro centrale deve
essere orientata verso la porta della lavastoviglie.
Attenzione!
La lavastoviglie non deve essere usata
senza filtri.
Una ricollocazione non corretta dei filtri
nella loro sede è causa di cattivi risultati di
lavaggio.
La pulizia dei filtri è fondamentale per
assicurare il funzionamento ottimale della
lavastoviglie.
MAN01it
A
MA04
90°
B
C
MA05
Page 16
16
Pulizia esterna
Pulire le superfici esterne della lavastoviglie ed il
pannello comandi con un panno umido e morbido
usando, se necessario solo detergenti neutri.
Non usare mai prodotti o mezzi abrasivi o solventi
(acetone, trielina, ecc.).
Periodi di sosta prolungata
Dovendo lasciare la lavastoviglie inattiva per lungo
tempo è consigliabile:
1. Staccare i collegamenti elettrici ed idraulici.
2. Riempire il serbatoio del brillantante.
3. Lasciare la porta socchiusa per evitare il ristagno di
cattivi odori.
4. Lasciare l’interno della lavastoviglie pulito.
Rischi del gelo
Evitare di mettere la macchina in un ambiente dove la
temperature è inferiore a 0°C. Se ciò non è possibile
staccare e svuotare il tubo di carico acqua. Portare la
lavastoviglie in un ambiente a temperatura superiore a
0°C prima di avviarla.
Movimentazione
Dovendo spostare la lavastoviglie (traslochi ecc.)
evitare possibilmente accentuate inclinazioni durante il
trasporto.
MAN03it
Page 17
17
Rimedi alle anomalie di funzionamento
Alcuni inconvenienti di funzionamento possono dipendere da operazioni di manutenzione poco corrette o da
dimenticanze. Pertanto prima di chiamare l’Assistenza Tecnica, consultare la lista che segue.
RIM05it
Anomalia Possibili cause / soluzioni
La lavastoviglie non si avvia ● La porta non è chiusa bene.
● La spina non è ben inserita nella presa di corrente.
● Manca la corrente elettrica alla presa di corrente.
La lavastoviglie non carica acqua ● Il rubinetto dell’acqua è chiuso. Aprire il rubinetto.
● Manca l’acqua nella rete idrica.
● Il tubo di alimentazione acqua è piegato. Riposizionare
correttamente il tubo.
● Il filtrino del tubo di alimentazione è intasato. Chiudere il
rubinetto, svitare il tubo di carico e pulire il filtrino.
La lavastoviglie non scarica l’acqua ● Il tubo di scarico è piegato. Riposizionare correttamente il
tubo di scarico.
● Lo scarico del lavello è ostruito. Liberare il condotto.
Rumorosità durante il lavaggio ● Le stoviglie sbattono tra di loro.
● Gli spruzzatori rotanti sbattono sulle stoviglie.
La porta si chiude con difficoltà ● La lavastoviglie non è a livello o è mal incassata.
Depositi calcarei visibili o patina ● Manca sale rigenerante o la regolazione del decalcificatore non
biancastra sulle stoviglie è adeguata alla durezza dell’acqua.
Le stoviglie non sono perfettamente ● Il brillantante è esaurito o il dosaggio è insufficiente.
asciutte
Le stoviglie non sono pulite ● I cesti sono troppo carichi.
● Le stoviglie non sono sistemate bene.
● Gli spruzzatori rotanti non girano perchè bloccati da stoviglie
caricate scorrettamente
● I fori degli spruzzatori rotanti sono ostruiti.
● I filtri sono intasati.
● I filtri non sono inseriti nella loro sede.
● Il detersivo non è dosato adeguatamente, non è adatto, è
vecchio, indurito o di qualità scadente.
● Il tappo del contenitore del sale non è chiuso bene.
● Il programma di lavaggio scelto è troppo blando.
Page 18
18
RIM08it

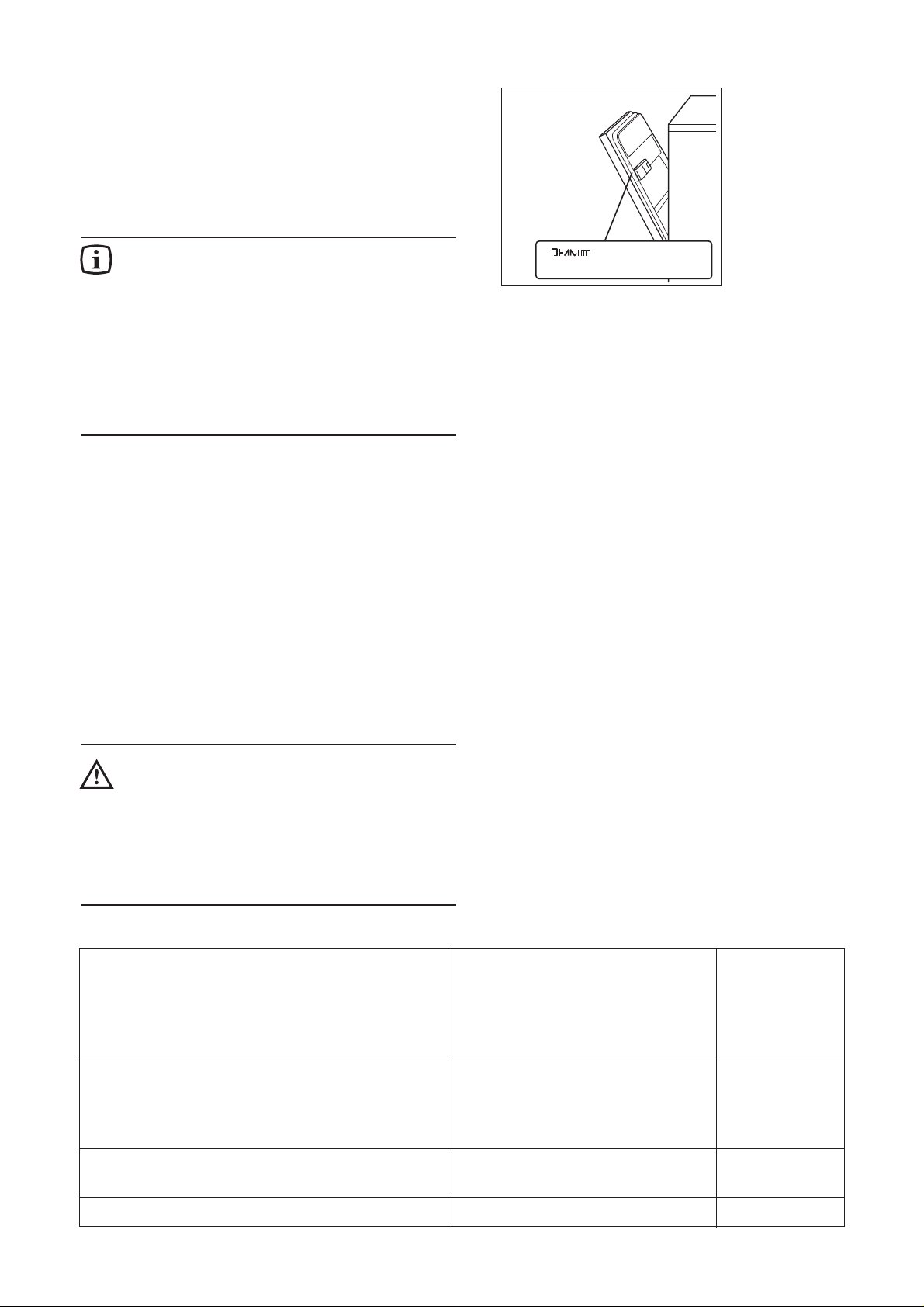

Se dopo queste verifiche la disfunzione rimane,
rivolgersi al più vicino centro di Assistenza Tecnica
autorizzato indicando il tipo di difetto, il modello di
apparecchiatura (Mod.), il numero di prodotto (Prod.
No.) e il numero di fabbricazione (Ser. No.) che si
trovano stampati sulla targhetta di identificazione della
lavastoviglie, posta sul lato destro della porta.
Importante!
Eventuali riparazioni della lavastoviglie
devono essere eseguite da personale
qualificato.
Riparazioni improprie possono porre
l’utente in serio pericolo. Se la vostra
apparecchiatura necessita qualsiasi
riparazione, contattate il nostro centro di
assistenza o il vostro rivenditore.
Esigete sempre ricambi originali.
Dispositivo di sicurezza
antiallagamento
Allo scopo di prevenire gli allagamenti, la lavastoviglie
è dotata di un dispositivo posto sul fondo della
lavastoviglie.
Questo dispositivo entra in funzione in caso di perdita
all’interno della lavastoviglie e funziona solo se la
macchina è accesa.
Nel caso di intervento chiudere il rubinetto dell’acqua
e rivolgersi al Centro Assistenza Tecnica.
Prod.No.
........
Ser. No.
.........
Mod.
........
RA01
Installazione
Avvertimento!
L’adattamento dell’impianto elettrico per
l’installazione deve essere eseguito solo da
personale qualificato.
L’adattamento dell’impianto idraulico per
l’installazione deve essere eseguito solo da
personale qualificato.
Caratteristiche tecniche
DIMENSIONI Larghezza 60 cm
Altezza con il piano di lavoro 85 cm
Altezza senza il piano di lavoro 82 cm
Profondità max. 60 cm
Profondità max. con porta aperta 115.2 cm
COLLEGAMENTO ELETTRICO Tensione/Frequenza 230 V - 50 Hz
POTENZAASSORBITA MOTORE LAVAGGIO 200 W
POTENZA ELEMENTO RISCALDANTE 2100 W
POTENZATOTALE 2300 W
PRESSIONE ACQUADI ALIMENTAZIONE Minimum 5 kPa (0.5 bar)
Maximum 800 kPa (8 bar)
CAPACITÀ DI CARICO 12 coperti
Page 19
19
Rimuovere tutte le parti di imballaggio prima di
posizionare la macchina.
Sistemare la lavastoviglie possibilmente nelle
vicinanze di un rubinetto per il carico dell’acqua e di
uno scarico.

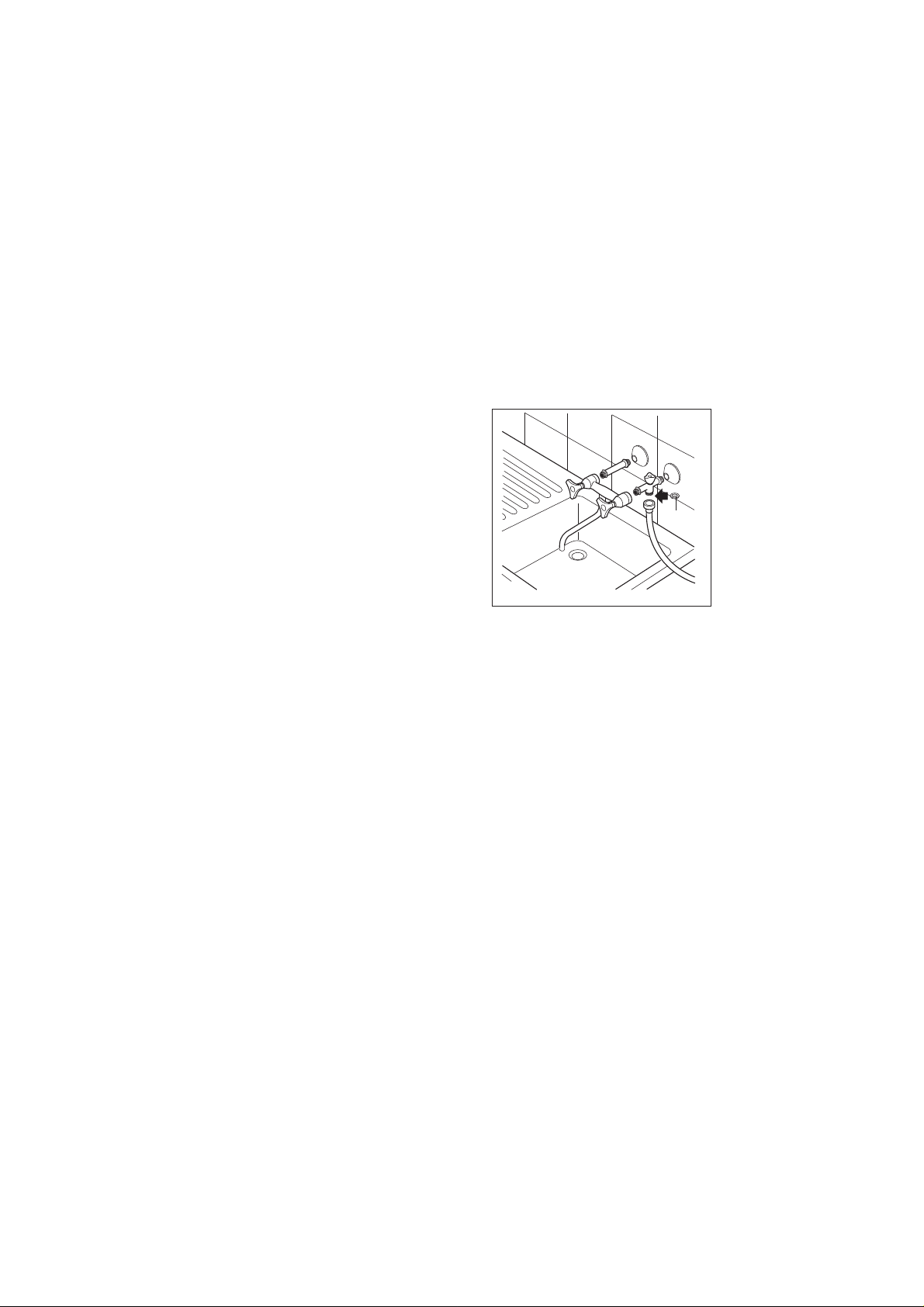

Collegamento all’alimentazione
dell’acqua
La macchina può essere alimentata ad acqua fredda o
calda fino a 60°C max.
Noi consigliamo comunque l’allacciamento all’acqua
fredda.
L’allacciamento all’acqua calda accorcia la durata dei
programmi ma può ridurre l’azione lavante sugli
sporchi tenaci.
Allacciare il tubo di alimentazione ad un rubinetto con
raccordo da 3/4" o ad una presa d’acqua ad innesto
rapido (Press-block), dopo esservi accertati che nella
ghiera del tubo ci sia la guarnizione (A) in dotazione.
Controllare che la pressione dell’acqua di
alimentazione rientri nei limiti tra le caratteristiche
tecniche.
Evitare piegamenti o strozzature del tubo che
potrebbero impedire o rallentare il passaggio
dell’acqua.
L’estremità del tubo allacciata alla macchina è
orientabile a piacere previo allentamento della ghiera
di fissaggio.
Riavvitare bene quest’ultima per evitare perdite
d’acqua.
Se la lavastoviglie viene collegata a tubazioni nuove o
rimaste inutilizzate per lungo tempo, è consigliabile far
scorrere l’acqua per alcuni minuti prima di allacciare il
tubo di alimentazione. In tal modo si evita che depositi
di sabbia o di ruggine vadano ad otturare il filtrino sul
tubo di alimentazione.
COL02it
A
CA02
Page 20
20
Collegamento allo scarico
L’estremità del tubo di scarico può essere collegata:
1. Al sifone dello scarico del lavello, fissandolo
eventualmente con una fascetta.
2. Agganciata al bordo del lavello utilizzando in
questo caso lo speciale gomito di plastica in
dotazione.
3. Ad un scarico murale dotato di apposito sfiato in
aria, avente un diametro interno di almeno 4 cm.
L’attacco dello scarico deve trovarsi ad un’altezza
compresa tra 30 cm (minimo) e 100 cm (massimo) dal
pavimento.
Il tubo di scarico può essere orientato
indifferentemente verso destra o sinistra.
Evitare piegamenti o strozzature del tubo che
potrebbero impedire o rallentare il deflusso dell’acqua.
Un’eventuale prolunga del tubo di scarico deve essere
inferiore ai 2 metri ed avere un diametro interno non
inferiore a quello del tubo in dotazione. Anche i
raccordi utilizzati per il collegamento dello scarico
devono avere un diametro interno non inferiore a
quello del tubo di scarico.
Collegamento elettrico
Prima di inserire la spina nella presa di corrente,
accertarsi che:
1. Il valore della tensione di alimentazione sia
conforme a quello indicato nelle "Caratteristiche
tecniche".
2. Il contatore, le valvole limitatrici, la linea di
alimentazione e la presa di corrente siano
dimensionati per sopportare il carico massimo
richiesto. Assicurarsi che la presa e la spina siano
fra loro compatibili senza l’interposizione di
riduzioni, prese multiple e adattatori vari. Nel caso,
fare sostituire la presa dell’impianto con una di tipo
adatto.
Attenzione!
Le norme antinfortunistiche prevedono
che la lavastoviglie sia collegata ad una
efficace presa di terra.
La casa costruttrice declina ogni
responsabilità qualora questa norma
antinfortunistica non venga rispettata.
COL03it
min 30 cm
max 100 cm
min 4 cm
Ø 21
Ø 18
CS09
2
31
max 100 cm
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 72/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.
CS10
Ø 18
Ø 21
+ 2 m max
max 100 cm
min 30 cm
max 100 cm
Page 21
21
Livellamento
Un buon livellamento è indispensabile per la corretta
chiusura e tenuta idraulica della porta.
Assicurarsi che la porta della lavastoviglie si chiuda
bene senza attriti laterali sui distanziatori porta.
Svitare o avvitare i piedini di appoggio regolabili fino a
raggiungere la chiusura ottimale della porta.

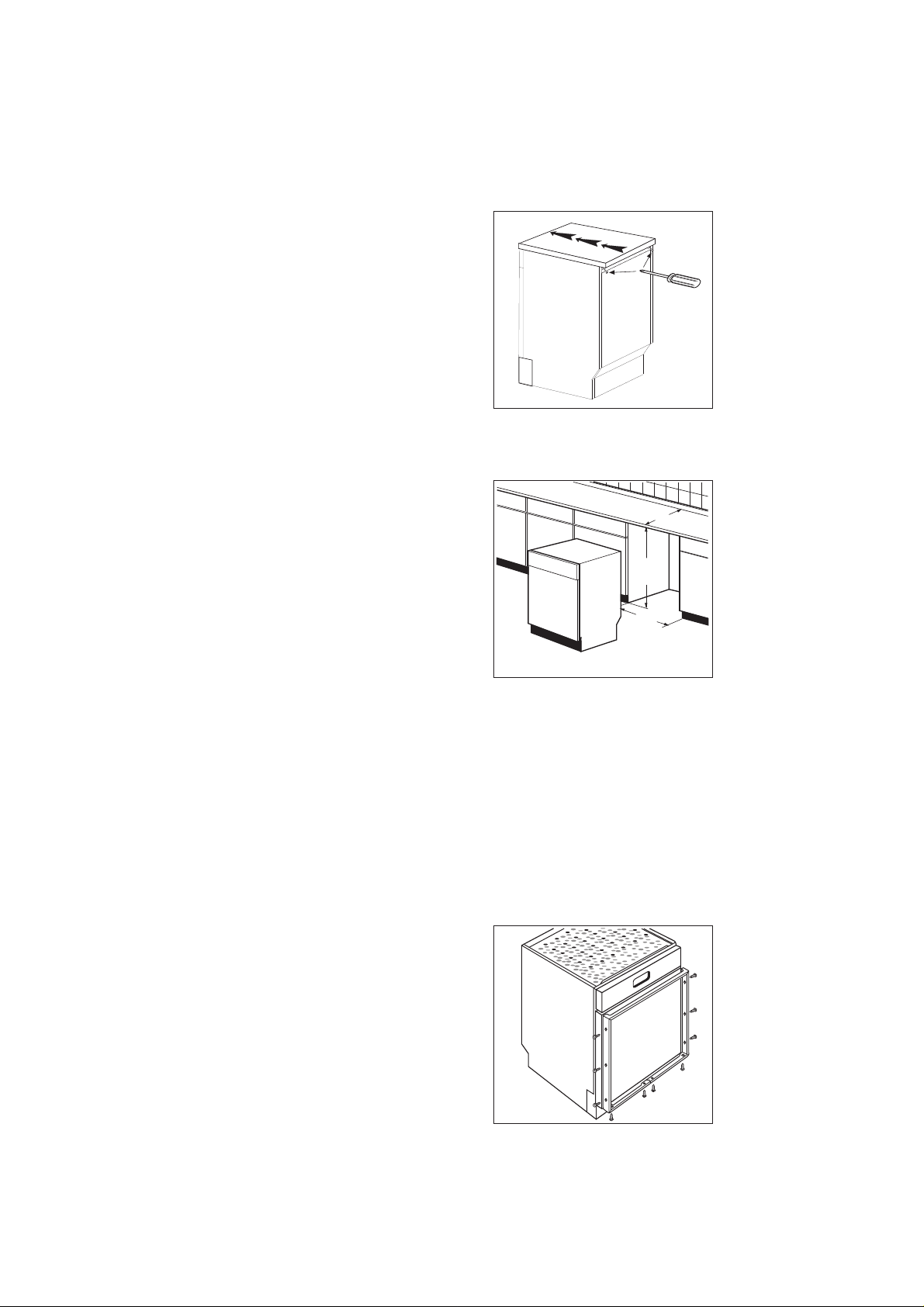

Regolazione del piano di lavoro
Potete regolare il piano di lavoro in avanti o indietro
fino a 25 mm per meglio allineare la lavastoviglie ai
mobili della cucina.
Basta svitare completamente le due viti posteriori di
fissaggio, regolare il piano nella posizione desiderata,
quindi riavvitare.
Inserimento e fissaggio sotto tavolo
(Mobile lavello - Piano di lavoro continuo)
Togliendo il piano di lavoro potete inserire la
lavastoviglie sotto un mobile lavello o piano già
preesistente, se il vano ha le dimensioni indicate in
figura.
Procedere come segue:
- Rimuovere il piano di lavoro della lavastoviglie
svitando le due viti posteriori di fissaggio, quindi
sganciarlo dagli incastri anteriori sollevandolo.
- Inserire la lavastoviglie dopo averne regolato
opportunamente l’altezza e la messa a livello
tramite i piedini regolabili.
All’atto dell’inserimento fare attenzione che le
tubazioni non vengano piegate o schiacciate.
Assicurarsi che la lavastoviglie, una volta installata,
sia facilmente accessibile in caso di intervento del
Servizio Assistenza.
Applicazione del pannello di rivestimento
sulla porta
Questa lavastoviglie ha la porta provvista di cornici
che vi consentono l’applicazione di un pannello di
rivestimento del colore preferito, per meglio adeguare
l’estetica della lavastoviglie ai mobili circostanti.
Le dimensioni d’ingombro del rivestimento devono
essere le seguenti:
Larghezza mm 588
Altezza mm 586
Spessore mm 4 max.
Effettuare l’applicazione del pannello come segue:
- asportare la cornice della porta dopo aver tolto
le viti perimetrali di fissaggio.
- Interporre il laminato di rivestimento, rimontare la
cornice e riavvitare le viti perimetrali di fissaggio.
Nota:
Il rivestimento dovrebbe essere montato prima di
posizionare la lavastoviglie.
INS08it
IN26
570÷600
820
600
IN05
AP01
Page 22
Loading...
