AEG B1100-3 User Manual [de]

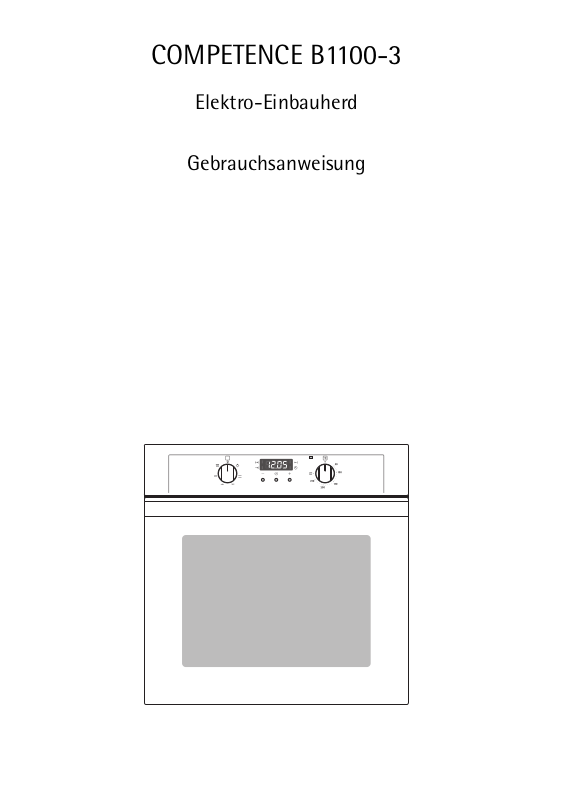

COMPETENCE B1100-3
Elektro-Einbauherd
Gebrauchsanweisung
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den
ersten Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des
Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1 Sicherheitshinweise
Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung: Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
3 Hinweise und praktische Tipps
2 Umweltinformationen
1.Diese Ziffern leiten Sie Schritt für Schritt beim Bedienen des Gerätes.
2.…
3.…
Für eventuell auftretende Störungen enthält diese Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun,
wenn...“.
Bei technischen Problemen steht Ihnen unser Werkskundendienst in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Verzeichnis „Kundendienststellen“).
Beachten Sie dazu auch den Abschnitt „Service“.
Gedruckt auf umweltschonend hergestelltem Papier.
Wer ökologisch denkt, handelt auch so …
2
Inhalt
Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Gesamtansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ausstattung Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Zubehör Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Vor dem ersten Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Tageszeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Erstes Reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Bedienen des Backofens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Backofen ein- und ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Backofen-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Rost und Universalblech einsetzen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Uhr-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Abschaltung der Zeitanzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Anwendungen, Tabellen und Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Backen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Tabelle Backen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Tipps zum Backen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Tabelle Braten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Flächengrillen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Grilltabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Einkochen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Gerät von außen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Backofeninnenraum. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Einschubgitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Backofenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Backofendecke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Backofen-Tür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Backofen-Türglas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3
Was tun, wenn ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Backofen Innenmaße. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Bestimmungen, Normen, Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
4
1 Sicherheit
Elektrische Sicherheit
• Das Gerät darf nur durch einen konzessionierten Fachmann ange-
schlossen werden.
• Bei Störungen oder Beschädigungen am Gerät: Sicherungen herausdrehen bzw. ausschalten.
• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.
Sicherheit für Kinder
• Kleinkinder niemals unbeaufsichtigt lassen während das Gerät in Betrieb ist.
Sicherheit während der Benutzung
• Dieses Gerät darf nur für das haushaltsübliche Kochen, Braten, Backen von Speisen verwendet werden.
• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen oder unter der heißen Backofentür eingeklemmt werden.
• Warnung: Verbrennungsgefahr! Bei Betrieb wird der Backofenin-
nenraum heiß.
• Wenn Sie alkoholische Zutaten im Backofen verwenden, kann eventuell ein leicht entzündliches Alkohol-Luftgemisch entstehen. Öffnen
Sie die Tür in diesem Fall vorsichtig. Hantieren Sie dabei nicht mit
Glut, Funken oder Feuer.
5
So vermeiden Sie Schäden am Gerät
• Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein
Backblech, keinen Topf etc. auf den Boden, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird.
• Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich
nicht mehr entfernen lassen. Benutzen Sie für sehr feuchte Kuchen
das Universalblech.
• Die offene Backofentür nicht belasten.
• Gießen Sie Wasser nie direkt in den heißen Backofen. Es können
Emailschäden entstehen.
• Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe,
kann das Glas brechen.
• Bewahren Sie keine brennbaren Gegenstände im Backofen auf. Sie
können sich beim Einschalten entzünden.
• Bewahren Sie keine feuchten Lebensmittel im Backofen auf. Es könnten Schäden am Email entstehen.
2 Entsorgung
Verpackungsmaterial entsorgen
Alle verwendeten Materialien können uneingeschränkt wiederverwertet werden.
Die Kunststoffe sind folgendermaßen gekennzeichnet:
• >PE< für Polyethylen, z. B. bei der äußeren Hülle und den Beuteln im
Innern.
• >PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich FCKW-frei.
Altgerät entsorgen
1 Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr aus-
gehen kann, bitte vor der Entsorgung unbrauchbar machen.
Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.
Aus Umweltschutzgründen müssen alle ausgedienten Geräte fachgerecht entsorgt werden.
• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der
örtlichen Stadtreinigung oder der Gemeindeverwaltung.
6
Gerätebeschreibung
Gesamtansicht
Bedienblende
Türgriff
Vollglastür
7
Bedienblende
Temperatur-Kontrolllampe
Zeit-Anzeige
Uhr-Funktions-Tasten
Backofen-Funktionen
Ausstattung Backofen
Oberhitze und Grillheizkörper
Einsatzebenen
Einschubgitter, herausnehmbar
Temperatur-Wahl
Backofenbeleuchtung
Unterhitze
8
Zubehör Backofen
Kombi-Rost
Für Geschirr, Kuchenformen, Braten
und Grillstücke.
Universalblech
Für saftige Kuchen, Braten oder als
Backblech bzw. Auffanggefäß für
Fett.
9
Vor dem ersten Gebrauch
Tageszeit einstellen
3 Der Backofen funktioniert nur mit eingestellter Zeit.
Nach dem elektrischen Anschluss
oder einem Stromausfall blinkt die
Funktionsleuchte Tageszeit W.
Mit den Tasten + oder - die aktuelle Tageszeit einstellen.
10
Nach ca. 5 Sekunden erlischt das
Blinken und die Uhr zeigt die eingestellte Tageszeit an.
Das Gerät ist betriebsbereit.
Erstes Reinigen
Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn gründlich reinigen.
1 Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel!
Die Oberfläche könnte beschädigt werden.
3 Verwenden Sie bei Metallfronten handelsübliche Pflegemittel.
1.Schalter Backofen-Funktionen auf Beleuchtung L stellen.
2.Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spül-
mittellauge reinigen.
3.Backofen ebenfalls mit warmer Spülmittellauge auswaschen und trock-
nen.
4.Gerätefront feucht abwischen.
11
Bedienen des Backofens
Backofen ein- und ausschalten
Temperatur-Kontrolllampe
Backofen-Funktionen
1.Drehen Sie den Schalter „Backofen-Funktionen“ auf die gewünschte
Funktion.
2.Drehen Sie den Schalter „Temperaturwahl“ auf die gewünschte Tempe-
ratur.
Die rote Temperatur-Kontrolllampe leuchtet, solange der Backofen aufheizt.
3.Zum Abschalten des Backofens den Schalter „Backofen-Funktionen“
und den Schalter „Temperaturwahl“ in die Null-Position drehen.
Temperatur-Wahl
3 Kühlgebläse
Das Gebläse schaltet sich automatisch ein, sobald der Backofen in Betrieb genommen wird, um die Geräteoberflächen kühl zu halten. Nachdem der Backofen ausgeschaltet wurde, läuft das Gebläse noch weiter,
um das Gerät abzukühlen und schaltet sich dann selbständig ab.
12
Backofen-Funktionen
Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung:
L Backofenbeleuchtung
Mit dieser Funktion können Sie den Backofeninnenraum, z.B. zum Reinigen, beleuchten.
Es ist kein Heizkörper in Betrieb.
¡ Ober-/Unterhitze
Zum Backen und Braten auf einer Ebene.
Ober-und Unterhitzeheizkörper sind in Betrieb.
O Oberhitze
Zum Überbacken von Backwaren und für Aufläufe.
Der Oberhitzeheizkörper ist in Betrieb.
U Unterhitze
Zum Nachbacken von Kuchen mit krossen Böden.
Der Unterhitzeheizkörper ist in Betrieb.
¸ Grill
Zum Grillen flacher Lebensmittel, die in der Mitte des Rostes angeordnet werden, wie z.B. Steaks, Schnitzel, Fisch oder zum Toasten.
Der Grillheizkörper ist in Betrieb.
º Großflächengrill
Zum Grillen flacher Lebensmittel in größeren Mengen, wie z.B. Steaks,
Schnitzel, Fisch oder zum Toasten.
Die Oberhitze und der Grillheizkörper sind in Betrieb.
13
Rost und Universalblech einsetzen
3 Kippsicherung
Alle Einschubteile sind mit einer kleinen Auswölbung rechts und links
versehen. Diese Auswölbung dient als Kippsicherung und muss immer
nach hinten weisen.
Blech bzw. Universalblech
einsetzen:
Die Kippsicherung muss nach hinten
weisen.
Rost einsetzen:
Rost so einsetzen, dass die beiden
Führungsstäbe nach oben zeigen.
Die Kippsicherung muss nach unten
weisen und im Backraum hinten liegen.
14
Rost und Blech einsetzen:
Bei gemeinsamer Benutzung von
Rost und Universalblech die Kippsicherung des Rostes genau in die
Ausbuchtungen des Bleches setzen.
