Quickguide für Digitalrekorder l Videoüberwachungsset: TVVR33009 l TVVR33049T l TVVR33049D
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre Netzwerkkamera. Detaillierte Informationen erhalten Sie in der
Bedienungsanleitung. Diese können Sie über den IP Installer oder über die Homepage abus.com herunterladen.
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die
entsprechenden Erklärungen und Unterlagen sind beim
Hersteller hinterlegt: ABUS Security-Center GmbH & Co.
KG, Linker Kreuthweg 5, 86444 Ang, GERMANY.
Um diesen Standard zu erhalten und einen
gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten! Lesen
Sie vor Inbetriebnahme des Produkts die komplette
Bedienungsanleitung, beachten Sie alle Bedienungsund Sicherheitshinweise!
Alle enthaltenen Firmennamen und
Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an Ihren
Fachhandelspartner!
Deutsch
3
Inhaltsverzeichnis
Deutsch
Lieferumfang ......................... 6
Warnhinweise ......................... 7
Anschlüsse ......................... 8
Hardwareinstallation ......................... 9
Tipps zur Kamerainstallation ......................... 11
Systemaktivierung ......................... 13
Passwort zurücksetzen ......................... 14
Sowareeinrichtung ......................... 15
English
Scope of delivery ......................... 24
Warnings ......................... 25
Connections ......................... 26
Hardware Installation ......................... 27
Tips for camera installation ......................... 29
System activation ......................... 31
Resetting the password ......................... 32
Soware Set-up ......................... 33
Français
Étendue de la livraison ......................... 42
Avertissements ......................... 43
Connexions ......................... 44
Installation matérielle ......................... 45
Conseils pour l’installation
de la caméra ......................... 47
Activation du système ........................ 49
Réinitialiser le mot de passe ......................... 50
Conguration du logiciel ......................... 51
Nederlands
Leveringsomvang ......................... 60
Belangrijke instructies ......................... 61
Aansluitingen ......................... 62
Hardware-installatie ......................... 63
Tips voor de camera-installatie ......................... 65
Activering van het systeem ........................ 67
Wachtwoord resetten ......................... 68
Soware - congureren ......................... 69
Deutsch
Dansk
Leveringsomfang ......................... 78
Advarselshenvisninger ......................... 79
Tilslutninger ......................... 80
Hardwareinstallation ......................... 81
Tips vedrørende
kamerainstallation ......................... 83
Systemaktivering ........................ 85
Nulstil kodeord ......................... 86
Soware - Indstilling ......................... 87
Italiano
Dotazione ......................... 96
Avvertenze importanti ......................... 97
Collegamenti ......................... 98
Installazione dell’hardware ......................... 99
Consigli per l’installazione
di videocamere ......................... 101
Attivazione del sistema ......................... 103
Ripristino della password ......................... 104
Congurazione del Soware ......................... 105
Deutsch
Polski
Zakres dostawy ......................... 114
Wskazówki ostrzegawcze ......................... 115
Złącza ......................... 116
Instalacja sprzętu ......................... 117
Wskazówki dotyczące instalacji
kamery ......................... 119
Aktywacja systemu ......................... 121
Resetowanie hasła ......................... 122
Konguracja oprogramowania ......................... 123
54

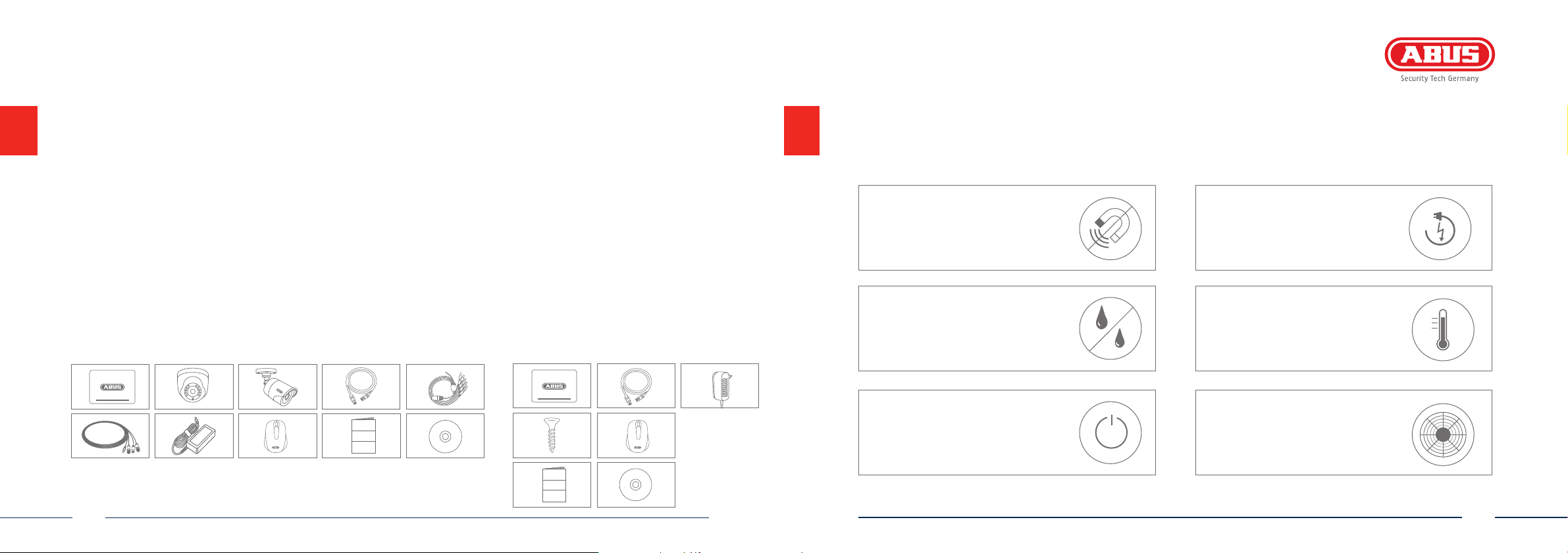

Lieferumfang
Warnhinweise
TVVR33049T
• 8 Kanal Analog HD Digitalrekorder
inkl. 1 TB HDD
• 4 x Analog HD 1080p Mini Außenkamera
• Universalnetzteil
• 4 x 30 m Koaxialkabel
• 1 x 1 m LAN-Kabel
• USB Maus
• Quick Guide
• CD
TVVR33049T TVVR33049D
TVVR33049D
• 8 Kanal Analog HD Digitalrekorder
inkl. 1 TB HDD
• 4 xAnalog HD 1080p Mini Außen-Domekamera
• Universalnetzteil
• 4 x 30 m Koaxialkabel
• 1 x 1 m LAN-Kabel
• USB Maus
• Quick Guide
• CD
Quick Guide
TVVR33009
• 8 Kanal Analog HD Digitalrekorder
• 1 x 1 m LAN-Kabel
• 2 x Festplattenanschlusskabel
• 4 x Schrauben für Festplatten
• Netzteil
• USB Maus
• Quick Guide
• CD
Quick Guide
Deutsch
Halten Sie starke Magnetfelder vom
Rekorder und der Kamera fern.
Halten Sie Flüssigkeiten
vom Rekorder fern.
Schalten Sie den Rekorder aus,
bevor Sie Peripheriegeräte
anschließen oder entfernen.
Deutsch
Achten Sie auf eine
unterbrechungsStromversorgung.
Betreiben und lagern Sie den Rekorder
und die Kamera nur unter den
vom Hersteller empfohlenen
Umgebungsbedingungen.
Achten Sie darauf, dass immer eine
ausreichende Belüung vorhanden ist.
freie
76

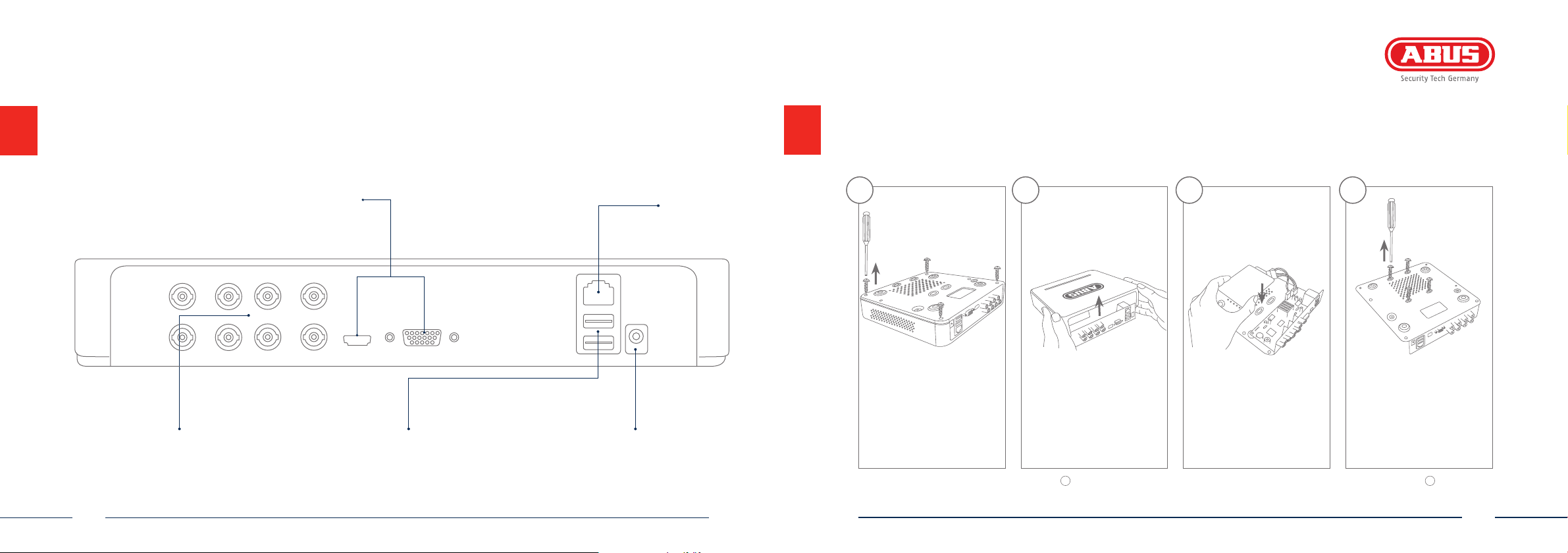

Anschlüsse
Hardwareinstallation
BNC-Eingang für analoge Kameras
Video - In
Video - Out
Anschluss für USB-Geräte
USB
RJ45-Anschluss für eine
LAN
Netzwerkverbindung
12 V
12 V DC Stromanschluss
Deutsch
1 3 42

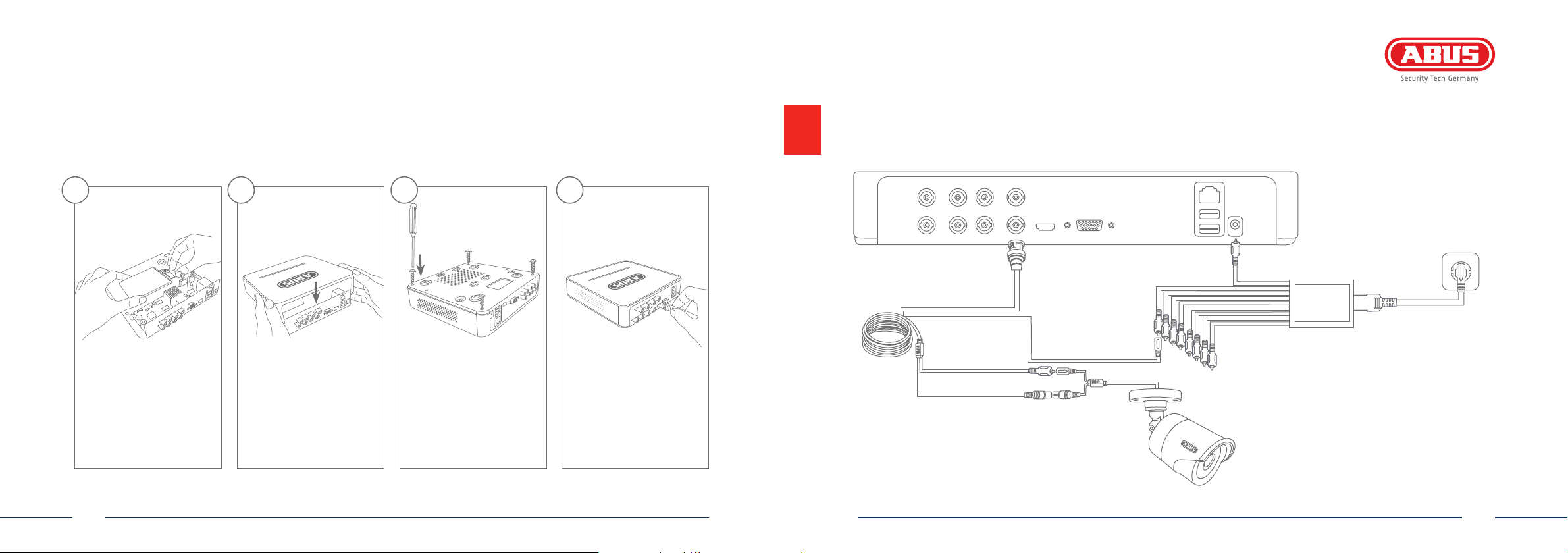

Lösen Sie die 4
Schrauben auf der
Unterseite des Rekorders.
Bitte beachten Sie, dass die Hardwareinstallation für TVVR33008 bei Schritt 1 beginnt. Die Hardwareinstallation für TVVR33408 / TVVR33418 beginnt bei Schritt 8.
Deutsch
Önen Sie vorsichtig das
Gehäuse.
Richten Sie die Festplatte
auf der Bodenplatte des
Rekorders aus.
Fixieren und Verschrauben
Sie die Festplatte auf der
Unterseite des Rekorders
mit den beiliegenden
Schrauben.
98

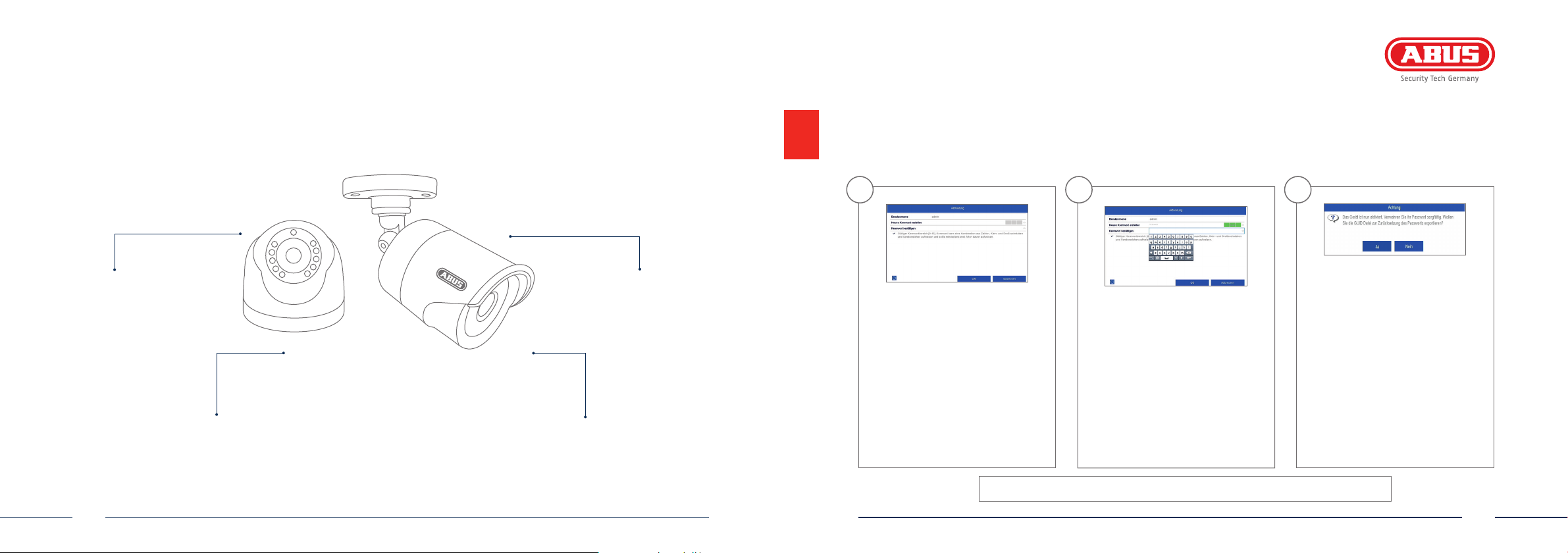

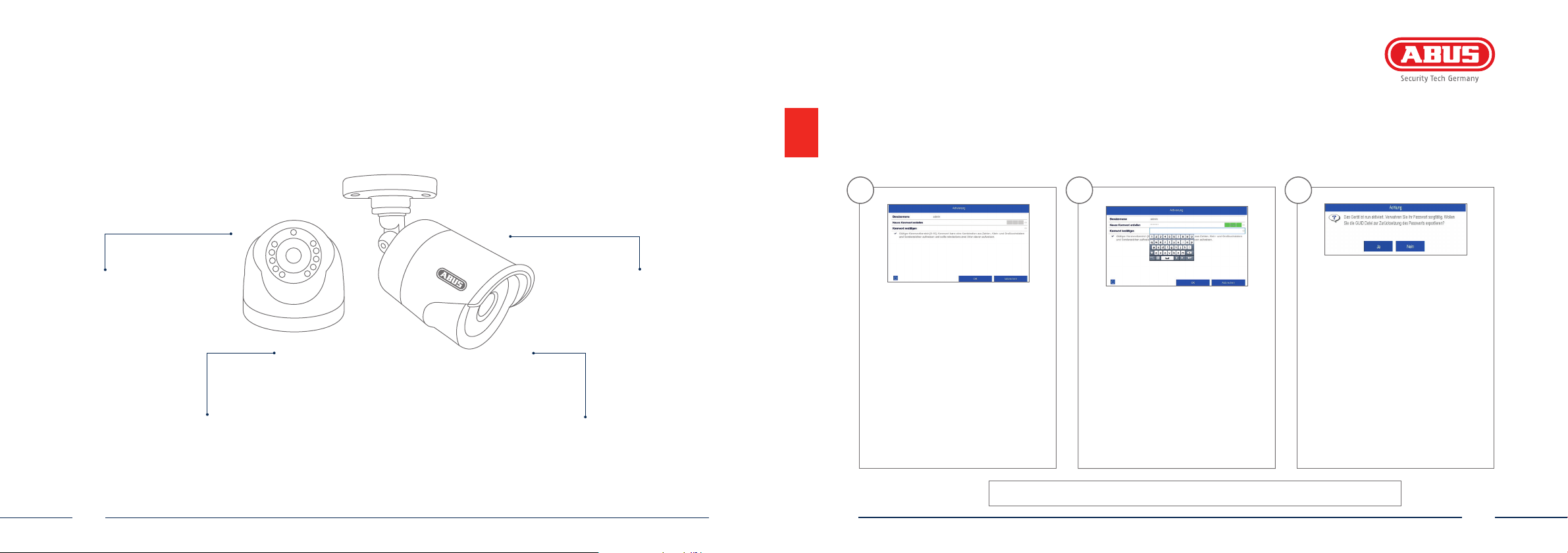

Tipps zur Kamerainstallation
5
Stellen Sie die
Verbindungen zur
Hauptplatine mit dem
Daten- (kleiner Stecker)
und Stromkabel (großer
Stecker) her.
6
Setzen Sie nun das Gehäuse
entlang der Führungsschiene
auf die Bodenplatte des
Rekorders.
7 8
Verschrauben Sie
anschließend das
Gehäuse und die
Bodenplatte mit den
4 Schrauben.

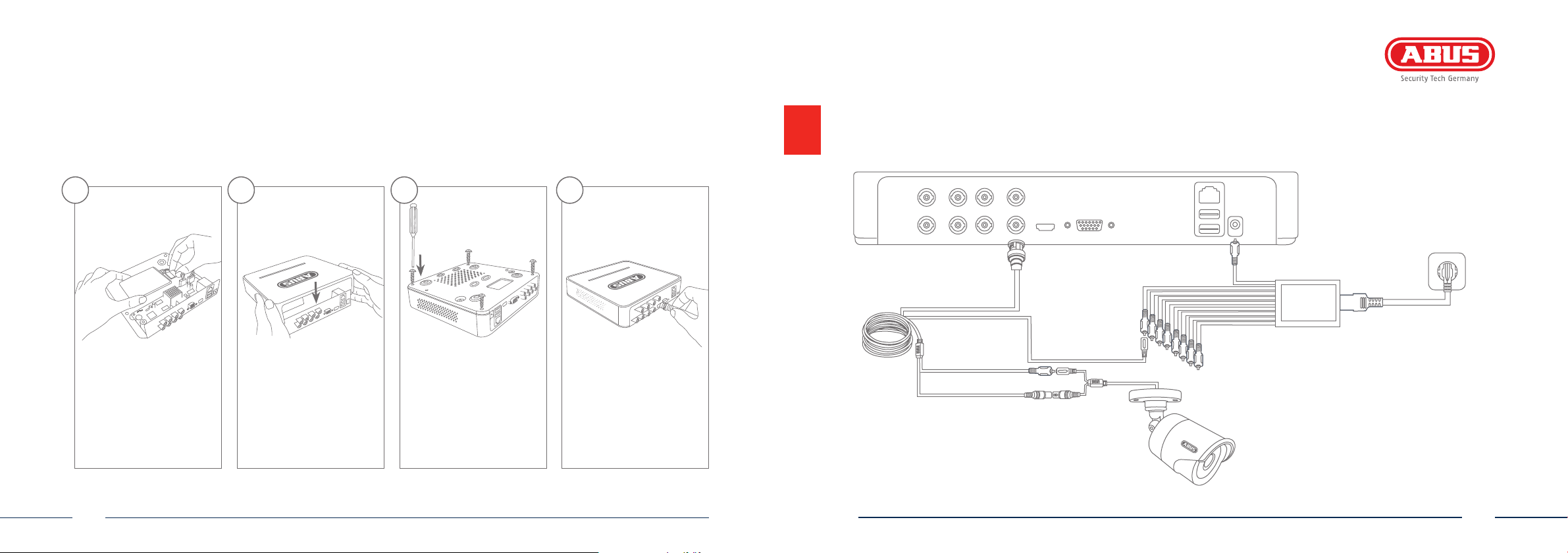

Schließen Sie Ihre Kameras
an den Rekorder an.
Deutsch
Versorgen Sie den Rekorder mit Spannung.
Die blaue LED Bar auf der Oberseite des
Rekorders signalisiert, dass das Gerät an
ist. Sie haben die Möglichkeit das
Leuchten der LED Bar über das
Menü auszuschalten.
1110
Deutsch

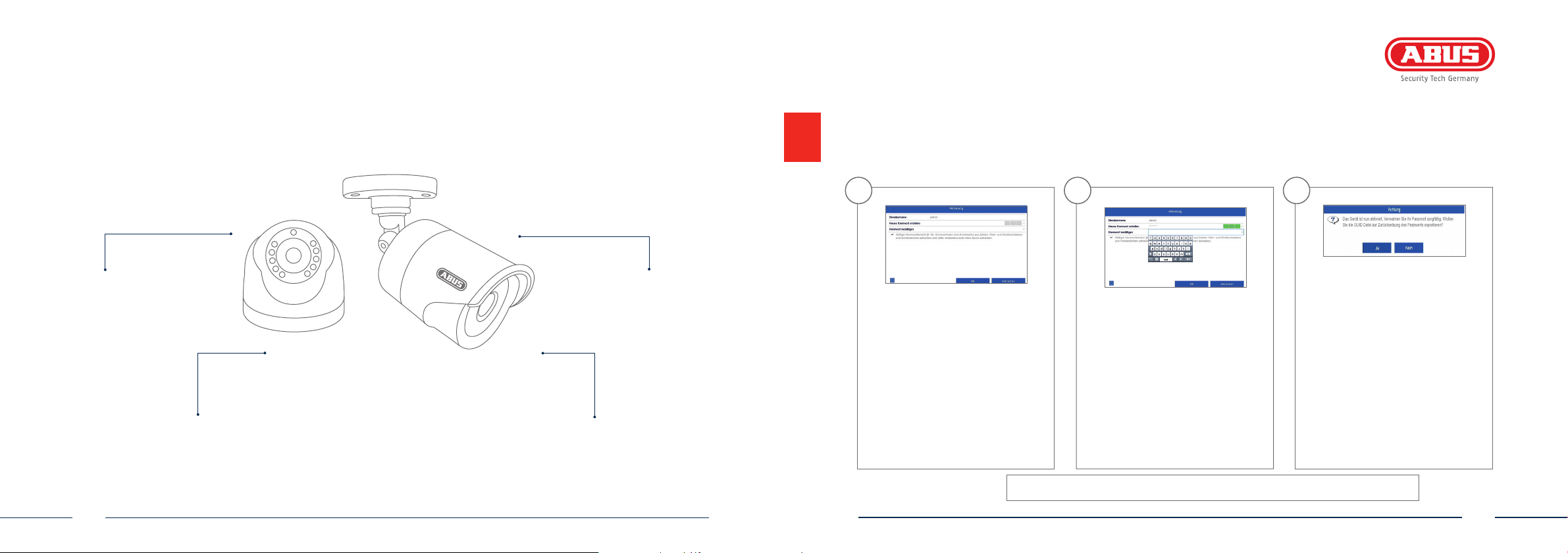

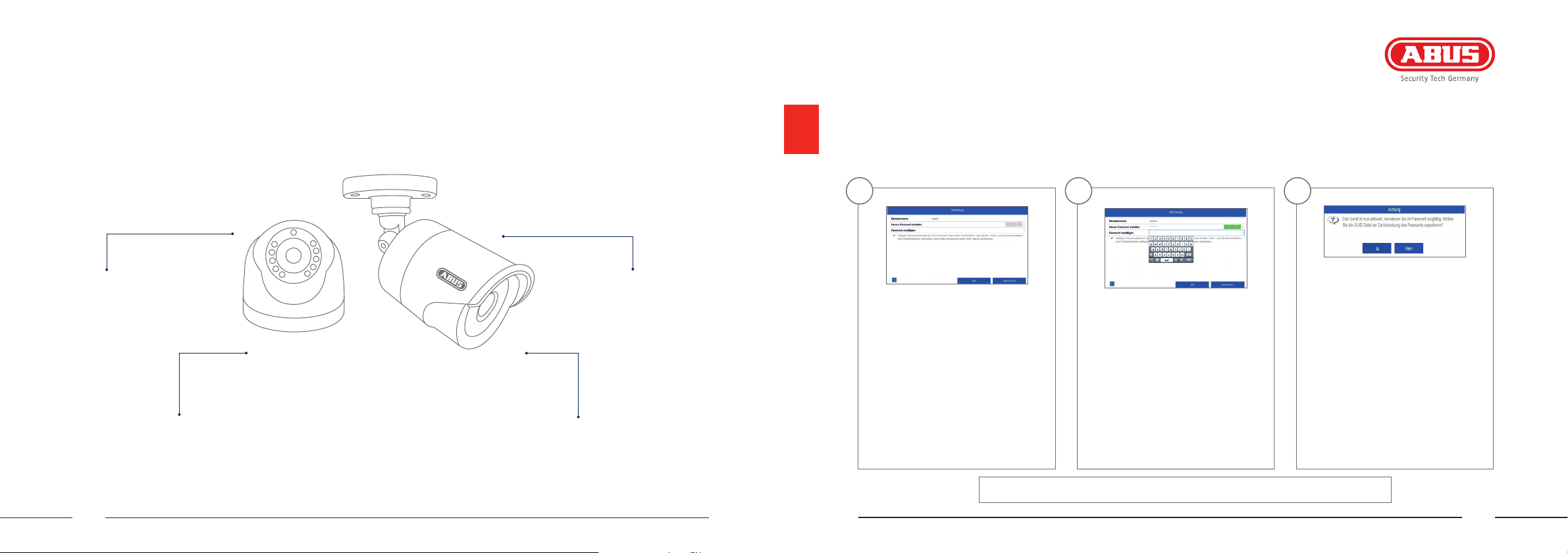

Systemaktivierung
Vermeiden Sie Gegenlicht
oder direkte Sonneneinstrahlung.
Bitte beachten Sie, dass für ö entlich zugängliche
Räume ein Hinweis auf Videoüberwachung
gesetzlich vorgeschrieben ist.
Die Kamera darf nicht auf
unbeständigen Flächen
installiert werden.
Platzieren Sie die Kameras nicht
direkt hinter Glas, da es zu
Spiegelungen kommen kann.
Deutsch
1
Geben Sie in das Feld „Neues
Kennwort“ ein Passwort für den
Admin-Benutzer ein.
Das Passwort muss den vorgegebenen
Mindestanforderungen entsprechen.
Empfehlung: Verwenden Sie ein
möglichst komplexes Passwort,
welches die Stufe „Stark“ aufweist.
Admin Passwort:
Deutsch
2
Geben Sie das Passwort zur
Bestätigung erneut ein. Notieren Sie
das Passwort zusätzlich in der
Kurzanleitung und verwahren
Sie es an einem sicheren Ort auf. Das
Zurücksetzen des Admin-Passwortes
ist nur über den technischen Support
von ABUS möglich.
3
Das Gerät ist aktiviert und kann jetzt
in vollem Umfang verwendet werden.
Die GUID Datei wird für das
selbständige Zurücksetzen des
Passworts benötigt.
Exportieren Sie die Datei auf einen
USB-Stick und bewahren Sie diesen
sicher auf.
Hinweis: Der Aktivierungsprozess
ist aufgrund der gesetzten StandardSprache immer in Deutsch.
Sprachunabhängig können Sie den
Rekorder mit dem ABUS IP-Installer
über das Netzwerk aktivieren.
1312
Passwort zurücksetzen
So wareeinrichtung
1
Sie können selbstständig das Admin
Passwort ausschließlich über die
GUID-Datei zurücksetzen.
Beachten Sie, dass die Datei ungültig
wird, wenn das Passwort nachträglich
geändert wird oder die GUID Datei
bereits einmal verwendet wurde.
In beiden Fällen muss manuell eine
neue Datei erstellt werden.
Hinweis: Das Zurücksetzen des Admin-Passwortes ist ein kritischer und aufwendiger Vorgang. Stellen Sie daher sicher, dass, bei einer
sicheren Au ewahrung des Passwortes (Notiz in dieser Anleitung oder GUID-Datei auf einem externen Datenträger), Sie im Ernstfall Zugri auf diese Daten haben. Planen Sie daher bei Erstinbetriebnahme diesen Fall mit ein und legen Sie fest wo und wie diese Daten
au ewahrt werden und wer Zugri auf diese Daten hat.
Achtung: Muss das Passwort zurückgesetzt werden und es liegt weder die Passwort-Notiz noch die GUID-Datei vor (oder ist ungültig
geworden), müssen Sie sich für diesen Vorgang an den technischen Support bei ABUS Security-Center wenden. Um das Passwort
zusammen mit ABUS zurückzusetzen benötigen Sie am Objekt zwingend einen PC mit Netzwerkverbindung zum Rekorder, als auch
Internetzugang zum Empfang von Daten, die über den technischen Support für Sie bereitgestellt werden. Sind diese Voraussetzungen
nicht gegeben, ist ein Zurücksetzen des Passwortes am Rekorder nicht möglich.
2
GUID Import Lokales Interface:
Drücken Sie im lokalen Login-Dialog
die Schalt äche „Passwort
vergessen“. Schließen Sie einen
USB-Datenträger mit der gesicherten
GUID-Datei an und wählen Sie die
Datei aus. Drücken Sie die
Schalt äche „Import“, um das
Passwort zurückzusetzen.
3
GUID Import Web-Interface:
Ö nen Sie die Web-Ober äche
Ihres Rekorders und drücken Sie die
Schalt äche „Passwort vergessen“.
Schließen Sie einen USB-Datenträger
mit der gesicherten GUID-Datei an
und wählen Sie die Datei aus. Drücken
Sie die Schalt äche „Import“, um das
Passwort zurückzusetzen.
Deutsch

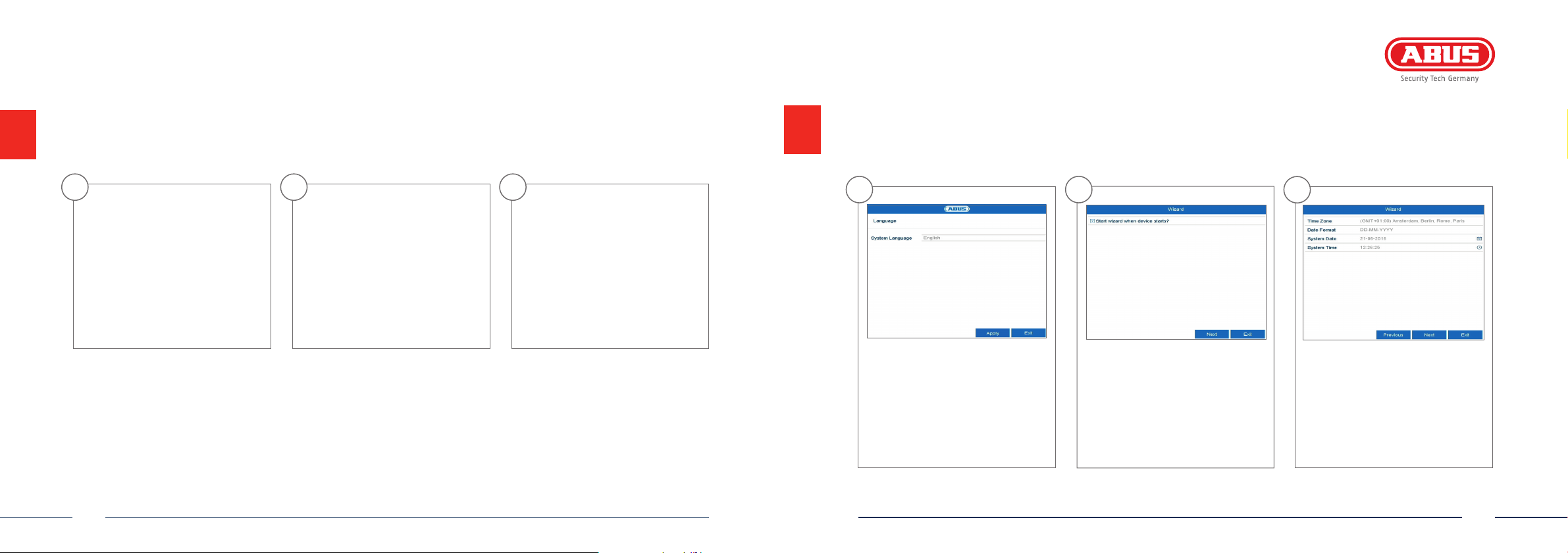

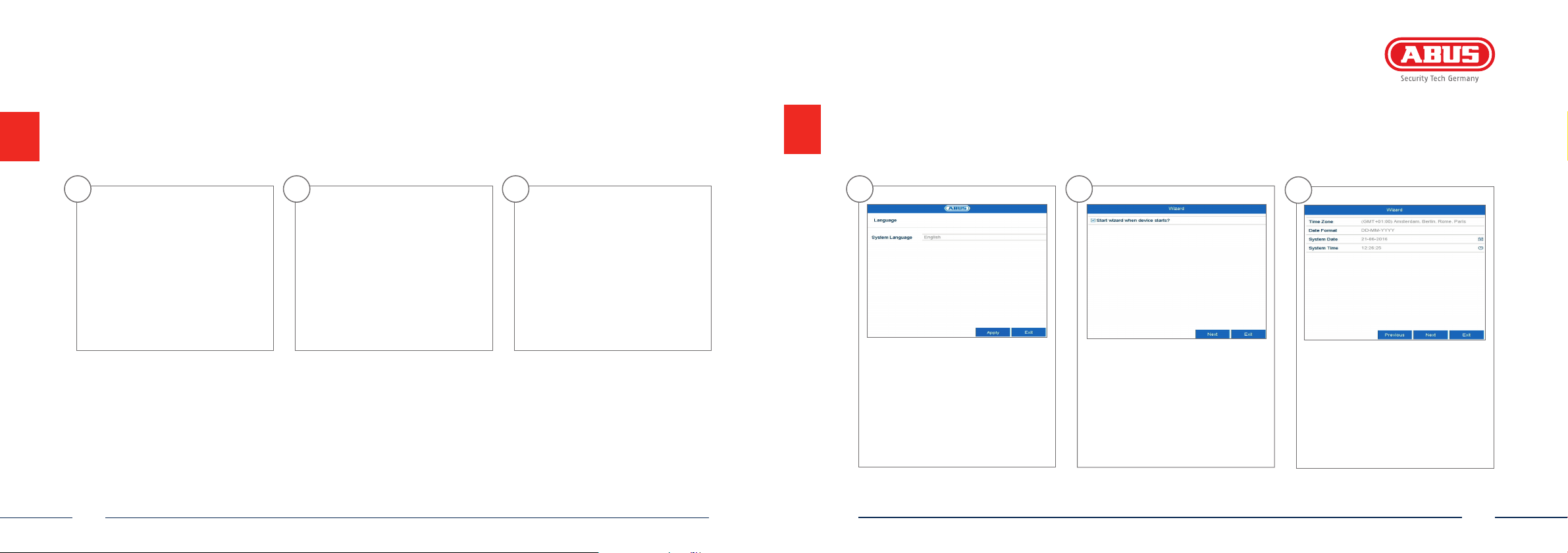

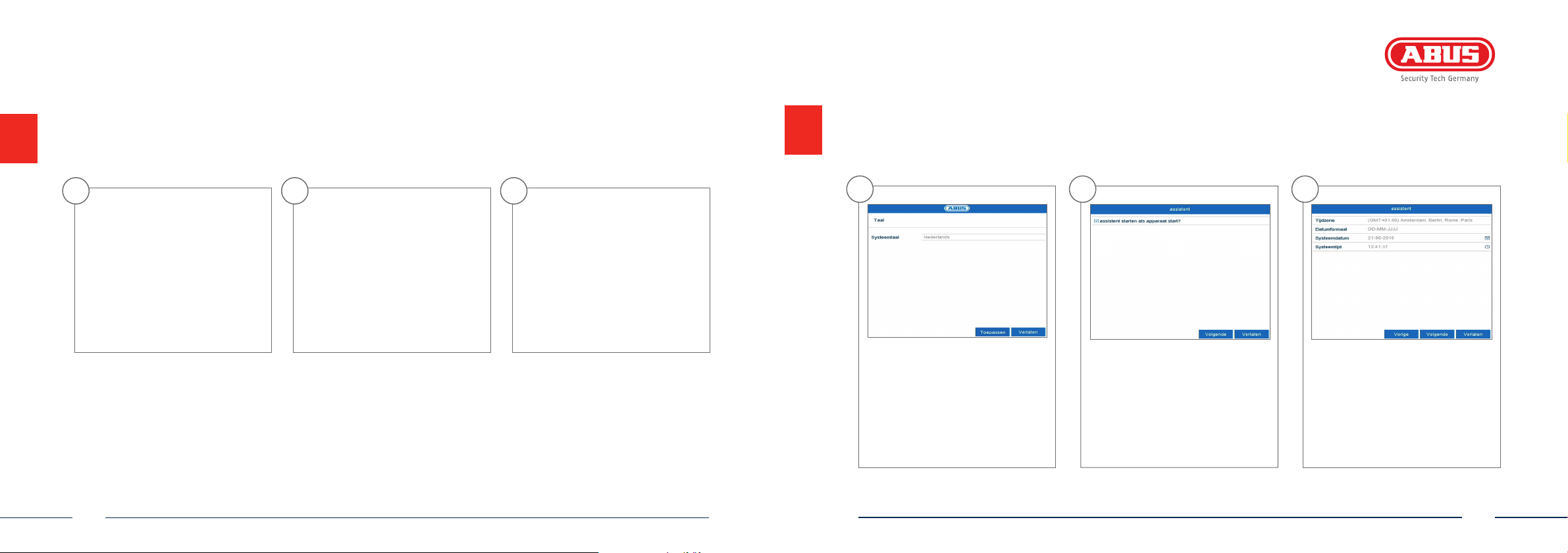

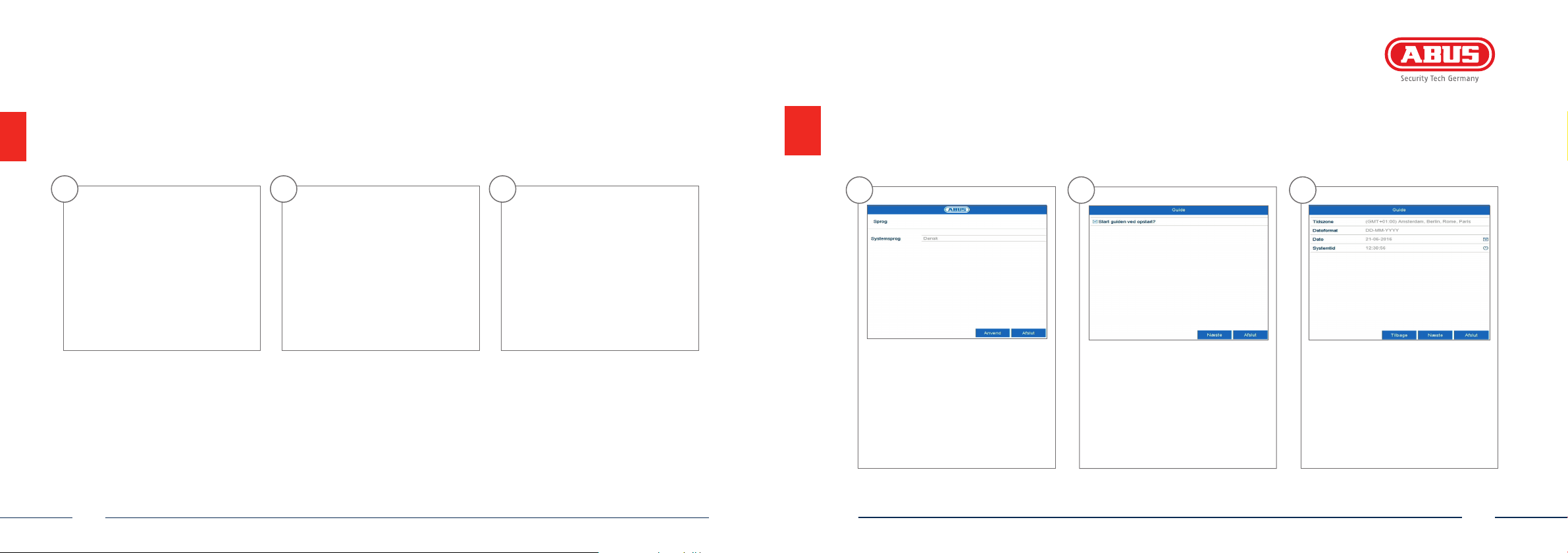

1
Wählen Sie die gewünschte Sprache
aus und klicken Sie auf „“.
Deutsch
2
Wenn Sie das Häkchen deaktivieren,
wird der Einrichtungsassistent beim
nächsten Start nicht mehr automatisch
ausgeführt. Klicken Sie auf „Nächste“.
3
Legen Sie die Zeitzone, Datum/-Format
und Systemzeit fest. Verlassen Sie den
Screen mit Klicken auf ,,Nächste“.
1514
4
5
6
192.168.0.25192.168.0.20
192.168.0.1
7
8
9

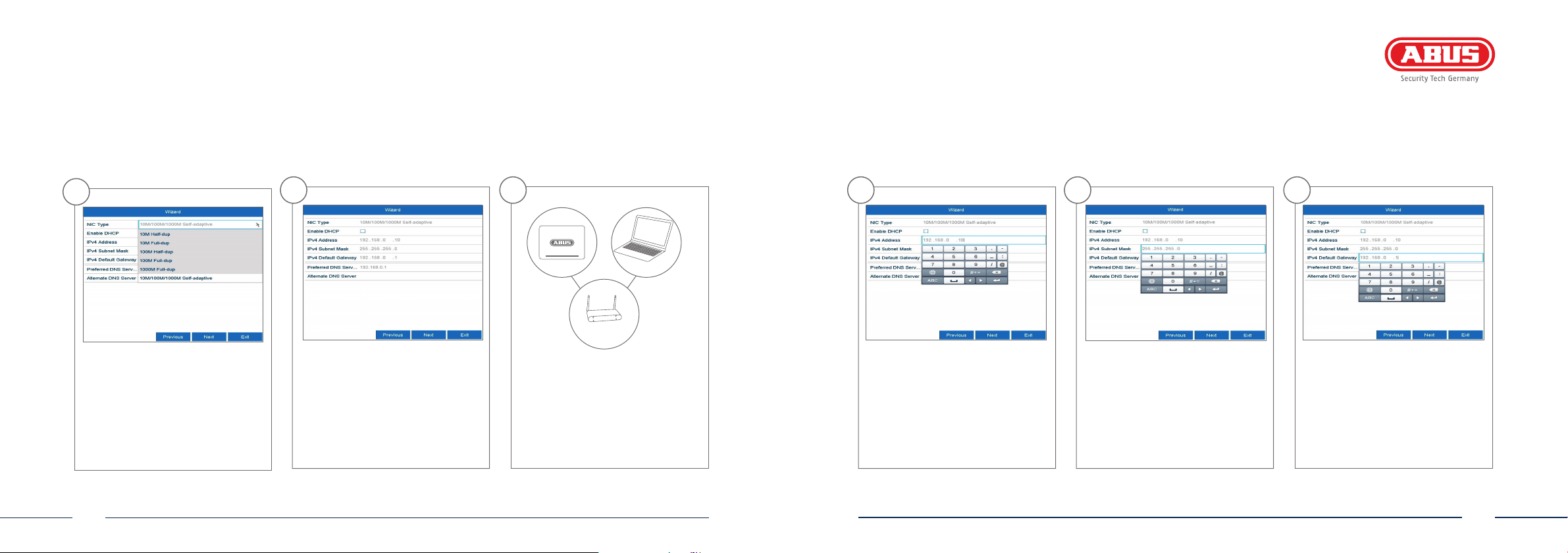

Verbindungsgeschwindigkeit bei „NIC
Typ“ manuell einstellen. Voreingestellt
und empfohlen ist die automatische
Erkennung (Self adaptive).
Möchten Sie, dass die Adressdaten
automatisch zugewiesen werden,
setzen Sie ein Häkchen bei DHCP. Die
Adressen werden dann automatisch
vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall
weiter zu Punkt 11.
Falls Ihr Router die Adressdaten nicht
automatisch zuweist, geben Sie die
Daten in den folgenden Schritten ein.
Die Graphik illustriert beispielha
die anschließenden Geräte mit den
dazugehörigen IP-Adressen.
Deutsch
Die IP-Adresse muss dem Standard
Gateway-Wert in den ersten drei
Stellen entsprechen. Die letzte Stelle
bezeichnet die durch das Standard
Gateway angesprochenen Geräte und
wird für jedes Gerät einzeln festgelegt.
Wählen Sie für den Rekorder z. B. 64,
also xxx.xxx.xxx.64.
Deutsch
Die Subnetzmaske ist ein
Netzwerksegment, in dem IP-Adressen
mit der gleichen Netzwerkadresse
benutzt werden. Der Standardwert ist
hier meist 255.255.255.0. Um den Wert
für das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk
angeschlossenen Windows-PC.
Tragen Sie hier die IP-Adresse Ihres
Routers ein. Sie können die Adresse
mittels “cmd“ und dem Befehl
“ipconfig” auf Ihrem Windows PC
ermitteln.
1716
10
11
12
13
14
15
Der DNS Server “übersetzt” eine
Internetadresse in eine IP-Adresse.
Tragen Sie bei Bevorzugter DNS Server
den Wert des Standard-Gateway ein.
Hier können Sie Ihre Ports verwalten
und bei Bedarf ändern. Wir
empfehlen Ihnen die Standardwerte
beizubehalten.
Wenn Sie einen Fernzugri einrichten
wollen, setzen Sie ein Häkchen im
Feld DDNS. Wählen Sie nachfolgend
Ihren DDNS Typen über das Eingabefeld
aus.
Deutsch
Hinterlegen Sie anschließend die
Serveradresse sowie den
Geräte-Domain Name,
Benutzername und Passwort.
Wechseln sie zum Nächsten Screen mit
„Nächste“.
Deutsch
Die installierte Festplatte muss vor der
Benutzung initialisiert werden. Wählen
Sie die zu initialisierende Festplatte
aus.
Kl
icken Sie Init und bestätigen Sie die
erfolgreiche Initialisierung mit OK.
Wechseln Sie zum nächsten Screen mit
„Nächste“
.
1918
16
17
18

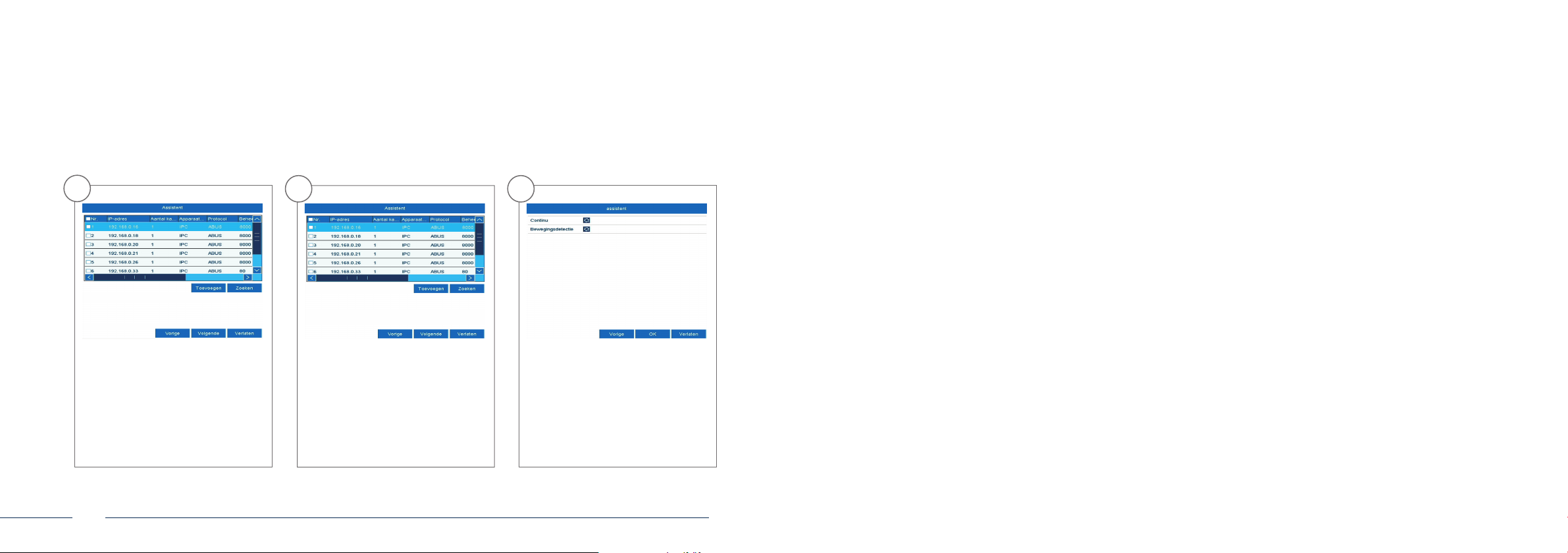

Klicken Sie auf „Suchen“ um nach
vorhandenen Netzwerkkameras im
Netzwerk zu suchen.
20
Nachfolgend nden Sie alle
kompatiblen Netzwerkkameras.
Wählen Sie anhand der Checkbox
die gewünschten Netzwerkkameras
aus und klicken Sie auf hinzufügen.
Wechseln Sie zum nächsten Screen mit
„Nächste“.
Wählen Sie die Aufzeichnungsart aus.
Sie können Zwischen „Dauer“ und
„Bewegungserkennung wählen.
Beenden Sie den
Einrichtungsassistenten mit „OK“
Deutsch
TVVR33009
Quick guide for Video Recorder I Monitoring Set: TVVR33009 l TVVR33049T l TVVR33049D
This quick start guide describes the initial installation steps for your network camera.
In-depth information can be found in the user guide, which can be downloaded via the IP Installer or from the abus.com homepage.
Dear customers,
Thank you for purchasing this product.
This product complies with current domestic and European
regulations.
Conformity has been proven, and all related certications
are available from the manufacturer on request (ABUS
Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444
Ang).
To maintain this status and to guarantee safe operation, it
is your obligation to observe these operating instructions!
Read the entire operating manual carefully before putting
the product into operation. Pay attention to all operating
and safety information! All company names and product
descriptions are trademarks of the corresponding owner.
All rights reserved.
If you have any questions, please contact your specialist
dealer.
Scope of delivery
Warnings
TVVR33049T
• 8-Channel Analogue HD Video Recorder
incl. 1 TB HDD
• 4 x Analogue HD 1080p Mini Outdoor
Camera
• Universal power supply unit
• 4 x 30 m coaxial cable
• 1 x 1 m network cable
• USB mouse
• Quick guide
• CD
TVVR33049T TVVR33049D
24
TVVR33049D
• 8-Channel Analogue HD Video Recorder
incl. 1 TB HDD
• 4 x Analogue HD 1080p Mini Outdoor
Dome Camera
• Universal power supply unit
• 4 x 30 m coaxial cable
• 1 x 1 m network cable
• USB mouse
• Quick guide
• CD
Quick guide
TVVR33009
• 8-Channel Analogue HD Video Recorder
• 1 x 1 m network cable
• 2 x hard drive cable
• 4 x screws for hard drive
• Power supply unit
• USB mouse
• Quick guide
• CD
Quick guide
English
Keep the recorder and camera away
from strong magnetic elds.
Keep liquids away from the recorder.
Turn the recorder o before
connecting or removing
peripheral devices
English
Ensure an uninterrupted
power supply.
Only store the recorder and camera
in the ambient conditions
recommended by the
manufacturer.
Ensure that there is always
sucient ventilation.
25
Connections
Hardware Installation
BNC input for analogue cameras
Video - In
Video - Out
Connection for USB devices
USB
LAN
RJ45 port for a
network connection
12 V
12 V DC power connection
English
1 3 42
Remove the 4 screws on the
underside of the recorder.
Please ensure that you begin with step 1 for the hardware installation of TVVR33008. The hardware installation for the video surveillance kits TVVR33408 and TVVR33418 starts at step 8,
as the hard disk drive is pre-installed for these models.
English
Open the box carefully. Align the hard disk drive
with the base plate of
the recorder.
Secure the hard disk drive
onto the underside of
the recorder with the
accompanying screws.
2726
5 6 7 8
Tips for camera installation
Connect the hard disk
drive to the motherboard
with the data cable (small
connector) and the power
cable (large connector).
Now place the box over the
base plate of the recorder. Ensure that the box is
placed along the guide rails.
Then secure the box and
the base plate with the 4
screws.
Connect your cameras to the
recorder.
English
Plug the recorder into the power supply.
The blue LED bar on top of the recorder
indicates that the device is on. You
can choose to turn o the light
on the LED bar via the menu.
2928
English
System activation
Avoid backlight or direct sunlight
Please be aware that notice of video surveillance
is required by law in public places
The camera must not be
installed on unstable surfaces
Do not place cameras directly behind glass,
as this can result in re ections
English
1
In the eld ‘New password’ enter
a password for the admin user. The
password must meet the speci ed
minimum requirements.
Recommendation: Use a password
that is as complex as possible and is
classi ed as ‘strong’.
Admin password:
English
2
Re-enter the password to con rm it.
Make a note of the password in the
quick start guide as well and keep it
in a safe place. The admin password
can only be reset by ABUS technical
support.
3
The device is activated and all of its
functions can now be used.
You will require the GUID le in order
to reset the password yourself. Export
the le on to a USB stick and store it
securely.
Note: Due to the pre-set default
language, the arming process is
always in German. Languageindependently, you can activate the
recorder with the ABUS IP-Installer
via the network.
3130
Resetting the password
So ware Set-up
1
You can only reset the admin
password yourself using the GUID le.
Please be aware that this le
becomes invalid if the password is
subsequently changed or the GUID le
has already been used. In both cases,
a new le will need to be created
manually.
Note: Resetting the admin password is a critical and complex process. Please ensure that you have access to this data in the event of
an emergency by storing the password securely (leave a note in these instructions or keep the GUID le on an external data carrier).
Therefore, please plan for this eventuality at initial start-up and specify where and how this data will be stored and who will have
access to it.
Important: If the password needs to be reset, and the password has not been noted down and the GUID le cannot be accessed (or is
no longer valid), you will need to contact Technical Support at the ABUS Security-Center. To reset the password with the help of ABUS,
you must have a PC on the premises with a network connection to the recorder, and there must be internet access in order to receive
the data that will be provided to you by technical support. If these requirements are not met, it will not be possible to reset the
password on the recorder.
2
GUID import, local interface:
Click on the ‘Forgotten password’
button in the local login dialog.
Insert a USB data carrier containing
the secure GUID le and select this
le. Click on the ‘Import’ button to
reset the password.
3
GUID import, web interface:
Open your recorder’s web interface
and click on the ‘Forgotten password’
button. Insert a USB data carrier
containing the secure GUID le and
select this le. Click on the ‘Import’
button to reset the password.
English

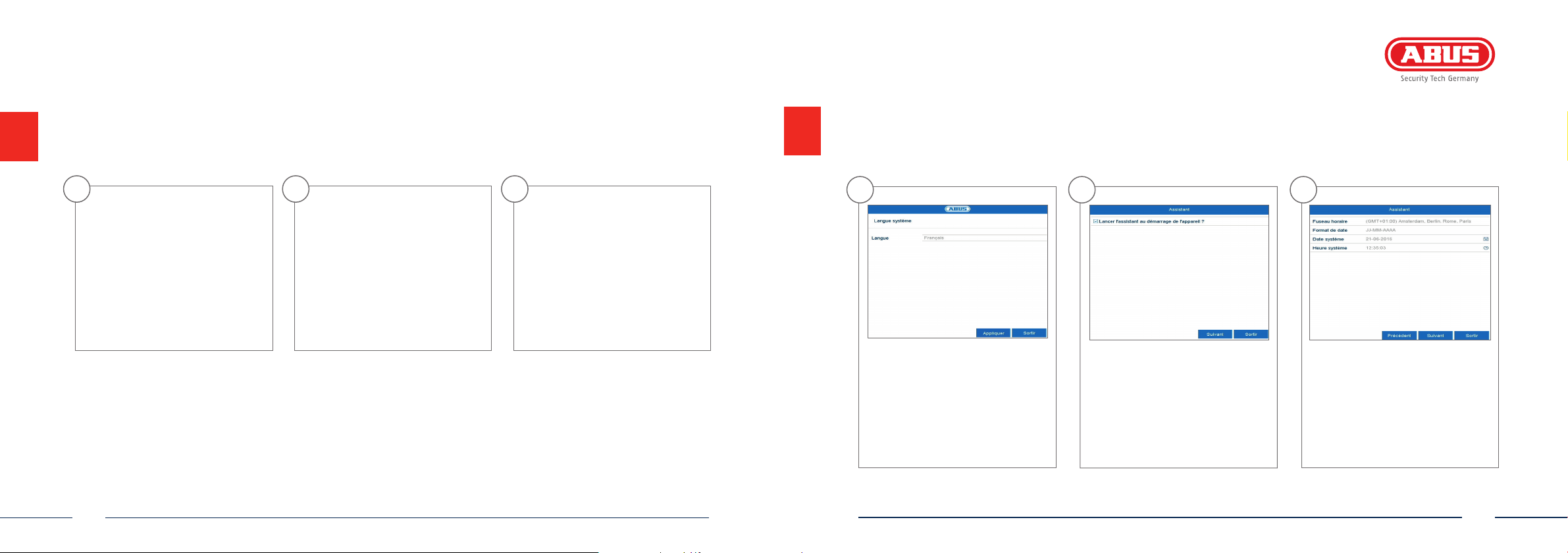

1
Select the desired language
and click “Apply”.
English
2
If you untick the checkbox, the set-up
wizard will not automatically pop up
the next time the so ware starts up.
Click “Next”.
3
Specify time zone, date and system
time. Continue by clicking „Next“.
3332
4
5
6
192.168.0.25192.168.0.20
192.168.0.1
7
8
9

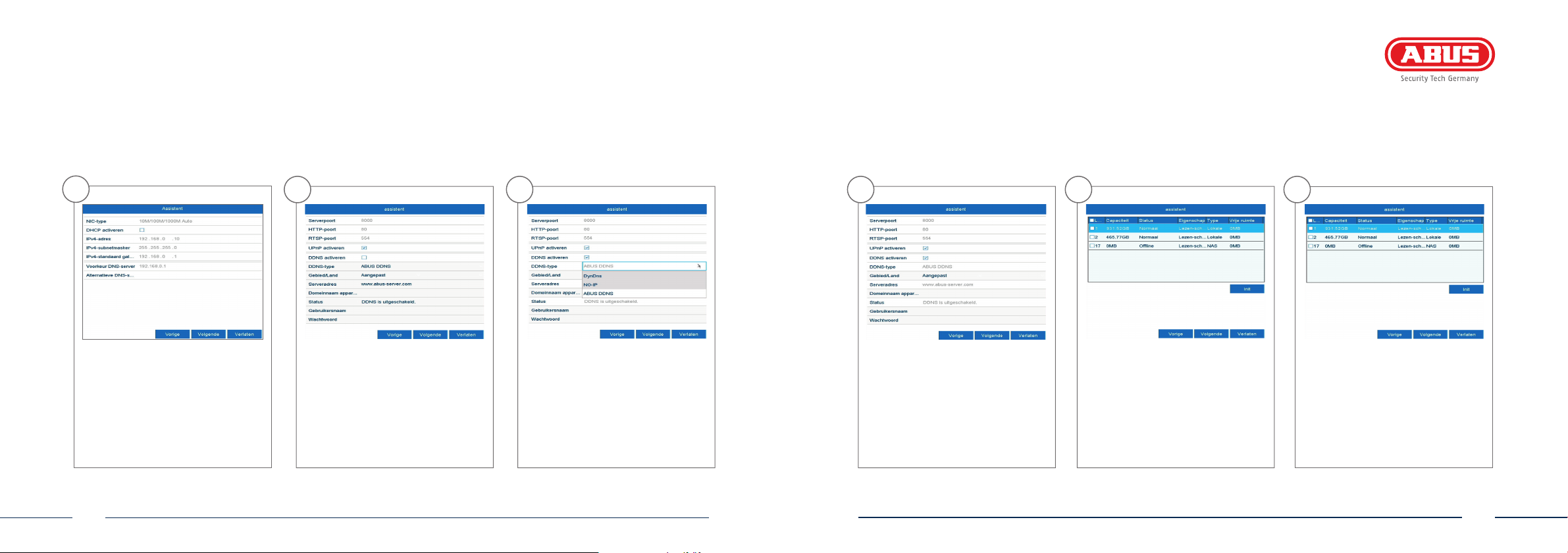

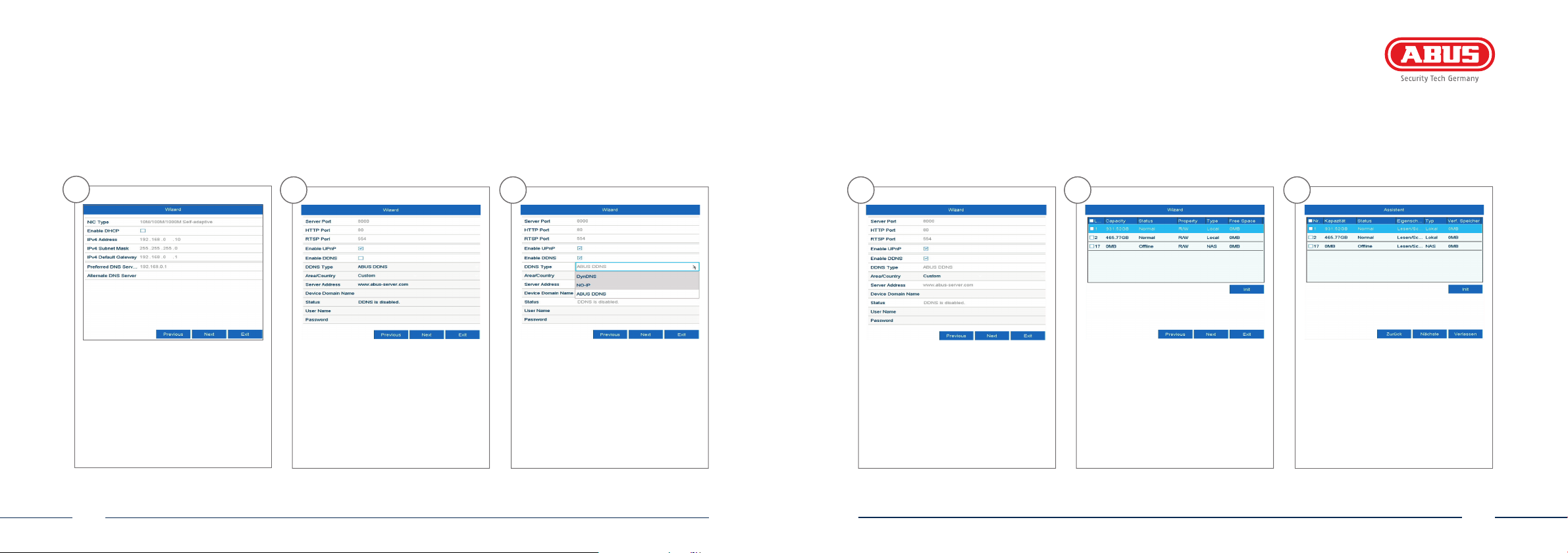

Set the adapter speed tye ‚NIC type‘
manually. Default and recommended
setting is the automatic detection
(Self adaptive).
If you wish the address data to
be automatically assigned, tick
the “Enable DHCP” checkbox. The
addresses will then be automatically
assigned by your router (where
supported).If proceeding in this way,
move on to point 11.
If your router does not automatically
assign the address data, enter the
data according to the following steps.
The image gives an example of connected devices with the corresponding IP addresses.
English
The rst three positions of the IP
address must correspond to the
default gateway value. The nal digit
identi es devices addressed by the
default gateway and is individually
set for each device. For the recorder,
choose e.g. 64: i.e. xxx.xxx.xxx.64.
English
The subnet mask is a network
segment in which IP addresses with
the same network address are used.
The standard value is normally
255.255.255.0 in such cases. To
determine the value for the default
gateway, use a Windows PC connected
to the network.
Enter the IP address of your router
here. You can nd the address with
“cmd” and the command “ipconfig“
on your Windows PC.
3534
10
11
12
13
14
15
The DNS server “translates” an internet
address into an IP address. Enter the
value of the default gateway under
“Preferred DNS server”.
You can manage and, if necessary,
edit your ports here. We recommend
that the default values are maintained.
If you wish to set up remote access,
tick the “Enable DDNS” checkbox.
Then select your DDNS type using the
entry eld.
English
Next, save the server address and the
Device Domain Name, user name and
password. Go to the next screen with
“Next”.
English
Following installation, the hard
disk drive must be initialised before
use. Select the hard disk drive to be
initialised.
Click on “Init” and con rm the
successful initialisation by clicking
on “OK”. Go to the next screen with
“Next”.
3736
16
17
18

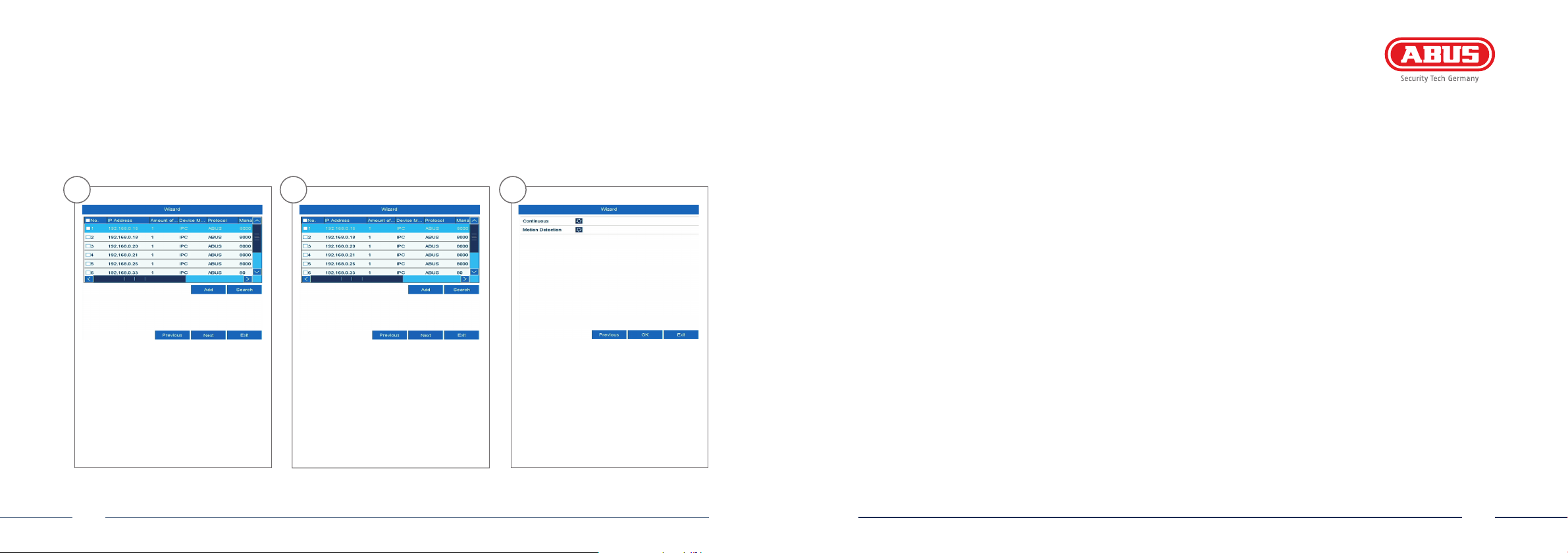

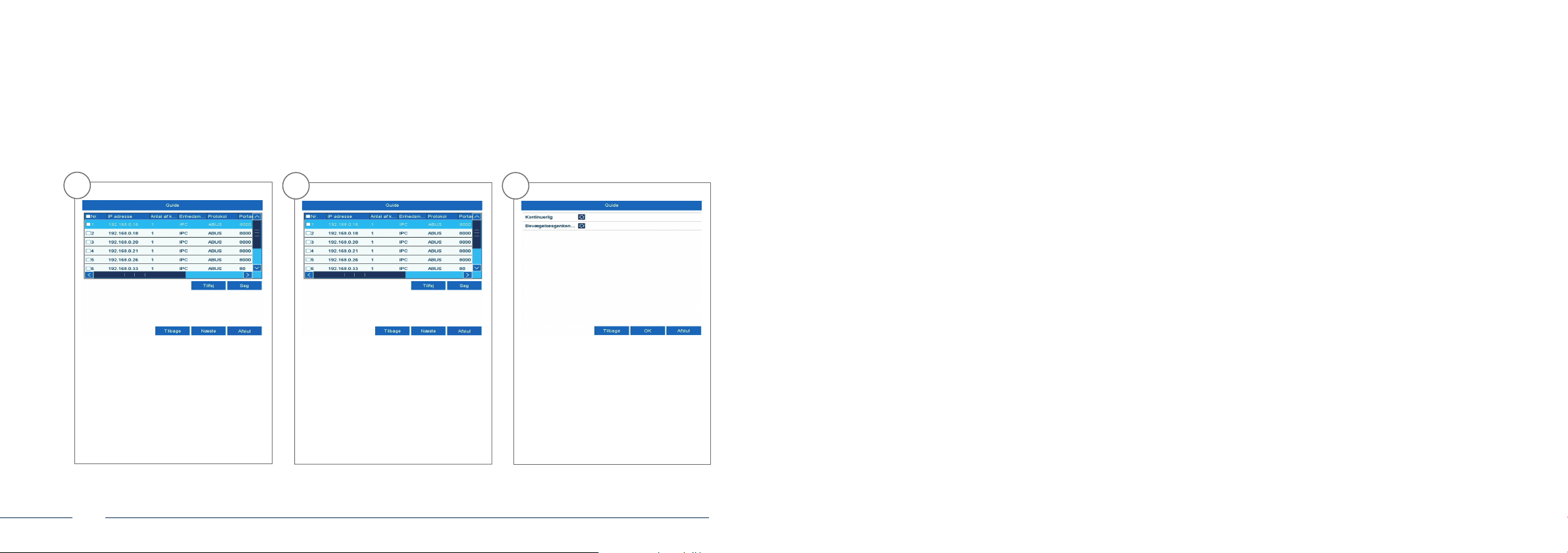

Click on “Search” to look for available
network cameras in the network.
38
You will nd all the compatible
network cameras below. Tick the
checkbox of the network cameras you
wish to use and click on “Add”. Go to
the next screen with “Next”.
Select the recording type. It is possible
to select between “Continuous“ and
“Motion detection“. Close the set-up
wizard by clicking “OK”.
English
Chère cliente, cher client,
Nous vous remercions de l‘achat de ce produit.
Ce produit réalise les exigences des directives
européennes et nationales en vigueur.
La conformité est prouvée, les déclarations et
documents correspondants sont consultables auprès
du fabricant (ABUS Security-Center GmbH & Co. KG,
Linker Kreuthweg 5, 86444 Ang). An de maintenir
cet état et d’assurer un usage sans danger, vous devez
absolument respecter ce mode d’emploi en tant
qu’utilisateur!
TVVR33009
Guide de Enregistreur Numérique I Kit de Surveillance : TVVR33009 l TVVR33049T l TVVR33049D
Ce guide de démarrage rapide décrit les premières étapes d’installation de votre caméra réseau. Pour plus d’informations,
consultez le manuel d’utilisateur. Vous le trouverez sur l’IP Installer ou pourrez le télécharger sur la page d’accueil abus.com.
Lisez avant la mise en service du produit le mode
d’emploi complet, respectez toutes les consignes de
commande et de sécurité! Tous les noms de rme et de
produit sont des marques du fabricant respectif. Tous
droits réservés.
Pour plus de renseignements, adressez-vous à votre
partenaire revendeur spécialisé.
Loading...
