ABUS TVIP11561 User manual [en, de, pl, fr, nl +2]

WLAN 1080p Innenkamera mit Alarmfunktion: TVIP11561

Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre Netzwerkkamera.
Detaillierte Informationen erhalten Sie in der Bedienungsanleitung. Diese können Sie
über den IP Installer oder über die Homepage abus.com herunterladen.

Deutsch

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.

Die Konformität wurde nachgewiesen, die entsprechen­den Erklärungen und Unterlagen sind beim Hersteller
hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker
Kreuthweg 5, 86444 Ang, GERMANY.

Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb­nahme des Produkts die komplette Bedienungsanlei­tung, beachten Sie alle Bedienungs- und Sicherheits­hinweise!

Alle enthaltenen Firmennamen und Produktbezeich­nungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten. Bei Fragen wenden Sie sich an Ih­ren Fachhandelspartner!

3

Deutsch

Lieferumfang ......................... 6

Warnhinweise ......................... 7

Übersicht ......................... 8

Netzwerkeinbindung ......................... 10

Hardwareinstallation ......................... 16

Nederlands

Leveringsomvang ......................... 45

Waarschuwingen ......................... 46

Overzicht ......................... 47

Netwerkverbinding ......................... 49

Hardware-installatie ......................... 55

English

Scope of delivery ......................... 19

Warnings ......................... 20

Overview ......................... 21

Network connection ......................... 23

Hardware installation ......................... 29

Français

Étendue de la livraison ......................... 32

Avertissements ......................... 33

Vue d‘ensemble ......................... 34

Intégration réseau ......................... 36

Installation matérielle ......................... 42

4

Dansk

Leveringsomfang ......................... 58

Advarselshenvisninger ......................... 59

Oversigt ......................... 60

Netværksintegration ......................... 62

Hardwareinstallation ......................... 68

Svensk

Leveransomfång ......................... 71

Varningar ......................... 72

Översikt ......................... 73

Nätverksanslutning ......................... 75

Installation av hårdvara ......................... 81

Deutsch

Polski

Zakres dostawy ......................... 84

Wskazówki ostrzegawcze ......................... 85

Przegląd ......................... 86

Integracja z siecią ......................... 88

Instalacja sprzętu ......................... 94

Italiano

Dotazione ......................... 97

Avvertenze ......................... 98

Panoramica ......................... 99

Collegamento in rete ......................... 101

Installazione dell’hardware ......................... 107

Español

Volumen de entrega ......................... 110

Advertencias ......................... 111

Vista general ......................... 112

Conexión de red ......................... 114

Instalación del hardware ......................... 120

Deutsch

5

Lieferumfang

WLAN 1080p Innenkamera
mit Alarmfunktion

• Kamerahalterung

• Netzteil (inkl. EU, AU, UK)

• 1 m Netzwerkkabel

• Befestigungsmaterial

• Kurzanleitung

• CD

6

EU, AU, UK

Quick Guide

Soware

Deutsch

Warnhinweise

Halten Sie starke Magnetfelder
von der Netzwerkkamera fern.

Halten Sie Flüssigkeiten
von der Kamera fern.

Achten Sie darauf, dass die Netz­werkkamera sicher montiert ist.

Deutsch

Achten Sie auf eine unterbrechungs­freie Stromversorgung bei Betrieb
mit permanenter Spannungsquelle.

Betreiben Sie die Netzwerkkamera
nur mit einer geeigneten
Spannungsquelle.

Betreiben Sie die Netzwerkkamera
nur unter den vom Hersteller emp­fohlenen Umgebungsbedingungen.

7

Übersicht

mircoSD Kartenslot

Objektiv

PIR-Passiv

Infrarot Sensor

Status LEDs

Mikrofon

8

Lichtsensor für Tag-/
Nachtumschaltung

IR LED

Deutsch

LAN (PoE-fähig)

Deutsch

Alarmein- und ausgang
Links: Eingang
Mitte: Masse
Rechts: Ausgang

12 V DC StromanschlussWPS-/Reset-Taste

9

Netzwerkeinbindung

Es gibt 3 Möglichkeiten der Netzwerkeinrichtung:

1

Variante 1:

Direkter Anschluss der Netzwerkkamera an einen
PC/Laptop

• Verwenden Sie das beiliegende Netzwerkkabel um
Kamera und PC/Laptop miteinander zu verbinden.

• Schließen Sie die Spannungsversorgung der
Netzwerkkamera an. Die Netzwerkkamera erkennt
automatisch, ob eine direkte Verbindung zwischen
PC und Kamera hergestellt werden soll.

• Kongurieren Sie die Netzwerkschnittelle Ihres PCs/
Laptop auf die IP Adresse 192.168.0.2, das Default
Gateway auf 192.168.0.1 und die Subnetzmaske auf

255.255.255.0.

•

Gehen Sie weiter zu Punkt 5, um die Ersteinrichtung

abzuschließen und die Verbindung zur
Netzwerkkamera aufzubauen.

10

Deutsch

2

Variante 2: Anschluss der Netzwerkkamera an einen Router/Switch

• Verbinden Sie Ihren PC/Laptop mit dem Router/Switch.

• Verbinden Sie die Netzwerkkamera mit dem Router/Switch.

• Schließen Sie die Spannungsversorgung der Netzwerkkamera an.

• Wenn in Ihrem Netzwerk ein DHCP-Server (Automatische
IP-Adressen Vergabe durch den Router) verfügbar ist, stellen
Sie die Netzwerkschnittstelle Ihres PCs/Laptop auf „IP-Adresse
automatisch beziehen“.

• Sollte kein DHCP-Server verfügbar sein, kongurieren Sie die
Netzwerkschnittstelle Ihres PCs/Laptop auf 192.168.0.2, das
Default Gateway auf 192.168.0.1 und die Subnetzmaske auf

255.255.255.0.

• Gehen Sie weiter zu Punkt 5, um die Ersteinrichtung
abzuschließen und die Verbindung zur Netzwerkkamera
aufzubauen.

Deutsch

11

3

Variante 3:

12

WLAN Einrichtung per WPS

• Schließen Sie die Spannungsversorgung der
Netzwerkkamera an.

• Drücken Sie die WPS Taste an Ihrem Router.

• Drücken Sie innerhalb von 2 Minuten
die WPS Taste für ca. 10 Sekunden an der
Netzwerkkamera.

• Die WLAN Verbindung zwischen Router und
Kamera ist nun aufgebaut.

Deutsch

4

Automatische Portfreigaben mit „UPnP“ aktivieren

Fritz!Box:

• Rufen Sie die Benutzeroberäche der
Fritz!Box auf.

• Klicken Sie auf „Einstellungen“.

• Klicken Sie auf „Erweiterte

Einstellungen“ / „System“ /
„Netzwerkeinstellungen“ oder

ggf. „Netzwerk“ / „UPnP“.

• Aktivieren Sie die Option

„Statusinformationen über UPnP
übertragen“ und „Änderungen der
Sicherheitseinstellungen über UPnP
gestatten“.

• Speichern Sie die Einstellungen
mit „Übernehmen“.

Deutsch

D-Link:

• Klicken Sie im Hauptmenu des
Router-Menus auf den Punkt
„Erweitert“.

• Klicken Sie auf den Punkt
„Netzwerk erweitert“.

• Aktivieren Sie den Punkt UPnP.

Netgear:

• Klicken Sie im Hauptmenu der
Browseroberäche unter
„Erweitert“ auf UPnP.

• Die automatische
Gerätekonguration per UPnP kann
aktiviert und deaktiviert werden.

13

5

Erster Zugang zur Netzwerkkamera

•

Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung

des ABUS IP Installers.

•

Sie nden das Programm auf der beiliegenden CD-Rom oder auf

unserer Homepage abus.com. Installieren Sie das Programm auf
Ihrem PC-System und führen Sie es aus.

•

Nach dem Start des Assistenen sucht der IP-Installer nach allen

angeschlossenen Netzwerkkameras und Videoservern in Ihrem

admin

14

Netzwerk.

•

Prüfen Sie, ob die aktuellste Version des IP-Installer installiert

ist. Prüfen Sie hierzu das hervorgehobene Icon im Bild links.

•

Rufen Sie Weboberäche der einzurichtenden Kamera mit
einem Doppelklick auf.

Deutsch

6

Deutsch

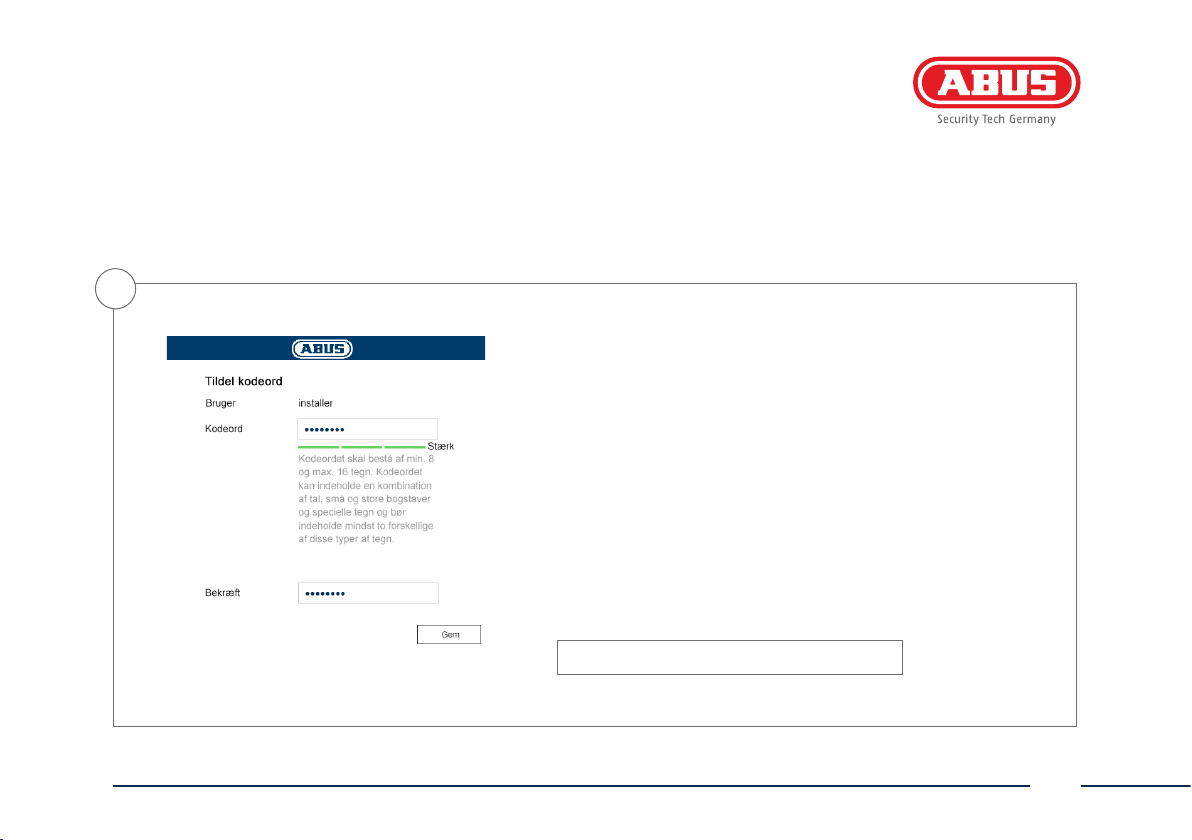

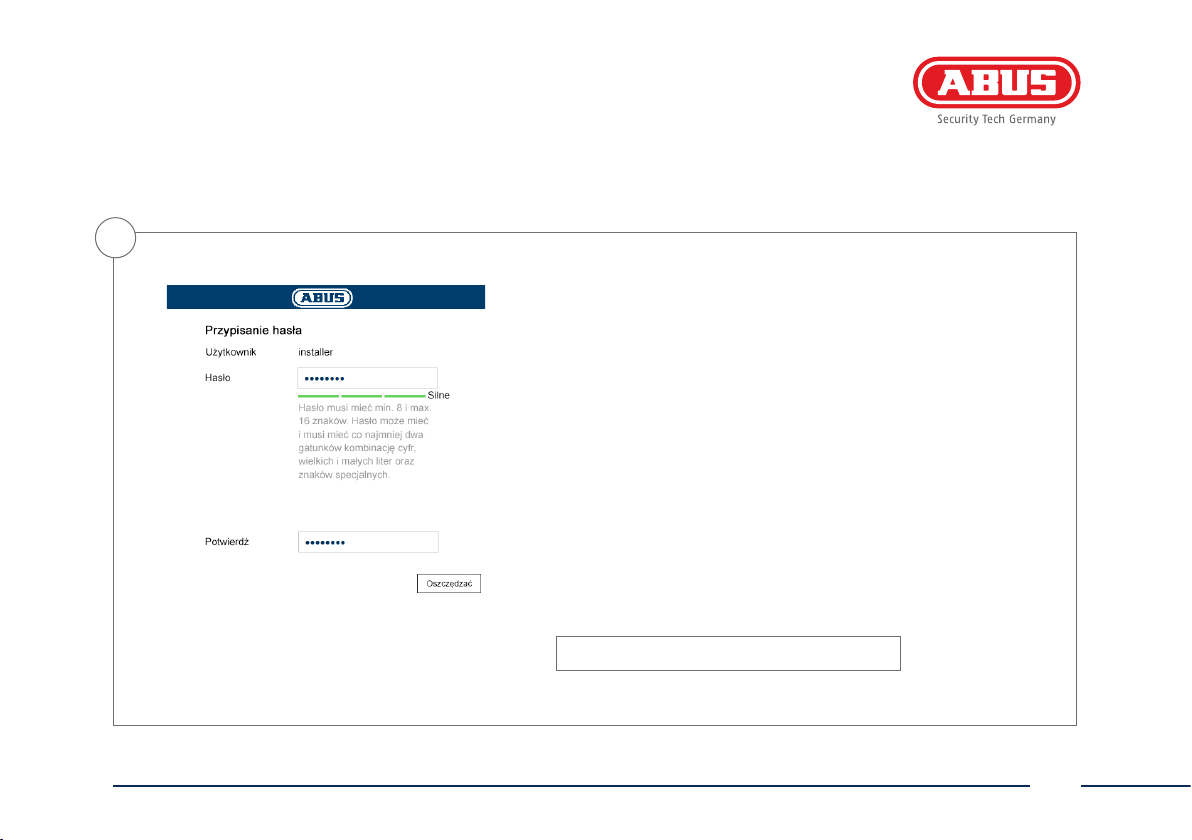

Passwortvergabe

• Ab Werk ist kein Administrator-Passwort vergeben. Der
Administrator-Benutzername „installer“ ist ab Werk vorgegeben.

• Geben Sie zuerst ein Passwort ein, das den angegebenen
Anforderungen entspricht, und bestätigen Sie dieses. Anschließend
klicken Sie auf „Speichern“.

• Die Weboberäche der Kamera wird anschließend automatisch
dargestellt.

• Bei einem erneuten Aufrufen der Weboberäche werden Sie
aufgefordert sich mit dem Benutzernamen und Ihrem Passwort zu
authentizieren

• Sie können in den Benutzer-Einstellungen anschließend den
Namen des Administrator ändern

• Sie können das von Ihnen verwendete Passwort hier aufschreiben.
Bewahren Sie den Quickguide danach sicher auf:

15

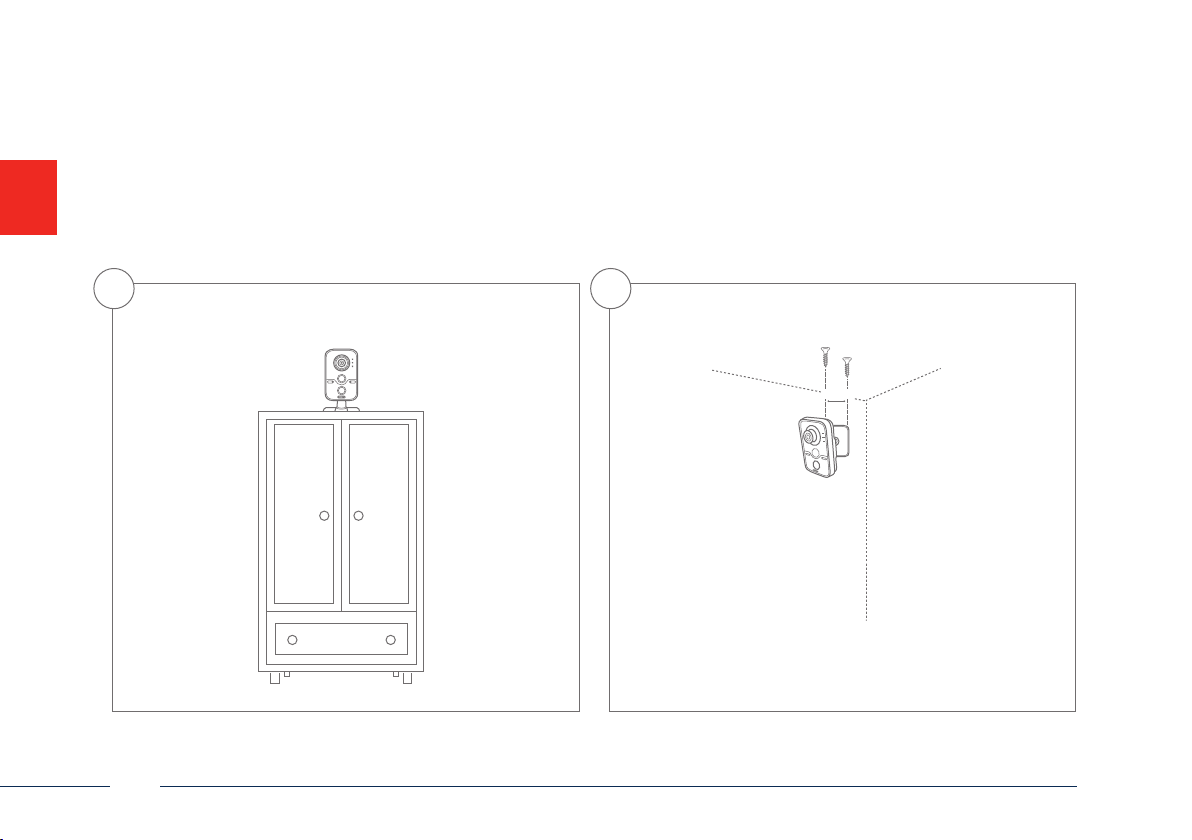

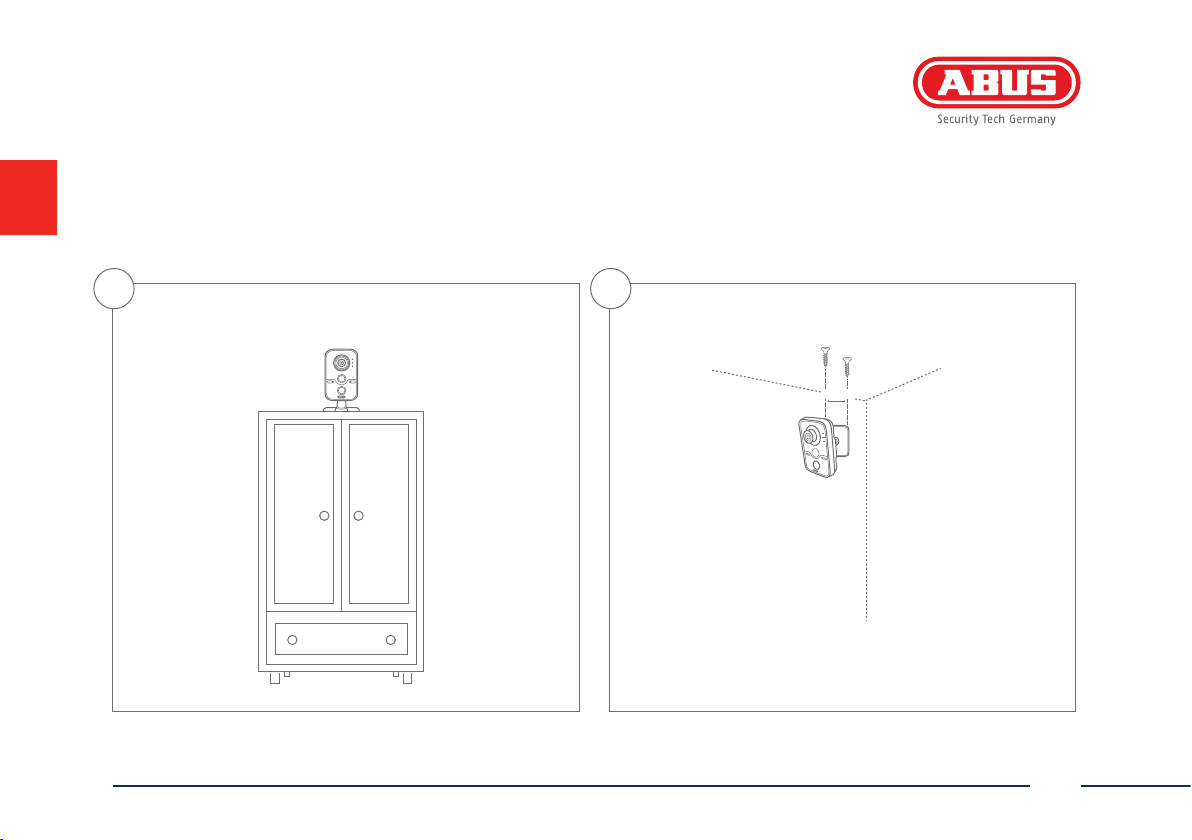

Hardwareinstallation

1 2

Es ist wahlweise eine freistehende Platzierung oder eine Wandmontage möglich.

44 mm

16

Deutsch

Wi-Fi 1080p indoor camera with alarm function: TVIP11561

This quick start guide describes the initial installation steps for your network camera.
In-depth information can be found in the user guide, which can be downloaded via the IP Installer or from the abus.com homepage.

Scope of delivery

Wi-Fi 1080p indoor camera with
alarm function

• Camera mount

• Power supply unit (incl. EU,
AU, UK)

• 1m network cable

• Installation materials

• Quickstart guide

• CD

English

EU, AU, UK

Quickstart guide

Soware

19

Warnings

Keep strong magnetic elds
away from the network camera.

Keep liquids
away from the camera.

Make sure that the network camera
is mounted securely.

20

Ensure an uninterrupted power
supply when operating with a
permanent power source.

Only operate the network camera
with a suitable power source.

Only operate the network camera
in the ambient conditions
recommended by the
manufacturer.

English

Overview

mircoSD card slot

Lens

PIR – Passive

Infrared Sensor

Status LEDs

English

Microphone

Photo sensor for
day/night switching

IR LED

21

LAN (PoE-enabled)

Alarm input and output
Le: input
Centre: earth
Right: output

WPS/Reset button

22

12VDC connection for power supply

English

Network connection

There are three ways to set up the network:

1

Option 1:

Connecting the network camera directly to a
PC/laptop

• Use the network cable supplied to connect the camera and
PC/laptop to one another.

• Connect the network camera to the power supply. The
network camera automatically detects whether a direct
connection between the PC and camera should be
established.

• Congure the network interface of your PC/laptop to the IP
address 192.168.0.2, the default gateway to 192.168.0.1 and
the subnet mask to 255.255.255.0.

English

Proceed to point5 to complete the initial set-up

•
establish the connection to the network camera.

and

23

2

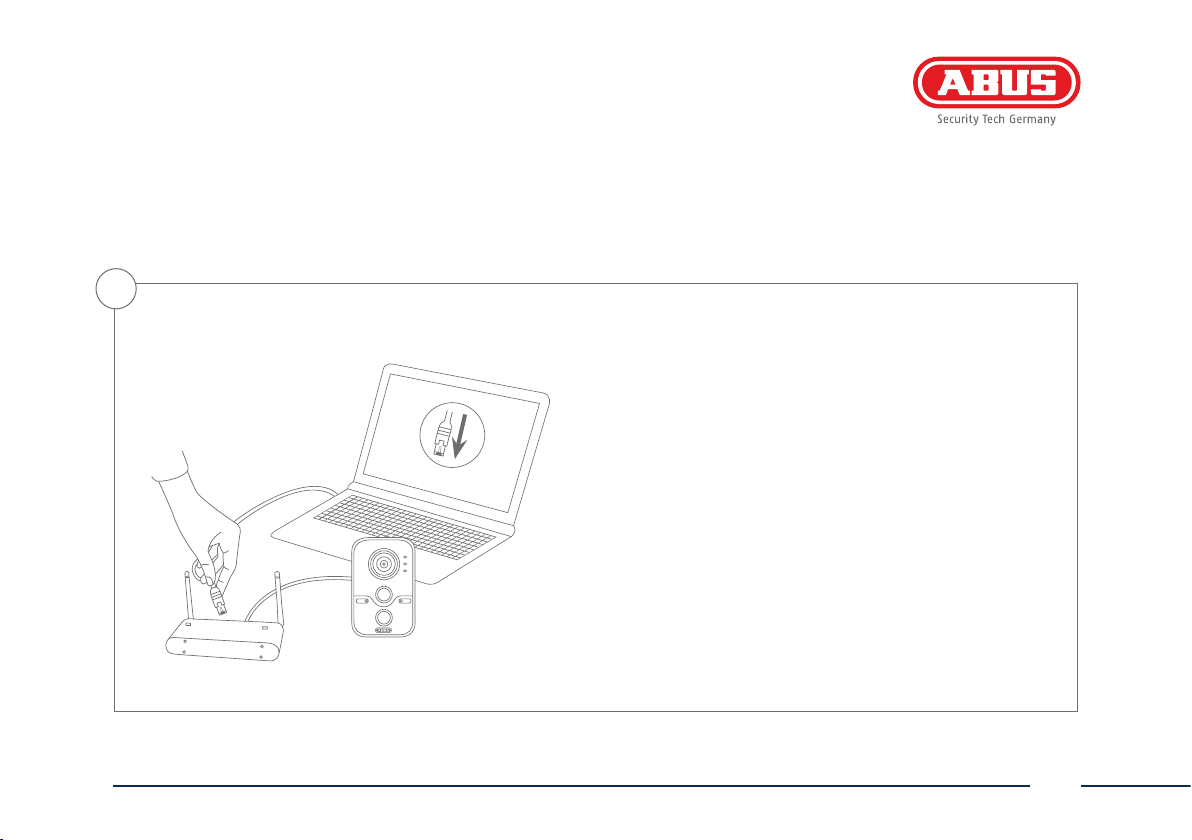

Option 2: Connecting the network camera to a router/switch

• Connect your PC/laptop to the router/switch.

• Connect the network camera to the router/switch.

• Connect the network camera to the power supply.

• If a DHCP server is available on your network (IP address is
assigned automatically via the router), set the network
interface of your PC/laptop to "Obtain an IP address
automatically".

• If no DHCP server is available, congure the network interface of
your PC/laptop to 192.168.0.2, the default gateway to 192.168.0.1
and the subnet mask to 255.255.255.0.

• Proceed to point5 to complete the initial set-up and establish
the connection to the network camera.

24

English

3

English

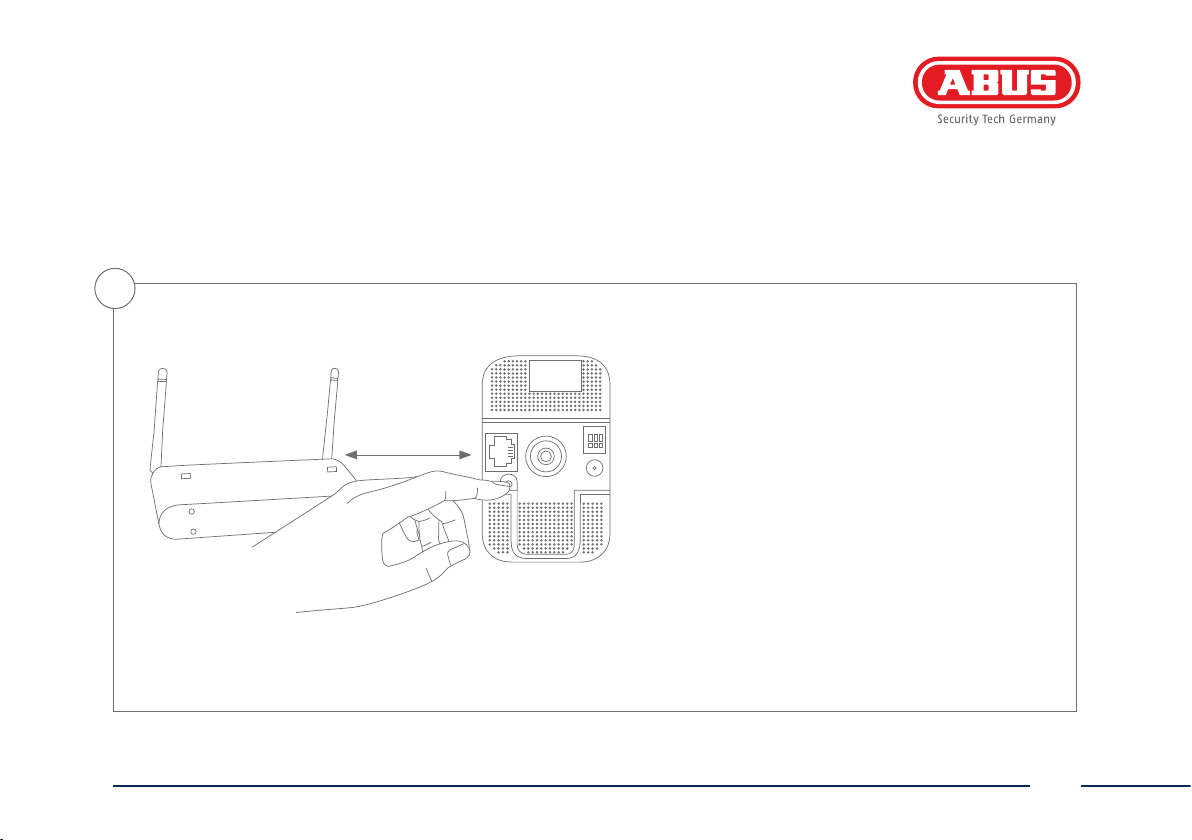

Option 3:

Wi-Fi setup via WPS

• Connect the network camera to the power supply.

• Press the WPS button on your router.

• Press the WPS button on the network camera
within 2 minutes for approx. 10 seconds.

• The Wi-Fi connection between the router and
camera is now established.

25

4

Activate automatic port releases with "UPnP"

Fritz!Box:

• Call up the user interface of the
Fritz!Box.

• Click on "Settings".

• Click on "Advanced settings"/
"System"/"Network settings" or
"Network"/"UPnP" if necessary.

• Activate the option "Transmit status
information via UPnP" and "Permit
changes to the security settings via
UPnP".

• Save the settings by pressing
"Apply".

26

D-Link:

• In the main router menu, click on
the "Advanced" item.

• Click on the "Advanced network"
item.

• Activate the UPnP item.

Netgear:

• Click on UPnP in the main menu of
the browser interface under
"Advanced".

• Automatic device conguration via
UPnP can be activated and
deactivated.

English

5

English

admin

Accessing the network camera for the first time

•

The network camera is accessed for the rst time using the ABUS

IP Installer.

•

You can nd the program on the CD-ROM included or on our

abus.com homepage. Install the program on your PC and then
run it.

•

Aer the installation wizard is started, the IP Installer searches

for all the network cameras and video servers connected in your
network.

•

Check whether the latest version of the IP Installer isinstalled.

To do so, check the highlighted icon in the image on the le.

•

Double click to call up the web interface of the camera to be
set up.

27

6

Password assignment

• No administrator password is set prior to delivery. The
administrator user name “installer” is set prior to delivery.

• First enter a password that meets the specied requirements and
conrm it. Then click on “Save”.

• The camera’s web interface is then displayed automatically.

• The next time you call up the web interface, you will be asked to
identify yourself with the user name and your password.

• You can then change the administrator name in the user settings

• You can write down the password you used here, then keep the
quickstart guide in a safe place:

28

English

Hardware installation

1 2

Free-standing installation or wall mounting are possible.

44mm

English

29

Caméra intérieure 1080p Wi-Fi avec fonction d’alarme: TVIP11561

Ce guide de démarrage rapide décrit les premières étapes d’installation de votre caméra réseau.
Pour plus d’informations, consultez le manuel d’utilisateur. Vous le trouverez sur
l’IP Installer ou pourrez le télécharger sur la page d’accueil abus.com.

Étendue de la livraison

Caméra intérieure 1080p Wi-Fi
avec fonction d’alarme

• Support de caméra

• Bloc d’alimentation (comprenant
UE, AU, R-U.)

• 1m de câble réseau

• Matériel d’installation

• Guide de démarrage rapide

• CD

32

Logiciel

UE, AU, R-U.

Guide de démarrage

rapide

Français

Avertissements

La caméra ne doit pas être exposée
à des champs magnétiques
puissants.

Maintenez tout liquide
éloigné de la caméra.

Veillez à ce que la caméra réseau
soit correctement montée.

Français

Veillez à ce que l’alimentation
électrique ne soit pas interrompue
en utilisant une source de tension
permanente.

Utilisez la caméra réseau
uniquement avec une source
d’alimentation appropriée.

Utilisez la caméra réseau
seulement si les conditions d’
utilisation conseillées par le
fabricant sont réunies.

33

Vue d’ensemble

Logement de carte microSD

Objectif

LED d’état

Capteur infrarouge

passif PIR

Microphone

34

Photodétecteur pour
commutation jour/nuit

LED IR

Français

LAN (compatible avec PoE)

Entrée et sortie d’alarme
à gauche: Entrée
Centre: Masse
À droite: Sortie

Touche WPS/Reset

Français

Branchement électrique 12VCC

35

Intégration réseau

Il existe trois possibilités d’intégration réseau:

1

Variante 1:

Connexion directe de la caméra réseau à un
PC/ordinateur portable

• Pour connecter la caméra au PC/à l’ordinateur portable,
utilisez le câble réseau fourni.

• Branchez l’alimentation électrique de la caméra réseau. La
caméra réseau reconnaît automatiquement si une connexion
directe doit être établie entre l’ordinateur et la caméra.

• Congurez l’interface réseau de votre PC/ ordinateur portable
sur l’adresse IP 192.168.0.2, la passerelle par défaut (default
gateway) sur 192.168.0.1 et le masque de sous-réseau sur

255.255.255.0.

36

Poursuivez au point 5 pour achever la

•
établir la connexion à la caméra réseau.

conguration initiale et

Français

2

Variante 2: Connexion de la caméra réseau à un routeur/commutateur

• Connectez le PC/l’ordinateur portable au routeur/commutateur.

• Connectez la caméra réseau au routeur/commutateur.

• Branchez l’alimentation électrique de la caméra réseau.

• Si votre réseau dispose d’un serveur DHCP (attribution
automatique d’adresses IP par le routeur), réglez l’interface
réseau de votre PC/ordinateur portable sur «Obtenir
automatiquement une adresse IP».

• Si vous ne disposez pas d’un serveur DHCP, congurez l’
interface réseau de votre PC/ordinateur portable sur

192.168.0.2, la passerelle par défaut (default gateway) sur

192.168.0.1 et le masque de sous-réseau sur 255.255.255.0.

• Poursuivez au point 5 pour achever la conguration initiale et
établir la connexion à la caméra réseau.

Français

37

3

38

Variante 3:

Configuration du réseau sans fil par WPS

• Branchez l’alimentation électrique de la
caméra réseau.

• Appuyez sur la touche WPS de votre routeur.

• Appuyez dans les 2minutes qui suivent
pendant environ 10secondes sur la touche
WPS de la caméra réseau.

• La connexion Wi-Fi entre le routeur et la
caméra est établie.

Français

4

Activer l’ouverture automatique des ports avec «UPnP»

Fritz!Box:

• Ouvrez l’interface utilisateur de
Fritz!Box.

• Cliquez sur «Paramètres».

• Cliquez sur «Paramètres étendus» /
«Système» / «Paramètres réseau»
ou le cas échéant «Réseau» /
«UPnP».

• Activez l’option «Transmettre les
informations d’état via UPnP» et
autorisez la «Modication des
paramètres de sécurité via UPnP».

• Enregistrez les paramètres avec
«Accepter».

Français

D-Link:

• Dans le menu principal du routeur,
cliquez sur «Élargi».

• Cliquez sur «Réseau élargi».

• Activez l’option UPnP.

Netgear:

• Dans le menu principal du
navigateur, accédez à «Élargi»
et cliquez sur UPnP.

• La conguration automatique des
appareils peut être activée et
désactivée par UPnP.

39

5

Premier accès à la caméra réseau

•

Le premier accès à la caméra réseau s’eectue avec l’IP Installer

ABUS.

•

Le programme se trouve sur le CD-ROM fourni ou sur notre page

d’accueil abus.com. Installez le programme sur votre système
PC et exécutez-le.

•

Une fois que l’IP Installer a démarré, celui-ci recherche toutes

les caméras réseau et tous les serveurs vidéo disponibles sur

admin

40

votre réseau.

•

Vériez que la version la plus récente de l’IP Installer est bien

installée. Vériez pour cela que l’icône à gauche est mise en
relief.

•

Appelez l’interface Web de la caméra à congurer avec un
double-clic.

Français

6

Français

Attribution de mots de passe

• Aucun mot de passe administrateur n’est attribué par défaut. Le nom
d’utilisateur administrateur «installer» est attribué par défaut.

• Entrez tout d’abord un mot de passe qui correspond aux exigences
attendues et conrmez-le. Cliquez ensuite sur «Enregistrer».

• L’interface Web de la caméra s’ache ensuite automatiquement.

• Lors d’un nouvel appel de l’interface Web, il vous est à nouveau
demandé de vous authentier à l’aide de votre nom d’utilisateur et
mot de passe.

• Vous pouvez ensuite modier le nom de l’administrateur dans les
réglages utilisateur.

• Vous pouvez saisir ici le mot de passe que vous utilisez. Conservez
ensuite le Quickguide en lieu sûr:

41

Installation matérielle

1 2

L’appareil peut être installé, au choix, par placement libre ou montage mural.

44mm

42

Français

WLAN 1080p-binnencamera met alarmfunctie: TVIP11561

In deze korte handleiding worden de eerste instellingen voor uw netwerkcamera beschreven.
Gedetailleerde informatie vindt u in de gebruikershandleiding. Deze kunt u via de IP Installer of op de homepage abus.com downloaden.

Leveringsomvang

WLAN 1080p-binnencamera
met alarmfunctie

• Camerahouder

• Netadapter (incl. EU, AU, UK)

• 1 m netwerkkabel

• Bevestigingsmateriaal

• Handleiding

• Cd

Nederlands

EU, AU, UK

Quick Guide

Soware

45

Waarschuwingen

Houd sterke magneetvelden op
afstand van de netwerkcamera.

Houd vloeistoen
uit de buurt van de camera.

Let op dat de netwerkcamera goed
gemonteerd is.

46

Zorg voor een ononderbroken
stroomtoevoer bij het gebruik met
permanente spanningsbron.

Gebruik de netwerkcamera alleen
met een geschikte spanningsbron.

Gebruik de netwerkcamera alleen
onder de door de fabrikant
aanbevolen
omgevingsomstandigheden.

Nederlands

Overzicht

mircoSD-kaartslot

Lens

PIR – Passieve

Infrarood Sensor

Statusleds

Nederlands

Microfoon

Lichtsensor voor dag-/
nachtomschakeling

IR-LED

47

LAN (PoE-compatibel)

48

Alarmin- en uitgang
links: Ingang
Midden: Massa
Rechts: Uitgang

12 V DC-stroomaansluitingWPS-/resettoets

Nederlands

Netwerkverbinding

Er zijn 3 mogelijkheden voor de netwerkinstelling:

1

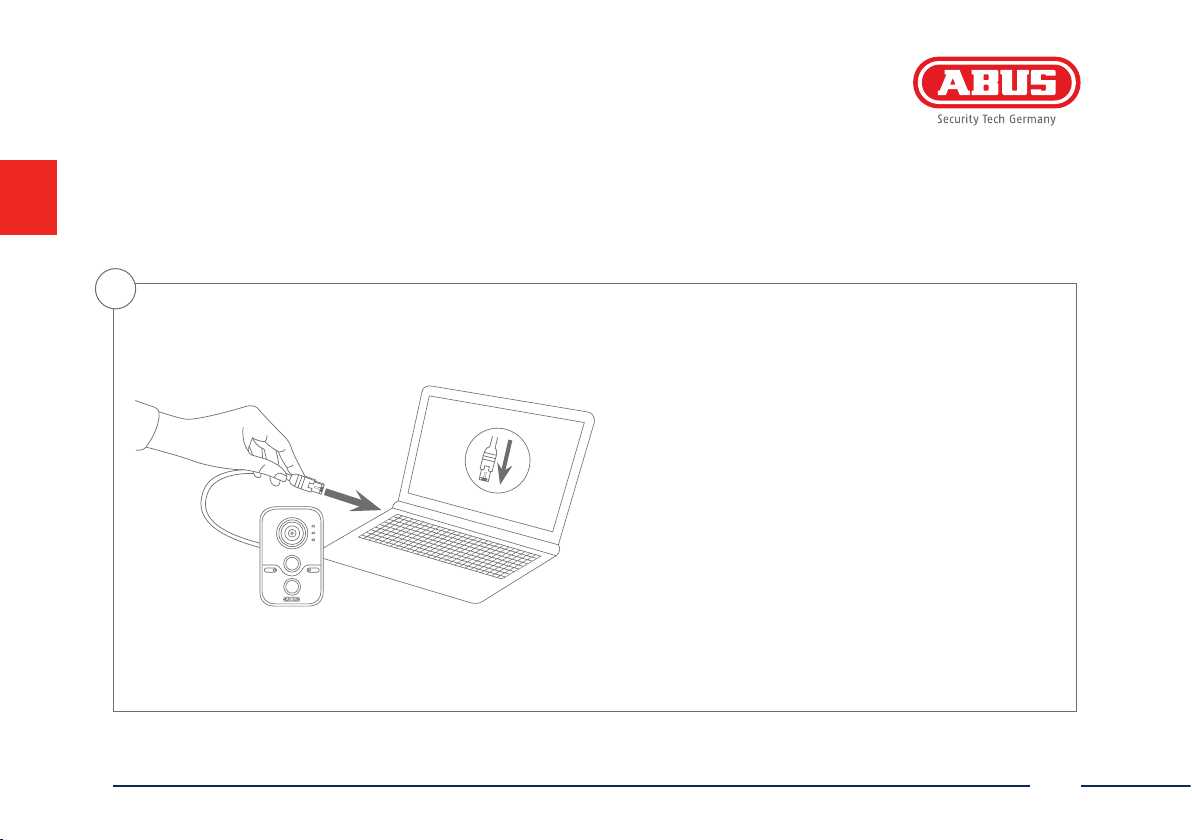

Variant 1:

Directe aansluiting van de netwerkcamera op een pc/laptop

• Gebruik de meegeleverde netwerkkabel om camera en pc/
laptop met elkaar te verbinden.

• Sluit de voedingsspanning van de netwerkcamera aan. De
netwerkcamera herkent automatisch of er een directe
verbinding tussen de pc en de camera tot stand moet wor­den gebracht.

• Congureer de netwerkinterface van uw pc/laptop op het
IP-adres 192.168.0.2, de Default Gateway op 192.168.0.1 en
het subnetmasker op 255.255.255.0.

Nederlands

Ga verder naar punt 5 om de eerste installatie

•
de verbinding met de netwerkcamera tot stand te brengen.

te voltooien en

49

2

Variant 2: Aansluiting van de netwerkcamera op een router/switch

• Verbind uw pc/laptop met de router/switch.

• Verbind de netwerkcamera met de router/switch.

• Sluit de voedingsspanning van de netwerkcamera aan.

• Wanneer er in uw netwerk een DHCP-server (automatische
IP-adrestoewijzing door de router) beschikbaar is, stelt u de
netwerkinterface van uw pc/laptop in op "Automatisch een IP­adres verkrijgen".

• Indien er geen DHCP-server beschikbaar is, congureert u de
netwerkinterface van uw pc/laptop op 192.168.0.2, de Default
Gateway op 192.168.0.1 en het subnetmasker op 255.255.255.0.

• Ga verder naar punt 5 om de eerste installatie te voltooien en de
verbinding met de netwerkcamera tot stand te brengen.

50

Nederlands

3

Variant 3:

Nederlands

WLAN-instelling via WPS

• Sluit de voedingsspanning van de
netwerkcamera aan.

• Druk op de WPS-toets van uw router.

• Druk binnen 2 minuten gedurende ca.
10 seconden op de WPS-toets van de
netwerkcamera.

• De WLAN-verbinding tussen de router en
de camera is nu tot stand gebracht.

51

4

Automatische port forwarding met "UPnP" activeren

Fritz!Box:

• Ga naar de gebruikersinterface
van Fritz!Box.

• Klik op "Instellingen".

• Klik op "Geavanceerde

instellingen"/"Systeem"/
"Netwerkinstellingen"

of "Netwerk"/"UPnP".

• Activeer de opties "Statusinformatie

via UPnP zenden" en "Wijzigingen
van de veiligheidsinstellingen via
UPnP toestaan".

• Sla de instellingen op met

"Toepassen".

52

D-Link:

• Klik in het hoofdmenu van
het routermenu op het
punt "Geavanceerd".

• Klik op "Netwerk geavanceerd".

• Activeer het punt UPnP.

Netgear:

• Klik in het hoofdmenu van de
browserinterface onder
"Geavanceerd" op UPnP.

• De automatisch conguratie
via UPnP kan worden
geactiveerd en gedeactiveerd.

Nederlands

5

Nederlands

admin

Eerste toegang tot de netwerkcamera

•

De eerste toegang tot de netwerkcamera wordt uitgevoerd met

behulp van de ABUS IP Installer.

•

U vindt het programma op de meegeleverde cd-rom of op onze

homepage abus.com. Installeer het programma op uw pc en
voer het uit.

•

Nadat de assistent is gestart, zoekt de IP Installer alle

aangesloten netwerkcamera’s en videoservers in uw netwerk.

•

Controleer of de nieuwste versie van de IP Installer

geïnstalleerd is. Controleer hiervoor het gemarkeerde pictogram
in de aeelding links.

•

Roep de webinterface van de in te stellen camera op met een
dubbelklik.

53

6

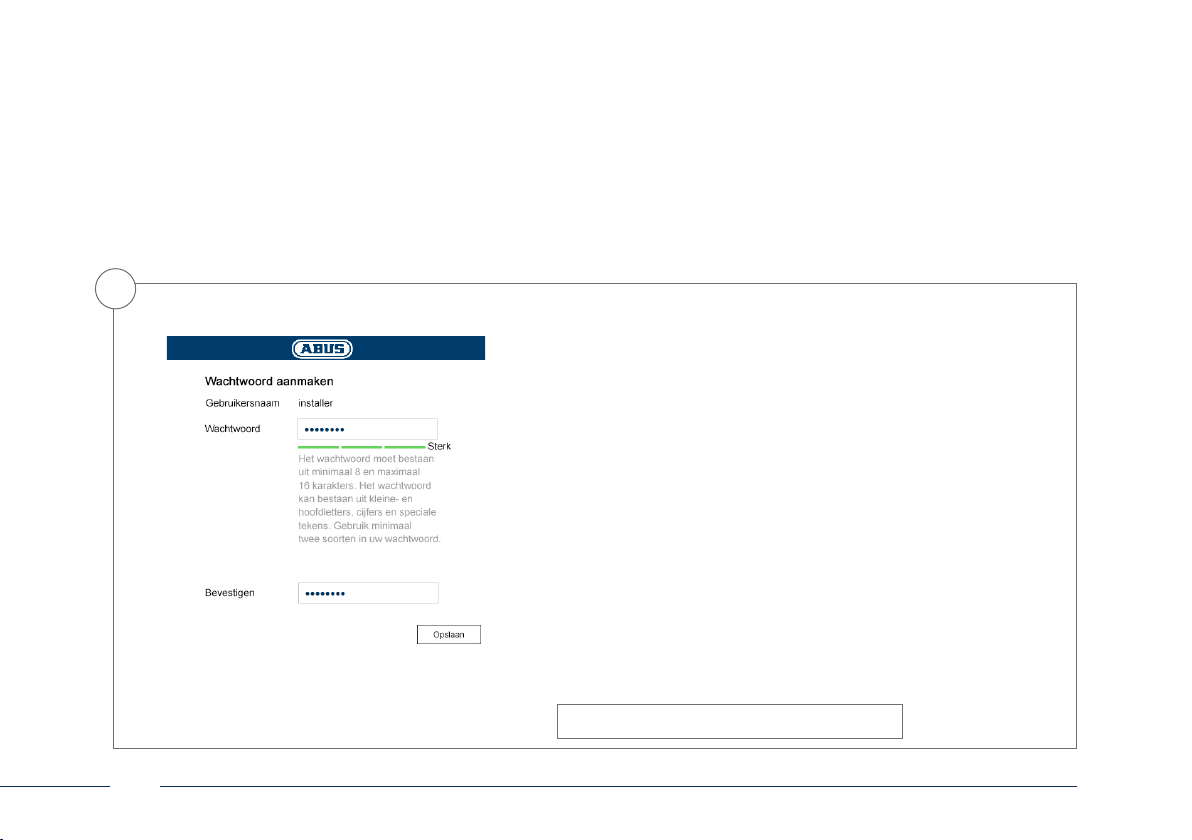

Wachtwoordtoewijzing

• Standaard is geen administrator-wachtwoord toegewezen.
De administrator-gebruikersnaam "installer" is standaard ingesteld.

• Voer eerst een wachtwoord in dat voldoet aan de aangegeven eisen
en bevestig het vervolgens. Daarna klikt u op "Opslaan".

• De webinterface van de camera wordt daarna automatisch
weergegeven.

• Als de webinterface daarna weer wordt opgeroepen, wordt u
gevraagd u te authenticeren met uw gebruikersnaam en wachtwoord.

• Daarna kunt u bij de gebruikersinstellingen de naam van de
administrator wijzigen.

• U kunt het door u gebruikte wachtwoord hier noteren. Berg de
handleiding daarna veilig op:

54

Nederlands

Hardware-installatie

1 2

Naar keuze is vrijstaande plaatsing of een wandmontage mogelijk.

44 mm

Nederlands

55

WLAN 1080p indendørskamera med alarmfunktion: TVIP11561

Denne kvikguide beskriver de første opsætningstrin for dit netværkskamera.
Detaljerede informationer findes i betjeningsvejledningen. Denne kan downloades via IP Installer eller hjemmesiden abus.com.

Indhold i kassen

WLAN 1080p indendørskamera med
alarmfunktion

• Kameraholder

• Strømforsyning (inkl. EU, AU, UK)

• 1 m netværkskabel

• Befæstningsmateriale

• Kvikguide

• Cd

58

EU, AU, UK

Kvikguide

Soware

Dansk

Advarselshenvisninger

Hold kraige magneter
væk fra netværkskameraet.

Hold væsker
væk fra kameraet.

Sørg for, at netværkskameraet er
monteret sikkert.

Dansk

Sørg for en nødstrømsforsyning ved
dri med permanent
spændingskilde.

Tilslut kun netværkskameraet til en
egnet spændingskilde.

Anvend kun netværkskameraet
under omgivelsesbetingelserne,
som producenten har anbefalet.

59

Oversigt

microSD-slot

Objektiv

PIR – passiv

infrarød sensor

Status-LED'er

60

Mikrofon

Lyssensor til dag-/
natski

IR LED

Dansk

LAN (PoE-kompatibel)

Dansk

Alarmind- og -udgang
til venstre: Indgang
Midte: Jord
Højre: Udgang

12 V DC-strømtilslutningWPS-/reset-tast

61

Netværksintegration

Der findes 3 muligheder for at sætte netværket op:

1

Variant 1:

Direkte tilslutning af netværkskameraet til en
pc / bærbar computer

• Anvend det vedlagte netværkskabel til at forbinde
kameraet og pc'en/den bærbare computer.

• Tilslut netværkskameraets spændingsforsyning.
Netværkskameraet registrerer automatisk, om der
skal etableres en direkte forbindelse mellem
pc og kamera.

• Kongurér netværksinterfacet på pc'en/
den bærbare computer til IP-adresse 192.168.0.2,
default-gateway til 192.168.0.1 og subnetmaske til

255.255.255.0.

Fortsæt med punkt 5 for at afslutte den første

•
opsætning
netværkskameraet.

og etablere forbindelsen til

62

Dansk

2

Dansk

Variant 2:

Tilslutning af netværkskameraet til en router / switch

• Forbind pc'en/den bærbare computer med routeren/switchen.

• Forbind netværkskameraet med routeren/switchen.

• Tilslut netværkskameraets spændingsforsyning.

• Hvis der står en DHCP-server (automatisk tildeling af
IP-adresser via routeren) til rådighed i dit netværk, skal
netværksinterfacet på pc'en/den bærbare computer indstilles
på "Indstil IP-adresse automatisk".

• Hvis der ikke står en DHCP-server til rådighed, skal
netværksinterfacet på pc'en/den bærbare computer
kongureres til 192.168.0.2, default-gateway til 192.168.0.1 og
subnetmaske til 255.255.255.0.

• Fortsæt med punkt 5 for at afslutte den første opsætning og
etablere forbindelsen til netværkskameraet.

63

3

64

Variant 3:

WLAN-opsætning via WPS

• Tilslut netværkskameraets
spændingsforsyning.

• Tryk på WPS-tasten på din router.

• Tryk inden for 2 minutter på WPS-tasten
på netværkskameraet i ca. 10 sekunder.

• WLAN-forbindelsen mellem router
og kamera er nu etableret.

Dansk

4

Aktivering af "Automatiske portfrigivelser med UPnP"
Fritz!Box:

D-link:

Netgear:

• Hent brugeroveraden for Fritz!Box.

• Klik på "Indstillinger".

• Klik på "Udvidede indstillinger"/
"System" "Netværksindstillinger"
eller evt. "Netværk" / "UPnP".

• Aktivér optionen "Overfør
statusinformationer via UPnP"
og "Tillad ændringer af
sikkerhedsindstillingerne
via UPnP".

• Gem indstillingerne med "Overtag".

Dansk

• Klik på punktet "Udvidet" i
hovedmenuen i router-menuen.

• Klik på punktet "Netværket udvidet".

• Aktivér punktet UPnP.

• Klik på UPnP i browseroveradens
hovedmenu under"Udvidet".

• Den automatiske
apparatkonguration
via UPnP kan aktiveres
og deaktiveres.

65

5

Første adgang til netværkskameraet

•

Den første adgang til netværkskameraet foretages ved at

anvende ABUS IP Installer.

•

Du kan nde programmet på den medfølgende cd-rom eller

på vores hjemmeside abus.com. Installer programmet på dit
pc-system, og kør det.

•

Når guiden er startet, søger IP Installer eer alle tilsluttede

netværkskameraer og videoservere i dit netværk.

admin

66

•

Kontroller, om den nyeste version af IP Installer er installeret.

For at gøre det skal du kontrollere det fremhævede ikon i
billedet til venstre.

•

Åbn weboveraden på det kamera, der skal sættes op, med et
dobbeltklik.

Dansk

6

Dansk

Tildeling af kodeord

• Fra fabrikken er der ikke tildelt et administrator-kodeord.
Administrator-brugernavnet "installer" er tildelt fra fabrikken.

• Indtast først et kodeord, der overholder de angivne krav,
og bekræ det. Klik dereer på "Gem".

• Kameraets weboverade vises derpå automatisk.

• Når du åbner weboveraden igen, bliver du opfordret til at
vericere dig med brugernavn og dit kodeord

• Du kan derpå ændre administratorens navn i brugerindstillingerne

• Her kan du skrive det kodeord, du bruger. Opbevar dereer
kvikguiden sikkert:

67

Hardwareinstallation

1 2

Eer ønske er en fritstående placering eller en vægmontering mulig.

44 mm

68

Dansk

WLAN 1080p inomhuskamera med larmfunktion: TVIP11561

Snabbguiden innehåller information om den första installationen av nätverkskameran.
Mer ingående information finns i bruksanvisningen. Du kan ladda ner den via IP Installer eller hemsidan abus.com.

Leveransomfång

WLAN 1080p inomhuskame­ra med larmfunktion

• Kamerafäste

• Nätdel (inkl. EU, AU, UK)

• 1 m nätverkskabel

• Fästmaterial

• Snabbguide

• CD

Svenska

EU, AU, UK

Snabbguide

Programvara

71

Varningar

Se till så att det inte nns några
kraiga
magnetfält i närheten av nät­verkskameran.

Håll vätskor
borta från kameran.

Se till att nätverskameran blir
säkert monterad.

72

Se till så att det nns avbrottsfri
strömförsörjning om utrustningen
används med permanent spän­ningskälla.

Anslut nätverkskameran endast till
en lämplig
spänningskälla.

Använd nätverkskameran endast
under de omgivningsförhållanden
som tillverkaren rekommenderar.

Svenska

Översikt

microSD-uttag

PIR - passiv

infraröd sensor

Statuslysdioder

Objektiv

Svenska

Mikrofon

Ljussensor för dag-/
nattomställning

IR LED

73

LAN (PoE-kompatibel)

Larmingång och -ut­gång Vänster: ingång
Mitten: jord
Höger: utgång

WPS-/återställningsknapp

74

12 V DC strömanslutning

Svenska

Nätverksanslutning

Det finns 3 sätt att koppla upp nätverket:

1

Variant 1:

Direktanslutning av nätverkskameran till en
dator/laptop

• Anslut kameran till datorn/laptopen med den
medföljande nätverkskabeln.

• Anslut nätverkskamerans strömförsörjning.
Nätverkskameran registrerar automatiskt om det ska
upprättas en direkt anslutning mellan datorn och
kameran.

• Ställ in datorns/laptopens nätverksgränssnitt på
IP-adress 192.168.0.2, default gateway på 192.168.0.1 och
subnätmasken på 255.255.255.0.

• Fortsätt till punkt 5 för att avsluta den första
installationen och koppla upp nätverkskameran.

Svenska

75

2

Variant 2: Ansluta nätverkskameran till en router/switch

• Anslut datorn/laptopen till routern/switchen.

• Anslut nätverkskameran till routern/switchen.

• Anslut nätverkskamerans strömförsörjning.

• Om det nns en DHCP-server (automatisk tilldelning av
IP-adresser via routern) i nätverket ska datorns/laptopens
nätverksgränssnitt ställas in på "Tilldelas IP-adress
automatiskt".

• Om det inte nns någon DHCP-server: ställ in datorns/
laptopens nätverksgränssnitt på 192.168.0.2, default gateway
på 192.168.0.1 och subnätmasken på 255.255.255.0.

• Fortsätt till punkt 5 för att avsluta den första installationen
och koppla upp nätverkskameran.

76

Svenska

3

Svenska

Variant 3:

WLAN-inställning med WPS

• Anslut nätverkskamerans strömförsörjning.

• Tryck på WPS-knappen på routern.

• Tryck inom 2 minuter på WPS-knappen på
nätverkskameran och håll den intryckt i ca
10 sekunder.

• Nu är WLAN-anslutningen mellan router
och kamera upprättad.

77

4

Aktivera automatisk portfrigivning med ”UPnP”

Fritz!Box:

• Öppna användargränssnittet på
Fritz!Box.

• Klicka på ”Inställningar”.

• Klicka ”Utökade inställningar”/
”System”/”Nätverksinställningar” eller
eventuellt ”Nätverk”/”UPnP”.

• Aktivera alternativet ”Överföra
statusinformation via UPnP” och
”Tillåt ändringar av
säkerhetsinställningar via UPnP”.

• Spara inställningarna med ”Använd”.

78

D-Link:

• Klicka på ”Avancerat” i
routermenyns huvudmeny.

• Klicka på ”Nätverk avancerat”.

• Aktivera punkten UPnP.

Netgear:

• Klicka på UPnP i läsarens huvudmeny
under ”Avancerat”.

• Den automatiska
enhetskongureringen per UPnP kan
aktiveras och avaktiveras.

Svenska

5

Svenska

admin

Den första åtkomsten av nätverkskameran

•

Den första åtkomsten av nätverkskameran sker via ABUS IP

Installer.

•

Programmet nns på medföljande CD-ROM eller på vår hemsida

abus.com. Installera och kör programmet på ditt datorsystem.

•

När assistenten har startat söker IP Installer eer alla anslutna

nätverkskameror och videoservrar på ditt nätverk.

•

Kontrollera att senaste versionen av IP Installer är installerad.

Kontrollera den framhävda ikonen till vänster i bild.

•

Öppna webbgränssnittet till kameran du ska ställa in genom att
dubbelklicka på.

79

6

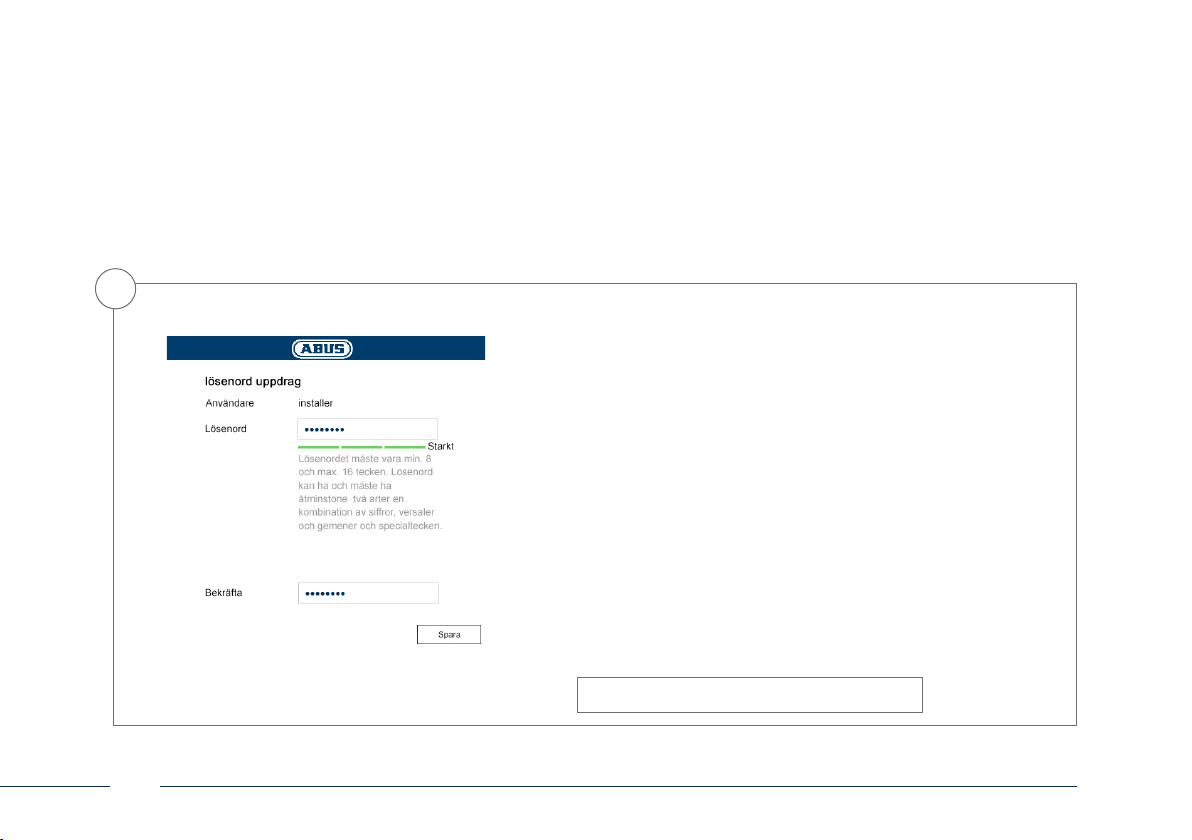

Lösenordstilldelning

• Vid leveransen har nätverkskameran ett administratörslösenord.
Administratörslösenordet ”installer” är fabriksinställt.

• Ange först ett nytt lösenord som uppfyller de angivna kraven och
bekräa det. Klicka sedan på ”Spara”.

• Du får sedan upp kamerans webbgränssnitt automatiskt.

• Nästa gång du öppnar webbgränssnittet blir du uppmanad att
autentisera dig med användarnamn och lösenord

• Du kan sedan ändra administratörsnamnet i
användarinställningarna

• Här kan du skriva upp ditt lösenord. Förvara sedan snabbguiden på
säkert ställe:

80

Svenska

Installation av maskinvara

1 2

Välj mellan fristående placering eller väggmontering.

44 mm

Svenska

81

Kamera wewnętrzna WLAN 1080p zfunkcją alarmową: TVIP11561

Ta skrócona instrukcja zawiera opis pierwszych kroków wzakresie konfiguracji kamery sieciowej.
Szczegółowe informacje znajdują się winstrukcji obsługi. Można ją pobrać za pomocą Instalatora IP lub ze strony abus.com.

Zakres dostawy

Kamera wewnętrzna WLAN 1080p
zfunkcją alarmową

• Uchwyt kamery

• Zasilacz (zadapterem EU, AU, UK)

• Kabel sieciowy 1m

• Materiały do mocowania

• Skrócona instrukcja

• Płyta CD

84

EU, AU, UK

Skrócony poradnik

Oprogramowanie

Polski

Wskazówki ostrzegawcze

Chroń kamerę sieciową przed
działaniem silnych pól
magnetycznych.

Chroń kamerę
przed kontaktem zpłynami.

Zapewnij, aby kamera sieciowa
była solidnie zamontowana.

Polski

W przypadku eksploatacji przy
użyciu stałego źródła napięcia
zadbaj onieprzerwane zasilanie
elektryczne.

Korzystaj z kamery sieciowej,
stosując wyłącznie odpowiednie
źródło napięcia.

Eksploatuj kamerę sieciową
wyłącznie w warunkach otoczenia
zalecanych przez producenta.

85

Przegląd

Gniazdo dokart pamięci microSD

Obiektyw

PIR – pasywny

czujnik podczerwieni

Diody LED stanu

86

Mikrofon

Czujnik światła do
przełączania dzień/noc

Dioda LED IR

Polski

LAN (obsługuje technologię PoE)

Polski

Wejście i wyjście
alarmu Z lewej: wejście
Środek: masa
Z prawej: wyjście

Podłączenie do sieci 12 V DCPrzycisk WPS/Reset

87

Integracja z siecią

Istnieją 3 możliwości konfiguracji sieci:

1

Wariant 1:

Bezpośrednie podłączenie kamery sieciowej do komputera
PC/laptopa

• W celu połączenia ze sobą kamery i komputera PC/laptopa
używaj dołączonego kabla sieciowego.

• Podłącz zasilanie napięciowe kamery sieciowej. Kamera
sieciowa automatycznie wykrywa, czy powinno zostać
nawiązane bezpośrednie połączenie między komputerem
PC i kamerą.

• Skonguruj interfejs sieciowy komputera PC/
laptopa na adres IP 192.168.0.2, bramę domyślną – na

192.168.0.1, a maskę podsieci – na 255.255.255.0.

88

Przejdź do punktu 5, aby zakończyć pierwsze kongurowanie

•
i nawiązać połączenie z kamerą sieciową.

Polski

2

Wariant 2: Podłączenie kamery sieciowej do routera/przełącznika

• Połącz komputer PC/laptop z routerem/przełącznikiem.

• Połącz kamerę sieciową z routerem/przełącznikiem.

• Podłącz zasilanie napięciowe kamery sieciowej.

• Jeżeli w sieci dostępny jest serwer DHCP (automatyczne
przydzielanie adresów IP przez router), ustaw interfejs sieciowy
komputera PC/laptopa na „Automatyczne pobieranie adresu IP”.

• Jeżeli w sieci nie ma serwera DHCP, skonguruj interfejs
sieciowy komputera PC/laptopa na adres 192.168.0.2, bramę
domyślną na 192.168.0.1 i maskę podsieci na 255.255.255.0.

• Przejdź do punktu 5, aby zakończyć pierwsze kongurowanie i
nawiązać połączenie z kamerą sieciową.

Polski

89

3

90

Wariant 3:

Konfiguracja WLAN poprzez WPS

• Podłącz zasilanie napięciowe kamery sieciowej.

• Naciśnij przycisk WPS na routerze.

• W ciągu dwóch minut naciśnij przycisk WPS na
kamerze sieciowej i przytrzymaj przez ok. 10
sekund.

• Połączenie WLAN pomiędzy routerem i kamerą
zostało ustanowione.

Polski

4

Aktywacja „Automatycznego zatwierdzania portów z wykorzystaniem UPnP”

Fritz!Box:

• Wywołaj interfejs użytkownika
Fritz!Box.

• Kliknij opcję „Ustawienia”.

• Kliknij opcję „Rozszerzone
ustawienia” / „System” / „Ustawienia
sieci” lub „Sieć” / „UPnP”.

• Aktywuj opcję „Transfer informacji o
statusie poprzez UPnP” i „Zezwalanie
na zmiany ustawień bezpieczeństwa
poprzez UPnP”.

• Zapamiętaj ustawienia za pomocą
opcji „Zastosuj”.

Polski

D-Link:

• Kliknij w menu głównym menu
routera punkt „Rozszerzone”.

• Kliknij punkt „Sieć rozszerzona”.

• Aktywuj punkt UPnP.

Netgear:

• W menu głównym interfejsu
przeglądarki, w opcji „Rozszerzone”
kliknij UPnP.

• Automatyczną kongurację
urządzenia poprzez UPnP można
aktywować i dezaktywować.

91

5

Pierwszy dostęp do kamery sieciowej

•

Do pierwszego dostępu do kamery sieciowej należy użyć

Instalatora IP ABUS.

•

Program ten jest zapisany na dołączonej płycie CD-ROM lub można

go znaleźć na stronie internetowej abus.com. Zainstaluj program
w swoim systemie komputerowym i uruchom go.

•

Po uruchomieniu Instalator IP wyszukuje wszystkie podłączone

kamery sieciowe i serwery wideo w sieci.

admin

92

•

Sprawdź, czy zainstalowana jest najnowsza wersja Instalatora

IP. W tym celu sprawdź wyróżnioną ikonę na ilustracji po lewej
stronie.

•

Podwójnym kliknięciem wywołaj interfejs sieciowy kamery, dla
której mają być przeprowadzone ustawienia.

Polski

6

Polski

Ustalenie hasła

• Fabrycznie kamera sieciowa nie ma ustalonego hasła administratora.
Fabrycznie nadana jest jedynie nazwa użytkownika administratora
„installer”.

• Najpierw wprowadź hasło, które spełnia podane kryteria, a następnie
potwierdź je. Na zakończenie kliknij „Zapisz”.

• Następnie zostanie automatycznie wyświetlony interfejs sieciowy
kamery.

• Przy ponownym wywołaniu interfejsu sieciowego pojawi się prośba o
autoryzację przez podanie swojej nazwy użytkownika oraz hasła.

• W ustawieniach użytkownika możesz następnie zmienić nazwę
administratora.

• W tym miejscu możesz zapisać używane przez siebie hasło. Następnie
schowaj niniejszy krótki przewodnik w bezpiecznym miejscu.

93

Instalacja sprzętu

1 2

Możliwy jest montaż wolnostojący lub na ścianie.

44mm

94

Polski

Videocamera per interni WLAN 1080p con funzione di allarme: TVIP11561

La presente guida rapida descrive i primi passaggi della procedura di configurazione della videocamera di rete.
Informazioni dettagliate sono disponibili nelle istruzioni per l'uso, che possono essere scaricate tramite l'IP Installer o dalsito Internet abus.com.

Dotazione

Videocamera per interni WLAN
1080p con funzione di allarme

• Supporto della videocamera

• Alimentatore (incl. EU, AU, UK)

• cavo di alimentazione 1 m

• Materiale di ssaggio

• Guida rapida

• CD

Italiano

EU, AU, UK

Quick Guide

Soware

97

Avvertenze

Tenere la videocamera di rete
lontana da forti campi magnetici.

Assicurarsi che l’alimentazione
elettrica non venga interrotta duran­te l’esercizio e che vi sia una fonte
di tensione permanente.

Tenere la videocamera
lontana dai liquidi.

Assicurarsi che la videocamera di
rete sia montata in modo sicuro.

98

Utilizzare la videocamera di rete
solo con un’adeguata fonte di
tensione.

Utilizzare la videocamera di rete
solo nelle condizioni ambientali
consigliate dal produttore.

Italiano

Panoramica

Slot per microSD

Obiettivo

PIR - Sensore a

infrarossi passivo

LED di stato

Italiano

Microfono

Fotosensore per la com­mutazione giorno/notte

LED IR

99

LAN (PoE compatibile)

100

Ingresso e uscita di
allarme A sinistra:
ingresso
Al centro: massa
A destra: uscita

Allacciamento elettrico 12 VccTasto WPS/reset

Italiano
