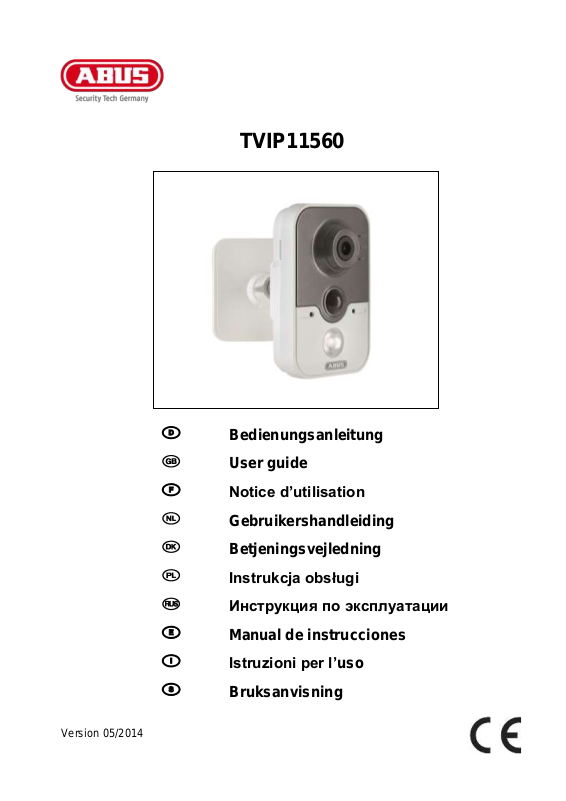

Page 1

TVIP11560

D Bedienungsanleitung User guide

F Notice d’utilisation

Gebruikershandleiding Betjeningsvejledning

Instrukcja obsługi Инструкция по эксплуатации

E Manual de instrucciones I Istruzioni per l’uso S Bruksanvisning

Version 05/2014

Page 2

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej. Zachowaj instrukcję do wykorzystania w przyszłości!

Wykaz treści znajdziesz w spisie treści z

podaniem odpowiednich liczb stron na stronie

327.

This user guide contains important information on starting operation and using the device. Make sure that this user guide is handed over when the product is given to other persons. Keep this user guide to consult later.

A list of contents with the corresponding page number can be found in the index on page 72.

Данная инструкция по эксплуатации содержит важные указания по вводу в эксплуатацию и обращению с продуктом. Примите это во внимание, также при передаче продукта в пользование третьим лицам. По этой причине сохраните данную инструкцию для повторного прочтения!

Вся информация отражена в Содержании с указанием соответствующих номеров страниц на Странице 392.

Les recommandations contenues dans cette notice d’utilisation sont importantes pour la mise en service et l'utilisation du produit. Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur. Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 135.

Este manual de instrucciones contiene indicaciones importantes para la puesta en funcionamiento y para la utilización. Tenga esto en cuenta, también cuando transfiera este aparato a terceras personas. Por este motivo, guarde este manual para poder consultarlo cuando lo necesite.

El listado de los contenidos figura en el índice junto a las páginas correspondientes en la página

460.

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 198.

Le presenti istruzioni per l'uso contengono note importanti sulla messa in funzione e sull’utilizzo. Vanno osservate anche in caso di cessione del prodotto a terzi. La preghiamo pertanto di conservare le presenti istruzioni per l'uso in vista di una consultazione futura.

Un elenco dei contenuti con l'indicazione delle pagine corrispondenti è riportato nell'indice a

pagina 526.

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 262.

Denna bruksanvisning innehåller viktiga anvisningar för idrifttagande och användning. Dessa anvisningar ska observerad även om denna produkt överlämnas till tredje part. Förvara denna bruksanvisning för framtida referens!

På sidan 591 finns finns en innehållsförteckning med sidoreferenser.

Page 3

TVIP11560

Bedienungsanleitung

Version 05/2014

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Page 4

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Page 5

Deutsch

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Symbolerklärung

Wichtige Sicherheitshinweise

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

 Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen

die Zulassung (CE) und die Garantie/Gewährleistung.

 Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.  Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des

Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.

 Das Gerät ist für den Innenbereich konzipiert.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

 Nässe oder zu hohe Luftfeuchtigkeit  Extreme Kälte oder Hitze  Direkte Sonneneinstrahlung  Staub oder brennbare Gase, Dämpfe oder Lösungsmittel  starke Vibrationen  starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.  Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

 Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw.,

könnten für Kinder zu einem gefährlichen Spielzeug werden.

 Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen

nicht in Kinderhand gegeben werden.

 Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere  Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine

nicht kompatiblen Produkte an.

 Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte

beachten.

 Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das

Gerät nicht in Betrieb nehmen!

 Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere

Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Page 6

Deutsch

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Sicherheitshinweise

1. Stromversorgung: Netzteil 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (im Lieferumfang) Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

3. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

 Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.  Verbiegen oder verdrehen Sie das Netzkabel nicht.  Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den

Stecker an.

 Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu

verhindern, dass die Kunststoffummantelung schmilzt.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

 Öffnen Sie niemals das Gehäuse oder das Netzteil.  Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.  Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie

bitte einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Page 7

Deutsch

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung ..................................................................................................... 9

2. Lieferumfang ........................................................................................................................................... 9

3. Merkmale und Funktionen ..................................................................................................................... 9

4. Beschreibung der Kamera ................................................................................................................... 10

5. Beschreibung der Anschlüsse............................................................................................................ 10

6. Montage / Installation ........................................................................................................................... 11

6.1 Montage der Kamera ............................................................................................................................. 11

6.2 Ausrichtung der Kamera ........................................................................................................................ 11

7. Erstinbetriebnahme .............................................................................................................................. 12

8. Erster Zugang zur Netzwerkkamera ................................................................................................... 13

9. Passwortabfrage .................................................................................................................................. 14

10. Benutzerfunktionen .............................................................................................................................. 15

10.1 Menüleiste .............................................................................................................................................. 15

10.2 Live-Bildanzeige ..................................................................................................................................... 16

10.3 Audio / Video-Steuerung ........................................................................................................................ 16

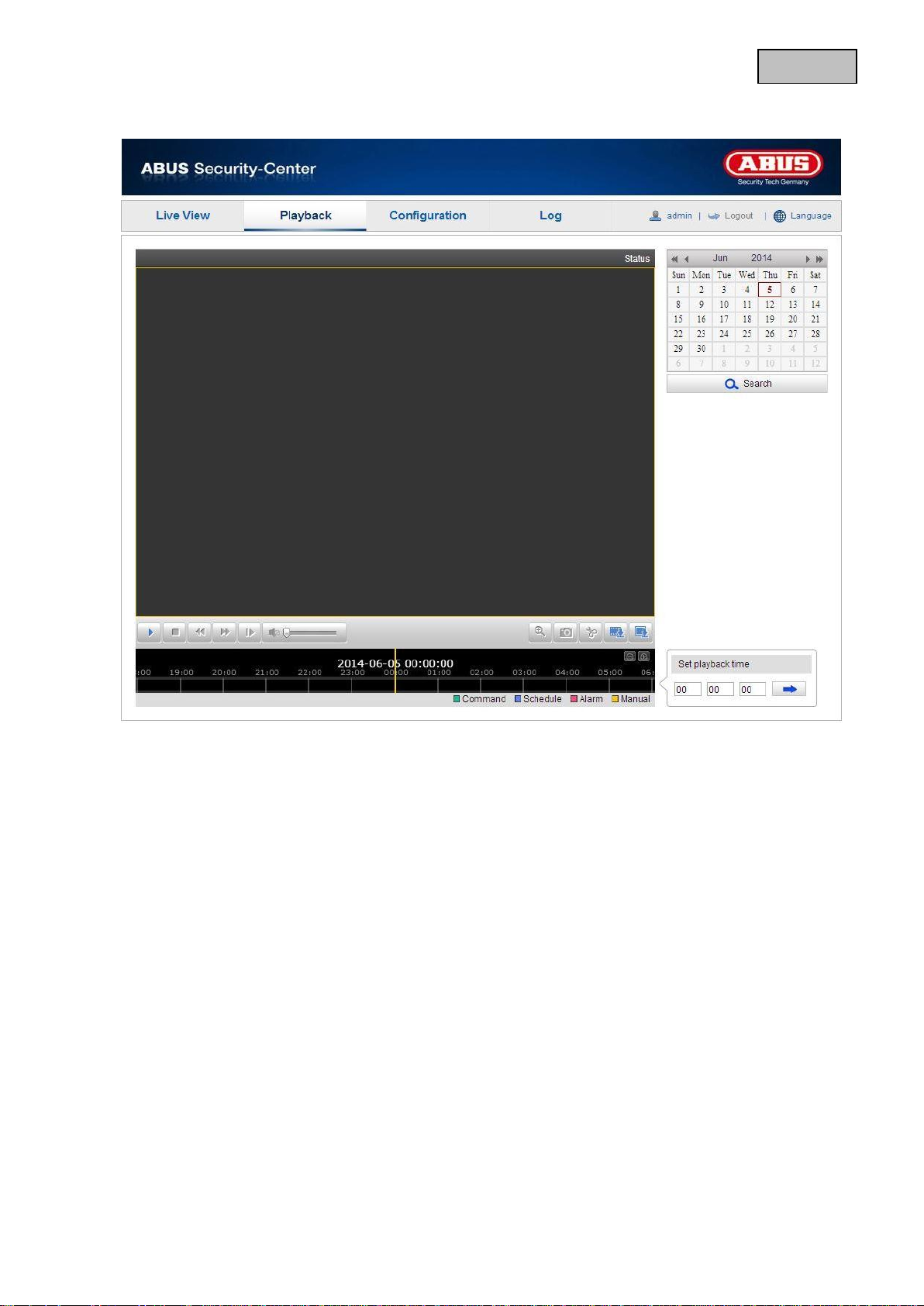

11. Wiedergabe ........................................................................................................................................... 17

12. Konfiguration ........................................................................................................................................ 18

12.1 Lokale Konfiguration ............................................................................................................................... 18

12.2 Basiskonfiguration ................................................................................................................................... 19

12.3 Weiterführende Konfiguration ................................................................................................................. 20

12.3.1 System ................................................................................................................................................. 20

12.3.1.1 Geräteinformation ............................................................................................................................. 21

12.3.1.2 Zeiteinstellungen ............................................................................................................................... 22

12.3.1.3 Wartung ............................................................................................................................................. 23

12.3.1.4 Sommerzeit ....................................................................................................................................... 25

12.3.1.5 Service .............................................................................................................................................. 26

12.3.2 Netzwerk .............................................................................................................................................. 27

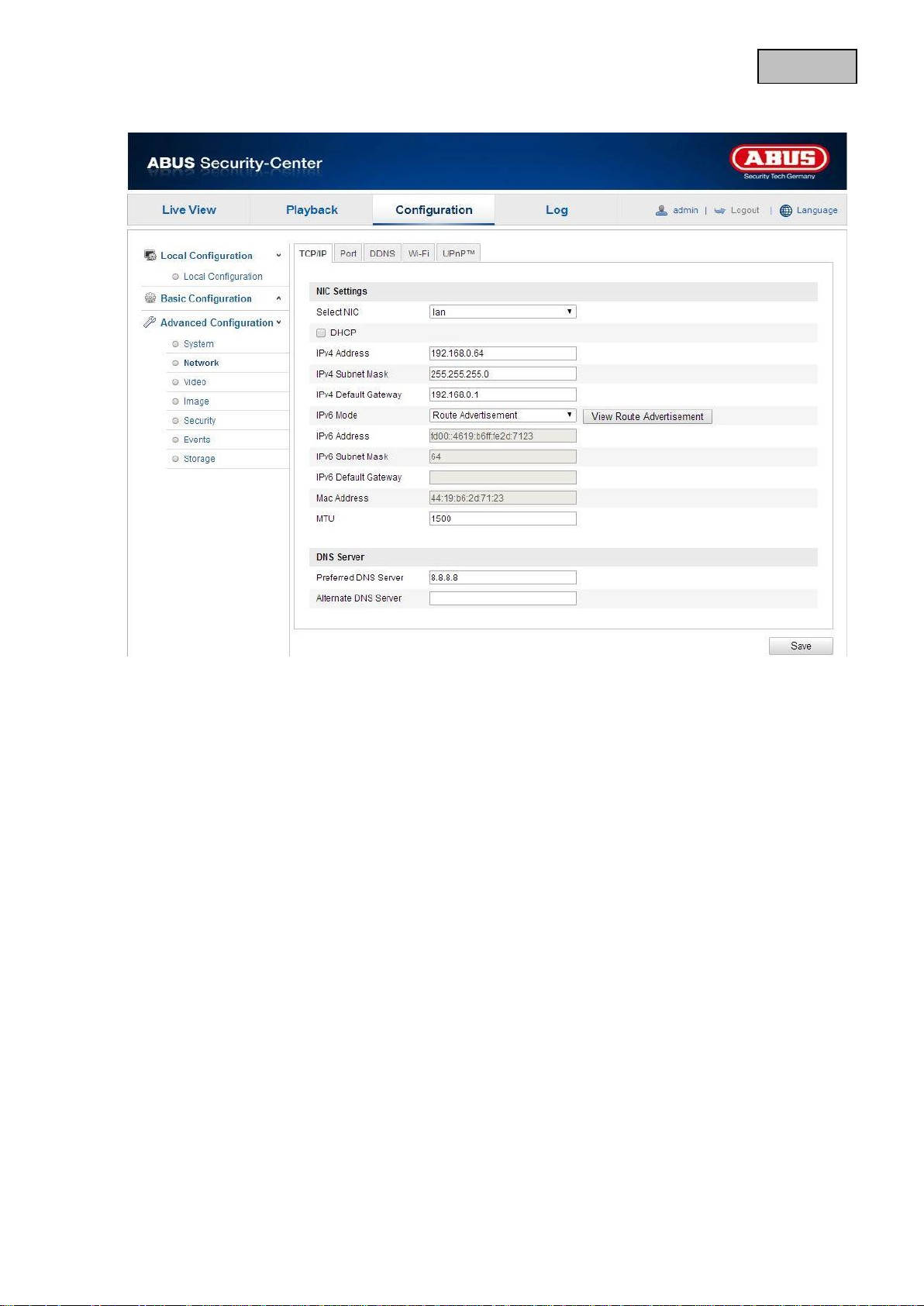

12.3.2.1 TCP/IP ............................................................................................................................................... 28

12.3.2.2 Port .................................................................................................................................................... 30

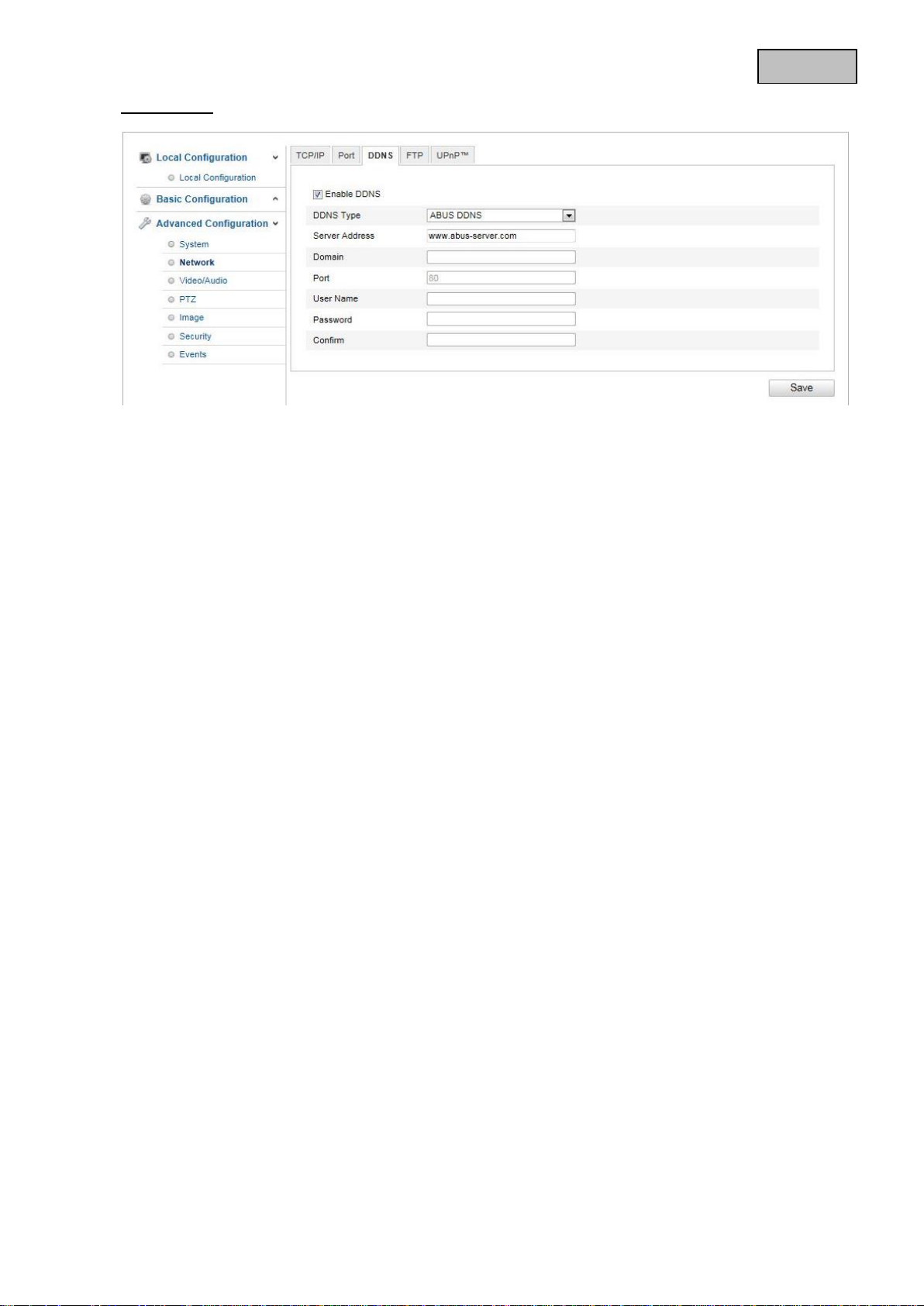

12.3.2.3 DDNS ................................................................................................................................................ 31

12.3.2.4 W-LAN ............................................................................................................................................... 34

12.3.2.5 UPnP™ ............................................................................................................................................. 36

12.3.3 Video / Audio ........................................................................................................................................ 37

12.3.3.1 Video ................................................................................................................................................. 38

12.3.3.2 Audio ................................................................................................................................................. 39

12.3.4 Bild ....................................................................................................................................................... 40

12.3.4.1 Anzeigeeinstellungen ........................................................................................................................ 41

12.3.4.2 OSD-Einstellungen ........................................................................................................................... 44

12.3.4.3 Text-Overlay ...................................................................................................................................... 45

12.3.4.4 Privatzonen-Maskierung ................................................................................................................... 46

Page 8

Deutsch

12.3.5 Sicherheit ............................................................................................................................................. 47

12.3.5.1 Benutzer ............................................................................................................................................ 48

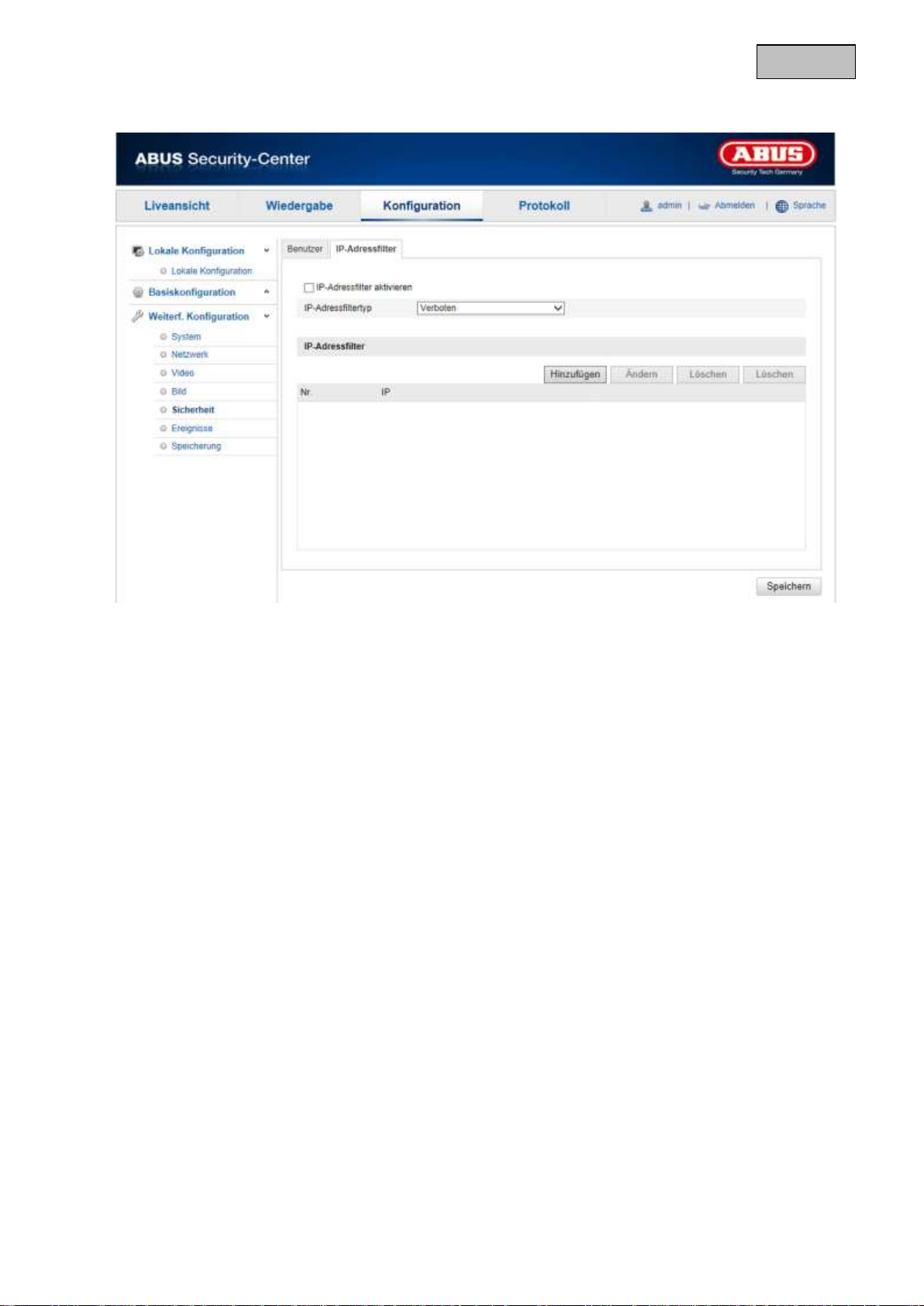

12.3.5.2 IP-Adressfilter.................................................................................................................................... 49

12.3.6 Ereignisse ............................................................................................................................................ 50

12.3.6.1 Bew.-Erkennung ............................................................................................................................... 51

12.3.6.2 Alarmeingang .................................................................................................................................... 53

12.3.6.3 Alarmausgang ................................................................................................................................... 55

12.3.6.4 E-Mail ................................................................................................................................................ 57

12.3.6.5 Schnappschuss ................................................................................................................................. 59

12.3.6.6 Anderer Alarm ................................................................................................................................... 60

12.3.7 Speicherung ......................................................................................................................................... 62

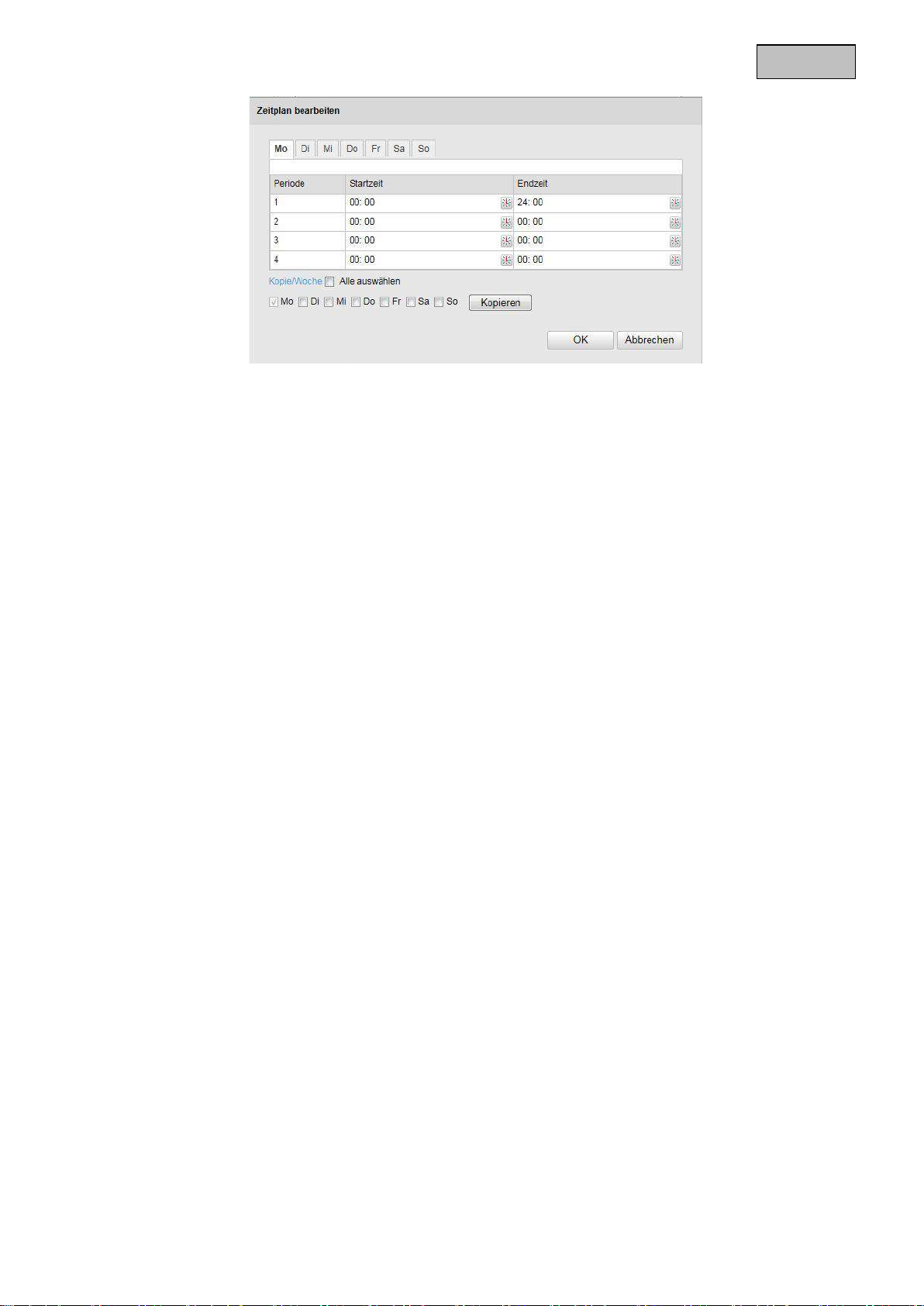

12.3.7.1 Aufzeichnungszeitplan ...................................................................................................................... 63

12.3.7.2 Speicherverwaltung .......................................................................................................................... 65

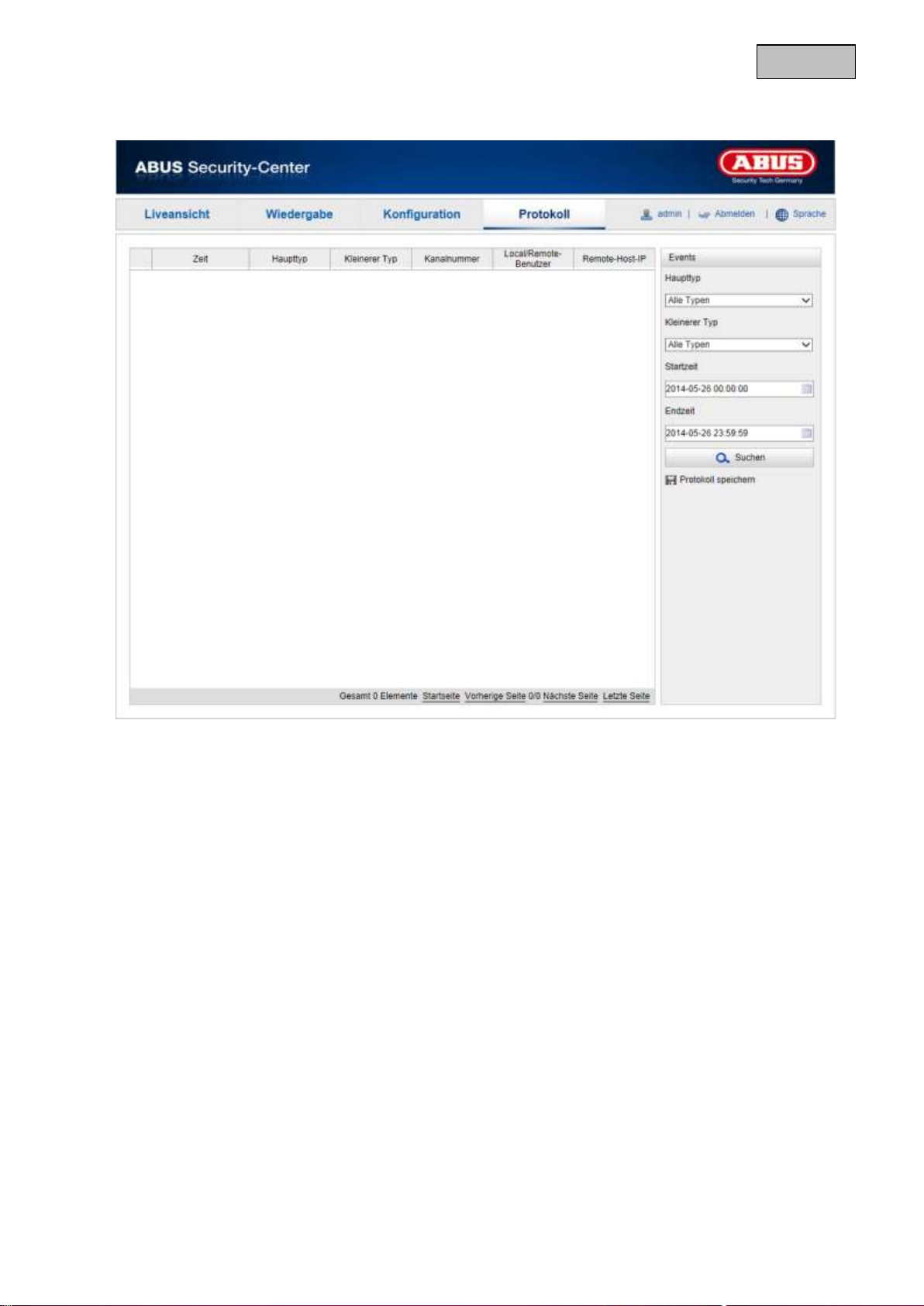

13. Protokoll ................................................................................................................................................ 66

14. Wartung und Reinigung ....................................................................................................................... 67

14.1 Wartung .................................................................................................................................................. 67

14.2 Reinigung ............................................................................................................................................... 67

15. Entsorgung ........................................................................................................................................... 67

16. Technische Daten ................................................................................................................................. 68

Page 9

Deutsch

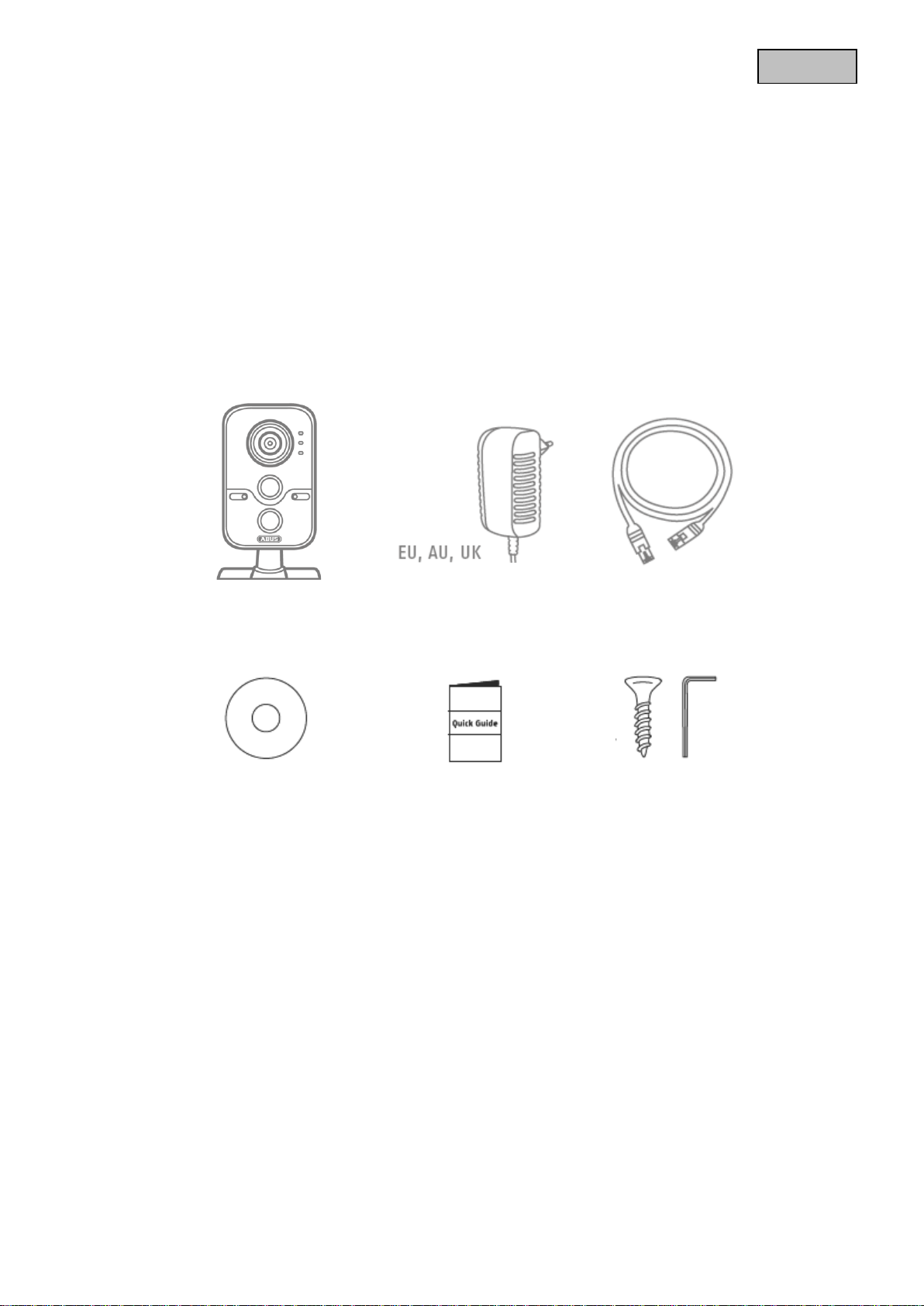

WLAN 720p Innenkamera mit

Alarmfunktion

Netzteil

1m Netzwerkkabel

Kurzanleitung

Befestigungsmaterial

1. Bestimmungsgemäße Verwendung

Mit der WLAN 720p Innenkamera mit Alarmfunktion wird eine leistungsfähige Überwachung realisiert. Die Kamera ist für die Installation im Innenbereich konzipiert. Die Kamera lässt sich kabellos über WLAN in ein Netzwerk einbinden und verfügt über einen integrierten Lautsprecher, der im Alarmfall einen lauten Ton von sich geben kann. Der Lautsprecher und das eingebaute Mikrofon ermöglichen zudem eine Two-way-Audio-Kommunikation über das Webinterface der Kamera mittels eines angeschlossenen Mikrofons am Computer. Durch den Alarmausgang können externe Alarmgeber, z. B. eine Sirene oder ein Licht, angesteuert werden, die im Fall einer Detektion reagieren. Durch PoE (Power over Ethernet) besteht die Möglichkeit, die Kamera über das Netzwerkkabel mit Strom zu versorgen – das Verlegen zusätzlicher Kabel entfällt somit.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

3. Merkmale und Funktionen

 Kompakte Tag/Nacht WLAN-Alarmkamera für Überwachungsaufgaben im Innenbereich  Hohe detailgetreue Auflösung, dank 1280 x 720 Pixel bei 25 Bildern/Sekunde  Mit integriertem Lautsprecher, der im Alarmfall einen lauten Ton von sich geben kann  Bewegungserkennung durch Passiv-Infrarot-Sensor  Integrierte IR LED, die bei Dunkelheit aktiviert wird  Internet- und Handyzugriff auf Livebilder via IPCam App und Browser  Versenden von Bildern via E-Mail  Integrierter Micro-SD-Karten-Slot zur internen Datenspeicherung als Back Up Lösung  Mit Alarmausgang zum Ansteuern eines externen Alarmgebers (z.B. Sirene, Licht)  Mit Alarmeingang zum Anschließen eines externen Signalgebers (Türkontakt, Lichtschranke)

Page 10

Deutsch

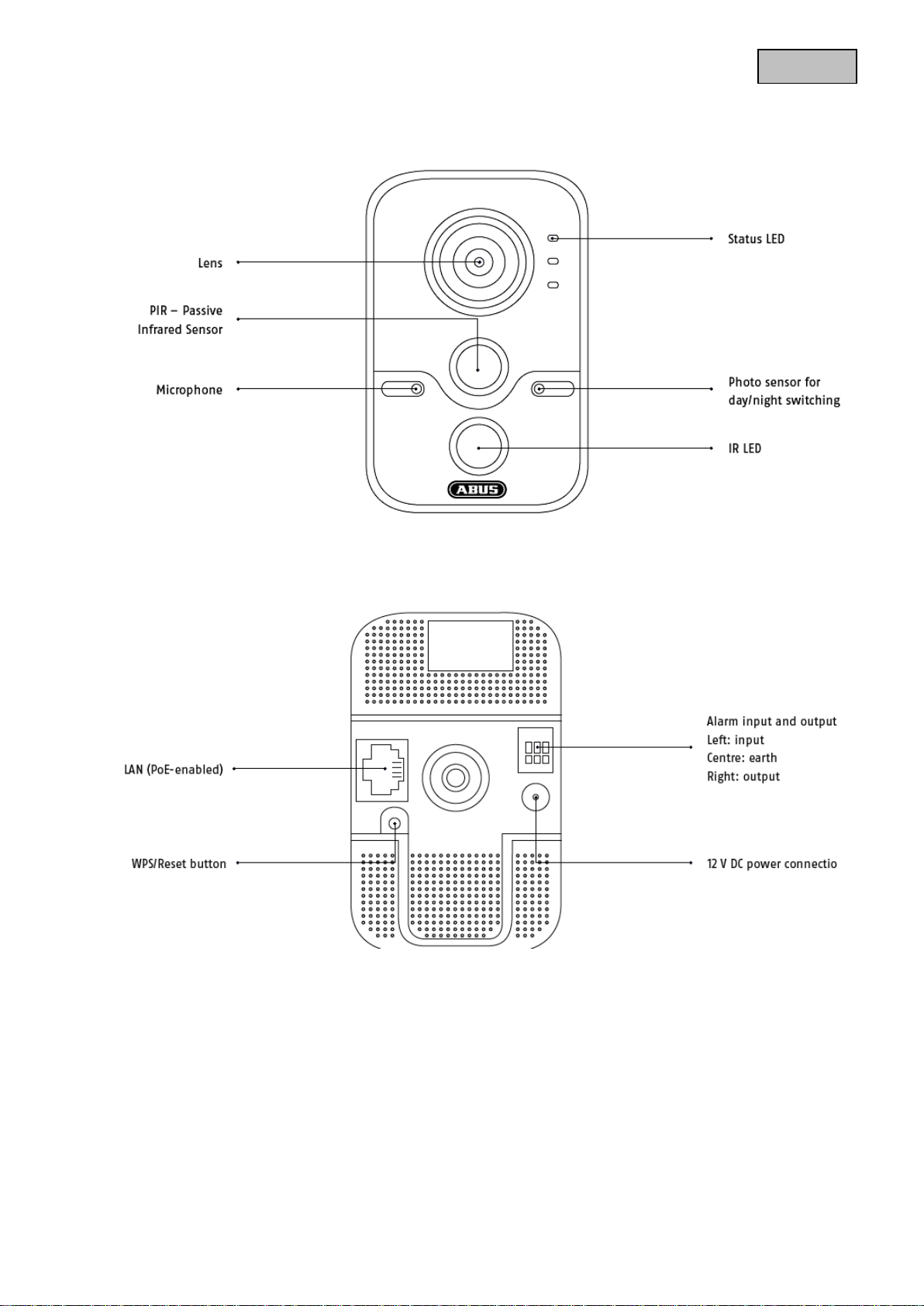

4. Beschreibung der Kamera

5. Beschreibung der Anschlüsse

Page 11

Deutsch

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

Vergessen Sie nicht im Anschluss die Schrauben wieder zu fixieren!

6. Montage / Installation

6.1 Montage der Kamera

Verwenden Sie die beigelegte Bohrschablone oder Halterung für die Bohrung der Befestigungslöcher. Der Bohrabstand beträgt 44 mm.

6.2 Ausrichtung der Kamera

Die Ausrichtung der Kamera erfolgt anhand des Kugelsgelenks, öffnen Sie hierfür die Fixierverschraubung und justieren Sie die Kamera.

Einstellen des Neigungswinkels. Neigen: 0° – 90°

Page 12

Deutsch

 Cat5 Ethernetkabel

Internet

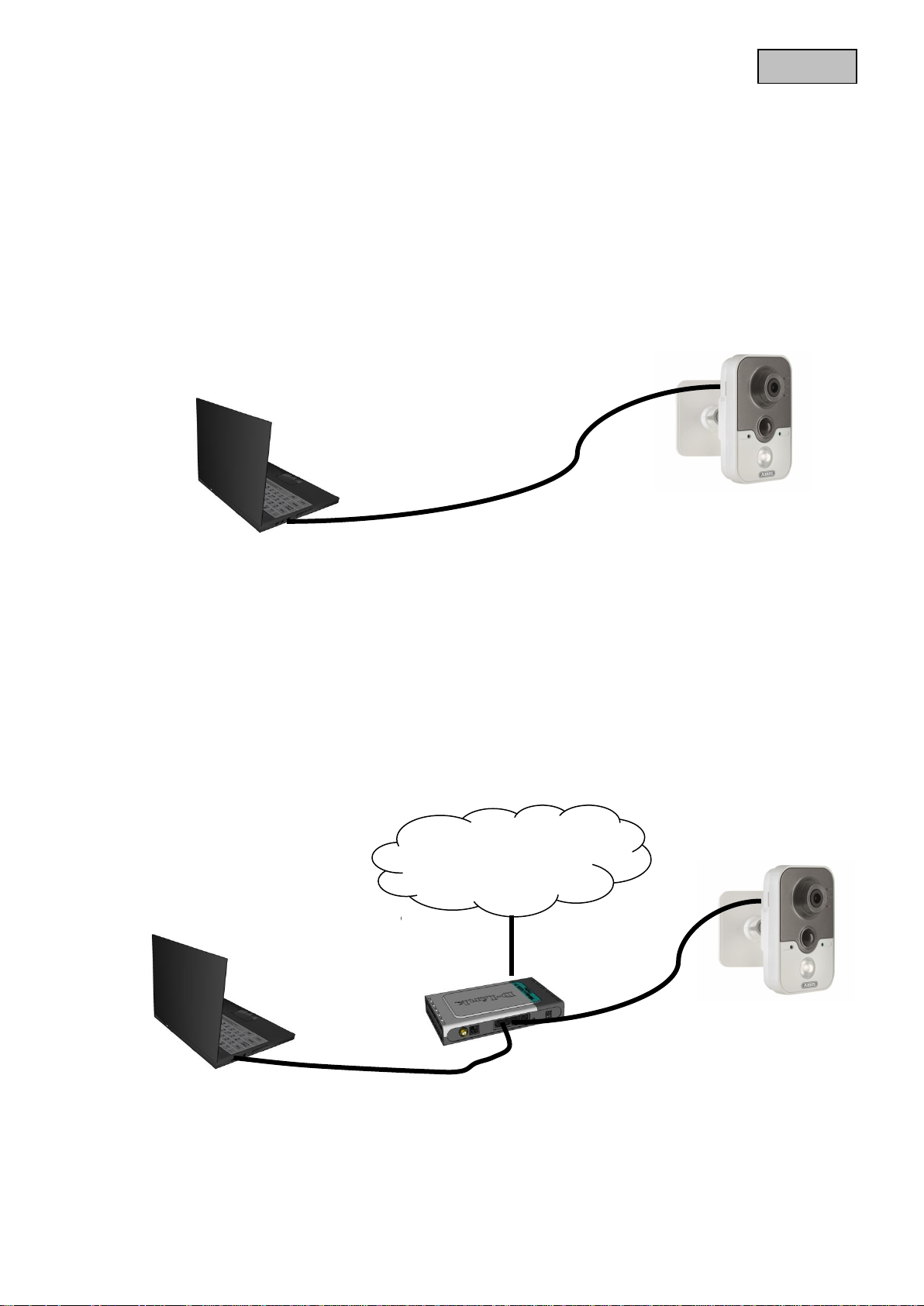

7. Erstinbetriebnahme

Die Netzwerkkamera erkennt automatisch ob eine direkte Verbindung zwischen PC und Kamera hergestellt werden soll. Es ist hierfür kein Cross-Over Netzwerkkabel notwendig. Für den direkten Anschluss zur Erstinbetriebnahme können Sie das mitgelieferte Patchkabel verwenden.

Direkter Anschluss der Netzwerkkamera an einen PC / Laptop

1. Stellen Sie sicher, dass Sie ein Netzwerkkabel des Typs Cat5 benutzen

2. Verbinden Sie das Kabel mit der Ethernet-Schnittelle des PCs / Laptop und der Netzwerkkamera

3. Schließen Sie die Spannungsversorgung der Netzwerkkamera an

4. Konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf die IP Adresse 192.168.0.2 und Default Gateway auf 192.168.0.1

5. Gehen Sie weiter zu Punkt 8, um die Ersteinrichtung abzuschließen und die Verbindung zur Netzwerkkamera aufzubauen.

Anschluss der Netzwerkkamera an einen Router / Switch

1. Stellen Sie sicher, dass Sie ein Cat5 Netzwerkkabel für die Vernetzung benutzen.

2. Verbinden Sie den PCs / Laptop mit dem Router / Switch.

3. Verbinden Sie die Netzwerkkamera mit dem Router / Switch.

4. Schließen Sie die Spannungsversorgung der Netzwerkkamera an.

5. Wenn in Ihrem Netzwerk ein Namensserver (DHCP) verfügbar ist, stellen Sie die Netzwerkschnittstelle Ihres PCs / Laptop auf „IP Adresse automatisch beziehen“.

6. Sollte kein Namensserver (DHCP) verfügbar sein, konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf 192.168.0.2 und Default Gateway auf 192.168.0.1

7. Gehen Sie weiter zu Punkt 8, um die Ersteinrichtung abzuschließen und die Verbindung zur Netzwerkkamera aufzubauen.

Page 13

Deutsch

Die Standarteinstellung der Netzwerkkamera steht auf „DHCP“. Sollten Sie keinen DHCPServer in Ihrem Netzwerk betreiben, empfehlen wir Ihnen nach dem Ersten Zugriff auf die Netzwerkkamera die IP-Adresse manuell auf einen festen Wert einzustellen.

8. Erster Zugang zur Netzwerkkamera

Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung des ABUS IP Installers. Nach dem Start des Assistenten sucht dieser nach allen angeschlossenen ABUS Netzwerkkameras und Videoservern in Ihrem Netzwerk.

Sie finden das Programm auf der beiliegenden CD-ROM. Installieren Sie das Programm auf Ihr PC-System und führen Sie es aus.

Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die Vergabe der IP-Adresse sowohl für Ihren PC / Laptop, als auch der Netzwerkkamera automatisch.

Ist kein DHCP-Server verfügbar, so stellt die Netzwerkkamera automatisch folgende IP Adresse ein:

192.168.0.100. Ihr PC-System muss sich im selben IP-Subnetz befinden, um eine Kommunikation zur Netzwerkkamera herstellen zu können (PC IP Adresse: z.B. 192.168.0.2).

Page 14

Deutsch

9. Passwortabfrage

Ab Werk ist in der Netzwerkkamera ein Administratorkennwort vergeben. Aus Sicherheitsgründen sollte der Administrator jedoch umgehend ein neues Passwort bestimmen. Nach dem Speichern eines solchen Administrator-Passworts fragt die Netzwerkkamera vor jedem Zugang nach dem Benutzernamen und dem Passwort.

Das Administratorkonto ist werksseitig wie folgt voreingestellt: Benutzername „admin“ und Passwort „12345“.

Bei jedem Zugriff auf die Netzwerkkamera zeigt der Browser ein Authentifizierungsfenster an und fragt nach dem Benutzernamen und Passwort. Sollten Ihnen Ihre individuellen Einstellungen für das Administratorkonto nicht mehr zugänglich sein, wenden Sie sich bitte an unseren technischen Support.

Für die Eingabe des Benutzernamens und Passwortes gehen Sie bitte wie folgt vor: Öffnen den Internet Explorer und geben Sie die IP-Adresse der Kamera ein (z.B. „http://192.168.0.100“). Sie werden aufgefordert sich zu authentifizieren:

-> Sie sind nun mit der Netzwerkkamera verbunden und sehen bereits einen Videostream.

Page 15

Deutsch

Schaltfläche

Beschreibung

Anzeige des angemeldeten Benutzers

Abmelden des Benutzers

Auswahl der gewünschten Sprache

Audio/Video -Steuerung

Live-Bildanzeige

Menüleiste

10. Benutzerfunktionen

Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt:

10.1 Menüleiste

Wählen Sie durch Klicken des entsprechenden Registers „Liveansicht“, „Konfiguration“ oder „Protokoll“ aus.

Page 16

Deutsch

Schaltfläche

Beschreibung

4:3 Ansicht aktivieren

16:9 Ansicht aktivieren

Originalgröße anzeigen

Ansicht automatisch an Browser anpassen

Auswahl des Streaming-Typs für die Liveansicht

Schaltfläche

Beschreibung

Liveansicht deaktivieren

Liveansicht aktivieren

Ton aktivieren / deaktivieren, Lautstärke anpassen

Mikrofon ein / aus, Bei Aktiviertem Mikrofon ist ein Gegensprechen vom PC zur Kamera möglich. (Audioausgang an der Kamera)

Sofortbild (Momentaufnahme)

Manuelle Aufzeichnung starten / stoppen

Ein / Aus digitaler Zoom

10.2 Live-Bildanzeige

Mittels Doppelklick können Sie in die Vollbildansicht wechseln.

10.3 Audio / Video-Steuerung

Page 17

Deutsch

11. Wiedergabe

In der Wiedergabe können Sie die aufgezeichneten Daten der microSD Karte wiedergeben. Wählen Sie im Kalender den gewünscchten Tag aus und klicken Sie auf „Suchen“. In der Zeitleiste werden die Aufnahmen des ausgewählten Tages angezeigt. Die Farbmarkierung zeigt das Ereignis der Aufzeichnung an. Unter der Wiedergabezeit können Sie die Zeit für die gewünschte Aufnahme einstellen.

Page 18

Deutsch

12. Konfiguration

12.1 Lokale Konfiguration

Unter dem Menüpunkt „Lokale Konfiguration“ können Sie Einstellungen für die Live-Ansicht, Dateipfade der Aufzeichnung und Momentaufnahmen vornehmen.

Aufzeichnung-Dateieinstellungen

Hier können Sie die Dateigröße für Aufzeichnungen, den Aufzeichnungspfad und den Pfad für heruntergeladene Dateien definieren. Um die Änderungen zu übernhemen klicken Sie auf „Speichern“.

Speichern unter

Sie können hier den Dateipfad festlegen, welcher für manuelle Aufzeichnungen verwendet werden soll. Als Standard-Pfad wird C:\\<Benutzer>\<Computername>\Web\RecordFiles verwendet.

Download.Datei speichern als

Hier könnenSie den Dateipfad für heruntergeladene Videos hinterlegen. Standardmäßig ist folgender Pfad hinterlegt: C:\\<Benutzer>\<Computername>\Web\DownloadFiles

Bild- / Beschneidungseinstellungen Hier können Sie die Pfade für Sofortbilder, Schnappschüsse während der Wiedergabe und zugeschnitte

Videos hinterlegen.

Live-Schnappschuss sichern unter

Wählen Sie den Dateipfad für Sofortbilder aus der Liveansicht aus. Standardmäßig ist folgender Pfad hinterlegt: C:\\<Benutzer>\<Computername>\Web\CaptureFiles

Schnappschuss speichern bei Wiedergabe

Sie können hier den Pfad hinterlgen unter welchem die Sofortaufnahmen aus der Wiedergabe gespeichert werden soll. Standardmäßig ist folgender Pfad hinterlegt: C:\\<Benutzer>\<Computername>\Web\PlaybackPics

Clips sp. Unter

Hier können Sie den Speicherpfad hinterlegen, unter welchem zugeschnittene Videos hinterlegt werden sollen. Standardmäßig ist folgender Pfad hinterlegt: C:\\<Benutzer>\<Computername>\Web\PlaybackFiles

Page 19

Deutsch

12.2 Basiskonfiguration

Alle Einstellungen der „Basiskonfiguration“ finden Sie auch unter dem Menüpunkt „Weiterführende Konfiguration“. Bitte beachten Sie hierzu die Spalte „Verfügbar in“ unter den Beschreibungen der „Weiterführenden Konfiguration“.

Page 20

Deutsch

Menüpunkt

Beschreibung

Verfügbar in Modus

Gerätinformation

Anzeige der Geräteinformationen

Basiskonfiguration, Weiterf. Konfiguration

Zeiteinstellungen

Konfiguration der Zeitangabe

Basiskonfiguration, Weiterf. Konfiguration

Wartung

Konfiguration zur Wartung des Systems

Basiskonfiguration, Weiterf. Konfiguration

Sommerzeit

Konfiguration der automatischen Sommerzeitumstellung

Weiterf. Konfiguration

Service

Konfiguration der Sonderfunktionen

Weiterf. Konfiguration

12.3 Weiterführende Konfiguration

12.3.1 System

Page 21

Deutsch

12.3.1.1 Geräteinformation

Basisinfo Gerätename:

Hier können Sie einen Gerätenamen für die Kamera vergeben. Klicken Sie auf „Speichern“ um diesen zu übernehmen.

Modell: Anzeige der Modellnummer

Seriennummer:

Anzeige der Seriennummer

Firmware-Version:

Anzeige der Firmware Version

Cod.-Version:

Anzeige der Codierungsversion

Anzahl Kanäle:

Anzeige der Kanalanzahl

Page 22

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.1.2 Zeiteinstellungen

Zeitzone

Auswahl der Zeitzone (GMT)

SetTime NTP

Mit Hilfe des Network Time Protokolls (NTP) ist es möglich, die Uhrzeit der Kamera mit einem Zeitserver zu synchronisieren. Aktivieren Sie NTP um die Funktion zu nutzen.

Server-Adresse

IP-Serveradresse des NTP Servers.

NTP-Port

Netzwerk-Portnummer des NTP Dienstes (Standard: Port 123)

Man. Zeitsynchron. Gerätezeit

Anzeige der Gerätezeit des Computers

Zeiteinstellung

Anzeige der aktuellen Uhrzeit anhand der Zeitzonen-Einstellung. Klicken Sie „Synchr. mit Comp-Zeit“ um die Gerätezeit des Computers zu übernehmen.

Page 23

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.1.3 Wartung

Neustart

Klicken Sie „Neustart“ um das Gerät neu zu starten.

Standard Wiederherst.

Klicken Sie „Wiederherst.“ um alle Parameter bis auf die IP-Parameter auf Standardvorgaben zurückzusetzen.

Standard

Wählen Sie diesen Punkt aus um alle Parameter auf Standardvorgaben zurückzusetzen.

Konf.Datei imp. Konfig-Datei

Wählen Sie hier den Dateipfad um eine Konfigurations-Datei zu importieren.

Status

Anzeige des Import-Status

Konf.-Datei exp.

Klicken Sie Exportieren um eine Konfigurationsdatei zu exportieren.

Remote-Upgrade Firmware

Wählen Sie den Pfad aus um die Kamera mit einer neuen Firmware zu aktualisieren.

Status

Anzeige des Upgrade-Status.

Page 24

Deutsch

Page 25

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.1.4 Sommerzeit

DST DST aktivieren

Wählen Sie „DST“ die Systemzeit automatisch an die Sommerzeit anzupassen.

Startzeit

Legen Sie den Zeitpunkt für die Umstellung auf Sommerzeit fest. Endzeit

Legen Sie den Zeitpunkt der Umstellung auf die Winterzeit fest.

Page 26

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.1.5 Service

Hardware IR-Licht aktivieren

Aktivieren Sie das IR-Licht oder deaktivieren Sie das IR-Licht dauerhaft.

Page 27

Deutsch

Menüpunkt

Beschreibung

Verfügbar in Modus

TCP/IP

Einstellungen der TCP/IP Daten

Basiskonfiguration, Weiterf. Konfiguration

Port

Einstellungen der verwendeten Ports

Basiskonfiguration, Weiterf. Konfiguration

DDNS

Einstellungen der DDNS Daten

Weiterf. Konfiguration

Wi-Fi

Einstellungen der W-Lan Zugangsdaten

Weiterf. Konfiguration

UPnP™

Einstellungen der UPnP Daten

Weiterf. Konfiguration

12.3.2 Netzwerk

Page 28

Deutsch

12.3.2.1 TCP/IP

Um die Kamera über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt konfiguriert werden.

NIC wählen:

Wählen Sie die Netzwerkschnittstelle zum Konfigurieren aus. Die Kamera kann entweder über LAN oder WLAN mit dem Netzwerk verbunden werden.

DHCP

Falls ein DHCP-Server verfügbar ist, klicken Sie DHCP an, um automatisch eine IP-Adresse und weitere Netzwereinstellungen zu übernehmen. Die Daten werden automatisch von dem Server übernommen und können nich manuell geändert werden.

Falls kein DHCP-Server verfügbar ist füllen Sie bitte folgende Daten manuell aus.

IPv4-Adresse

Einstellung der IP-Adresse für die Kamera

IPv4 Subnetzmaske

Manuelle Einstellung der Subnetzmaske für die Kamera

IPv4-Standard-Gateway

Einstellung des Standard-Routers für die Kamera

IPv6 Modus

Manuell: Manuelle Konfiguration der IPv6 Daten DHCP: Die IPv6 Verbindungsdaten werden vom DHCP Server bereitgestellt. Route Advertisement: Die IPv6 Verbindungsdaten werden vom DHCP Server (Router) in Verbindung mit dem ISP (Internet Service Provider) bereitgestellt.

Page 29

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

IPv6 Adresse

Anzeige der IPv6 Adresse. Im IPv6 Modus „Manuell“ kann die Adresse konfiguriert werden.

IPv6 Subnetzmaske

Anzeige der IPv6 Subnetzmaske.

IPv6 Standard Gateway

Anzeige des IPv6 Standard Gateways (Standard Router)

MAC-Adresse

Hier wird die IPv4 Hardware-Adresse der Kamera angezeigt, diese können Sie nich verändern.

MTU

Einstellung der Übertragungseinheit, wählen Sie einen Wert 500 – 9676. Standardmäßig ist 1500 voreingestellt.

DNS-Server Bevorzugter DNS-Server

Für einige Anwendungen sind DNS-Servereinstellungen erforderlich. (z.B. E-Mail-Versand) Geben Sie hier die Adresse des bevorzugten DNS-Servers ein.

Altern. DNS-Server

Falls der bevorzugte DNS-Server nicht erreichbar sein sollte, wird dieser alternative DNS-Server verwendet. Bitte hinterlegen Sie hier die Adresse des alternativen Servers.

Page 30

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.2.2 Port

Falls Sie auf die Kamera von extern zugreifen möchten, müssen folgende Ports konfiguriert werden.

HTTP-Port

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten.

RTSP-Port

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

HTTPS-Port

Der Standard-Port für die HTTPS- Übertragung lautet 443.

SDK-Port (Steuerport)

Der Standard-Port für die SDK-Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Page 31

Deutsch

DynDNS.org

Name Server

 192.168.0.3

 195.184.21.78  name.dyndns.org

 195.184.21.78

LAN

WAN

Internet

 DynDNS

Zugangsdaten

12.3.2.3 DDNS

DDNS

DynDNS oder DDNS (dynamischer Domain-Name-System-Eintrag) ist ein System, das in Echtzeit DomainName-Einträge aktualisieren kann. Die Netzwerkkamera verfügt über einen integrierten DynDNS-Client, der selbstständig die Aktualisierung der IP-Adresse bei einem DynDNS-Anbieter durchführen kann. Sollte sich die Netzwerkkamera hinter einem Router befinden, empfehlen wir die DynDNS-Funktion des Routers zu verwenden.

Die Abbildung veranschaulicht den Zugriff / Aktualisierung der IP-Adresse beim DynDNS-Dienst.

Page 32

Deutsch

DDNS aktivieren

Aktiviert oder Deaktiviert die DDNS Funktion.

DDNS-Typ

Wählen Sie den DDNS Typen aus. Sie haben die Möglickeit zwischen „DynDNS“ und „ABUS DDNS“ zu wählen.

Server-Adresse Wählen Sie einen DDNS Serviceanbieter aus. Sie müssen über einen registrierten Zugang bei diesem DDNSServiceanbieter verfügen (z.B. www.dyndns.org). Falls Sie als DDNS-Typ „ABUS DDNS“ gewählt haben, wird die Server-Adresse automatisch hinterlegt.

Domäne

Geben Sie hier den registrierten Domainnamen (host-service) ein (z.B. meineIPkamera.dyndns.org).

Port

Hinterlegen Sie hier den Port für die Portweiterleitung. Benutzername

Benutzerkennung Ihres DDNS-Kontos Kennwort

Passwort Ihres DDNS-Kontos

Bestätigen

Die Passwortbestätigung ist hier erforderlich.

DDNS Konto einrichten Neues Konto bei DynDNS.org einrichten:

Konto-Informationen hinterlegen:

Notieren Sie Ihre Benutzerdaten und übertragen Sie diese in die Konfiguration der Netzwerkkamera.

Page 33

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“. Bei Änderungen in der Netzwerkkonfiguration muss die Kamera neu gestartet werden (System \ Wartung \ Neustart)

Für den DynDNS Zugriff über einen Router muss eine Portweiterleitung aller relevanten Ports (mindestens RTSP + HTTP) im Router eingerichtet werden.

DynDNS.org

Name Server

 http://name.dyndns.org:1026

 name.dyndns.org:1026  195.184.21.78:1026

 195.184.21.78:1026  192.168.0.1

LAN

WAN

Internet

Zugriff auf die Netzwerkkamera über DDNS

Sollte sich Ihre Netzwerkkamera hinter einem Router befinden, ist der Zugriff über DynDNS im Router zu konfigurieren. Hierzu finden Sie auf der ABUS Security-Center Homepage www.abus-sc.com eine Beschreibung zur DynDNS-Router-Konfiguration für gängige Router-Modelle.

Folgende Abbildung veranschaulicht den Zugriff auf eine Netzwerkkamera hinter einem Router über DynDNS.org.

ABUS DDNS

Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein Konto bei www.abus-server.com

einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite. Aktivieren Sie die Checkbox „DDNS aktivieren“ und wählen Sie dann den DDNS Typ „ABUS DDNS“ Übernehmen Sie Ihre Daten mit „Speichern“. Die IP-Adresse Ihrer Internet Verbindung wird nun jede

Minute am Server aktualisiert.

Page 34

Deutsch

Bitte beachten Sie, dass versteckte Netzwerke nicht in der Liste angezeigt werden!

12.3.2.4 W-LAN

Um ein Wi-Fi Verbindung zwischen der Kamera und dem Router herzustellen, müssen folgende Einstellungen vorgenommen werden.

Wireless-Liste

Klicken Sie auf „Suchen“ um die erreichbaren WiFi Netzwerke in der unmittelbaren Umgebung anzuzeigen.

Wi-Fi SSID

Tragen Sie hier den Namen des Netzwerkes ein.

Netzwerkmodus Sie haben hier die Auswahl zwischen Manage und Ad-Hoc. Manage

Wählen Sie diesen Punkt für eine Verbindung mit einem Netzwerk.

Ad-Hoc

Wählen Sie diesen Punkt für eine direkte Verbindung mit einem PC oder Laptop.

Page 35

Deutsch

Bitte prüfen Sie ob ihr Router die Funktion WPS unterstützt.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

Sicherheitsmodus

Wählen Sie hier die Verschlüsselungsart ihrese Netzwerkes aus.

Verschlüsselungstyp:

Wählen Sie hier den Verschlüsselungstyp des Netzwerkes aus.

Schlüssel 1

Geben Sie hier den Netzwerkschlüssel (Passwort) für den Zugang zum Netzwerk ein.

WPS

Die WPS Funktion ermöglicht einen einfachen Aufbau einer drahtlosen Verbindung der Kamera mit einem Wi-Fi Netzwerk.

WPS aktivieren

Aktivieren Sie die Funktion um eine WPS Verbindung zu nutzen.

PIN Code

Der PIN Code wird für den Verbindungsaufbau benötigt. Standardmäßig ist dieser auf 12345678 eingestellt. Klicken Sie auf „Erzeugen“ um einen neuen Code zu generieren.

PBC Verbindung

Falls Ihr Router eine WPS-Taste besitzt aktivieren Sie diese Funktion.

1. Drücken Sie zunächst die WPS Taste am Router.

2. Klicken Sie im Anschluss innerhalb von zwei Minuten auf „Verbinden“.

3. Die W-Lan Verbindung zwischen Kamera und Router ist nach kurzer Zeit aufgebaut.

PIN Code des Routers

Hier können Sie manuell eine WPS Verbindung aufbauen indem Sie die SSID und den Router PIN Code eingben.

SSID: Geben Sie die SSID des gewünschten Netzwerks ein. Router PIN Code: Geben Sie den Router PIN Code ein, beachten Sie die Bedienungsanleitung ihres

Router Herstelllers um den WPS PIN Code auszulesen.

Page 36

Deutsch

12.3.2.5 UPnP™

Die UPnP Funktion (Universal Plug and Play) ermöglicht eine komfortable Ansteuerung von Netzwerkgeräten in einem IP-Netzwerk. Dadurch ist die Netzwerkkamera z.B. als Netzwerkgerät in der Windows Netzwerkumgebung sichtbar.

UPnP aktivieren

Aktivieren oder Deaktivieren Sie die UPnP Funktion

Name

Anzeige der MAC-Adresse der Kamera

Portzuordnung P.-Mapping akt.

Die Universal Plug and Play-Portweiterleitung für Netzwerkdienste wird hiermit aktiviert. Unterstütz ihr Router UPnP, wird mit dieser Option automatisch die Portweiterleitung für Video-Streams router-seitig für die Netzwerkkamera aktiviert.

Mapping Port Type

Wählen Sie hier aus, ob Sie die Portweiterleitung Automatisch oder Manuell vornehmen möchten. Sie haben die Auswahl zwischen „Auto“ oder „Manuell“.

Protokollname: HTTP

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten

RTSP

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

SDK (Steuerport)

Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Page 37

Deutsch

Menüpunkt

Beschreibung

Verfügbar in Modus

Video

Einstellungen für die Videoausgabe

Basiskonfiguration, Weiterf. Konfiguration

Audio

Einstellungen für die Audioausgabe

Basiskonfiguration, Weiterf. Konfiguration

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

Externer Port

Sie können die Ports nur manuell abändern, wenn der „Mapping Port Type“ auf Manuell geändert wurde.

Status

Zeigt an, ob der eingegebene externe Port gültig bzw. ungültig ist.

12.3.3 Video / Audio

Page 38

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.3.1 Video

Stream-Typ

Wählen Sie den Stream-Typ für die Kamera. Wählen Sie „Main Stream (Normal)“ für die Aufzeichnung und Live-Ansicht mit guter Bandbreite. Wählen Sie „Sub-Stream“ für für die Live-Ansicht mit begrenzter Bandbreite.

Auflösung

Stellen Sie hier die Äuflösung der Videodaten ein. Je nach Kameramodell haben Sie die Auswahl zwischen 1280*720p; 1280*960;

Bitratentyp

Gibt die Bitrate des Videostroms an. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen.Sie haben die Auswahl zwischen einer konstanten und variablen Bitrate.

Videoqualität

Dieser Menüpunkt steht Ihnen nur zur Auswahl, wenn Sie eine variable Bitrate gewählt haben. Stellen Sie hier die Videoqualität der Videodaten ein.Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen.Sie haben die Auswahl zwischen sechs verschiedenen Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“ oder „Maximum“.

Bildrate

Gibt die Bildrate in Bildern pro Sekunde an.

Max. Bitrate

Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max. Bitrate zwischen 32 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualiät, beansprucht aber eine größere Bandbreite.

Videocodierung

Wählen Sie einen Standard für die Videocodierung aus, Sie haben die Auswahl zwischen H.264 und MJPEG.

Page 39

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.3.2 Audio

Audiocodierung

Wählen Sie hier die Codierung für die Audioübertragung aus. Sie haben die Auswahl zwischen G.711ulaw; G.711alaw und G.726.

Lautstärke

Einstellung der Lautstärke Ausgabe

Environmental Noise Filter

Aktivieren Sie diesen Filter um Umgebungsgeräusche herauszufiltern.

Page 40

Deutsch

Menüpunkt

Beschreibung

Verfügbar in Modus

Anzeigeeinstellungen

Einstellungen der Anzeigeparameter

Basiskonfiguration, Weiterf. Konfiguration

OSD-Einstellungen

Einstellung des Datums-und Uhrzeitformats

Weiterf. Konfiguration

Text-Overlay

Hinzufügen von Textfeldern

Weiterf. Konfiguration

Privatzonenmaskierung

Hinzufügen von Privatzonenmasken

Weiterf. Konfiguration

12.3.4 Bild

Page 41

Deutsch

Bitte beachten Sie:

Die Parameter unter Anzeigeeinstellungen können je nach Modell varieren.

12.3.4.1 Anzeigeeinstellungen

Unter diesem Menüpunkt können Sie die Bildquliät der Kamera, einschließlich Helligkeit, Schärfe, Kontrast, usw. vornehmen. Klicken Sie auf „Standard“ umd die Standardwerte wiederherzustellen.

Helligkeit

Einstellung für die Bildhelligkeit. Einstellbar sind Werte zwischen 0 und 100.

Kontrast

Einstellung für den Bildkontrast. Einstellbar sind Werte zwischen 0 und 100.

Sättigung

Einstellung für die Bildsättigung. Einstellbar sind Werte zwischen 0 und 100.

Farbton

Einstellung für den Farbton. Einstellbar sind Werte zwischen 0 und 100.

Schärfe

Einstellung für die Bildschärfe. Ein höherer Schärfewert kann das Bildrauschen erhöhen. Einstellbar sind Werte zwischen 0 und 100.

Überbelichtungsschutz

Falls diese Funktion aktiviert ist, so wird die IR Lichtintensität automatisch bei zu nahen Objekten reduziert. Somit wird versucht, Überblendungen des Objektes zu vermeiden.

Belichtungsdauer

Einstellen der max. Belichtungszeit. Diese Einstellung ist unabhängig vom Iris Modus.

Page 42

Deutsch

Bitte beachten Sie:

Verwenden Sie diesen Modus nur bei gleichbleibenden Lichtverhältnissen.

Bitte beachten Sie: Verwenden Sie diesen Modus nur bei schwachen Lichtverhältnissen.

Videostandard

Regelung der Belichtungsfrequenz 50Hz: Fixe Einstellung auf 50 Hz Netzfrequenz 60Hz: Fixe Einstellung auf 60 Hz Netzfrequenz

Tag/Nacht-Umsch.

Die Tag/Nacht-Umsch. Bietet die Optionen Auto, Tag und Nacht.

Auto

Die Kamera schaltet je nach herrschenden Lichtbedingungen Automatisch zwischen Tag- und Nachtmodus um. Die Empfindlichkeit kann zwischen „Niedrig“, „Normal“ und „Hoch“ eingestellt werden.

Tag

In diesem Modus gibt die Kamera nur Farbbilder aus.

Nacht

In diesem Modus gibt die Kamera nur Schwarz/Weiß-Bilder aus.

Empfindlichkeit

Einstellung für die Umschaltschwelle für die automatische Tag-/Nachtumschaltung (Niedrig, Normal, Hoch). Ein niedriger Wert bedeutet eine geringere Beleuchtungsstärke für die Umschaltung in den Nachtmodus.

Umschaltzeit

Einstellung einer Verzögerungszeit zwischen Erkennen einer nötigen Umschaltung bis zur Aktion.

Spiegel

Wenn die Spiegel-Funktion aktiviert ist, wird das Bild horizontal gespiegelt.

WDR

Mit Hilfe der WDR-Funktion kann die Kamera auch bei ungünstigen Gegenlichtverhältnissen klare Bilder liefern. Falls im Bildbereich sowohl sehr helle als auch sehr dunkle Bereiche bestehen, wird der Helligkeitspegel des gesamten Bildes ausgeglichen um ein deutliches, detailreiches Bild geliefert. Klicken Sie das Kontrollkästchen an um die WDR-Funktion zu aktivieren bzw. deaktivieren. Setzen Sie das Wide Dynamic Level höher um die WDR-Funktion zu verstärken.

BLC (Gegenlichtkompensation)

Mit der Gegenlichtkomensation können Objekte vor einem hellen Hintergrund klarer dargestellt werden. Die Belichtung der Objekte werden korrigiert, jedoch wird der Hintergrund unscharf dargestellt.

Page 43

Deutsch

Weißabgleich

Wählen Sie hier die Beleuchtungsumgebung aus, in der die Kamera installiert wird. Sie haben folgende Optionen zur Auswahl: „MWB“, „AWB1“, „AWB2“, „Gesperrt WB“, „Leuchtstofflampe“, „Glühlampe“, „Warmlicht“, „Naturlicht“.

MWB

Sie können den Weißabgleich mit folgenden Werten manuell anpassen.

Gesperrt WB

Der Weißabgleich wird einmalig durchgeführt und gespeichert.

Andere

Verwenden Sie die weiteren Weißabgleichoptionen zur Anpassung der Funktion an das Umgebungslicht (Glühlampe, Warmlicht, Naturlicht, Leuchtstofflampe).

Dig. Rauschunterdr.

Sie haben die Möglichkeit die Rauschunterdrückung zu aktivieren (Normal-Modus) bzw. deaktivieren.

Rauschunterdr.-Pegel

Stellen Sie hier den Pegel für die Rauschunterdrückung ein.

Page 44

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.4.2 OSD-Einstellungen

Sie können mit diesem Menüpunkt auswählen welches Datums- und Uhrzeitformat in das Livebild eingeblendet werden sollen.

Name anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Kameranamen einblenden möchten.

Datum anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie das Datum in das Kamerbild einblenden möchten.

Woche anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Wochentag anzeigen möchten.

Kameraname

Tragen Sie hier den Kameranamen ein, welcher im Bild eingeblendet werden soll.

Zeitformat

Wählen Sie hier, ob Sie die Uhrzeit im 24-Stunden oder 12-Stundne Format angezeigen möchten.

Datumsformat

Wählen Sie hier das Format für die Datumsanzeige aus. (T= Tag; M= Monat; J= Jahr)

Anzeigemodus

Hier können Sie die Anzeigeart für die eingeblendeten Elemente auswählen. Sie haben folgende Optionen: „Transparent & bliknend“, „Transparent & nicht blinkend“, „Nicht transparent & blinkend“, „Nicht transparent & nicht blinkend“

OSD-Größe

Hier kann die Größe der OSD-Anzeige eingestellt werden. Optionen: 16x16, 32x32, 48x48, 64x64, Auto. Bei der Option Auto wird die Größe je nach eingestellter Auflösung variiert. Die Einstellung der OSD-Größe kann nur auf den ersten Video-Stream angewendet werden (Main-Stream).

Page 45

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.4.3 Text-Overlay

Sie haben die Möglichkeit bis zu vier Texte in das Kamerabild einzublenden, die maximale Länge beträgt max. 45 Zeichen. Um den Text anzuzeigen wählen Sie bitte das Kontrollkästchen an. Mit der Maustaste haben Sie die Möglichkeit die Textfenster zu verschieben.

Page 46

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.4.4 Privatzonen-Maskierung

Mit Hilfe von Privatzonen können Sie gewisse Bereiche der Live-Ansicht abdecken, um zu verhindern, dass diese Bereiche weder aufgezeichnet noch im Live-Bild betrachtet werden können. Die können max. 4 rechteckige Privatzonen im Videobild einrichten.

Gehen Sie wie folgt vor um eine Privatzone einzurichten. Aktivieren Sie das Kästchen „Privatzone aktivieren“. Um eine Privatzone hinzuzufügen, wählen Sie die Schaltfläche „Fläche“ aus. Nun können Sie mit der Maus einen Bereich im Kamerabild markieren. Sie können im Anschluss noch 3 weitere Flächen markieren. Über die Schaltfläche „Alle löschen“ können alle eingerichteten Privatzonen gelöscht werden.

Page 47

Deutsch

Menüpunkt

Beschreibung

Verfügbar in Modus

Benutzer

Administration der Benutzer

Basiskonfiguration, Weiterf. Konfiguration

IP-Adressfilter

Filtern von IP Adressen um den Zugang zur Kamera zu steuern

Weiterf. Konfiguration

12.3.5 Sicherheit

Page 48

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „OK“. Klicken Sie „Abbrechen“ um die Daten zu verwerfen.

12.3.5.1 Benutzer

Unter diesem Menüpunkt können Sie Benutzer hinzufügen, bearbeiten oder löschen. Um einen Benutzer hinzuzufügen bzw. zu bearbeiten, klicken Sie auf „Hinzufügen“ bzw. „Ändern“. Es erscheint ein neues Fenster mit den Daten und Berechtigungen.

Benutzername

Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss

Level

Wählen Sie hier einen individuellen Benutzertyp für die Benutzerkennung. Sie haben die Auswahl zwischen zwei vordefinierten Stufen: Bediener oder Benutzer.

Als Bediener haben Sie folgende Remote-Funktionen zur Verfügung: Live-Ansicht, PTZ-Steuerung, Manuelle Aufzeichnung, Wiedergabe, Zwei-Wege-Audio, Suche/ Arbeitsstatus abfragen.

Als Benutzer haben Sie folgenden Remote-Funktionen zur Verfügung: Wiedergabe, Suche/ Arbeitsstatus abfragen.

Um weitere Funktionen hinzuzufügen, wählen Sie das gewünschte Kontrollkästchen an.

Kennwort

Vergeben Sie hier das Passwort, welches der entsprechende Benutzer für den Zugang zur Kamera eingeben muss.

Bestätigen

Bestätigen Sie das Passwort durch erneute Eingabe.

Page 49

Deutsch

12.3.5.2 IP-Adressfilter

IP-Adressfilter aktivieren

Setzen des Auswahlhakens aktiviert die Filterfunktion.

IP-Adressfiltertyp

Erlaubt: Die weiter unten definierten IP Adressen werden für einen Zugang zur Kamera akzeptiert. Verboten: Die weiter unten definierten IP Adressen werden geblockt. Die Eingabe einer IP erfolg über das Format xxx.xxx.xxx.xxx.

Page 50

Deutsch

Menüpunkt

Beschreibung

Verfügbar in Modus

Bew.-Erkennung

Einstellung der Bewegungserkennung

Weiterf. Konfiguration

Alarmeingang

Einstellung des Alarmeingangs

Weiterf. Konfiguration

Alarmausgang

Einstellung des Alarmausgangs

Weiterf. Konfiguration

E-Mail

Einstellung des E-Mail Versands

Weiterf. Konfiguration

Schnappschuss

Einstellung der Schnappschussaktion

Weiterf. Konfiguration

Anderer Alarm

Einstellung des PIR Sensors

Weiterf. Konfiguration

12.3.6 Ereignisse

Page 51

Deutsch

12.3.6.1 Bew.-Erkennung

Bereichseinst.

Aktivieren Sie die Bewegungserkennung indem Sie das Kontrollkästchen „Bewegungserkennung aktivieren“

anklicken. Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte

Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“. Ziehen Sie nun die Maus über den gewünschten Bereich. Stellen Sie die Empfindlichkeit über den

Auswahlbalken ein. Um den Bereich zu übernehmen, klicken Sie auf die Schaltfläche „Zeichnen stoppen“.

Page 52

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

Rechts: hohe Empfindlichkeit Links: niedrige Empfindlichkeit.

Aktivierungszeit

Um einen Zeitplan für die bewegungsgesteuerte Aufnahme zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten die bewegungsgesteuerte Aufzeichnung erfolgen soll.

Wählen Sie nun einen Wochentag für die bewegungsgesteuerte Aufzeichnung. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Bewegungserkennung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Bewegungserkennung für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle

auswählen“ an. Um die Bewergungserkennung auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verkn.-Methode

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das

Kontrollkästchen.

Page 53

Deutsch

12.3.6.2 Alarmeingang

Unter diesem Menüpunkt können Sie den Alarmeingang der Kamera konfigurieren.

Alarmeingang Nr.

Wählen Sie hier den Alarmeingang aus, um diesen zu konfigurieren.

Alarmname

Hier können Sie einen Namen für den Alarmeingang vergeben. Bitte verwenden Sie nicht die Alarmeingang Nr. und keine Sonderzeichen.

Alarmtyp

Wählen Sie hier den Alarmtyp aus. Sie haben die Auswahl zwischen „NO“ (Normally open) oder „NC“

(Normally closed). Aktivierungszeit

Um einen Zeitplan für einen Alarmeingang zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmeingang aktiviert sein soll.

Page 54

Deutsch

Wählen Sie nun einen Wochentag für den Alarmeingang. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“

an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken

Sie „Kopieren“. Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Verkn.-Methode Stellen Sie hier ein welche Aktion bei einem Alarm erfolgen soll.

Normale Verknüpfung Akustisches Signal: Es wird ein Alarmton an der Kamera ausgegebn. E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Speichere Sofortbild: Aktivieren Sie dieses Kontrollkästchen um das Alarmeriegnis auf einen FTP-Server hochzuladen.

Aktiviere Aufnahme: Aktiviert die Aufnahme auf die interne microSD Karte.

Sonstige Verküpfungen Sie haben die Möglichkeit den Alarmausgang bei einer Alarmdetektion zu schalten. Klicken Sie „Alle wählen“ um den Alarmausgang zu schalten.

Page 55

Deutsch

12.3.6.3 Alarmausgang

Sie haben hier die Möglichkeit den Alarmaujsgang zu konfigurieren. Alarmausgang Nr.

Wählen Sie hier den Alarmausgang aus, um diesen zu konfigurieren. Alarmname

Hier können Sie einen Namen für den Alarmausgang vergeben. Bitte verwenden Sie nicht die Alarmausgang Nr. und keine Sonderzeichen.

Verweilzeit

Wählen Sie hier die Dauer für die Schaltung des Alarmausgangs aus. Aktivierungszeit

Um einen Zeitplan für den Alarmausgang zu hinterlegen, klicken Sie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiviert sein soll.

Page 56

Deutsch

Wählen Sie nun einen Wochentag für den Alarmausgang. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00. Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken

Sie „Kopieren“. Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Page 57

Deutsch

12.3.6.4 E-Mail

Sie haben hier die Möglichkeit die Einstellungen für den E-Mail Versand vorzunehmen.

Absender Absender

Geben Sie hier einen Namen ein, welcher als Absender angezeigt werden soll.

Absender-Adresse

Tragen Sie hier die E-Mail Adresse des Absenders ein.

SMTP-Server

Geben Sie hier die SMTP-Server-IP-Adresse oder den Hostnamen ein. (z.B. smtp.googlemail.com)

SMTP-Port

Geben Sie hier den SMTP-Port ein, standardmäßig ist dieser auf 25 konfiguriert.

SSL Aktivieren

Markieren Sie die SSL Funktion, falls der SMTP-Server diese erfordert.

Interval

Stellen Sie hier die Zeitspannw zwischen dem Versenden von E-Mails mit Bildanhängen ein.

Angeh. Bild

Aktivieren Sie diese Funktion, falls bei einem Alarm Bilder an die E-Mail angehängt werden sollen.

Page 58

Deutsch

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

Authentifizierung

Falls der verwendete E-Mail-Server eine Authentifizierung verlangt, aktivieren Sie diese Funktion um sich mittels Authentifizierung am Server anzumelden. Benutzername und Kennwort können nur nach Aktivierung dieser Funktion eingegeben werden.

Benutzername

Geben Sie ihren Benutzernamen des E-Mail-Accounts ein. Dies ist der Teil bis zum @-Zeichen.

Kennwort

Geben Sie das Kennwort des E-Mail-Kontos ein.

Bestätigen

Bestätigen Sie durch erneute Eingabe das Kennwort.

Empfänger Empfänger1 / Empfänger2 / Empfänger3

Geben Sie den Namen des Empfängers ein.

Empfänger1-Adresse / Empfänger2-Adresse / Empfänger3-Adresse

Geben Sie hier die E-Mail-Adresse der zu benachtigenden Person ein.

Page 59

Deutsch

12.3.6.5 Schnappschuss

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Schnappschüsse vornehmen um diese auf die microSD Karte zu speichern.

Zeitablauf Timing-Schnappschuss aktivieren

Aktivieren Sie diese Funktion um in bestimmten Zeitintervallen Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder ein.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern aus.

Ereignisgesteuert Ereignisgesteuerten Schnappschuss aktivieren

Aktivieren Sie diese Funktion um ereignisgesteuerte Bilder abzuspeichern.

Page 60

Deutsch

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder aus.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern ein. Anzahl der Bilder

Stellen Sie hier die Anzahl der Bilder ein, welche bei einem Event gespeichtert werden sollen.

12.3.6.6 Anderer Alarm

PIR Alarm PIR Alarm aktivieren

Sie können den PIR Sensor aktivieren um eine ereignisgesteuerte Aktion zu konfigurieren.

Page 61

Deutsch

Alarmname

Hier können Sie einen Namen für den Alarmeingang vergeben. Bitte verwenden Sie nicht die Alarmeingang Nr. und keine Sonderzeichen.

Verkn.-Methode Stellen Sie hier ein welche Aktion bei einem Alarm erfolgen soll.

Sonstige Verknüpfungen Sie haben die Möglichkeit den Alarmausgang bei einer Alarmdetektion zu schalten.

Klicken Sie „Alle wählen“ um den Alarmausgang zu schalten. Aktivierungszeit

Sie „Kopieren“. Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Page 62

Deutsch

Menüpunkt

Beschreibung

Verfügbar in Modus

Aufzeichnungszeitplan

Einrichtung einer zeitplangesteuerten Aufzeichnung

Weiterf. Konfiguration

Speicherverwaltung

Verwaltung der SD-Karte

Weiterf. Konfiguration

12.3.7 Speicherung

Page 63

Deutsch

12.3.7.1 Aufzeichnungszeitplan

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Aufzeichnungen vornehmen um diese auf der SD-Karte zu speichern.

Voraufzeichnung

Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten vor einem Ereignis ein.

Nachaufzeichnung

Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten nach einem Ereignis ein.

Aufnahmezeitplan aktivieren

Aktivieren Sie den Zeitplan um den gewünschten Zeitplan zu hinterlegen. Um den Zeitplan zu hinterlegen klicken Sie auf „Bearbeiten“, es öffnet sich ein neues Fenster.

Page 64

Deutsch

Bitte beachten Sie, dass die Bewegungserkennungsmaske, der Alarmeingang und der PIR Sensor konfiguriert sein müssen.

Wählen Sie nun einen Wochentag für die Aufzeichnungseinrichtung aus. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“

an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Wählen Sie unter Aufzeichnungstyp den Aufnahmemodus für die gewünschte Zeitspanne. Sie haben die Auswahl zwischen vollgenden Aufzeichnungstypen:

Normal: Daueraufzeichnung Bew.-Erkennung: Bewegungsgestuerte Aufzeichnung Bew. | Alarm: Bewegungsgesteuerte oder Alarmeingang gesteurerte Aufzeichnung. Kamera zeichnet entweder bei Bewegungserkennung oder bei Auslösen des Alarmeinganges aus. Bew. & Alarm: Bewegungsgesteuerte und Alarmeinganggesteurerte Aufzeichnung. Kamera zeichnet nur auf wenn Bewegung und der Alarmeingang gleichzeitig ausgelöst werden. PIR Alarm: PIR Sensor gesteurte Aufzeichnung

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Page 65

Deutsch

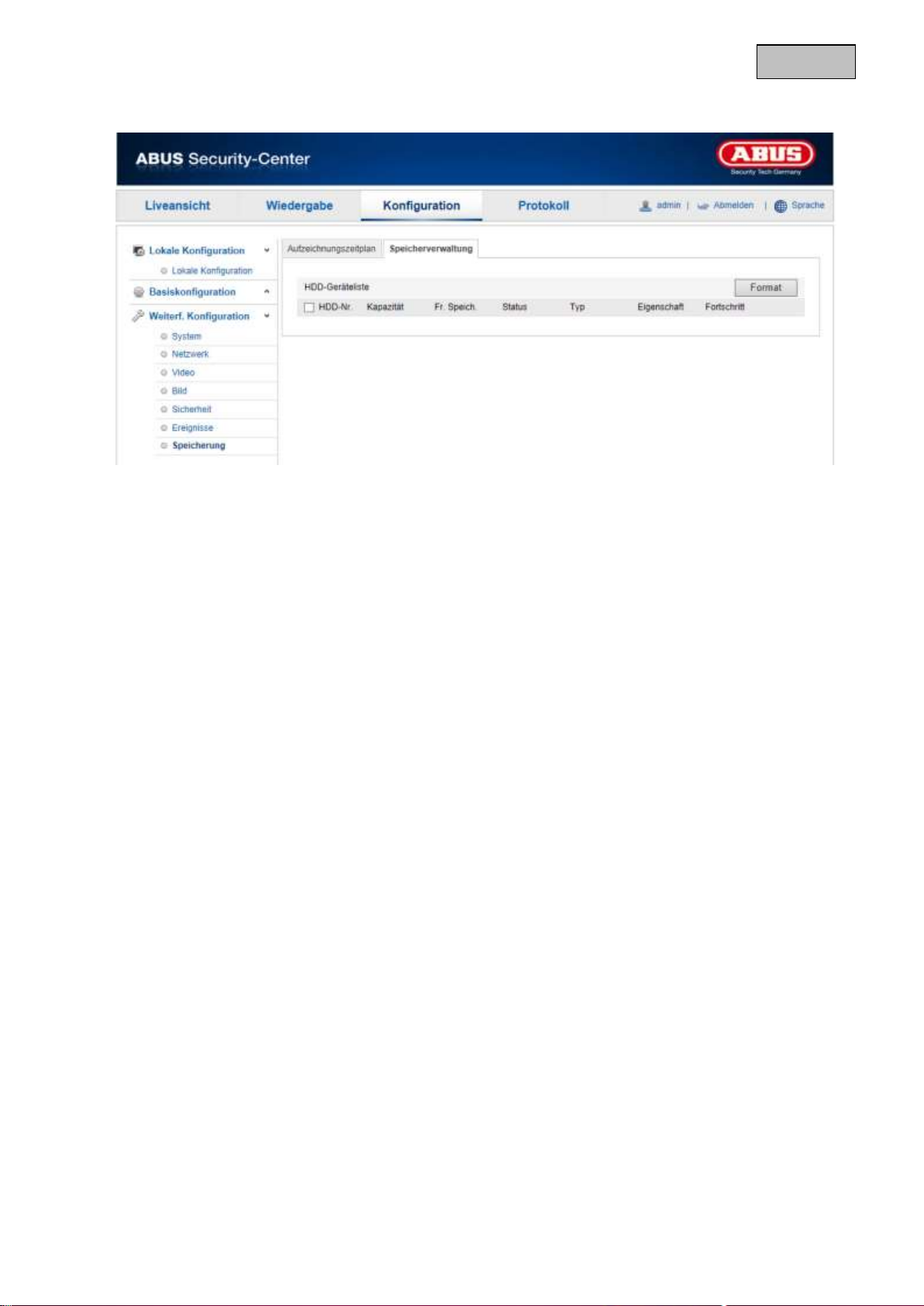

12.3.7.2 Speicherverwaltung

Hier haben Sie die möglichkeit die eingesetze microSD-Karte zu formatieren und die Eigenschaften anzuzeigen.

Bitte formatieren Sie die SD-Karte vor dem ersten Einsatz!

Page 66

Deutsch

13. Protokoll

Kamera Parameter wie Betrieb, Alarm und Ausnahme können in Protokolldateien gespeicher werden. Die Dateien lassen sich bei Bedarf exportieren.

1. Klicken Sie in der Menüleiste auf Protokoll, um den Suchdialog aufzurufen.

2. Legen Sie Suchkriterien einschließlich Haupttyp, Untertyp, Startzeit und Endzeit fest.

3. Klicken Sie auf Suchen, um nach Protokolldateien zu suchen. Die entsprechenden Protokolldateien werden im Dialog Protokoll angezeigt.

4. Klicken Sie auf Protokoll speichern, um die Protokolldateien zu exportieren und auf Ihrem Computer zu speichern.

Page 67

Deutsch

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

14. Wartung und Reinigung

15.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer

Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

 das Gerät sichtbare Beschädigungen aufweist,  das Gerät nicht mehr funktioniert

15.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

15. Entsorgung

Page 68

Deutsch

Model number

TVIP11560

Bildaufnehmer

1/3" Progressive Scan CMOS Sensor

Kameratyp

Tag/Nacht

Auflösung

1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144

Bildelemente (total)

1280 x 960

Bildelemente (effective)

1280 x 960

Tag-/Nachtumschaltung

Elektromechanischer IR-cut Filter

Mindestbeleuchtung (Farbe)

2 Lux

Mindestbeleuchtung (IR)

0 Lux

Bildkomprimierung

H.264, MJPEG

Bildrate

25 fps @ 1280x960

25 fps @ 1280x720

Anzahl paralleler Streams

Electronic-Shutter-Regelung

1/3 - 1/100000 Sek.

Weißabgleich

Gegenlichtkompensation

WDR

Rauschunterdrückung

DNR

Bewegungserkennung

Bild-Overlay

Datum, Kameraname, Privatzonen

Alarmmeldung

E-Mail, Alarmeingang, PIR Sensor

Unterstützte Browser

Mozilla Firefox, Safari, oder Internet Explorer 6.x und höher

Unterstützte Software

ABUS VMS Express, IPCam App (iOS)

Netzwerkanschluss

RJ-45 Ethernet 10/100 Base-T

Netzwerkprotokolle

IPv4, IPv6, TCP/IP, HTTP, UPnP, RTP/RTSP, SMTP, DHCP, NTP, DNS,

DDNS

Power over Ethernet

IEEE803.af

Spannungsversorgung

12 V DC

Stromverbauch

Max. 580 mA

Betriebtemperatur

-10°C – 50°C

IP Schutzklasse

Abmessungen (BxHxT)

60 x 60 x 157 mm

Zertifizierungen

CE, RoHS, REACH

16. Technische Daten

17. GPL Lizenzhinweise

Wir weisen auch an dieser Stelle darauf hin, dass die Netzwerküberwachungskameras TVIP11560 u.a. Open Source Software enthalten, welche ausschließlich unter der GNU General Public License (GPL) lizensiert wird. Um eine GPL-konforme Verwendung der Programme sicherzustellen, verweisen wir auf die Lizenzbedingungen der GPL.

Page 69

TVIP11560

User guide

Version 05/2014

English translation of the original German user guide. Keep for future use.

Page 70

English

Introduction

Dear Customer, Thank you for purchasing this product.

This device complies with the requirements of the applicable EU directives. The declaration of conformity can be ordered from:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

To maintain this condition and to ensure risk-free operation, you as the user must observe these operation instructions!

Before initial start-up, read through the complete operating instructions observing operating and safety instructions.

If you have any questions, please contact your installer or your local dealer!

Disclaimer

This user manual was prepared with greatest care. If you should notice omissions or inaccuracies, please inform us about these on the back of this manual given address. The ABUS Security-Center GmbH assumes no liability for technical and typographical faults and reserves the right to make at any time modifications to the product or user manual without a previous announcement. The company is not liable or responsible for direct and indirect subsequent damages which are caused in connection with the equipment, the performance and the use of this product. No guarantee for the content of this document is taken.

Page 71

English

A flash in the triangle is used if there is danger for the health, e.g. by an electric shock.

An exclamation mark in the triangle points to an important note in this user manual which must be minded.

This symbol can be found when you are to be given tips and information on operation.

The warranty will expire for damage due to non-compliance with these operating instructions. ABUS will not be liable for any consequential loss!

ABUS will not accept liability for damage to property or personal injury caused by incorrect handling or non-compliance with the safety-instructions. In such cases the warranty will expire.

Icon explanation

Important safety advice

The following safety information and hazard notes are not only intended to protect your health, but also to protect the device from damage. Please read the following points carefully:

 There are no components inside the product that require servicing. Dismantling the product

invalidates the CE certification and the guarantee / warranty.

 The product may be damaged if it is dropped, even from a low height.  Install the device so that the image sensor is not subjected to direct sunlight. Pay attention to the

installation instructions in the corresponding section of this user guide.

 The device is designed for indoor use.

Avoid the following adverse conditions during operation:

 Moisture or excess humidity  Extreme heat or cold  Direct sunlight  Dust or flammable gases, vapours, or solvents  Strong vibrations  Strong magnetic fields (e.g. next to machines or loudspeakers)  The camera must not be installed on unstable surfaces

General safety information:

 Do not leave packaging material lying around. Plastic bags, sheeting, polystyrene packaging, etc.,

can pose a danger to children if played with.

 The surveillance camera contains small parts which could be swallowed, and should be kept out of

reach of children for safety reasons.

 Do not insert any objects into the device through the openings.  Only use replacement devices and accessories that are approved by the manufacturer. Do not

connect any non-compatible products.

 Please pay attention to the safety information and user guides for the other connected devices.  Check the device for damage before commissioning. Do not put the device into operation if you

detect any damage.

 Adhere to the operating voltage limits specified in the technical data. Higher voltages could

destroy the device and pose a health risk (electric shock).

Page 72

English

During the installation into an existing video surveillance system make sure that all devices are disconnected from the low and supply voltage circuit.

If in doubt allow a professional electrician to mount, install and wire-up your device. Improper electrical connection to the mains does not only represent at threat to you but also to other persons. Wire-up the entire system making sure that the mains and low voltage circuit remain separated and cannot come into contact with each other in normal use or due to any malfunctioning.

If you notice any damage of the original packaging, please check at first the device. If the device shows damages, please contact your local dealer.

Safety information

1. Power supply: power supply unit 100-240 V AC, 50/60 Hz / 12 VDC, 1 A (included in the scope of delivery) Only operate this device on a power source which supplies the power specified on the type plate. If you are unsure which voltage is supplied at the installation location, contact your power supply company. Disconnect the device from the power supply before carrying out maintenance or installation work.

2. Overloading Avoid overloading electrical sockets, extension cables, and adapters, as this can result in fires or electric shocks.

3. Cleaning Only use a damp cloth to clean the device. Do not use corrosive cleaning materials. Disconnect the device from the power supply while doing so.

Warnings

Observe all safety and operating instructions before putting the device into operation for the first time.

1. Observe the following information to avoid damage to the power cable and plug:

 Do not modify or manipulate the power cable or plug.  Do not bend or twist the power cable.  Do not pull the cable when disconnecting the device from the power – always take hold of the

plug.

 Ensure that the power cable is positioned as far away as possible from any heating

equipment, as this could otherwise melt the plastic coating.

2. Follow these instructions. Non-compliance with these instructions could lead to an electric shock.

 Never open the housing or power supply unit.  Do not insert any metallic or flammable objects into the device.  Use overvoltage protection to prevent damage caused by overvoltage (e.g. electrical storms).

3. Disconnect defective devices from the power immediately and contact your specialist dealer.

Unpacking

While you are unpacking the device please handle it with utmost care.

Page 73

English

Table of contents

1. Intended use ......................................................................................................................................... 74

2. Scope of delivery .................................................................................................................................. 74

3. Features and functions ........................................................................................................................ 74

4. Camera description .............................................................................................................................. 75

5. Description of the connections .......................................................................................................... 75

6. Mounting / installation ......................................................................................................................... 76

6.1 Mounting the camera ............................................................................................................................. 76

6.2 Aligning the camera ............................................................................................................................... 76

7. Inital start-up ......................................................................................................................................... 77

8. Accessing the network camera for the first time .............................................................................. 78

9. Password prompt ................................................................................................................................. 79

10. User functions ...................................................................................................................................... 80

11.1 Menu bar ................................................................................................................................................ 80

11.2 Live image display ................................................................................................................................. 81

11.3 Video control .......................................................................................................................................... 81

11. Playback ................................................................................................................................................ 82

12. Configuration ........................................................................................................................................ 83

12.1 Local configuration ................................................................................................................................. 83

12.2 Basic configuration ................................................................................................................................. 84

12.3 Advanced Configuration......................................................................................................................... 85

12.3.1 System ................................................................................................................................................. 85

12.3.1.1 Device Information ............................................................................................................................ 86

12.3.1.2 Time Settings .................................................................................................................................... 87

12.3.1.3 Maintenance ..................................................................................................................................... 88

12.3.1.4 Daylight Saving Time ........................................................................................................................ 89

12.3.1.5 Service .............................................................................................................................................. 90

12.3.2 Network ................................................................................................................................................ 91

12.3.2.1 TCP/IP .............................................................................................................................................. 92

12.3.2.2 Port.................................................................................................................................................... 93

12.3.2.3 DDNS ................................................................................................................................................ 94

12.3.2.4 WLAN ................................................................................................................................................ 98

12.3.2.5 UPnP™ ........................................................................................................................................... 100

12.3.3 Video / Audio ...................................................................................................................................... 101

12.3.3.1 Video ............................................................................................................................................... 102

12.3.3.2 Audio ............................................................................................................................................... 103

12.3.4 Image ................................................................................................................................................. 104

12.3.4.1 Display Settings .............................................................................................................................. 105

12.3.4.2 OSD Settings .................................................................................................................................. 107

12.3.4.3 Text Overlay .................................................................................................................................... 108

12.3.4.4 Privacy Mask ................................................................................................................................... 109

Page 74

English

12.3.5 Security .............................................................................................................................................. 110

12.3.5.1 Security ........................................................................................................................................... 110

12.3.5.2 IP address filter ............................................................................................................................... 111

12.3.6 Events ................................................................................................................................................ 112

12.3.6.1 Motion Detection ............................................................................................................................. 113

12.3.6.2 Alarm input ...................................................................................................................................... 115

12.3.6.3 Alarm output .................................................................................................................................... 117

12.3.6.4 Email ............................................................................................................................................... 119

12.3.6.5 Snapshot ......................................................................................................................................... 121

12.3.6.6 Other alarms ................................................................................................................................... 122

12.3.7 Storage .............................................................................................................................................. 124

12.3.7.1 Recording schedule ........................................................................................................................ 125

12.3.7.2 Storage management ..................................................................................................................... 127

13. Log ....................................................................................................................................................... 128

14. Maintenance and cleaning ................................................................................................................ 129

14.1 Maintenance ........................................................................................................................................ 129

14.2 Cleaning ............................................................................................................................................... 129

15. Disposal .............................................................................................................................................. 129

16. Technical Data .................................................................................................................................... 130

17. GPL license information .................................................................................................................... 130

Page 75

English

WLAN 720p indoor camera

with alarm function

Power supply unit

1 m network cable

CD ROM

Quick guide

Installation material

1. Intended use

The WLAN 720p indoor camera with alarm function enables high quality surveillance. This camera is designed for indoor installation. The camera can be connected cable-free to the network via WLAN and has an integrated loudspeaker that can emit a loud tone in the event of an alarm. In addition, the loudspeaker and the integrated microphone enable two-way audio communication via the camera’s web interface using a microphone connected to the computer. External sounders, e.g, a siren or light, can be activated through the alarm output and will react in the event that something is detected. PoE (Power over Ethernet) makes it possible to power the camera using the network cable – additional power cable therefore does not need to be laid.

For a detailed description of functions, refer to Section 3, “Features and functions”.

2. Scope of delivery

3. Features and functions

 Compact day/night WLAN alarm camera for surveillance in indoor areas  Detailed high resolution, with 1280 x 720 pixels at 25 frames per second  With built-in loudspeaker that can emit a loud tone in the event of an alarm  Motion detection with passive infrared sensor  Integrated IR LED, activated in the dark  Internet and mobile access to live pictures via IPCam app and browser  Images can be sent by e-mail  Integrated micro SD card slot for internal data storage as a back-up solution  With alarm output for an external alarm device (e.g. siren, light)  With alarm input for connecting an external signalling device (door contact, light barrier)

Page 76

English

4. Camera description

5. Description of the connections

Page 77

English

IMPORTANT!

The camera must be disconnected from the power supply during installation.

Do not forget to tighten up the screws again.

6. Mounting / installation

6.1 Mounting the camera

Use the drilling template supplied for drilling the mounting holes. The drilling distance is 44 mm.

6.2 Aligning the camera

Aligning the camera is done by using the ball joint. To do this undo the fixing screw and adjust the camera.

Setting the angle of inclination Inclination: 0°–90°

Page 78

English

 Cat5 Ethernetkabel

Internet

7. Inital start-up

The network camera automatically detects whether a direct connection between the PC and camera should be made. A crossover network cable is not required for this.

Direct connection of the network camera to a PC/laptop

1. Ensure that a CAT 5 network cable is used.

2. Connect the cable to the Ethernet interface of the PC/laptop and the network camera.

3. Connect the power supply to the network camera.

4. Configure the network interface of your PC/laptop to the IP address 192.168.0.2 default gateway to 192.168.0.1

5. Go to 8, to finish the initial set-up and establish the connection to the network camera.

Connecting the network camera to a router/switch

1. Ensure that a CAT 5 network cable is used.

2. Connect the PC/laptop to the router/switch.

3. Connect the network camera to the router/switch.

4. Connect the power supply to the network camera.

5. If a DHCP server is available in your network, set the network interface of your PC/laptop to

“Obtain an IP address automatically”.

6. If no DHCP server is available, configure the network interface of your PC/laptop to

192.168.0.2 and the default gateway to 192.168.0.1

7. Go to point 8 to finish the initial set-up and establish the connection to the network camera.

Page 79

English

The standard setting for the network camera is “DHCP”. If no DHCP server is in operation in

your network, then we recommend setting the IP address manually to a fixed value following initial access to the network camera.

8. Accessing the network camera for the first time

The network camera is accessed for the first time using the IP Installer. After the installation wizard is started, it searches for all connected ABUS network cameras and video servers in your network.

You can find the program on the included CD-ROM. Install the program on your PC and then run it. If a DHCP server is available in your network, the IP address is assigned automatically for both the

PC/laptop and the network camera.

If no DHCP server is available, the network camera automatically sets the following IP address:

192.168.0.100. Your PC system must be located in the same IP subnetwork in order to establish communication with the network camera (PC IP address: e.g. 192.168.0.2).

Page 80

English

9. Password prompt

When delivered, an administrator password is already defined for the network camera. However, the administrator should define a new password immediately for security reasons. After the new administrator password is stored, the network camera asks for the user name and password every time it is accessed.

The administrator account is set up in the factory as follows: User name “admin” and password “12345”. Each time the network camera is accessed, the browser displays an authentication window and asks for the user name and password. Should your individual settings for the administrator account no longer be accessible, please contact our technical support team.

To enter a user name and password, proceed as follows: Open Internet Explorer and enter the IP address for the camera (e.g. “http://192.168.0.100”). You are then prompted for authentication:

-> You are now connected with the network camera and can see a video stream.

Page 81

English

Button

Description

Display of the user logged on

User logout

Selection of the desired language

Live image display

Menu bar

Audio/video control

10. User functions

Open the main menu on the network camera. The interface is divided into the following main areas:

11.1 Menu bar

Select the appropriate tab: “Live View”, “Configuration” or “Log”.

Page 82

English

Button

Description

Activate 4:3 view

Activate 16:9 view

Display original size

Adjust view to browser automatically

Selection of the streaming type for the live cast

Button

Description

Deactivate live cast

Activate live cast

Deactivate/activate audio, adjust volume

Microphone on/off; when the microphone is active, an intercom function from the PC to the camera is possible. (Audio output on the camera)

Instant image (snapshot)

Start/stop manual recording

Start/stop zoom

11.2 Live image display

You can access the full-screen view by double-clicking here.

11.3 Video control

Page 83

English

11. Playback

In playback menu, you can reproduce the recorded data on the micro SD card. Select the required day in the calendar and click on “Search”. On the time scale, the recordings are shown for the selected day. The coloured marking shows the event of the recording. At the playback time, you can set the time for the required recording.

Page 84

English

12. Configuration

12.1 Local configuration

Under the “Local Configuration” menu item, you can make settings for the live view, file paths of the recordings and snapshots.

Record File Settings

You can define the recording path and the path for downloaded files here. To apply the changes, click “Save”.

Save record files to

You can determine the file path that is to be used to manual recordings here. The default path is C:\\<User>\<Computer_Name>\Web\RecordFiles.

Save downloaded files to

You can store the file path for downloaded videos here. The following path is set by default: C:\\<User>\<Computer_Name>\Web\DownloadFiles

Page 85

English

Picture and Clip Settings

Here you can store the path for snapshots taken during playback as well as for video clips.

Save snapshots in live view to

Select the file path for snapshots from the live view. The following path is set by default: C:\\<User>\<Computer_Name>\Web\CaptureFiles

Save snapshots when playback to

You can store the path here for saving snapshots taken during playback. The following path is set by default: C:\\<User>\<Computer_Name>\Web\PlaybackPics

Save clips to

You can specify the memory path for storing video clips here. The following path is set by default: C:\\<User>\<Computer_Name>\Web\PlaybackFiles

12.2 Basic configuration

All settings that can be made under “Basic Configuration” can also be found under the menu item

“Advanced Configuration”. Please take note of the “Available in mode” column in the descriptions of the

“Advanced Configuration”.

Page 86

English

Menu item

Description

Available in mode

Device Information

Display of device information

Basic Configuration, Advanced Configuration

Time Settings

Configuration of the time specification

Basic Configuration, Advanced Configuration

Maintenance

System maintenance settings

Basic Configuration, Advanced Configuration

DST

Configuration of the automatic daylight savings time switch

Advanced Configuration

Service

Configuration of the special features

Advanced configuration

12.3 Advanced Configuration

12.3.1 System

Page 87

English

12.3.1.1 Device Information

Basic Information Device Name

You can specify a device name for the Speed Dome here. Click on “Save” to apply the change. Model

Model number display

Serial No.

Serial number display

Firmware Version

Firmware version display

Encoding Version

Encoding version display

Number of Channels

Display of the number of channels

Page 88

English

Apply the settings made with “Save”.

12.3.1.2 Time Settings

Time Zone

Time zone selection (GMT)

Time Sync. NTP

Using the Network Time Protocol (NTP) it is possible to synchronise the time of the Speed Dome with a time server. Activate NTP to use this function.

Server Address

IP server address of the NTP server.

NTP Port

Network port number of the NTP service (default: port 123)

Manual Time Sync. Device Time

Computer device time display

Set Time

Display of the current time using the time zone setting. Click on “Sync. with computer time” to adopt the device time of the computer.

Page 89

English

Apply the settings made with “Save”.

12.3.1.3 Maintenance

Reboot

Click “Reboot” to restart the device.

Default Restore

Click “Restore” to reset all the parameters to the default settings, with the exception of the IP parameters.

Default

Select this item to reset all parameters to the default values.

Import Config. File Config. File

Select a file path to import a configuration file here.

Status

Display of the import status

Export Config. File

Click “Export” to export a configuration file.

Remote Upgrade Firmware

Select the path to update the Speed Dome with new firmware.

Status

Display of the update status

Page 90

English

Apply the settings made with “Save”.

12.3.1.4 Daylight Saving Time

DST Enable DST

Activate the “Enable DST” checkbox to adjust the system time automatically to summer time.

Start Time

Specify the time for switching to summer time. End Time

Specify the time for switching to winter time.

Page 91

English

Click “Save” to apply the settings.

12.3.1.5 Service

Hardware Activating IR light

Activate the IR light or deactivate the IR light permanently.

Page 92

English

Menu item

Description

Available in mode

TCP/IP

Settings of the TCP/IP data

Basic Configuration, Advanced Configuration

Port

Settings for the used ports

Basic Configuration, Advanced Configuration

DDNS

Settings for the DDNS data

Advanced Configuration

Wi-Fi

WLAN access data settings

Advanced Configuration

UPnP™

Settings for the UPnP data

Advanced Configuration

12.3.2 Network

Page 93

English

12.3.2.1 TCP/IP

To be able to operate the camera via a network, the TCP/IP settings must be configured correctly.

Select NIC:

Select the network interface for configuration. The camera can be connected to the network either via LAN or WLAN.

DHCP

If a DHCP server is available, click DHCP to apply an IP address and other network settings automatically. The data is transferred automatically from the server and cannot be changed manually.

If no DHCP server is available, please enter the following data manually.

IPv4 Address

Setting for the IP address of the networkcamera

IPv4 Subnet Mask

Manual setting of the subnet address for the network camera

IPv4 Default Gateway

Setting for the default router for the network camera

IPv6 mode

Manual: Manual configuration of IPv6 data DHCP: The IPv6 connection data is provided by the DHCP server (router). Route advertisement: The IPv6 connection data is provided by the DHCP server (router) in connection with the ISP (Internet Service Provider).

IPv6 address

Display of the IPv6 address. The address can be configured in the IPv6 “Manual” mode.

Page 94

English

Apply the settings made with “Save”.

IPv6 Subnet Mask

Display of the IPv6 Subnet Mask

IPv6 Default Gateway

Display of the IPv6 Standard Gateway (standard router)

MAC Address

The IPv4 hardware address of the camera is displayed here. You cannot change it.

MTU

Setting for the transmission unit. Select a value between 500 – 9676. 1500 is set by default.

DNS Server Preferred DNS Server

DNS server settings are required for some applications (for example, sending e-mails). Enter the address of the preferred DNS server here.

Alternate DNS Server

If the preferred DNS server cannot be reached, this alternative DNS server is used. Please store the address of the alternate DNS server here.

12.3.2.2 Port

If you wish to enable external access to the Speed Dome, the following ports must be configured.

HTTP Port

The standard port for HTTP transmission is 80. As an alternative, this port can be assigned a value in the range of 1024 ~ 65535. If several network cameras are connected in the same subnetwork, then each camera should be given a unique HTTP port of its own.

Page 95

English

Apply the settings made with “Save”.

RTSP Port

The standard port for RTSP transmission is 554. As an alternative, this port can be assigned a value in the range of 1024 ~ 65535. If several network camera are connected in the same subnetwork, then each camera should be given a unique RTSP port of its own.

HTTPS port

The standard port for HTTPS transmission is 443.

SDK port (control port)

The standard port for SDK transmission is 8000. Communication port for internal data. As an alternative, this port can be assigned a value in the range of 1025 ~ 65535. If several IP cameras are located in the same subnetwork, then each camera should have its own unique SDK port.

12.3.2.3 DDNS

DDNS

DynDNS or DDNS (dynamic domain name system entry) is a system that can update domain name entries in real time. The network camera is equipped with an integrated DynDNS client that updates the IP address independently via a DynDNS provider. If the network camera is located behind a router, we recommend using the DynDNS function of the router.

Page 96

English

DynDNS.org

Name Server

 192.168.0.3

 195.184.21.78  name.dyndns.org

 195.184.21.78

LAN

WAN

Internet

 DynDNS access

data

The following diagram offers an overview of accessing and updating the IP address using DynDNS.

Enable DDNS

Activates or deactivates the DDNS function.

DDNS Type

Select the DDNS type. You can choose between “DynDNS” and “ABUS DDNS”.

Server Address Select a DDNS service provider. You must have registered access to this DDNS service provider (e.g.

www.dyndns.org).

If you select “ABUS DDNS” as the DDNS type the server address is stored automatically.

Domain

Enter your registered domain name (host service) here (e.g. myIPcamera.dyndns.org).

Port

Store the port for port forwarding here. User Name

User ID of your DDNS account Password

Password of your DDNS account

Confirm

You need to confirm your password here.

Setting up a DDNS account

Set up a new account as follows under DynDNS.org:

Page 97

English

Port forwarding of all relevant ports (at least RTSP + HTTP) must be set up in the router in order to use DynDNS access via the router.

DynDNS.org

Name Server

 http://name.dyndns.org:1026

 name.dyndns.org:1026  195.184.21.78:1026

 195.184.21.78:1026  192.168.0.1

LAN

WAN

Internet

Store your account information:

Note down your user data and enter this into the configuration of the network camera.

Accessing the network camera over DDNS

If the network camera is located behind a router, then access via DynDNS must be configured in the router. On the ABUS Security-Center homepage www.abus-sc.com, you can find a description of DynDNS router configuration for common router models.

The following diagram offers an overview of accessing a network camera behind a router via DynDNS.org.

Page 98

English

ABUS DDNS

To be able to use the ABUS DDNS function, you first need to set up an account at www.abus-

server.com. Please read the FAQs on this topic on the website. Select the “Enable DDNS” checkbox and select “ABUS DDNS” as the DDNS type. Apply the data with “Save”. The IP address of your Internet connection is now updated every minute

on the server.

Page 99

English

Note that hidden networks are not shown on the list.

12.3.2.4 WLAN

To establish a Wi-Fi connection between the camera and the router, you must make the following settings.

Wireless list

Click “Find” to see the Wi-Fi networks that are available in the immediate area.

Wi-Fi SSID

Enter the name of the network here.

Network mode You can choose either Manage or Ad-hoc. Manage

Select this item for a connection to a network.

Ad-hoc

Select this item for a direct connection to a PC or laptop.

Page 100

English

Check whether your router supports the WPS function.

Click “Save” to apply the settings.

Security mode

Select the encryption mode of your network.

Encryption type:

Select the encryption type of the network.

Code 1

Enter the network code (password) for accessing the network.

WPS

The WPS function allows you to easily set up a wireless connection from the camera to a Wi-Fi network.

Enable WPS

Enable the function to use a WPS connection.

PIN code

The PIN code is required for establishing the connection. The default setting is 12345678. Click “Generate” to generate a new code.

PBC connection

Enable this function if your router has a WPS button.

1. First press the WPS button on the router.

2. Then click “Connect” within two minutes.

3. The W-LAN connection between the camera and the router is established after a short time.

Router PIN code

You can manually establish a WPS connection here by entering the SSID and the router PIN code. SSID: Enter the SSID of the network you want.

Router PIN code: Enter the router PIN code. Follow the instruction manual of the router

manufacturer for reading the WPS PIN code.
