ABUS TVIP41560, TVIP61560 User manual [de]

TVIP41560 / TVIP61560

Bedienungsanleitung

Wichtige Hinweise und F AQs zu diesem Produkt und weiteren

Produkten finden Sie auf der Internetseite

www.abus.com

Version 1.0

Originalbedienungsanleitung in deutscher Sprache.

Für künftige Verwendung aufbewahren!

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kund e,
Wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist
zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten
Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien .

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch
Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte schriftlich unter oben
angegebenen Adresse mit.

Die ABUS Securit y-Center GmbH übernimmt keinerlei Haftung für technische und typographische
Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am
Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich,
die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es
wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

4

Deutsch

Blitz im Dreieck wird verwendet, wenn Gefahr für die

Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine

oder Personenschäden, die durch unsachgemäße Handhabung oder

Symbolerklärung

Das Symbol mit dem
Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses
Bedienung gegeben werden sollen.

Aufzählungen

1. …

2. …

• …

• …

Aufzählungen mit festgelegter Reihenfolge im Text bzw. Warnhinweis.

Aufzählungen ohne festgelegter Reihenfolge im Text bzw. Warnhinweis.

Bestimmungsgemäße Verwendung

Verwenden Sie das Ger ät aus s chließ lic h f ür den Z we ck f ür den es gebaut und konzip iert w urde! Jede
andere Verwendung gilt als nicht bestimmungsgemäß!

Dieses Gerät darf nur für folgende(n) Zweck(e) verwendet werden:

• Mit der WLAN HD 72 0p Außen Kamera wird eine leistungsf ähige Überwachung realisiert. D ie
Kamera ist für die Ins tallation im Innen- oder Auße nbereich k onzipier t. Die ein gebauten I nfrarot ­LEDs ermöglicht eine Tag- und Nachtüberwachung für Objektabstände bis max. 10 Meter
Entfernung.
Dank der Schutzklasse IP66 kann sie sowohl innen als auch außen eingesetzt werden.

Wichtige Sicherheitshinweise

Allgemein

Vor der ersten Verwendung des Gerä tes lesen S ie bi tt e d ie f ol gen de n An weis un g en g en au dur c h und
beachten Sie alle W arnhinweise, selbst wenn Ihnen d er Umgang mit elek tronischen Gerät en vertraut
ist.

Haftung!
Bei Sach-

Nichtbeachten der Si cherheitshinw eise verursacht werden, überneh men wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Bewahren Sie dieses Handbuch sorgfältig als zuk ünf tige Refer en z auf .
Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.
Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit,

sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

5

Deutsch

Stromversorgung

• Betreiben Sie dieses Gerät nur an einer Str omquelle, die die auf dem T yp ens child angegeb ene
Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt,
wenden Sie sich an Ihr Energieversorgungsunternehmen.

• Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder
Installationsarbeiten dur chführen

• Um das Gerät vollstä ndig vom Netz zu tr ennen, muss der Net zstecker aus der Netzstec kdose
gezogen werden.

• Um Brandgefahr auszuschließen, sollte der Netzstecker des Gerätes grundsätzlich von der
Netzsteckdose getrennt werden, wenn das Gerät längere Zeit nicht gebraucht wird.

Überlastung / Überspannung

• Vor einem Sturm und / oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte vom
Stromnetz oder schließen Sie das Gerät an eine USV an.

• Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies
zu einem Brand oder einem Stromschlag führen kann.

Kabel

• Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst

• Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder

elektrischen Schlag verursachen kann.

• Stellen Sie weder das Gerä t, Möbe lstüc ke oder andere schwere G eg ens tä nde a uf die Kab el un d
achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den
Anschlussbuchsen

• Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabe ln
zusammen.

• Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

• Ein beschädigtes Netzkabel kann ein en Br an d oder el e ktrischen Schlag verursach en. Pr üf en Si e

das Netzkabel von Zeit zu Zeit.

• Verändern oder manipulieren Sie Net zkabel und Netzstecker nicht.

• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden

Sicherheitsnormen entsprechen und nehmen Sie auch keine Eingriffe an den Strom und
Netzkabeln vor.

Kinder

• Elektrische Geräte nicht in Kinderhände gelangen lassen! Lassen Sie Kinder niemals
unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer
richtig erkennen. Kleinteile können bei Verschlucken lebensgef ährlich sein.

• Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!

• Dieses Gerät gehört nicht in Kinderhände. Federnde Teile können bei unsachgemäßer Benutzung

herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.

Überwachung

• Die Inbetriebnahme von Überwachungsanlagen kann in bestimmten Ländern per Gesetz
verboten, bzw. reglementiert sein.

• Der Betreiber hat vor Inbetriebnahme der An lage sicher zustellen, dass sich die Überwachung

innerhalb der rechtlichen Rahmenbedingungen befindet.

6

Deutsch

Aufstellort / Bertiebsumgebung

Betriebstemperatur und Betriebsluftfeuchtigkeit:

-20 °C bis 50 °C, maximal 95 % relativer Feuchte.

Achten Sie darauf, dass

• keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;

• kein direktes Sonnenlicht oder starkes Kunstlicht auf den Bildaufnehmer trifft;

• das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht;

• keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen;

• der Kontakt mit aggress ive n Flüss igkeiten vermieden wird,

• das Gerät darf niemals untergetaucht werden

• keine Fremdkörper eindringen;

• das Gerät keinen stark en Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit

kondensieren und zu elektrischen Kurzschlüssen führen kann;

• das Gerät keinen übermäßigen Erschütteru nge n und V ibrat ion en aus gesetzt wird.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.
Verpackungen und Pack hilfsmittel sind rec yclingfähi g und sollen grundsä tzlich der W iederverwertung

zugeführt werden.
Wir empfehlen Ihn en:
Papier-, Pappe und Wellpappe bzw. Kunststoffverpackungsteile sollten in die jeweils dafür

vorgesehenen Samm elbeh älter geg ebe n wer den.
Solange solche in Ihrem Wohngebiet noch nicht vorhand en sind, können Sie diese Materi alien zum

Hausmüll geben.

Warnung

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das
Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung
zurück und informieren Sie den Lieferdienst.

7

Deutsch

Das Gerät arbeitet mit gefährlicher Spannung. Trennen Sie das Gerät für

Inbetriebnahme

• Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweise beachten!

Warnung

Vergewissern Sie sich bei Instal lat ion in einer vorha nd enen Vide oüb erwachungsanlage,
dass all Geräte vom Netz und Niederspannungsstromkreis getrennt sind!

Warnung

Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen
stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets
getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen
Defekt verbunden werden können.

Wartung und Pflege

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker,
Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes
gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei funktioniert
oder heruntergefallen ist.

Wartung

• Falls Sie Rauchentwicklun g, ungewöhnliche Geräusche oder Ger üche feststellen, schalten Sie
das Gerät sofort aus und ziehen Sie den N etzstecker aus der Stec kdose. In diesen Fä llen darf
das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann
durchgeführt wurde.

• Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.

Reinigung

• Das Gehäuse des Gerätes nur mit einem feuchten Tuch reinigen.

• Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden und keine der folgenden

Substanzen verwenden:

• Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak),
Scheuerpulver.

• Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

Wartungstätigkeiten (z.B. Reinigen) vom Netz!

8

Deutsch

Inhalt

1. Lieferumfang ...................................................................................................................................... 11

1.1. TVIP41560 ............................................................................................................................. 11

1.2. TVIP61560 ............................................................................................................................. 11

2. Beschreibung der Kamera ................................................................................................................. 12

2.1. TVIP41560 ............................................................................................................................. 12

2.2. TVIP61560 ............................................................................................................................. 13

3. Beschreibung der Anschlüs se ........................................................................................................... 13

4. Montage / Installation ........................................................................................................................ 14

4.1. TVIP41560 ............................................................................................................................. 14

4.1.1. Montage der Kamera ..................................................................................................... 14

4.1.2. Ausrichtung der Kamera ................................................................................................ 15

4.2. TVIP61560 ............................................................................................................................. 15

4.2.1. Montage der Kamera ..................................................................................................... 15

4.2.2. Ausrichtung der Kamera ................................................................................................ 16

5. Erstinbetriebnahme ........................................................................................................................... 17

6. Erster Zugang zur Netzwerkkamera .................................................................................................. 18

7. Passwortabfrage ................................................................................................................................ 19

8. Benutzerfunktionen ............................................................................................................................ 20

8.1. Menüleiste ............................................................................................................................. 20

8.2. Live-Bildanzeige .................................................................................................................... 21

8.3. Video-Steuerung .................................................................................................................... 21

9. Wiedergabe ....................................................................................................................................... 22

10. Konfiguration ................................................................................................................................... 23

10.1. Lokale Konfiguration .......................................................................................................... 23

10.2. Basiskonfiguration ............................................................................................................. 25

10.3. Weiterführende Konfiguration ............................................................................................ 26

10.3.1. System ........................................................................................................................... 26

10.3.1.1. Geräteinformation ........................................................................................................ 27

10.3.1.2. Zeiteinstellungen ......................................................................................................... 28

10.3.1.3. Wartung ....................................................................................................................... 29

10.3.1.4. Sommerzeit .................................................................................................................. 30

10.3.2. Netzwerk ........................................................................................................................ 31

10.3.2.1. TCP/IP ......................................................................................................................... 32

10.3.2.2. Port .............................................................................................................................. 34

10.3.2.3. DDNS ........................................................................................................................... 35

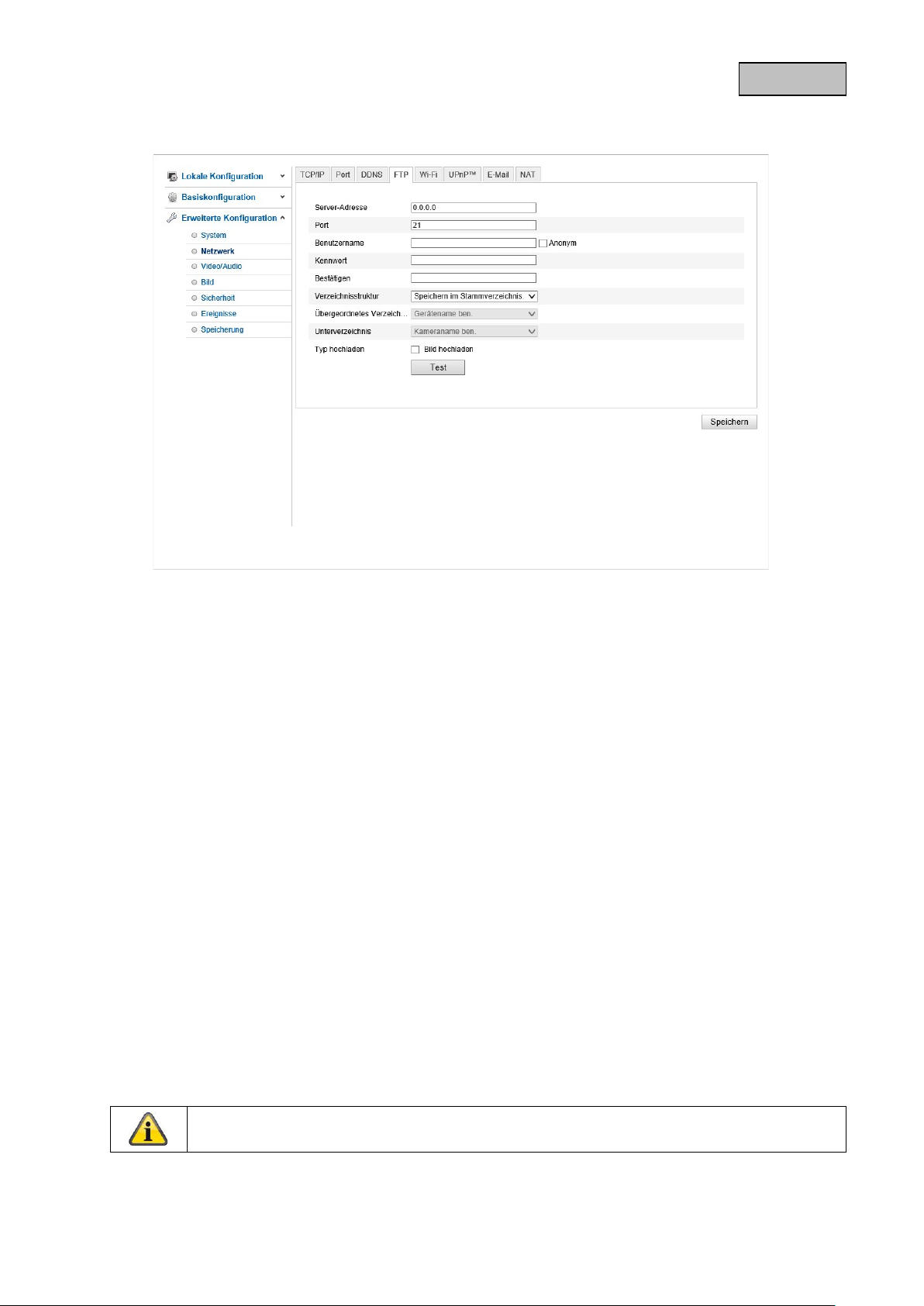

10.3.2.4. FTP .............................................................................................................................. 37

10.3.2.5. Wi-Fi ............................................................................................................................ 38

10.3.2.6. UPnP™ ........................................................................................................................ 40

10.3.2.7. E-Mail ........................................................................................................................... 41

10.3.2.8. NAT .............................................................................................................................. 43

10.3.3. Video / Audio ................................................................................................................. 44

9

Deutsch

10.3.3.1. Video ............................................................................................................................ 45

10.3.4. Bild ................................................................................................................................. 47

10.3.4.1. Anzeigeeinstellungen .................................................................................................. 48

10.3.4.2. OSD-Einstellungen ...................................................................................................... 51

10.3.4.3. Textüberlagerung ........................................................................................................ 52

10.3.4.4. Privatzonen-Maskierung .............................................................................................. 53

10.3.5. Sicherheit ....................................................................................................................... 54

10.3.5.1. Benutzer ...................................................................................................................... 55

10.3.5.2. IP-Adressfilter .............................................................................................................. 56

10.3.6. Ereignisse ...................................................................................................................... 57

10.3.6.1. Bew.-Erkennung .......................................................................................................... 58

10.3.6.2. Ereignisgesteuerter Schnappschuss ........................................................................... 61

10.3.7. Speicherung ................................................................................................................... 62

10.3.7.1. Aufzeichnungsplan ...................................................................................................... 63

10.3.7.2. Speicherverwaltung ..................................................................................................... 65

10.3.7.3. NAS ............................................................................................................................. 66

10.3.7.4. Zeitgesteuerter Schnappschuss .................................................................................. 67

11. Protokoll ........................................................................................................................................... 68

12. Technische Daten ............................................................................................................................ 69

13. Entsorgung ...................................................................................................................................... 70

14. GPL Lizenzhinweise ........................................................................................................................ 70

10

Deutsch

1. Lieferumfang

1.1. TVIP41560

WLAN HD 720p Außen Dome Kamera Netzteil 1m Netzwerkkabel

Befestigungsmaterial

1.2. TVIP61560

Kurzanleitung

CD

WLAN HD 720p Außen Kamera Netzteil 1m Netzwerkkabel

Befestigungsmaterial

Kurzanleitung

11

CD

Deutsch

2. Beschreibung der Kamera

2.1. TVIP41560

Nr. Beschreibung

Bodenplatte



IR-LEDs



Lichtsensor für Tag/Nacht-Umschaltung



Objektiv



WPS-/Reset-Taste & microSD Kartenslot innenliegend



Reset: (gilt für TVIP41560 und TVIP61560)

Um die Kamera auf Werkseinstellungen zu setzen, trennen Sie zunächst die Kamera vom
Strom. Halten Sie die WPS-/Reset-Taste gedrückt und verbinden die Kamera wieder mit
Strom. Halten Sie nun die W PS-/Reset-Taste weiterhin für 15 Sekunden gedrückt, bevor Sie
loslassen.

12

Deutsch

2.2. TVIP61560

Nr. Beschreibung

Bodenplatte



WPS-/Reset-Taste & microSD Kartenslot innen liege nd



Objektiv



Lichtsensor für Tag/Nacht-Umschaltung



IR-LEDs



Sonnendach



3. Beschreibung der Anschlüsse

1

2

Nr. Beschreibung

Spannungsanschluss 12 VDC (Rundstecker 5,5x2,1 mm)

1
2 Netzwerkanschluss (RJ45, PoE fähig)

Der Netzwerkanschluss beinhaltet eine Kappe, welche bei Bedarf verwendet werden kann. Diese
Kappe bietet zusätzlichen Schutz vor Eindringen von Feuchtigkeit. Bei Verwendung der Kappe
ist es nötig, das Netzwerkkabel erst nach Durchführung durch die Kappe mit dem
Netzwerkstecker zu verbinden (crimpen). Weiterhin können die Verbindungen (auch der
Spannungsanschluss) mit Isolierband versehen werden.

13

Deutsch

4. Montage / Installation

4.1. TVIP41560

4.1.1. Montage der Kamera

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

Lösen Sie die Fixierschrauben für die Kamerakuppel und entfernen Sie diese. Benutzen Sie
die beigelegte Bohrschablone für die Bohrung der Befestigungslöcher.
Befestigen Sie die Bodenplatte mit den mitgelieferten Schraub en und Düb el.

Schrauben Sie die Kamerakuppel anschließend mit den Fixierschrauben erneut auf die Kamera. Stellen
Sie zuvor die Ausrichtung der Kamera ein.

14

Deutsch

4.1.2. Ausrichtung der Kamera

Lösen Sie zunächst die schwarze Kuppelabdeckung. Lockern Sie die Schrauben seitlich an der
Halterung um das Objektiv auszurichten.

Die Ausrichtung der Kamera k ann in 3 Achsen durchgeführt werden.
Einstellen des Drehungswinkels
Drehen: 0° – 355°

Einstellen des Neigungswinkels.
Neigen: 0° – 65°

Einstellen des Rotationswinkels:
Rotation: 0° - 360°

Vergessen Sie nicht im Anschluss die Schrauben wieder zu fixieren!

4.2. TVIP61560

4.2.1. Montage der Kamera

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

Benutzen Sie
die beigelegte Bohrschablone für die Bohrung der Befestigungslöcher.
Befestigen Sie die Bodenplatte mit den mitgelieferten Schraub en und Düb el.

15

Deutsch

1

2

3

4.2.2. Ausrichtung der Kamera

Die Ausrichtung der Kamera kann in 3 Achsen durchgeführt werden.

Drehen: 0 – 360°
Lösen Sie das Dreh Rad (1) um die horizontale Ausrichtung einzustellen.

Neigen: 0° – 90°
Lösen Sie die Schraube (2) um die vertikale Ausrichtung einzustellen.

Rotation: 0° – 360°
Lösen Sie die Schraube (3) um die Rotation des Kamerabildes anzupassen.

Vergessen Sie nicht im Anschluss die Schrauben wieder zu fixieren!

16

Deutsch

5. Erstinbetriebnahme

Die Netzwerkkamera erkennt automatisch ob eine direkte Verbindung zwischen PC und Kamera
hergestellt werden soll. Es ist hierfür kein Cross-Over Netzwerkkabel notwendig. Für den direkten
Anschluss zur Erstinbetriebnahme können Sie das mitgelieferte Patchkabel verw ende n.

Direkter Anschluss der Netzwerkkamera an einen PC / Laptop

1. Stellen Sie sicher, dass Sie ein Netzwerkkabel des Typs Cat5 benutzen

2. Verbinden Sie das Kabel mit der Ethernet-Schnittelle des PCs / Laptop und der Netzwerkkamera

3. Schließen Sie die Spannungsversorgung der Netzwerkkamera an

4. Konfigur iere n Sie die Ne t zwerkschnittelle Ihres PCs / Laptop auf die IP Adress e 192. 168. 0.2 und
Default Gateway auf 192.168.0.1

5. Gehen Sie weiter zu Punkt 8, um die Ersteinrichtung abzuschließen und die Verbindung zur
Netzwerkkamera aufzubauen.

Anschluss der Netzwerkkamera an einen Router / Switch

1. Stellen Sie sicher, dass Sie ein Cat5 Netzwerkkabel für die Vernetzung benutzen.

2. Verbinden Sie den PCs / Laptop mit dem Router / Switch.

3. Verbinden Sie die Netzwerkkamera mit dem Router / Switch.

4. Schließen Sie die Spannungsversorgung der Netzwerkkamera an.

5. Wenn in Ihrem Netzwerk ein Namensserver (DHCP) verfügbar ist, stellen Sie die
Netzwerkschnittstelle Ihres PCs / Laptop auf „IP Adresse automatisch beziehen“.

6. Sollte kein Namensserver (DHCP) verfügbar sein, konfigurieren Sie die Netzwerkschnittelle Ihres
PCs / Laptop auf 192.168.0.2 und Default Gateway auf 192.168.0.1

7. Gehen Sie weit er zu Punkt 8, um die Ersteinrichtung abzusch ließ en und die Ver bi ndun g zur
Netzwerkkamera aufzubauen.

17

Deutsch

6. Erster Zugang zur Netzwerkkamera

Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung des ABUS IP Installers.
Nach dem Start des Assistenten sucht dieser nach allen angeschlossenen ABUS Netzwerkkameras

und Videoservern in Ihrem Netzwerk.

Sie finden das Programm auf der beiliegenden CD-ROM. Installieren Sie das Programm auf Ihr PC­System und führen Sie es aus.

Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die Vergabe der IP-Adresse sowohl
für Ihren PC / Laptop, als auch der Netzwerkkamera automatisch.

Ist kein DHCP-Server verfügbar, so stellt die Netzwerkkamera automatisch folgende IP Adresse ein:

192.168.0.100.
Ihr PC-System muss sich im selben IP-S ubn et z befin den, um eine Kommunikation zur
Netzwerkkamera herstellen zu können (PC IP Adresse: z.B. 192.168.0.2).

Die Standarteinstellung der Netzwerkkamera steht auf „DHCP“. Sollten Sie keinen DHCP­Server in Ihrem Netzwerk betreiben, empfehlen wir Ihnen nach dem Ersten Zugriff auf die
Netzwerkkamera die IP-Adresse manuell auf einen festen Wert einzustellen.

18

Deutsch

7. Passwortabfrage

Ab Werk ist in der Netzwerkkamera ein Administratorkennwort vergeben. Aus Sicherheitsgründen
sollte der Administrator jedoch umgehend ein neues Passwort bestimmen. Nach dem Speichern eines
solchen Administrator-Passworts fragt die Netzwerkkamera vor jedem Zugang nach dem
Benutzernamen und dem Passwort.

Das Administratorkonto ist werksseitig wie folgt voreingestellt: Benutzername „admin“ und Passwort
„12345“. Bei jedem Zugriff auf die Netzwerkkamera zeigt der Browser ein Authentifizierungsfenster an
und fragt nach dem Benutzernamen und Passwort. Sollten Ihnen Ihre individuellen Einstellungen für
das Administratorkonto nicht mehr zugänglich sein, wenden Sie sich bitte an unseren technischen
Support.

Für die Eingabe des Benutzernamens und Passwortes gehen Sie bitte wie folgt vor:

Öffnen den Internet Explorer und geben Sie die IP-Adresse der Kamera ein (z.B.
„http://192.168.0.100“).

Sie werden aufgefordert sich zu authentifizieren:

-> Sie sind nun mit der Netzwerkkamera verbunden und sehen bereits einen Videostream.

19

Deutsch

Video -Steuerung

Menüleiste

8. Benutzerfunktionen

Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt:

Live-Bildanzeige

8.1. Menüleiste

Wählen Sie durch Klicken des entsprechenden Registers „Live-Ansicht“, „Wiedergabe“, „Konfiguration“
oder „Protokoll“ aus.

Schaltfläche Beschreibung

Anzeige des angemeldeten Benutzers
Abmelden des Benutzers
Auswahl der gewünschten Sprac he

20

Deutsch

8.2. Live-Bildanzeige

Mittels Doppelklick können Sie in die Vollbildansicht wechseln.

Schaltfläche Beschreibung

4:3 Ansicht aktivieren

16:9 Ansicht aktivieren

Originalgröße anzeigen

Ansicht automatisch an Browser anpassen
Auswahl des Streaming-Typs für die Liveansicht

8.3. Video-Steuerung

Schaltfläche

Beschreibung
Liveansicht deaktivieren

Liveansicht aktivieren
Sofortbild (Momentaufnahme)
Manuelle Aufzeichnung starten / stoppen
Ein / Aus digitaler Zoom

21

Deutsch

9. Wiedergabe

In der Wiedergabe können Sie die aufgezeichneten Daten der microSD Karte oder Netzlaufwerkes
wiedergeben. Wählen Sie im Kalender den gewünschten Tag aus und klicken Sie auf „Suchen“.

In der Zeitleiste werden di e Aufnahmen des ausgewählten Tages angezeigt. Die Farbmarkierung zeigt
das Ereignis der Aufzeichnung an.

Unter der Wiedergabezeit können Sie die Zeit für die gewünschte Aufnahme einstellen.

22

Deutsch

10. Konfiguration

Werden Einstellungen in den einzelnen Menüpunkten vorgenommen, werden diese erst
übernommen, wenn der Button „Speichern“ geklickt wurde. Den Button „Speichern“ finden Sie
in der Regel unten rechts in den einzelnen Menü-Tabs.

10.1. Lokale Konfiguration

Unter dem Menüpunkt „Lokale Konfiguration“ können Sie Einstellungen für Dateipfade der
Aufzeichnung und Momentauf nahmen vornehmen.

Live-Ansicht Parameter
Protokoll

Wählen Sie hier das Protokoll aus, über das die Kamera im Netzwerk Daten versendet.

Live-Ansicht Performance

Wählen Sie hier die Priorität bei der Darstellung im Browser aus. Geringste Verzögerung bietet
besseren Bildfluss, Auto bietet bes s ere Bil dqu alitä t.

23

Deutsch

Regeln

Anzeige aller Ereignisanimationen im Live-Bild (z.B. Rahmen bei Bewegungserkennung). Diese
Animationen werden im Aufnahmegerät auch mit aufgezeichnet.

Bildformat

Wählen Sie das Kompressionsformates bei Speichern von Einzelbildern über die Browser-Live­Oberfläche aus.

Einstellungen der Aufzeichnungsdatei
Aufz. Dateigröße

Wählen Sie die Größe der Videoseque n zen bei Sp eic her n von V ideos über die Browser-Live­Oberfläche aus.

Aufzeichnung speichern unter

Wählen Sie den Pfad für die Videoaufzeichnung aus.

Downloads speichern unter

Wählen Sie den Pfad für die von der SD-Karte heruntergeladenen Videodateien aus.

Bild/Beschn,-Einstellungen
Live-Schnappsch. Sichern unter

Wählen Sie den Pfad für das Speichern von Bildern über die Browser-Live-Oberfläche aus.

Schnappschuss bei Wiedergabe

Wählen Sie den Pfad für das Speichern von Bildern während der Wiedergabe aus.

Clips speichern unter

Wählen Sie den Pfad für das Speichern von Videoclips während der Wiedergabe aus.

24

Deutsch

10.2. Basiskonfiguration

In der Basiskonfiguration finden Sie alle relevanten Punkte, um Ihre Kamera für den Betrieb im
Netzwerk, Bewegungserkennung, Speichern auf SD-Karte und E-Mail Versand zu konf igur ieren.

Alle Einstellungen der „Basiskonfiguration“ finden Sie auch unter dem Menüpunkt „Erweiterte
Konfiguration“. Bitte beachten Sie hierzu die Spalte „Verfügbar in“ unter den Beschreibungen der
„Erweiterte Konfiguration“.

25

Deutsch

10.3. Weiterführende Konfiguration

10.3.1. System

Menüpunkt Beschreibung Verfügbar in Modus
Gerätinformation

Zeiteinstellungen
Wartung

Sommerzeit

Anzeige der Geräteinformationen

Konfiguration der Zeitangabe Weiterf. Konfiguration
Konfiguration zur Wartung des Systems Basiskonfiguration,

Konfiguration der automatischen
Sommerzeitumstellung

Basiskonfiguration,
Weiterf. Konfiguration

Weiterf. Konfiguration
Weiterf. Konfiguration

26

Deutsch

10.3.1.1. Geräteinformation

Basisinfo
Gerätename:

Hier können Sie einen Gerätenamen für die Kamera vergeben. Klicken Sie auf „Speichern“ um diesen
zu übernehmen.

Modell:
Anzeige der Modellnummer

Seriennummer:

Anzeige der Seriennummer

Firmware-Version:

Anzeige der Firmware Version

Cod.-Version:

Anzeige der Codierungsversion

Anzahl Kanäle:

Anzeige der Kanalanzahl

Anzahl Alarmeingänge:

Anzeige der Alarmeingänge

Anzahl Alarmausgänge:

Anzeige der Alarmausgänge

27

Deutsch

10.3.1.2. Zeiteinstellungen

Zeitzone

Auswahl der Zeitzone (GMT)

Zeit sync.
NTP

Mit Hilfe des Network Time Protokolls (NTP) ist es möglich, die Uhrzeit der Kamera mit einem
Zeitserver zu synchronisieren.
Aktivieren Sie NTP um die Funktion zu nutzen.

Server-Adresse

IP-Serveradresse des NTP Servers.

NTP-Port

Netzwerk-Portnummer des NTP Dienstes (Standard: Port 123)

Intervall

Hier wird das Intervall in Minuten für die Synchronisierung der Zeit eingegeben.
Drücken Sie auf „Test“ um einen Testlauf zu starten.

Man. Zeitsynchron.
Gerätezeit

Anzeige der Gerätezeit des Computers

Zeiteinstellung

Anzeige der aktuellen Uhrzeit anh and der Zeitzonen-Einstellung.
Klicken Sie „Synchronisierung mit Computerzeit“ um die Gerätezeit des Computers zu übernehmen.

28

Deutsch

10.3.1.3. Wartung

Neustart

Klicken Sie „Neustart“ um das Gerät neu zu starten.

Standard
Wiederherst.

Klicken Sie „Wiederherst.“ um alle Parameter bis auf die IP-Parameter auf Standardvorgaben
zurückzusetzen.

Standard

Wählen Sie diesen Punkt aus um alle Parameter auf Standardvorgaben zurückzusetzen.

Konf.Datei imp.
Konfig-Datei

Wählen Sie hier den Dateipfad um eine Konfigurations-Dat e i zu importieren.

Status

Anzeige des Import-Status

Konfigdatei exportieren

Klicken Sie Exportieren um eine Konfigurationsdatei zu exportieren.

Remote-Upgrade
Firmware

Wählen Sie den Pfad aus um die Kamera mit einer neuen Firmware zu aktualisieren.

Status

Anzeige des Upgrade-Status.

29

Deutsch

10.3.1.4. Sommerzeit

Sommerzeit
DST aktivieren

Wählen Sie „DST“ um die Systemzeit automatisch an die Sommerzeit anzupassen.

Startzeit

Legen Sie den Zeitpunkt für die Umstellung auf Sommerzeit fest.
Endzeit

Legen Sie den Zeitpunkt der Umstellung auf die Winterzeit fest.

DST Bias

Stellen Sie hier den Zeitunterschied in Minute n ein.

30

Deutsch

10.3.2. Netzwerk

Menüpunkt Beschreibung Verfügbar in Modus
TCP/IP

Port
DDNS
FTP
Wi-Fi

UPnP™
E-Mail

NAT

Einstellungen der TCP/IP Daten Basiskonfiguration,

Weiterf. Konfiguration
Einstellungen der verwend eten Ports Weiterf. Konfiguration
Einstellungen der DDNS Daten Weiterf. Konfiguration
Einstellungen des FTP-Servers Weiterf. Konfiguration
Einstellungen der W-Lan Zugangsdaten Basiskonfiguration,

Weiterf. Konfiguration
Einstellungen der UPnP Daten Weiterf. Konfiguration
Einstellungen der E-Mail-Daten Basiskonfiguration,

Weiterf. Konfiguration
Einstellungen der NAT Daten Weiterf. Konfiguration

31

Deutsch

10.3.2.1. TCP/IP

NIC-Einstellungen

Um die Kamera über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt
konfiguriert werden.

DHCP

Falls ein DHCP-Server verfügbar ist, klicken Sie DHCP an, um automatisch eine IP-Adresse und
weitere Netzwerkeinstellungen zu übernehmen. Die Daten werden automatisch von dem Server
übernommen und können nicht manuell geändert werden.

Falls kein DHCP-Server verfügbar ist füllen Sie bitte folgende Daten manuell aus.

IPv4-Adresse

Einstellung der IP-Adresse für die Kamera

IPv4 Subnetzmaske

Manuelle Einstellung der Subnetzmaske für die Kamera

IPv4-Standard-Gateway

Einstellung des Standard-Routers für die Kamera

32

Deutsch

IPv6 Modus

Manuell: Manuelle Konfiguration der IPv6 Daten
DHCP: Die IPv6 Verbindungsdaten werden vom DHCP Server bereitgestellt.
Route Advertisement: Die IPv6 Verbindungsdaten werden vom DHCP Server (Router) in Verbindung
mit dem ISP (Internet Service Provider) bereitgestellt.

IPv6 Adresse

Anzeige der IPv6 Adresse. Im IPv6 Modus „Manuell“ kann die Adresse konfiguriert werden.

IPv6 Subnetzmaske

Anzeige der IPv6 Subnetzmaske.

IPv6 Standard Gateway

Anzeige des IPv6 Standard Gateways (Standard Router)

MAC-Adresse

Hier wird die IPv4 Hardware-Adresse der Kamera angezeigt, diese können Sie nicht verändern.

MTU

Einstellung der Übertragungseinheit, wählen Sie einen Wert 500 – 9676. Standardmäßig ist 1500
voreingestellt.

DNS-Server
Bevorzugter DNS-Server

Für einige Anwendungen sind DNS-Servereinstellungen erforderlich. (z.B. E-Mail-Versand) Geben Sie
hier die Adresse des bevorzugten DNS-Servers ein.

Altern. DNS-Server

Falls der bevorzugte DNS-Server nicht erreichbar sein sollte, wird dieser alternative DNS-Server
verwendet. Bitte hinterlegen Sie hier die Adresse des alternativen Servers.

33

Deutsch

10.3.2.2. Port

Falls Sie auf die Kamera von extern zugreifen möchten, müssen folgende Ports konfiguriert werden.

HTTP-Port

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert
im Bereich von 1024~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte
jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten.

RTSP-Port

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert
im Bereich von 1024~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte
jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

HTTPS-Port

Der Standard-Port für die HTTPS- Übertragu ng la utet 443.

SDK-Port (Steuerport)

Der Standard-Port für die SDK-Übertragung lautet 8000. Kommunikationsport für interne Daten.
Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich
mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig
auftretenden SDK-Port erh alte n.

34

Deutsch

10.3.2.3. DDNS

DDNS aktivieren

Aktiviert oder Deaktiviert die DDNS Funktion.

DDNS-Typ

Wählen Sie den DDNS Typen aus. Sie haben die Möglichkeit zwischen „DynDNS“ und „ABUS DDNS“
zu wählen.

Server-Adresse
Wählen Sie einen DDNS Serviceanbieter aus. Sie müssen über einen registrierten Zugang bei diesem
DDNS-Serviceanbieter verfügen (z.B. www.dyndns.org

).
Falls Sie als DDNS-Typ „ABUS DDNS“ gewählt haben, wird die Server-Adresse automatisc h
hinterlegt.

Domäne

Geben Sie hier den registrierten Domainnamen (host-service) ein (z.B. meineIPkamera.dyndns.org).

Port

Hinterlegen Sie hier den Port für die Portweiterleitung.
Benutzername

Benutzerkennung Ihres DDNS-Kontos
Kennwort

Passwort Ihres DDNS-Kontos

Bestätigen

Die Passwortbestätigung ist hier erforderlich.

35

Deutsch

ABUS DDNS

1. Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein Konto bei www.abus-

server.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite.

2. Aktivieren Sie die Checkbox „DDNS aktivieren“ und wählen Sie dann den DDNS Typ „ABUS

DDNS“

3. Übernehmen Sie Ihre Daten mit „Speichern“. Die IP-Adres se Ihrer Inter net Verb ind ung wird nun

jede Minute am Server aktualisiert.

Für den DynDNS Zugriff über einen Router m uss eine Portweiterleitung aller relevanten
Ports (mindestens RTSP + HTTP) im Router eingerichtet werden.

36

Deutsch

10.3.2.4. FTP

Server-Adresse

Tragen Sie hier die IP-Adresse oder den Hostnamen des FTP-Servers ein, auf den die Bilder
hochgeladen werden sollen.

Port

Tragen Sie hier den Port Ihres FTP-Servers ein. In der Regel wird Port 21 oder Port 20 verwendet.

Benutzername

Tragen Sie hier den Benutzernamen ein. Achten Sie darauf, dass der Benutzer die benötigten Rechte
auf dem FTP-Server hat.

Kennwort

Tragen Sie hier das Kennwort des Benutzers ein.

Bestätigen

Bestätigen Sie das Kennwort durch erne utes Ei nge ben .

Verzeichnisstruktur

Passen Sie hier den Speic her pfad auf dem FTP-Server an.

Typ hochladen

Setzen Sie diesen Haken, um im Ereignisfall ein Bild auf den FTP-Server hochzuladen.

Beachten Sie, dass der FTP-Server nur für den Event-gesteuerten Schnappschuss (Siehe
Ereignisse – Schnappschuss) hergenommen wird.

37

Deutsch

10.3.2.5. Wi-Fi

Um ein Wi-Fi Verbindung zwischen der Kamera und dem Router herzustellen, müssen folgende
Einstellungen vorgenommen werden.

Wi-Fi-Liste

Klicken Sie auf „Suchen“ um die erreichbaren WiFi Netzwerke in der unmittelbaren Umgebung
anzuzeigen.

Bitte beachten Sie, dass versteckte Netzwerke nicht in der Liste angezeigt werden!

Wi-Fi
SSID

Tragen Sie hier den Namen des Netzwerkes ein.

Netzwerkmodus

Sie haben hier die Auswahl zwischen Manage und Ad-Hoc.
Für die gewöhnlichen Heimrouter oder Access Points verwenden Sie Manage.

38

Deutsch

Sicherheitsmodus

Wählen Sie hier die Verschlüsselungsart ihrese Netzwerkes aus.

Verschlüsselungstyp:

Wählen Sie hier den Verschlüsselungstyp des Netzwerkes aus.

Schlüssel 1

Geben Sie hier den Netzwerkschlüssel (Passwort) für den Zugang zum Netzwerk ein.

NIC-Einstellungen

Um die Kamera über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt
konfiguriert werden. Hier konfigurieren Sie die Einstellungen für die W-LAN Verbindung.

DHCP

Falls ein DHCP-Server verfügbar ist, klicken Sie DHCP an, um automatisch eine IP-Adresse und
weitere Netzwerkeinstellungen zu übernehmen. Die Daten werden automatisch von dem Server
übernommen und können nicht manuell geändert werden.

Falls kein DHCP-Server verfügbar ist füllen Sie bitte folgende Daten manuell aus.

IPv4-Adresse

Einstellung der IP-Adresse für die Kamera

IPv4 Subnetzmaske

Manuelle Einstellung der Subnetzmaske für die Kamera

IPv4-Standard-Gateway

Einstellung des Standard-Routers für die Kamera

WPS

Die WPS Funktion ermöglicht einen einfachen Aufbau einer drahtlosen Verbindung der Kamera mit
einem Heimrouter oder Access Point, wenn diese die Funktion unterstützen.

WPS aktivieren

Aktivieren Sie die Funktion um eine WPS Verbindung zu nutzen.

PIN Code

Der PIN Code wird für den Verbindungsaufbau benötigt. Standardmäßig ist dieser auf 12345678
eingestellt. Klicken Sie auf „Erzeugen“ um einen neuen Code zu generieren.

PBC Verbindung

Falls Ihr Router eine WPS-Taste besitzt aktivieren Sie diese Funktion.

1. Drücken Sie zunächst die WPS Taste am Router.

2. Klicken Sie im Anschluss innerhalb von zwei Minuten auf „Verbinden“.

3. Die W-Lan Verbindung zwischen Kamera und Router ist nach kurzer Zeit
aufgebaut.

PIN Code des Routers

Hier können Sie manuell eine WPS Verbindung aufbauen indem Sie die SSID und den Router PIN
Code eingeben.

SSID: Geben Sie die SSID des gewünschten Netzwerks ein.
Router PIN Code: Geben Sie den Router PIN Code ein, beachten Sie die Bedienungsanleitung

ihres Router Herstellers um den WPS PIN Code auszulesen.

39

Deutsch

10.3.2.6. UPnP™

Die UPnP Funktion (Universal Plug and Play) ermöglicht eine komfortable Ansteuer ung von
Netzwerkgeräten in einem IP-Netzwerk. Dadurch ist die Netzwerkkamera z.B. als Netzwerkgerät in
der Windows Netzwerkumgebung sichtbar.

UPnP aktivieren

Aktivieren oder Deaktivieren Sie die UPnP Funktion

Spitzname

Anzeige der MAC-Adresse der Kamera

40

Deutsch

10.3.2.7. E-Mail

Sie haben hier die Möglichkeit die Einstellungen für den E-Mail Versand vorzunehmen.

Absender
Absender

Geben Sie hier einen Namen ein, welcher als Absender angezeigt werden soll.

Absender-Adresse

Tragen Sie hier die E-Mail Adresse des Absenders ein.

SMTP-Server

Geben Sie hier die SMTP-Server-IP-Adresse oder den Hostnamen ein. (z.B. smtp.gmail.com)

SMTP-Port

Geben Sie hier den SMTP-Port ein, standardmäßig ist dieser auf 587 konfiguriert.

SSL Aktivieren

Markieren Sie die SSL Funktion, falls der SMTP-Server diese erfordert.

Intervall

Stellen Sie hier die Zeitspanne zwischen dem Versenden von E-Mails mit Bildanhängen ein.

Bildanhang

Aktivieren Sie diese Funktion, falls bei einem Alarm Bilder an die E-Mail angehängt werden sollen.

41

Deutsch

Authentifizierung

Falls der verwendete E-Mail-Server eine Authentifizierung verlangt, aktivieren Sie diese Funktion um
sich mittels Authentifizierung am Server anzumelden.
Benutzername und Kennwort können nur nach Aktivierung dieser Funktion eing e gebe n wer den.

Benutzername

Geben Sie ihren Benutzernamen des E-Mail-Acc ounts ein.

Kennwort

Geben Sie das Kennwort des E-Mail-Kontos ein.

Bestätigen

Bestätigen Sie durch erneute Eingabe das Kennwort.

Empfänger
Empfänger1 / Empfänger2 / Empfänger3

Geben Sie den Namen des Empfängers ein.

Empfänger1-Adresse / Empfänger2-Adresse / Empfänger3-Adresse

Geben Sie hier die E-Mail-Adresse der zu benachrichtigenden Person ein.
Klicken Sie auf „Test“ um eine Test E-Mail zu versenden.

Test
Drücken Sie auf den Test-Button, um eine Testnachricht zu verschicken. Sollte dies nicht funktionieren
versichern Sie sich, dass die richtigen Einstellungen vorgenommen wurden.

Bitte beachten Sie, dass Sie bei einigen E-Mail Providern vorab Einstellungen an Ihrem E-Mail
Account vorgenommen werden müssen, bevor der E-Mail Versand funktioniert.

Gehen Sie hierzu auf Ihren E-Mail Provider zu.

42

Deutsch

10.3.2.8. NAT

Port Mapping aktivieren

Die Universal Plug and Play-Portweiterleitung für Netzwerkdienste wird hiermit aktiviert. Unterstützt ihr
Router UPnP, wird mit dieser Option automatisch die Portweiterleitung aktiviert.

Port Mapping Modus

Wählen Sie hier aus, ob Sie die Portweiterleitung Automatisch oder Manuell vornehmen möchten.

Protokollname:
HTTP

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert
im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so
sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten

RTSP

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert
im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so
sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

SDK (Steuerport)

Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten.
Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich
mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig
auftretenden SDK-Port erh alte n.

Externer Port

Sie können die Ports nur manuell abändern, wenn der „Mapping Port Type“ auf Manuell geändert
wurde.

Externe IP-Adresse

Anzeige der externen IP-Adresse für einen mobilen Zugriff.

Status

Zeigt an, ob der eingegebene externe Port gültig bzw. ungültig ist.

43

Deutsch

10.3.3. Video / Audio

Menüpunkt Beschreibung Verfügbar in Modus
Video

Einstellungen für die Videoausgabe Weiterf. Konfiguration

44

Deutsch

10.3.3.1. Video

Stream-Typ

Wählen Sie welchen Strea m-Typ der Kamera Sie einstellen möchten. Wählen Sie „Main Stream
(Normal)“ für die Aufzeichnung und Live-Ansicht mit guter Bandbreite. Wählen Sie „Sub-Stream“ für
die Live-Ansicht mit begrenzter Bandbreite.

Video-Typ

Stellen Sie hier den Video-Typ für den ausgewählten Stream ein.

Auflösung

Stellen Sie hier die Auflösung der Videodaten ein. Je nach Kameramodell haben Sie die Auswahl
zwischen 1280*720p; 1280*960;

Bitratentyp

Gibt die Bitrate des Videostroms an. Die Videoqualität kann je nach Bewegungsintensität höher oder
niedriger ausfallen. Sie haben die Auswahl zwischen einer konstanten und variablen Bitrate.

Max. Bitrate

Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max.
Bitrate zwischen 32 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualiät,
beansprucht aber eine größere Bandbreite und somit mehr Speicherplatz.

Videoqualität

Dieser Menüpunkt steht Ihnen nur zur Auswahl, wenn Sie eine variable Bitrate gewählt haben. Stellen
Sie hier die Videoqualität der Videodaten ein. Die Videoqualität kann je nach Bewegungsintensität
höher oder niedriger ausfall en. Sie haben die Auswahl zwischen sechs verschiedenen
Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“ oder „Maximum“.

Bildrate

Gibt die Bildrate in Bildern pro Sek unde an.

Videokompression

Wählen Sie einen Standard für die Videocodierung aus, Sie haben die Auswahl zwischen H.264 und
MJPEG.

45

Deutsch

Profil

Wählen Sie hier den Profiltyp des Videocodecs. Ein Profil ist normiert und legt fest, welche Parameter
für das Encoding genutzt werden sollen.

I-Frame Bildintervall

Wählen Sie wie oft ein I-Frame (nur bei H.264) gesendet werden soll. Je öfter ein I-Frame (Vollbild)
gesendet wird, desto besser ist die Videoqualität, aber desto mehr Bandbreite wird benötigt.

SVC

Bei aktiviertem SVC wird das Livebild auf die jeweilige verfügbare Bandbreite des Benutzers
angepasst.

46

Deutsch

10.3.4. Bild

Menüpunkt Beschreibung Verfügbar in Modus
Anzeigeeinstellungen
OSD-Einstellungen

Text-Overlay

Privatzonenmaskierung

Einstellungen der Anzeigeparameter Weiterf. Konfiguration
Einstellung des Datums-und Uhrzeitformats Weiterf. Konfiguration

Hinzufügen von Textfeldern Weiterf. Konfiguration

Hinzufügen von Privatzonenmasken Weiterf. Konfiguration

47

Deutsch

Bitte beachten Sie:

Die Parameter unter Anzeigeeinstellungen können je nach Modell variieren.

10.3.4.1. Anzeigeeinstellungen

Unter diesem Menüpunkt können Sie die Bildqualität der Kamera, einschließlich Helligkeit, Schärfe,
Kontrast, usw. vornehmen.

Tag/Nacht-Umschaltung

Sie haben hier die Auswahl zwischen der automatischen Tag/Nacht- Umschaltung und der
zeitgesteuerten Umschaltung. Bei dieser muss eine Start- und Endzeit für den Tagmodus hinterlegt
werden.
Die folgenden Einstellungen können individuell für den Tag- oder Nachtmodus vorgenommen werden.

Helligkeit

Einstellung für die Bildhelligkeit. Einstellbar sind Werte zwischen 0 und 100.

Kontrast

Einstellung für den Bildkontrast. Einstellbar sind Werte zwischen 0 und 100.

Sättigung

Einstellung für die Bildsättigung. Einstellbar sind Werte zwischen 0 und 100.

Farbton

Einstellung für den Farbton. Einstellbar sind Werte zwischen 0 und 100.

48

Deutsch

Bitte beachten Sie:

Verwenden Sie diesen Modus nur bei gleichbleibenden Lichtverhältnissen.

Bitte beachten Sie:
Verwenden Sie diesen Modus nur bei schwachen Lichtverhältnissen.

Schärfe

Einstellung für die Bildschärfe. Ein höherer Schärfewert kann das Bildrauschen erhöhen.
Einstellbar sind Werte zwischen 0 und 100.

Belichtungsdauer

Einstellen der max. Belichtungszeit. Diese Einstellung ist unabhängig vom Iris Modus.

Tag/Nacht-Umsch.

Die Tag/Nacht-Umsch. Bietet die Optionen Auto, Tag, Nacht Zeitplan und Auslösung durch
Alarmeingang.

Auto

Die Kamera schaltet je nach herrschenden Lichtbedingungen Automatisch zwischen Tag- und
Nachtmodus um. Die Empfindlichkeit kann zwischen „0 - 7“ eingeste ll t werd en, wo bei 7 die höchs te
Empfindlichkeitsstufe ist.

Tag

In diesem Modus gibt die Kamera nur Farbbilder aus.

Nacht

In diesem Modus gibt die Kamera nur Schwarz/Weiß-Bilder aus.

Zeitplan

In diesem Modus können Sie eine Start und Endzeit für den Tagbetrieb einstellen. Außerhalb der
eingestellten Zeitspanne schaltet die Kamera in den Schwarz/Weiß-Modus um.

Auslösung durch Alarmeingang

Die Kamera wird durch den Alarmeingang getriggert und wechselt bei einer Zustandsänderung in den
Farb- oder Schwarz/Weiß-Modus.

Status

Wählen Sie Nacht aus, damit die Kamera bei Auslösen des Alarmeingangs in den Schwarz/Weiß­Modus schaltet. Wählen Sie Tag aus, wenn die Kamera bei Auslösen des Alarmeingangs in den Farb­Modus umschalten soll.

Empfindlichkeit

Einstellung für die Umschaltschwelle für die automatische Tag-/Nachtumschaltung (0 - 7).
Ein niedriger Wert bedeutet eine geringere Beleuchtungsstärke für die Umschaltung in den
Nachtmodus.

Filterzeit

Einstellung einer Verzögerungszeit zwischen Erkennen einer nötigen Umschaltung bis zur Aktion.

Überbelichtungsschutz

Falls diese Funktion aktiviert ist, so wird die IR Lichtintensität automatisch bei zu nahen Objekten
reduziert. Somit wird versucht, Überblendungen des Objektes zu vermeiden.

49

Deutsch

BLC-Bereich (Gegenlichtkompensation)

Mit der Gegenlichtkompensation können Objekte vor einem hellen Hintergrund klarer dargestellt
werden. Die Belichtung der Objekte wird korrigiert, jedoch wird der Hintergrund unscharf dargestellt.

WDR

Mit Hilfe der WDR-Funktion kann die Kamera auch bei ungünstigen Gegenlichtverhältnissen klare
Bilder liefern. Falls im Bildbereich sowohl sehr helle als auch sehr dunkle Bereiche bestehen, wird der
Helligkeitspegel des gesamten Bildes ausgeglichen um ein deutliches, detailreiches Bild geliefert.
Klicken Sie das Kontrollkästchen an um die WDR-Funktion zu aktivieren bzw. deaktivieren.
Setzen Sie das Wide Dynamic Level höher um die WDR-Funk tion zu verstär ken.

Weißabgleich

Wählen Sie hier die Beleuchtungsumgebung aus, in der die Kamera installiert wird.
Sie haben folgende Optionen zur Auswahl „AWB1“, „Gesperrt WB“, „Glühlampe“, Warmlicht“,
„Naturlicht“, „Leuchtstofflampe“.

AWB1

Im AWB1 Modus behält die Kamera die Farbbalance automatisch entsprechend der aktuellen
Farbtemperatur bei.

Gesperrt WB

Der Weißabgleich wird einmalig durchgeführt und gespeichert.

Andere

Verwenden Sie die weiteren Weißabgleichoptionen zur Anpassung der Funktion an das
Umgebungslicht (Glühlampe, Warmlicht, Naturlicht, Leuchtstofflampe).

Rauschunterdr.-Pegel

Stellen Sie hier den Pegel für die Rauschunterdrückung ein.

Spiegel

Wenn die Spiegel-Funktion aktiviert ist, wird das Bild horizontal gespiegelt.

Drehen

Wenn die Drehen-Funktion aktiviert ist, wird das Bild vertikal gedreht.

Videostandard

Regelung der Belichtungsfrequenz
50Hz: Fixe Einstellung auf 50 Hz Netzfrequenz
60Hz: Fixe Einstellung auf 60 Hz Netzfrequenz

IR-Licht aktivieren

Aktivieren Sie das IR-Licht oder deaktivieren Sie das IR-Licht dauerhaft.

50

Deutsch

10.3.4.2. OSD-Einstellungen

Sie können mit diesem Menüpunkt auswählen welches Datums- und Uhrzeitformat in das Livebild
eingeblendet werden sollen.

Name anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Kameranamen einblenden möchten.

Datum anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie das Datum in das Kamerabild einblenden möchten.

Woche anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Wochentag anzeigen möchten.

Kameraname

Tragen Sie hier den Kameranamen ein, welcher im Bild eingeblendet werden soll.

Zeitformat

Wählen Sie hier, ob Sie die Uhrzeit im 24-Stunden oder 12-Stunden Format anzeigen möchten.

Datumsformat

Wählen Sie hier das Format für die Datumsanzeige aus.
(T= Tag; M= Monat; J= Jahr)

Anzeigemodus

Hier können Sie die Anzeigeart für die eingeblendeten Elem ente auswählen.
Sie haben folgende Optionen: „Transparent & blinkend“, „Transparent & nicht blinkend“, „Nicht
transparent & blinkend“, „Nicht transparent & nicht blinkend“

OSD-Größe

Hier kann die Größe der OSD-Anzeige eingestellt werden. Optionen: 16x16, 32x32, 48x48, 64x64,
Auto.
Bei der Option Auto wird die Größe je nach eingestellter Auflösung variiert. Die Einstellung der OSD­Größe kann nur auf den ersten Video-Stream angewendet werden (Main-Stream).

51

Deutsch

10.3.4.3. Textüberlagerung

Sie haben die Möglichkeit bis zu vier Texte in das Kamerabild einzublenden, die maximale Länge
beträgt max. 45 Zeichen. Um den Text anzuzeigen wählen Sie bitte das Kontrollkästchen an.

Mit der Maustaste haben Sie die Möglichkeit die Textfenster zu verschieben.

52

Deutsch

10.3.4.4. Privatzonen-Maskierung

Mit Hilfe von Privatzonen können Sie gewisse Bereiche der Live-Ansicht abdecken, um zu verhindern,
dass diese Bereiche weder aufgezeichnet noch im Live-Bild betrachtet werden können. Die können
max. 4 rechteckige Privatzonen im Videobild einrichten.

Gehen Sie wie folgt vor um eine Privatzone einzurichten. Aktivieren Sie das Kästchen
„Privatzone aktivieren“. Um eine Privatzone hinzuzufügen, wählen Sie die Schaltfläche „Fläche“ aus.
Nun können Sie mit der Maus einen Bereich im Kamerabild markieren. Sie können im Anschluss noch
3 weitere Flächen markieren. Über die Schaltfläche „Alle löschen“ können alle eingerichteten
Privatzonen gelöscht werden.

53

Deutsch

10.3.5. Sicherheit

Menüpunkt Beschreibung Verfügbar in Modus
Benutzer

IP-Adressfilter

Administration der Benutzer

Filtern von IP Adressen um den Zugang zur Kam er a zu
steuern

Basiskonfiguration,
Weiterf. Konfiguration

Weiterf. Konfiguration

54

Deutsch

10.3.5.1. Benutzer

Unter diesem Menüpunkt können Sie Benutzer hinzufügen, bearbeiten oder löschen.
Um einen Benutzer hinzuzufügen bzw. zu bearbeiten, klicken Sie auf „Hinzufügen“ bzw. „Ändern“.
Es erscheint ein neues Fenster mit den Daten und Berechtigungen.

Benutzername

Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss

Level

Wählen Sie hier einen individuellen Benutzertyp für die Benutzerkennung.
Sie haben die Auswahl zwischen zwei vordefinierten Stufen: Bediener oder Benutzer.

Als Bediener haben Sie folgende Remote-Funktionen zur Verfügun g: Live-Ansicht, PTZ-Steuerung,
Manuelle Aufzeichnung, Wiedergabe, Zwei-Wege-Audio, Suche/ Arbe its s tatus abfragen.

Als Benutzer haben Sie folgenden Remote-Funktionen zur Verfügu ng: Wiedergabe, Suche/
Arbeitsstatus abfragen.

Um weitere Funktionen hinzuzufügen, wählen Sie das gewünschte Kontrollkästchen an.

Kennwort

Vergeben Sie hier das Passwort, welches der entsprechende Benutzer für den Zugang zur Kamera
eingeben muss.

Bestätigen

Bestätigen Sie das Passwort durch erneute Eingabe.

55

Deutsch

10.3.5.2. IP-Adressfilter

IP-Adressfilter aktivieren

Setzen des Auswahlhakens aktiviert die Filterfunktion.

IP-Adressfiltertyp

Erlaubt: Die weiter unten definierten IP Adressen werden für einen Zugang zur Kamera akzeptiert.
Verboten: Die weiter unten defini erten I P Adress en werden geblockt. Die Eingabe einer IP erfolgt über

das Format xxx.xxx.xxx.xxx.

56

Deutsch

10.3.6. Ereignisse

Menüpunkt Beschreibung Verfügbar in Modus
Bew.-Erkennung

Schnappschuss

Einstellung der Bewegungserkennung Basiskonfiguration

Weiterf. Konfiguration

Einstellung des Ereignisgesteuerten
Schnappschuss

57

Weiterf. Konfiguration

Deutsch

10.3.6.1. Bew.-Erkennung

Bewegungserkennung aktivieren

Setzen Sie den Haken, um die Bewegungs erkennung zu aktivieren

Dynamische Bewegungsanalyse aktivieren

Setzen Sie diesen Haken, um bei bei einer Bewegungserkennung, diese mit grünen Rahmen
hervorzuheben.

Hierzu müssen ebenso die Regeln in den Lokalen Einstellungen aktiviert sein.

58

Deutsch

Konfiguration

Wählen Sie zwischen dem Modus Normal oder Expert.

Normal
Bereichseinst.

Um einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte
Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“.
Ziehen Sie nun die Maus über den gewünschten Bereich. Um den Bereich zu übernehmen, klicken
Sie auf die Schaltfläche „Zeichnen stoppen“.

Empfindlichkeit

Stellen Sie die Empfindlich keit über den Auswahlbalken ein. Je höher Sie den Wert einstellen, desto
höher ist die Empfindlichkeit der Bewegungserkennung. Im Modus Normal wird die Empfindlichkeit auf
die Werte 0, 20, 40, 60, 80 und 100 abgerundet.

Expert
Tag/Nacht Umschalteinstellungen

Wählen Sie zwischen Aus, Automatischer Umschaltung und Zeitgesteuerter Umschaltung.
Bei der Automatischen Umschaltung und Zeitgesteuerten Umschaltung stehen Ihnen jeweils
Einstellungen für den Tag und die Nacht zur Verfügung, die sich entweder an dem Tag und
Nachtmodus der Kamera (Automatische Umschaltung) oder dem eingestellten Zeitplan
(Zeitgesteuerte Umschaltung) orientieren.

Bereich

Wählen Sie den gewünschten Bereich aus. Sie können bis zu 8 Bereiche einzeln definieren.
Um eine Fläche für den Bereich zu def inier en, klicken Sie die Schaltfläche „Fläche“. Ziehen Sie nun
die Maus über den gewünschten Bere ich. Um den Bereich zu übernehmen, klicken Sie auf die
Schaltfläche „Zeichnen stoppen“.

Empfindlichkeit

Stellen Sie die Empfindlich keit über den Auswahlbalken ein. Je höher Sie den Wert einstellen, desto
höher ist die Empfindlichkeit der Bewe gun gs erkennung.

Objektproportionalität im Bereich

Stellen Sie hier den Prozentsatz ein, der für eine Auslösung in dem Bereich nötig ist.

59

Deutsch

Aktivierungszeit

Um einen Zeitplan für die bewegungsgesteuerte Aufnahme zu hinterlegen, klicken Sie auf
„Bearbeiten“.
Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten die
bewegungsgesteuerte Aufzeichnung erfolgen soll.

Wählen Sie nun einen Wochentag für die bewegungsgesteuerte Aufzeichnung. Um bestimmte
Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige
Bewegungserkennung einzurichten wählen Sie als Startzeit 00:00 und als Endzeit 24:00.

Um die Bewegungserkennung für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen
„Alle auswählen“ an. Um die Bewegungserkennung auf andere Wochentage zu kopieren, wählen Sie
den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf
„Abbrechen“.
Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verkn.-Methode
CMS benachrichtigen: CMS benachrichtigen

E-Mail versenden: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür

das Kontrollkästchen.

FTP-Upload: Der Eventgesteuerte Schnappschuss wird bei Bewegungserkennung

versendet.

Triggerkanal: Aktiviert die Aufnahme auf die interne microSD Karte.
Sonstige Verknüpfungen

Für diese Kamera stehen keine Alarmeingänge/ausgänge zur Verfügung.

60

Deutsch

10.3.6.2. Ereignisgesteuerter Schnappschuss

Ereignisgesteuert
Ereignisgesteuerten Sch n app schu ss aktiv i eren

Aktivieren Sie diese Funktion um ereignisgesteuerte Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeic hert en Bi lder au s .

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern ein.

Erfassungsnummer
Stellen Sie hier die Anzahl der Bilder ein, welche bei einem Event gespeichert werden sollen.

61

Deutsch

10.3.7. Speicherung

Menüpunkt Beschreibung Verfügbar in Modus
Aufzeichnungszeitplan

Speicherverwaltung
NAS
Schnappschuss

Einrichtung einer zeitplangesteuerten
Aufzeichnung

Verwaltung der SD-Karte, Netzlaufwerk e Weiterf. Konfiguration
Einstellungen der Netzlaufwerke Weiterf. Konfiguration
Einstellungen des zeitgesteuerten

Schnappschuss

Basiskonfiguration,
Weiterf. Konfiguration

Weiterf. Konfiguration

62

Deutsch

10.3.7.1. Aufzeichnungsplan

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Aufzeichnungen vornehmen um
diese auf der SD-Karte oder einem Netzlaufwerk zu speichern.

Voraufzeichnung

Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten vor einem Ereignis ein.

Nachaufzeichnung

Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten nach einem Ereignis ein.

Überschreiben

Wählen Sie aus, ob die Daten überschrieben werden soll, sobald der Datenträger voll ist.

Aufzeichnungs-Stream

Wählen Sie hier aus welcher Stream für die Aufzeichnung auf den Datenträger verwendet werden soll.

63

Deutsch

Aufnahmezeitplan aktivieren

Aktivieren Sie den Zeitplan um den gewünschten Zeitplan zu hinterlegen.

Um den Zeitplan zu hinterlegen klicken Sie auf „Bearbeiten“, es öffnet sich ein neues Fenster.

Wählen Sie nun einen Wochentag für die Aufzeichnungseinrichtung aus. Um bestimmte Zeitspannen
zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten
wählen Sie als Startzeit 00:00 und als Endzeit 24:00.
Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle
auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den
Wochentag aus und klicken Sie „Kopieren“.

Wählen Sie unter Aufzeichnungstyp den Aufnahmemodus für die gewünschte Zeitspanne. Sie haben
die

Auswahl zwischen folgenden Aufzeichnungstypen:
Normal: Daueraufzeichnung

Bew.-Erkennung: Bewegungsgesteuerte Aufzeichnung
Bew. | Alarm: Bewegungsgesteuerte oder Alarmeingang gesteuerte Auf zeichnu ng. Kamera

zeichnet entweder bei Bewegungserk ennung oder be i Auslösen des
Alarmeinganges aus.

Bew. & Alarm: Bewegungsgesteuerte und Alarmeinganggesteuerte Aufzeichnung. Kamera

zeichnet nur auf wenn Bewegung und der Alarmeingang gleichzeitig ausgelöst
werden.

Anderer Alarm: PIR Sensor gesteuerte Aufzeichnung

Bitte beachten Sie, dass die Bewegungserkennung aktiviert und konfiguriert sein muss.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf
„Abbrechen“.

64

Deutsch

10.3.7.2. Speicherverwaltung

Hier haben Sie die Möglichkeit die eingesetzte microSD-Karte oder Netzlaufwerke zu formatieren und
die Eigenschaften anzuzeigen.

Prozentsatz von Bild

Geben Sie hier den Prozentsatz an, der von Sofor tb ilder n bele gt werd en so ll.

Prozentsatz von Aufnahmen

Geben Sie hier den Prozentsatz an, welcher von Aufnahmen belegt werden soll.
Bitte formatieren Sie die SD-Karte oder das Netzlaufwerk vor dem ersten Einsatz!

65

Deutsch

10.3.7.3. NAS

Konfigurieren Sie hier die Speicherung der Aufzeichnungen auf bis zu 8 NAS Geräten. Klicken Sie in
eine Zeile um Server-Adresse, Dateipfad, Servertyp, Benutzername und Passwort anzugeben.

Server-Adresse

Tragen Sie hier die IP-Adresse oder den Hostnamen Ihres NAS oder Netzlaufwerkes ein.

Dateipfad

Tragen Sie den Dateipfad ein, in dem die Daten gespeichert werden.

Montageart
NFS

Bei Verwendung von NFS stellen Sie sicher, dass in den Einstellungen des Ordners Ihres NAS oder
des Netzlaufwerkes die IP-Adresse der Kamera, die benötigten Lese- und Schreiberechte besitzt.

SMB/CIFS

Tragen Sie den Benutzernamen und das Kennwort für die Anmeldung an Ihrem NAS oder
Netzlaufwerk ein.

Stellen Sie sicher, dass der Benutzer die benötigten Lese- und Schreiberechte für den Speicherort
besitzt.

66

Deutsch

10.3.7.4. Zeitgesteuerter Schnappschuss

Sie können hier die Konfiguration für ereignisgesteuerte Schnappschüsse vornehmen um diese auf
die microSD Karte oder Netzlaufwerk zu speichern.

Zeitablauf
Timing-Schnappschuss a kt iv ieren

Aktivieren Sie diese Funktion um in bestimmten Zeitintervallen Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder ein.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern aus.

Zeitplan

Klicken Sie auf Bearbeiten, um den Zeitplan für den Zeitgesteuerten Schnappschuss zu konfigurieren.
Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf

„Abbrechen“.

67

Deutsch

11. Protokoll

Kamera Parameter wie Alarm, Ausnahmen, Betrieb und Informationen können in Protokolldateien
gespeichert werden. Die Dateien lassen sich bei Bedarf exportieren.

1. Klicken Sie in der Menüleiste auf Protokoll, um den Suchdialog aufzurufen.

2. Legen Sie Suchkriterien einschließlich Haupt Typ, Unter Typ, Startzeit und Endzeit fest.

3. Klicken Sie auf Suchen, um nach Protokolldateien zu suchen. Die entsprechenden Protokolldateien
werden im Dialog Protokoll angeze igt.

4. Klicken Sie auf Protokoll speichern, um die Protokolldateien zu exportieren und auf Ihrem Computer
zu speichern.

68

Deutsch

Alarmmeldung

E-Mail

Anschlüsse

1x RJ45, 1x DC

Anzahl paralleler
Streams

Main Stream: 1280 x 960, 1280 x 720, 704 x 576, 640 x 480

Sub Stream: 704 x 576, 640 x 480, 352 x 288, 320 x 240

Bewegungserkennung

Ja

Bildaufnehmer

1/3" Progressive Scan CMOS Sensor

Bildelemente (effektive)

1280 x 960 Pixel

Bild-Overlay

Datum, Kameraname, Privatzonen

Bildrate

25 fps

Brennweite

4,0 mm @ F2.0

Dynamikbereich (WDR)

Digitaler WDR

Electronic-Shutter­Regelung

Gegenlichtkompensation

BLC, DWDR

Gleichzeitiger
Netzwerkzugriff

Horizontaler Blickwinkel

73,1°

73,1°

IR Reichweite

10 m

Kameratyp

Tag / Nacht Außen Kamera

Tag / Nacht Außen Dome Kamera

Max. Auflösung @
Bildrate

Max. Betriebstemperatur

50°C

Max. Luftfeuchtigkeit

95 %

Min. Betriestemperatur

- 20°C

Mindestbeleuchtung
Farbe

Mindestbeleuchtung
S/W

Netzwerk-Bandbreite
Video

Netzwerkanschluss LAN

RJ-45 Ethernet 10/100 Base-T

Netzwerkanschluss
WLAN

Netzwerkkamera
Protokolle

TCP/IP, ICMP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP,

UPnP, SMTP, 802.1X, IPv6, Bonjour

ONVIF

Profile S

Privatzonen

Ja (4)

Rauschunterdrückung

3D DNR

Schutzart IP

66

Spannungsversorgung

12 V DC (+/-10 %), PoE (802.3af )

Speichermedium

micro SD-Kart e (bis zu 64 GB)

Sprache Anleitung

DE, UK, FR, NL, DK, ES, IT, PL, SWE

Sprache OSD

DE, UK, FR, NL, DK, ES, IT, PL, SWE

Stromverbauch

Max. 580 mA

Tag-/Nachtumschaltung

Elektromechanisch schwenkbarer IR-Sperrfilter (ICR)

Unterstützte Browser

Mozilla Firefox, Safari, oder Internet Explorer 6.x und höher

Unterstützte Software

ABUS VMS Express, IPCam App (iOS/Android)

Verschlüsselung

64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS

Videokomprimierung

H.264, MJPEG

Weißabgleich

AWB

Zertifizierungen

CE, RoHS, REACH

12. Technische Daten

Modelnummer TVIP41560 TVIP61560

Abmessungen (LxBxH) Ø111 x 82 mm 145 x 61 x 60 mm

2

Auflösungsmodi

1/3 - 1/100.000 Sek.

Ja

1280 x 960 @ 25 fps

0.1Lux @(F1.2, AGC an)
0 Lux

32 kBit/s - 8 MBit/s

IEEE802.11b, 802.11g, 802.11n

69

Deutsch

13. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme,
Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet,
dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer
entsprechend den geltende n geset zlic he n Vors c hrif ten und getre nnt vom Hausmüll bzw.
Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende
offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften
bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für
Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln
und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass
beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt
beachtet werden.

14. GPL Lizenzhinweise

Wir weisen auch an dieser Stelle darauf hin, dass die Netzwerküberwachungskameras TVIP41560 / TVIP61560
u.a. Open Source Software enthalten, welche ausschließlich unter der GNU General Public License (GPL)
lizensiert wird. Um eine GPL-konforme Verwendung der Programme sicherzustellen, verweisen wir auf die
Lizenzbedingungen der GPL.

70
