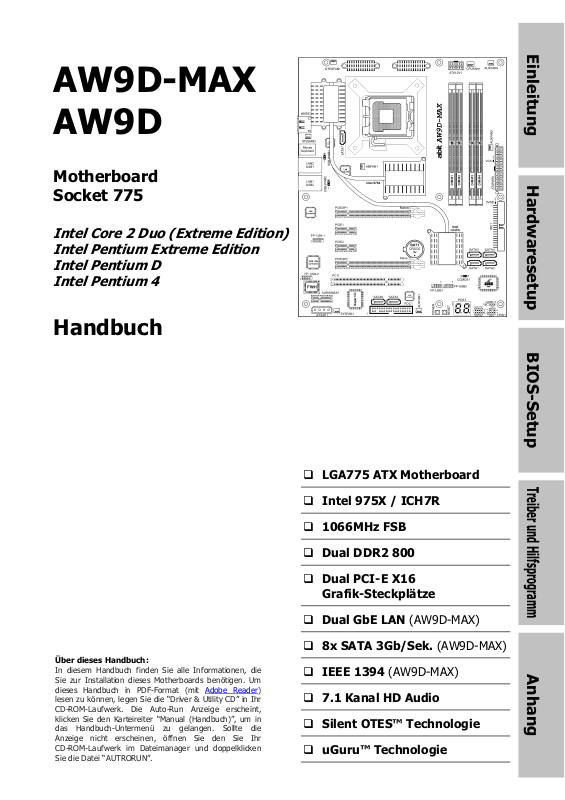

AW9D-MAX

Einleitung

AW9D

Motherboard Socket 775

Intel Core 2 Duo (Extreme Edition) Intel Pentium Extreme Edition Intel Pentium D Intel Pentium 4

Handbuch

 LGA775 ATX Motherboard

 Intel 975X / ICH7R

Hardwaresetup

BIOS-Setup

Treiber und Hilfsprogramm

Über dieses Handbuch:

In diesem Handbuch finden Sie alle Informationen, die Sie zur Installation dieses Motherboards benötigen. Um dieses Handbuch in PDF-Format (mit Adobe Reader) lesen zu können, legen Sie die “Driver & Utility CD” in Ihr CD-ROM-Laufwerk. Die Auto-Run Anzeige erscheint, klicken Sie den Karteireiter “Manual (Handbuch)”, um in das Handbuch-Untermenü zu gelangen. Sollte die Anzeige nicht erscheinen, öffnen Sie den Sie Ihr CD-ROM-Laufwerk im Dateimanager und doppelklicken

Sie die Datei “AUTRORUN”.

 1066MHz FSB

 Dual DDR2 800

 Dual PCI-E X16

Grafik-Steckplätze

 Dual GbE LAN (AW9D-MAX)

 8x SATA 3Gb/Sek. (AW9D-MAX)

 IEEE 1394 (AW9D-MAX)

 7.1 Kanal HD Audio

 Silent OTES™ Technologie

 uGuru™ Technologie

Anhang

AW9D-MAX, AW9D

Handbuch

Deutsch, Erste Fassung

August, 2006

Anmerkungen zum Copyright und zur Garantie

Dieses Dokument enthält Materialien, die durch internationale Kopierschutzgesetze geschützt sind. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die ausdrückliche Genehmigung des Herstellers und Autors dieses Handbuchs reproduziert, versendet oder übertragen werden.

Die Informationen in diesem Dokument kann ohne Vorankündigung geändert werden und repräsentiert keine Verpflichtung seitens des Händlers, der keine Verantwortung für etwaige Fehler in diesem Handbuch übernimmt.

Keine Garantie oder Repräsentation, weder ausdrücklich noch angedeutet, wird hinsichtlich der Qualität oder Eignung für jedweden Teil dieses Dokuments gegeben. In keinem Fall ist der Hersteller verantwortlich für direkte oder indirekte Schäden oder Folgeschäden, die aufgrund von Fehlern in diesem Handbuch oder Produkts auftreten.

In diesem Handbuch auftretende Produktnamen dienen nur zu Identifikationszwecken, und in diesem Dokument erscheinende Produktnamen sind Eigentum ihrer jeweiligen Besitzer.

Wenn Sie die Hauptplatineneinstellung nicht ordnungsgemäß vornehmen und dies zum fehlerhaften Arbeiten der Hauptplatine oder zum Hauptplatinenausfall führt, dann können wir keine Verantwortlichkeit garantieren.

ii AW9D-MAX, AW9D

Inhalt

Einleitung

1. Einleitung ......................................................................... 1-1

1.1 Eigenschaften und Technische Daten ............................................1-1

1.2 Motherboard-Layout ....................................................................1-3

1.2.1 AW9D-MAX.........................................................................1-3

1.2.2 AW9D ................................................................................1-4

2. Hardwaresetup ................................................................ 2-1

2.1 Auswahl eines Computer-Gehäuses...............................................2-1

2.2 Installation des Motherboards am Chassis .....................................2-1

2.3 Jumper-Einstellungen überprüfen..................................................2-2

2.3.1 CMOS-Speicher-Löschen-Jumper und Backup-Batterie............2-3

2.3.2 Wake-up Header .................................................................2-5

2.4 Gehäusekomponenten anschließen ...............................................2-6

2.4.1 Anschlüsse für ATX-Netzteil..................................................2-6

2.4.2 Header für Frontplattenschalter & Anzeigen ..........................2-7

2.4.3 LÜFTER Stromanschlüsse.....................................................2-8

2.5 Hardware installieren ...................................................................2-9

2.5.1 CPU Socket 775 ..................................................................2-9

2.5.2 DDR2 Speicher Steckplätze ................................................ 2-12

2.5.3 PCI Express X16 Erweiterungssteckplätze (Grafikkarten

installieren)............................................................................... 2-14

2.5.4 AudioMAX Anschluss..........................................................2-16

2.6 Anschließen von Peripheriegeräten.............................................. 2-19

2.6.1 Anschlüsse für Disketten- und IDE-Laufwerke .....................2-19

2.6.2 Serial ATA Anschluß ..........................................................2-20

2.6.3 Zusätzliche USB Port-Header..............................................2-21

2.6.4 Zusätzliche IEEE1394 Port Header ...................................... 2-21

2.6.5 PCI Express X1 Erweiterungssteckplätze .............................2-22

2.6.6 PCI-Erweiterungssteckplatz................................................ 2-22

2.6.7 GURU-Tafel-Verbindungssockel .......................................... 2-23

2.7 Integrierte Anzeigen und Tasten................................................. 2-24

2.7.1 POST-Code Anzeige........................................................... 2-24

2.7.2 Power-Indikatoren.............................................................2-25

2.7.3 Integrierte Tasten ............................................................. 2-26

2.8 Anschluss von E/A-Geräten......................................................... 2-27

Hardwaresetup

BIOS-Setup

Treiber und Hilfsprogramm

Anhang

AW9D-MAX, AW9D iii

3. BIOS-Setup ...................................................................... 3-1

3.1 µGuru™ Utility..............................................................................3-2

3.1.1 OC Guru .............................................................................3-2

3.1.2 ABIT EQ .............................................................................3-4

3.2 Standard CMOS Features............................................................3-11

3.3 Advanced BIOS Features............................................................ 3-15

3.4 Advanced Chipset Features.........................................................3-19

3.5 Integrated Peripherals................................................................3-21

3.6 Power Management Setup.......................................................... 3-27

3.7 PnP/PCI Configurations .............................................................. 3-30

3.8 Load Fail-Safe Defaults ..............................................................3-32

3.9 Load Optimized Defaults ............................................................3-32

3.10 Set Password........................................................................... 3-32

3.11 Save & Exit Setup .................................................................... 3-32

3.12 Exit Without Saving.................................................................. 3-32

4. Treiber und Hilfsprogramm.............................................. 4-1

4.1 Intel Chipset Software Installations-Hilfsprogramm.........................4-2

4.2 Intel Matrix Storage Technologie Treiber .......................................4-3

4.3 Realtek Audiotreiber ....................................................................4-4

4.4 Realtek LAN-Treiber.....................................................................4-5

4.5 Silicon Image 3132 SATA Treiber ..................................................4-6

4.6 Silicon Image 3132 SATA RAID Treiber..........................................4-7

4.7 USB 2.0-Treiber...........................................................................4-8

4.8 ABITµGuru Hilfsprogramm............................................................4-8

4.9 Intel SATA RAID-Treiberdiskettenerstellung ...................................4-9

4.10 Sil3132 SATA RAID-Treiberdiskettenerstellung ...........................4-10

5. Anhang ............................................................................. 5-1

5.1 POST Code Definition...................................................................5-1

5.1.1 AWARD POST Code Definition ..............................................5-1

5.1.2 AC2005 POST Code Definition ..............................................5-4

5.2 Troubleshooting (Wo Sie Technische Hilfe finden?) ........................5-5

5.2.1 F & A .................................................................................5-5

5.2.2 Formblatt für technische Hilfe..............................................5-8

5.2.3 Universal ABIT Kontaktinformationen....................................5-9

iv AW9D-MAX, AW9D

1. Einleitung

Einleitung

1.1 Eigenschaften und Technische Daten

CPU

• Designed für Intel Pentium 4 LGA775 Prozessor mit 1066/800 MHz FSB

• Unterstützt Intel Core 2 Duo(Extreme Edition), Pentium Extreme Edition, Pentium D,

& Pentium 4 Prozessoren

• Unterstützt Enhanced Intel Speedstep Technologie (EIST)

• Unterstützt Intel Extended Memory 64 Technologie (EM64T)

• Unterstützt Intel Virtualization Technologie

• Unterstützt Intel Execute Disable Bit Fähigkeit

• Unterstützt Intel Hyper-Threading Technologie

Chipsatz

• Intel 975X / Intel ICH7R

Speicher

• Vier 240-pol. DIMM Steckplätze

• Unterstützt Dual Channel DDR2 800/667 Un-buffered Non-ECC Speicher

• Unterstützt maximale Speicherkapazität von bis zu 8GB

Grafik

• Unterstützt Dual PCI-Express X16 Steckplätze (Dual ATI CrossFire VGA Karten)

LAN

• OnBoard Dual PCI-E Gigabit LAN-Controller unterstützt 10/100/1000Mbps Ethernet

(Nur bei dem Modell "AW9D-MAX")

• OnBoard PCI-E Gigabit LAN-Controller unterstützt 10/100/1000Mbps Ethernet (Nur bei dem Modell "AW9D-MAX")

Audio

• ABIT AudioMAX HD 7.1 CH

• Unterstützt Auto Jack Sensing und optischen S/PDIF Ein-/Ausgang

• Dolby Master Studio zertifiziert

Expansionssteckplätze

• 2x PCI-E X16 Steckplätze

• 2x PCI-E X1 Steckplätze

• 1x PCI Steckplatz

• 1x AudioMAX Steckplatz

Interne E/A-Anschlüsse

• 1x Floppyanschluss

• 1x ATA 100/66/33 IDE Anschluss

AW9D-MAX, AW9D 1-1

• 7x SATA-Anschlüsse (Nur bei dem Modell "AW9D-MAX")

• 4x SATA-Anschlüsse (Nur bei dem Modell "AW9D")

• 2x USB 2.0 Anschlüsse

• 2x IEEE1394 Anschlüsse

E/A Rückseite

• 1x PS/2 Tastaturanschluss

• 1x PS/2 Mausanschluss

• 1x eSATA Anschluss (Nur bei dem Modell "AW9D-MAX")

• 4x USB 2.0 Anschlüsse

• 2x RJ-45 Gigabit LAN-Anschlüsse (Nur bei dem Modell "AW9D-MAX")

• 1x RJ-45 Gigabit LAN-Anschluss (Nur bei dem Modell "AW9D")

Serielle ATA

- Connector “SATA1” ~ “SATA4”:

• 4x SATA 3Gb/s über Intel ICH7R mit der Unterstützung für RAID 0/1/0+1/5.

• Unterstützt SATA AHCI für native Befehlswarteliste und natives Hot Plug

- Anschluss “SATA5” und “SATA6”: (Nur bei dem Modell "AW9D-MAX")

• 2x SATA 3Gb/s über Silicon Image 3132 mit der Unterstützung für RAID 0/1

- Anschluss “SATA7” und “eSATA1”: (Nur bei dem Modell "AW9D-MAX")

• 2x SATA 3Gb/s über Silicon Image 3132 mit der Unterstützung für RAID 0/1

IEEE 1394 (Nur bei dem Modell "AW9D-MAX")

• Unterstützt 2 Buchsen IEEE 1394 mit 400Mb/s Transferrate

Von ABIT entwickelt

• ABIT uGuru™ Technologie

• ABIT Silent OTES

• ABIT AudioMAX Technologie

™

Technologie

Verschiedenes

• ATX Formfaktor (305mm x 245mm)

※ Technische Daten und Information in diesem Handbuch können ohne

Vorankündigung geändert werden.

1-2 AW9D-MAX, AW9D

1.2 Motherboard-Layout

Einleitung

1.2.1 AW9D-MAX

AW9D-MAX, AW9D 1-3

1.2.2 AW9D

1-4 AW9D-MAX, AW9D

2. Hardwaresetup

In diesem Kapitel finden Sie alle Informationen, die Sie zur Installation dieses Motherboards in Ihrem Computersystem benötigen.

※

Schalten Sie vor dem Ein- oder Ausbau von Peripheriegeräten oder Komponenten immer den Computer aus und trennen das Netzkabel ab. Wenn Sie dies nicht tun, können Ihr Motherboard und/oder Peripheriegeräte ernsten Schaden davontragen. Stecken Sie das Netzkabel nur nach sorgfältiger, umfassender Prüfung wieder ein.

Das Layout des Motherboards und das seiner Komponenten in diesem Kapitel basiert, wenn nicht anders angegeben, in erster Linie auf das Modell "AW9D-MAX".

2.1 Auswahl eines Computer-Gehäuses

• Dieses Motherboard hat einen ATX-Formfaktor von 305 x 245 mm, wählen Sie ein Gehäuse, das groß genug ist, dieses Motherboard zu installieren.

• Einige Funktionen dieses Motherboards benötigen Kabelverbindungen vom Motherboard zu Indikatoren, Schaltern und Tasten des Gehäuses. Prüfen Sie, dass Ihr Gehäuse alle benötigten Funktionen unterstützt.

• Wenn Sie mehrere Festplatten installieren möchten, prüfen Sie, dass Ihr Gehäuse genügend Netzteilleistung und Platz dafür bietet.

• Die meisten Gehäuse haben Alternativen für die E/A-Anschlussschablonen der Rückseite. Prüfen Sie, dass die E/A-Anschlussschablone des Gehäuses mit der Anschlussleiste dieses Motherboards übereinstimmt. Beiliegend finden Sie eine E/A-Anschlussschablone speziell für dieses Motherboard.

2.2 Installation des Motherboards am Chassis

Die meisten Computerchassis haben eine Grundplatte mit vielen Befestigungslöchern, auf denen Sie das Motherboard sicher anbringen und zugleich Kurzschlüsse verhindern können. Sie können das Motherboard auf zwei Arten an der Grundplatte des Chassis anbringen:

1. mit Dübeln

2. oder mit Stöpseln

Im Prinzip sind Dübel der beste Weg zur Anbringung des Motherboards , und nur wenn Sie dies aus irgendeinem Grunde nicht schaffen, sollten Sie das Motherboard mit Stöpseln befestigen. Schauen Sie sich das Motherboard genau an, und Sie werden darauf viele Befestigungslöcher sehen. Richten Sie diese Löcher mit den Befestigungslöchern auf der Grundplatte aus. Wenn die Löcher sich ausrichten lassen und sich dort auch Schraubenlöcher befinden, können Sie das Motherboard mit Dübeln anbringen. Wenn die Löcher sich ausrichten lassen und sich dort nur Schlitze befinden, können Sie das Motherboard nur mit Stöpseln anbringen. Stecken Sie die Spitzen der Stöpsel in die Schlitze. Wenn Sie dies mit allen Schlitzen getan haben, können Sie das Motherboard in seine mit den Schlitzen ausgerichtete Position schieben. Nach der Positionierung des Motherboards prüfen Sie, ob alles in Ordnung ist, bevor Sie das Gehäuse wieder aufsetzen. Das folgende Bild zeigt Ihnen, wie das Motherboard mit Dübeln bzw. Stöpseln anzubringen ist:

Hardwaresetup

AW9D-MAX, AW9D 2-1

Motherboard installieren:

1. Lokalisieren Sie alle Schraublöcher des Motherboards und Gehäuses.

2. Setzen Sie alle benötigten Stiftschrauben und Abstandhalter an das Gehäuse und ziehen Sie sie fest.

3. Richten Sie die E/A-Buchsen des Motherboards mit der Gehäuserückseite aus.

4. Richten Sie alle Schraublöcher des Motherboards mit den Stiftschrauben und Abstandhaltern des Gehäuses aus.

5. Installieren Sie das Motherboard mithilfe der Schrauben und ziehen Sie diese fest.

※ Um Kurzschlüsse des PCB-Schaltkreses zu vermeiden, ENTFERNEN Sie bitte die

Metalpinne bzw. Abstandhalter, wenn sie schon auf der Gehäusebasis befestigt sind und keine Befestigungslöcher zur Ausrichtung mit dem Motherboard aufweisen.

In Richtung Gehäuserückseite.

2.3 Jumper-Einstellungen überprüfen

Bei einem 2-pol. Jumper stecken Sie den Jumper auf beide Kontakte, um diesen zu SCHLIESSEN (SHORT). Nehmen Sie den Jumper ab oder stecken Sie ihn auf nur einen Kontakt (für späteren Gebrauch), um diesen zu ÖFFNEN (OPEN).

GESCHLOSSEN OFFEN OFFEN

Bei einem 3-pol. Jumper können Sie Kontakte 1~2 oder 2~3 durch Einstecken des Jumpers schließen.

Kontakt 1~2 GESCHLOSSEN Kontakt 2~3 GESCHLOSSEN

2-2 AW9D-MAX, AW9D

2.3.1 CMOS-Speicher-Löschen-Jumper und Backup-Batterie

Sie können den CMOS-Speicher löschen, wenn: (a) die CMOS-Daten beschädigt sind, (b) Sie das Supervisor- oder User-Kennwort des BIOS vergessen haben, (c) Sie das System nicht booten können, weil die CPU-Taktfrequenz im BIOS inkorrekt eingestellt wurde, oder (d) wenn es Modifikationen an der CPU oder den Speichermodulen gibt.

Mithilfe dieses Jumpers löschen Sie den CMOS-Speicher und stellen die Default-Einstellungen des BIOS wieder her.

• Kontakte 1 und 2 geschlossen (Default): Normaler Betrieb.

• Kontakte 2 und 3 geschlossen: CMOS-Speicher löschen.

CMOS-Speicher löschen und Default-Einstellungen laden:

1. Fahren Sie das System herunter.

2. Schließen Sie Kontakte 2 und 3 mithilfe des Jumpers. Warten Sie einige Sekunden. Setzen Sie den Jumper wieder in die Default-Position: Kontakte 1 und 2 geschlossen.

3. Schalten Sie das System ein.

4. Bei inkorrekter Einstellung der CPU-Taktfrequenz drücken Sie die <Del> Taste gleich nach Einschalten des Systems, um in die BIOS-Einstellung zu gelangen.

5. Stellen Sie die korrekte CPU-Taktfrequenz ein bzw. stellen Sie die Defaulteinstellung wieder her.

6. Speichern Sie Ihre Eingabe und beenden Sie das BIOS-Setupmenü.

Hardwaresetup

AW9D-MAX, AW9D 2-3

CMOS Backup-Batterie:

Die interne Batterie versorgt den CMOS-Speicher, sodass BIOS-Informationen auch bei gezogenem Netzstecker erhalten bleiben. Trotzdem kann die Backup-Batterie nach ca. 5 Jahren ermüden. Sollte die Fehlermeldung “CMOS BATTERY HAS FAILED (CMOS-Batterie Fehler)” oder “CMOS checksum error (CMOS-Prüfsumme Fehler)” erscheinen, ist die Backup-Batterie erschöpft und sollte ersetzt werden.

Backup-Batterie ersetzen:

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

2. Entfernen Sie die alte Batterie.

3. Setzen Sie eine neue CR2032 oder gleichwertige Batterie ein. Achten Sie dabei auf die Polarität. Die mit “+” gekennzeichnete Seite ist der positive Pol.

4. Stecken Sie den Netzstecker wieder ein und schalten Sie das Gerät ein.

5. Öffnen Sie das BIOS-Setupmenü. Konfigurieren Sie ggf. die Einstellungswerte.

Vorsicht:

※ Explosionsgefahr bei inkorrekt eingesetzter Batterie.

※ Nur mit gleicher oder gleichwertiger Batterie, wie vom Batteriehersteller

BIOS-Setup

AW9D-MAX, AW9D 3-1

3.1 µGuru™ Utility

Im µGuru-Dienstprogramm gibt es zwei Setup-Menüs. Sie können zwischen diesen beiden umschalten, indem Sie die Links- und Rechts-Pfeiltasten an der Tastatur betätigen:

3.1.1 OC Guru

OC Guru Genuine Intel(R) CPU 3.40GHz Item Help ►

Frequency : 3468MHz

CPU Operating Speed 3400(200) X - External Clock 204MHz X - Multiplier Factor X 17 X - Estimated New CPU Clock 3468MHz X - N/B Strap CPU As By CPU X - DRAM Spec. (CPU:DRAM) By SPD X - Estimated New DRAM Clock 272MHz

Voltages Control Auto Detect X - CPU Core Voltage 1.3000V X - DDR SDRAM Voltage 1.80 V X - MCH & PCIe 1.5V Voltage 1.50 V

► Power Cycle Statistics Press Enter

:Move Enter:Select +/-/PU/PD:Value F8:OC On The Fly F10:Save ESC:Exit

Genuine Intel(R) CPU

Dieser Punkt zeigt den Modellnamen des im Mainboard installierten CPU Prozessors.

µGuru Utility v1.00C

Frequency

Dieser Punkt zeigt die Geschwindigkeit des im Mainboard installierten CPU Prozessors.

CPU Operating Speed

Dieses Element zeigt die CPU Betriebsgeschwindigkeit gemäß Typ und Geschwindigkeit Ihrer CPU. Sie können auch [User Define] für manuelle Einstellung auswählen.

User Define:

※ Unter bestimmten Bedingungen können falsche Einstellungen des Multiplilkators

und des externen Takts Schäden am CPU hervorrufen. Wenn die Arbeitsfrequenz höher als die des PCI Chipsatzes oder des Prozessors gestellt wird, könnten Speichermodule nicht korrekt arbeiten, das System sich aufhängen, Daten auf der Festplatte verlorengehen, die VGA-Karte Störungen aufweisen oder in Zusammenarbeit mit anderen Zusatzkarten nicht richtig funktionieren. Mit den technischen Daten nicht in Einklang stehende Einstellungen für Ihren CPU ist nicht das Ziel dieser Erklärung. Diese sollten nur von Techniker zum Testen verwendet werden, nicht für normale Anwendungen.

3-2 AW9D-MAX, AW9D

※ Es besteht keine Garantie für die Spezifikationen überschreitenden

Einstellungen. Jegliche durch solche Einstellungen entstehenden Schäden an jeglichen Komponenten dieses Motherboards oder an Peripheriegeräten liegt nicht in unserem Verantwortungsbereich.

- External Clock

Dieses Element stellt die Geschwindigkeit des CPU-Frontsidebus. Aufgrund der technische Begrenzung Ihrer CPU sind Geschwindigkeiten über ihrer Standard-Busgeschwindigkeit unterstützt, aber nicht garantiert.

- Multiplier Factor

Dieses Element zeigt den Multiplikationsfaktor für Ihre CPU ein.

- Estimated New CPU Clock

Zeigt die geschätzte CPU-Prozessorgeschwindigkeit.

- N/B Strap CPU As

Dieses Feld stellt das dem MCH (Memory Controller Hub) zugeteilte, externe Hardware-Reset Strap ein.

- DRAM Spec. (CPU:DRAM)

Dieses Element bestimmt die DRAM-Frequenz.

- Estimated New DRAM Clock

Dieses Element zeigt eine geschätzte DRAM-Geschwindigkeit an.

Voltages Control

Diese Option ermöglicht Ihnen das Umschalten zwischen der Standardspannung und benutzerdefinierten Spannungen. Lassen Sie die Voreinstellung eingestellt, es sei denn, die aktuellen Spannungseinstellungen werden nicht oder nicht richtig erkannt. Die Option "User Define" (Benutzerdefiniert) ermöglicht Ihnen die manuelle Auswahl der folgenden Spannungen.

- CPU Core Voltage

- DDR SDRAM Voltage

- MCH & PCIE 1.5V Voltage

BIOS-Setup

AW9D-MAX, AW9D 3-3

Power Cycle Statistics

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

OC Guru

Power Cycle Statistics

PC Up Time 0 Hours Item Help ►►

PC Up Time Total 119 Hours

PC Power Cycles 538 Cycles

PC Reset Button Cycles 123 Cycles

AC Power On Total Time 288 Hours

AC Power Cycles 228 Cycles

µGuru Utility v1.00C

:Move Enter:Select +/-/PU/PD:Value F8:OC On The Fly F10:Save ESC:Exit

Diese Elemente zeigen die Leistungszyklusstatistik für jedes Element an.

3.1.2 ABIT EQ

Verwenden Sie die Taste <→>, um vom OC Guru Setupmenü zum ABIT EQ Setupsmenü zu gehen:

ABIT EQ

ABIT EQ Beep Control Enabled Item Help ►

LED Effect Control MODE 1 ► Temperature Monitoring Press Enter ► Voltage Monitoring Press Enter ► Fan Speed Monitoring Press Enter ► FanEQ Control Press Enter

:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit

µGuru Utility v1.00C

3-4 AW9D-MAX, AW9D

ABIT EQ Beep Control

Dieses Element gestattet Ihnen die ABIT EQ Pieptonsteuerungsfunktion zu aktivieren oder deaktivieren.

LED Effect Control (Nur bei dem Modell "AW9D-MAX")

Dieses Element bestimmt den Anzeigemodus für alle an der Unterseite des Motherboards befindlichen LEDs.

[All OFF]: Alle LEDs leuchten nicht.

[All ON]: Alle LEDs leuchten ohne Blinkeffekte.

[MODE 1 ~ MODE 6]: Alle LEDs leuchten mit Blinkeffekten für einen der Modi.

 Temperature Monitoring

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

ABIT EQ

Temperature Monitoring

(*)CPU Temperature 59°C/138°F (*) 85°/185°F (*) 75°C/167°F (*)System Temperature 42°C/107°F ( ) 65°°C/149°F (*) 55°C/131°F (*)PWM1 Temperature 60°C/140°F ( ) 90°°C/194°F (*) 80°C/176°F (*)PWM2 Temperature 60°C/140°F ( ) 90°°C/194°F (*) 80°C/176°F (*)PWM3 Temperature 60°C/140°F ( ) 90°°C/194°F (*) 80°C/176°F (*)PWM4 Temperature 60°C/140°F ( ) 90°°C/194°F (*) 80°C/176°F

:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit

µGuru Utility v1.00C

Reading Shutdown

Enable

Shutdown Temp.

Beep Enable

Beep Temp.

BIOS-Setup

CPU Temperature/SYS Temperature/PWM1~4 Temperature

Diese Punkte zeigen die Temperatur der CPU, des Systems und des Stromversorgungsmoduls an.

- Shutdown Enable

Verwenden Sie die Leertaste, um die Systemausschaltfunktion zu aktivieren. Wenn die Temperatur der CPU/System/PWM den Temperaturgrenzwert der Ausschaltfunktion überschreitet, wird das System automatisch ausgeschaltet.

- Shutdown Temp.

Dieses Element bestimmt den Temperaturgrenzwert für die automatische Ausschaltfunktion, um eine Überhitzung des Systems zu vermeiden.

AW9D-MAX, AW9D 3-5

- Beep Enable

Verwenden Sie die Leertaste, um die Warnpieptonfunktion zu aktivieren. Wenn die Temperatur der CPU/System/PWM den Temperaturgrenzwert der Pieptonfunktion überschreitet, wird ein Warnpiepton abgegeben.

- Beep Temp.

Dieses Element bestimmt den Temperaturgrenzwert für die Warnfunktion.

※ Die Ausschalttemperatur muss höher als die Warntemperatur eingestellt

werden.

 Voltage Monitoring

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

ABIT EQ

Voltage Monitoring

(*)CPU Core Voltage 1.27 V (*) (*) 1.55 V 0.00 V (*)DDR Voltage 1.80 V ( ) (*) 2.15 V 1.45 V (*)DDR VTT Voltage 0.89 V ( ) (*) 1.05 V 0.70 V (*)CPU VTT 1.2V Voltage 1.20 V ( ) (*) 1.45 V 0.95 V (*)MCH & PCIe 1.5V Voltage 1.50 V ( ) (*) 1.80 V 1.20 V (*)MCH 2.5V Voltage 2.50 V ( ) (*) 3.00 V 2.00 V (*)ICH 1.05V Voltage 1.05 V ( ) (*) 1.25 V 0.85 V (*)ATX +12V (24-Pin Connector) 12.00 V ( ) (*) 14.40 V 9.60 V (*)ATX +12V (4-Pin Connector) 12.00 V ( ) (*) 14.40 V 9.60 V (*)ATX +5V 5.00 V ( ) (*) 6.00 V 4.00 V (*)ATX +3.3V 3.30 V ( ) (*) 3.95 V 2.65 V (*)ATX 5VSB 5.00 V ( ) (*) 6.00 V 4.00 V

:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit

µGuru Utility v1.00C

Reading Shutdown

Enable

Beep Enable

High Limit

Low Limit

All Voltages

Diese Punkte zeigen die Spannung jedes Elements an.

- Shutdown Enable

Verwenden Sie die Leertaste, um die Systemausschaltfunktion zu aktivieren. Wenn die Spannung des entsprechenden Elements höher oder niedriger als der Ober- bzw. Untergrenzwert ist, wird das System automatisch ausgeschaltet.

- Beep Enable

Verwenden Sie die Leertaste, um die Warnpieptonfunktion zu aktivieren. Wenn die Spannung des entsprechenden Elements höher oder niedriger als der Ober- bzw. Untergrenzwert ist, wird ein Warnpiepton abgegeben.

- High/Low Limit

Diese Elemente bestimmen den Spannungsober- und untergrenzwert.

3-6 AW9D-MAX, AW9D

※ Der Wert für den oberen Grenzwert muss über dem Wert für den unteren

Grenzwert liegen.

 Fan Speed Monitoring

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

ABIT EQ

Fan Speed Monitoring

(*)CPU FAN Speed 1440 RPM (*) (*) 300 RPM ( )NB FAN Speed N/A ( ) ( ) 300 RPM ( )SYS FAN Speed N/A ( ) ( ) 300 RPM ( )AUX1 FAN Speed N/A ( ) ( ) 300 RPM ( )AUX2 FAN Speed N/A ( ) ( ) 300 RPM ( )AUX3 FAN Speed N/A ( ) ( ) 300 RPM ( )OTES1 FAN Speed N/A ( ) ( ) 300 RPM ( )OTES2 FAN Speed N/A ( ) ( ) 300 RPM

:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit

CPU/NB/SYS/AUX1~3/OTES1~2 FAN Speed

Diese Punkte zeigen die Geschwindigkeit der Lüfter an, die mit den CPU, NB, SYS, AUX1~3 und OTES1~2 FAN-Anschlussköpfen verbunden sind.

- Shutdown Enable

Verwenden Sie die Leertaste, um die Systemausschaltfunktion zu aktivieren. Wenn die Drehzahl des Lüfters niedriger als der untere Grenzwert ist, wird das System automatisch ausgeschaltet.

- Beep Enable

Verwenden Sie die Leertaste, um die Warnpieptonfunktion zu aktivieren. Wenn die Drehzahl des Lüfters niedriger als der untere Grenzwert ist, wird ein Warnpiepton abgegeben.

- Low Limit

Diese Elemente bestimmen den Ober- und Untergrenzwert der Lüfterdrehzahl.

µGuru Utility v1.00C

Reading Shutdown

Enable

Beep Enable

Low Limit

BIOS-Setup

AW9D-MAX, AW9D 3-7

 FanEQ Control

ABIT EQ

FanEQ Control ► 1st FanEQ Group Press Enter Item Help ►►

► 2nd FanEQ Group Press Enter ► 3rd FanEQ Group Press Enter

:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit

µGuru Utility v1.00C

 1st FanEQ Group

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen (1st FanEQ Group):

ABIT EQ

1st FanEQ Group

CPU FanEQ Control Enabled Item Help ►►►

-Reference Temperature CPU Temperature

-Control Temperature High 80°C/176°F

-Control Temperature Low 70°C/158°F

-Fan PWM Duty Cycle High 100 %

- Fan PWM Duty Cycle Low 30 %

NB FanEQ Control Enabled

-Reference Temperature SYS Temperature

-Control Temperature High 40°C/104°F

-Control Temperature Low 30°C/86°F

-DC Fan Voltage High 12.0 V

-DC Fan Voltage Low 8.0 V

SYS FanEQ Control Enabled

-Reference Temperature SYS Temperature

-Control Temperature High 40°C/104°F

-Control Temperature Low 30°C/86°F

-DC Fan Voltage High 12.0 V

-DC Fan Voltage Low 8.0 V

:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit

µGuru Utility v1.00C

CPU/NB/SYS FanEQ Control

Bei der Einstellung [Aktiviert] steuern diese Einträge die Geschwindigkeit von CPU-, NBund/oder System-Lüfter über die folgenden Einstellungskombinationen.

3-8 AW9D-MAX, AW9D

- Reference Temperature

Dieser Punkt wählt den Referenzpunkt zur Temperaturmessung unter den verfügbaren Optionen (Prozessor-, System- und PWM-Temperatur), allerdings gibt es nur eine “CPU-temperatur”, die für die “CPU FanEQ-Steuerung” ausgewählt werden kann.

- Control Temperature High/Low

Hier können Sie den Ober- und Untergrenzwert der Temperatur zur Steuerung der Lüfterdrehzahl einstellen.

- Fan PWM Duty Cycle High/Low

Diese Einstellungen legen die Ober- und Untergrenze des für den Lüfter gewünschten PWM-Arbeitszyklus fest.

- DC Fan Voltage High/Low

Hier können Sie den Ober- und Untergrenzwert der Spannung, die der Lüfter erhalten kann, einstellen.

※ Der Wert für den oberen Grenzwert muss über dem Wert für den unteren

Grenzwert liegen.

 2nd FanEQ Group

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen (2nd FanEQ Group):

ABIT EQ

2nd FanEQ Group

AUX1 FanEQ Control Enabled Item Help ►►►

-Reference Temperature SYS Temperature

-Control Temperature High 40°C/104°F

-Control Temperature Low 30°C/86°F

-DC Fan Voltage High 12.0 V

-DC Fan Voltage Low 8.0 V

AUX2 FanEQ Control Disabled

AUX3 FanEQ Control Disabled

:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit

AUX1~AUX3 FanEQ Control

Bei der Einstellung [Aktiviert] steuern diese Einträge die Geschwindigkeit von AUX1~AUX3-Lüfter über die folgenden Einstellungskombinationen.

- Reference Temperature

Dieser Punkt wählt den Referenzpunkt zur Temperaturmessung unter den verfügbaren Optionen (Prozessor-, System- und PWM-Temperatur).

µGuru Utility V1.00C

BIOS-Setup

AW9D-MAX, AW9D 3-9

- Control Temperature High/Low

Hier können Sie den Ober- und Untergrenzwert der Temperatur zur Steuerung der Lüfterdrehzahl einstellen.

- DC Fan Voltage High/Low

Hier können Sie den Ober- und Untergrenzwert der Spannung, die der Lüfter erhalten kann, einstellen.

※ Der Wert für den oberen Grenzwert muss über dem Wert für den unteren

Grenzwert liegen.

 3rd FanEQ Group

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen (3rd FanEQ Group):

ABIT EQ

3rd FanEQ Group

OTES1 FanEQ Control Enabled Item Help ►►►

-Reference Temperature SYS Temperature

-Control Temperature High 40°C/104°F

-Control Temperature Low 30°C/86°F

-DC Fan Voltage High 12.0 V

-DC Fan Voltage Low 8.0 V

OTES2 FanEQ Control Disabled

:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit

µGuru Utility V1.00C

OTES1~OTES2 FanEQ Control

Bei der Einstellung [Aktiviert] steuern diese Einträge die Geschwindigkeit von OTES1~OTES2-Lüfter über die folgenden Einstellungskombinationen.

- Reference Temperature

Dieser Punkt wählt den Referenzpunkt zur Temperaturmessung unter den verfügbaren Optionen (Prozessor-, System- und PWM-Temperatur).

- Control Temperature High/Low

Hier können Sie den Ober- und Untergrenzwert der Temperatur zur Steuerung der Lüfterdrehzahl einstellen.

- DC Fan Voltage High/Low

Hier können Sie den Ober- und Untergrenzwert der Spannung, die der Lüfter erhalten kann, einstellen.

※ Der Wert für den oberen Grenzwert muss über dem Wert für den unteren

Grenzwert liegen.

3-10 AW9D-MAX, AW9D

3.2 Standard CMOS Features

Phoenix – AwardBIOS CMOS Setup Utility

Date (mm:dd:yy) Thu. Jul 27 2006 Item Help

Time (hh:mm:ss) 12 : 34 : 56

► IDE Channel 1 Master None ► IDE Channel 1 Slave None ► IDE Channel 2 Master None ► IDE Channel 2 Slave None ► IDE Channel 3 Master None ► IDE Channel 3 Slave None ► IDE Channel 4 Master None ► IDE Channel 4 Slave None

Drive A 1.44M, 3.5 in.

Drive B None

Floppy 3 Mode Support Disabled

Halt On All, But keyboard

Base Memory 640K

Extended Memory 1046520K

Total Memory 1047552K

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Date (mm:dd:yy)

Mit diesem Element stellen Sie das Datum ein (normalerweise das aktuelle Datum), und zwar im Format [Monat], [Datum] und [Jahr].

Standard CMOS Features

BIOS-Setup

Time (hh:mm:ss)

Mit diesem Element stellen Sie die Zeit ein (normalerweise die aktuelle Zeit), und zwar im Format [Stunde], [Minute] und [Sekunde].

AW9D-MAX, AW9D 3-11

 IDE Channel 1 Master/Slave, IDE Channel 2 Master/Slave, IDE

Channel 3 Master/Slave, IDE Channel 4 Master/Slave

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

Phoenix – AwardBIOS CMOS Setup Utility

IDE HDD Auto-Detection Press Enter Item Help

IDE Channel 1 Master Auto

Access Mode Auto

Capacity 0 MB

Cylinder 0

Head 0

Precomp 0

Landing Zone 0

Sector 0

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

※ Die Elemente "IDE Channel 3 Master/Slave (IDE-Kanal 3 Master/Slave) und "IDE

Channel 4 Master/Slave" (IDE-Kanal 4 Master/Slave) erscheinen nur, wenn das Element "On-Chip SATA" (Onchip Serial ATA) im "On-Chip IDE Device" (Onchip IDE-Gerät)-Menü auf [Enhanced Mode] (Erweitert-Modus) oder auf [Auto Mode] (Auto-Modus), wenn SATA-Anschlüsse mit Geräten verbunden sind, eingestellt wurde.

IDE Channel 1 Master

IDE HDD Auto-Detection

Mit diesem Element können Sie die Parameter von DIE-Laufwerke mit der <Eingabe>-Taste aufrufen. Die Parameter erscheinen dann automatisch auf dem Bildschirm.

IDE Channel 1 Master/Slave, IDE Channel 2 Master/Slave, Extended IDE Drive

Wenn auf [Auto] gestellt, prüft das BIOS automatisch, welche Art von IDE-Laufwerk Sie verwenden. Wenn Sie Ihr Laufwerk selbst definieren wollen, stellen Sie dies auf [Manual] und vergewissern sich, dass Sie die Bedeutung der einzelnen Parameter komplett verstehen. Bitte schauen Sie sich die Anleitung des Geräteherstellers für Details zur Einstellung an.

Access Mode

Dieses Element wählt den Modus zum Zugriff auf Ihre IDE-Geräte aus. Lassen Sie dieses Element bei seiner Voreinstellung [Auto], um den Zugriffsmodus Ihrer HDD automatisch erkennen zu lassen.

3-12 AW9D-MAX, AW9D

Capacity

Dieses Element zeigt das ungefähre Fassungsvermögen des Laufwerks. Normalerweise ist diese Größe etwas größer als die Größe eines formatierten Datenträgers, die ein Datenträger-Prüfprogramm angibt.

Cylinder

Dieses Element konfiguriert die Anzahl der Zylinder.

Head

Dieses Element konfiguriert die Anzahl der Lese/Schreibköpfe.

Precomp

Dieses Element zeigt die Zahl der Zylinder, bei der das Schreib-Timing geändert werden soll.

Landing Zone

Dieses Element zeigt die Anzahl der Zylinder, die als „Landezone“ für die Lese/Schreibköpfe dienen.

Sector

Dieses Element konfiguriert die Anzahl der Sektoren pro Spur.

 Kehren Sie hier zum Setup-Menü Standard CMOS Features

zurück

Drive A & Drive B

Mit diesem Element stellen Sie den installierten Floppylaufwerkstyp ein (normalerweise nur LaufwerkA)

BIOS-Setup

Floppy 3 Mode Support

Mit diesem Element können Sie den “3 Modus Floppy Drive” in japanischen Computersystemen durch Wahl von Laufwerk A, B, oder beider aktivieren. Lassen Sie dieses Element bei seiner Voreinstellung [Disabled], wenn Sie keine japanischen Standard-Floppylaufwerke benutzen.

Halt On

Dieses Element bestimmt, ob das System anhält, wenn ein Fehler während des Systemstarts entdeckt wird.

[All Errors]: Der Systemstart stoppt, wenn das BIOS einen nicht fatalen Fehler entdeckt.

[No Errors]: Der Systemstart stoppt für keine erkannten Fehler.

[All, But Keyboard]: Der Systemstart stoppt für alle Fehler außer Tastatur-Fehler.

[All, But Diskette]: Der Systemstart stoppt für alle Fehler außer Datenträger-Fehler.

[All, But Disk/Key]: Der Systemstart stoppt für alle Fehler außer Datenträger- oder

Tastaturfehler.

AW9D-MAX, AW9D 3-13

Base Memory

Dieses Element zeigt die Menge des im System installierten Basisspeichers. Der Wert des Arbeitsspeichers ist normalerweise 640K für Systeme mit 640K oder mehr auf dem Motherboard integrierten Speicher.

Extended Memory

Dieses Element zeigt die Menge des erweiterten Speichers, der während des Systemstarts erkannt wird.

Total Memory

Dieses Element zeigt den gesamten zur Verfügung stehenden Systemspeicher.

3-14 AW9D-MAX, AW9D

3.3 Advanced BIOS Features

Phoenix – AwardBIOS CMOS Setup Utility

Hyper-Threading Technology Enabled Item Help

Quick Power On Self Test Enabled ► CPU Feature Press Enter ► Hard Disk Boot Priority Press Enter

First Boot Device Floppy

Second Boot Device Hard Disk

Third Boot Device IDE CDROM

Boot Other Device Enabled

Swap Floppy Drive Disabled

Boot Up Floppy Seek Disabled

Boot Up NumLock Status On

Security Option Setup

MPS Version Ctrl For OS 1.4

Report No FDD for OS No

Delay IDE Initial (Secs) 0

Full Screen LOGO Show Enabled

Disable Unused PCI Clock Yes

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Hyper-Threading Technology

Dieser Punkt aktiviert die Verwendung Ihres Prozessors mit Hyper-Threading Technologie und steht nur zur Verfügung, wenn Sie einen entsprechenden Prozessor verwenden.

Hyper-Threading Technologie hilft Ihrem PC effizienter zu arbeiten, indem Prozessor Ressourcen maximiert werden und ein einziger Prozessor dazu befähigt wird, zwei Software-Threads gleichzeitig zu bearbeiten. Damit erhalten Sie bessere Leistung und Systemansprechbarkeit beim Bearbeiten mehrerer Anwendungen.

Advanced BIOS Features

BIOS-Setup

Quick Power On Self Test

Wenn auf [Enabled] gestellt, beschleunigt dieses Element den Power On Self Test (POST) nach dem Systemanschalten. Das BIOS verkürzt bzw. überspringt einige Tests während des POST.

AW9D-MAX, AW9D 3-15

 CPU Feature

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

Phoenix – AwardBIOS CMOS Setup Utility

Thermal Management Thermal Monitor 1 Item Help X - TM2 Bus Ratio 12 X x - TM2 Bus VID 0.8375V

Limit CPUID MaxVal Disabled

C1E Function Enabled

Execute Disable Bit Enabled

EIST Function Enabled

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Thermal Management

Hier können Sie die Wärmeüberwachung wählen.

- TM2 Bus Ratio

Dieser Wert steht für die Taktfrequenz (Bus-Frequenz) des gedrosselten Leistungsstatus. Dieser wird aktiviert, wenn der Chipsensor von nicht heiß auf heiß schaltet.

- TM2 Bus VID

Dieser Wert steht für die Spannung des gedrosselten Leistungsstatus. Dieser wird aktiviert, wenn der Chipsensor von nicht heiß auf heiß schaltet.

CPU Feature

Limit CPUID MaxVal

Unter [Enabled] wird der CPUID Maximalwert auf 3 begrenzt, dies wird bei älteren Betriebssystemen wie Windows NT4.0 benötigt.

Bei Betriebssystemen wie Windows XP lassen Sie die Defaulteinstellung [Disabled] ungeändert.

C1E Function

Diese Option steht nur bei bestimmten Prozessoren mit C1E (Enhanced Halt) Funktion zur Verfügung. Wählen Sie [Enabled] (aktiviert), um den Gesamtstromverbrauch des Prozessors weiter zu senken.

3-16 AW9D-MAX, AW9D

Execute Disable Bit

Diese Option steht nur bei bestimmten Prozessoren mit Execute Disable Bit (XD bit) Funktion zur Verfügung. Ist diese Option auf [Enabled] (aktiviert) gestellt, kann Ihr Prozessor die Verwendung von Datenseiten zur Ausführung schädlicher Software verhindern und damit Ihren Speicher schützen.

EIST Function

Diese Option steht nur bei bestimmten Prozessoren mit EIST (Enhanced Intel SpeedStep Technologie) Funktion zur Verfügung. Ist diese Option auf [Enabled] (aktiviert) gestellt, schaltet EIST dynamisch zwischen verschiedenen Frequenz- und Spannungspunkten, um das Stromverbrauch / Leistungs - Gleichgewicht Ihres Prozessors und Systems zu optimieren.

 Kehren Sie hier zum Setup-MenüAdvanced BIOS Features

zurück

Hard Disk Boot Priority

Dieses Menüelement wählt die Prioritätsreihenfolge für das Starten der Festplatten aus. Mit der Eingabetaste können Sie ein Untermenü aufrufen, in dem die erkannten Festplatten für die Startsequenz to des Systems ausgesucht werden können.

Dieses Menüelement funktioniert nur, wenn die Option [Hard Disk] unter „First/Second/Third Boot Device“ ausgewählt ist.

First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device

Wählen Sie die Laufwerke in der Reihenfolge, in der sie starten sollen, unter [First Boot Device], [Second Boot Device] und [Third Boot Device]. Das BIOS startet das Betriebssystem gemäß der ausgewählten Laufwerksreihenfolge. Stellen Sie [Boot Other Device] auf [Enabled], wenn Sie das System von einem anderen Gerät als diesen drei starten wollen.

BIOS-Setup

Swap Floppy Drive

Wenn auf [Enabled] gestellt und das System vom Floppylaufwerk lädt, startet das System von Laufwerk B anstatt vom regulären Laufwerk A. Es müssen zwei Floppylaufwerke an das System angeschlossen sein, um diese Funktion einzusetzen.

Boot Up Floppy Seek

Wenn auf [Enabled] gestellt, prüft das BIOS, ob das Floppylaufwerk installiert ist.

Boot Up NumLock Status

Dieses Element bestimmt den voreingestellten Zustand der Nummerntastatur beim Systemstart.

[On]: Die Nummerntastatur dient zur Zahleneingabe.

[Off]: Die Nummerntastatur dient zur Richtungseingabe (Pfeiltasten).

Security Option

Dieses Element bestimmt, wann das System nach einem Kennwort fragt – bei jedem Systemstart oder nur beim Aufrufen des BIOS-Setup.

AW9D-MAX, AW9D 3-17

[Setup]: Das Kennwort wird nur beim Aufrufen des BIOS-Setup abgefragt.

[System]: Das Kennwort wird bei jedem Systemstart abgefragt.

※ Vergessen Sie Ihr Paßwort nicht. Wenn Sie das Paßwort vergessen, müssen Sie

das Computergehäuse öffnen und alle Informationen im CMOS löschen, bevor Sie das System wieder starten können. Hierdurch verlieren Sie jedoch alle zuvor eingestellten Optionen.

MPS Version Ctrl For OS

Dieses Element bestimmt, welche MPS- Version (Multi-Processor Specification) dieses Motherboard anwendet. Lassen Sie dieses Element bei der Voreinstellung.

Report No FDD For OS

Wenn auf [Yes] gestellt, erlaubt Ihnen dieses Element die Benutzung älterer Betriebssysteme ohne Floppylaufwerk. Lassen Sie dieses Element bei seiner Voreinstellung.

Delay IDE Initial (Secs)

Dieses Element erlaubt dem BIOS die Unterstützung einiger älterer oder besonderer IDE-Geräte, indem es diese Verzögerungszeit verlängert. Ein größerer Wert bringt mehr Verzögerungszeit für das Gerät, das initialisiert und für die Aktivierung vorbereitet wird.

Full Screen LOGO Show

Dieser Punkt bestimmt, das volle Schirm Firmenzeichen beim Starten zu zeigen.

Disable Unused PCI Clock

Diese Option deaktiviert den Takt des nicht genutzten PCI-Steckplatzes.

[Yes]: Das System erkennt automatisch die nicht genutzten PCI-Steckplätze und sendet keine weiteren Taktsignale an diese nicht genutzten PCI-Steckplätze.

[No]: Das System sendet immer Taktsignale an alle PCI-Steckplätze.

※ Stellen Sie diese Option auf [Disabled], wenn Ihr System Karten enthält, die es

nicht automatisch erkennen kann und, was zu Fehlfunktionen führen kann.

3-18 AW9D-MAX, AW9D

3.4 Advanced Chipset Features

Phoenix – AwardBIOS CMOS Setup Utility

DRAM Timing Selectable By SPD Item Help x - CAS Latency Time (tCL) 4 x - RAS# to CAS# Delay (tRCD) 4 x - RAS# Precharge (tRP) 4 x - Precharge Delay (tRAS) 11 ► PCI Express Root Port Func Press Enter

PEG Force X1 Disabled

Init Display First PCI Slot

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

DRAM Timing Selectable

Dieses Element stellt das optimale Timing für die folgenden vier Elemente ein, je nach den von Ihnen benutzten Speichermodulen. Die Voreinstellung “By SPD” konfiguriert diese vier Elemente , indem sie den Inhalt im SPD (Serial Presence Detect)-Gerät liest. Der EEPROM auf dem Speichermodul speichert kritische Parameterinformation zum Modul, wie z. B. such Speichertyp, Größe, Geschwindigkeit, Spannungsinterface und Modulbänke.

- CAS Latency Time (tCL)

Dieses Element regelt die Latenz zwischen dem DRAM-Lesebefehl und der Zeit, zu der die Daten tatsächlich zur Verfügung stehen.

- RAS# to CAS# Delay (tRCD)

Dieses Element regelt die Latenz zwischen dem aktiven DRAM-Befehl und dem Lese/Schreibbefehl.

- RAS# Precharge (tRP)

Dieses Element regelt die Untätigkeitszyklen nach der Ausgabe eines Precharge-Befehls an das DRAM.

- Precharge Delay (tRAS)

Dieses Element regelt die Anzahl der DRAM-Takte für die DRAM-Parameter.

Advanced Chipset Features

BIOS-Setup

AW9D-MAX, AW9D 3-19

 PCI Express Root Port Func

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

Phoenix – AwardBIOS CMOS Setup Utility

PCI Express Slot 1 Auto Item Help

PCI Express Slot 1 Auto

PCI-E Compliancy Mode v1.0a

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

PCI Express Slot 1 / PCI Express Slot 2

Diese Option aktiviert oder deaktiviert die PCI Express-Anschlussfunktion.

PCI Express Root Port Func

PCI-E Compliancy Mode

Dieses Element bestimmt den Modus einer PCI-Express Addon-Karte.

 Kehren Sie hier zum Setup-Menü Advanced Chipset Features

zurück

PEG Force X1

Mit der [Aktiviert]-Einstellung setzt dieses Element den PEG-Anschluss auf den x1 Modus herab.

Init Display First

Mit dieser Einstellung können Sie die primäre Grafikkarte wählen.

3-20 AW9D-MAX, AW9D

3.5 Integrated Peripherals

Phoenix – AwardBIOS CMOS Setup Utility

► On-Chip IDE Device Press Enter Item Help ► On-Chip PCI Device Press Enter ► Super-IO Device Press Enter ► Onboard PCI Device Press Enter

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

 On-Chip IDE Device

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

Phoenix – AwardBIOS CMOS Setup Utility

IDE Bus Master Enabled Item Help

On-Chip IDE-1 Controller Press Enter

*** On-Chip Serial ATA Setting *** X On-Chip SATA Mode IDE X - SATA RAID ROM Enabled

On-Chip SATA Auto X - PATA IDE Mode IDE-1

*** IDE Channel Configuration ***

IDE Channel 1 Master Auto

IDE Channel 1 Slave Auto

IDE Channel 2 Master Auto

IDE Channel 2 Slave Auto

IDE Channel 3 Master Auto

IDE Channel 3 Slave Auto

IDE Channel 4 Master Auto

IDE Channel 4 Slave Auto

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Integrated Peripherals

On-Chip IDE Device

BIOS-Setup

IDE Bus Master

Diese Option aktiviert bzw. deaktiviert die IDE-Busmastering-Fähigkeit unter DOS.

AW9D-MAX, AW9D 3-21

On-Chip IDE-1 Controller

Dieses Element bestimmt, ob der IDE-1 Controller aktiviert oder deaktiviert wird.

On-Chip SATA Mode

Dieses Menüelement bestimmt den Modus für On-Chip Serial ATA.

[IDE]: On-Chip Serial ATA dient als IDE-Modus.

[RAID]: On-Chip Serial ATA dient als RAID-Modus.

[AHCI]: Der Onchip Serial ATA arbeitet im AHCI (Advanced Host Controller Interface)-Modus

für eine erhöhte Leistung und Verwendbarkeit.

- SATA RAID ROM

Mithilfe dieser Option können Sie das Boot-ROM des On-Chip Serial ATA RAID zum Hochbooten des Systems verwenden.

On-Chip SATA

Dieses Menüelement legt die Funktion für On-Chip Serial ATA fest

[Disabled]: Deaktiviert den Serial ATA Controller.

[Auto]: Lässt das BIOS den Serial ATA Controller automatisch einrichten.

[Combined Mode]: Parallel ATA und Serial ATA werden kombiniert. Unterstützt bis zu 4

IDE-Laufwerke.

[Enhanced Mode]: Aktiviert Parallel ATA und Serial ATA. Unterstützt bis zu 6 IDE-Laufwerke.

[SATA Only]: SATA arbeitet im Legacy-Modus.

※ Diese Option ist nur verfügbar, wenn das Element [SATA Mode] (On-Chip

SATA-Modus) auf [IDE] eingestellt wurde.

Modus

Enhanced

Combined

Combined SATA1 SATA3

SATA Only SATA1 SATA3 SATA2 SATA4 Kein Kein Kein Kein

IDE-Kanal

1 Master

Master

IDE-Kanal

1 Slave

IDE

IDE Slave Kein Kein SATA1 SATA3 SATA2 SATA4

IDE

IDE Slave SATA2 SATA4 Kein Kein Kein Kein

IDE-Kanal

2 Master

IDE

Master

IDE-Kanal

2 Slave

IDE Slave Kein Kein Kein Kein

IDE-Kanal

3 Master

IDE-Kanal

3 Slave

IDE-Kanal

4 Master

IDE-Kanal

4 Slave

※ Die Option [Enhanced Mode] (Erweitert-Modus) unterstützt nicht Windows

98/ME.

- PATA IDE Mode

Diese Elemente bestimmt den Funktionsmodus des IDE1-Anschlusses.

3-22 AW9D-MAX, AW9D

[IDE-1]: Der "IDE1"-Anschluss arbeitet als [Primary Master] (Primärer Master) und [Primary

Slave] (Primärer Slave). Die "SATA2" und "SATA4" Anschlüsse arbeiten als [Secondary Master] (Sekundärer Master) und [Secondary Slave] (Sekundärer Slave). Die übrigen "SATA1" und "SATA3" Anschlüsse sind deaktiviert.

[IDE-2]: Der "IDE1"-Anschluss arbeitet als [Secondary Master] (Sekundärer Master) und [Secondary Slave] (Sekundärer Slave). Die "SATA1" und "SATA3" Anschlüsse arbeiten als [Primary Master] (Primärer Master) und [Primary Slave] (Primärer Slave). Die übrigen "SATA2" und "SATA4" Anschlüsse sind deaktiviert.

Entnehmen Sie der folgenden Tabelle die Beziehungen zwischen IDE- und SATA-Anschlüssen.

PATA IDE-Modus

IDE-1

IDE-2 SATA1 SATA3

IDE-Kanal

1 Master

IDE

Master

IDE-Kanal

1 Slave

IDE Slave SATA2 SATA4 Kein Kein Kein Kein

IDE-Kanal

2 Master

IDE

Master

IDE-Kanal

2 Slave

IDE Slave Kein Kein Kein Kein

IDE-Kanal

3 Master

IDE-Kanal

3 Slave

IDE-Kanal

4 Master

IDE-Kanal

4 Slave

※ Diese Option ist nur verfügbar, wenn das Element [On-Chip SATA] (Onchip Serial

ATA) auf [Combined Mode] (Kombiniert Modus) eingestellt wurde.

 On-Chip PCI Device

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

Phoenix – AwardBIOS CMOS Setup Utility

On-Chip USB Controller Enabled Item Help

- USB 2.0 Controller Enabled

- USB Keyboard Support Via OS

- USB Mouse Support Via OS

On-Chip Audio Controller Auto

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

On-Chip PCI Device

BIOS-Setup

On-Chip USB Controller

Diese Option aktiviert oder sperrt den USB-controller.

- USB 2.0 Controller

Diese Option aktiviert oder sperrt den USB 2.0-controller.

AW9D-MAX, AW9D 3-23

- USB Keyboard Support via

Wählen Sie die Einstellung [BIOS] (Default-Einstellung) für Legacy-Betriebssysteme (z.B. DOS), die keine USB-Tastatur unterstützen.

- USB Mouse Support via

Wählen Sie die Einstellung [BIOS] (Default-Einstellung) für Legacy-Betriebssysteme (z.B. DOS), die keine USB-Maus unterstützen.

On-Chip Audio Controller

Diese Option aktiviert oder sperrt den OnChip-Audiocontroller.

 Super-IO Device

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

Phoenix – AwardBIOS CMOS Setup Utility

Floppy Disk Controller Enabled Item Help

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Super-IO Device

Floppy Disk Controller

Mit dieser Option können Sie den Onboard FDC-Controller aktivieren/deaktivieren.

3-24 AW9D-MAX, AW9D

 Onboard PCI Device

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

Phoenix – AwardBIOS CMOS Setup Utility

IEEE 1394 Controller Enabled Item Help

Serial1 ATA Controller Enabled

- SATA RAID Mode Disabled

- SATA Option ROM Enabled

Serial2 ATA Controller Enabled

- SATA RAID Mode Disabled

- SATA Option ROM Enabled

LAN1 Controller Enabled

- Invoke Boot Agent Disabled

LAN2 Controller Enabled

- Invoke Boot Agent Disabled

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

IEEE 1394 Controller (Nur bei dem Modell "AW9D-MAX")

Diese Option aktiviert oder sperrt den IEEE 1394 Controller.

Serial1 ATA Controller (Nur für den Anschluss "SATA5" und "SATA6" am Modell AW9D-MAX.)

Diese Option aktiviert oder sperrt den Serial ATA Controller.

- SATA RAID Mode

Mit dieser Einstellung können Sie den RAID-Modus des OnBoard SATA-Controllers aktivieren/deaktivieren.

- SATA Option ROM

Mithilfe dieser Option können Sie das Boot-ROM des On-Chip Serial ATA RAID zum Hochbooten des Systems verwenden.

Onboard PCI Device

BIOS-Setup

Serial2 ATA Controller (Nur für den Anschluss "SATA7" und "eSATA1" am Modell AW9D-MAX.)

Diese Option aktiviert oder sperrt den Serial ATA Controller.

- SATA RAID Mode

Mit dieser Einstellung können Sie den RAID-Modus des OnBoard SATA-Controllers aktivieren/deaktivieren.

AW9D-MAX, AW9D 3-25

- SATA Option ROM

Mithilfe dieser Option können Sie das Boot-ROM des On-Chip Serial ATA RAID zum Hochbooten des Systems verwenden.

LAN 1 Controller

Diese Option aktiviert oder sperrt den LAN1 Controller.

- Invoke Boot Agent

Mit diesem Element können Sie den Boot ROM (anstatt eines Laufwerks) zum Systemstart verwenden und direkt auf das LAN zugreifen.

LAN2 Controller (Nur bei dem Modell "AW9D-MAX")

Diese Option aktiviert oder sperrt den LAN2 Controller.

- Invoke Boot Agent

Mit diesem Element können Sie den Boot ROM (anstatt eines Laufwerks) zum Systemstart verwenden und direkt auf das LAN zugreifen.

3-26 AW9D-MAX, AW9D

3.6 Power Management Setup

Phoenix – AwardBIOS CMOS Setup Utility

ACPI Suspend Type S3(Suspend To RAM) Item Help

- Resume by USB From S3 Enabled

Power Button Function Instant-Off

Wake Up by PME# of PCI Disabled

Wake Up by WAKE# of PCIe Disabled

Wake Up by Onboard LAN1 Disabled

Wake Up by Onboard LAN2 Disabled

Wake Up by Onboard 1394 Disabled

Wake Up by Alarm Disabled X - Date(of month) Alarm 0 X - Time(hh:mm:ss) Alarm 0 : 0 : 0

Power On Function Button Only X - KB Power On Password Enter X - Hot Key Power On Ctrl-F1

Restore On AC Power Loss Power Off

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

ACPI Suspend Type

Dieses Element erlaubt die Auswahl des Suspend-Modus.

[S1(PowerOn Suspend)]: Aktiviert die „Power On Suspend“-Funktion.

[S3(Suspend To RAM)]: Aktiviert die „Suspend to RAM“-Funktion.

- Resume by USB From S3

Wenn auf [Enabled] gestellt, erlaubt dieses Element, das System mit USB-Geräten aus dem S3 (STR - Suspend To RAM)-Zustand zu wecken. Dieses Element kann nur konfiguriert werden, wenn das Element “ACPI Suspend Typ” auf [S3(STR)] steht.

Power Management Setup

BIOS-Setup

Power Button Function

Dieses Element wählt die Methode zum Abschalten Ihres Systems aus:

[Delay 4 Sec.]: Halten Sie den Netzschalter länger als 4 Sekunden gedrückt, um das System auszuschalten. Dies hindert das System am Abschalten, wenn der Netzschalter unabsichtlich gedrückt wird.

[Instant-Off]: Drücken und Loslassen des Netzschalters schaltet das System sofort aus.

Wake Up by PME# of PCI

Ist diese Option aktiviert [Enabled], kann das System (aus dem Soft-Off-Status) über den Zugriff auf eine PCI-Erweiterungskarte aufgeweckt werden. Die PCI-Karte muss dabei die Wake-Up-Funktion unterstützen.

AW9D-MAX, AW9D 3-27

Wake Up by Wake# of PCIe

Ist diese Option aktiviert [Enabled], kann das System (aus dem Soft-Off-Status) über den Zugriff auf eine PCI-Express Erweiterungskarte aufgeweckt werden. Die PCI-Express Karte muss dabei die Wake-Up-Funktion unterstützen.

Wake Up by Onboard LAN1

Ist diese Option aktiviert [Enabled], kann das System (aus dem Soft-Off-Status) über den Zugriff auf den OnBoard LAN1 Port aufgeweckt werden.

Wake Up by Onboard LAN2 (Nur bei dem Modell "AW9D-MAX")

Ist diese Option aktiviert [Enabled], kann das System (aus dem Soft-Off-Status) über den Zugriff auf den OnBoard LAN2 Port aufgeweckt werden.

Wake Up by Onboard 1394 (Nur bei dem Modell "AW9D-MAX")

Ist diese Option aktiviert [Enabled], kann das System (aus dem Soft-Off-Status) über den Zugriff auf den OnBoard IEEE 1394 Port aufgeweckt werden.

Wake Up by Alarm

Wenn auf [Enabled] gestellt, können Die Datum und Zeit für Soft-Off PC unter “Date (of Month) Alarm” und “Time (hh:mm:ss) Alarm” einstellen. Wenn das System allerdings

hereinkommende Anrufe entgegennimmt oder das Netzwerk aktiviert wird (Resume On Ring/LAN), bevor das hier eingestellte Datum und Zeit erreicht sind, behandelt das System diese Ereignisse vorrangig.

- Date (of Month) Alarm

[0]: Diese Option schaltet das System täglich gemäß der unter “Time (hh:mm:ss) Alarm”

eingestellten Zeit ein.

[1-31]: Diese Option wählt ein Datum aus, zu dem sich das System anschalten soll. Das System schaltet sich gemäß der unter “Time (hh:mm:ss) Alarm” eingestellten Zeit und Datum ein.

- Time (hh:mm:ss) Alarm

Mit diesem Element können Sie die Zeit einstellen, z der sich das System anschalten soll.

Power On Function

Mit diesem Element können Sie die Methode einstellen, mit der Ihr System angeschaltet werden soll.

[Password]: Wenn Sie Ihr System über ein Kennwort einschalten wollen, wählen Sie diese Option und drücken dann <Eingabe>. Geben Sie ihr Kennwort ein. Sie können bis zu 5 Zeichen eingeben. Geben Sie dasselbe Kennwort zur Bestätigung erneut ein und drücken dann <Eingabe>.

[Hot KEY]: Schalten Sie mit einer der Funktionstasten (<F1> - <F12> ) das System an.

[Mouse Left]: Doppelklicken Sie die linke Maustaste, um das System anzuschalten.

[Mouse Right]: Doppelklicken Sie die rechte Maustaste, um das System anzuschalten.

3-28 AW9D-MAX, AW9D

[Any KEY]: Schalten Sie das System mit einer beliebigen Tastaturtaste an.

[Button Only]: Schalten Sie das System nur mit dem Netzschalter an.

[Keyboard 98]: Schalten Sie das System mit der Netztaste auf einer “Tastatur

98”-kompatiblen Tastatur an.

※ Die Maus-Weckfunktion funktioniert nur mit PS/2-Mäusen, nicht mit der

COM-Schnittstelle oder USB-Mäusen. Einige PS/2-Mäuse können das System aufgrund von Kompatibilitätsproblemen nicht aufwecken. Wenn die technischen Daten Ihrer Tastatur zu alt sind, könnte das Anschalten fehlschlagen.

- KB Power ON Password

Dieses Element stellt das Kennwort ein, das zum Anschalten Ihres Computers notwendig ist.

※ Vergessen Sie Ihre Kennwort nicht, oder Sie müssen das CMOS löschen und alle

Parameter neu einstellen, um diese Funktion wieder zu aktivieren.

- Hot Key Power ON

Dieses Element schaltet das System mit der <Strg>-Taste plus einer der Funktionstasten (<F1> ~ <F12>) an.

Restore On AC Power Loss

Dieses Element wählt die Maßnahme aus, die das System nach einem Netzstromausfall vornimmt.

[Power Off]: Wenn der Strom nach einem Netzstromausfall wiederkehrt, bleibt der Systemstrom aus. Sie müssen dem Netzschalter drücken, um das System anzuschalten.

[Power On]: Wenn der Strom nach einem Netzstromausfall wiederkehrt, wird der Systemstrom automatisch angeschaltet.

[Last State]: Wenn der Strom nach einem Netzstromausfall wiederkehrt, kehrt das System zu dem Zustand zurück, in dem es sich vor dem Stromausfall befand. Wenn der Systemstrom beim Netzstromausfall ausfällt, bleibt es ausgeschaltet, wenn der Strom wiederkehrt. Wenn das Systemstrom beim Netzstromausfall an ist, schalet sich das System wieder an, wenn der Strom wiederkehrt.

BIOS-Setup

AW9D-MAX, AW9D 3-29

3.7 PnP/PCI Configurations

Phoenix – AwardBIOS CMOS Setup Utility

Resources Controlled By Auto Item Help X - IRQ Resources Press Enter

PCI/VGA Pallete Snoop Disbaled

PCI Latency Timer(CLK) 32

** PCI Express relative items **

Maximum Payload Size 4096

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Resources Controlled By

Dieses Element konfiguriert alle Boot- und Plug-und-Play-kompatiblen Geräte.

[Auto(ESCD)]: Das System erkennt die Einstellungen automatisch.

[Manual]: Wählen Sie de spezifischen IRQ-Ressourcen im Menü “IRQ Resources”.

PnP/PCI Configurations

3-30 AW9D-MAX, AW9D

- IRQ Resources

Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:

Dieses Element stellt jeden System-Interrupt auf [PCI Device] oder [Reserved].

Phoenix – AwardBIOS CMOS Setup Utility

IRQ-4 assigned to PCI Device Item Help

IRQ-5 assigned to PCI Device

IRQ-7 assigned to PCI Device

IRQ-10 assigned to PCI Device

IRQ-11 assigned to PCI Device

↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

IRQ Resources

PCI/VGA Palette Snoop

Dieses Element bestimmt, ob MPEG ISA/VESA VGA-Karten mit PCI/VGA kooperieren können.

[Enabled]: MPEG ISA/VESA VGA Karten kooperieren mit PCI/VGA.

[Disabled]: MPEG ISA/VESA VGA Karten kooperieren nicht mit PCI/VGA.

BIOS-Setup

PCI Latency Timer (CLK)

Hier stehen DECs (Dezimalziffern) von 0 bis 255 zur Verfügung. Die Voreinstellung ist 32. Mit diesem Menüelement können Sie die Verzögerungszeit des PCI Latency-Timers einstellen. Dies bedeutet, dass Sie einstellen können, um wie viele Takte er verzögert werden soll.

Maximum Payload Size

Dieses Element bestimmt die maximale TLP Payload-Größe der PCI Express-Geräte.

AW9D-MAX, AW9D 3-31

3.8 Load Fail-Safe Defaults

Diese Option lädt die vom Werk voreingestellten BIOS-Werte für stabilsten Systembetrieb bei minimaler Leistung.

3.9 Load Optimized Defaults

Diese Option lädt die vom Werk voreingestellten BIOS-Werte für optimale Systemleistung.

3.10 Set Password

Diese Option schützt die BIOS-Konfiguration oder beschränkt den Zugriff auf den Computer selbst.

3.11 Save & Exit Setup

Diese Option speichert Ihre Änderungen und verlässt das BIOS-Setup-Menü.

3.12 Exit Without Saving

Diese Option verlässt das BIOS-Setup-Menü, ohne die Änderungen zu speichern.

3-32 AW9D-MAX, AW9D

4. Treiber und Hilfsprogramm

Die beiliegende “Treiber und Hilfsprogramm CD” enthält Treiber, Hilfsprogramme und Software, die für grundlegende und erweiterte Funktionen benötigt werden.

Legen Sie die “Treiber und Hilfsprogramm CD” in das CD-ROM-Laufwerk Ihres Systems. Die folgende Installations-Anzeige erscheint. Sollte die Anzeige nicht erscheinen, öffnen Sie den Sie Ihr CD-ROM-Laufwerk im Dateimanager und doppelklicken Sie die Datei “AUTRORUN”.

•

[Drivers]: Klicken Sie diese Option, um das Treiberinstallationsmenü zu öffnen.

•

[Manual]: Klicken Sie diese Option, um das Bedienungsanleitungs-Menü zu öffnen.

•

[Utility]: Klicken Sie diese Option, um das Hilfsprogramm-Installationsmenü zu öffnen.

•

[ABIT Utility]: Klicken Sie diese Funktion, um das Installationsmenü für exklusive ABIT-Hilfsprogramme zu öffnen.

•

[ Hilfsprogramm CD” zu durchsuchen.

•

[

AW9D-MAX, AW9D 4-1

Browse CD]: Klicken Sie diese Option, um den Inhalt der “Treiber und

Close]: Klicken Sie diese Option, um das Installationsmenü zu beenden.

Treiber und Hilfsprogramm

4.1 Intel Chipset Software Installations-Hilfsprogramm

Dieses Hilfsprogramm installiert Windows-Dateien [INF] auf das System. Diese Dateien helfen dem Betriebssystem die Intel Chipset Komponenten korrekt zu konfigurieren, um eine ordnungsgemäße Funktion sicherzustellen.

Dieses Hilfsprogramm installieren:

1. Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs.

2. Klicken Sie Option [Intel Chipset Software Installation Utility]. Die folgende Anzeige erscheint:

3. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden.

4. Starten Sie Ihr System erneut, um den Treiber zu aktivieren.

4-2 AW9D-MAX, AW9D

4.2 Intel Matrix Storage Technologie Treiber

Dieser Treiber bietet Funktionalität für den On-Chip SATA-Controller.

※ Die Treiberinstallation ist nur dann erforderlich für die Anschlüsse

SATA1~SATA4, wenn die RAID-Funktion im BIOS-Setupmenü aktiviert wurde.

Sie können im folgenden Pfad die RAID-Funktion im BIOS-Setupmenü aktivieren: Integrated Peripherals [Integrierte Peripherie]  OnChip IDE Device [Onchip-IDE-Gerät] SATA Mode [SATA-Modus]  Select “RAID” ["RAID" auswählen].

Diesen Treiber installieren:

1. Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs.

2. Klicken Sie Option [Intel Matrix Storage Technology Driver]. Die folgende Anzeige erscheint:

3. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden.

4. Starten Sie Ihr System erneut, um den Treiber zu aktivieren.

AW9D-MAX, AW9D 4-3

Treiber und Hilfsprogramm

4.3 Realtek Audiotreiber

Dieser Treiber bietet Funktionalität des OnBoard High Definition Audio Codec.

Diesen Treiber installieren:

1. Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs.

2. Klicken Sie Option [Audio Driver]. Die folgende Anzeige erscheint:

3. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden.

4. Starten Sie Ihr System erneut, um den Treiber zu aktivieren.

4-4 AW9D-MAX, AW9D

4.4 Realtek LAN-Treiber

Dieser Treiber bietet Funktionalität für den OnBoard PCIE Gigabit und Fast Ethernet NIC Controller.

Diesen Treiber installieren:

1. Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs.

2. Klicken Sie Option [LAN Driver]. Die folgende Anzeige erscheint:

3. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden.

4. Starten Sie Ihr System erneut, um den Treiber zu aktivieren.

AW9D-MAX, AW9D 4-5

Treiber und Hilfsprogramm

4.5 Silicon Image 3132 SATA Treiber

Dieser Treiber bietet Funktionalität für den OnBoard SATA-Controller.

Diesen Treiber installieren:

1. Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs.

2. Klicken Sie Option [Sil3132 SATA Driver]. Die folgende Anzeige erscheint:

3. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden.

4. Starten Sie Ihr System erneut, um den Treiber zu aktivieren.

4-6 AW9D-MAX, AW9D

4.6 Silicon Image 3132 SATA RAID Treiber

Dieser Treiber bietet Funktionalität für den OnBoard SATA RAID-Controller.

※ Dieser Treiber muss nur installiert werden, wenn die RAID-Funktion im

BIOS-Setupmenü aktiviert wurde.

Diesen Treiber installieren:

1. Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs.

2. Klicken Sie Option [Sil3132 SATA RAID Driver]. Die folgende Anzeige erscheint:

3. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden.

4. Starten Sie Ihr System erneut, um den Treiber zu aktivieren.

AW9D-MAX, AW9D 4-7

Treiber und Hilfsprogramm

4.7 USB 2.0-Treiber

※ Für Windows 2000 mit Service Pack 4, Windows XP mit Service Pack 1 oder

höher wird dieser Treiber nicht benötigt.

4.8 ABITµGuru Hilfsprogramm

Mithilfe des µGuru Hilfsprogramms und der optionalen Guru Clock können Sie Ihre Systemleistung individuell einstellen, während Sie spielen, Musik hören, im Internet browsen oder Büroanwendungen verwenden, ohne die jeweiligen Anwendungen erst schließen zu müssen.

Dieses Hilfsprogramm installieren:

1. Klicken Sie auf den Karteireiter [ABIT Utility] des Installationsmenüs.

2. Klicken Sie Option [ABIT Guru]. Die folgende Anzeige erscheint:

3. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden.

4. Starten Sie Ihr System erneut, um den Treiber zu aktivieren.

4-8 AW9D-MAX, AW9D

4.9 Intel SATA RAID-Treiberdiskettenerstellung

Dieser Prozess ist erforderlich, wenn Sie Ihr Betriebssystem in einer RAID-Konfiguration, die mit Anschlüssen "SATA1~SATA4" verbunden ist, installieren.

1. Bereiten Sie ein 3,5”-Diskettenlaufwerk vor und verbinden es mit dem "FDC1"-Anschluss an diesem Motherboard.

2. Starten Sie die Installation des Betriebssystems.

3. Legen Sie die Treiberdiskette in das Diskettenlaufwerk ein, wenn Sie die Bildschirmanweisung auffordert, einen Dritt-SCSI- oder RAID-Treiber zu installieren.

4. Drücken Sie die <F6>-Taste und folgen den Anweisungen auf dem Bildschirm, um die Installation zu vervollständigen.

So erstellen Sie eine Treiberdiskette:

1. Klicken Sie auf den Karteireiter [Utility] des Installationsmenüs.

2. Klicken Sie Option [Intel SATA RAID Driver Disk Maker]. Die folgende Anzeige erscheint:

Legen Sie eine leere Floppy-Disk in das gewählte Floppy-Laufwerk und klicken Sie [Build].

3. Klicken Sie [OK], um die SATA-Treiberdisk zu erstellen.

4. Klicken Sie auf [Exit], um den Floppy Disk Generator zu verlassen.

AW9D-MAX, AW9D 4-9

Treiber und Hilfsprogramm

4.10 Sil3132 SATA RAID-Treiberdiskettenerstellung

Dieser Prozess ist erforderlich, wenn Sie Ihr Betriebssystem in einer RAID-Konfiguration, die mit Anschlüssen " SATA5+SATA6" oder " SATA7+eSATA1" verbunden ist, installieren möchten:

1. Bereiten Sie ein 3,5”-Diskettenlaufwerk vor und verbinden es mit dem "FDC1"-Anschluss an diesem Motherboard.

2. Starten Sie die Installation des Betriebssystems.

3. Legen Sie die Treiberdiskette in das Diskettenlaufwerk ein, wenn Sie die Bildschirmanweisung auffordert, einen Dritt-SCSI- oder RAID-Treiber zu installieren.

4. Drücken Sie die <F6>-Taste und folgen den Anweisungen auf dem Bildschirm, um die Installation zu vervollständigen.

So erstellen Sie eine Treiberdiskette:

1. Klicken Sie auf den Karteireiter [Utility] des Installationsmenüs.

2. Klicken Sie Option [Sil3132 SATA RAID Driver Disk Maker[32bit]]. Die folgende Anzeige erscheint:

Legen Sie eine leere Floppy-Disk in das gewählte Floppy-Laufwerk und klicken Sie [Build].

3. Klicken Sie [OK], um die SATA-Treiberdisk zu erstellen.

4. Klicken Sie auf [Exit], um den Floppy Disk Generator zu verlassen.

4-10 AW9D-MAX, AW9D

5. Anhang

5.1 POST Code Definition

5.1.1 AWARD POST Code Definition

Post

(hexadezimal)

CF Test CMOS R/W-Funktionfähigkeit.

C3 Kopiert den komprimierten BIOS-Code zum DRAM

01 Kopiert den Xgroup-Code in die physikalischen Adresse 1000:0 03 Erster Superio_Early_Init-Switch.

1D Erster EARLY_PM_INIT Switch. 1F Lädt die Tastatur-Matrix (Notebook-Plattform) 21 HPM-initialisierung (Notebook-Plattform)

Frühe Initialisierung des Chipsatzes:

-Deaktiviert Shadow-RAM

-Deaktiviert L2-Cache (Sockel-7 oder darunter)

-Programmiert Basischipsatz-Register

Arbeitsspeicher erkennen

-Auto-Erkennung der DRAM-Größe, Typ und ECC.

-Auto- Erkennung des L2 Cache (Sockel-7 oder darunter)

Veranlässt den Chipsatz-Hook den BIOS zurück zu E000 & F000-Shadow-RAM zu kopieren.

1. Verdunkelt den Bildschirm

2. Löscht den CMOS-Fehler-Flag

1. Löscht die 8042-Schnittstelle

2. Initialisiert den 8042-Selbsttest

1. Testet den speziellen Tastatur-Controller für Winbond 977 Serien Super I/O Chips.

2. Aktiviert die Tastatur-Schnittstelle.

1. Deaktiviert die PS/2-Mausschnittstelle (optional).

2. Erkennt automatisch Anschlüsse für die Tastatur & Maus, nachdem ein Anschluss & Schnittstelle-Austausch erfolgte (optional).

3. Führt einen Reset für die Tastatur für Winbond 977 Serien Super I/O Chips durch.

Testet F000h-Segmentshadow, um zu überprüfen, ob er R/W-able ist. Versagt der Test, dann piepst der Lautsprecher ununterbrochen. Erkennt automatisch den Flash-Typ, um entsprechende Flash R/W-Code in die Ausführungszeit-Fläche in F000 für die ESCD & DMI-Unterstützung zu laden. Verwendet den Walking 1’s-Algorithmus zum Feststellen der Schnittstelle im CMOS-Schaltkreis. Es stellt ebenfalls den Real-Time Uhrstrom-Status fest und überprüft ein Überschreiten. Programmiert die Standard-Chipsatzwerte in den Chipsatz. Die Standard-Chipsatzwerte sind MODBINable von OEM-Kunden. Initialisiert Onboard Taktgeber wenn Early_Init_Onboard_Generator definiert ist. Siehe auch POST 26. Erkennt die CPU-Informationen, inklusive Marke, SMI-Typ (Cyrix oder Intel) und CPU-Niveau (586 oder 686). Initialisiert Interrupt-Vektortabelle. Wenn nicht speziell definiert, werden alle H/W Interrupts auf SPURIOUS_INT_HDLR & S/W Interrupts auf SPURIOUS_soft_HDLR gesteuert.

Beschreibung

Anhang

AW9D-MAX, AW9D 5-1

1. Prüfen Sie den RTC-Wert (Echtzeituhr): Z.B. ein Wert von 5Ah ist ungültig für

27 Initialisiert den INT 09-Puffer

2B Video BIOS aufrufen

35 Testen von DMA Kanal 0 37 Testen von DMA Kanal 1. 39 Testen von DMA Seitenregistern. 3C Testet 8254 3E Testet 8259 Interrupt Mask Bits für Kanal 1. 40 Testet 8259 Interrupt Mask Bits für Kanal 2. 43 Testet 8259-Funktion. 47 Initialisiert den EISA-Sockel

50 Initialisiert USB 52 Testet allen Arbeitsspeicher (löscht allen erweiterten Speicher) 53 Passwort löschen gemäß H/W Jumper (Option) 55 Zeigt die Nummer der Prozessoren an (Multi-Prozessor-Plattform)

59 Initialisiert den kombinierten Trend Anti-Virus-Code.

RTC Minuten.

2. Lädt CMOS Einstellungen in BIOS Stack. Tritt ein CMOS-Prüfsummenfehler auf, verwenden Sie stattdessen die Defaulteinstellungen.

Bereitet BIOS Ressourcentabelle für PCI & PnP vor. Tritt ein ESCD-Fehler auf, achten Sie auf die ESCD Legacy-Informationen. Frühe PCI-Initialisierung:

-Benennung der PCI-Bus-Nummer.

-Zuweisung von Speicher & E/A Ressourcen

-Suche nach gültigem VGA Gerät & VGA BIOS, Transfer nach C000:0

1. Ist Early_Init_Onboard_Generator nicht definiert, Initialisierung des Onboard-Taktgebers. Deaktivieren Sie die entsprechende Taktgeber-Ressource, um die PCI & DIMM Steckplätze zu leeren.

2. Initialisiert den Onboard PWM.

3. Initialisiert Onboard H/W Monitore.

1. Programmiert CPU interne MTRR (P6 & PII) für 0-640K Speicheradresse.

2. initialisiert den APIC für CPU der Pentium Klasse.

3. Programmiert Early Chipset gemäß CMOS Setup. Beispiel: Onboard IDE-Controller.

4. Misst CPU Geschwindigkeit.

1. Initialisiert Doppel-Byte Sprachfont (Option)

2. Anzeige von Informationen, inkl. Award Titel, CPU Typ, CPU Geschwindigkeit, Logo über Vollbildschirm.

Reset Tastatur, wenn Early_Reset_KB definiert ist, z.B. Winbond 977 Serie Super E/A Chips. Siehe auch POST 63.

1. Berechnet den gesamten Arbeitsspreicher durch Testen des letzten doppelten Wortes jeder 64K-Seite.

2. Programmiert die Write-Zuweisung für den AMD K5 CPU.

1. Programmiert MTRR des M1 CPU

2. Initialisiert den L2-Cache für den CPU der P6-Klasse & programmiert den CPU mit angemessenen cacheablen Bereich.

3. Initialisiert APIC für den CPU der P6-Klasse.

4. Regelt den cacheablen Bereich zu einem Kleinerem auf der MP-Plattform, falls die cacheablen Bereiche zwischen jedem CPU nicht identisch sind.

Zeigt das PnP-Logo an Frühe ISA PnP-Initialisierung

-Weist CSN jedem ISA PnP-Gerät zu.

(Optionale Eigenschaft) Zeigt Meldungen für AWDFLASH.EXE von dem FDD (optional)

5-2 AW9D-MAX, AW9D

63 Reset Tastatur, wenn Early_Reset_KB nicht definiert ist 65 Initialisiert die PS/2 Maus

69 Schaltet den L2-Cache an

75 Erkennt & installiert alle IDE-Geräte: HDD, LS120, ZIP, CDROM…..

77 Erkennt serielle & parallele Schnittstelle. 7A Erkennt & installiert den Co-Prozessor 7C Initialisiert Festplatten-Schreibschutz

83 Speichert alle Daten im Stapelspeicher in das CMOS 84 Initialisiert die ISA PnP-Boot-Geräte

87 NET PC: Aufbau von SYSID Struktur

8F IRQ Störungen beseitigen 93 Liest die HDD Bootsector-Informationen für den Trend Anti-Virus-Code

1. Initialisiert Init_Onboard_Super_IO

2. Initialisiert Init_Onbaord_AUDIO

Ok zum Gelangen ins Setup Utility; d.h. dass der Benutzer erst bis zu dieser POST-Stufe in das CMOS Setup Utility gelangen kann.

Bereitet die Arbeitsspeichergröße-Informationen für den Funktion-Aufruf vor: INT 15h ax=E820h

Programmiert die Chipsatz-Register entsprechend der Elemente, die in der Setup & Auto-Konfigurationstabelle beschrieben sind.

1. Weist Ressourcen allen ISA PnP-Geräten zu.

2. Weist automatisch Anschlüsse den Onboard-COM-Anschlüssen zu, wenn das entsprechende Element im Setup auf “AUTO” eingestellt ist.

1. Initialisiert den Floppy-Controller

2. Stellt die mit Floppy relevanten Felder in 40:hardware ein.

(Optionale Eigenschaft) Geben Sie AWDFLASH.EXE ein, wenn :

-AWDFLASH im Diskettenlaufwerk gefunden wurde.

-ALT+F2 gedrückt wurde

Schaltet zurück zum Textmodus, wenn ein Vollbildschirm-Logo unterstützt wird.

-Wenn Fehler auftreten, dann berichtet es Fehler und wartet auf Eingaben

-Wenn kein Fehler auftritt oder die F1-Taste gedrückt wird: Löscht EPA oder das individuelle Logo.

E8POST.ASM startet

1. Ruft den Chipsatz-Energieverwaltung-Hook auf.

2. Stellt die Textschrift wieder her, die das EPA-Logo verwendet (nicht für das Vollbildschirm-Logo)

3. Fragt nach dem Passwort, wenn ein Passwort festgelegt wurde.

1. USB letzte Initialisierung

2. Bildschirm zurück auf Textmodus schalten

1. Zuweisung von IRQs an PCI-Geräte

2. Setup ACPI Tabelle im oberen Speicher.

1. Aufrufen aller ISA Adapter ROMs

2. Aufrufen aller PCI ROMs (außer VGA)

1. Aktivieren/Deaktivieren von Parity Check gemäß CMOS-Setup

2. APM Initialisierung

1. L2 Cache aktivieren

2. Sommerzeit programmieren

3. Boot-up-Geschwindigkeit programmieren

4. Letzte Chipset Initialisierung

5. Letzte Energie Management Initialisierung

6. Bildschirm löschen & Übersichtstabelle anzeigen

7. K6 Schreibbelegung programmieren

8. Programmiert P6 Class Write Combining

Anhang

AW9D-MAX, AW9D 5-3

FF Bootversuch(INT 19h)

ktualisiert Tastatur-LED & Wiederholfrequenz

1. Baut die MP-Tabelle auf

2. Baut & aktiviert ESCD

3. Stellt das Jahrhundert auf das 20. oder 19. Jahrhundert im CMOS ein

4. Lädt die CMOS-Zeit in den DOS-Zeitzähler

5. Baut die MSIRQ-Routingtabelle.

5.1.2 AC2005 POST Code Definition

POST

(hexadezimal)

8.1. Starten der Hochfahr-Sequenz

8.2. ATX Netzteil aktivieren

8.3. ATX Netzteil betriebsbereit

8.4. DDR Spannung bereit

8.5. Setup PWM für CPU Innenspannung

8.6. Bestätigen von PWM für CPU Innenspannung

8.7. Prüfen der CPU Innenspannung

8.8. CPU Innenspannung bereit

8.9. Taktgeber IC

8.A. North Bridge Chipset Spannung bereit

8.B. AGP Spannung bereit

8.C. 3VDUAL Spannung bereit

8.D. VDDA 2.5V Spannung bereit

8.D. GMCHVTT Spannung bereit

8.E. Prüfen der CPU Lüftergeschwindigkeit

8.F. Gesamte Stromversorgung bereit

9.0.

9.1. Starten der Herunterfahr-Sequenz

9.2. Gesamte Stromversorgung freigeben

9.3. Freigabe des Einschaltsignales (Power On)

9.4. LDT Bus Stromversorgung freigeben

9.5. PWM für CPU Innenspannung freigeben

9.6. CPU Innenspannung freigeben

9.7. Prüfen der CPU Innenspannung

9.8. Freigabe des ATX-Netzteils

9.9. Herunterfahr-Sequenz beendet

F.0. Tasten-Reset F.1. SoftMenu-Reset F.2. Hochfahr-Sequenz Timeout F.3. Herunterfahr-Sequenz Timeout

Beschreibung

Hochfahren

uGuru Initialisierungsprozess beendet AWARD BIOS übernimmt Hochfahren

Herunterfahren

Andere

5-4 AW9D-MAX, AW9D

5.2 Troubleshooting (Wo Sie Technische Hilfe finden?)

5.2.1 F & A

F: Muss ich das CMOS löschen, bevor ich ein neues Motherboard in mein

Computersystem einbaue?

A: Ja, wir empfehlen Ihnen sehr, das CMOS vor der Installation eines neuen Motherboards zu

löschen. Bitte setzen Sie die CMOS-Brücke von ihrer voreingestellten 1-2-Position einige Sekunden lang auf 2-3 und dann wieder zurück. Wenn Sie danach Ihr System zum ersten Mal booten, befolgen Sie die Anweisungen im Handbuch, um die optimierten Voreinstellungen zu laden.

F: Was soll ich tun, wenn mein System sich beim Aktualisieren des BIOS oder nach

Einstellung falscher CPU-Parameter aufhängt?

A: Wann immer Sie Ihr BIOS aktualisieren, oder wenn das System sich aufgrund falscher

CPU-Parametereinstellungen aufhängt, löschen Sie immer zuerst die CMOS-Brückeneinstellungen, bevor Sie den Computer neu starten.

F: Warum kann das System nicht direkt nach einem mechanischen Ausschalten

hochgebootet werden?

A: Bitte lassen Sie ein Intervall von 30 Sekunden zwischen mechanischem Ein- und

Ausschalten.

F. Nachdem einigen Übertaktungsversuchen bzw. Non-Standard-Einstellungen

innerhalb des BIOS startete das System nicht mehr und der Bildschirm blieb schwarz.

A. Die Änderungen von BIOS-Einstellungen auf Übertaktungs- oder Non-Standardwerte sollten

weder bei Hardware noch beim Mainboard zu permanentem Schaden führen. Wir empfehlen die folgenden drei Methoden zur Fehlerbehebung, um die CMOS-Daten zu

löschen und den voreingestellten Hardwarestatus wiederherzustellen. Dies macht Ihr Mainboard wieder betriebsfähig, Sie brauchen es also nicht zum Händler zurückzubringen oder einen RMA-Vorgang zu durchlaufen.

1. Schalten Sie das Netzteil aus und nach einer Minute wieder an. Wenn es keinen Schalter

aufweist, ziehen Sie das Netzkabel für eine Minute heraus und stecken es dann wieder ein. Drücken Sie die Einfügetaste auf der Tastatur und halten sie gedrückt, dabei drücken Sie die Netztaste, um das System zu starten. Wenn es funktioniert, lassen Sie die Einfügetaste los und drücken die Löschtaste, um das BIOS-Setup aufzurufen, wo Sie die korrekten Einstellungen vornehmen können. Wenn dies immer noch nicht hilft, wiederholen Sie Schritt 1 dreimal oder probieren Schritt 2.

2. Schalten Sie das Netzteil aus, ziehen das Netzkabel heraus und nehmen dann das

Gehäuse ab. Neben der Batterie befindet sich ein CCMOS-Jumper. Ändern Sie die Position dieses Jumpers für eine Minute von der Voreinstellung 1-2 auf die Einstellung 2-3, um die CMOS-Daten zu entladen und dann wieder zurück auf 1-2. Setzen Sie das Gehäuse weder auf und schalten das Netzteil an oder stecken das Netzkabel wieder ein. Drücken Sie die Netztaste, um das System zu laden. Wenn es funktioniert, drücken Sie die Löschtaste, um das BIOS-Setup aufzurufen und dort die korrekten Einstellungen vorzunehmen. Wenn dies immer noch nicht hilft, probieren Sie Schritt 3.

3. Der gleiche Vorgang wie Schritt 2, aber hierbei ziehen Sie die ATX-Netzanschlüsse vom

Mainboard und entfernen die Mainboard-Batterie während der Entladung des CMOS.

Anhang

AW9D-MAX, AW9D 5-5

F: Wie bekomme ich vom technischen Kundendienst eine schnelle Antwort auf

meine Frage?

A: Bitte führen Sie zuerst eine einfache Fehlersuche durch, bevor Sie eine Frage an den

technischen Kundendienst “Technical Support Form” senden.

Nach Systemzusammenbau kann das System nicht gestartet werden:

Prüfen Sie zuerst die Systemanforderungen des Motherboards und dass alle angeschlossenen Komponenten diese Anforderungen erfüllen.

Um dies zu tun, können Sie:  Entfernen Sie alle nicht unbedingt benötigten Geräte (außer CPU, VGA-Karte, DRAM

und Netzteil) und schalten Sie das System erneut ein.

 Sollte das Problem bestehen bleiben, versuchen Sie es mit einer anderen VGA-Karte

(anderer Hersteller oder Modell) und starten Sie das System erneut ein.

 Sollte das Problem bestehen bleiben, versuchen Sie es mit einem anderen

Speichermodul (anderer Hersteller oder Modell) und starten Sie das System erneut.

 Sollte das Problem bestehen bleiben, versuchen Sie es mit einer anderen CPU und

Netzteil.

Kann das System gestartet werden, schalten Sie es wieder aus und installieren Sie die vorher installierten Karten und Geräte erneut. Installieren Sie dabei immer nur eine Karte/Gerät und schalten Sie das System wieder ein, um herauszufinden, welche Karte/System nicht kompatibel ist.

Fehlfunktionen des Betriebssystems:

Sollte das System bei Wiederaufnahme nach S3 oder eines anderen Testprogramms einfrieren, die CPU nicht korrekt erkannt werden, die Display-Auflösung inkorrekt sein oder ein bestimmtes Programm nicht gestartet werden können, können Sie:

 Die BIOS-Version des Motherboards aktualisieren.  Gerätetreiber aktualisieren.  Prüfen Sie, ob unter “Systemsteuerung/Systemeigenschaften” ein Konflikt vorliegt.

F: Wie fülle ich eine Anfrage an den technischen Kundendienst (“Technical Support

Form”) aus?

A: Zum Ausfüllen einer Anfrage an den technischen Kundendienst gehen Sie bitte

folgendermaßen vor:

• Region: Geben Sie den Namen Ihres Landes ein.

• E-Mail: Geben Sie Ihre E-Mail Kontaktadresse ein.

• Vorname: Geben Sie Ihren Vornamen ein.

• Nachname: Geben Sie Ihren Nachnamen ein.

• Betreff: Geben Sie den Modellnamen Ihres Motherboards ein und beschreiben Sie das

Problem. Beispiel 1: AA8XE und SCSI 29160 Fehlfunktion Beispiel 2: AA8XE kann nicht gebootet werden, POST Code AF Beispiel 3: AA8XE (System friert ein bei Wiederaufnahme nach S3)

• Motherboard: Geben Sie den Modellnamen und Revisionsnummer Ihres Motherboards

ein. Beispiel: AA8XE REV: 1.00

5-6 AW9D-MAX, AW9D

• BIOS-Version: Geben Sie die BIOS-Version Ihres Motherboards ein. (Diese wird

während der POST-Sequenz am Bildschirm angezeigt.)

• CPU: Geben Sie Markennamen und Geschwindigkeit (MHz) Ihrer CPU ein. (Beschreiben

Sie ggf. den Over-Clocking-Status.) Beispiel: Intel 650 3,4GHz (OC FSB=220MHz)

• Speicher-Markenname: Geben Sie Marken- und Modellnamen Ihres Speichermoduls

ein. Beispiel: Speicher-Markenname: Kingston (KVR533D2N4/1G)

• Speichergröße: Geben Sie die Kapazität des Speichermoduls ein. Beispiel: 512M* 4 St.

• Speicherkonfiguration: Geben Sie die Speicherkonfiguration der BIOS-Einstellung ein. Beispiel: Speicher-Timing: 2.5-3-3-7 @533MHz

• Grafikinformationen: Geben Sie Hersteller, Modell und Treiber-Version Ihrer Grafikkarte an.

• Grafikkarte: Geben Sie Marken- und Modellnamen Ihrer Grafikkarte ein. Beispiel: ATI RADEON X850 XT PE

• Grafiktreiber-Version: Geben Sie die Treiber-Version Ihrer Grafikkarte ein. Beispiel: Catalyst 5.12V

• Netzteil Hersteller: Geben Sie Marken- und Modellnamen Ihres Netzteils ein.

• Netzteil-Leistung: Geben Sie die Leistung Ihres Netzteils ein (Watt).

• Speichergeräte: Geben Sie Hersteller, Spezifikationen und Anzahl Ihrer Festplatten

ein. Geben Sie an, ob es an IDE (Master oder Slave) oder SATA-Anschlüssen angeschlossen ist, einschl. RAID-Status. Beispiel 1: WD Caviar WD600 60GB (auf IDE2 Master), Maxtor DiamondMax 10 SATA 300GB (auf SATA 3). Beispiel 2: Maxtor DiamondMax 10 SATA 300GB *2 (auf SATA 3, SATA 4 RAID 1)

• Optische Geräte: Geben Sie Hersteller, Spezifikationen und Anzahl Ihrer optischen Geräte ein. Geben Sie an, ob diese an IDE (Master oder Slave) oder SATA-Anschlüssen angeschlossen sind.

• Andere Geräte: Geben Sie andere Erweiterungskarten oder USB-Geräte an, von denen Sie sich sicher sind, dass diese mit dem Problem zusammenhängen. Wenn Sie die

Problemursache nicht identifizieren können, geben Sie alle angeschlossenen Erweiterungskarten und USB-Gerät an. Beispiel: AHA 29160 (auf PCI 2), Sandisk Cruzer Mini 256MB USB Flash-Disk.

• Betriebssystem: Geben Sie Ihr Betriebssystem und Sprachversion ein. Beispiel: Microsoft Windows XP SP2, englische Version Beispiel: Microsoft Media Center Edition 2005, koreanische Version

• Problembeschreibung: Beschreiben Sie das Problem Ihrer Systemkonfiguration. Geben Sie wenn möglich Schritte an, um das Problem nachvollziehen zu können.

Siehe nächste Seite für eine blanke Anfrage an den technischen Kundendienst oder besuchen Sie die folgende Webseite, um eine Anfrage online auszufüllen (http://www.abit.com.tw/page/en/contact/technical.php

F: Ist das Motherboard beschädigt? Muss ich es an den Händler zurückgeben oder

eine RMA-Anfrage stellen?

A: Nachdem Sie alle Schritte der Fehlerbehebung erfolglos durchgeführt haben, oder eine

offensichtliche Beschädigung des Motherboards besteht, wenden Sie sich bitte an unsere RMA-Center. (http://www2.abit.com.tw/page/en/contact/index.php?pFUN_KEY=18000&pTITLE_IMG

)

Anhang

AW9D-MAX, AW9D 5-7

5.2.2 Formblatt für technische Hilfe

Land:

Vorname:

Nachname:

Betreff:

Motherboard:

BIOS-Version:

CPU:

Speicher-Markenname:

Speichergröße:

Speicherkonfiguration:

Grafikkarte:

Grafiktreiber-Version:

Netzteil Hersteller:

Netzteil-Leistung:

Speichergeräte:

Optische Geräte:

Andere Geräte:

Betriebssystem:

Problembeschreibung:

5-8 AW9D-MAX, AW9D

5.2.3 Universal ABIT Kontaktinformationen

Taiwan Hauptsitz

Universal ABIT Co., Ltd.

No. 323, Yang Guang St., Neihu, Taipei, 114, Taiwan

Tel: 886-2-8751-3380 Fax: 886-2-8751-3381 Vertrieb: sales@abit.com.tw Marketing: market@abit.com.tw

Nordamerika und Südamerika

Universal ABIT (USA) Corporation

2901 Bayview Drive, Fremont, CA 94538, U.S.A.

Tel: 1-510-623-0500 Fax: 1-510-623-1092

Website: http://www.abit-usa.com

Latin America: ventas@abit-usa.com

RMA Center: http://rma.abit-usa.com

UK und Irland

Universal ABIT UK Corporation

Unit 3, 24-26 Boulton Road, Stevenage, Herts SG1 4QX, UK

Tel: 44-1438-228888 Fax: 44-1438-226333

Österreich, Tschechien, Rumänien, Bulgarien, Slowakei, Kroatien, Bosnien, Serbien, Mazedonien, und Slowenien

Universal ABIT Austria Computer GmbH

Schmalbachstrasse 5, A-2201 Gerasdorf / Wien, Austria

Tel: 43-1-7346709 Fax: 43-1-7346713 Kontakt: office@abit-austria.at Website: http://www.abit-austria.at

Shanghai

Universal ABIT (Shanghai) Co. Ltd.

FL 19 Xuhui Yuan BLOG NO.1089 ZhongShan s 2 RD, ShangHai 200030 The People's Republic of China

Tel: (86-21) 54102211 Fax: (86-21) 54104791 Website: http://www.abit.com.cn

Polen

Universal ABIT Poland

(Repräsentativ-Büro) Strzegomska 310/2, 54-432 Wroclaw

Tel: +48-71-718-12-39 Kontakt: Grzegorz Morgiel

Deutschland und Benelux (Belgien, Niederlanden, Luxemburg), Frankreich, Italien, Spanien, Portugal, Griechenland, Dänemark, Norwegen, Schweden, Finnland, und die Schweiz

Universal ABIT NL B.V.

Jan van Riebeeckweg 15, 5928LG, Venlo, The Netherlands

Tel: 31-77-3204428 Fax: 31-77-3204420

AW9D-MAX, AW9D 5-9

Russland

Universal ABIT Russia

(Repräsentativ-Büro)

Kontakt: info@abit.ru

Website: www.abit.ru

Türkei

Universal ABIT Turkey

(Repräsentativ-Büro) Tel: 90 532 211 6860

Anhang

Rev. 1.00

http://www.abit.com.tw

Abit AW9D, AW9D-MAX User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Einleitung

1-4 AW9D-MAX, AW9D

Hardwaresetup

BIOS-Setup

OC Guru Genuine Intel(R) CPU 3.40GHz Item Help ►

ABIT EQ

Standard CMOS Features

Advanced BIOS Features

Advanced Chipset Features

Integrated Peripherals

Power Management Setup

PnP/PCI Configurations

Treiber und Hilfsprogramm

Anhang
