Zte mf820 Quick Manual

1

MF820

ZTE Modem

Quick Guide

2

3

English ......................................................................................4

Swedish ..................................................................................11

Norwegian ..............................................................................18

Finnish ....................................................................................25

Danish.....................................................................................32

Latvian ....................................................................................39

Estonian .................................................................................46

Lithuanian ..............................................................................53

Russian...................................................................................60

4

English

Introduction

The USB modem is a multi-mode of 2G/3G/4G modem. With a USB interface connecting
to your laptop or desktop computer, it supports data and SMS services through the mobile
phone network, helping you realize mobile communication anytime and anywhere.

Hardware Installation

Installing the SIM/USIM Card

1. Remove the back cover on the modem.

2. Hold your SIM/USIM card with the cut corner oriented as shown and then slide it into
the card holder with the metal contacts facing the modem.

3. Replace the back cover.

5

Connecting the USB Modem to Your Computer

Rotate the USB connecter and plug the modem rmly into a USB port on your computer.

Software Installation

On different operating systems, the software installation procedures may be different.
Please follow the general guide below and the system prompts during installation.

• For Windows XP, Vista and Windows 7

When you connect the modem to your PC correctly, the system automatically recognizes
it as a CD-ROM and starts the software installation wizard. If the system does not launch

the installation wizard automatically, please start it by running the executable le in the new

CD-ROM directory.

6

• For Mac OS

The system will automatically display a new CD-ROM icon on the desktop, when you
connect the modem to your Mac correctly. Double click the installation software package in
the CD-ROM, and follow the system prompts to complete the software installation.

Functions

Click the following buttons to access each function.

Connect Connect to the Internet.

SMS Send and receive text messages.

Phonebook Manage contacts information.

Settings Congure the USB modem settings.

Data records Show connection information.

7

LED Lights

Indication Modem Status

Red Power on and Ofine

Blue 2G/3G network is acquired

Blue blinking Access Internet in 2G/3G

Green 4G network is acquired

Green blinking Access Internet in 4G

Warning and notice

To the owner

• Some electronic devices are susceptible to electromagnetic interference sent by modem
if inadequately shielded, such as the electronic system of vehicles. Please consult the
manufacturer of the device before using the modem if necessary.

• Operating of laptop and desktop PCs and the modem may interfere with medical
devices like hearing aids and pacemakers. Please always keep them more than 20
centimeters away from such medical devices when they are turned on. Turn the modem

8

off if necessary. Consult a physician or the manufacturer of the medical device before
using the modem.

• Be aware of the usage limitation when using a modem at places such as oil warehouses
or chemical factories, where there are explosive gases or explosive products being
processed. Turn off your modem if required.

• The use of electronic transmitting devices is forbidden in aircrafts, at petrol stations and
in hospitals. Please observe and obey all warning signs and switch off your modem in
these conditions.

• Do not touch the inner antenna area if not necessary. Otherwise it will affect your
modem’s performance.

• Store the modem out of the reach of little children. The modem may cause injury if used
as a toy.

Using your USB Modem

• Please use original accessories or accessories that are authorized. Using any
unauthorized accessories may affect your modem’s performance, and violate related
national regulations about telecom terminals.

• Avoid using the modem near or inside metallic structures or establishments that can

emit electromagnetic waves. Otherwise it may inuence signal reception.

• The modem is not waterproof. Please keep it dry and store in a shady and cool place.

• Do not use the modem immediately after a sudden temperature change. In such case, it
will produce dew inside and outside the modem, so don’t use it until it becomes dry.

9

• Handle the modem carefully. Do not drop, bend or strike it. Otherwise the modem will
be damaged.

• No dismantling by non-professionals and only qualied technicians can undertake repair

work.

• Operating temperature range of -10°C ~ +60°C and humidity range of 5% ~ 95% are
recommended.

Limited Warranty

• This warranty does not apply to defects or errors in the Product caused by:
i. Reasonable abrasion.
ii. End User’s failure to follow ZTE’s installation, operation or maintenance instructions

or procedures.

iii. End User’s mishandling, misuse, negligence, or improper installation, disassembly,

storage, servicing or operation of the Product.

iv. Modications or repairs not made by ZTE or a ZTE-certied individual.
v. Power failures, surges, re, ood, accidents, actions of third parties or other events

outside ZTE’s reasonable control.

vi. Usage of third-party products, or usage in conjunction with third-party products

provided that such defects are due to the combined usage.

vii. Any other cause beyond the range of normal usage intended for the Product.

End User shall have no right to reject or return the Product, or receive a refund for the
Product from ZTE under the above-mentioned situations.

10

• This warranty is End User’s sole remedy and ZTE’s sole liability for defective or
nonconforming items, and is in lieu of all other warranties, expressed, implied or
statutory, including but not limited to the implied warranties of merchantability and
fitness for a particular purpose, unless otherwise required under the mandatory
provisions of the law.

Limitation of Liability

ZTE shall not be liable for any loss of prots or indirect, special, incidental or consequential

damages resulting from or arising out of or in connection with using of this product, whether
or not ZTE had been advised, knew or should have known of the possibility of such

damages, including, but not limited to lost prots, interruption of business, cost of capital,

cost of substitute facilities or product, or any downtime cost.

LEGAL INFORMATION

Copyright © 2011 ZTE CORPORATION.
All rights reserved.
No part of this publication may be excerpted, reproduced, translated or utilized in any form

or by any means, electronic or mechanical, including photocopying and microlm, without

the prior written permission of ZTE Corporation.

The manual is published by ZTE Corporation. We reserve the right to make modications
on print errors or update specications without prior notice.

11

Swedish

Inledning

USB-modemet är ett flerläges 2G/3G/4G-modem. Modemet ansluts till datorns USB­kontakt och stöder data- och SMS-tjänster via mobilnätet, vilket gör att du kan utnyttja mobil
kommunikation när som helst, var som helst.

Installation av maskinvaran

Installation av SIM/USIM-kortet

1. Ta bort locket på modemets baksida.

2. Håll SIM/USIM-kortet med det avfasade hörnet åt det håll bilden visar och skjut sedan
in det i korthållaren med kontaktytorna mot modemet.

3. Sätt tillbaka locket på modemets baksida.

12

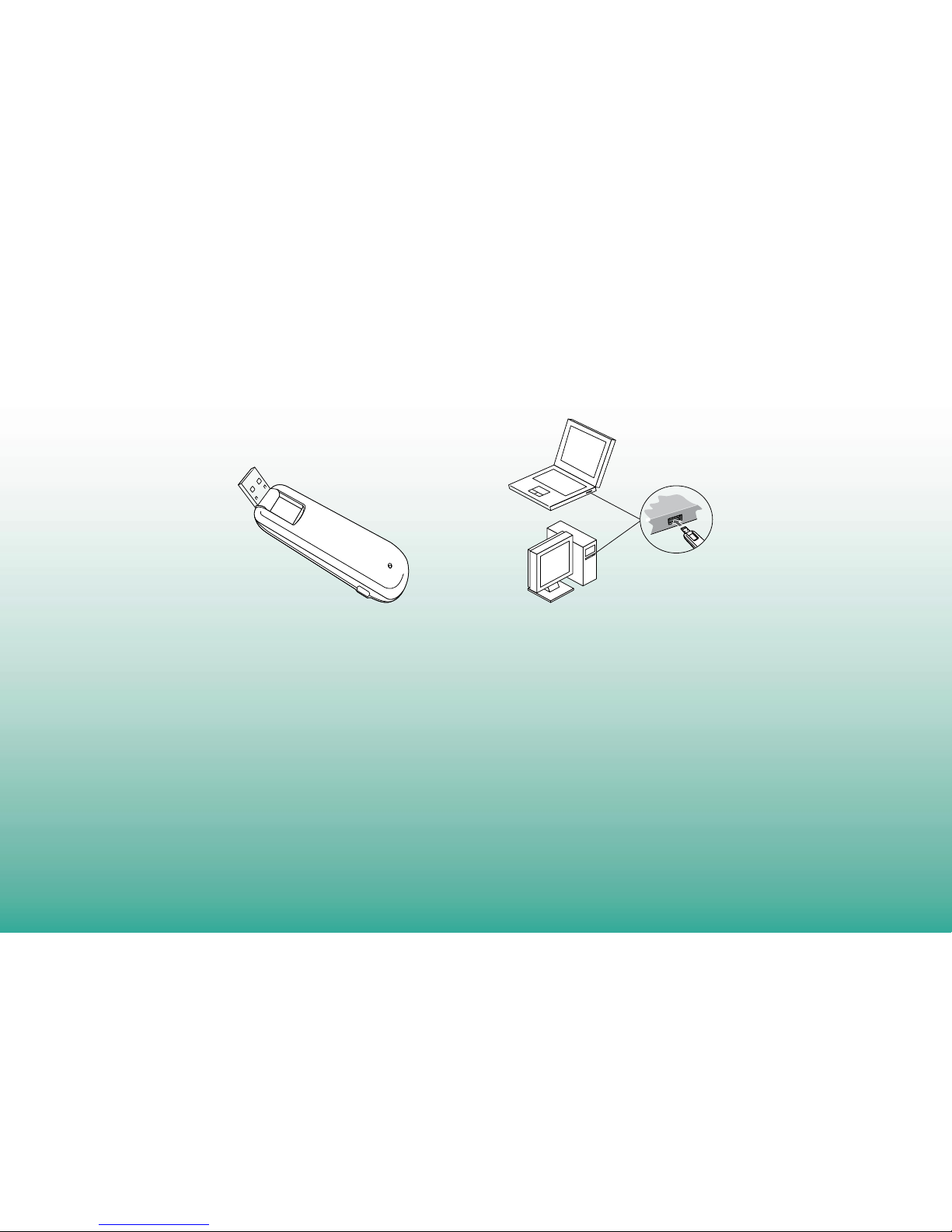

Ansluta USB-modemet till datorn

Vrid USB-kontakten och sätt i modemet ordentligt i en av datorns USB-portar.

Programvaruinstallation

Installationsprocessen kan skilja sig åt beroende på operativsystem. Följ de allmänna
anvisningarna nedan tillsammans med systemets egna anvisningar under installationen.

• För Windows XP, Vista och Windows 7

När modemet anslutits på rätt sätt till datorn identifieras det automatiskt som ett CD­ROM så att programvaruinstallationsguiden startas. Om installationsguiden inte startas

automatiskt, startar du den genom att köra den körbara len i den nya CD-ROM-katalogen.

• För Mac OS

En ny CD-ROM-ikon visas automatiskt på skrivbordet när modemet ansluts på rätt sätt till

13

en Macintosh-dator. Dubbelklicka på installationsprogrampaketet i CD-ROM-katalogen och
slutför sedan installationen genom att följa systemets anvisningar.

Funktioner

Klicka på följande knappar för att använda respektive funktion.

Anslut Ansluta till Internet.

SMS Skicka och ta emot textmeddelanden.

Telefonbok Hantera kontaktinformation.

Inställningar Kongurera inställningar för USB-modemet.

Dataposter Visa anslutningsinformation.

LED-lampor

Lampa Modemstatus

Röd Påslaget och ofine
Blå 2G/3G-nätverk hittades

Blinkande blå Anslutet till Internet med 2G/3G

14

Grön 4G-nätverk hittades
Blinkande grön Anslutet till Internet med 4G

Varningar och information

Till ägaren

• En del elektroniska enheter kan påverkas av elektromagnetisk interferens som sänds
ut av modemet om enheterna är otillräckligt avskärmade. Detta kan exempelvis gälla

elektroniska system som nns i fordon. I tveksamma fall kontaktar du tillverkaren av

enheten innan du använder modemet.

• Användning av en dator tillsammans med modemet kan störa medicinsk utrustning som
hörapparater och pacemaker. Se till att datorn och modemet alltid hålls på minst 20
centimeters avstånd från medicinska apparater när dessa används. Stäng av modemet
om så krävs. Konsultera en läkare eller tillverkaren av den medicinska utrustningen
innan du använder modemet.

• Ta reda på vilka bestämmelser som gäller när du behöver använda ett modem på

platser som exempelvis oljelager eller kemiska fabriker, där det nns explosiva gaser

eller där explosiva produkter bearbetas. Stäng av modemet om så krävs.

• Det är förbjudet att använda elektroniska sändarenheter i ygplan, på bensinstationer

och på sjukhus. Följ alla varningsskyltar, och stäng av modemet i de här omgivningarna.

15

• Undvik om möjligt att röra den inre antennytan eftersom detta kan påverka modemets
prestanda.

• Förvara modemet utom räckhåll för barn. Modemet kan orsaka skada om det används
som leksak.

Använda USB-modemet

• Använd originaltillbehör eller tillbehör som godkänts av tillverkaren. Om du använder
tillbehör som inte är godkända kan modemets prestanda påverkas och du riskerar att
bryta mot gällande nationella regler kring telekomutrustning.

• Undvik att använda modemet inifrån eller nära konstruktioner av metall eller
anläggningar som kan avge elektromagnetisk strålning. Detta kan annars påverka
signalmottagningen.

• Modemet är inte vattenskyddat. Håll det torrt och förvara det på en skuggig och sval
plats.

• Använd inte modemet omedelbart efter en plötslig temperaturförändring. Detta får
kondens att bildas inuti och utanpå modemet. Använd det inte förrän det har torkat.

• Hantera modemet varsamt. Tappa inte modemet och böj det inte eller utsätt det för slag.
Annars kan modemet skadas.

• Modemet får endast tas isär av fackpersonal och reparationer får endast utföras av

kvalicerad servicetekniker.

• Den rekommenderade användningstemperaturen ligger mellan -10 °C och +60 °C med
en rekommenderad luftfuktighet på 5-95 %.

16

Begränsad garanti

• Garantin gäller inte skador eller fel på produkten som orsakats av:
i. Normalt slitage.
ii. Underlåtenhet eller oförmåga att följa ZTE:s anvisningar för installation, användning

och underhåll.

iii. Oaktsamhet, vårdslöshet eller felaktig installation, isärmontering, förvaring, underhåll

eller användning av produkten.

iv. Ändringar eller reparationer som inte utförts av ZTE eller av ZTE certierad person.

v. Elavbrott, strömspikar, eld, översvämning, olyckshändelser, åtgärder från tredjepart

eller andra händelser bortom ZTE:s kontroll.

vi. Användning av produkter från tredjepart eller användning tillsammans med

tredjepartsprodukter, om fel uppstår som ett resultat av den kombinerade
användningen.

vii. Övriga orsaker som inte härrör från normal avsedd användning av produkten.

I de situationer som nämnts ovan har slutanvändaren ingen rättighet att återlämna
produkten eller att få pengar tillbaka från ZTE.

• Denna garanti utgör slutanvändarens enda kompensation och ZTE:s enda
ansvarsskyldighet för enheter behäftade med fel eller enheter som inte uppfyller
specifikationerna. Denna garanti åsidosätter alla andra garantier, såväl uttryckliga
som underförstådda, inklusive eventuella garantier avseende produktens allmänna
lämplighet eller lämplighet för ett särskilt ändamål, såvida detta inte är ett lagkrav.

17

Ansvarsbegränsning

ZTE ansvarar inte för eventuell utebliven vinst eller andra indirekta skador, följdskador
eller övriga skador även om ZTE uppmärksammats på, kände till eller borde känt till risken
för sådana skador, inklusive utebliven vinst, driftstörning, kapitalkostnad, kostnader för
ersättningsprodukt eller övriga kostnader för utebliven uppkoppling.

JURIDISK INFORMATION

Copyright © 2011 ZTE CORPORATION.
Med ensamrätt.
Ingen del av den här publikationen får särtryckas, reproduceras, översättas eller användas
i någon form eller på något sätt, vare sig elektroniskt eller mekaniskt, inklusive genom

fotokopiering eller mikrolmning, utan föregående skriftligt tillstånd från ZTE Corporation.

Handboken har publicerats av ZTE Corporation. Vi reserverar oss rätten att ändra tryckfel
och att uppdatera tekniska data utan föregående meddelande.

18

Norwegian

Introduksjon

Dette USB-modemet er et multimodus 2G/3G/4G-modem. Med et USB-grensesnitt som
har forbindelse med din bærbare eller stasjonære datamaskin, støtter det data- og SMS­tjenester via mobiltelefonens nettverk. Det muliggjør mobil kommunikasjon når som helst
og hvor som helst.

Maskinvareinstallasjon

Installere SIM/USIM-kortet

1. Åpne dekslet på baksiden av modemet.

2. Hold SIM/USIM-kortet med det avskårne hjørnet som vist, og skyv det så inn i
kortholderen med metallkontaktene vendt mot modemet.

19

3. Sett dekslet på igjen.

Koble USB-modemet til datamaskinen

Vri USB-kontakten, og sett modemet inn i en USB-port på datamaskinen.

Programvareinstallasjon

Prosedyren for installasjon av programvare kan variere fra et operativsystem til et annet.
Følg den generelle veiledningen nedenfor og meldingene som systemet gir under
installasjonen.

• For Windows XP, Vista og Windows 7

Når du kobler modemet korrekt til PC-en, oppdager systemet det automatisk som en CD­ROM, og starter veilederen for programvareinstallasjon. Hvis systemet ikke starter installa

20

sjonsveiledningen automatisk, kan den startes ved å kjøre den kjørbare len i den nye CD-

ROM-katalogen.

• For Mac OS

Systemet viser automatisk et nytt CD-ROM-ikon på skrivebordet når modemet kobles
korrekt til Mac-en. Dobbeltklikk på installasjonspakken for programvaren på CD-ROM­disken, og følg systemets anvisninger for å fullføre programvareinstallasjonen.

Funksjoner

Klikk på følgende knapper for å gå inn i hver funksjon.

Koble til Koble til Internett.

SMS Send og motta tekstmeldinger.

Kontaktliste Administrer kontaktinformasjon.

Innstillinger Kongurer USB-modemets innstillinger.

Dataposter Vis informasjon om tilkoblingen.

21

LED-lys

Indikasjon Modemets status

Rød Strøm på og Frakoblet

Blå Tilkoblet 2G/3G-nettverk

Blått blinkende Tilgang til Internett med 2G/3G

Grønn Tilkoblet 4G-nettverk

Grønt blinkende Tilgang til Internett med 4G

Advarsel og melding

Til eieren

• Noen elektroniske apparater er mottakelige for elektromagnetisk interferens som sendes
fra USB-modemer hvis de ikke er tilstrekkelig beskyttet, for eksempel det elektroniske
systemet i kjøretøyer. Ta om nødvendig kontakt med produsenten av apparatet før du
bruker modemet.

• Bærbare eller stasjonære PC-er og deres modemer kan gi interferens i medisinsk utstyr
som høreapparater og hjertestimulatorer. Sørg for at slike enheter alltid er mer enn 20
centimeter unna slikt medisinsk utstyr når de er i bruk. Slå av modemet om nødvendig.
