Zenner WR3 Installation And Operating Manual

Installation and operating manual

...............16

Electronic energy calculator for heat/cooling meters with additional 2 inputs/outputs optionally with M-Bus, RS-232, RS-485

Manuel de montage et instructions d’utilisation

.................................................... 30

Calculateur électronique pour compteurs d’énergie thermique/de frigorie avec 2 entrées/sorties supplémentaires en option avec M-Bus, RS-232, RS-485

Istruzioni di montaggio e d’uso

................... 58

Parte elettronica per contatori di calorie e/o frigorie con 2 ingressi/uscite aggiuntive su richiesta con interfaccia M-Bus, RS-232, RS-485

Manual de instalación y uso

....................... 44

Unidad digital para contadores de energía para calorías y/o frigorías Con 2 entradas/salidas conﬁgurables de pulsos y opcionalmente comunicación M-Bus, RS-232, RS-485

Montage- und Bedienungsanleitung

............. 2

elektronisches Rechenwerk für Wärme- und/oder Kältezähler mit 2 zusätzlichen Ein-/Ausgängen optional mit M-Bus, RS-232, RS-485

multidata WR3

EnergieTe chnik

Alles, was zählt.

Inhalt

Lieferumfang..........................................................................................3

Technische Daten multidata WR3 .........................................................3

Technische Daten Anschluss Volumenein- / ausgang ...........................4

Anschlussbelegung ...........................................................................5

MID-Konformitätserklärung....................................................................6

Sicherheitshinweise ...............................................................................6

Elektromagnetische Störungen ........................................................6

Pegehinweise ..................................................................................6

Montageanleitung ..................................................................................7

Abmessung............................................................................................7

Sicherheitshinweise zur Montage ..........................................................7

Allgemeine Hinweise ............................................................................7

Kommunikation ......................................................................................8

M-Bus (Optional) ...................................................................................8

Montage Rechenwerk............................................................................8

Anschluss der Temperaturfühler ............................................................9

Umschaltung 2-/4-Leiter ......................................................................10

Anschluss Durchusssensor (DFS) .....................................................10

Fernversorgung ...................................................................................10

Funktionsprüfung .................................................................................10

Benutzersicherung...............................................................................10

Instandhaltung .....................................................................................10

Statusanzeigen / Fehlercodes ............................................................. 11

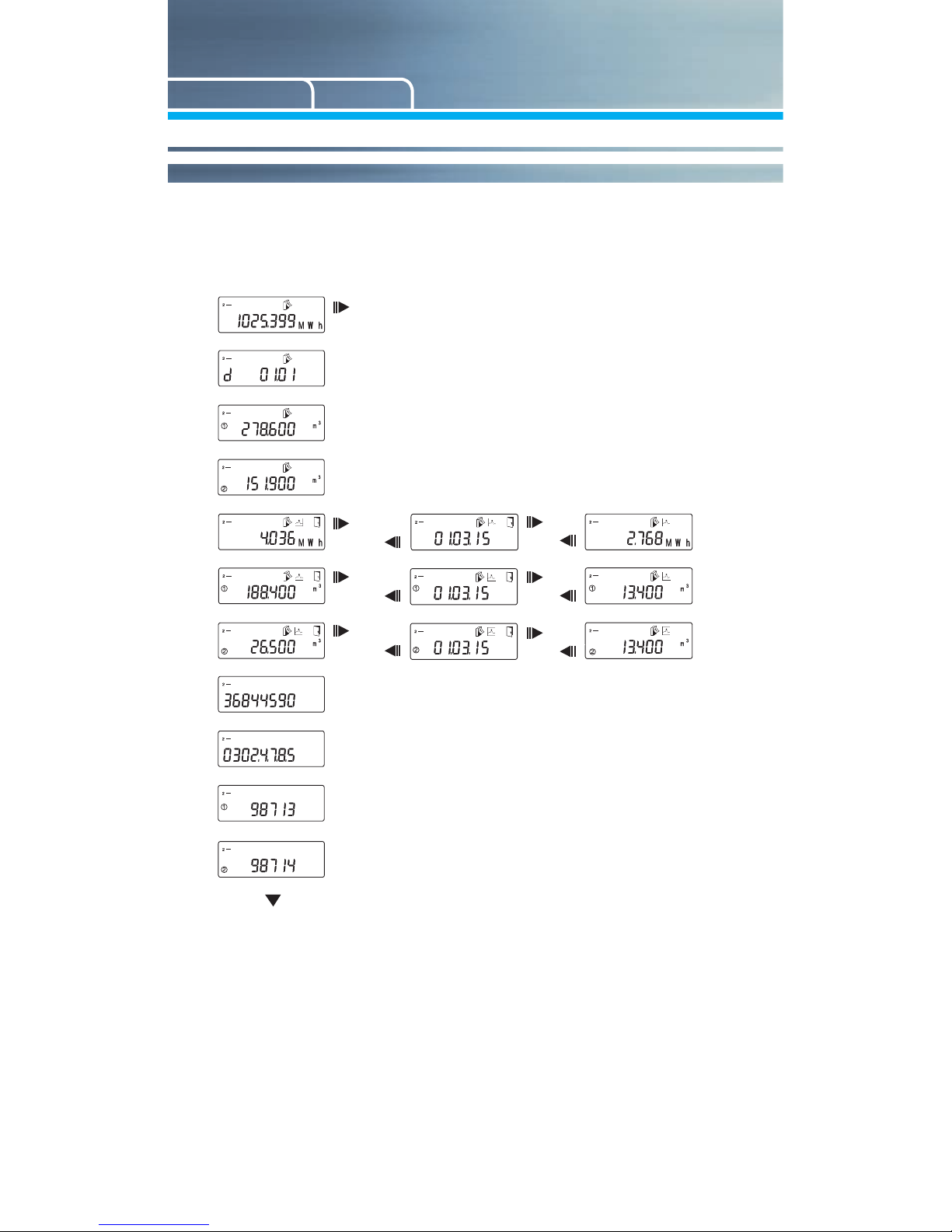

Einfaches Beispiel der Menüführung ...................................................12

Entsorgung ..........................................................................................15

Français

English

Deutsch

Lesen Sie unbedingt die Monta-

ge- und Bedienungsanleitung vor

der Installation – Inbetriebnahme. Dadurch schützen Sie sich und

Lieferumfang

■ Rechenwerk multidata WR3

■ Plombiermaterial

■ Wand- bzw. Hutschienenhalterung (im Gehäuseunterteil)

■ Montage- und Bedienungsanleitung

vermeiden Schäden. Prüfen Sie den Inhalt vor Montage auf Voll-

ständigkeit.

Technische Daten multidata WR3

Temperaturbereich °C 0 - 150 Temperaturdifferenz k 3 - 120

LCD-Multifunktionsanzeige, 8-stellig,

gleitend

Anzeigeeinheit MWh, kWh, GJ

Schnittstelle Volumenmessteile

Bauarten mit Kontaktgeber oder aktivem

Impulsgeber

(kein Namur oder Opto)

passiv max. 1Hz / aktiv max. 100 Hz

Temperaturfühler anschluss

PT500, optional PT100, PT1000

Max. Fühlerkabellänge

2-Leiter

12,5m (PT500),

2,5m (PT100), 20m (PT1000)

Max. Fühlerkabellänge

4-Leiter

m 20m

Datenschnittstellen

optische Schnittstelle,

optional: M-Bus, Fernzählausgänge

Umgebungstemperatur °C 5 - 55

Stromversorung

Batterie 3,6V Lithium; extern über M-Bus,

optional Steckernetzteil (230V/24V)

Lebensdauer Batterie

>6 Jahre, optional >11 Jahre

(wechselbar ohne Versorgungsunterbre-

chung) (*) Schutzklasse IP 54 / IP 65, entspr. DIN 40050 Mechanische/elektromag-

netische Klasse

M1 / E1

Messgenauigkeitsklasse gemäß EN1434 Messzykluszeit dynamisch 40s / 30s / 10s

(*) Möglichkeit zum Batterietausch ist länderabhängig, bitte die jeweiligen nationalen Vor-

schriften beachten.

Italiano

Español

Anschluss Volumeneingang

Beschaltung Schaltbild Anschlussdaten

Passiv mit mechanischem Kontakt

1 Hz Ausführung: fmax = 1 Hz, Tastenverhältnis 1:1 bis 1:9 Eingangskapazität ca. 10 nF,

Eingangswiderstand ca. 850 kOhm 100 Hz Ausführung: Nicht erlaubt

Passiv mit open drain

FET

1 Hz. Ausführung: fmax = 1 Hz, Tastverhältnis 1:1 bis 1:9 Eingangskapazität ca. 10 nF,

Eingangswiderstand ca. 850 kOhm

100 Hz Ausführung: fmax = 30 Hz, Tastverhältnis 1:1 Eingangskapazität: ca. 2,5 nF,

Eingangswiderstand ca. 850 kOhm

Aktiv z.B. mit C-MOS Gatter

1 Hz Ausführung: fmax = 1 Hz, Tastverhältnis 1:1 bis 1:9 Uhigh = 2,5 … 3,6 V, Ulow = 0 … 0,3 V, Eingangskapazität: ca. 10 nF

Eingangswiderstand ca. 850 kOhm 100 Hz Ausführung:

fmax = 100 Hz, Tastverhältnis 1:1 Uhigh = 2,5 … 3,6 V, Ulow = 0 … 0,3 V, Eingangskapazität: ca. 2,5 nF

Eingangswiderstand ca. 850 kOhm

Anschluss Zusatzeingänge

Beschaltung Schaltbild Anschlussdaten

Passiver

Eingang mit mechanischem Kontakt

fmax = 1 Hz Tastverhältnis 1:1 bis 1:9 Eingangskapazität: ca. 15 nF

Eingangwiderstand ca. 470 kOhm

Passiver

Eingang mit open drain

FET

fmax = 1 Hz Tastverhältnis 1:1 bis 1:9 Eingangskapazität: ca. 15 nF

Eingangwiderstand ca. 470 kOhm

Anschluss Ausgang

Ext. Spannung Max. Strom

3V…30V DC

20mA

Typische Beschaltung (*)

Ausgangsfrequenz

1 Hz (8 Hz dynamisch umschaltend wenn Ausgabe mit 1 Hz nicht möglich)

Schaltzeiten:

1 Hz: 400ms < tp < 600 ms 8 Hz: 50ms < tp < 80 ms

(*) Der Anschluß eines externen Widerstandes

kann notwendig sein, um die Strombegrenzung zu gewährleisten

Technische Daten Anschluss Volumenein- / ausgang

Français

English

Deutsch

pulse

GND

pulse

VCC 2,5 … 3,6 V

Uhigh = 2,5 … 3,6 V Ulow = 0 … 0,3 V

52/ 54

53/

pulse

52/ 54

53/ 55

U = 3 … 30 V

Imax = 20 mA*

52/ 54

53/ 55

GND

Pulse

V Out

2 4

1 2 3 4 10 11 9 50 51 52 53 54 55 71 72 73 74

Schalter

Anschluss 2-Leiter

Anschluss 4-Leiter

Je nach Ausführu ng kann sich d ie Version der Anschlu ssplatine unterscheiden. Werden Wasserzähler mit potentialfreiem Reedkontakt an die Eingänge angeschlossen, ist der Anschluss der Adern beliebig. Bei

Aufschaltung von Ausgängen an, z.B. eine GLT, ist die Polarität zu beachten. Die Anschlussklemmen 24/25 sind doppelt vorhanden für die

Ein- und Ausführung der M-Bus-Kabel.

Temperaturfühler

2-Leiter Messung: 4-Leiter Messung (optional):

Vorlauf 1 – 2 Vorlauf 1 – 2 / 5 – 6 Rücklauf 3 – 4 Rücklauf 3 – 4 / 7 – 8

Volumenmessteil

Kontakt: 10 GND: 11

Ein-/Ausgänge

I/O 1: Kontakt: 52 I/O 2: Kontakt: 54

GND: 53 GND: 55

M-Bus RS-232 RS-485

L1: 24 DTR: 71 +UB: 71 L2: 25 GND: 72 GND: 72

Tx: 73 A: 73 Rx: 74 B: 74

Anschlussbelegung

Italiano

Español

MID-Konformitätserklärung

Der multidata WR3 ist nach der neuen europäischen Messgeräterichtlinie (MID) gefertigt und geprüft. Nach dieser Richtlinie ersetzt die Angabe des Jahres der Konformitätserklärung des Gerätes die Eichkennzeichnung

(auf der Frontseite des Geräts erkennbar: z.B. M16=2016). Der

kälteme sste chni sch e Teil ist nach der PTB Vorschrif t K7.2 gefertigt und geeicht. Die MID regelt die

Verwendung von Wärmezählern

nur bis zum in Verkehr bringen bzw. bis zur Erstinbetriebnahme. Danach gelten innerhalb der EU weiterhin die nationalen Regelun-

gen für eichpichtige Geräte. Die

Eichfrist beträgt in Deutschland

unverändert 5 Jahre für Wärmezähler. Nach Ablauf dieser Frist

darf das Messgerät zur Abrechnung im geschäftlichen Verkehr nicht mehr eingesetzt werden. Die Regelungen bzw. die Gültigkeitsdauer können in anderen EU Ländern abweichend sein.

Hiermit erklärt ZENNER International GmbH & Co. KG, dass dieses Produkt mit der Prüfbescheinigungsnummer DE-08MI00 4-PTB 012 den wesentlichen Anforderungen der EG Richtlinien 2014/32/EU (Messgeräterichtlinie) und 89/336/EWG (Elektromagnetische Verträglichkeit) entspricht.

Bei Fragen wenden Sie sich bitte

an support@zenner.com.

Die Konformitätserklärung und die neuesten Informationen zu diesem Produkt können unter

www.zenner.de abgerufen wer-

den.

Sicherheitshinweise

Elektromagnetische Störungen

Multidata WR3 erfüllt die nationalen und internationalen Anforderungen an die Störsicherheit.

Um Fehlfunktionen durch darüber

hinaus gehende Störungen zu vermeiden, dürfen Leuchtstoffröhren, Schaltkästen oder elektrische Verbraucher wie Motoren und Pumpen nicht in unmittelbarer Umgebung des Zählers montiert werden. Vom Zähler abgehende Leitung en dür fen n icht pa ralle l zu netzführenden Leitungen (230V)

verlegt werden (Abstand mind.

0,2 m).

Pﬂegehinweise

Kunststoffoberächen nur mit

feuchtem Tuch reinigen. Keine

scheuernden oder aggressiven

Reinigungsmittel einsetzen! Das Gerät ist über die Einsatzdauer wartungsfrei. Reparaturen können nur vom Hersteller vorgenommen werden.

Français

English

Deutsch

Montageanleitung

Abmessung

Höhe: H = 106 mm Breite: B = 126 mm Tiefe: T = 54 mm

Sicherheitshinweise zur Montage

Diese Anleitung vor Installationsbeginn s or gf ält ig b is zu m Sc hlu ss durchlesen! Die Montage darf

nur von fachkundigen Personen

durchgeführt werden. Aktuell gültige Gesetze und Vorschr iften sowie die allgemein anerkannten Regeln der Technik sind bei der Montage und Installation zu beachten, insbesondere die EN1434 Teil 1+6 und in Deutschland die

AGFW Richtlinien FW202, FW218 und FW510. Bei Geräten mit Da-

tenübertragungsschnittstelle oder Netz teil sin d die allge meinen Re geln der Technik un d die e nts pre-

chenden Vorschriften für Elektroinstallationen zu beachten.

Bei der Demontage von Durchusssensoren und Temperatur-

fühlern ist unbedingt darauf zu achten, dass kein heißes Medium aus der Rohrleitung austritt. Achtung Verbrühungsgefahr! Vor der Montage Absperrorgane schließen bzw. die Einbaustelle des Temperaturfühlers abriegeln und Anlagedruck entlasten!

Allgemeine Hinweise

Rechenwerke für kombinierte Wärme-/ Kältezähler erkennen Sie

an dem Aufdruck „change over“ oder „Heating / Cooling“ auf der Gehäusevorderseite, Kältezähler an dem Aufdruck „cooling“.

Bei der Montage ist darauf zu achten, dass:

■

die Anzeige des Rechenwerks gut ablesbar ist.

■

das Rechenwerk sowie die T emperaturfühler und Impulskabel nicht in der Nähe von Störmagnetfeldern oder Erzeugern star-

ker elektromagnetischer Felder,

wie z. B.: Pumpen, E-Motoren, Frequenzumrichtern u.Ä. montiert wird (Abstand > 1 m).

■

alle Schweißarbeiten abgeschlossen sind.

■

die Umgebungstemperatur 55°C nicht überschreitet.

■

der Nennwert der Temperaturfühler mit den Werten des Rechenwerks übereinstimmt.

Italiano

Español

■

die Impulswertigkeit des Durchusssensors mit dem des Rechenwerks übereinstimmt.

Bei Kältezählern müssen im eichrechtlichen Verkehr alle Teilkomponenten geeicht und entsprechend gekennzeichnet sein.

Für den Einsatz als kombinierter

Wärme- / Kältezähler müssen alle Teilgeräte doppelt gekennzeichnet sein, d. h. konformitätsbewertet nach MID und MessEG.

Das Rechenwerk verfügt über maximal 7 Kabeleinführungen zum Anschluss von Kabeln und Leitungen von 4,2 bis 10 mm Durchmes-

ser. Nicht benutzte Einführungen

verschlossen halten.

Anschlussreihenfolge beachten: Zuerst Fühlerkabel, dann Impulskabel anschließen!

Kommunikation

■

Bei Rechenwerken mit zwei Impulsausgängen wird typischer Weise am ersten Ausgang (I/O

1) die Wärmeenergie und am zweiten Ausgang (I/O 2) das Volumen ausgegeben. Die Impulswertigkeit ist fest eingestellt und entspricht der letzten Stelle des zugehörigen Anzeigenwerts.

■

Bei kombinierten Wärme- / Kälterechenwerken wird an den Impulsausgängen am ersten Ausgang (I/O 1) die Wärmeenergie und am zweiten Ausgang (I/O

2) die Kälteenergie ausgegeben. Die Impulswertigkeit ist fest

eingestellt und entspricht der letzten Stelle des zugehörigen Anzeigenwerts.

Beispiel:

Ausgang 1 = Energieausgang Energieanzeige = XXXXX.XXX MWh Letzte Stelle = 0,001 MWh = 1 kWh Ausgangsimpuls = 1 kWh

Hinweis: Die Anzeigeauösung ist

so gewählt, dass ein Überlauf in

weniger als einem Jahr verhindert

wird.

Optional ist das Rechenwerk auch mit zwei Impulseingängen lieferbar. Die Impulswertigkeit ist im Display abrufbar (siehe Anzeigenübersicht Ebene 1).

M-Bus (Optional)

Die optionale M-Bus-Schnittstelle entspricht der Norm EN 1434-3 und arbeitet ab Werk mit 2400 Baud. Sie ist bei Bedarf umstellbar auf 300/9600 Baud.

Montage Rechenwerk

Das Rechenwerk ist vorzugsweise

an der Wand zu montieren. Von einer Montage an einem wasserführenden Rohr oder direkt am

Durchusssensor ist abzusehen.

Der Montageadapter an der Gehäuserückseite kann sowohl für die Hutschienen- als auch für die

Wandmontage verwendet werden. Für die Wandmontage den Mon-

tageadapter abnehmen und um

Français

English

Deutsch

Montage auf Hutschiene

Montage an der Wand

180° drehen, den Adapter mit min. 2 Schrauben an der Wand befestigen und das Modul einhängen. Bei Hutschienenmontage Montageadapter etwas nach oben ziehen, Rechenwerk auf die Hutschiene setzen und den Montageadapter wieder nach unten schieben, bis dieser einrastet.

Anschluss der Temperaturfühler

Die Montage der Temperaturfühler erfolgt vorzugsweise symmetrisch direkt eintauchend. Bei

Verwendung von Tauchhülsen

müssen diese ausschließlich für den verwendeten Temperaturfühler konformitätsuntersucht und entsprechend gekennzeichnet sein. De r Einbau de r Temperaturfühler h at in Ei nba uste lle n ge mäß der Norm DIN EN 1434 -2 zu erfolgen.

■

Die Fühlerkabel sind farblich gekennzeichnet (rot = Vorlauf (wärmerer Strang), blau =

Rücklauf (kälterer Strang)).

■

Die Kabel dürfen nicht ge-

knickt, verlängert oder gekürzt

werden!

■

Es dürfen nur gepaarte Temperaturfühler mit gleicher Seriennummer eingesetzt werden.

■

Bei 2-Leiter- Technik ist die Länge der Anschlussleitungen der Temperaturfühler für den Vorund Rücklauf jeweils zu beschränken auf 2,5m für PT100 und auf 12,5m für PT500. Bei 4-Leiter-Technik beträgt die

maximale Kabellänge 20m. Für

den Leitungsquerschnitt ist EN 1434-2 zu beachten.

■

Die Vor- und Rücklauffühler müssen auf dem Tauchhülsenboden aufsitzen.

Italiano

Español

■

Temperaturfühler nach dem Einbau mit geeigneten Benutzersicherungen vor unbefugtem Herausziehen sichern.

■

Die Anschlussleitung ist nicht entlang heißer Rohre zu verlegen oder um solche zu wickeln.

Umschaltung 2-/4-Leiter

Rechenwerke, die für die 4-LeiterMesstechnik ausgerüstet sind, können mit dem Schalter an der linken oberen Platinenseite auf 2-Leiter-Messung umg estellt werden. Sch alter na ch links b edeut et 2-Leiter-Messung, Schalterstellung rechts 4-Leiter-Messung.

Anschluss Durchﬂusssensor (DFS)

Die Länge der V erbindungsleitung

zwischen Durchusssensor und Rechenwerk darf maximal 10m betragen. Bei mechanischen DFS

mit Reedkontakt ist der Anschluss

der Adern beliebig. Bei DFS mit

elektronischem Kontaktausgang ist auf die Polarität zu achten.

Fernversorgung

Die optionale externe Spannungsversorgung ist an einer kleinen

senkrechten Linie auf der rechten Seite im D i sp l ay zu e r ken n en . B ei

Ausfall der externen Spannungsversorgung wird automatisch auf

Batteriebetrieb umgeschaltet. Die erwartete Lebensdauer der internen Batterie ist im Menü (Anzeigenübersicht Ebene 3) abrufbar.

Nach Erreichen des Datums muss die Batterie ggf. ausgetauscht werden.

Funktionsprüfung

Nach Abschluss der Installationsarbeiten ist zu überprüfen ob der Wärmezähler einen Fehlercode (Montagefehler) anzeigt

(Fehlercodes siehe Tabelle). Die meisten Fehler lassen sich durch

einen langen Tastendruck in der

Fehleranzeige löschen. Steht der Fehler jedoch weiterhin an,

wird er im nächsten Messzyklus erneut detektiert und angezeigt. Bei laufender Anlage kontrollieren ob die Volumenanzeige weiterschaltet und die angezeigten Temper aturen mit den tatsächlich

vorherrschenden übereinstimmen (Messzyklus max. 2 min). Beim

Aufstecken des Gehäuseoberteils können u. U. Pulse auf den Eingängen erzeugt werden. Nach der Montage Zählerstände der Eingänge prüfen und ggf. anpassen.

Benutzersicherung

Um das Gerät vor unbefugtem

Öffnen zu schützen, sind die Plombierösen mit beigelegter Benutzersicherung zu plombieren.

Instandhaltung

Eine Instandsetzung oder Aufarbeitung ist nur beim Hersteller oder in einem vom Hersteller bestätigten Unternehmen zulässig.

Français

English

Deutsch

Code mögliche Ursache Maßnahme

1 Kurzschluss Rücklauffühler Fühler prüfen, ggf. austauschen 2 Unterbrechung Rücklauffühler Fühler prüfen, ggf. austauschen 3 Kurzschluss Vorlauffühler Fühler prüfen, ggf. austauschen 4 Unterbrechung Vorlauffühler Fühler prüfen, ggf. austauschen 5 Hardwarefehler Gerät austauschen

Batterie leer oder falscher Fühlertyp

Gerät / Fühler prüfen

Temperaturen außerhalb Messbereich

Korrektur Heizanlage

100 Notbetrieb Gerät austauschen 1000 Batterielebensdauer überschritten Gerät austauschen 2000 Eichperiode abgelaufen Gerät austauschen > 8000 Interner Hardwarefehler Gerät austauschen

Mit den Fehlercodes werden vom multidata WR3 erkannten Fehler angezeigt. Bei mehr als einem Fehler wird die Summe der Fehlercodes angezeigt: Fehler 1005 = Fehler 1000 und Fehler 5.

Statusanzeigen / Fehlercodes

Die Symbole in untenstehender Tabelle zeigen den Betriebszustand des Rechenwerks eindeutig an. Sie erscheinen nur in der Hauptanzei-

ge (Energie). Eine vorübergehende Anzeige des Warndreiecks kann durch besondere Betriebszustände der Anlage verursacht werden

und bedeutet nicht immer eine Gerätestörung. Erst wenn das Sym-

bol dauerhaft ansteht, sollte der Servicebetrieb informiert werden! Die entsprechenden Fehlercodes sind in der dritten Menüebene zu nden.

Symbol Status Maßnahme

externe Spannungsversorgung Durchuss vorhanden -

Achtung! Anlage / Gerät auf Fehler prüfen

■

Symbol blinkend: Datenübertragung

■

Symbol dauernd angezeigt:

optische Schnittstelle aktiv

Notbetrieb Gerät austauschen

Italiano

Español

Ebene 1

Ebenenwechsel können aus jedem beliebigen Menüpunk t heraus erfolgen

Energie (Hauptanzeige)

Volumen

Maximaler Durchuss, stündlicher

Mittelwert seit Inbetriebnahme

Volumen Eingang 1

Volumen Eingang 2

Segmenttest

Vorlauftemperatur

Rücklauftemperatur

Temperaturdierenz

Durchuss

Momentanleistung

maximale Leistung, stündlicher

Mittelwert seit Inbetriebnahme

Impulswertigkeit Eingang 1

Impulswertigkeit Eingang 2

Datum Monat maximaler Durchuss

Datum Monat maximale

Leistung

Stündlicher Mittelwert maximaler Durchuss

Stündlicher Mittelwert maximale

Leistung

Monatslogger

Maximaler Durchuss und Leistung Maximum 10 Vormonatswerte

Einfaches Beispiel der Menüführung

Français

English

Deutsch

Ebene 2

Energie am Stichtag

Datum Stichtag

Eingang 1 Gerätenummer

Zählerstand Eingang 1 Stichtag

Zählerstand Eingang 2 Stichtag

Aktueller Monatsverbrauch Energie

Aktueller Monatsverbrauch Eingang 1

Aktueller Monatsverbrauch Eingang 2

Seriennummer

Kundennummer

Eingang 2 Gerätenummer

Monatslogger Zählerstand,

Maximum 24 Vormonatswerte

Datum Monat Wärmeenergie

Datum Monat Eingang 1

Datum Monat Eingang 2

Monatswert Wärmeenergie

Monatswert Eingang 1

Monatswert Eingang 2

Hinweis

Je nach Ausführung Ihres multidata können Anzeigen in Anzahl und Reihenfolge von den Abbildungen abweichen.

Italiano

Español

Ebene 3

Legende

Taste kur z drüc ken (S),

zum Blättern von oben

nach unten. Nach unterstem Menüpunkt erfolgt ein automatischer Sprung zum obersten Menüpunkt (Schleife).

Taste etwa 2 sec. drü-

cken (L), warten bis Türsymbol (oben rechts in der Anzeige) erscheint, dann T aste loslassen. Erst dann wird Menü aktualisiert bzw. er folgt der S prung zum Untermenü.

Taste halten (H) bis

Ebenenwechsel oder Rückspr ung aus Untermenüs erfolgt.

Zurück zu Ebene 1

Fühlerart und Einbauort

Impulswertigkeit

Auslese Restenergie

Grundeinstellung

Typennummer

Datum Batterieende

Uhrzeit

Datum

M-Bus Adresse

Baudrate

Eingangsanzeige

Fehlerstatus

Softwareversion

Abruf der Softwareversionsnummer

Die Softwareversionsnummer der verwendeten Firmware kann in der Anzeigenebene 3 (Displayanzeige „Firmwareversion“) abgerufen werden.

Die Komplette Menüübersicht sowie die Beschreibung der M-Bus Telegramme sind auf Anfrage erhältlich.

Français

English

Deutsch

Entsorgung

Das Gerät enthält je nach Ausführung eine oder zwei nicht

auadbare Lithium-Batterie(n).

Die Batterien enthalten Stoffe, die bei nicht fachgerechter Entsorgung der Umwelt schaden und die menschliche Gesundheit gefährden können. Um die Abfallmengen zu reduzieren sowie

nicht vermeidbare Schadstoffe

aus Elektro- und Elektronikgeräten in Abfällen zu reduzieren,

sollen Altgeräte vorrangig wiederverwendet oder die Abfälle einer stofichen oder anderen Form der

Verwertung zugeführt werden. Dies is t nur mögli ch, wenn Al tgeräte, die Batterien oder sonstige Zubehörteile des Produktes wieder dem H ersteller zur ückgeführ t werden. Unsere Geschäftspro-

zesse sehen in der Regel vor, dass wir bzw. die von uns eingesetzten Fachrmen Altgeräte inklusive Batterien und sonstigem

Zubehör nach deren Austausch bzw. Ende der Nutzungsdauer wieder mitnehmen und fachgerecht entsorgen. Sofern diesbezüglich keine andere vertragliche Regelung getroffen wurde,

können alternativ die Altgeräte

und Zubehör auch bei unserer Betriebsstätte in 09619 Mulda,

Talstra ße 2 kostenlo s abgeg eben

werden. Firma Zenner stellt in jedem Fall die fachgerechte Entsor-

gung sicher.

Achtung:

Die Geräte dürfen nicht über die kommunalen Abfalltonnen (Hausmüll) entsorgt werden.

Sie helfen dadurch, die natürlichen Ressourcen zu schützen

und die nachhaltige Wiederverwertung von stofichen Ressour-

cen zu fördern.

Bei Fragen wenden Sie sich bitte

an info@zenner.com

Die neuesten Informationen zu diesem Pr odukt und di e aktuells -

te Version dieser Anleitung nden

Sie im Internet unter

www.zenner.de

ZENNER International GmbH & Co. KG

Römerstadt 6 D - 66121 Saarbrücken

Telefon +49 681 99 676-30 Telefax +49 681 99 676-3100

E-Mail info@zenner.com Internet www.zenner.com

Technische Änderungen vorbehalten. Für etwaige Irrtümer und Druckfehler übernehmen wir keine Haftung.

Italiano

Español

Contents

Purchased parts package ....................................................................17

Technical Data Multidata WR3 ............................................................17

Technical data installation ow meter ..................................................18

Connector pin assignment ..............................................................19

MID-Initial verication ..........................................................................20

Safety instructions ...............................................................................20

Electromagnetic interference ..........................................................20

Care instructions .............................................................................20

Installation instructions ........................................................................21

Dimensions ..........................................................................................21

Safety instructions for installation ........................................................21

General notes ......................................................................................21

Communication....................................................................................22

M-Bus (optional) ..................................................................................22

Installation heat calculator ...................................................................23

Connection sensors .............................................................................23

Switchover 2- /4-conductor ..................................................................24

Connection ow meter .........................................................................24

External power supply .........................................................................24

Operation test ......................................................................................24

Sealing.................................................................................................24

Maintenance ........................................................................................24

Status display / Error codes.................................................................25

Simple example of the display menu ...................................................26

Disposal ...............................................................................................29

Français

English

Deutsch

Be sure to read the installation and operating manual before installin g. This allows yo u to protect

yourself and prevent damage.

Purchased parts package

■ Calculator multidata WR3

■ Seal material

■ Wall holder with mounting accessories

■ Installation and operating manual

Check t he conte nts of the pa ckage before installation to be complete.

Technical Data Multidata WR3

Temperature range °C 0 - 150 Temperature difference k 3 - 120 Display Multifunctional LCD, 8-digit, oating Display unit MWh, kWh, GJ, MJ

Interface ow sensor

Models with contac pulsers or active pulser

(no Namur or Opto),

passive max. 1 Hz/ active max. 100 Hz

Temperature sensor connection

PT500, optional PT100, PT1000

Max. cable length 2-wire m

12,5m (PT500),

2,5m (PT100), 20m (PT1000)

Max. cable length 4-wire m 20m

Interface

optical, optionally: M-Bus,

remote readout outputs

Ambient temperature °C 5 - 55

Power supply

3,6 V Lithium battery; extern with M-Bus,

optionally power supply (230V/24V)

Battery lifetime

>6 years, optionally >11 years

(changeable during the operation) (*) Protection class IP 54 / IP 65, according to DIN 40050 Mechanical/electro-mag-

netic class

M1 / E1

Accuracy class according to EN1434 Measuring cycle dynamic 40s / 30s / 10s

(*) Possibility for battery replacement is depending on the country, please check the relevant

national regulations

Italiano

Español

Flow sensor input

Electrical connection

Schematic diagramm Connection data

Passive with mechanical contact (Reed)

1 Hz Version: fmax = 1 Hz,

Pulse-duty factor 1:1 to 1:9

Input capacitance: approx 10 nF, Input resistance approx 850 kOhm

100 Hz Version: not allowed

Passive with open drain FET

1 Hz Version: fmax = 1 Hz,

Pulse-duty factor 1:1 to 1:9

Input capacitance: approx 10 nF, Input resistance approx 850 kOhm 100 Hz Verion: fmax = 30 Hz,

Pulse-duty-factor 1:1, Input

capacitance: approx. 2,5 nF, Input resistance approx. 850 kOhm

Active f.ex.

With C-Mos Gate

1 Hz Version: fmax = 1 Hz,

Pulse-duty factor 1:1 to 1:9

Uhigh = 2,5 … 3,6 V, Ulow = 0 … 0,3 V, Input capacitance: approx. 10 nF, Input resistance approx. 850 kOhm 100 Hz Version: fmax = 100 Hz,

Pulse-duty factor 1:1

Uhigh = 2,5 … 3,6 V, Ulow = 0 … 0,3 V, Input capacitance: approx. 2,5 nF, Input resistance approx. 850 kOhm

Technical data additional inputs

Electrical connection

Schematic diagram Connection data

Passive with mechanical contact (Reed)

fmax = 1 Hz Pulse-duty factor 1:1 to 1:9

Input capacitance: approx. 15 nF Input resistance approx. 470 kOhm

Passive with open drain FET

fmax = 1 Hz

Pulse-duty factor 1:1 to 1:9

Input capacitance: approx. 15 nF Input resistance approx. 470 kOhm

Connection data outputs

Ext. Voltage Max. current

3V…30V DC

20mA

Typical connection (*)

Output frequency

1 Hz (8 Hz dynamically swithcing, if output with 1 Hz is not possible)

Switching times:

1 Hz: 400ms < tp < 600 ms 8 Hz: 50ms < tp < 80 ms

(*) The connection of an external resistor may be

necessary to ensure the current limitation.

Technical data installation ﬂow meter

Français

English

Deutsch

pulse

GND

pulse

VCC 2,5 … 3,6 V

Uhigh = 2,5 … 3,6 V Ulow = 0 … 0,3 V

52/ 54

53/

pulse

52/ 54

53/ 55

U = 3 … 30 V

Imax = 20 mA*

52/ 54

53/ 55

GND

Pulse

V Out

2 4

1 2 3 4 10 11 9 50 51 52 53 54 55 71 72 73 74

Switch

Connection 2-wire

Connection 4-wire

Depending on the meter’s model the version of the connection board

can dif fer. If water meter s with a poten tial free r eed cont act are co nnected to the inputs the connection can be made in any direction. Take care of t he p ol ar ity when c on ne c tin g to a B M S. T he c o nne c tor s 24 /2 5

are given twice for the incoming and outgoing of the M-bus wire.

Temperature sensors

2-wire measurement: 4-wire measurement (optionally):

Supply 1 – 2 Supply 1 – 2 / 5 – 6 Return 3 – 4 Return 3 – 4 / 7 – 8

Flow sensor

pulse: 10 GND: 11

Input/Output

I/O 1: pulse: 52 I/O 2: pulse: 54

GND: 53 GND: 55

M-Bus RS-232 RS-485

L1: 24 DTR: 71 +UB: 71 L2: 25 GND: 72 GND: 72

Tx: 73 A: 73 Rx: 74 B: 74

Connector pin assignment

Italiano

Español

MID-Initial veriﬁcation

Multidata WR3 is produced and tested in c ompl ianc e with t he European Measuring Instruments

Directive (MID). According to this directive, devices are no longer carrying an initial verication

stamp, but rather the year of the

device’s declaration of conformity

(recognizable on the front of the

device, for example: M16=2016).

The cold metrological part is made by PTB K7.2 regulations and cal ibrated. The MID c ontrols the use of he at meters up to the moment they are placed on the

market resp. their rst putting

into use. After this, the national

regulations for devices subject to compulsory verication apply

within t he EU. The d urat io n of ini -

tial verication validity in Germany

remains 5 ye ars for heat meter s.

After this period has expired the measuring device may no longer

be used for billing in commercial

use. The regulations resp. validity period may vary in other countries

of the EU.

ZENNER International GmbH & Co. KG declar es that t his pr oduc t with the number of the EC type examination certicate DE-08MI004-PTB012 compli es wit h the

requirements of the EC directives

2014/32/EU (Measuring instru-

ments directive) and 89/336/ EEC

(electro-magnetic compatibility).

If you have questions,

please direct them to

support@zenner.com

The declaration of conformity and the latest information about this product can be accessed or downloaded from

www.zenner.com

Safety instructions

Electromagnetic interference

Multidata WR 3 fulls the national

and international requirements for

interference resistance. To avoid

malfun ction s due to othe r inter fe-

rences, do not install uorescent

lamps, sw itch ca binets or e lectr ic

devices such as motors or pumps in the immediate vicinity of the

meter (minimum distance 1 m).

Cables leaving the meter should not be laid parallel to live cables

(230V, minimum distance 0.2 m).

Care instructions

Clean plastic surfaces with a damp cloth only. Do not use any

scouring or aggressive cleaning agents! The device is maintenance-free during the service life.

Repairs c an only b e made by the manufacturer.

Français

English

Deutsch

Installation instructions

Dimensions

Height: H = 106 mm Width: B = 126 mm Depth: T = 54 mm

Safety instructions for installation

Read the instructions carefully right up t o the e nd bef ore s tarting

to mount the device! The installation has to be done by qualied

personnel. The current laws and

regulations have to be observed,

especially EN 1434 part 1+6, (in

Germany also AGFW directive FW202, FW 218 and FW 510). At on devices with communication

interfaces or mains supply the general te chnical r ules and t he cor-

respondent regulations have to be followed. While demounting ow

sensors and temperature sensors make sure no heating water escapes from the pipe This can cause burns! Close valves and release pressure before installation.

General notes

Calculators for combined heat / cold meter, you recognize at the

imprint „change over“ or „Heating / Cooling“ on the front of the chassis

and cooling meter on the imprint

“Cooling”.

Take care of:

■

The display must be readable at all times

■

To avoid malfunctions due to

other interferences do not install

uorescent lamps, switch cabinets or electric devices such as

motors or pumps in the immediate vicinity of the meter (minimum distance 1 m)

■

All welding must be nished

■

The ambient temperature must

not exceed 55°C,

■

The type of temperature sensor must correspond with the calculator

■

The pulse value of the ow sensor must correspond with the one from the calculator.

Italiano

Español

At cooling-meters for Calibration

rights have all subcomponents to be calibrated and marked. For use

as a combined heat / cooling meter all subunits have to be marked twice, that means conformity assessment and calibrated EU. The calculator has 7 screwed cable glands for wires with a diameter between 4,2 and 10 mm. Keep unused glands closed.

Mind the connection order: temperature sensors rst, ow sensor afterwards!

Communication

■

At calculators with two pulse

outputs typically the rst output (I/O1) gives the energy and the second (I/O2) the volume informa-

tion.

■

At calculators with combined

heat / Cold calculators the rst output (I/O1) gives the heat energy

and the second (I/O2) the cooling energy. The pulse value is permanently set and corresponds to the last position of the associated dis-

play value.

Example:

Output 1 = energy output Energy display = XXXXX.XX MWh Last position = 0,01 MWh = 10 kWh Output pulse = 10 KWh

Note: The display resolution shall be selected such that the display

can not run over within a period of

one year.

The calculator can be ordered with two inputs optionally. The pulse

value can be called up in the display (see the display overview, Level 1).

M-Bus (optional)

The optional M-Bus interface complies with the norm EN 1434-3 and

operates with 2400 baud xed. It

can be set to 300/9600 baud if necessary

Français

English

Deutsch

Rail mounting

Wall mounting

Installation heat calculator

The calculator WR3 is preferably to be mounted on the wall. Do

not mount the device at the pipe or attach it directly on the ow sen-

sor. The mounting adapter at the backside of the calculator can be used for rail mounting or for wall mounting. For wall mounting detach the adapter and turn it 180°, attach with at least two screws to the wall and clip the calculator on

it. For rail mounting lift the adapter

a little bit, place the calculator on the rail and push the adapter back until it locks.

Connection sensors

The moun ting of the tempe rature sensors should be done symmetrical with direct immersion. If

immersion sleeves are used they have to be checked for conformity to MID and have to be marked

accordingly. The installation of

immersion sleeves has to be done

according to DIN EN 1434-2.

■

Sensors are colour-coded (red

= supply (warmer pipe), blue =

return (colder pipe)).

■

Do not buckle, extend or shorten the wires!

■

Do only use paired sensors with the same serial number on it.

■

At 2-wire systems the cable length of the temperature sensor for supply and return should

not exceed 2.5 m for PT100,

12.5 m for PT500. At 4-wire

systems the maximum cable

length is 20 m. Consider EN 1434-2 regarding the diameter of the wires.

■

Supply and return sensors must be inser ted into the imm ersion

sleeves completely.

■

Installation points in the ow

sensor can be used for symmetric al installation of the temperature sensors.

■

Seal temperature sensor after installation to prevent unauthorized demounting (seals included).

Italiano

Español

■

Do not wrap or install wires along hot pipes.

Switchover 2- /4-conductor

Calculators equipped with 4-wire measuring system can be switched to 2- wire with t he switch on the top lef t s ide of t he c onne ct ion board. Switch to the left for 2-wire, switch position on the right for 4-wire measurement.

Connection ﬂow meter

The total length of the wire bet-

ween ow sensor and calculator should not exceed 10 m. With mechanical ow sensors the con-

nection order is optional. Mind the

polarity at electronic ow sensors.

External power supply

A small vertical line appears in

the display when the optional

external power supply is on service. In case of a failure of the external power supply the devices

switches automatically to battery supply. The battery lifetime can

be checked in the display (level

3). After having reached the date

the battery has to be replaced if needed.

Operation test

Check t he c alc ul ator f or any er ro r codes in the display after installation (see t able for err or codes).

Most of t he er ror s can b e delete d by pressing the button. If the error appears permanently, it will be

detected at the next measuring

cycle and displayed again. Check

whether the volume information is

updated and the displayed temperatures correspond to the present ones wh ile the system is r unning

(measuring cycle 2 minutes max.). When attaching the top cover on

the hous ing pulses on the inputs can possibly be generated. Check reading s of t he i np ut s a nd c o r r ec t if necessary.

Sealing

Seal the device with the included seals to prevent unauthorized

opening.

Maintenance

Repairs or overhaul are only allowed by the manu factu rer or c ompanies authorized by the manufacturer.

Français

English

Deutsch

Code Error Measure

1 Short-circuit return sensor Check sensors, replace if needed 2 Interruption return sensor Check sensors, replace if needed 3 Short-circuit supply sensor Check sensors, replace if needed 4 Interruption supply sensor Check sensors, replace if needed

5 Hardware error Exchange device 6

Battery empty or wrong temp. Sensor

Check device / sensor

Temperatures out of measuring range

Correction heating system

100 Emergency operation Exchange device 1000 Battery life time exceed Exchange device 2000 Initial verication expired Exchange device > 8000 Internal hardware error Exchange device

Error c ode s show f aults d etecte d by multi data . If mor e than o ne er ror

appears, the sum of the error codes is displayed: Error 1005 = error

1000 and error 5.

Symbol Status Measure

External voltage Flow existent -

Attention! Check system /device for errors

■

Symbol ashing: Data transmission

■

Symbol constantly displayer:

optical interface active

Emergency operation Exchange device

Status display / Error codes

The symb ols in the tab le below show t he meter’s oper ational sta tus. The stat us messages on ly appear in the main display (energy). The temporary display of the warning triangle can be caused by special

operating states and does not always mean that the device is malfunctioning. However, should the symbol be displayed over a longer period of time you should contact the service company.

Italiano

Español

Level 1

You can switch levels at

any point in the menu.

Energy (main display)

Volume

Maximum ow, Average value per

hour since commissioning

Volume counter 1

Volume counter 2

Segment test

Supply temperature

Return temperature

Temperature difference

Flow

Instantaneous power

Maximum power, Average value

since commissioning

Pulse value counter 1

Pulse value counter 2

Date month maximum ow

Date month maximum power

Average value per hour maximum ow

Average value per hour maximum power

Monthly logger

Maximum ow and power Maximum 10 previous month values

Simple example of the display menu

Français

English

Deutsch

Level 2

Energy at SRD

SRD

Serial number input 1

SRD value counter 1

SRD value counter 2

Energy consumption current month

Input 1 current monthly consumption

Input 2 current monthly consumption

Serial number

Customer number

Serial number input 2

Monthly logger meter reading

Maximum 24 previous month values

Date month heating energy

Date month input 1

Date month input 2

Monthly value heating energy

1. Monthly value input 1

2. Monthly value input 2

Note

Depen ding o n your mul tida ta mo del its di splays ca n diffe r in number and order from those shown here.

Italiano

Español

Legend

Press the button briey

(S), to switch through the display from top to

bottom. When having

reached the last menu item the device automatically jumps back to the men u item at th e top (loop).

Press the button for

about 2 seconds (L), wait for the door symbol to appear (upper right corner of the display) and then release the button. The menu is then updated resp. switch es to the sub menu.

Hold down the button

(H) until the device switches to another level or

switch es back fro m the sub-menu.

Back to

Level 1

Sensor type and installation point

Pulse value

Reading residual energy

Basic conguration

Model number

End of Battery lifetime

Time

Date

M-bus address

Baud rate

Input display

Error status

Software version

Level 3

Recall of software version number

The software version number of the rmware can be called in level 3 (Display „Firmware version”).

A detailed display overview including sub menus is available upon request.

Français

English

Deutsch

Disposal

Attention: This device contains a non-removable and non-rechar-

geable lithium battery. Batteries contain substances, which could harm the environment and mi ght endan ger human health i f not disp osed of prop erly. To reduce the disposal quantity

so as unavoidable pollutants from

electrical and electronic equipment in waste, old equipment should b e reused pr ior or mate rials recyc led o r reu sed as a noth er form. This is on ly possib le if old equi pment, wh ich co ntains bat teri es or other accessories are disposed. Therefore please contact the department of your local authority which is responsible for waste dis-

posal. Alternatively a waste disposal via ZENNER is possible.

Your local or municipal authority or the local waste disposal company can give you information relating the collection points for your used equipments.

Attention:

Do not dispose of the devices with domestic waste.

In this way, you will help to protect natural r esour ces an d to promo te the sustainable reuse of material resources.

For any question, please contact

info@zenner.com

The latest information about this product and of our installation notic e can be a cce ssed or d ownloaded from www.zenner.com.

Subject to modications and errors excepted. Any liability for misprints excluded.

ZENNER International GmbH & Co. KG

Römerstadt 6 D - 66121 Saarbrücken

Telephone +49 681 99 676-30 Telefax +49 681 99 676-3100

E-Mail info@zenner.com Internet www.zenner.com

Italiano

Español

Contenu

Volume de livraison .............................................................................31

Caractéristiques techniques Multidata WR3 .......................................31

Caractéristiques techniques entrée mesureur .....................................32

Raccordement .................................................................................33

Déclaration de conformité....................................................................34

Indications de sécurité .........................................................................34

Perturbations électromagnétiques ..................................................34

Conseils d‘entretien ........................................................................34

Instruction de montage ........................................................................35

Dimensions ..........................................................................................35

Indications de sécurité .........................................................................35

Informations générales ........................................................................35

Communication....................................................................................36

M-Bus (en option) ................................................................................36

Montage du calculateur .......................................................................37

Connexion des sondes ........................................................................37

Commutateur 2/4 ls ...........................................................................38

Raccordement capteur de débit ..........................................................38

Alimentation externe ............................................................................38

Test fonctionnel....................................................................................38

Garantie d’utilisateur............................................................................38

Maintenance ........................................................................................38

Afchage des états / Codes d’erreur ...................................................39

Exemple simple de navigation dans le menu ......................................40

Elimination ...........................................................................................43

Français

English

Deutsch

Veuillez impérativement lire le manuel de montage et les instructions

d’utilisation avant l’installation et la mise en route. Vous vous protégerez ainsi et éviterez tout dom-

Volume de livraison

■ Calculateur multidata WR3

■ Matériel de plombage

■ Montage sur mur et rail DIN (dans la partie inférieure du boîtier)

■ Manuel de montage et instructions d‘utilisation

mage à votre appareil. Vériez

également que le contenu est bien

complet avant de procéder au

montage.

Caractéristiques techniques

Multidata WR3

Plage de température °C 0 - 150 Ecart de température k 3 - 120

Afchage multifonctions LCD, 8 chiffres, coulissant Unité d‘afchage MWh, kWh, GJ, MJ

Interface mesureur de

volume

Modèles avec contacteur ou générateur

d’impulsions actif

Connexion de la sonde de

température

PT500, en option PT100, PT1000

Long. max. câble sonde temp. à 2 ls

12,5 m (PT500),

2,5 m (PT100), 20 m (PT1000)

Long. max. câble sonde temp. à 4 ls

m 20 m

Interfaces

optique, en option M-Bus,

sorties lecture à distance

Température ambiante °C 5 - 55

Alimentation

Batterie 3,6 V Lithium, externe via M-Bus,

en option bloc secteur 230V/24V

Durée de vie de la pile

>6 ans, en option >11 ans

(Changement sans rupture

d‘approvisionnement) (*)

Indice de protection IP 54 / IP 65, selon DIN 40050 Classe mécanique/

électromagnétique

M1/E1

Classe métrologique conforme à EN1434 Cycle de mesure

dynamique

40s/30s/10s

(*) Possibilité de remplacement de la pile spécique à chaque pays, veuillez tenir compte des

directives nationales respectives.

Italiano

Español

Entrée mesureur

Connexion Schéma fonctionnel Raccordement

Passive avec

contacteur mécanique (Reed)

Version 1 Hz: fmax = 1 Hz, Rapport cyclique 1:1 a 1:9

Capacité d'entrée: approx. 10 nF, Impédance d'entrée approx 850 kOhm

Version 100 Hz: non permise

Passive avec

Collecteur

ouvert FET

Version 1 Hz: fmax = 1 Hz, Rapport cyclique 1:1 a 1:9

Capacité d'entrée: approx. 10 nF, Impédance d'entrée approx 850 kOhm

Version 100 Hz: fmax = 30 Hz, Rapport cyclique 1:1

Capacité d'entrée: approx. 2,5 nF, Impédance d'entrée approx. 850 kOhm

Active, p.ex. avec Porte

C-MOS

Version 1 Hz: fmax = 1 Hz, Rapport cyclique 1:1 a 1:9

Uhaut = 2,5 … 3,6 V, Ubas = 0 … 0,3 V, Capacité d'entrée: approx. 10 nF, Impédance d'entrée approx 850 kOhm Version 100 Hz: fmax = 100 Hz,

Rapport cyclique 1:1

Uhaut = 2,5 … 3,6 V, Ubas = 0 … 0,3 V, Capacité d'entrée: approx. 2,5 nF, Impédance d'entrée approx. 850 kOhm

Connection of additional inputs

Connexion Schéma fonctionnel Raccordement

Passive avec

contacteur mécanique (Reed)

fmax = 1 Hz Rapport cyclique 1:1 a 1:9

Capacité d'entrée: approx. 15 nF Impédance d'entrée approx 470 kOhm

Passive avec

open collecteur

ouvert FET

fmax = 1 Hz

Rapport cyclique 1:1 a 1:9

Capacité d'entrée: approx. 15 nF Impédance d'entrée approx 470 kOhm

Raccordement sorties

Tension Ext. Courant max.

3V…30V DC

20mA

Raccordement typique (*)

Fréquence de

sortie

1 Hz (8 Hz commutant dynami-

quement si la sortie avec 1

Hz n’est pas possible)

Temps de commutation:

1 Hz: 400ms < tp < 600 ms 8 Hz: 50ms < tp < 80 ms

(*) Le raccordement d‘une résistance externe

peut être nécessaire pour assurer la limitation de courant

Caractéristiques techniques entrée mesureur

Français

English

Deutsch

pulse

GND

pulse

VCC 2,5 … 3,6 V

Uhigh = 2,5 … 3,6 V Ulow = 0 … 0,3 V

52/ 54

53/

pulse

52/ 54

53/ 55

U = 3 … 30 V

Imax = 20 mA*

52/ 54

53/ 55

GND

Pulse

V Out

2 4

1 2 3 4 10 11 9 50 51 52 53 54 55 71 72 73 74

Commutateur

Raccordement à 2 ls

Raccordement à 4 ls

La version de la platine de raccordement peut varier en fonction du modèle du calculateur. Lors d’un raccordement avec des compteurs

utilisant une sortie impulsionnelle type contact sec, il n’y a aucun sens de branc hement. Lor s d’un raccor dement sur une GTC, resp ecter le

sens de polarité. Les bornes sont disponibles deux fois pour le branchement des entrées et sorties des câbles M-Bus.

Sondes de température

Système à 2 ls: Système à 4 ls (en option):

Aller 1 – 2 Aller 1 – 2 / 5 – 6 Retour 3 – 4 Retour 3 – 4 / 7 – 8

Mesureur hydraulique

Impulsion: 10 GND: 11

Entrée/Sortie

I/O 1: Impulsions:52 I/O 2: Impulsions:54

GND: 53 GND: 55

M-Bus RS-232 RS-485

L1: 24 DTR: 71 +UB: 71 L2: 25 GND: 72 GND: 72

Tx: 73 A: 73 Rx: 74 B: 74

Raccordement

Italiano

Español

Déclaration de conformité

Le multidata WR3 est fabriqué

et contrôlé en conformité avec la nouvelle directive européenne sur

les inst rume nts de me sure (MI D).

Selon cette directive, aucune date de renouvellement n’est stipulée

sur l’appareil, seule l‘année de

déclaration de conformité gure sur la façade de l‘appareil (exemple, M16=2016). La partie mesu-

re de la fr igorie a été réalisée et étalonnée selon l’homologation K7.2 de la PTB. MID régit uniquement l‘utilisation de compteurs d‘én ergie t hermi que jusqu ‘à

leur arrivée sur le marché et leur première mise en service. Sont

ensuite appliquées les règlementations nationales à l‘intérieur de l’U.E. pour les appareils sou-

mis à l‘étalonnage. La validité d‘étalonnage s‘élève à cinq ans

en Alle m ag n e p ou r l e s c o m pte urs

d‘énergie thermique. A l‘expiration

de cette période, l‘appareil de mesure ne peut plus être utilisé comme outil de facturation commerciale. Le s réglement ations ou l es

durées de validité des compteurs peuvent varier d‘un pays europé-

en à l‘autre.

ZENNER International GmbH & Co. KG déclare que ce produit

faisant l‘objet du certicat d‘essai

n° DE-08-MI004-PTB012 est

conforme aux exigences essentielles des directives européennes 2014/32/EU (directive sur les in-

struments de mesure) et 89/336/ CEE (compatibilité électromagnétique). Veuillez vous adresser à notre support technique en cas de question

zenner.france@zenner.com

Vous trouverez des informations

mises à jour sur ce produit ainsi que notre manuel de montage et d’installation dernière édition sur notre site

www.compteurs-zenner.fr

Indications de sécurité

Perturbations électromagnétiques

multidata WR3 remplit les exigences nationales et internationales en matière d‘immunité au bruit. Pour éviter les dysfonctionnements causés par des perturbations électromagnétiques, les tubes luminescents, les boîtiers électroniques ou les équipements consommant de l‘électricité comme les mot eurs et l es po mpes n e doivent pas être montés à proximité du compteur (distance mini-

male d‘un mètre). Les ls sortant du compteur ne doivent pas être installés en contact avec un ré-

seau électrique (230 V, distance minimale: 0,2 m).

Conseils d‘entretien

Nettoyer les surfaces plastiques uniquement avec un chiffon hu-

Français

English

Deutsch

mide. N‘utilisez pas de dét ergen ts abrasifs ou agressifs. L‘appareil est sans entretien pen-

dant la durée de vie. Les réparations ne peuvent être effectuées

que par le fabricant.

Instructions de montage

Dimensions

Hauteur: H = 106 mm Largeur: B = 126 mm Profondeur: T = 54 mm

Indications de sécurité

Lire soigneusement ce manu-

el jusqu‘à la n, avant le début

d‘installation! Le montage ne peut être ef fectué que par du person-

nel spécialisé et qualié. Les lois

et réglementations techniques et

autres actuellement en vigueur doivent être prises en considéra-

tion, en p arti culier EN1434 par tie

1+6 et en Allemagne la directive AGFW FW202, FW218 et FW510. Pour des appareils avec interface

de transmission de données ou bloc d’alimentation secteur, les règles techniques générales et les dispositions correspondantes pour l’installation électrique doi-

vent être prises en considération. Faire impérativement attention à la sortie d’eau chaude des tuyaux

lors du démontage de capteurs de débit et des sondes de température. Attention aux risques de

brûlures! Fermer les vannes et enlever la pression du réseau lors

de l’installation.

Informations générales

Le calculateur pour les compteurs combiné d’énergie thermique/de frigorie se reconnait à l’inscription

« change over » sur la face avant

de l’appareil ; pour les compteurs

d’énergie frigorique à l’inscription « cooling ».

Lors du montage, prêter attention à ce que:

■

L’afcheur du calculateur soit

correctement lisible.

■

Pour éviter des défauts de fonctionnement dus à des interférences, le calculateur ainsi

que les sondes et les câbles d’impulsions ne doivent pas être

montés près d’un générateur de champ électromagnétique puis-

sant comme par ex.: pompes, moteur élect., convertisseur de

fréquence ( distance > 1m.).

Italiano

Español

■

Tous les travaux de soudure

doivent être effectués avant le

montage.

■

La température ambiante ne

doit pas excéder 55°C.

■

Le type des sondes de tempéra-

ture doit correspondre avec ce-

lui du calculateur.

■

Le type des sondes de tempéra-

ture doit correspondre avec ce-

lui du calculateur.

Tous les composants doivent être

étalonnés et labellisés en conséquence pour les compteurs d’énergie frigorique qui sont utilisés selon les règles métrologiques allemandes, Pour l’utilisation en tant que compteurs combiné

d’énergie thermique et frigorique, tous les composants doivent être labellisés doublement c.a.d. éva-

lués conformes selon les normes MID et CE (Loi des Poids et Mesures). Le calculateur est muni de 7 rac-

cords à visser pour des diamètres de câbles allant de 4,2 à 10 mm. Les raccords non utilisés doivent

rester obturés.

Respecter l’ordre de branchement: connecter en premier le câble des sondes puis le câble du mesureur hydraulique!

Communication

■

De série, dans les calcula-

teurs avec deux sorties impul-

sionnelles, la première sortie

(I/O1) transmet l’information de

l’énergie et la seconde (I/O2) le

volume. La valeur d‘impulsion est réglée dénitivement et cor-

respond à la dernière décimale

de la valeur afchée.

■

Pour les calculateurs combinés d’énergie thermique/de frigorie, l’énergie thermique est indiquée à la première sortie impulsionnelle (I/O 1) et l’énergie frigori-

que à la deuxième sortie (I/O

2). La valeur d‘impulsion est réglée dénitivement et corres-

pond à la dernière décimale de la valeur afchée correspondante.

Exemple:

Sortie 1 = Sortie énergie thermique Valeur d‘énergie afchée = XXXXX.XXX MWh Dernière décimale = 0,001 MWh = 1 kWh Impulsion de sortie = 1 kWh

Indication: La résolution de

l’afchage est choisie de telle sorte à ce que l’afchage ne puisse pas déborder avant un an.

Le calculateur peut être com-

mandé avec deux entrées impulsionnelles (en option). La valeur d‘impulsion est visible dans l‘afchage (voir la présentation de l‘afchage, niveau 1).

M-Bus (en option)

L‘interface optionnelle M-Bus est conforme à la norme EN 1434-3 et

Français

English

Deutsch

Montage sur rail DIN

Montage sur le mur

fonctionne à 2400 bauds.Elle peut être mise à 300/9600 bauds si nécessaire.

Montage du calculateur

Il est recommandé de monter le calculateur sur une paroi. Ne pas monter l’intégrateur directement sur le mesureur hydraulique ou sur la canalisation. L’adaptateur de montage au verso du calculateur peut être utilisé pour le montage sur rail DIN ou xé directement sur le mur. Pour le montage sur le mur détacher l’adaptateur et

faites-le tourner de 180°, xez-le

avec au moins deux vis au mur et

clipser le calculateur au-dessus.

Pour le montage sur rail DIN, lever

légèrement l’adaptateur, placer le calculateur sur le rail et rebaisser l’adaptateur jusqu’a sa fermeture.

Connexion des sondes

Il est recommandé d’effectuer le montage des sondes de températures symétriquement par immersion directe. Les doigts de gant

utilisés, doivent être marqués et conformes selon la directive MID.

Le monta ge de la sonde de te mpérature sera réalisé selon la norme DIN EN 1434-2.

■

Les câbles des sondes sont

caractérisés par des couleurs

(rouge=aller, bleu=retour).

■

Les câbles ne seront ni pliés, ni

rallongés, ni raccourcis!

■

Seules les sondes appairées portant le même numéro de sé-

rie peuvent être utilisées.

■

Avec des systèmes à 2 ls, la longueur max. du câble de la

sonde de température aller et retour ne do it p as d épa s ser 2 ,5 m pour PT100 et 12,5 m pour

PT500. Avec des systèmes à 4 ls la longueur max. du câb-

le est de 20 m. L e diamètre d u

câble doit correspondre à la

norme EN1434-2.

■

Les sondes aller-retour doivent

être insérées profondément dans leurs doigts de gant.

■

Scellez les sondes de température pour empêcher toutes ma-

Italiano

Español

nipulations frauduleuses (kit de

plombage fourni).

■

Ne pas faire passer, ni enrou-

ler le câble de raccordement le

long ou autour de canalisations

chaudes.

Commutateur 2/4 ﬁls

Calculateurs équipés avec des systèmes à 4 ls peuvent être changés à 2 ls grâce au commu-

tateur situé en haut à gauche de la platin e d e racco r dement. Le commutateu r en p o s it i o n ga uc h e p ou r

2 ls, en position droite pour 4 ls.

Raccordement capteur de débit

La longueur de raccordement entre le cap teur de déb it et le cal cu-

lateur est limitée à 10 m. Avec des

mesureurs mécaniques, il n’y a

aucun sens de polarité. Avec des

mesureurs électroniques, il faut respecter le sens de polarité.

Alimentation externe

Une petite barre verticale apparaît dans l’afcheur si l’alimentation externe est active. Dans le cas d’une chute de l’alimentation ex-

terne, l’appareil bascule automatiquement sur l’alimentation par

pile. La durée de vie de la pile est identiable sur l’afcheur (niveau 3). A la date d’échéance, la batterie doit être éventuellement

remplacée.

Test fonctionnel

Une fois l’installation terminée, il faut contrôler si le compteur

d’énergie thermique afche un code erreur (erreur montage); voir

tableau. La majorité des erreurs se corrige par un appui prolongé sur la touche « Info ». Toutefois, si l ’er reur persiste, elle sera

à nouveau détectée et indiquée

lors du prochain cycle de mesu-

re. Durant le fonctionnement, vérier si l’afchage du volume est

mis à jour et si les températures

afchées correspondent aux températures effectives (cycle de mesure max. de 2 minutes). Quand

on assem ble la par tie supéri eure à la partie de base, il est possible que des impulsions soient

générées. Vériez les index des

entrée s et c or r ig ez si c e la es t né cessaire.

Garantie d’utilisateur

An de protéger l’appareil d’une ouverture non autorisée, plomber les vis du boîtier avec les plomba-

ges fournis.

Maintenance

Une réparation ou une remise à neuf peut être effectuée uniquement par le fabricant ou par une entreprise ayant une autorisation.

Français

English

Deutsch

Code Erreur Action

1 Court-circuit sonde retour Vérier sonde, à changer si nécessaire 2 Interruption sonde retour Vérier sonde, à changer si nécessaire 3 Court-circuit sonde aller Vérier sonde, à changer si nécessaire 4 Interruption sonde aller Vérier sonde, à changer si nécessaire 5 Erreur du matériel Remplacer l’appareil

Batterie vide ou erreur de

sonde

Vérier l’appareil / la sonde

Températures hors de la plage de mesure

Correction système chauffage

100 Fonctionnement de secours Remplacer l’appareil

1000

Durée de vie de la pile excédée

Remplacer l’appareil

2000 Vérication primitive expirée Remplacer l’appareil

> 8000 Erreur interne du matériel Remplacer l’appareil

Avec les codes d‘erreurs, des erreurs reconnues par multidata sont indiquées.

Si on co nstate plu s d’une erreu r, la somm e des code s d‘erreur s est indiqu é :

Erreur 1005 = erreurs 1000 et erreur 5.

Afﬁchage des états / Codes d’erreur

Les symboles dans le tableau ci-dessous permettent d‘indiquer clairement l‘état de fonctionnement du compteur. Ils apparaissent

seulement sur l‘écran principal (énergie)! Un afchage temporaire du symbole d‘avertissement peut être provoqué par des états particuliers

de l‘installation et ne signale pas systématiquement une panne de

l‘appareil. Contacter le réparateur seulement si le symbole s‘afche de manière continue. Les messages d’erreurs correspondants se trouvent au niveau 3 du menu.

Symbole Etat Action

Alimentation externe Débit disponible Attention!

Examiner l'installation/

l’appareil pour des erreurs

■

Symbole clignote: Transmission de données

■

Symbole s’afche de manière continue: interface optique active

Fonctionnement de secours Remplacer l’appareil

Italiano

Español

Niveau 1

On peut changer de niveau a

chaque point du menu.

Energie thermique (afchage principal)

Volume

Débit maximal ( Valeur moyenne/ heure depuis la mise en service)

Entrée volumes 1

Entrée volumes 2

Test segment

Température aller

Température retour

Différence de température

Débit

Puissance instantanée

Puissance maximale (valeur moyenne/ heure depuis la mise en service

Impulswertigkeit Eingang 1

Impulswertigkeit Eingang 2

Date/mois du débit maximal

Date/mois de la puissance

maximale

Valeur moyenne par heure débit

maximal

Valeur moyenne par heure

puissance maximale

Module d’enregistrement mensuel

Débit maximal et puissance maximale Au maximum pour les10 mois précédents

Exemple simple de navigation dans le menu

Français

English

Deutsch

Niveau 2

Energie thermique à la date repère

Date repère

Numéro de série entrée 1

Consommation compteur Entrée 1 date repère

Consommation compteur Entrée 2 date repère

Consommation du mois actuel Energie

Consommation actuelle du mois en cours Entrée 1

Consommation actuelle du mois en cours Entrée 2

Numéro de série

Numéro client

Numéro de série entrée 2

Module d’enregistrement mensuel Index du compteur. Pour les 24 mois précédents au maximun.

Date mensuelle énergie thermique

Date mensuelle consommation

volume entrée 1

Date mensuelle consommation

volume entrée 2

Valeur mensuelle énergie thermique

Valeur mensuelle entrée 1

Valeur mensuelle entrée 2

Note

Selon le modèle de votre multidata, le no mbre et la séqu ence des

afchages peuvent différer des

illustrations.

Italiano

Español

Niveau 3

Légende

Appuyez brièvement

sur le bouton (S), pour

naviguer vers le haut ou vers le bas. Lorsque

l‘on atteint le dernier point du menu, on remonte automatiquement au premier point (boucle).

Presse z le bouto n pen -

dant 2 secondes (L), attendre l’apparition du symbole de la porte (situé dans la partie supérieure droite de

l’afcheur) et ensuite relâcher le bouton. Le

menu est alors actualisé, ou bien le sous

menu s’ouvre.

Maintenir le bouton H

appuyé jusqu’au chan-

gement de niveau ou

retour d’un sub-menu.

Retour

Niveau 1

Type de sonde et emplacement sur installation

Valeur impulsion

Afchage Energie restante

Réglage de base

Numéro de type

Date de n de vie de la pile

Heure

Date

Adresse M-Bus

Vitesse de Bauds du bus

Afchage Entrée

code erreur

Version logiciel (exemple)

Récupération du numéro de micrologiciel

Le numéro de version du micrologiciel utilisé peut être récupéré dans le menu d’afchage, Niveau 3 (Menu d’afchage «micrologiciel»).

Un apercu de l’ensemble des menus ainsi que la description des télégrammes M-Bus sont disponibles sur demande.

Français

English

Deutsch

Sous réserve de modications techniques. Nous déclinons toute responsabilité concernant d’éventuelles erreurs et errata.

Compteurs ZENNER S.A.R.L.

7, rue Gustave Eiffel F - 87410 Le Palais sur Vienne

Téléphone 05 55 38 37 09 Télécopie 05 55 38 37 15

zenner.france@zenner.com www.compteurs - zenner.fr

Elimination

Attention: Cet appar eil est pour-

vu selon la version d’une ou de deux piles non rechargeables (Li-

thium). Ces piles contiennent des

substances pouvant nuire à l’environnement et à la santé hu-

maine si l e ur élimination n’est pas effectuée de manière professionnelle. Pou r réduire la quant ité de déchets ainsi que les polluants

difcilement dégradables issus

d’appareils électriques et électroniques, les appareils usagés doi-

vent être recyclés en priorité resp. Ies matériaux qui les composent doivent être réutilisés ou valorisés

sous une autre form e. Ceci n’est possible que si les appareils usagés, qui c ontienn ent des pile s ou autres composants sont éliminés de façon professionnelle. Pour

tous renseignements, veuillezvous adresser aux autorités com-

munales chargées du recyclage. ZENNER peut également éliminer

votre appareil usagé. Les points de reprise de vos appareils usagés sont disponibles par exemple

à la mair ie lo ca le, aup rès d es dé chetteries locales.

Attention:

Les appareils usagés ne doivent pa s être j etés a vec les o rdures ménagères.

Vous contr ibu ez ains i à la pr otec tion le s r essources nature l l es et à la promotion du recyclage durable

des matériaux.

Pour toutes questions, contactez

info@zenner.com

Vous trouverez des informations mises à jour sur ce produit ainsi que notr e manuel de montage sur notre site

www.compteurs-zenner.fr.

Italiano

Español

Índice

Contenido ............................................................................................45

Datos técnicos multidata WR3 ............................................................45

Datos técnicos de la entrada del sensor de ujo .................................46

Conexiones .....................................................................................47

Declaración de conformidad ................................................................48

Instrucciones de seguridad..................................................................48

Interferencias electromagnéticas .....................................................48

Instrucciones de mantenimiento ......................................................48

Instrucciones de instalación ................................................................49

Instrucciones de seguridad para el montaje ........................................49

Información general .............................................................................49

Comunicación ......................................................................................50

M-Bus (En opción) ...............................................................................50

Montaje de la unidad volumétrica ........................................................50

Conexión de las sondas de temperatura .............................................51

Conmutador para sondas de 2/4 hilos.................................................52

Conexión de la unidad volumétrica (sensor de ujo)...........................52

Alimentación externa ...........................................................................52

Prueba de funcionamiento...................................................................52

Precinto usuario...................................................................................52

Mantenimiento .....................................................................................52

Indicaciones de estado y mensajes de error .......................................53

Ejemplo sencillo del menú ...................................................................54

Eliminación ..........................................................................................57

Français

English

Deutsch

Leer debidamente las instrucciones de montaje y utilización antes de instalar y poner en funcionamiento el equipo. De esta manera

Contenido

■ Unidad digital multidata WR3

■ Material para tachar

■ Soporte para montaje mural / sobre perl (en la caja baja)

■ Manual de instalación y operación

se protejen y evitan daños. Comprobar la totalidad del contenido antes del montaje.

Datos técnicos multidata WR3

Rango de temperatura °C 0 - 150 Rango de diferencia de

temperaturas

Kelvin 3 - 120

Pantalla Multifuncional LCD -8 dig. Unidades mostradas MWh, KWh, GJ, MJ

Tipo de conexión con unidad volumétrica

(contador)

Emisor de pulsos reed o emisores de

pulsos activos

(No NAMUR, No OPTICO)

Pasivo Max. 1Hz - Activo Max. 100 Hz

Tipo de sensores de temperatura admitidos

Pt 500, opcional Pt100, Pt1000

Max. Longitud de cable de

sondas (2 hilos)

12,5 m (PT500),

2,5 m (PT100), 20 m (PT1000)

Max. Longitud de cable de

sondas (4 hilos)

20 m

Conexiones telelectura

Interface Optica.

Opcional: ZR-Bus, M-Bus, RS-232

Salidas adicionales de impulsos

Temperatura ambiente °C 5 - 55

Batería

3,6 (Litio). Alimentación externa a través

del M-Bus. Opcionalmente alimentacion

externa 230V/24V

Vida útil de la batería Años

≥6 años. Opcional hasta 11 años (betarías

cambiables sin interrupción del servicio)

Categoría de protección IP 54 / IP 65, según. DIN 40050 Clase mecanica / electro-

magnética

M1 / E1

Clase metrológica según EN 1434 Ciclos de medición 40s / 30s / 10s

(*) La posibilidad del recambio de la batería depende del país, por favor respectar las normas

nacionales en vigor.

Italiano

Español

Entrada sensor de ujo

Conexión eléctrica Esquema eléctrico Datos de conexión

Pasivo con

contacto mecánico (Reed)

Versión 1 Hz: fmax = 1 Hz,

factor 1:1 hasta 1:9

Capacidad de la entradad: approx. 10 nF, resistividad entradad approx.

850 kOhm Versión 100 Hz: no permitida

Pasivo con open drain FET

Versión 1 Hz: fmax = 1 Hz,

factor 1:1 hasta 1:9, Capacidad de

la entradada: approx. 10 nF, resistividad entradad approx. 850 kOhm

Versión 100 Hz: fmax = 30 Hz,

factor 1:1, Capacidad de la ent-

radada: approx. 2,5 nF, resistividad entradad approx. 850 kOhm

Activo p.ej. con

puerta C-MOS

Versión 1 Hz: fmax = 1 Hz, factor 1:1 hasta 1:9, Uhigh = 2,5…3,6 V, Ulow = 0…0,3 V, Capacidad de la entradada approx. 10 nF, resistividad entradad approx. 850 kOhm

Versión 100 Hz: fmax = 100 Hz,

factor 1:1 hasta 1:9

Uhigh = 2,5...3,6 V, Ulow = 0...0,3 V, Capacidad de la entradada approx. 2,5 nF, resistividad entradad approx. 850 kOhm

Entradas adicionales

Conexión eléctrica Esquema eléctrico Datos de conexión

Pasivo con

contacto mecánico (Reed)

fmax = 1 Hz factor 1:1 hasta 1:9

capacidad entrada: approx.15 nf resistividad entrada approx.

470 kOhm

Pasivo con open drain FET

fmax = 1 Hz

factor 1:1 hasta 1:9

capacidad entrada: approx.15 nf resistividad entrada approx.

470 kOhm

Salidas

Voltaje externo Corriente máx.

3V…30V DC

20mA

Conexión típica (*)

Frecuencia de

salida

1Hz (8Hz con cocmutación dinámica si una salida con 1 Hz no es possible)

Tiempos de conmutación:

1 Hz: 400ms < tp < 600 ms 8 Hz: 50ms < tp < 80 ms

(*) La conexión de una resistividad externa puede

ser necesaria para asegurar la limitación de la corriente.

Datos técnicos de la entrada del sensor de ﬂujo

Français

English

Deutsch

pulse

GND

pulse

VCC 2,5 … 3,6 V

Uhigh = 2,5 … 3,6 V Ulow = 0 … 0,3 V

52/ 54

53/

pulse

52/ 54

53/ 55

U = 3 … 30 V

Imax = 20 mA*

52/ 54

53/ 55

GND

Pulse

V Out

2 4

1 2 3 4 10 11 9 50 51 52 53 54 55 71 72 73 74

Interruptor

Sondas 2 hilos

Sondas 4 hilos

Dependiendo de la versión, el panel de conexiones puede ser diferente. Si están conectados contadores con emisor Reed (contacto libre

de potencial) a las entradas, la órden de conexión de los cables no es importante. Para la conexión de las salidas, por ejemplo a un sistema de control, es importante observar la polaridad. Los terminales 24/25

están duplicadas para la entrada y salida de los cables M-Bus.

Sensores de temperatura

Sondas de 2 hilos: Sondas de 4 hilos (opcional):

Ida 1 – 2 Ida 1 – 2 / 5 – 6 Retorno 3 – 4 Retorno 3 – 4 / 7 – 8

Emisor de pulsos de la unidad volumétrica (contador)

Pulsos: 10 GND: 11

Entradas / Salidas de pulsos adicionales

I/O 1: Pulsos: 52 I/O 2: Pulsos: 54

GND: 53 GND: 55

M-Bus RS-232 RS-485

L1: 24 DTR: 71 +UB: 71 L2: 25 GND: 72 GND: 72

Tx: 73 A: 73 Rx: 74 B: 74

Conexiones

Italiano

Español

Declaración de conformidad

Multidata® WR3 se fabrica y ve-

rica de acuerdo con la nueva normativa europea de instrumen-

tos de med ida (MI D). De acue rdo

a esta directiva, los equipos no llevan un sello con la vericación primitiva, pero sí el año de la

declaración de conformidad del

equipo (visible en el frontal del equipo, por ejemplo: M16=2016).

La parte para medición de fri-

gorías está fabricada y vericada según la directiva Alemana

K7.2. La MID controla el uso de los contadores de energía hasta el momento que son puestos en el merc ado res pecto a la p rime ra puesta en marcha. Después de ésta, las regulaciones nacionales

para estas unidades con vericación ocial se aplican dentro de la UE. La vericación primitiva o inicial en Alemania equivale a 5 años. Después de este periodo la validez expira (en Alemania). Éste periodo de validez puede variar

según las regulaciones de cada país dentro de la UE.

Zenner I nternation al G m bH & C o. KG declara que este producto con

número de certicado DE-08-

MI004-PTB012 de la UE, cumple todos los requerimientos de

la directiva 2014/32/EU (MID) y

89/336/ EEC (compatibilidad electromagnética).

Para cualquier información dirigirse por favor a

zenner@zenner.es

Puede encontrar la información más actualizada en nuestra web

www.zenner.es

Instrucciones de seguridad

Interferencias electromagnéticas

La unidad electronica de energía térmica está construida para cumplir con los requerimientos nacionales e internacionales de seguridad ante problemas de in-

terferencia. Para evitar cualquier

problema de interferencia no se deben instalar cerca del conta-

dor tubos uorescentes, cajas de

distribución o equipos de electr icidad, como motores o bombas (mínima distancia 1m). Los cables del contador no deben ser colocados paralelamente a los cables de cor r ie nte el éc t ri c a (23 0V ) (dista n cia por lo menos 0,2m).

Instrucciones de mantenimiento

Limpiar la supercie de plástico

sólo con un trapo húmedo. ¡No utilizar detergentes de limpieza

agresivos!

El equipo no necesita ningún

mantenimiento durante su vida de servicio. En caso de reparación,

ésta só lo pu ede s er re aliz ada p or el fabricante.

Français

English

Deutsch

Instrucciones de instalación

Dimensiones

Altura: H = 106 mm Anchura: B = 126 mm Profundidad: T = 54 mm

Instrucciones de seguridad para el montaje

¡Leer est as instrucc iones atentamente y completamente, antes de instalar el equipo ! La inst a l ación del eq u i p o l a d eber realizar siempre personal cualicado. Tener en c uenta los reg lamentos y las nor mas téc nic as cor res pon dientes al país o zona donde se instale el equipo, especialmente la norma EN1434 parte 1+6. Para equip os con tra nsmisión de

datos o con alimentación externa

tener en cuenta los reglamentos y las normas técnicas para instalaciones eléctricas.

Cuando se desmonten los sen-

sores de ujo y las sondas de

temperatura tener cuidado de que no haya escapes de agua,

pueden provocar graves daños en la unidad. Cerrar las válvulas

y eliminar la presión antes de la instalación.

Información general

Unidades digitales para contadores combinados calorías/frigorías se pueden reconocer por la in-

scripción „change over“ o „Heating / Cooling“ en la parte frontal,

contadores para frigorías por la

inscripción „cooling“.

Para el montaje se debe tener en cuenta que:

■

La pantalla de la unidad digital

sea bien visible.

■

La unidad digital y los sensores de temperatura no se deben instalar cerca de campos magnéticos o fuentes de interferencias eléctromagnéticas como p.ej. motores o bombas convertidoeres de frecuencia (distancia > 1m).

■

Todos los trabajos de soldadura sean terminados.

■

La temperatura ambiente no

debe exceder de 55ºC.

■

El tipo de sonda de temperatura debe corresponder con la de la unidad digital.

Italiano

Español

■

El valor de impulsos de la uni-

dad volumétrica (contador)

debe corresponder con el de la

unidad digital.

En contadores para frigorías para el uso en metrología legal todos

los componentes deben tener vericación primitiva y deben ser mar-

cados correspondientemente. Para el uso como contador combinado calorías / frigorías todos los

componentes deben llevar las dos

inscripciones, marcado de conformidad segun MID y el marcado nacional. La unidad dispone de 7 pasacables de goma para cables de diámetro entre 4,2 y 10 mm. Mantener cerrados los que no están en uso.

Orden de conexión: Primero las sondas de temperatura, posteriormente el cable de la unidad volumétrica (emisor de pulsos del contador).

Comunicación

■

La unidades programadas con 2

salidas de pulsos habitualmente

en la primera salida (I/O 1) en-

vían la energía y en la segunda

(I/O 2) el volumen. El valor de

salida de pulsos está ajustado

siempre con el último dígito del

valor mostrado en la pantalla

■

En las unidades combinadas

para calorías / frigorías en la

primera salida (I/O 1) envían la

energía para calor y en la se-

gunda (I/O 2) la energía para

frigoría. El valor de salida de

pulsos está ajustado siempre

con el último dígito del valor

mostrado en la pantalla.

Ejemplo:

Salida 1: Salida energía

Pantalla energía = XXXXX.XXX MWh Ultima posición = 0,001 MWh =

1 kWh

Valor de impulsos salida = 1 kWh

Aviso: La resolución de la pantalla se establece de tal manera que la pantalla no puede pasar a cero

antes de un año.

Opcionalmente la unidad digitalse puede pedir con dos entradas de

impulsos. El valor de impulsos se puede ver en el display (ver menú, nivel 1).

M-Bus (En opción)

La interface M-Bus concuerda con el estándar según EN 1434-3. La velocidad de transferencia de datos es 2400 baudios.

Montaje de la unidad volumétrica

ZENNER recomienda montar la unidad digital Multidata® sobre la pared. No se debe montar sobre la tubería, ni sujetar a las sondas. La pieza de montaje que incluye la unidad digital en la parte posterior

sirve para montaje sobre carril DIN o colocada del revés para pared.

Français

English

Deutsch

Montaje sobre carril

Montaje sobre pared

Para el montaje sobre pared, jar la pieza de montaje (según gura)

en la pared con al menos 2 tornillos y colocar la unidad sobre ella.

Para el montaje en rail levantar con ayuda de la pestaña superior

la pieza y colocar sobre el carril. Bajar la pieza de montaje para dejarla sujeta a la unidad digital

quedando sujeta a la vez al carril (según gura).

Conexión de las sondas de temperatura

El montaje de las 2 sondas de temperatura debe ser siempre con un par de sondas idénticas y un monta je simétr ico. Si se ut ilizan vainas portasondas de inmersión deben ser conformes a la norma MID y la instalación tiene que ser de acuerdo a la norma DIN EN 1434-2.

■

Los cables de las sondas están

marcados con colores (rojo =

ida (tubería m ás calien te); azul

= retorno (tubería más fría);

■

¡No intercambiar, cortar o alargar los cables de las sondas!

■

Sólo utilizar pares de sondas que tengan el mismo número de serie en las dos sondas.

■

En so ndas de tem peratur a con cable d e 2 hi lo s la l on gi tu d má -

xima del cable será 2,5 m para

Pt100 y 12,5 m para P t5 00. En sondas de temperatura con cable d e 4 hi lo s la l on gi tu d má -

xima del cable será 20 m. Tener

en cuent a EN 1432-2 d e ac u erdo al diámetro de los cables.

■

Las sondas de temperatu ra de-

ben introducirse en las vainas

portasondas completamente.

■

Precintar las sondas de temperatura después del montaje para evitar la extracción no autorizada

■

No colocar o instalar cables a lo largo y so bre tuber ías de agua calientes.

Italiano

Español

Conmutador para sondas de 2/4 hilos

Unidades digitales equipadas con sistema de sondas de 4 hilos (equipo opciona l) pueden s er utilizadas con sondas de 2 hilos con el i nte r r u pto r s it ua do e n e l in-

terior en la regleta de conexiones.

Posici ón izquierda del i nterruptor para sondas de 2 hilos, posición derecha para sondas de 4 hilos.

Conexión de la unidad volumétrica (sensor de ﬂujo)

La dist ancia total ent re la unidad

volumétrica y la unidad digital

Multidata

no debe exceder de 10

metros. En emisores de pulsos tipo reed libres de potencial no hay polaridad. En sensores electrónicos ac-

tivos comprobar la polaridad.

Alimentación externa

Una línea vertical aparece en la

pantalla principal cuando la ali-

mentación externa (opcional) está activada. (No hay consumo de

batería). En caso de fallo de la alimenta-

ción externa la unidad cambia

automát ica mente a l uso de l a batería.

La vida estimada de la batería se

puede comprobar en pantalla (ni-

vel 3). Antes de que se agote la

batería se recomienda su cambio.

Prueba de funcionamiento

Compr obar si hay algún er ror en la pantalla de la unidad digital después de la instalación (mirar tabla de errores en pag. 2). La mayoría de los errores se pueden borrar presionando el botón. Si el error es permanente, en el si-

guiente ciclo de medición volverá

a aparecer. Comprobar que la información mostrada en la pantalla cor re spo nd e c on e l c au dal y te m peraturas de la instalación en fun-

cionamiento. (ciclo de medición = 2 minutos max. )

Precinto usuario

Precintar siempre la unidad digital contra cualquier manipulación no autorizada.

Mantenimiento

Reparaciones o comprobaciones sólo la puede realizar el fabricante o empresas autorizadas por éste.

Français

English

Deutsch

Error Estado del dispositivo Acción recomendada

1 Cortocircuito en sonda de retorno

Comprobar sondas, cambiar si es necesario

2 Interrupción en sonda de retorno

Comprobar sondas, cambiar si es necesario

3 Cortocircuito en sonda de ida

Comprobar sondas, cambiar si es necesario

4 Interrupción sonda de ida

Comprobar sondas, cambiar si es necesario

5 Error de Hardware Cambiar el dispositivo 6

Bateria sin carga o error de medición de temp.

Comprobar bateria o sondas

Temperaturas fuera de rango de medida

Comprobar la temperatura de la instalación

100

Dispositivo en funcionamiento de

emergencia

Cambiar el dispositivo (ó vericar)

1000 Vida útil de la batería excedida Cambiar el dispositivo (ó vericar) 2000

Expiración del período de validez de vericación

Cambiar el dispositivo (ó vericar)

> 8000 Error interno de memoria

Cambiar el dispositivo (error en

hardware)

Los códigos de error mostrados son problemas detectados por multidata®. Si más de un error se produce, se muestra la suma de los códi-

gos de error. Por ejemplo: Error 1005 = error 1000 y error 5.

Indicaciones de estado y mensajes de error

Los mensajes de estado indican el estado de funcionamiento del

contador en una forma sencilla (véase cuadro abajo). Los mensajes

de estado del cuadro de abajo sólo aparecen en la pantalla principal (energía). La aparición temporal el triángulo de emergencia puede ser

causada por un estado de trabajo especial y esto no signica que la

unidad te nga un m al f unc io nam ie nto. En ca so de q ue el sím bo lo ap a-

rezca permanentemente, contacte con el servicio de asistencia técnica. Los códigos de error correspondientes se encuentran el el nivel 3

del menú.

Símbolo Estado Posible actuación

Alimentación Externa Caudal existente -

Atención! Comprobar sistema y errores

■

Símbolo intermitente: transmisión de datos

■

Símbolo mostrado continuamen-

te: comunicación óptica activa

Operación de Emergencia Asistencia Técnica

Italiano

Español

Nivel 1

Cambios de niveles pueden llevarse a cabo desde cual-

quier ítem del menú.

Energía calor (Pantalla principal)

Volumen

Caudal máximo, Valor promedio horario desde la puesta en funcionamiento

Entrada adicional 1

Entrada adicional 2

Test de segmentos

Temperatura de ida

Temperatura de retorno

Diferencia de temperaturas

Caudal

Momentanleistung

Potencia máxima, Valor promedio horario desde la puesta en funcionamiento

Valor pulsos entrada 1

Valor pulsos entrada 2

Fecha mes caudal máximo

Fecha mes potencia máxima

Valor promedio horario caudal

máximo

Valor promedio horario potencia

máxima

Datalogger mensual

Caudal máximo y Potencia máxima Máximo 10 valores de meses anteriores

Ejemplo sencillo del menú

Français

English

Deutsch

Nivel 2

Energía calor en la fecha de lectura especicada

Fecha de lectura especicada

Entrada 1 Número de serie

Valor Entrada 1 en la fecha de lectura especicada

Zählerstand Eingang 2 Stichtag

Consumo actual del mes calor

Consumo mes actual entrada 1

Consumo mes actual entrada 2

Número de serie

Número de cliente (opcional)

Entrada 2 Número de serie

Estadísticas mensuales,

Máximo 24 valores de meses anteriores

Fecha mes calor

Fecha valor mensual Entrada 1

Fecha valor mensual Entrada 2

Valor mensual calor

Valor mensual Entrada 1

Nota

Dependiendo del modelo los

menús pueden variar en número

y orden de los aquí mostrados.

Italiano

Español

Nivel 3

Leyenda

Apretar brevemente el

botón (S), normal m e n te utilizado para desplazarse de arriba hacia abajo. Al llegar al último ítem del menú se produce automáticamente un salto hasta la primera pantalla del m enú (lazo).

Apretar el botón apro-

ximadamente 2 seg.

(L), esperar hasta que aparezca el símbolo de la puerta (arr ib a a la derecha de la pantalla) y luego s oltar el botó n. El menú entonces se actual iz a o bi e n se p roduce un salto al menú secundario.

Mantener el botón ap-

retado (H) hasta que cambie el nivel o se retorne d esde los menús secundarios.

Regreso a

nivel 1

Tipo de sensor y lugar de instalación

Valor de pulsos

Energía restante para lectura óptica

Ajuste básico

Número del modelo

Validez de la vericación

Hora actual

Fecha actual

Dirección Prim. M-bus

Velocidad baudios

Estado de entradadas

Estado de error

Versión de software

Identicación del número de versión de software

El número de la versión del software del rmware utilizado se puede ver en el nivel 3 de la pantalla (menu de la pantalla „Versión del rmware“).

Un detallado resumen de pantallas incluyendo submenús está disponible bajo Comunicación.

Français

English

Deutsch

No respondemos de posibles equivocaciones y errores de imprenta, salvo modicaciones técnicas.

Eliminación

Este equipo contiene piezas no sustituibles y baterías no recargables (Litio). Estas baterías contienen sustancias, que pue-

den dañar el medioambiente y la

salud, si no se eliminan correctamente. Para reducir la cantidad de residuos de equipos electrónicos y eléct ricos, to dos los mater iales

viejos deben ser reutilizados si es

posibl e o ser recicla dos. Esto es sólo posible si equipos antiguos, que contienen baterías u otros accesorios se devuelven al fabricante. Nuest r os procesos de negocio

normalmente preven que noso-

tros o las empresas profesionales encargadas por nosotros recogan los eqipos antiguos incluido las baterías y los a ccesorios después de su recambio o el n del periodo de uso y los eliminan o reciclan correctamente.

Por lo tanto, por favor contacte

con el departamento de eliminación de residuos de su zona

o localidad. Alternativamente es posible la eliminación a través

de ZENN ER . La a utor id ad lo c al o provincial, o la empresa encargada de la eliminación de residuos pueden informarle de los puntos más cercanos para la recogida de los mismos.

Atención:

No eliminar los equipos con los residuos domésticos.

De esta manera, colaboramos en la protección de los recursos na-

turales y promovemos el reciclaje

de los materiales.

Para cual quier duda, pue de contactar info@zenner.com

Encontrará las informaciones más recientes sobre este producto y la versión más actual de este manual en Internet en www.zenner.es.

Italiano

Español

ZENNER ESPAÑA - CAF, S.A.U.

C/ Cerrajeros, 6. Polígono Pinares Llanos ES - 28670 VILLAVICIOSA DE ODÓN Madrid

Tel. +34 91 616 28 55 Fax +34 91 616 29 01

zenner@zenner.es www.zenner.es

Indice

Prodotto ...............................................................................................59

Dati tecnici multidata WR3 ..................................................................59

Dati tecnici collegamento ingresso volumetrica...................................60

Collegamento morsettiera...............................................................61

Dichiarazione di conformità .................................................................62

Indicazioni di sicurezza........................................................................62

Guasti elettromagnetici ...................................................................62

Indicazioni di manutenzione ............................................................62

Istruzioni di montaggio.........................................................................63

Dimensioni ...........................................................................................63

Indicazioni di sicurezza relativamente all‘installazione ........................63

Informazioni generali ...........................................................................63

Comunicazione ....................................................................................64

Opzione M-Bus ....................................................................................64

Installazione parte elettronica ..............................................................64

Collegamento delle sonde ...................................................................65

Commutazione 2-4 poli........................................................................66

Collegamento parte volumetrica ..........................................................66

Alimentazione esterna .........................................................................66

Test di funzionalità ...............................................................................66

Sicurezza di utilizzo .............................................................................66

Manutenzione ......................................................................................66

Simboli del quadrante/codici di errore .................................................67

Semplice esempio del Menu ...............................................................68

Smaltimento.........................................................................................71

Français

English

Deutsch

Leggere attentamente ed integralmente le istruzioni di montaggio e di utilizzo prima di procedere all’installazione per proteggersi ed

Prodotto

■ Parte elettronica multidata WR3

■ Sigillo

■ Supporto a parete o su barra DIN

■ Istruzioni di montaggio e di utilizzo

evitare possibili danni. Controllarne la completezza prima di incominciare l’installazione.

Dati tecnici multidata WR3

Campo temperatura °C 0 - 150 Differenza di temperatura k 3 - 120

Quadrante Quadrante multifunzione

Unità di misura MWh, kWh, GJ, MJ

Interfaccia parte

volumetrica

Modelli con contatto reed o impulso attivo

(NO Namur NO ottico), passivo max 1Hz/

attivo max 100 Hz

Collegamento sonde di temperatura

PT500, su richiesta PT100, PT1000

Lunghezza max cavo

sonde 2 poli

12,5 m (PT500),

2,5 m (PT100), 20 m (PT1000)

Lunghezza max cavo

sonde 4 poli

m 20 m

Interfaccia dati

Interfaccia ottica a raggi infrarossi, su

richiesta ZR-Bus (RS485), M-Bus, RS-232,

uscite per telelettura

Temperatura ambiente °C 5 - 55

Alimentazione

Batteria al litio 3,6V,su richiesta alimenta-

zione esterna di rete 230V/24V mediante

l’utilizzo della porta M-Bus

Durata batteria

>6 anni, su richiesta 11 anni (sostituibile

senza interruzione dell’alimentazione) (*)

Classe di protezione IP54/IP65 corrisponde a DIN 40050 Classe meccanica/

elettromagnetica

M1/E1

Classe di precisione Secondo EN1434 Ciclo di misurazione

dinamico

40s/30s/10s

(*) Le modalità di sostituzione della batteria possono cambiare a seconda del paese. Pertan-

to è necessario tenere in considerazione la legislazione locale

Italiano

Español

Collegamento ingresso volumetrica

Collegamento elettrico

Schema elettrico Dati di collegamento

Passivo con

contatto meccanico

Esecuzione 1 Hz: fmax = 1 Hz, rapporto 1:1 no 1:9 Capacità di ingresso: ca 10 nF,

resistenza ingresso ca 850 kOhm Esecuzione 100 Hz: non permessa

Passivo con open drain FET

Esecuzione 1 Hz: fmax = 1 Hz, rapporto 1:1 no 1:9 Capacità di ingresso: ca 10 nF,

resistenza ingresso ca 850 kOhm

Esecuzione 100 Hz: fmax = 30 Hz,

rapporto 1:1

Capacità di ingresso: ca 2,5 nF,

resistenza ingresso ca 850 kOhm

Attivo p.es. con

porta C-MOS

Esecuzione 1 Hz: fmax = 1 Hz, rapporto 1:1 no 1:9 Uhigh = 2,5…3,6 V, Ulow = 0…0,3 V, capacità di ingresso: ca 10 nF,

resistenza ingresso ca 850 kOhm

Esecuzione 100 Hz: fmax = 100 Hz,

rapporto 1:1

Uhigh = 2,5…3,6 V, Ulow = 0…0,3 V, capacità di ingresso: ca 2,5 nF,

resistenza ingresso ca 850 kOhm

Collegamento ingressi aggiuntivi

Collegamento elettrico

Schema elettrico Dati di collegamento

Ingresso passivo con contatto meccanico (reed)

fmax = 1 Hz rapporto 1:1 no 1:9

capacità ingresso: ca 15 nf resistenza ingresso ca 470 kOhm

Ingresso pas-

sivo con „open drain“ FET

fmax = 1 Hz rapporto 1:1 no 1:9

capacità ingresso: ca 15 nf resistenza ingresso ca 470 kOhm

Collegamento uscite

Tensione esterna

Corrente max

Schema tipico (*)

Frequenza di uscita

1Hz (8Hz con commutazione dinamica se non è possibile una distribuzione con 1 Hz)

Tempi di commutazione:

1 Hz: 400ms < tp < 600 ms 8 Hz: 50ms < tp < 80 ms

(*) Il collegamento di una resistenza esterna si

può rendere necessario per garantire una limitazione di corrente.

Dati tecnici collegamento ingresso volumetrica

U = 3 … 30 V

Imax = 20 mA*

52/ 54

53/ 55

terra

impulso

V Out

Français

English

Deutsch

pulse

GND

pulse

VCC 2,5 … 3,6 V

Uhigh = 2,5 … 3,6 V Ulow = 0 … 0,3 V

52/ 54

53/

pulse

52/ 54

53/ 55

2 4

1 2 3 4 10 11 9 50 51 52 53 54 55 71 72 73 74

Interruttore

Collegamento 2 li

Collegamento 4 li

A seconda del modello del contatore, la congurazione della piastra di collegamento può essere diversa. Se dei contatori d’acqua provvisti di contatto reed passivo vengono collegati agli ingressi, non c’è polarità, mentre si deve fare attenzione alla polarità in caso si utilizzino le due

uscite p er colle garle ad un o strument o esterno. I mo rsett i di colleg a-

mento sono doppi nel caso della versione M/Bus.

Sonde di temperatura

Misurazione a 2 li: Misurazione a 4 li (su richiesta):

Mandata 1 – 2 Mandata 1 – 2 / 5 – 6 Ritorno 3 – 4 Ritorno 3 – 4 / 7 – 8

Volumetrica

Contatti: 10 GND: 11

Ingressi/uscite

I/O 1: Contatti: 52 I/O 2: Contatti: 54

Massa: 53 Massa: 55

M-Bus RS-232 RS-485

L1: 24 DTR: 71 +UB: 71 L2: 25 Massa: 72 Massa: 72

Tx: 73 A: 73 Rx: 74 B: 74

Collegamento morsettiera

Italiano

Español

Dichiarazione di conformità

Il multi data è realizz ato e testato secondo le nuove normative europee (MID). Secondo questa nor-

mativa non serve il punzone della taratura sullo strumento, ma viene

indicato l’anno della dichiarazione di conformità dello strumento (leggibile sulla parte frontale dello str umento, p.es. M0 9). La MID regol a l’utilizzo di c ontator i di ca-

lore solo no alla loro vendita o no alla prima messa in funzione. Dopo di che valgono le normative

nazionali europee per gli strumenti soggetti a taratura. Per i contatori di calore in Ger-

mania il sigillo di taratura è valido

5 anni. Dopo la scad enza di tale termin e lo stru mento non p uò più esser e utiliz zato in Ger mania pe r l’emissione di bollette. Le normati-

ve relative alla durata della validità sono diverse in altri paesi europei.

ZENNER International GmbH & Co. KG dichiara che questo pro-

dotto – con numero di certicato

DE-08-MI004-PTB012 – cor-

risponde alle normative europee 2014/32/EU (normative per

strumenti di misurazione) nelle richieste fondamentali e 89/336/ EWG (tollerabilità elettromagnetica).

In caso di domande vi potete rivolgere a: info@zenneritalia.it

Potete scaricare la dichiarazione di conformità e informazioni aggio rnate di questo p rodotto su l ns. sito: www.zenneritalia.it

Indicazioni di sicurezza

Guasti elettromagnetici

Il multidata soddisfa le richieste nazionali ed internazionali in fatto di resistenza alle interferenze

elettromagnetiche. Per evitare

guasti di funzionamento, nelle immediate vicinanze dello strumento non si possono montare tubi luminescenti, quadri elettrici o strum enti al iment ati da e lett ri ci tà, quali motori o pompe (distanza

min. 1 mt.). Cavi che partono dal

contatore non possono essere installati parallelamente a linee di rete (230V). Distanza min. 0,2 mt.

Indicazioni di manutenzione

Pulire le superci in plastica solo

con un panno umido. Non utilizza-

re prodotti aggressivi o abrasivi!

Lo strumento non necessita di manutenzione. Solo il produttore può effettuare riparazioni.

Français

English

Deutsch

Istruzioni di montaggio

Dimensioni

Altezza: H = 106 mm Larghezza: B = 126 mm Profondità: T = 54 mm

Indicazioni di sicurezza relativamente all‘installazione

L’installazione può essere eseguita solo da personale spe-

cializzato e qualicato. Prima

dell’installazione è necessario leggere attentamente queste istru-

zioni no alla ne! Si devono poi rispettare le attuali leggi in vigore

e le prescrizioni per l’installazione di cont ator i di c al ore, i n partic ola re le norme EN1434, linee guida

AGFW FW202 e DIN 4713 parte

4. Nel caso di strumenti con interfacce per la trasmissione dati o facent i parte di una rete si de-

vono rispettare le normative relative all’installazione di apparecchi

elettronici. Nel caso di debbano

smontare le parti volumetriche o le sonde di temperatura, si deve

far attenzione che dalla tubazione non fuoriesca liquido caldo.

Attenzione pericolo di ustioni!

Prima dell’installazione si devono chiudere le valvole, bloccare il

pozzet to delle sonde e scaricare la pressione!

Informazioni generali

La parte elettronica con duplice funzione per la misurazione di calorie e frigorie si riconosce dalla

scritta “change over” o “heating/ cooling” sul frontespizio del pro-

dotto. Se la funzione è solo quella di contatore di frigorie la scritta è

“cooling”.

Quando si procede all’installazione, si deve far attenzione che:

■

il quadrante della parte elettronica si legga bene.

■

la parte elettronica e le sonde

così come il cavo per la trasmissione impulsi non vengano

montate in prossimità di campi elettromagnetici o di produttori di forti campi elettromagnetici come p.es. pompe, motori elettrici, trasformatori di frequenze, etc. (distanza > 1 mt.).

■

non si eseguano lavori di saldatura.

■

la temperatura ambiente non superi i 55°C.

Italiano

Español

■

il valore nominale delle sonde

coincida con i valori della parte

elettronica.

■

il valore impulsivo della parte

volumetrica coincida con quello

della parte elettronica.

Nel caso di contatori di frigorie tutti

i componenti devono essere certicati e identicati. Per l’utilizzo

come contatori di calorie e frigorie tutti i componenti devono essere contraddistinti con una duplice

identicazione, cioè secondo MID

e MessEG. La parte elettronica dispone al

massimo di 7 ingressi cavi per il collegamento di cavi e linee aventi

diametro da 4,2 a 10 mm. Tenere chiusi gli ingressi non utilizzati.

Fare attenzione alla sequenzialità del collegamento: prima collegare il cavo della sonda, poi quello degli impulsi!

Comunicazione

■

Nelle parti elettroniche con 2 us-

cite ad impulsi solitamente la pri-

ma uscita (l/O1) indica l’energia

mentre la seconda (l/O2) il volu-

me. Il valore impulsivo è sso e

corrisponde all’ultimo posto del

valore indicato sul display.

■

Nel caso di parti elettroniche per

contatori di calorie e frigorie la

prima uscita (I/O 1) corrisponde

all’energia calda mentre la se-

conda (I/O 2) al freddo. Il valore

impulsivo è sso e corrisponde

all’ultimo posto del valore del

display.

Esempio:

Uscita 1 = uscita di energia Indicazione di energia = XXXXX.XXX MWh Ultimo posto = 0,001 MWh = 1 kWh Uscita impulsiva = 1 kWh

Indicazione: La risoluzione del

display è congurata in modo tale da evitare la sovrapposizione in un

periodo inferiore ad 1 anno.

Su richiesta la parte elettronica

può avere anche 2 ingressi impulsivi. Il valore dell’impulso si può richiamare sul quadrante (vedi spiegazione quadrante livello 1).

Opzione M-Bus

L’interfaccia M-Bus (su richie-

sta) corrisponde alla normativa EN 1434-3 e lavora standard con

2400 Baud. Se necessario si può impostare a 300/9600 Baud.

Installazione parte elettronica

Si consiglia il montaggio della parte elettronica a parete. Si deve evitare il montaggio su una tubazione con acqua o direttamente sulla

parte volumetrica. L’adattatore

per il montaggio posto sul retro può essere utilizzato sia per l’installazione su barra DIN sia per il montaggio diretto a parete. Per quanto riguarda il montaggio a parete, staccare l’adattatore e girarlo

Français

English

Deutsch

Montaggio su barra DIN

Montaggio a parete

di 180 gradi, ssarlo con due viti

alla parete e installare l’unità di calcolo. Nel caso di montaggio

su guida l’adattatore deve essere spostato un po’ verso l’alto, poi la parte elettronica viene dispo-

sta nella guida. A questo punto

l’adattatore viene spinto nuovamente verso il basso nchè si in-

castra.

Collegamento delle sonde

Il montaggio delle sonde avviene prevalentemente in modo simme-

trico, a immersione diretta. Nel caso si utilizzino i pozzet ti, biso-

gna vericare che siano conformi

alla MID e conseguentemente marca ti. Il mont aggio d elle so nde di temperatura deve essere eseguito secondo la norma DIN EN 1434-2.

■

I cavi delle sonde sono contraddistinti dai colori (rosso=mandata, blu=ritorno.)

■

I cavi non devono essere piega-

ti, nè allungati nè accorciati.

■

Si possono installare solo sonde accoppiate con uguali numeri di serie.

■

Ne l caso d ella tec nica a 2 po li,

la lunghezza del cavo delle

sonde di temperatura sia sulla mandata che sul ritorno non

deve superare rispettivamente

2,5 mt. pe r le PT100 e 12,5 mt. le PT 50 0. Nel caso della tecnica a 4 po li la l ung hez z a mas -

sima dei cavi è di 20 mt. Per la sezione della linea si deve ri-

spettare la EN 1434-2.

■

Le sonde della mandata e del

ritorno devono essere inserite completamente no a toccare il

fondo del pozzetto.

■

Do po l ‘in sta lla zio ne le so nde d i

temperatura devono essere sigillate per evitare che vengano

rimosse da personale non autorizzato (kit di sigilli).

Italiano

Español

■

Il collegamento non può essere

effettuato lungo tubazi oni calde

nè intorno ad esse.

Commutazione 2-4 poli

Parti elettroniche predisposte per la tec nica di misur azione a 4 poli possono essere commutate sulla mis urazione a 2 pol i con l’interruttore sul lato sinistro alto della piastra. Interruttore a sini-

stra signica misurazione a 2 poli,

posizione dell’i nterruttore a destra

signica misurazione a 4 poli.

Collegamento parte volumetrica

La lunghezza del collegamento

fra la volumetrica e la parte elettronica può essere al max 10 mt. Nel caso di parti volumetriche

meccaniche con contatto Reed non si deve rispettare alcuna polarit à nel c oll egam ento ai mo rset ti. Mentre nel caso di parti volumetri che con us cita elet troni ca si

deve far attenzione a rispettare la

polarità corretta.

Alimentazione esterna

L’alimentazione esterna (su ri-

chiesta) è visibile su una piccola linea verticale sul lato destro del

display. Nel caso di interruzione dell’alimen t azione di r ete s i p a s s a automaticamente a quella a batterie. La durata delle batterie interne si p uò rich iamare nel m enu

(livello 3). Alla scadenza la batteria deve essere sostituita.

Test di funzionalità

Al termine dell’installazione si

deve vericare se il contatore

indichi un codice di errore (errore di montaggio); per i codici di

errore vedere la tabella relativa.

La maggior parte degli errori si può cancellare nel display errori premendo a lungo il tasto. Se

invece l’errore persiste, allora viene ancora rilevato e indicato nel successivo ciclo di misurazione. Quando l’impianto funziona,

controllare che l’indicazione del volume proceda e che le temperature indicate coincidano effetti -

vamente con quelle reali (ciclo di misurazione max 2 min.) Quando il coperchio dello strumento viene

appoggiato sul corpo in alcune circ osta nze si po sson o rip rodu rre alcune interferenze esterne – generazione di impulsi sugli ingressi

– visualizzate poi sul display. Al termine dell’installazione della vo-

lumetrica controllare gli ingressi e, se necessario, adattarli/congurarli.

Sicurezza di utilizzo

Per evitare che persone non autorizzate possano aprire lo strumento, si deve procedere alla piombatura delle asole.

Manutenzione

La manutenzione può essere esegui ta solo da l produt tore o da un’ azienda autorizzata dal produttore.

Français

English

Deutsch

Codice Errore Intervento

1 Corto circuito sonda sul ritorno

Controllare le sonde, sostituirle se necessario

2 Interruzione sonda sul ritorno

Controllare le sonde, sostituirle se necessario

Corto circuito sonda sulla mandata

Controllare le sonde, sostituirle se necessario

Interruzione sonda sulla mandata

Controllare le sonde, sostituirle se necessario

5 Errore hardware Sostituire lo strumento 6

Batteria scarica o sonda sbagliata

Controllare lo strumento/sonde

Temperature al di fuori del campo consentito

Correzione impianto di riscalda-

mento 100 Funzionamento di emergenza Sostituire lo strumento 1000 Durata batteria scaduta Sostituire lo strumento 2000 Periodo di taratura scaduto Sostituire lo strumento > 8000 Errore interno hardware Sostituire lo strumento

Con i c odi ci di e r ror e, il mu lti dat a ind ic a i gua sti. I n c aso di p iù gu ast i,

viene indicata la somma dei codici dei guasti: errore 1005= errore 1000

e errore 5

Simboli del quadrante/codici di errore

I simboli della tabella seguente indicano in modo univoco lo stato di

funzionamento dello strumento, e appaiono solo nel menu principale (energia!) L’indicazione temporanea del triangolo può essere atti-

vata da condizioni particolari dell’impianto e non sempre signica un guasto dello strumento. Solo se il simbolo permane, si deve informare

l’assistenza!

Simbolo Stato Intervento

Alimentazione esterna Portata presente Attenzione! Controllo del sistema/strumento

■

Simbolo lampeggiante: trasmissione dati

■

Simbolo costante:

interfaccia ottica attiva

Funzionamento di emergenza sostituire lo strumento

Italiano

Español

Livello 1

Si può passare da un livello

all’altro in qualsiasi punto del menu.

Energia (display principale)

Volume

Portata massima, valore medio

orario dalla messa in funzione

Volume ingresso 1

Volume ingresso 2

Test di segmento

Sonda di temperatura della mandata

Sonda di temperatura del ritorno

Differenza di temperatura

Portata

Rendimento temporaneo

Potenza massima, valore medio

orario dalla messa in funzione

Valore impulsivo ingresso 1

Valore impulsivo ingresso 2

Data mese portata massima

Data mese potenza massima

Valore medio orario portata massima

Valore medio orario potenza massima

Logger mensile Portata e potenza massima

Max valori 10 mesi precedenti

Semplice esempio del Menu

Français

English

Deutsch

Livello 2

Energia al giorno sso

Giorno

Numero seriale ingresso 1

Stato del contatore ingresso 1 giorno sso

Stato del contatore ingresso 2

giorno sso

Energia valore mensile

Valore mensile ingresso 1

Valore mensile ingresso 2

Numero serie

Numero cliente

Numero seriale ingresso 2

Consumo del mese,

Max 24 valori dei mesi precedenti

Data mese 1 consumo di energia

Data mese ingresso 1

Data mese ingresso 2

Valore mensile energia termica

valore mese ingresso 1

valore mese ingresso 2

Nota

A seconda del tipo di contatore, le indicazioni possono discostarsi

più o meno dalle gure in numero

e sequenza.

Italiano

Español

Livello 3

Legenda

Premere brevemente il

tasto (S), per sfogliare dall’alto verso il basso. Dall’ultimo punto di menu si pa ssa automaticamente al primo (loop).

Premere per circa 2

sec. Il tasto (L), aspet-

tare nchè compare

il simbolo della porta (in alto a destra sul di splay), poi rilasciare il tasto. Solo successi-

vamente il menu viene

aggiornato o passa al sottomenu.

Tenere il tasto (H) no

al cambio di livello o nchè si passa al sotto-

menu.

Indietro al

livello 1

Tipo sonda di temperatura e punto di installazione

Valore impulsivo

Lettura energia rimanente

Congurazione di base

Numero modello

Termine durata batteria

Ora

Data

Indirizzo M-Bus

baud

Indicatore ingresso

Stato di errore

Versione software (esempio)

Richiamo della versione del software

La versione del programma utilizzata può essere visionata nel livello 3 del display („versione rmware”).

E’possibile richiedere la distinta di tutti i simboli indicati nella legenda dei sottomenu.

Français

English

Deutsch

Smaltimento

Attenzione: questo apparecchio contiene una batteria non ricaricabile (al litio) che non può essere rimossa. Le batterie contengono sostanze che potrebbero danneggiare l’ambiente e la salute umana se non smaltite in modo adeguato.

Per ridurre la quantità di riuti e la presenza di prodotti nocivi inevitabili negli strumenti elettrici ed elettronici, i riuti degli apparecchi

andreb bero riutil izzati o i ri spetti-

vi materiali andrebbero riciclati.

Per ulteriori informazioni potete contattare la ns. sede al seguente numero telefonico: 051 8902200.

Attenzione:

Gli apparecchi non possono

essere dismessi nei riuti co-

munali (riuti domestici).

In questo modo si contribuisce alla prot ezion e dell e ris ors e natu rali e al riutilizzo dei prodotti usati.

Per ulteriori domande, contattare

info@zenneritalia.it

Le informazioni più recenti su

questo prodotto e la versione

aggiornata di questo manuale sono dis ponibili in In ternet al sito

www.zenneritalia.it

Zenner Srl

Via Marzabotto 85 I - 40050 Funo di Argelato (BO)

Telefono +39 051 198 733 80 Fax +39 051 198 733 99

info@zenneritalia.it www.zenneritalia.it

Ci si riserva la facoltà di apportare modiche tecniche. Non siamo responsabili di eventuali errori di stampa.

Italiano

Español

Technische Änderungen vorbehalten. Für etwaige Irrtümer und Druckfehler übernehmen wir keine Haftung. SAP155768_ZRI_170905_DE_EN_FR_ES_IT

ZENNER International GmbH & Co. KG

Römerstadt 6 D-66121 Saarbrücken

Telefon +49 681 99 676- 30

Telefax +49 681 99 676-3100

E-Mail info@zenner.com Internet www.zenner.com

Zenner WR3 Installation And Operating Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
