Zenner IMF, IMF-FA, IMF-ST Nstallation And Operating Instructions

Alles, was zählt.

Energ ieTech nik

Durchflusssensor IMF

Installation and operating instructions ...7

Flow sensor as mechanical multi jet version
for splitt heat or cooling meters
q

p

3,5 / 6 / 10 m3/h

Notice d’installation et d’utilisation ....... 12

Elément de mesure de volume en version mécanique à jets multiples
En version compteur à éléments séparés d’énergie thermique ou
de frigorie
q

p

3,5 / 6 / 10 m3/h

Istruzioni per il montaggio e l‘utilizzo .... 18

Volumetrica a getto multiplo
Per contatori di calore o di raffrescamento split
q

p

3,5 / 6 / 10 m3/h

Instrucciones de montaje y operación ...22

Sensor de flujo en diseño de medidor de turbina con chorro
múltiple como medidor de refrigeración o medidor de calefac­ción modular
q

p

3,5 / 6 / 10 m3/h

Montage- und Bedienungsanleitung .......2

Durchflusssensor in Mehrstrahl-Flügelradzählerausführung für
Split-Wärmezähler oder -Kältezähler
q

p

3,5 / 6 / 10 m3/h

2

Español

Italiano

Français

English

Deutsch

Allgemeine Hinweise

Diese Anleitung vor Installationsbeginn sorgfäl­tig bis zum Schluss durchlesen!

Die Montage darf nur von dafür qualizierten

Fachhandwerkern durchgeführt werden.
Aktuell gültige Geset ze und Vorschriften sowie
die allgemein anerkannten Regeln der Technik
sind bei d er Mon tage un d Inst allati on zu be ach ­ten, insbesondere die t echnischen Richtlinien TR
K 8 und K 9 der PTB, die EN 143 4 Teil 1 + 6 und
in Deutschland die AGFW Richtlinien FW202,
FW208 und FW51 0. Die Sicherungsstempel dür­fen nicht zerstört werden, da ansonsten die Eich­frist und die Gewährleistung erlischt.
Der Durchusssensor ist bevorzugt in den Rück­lauf (bei Wärmezählern kälterer Strang, bei Käl­tezählern wärmerer Strang) der Anlage einzu­bauen. Di e Montage - und Bedienung sanleitung
des Rechenwerks und der Temperaturfühler sind
zu beachten.
Vorsicht bei Austritt von Heizwasser bei der
Montage - Verbrühungsgefahr!

Eine ungestörte gerade Zulaufstrecke vor dem

Durchusssensor sowie eine ungestörte gerade
Ablaufstrecke nach dem Durchusssensor ist

nicht erforderlich. Allerdings ist bei Heizungsan­lagen mit fehlender Temperaturdurchmischung
bzw. Temperaturschichtung eine Zulaufstrecke
von min. 10 x DN am Einbauort vorzusehen.

Es ist auf ausreichenden Anlagendruck zur Ver­meidung von Kavitation zu achten.

■

Vor Erstmontage Anlage gründlich spülen.

■

Frei von Spannungs- / Zugkräften und Vibra­tionen einbauen.

■

Signalleitungen nicht entlang stromführender
Kabel verlegen.

Der Durchusssensor IMF ist ein Mehrstrahl­ügelradzähler. Der IMF ist in den Nenngrößen

3,5 m³/ h, 6 m³/h oder 10 m³/h e rhältlic h und ist
so für die verschiedensten Messaufgaben ein­setzbar.

Der IMF ist über die Einsatzdauer wartungsfrei.

Der Durchusssensor ist zum Anschluss an

ein separates Rechenwerk für Wärme- oder
Kältezählung und den wahlweisen Einbau im
Vor- oder Rücklauf eines Wärmetauscher­Kreislaufsystems vorgesehen. Zum elektrischen
Ansc h l u s s d i ent ein Kabel, welche s a m Rechen ­werk einfach angeschlossen werden kann. Re­paratur en kö nn en n ur vo m H e r ste l le r vo rg e no m­men werden.

Vor der Montage beachten

■

Der Volumenimpulseingang des Rechen­werks muss kompatibel zu dem Impulsaus­gang des IMF sein (siehe technische Daten
Impulsausgangsvorrichtung).

■

Impulswertigkeit von Rechenwerk (RW) und
IMF müssen übereinstimmen (Typenschilder
vergleichen!).

■

Der Einbauort (Vor- bzw. Rücklauf) des IMF
muss mit der entsprechenden Angabe auf
dem Rechenwerk übereinstimmen.

■

Der Durchusssensor IMF darf nur mit einem

zu den Anschlussdaten (siehe Daten Durch-

usssensor / Impulsausgangsvorrichtung)

kompatiblen Rechenwerk betrieben werden.

Montage Durchflusssensor

■

Absperrorgane vor und hinter der Einbaustel-

le schließen, Einbaustelle druckentlasten.

■

In der Regel ist dies der Rücklauf (kälterer
Strang bei Heizanlagen , wärmerer Strang bei
Kühlanlagen).

■

Einbauort beachten.

■

Bitte Angabe auf dem Typenschild beachten.

■

Flussrichtung beachten.

■

Diese ist durch einen Pfeil an der Seite des
DFS angegeben.

■

Vorhandenen Durchusssensor / Passstück

ausbauen.

■

Nur neues Dichtmaterial verwenden, Dicht-

ächen säubern und auf Beschädigung

kontrollieren.

■

Neuen Durchusssensor ießrichtungs- und

lagerichtig einbauen.

3

■

Das Zählwerk muss immer nach oben zeigen.

■

Absperrorgane langsam öffnen – Anlage
entlüften und in Betrieb nehmen, Druckschlä­ge vermeiden.

■

Einbaustelle auf Dichtigkeit prüfen.

■

Elektrischen Anschluss zum Rechenwerk
herstellen.

■

Inbetriebnahmeprotokoll gemäß PTB-Richtli­nie TR K 9 ausfüllen.

Anschluss des Durchflusssensors an ein
Rechenwerk

Zählausgang des IMF mit Volumenimpulseingang
des RW verbinden (üblicher weise Klemme 10 und

11).

Inbetriebnahme

■

Anlage auf Dichtheit prüfen.

■

Bei laufender Anlage Volumen, Energiefortschritt
und Temperaturanzeigen am RW kontrollieren.

■

Nach abgeschlossener Inbetriebnahme Benut­zersicherungen anbringen (im Lieferumfang
enthalten).

Wichtigste Merkmale

■

Einbau wahlweise im Vor- oder Rücklauf mög­lich

■

Korrekte Einbaulage beachten

■

Temperaturbereich 5 °C – 120 °C

■

Verfügbar in q

p

3,5 / 6 / 10 m³/h

Elektromagentische Störungen

Der Durchusssensor IMF erfüllt die nationalen

und internationalen Anforderungen an die Stör­sicherheit. Um Fehlfunktionen durch darüber hi­naus gehende Störungen zu vermeiden, dürfen
Leuchtstoffröhren, Schaltkästen oder elektrische
Verbraucher wie Motoren und Pumpen nicht in

unmittelbarer Umgebung des Durchusssensors

montiert werden (Mindestabstand 1 m).
Die Anschlussleitung nicht parallel zu span­nungsführenden Leitungen (230V/400V) verle­gen (mind. Abstand 0,2 m).

Konformität und MID-Richtlinie

Der Durchusssensor IMF kann für den Einsatz­bereich Wärme (Baumusterprüfbescheinigungs­nummer DE-14-MI004-PTB012) oder Kälte
(Baumusterprüfbescheinigungsnummer DE-16­M-PTB-0087) verwendet werden. Für den Ein­satz bere ich Wär me ist d er DFS na ch der n euen
europäischen Messgeräterichtlinie 2014/32/EU
(MID) und für den Einsatzbereich Kälte nach dem
neuen Mess- und Eichgesetz (MessEG) sowie
der technischen Richtlinie PTB TR K 7 .2 gefertigt
und gepr üf t. Nac h dies en Ric htlin ien er set zt die
Angabe des Jahres der Konformitätsbewertung
die Eichkennzeichnung (auf der Frontseite des
Geräts erkennbar: z.B. M17 = 2017).
Die MI D regelt die Ver wendung von Me ssgerä ­ten nur bis zu m in Verkehr brin gen bzw. bis zur
Erstinbetriebnahme.
Danach gelten innerhalb der EU weiterhin die je­weiligen nationalen Regelungen für eichpichti­ge Mes sg e rä te. D ie E ic h frist betr ä gt i n D eu ts c h­land unverändert 5 Jahre für Wärmezähler,
Kältezähler und deren Teilgeräte. Nach Ablauf
dieser Fri st darf das M ess ger ät zur A brec hnun g
im geschäftlichen Verkehr nicht mehr eingesetzt
werden.
Die Rege lungen bzw. die Eichfristen können in
anderen EU Ländern abweichend sein.

Bei Fragen wenden Sie sich bitte an

[e-mail]

Die Konformitätserklärung ist jedem Messgerät
beigefügt. Neueste Informationen zu diesem
Produk t können unter www.zenner.de abgeru-
fen werden.

4

Español

Italiano

Français

English

Deutsch

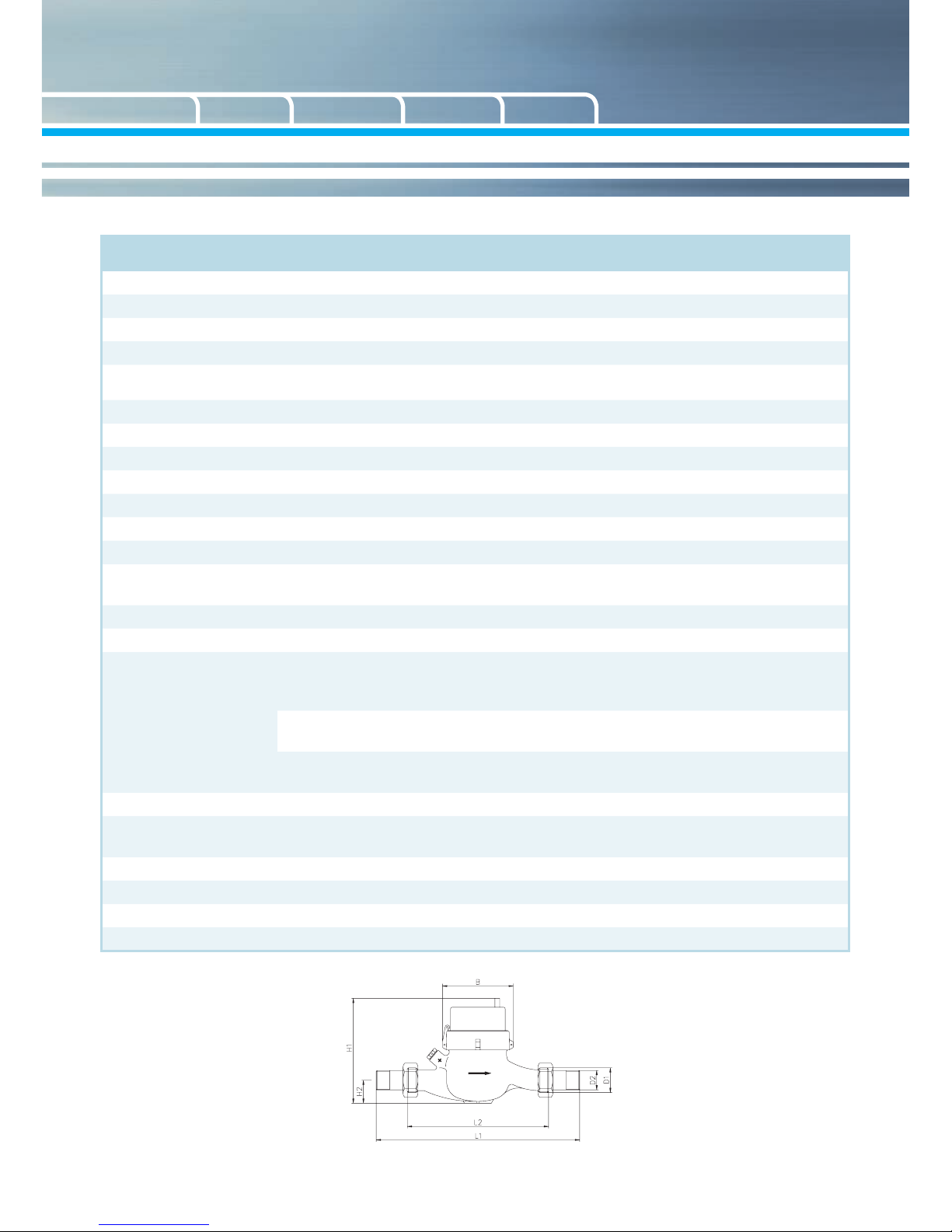

Abmessungen IMF

Technische Daten Durchflusssensor Typ IMF

Nenndurchuss q

p

m³/h 3,5 3,5 6 6 6 6 10 10

Nennweite DN mm 25 25 25 25 32 32 40 40

Zoll 1 -- 1 -- 1 ¼ -- 1 ½ -­Baulänge ohne Verschr. L2 mm 260 260 260 260 260 260 300 300
Baulänge mit Verschr. ca. L1 mm 378 -- 378 -- 384 -- 428 -­Gewinde Zähler G x B D1 Zoll 1 ¼ Flansch 1 ¼ Flansch 1 ½ Flansch 2 Flansch
Gewinde Verschr. R x D2 Zoll 1 -- 1 -- 1 ¼ -- 1 ½ -­Metrologische Klasse Standard: Klasse 2, optional Klasse 3 nach DIN EN 1434
Einbaulage Horizontal (Zählwerk muss nach oben zeigen)
Impulswertigkeit l/Imp 10 10 10 10 10 10 10 10
Impulskabellänge m 1,5 / 3 (verlängerbar um 7)
Maximaler Durchuss q

s

m³/h 7 12 12 12 12 12 20 20

Minimaldurchuss (*) q

i

m³/h 0,14

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,2/

0,4

0,2/

0,4
Medientemperaturbereich °C 5° C ≤ Θq ≤ 120 °C
Druckklasse PN/PS bar 16 (Verschraubung) / 25 (Flansch)

Umgebungsbedingungen /

Einussgrößen

- klimatisch

Höchste Umgebungstemperatur 55 °C

Niedrigste Umgebungstemperatur 5 °C

Schutzklasse IP65

- mechanische
Klasse

M2

- elektromagne­tische Klasse

E2

Druckverlust bei q

p

bar ≤ 0,25

Wärmeträger

Wasser

Wasser-Glykol-Gemische (ohne Konformitätsbewertung)

Höhe H1 mm 160 160 160 160 160 160 174 174

H2 mm 40 40 40 40 40 40 50 50
Breite B mm 95 95 95 95 95 95 110 110
Gewicht kg 2,9 4,5 2,9 4,5 2,9 5,8 5,1 9,5

(*) wahlweise

5

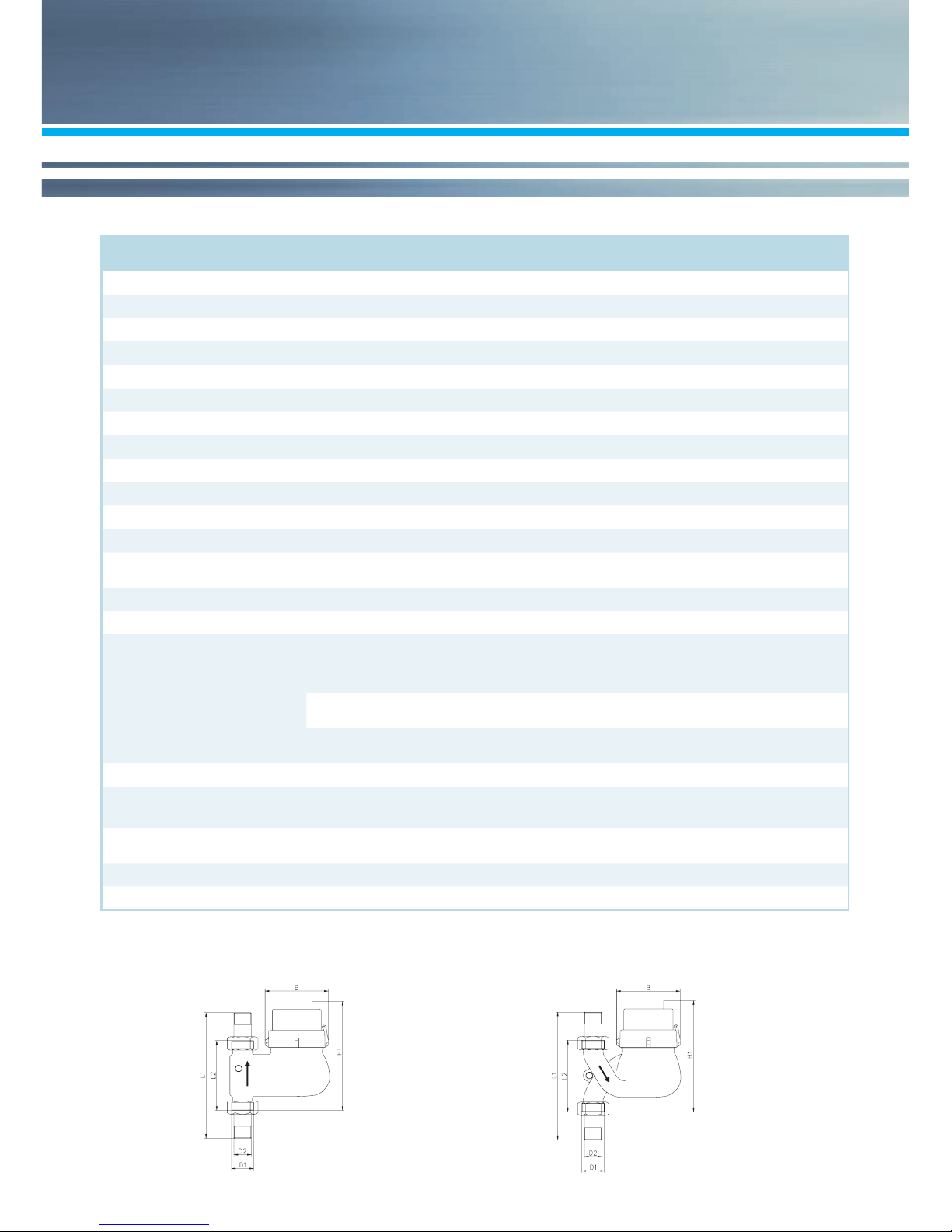

Abmessungen IMF-ST Abmessungen IMF-FA

Technische Daten Durchflusssensor Typ IMF-ST, IMF-FA

Nenndurchuss q

p

m³/h 3,5 3,5 6 6 6 10 10

Nennweite DN mm 25 25 25 25 32 40 40

Zoll 1 1 1 1 1 ¼ 1 ½ 1 ½
Baulänge ohne Verschr. L2 mm 135 150 135 150 150 150 200
Baulänge mit Verschr. ca. L1 mm 253 268 253 268 274 278 328
Gewinde Zähler G x B D1 Zoll 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ½ 2 2
Gewinde Verschr. R x D2 Zoll 1 1 1 1 1 ¼ 1 ½ 1 ½
Metrologische Klasse Standard: Klasse 2, optional Klasse 3 nach DIN EN 1434
Einbaulage Horizontal (Zählwerk muss nach oben zeigen)
Impulswertigkeit l/Imp 10 10 10 10 10 10 10
Impulskabellänge m 1,5 / 3 (verlängerbar um 7)
Maximaler Durchuss q

s

m³/h 7 7 12 12 12 20 20

Minimaldurchuss (*) q

i

m³/h 0,14 0,14

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,2/

0,4

0,2/

0,4

Medientemperaturbereich °C 5 °C ≤ Θq ≤ 120 °C
Druckklasse PN/PS bar 16

Umgebungsbedingungen /

Einussgrößen

- klimatisch

Höchste Umgebungstemperatur 55 °C

Niedrigste Umgebungstemperatur 5 °C

Schutzklasse IP65

- mechanische
Klasse

M2

- elektromagne­tische Klasse

E2

Druckverlust bei q

p

bar ≤ 0,25

Wärmeträger

Wasser

Wasser-Glykol-Gemische (ohne Konformitätsbewertung)

Höhe H1 mm 195 195 195 195 195

206 (ST)
197 (FA)

231 (ST)
212 (FA)

Breite B mm 95 95 95 95 95 110 110
Gewicht kg 3,1 3,1 3,1 3,1 3,1 5,5 5,5

(*) wahlweise

6

ZENNER International GmbH & Co. KG

Römerstadt 6
D-66121 Saarbrücken

Telefon [phone]
Telefax [phone]

E-Mail [e-mail]
Internet www.zenner.com

Technische Daten Impulsausgangsvorrichtung

Zählausgang

Klassen nach EN1434-2 OA
Schalterart Reedkontakt
Polaritätsumkehr möglich
Impulsdauer ≥ 100 ms
Impulspause ≥ 100 ms
Prellzeit ≤ 1ms

Größte Eingangsspannung 30 V
Größter Eingangsstrom 27 mA

Schutzwiderstand 68 Ohm
Impulswertigkeit Entsprechend Typenschildangabe
Maximale Anschlussleitungslänge 25 m

Español

Italiano

Français

English

Deutsch

Technische Änderungen vorbehalten. Für etwaige Irrtümer und Druckfehler übernehmen wir keine Haftung.

7

General information

Read thes e instr uction s caref ully rig ht up to the
end before starting to mount the device!
The installation has to be done by qualied pro­fessional personnel.
The cur rent laws an d regulat ions as wel l as the
genera lly recognis ed codes of pra ctice have to
be observed for installation and mounting, es­pecia lly the P TB tec hnic al guid eline s R K 8 and
K 9 EN1434 par t 1+6 ( in Germany also AGFW
directives FW202, FW208 und FW510). The seal
must not be d estroyed other wise the vali dity of
calibration and warranty is void.

The ow sensor is preferably to be installed in

the colder pipe (for heat meters in colder line and
for for heat meters in w armer li ne) of the system.
The inst a ll at i on a n d op e r at in g in st ructi on s of t h e
calc ulato r and t he tem per atur e sens or s must b e
observed.
Caution with dircharge of hot water during the in­stallation – scalding danger!

No unhin der ed st rai ght i nlet i n fro nt of t he mete r
or outle t behi nd the m eter ne ede d. However, for
heating systems with missing temperature mix-

ing and temperature stratication a straight pipe

length o f min. 10 x D is n ec e ss ary befo re t he in­stallation point.

It is impo rta nt to ensure ad equate system p res­sure to avoid cavitation.

■

Flush the system before installation.

■

Mount free of clamping, torsion and vibra­tions.

■

Do not lay signal cables parallel to live cables.

The ow sensor IMF is a multi jet impeller meter.
The ow sensor IMF is a multi jet impeller meter.

The IM F is available in nom inal sizes 3.5 m ³/h,
6 m³/h or 10 m³/h and is used for a variety of
measurement tasks.
The IM F is maintenance f ree during it s servic e
lifetime. The ow sensor is intended for connec­tion to a se parate ca lculator fo r heat meter s for

the optional installation in the supply or return
pipe of a heat exchanger circuit system. For
electrical connection a cable exists which can be
easily c onnect ed to the cal culator. Repairs m ay
only be carried out by the manufacturer or autho­rized service partners.

Note before installation

■

The volume pulse input of the calculator must
be compatible to the pulse output of the IMF
(see technical data device of pulse output).

■

Pulse value of calculator unit (RW) and IMF
must match (compare nameplates!).

■

The installation (supply or return) of the IMF is
to be done according to the instruction on the
calculator.

■

The ow sensor IMF may only be operated
with one to the connection data (see data ow

sensor / device of pulse output) compatible
calculator.

Installation flow sensor

■

Close valves upstream and downstream of
the point of installation, release pressure.

■

Normally this is the return (the colder pipe in
heating systems).

■

Respect the installation place.

■

Please observe the indication on the type
plate.

■

Respect the direction of ow.

■

This is indicated by an arrow on the side of

the ow sensor.

■

Dismount the existing ow sensor / tting.

■

Use only new sealing material, clean sealing
surfaces and check for damage.

■

Install the new ow sensor in the correct
ow direction and in the correct installation

position.

■

The register always has to face upwards.

■

Open the valves slowly – purge and start
operation, avoid water hammers make sure
there is no leakage.

■

Check the installation place for leaks.

■

Make electrical connections to the calculator.

8

Español

Italiano

Français

English

Deutsch

■

Fill out the commissioning protocol according
to local or legal requirements.

Connection of the flow sensor to the cal­culator

Connect pulse output of the IMF with volume
pulse input of the calculator (usually terminal 10
and 11).

Commissioning

■

Check system for leaks.

■

Check while the system is running if progress
of volume, power and temperature is shown
on the calculator display.

■

Install user seals (included) after commis­sioning.

Key Features

■

Can be installed in the supply or return pipe

■

Observe correct installation position

■

Temperature range 5 °C - 120 °C

■

Available in q

p

3,5 / 6 / 10 m³/h

Electro-magnetic interference

The ow sensor IMF fulls the national and in­ternational requirements for interference resis­tanc e. To avoid m alfunct ions due to oth er inter-

ferences, do not install uorescent lamps, switch

cabinets or electric devices such as motors or
pumps in the immediate vicinity of the meter
(minimum distance 1 m).
Cables l eavi ng th e mete r sho uld n ot be l aid p ar­allel to live cables (230V/400V) (minimum dis­tance 0.2 m).

MID - Initial verification

The ow sensor IMF can be used for the range
of application heat (the examination certicate

number D E-14 - MI0 04- PTB 012) or for the r ange
of application cooling (the examination cer-

ticate number DE-16-M-PTB-0087). The ow

sensor I MF for the range of applic ation heat is
produc ed an d teste d in co mpli anc e with t he Eu­ropean Measuring Instruments Directive (MID).

The ow sensor IMF for the range of application

cooling is produced and tested in compliance
with th e measurement a nd calibrat ion (Weight s
and Mea sur e s Ac t). Th e pa rt for th e c o o l in g ap­plication is produced and tested in compliance
with the German PTB regulation K7 .2. According
to this dir ective, devic es are no long er carr ying

an initial verication stamp, but rather the year of

the devic e’s decla rati on of c onfo rmi ty (rec ogn iz­able on t he front of th e dev i c e, f o r exa mp l e: M17
= 2017).
The MID c ontrols the use of measuring device
up to the mo me nt th ey are p la c ed o n t he m ar ket

resp. their rst putting into use.

After this, the national regulations for devices

subject to compulsory verication apply within
the EU. The duration of initial verication validity

in Ger m a ny r e m a i n s 5 ye ars for he at meters. Af ­ter this period has expired, the measuring device
may no long er be used f or billi ng in com merci al
use.
The reg ulat io ns re sp. val idi t y per i od m ay var y in
other countries of the EU.

If you have questions, please direct them to

[e-mail]

The declaration of conformity is attached to each
measuring instrument. The latest information
about this product can be accessed or down­loaded from www.zenner.com

9

Dimensions IMF

Technical data flow sensor model IMF

Nominal ow q

p

m³/h 3.5 3.5 6 6 6 6 10 10

Nominal diameter DN mm 25 25 25 25 32 32 40 40

inch 1 -- 1 -- 1 ¼ -- 1 ½ -­Overall length without
connectors

L2 mm 260 260 260 260 260 260 300 300

Length with connectors
approx.

L1 mm 378 -- 378 -- 384 -- 428 --

Thread meter G x B D1 inch 1 ¼ Flange 1 ¼ Flange 1 ½ Flange 2 Flange
Thread connector R x D2 inch 1 -- 1 -- 1 ¼ -- 1 ½ -­Metrological class Standard class 2, optionally 3 according to EN 1434
Installation position horizontal (the register always has to face upwards)
Pulse value l/pulse 10 10 10 10 10 10 10 10
Cable length m 1,5 / 3 (it will be extendable by 7 m)
Maximum ow q

s

m³/h 7 12 12 12 12 12 20 20

Minimum ow * q

i

m³/h 0.14

0.12

0.24

0.12

0.24

0.12

0.24

0.12

0.24

0.12

0.24

0.2

0.4

0.2

0.4
Temperature range °C 5° C ≤ Θq ≤ 120 °C
Nominal pressure PN/PS bar 16 (Threaded connection) / 25 (Flange)

Ambient conditions /

climatic inuencing

- climatic

Highest permissible ambient temperature 55 °C

Lowest permissible ambient temperature 5 °C

Protection class IP65

- metrological
class

M2

- elektromagnetic
class

E2

Pressure loss at q

p

bar ≤ 0,25

Heat carrier

Water

glycol (without Declaration of conformity)

Height H1 mm 160 160 160 160 160 160 174 174

H2 mm 40 40 40 40 40 40 50 50
Width B mm 95 95 95 95 95 95 110 110
Weight kg 2.9 4.5 2.9 4.5 2.9 5.8 5.1 9.5

* optionally

10

Dimensions
IMF-ST

Dimensions
IMF-FA

Español

Italiano

Français

English

Deutsch

Technical data flow sensor model IMF-ST, IMF-FA

Nominal ow q

p

m³/h 3.5 3.5 6 6 6 10 10

Nominal diameter DN mm 25 25 25 25 32 40 40

inch 1 1 1 1 1 ¼ 1 ½ 1 ½
Overall length without
connectors

L2 mm 135 150 135 150 150 150 200

Length with connectors
approx.

L1 mm 253 268 253 268 274 278 328

Thread meter G x B D1 inch 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ½ 2 2
Thread connector R x D2 inch 1 1 1 1 1 ¼ 1 ½ 1 ½
Metrological class Standard class 2, optionally 3 according to EN 1434
Installation position horizontal (the register always has to face upwards)
Pulse value l/pulse 10 10 10 10 10 10 10
Cable length m 1,5 / 3 (it will be extendable by 7 m)
Maximum ow q

s

m³/h 7 7 12 12 12 20 20

Minimum ow * q

i

m³/h 0.14 0.14

0.12/

0.24

0.12/

0.24

0.12/

0.24

0.2/

0.4

0.2/

0.4

Temperature range °C 5 °C ≤ Θq ≤ 120 °C
Nominal pressure PN/PS bar 16

Ambient conditions /

climatic inuencing

- climatic

Highest permissible ambient temperature 55 °C

Lowest permissible ambient temperature 5 °C

Protection class IP65

- metrological
class

M2

- elektromagnetic
class

E2

Pressure loss at q

p

bar ≤ 0,25

Heat carrier

Water

glycol (without Declaration of conformity)

Height H1 mm 195 195 195 195 195

206 (ST)
197 (FA)

231 (ST)
212 (FA)

Width B mm 95 95 95 95 95 110 110
Weight kg 3.1 3.1 3.1 3.1 3.1 5.5 5.5

* optionally

11

Subject to modications and errors excepted. Any liability for misprints excluded.

Technical data device of pulse output

counter output

Classes in accordance withEN1434-2 OA
Switch variants reed contact
Polarity reversal possible
Duration of the pulse ≥ 100 ms
Pulse break ≥ 100 ms
Bounce time ≤ 1ms
Input magnitude, max. 30 V
Input current, max. 27 mA
Protection resistor 68 Ohm
Pulse value in accordance with the details on the label
Connection line length, max. 25 m

ZENNER International GmbH & Co. KG

Römerstadt 6
D-66121 Saarbrücken

Telefon [phone]
Telefax [phone]

E-Mail [e-mail]
Internet www.zenner.com

12

Español

Italiano

Français

English

Deutsch

Informations générales

Ces instructions de montage doivent être lues
soigneusement dans leur intégralité avant le
début de l’installation!
Le montage ne peut être effectué que par du per-

sonnel spécialisé et qualié.

Les lois et réglementations en vigueur actuelle­ment ains i que les règl es général es techniqu es
sont à pre ndre en comp te lors de l’assem blage
et de l’installation, en particulier celles de type
EN1434, par tie 1 + 6 (en Allema gne égalem ent
les directives AGF W FW02,FW208 et FW510).
Les scellements ne doivent pas être endomma­gés, le cas échéant la validité du certicat d’éta­lonnage et la garantie est alors nulle.
Le capteur de débit doit de préférence être
instal lé dans le segment f roid (dans le cas de s
compteurs d’énergie thermique sur le circuit re­tour, dans le cas des compteurs de frigorie sur le
circu it aller) du sys tème. L’inst allat ion et les i ns­tructions de service du calculateur et des sondes
de températures sont à respecter.
Attent i o n e n cas d’écoule m e nt d ’eau ch au d e d u­rant le montage / Risque de graves brûlures!

Pas de longueurs droites nécessaires en amont
et en aval du cap teu r de d é bi t. N é a nm oi ns , p ou r
toutes les installations de chauffage sans mélan-

geur de température et sans stratication de

tempér atur e, il fa ut pr évoir 10 x DN au m ini mum
de longueurs droites en amont du compteur.

Pour éviter le phénomène de cavitation, une
pression sufsante doit être assurée sur l’instal­lation.

■

Rincer soigneusement l’installation avant le
montage initial.

■

Installer loin de toute tensions / force de trac­tion et vibrations.

■

Ne pas poser les conducteurs de signaux le
long de câbles électriques sous tension.

L’élément de mesure de volume IMF est un
compteur à jets multiples à turbine. L’élément
de mesure de volume IMF est disponible dans
les dimensions nominales 3,5 m³/h, 6 m³/h ou

10 m³/h et est utilisé pour des opérations de me­sure très variées.
Il ne néc essite auc une maintena nce penda nt la
durée de son utilisation.
L’élément de me sure de volume est destiné au
branchement à un calculateur séparé pour éner­gie thermique et au montage au choix sur le sys­tème aller ou retour d’un échangeur de chaleur à
circu it fe rm é. Un c âbl e qui p eut êt re si mpl eme nt
conne cté au c alc ulateu r perm et le bra nche ment
électrique. La maintenance du produit ne peut
être effectuée que par le fabricant.

A respecter avant le montage

■

L’entrée d’impulsion de débit du calculateur
doit être compatible à la sortie d’impulsion de
l’IMF (voir données techniques dispositif de
sortie d’impulsion).

■

Valeur d’impulsion du calculateur (RW) et
IMF doivent correspondre (comparer plaque
signalétiques!).

■

Le point d’installation (aller ou retour) de l’IMF
doit correspondre avec la mention équiva­lente sur le calculateur.

■

Il faut faire fonctionner l‘élément de mesure
de volume IMF qu‘avec le calculateur
compatible du point de vue des données de
connexion (voir données élément de mesure
de volume/ dispositif de sortie d‘impulsions).

Installation du mesureur de volume

■

Couper les organes de fermeture devant et
derrière l’emplacement de montage, évacuer
la pression.

■

En général il s‘agit du circuit retour (segment
le plus froid dans le cas d‘installations de
chauffage).

■

Respecter le point d‘installation

■

Respecter l‘indication sur la plaque signalé­tique

■

Respecter la direction du ux

■

Celle-ci est indiquée par une èche sur le

côté du mesureur de volume.

■

Démonter l’ancien mesureur de volume /
adaptateur

■

Utiliser uniquement du matériel d’étanchéité
neuf, nettoyer les surfaces d’étanchéité et
contrôler l’absence d’endommagements.

13

■

Installer le nouveau mesureur de volume en

respectant la direction de ux et de montage.

■

Le calculateur doit toujours être orienté vers
le haut.

■

Ouvrir lentement les organes de fermeture –
éviter les coups de pression.

■

Contrôler l’emplacement de l’installation pour

vérier l’étanchéité.

■

Effectuer le branchement électrique au
calculateur.

■

Remplir le protocole de mise en service
conformément aux exigences légales et / ou
locales.

Branchement de l’élément de mesure de
volume au calculateur

Connecter la sortie d’impulsion de l’IMF avec
l’entrée d’ impulsion de débit du calculateur (habi­tuellement borne 10 et 11).

Mise en route

■

Vérier si l’installation est étanche.

■

Contrôler le débit, la consommation d’énergie

et l’afchage des températures au calculateur

durant le fonctionnement de l’installation.

■

Une fois la mise en route effectuée, installer
les sécurités utilisateur (comprises dans la
livraison).

Caractéristiques principales

■

Peut être installé dans le circuit aller ou retour

■

Observer la position d’installation correcte

■

Gamme de température 5 °C – 120 °C

■

Disponible en q

p

3,5 / 6 / 10 m³/h

Perturbations électromagnétiques

L’élément de mesure de volume IMF remplit
les exigences nationales et internationales en
matièr e d’imm unité au b rui t. Pou r éviter l es dys ­fonctionnements causés par des perturbations
électromagnétiques, les tubes luminescents,
les boîtiers électroniques ou les équipements
cons ommant de l ’électri cité c omme les m oteurs
et les pompes ne doivent pas être montés à
proximité du compteur (distance minimale d’un
mètre).

Les ls sortant du compteur ne doivent pas être
installés parallèlement aux ls conduisant le

coura nt du résea u élect rique (23 0V / 400V, dis­tanceminimale 0,2 m).

KEtalonnage et Directive MID

L’élément de mesure de volume IMF peut être
utilisé dans le domaine de l’énergie thermique
(attestation d’examen de type (DE-14-MI004­PTB012) ou de frigorie (attestation d’examen
de typ e D E-16-M-PTB- 0087). D ans l e c a dr e du
champ d’application de l’énergie thermique le
capteur de débit est fabriqué, contrôlé et marqué
selon la n ouvelle Dire ctive des Ins truments d e
Mesure (MID) et dans le cadre du champ d’appli-

cation de l’énergie frigorique selon la nouvelle

législation de mesure et de métrologie (Mes­sEG). La partie mesurant la frigorie est fabriquée
et étalonnée conformément aux dispositions
K7.2 du service physico-technique allemand
(PTB). Selon cette directive, aucune date de
renouvellement n ’est stipulée sur l’appareil, mais

seule l’année de déclaration de conformité gure

sur la façade de l’appareil (exemple M1 7 = 201 7).
La directive MID régit uniquement l’utilisation
d’instr um e nt s de m es ur e ju sq u’à leur ar r i vée s ur
le marché et leur première mise en service.
Ce sont ensuite les ré glementatio ns nationales
qui s’appliquent à l’intérieur de l’Union euro­péenne pour des appareils soumis à l’obligation
d’étalonnage. La validité d’étalonnage s’élève
à cinq ans en Allemagne pour les compteurs
d’énergie thermique et les pièces. A l’expiration
de cette période, l’appareil de mesure ne peut
plus être u ti lis é c om me o ut il d e fac tu ra ti on c o m ­merciale.
Les réglementations ou les durées de validité
des compteurs peuvent varier d’un pays euro­péen à l’autre.

Pour toutes les questions, veuillez vous adres­ser à notre support technique

[e-mail]

La déc la r a t i o n de conformité est j oi nt e à c h a qu e
compteur. V ous trouverez les informations mises
à jour sur c e prod uit ainsi q ue notr e manuel d e
montage et d’installation dernière édition sur
notre site www.compteurs-zenner.fr

14

Dimensions IMF

Español

Italiano

Français

English

Deutsch

Caracteristiques techniques mesureur de volume type IMF

Débit permanent q

p

m³/h 3,5 3,5 6 6 6 6 10 10

Diamètre nominal DN mm 25 25 25 25 32 32 40 40

pouce 1 -- 1 -- 1 ¼ -- 1 ½ --

Longueur sans raccords L2 mm 260 260 260 260 260 260 300 300
Longueur avec raccords
env.

L1 mm 378 -- 378 -- 384 -- 428 --

Filetage compteur G x B D1 pouce 1 ¼ Bride 1 ¼ Bride 1 ½ Bride 2 Bride
Filetage raccord R x D2 pouce 1 -- 1 -- 1 ¼ -- 1 ½ -­Classe métrologique Standard cl. 2, en option cl. 3 conformément EN 1434
Position d'installation horizontal (Le calculateur doit toujours être orienté vers le haut)
Valeur d'impulsion l/Imp. 10 10 10 10 10 10 10 10
Longueur des câbles m 1,5 / 3 (extensible à 7)
Débit maximal q

s

m³/h 7 12 12 12 12 12 20 20

Débit minimal* q

i

m³/h 0,14

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,2/

0,4

0,2/

0,4
Plage de température °C 5° C ≤ Θq ≤ 120 °C
Classe de pression PN/PS bar 16 (raccord leté) / 25 (xation par bride)

Conditions ambiantes/

inuences climatiques

- climatique

Température ambiante max autorisée 55 °C

Température ambiante mini autorisée 5 °C

Classe de protection IP65

- Classe métrolo­gique

M2

- Classe électro­magnétique

E2

Perte de charge à q

p

bar ≤ 0,25

Agent caloporteur

Eau

glycol (sans déclaration de conformité)

Hauteur H1 mm 160 160 160 160 160 160 174 174

H2 mm 40 40 40 40 40 40 50 50
Largeur B mm 95 95 95 95 95 95 110 110
Poids kg 2,9 4,5 2,9 4,5 2,9 5,8 5,1 9,5

(*) au choix

15

Dimensions
IMF-ST

Dimensions
IMF-FA

Caractéristiques techniques des modèles IMF-ST, IMF-FA

Débit permanent q

p

m³/h 3,5 3,5 6 6 6 10 10

Diamètre nominal DN mm 25 25 25 25 32 40 40

pouce 1 1 1 1 1 ¼ 1 ½ 1 ½

Longueur sans raccords L2 mm 135 150 135 150 150 150 200
Longueur avec raccords
env.

L1 mm 253 268 253 268 274 278 328

Filetage compteur G x B D1 pouce 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ½ 2 2
Filetage raccord R x D2 pouce 1 1 1 1 1 ¼ 1 ½ 1 ½
Classe métrologique Standard cl. 2, en option cl. 3 conformément EN 1434
Position d'installation horizontal (Le calculateur doit toujours être orienté vers le haut)
Valeur d'impulsion l/Imp. 10 10 10 10 10 10 10
Longueur des câbles m 1,5 / 3 (extensible par 7)
Débit maximal q

s

m³/h 7 7 12 12 12 20 20

Débit minimal* q

i

m³/h 0,14 0,14

0,12/

0,24

0.12/
0,24

0,12/

0,24

0,2/

0,4

0,2/

0,4

Plage de température °C 5 °C ≤ Θq ≤ 120 °C
Classe de pression PN/PS bar 16

Conditions ambiantes/

inuences climatiques

- climatique

Température ambiante max autorisée 55 °C

Température ambiante mini autorisée 5 °C

Classe de protection IP65

- Classe métrolo­gique

M2

- Classe électro­magnétique

E2

Perte de charge à q

p

bar ≤ 0,25

Agent caloporteur

Eau

glycol (sans déclaration de conformité)

Hauteur H1 mm 195 195 195 195 195

206 (ST)
197 (FA)

231 (ST)
212 (FA)

Largeur B mm 95 95 95 95 95 110 110
Poids kg 3,1 3,1 3,1 3,1 3,1 5,5 5,5

(*) au choix

16

Sous réserve de modications techniques. Nous déclinons toute responsabilité concernant d’éventuelles erreurs et errata.

Compteurs ZENNER S.A.R.L.

7, rue Gustave Eiffel
F-87410 Le Palais sur Vienne

Téléphone 05 55 38 37 09
Télécopie 05 55 38 37 15

Courriel [e-mail]
Internet www.compteurs-zenner.fr

Données techniques dispositif de sortie d’impulsion

Sortie comptage

Classes selon EN1434-2 OA
Type d’interrupteur Contacteur Reed
Inversion de polarité possible
Durée d’impulsion ≥ 100 ms
Pause d’impulsion ≥ 100 ms
Temps de rebondissement ≤ 1ms
Tension d’entrée max 30 V
Courant d’entrée max 27 mA
Résistance de protection 68 Ohm
Valeur d’impulsion Conformément plaque signalétique
Longueur max câble de raccordement 25 m

Español

Italiano

Français

English

Deutsch

17

Indicazioni generali

Prima di iniziare l‘installazione leggere attenta­mente queste istruzioni per l‘uso dall‘inizio alla

ne!

Il montaggio deve essere eseguito solt anto dal

personale tecnico qualicato.

Durante il montaggio e l‘installazione attenersi

alle norme e alle speciche attualmente vigenti

nonché ai principi tecnici generalmente ricono­sciut i, in parti colare EN1434 pa rte 1+ 6 e le di­rettive AGFW FW202, FW208 e FW510. Il sigillo
non deve ess e re r o tto altr im e nt i d e c a d on o s ia l a
garanzia sia la calibrazione.

È preferibile montare il sensore di usso nella

par te d e l l‘impia nt o p i ù f r e d d a (nel caso di c o nta­tori di c alore n ella par te del c ircui to più fre dda,
mentre nel caso di contatori di frigorie nella parte
più cal da). Atteners i alle istr uzioni di m ontagg io
ed uso del l ‘un it à d i c a lcolo e del la s o nd a di t em­peratura.
Attenzione alla fuoriuscita di acqua di riscalda­mento durante il montaggio - pericolo di ustione!

Non è nec essario pr evedere un tratto ret tilineo
privo di turbolenze a monte e a valle della vo­lumetr ic a. Tuttavia per i mpia nti di r isc alda mento

privi di temperatura straticata è necessario un

trat to rettilineo d i almeno 10 volte il diamet ro a
monte del punto di installazione.

Attenzione al livello di pressione dell‘impianto
per evitare fenomeni di cavitazione.

■

Lavare a fondo l‘impianto prima di eseguire il
primo montaggio.

■

Montare senza applicare forze meccaniche,
trazione e vibrazioni.

■

Non montare i cavi di segnalazione lungo il
cavo destinato alla conduzione della corrente
elettrica.

La volumetrica modello IMF è a getto multiplo ed
è dispon ibi le n ell e dim en sio ni n om ina li 3, 5 m³/ h,
6 m³/h o 10 m³/h.
La volumetrica IMF non necessita di par ticola­re manutenzione durante tutta la sua durata di
utilizzo.

La volumetrica è prevista per essere collegata
ad una unità di calcolo separata, per il montaggio
a scelta sulla man data o sul ritorno di u n circuit o
di riscaldamento/raffrescamento. Per il collega­mento elettrico serve un cavo che può essere
collegato semplicemente all‘unità di calcolo.
Eventuali riparazioni possono essere eseguite
soltanto dal produttore.

Prima del montaggio rispettare i seguenti
punti

■

La ricezione degli impulsi di volume dell‘u­nità di calcolo deve essere compatibile con
l‘emissione di impulsi della volumetrica IMF
(vedi dati tecnici).

■

Il valore degli impulsi dell‘unità di calcolo
(UC) e quello della volumetrica IMF devono
coincidere (cfr. targhette!).

■

Il punto di installazione (mandata o ritorno)
della volumetrica deve coincidere con il dato
relativo indicato nell‘unità di calcolo.

■

La volumetrica IMF deve essere collegata
soltanto con un‘unità di calcolo compatibile
(vedi dati della volumetrica/ uscite impulsive).

Montaggio della volumetrica

■

Chiudere la rubinetteria posizionata prima
e dopo il punto di installazione, scaricare la
pressione sul punto di montaggio.

■

Solitamente si tratta del ritorno (circuito più
freddo in impianti di riscaldamento).

■

Fare attenzione al punto di installazione.

■

Fare attenzione ai dati della targhetta.

■

Fare attenzione alla direzione del usso.

■

Questa è indicata da una freccia sul lato della
volumetrica.

■

Smontare la volumetrica esistente.

■

Utilizzare soltanto guarnizioni nuove, pulire

le superci delle guarnizioni e controllare la

presenza di eventuali danneggiamenti.

■

Montare la volumetrica nuova in base alla

direzione di usso e alla posizione.

■

L‘orologeria deve essere sempre orientata
verso l‘alto.

18

Español

Italiano

Français

English

Deutsch

■

Aprire lentamente la valvola - scaricare l‘aria
dell‘impianto e metterlo in funzione, evitare
colpi d‘ariete.

■

Vericare la tenuta del punto di installazione.

■

Eseguire il collegamento elettrico all‘unità di
calcolo.

■

Compilare il protocollo della messa in funzio­ne in base alla direttiva PTB TR K 9 o altre
normative locali.

Collegamento della volumetrica ad un‘unità
di calcolo

Collegare l’uscita impulsiva della volumetrica
con l’ingresso della parte elettronica (solitamen ­te morsetti 10 e 11).

Messa in funzione

■

Vericare la tenuta dell‘impianto.

■

Durante il funzionamento dell‘impianto
controllare gli indicatori di volume, consumo
energetico e temperatura dell‘unità di calcolo.

■

Dopo aver concluso la messa in funzione
applicare i sigilli di sicurezza per l‘utente
(contenuti nella dotazione di serie).

Principali caratteristiche

■

Possibile montaggio a scelta sul circuito della
mandata o del ritorno.

■

Rispettare la corretta posizione di montaggio.

■

Range temperatura 5 °C – 120 °C

■

Disponibile in qp 3,5 / 6 / 10 m³/h

Interferenze elettromagnetiche

La volumetrica IMF rispetta i requisiti nazionali
internazionali sulla protezione da eventuali inter­ferenze. Per evitare possibili malfunzionamen­ti derivanti da interferenze, non montare nelle
immediate vicinanze della volumetrica lampade

uorescenti, scatole di comando o strumenti

elett rici c ome mot ori e pom pe (distanz a minima
1m).
Non po siz io na re i l c avo di c o ll eg am ent o pa ra lle­lamente ai cavi destinati al passaggio di corrente
elettrica (230V/400V) (distanza minima 0,2 m).

Conformità e direttiva MID

La volumetrica IMF può essere utilizzata per

misurare l’energia termica (certicato nr. DE-

14-MI004-PTB012) o di raffreddamento (certi-

cato nr. DE-16-M-PTB-0087). La volumetrica

è prodotta, testata e marcata per applicazione
con energia termica secondo la nuova normati­va europe a de gl i st r ume nt i di mi sur a zi on e (M ID)
e per appl icazi one in imp ianti di raf fre scame nto
seco ndo la nuova legg e di taratura . La parte di
misurazione delle frigorie viene prodotta e tarata
secondo le indicazioni del PTB K7.2. Per que­sto motivo s ull‘a ppa rec ch io no n vi ene a ppli c ato
nessun marchio di taratura, ma viene indica­to l‘anno in c ui è stata dichiarata la conformità
dell‘apparecchio (riconoscibile sul lato frontale
ad esempio M17 = 2017).
La MID regola l‘utilizzo degli apparecchi di mi-

surazione solo nché vengono messi in circola­zione ovvero no alla prima messa in funzione.

In base a ta le principi o, all‘in termo dell‘ UE val­gono inoltre anche i rispettivi regolamenti na­zionali per gli apparecchi soggetti ad obbligo
di tarat ura. La du rata de lla validi tà di ta ratura i n
Germania resta invariata a 5 anni per i contatori
di calo re e per i re lativi a pparec chi c ompon enti.
Alla scadenza di questo termine l‘apparecchio di
misurazione non può essere più impiegato per la
contabilizzazione.
Attenzione: queste n ormative e la loro validità
posso n o e s s e r e di ve r s i a s e conda del l a nazione
europea.

In caso di domande vi potete rivolgere a:

[e-mail]

La dichiarazione di conformità è allegata ad ogni
strumento. Potete trovare ulteriori informazio­ni relativamente a questo prodotto sul ns. sito:

www.zenneritalia.it

19

Dimensioni IMF

Volumetrica a getto multiplo IMF

Portata nominale q

p

m³/h 3,5 3,5 6 6 6 6 10 10

Diametro nominale DN mm 25 25 25 25 32 32 40 40

Pollici 1 -- 1 -- 1 ¼ -- 1 ½ -­Lunghezza senza boc­chettoni

L2 mm 260 260 260 260 260 260 300 300

Lunghezza con bocchettoni
(circa)

L1 mm 378 -- 378 -- 384 -- 428 --

Filettatura del contatore
G x B

D1 Pollici 1 ¼ Flangia 1 ¼ Flangia 1 ½ Flangia 2 Flangia

Filetto del bocchettone R x D2 Pollici 1 -- 1 -- 1 ¼ -- 1 ½ -­Classe metrologica Standard Classe 2, su richiesta Classe 3 secondo EN 1434
Posizione di installazione orizzontale (L‘orologeria deve essere sempre orientata verso l‘alto)
Valore impulsivo l/Imp. 10 10 10 10 10 10 10 10
Lunghezza del cavo m 1,5 / 3 (allungabile di 7 m)
Portata massima q

p

m³/h 7 12 12 12 12 12 20 20

Portata minima* q

i

m³/h 0,14

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,2/

0,4

0,2/

0,4
Campo temperatura °C 5° C ≤ Θq ≤ 120 °C
Classe di pressione PN/PS bar 16 (attacco lettato) / 25 (angia)

Condizioni ambientali /

inuenze possibili

- Climatico

Max temperatura ambiente 55 °C

Min. temperatura 5 °C

Classe di protezione IP 65

- classe mec­canica

M2

- classe elettro­magnetica

E2

Perdita di carico a q

p

bar ≤ 0,25

Fluido vettore

Acqua

glicolata (senza dichiarazione di conformità)

Altezza H1 mm 160 160 160 160 160 160 174 174

H2 mm 40 40 40 40 40 40 50 50
Larghezza B mm 95 95 95 95 95 95 110 110
Peso kg 2,9 4,5 2,9 4,5 2,9 5,8 5,1 9,5

(*) a richiesta

20

Español

Italiano

Français

English

Deutsch

Dimensioni

IMF-ST (a usso ascendente)

Dimensioni

IMF-FA (a usso discendente)

Dati tecnici volumetrica a getto multiplo modello IMF-ST, IMF-FA

Portata nominale q

p

m³/h 3,5 3,5 6 6 6 10 10

Diametro nominale DN mm 25 25 25 25 32 40 40

Pollici 1 1 1 1 1 ¼ 1 ½ 1 ½
Lunghezza senza boc­chettoni

L2 mm 135 150 135 150 150 150 200

Lunghezza con bocchettoni
(circa)

L1 mm 253 268 253 268 274 278 328

Filettatura del contatore
G x B

D1 Pollici 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ½ 2 2

Filetto del bocchettone R x D2 Pollici 1 1 1 1 1 ¼ 1 ½ 1 ½
Classe metrologica Standard Classe 2, su richiesta Classe 3 secondo EN 1434
Posizione di installazione orizzontale (L‘orologeria deve essere sempre orientata verso l‘alto)
Valore impulsivo l/Imp. 10 10 10 10 10 10 10
Lunghezza del cavo m 1,5 / 3 (allungabile di 7 m)
Portata massima q

s

m³/h 7 7 12 12 12 20 20

Portata minima* q

i

m³/h 0,14 0,14

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,2/

0,4

0,2/

0,4

Campo temperatura °C 5° C ≤ Θq ≤ 120 °C
Classe di pressione PN/PS bar 16

Condizioni ambientali /

inuenze possibili

- Climatico

Max temperatura ambiente 55 °C

Min. temperatura 5 °C

Classe di protezione IP 65

- classe mec­canica

M2

- classe elettro­magnetica

E2

Perdita di carico a q

p

bar ≤ 0,25

Fluido vettore

Acqua

glicolata (senza dichiarazione di conformità)

Altezza H1 mm 195 195 195 195 195

206 (ST)
197 (FA)

231 (ST)
212 (FA)

Larghezza B mm 95 95 95 95 95 110 110
Peso kg 3,1 3,1 3,1 3,1 3,1 5,5 5,5

(*) a richiesta

21

Dati tecnici uscita impulsiva

Uscita contatore

Classe secondo EN 1434-2 OA
Tipo di contatto contatto reed
Inversione di polarità possibile
Durata impulso ≥ 100 ms
Pausa impulso ≥ 100 ms
Tempo di rimbalzo ≤ 1ms
Tensione di ingresso max. 30 V
Corrente in ingresso max. 27 mA
Resistenza 68 Ohm
Valore impulsivo corrisponde a quanto scritto sulla targhetta
Lunghezza collegamento max. 25 m

Ci si riserva la facoltà di apportare modiche tecniche. Non siamo responsabili di eventuali errori di stampa.

Zenner Srl

Via Marzabotto 85
I - 40050 Funo di Argelato (BO)

Telefono [phone]
Fax [phone]

E-Mail [e-mail]
Internet www.zenneritalia.it

22

Español

Italiano

Français

English

Deutsch

Observaciones generales

Leer detenidamente estas instrucciones hasta el

nal antes de empezar la instalación!

El montaje solo puede ser realizado por especia-

listas cualicados.
Durante el montaje e instalación se deben tener

en cuent a las leyes y reglam entos vigente s así
como las normas técnicas reconocidas, espe­cialm ente la EN1434 p arte 1+6 y las Dire ctivas
nacio nales e n vigo r. Los sellos de s egur idad no
se deben e str op ear, porque s ino l a gar antía y la

vigencia de la calibración expira.
El sensor de ujo (la unidad volumétrica) debe

montar se p refer entem ente en e l ram al fr ío de la

instalación (en el caso de medidores de calefac­ción, en el retorno). Hay que tener en cuenta las

instr ucc io nes d e mont aje y m anej o de la un idad
digital y de las sondas de temperatura.
Cuidado a nte la posi ble sali da de agua c aliente
durante el montaje: ¡peligro de escaldaduras!

No es nec e sa r io un t r amo r ec to s in al ter ac io ne s

antes del sensor de ujo, ni tampoco lo es un

tramo d e sal id a rec to s in al ter ac io nes t ra s dic h o
sensor. Por lo dem ás, en cas o de insta lacion es

de calefacción sin entremezclado térmico o es­traticación térmica, se debe prever un tramo

recto de mín. 10 x DN en el lugar de montaje.

Se debe procurar que la instalación tenga una
presión suciente para evitar la cavitación.

■

Antes del primer montaje, enjuagar a fondo la

instalación.

■

Realizar el montaje sin fuerzas de tensión/
tracción ni vibraciones.

■

No conducir los cables de señal junto a ca­bles conductores de corriente.

El sensor de ujo IMF es un contador de turbina

de chor r o mú lti pl e. El I M F est á d isp o nib le e n t a ­maños nominales de 3,5 m³/h, 6 m³/h o 10 m³/h y,
por tanto, se puede utilizar para las más diversas

tareas de medición.

El IMF no necesita mantenimiento durante su
período de uso.

El sensor de ujo está previsto para su conexión

a un calc ulador (unidad digit al) de un contado r
de energía té rmic a para el mo ntaje op ciona l en
la ida o en el r etorno de un si stema de circ uito

de intercambiadores de calor. Para la conexión

eléctrica se utiliza un cable que se puede conec­tar fác ilmente en l a unidad di gital. So lo el fabr i­cante está autorizado a realizar reparaciones.

Aspectos a tener en cuenta antes del
montaje

■

La entrada de impulsos de volumen del calcu­lador debe ser compatible con la salida de
impulsos del IMF (véanse los datos técnicos).

■

El valor de impulsos del calculador y del IMF
deben coincidir (¡comparar las placas de

identicación!).

■

El lugar de montaje (ida o retorno) del IMF
debe coincidir con el dato correspondiente en
el calculador.

■

El sensor de ujo IMF sólo se debe utilizar

con un calculador compatible con los datos

de conexión (véa datos del sensor de ujo /

salida de impulsos).

Montaje del sensor de flujo

■

Cerrar los dispositivos de cierre delante y
detrás del punto de montaje y descargar la

presión en él.

■

Normalmente es en el ramal frío de la instala-

ción (en el caso de medidores de calefacción,

en el retorno).

■

Respetar el lugar de montaje.

■

Vease la información de la placa de identi­cación.

■

Respetar la dirección del ujo.

■

Esta está indicada por medio de una echa
en la parte lateral del sensor de ujo.

■

Desmontar el sensor de ujo / la pieza de

ajuste existente.

■

Utilizar exclusivamente juntas nuevas, limpiar

las supercies a sellar y vericar que no

existen daños.

■

Montar el nuevo sensor de ujo en la direc­ción de ujo y posición correctas.

23

■

La relojería debe apuntar siempre hacia
arriba.

■

Abrir lentamente los dispositivos de cierre,
purgar la instalación y ponerla en funciona­miento evitando golpes de ariete.

■

Vericar la estanquidad del punto de montaje.

■

Establecer la conexión eléctrica al calculador.

■

Rellenar el protocolo de puesta en marcha
conforme a la directiva nacional vigente.

Conexión del sensor de flujo a un calculador

Conectar la salida de medición del IMF con en­trada de impulsos de volumen del calculador
(habitualmente, en los bornes 10 y 11).

Puesta en marcha

■

Comprobar la estanquidad de la instalación.

■

Con la instalación en funcionamiento, contro-

lar el volumen, el progreso de la energía y las
indicaciones de temperat u ra en el calculador.

■

Una vez nalizada la puesta en marcha,

colocar los seguros de usuario (incluidos en
el suministro).

Características más importantes

■

El montaje se puede realizar en la ida o el

retorno, según se preera

■

Prestar atención a la situación de montaje

■

Rango de temperaturas 5 °C – 120 °C

■

Disponible en qp 3,5 / 6 / 10 m³/h

Interferencias electromagnéticas

El sensor de ujo IMF cumple con las exigencias

nacionales e internacionales re lativas a la pro-

tección frente a interferencias. Para evitar fallos
de funcionamiento por emisión de interferencias,
no se deben montar tubos uorescentes, cajas
de distribución o consumidores eléctricos como
motores y bombas cerca del sensor de ujo (dis-

tancia mínima 1 m).

No conducir el cable de conexión en paralelo a
cables conductores de tensión (230 V / 400 V)

(distancia mín. 0,2 m).

Conformidad de Directiva MID

El sensor de ujo IMF se puede utilizar para el
campo de aplicación de la calefacción (núme­ro de certicado de prototipo DE-14-MI004­PTB012) o la refrigeración (número de certica-

do de proto tipo DE-16- M- PTB -0 087). El senso r

de ujo está fabricado, vericado e identicado

conforme a la nueva Directiva europea de ins­trumentos de medida (MID) para el campo de

aplicación de la calefacción y conforme a la nue­va Ley Alemana sobre Medición y Calibración
(MessEG) para el campo de aplicación de la re­frigeración. La parte de aplicación para refrige­ración está fabricada y calibrada conforme a la

Direc t iva K 7.2 de la PTB e n A le man ia. Po r e ste
motivo no s e ap li c a un s el lo e n el m ed id or, sino
aparec e el año en el c ual ha sid o declar ada la
confo r mid ad de l me did or (rec on oc ib le en l a par­te frontal: p. ej. M17 = 2017).
La MID regula el uso de medidores solo hasta su

puesta en circulación o hasta la primera puesta

en marcha.
Despué s, en la U E se si guen ap lic ando l os res ­pectivos reglamentos nacionales para dispositi-

vos sujetos a calibración. El período de validez
de la calibración se mantiene en Alemania en 5
años para medidores de calefacción y sus acce-

sori os. U na vez tr ans cur r id o ese p lazo, e l med i-

dor ya no se puede utilizar para la facturación de

consumos de energía.
A tener en cuenta: estos reglamentos o el pe­ríodo de val idez pued en ser difer entes en otr os
países de la UE.

Para cualquier información dirigirse por favor a

[e-mail]

La declaración de conformidad está adjunta a
cada instrumento de medición. Puede encontrar
la información más actualizada sobre este pro-

ducto en nuestra web www.zenner.es

24

Español

Italiano

Français

English

Deutsch

Dimensiones IMF

Datos técnicos sensor de flujo IMF

Caudal permanente q

p

m³/h 3,5 3,5 6 6 6 6 10 10

Diámetro de conexión DN mm 25 25 25 25 32 32 40 40

Pulgadas 1 -- 1 -- 1 ¼ -- 1 ½ -­Longitud contador sin racores L2 mm 260 260 260 260 260 260 300 300
Longitud contador con racores L1 mm 378 -- 378 -- 384 -- 428 -­Rosca en el contador G x B D1 Pulgadas 1 ¼ Brida 1 ¼ Brida 1 ½ Brida 2 Brida
Rosca en el racor R x D2 Pulgadas 1 -- 1 -- 1 ¼ -- 1 ½ --

Clase metrológica Estándar Por estándar clase 2, opcional 3 según EN 1434
Posición de montaje Horizontal (registro tiene que indicar hacia arriba)

Valor de impulsos l/Imp. 10 10 10 10 10 10 10 10
Longitud del cable de impulsos m 1,5/3 (extensible por 7)
Caudal maximo q

s

m³/h 7 12 12 12 12 12 20 20

Caudal minimo* q

i

m³/h 0,14

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,2/

0,4

0,2/

0,4
Rango de temperaturas °C 5 °C ≤ Θq ≤ 120 °C
Clase de presión PN/PS bar 16 (conexión roscada) / 25 (conexión bridada)

Condiciones ambientales /

inuencias climáticas

- climática

Temperatura ambiente máxima 55 °C

Temperatura ambiente mínima 5 °C

Protección IP 65

- clase mecánica M2

- clase electromag­nética

E2

Pérdida de presión a q

p

bar ≤ 0,25

Fluido portador

agua

glicol (sin declaración de conformidad)

Altura H1 mm 160 160 160 160 160 160 174 174

H2 mm 40 40 40 40 40 40 50 50
Anchura B mm 95 95 95 95 95 95 110 110
Peso kg 2,9 4,5 2,9 4,5 2,9 5,8 5,1 9,5

(*) opcionalmente

25

Dimensiones
IMF-ST

Dimensiones
IMF-FA

Datos técnicos sensor de flujo IMF-ST, IMF-FA

Caudal permanente q

p

m³/h 3,5 3,5 6 6 6 10 10

Diámetro de conexión DN mm 25 25 25 25 32 40 40

Pulgadas 1 1 1 1 1 ¼ 1 ½ 1 ½
Longitud contador sin racores L2 mm 135 150 135 150 150 150 200
Longitud contador con racores L1 mm 253 268 253 268 274 278 328
Rosca en el contador G x B D1 Pulgadas 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ½ 2 2
Rosca en el racor R x D2 Pulgadas 1 1 1 1 1 ¼ 1 ½ 1 ½

Clase metrológica Estándar Por estándar clase 2, opcional 3 según EN 1434
Posición de montaje Horizontal (registro tiene que indicar hacia arriba)

Valor de impulsos l/Imp. 10 10 10 10 10 10 10
Longitud del cable de impulsos m 1,5/3 (extensible por 7)
Caudal maximo q

s

m³/h 7 7 12 12 12 20 20

Caudal minimo* q

i

m³/h 0,14 0,14

0,12/

0,24

0,12/

0,24

0,12/

0,24

0,2/

0,4

0,2/

0,4

Rango de temperaturas °C 5 °C ≤ Θq ≤ 120 °C
Clase de presión PN/PS bar 16

Condiciones ambientales /

inuencias climáticas

- climática

Temperatura ambiente máxima 55 °C

Temperatura ambiente mínima 5 °C

Protección IP 65

- clase mecánica M2

- clase electromag­nética

E2

Pérdida de presión a q

p

bar ≤ 0,25

Fluido portador

agua

glicol (sin declaración de conformidad)

Altura H1 mm 195 195 195 195 195

206 (ST)
197 (FA)

231 (ST)
212 (FA)

Anchura B mm 95 95 95 95 95 110 110
Peso kg 3,1 3,1 3,1 3,1 3,1 5,5 5,5

(*) opcionalmente

26

Notizen

Respondemos de posibles equivocaciones y errores de imprenta, salvo modicaciones técnicas.

ZENNER ESPAÑA - CAF, S.A.U.

C/ Cerrajeros, 6 Pol. Pinares Llanos
28670 VILLAVICIOSA DE ODÓN Madrid

Teléfono [phone]
Fax [phone]

E-Mail [e-mail]
Internet www.zenner.es

Datos técnicos salida de impulsos

Salida

Clase según EN1434-2 OA
Tipo de contacto Contacto reed
Cambio de polaridad posible

Duración de impulsos ≥ 100 ms
Pausa entre dos impulsos ≥ 100 ms
Tiempo de vibración del contacto ≤ 1ms
Tensión de entrada máxima 30 V

Corriente de entrada máxima 27 mA
Resistencia de protección 68 Ohm
Valor de impulsos Ver placa de identicación
Longitud máxima del cable de conexión 25 m

Español

Italiano

Français

English

Deutsch

27

ZENNER International GmbH & Co. KG

Römerstadt 6
D-66121 Saarbrücken

Telefon [phone]
Telefax [phone]

E-Mail [e-mail]
Internet www.zenner.com

Technische Änderungen vorbehalten. Für etwaige Irrtümer und Druckfehler übernehmen wir keine Haftung. SAP148652_ZRI_171204_DE_EN_FR_IT_ES
