2-DIN DVD RECEIVER WITH MOTORIZED 6.5" LCD DISPLAY

ZE-MC290

MODEL NO:

INSTRUCTION MANUAL

2 3

DEUTSCH

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE ............................................................................................ 6-7

2. BEDIENELEMENTE .................................................................................................. 8-12

BEDIENTEIL .....................................................................................................................8-10

TOUCHSCREEN

................................................................................................................ 11

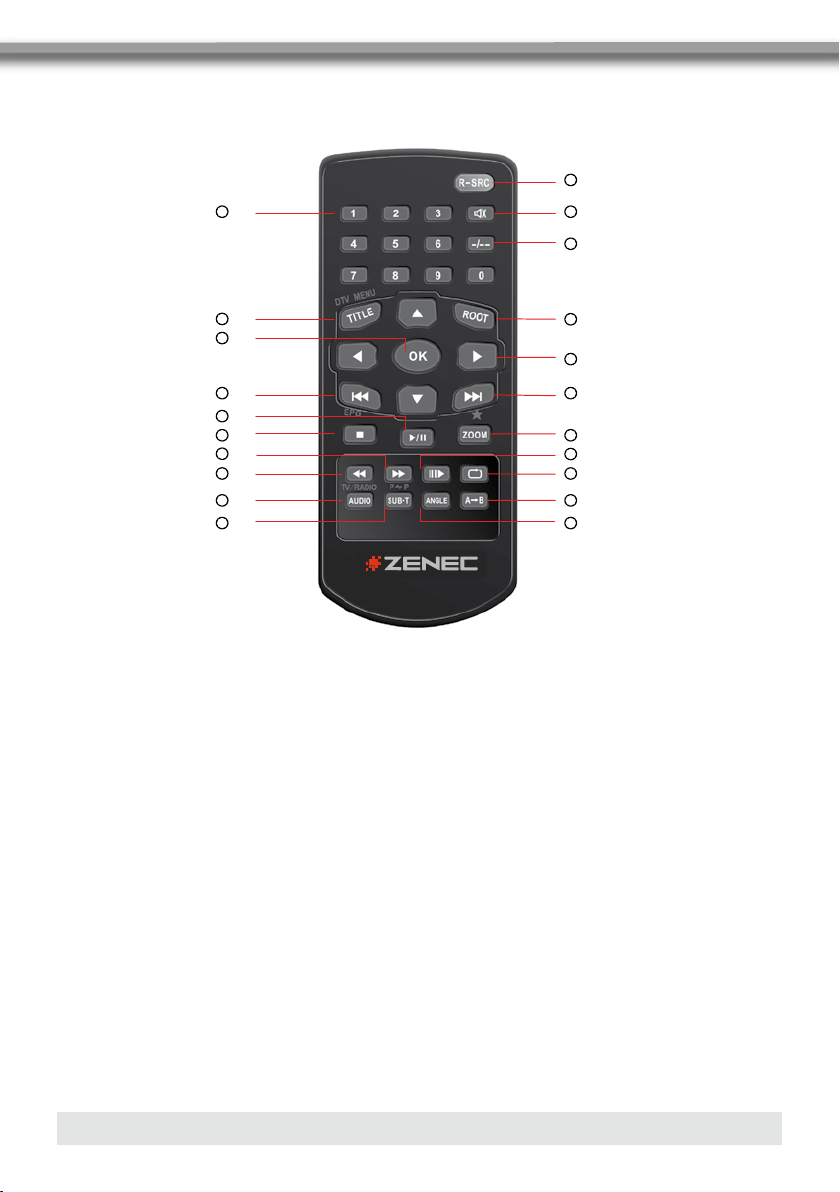

3. DIE FERNBEDIENUNG .............................................................................................12-19

DIE FERNBEDIENUNG FÜR DEN VORDEREN BEREICH

............................................12-14

DIE FERNBEDIENUNG FÜR DEN HINTEREN BEREICH ..............................................15-17

SMART-DIAL FERNBEDIENUNG

........................................................................................18

4. BEDIENUNG UND HANDHABUNG DES MONITORS ............................................19-20

ÖFFNEN UND SCHLIESSEN DES MONITORS AUTOMATISCHES ÖFFNEN DES MONITORS VERTIKALE EINSTELLUNG DES NEIGUNGSWINKELS BETRIEB EINER RÜCKFAHRKAMERA

............................................................................... 19

................................................................. 19

.................................................................. 19

.....................................................19

BILDEINSTELLUNGEN ........................................................................................................19

BILDSCHIRMEINSTELLUNGEN ANSCHLUSS DER HANDBREMSE DER AUTOMATISCHE MONITORMECHANISMUS

........................................................................................20

................................................................................... 20

........................................................... 20

5. ALLGEMEINE BEDIENUNG ...................................................................................21-23

EIN- UND AUSSCHALTEN DES GERÄTES AUSWAHL EINER WIEDERGABEQUELLE EINSTELLEN DER LAUTSTÄRKE

........................................................................................21

ALLGEMEINE AUDIOEINSTELLUNGEN AUDIOEINSTELLUNGEN

................................................................................................................................ 22

RESET STUMMSCHALTUNG (MUTE)

...................................................................................................22

............................................................................................. 23

....................................................................... 21

.........................................................................21

........................................................................21-22

6. SYSTEMEINSTELLUNGEN .................................................................................... 24-33

HAUPTMENÜ ...................................................................................................................... 24

BILDSCHIRMEINSTELLUNGEN.....................................................................................25-26

SETUP ............................................................................................................................27-28

ASP SETUP

....................................................................................................................29-31

MULTIZONE ...................................................................................................................32-33

7. UKW/MW-TUNER .................................................................................................... 34-36

BENUTZEROBERFLÄCHE .............................................................................................34-35

AUSWAHL DES TUNERMODUS AUSWAHL DES FREQUENZBANDES (FM/AM) AUTOMATISCHER SUCHLAUF MANUELLER SUCHLAUF MANUELLES SPEICHERN VON SENDERN AUTOMATISCHES SPEICHERN VON SENDERN (AS) AUSWAHL EINES GESPEICHERTEN SENDERS ANSPIELEN DER EMPFANGBAREN SENDER (PS) SUCHE NACH EINEM BESTIMMTEN PROGRAMMTYP (PTY) ALTERNATIVFREQUENZ (AF) VERKEHRSDURCHSAGE (TA)

.........................................................................................35

.................................................................. 35

......................................................................................... 35

..................................................................................................35

...................................................................... 35

...................................................... 36

.............................................................36

...........................................................36

.......................................... 36

..............................................................................................36

............................................................................................36

DEUTSCH

8. DVD-WIEDERGABE ................................................................................................ 37-45

EINLEGEN UND AUSWERFEN EINER DISK ZURÜCKSETZEN DES LADEMECHANISMUS AUSWAHL DES DVD-MODUS TOUCHSCREEN BEDIENUNG

............................................................................................ 37

............................................................................................38

......................................................................37

................................................................... 37

WIEDERGABEOPTIONEN ..............................................................................................38-39

AUFRUFEN DES DVD-MENÜS KAPITELAUSWAHL

............................................................................................................ 40

SCHNELLER VORLAUF/RÜCKLAUF

.......................................................................................... 40

.................................................................................40

2-CH UND 6-CH AUDIOWIEDERGABE ......................................................................41

GOTO-FUNKTION .........................................................................................................42-43

DIREKTE AUSWAHL EINES KAPITELS/TRACKS AUSWAHL VON VERSCHIEDENEN KAMERAPERSPEKTIVEN (NUR DVD)

..............................................................43

.......................43

ZOOM-FUNKTION ..............................................................................................................43

AUSWAHL VON VERSCHIEDENEN TONSPUREN (NUR DVD)

.......................................... 43

WIEDERGABEINFORMATIONEN ...................................................................................43-44

GENERELLE INFORMATIONEN (DISK)

..........................................................................44-45

9. DVD-SETUP ............................................................................................................. 46-52

AUFRUFEN DES DVD-SETUPS

.......................................................................................... 46

SPRACHWAHL ....................................................................................................................47

AUDIOEINSTELLUNGEN ....................................................................................................48

VIDEOEINSTELLUNGEN ..................................................................................................... 49

LAUTSPRECHERMENÜ ...................................................................................................... 50

SURROUNDMENÜ

.............................................................................................................51

JUGENDSCHUTZKONTROLLE ..........................................................................................52

10. CDDA/MP3/WMA/JPEG-WIEDERGABE .............................................................. 53-56

BENUTZEROBERFLÄCHE WIEDERGABE VON CDDA DISKS WIEDERGABE VON MP3/WMA DATEIEN WIEDERGABE VON JPEG DISKS

............................................................................................53-54

...................................................................................... 54

....................................................................55-56

......................................................................................56

11. BEDIENUNG DES SD-KARTENLESERS ....................................................................57

AUSWAHL DES SD-KARTEN-MODUS TOUCHSCREEN BEDIENUNG

............................................................................................57

............................................................................... 57

12. DAS iPOD INTERFACE ...............................................................................................58

AUSWAHL DES iPOD-MODUS TOUCHSCREEN BEDIENUNG

...........................................................................................58

.......................................................................................58-59

13. BEDIENUNG DES NAVIGATIONSSYSTEMS ZE-NA100 ........................................... 59

AUSWAHL DES NAVIGATIONS-MODUS BEDIENUNG DES NAVIGATIONSSYSTEMS

............................................................................ 59

.....................................................................59

14. BEDIENUNG DES DVB-T TUNERS ZE-DVBT25 .......................................................60

AUSWAHL DES DVB-T-MODUS BEDIENUNG DES DVB-T TUNERS

......................................................................................... 60

....................................................................................60

15. FEHLERSUCHE ...................................................................................................... 61-63

16. SPEZIFIKATIONEN .............................................................................................. 64-65

17. GARANTIE ...................................................................................................122-123

4 5

DEUTSCH

ZE-MC290

Vielen Dank für den Kauf dieses ZENEC-Produktes!

Mit dem Kauf des ZE-MC290 haben Sie sich für ein technisch ausgereiftes Produkt entschieden, das Ihnen durch die Verwendung von hochwertigen Materialien und Bauteilen eine lange Lebensdauer garantiert. Bei dem ZE-MC290 von ZENEC handelt es sich um einen 2-DIN DVD-Receiver mit motorbetriebenem 6.5“/16:9 Bildschirm. Aufgrund der Ausstattung und der vielfältigen Anschlussmöglichkeiten des Gerätes lässt sich das Gerät optimal als Steuerzentrale einer geplanten oder bereits vorhandenen A/V-Anlage einsetzen. Zudem wurde der Installationsaufwand des ZE-MC290 Grundgerätes erheblich verringert, da keine externe Blackbox benötigt wird. Neben dem integrierten iPod Interface das den direkten Anschluss eines iPod ermöglicht, verfügt der ZE-MC290 zusätzlich über die Möglichkeit, die separat erhältlichen Geräte ZEDVBT25 (DVB-T Tuner) und ZE-NA100 (Navigationsbox) direkt anzuschließen und über den Touchscreen des ZE-MC290 zu steuern. Größter Wert wurde bei der Entwicklung auf die Bedienungsfreundlichkeit des Gerätes gelegt. Aufgrund der Komplexität des Gerätes muss der eine oder andere Bedienungsschritt mit Hilfe dieser Bedienungsanleitung näher erläutert werden. Zusätzlich soll sie dazu beitragen, dass Sie das ganze Potential dieses Produktes nutzen können. Lesen Sie sich vor allem die Garantiebestimmungen genau durch, um im Falle eines Defektes den optimalen Service und Kundendienst nutzen zu können. Sollten Sie dennoch weitere Fragen haben, wenden Sie sich bitte an Ihren ZENEC-Händler oder den jeweiligen Landesvertrieb.

DEUTSCH

GERÄTE-FEATURES

INTEGRIERTER DVD/CD/MP3/WMA-PLAYER

■ Wiedergabe von CD, CD-R/RW, MP3, WMA, OGG, DVD, DVD-R/RW, DVD+R/RW, DVD-

MP3, VCD, SVCD, JPEG und Picture CD

■ Regional Code 2

■ Integrierter Dolby Digital Decoder

■ Elektronisches (ESP) und mechanisches Anti-Shock System

■ Last-Playback-Memory Funktion für alle Formate

MOTORBETRIEBENER LCD MONITOR

■ Voll motorunterstützter, hochwertiger 6.5“/16:9 Bildschirm mit Touchscreen-Steuerung

■ Hohe Leuchtdichte 400cd/m

■ Hohe Auflösung 1200 x 234 (280‘800 Pixel)

■ Großer Betrachtungswinkel links/rechts >60° / oben >30° / unten >60°

TUNER

■ UKW/MW-Tuner

■ Automatische Senderspeicherung (BSM)

■ 48 Stationsspeicherplätze (36 FM/12 AM)

■ Radio Daten System (RDS) mit Radiotext

A/V-ANSCHLÜSSE

■ 2 x Videoausgänge

■ 2 x Videoeingang

■ 1 x Videoeingang für eine Rückfahrkamera mit automatischer Umschaltfunktion

■ 5.1 Vorverstärkerausgänge (Front, Rear, Center und Bass)

■ 1 x 2-CH Vorverstärkerausgang ohne Lautstärkeregelung

■ 1 x Aux-In (Stereo)

SONSTIGE MERKMALE

■ Integrierte iPod-Schnittstelle

■ Integrierter SD-Kartenleser

■ Eingebaute Digitalendstufe mit 5 x 50 Watt

■ Dual-Zone Funktion

■ ISO-Stecker für Stromversorgung und Lautsprecheranschlüsse

■ 3 x IR-Fernbedienungen

OPTIONALE ERWEITERUNGSMÖGLICHKEITEN (TOUCHSCREEN KOMPATIBEL)

■ DVB-T Tuner ZE-DVBT25

■ Navigationssystem ZE-NA100

6 7

DEUTSCH

1. SICHERHEITSHINWEISE

1. Dieses Gerät ist nur für den Betrieb an einem Bordnetz mit +12V (DC) und Minus gegen

Masse geeignet.

2. Bedienen Sie das Gerät nur so, wie es in der Bedienungsanleitung beschrieben wird.

Alles andere kann zum Erlöschen Ihres Garantieanspruches führen.

3. Zerlegen oder modifizieren Sie das Gerät nicht. Dies kann zu einer Beschädigung des

Gerätes führen und Ihr Garantieanspruch erlischt dadurch. Versuchen Sie auch nicht das Gerät selbst zu reparieren oder zu warten, sondern wenden Sie sich an einen autorisierten ZENEC-Händler.

4. Benutzen Sie nur das Originalzubehör um das Gerät zu installieren und zu betreiben, da

ansonsten eine Beschädigung des Gerätes riskiert wird.

Befestigen Sie das Gerät in ihrem eigenen Interesse auf einem soliden Untergrund,

unter Verwendung des mitgelieferten Montagezubehörs. Die bei Unfällen auftretenden Beschleunigungskräfte sind teilweise enorm. Unsachgemäß montierte Geräte stellen bei Unfällen ein großes Risiko für den Fahrer und die Insassen des Fahrzeuges dar.

5. Schützen Sie das Gerät vor Wasser oder anderen Flüssigkeiten, die in das Innere des

Gerätes eindringen können. Ein Kurzschluss mit Brandfolge könnte daraus resultieren.

6. Bevor Sie eine defekte Sicherung austauschen, sollten Sie erst einmal überprüfen

was der Grund für den Kurzschluss war. Achten Sie dabei besonders auf die Kabel der Stromversorgung! Wenn der Kurzschluss nicht durch einen Fehler in der Spannungsversorgung resultiert, müssen Sie die defekte Sicherung gegen ein neues Exemplar mit identischen Werten austauschen. Sollte der Kurzschluss immer noch vorhanden sein, wenden Sie sich bitte an Ihren ZENEC-Händler.

7. Achten Sie darauf, dass bei ausgeschaltetem Motor die Batterie des Fahrzeuges nicht

entladen wird. Da es sich bei dem Gerät um einen Verbraucher handelt und die Batterie nur bei laufendem Motor aufgeladen wird, kann es passieren dass die Batterie entladen wird und das Fahrzeug sich nicht mehr starten lässt.

8. Achten Sie bei der Installation des Gerätes darauf, dass es nicht dem direkten Sonnenlicht

ausgesetzt ist und auch nicht in der Nähe von Wärmequellen wie z.B den Öffnungen der Heizung montiert wird. Die Umgebungstemperatur sollte daher zwischen 0°C und 45°C liegen. Sollte die Temperatur im Inneren des Fahrzeuges extrem hoch sein, ist es empfehlenswert den Innenraum vor der Inbetriebnahme des Gerätes erst einmal etwas abkühlen zu lassen.

DEUTSCH

9. Gemäß den in den verschiedenen Ländern der EU geltenden Verkehrsvorschriften, darf

ein Monitor der in Sichtweite des Fahrers montiert ist während der Fahrt nicht betrieben werden, da er den Fahrer vom Verkehrsgeschehen ablenkt. Beachten Sie unbedingt die geltenden Vorschriften in Ihrem Land, da ansonsten Regressansprüche von der Kfz Versicherung geltend gemacht werden kann.

Achten Sie zusätzlich darauf, dass die Lautstärke in Ihrem Fahrzeug nur so hoch ist, so

dass Sie Außengeräusche wie z.B eine Polizeisirene noch klar wahrnehmen können.

10. Die Mechanik des Monitors ist vollautomatisch. Versuchen Sie niemals den Bildschirm

manuell zu bedienen, da dies zu einer dauerhaften Beschädigung des Gerätes führen kann.

11. Setzen Sie den Monitor keinen harten Stößen aus. Eine mechanische und elektronische

Beschädigung des Gerätes könnte daraus resultieren.

12. Da sich auf dem Monitor mit der Zeit Staub und Schmutz sammelt, sollten Sie das

Gerät ab und zu mit einem weichen Tuch reinigen. Verwenden Sie dazu niemals Reinigungsbenzin, Alkohol, Verdünner oder ähnliches, da dies zu einer Beschädigung des Monitors bzw. des Gehäuses führen kann.

13. Sollte es während der Bedienung des Gerätes zu Störungen oder Problemen kommen,

empfehlen wir Ihnen erst einmal das Kapitel “Fehlersuche“ genau durchzulesen um zu vermeiden dass es sich nur um einen Bedienungsfehler handelt.

14. Wenn Sie Fragen oder Probleme bei der Installation haben, wenden Sie sich bitte an

einen ZENEC-Händler oder den jeweiligen Landesvertrieb.

8 9

DEUTSCH

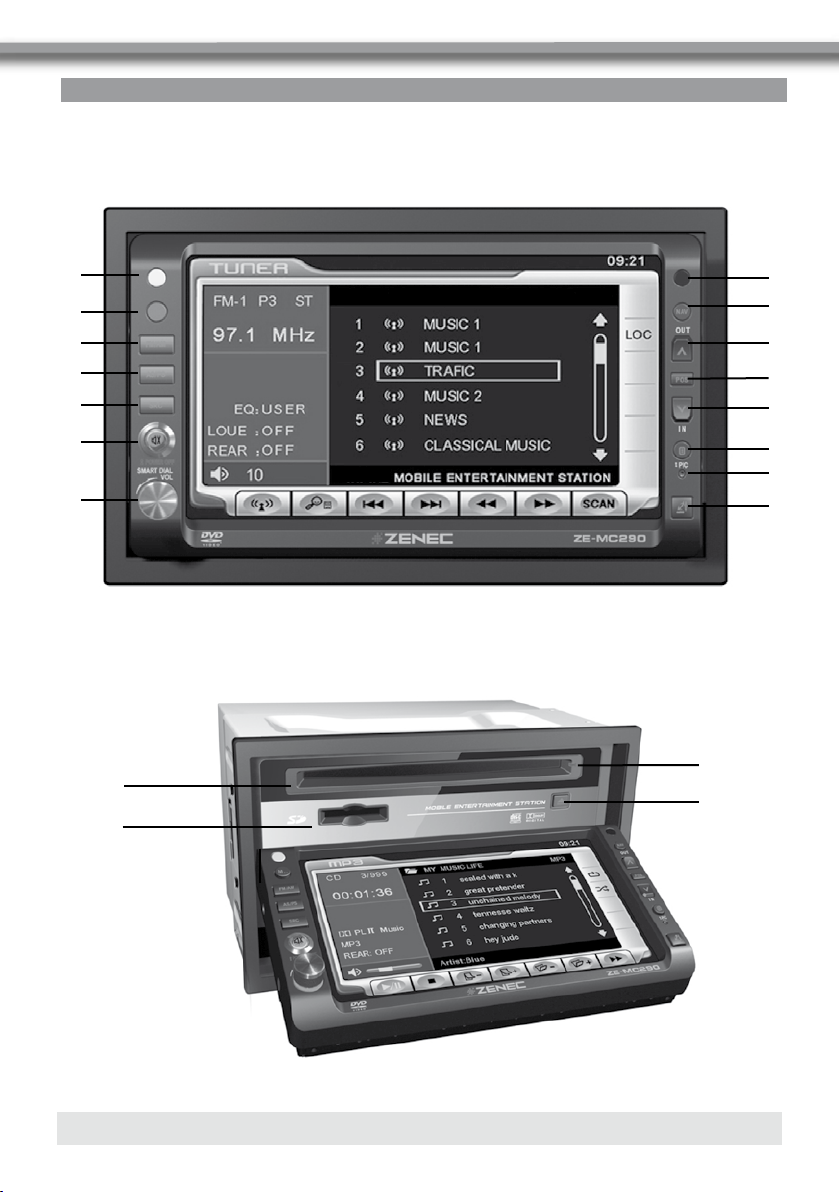

2. BEDIENELEMENTE

BEDIENTEIL

1 2

8 9

3 bl 4

5 6

bm bn

bo bp

DEUTSCH

1. Optischer Helligkeitssensor

■ Automatische Anpassung der Helligkeit des Bildschirms an die Umgebung.

2. MENU-Taste

■ Drücken Sie die MENU-Taste um das Hauptmenü aufzurufen.

3. FM/AM-Taste

■ Drücken Sie die FM/AM-Taste um zwischen den Frequenzbändern FM und AM zu

wählen.

4. AS/PS-Taste

■ Drücken Sie die AS/PS-Taste um die 12 stärksten Sender im gerade ausgewählten

Frequenzband zu speichern.

■ Halten Sie die AS/PS-Taste gedrückt um die gespeicherten Sender kurz anzuspielen.

5. SRC-Taste

■ Drücken Sie die SRC-Taste um einen Wiedergabemodus auszuwählen.

■ Halten Sie die SRC-Taste gedrückt um die MULTI-ZONE Funtkion zu de- bzw.

aktivieren.

6. POWER/OFF/MUTE-Taste

■ Drücken Sie die POWER/OFF/MUTE-Taste um das Gerät einzuschalten.

■ Halten Sie die POWER/OFF/MUTE-Taste gedrückt um das Gerät auszuschalten.

■ Drücken Sie die POWER/OFF/MUTE-Taste um die Tonwiedergabe stummzuschalten.

7. SMART-DIAL Drehknopf

■ Drücken Sie den SMART DIAL-Drehknopf um das Hauptmenü aufzurufen.

■ Halten Sie den SMART DIAL-Drehknopf gedrückt um das Menü für die Audioein-

stellungen aufzurufen.

■ Drehen Sie den SMART DIAL-Drehknopf nach links oder rechts um ein den Cursor

entsprechend zu bewegen und drücken Sie den Drehknopf um die jeweilige Auswahl zu bestätigen.

8. IR-Sensor (Fernbedienung)

■ Empfängt die Signale der IR-Fernbedienungen.

9. NAV-Taste

■ Drücken Sie die NAV-Taste um direkt den Navigationsmodus aufzurufen.

10. PREVIOUS-Taste

■ Drücken Sie die PREVIOUS-Taste um den vorherigen Track bzw. das vorherige Kapitel

einer CD/DVD auszuwählen.

■ Drücken Sie die PREVIOUS-Taste um durch verringern der Empfangsfrequenz nach

einem Radiosender zu suchen.

10 11

DEUTSCH

11. POS-Taste

■

12. NEXT-Taste

■ Drücken Sie die NEXT-Taste um den nächsten Track bzw. das nächste Kapitel einer

CD/DVD auszuwählen.

■ Drücken Sie die NEXT-Taste um durch erhöhen der Empfangsfrequenz nach einem

Radiosender zu suchen.

13. INFO/PIC-Taste

■ Drücken Sie die INFO/PIC-Taste um während der Wiedergabe einer Disk die Wieder-

gabeinformationen auf dem Monitor anzuzeigen.

■ Halten Sie die INFO/PIC-Taste gedrückt um das Menü zur Bildeinstellung aufzurufen.

14. RESET-Taste

■ Drücken Sie die RESET-Taste um das Gerät bzw. alle Einstellungen in den Aus-

lieferungszustand zurückzusetzen.

15. ANGLE-Taste

■ Drücken Sie die ANGLE-Taste um den Neigungswinkel des Bildschirms schrittweise zu

verändern.

■ Halten Sie die ANGLE-Taste gedrückt um den Neigungswinkel des Bildschirms stufen-

los zu verändern.

16. Disk Indicator

■ Leuchtet blau wenn sich keine Disk im Laufwerk befindet.

■ Leuchtet rot wenn sich eine Disk im Laufwerk befindet.

17. EJECT-Taste

■ Drücken Sie die EJECT-Taste um eine Disk aus dem Laufwerk auszuwerfen.

18. Disk Slot

19. SD-Kartenleser

■ Einschubslot für eine entsprechende SD-Karte.

DEUTSCH

TOUCHSCREEN

Der Bildschirm des Gerätes ist in verschiedene Bereiche aufgeteilt um die Bedienung per Touchscreen zu erleichtern.

Area A

Area F

Area B

Area C Area D

Area E

Bereich A:

■ Berühren Sie Bereich A um das Hauptmenü des Gerätes aufzurufen.

Bereich B:

■ Berühren Sie Bereich B um die Wiedergabeinformationen einer DVD aufzurufen.

Bereich C:

■ Berühren Sie Bereich C um das vorherige Kapitel einer DVD auszuwählen.

Bereich D:

■ Berühren Sie Bereich D um das nächste Kapitel einer DVD auszuwählen.

Bereich E:

■ Berühren Sie Bereich E um die verschiedenen Wiedergabeoptionen anzuzeigen.

Bereich F:

■ Berühren Sie Bereich F um die GOTO Suchfunktion aufzurufen.

12 13

DEUTSCH

3. DIE FERNBEDIENUNG

,10 ,11 ,13

,14

,15 ,19 ,20 ,23

,24 ,27 ,28

,12 ,16

,18 ,21

,22 ,25 ,26

,17

DIE FERNBEDIENUNG FÜR DEN VORDEREN BEREICH

DIE EINZELNEN TASTEN

1. POWER-Taste

■ Drücken Sie die POWER-Taste um das Gerät ein- bzw. auszuschalten.

2. OPEN-Taste

■ Drücken Sie die OPEN-Taste um den Bildschirm zu öffnen bzw. zu schließen.

3. MUTE-Taste

■ Drücken Sie die MUTE-Taste um die Tonwiedergabe des Gerätes stummzuschalten.

Drücken Sie die Taste erneut um die Stummschaltung wieder zu deaktivieren.

4. SRC-Taste

■ Drücken Sie die SRC-Taste um eine Wiedergabequelle auszuwählen.

5. Numerische Tasten

■ Drücken Sie eine der numerischen Tasten um direkt einen Track, ein Kapitel oder einen

gespeicherten Radiosender auszuwählen.

6. VOL+-Taste

■ Drücken Sie die VOL+-Taste um die Lautstärke zu erhöhen.

DEUTSCH

7. VOL--Taste

■ Drücken Sie die VOL--Taste um die Lautstärke zu verringern.

8. INFORMATION-Taste

■ Drücken Sie die INFORMATION-Taste um die Wiedergabeinformationen anzuzeigen.

9. -/---Taste

■ Drücken Sie die -/----Taste um die GOTO Suchfunktion für VCD/DVD aufzurufen.

10. STOP/BAND-Taste

■ Drücken Sie die STOP/BAND-Taste um die Wiedergabe einer CD/DVD zu stoppen.

■ Drücken Sie die STOP/BAND-Taste um im Tuner Modus zwischen MW und UKW

11. SELECT-Taste

■ Drücken Sie die SELECT-Taste um das Menü für die Audioeinstellungen aufzurufen.

12. ESC-Taste

■ Drücken Sie die ESC-Taste um ein aufgerufenes Menü wieder zu beenden.

13. MENU-Taste

■ Drücken Sie die MENU-Taste um das Hauptmenü des Gerätes aufzurufen.

14. PICTURE-Taste

■ Drücken Sie die PICTURE-Taste um die Bildparameter des Bildschirms einzustellen.

15. REPEAT A➝B-Taste

■ Drücken Sie die REPEAT A➝B-Taste um einen bestimmten Zeitrahmen (A➝B) einer Disk

zu wiederholen.

16. OK-Taste

■ Drücken Sie die OK-Taste um die Wiedergabe einer CD/DVD zu starten, zu pausieren

oder Ihre Auswahl (Menü) zu bestätigen.

17. Pfeiltasten

■ Drücken Sie eine der Pfeiltasten um den Cursor (Menü) entsprechend zu bewegen.

18. TITLE-Taste

■ Drücken Sie die TITLE-Taste um das Titelmenü einer DVD aufzurufen.

19. ROOT-Taste

■ Drücken Sie die ROOT-Taste um das Hauptmenü einer DVD aufzurufen.

■ Drücken Sie die ROOT-Taste um das PBC-Menü während der Wiedergabe einer VCD

aufzurufen.

20. REPEAT-Taste

■ Drücken Sie die REPEAT-Taste um die Wiedergabe des gerade wiedergegebenen

Kapitels/Tracks zu wiederholen.

14 15

DEUTSCH

21. NEXT-Taste

■ Drücken Sie die NEXT-Taste um zum nächsten Kapitel/Track einer Disk zu springen.

■ Drücken Sie die NEXT-Taste um einen empfangbaren Sender eines Frequenzbandes

durch erhöhen der Frequenz auszuwählen.

22. PREVIOUS-Taste

■ Drücken Sie die PREVIOUS-Taste um zum vorherigen Kapitel/Track einer Disk zu springen.

■ Drücken Sie die PREVIOUS-Taste um einen empfangbaren Sender eines Frequenz-

bandes durch verringern der Frequenz auszuwählen.

23. FAST REVERSE-Taste

■ Drücken Sie die FAST REVERSE-Taste um den schnellen Rücklauf zu starten.

24. FAST FORWARD-Taste

■ Drücken Sie die FAST FORWARD-Taste um den schnellen Vorlauf zu starten.

25. AUDIO-Taste

■ Drücken Sie die AUDIO-Taste um zwischen den verschiedenen Tonspuren einer DVD

zu wechseln. Beachten Sie dabei, dass die gerade wiedergegebene DVD dieses Ausstattungsmerkmal unterstützen muss.

26. SLOWER PLAY-Taste

■ Drücken Sie die SLOWER PLAY-Taste um die Wiedergabe in Zeitlupe fortzusetzen.

27. ANGLE-Taste

■ Drücken Sie die ANGLE-Taste um eine Szene aus verschiedenen Kamerapositionen

wiederzugeben.

■ Beachten Sie dabei, dass die gerade wiedergegebene DVD dieses Ausstattungsmerkmal

unterstützen muss.

28. SUBTITLE-Taste

■ Drücken Sie die SUBTITLE-Taste um zwischen den verschiedenen Sprachen des

Untertitels zu wechseln.

■ Beachten Sie dabei, dass die gerade wiedergegebene DVD dieses Ausstattungsmerkmal

unterstützen muss.

DEUTSCH

DIE FERNBEDIENUNG FÜR DEN HINTEREN BEREICH

Title 18

Root 1 9

Enters the m ai n menu of the disc Turn on PB C wh en pl ayi ng VC D

Rep ea t 20

Rep ea t p layback of curr ent chapt er

Next 21

Select s the ne xt ch apter/track f or playback Se arch es a n av ail able rad io st ati on by increa sin g tuning fr eque ncy

Previous 22

Select s th e previous cha pter/track for p layba ck Se arch es a n av ail able rad io st ati on by

decre asing tu nin g frequency Fa st Reve rse

23 Fa st r everse the di sc cont ent

Fa st Forward

Fa st forward th e disc co ntent

Audio 25 C han ge th e au dio l an gu ag e for di sc playback Slow er Play 26 Slow forward pl ay back Angle 27 Pl ays b ack disc in dif ferent a ng el fo r a sc en e SUB Title 28 La ng ua ge selection for s ubtitle

Multi-Zone Remote Control

,10

,13 ,16

,17

,15 ,7

,12

,14

,19

,11 ,15

,18 ,21

,20

DIE EINZELNEN TASTEN

DEUTSCH

1. R-SRC-Taste

■ Drücken Sie die SRC-Taste um eine Wiedergabequelle auszuwählen.

2. Numerische Tasten

■ Drücken Sie eine der numerischen Tasten um direkt einen Track, ein Kapitel oder einen gespeicherten Radiosender auszuwählen.

3. MUTE-Taste

■ Drücken Sie die MUTE-Taste um die Tonwiedergabe des Gerätes stummzuschalten. Drücken Sie die Taste erneut um die Stummschaltung wieder zu deaktivieren.

4. GOTO-Taste

■ Drücken Sie die GOTO-Taste um die GOTO Suchfunktion für VCD/DVD aufzurufen.

5. TITLE-Taste

■ Drücken Sie die TITLE-Taste um das Titelmenü einer DVD aufzurufen.

6. ROOT-Taste

■ Drücken Sie die ROOT-Taste um das Hauptmenü einer DVD aufzurufen.

■ Drücken Sie die ROOT-Taste um das PBC-Menü während der Wiedergabe einer VCD

aufzurufen.

16 17

DEUTSCH

7. OK-Taste

■ Drücken Sie die OK-Taste um die Wiedergabe einer CD/DVD zu starten, zu pausieren oder Ihre Auswahl (Menü) zu bestätigen.

8. Pfeiltasten

■ Drücken Sie eine der Pfeiltasten um den Cursor (Menü) entsprechend zu bewegen.

9. PREVIOUS-Taste

■ Drücken Sie die PREVIOUS-Taste um zum vorherigen Kapitel/Track einer Disk

zu springen.

■ Drücken Sie die PREVIOUS-Taste um einen empfangbaren Sender eines Frequenzbandes durch verringern der Frequenz auszuwählen.

10. NEXT-Taste

■ Drücken Sie die NEXT-Taste um zum nächsten Kapitel/Track einer Disk

zu springen.

■ Drücken Sie die NEXT-Taste um einen empfangbaren Sender eines Frequenzbandes durch erhöhen der Frequenz auszuwählen.

11. STOP-Taste

■ Drücken Sie die STOP-Taste um die Wiedergabe einer CD/DVD zu stoppen.

12. PLAY/PAUSE-Taste

■ Drücken Sie die PLAY/PAUSE-Taste um die Wiedergabe einer CD/DVD zu starten oder zu pausieren.

13. ZOOM-Taste

■ Drücken Sie die ZOOM-Taste um das Bild zu vergrößern bzw. wieder zu verkleinern.

14. FAST REVERSE-Taste

■ Drücken Sie die FAST REVERSE-Taste um den schnellen Rücklauf zu starten.

15. FAST FORWARD-Taste

■ Drücken Sie die FAST FORWARD-Taste um den schnellen Vorlauf zu starten.

16. SLOWER PLAY-Taste

■ Drücken Sie die SLOWER PLAY-Taste um die Wiedergabe in Zeitlupe fortzusetzen.

17. REPEAT-Taste

■ Drücken Sie die REPEAT-Taste um die Wiedergabe des gerade wiedergegebenen Kapitels/Tracks zu wiederholen.

18. AUDIO-Taste

■ Drücken Sie die AUDIO-Taste um zwischen den verschiedenen Tonspuren einer DVD zu wechseln. Beachten Sie dabei, dass die gerade wiedergegeben DVD dieses Ausstattungsmerkmal unterstützen muss.

DEUTSCH

19. SUBTITLE-Taste

■ Drücken Sie die SUBTITLE-Taste um zwischen den verschiedenen Sprachen des Untertitels zu wechseln.

■ Beachten Sie dabei, dass die gerade wiedergegebene DVD dieses Ausstattungsmerkmal unterstützen muss.

20. ANGLE-Taste

■ Drücken Sie die ANGLE-Taste um eine Szene aus verschiedenen Kamerapositionen wiederzugeben.

■ Beachten Sie dabei, dass die gerade wiedergegebene DVD dieses Ausstattungsmerkmal unterstützen muss.

21. REPEAT A➝B-Taste

■ Drücken Sie die REPEAT A➝B-Taste um einen bestimmten Zeitrahmen (A➝B) einer Disk

zu wiederholen.

18 19

DEUTSCH

SMART-DIAL FERNBEDIENUNG

,2 ,1

DIE EINZELNEN TASTEN

1. VOL+-Taste

■ Drücken Sie die VOL+-Taste um die Lautstärke zu erhöhen.

2. VOL--Taste

■ Drücken Sie die VOL--Taste um die Lautstärke zu verringern.

3. SMART-DIAL Drehknopf

■ Drücken Sie den SMART-DIAL Drehknopf um das Hauptmenü aufzurufen.

■ Betätigen Sie den SMART-DIAL Drehknopf um einen Menüpunkt auszuwählen und ihn

entsprechend zu verändern. Durch erneutes drücken der Taste können Sie Ihre Auswahl bestätigen.

DEUTSCH

4. BEDIENUNG UND HANDHABUNG DES MONITORS

ÖFFNEN UND SCHLIESSEN DES MONITORS

■ Drücken Sie die OPEN-Taste [ ] auf dem Bedienteil des Gerätes oder die OPEN-Taste

[ ] auf der Fernbedienung um den Bildschirm zu öffnen bzw. zu schließen.

AUTOMATISCHES ÖFFNEN DES MONITORS

■ Wenn Sie die “TFT Auto Open“ Funktion aktiviert haben, öffnet sich der Bildschirm automatisch sobald das Gerät eingeschaltet wird.

■ Wenn Sie die “TFT Auto Open“ Funktion deaktiviert haben, öffnet sich der Bildschirm nicht automatisch wenn das Gerät eingeschaltet wird. Drücken Sie in diesem Fall die OPEN-Taste [ ] auf dem Bedienteil des Gerätes oder die OPEN-Taste [ ] auf der Fernbedienung um den Bildschirm zu öffnen.

■ Nähere Informationen finden Sie im Kapitel “Generelle Bedienung“.

VERTIKALE EINSTELLUNG DES NEIGUNGSWINKELS

■ Um einen optimalen Blickwinkel zu garantieren, lässt sich der Neigungswinkel des Bildschirms schrittweise bzw. stufenlos verändern.

■ Drücken Sie eine der [5] / [6]-Tasten auf dem Bedienteil um den Neigungswinkel des Bildschirms schrittweise einzustellen.

■ Halten Sie eine der [5] / [6]-Tasten gedrückt auf dem Bedienteil um den Neigungswinkel des Bildschirms stufenlos einzustellen.

RÜCKFAHRKAMERA

■ Wenn Sie den Rückwärtsgang einlegen und eine optional erhältliche Rückfahrkamera angeschlossen haben, schaltet das Gerät automatisch auf den entsprechenden Videoeingang (CAMERA) um.

BILDEINSTELLUNGEN

■ Die folgende Tabelle zeigt die Wiedergabequellen des ZE-MC290 und das jeweilige Videoformat.

Wiedergabequelle Videoformat FM/AM Tuner DVD

RGB

RGB DTV RGB NAVI RGB AUX IN

CVBS CAMERA CVBS IPOD (video)

CVBS

*CVBS – Composite Video Baseband Signal

20 21

DEUTSCH

BILDSCHIRMEINSTELLUNGEN

■ Im “DVD” und “TUNER” Modus können Sie nur die Helligkeit (Brightness) des Bildes einstellen.

■ Wenn Sie sich im “AUX” oder “CAMERA”“ Modus befinden, können Sie Bildqualität, Farbe, Kontrast und Farbton (nur NTSC) des Bildes einstellen.

ANSCHLUSS DER HANDBREMSE

■ Wenn Sie das “PRK SW” Anschlusskabel entsprechend angeschlossen haben, können Sie die “Video” Wiedergabefunktion nur nutzen, wenn das Fahrzeug steht bzw. wenn die Handbremse angezogen ist. Wenn Sie das Kabel nicht anschließen, ist es nicht möglich die “Video” Wiedergabefunktion des Geräts zu nutzen.

■ Die Anzeige der Wiedergabequelle “CAMERA” ist unabhängig von der Stellung der Handbremse.

■ Wenn Sie das “PRK SW” Anschlusskabel angeschlossen haben und die Handbremse nicht angezogen ist, erscheint ein entsprechender Warnhinweis auf dem Monitor des Gerätes. Die externen Monitore bzw. die Videoausgänge im hinteren Bereich sind davon nicht betroffen und funktionieren unabhängig von der Stellung der Handbremse.

DER AUTOMATISCHE MONITORMECHANISMUS

■ Wenn ein Hindernis das Ausfahren des Bildschirms behindert, wird der Vorgang automatisch abgebrochen um den Monitor vor einer Beschädigung des Mechanismus zu schützen.

■ Drücken Sie anschließend noch einmal die OPEN-Taste [ ] oder trennen Sie das Gerät von der Stromversorgung um den Vorgang zu wiederholen.

DEUTSCH

5. ALLGEMEINE BEDIENUNG

EIN- UND AUSSCHALTEN DES GERÄTES

■ Drücken Sie die POWER-Taste um das Gerät einzuschalten. Zusätzlich können Sie das Gerät auch durch drücken der OPEN-Taste [ ] einschalten.

■ Halten Sie die POWER-Taste gedrückt um das Gerät wieder auszuschalten.

Der Bildschirm schließt sich anschließend wieder automatisch.

AUSWAHL EINER WIEDERGABEQUELLE

■ Drücken Sie die SRC-Taste auf der Fernbedienung oder die SRC-Taste auf dem Bedienteil um zwischen den verschiedenen Programmquellen in folgender Reihenfolge zu wählen. Die Bezeichnung der ausgewählten Programmquelle wird anschließend kurz angezeigt.

Tuner → Disk → iPod → DTV → Aux-In → Camera → Navi → SD-Karte

■ Externe Geräte lassen sich über den vorhandenen Videoeingang und den entsprechenden Audioeingang anschließen.

■ Die Programmquelle “Camera” ist nur dann verfügbar, wenn eine Rückfahrkamera entsprechend angeschlossen ist und Sie mit dem Fahrzeug rückwärts fahren.

EINSTELLEN DER LAUTSTÄRKE

■ Drücken Sie eine der VOL+/–-Tasten auf der Fernbedienung oder betätigen Sie den Drehregler auf dem Bedienteil um die Lautstärke zu verändern.

Der Einstellungsbereich beginnt bei 0 und endet bei 40. Die eingestellte Lautstärke wird

nach dem verändern der Lautstärke kurz angezeigt.

■ Halten Sie die POWER-Taste für 2 Sekunden gedrückt bis ein kurzer Signalton zu hören ist um die von Ihnen eingestellte Lautstärke zu speichern.

ALLGEMEINE AUDIOEINSTELLUNGEN

■ Die verschiedenen Einstellungen des Audio Menüs erlauben es Ihnen, das Gerät an die akustische Charakteristik Ihres Fahrzeuges entsprechend anzupassen.

1. Aufrufen des Menüs:

■ Drücken Sie während das Gerät eingeschaltet ist kurz die POWER-Taste auf dem Bedienteil des Gerätes um das Menü aufzurufen.

2. Auswahl eines Menüpunktes:

■ Drücken Sie eine der [5] / [6]-Tasten um den Menüpunkt auszuwählen, dessen Wert sie verändern möchten.

■ Betätigen Sie den SMART-DIAL Drehknopf um den Menüpunkt auszuwählen, dessen Wert Sie verändern möchten.

■ Berühren Sie das Icon des Menüpunktes auf dem Bildschirm, dessen Wert Sie verändern möchten.

22 23

DEUTSCH

3. Verändern des Wertes eines Menüpunktes:

■ Drücken Sie eine der [5] / [6]-Tasten auf der Fernbedienung, betätigen Sie den SMART- DIAL Drehknopf auf dem Bedienteil oder berühren Sie das entsprechende Icon auf dem Bildschirm, um den Wert des ausgewählten Menüpunktes zu verändern.

4. Einstellungen:

Audio Funktion Einstellbereich

EQ User

Jazz

Pop

Classical

Rock

BASS –14 bis +14

TREBLE –14 bis +14

FADE –9 bis +9

BALANCE –9 bis +9

SUBWOOFER –7 bis +7

LOUDNESS Aus, Level 1–4

 BITTE BEACHTEN

■ Die Bässe und Höhen lassen sich nur manuell einstellen, wenn im EQ-Modus die Einstellung “User“ gewählt wurde.

■ Die Funktion “Loudness“ gleicht die Schwäche des menschlichen Gehörs bei der Wahrnehmung von leisen Tönen in Tiefen- und Höhenbereich aus. Der Pegel lässt sich zusätzlich in 4 verschiedenen Stufen anpassen oder komplett deaktivieren.

■ Wenn Sie das Gerät für einige Sekunden nicht bedienen, wird das Menü automatisch beendet.

4.1 AUDIOEINSTELLUNGEN

Einstellung Einstellbereich

Gesamtlautstärke (Master) 0 bis 40

Vorne links (Front Left) –10 bis +10

Vorne rechts (Front Right) –10 bis +10

Hinten links (Rear Left) –10 bis +10

Hinten rechts (Rear Right) –10 bis +10

Center –10 bis +10

Subwoofer –10 bis +10

DEUTSCH

REAR ZONE

■ Wenn Sie im hinteren Bereich des Fahrzeuges Monitore installiert haben und diese entsprechend mit den Rear-View Ausgängen des ZE-MC290 verbunden haben, können die Mitfahrer mit der Fernbedienung für den hinteren Bereich des Fahrzeuges den integrierten CD/DVD-Player nutzen und direkt bedienen.

RESET

■ Drücken Sie die RESET-Taste auf dem Bedienteil des Gerätes um alle Einstellungen in den Auslieferungszustand zurückzusetzen. Sollte sich das Gerät z.B. nach einer Fehlbedienung nicht mehr richtig bedienen lassen, können Sie durch einen Reset das Gerät wieder normal in Betrieb nehmen.

RESET-Taste

 BITTE BEACHTEN

■ Wenn Sie während der Wiedergabe einer CD/DVD die RESET-Taste drücken, wird die Wiedergabe nach dem Reset an der Stelle fortgesetzt, an welcher die Wiedergabe unterbrochen wurde.

STUMMSCHALTUNG (MUTE)

■ Drücken Sie die MUTE-Taste [ ] auf der Fernbedienung oder die MUTE-Taste [ ] auf dem Bedienteil des Gerätes um die Lautstärke manuell stummzuschalten.

■ Wenn Sie das Anschlusskabel für die Muting-Funktion entsprechend angeschlossen haben, wird die Lautstärke automatisch stummgeschaltet, sobald die Freisprecheinrichtung aktiviert wird oder eine Durchsage der angeschlossenen Navigationsbox erfolgt.

24 25

DEUTSCH

6. SYSTEMEINSTELLUNGEN

HAUPTMENÜ

■ Sie haben drei verschiedene Möglichkeiten das Hauptmenü aufzurufen:

1. Drücken Sie den SMART-DIAL Drehknopf auf dem Bedienteil.

2. Drücken Sie die MENU-Taste auf der Fernbedienung.

3. Berühren Sie Bereich A des Touchscreens.

8 9 bl bm bn

1 2 3 4 5

1. Berühren Sie das Icon um das Hauptmenü für den vorderen Bereich des Fahrzeuges aufzurufen.

2. Berühren Sie das Fahrzeuges aufzurufen.

3. Berühren Sie das

4. Berühren Sie das

5. Berühren Sie das

6. Berühren Sie das

7. Berühren Sie das

8. Berühren Sie das

9. Berühren Sie das

10. Berühren Sie das

11. Berühren Sie das

12. Berühren Sie das

13. Berühren Sie das

14. Berühren Sie das

15. Berühren Sie das

16. Berühren Sie das

Icon um das Hauptmenü für den hinteren Bereich des

Icon um das DVD-Setup aufzurufen.

Icon um das ASP-Setup aufzurufen. Icon um das Setup aufzurufen. Icon um in das Menü für die Bildschirmeinstellungen aufzurufen. Icon um das jeweilige Menü zu verlassen.

Icon um in den Tuner-Modus zu gelangen.

Icon um in den DVD-Modus zu gelangen.

Icon um in den iPod-Modus zu gelangen.

Icon um in den SD-Karten-Modus zu gelangen.

Icon um in den DVB-T-Modus zu gelangen.

Icon um in den Navigation-Modus zu gelangen.

Icon um in den AV IN-Modus zu gelangen.

Icon um in den Kamera-Modus zu gelangen. Icon um in den Standby-Modus zu gelangen.

6 7

DEUTSCH

 BITTE BEACHTEN

■ Alle Menüs bzw. Menüpunkte lassen sich mit der Fernbedienung, dem SMART-DIAL Drehknopf auf dem Bedienteil oder per Touchscreen aufrufen und auch entsprechend verändern. In den folgenden Kapiteln wird beschrieben, wie die einzelnen Menüpunkte aufgerufen werden und entsprechend verändert werden können.

BILDSCHIRMEINSTELLUNGEN

1. Aufrufen des Menüs:

■ Drücken Sie SMART-DIAL Drehknopf auf dem Bedienteil oder drücken Sie die MENUTaste auf der Fernbedienung um das Hauptmenü aufzurufen.

■ Berühren Sie das Icon auf dem Bildschirm um das Menü für die Bildschirmeinstel- lungen aufzurufen.

2. Auswahl eines Menüpunktes:

1. Drücken Sie eine der

[5]/[6]-Tasten um den Menüpunkt auszuwählen, dessen Wert sie

verändern möchten.

2. Betätigen Sie den SMART-DIAL Drehknopf um den Menüpunkt auszuwählen, dessen Wert Sie verändern möchten.

3. Berühren Sie direkt das Icon des Menüpunktes auf dem Bildschirm, dessen Wert Sie verändern möchten.

3. Verändern des Wertes eines Menüpunktes:

1. Drücken Sie die OK-Taste auf der Fernbedienung, den SMART-DIAL Drehknopf auf dem Bedienteil oder berühren Sie das entsprechende Icon auf dem Bildschirm um das Untermenü zur Veränderung des Menüpunktes aufzurufen.

2. Drücken Sie eine der

[5]/[6] - Tasten auf der Fernbedienung, betätigen Sie den SMART-

DIAL Drehknopf auf dem Bedienteil oder berühren Sie das entsprechende Icon auf dem Bildschirm um die Einstellung zu verändern.

3. Drücken Sie die OK-Taste auf der Fernbedienung oder drücken Sie den SMART-DIAL Drehknopf auf dem Bedienteil um Ihre Einstellung zu bestätigen.

26 27

DEUTSCH

Einstellung Einstellbereich Funktion

Drücken Sie eine der

[3]/[4] -Tasten auf der

Fernbedienung, betätigen Sie den SMART-DIAL

Helligkeit –10 bis +10

Drehknopf auf dem Bedienteil oder berühren Sie das entsprechende Icon auf dem Bildschirm um die Helligkeit des Bildschirms einzustellen.

Drücken Sie eine der

[3]/[4] -Tasten auf der

Fernbedienung, betätigen Sie den SMART-DIAL

Neigungswinkel 1 bis 6

Drehknopf auf dem Bedienteil oder berühren das entsprechende Icon auf dem Bildschirm um den Neigungswinkel des Bildschirms einzustellen.

Bildschirmschoner

Kalibrieren des Touchscreens

Ein Aus

De- bzw. aktivieren des Bildschirmschoners.

Ja Kalibrieren bzw. einstellen der Empfindlichkeit Nein

des Touchscreens.

Firmware Version Anzeige der Firmware Version des Gerätes.

DEUTSCH

SETUP

noitcnuF snoitpO gnitteS

-10 to +10

Press the (

/ ) buttons on the remote or rotate

the SMART DIAL clockwise/anticlockwise to adjust the Brightness to the desired setting.

Press the (

/ ) buttons on the remote or touch the (1 to 6) number on the screen directly to adjust the tilt of the screen to the desired degree.

On Off

Touch to activate/deactivate the Screen Saver.

Yes

Touch “Yes” to enter the touch screen calibrate mode.

Displays on screen the firmware version of this unit.

button on the bottom of the touch screen to access the General setup.

1. Aufrufen des Menüs:

DEUTSCH

1. Drücken Sie SMART-DIAL Drehknopf auf dem Bedienteil oder drücken Sie die Taste auf der Fernbedienung um das Hauptmenü aufzurufen.

2. Berühren Sie das Icon auf dem Bildschirm um das Setup aufzurufen.

2. Auswahl eines Menüpunktes:

1. Drücken Sie eine der verändern möchten.

2. Betätigen Sie den SMART-DIAL Drehknopf um den Menüpunkt auszuwählen, dessen Wert Sie verändern möchten.

3. Berühren Sie direkt das Icon des Menüpunktes, dessen Wert Sie verändern möchten.

[5]/[6]-Tasten um den Menüpunkt auszuwählen, dessen Wert sie

3. Verändern des Wertes eines Menüpunktes:

1. Drücken Sie die OK-Taste auf der Fernbedienung, den SMART-DIAL-Drehknopf auf dem Bedienteil oder berühren Sie das entsprechende Icon auf dem Bildschirm um das Untermenü zur Veränderung des Menüpunktes aufzurufen.

2. Drücken Sie eine der DIAL-Drehknopf auf dem Bedienteil oder berühren Sie das entsprechende Icon auf dem Bildschirm um die Einstellung zu verändern.

3. Drücken Sie die OK-Taste auf der Fernbedienung oder drücken Sie den SMART-DIALDrehknopf auf dem Bedienteil um Ihre Einstellung zu bestätigen.

[5]/[6]-Tasten auf der Fernbedienung, betätigen Sie den SMART-

MENU-

28 29

DEUTSCH

Einstellung Option Funktion

USA S-Amerika1

Radio

S-Amerika2 Europa Korea

Wählen Sie das Land aus, in welchem das Gerät bzw. der eingebaute Tuner benutzt wird.

China Arabien

Stunden Anzeige der Uhrzeit im 12-Stunden-

Uhrzeitmodus

Stunden Anzeige der Uhrzeit im 24-Stunden-

Modus (AM und PM).

Modus.

Normal

Kamerabild

Spiegelverkehrt

Auto Die Ausgabe des Videosignals erfolgt

automatisch.

TV System

NTSC Die Ausgabe des Videosignals erfolgt

in NTSC.

PAL Die Ausgabe des Videosignals erfolgt

in PAL.

An Der Bildschirm öffnet sich automatisch

wenn das Gerät eingeschaltet wird.

Automatisches Öffnen des Bildschirms

Aus Sie müssen die -Taste auf der Fern-

bedienung oder die -Taste auf dem Bedienteil drücken um den Bildschirm

zu öffnen. Englisch, Deutsch

OSD

Menü

Französisch

Auswahl der Sprache in welcher das

OSD Menü dargestellt wird. Spanisch

Italienisch

Einstellen der Uhrzeit

(HH:MM) Einstellen der Uhrzeit.

DEUTSCH

ASP SETUP

1. Aufrufen des Menüs:

1. Drücken Sie SMART-DIAL Drehknopf auf dem Bedienteil oder drücken Sie die Taste auf der Fernbedienung um das Hauptmenü aufzurufen.

2. Berühren Sie das

Icon auf dem Bildschirm um das Setup aufzurufen.

MENU-

30 31

DEUTSCH

2. Auswahl eines Menüpunktes:

1. Drücken Sie eine der

[5]/[6]-Tasten um den Menüpunkt auszuwählen, dessen Wert sie

verändern möchten.

2. Betätigen Sie den SMART-DIAL Drehknopf um den Menüpunkt auszuwählen, dessen Wert Sie verändern möchten.

3. Berühren Sie direkt das Icon des Menüpunktes, dessen Wert Sie verändern möchten.

3. Verändern des Wertes eines Menüpunktes:

2. Drücken Sie eine der

[5]/[6]-Tasten auf der Fernbedienung, betätigen Sie den SMART-

DIAL-Drehknopf auf dem Bedienteil oder berühren Sie das entsprechende Icon auf dem Bildschirm um die Einstellung zu verändern.

3. Drücken Sie die OK-Taste auf der Fernbedienung oder drücken Sie den SMART-DIALDrehknopf auf dem Bedienteil um Ihre Einstellung zu bestätigen.

DEUTSCH

Einstellung Option Funktion

60Hz 80Hz

Wählen Sie die Frequenzeinstellung des Basses (Center) in Abhängigkeit von der Wiedergabequelle aus.

Frequenzeinstellung Bass

100Hz 130Hz 150Hz 200Hz 10KHz

Wählen Sie die Frequenz der Höhen (Center) in Abhängigkeit von der Wiedergabequelle aus.

Frequenzeinstellung Höhen

12.5KHz 15KHz 17KHz 80Hz

Wählen Sie die Trennfrequenz für den Subwooferausgang aus, welche auch die Trennfrequenz (Hochpass) der anderen

Subwoofer Filtereinstellungen

120Hz

Lautsprecher beeinflusst. Achten Sie darauf, das der Subwooferausgang akti

viert ist und die Einstellung der anderen

160Hz

Lautsprecher auf „Gross (Large)“ steht, da ansonsten die Einstellprozedur keine Wirkung zeigt.

0° Das Gerät bietet Ihnen die Möglichkeit die

Phasenlage des Subwooferausgangs zu

Subwoofer Phase

180°

verändern. Dadurch können Sie vermeiden das sich bestimmte Frequenzen des Bassbereichs zwischen dem Subwoofer und den anderen Lautsprechern auslöschen.

Bass Q-Faktor

1.0

1.25

1.5

Nachdem Sie die Trennfrequenz des Sub woofers eingestellt haben, können Sie durch verändern des Q-Faktors die Dämpfung der Flanke des Tiefbasses beeinflus-

sen und vergrössern so den Spielraum

FM/AM Lautstärke DVD Lautstärke DTV Lautstärke

2.0

-7 bis +7 Einstellung der FM/AM Lautstärke.

-7 bis +7 Einstellung der DVD Lautstärke.

-7 bis +7

des klanglichen Feintunings der Anlage.

Einstellung der DTV Lautstärke. iPod Lautstärke -7 bis +7 Einstellung der iPod Lautstärke. Navi Lautstärke -7 bis +7 Einstellung der Navi Lautstärke. SD-Kartenleser Lautstärke -7 bis +7 Einstellung der SD-Kartenleser Lautstärke. Aux-In Lautstärke -7 bis +7 Einstellung der Aux-In Lautstärke.

32 33

DEUTSCH

MULTI-ZONE

■ Das Gerät bietet Ihnen die Möglichkeit gleichzeitig zwei verschiedene Wiedergabequellen gleichzeitig wiederzugeben. Als Beispiel können Sie im vorderen Bereich des Fahrzeuges den Ton des integrierten FM/AM-Tuners wiedergeben und diesen auch mit dem ZEMC290 Grundgerät steuern, währen die Mitfahrer im hinteren Bereich des Fahrzeuges eine DVD über externe Monitore anschauen. Die zum Lieferumfang dazugehörende Fernbedienung für den hinteren Bereich ermöglicht zudem eine komfortable und unkomplizierte Steuerung des integrierten CD/DVD-Players.

Aufrufen des Menüs:

1. Drücken Sie SMART-DIAL Drehknopf auf dem Bedienteil oder drücken Sie die MENUTaste auf der Fernbedienung um das Hauptmenü aufzurufen.

2. Berühren Sie das

Icon auf dem Bildschirm um das Setup aufzurufen.

Auswahl einer Wiedergabequelle für den hinteren Bereich:

1. Drücken Sie eine der

[5]/[6]-Tasten um eine Wiedergabequelle auszuwählen, die im

hinteren Bereich des Fahrzeuges wiedergegeben werden soll.

2. Betätigen Sie den SMART-DIAL Drehknopf um eine Wiedergabequelle auszuwählen, die im hinteren Bereich des Fahrzeuges wiedergegeben werden soll.

3. Berühren Sie direkt das Icon auf dem Bildschirm eine Wiedergabequelle auszuwählen, die im hinteren Bereich des Fahrzeuges wiedergegeben werden soll.

Deaktivieren der Multi-Zone Funktion:

1. Berühren Sie direkt das

Icon auf dem Bildschirm um die Multi-Zone Funktion zu

deaktivieren.

2. Halten Sie die SRC-Taste auf dem Bedienteil gedrückt um die Multi-Zone Funktion zu deaktivieren.

DEUTSCH

 BITTE BEACHTEN

■ Wenn Sie den Wiedergabemodus ”DVD“ für den vorderen Bereich auswählen und den Wiedergabemodus Wiedergabesignal der SD-Karte wiedergegeben. Wenn Sie den Wiedergabemodus ”SD-Karte“ für den vorderen Bereich auswählen und den Wiedergabemodus ”DVD“ für den hinteren Bereich, wird in beiden Bereichen das Wiedergabesignal des DVD-Players wiedergegeben. Es ist daher nicht möglich eine DVD und den Inhalt einer SD-Karte simultan wiederzugeben.

Auswahl einer Wiedergabequelle für den vorderen Bereich:

1. Drücken Sie eine der vorderen Bereich des Fahrzeuges wiedergegeben werden soll.

2. Betätigen Sie den SMART-DIAL Drehknopf um eine Wiedergabequelle auszuwählen, die im vorderen Bereich des Fahrzeuges wiedergegeben werden soll.

3. Berühren Sie direkt das Icon auf dem Bildschirm eine Wiedergabequelle auszuwählen, die im vorderen Bereich des Fahrzeuges wiedergegeben werden sol

”SD-Karte“ für den hinteren Bereich, wird in beiden Bereichen das

[5]/[6]-Tasten um eine Wiedergabequelle auszuwählen, die im

 BITTE BEACHTEN

■ Wenn Sie für den hinteren Bereich die Wiedergabe einer DVD oder den SD-Kartenleser ausgewählt haben, verändert sich die OSD-Anzeige des FM/AM Tuners auf dem Bildschirm des ZE-MC290. Sobald Sie die Multi-Zone Funktion deaktivieren oder eine andere Wiedergabequelle für den hinteren Bereich des Fahrzeuges wählen als oben genannt, schaltet das Gerät wieder in die ursprüngliche OSD-Anzeige um.

Standby

■ Berühren Sie das Icon auf dem Bildschirm um den Standby-Modus zu aktivieren. Im Standby-Modus ist nur die “Audio” Wiedergabe aktiv, die “Video” Wiedergabe wird deaktiviert. Der Bildschirm bleibt in diesem Fall dunkel.

34 35

DEUTSCH

7. UKW/MW-TUNER

BENUTZEROBERFLÄCHE

1 3 4 cl 6 cm

7 8

bn bo bp bq br bs

01. Aktueller Wiedergabemodus. Berühren Sie das Icon um das Hauptmenü aufzurufen.

02. Anzeige des eingestellten Frequenzbandes.

03. Anzeige der gerade wiedergegebenen Radiostation.

04. Anzeige des Audiomodus (Mono oder Stereo).

05. Anzeige der Sendefrequenz der gerade wiedergegebenen Radiostation.

06. Speicherplätze: Berühren Sie kurz einen der 6 Speicherplätze um eine gespeicherte

Radiostation auszuwählen oder berühren Sie das entsprechende Icon etwas länger um eine Radiostation auf einem der 6 Speicherplätze zu speichern.

07. Anzeige des Equalizer-Modus.

08. Anzeige des Loudness-Modus.

09. Anzeige der eingestellten Lautstärke.

10. Berühren Sie das Icon um den gewünschten Programmtyp auszuwählen.

11. Anzeige der Uhrzeit.

12. Berühren Sie das wählen (FM1, FM2, FM3, AM1 und AM2)

13. Berühren Sie das Icon um den automatischen Sendersuchlauf zu starten und um die gefundenen Sender im aktuellen Frequenzband zu speichern.

14. Berühren Sie das Frequenz zu starten.

Icon um zwischen den verschiedenen Frequenzbändern zu

Icon um den automatischen Suchlauf durch verringern der

DEUTSCH

15. Berühren Sie das Icon um den automatischen Suchlauf durch erhöhen der Frequenz zu starten.

16. Berühren Sie das

Icon um den manuellen Suchlauf zu starten. Mit jeder weiteren

Berührung wird die Frequenz um einen Schritt verringert.

17. Berühren Sie das

Icon um den manuellen Suchlauf zu starten. Mit jeder weiteren

Berührung wird die Frequenz um einen Schritt erhöht.

18. Berühren Sie das Icon um die AF-Funktion zu de- bzw. aktivieren.

19. Berühren Sie das Icon um die TA-Funktion zu de- bzw. aktivieren.

20. Anzeige des Programmnamens.

21. Anzeige des Programmtyps.

AUSWAHL DES TUNERMODUS

■ Drücken Sie die SRC-Taste auf der Fernbedienung oder auf dem Bedienteil um den Tunermodus auszuwählen.

AUSWAHL DES FREQUENZBANDES (FM/AM)

■ Drücken Sie die BAND-Taste auf der Fernbedienung oder berühren Sie das Icon auf dem Bildschirm um zwischen den folgenden Frequenzbändern zu wählen:

FM-1 ➔ FM-2 ➔ FM-3 ➔ AM-1.

AUTOMATISCHER SUCHLAUF

■ Drücken Sie die [:]-Taste auf der Fernbedienung oder berühren das Icon auf dem Bildschirm um den automatischen Suchlauf zu starten und durch erhöhen der Empfangsfrequenz nach dem nächsten empfangbaren Sender zu suchen. Drücken Sie die Taste bzw. berühren Sie das Icon erneut, um den automatischen Suchlauf zu beenden.

■ Drücken Sie die [9]-Taste auf der Fernbedienung oder berühren Sie das Icon auf dem Bildschirm um den automatischen Suchlauf zu starten und durch verringern der Empfangsfrequenz nach dem nächsten empfangbaren Sender zu suchen. Drücken Sie die Taste bzw. berühren Sie das Icon erneut, um den automatischen Suchlauf zu beenden.

MANUELLER SUCHLAUF

■ Berühren Sie eines der / Icons auf dem Bildschirm um durch erhöhen bzw. verringern der Empfangsfrequenz manuell nach einem Sender zu suchen.

MANUELLES SPEICHERN VON SENDERN

■ In jedem Frequenzband stehen Ihnen 6 Speicherplätze zur Verfügung, auf welchen Sie jeweils einen Sender speichern können.

1. Wählen Sie das Frequenzband aus, in welchem der Sender gespeichert werden soll.

2. Wählen Sie den Sender aus, den Sie speichern wollen.

3. Berühren Sie das entsprechende Icon (Speicherplatz) auf dem Bildschirm etwas länger, um den Sender auf einem der 6 Speicherplätze zu speichern.

36 37

DEUTSCH

AUTOMATISCHES SPEICHERN VON SENDERN (AS)

■ Drücken Sie die AS/PS-Taste auf der Fernbedienung oder berühren Sie das Icon auf dem Bildschirm um den automatischen Suchlauf zu starten und auf den 6 Speicherplätzen des gerade ausgewählten Frequenzbandes zu speichern.

■ Drücken Sie die Taste bzw. berühren Sie das Icon erneut um den automatischen Suchlauf zu beenden.

AUSWAHL EINES GESPEICHERTEN SENDERS

■ Berühren Sie eines der Icons für die Speicherplätze auf dem Bildschirm um einen gespeicherten Sender wiederzugeben.

ANSPIELEN DER EMPFANGBAREN SENDER (PS)

■ Halten Sie die AS/PS-Taste auf dem Bedienteil gedrückt um die gespeicherten Sender des ausgewählten Frequenzbandes kurz anzuspielen.

■ Drücken Sie erneut die AS/PS-Taste auf dem Bedienteil um den gerade angespielten Sender wiederzugeben und die Anspielfunktion zu beenden.

SUCHE NACH EINEM BESTIMMTEN PROGRAMMTYP (PTY)

■ Bei PTY handelt es sich um eine RDS-Funktion, die von immer mehr Rundfunkanstalten unterstützt wird. Mit Hilfe der PTY-Funktion kann das Gerät gezielt nach Sendern mit bestimmten Programminhalten suchen. Nach den folgenden Programminhalten kann gesucht werden:

None ➔ News ➔ Affairs ➔ Info ➔ Sport ➔ Educate ➔ Drama ➔ Culture ➔ Science ➔

Varied ➔ Pop M ➔ Rock M ➔ Easy M ➔ Light M ➔ Classics ➔ Other M ➔ Weather ➔ Finance ➔ Children ➔ Social ➔ Religion ➔ Phone In ➔ Travel ➔ Leisure ➔ Jazz ➔ Country ➔ Nation M ➔ Oldies ➔ Folk M ➔ Document

ALTERNATIVFREQUENZ (AF)

■ Berühren Sie das AF-Icon auf dem Bildschirm um die AF-Funktion zu de- bzw. aktivieren. Bei aktivierter AF-Funktion wählt das Gerät automatisch die am besten zu empfangende Frequenz des gehörten Programms.

VERKEHRSDURCHSAGEN (TA)

■ Berühren Sie das TA-Icon auf dem Bildschirm um die TA-Funktion zu de- bzw. aktivieren. Bei aktivierter TA-Funktion schaltet das Gerät automatisch auf die Radiostation um, welche die entsprechende Verkehrsdurchsage sendet. Dabei spielt es keine Rolle, welche Wiedergabequelle gerade aktiv ist.

DEUTSCH

8. DVD-WIEDERGABE

 BITTE BEACHTEN

■ Wenn Sie das Gerät ordnungsgemäß angeschlossen haben, kann eine DVD nur dann auf dem Bildschirm wiedergegeben werden, wenn die Handbremse angezogen ist. Wenn Sie versuchen eine DVD während der Fahrt auf dem Bildschirm wiederzugeben, erscheint ein Warnhinweis und der Hintergrund bleibt komplett blau.

■ Die beiden Videoausgänge zum Anschluss von weiteren Monitoren im hinteren Bereich des Fahrzeuges können allerdings unabhängig von der Stellung der Handbremse betrieben werden.

EINLEGEN UND AUSWERFEN EINER DISK Einlegen einer Disk

■ Wenn Sie eine DVD einlegen, schaltet das Gerät automatisch in den DVD-Modus und die eingelegte DVD wird wiedergegeben.

 BITTE BEACHTEN

■ Achten Sie darauf wenn Sie eine Disk einlegen, dass sich nicht schon eine DVD im Gerät befindet, da ansonsten das Laufwerk des Gerätes beschädigt werden kann.

■ Wenn Sie die “PARENTAL LOCK“ Funktion entsprechend aktiviert haben und die eingelegte Disk aufgrund deren Einstufung nicht wiedergegeben werden kann, müssen Sie erst den von Ihnen festgelegten 4-stelligen Code eingeben.

■ Beachten Sie das CD-R/RW, DVD-R/RW und DVD+R/RW Disks nur dann wiedergegeben werden können, wenn die Session vor dem Brennvorgang geschlossen wird.

Auswerfen einer Disk

■ Drücken Sie die EJECT-Taste auf dem Bedienteil des Gerätes um die eingelegte Disk auszuwerfen. Sie können die DVD auch auswerfen, wenn das Gerät ausgeschaltet ist. Nachdem Sie die EJECT-Taste gedrückt haben, schaltet sich das Gerät automatisch ein und nachdem die Disk ausgeworfen wurde auch wieder automatisch aus.

ZURÜCKSETZEN DES LADEMECHANISMUS

■ Sollte nach dem Einlegen einer Disk eine mechanische oder elektronische Störung auftreten, kann der Lademechanismus zur Behebung der Störung zurückgesetzt werden. Halten Sie die EJECT-Taste auf dem Bedienteil des Gerätes gedrückt um den Lademechanismus zurückzusetzen und um die Disk auszuwerfen. Anschließend sollte sich das Gerät wieder normal bedienen lassen.

AUSWAHL DES DVD-MODUS

■ Wenn sich im Gerät eine DVD befindet, können Sie durch drücken der SRC-Taste auf der Fernbedienung, der SRC-Taste oder dem SMART-DIAL Drehknopf auf dem Bedienteil des Gerätes den integrierten DVD-Player als Programmquelle auswählen. Auf dem Bildschirm erscheint zur Bestätigung oben links das “DVD“ Icon.

38 39

DEUTSCH

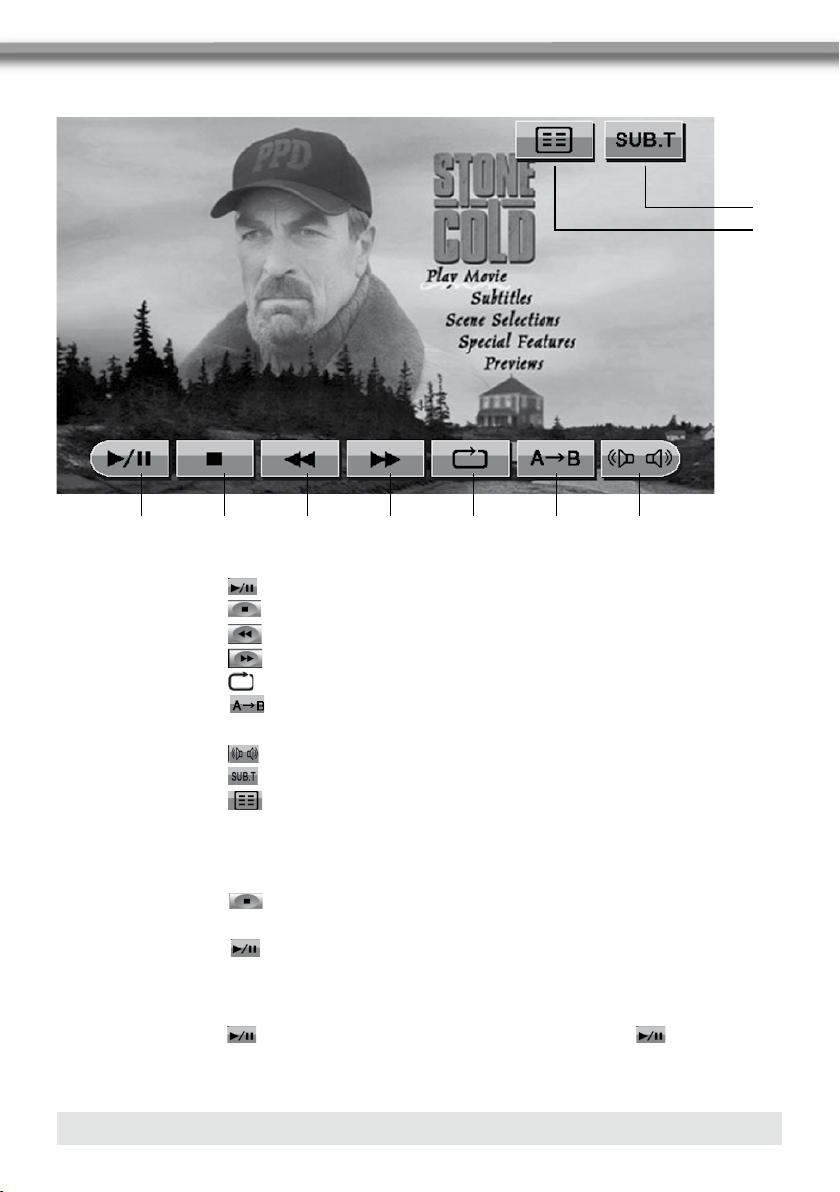

TOUCHSCREEN BEDIENUNG

1 2 3 4 5 6 7

8 9

1. Berühren Sie das

2. Berühren Sie das

3. Berühren Sie das

4. Berühren Sie das

5. Berühren Sie das

6. Berühren Sie das

Icon um die Wiedergabe einer DVD zu starten oder zu pausieren.

Icon um die Wiedergabe einer DVD zu beenden. Icon um den schnellen Rücklauf zu starten. Icon um den schnellen Vorlauf zu starten.

Icon um die Wiedergabe einer DVD zu wiederholen.

Icon um einen bestimmten Bereich (A-B) einer CD/DVD wieder-

zugeben.

7. Berühren Sie das

8. Berühren Sie das

9. Berühren Sie das

Icon um zwischen der Stereo und Mono (L oder R) zu wählen.

Icon um den Untertitel einer DVD einzublenden.

Icon um das Menü einer DVD aufzurufen.

WIEDERGABEOPTIONEN Stoppen der Wiedergabe

■ Berühren Sie das Icon auf dem Bildschirm oder drücken Sie die [4]-Taste auf der Fernbedienung um die Wiedergabe der DVD zu stoppen.

■ Berühren Sie das Icon auf dem Bildschirm oder drücken Sie die OK-Taste auf der Fernbedienung um die Wiedergabe der DVD fortzusetzen.

Pausieren der Wiedergabe

■ Berühren Sie das Icon auf dem Bildschirm oder drücken Sie die -Taste auf dem Bedienteil des Gerätes um die Wiedergabe der DVD zu pausieren. Durch erneutes berühren des Icons oder durch drücken der Taste wird die Wiedergabe wieder fortgesetzt.

DEUTSCH

ZEITLUPE

■ Drücken Sie die -Taste auf der Fernbedienung um die DVD bzw. ein Teil der DVD in Zeitlupe wiederzugeben. Durch wiederholtes drücken der Taste können Sie die Geschwindigkeit (1/2, 1/4, 1/6 oder 1/7) der Zeitlupenwiedergabe entsprechend einstellen.

■ Drücken Sie während der Zeitlupe die OK-Taste um wieder zum normalen Wiedergabemodus zurückzukehren.

REPEAT-Funktion

■ Berühren Sie das Icon auf dem Bildschirm oder drücken Sie die A-B-Taste auf der Fernbedienung um eine der folgenden REPEAT-Funktionen auszuwählen:

DVD: Repeat Title (Titel), Repeat Chapter (Kapitel), Repeat off (Aus) VCD (PBC off): Repeat Single (Track), Repeat off (Aus) MP3: Repeat Single (Track), Repeat Folder (Ordner), Repeat off (Aus)

 BITTE BEACHTEN

■ Die REPEAT-Funktion ist für die Wiedergabe einer VCD nur dann verfügbar, wenn PBC deaktiviert ist.

PBC-Funktion (nur VCD)

■ Während der Wiedergabe einer VCD mit PBC (Play Back Control) stehen Ihnen verschiedene Wiedergabefunktionen zur Verfügung. Drücken Sie die ROOT-Taste auf der Fernbedienung um die PBC-Funktion zu de- bzw. aktivieren. Wenn die PBC-Funktion aktiviert wurde, startet die Wiedergabe einer VCD automatisch mit dem ersten Track.

 BITTE BEACHTEN

■ Während die PBC-Funktion aktiviert ist, stehen Ihnen die folgenden Wiedergabeoptionen zur Verfügung:

Schneller Vorlauf ➔ Zeitlupe ➔ Nächster bzw. vorheriger Track

■ Während die PBC Funktion aktiviert ist, stehen Ihnen die folgenden Wiedergabeoptionen nicht zur Verfügung:

Repeat ➔ Direkte Auswahl eines Tracks

■ Wenn Sie die PBC-Funktion aktiviert haben und eine die folgenden Wiedergabeoptionen auswählen, wird die PBC-Funktion automatisch deaktiviert:

Random ➔ Scan ➔ Suchlauf

A-B Wiederholfunktion

■ Mit Hilfe der A-B Funktion können Sie einen bestimmten Abschnitt einer Disk wiederholen.

1. Drücken Sie die A-B-Taste auf der Fernbedienung oder berühren Sie das A-B Icon auf dem Bildschirm um den Anfang (A) der Widergabe festzulegen.

2. Drücken Sie die A-B-Taste auf der Fernbedienung oder berühren Sie das A-B Icon auf dem Bildschirm erneut um das Ende (B) der Wiedergabe festzulegen. Der festgelegte Abschnitt wird nun wiederholt.

3. Drücken Sie die A-B-Taste auf der Fernbedienung erneut oder berühren Sie das A-B Icon auf dem Bildschirm erneut um die Wiedergabe des Abschnittes (A-B) zu beenden.

40 41

DEUTSCH

AUFRUFEN DES DVD-MENÜS

1. Berühren Sie während der Wiedergabe einer DVD Bereich E und anschließend das Icon auf dem Bildschirm des Gerätes um das DVD-Menü aufzurufen.

2. Drücken Sie eine der Pfeiltasten auf der Fernbedienung um die Titelauswahl aus dem Menü auszuwählen.

3. Drücken Sie die TITLE-Taste auf der Fernbedienung um einen Titel von der DVD auszuwählen.

4. Drücken Sie die OK-Taste auf der Fernbedienung oder berühren Sie das entsprechende Icon auf dem Bildschirm um Ihre Auswahl zu bestätigen und um die Wiedergabe zu starten.

KAPITELAUSWAHL

■ Drücken Sie die [:] / [4] -Taste auf der Fernbedienung oder berühren Sie Bereich D auf dem Bildschirm um zum nächsten Kapitel einer DVD zu gelangen.

■ Drücken Sie die [9] / [3]-Taste auf der Fernbedienung oder berühren Sie Bereich C auf dem Bildschirm um zum vorherigen Kapitel einer DVD zu gelangen.

SCHNELLER VORLAUF/RÜCKLAUF

■ Drücken Sie die [8]-Taste auf der Fernbedienung oder berühren Sie das Icon auf dem Bildschirm um den schnellen Vorlauf zu starten. Durch erneutes drücken der Taste bzw. durch erneutes berühren des Icon kann man die Geschwindigkeit des Vorlaufs wie folgt ändern:

2x ➔ 4x ➔ 8x ➔ 20x

■ Drücken Sie die [7]-Taste auf der Fernbedienung oder berühren Sie das Icon auf dem Bildschirm um den schnellen Rücklauf zu starten. Durch erneutes drücken der Taste bzw. durch erneutes berühren des Icons kann man die Geschwindigkeit des Rücklaufs wie folgt ändern:

2x ➔ 4x ➔ 8x ➔ 20x

DEUTSCH

2-CH UND 6-CH AUDIOWIEDERGABE 2-CH (Down Mix) Audiowiedergabe für CD, SD-Karte, Aux-In und DVD

■ Verwenden Sie die 2-CH Audiowiedergabe für die Wiedergabe von LPCM und PCM Signalen von CD, SD-Karte oder DVD.

6-CH Audiowiedergabe für CD, SD-Karte und DVD

■ Verwenden Sie Surround 1 um analoge bzw. digitale 2-CH (Down Mixed) Audiosignale zu dekodieren.

■ Verwenden Sie Surround 2 um digitale Bitstream Audiosignale zu dekodieren.

Lautsprecher

Einstellung

2-CH Modus

Wiedergabe einer 2-CH Audioquelle im 6-CH Modus mit deaktivierter ”Surround” Funktion.

Wiedergabe einer 2-CH Audioquelle (Downmix) im 6-CH Modus mit aktivierter Funktion.

Wiedergabe einer 2-CH Audioquelle ) im 6-CH Modus mit aktivierter ”Surround” Funktion.

”Surround”

Front

Lautsprecher

Rear

Lautsprecher

Center

Lautsprecher

* * *

* * * *

Sub-

woofer

42 43

DEUTSCH

1 2 3

4 5 6

7 8 9

GOTO-FUNKTION

■ Während der Wiedergabe einer DVD oder VCD können Sie mit der GOTO-Funktion direkt an einer bestimmten Stelle der Disk mit der Wiedergabe fortfahren.

1. Drücken Sie die GOTO-Taste auf der Fernbedienung oder berühren Sie Bereich F auf dem Bildschirm um die GOTO-Funktion zu aktivieren.

2. Drücken Sie eine der [5] / [6]-Tasten auf der Fernbedienung um eine der folgenden Suchkriterien auszuwählen:

Time

· -- ·

Title/Chapter ---/---

DVD

Spielzeit: Wiedergabe wird bei der ausgewählten Spielzeit fortgesetzt. Titel/Kapitel: Wiedergabe wird beim ausgewählten Titel/Kapitel fortgesetzt.

Track Search

Time Track ---/---

VCD

Spielzeit: Wiedergabe wird bei der ausgewählten Spielzeit fortgesetzt. Track: Wiedergabe wird beim ausgewählten Track fortgesetzt.

3. Berühren Sie das Icon auf dem Bildschirm um das numerische Eingabefeld aufzurufen.

4. Geben Sie mit Hilfe der numerischen Tasten auf der Fernbedienung oder des numerischen Eingabefeldes auf dem Bildschirm die entsprechende Spielzeit bzw. das entsprechende Kapitel ein.

5. Drücken Sie die OK-Taste auf der Fernbedienung oder berühren Sie das OK-Icon auf dem Bildschirm um Ihre Eingabe zu bestätigen.

6. Drücken Sie die GOTO-Taste auf der Fernbedienung oder berühren Sie Bereich F auf dem Bildschirm um die GOTO-Funktion zu beenden.

DEUTSCH

DIREKTE AUSWAHL EINES KAPITELS/TRACKS

■ Während der Wiedergabe einer CD, VCD oder DVD können Sie durch drücken einer der numerischen Tasten auf der Fernbedienung direkt einen Track bzw. Kapitel auswählen.

AUSWAHL VON VERSCHIEDENEN KAMERAPERSPEKTIVEN (NUR DVD)

■ Einige DVDs bieten die Möglichkeit einzelne Szenen aus verschiedenen Kameraperspektiven wiederzugeben. Wenn eine DVD diese Funktion unterstützt bzw. solche Szenen auf einer DVD vorhanden sind, können Sie durch drücken der ANGLE-Taste einer der vorhandenen Kameraperspektiven auswählen.

ZOOM-FUNKTION

■ Drücken Sie die ZOOM-Taste auf der Fernbedienung um den Bildschirminhalt zu vergrößern bzw. wieder zu verkleinern. Durch erneutes drücken der Taste können Sie die Vergrößerung wie folgt verändern:

Q1 ➔ Q2 ➔ Q3 ➔ Q4 ➔ OFF

AUSWAHL VON VERSCHIEDENEN TONSPUREN (NUR DVD)

■ Einige DVDs bieten die Möglichkeit den Inhalt in verschiedenen Sprachen (Tonspuren) wiederzugeben. Drücken Sie die AUDIO-Taste auf der Fernbedienung oder berühren Sie Bereich E des Bildschirms und anschließend das Icon um zwischen den verschiedenen Tonspuren zu wählen.

 BITTE BEACHTEN

■ Während der Wiedergabe einer VCD können Sie durch drücken der AUDIO-Taste auf der Fernbedienung zwischen den folgenden Wiedergabeoptionen (Audio) wählen:

Linker Kanal ➔ Rechter Kanal ➔ Stereo

WIEDERGABEINFORMATIONEN

■ Während der Wiedergabe einer VCD oder DVD können Sie sich durch drücken der INFO-Taste auf der Fernbedienung oder berühren des Bereich B auf dem Bildschirm verschiedene Wiedergabeinformationen auf dem Bildschirm anzeigen lassen.

Wiedergabeinformationen DVD

Die folgende OSD-Anzeige erscheint während der Wiedergabe einer DVD auf dem Bildschirm:

DVD VIDEO

T:4/16

C:1/20 ON

3 4 6

00:01:35

5 7

USER

08:06

44 45

DEUTSCH

1. Anzeige des aktuellen Wiedergabemodus.

2. Der vierte Titel einer DVD mit 16 Titeln wird gerade wiedergegeben.

3. Das erste Kapitel einer DVD mit 20 Kapiteln wird gerade wiedergegeben.

4. Anzeige der Spielzeit des aktuellen Titels.

5. Anzeige der Equalizer Einstellung.

6. Anzeige der Loudness Einstellung.

7. Anzeige der Uhrzeit.

Wiedergabeinformationen VCD

Die folgende OSD-Anzeige erscheint während der Wiedergabe einer VCD auf dem Bildschirm

4 6

VIDEO CD

1 2 3 5

1. Anzeige des aktuellen Wiedergabemodus.

2. Der vierte Track einer VCD mit 16 Tracks wird gerade wiedergegeben.

3. Anzeige der Spielzeit des aktuellen Titels.

4. Anzeige der Equalizer Einstellung.

5. Anzeige der Loudness Einstellung.

6. Anzeige der Uhrzeit.

GENERELLE INFORMATIONEN (DISK)

Symbol Eigenschaft (12cm Disk) Max. Spielzeit

Single Side (Single Layer, DVD-5) Single Side (Double Layer, DVD-9) Double Side (Single Layer, DVD-10) Double Side (Double Layer, DVD-18)

Single Side (Single Layer, VCD)

T:4/16

00:02:05

USER

(MPEG 2 Methode) 133 Minuten 242 Minuten 266 Minuten 484 Minuten

(MPEG 1 Methode) 74 Minuten

08:06

Single Side (Single Layer) 74 Minuten

DEUTSCH

DISK SYMBOLE

Symbol Bedeutung

Anzahl der Tonspuren die auf der DVD enthalten sind (maximal 8).

Anzahl der Untertitel die auf der DVD enthalten sind (maximal 32).

Anzahl der Kameraperspektiven die auf der DVD enthalten sind (maximal 9).

Angabe über die verschiedenen Bildformate, die auf der Disk gespeichert sind. Die Buchstaben “LB” stehen für Letter Box und “PS” für PAN/SCAN. Das abgebildete Symbol bedeutet, dass man das 16:9 Bildformat als Letter Box darstellen kann.

Hinweis auf den Regional Code der DVD:

■ Region 1: USA, Canada, East Pacific Ocean Islands

■ Region 2: Japan, Western Europe, Northern Europe, Egypt,

South Africa, Middle East

■ Region 3: Taiwan, Hong Kong, South Korea, Thailand, Indonesia, South-East Asia

■ Region 4: Australia, New Zealand, Middle and South America, South Pacific Ocean Islands/ Oceania

■ Region 5: Russia, Mongolia, India, Middle Asia, Eastern Europe, North Korea, North Africa, North-West Asia

■ Region 6: Mainland China

■ All: Alle Regionen (Code Free)

DEUTSCH

46 47

DEUTSCH

9. DVD-SETUP

■ Folgende Menüpunkte stehen Ihnen zur Auswahl:

Sprache

➔ Audio ➔ Video ➔ Lautsprecher ➔ Surround Menü ➔ Rating

AUFRUFEN DES DVD-SETUPS

■ Sie haben mehrere Möglichkeiten das DVD-Setup aufzurufen:

1. Drücken Sie den SMART-DIAL Drehknopf auf dem Bedienteil oder berühren Sie Bereich A auf dem Bildschirm um das Hauptmenü aufzurufen. Betätigen Sie anschließend den SMART-DIAL Drehknopf oder berühren Sie direkt das Icon um das DVD-Setup aufzurufen.

2. Drücken Sie die MENU-Taste auf der Fernbedienung um das Hauptmenü aufzurufen und wählen Sie anschließend mit einer der Pfeiltasten das

Icon. Drücken Sie dann

die OK-Taste auf der Fernbedienung um Ihre Auswahl zu bestätigen.

Aufrufen eines Untermenüs

■ Drücken Sie eine der Pfeiltasten auf der Fernbedienung um einen Menüpunkt (Sprache, Audio, Video, Lautsprecher, Surround oder Rating) auszuwählen und drücken Sie anschließend die OK-Taste um Ihre Auswahl zu bestätigen.

■ Berühren Sie direkt das entsprechende Icon auf dem Bildschirm um einen Menüpunkt auszuwählen.

 BITTE BEACHTEN

■ Die von Ihnen getätigten Einstellungen werden vom Gerät gespeichert. Es besteht aber die Möglichkeit, alle von Ihnen gemachten Einstellungen wieder in den Auslieferungszustand des Gerätes zurückzusetzen. Nähere Informationen dazu finden Sie im Kapitel “RATING“.

Auswahl eines Menüpunktes

■ Drücken Sie eine der [5]/[6]-Tasten auf der Fernbedienung oder berühren Sie direkt das entsprechende Icon auf dem Bildschirm um den Menüpunkt auszuwählen, den Sie verändern wollen.

Verändern eines Menüpunktes

1. Drücken Sie die OK-Taste auf der Fernbedienung oder drücken Sie den SMART-DIAL Drehknopf um das Untermenü zur Veränderung des Menüpunktes aufzurufen.

2. Drücken Sie eine der DIAL Drehknopf auf dem Bedienteil oder berühren Sie das entsprechende Icon auf dem Bildschirm um die Einstellung zu verändern.

3. Drücken Sie die OK-Taste auf der Fernbedienung oder drücken Sie den SMART-DIAL Drehknopf auf dem Bedienteil um Ihre Einstellung zu bestätigen.

[5]/[6] - Tasten auf der Fernbedienung, betätigen Sie den SMART-

DEUTSCH

SPRACHWAHL

■ Wenn eine DVD mehr als eine Tonspur oder mehr als einen Untertitel enthält, können Sie während der Wiedergabe zwischen den verschiedenen Optionen wählen. Wenn die von Ihnen ausgewählte Tonspur bzw. der Untertitel nicht auf der DVD enthalten ist, wird die DVD in der voreingestellten Sprache wiedergegeben.

■ Drücken Sie während der Wiedergabe einer DVD die SUBT- oder AUDIO-Taste auf der Fernbedienung oder berühren Sie direkt Bereich E und anschließend das entsprechende Icon auf dem Bildschirm um die Sprache auszuwählen, in welcher die DVD wiedergegeben werden soll bzw. der Untertitel angezeigt werden soll.

Die Einstellungen im DVD-Menü sind von dieser Auswahl aber nicht betroffen.

SPRACHMENÜ

Einstellung Optionen Funktion

Englisch, Chinesisch, Deutsch,

Wählen Sie die Sprache aus, in welcher der Untertitel einer DVD automatisch angezeigt werden soll.

Subtitle

Französisch, Spanisch, Italienisch

Auto Aus Englisch,

Audio

Chinesisch, Deutsch, Französisch, Spanisch,

Wählen Sie die Sprache aus, in welcher die Tonspur einer DVD automatisch wiedergegeben werden soll.

Italienisch Englisch,

Wählen Sie eine Sprache aus, in welcher das DVD Menü dargestellt wird.

DVD Menü

Chinesisch, Deutsch, Französisch, Spanisch, Italienisch

Externe Untertitel

Englisch Westeuropäisch Zentraleuropäisch

Wählen Sie die Sprache aus, in welcher der externe Untertitel einer DVD automatisch angezeigt werden soll.

48 49

DEUTSCH

AUDIOEINSTELLUNGEN

■ Das Gerät verfügt unter anderem über einen eingebauten Tongenerator (rosa Rauschen), mit dessen Hilfe die einzelnen Kanäle entsprechend eingestellt werden können.

AUDIOMENÜ

Einstellung Option Funktion

Aus

Rosa Rauschen

Links Rosa Rauschen auf dem linken Kanal. Rechts Rosa Rauschen auf dem rechten Kanal.

DRC

Aus Ein

Verbessern der Dynamik bei leiseren Lautstärken.

15ms 12ms

Laufzeitkorrektur Center

9ms 6ms

Laufzeitkorrektur zwischen Center und den vorderen Lautsprechern.

3ms 0ms 15ms 12ms

Laufzeitkorrektur Rear

9ms 6ms

Laufzeitkorrektur zwischen den vorderen und hinteren Lautsprechern.

3ms 0ms

Down Sampling

Aus Normale Audiowiedergabe. Ein Audiowiedergabe in 48KHz.

 BITTE BEACHTEN

■ Wenn Sie die Down Sampling-Funktion aktiviert haben, wird das Audiosignal in ein 48kHz Signal konvertiert. Bei deaktivierter Down Sampling-Funktion, wird das Audiosignal im ursprünglichen Originalformat wiedergegeben.

DEUTSCH

VIDEOEINSTELLUNGEN

Einstellung Option Funktion

TV Shape (Aspect Ratio)

Verschiedene Kamerapositionen

Erweiterte Bildformateinstellung

4:3 Wiedergabe im 4:3 Format 16:9 Wiedergabe im 16:9 Format

Aus

Fill Original H FIT W FIT Fit to Scan Pan Scan

Anzeige des Symbols für mehrere vorhandene Kamerapositionen während der Wiedergabe

Keine Anzeige des Symbols für mehrere Kamerapositionen während der Wiedergabe

 BITTE BEACHTEN

■ Wenn Sie Disks wiedergeben, die nicht im Widescreen Format aufgenommen wurden, kann es aufgrund des Bildverhältnisses (Breite – Höhe) im 16:9 Aspect Ratio Modus zu Bildstörungen kommen.

50 51

DEUTSCH

LAUTSPRECHERMENÜ

Einstellung Option Funktion

Lautsprechermodus

Vordere Lautsprecher

Hintere Lautsprecher (Surround)

Subwoofer

Center

6-Kanal Modus,

Downmix

Groß Klein Nicht vorhanden Groß Klein Nicht vorhanden Vorhanden Nicht vorhanden Groß Klein Nicht vorhanden

6-Kanal Audiowiedergabe.

2-Kanal Audiowiedergabe (die nachfolgenden Einstellungen können nicht geändert werden).

 BITTE BEACHTEN

■ Wählen Sie “Groß“ aus, wenn Sie die angeschlossenen Lautsprecher im Full Range Modus betreiben wollen.

■ Wählen Sie “Klein“ aus, wenn Sie die angeschlossenen Lautsprecher über ein Hochpassfilter betreiben wollen. Der Hochpassfilter wird automatisch aktiviert wenn Sie “Klein“ auswählen und ist abhängig von der Einstellung des Tiefpassfilters (Subwoofer).

Tiefpass: Hochpass:

80Hz 90Hz 120Hz 135Hz 160Hz 180Hz

DEUTSCH

SURROUNDMENÜ

Einstellung Option Funktion

Off, Surround 1 Das originale Audioformat wird wiedergegeben.

Surround Modus

Surround Matrix

Surround Movie Wiedergabe eines Films mit Surroundeffekten.

Unwandeln eines Monosignals in ein Surroundsignal.

Surround Music Musikwiedergabe mit Surroundeffekten.

Um eine räumlichere Audiowiedergabe zu schaffen, wird die Klangkulisse von vorne nach hinten verschoben.

Verändern des Lautsprecherausgleichs zwischen den vorderen und hinteren Lautsprechern.

Verändern des Lautsprecherausgleichs zwischen den vorderen Lautsprechern und dem Center.

Panorama

Lautsprecherausgleich Front/Rear

Lautsprecherausgleich Center/ Front

Aus

0 bis 6

DEUTSCH

52 53

DEUTSCH

JUGENDSCHUTZKONTROLLE

■ Das Gerät verfügt über eine eingebaute Jugendschutzkontrolle um zu verhindern, das Kinder und Jugendliche DVD’s mit ungeeigneten Inhalten mit dem Gerät wiedergeben können. Im Auslieferungszustand ist die RATING-Funktion deaktiviert. Nach der Eingabe eines 4-stelligen Codes wird die RATING-Funktion aktiviert und lässt sich auch nur durch die Eingabe des Codes deaktivieren. Um den 4-stelligen Code zu ändern müssen Sie ebenfalls erst den aktuell gültigen Code eingeben und anschließend den neuen Code eingeben.

RATINGMENÜ

Einstellung Option Funktion

Passwort – – – –

Geben Sie ein 4-stelliges Passwort zur Aktivierung der RATING-Funktion ein.

1. Kid Safe

2. G

Rating

3. PG

4. PG-3

5. PG-R

Wählen Sie eine der verschiedenen Einstufungen der Jugendschutzkontrolle aus.

6. R

7. NC-17

8. ADULT

Werkseinstellung

Nein

Wählen Sie “Ja“ wenn Sie alle Einstellungen in den Auslieferungszustand zurücksetzen wollen.

 BITTE BEACHTEN

■ Merken Sie sich das Passwort und machen Sie sich eine Notiz, welche Sie an einem sicheren Ort aufbewahren sollten. Informationen über die vorhandene Jugendschutz kontrolle bzw. der Einstufung der jeweiligen DVD finden Sie auf der Verpackung oder auf der beiliegenden Dokumentation. Wenn die DVD keine Jugendschutzkontrolle bietet, steht die Funktion nicht zur Verfügung.

Bei einigen Disks fallen nur einzelne Szenen unter die Jugendschutzkontrolle. Für nähere

Details lesen Sie sich bitte die Dokumentation der jeweiligen Disk durch.

DEUTSCH

10. CD/MP3/WMA/JPEG-WIEDERGABE

■ Die Bedienung der folgenden Funktionen sind während der Wiedergabe einer DVD, CD oder MP3-Disk identisch. Nähere Informationen finden Sie daher in dem Kapitel, das sich mit der DVD Bedienung befasst.

Einlegen bzw. auswerfen einer Disk

➔ Beenden der Wiedergabe ➔ Auswahl eines Tracks ➔ Schneller Vor- bzw. Rücklauf ➔

➔ Random

Scan

➔ Wiedergabe einer Disk bzw. pausieren der Wiedergabe

 BITTE BEACHTEN

■ Beachten Sie bei der Benutzung einer CD-R oder CD-RW das die Brennsession geschlossen ist. Andernfalls ist die Wiedergabe mit diesem Gerät nicht möglich.

■ Das Gerät ist mit den folgenden Standards kompatibel:

➔ ISO 9660 Level 1 ➔ ISO 9660 Level 2 ➔ Joliet

 BITTE BEACHTEN

■ Wenn die Bezeichnung von einzelnen Tracks bzw. Ordnern nicht dem ISO 9660 Standard entsprechen, besteht die Möglichkeit das die jeweilige Bezeichnung überhaupt nicht bzw. fehlerhaft angezeigt wird.

BENUTZEROBERFLÄCHE

2 3 4

5 6 7 8 9 bl bm

54 55

DEUTSCH

1. Anzeige der ausgewählten Programmquelle.

2. Name der gerade wiedergegebenen Disk.

3. Name des gerade wiedergegebenen Tracks.

4. Anzeige der Uhrzeit.

5. Berühren Sie das

Icon um die Wiedergabe einer Disk zu starten bzw. zu

pausieren.

6. Berühren Sie das

7. Berühren Sie das

Icon um die Wiedergabe einer Disk zu stoppen. Icon um die vorherige Seite der Liste mit den sich auf der

Disk befindlichen Tracks anzuzeigen.

8. Berühren Sie das

Icon um die nächste Seite der Liste mit den sich auf der Disk

befindlichen Tracks anzuzeigen.

9. Berühren Sie das

10. Berühren Sie das

11. Berühren Sie das

12. Berühren Sie das

13. Berühren Sie das

Icon um den schnellen Rücklauf zu starten. Icon um den schnellen Vorlauf zu starten. Icon um die SCAN-Funktion zu de- bzw. aktivieren. Icon um die REPEAT-Funktion zu de- bzw. aktivieren. Icon um die RANDOM-Funktion zu de- bzw. aktivieren.

14. Anzeige des gerade wiedergegebenen Tracks und der Gesamtanzahl der sich auf

der Disk befindlichen Tracks.

15. Anzeige der abgelaufenen Spielzeit des gerade wiedergegebenen Tracks.

16. Wiedergabeinformationen.

17. Anzeige der eingestellten Lautstärke.

18. Berühren Sie das

Icon um eine numerische Eingabe vorzunehmen.

WIEDERGABE VON CDDA DISKS

■ Nachdem Sie eine CDDA Disk eingelegt haben, werden die auf der Disk vorhandenen Tracks nacheinander wiedergegeben. Durch drücken einer der numerischen Tasten auf der Fernbedienung oder durch direktes berühren des jeweiligen Tracks kann direkt ein anderer Track ausgewählt werden.

TRACKLISTE

■ Berühren Sie eines der / Icons auf dem Bildschirm um die nächste bzw. vorherige Seite der Liste mit den sich auf der Disk befindlichen Tracks anzuzeigen.

SCHNELLER VOR- UND RÜCKLAUF

■ Berühren Sie eines der / Icons auf dem Bildschirm um den schnellen Vor- oder Rücklauf zu starten.

DEUTSCH

WIEDERGABE VON MP3/WMA DISCS

DEUTSCH

2 3 4

5 6 7 8 9 bl bm

1. Anzeige der ausgewählten Programmquelle.

2. Name der gerade wiedergegebenen Disk.

3. Name des gerade wiedergegebenen Tracks.

4. Anzeige der Uhrzeit.

5. Berühren Sie das

pausieren.

6. Berühren Sie das

7. Berühren Sie das

Disk befindlichen Tracks anzuzeigen.

8. Berühren Sie das

Disk befindlichen Tracks anzuzeigen.

9. Berühren Sie das

10. Berühren Sie das

11. Berühren Sie das

12. Berühren Sie

13. Berühren Sie

14. Berühren Sie das

aufzurufen.

15. Anzeige des gerade wiedergegebenen Tracks und die Gesamtanzahl der sich auf

der Disk befindlichen Tracks.

16. Anzeige der abgelaufenen Spielzeit des gerade wiedergegebenen Tracks.

17. Wiedergabeinformationen.

18. Anzeige der eingestellten Lautstärke.

das Icon um die REPEAT-Funktion zu de- bzw. aktivieren. das Icon um die RANDOM-Funktion zu de- bzw. aktivieren.

Icon um die Wiedergabe einer Disk zu starten bzw. zu

Icon um die Wiedergabe einer Disk zu stoppen.

Icon um die vorherige Seite der Liste mit den sich auf der

Icon um die nächste Seite der Liste mit den sich auf der

Icon um den vorherigen Ordner anzuzeigen. Icon um den nächsten Ordner anzuzeigen.

Icon um den schnellen Vorlauf zu starten.

Icon um das numerische Tastenfeld auf dem Bildschirm

56 57

DEUTSCH

WIEDERGABE VON MP3/WMA DATEIEN

■ Nachdem Sie eine MP3/WMA Disk eingelegt haben, werden die darauf gespeicherten Ordner bzw. Tracks nacheinander wiedergegeben. Während der Wiedergabe können Sie die einzelnen Tracks direkt durch drücken einer der numerischen Tasten auf der Fernbedienung oder durch drücken der entsprechenden Icons auf dem Bildschirm auswählen.

WECHSELN DES ORDNERS

■ Berühren Sie eines der / Icons auf dem Bildschirm um während der Wiedergabe zwischen den verschiedenen Ordnern bzw. Bildschirmseiten zu navigieren.

TRACKLISTE

■ Berühren Sie eines der / Icons auf dem Bildschirm um während der Wiedergabe durch die verschiedenen Tracks bzw. Bildschirmseiten zu navigieren.

WIEDERGABE VON JPEG DISKS

1. Die Wiedergabe von Bildern (Diashow) wird gestoppt und es wird eine Liste mit allen verfügbaren Bildern angezeigt.

2. Das Bild wird um 90° im Uhrzeigersinn gedreht.

3. Das Bild wird um 90° gegen den Uhrzeigersinn gedreht.

1 2 3

DEUTSCH

11. BEDIENUNG DES SD-KARTENLESERS

AUSWAHL DES SD-KARTEN-MODUS

■ Drücken Sie mehrmals die SRC-Taste auf der Fernbedienung oder auf dem Bedienteil des Gerätes um den SD-Kartenleser als Wiedergabequelle auszuwählen.

■ Berühren Sie das Icon auf dem Bildschirm um den SD-Kartenleser als Wieder- gabequelle auszuwählen.

TOUCHSCREEN BEDIENUNG

2 3 4

bn bo

5 6 7 8 9 bl bm

1. Anzeige der ausgewählten Programmquelle.

2. Name der gerade wiedergegebenen Disk.

3. Name des gerade wiedergegebenen Tracks.

4. Anzeige der Uhrzeit.

5. Berühren Sie das

6. Berühren Sie das

7. Berühren Sie

SD-Karte befindlichen Tracks anzuzeigen.

8. Berühren Sie das

Karte befindlichen Tracks anzuzeigen.

9. Berühren Sie das

10. Berühren Sie das

11. Berühren Sie das

12. Berühren Sie das

13. Berühren Sie das

14. Berühren Sie das

aufzurufen.

15. Anzeige des gerade wiedergegebenen Tracks und die Gesamtanzahl der sich auf

der SD-Karte befindlichen Tracks.

16. Anzeige der abgelaufenen Spielzeit des gerade wiedergegebenen Tracks.

17. Wiedergabeinformationen.

18. Anzeige der eingestellten Lautstärke.

das Icon um die vorherige Seite der Liste mit den sich auf der

Icon um die Wiedergabe zu starten bzw. zu pausieren.

Icon um die Wiedergabe zu stoppen.

Icon um die nächste Seite der Liste mit den sich auf der SD-

Icon um den vorherigen Ordner anzuzeigen. Icon um den nächsten Ordner anzuzeigen.

Icon um den schnellen Vorlauf zu starten.

Icon um die REPEAT-Funktion zu de- bzw. aktivieren. Icon um die RANDOM-Funktion zu de- bzw. aktivieren.

Icon um das numerische Tastenfeld auf dem Bildschirm

58 59

DEUTSCH

12. DAS IPOD INTERFACE

AUSWAHL DES IPOD-MODUS

■ Drücken Sie mehrmals die SRC-Taste auf der Fernbedienung oder auf dem Bedienteil des Gerätes um den iPod als Wiedergabequelle auszuwählen.

■ Berühren Sie das Icon auf dem Bildschirm um den iPod als Wiedergabequelle aus- zuwählen.

TOUCHSCREEN BEDIENUNG

2 3 4

bo bp

br bs

5 6 7 8 9 bl bm

1. Anzeige der ausgewählten Programmquelle.

2. Name der gerade wiedergegebenen Disk.

3. Name des gerade wiedergegebenen Tracks.

4. Anzeige der Uhrzeit.

Icon

5. Berühren Sie das

6. Berühren Sie das

7. Berühren Sie das

iPod befindlichen Tracks anzuzeigen.

8. Berühren Sie das

iPod befindlichen Tracks anzuzeigen.

9. Berühren Sie das

10. Berühren Sie das

11. Berühren Sie das

12. Berühren Sie das

13. Berühren Sie das

14. Berühren Sie das

15. Berühren Sie das

16. Berühren Sie das

17. Berühren Sie das

aufzurufen.

18. Anzeige des gerade wiedergegebenen Tracks und die Gesamtanzahl der sich auf

dem iPod befindlichen Tracks.

um die Wiedergabe zu starten bzw. zu pausieren.

Icon

um die Wiedergabe zu stoppen.

Icon

um die vorherige Seite der Liste mit den sich auf dem

Icon um die nächste Seite der Liste mit den sich auf dem

Icon um den schnellen Vorlauf zu starten. Icon um den schnellen Vorlauf zu starten. Icon um die SCAN-Funktion zu de- bzw. aktivieren. Icon um die iPod Videofunktion de- bzw. aktivieren. Icon um die REPEAT-Funktion zu de- bzw. aktivieren. Icon um die RANDOM-Funktion zu de- bzw. aktivieren. Icon um das Inhaltsverzeichnis des iPods anzuzeigen. Icon um die Trackliste anzuzeigen.

Icon um das numerische Tastenfeld auf dem Bildschirm

DEUTSCH

19. Anzeige der abgelaufenen Spielzeit des gerade wiedergegebenen Tracks.

20. Wiedergabeinformationen.

21. Anzeige der eingestellten Lautstärke.

13. BEDIENUNG DES NAVIGATIONSSYSTEMS ZE-NA100

AUSWAHL DES NAVIGATIONS-MODUS

■ Drücken Sie mehrmals die SRC-Taste auf der Fernbedienung oder auf dem Bedienteil des Gerätes um das Navigationssystem als Wiedergabequelle auszuwählen.

■ Berühren Sie das Icon auf dem Bildschirm um das Navigationssystem als Wiedergabequelle auszuwählen.

BEDIENUNG DES NAVIGATIONSSYSTEMS

■ Um nähere Informationen über die Bedienung des Navigationssystems zu erhalten, lesen Sie sich bitte dessen Bedienungsanleitung genau durch.

60 61

DEUTSCH

14. BEDIENUNG DES DVB-T TUNERS ZE-DVBT25

AUSWAHL DES DVB-T-MODUS

■ Drücken Sie mehrmals die SRC- Taste auf der Fernbedienung oder auf dem Bedienteil des Gerätes um den DVB-T Tuner als Wiedergabequelle auszuwählen.

■ Berühren Sie das Icon auf dem Bildschirm um den DVB-T Tuner als Wiedergabequelle auszuwählen.

BEDIENUNG DES DVB-T TUNERS

■ Um nähere Informationen über die Bedienung des DVB-T Tuners zu erhalten, lesen Sie sich bitte dessen Bedienungsanleitung genau durch.

DEUTSCH

15. FEHLERSUCHE

GENERELLE PROBLEME:

Problem Ursache Lösung

Das Gerät lässt sich nicht einschalten.

Die Fernbedienung funktioniert nicht.

Keine bzw. zu leise Audiowiedergabe.

Verzerrte bzw. schlechte Audiowiedergabe.

Die “Tel.Mute“ Funktion funktioniert nicht richtig.

Der Gerätespeicher wird nach ausschalten des Motors gelöscht.

1. Die Sicherung des Gerätes ist defekt. 1. Wechseln Sie die defekte Sicherung aus.

2. Die Fahrzeugsicherung ist defekt. 2. Wechseln Sie die defekte Sicherung aus.

3. Falsche Bedienung. 3. Drücken Sie die RESET-Taste um das

1. Die Batterie der Fernbedienung ist leer. 1. Wechseln Sie die Batterie aus.

Die Batterie wurde nicht richtig

eingelegt.

1. Fehlerhafte Installation bzw.

Verkabelung.

Die Lautstärke ist zu leise eingestellt. 2. Erhöhen Sie die Lautstärke.

Das Anschlusskabel “MUTE“ ist nicht

richtig angeschlossen.

4. Die Lautsprecher sind beschädigt. 4. Tauschen Sie die Lautsprecher aus.

5. Die Balance ist nicht richtig eingestellt. 5. Stellen Sie die Balance richtig ein.

6. Das Anschlusskabel eines

Lautsprechers hat Kontakt mit der Fahrzeugmasse.

1. Eine kopierte Disk wird nicht

wiedergegeben.

Die Impedanz des Lautsprechers passt

nicht zum Gerät.

Der Lautsprecher hat einen

Kurzschluss.

1. Das Anschlusskabel “MUTE“ hat

Kontakt mit Masse.

1. Die Stromversorgung (ACC und +12V)

ist nicht richtig angeschlossen.

2. Entnehmen Sie die Batterie noch einmal

1. Überprüfen Sie entsprechend die

3. Überprüfen Sie entsprechend die

6. Isolieren Sie blanke Lautsprecherkabel.

1. Verwenden Sie eine originale Disk.

2. Verwenden Sie Lautsprecher mit einer

3. Überprüfen Sie die

1. Überprüfen Sie entsprechend die

DEUTSCH

Gerät bzw. alle Einstellungen in den Auslieferungszustand zurückzusetzen.

und legen Sie die Batterie richtig ein.

Installation bzw. die Verkabelung.

passenden Impedanz.

Lautsprecheranschlüsse.

Installation bzw. die Verkabelung.

BILDSCHIRM:

Problem Ursache Lösung

Der Monitor öffnet sich nicht automatisch.

Kein Bild (DVD).

Die Bildsynchronisation ist fehlerhaft und weist Störungen auf.

Das Bildformat wird fehlerhaft dargestellt.

Der Monitor stoppt beim ausfahren an einer falschen Stelle.

1. Die Funktion “TFT Auto Open“ ist deaktiviert.

1. Das Anschlusskabel “PARKING BRAKE“ wurde nicht richtig angeschlossen.

2. Die Funktion “PRK SW“ ist aktiviert und die Handbremse ist nicht angezogen.

1. Die DVD ist nicht mit der eingestellten Videonorm kompatibel.

2. Die Videoverbindung ist fehlerhaft. 2. Überprüfen Sie entsprechend die

1. Das Bildformat wurde falsch eingestellt bzw. angepasst.

1. Der Monitormechanismus wurde blockiert.

1. Aktivieren Sie “TFT Auto Open“.

1. Überprüfen Sie entsprechend die

2. Parken Sie das Fahrzeug an einem

1. Ändern Sie die eingestellte Videonorm im

1. Stellen Sie das Bildformat richtig ein.

1. Drücken Sie noch einmal die OPEN-Taste

Installation bzw. die Verkabelung.

sicheren Ort und ziehen Sie die Handbremse an.

Menü.

Installation bzw. die Verkabelung.

um den Monitor noch einmal auszufahren.

62 63

DEUTSCH

TUNER:

Problem Ursache Lösung

Der Radioempfang ist schlecht. 1. Die automatische Antenne ist nicht

vollständig ausgefahren.

2. Die automatische Antenne ist nicht richtig angeschlossen.

3. Die “LOCAL“ Funktion ist aktiviert. 3. Deaktivieren Sie die “LOCAL“ Funktion.

1. Überprüfen Sie entsprechend die

2. Überprüfen Sie entsprechend die

CD/DVD:

Problem Ursache Lösung

Es kann keine Disk eingelegt werden.

Die Disk kann nicht wiedergegeben werden.

Das Bild ist unscharf, gestört oder dunkel.

Das PBC Menü kann während der Wiedergabe einer VCD nicht genutzt werden.

Die “REPEAT“ Funktion und der Suchlauf funktionieren während der Wiedergabe einer VCD nicht.

1. Es wurde bereits eine Disk eingelegt. 1. Entfernen Sie die Disk und legen

1. Die Disk ist verzogen oder zerkratzt. 1. Verwenden Sie eine Disk die sich in einem

2. Die Disk ist verschmutzt oder nass. 2. Reinigen Sie die Disk mit einem weichen

3. Die Disk ist nicht mit dem Gerät kompatibel.

4. Die “PARENTAL LOCK“ Einstellung ist zu hoch eingestellt.

5. Der Regional Code der Disk stimmt nicht mit dem des Gerätes überein.

6. Die Disk wurde falsch herum eingelegt. 6. Legen Sie die Disk mit dem Label nach

1. Die Disk wurde illegal vervielfältigt. 1. Verwenden Sie eine originale Disk.

1. Die wiedergegebene Disk verfügt über kein “PBC“ Menü.

1. Die “PBC“ Funktion ist aktiviert. 1. Deaktivieren Sie die “PBC“ Funktion.

3. Verwenden Sie eine kompatible Disk.

4. Ändern Sie die “PARENTAL LOCK“

5. Verwenden Sie ein Disk mit dem richtigen

Installation bzw. die Verkabelung der automatischen Antenne.

anschließend die andere Disk ein.

guten Zustand befindet.

Tuch.

Einstellung.

Regional Code.

oben in das Gerät.

MP3:

Problem Ursache Lösung

Störungen während der Wiedergabe.

Die Anzeige eines Dateinamens (ID3-Tag) ist fehlerhaft.

1. Die Disk ist schmutzig oder verkratzt. 1. Reinigen Sie die Disk oder verwenden Sie

2. Die Datei ist beschädigt bzw. wurde falsch aufgenommen.

1. Das LCD-Dipslay kann die Menge an Buchstaben nicht darstellen.

2. Verwenden Sie eine andere Disk bzw.

eine andere Disk.

brennen Sie die Dateien noch einmal.

DEUTSCH

FEHLERMELDUNGEN:

Problem Ursache Lösung

Loading 1. Die Disk wird gerade geladen.

No Disk

Bad Disk

Unknown Disk

Region Error

Error 1. Eine nicht zulässige mechanische

1. Die Disk ist verschmutzt. 1. Reinigen Sie die Disk mit einem weichen

2. Die Disk wurde falsch herum eingelegt. 2. Legen Sie die Disk mit dem Label nach

3. Die Disk wurde nicht richtig eingezogen. 3. Legen Sie die Disk richtig ein.

1. Die Disk ist verschmutzt. 1. Reinigen Sie die Disk mit einem weichen

2. Die Disk wurde falsch herum eingelegt. 2. Legen Sie die Disk mit dem Label nach

1. Das Format der Disk ist nicht mit dem Gerät kompatibel.

1. Der Regional Code der Disk stimmt nicht mit dem des Gerätes überein.

Bedienung wurde ausgeführt.

1. Halten Sie die EJECT-Taste für 5

DEUTSCH

Tuch.

oben in das Gerät.

Tuch.

oben in das Gerät.

Sekunden gedrückt um einen Reset des Lademechanismus durchzuführen.

64 65

DEUTSCH

16. SPEZIFIKATIONEN

CEA power ratings Main amplifier

Power output: 35 Watts RMS x 5 channels into 4 Ohms @ < 10% THD+N Signal to noise ratio: 70dBA below reference. (Reference: 1 Watt, 4 Ohms) MAX power: 50 x 5 Watts into 4 Ohms, all channels driven Frequency response: 20Hz to 20kHz, -3dB. Aux input used as source reference Reference supply voltage: 14.4VDC

DVD/CD player

Compatible formats: DVD-R, DVD-RW, DVD+R, DVD+RW, CD-R, CD-RW, CD-DA, MP3, WMA, HDCD, SVCD, VCD, MPEG, JPEG, MP3/WMA files burned onto a DVD+R/W or DVD-R/W and CD-R/RW

Signal to noise ratio: 85dBA Dynamic range: >95dB Frequency response: 20Hz to 20kHz, -3dB Channel separation: > 60dB @ 1kHz D/A converter(s): 5-channel high performance 24-bit, 192kHz, multi-bit Delta Sigma

modulation. DAC supports sample rates from 8~192kHz. Electronic skip protection (ESP): DVD: 2-3 sec, CD-DA: 10 sec, MP3: 100 sec, WMA: 200 sec (ESP time is approximate) Mechanical anti vibration ability: 10~200Hz, X/Y/Z direction: 1.0G

Video section

Format: NTSC, PAL (auto-detection) Output: 1Vp-p (75-ohm), buffered Input: 1Vp-p (75-ohm)

FM tuner section

Tuning range: 87.5MHz – 107.9MHz Mono sensitivity (–30dB): 10dBu Quieting sensitivity (–50dB): 15dBu Alternate channel selectivity: 70dB Signal to noise ratio @ 1kHz: 58dB Image rejection: 60dB Stereo separation @ 1kHz: 30dB Frequency response: 30Hz – 15kHz, –3dB

DEUTSCH

AM tuner section

Tuning range: 530kHz – 1710kHz Sensitivity (–20dB): 20dBu Signal to noise ratio @ 1kHz: 50dB Image rejection: 60dB Frequency response: 50Hz – 2kHz, –3dB

Monitor section

Screen size: 6.5" (measured diagonally). Screen type: TFT Liquid Crystal Display (LCD) active matrix Response time: 30mSec rise time, 50mSec fall time Resolution, DVD/Composite Video in: 280'800 sub pixels, 1200mm (W) x 234mm (H)

Viewing angle: General

■ 60 degrees left or right

■ 30 degrees up

■ 60 degrees down

Auxiliary input impedance: 10k Power supply: 10.5 to 16V DC, negative ground Fuse: 10-amp, mini ATM type DIN chassis dimensions (WxHxD): 178 x 100 x 185mm

DEUTSCH

■ Änderungen der technischen Daten und des Designs zum Zwecke der Verbesserung des Produktes vorbehalten.

Sollten Sie dieses Gerät eines Tages entsorgen müssen, beachten Sie bitte dass elektrische Geräte nicht mit dem Haushaltsmüll entsorgt werden sollten. Führen Sie das Gerät wenn möglich dem Recycling zu. Ihre lokalen Behörden oder Ihr Händler können Sie dementsprechend informieren (Richtlinie über die Entsorgung elektrischer und elektronischer Ausstattungen).

66 67

ENGLISH

CONTENTS

Thank you for choosing this ZENEC moniceiver. We hope you will find the introductions in this user manual clear and easy to follow. If you take a few minutes to read it over, you’ll learn how to operate your moniceiver properly. After you have finished reading the instructions, keep this manual in a safe place for future reference.

PREPARATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68-69

FEATURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

TOOLS AND SUPPLIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

DISCONNECTING THE BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

CONTROLS AND INDICATORS

BUTTON OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70-71

THE KEY AREAS OF TOUCH SCREEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

REMOTE CONTROLS

FRONT-ZONE REMOTE CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73-75

MULTI-ZONE REMOTE CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SMART-DIAL REMOTE CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TFT MONITOR OPERATION

OPEN/CLOSE TFT MONITOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

TFT MONITOR AUTO OPEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

MONITOR TILT ANGLE ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

REAR CAMERA MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

ADJUSTABLE PARAMETERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

PARAMETER ADJUSTMENT PROCEDURE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

PARKING BRAKE INHIBIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

MONITOR MECHANISM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

BASIC OPERATIONS

POWER ON/OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

PLAYING SOURCE SELECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

VOLUME ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

AUDIO CONTROL MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81-82

6-CHANNEL AUDIO CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

SYSTEM RESET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

MUTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

SYSTEM SETUP MENU

MAIN MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

SCREEN ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

GENERAL SETUP MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86-87

ASP (AUDIO SIGNAL PROCESSING) CONFIG MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88-90

MULTI-ZONE OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91-92

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73-78

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81-83

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84-92

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70-73

76-77

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79-80

TUNER OPERATION

TUNER TFT DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93-94

SWITCH TO RADIO TUNER SOURCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

SELECT FM/AM BAND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

AUTO TUNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

MANUAL TUNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

USING PRESET STATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93-94

ENGLISH

DVD PLAYER OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95-102

INSERT/EJECT DISC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

RESET THE LOADING MECHANISM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

ACCESSING DVD MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

USING THE TOUCH-SCREEN CONTROLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

CONTROLLING PLAYBACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

ACCESSING THE DVD MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

MOVING THROUGH CHAPTERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

FAST FORWARD/FAST REVERSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

SELECTING 2-CHANNEL AND 6-CHANNEL AUDIO PLAYBACK . . . . . . . . . . . . . . . . . . . . . . 98

GOTO SEARCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

DIRECT CHAPTER / TRACK SELECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

VIEWING AN ALTERNATE PICTURE ANGLE (DVD ONLY) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

ZOOMING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

MULTI-LANGUAGE DISCS (DVD ONLY) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

PLAYBACK INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100-101

GENERAL DISC INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101-102

DVD SETUP MENU

ACCESSING THE DVD SETUP SCREEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

LANGUAGE MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

AUDIO MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

VIDEO MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

SPEAKER MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SUR MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

RATING (PARENTAL LOCK) MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103-109

107

CD/MP3/WMA/JPEG OPERATION

CD PLAYER USER INTERFACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

MP3/WMA DISCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

JPEG DISKS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

SD CARD READER OPERATION

ACCESSING SD CARD MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

USING THE TOUCH-SCREEN CONTROLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

iPOD OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

ACCESSING

USING THE TOUCH-SCREEN CONTROLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

NAVIGATION OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115

ACCESSING NAVIGATION MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DTV OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

ACCESSING DVT MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TROUBLESHOOTING SPECIFICATIONS WARRANTY

iPOD MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117-119

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120-121

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122-123

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110-112

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

115

116

 NOTE:

1. Display pictures indicated in the book may differ from actual display.

2. Constructions and features subject to change without notice.

68 69

ENGLISH

PREPARATION

Please read all the instructions before beginning the installation. We recommend having your ZE-MC290 installed by a skilled dealer or a professional installer.

FEATURES

■ Double DIN size, all-in-one entertainment system

■ Built-in DVD player, car specification slot-in mechanism

■ Built-in ISS FM/AM Tuner, RDS reception function

■ High resolution 6.5"(16:9) TFT color monitor, contrast and brightness adjustment; with

LCD dot matrix display

■ Built-in 50W x 5 output amplifier, 5.1 channel sound output

■ Turn out and slot-in panel structure

■ Dual zones playing function with easy operation method

■ Smart touch screen operation

■ All functions remote control operated

■ Rear zone remote control operation

■ Special smart dial remote control operation

■ Buttons and encoder operation

■ Standby mode

■ Multi-purpose and selectable source playback, can be connected to the

following sources: iPod/navigation/SD card/CD

■ Powerful graphic UI and software update ability

Operating environment

Operating Temperature: –20ºC~ +70ºC Operating Humidity : 45%~80%RH Pressure : 860mbar~1060mbar

TOOLS AND SUPPLIES

You will need these tools and supplies to install the unit

■ Torx type, flat-head and Philips screwdrivers

■ Wire cutters and strippers

■ Tools to remove existing radio (screwdriver, socket wrench set or other tools)

■ Electrical tape

■ Crimping tool

■ Volt meter/test light

■ Crimp connections

■ 18 gauge wire for power connections

■ 16 – 18 gauge speaker wire

WARNING!

1. Only connect the unit to a 12-volt power supply with proper grounding.

2. Never install this unit where operation and viewing could interfere with safe driving conditions.

3. To reduce the risk of a traffic accident (except when using the rear view video camera) never use the video display function while driving the vehicle. This is a violation of law.

4. Never disassemble or adjust the unit without the assistance of a professional installer. For further details, please consult your ZENEC dealer.

5. To prevent injury from shock or fire, never expose this unit to moisture or water.

ENGLISH

6. Never use irregular discs.

7. To prevent damage to the mechanism inside this unit, avoid impact to the TFT monitor.

8. Do not change the fuse on the power wire without professional guidance. Using an improper fuse may cause damage to the unit and result in a fire.

9. The monitor employs an automatic motorized mechanism. To prevent damage to the core mechanism, please do not push, pull or swivel the monitor manually.

DISCONNECTING THE BATTERY

To prevent a short circuit, be sure to turn off the ignition and remove the negative (-) battery cable prior to installation.

 NOTE:

If the unit is to be installed in a car equipped with an on-board drive or navigation computer, do not disconnect the battery cable. If the cable is disconnected, the computer memory may be lost. Under these conditions, use extra caution during installation to avoid causing

a short circuit.

 NOTE:

It is especially important that you read the WARNINGS and CAUTIONS in this manual.

70 71

ENGLISH

CONTROLS AND INDICATORS

BUTTON OPERATION

1 2

8 9

3 bl 4

5 6

bm bn

bo bp

ENGLISH

01 OPTO SENSOR

02 MENU

Press to go to MAIN nenu.

3 FM/AM

Press to switch between FM and AM.

4 AS/PS (AUTO STORE/PROGRAM SCAN

) Press to auto store strong radio stations in the 6 preset channels in the current band. Press and hold to start to scan radio station.

05 SRC

Press once to select playing mode.

Press and hold to toggle rear zone mode On/Off.

6 POWER OFF/MUTE

Press and hold to power off. Press the Mute/Unmute. Press to power on when the machine is in power off state.

7 SMART DIAL/VOL

Press to enter SMART DIAL mode. Press and hold to enter audio adjust menu. Rotate clockwise/anticlockwise to control the volume up or down.

08 REMOTE CONTROL SIGNAL RECEIVER

09 SHORT WAY TO SWITCH TO THE NAVIGATION SOURCE

10 PREVIOUS

11 POS 12 NEXT 13 INFO/PIC Press to display playing information on the screen.

Press and hold to access the picture setup.

14 RESET 15 ANGLE ADJUST 16 DISC INDICATOR LIGHT

It is blue when there is no disc in the unit. It is red when there is a disc in the unit.

17 EJECT

Press once for disc insertion/ejection.

18 DISC SLOT 19 SD CARD SLOT

72 73

ENGLISH

THE KEY AREAS OF TOUCH SCREEN

The touch key areas are outlined below, for DVD, VCD, playback mode and so on.

Area A

Area F

Area B

Area C Area D

Area E

A — Return to main menu. B — DISP key: Displays playing information of a disc. C — Select previous chapter (DVD). D — Select next chapter (DVD). E — Display the on-screen controls, different mode displays or different menu. F — In DVD/VCD mode, display the numeric keypad on the screen (GOTO search) to access

a chapter directly.

ENGLISH

REMOTE CONTROL

,10 ,11 ,13

,14

,15 ,19 ,20 ,23

,24 ,27 ,28

,12 ,16

,18 ,21

,22 ,25 ,26

,17

ENGLISH

1. POWER

■ Turns the power on/off.

2. OPEN

■ Open/close the TFT monitor.

3. MUTE

■ Toggles on/off audio output.

4. SRC

■ Selects playing mode.

5. NUMERIC BUTTONS

■ Directly access chapter/track/preset station for current band.

6. VOL UP

■ Increase volume.

74 75

ENGLISH

7. VOL DOWN

■ Decrease volume.

8. INFORMATION

■ Displays playing information.

– / – –

■ Press to activate GOTO search for VCD/DVD discs.

10. STOP/BAND

■ Selects FM/AM band on Tuner mode.

■ Stop playback of other mode, i.e. disc playback.

11. SELECT

■ Enters the audio menu.

12. ESC

■ To jump back, i.e. to leave a menu.

13. MENU

■ Enters the main menu of system.

14. PICTURE

■ To enter the picture adjustment menu.

15. REPEAT A→B

■ Setup to repeat playback from time frame A to time frame B.

16. OK

■ Starts/pauses playback or to confirm settings.

17. DIRECTION BUTTONS

■ Up/down/left/right to select items for adjustment.

18. TITLE

■ To go to the main menu of a DVD disc.

19. ROOT

■ Enters the main menu of the disc.

■ Turn on PBC when playing VCD.

20. REPEAT

■ Repeat playback of current chapter.

21. NEXT

■ Selects the next chapter/track for playback.

■ Searches an available radio station by increasing tuning frequency.

ENGLISH

22. PREVIOUS

■ Selects the previous chapter/track for playback.

■ Searches an available radio station by decreasing tuning frequency.

23. FAST REVERSE

■ Fast reverse the disc content.

24. FAST FORWARD

■ Fast forward the disc content.

25. AUDIO

■ Change the audio language for disc playback.

26. ZOOM

■ Zooming IN/OUT on image.

27. ANGLE

■ Plays back disc in different angle for a scene.

28. SUBTITLE

■ Language selection for subtitle.

ENGLISH

76 77

ENGLISH

Title 18

Root 1 9

Enters the m ai n menu of the disc Turn on PB C wh en pl ayi ng VC D

Rep ea t 20

Rep ea t p layback of curr ent chapt er

Next 21

Select s the ne xt ch apter/track f or playback Se arch es a n av ail able rad io st ati on by increa sin g tuning fr eque ncy

Previous 22

Select s th e previous cha pter/track for p layba ck Se arch es a n av ail able rad io st ati on by

decre asing tu nin g frequency Fa st Reve rse

23 Fa st r everse the di sc cont ent

Fa st Forward

Fa st forward th e disc co ntent

Audio 25 Cha ng e the a ud io la ng ua ge f or disc pl aybac k Slow er Play 26 Slow forward play ba ck Angle 27 Pl ays b ac k d isc in diffe ren t ang el for a scen e SUB Title 28 La ng ua ge selection for s ubtitle

Multi-Zone Remote Control

,10

,13 ,16

,17

,15 ,7

,12

,14

,19

,11 ,15

,18 ,21

,20

MULTI-ZONE REMOTE CONTROL

1. R-SRC-Taste

■ Selects playing mode.

2. NUMERIC BUTTONS

■ Directly access chapter/track/preset station for current band.

3. MUTE

■ Toggles on/off audio output.

4. –/––

■ Search function in the VCD/DVD disc.

5. TITLE

■ Enter the title menu.

6. ROOT-Taste

■ Enters the main menu of the disc.

■ Turn on PBC when playing VCD.

7. OK

■ Starts/pauses playback or comfirm settings.

ENGLISH

8. DIRECTION BUTTONS

■ Up/down/left/right to select items for setting.

9. PREVIOUS

■ Selects the previous chapter/track for playback.

■ Searches an available radio station by decreasing tuning frequency.

10. NEXT

■ Selects the next chapter/track for playback.

■ Searches an available radio station by increasing tuning frequency.

11. STOP

■ Stop playback on other mode.

12. PLAY/PAUSE

■ Starts/pauses playback.

13. ZOOM-Taste

■ Zooming in/out on an image.

14. FAST REVERSE

■ Fast reverse the disc content.

15. FAST FORWARD

■ Fast forward the disc content.

ENGLISH

16. SLOWER PLAY

■ Slow forward playback.

17. REPEAT

■ Repeat playback of current chapter.

18. AUDIO

■ Change the audio language for disc playback.

19. SUBTITLE

■ Language selection for subtitles.

20. ANGLE

■ Plays back disc in different angle for a scene.

21. REPEAT A➝B

■ Setup to repeat playback from time frame A to time frame B.

78 79

ENGLISH

SMART DIAL REMOTE CONTROL

,2 ,1

1. VOL UP

■ Increase volume.

2. VOL DOWN

■ Decrease volume.

3. SMART DIAL

■ Press this encoder to access system set-up.

■ Rotate clockwise/anticlockwise to select desired item and press once to access or

comfirm.

ENGLISH

TFT MONITOR OPERATION

OPEN/CLOSE TFT MONITOR

Press the

[`] button on the front panel or press the button on the remote control to

open/close the monitor.

TFT MONITOR AUTO OPEN

■ If “TFT Auto Open” is “on” when the unit is turned on, the monitor automatically moves to the last viewing position.

■ If “TFT Auto Open” is ”off” when the unit is turned on, press the button on the front panel or press the button on the remote control to move the monitor into the desired viewing position.

MONITOR TILT ANGLE ADJUSTMENT

The monitor angle can be adjusted for optimum viewing using one of the following methods:

■ Press and hold the button to continuously adjust the tilt angle.

■ Release the button while reaching the desired angle.

■ Adjust the “Screen Tilt” in the “Screen setting” to adjust the tilt of the screen to the

desired degree.

REAR CAMERA MODE

■ When the vehicle is put in reverse gear, and an optional rear view camera is connected to the ZE-MC290, the TFT monitor will automatically switch to the camera input source.

IMAGE SETTING

Video Output Format

■ The table below shows the video output format for each playing source.

Playing source Video output format FM/AM Tuner RGB mode DVD RGB mode DTV RGB mode NAVI RGB mode AUX IN CVBS mode CAMERA CVBS mode iPOD (Video) CVBS mode

*CVBS – Composite Video Baseband Signal

80 81

ENGLISH

ADJUSTABLE PARAMETERS

■ While in DVD, DTV, NAVI or TUNER mode, the only parameter that can be adjusted is brightness (BRIGHT).

■ To access “PICTURE”, “COLOR”, “CONTRAST”, and “TINT” you must be in AUX or CAMERA mode.

PARAMETER ADJUSTMENT PROCEDURE

Enter picture quality setting mode:

Press the PIC button on the remote control or press and hold the INFO button on the

front panel.

2. Select item to be set:

Press the [5] or [6] button on the remote control or rotate the Smart Dial button

clockwise/anticlockwise to select an item.

3. Set parameters:

Press the [3] or [4] button on the remote control or press and hold the ANGLE button

on the front panel to adjust the selected feature to the desired setting.

4. Exit picture quality setting mode:

Press the PIC button on the remote control or press and hold the INFO button on the

unit.

PARKING BRAKE INHIBIT

■ When the “PARKING” cable is connected to the brake switch, the display on the TFT monitor will display video only when the vehicle is stopped and the parking brake is engaged.

■ Parking brake function is overridden when the video source is set to CAMERA.

■ When the parking brake inhibit is active, the front monitor displays “Caution”, preventing

the driver from watching content while driving. Rear video screens are not affected. Please see the “INSTALLATION SECTION” for installation.

MONITOR MECHANISM

■ If an obstruction occurs in the monitor path, the motion will stop automatically to prevent damage to the mechanism or monitor.

■ Normal operation is resumed by pressing the OPEN button or disconnecting and reconnecting the power.

ENGLISH

THE BASIC OPERATION

POWER ON/OFF

■ Press the POWER OFF/MUTE button to turn the unit on. You can also turn on the unit by pressing the button ( ) on the remote.

■ Press and hold the POWER OFF/MUTE button on the front panel or press the POWER button ( ) on the remote to power off the unit.

PLAYING SOURCE SELECTION

■ Press the SRC button on the front panel or the (SRC) button on the remote to change between available playing sources:

TUNER →Disc →IPod →DTV →AUX IN →CAMERA (rear view video camera), NAVI →

SD Card. The playing mode is displayed on the TFT display.

■ AUX IN Mode

An external peripheral device can be connected to this unit via RCA output and “AUX-

IN”.

■ CAMERA Mode

The “CAMERA” mode is only available if the camera is connected and during reverse

driving. To install a rear view video camera, connect the video input cable to the camera output cable.

VOLUME ADJUSTMENT

■ To increase or decrease the volume level, turn the SMART DIAL/VOL on the front panel or press the VOL+/ VOL– buttons on the remote control. The volume ranges from “0” to “40”. The LCD screen displays the volume level for 3 seconds. The default volume is “10” when the unit is powered on each time.

Press and hold the POWER OFF/VOL button to store the adjusted loudness.

AUDIO CONTROL MENU

■ The audio control feature allows you to easily adjust your audio system to meet the acoustical characteristics of your vehicle, which vary depending on the type of vehicle and its dimensions. To get the best possible sound quality from your new system, be sure to adjust the settings for the speakers as well. Proper setting of the fader and balance boosts the effects of the cabin equalizer.

82 83

ENGLISH

1. Accessing the audio control menu

Press the SMART DIAL/VOL button on the front panel once or press the SEL button

on the remote control to display the “AUDIO” menu.

2. Selecting an audio feature for adjustment

  Press the [5] or [6] button on the remote control or press the SMART DIAL/VOL

button on the front panel once to select an audio feature to be adjusted.

3. Adjusting an audio feature

Press the [3] or [4] button on the remote control or rotate the SMART DIAL/VOL

clockwise/anticlockwise to adjust the selected feature to the desired setting.

4. Audio adjustments:

Audio function Adjustable range

EQ User

Flat

Jazz

Pop

Classical

Rock

BASS –7 to +7

TREBLE –7 to +7

FADE –9 to +9

BAL –9 to +9

SUB –7 to +7

LOUD off, Lever 1–4

 NOTE:

■ The bass and treble levels are only adjustable when EQ is set to “User” mode.

■ The loud function compensates for deficiencies in sound ranges at low levels. Loudness

levels range from 1–4 or “off”. When the loud function is on, LOUD is displayed on the screen.

■ To exit the audio control menu. Stop making adjustments for a few seconds to exit the audio control menu.

6-CHANNEL AUDIO CONTROL

Item Adjustable range

Master Volume 00 to 40

Front Left Channel Volume –10 to +10

Front Right Channel Volume –10 to +10

Rear Left Channel Volume –10 to +10

Rear Right Channel Volume –10 to +10

Center –10 to +10

Subwoofer Volume –10 to +10

ENGLISH

REAR ZONE

■ If a monitor is installed in the rear zone and connected to the rear zone AV output, passengers in the back seat can control the DVD output using the rear zone remote control.

■ See “Multi-Zone Remote Control” for instructions.

SYSTEM RESET

■ To correct a system halt or an unwanted operation, use the tip of a pen to press the RESET button located on the front bottom-right corner of the unit. After a system reset, the unit restores all factory default settings.

RESET-Taste

MUTE

The volume will be muted when the following cases occur:

■ Automatic: If the “MUTE” wire is connected, audio output mutes when a telephone call is received by the car phone or when verbal navigation is performed.

■ Manual: Press the MUTE button [ ] on the front panel or the MUTE button [ ] on the remote control to mute the volume of the unit.

 NOTE:

■ Press the MUTE button [ ] again to restore the volume. “MUTE” is displayed on the LCD monitor.

■ Adjusting the volume or using any of the audio set-up features cancels the mute function.

84 85

ENGLISH

SYSTEM MENU SETUP

MAIN MENU There are three methods to access the MAIN menu.

■ Press the SMART DIAL button on the front panel.

■ Press the MENU button on the remote control.

■ Touch the A area on the touch-screen.

8 9 bl bm bn

1 2 3 4 5

1. Touch to access Front-Zone menu.

2. Touch to access Rear-Zone menu.

3. Touch to access DVD setup.

4. Touch to access ASP setup.

5. Touch to access General setup.

6. Touch to access Screen setup.

7. Touch to Exit menu.

8. Touch to access Tuner mode.

9. Touch to access DVD mode.

10. Touch to access iPod mode.

11. Touch to access SD Card mode.

12. Touch to access DVB-T (DTV) mode.

13. Touch to access Navigation mode.

14. Touch to access AV IN mode.

15. Touch to access Camera mode.

16. Touch to access Standby mode.

6 7

 NOTE:

Remote control and touch screen operations and buttons on front panel are all useable to select menu and adjust “SETTING”. The following instructions will show the different ways to access menus and adjustments.

ENGLISH

SCREEN ADJUSTMENT Accessing the screen setup menu

■ Press the M.. on the front panel or press the (MENU) button on the remote control to access MAIN menu.

■ Select the button on the screen to access the screen setup.

Selecting a feature for adjustment

■ Press the [5] or [6] button on the remote control to select a feature to be adjusted.

■ Rotate SMART DIAL clockwise/anticlockwise to select a feature to be adjusted.

■ Touch the options on the screen directly to select a feature to be adjusted.

Adjusting a Feature

Setting Options Function

[3]/[4] buttons on the remote

Brightness –10 to +10

Press the control or rotate the SMART DIAL clockwise/anticlockwise to adjust the brightness to the desired setting.

[3]/[4] buttons on the remote

Screen tilt 1 to 6

Press the control or touch the (1 to 6) number on the screen directly to adjust the tilt of the screen to the desired degree.

Screen saver

TS calibrate

ON Touch to activate/deactivate the screen OFF

saver.

No Touch “Yes” to enter the touch screen Yes

calibrate mode.

Firmware version Displays on screen the firmware version

of this unit.

86 87

ENGLISH

noitcnuF snoitpO gnitteS

-10 to +10

Press the (

/ ) buttons on the remote or rotate

the SMART DIAL clockwise/anticlockwise to adjust the Brightness to the desired setting.

Press the (

/ ) buttons on the remote or touch the (1 to 6) number on the screen directly to adjust the tilt of the screen to the desired degree.

On Off

Touch to activate/deactivate the Screen Saver.

Yes

Touch “Yes” to enter the touch screen calibrate mode.

Displays on screen the firmware version of this unit.

button on the bottom of the touch screen to access the General setup.

GENERAL SETUP MENU Accessing the general setup menu

■ Select the button on the screen to access the GENERAL setup.

Selecting a feature for adjustment

Press the direction buttons on the remote control or touch the option directly on the screen to select the feature to be adjusted.

Adjusting a feature

1. Enter the option field for the feature you want to adjust by pressing the OK button on the remote control or by pressing the SMART DIAL button. A submenu appears in a second row with the selected option.

2. Select a new value by pressing the direction button.

3. Confirm your selection by pressing the OK button or pressing the SMART DIAL button. The adjustment of the new value is complete.

Adjusting the clock

1. Access the “Clock” setting under the general setup menu.

2. Press the direction button on the remote control to move the cursor to the “Hour” or “Min” position, and press the OK button. You also can touch the “Hour” or “Min” position directly.

3. The numeric keypad will pop up.

4. Press the numeric button on the remote control or touch the numeric keypad on the screen to adjust the hour or minutes.

5. Press the OK button on the remote control or on the keypad of the screen to confirm adjustment.

Return to normal playback

The system will automatically return the previous playback mode that before accessing the setup menu after setting with no operation.

ENGLISH

Setting Options Function

USA S-Amert1 S-Amert2

Radio

Europe

Select the appropriate setting based on the country in which you reside.

Korea China Arabia 12Hr Clock displays 12 hour time using AM

Clock mode

and PM. 24Hr Clock displays 24 hour time up to 23:59 Normal

Cam image

Reverse

Auto

NTSC For color signal output in the standard

TV system

NTSC format. PAL For color signal output in the standard

PAL format. On The TFT panel automatically opens

when the unit is turned on.

TFT auto open

Off You must press the button on the

TFT panel or on the remote control to

open the TFT.

OSD menu

English, German,

The menus are displayed in English ,

German, French, Spanish or Italian. French, Spanish, Italian

Clock (HH:MM) See “Adjusting the clock” to learn how

to set the clock.

88 89

ENGLISH

ASP (AUDIO SIGNAL PROCESSING) CONFIG MENU

The ASP Config menu allows you to make fine audio adjustment.

Accessing the ASP Config Menu

■ Press the SMART DIAL on the front panel or press the (MENU) button on the remote control to access MAIN menu.

■ Select the button on the bottom of the screen to access the ASP setup.

■ A menu appears with the option for the first item, and then you can touch the button to

the option on the next page, press the button to reserve.

ENGLISH

Selecting a Feature for Adjustment

■ Press the direction buttons on the remote control or touch the option directly on the screen to select a feature to be adjusted.

Adjusting a Feature

1. Enter the option field for the feature you want to adjust by pressing the (OK) button on the remote or by pressing the SMART DIAL. A submenu appears in a second row with the selected option.

2. Select a new value by pressing the direction button.

3. Confirm your selection by pressing (OK) button on the remote control or pressing the SMART DIAL on the front panel. The new setup is complete.

Return to normal playback

The system will automatically return the previous playback mode that before accessing the setup menu after setting with no operation.

90 91

ENGLISH

Setting Options Function

60Hz

Bass Freq

Treble Freq

Sub Filter

80Hz 100Hz 130Hz 150Hz 200Hz 10KHz

12.5KHz 15KHz 17KHz 80Hz

120Hz

160Hz

0° Subwoofer output IN phase

According to the audio source, select the bass center frequency to achieve the best bass effect.

Selecting a crossover frequency sets a cut-off frequency of the subwoofer’s LPF (low-pass filter) and the “SMALL” speakers’ HPF (high-pass filter). The crossover frequency setting has no effect if the subwoofer is set to “Off” and any other speaker is set to “Large”.

180° Subwoofer output OUT OF phase

Sub Phase

 NOTE: Depending on your installation,

reversing the subwoofer phase may increase bass output.

1.0

Bass Q-Factor

FM/AM DVD DTV iPod NAVI SD Card AUX IN

Gain

Gain -7 bis +7 Adjust the iPod gain

Gain -7 bis +7 Adjust the NAVI gain

Gain -7 bis +7 Adjust the SD Card gain

Gain -7 bis +7 Adjust the AUX IN gain

1.25

1.5

2.0

-7 bis +7 Adjust the FM/AM gain

-7 bis +7 Adjust the DVD gain

-7 bis +7

When the bass center frequency is selected, adjusting the bass Q-Factor alters the sharpness of the bass output.

Adjust the DTV gain

ENGLISH

MULTI-ZONE OPERATION

■ Independent sources can be played simultaneously on the unit. For example, a FM/ AM console can be playback on the front screen while DVD video is available to rear passengers.

Access Rear-Zone

1. Touch the play.

button to access the Rear-Zone menu and you can select a source to

2. Use the Multi-Zone Remote Control to access the Rear-Zone and select a source to play.

3. Press and hold the SRC button on the front panel to toggle Rear-Zone mode On.

Exit Rear-Zone

1. Touch the Standby button on the Rear-Zone menu.

2. Press and hold the SRC button on the front panel.

 NOTE:

If DVD is selected as the front source and SD Card is selected for the rear source, then both sources will switch to SD Card. If SD Card is selected as the front source and DVD is selected for the rear source, then both sources will switch to the DVD source. Since the multimedia processor is shared between optical and SD Card media, one of these two can be selected but not both simultaneously.

Selecting a Source for the Front Zone

Access the Front-Zone menu, and this menu allows you to select a source for the front zone. You can also use the SRC button on the front panel or on the front remote control.

 NOTE:

Optical media and an SD Card cannot be selected from the Multi-Zone Source Menu simultaneously.

92 93

ENGLISH

Standby mode

1. Touch the

button to access standby mode.

2. In standby mode, the unit operates in low-power state, and has audio output only. No video output.

3. The unit will exit standby mode by any operation.

ENGLISH

TUNER (FM/AM) OPERATION

TUNER TFT DISPLAY

ENGLISH

1 3 4 bo 6 cm

7 8

bq br bs bt bu cl

01. Current source information, touch this area to return to MAIN MENU.

02. Current radio band indicator.

03. Current preset station playing back indicator.

04. Stereo broadcasting indicator.

05. Radio frequency indicator.

06. Preset radio stations: Touch to recall preset stations or touch and hold to store a

station, (total 12 stations a band you can preset).

07. User defined equalizer mode.

08. Loud setting indicator.

09. Volume indicator, you can adjust volume by rotate the VOLUME button.

10. Program type (PTY) indicator: Touch to activate/deactivate PTY function.

11. Alternative frequency (AF) indicator: Touch to activate/deactivate AF function.

12. Traffic announcement indicator: Touch to activate/deactivate TA function.

13. PS indicator.

14. Current time indicator.

94 95

ENGLISH

15.

16.

17.

18.

19.

20.

21. PTY indicator.

SWITCH TO RADIO TUNER SOURCE

Press the SRC button on the front panel or on the remote control to switch to the tuner source.

SELECT FM/AM BAND

Touch the BAND button control to change among the following bands: FM-1, FM-2, FM-3, AM-1.

AUTO TUNING

Press the the next available channel by increasing the tuning frequency. Press the button again to stop searching.

Press the the next available channel by decreasing the tuning frequency. Press the button again to stop searching.

MANUAL TUNING

Touch the

Touch to change among the following bands: FM-1, FM-2, FM-3, AM-1.

Touch to automatically scan and store stations in current radio band.

You can also press the AS/PS button on the unit.

Touch to seek backward. Touch to seek forward. Touch to tune backward one step. Touch to tune forward one step.

on the screen, or press the BAND button on the remote

[:] button on the remote control or touch the button on the screen to seek

[9] button on the remote control or touch the button on the screen to seek

or button to increase or decrease the tuning frequency one step.

USING PRESET STATIONS

12 numbered preset buttons store and recall stations for each band. Front 6 stored stations (P1-P6) for the current band appear on the screen, touch the channel directly for use.

You can touch the arrow

Storing a station

1. Select a band (if needed), then select a station.

2. Touch and hold an on-screen preset button (6) for three seconds. The preset number

appears at the top of the screen.

Recalling a station

1. Select a band (if needed).

2. Touch an on-screen preset button (6) to select the corresponding stored station.

buttons on the screen to select other stations.

ENGLISH

DVD PLAYER OPERATION

 NOTE:

When properly installed, DVD video cannot be displayed on the main TFT screen unless the parking brake is applied. If you attempt to play a DVD while the vehicle is moving, the TFT screen displays caution information with a blue background. Rear video screens, if applicable, will operate normally.

OPENING/CLOSING THE TFT VIDEO SCREEN Opening the TFT screen

■ To open the TFT video screen, press the button on the front panel or press the [ button on the remote control.

Closing the TFT screen

■ Press the button on the front panel or press the [ again to close the TFT screen.

INSERT/EJECT DISC Inserting a disc

■ When inserting a DVD disc, DVD mode is entered and disc play begins.

] button on the remote control

 NOTE:

If Parental Lock (Rating) is activated and the disc inserted is not authorized, the 4-digit

code must be entered and/or the disc must be authorized (see “RATING Menu”).

■ You cannot insert a disc if there is already a disc in the unit or if the power is off.

 NOTE:

CD-R/RW, DVD-R/RW, DVD+R/RWs will not play unless the recording session is

finalized.

]

Ejecting a disc

■ Press the button on the front panel to eject the disc. The unit automatically reverts to tuner mode.

■ You may eject a disc with the power off and the unit remains off after the disc is ejected.

RESET THE LOADING MECHANISM

■ If the disc loads abnormally or an abnormal core mechanism operation occurs, press and hold the button on the front panel to reset the loading mechanism. The disc is ejected and normal operation resumes.

ACCESSING DVD MODE

■ To switch to DVD mode when a disc is already inserted, press the SRC button on the front panel until DVD appears at the upper left corner of the screen.

96 97

ENGLISH

USING THE TOUCH-SCREEN CONTROLS

1 2 3 4 5 6 7

1. Touch to play/pause. 2. Touch to stop playback.

3. Touch to fast reverse. 4. Touch to fast forward.

5. Touch to repeat playback. 6. Touch to repeat from A to B.

7. Touch to switch among 8. Touch to display subtitle. LEFT, RIGHT, STEREO. 9. Touch to return to DVD main menu.

8 9

CONTROLLING PLAYBACK Stopping playback

■ Touch the stop button on the screen or press the [■/BAND] button on the remote control to stop DVD play and touch the play/pause button on the screen or the OK button on the remote control to resume disc playback.

Pausing playback

■ Touch the play/pause button on the screen to suspend or resume disc playback.

Slow motion playback

■ Press the button on the remote control to play the current title in slow motion at 1/2, 1/4, 1/6 or 1/7, the normal speed. Press OK button to resume normal play. Continue pressing the button to slow reverse.

ENGLISH

Repeat Playback

■ Press the REPEAT button on the screen or on the remote control to alter repeat mode according to the following:

 ■ DVD: Repeat Title, Repeat Chapter, Repeat Off  ■ VCD (PBC Off): Repeat Single, Repeat Off  ■ MP3: Repeat Single, Repeat Folder, Repeat Off

 NOTE:

For VCD play, the repeat function is not available if PBC is on.

PBC (playback control) (VCD only)

■ For VCDs with playback functionality, playback control (PBC) provides additional controls for VCD playback.

■ Press the ROOT button on the remote control to toggle the PBC function “On”/”Off”. Once PBC is on, playback starts from track one of the play list.

 NOTE:

When PBC is activated, fast forward, slow playback, and previous/next track are

available. Repeat and direct track selection are not available. When PBC is activated, selecting random, scan, or search playback automatically deactivates PBC.

Sectional repeat function (A-B)

■ Use the A-B function to define a specific area of a disc to repeat.

 ■ Press the Repeat A-B button [A

start point (A) of the repeated section.

■ Press the Repeat A-B button [A

the repeated section. The selected portion of the DVD will now repeat continuously.

■ Press the Repeat A-B button [A

repeat play.

ACCESSING THE DVD MENU

1. You can touch the area E, and then touch the menu.

2. Use the ARROW buttons on the remote control to select a title from the menu.

3. Press the TITLE button on the remote control to select a different title for playback.

4. Press the OK button on the remote control or touch the item directly to confirm your selection and begin playback.

➞

B] on the screen or on the remote control to set the

➞

B] again once you reach the desired end point (B) of

➞

B] again to cancel the A-B section setting and stop

button to recall the main DVD

MOVING THROUGH CHAPTERS

■ Press the [:] button or the [4] button on the remote control to advance to the next chapter on the DVD.

■ Press the [9] button or the [3] button on the remote control to move to the previous chapter on the DVD.

98 99

ENGLISH

FAST FORWARD/FAST REVERSE

■ Press the [8] button on the remote control or touch the button of the area E on the screen to fast forward. Keep pressing or touching and releasing the button to increase the rate from “2X” to “4X”, “8X”, and “20X”.

■ Press the [7] button on the remote control or touch the button of the area E on the screen to fast reverse. Keep pressing or touching and releasing the button to increase the rate from “2X” to “4X”, “8X”, and “20X”.

SELECTING 2-CHANNEL AND 6-CHANNEL AUDIO PLAYBACK 2-Channel audio (down mix) support for CD, SD Card and DVD

■ Linear pulse code modulation (LPCM) and pulse code modulation (PCM) support is available for CD and DVD discs when 2-channel audio is selected.

5.1-Channel audio support for CD, SD Card and DVD

■ This is intended for down mixed sources.

 NOTE:

2-Channel audio support is available for AM / FM tuner and auxiliary input only.

Speaker

Setup

2CH mode

Play 2CH audio in 6CH mode with surround ”off”

Play 2-channel (downmix) audio in 6channel mode with surround ”on”

Play 2-channel audio in 6-channel mode with surround ”on”

Front

Speaker

Rear

Speaker

Center

Speaker

* * *

* * * *

Sub-

woofer

ENGLISH

1 2 3

4 5 6

7 8 9

ENGLISH

GOTO SEARCH

■ During DVD or VCD playback, perform the following steps to use the GOTO feature to access a specific location on a disc:

1. Press the GOTO button on the remote control to enter the “GOTO” mode.

2. Press the [5] or [6] button on the remote control to select a category.

  ■ For DVD mode, you can choose time or title/chapter search.   ■ For VCD mode, press the GOTO button to choose between track search, disc

search and exit.

Time

· -- ·

Title/Chapter ---/---

VCD track search

Time – Go to specific time in the current track Track – Go to specific track

Disk Search

Time

· -- ·

Track ---/---

3. Enter a time into the field using the numeric keypad on the remote control.

4. Press the OK button on the remote control to go to the specified location on the

disc.

5. Press the GOTO button again to exit.

DIRECT CHAPTER/TRACK SELECTION

■ During DVD, VCD and CD playback, you can use the numeric keypad on the remote control to access a track directly.

VIEWING AN ALTERNATE PICTURE ANGLE (DVD ONLY)

■ Some DVDs contain scenes that have been shot simultaneously from different angles. For discs recorded with multiple angles, press the ANGLE button on the remote control to toggle available angles of the on-screen image.

DVD search Time – Go to specific time in current title Title/Chapter – Go to specific time in a chapter

Track Search

Time Track ---/---

VCD disc search Time – Go to specific time on disc Track – Go to specific track

100 101

ENGLISH

ZOOMING

■ Press the ZOOM button on the remote control to enlarge and pan through the video image using the following options: “Q1”, “Q2”, “Q3”, and “OFF”.

MULTI-LANGUAGE DISCS (DVD ONLY) Changing audio language

■ If you are watching a disc recorded in multiple languages, press the AUDIO button on the remote control to choose a language. You can also touch the area E, and then touch the button.

■ NOTE: During VCD playback, press the AUDIO button on the remote control to choose between left channel, right channel, and stereo.

Changing subtitle language

■ If you are watching a disc recorded in multiple languages with subtitles, press the SUBTITLE button on the remote control to choose the language in which you would like the subtitles to appear. You also can touch the area E, and then touch the

PLAYBACK INFORMATION

■ During DVD and VCD playback, press the INFO button on the remote control or touch the area B to display playback information on the screen, including the media playing and current playback time.

DVD playback information

■ The following information is displayed at the top of the screen during DVD playback:

button.

DVD VIDEO

1. Indicates current playing source.

2. Indicates the forth of 16 titles on the DVD is currently playing.

3. Indicates the first of 20 chapter on the DVD is currently playing.

4. Indicates the playback time of the current title.

5. Indicates user defined equalizer mode.

6. Indicates the loud setting.

7. Indicates the current system time.

8. Indicates the current playback source of the rear zone.

T:4/16

C:1/20 LEVEL 2 Rear: OFF

3 4 6 8

00:01:35

5 7

USER 08:06

ZENEC ZE-MC290 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
