ZEISS Fernrohrlupen-Brillen und Kopflupen
für professionelle Anwender
Überblick
Das folgende Diagramm zeigt eine Übersicht über
das Produktprogramm und gibt eine kurze
Charakterisierung der Produkte
Fernrohrlupen-BrillenKopflupenBeleuchtung
Präzise arbeiten bis ins kleinste Detail
Eine Vielzahl von Tätigkeiten z.B. im medizinisch-technischen Bereich stellen
sehr hohe Anforderungen an das präzise Arbeiten. Oftmals entscheiden
Bruchteile von Millimetern darüber, ob ein Arbeitsschritt erfolgreich
bewerkstelligt wird.
Insbesondere im Dentalbereich und der Chirurgie schätzen die Anwender
die Vorteile vergrößernder optischer Systeme und nutzen diese, um präzise
Filigranarbeit deutlich leichter durchführen zu können.
Fernrohrlupen-BrillenKopflupenBeleuchtung
• Galileisches Fernrohrlupen-System
mit 2facher oder 2,5facher Nah-
vergrößerung und zugeordneten
Arbeitsabständen (300 – 500 mm)
• Montage der optischen Systeme
erfolgt auf den Trägergläsern
• Kompakte Bauweise, geringes
Gewicht
GTX G 2,5 TTL K bino TTL
• Galileisches Fernrohrlupen-System mit
2,5facher Nahvergrößerung
• Arbeitsabstände: 350 / 400 / 450 mm
• Montage der optischen Systeme
erfolgt in den Trägergläsern
• Keplersches Fernrohrlupen-
System mit Vergrößerungen
von 4,2fach bis 10fach und
zugeordneten Arbeitsabständen
(180 – 450 mm)
• Montage der optischen Systeme
erfolgt in den Trägergläsern

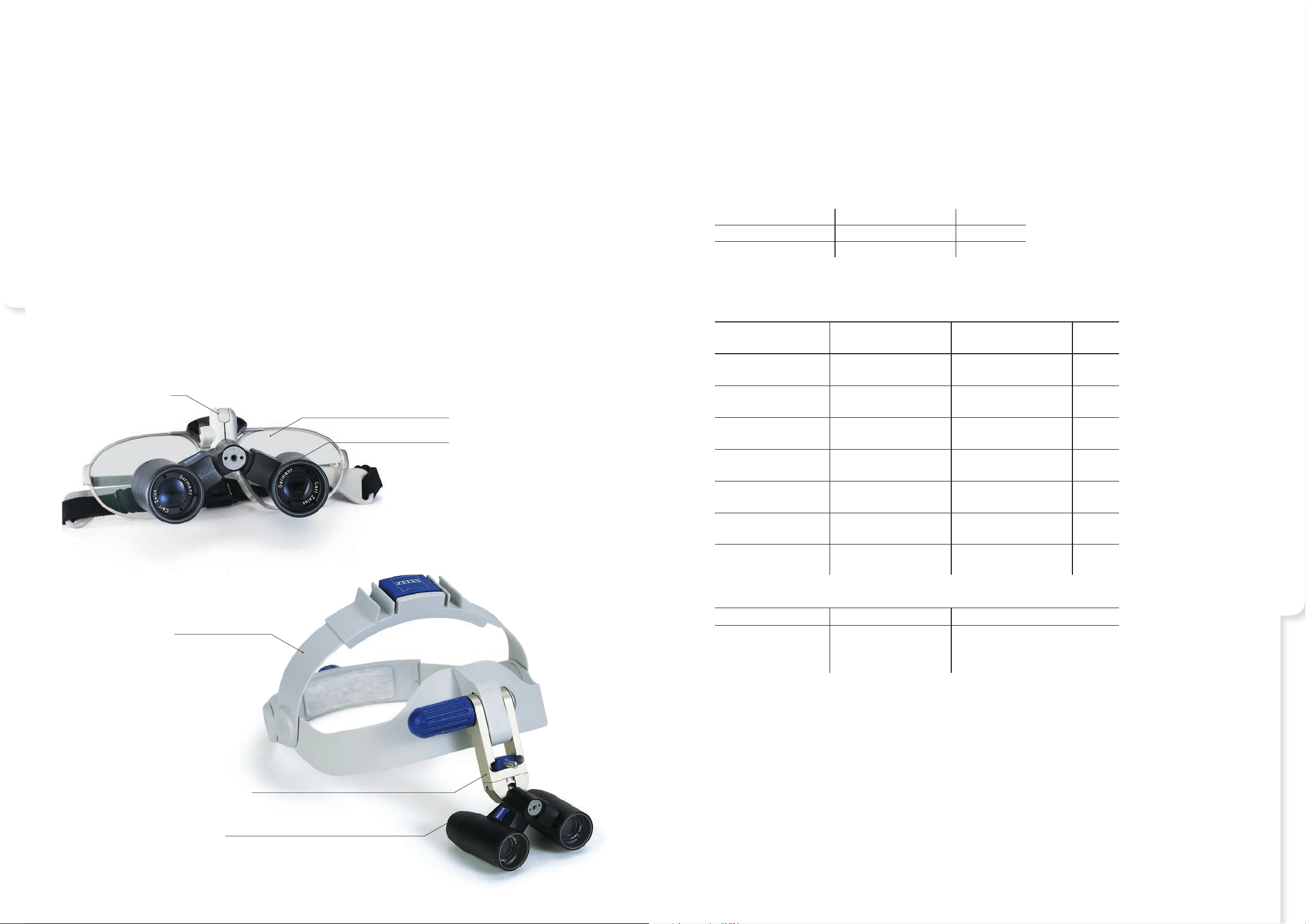

Kopflupe KF titan / Kopflupe KS
Inhalt
• Binokulare keplersche Fernrohrlupen-Systeme für Anwender mit erhöhtem Vergrößerungsbedarf
• Vergrößerungen: 3,2fach bis 8fach
Zeiss Vergrößernde Sehhilfen für professionelle Anwender
4
Fernrohrlupen-Brille GTX
5
Anpass-Satz zur Fernrohrlupen-Brille GTX
6
Fernrohrlupen-Brille G 2,5 TTL
8
Fernrohrlupen-Brille K bino TTL professional
10
Kopflupe KF titan / Kopflupe KS
12
LED-Beleuchtung Saphiro²
2 3
• Arbeitsabstände: 190 – 320 mm

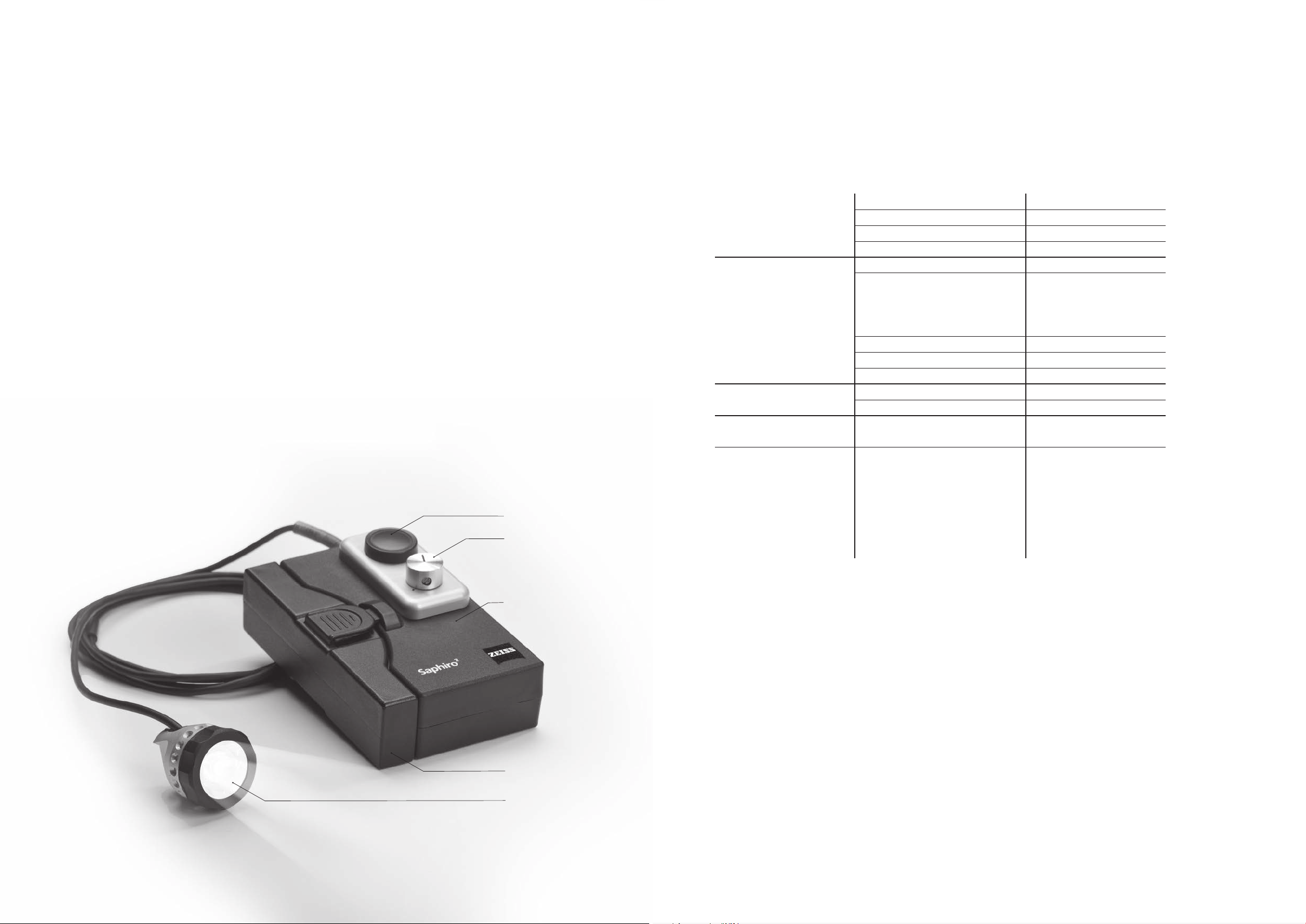

Saphiro²
• Mobile Hochleistungs-LED Beleuchtung
• Adaptierbar an alle ZEISS Fernrohrlupen-Brillen und Kopflupen

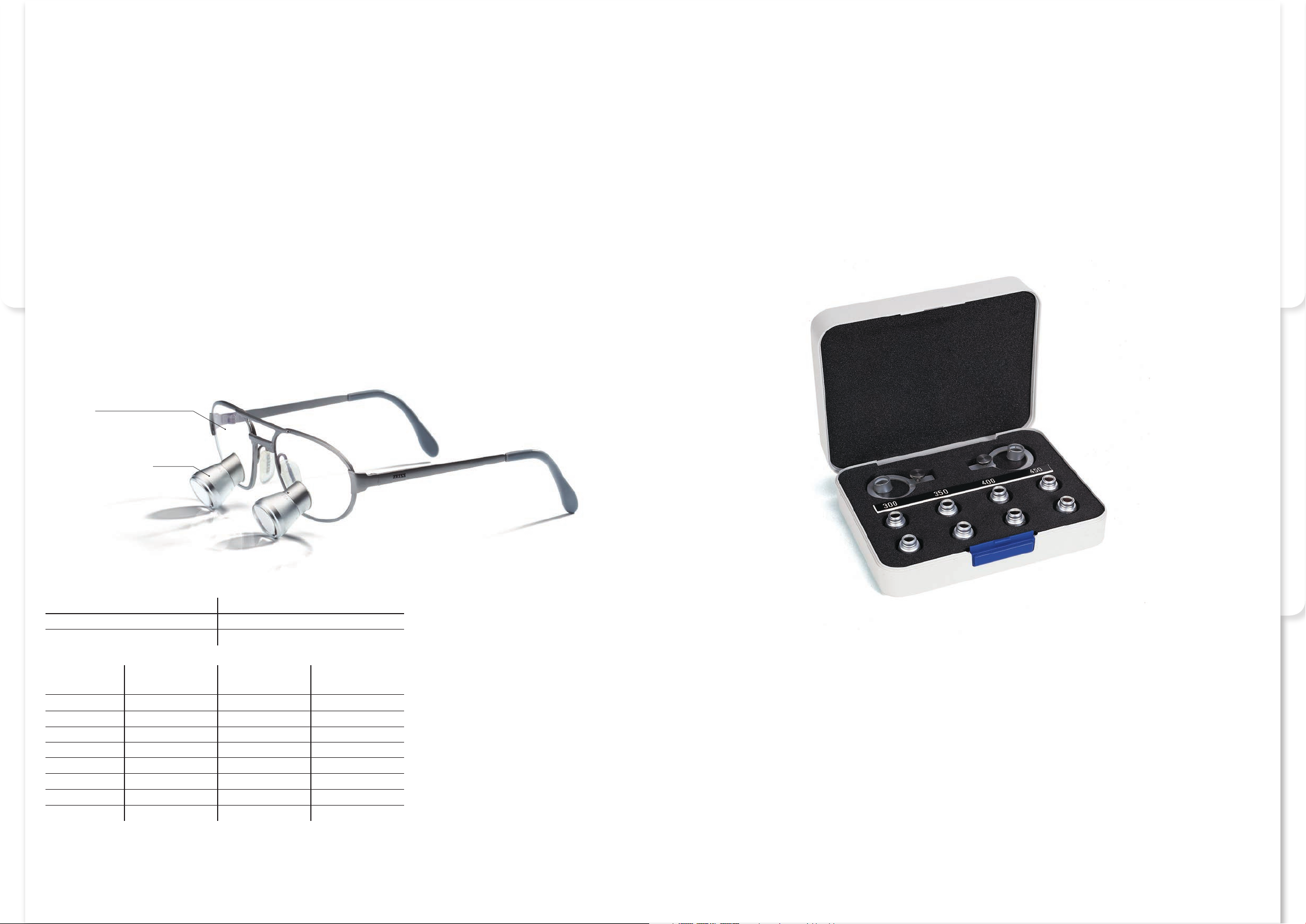

ZEISS Fernrohrlupen-Brille GTX Anpasssatz
zur ZEISS Fernrohrlupen-Brille GTX
Die ZEISS Fernrohrlupen-Brille GTX ist eine durch
den Augenoptiker individuell anzupassende
Kopflupe. Sie wird zum binokularen, stereoskopischen Nahsehen im medizinischen und
technischen Bereich eingesetzt. Die FernrohrlupenSysteme Galileischer Bauart haben eine 2fache
oder 2,5fache Vergrößerung und sind jeweils
in verschiedenen Arbeitsabständen erhältlich.
Die Systeme sind in Halteringen gefasst, die
auf mineralische oder organische Brillengläser
Trägerglas
Fernrohrlupen-System GTX
(mit Haltering)
mit beliebigen Korrektionswerten aufgekittet
werden. Die Trägergläser lassen sich in jede stabile,
gut anpassbare Brillenfassung einarbeiten. Die
geringe Baugröße der Systeme erlaubt eine gute
Umfeldorientierung. Die ZEISS Fernrohrlupen-Brille
GTX lässt sich mit der LED-Beleuchtung Saphiro²
ausstatten. Dadurch wird eine ideale, sehr leichte
Kombination von Vergrößerung und Beleuchtung
erreicht.
Der Anpasssatz GTX ermöglicht die binokulare
Demonstration der Fernrohrlupen-Systeme
unter Berücksichtigung der individuellen
Akkommodation und Fehlsichtigkeit.
Dadurch kann der Arbeitsabstand ermittelt
werden, der sich beim Blick durch die
Fernrohrlupen-Systeme tatsächlich einstellt.
In der Standardausstattung umfasst der Anpasssatz
zwei Prüfhalter zum Einsetzen in die Messbrille,
je zwei GTX-Systeme für die Arbeitsentfernungen
350 mm und 450 mm sowie einen Behälter zur
Aufbewahrung.
Fernrohrlupen-BrillenKopflupenBeleuchtung
Baulänge Gewicht
ca. 20 mm GTX 2: pro System mit Haltering ca. 6 g
GTX 2,5: pro System mit Haltering ca. 7 g
Vergrößerung Arbeitsabstand Freier Sehfeld
ab Auge gemessen Objektabstand
2x 500 mm 465 mm 84 mm
2x 450 mm 415 mm 76 mm
2x 400 mm 365 mm 68 mm
2x 350 mm 315 mm 60 mm
2x 300 mm 265 mm 52 mm
2,5x 450 mm 413 mm 72 mm
2,5x 400 mm 363 mm 64 mm
2,5x 350 mm 313 mm 57 mm
Hinweise: Der Objektabstand verkürzt sich, wenn die Systeme auf Brillengläsern mit Nahkorrektion aufgekittet
werden oder der Benutzer akkommodiert.
Die Halteringe der ZEISS Fernrohrlupen-Systeme
GTX lassen sich auf mineralische oder organische
Trägergläser motieren. Die Montage auf
organische Gläser ist ausschließlich auf folgende
ZEISS Brillengläser möglich:
• ZEISS Einstärken Sph 1.6
• ZEISS Einstärken Sph 1.6 Gold ET
• ZEISS Einstärken Sph 1.5
• ZEISS Einstärken Sph 1.5 Gold ET
• ZEISS Bifokal Classic CT 28 1.5 Hart Gold ET
• ZEISS Bifokal Classic CT 25 1.5 Hart Gold ET
Die Mindestdicke organischer Trägergläser muss
2,5 mm betragen. Als Systemträger ist jede stabile,
gut anpassbare Brillenfassung geeignet.
Abbildung abweichend
von Standardausstattung
Zum Aufkitten der Halteringe sind
folgende Angaben erforderlich:
• Einzel-PD für die Ferne (die nasale
Versetzung für die Nähe wird bei ZEISS
errechnet)
• Durchblickhöhe Ferne
• Durchblickhöhe Nähe (Mitte Haltering)
• Scheitelabstand (Hornhautscheitel bis
vorderer Glasscheitel)
• ggf. Korrektionswerte und Glasart
der Trägergläser
4 5

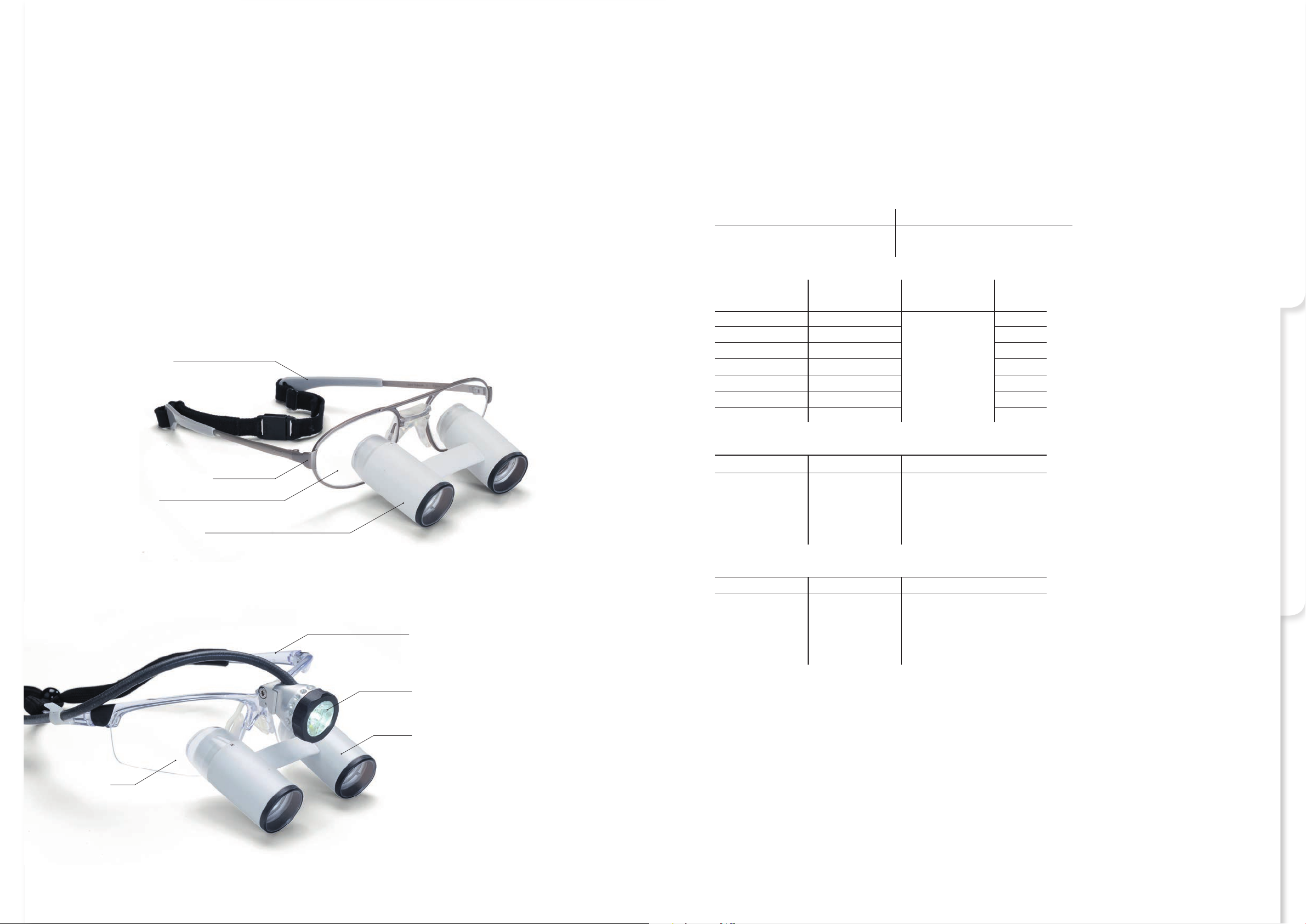

ZEISS Fernrohrlupen-Brille G 2,5 TTL
Die ZEISS Fernrohrlupen-Brille G 2,5 TTL ist eine
binokulare Kopflupe, die individuell vom Augenoptiker angepasst wird. Sie wird zum binokularen,
stereoskopischen Nahsehen im medizinischen und
technischen Bereich eingesetzt. Die FernrohrlupenSysteme galileischer Bauart bieten eine 2,5fache
Vergrößerung und sind in drei unterschiedlichen
Arbeitsabständen erhältlich. Die optischen Systeme
werden in das Trägerglas (TTL = through the lens)
montiert.

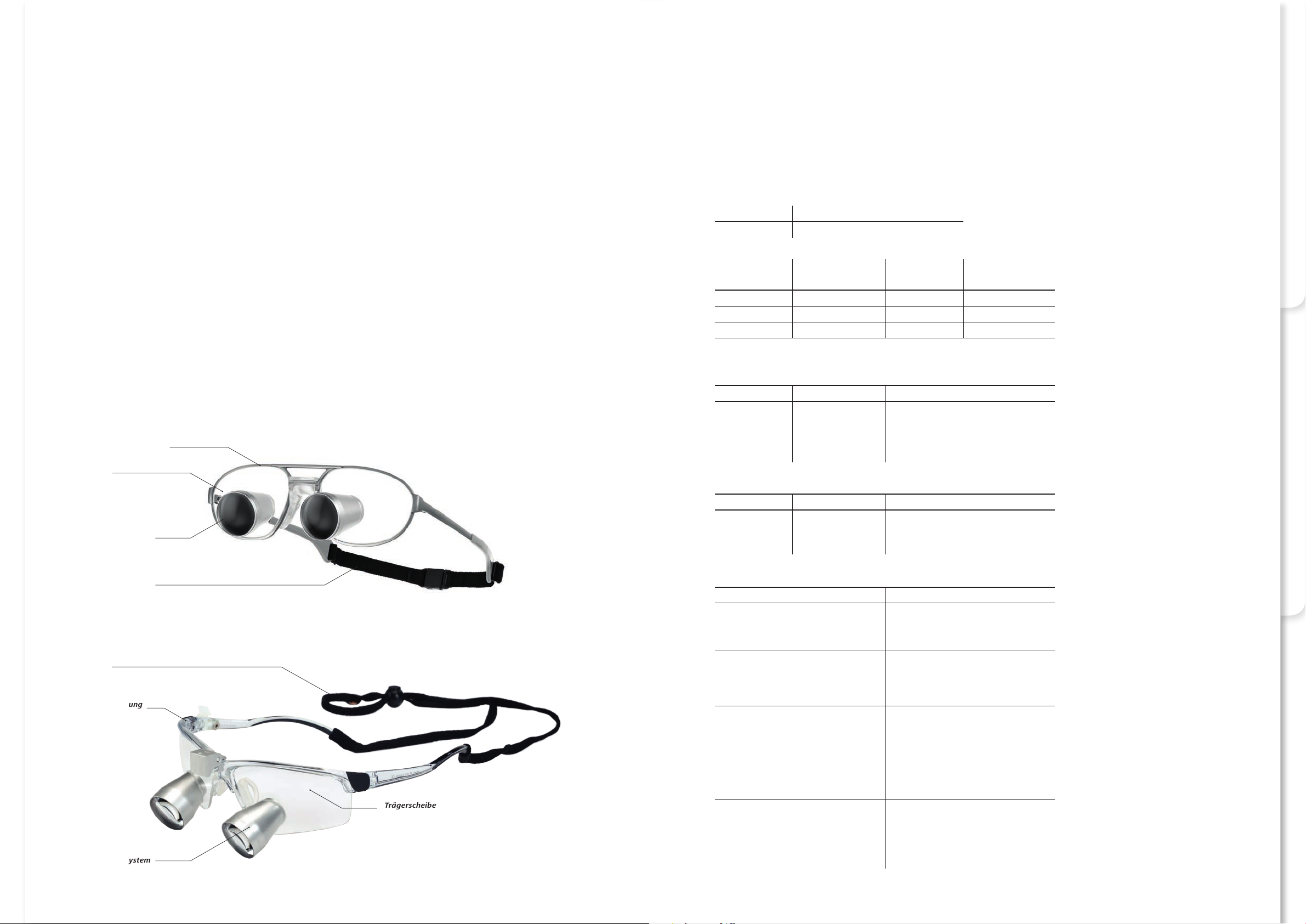

ZEISS Systemträger STMS
Trägerglas
Fernrohrlupen-System
Als Systemträger kommt wahlweise der bewährte ZEISS Systemträger STMS oder eine modische
Sportbrillenfassung zum Einsatz. Für maximalen
Tragekomfort sind die Systemträger mit Steckbügeln und Halteband ausgestattet.
Die organischen Trägergläser des ZEISS Systemträgers STMS können Plan- oder Korrektionswirkung
besitzen. Die Okulare der optischen Systeme lassen
sich in Kombination mit STMS bei Bedarf ebenfalls
mit Korrektionswirkung ausstatten.
Für die Sportbrille ist ein verglasbarer Brillenclip
erhältlich, der anstelle der Nasenpads aufgesteckt
wird. Bitte beachten Sie jeweils die Lieferbereiche.
Die ZEISS Fernrohrlupen-Brille G 2,5 TTL lässt sich
mit der LED-Beleuchtung Saphiro² kombinieren.
Dadurch wird eine ideale Kombination von
Vergrößerung und Beleuchtung erzielt.
Technische Daten
(bei Korrektion 0,0 dpt)
Baulänge Gewicht
ca. 36 mm ca. 22 g (pro einzelnem System)
Vergrößerung Arbeitsabstand Freier Sehfeld
ab Auge gemessen Objektabstand
2,5x 350 mm 315 mm 75 mm
2,5x 400 mm 365 mm 85 mm
2,5x 450 mm 415 mm 94 mm
Hinweise: Der Objektabstand verkürzt sich, wenn der Benutzer akkommodiert.
Systemträger STMS
Fassungsgrößen Material/Ausstattung Farbe
50-18 klein
53-20 standard
56-18 groß
Sportbrillenfassung
Fassungsgrößen Material/Ausstattung Farbe
Klein (S)
Groß (L)
reines Titan mit lotfreien
Laser-Schweißverbindungen, Steckbügel,
elastisches Halteband
Kunststofffassung
Halteband,
Adapter für Saphiro²
titan natur
transparent
Fernrohrlupen-BrillenKopflupenBeleuchtung
Elastisches Halteband
Halteband
Sportbrillenfassung
Trägerscheibe
Fernrohrlupen-System
Ausführungen der Fernrohrlupen-Brille G 2,5 TTL
Bezeichnung Ausstattung
Fernrohrlupen-Brille G 2,5 TTL
Fernrohrlupen-Brille G 2,5 TTL
Fernrohrlupen-Brille G 2,5 TTL
Fernrohrlupen-Brille G 2,5 TTL
basic
pro 1
pro 2
sport
Systemträger STMS, Trägergläser und
Okulare der optischen Systeme ohne
Korrektionswirkung
Systemträger STMS, Okulare der optischen
Systeme mit Korrektionswirkung
Okularlinse: ZEISS Einstärken Sph 1.6 GET /
Systemträger STMS, Trägergläser und
Okulare der optischen Systeme mit
Korrektionswirkung
Okularlinse: ZEISS Einstärken Sph 1.6 GET /
Trägergläser: ZEISS Einstärken Sph 1.6 LT /
Sportbrillenfassung,Trägergläser und Okulare
der optischen Systeme ohne Korrektionswirkung,
Verglasbarer Brillenclip erhältlich
Gläser: Clarlet 1.6 LT / -10,00 bis +2,00 dpt tor.i.st.H.;
cyl 4,00 dpt
-10,00 bis +2,00 dpt; cyl 4,00 dpt
-10,00 bis +2,00 dpt; cyl 4,00 dpt
-10,00 bis +2,00 dpt; cyl 4,00 dpt
Hinweise zur Bestellung der ZEISS
Fernrohrlupen-Brille G 2,5 TTL:
Zur Montage der optischen Systeme
in den Trägergläsern werden bei der
Bestellung folgende Daten benötigt
• Einzel-PD für die Ferne (die nasale
Versetzung für die Nähe wird bei
ZEISS berechnet)
• Durchblickhöhe Ferne
• Durchblickhöhe Nähe
• Scheitelabstand (Hornhautscheitel
bis vorderer Glasscheitel)
• Arbeitsabstand der optischen Systeme
• ggf. Korrektionswerte für die Okulare
der optischen Systeme
• ggf. Korrektionswerte der
Trägergläser / Brillenclip
• Systemträger (Variante und Größe)
6 7
ZEISS Fernrohrlupen-Brille K bino TTL professional
Die ZEISS Fernrohrlupen-Brille K bino TTL professional ist eine binokulare Kopflupe, die in
medizinischen und technischen Anwendungen
zum binokularen, stereoskopischen Nahsehen
eingesetzt wird.
Die Fernrohrlupen-Systeme keplerscher Bauart
sind in verschiedenen Vergrößerungen erhältlich.
Die optischen Systeme werden in das Trägerglas
(TTL = through the lens) montiert.
Bei Bedarf lassen sich die Okulare der optischen
Systeme mit individueller Korrektionswirkung
ausstatten.
Steckbügel mit
elastischem Halteband
ZEISS Systemträger STMS
Trägerglas
Fernrohrlupen-System
(mit Objektivschutz)
Als Systemträger kommt wahlweise der bewährte
Systemträger STMS oder eine modische Sportbrillenfassung zum Einsatz. Für maximalen Tragekomfort sind die Systemträger mit Steckbügeln und
Halteband ausgestattet.
Die ZEISS Fernrohrlupen-Brille K bino TTL professional lässt sich ideal mit der LED-Beleuchtung
Saphiro² kombinieren. Vergrößerte Abbildung in
Kombination mit einer schattenfreien Ausleuchtung
des Arbeitsfeldes sind Grundlage für optimale
Arbeitsergebnisse.
Technische Daten
(bei Korrektion 0,0 dpt)
Baulänge Gewicht
Je nach Fehlsichtigkeit und Vergrößerung ca. 64 g
zwischen 50 – 59 mm
Vergrößerung Arbeitsabstand Freier Sehfeld
ab Auge gemessen Arbeitsabstand
4,2x 400 mm
4,4x 350 mm 68 mm
5,0x 450 mm 65 mm
5,6x 400 mm 61 mm
6,0x 350 mm 56 mm
8,0x 200 mm 25 mm
10,0x 180 mm 20 mm
Systemträger STMS
Fassungsgrößen Material / Ausstattung Farbe
50-18 klein
53-20 standard
56-18 groß
reines Titan mit lotfreien
Laser-Schweißverbindungen
Steckbügel
Elastisches Halteband
Abhängig
von der Fehlsichtigkeit
titan natur
75 mm
Fernrohrlupen-Brillen
Trägerscheibe
Sportbrillenfassung mit
Steckbügeln und Halteband
Saphiro² (optional)
Fernrohrlupen-System
(mit Objektivschutz)
Sportbrillenfassung
Fassungsgrößen Material / Ausstattung Farbe
klein (S)
groß (L)
Kunststofffassung
Halteband
Adapter für LED-Beleuchtung Saphiro²
transparent
Hinweise zur Bestellung der
ZEISS Fernrohrlupen-Brille
K bino TTL professional
Zur Montage der optischen Systeme
in den Trägergläsern werden bei der
Bestellung folgende Daten benötigt:
• Einzel-PD für die Ferne (die nasale
Versetzung für die Nähe wird bei
ZEISS berechnet)
• Durchblickhöhe Ferne
• Druchblickhöhe Nähe
• Scheitelabstand (Hornhautscheitel
bis vorderer Glasscheitel)
• Vergrößerung der optischen Systeme
• ggf. Korrektionswerte für die Okulare
der optischen Systeme
• Systemträger (Variante und Größe)
KopflupenBeleuchtung
8 9
ZEISS Kopflupe KF titan / ZEISS Kopflupe KS
Die ZEISS Kopflupen KF titan und KS werden zum
binokularen, stereoskopischen Nahsehen in medizinisch-technischen Anwendungen eingesetzt.
Sie bestehen aus einem binokularen FernrohrlupenSystem keplerscher Bauart, das an einem Systemträger montiert ist. Bei der ZEISS Kopflupe KF titan
handelt es sich dabei um eine Brillenfassung mit
Steckbügeln und elastischem Halteband, die in
unterschiedlichen Fassungsgrößen erhältlich ist.
Bei Bedarf lässt sich die Brillenfassung mit Brillengläsern beliebiger Korrektionswirkung verglasen.
Verbindungsteil für die Optik
Stirnreif
Bei der ZEISS Kopflupe KS kommt als Systemträger
ein Stirnreif zum Einsatz, der sich individuell an den
Kopf anpassen lässt.
Die Höhenpositionierung und die Neigung des
optischen Systems erfolgen über das jeweilige
Verbindungsteil des Systemträgers. Die Einstellung
des Augenabstands wird mit der Knickbrücke des
Systems vorgenommen.
Bei Bedarf lässt sich das Fernrohrlupen-System aus
dem Gesichtsfeld heraus schwenken und wieder in
die Arbeitsposition zurückführen.
Durch den aufgeschraubten Objektivschutz sind die
optischen Systeme vor Spritzwasser und Beschädigungen geschützt.
Systemträger
Fernrohrlupen-System
Technische Daten
(bei Korrektion 0,0 dpt)
Baulänge (optische Systeme) Gewicht
Kopflupe KF titan 51,5 bis 62 mm ca. 135 g
Kopflupe KS 51,5 bis 62 mm ca. 330 g
Fernrohrlupen-System K
Vergrößerung Arbeitsabstand Freier Sehfeld
vom Auge gemessen Objektabstand
4x 500 mm 425 mm 93 mm
3,2x 500 mm 430 mm 115 mm
4x 450 mm 375 mm 81 mm
3,3x 450 mm 380 mm 100 mm
4,3x 400 mm 325 mm 68 mm
3,5x 400 mm 330 mm 86 mm
4,5x 350 mm 275 mm 56 mm
3,6x 350 mm 280 mm 71 mm
5x 300 mm 220 mm 44 mm
4x 300 mm 230 mm 56 mm
4,5x 250 mm 180 mm 40 mm
5x 235 mm 155 mm 36 mm
6x 215 mm 135 mm 30 mm
8x 190 mm 110 mm 23 mm
Systemträger KF titan
Fassungsgrößen Material Farbe
56-18 groß
53-20 standard
50-18 klein
reines Titan mit lotfreien
Laser-Schweißverbindungen
titan natur
Kopflupen
Verbindungsteil für die Optik
Fernrohrlupen-System
10 11
Beleuchtung
ZEISS Saphiro²
Die ZEISS Saphiro² ist eine mobile HochleistungsLED-Beleuchtung, die von professionellen Anwendern vor allem in Kombination mit Fernrohrlupen-Brillen und Kopflupen eingesetzt wird. Die
Sehfelder werden durch ZEISS Saphiro² in einem
tageslichtähnlichem Spektrum gleichmäßig hell
und schattenfrei ausgeleuchtet, wodurch sich viele
Sehaufgaben deutlich besser bewältigen lassen.
Die gewünschte Helligkeit lässt sich stufenlos an
einem Steuergerät einstellen. Ein leistungsfähiger
Akku ermöglicht den mobilen, netzunabhängigen
Betrieb.
Der hohe Tragekomfort der ZEISS Saphiro² wird
durch das geringe Gewicht erreicht. Der sehr kleine
und leichte Leuchtkopf kann durch mechanische
Adapter auf alle ZEISS Kopflupen und Fernrohrlupen-Brillen aufgesteckt werden.
Ein-/Aus-Schalter
Stufenlose
Helligkeitsregulierung
Technische Daten
Beleuchtung:
Akku:
Steuergerät:
Ladegerät: Betriebsspannung 100 V bis 240 V AC
Lieferumfang:
Beleuchtungsstärke 35.000 Lux in 250 mm Entfernung
Farbtemperatur 5.500 K (tageslichtähnlich)
Abmessung Leuchtkopf Ø 25 mm
Gewicht Leuchtkopf 11 g
Lithium Kobalt 2600 mAh, 3,7 V
Betriebsdauer ca. 3-4 Stunden bei Volllast, im blau
markierten Bereich 5-6 Stunden
(abhängig von Alter und Ladezustand
des Akkus)
Ladedauer ca. 3 Stunden
Abmessungen 100 x 30 x 30 mm
Gewicht 70 g
Abmessungen 100 x 50 x 45 mm
Gewicht (ohne Akku) 82 g
50/60 Hz
1 Beleuchtungseinheit mit Steuergerät
1 Ladegerät BCV2 mit Weltstecker-Set
1 Battery Pack SV2
1 Befestigungsset
1 Patientenschutzfolie
1 Gebrauchsanweisung
1 Behälter
Steuergerät
Akku
Leuchtkopf
12 13
Beleuchtung
Allgemeine Informationen
Vergrößernde Sehhilfen sind nicht selbsterklärend.
Bei Fragen zu unseren Produkten oder zur Bestellung geben Ihnen Ihre persönlichen Ansprechpartner Auskunft:
Montag bis Freitag 8:30 bis 17:00 Uhr
Ralph Daßler
Telefon 0 73 61 / 5 98 59 77
Telefax 0 73 64 / 95 49 57
E-Mail ralph.dassler@zeiss.com
Jürgen Raths
Telefon 0 73 61 / 5 98 59 77
Telefax 0 73 64 / 95 49 58
E-Mail juergen.raths@zeiss.com
Carl Zeiss Vision im Internet
www.vision.zeiss.de
info.vision.de@zeiss.com
Zeiss Partner-Netz für Kunden mit Passwort:
www.zeiss-partner.de
Gültig ab 01.07.2014, Änderungen vorbehalten
14 15
Carl Zeiss Vision GmbH
Turnstrasse 27
73430 Aalen
Germany
info.vision.de@zeiss.com
www.vision.zeiss.de
DE_20_010_6096I Printed in Germany CZ-II/2014
Änderung in Ausführung und Lieferumfang sowie technische Weiterentwicklung vorbehalten.
Loading...
