ZQ500™ シリーズ

モバイル・プリンタ

ク イ ッ ク・ス タ ー ト・ガ イ ド

© 2014, ZIH Corp.

P1064720-071 Rev. A
2014 年 4 月

Zebra Technologies Corporation

Zebra Technologies Corporation

目次

製品ボックスの内容 ................................................................................. 3

概要 ................................................................................................ 4

バッテリの交換方法................................................................................. 6

スマ ート・バッテリの 充 電 ............................................................................ 7

UCLI72-4 Quad Charger (AC18177-5).................................................7

Smart Charger-2 (SC2) 単一バッテリ充電器 (P1031365-063) ........................8

AC 電 源アダプタ (キ ット・ パ ー ツ 番 号 P1031365-XXX に同梱) ..................................9

本体架台 (P1063406-029) .....................................................................10

4

ベイ・バッテリ充 電器 (P1063406-027) .......................................................10

用 紙 の セ ット (ZQ510 を表示) ................................................................ 11

プリンタ 通 信 ...................................................................................... 12

コンピュータ経由 ........................................................................................12

Bluetooth 経由 (NFC) ..........................................................................12

BT/WLAN 経由 .....................................................................................12

プリンタのコントロール ............................................................................ 13

プリンタのクリーニング ............................................................................ 14

アクセサリ ........................................................................................ 15

磁気カード・リーダー ....................................................................................15

アクセサリ (続き) ................................................................................. 16

ハ ンド・ストラップ (BT16899-1) ...................................................................16

ショ ル ダ ー・スト ラ ップ (BT11132-1) ...............................................................16

ソ フト・ケ ー ス (P1063406-037/-038) .........................................................16

アクセサリ (続き) ................................................................................. 17

ベ ル ト・クリッ プ ..........................................................................................17

製品サポート ..................................................................................... 18

お買い上げの各プリンタに同梱されている安全に関する重要な情報データ・シート、および各バッテ

リ・パックに同梱されている技術告示を必ずお読みください。これらの文書には、のプリンタの使用

に際して信頼性と安全性を最大確保するための手順が詳細に説明されています。

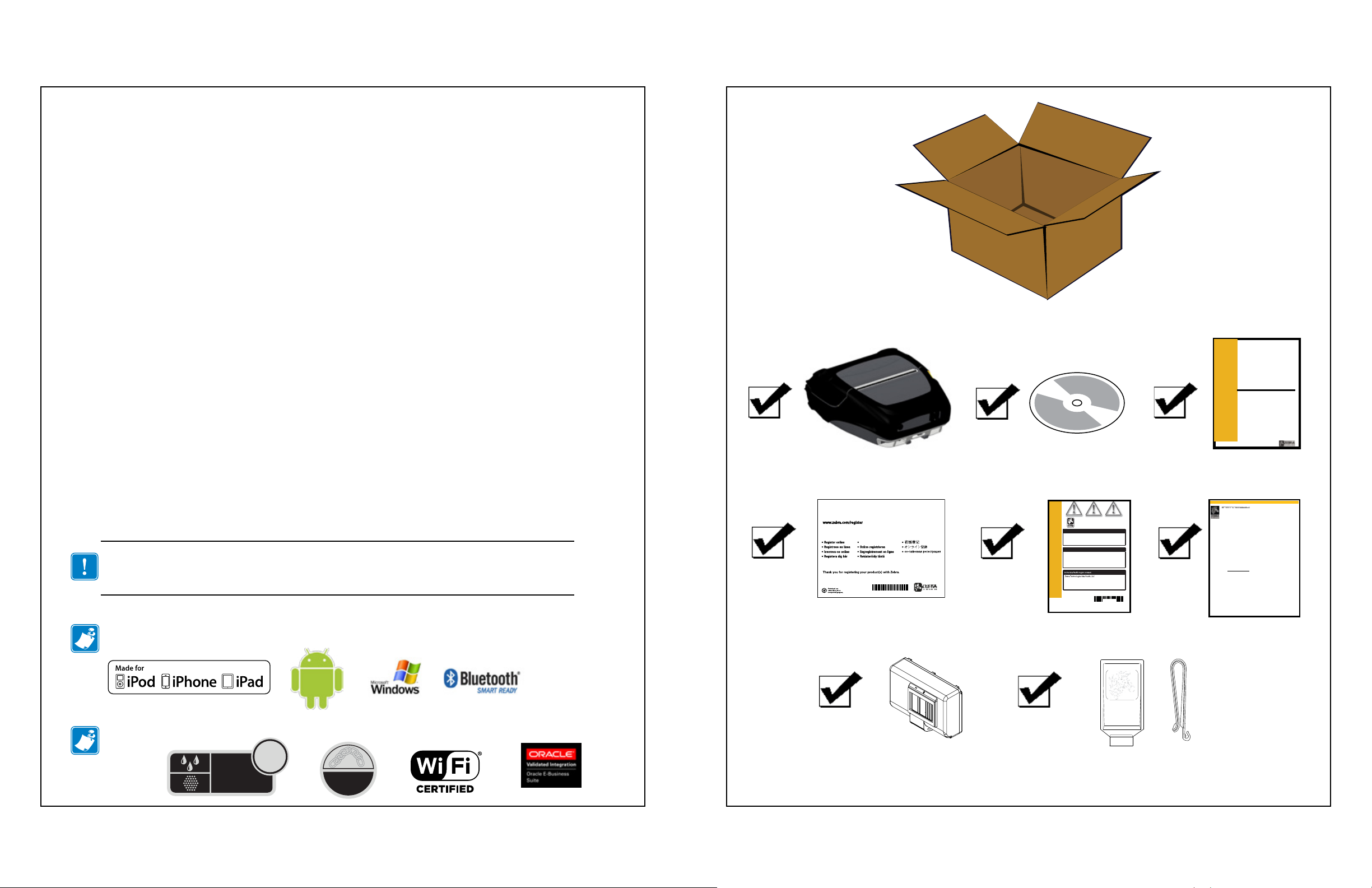

製品ボックスの内容

ZEBRA PRODUCT REGISTRATION CARD

Register today to receive beneftis including free updates and product protection!

Registrazione via internet

©2013 ZIH Corp.

/

AA18153-104 Rev. B
August 2012

475 Half Day Road, Suite 500
Lincolnshire, IL 60069 USA

T: +1 847.634.6700 or +1 800.423.0442

In the Americas contact:

475 Half Day Road, Suite 500
Lincolnshire, IL 60069 USA

T: +1 847.634.6700 or +1 800.423.0442

In Europe, Africa, the Middle East, and India contact:

Zebra Technologies Europe Limited

Dukes Meadow, Millboard Road
Bourne End
Buckinghamshire SL8 5XF, UK
T: [phone]
F: [phone]

120 Robinson Road
#06-01 Parakou Building
Singapore 068913
T: [phone]
F: [phone]

AA18153-104

®

Zebra

Wireless Compliance

Information Guide for

ZQ510 and ZQ520

P107xxxx-001 Rev. A
March 2014

333 Corporate Woods Parkway
Vernon Hills, IL 60061-3109 USA
T: [phone]
F: [phone]
www.zebra.com

May 31, 2011

Technical Bulletin: Battery Management and Safety Practices for Lithium Ion Battery Packs

Lithium ion (Li-Ion) technology is the state-of-the-art in DC energy storage and has been widely
adopted to meet user demand for more power and longer operating times. No other battery
technology available at this time allows Zebra to meet market and competitive requirements for
operating times and label capacity for thermal printers. Zebra actively monitors the Li-Ion battery
technology industry and we have become aware of published concerns about Li-Ion batteries,
including batteries for laptop computers, cell phones, digital cameras, wireless speakerphones
and numerous other products.

Although Li-Ion technology is state-of-the-art, its use does come with a tradeoff: the design and
manufacture of Li-Ion batteries has not yet reached a level that guarantees performance under all
circumstances and that batteries will never overheat or out-gas. Theref
understand and follow proper and safe practices for the use, storage, disposal; handling; and
charging of Li-Ion batteries. Failure to follow safe practices may result in bodily injury and/or

property damage.

While our battery manufacturers have made significant improvements from a design and
manufacturing process perspective, we strongly recommend that you implement the following
battery management practices to further reduce any residual risk of overheating and/or out­gassing:

I. Use, Storage and Disposal

1. Only use genuine Zebra® battery packs in Zebra printers.

2. Our experience indicates that the incidence of failure may increase with battery service life due
to the stresses of daily charging and discharging. We strongly recommend that Li-Ion batteries be
replaced after one year’s daily service, or 600 charge-discharge cycles, whichever occurs first.

3. In the unused state, a Li-Ion battery pack may become unstable if the voltage drops below 4.6
volts. The printer will shut down before a battery reaches this voltage, but a battery may further
self discharge below 4.6 volts if it is left in the discharged state for more than a few weeks. We
recommend periodic use of a voltmeter to check such batteries before recharging. If the voltage of
any battery pack drops below 4.6 volts, the batte

4. Keep battery packs and chargers away from combustible materials.

5. Do not store battery packs in temperatures exceeding 60ºC/140ºF and do not store the battery
packs in direct sunlight.

6. Keep battery packs away from children.

7. Promptly and properly dispose of used battery packs according to local regulations for the
disposal of batteries. Before disposal, you should insulate the terminals with tape.
Zebra voluntarily participates in the RBRC program. Call 1-800-8-BATTERY in North
America for information on recycling. Outside of North America, please follow local battery
recycling guidelines.

AA18298-002 Rev. C

ry pack should be discarded.

ore, it is important to

対応

:

認定取得

:

54

IP

MIL-STD

810

p.2 P1064720-071 Rev. A

P1064720-071 Rev. A p.3

概要

1

6

(「台紙なし」では非搭載。

4

代 替として Scraper 搭載)

2

19

17

20

21

18

21

3

20

XXXXXXXXXXXX

+M

XXXXXXXXXXXX

+M

8

7

4

5

11

17. バッテリ

18. ドッキング・コンタクト/カバー

19. QR コード

20. MAC アド レ ス・ラ ベ ル

21. マウント・ポイント

22. Zebra Print Touch

TM

アイコン

(NFC)

10

9

1. プ ラ テ ン・ロ ー ラ ー

2. 黒 バ ー・セ ン サ ー

3. 用紙サポート・ディスク

4. 切り取りバー

5. 用 紙 カ バ ー・ボ タ ン

6. 用紙カバー

7. 印字ヘッド

8. ギ ャッ プ・セ ン サ ー

9. スト ラ ップ・ホ ー ル

10. USB ポ ート

11. DC 入力

12. 電源ボタン

13. コ ント ロ ー ル・パ ネ ル

14. ベルト・ストラップ開口部

15. 選択ボタン

16. 用 紙フィード・ボタン

p.4 P1064720-071 Rev. A

12

13 14

15 16

22

9

P1064720-071 Rev. A p.5

バッテリの交換方法

+M

XXXXXXXXXXXX

+M

XXXXXXXXXXXX

+M

XXXXXXXXXXXX

+M

XXXXXXXXXXXX

+M

XXXXXXXXXXXX

+M

XXXXXXXXXXXX

スマ ート・バッテリの 充電

UCLI72-4 Quad Charger (AC18177-5)

Fast Charge

Full Charge

Fault

Ready

Fast Charge

Fault

Full Charge

Ready

Fast Charge

Fault

Full Charge

Ready

Fast Charge

Fault

Power

Full Charge

Ready

p.6 P1064720-071 Rev. A

オン オフ 充電中

オン 点滅

80% 充電済

(使用可能)

オフ オン 充電完了
点滅 オフ エラー

P1064720-071 Rev. A p.7

Smart Charger-2 (SC2) 単一バッテリ充電器 (P1031365-063) AC 電 源アダプタ (キ ット・ パ ー ツ 番 号 P1031365-XXX に同梱)

((

((

((

((

((

((

((

((

充 電 ステータス

バッテリ状 態

SC2

がコンセントに差し込まれていてもバッテリがないと、充電ステータス

インジケータは緑色です。

充電完了 充電中 該当なし エラー

良好 容量減少 耐用年数

超過

交換バッテリ

使用不可

LED

(

ラバー・ドア非表示

バッテリは未充電の状態で出荷されます。バッテリを保護用包装から取り
出したら、まず完全充電してからご使用ください。

プリンタを使用しながらでもバッテリの充電は可能ですが、充電時間が長
くかかります。

)

p.8 P1064720-071 Rev. A

P1064720-071 Rev. A p.9

+M

XXXXXXXXXXXX

+M

XXXXXXXXXXXX

本体架台

(P1063406-029)

用 紙 の セ ット (ZQ510 を表示)

2

1

4 ベイ・バッテリ充 電 器 (P1063406-027)

1

1

2

4

p.10 P1064720-071 Rev. A

P1064720-071 Rev. A p.11

プリンタ 通 信

+M

XXXXXXXXXXXX

+M

XXXXXXXXXXXX

コンピュータ経由

プリンタのコントロール

LAN

Bluetooth 経由 (NFC) BT/WLAN 経由

http://www.zebra.com/nfc

電源
緑色の

LED充電済みバッテリ/

データ

バッテリ・エリミネータ使用

電源
黄色の

LED 点灯:充電中

黄色の

LED 点滅:スリ ー プ・モ ー ド

電源
赤色の

LED:バッテリ障害

Bluetooth

Media (用紙)

カバー開

バッテリ

WiFi 接続 バッテリ・エリミネータ

WiFi 信号強度 選択

エラー 用 紙 の フィード

p.12 P1064720-071 Rev. A

P1064720-071 Rev. A p.13

プリンタのクリーニング

アクセサリ

Zebra 清浄ペン

70% イソプロピル・アルコール

ブラシ

空気ブロー

バ ー・セ ン サ ー

プラテンの 表面

印字ヘッド・
エレメント

ギ ャッ プ・セ ン サ ー

切り取りバー

磁気カード・リーダー

T4.7 +/- 1 in. lb.

1.

2.

部位 クリー ニング 方 法 頻度

用紙 5 ロールを使用した後に毎回 (必要に応じて、頻度

印字ヘッド

プラテンの 表面

スクレーパー

(台紙なしユニットのみ)

切り取りバー 随時

外部

内部

を増やす
ールの使用済み後にクリーニング行う必要があります。

用紙 5 ロールを使用した後に毎回 (必要に応じて、頻度
を増やす
す必要があります

用紙 5 ロールを使用した後に毎回 (必要に応じて、頻度
を増やす

随時

随時

台紙なしプラテン搭載
ユニットの内部

用紙 5 ロールを使用した後に毎回 (必要に応じて、頻度
を増やす

)。台紙なしタイプ用紙を使用する場合は、各ロ

)。台紙なし用紙では、クリーニグの頻度を増や

(各ロールの使用後、など)。

)

)

3.

4.

p.14 P1064720-071 Rev. A

P1064720-071 Rev. A p.15

アクセサリ (続き)

ハ ンド・ストラップ (BT16899-1)

アクセサリ (続き)

ベ ル ト・ク リ ップ

ショ ル ダ ー・スト ラップ (BT11132-1)

ソ フト・ケ ー ス (P1063406-037/-038)

アクセサリ類 の 詳 細リストについては、

(p/n P1070599-001)

プリンタの詳細かつ最新のマニュアルが
マ ニュアル は

www.zebra.com/manuals

を参照してください。

www.zebra.com/manuals で ZQ500

ZQ500

から入手できます。

シリーズ・ユーザー・ガイドとして用意されています。

シ リ ー ズ・ユ ー ザ ー・ガ イド

p.16 P1064720-071 Rev. A

P1064720-071 Rev. A p.17

製品サポート

Zebra Technologies Corporation

475 Half Day Road, Suite 500
Lincolnshire, IL

電話：

または

2

Zebra Technologies Corporation
475 Half Day Rd., Suite 500
Lincolnshire, Illinois 60069 U.S.A.

電話:[phone]
電話:[phone] (米国のみ)

Zebra Technologies Europe Limited
Dukes Meadow
Millboard Road
Bourne End
Buckinghamshire SL8 5XF, UK

電話:[phone]

Zebra Technologies Asia Pacific Pte. Ltd.
Regional Sales Office-Asia/Pacific
71 Robinson Road #05-02/03
Singapore 068895

電話:[phone]

+1 847.634.6700

p.18 P1064720-071 Rev. A

60069 USA

+1 800.423.044
