Z Series®/RZ™ -serien Snabbreferensguide
Använd denna guide för det dagliga handhavandet av skrivaren. För mer detaljerad information,
se Användarmanualen.
Innehåll
Bild på utsidan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Skrivarmaterialsfack. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Kontrollpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Materialtyper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Ladda material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Färgbandsöversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Användning av färgband . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Belagd sida på färgbandet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ladda färgband . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ta bort förbrukat färgband . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
© 2008 ZIH Corp. Alla produktnamn och nummer är Zebra
varumärken, och Zebra och Zebra-logotypen är registrerade
varumärken för Zebra Corp. Alla rättigheter förbehålls.
79694L-212 A
2008-05-15
2
Bild på utsidan
1
3
4
5
6
1
7
2
8
2
Bild på utsidan
Bild 1 och Bild 2 visar komponenterna och anslutningarna på utsidan av skrivare.
Bild 1 • Framsidan på skrivare
Strömbrytare (O = Av, I = På)
1
Uttag för växelström
2
Trådlös kortplats för skrivarserver
3
(Ethernet)
Utmatningsknapp för trådlöst kort
4
Kontrollpanel
1
Materiallucka
2
Bild 2 • Skrivarens baksida
Seriell port
5
Internt ansluten skrivarserverport
6
(Ethernet)
USB-port
7
Parallellport
8
79694L-212 A Z Series®/RZ™ -serien Snabbreferensguide 2008-05-15
Skrivarmaterialsfack
3
4
5
2
1
6
7
8
9

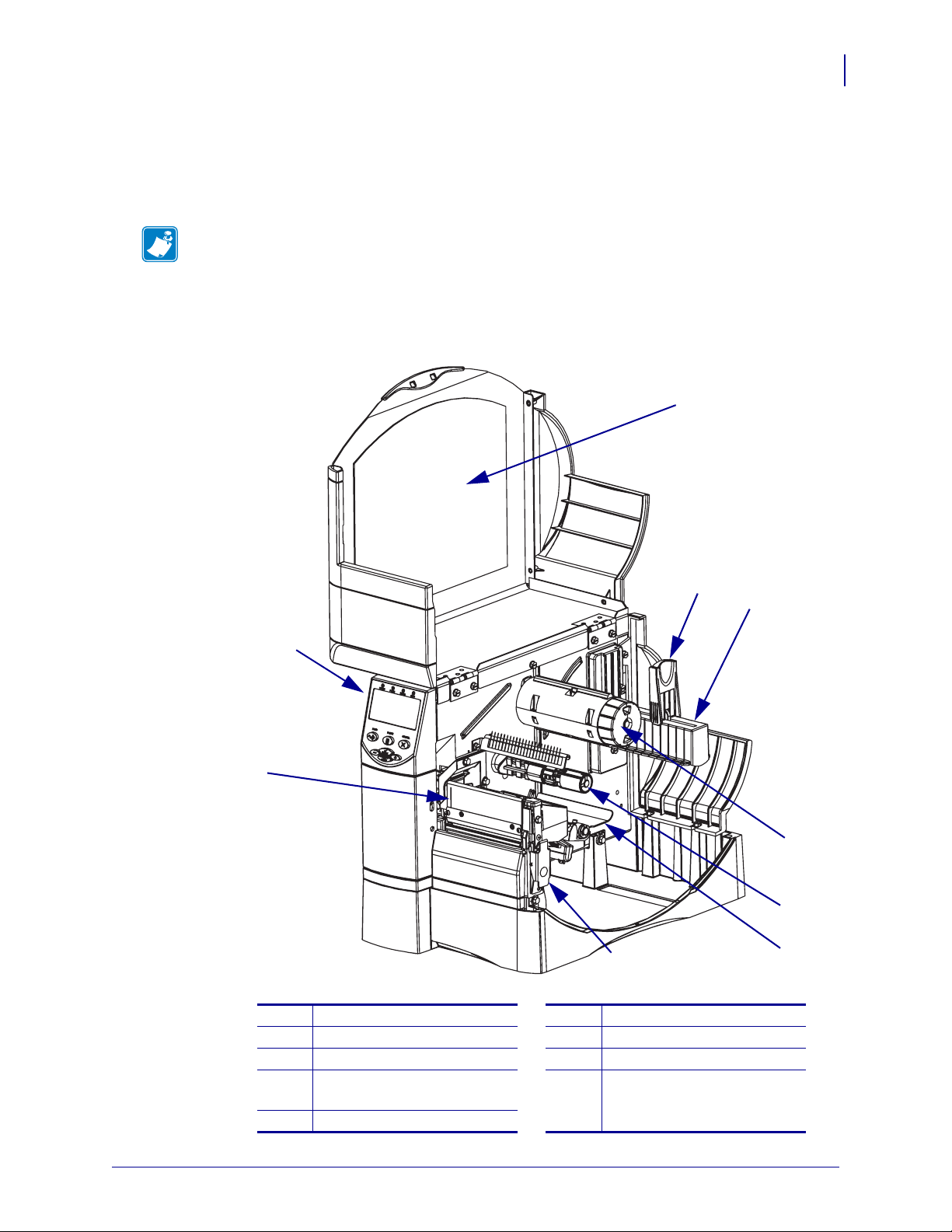

Bild 3 visar vilka komponenter som finns i skrivarens materialutrymme. Beroende på vad som
finns installerat kan er skrivare se annorlunda ut.
OBS! • För optimal utskriftskvalitet och korrekt skrivarfunktion för alla våra produkter
rekommenderar Zebra varmt att bara Zebra™ originaltillbehör används för våra lösningar.
ZM400, ZM600, RZ400, och RZ600 är speciellt utformade så att de bara fungerar med
Zebra™ original skrivhuvuden för bästa säkerhet och utskriftskvalitet.
Bild 3 • Skrivarkomponenter
Skrivarmaterialsfack
3
Skrivhuvudsenhet
1
Kontrollpanel
2
Materiallucka
3
Styrning för
4
materialmatningen
Mediamatning
5
Färgbandsupptagare
6
Färgbandshållare
7
Reglerenhet
8
Frigöringsspärr för
9
skrivhuvud
2008-05-15 Z Series®/RZ™ -serien Snabbreferensguide 79694L-212 A
Kontrollpanel
1 2 3 4
5
6
4
Kontrollpanel
Kontrollpanelen (Bild 4) har lampor som visar normalt handhavande och knappar som kan
behöva användas vid normalt handhavande.
Bild 4 • Kontrollpanel
Spänningslampa Tänd när skrivaren är påslagen.
1
PAUSE-lampa På när skrivaren är i pausläge.
2
Fellampa Blinkar eller lyser fast när
3
skrivaren behöver tillsyn.
Datalampa Blinkar snabbt när skrivaren tar
4
emot data.
LCD Visar skrivarens driftstatus.
5
PAUSE- knapp Trycks ner för att starta eller
6
stoppa skrivaren.
79694L-212 A Z Series®/RZ™ -serien Snabbreferensguide 2008-05-15

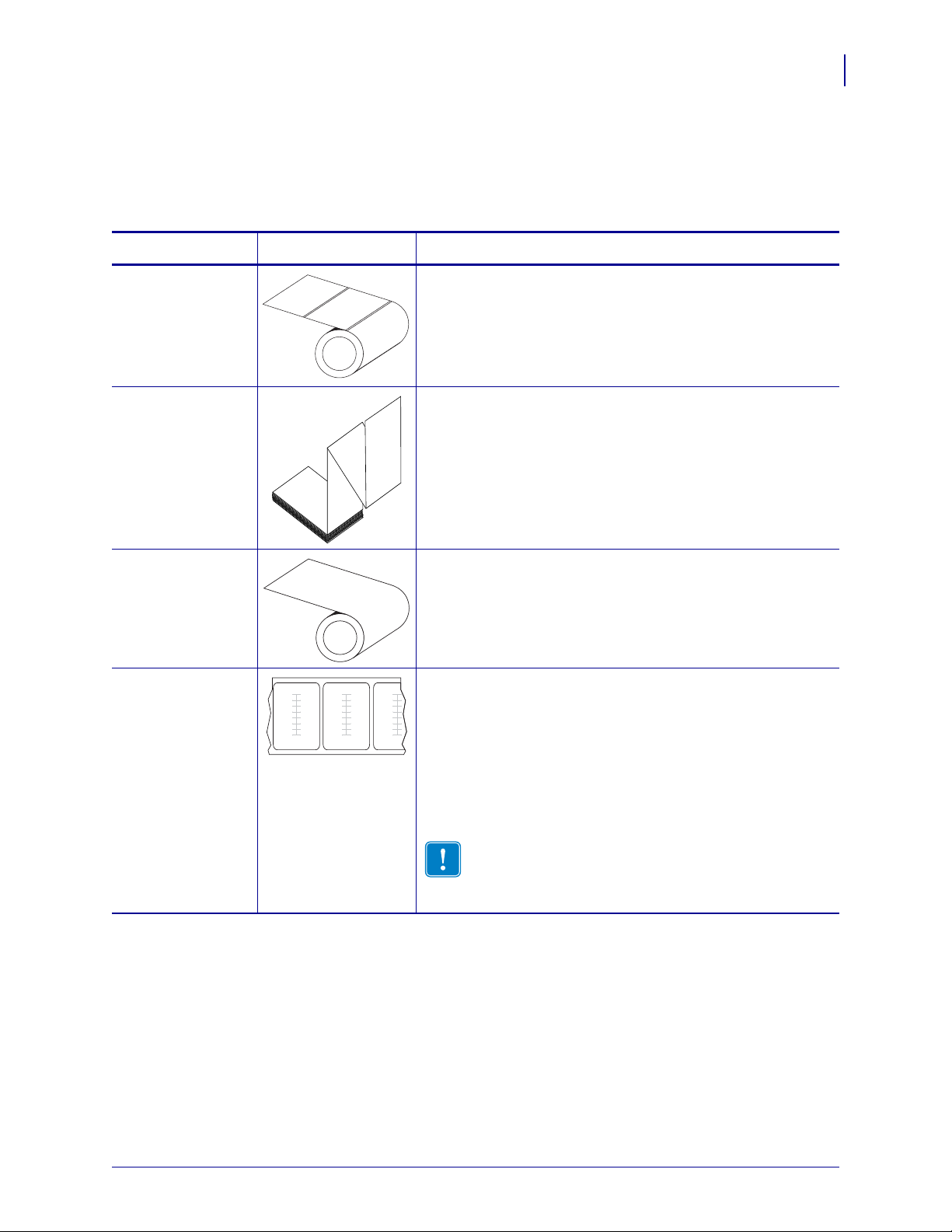

Materialtyper
skrivare kan använda flera olika typer av material (Tabell 1).
Materialtyper
5
Tabell 1 • Materialtyper
Materialtyp Ser ut så här Beskrivning
Ej kontinuerligt Rullmaterial är rullat på en 76 mm (3-in.) kärna. Etiketter har
material på rulle
Ej kontinuerligt
veckat material
Kontinuerligt Rullmaterial är rullat på en 76 mm (3-in.) kärna.
material på rulle
klister på baksidan så att de sitter fast på ett skyddspapper och
de avdelas av mellanrum, hål, skåror eller svarta markeringar.
Adresslappar skiljs åt av perforeringar.
Veckat material är vikt i ett sicksackmönster. Veckat material
kan ha samma etikettavskiljning som ej kontinuerligt
rullmaterial. Avskiljningarna ligger vid eller nära vecken.
Kontinuerligt rullmaterial har inga mellanrum, hål, skåror eller
svarta markeringar för att visa etikettavskiljningar. Därmed
kan bilden skrivas ut varsomhelst på eti ketten. Ibla nd använ ds
en kniv för att skära isär enskilda etiketter.
RFID "smart"
material
(används endast
med skrivare som
har en RFIDläsare/kodare
monterad)
"Smarta" etiketter med radiofrekvensidentifiering (RFID)
är gjorda av samma material och lim som ej RFID-etiketter.
Varje etikett använder en RFID -transponder och har ett chip
och en antenn som ligger inbäddade mellan etiketten och
skyddspapperet. Konturen på transpondern varierar för olika
tillverkare och syns genom etiketten.
Alla "smarta" etiketter har ett minne som kan läsas, och många
har ett kodbart minne.
Viktigt! • Transponderplaceringen inom en etikett
beror på transpondertyp och skrivarmodell. Se till att
använda rätt "smart" material till skrivaren.
2008-05-15 Z Series®/RZ™ -serien Snabbreferensguide 79694L-212 A
Ladda material
6
Ladda material
Använd instruktionerna i detta avsnitt för att fylla på material för avrivning (Bild 5). För
instruktioner om hur man fyller på vid andra utskriftslägen, se Användarmanualen.
Bild 5 • Materialmatning för avrivning
OBS! • Vid laddning av material eller band, ta av alla smycken som kan komma i kontakt
med skrivhuvudet eller andra skrivardelar.
Gör så här för att fylla på material för avrivning:
1. Öppna enheten för skrivhuvudet genom att trycka på spärren. Lyft upp skrivhuvudet tills
det klickar in i uppfällt läge.
79694L-212 A Z Series®/RZ™ -serien Snabbreferensguide 2008-05-15
2. Dra ut materialstyrningen.
Ladda material
7
3. Sätt in material i skrivaren. Följ instruktionerna för rull- eller veckat material, beroende p å
vad som används.
Material på rulle
a. Ta bort och kasta eventuella a. Vik ner styrningen för
Veckat material
adresslappar eller etiketter som är materialmatningen.
smutsiga eller som hålls av lim eller
tejp.
b. Vik ner styrningen för b. Mata in materialet genom den bakre
materialmatningen. eller nedre springan.
Inmatning på baksidan
c. Placera materialrullen på dess
hållare. Skjut in rullen så långt det
går.
Inmatning nedtill
2008-05-15 Z Series®/RZ™ -serien Snabbreferensguide 79694L-212 A
Ladda material
3 2 1
8
Material på rulle (Forts.)
d. Vik upp materialstyrningen. c. Lägg materialet runt
Veckat material (Forts.)
materialstyrningsupphängningen.
e. Skjut in materialstyrningen tills den d. Vik upp materialstyrningen.
precis rör rullens kant.
e. Skjut in materialstyrningen tills den
precis rör materialets kant.
4. Mata in material under reglerenheten (1), övre materialsensorn (2), och bandsensorn (3).
79694L-212 A Z Series®/RZ™ -serien Snabbreferensguide 2008-05-15
5. Skjut in materialstyrningen tills den precis rör materialets kant.
6. Stäng skrivhuvudsenheten.
Ladda material
9
7. Om skrivaren ställts i pausläge (PAUSE-lampan är tänd), tryck på PAUSE för att aktivera
skrivaren.
2008-05-15 Z Series®/RZ™ -serien Snabbreferensguide 79694L-212 A
Färgbandsöversikt
10
Färgbandsöversikt
Färgbandet är en tunn film som på ena sidan är täckt med vax eller ett vaxliknande material
som överförs till materialet genom värmeöverföring.
Användning av färgband
Material för värmeöverföring behöver ett färgband för utskrift, men direktvärmematerial gör
inte det. För att avgöra om färgband måste användas med ett visst material, gör ett skraptest.
Gör så här för att utföra ett skraptest:
1. Skrapa till på materialets skrivyta med nageln.
2. Syntes ett svart märke på materialet?
Om ett svart märke
syntes…
Syns inte på materialet Värmeöverföring. Ett färgband behövs.
Syns på materialet Direktvärme. Inget färgband behövs.
Belagd sida på färgbandet
då är materialet…
Färgbandet kan vara lindat med den belagda sidan inåt eller utåt. Det färgband som används
måste passa med det installerade värmeöverföringsläget. Alternativet standard
värmeöverföring (svart bandspole) använder ett band som är belagt på utsidan och det andra
alternativet för värmeöverföring (grå bandspole) använder ett band som är belagt på insidan.
Gör så här för att avgöra vilken sida som är belagd:
1. Lossa en etikett från skyddspapperet.
2. Tryck ett hörn av etikettens klibbiga sida mot utsidan på färgbandsrullen.
3. Lossa etiketten från färgbandet.
4. Titta på resultatet. Fastnade flagor eller partiklar från färgbandet på etiketten?
Om bläck från
färgbandet…
Fastnade på etiketten Färgbandet är belagt på utsidan och kan användas
så ...
med standard värmeöverföringsalternativ (svart
bandspole). Vid instruktionerna för laddning av
färgband finns markeringar med denna symbol.
Fastnade inte
på etiketten
Färgbandet är belagt på insidan och kan användas
med det andra värmeöverföringsalternativet
(grå bandspole). Vid instruktionerna för laddning
av färgband finns markeringar med denna symbol.
79694L-212 A Z Series®/RZ™ -serien Snabbreferensguide 2008-05-15
Ladda färgband
1
1
2
2
3
3
4
4
5
5
Skydda skrivhuvudet från slitage genom att alltid använda ett färgband som är bredare än
materialet. För direktvärmeutskrift ska inget färgband sättas in i skrivaren.
Alternativet standard värmeöverföring (svart bandspole) använder ett band som är belagt på
utsidan och det andra alternativet för värmeöverföring (grå bandspole) använder ett band som
är belagt på insidan. Följ instruktionerna för alternativet värmeöverföring för att undvika att
skrivaren skadas.
Bild 6 visar färgbandsvägarna för band som är belagda på ut- respektive insidan. Bandets
belagda ytor visas i grått när de syns. För att avgöra vilken sida som är belagd, se Belagd sida
på färgbandet på sidan 10.
Bild 6 • Färgbandets löpväg
Ladda färgband
11
Färgband belagt på utsidan
(svart bandspole)
Sträckblad
1
Färgbandsupptagare
2
Färgbandshållare
3
Skrivhuvudsenhet
4
Frigöringsspärr för skrivhuvud
5
Färgband belagt på insidan
(grå bandspole)
2008-05-15 Z Series®/RZ™ -serien Snabbreferensguide 79694L-212 A
Ladda färgband
12
OBS! • Vid laddning av material eller band, ta av alla smycken som kan komma i kontakt
med skrivhuvudet eller andra skrivardelar.
Gör så här för att ladda ett färgband:
1. Öppna enheten för skrivhuvudet genom att trycka på spärren. Lyft upp skrivhuvudet tills
det klickar in i uppfällt läge.
2. Sätt in färgbandet i skrivaren. Följ i detta steg instruktionerna för alternativet
värmeöverföring i skrivaren.
Färgband belagt på utsidan
(svart bandspole)
a. Håll färgbandet så att den lösa änden rullas av a. Håll färgbandet så att den lösa änden rullas av
Färgband belagt på insidan
(grå bandspole)
medurs. moturs.
79694L-212 A Z Series®/RZ™ -serien Snabbreferensguide 2008-05-15
Ladda färgband
1
1
1
1
13
Färgband belagt på utsidan
(svart bandspole) (Forts.)
b. Sätt färgbandet på bandhållaren (1) och tryck in b. Sätt fä rgbandet på bandhållaren ( 1) och tryck in
Färgband belagt på insidan
(grå bandspole) (Forts.)
det så långt det går. det så långt det går.
c. Dra färgbandets ände under enheten med
skrivhuvudet (
1) och ut på framsidan på
skrivare Dra ut färgbandet cirka 610 mm
(24 tum) ur skrivaren.
c. Dra färgbandets ände under enheten med
skrivhuvudet (
1) och ut på framsidan på
skrivare Dra ut färgbandet cirka 610 mm
(24 tum) ur skrivaren.
2008-05-15 Z Series®/RZ™ -serien Snabbreferensguide 79694L-212 A
Ladda färgband
1
1
14
3. Stäng skrivhuvudsenheten.
4. Linda upp färgbandet medurs på bandupptagaren (1).
Färgband belagt på utsidan
(svart bandspole)
Färgband belagt på insidan
(grå bandspole)
79694L-212 A Z Series®/RZ™ -serien Snabbreferensguide 2008-05-15

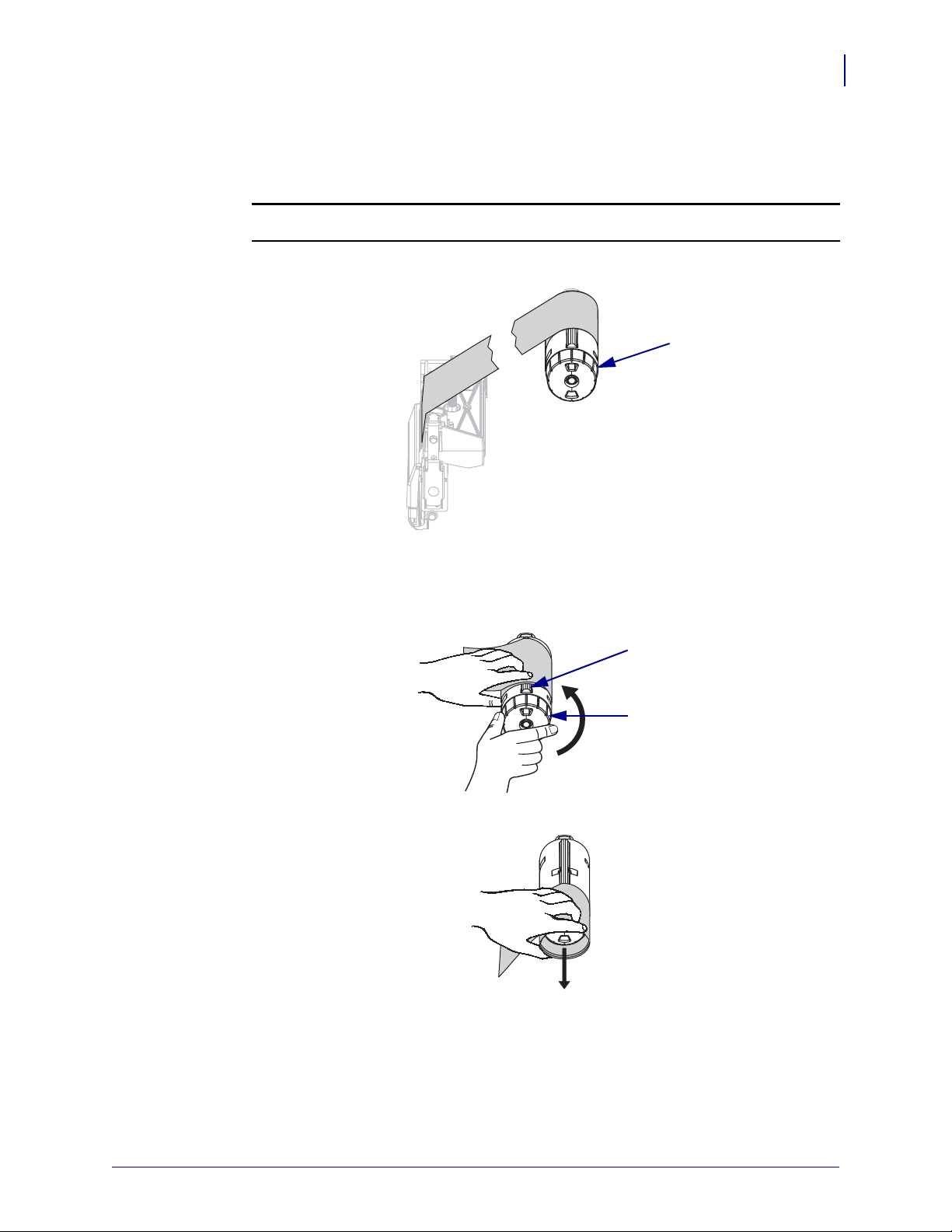

Ta bort förbrukat färgband
1
1
2
Gör så här för att ta bort ett förbrukat färgband:
1.
OBS! • Skär inte av färgbandet direkt mot bandupptagaren. Spolen kan då skadas.
Ladda färgband
15
Om färgbandet inte är slut, kapa det före bandupptagaren (1).
2.
Lossa färgbandet genom att trycka det mot bandupptagarens sträckblad (1). Vrid samtidigt
bandupptagarens spärrvred moturs (
Sträckbladen faller då in i bandupptagaren och bandet slackar.
2).
3. Lossa sedan det förbrukade bandet från band upptagaren och kasta det.
2008-05-15 Z Series®/RZ™ -serien Snabbreferensguide 79694L-212 A
Loading...
