Z Series®/RZ™ シリーズ・クイック・リファレンス・ガイド
こ の ガ イ ド は、 プ リ ン タ の日常的な操作について説明 し た も のです。詳細については、 『
ガイド
』 を参照し て く だ さ い。
目次
外観図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
プリンタ用紙セッ ト部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
コントロール・パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
用紙のタ イ プ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
用紙のセ ッ ト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
リボンの概要 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
リボンを使用するケース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
リボンのコーテ ィ ング面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
リボンの装着 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
使用済み リ ボンの取 り 外 し . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
ユーザー ・
© 2008 ZIH Corp. すべての製品名と 製品番号は Zebra
の商標であ り、 Zebra および Zebra のロゴは
Zebra Corp. の登録商標です。 All rights reserved.
79694L-072 A
2008/5/15
外観図
3
4
5
6
7
1
8
2
2
1
2
外観図
図 1 と 図 2 に、 プ リ ン タ 外部のコ ン ポーネ ン ト と 接続を示 し ます。
図 1 • プ リ ン タ の前部
1
2
1
電源ス イ ッ チ (O = オフ、 I = オン )
2
AC 電源コ ネ ク タ
3
ワイヤレス・プリント ・サーバ・
カード ・ スロ ッ ト (Ethernet)
4
ワイヤレス・ カード取り出しボタン
コント ロール ・ パネル
用紙ア ク セ ス用 ド ア
図 2 • プ リ ン タ の後部
5
6
7
8
シリアル・ポート
内蔵有線プ リ ン ト ・ サーバ ・ ポー ト
(Ethernet)
USB ポー ト
パラレル・ ポー ト
79694L-072 A Z Series®/RZ™ シリーズ ・ クイック ・ リファレンス・ガイド 2008/5/15
プリンタ用紙セッ ト部
3
4
5
2
1
6
7
8
9
図 3 に、 プ リ ン タ の用紙コ ンパー ト メ ン ト 内に あ る コ ンポーネン ト を示 し ます。 どの
オプ シ ョ ン を取 り 付け た かに よ っ て、 プ リ ン タ の外観は多少異な る 場合があ り ま す。
注記 • 製品ラ イ ン全体で昀適な印刷品質 と 適切なプ リ ン タ ・ パ フ ォ ーマン ス を 得 る た
め、 Zebra では Zebra 純正のサプ ラ イ 品を ト ータル ・ ソ リ ューシ ョ ンの一部 と し て使
用する こ と を強 く お勧め し ます。特に、 ZM400、 ZM600、 RZ400 および RZ600 は、
Zebra 純正プ リ ン ト ヘ ッ ド でのみ機能し 、 安全性 と 印刷品質を昀大化する よ う に設計
されています。
図 3 • プリンタのコンポーネント
プリンタ用紙セット部
3
1
印刷ヘ ッ ド ・ ア セ ン ブ リ
2
コント ロール ・ パネル
3
用紙ア ク セ ス用 ド ア
4
用紙サプ ラ イ ・ ガ イ ド
5
用紙サプ ラ イ ・ ハンガー
6
リボン巻き取りスピンドル
7
リボン ・サプライ・スピンドル
8
ダンサー ・ アセンブ リ
9
印刷ヘ ッ ド ・ リ リ ース ・ ラ ッ チ
2008/5/15 Z Series®/RZ™ シリーズ・ クイック ・ リファレンス ・ ガイド 79694L-072 A
コントロール ・ パネル
1 2 3 4
5
6
4
コントロール・パネル
コント ロール ・ パネル ( 図 4) には、 基本的な操作 を表す ラ イ ト および基本的な操作
で押すボタ ン があ り ます。
図 4 • コントロール・パネル
1
POWER ( 電源 ) ライ ト プリンタの電源がオンになると点
灯します。
2
PAUSE ( 一時停止 ) ラ イ ト プ リ ン タ が一時停止 し て い る場合
に点灯し ます。
3
ERROR ( エラー ) ライ ト プリンタに注意を払う必要がある
場合に点滅 ま たは点灯し ま す。
4
DATA ( デー タ ) ラ イ ト プ リ ン タ がデー タ の受信中にな る
と速く点滅します。
LCD
5
6
PAUSE ( 一時停止 ) ボタン このボタンを押すと、 プリンタの
プ リ ン タ の動作状態を示し ま す。
動作が開始 ま たは停止さ れます。
79694L-072 A Z Series®/RZ™ シリーズ ・ クイック ・ リファレンス・ガイド 2008/5/15
用紙のタ イ プ
プリンタではさまざまなタイプの用紙を使用できます ( 表 1)。
用紙のタ イ プ
5
表 1 • 用紙タ イ プ
用紙タ イ プ 外観 説明
単票ロ ール用紙 ロール用紙は 76mm （3 インチ）芯に巻かれています。
裏面粘着式の ラベルが ラ イ ナーに貼 り 付け ら れてお
り、 これらのラベルは、切れ目、穴、切れ込み、また
は黒マーク で区切 られてい ます。 タ グは、 目打ちで区
切られています。
単票折 り 畳み用紙
連続ロ ール用紙
折 り 畳み用紙は、 ジ グザ ク に折 られた用紙です。折り
畳み用紙は、 単票ロ ール用紙 と 同様に し て ラ ベルを分
離します。ラベル分割が折り目または折り目付近にか
かるこ とがり ます。
ロール用紙は 76mm (3 インチ ) 芯に巻かれています。
連続ロ ール用紙には、 ラ ベル分離位置を 示す切れ目、
穴、 切れ込み、 黒マー ク はあ り ません。 このため、 イ
メ ージを ラベル上の任意の場所に印刷で き ます。カッ
ターを使用してラベルを切 り 離せます。
RFID 「スマート」
用紙
(RFID リーダー /
エンコーダがイン
ストールされてい
るプリ ンタ専用 )
無線自動識別 (RFID) 「スマート 」 ラベルは、 非 RFID
ラベル と 同じ 原料 と 接着剤ででき ています。各ラベル
のラベル と ラ イ ナーの間には、 チッ プ と ア ン テナで構
成された RFID トランスポンダーが埋め込まれていま
す。 トランスポンダーの形状は、 メーカーによって異
なり、 ラベルの上から透けて見えます。
「ス マー ト 」 ラ ベルの全種に読み取 り 可能な メ モ リ が
備わってお り 、 ま たその多 く が、 エン コ ー ド 可能な メ
モリを備えています。
重要 • ラベル内のト ランスポンダーの配置は、
トランスポンダーのタイプおよびプリンタのモ
デルに よ り 異な り ます。プリンタに適切な 「ス
マー ト 」 用紙 を使用 し てい る こ と を 確認 し て く
ださい。
2008/5/15 Z Series®/RZ™ シリーズ・ クイック ・ リファレンス ・ ガイド 79694L-072 A
用紙のセ ッ ト
6
用紙のセ ッ ト
切り取りモード ( 図 5) で用紙をセ ッ ト する には、 こ の項の説明に従って操作し て く
ださい。その他の印字モー ド で用紙をセ ッ ト す る 方法については、 『
ド
』 を参照し て く だ さ い。
ユーザー ・ ガ イ
図 5 • 切 り 取り モー ド の用紙経路
注意 • 用紙やリ ボ ン をセ ッ ト する際には、 印字ヘ ッ ド やその他のプ リ ン タ部品に接触する
可能性のあ る宝飾品類はすべて外し て く だ さ い。
切 り 取 り モー ド でロール用紙 を セ ッ ト するには、 次の手順を実行し ます。

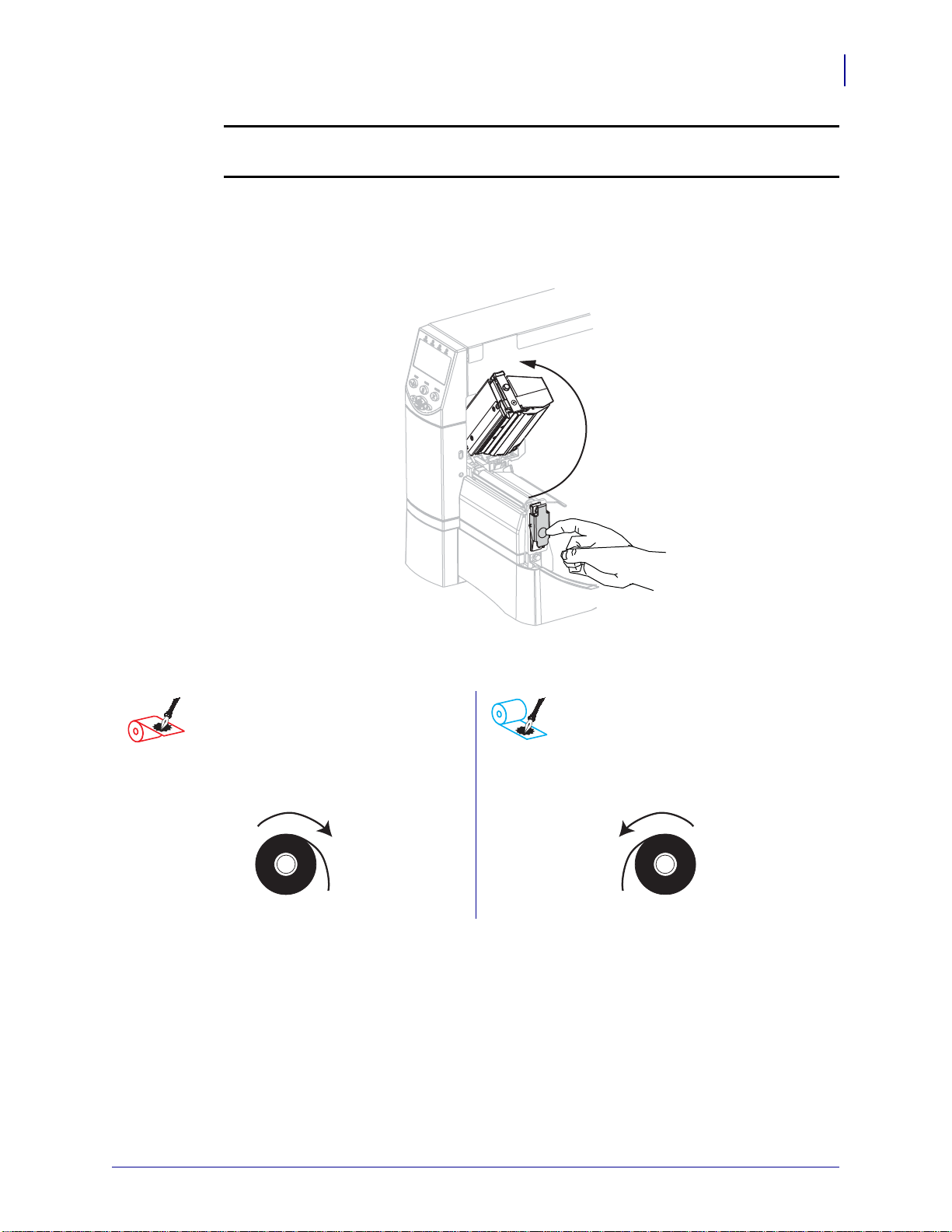

1. 印刷ヘ ッ ド ・ リ リ ース ・ ラ ッ チを押し て、 印刷ヘ ッ ド ・ ア セ ン ブ リ を開き ま す。
印刷ヘ ッ ド に ラ ッ チがかか っ て開 く まで印刷ヘ ッ ド を持ち上げます。
79694L-072 A Z Series®/RZ™ シリーズ・ クイック ・ リファレンス ・ ガイド 2008/5/15
2. 用紙ガ イ ド を引き出し ま す。
用紙のセ ッ ト
7
3. プ リ ン タ に用紙を挿入し ます。必要に応じ て、 ロ ール用紙 ま たは折 り 畳み用紙の
手順に進み ま す。
ロール用紙
a. 汚れた タ グやラ ベル、 接着剤や a. 用紙サプ ラ イ ・ ガ イ ド を降ろ し
折 り 畳み用紙
テープで固定 された タ グやラベ ます。
ルをすべて取 り 除いて廃棄 し ま
す。
2008/5/15 Z Series®/RZ™ シリーズ・ クイック ・ リファレンス ・ ガイド 79694L-072 A
用紙のセ ッ ト
8

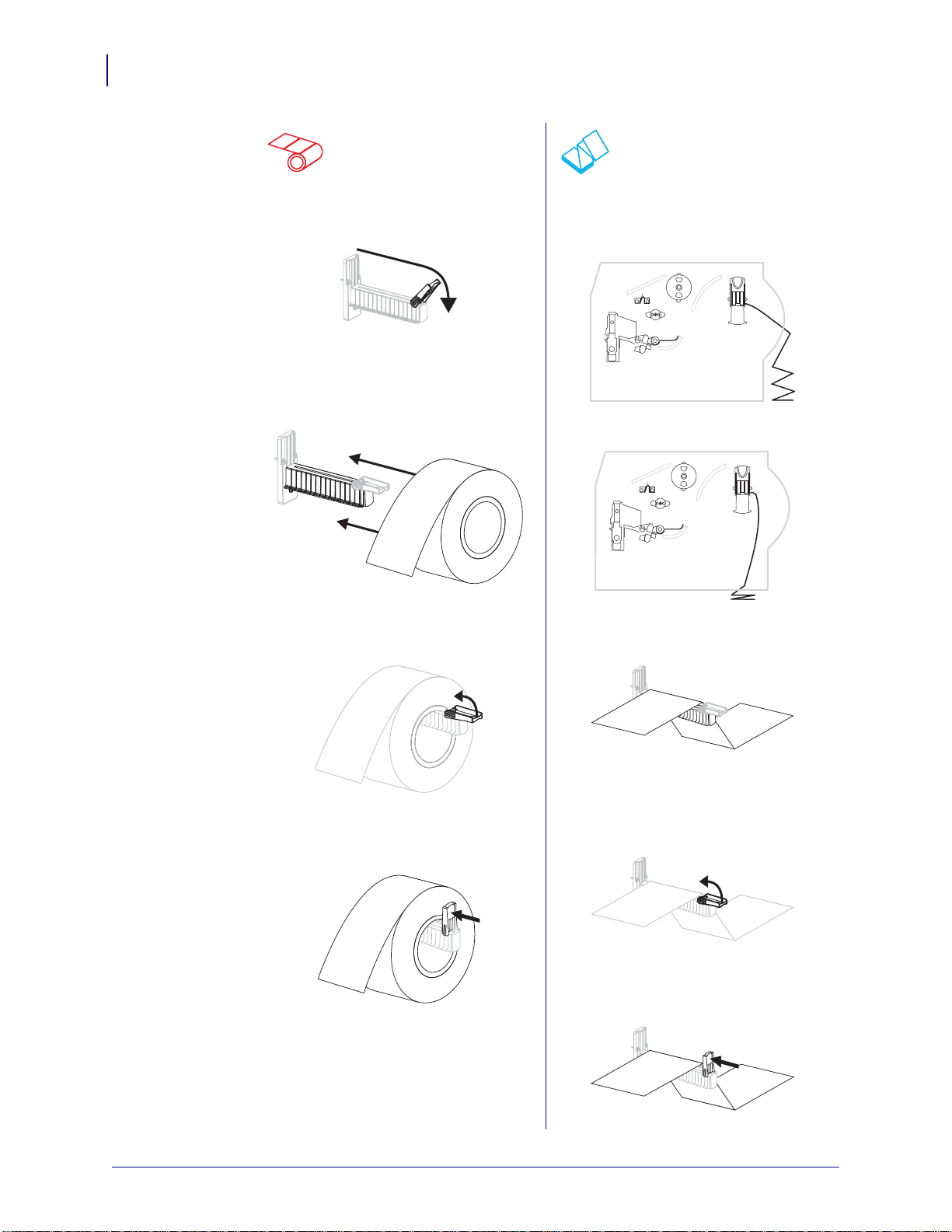

ロール用紙 ( 続き )
b. 用紙サプ ラ イ ・ ガ イ ド を 降ろ し
ます。
c. 用紙の ロ ールを用紙サプ ラ イ ・
ハンガーに配置します。 ロールを
一番奥まで押 し ます。
折 り 畳み用紙 ( 続き )
b. 用紙をア ク セ ス ・ ス ロ ッ ト の底
部ま たは後部に通し ま す。
後部フ ィ ー ド
底部フ ィ ー ド
d. 用紙サプ ラ イ ・ ガ イ ド を持ち上
げます。
e. 用紙サプライ・ガイドをスライ
ドさせ、 ロールの端に触れるま
で動かし ます。
c. 用紙 を用紙サプ ラ イ ・ ハンガー
に掛けます。
d.
用紙サプ ラ イ ・ ガ イ ド を持ち上
げます。
用紙サプライ ・ガイドをスライ
e.
ド さ せ、 用紙の端に触れ る まで
動かし ます。
79694L-072 A Z Series®/RZ™ シリーズ・ クイック ・ リファレンス ・ ガイド 2008/5/15
用紙のセ ッ ト
3 2 1
4. 用紙 を ダンサー ・ アセ ン ブ リ (1)、 上部用紙セ ンサー (2)、リボン・センサー (3)
の下を通し ます。
5. 用紙ガ イ ド を ス ラ イ ド さ せ、 用紙の端に触れる まで動か し ます。
9
6. 印刷ヘ ッ ド ・ アセ ン ブ リ を閉じ ま す。
7. プ リ ン タ が一時停止 し て い る (P AUSE (一時停止) ライトが点灯している ) 場合は、
PAUSE ( 一時停止 ) を押 し て印刷機能を有効に し ます。
2008/5/15 Z Series®/RZ™ シリーズ・ クイック ・ リファレンス ・ ガイド 79694L-072 A
リボンの概要
10
リボンの概要
リボンを使用するケース
リ ボ ン と は、 熱転写処理の際に用紙に転写さ れ る ワ ッ ク ス 、 レ ジ ン ま たはワ ッ ク
ス ・ レ ジン で片面が コ ーテ ィ ン グ さ れた薄い フ ィ ル ム の こ と です。
熱転写用紙に印刷す る 場合は リ ボ ン が必要です。 一方、 感熱用紙では リ ボ ン は不要
です。感熱用紙 と 熱転写用紙のいずれであ る か を 判断す る には、 用紙の ス ク ラ ッ チ ・
テ ス ト を実行 し て く だ さ い。
用紙ス ク ラ ッ チ ・ テ ス ト は、 次の手順に従います。
1. 用紙の印刷面を指の爪で素早 く こ す り ます。
2. 用紙に黒い ス ジが現れ る か ど う か確認 し ます。
黒いスジの状態 用紙の タ イ プ
用紙に現れない 熱転写用紙です。 リ ボ ン が必要です。
用紙に現れ る 感熱用紙です。 リ ボンは不要です。
リボンのコーテ ィング面
リ ボ ンの コ ーテ ィ ン グ面は、 ロ ールの内側の場合 と 外側の場合があ り ます。 使用す
る リ ボ ンは、 装着 さ れた熱転写オプシ ョ ンに適合する必要があ り ます。標準の熱転
写オプシ ョ ン ( 黒い リ ボン ・ ス ピ ン ド ル ) は外側が コ ーテ ィ ング さ れた リ ボン を使用
し、 代替熱転写オプシ ョ ン ( グレーの リ ボン ・ スピンドル ) では内側が コーテ ィ ング
された リ ボンを使用します。
リ ボンの コ ーテ ィ ン グが内側または外側のいずれであ るかを判別するには、 次の手
順を実行します。
1. ラベルをラ イナーから剥がし ます。
2. ラベルの粘着面の端を リ ボンの外側の表面に押 し付け ます。
3. ラベルを リ ボンから剥がします。
79694L-072 A Z Series®/RZ™ シリーズ ・ クイック ・ リファレンス・ガイド 2008/5/15
リ ボ ンの概要
11
4. 結果を観察し ま す。 リ ボ ン の イ ン ク の小片が ラ ベルに付い てい る か ど う か確認 し
てください。
リ ボ ン のイ ン ク の状態 操作 ...
ラベルに付いている リボンの外側にコーティ ングがあ り、 標
準の熱転写オプ シ ョ ン で使用で き ま す
( 黒い リ ボ ン ・ ス ピ ン ド ル )。 リボン装着
手順では、 指示に こ のシ ン ボルが付け ら
れています。
ラベルに付かなかった リ ボンの内側にコーテ ィ ングがあり、 代
替熱転写オプシ ョ ンで使用で き ます ( グ
レーの リ ボン ・ スピンドル )。 リボン装着
手順では、 指示に こ のシ ン ボルが付け ら
れています。
2008/5/15 Z Series®/RZ™ シリーズ・ クイック ・ リファレンス ・ ガイド 79694L-072 A
リボンの装着
1
1
2
2
3
3
4
4
5
5
12
リボンの装着
印刷ヘ ッ ド の磨耗を防 ぐ ため、 用紙よ り も 広い幅の リ ボン を 必ず使用 し て く だ さ い。
感熱印刷の場合は、 プ リ ン タ に リ ボ ン を装着し ないで く だ さ い。
標準の熱転写オプ シ ョ ン ( 黒い リ ボ ン ・ ス ピ ン ド ル ) は外側がコーテ ィ ング さ れた リ
ボン を使用 し、 代替熱転写オプシ ョ ン ( グレーの リ ボン ・ スピンドル ) では内側が
コーティ ングされたリ ボンを使用します。プ リ ン タ の破損防止のため、 プ リ ン タ に
取 り 付け ら れた熱転写オプシ ョ ンの指示に従っ て く だ さ い。
図 6 では、 外側がコーティ ングされたリボン と内側がコーティ ングされた リ ボンの
リボン経路を示します。 リ ボンの コ ーテ ィ ング面の目で見える部分をグ レーで表示
してあり ます。 リ ボ ン の コーテ ィ ング面を 特定す る には、 10 ページの 「 リボンの
コーティ ング面」 を参照 し て く だ さ い。
図 6 • リボン経路
外側がコ ーテ ィ ン グ された リ 内側がコ ーテ ィ ング さ れた リ
ボン ( 黒の リ ボ ン ・ スピ ン ド ボン ( グレーのリボン ・ スピ
ル ) ンドル )
1
テンシ ョ ン ・ ブレード
2
リボン巻き取りスピンドル
3
リボン ・サプライ・スピンドル
4
印刷ヘ ッ ド ・ ア セ ン ブ リ
5
印刷ヘ ッ ド ・ リ リ ース ・ ラ ッ チ
79694L-072 A Z Series®/RZ™ シリーズ ・ クイック ・ リファレンス・ガイド 2008/5/15
リ ボ ンの装着
注意 • 用紙やリ ボ ン をセ ッ ト する際には、 印字ヘ ッ ド やその他のプ リ ン タ部品に接触する
可能性のあ る宝飾品類はすべて外し て く だ さ い。
リ ボン を セ ッ ト するには、 次の手順を実行 し ま す。
13
1. 印刷ヘ ッ ド ・ リ リ ース ・ ラ ッ チを押し て、 印刷ヘ ッ ド ・ ア セ ン ブ リ を開き ま す。
印刷ヘ ッ ド に ラ ッ チがかか っ て開 く まで印刷ヘ ッ ド を持ち上げます。
2. プリンタにリボンを挿入します。こ の手順では、 プ リ ン タ に取 り 付け ら れた熱転
写オプシ ョ ンの指示に従って く だ さい。
外側がコ ーテ ィ ン グ された リ ボン 内側が コ ー テ ィ ン グ さ れた リ ボン
( 黒の リ ボ ン ・ スピン ド ル ) ( グレーのリボン ・ スピン ドル )
a. 先端部分 を時計回 り に引き出 し て リ ボン を a. 先端部分を反時計回 り に引 き 出 し て リ ボ ン
持ちます。 を持ちます。
2008/5/15 Z Series®/RZ™ シリーズ・ クイック ・ リファレンス ・ ガイド 79694L-072 A
14
1
1
1
1
リボンの装着
外側がコ ーテ ィ ン グ された リ ボン 内側が コ ー テ ィ ン グ さ れた リ ボン
( 黒の リ ボ ン ・ スピン ド ル ) ( グレーのリボン ・ スピン ドル )
( 続き ) ( 続き )
b. リボンをリボン・サプライ ・スピンドル b. リボンをリボン・サプライ ・ スピンドル
1) にセッ ト し、 完全に押し込みます。 (1) にセッ ト し、 完全に押し込みます。
(
c. リ ボンの端を引っ張って、 印刷ヘッ ド ・ ア c. リ ボンの端を引っ張って、 印刷ヘッ ド ・ ア
センブリ (
1) の下を通 し 、 プ リ ン タの前面 センブリ (1) の下を通し、 プ リ ン タ の前面
に引き出 し ます。プリンタから、 リボンを に引き出 し ます。プリンタから、 リボンを
約 610 mm (24 インチ ) 引き出し ます。 約 610 mm (24 インチ ) 引き出し ます。
79694L-072 A Z Series®/RZ™ シリーズ ・ クイック ・ リファレンス・ガイド 2008/5/15

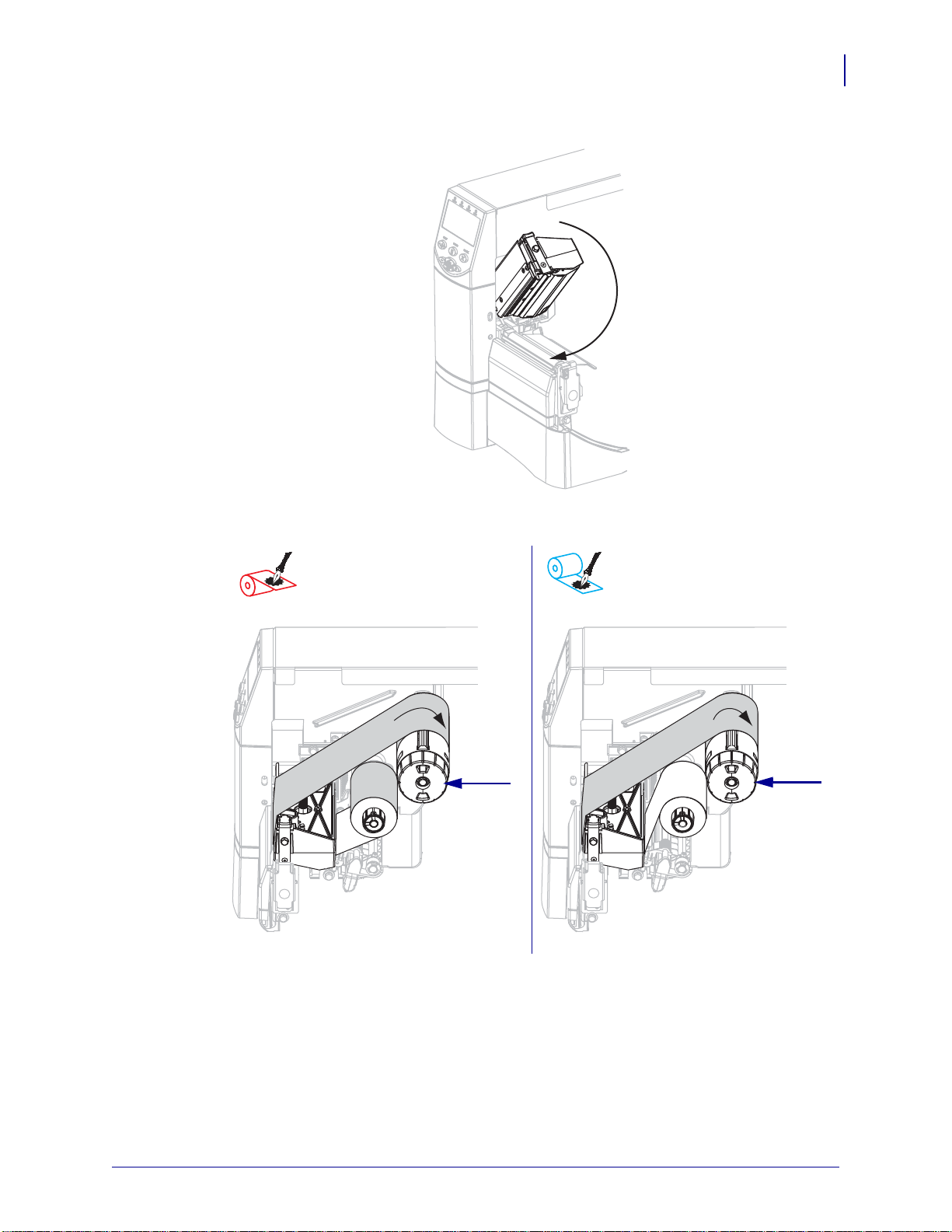

3. 印刷ヘ ッ ド ・ アセ ン ブ リ を閉じ ま す。
1
1
リ ボ ンの装着
15
4. リボンをリボン巻き取りスピンドル （ 1) に時計回 り に巻 き つけ ま す。
外側がコ ーテ ィ ン グ された リ 内側がコ ーテ ィ ング さ れた リ
ボン ( 黒の リ ボ ン ・ スピ ン ド ボン ( グレーのリボン ・ スピ
ル ) ンドル )
2008/5/15 Z Series®/RZ™ シリーズ・ クイック ・ リファレンス ・ ガイド 79694L-072 A
16
1
1
2
リボンの装着
使用済み リ ボンの取 り 外 し
使用済みの リ ボ ン を取 り 外すには、 次の手順を実行し ます。
1.
注意 • リボンはリ ボン巻き取り スピ ン ドルの真上で切らないで く だ さい。真上で切る
と、 スピンドルが傷つく こ とがあります。
リボンがまだ残っている場合は、 リボン巻き取りスピンドル (1) の前で リ ボン
を切り 離します。
2.
リボンを緩めるには、 リボン巻き取りスピンドル (1) のテンシ ョ ン ・ ブレー ド に
リボンを押し付けます。それと同時に、 リ ボン巻き取 り ス ピン ドルの リ リース ・
ノ ブを逆時計回 り に回転 さ せ ま す (
2)。
テ ン シ ョ ン ・ ブ レ ー ド が リ ボ ン巻 き 取 り ス ピ ン ド ル内に引っ込み、 リ ボ ン が緩み
ます。
3. 使用済み リ ボ ン を リ ボン巻き取 り ス ピ ン ド ルか ら ス ラ イ ド させて取 り 出 し 、 廃棄
します。
79694L-072 A Z Series®/RZ™ シリーズ・ クイック ・ リファレンス ・ ガイド 2008/5/15
