1 Présentation de ZebraDesigner for Developers

Bienvenue dans ZebraDesigner for Developers.

Utilisez ZebraDesigner for Developers pour créer des masques d'étiquettes et les stocker sur votre mobile ou sur vos imprimantes hors ligne Zebra. ZebraDesigner for Developers transforme vos masques en étiquettes lorsque vous devez imprimer. ZebraDesigner for Developers intègre aussi les données variables de diverses applications commerciales externes dans vos étiquettes.

ZebraDesigner for Developers vous permet d'envoyer des commandes de flux d'impression et réduit le nombre de données que vous devez envoyer.

CONSEIL: L'impression hors ligne vous aide à imprimer des étiquettes plus vite car les objets variables de votre étiquette sont déjà stockés sur vos imprimantes. L'impression hors ligne signifie que vous pouvez imprimer sans utiliser votre application de création d'étiquettes. L'impression hors ligne est également utile lorsque vous voulez imprimer sans utiliser votre ordinateur en raison de conditions inappropriées ou d'erreurs de logistique.

2 Conventions typographiques

Le texte qui apparaît en gras se réfère aux noms et boutons du menu.

Le texte qui apparaît en italique se réfère aux options, actions de confirmation telle que Lecture seule et aux emplacements tels que Dossier.

Le texte encadré par les signes <plus-petit et plus-grand> se réfère aux touches du clavier de l'ordinateur tel que <Enter>.

Les variables sont entourées de [crochets].

NOTE: Ceci représente une note.

EXEMPLE: Ceci représente un exemple.

Ceci représente une bonne pratique.

ATTENTION: Ceci représente un avertissement.

CONSEIL: Ceci représente un conseil.

2.1 Les termes essentiels de ZebraDesigner for Developers

Cette section décrit les éléments de ZebraDesigner for Developers qui permettent de créer efficacement une simple étiquette.

Voici la liste des termes essentiels de ZebraDesigner for Developers.Se familiariser avec eux permet de démarrer plus aisément et de réussir des projets d'étiquetage.

l Étiquette l Objet l Plan de travail

Pour certains termes de ZebraDesigner for Developers qui ne seraient pas familiers, voir l'onglet Aide.

2.1.1 Étiquette.

Une étiquette est un masque sur lequel on ajoute des objets et qu'on imprime sur n'importe quel support.

Chaque objet ajoute sur l'étiquette différents types de contenus: texte, ligne, ellipse, code à barres ou rectangle. Le contenu peut être fixe (saisie manuelle par l'opérateur) ou dynamique (défini en utilisant les valeurs de sources de données connectées).

Lorsque vous avez terminé la disposition de votre masque d'étiquette, vous pouvez le stocker sur vos imprimantes.

2.1.2 Objet

L'objet est l'élément de base de toute étiquette créée. Pour créer une étiquette, il faudra sélectionner, ajouter et positionner les objets sur le plan de travail.

EXEMPLE: Chaque objet a un rôle différent. Dans la plupart des cas, un objet Texte comporte une seule ligne de contenu textuel dont la taille de la police ne s'adapte pas à l'étiquette. L'objet code à barres ajoute un code à barres dont le type et le contenu varient en fonction du document.

Les différents Objets de l'étiquette et leur objectif sont listésici.

2.1.3 Plan de travail

Votre plan de travail vous permet de créer, ajouter, positionner et interconnecter des objets sur vos étiquettes .

Pour vous aider à concevoir des étiquettes aussi simplement et efficacement que possible, votre plan de travail utilise les principes d'utilisation et de fonctionnalité de Microsoft Office.

CONSEIL: Utiliser l'onglet Affichage pour personnaliser votre plan de travail.

l En savoir plus sur les éléments du plan de travail ici. l En savoir plus sur les actions d'édition du plan de travail ici. l En savoir plus sur les éléments d'aide visuelle du plan de travail ici.

2.2 Clavier et souris

Pour effectuer de manière efficace et complète les tâches de ZebraDesigner for Developers, suivre les conseils relatifs à l'utilisation du clavier et de la souris:

l Utiliser efficacement clavier et souris l Raccourcis clavier

2.2.1 Utiliser efficacement clavier et souris

Utiliser les conseils ci-dessous pour travailler mieux avec ZebraDesigner for Developers.

Sélectionner le point d'ancrage de l'objet. Appuyer sur la touche <Ctrl> et cliquer sur les poignées de l'objet pour définir rapidement le point d'ancrage.

2. Défilement et zoom sur l'étiquette. Utiliser la roulette de la souris pour faire défiler

l'étiquette. Tenir la touche <Ctrl> when rotating the wheel, adjusts zoom factor.

<Shift> fait défiler l'étiquette vers la gauche ou la droite.

3. Définir les propriétés de l'étiquette ou du formulaire. Double-cliquer sur le plan de

travail pour ouvrir la boîte de dialogue Propriétés de l'étiquette .

Déplacement vertical ou horizontal d'objet. Tenir la touche <Shift> en déplaçant l'objet sur le plan de travail. L'objet se déplace sur des lignes verticales et

horizontales.

5. Redimensionner l'objet avec les touches directionnelles. Tenir la touche

<Shift> tout en appuyant sur les touches directionnelles pour redimensionner

l'objet.

Affiner la position d'un objet. Tenir la touche <Ctrl> en appuyant sur les touches directionnelles.

7. Ouvrir les menus contextuels. Cliquer à droite sur l'objet ou sur le plan de travail

pour accéder aux menus contextuels de l'étiquette ou du plan de travail.

Sélectionner plusieurs objets. Tenir la touche <Shift> et cliquer sur les objets pour les ajouter aux objets sélectionnés dans un groupe.

9. Ajouter rapidement un objet connecté à une source de données. Cliquer sur le

raccourci de l'objet dans la Boîte d'outils objets. Une liste des sources de données disponibles apparaît. En sélectionner ou en ajouter une et cliquer sur le plan de travail pour ajouter un objet déjà connecté à une source de données dynamiques.

2.2.2 Raccourcis clavier

Utiliser les raccourcis clavier pour réduire le temps passé à accomplir les tâches fréquentes dans ZebraDesigner for Developers. Pour ces tâches, utiliser les combinaisons de clé standard.

CONSEIL: Les raccourcis clavier sont un moyen plus rapide de choisir les commandes. Les commandes demandées s'exécutent de la même manière qu'en les lançant avec le menu ou la barre d'outils.

Action Appuyer

Sélectionner tout Ctrl+A Coller Ctrl+V Couper Ctrl+X Déplacer vers le haut ↑ Déplacer à droite → Déplacer vers le bas ↓ Déplacer à gauche ← Fermer Alt+F4 Zoom sur le document Ctrl+0 Copier Ctrl+C Zoom arrière Ctrl + signe moins du pavé numérique Zoom avant /arrière Ctrl + roulette de la souris Ouvrir Ctrl+O Zoom avant Ctrl + signe plus du pavé numérique Enregistrer Ctrl+S Ouvrir l'étiquette connectée à une imprimante par

défaut

Ctrl+Maj+N

Rétablir Ctrl+Y Annuler Ctrl+Z Annuler Esc Déplacer le focus Tab ou Maj+Tab Stocker Ctrl+Alt+S Reproduire la mise en forme – copier les propriétés

de l'objet Reproduire la mise en forme – coller les propriétés

de l'objet

Ctrl+Shift+C

Ctrl+Shift+V

2.3 Options (Configuration du programme)

Pour personnaliser la configuration générale de ZebraDesigner for Developers, ouvrir la boîte de dialogue des Options qui se trouve dans l'onglet Fichier.

Les options de configuration de ZebraDesigner for Developers sont regroupées sur les onglets suivants:

l Dossiers:Vous permet de définir les emplacements par défaut de stockage des

étiquettes, et fichiers d'images.

l Langue:Langue de l'interface utilisateur. Sélectionner la langue préférée dans la

liste.

l Le menu Designer permet de configurer le comportement de ZebraDesigner à

l'ouverture.

3 Présentation de l'espace de travail

Votre espace de travail ZebraDesigner for Developersdispose d'un environnement souple et facile à utiliser tant pour que pour la mise en place.

Votre espace de travail ZebraDesigner for Developers suit les règles des interfaces d'application les plus utilisées.Il est équipé d'outils et d'éléments que la plupart des utilisateurs connaissent.

L'espace de travail de ZebraDesigner for Developers comporte les éléments suivants:

l Page de démarrage l Objets et explorateurs l Imprimante et barre d'état l Onglets et rubans l Plan de travail

3.1 Page de démarrage

Votre page de démarrage dans ZebraDesigner for Developers est une présentation qui s'ouvre à la fin du chargement de l'application. La page inclut les éléments suivants:

l Espace de nouveau document: Crée de nouveaux documents ou ouvre des

documents ZebraDesigner for Developers existants.

l Créer une nouvelle étiquette: Crée de nouveaux documents d'étiquettes. l Créer un nouvel AR: crée de nouvelles étiquettes façon AR.

l Fichiers récents: Liste des derniers fichiers ZebraDesigner for Developers utilisés.

l Ressources d'apprentissage: Accès aux documentations utiles pour créer des

étiquettes , et mieux connaître ZebraDesigner.

l Pilotes d'imprimante:Permet d'accéder à l'ensemble des pilotes d'imprimante

Zebra. Les pilotes permettent d'optimiser vos étiquettes à imprimer sur des modèles d'imprimantes spécifiques.

3.2 Objets et explorateurs

Les objets et les explorateurs sont situés complètement à gauche de la fenêtre de ZebraDesigner for Developers. Ils donnent accès aux objets.

l Boîte d'outils Objets: Comporte les objets disponibles. Ces objets sont utilisables

ainsi pour une étiquette. Cliquer sur l'objet choisi et le tirer sur le plan de travail.

l L'Explorateur de données dynamiques est l'outil de gestion de vos sources de

données.

3.2.1 Explorateur des données dynamiques

L'Explorateur de données dynamiques joue deux rôles. Il sert d'outil pour gérer vos variables et présente toutes les sources de données en cours d'utilisation.

NOTE: Faire un clic droit sur vos variables vous permet de les couper, copier, coller,

supprimer, éditer et renommer.

l Ajouter une nouvelle variable: Ajoute une variable supplémentaire dans les sources

de données de l'étiquette . Il y a quatre types de variable disponibles. Leurs valeurs sont définies via des boîtes de dialogue dans les sections dédiées

l Variable: Type de variable qui obtient la valeur lors de l'impression d'une

étiquette .

l Date actuelle: Affiche la date actuelle dans le format demandé. l Heure actuelle: Affiche l'heure actuelle dans le format demandé. l Compteur: Affiche une valeur de compteur.

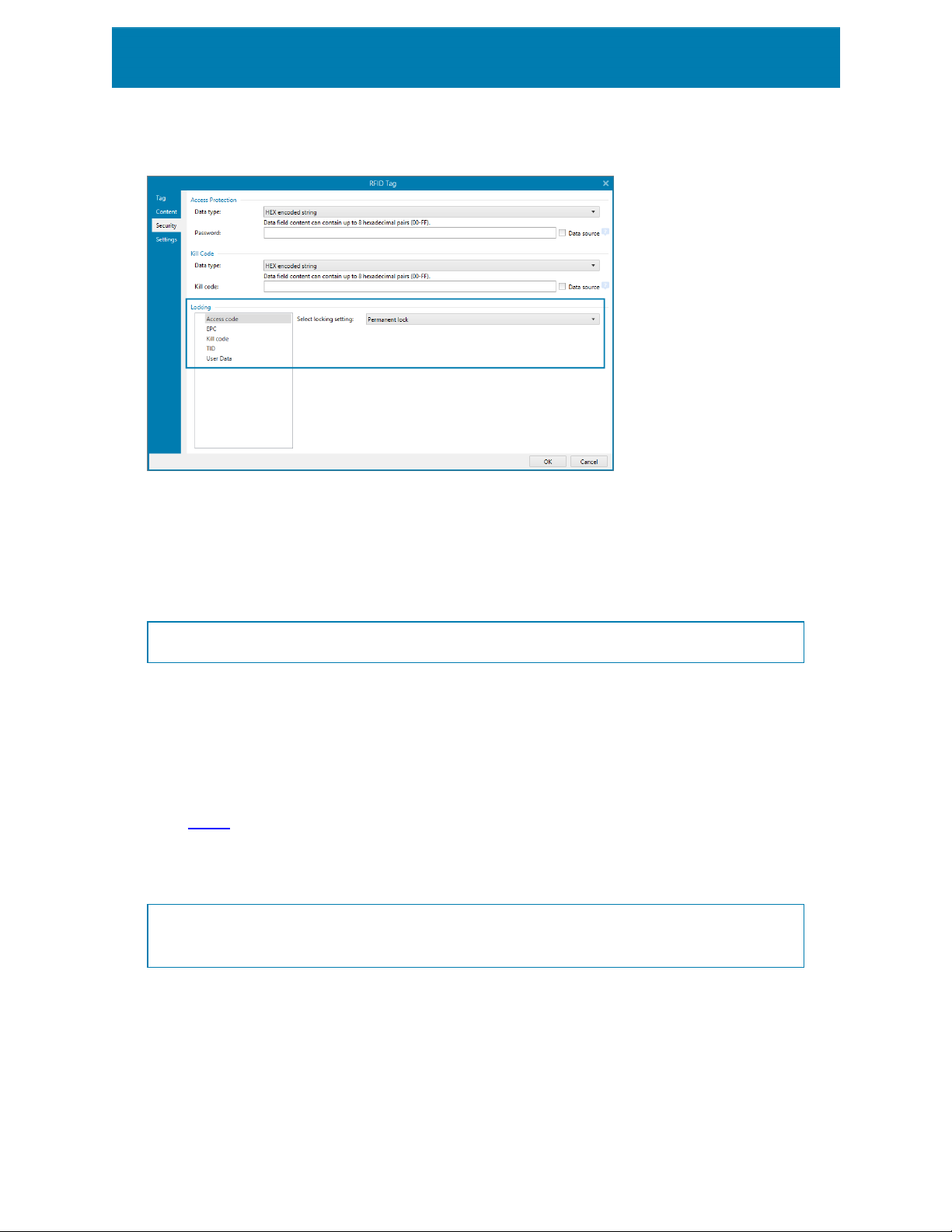

l Tag RFID:Si vous travaillez avec une imprimante compatible RFID, vous pouvez

directement ajouter le contenu codé dans le tag RFID sur votre étiquette en tant qu'objet Texte, Paragraphe ou Code à barres.

3.3 Imprimante et barre d'état

Imprimante et barre d'état s'étire en haut de la fenêtre ZebraDesigner for Developers La barre effectue deux actions:

l Sélection de l'imprimante pour le travail d'impression actuel. Sélectionner votre

imprimante préférée dans la liste des imprimantes installées.

CONSEIL: Lors du changement d'imprimante, la taille de l'étiquette et du papier s'adapte automatiquement aux dimensions définies par la pilote d'imprimante.

NOTE: ZebraDesigner for Developers est lié à vos pilotes d'imprimante Zebra installés.

Ainsi, seuls les pilotes d'imprimante pris en charge apparaissent dans la liste de sélection de l'imprimante.

l Propriétés de l'imprimante: Vous permet d'accéder directement à la boîte de

dialogue des propriétés du pilote d'imprimante sélectionné.

l Zoom sur le plan de travail. l Accès aux tag et statuts RFID: Indique si l'écriture de données sur les tags RFID est

activée ou non. Cliquez sur le bouton pour ouvrir la boîte de dialogue Tag RFID. Vous pourrez activer ou désactiver l'écriture sur les tags RFID.

3.4 Onglets et rubans

ZebraDesigner for Developers utilise une interface basée sur Windows.

Les segments du haut de l'interface ZebraDesigner for Developers sont décrits ci-dessous.

3.4.1 Onglets

Les Onglets représentent des extraits des fonctionnalités de ZebraDesigner for Developers. Les onglets comportent les commandes disponibles de manière organisée – groupées et étiquetées:

l Fichier (en arrière-plan): Ouvre le formulaire de stockage et le panneau de gestion

de document.

l Accueil: Propose les commandes les plus utilisées: copier-coller, imprimer, et style. l Données: Propose les commandes relatives aux sources de données. l Affichage: Propose tous les outils de mise en page, les options de focalisation, et les

marqueurs de visibilité des éléments.

l Les Onglets contextuels apparaissent après un clic sur un objet. Ils permettent de

définir des paramètres spécifiques aux objets. Le type d'onglet contextuel s'adapte à l'objet sélectionné.

l Aide:À côté de l'aide avec F1, cet onglet dispose de plusieurs ressources très utiles

pour travailler plus facilement et plus efficacement avec ZebraDesigner for Developers.

3.4.2 Ruban

Le Ruban est un espace rectangulaire qui s'étale en haut de la fenêtre d'une application. Les commandes sont divisées en groupes de ruban.Le ruban change en fonction de l'onglet sélectionné et s'adapte aux outils utilisés grâce aux onglets contextuels.

3.4.3 Onglet Fichier

L'onglet Fichier sert de panneau de gestion de documents. Voici les options possibles:

l Le panneau Démarrer ouvre la page d'accueil de l'application ZebraDesigner for

Developers.

l Nouveau: Crée une nouvelle étiquette autonome . l Ouvrir: Autorise l'ouverture des fichiers d'étiquette . l Enregistrer: enregistre l'étiquette . l Enregistrer sous: Permet d'enregistrer l'étiquette en donnant son nom et son

emplacement.

l Stockerstocke l'étiquette en cours comme masque sur l'imprimante en vue d'une

utilisation en mode Stocker/Rappeler.

l Fermer: Ferme le document ZebraDesigner for Developers actif. l Options ouvre la boîte de dialogue pour configurer les programmes par défaut. l À propos: Fournit les informations sur la et la version du logiciel. l Quitter ferme l'application.

3.4.3.1 Démarrer

Le panneau Démarrer ouvre la page d'accueil de ZebraDesigner for Developers. L'utiliser pour créer ou ouvrir des document, accéder aux derniers fichiers ouverts, prévisualiser les fichiers et se former sur ZebraDesigner for Developers.

3.4.3.2 Nouveau

Nouvelle étiquette crée une nouvelle étiquette autonome. L'Assistant de paramétrage

d'une nouvelle étiquette s'ouvre après avoir cliqué sur ce bouton.

Nouvel AR crée une nouvelle étiquette façon AR. Concevez des AR à longueur variable avec des en-têtes, corps et pieds de page prédéfinis. Détails disponibles dans la section "Créer des étiquettes façon AR"sur la page82

Nouveau tiré des modèles de masques crée un document en utilisant l'un des modèles d'étiquettes normalisées.

CONSEIL: Il y a deux manières d'ouvrir une nouvelle étiquette . Soit chaque document est ouvert dans une fenêtre distincte de ZebraDesigner for Developers. Soit chaque document est ouvert dans l'instance déjà ouverte. Pour choisir la manière qui convient le mieux, aller dans Fichier > Options > Designer.

3.4.3.3 Ouvrir

La boîte de dialogue Ouvrir permet d'ouvrir les fichiers d'étiquettes existants.

Parcourir permet de sélectionner les fichiers d'étiquette sur un lecteur local ou connecté en réseau.

Le champ Fichiers récents liste les derniers fichiers modifiés. Cliquer sur l'un d'entre eux pour ouvrir le fichier.

3.4.3.4 Enregistrer

Le panneau Enregistrer enregistre l'étiquette sous le même nom qu'à son ouverture.

NOTE: Quand le fichier a été ouvert pour la première fois, Enregistrer dirige directement

vers Enregistrer sur l'onglet Fichier.

3.4.3.5 Enregistrer sous

Enregistrer sous: Permet d'enregistrer l'étiquette en donnant son nom et son emplacement.

Dossiers récents: Ce champ liste les dossiers récemment utilisés pour enregistrer les fichiers d'étiquette .

3.4.3.6 Stocker les masques d'étiquettes

Stockez les masques d'étiquettes que vous créez directement dans la mémoire de votre imprimante pour imprimer plus vite ou hors ligne. Rappelez vos masques stockés pour imprimer des étiquettes en utilisant les applications commerciales externes intégrées sans installer d'autre logiciel. Les fonctionnalités de stockage et de rappel de ZebraDesigner for Developers vous aident à créer, stocker, tester et intégrer des étiquettes que vous rappelez et stockez avec les applications commerciales externes.

l Stocker: Enregistre vos masques préconçus dans la mémoire de votre imprimante. l Rappeler: Imprime les étiquettes de la mémoire de votre imprimante en utilisant vos

masques préconçus remplis de données variables.

Stockez et rappelez vos masques d'étiquettes en utilisant les sections suivantes:

Opération

l Stockerle masque sur l'imprimante: Stocke vos masques préconçus dans la

mémoire de votre imprimante.

l Stocker le masque sur l'imprimante puis rappeler: Stocke vos masques

préconçus dans la mémoire de votre imprimante puis rappelle immédiatement les étiquettes que vous remplissez manuellement avec des données variables. Utilisez cette fonctionnalité pour tester votre processus d'impression et diagnostiquer les

problèmes. Normalement, vous rappelez les étiquettes remplies des données variables d'applications commerciales externes.

l Générer un fichier d'impression avec des variables: Génère des fichiers de

commandes .prn que vous envoyez à vos imprimantes en format ZPL. ZebraDesigner for Developers enregistre vos fichiers d'impression sur votre disque local et non dans la mémoire de votre imprimante. Utilisez les fichiers d'impression pour analyser vos flux d'impression, remplacer les noms des variables par des valeurs et intégrer vos masques d'étiquettes stockés avec des applications commerciales externes.

Format de flux des rappels

Choisissez le format utilisé par votre imprimante pour inclure des variables lorsque vous rappelez vos étiquettes.

l XML: Rappelle vos étiquettes en utilisant des variables en format XML. l ZPL: Rappelle vos étiquettes en utilisant des variables en format ZPL.

Stocker des polices

Les imprimantes Zebra utilisent les polices internes Zebra par défaut. Pour utiliser d'autres polices (comme TrueType et OpenType) sur vos étiquettes, utilisez les paramètres de votre pilote d'imprimante pour les stocker sur votre imprimante dans le format Zebra. Sélectionnez Oui pour associer ces autres polices à vos masques d'étiquettes dans la mémoire de votre imprimante et les utiliser sur toutes vos imprimantes.

NOTE: Lorsque vous connectez des objets Texte aux variables, utilisez les polices

d'imprimante Zebra. Votre imprimante affiche les polices TrueType et OpenType en tant que graphiques, ce qui génère des erreurs d'impression avec les variables.

Destination

Choisissez où stocker vos masques d'étiquettes.

l Imprimantes réseau et cliquez sur Imprimantes: Voir, ajouter à, rechercher et choisir

dans la liste de vos imprimantes réseau.

l Disque local et cliquer sur Parcourir: Enregistre vos masques sur votre disque local

en format .prn.

l Imprimante sélectionnée dans l'étiquette: Stocke vos masques en utilisant votre

pilote d'imprimante actuellement actif.

Nom du masque sur l'imprimante

Votre imprimante a plusieurs masques. Donnez à vos maques des noms uniques pour les retrouver et les rappeler ultérieurement.

NOTE: ZebraDesigner for Developers limite les noms de vos masques à 16caractères.

Emplacement de la mémoire de l'imprimante

Les imprimantes Zebra ont plusieurs types de mémoire. Choisissez l'emplacement de la mémoire de votre imprimante selon ses spécifications (mémoire vive dynamique, mémoire flash interne, etc.).

Vous savez maintenant comment stocker vos masques d'étiquettes sur votre imprimante et rappeler, remplir et imprimer des étiquettes hors ligne ou utiliser des applications commerciales externes intégrées.

3.4.3.7 Options (Configuration du programme)

Pour personnaliser la configuration générale de ZebraDesigner for Developers, ouvrir la boîte de dialogue des Options qui se trouve dans l'onglet Fichier.

Les options de configuration de ZebraDesigner for Developers sont regroupées sur les onglets suivants:

l Dossiers:Vous permet de définir les emplacements par défaut de stockage des

étiquettes, et fichiers d'images.

l Langue:Langue de l'interface utilisateur. Sélectionner la langue préférée dans la

liste.

l Le menu Designer permet de configurer le comportement de ZebraDesigner à

l'ouverture.

3.4.3.7.1 Dossiers

L'onglet Dossiers définit l'emplacement par défaut des documents et fichiers, ouverts, modifiés et utilisés par ZebraDesigner for Developers.

NOTE: Vérifier que le compte utilisateur qui utilise ZebraDesigner for Developers

dispose bien des droits en écriture/lecture.

l Étiquettes:Emplacement pour ouvrir et enregistrer les fichiers d'étiquette. l Images: Emplacement des fichiers images.

Les dossiers indiqués dans cet onglet servent d'emplacement par défaut pour la recherche d'un dossier spécifique par ZebraDesigner for Developers.

3.4.3.7.2 Langue

L'onglet Langue permet de choisir la langue de l'interface de ZebraDesigner for Developers. Sélectionner la langue désirée et cliquer sur OK.

NOTE: Il faut redémarrer l'ordinateur pour que l'interface apparaisse dans la langue

choisie. Vérifier que le travail est enregistré avant de fermer le programme.

3.4.3.7.3 Designer

Le menu Designer permet de configurer le comportement de ZebraDesigner for Developers à l'ouverture.

Le groupe Mode d'ouverture définit comment votre ZebraDesigner for Developers ouvre de nouveaux documents.

l Afficher chaque document dans propre fenêtre: Si cette option est activée, les

documents additionnels ouverts apparaissent dans différentes fenêtres de ZebraDesigner for Developers. Ceci est valable tant pour les documents nouveaux que pour les documents existants.

Si vous décidez de désactiver cette option, les documents additionnels ouverts apparaîtront dans l'instance actuellement active de ZebraDesigner for Developers.

Le groupe Variables vous permet de définir les propriétés des variables par défaut lors de la création de vos masques d'étiquettes.

l Préfixe du nom par défaut pour les nouvelles variables: Définit le préfixe du nom

par défaut pour les variables que vous ajoutez lors de la création de vos masques d'étiquettes. Il s'agit du préfixe du nom qui apparaît automatiquement dans la boîte de dialogue de création d'une variable. ZebraDesigner for Developers ajoute des numéros de série aux variables ayant le même préfixe de nom.

EXEMPLE: Par défaut, les variables dans ZebraDesigner for Developers ont un préfixe de nom XML. Si vous créez trois variables pour votre masque d'étiquette, les noms de vos variables sont XML, XML1 et XML2.

3.4.3.8 A Propos

La page de la boîte de dialogue À propos contient des renseignements logiciels sur votre copie de ZebraDesigner for Developers.

3.4.4 Onglet Accueil

L'onglet Accueil donne accès aux commandes et aux paramètres les plus fréquemment utilisés dans les groupes suivants du ruban:

l Le groupe Presse-papiers enregistre temporairement les éléments, objets et

groupes d'objets sélectionnés.

l Police: Ce groupe définit les propriétés de la police. l Le groupe Action vous permet de stocker vos masques d'étiquettes et d'exécuter des

impressions tests.

l Le groupe de gestion: donne un accès direct aux boîtes propriétés du document. l Le groupe d'options Aligner définit le positionnement relatif horizontal et vertical du

contenu des objets.

l Le groupe Objet permet d'aligner, grouper ou organiser les objets de l'étiquette.

3.4.4.1 Presse-papiers

Le groupe Presse-papiers enregistre temporairement les éléments, objets et groupes d'objets sélectionnés. Utiliser les objets sélectionnés et stockés pour les transférer d'une étiquette à une autre.

CONSEIL: Il est possible de copier et coller des contenus textuels (texte brut ) ou graphiques (bitmaps) entre de multiples applications.

l Coller: Colle les données du presse-papiers sur le plan de travail. Un article du

presse-papiers est réutilisable plusieurs fois.

l Couper : Retire l'élément sélectionné du plan de travail et l'ajoute au presse-papiers

pour qu'il soit copié ailleurs. Noter que le premier élément est sélectionné en le cliquant. Pour sélectionner d'autres éléments, appuyer sur la touche <Shift> tout

en cliquant sur les éléments.

l Copier: Copie la sélection dans le presse-papiers. De nombreux objets peuvent être

copiés d'un seul coup. Les sélectionner et cliquer sur Copier.

l Reproduire la mise en forme: Copie les propriétés de la mise en forme d'un objet à

un autre. C'est ainsi que vous multipliez le style de votre objet de référence.

EXEMPLE: Utilisez Reproduire la mise en forme pour copier la police, la taille de la police, la couleur de la police, l'alignement et l'espacement de votre objet Texte sur tous les autres objets Texte en utilisant une seule action.

Pour copier les propriétés du style de l'objet:

1. Cliquer sur votre objet de référence. Il s'agit de l'objet à partir duquel vous voulez copier les propriétés.

2. Cliquer sur Reproduire la mise en forme.

3. Cliquer sur l'objet cible. L'objet a maintenant les mêmes propriétés que votre objet de référence.

Lorsque vous utilisez Reproduire la mise en forme pour différents objets, vous copiez et collez les propriétés de l'objet à partir de l'onglet Style. Si des propriétés du Style sont communes aux deux objets, ZebraDesigner for Developers transfère ces propriétés sur l'objet cible.

EXEMPLE: En multipliant les propriétés d'un objet Rectangle à un objet Ellipse, toutes les propriétés de l'onglet Style s'appliquent, hormis le rayon d'angle. Cette propriété n'est applicable qu'à l'objet Ellipse.

3.4.4.2 Police

Police Ce groupe définit les propriétés de la police.

l Le bouton Afficher /masquer les polices imprimante affiche ou cache les polices

imprimantes dans la liste des polices. Dans ce cas les polices graphiques sont cachées. En appuyant de nouveau sur ce bouton, toutes les polices redeviennent visibles dans la liste.

l Police de caractère: définit la famille de police à utiliser dans l'objet sélectionné. l Taille: définit la taille du texte d'un objet. Choisir la taille désirée dans le menu

déroulant ou la saisir à la main.

l Style de la Police: définit les caractéristiques du style de texte pour un objet texte:

gras ou italique par exemple.

l Alignement: définit la position horizontale du texte dans un objet: AGauche, Centré

ou A droite.

l Justifier: aligne un paragraphe le long des marges de droite et de gauche d'un objet.

CONSEIL: Lors des modifications de polices pendant la création, ZebraDesigner for Developers mémorise la dernière police utilisée et sa taille.

3.4.4.3 Action

Le groupe Action vous permet de stocker vos masques d'étiquettes et d'exécuter des impressions tests.

Utilisez le bouton Stocker pour stocker vos masques d'étiquettes sur l'imprimante. Lors de la procédure de stockage, ZebraDesigner for Developers convertit le masque d'étiquette en

flux d'impression que votre imprimante Zebra peut interpréter. Ainsi, vos étiquettes sont stockées avec des valeurs variables vides assignées lors du rappel.

Utilisez le bouton Impression test pour vérifier l'impression de l'étiquette sur votre imprimante Zebra. En appuyant sur ce bouton, vous imprimez des étiquettes aux valeurs provisoires sur votre imprimante Zebra.

3.4.4.4 Gestion

Le groupe ruban de gestion donne accès à:

l Les Propriétés du document ouvrent les propriétés de l'étiquette ou du en cours.

3.4.4.5 Aligner

Le groupe d'options Aligner définit le positionnement relatif horizontal et vertical du contenu des objets:

l Aligner les objets à gauche: Aligne les objets sur la bordure de gauche du premier

objet sélectionné ou sur l'objet le plus à gauche.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand.

l Aligner les objets à droite: Aligne les objets sur la bordure de droite du premier

objet sélectionné ou sur l'objet le plus à droite.

l Répartir horizontalement: répartit les objets séparés par un espace horizontal

identique.

l Aligner les objets en haut: Aligne les objets sur la bordure supérieure du premier

objet sélectionné ou sur l'objet le plus haut.

l Aligner les objets au milieu: Aligne les objets avec le centre vertical du premier

objet sélectionné ou sur le centre vertical de l'objet le plus grand.

l Aligner les objets en bas: Aligne les objets sur la bordure inférieure du premier

objet sélectionné ou sur l'objet le plus bas.

l Répartir verticalement: Répartit les objets séparés par un espace vertical identique.

3.4.4.6 Regroupement et organisation des objets

Le groupe Objets vous aide à travailler avec plusieurs objets.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent comme

un seul objet.

l Dégrouper les objets sépare les objets groupés.

Organiser place les objets les uns devant ou derrière les autres.

l Reculer d'un cran recule l'élément d'un cran. l Mettre en arrière-plan envoie l'élément derrière tous les autres éléments de

l'étiquette.

l Avancer d'un cran avance l'élément d'un cran. l Placer sur le dessus avance l'élément devant tous les autres éléments de

l'étiquette.

Supprimer vous permet de supprimer l'élément individuel ou les objets de groupe sélectionné(s) de votre masque d'étiquette.

3.4.5 Onglet Données

L'onglet Données affiche le ruban de ZebraDesigner for Developers comportant les groupes qui permettent de connecter instantanément un objet avec des sources de données.

l Le groupe de ruban RFID donne accès à la boîte de dialogue Tag RFID.

3.4.6 Onglet Affichage

L'Onglet Affichage permet de contrôler la focalisation sur le document, la visibilité des marqueurs, les aides visuelles et la rotation du plan de travail. L'onglet donne accès aux groupes de ruban suivants:

l Zoom: définit le niveau de zoom sur le plan de travail et le comportement du zoom sur

la fenêtre de ZebraDesigner for Developers.

l Visibilité des marqueurs de l'objet: définit les paramètres de visibilité des propriétés

d'objet.

l Alignement et quadrillage: définit le positionnement des objets et les propriétés du

quadrillage du plan de travail.

l Rotation tourne le plan de travail dans le sens des aiguilles d'une montre de

90degrés par clic.

3.4.6.1 Zoom

Le groupe Zoom: définit le niveau de zoom sur le plan de travail.

l Zoom sur le document: affiche l'étiquette entière dans la fenêtre de ZebraDesigner

for Developers.

l Zoom sur les objets:: affiche tous les objets dans la fenêtre de ZebraDesigner for

Developers. .

l Zoom avant: agrandit le plan de travail en fonction du niveau de zoom défini. l Zoom arrière: diminue le plan de travail en fonction du niveau de zoom défini. l Menu déroulant de pourcentage de zoom:vous permet de saisir ou de

sélectionner le pourcentage de zoom exact pour votre document actuel.

3.4.6.2 Visibilité des marqueurs d'objet

Visibilité des marqueurs de l'objet: affiche la visibilité des propriétés d'objet listées cidessous.

l Nom de l'objet : affiche le nom d'un objet. l Elément de l'imprimante: indique que l'objet s'imprimera en utilisant une fonction

interne à l'imprimante. Cette option offre une alternative à l'envoi de l'objet à l'imprimante en graphique.

l Source de données:indique si l'objet est connecté à une source de données

dynamiques.

3.4.6.3 Alignement et quadrillage

Le groupe Alignement et quadrillage définit le positionnement des objets et les propriétés du quadrillage du plan de travail.

l Afficher le quadrillage rend visibles les points du quadrillage sur le plan de travail. l Taille de la grille en X définit la distance entre les points de la grille à l'horizontale. l Taille de la grille en Y définit la distance entre les points de la grille à la verticale. l Décalage de grille en X définit le décalage horizontal de la grille par rapport au

centre du plan de travail.

l Décalage de grille en Y définit le décalage vertical de la grille par rapport au centre

du plan de travail.

l Aligner sur les objets: aligne un objet avec un autre sur le plan de travail. Lorsqu'un

objet est aligné, une ligne marquant l'alignement de l'objet apparaît.

l Aligner sur la grille aligne les objets sélectionnés sur le quadrillage. l Ne pas aligner rend la position de l'objet indépendante du quadrillage et de la

position des autres objets.

3.4.6.4 Rotation

Le bouton Rotation fait tourner le plan de travail dans le sens des aiguilles d'une montre. Les règles horizontales et verticales s'adaptent à la position en cours du plan de travail.

CONSEIL: Le type de rotation est défini par le pilote d'imprimante. Certains pilotes permettent de tourner à 360degrés (90degrés par clic), d'autres permettent seulement 90degrés dans le sens des aiguilles d'une montre (portrait/paysage).

3.4.7 Onglets contextuels

L'onglet contextuel est un onglet caché qui s'affiche quand un objet spécifique de l'étiquette est sélectionné sur le plan de travail. Les onglets contextuels apparaissent sur le côté droit des onglets standards de ZebraDesigner for Developers . La sélection d'onglets affichés dépend de l'objet en cours d'édition.

l Les onglets contextuels spécifiques à l'étiquette sont décrits ici

3.4.7.1 Onglets contextuels spécifiques à l'étiquette

Lors de l'édition des nombreux objets de l'étiquette, les onglets contextuels suivants apparaissent selon l'objet sélectionné:

l Onglet Création l Onglet Code à barres l Onglet Forme l Onglet Image l Onglet Texte

3.4.7.1.1 Onglet Contextuel Création

L'onglet Design sert d'onglet contextuel pour définir la mise en page et le positionnement de l'objet sélectionné.

Sur l'onglet Création, les groupes de paramètres suivants sont disponibles:

l Général permet de dire si l'objet est visible et imprimable sur l'étiquette. l Positionnement définit la position de l'objet sur le plan de travail. l Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

Général

Général Permet de dire si l'objet est visible et imprimable sur l'étiquette.

l Non imprimable: Empêche d'imprimer l'objet sur l'étiquette. L'objet reste cependant

visible sur l'aperçu de l'étiquette.

l Si la case à cocher Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à

l'impression. L'objet est traité comme s'il n'existait pas.

l Optimisation de l'impression: Permet d'activer l'utilisation des éléments de

l'imprimante (valable pour les objets rectangle, code à barres, ligne, ellipse et inversé).

l Nom: Permet de nommer l'objet et de le décrire.

Positionnement

Le groupe Positionnement définit l'emplacement de l'objet et sa taille sur une étiquette.

Le bouton Position permet de définir:

l Les coordonnées X et Ydéfinissent la position exacte sur le plan de travail. l Largeur et Hauteur: dimensions de l'objet. l Conserver les proportions permet d'être sûr que les deux dimensions de l'objet

changent proportionnellement.

l L'angle de rotation fait tourner l'objet dans le sens des aiguilles d'une montre.

Le bouton Point d'ancrage définit le point sur lequel l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Conserver les proportions permet d'adapter proportionnellement la taille de l'objet.

Verrouiller empêche l'objet de bouger pendant le processus de création.

Organiser

Grouper les objets: Place les objets sélectionnés dans un groupe.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent comme

un seul objet.

l Dégrouper les objets sépare les objets groupés.

Organiser: Définit comment les objets sont positionnés dans un groupe.

l Avancer d'un cran: déplace l'objet sélectionné d'un calque. l Mettre au premier plan: Déplace l'objet sélectionné sur le dessus de la pile d'objet. l Reculer d'un cran: Déplace l'objet sélectionné d'un calque. l Mettre en arrière-plan: Déplace l'objet sélectionné au-dessous de la pile d'objets.

Le groupe Aligner permet de paramétrer l'alignement et l'espacement des objets sur le plan de travail. Chaque objet peut être aligné sur un objet voisin ou sur la bordure de l'étiquette ou du formulaire.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l vSur la droite: Aligne les objets sélectionnés sur la bordure droite de l'objet le plus à

droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

3.4.7.1.2 Onglet Contextuel Code À Barres

L'onglet Code à barres sert d'onglet contextuel pour définir le type, la présentation et la position de l'objet Code à barres

Sur l'onglet Code à barres, les groupes de paramètres suivants sont disponibles:

l Code à barres: définit le type de symbole de code à barres et ses dimensions. l Paramètres:définit les détails du code à barres. l Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

Onglet Code à barres

Le groupe Code à barres vous permet de choisir le type de code à barres et les dimensions du symbole de votre code à barres.

NOTE: Les paramètres du groupe Codes à barres dépendent du type de code à barres

choisi.

l Type de code à barres: Définit le type de code à barres à utiliser sur l'étiquette.

Par défaut, c'est un code à barres de type Code128 qui est sélectionné. Pour en savoir plus sur les types de codes à barres, consulter la section Types de codes à barres et paramètres

disponibles.

l Type de DataBar: Quand l'un des types de codes DataBar est sélectionné, Type de

DataBar permet de préciser le sous-type spécifique utilisé.

l Dimension en X: Largeur de la barre la plus étroite du code à barres dans l'Unité de

mesure choisie.

l Hauteur: Dimension verticale de votre code à barres dans l'Unité de mesure

sélectionnée.

l Rapport définit le rapport entre les largeurs plus ou moins étroites de la barre du

code à barres.

Chaque type de code à barres a une gamme de rapports limitée par la réglementation. ZebraDesigner for Developers vous permet d'utiliser uniquement des rapports valides. Par défaut, le rapport est défini sur 3. Ce qui signifie que la barre est trois fois plus large qu'une barre étroite.

NOTE: Les rapports disponibles dépendent de la dimension X sélectionnée. Si

vous modifiez la dimension X, la sélection des rapports disponibles en est aussi affectée.

l Hauteur de ligne définit la hauteur d'une ligne de données dans un code à barres 2D.

La hauteur de ligne est donnée comme étant un multiple de la dimension X.

Paramètres

Le groupe Paramètres permet de configurer les détails du code à barres.

Le bouton Texte lisible définit la présentation d'un contenu lisible par l'homme.

l Pas de lisibilité: Le code à barres apparaît sans le texte lisible. l Au-dessus du code à barres: Place le texte lisible au-dessus du code à barres.

l En dessous du code à barres: Place le texte lisible en dessous du code à barres.

Le groupe Style permet de personnaliser le texte lisible.

l Police personnalisée: Active le choix de la police et de sa taille. Les polices internes

de l'imprimante ne sont pas utilisables comme police de texte lisible personnalisé.

l Ajustage automatique: Si cette fonctionnalité est activée, le texte lisible s'agrandit

ou rétrécit en fonction des modifications de la taille du code à barres. Pour fixer une taille personnalisée pour le texte lisible, désactiver cette option et sélectionner la taille de police appropriée.

l Gras: Le texte lisible se met en gras. l Italique: Le texte lisible se met en italique.

Le groupe Masque permet de définir le format des données avant qu'elles s'affichent sur l'étiquette.

l Masque de saisie détermine le format des données entrées avant qu'elles s'affichent

sur l'étiquette.

l Caractère générique est le caractère utilisé dans le masque et qui sera remplacé par

les données sur l'étiquette imprimée.

E X E M P L E

Un opé rate ur a be soin de format er un n umé ro de té lé ph on e pour qu'il soit plus lis i b le sur l'ét i q uet te. La donn ées e ntré e n'e s t pas for mat ée puisqu'e lle pr ovie nt d'un e base de donn ées.

Quand la valeur lue dans la base de donn ées e st :

+38642805090

Et que le masque de saisie est:

(****) **** - ****

Le ré sultat en sort ie se ra:

(+386) 4280 - 5090

Quant les don n ées con tien n ent une asté risque *, ch an ge r le C aractèr e gén ér iqu e. Le car actè re doit avoir une vale ur unique qui n 'apparaît n ulle par t dans la d o n née .

Les Détails du code à barres diffèrent selon la norme du code à barres. Définir les options qui sont données en fonction du type de code à barres sélectionné. Les détails concernant les codes à barres 1D et 2D sont décrits dans des sections dédiées:

l Détails du code à barres 1D l Détails du code à barres 2D

Le caractère de contrôle dépend des précédents chiffres du code à barres, il se place à la fin des chiffres du code à barres.

Couleur: Définit la couleur de la ligne du code à barres et du contenu lisible sur l'étiquette imprimée.

Organiser

Grouper les objets: Place les objets sélectionnés dans un groupe.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent comme

un seul objet.

l Dégrouper les objets sépare les objets groupés.

Organiser: Définit comment les objets sont positionnés dans un groupe.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l vSur la droite: Aligne les objets sélectionnés sur la bordure droite de l'objet le plus à

droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

3.4.7.1.3 Onglet Contextuel Forme

C'est un onglet contextuel qui permet de définir l'apparence d'objets ellipse, rectangle et

ligne.

Sur l'onglet Forme, les groupes de paramètres suivants sont disponibles:

l Le groupe Contour permet de définir l'apparence du contour de la forme

sélectionnée.

l Le groupe Remplir permet de définir le style de remplissage de la forme et sa couleur. l Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

Contour

Le groupe Contour permet de définir l'apparence du contour de la forme sélectionnée.

Les options du bouton Style du contour sont les suivantes:

l Aucun rend l'objet ligne invisible. l Plein fait un objet ligne pleine. l Point fait une ligne de points. l Tiret fait une ligne de tirets. l Effacer: rend invisible la partie des autres objets situés sous la ligne.

Couleur du contour définit la couleur du contour.

Epaisseur définit la largeur de la ligne.

Rayon d'angle: Arrondit les angles du rectangle. Des valeurs plus élevées rendent la

courbe plus large.

Remplir

Le groupe Remplir permet de définir le style de remplissage de la forme et sa couleur.

Les options de Style de remplissage sont:

l Aucun: L'objet est complètement transparent. l Effacé: Rend invisibles les objets cachés sous l'objet actif. l Plein: Colorie tout l'objet. l 25% de couleur: Fixe à 25% l'opacité de la couleur de remplissage. l 50% de couleur: Fixe à 50% l'opacité de la couleur. l 75% de couleur: Fixe à 75% l'opacité de la couleur de remplissage.

Couleur d'arrière-plan définit la couleur de remplissage de la forme.

Organiser

Grouper les objets: Place les objets sélectionnés dans un groupe.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent comme

un seul objet.

l Dégrouper les objets sépare les objets groupés.

Organiser: Définit comment les objets sont positionnés dans un groupe.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l vSur la droite: Aligne les objets sélectionnés sur la bordure droite de l'objet le plus à

droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

3.4.7.1.4 Onglet Contextuel Image

L'onglet Image sert d'onglet contextuel pour définir les options de taille de l'image et arranger les objets.

Sur l'onglet Image, les groupes de paramètres suivants sont disponibles:

l Redimensionner: redéfinit comment le fichier Image s'adapte à la taille de l'objet lors

de l'exécution du formulaire.

l Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

Redimensionner

Le groupe Redimensionner définit l'adaptation de l'image à la taille de l'étiquette.

Le bouton Ajustage de l'image ouvre les options de taille de l'image.

l Les options pour redimensionner définissent comment les dimensions du fichier

source s'adaptent à la taille de l'objet Image au moment de l'impression.

l Conserver la taille originale: Désactive le redimensionnement. Le fichier

source s'affiche en utilisant l'objet avec ses dimensions d'origine.

l Conserver les proportions permet d'adapter proportionnellement la taille de

l'image. Le ratio d'aspect des dimensions du fichier source est préservé.

l Redimensionner à la taille donnée permet de modifier la taille du fichier

source horizontalement et verticalement pour l'ajuster dans le cadre du paragraphe. L'utilisation de cette option risque de déformer l'image.

l Taille originale affiche la Largeur et la Hauteur de l'image avant retouche. l Revenir à la taille d'origine annule toutes les actions modifiant la taille.

Conserver les proportions permet d'être sûr que les deux dimensions de l'objet changent proportionnellement.

Organiser

Grouper les objets: Place les objets sélectionnés dans un groupe.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent comme

un seul objet.

l Dégrouper les objets sépare les objets groupés.

Organiser: Définit comment les objets sont positionnés dans un groupe.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l vSur la droite: Aligne les objets sélectionnés sur la bordure droite de l'objet le plus à

droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

3.4.7.1.5 Onglet Contextuel Texte

L'onglet texte permet de formater les objets Texte .

Sur l'onglet Texte, les groupes de paramètres suivants sont disponibles:

l Le groupe Format permet de définir le format du texte. l Le groupe Paramètres du texte permet de définir la mise en page de tous les

contenus texte ajoutés à un objet de l'étiquette.

l Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

Format

Le groupe Format permet de définir le format du texte.

l Le bouton Afficher /masquer les polices Imprimante affiche ou cache les polices

imprimantes dans la liste des polices.

l Police permet de préciser la police et sa taille. Il y a deux groupes de polices: les

polices OpenType et les polices Imprimante.

NOTE: Quand l'imprimante sélectionnée est une imprimante thermique, des

polices complémentaires sont disponibles dans la liste des polices disponibles. Ce sont les Polices Imprimante identifiées par une petite icône d'imprimante en face de leur nom.

l Les polices peuvent être mises en texte Gras, Italique, Souligné ou Barré. l Les boutons d'alignement vous permettent d'aligner le texte à gauche, au milieu, à

droite ou uniformément.

l Couleur de police définit les couleurs de la police et du soulignage. l Les boutons d'agrandissement/réduction des polices vous permettent de changer

progressivement la taille de la police.

l Mise à l'échelle est un facteur d'extension de la police à partir de ses proportions

d'origine.

NOTE: Quand le facteur est 100%, la police a son aspect normal. Quand le facteur

est 200%, cela veut dire que la police est deux fois plus large que la normale. Quand il est de 50%, la police correspond à la moitié de la largeur.

Paramètres du texte

Le groupe Paramètres du texte permet de définir la mise en page de tous les contenus texte ajoutés à un objet de l'étiquette.

Le bouton Caractère et Paragraphe ouvre les options d'espacement des lignes et des caractères:

l Interligne: distance entre chaque ligne d'un paragraphe. l Espacement des caractères: distance entre chaque caractère.

Le bouton Effets affiche les effets de texte disponibles:

l Inversé: inverse les couleurs de texte et d'arrière plan.

Organiser

Grouper les objets: Place les objets sélectionnés dans un groupe.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent comme

un seul objet.

l Dégrouper les objets sépare les objets groupés.

Organiser: Définit comment les objets sont positionnés dans un groupe.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l vSur la droite: Aligne les objets sélectionnés sur la bordure droite de l'objet le plus à

droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer

sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

3.4.8 Onglet Aide

L'onglet Aide donne un accès direct aux différentes ressources susceptibles d'aider à créer et utiliser les étiquettes rapidement et efficacement.

Le groupe de ruban Aide comporte des boutons avec des liens vers les ressources suivantes.

l Aide:Aide en ligne de ZebraDesigner for Developers l Base de connaissances: Bibliothèque en ligne d'articles décrivant certaines

solutions techniques, conseils et problèmes résolus pour des étiquettes.

l Fichiers d'exemples:Une collection de modèles d'étiquettes. Les utiliser pour mieux

connaître ZebraDesigner for Developers et découvrir les capacités du logiciel.

l L'Assistance technique permet de se connecter au département de l'aide technique

de Zebra.

Le groupe du ruban Produit comporte des liens vers:

l La page À propos du logiciel. l Zebra Page d'accueil:www.zebra.com

3.4.9 Tag RFID

La boîte de dialogue Tag RFID permet de sélectionner le type de tag RFID approprié, de définir son contenu et de configurer le type de données à encoder sur le tag.

NOTE: La fonctionnalité de RFID est disponible quand un pilote d'imprimante Zebra est

installé.

La boîte de dialogue Tag RFID permet de configurer la manière d'encoder le contenu d'un tag.

l Sélectionner le type de tag RFID. l Configurer les différents paramètres du tag relatifs à sa structure et sa

programmation.

l Définir les paramètres de sécurité RFID. l Insérer et configurer les champs de données.

3.4.9.1 Tag

Le panneau Tag de la boîte de dialogue Tag RFID permet de sélectionner le type de tag à encoder et la manière d'écrire les données sur le tag.

Le groupe Tag comporte la sélection du type de tag.

l Le menu déroulant Type de tag comporte les types de tags RFID disponibles. Le

choix du type de tag est défini automatiquement par le pilote de l'imprimante.

Sélectionner l'imprimante (et le pilote correspondant) pour étiquettes avec tag RFIDdans la

Barre d'état.

Le groupe Utilisation définit les sources de données du Tag RFID et la manière de les écrire dans le tag.

l Écriture RFID activée: Active ou désactive l'écriture de données sur sur les tags

RFID.

CONSEIL: Désactiver l'écriture peut être utile au cours du processus de création de l'étiquette et pendant certaines phases spécifiques de flux de travail.

Les champs de données RFID encodables sont ajoutés à l'Explorateur de données dynamiques sous Tag RFID.

E X E M P L E D E C H A M P D E D O N N É E S

EPC :Ch amp de donn ées ave c Code é le ctron ique du produit.

User Data : Champ de donn ées don t le con ten u doit êt re encodé dan s le

tag RFID.

TID : Champ de donn ées avec l'ID unique d u t ag RFID .

CONSEIL: Tirer les champs de données appropriés et les placer sur l'étiquette sous

forme d'un objet Texte, Paragraphe ou Code à barres (défini par le pilote).

3.4.9.2 Contenu

L'onglet Contenu de la Boîte de dialogue Tag RFID permet de définir le contenu d'un tag RFID. Pour encoder les données d'un tag RFID, procéder comme suit.

Étape 1:Sélectionner les champs de données

Le groupe Champs de données permet de sélectionner les champs de données. Ces champs vont contenir les données encodées du tag RFID.

NOTE: La sélection des champs de données disponibles avec les

paramètres correspondant va dépendre du type de Tag choisi.

E X E M P L E D E C H A M P D E D O N N É E S

- TID : unique ID du Tag RFID.

- EPC : syn tax e pour ide nt ifiant s uniques assigné s aux obje ts, ch arge s unit aire s , e mplace ment s ou autre s e ntit és d'opé rat ion s commer ciale s.

- User D ata : con tenu de don nées à écrire sur le tag RF ID .

- Mém oir e du Tag RF ID :le se ul champ de don n ées disponible pour les tags RFID non Gen 2.

Étape 2:Sélectionner le Type de données

Type de données définit la méthode de saisie du contenu dans le Champ de données sélectionné. Le type de données disponibles dépend du Champ de données sélectionné.

l Bloc mémoire: La table permet d'entrer les données dans les blocs

mémoire individuels du tag RFID. Chaque ligne de la table représente un bloc du Type de tag sélectionné.

La structure du bloc mémoire et les propriétés des blocs individuels dépendent du Type de tag sélectionné.

Le Type de données peut être défini individuellement pour chaque bloc:

l Le champ Code électronique du produit (EPC) permet de saisir des

segments des données RFID selon la structure aux normes EPC.

l Chaîne ASCII: Les données RFIDsont saisies sous forme de chaîne de

caractères ASCII.

l Chaîne en hexadécimal: Les données RFIDsont saisies sous forme de

chaîne de paires hexadécimales.

Le Type d'encodage vous permet de sélectionner le format d'encodage des données qui correspond à vos types de données actuels.

NOTE: Plus de détails sur le type d'encodage SGTIN et sur la sérialisation

par puce disponibles dans la section "Sérialisation par puce" sur la page130.

Étape 3:Saisir la valeur

Saisir la valeur à encoder sur le tag RFIDselon le type de données sélectionné.

3.4.9.3 Sécurité

L'onglet Sécurité de la boîte de dialogue RFID permet de configurer les paramètres de sécurité du tag RFID. Ces paramètres autorisent ou interdisent l'accès aux données RFID en lecture et écriture.

Ces paramètres dépendent de l'imprimante utilisée. il y a trois principaux types de configuration.

3.4.9.3.1 Champs Mémoire Multiples

Le groupe Protection de l'accès définit un mot de passe à saisir avant d'éditer ou écrire les données RFID.

Type de données définit la méthode de saisie du Mot de passe.

l Chaîne ASCII: Le mot de passe doit être saisi sous forme de chaîne de caractères

ASCII.

l Chaîne en hexadécimal: Le Mot de passe doit être saisi sous forme de chaîne de

paires hexadécimales.

l Numérique: Le Mot de passe doit être saisi sous forme d'une chaîne de chiffres.

Le Kill code désactive de manière permanente et irréversible le tag RFID.

CONSEIL: Une fois le Kill code activé, les données ne sont plus récupérables ni écrites sur le tag.

Le Type de données définit la méthode de saisie des caractères du Kill code.

l Chaîne ASCII: Le Kill code doit être saisi sous forme de chaîne de caractères ASCI. l Chaîne en hexadécimal:Le Kill code doit être saisi sous forme de chaîne de paires

hexadécimales.

l Numérique: Kill code doit être saisi sous forme d'une chaîne de chiffres.

3.4.9.3.2 Champs Mémoire Multiples Avec Verrouillage De Blocs

Des paramètres supplémentaires de Champs mémoire multiples permettent de verrouiller des blocs individuels à l'intérieur des champs mémoires du tag RFID.

Le groupe Verrouillage comporte une présentation des champs mémoire qui sont inclus dans le tag RFID. Chaque champ mémoire est verrouillable individuellement.

Sélectionner les paramètres de verrouillage permet de définir la manière de verrouiller les blocs.

l Préserver les paramètres d'origine: Impossible de récupérer les paramètres de

verrouillage d'origine mais l'option par défaut garantit que les paramètres du tag vont rester inchangés.

l Verrouiller: Le bloc est verrouillé, il est impossible de le modifier. l Déverrouiller: Le bloc est déverrouillé et éditable. l Reverrouiller : Le tag RFID est déverrouillé pour appliquer les modifications. Un fois

fait, le tag est immédiatement reverrouillé.

l Verrouillage, déverrouillage et reverrouillage permanents: rend permanents les

paramètres décrits ci-dessus. Ces paramètres ne peuvent pas être annulés.

Blocs à verrouiller: définit les blocs individuels ou les groupes de blocs à verrouiller.

CONSEIL: Les blocs verrouillés individuellement sont définis par un index et séparés

par une virgule (avec ou sans espace). Les groupes de blocs sont définis par un tiret.

3.4.9.4 Paramètres

L'onglet Paramètres de la boîte de dialogue Tag RFID permet de configurer les différents paramètres du tag relatifs à sa structure et sa programmation.

Tous les paramètres disponibles sont listés dans une table sous le groupe Paramètres:

NOTE: La sélection des paramètres disponibles dépend du Type de tag.

3.4.9.5 RFID lecture et impression

Cette section décrit la procédure pour définir les champs de données du tag RFID à lire et imprimer sur l'étiquette en utilisant les éléments internes de l'imprimante.

Pour configurer les propriétés des champs de données et les données RFID encodées sur l'étiquette, les glisser sur le plan de travail. Le champ de données apparaît alors comme un objet Texte de l'étiquette avec les propriétés supplémentaires suivantes.

Format de données définit le format dans lequel est écrit et imprimé le contenu du champ de données RFID dans l'objet de l'étiquette.

NOTE: Les formats de données disponibles et le nombre de caractères autorisés sont

définis par le pilote d'imprimante et le type de tag choisi.

l La Chaîne en hexadécimal permet de saisir les données RFIDsous forme de chaîne

de paires hexadécimales.

l Le contenu d'un champ de données Chaîne ASCII est une chaîne de caractères

ASCII.

l Le contenu d'un champ de données Numérique est une chaîne de nombres.

NOTE: Vous devez sélectionner une police native de l'imprimante (stockée en interne

dans l'imprimante) pour imprimer. Toutes les autres polices feront remonter une erreur.

L'Aperçu présente le contenu des champs de données tel qu'il va apparaître en utilisant le Format de données choisi. Le champ de l'aperçu ne comporte pas les données actuelles encodées. Saisir manuellement les caractères. Par défaut, l'objet contient des points d'interrogation pour toute la longueur du champ de données RFID.

CONSEIL: Le rôle du champ de l'Aperçu est de remplir l'objet avec un contenu factice pendant le processus de création de l'étiquette pour donner une idée de la présentation sur l'étiquette imprimée. L'objet de l'étiquette imprimée affiche le contenu qu'il a lu du tag RFID.

Le groupe Extraction de données définit les morceaux du contenu des champs de données à lire du tag pour les imprimer sur l'étiquette.

CONSEIL: Par défaut, c'est la totalité des données encodées qui est lue du tag RFID.

l Sélectionner les octets spécifie les octets des données encodées du tag RFID qui

doivent se trouver dans l'objet de l'étiquette.

l Octets de départ:Nombre d'octets dans une chaîne encodée qui démarre la

sélection.

l Longueur dans les octets: Nombre d'octets sélectionnés devant être extraits

des données encodées.

l Sélectionner les blocs: Spécifie les blocs de données encodées du tag RFID qui

doivent se trouver sur l'objet de l'étiquette.

l Bloc de départ:Nombre de blocs dans une chaîne encodée qui démarre la

sélection.

l Nombre de blocs: Nombre de blocs sélectionnés devant être extraits des

données encodées.

3.5 Plan de travail

Votre plan de travail vous permet de créer, ajouter, positionner et interconnecter des objets sur vos étiquettes .

Pour vous aider à concevoir des étiquettes aussi simplement et efficacement que possible, votre plan de travail utilise les principes d'utilisation et de fonctionnalité de Microsoft Office.

CONSEIL: Utiliser l'onglet Affichage pour personnaliser votre plan de travail.

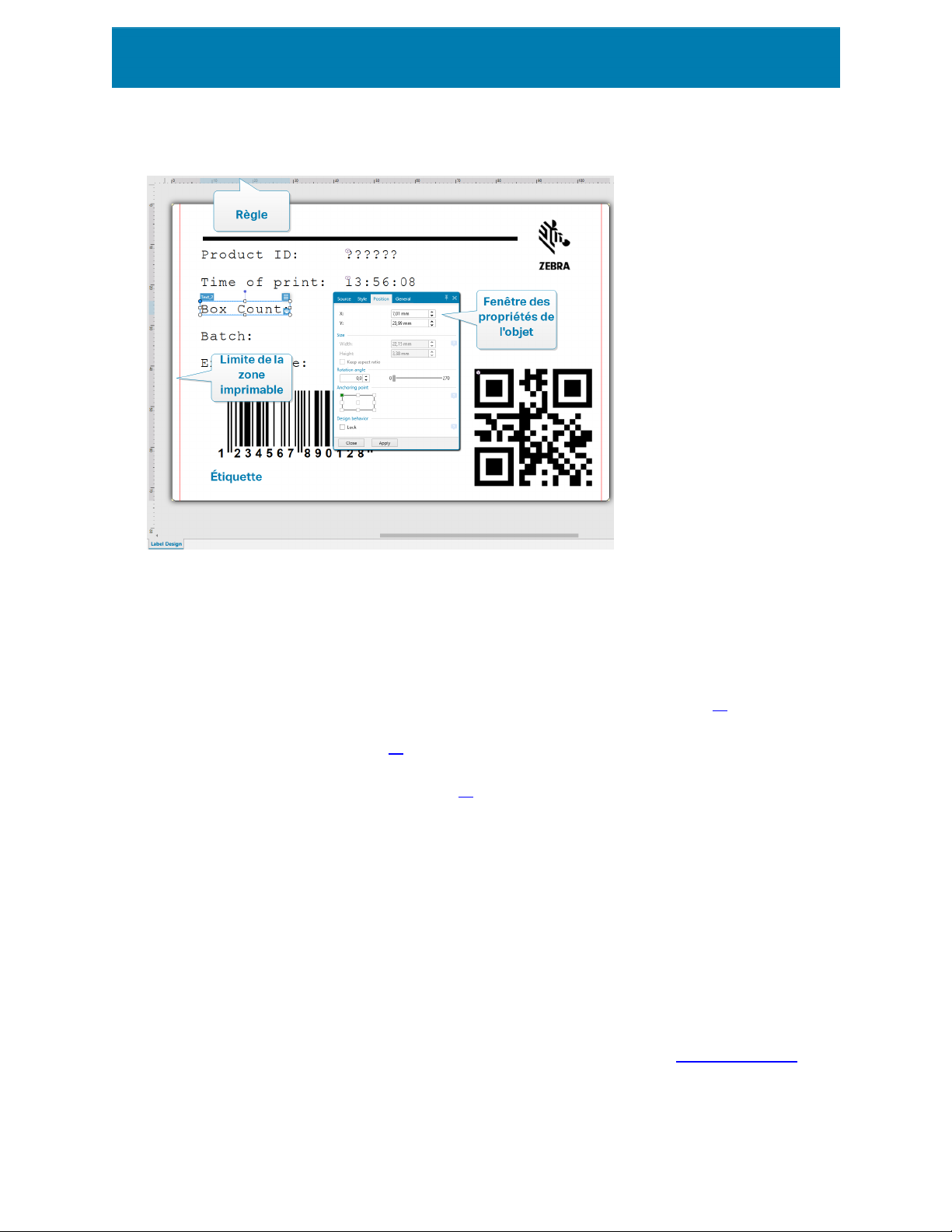

3.5.1 Éléments du plan de travail

Le plan de travail comporte les éléments suivants:

l Règle: Le plan de travail est équipé d'une règle horizontale et d'une règle verticale.

Les utiliser pour mettre les objets en ligne ou pour positionner correctement l'étiquette et son contenu. Changer les unités de mesures de la règle dans les

propriétés de l'étiquette.

l Papier : Espace jaune du plan de travail qui affiche la taille du papier. Les données du

format de papier utilisé proviennent du pilote d'imprimante, mais il est possible de définir un format personnalisé. Pour imprimer sur des feuilles de papier bureau ordinaires, il faut définir une saisie manuelle de la taille de papier. Pour plus de détails, voir la section Papier.

l Étiquette: Espace blanc qui représente l'espace pour créer l'étiquette. La ligne rouge

limite la zone imprimable.

l Fenêtre des propriétés de l'objet: Définit les propriétés de l'objet sélectionné sur

l'étiquette . Double- cliquer sur un objet pour ouvrir la boîte de dialogue.

3.5.2 Actions d'édition du plan de travail

Voici la liste des actions les plus fréquemment utilisées pour éditer les objets sur le plan de travail:

l Organisation des objets: Permet de positionner les objets devant ou derrière

d'autres objets dans un groupe. Les options d'organisation sont décrites ici.

l Alignement des objets: Permet d'aligner entre eux les objets. Les options

d'alignement sont décrites ici.

l Focalisation: Permet de zoomer en avant et en arrière sur tout le plan de travail. Les

options de focalisation sont décrites ici.

l Défilement: Permet de faire défiler le plan de travail de haut en bas. l Sélection: Permet de sélectionner, sur le plan de travail, les objets, seuls ou en

groupe, pour les modifier. Sélectionner un groupe permet d'appliquer n'importe quelle action à plusieurs objets en même temps.

l Rotation: Permet de faire tourner l'objet.

3.5.3 Éléments d'aide visuelle

Ci-dessous se trouvent les éléments d'aide visuelle vous permettant de travailler avec ZebraDesigner for Developers.

l Le Quadrillage sert d'aide visuelle au cours de l'édition. Il peut être visible ou caché.

Sa densité est personnalisable. Cette option est disponible dans le groupe de ruban

Alignement et quadrillage.

l Les Grilles d'alignement sont des lignes invisibles qui aident à aligner les objets au

cours de l'édition. Cette option est disponible dans le ZebraDesigner for

Developersgroupe de ruban Aligner.

l La Règle affiche le plan de travail disponible pour l'étiquette (mis en blanc) et la page

du fichier (en gris).

l Gestion des dimensions apparaît sur les objets sélectionnés (actifs). Elle permet de

modifier les dimensions des objets. Les dimensions X et Y peuvent être modifiées simultanément ou séparément.

l Les Marges correspondent à la taille fixe de l'espace entre la bordure d'un objet et la

bordure d'une étiquette.

3.5.4 Fenêtre des propriétés de l'objet

Pendant la conception d'un objet, sur une étiquette double-cliquer sur l'objet pour le paramétrer.

Double cliquer sur un objet ouvre la fenêtre des Propriétés de l'objet. Les options disponibles dans la fenêtre des propriétés dépendent de chaque objet sélectionné et de ses propriétés.

l Les objets de l'étiquette et leurs propriétés sont décrits ici.

3.6 Boîtes de dialogue Propriétés du document et Gestion du document

ZebraDesigner for Developers dispose de plusieurs boîtes de dialogue pour aider à configurer et gérer le document actif et les sources de données connectées. Lire les articles ci-dessous pour les instructions détaillée:

l Propriétés de l'étiquette

3.6.1 Propriétés de l'étiquette

L'Éditeur des propriétés de l'étiquette permet de choisir l'imprimante, paramétrer les dimensions de l'étiquette et définir les propriétés du papier d'impression.

Les paramètres des propriétés de l'étiquette sont listés ci-dessous et apparaissent en tant qu'onglets de la boîte de dialogue:

Propriétés de l'étiquette Description

Imprimante Sélectionne l'imprimante préférée. Dimensions de l'étiquette Définit l'unité de mesure et les dimensions de l'étiquette. Papier Définit les propriétés du papier à imprimer. Format Sélectionne le type de papier en stock. Style Définit les paramètres du style de l'étiquette. Info Contient la description de l'étiquette.

Vous permet d'écraser les paramètres des variables par

Scripts personnalisés

défaut et d'ajouter des paramètres spéciaux/des commandes spéciales.

CONSEIL: Pour ouvrir l'Éditeur des propriétés de l'étiquette, double-cliquer sur le plan

de travail.

3.7 Menus Contextuels

Dans ZebraDesigner for Developers, un clic droit affiche des menus contextuels variés comportant les commandes les plus utilisées. La disponibilité de ces commandes dépend des articles sélectionnés – plan de travail ou objet.

3.7.1 Menu contextuel du plan de travail

En cliquant à droite sur le Plan de travail, un menu contextuel apparaît. Ce menu contextuel comporte les commandes les plus utilisées:

l Propriétés du document: Ouvre les boîtes de dialogue . l Coller: Colle les données du presse-papiers sur le plan de travail. Un article du

presse-papiers est réutilisable plusieurs fois.

l Couper : Retire l'élément sélectionné du plan de travail et l'ajoute au presse-papiers

pour qu'il soit copié ailleurs.

l Copier: Copie la sélection dans le presse-papiers. l Sélectionner tout: Sélectionne tous les objets du plan de travail. l Alignement et quadrillage: Vous permet de définir la façon dont les objets se

positionnent sur le plan de travail.

l Aligner sur les objets: Aligne l'objet aux autres objets du plan de travail.

Quand deux objets sont alignés, une ligne reliant les bords des deux objets alignés apparaît.

l Aligner sur la grille : Aligne l'objet avec la grille du plan de travail. Quand l'objet

est déplacé, il s'aligne toujours sur la grille.

l Ne pas aligner:Vous permet de déplacer les objets librement. l Afficher le quadrillage rend visible un quadrillage sur le plan de travail.

l Visibilité des marqueurs de l'objet: Affiche la visibilité des propriétés de l'objet. Les

marqueurs deviennent visibles lorsque vous déplacez le curseur de la souris sur l'objet.

l Nom de l'objet: Affiche le nom d'un objet. l Élément interne: Indique si l'objet sélectionné appartient aux éléments de

l'imprimante interne.

l Zoom: Définit le comportement du zoom.

l Zoom sur le document: Affiche l'étiquette entière dans la fenêtre de

ZebraDesigner for Developers.

l Zoom sur les objets:: Affiche tous les objets dans la fenêtre de

ZebraDesigner for Developers.

3.7.2 Menu contextuel des objets

En cliquant à droite sur un objet, un menu contextuel apparaît. Ce menu contextuel comporte les commandes suivantes:

l Propriétés: Ouvre la boîte de dialogue des propriétés de l'objet. l Copier: Copie la sélection dans le presse-papiers. l Couper : Retire l'élément sélectionné du plan de travail et l'ajoute au presse-papiers

pour qu'il soit copié ailleurs.

l Supprimer : Supprime l'objet sélectionné du plan de travail. l Verrouiller/Déverrouiller: Empêche l'objet sélectionné d'être déplacé ou autorise à

nouveau de le déplacer.

l Organiser: Place les objets les uns devant ou derrière les autres.

l Reculer d'un cran déplace l'objet sélectionné d'une couche. l Mettre en arrière-plan envoie l'élément derrière tous les autres éléments de

l'étiquette.

l Avancer d'un cran avance l'élément d'un cran. l Placer sur le dessus avance l'élément devant tous les autres éléments de

l'étiquette.

3.7.3 Groupe de menu contextuel

En cliquant à droite sur un objet, un menu contextuel apparaît. Ce menu contextuel comporte les commandes suivantes:

l Propriétés: Ouvre la boîte de dialogue des propriétés classiques du groupe. l Copier: Copie la sélection dans le presse-papiers. l Couper : Retire le groupe sélectionné du plan de travail et l'ajoute au presse-papiers

pour qu'il soit collé ailleurs.

l Supprimer : Supprime l'objet sélectionné du plan de travail. l Verrouiller/Déverrouiller: Empêche le groupe sélectionné d'être déplacé ou

autorise à nouveau de le déplacer.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent comme

un seul objet.

l Dégrouper les objets sépare les objets groupés. l Le groupe Organiser définit comment se positionne le groupe par rapport aux autres

objets ou groupes.

l Reculer d'un cran déplace le groupe sélectionné d'un cran. l Mettre en arrière-plan déplace le groupe sélectionné au-dessous de la pile

d'objets.

l Avancer d'un cran déplace le groupe sélectionné d'un cran. l Mettre au premier plan déplace le groupe sélectionné sur le dessus de la pile

d'objets.

l Le groupe Aligner permet de paramétrer l'alignement et l'espacement des objets sur

le plan de travail. Chaque objet peut être aligné sur un objet voisin ou sur la bordure de l'étiquette ou du formulaire.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus

à gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du

premier objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l vSur la droite: Aligne les objets sélectionnés sur la bordure droite de l'objet le

plus à droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus

haut ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical

de l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus

bas ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

4 Étiquette.

Une étiquette est un masque sur lequel on ajoute des objets et qu'on imprime sur n'importe quel support.

Lorsque vous avez terminé la disposition de votre masque d'étiquette, vous pouvez le stocker sur vos imprimantes.

4.1 Assistant de paramétrage de nouvelle étiquette

L'Assistant de paramétrage d'étiquette vous guide pas à pas pour créer une nouvelle étiquette. Cet assistant comporte quatre étapes de configuration et une conclusion:

l Étape 1:Sélectionner l'imprimante l Étape 2:Définir la taille de la page l Étape 3:Sélectionner la présentation de l'étiquette l Étape 4:Spécifier les dimensions de l'étiquette l Étape 5:Conclusion

Après ces étapes, l'étiquette est prête à imprimer.

NOTE: Pour quitter l'Assistant de paramétrage d'étiquette à n'importe quel moment,

appuyer sur la touche <Escape>. Les propriétés de la nouvelle étiquette sont définies comme propriétés par défaut.

4.1.1 Étape 1 de : Sélectionner l'imprimante

Cette étape permet de choisir l'imprimante à utiliser pour la nouvelle étiquette. Elle propose aussi un accès direct aux propriétés du pilote d'imprimante.

1. Sélectionner l'imprimante dans la liste du menu déroulant.

2. L'Assistant Paramètre d'étiquette mémorise la dernière imprimante utilisée. Lors de la création d'une autre étiquette, l'assistant va automatiquement sélectionner l'imprimante que vous avez sélectionnée pour la précédente étiquette. Si cette imprimante n'est plus là, il prend votre imprimante par défaut.

4.1.2 Étape 2 de :Définir la taille de la page

Cette étape définit la taille de la page. Avec une imprimante thermique, il est recommandé de déterminer une taille automatique. La sélection manuelle est très utile quand le code exact du stock ou du format de l'étiquette est connu.

NOTE: En changeant d'imprimante, les paramètres de la Taille de la page se mettent

toujours par défaut (automatiquement).

1. Sélectionner le support d'impression.

l L'option Imprimer sur un rouleau d'étiquettes imprime sur le rouleau

d'étiquettes installé. La taille de la page pour les imprimantes thermiques est détectée automatiquement.

NOTE: Si une imprimante thermique a été sélectionnée à l'étape

précédente de l'assistant Sélectionner l'imprimante, cette option est activée par défaut.

l L'option Imprimer sur une feuille de papier imprime les étiquettes sur des

feuilles de papier. Elle permet de définir à la main la taille de la page d'étiquettes pour ajuster l'imprimante.

Avec cette option, des paramètres supplémentaires apparaissent.

l Unité de mesure: Définit l'unité utilisée par défaut pour l'étiquette. l Papier : Définit la Largeur et la Hauteur de la page d'étiquettes.

2. Sélectionner le format.

Sélectionner un format prédéfini permet que la page soit définie par le type de format sélectionné.

Avec cette option, des paramètres supplémentaires apparaissent.

l Type de format: permet de définir quel type de format doit être utilisé pour

créer et imprimer une étiquette. Les types de format sont souvent associés

aux marques d'imprimantes ou aux fournisseurs de papeterie. Choisir le format exact dans le menu déroulant.

Si le format choisi n'est pas compatible avec l'imprimante sélectionné, un message de précaution apparaît. La création et l'impression d'étiquettes sont désactivées.

l Informations sur le format affiche les propriétés du format choisi.

4.1.3 Étape 3 de :Sélectionner la disposition de l'étiquette

Cette étape définit l'orientation de l'étiquette et la rotation sur une imprimante.

l Le groupe Orientation permet de déterminer la disposition de la nouvelle étiquette:

Portrait ou Paysage.

l Rotation: Fait tourner de 180degrés la disposition Imprimante de l'étiquette, si

l'imprimante est compatible.

l Aperçu: Affiche la disposition de l'étiquette en fonction des propriétés paramétrées.

4.1.4 Étape 4 de :Spécifier les dimensions de l'étiquette

À cette étape, définir les dimensions de la nouvelle étiquette, ses marges, son unité de mesure et les paramètres de nombre d'étiquettes.

l Unité de mesure: Définit l'unité utilisée par défaut pour l'étiquette. l Dimensions de l'étiquette définit la Largeur et la Hauteur de l'étiquette. l Marge détermine la distance entre la bordure du plan de travail et celle de l'étiquette

(gauche/droite, haut/bas).

l Nombre d'étiquettes détermine le nombre d'étiquettes à imprimer sur une seule

feuille d'étiquettes.

l À l'horizontal répartit les étiquettes horizontalement. l À la verticale répartit les étiquettes verticalement en colonne. l Intervalle horizontal détermine la distance horizontale entre les étiquettes. l Intervalle vertical détermine la distance verticale entre les étiquettes.

l Ordre de traitement: Définit quand quel sens les étiquettes s'imprimeront. Définir le

coin de départ de l'impression ainsi que le positionnement de l'étiquette horizontalement et verticalement.

4.1.5 Etape 5:Conclusion

Cette étape résume les propriétés de la nouvelle étiquette comme définie avec l'Assistant Paramètre d'étiquette.

Avant de cliquer sur Terminer pour passer aux phases d'édition et d'impression, vérifier les paramètres affichés:

l Imprimante: Imprimante sélectionnée pour imprimer l'étiquette. l Dimensions de l'étiquette: Dimensions de la nouvelle étiquette. l Dimensions du papier: Dimensions du papier imprimable.

4.2 Propriétés de l'étiquette

L'Éditeur des propriétés de l'étiquette permet de choisir l'imprimante, paramétrer les dimensions de l'étiquette et définir les propriétés du papier d'impression.

Les paramètres des propriétés de l'étiquette sont listés ci-dessous et apparaissent en tant qu'onglets de la boîte de dialogue:

Propriétés de l'étiquette Description

Scripts personnalisés

Vous permet d'écraser les paramètres des variables par défaut et d'ajouter des paramètres spéciaux/des commandes spéciales.

CONSEIL: Pour ouvrir l'Éditeur des propriétés de l'étiquette, double-cliquer sur le plan

de travail.

4.2.1 Imprimante

Le menu déroulant Imprimante vous permet de sélectionner l'une des imprimantes installées sur le système.

CONSEIL: Pour définir les paramètres de l'imprimante, la sélectionner et cliquer sur Propriétés de l'imprimante. Ce bouton donne un accès direct au pilote et aux

paramètres de l'imprimante sélectionnée.

4.2.2 Dimensions de l'étiquette

L'onglet Dimensions de l'étiquette spécifie les dimensions de l'étiquette et définit si sa taille doit s'adapter en fonction de celle des objets ou non.

Unité de mesure: Définit l'unité utilisée par défaut pour l'étiquette. Il y a quatre unités possibles:cm, in, mm et points.

Dimensions de l'étiquette définit la Largeur et la Hauteur de l'étiquette. Les paramètres dimensions de l'étiquette sont actifs quand Dimensions manuelles de l'étiquette est activé.

La saisie manuelle d'une unité de mesure va changer l'Unité définie ici.

Marge détermine la distance entre la bordure du plan de travail et celle de l'étiquette (gauche/droite, haut/bas).

Le groupe Rayon permet d'arrondir les coins de l'étiquette.

l Rayon vertical: Ajuste la valeur d'arrondi dans le sens vertical. l Rayon horizontal: Ajuste la valeur d'arrondi dans le sens horizontal.

Nombre d'étiquettes détermine le nombre d'étiquettes à imprimer sur une seule feuille d'étiquettes.

l À l'horizontal répartit les étiquettes horizontalement l À la verticale répartit les étiquettes verticalement en colonne. l Intervalle horizontal détermine la distance horizontale entre les étiquettes. l Intervalle vertical détermine la distance verticale entre les étiquettes. l Ordre de traitement: définit dans quel sens les étiquettes s'imprimeront. Définir le

coin de départ de l'impression ainsi que le positionnement de l'étiquette horizontalement et verticalement.

4.2.3 Papier

L'onglet Papier définit les propriétés du papier à imprimer.

Unité sélectionne l'Unité de mesure à utiliser pour l'étiquette.

Le groupe Type de Papier permet de définir la manière de dimensionner le papier– automatique ou manuel.

l Déterminer automatiquement la taille de la page en fonction des dimensions de

l'étiquette (étiquettes en rouleaux): la taille de la page est définie par le pilote de l'imprimante.

l Déterminer à la main la taille de page (feuille de papier) permet de définir

manuellement la taille de la page.

Quand la taille de la page est définie manuellement, des options supplémentaires apparaissent:

l Papier : sélection du format de papier. l Largeur et Hauteur: dimensions personnalisées de papier.

Le groupe Orientation permet de déterminer la présentation de la nouvelle étiquette: Portrait ou Paysage.

l Rotation: Disposition Imprimante tournée de 180 degrés.

Prévisualisation: Affiche à l'écran l'étiquette en cours avec la disposition à l'impression.

4.2.4 Format

Les formas d'étiquettes permettent de gagner du temps pour la création des étiquettes. Utiliser les formats de masques pour créer des étiquettes pour un type d'imprimante ou pour optimiser le processus de création d'étiquettes.

Format: Permet de définir quel type de format doit être utilisé pour créer et imprimer une étiquette. Les types de format sont souvent associés aux marques d'imprimantes ou aux fournisseurs de papeterie.

NOTE: Les propriétés de format définies ici sont prioritaires sur les propriétés de

l'étiquette définies à la main.

Format: Permet de définir le format exact à utiliser pour créer et imprimer une étiquette Les formats sont triés par marques et par supports. Étendre le la liste pour choisir le bon format.

CONSEIL: Utiliser Rechercher... pour trouver le format requis. Une recherche partielle est possible – Saisir une séquence de caractères et tous les formats contenant cette séquence seront listés. Si le format choisi n'est pas compatible avec l'imprimante sélectionnée, un message de précaution apparaît. Le format antérieurement choisi redevient actif pour que l'impression continue.

NOTE: Si le format choisi n'est pas compatible avec l'imprimante sélectionnée, un

message de précaution apparaît. Le format antérieurement choisi redevient actif pour que l'impression continue.

Informations sur le format affiche les propriétés du format choisi.

l Dimensions de l'étiquette l Nombre d'étiquettes horiz. l Description l Auteur

4.2.5 Style

L'onglet Style permet de définir les paramètres de style de l'étiquette.

Couleur d'arrière-plan définit la couleur du fond de l'étiquette.

Image d'arrière-plan définit l'image en fond d'étiquette.

l Nom de fichier Image: Définit le fichier Image à utiliser en tant qu'image d'arrière-

plan.

l Intégrer une image dans un document définit l'image comme partie intégrante du

fichier d'étiquette.

l Enregistrer l'image intégrée dans le fichier: L'image intégrée est enregistrée dans

un fichier.

l Supprimer l'image intégrée:L'image intégrée est supprimée du fichier d'étiquette. l Position de l'image: Définit la position de l'image sur l'étiquette.

l Centrer: Centre l'image sur l'étiquette avec ses dimensions d'origine. Si

l'image est plus grande que l'étiquette, seule la partie centrale sera visible.

l Adapter:Redimensionne l'image pour remplir l'étiquette tout en gardant les

proportions d'origine.

l Étirer: Étire l'image pour qu'elle remplisse toute l'étiquette.

NOTE: Cette option ne tient pas compte des proportions d'origine de

l'image. Il se peut qu'elle apparaisse déformée sur l'étiquette.

l Rotation: Vous permet de tourner l'image d'arrière-plan de 90degrés par clic. l Imprimer l'image d'arrière-plan: Imprime l'image d'arrière-plan.

4.2.6 Info

L'onglet Info comporte une Description pouvant servir de conseil ou de guide pour le travail de l'utilisateur.

Définir la Description en tapant le texte dans le champ.

4.2.7 Scripts personnalisés

Les Scripts personnalisés vous permettent d'ajouter des paramètres et des commandes ZPL (Zebra Programming Language) aux flux de données lorsque vous stockez vos masques d'étiquettes. Cela signifie que lorsque vous avez créé votre masque et que vous l'avez stocké dans la mémoire de votre imprimante, les scripts personnalisés peuvent exécuter des actions supplémentaires.

Selon vos exigences, vous pouvez utiliser les scripts personnalisés en tant que scripts d'entête ou de pied de page.

l Utiliser un script d'en-tête/de pied de page vous permet d'ajouter un script

personnalisé au flux de données lorsque vous stockez votre masque d'étiquette.

NOTE: Vous pouvez utiliser des scripts d'en-tête et de pied de page ensemble en

définissant des scripts que vous ajoutez aux valeurs variables sur vos masques.

EXEMPLE :

^FX[Fonts]^FS

^FX[Graphics]^FS

^FX[Format]^FS

CT~~CD,~CC^~CT~

^XA

^DFE:XML-SPEC.ZPL^FS

~TA000~JSN^LT0^MNW^MTT^PON^PMN^LH0,0^JMA^PR6,6^MD15^LRN^CI0

^MMT

^PW831

^LL0406

^LS0

^FT196,67^A0N,28,28^FB56,1,0^FH\^FN2^FDXML1^FS

^FT198,126^A0N,28,28^FB56,1,0^FH\^FN3^FDXML2^FS

^FT199,189^A0N,28,28^FB89,1,0^FH\^FN4^FDXML3^FS

^XZ

NOTE: Cette option est réservée aux utilisateurs expérimentés. L'utilisation de scripts

personnalisés nécessite de très bien connaître le ZPL.

4.3 Objets de l'étiquette

Après paramétrage des Propriétés de l'étiquette, nous passons au contenu de l'étiquette. Les objets de l'étiquette sont des articles basiques d'édition, utilisés pour ajouter ou modifier des contenus variés. Chaque objet a sa propre fonction décrite dans le tableau ci-dessous.

Objets de l'étiquette

Texte

Paragraphe

Code à barres


Icône Description

Objet pour insérer des contenus texte. Il adapte ses dimensions au total des données entrées. Lors de la frappe, l'objet Texte s'agrandit horizontalement et/ou verticalement.

Objet pour insérer des contenus texte. Un Paragraphe peut soit s'adapter (étirer/rétrécir) au contenu, soit augmenter ou réduire la taille de la police pour que le contenu s'adapte au cadre du paragraphe.

Cet objet permet d'ajouter divers types de codes à barres sur une étiquette.

Cet objet permet d'ajouter un contenu graphique sur l'étiquette.

Objets de l'étiquette

Rectangle Cet objet permet de créer des formes rectangulaires.

Ligne Cet objet permet de créer une ligne sur l'étiquette.

Ellipse Cet objet permet de créer des formes circulaires.

Icône Description

Inversé

Objet pour intervertir les couleurs de l'objet et de son fond.

4.3.1 Texte

Un objet Texte s'adapte toujours au contenu saisi en s'étirant et en se rétrécissant. Lors de la frappe, l'objet Texte s'agrandit horizontalement et/ou verticalement.

4.3.1.1 Source

La Source de données connectée est la source de données dynamiques qui est connectée à l'objet..

l Variables: Valeurs de variable prédéfinie qui sont utilisées comme contenu de l'objet.

Le champ Contenu vous permet d'entrer le contenu de l'objet.

NOTE: Lorsque vous connectez votre objet Texte à une variable, conservez l'une des

polices d'imprimante internes sélectionnées. Sélectionner la police TrueType ou OpenType signale une erreur provenant de l'utilisation de l'objet Texte variable en tant que graphique.

4.3.1.2 Style

Couleur de police définit les couleurs de la police des cellules et du soulignage .

Police sélectionne la police de caractères. Il y a deux groupes de polices: les polices OpenType et les polices Imprimante.

NOTE: Quand l'imprimante sélectionnée est une imprimante thermique, des polices

complémentaires sont disponibles dans la liste des polices disponibles. Les polices imprimantes sont pré installées sur l'imprimante. Ce sont les Polices imprimante identifiées par une petite icône d'imprimante en face de leur nom.

Les polices peuvent être mise en texte Gras, Italique, SoulignéouBarré.

Adaptation de la police définit le facteur d'étirement de la police. Quand le facteur est 100%, la police a son aspect normal. Si le facteur est de 200 %, la largeur de la police sera le double de l'original. Si le facteur est de 50 %,la police est réduite de la moitié de sa taille d'origine.

Alignement définit le positionnement horizontal du contenu de l'objet.

l A Gauche: texte aligné sur la bordure gauche de l'objet. l Au centre: texte positionné au centre de l'objet. l ADroite: texte aligné sur la bordure droite de l'objet. l Justifié répartit le texte de manière uniforme entre les deux bordures.

Espacement détermine l'espacement des caractères et des lignes du texte.

l Interligne: distance entre chaque ligne d'un paragraphe. l Espacement des caractères: distance entre chaque caractère.

4.3.1.3 Effets

Inversé: intervertit les couleurs du texte et du fond de l'objet.

4.3.1.4 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Le groupe Taille donne les informations sur les dimensions de l'objet.

l Largeur et Hauteur: Dimensions horizontales et verticales de l'objet. l Conserver les proportions: Change simultanément les dimensions verticales et

horizontales de l'objet.

Dans l'objet Texte, la taille du texte est déterminée par la taille de la police. Les dimensions de l'objet et ses proportions ne peuvent pas être changées manuellement.Elles servent seulement d'information sur sa taille actuelle.

NOTE: Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de l'angle, tirer le

curseur, ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de rotation et le

curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi.

Verrouiller l'objet sur le plan de travail empêche l'objet de bouger pendant le processus de création. Sélectionner sous le groupe Comportement de l'éditeur.

4.3.1.5 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE: Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

4.3.2 Paragraphe

L'objet Paragraphe permet de placer un texte sur une étiquette. L'objet Paragraphe est très proche de l'objet Texte de ZebraDesigner for Developers. La différence entre les deux se trouve dans la présentation d'un contenu textuel avec une longueur variable. Un objet Texte s'adapte toujours au contenu saisi en s'étirant et en se rétrécissant. Un Paragraphe, au

contraire, peut soit s'adapter (étirer/rétrécir) au contenu, soit augmenter ou réduire la taille de la police pour que le contenu s'adapte au cadre du paragraphe.

CONSEIL: S'assurer que le contenu s'adapte à un cadre prédéfini est très utile quand on travaille avec des données variables. Peu importe la longueur du texte de la valeur, il est toujours contenu dans le cadre prévu sur l'étiquette.

4.3.2.1 Source

La Source de données connectée est la source de données dynamiques qui est connectée à l'objet..

l Variables: Valeurs de variable prédéfinie qui sont utilisées comme contenu de l'objet.

Le champ Contenu vous permet d'entrer le contenu de l'objet.

NOTE: Lorsque vous connectez votre objet Paragraphe à une variable, conservez l'une

des polices d'imprimante internes sélectionnées. Sélectionner une police TrueType ou OpenType signale une erreur provenant de l'utilisation de l'objet Paragraphe variable en tant que graphique.

4.3.2.2 Style

Couleur de police définit les couleurs de la police des cellules et du soulignage .

Police sélectionne la police de caractères. Il y a deux groupes de polices: les polices

OpenType et les polices Imprimante.

NOTE: Quand l'imprimante sélectionnée est une imprimante thermique, des polices

Les polices peuvent être mise en texte Gras, Italique, SoulignéouBarré.

Alignement définit le positionnement horizontal du contenu de l'objet.

l A Gauche: texte aligné sur la bordure gauche de l'objet. l Au centre: texte positionné au centre de l'objet.

l ADroite: texte aligné sur la bordure droite de l'objet. l Justifié répartit le texte de manière uniforme entre les deux bordures.

Espacement détermine l'espacement des caractères et des lignes du texte.

l Interligne: distance entre chaque ligne d'un paragraphe. l Espacement des caractères: distance entre chaque caractère.

Inversé: intervertit les couleurs du texte et du fond de l'objet.

4.3.2.3 Effets

Inversé: intervertit les couleurs du texte et du fond de l'objet.

4.3.2.4 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Le groupe Taille permet de définir les dimensions de l'objet:

l Largeur et Hauteur: Dimensions horizontales et verticales de l'objet. l Conserver les proportions: Change simultanément les dimensions verticales et

horizontales de l'objet.

NOTE: Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

CONSEIL: Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de

l'angle, tirer le curseur ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de

rotation et le curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Verrouiller empêche l'objet de bouger pendant le processus de création.

NOTE: Si l'unité de mesure change, la valeur se transforme automatiquement.

4.3.2.5 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE: Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

4.3.3 Code à barres

Code à barres cet objet permet d'ajouter divers types de codes à barres avec des données encodées sur une étiquette.

Les détails sur les propriétés du code à barres, les types et les méthodes d'encodage sont disponibles dans la section dédiée au code à barres.

4.3.4 Image

Utiliser l'objet Image pour ajouter du contenu graphique sur une étiquette. Cet objet permet d'utiliser les formats de fichiers suivants:

l Portable Network Graphic (.png) l PDF (*.pdf) l Adobe Photoshop (*.psd) l Scalable Vector graphics (*.svg) l Paintbrush (*.pcx) l JPEG bitmaps (*.jpg, *.jpeg, *.jpe) l TIFF bitmaps (*.tif, *.tiff) l Enhanced Windows Metafile (.emf) l Windows Metafile (*.wmf) l Windows bitmap (.bmp)

4.3.4.1 Source

La Source de données connectée est la source de données dynamiques qui est connectée à l'objet.

l Données fixes: Texte fixe saisi à la main.

Le champ Contenu est utilisé pour entrer le contenu de l'objet.

Pour (re)définir le Contenu de l'objet, cliquer sur Parcourir pour localiser le fichier et l'afficher sur l'étiquette.

Intégrer une image dans un document définit l'image comme partie intégrante du fichier d'étiquette. Il n'est alors plus possible de lier l'objet au fichier original de l'image.

CONSEIL: L'intégration de l'image rend le fichier d'étiquette plus facilement transportable puisque l'utilisateur n'a plus besoin d'inclure le fichier de l'image lorsqu'il partage l'étiquette.

Enregistrer l'image intégrée dans le fichier: L'image intégrée est enregistrée dans un fichier.

4.3.4.2 Style

Le groupe Tramage permet de sélectionner la méthode de tramage la plus appropriée pour imprimer les images sur des étiquettes en noir et blanc.

CONSEIL: Avec ce type d'image, le tramage crée l'illusion de nouvelles couleurs et ombres en variant uniquement les points noirs.

Type de tramage sélectionne la méthode de tramage:

l Pilote d'imprimante par défaut: Aucun tramage sélectionné pour l'objet Image.

Quand l'impression est en noir et blanc, le pilote utilise sa propre méthode de tramage.

S'il n'y a pas de tramage paramétré pour l'image, l'algorithme peut aussi être sélectionné dans la boîte de dialogue des propriétés de l'imprimante. L'algorithme de tramage sélectionné pour un objet dans ZebraDesigner for Developers écrase l'algorithme sélectionné dans les propriétés de l'imprimante.

l Commandé: Réalise le tramage en appliquant un seuil de carte (matrice avec cellules)

sur les pixels affichés. Si la valeur d'un pixel (entre 0 et 9) est inférieure au nombre correspondant de cellules de la matrice, l'algorithme met le pixel en noir, sinon, il est mis en blanc.

l Seuil: Détermine le seuil auquel chaque point est comparé. Si la valeur d'origine est

supérieure au seuil, ce sera blanc. Plus la valeur du seuil est basse, plus les points seront blancs.

l Floyd Steinberg: Réalise un tramage en utilisant la dispersion d'erreur. L'algorithme

génère le résultat le plus proche de l'original, mais il s'agit de l'option la plus lente.

4.3.4.3 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Le groupe Taille permet de définir les dimensions de l'objet:

l Largeur et Hauteur: Dimensions horizontales et verticales de l'objet. l Conserver les proportions: Change simultanément les dimensions verticales et

horizontales de l'objet.

NOTE: Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

CONSEIL: Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de

l'angle, tirer le curseur ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de

rotation et le curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Verrouiller empêche l'objet de bouger pendant le processus de création.

NOTE: Si l'unité de mesure change, la valeur se transforme automatiquement.

Les options de Redimension du graphique ne sont disponibles que pour les objets Image connectés à une variable. Ces paramètres définissent de quelle manière la taille de l'objet Image s'adapte au fichier source au moment de l'impression.

l Conserver la taille originale: Désactive le redimensionnement. La taille de l'image

reste inchangée.

l Conserver les proportions: L'image change de taille mais conserve les proportions.

Le rapport des dimensions de l'image reste fixe.

l Redimensionner à la taille donnée permet de modifier la taille de l'image

horizontalement et verticalement pour l'ajuster dans les limites du paragraphe. L'utilisation de cette option risque de déformer l'image.

Taille originale affiche la largeur et la Hauteur de l'image avant retouche. Revenir à la taille d'origine annule toutes les actions modifiant la taille.

4.3.4.4 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE: Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

4.3.5 Rectangle

Rectangle permet de créer un cadre rectangulaire sur une étiquette.

4.3.5.1 Style

Le groupe Contour définit les paramètres des lignes:

l Épaisseur: Épaisseur de la ligne autour de l'objet. l Style de contour: Style de la ligne autour de l'objet.

l Plein: Ligne pleine. l Pointillés: Ligne en pointillés. l Tirets: Ligne en tirets. l Effacer: Certaines parties des objets voisins deviennent invisibles sous cet

objet.

l Couleur du contour: Couleur de la ligne.

l Rayon d'angle: Arrondit les angles du rectangle. Des valeurs plus élevées rendent la

courbe plus large.

Le groupe Remplir définit les paramètres de remplissage de l'objet et sa couleur.

l Couleur de remplissage: Définition de la couleur de remplissage de l'objet.

l Aucun: Objet complètement transparent. l Effacé: Cache les objets sous l'objet actif. l Plein: Colorie tout l'objet. l Hachuré vers la droite: Remplit l'objet de hachures montant vers la droite. l Hachuré vers la gauche: Remplit l'objet de hachures montant vers la gauche. l Verticale: Remplit l'objet de lignes verticales. l Horizontale: Remplit l'objet de lignes horizontales. l Quadrillé: Remplit l'objet de lignes quadrillées. l Hachures croisées: remplit l'objet de lignes croisées en diagonales. l 25% de couleur: Fixe à 25 % l'opacité de la couleur de remplissage. l 50% de couleur: Fixe à 50 % l'opacité de la couleur de remplissage. l 75% de couleur: Fixe à 75% l'opacité de la couleur de remplissage.

l Couleur d'arrière-plan: Définition de la couleur de remplissage de l'objet.

NOTE: Le système ne permet pas que le Style de contour et le Style de remplissage

soient mis sur Aucun en même temps.

CONSEIL: Dans ZebraDesigner, les objets forme (Rectangle, Ligne et Ellipse), mémorise le dernier paramètre utilisé. Chaque fois qu'un de ces objets est ajouté sur l'étiquette, il prend les mêmes paramètres de contour et remplissage que le précédent objet forme ajouté.

4.3.5.2 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Le groupe Taille permet de définir les dimensions de l'objet:

l Largeur et Hauteur: Dimensions horizontales et verticales de l'objet. l Conserver les proportions: Change simultanément les dimensions verticales et

horizontales de l'objet.

NOTE: Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

CONSEIL: Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de

l'angle, tirer le curseur ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de

rotation et le curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Verrouiller empêche l'objet de bouger pendant le processus de création.

4.3.5.3 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE: Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

Le groupe Optimisation de l'impression permet d'activer l'utilisation des éléments internes de l'imprimante.

CONSEIL: Si le modèle d'imprimante le permet, une partie du traitement des éléments de l'étiquette est gérée directement par l'imprimante: polices internes, formes, codes à barres, etc. Cela accélère le processus d'impression en raison de la réduction du trafic des données.

l Utiliser les éléments imprimante si possible va imprimer les étiquettes en utilisant

les éléments internes de l'imprimante si elle le permet. Si l'imprimante ne le permet pas, l'élément est envoyé en graphique.

l Utiliser toujours l'élément imprimante donne à l'imprimante l'ordre d'utiliser

exclusivement les éléments internes de l'imprimante. Si l'imprimante sélectionner n'est pas compatible, un message d'erreur s'affiche.

l Toujours imprimer en mode graphique Cette option envoie et imprime les objets

en fichiers graphiques.

NOTE: Lorsque vous connectez votre objet à une variable, activer l'option Utiliser

l'élément imprimante si possible ou Utiliser toujours l'élément imprimante. Imprimer en mode graphique signale une erreur d'impression.

4.3.6 Ligne

L'objet Ligne crée une ligne sur l'étiquette.

4.3.6.1 Style

Le groupe Contour définit les paramètres des lignes:

l Épaisseur: Épaisseur de la ligne autour de l'objet. l Style de contour: Style de la ligne autour de l'objet.

l Plein: Ligne pleine. l Pointillés: Ligne en pointillés. l Tirets: Ligne en tirets. l Effacer: Certaines parties des objets voisins deviennent invisibles sous cet

objet.

l Couleur du contour: Couleur de la ligne.

4.3.6.2 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage. l Longueur :Définit la longueur de la ligne.

Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

CONSEIL: Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de

l'angle, tirer le curseur ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de

rotation et le curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Verrouiller empêche l'objet de bouger pendant le processus de création.

4.3.6.3 Général
